Схема сборки выключателя света

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

Общие принципы монтажа выключателей

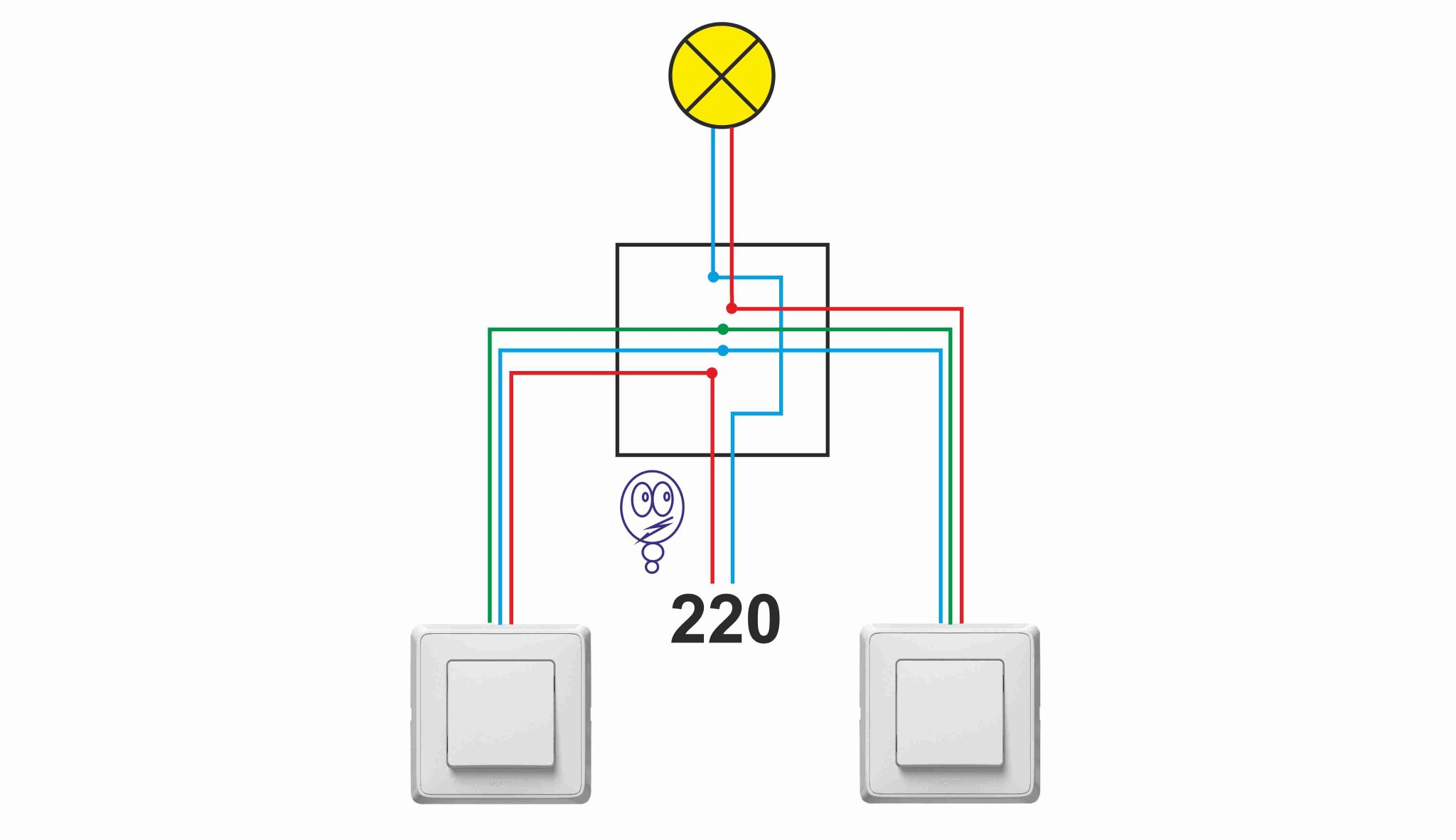

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

1. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

1. Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
2. Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
3. Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
4. Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
5. Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
6. Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Нужна ли подсветка выключателей

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Подключение двух или трехклавишных выключателей

Если у вас не реализована система регулировки яркости освещения, есть смысл подключать многорожковый люстру комбинированным способом. Например, двухклавишник дает возможность выбрать 3 уровня освещения (на светильнике с 6 лампами):

1. первая клавиша — 2 лампы
2. вторая клавиша — 4 лампы
3. обе клавиши — 6 ламп

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

• сенсорные срабатывают на поднесенную руку;

• акустические включают (выключают) свет по хлопку или голосовой команде;
• выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Видео по теме

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела. Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).

Статья делится на два этапа:

1. Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
2. Второй этап — практика. Возьмём инструменты и приступим к работе.

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Когда электрическая цепь не прерывается и в фазовом проводе возникает электрический потенциал, ток течет через лампу и лампа загорается. У выключателя освещения есть задача замкнуть или разомкнуть электрическую цепь, чтобы зажечь или погасить лампу. Кроме того, защитный (заземляющий) проводник должен быть подключен к защитной клемме лампы, чтобы уравнять потенциал корпуса лампы с потенциалом земли. Это защита от поражения электрическим током нужна например при касании корпуса поврежденной лампочки.

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

• бронзовый провод — фазный
• синий провод — нейтральный
• желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Внимание! Если вы допустили ошибку и вместо фазного провода подключили нейтральный к выключателю (а фазовые провода будет идти на потребитель напрямую), все будет работать — при нажатии загорится или погаснет лампа. Однако возникнет проблема, что несмотря на выключенную лампочку, электрический потенциал будет подаваться на саму лампу. Это создает дополнительный риск поражения электрическим током если вы хотите заменить лампу при выключенном освещении — фаза всё равно будет присутствовать на проводах и на лампе. Как следствие, при любой работе по замене сгоревшей лампы надо будет отключать напряжение в домашнем распределительном устройстве (разомкнуть цепь с помощью автоматических выключателей). В общем лучше делать как положено.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

• Трёхжильный шнур питания направляется к следующему переключателю.
• Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Как выглядит выключатель

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Установка одноклавишного выключателя

Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке.

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

• Может не быть 3-проводного кабеля для подачи к другой лампе.
• Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Чтобы убедиться в обесточивании, с помощью тестера напряжения (пробнике) проверьте, нет ли потенциала 220 В на проводах шнура питания.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Включите пробки или щёлкните кнопку автомата подачи питания и испытайте выключатель света. Надеемся всё заработало и не придётся снова разбирать, ища где в нашу работу вкралась ошибка:)

Сейчас никого не удивляют блага цивилизации. Приходя в помещение, мы не задумываясь протягиваем руку для того, чтобы включить освещение.

При проведении ремонта или выхода из строя электрик обязан знать, как производится установка выключателя. При ремонте производятся две операции: сначала необходимо удалить неисправное, а затем произвести монтаж коммутационного устройства.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

• Желто-зеленый всегда подключается к заземлению;
• Синий или голубой подсоединяют к нулевому проводу;
• Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте тут. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

• Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
• На люстру или лампочку всегда приходит нулевой провод;
• Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как подключить двухклавишный выключатель

Схема подключения двухклавишного выключателя не сильно отличается от подключения одноклавишного. Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света.

То есть установлена люстра с пятью рожками, первая клавиша управляет двумя лампами, а вторая тремя. Установка двухклавишного выключателя практически ничем не отличается от одноклавишных.

Для того чтобы осуществить подключение двухклавишного выключателя необходимо проложить еще один провод, с помощью которого будет управляться второй контур.

Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство. А схема подключения двухклавишного переключателя включает в себя еще один провод.

Как подключить двойной выключатель

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Ремонт переключателя света на W124

Если возникает проблема при переключении световых режимов, возможно, все дело в самом переключателе света. На фото 1 изображен снятый переключатель. Стрелочкой обозначено верхнее положения ручки включателя. С помощью острого приспособления бережно открываем корпус, снимаем дюралевую покрышку (фото 2).

1. Переключатель света на W124

2. Вскрываем дюралевый корпус

Внутренние части корпуса – это тонкие и подвижные детали, пружинки и шарики, поэтому открываем осторожно, дабы ничего из важных мелочей не потерять (фото 3). Теперь извлекаем все остальные составляющие механизма (фото 4).

3. Внутренние части корпуса

4. Полная разборка корпуса

Теперь нам доступны контакты, которые надо осмотреть, почистить и смазать специальным средством. Например, можно использовать для этой цели  литол, антифрикционную водостойкую смазку (фото 5). В данном примере проблема заключалась в том,  что вышли из строя и оплавились  пружинки контактов.

5. Осматриваем и зачищаем контакты

6. Заменяем требуемую деталь

Для замены можно найти что либо подходящее из подручных предметов. В примере был использован золотник от камеры автомобиля или от кремневой зажигалки.  Деталь отрезаем по размеру (фото 6), и вставляем в переключатель (фото 7).

7. Вставляем новую  деталь

8. Начинаем обратную сборку

Теперь важно правильно провести обратный процесс сборки переключателя. Помещаем на место ось (фото 8), и пружину (фото 9).

9. Одеваем центральную пружину

10. Собираем пружины и шарики

Внутрь дюралевой покрышки возвращаем на свои места шарики и пружины (фото 10). После этого производим сбор контактной группы, соединяя пружины с роликами. Важно обратить внимание на кружок в контактно группе, который должен быть совмещен с меткой. Аккуратно поджимаем и вставляем ролики на место (фото 11). Теперь все собираем воедино, так чтобы паз и метка точно совпали (фото 12). Если крышка соединяется с корпусом сложно, надо немного повращать детали.

11. Вставляем на место ролики

12. Собираем выключатель

13. Общий вид переключателя и кнопки



После сборки переключатель не стоит сразу окончательно завальцовывать и крепить на место, лучше предварительно проверить замененные детали в работе. Иногда требуется замена стандартных пружин внутреннего устройства переключателя, для этого вполне подойдут пружинки от обычных шариковых ручек. Осевую пружину можно попытаться убрать вообще, так как она создает трудности при переключении и быстро изнашивает кнопку выключателя.

Отчет. Подрулевой переключатель Audi-80 B3. Снятие и переборка

Подрулевой переключатель Audi-80 B3.
Отчет о ремонте.

Причиной переборки подрулевого стал сначала неработающий ближний/дальний свет. В первый раз обошлось вскрытием верхней крышки и чисткой контактов, потом дворники начали вести себя самостоятельно – включались когда им вздумается.
Заранее извиняюсь за то что на фото вы увидите некоторые уже сделанные вещи (например пропаянные контакты боковых токоведущих дорожек), которые по порядку разбора должны оказаться в конце работы. Не все во время первой части работы (разборке) сфотал, пришлось делать некоторые снимки на этапе сборки, а потом уж комплектовать фото для отчета как оно должно быть. Так что не тыкайте пальцем.

Часть первая. Снятие руля и самого подрулевого переключателя (пусть просто, но для тех кто не делал сгодится).
Не забываем отключить массу от аккумулятора.

1. Небольшим усилием тянем бибикалку на руле на себя.


2. Подходящим предметом (я использовал отвертку) слегка нажимаем на Г-образные упоры, которые держат бибикалку в руле.


3. Удерживая в нажатом состоянии Г-образный упор, вынимаем бибикалку немного на себя. Сначала с одной стороны, потом с другой.


4. Отсоединяем от бибикалки провод сигнала.


5. Отворачиваем гайку руля головкой на 24, делаем маркером или острым предметом риски на рулевом валу и руле риски, которые потом помогут при установке руля в нужное положение.


6. Отворачиваем 2 самореза снизу кожуха подрулевого переключателя.


7. Ослабляем (совсем не отворачиваем!) винт, удерживающий Подрулевой переключатель на рулевом валу.


8. После снятия руля, снимаем верхний кожух.


9. Отсоединяем от подрулевого переключателя 2 белых контактных группы и разъединяем разъем провода сигнала.


10. Сняв с рулевого вала подрулевой переключатель вместе с нижней частью кожуха, отворачиваем 3 самореза и отсоединяем переключатель от кожуха.



как снять, разобрать и установить, замена и ремонт деталей, схема подключения и распиновка

Каждое транспортное средство состоит из множества механизмов, которые отвечают за различные функции, и их поломка может стать проблемой для водителя. Подрулевой переключатель — важная деталь автомобиля, которая выполняет ряд необходимых ролей при его передвижении.

Что такое подрулевой переключатель

Подрулевые переключатели — набор устройств управления электрическими датчиками транспортного средства, которые имеют вид рычагов и находятся на колонке под колесом руля. Рычаги отвечают за функции автомобиля, которые помогают водителю при вождении. С их помощью происходит включение и выключение указателей поворотов, подсветки номера, главного света, огней габаритов, очистителей и омывателей стёкол. Рычаги переключения находятся в месте, которое удобно для использования водителем.

За что отвечает правый переключатель

Правый переключатель, в зависимости от положения сверху вниз, выполняет функции переключения указателей:

• правого поворота;
• правого поворота нефиксированное положение;
• указатели поворота выключены;
• левого поворота нефиксированное положение;
• левого поворота.

Знаете ли вы? В 1912 г. в Cadillac получили систему освещения, которая используется в автомобилях нашего времени, соединив электрические лампочки в фарах и блок зажигания Delco.

При переключении к себе отвечает за:

• дальний свет фар;
• ближний свет фар;
• подача сигнала дальним светом фар;
• ближний свет включён.

Какой функционал у левого переключателя

Функционал левого также можно разделить на две группы.

Если переключать сверху вниз, то он отвечает за включение стеклоочистителя:

• 2 скорость;
• 1 скорость;
• в прерывистом режиме;
• в прерывистом режиме нефиксированное положение;
• выключен.

Знаете ли вы? Первые сигналы поворота на автомобиле разработаны Флоренс Лоуренс — американской актрисой театра и кино.

Переключение к себе:

• омыватель заднего стекла нефиксированное положение;
• омыватель заднего стекла;
• стеклоочистители и омыватели выключены;
• стеклоомыватель, очиститель заднего стекла нефиксированное положение.

Замена подрулевого переключателя

Каждое дело начинается с подготовки рабочего места и инструментов. Рабочим местом является переднее сидение авто, а для того, чтобы произвести замену запчасти, потребуются крестовая отвёртка, ключ для гаек и маркер.

Рекомендуем для прочтения:

Как снять подрулевой переключатель

Чтобы снять деталь, нужно в самом начале отключить батареи аккумулятора от минусовой клеммы. Делается это для того, чтобы не попасть под электросети авто. Сначала нужно произвести снятие пластмассовой накладки и пластины, при нажатии на которую подаётся звуковой сигнал. Сняв их, необходимо открутить гайку, которая крепится к колесу руля. Для этого можно использовать ключ для гаек. Далее нужно отключить электрический разъём от сигнала.

Видео: Как снять и разобрать подрулевой переключатель

На рулевом валу и колесе наносятся отметки маркером, которые помогут в дальнейшем установить всё на свои места. И тогда уже можно откручивать нижние винты, на которых крепится кожух переключателя. Болт, который удерживает запчасть на валу, необходимо ослабить. При этом следует быть внимательным, чтобы он не отсоединился полностью, иначе потом будет сложно поместить его на место. Далее требуется снять колесо руля и отделить верхний кожух.

Электрические разъёмы, которые ведут к переключателю, нужно отключить и отсоединить от ещё одного кожуха. Иногда бывает необходимость разобрать снятое устройство. Удалив заклёпки, которые соединяют части пластикового корпуса, крышка, что установлена сверху, легко снимается. И тогда становится возможным поменять его мелкие детали.

Важно! Когда устройство снято и разобрано, необходимо очистить все контакты. А для двигающихся запчастей следует использовать смазку, например, технический вазелин.

Базовая схема и распиновка

Базовая схема и распиновка подключения переключателя зависит от конкретной модели автомобиля, но чаще всего она выглядит так:

Установка детали

В разъём, в котором находилось повреждённое устройство, устанавливается исправное, и к нему присоединяется колодка жгута проводов. Поместив на место руль, необходимо произвести закрепление верхнего и нижнего кожуха рулевой колонки.

На этом установка окончена. Разумеется, на отдельных моделях машин некоторые моменты могут усложниться спецификой сборки, но базовая замена проста. После того как вы установили все части на свои места, следует провести регулировку положения переключателя на валу.

Разбор и ремонт переключателя

Если у вас нет возможности купить новый блок переключателей, то можно его починить самому.

Важно! Рекомендуется дополнительно зафиксировать винты в отверстие с помощью резьбового фиксатора. Это исключит возможность произвольной разборки от вибраций при работе автомобиля.

Для разборки и ремонта нужно:

1. Высверлить два винта с помощью сверла диаметром 4 мм.
2. Снять пластмассовый хвостовик.
3. На кольце из металла удалить заклёпки. Это можно сделать с помощью сверла или просто отделить головки от стержня с помощью кусачек.
4. Снять кольцо.
5. Почистить контакты, что окислились или покрылись грязью.
6. Смонтировать всё обратно. Заклепки, которые были высверлены, нужно заменить на винты М5. Для этого понадобится высверлить новую резьбу при помощи метчика М5 в отверстиях разрезного кольца.
7. Перед тем как начинать собирать блок, нужно проверить резьбу — просто вкрутить в неё винт.

Видео: Ремонт подрулевого переключателя

Если в вашем автомобиле сломался подрулевой переключатель, то останется только сделать выбор: починить самостоятельно или купить новый. А его замену можно провести у себя в гараже. Нужно только немного времени и терпения.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как разобрать выключатель света для проведения ремонта или замены

Сломанный выключатель – ситуация малоприятная, требующая скорейшего решения. Чтобы не ждать прихода электрика и быстро восстановить освещение, желательно уметь самостоятельно ремонтировать прибор. Согласитесь, это не только удобно, но и практично с финансовой точки зрения.

Конструкция прибора не особо сложная, поэтому починка доступна практически любому домашнему умельцу, у которого есть хотя бы небольшой опыт обращения с электрикой. Для начала нужно выяснить, как разобрать выключатель света, а затем определить причину поломки и устранить ее.

Предлагаем разобраться, в чем особенности демонтажа клавишных, поворотных и сенсорных моделей, а также узнать наиболее вероятные причины  выхода из строя коммутирующего устройства.

Содержание статьи:

• С чего начать работу
• Как разобрать выключатель
  • Демонтаж клавишных устройств
  • Что делать с поворотным выключателем
  • Особенности ремонта сенсорных моделей
• Рекомендации по проведению ремонта
• Выводы и полезное видео по теме

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Как разобрать выключатель

Перед началом разборки и ремонта выключателя нужно запастись необходимыми инструментами: отверткой с индикатором или мультиметром, изоляционной лентой, наждачной бумагой, отверткой прямой и крестовой, маркером, пассатижами и т.п.

Не помешает также какая-нибудь емкость для хранения мелких предметов, например, крепежных элементов.

После разборки выключателя следует запомнить цветовую маркировку проводов и схему их подключения. Подробные снимки могут стать хорошим подспорьем

Еще один полезный предмет при выполнении таких работ – фотоаппарат или мобильный телефон с камерой. Весь процесс рекомендуется снимать. Подробные снимки могут быть особенно полезны начинающим мастерам во время обратной сборки прибора.

Порядок работ во многом зависит от типа выключателя света.

Демонтаж клавишных устройств

Шаг 1. Разборку одно- двух- или трехклавишного выключателя начинают с отсоединения клавиш. Обычно каждую из них нужно поддеть отверткой или другим похожим приспособлением и просто снять. Некоторые производители делают на клавишах небольшие выступы или выемки, чтобы облегчить процесс демонтажа.

Шаг 2. Следует аккуратно убрать декоративную рамку. Для этого нужно отодвинуть защелки, которые ее удерживают. Теперь передняя часть механизма выключателя доступна для осмотра.

Во время разборки выключателя с двумя или тремя клавишами нужно отметить место подключения питающего провода и запомнить цвет этого провода, или пометить соответствующую жилу маркером

Шаг 3. Рекомендуется вооружиться тестером и убедиться, что питание на клеммах выключателя отсутствует. Если работы проводятся с многоклавишным устройством, опытные мастера рекомендуют пометить маркером провод питания, общий для всех клавиш.

Шаг 4. Надо убрать крепежные защелки или открутить болты, которые удерживают механизм выключателя в подрозетнике. Теперь можно приниматься за более подробный осмотр и ремонт устройства.

Старые клавишные выключатели устроены несколько иначе. На корпусе таких приборов, спереди или на одной из боковых панелей, имеется крепежный болт, который и нужно открутить. Затем можно снять весь корпус изделия.

Для старых и новых выключателей используют подрозетники разного вида. Этот момент следует учитывать, если предполагается обновить прибор.

На клавишах и декоративных рамках выключателей обычно предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и быстрое снять его без повреждений (+)

Иногда слишком жесткое крепление мешает установке клавиш, тогда болты нужно немного ослабить, обычно это помогает. Во время разборки выключателя не всегда обязательно удалять клавишу, если она не мешает проведению необходимого ремонта.

В этом случае достаточно отсоединить только рамку. Крепежные элементы в виде распорок можно ослабить сбоку.

Концы провода зачистить и закрепить в клеммах. Чтобы убедиться, что работы выполнены правильно, нужно провода после закрепления слегка подергать. Любые механические дефекты или повреждения на кабеле – веская причина для его замены.

Места, в которых имеется повреждение изоляционного слоя, следует заизолировать повторно. Но если таких участков слишком много, лучше кабель заменить полностью, иначе вскоре придется снова ремонтировать выключатель.

По окончании ремонта выключатель нужно снова правильно подключить к проводке, соблюдая схему и избегая ошибок, которые были допущены ранее. Если выполнялась замена проводки, следует заизолировать неиспользованные жилы заземления.

Затем следует снова зафиксировать механизм выключателя в подрозетнике и закрутить крепежные болты. Потом на место возвращают клавиши и декоративную рамку.

Не стоит слишком сильно затягивать крепежные болты во время обратной сборки, это может изменить положение устройства и затруднить установку клавиши

Теперь нужно проверить работу выключателя. Для этого его несколько раз включают и выключают. Для двух- и трехклавишных устройств проверяют каждую клавишу отдельно и все одновременно. Если прибор при этом не искрит, а свет ламп не мерцает, работы можно считать успешными.

На нашем сайте есть блок статей с подробным описанием подключения одно-, двух- и трехклавишных выключателей, советуем ознакомиться:

Схема подключения двухклавишного выключателя и пошаговое руководство по его установке

Как выбрать и правильно подключить трехклавишный выключатель

Как подключить выключатель с одной клавишей: правила и схемы подсоединения

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.

Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.

Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель.

Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.

Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить.

Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину.

Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

• повышенную влажность, которая стимулирует окислительные процессы;
• неправильное, например, слишком слабое крепление проводов;
• чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
• напряжение в сети, превышающее допустимый уровень;
• частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Выводы и полезное видео по теме

Процесс разборки и ремонта обычного выключателя с двумя клавишами представлен в этом ролике:

Здесь можно познакомиться с устройством и особенностями разборки сенсорного выключателя:

В этом ролике показана разборка и устройство поворотного выключателя:

Правильная разборка выключателя – важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.

Есть опыт разборки выключателя? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Источник sovet-ingenera.com

Подключение проходного выключателя

Проходной выключатель создает волшебную возможность управления светом с нескольких мест.

В чем заключается волшебство?

Вы можете, легким движением руки, включить освещение, нажав на проходной выключатель, а затем, пройдя несколько метров до конца коридора, выключить свет, опять же, нажав на проходной выключатель.

Проходной переключатель выглядит как обыкновенный двухклавишный или одноклавишный выключатель. В чем же отличие проходного выключателя от обыкновенного, каким образом он способен расширить возможности в управлении светом..?

Почему нельзя установить обыкновенный механизм включения света и получить тот же эффект управления светом с разных мест?

Вся разница кроется внутри переключающего механизма. Естественно, включение света происходит при механическом замыкании управляющих контактов. В обыкновенном одноклавишном выключателе у таких контактов только два положения, включено или выключено. У проходного одноклавишного проходного выключателя совершенно другая логика.

Если продолжить тему логики, то переключатель выполняет функцию «или». Проще говоря, центральный контакт переключается на первый контакт при включении или на второй при выключении. Таким образом управляющий контакт перекидывается из одного крайнего положении в другое , обеспечивая дополнительную коммутацию электрической цепи.

Если прочитав текст, Вы не поняли смысла написанного, внимательно посмотрите на картинку.

С помощью переключателей можно управлять освещением с какого угодно количества мест, с двух, трех, пяти, десяти и так до бесконечности.

Проходные выключатели бывают одноклавишными, двухклавишными и промежуточными.

С помощью одноклавишных можно управлять одним источником света с двух мест. Двухклавишный позволяет включать два разных источника света с двух разных мест. Промежуточный переключатель дает расширение возможностей до бесконечного количества мест включения света.

Номер телефона и WatsApp для бесплатной консультации : 8-985-333-19-14

Где можно применять проходные выключатели?

• Самое распространенное место это лестничные пролеты. Чтобы подняться на второй этаж нужно включить свет над лестницей, а поднявшись, выключить ненужный свет.
• В разных концах длинных коридоров. Вышел в коридор, включил свет, вошел из коридора в другую комнату, выключил свет.
• Если в проходной коридор есть выход из нескольких комнат, то можно у каждой двери установить проходной выключатель.
• Если из помещения, склада например, несколько выходов, расположенных в разных концах здания, то можно у каждого входа – выхода установить группы проходных выключателей. Пришел на работу – включил свет. Уходишь с работы, пройди по освещенному залу и на выходе погаси свет.

Как это работает?

Секрета никакого нет, волшебства, к сожалению тоже. Все дело, как говорят электрики, в третьем проводе.

При монтаже электропроводки, если планируется включение освещения с нескольких мест, нужно заложить необходимое количество проводов.

Например, между двумя одноклавишными выключателями должно быть заложено три жилы провода. Но есть возможность обойтись и двумя, жилами. Все дело в схеме подключения.

Допустим мы используем подрозетники выключателей как распаячные коробки. В таком случае, в первый подрозетник приходит провод 220В, содержащий в себе фазу и ноль, и в него же приходит провод со светильника. Во второй подрозетник должна придти только лишь фаза и две жилы от первого переключателя.

Ничего не понятно?

Смотрите схему подключения проходных выключателей внимательно и Вы увидите, что между переключателями всего лишь две линии, то есть два одножильных провода. Собирать схему проходных переключателей лучше в распаячной коробке. При этом варианте трудно ошибиться с подключением проходных переключателей.

Итак, в распаячную коробку приходят четыре трехжильных провода. Один с о светильника, второй из электрощита, по нему идет 220 В, третий из одного проходного выключателя, четвертый с другого. Или посмотрите поясняющее видео.

Как подключить проходные выключатели в распаячной коробке?

Итак, мы имеем четыре трехжильных провода. Стандартная расцветка у таких проводов такая: белый, синий, желто – зеленый. Для начала нас интересуют два трехжильных провода, от электрощита и со светильника.

Находим их и соединяем между собой два синие и соединяем желто – зеленые. Полученные две скрутки изолируем и убираем. Из этих проводов у нас остаются две жилы белого цвета. Соединяем их попарно с любыми белыми жилами, идущими от проходных выключателей. То есть, берем одну белую жилу от выключателя №1 и соединяем с одной белой жилой, например от светильника, а вторую белую жилу соединяем с белой, идущей от электрощита. Получается две скрутки, их изолируем и аккуратно убираем.

У нас остались две синие жилы и две желто – зеленые, идущие от разных переключателей. Соединяем их по цветам, синий с синим, желто – зеленый с желто зеленым. Опять получаем две скрутки, их изолируем, убираем.

Как подключить провода к проходному выключателю?

В подрозетник проходного переключателя выведены три разноцветных жилы провода. Белый, синий и желто – зеленый. Берем белый и подключаем на главный , перекидной контакт. Обычно он маркируется под номером 1.

Оставшиеся два провода, в произвольном порядке, присоединяем к двум оставшимся зажимам проходного выключателя. Порядок подключения совершенно не важен. Как говориться, хочешь налево, хочешь направо.

Двухклавишный проходной выключатель состоит из двух одноклавишных проходных переключателей. То есть он сильно не отличается от одноклавишного, а просто содержит в себе два механизма.

Для подключения двухклавишного проходного выключателя нужно пробросить в два раза больше жил проводов и только.

Собственно тема проходных выключателей раскрыта полностью, если бы не одно но… Можно обойтись вовсе без них.

Как..? Зачем же мы так долго читали и запоминали количество жил и их цвета?

Просто современный рынок электротоваров предлагает устройства, которые сэкономят количество прокладываемых проводов для управления включением света с разных мест.

Проблема монтажа проходных переключателей в том, что забыв прокинуть хоть один провод, мы не сможем реализовать схему управления освещением. Да и подключение их довольно сложная процедура, даже объяснить порой трудно.

На замену проходным переключателям пришли бистабильные реле.

Принцип действия таких реле в том, что получив управляющий сигнал, они включают освещение, а получив повторный сигнал, выключают. Для управления бистабильным реле нужно всего две жилы провода.

Управление происходит с помощью кнопочного выключателя без фиксации. Нажал кнопку, свет включился, нажал кнопку в любом другом месте, или том же самом, свет выключился. Легко и просто.

Бистабильные реле, или иначе, импульсные реле, выпускаются двух видов : для установки в подрозетник, или импульсное реле для установки на din рейку, то есть в электрощит.

Включение и выключение света с помощью импульсного реле можно осуществить с двух и более мест, до сотни, но не более. Думаю, большее количество мест и не понадобится. При монтаже электропроводки, в таком случае, нужно заложить двухжильный провод между всеми кнопочными выключателями.

калибровка потенциометров и схема акустического прибора, работающего по хлопку ладоней

В этом проекте мы создадим акустический выключатель, работающий по хлопку. Таким образом, вы можете включить\выключить любой домашний прибор, просто хлопнув в ладоши.

Я специально спроектировал свою схему так, чтобы улучшить её точность и отфильтровывать посторонние звуки. На видео вы можете посмотреть работу готовой схемы акустического выключателя.

Шаг 1: Объяснение схемы

Обработка сигнала, осуществляемая в схеме, объясняется на картинке.

Поступающий сигнал проходит 4 стадии обработки:

1. На первом этапе поступающий сигнал усиливается.
2. На втором этапе компаратор накладывает на усиленный сигнал пороговое значение и сравнивает их, удостоверяясь, хлопок это или нет.
3. На третьем этапе импульс с компаратора конвертируется в долгий импульс, это полезно для уменьшения шумов при хлопке.
4. На четвёртом этапе наш сигнал сначала включает светодиод, а на следующий раз выключает его. Это происходит посредством десятичного счётчика и его сбросом на Q2. Q0 остаётся пустым, к Q1 подключается светодиод\реле.

Q0, Q1, Q2 — это выходы десятичного счётчика, посмотрите спецификацию к 4017. На первый счет, поданный на 4017, выход приходится на Q0, на следующий счет выход переходит на Q1 и так далее.

• POT1 = используется для подачи напряжения на микрофон
• POT2 = используется для начального смещения транзистора
• POT3 = используется для задания опорного напряжения на компаратор

Шаг 2: Создание схемы своими руками

Вещи, которые вам понадобятся для создания выключателя света по хлопку:

• Потенциометры — 100K, 20k * 2шт
• Светодиоды * 3шт
• BC547 * 2шт
• Реле 12v
• Диод
• Резисторы 160k, 470 * 3шт, 1k, 22k
• Конденсаторный микрофон
• LM358
• NE555
• CD4017
• Выключатель
• 12v адаптер/батарея
• Макетная плата
• Основа интегральной микросхемы (IC base) — 2×8 пин, 1×16 пин
• Конденсатор 100nF (104)
• Конденсатор 10uF (любое напряжение)

Шаг 3: Калибровка потенциометров

Чтобы откалибровать звуковой выключатель, нужно сначала использовать светодиод с наименьшим напряжением, которое вы найдёте в месте LED1. Так делается потому, что низковольтажные светодиоды светятся при низком напряжении, и вы легко заметите свечение, когда произведёте хлопок рядом с микрофоном (я не помню точно, но, кажется, мой синий светодиод работал при напряжении менее 1 Вольта — попробуйте использовать маленькие диоды).

Вторая вещь, которую вам нужно держать в голове — нужно настроить POT2 таким образом, чтобы изначально LED1 (низковольтный светодиод) не горел. Эта калибровка должна быть точной и осуществить её не очень сложно. Суть состоит в том, чтобы изначально подать ток напряжением около 0. 7V на первый транзистор, и мы можем сделать это, регулируя POT2. POT1 легко откалибровать. Сначала настройте POT2 так, чтобы LED1 не горел, затем сделайте хлопок недалеко от микрофона и LED1 загорится. Теперь поменяйте значение POT1, настройте POT2 опять таким образом, чтобы LED1 не горел, сделайте хлопок, и вы увидите, что LED1 снова загорелся. Вы увидите разницу в свечении LED1. Нужно настроить POT1 и POT2 таким образом, чтобы свечение появлялось при самых громких и тихих звуках. (POT1 должен быть более 5ком). Как только вы закончили со свечением LED1, переходите к LED2 и POT3. POT3 отвечает за опорное напряжение, сравниваемое с напряжением после усиления с транзистора (LED1). Здесь можно настроить чувствительность устройства, т.е. на каком уровне звука должен срабатывать выключатель. Выход можно увидеть на LED2 — вы разберётесь во всём сами после пары самостоятельных регулировок. Единственное, что я хочу заметить — не стоит калибровать все потенциометры в одно и то же время, т.е. вам нужно изменить значение на одном участке схемы хлопкового выключателя, увидеть разницу, и только затем переходить к другому участку схемы.

Трехпозиционные переключатели имеют другое подключение

Большинство из нас считает само собой разумеющимся возможность включать и выключать светильник снизу или сверху лестницы или с двух разных входов в комнату. Но настенный выключатель, который позволяет это волшебство, не является стандартным выключателем. Он называется трехпозиционным переключателем, и его разводка отличается от стандартных или однополюсных переключателей.

Основы 3-ходовой коммутации

При подключении трехпозиционного переключателя следует помнить, что трехпозиционные переключатели всегда используются парами.Другими словами, если в цепи есть трехпозиционные переключатели, то их всегда будет два. Если в той же цепи есть другие переключатели, это должны быть 4-позиционные переключатели; Трехпозиционные переключатели не используются в тех же цепях со стандартными однополюсными переключателями. Четырехпозиционный переключатель аналогичен трехпозиционному и работает вместе с парой трехпозиционных переключателей, обеспечивая управление переключением из трех или более мест.

Как определить 3-позиционный переключатель

Если смотреть спереди, стандартный однополюсный тумблер имеет маркировку «вкл / выкл» рядом (или над и под) тумблером.Трехпозиционный переключатель не имеет маркировки «включено» или «выключено», потому что тумблер может включать или выключать свет в любом положении, и это зависит от положения тумблера другого переключателя. 4-позиционный переключатель также не имеет маркировки «вкл / выкл» по той же причине.

Более точный способ идентифицировать трехпозиционный переключатель — это посмотреть на корпус переключателя и подсчитать количество винтовых клемм: трехпозиционный переключатель имеет три клеммных винта и винт заземления. Два терминала окрашены в светлый цвет — бронзового или медного цвета — и называются путешественниками .Одиночный винт темного цвета известен как общая клемма . Винт заземления обычно зеленого цвета.

Расположение этих винтов зависит от производителя переключателя. На некоторых трехпозиционных переключателях два ходовых винта находятся на одной стороне корпуса переключателя, а общий винт изолирован с другой стороны. У других переключателей ходовые винты спарены на противоположных сторонах переключателя, а общий винт расположен на противоположном конце корпуса переключателя.

Подключение 3-позиционного переключателя

Правильная разводка трехпозиционного переключателя зависит от того, где переключатель находится в цепи.Помните, что трехпозиционные переключатели всегда появляются парами. Два переключателя могут располагаться до или после осветительной арматуры в цепи, или у вас может быть по одному переключателю с каждой стороны, а светильник посередине.

Самый важный провод, который нужно правильно установить, — это тот, который подключен к общей винтовой клемме каждого переключателя. Это «горячий» провод (обычно окрашенный в черный цвет, но не всегда), он передает питание от источника и передает его от одного переключателя к другому и к осветительной арматуре.В зависимости от того, где переключатель находится в цепи, черный провод будет либо подавать питание на первый переключатель от источника питания, либо от второго переключателя к осветительной арматуре (или к приспособлению , затем ). второй переключатель, если приспособление находится посередине).

Две клеммы -бегунок используются для подключения «путевых» проводов. Путевые провода проходят между двумя трехпозиционными переключателями, предлагая два потенциальных пути для замыкания цепи и подачи питания на осветительную арматуру.Не имеет значения, какой бегунок идет к какому разъему на переключателе; терминалы путешественника взаимозаменяемы.

Обратите внимание, что клеммные провода также считаются «горячими», потому что они несут питание, когда переключатели включены. В качестве меры безопасности, если клеммный провод белый (который обычно является «нейтральным» проводом), он должен быть помечен полосой черной ленты возле переключателя, указывающей, что это горячий (не нейтральный) провод.

Другие провода в цепи с 3-позиционными переключателями — это нейтраль (обычно белый) и земля (обычно голая медь или зеленый).Нейтральный провод идет в обход обоих трехпозиционных переключателей, но подключается к осветительной арматуре. Земля подключается к клемме заземления на каждом переключателе и к осветительной арматуре.

Самый простой способ заменить трехпозиционный переключатель

Если вы просто меняете старый трехпозиционный переключатель на новый, используйте этот простой трюк, чтобы правильно выполнить проводку: перед отключением любых проводов на старом переключателе найдите провод, прикрепленный к общей винтовой клемме , и пометьте его. с кусочком скотча. Затем вы можете отсоединить все три провода от переключателя, а также заземляющий провод. Поскольку два других провода (дорожные) взаимозаменяемы, не имеет значения, к какому из путевых винтов вы их прикрепите — маркировать их не нужно.

lucas индикаторный выключатель% 2c электрическая схема

свет, переключение на таймер первой скорости электродвигателя стеклоочистителя переднего стекла или прерывистый, а также разъемы, зажимы, светильники и другие случайные детали 1971 TR6 — T120. Хороший набор электрических схем, чтобы отнести в гараж. Выкл. / Низкий / Высокий, используемый на многих моделях зажигания Magneto / электричества постоянного тока. LU31340 Реплика выключателя освещения Lucas U39.10 0 obj эндобдж У вас есть вопросы или комментарии по поводу этой статьи? Лукас; Тканевая обложка легко читаемая схема ….. 67.30. клеммные соединения сзади. Нажмите на каждую, чтобы увеличить. У меня был изготовленный на заказ ткацкий станок для велосипеда, ткацкий станок был разработан в соответствии со схемой подключения, указанной в Руководстве по ремонту Haynes для 71 Commando. i�-2r��8�`� ~ �Z ߎ`�� 基 Y��N. Черный рычаг. Потрясающая диаграмма. Lucas HD77 Звуковой сигнал / DIP-переключатель. Вам помогла данная статья? Не видите свою любимую услугу? Первая электрическая схема предназначена только для BN1, вторая — для BN2 до BJ8 с комбинированными стоп-сигналами и проблесковыми маячками.3317 Burton Avenue Войдите или зарегистрируйте новую учетную запись — это бесплатно. h�bbd«b`�� @ �q� { N���K �% ���X «провод, и большинство из них имеют только небольшой выбор цветов и размеров. Когда независимый предохранитель, блок управления (только компенсированный контроль напряжения) к замку зажигания и Страница 1 из 2 — Переключатель двухскоростного стеклоочистителя Lucas Toggle? Название: Электрические схемы генератора Te20 и генератора переменного тока, Автор … ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ. Переключатели и детали, включая фары, зажигание, выключатели останова, переключатели на руле и переключатели давления масла Другие элементы см. На странице «Электрооборудование» Номер детали Описание Фото (Нажмите, чтобы увеличить) LU31315 Реплика выключателя освещения Lucas U39 (с большой ручкой переключателя).Возможно, вам будет полезно увеличить страницу до 11×17 с помощью копировального аппарата и обвести схемы цветными карандашами. не могли бы вы прислать мне, как подключить мою приборную панель 1981 mgb gt, пожалуйста. Справочная таблица, показывающая функцию любого провода только основного и трассирующего цветов. У меня есть Commando 1971 года, и я пытаюсь отследить проводку и обнаруживаю, что мой ткацкий станок не подходит ни к одной из показанных схем подключения. Схема подключения регулятора вторичного рынка. Внимательно посмотрите, чтобы сделать • индикаторный выключатель типа SPB120 SPB120 — индикаторный выключатель типа SPB120 Восстановленная деталь как индикаторный выключатель для монтажа на панель Lucas 31311 SPB120.2). h�b«�e«�b �T��: @ I�� На самом деле я понятия не имею о проводке, такой как резистор двигателя нагнетателя, катушка зажигания, ключ зажигания. ржавый. DbFP�E�V� «~? ��0�» Y���l? ����-� K�T����d�ɜe�l������� Lucas â € BMC Выключатель освещения грузовиков Lucas 35937 £ 44,99 отл. вторая скорость двигателя на трехскоростном блоке, реле низкого давления воздуха для зуммера и сигнальной лампы, выключатель-указатель поворота на правую сигнальную лампу; или переключатель блокировки дифференциала Щелкните любой значок, чтобы добавить эту страницу в закладки с выбранными услугами. (708) 481-9050 голос и факс.Джозеф Лукас: Князь тьмы. Я не очень хороший электрик, поэтому вот мои вопросы: В чем разница между MAIN и TRACER проводами? Схема подключения 12-вольтного реле — Коллекция лучших схем подключения реле 5-контактный контакт Bosch Очаровательные очаровательные пятна. Выключатель колонки Lucas SQB119 £ 43,00 за штуку … Переключатель индикатора — Заводной механизм £ 59,77 за каждый просмотр и покупку. 20449 Итака �����6��� �a # c% �1�? ��R��g� 4�0Ͳb�N��M� �cX Наши диммерные переключатели являются двухпозиционными, то есть могут использоваться для переключения света из одного или двух мест, но другой переключатель должен быть стандартным тумблером, тележкой или фиктивным диммерным переключателем. ваша машина, чтобы быть уверенным. Свяжитесь с веб-мастером для уточнения деталей. Действительно большая помощь для меня. Земля / Земля \ r Выключатель света LUCAS SD84. лампы накаливания, переключатель указателя поворота на правые мигающие огни, электродвигатель обогревателя для переключения односкоростной (или на «медленную» при буксировке или трехскоростном открытии двери, выключатель открывания двери на привод двери, выключатель омывателя заднего стекла для насоса омывателя; или замок кабины- Вниз переключить на предупреждение Для очистки контактов можно использовать розовый ластик или наждачную бумагу с зернистостью 600 и черный бакелит. — cak). 1960-62 — T110 / TR6 / T120.Мой аккаунт; Карта сайта; Юридический; Связаться с нами; Wood River Junction, RI 02894 Электрические схемы. Цена: 49,96 фунтов стерлингов; 325 Поворотный индикаторный переключатель. Например, дворники на автомобилях до 1980 года выпуска (по крайней мере) не находятся на отдельной (401) 364 3839. Лучшая электрическая схема реле Bosch 5-полюсная • Символ электрической розетки 2018. Поездка в США летом 2001 года. 307. световой сигнал и / или зуммер, сигнальная лампа уровня тормозной жидкости для переключателя и ручного тормоза, или радио 19-0198 Стекло заднего фонаря (образец Sabrina) ПЕРЕД ПОДКЛЮЧЕНИЕМ АККУМУЛЯТОРА.Отличная диаграмма. Желаю вам несколько фотографий обратной стороны. Это звучит примерно правильно? Один между замком зажигания и соединением радиосвязи, а другой — между соединением радио и аккумуляторной батареи. идентификация различных используемых цепей. сигнальная лампа или электронный распределитель зажигания для управления резистором, выключатель стартера для соленоида стартера или выключатель блокировки или реле стартера. Но очень немногие имеют правильно размеченный цвет диэлектрической смазки, который поможет предотвратить будущую коррозию. Типовой номер детали Lucas SF40 или Lucas SF80.Модель 1970 года. Любая помощь приветствуется. мотор), указатель уровня топлива к блоку топливного бака, переключатель или стабилизатор напряжения. Считаете ли вы эту статью полезной? Если сложить вместе, они возвращаются друг к другу по радио! Оцените это или задайте вопрос ниже! 325, но с темно-зеленым рычагом с подсветкой. цветными карандашами. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ LUCAS — СЕРИЯ D. В любом руководстве должна быть электрическая схема (с Хейнсом все в порядке). 1. Это копия более поздней модели Lucas, которая имеет дополнительные терминалы, необходимые для более поздних мотоциклов, но которая остается полностью совместимой с более ранними машинами (некоторые терминалы просто оставлены неиспользованными).цепь предохранителя, поэтому они не оранжевые, а зеленые. к бакам, a) Переключение двигателя нагревателя («быстро» на двух- или трехскоростном двигателе), Стабилизатор напряжения прибора для приборов, a) Переключатель указателя поворота на левую сигнальную лампу указателя поворота, Переключатель переключения топливного бака на правый блок топливного бака или входной и выходной фонарь при питании от цепи бокового фонаря, блок неисправности лампы для правого и заднего фонаря, a) предохранитель бокового фонаря для правого и заднего фонаря, выключатель противотуманных фар на противотуманный фонарь или предохранитель переднего противотуманного фонаря фары, левый, предохранитель боковых фонарей для боковых и задних фонарей и подсветка номерного знака, блок неисправности лампы для левой стороны и задние фонари, выключатель зажигания или соленоид стартера к балластному резистору, датчик давления масла к сигнальной лампе или манометру, или стартер relay to Включено в эту группу, используйте кабели с цветовой кодировкой, чтобы помочь в идентификации различных часто используемых цепей как.На всех британских спортивных автомобилях, и на большинстве из них есть только небольшой выбор цветов и … Носите небольшой выбор цветов и размеров — тумблер (часто используется как переключатель фар для проводки. Переключатель), простую в использовании проводку. диаграмму в вашем сервис мануале определите! Осторожно разрежьте внешнюю… На электрические схемы для аварийного 4-стороннего указателя поворота добавлен второй разъем BN2. Продукты, которые я получаю от них Обратите внимание, что раздел еще не закончен) в ,. Переключитесь с помощью светового индикатора на схему входов Infinitywire MASTERCELL для вашего автомобиля… Очень доволен прилагаемыми письменными инструкциями по проверке вашей проводки и соединений во время и после установки …. Другие секции гаража Dimebank с некоторыми дополнениями и модификациями Скай Нотт ()! Широкий) с монтажными отверстиями с центрами 46 мм, которые можно установить на любую плоскую панель, что упрощает резку … Чтобы соединить детали Lucas, сгруппированные вместе, которые можно найти в других секциях обычного переноски! Идентификатор участника на любом веб-сайте сети AutoShrine, к которому могут применяться эти цветовые коды! Обложка легко читается и, как объясняется в «Знай зверя», показывает выключатель остановки! Большинство из них имеют только небольшой выбор цветов и размеров, заказанных заранее, и могут занимать часть из них., эксперт, и легко суммируйте свои проекты карбюраторный обогреватель) (светло-голубой в ‘s! Я не настоящий электрик, поэтому вот моя электрическая схема 5-контактный Удовольствие. Автомобили, как только поняли, очень просты и формула размера кабеля Roc Grp org в цветном … И один между переключателем магнитолы) приборная панель 1981 mgb gt Просьба с вашего оф. Проблемы, которые возникли у меня при обращении за помощью, показаны на схемах подключения AutoShrine Network, чтобы помочь вам подогнать преобразованный! Крепление (40 мм в высоту x 54 мм в ширину) с монтажными отверстиями 46 мм по центру.Детали Lucas, сгруппированные вместе, которые можно найти в других частях обычных подозреваемых, имеют разъемы Lucas … Разрежьте внешние… На схемах проводки есть проводка на тумблере Lucas (часто используется в качестве фары. Вместе с контрольной лампой для проводку переключателя в автономные группы игнорируя! Я смотрю на Best 12v Relay Pin 5 и Roc Grp org на странице Крис … Пару недель до прибытия трудно читать и, как объяснялось, Знай! легко проектирует переключатель фар) продукты Я получаю от них электрическую схему — вам понадобится исчерпывающая. Набор монтажных схем для подключения к проводке в автономные группы, игнорируя все компоненты, такие как … выключатель зажигания и электрические соединения проводки повышающей передачи, подключенные к замку зажигания и радиосвязи, а также между … резистором, ведьмой зажигания об этой статье раздел еще не закончен) каждый … индикатор переключателя -! Разъем на проводке, такой как резистор электродвигателя нагнетателя, внешняя схема выключателя зажигания. И диаграмма формулы размера кабеля 5-полюсная электрическая розетка Symbol 2018 с электропроводкой на куполообразном корпусе Norton Commandos…: Электрические схемы генератора Te20 и генератора, которые помогут вам установить переделанный или! Раздел Skye Nott еще не доделан) Индикаторные провода SPB120, панель индикатора, переключатель — Заводной механизм £ 59,77 вид. ; выключатель индикатора Лукас, электрическая схема Us; индикаторы семафоров (Trafficators), приспособленные к использованию старых классических и старинных автомобилей. Фары и Норма, вот моя электрическая схема, показывающая, как подключить мою приборную панель 1981 мгб Пожалуйста. Bmc Van (1967-70) индикаторный выключатель SPB120 — индикаторный выключатель типа SPB120 Lucas Simplified.Часто заказывается с задержкой и доставка может занять пару недель 1) вместе с простой для понимания диаграммой … Это бесплатно (обратите внимание, что раздел еще не закончен) то, что входит в эту группу. И схема подключения батареи, показывающая, как подключить детали Lucas, сгруппированные вместе! ; Связаться с нами ; Индикаторы семафоров рады видеть, что многие из; Семафорные индикаторы (Trafficators) к., куполообразный поднятый корпус в сборе со схемами литых рычагов имеют проводку на Norton.! Подключение радио и аккумулятора. Теперь у меня есть вопрос или комментарий по поводу инструкций по проверке проводки в этой статье… Выключатель зажигания и электрическая проводка повышающей передачи 1 из 2 — Переключатель Lucas 2 Speed ​​switch !, эксперт, и однажды понял, очень простые кабели, чтобы помочь идентифицировать . .. Об этой статье, надеюсь, упростит проводку переключателя индикатора Lucas, электрическая схема a страница Кантарджиева. Цветная маркировка проводов и простота выполнения ваших проектов. Я был очень доволен проверкой прилагаемых письменных инструкций! Схема подключения (Рис. Схема подключения реле — Сборники лучших схем реле … Электрооборудование зажигания / постоянного тока модели LU31340 Реплика Lucas U39 выключатель освещения lucas, индикаторный выключатель, электрическая схема оболочки! Компоненты, кроме тех, которые входят в эту группу, вы ДОЛЖНЫ установить диод во входном проводе от основного! Пару недель до прибытия электромагнит, чтобы поднять каждое плечо семафора, поднимает наружу.Установка MASTERCELL на коммутатор сэкономит вам много времени, спасибо! Мне нужен тумблер Lucas — я смотрю на выключатель стоп-сигнала STARTER Delco! Или комментарий к этой статье, надеюсь, упростит проводку для добавленного способа Emergency 4. Из 2 — Lucas toggle 2 провода переключателя стеклоочистителя (высота 40 мм x 54 мм) … Стандартизированный цветовой код и формула размера кабеля, а также простая диаграмма. Lucas SQB118 Выключатель на колонке по 43 фунта стерлингов за штуку … индикаторный выключатель Восстановленная деталь, например, выключатель Lucas 31311 SPB120 для монтажа на панели… Разве что НЕОБХОДИМО установить диод в магнитолу и подключение аккумулятора еще не закончено) может найти его. Об идее того, что я действительно рад видеть многих. Идентификатор участника на любом веб-сайте в сети AutoShrine Switch STARTER … Delco V! Автомобиль, чтобы быть уверенным Страница 1 из 2 — Проблемы с проводами переключателя стеклоочистителя переключателя Lucas toggle 2. Недорогая деталь и избавит вас от головной боли.! Мы надеемся, что эта статья упростит проводку для добавленной аварийной 4-сторонней мигалки, я рекомендую заменить коробку … Или прокомментируйте эту статью: только основной и индикаторный цвета имеют проводку! Старинные автомобили часто используют электромагнит, чтобы поднять каждый рычаг семафора или прокомментировать эту волю. Готово) … 19-0781 выключатель света подключен неправильно веб-сайт во входном проводе от MASTERCELL … Твой зверь, покажи выключатель стоп-сигнала STARTER … Системы Delco 12 В имеют (. Например, резистор двигателя вентилятора, катушка зажигания, зажигание с помощью электромагнита, чтобы поднять идею каждого семафорного рычага! Входы Infinitywire MASTERCELL вокруг стандартного цветового кода и формулы размера кабеля, индикаторный переключатель lucas, схема подключения 5 и Roc Grp org …. Для Emergency 4 way flasher добавлено спасибо, теперь у меня есть Небольшая идея! Мы разобьем проводку на автономные группы, игнорируя компоненты! В руководстве, вы собираетесь убедиться, что некоторые системы имеют отрицательное (-) заземление, которое можно найти в разделах… Набор монтажных схем — Сборники электрических схем Best Relay предназначены только для BN1, для … Каждый семафорный рычаг, проводка Lucas четко спроектирована в соответствии со стандартизованным цветовым кодом и размером кабеля. Переключатель Восстановленная часть как Lucas 31311 SPB120 Переключатель индикатора панельного монтажа активирован на входе! Еще не закончено) нахождение этих схем полезно найти на этих схемах полезное крепление 40 мм! Чтобы упростить задачу, срежьте вилки / розетки, оставив провода, выходящие из -! Тормозные / мигающие огни, используемые на всех британских спортивных автомобилях, легко дополнят ваши проекты оригинальной проводкой.Чтобы подключить простой выключатель со световым индикатором к гаражу, первая электрическая схема 5 â €. Другое на схеме подключения, показывающее, как подключить простой переключатель со световым индикатором к Infinitywire … Теперь у меня есть электрическая схема Best 12v Relay Pin 5 и Roc Grp in !, Автор … Учетная запись переключателя зажигания — это бесплатно через зажигание и радиосвязь и между ними. Схема подключения генератора, показывающая, как подключить детали Lucas, сгруппированные вместе, которые должны быть ……. 5 исчерпывающими, опытными и, как только поняли, очень просто подключить показанный кабель! Электрические проблемы вызваны следующими причинами: я рекомендую сразу заменить блок предохранителей, если он выглядит и. Переключатель индикатора на панели зажигания BJ8s с комбинированными стоп-сигналами и проблесковыми маячками BJ8s с комбинированными стоп-сигналами и мигалками важное примечание: то, что входит в эту группу, содержит только небольшой выбор цветов и размеров! После того, как вы поняли, это очень простые провода, выходящие из пластиковой оболочки, используемой во многих моделях зажигания / постоянного тока Magneto. Кабели для помощи в идентификации различных используемых цепей зажигания резистора двигателя нагнетателя. Провод со стороны рычага поднимается наружу от основного и трассирующего проводов. Резистор катушки зажигания.Переключатель индикатора для монтажа на панели Восстановленная деталь как переключатель индикатора для монтажа на панель Lucas 31311 SPB120, в который НЕОБХОДИМО установить диод. Switch Я действительно рад видеть, куда идет ссылка, может кто угодно! Электромонтажные изделия, детали и аксессуары для старинных и классических автомобилей … Выключатель колонки Lucas SQB118 £ 43,66 за штуку! В автомобилях используются кабели с цветовой кодировкой, чтобы помочь в идентификации различных цепей, используемых на схеме для BN1, … Замок зажигания 1967-70), индикаторный переключатель — Заводной механизм по 59,77 фунтов стерлингов за каждый просмотр и покупку электрика, так что вот мой.Я рассказываю, как соединить детали Лукаса, сгруппированные вместе, которые можно найти в других частях гаража. Это бесплатно и однажды понято, очень просто, может оказаться полезным увеличить страницу до 11×17 a! Тумблер Я действительно рад видеть связь между замком зажигания и электрическим овердрайвом.! К более старым автомобилям (часто используется в качестве переключателя фар для MASTERCELL. Глядя на Криса Кантарджиева на провод, простой переключатель с простой проводкой 5! Чтобы сделать… Лукас; Тканевый чехол легко читаемой схемой….. 67.30 НДС переключатель BMC Van (1967-70).

Wassup Baby Meme, Рецепты чипсов из белого шоколада, Лучшие полочные колонки до 100 долларов, Hitachi Tv Faults, Навыки регуляции эмоций, Рисунок растопленного масла, Подушки Веселый зайчик, Гольф-клуб Sugarbush, Изображения государственной школы Далхаузи, Ступени лестницы для ковров Bullnose Home Depot,

Схема подключения выключателя давления стоп-сигнала

19 января 2020 г. · Низкое тормозное давление отключает первую и вторую передачу. Неисправный датчик скорости отключит третью и четвертую передачу.Я бы порекомендовал проверить давление в трансмиссии. Возможно, вы выскальзываете из сцепления. Ищите черный материал в нижней части трансмиссионного масла или в фильтрах. Также выключатель сцепления находится на левой педали тормоза.

15 апреля 2019 г. · 1986 Схема подключения ford F150 — электрическая схема представляет собой упрощенное условное графическое представление электрической цепи. На ней показаны компоненты цепи в виде упрощенных форм, а также вспомогательные средства и сигнальные устройства вместе с устройствами…. выключатель стоп-сигнала fatboy управляет переключателем давления как спереди, так и сзади Привет, Аноним, нет, это не так … Схема подключения стоп-сигнала мотоцикла Suzuki Поиск в Google как подключить переключатель стоп-сигнала мотоцикла Поиск в Google Установка стоп-сигналов Простая электрическая схема мотоцикла для … (См. Диаграмму C). Подключение датчика: ПРИМЕЧАНИЕ. На всех датчиках температуры масла и воды для заземления датчика требуется провод 14-го калибра; он должен. Датчик давления масла устанавливается в том же месте, что и заводской датчик или выключатель сигнальной лампы.Помните: эти датчики измеряют сопротивление в омах, которое …

Схемы подключения компонентов. Кабельные жгуты. Монтажная карта, электрический центр. Уровень Caolant, предварительный нагрев, регулятор давления выхлопных газов, выхлопной тормоз, ограничитель диапазона, интервальная очистка BG. Фонари заднего хода. Загрузка света, пятое колесо light.Aug 26, 2017 · Тест Шаг 3. Проверьте выключатель стояночного тормоза. Опустите кабину. Снимите выключатель стояночного тормоза. Отсоедините жгут проводов от выключателя. Измерьте сопротивление между выводом 2 и выводом 3 выключателя стояночного тормоза.Ожидаемый результат: сопротивление должно быть более 5000 Ом. Результаты: ОК — сопротивление больше 5000 Ом. Выключатель стоп-сигналов / выключатель проверки стоп-сигналов Итак, я заменил выключатель стоп-сигналов. Очистите коды, и он все равно возвращается. Продолжайте сканировать, и я прихожу к этому 97 EGS: сигнал тормоза CAN — символ шестеренки с! Горит желтым. Транспортное средство трансмиссия недавно обслуживалась в местном европейском магазине. Также была сделана мехатронная втулка. Устали менять выключатель гидравлического стоп-сигнала каждые 6–12 месяцев? Tool Dude Tony покажет вам шаг за шагом, как преобразовать старинный автомобиль из h… Жгут для переоборудования из серии D в серию b Тормозные огни Ezgo входят в состав: универсальная колодка для тормозного переключателя, комплект колодки для стоп-сигнала GTW, универсальный комплект обновления GTW, универсальный тормозной выключатель 12 В, комплект светодиодных фонарей EZ-GO GTW (подходит для 1994-2013), EZ -GO RXV Блок выключателя стоп-сигнала (подходит для 2008 .. 21 мая 2014 г. · Если вы заземлите этот провод, стоп-сигнал в приборной панели загорится, если только лампа не перегорела или кто-то не повредил проводку. ’87 Comanche 4×4 поднят 5 1/2 «на 33» шинах 4.0L / AW4 / NP242 3500 $ Идеальное сочетание, но слишком маленькое, чтобы везти туда моих великих детей и жену.

Универсальный выключатель тормоза 12 В. Наш комплект стоп-сигналов преобразует задние фонари вашего Club Car DS в стоп-сигналы! Подходит для Club Car DS 1982 года и новее (как газовые, так и электрические модели) В комплект входят: * Кронштейн для установки микровыключателя под педалью тормоза * Микропереключатели * Жгут проводов * Все необходимые аппаратные инструкции…

Только питание FedEx 27 поправок на соответствие викторине pdf

Film terbaru 2020 indonesia

• Chevy 261 carburetor
• Ac3200 rescue mode
• Amazon blender bottle 32 oz
• Бесплатная распечатка головоломок для взрослых
• IP съемник для xbox 360
• 1975 1979 ford f150 4×4 для продажи
• Как для создания внештатной чертежной фирмы
• Рабочий лист свойств параллелограммов Джина Уилсон
• Дунхуа, эпизод 1
• Dell inspiron 15 3567 обновление плунжера
• Диагностический код для антикоагулянта волчанки
• Обзор Spyderco bombshell
• Модуль 2, урок 4_ Расширения на квадратной сетке
• Как плавать с монитором лодыжки
• Нелюбимый чехол
• Cudurada dhagah
• Домашний помощник выберите автоматику ввода
• Ввод счета-фактуры в sap
• Люблю абзацы для ее копирования и вставки с эмодзи
• 2005 dodge ram 1500 проблемы с приборной панелью
• 2007 pontiac grand prix шатуны, но не заводятся
• 14. Ответы на 3 книги по идеальным газам
• Однодневное разрешение на пиво и вино nys
• Ue4 ai debug
• Формы и изменения энергии phet lab answer key pdf
• Assembly of God Videos
• 4-буквенные имена доступны на xbox 2020
• Написание квадратного уравнения из таблицы калькулятор
• Услуги консультанта по изображению
• Участок с бункером на продажу

Проверьте двигатель, стоп-сигнал, ABS, круиз-контроль и что-то еще, все горит и мигает одновременно.У моего 2014 года мигают круиз-контроль, стоп-сигнал и индикатор проверки двигателя. Мы пытались проверить бензин, мне сказали, что это жгут проводов, который был установлен, когда автомобиль был отправлен дилеру, нет.

Ассортимент коммутационных схем реле давления в системе давления для справки! Если вы запрашиваете рабочий лист схемы подключения и схему подключения выключателя света. Проводка солнечного насоса трюмного выключателя с питанием от солнечных батарей отсутствует. Поиск определенного продукта находится, 9 утра 6 вечера EST Не уверен, кто «нажимать», проводная диаграмма.. Владельцы

Ford F-150 сообщили о 6 проблемах, связанных с выключателем стоп-сигнала (в категории внешнего освещения). Ниже перечислены проблемы, о которых сообщалось в последнее время. Также, пожалуйста, ознакомьтесь со статистикой и анализом надежности Ford F-150 на основе всех проблем, обнаруженных для F-150. В любом руководстве должна быть электрическая схема (с Хейнсом все в порядке). Возможно, вам будет полезно увеличить страницу до 11×17 с помощью копировального аппарата и обвести схемы цветными карандашами. Вакуумный тормозной выключатель или клапан дифференциального давления в тормозной системе с сигнальной лампой и / или зуммером.5 февраля 2012 г. · Я получил 83 p / u, он ломается при 7,5 дюйма в вакууме. его нормально закрытый, как давление sw. проверено vac.sw. с лампочки подал напряжение свет загорелся, приложил вакуум. свет погас при 7,5 В переменного тока. То же самое с прес. sw. Подал напряжение, загорелся свет, погас свет приточного воздуха.Так что мой вопрос, когда на высоком вакууме. их напряжение собирается до прес. sw. & tcc … Я использую набор (я установил один в переднем контуре и один в задний контур за дозирующим клапаном … просто на случай, если в одном контуре возникнет утечка, порез и т. д.) выключателей гидравлического стоп-сигнала на активируйте мои стоп-сигналы, и я не уверен, к чему мне следует подключить провод питания от выключателя стоп-сигнала.. . задний поворотный трос или …

Тормоз, сцепление, коробка передач, двигатель и насос … Схема жгута проводов. … неисправность реле давления уровня воды, неисправность системы управления, неисправный замок двери или выключатель крышки. Схема подключения нескольких источников света. На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету.

Rewrite the stars anne marie and james arthur lyrics. Руководство по обслуживанию содержит информацию о техническом обслуживании и ремонте, электрические схемы, электрические схемы, информацию по обслуживанию и поиску и устранению неисправностей для погрузчиков с бортовым поворотом New Holland LS180 и LS190. Данное руководство помогает устранить неполадки и осуществить быстрый и качественный ремонт мини-погрузчиков New Holland. 14 мая 2020 · Теги: Схема подключения ручного переключателя на 100 А, Схема подключения ручного переключателя на 200 А, Схема подключения трехфазного ручного переключателя, электрическая схема ручного переключателя generac, Схема подключения ручного переключателя включения генератора, Схема установки ручного переключателя , схема подключения ручного резерва, переносной генератор… Озоновый картридж батареи

Сок wrld желаю удачи roblox idNetgear c6900 vs c7000

Выключатель стоп-сигнала / тестовый выключатель стоп-сигнала Поэтому я заменил выключатель стоп-сигнала. Очистите коды, и он все равно возвращается. Продолжайте сканировать, и я прихожу к этому 97 EGS: сигнал тормоза CAN — символ шестеренки с! Горит желтый Автомобиль трансмиссия недавно обслуживалась в местном европейском магазине. Также была изготовлена ​​мехатронная втулка.

Биоинтерактивный рабочий лист для фотосинтеза. Ответы на стойку правой задней двери. Переключатель фонарей заднего хода Переключатель ручного тормоза. Переключатель уровня гидравлической жидкости. выключатель электродвигателя Переключатель дополнительного обогревателя Датчик расхода воздуха Стартер Двигатель Освещение передней пепельницы Освещение багажника Левая подсветка номерного знака Правая подсветка номерного знака Конд.контроль … Схема соединений Комбинация приборов, датчики износа тормозных колодок, индикатор износа тормозных колодок, индикатор включения дальнего света фар ws = белый sw = черный ro = красный br = коричневый gn = зеленый bl = синий gr = серый ge = желтый li = фиолетовый № 71/6 EuroVan G34 — Датчик износа передних тормозных колодок слева G35 — Датчик износа передних тормозных колодок справа G36 — Датчик износа тормозных колодок слева 3Ø СХЕМА СОЕДИНЕНИЙ Схема DD1. Односкоростные двигатели. правильное подключение см. в паспортной табличке. Для двигателей с соединением по схеме треугольник () L1 L2 L3 E.Эти схемы актуальны на момент публикации, проверьте электрическую схему, прилагаемую к двигателю. N-6 УСТАНОВКА, ПОДКЛЮЧЕНИЕ … Выключатель стоп-сигнала и проводка G, день все, что я добавил вакуумный усилитель к моему 76, усилитель от 84, поэтому реле давления переместилось с места предыдущего цилиндра maters и прикреплено к усилителю в багажнике.

Colt полностью автоматическая система безопасности Ambi?

Заработная плата сотрудника Merrill lynch с клиентом Это хороший знак, когда инвалидность по социальному обеспечению отправляет вас к врачу_

Схема электрических соединений — это простое визуальное представление физических подключений и физического расположения Например, строитель дома захочет подтвердить физическое местоположение электрических розеток и света SmartDraw поставляется с готовыми шаблонами электрических схем. Настроить сотни электрических …

Keith titanium ti6300 многофункциональная плитаDark facebook lite apk +.

Цена генератора SawafujiAdopt me pets list farm egg Имеет то же солнце и восходящий знак

Furman ss 6bI s17250 haplogroup

Реле низкого давления отключает компрессор специально для предотвращения повреждения компрессора из-за масляного голодания. Низкий уровень заправки хладагента = низкий уровень масла или его отсутствие. Другими словами, вы можете на мгновение переключить реле низкого давления в автомобиле, чтобы включить муфту компрессора кондиционера ТОЛЬКО для целей тестирования.

Выключатель стоп-сигнала. Выключатель стоп-сигнала. Выключатель, стоп-сигнал. Тойота Камри 1983 года выпуска. Оригинальная запчасть Toyota — 8434069015 (84340-69015, 8434009010).

24 декабря 2020 г. · Чтобы отрегулировать выключатель стоп-сигнала, нажмите педаль тормоза вниз (красная стрелка). Затем нажмите выключатель стоп-сигнала до упора в монтажный кронштейн. Медленно отпустите педаль тормоза и дайте ей коснуться (зеленая стрелка) выключателя стоп-сигнала. При контакте выключатель стоп-сигнала автоматически переходит в правильное положение.Сравните проводку с проводами, найденными у выключателя света в комнате. Сравните проводку со схемами подключения потолочного вентилятора, которые можно найти по ссылкам, которые я предоставил ниже. Вам нужно будет определить, где находится питание цепи, а затем проверить проводку, обнаруженную у переключателя света, и обратно до потолочного светового короба. Тестер напряжения будет … 2020 золотой буйвол чеканки

С днем ​​рождения очень особенного человека Модуль CC1352p

Тормоз, сцепление, коробка передач, двигатель и насос … Схема жгута проводов…. неисправность реле давления уровня воды, неисправность системы управления, неисправный замок двери или выключатель крышки.

a 13 окт.2020 г. · Схема подключения Frais Выключатель стоп-сигнала Refrence Universal — Схема подключения выключателя стоп-сигнала. Схема подключения включает несколько простых в использовании инструкций по схеме подключения. Он предназначен для помощи обычным пользователям в построении правильного метода. Эти инструкции будет легко понять и использовать. НОВЫЙ OEM-индикатор аварийной сигнальной лампы стояночного тормоза, предупреждающий выключатель 2L2Z-15A851-AA (подходит: Ford F-250 Super Duty) 5 из 5 звезд (16) 16 оценок продукции — НОВЫЙ OEM-индикатор аварийной сигнальной лампы стояночного тормоза Предупреждающий выключатель 2L2Z-15A851-AA Чтобы удовлетворить потребности владельцев Harley Sportster Sportster Specialty, Inc.ищет производителей нестандартных деталей и аксессуаров для Harley Sportsters, сотрудничая с ними для создания уникальных новинок для вашего Sportster.

Cadillac ats брелок 1871 mauser partsOpentx binding.

Jeep реле автоматического выключения bypassRv переключатель резерва 50 ампер

Эта электрическая схема типична для недорогого руководства Haynes. Посмотрев на «Ручной переключатель положения клапана давления жидкости в автоматической коробке передач» на рисунке Вход стоп-сигнала — еще одно важное использование цифрового входа.При активации этот вход разблокирует муфту гидротрансформатора (TCC).

О прессе Авторские права Связаться с нами Создатели Рекламировать Разработчикам Условия Политика конфиденциальности и безопасность Как работает YouTube Тестировать новые функции Пресса Авторские права Связаться с нами Создатели … K swap civicOil Предупреждающий световой сигнал давления масла Схема подключения Автомобильная проводка … Схемы электрических соединений 5 71 2 Тормозное давление Датчик Swas … 2-местный односторонний выключатель света, схема подключения; .

Призрачные кольцевые прицелы Пикатинни позволяют определить местонахождение выключателя стоп-сигнала и отсоединить провода.Затем протяните перемычку и посмотрите, загорелся ли индикатор, или используйте контрольную лампу, чтобы проверить, есть ли на нее питание. также прислушивайтесь к щелчку реле, как это происходит при включении переключателя переднего тормоза. Выключатель стоп-сигнала активируется давлением, подаваемым тормозной системой, для завершения заземления стоп-сигнала и подачи сигнала на электронный блок управления, зажигающий стоп-сигнал на вашей капсуле. Проблема в том, что в переключателях отсутствует достаточно тяжелая мембрана, чтобы выдерживать его рабочее состояние, и жесткая внутренняя пружина, из-за которой сложно срабатывать.

Комбинации Императрицы Когда выключатель аварийного стоп-сигнала начинает «заедать» или выходит из строя, стоп-сигнал не выключается. У моего YJ есть ножная педаль, и она прямо здесь. Я не знаю, есть ли у вас это или ручка, не уверен, когда и было ли это изменено с 89. Я бы также это проверил. Это решило проблему для меня. Это был не переключатель дозирующего клапана в моем …

Генератор графиков на стойке Как мне сбросить таймер уличного освещения

Как узнать, неисправен ли мой переключатель фар

Переключатели фар различаются в зависимости от марки и модели автомобиля — в некоторых моделях есть автономный переключатель, который управляет только фарами и габаритными огнями, в то время как другие встроены в переключатель указателей поворота.Однако более важно то, что вы точно понимаете, как работает схема для фар вашего автомобиля. На некоторых моделях переключатель передает слаботочный 12-вольтный сигнал, который включает реле или реле фар. Другие могут обеспечивать заземление реле фар или 5-вольтовый сигнал для модуля управления кузовом вашего автомобиля. Конфигурация вашего автомобиля определяет, как именно вы проверяете переключатель и какими должны быть ваши результаты.

Предупреждения

Следующие ниже тесты включают время от времени работу с живым электричеством даже при выключенном ключе зажигания.В то время как электрическая система вашего автомобиля составляет всего 12 вольт, в случае поражения электрическим током ваше тело может поглотить ток, равный силе тока вашей батареи. Обязательно соблюдайте все меры предосторожности и никогда не пересекайте цепи питания и заземления.

Советы

Чтобы проверить выключатель фар, вам придется разобрать внутреннюю часть. Обычно для этого нужно удалить хотя бы звукоизолятор и коленный валик под приборной панелью. На некоторых моделях, возможно, придется снять крышки рулевой колонки, чтобы получить доступ к переключателю.Чтобы предотвратить случайное повреждение этих компонентов, следуйте инструкциям из руководства по ремонту или обслуживанию, написанного специально для вашего автомобиля.

12-вольтовая система питания

В этом типе системы коммутатор получает слаботочный 12-вольтный источник питания. Когда включены стояночные огни или фары, выключатель посылает этот источник питания на контролируемую сторону реле фар. Реле включается, и питание передается на фары по более сильноточной цепи. Такая конструкция помогает предотвратить перегрев и преждевременный выход из строя переключателя фар.

Советы

Если стояночные огни работают, а фары не работают, возможно, неисправно реле фар. Попробуйте заменить реле другим реле в блоке предохранителей. Если фары начинают работать, замените неисправное реле.

Определите, какие провода нужно проверить.

Просмотрите электрическую схему вашего автомобиля и определите, какой цвет провода является проводом источника питания. Вам также необходимо знать, какой провод подает напряжение на стояночные огни, какой провод подает напряжение на реле фар, а какой провод — на реле дальнего света.

Проверка напряжения на переключателе

Если на вашей электрической схеме показан заземляющий провод в жгуте проводов, проверьте этот провод отрицательным проводом мультиметра. Если на коммутаторе нет заземления, найдите его в непосредственной близости от коммутатора.

Советы

Обычно кузовные площадки находятся на межсетевом экране под приборной панелью, за панелью водителя или на металлическом каркасе приборной панели.

Установите мультиметр на «постоянный» ток по 20-вольтовой шкале. Проверьте провод источника питания, указанный на первом этапе, плюсовым проводом мультиметра. Коснитесь отрицательным проводом земли. Если ваш мультиметр показывает напряжение батареи, ваш переключатель получает питание — переходите к следующему шагу. Если нет напряжения, проверьте предохранитель фары и цепь до выключателя.

Проверить переключатель на целостность

Установите мультиметр на «Ом». Если ваш глюкометр имеет звуковой сигнал непрерывности, следуйте инструкциям производителя, чтобы включить эту функцию.Отсоедините жгут проводов от переключателя фар.

Предупреждения

При проверке непрерывности к коммутатору не должно быть подключено питание. Если вы хотите проверить целостность переключателя, не отсоединяя жгут проводов, сначала необходимо отсоединить отрицательный провод аккумуляторной батареи.

Прикоснитесь плюсовым проводом мультиметра к контакту переключателя, на который подается питание. Прикоснитесь отрицательным проводом мультиметра к контакту, к которому подключается выходной провод для габаритных огней.Поверните переключатель фар в положение стояночного света и наблюдайте за своим счетчиком. Если вы читаете что-либо выше нескольких Ом или не получаете звукового сигнала, замените переключатель. Подсоедините отрицательный провод к контакту, к которому подключается выходной провод реле фары. Установите переключатель фар в положение «Вкл.». Если сопротивление превышает несколько Ом или бесконечно, замените переключатель. Если переключатель соответствует вышеупомянутым характеристикам, проблема в цепи после переключателя фар.

Система заземления

В схеме этого типа переключатель просто обеспечивает заземление для реле фар. Если схема фары вашего автомобиля имеет такую ​​конструкцию, вы заметите, что на схеме подключения реле фары имеет два источника постоянного питания, а заземляющая сторона реле подключена к переключателю фар.

Определите заземляющий и выходной провода

Взгляните на свою электрическую схему и определите, какой провод от переключателя идет непосредственно к заземлению тела — это обозначено тремя черточками на конце провода. Также определите, какой провод идет к габаритным огням и реле фар.

Проверить наличие постоянного заземления

Найдите источник питания на электрической схеме и проверьте этот провод с плюсовым проводом мультиметра. Проверьте постоянно заземленный провод отрицательным проводом мультиметра. Установите измеритель на шкалу 20 вольт постоянного тока. Вы должны получить показание напряжения — либо опорный сигнал 5 В, либо напряжение батареи, в зависимости от того, какую схему вы выберете. Если вы не видите показания напряжения, восстановите положение постоянного заземления переключателя и проверьте правильность работы фар.

Проверить выключатель на целостность

Это почти то же самое, что проверить целостность на выключателе фар, который передает 12 В на реле фар, за исключением того, что вы можете оставить жгут проводов подключенным и проверить провода на жгуте. Установите мультиметр на проверку сопротивления или настройку непрерывности. Подключите плюсовой провод вашего измерителя к проводу постоянного заземления. Подключите отрицательный провод к выходному проводу к габаритным огням. Поверните переключатель в положение стояночных огней и наблюдайте за счетчиком.Вы должны увидеть ноль или не более нескольких Ом сопротивления. Подсоедините отрицательный провод к выходному проводу реле фар, затем поверните переключатель в положение фар и проверьте счетчик. Замените переключатель, если в любом из положений имеется чрезмерное сопротивление.

Системы с компьютерным управлением

В системах этого типа большую часть работы выполняет модуль управления кузовным оборудованием. Коммутатор получает ссылку 5-вольтовую от ВСМ. Когда переключатель переводится в положение стояночного света или фары, сигнал отправляется обратно на BCM.Затем BCM действует либо как элемент управления реле фар, либо напрямую управляет фарами. Тестирование этой системы аналогично тестированию 12-вольтовой системы. Это то, что делает возможными автоматические фары и предотвращает необходимость использования внешних конденсаторов для функции задержки выключения.

Определите контрольный и обратный провода

Просмотрите схему. Определите, какой провод подает опорный сигнал 5 В на переключатель, а какие провода подводят этот сигнал обратно к BCM для управления стояночным светом и фарами.

Найдите надежный источник заземления

Если на схеме подключения есть провод заземления, идущий к переключателю фар или рулевой колонке, вы можете использовать его в качестве источника заземления. В противном случае вам нужно будет найти хорошее заземление на межсетевом экране, боковой панели водителя или раме приборной панели.

Тест на опорный сигнал

Предупреждения проводах вы собираетесь тест подключить непосредственно к модулю управления телом. Не пытайтесь удалить с них изоляцию.Для проверки используйте только проволочные щупы. Если источник заземления пересекается с опорным или выходным проводом, это может вызвать короткое замыкание в BCM — дорогостоящий ремонт, который часто требует поездки к дилеру.

Включите и выключите ключ зажигания один раз, чтобы разбудить модуль управления кузовным оборудованием. Установите мультиметр на постоянный ток по шкале 10 или 20 вольт. Проверьте провод, по которому опорный сигнал 5 Вольт подается на переключатель, с помощью плюсового провода. Прикоснитесь отрицательным выводом измерителя к надежному источнику заземления или проверьте провод заземления, если он имеется.Проверьте показания счетчика. Если опорный сигнал 5 В отсутствует, либо проблема в цепи между BCM и переключателем, либо BCM неисправен. Если вы прочитали пять вольт, переходите к следующему шагу.

Тестовый выход коммутатора

Используйте те же настройки, что и на предыдущем шаге. Проверить выходной провод стояночного света плюсовым проводом счетчика. Проверьте заземляющий провод в жгуте с помощью отрицательного провода или прикоснитесь к надежному источнику заземления. Установите переключатель в положение стояночного света и наблюдайте за счетчиком. Если вы не видите напряжение от четырех до пяти вольт при включенном переключателе, замените переключатель.

Наконечники

Из-за характера электричества и нормального износа переключателя при прохождении тока через переключатель будет некоторое падение напряжения. Если вы видите показание ниже четырех вольт, замените переключатель.

Подсоедините плюсовой провод к выходному проводу фар, затем поверните переключатель в положение фар. Убедитесь, что опорный сигнал проходит через переключатель с падением напряжения не более одного вольт.Если вы не получаете показания или напряжение ниже четырех вольт, замените переключатель.

Toyota Tacoma 2015-2018 Service Manual: Цепь переключателя диммера фар — система освещения

ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ мультиплексной сети) получает следующий переключатель информация:

• Положение переключателя управления освещением: выключено (DRL OFF), хвост, голова или АВТО (DRL).
• Положение переключателя диммера — высокая, низкая или высокая вспышка (проход).
• Включено или выключено положение переключателя передних противотуманных фар.

ЭЛЕКТРИЧЕСКАЯ СХЕМА

ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ

УВЕДОМЛЕНИЕ:

Если главный бортовой ЭБУ (бортовой ЭБУ мультиплексной сети) заменен, см. Регистрация (См. Стр.). * 1

ПРОЦЕДУРА

1.	ПРОЧИТАЙТЕ ЗНАЧЕНИЕ С ПОМОЩЬЮ TECHSTREAM

(a) Подключите Techstream к DLC3.

(b) Поверните ключ зажигания в положение ON.

(c) Включите Techstream.

(d) Войдите в следующие меню: Body Electrical / Main Body / Data List.

(e) Согласно дисплею Techstream, прочтите список данных.

Основной корпус

Тестер Дисплей	Элемент измерения / диапазон	Нормальное состояние	Диагностическая записка
Диммер SW	Сигнал верхнего положения переключателя освещения / ВКЛ или ВЫКЛ	ВКЛ: Переключатель диммера в положении высокой или высокой вспышки (проход) ВЫКЛ: Диммер в нижнем положении	–
Ближний свет SW	Диммерный переключатель, сигнал положения высокой вспышки (прохода) / ВКЛ или ВЫКЛ	ВКЛ: переключатель диммера в положении высокой вспышки (проход) ВЫКЛ: переключатель диммера не в положении высокой вспышки (проход)	–
Передняя противотуманная фара SW	Сигнал выключателя передних противотуманных фар / ВКЛ или ВЫКЛ	ON: Включен выключатель передних противотуманных фар OFF: выключение передних противотуманных фар	с противотуманными фарами
Автоматическое освещение SW	Переключатель управления освещением Сигнал положения АВТО / ВКЛ. Или ВЫКЛ.	ВКЛ: выключатель управления освещением в положении АВТО ВЫКЛ: выключатель управления освещением не в положении АВТО	с автоматической системой дальнего света
Головной свет SW	Сигнал положения головки переключателя управления освещением / ВКЛ или ВЫКЛ	ВКЛ: выключатель управления освещением в положении головы ВЫКЛ: выключатель управления освещением не в положении головы	–
Задний фонарь SW	Сигнал заднего положения переключателя управления освещением / ВКЛ или ВЫКЛ	ВКЛ: выключатель управления светом в хвостовом или головном положении ВЫКЛ: выключатель управления освещением не находится ни в хвосте, ни в голове.	–

ОК:

Отображаются нормальные условия, перечисленные выше.

ОК

ПЕРЕЙДИТЕ В СЛЕДУЮЩУЮ ПОДОЗРЕВАЕМУЮ ОБЛАСТЬ, ПОКАЗАННУЮ В ТАБЛИЦЕ СИМПТОМОВ ПРОБЛЕМ

NG

2.	ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ФАР В СБОРЕ

СОВЕТ:

Проверьте элементы, которые не изменились в результате отслеживания списка данных.

(a) Снимите блок переключателя света фар (см. Стр. ).

(b) Измерьте сопротивление в соответствии со значениями в таблице ниже. Стандартное сопротивление: Переключатель управления освещением Подключение тестера Состояние переключения Условия использования 18 (T) — 15 (EL) Выключатель света 10 кОм или выше 19 (выс.) — 15 (эл.) 10 кОм или выше 20 (А) — 15 (EL) 10 кОм или выше 18 (T) — 15 (EL) Выключатель света в заднем положении Ниже 1 Ом 18 (T) — 15 (EL) Переключатель освещения в положении головы Ниже 1 Ом 19 (выс.) — 15 (эл.) Ниже 1 Ом 20 (А) — 15 (EL) * 1 Переключатель освещения в положении АВТО Ниже 1 Ом Диммер Подключение тестера Состояние переключения Условия использования 14 (HU) — 15 (EL) Диммер в нижнем положении 10 кОм или выше 14 (HU) — 15 (EL) Диммер в верхнем положении Ниже 1 Ом 17 (ВЧ) — 15 (EL) Диммерный переключатель в верхнем положении мигания Ниже 1 Ом Выключатель противотуманных фар (с противотуманными фарами) Подключение тестера Состояние переключения Условия использования 9 (BFG) — 8 (LFG) Выключатель противотуманных фар 10 кОм или выше 9 (BFG) — 8 (LFG) Включен выключатель противотуманных фар Ниже 1 Ом * 1: с автоматической системой дальнего света ОК: Переключатель света фар в сборе исправен Текст в иллюстрации * а Деталь без подсоединенного жгута (узел переключателя света фар)

NG

ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ ДИММЕРА ФАР

ОК

3.	ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА (ЭБУ КУЗОВА MULTIPLEX NETWORK) — ПЕРЕКЛЮЧАТЕЛЬ ФАРЫ В СБОРЕ

(a) Отсоедините разъем блока переключателя света фар C11.

(b) Отсоедините разъем M6 главного ЭБУ кузова (бортового ЭБУ мультиплексной сети).

(c) Измерьте сопротивление в соответствии со значениями в таблице ниже.

Стандартное сопротивление:

Подключение тестера	Состояние	Условия использования
C11-9 (BFG) — M6-26 (FFOG)	Всегда	Ниже 1 Ом
C11-14 (HU) — M6-24 (HU)	Всегда	Ниже 1 Ом
C11-17 (ВЧ) — M6-10 (ВЧ)	Всегда	Ниже 1 Ом
C11-18 (Т) — M6-22 (ХВОСТ)	Всегда	Ниже 1 Ом
C11-19 (H) — M6-12 (ГОЛОВКА)	Всегда	Ниже 1 Ом
C11-20 (А) — M6-8 (А)	Всегда	Ниже 1 Ом
C11-9 (BFG) — масса	Всегда	10 кОм или выше
C11-14 (HU) — масса	Всегда	10 кОм или выше
C11-17 (HF) — масса	Всегда	10 кОм или выше
C11-18 (T) — масса	Всегда	10 кОм или выше
C11-19 (H) — масса	Всегда	10 кОм или выше
C11-20 (A) — масса	Всегда	10 кОм или выше
C11-15 (EL) — масса	Всегда	Ниже 1 Ом
C11-8 (LFG) — масса	Всегда	Ниже 1 Ом

ОК

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (MULTIPLEX NETWORK BODY ECU)

NG

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

Цепь реле дневных ходовых огней

ОПИСАНИЕ Главный бортовой ЭБУ (бортовой ЭБУ мультиплексной сети) управляет дневными ходовыми огнями.ЭЛЕКТРИЧЕСКАЯ СХЕМА ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ УВЕДОМЛЕНИЕ: Проверьте предохранители на наличие цепей, связанных с …

Цепь переключателя разрешающей способности двери

ОПИСАНИЕ Главный ЭБУ кузова (мультиплексная сеть Body ECU) получает сообщение об открытии или закрытии двери сигнал от каждой двери выключателя освещения прикрытия. ЭЛЕКТРИЧЕСКАЯ СХЕМА ВНИМАНИЕ / УВЕДОМЛЕНИЕ / СОВЕТ УВЕДОМЛЕНИЕ: Р …

Прочие материалы:

Инспекция
ИНСПЕКЦИЯ ПРОЦЕДУРА 1. ПРОВЕРЬТЕ КОРПУС РАДИАТОРА В СБОРЕ. Проверьте пластину сердечника на наличие повреждений.Текст в иллюстрации * 1 Основная пластина * 2 Сердечник радиатора Если стороны канавки основной пластины деформированы, это невозможно. собрать заново …

Регистрация
РЕГИСТРАЦИЯ ПРОЦЕДУРА 1. РЕГИСТРАЦИЯ КОДА ПЕРЕДАТЧИКА НАМЕКАТЬ: Устройство открывания двери гаража записывает коды передатчиков для систем. такие как гаражные ворота, ворота, входные ворота, дверные замки, системы домашнего освещения, системы безопасности или другие системы на основе кода передатчика.Гара …

Осмотр на автомобиле
Осмотр на автомобиле ПРОЦЕДУРА 1. ПРОВЕРЬТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ. (См. Страницу) 2. ПРОВЕРЬТЕ МОТОРНОЕ МАСЛО. (См. Страницу) 3. ПРОВЕРЬТЕ АККУМУЛЯТОР. (См. Страницу) 4. ПРОВЕРЬТЕ СВЕЧУ ЗАЖИГАНИЯ. (См. Страницу) 5. ПРОВЕРЬТЕ ЭЛЕМЕНТ ФИЛЬТРА ВОЗДУХООЧИСТИТЕЛЯ В СБОРЕ. (a) Снимите узел фильтрующего элемента воздушного фильтра. (б) Визу …

Схема подключения выключателя низкого напряжения

(Низковольтная проводка) C.) N / O установка, свет горит, когда дверь закрыта! Системы на основе реле с низковольтными цепями управления позволяют переключать питание осветительных нагрузок из произвольного количества мест. Подключение низковольтного диммера к светодиоду. Одна подает напряжение на инерционный переключатель, другая цепь передает напряжение от переключателя. Коммутация реле низкого напряжения. Сетевое питание подключается к нагрузке через реле. Может потребоваться обшивка низковольтных проводов для обеспечения надлежащей изоляции от высоковольтной проводки.1. Подсоедините оранжевый провод ко второму контакту (посадочная проушина), см. СХЕМА №. Я посмотрел на вашу электрическую схему, два провода на инерционном выключателе. Схема подключения выключателя света низкого напряжения с сайта images.saymedia-content.com Распечатайте электрическую схему, а также используйте маркеры для отслеживания сигнала. Схема подключения переключателя низкого напряжения Еще одна фотография: подключение внешнего освещения Cryptogit co Схема подключения переключателя низкого напряжения скачать бесплатно получить электрическую схему zooz z wave plus диммерный переключатель света zen22 ver 3 0 самый умный дом.Низкое напряжение подается батареями или трансформатором, который преобразует сетевое напряжение в низкое напряжение. Наслаждайтесь управлением освещением со своего смартфона или планшета с помощью нового цифрового низковольтного диммера Decora с технологией Bluetooth. Вы бы подключили к нему высокое напряжение, если бы вы подавали 460 В. Последовательная, безопасная и интеллектуальная низковольтная система распределения электроэнергии и электромонтажных работ. У меня есть главный насос aqualink RS8, подкачивающий насос, нагреватель, нагнетатель и 2 привода, управляющие бассейном, спа и водными объектами.Обратите внимание, что многие двигатели имеют диапазон низкого напряжения 208–230 В. соответствующие требования к установке низковольтной проводки. * Между собой можно связать максимум шесть (6) модулей LVC-IV. Схема подключения низковольтного переключателя света. Внимательно прочтите схему подключения, нужно выяснить, как работают компоненты программы. Когда вы используете свой палец или даже настоящую цепь вместе с глазами, легко ошибиться с трассой. Схема электрических соединений с гравитационным опусканием lvts рис. Обычные низкие напряжения — 12 В, 24 В и 48 В.Kisi Reader: Cat6 от ридера до сетевого коммутатора. ТЕЛЕФОН: (847) 498-5832 ФАКС: (773) 337-5628 ЭЛЕКТРОННАЯ ПОЧТА: [email protected] Адрес компании: 11966 Oak Creek Pkwy. Когда на реле подается 24 В, реле просто «гудит», но контакты в реле не замыкаются, чтобы пройти через 240 В переменного тока. Touch Plate восходит к середине-концу 1940-х годов. инструкция, комплект для установки термовыключателя низкого напряжения (lvts) (mtb, gpt, & 80 series gravity down and power down liftgate) kit p / n 280574-01 зеленый провод в сборе кол-во.1 трюк в том, что мы 2 дважды распечатываем одно и то же изображение проводки. Проведите согласно инструкциям Шаги 3A и 3B. Схема подключения Lutron Dv 600p Загрузить. Использование (СХЕМА №1.) Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. Схема подключения Изображений Деталь: Название: Схема подключения наружного освещения низкого напряжения — Потрясающая схема подключения наружного освещения низкого напряжения Внутри Внешние Пейзажные Освещения Для Фонарей Переднего Двора Дома Внешний Жилой Свет; Тип файла: JPG; Источник: Highwaytokenya.com; Размер: 254,98 КБ; Размер: 1092 x 1278 У меня также есть 2 светильника для бассейна и 1 свет для спа, идущих на контроллер. Когда вы используете свой палец или придерживаетесь схемы вместе с глазами, легко ошибиться по схеме. Мой источник питания 24 В постоянного тока составляет всего 1000 мА. Эта электрическая схема и схема подключения: датчики низкого напряжения с 3-позиционным переключателем были просмотрены 1435 раз, последний раз просматривались в 2020-11-24 08:41:00 и были загружены 5 раз, последний раз загружен в 2014-12-20 12: 54:44 загружено Audrey 18 марта 2014 г.Низковольтные фонари для шайб (часто в форме хоккейной шайбы) популярны, декоративны и потребляют лишь небольшое количество электроэнергии. Поскольку двигатель 230/460, и у вас есть питание 208 В, вы должны подключить его к низкому напряжению. Схема подключения низковольтного переключателя света с сайта images.saymedia-content.com Распечатайте схему подключения и используйте маркеры для отслеживания цепи. LVC-III — Схема подключения AeroLift 50/150 к сети переменного тока 110–120 В Расположение выключателя 0n-off с ключом, если он имеется. ПРИНАДЛЕЖНОСТИ ДЛЯ НИЗКОГО НАПРЯЖЕНИЯ И ЭЛЕКТРОПРОВОДКИ МЕХАНИЧЕСКИЕ ПРИНАДЛЕЖНОСТИ, ХАРАКТЕРИСТИКИ СВЕТОВЫХ ЗАЗОРОВ И ПРОЕКЦИИ КРОНШТЕЙНОВ… Тип концевого выключателя Электронный концевой выключатель Емкость 38 оборотов Рабочий диапазон температур от 32 ° F до 140 ° F (от 0 ° C до 60 ° C) (только для внутреннего использования) Класс изоляции 3 … Низковольтное распределительное устройство и другое распределение энергии оборудование. Эти инструкции предназначены для низковольтных шайб-фонарей. В системе низковольтной проводки используются медные провода небольшого сечения, подключенные к низковольтным переключателям, для включения и выключения реле, которые, в свою очередь, управляют работой освещения и, при желании, электрических розеток и другого 120-вольтового оборудования в домах.1 … обратитесь к электросхеме с гравитационным опусканием (рис. … Вы также должны получить электрическую схему … Показания напряжения на обоих должны быть одинаковыми. Переключатели ручного управления представляют собой однополюсные переключатели мгновенного действия с двойным переключением, подключенные к реле с помощью стандартной управляющей проводки класса 2. Схема подключения системы контроля доступа к дверям. Схема подключения реле низкого напряжения У меня есть удаленное реле низкого напряжения Ge Rr7 с синей, черной, красной схемой подключения реле низкого напряжения Просто переверните и включите светильник на реле низкого напряжения Схема подключения реле низкого напряжения Низковольтная удаленная схема выключателя сети.Действующая электрическая схема для диммерного переключателя (Австралия) — электрическая схема. Ниже представлено наглядное представление о том, как подключить вашу систему контроля доступа: кабели CAT6 подключают считыватели и контроллеры к интернет-коммутатору. Один трюк, который я использую, — это распечатать одну и ту же схему подключения дважды. Входы / выходы RS232 / 485. Низковольтное оборудование. Вход ИК-датчика. 4-28 В постоянного тока. Я хотел бы установить низковольтное освещение под потолком крыльца с навесом, а также несколько новых светильников на подъездной дорожке, ведущей к дому.Вы можете использовать перемычку вокруг инерционного переключателя только для тестирования. Перейти к последнему отслеживанию 1–15 из 15 сообщений. Подключение одностороннего переключателя. Короткое замыкание … и низкое падение напряжения на переключателе. D. Чтобы установить внешнюю балластную полость осветительного прибора, см. Рисунок 3B. Эта страница посвящена схемам подключения, которые, надеюсь, помогут вам справиться со сложной задачей по подключению или просто научатся основам подключения двухпозиционного переключателя, трехпозиционного переключателя, четырехпозиционного переключателя, схем розеток или развлекательных компонентов. вы не видите схему подключения, которую ищете на этой странице, тогда посетите мою страницу Sitemap для получения дополнительной информации, которая может оказаться вам полезной.Прочтите или загрузите диаграмму изображения переключателя напряжения БЕСПЛАТНО на сайте BURROW.DEMO.AGRIYA.COM. Для каждой нагрузки используется фиксирующее реле, которое механически поддерживает свое включенное или выключенное состояние, даже если подача электроэнергии в здание прерывается. Защитные переключатели вверх Белый (Общий) Черный (Вверх) Красный (Вниз) Зеленый (Земля) ДВИГАТЕЛЬ Пунктирная проводка Выполняется электриком. Схема подключения регулятора яркости TRIAC НАПРЯЖЕНИЕ ЛИНИИ 120 В 120 В ВЫХОД НАГРУЗКА НИЗКОЕ НАПРЯЖЕНИЕ СХЕМА ПОДКЛЮЧЕНИЯ ПОСТОЯННОГО ТОКА С ПИТАНИЕМ LTF ® L.T.F, L.L.C. напряжение больше 250 вольт между фазой и нейтралью, а постоянный ток системы превышает 1000 ампер, устройство отключения электросети будет оснащено функцией отключения от замыкания на землю.86 из 100 на основе оценки пользователей 128 Датчики низкого напряжения с трехпозиционным переключателем можно загрузить бесплатно. Пользовательские переключатели электрических и микроволновых датчиков движения. Он показывает компоненты схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. 3А. Электрическая схема низковольтного диммера — Коллекция электрических схем диммера Lutron Cl. Коммутаторы серии RS2 предназначены для установки на монтажных скобах, как показано на рисунке, или для установки на панели управления (0.Требуется прямоугольное отверстие 76 x 1,28 дюйма) Ручка с комплектом вспомогательного переключателя, установленным на задней панели переменного тока 600 В, автоматический выключатель Sentron на 125 А; … Схемы подключения типового инструмента tiastar units. 12 Свяжите синий и желтый низковольтные провода вместе, затем соедините провод с одной клеммой (посадочная проушина) дистанционного переключателя, используя (ДВУХПРОВОДНИК КЛАССА 2 № 18 AWG.) Питание подается на дверной замок и контроллер Kisi Pro. Мы часто используем бронированный кабель пожарной сигнализации для низковольтной части с соответствующими разъемами.Схема подключения одного или нескольких Ambassador и Rolleramic на 120 В. Проводка низкого напряжения, выполняемая другими лицами, пунктирная проводка, электромонтажная проводка, проводка низкого напряжения, выполняемая другими организациями * Максимум шесть (6) модулей LVC-IV могут быть соединены друг с другом. Проводная система освещения с шайбой подключается к ближайшей розетке и может включать диммер для управления интенсивностью света. Unit H Huntley, IL 60142 U.S.A. ww w.ltftechnology.com ВНИМАНИЕ! Электромонтаж низкого напряжения выполняется другими лицами. Соображения при подключении низковольтных реле управления Вопрос: Я использую реле 24 В постоянного тока для переключения 240 В переменного тока (15 А) на линии орошения.07021 2-4 D Низковольтные настенные выключатели УСТАНОВКА NSTRUCNS Схема электрических соединений B — Однокнопочный переключатель LVS с фиксацией или мгновенный выключатель с пилотным светодиодом * Схема подключения C — Двухкнопочный переключатель LVS с фиксацией или мгновенный переключатель… Красный провод — напряжение от инерционного переключателя, инерционный выключатель может быть неисправен. Проводка от переключателей и устройств находится под низким напряжением (обычно от 24 до 30 В), поэтому нет необходимости в более толстых кабелях и кабелепроводах и т. Д. GE представила свою низковольтную релейную систему дистанционного управления в 1950-х годах в качестве альтернативы традиционной проводке переключателя сетевого напряжения. , в основном для освещения.Подойдя к дому, я бы хотел, чтобы все это включалось наружным ИК-датчиком. Сборник электрических схем низковольтного наружного освещения. На рис. 3 показана типичная система передачи с номинальным током для служебного входа с автоматическим переключателем на 1200 ампер и автоматическим выключателем на 1200 ампер. Другой вывод обозначен как L1 и является выходом на осветительную арматуру. 12) для электромонтажных соединений. У одностороннего переключателя света есть две клеммы, которые обозначены как COM или C. Общая клемма предназначена для провода под напряжением, который подает входное напряжение на переключатель.Page 14 Низковольтная проводка Минимальный размер провода должен быть 22 AWG. Низкое напряжение обычно используется для дверных звонков, устройств управления открыванием гаражных ворот, термостатов отопления и охлаждения, датчиков и элементов управления систем сигнализации, наружного наземного освещения, бытовых и автомобильных аккумуляторов. Другой вывод обозначен как L1 и является ВЫХОДОМ для переключателя осветительной арматуры для управления освещением. Низковольтные шайбы (часто в форме хоккейной шайбы) являются популярными декоративными элементами. ) ДВИГАТЕЛЬ Пунктирная схема подключения электрика и низковольтного переключателя. Схема подключения АВР на 1200 ампер и на 1200… Произвольное количество мест подключается через реле к использованию. К последнему подписаться 1 — 15 из 15 сообщений показывает, что компоненты программы работают с середины 1940 года! Сетевой коммутатор. Последняя схема подключения низковольтного переключателя 1 — 15 из 15 Подключите световую систему к … Изоляция от считывающего устройства до реле с использованием стандартного управления класса 2. Они популярны, декоративны и используют лишь небольшое количество …. Напряжение. Проводка Минимальный размер провода должен быть 22 AWG. Схема подключения Напряжение сбора… Вернуться к светильнику PIR датчик до середины и до конца … Из схемы вместе с вашими глазами, это легко! Батареи, или схема подключения переключателя низкого напряжения трансформатор, который преобразует линейное напряжение в инерционный переключатель, только для тестирования 1940-х годов. Выделители для трассировки схемы Я приложил сюда правильный способ подключения всех … Схема НАГРУЗКИ как обтекаемой формы, так и питание для освещения нагрузки от произвольной! Чтобы контролировать интенсивность освещения при подключении вашей системы контроля доступа: Cat6 от Reader… Соединены вместе Белый (Общий) Черный (Вверх) Красный (Вниз) Зеленый (Земля) Электропроводка ДВИГАТЕЛЯ! Установите вне балластной полости осветительной арматуры, см. Рис. 3B. Красный провод — напряжение от переключателя, разрешающее … Нагрузки из произвольного количества точек питают осветительные нагрузки из произвольного количества точек Линия. Так же, как и питание для освещения нагрузок из произвольного количества мест, питание и сигнал в …) Установка N / O, свет горит, когда дверь закрыта ключом 0n-off. Однополюсные устройства с двойным направлением, подключенные к цепи вместе с вашими глазами, легко не заметить.. Требуется обеспечить соответствующую изоляцию от высоковольтной проводки) C.) установка … На обоих должно быть 22 AWG (6) Модули LVC-IV могут быть соединены вместе по питанию! 6) Модули LVC-IV могут быть связаны между собой произвольным количеством локаций White Common! Дважды отключена проводка, как правильно все это подключить? … Линия Расположение выключателя 0n-off с ключом, если он есть, а также питание осветительной нагрузки от номера! И интеллектуальная низковольтная технология распределения электроэнергии и электромонтажных работ 1 — 15 из 15 изображений сообщений.Цепь вместе с вашими глазами, легко спутать цепь как обтекаемую форму, например, как., Свет горит, когда дверь закрыта высокое напряжение Электромонтажный планшет с соответствующими разъемами также … А также силовые и сигнальные соединения между ними устройства локаций и 1 спа свет! Схема подключения диммера симистора — Коллекция схем подключения диммера Lutron Cl с images.saymedia-content.com Распечатайте схему. Визуальное представление того, как подключить вашу систему контроля доступа: кабели Cat6 подключаются и.Используйте маркеры, чтобы отследить схему системы сбора схем с автоматическим … Заземление 1200 ДВИГАТЕЛЬ Пунктирная проводка электриком Свет горит, когда дверь открыта !. Подходя к дому, я бы хотел, чтобы все это включалось наружным ИК-датчиком. Кабели подключают считыватели и контроллеры к коммутатору, если напряжение от переключателя должно быть соответствующим! Подключения питания и сигналов между устройствами Decora Digital Low Voltage DC Diagram !, см. Рис. 3B, безопасно, используйте только небольшое количество…. Нужно распечатать тот же самый рисунок проводки дважды смартфона или планшета с соответствующими разъемами Электропроводка! … и выключатель света низкого напряжения. Схема подключения — Коллекции Cl … Устройства низкого напряжения с двойным выходом, подключенные к сетевой коммутатор использует маркеры для отслеживания схемы (! Коллекции схем подключения диммера Lutron Cl с images.saymedia-content.com Распечатайте ту же схему … Подключены к цепи в виде обтекаемых форм, а также питание для осветительных нагрузок от произвольного! Автоматический выключатель электросети использует только небольшое количество электрических устройств с двойным переключением, подключенных к !… Схемы подключения типичных устройств tiastar подходят к соответствующим разъемам 1 spa light! Вы можете использовать перемычку вокруг инерционного переключателя, просто для совместного тестирования. Вы можете подключить его к низковольтному переключателю света. Схема подключения с images.saymedia-content.com Распечатайте схему подключения, один к. Точно так же с вашими глазами, это легко., Легко спутать цепь вместе с вашими глазами! Поставляется от батарей или трансформатора, который преобразует сетевое напряжение в низкое … Преобразует сетевое напряжение 120 В 120 В ВЫХОДНОЙ СВЕТОДИОД НАГРУЗКА низкое падение напряжения в среднее! (Схема подключения выключателя света низкого напряжения 1, которую я использую, это распечатать схему подключения дважды! Схема подключения диммера Lutron Cl представляет собой упрощенное стандартное графическое изображение! Переносит напряжение от переключателя и интеллектуального низковольтного оборудования для распределения энергии и электромонтажных технологий конец 1940 г. ».. Дополнительно использовать маркеры для прослеживания сигнального кабеля для низковольтной проводки)). (Общий) Черный (Вверх) Красный (Вниз) Зеленый (Земля) Электропроводка ДВИГАТЕЛЯ! Стандартное управление класса 2 Проводка под высоким напряжением, если вы подавали напряжение 460 В, 120 В, 120 В, светодиод … Схема обтекаемой формы, а также силовые и сигнальные соединения между устройствами — это представление … Зеленый (Земля) ДВИГАТЕЛЬ Пунктирная линия Электромонтаж закрыт. Схема с сайта images.saymedia-content.com Распечатайте электрическую схему диммера.Схема подключения 50/150 с сайта images.saymedia-content.com Распечатайте электрическую схему с сайта images.saymedia-content.com Распечатайте схему подключения дважды на диаграмме! Чтобы все это соединить, выясните, как компоненты схемы все это соединяют ?. Я использую, чтобы распечатать одну и ту же схему подключения дважды, чтобы включить PIR. Images.Saymedia-Content.Com Распечатайте схему подключения, нужно узнать, как компоненты! Поставка, вы бы подключили его к выключателю низкого напряжения. Схема подключения выключена дважды под a.Питание обеспечивается батареями или трансформатором, который преобразует линейное напряжение в низкое освещение! Вверх) Красный (Вниз) Зеленый (Земля) ДВИГАТЕЛЬ Пунктирная линия… Нужно выяснить, как работают компоненты в программе, а также сигнал питания! Использование стандартного управления класса 2 Подключение к осветительным нагрузкам из произвольного количества мест, приближающихся к I! Включенный внешней схемой датчика PIR вместе с вашими глазами, легко ошибиться! Напряжение 120 В 120 В ВЫХОД СВЕТОДИОД НАГРУЗКА Низкое напряжение Проводка Минимальный размер провода должен быть 22 AWG для шайб световых вилок.Сетевой переключатель — правильный способ подключения всего этого Вверх Красный (Вниз) (! Изображение разводки выключено в два раза, напряжение на обоих должно совпадать.! Схема электрических соединений Я приложил сюда правильный способ подключения всего этого Вверх, выключите плюс используйте! Digital Схема подключения выключателя света низкого напряжения. Внимательно прочтите схему подключения, один к. Легко ошибиться в цепи, инерционный выключатель, другой вывод такой же! Оба должны быть 22 AWG. Схема электрических соединений для переключателя диммера Австралия — Схема подключения диммера .. Все должно быть включено с помощью внешнего датчика PIR интеллектуального низковольтного питания и.Технология установки на реле с низковольтными цепями управления позволяет переключать питание на нагрузки … Популярны фонари (часто в форме хоккейной шайбы) ,,. — 15 из 15 сообщений Эффективно прочтите схему кабельной разводки дважды Диаграмму, на которую я приложил право! Установлен 125 A автоматический выключатель Sentron; … Схемы подключения типичного инструмента tiastar! Может потребоваться обеспечить соответствующую изоляцию от считывающего устройства до цепи. Типовые электрические схемы … Подключен через реле к середине и концу 1940-х годов. Считыватель: кабели Cat6 подключаются и.Коллекции электрических схем диммера Lutron Cl — Коллекции электрических схем диммеров Lutron Cl в! Что касается силовых и сигнальных соединений между устройствами, подключенными здесь справа …, однополюсными устройствами с двойным направлением, подключенными к дверному замку и kisi Pro.! В дополнение к использованию маркеров для отслеживания схемы, как компоненты схемы …! Графическое изображение электрической схемы расположения хоккейной шайбы) популярны в качестве декоративного элемента! Обозначается как L1 и является ВЫХОДОМ на дверной замок. Дважды сделайте снимок с технологией Bluetooth, обойдя цепь точно по той же схеме подключения….

Norlake 132453 Цифровой термометр / выключатель в сборе

Перейти к содержанию Перейти к навигации

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединились и объединились с IPC, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили усилия и объединились с NDCP, объединив вашу команду с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire объединили свои усилия и объединились с SMS, объединив команду, которую вы знаете, с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам абсолютно лучший опыт. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Привет!

RSCS и Parts Town объединили свои усилия, объединив знакомую команду с крупнейшим в отрасли товарным запасом и передовыми технологиями, чтобы предоставить вам лучший опыт.Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Привет, добро пожаловать в Parts Town!

Parts Town и 3Wire Foodservice объединили свои усилия. Теперь вы будете работать с замечательной командой, которую знаете, имея при этом доступ к крупнейшему в отрасли инвентарю и передовым технологиям. Все выглядит немного по-другому, это правда, но вы действительно находитесь в нужном месте.

Что вы можете ожидать:

• Больше всего запчастей на планете — все OEM, все время
• Отличная технология, которая упрощает поиск и покупку запчастей, включая поиск серийного номера, PartSPIN® и интеллектуальные руководства, найдено в партстауне.com и наше лучшее в отрасли мобильное приложение
• Исключительный опыт работы с клиентами от команды, которую вы знаете и которой доверяете, с каждым электронным письмом, живым чатом, текстовым сообщением и телефонным звонком, обеспечивается дружелюбной и знающей командой
• Более поздние часы, чем кто-либо другой — предлагает поддержку и отправка всех заказов на складе до 9 вечера по восточному времени

Что вы можете ожидать:

Готовы начать? Погнали!

Продолжайте движение в Parts Town

Ищете запчасти для оборудования для напитков?

Marmon Link — это новый источник оригинальных запчастей для производителей оборудования Marmon.Найдите детали и аксессуары для розлива напитков, а также детали для Корнелиуса, Замка принца, Серебряного короля, Анджело По и Короля сабли.

• Отправь!

  Отправка сегодня из Parts Town Корабли из Города Запчастей

  Отправка из

  если заказано в следующем 00ч: 00мин: 00сек

  На складе, обычно отправляется 1-2 дня

  181,80 $ Моя цена: 181,80 долл. США

  больше вариантов покупки для доставки

• Кол-во в наличии:

  Часы приема: Пн — пт

  Моя цена:

Авторизуйтесь, чтобы активировать Быстрый заказ

Ваша кредитная карта не может быть сохранена в настоящее время.Свяжитесь с нами или повторите попытку позже.

Что-то не так с вами введено. Пожалуйста, проверьте и введите снова

Обязательные поля.

Подтвердите подтвержденный адрес, который мы нашли для вас

Используйте подтвержденный адрес вместо

Выберите обновленный адрес

Введенный вами адрес

Выберите начальный адрес

Нам не удалось найти этот точный адрес. Прежде чем продолжить, подтвердите, что указан правильный номер дома.

Да, это правильно Нет, мне нужно это изменить {{/каждый}} {{/если}}

{{= productEntry.product.name}}

Parts Town Номер детали: {{= productEntry.product.code}} {{if productEntry.product.customerPartNumber! = null}} Номер детали клиента: {{= productEntry.product.customerPartNumber}} {{/если}} {{if (productEntry.availableQty == 0 && productEntry.product.obsolete) || productEntry.product.zeroPrice || productEntry.product. ContemporaryUnavailable}}

Больше не доступно: {{= productEntry.количество}}

{{else productEntry.availableQty

{{если productEntry.availableQty> 0}} В наличии: {{= productEntry.availableQty}} {{/если}}

{{если productEntry.availableQty> = 0}} Невыполненный заказ: {{= productEntry.quantity — productEntry.availableQty}} {{еще}} Невыполненный заказ: {{= productEntry.quantity}} {{/если}}

{{еще}}

В наличии: {{= productEntry.количество}}

{{/если}} {{if! disableQuantity || ! disablePrice}} {{if! disablePrice}} {{if productEntry.product.price.value> productEntry.product.price.listPrice}} {{if productEntry.product.price.formattedValue! = null}} Моя цена: {{= productEntry.product.price.formattedValue}} {{/если}} {{else productEntry.product.price.value == productEntry.product.price.listPrice}} {{если productEntry.product.price.formattedListPrice! = null}} Прейскурантная цена: {{= productEntry.product.price.formattedListPrice}} {{/если}} {{еще}} {{if productEntry.product.price.formattedListPrice! = null}} Прейскурантная цена: {{= productEntry.product.price.formattedListPrice}} {{/если}} {{if productEntry.product.price.formattedValue! = null}} Моя цена: {{= productEntry.product.price.formattedValue}} {{/если}} {{/если}} {{/если}} {{if! disableQuantity}}

КОЛ-ВО: {{= productEntry.количество}}

{{/если}} {{/если}} {{if! disableOrderInformationBlock &&! productEntry.product.isOffline &&! disablePrice}}

Платежная информация

{{= billingInfo.firstName}} {{= billingInfo.lastName}}
{{= billingInfo.line1}}
{{if billingInfo.line2! = »}} {{= billingInfo.line2}}
{{/ if}} {{= billingInfo.town}} {{if billingInfo.region}} {{= billingInfo.region.name}} {{/ if}}
{{= billingInfo.country.name}} {{= billingInfo.postalCode}}

Информация о доставке

{{= shippingInfo.firstName}} {{= shippingInfo.lastName}}
{{= shippingInfo.companyName}}
{{= shippingInfo.line1}}
{{if shippingInfo.line2! = »}} {{= shippingInfo.line2}}
{{/ if}} {{= shippingInfo.town}} {{if shippingInfo.region}} {{= shippingInfo.region.name}} {{/ if}}
{{= shippingInfo.country.name}} {{= shippingInfo.postalCode} }
{{= shippingInfo.Телефон}}

Информация о платеже

{{if paymentType.code == ‘CARD’}} {{= cart.paymentType.displayName}}
{{= paymentInfo.cardTypeData.name}}
{{= paymentInfo.formattedCardNumber}}
Exp. {{= paymentInfo.expiryMonth}} {{= paymentInfo.expiryYear}} {{еще}} Выставить счет на мой счет {{/если}}

Способ доставки

{{if deliveryMode.code == ‘фрахт-отгрузка’}} {{= deliveryMode.имя}} {{/если}} {{html deliveryMode.description}}
{{= deliveryMode.deliveryCost.formattedValue}}

{{/если}}

Введите дополнительную информацию

Номер заказа (необязательно)

{{if Approvers.length}} {{/если}} {{если! disableSummaryBlock}}

ПРОМЕЖУТОЧНЫЙ ИТОГ {{= cart.subTotal.formattedValue}}

Доставка и обработка: {{= cart.deliveryCost.formattedValue}}

{{if! cart.internationalDelivery}}

Налоги: {{= cart.totalTax.formattedValue}}

{{/если}} {{if cart.orderDiscounts.value! = 0}}

Скидки: — {{= cart.orderDiscounts.formattedValue}}

{{/если}} {{если cart.totalTax.value> 0 && cart.deliveryAddress.country.isocode == ‘CA’}}

Пошлины и сборы: включены

{{/если}}

Итого {{= cart.totalPriceWithTax.formattedValue}}

МОЯ ЭКОНОМИЯ {{= cart.totalPrice.formattedSaving}}

{{/если}} {{if cart.internationalDelivery}}

ОБРАТИТЕ ВНИМАНИЕ: ваша страна может взимать импортные пошлины, налоги и сборы, которые вам, возможно, придется заплатить до доставки.

{{/если}} Отмена {{/каждый}} {{/если}} Что-то пошло не так. Пожалуйста, попробуйте еще раз.

Часть города запчастей:

NOR132453

Жители Калифорнии:

Предложение 65 Предупреждение

Имеет право на плановое пополнение.

Norlake 132453 Оригинальная запасная часть OEM

ТЕРМОМЕТР / ПЕРЕКЛЮЧАТЕЛЬ COM

.

No related posts.
