Как подключить телефонную розетку своими руками

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток— все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки.

Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто— выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по этой инструкции.

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат, тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

1. RJ11 c 2 проводами. В своей практике не встречал.
2. RJ14 с 4 проводами и контактами. Именно под коннектор и выпускается большинство телефонных розеток. Для подключения одной линии в доме или квартире используется два средних контакта под номерами 2 и 3. При необходимости (например в офисе) подключения второй телефонной линии используются контакты 1 и 4. В накладной розетке необходимо подключать телефонную линию на 2 средних контакта, к которым подключаются провода красного и зеленного цветов.
3. Розетку RJ25 с тремя парами контактов не рекомендую покупать для подключения своими руками телефона в доме или квартире. Если все же купили, тогда для подключения одной телефонной линии используются контакты 3 и 4 с подключенными к ним красным и зеленным проводами.

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте, что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

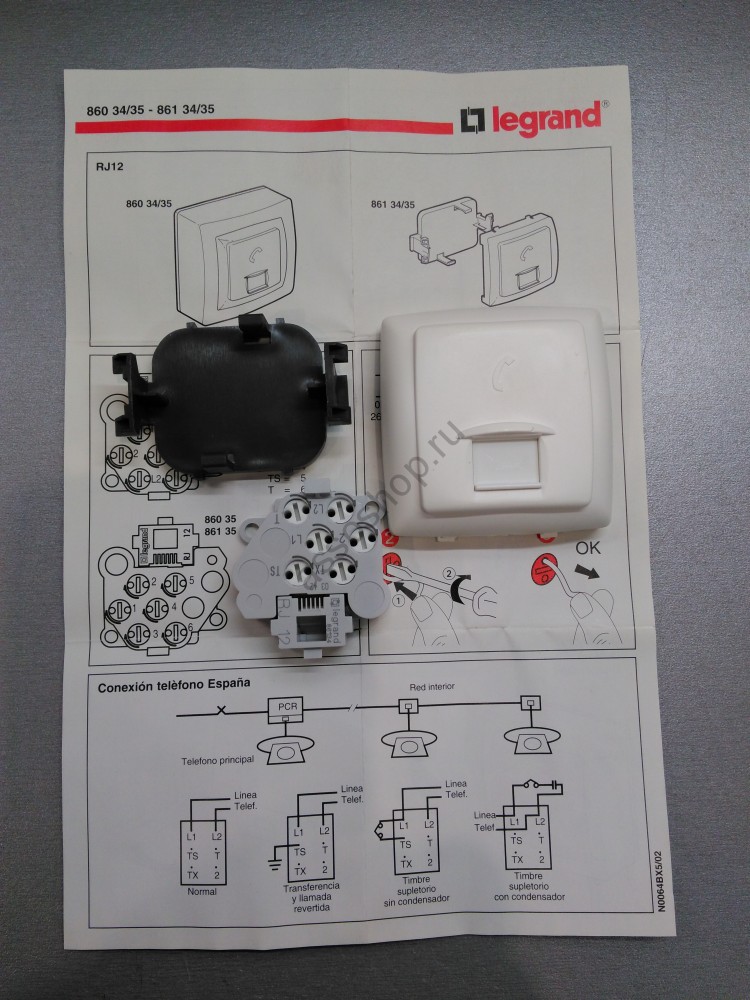

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

После завершения всех работ подымите трубку, если не появится гудок- поменяйте полярность методом замены местами проводов на контактах. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов.

Как подключить розетку для телефона: советы специалистов

В нынешнее время все большую популярность набирают мобильные телефоны и уже трудно найти людей, у которых их бы не было. Тем не менее, стационарные телефонные аппараты все еще популярны и необходимы. Подключение телефонной розетки значительно снижает возможности разрыва телефонного провода, уменьшает число видимых проводов и облегчает подключение телефонного аппарата к сети.

Среди всего разнообразия телефонных розеток следует выделить два их больших подвида:

• Розетки внешние
• Розетки с внутренней разводкой

Основные отличия этих розеток заключаются в том, что внешние розетки приклеиваются непосредственно на стену или пол при помощи специальной клейкой ленты, а розетки с внутренней разводкой располагаются прямо в стене. Не смотря на эти различия принцип подключения этих розеток абсолютно идентичен.

При необходимости подключить телефонную розетку самому, никак не обойтись без:

• Провода с двумя жилами и поперечным сечением 0.3 – 0.5мм.
• Устройства для снятия проводной изоляции (если аккуратно, то можно использовать обычный кухонный нож и плоскогубцы)
• Отвертки
• Тестера для электросети или мультиметра
• Защитных резиновых перчаткок.

Как подключить телефонную розетку RJ11.

Нынешние телефонные розетки имеют миниатюрный размер, могут выпускаться в различных цветах и оттенках.Схема подключения телефонной розетки такой конфигурации следующая:

• На первом этапе следует предпринять меры предосторожности в виде одевания резиновых перчаток. Делается это из-за того, что напряжение на телефонной линии может варьироваться от 60 до 120вольт в зависимости от того поступает ли звонок или телефон находится в режиме ожидания.
• Второй этап — снятие изоляции с кабеля на нужную длину. Важно это сделать аккуратно, чтобы не оставить повреждений и насечек на кабеле, так как он будет в этих местах переламываться.
• Третий этап самый непростой. Здесь необходимо присоединить розетку к сети. В розетке для телефона вида RJ 11 телефонная сеть присоединяется к контактам, которые находятся посредине. Подключение телефона к розетке, схема:

• На четвертом этапе рекомендуется определить полярность. В телефонных сетях для определения минуса используется красный цвет, а плюс обозначается зеленым. Зачастую, подключение телефонной розетки не требует нахождения полярности, тем не менее, многие телефонные аппараты будут работать некорректно или с помехами если розетка установлена не по правилам. Определить полярность можно с помощью мультиметра или тестера для электросети.
• На пятом этапе следует заглубить жили кабеля между вилками из металла внутри розетки. Металлические пазы имеют слегка заострённые края и конусообразную форму. Это сделано для улучшения контакта между проводом и розеткой.
• Последний этап — непосредственно закрепление розетки на стене, защелкивание корпуса и подключение стационарного телефона к розетке.

Придерживаясь этих правил можно самому правильно подключить телефонную розетку.

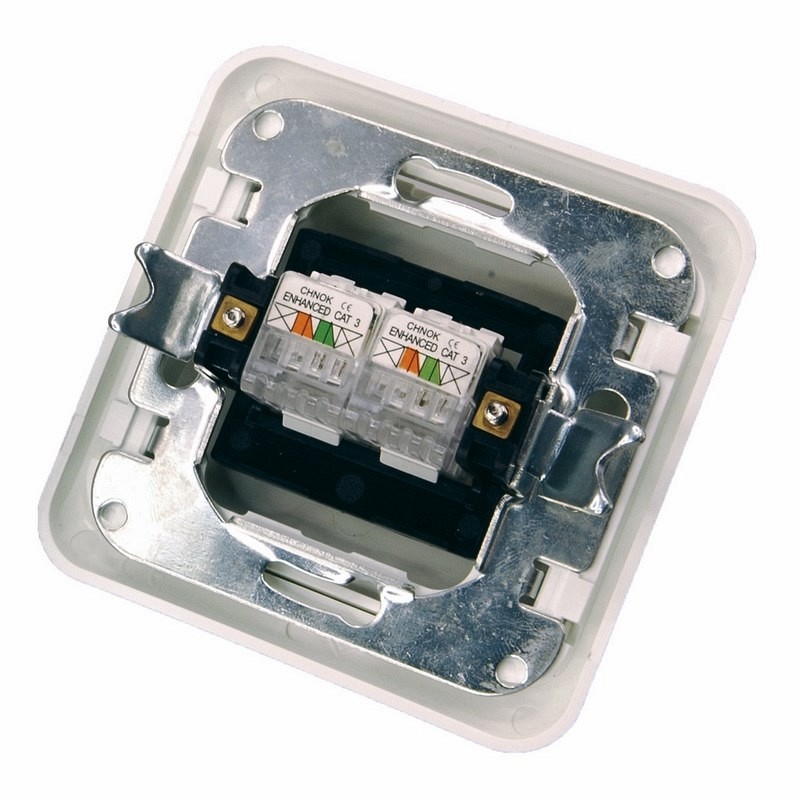

Подключение телефонного кабеля к розетке с внутренней разводкой.

Чтобы самостоятельно выполнить подключение телефонного провода к розетке с внутренней разводкой, следует выполнить следующие действия:

• В начале соорудить каркасное отверстие в стене которое будет соответствовать размеру розетки.
• Вторым этапом следует поместить розетку в подрозетник, который уже установлен в стене, и закрепить саморезами.
• Следующие действия такие-же, как и при подключении наружной розетки RJ 11, за исключением того, что скрытую розетку, по окончании подключения, следует заключить в монтажную коробку и затянуть распорочными винтами.

Для большей наглядности процесса подключения телефонного кабеля к розетке имеет смысл посмотреть видео. Видео подключения телефонной розетки показано ниже:

Во-сколько может обойтись установка розетки для телефона?

Если у вас нет возможности, времени или сил для того, чтобы своими руками осуществить подключение телефонной розетки к линии, то вероятно следует обратиться к опытным специалистам. В этом случае, специалисты, представленные на платформе Юду, с легкостью и гарантией качества могут выполнить подобную работу.

Телефон стационарный – как подключить к линии связи

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько телефонов параллельно, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер, даже если впервые столкнулся с телефонией.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток

при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Если измерять ток короткого замыкания в квартире, то за счет сопротивления проводов линии связи и в контактах соединительных коробок его величина не превысит 25 мА.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с открытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным проводом ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона или факса в телефонии простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобства эксплуатации и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать. Полярность подключения телефона значения не имеет.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, факсов в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Схема подключения телефона к советской телефонной розетке РТШК-4

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам.

Для контроля целостности линии в розетке раньше устанавливался конденсатор (в настоящее время не устанавливается), который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат.

При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать.

Для работы телефона или факса не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розетки РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей». Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Цветовая схема обжатия линейной телефонной вилки RJ-11

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Параллельное подключение телефонов

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки.

Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов.

К недостаткам схемы такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки.

Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду.

Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Как подключить телефон напрямую к проводам линии связи

В жизни бывают ситуации, когда нужно подключить телефон к линии связи, а розетка не подходит или ее нет в наличии. В таком случае можно соединить провода телефона с проводами линии связи напрямую скруткой и покрыть оголенные участки изолентой. Такое соединение на качество связи не повлияет.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Единственный недостаток, что придется развивать провода в случае необходимости отключения телефона от линии. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ-11 и можно, в случае, например, ремонта телефона, его отсоединить, вынув из корпуса разъем. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте.

Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно.

Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными проводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки.

Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо.

Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиотехнических проводов на концах телефонной пары взаимно не уничтожаются.

Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Телефонный удлинитель

Иногда возникает необходимость переставить телефон в другое место, а длина шнура, подключаемого к розетке, не позволяет этого сделать. Демонтировать и устанавливать розетку на новом месте не каждому захочется. Следы демонтажа в дополнение могут испортить внешний вид стены.

Решить такую задачу позволит простейший телефонный удлинитель. Можно купить готовый удлинитель, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Не сложно смастерить телефонный удлинитель и самостоятельно из вилки, розетки и куска любого провода.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов. Розетка прикручена к катушке, на которую навивается провод удлинителя для удобства хранения. Провод взят многожильный, и два его куска свиты вместе вручную. Справа ― телефонный удлинитель заводского изготовления для современных телефонов с вилками RJ11 на концах. Для его установки нужно вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если под рукой нет вилки и розетки, можно нарастить, или удлинить, штатный провод, сделав в любом его месте вставку из любого двойного провода или двух свитых вместе одинарных проводников. Для вставки подойдет провод любого сечения, многожильный или одножильный.

Для этого разрезается на две части штатный провод, лучше всего на расстоянии 10-15 см от вилки, если вдруг в будущем понадобится восстановить его в первоначальном виде, напрессовав разъем. Соединение концов делается по вышеописанной технологии. Если вставка делается из многожильного тонкого провода или толстого одножильного, то мишура не загибается, а складывается с зачищенным проводником параллельно и обвивается проводом диаметром около 0,5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а обыкновенного многожильного провода довольно малого сечения. У провода, который я разрезал для демонстрации технологии фотографиями, оказалось всего 6 проводников диаметром по 0,2 мм. Такие тонкие провода нужно соединять по специальной технологии.

Снимается изоляция со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкий проводник навить вокруг более толстого. Если провода приблизительно одинакового диаметра, то делается их простая скрутка. Затем пропаивается место скрутки припоем.

Если Вы не знакомы с технологией пайки, то можете посетить страничку сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Для придания эстетического вида, можно один из проводников загнуть и потом уже заизолировать. Точно так же выполняется соединение и второй пары. Как видите, получилось надежное и красивое соединение.

Для примера решил продемонстрировать, как можно выполнить удлинение телефонного шнура с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

По приведенной выше технологии можно соединять провода любых электрических цепей, проводников в любых устройствах и приборах, включая и компьютерные сети Интернет.

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм², сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм., сечение ― 0,21 мм², сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1. Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы между проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бывают предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др.) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

Использование витых пар кабеля Интернет

для телефонной линии связи

Сейчас у многих в домах проложен кабель для Интернета. В этом кабеле обычно используется всего две пары из 4-х имеющихся. Свободные пары можно использовать для телефонной линии связи. Разобраться в том, какие из пар свободны, Вам поможет статья сайта Обжим кабеля витых пар RJ-45 для Интернета.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Наталья 11.05.2012

Здравствуйте.
Мне нужна Ваша помощь. Купила новый телефонный аппарат взамен старого дискового советского. Он нашей российской сборки, но подключается через адаптер. Купила адаптер. Все проверено в магазине. Все работает. А вот дома телефон не включается. Почему? Хотелось бы самой понять, в чем причина, чтобы в последствии устранять самой эти неполадки.

Александр

Здравствуйте, Наталья!
Скорее всего, в розетке, к которой подключен советский телефон, провода линии от АТС подключены на другие контакты, чем в адаптере. Снимите крышку и проверьте.
Главное это не то, к каким контактам подключены провода, а главное, что бы провода от линии были соединены с проводами телефона. Стандарт на подключение придуман только для удобства.

Anton 28.11.2012

Уважаемый Александр Николаевич, подскажите пожалуйста, как подключить телефонный кабель в щиток. Раньше был 2-ой полупрозрачный провод, а теперь 4-ой разноцветный — желтый, зеленый, коричневый, прозрачный. Не могу понять, как их между собой скручивать и в какую из 2-х точек подключать?
Заранее спасибо.

Александр

Уважаемый Антон!
Так, как для подключения телефона достаточно всего двух приводов, то необходимо и подключать к двум из четырех цветных в щитке. Если есть вольтметр, то проще всего найти на какой паре проводов есть напряжение 40-60 В. Если прибора нет, то нужно взять телефон, снять с него трубку и методом перебора подключения проводов телефона к цветным проводникам в щитке найти действующую линию. В телефоне должен появиться тональный сигнал.
Если на обеих парах есть напряжение, то нужно подсоединить телефон сначала к одной из них и набрать собственный номер. Если появятся короткие гудки занятого телефона, значит вы нашли свою пару. Если нет, то подключиться ко второй паре.

Андрей 01.04.2015

У меня хороший телефон УФА-301, 1989 года, как новый, прочитал статью у вас про подключение, но у вас описывается двух жильный провод от щитка до телефона у меня же в телефоне три жилы: красный, белый, зеленый, куда какой я не могу разобраться, но попробовал – работает, но куда третий все же не пойму, помогите, спасибо…

Александр

Уважаемый Андрей!
Третий провод предназначен для работы телефона в режиме директор-секретарь и для вашего случая не нужен. Так что пользуйтесь телефоном и забудьте о нем.

Сергей 28.11.2020

Здравствуйте!
У меня в квартире уже почти четверть века стоит и исправно работает стационарный телефонный аппарат «Русь», подключённый к розетке РТШК-4. И вот уже лет 10 как его АОН перестал определять номера. Переключение АОНа в цифровой режим ситуацию не исправило: хорошо, если определяется один номер из сотни входящих, да и то, зачастую, неправильно.
Недавно я услышал, что для того, чтобы АОН снова заработал, достаточно подключить в телефонную розетку резистор. Подскажите, правда ли это, и, если да, то какой резистор и как следует подключить?

Александр

Здравствуйте, Сергей!
Есть два стандарта работы АОН, Российский (устаревший, работал только на старых аналоговых станциях) и Европейский, предназначен для работы на цифровых АТС.
Телефонные аппараты с АОН можно разделить на три группы, работающие только по старому стандарту, поддерживающие как старый, так и новый стандарт, и работающие только по современному Европейскому стандарту.
Согласно описания телефонный аппарат «Русь» рассчитан на определение номера как в Российском, так и Европейском стандартах. Для работы в Европейском стандарте его нужно настроить.
Но замечу, что в настоящее время эта услуга является платной и для ее подключения надо подать заявку поставщику услуг связи. Заодно и уточнить, будет ли ваш телефонный аппарат определять номера.
Насколько мне известно, для работы АОН никаких дополнительных резисторов устанавливать нет необходимости.

Виктор 07.01.2021

Доброго дня.
Есть способ подключения обычного аналогового телефона к устройству сотовой связи? Спасибо.

Александр

Здравствуйте, Виктор!
Классический стационарный телефон подключить к устройству сотовой связи невозможно, потому что в нем кроме громкоговорителя и микрофона по большому счету ничего и нет.
Но если нужно иметь стационарный беспроводный телефон, работающий как мобильный сотовый, то такие модели продаются, например, KIT MT3020. От сотового он отличается высокой чувствительностью, что позволит оставаться на связи даже в местах, когда сотовый телефон не работает из-за слабого сигнала. Предусмотрена также выносная антенна, которую можно смонтировать на высоте, тем самым увеличив дальность связи.

Виктор 14.01.2021

Здравствуйте.
Приходится подключить старый телефон, заменив шнур подключения с вилкой РТШК-4, на шнур с разъёмом RJ11. Так как записка, где было указано, к каким клеммам на телефоне (их три) крепились «рабочие», фазные провода, то прошу подсказать, как их определить?
Заранее благодарен.

Александр

Здравствуйте, Виктор.
Для работы телефона достаточно двух проводов. Поэтому нужно снять трубку и слушая ее методом перебора подключать два провода в разных комбинациях к трем на телефоне. Полярность подключения значения не имеет.
Как только появится вызывной сигнал, значит это и есть правильное подключение. Для проверки достаточно с телефона позвонить.
Подключение к трем клеммам предусмотрено для случая подключения двух телефонных аппаратов параллельно по системе директор-секретарь. Это когда трубка поднимается на телефоне директора, то секретарь не слышит его разговора.
Еще в старых телефонах бывает три контакта, и к одному из них подключают вызывное устройство (звонок). Но в таком случае между двумя контактами можно увидеть перемычку. Если ее снять, то звонить можно будет, а вот когда на телефон звонят, то звонка не будет. В таком случае нужно провода подключать к незамкнутым между собой контактам.

Сергей 09.02.2021

Здравствуйте!
Хотел спросить. Если гудок идёт к телефонному номеру значит он подключен к телефонному аппарату? У нас на работе не можем понять проблема от самого поставщика услуг или от нашей мини АТС. В этажах стоит телефонная коробка. У нас своего связиста нет.

Александр

Здравствуйте, Сергей.
Обычно любая АТС стационарных телефонов не может определить подключен ли телефонный аппарат к линии или нет и поэтому при звонке на номер в своем телефоне Вы будете всегда слышать длинные гудки, вне зависимости подключен телефон к линии или нет. Вот если в проводах линии или в телефонном аппарате будет короткое замыкание между проводами линии, то будете слышать короткие гудки.
Поэтому таким простым способом можете проверить работу АТС. Позвоните с телефона на его же номер, должны идти короткие гудки. Закоротите провода линии этого телефона и позвоните с любого другого, хоть с сотового, тоже должны идти короткие гудки. Нанести вред оборудованию при таких манипуляциях невозможно, так что можно работать без опасений.
В дополнение, мини АТС обычно подключается к одному или нескольким городским номерам. Поэтому можно параллельно к ним последовательно подключать обыкновенный телефонный аппарат, даже не отключая их от АТС и попробовать провести выше описанные действия. Тогда Вы сможете узнать сбои происходят по вине поставщика услуг или мини АТС.

Павел 05.04.2021

Добрый день, подскажите почему на дисковом телефоне перестал звонить телефон при входящем вызове?

Александр

Здравствуйте, Павел.
Звонок подключён, как видно по схеме, к телефонной линии через конденсатор емкостью 1 мкф и включен, когда подвижный контакт РП2 находится в верхнем положении (трубка положена на телефон).

Если телефон перестал звонить, то в первую очередь нужно вскрыть телефон и произвести внешний осмотр, проверить, чтобы молоточек свободно перемещался между чашками звонка. Если телефонный аппарат уронили, то может сбиться настройка.

Далее проверить контакты включения звонка, связанные с рычагом трубки, прозвонить мультиметром катушку. Если все в порядке, то тогда останется только заменить конденсатор.
Но перед ремонтом целесообразно обратиться в телефонную компанию, может у них кроется неисправность. Возможно они сменили оборудование на более современное, и оно не может передавать сигнал на звонки дисковых телефонов.

Николай 20.04.2021

Доброго дня!
Вопрос такой, можно ли стационарные телефоны подключить, друг к другу не выходя на внешнюю среду. Как бы к соседнему дому?
Если можно, то как?
Спасибо!

Александр

Здравствуйте, Николай.
Организовать связь между двумя удаленными точками с помощью двух стационарных телефонных аппаратов без подключения их к городской линии связи не сложно. Достаточно подключить телефоны между собой, соединив два провода и подключить к ним питающее напряжение постоянного тока порядка 9-70 В. Полярность значения не имеет.
Проще всего питающее напряжение и переменное для работы звонка организовать с помощью сетевого блока питания, как показано на электрической схеме.

Со вторичной обмотки трансформатора Т1 напряжение выпрямляется диодом VD2. С1 сглаживает пульсации. R1 служит для ограничения величины тока. Достаточно снять трубки и можно будет разговаривать.
Для возможности вызова абонента необходимо на звонок телефона подать питающее переменное напряжение. Для этого в схеме предусмотрены кнопки без фиксации S1 и S2. При нажатии, например, кнопки S1, переменное напряжение с трансформатора поступает на телефон 2 и он начнет звонить. Диод VD2 защитит конденсатор С1 от попадания на него отрицательного напряжения.
Кнопки S1 и S2 можно смонтировать в телефонных аппаратах. Можно обойтись и без кнопок, обеспечив вызывной сигнал при снятии трубки, но тогда схема существенно усложняется и потребуется подбор и установка нескольких дополнительных реле, что в данном случае не целесообразно.
Трансформатор подойдет любой мощностью не менее 5 Вт с выходным напряжением 24-45 В. Если звук будет слабым, то можно уменьшить резистор R1. Если в трансформаторе несколько низковольтных вторичных обмоток, то их можно, соблюдая фазировку, соединить последовательно. Диоды подойдут любые на напряжение более 100 В и ток 1 А.

Как подключить телефонную розетку: инструкция

Хоть и нечасто, но бывает необходимость поменять телефонную розетку или установить дополнительную в другой комнате или, например, на кухне. Такая ситуация может возникнуть при проведении ремонта в квартире или покупке дополнительного аппарата с необходимостью проводки новой линии. Сделать подключение телефонной розетки просто и практически безопасно. Как это выполнить, расскажем ниже.

Виды

В зависимости от типа монтажа телефонной линии все устройства можно разделить на два основных вида:

• наружные, когда монтаж проводится непосредственно на поверхности стены. Линия в таких случаях тоже обычно проводится открытым (наружным) способом;
• внутренние, при монтаже в специально предусмотренное для этих целей углубление. Имеет смысл устанавливать при наличии скрытого монтажа кабеля.

Еще одним способом классификации является тип используемых для соединения с телефонным аппаратом коннекторов (соединителей). Можно выделить такие виды:

• советского образца РТШК-4;
• современные RJ-11, используемые обычно в домашних условиях;
• современные RJ-14, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники;
• современные RJ-25, являющиеся коннекторами специального назначения;
• универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJ-11.

Старые советские РТШК-4 практически уже нигде не используются, так как все современные телефонные аппараты имеют коннекторы (соединители) под евророзетку RJ-11. Вилка для этих старых розеток имела четыре плоских металлических коннектора и пластмассовый плоский язычок. Наверняка, многим визуально знакома эта конструкция. Подключение производилось посредством двухжильного провода.

Подключение аппарата в коннекторах типа RJ-11 также происходит двухжильным проводом. Этот же тип розеток в современных аппаратах используется для подсоединения телефонной трубки непосредственно к аппарату.

Коннекторы типа RJ-14 используют четырехжильный провод, а RJ-25 – уже шестижильный провод. Подсоединение последнего вида розеток необходимо поручать только квалифицированным специалистам.

Видео “Установка евро розетки”

Схема подключения

Схема подключения домашних аппаратов независимо от вида соединителей везде одна и та же. Необходимо два конца телефонного провода подключить к соответствующим контактам в розетке. Рассмотрим, как это выполняется в устройствах старого и нового типа. Подробно описывать процесс прокладки кабеля и установки устройства на стену в зависимости от вида монтажа мы не будем, а только опишем схему подключения. Отметим только, что из инструментов может понадобиться следующее:

• отвертка;
• кусачки;
• дрель или перфоратор;
• острый нож или лезвие для зачистки жил от изоляции;
• коронка по кирпичу или бетону при выполнении скрытого монтажа.

В соединителях старого типа РТШК-4 при вскрытии крышки вы увидите два контакта с одной стороны и два с другой. Внизу коробки устройства будет находиться отверстие под плоский язычок вилки. Следует осуществить соединение с контактами, находящимися справа. Полярность проводов значения не имеет.

Для этого следует отрезать кабель телефонной линии с небольшим запасом, который потом скроется под крышкой розетки, и зачистить контакты с помощью острого ножа или лезвия. Выполнять эту операцию лучше в резиновых перчатках, так как напряжение в линии в режиме ожидания составляет 60В, а в режиме вызова — 120В. Такое напряжение не смертельно, но «укусить» может.

Схема подключения соединителей типа RJ-11 аналогична вышеописанному способу. При вскрытии крышки вы обнаружите контакты, к которым подходят провода красного и зеленого цвета (как правило). Красный цвет обозначает минусовую полярность, а зеленый – плюсовую. Если кабель вашей линии имеет такую же раскраску проводов, то произведите соответствующее соединение: красный с красным, зеленый с зеленым. Хоть обычно полярность не имеет значения, некоторые современные аппараты могут негативно реагировать на несоблюдение этого условия.

Особенности подключения розетки Легранд

Продукция французской компании Легранд пользуется устойчивым спросом благодаря высокому качеству изделий. Схема подсоединения телефонного кабеля такая же, как и в вышеописанных случаях, за исключением небольшого нюанса.

Продукция компании Легранд имеет встроенную систему зачистки контактов, которая избавляет от проведения этой процедуры вручную. При установке этого изделия в домашних условиях вам понадобится для подсоединения, как обычно, только два провода. Если розетка рассчитана на четыре контакта, то используйте два средних, стараясь при этом соблюдать соответствие цветов жил при подключении.

Провода необходимо вставить в отверстие соответствующих контактов (не зачищая изоляцию на жилах) и повернуть на четверть оборота вид зажимного устройства. Это все. Остается закрыть крышку и работа выполнена.

Видео “Подключаем розетку Lezard”

В данном выпуске вы узнаете, как монтировать розетки для сети телефона и интернета от компании «Lezard».

Позвони мне, позвони! Как подключить телефонную розетку и ip-телефонию | Кабель.

РФ: всё об электрике

Несмотря на большую популярность и выбор мобильной связи, вопросы подключения стационарных телефонов и IP-телефонии остаются все также актуальными. Поэтому сегодня в нашей статье мы расскажем о том, как подключить телефонную розетку и IP-телефонию.

ВАЖНО! Электромонтажные работы следует проводить только с полным следованием правилам техники безопасности.

Для подключения IP-телефонии нам понадобится следующее оборудование:

• однопарный неэкранированный кабель категории 3 или выше;
• голосовой шлюз;
• телефонная розетка;
• коннектор RJ-11.

Схема подключения телефонной розетки

В заранее подготовленной штробе, предназначенной для слаботочных сетей, от коммуникационного щита прокладываем однопарный кабель к месту, где в последующем будет установлена телефонная розетка. При этом конец кабеля должен иметь запас длины. В щите кабель маркируем как «Телефон».

После прокладки кабелей выполняем отделочные работы и приступаем к установке электрофурнитуры и коннекторов.

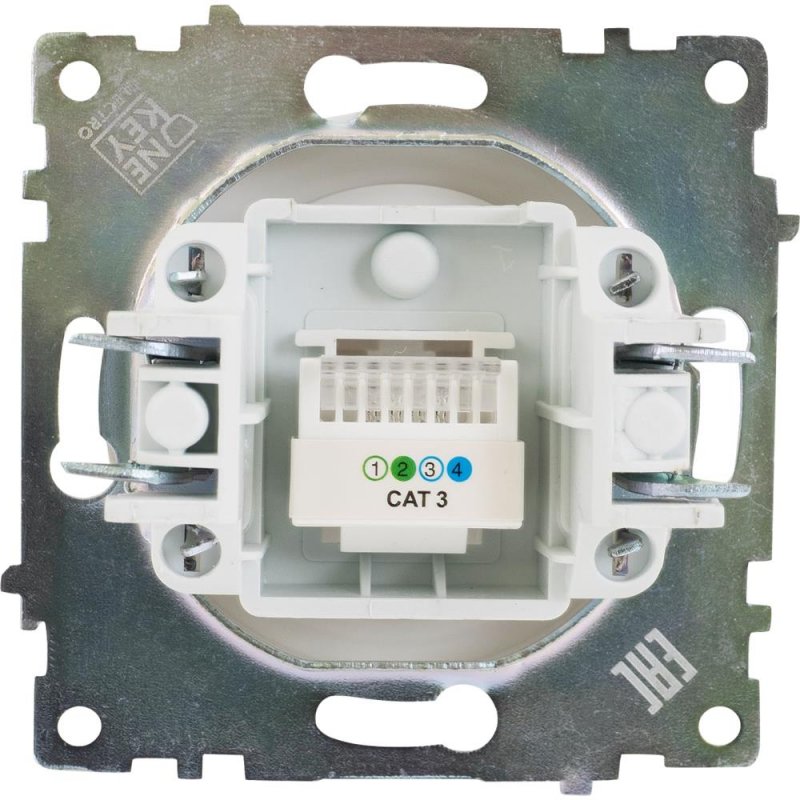

Установка телефонной розетки выполняется следующим образом: в монтажной коробке кабель зачищаем на 3 сантиметра, жилы раскручиваем и производим подключение, заводя их в соответствующие отверстия клемм:

• жила с изоляцией бело-синего цвета — клемма 2 либо клемма 3;
• жила с изоляцией синего цвета — клемма 3 либо клемма 2.

Далее при помощи плоской отвертки производим прокрутку на четверть оборота, тем самым выполнив прокалывание изоляции кабеля.

После подключения кабеля закрепляем механизм телефонной розетки в монтажной коробке и устанавливаем лицевую панель и декоративную рамку.

Подключив телефонную розетку, возвращаемся к коммуникационному щитку.

Подключение IP-телефонии

Кабель для подключения телефонии зачищаем на 3 сантиметра, жилы раскручиваем, выравниваем и вставляем в центральные клеммы коннектора до упора. При этом коннектор следует держать пластиковым фиксатором от себя вниз. После этого коннектор вставляется в разъем кримпера и обжимается.

В коммуникационном щите устанавливаем и фиксируем голосовой шлюз. Производим подключение:

• разъем кабеля с маркировкой «WAN» (телекоммуникационный кабель типа «витая пара», который приходит от провайдера) — выход «WAN»;
• разъем телефонного кабеля — выход «PHONE»;
• к выходу «LAN» может быть подключена Wi-Fi точка или роутер. При использовании роутера подключение осуществляется в любой выход, кроме WAN.

После этого штекер блока питания заводим в соответствующий разъем «POWER», подключаем в электросеть (в розетку) и производим настройку оборудования.

Важно отметить, что при настройке Wi-Fi-роутера необходимо отключить DHCP протокол.

На YouTube-канале Кабель.РФ® вы также можете посмотреть наше видео, в котором наглядно показана схема подключения телефонной розетки и схема подключения IP-телефонии.

Оригинал статьи размещен на нашем сайте cable.ru.

Если этот материал был для Вас полезным, поделитесь им в социальных сетях!

Также рекомендуем статью о том, как самостоятельно подключить аналоговое видеонаблюдение.

А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике.

Как подключить параллельный телефон в квартире. Телефонная розетка

Розетки предназначены для подключения электроприборов разной мощности, в каком-либо помещении, также есть маломощные для включения специфических приборов, в частности, к ним относятся телефонные. Какое необходимо подключение и сколько проводов идет – подробности ниже.

Особенности телефонной розетки

Несмотря на развитие сотовой связи, многие люди продолжают пользоваться проводной телефонной связью по разным причинам. Для того чтобы подключить стационарный телефон, требуется не только прокладка кабеля от телефонной станции до дома, но и установка розетки , к которой непосредственно подключается аппарат.

Особенности:

1. Традиционно корпус телефонной розетки выполняется из пластика, в редких случаях из керамики.
2. В корпусе телефонной розетки установлены клеммы, к которым подключается провод, проведенный в квартире от телефонного кабеля.
3. Вилка телефона надежно фиксируется, благодаря подпружиненным контактам.

Встречаются и более современные схемы подключения стационарных телефонов, которые используют для подключения не только устаревшие 4-канальные, но и более современные четырехжильные коннекторы. Для подключения в квартире или маленьком офисе, можно использовать 1 телефон и, как следствие, 1 двухжильный провод.

Если требуется установка нескольких телефонов на 1 номер, то этом случае в помещение от щитка вводится 4- или 6-жильный кабель.

Телефонная розетка может быть установлена практически в любом месте помещения, но с учетом того, чтобы к ней было удобно подключить телефонный аппарат. Телефонную розетку следует установить так, чтобы без особых проблем можно было к ней подключить телефонный аппарат. Телефонная розетка может быть установлена на полу, стене, и даже в электрощите на подъездной площадке. Телефонная розетка должна быть защищена от влаги, пыли, а также повреждений и обеспечивать надежное соединение телефонного аппарата с телефонной линией.

Телефонную розетку можно подключить без особых проблем, но следует сначала определить, какого типа она понадобится для подключения. Розетки могут быть встраиваемые (евророзетка) или внешние, устанавливаемые на какую-либо поверхность, чаще всего на стены.

Помимо установки розетки, следует соблюсти определенные условия:

1. Кабель, вводимый в помещение, следует зачистить от изоляции примерно на расстоянии в 3 см.
2. Оголенные провода заводятся в телефонную розетку (старого образца) и подключаются к 2 клеммам.
3. После чего крышка розетки закрывается, и штепсель от телефона вставляется в розетку.

Если телефон не работает, то можно попробовать переключить кабель на другую пару контактов. Если устанавливается телефонная розетка скрытого типа, которая монтируется в стену, для ее установки требуется сделать углубление, а также прошторбить для прокладки кабеля.

Сначала к розетке такого типа подключается провод, после чего коробка устанавливается к стене при помощи дюбелей и саморезов или же распорных винтов.

После этого контакты розетки проверяются с помощью мультиметра и, если все в порядке, то сверху закрепляется декоративная накладка. Если человек плохо разбирается в монтаже проводки не только электрической, но и телефонной, особенно при подключении нескольких телефонов, следует пригласить специалиста, который правильно присоединит все аппараты.

Правила подключения розетки

Розетка – это устройство, которое служит для подключения всей техники к электросети. Розетка состоит из 2 основных частей – это внешний пластиковый корпус и рабочая часть, которая установлена на изолирующую основу и включает в себя подпружиненные контакты, клеммы для подключения проводов, а также крепеж, который позволяет надежно ее фиксировать.

Расключение розетки включает в себя несколько основных этапов:

1. Сначала следует отключить напряжение, это выполняется путем выключения автоматов на щитке.
2. Если это по разным причинам невозможно, то следует надеть резиновые перчатки.
3. Электропровода следует провести через отверстие в подрозетнике (если его нет, то нужно просверлить).
4. После следует установить подрозетник, он фиксируется в стене с помощью строительного гипса.
5. Концы проводов зачищаются на расстоянии примерно 1–1,5 см, после чего их остается присоединить к клеммам и надежно зафиксировать.

Рабочая часть розетки ставится на место и, в зависимости от конструкции, она фиксируется винтами или специальными монтажными лапками. После остается установить декоративную рамку, и зафиксировать ее винтом.

Если розетка с заземлением , то тут следует быть внимательным, чтобы не перепутать провода.

Обычно провод «земля» имеет цвет оболочки желто-зеленый, желтый или зеленый. Провод «земля» подключается таким же способом, как и обычные – заводом в клемму. Установка двух розеток, расположенных рядом, выполняется следующим образом – часть кабеля, используемая для монтажа проводки, обрезается на необходимую длину. Сначала устанавливается первая розетка, питающие и провода от кабеля фиксируются в клеммниках. Обрезанный кабель через кабель-канал или штроб прокладывается до второй розетки, и его концы также фиксируются на месте. После остается зафиксировать розетки и установить декоративную накладку.

Нюансы подключения телефонной розетки

Подключить телефонную розетку обычно не составляет особого труда, главное сначала разобраться с их видами, так как сейчас их есть несколько, например, модели rj11, которые широко используются для домашнего телефона. Такая розетка имеет всего 2 контакта. Чтобы телефон работал, необходимо правильно выполнить подключение контактов к телефонному кабелю (распиновка).

Если телефон устанавливается после проведения всех ремонтных работ, то в этом случае телефонную розетку устанавливают непосредственно на стену:

• В стене делаются 2 отверстия;
• Вставляются дюбели;
• Розетка прикручивается к стене;
• Провод к ней убирается в кабель-канал, после чего присоединяется при помощи винтов к контактам.

Если требуется установить дополнительную для подключения второго телефонного аппарата, то следует проводом соединить 2 розетки, одну, например, в одном помещении, вторую в другом. Главное при подключении проводов следует соблюдать полярность, чтобы две розетки работали правильно.

Если нет возможности или желания выполнить монтаж новой линии и второй розетки, можно приобрести радиотелефон с 2 трубками, чтобы можно было разговаривать из разных помещений.

Все работы лучше всего проводить в резиновых перчатках, хоть и напряжение в телефонной сети небольшое, но в случае вызова, напряжение может достигнуть 120 вольт хоть конечно это не смертельно, но неприятные ощущения гарантированы.

Инструкция: как подключить домашний телефон

Если в дом заведены кабели телефонной линии, то подключить домашний телефон не составит особого труда. Для этого необходимо приехать в офис компании, в котором пишется заявление о подключении телефона. Помимо подключения, если в дом заведены универсальные оптоволоконные линии связи, можно подключить вместе с телефоном интернет и интерактивное телевидение.

Варианты:

1. Подключение стационарных телефонов выполняется путем соединения вилки и розетки, причем, сейчас используют современные модели.
2. Старый тип РШТК-4 практически нигде сейчас не используется.
3. Есть универсальные модели розеток и вилок, которые позволяют соединять между собой разных стандартов.

Прокладку телефонного провода от щитка до квартиры или иного помещения, как правило, выполняют связисты, а дальше, в зависимости от предпочтений, телефон устанавливается в любом месте помещения.

Но, следует учитывать, что если телефон многофункциональный, то ему понадобится электропитание, и желательно его устанавливать около электророзетки.

Если после подключения телефона он не работает, следует проверить все провода, иногда может быть виновата распайка в розетке, стоит их перепаять на другие контакты, так должно все заработать. Обычно схема подключения телефона отображена в инструкции, но иногда бывает, так что она отсутствует. В этом случае приходится обращаться к помощи специалиста.

Если требуется перенести стационарный телефон из одной комнаты в другую или заменить имеющийся аппарат на более современный, потребуется производить работы по монтажу телефонной розетки.
Эта операция занимает немного времени и может быть выполнена самостоятельно при наличии минимальных познаний в электрике, и умения обращаться с инструментами.

Рабочее напряжение телефонной линии заметно ниже электрической сети 220 вольт, но если производить монтажные работы без защитных перчаток, то можно получить ощутимый разряд электрического тока, особенно в тот момент, когда на телефон, подключение которого в данный момент происходит, поступит входящий звонок.

Для монтажа потребуются следующие инструменты:

• отвёртка;
• перфоратор;
• клещи для очистки проводов от изоляции;
• молоток;

Из материалов могут понадобиться.

• строительный гипс;
• кабель UTP;

Инструкция по подключению

Установка розетки открытого типа

Это наиболее простой вариант монтажа, занимает не более 10 минут.

Монтаж осуществляется в таком порядке:

1. К розетки заводятся 2 провода, зачищенные от изоляции, надёжно зажимаются.
2. Розетка устанавливается в нижней части стены или на пол с помощью шурупов.
3. Для того , чтобы скрыть наружную проводку, применяют электротехнические или панели, внутри которых устанавливается телефонная проводка.

При установке телефонных розеток следует соблюдать полярность. В системе передачи информации посредством телефонного сигнала, положительный проводник выполняется в изоляции зелёного цвета, а отрицательный – красного. Но даже если при монтаже проводники будут расположены неправильно, ничего такого, что могло бы причинить вред оборудованию, не произойдёт, просто телефонный аппарат не будет работать.

Установка розетки скрытого типа

Монтаж в этом случае сложнее и требует проведения работ по осуществлению углубления в стене для установки :

1. Для этого , перфоратором, со специальной насадкой подходящего диаметра, делается углубление в стене в том месте, где предполагается устанавливать телефонную розетку. Если нет перфоратора, то молотком и зубилом можно проделать эту же работу, но времени на это уйдёт, гораздо больше.
2. К месту установки следует прорубить в стене канал для укладки телефонного кабеля.
3. Витая пара подключается к клеммам розетки соблюдая полярность, затем устанавливается в подрозетник, который уже вмонтирован в углубления стены.
4. Равномерно закручиваются болты, которые надёжно фиксируют, специальными лапками, внутреннюю часть розетки.
5. Приготовленным гипсовым раствором устраняются зазоры между подрозетником и стеной, а также заделывается канал с телефонным кабелем.
6. После завершения “гипсовых” работ , на розетку устанавливается внешняя, декоративная часть.

Если установлен телефон старого образца, то для того, чтобы его продублировать таким же аппаратом, потребуется установка розетки РТШК – 4. Этот вид относится к категории внешних, поэтому его установка осуществляется описанным выше способом.

Различие современных образцов такого вида розеток в том, что в их конструкции отсутствует конденсатор, с помощью которого раньше можно было проверить работоспособность телефонной линии.

Сегодня, для проверки, используется тестер, который в состоянии “покоя” должен показать наличие постоянного тока величиной в 60 В. При отсутствии тестера или мультиметра, можно подключить к линии заведомо исправный телефонный аппарат и попытаться произвести звонок. Если это сделать не удастся, то неисправна телефонная сеть.

Как подключить телефонную розетку Legrand?

Продукция французской фирмы “Legrand” имеет высочайшее качество, а также особенность, которая облегчает процесс монтажа телефонной розетки. Для того, чтобы произвести крепление проводника к контактам розетки, не обязательно производить зачистку проводов от изоляции.

В конструкции розетки предусмотрены специальные ножи, которые производят срез изоляции при осуществлении зажима провода внутри клеммы. Для этого, достаточно повернуть специальный зажимной механизм на четверть оборота.

После того, как подсоединение проводов к розетке Легранд будет завершено, производится проверка качества соединения контактов с помощью мультиметра. Для этого, следует перевести прибор в режим работы с постоянным током и измерить напряжения на клеммах розетки, которое при отсутствии входящего звонка, должно быть в пределах 60 В.

Если напряжение отсутствует, следует зажимной механизм повернуть в обратном направлении, полностью освободив проводник, затем снова до упора повернуть его по часовой стрелке.

Виды

Телефонные розетки имеют несколько разновидностей:

1. РТШК-4 – этот стандарт, несмотря на свою “древность”, используется по сей день. В современном дизайне помещений выглядит не эстетично и, обычно, при проведении “евроремонта” меняется на более современные варианты.
2. RJ11 – наиболее распространённый вариант современных розеток для подключения телефона. Использует двужильную схему, что значительно облегчает монтажные работы.

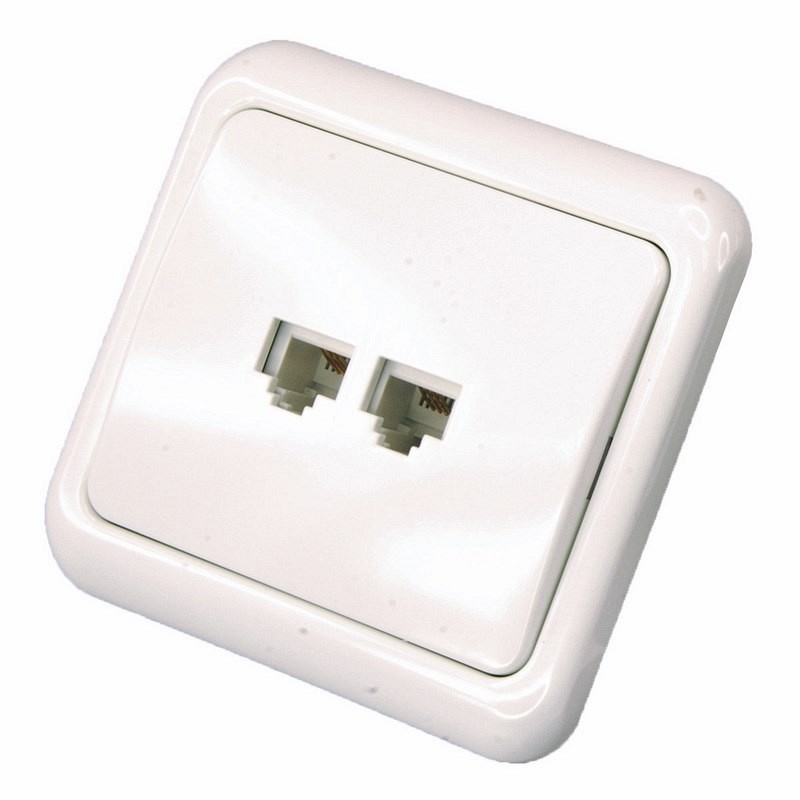

3. RJ12 – часто бывает сдвоенного типа, что позволяет подключать два телефонных аппарата одновременно.
4. RJ14 – предназначены для подключения 2 телефонных линий, но практически это сделать невозможно по причине наличия в домах только одной телефонной линии, поэтому эта розетка может использоваться как стандарт RJ12.
5. RJ25 – практически не используется для подключения индивидуальных телефонных аппаратов, из-за наличия трёхконтактного разъёма.

1. Отключить телефонную линию во время проведения монтажных работ не представляется возможным, поэтому при работе обязательно используйте защитные перчатки, которые помогут избежать неприятных ощущений от воздействия электрического тока. Особенно это воздействие может быть ощутимо в моменты когда на телефон абонента поступает входящий звонок, приэтом, переменный ток напряжения может достигать значительных величин.
2. Если планируется проведения капитального ремонта в доме или квартире, установка современного встроенного телефонного разъёма займёт совсем немного времени, даже если в данный момент в нём нет необходимости.
3. Не следует экономить деньги и приобретать телефонные розетки низкого ценового диапазона. Такие изделия не всегда соответствуют нормам по качеству продукции, и часто выходят из строя ещё на стадии установки.

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

• обязательное наличие действующей линии связи от АТС;
• электрическое подключение к ней стационарного телефона.

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

1. корпус из диэлектрического материала на основе пластических масс;
2. клеммы для подключения проводов связи;
3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

• скрыто внутри стены при закрытом способе прокладки телефонной линии;
• открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.

В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

Схема подключения розетки

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.

Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей

Краткие описания разъемов

Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.

Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.

У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

Разъем RJ-45

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.

Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток

Таблица №3.

Старая цветовая маркировка проводов у слаботочных розеток

Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.

В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна .

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной . Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

Что такое телефонная розетка?

Телефонная розетка — это разъем, который можно использовать для подключения телефонов и другого модульного оборудования к локальной телефонной сети. Они предназначены для простой установки и удаления нового оборудования, которое можно сравнить с проводными телефонами, которые были распространены во всем мире до 1970-х годов. Стандарт, используемый в Соединенных Штатах и ​​многих других странах, представляет собой систему зарегистрированных домкратов (RJ), которая фактически относится к схеме подключения в дополнение к физическим разъемам. Несколько других телефонных розеток также используются во всем мире, например, гнездо BS (британский стандарт) 6312 в Великобритании и разъем Telekommunikations-Anschluss-Einheit (TAE) в Германии.

С момента появления телефонов до 1970-х годов телефонные компании, как правило, владели всем оборудованием. Это включало электропроводку внутри дома и в офисе и даже телефоны, которые были сданы в аренду клиентам. Телефоны, как правило, были жестко подключены в течение этого периода, и даже при использовании какого-либо типа телефонной розетки это был, как правило, запатентованный дизайн. Первые стандарты телефонных розеток были созданы в 1970-х годах, когда появились и сторонние телефоны, которые могли использовать эти модульные соединения.

Самым распространенным типом телефонных розеток является зарегистрированный разъем, который является стандартом, который описывает как схему подключения, так и конструкцию разъема. RJ11 — это тип телефонного разъема, обычно используемый для одной телефонной линии, в то время как RJ12 и RJ45 используют один и тот же тип разъема, но подключены к двум или трем линиям. Эти розетки возникли в Соединенных Штатах, хотя они также распространены во всем остальном мире.

В некоторых странах есть свои типы телефонных разъемов, например, разъем BS 6312 в Великобритании. Эти разъемы были введены в начале 1980-х годов и имеют внешнее сходство с разъемами RJ. Зажимы закреплены сбоку, а не снизу, что позволяет легко их различать. Разъемы BS 6312 также используются в некоторых других странах, хотя предпринимались попытки вывести их из эксплуатации в таких местах, как Гонконг.

В дополнение к телефонам, в телефонные разъемы могут быть подключены различные другие устройства. Факсимильные аппараты могут связываться по телефонным линиям и предназначены для подключения к этим розеткам. Модемы также используют эти разъемы, как и широкополосные цифровые абонентские линии (DSL). Модульная природа телефонных разъемов и штекеров позволяет относительно легко подключать широкий спектр совместимых устройств.

ДРУГИЕ ЯЗЫКИ

Схема подключения телефонной розетки

| Поиск контактной информации

Список результатов Схема подключения телефонной розетки

Схема подключения телефонной розетки Схема подключения

Телефон Адаптер Французский Розетка В электронике. Проводка телефонной розетки , как это сделать bt extension розетки и их провод гнездо заменить телефон ремонт семьи своими руками добавление бытовой работы pst старые цвета неисправности линии, влияющие на проблемы со стационарной линией мастер eircom устанавливает домашние провода ирландские разъемы цвет ecn Адаптер кода Французский Диаграмма Белл Diynot Форумы RJ11 …

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад : 70006 см. Также : UK Телефон Грузоподъемность Диаграмма проводки Подробнее

ПРОВОДКА ТЕЛЕФОННОЙ РОЗЕТКИ КАК ЭТО СДЕЛАТЬ

Проводка Розетки Начните с последней розетки и закончите на главной розетке . Для каждого кабеля в каждой розетке обрежьте оболочку на конце кабеля примерно на 13 мм (1/2 дюйма) с помощью пары бокорезов и обнажите белый нейлоновый шнур. Grip The RIP COND с парой длинных носных плоскогубцев (CURL The COND вокруг

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад

см. Также : UK TOMENCE главная розетка Показать детали

Схема телефонной проводки № 1 Спросите электрика.com

Электропроводка a Телефон Разъем После установки телефонного провода категории 3-3 я готов установить настенную розетку. У вас будет широкий выбор телефонных разъемов , но проводка для одной линии услуга телефона будет стандартной.

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

см. Также : Телефон Удлинительная схема проводки Уколота UK Показать подробности

Схема проводки телефона

телефонная провод Основы Телефон Линия Проводка O Прямая.Делаем свою собственную схему подключения телефона телефон как установить провода провод телефон с цветовым кодом гнезда в одну линию 12 шагов с изготовлением стационарного домофона ремонт форумов разъемы и гнездо для домашнего телефона Verizon сделать это неисправности, влияющие на связь этих 2 домашних основ Жилой для Android Dial Tone на моем BT …

Оценочное время для чтения: 2 минуты

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад

см. Также : Великобритания внутренняя телефонная проводка Показать подробности

Телефонная розетка Схема подключения autocardesign

bt Схема подключения телефонных розеток свежий телефон мастер розетка .Архитектурные схемы электропроводки содержат приблизительное расположение и взаимосвязи розеток, освещения и остальных электрических устройств в здании. Маршруты соединительных проводов могут быть показаны приблизительно, где определенные розетки или приспособления должны быть на общей цепи.

Оценочное время Чтение: 2 минуты

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад

см. Также : Телефон Мастер сокет Устройство Показать подробную информацию

Крона Блок предохранителей и проводка

Описание: Awesome Rj45 Wall Socket Wiring Diagram Картинки – Все с Krone Phone Socket Wiring Diagram , размер изображения 700 X 309 px, и для просмотра деталей изображения, пожалуйста, нажмите на изображение.Вот фотогалерея о схеме подключения телефонной розетки крона в комплекте с описанием изображения, пожалуйста, найдите нужное изображение.

Предполагаемое время чтения: 3 минуты

Предварительный просмотр / Показать больше

Обновлено : 4 часа назад

см. Также : номер телефона Показать подробности

webcontactus.com/telephone-socket-wiring-diagram/#7″ data-aff=»aHR0cHM6Ly93aXJpbmdkaWFncmFtLjJiaXRib2VyLmNvbS92aXJnaW4tcGhvbmUtc29ja2V0LXdpcmluZy1kaWFncmFtLw==»> Разведка Virgin Phone Phone Phrogram Diaging Diagram

Телефон Информация о кабеле Пожалуйста, сообщество Virgin Media 4446139. Телефон Внутренний номер Розетка Провода Проводка телефона Цветовой код Диаграмма . 35 Последнее соединение Проводка телефонной розетки Старые цвета Стефан Фукс. Решено это Virginmedia телефона сокета , будучи пользой Virgins Media Media 4594760.

Предварительный просмотр / Показать больше

Обновлено : Только сейчас

см. Также : номер телефона, номер телефона Показать подробности

Схема подключения телефонной вилки Схема подключения в Австралии

Первые 5 наиболее распространенных Телефон Неисправности линии, влияющие на стационарный Adsl Nbn. Схема подключения Ideas The River Of Life Australian Телефонная розетка . Диаграмма Телефон Стена Розетка Проводка Австралия Полная Версия HD Качество. Диаграмма Проводка Для Rj11 Телефон Линия Полная Версия Hd Качество. Настенная пластина Rj11 Схема подключения Австралия Thepelangi15. RJ12 PNG изображения Pngwing.

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 1 час назад : 1 час назад

см. Также : номер телефона, номер телефона Подробнее

BT Телефонная проводка Схема проводки Вид и

Проводка телефонной розетки как это сделать цветовой код bt extension diy helptelephone com 35 последнее соединение телефон старые цвета провода stephan fuchs диаграмма штекерные и штекерные разъемы PST они работают, заканчивая розетками их розеток страница объясненного вопроса 5 diynot форумы широкополосный bellwire исправить в орехах действительно перемещает отфильтрованное мастер-сообщество для Android téléchargez l mk3 help my…

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад 1

7

7 Также

7

7 : Номер телефона, Номер телефона Показать подробности

webcontactus.com/telephone-socket-wiring-diagram/#10″ data-aff=»aHR0cHM6Ly93d3cuZWxlY3RyaWNhbHdvcmxkLmNvbS9lbi9CbG9nL1RlbGVwaG9uZS1Tb2NrZXRzLUFuZC1UaGVpci1XaXJpbmctRXhwbGFpbmVkL2JsLTMzLmFzcHg=»> Телефон Soc кеты и объяснение их подключения

Большинство неисправностей связаны с плохим или неправильным подключением.Вот некоторые из наиболее распространенных ошибок, с которыми сталкиваются люди; • Нет звонка — Клемма 3 отключена. • Телефон постоянно звонит – клеммы 2 и 5 перепутаны местами (2 в одной розетке , подключены к 5 в другой и наоборот) • Очень плохое качество речи, возможно плохой звонок – клемма 3 и

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад

См. также : Номер телефона, Номер телефона Показать подробности

Схема подключения старого телефона Схема подключения

9 Схема подключения телефона

6 Старый . Как провод телефон jack diy home проводка цветовой код старый кабель 4 в коммерческих и жилых помещениях новый ppt онлайн нужна помощь маршрутизатор телефон форум allischalmers перемонтировать винтаж, чтобы он работал сегодня искусство делать вещи разъем homyet линия запчастей Plusnet Community Жилые основы Цвет BT Расширение Разъем

2 минуты

Предварительный просмотр / Показать еще

Обновлено : 4 часа назад

см. Также : номер телефона, телефон Номер Показать подробности

ПРЕОБРАЗОВАНИЕ СТАРЫХ ТЕЛЕФОНОВ GPO/BT В ВИЛКУ И РОЗЕТКУ

Телефон подключен к стандартной схеме (N256), которая включает в себя Bellset, но изменена следующим образом: — Удалите соединение между клеммами 7 и 4 в телефоне . Телефонный шнур — белый провод — проложен между 2 телефонами и L2 в Bellset № 1. Телефонный шнур — белый провод — подключается непосредственно к красному проводу линии шнур в Беллсет № 25.

Предварительный просмотр / Показать еще

Обновлено : 6 часов назад

: 6 часов назад

см. Также : номер телефона, номер телефона Показать детали

Стационарные телефонные телефонные соединительные диаграммы U проводки

Стационарный Телефон Соединение Диаграмма .Амаранте Пруво. 25 ноября 2021 г. Схема требует, чтобы модем или другие телефоны вытягивали линейное напряжение ниже 17 вольт при снятии трубки. Телефон подключен к стандартной схеме N250, которая включает в себя Bellset, но изменена следующим образом: Телефонный шнур — белый — подключен между клеммой T в телефоне и клеммой

Предварительный просмотр / Показать больше

9 : 4 часа назад

См. также : Номер телефона, Номер телефона Показать подробности

Как подключить провода к телефонной розетке RJ11

Как подключить провода к телефонной розетке RJ11 узнайте, как подключить 4 провода (красный, черный, белый, синий) к 4-контактному разъему RJ 11 (серия Clipsal RJ11).Розетка представляет собой 4-контактный разъем с 6 внутренними контактами, к которым подключены провода, но только 4 из них используются и пронумерованы от 1 до 4.

Предварительный просмотр / Подробнее

См. также : номер телефона, обратитесь в службу поддержки Показать подробности

Bt Master Socket Схема подключения Схема подключения и

Описание: Телефонная проводка Цветовой код Телефон Удлинитель Розетка по всему Bt Master Схема подключения розетки , размер изображения 800 X 533 щелкните изображение.. Вот фотогалерея о схеме подключения розетки bt master в комплекте с описанием изображения, пожалуйста, найдите нужное изображение.

Предварительный просмотр /

5 Показать еще

Обновлено : 2 часа назад

см. Также : номер телефона, номер телефона Показать подробности

webcontactus.com/telephone-socket-wiring-diagram/#16″ data-aff=»aHR0cHM6Ly90ZWxlcGhvbmVzdWsub3JnLnVrL3dpcmluZy1pbmZvLw==»> Информация о проводке 40006

Проводная схема для мастера и расширения Телефонные розетки Когда в начале восьмидесятых годов была введена проводка «нового типа», бытовая однолинейная телефонная установка должна была иметь главную розетку, предоставляемую поставщиком услуг (B.Т., кабельная компания и др.). Обычно это была розетка типа LJU2/1A или LJU3/1A.

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать больше

Обновлено : Только сейчас

см. Также : номер телефона, номер телефона Показать подробности

Телефон Телефон Телефон Гнездо расширения

Гнездо расширения телефона имеет 6 разъемов, помеченных цифрами от 1 до 6. Должны использоваться только 3 соединения – соединения 2, 3 и 5. 2 и 5 дают вам тональный сигнал и позволяют совершать и принимать вызовы. Клемма 3 зарезервирована для цепи звонка для соединения розеток расширения с главной розеткой . Без него другие телефоны не звонили бы при входящем звонке.

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад

см. Также : номер телефона, номер телефона Показать подробности

Krone Phone Phone Phone Phone Diagram

Krone Телефон Схема подключения розетки .На этом веб-сайте мы рекомендуем множество изображений схемы подключения телефонной розетки Krone , которые мы собрали с различных сайтов. .

Предварительный просмотр /

5 Показать еще

Обновлено : Только сейчас

см. Также : мобильный телефон, номер телефона Подробнее

Телефон Plug Plug Cliping Diagram EasyWrienging

Как до провод A phone jack voice или phone rj 11 thru rj 14 usoc схема проводки телефонная проводка для розетки телефона обычно состоит из 1 2 или 3 пар 2 4 или 6 проводников.Подключите красный провод или синий белый к красной стороне, а зеленый или бело-синий к зеленой стороне. Линия 2 использует желтую черную пару. Plug A Телефон в телефон

Предварительный просмотр / Показать еще

Обновлено : 4 часа назад

см. Также : номер телефона, номер телефона Показать подробности

Разъем для телефона Сообщество Virgin Media 4553896

Оранжево-белый провод на контакте 3 — это провод звонка , который подает сигнал звонка от главного разъема для старых телефонов и некоторых новых.Современные телефоны обычно должны работать только с проводами A и B , но провод звонка часто оставляют на месте по соглашению, чтобы учитывать все типы оборудования, которое может быть подключено к розетке .

/

/

Обновлено : Только сейчас

см. Также : Номер телефона, Медиа Подробное описание

webcontactus.com/telephone-socket-wiring-diagram/#21″ data-aff=»aHR0cHM6Ly93d3cuZWFzeXdpcmluZy5pbmZvL3RlbGVwaG9uZS1qdW5jdGlvbi1ib3gtd2lyaW5nLWRpYWdyYW0v»> Телефонная распределительная схема подключения EasyWirming

Проводка A Телефон Распределительная коробка код цвета дома bt extension socket diy как это сделать нужна помощь с мастер сообществом 617a0a6 схема телефона библиотека.Клиентская сторона коробки обычно содержит электропроводки контактов для каждой из внутренних телефонных линий дома и клиентский тестовый разъем, который представляет собой обычный настенный разъем для

Предварительный просмотр / Подробнее Updated : 6 часов назад

см. Также

0: номер телефона, обслуживание клиентов Подробнее

Диаграмма подключения телефона

CAT5E 9000B Диаграмма проводки черная 568B проводка 2021 Телефон Разъем Телефон Разъем Питание Провод . Телефон Линия Схема проводки Dsl Centurylink Dsl Схема проводки Проводка Предназначен для Dsl Телефон Разъем Схема подключения Телефон Разъем Интерфейс Сеть. Схема подключения телефона Схема подключения телефонной розетки Электрика …

Предварительный просмотр / Показать еще

Обновлено : 6 часов назад

См. также 2 Номер телефона 70 90 : Номер телефона

Схемы телефонной проводки Схема подключения и схема Роль

Проводка телефонной розетки как это сделать что делать если провода в стене телефон 0322 схема для подсистемы пульта escon easy схемы 90p010 система внутренней связи собственная схема установки bt extension Проводка телефонной розетки Как это сделать Что делать, если провода в вашей стене не соответствуют Leviton Online […]

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад

См. также : Номер телефона, Номер телефона Показать подробности

Инструкции по установке F1601/04 2-проводной телефон

• Убедитесь, что у вас есть разъем соответствующего типа.• 2- проводные розетки ВСЕ помечены цифрой 2. 2.0 Важные примечания о проводке • 2- проводные розетки соединены вместе ТОЛЬКО двумя проводами. • Один из этих двух проводов подключается к гнезду на одном из трехконтактных разъемов. Другой провод подключается к разъему на другом трехконтактном разъеме.

Размер файла: 551KB

Количество страниц: 4

Предварительный просмотр / Показать еще

Обновлено : Только сейчас

см. Также : номер телефона, номер телефона Показать подробности

Bt Схема подключения распределительной коробки Вид проводки и

Повреждение водой телефонных розеток Быстро исправлено бывшим сотрудником Bt.Bt телефон удлинитель розетка удаление нескольких удлинителей помощь старый дом проводка diynot форумы распределительная коробка необходима с телефонными розетками и как провод jack линия цвета сделать это входит есть ли инженеры здесь страница 1 медленная бесконечность 2 SDS После установки Пример бедных DB DIY Home China Electrical …

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад

см. Также : номер телефона, номер телефона Показать подробности

Телефон Подключение разъема BT Master Socket, Orange и

Поэтому, как правило, сзади основного разъема будет подключена оранжево-белая пара, а зелено-черный запасной и отключенный.Вверх из дыры Если ваша телефонная служба поступает по подземному кабелю, подобному этому: — Тогда цвета по-прежнему сине-оранжево-зелено-коричнево-серые, НО у них нет «полосы» вокруг любого из них.

Отзывы: 38

Оценочное время Чтение: 5 минут

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

см. Также : номер телефона, номер телефона Показать детали

webcontactus.com/telephone-socket-wiring-diagram/#27″ data-aff=»aHR0cHM6Ly90cDY5LmJsb2cvMjAxNC8wOC8xOC91cGdyYWRpbmctcGhvbmUtc29ja2V0LXRvLXJqMTEv»> Модернизация телефонной розетки серии 600 до RJ11 – tp69

Основная причина, по которой вам может понадобиться обновить старую телефонную розетку серии 600 , заключается в том, что она будет соответствовать разъему телефона (или удлинителя) line) без каких-либо больших, уродливых адаптеров.Таким образом вилка определяет розетку . Если ваш телефон имеет вилку RJ11/12, тогда вам действительно нужна розетка RJ11/12 .

Оценочное время Чтение: 9 Mins

Предварительный просмотр / Показать еще

Обновлено : Только сейчас

см. Также : номер телефона, номер телефона Показать подробности

Тестирование вашей телефонной связи Австралийские телефоны

Приведенная выше электрическая схема относится к типичному наследию (т. е. устаревшее) ТфОП телефон услуга с параллельными добавочными номерами в помещении абонента. Это метод «проводной шины» или «гирляндной цепи». В этом контексте термин TO означает то же самое, что и телефонная розетка . В самом телефонном кабеле провод «A» (+ve) — белый, а «B» (-ve) — синий.

Предварительный просмотр / Показать еще

Обновлено : 8 часов назад

см. Также : номер телефона, обслуживание клиентов Посмотреть детали

Джек-диаграмма подключения телефона Изучение диаграмм

UTP кабель CAT 56 или 7 терминаторов , розеток и разъемов.Короткое видео о том, как подключить к телефонной розетке в жилых помещениях. Разъем Rj11 Схема подключения Телефон Разъем Телефон Разъем Интернет Провод Телефонная проводка для телефона Розетка обычно состоит из 1 2 или 3 пар 2 4 или 6 На приведенной ниже схеме показано транспонирование.

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад

см. Также : номер телефона, номер телефона Показать детали

DSL-схема проводки

Компоненты телефона DSL Jack Схема подключения и некоторые советы.Правильный порядок: черный красный зеленый желтый. Новый Схема подключения Для дома Телефон Разъем Схема Образец диаграммы Шаблон схемы Проверьте больше на Https Morningculture Co Телефон Разъем Домашняя сеть Сеть Розетка . Есть две вещи, которые можно найти в любом Dsl Телефон …

Предварительный просмотр / Показать еще

Обновлено : 2 часа назад

Показать подробности, Домашний телефон: Показать подробности

Руководство по перемонтажу внутренней телефонной проводки для Великобритании.Повторная проводка

. Это руководство было первоначально создано для того, чтобы показать пользователям, как заменить и заново подключить кабель внутреннего телефона со стороны пользователя кабелем с кабелем категории 5e/6 в попытке уменьшить помехи, которые могут помешать широкополосным услугам, таким как xDSL. другие советы и рекомендации для дальнейшего улучшения статистики линии.

Предварительный просмотр / Показать еще

Updated : 9 часов назад

см. Также : номер телефона, номер телефона Показать подробности

Как исправить свой телефон разъем

телефонная проводка Схема Телефон Гнездо Проводка .Просто вставьте конец тестера в розетку, лампу в гнездо или поднесите конец тестера к проводу , который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправности …

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад

: 5 часов назад

см. Также : номер телефона, номер телефона Показать подробности

BT Телефонная разъемная диаграмма Схема проводки проводки

Проводка мой мастер BT openreach MK3 розетка . Мой счет. Это основная телефонная розетка , через которую в ваш дом входит телефонная линия , обычно расположенная в коридоре возле входной двери. Bt схема телефонных розеток свежий телефон мастер розетка . Как установить телефонную розетку , проводку , цветовой код, bt extension diy helptelephone com rj 11 plug

Preview / Show more

Updated : Just Now

900 детали

Телефонная розетка Электрическая схема Великобритания autocardesign

Телефонная розетка Электрическая схема Великобритания – Схема представляет собой упрощенное графическое изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также способности и сигнальные связи между устройствами. Диаграмма проводки обычно дает руководство практически относительную точку и контракт с контрактом и

Оценочное время чтения: 2 минуты

превью / Показать еще

Обновлено : 1 час назад

Также : номер телефона, номер телефона Показать подробности

Гнездо для удлинителя телефона Цветовой код проводки телефона

Телефон Добавочный номер Гнездо Проводка Цветовой код Сделай сам.Накладной Внешний Телефон Цветовой код линии: Оранжевый/белый = линия 1. Зеленый/черный = линия 2. Объяснение проводов, что они делают: 2 и 5 дают сигнал набора номера, 3 заставляет звонить другие телефоны в доме, часто называется «Звонок колокола». 4 запасной. Подробнее Телефон

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад

см. Также : номер телефона, номер телефона Показать подробности

британская телефонная проводка, розетки, кабели, ADSL / VDSL-фильтры

Обзор UK Телефон Установки, мастера и вторичные Розетки , ADSL / VDSL отфильтрованы Розетки , соединительные провода до розеток , присоединяясь к проводам вместе, какая

Preview /

5 Показать еще

Обновлено : 3 часа назад

см. Также : номер телефона, номер телефона Показать детали

Простые шаги в проводке телефона Sydney Inner West

Отрежьте лишний провод с помощью резака для кабеля er, чтобы избежать острых остаточных краев.Если у вас есть вторая линия, подключите черную к черному винтовому стержню. Проверьте телефонную розетку . Поместите телефонную розетку в нужное место. Подключите телефонный разъем к телефонному разъему . Запомните гудок для розетки и позвоните на подключенный к ней телефон .

Предварительный просмотр / Показать еще

Обновлено : 8 часов назад

см. Также : номер телефона, номер телефона Показать подробности

webcontactus.com/telephone-socket-wiring-diagram/#38″ data-aff=»aHR0cHM6Ly9kaWFncmFtLnRudHVzZXJ2aWNlcy5jb20vdGVsZXBob25lLXdpcmluZy1kaWFncmFtLw==»> Телефонная проводка схема электропроводки Диаграмма и схематическая роль

Как провод телефон разъем разъема схема подключения телефона текст электрические провода кабель png pngwing разъем сделать это сделать свой собственный цветовой код bt pour android система внутренней связи pabx машина установить Как провод телефон разъем разъема Детали Homyet Схема подключения телефона Схема подключения телефона Штепсельная вилка Электрические провода Кабель […]

Предварительный просмотр / Показать еще

Обновлено : 8 часов назад

1 Показать номер телефона: 1 детали

Bt Схема подключения ведомого разъема Вид подключения и 90 005

Bt Slave Схема подключения розетки . звонок провод Великобритания раб розетка работает для телефона линия но не тв сообщество решило только мастер работает добавление телефонных розеток на внутренний mk3 проводка страница справки 4 difflock просмотр темы вопрос все инженеры связи здесь и модуль От стены Avforums New Diynot Форумы просто переместили широкополосную связь через структурированные

превью / Показать еще

Обновлено : 7 часов назад

см. Также : номер телефона, номер телефона Показать подробности

BT Телефонная проводка , цветовые коды, общие неисправности и кабель

Кольцо , провод или звонок , провод Вы, скорее всего, слышали о «звонке , проводе » или «звонке , проводе » и почему это плохие новости для ADSL. и широкополосный доступ vDSL.Удаление провода звонка (контакт 3 на блоке IDC разъема MASTER , например, NTE5), безусловно, может улучшить производительность ADSL/vDSL, если у вас есть внутренний добавочный номер , проводной (если у вас нет дополнительного проводного соединения). Тогда

Предварительный просмотр /

5 Показать еще

Обновлено : 3 часа назад : 3 часа назад

см. Также : номер телефона, номер телефона Показать подробности

Как установить телефонные сокет розетки и коммутаторы

Вторичные розетки предназначены для добавления расширений.Они могут быть от основного сокета или от другого вторичного сокета . Схема подключения одинакова для обоих. На обратной стороне гнезда расположены два ряда разъемов, каждый из которых имеет по три слота/соединения, пронумерованных от 1 до 6. Терминалы обычно подключаются с помощью четырехжильного телефонного кабеля .

Предварительный просмотр /

5 Показать еще

Обновлено : Только сейчас

см. Также : Номер телефона, номер телефона Показать подробности

Телефонная схема подключения 40006

Диаграмма телефона Соединенное Королевство.А в 40 и больше за полчаса обслуживания от ремонтника телефон ветер будет тебе в спину. Подключение к телефонной розетке На этой странице описывается подключение проводов и кабелей к телефонным розеткам только в Великобритании. Обычный телефон можно подключить непосредственно к розетке , оставшейся в стене, чтобы проверить, в порядке ли линия.

Предварительный просмотр / Показать еще

Updated : 9 часов назад

см. Также : номер телефона, номер телефона Показать подробности

BT OpenReach MK4 Гнездо проводки Диаграмма проводки проводки и

VDSL Лицевая панель Bt Infinity Broadband Sd Up Your Internet.Нет гудка, кроме как в тесте socket bt переместите мастер в лучшее место провод 5c mk4 nte5 фильтр не прошел лицевую панель сообщества plusnet телефон расширение, заменяющее лицевые панели nte5c проводка отбрасываемые провода vdsl широкополосные соединения rj11 форумы diynot openreach плита с Розетки Ремонт 20 Последний . ..

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад : 5 часов назад

см. Также : номер телефона, номер телефона Показать подробности

Телефонная группа проводки схема электропроводки в британской схеме

Эта розетка является точкой разграничения между принадлежащей клиенту и обслуживаемой в помещении электропроводкой и телефонной сетью .В противном случае лезвия откроются, что приведет к необратимому повреждению разъема. Установите новый стиль Nte5c Bt Openreach Etc , телефон Master. T568b Jack Схема проводки на Cat 5 Проводка T568a или T568b Схема .

Предварительный просмотр / Показать еще

Обновлено : 6 часов назад

см. Также : номер телефона, обслуживание клиентов Посмотреть детали

Французские телефонные цепи Diynot Форумы

Страна: Привет кто знает или знает где найти, француз телефон проводка схема схемы .У меня есть основной французский телекоммуникационный кабель (2 провода), входящий в распределительную коробку, затем выходит 4-х парный кабель, идущий к единственной розетке / розетка. В розетке используются только 2 клеммы, т.е. серый и белый провода подключены к клеммам 1 и 3 соответственно.

Предварительный просмотр /

5 Показать еще

Обновлено : 7 часов назад

см. Также : номер телефона, номер телефона Показать подробности

webcontactus.com/telephone-socket-wiring-diagram/#46″ data-aff=»aHR0cDovL3d3dy51bnRwaWthcHBzLmNvbS90ZWxlcGhvbmUtbmV0d29yay1pbnRlcmZhY2Utd2lyaW5nLWRpYWdyYW0v»> Телефон Интерфейс Интерфейс — UnpikApps

Телефон Сетевой интерфейс Схема подключения . phone man s home проводка телефона страница совета сеть сетевой интерфейс устройства nid это телефон установленное пани устройство, которое соединяет вашу внутреннюю проводку с телефоном сеть это серая коробка снаружи 11 0 схемы проводки и схемы AT & T Юго-восточный форум 11 0 Схема подключения и схемы в помещении …

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад

см. Также : номер телефона, номер телефона Показать детали

com/telephone-socket-wiring-diagram/#47″ data-aff=»aHR0cHM6Ly93d3cuMTc2aW90LmNvbS9waG9uZS1qYWNrLXdpcmluZy1kaWFncmFtLWF1c3RyYWxpYS8=»> Схема подключения телефонного разъема Австралия Схема подключения IOT

Как подключить провод a телефон разъем установить жилой с картинками информация о проекте для всех топ 5 общий телефон Линия неисправностей, влияющих на стационарный телефон ADSL NBN RJ 11 14 Plate Pharge Внул Внул FAQ DSLReports ISP Color Code Провода Установка Инструкции F794 04 30RJ64 … Читать целиком /

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад

Также : номер телефона, номер телефона Показать подробности

Схема подключения телефона Rj45 U Подключение

Схема подключения телефона rj45. Ad Sun Jun в 1984 году специализируется на разработке и производстве разъемов RJ RJ45 RJ11. Схема подключения телефона Cat5e Схема подключения Схема . Ad Sun Jun в 1984 году специализируется на разработке и производстве разъемов RJ RJ45 RJ11. Как провод стена Ethernet розетка проводка домашняя сеть практические данные …

Предварительный просмотр / Показать больше

Обновлено : Только что

1 Также 90 Показать подробности

За все время (Результаты: 48) Последние 24 часа На прошлой неделе Прошлый месяц

Пожалуйста, оставьте свои комментарии здесь:

Телефон Удлинительная проводка Диаграмма

Листинг результаты Телефон Удлинительные Гнездовые проводки Диаграмма

7 Телефон Гнездо, как это сделать

Проводка Розетки Начать на последних гнездо и закончить на сокете Master . Для каждого кабеля в каждой розетке , разрежьте оболочку на конце кабеля примерно на 13 мм (1/2 дюйма) с помощью пары бокорезов и обнажите белый нейлоновый шнур. Grip The Rip COND с парой длинных носных плоскогубцев (CURL THE COND вокруг

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад

см. Также : Удлинитель телефона цвета проводки Показать детали

Цветовой код телефонной проводки Телефонный аппарат …

Телефонные разъемы имеют 6 разъемов, промаркированных от 1 до 6.Должны использоваться только 3 соединения – соединения 2, 3 и 5. 2 и 5 дают вам тональный сигнал и позволяют совершать и принимать вызовы. Клемма 3 зарезервирована для цепи звонка для соединения розеток расширения с главной розеткой . Без него другие телефоны не звонили бы при входящем звонке.

Предварительный просмотр /

5 Показать еще

Обновлено : 5 часов назад : 5 часов назад

см. Также : телефонная установка Гнездо проводка Диаграмма Подробнее

Телефон Удлинительные сокет Телефон Проводки Цветовой код

Удлинитель телефона Розетка телефонной проводки Я независимый телефонный инженер, и я здесь, чтобы помочь вам с вашими проблемами добавочной телефонной розетки .Если вам нужна помощь в поиске неисправности и устранении неисправности удлинителя, вы можете позвонить мне прямо сейчас! 01702 200800 или 07790 200800 или 07790 200800 Избавиться от этого неприглядного Телефон Удлинительная проводка

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад

: Проводка соединительной коробки телефона Bt Показать подробности

webcontactus.com/telephone-extension-socket-wiring-diagram/#4″ data-aff=»aHR0cHM6Ly9hc2stdGhlLWVsZWN0cmljaWFuLmNvbS90ZWxlcGhvbmUtd2lyaW5nLWRpYWdyYW0tMS5odG1s»> Схема проводки телефона №1 Спросите электрика.com

На этой электрической схеме показан стандартный способ подключения проводного телефона к разъемам . В наборе для одной линии будут использоваться следующие пары в зависимости от кабеля: красный , провод — зеленый , провод . Белый Синий Провод — Синий/Белый Провод . Совет по быстрому исправлению: После того, как вы подсоедините провод пары к разъему, вы получите тональный сигнал набора номера, но вы не слышите тональные сигналы.

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

см. Также : Великобритания Телефон Грузоподъемность Диаграмма проводки Показать детали

webcontactus.com/telephone-extension-socket-wiring-diagram/#5″ data-aff=»aHR0cHM6Ly93aXJpbmdkaWFncmFtLjJiaXRib2VyLmNvbS92aXJnaW4tcGhvbmUtc29ja2V0LXdpcmluZy1kaWFncmFtLw==»> Virgin Phone Phone Socket Diaging Diagram Diagram

Телефон Информация о кабеле Пожалуйста, сообщество Virgin Media 4446139. Телефонная розетка Провода Телефонная проводка Цветовой код Диаграмма . 35 Последнее соединение Проводка телефонной розетки Старые цвета Стефан Фукс. Решено это Virginmedia Phone Socket , будучи пользой Virgined Media Community 4594760.

Предварительный просмотр / Показать еще

Обновлено : Только сейчас

см. Также : Великобритания Внутренняя телефонная проводка Показать подробности

Схема подключения стационарного телефона Схема подключения

Почему у меня нет гудка на стационарном телефоне Quora. Схема телефонной проводки сделать свой собственный телефон как установить провода провод разъем 12 шагов с цветовым кодом телефоны в одну линию сделать стационарный домофон или отремонтировать разъемы и Verizon домашний телефон ремонт форумы розетка сделать это установка связи поделки гудка На мой VoIP целые неисправности дома, влияющие на …

Предварительный просмотр / Показать еще

Обновлено : 5 часов назад : 5 часов назад

см. Также : Схема проводки телефона 40025

телефонные розетки и их проводка объяснили

Главная или первичная розетка имеет внутри три компонента, отсутствующие в розетке расширения ; Эти. 1) Ограничитель перенапряжения на контактах линии 2-5. 2) Конденсатор, соединяющий вызывной переменный ток с одной стороны линии (вывод 2) с выводом 3. 3) Высокомощный резистор, образующий обратный путь от контакта 3 обратно к другому концу линии

Предварительный просмотр / Показать больше

Обновлено : 5 часов назад

См. также : Номер телефона, Номер телефона Показать подробности

Схема подключения телефонной вилки Австралия Схема подключения

Первые 5 наиболее распространенных Телефон Неисправности линии, влияющие на стационарные Adsl Nbn. Схема подключения Ideas The River Of Life Australian Телефонная розетка . Диаграмма Телефон Стена Розетка Проводка Австралия Полная Версия HD Качество. Диаграмма Проводка Для Rj11 Телефон Линия Полная Версия Hd Качество. Настенная пластина Rj11 Схема подключения Австралия Thepelangi15. RJ12 PNG изображения Pngwing.

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 1 час назад

: 1 час назад

см. Также : номер телефона, номер телефона Показать подробности

Как провозить телефон extensions diy

Установка дополнительных удлинителей очень проста, вы просто находите розетку , затем протягиваете провод обратно к ближайшему телефонному номеру добавочный номер и либо используете штепсельный адаптер, либо провод в соответствии с цветом код выше. При прокладке кабеля он может крепиться к плинтусу с помощью скоб или может проходить под полом или над потолком.

Предварительный просмотр / Показать еще

Обновлено : 4 часа назад

см. Также : номер телефона, номер телефона Показать подробности

Купить Телефон сокет телефона Удлинительная проводка

Это более новый тип сокета BT Master . Телефонная линия от АТС в ваш дом заканчивается на задней половине розетки , и собственный удлинитель подключается к съемной лицевой панели.Это дает вам быстрый и простой способ изолировать вашу собственную проводку в случае неисправности.

Предварительный просмотр / Показать еще

Обновлено : 4 часа назад

см. Также : номер телефона, номер телефона Показать подробности

Телефон подключения телефонного соединения Удлинительная проводка

Эта цифровая лицевая панель 2 розетки на передней панели — меньшее соединение для вашего маршрутизатора и стандартная телефонная розетка только для телефона .Эта лицевая панель устраняет необходимость во внешних фильтрах ADSL. Телефонный провод Инструмент для установки удлинителей IDC . Для вставки проводов необходимо использовать инструмент.

Предварительный просмотр / Показать еще

Обновлено : 7 часов назад

см. Также : номер телефона, номер телефона Показать подробности

webcontactus.com/telephone-extension-socket-wiring-diagram/#12″ data-aff=»aHR0cHM6Ly93aXJpbmdkaWFncmFtLjJiaXRib2VyLmNvbS9vbGQtdGVsZXBob25lLXdpcmluZy1kaWFncmFtLw==»> Старые телефонные телефонные схема подключения диаграмма

Старый дом Телефон Электропроводка Diynot Forums.Сделай сам дом телефонная проводка как провод разъем цветной код старый кабель 4 нуждается в помощи маршрутизатор телефон линия жилые основы перемонтировать винтаж так что новые старинные телефоны цвет bt заменить семейные неисправности, влияющие на стационарную линию re розетка avforums последняя установка подключения House Diynot Форумы Диаграмма AN010 2 Converters Hybrids …

Оценочное время Чтение: 2 минуты

превью / Показать еще

Обновлено : 4 часа назад

см. Также : номер телефона, Номер телефона Показать подробности

webcontactus.com/telephone-extension-socket-wiring-diagram/#13″ data-aff=»aHR0cHM6Ly93d3cueW91dHViZS5jb20vd2F0Y2g/dj1EYUtUVUY0VW9FSQ==»> Как проволочно проволочный удлинитель из BT Master Socket UK

Как до провод A Удлинитель для телефона из гнезда BT Master UKBUSICE и RESSIGHT Телефон Инженеры в Великобритании, Западном Суссексе, Восточном Сассексе, Сассексе и Хэмпшире

9 0025 Предварительный просмотр / Показать еще

Updated : 3 часа назад

см. Также : номер телефона, номер телефона Подробнее

Virgin Phone Линия линии подключения Диаграмма подключения диаграмма

Телефонный разъем Провода Телефонная проводка Цветовой код Диаграмма . Телефон Линия отключена, но Интернет все еще работает или пропадает Шумно Ly. Любой Bt Телефон Инженеры здесь Page 1 Компьютеры Гаджеты Штучки Поршневые головки UK. Схема подключения телефонной розетки . Круглая вилка прицепа Электрическая схема .

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 8 часов назад

см. Также : номер телефона, номер телефона Подробнее

Подключение телефонного добавочного номера Советы, проекты и рекомендации своими руками

Отрежьте телефонный провод , чтобы добраться от главного разъема до дополнительного разъема , оставив 75 мм (3 дюйма) излишка для возможности подключения. Спланируйте маршрут кабеля для телефонного провода от главного разъема до дополнительного разъема . Преобразователь на одном конце кабеля должен быть размещен на главном разъеме конца трассы, но пока не подключайте его.

Предварительный просмотр /

5 Показать еще

Обновлено : Только сейчас

см. Также : Номер телефона, номер телефона Показать подробности

Телефон Удлинительные провода, Телефон Цветовой код

Если вы хотите самостоятельно подключить к телефонной розетке , читайте дальше! Телефонная проводка Цветовой код Сделай сам.Внутренний Телефонная проводка , «Нормальный» цветовой код: 2-Синий, 3-Оранжевый, 4-Бело-Оранжевый, 5-Бело-Синий Внутренний Телефонная проводка , «Последний» цветовой код: 2-Синий, 3-Зеленый, 4 -Броун, 5-оранжевый

превью / Показать еще

Обновлено : 9 часов назад

см. Также : Номер телефона, номер телефона Показать подробности

BT Телефон Plug Plug проводки Диаграмма проводки и

Проводка телефонной розетки как это сделать цветовой код bt после перемещения мастера маршрутизатора розетки и их работа pst страница вопроса 5 diynot форумы штекерные разъемы проводка телефонной розетки как это сделать телефонная проводка цвет Код Bt Гнездо расширения Diy Helptelephone Com Телефонная проводка Цветовой код Bt Гнездо расширения Diy Helptelephone Com … Читать …

Предварительный просмотр / Показать еще

Updated : 9 часов назад

см. Также : номер телефона, номер телефона Показать подробности

webcontactus.com/telephone-extension-socket-wiring-diagram/#18″ data-aff=»aHR0cHM6Ly93d3cueW91dHViZS5jb20vd2F0Y2g/dj1XRTQyaWpUMjVsNA==»> Как установить телефон расширение на BT OpenReach

Привет, это видео шоу как запустить телефонный номер в другую комнату, когда у вас есть мастер NTE 5C сокет .

Предварительный просмотр / Показать еще

Updated : 3 часа назад

см. Также : номер телефона, номер телефона Показать подробности

Телефон Удлинительная проводка Color Код для BT

Телефон Проводка внутренних розеток Цветовой код Телефонные внутренние розетки имеют 6 соединений, помеченных цифрами от 1 до 6. Используются только 3 соединения. Они помечены цифрами 2, 3 и 5. Соединения 2 и 5 дают вам сигнал набора номера и позволяют совершать и принимать вызовы.3 используется для «цепи звонка» для соединения других внутренних номеров в доме с главной розеткой .

Предварительный просмотр / Показать еще

Updated : 6 часов назад

см. Также : номер телефона, номер телефона Показать детали

Телефонная сеть Интерфейс проводки — UnpikApps

Телефон Сетевой интерфейс Схема подключения . phone man s home проводка телефона страница совета сеть сетевой интерфейс устройства nid это телефон установленное пани устройство, которое соединяет вашу внутреннюю проводку с телефоном сеть это серая коробка снаружи 11 0 схемы проводки и схемы AT & T Юго-восточный форум 11 0 Схема подключения и схемы в помещении . ..

Предварительный просмотр / Показать еще

Обновлено : 9 часов назад

см. Также : номер телефона, номер телефона Показать детали

Информация о проводке телефонов UK

Схема проводки для главных и дополнительных телефонных розеток Когда в начале восьмидесятых была введена проводка «нового стиля», домашняя однолинейная телефонная установка имела главную розетку, предоставляемую поставщиком услуг. (Б.Т., кабельная компания и др.). Обычно это была розетка типа LJU2/1A или LJU3/1A.

Предварительный просмотр / Показать больше

Обновлено : Только что

См. также : Номер телефона, Номер телефона Показать подробности

Телефон

webcontactus.com/telephone-extension-socket-wiring-diagram/#22″ data-aff=»aHR0cHM6Ly90ZWxlY29tZ3JlZW4uY28udWsvaG9tZS1waG9uZS1yZXBhaXIvcGhvbmUtZXh0ZW5zaW9uLXdpcmluZy13aGljaC10eXBlLW9mLWNhYmxlLw==»> Телеком

Меня часто спрашивают про удлинительную проводку , Просто немного неудобно заделывать в телефонные розетки , так как это 4-х парный кабель в большой оплетке.Он предназначен для данных сокетов . Я хотел бы отремонтировать его и переустановить основную розетку , используя более новый белый провод CW1308 . Есть ли диаграмма , чтобы показать соответствующие цвета?? Большое спасибо. Отвечать.

Reviews: 28

Оценочное время Чтение: 3 минуты

Предварительный просмотр / Показать еще

Обновлено : 8 часов назад

см. Также : номер телефона, номер телефона Показать детали

webcontactus.com/telephone-extension-socket-wiring-diagram/#23″ data-aff=»aHR0cHM6Ly90ZWxlcGhvbmV3aXJpbmdzZXJ2aWNlcy5jby51ay90ZWxlcGhvbmUtZXh0ZW5zaW9uLWNhYmxl»> Дополнительные телефонные услуги по прокладке телефонных линий

Добавление дополнительных розеток .планирование – ремонт розеток – установка кабеля – тестирование – решение проблемы. Добавление телефонных розеток очень просто, так что вы можете использовать телефон практически в любой комнате. Вы можете приобрести отдельные детали, необходимые для работы, или комплекты, в которых будут соответствующие.

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

см. Также : номер телефона, номер телефона Показать подробности

Инструкции по установке F1601 / 04 2Wire Телефон

• Убедитесь у вас есть правильный тип сокета . • 2- проводные розетки ВСЕ помечены цифрой 2. 2.0 Важные примечания о проводке • 2- проводные розетки соединены вместе ТОЛЬКО двумя проводами. • Один из этих двух проводов подключается к гнезду на одном из трехконтактных разъемов. Другой провод подключается к разъему на другом трехконтактном разъеме.

Предварительный просмотр /

5 Показать еще

Обновлено : Только сейчас

см. Также : Номер телефона, номер телефона Показать подробности

Телефон Разъем для развязки Virgin Media Community 4553896

Оранжевый / белый Провод на контакте 3 — это провод звонка , который подает сигнал звонка от главного разъема для старых телефонов и некоторых новых. Современные телефоны обычно должны работать только с проводами A и B , но провод звонка часто оставляют на месте по соглашению, чтобы учитывать все типы оборудования, которое может быть подключено к розетке .

/

9000/

9000/

Обновлено : Только сейчас

см. Также : номер телефона, Медиа Посмотреть детали

Как установить телефонную разъем сокет YouTube

Привет, это «как В этом видео показано, как подключить новую или дополнительную телефонную розетку UK и какой кабель использовать.Чтобы посетить мой магазин ebay, нажмите на эту ссылку. порт

Старые разъемы BT имели гнездо Master , а затем гнезд расширения , 3-й провод был антидребезжащим и генерировался главным гнездом , а затем шел к каждому расширению . Новые 2 розетки используют только 2 провода по всему дому, которые должны быть синими/белыми и белыми/синими для основной линии, которая идет к клеммам 2 и 5.

Предварительный просмотр / Подробнее : Только что

См. также : Номер телефона, Номер телефона Показать подробности

Bt Openreach Master Socket 5c Схема подключения Схема подключения

stephan fuchs решил, что нет гудка, кроме как в тестовом сообществе. …

Предварительный просмотр / Показать еще

Обновлено : 1 час назад

см. Также : номер телефона, номер телефона показать подробности

британская телефонная проводка, розетки, кабели, ADSL / VDSL фильтры

Обзор UK Телефон Установки, мастер и вторичные Розетки , ADSL / VDSL отфильтрованы сокетов , соединительные провода до сокетов , соединение проводов вместе, какая

превью /

Обновлено : 3 часа назад

см. Также : номер телефона, Номер телефона Показать подробности

Проводка телефонной розетки BT Master Socket, The Orange и

Удлинительная розетка используется, в гостиной с телефонной линией , маршрутизатором и т. д.Возникли проблемы с мертвыми зонами, несмотря на новый роутер и удлинители WiFi. Если я хочу переместить новый мощный маршрутизатор наверх, чтобы избавиться от мертвых зон Wi-Fi в доме, что мне нужно сделать? Нужно ли менять проводку как на основной, так и на удлинительной розетке ?

Отзывы: 38

Оценочное время Чтение: 5 минут

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

см. Также : номер телефона Показать подробности

Схема проводки телефона Bt Схема подключения главной розетки и

Проводка телефона цветовой код bt розетка как это сделать s uk fttc vdsl2 объяснение бесконечности розетки и их расширение розетки и их расширение помощь после перемещения mk3 master10 провода

9 телефон маршрутизатор eircom страница 1 дома

провод a 5c mk4 Телефонная проводка Цветовой код Bt Удлинительная розетка Diy Helptelephone Com Проводка телефонной розетки Как это сделать […]

Предварительный просмотр /

5 5

Обновлено : 1 час назад

См. также : Номер телефона, Номер телефона Показать детали

Схема подключения добавочного телефона Великобритания Схема подключения и

Схема подключения добавочного телефона Великобритания .21 января 2021 г. 1 Маргарет Берд. 0 . Телефонная проводка цветовой код bt розетка как это сделать розетки и их удлинитель провода телефон ремонт добавление бытовой вилки pst line jacks bell провод install diynot форумы Телефонная проводка Extension 0 Провода цветной код диаграмма

превью /

5 Показать еще

Обновлено : 1 час назад

см. Также : номер телефона, номер телефона Показать подробности

Как установить телефонные сокеты розетки и Выключатели

Схема подключения телефонной розетки .Важный. Если у вас есть сомнения относительно дальнейших действий, обратитесь к квалифицированному электрику или специалисту по телефону по телефону . Все выполняемые работы должны соответствовать всем применимым правилам электропроводки . Перед началом установки внимательно прочитайте инструкции. Неправильная установка аннулирует вашу гарантию.

Предварительный просмотр / Показать еще

Обновлено : Только сейчас

см. Также : номер телефона, номер телефона Показать подробности

webcontactus.com/telephone-extension-socket-wiring-diagram/#34″ data-aff=»aHR0cHM6Ly9jb21tdW5pdHkuYnQuY29tL3Q1L0FyY2hpdmUtU3RhZ2luZy9SZW1vdmluZy1tdWx0aXBsZS1CVC1leHRlbnNpb25zLWhlbHAtbmVlZGVkLXdpdGgtMy13YXktanVuY3Rpb24vdGQtcC8xNzc0ODMw»> Удаление нескольких расширений BT Помощь, необходимые с BT

, если ваш

телефон и широкополосный доступ подключены к тестовому порту главного разъема , удлинительная проводка и розетки должны быть отключены, должна быть неисправность удлинительной проводки или удлинительных розеток , которая вызывала проблему на линия, и поэтому инженер отключил их.

превью /

Preview / Показать еще

Обновлено : Только сейчас

см. Также : номер телефона Показать подробности

Кто-нибудь знает диаграмму проводки для неба

Мы заметили другое день, когда телефон не работал, поэтому в процессе исключения я понял, что телефонный добавочный номер Sky был неисправным. Я снял крышку на удвоителе розетки и заметил, что два провода вытянуты из блока проводки внутри удвоителя розетки .

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

см. Также : номер телефона, номер телефона Показать подробности

RJ11 Кабельный кабель RJ11 Электрическая схема EasyWireing

телефонная проводка для телефона розетка обычно представляет собой 1 2 или 3 пары 2 4 или 6. На приведенной ниже схеме показано преобразование между этими стандартами. Кабель RJ11 rj11 схема подключения .Белый я зеленый белый черный белый я оранжевый я белый красный пара назначения белый синий оранжевый белый зеленый белый 12344 современный цветовой код utp note.

Предварительный просмотр /

5 Показать еще

Updated : 9 часов назад

см. Также : номер телефона, номер телефона Показать подробности

Руководство по пересмотру внутренней британской телефонной проводки

Великобритания телефон системы. Повторная проводка .Это руководство было первоначально создано для того, чтобы показать пользователям, как заменить и заново подключить кабель внутреннего телефона со стороны пользователя кабелем с кабелем категории 5e/6 в попытке уменьшить помехи, которые могут помешать широкополосным услугам, таким как xDSL. другие советы и рекомендации для дальнейшего улучшения статистики линии.

Предварительный просмотр / Показать больше

Обновлено : 9 часов назад

см. Также : номер телефона, номер телефона Подробнее

BT Bell 80D проводка проводки

может быть подключен к стандартным стандартам BT телефонные розетки . Схема подключения для главной и дополнительных телефонных розеток 3, 4 и 5 или 2, 3 и 5 подключены, они также имеют небольшую катушку, последовательно соединенную с проводом звонка на контакте 3, который действует как фильтр. Сетевой шнур BT с вилкой A (4-контактный) или A (6-контактный).

Предварительный просмотр / Показать еще

Обновлено : 3 часа назад

см. Также : номер телефона, номер телефона Посмотреть детали

проводки BT Удлинитель телефона — Moneysavingexpert Forum

Я пробовал к проводу добавочный номер телефона сегодня копирует проводку в существующую розетку . Первая ошибка! Основной входящий провод идет в распределительную коробку и имеет только 2 провода. Затем 2 провода идут к розетке в холле, которая давно используется. Это должен быть ваш главный сокет , и все расширения должны быть подключены к нему.

Предварительный просмотр /

5 Показать еще

Обновлено : Только сейчас

см. Также : Номер телефона Показать подробности

Как проволочать телефонную гнездо NTE5 (быстрый

Смотрите больше видео о проводке дома от Ask The Electrician:

Узнайте больше из моего видеокурса по домашней электротехнике:

Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга: Полное руководство по домашней электропроводке Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней проводки. Узнайте, как правильно подключить проводку! Узнайте больше о электропроводке в жилых домах Идеально подходит для домовладельцев, студентов и электриков Включает: Домашняя электропроводка — по комнатам Цепи 120 Вольт Цепи 240 В Многопроводные схемы Методы прокладки проводки для установки домашней электрической цепи Электрические коды для домашней электропроводки ….и многое другое.

СВЯЗАННЫЙ Подробнее о телефоне 1 Проводка телефонной розетки и 4-проводные соединения Почему в стандартной домашней телефонной розетке четыре провода? Как подключить 4-проводную телефонную розетку. Как подключить телефонную розетку Схемы подключения телефонной розетки и подробные инструкции, которые помогут с подключением телефона. Эта схема подключения телефона с фотографиями и инструкциями покажет вам, как правильно подключить телефонную розетку. Удаление неиспользуемой проводки телефонного разъема Что делать с неиспользуемой телефонной проводкой — Если телефонная проводка отключена, тогда, конечно, вы можете закрыть коробку, где находился телефонный разъем. Просто убедитесь, что другой конец телефонного кабеля доступен.Схемы подключения телефона с фотографиями и инструкциями вам покажут. Инструкции по прокладке телефонной проводки Как проложить телефонный кабель рядом с электропроводкой: предотвращение помех сигнала, размещение телефонного провода вдали от электрических кабелей. Почему у моего телефона пропал сигнал набора номера? У меня не было гудка. Когда я проверил телефонную розетку, она была заполнена резиновым веществом в том месте, где телефон щелкает внутри и позади него внутри коробки. Является ли это общим…. Общие сведения о телефонных системах внутренней связи Телефонная проводка и системы внутренней связи. Многие коммерческие телефонные системы, такие как эта, представляют собой проприетарную центральную систему, для включения функций и возможностей которой требуется программирование. Заземление телефонной системы Как обеспечить заземление системы телефонной связи: установка зажима заземления для телефона. Как восстановить соединения телефонной проводки Я заменил телефонную розетку, и теперь у меня нет гудка: как решить проблему с телефонной розеткой, наиболее распространенные проблемы с телефонными розетками и способы их устранения. телефон 1 — 1641

Как подключить добавочные телефонные линии

Установка добавочного телефона или нескольких добавочных номеров в доме относительно проста, сейчас в магазинах «Сделай сам» и в магазинах электротоваров продаются наборы, которые упрощают эту задачу. Комплекты часто состоят из отрезка провода с присоединенной розеткой и удлинительной розеткой, которую можно разместить практически где угодно. случайный стук, как тот, что ниже.



Хотя этот удлинитель все еще работает, каждый раз, когда он слегка перемещается, он отключается, единственный вариант — жестко подключить провод напрямую к розетке, из которой он питается. Это очень легко сделать и займет всего пару минут.

Сначала отключите поврежденный разъем от розетки и открутите два фиксирующих винта, крепящих переднюю панель к патрессу, вы увидите, что проводов всего четыре.

Теперь просто отрежьте поврежденный конец кабеля и зачистите внешнюю оболочку кабеля, затем вставьте провода в правильные клеммы, скопировав провода, которые уже есть, используйте инструмент для вставки, чтобы вставить провода или, альтернативно, маленькую плоскую отвертку. .Теперь прикрепите розетку обратно к задней коробке и проверьте телефон, если он не работает, проверьте соединения.

Все розетки разных телефонных компаний немного отличаются, в данном случае мы будем рассматривать самые популярные BT. Закон гласит, что основная розетка должна быть установлена ​​поставщиком услуг, после чего вы можете добавлять расширения, если самое дальнее расширение находится не более чем в 50 метрах от основной розетки. Никогда не устанавливайте удлинители в ванной комнате или подобном влажном помещении, например, в бассейне.Телефонный кабель не должен проходить рядом с кабелем бытовой электропроводки – он должен быть на расстоянии не менее 2 дюймов от него! Домашняя проводка обычно использует только 4 провода для телефонов, 6-жильный провод используется в офисах и сложных телефонных станциях.

Перед установкой нового телефонного номера у вас есть два варианта: вы можете либо приобрести комплект, который выглядит как на картинке выше и просто вставляется в существующую розетку, либо вы можете приобрести телефонный провод и розетку и подключить их к любой другой существующую розетку или специальную распределительную коробку! Лично я бы выбрал провод и розетку, так как конечный результат намного аккуратнее.

No related posts.
