Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.

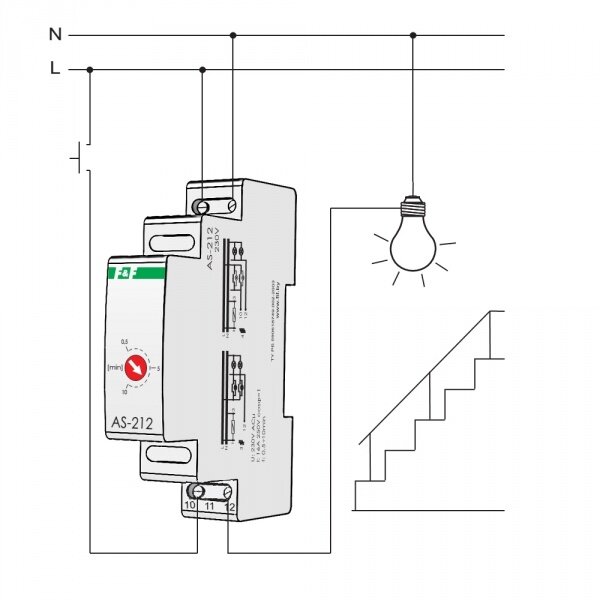

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека.

Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы.

Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно.

Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

поэтапное описание процесса как поменять выключатель.

Прежде чем приступить к работе по установке нового оборудования, важно убедиться, что именно старый выключатель был причиной отсутствия освещения в комнате. Наличие электричества в помещении, проверка ламп в осветительном приборе будут подтверждением имеющейся поломки.  Замена выключателя, если разобраться, не на столько уж сложная процедура. Достаточно минимального опыта работы с отверткой и электричеством.

Основные требования к работе по замене электрооборудования

Существует ряд требований по ведению ремонтных работ электрооборудования. Их выполнение обеспечит безопасность всему рабочему процессу.

1. Главным требованием при работе с электрооборудованием есть обесточивание объекта, на котором необходимо установить выключатель. Для этого, самостоятельно либо прибегнув к помощи специалиста, отключают электричество от счетчика или щитовой.
2. После обесточивания помещения, необходимо проверить отсутствие электричества используя индикатор напряжения (индикаторную отвертку) либо контрольный осветительный прибор (контрольку).
3. Далее, производят демонтаж старого оборудования и установку нового.

Важно учесть, что каждый устанавливаемый прибор частично отличается по принципу монтажа согласно своим отличительным особенностям.

Замена одноклавишного выключателя

Специалисты ее считают самым простым вариантом снятия/установки. Схема подключения светильника через одноклавишный выключатель изображена на рисунке.

Но все же важно учитывать ряд действий, и тема дня как поменять выключатель отпадет сама собой. Что бы демонтировать  выключатель света необходимо последовательно выполнять:

• снятие клавиш с использованием отвертки;

• снятие декоративной накладной рамки;

• выкручивание фиксирующих к подрозетнику шурупы;

• изъятие освободившейся внутренности выключателя с проводами;

• отсоединяем провода от старого выключателя, открутив винты и вынув провода выключателя.


Установка нового выключателя взамен старого осуществляется обратной последовательностью выше перечисленных действий.

1. Место работы должно быть обязательно обесточено;
2. Проверяем целостность изоляции на проводах;
3. Подготавливаем новый выключатель к монтажу;
4. Подгоняем необходимую длину проводов;
5. В случае необходимости зачищаем провода от изоляции;
6. Подсоединяем провода к выключателю;
7. Проверяем качество затяжки контактов;
8. Еще раз проверяем правильность собранной схемы;
9. Устанавливаем внутренности выключателя в подрозетник;
10. Выставляем выключатель по уровню;
11. Прикручиваем выключатель с помощью шурупов к подрозетнику;
12. Устанавливаем декоративную накладу и клавиши выключателя на место.

После установки, проверяем проделанную работу включив подачу электричества.

Замена однокнопочного выключателя на двухкнопочный

Мастера, сталкивающиеся с установкой более простого оборудования, наверняка знают как заменить выключатель с наличием большего количества клавиш.

Предположим, вы приняли решение сделать замену старого выключателя с одной кнопкой на много кнопочный для более качественного или экономного распределения света в комнате.

При установке выключателя с двумя кнопками, важно учесть момент подключения проводов к оборудованию. К двухклавишному выключателю подходит один провод с фазой (он идет от автоматического выключателя в вводном щитке). Найти его нужно еще до того, как с выключателя снято напряжение с помощью индикатора напряжения или индикаторной отвертки. Необходимое количество отходящих проводов от выключателя к нагрузке должно быть два. К каждой его клавише подводится индивидуальный провод к светильнику, по которым в дальнейшем пойдет ток от выключателя.

Последовательность установки двухкнопочного выключателя выполняется аналогично действиям, по которым производится замена однокнопочного выключателя в квартире.

Как поменять выключатель на сенсорный выключатель

При монтаже сенсорного устройства необходимо выполнять ряд следующих действий:

• отключение электрики;
• демонтаж старого оборудования;
• снятие верхней части панели;
• подключение проводов согласно соответствию клемм;
• установка в монтажный бокс (подрозетник) с фиксацией, используя распорки и винты.

Так что, в вопросе как заменить старый выключатель на сенсорный нет ничего сложного, всего лишь необходим опыт работы установки обычного кнопочного. Главное, ознакомиться с инструкцией по подключению сенсорного выключателя.

Установка выключателя с диммером

Если решили приобрести и самостоятельно поставить этот вид прибора, нет повода для переживаний. Его устанавливают с целью возможности регулировки освещения.

Но многих все же интересует вопрос как заменить обычный выключатель на диммер. Этот видоизмененный прибор в установке мало чем отличается от монтажа обычного оборудования данного типа. Единственным условием, предъявляемым производителем, можно считать выполнение правил подключения проводов к клеммам фазы и нагрузки на выключателе. Об этом вы тоже ознакомитесь в инструкции производителя и в статье о подключению диммера.

Замена выключателя света на звуковой выключатель

Здесь надо обратить внимание, что звуковой, или как его еще называют, хлопковый выключатель встречается двух типов:

• Звуковой выключатель, который ставится вместо простого выключателя;
• Звуковой выключатель, который установлен внутри светильника производителем светильников или мы его устанавливаем его туда сами.

Итак, как же заменить выключатель на звуковой?

Обесточив комнату, в которой будет устанавливаться прибор от электричества, можно приступать к работе.

Подключение выключателя первого типа не составит большой трудности. Старый выключатель демонтируем, как описано выше, а на его место устанавливаем новый звуковой выключатель. Это действие тоже описано выше. Не забудьте только все же ознакомиться с инструкцией производителя. А вдруг…? Конструкторы выключателей постоянно совершенствуют свои разработки и что то может измениться.

Для подключения к работе второго вида оборудования нет необходимости замены старого выключателя, так как вся «хлопковая» установка просто находится непосредственно в самом осветительном приборе или мы его туда должны установить.  Такие выключатели рекомендовано монтировать в гостевой комнате или кабинете. Важно учесть, что для постоянного режима работы, основной источник включения на стене должен всегда быть в рабочем режиме.

Прежде необходимо побеспокоиться к чему и как правильно закрепить устройство внутри светильника. Разновидность этого типа имеют парное количество проводов, при монтаже которые необходимо последовательно крепить к сети и лампе.

После того, как удалось установить выключатель нужно обязательно настроить чувствительность выключателя на необходимый уровень звука.

Из всего перечисленного следует вывод, что ничего сложного в том, как поменять выключатель нет. Необходимо только терпение и четкое выполнение действий. Ну а исход в последствии будет вознагражден ожидающим результатом.

Как подключить выключатель света — мнения и советы экспертов

30 ноября 2021 года, 12:45

Выключатели используются для управления бытовыми источниками освещения. Обычно они монтируются электриками, но иногда у хозяев дома или квартиры возникает необходимость установить их самостоятельно. Подключение не требует особого навыка. Главное — заранее ознакомиться со схемой установки выключателей и изучить инструкцию по проведению монтажных работ.

Что нужно для подключения

Первым делом следует определиться с местом монтажа. Чаще всего устройство размещают возле двери, чтобы свет можно было включать сразу при входе в комнату. Выключатель устанавливается на высоте от 1 до 1,5 метров от пола. Важно, чтобы он не находился во влажном помещении, поэтому если необходимо осветить туалет или ванную, его размещают в коридоре.

Как правило, в жилых домах используют одно- или двухклавишные выключатели. Схема их подключения различается, но и в том, и в другом случае следует подготовить:

• подрозетники;
• одно- или двухжильный проводник на 1,5 мм;
• индикаторную отвертку;
• плоскогубцы;
• соединительные зажимы;
• тестер;
• нож.

Перед началом работ следует отключить электропитание в доме. Приступая к монтажу, нужно воспользоваться индикаторной отверткой и убедиться, что провода не находятся под напряжением. При замене старого выключателя заблаговременно очистите установочную коробку от загрязнений. Если устройство ставится на новом месте, необходимо предварительно подготовить штробу, в которой будет монтироваться подрозетник.

Установка одноклавишного выключателя

Для начала рассмотрим, как устанавливаются одноклавишные выключатели света. Они используются для обесточивания одной группы ламп и представляют собой рабочий узел с контактами, пластиковой клавишей, металлическими креплениями. Процесс их установки выглядит следующим образом:

1. Снимают клавишу и декоративную накладку. Для демонтажа клавиши следует просто поддеть ее отверткой с острым жалом.
2. Зачищают концы провода ножом на длину около 2 см.
3. Вставляют зачищенные жилы в клеммы и закручивают винтами.
4. Если устанавливается устройство скрытого типа, предварительно ставят подрозетник и фиксируют его гипсовой смесью.
5. После подсоединения проводов выключатель помещают в подрозетник. Для фиксации используют саморезы или две распорки, которые закручиваются винтами.
6. Монтируют сверху декоративную панель и клавишу.

Чтобы определить, к какой из клемм подключать ноль и фазу, следует обратить внимание на маркировку проводов. Как правило, белый проводник является фазой, а бело-синий (ноль) и желто-зеленый (заземление) идут на источник освещения.

Монтаж двухклавишного выключателя

Двухклавишные модели используются для управления двумя группами освещения. Обычно их применяют для обесточивания люстры, оснащенной двумя и более лампочками. Подключение таких выключателей схоже с монтажом одноклавишных, с той разницей, что устройство оснащается двумя выхода и одним входом. Один провод является фазой, а остальные отходят на лампы. При подключении важно учитывать, что фаза всегда подсоединяется к первому контакту, тогда как другие проводники можно устанавливать в произвольном порядке.

После монтажа необходимо проверить работоспособность устройства. Для этого берут тестер и прикладывают его наконечник к проводам в распределительной коробке. Напряжение должно обнаруживаться лишь в том месте, где выключатель соединяется с питающим проводом. Чтобы точно удостовериться в правильном проведении работ, останется только включить свет. Если лампочки загораются, значит, монтаж выполнен верно.

Как подключить выключатель света?



Очень часто требуется самостоятельно разветвить проводку по дому, установить розетки и коммутаторы. Главное – иметь под рукой инструкцию и схему верной установки. Так как подключить выключатель света своими руками очень просто, все можно сделать без помощи специалистов.

Блок: 1/5 | Кол-во символов: 275
Источник: https://www.asutpp.ru/kak-podklyuchit-vyklyuchatel-sveta.html

Разделы статьи

Общие принципы монтажа выключателей

Если вы не монтируете сложную систему проходных выключателей, существует только две основные схемы подключения:

1. В корпус выключателя заводятся обе линии: фаза и ноль. Из коммутационного устройства выходит готовый жгут питающих проводников, который напрямую подключается к источнику освещения. То есть, установка выключателя фактически совмещается с монтажом распределительной коробки.

При таком способе схема более понятна (особенно для тех, кто будет впоследствии обслуживать или модернизировать систему освещения). Однако с точки зрения расхода кабеля и количества проводов в линии (штробе, гофре), подобный подход нерационален.

Еще один недостаток: в корпусе приходится монтировать контактные колодки или скрутки проводов. Поэтому для реализации схемы требуются монтажные коробки большего размера (как минимум глубины).

Несмотря на определенные сложности, многие домовладельцы выбирают именно такую схему монтажа. Во-первых, это удобно для реализации сложных схем включения света. Во-вторых, всегда есть возможность изменить конфигурацию без прокладки новых линий. Это особенно важно при замене световой точки на более «продвинутую».

Кроме того, схема с прямым подключением к источнику питания (ноль-фаза), дает возможность простой установки регуляторов освещения, а также RGB систем.

Обязательное условие при создании подобной схемы (она может быть уникальной для каждого конкретного случая), отображение разводки в графическом виде. Тогда новым владельцам помещения будет проще в ней разобраться. Да и сам хозяин со временем может забыть, что он придумал в момент подключения.

2. Вынесенный выключатель. При таком способе, вся разводка выполняется в распределительных коробках, а к выключателю подводятся лишь проводники для размыкания линии.

Это стандартная схема при типовом монтаже проводки в готовых квартирах. Способ не обязательный, ПУЭ не предписывают никаких конкретных схем монтажа. Традиция зародилась еще во времена СССР, когда жилье было государственным, и бригады электриков должны были экономить на всем.

Помимо экономии проводки, есть еще один существенный плюс: стандартную схему поймет любой электрик с классическим образованием. Во всех типовых постройках советских времен, подключение света одинаковое.

Недостатки так же имеются. Как минимум, требуется установка дополнительных распределительных коробок: по одной на каждый коммутатор. Это портит эстетику стен.

Более серьезная проблема — сложности с модернизацией. Например, установка дополнительного источника света на одной линии с основным, невозможна без прокладки новой линии. Кроме того, вынесенный клавишник нельзя просто так поменять на интеллектуальный регулятор уровня освещения. При такой схеме возможна лишь установка примитивных резисторных (симисторных) систем, которые просто приглушают яркость, не экономя при этом электроэнергию.

Чаще всего, подобная схема применяется, когда требуется установка одноклавишного выключателя, не предусматривающая дальнейшей модернизации.

Тем не менее, оба способа имеют право на жизнь. Схему выбирает владелец, исходя из сложности системы освещения, и расчета затрат на электрику.

Блок: 2/12 | Кол-во символов: 3142
Источник: https://ProFazu. ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Принципиальная схема подключения

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Когда электрическая цепь не прерывается и в фазовом проводе возникает электрический потенциал, ток течет через лампу и лампа загорается. У выключателя освещения есть задача замкнуть или разомкнуть электрическую цепь, чтобы зажечь или погасить лампу. Кроме того, защитный (заземляющий) проводник должен быть подключен к защитной клемме лампы, чтобы уравнять потенциал корпуса лампы с потенциалом земли. Это защита от поражения электрическим током нужна например при касании корпуса поврежденной лампочки.

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

• бронзовый провод — фазный
• синий провод — нейтральный
• желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Внимание! Если вы допустили ошибку и вместо фазного провода подключили нейтральный к выключателю (а фазовые провода будет идти на потребитель напрямую), все будет работать — при нажатии загорится или погаснет лампа. Однако возникнет проблема, что несмотря на выключенную лампочку, электрический потенциал будет подаваться на саму лампу. Это создает дополнительный риск поражения электрическим током если вы хотите заменить лампу при выключенном освещении — фаза всё равно будет присутствовать на проводах и на лампе. Как следствие, при любой работе по замене сгоревшей лампы надо будет отключать напряжение в домашнем распределительном устройстве (разомкнуть цепь с помощью автоматических выключателей). В общем лучше делать как положено.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

• Трёхжильный шнур питания направляется к следующему переключателю.
• Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Блок: 2/4 | Кол-во символов: 2476
Источник: https://2shemi.ru/shema-podklyucheniya-vyklyuchatelya-sveta-s-odnoj-klavishej/

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Важно! На размыкающий контакт (группу контактов, если у вас двух-трех клавишник) подается только фазный провод.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах.

Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Блок: 3/12 | Кол-во символов: 3871
Источник: https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

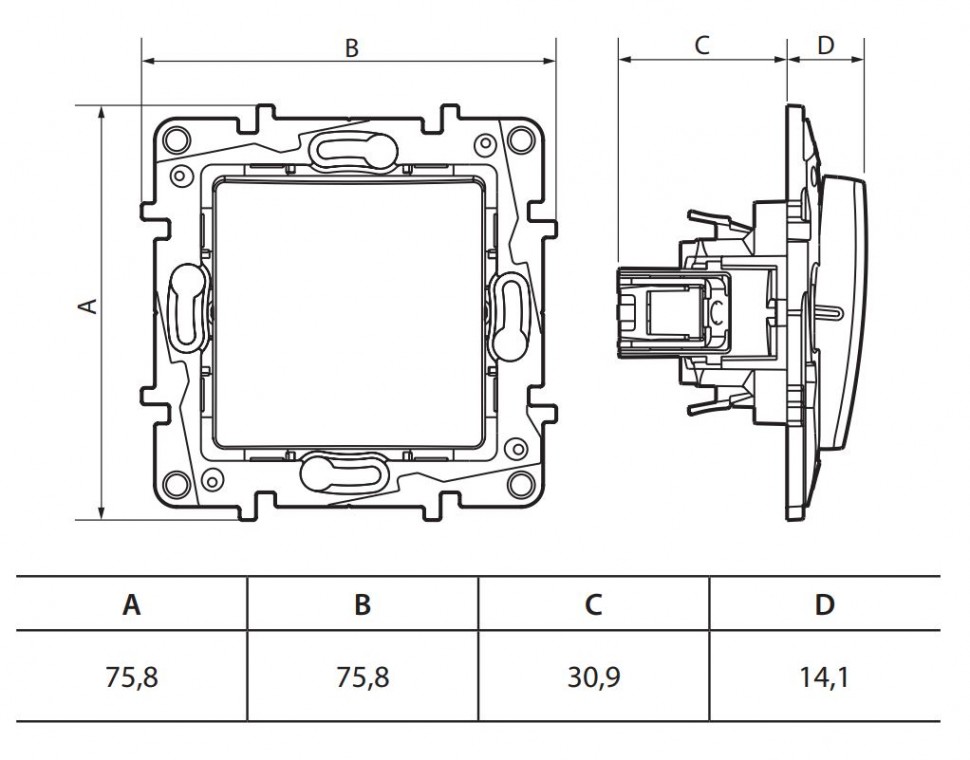

Как выглядит выключатель?

Вот для примера классический выключатель темно-серого цвета.

Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.

Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.

Блок: 3/4 | Кол-во символов: 683
Источник: https://2shemi.ru/shema-podklyucheniya-vyklyuchatelya-sveta-s-odnoj-klavishej/

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Блок: 4/12 | Кол-во символов: 682
Источник: https://ProFazu. ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Как правильно подключить выключатель?

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

• Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
• На люстру или лампочку всегда приходит нулевой провод;
• Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Блок: 4/10 | Кол-во символов: 681
Источник: https://electriktop.ru/baza-znaniy/podklyuchenie-vyklyuchatelej-sveta.html

Установка одноклавишного выключателя

Далее наглядная пошаговая инструкция по подключения выключателя света. Всегда первое, что нужно делать перед электромонтажными работами — выключить напряжение в домашнем коммутационном щитке.

Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).

Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:

• Может не быть 3-проводного кабеля для подачи к другой лампе.
• Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.

Чтобы убедиться в обесточивании, с помощью тестера напряжения (пробнике) проверьте, нет ли потенциала 220 В на проводах шнура питания.

Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.

После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.

В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.

Аналогичным образом подключаем защитные провода.

Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.

На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.

С другой стороны переключателя фазовый провод, который ведет к лампе.

Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.

Наденьте клавишу на механизм.

Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.

Включите пробки или щёлкните кнопку автомата подачи питания и испытайте выключатель света. Надеемся всё заработало и не придётся снова разбирать, ища где в нашу работу вкралась ошибка:)

Блок: 4/4 | Кол-во символов: 2391
Источник: https://2shemi.ru/shema-podklyucheniya-vyklyuchatelya-sveta-s-odnoj-klavishej/

Геометрия коммутационных устройств в помещении

Строгих правил, за нарушение которых предусмотрены санкции, не существует. Вы можете размещать их так, как вам удобно. Например, вместо установки двухклавишного выключателя, допустимо разместить два одноклавишника рядом. Однако есть принятые в Евросоюзе и Российской Федерации стандарты, выполнение которых рекомендовано для вашей же безопасности.

1. Выключатели размещаются на высоте 90–120 си от пола. Это удобно при использовании (не надо тянуться рукой вверх), и безопасно для детей. Чтобы дотянуться до выключателя на высоте 160 см, ребенок вынужден подставлять табурет. Это может привести к падению.
2. Выключатели не рекомендуется располагать рядом с розетками. В темноте вы можете прикоснуться к ним мокрой рукой — это небезопасно.
3. Из соображений эргономики, выключатели устанавливаются на расстоянии не менее 10 см от дверных косяков, оконных проемов и углов (как внутренних, так и наружных).
4. Разумеется, не должно быть никаких коммутационных устройств внутри мебели. Перед монтажом электропроводки, следует предусмотреть места установки шкафов, полок и пр.
5. Типовое расположение клавиш — снизу вверх «включено», сверху вниз «выключено». Установка двойного (тройного) выключателя выполняется по принципу: ближняя клавиша — малый свет, каждый следующий шаг — увеличение яркости.
6. Включение света в разных комнатах на спаренном выключателе не рекомендуется, за исключением туалета и ванной комнаты. Да и в этом случае, рациональнее установить двойной модуль на каждое помещение: одна клавиша — свет, вторая клавиша — вентилятор.

Блок: 5/12 | Кол-во символов: 1575
Источник: https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Нужна ли подсветка выключателей?

Это удобная функция, в темноте не придется нащупывать клавиши. Однако есть и побочные явления. Вне зависимости от того, как реализована подсветка (светодиод с резистором или неоновая лампа), возникает небольшая гальваническая связь между фазным и нулевым проводом. Это не влияет на безопасность, но некоторые типы ламп могут слегка светиться в состоянии «выключено».

Блок: 6/12 | Кол-во символов: 400
Источник: https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Как подключить трехклавишный выключатель?

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Блок: 8/10 | Кол-во символов: 676
Источник: https://electriktop.ru/baza-znaniy/podklyuchenie-vyklyuchatelej-sveta.html

Схема подключения не зависит от способа установки выключателя (смотреть раздел «Общие принципы монтажа выключателей»). На общий контакт подается фазный провод, а к выходным контактам подключаются необходимые группы потребителей (2 лампы или 4 лампы на люстре).

При подключении различных источников света, принцип подключения тот же, за исключением объединенного нулевого провода. Он должен быть разведен на обе светоточки.

Например, с помощью одного трехклавишного блока, можно включать люстру с тремя степенями яркости (смотреть описание выше), и ночник. На практике обычно применяются выключатели не более чем с двумя клавишами в одном корпусе. Исключение лишь в случае с тотальной экономией места.

Блок: 8/12 | Кол-во символов: 702
Источник: https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Бесконтактные выключатели

Для комфорта использования, выпускаются коммутационные устройства без механических клавиш. Например:

• сенсорные срабатывают на поднесенную руку;

• акустические включают (выключают) свет по хлопку или голосовой команде;
• выключатели с датчиками движения (присутствия) также срабатывают без механического контакта.

Существуют еще автоматические выключатели, которые срабатывают по таймеру, либо при подаче внешней команды (звонок по телефону, СМС, или управление с помощью компьютерного приложения). Правда, монтаж автоматических выключателей должен предусматривать возможность принудительной разблокировки. На случай, если электроника даст сбой.

Установка сенсорного выключателя, равно как и любого другого со схемой управления, с точки зрения электромонтажных работ ничем не отличается от обычной «механики». Силовые контакты подключаются по тому же принципу. Разве что схема «вынесенный выключатель» от распределительной коробки может не сработать.

А вот схема управления может потребовать квалифицированного подхода. Как минимум, блок управления требует отдельного питания. Это может быть встроенный модуль в корпусе, либо вынесенное устройство, которое необходимо скрытно смонтировать неподалеку.

Блок: 9/12 | Кол-во символов: 1223
Источник: https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Автоматические выключатели для систем освещения

Несмотря на то, что установка автоматического выключателя для питания световых точек практически не применяется, для экономии оборудования такое подключение допустимо. В этом случае, на щитке питания выделяется отдельная группа «автоматов», на которые напрямую заведена осветительная сеть. Подключение производится по стандартной схеме: контакты размыкают фазу.

Не рекомендуется установка автоматических выключателей для освещения рядом с иными «автоматами».

Иначе при выключении света, можно ошибочно обесточить важный узел. Если есть возможность, такие выключатели размещаются в отдельном щитке.

Преимущество способа: автоматы рассчитаны на более высокую нагрузку, и сразу включают в себя функции защиты. Надежность таких устройств выше, в сравнении с бытовыми выключателями. Недостаток — при использовании в жилом помещении такой коммутатор выглядит не эстетично.

Блок: 10/12 | Кол-во символов: 916
Источник: https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Блок: 10/10 | Кол-во символов: 656
Источник: https://electriktop.ru/baza-znaniy/podklyuchenie-vyklyuchatelej-sveta.html

Итог

Как видно из описания, установка домашних выключателей не представляет сложности. Для сравнения, монтаж вакуумного выключателя на производстве требует сложного оборудования, и квалифицированного персонала. Применяются специальные сплавы, высокопрочные болтовые стяжки.

А контактные группы бытовых электроприборов рассчитаны на прямое подключение проводов, без использования специальных клемм.

Блок: 11/12 | Кол-во символов: 399
Источник: https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Видео по теме

Блок: 12/12 | Кол-во символов: 55
Источник: https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html

Кол-во блоков: 26 | Общее кол-во символов: 27299
Количество использованных доноров: 5
Информация по каждому донору:

1. https://ProFazu.ru/provodka/ustanovochnye/ustanovka-vyklyuchatelya.html: использовано 10 блоков из 12, кол-во символов 12965 (47%)
2. https://electriktop.ru/baza-znaniy/podklyuchenie-vyklyuchatelej-sveta.html: использовано 5 блоков из 10, кол-во символов 4311 (16%)
3. https://samelectrik.ru/kak-pravilno-podklyuchit-vyklyuchatel-sveta.html: использовано 2 блоков из 5, кол-во символов 2609 (10%)
4. https://2shemi.ru/shema-podklyucheniya-vyklyuchatelya-sveta-s-odnoj-klavishej/: использовано 3 блоков из 4, кол-во символов 5550 (20%)
5. https://www. asutpp.ru/kak-podklyuchit-vyklyuchatel-sveta.html: использовано 2 блоков из 5, кол-во символов 1864 (7%)

%PDF-1.4 % 508 0 объект > эндообъект внешняя ссылка 508 206 0000000016 00000 н 0000005334 00000 н 0000005436 00000 н 0000006659 00000 н 0000006848 00000 н 0000007021 00000 н 0000007214 00000 н 0000007328 00000 н 0000007664 00000 н 0000031150 00000 н 0000059187 00000 н 0000083430 00000 н 0000084204 00000 н 0000085035 00000 н 0000085403 00000 н 0000085576 00000 н 0000085688 00000 н 0000085780 00000 н 0000086564 00000 н 0000087229 00000 н 0000087901 00000 н 0000088001 00000 н 0000088246 00000 н 0000088562 00000 н 0000112873 00000 н 0000139893 00000 н 0000140129 00000 н 0000140965 00000 н 0000164952 00000 н 0000165650 00000 н 0000165734 00000 н 0000166193 00000 н 0000166719 00000 н 0000166832 00000 н 0000195297 00000 н 0000195934 00000 н 0000221732 00000 н 0000226474 00000 н 0000227539 00000 н 0000228722 00000 н 0000229880 00000 н 0000231063 00000 н 0000232337 00000 н 0000238343 00000 н 0000239455 00000 н 0000240495 00000 н 0000241769 00000 н 0000243831 00000 н 0000243944 00000 н 0000244755 00000 н 0000247903 00000 н 0000249289 00000 н 0000249324 00000 н 0000249402 00000 н 0000249727 00000 н 0000249793 00000 н 0000249909 00000 н 0000249944 00000 н 0000250022 00000 н 0000250351 00000 н 0000250417 00000 н 0000250533 00000 н 0000250568 00000 н 0000250646 00000 н 0000250975 00000 н 0000251041 00000 н 0000251157 00000 н 0000251192 00000 н 0000251270 00000 н 0000251602 00000 н 0000251668 00000 н 0000251784 00000 н 0000251819 00000 н 0000251897 00000 н 0000252228 00000 н 0000252294 00000 н 0000252410 00000 н 0000252445 00000 н 0000252523 00000 н 0000253556 00000 н 0000253889 00000 н 0000253955 00000 н 0000254071 00000 н 0000254106 00000 н 0000254184 00000 н 0000254514 00000 н 0000254580 00000 н 0000254696 00000 н 0000254731 00000 н 0000254809 00000 н 0000255139 00000 н 0000255205 00000 н 0000255321 00000 н 0000255356 00000 н 0000255434 00000 н 0000255765 00000 н 0000255831 00000 н 0000255947 00000 н 0000255982 00000 н 0000256060 00000 н 0000256389 00000 н 0000256455 00000 н 0000256571 00000 н 0000256606 00000 н 0000256684 00000 н 0000257013 00000 н 0000257079 00000 н 0000257195 00000 н 0000257230 00000 н 0000257308 00000 н 0000257640 00000 н 0000257706 00000 н 0000257822 00000 н 0000257857 00000 н 0000257935 00000 н 0000258267 00000 н 0000258333 00000 н 0000258449 00000 н 0000258484 00000 н 0000258562 00000 н 0000258886 00000 н 0000258952 00000 н 0000259068 00000 н 0000259103 00000 н 0000259181 00000 н 0000259507 00000 н 0000259573 00000 н 0000259689 00000 н 0000273876 00000 н 0000273915 00000 н 0000310930 00000 н 0000310969 00000 н 0000324498 00000 н 0000324537 00000 н 0000336450 00000 н 0000336489 00000 н 0000372574 00000 н 0000372613 00000 н 0000409387 00000 н 0000409426 00000 н 0000421847 00000 н 0000421886 00000 н 0000462423 00000 н 0000462462 00000 н 0000477169 00000 н 0000477208 00000 н 0000491309 00000 н 0000491348 00000 н 0000501111 00000 н 0000501150 00000 н 0000538165 00000 н 0000538204 00000 н 0000575219 00000 н 0000575258 00000 н 0000612023 00000 н 0000612062 00000 н 0000649077 00000 н 0000649116 00000 н 0000666101 00000 н 0000666140 00000 н 0000703376 00000 н 0000703415 00000 н 0000740430 00000 н 0000740469 00000 н 0000777484 00000 н 0000777523 00000 н 0000814538 00000 н 0000814577 00000 н 0000822304 00000 н 0000822343 00000 н 0000830759 00000 н 0000830798 00000 н 0000843621 00000 н 0000843660 00000 н 0000853433 00000 н 0000853472 00000 н 0000853550 00000 н 0000853815 00000 н 0000853893 00000 н 0000854158 00000 н 0000854236 00000 н 0000854500 00000 н 0000854578 00000 н 0000854843 00000 н 0000854921 00000 н 0000855186 00000 н 0000855264 00000 н 0000855529 00000 н 0000855607 00000 н 0000855873 00000 н 0000855951 00000 н 0000856217 00000 н 0000856295 00000 н 0000856561 00000 н 0000856639 00000 н 0000856904 00000 н 0000856982 00000 н 0000857247 00000 н 0000857325 00000 н 0000857584 00000 н 0000857662 00000 н 0000857923 00000 н 0000858001 00000 н 0000858262 00000 н 0000858340 00000 н 0000004416 00000 н трейлер ]/предыдущая 5206919>> startxref 0 %%EOF 713 0 объект >поток h TkPLa~sMvWkl+Y`MJ46e&e6E$26FD0M?&1 42. s~(h5|g29y3>}

Как установить интеллектуальный выключатель света с поддержкой HomeKit

Интеллектуальный выключатель света с поддержкой HomeKit может установить практически каждый, независимо от вашего опыта работы с электричеством. Имея всего несколько инструментов и материалов, вы можете установить новый выключатель менее чем за час, в зависимости от электропроводки в вашем доме. На самом деле, самой сложной частью процесса может быть просто определение того, какой выключатель света вам подходит. Новый переключатель уже подобрали? Вот наш путеводитель по безопасному выполнению работы.

Продукты, используемые в этом руководстве

Как удалить существующий коммутатор

1. Сначала подойдите к панели автоматического выключателя вашего дома и выключите выключатель, который управляет освещением/выключателем, с которым вы будете работать.

2. На вашем выключателе света включите и выключите переключатель , чтобы убедиться, что свет больше не включен.
3. После проверки удалите все винты, удерживающие лицевую панель коммутатора, с помощью отвертки с плоской головкой.
4. Дважды проверьте отсутствие питания на переключателе, который вы заменяете, с помощью тестера напряжения.
5. С помощью отвертки с головкой Philips удалите винты, которыми переключатель крепится к стенной коробке.
6. Аккуратно вытащите старый переключатель, чтобы получить доступ к проводке. Используйте свой телефон или камеру, чтобы сфотографировать текущую проводку на вашем коммутаторе, чтобы обратиться к ней. Обязательно обратите внимание на то, к каким клеммам подключены эти провода на существующем коммутаторе.

7. Отсоедините эти провода с помощью плоской или крестообразной отвертки и разделите их, чтобы отслеживать, какой провод какой.

8. Найдите нейтральный провод, если он требуется для вашего переключателя. Его можно найти в жгуте вместе с другими белыми проводами в задней части электрической коробки. Снимите гайку с этого жгута, чтобы разделить их.

Установка нового выключателя света

1. Начните подсоединение проводов к вашему новому переключателю, используя, при необходимости, гайки для проводов в соответствии со схемами подключения, прилагаемыми к вашему переключателю.

2. Дважды проверьте соединения проводки, чтобы убедиться, что они затянуты и не ослабнут. Вы можете использовать изоляционную ленту вокруг гаек для проводов, чтобы гарантировать, что ваша проводка останется на месте.
3. Выровняйте свой выключатель света так, чтобы он совпадал с тем, где был ваш предыдущий выключатель света, и закрепите выключатель в коробке либо с помощью прилагаемых винтов, которые прилагались к вашему новому выключателю, либо с помощью винтов, которые удерживали ваш старый выключатель на месте.

4. Установите лицевую панель нового выключателя света на новый выключатель и закрепите ее винтами.

5. Вернитесь к панели выключателя и включите тот, который вы ранее выключили для света.
6. Несколько раз проверьте работу вашего нового коммутатора, чтобы убедиться, что он работает должным образом.
7. Теперь пришло время перейти к процессу сопряжения с HomeKit. См. в инструкциях по сопряжению вашего коммутатора, чтобы узнать, как выполнить этот процесс.

Пришло время воспользоваться преимуществами встроенного в стену интеллектуального выключателя света.Дайте вашему новому переключателю быстрое включение и выключение через приложение Home, и не забудьте попробовать голосового помощника Apple, Siri, с вашим новым переключателем! Теперь такие команды, как «включить свет в гостиной», можно использовать для управления освещением либо через HomePod, либо через устройство iOS. Кроме того, обязательно ознакомьтесь с нашим руководством по автоматизации освещения, чтобы вывести свой умный дом на новый уровень.

Наше лучшее оборудование выбирает

Нейтраль не требуется

Диммерный переключатель Lutron Caseta

Простота установки, быстрота и надежность

Беспроводной диммерный переключатель Lutron Caseta не требует нейтрального провода, который необходим многим другим умным переключателям света.

Беспроводной диммерный переключатель Caseta — единственный переключатель света с поддержкой HomeKit, для которого не требуется нейтральный провод. В старых домах может отсутствовать нейтральный провод в настенной коробке, что делает диммер Caseta единственным вариантом в городе в таких ситуациях. После установки диммер Caseta позволяет повышать и понижать уровень яркости света, к которому он подключен, либо через приложение, либо через Siri. Коммутатор Lutron также является одним из самых быстрых и надежных коммутаторов на рынке и работает со всеми основными экосистемами умного дома, включая HomeKit от Apple.

Дополнительное оборудование

Когда дело доходит до подключения вашего нового выключателя света, очень важно убедиться, что все подключено и безопасно. Использование этих предметов не только облегчит работу, но и поможет гарантировать, что ваши провода не будут отсоединяться.

Мы можем получать комиссию за покупки по нашим ссылкам. Выучить больше.

Схема подключения выключателя света

: полное руководство

Знание

Знайте все о схеме подключения выключателя света

Что такое выключатель света?

Выключатель освещения — это электрический компонент, используемый для управления и управления освещением, лампочками, подключенным к нему оборудованием и любой подключенной к нему электрической розеткой.Выключатели бывают разных типов и используются для разных целей. Обычно переключатели только ВКЛЮЧАЮТ или ВЫКЛЮЧАЮТ устройство, которое к ним подключено. Но с течением времени с переключателем появились более продвинутые функции, такие как диммерные выключатели, которые затемняют свет и также включают / выключают его, переключатель, зависящий от времени, который срабатывает в указанное время, дистанционно управляемый переключатель, которым вы можете управлять с пульта дистанционного управления. место.

Вы можете увидеть выключатели света во многих устройствах, таких как автомобили, бытовая техника, машины и т. д.Но выключатель света был изобретен для домашнего освещения, чтобы включать или выключать его, и это настенные выключатели.

Что находится внутри выключателя света?

Внешняя часть переключателя обычно выполнена из пластика. Внутри выключателя света есть пружина, которая заставляет кнопку двигаться вверх и вниз. Переключатель содержит два винта с латунными клеммами. Один находится в том месте, где черный провод, также известный как горячий, соединяет цепь, а другой — на стороне, где его соединяет черный провод источника питания.

Источник: wikipedia.org

Цвета проводов в выключателе света

Выключатель света имеет три провода.

• Белый провод также известен как нейтральный провод, и этот провод соединяется с серебряным винтом.
• Черный провод или иногда красный провод , также известный как горячий провод, входит в латунный винт.
• Зеленый провод , заземляющий провод, соединяется с зеленым винтом в выключателе или электрической коробке.

Источник: www.belkin.com

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Простое начало построения диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в различные форматы файлов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

Как работает выключатель света?

Когда ток проходит через выключатель к нагрузке, то есть к лампочкам, потолочным светильникам и т. Это заставляет свет включиться. Но когда вы нажимаете кнопку ВЫКЛЮЧЕНИЯ света, цепь полностью разрывается, и подача электричества прерывается. Что происходит, так это то, что между горячим проводом и выключателем всегда есть пространство. Когда мы замыкаем переключатель, он контактирует с горячим проводом, подающим питание на нагрузку, а затем со стандартным проводом на источник питания.

Подключение выключателя света

В этом разделе мы поговорим о том, как подключить выключатель света.Как правило, мы покупаем переключатель на рынке, но в некоторых уникальных ситуациях, когда вам нужно сделать его своими руками, выполните следующие действия.

Для подключения выключателя необходимо иметь эти инструменты и оборудование.

• Выключатель света на 15 ампер
• Проволочные гайки
• Универсальный нож
• крестовая отвертка
• Инструмент для зачистки проводов
• Плоскогубцы с игольчатыми губками

Мы рассмотрим две основные конфигурации подключения выключателя света.

Питание коммутатора

На первом этапе питание поступает на выключатель, а затем на свет. Для этой конфигурации вам придется работать с тремя проводами, упомянутыми выше.

• Снимите оболочку провода примерно на 6 дюймов, после чего вы увидите черный, зеленый и белый провода. Кроме того, очистите черный и белый провод примерно на ¾ дюйма.
• Соедините два медных провода дополнительным медным проводом.
• Вы должны сделать петлю для медных проводов внутри черных проводов, вращая их острогубцами.
• Подсоедините петлю черного провода, придав форму крючка винту клеммы, и поверните винт по часовой стрелке.
• Проделайте вышеуказанный шаг и с другими черными проводами.
• Теперь у вас есть свободный оголенный медный провод, создайте из него петлю, как описано выше, придайте петле форму крючка, зацепите ее зеленым винтом и снова поверните винт по часовой стрелке.
• Теперь вставьте всю систему в пластиковую коробку, затяните винты и включите питание, чтобы проверить свет.

Сила света

Теперь нужно настроить выключатель таким образом, чтобы питание исходило от света. Вы должны работать с белым, черным и одним оголенным проводом, идущим от коробки, которую вы настроили выше.

• Подсоедините петлю оголенного провода в форме крюка к коробке и выключателю.
• Теперь подключите петлю черного провода к клемме в нижней части переключателя.
• Подсоедините белый провод в форме крюка в верхней части клеммы переключателя.
• Вставьте конфигурацию внутрь коробки, затяните винт и снова включите свет для проверки.

Схемы подключения выключателя света

Ниже приведены некоторые практические иллюстрации проводки выключателя света , чтобы сделать наши мысли и концепции более точными в отношении того, что мы видели выше.

Подключение однополюсного выключателя

Источник: www.do-it-yourself-help. com

Это разводка однополюсного выключателя, в данном случае источник питания с выключателем, плюс два провода идут от выключателя к светильнику. Мы видим две латунные клеммы, оба черных провода под напряжением подключены к двум клеммам выключателя. Нейтральный белый, то есть белый провод, исходит от источника, соединяется с белым проводом и идет к свету.На свету к клемме подключаются и белый, и черный провода.

Проводка Два выключателя и две лампочки

Источник: www.do-it-yourself-help.com

Вам не нужно сильно разбираться в этой фигуре, так как уточнение упомянуто выше. Здесь два переключателя находятся в одной коробке. Два провода, идущие от каждого выключателя, подключаются к свету. Белый провод подключается к одному выводу лампы, а черный провод подключается ко второму выводу.

Подключение нескольких выключателей света

Источник: www.do-it-yourself-help.com

Здесь, на этой иллюстрации, случай уникален, поскольку мы подключаем несколько источников света к одному и тому же выключателю. От клеммы выключателя идут два провода, причем горячие, белые, а нулевой провод проходит к каждой клемме освещения. Этот тип проводки заставляет несколько лампочек светиться одновременно. точнее

Используйте EdrawMax для создания схемы подключения

Очень важно правильно подключить выключатель света .Неправильная его проводка часто приводит к пожару в распределительном щите, что приводит к значительным авариям. Это также может привести к поражению электрическим током. Таким образом, всегда лучше проконсультироваться с электриком, чтобы подключить свет и выключатель.

Разработчики света и выключателей должны сделать свой продукт эффективным и без дефектов. Таким образом, хорошо разработать их электрические схемы с помощью программного обеспечения, доступного в Интернете.

EdrawMax — лучшее простое в использовании программное обеспечение для создания диаграмм.EdrawMax предназначен для всех, независимо от того, являетесь ли вы инженером-электриком или человеком без технического образования.
