Схема подключения дифференциального автомата (дифавтомата).

Подключение дифавтомата не является очень сложной задачей, и справиться с ней сможет любой человек, ознакомившийся с основными правилами электротехнического монтажа и техникой безопасности.
Содержание:



Конструкция дифавтоматов

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Подключайте нулевой провод к клемме «N»!

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы.

Правила  подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.

Схемы подключения

Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.

Подключайте нулевой провод к клемме «N»!

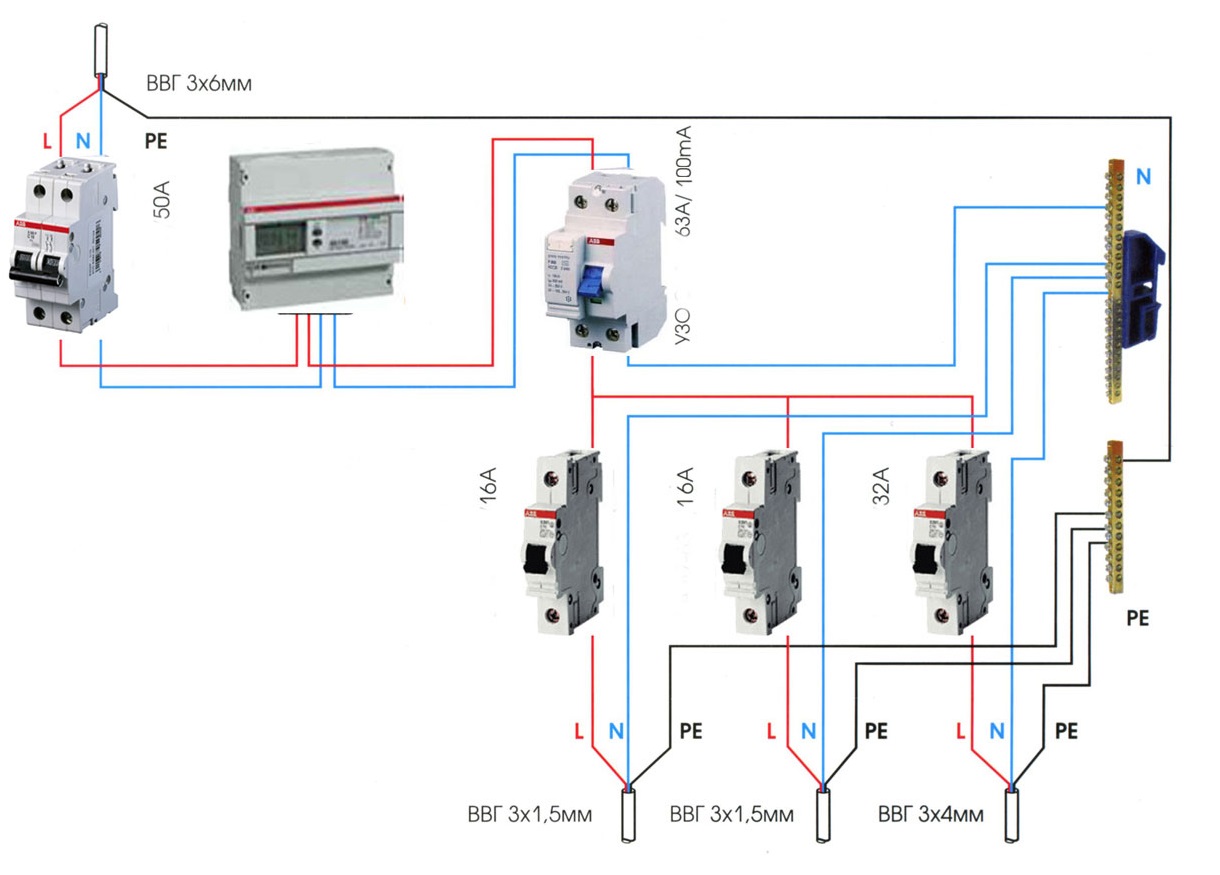

Подключение диффавтомата с заземлением

Вводный автомат

Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.

Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:

• более низкую стоимость одного дифавтомата;
• компактность (один прибор всегда поместится в щите).

И следующие недостатки:

• при реакции на неполадки отключается подача тока на всю квартиру;
• ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Отдельный автомат

Вторую схему можно назвать «отдельные автоматы». В этом случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей или веткой сети, а также перед группой самих дифавтоматов. Например, отдельные дифавтоматы устанавливаются на группу освещения, розетки и стиральную машину. Это самый безопасный способ организации защиты электросети и её пользователей.

Подключение двух дифавтоматов

При монтаже такой схемы требуется выбирать общий дифференциальный выключатель с более высокими рабочими параметрами, чем у групповых автоматов. Так, к примеру, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой способ организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такого прибора происходит с небольшой задержкой, с помощью которой можно организовать процесс последовательного отключения автоматов.

Преимущества схемы:

• самый высокий уровень безопасности;
• в момент отключения точно известно, на какой из линий электросети произошла авария.

Недостатки:

• высокая стоимость комплекта дифавтоматов;
• конструкция занимает немало места в силовом щите;
• относительная сложность монтажа и чтения.

Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.

На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.

Схема подключения без заземления

Раньше все дома и здания строились с заземлением, для этого от системы к земле отводился специальный контур, к которому в свою очередь подсоединялись все распределительные щитки. Современные строительные технологии далеко не всегда предусматривают наличие в доме заземления. И в такой ситуации установка дифавтомата является не столь рекомендацией, сколько требованием электробезопасности. В данном случае дифференциальный выключатель сам будет служить заземляющим элементом, что предельно важно для защиты от утечки тока. Подключение дифавтомата без заземления должно осуществляться по следующей схеме.

Подключение без заземления

Ключевые моменты

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

• Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
• Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий. Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
• Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание. Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Инструкция по подключению

После определения схемы и покупки всех необходимых деталей, приступим к установке дифавтомата (ов).

1. Осмотрите прибор на наличие дефектов и трещин. Они могут непосредственно повлиять на правильную работу устройства.

2. Отключите дом или квартиру от сети, вырубив распределительный щит. Обязательно убедитесь в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.

3. Установите дифференциальный автомат на DIN-рейке.
4. С помощью бокорезов  или специального инструмента снимите изоляцию с жил подключаемого кабеля на расстоянии приблизительно в 5 мм от края (не используйте зубы, как это было принято у ваших дедушек).
5. Подключите фазные и нулевые провода в следующем порядке: к верхним клеммам от питающего кабеля, а к нижним – от нагрузки.
6. Готово! Теперь можно включать питание от силового кабеля и проверять работоспособность щита (все картинки можно увеличить).

Типичные ошибки

Несмотря на то, что процедура подключения дифавтомата достаточно проста для проведения её своими руками, довольно часто допускаются малозаметные ошибки, не позволяющие прибору работать правильно:

1. Нулевые провода отдельных автоматов соединены между собой. В таком случае в УЗО будет всегда срабатывать из-за возникновения разницы входного и обратного токов.
2. Вводные нули и фазы подсоединены к нижним клеммам. Такую ошибку, как правило, допускают по невнимательности или из-за отсутствия опыта. При таком подключении прибор просто не будет работать. Во избежание такого казуса всегда смотрите на корпус, где оставляют обозначение нижних клемм и схема подключения устройства к питанию.
3. Нулевой провод напрямую подводится к прибору-потребителю. В такой ситуации УЗО тоже будет регулярно отключать подачу тока из-за разницы токов.
4. При монтаже нескольких дифавтоматов фазный провод кабеля подключен к одному устройству, а нулевой – к другому. Это приводит к отключению обоих «пострадавших» автоматов.
5. Подключение нуля к заземлению. Этот «дедовский» метод называется у электротехников старой закалки «занулением» и основан на возбуждении короткого замыкания для срабатывания автоматического выключателя. В нашем же случае снова будет сформирована разница между токами и УЗО прекратит снабжение.

А здесь всё очень толково рассказано:

Подключение дифференциального автомата

Дифференциальная защита

Защита вторая более «интеллектуальная». Она включается, чтобы защитить нас от поражения, внезапного тока, уходящего из «обслуживаемой» цепи за ее пределы — скорее всего, через нас. На такой ток простой автоматический выключатель может не сработать — ничего не перегорело в схеме и не замкнуло, то есть нагрузка, вообще говоря, нормальная. Просто это случилось при подсоединении к сети еще одной цепочки, через которую ток уходит туда, где потребление не предусмотрено. А это как раз и может быть человек, нечаянно коснувшийся токоведущих частей. Через него и потечет ток в пол или в батарею отопления и далее в землю.

Для обычного установленного автомата этот добавочный ток может оказаться и невелик. Но, начиная с 30 миллиампер, он человеку опасен, такой ток вызывает судорожные сокращения мышц, которые препятствуют, например, высвобождению кисти руки, если она схватилась за провод под напряжением. Вот на такой порог срабатывания и настроены обычно дифференциальные автоматы.

В них такой ток выявляется сравнением двух токов: текущего в цепь по фазовой линии и вытекающего из нее по нулевой. Эта схема сравнения УЗО и называется «дифференциальная», то есть разностная.

Схема работы дифференциальных автоматов по защите от пробоя

1 – входной контакт фазы дифавтомата 2 – выходной контакт фазы дифавтомата N – нулевой провод

I1 – ток в нагрузку I2 – ток из нагрузки I0 – ток утечки

Ток по фазной линии протекает под вторичной обмоткой дифференциального трансформатора в одну сторону, а по нулевой линии — в противоположную. Когда они равны, то индукция от них во вторичной обмотке взаимно компенсируется, и разностный ток получается нулевой. Если в схеме потребления происходит утечка, то, в соответствии с первым законом Кирхгофа, ток по нулевой линии станет меньше тока по фазовой. Появившаяся разница будет усилена схемой логического управления, и в случае превышения ей некоторого порога произойдет размыкание реле дифавтомата.

Конструкция и особенности

При построении электрических систем для их защиты, а также обеспечения безопасного использования, применяются различные модули. Одним из них является дифференциальный автомат. Это комбинированное устройство, объединяющее в одном корпусе автоматический выключатель и устройство защитного отключения (УЗО).

Его использование позволяет одновременно защищать электрические кабели и оборудование от аварийных скачков потребления мощности системы и отключать подачу тока при возникновении его утечки. По внешнему виду он напоминает дифференциальное реле (другое название УЗО), но при этом существует ряд различий.

Выяснить, где дифавтомат, а где реле на самом деле несложно. Если сравнить маркировку изделий, то можно заметить, что на УЗО нет обозначения буквенной характеристики расцепителей, то есть, когда на модуле написано C10 — это дифференциальное устройство, а если 10А — это реле.

Кроме того, на изображённой схеме корпуса дифавтомата рисуется электромеханическое реле.

Состав дифавтомата

Конструкцию защитного изделия можно разделить на 2 части — механическую и электронную. Первая состоит из механизмов коммутационного типа и контактной группы, предназначенной для подключения входных и выходных кабелей, а вторая содержит трансформатор дифференциального тока.

Можно выделить следующие основные элементы конструкции модуля:

• винтовые клеммы;
• контактные группы;
• электромагнитный расцепитель;
• тепловой расцепитель;
• дугогасительная камера;
• канал отвода газов;
• рычаг включения и отключения;
• контрольную схему;
• трансформатор тока;
• регулировочный винт.

Рычаг включения предназначен для подключения нагрузки к линии электропередачи. Тепловой расцепитель собирается на пластине, получаемой методом спрессовки двух металлов с разной теплопроводностью, что при нагреве позволяет ей изгибаться. Электромагнитный прерыватель — это катушка с сердечником, удерживаемым пружиной. При возникновении короткого замыкания в ней возникает магнитный поток, сила которого превышает усилие пружины.

Таким образом, комбинированное устройство, как и пакетный выключатель в своём составе имеет 2 расцепителя — электромагнитное и тепловое. Они отключают электрическую линию в случае возникновения на ней тока короткого замыкания, или если подключенное к ней оборудование начинает потреблять недопустимо высокую мощность. Это может происходить из-за повреждения изоляции кабеля или неисправности техники.

При этом с помощью дифференциального трансформатора модуль может следить за возникновением тока утечки, при появлении которого срабатывает механизм, прекращающий подачу тока в сторону нагрузки.

Принцип действия

В автомате комплексной защиты используется трансформатор. В основе его работы лежит принцип изменения равновесия магнитного потока. Трансформатор представляет собой тороидальный ферромагнетик, на котором намотано 2 обмотки, фактически образующих 2 катушки.

К первой подключается фазовый провод электрической линии, а ко второй — нулевой. Проходя через витки в прямом и обратном направлении, ток создаёт в каждой обмотке магнитное поле. Эти потоки равны друг другу по величине и противоположны по направлению. В результате создаётся сбалансированная ситуация, так как эти поля взаимно уничтожаются.

Если же в подключённой линии происходит пробой изоляции или возникает контур на землю, то баланс магнитных потоков нарушается. В трансформаторе возникает напряжение, которое прикладывается к управляющим выводам реле. Оно срабатывает и разрывает целостность электролинии, обесточивая участок цепи, подключённый к ней.

Работа трёхфазного дифавтомата происходит аналогичным образом, но при намотке трансформатора используется 4 обмотки, 3 из них являются фазовыми и 1 нулевая. Если ток утечки отсутствует, суммарный магнитный поток также будет равен 0. В случае возникновения потерь тока хотя бы на одном из фазовых проводов, появляется магнитное поле, вызывающее срабатывание реле.

Чтобы устройство среагировало на большое значение тока, используется соленоид (катушка с сердечником) и тепловой расцепитель. При возникновении короткого замыкания ток на линии мгновенно возрастает, что приводит к втягиванию сердечника соленоида. Его перемещение приводит в действие механизм расцепителя, размыкающего силовые контакты. При мгновенном разрыве контактов образуется дуга, для гашения которой используется дугогасительная камера, состоящая их набора пластин. Образовавшиеся газы выводятся через вентиляционное отверстие.

Тепловая защита срабатывает за счёт свойства биметаллической пластины деформироваться при нагреве. Когда начинается избыточное потребление энергии, пластинка нагревается и через какое-то время изгибается, размыкая защищаемую цепь.

Устройство и схема

Дифференциальный автомат сочетает в себе две защиты: защиту от чрезмерного тока в цепи как обыкновенный автомат отключения и защиту от тока утечки. Оби эти схемы включены последовательно.

Есть еще одна особенность. Механизм дифференциального реагирования на расход тока в сети может сам быть запитан от того же напряжения, цепь которого он контролирует. Это нормально, когда происходит ситуация его реагирования в ней. Тогда отключаются и фазовый провод, и нулевой, и цепь оказывается полностью отделенной от питающего напряжения, что и нужно для защиты.

Но если по какой-то причине на дифавтомат подано фазовое напряжение, а нулевой провод оборван где-то раньше, на дифавтомате не будет полноценного питания, но сам он окажется в замкнутом состоянии. То есть фаза пройдет через него в сеть, и в этом случае возможны утечки — то есть аварийные ситуации в этой цепи, — а он на них не среагирует.

В этом случае два выхода: или сделать так, чтобы дифавтомат был в замкнутом состоянии только при наличии приходящих и фазы, и нуля, а при пропадании любого из них сразу размыкался, или делать отдельную схему питания дифференцирующего механизма, независимо от напряжения на его входных клеммах.

Устройства, в которых имеется указанный недостаток, — это наиболее простые дифавтоматы, в них ток утечки усиливается операционным усилителем, который сам питается от того же напряжения. Такие дифавтоматы называются электронными, и они более дешевы, чем дифавтоматы без такого недостатка, называемые электромеханическими. Электронные дешевле, электромеханические дороже.

Две схемы дифавтоматов

а) – слева, схема, не зависящая по питанию от контролируемого напряжения б) – справа, схема дифавтомата, в которой питание логической схемы А заведено от L и от N, то есть подконтрольных фазы и нуля. При обрыве N питание А прекращается, и дифавтомат перестает выполнять свою функцию (справа – перечеркнуто), хотя фаза так и будет поступать на выход L2

Схемы автоматов, которые приведены на картинке, рисуются на лицевой панели устройства, и легко выбрать, какой из них вам подойдет больше: дешевый или более точный. Казалось бы, банальный вопрос.

Однако и тут есть нюансы.

Базовые отличия УЗО от дифавтомата

Зачастую потребители не различают устройство защитного отключения и дифавтомат. Разница становится очевидной, когда выполняется разработка проектов электрической сети. Несмотря на внешнее сходство данных приборов, их функции сильно отличаются:

• УЗО может сработать, когда в сети, подключение к которой было выполнено, возникает ток утечки, то есть, устройство защитного отключения защищает от поражения электротоком, а также от повреждения электрической проводки;
• дифференциальный автоматический выключатель – устройство, которое совмещает в себе УЗО и автомат, дифавтомат используется с целью защиты проводки не только от возможных утечек, но и от замыкания, а также от перегрузок.

Чтобы УЗО не стало обычным индикатором повреждения сети, необходимо выполнять последовательное подключение к нему автомата, который будет реагировать на сигнал УЗО и отключать сеть во время перегрузок и короткого замыкания.

Общая и селективная защита

То, что такая защита — вещь, безусловно, хорошая и нужная, спору нет. Только будет ли обеспечена полная безопасность в большой и структурированной схеме потребления? Ведь таких схем теперь стало очень много, и все больше потребителей переходят к развитым системам потребления.

А для таких схем характерно использование множества потребляющих устройств с разными параметрами потребления. Различные мощности, токи, режимы включения и выключения, различная фазность.

Сумеет ли один дифференциальный автомат обеспечить одинаковую безопасность в совершенно разных цепях потребления? А один дифавтомат на распределительном щитке — это и есть самое дешевое решение. Пусть дорогой, совсем лишенный недостатков, но все-таки один?

Схема подключения дифференциального автомата: самый простой вариант

Двухполюсный дифференциальный автомат — это и есть самый минимальный вариант общей защиты. Защита сработает при появлении тока утечки в любой из подсетей, хотя какой именно, автомат не скажет. Кроме того, суммарные мощности подсетей (следовательно, и номиналы токов) должны быть примерно равны, это диктует выбор номинала автомата по току.

В случае подключения более мощного потребителя вся картина будет нарушена.

Схема подключения дифавтомата: два дифавтомата без заземления

Если у дифавтомата схема подключения именно такая, то стоимость защиты возросла почти вдвое, а защиту нельзя считать надежной. Есть способ выставить свои параметры защиты на каждом из дифавтоматов, обслуживающих конкретные сети потребления — например, сеть мощную и сеть «мокрую». А отдельно поставить еще дифавтомат групповой защиты или селективный дифавтомат. Такие автоматы маркируются символом G или S.

Дифференциальные автоматы. Схема подключения селективная с заземлением

Конечно, сразу получаем скачок роста стоимости такой защиты.

Но вот тут и можно вспомнить о дешевых дифавтоматах. А их уже делали еще в 1970-е и 1980-е годы и в самых компактных исполнениях. Ведь задача перед дифавтоматом не стоит защитить провода, ведущие к нагрузке. При качественном выполнении схемы проводок провода, спрятанные в стену, опасности не представляют. Опасность исходит именно от устройств потребления электроэнергии, от их вставленных в розетки шнуров, от их внутренних казусов, могущих пробить изоляцию, от влаги, проникшей в электроприбор и замкнувшей фазу на корпус. Логично и защиту ставить где-то здесь, совсем близко от прибора.

Розетка-УЗО

Адаптер-УЗО

Удлинитель-УЗО

Для защиты детей выпущены УЗОШ — устройства защитного отключения школьного исполнения

УЗОШ

Такие средства защиты недешевы, но бесспорным плюсом является их универсальность и мобильность. Они представляют собой защиту конкретного устройства (стиральной машины или бойлера), не занимают места на щитке питания, а адаптеры, вилки, удлинители не требуют вносить никаких изменений в существующие схемы. Кроме того, процесс «наращивания безопасности» может быть постепенным по необходимости. А некоторые могут быть связаны с производством наружных работ для защиты работающих с дрелью, болгаркой, и так далее — удлинители — и использоваться только в случае необходимости.

Подключение дифавтомата

Подключение дифавтомата в однофазной сети заключается, всего лишь, в правильном соединении фазной и нулевой (нейтральной) линий на входе и на выходе. Перепутать их очень сложно: вход фазы обозначен цифрой один, а нейтрали – латинской литерой N. И еще там обычно написано «Сеть». Выходная фазная клемма промаркирована цифрой 2, а нейтральная – буквой N. Также имеется надпись «Нагрузка».

Схема подключения дифференциального автомата в однофазной электрической сети без дополнительного защитного проводника показана на рисунке ниже.

Не правда ли, все предельно просто и понятно? Сложности и ошибки чаще всего совершаются при работе со схемами, имеющими защитный проводник.

Маркировка дифавтоматов

На лицевую панель нанесена схема дифавтомата и другая информация.

Обозначения на лицевой панели дифавтоматов и УЗО

Время реагирования устройства очень важно. Для человека это время должно быть меньше времени начала фибрилляции сердца при поражении током.

Время отключения дифавтомата по току утечки

Как видим, в селективном дифавтомате время реагирования больше, чем в обыкновенном.

Это правильно, время реакции и ток утечки должны быть больше, это делается для того, чтобы сначала срабатывали дифавтоматы, непосредственно защищающие конкретную подсеть или конкретное устройство.

Времена отключения и пороговые токи утечки

Еще дифавтоматы различаются по токам, в которых предназначены работать.

Типы дифавтоматов по форме рабочего тока

Ток типа АС — обычный переменный ток, который используется в бытовой сети. Тип А — срезанный ток, как это делается в некоторых схемах управления для снижения мощности. Тип В — токи разной непредсказуемой формы. Типы А и В ставят в сетях промышленных предприятий с различными характерами потребляющих устройств возникающих при этом токов.

Трехфазный вариант

Если в системе потребления используются три фазы, то, если фазы разведены раздельно, можно на каждой из них поставить по дифавтомату — обыкновенному, двухполюсному.

Но когда используется именно трехфазная схема питания, то есть смысл ставить и трехфазный дифавтомат, четырехполюсный.

Работа трехфазного дифавтомата

В нем на дифференциальный трансформатор подается один нейтральный провод и три фазных. Нулевой, так же, как и в двухполюсном дифавтомате, положен в обратном направлении, то есть образуемый им магнитный поток является компенсирующим для остальных трех обмоток. В результате в нормальном состоянии ток утечки равен нулю

Формула

Ошибки при подключении УЗО и дифавтоматов

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я познакомлю Вас с наиболее встречающимися ошибками при подключении УЗО и дифференциальных автоматов.

Ошибки при монтаже не исключены даже у опытных электриков, не говоря уже о начинающих.

Рекомендую перед прочтением ознакомиться с некоторыми моими статьями, чтобы легче воспринимать информацию:

При ошибочном подключении УЗО или дифавтоматов, они могут ложно срабатывать при отсутствии повреждений в цепи или вовсе перестанут выполнять свои функции, и в случае возникновения какого-либо повреждения, просто напросто проигнорируют его.

Большинство людей без выяснения причины предпочитают установить новое устройство взамен якобы «неисправного». Но как показывает практика, проблема от этого не решается и приходится разбираться самостоятельно или обращаться за помощью к специалистам-электрикам.

Кто из Вас пытается решить подобную проблему самостоятельно, тому в помощь и пригодится данная статья.

Основные ошибки при подключении УЗО и дифавтоматов

Вот пример схемы подключения розетки через дифавтомат.

Фаза питающего кабеля подключается непосредственно на дифавтомат на клемму (1). Ноль питающего кабеля подключается сначала на нулевую шинку N, а с нее идет уже на дифавтомат на клемму (N). Таким образом, питание подключается на верхние клеммы дифавтомата, согласно имеющейся маркировки.

Среди электриков с завидным постоянством возникают споры о том, что питание можно подключать с любой стороны, т.е. как на верхние неподвижные контакты дифавтомата (1-N), так и на нижние подвижные (2-N).

Свое мнение по этому вопросу, с учетом требований заводов-изготовителей и нормативных документов, я высказал в статье про подключение автоматических выключателей и здесь повторяться не буду. Скажу лишь одно, соблюдайте схему подключения, изображенную в паспорте или на корпусе устройства.

Защитный РЕ проводник подключен непосредственно на заземляющий контакт розетки. Обычно в щитке помимо нулевой шины N устанавливается шина РЕ (шина заземления), но под рукой на момент написания статьи у меня ее не оказалось, поэтому в примерах обойдемся без нее.

К выходным клеммам дифавтомата подключена розетка.

Пользуясь случаем, хотел бы попросить Вас при проведении электромонтажных работ не игнорировать требования к цветовой маркировке жил проводов и кабелей.

Начнем с самых простых ошибок.

1. Соединение нуля N и защитного проводника РЕ после дифавтомата

Это самая распространенная ошибка при монтаже. Рабочий ноль N соединяют перемычкой с защитным проводником РЕ после дифавтомата, например, в розетке. Так обычно делают электрики старой закалки, выполняя тем самым, как бы зануление.

В этом случае ток, прошедший через фазный полюс дифавтомата будет больше, чем ток вернувшийся через его нулевой полюс, т. к. часть тока вернется через защитный проводник РЕ, что и приведет к срабатыванию устройства.

Обратите внимание, что при таком соединении дифавтомат или УЗО невозможно будет включить. Рычажок включения сразу же будет отключаться, даже если в розетку ничего не подключено.

Да, забыл сказать, что в качестве примера в сегодняшней статье я буду использовать дифференциальные автоматы (АВДТ) серии OptiDin VD63 от всем известной компании КЭАЗ (Курский электроаппаратный завод). С компанией КЭАЗ лично я знаком очень продолжительное время через «легендарные» автоматы АП-50, а также АЕ-20 и ВА51-35, контакторы КТ6000 и КТПВ, и прочее оборудование. Думаю, что о качестве изделий КЭАЗ отдельно говорить не стоит, кто работал с ними, тот знает об их надлежащем качестве.

В настоящее время на рынке появился широкий ассортимент модульных устройств от КЭАЗ, поэтому я и решил протестировать их в данной статье на примере дифавтоматов OptiDin VD63 с номинальным током 16 (А), характеристикой «С», током уставки 30 (мА). Правда у OptiDin VD63 имеется недостаток в плане его габаритов — он занимает целых 4 модуля в щитке, когда у конкурентов дифавтоматы на напряжение 230 (В) выпускаются размером на два модуля или вовсе на один.

Отличительной особенностью дифавтоматов OptiDin VD63 является то, что у них на корпусе имеется два рычажка: один синего цвета, а другой — зеленого.

Смысл заключается в следующем.

Если при срабатывания дифавтомата зеленый рычажок остался включенным, то значит причиной отключения стал перегруз или короткое замыкание в цепи.

Если же при срабатывании дифавтомата зеленый рычажок тоже отключился, то это символизирует о том, что дифавтомат отключился по причине появления утечки в контролируемой цепи.

Согласитесь, ведь это очень удобно, когда имеется такая информация, сразу же видно причину отключения дифавтомата, либо это перегруз или короткое замыкание в цепи, либо это утечка.

Надеюсь, с первой ошибкой разобрались. Идем далее.

2. Неполнофазное подключение

Второй не менее распространенной ошибкой является «неполнофазное» подключение. При этом фазу подключают на дифавтомат, а ноль пропускают мимо, т.е. ноль для розетки подключают не к дифавтомату, а непосредственно на нулевую шинку N.

При этом кнопка «Тест» исправно работает, т.е. при ее нажатии дифавтомат отключается.

Без нагрузки дифавтомат включается, но при появлении малейшей нагрузки он срабатывает, т.к. обратный ток по нулевому полюсу протекать не будет, что и приведет к отключению дифавтомата.

Подобное «подключение» я недавно обнаружил в одном из Торговых центров при проведении приемо-сдаточных испытаний. Почему и кто так сделал — уже трудно сказать.

В принципе, данную ошибку легко обнаружить, т.к. на выходной клемме N отсутствует подключаемый проводник, чего нельзя сказать о следующей ошибке.

3. Соединение нулевого провода N после дифавтомата к общей нулевой шине N

Все аналогично предыдущей схеме, только выходной ноль N после дифавтомата сначала подключают к нулевой шине N, а уже с этой шинки подключают на нагрузку (в моем случае к розетке).

Дифавтомат без нагрузки включается, но при этом кнопка «Тест» не работает, т.е. при ее нажатии дифавтомат не отключается. В связи с этим можно сделать ошибочные выводы о том, что неисправен именно дифавтомат, а на самом деле закралась ошибка в схеме его подключения.

При включении нагрузки дифавтомат сразу же срабатывает, т.к. обратный ток будет протекать не только через нулевой полюс дифавтомата, но и через нулевую шинку, что и приведет к его отключению.

4. Ошибка в подключении одного из полюсов

Смысл этой ошибки заключается в том, что при подключении одного из полюсов меняют местами клеммы, т.е. питающую фазу подключают на верхнюю клемму (1), а отходящую фазу — на нижнюю клемму (2). Здесь все правильно. При этом питающий ноль с нулевой шинки подключают на нижнюю клемму (N), а ноль на нагрузку — на верхнюю клемму (N).

В итоге получается, что нулевой полюс подключен сонаправлено по отношению к фазному полюсу.

При таком подключении дифавтомат без нагрузки включается, но кнопка «Тест» не функционирует.

При включении в розетку какого-нибудь прибора, дифавтомат сразу же отключается, т.к. проходящие через него токи будут направлены в одном направлении и их магнитные потоки не будут компенсироваться. В связи с этим во вторичной обмотке дифференциального трансформатора будет индуцироваться ток, который и приведет к срабатыванию устройства.

5. Соединение нулей N разных групп

Здесь имеется ввиду следующее. Предположим, что у нас в щите установлен ряд дифавтоматов. Сверху они подключены шлейфом.

При подключении отходящих фаз ошибки нет — каждая фаза со своего дифавтомата идет на соответствующую розетку. А вот нулевую жилу первого кабеля  подключают на выход второго дифавтомата, а второго кабеля — на выход первого дифавтомата. Таким образом, получилось, что нули перепутаны и подключены на соседние устройства.

Ну с кем не бывает? Порой в щиток заводится не по одному десятку кабелей и не трудно перепутать при подключении какую-нибудь нулевую жилку и подсоединить ее вместо положенного устройства на соседнее.

Без нагрузки оба дифавтомата включаются.

Сначала проверим кнопки «Тест» у каждого дифавтомата в отдельности — все работает исправно. Затем проверим кнопки «Тест» при включенных обоих дифавтоматах — и здесь тоже все работает, как положено.

При включении какой-нибудь нагрузки в любую из двух розеток сразу же отключаются оба дифавтомата. Это связано с тем, что в каждом дифавтомате ток будет проходить по какому-то одному полюсу, что и вызовет его срабатывание.

А вот так должно быть подключено.

6. Объединение нулей после двух дифавтоматов

Похожая ситуация, только в этом случае случайно соединяют нули между собой разных дифавтоматов. Такое частенько случается при ошибочных соединениях в распределительной коробке.

Как же ведут себя кнопки «Тест»?

Включаем первый дифавтомат и нажимаем на кнопку «Тест» — работает исправно. Тоже самое проводим и для второго дифавтомата — результат аналогичный.

Затем включаем оба дифавтомата и нажимаем на кнопку «Тест» первого дифавтомата — при этом отключаются оба дифавтомата. Еще раз включаем оба дифавтомата и теперь нажимаем на кнопку «Тест» уже второго дифавтомата — при этом также отключаются оба дифавтомата.

Как будут вести себя дифавтоматы при подключении нагрузки?

При включении в первую розетку какого-нибудь прибора отключаются оба дифавтомата. Аналогично и с другой розеткой. При включении во вторую розетку электрического прибора отключаются оба дифавтомата.

В заключении статьи смотрите видеоролик, где все ошибочные моменты я запечатлил на камеру:

P.S. Спасибо за внимание. По мере выявления и отыскания новых ошибок при подключении дифавтоматов и УЗО, в статью я буду вносить дополнения. Если в процессе эксплуатации и обслуживания электроустановок Вы встречались  с какими-нибудь другими ошибками, то буду благодарен, если поделитесь об этом в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подключить дифференциальный автомат



Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается  дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Блок: 1/5 | Кол-во символов: 327
Источник: https://stroychik.ru/elektrika/vybor-i-podklyuchenie-difavtomata

Разделы статьи

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

• Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

• Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Блок: 2/9 | Кол-во символов: 1112
Источник: https://YaElectrik.ru/jelektroshhitok/kak-podklyuchit-difavtomat

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Блок: 2/7 | Кол-во символов: 1869
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/podklyuchenie-difavtomata.html

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Блок: 3/5 | Кол-во символов: 2288
Источник: https://stroychik. ru/elektrika/vybor-i-podklyuchenie-difavtomata

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

• Экономия, поскольку на всю сеть устанавливается единственный автомат.
• Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

• При возникновении нарушений в сети обесточивается вся квартира или дом.
• При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Блок: 4/9 | Кол-во символов: 1809
Источник: https://YaElectrik.ru/jelektroshhitok/kak-podklyuchit-difavtomat

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы.

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Блок: 4/7 | Кол-во символов: 716
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/podklyuchenie-difavtomata.html

Устанавливаем изделие

После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам.  На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции. Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

1. Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.
2. Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!
3. Установите дифавтомат на DIN-рейку, как показано на фото.
4. Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции, который не повредит токоведущий контакт.
5. Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата. Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.
6. Включите электропитание и проверьте работоспособность устройства.

Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.

Блок: 3/4 | Кол-во символов: 1504
Источник: https://samelectrik.ru/kak-podklyuchit-difavtomat.html

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

• Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
• Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
• С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
• Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
• При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
• При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Блок: 5/5 | Кол-во символов: 2011
Источник: https://stroychik.ru/elektrika/vybor-i-podklyuchenie-difavtomata

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, в однофазную или трехфазную сеть подключается защитное устройство, при его установке должны соблюдаться нижеперечисленные правила:

• Питающие кабели следует подсоединять к верхней части прибора, а провода, идущие на потребители – к нижней. На корпусной части большинства дифференциальных АВ имеется принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, поскольку неверное подсоединение проводников с высокой долей вероятности станет причиной сгорания устройства. Если кабели недостаточно длинны, их нужно заменить или нарастить. Как вариант – аппарат можно перевернуть на ДИН-рейке, но в этом случае можно запутаться по ходу дальнейшей установки.

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
• Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Блок: 6/9 | Кол-во символов: 1474
Источник: https://YaElectrik.ru/jelektroshhitok/kak-podklyuchit-difavtomat

Видео по теме

Блок: 7/7 | Кол-во символов: 55
Источник: https://ProFazu.ru/elektrooborudovanie/zaschita/podklyuchenie-difavtomata.html

Кол-во блоков: 14 | Общее кол-во символов: 20080
Количество использованных доноров: 4
Информация по каждому донору:

1. https://YaElectrik.ru/jelektroshhitok/kak-podklyuchit-difavtomat: использовано 3 блоков из 9, кол-во символов 4395 (22%)
2. https://samelectrik.ru/kak-podklyuchit-difavtomat.html: использовано 2 блоков из 4, кол-во символов 4807 (24%)
3. https://stroychik.ru/elektrika/vybor-i-podklyuchenie-difavtomata: использовано 3 блоков из 5, кол-во символов 4626 (23%)
4. https://ProFazu. ru/elektrooborudovanie/zaschita/podklyuchenie-difavtomata.html: использовано 4 блоков из 7, кол-во символов 6252 (31%)

Дифференциальный автоматический выключатель УЗО 63A CIRCUITR

Автоматический выключатель дифференциального тока rccb самовосстанавливающийся электрический шкаф, 63A 30 мА, категория «A», 2 полюса, для защиты людей от проблем с изоляцией/отводом в установках или электрических элементах. Специально рекомендуется для использования вживую.

Система автоматического сброса позволит повторное подключение в случае несвоевременного срабатывания того же самого, не произведенного постоянным током деривации.Самовосстанавливающийся дифференциал будет выполнять автоматическое переподключение последовательными временными последовательностями, контролируя условия изоляции, так что он не будет переподключаться до тех пор, пока дефект, вызвавший выстрел, не исчезнет. Это обеспечивает максимальную безопасность и непрерывность электроснабжения, избегая ненужных попыток повторного подключения.

Эта система очень полезна в домах для спорадического использования или там, где отключение электроэнергии может привести к потере продуктов питания, а также в системах безопасности, очистных сооружениях и т. д.

Применение: оборудование , специально разработанное для установки во всех установках, где требуется полная гарантия бесперебойной работы перед лицом непредвиденных ситуаций, вызывающих срабатывание дифференциалов по причинам, отличным от электрической изоляции.

• Жилищный сектор: холодильники, системы сигнализации, гаражные ворота…
• Сфера услуг: системы кондиционирования воздуха, холодильные камеры, освещение, ИБП….
• Промышленный сектор: управление критическими производственными процессами

Использование передний переключатель, можно отключить систему автоматического повторного подключения.

Дифференциалы данного типа электромагнитного действия, что позволяет не терять функцию безопасности при перепадах питающего напряжения или обрыве нулевого провода; дифференциальное срабатывание происходит только при выводе в активной фазе.

Технические детали. Номинальная сила тока (In): 63 А

Отключающая способность: 6 кА

Чувствительность (IΔN): 30 мА

Количество повторных выражений: 3

Время между повторными включениями: 3/20/180 с

: Время частичного обнуления счетчика

Защитная блокировка: с помощью размыкающего рычага

Нормативы: EIC61008, EN50557

Соединение: кабель 25 мм2

Размеры: 54.5 мм (3 модуля)

дифференциальный выключатель Тип A 4P 40A 300 мА

Подробнее

9 Подробнее
0 Тип дифференциального выключателя A 4P 40A 300 мА

Функция

Дифференциальные коммутаторы — это устройства, которые расположены перед ними защита от токов утечки на землю недопустима. Они защищают людей от поражения электрическим током.



Эксплуатация

При токе утечки с остаточным пульсирующим постоянным током в первичной обмотке тороида возникает дисбаланс, вследствие чего в сердечнике возникает остаточное магнитное поле. Это остаточное магнитное поле, в свою очередь, генерирует напряжение и ток во вторичной обмотке, которые требуют перегрузки. Реле, в свою очередь, запрашивает расцепляющее устройство и размыкает контакты под давлением пружины.







Характеристики



• Тип A; Тип AS
• Номинальный ток In (А) 16, 25, 40, 63, 80, 100
• Ток короткого замыкания (мА) 10, 30, 100, 300, 500, 1000
• Номинальное напряжение Un 2P: 230 В; 4P: 230/400 В
• Минимальное рабочее напряжение UBmin 2P: 127 В; 4P: 190 В
• Срок службы механический/электрический 20000/10000
• IEC после тропической эксплуатации 60068-2-28/2-30 en DIN 40046 95%HR sous 55°C
• Диапазон, макс.гибкий / жесткий 35-50 мм²
• Полюса 2, 4
• Устойчивость к ударным волнам Тип A: 250A 8/20 мкс; 200А 0,5мкс — 100кГц; Тип S: 3000A 8/20 мкс
• Температура окружающей среды от -25 до 55 °C
• Вес 2P: 220 г; 4P: 385 G

Характеристики коммутации

• Номинальная тока включения / выключения IM = 500A
• Оценка остаточного тока включения / выключения I? M? 500A на 16-40A; I? M = 800A на 100a на 63
• защита от короткого замыкания защищена FUSE = 10000A INC на 230 / 400V 80A FUSE GG
• выдержки I²T A²S 22500 — 3000A
• все разные Устройства Jump соответствуют этим значениям. Только для устройств до 40А значения напечатаны трафаретной печатью. В зависимости от RGIE эти значения не должны отображаться на приборах более 40 А.

0

• Выключатель: фиксированный и движущийся контакт
• Torus с первичными и вторичными обмотками
• Кнопка «Команда Command: с механизмом FreeWHeel Sollicits Switch

Extensions






Нормализация



Дифференциал переключения (Diff-o-Jump Type A и Type S) соответствует требованиям NBN EN 61008 и NBN 819 и одобрен на основании этих стандартов CEB.Стандарты NBN в дифференциальном выключателе должны называться дифференциальным устройством заземления автоматического выключателя. Diff-o-Jump соответствует международным стандартам IEC 1008 и EN61008.

Дифференциальный Температурный детектор Выключатель

Вы можете найти почти не подозреваю, что желание для этой конкретной цепи увеличивается по цене электроэнергии — в дополнение к энергии в большинстве случаев — постоянно на подъеме.

Дифференциальный переключатель способен измерять разницу температур между двумя точками и, в зависимости от изменения температуры, в конечном итоге включает или выключает реле.

Затем можно применить реле, для. Например, включить циркуляционный насос.

Существует несколько применений схемы переключения детектора дифференциальной температуры.

Обычно используется в сочетании с панелями солнечного отопления или солнечными коллекторами, поэтому его также можно использовать для управления насосом в системах центрального отопления.

Во втором варианте один датчик расположен в обратке, а другой – в трубе выхода горячей воды рядом с котлом.

При включении котла устанавливается изменение температуры и включается насос. №

Привлекательной особенностью этой конструкции всегда является то, что как разность температур, так и гистерезис устройства могут быть одинаково настроены сами по себе, чтобы они обычно не влияли друг на друга.

Кроме того, изменения почти линейны, а это означает, что параметры потенциометра можно наблюдать снова, чтобы обеспечить устойчивые преимущества.

В цепь включен светодиод, указывающий, что реле действительно включено.

Датчики температуры — два LM 335 (National Semiconductor). Эту ИС можно рассматривать как обычный стабилитрон, напряжение которого увеличивается на 10 мВ на каждый °C.93 В.

Преобразователи температуры имеют соединения для калибровки, что позволяет установить выходное напряжение (при 20 0C) на указанное выше значение.

Аналогичным образом можно исправить неблагоприятные различия между датчиками.

Кроме того, можно отключить ввод модификации одного из датчиков (не присоединяясь к нему), а также изменить другой датчик, чтобы он предлагал те же качества, что и первый.

Это значительно упрощает сборку и установку.

Основная операция заключается в следующем: Напряжения через два датчика имеют тенденцию быть прямыми по сравнению с IC2.

Как только температура — и, следовательно, напряжение — Z1 становится выше, чем у Z2, выход IC2 включает светодиод D2 высокой яркости и запускает реле через транзистор T2.

Если потенциометр PI не был полностью включен, для работы компаратора требуется более высокое входное напряжение, и в результате реле срабатывает при более высоких колебаниях температуры.

Возможно падение примерно на 0,6 В на диоде D1.

Где-то около 100 мВ от этого остается около PI (конкретное падение напряжения вокруг P1 регулируется с помощью P3).

100 мВ сравнимы примерно с 10°C, поэтому, по сути, P1 регулируются в диапазоне 10°C. способен стимулировать реле.

Как только насос будет продолжать включаться через реле, температура датчика рядом с котлом обязательно понизится из-за протока воды.

Это может привести к почти мгновенному отключению цепи.

Несомненно, этот случай является неблагоприятным, и, как следствие, был включен потенциометр P2 для изменения уровня гистерезиса с оптимальным коэффициентом 5°C.

Наряду с тем, что P2 находится в среднем положении, схема имеет гистерезис 2,5°C. °С, но на самом деле точно не выключится до изменения температуры 50С — 2. 50С = 2,50С.

Светодиод D2 должен быть красного цвета с рабочим напряжением около 1,3 В.

Напряжение питания для цепи переключателя дифференциального датчика температуры не имеет большого значения и может отклоняться на несколько вольт.

На принципиальной схеме показано напряжение питания 12 В просто потому, что реле, работающие при этом напряжении, есть на каждом углу.

Транзистор Т2 может рассеивать не более 100 мА, и, следовательно, номинальный ток реле не должен превышать это конкретное значение.

Обычно температура, при которой работает схема, определяется по напряжению на Z1 и Z2, если термометр недоступен.

Руководство по обслуживанию Toyota Tundra — Цепь концевого выключателя двигателя с автоматическим отключением дифференциала (P17A4)

Руководство по обслуживанию Toyota Tundra — Цепь концевого выключателя двигателя с автоматическим отключением дифференциала (P17A4) — Touch Select 2-4 и система High-Low

ОПИСАНИЕ Когда А. Д.Д. привод переключается между 2WD и 4WD, клеммы DL1 и DL2 концевой выключатель находится в одной из комбинаций ВКЛ/ВЫКЛ, перечисленных в Таблица ниже. Терминал В 2WD Переключение между 2WD и 4WD В 4WD DL1 ВЫКЛ (ОТКРЫТ) ВКЛ (ЗЕМЛЯ) ВКЛ (ЗЕМЛЯ) DL2 ВКЛ (ЗЕМЛЯ) ВКЛ (ЗЕМЛЯ) ВЫКЛ (ОТКРЫТ) Этот DTC обнаруживается, когда комбинация концевых выключателей ВКЛ/ВЫКЛ (2 линии) ненормальна. Код DTC Условия обнаружения DTC Состояние диагностики Статус неисправности Время неисправности Другое Зона проблем P17A4 Зажигание включено, двигатель работает Концевой выключатель Клемма DL1 ВЫКЛ (ОТКРЫТ), а клемма DL2 ВЫКЛ (ОТКРЫТ) 1 секунда или более Логика обнаружения за 1 поездку Жгут проводов и разъем ЭБУ управления полным приводом А.Д.Д. привод (дифференциальный вакуумный привод в сборе) ЭЛЕКТРИЧЕСКАЯ СХЕМА ПРОЦЕДУРА 1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ УПРАВЛЕНИЯ ПРИВОДОМ НА 4 КОЛЕСА — ВАКУУМНЫЙ ПРИВОД ДИФФЕРЕНЦИАЛА) (a) Отсоедините разъем ЭБУ управления полным приводом A25. (b) Отсоедините G1 A.Д.Д. разъем привода (дифференциального вакуумного привода в сборе). (c) Измерьте сопротивление в соответствии со значениями в таблице ниже. Стандартное сопротивление: Подключение тестера Состояние Указанное состояние A25-7 (DL1) — G1-6 (DL1) Всегда Ниже 1 Ом А25-20 (ДЛ2) — Г1-5 (ДЛ2) Всегда Ниже 1 Ом G1-4 (GND) — Масса кузова Всегда Ниже 1 Ом A25-7 (DL1) или G1-6 (DL1) — Масса кузова Всегда 10 кОм или выше A25-20 (DL2) или G1-5 (DL2) — Масса кузова Всегда 10 кОм или выше NG ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ ОК 2. ПРОВЕРЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ВАКУУМНЫЙ ПРИВОД В СБОРЕ (КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ) (a) Отсоедините G1 A.D.D. разъем привода (дифференциального вакуумного привода в сборе). (b) Измерьте сопротивление в соответствии со значениями в таблице ниже. Стандартное сопротивление: Подключение тестера Состояние Указанное состояние 6 (DL1) — Масса кузова Всегда 10 кОм или выше 5 (DL2) — Масса кузова Всегда 10 кОм или больше Текст на иллюстрации *a Компонент без подсоединенного жгута проводов (А. Д.Д. Привод [Дифференциальный вакуумный привод в сборе]) OK ЗАМЕНИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ВАКУУМНЫЙ ПРИВОД В СБОРЕ NG ЗАМЕНИТЕ ЭБУ УПРАВЛЕНИЯ ПРИВОДОМ НА 4 КОЛЕСА

Руководство по эксплуатации Toyota Tundra

Руководство по обслуживанию Toyota Tundra

© 2022 Все права защищены.ttundra.com

0,0158

Как использовать последовательность перепада давления

Цепи последовательности — это те, которые автоматически программируют два или более цилиндра на машине, чтобы заставить их выдвигаться и втягиваться в заданном последовательном порядке в каждом цикле.

В то время как последовательность может быть достигнута несколькими способами, проблема, которая будет обсуждаться в этом листе, состоит в успешном использовании контроля скорости на выходе (вместо входа) с устройствами, активируемыми давлением, такими как клапаны последовательности и реле давления.

Управление скоростью на выходе расходомера обычно считается более точным и стабильным для большинства применений, чем управление на входе расходомера, но при сочетании в одном контуре с устройствами, активируемыми давлением, может произойти преждевременная последовательность из-за высокого противодавления на конце штока цилиндр, вызванный управлением расходомером, может обмануть клапан последовательности, заставив его поверить в то, что достигнута полная нагрузка. Несмотря на то, что при достижении цилиндром состояния полной нагрузки происходит небольшое повышение давления, регулировка настройки устройства, активируемого давлением, может быть очень важной.Специальная схема, как показано на этом листе, может дать улучшенные результаты.

Гидравлические контуры

Концевой выключатель, приводимый в действие удлинением цилиндра 1, может использоваться для запуска цилиндра 2 при условии, что последовательность должна происходить, когда цилиндр 1 достигает определенной точки своего хода. Но, если последовательность должна иметь место, когда на цилиндре 1 создается полная нагрузка или когда она достигает нижнего предела, устройства, активируемые давлением, обычно предпочтительнее, чем концевые выключатели.

При выборе устройства, активируемого давлением, клапаны последовательности предпочтительнее реле давления, поскольку они требуют меньшего количества и менее дорогих компонентов и не должны подключаться к электрической цепи.

Для последовательности гидравлических цилиндров схема на Рисунке 1 позволит использовать управление скоростью на выходе дозатора, а также обеспечит надежное действие клапана последовательности.

Рисунок 1 . Перепад давления в цилиндре № 1 используется в качестве давления последовательности.



Рисунок 1 . Оператор включает соленоид А, чтобы запустить цилиндр 1 вперед. Клапан последовательности остается закрытым, и все масло поступает в цилиндр 1. Когда этот цилиндр достигает нижнего предела или когда сопротивление нагрузки его поршню достигает заданного максимума, клапан последовательности открывается, позволяя маслу течь в цилиндр 2.

Для каждого цилиндра установлен отдельный клапан управления скоростью на выходе дозатора для регулирования скорости его выдвижения.

Эта схема показана в упрощенном виде. Усовершенствования, такие как клапаны управления скоростью для втягивания, запрограммированное втягивание с другим клапаном последовательности, сетчатые фильтры и фильтры, могут быть добавлены по желанию или необходимости.

Клапан последовательности, показанный на рис. 1, представляет собой стандартную гидравлическую модель с внутренним пилотом, внешними сливными патрубками и рассчитан на объем насоса. Новая особенность этой схемы заключается в том, что внешний дренажный порт соединен с портом на конце штока цилиндра, а не обратно к баку, как обычно. Это делает клапан последовательности чувствительным к разнице давлений на противоположных сторонах поршня. Падение давления на клапане управления скоростью, когда цилиндр движется в ненагруженном состоянии, не дает ложных показаний клапану последовательности и не приводит к его преждевременному открытию.Другими словами, клапан последовательности при таком подключении фактически измеряет величину сопротивления нагрузки.

При выборе клапана последовательности для этого контура убедитесь, что он выдерживает давление в дренажной линии; некоторые клапаны могут выдерживать только ограниченное давление в этой линии без повреждения клапана.

Если реле давления предпочтительнее, чем клапаны последовательности, схемы на рисунках 2 и 3 могут быть адаптированы для гидравлического использования.

Контуры сжатого воздуха

Контур, показанный на рис. 1, не подходит для сжатого воздуха, поскольку, насколько нам известно, клапаны последовательности подачи воздуха не доступны с резьбовым выпускным отверстием.Пружинный карман выводится в атмосферу через простое вентиляционное отверстие, и подключение к нему невозможно.

Для сжатого воздуха доступны реле давления дифференциального типа, которые можно использовать вместо клапана последовательности. У них есть два входа давления, и контакты переключателя реагируют на разницу давления между ними. Таким образом, они могут измерять фактическое давление воздуха, воздействующее на нагрузку, без влияния перепада давления, создаваемого на клапане управления скоростью на выходе из расходомера.

Схемы на этой странице — это только два из множества способов настройки схем дифференциальной последовательности:



Рисунок 2 . Последовательность только для ударов вперед.



Рисунок 2 . Оба цилиндра управляются через один 4-ходовой распределитель, но, поскольку одновременно движется только один цилиндр, размер клапана соответствует работе с 1 цилиндром.

При переключении 4-ходового клапана воздух поступает в Цилиндр 1, чтобы начать его продвижение.Когда оно достигает нижнего предела или когда сопротивление нагрузки достигает значения, установленного реле давления, контакты реле давления замыкаются и включают 2-ходовой клапан. Он направляет воздух в Цилиндр 2. Это дает такое же приоритетное действие, как и клапан последовательности — если давление в Цилиндре 1 падает, Цилиндр 2 также останавливается.

Последовательность показана только для тактов удлинения цилиндров. При необходимости на обратном ходе можно добавить дополнительное реле давления и 2-ходовой клапан.



Рисунок 3 .Один метод секвенирования в обоих направлениях.



Рисунок 3 . Если цилиндры должны двигаться последовательно в обоих направлениях или если оба будут двигаться одновременно в течение части цикла, следует использовать отдельные 4-ходовые клапаны для предотвращения нежелательного взаимодействия.

На соленоид A кратковременно подается питание для запуска цилиндра 1. Его кулачок проходит мимо концевого выключателя, не приводя его в действие. Когда перепад давления на поршне достигает настройки реле давления, на соленоид С подается питание. Это запускает Цилиндр 2 вперед.

Чтобы убрать цилиндры, оператор на мгновение активирует соленоид B, чтобы запустить цилиндр l назад. Его кулачок приводит в действие концевой выключатель на обратном пути, чтобы подать питание на соленоид D, заставляя цилиндр 2 также втягиваться.

Односторонний концевой выключатель роликового типа может быть установлен в любой точке на обратном пути кулачка. Или вместо этого можно использовать концевой выключатель импульсного типа, установленный в исходном положении.

Возможны варианты рисунка 3. Втягивание можно было бы сделать автоматическим, установив стандартный концевой выключатель на переднем конце хода цилиндра 2 и подключив его к соленоиду B.Последовательность возвратных ходов может быть выполнена с помощью другого дифференциального реле давления, хотя в электрической цепи должны быть предусмотрены средства для отключения тока от всех соленоидов, когда оба цилиндра находятся в состоянии покоя.

Если доступны дифференциальные реле давления для работы под высоким давлением, вышеуказанные контуры могут быть адаптированы для работы с гидравликой.

© 1988 by Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и/или удовлетворительную работу оборудования, разработанного на основе этой информации.

Автоматический выключатель Hager с автоматическим сбросом 40A 2P CDA240SC

Все категории Главная—Системы кондиционирования воздуха—-Кондиционеры воздуха Aermec—-Кондиционеры воздуха Daikin—-Кондиционеры воздуха Hisense—-Кондиционеры воздуха Mitsubishi—-Кондиционеры воздуха Samsung—-Кондиционеры воздуха Haier —- Кондиционеры Clivet —- Кондиционеры Panasonic —- Кондиционеры LG —- Кондиционеры Toshiba —- Кондиционеры воздуха Olimpia Splendid —- Портативные кондиционеры —- Аксессуары для кондиционеров —-Установочное оборудование—Крышки рамы и переключатели—-Bticino Living Now——Белые крышки Bticino Living Now——Черные крышки Bticino Living Now——Bticino Living Now песочные покрытия——красные покрытия Bticino Living Now——белые модули Bticino Living Now——черные модули Bticino Living Now——модули песочного цвета Bticino Living Now—- —Bticino Living Now красные модули——Чехлы на 2 модуля Bticino Living Now——Чехлы на 3 модуля Bticino Living Now——Чехлы на 4 модуля Bticino Living Now—- —чехлы на 6 модулей Bticino Living Now——держатель Bticino Living Now s и коробки——Bticino Living Now Smart——Bticino Living Now MyHome Up—-Bticino Axolute——Bticino Axolute держатели и коробки—— Bticino Axolute clear модули——модули Bticino Axolute белые——темные модули Bticino Axolute——чехлы Bticino Axolute Air——прямоугольные чехлы на 2 модуля Bticino Axolute—— Прямоугольные крышки для 3 модулей Bticino Axolute —— Прямоугольные крышки для 4 модулей Bticino Axolute —— Прямоугольные крышки для 6 модулей Bticino Axolute —— Эллиптические крышки для 2 модулей Bticino Axolute —— —Эллиптические крышки для 3 модулей Bticino Axolute——Эллиптические крышки для 4 модулей Bticino Axolute——Эллиптические крышки для 6 модулей Bticino Axolute——Прямоугольные крышки 3+3 Bticino Axolute— —-Эллиптические крышки 3+3 Bticino Axolute——Bticino Axolute Whice——Каталог Bticino Axolute—-Bticino Livinglight——Боксы и носители Bticino Livinglight—- —Модули, Антрацит, Bticino Livinglight——Модули, Tech, Bticino Livinglight——Модули Белый Bticino Livinglight —— Пластины 2 модуля Square-Bticino Livinglight —— Пластины 3 модуля, кронштейны, Bticino Livinglight —— Пластины 4-местные кронштейны Bticino Livinglight —— Пластины 7 Модули, Кронштейны, Bticino Livinglight —— Пластины 2 Модули Круглые Bticino Livinglight —— Пластины 3 Модули Круглые Bticino Livinglight —— Пластины 4 Модули Круглые Bticino Livinglight —— Пластины 7 -Модуль круглый Bticino Livinglight —— Пластины 2 Модули Air Bticino Livinglight —— Пластины 3 Модули Air Bticino Livinglight —— Пластины 4 Модули Air Bticino Livinglight —— Пластины 7 форм The Air Bticino Livinglight—— Пластины, Air 3+3 Bticino Livinglight—— Пластины Круглые 3+3 Bticino Livinglight—— Пластины Кронштейны 3+3 Bticino Livinglight—— Таблички 2 основных модуля Bticino Livinglight——Каталог Bticino Livinglight——Bticino Living Light Smart—-Bticino Matix——Медиа и коробки Bticino Matix——Модули Bticino Matix —— Модули Bticino Magic TT —— Пластины 2 модуля Bticino Matix —— Пластины 3 модуля Bticino Matix —— Пластины 4 модуля Bticino Matix —— Пластины 6 модулей Bticino Matix —— Пластины 2 модуля Центрированные Bticino Matix —— Пластины 6-Module 3+ 3 Bticino Matix——Каталог Bticino Matix—-Bticino Light——-Модули Bticino Light——Опоры и коробки Bticino Light—-Bticino Light Tech—— -Медиа и коробки Bticino Light Tech——Модули Bticino Light Tech—-Bticino Living International——Медиа и коробки Bticino Living International——Модули Bticino Living International—- —Плиты 2 модуля Bticino Living International——Плиты 3 модуля Bticino Living International——Плиты 4 модуля Bticino Living International——Плиты 7 модулей Bticino Living International—-Bticino Luna ——Средства и коробки Bticino Luna —— Модули Bticino Luna —— Пластины 2 Модули Bticino Luna —— Пластины 3 Модули Bticino Luna —— Пластины 4 Модули Bticino Luna —— Bticino Magic —— Носители и коробки Bticino Magic —— Модули Bticino Magic —— Экономические модули Btic ino Magic —— Пластины 1 модуль Bticino Magic —— Пластины 2 модуля Bticino Magic —— Пластины 3 модуля Bticino Magic —— Пластины 4 модуля Bticino Magic —— Vimar 8000——Носители и коробки Vimar 8000——Модули Vimar 8000——Плиты серии Vimar 8000—-Vimar Plana——Носители и коробки Vimar Plana- ——Модули Vimar Plana——Модули Silver Vimar Plana——Плиты 2 модуля, Vimar Plana——Плиты, 3 модуля, Vimar Plana——Плиты , 4 модуля, Vimar Plana——Плиты 7-Module Vimar Plana—-Vimar Arkè——Коробки и опоры Vimar Arkè——Модули White Vimar Arkè—— -Черные модули Vimar Arkè——Плиты 3 модуля, Classic Vimar Arkè——Плиты 4-местные Classic Vimar Arkè——Плиты 7 модулей Classic Vimar Arkè——Плиты 3 модуля Круглый Vimar Arkè —— Пластины 4 модуля Круглый Vimar Arkè —— Пластины 7 модулей Круглый Vimar Arkè —— Пластины 3 модуля Arkè FIT —— Пластины 4 модуля Arkè FIT —— Пластины 7 модулей Arkè FIT —— Vimar Idea —— Коробки и опоры Vimar Idea —— Модуль s Vimar Idea —— Пластины, 3 модуля, Vimar Idea —— Пластины, 4 модуля, Vimar Idea —— Пластины, 6 модулей, Vimar Idea —- Vimar Eikon— —-Носители и коробки Vimar Eikon——Модули Vimar Eikon——Модули White Vimar Eikon——Модули Next Vimar Eikon——Плита Vimar Eikon Evo— —-Накладки Round 3 Modules, Vimar Eikon——Plaques Classic 3 Modules, Vimar Eikon——Plaques Classic 4 Modules, Vimar Eikon——Plaques Classic 7-Module Vimar Eikon —-Urmet Simon Nea——Media and Boxes Urmet Simon Nea——Модули White Urmet Simon Nea——Modules Anthracite Urmet Simon Nea——Forms Dark Steel Urmet Simon Nea —— Модули из алюминия Urmet Simon Nea —— Формы White Ice Urmet Simon Nea —— Модули и пластины Touch Urmet Simon Nea —— Пластины 3 модуля Urmet Simon Nea —— Пластины 4 модуля Урмет Саймон Неа —— Пластины 6 модулей Урмет Саймон Неа —— Пластины 7 модулей Урмет Саймон Неа —— Турели скрыты K45 —— Серия Abb Chiara —— Медиа-боксы и серия Abb Chiara —— Модули Abb Series Chiara —— Пластины 2 модуля-Abb Series Chiara —— Пластины 3 модуля Abb Series Chiara —— Пластины 4 модуля Abb Series Chiara —— Пластины 7 модулей, Серия Abb Chiara —— Abb Mylos —— Медиа-боксы и Abb Mylos —— Модули White Abb Mylos —— Черные модули Abb Mylos —— Пластины 3 модуля Abb Mylos——Plates 4 Modules Abb Mylos——Plates 7 Modules, Abb Mylos—-Abb Series Elos——Media Box и Abb Series Elos—- —Модули Abb серии Elos——Плиты 3 модуля Abb серии Elos——Плиты 4 модуля Abb серии Elos——Плиты 6 модулей Abb серии Elos—-Civil Series Ave- ——Forms Ave System 45 Banquise——Forms Ave Sistema 45 Noir——Forms Ave System 44 Domus——Forms Ave System 44 Life——Forms Ave System 44 Allumia —— Формы Ave Tekla Series 44 —— Пластины 3 модуля Да Ave Sistema 45 —— Пластины 4 модуля Да Ave Sistema 45 —— Пластины 6 модулей , Да Ave Sistema 45 —— Plaques Ave System 44 Personal —— Plaques Ave System 44 Real —— Plaques A ve Sistema 44 Zama —— Plaques Ave System 44 Polymer —— Модули и пластины Ave Touch —— Plaques Ave System 44 YOUNG —— Серия Master Modo —— Медиа-боксы и Master Series So —— Модули серии Master Way —— Модули Mix Master Series Mode —— Пластины 2 Модули серии Master Way —— Пластины 3 модуля Серия Master Way——Plates 4 Modules Series Master Way——Plates 7 Modules Series Master Way—— Mix Plates Series Master Way—-Gewiss Chorus—— Медиа и коробки Gewiss Chorus —— Модули Bianchi Gewiss Chorus —— Черные модули Gewiss Chorus —— Модули Titanium Gewiss Chorus —— Пластины 3 Модули Gewiss Chorus —— —Plates 4 Modules Gewiss Chorus——Plates 6 Modules Gewiss Chorus—-Gewiss System——Media and Boxes Gewiss System——-Modules Gewiss System—— Черные модули Gewiss System —— Пластины 3 модуля Gewiss System —— Пластины 4 модуля Gewiss System —— Пластины 6 модулей Gewiss System —— Gewiss Playbus —— Медиа и Boxes Gewiss playbus пластина переключателя — —Модули Пластина переключателя Gewiss Playbus —— Пластины 3 модуля Пластина переключателя Gewiss Playbus —— Пластины 4 модуля Пластина переключателя Gewiss Playbus —— Пластины 6 модулей Пластина переключателя Gewiss Playbus — -Legrand Vela —— Носители и коробки Legrand Vela —— Модули Dark-Legrand Vela —— Модули White Legrand Vela —— Плакетки на 1 место Legrand Vela, Cross- ——Плиты, 2 места, Legrand Vela, Крест —— Таблички на 3 места Legrand Vela, Крест —— Таблички 4 места, Legrand Vela, Крест —— Тарелки 6 Сиденья, Legrand Vela, Cross —— Совместимость с чехлами Bticino Living —— Пластины 3 Совместимые модули для Bticino Living —— Пластины 4 Совместимые модули для Bticino Living —— Пластины 7 Совместимые Модули для Bticino Living—-Bocchiotti—-Idroboxes—-4Box аксессуары—-Civil серия из фарфора ——Civil серия Porcelain Gambarelli——Civil серия Porcelain Fanton— —Заглушки—-Распределительные коробки—Электрические панели—-Дифференциал и выключатель——Автоматические выключатели———Автоматические выключатели 1 Modul e———-Автоматические выключатели 1 модуль Eaton———-Автоматические выключатели 1 модуль Bticino———-Автоматические выключатели 1 модуль Hager—- ——Автоматические выключатели 1 модуль Schneider ———- Автоматические выключатели 1 модуль Siemens ———- Автоматические выключатели 1 Abb ——— Автоматические выключатели 2 модуля ———- Автоматические выключатели 2 модуля Abb ———- Автоматические выключатели 2 модуля Bticino ———- Автоматические выключатели 2 модуля Eaton — ——- Автоматические выключатели 2 модуля Hager ———- Термомагнитные выключатели 2-клавишные для Schneider ———- Автоматические выключатели 2 модуля Siemens —— —Автоматические выключатели 3 модуля ———- Автоматические выключатели 3 модуля Abb ———- Автоматические выключатели 3 модуля Bticino ———- Автоматические выключатели 3 модуля Eaton ———- Автоматические выключатели 3 модуля Hager ———- Автоматические выключатели 3 модуля Schneider ———- Автоматические выключатели 3 модуля Siemens —— —-Автоматические выключатели 4 модуля ———- Автоматические выключатели 4 модуля Abb ———- Автоматические выключатели 4 модуля Bticino ———- Автоматические выключатели 4 модуля Eaton— ———Автоматические выключатели 4 модуля Hager ———- Автоматические выключатели 4 модуля Schneider ———- Автоматические выключатели 4 модуля Siemens ——- -Автоматические выключатели 6 модулей ———- Автоматические выключатели 6 модулей Abb ———- Автоматические выключатели 6 модулей Bticino ———- Автоматические выключатели 6 модулей Eaton ———- Автоматические выключатели 6 модулей Hager ———- Автоматические выключатели 6 модулей Schneider ———- Автоматические выключатели 6 модулей Siemens —— — Дифференциалы автоматических выключателей ——— Дифференциалы автоматических выключателей Abb ——— Дифференциалы автоматических выключателей Bticino ——— Дифференциалы автоматических выключателей Hager ——— Автоматические выключатели Дифференциалы Eaton ——— Автоматические выключатели Дифференциалы Schneider ——— Автоматические выключатели Дифференциалы Siemens ——— Автоматические выключатели, дифференциалы Ge Lighting —— Автоматические выключатели Pure — ——Breakers Pure 2 Module———-Breakers Pure Abb———-Breakers Pure Bticino———-Breakers Puri Eaton- ———Размыкатели Puri Hager———-Размыкатели Pure Schneider———-Размыкатели Pur i Siemens ———- Breakers Pure Ge Lighting ——— Breakers Pure 4 Modules —— Блоки дифференциальные ——— Блоки дифференциальные 1 форма — ——Блокировка дифференциала 2 модуля———Блокировка дифференциала 3 модуля———Блокировка дифференциала 4 модуля———Блокировка дифференциала 6 модулей—- — Перезапуск переключателей —— Контакторы ——— Контакторы 3 модуля —— Сетевые фильтры —— Разъединители —— Отчетность —— Трансформаторы —— Тороидальные трансформаторы —— Комплект предложений —— Управление нагрузкой —— Катушки, контакты Тор —— Блокировки и расцепители —— — Реле исполнительных механизмов —— Измерение и управление —— Переключатели и переключатели —— Держатель предохранителя —— Защита двигателя от перегрузки —— Предохранители —— — Автоматические выключатели в литом корпусе ——— Автоматические выключатели в литом корпусе Siemens Sentron ——— Автоматические выключатели в литом корпусе Bticino Megatiker ——— Автоматические выключатели в литом корпусе Schneider Compact NSXM— —-Клеммы Din———Клеммы Din Cabur———Клеммы Din Legrand—-Панель управления——Распределительные щиты Abb— —-Распределительный щит Bticino——Обменники Bocchiotti——Обменники Gewiss——Обменники Vimar——Распределительные щиты Schneider——Распределительные щиты Siemens—- —Распределительные щиты Eaton——Аксессуары для распределительных щитов—-Контейнеры электрические настенные——Контейнеры электрические настенные Gewiss——Контейнерные электрические настенные Bticino——Контейнерные электрические настенные Palazzoli ——Контейнеры Электрические стены Bocchiotti—-Картины и шкафы——Картины и шкафы Bticino ——Картины и шкафы Legrand——— Шкафы Altis— ——Шкафы This Pro———Динамики Atlantic———Картины и шкафы Marina———Перекрестные кафедры———Клеммные колодки Viking——— Электроустановочные изделия——— Трансформаторы и блоки питания Legrand—— Картины и шкафы Eaton— Кабели и трубы—- Одножильные кабели N07Vk и Fs17- —Одножильные кабели FG17 LSOH—-Кабели Fror и кабели FS180R18—-Кабели с двойной изоляцией Fg7 и Fg16——FG16OM Однополярные и многожильные кабели FG16OM с двойной изоляцией——FG16OR Однополярные и многополярные кабели с двойной изоляцией —- Кабели Afumex FG18OM16 —- Огнестойкие кабели Ftg10 —- Кабели Fire —- Кабель полихлоропреновый H07Rn-F —- Кабельное и спутниковое телевидение —- Сеть Кабели —- Волоконно-оптические кабели —- Телефонные кабели —- Тросовый замок —- Кабели для видеонаблюдения —- Экранированные кабели —- Гофрированные трубы —- Трубы гибкие спиральные- —Аксессуары для наружных трубопроводов—-Сантехника и электрика колодцев—-Аксессуары Электрические кабели—Домофоны и видеодомофоны—-Домофон Urmet. —— Комплект дверной связи Urmet Видеодомофон —— Комплект дверной связи Urmet Аудио —— Аксессуары дверной связи Urmet —— Коммутаторы дверной связи Urmet —— Проводники дверной связи Urmet —— Блоки питания дверной связи Urmet —— Домофон Urmet. Внешние сиденья——Дверная связь Urmet Внутренние сиденья——Urmet System Alpha—-Дверная связь Abb——Комплект дверной связи Abb-видео——Дверная связь Abb Источники питания и аксессуары —— Внешние сиденья Abb Door Communication —— Внутренние сиденья Abb Door Communication —- Comelit Intercom.——Комплект дверной связи Comelit Домофоны——Комплект дверной связи Comelit Видео——Источники питания и аксессуары для дверной связи Comelit——Внутренние сиденья дверной связи Comelit—- —Комелит Домофон. Внешние сиденья—-Bticino Communication——Bticino Communication Kits Домофоны——Bticino Communication Kit Video——Bticino Communication Power Supplies——Bticino Communication Accessories- ——Bticino Communication Outside Seats——Bticino Communication Seats Interior——Bticino Communication Conductors——Bticino Communication Exchanges—-Elvox Intercom. ——Комплект дверной связи Elvox Аудио——Комплект дверной связи Elvox Видео——Электропитание дверной связи Elvox——Аксессуары дверной связи Elvox——Elvox Дверная связь Сиденья Интерьер——Elvox Intercom. Внешние сиденья—-Видео—-Домофон Bpt.——Комплект дверной связи Bpt Видео——Комплект дверной связи Bpt Домофоны—— Блоки питания и аксессуары для дверной связи Bpt ——Бпт Домофон. Внешние сиденья——Bpt Дверные коммуникации Сиденья Интерьер—Видеонаблюдение и охранная сигнализация—-Системы видеонаблюдения——Cctv Urmet——Видеонаблюдение Bticino—— -Видеонаблюдение и Comelit —— Видеонаблюдение Hiltron —— Видеонаблюдение Elvox —— Видеонаблюдение Hikvision —— Видеонаблюдение Bpt —— Камеры Smart Cam— —-Цифровые смотровые очки—-Системы защиты от кражи——Беспроводная защита от кражи Hiltron——Беспроводная защита от кражи Faac——Беспроводная защита от кражи— ——Беспроводная защита от краж Hager, Alma———Беспроводная защита от краж Logisty Hager Sepio——Беспроводная защита от краж Ajax——Anti-Urmet- ——- Беспроводная защита от кражи Urmet Zeno —— Защита от кражи —— Защита от кражи Bentel —— Защита от кражи —— Защита от кражи Wire Hiltron —— Antifuti with Wire Hiltron Series Xm —— Anti-Bticino —— Anti-Bpt —— противоугонный провод Elkron —— Аккумуляторы для охранной сигнализации—Термогидравлические—-Котлы и водонагреватели——Конденсационные котлы———Котлы Wise Condensation———Котлы Baxi Con конденсация ——— Бойлеры Beretta Condensing ——— Бойлеры Rinnai Condensing ——— Конденсационные котлы Bosch ——— Конденсационные котлы Ariston —— —Caldaie Ferroli a Condensazione———Конденсационные котлы Chaffoteaux——Открытая котельная——Водонагреватели———Водонагреватели Savio—- —-Водонагреватели Baxi———Водонагреватели Beretta———Водонагреватели Rinnai———Водонагреватели Atlantic———Водонагреватели Ariston ——— Водонагреватели Chaffoteaux ——— Водонагреватели Bosch ——— Scaldabagni Ferroli —— Pompe idrauliche —— Насосы DAB —— —Насосы Wilo——Насосы Grundfos—-Водоподготовка—-Краны——Краны Noble Charles——Краны Скоро Италия ——Смесители Grohe ——Краны Теорема —-Гидравлические и выхлопные системы воды——Плоты удлинителей и соединений——Розетки——Крышки и Saltarelli—— Сливы——Сифоны——Вентили для стиральных машин——Редукторы и хвостовики——Смесители под раковину——Шланги—— Нижний клапан/обратный клапан —- Аксессуары для ванной комнаты отключены —- Электрические радиаторы —- Водяное отопление —- Клапаны и запорные щитки для радиаторов —- Коллекторы и коробки —- Клапаны и шаровые краны —- Фитинги —- Компоненты для центрального Отопление—-Tubazioni Termo/Idrosanitari——Tubazioni Aquatherm—-Газ для отопления и водопровода——Вентили и шланги Enolgas—-Многослойная труба—-Метан фильтры—Обработка воздуха—-Пылесосы——The Suction-Elicent——Suction Vortex—-Воздушные барьеры—-Влагопоглотители—-Очистители воздуха—- Вентиляторы—-Отопление——Электрообогрев———Электрообогрев Bimar———Электрообогрев Melchioni———Отопление Electric Vortex— — Терморегуляция —— Bticino — Термостат и программируемый термостат —— Термостат Ave и программируемый термостат —— Термостат Finder и программируемый термостат —— Термостат Gewiss и программируемый термостат —— —Perry — термостат и программируемый термостат——Simon Urmet — термостат и программируемый термостат——Vemer термостат и программируемый термостат——V Термостат imar и программируемый термостат —— Термостат Bpt и программируемый термостат — Освещение —- Лампы и лампочки —— Светодиодные лампы Beghelli —— Светодиодные лампы Ge Освещение —— —Светодиодные лампы Philips——Светодиодные лампы Osram——Светодиодные лампы Wiva——Светодиодные лампы Duralamp——Энергосберегающие лампы Standard——Дихроичные Лампы —— Лампы со штифтовым цоколем —— Линейные галогенные лампы —— Лампы металлогалогенные ——— Лампы металлогалогенные Philips ——— Лампы Металлогалогенные лампы Osram ——— Лампы металлогалогенные лампы Ge Освещение —— Галогенная трубчатая лампа —— Лампы для духовки и холодильника —— Портативные лампы —— —Лампы миниатюрные для репортажа—-Патрон лампы—-Внутреннее освещение——Встраиваемые светодиодные лампы———Встраиваемые светодиодные лампы Wiva———Встраиваемые светодиодные лампы мы можем предоставить и посоветовать———Встраиваемые фары LED Novalux———Встраиваемые фары Ge Lighting———Встраиваемые фары Fosnova Disano——— Фары скрытая установка Боковые ——— Фары встраиваемые Philips ——— Форма освещения Освещение ——— Фары ts Встраиваемые светильники Aqlus ——— Фары скрытого монтажа Noble ——— Встраиваемые фары Biffi Luce —— Светодиодные панели ——— Светодиодные панели Beghelli — ——Светодиодные панели Noble———Светодиодные панели Wiva———Светодиодные панели Rossini———Светодиодные панели Century———Светодиодные Панели Disano —— Прожекторы в гипсе —— Прожекторы Led track —— Потолочные светильники ——— Освещение Civic —— Потолочные светильники без экрана- ——-Потолочные светильники без экрана Beghelli——Потолочные светильники Reglette T5———Потолочные светильники Reglette T5 Beghelli——Потолочные светильники Reglette Led—- —-Потолочные светильники Reglette Led Wiva———Потолочные светильники Reglette Led Beghelli———Потолочные светильники Reglette Led Ge Lighting——Звездное небо —— Промышленное освещение—-Внешнее освещение——Прожекторы снаружи———Прожекторы Sbp———Прожекторы Wiva———Светодиодные проекторы Tecmar- ——-Проекторы Osram Led Ledvance ——— Светодиодные проекторы Noble ——— Светодиодные проекторы Beghelli ——— Прожекторы Prism Performance Lighting —— — -Прожекторы Disano Fosnova———Проекторы Philips———Прожекторы Playled———Галогеновые прожекторы———Лазерные светодиодные проекторы—— -Влагозащищенные светильники———Влагостойкие светильники Beghelli———Влагостойкие светильники, которые мы можем предоставить и посоветовать———Влагозащищенные светильники Disano— —- Освещение для кемпинга —— Потолочные светильники снаружи —— Садовое освещение ——— Капельное освещение ——— Освещение Mareco —— — Освещение, которое мы можем предоставить и посоветовать —— Пешеходные и дорожные указатели —— Armor Road —— Светодиодная лента —— Аварийное освещение —— Аварийное освещение Beghelli— —-Аварийное освещение Schneider——Аварийное освещение Linergy—-Источники питания —-Реакторы и трансформаторы—-Предметное освещение——Lighting Redo Group—— Освещение Fabbian —— Освещение Panzeri Carlo —— Освещение AxoLight —— Illuminazione Poliplast —— Освещение Vistosi —— Освещение Slamp —— Освещение Masiero Group —— Освещение Vibia —— Освещение La Murrina —— Освещение Marchetti —— Освещение Lumen Center Italia——Lighting Illuminated——Lighting Astro——Lighting Augenti——Lighting Fontana Arte——Lighting Studio Italia Design—- —Светильник Karman——Светильник Ideal Lux——Светильник Icons Light——Светильник Egoluce——Светильник Ailati Lights——Светильник Fosnova Disano — —-Lighting Stone——Lighting Aqlus——Lighting Wiva——Lighting Century——Lighting Slv——Lighting Sovil—- —Lighting Novalux——Lighting Lombard——Lighting Fans Europe——Lighting Noble——Lighting Beneito Faure—-Products Tecnel—Системы автоматизации Gates- —Автоматические ворота Bft—-Автоматические распашные ворота Faac—-Автоматические ворота Elvox—-Автоматические ворота Came——Запасные части и аксессуары Came —-Автоматические ворота Hiltron—- Автоматика Gates Nice—-Универсальные пульты дистанционного управления для автоматизации Gates—Возобновляемая энергия—-Инвертор для фотогальваники—-Конструкции и монтажные аксессуары—-Разрядники постоянного тока для солнечных батарей—-Разъединители постоянного тока для фотогальваники- — Кабели для P гальванические системы—-Зарядные станции для электромобилей—Электроматериалы—-Промышленные вилки и розетки——Вилки и промышленные розетки Palazzoli——Промышленные вилки и розетки Gewiss—— Вилки и розетки Industrial Bticino —— Вилки и розетки Industrial Schneider —— Вилки и розетки Industrial Fanton —— Вилки и розетки Industrial Legrand —— Изоляционная лента —- Трос зажимы—-зажимы—-фиксация—-зонды съемник проводов кабеля—-розетки вилки и розетки——спиноттерия Bticino——спиноттерия Gewiss——спиноттерия Vimar——Spinotteria Master——Spinotteria Wiva——Spinotteria Fanton—-Адаптеры Keystone—-Badenie—-Переключатели Прокладка—-Термоусадочная трубка —- Наконечники и клеммы —- Electronic Melchioni —- Счетчики портов, клеммные колодки —- Электродвигатели —- Продукция Fischer —- Трубки: —- Изоляторы —- Конденсаторы —-Коррекция коэффициента мощности Unity—-Электрические генераторы/бензин—Оборудование для установщика—-Инструменты——Инструменты Bm——Инструменты Milwaukee——Инструменты Beta — —-Инструменты Intercable——Инструменты Spit Elematic——Инструменты Cembre——Инструменты Ridgid——Инструменты Dewalt——Usag Tools— -Измерительные приборы —— Инструменты Ht Italia —— Инструменты Asita —— Uniks Instrumentation —— Fluke Instrumentation —— Защита одежды и спецодежды —— Защитная обувь——Рабочая одежда—-Лестницы и подмости—ТВ-аксессуары—-Аксессуары—-ТВ-антенны—-Спутник—-Разделитель Fracarro—-Смесители и кормушки Издатель—-Блоки управления и усилители Fracarro—-Шунты Fracarro—-Пульты управления и усилители FTE—-Шунты и делители FTE—-Смесители и питатели Fte—-Носители для ТВ- —Источники питания, усилители и разветвители Konelco GBC—Автоматизация—-Домашняя автоматизация——-Bticino My Home——Домашняя автоматизация Brain Beghelli——Домашняя автоматизация Yokis Urmet- ——Домашняя автоматизация Comelit——Домашняя автоматизация Vimar By-me——Домашняя автоматизация Освещение Philips wireless hue——Домашняя автоматизация Finder YESLY——Домашняя автоматизация ABB —— Домашняя автоматизация Ne tatmo—-Домашняя автоматизация—— Finder—— Реле времени—- Промышленная автоматизация—— Автоматизация Lovato——— Контакторы—— — Концевой выключатель ——— Разъединители ——— Измерительные приборы ——— Автоматические выключатели защиты двигателя ——— Реле защиты двигателя — —— Кнопки и аксессуары ——— Выключатели ——— Трансформаторы тока ——— Счетчики ——— Держатель предохранителя и предохранители— ——Регуляторы уровня———Ограничители перенапряжений———Промышленные реле——Автоматика Siemens———Siemens SINAMICS Automation— ——Автоматика Siemens SIMATIC———Распределительные щиты Siemens серии ALPHA низковольтные———Распределительные щиты Siemens серии SIVACON низковольтные———Промышленная связь Siemens- ——Автоматика Omron ———Разъемы и датчики Omron———Концевой выключатель Omron———Температурные контроллеры Omron———Реле и таймеры Omron——— Блоки питания Omron——— Регуляторы уровня Omron——— Счетчик импульсов цифровой Omron—— Автоматика Weidmuller—— —Защита от молний и волн Электронная защита Weidmuller ——— Блоки питания Weidmuller ——— Реле Weidmuller ——— Разъемы и корпус Weidmuller ——— Зажимы и пластины Weidmuller- ——Автоматика Phoenix———Разрядники и устройства защиты от перенапряжения——— Блоки питания Phoenix———Клеммы и Segnamorsetti—— —Материалы для электрических панелей———Маркировка кабелей и проводников———Системы печати и оборудование для маркировки——Automation Abb——Automation Eaton— ——Картины и шкафы Eaton———UPS Eaton———Вспомогательные контакты Eaton———Приводы, кнопки и световые индикаторы Eaton—- —- Концевой выключатель —— Автоматизация Telemecanique ——— Переключатели Telemecanique ——— Контакты, шпионы, головки и кнопки, Telemecanique ——— Близость Датчики Telemecanique ——— Выключатели Telemecanique ——— Контакторы, Telemecanique ——— Концевой выключатель Telemecanique ——— Тепловые реле перегрузки Telemecanique —— —-Преобразователи частоты Telemecanique———Разъемы Telemecaniq ue———Логические контроллеры и модули Telemecanique———Модули безопасности, Telemecanique ——— Кабелепроводы для освещения Telemecanique—— Автоматизация Palazzoli—- —Решения по автоматизации от больных—Распределительные коробки—-Коробки встраиваемые распределительные—-Внешние коробки деривации—-Interlink Office Bticino—Дом и офис—-Аккумуляторы——Литиевые аккумуляторы ——Свинцово-кислотная батарея——Щелочные батареи——Перезаряжаемые батареи——Зарядка батарей—-Обеззараживание и определение температуры—-Телефоны и аксессуары- — Сеть —— Сеть Dlink —— Сеть Планета —— 4Power —— Сеть ——— Домашняя сеть —— —- Профессиональный сетевой элемент —— Сеть системы Orca —— Сеть Edimax —— Картины и шкафы серии Bticino BTNET —— Картины и шкафы Fanton Rack — —— Панели и стеллажные шкафы——— Панели для квадратных стеллажей——— Вилки и розетки RJ45——— Адаптеры—— — Кабели Патч-корд —— Вещание —— Звуковая система m Rcf——Speaker Sound Vivaldi——UPS——Блок бесперебойного питания Legrand——Ups Tecnoware——Ups, Schneider—-Новогодние украшения- ——Огни, шторы, водопады, световые трубы Рождество —— Рождественские елки —— Рождественские украшения —— Пейзажи и аттракционы Рождества —— Аксессуары Рождество- — Фены и полотенца—- Считыватели кредитных карт POS—- Стабилизаторы— Системы безопасности—- Противопожарные системы—— Urmet Fire—— Comelit Fire—- —Siemens Fire——Notifier Fire—-Системы контроля доступа—-Аварийный комплект Beghelli—Аксессуары для автомобилей и мотоциклов—-Аккумуляторы и автомобильные зарядные устройства—Привод стеклоочистителя— —Автолампы и мотоциклы—-Смазки для автомобилей и мотоциклов—-Жидкости и чистящие средства для автомобилей и мотоциклов—Уголок розетки—-Illuminazione—-Materiale Elettrico—-Industriale—— -Siemens—-Riscaldamento—Магазин в магазине—-Abb——Продукты для автоматизации———Столярные работы и автоматика———Контакторы и ручной двигатель пускатели и тепловые перегрузки лежит ——— Управление и сигнализация ——— Продукция для фотогальваники ——— Другая продукция —— Автоматизация зданий «KNX» —— -Модульные автоматические выключатели и защитные устройства для промышленности ——— Автоматические выключатели ——— Дифференциалы автоматических выключателей ——— Дифференциальные чистые и соединяемые блоки —— —Контакторы и ручные пускатели двигателей модульные———Другая модульная продукция——Продукция для жилых помещений ———Обменники Mistral———Дифференциал чистый и блоки, которые могут быть соединены ——— Автоматические выключатели защиты ——— Дифференциальные автоматические выключатели ——— Трансформаторы для звонков еще ——— Прочие модульные продукты —— Домофонные системы и видеодомофоны ——— Предварительно настроенный комплект ——— Расширяемый комплект ——— Монитор и аксессуары — —Гражданская серия———Элос———Кьяра———Милос—104

Подробное описание системы автоматического переключения

Роль системы автоматического переключения

Используя базовые строительные блоки электропитания, топологию системы, локальную генерацию и источники бесперебойного питания, основная роль системы автоматического переключения теперь может быть быть определен.

Эксплуатационные требования к системе автоматического переключения (фото предоставлено bernini-design.com)

В этой роли система автоматического переключения должна обладать следующими характеристиками: состояния энергосистемы, без вмешательства человека. Что не менее важно, он должен уметь различать, когда состояние системы не требует переключения на альтернативный источник питания.

• Он должен иметь возможность управлять распределительным устройством по мере необходимости и, кроме того, должен иметь возможность при необходимости передавать соответствующие сигналы на альтернативный источник питания (например, сигнализировать генератору о запуске).

Проще говоря, роль системы автоматического переключения заключается в обеспечении автоматического переключения мощности для связанной с ней группы нагрузки от обычного источника питания , такого как коммунальное предприятие, к альтернативному источнику питания, такому как резервный генерация в случае выхода из строя обычного источника.




Пример Описание системы

Чтобы полностью проиллюстрировать эксплуатационные требования типичной системы автоматической передачи, требуется более подробное представление системы.Для этой цели использовалась схема топологии «основной-главный», но с показанными деталями системы автоматического переключения:

Рисунок 1. Деталь схемы автоматического переключения «Главный-главный» автоматические операции должны выполняться и когда. Он управляет работой двух переключающих автоматических выключателей, CB-UM и CB-GM , и получает входные данные о состоянии от этих выключателей. Он также может инициировать запуск генератора для альтернативного источника питания.

Реле минимального напряжения (устройство 27) и напряжения обратной последовательности (устройство 47) на каждом источнике питания дают логическую индикацию переключения своего состояния . Кроме того, имеется реле частоты (устройство 81) для индикации частоты альтернативного источника питания
.

Трансформаторы напряжения, или ТН, понижают системное напряжение до приборных уровней, которые могут использоваться этими реле. Пользовательский интерфейс позволяет настраивать определенные рабочие параметры системы и информирует пользователя о состоянии системы.

На примере этой системы будут рассмотрены эксплуатационные требования типичной системы автоматической передачи.




Режимы работы //

Важным требованием к любой системе автоматической передачи является способность иметь различные режимы работы . В заданном режиме работы система передачи будет определенным образом реагировать на изменение условий системы. Для другого режима работы система перевода будет реагировать по-разному.

Два основных режима работы, которыми должна обладать любая система автоматического перевода:

1. Ручной режим
2. Автоматический режим

В ручном режиме система автоматического перевода не выполняет никаких автоматических операций, т. е. он не реагирует на изменение состояния системы. Все операции с автоматическим выключателем должны выполняться вручную. И наоборот, в автоматическом режиме работы все операции, за несколькими аварийными исключениями, выполняются автоматически, и система будет автоматически реагировать на изменяющиеся системные условия.

На первый взгляд это кажется простым, и в какой-то степени это правда.

Хорошая конструкция АВР //

Однако хорошая конструкция системы автоматического переключения имеет хорошо продуманную логику режима, которая отвечает на следующие вопросы:

1. Можно ли перевести систему в автоматический режим, если условия системы неверны ( например, если автоматически управляемый автоматический выключатель находится в выдвинутом положении или отсутствует в ячейке автоматического выключателя)?
2. Какие ручные операции разрешены в автоматическом режиме (например, ручное отключение автоматических выключателей)?
3. Что произойдет, если разрешенная ручная операция будет выполнена на устройстве с автоматическим управлением (например, если автоматический выключатель сработает вручную или сработает из-за неисправности)

На такие вопросы не всегда легко ответить. Фактически, они требуют в хорошо спроектированной системе автоматического переключения включения третьего режима работы, обычно известного как отказ автоматического режима .

Обычно три режима работы работают следующим образом:

1. Ручной режим
2. Автоматический режим
3. Сбой автоматического режима



пользовательский ввод через пользовательский интерфейс.

Автоматические операции не выполняются.

Вернуться к режимам работы АВР ↑




2. Автоматический режим //

Выбирается с помощью положения селекторного переключателя или другого заранее определенного пользовательского ввода через пользовательский интерфейс. Попытка войти в автоматический режим , если условия системы неверны, переводит систему в состояние сбоя автоматического режима .

В автоматическом режиме операции для некоторых автоматических выключателей (таких как главные и соединительные выключатели) выполняются автоматически, однако ручное отключение (или отключение выключателя из-за неисправности) автоматически управляемых выключателей разрешено. Такие ручные операции или действия, вызванные неисправностью, приведут к тому, что система перейдет в режим сбоя автоматического режима.

Вернуться к режимам работы АВР ↑




3. Сбой автоматического режима //

Автоматические операции не выполняются. Для автоматических выключателей допускается только ручное отключение (или отключение из-за неисправности). Чтобы выйти из этого режима работы, систему необходимо перевести в ручной режим.

Эта компоновка обеспечивает высокий уровень безопасности для схемы передачи , т.е.т. е. нежелательные или «неприятные» операции сведены к минимуму, что повышает безопасность, ремонтопригодность и надежность системы.

В обязательном порядке для правильной работы логической схемы этого режима состояние выключателя должно состоять как из индикации выключателя разомкнут-замкнут, так и, для выкатных выключателей, из индикации переключения ячейки выключателя.

Выключатели ячейки автоматического выключателя — это функция, которую нельзя упускать из виду, поскольку она необходима для правильного функционирования схемы автоматического ввода резерва с выдвижными автоматическими выключателями.По той же причине требуются выключатели максимального тока для автоматических выключателей низкого напряжения или реле блокировки для автоматических выключателей среднего напряжения.

Еще один часто возникающий вопрос – это «тестовый» режим работы. Хотя это можно было бы выделить в отдельный режим работы, обычно это наиболее целесообразно обрабатывать с помощью переключателей для имитации пропадания напряжения, когда система работает в автоматическом режиме.

Вернуться к разделу Режимы работы АВР ↑

Прочитать следующую часть 2 //

Ссылка // Автоматические системы переключения критических мощностей – проектирование и применение Билла Брауна, П.Э., Джей Гудитис, Square D Центр компетенции по критической мощности

.

No related posts.
