Схема электропроводки в квартире (спальная комната)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю серию статей про монтаж электропроводки в квартире.

Предупреждаю сразу, что статья получилась достаточно объемной с подробными объяснениями, схемами разводки электропроводки и множествами наглядных фотографий, сделанных в процессе монтажа.

В общем имеется у нас вот такая небольшая спальная комната площадью около 14 кв. м. Вот план ее помещения.

На примере этой спальни я покажу Вам как проложить кабельные линии, в каких местах и на какой высоте установить розетки и выключатели, и прочие нюансы.

Изучив всю информацию, Вы, в принципе, сможете выполнить электромонтаж своими руками, ну или, как минимум, проконтролировать работу нанятых электриков.

Итак, поехали.

И уже по традиции, повторюсь. Прежде чем приступать к монтажным работам, нужно составить план расположения мебели в спальной комнате, а для этого нужно по максимуму, в прямом смысле «выпытать» у заказчика, что и где у него будет установлено, и желательно с габаритными размерами. Я прекрасно понимаю, что на данном этапе ремонта сделать это не так то и просто, т.к. по ходу ремонта могут меняться предпочтения и компоновка мебели.

Другое дело, когда у Вас на руках есть утвержденный и согласованный заказчиком готовый проект, правда вот далеко не все заказчики, особенно в небольших провинциальных городках, на 1, 2 или 3-комнатную квартиру будут делать проект электропроводки по себестоимости цены на монтажные работы. Тут скорее всего Вы же будете, и монтажник, и проектировщик в одном лице!

Компоновка мебели в спальне

Для наглядности, каждую стену в спальной комнате я пронумеровал и отобразил номера на плане.

У стены №1 от дверного проема до самого угла будет установлен шкаф-купе. На этой стене не будет установлено никаких розеток и выключателей.

К стене №2 будет примыкать торец шкафа-купе. Также у стены №2 будет установлена двухспальная кровать с двумя прикроватными тумбами.

Ширина шкафа составляет 60 (см), поэтому от угла стены сразу отмеряем это расстояние. Затем отступаем от шкафа порядка 20-30 (см) и отмечаем габаритные размеры первой тумбы (тумбы №1).

Тумбы могут быть разной ширины, но высота в среднем у них обычно не превышает 50-55 (см). Но чтоб не ошибиться, лучше все же точно знать конкретную модель тумбы.

В моем примере ширина тумбы составляет 53 (см), а высота — 52 (см).

После тумбы №1 установлена двухспальная кровать, которая имеет ширину 191 (см).

После кровати будет установлена вторая тумба (тумба №2).

В итоге мы получили следующую компоновку стены №1 и стены №2.

Стена №3 — это стена с балконным блоком. На ней, в принципе, ничего не планируется устанавливать. Правда, изначально была задумка установить на ней выключатель для освещения балкона, но вскоре от этой идеи отказались, т.к. окно достаточно большое и света из комнаты вполне хватит, чтобы осветить небольшой балкончик.

И осталась у нас стена №4.

К ней будет примыкать компьютерный стол размером 50х100 (см), небольшой комод 40х80 (см) и телевизор (на кронштейне с креплением на стену).

Вот такой получился план спальной комнаты со всей расставленной мебелью и теперь можно смело переходить к составлению плана электропроводки.

Схема электропроводки в спальне

Составим схему электропроводки, отобразив на плане помещения все розетки, выключатели, светильники, распределительные коробки и т. д., а также пути прокладки кабельных линий.

Начнем со стены №2.

Над каждой тумбой на высоте 60 (см) от чистового пола будут установлены следующие электроустановочные изделия (точки):

• розетка (одинарная), например, для зарядки сотового телефона, планшета и прочих нужд
• одноклавишный выключатель для настенного бра
• проходной (или перекрестный) выключатель 1-ой группы освещения спальни
• проходной (или перекрестный) выключатель 2-ой группы освещения спальни

Питание розетки тумбы №1 осуществляется кабелем ВВГнг (3х2,5), а линии освещения для настенных бра — кабелем ВВГнг (3х1,5).

Кабели проложены по потолку в пластиковой гофре диаметром 16 (мм) и 20 (мм), и крепятся к нему с помощью пластиковых клипс. Кстати, потолок в спальной комнате будет натяжным.

Я уже неоднократно приводил требование СП 31-110-2003 (п.14.15) о том, что электропроводка за натяжным потолком при применении кабеля марки ВВГнг должна быть выполнена в пластиковой гофре. Если не хотите маяться с гофрой, то можно применить кабели с пониженным газо- и дымовыделением, например, ВВГнг-LS или другой подобный.

Кабели проложены непосредственно с квартирного щита в соответствующий подрозетник. Кстати, рекомендую почитать статью про установку распределительного квартирного щита в нишу стены.

С потолка кабели спускаются к тумбе №1 уже без гофры. Это вполне допустимо, т.к. стена отштукатурена, а сверху на нее будут наклеены листы гипсокартона (чуть ниже я подробнее расскажу об этом). К тому же пластиковая гофра, как Вы уже знаете, не придает сменяемость электропроводке.

Вот так это выглядит на плане.

Да, кстати, электропроводка в этой квартире выполнена без распределительных коробок. Про преимущества и недостатки данного способа я подробно рассказывал в отдельной статье (вот ссылочка), поэтому сейчас на этом останавливаться не буду.

От розетки тумбы №1 проложен кабель ВВГнг (3х2,5) до розетки тумбы №2, т. е. сделана перемычка между этими двумя розетками.

Аналогичным образом, только от одноклавишного выключателя бра тумбы №1 проложен питающий кабель ВВГнг (3х1,5) до одноклавишного выключателя бра тумбы №2.

От каждого одноклавишного выключателя тумбы №1 и тумбы №2 проложен, соответственно, кабель ВВГнг (3х1,5) до места установки бра.

Каждый настенный светильник (бра) будет управляться только своим одноклавишным выключателем по стандартной схеме.

Обычно бра устанавливают на высоте от 130-160 (см) от уровня пола, хотя опять же это все зависит от конкретных условий заказчика. Высота установки бра в моем случае составляет 140 (см) от от чистового пола.

Розеточная линия защищена автоматом с номинальным током 16 (А) и групповым УЗО с током утечки 30 (мА), а линия освещения настенных бра — автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Идем далее.

В качестве 1-ой группы освещения спальни является общее освещение в виде 9 потолочных точечных светильников, а в качестве 2-ой группы — светодиодная многоцветная лента RGB в нише на потолке (на плане контур в виде красного прямоугольника), о которой я уже Вам очень подробно рассказывал, а также про выбор для нее блока питания и RGB контроллера.

Согласно СНиП 23-05-95 «Естественное и искусственное освещение» (Приложение Ж и Приложение И, п.63), освещенность в спальной комнате должна находиться в пределах от 100 (Лк) до 150 (Лк).

Требуемой освещенности можно легко достигнуть путем равномерной установки 9 потолочных светильников, причем это будет даже с запасом, к тому же в комнате имеется светодиодная подсветка на потолке и два настенных бра.

Управление освещением в спальне будет осуществляться с трех мест: при входе в комнату и у каждой прикроватной тумбы. Поэтому на входе в комнату будет установлено два одноклавишных проходных переключателя (GSL000161), у тумбы №1 — два одноклавишных перекрестных переключателя (GSL000171) и у тумбы №2 — два одноклавишных проходных переключателя (GSL000161).

Лично мне переключатели созвучнее называть выключателями, т.к. особой разницы в данном случае между этими значениями я не вижу. Поэтому далее по тексту я буду применять термин «выключатели».

Чтобы уменьшить количество выключателей, можно было бы вместо одноклавишных проходных и перекрестных выключателей использовать двухклавишные, но у серии Glossa от Schneider Electric я не нашел в каталоге двухклавишных перекрестных выключателей. Двухклавишные проходные выключатели есть (GSL000165), а вот двухклавишных перекрестных нет.

Я даже по этому поводу на своем Форуме Электриков (ссылочка на него в верхнем меню сайта) создал отдельную тему и мне подсказали, что такие выключатели есть у Schneider Electric, но только у других серий. А мне этот вариант не подходил, т.к. в квартире все электроустановочные изделия планировалось устанавливать именно серии Glossa.

Проходные выключатели на входе в спальню установлены не внутри комнаты на стене №1, как это обычно делают, а со стороны коридора. Да, согласен, что в комнатах выключатели обычно устанавливают именно внутри, чтобы управлять освещением комнаты можно было не выходя из нее, но у нас же управление освещением спальни выполнено аж с 3 мест, поэтому здесь это не принципиально, к тому же в таком случае останется чуть больше места для шкафа-купе.

Проходные выключатели установлены на высоте 90 (см) от чистового пола и 15-20 (см) от дверного проема, а вернее угла. Помните, я уже говорил в одной из статей, что если выключатель установить более 25 (см) от дверного проема, то он будет смотреться не совсем красиво и как бы в отдельности от него. Здесь же на эту стену вынесены еще два выключателя: одноклавишный для управления освещением соседней комнаты и проходной для коридора. Поэтому все выключатели смотрятся на этой стене симметрично и вполне эстетично.

Освещение спальни и соседней комнаты осуществляется кабелем ВВГнг (3х1,5) с квартирного щита.

Сначала кабель ВВГнг (3х1,5) приходит в подрозетник одноклавишного выключателя соседней комнаты, а оттуда сделана перемычка кабелем ВВГнг (3х1,5) в подрозетник проходных выключателей спальни.

Затем с проходного выключателя 1-ой группы (общее освещение) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 1-ой группы тумбы №1. С проходного выключателя 2-ой группы (светодиодная подсветка) кабель ВВГнг (3х1,5) уходит на перекрестный выключатель 2-ой группы тумбы №1.

Затем с перекрестного выключателя 1-ой группы (общее освещение) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 1-ой группы тумбы №2. С перекрестного выключателя 2-ой группы (светодиодная подсветка) тумбы №1 кабель ВВГнг (3х1,5) уходит на проходной выключатель 2-ой группы тумбы №2.

К тумбе №1 подходит 4 кабеля и уходит 4 кабеля, т.е. всего 8 кабелей, на считая кабель питания бра.

Далее с проходного выключателя 1-ой группы (общее освещение) тумбы №2 кабель ВВГнг (3х1,5) уходит на первый потолочный светильник, а затем все потолочные светильники соединяются между собой шлейфом. С проходного выключателя 2-ой группы (светодиодная подсветка) тумбы №2 кабель ВВГнг (3х1,5) уходит на блок питания светодиодной ленты.

К тумбе №2 подходит 4 кабеля и уходит 2 кабеля, т.е. всего 6 кабелей, на считая кабель питания бра.

Вот так выглядит стена №2 после прокладки всех кабелей.

Кабели крепятся к стене с помощью перфоленты.

В момент монтажа я еще не знал как именно будет сделано освещение в спальной комнате, поэтому кабели 1-ой и 2-ой группы сначала вывел в центр помещения, что и видно по фотографиям выше. А чуть позже стало известно, что 1-ая группа — это будет общее освещение спальни в виде 9 потолочных точечных светильников, а 2-ая группа — это светодиодная подсветка.

А теперь все сказанное выше, относительно стены №2, перенесем на план помещения спальни в виде схемы разводки электропроводки.

Линия 1-ой группы и 2-ой группы освещения спальни, а также линия освещения соседней комнаты защищены автоматом 10 (А) и групповым УЗО с током утечки 30 (мА).

Переходим к стене №4.

На стене №4 планируется установить следующие электроустановочные изделия (точки):

• блок розеток №1 для различных нужд
• блок розеток №2 для телевизора
• блок розеток №3 над компьютерным столом
• блок розеток №4 под компьютерным столом

Питание блока розеток №1, предназначенного для прочих разных нужд (включение пылесоса, торшера и т.п.), осуществляется кабелем ВВГнг (3х2,5) непосредственно с квартирного щита.

В блок розеток №1 входит две обычные розетки. Высота установки этого блока розеток составляет 30 (см) от чистового пола.

Перед планированием размещения той или иной электроустановочной точки (розетка, выключатель, диммер и т.п.) необходимо знать сторону открывания двери, т.к. при отсутствии такой информации можно ошибиться и установить розетки или выключатели, например, за дверью, которыми в дальнейшем будет не удобно пользоваться.

В нашем примере дверь спальной комнаты будет открываться на стену №4. Дверь имеет ширину 80 (см), а значит от угла комнаты нам нужно отступить порядка 100 (см), чтобы дверь при открывании не заслоняла розетки.

От блока розеток №1 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №2 для телевизора.

Кабели, в отличии от стены №2, я крепил с помощью пластиковых дюбель-хомутов на небольшом расстоянии друг от друга.

Еще раз напомню, что электропроводка в этой квартире выполнена полностью без распределительных коробок, поэтому соединение питающего кабеля с кабелем последующей розетки будет осуществляться в подрозетнике этой самой розетки. Соединение будет выполнено шлейфом, но не нарушая при этом требования ПУЭ. Об этом в скором времени будет отдельная поясняющая статья, так что подписывайтесь на рассылку сайта, чтобы не пропустить интересное.

В блок розеток №2 для телевизора входит две обычные розетки и одна телевизионная розетка.

Высота установки блока розеток №2 для телевизора составляет порядка 150 (см) от чистового пола. Выше этого уровня устанавливать розетки не имеет смысла, т.к. придется сильно задирать голову при просмотре телевизора лежа. Хотя здесь, опять же, лучше уточнить у заказчика, а то в последнее время телевизоры стали устанавливать даже на потолке.

Питание ТВ-розетки осуществляется непосредственно от квартирного слаботочного щита кабелем RG-6U.

На ТВ-розетке я сейчас останавливаться не буду, читайте об этом в статье про подключение и установку телевизионной розетки на примере серии Glossa от Schneider Electric.

От блока розеток №2 для телевизора кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №3 над компьютерным столом. В блок розеток №3 входят три обычные розетки. Это очень удобно, особенно для различных устройств часто подключаемых (отключаемых) в розетку. Не нужно каждый раз наклоняться и заползать на коленях под стол.

В моем случае в них будут подключаться настольная лампа и зарядные устройства различных гаджетов.

Высота установки блока розеток №3 составляет 90 (см) от чистового пола. Это вполне достаточно, т.к. большинство стандартных столов имеет высоту не более 70-80 (см). Если стол не стандартный, то обязательно уточните его высоту.

От блока розеток №3 кабелем ВВГнг (3х2,5) осуществляется питание блока розеток №4 под компьютерным столом. В блок розеток №4 входит три обычные розетки и одна Интернет розетка. Сюда будут подключаться блок питания ноутбука, принтер и небольшие активные колонки, а также Интернет сеть для ноутбука.

Питание Интернет розетки осуществляется непосредственно от квартирного слаботочного щита кабелем UTP, где установлен роутер. Про Интернет розетку в ближайшее время я напишу отдельную статью и подробно расскажу, как она подключается и устанавливается.

Высота установки блока розеток №4, как и блока розеток №1, составляет 30 (см) от чистового пола.

Вот так выглядит стена №4 после прокладки всех кабелей.

А вот так это будет выглядеть на плане.

Розеточная линия стены №4 защищена автоматом 16 (А) и групповым УЗО с током утечки 30 (мА).

На этом этапе моя работа закончилась и к делу приступили строители.

Для выравнивания стен №2, 3 и 4 строители решили применить гипсокартон. Но чтобы не уменьшать объемы и так небольшой комнатки, они решили листы гипсокартона крепить не с помощью металлических профилей, а с помощью гипсового клея «Perlfix GF» (Knauf), тем самым приклеивая листы гипсокартона непосредственно на стены и выравнивая их.

Вот что получилось после монтажа гипсокартона.

После этого я приступил к установке подрозетников.

О том, как устанавливать блок подрозетников в стену из гипсокартона у меня есть отдельная подробная статья, поэтому сейчас на этом зацикливаться не буду.

На этом черновой монтаж электропроводки был закончен. После этого опять к делу приступили строители, занявшиеся финишной отделкой стен. В результате получилось вот так.

После этого строители занимались наклейкой обоев, укладкой ламината, установкой межкомнатных дверей и т. п.

Помимо работ строителей, специалистами по натяжным потолкам в спальной комнате был смонтирован потолок.

А теперь пришла моя очередь заниматься чистовым монтажом. О том, как установить тот или иной механизм (розетки, выключатели, проходной или перекрестный выключатели, ТВ-розетки, Интернет розетки, потолочные светильники, настенные бра и т.п.) будут отдельные статьи. В очередной раз напоминаю Вам, чтобы не пропустить новые выпуски статей, подписывайтесь на рассылку сайта.

И в заключении статьи представляю Вашему вниманию материал всей статьи в видео формате:

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

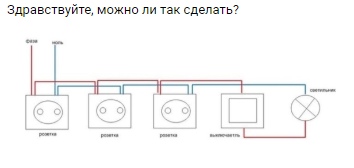

Схема подключения розетки и 2 выключателя. Как от выключателя провести розетку

При установке стандартных электромонтажных изделий нередко возникают ситуации, когда для удобства дальнейшего пользования необходимо решить техническую задачу, как от розетки подключить выключатель. Эта операция совсем несложная, достаточно соблюдать определенные правила монтажа и электробезопасности.

Важной особенностью является возможность подключения от розетки выключателей с одной или двумя клавишами. В случае необходимости может быть подключено сразу несколько таких блоков. Следует помнить, что обратные действия выполнить невозможно, то есть розетку нельзя подключить от выключателя по техническим причинам. Это связано с тем, что розетка в большей степени напоминает распределительную коробку, через которую также проходят силовые провода фазы и нуля. Выключатель такими качествами не обладает и в выключенном состоянии он просто перестанет подавать питание к розетке.

Подготовка к проведению монтажа

Для примера такого подключения можно взять двухклавишный выключатель, к которому подключены два отдельных светильника. Такой вариант используется чаще всего. Розетка и выключатель устанавливаются в отдельные подрозетники, расположенные рядом. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.

Необходимо приготовить и распределительную коробку, где будут соединяться провода. Соединение выполняется бокорезами и пассатижами. Места скруток изолируются изолентой. Если монтаж осуществляется на деревянных поверхностях, будут нужны дополнительные материалы — гофрированные трубки или металлические полосы. Для установки розеток и выключателей используются подрозетники и установочные коробки. Желательно максимально учесть все рекомендации, особенно, когда выполняется подключение выключателя от розетки своими руками.

Во многих случаях под проводку прорезаются штробы с помощью перфоратора или штробореза. Электрические провода на новом участке по своим техническим характеристикам должны быть такими же, как и во всех остальных помещениях. Сечение жил выбирается с учетом мощности будущей нагрузки и величины номинального тока. Схему подключения розетки и выключателя рекомендуется составить заранее, предварительно определив места их установки.

Перед началом работ

Нужно отключить электричество с помощью автоматических выключателей, расположенных в электрощите. При необходимости, отключения проверятся индикаторной отверткой. Убедившись в отсутствии электричества, можно начинать демонтаж старой розетки, если на его место планируется установка нового устройства. Вначале разбирается корпус, после чего с помощью отвертки откручиваются винты — фиксаторы лапок, удерживающих механизм внутри . Далее устройство полностью извлекается из установочной коробки. Остается лишь ослабить винты клемм и отсоединить провода.

Провода, находящиеся в подрозетниках, нужно подготовить, оставив концы длиной около 100 мм. Снимается защитная оплетка и зачищается изоляция жил на расстояние 1-го см. Между коробками должны проходить жилы фазы и ноля. Для того чтобы определить их принадлежность, нужно включить электричество, запитать сеть и воспользоваться индикаторной отверткой.

Подключение механизмов

Вначале подключается механическая часть розетки. Для этого, в левой колодке закрепляются два провода фазы, в центре размещается заземление, а в правую колодку устанавливаются два нулевых провода. После этого нужно затянуть прижимающие винты. Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем.

Далее, как того требует схема подключения, в подрозетнике для выключателя между собой соединяются нулевые провода. Лучше всего для этого использовать . Соединенные провода аккуратно укладываются внутри монтажной коробки. Для подключения механизма выключателя, провод фазы, отходящий от розетки, закрепляется во вводной колодке. Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Готовый механизм также устанавливается в свой подрозетник.

По окончании установки, поверх обоих механизмов устанавливаются рамки, клавиши выключателя и лицевая панель розетки. После их закрепления включается электрический ток и производится проверка работы приборов.

Как подключить одноклавишный выключатель от розетки

Бытовые выключатели света представляют собой устройство, с помощью которого осуществляется замыкание или размыкание цепи. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии. Чаще всего они используются вместе с осветительными приборами — люстрами, бра, светильниками и т.д. К одноклавишному выключателю могут подключаться не только одноламповые, но и многоламповые устройства.

Подключение во многом зависит от конструктивных особенностей изделия. Существует два типа выключателей, применяемых для наружной или внутренней проводки. Первые устанавливаются на кирпичные или деревянные стены и закрепляться шурупами на подрозетнике. В современных условиях чаще всего используется второй вариант. Монтаж встраиваемых выключателей производится в монтажную коробку, которая, в свою очередь, устанавливается в отверстие, заранее подготовленное в стене. В этом случае, при подключение выключателя с одной клавишей от розетки, используется скрытая проводка, укладываемая в заранее подготовленные штробы с последующей шпаклевкой.

Надежность дальнейшей работы во многом зависит от правильного выбора одноклавишного выключателя. Расчетное значение тока наносится на рабочий механизм прибора. Оно не должно быть меньше величины тока, потребляемого нагрузкой. Другой критерий выбора связан с уровнем влажности в помещении. Если этот показатель достаточно высок, рекомендуется приобретать специальную модель.

Рекомендуется заранее подготовить места для монтажа, которые оборудуются в зависимости от способа установки. Для изделия под скрытую проводку потребуется монтажная коробка, вставляемая в стену, а при открытом способе будет использован подрозетник, закрепляемый дюбелями и шурупами.

Закончив подготовку, можно начинать непосредственное подключение выключателя от розетки по разработанной схеме. Зачищенные провода фиксируются с помощью винтов в двух контактных зажимах. Зачистка изоляции выполняется на расстояние 5-8 мм от края жилы. Полярность контактов можно не соблюдать. Фазный провод, идущий от розетки, устанавливается в разрыв выключателя. После этого изделие монтируется внутрь стены или на нее. После укладки механизма в монтажную коробку, необходимо равномерно закручивать винты лапок, которые будут постепенно раздвигаться и упираться в стенки. К закрепленному механизму прикручивается декоративная планка и устанавливается клавиша.

Как подключить светильник через выключатель от розетки

Все подготовительные работы выполняются в том же порядке, что и во всех остальных случаях. Помещение должно быть заранее обесточено, а провода, розетки и выключатели устанавливаются по предварительно составленной схеме. Решение задачи, как от розетки подключить лампочку с выключателем, позволяет преодолеть множество мелких технических проблем. Такая установка позволяет сэкономить провод, сократить время монтажа, избавляет от необходимости делать дополнительные .

Подключение светильников подобным способом имеет свои особенности. Прежде всего, необходимо придерживаться составленной схемы и все провода укладывать в виде прямых вертикальных или горизонтальных линий. В деревянных домах электрическая сеть не должна касаться стен, поэтому провода устанавливаются на изоляторы. Для укладки линий скрытым способом потребуются штробы. В железобетонных конструкциях для этих целей предусмотрены специальные каналы.

Для того чтобы подключить выключатель от розетки к лампочке, потребуются провода с тремя или четырьмя жилами, которые выполняют функции фазных, нулевых и заземляющих.

В связи с повешенным количеством электроприборов, и меньшему количеству рабочих розеток в помещении, у многих людей возникает вопрос: «Можно ли от выключателя провести розетку схема какая»?
Естественно, можно попробовать проложить новую электропроводку, и вывести намного больше точек. Конечно, данный процесс обойдется дорого, и нужно будет делать капитальный ремонт. Новая проводка требует штробление стен, поэтому можно пойти на небольшую хитрость, и попробовать самостоятельно провести розетку от выключателя. Соответственно, сделать такое подключение возможно, но в нем будет много нюансов, и процесс немного усложняется.

Для данного выхода из ситуации, который намного дешевле и быстрее, необходимо сначала разобраться в отличительных свойствах двух приборов.

В чем заключается техническая разница?

Чтобы было максимально просто понять, как правильно от выключателя провести розетку, нужно знать разницу между ними. Поле этого, уже можно решить, стоит ли выполнять данные работы.
Электрическая розетка выполняет главную функцию — обеспечивает бесперебойную подачу электроэнергии к подключенным электроприборам. В конструкции у розетки, чтобы выполнять подачу находится два потенциала: фаза (L) и ноль (N). Розетки с заземлением, имеют три потенциала: фаза (L), ноль (N) и заземление (PE).
Выключатель осветительных приборов (люстры, светильников) отличается: внутренней конструкцией и функцией. Задача выключателя просто замыкать и размыкать готовую цепь. У выключателя имеется один потенциал: фаза (L).
Выше описаны различия двух приборов. Из полученных данных видно, что подключить розетку от выключателя без вмешательств в электричество не возможно. Монтажные работы необходимы, чтобы в последующем электроприбор смогу стабильно функционировать, ему необходимы два потенциала, а у выключателя он один.

К чему приведет параллельное подключение?

Есть попробовать подключить розетку к выключателю без особых вмешательств — параллельно, итог будет негативным: при любом использовании новой розетки, электрический ток непременно будет проходить через имеющийся светильник. Соответственно, он будет загораться.
Данная схема — строго не рекомендуется, из-за многочисленных ограничений:

Если через данное изделие подсоединять электрические приборы, имеющие увеличенную мощность, это приведет к обильному накаливанию и лампа будет периодически ломаться;
Некоторые устройство от данной розетки, нес могут стабильно функционировать. К такому оборудованию относятся: холодильник, морозильная камера, стиральная и посудомоечная машина;
Есть риск короткого замыкания, и других пагубных ситуаций.
Чтобы избежать выше указанного перечня негативных ситуаций, можно просмотреть пару других способов, и определиться нужно ли такое изделие в помещении.

Способ No 1 Замена

Можно просто отказаться от выключателя, и полностью заменить его электрической розеткой. Естественно, данный метод подойдет, если владелец дома согласен на отказ от освещения в комнате. Либо в помещении есть дополнительное искусственное освещение. Тогда одним светильником можно пожертвовать.

Перечень работ:

Полностью отключить подачу электроэнергии;
Снять выключатель, и отключить его;
На свободное место, установить розетку и осуществить подключение проводников к клеммам;
Провести всю работу, проверить итоговый результат.

Как часто вам требовалось произвести установку выключателей или розеток в доме (квартире)? Бывало такое, что из-за своей некомпетентности вызывали мастера? Сама процедура установки розеток и выключателей проста – достаточно знать всего несколько основополагающих моментов, которые обезопасят вас от поражений электрическим током.

Перед началом работ

Начиная выполнять какие-либо работы по электрике, необходимо обесточить весь дом или квартиру. Для этого достаточно выключить пробки на счетчике (автомате), а также побеспокойтесь о том, чтобы его никто не запустил. Предупредите всех, кто может быть к этому причастен.

Подключение электрических элементов требует наличия следующих вещей:

• выключатель или розетка;
• распределительная коробка – если предполагается разводка кабелей;
• провода для соединения;
• изолента для изоляции;
• коробочки для помещения выключателя (розетки), которые можно купить в любом хозяйственном магазине.

Само соединение выключателя к светильнику (люстре) или замена (установка) розетки – дело очень простое:

1. Демонтируйте старую розетку.
2. При необходимости установите внутреннюю коробку, если последняя отсутствует или прежняя пребывает в плачевном состоянии.
3. Крепление коробки происходит на приготовленную смесь из алебастра.
4. После этого достаточно закрепить провода в разъемах розетки и установить элемент на свое место.
5. Крепится сама розетка при помощи специальных полозьев, которые идут в комплекте с продажи. Достаточно закрутить шурупы до той степени, чтобы конструкция плотно сидела на своем месте.

Для монтажа выключателей последовательность действий аналогична.

В статье будут рассмотрены различные схемы подключения в распределительной коробке между электрощитом, люстрой и выключателем.

Перед стартом любых электрических работ позаботьтесь о том, чтобы полностью снять напряжение. Это обезопасит вас от поражения электрическим током. Подключение выключателя осуществляется всегда в разрыв фазы. Таким образом механизм будет отключать именно кабель под напряжением, а не нулевой. Используя такой традиционный подход, эксплуатация электроприборов в помещении окажется безопасной.

Процесс подключения

Определите фазовый кабель – он обычно заключен в красную изоляцию. Подключение в разрыв нулевого проводника приведет к тому, что вся система будет находиться всегда под напряжением.

Для примера: вам потребовалось сменить лампочку, а выключатель работает с нулевым каналом (а не с фазой), при случайном контакте с токоведущими частями патрона можно получить поражение током.

Определяется фазовый провод при помощи индикаторной отвертки. Прокладывая проводку, следуйте тому, чтобы фазный провод подключался к центральному контакту цоколя. Это уменьшит вероятность того, что можно будет случайно получить поражение током.

Подключение подразумевает то, что в распределительную коробку входят два кабеля от счетчика (щита), два от люстры и два от выключателя. Фазовый провод от щита подключается к красному проводу на выключателе. Синий провод от переключателя подсоединяется к красному проводу светильника (к нагрузке). Таким образом выполняется подключение по фазовому проводу.

Синий провод от электрощита необходимо подключить к нулевому проводнику нагрузки (люстры). Результатом этих несложных действий получается подключение по фазе, а нулевой присоединяется напрямую на лампы.

Принцип работы схемы следующий: нажатие выключателя замыкает электрическую цепь, фаза от счетчика передается сразу на светильник и люстра загорается (лампочка). Завершив соединения всех проводов, места с узлами необходимо аккуратно заизолировать и уложить внутри распределительной коробки. Все соединения проводов лучше всего делать посредством скручивания с последующим запаиванием.

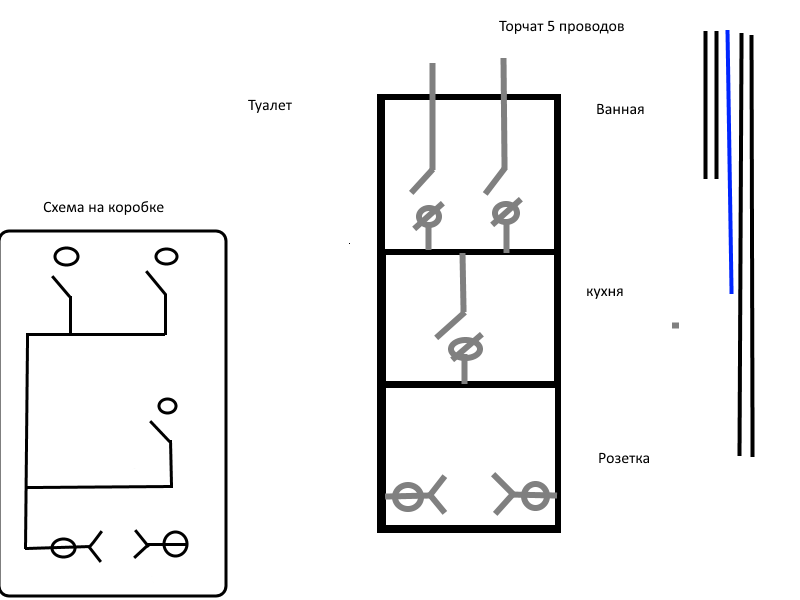

Подключение выключателя и розетки в одном месте

Зачастую в одной комнате используется одна распределительная коробка, в которую подводятся провода от люстры и розетки (или от нескольких). В таком случае легко можно ошибиться и неправильно выполнить монтаж проводов.

Сейчас ознакомьтесь с тем, как выполнить подключение одного светильника и одной розетки в одной коробке:

1. Подключение выключателя светильника происходит по фазе, как описывалось выше.

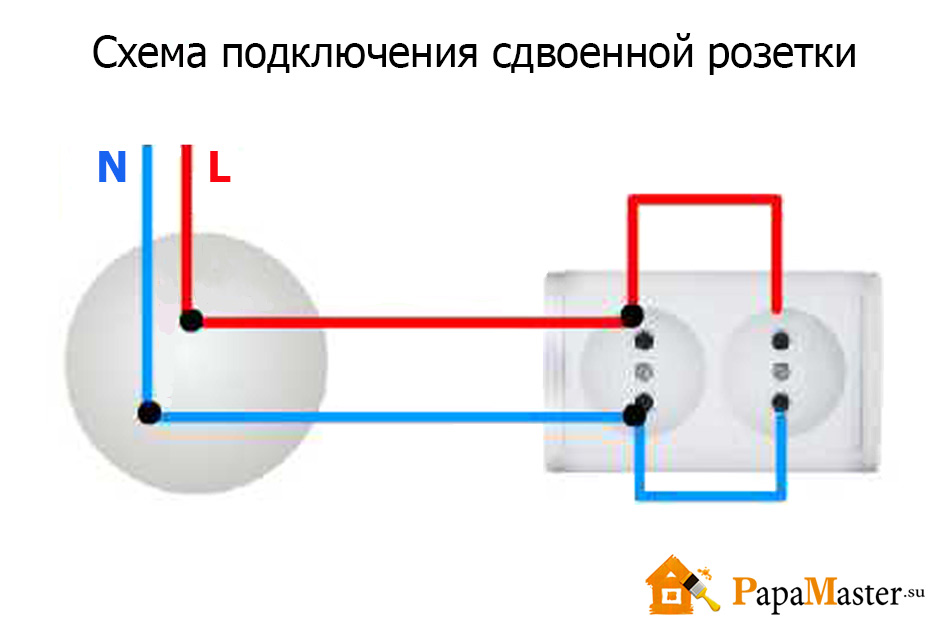

2. Провода от розетки нужно подключать параллельно.
3. Красный провод от розетки к фазе.
4. Синий проводник к нулевому проводу.

После завершения всех действий по подключению провода фиксируются, хорошо зажимаются и запаиваются. Завершающим этапом нужно выполнить изоляцию узлов изолентой, уложить провода в коробке и закрыть ее.

Подводя итог

Прочитав эту статью, вы убедились в том, что произвести установку выключателя или розетки можно достаточно быстро, и вызов мастера совсем необязателен. Главное, что нужно учитывать – это соблюдение техники безопасности при выполнении электромонтажных работ. Перед началом обязательно отключите общее напряжение по квартире (дому) на счетчике, а только затем приступайте к выполнению работ.

Инструкция

Выключите электричество. Это можно сделать в щитке при помощи вводного автомата или просто напросто вывернув сами пробки. Затем необходимо убрать защитную накладку от гнезда или выключателя . При этом не забудьте оставить запас провода в 50 мм.

Последовательно отвинтите распорные винты охватов от пластин. Это необходимо для того, чтобы была возможность выставить выключатель в коробке из гнезда. По завершению поворота крестовины должны быть в коробке. Винты стоит вкручивать осторожно, не торопясь, без деформации.

В том случае, если предыдущие выключатели держались лишь при помощи «подушек», привинченных к стене, то расположите в стенной впадине приспосабливающую коробку. Это сделать несложно, поскольку практически во всех современных моделях присутствует металлический корпус установки с апертурами.

В фазе разрыва установите переключатели. Сам провод при этом приспособьте в патроне крепления. Это необходимо для безопасности электрической схемы при коротком замыкании. В таком случае она просто разъединится. Также это позволяет заменять патроны и лампы без каких-либо проблем.

Обратите внимание, делается ли включение света при помощи верхней части ключа или же основной кнопки, при устройстве выключателя . В случае одной клавиши, выключатель нужно установить таким образом, чтобы исключительно снизу находились связные контакты.

Осторожно закрепите подрозетник на стене. После этого откройте саму розетку . Приложите ее основу к выключателю двумя винтами. После этого прикрепите кабель к розетке и контакту. Делать это нужно при помощи винтов. Перед началом эксплуатации убедитесь в правильности всех своих действий, отсутствии ошибок или пропущенных шагов. Только полностью удостоверившись в этом, можете начинать эксплуатацию.

Проблемы электропроводки и подключения розеток и выключателей должен решать специалист, разбирающийся в технике безопасности и имеющий соответствующее разрешение для работы. Но общие принципы работы можно изложить следующим образом.

Вам понадобится

• розетка, выключатель, провод.

Инструкция

Определите место расположения розетки – по правилам это от метра до полутора от пола, по евростандартам – немного выше плинтуса, а именно от тридцати до сорока сантиметров. Но если дома есть маленькие дети, нужно не просто разместить розетку повыше, но и обеспечить ее заслонкой.

Проследите, чтобы розетка была на расстоянии не менее полуметра от любых трубопроводов, включая не только газовые, но и водопроводы.

Все работы по подключению розетки проводите при отключенном электричестве, желательно на щиток повесить предупреждение «Не включать!».

Проводку ведите сантиметров на 30 выше пола – это оптимальный вариант как при открытой, так и при скрытой проводке.

Перед соединением провода предварительно зачистите для обеспечения лучшего контакта.

При соединении обеспечьте крепкое и надежное привинчивание проводки, чтобы избежать нагревания или искрения.

Укрепите розетку на деревянной или пластиковой подставке не меньше 10 мм шириной (это касается только открытой проводки.

Для закрепления розетки на подрозетнике используйте два шурупа или соедините их между собой при помощи специального зажима.

При подключении розетки учитывайте мощность предполагаемых для включения в нее приборов. Если у вилки прибора есть провод заземления, то и розетка должна быть соответственной.

Помните, что при параллельном подключении розетки от выключателя свет будет включаться каждый раз при подключении прибора в розетку , а при последовательном розетка будет работать только после включения света.

Оденьте рамку и установите панель механизма.

Выбор того, проводить ли розетку от выключателя , остается строго за вами — именно вы будете использовать результат своей работы, но лучше все же оставить такое занятие, как монтаж, электрикам.

Источники:

• как сделать из выключателя розетку и выключатель

Разберите розетку, открутив два винта, расположенные на защитной крышке, при помощи отвертки. Определите, какой способ фиксации проводов предполагается в данном приборе. Как правило, это специальные зажимные клеммы, в которых предусмотрено отверстие для провода и болт, служащий для его фиксации. Хотя, в некоторых моделях кабель просто закрепляется болтом с гайкой.

Аккуратно зачистите все концы электропровода. Если в розетке предусмотрены прижимные клеммы — зачищать кабель следует на 5-7 мм. Вставьте провод в отверстия и затяните болт.

Если зажимные клеммы отсутствуют — зачистите кабель на 10-15 мм. Сделайте небольшие колечки на концах проводов при помощи пассатижей. Вставьте крепежные болты в колечки и туго завинтите их.

Вставьте розетку в подрозетник. Выставите ее ровно, используя спиртовой уровень.

Зафиксируйте прибор в стене при помощи винтов. Старайтесь завернуть винты до упора. Прикрутите защитную крышку.
Розетка установлена.

Видео по теме

Полезный совет

Если вы устанавливаете розетку на гипсокартонную стену — приобретите специальный подрозетник и зафиксируйте его на стене с помощью самореза и дюбеля.

Источники:

Решили сделать ремонт, выровнять стены гипсокартоном ? Правильное решение. Ведь оно позволит быстро, экономично спрятать от посторонних глаз все дефекты и неровности стен. Одно смущает – на новых стенах нет ни выключателей, ни электророзеток. Дело это поправимое: установите их сами.

Инструкция

Еще до того, как крепить на деревянную решетку листы гипсокартона , сделайте монтаж электросхемы. Для этого определитесь с местом установки выключателей и электророзеток.Электропровода уложите в гофрированный шланг и закрепите к каркасу. Кабель от распределительной коробки подведите к месту установки электророзетки. Оно должно быть расположено на высоте 250-300 мм от пола и на минимальном удалении от подключаемого электроприбора.Почему именно такое расстояние от пола? Потому что при расположении электророзетки ниже будет затруднена работа пылесоса. А при более высоком расположении на нее будет оказываться дополнительная нагрузка в виде веса электропровода подключенного электроприбора. Чем выше

Когда место установки выбрано, на стене из гипсокартона отметьте центр будущей розетки. Из центра начертите круг диаметром 68мм. Это будет установочное место для коробки под электро розетку .
Заранее позаботьтесь о приобретении установочных коробок для монтажа на гипсокартон , т.к. они отличаются от других способом крепления на стене.

По начерченному кругу вырежьте специальной насадкой к дрели отверстие в листе гипсокартона. В это отверстие установите монтажную коробку, предварительно пропустив внутрь нее электропровода.
Необходимо учесть, что высота установочной коробки стандартная и равна 45 мм. Если расстояние от основной стены до наружной поверхности листа гипсокартона будет меньше, то отверстие под установочную коробку придется углубить в основную стену.

Закрепите коробку в отверстии, для чего винтами подтяните лапки к внутренней стороне листа гипсокартона. Затем произведите затяжку так, чтобы установочная коробка не двигалась.

Подсоедините провод к розетке , предварительно вытянув его из коробки на расстояние 10-12 см. Затем с помощью винтов закрепите розетку к установочной коробке, выровняйте ее и закройте декоративной планкой.

Видео по теме

Обратите внимание

Все работы по монтажу электропроводки и установке электророзетки делайте при отключенном напряжении.

Источники:

Из всех известных человечеству устройств электрической коммутации самыми распространенными являются розетки, основная функция которых заключается в создании надежного контакта с вилкой прибора, подключаемого к нему. Количество используемых человеком электрических приборов с каждым днем становится все больше, при этом число розеток в комнате остается неизменным. Разрядить нагрузку на одну из них позволяет подключение к ней второй розетки, а чтобы не тянуть лишние провода из электроблока, их нужно соединить между собой. Сделать это проще всего посредством параллельного соединения.

Вам понадобится

• — мультиметр или индикатор;
• — паяльный аппарат;
• — набор отверток.

Инструкция

Параллельное соединение розеток является самым безопасным, а потому и наиболее популярным. К тому же его легко можно выполнить своими руками . Но при этом нужно помнить, что подходит оно только для розеток, относящихся к одной группе.

Для начала отключите автомат, чтобы снять с подключаемой розетки напряжение. Сделать это можно выкрутив пробки, если они используются, или, отключив автоматические выключатели на вводе.

Проверьте отсутствие напряжения. Для этого можно воспользоваться обычным указателем напряжения, мультиметром или индикатором. Только убедившись в отсутствии напряжения, можно будет снять крышку розетки и прикоснуться рукой к оголенным проводам и контактам.

Подключать электрическую розетку параллельным соединением можно через распределительную коробку или с помощью клемм. Второй способ еще называется шлейфным соединением. При использовании шлейфа кабель подсоединяется к первой единице блока, при этом кабель для следующего блока будет запитываться от последней.

Для шлейфного соединения очень важно, чтобы отсоединения розеток были независимы друг от друга. Для этого соедините проводники с нулевыми проводниками посредством клемм либо пайки. К первой электрической розетке подсоедините ноль и фазу. После этого поставьте сжим на провод заземления. От него к каждой из электрических единиц будет подводиться провод для заземления.

Чтобы подключить вторую розетку, подсоедините фазу и рабочий ноль от последней единицы первого блока, а в сжим подключите провод заземления.

После того как работы будут закончены и рабочие части розеток будут надежны установлены в подрозетниках, можно прикрутить крышки и включить автомат.

Обратите внимание

Материалы всех используемых проводов должен быть идентичен. К примеру, нельзя производить подключение медных проводов со сделанными из алюминия.

Если не удается избежать подключения проводов, выполненных из разных материалов, важно произвести их залудивание перед соединением.

Полезный совет

Осуществление параллельного соединения требует от исполнителя соблюдения техники безопасности, а потому очень важно не упускать из виду даже незначительные нюансы.

При подключении проводов к контактам необходимо свернуть конец провода в форме кольца.Это требуется для создания достаточной площадки для контакта.

Источники:

• Как подключить, перенести и отремонтировать электрическую розетку.

После въезда в новое жилище приходится устранять множество мелких неполадок или недоработок. Хорошо, если имеются навыки работы с электропроводкой и подключение лампочки к выключателю не является проблемой, но не все мы электрики, поэтому приходится осваивать азы самостоятельно. Разбираться с проводкой лучше в светлое время суток, пока комната освещена дневным светом.

Вам понадобится

• — лампочка;
• — вольтметр;
• — розетка;
• — электрические провода.

Инструкция

Электрическая цепь состоит из реле, выключателя, предохранителя и перемычки. Все эти составляющие должны между собой быть соединены с помощью проводов. Перед подключением лампочки предстоит изучение и проверка цепи.

Проблемы в работе проводки могут быть вызваны ненадежными контактами, окислившимися деталями, перегоревшими перемычками и предохранителями. Состояние всех деталей и соединений проверяется визуально, а также с помощью контрольно-измерительных приборов.

Сняв со стены выключатель можно обнаружить 3 провода: два должны вести наверх к лампочке и один из раздаточной коробки к выключателю . Все 3 провода разделяются по клеммам, в это время выключатель нужно оставить во включенном состоянии, так как тогда можно определить фазу на каждом проводе с помощью вольтметра. Во включенном положении фаза есть на общей клемме выключателя. Во время включения клавиши на провод , подключенный к лампе, подается фаза. В выключенном состоянии провода обесточены.

Затем наступил черед разобраться с

Для установки выключателя потребуется:

• выключатель;
• соединительные провода;
• распределительная коробка;
• изолента;
• отвертка;
• желательно иметь еще тестер

Подсоединение выключателя непосредственно к светильнику – это дело очень простое, разберется даже школьник, но нельзя все же забывать о главном правиле – фазный провод подключается к лампе посредством выключателя, т.е. фаза всегда подключается на разрыв. Это необходимо соблюдать для безопасности дальнейшей эксплуатации электроприборов. В противном случае, если выключатель выключает от сети не фазу, а ноль, то проводка остается под напряжением всегда, а это очень опасно. Фазный провод определяем при помощи индикатора и подключаем его к патрону лампочки так, чтобы она была подключена к фазе центральным контактом.

А вот как подсоединить через одну распределительную коробку провода от светильника, выключателя и щитка, тут надо разобраться.

Схема выключателя состоит из:

• лампочки – одна или несколько, включенных параллельно;
• одноклавишного (в нашем случае) выключателя;
• распределительной коробки;
• источник питания 220V.

С распределительного щитка к коробке отходит кабель, состоящий из двух проводов. Лучше, чтобы они были разных цветов. Далее, к этой же коробке подходят провода от выключателя и светильника. Фаза от распредщитка обычно красного цвета и соответственно подсоединяется к красному проводу, подходящему к выключателю. Синий провод от выключателя подсоединяем к красному, подключенному к лампе, тем самым делаем фазу коммутируемой.

Нулевой синий провод от электрощитка подключаем к нулю, идущему на лампу. В итоге ноль от распредкороба выходит прямо на лампочку, а фаза подключается через выключатель. Получается, что при нажатии кнопки выключателя цепь замыкается, фаза подается на лампочку и она начинает светиться. В завершение работы все оголенные провода тщательно изолируются и аккуратно умещаются в коробке. Для большей надежности соединений можно наряду со скруткой применить еще и пайку.

Если в квартире имеются общие распределительные коробки, к которым подключены все розетки и выключатели, то разобраться, что и к чему подсоединяется достаточно трудно. Например, если в одной распредкоробке подключены вместе выключатель от лампы и розетка.

В этом случае от щитка к коробу идут два провода – один красного цвета с фазой, а другой синего с нулем. Схема подключения аналогичная, как было описано выше. Розетка подключается параллельно – фаза к фазе (провода оба красные), ноль к нулю (синие провода).

1. Удаляем защитную накладку от гнезда розетки или выключателя, при этом надо оставить запас провода на 5-6 см.
2. Отвинчиваем распорные винты для того, чтобы можно было вытащить выключатель из короба в стене.
3. Выключатели монтируют в фазе разрыва, провода устанавливают в патрон крепления. Это дает быстрое разъединение электрической системы в коротком замыкании и обеспечивают замену патронов и ламп.
4. При монтаже выключателя обратите внимание, делается ли включение нажатием главной кнопки или верхней части ключа.
5. Одноклавишные выключатели монтируют так, чтобы контакты проводов были внизу.

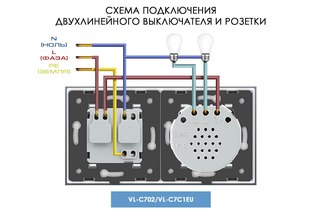

6. Установка и соединение розетки с выключателем следующая:

• на стене закрепляют подрозетник;
• розетка раскрывается;
• основание розетки двумя винтами привинчивают к выключателю;
• к розетке и основанию выключателя винтами привинчивают кабель.

Мы рассмотрели краткий экскурс, как подключить розетки и выключатели. Если для вас остались неясные моменты, то обратите внимание на видео и фото. И помните о безопасности.

Полезные статьи » Проходной выключатель

Удобно, когда, войдя в квартиру, в комнате можно включить проходное освещение, а при выходе с обратной стороны выключить его другим выключателем. Но, если такой возможности нет, тогда проходить в помещение далее приходится в темную. Эту проблему решают проходные выключатели. Рассмотрим их схемы подключения и принцип действия.

Выключатель или переключатель

Внешне проходные выключатели от обычных ничем не отличаются, да и работают они на первый взгляд так же. Только это не совсем выключатели, а скорее переключатели, так как электрическую цепь они не размыкают, а перенаправляют ток на другой выход или несколько точек в разных комнатах. И в выключателе, и в переключателе имеется одна входная клемма, но в первом — один выходной провод, во втором их два.

Любой электрик, посмотрев на устройство, сразу определит тип выключателя. Но производители на своих изделиях наносят простые изображения схем включения цепи, так что даже неискушенный в электротехнике хозяин дома может выбрать то, что нужно и самостоятельно подключить проводку. Но всё же, некоторые знания потребуются. К примеру, чтобы быть уверенным, что клеммы подключены правильно, нужно их проверить мультиметром; выставить его в режим зуммера и поочередно протестировать участки цепи на присутствие напряжения.

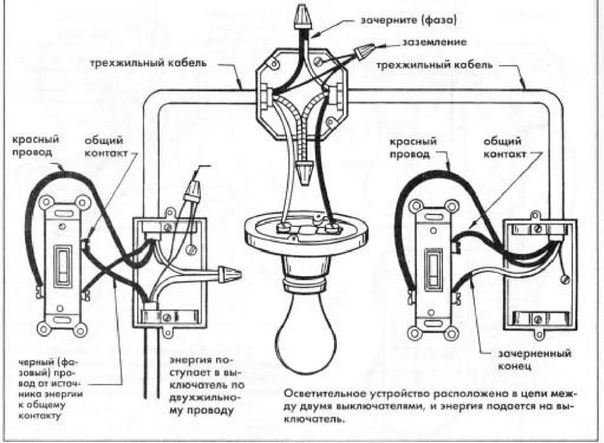

Простая схема подразумевает наличие двух выключателей, соединенных последовательно и работающих в паре. Но управлять ними можно лишь одним осветительным прибором. То есть, войти комнату можно включить свет, а затем на выходе из нее выключить освещение другим таким выключателем. Принцип такой и в схемах на четыре точки, проходные выключатели только монтируют на всех выходах или совсем в ином месте, даже в другом конце дома.

В методе подключения всё просто: к приборам подводят два провода — «ноль» и фазу. При нажатии клавиш цепь замыкается, лампочка начинает светиться, на другом конце эта же цепь размыкается и тушит свет. Несколько точек должны быть соединены параллельно; это нужно для того, чтобы при разомкнутой цепи в какой-либо точке, свет в проходной комнате можно было бы включить при выходе из любой комнаты. То есть, если клавиши на двух или нескольких переключателях находятся в одинаковых положениях — освещение есть, если в разных положениях — в проходной комнате темно.

Чтобы управлять тремя и более точками, в схему разводки проходных выключателей добавляют несколько переключателей перекрестных. Независимо от того, установлены ли проходные выключатели при входе в дом или в средине него в любом месте, их называют маршевыми. Они устанавливаются:

• На лестницах. Конечно же, если это лестница на пять ступенек, тогда можно обойтись и без ее освещения. Но когда нужно подниматься на второй этаж, то хождение в потемках вызывает дискомфорт. В таких случаях выключатели располагают на первом и втором этаже или последующих. Управление освещением осуществляется в одном и другом направлениях. Выключатели работают последовательно во всех местах.
• В спальне. Как и в предыдущем варианте принцип действия идентичен: освещение включается при входе в спальню, а выключить и снова его включить можно в удобное время у изголовья спального места. Это очень удобно в детской комнате, чтобы ребенок не бродил в темноте.

Подобных примеров можно привести много. Проходные переключатели используются не только в быту, но и на производствах, в общественных местах. Вместо того, чтобы вести провода по всему периметру помещений на несколько точек, к приборам можно подключить датчики движения; свет будет выключаться через минуту-две автоматически, когда в той или иной комнате никого нет. Выключать свет из разных мест не только удобно, а также выгодно с точки зрения экономии электроэнергии.

Как сделать проходной переключатель

Хотя устройства обычного и проходного выключателей особенно не отличаются, но стоимость их значительно разнится, иногда в три раза. Это подталкивает мастеров самостоятельно изготавливать коммутирующие устройства. Для этого используют одноклавишное и двухклавишное устройство, чтобы они были однотипными, от одного производителя. У них должны быть взаимозаменяемые (перемещаемые) клеммы, которые располагают так, чтобы разрыв сети был независимым.

Чтобы изготовить самостоятельно такой переключатель, нужно:

• снять клавишу у одноклавишного устройства;
• выдавить сердцевину;
• отжать зажимы между механизмом и корпусом;
• вынуть из гнезда одну клемму;
• переустановить контакт с одного на другое место;
• установить коромысло на контакты и собрать всё в обратной последовательности.

Более простой способ — собрать один коммутирующий переключатель из двух обычных. Для этого их нужно установить один возле другого и соединить клавиши общей накладкой, чтобы при нажатии на нижнюю часть выключался один, а на верхнюю — другой и наоборот.

Схемы подключения

Схему включения/выключения освещения в проходной комнате делают из двух одноклавишных выключателей, соединенных последовательно и работающих в паре. В каждом из них должен быть один вход и два выхода.

Сначала рисуют схему, чтобы она отображала наглядно каждый этап. Обязательно нужно помещение обесточить: на распределительном щитке выключить соответствующий автомат и убедиться при помощи вольтметра об отсутствии напряжения на проводах в каждой точке. Такая проверка нужна потому, что иногда разводка может быть сделана так, что через проходную комнату проходят смежные провода из других комнат. Если напряжение обнаружится, тогда нужно отключить таким же образом и другие комнаты.

Для работы необходимо подготовить изоленту и инструмент:

• отвертки — плоскую, крестовую, индикаторную;
• рулетку;
• нож, бокорез;
• перфоратор, болгарку.

Под новую проводку нужно будет проштробить каналы в стенах, под новые выключатели просверлить углубления, подготовить соединительные коробки. Соединять провода можно простой скруткой, но для надежности и долговечности для этого есть специальный инструмент для контактной сварки. Он также необходим, если приходится соединять алюминий с медью. В другом случае разнородные провода следует соединять переходниками. Медь и алюминий скручивать непосредственно нельзя потому, что вскоре образуется окисление и прохождение тока сначала замедлится, а затем совсем прекратится. Монтаж нужно делать в строгой последовательности по плану, это позволит получить в итоге требуемый результат сразу без дополнительных поисков причин, почему неправильно работает система.

Схема проходного выключателя с несколькими точками

В выключателе простом имеется лишь один размыкаемый контакт. В двух-, трехклавишных устройствах их два или три, но электрическая цепь размыкается одна. Такие выключатели для проходной комнаты не подойдут. В конструкции должна быть одна входная клемма и две раздельных выходных. На место, где стоял простой выключатель, нельзя подключить проходной переключатель, для него потребуется делать дополнительную разводку. Для работы подготавливают аналогичный набор инструментов, как и в предыдущем варианте.

Линии проводов располагают на расстоянии от потолка не меньше 15 см. Это требуют нормы технических условий. Обычно провода укладывают в предварительно сделанные в стене штробы, в итоге получается комната с идеально ровными стенами, на которых кроме выключателей и розеток больше ничего нет. Этот способ используют при проведении евроремонтов. Но в панельных домах штробление бетона не такая уж и простая задача, поэтому провода можно аккуратно уложить в прикрепленные к стенам пластиковые короба (лотки). Нельзя сказать, что покупка коробов, это дополнительные расходы, ведь при штроблении придется израсходовать не один диск для болгарки, затратить много сил и времени. К тому же, если провода оплавятся в коробе, то ремонт обойдется значительно дешевле. Какой способ лучше — дело хозяина.

Перед разводкой проводов нужно установить распределительные коробки. Они бывают накладные и врезные. Последние сложнее монтировать, так как под них необходимо сверлить или выдалбливать углубления в стенах, но зато в итоге получатся идеально ровные поверхности. Накладные коробки лучше подойдут для проходных технических помещений, в кафе, столовых и тому подобных заведениях.

Скрутка проводки выполняется в распределительных коробах. 5 проводов подводятся к первой коробке, это: запитка от распределительного щитка, три ответвления на выключатели и один провод на осветительный прибор (если их несколько, то они должны быть соединены последовательно).

Для проводки используется трехжильный кабель. Жилы имеют соответствующие цвета: синий и белый — фазы, коричневый «ноль». Коричневый провод, это также заземление. Раньше его не использовали, но по современным требованиям пожарной службы так делать необходимо. В противном случае приемка помещения в общественном заведении проверяющим инспектором не пройдет. В частных домах или квартирах такие проверки не практикуются, однако для безопасности поражения током заземление делать рекомендуется. В случае пожара, если выявится, что заземления не было, то никакие страховки не помогут возместить ущерб.

Провода от проходных переключателей соединяют в разрыв фазной линии, а «ноль» направляется через коробку без разрыва прямо на осветительные приборы. Фаза, направленная через контакт выключателя, обеспечивает безопасность при проведении обслуживания светильников.

Проходной выключатель на несколько точек монтируется в следующей последовательности:

• нужно сразу зачистить (оголить) все концы проводов и залудить, если предполагается пайка
• фазовый провод определяется с помощью тестера
• фазу нужно скрутить с проводкой от ближнего выключателя к распределительному щитку (провода синий или белый)
• соединить клеммы заземления переключателей
• к светильнику подсоединить второй переключатель
• провод от последнего осветительного прибора скрутить в распределительной коробке с «нулем».

Чтобы из разных точек управлять светильниками, применяют схему на три выхода. Кроме проходных комнат такие схемы используют также в многоэтажных домах, длинных коридорах со множеством выходов, крупных залах. Наряду с проходными выключателями необходимо в таких случаях устанавливать перекрестные переключатели. В их устройстве имеется не три, а 4 клеммы: выходных пару и два входных, их переключение происходит одновременно. В многоточечных схемах проходных помещений применяется четырехжильный кабель.

Чтобы монтаж выполнить быстро и без последующих доделок, нужно сразу сделать разметку на стенах согласно схеме. Это места расположений будущих выключателей, распределительных коробок, осветительных приборов. Следует провести разметку линий магистралей проводки. В процессе проработки схемы в реальности, возможно потребуется ввести некоторые корректировки. К примеру, сменить место расположения точек, коробок, следовательно, потребуется изменение и конфигурации магистрали проводки.

Ко всем выключателям проходного типа подводятся трехжильные кабели, четырехжильные — к перекрестным. Заметим, что в системах должны быть жилы проводов сечением одинакового диаметра, а переключатели с одинаковым номинальным значением силы тока. Нельзя допускать, чтобы один переключатель был на 8 ампер, другой на 10 А, а третий на 16 А.

Основные плюсы проходных выключателей

Удобство переключателей проходных есть еще в том, что включать в здании можно освещение из любого места. В кладовой можно не обязательно на входе в нее включать свет, а из другой комнаты и выключать непосредственно в самой кладовой, в спальне — у изголовья дивана. Такой же принцип использовать можно где угодно поэтажно, на лестницах и даже на улице или в других хозяйственных постройках во дворе.

Обеспечивают проходные выключатели удобство работы, экономию электроэнергии в общественных заведениях: залах, барах, кафе, ресторанах, в длинных коридорах производственных цехов. Лучшим решением в подобных случаях в плане экономии будет установка таймера или датчиков движения, которые также подключаются к проходным переключателям. Отключаться освещение будет через некоторое время, даже если работник уходя забыл выключить свет.

Преимущество проходных выключателей есть в следующем:

• безопасности эксплуатации и надежности здания
• оперативности управления освещением, следовательно, и экономии времени
• более низкой себестоимости электрооснащения помещений
• простоте монтажа
• отсутствии сложности настроек схем
• оптимальном использовании и экономии энергоресурсов.

Часто при многократном включении/выключении контакты устройства выходят из строя. Могут преждевременно подгорать клеммы или разъемы, при снятии крышки может отломиться защелка. Поэтому выбирать следует хорошие выключатели с качественными металлическими контактами, эластичными пластиковыми элементами конструкции и корпуса. Поэтому дадим рекомендации, изделия каких производителей лучше.

Лучшие производители выключателей проходного типа

Legrand

Популярностью на рынке электрических товаров пользуется компания «Легранд». Выключатели выполнены в эластичных пластиковых корпусах, их несложно разбирать и собрать, они просты в монтаже и надежны в подключении. У них современный внешний вид. Они несколько дороже своих аналогов, но это того стоит. Однако при их монтаже нужно точно подгонять место установки.

Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин. Просмотров 158 Опубликовано 24.10.2016 Обновлено 04.11.2016

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:

Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Страница не найдена — Legrand

| 24.02.2021

Целью данного обзора является оценка проблем устойчивого развития с точки зрения бизнес-модели Legrand и ожиданий всех заинтересованных сторон.

Группа | 02.11.2021

Legrand объявляет о запуске беспроводного и безбатарейного коммутатора нового поколения.Эта технологическая инновация была разработана в сотрудничестве с CEA, крупным игроком в области исследований, разработок и инноваций.

Финансы | 02.11.2021 06:45

Ответственное антикризисное управление

Сильные финансовые достижения и достижения в области ESG в 2020 году
Изменение продаж: -7.9%
Скорректированная операционная маржа: 19,0%
Свободный денежный поток: 16,9% от продаж
Достижение дорожной карты КСО: 128%

Объявлено о 3 новых сделках
Всего в 2020 году приобретено 4 новых компании
Постоянное активное продвижение продуктовых предложений недавно приобретенных компаний

Группа | 01.12.2021

Legrand был удостоен знака различия Европейского и международного стандарта гендерного равенства (GEEIS), который был учрежден Arborus и прошел аудит Bureau Veritas Certification. Эта награда свидетельствует о прогрессе, достигнутом Группой за многие годы с точки зрения разнообразия, профессионального равенства и инклюзивности — принципов, которые лежат в основе стратегии Legrand в области управления персоналом и корпоративной социальной ответственности.

CSR | 12.02.2020

Legrand заняла 33-е место в общем рейтинге и 2-е место в категории «Электроматериалы и оборудование».

| 26.11.2020

Legrand получил Гран-при Proxinvest «2020 ESG Innovation».Премия награждает европейскую компанию за ее инновационные методы в области «ESG».

Финансы | 11.05.2020 07:30

Хорошие результаты в третьем квартале
Стабилизация продаж по сравнению с третьим кварталом 2019 года
Восстановление скорректированной операционной маржи и свободного денежного потока

Первые девять месяцев: хорошие результаты в беспрецедентной кризисной среде
Органическое изменение продаж: -10%
Скорректированная операционная маржа: 18.7%
Свободный денежный поток: 13,8% от продаж

Продолжение внедрения модели Legrand

CSR | 10.01.2020

Эти решения являются результатом целенаправленной политики в области инноваций и приобретения, реализуемой Группой.Legrand в настоящее время является второй по величине компанией в Европе на рынке вспомогательного жилья, особенно после приобретения Intervox (Франция), Tynetec, Jontek и Aidcall (Великобритания) и Neat (Испания).

группа | 21.09.2020

Международное жюри на конкурсе XXVI Compasso d’Oro ADI Award присудило Living Now , революционному модельному ряду электрических элементов управления Bticino, итальянского отделения Legrand Group, награду Honorable Mention .

Финансы | 31.07.2020 19:30

Legrand назначил Exane, вступивший в силу 3 августа 2020 г., и на начальный период, истекающий 31 декабря 2020 г., с возможностью негласного продления впоследствии на периоды в двенадцать месяцев, для реализации соглашения о ликвидности, которое соответствует решению Autorité des marchés financiers. (AMF) № 2018-01 от 2 июля 2018 г., касающийся заключения договоров о ликвидности по акциям в качестве принятой рыночной практики, и стандартного договора Французской ассоциации финансистов (AMAFI) от 15 января 2019 г.

Финансы | 31.07.2020 07:30

Группа мобилизована для всех заинтересованных сторон

Показывает хорошую стойкость в очень плохих условиях окружающей среды
Органическое изменение продаж: -15.2%
Скорректированная операционная маржа: 17,5%
Множество мер по адаптации к последствиям кризиса
Устойчивое финансовое положение …

Группа | 07.02.2020

Legrand стремится к 2050 году ликвидировать чистые выбросы парниковых газов во всех сферах своей деятельности при уровне глобального потепления, ограниченном 1.5 ° С.

Группа | 07.02.2020

Legrand занимает 16-е место в таблице за 2019 год, что лучше, чем в предыдущем году, когда компания занимала 25-е место.

Финансы | 05.12.2020 20:30

Legrand сегодня завершила выпуск облигаций с фиксированной ставкой на сумму 600 миллионов евро, сроком погашения 10 лет и годовым купоном 0.75%.

Эта операция увеличивает средний срок погашения облигационного займа до 6,7 лет со следующей датой погашения, установленной на 19 апреля 2022 года, на сумму 400 миллионов евро.

Успех этого выпуска, на который были подписаны 3,2 раза, еще раз демонстрирует уверенность инвесторов в надежности модели развития Legrand.

Финансы | 05.07.2020 07:30

Ответственная мобилизация для преодоления последствий кризиса здравоохранения

Показатели показали хорошее сопротивление в первом квартале 2020 года
Органическое изменение продаж: -7,3%
Скорректированная операционная маржа до приобретений: 18.7%
Твердый баланс и финансовое положение

…

Системы электропроводки и методы электропроводки

Электропроводка должна быть проложена правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка проложена неправильно или без соответствия каким-либо стандартам, устройства могут повредить или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Перед началом работ по установке жилой, коммерческой или промышленной электропроводки необходимо учесть несколько факторов. Эти факторы включают тип конструкции здания, тип потолка, конструкцию стен и пола, методы электропроводки, требования к установке и т. Д.

Давайте вкратце обсудим основы электропроводки, то есть концепцию электропроводки, необходимые шаги, применяемые методы и распространенные типы электропроводки.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала.Электричество опасно, прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

1. Всегда используйте защитные приспособления, такие как очки, перчатки, обувь и т. Д., И избегайте прямого контакта с цепями под напряжением или под напряжением.
2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
3. Отключите источник питания при установке или подключении проводов.
4. Мощность, подаваемая на установку, должна контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
5. Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
6. Используйте токопроводящие ручные инструменты, для которых они предназначены для выполнения электрических работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности, прочтите эту статью: Электробезопасность

Типы систем электропроводки

ГЭУ обеспечивает подачу электроэнергии до помещения потребителя. Потребитель должен подключить эту точку к главному распределительному щиту дома.

От главного распределительного щита через провода подключаются различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники.Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки. Некоторые из них обсуждаются ниже.

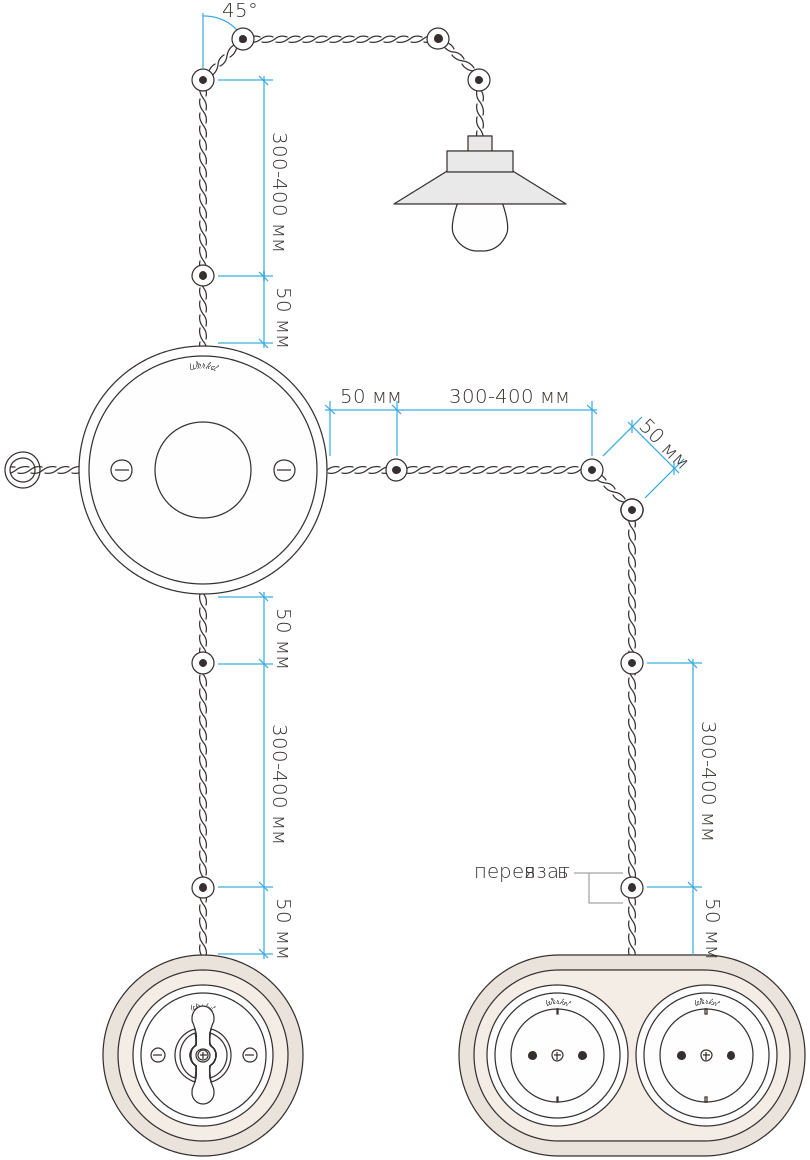

Шип для проводов

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, то есть через 0,6 м между каждой планкой. Кабели с изоляцией из ПВХ проходят через отверстия каждой планки и, следовательно, опоры планки и удерживают провод.

Это недорогой метод электромонтажа, который используется для временных установок.Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.

Шпилька для проводов

Электропроводка обсадных труб и крышек

В этом кабеле пропущен деревянный кожух с пазами. Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стене или потолку саморезами.

После помещения кабелей в пазы корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели.Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка обсадных труб и колпачков

Проводка планки

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам при помощи дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени на установку.В основном они используются для установки внутри помещений.

Проводка планки

Кабельная проводка

В этой разводке кабели из ПВХ проходят либо через трубы из ПВХ, либо через стальные трубы. Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубопроводные трубы проложены по поверхности стен и потолка, это называется поверхностной разводкой кабелепровода. Если трубопроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой разводкой кабелепровода.

Кабельная проводка

Поверхностная кабельная проводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов. Электропроводка по кабелепроводу — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка с помощью кабелепровода).

Виды чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети.Информация на чертежах обеспечивает полный дизайн или план электрического монтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы описаны ниже. Прежде чем узнать об этих схемах, сначала нужно знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений. Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств.Он состоит из основных функций или частей, представленных блоками, и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется до реализации принципиальной схемы. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах. И, следовательно, большинство технических специалистов имеют ограниченный интерес к этой диаграмме.

Схема (схема)

Здесь электрическая схема упрощенно представлена ​​графически.Он включает информацию о положении (в см, или м, или мм) различных элементов, таких как осветительные приборы, розеточные коробки, соединительные коробки, потолочные вентиляторы и т. Д.

Линейная диаграмма

Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, лампы, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, которые соединяют компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако можно выполнить электромонтаж, следуя информации, приведенной на этой диаграмме. Эти схемы обычно предназначены для иллюстрации работы электрической цепи.

Схема электрических соединений — это графическое изображение цепи, которая показывает проводку между частями, элементами или оборудованием.

Он дает подробную информацию о проводке, чтобы можно было понять, как установить соединение между устройствами. Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), завершение неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием их ссылочного номера, длины, типа и количества снятия изоляции, необходимой для пайки кабеля. Это дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (такого как двигатели и нагреватели) с начальными и конечными контрольными точками. Он также включает в себя идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые в других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

В нем приводится информация о типах компонентов схемы и их ссылочные номера. Этот список полезен для идентификации, поиска и перекрестной ссылки на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка проводов или кабелей и электрических инструментов.

Подготовка проводки включает следующие соображения.

1. Типом проводника может быть одинарный сплошной провод или многожильный провод (состоящий из нескольких тонких опор).Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению мощности. Для электрических установок предпочтительны в основном многожильные проводники.
2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводе, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, красный для фазового провода, черный для нейтрали, зеленый для земли и так далее.Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в нашей предыдущей статье, поэтому, пожалуйста, проверьте эти электрические инструменты, нажав здесь.
5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
   Начните соединение компонентов вместе, следуя схемам подключения после выбора компонентов, инструментов и кабелей, после чего следует учитывать безопасность персонала, а также оборудования.

Типы электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

В основном, проводка делится на два типа, а именно параллельная проводка и последовательная проводка, в зависимости от того, как устройства запитаны или подключены к источнику питания.

При параллельном подключении несколько устройств в установке питаются от одной цепи. Это наиболее распространенная электропроводка в домах и на производстве, когда устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели прокладываются через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Электропроводка серии — это редко используемая проводка, в которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки, здесь мы приводим несколько примеров схем электропроводки, с которыми мы ежедневно сталкиваемся в наших домах.

Одиночная лампа, управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, затем отрицательная клемма лампы подключается к нейтральному проводу, как показано на рисунке.

Два bluetooth управляются односторонним переключателем

В этом случае две лампы соединены параллельно с проводами питания (фаза и нейтраль), которые проложены с помощью одностороннего переключателя, как показано на рисунке.

Одиночная подкладка (или любая другая нагрузка), управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой, в которой лампа управляется от двух источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Годоун Электромонтаж

Электропроводка этого типа используется в больших проходах, длинных переходах, складах и туннельных сооружениях с большим количеством комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света заставляет лампу выключаться раньше, в то время как текущая комната включена. Он выключает лампу при переключении другой.Принципиальная электрическая схема для самостоятельной проводки показана ниже.

Люминесцентная лампа с односторонним переключателем

Переключение люминесцентной лампы с односторонним переключателем через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Электропроводка розетки

Розетка содержит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Электропроводка панели управления

Принципиальная схема панели управления переключателем показана на рисунке ниже, на котором потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

— Trendiswitch

Пожалуйста, внимательно прочтите инструкции Trendiswitch® перед началом любых электромонтажных работ и сохраните их для использования в будущем.
Устанавливайте продукты Trendiswitch® в соответствии с последними положениями IEE по электромонтажу.
В случае сомнений проконсультируйтесь с квалифицированным электриком.

Подходит для: Во избежание потускнения:
• всегда отключайте сеть перед запуском • рекомендуется не подходит для свеже оштукатуренных или влажных поверхностей
• убедитесь, что используемые кабели имеют правильный номинал и тип • не используйте малярную ленту — там с линейкой безвинтовых переключателей Trendiswitch® в этом нет необходимости!
• внимательно ознакомьтесь с расположением клеммных разъемов перед подключением.
• следуйте схемам ниже и убедитесь, что провода шины не выступают из клемм.
• кулисные переключатели не нуждаются в заземлении благодаря пластиковой лицевой панели
• привинтите раму назад / патронная коробка в стене
• закрепите пластину переключателя обратно на раму для создания безвинтовой отделки.
• повторно подключите электропитание

Как работает фирменная отделка Trendi Switch

Как подключить однопозиционные односторонние выключатели света Trendi

Как подключить 2- и 3-сторонние двухпозиционные выключатели Trendi

Как подключить коммутатор Trendi к розеткам с одинарной и двойной вилкой на 13 А

Как подключить односторонний однопозиционный диммерный переключатель Trendi

Как подключить компьютерные, телевизионные и телефонные розетки Trendi Switch

На среднем изображении ниже показана проводка промежуточного переключателя, на схемах с обеих сторон показаны двухпозиционные переключатели на 1 группу.

Trendi Switch рекомендует минимальную глубину задней коробки:

Все trendiswitch®.Продукция com сертифицирована по британскому стандарту, одобрена CE и CB.
Инструкции на этой технической странице относятся только к гарантированным продуктам trendiswitch®.com, номер лицензии на товарный знак UK00003001848. Компания Trendiswitch Limited зарегистрирована в Великобритании под номером 08849300.

Техническая информация, содержащаяся здесь, предназначена только для общего ознакомления. Информация предоставляется Trendiswitch®, и, хотя мы стремимся поддерживать ее актуальность и правильность, мы не даем никаких заявлений или гарантий любого рода, явных или подразумеваемых, относительно полноты, точности, надежности или пригодности в отношении веб-сайт или информацию, относящуюся к графическим изображениям, содержащимся здесь, для любых целей.Таким образом, вы полагаетесь на такую ​​информацию исключительно на свой страх и риск.

Ни при каких обстоятельствах мы не несем ответственности за какие-либо убытки или ущерб, включая, помимо прочего, косвенные или косвенные убытки или ущерб, или любые убытки или ущерб, возникшие в результате потери данных или прибыли, возникшие в результате или в связи с использованием этой технической страницы.

В случае сомнений Trendiswitch® рекомендует проконсультироваться с квалифицированным электриком.

Мы работаем над обновлением всей технической информации о наших продуктах, и они ежедневно собираются нашей технической командой, но тем временем, пожалуйста, не стесняйтесь обращаться к нам по телефону 0203 5899 520 / [email protected]

Введение и объяснение типов переключателей

Переключатель — это электрический компонент, который может включать или отключать электрическую цепь автоматически или вручную. Переключатель в основном работает с механизмом включения (разомкнут) и выключен (замкнут).Многочисленные схемы содержат переключатели, которые управляют работой схемы или активируют различные характеристики схемы. Классификация переключателей зависит от выполняемого ими подключения. Два важных компонента, которые подтверждают, какие типы соединений выполняет переключатель, — это полюс и бросок.

Они классифицируются на основе выполняемых ими соединений. Если у вас создалось впечатление, что переключатели просто включают и выключают цепи, угадайте еще раз.

Термины полюс и ход также используются для описания вариаций контактов переключателя.Количество «полюсов» — это количество отдельных цепей, которые управляются переключателем. Количество «бросков» — это количество отдельных положений, которые может принимать переключатель. Однопозиционный переключатель имеет одну пару контактов, которые могут быть замкнутыми или разомкнутыми. Двухпозиционный переключатель имеет контакт, который может быть подключен к любому из двух других контактов; тройной переключатель имеет контакт, который может быть подключен к одному из трех других контактов и т. д.

Полюс: Количество цепей, управляемых переключателем, указывается полюсами.Однополюсный переключатель (SP) управляет только одной электрической цепью. Двухполюсный переключатель (DP) управляет двумя независимыми цепями.

Бросок: Количество бросков показывает, сколько различных выходных соединений каждый полюс переключателя может подключить к своему входу. Однопозиционный переключатель (ST) — это простой переключатель включения / выключения. Когда переключатель находится в положении ON, два контакта переключателя соединены, и между ними течет ток. Когда переключатель выключен, клеммы не подключены, поэтому ток не течет.

4 типа переключателей

Основными типами переключателей являются SPST, SPDT, DPST и DPDT.Они кратко обсуждаются ниже.

Работа переключателя SPST

Однополюсный однопроходный переключатель (SPST) — это базовый переключатель включения / выключения, который просто подключает или разрывает соединение между двумя клеммами. Электропитание цепи переключается переключателем SPST. На рисунке ниже показан простой переключатель SPST.
