Шпильки резьбовые и сантехнические. Особенности конструкции и применения

На всех строительных объектах используется не один десяток разновидностей крепежа, в число которых входят резьбовые шпильки. Их характерной особенностью является отсутствие на обоих концах оголовка. Эти детали позволяют соединить два элемента, причем, без необходимости формирования фиксации на одной из сторон. Одним из важных преимуществ такого метода скрепления является возможность максимально точной регулировки расстояния между сопрягаемыми объектами. И все это реализуется не в ущерб плотности соединения.

Подразделение шпилек на резьбовые и сантехнические вызвано различиями в их конструкции. Рассмотрим каждый тип этих крепежных элементов подробнее.

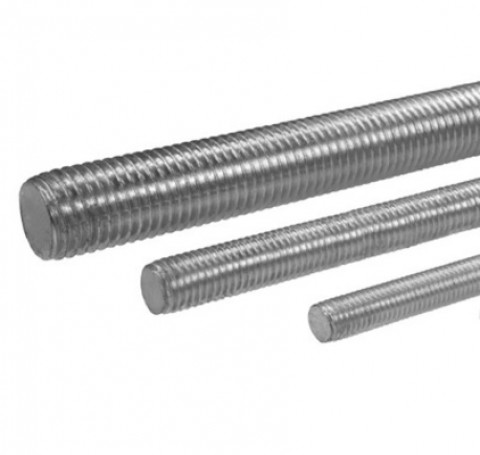

Шпилька резьбовая

Выглядит эта соединительная деталь в виде стержня с метрической резьбой. Витки могут проделываться по всей его длине либо с двух сторон, а средняя часть при этом – гладкая.

В настоящее время на территории нашей страны действует много Государственных стандартов, утверждающих технические характеристики резьбовых шпилек. Ниже представлены основные положения двух из них.

Шпилька резьбовая, соответствующая требованиям ГОСТ 9066-75

Этот нормативный документ устанавливает пять типов резьбовых шпилек.

• Тип «A». Крепеж данного типа представляет собой сплошную шпильку, диаметры резьбы и гладкой части которой одинаковы. Применяется в соединениях, работающих при температуре Т≤300°С.

• Тип «Б». Такая шпилька тоже сплошная. Диаметр ее гладкого сегмента меньше данного показателя участков с резьбой. Предназначена для работы при температуре Т>300°С.

• Тип «B». По всей продольной оси такой крепежной детали проделано сквозное отверстие.

  На одном ее конце имеется выступ 4-гранной конфигурации под гаечный ключ. Соотношение диаметров гладкого фрагмента (d_г.ф.) и резьбовых участков (d_р.у.) такое же, как и у изделий типа «Б», то есть d_р.у.> d_г.ф. Затягивается с нагревом и работает в металле с температурой в пределах 0°С≤Т≤650°С.

• Тип «Г». Здесь тоже имеется сквозное продольное отверстие, но в отличие от типа «B», находящийся на одном конце выступ характеризуется цилиндрической формой. Соотношение диаметров и диапазон рабочих температур совпадают в данными показателями крепежа типа «B»: d_р.у.> d_г.ф. и 0°С≤Т≤650°С.

• Тип «Д». Конструкция этой шпильки, в том числе соотношение диаметров d_р.у. и d_г.ф., практически, полностью идентичны предыдущему варианту. Отличия кроются в длине одной из резьбовых частей. У изделия типа «Д» она больше.

  Обусловлено это отсутствием у такой шпильки на этой части цилиндрического выступа. Собственно, за счет этого сам резьбовой фрагмент и длиннее.

Тип «А»


Тип «Б»


Из всего многообразия представленных на чертежах параметров, в таблице размещены численные значения лишь основных из них.

Параметр d

160

140

125

120

110

100

90

80

76

dг. ф.

Типы Д,Г,B,Б

d2

@

152; 154

132; 134

116; 119

112; 114

102; 104

92; 84

80; 84

72; 74

68; 70

@@

——

Тип A

d1

По нормам ГОСТов 19256-73 и 19258-73

Шаг резьбы

@

6;4

@@

——

Продолжение таблицы.

Параметр d				72	68	64	60	56	52	48	42	36
dг.ф.	Типы Д,Г,B,Б	d2	@	64; 66	62	58	54	50	44	40	35	33
			@@	——	56	54	52	48	44	40	35	30
	Тип A	d1		По нормам ГОСТов 19256-73 и 19258-73
Шаг резьбы		@		6;4	4				3
		@@		——	6		5,5		5		4,5	4,0

Продолжение таблицы.

Параметр d				30	27	24	22	20	16	12	10
dг.ф.	Типы Д,Г,B,Б	d2	@	27	24	21	20	18	14	10	8
			@@	24	22	20	18	16	13	9,5	7,8
	Тип A	d1		По нормам ГОСТов 19256-73 и 19258-73
Шаг резьбы		@		2			1,5			1,25
		@@		3,5	3		2,5		2	1,75	1,5

Данные представлены в миллиметрах. В таблице приняты такие обозначения:

• d_г.ф. – диаметр гладкого фрагмента шпильки;

• символ «@» – мелкий шаг резьбовой накатки;

• символы «@@» – крупный шаг резьбовой накатки.

Длина шпильки (на чертежах этот параметр обозначен литерой «L») изменяется в диапазоне от 45,0 мм до 750,0 мм. Значения длины конца с витками резьбы (обозначение «b») варьируются в пределах min 22,0 мм; max 240,0 мм.

В некоторых случаях важно знать вес (обозначение «W») предполагаемой к использованию резьбовой шпильки. Эти характеристики также установлены нормами ГОСТа 9066-75. Диапазон их изменений для каждого типа выглядит так:

• тип «A»: 0,028 кг≤W≤118,35 кг;

• тип «Б»: 0,028 кг≤W≤115,40 кг;

• тип «B»: 0,488 кг≤W≤116,675 кг;

• тип «Г»: 0,41 кг≤W≤107,47 кг;

• тип «Д»: 0,45 кг≤W≤106,86 кг;

Шпилька резьбовая, соответствующая требованиям ГОСТ 22042-76

Данный Государственный стандарт устанавливает два исполнения шпилек с резьбовыми частями одинаковой длины.

Ключевое отличие этих вариантов кроется в диаметре гладкой части. В первом исполнении значение этого параметра (d₁) совпадает с наружным диаметром резьбы. А во втором d₂ примерно равен среднему диаметру резьбовой накатки. Все остальные размерные характеристики изделий, изготовленных по обоим вариантам, идентичны. Их численные значения отображены в таблице.

Параметр d		48,0	42,0	36,0	30,0	27,0	24,0	22,0	20,0	18,0	16,0
Параметр d1		48,0	42,0	36,0	30,0	27,0	24,0	22,	20,0	18,0	16,0
Р	*	3,0			2,0			1,5
	**	5,0	4,5	4,0	3,5	3,0		2,5			2,0

Продолжение таблицы.

Параметр d		14,0	12,0	10,0	8,0	6,0	5,0	4,0	3,0	2,5	2,0
Параметр d1		14,0	12,0	10,0	8,0	6,0	5,0	4,0	3,0	2,5	2,0
Р	*	1,5	1,25		1,0	——
	**	2,0	1,75	1,5	1,25	1,0	0,8	0,7	0,5	0,45	0,4

В таблице приняты такие обозначения:

• «Р» – «Шаг резьбы»;

• символ «*» – мелкий шаг;

• символы «**» – крупный шаг.

Длина шпильки (параметр l) изменяется в диапазоне от 10,0 мм до 500,0 мм. Пределы варьирования длины резьбового участка (обозначен на чертеже литерой «b») такие: 10,0 мм ≤b≤121 мм. Положения ГОСТа 22042-76 допускают производство шпилек и с полной резьбой. Но только при типоразмерах (V) изделий, находящихся в диапазоне 10,0×2,0 ≤V≤ 105,0×20,0, и то не всех, а только выборочно, согласно данным, содержащимся в соответствующей таблице этого ГОСТа. Впрочем, в тексте рассматриваемого стандарта имеется одна существенная оговорка: по требованию заказчика полная резьба может нарезаться на шпильке любой длины.

Шпилька сантехническая

Конструктивно шпилька сантехническая выполнена в виде стержня, состоящего из трех частей:

• с его одной стороны нанесены витки метрической резьбы;

• далее идет участок 4-х либо 6-гранной конфигурации под гаечный ключ;

• на третью часть стержня нанесена шурупная (винтовая) резьба.

Форма наконечников с обеих сторон характерна самонарезающему шурупу и крепежу метрического типа: острый, на котором начинается резьбовая нить, и плоский с фасками, соответственно. Существует также еще один вариант исполнения данного изделия. Он предусматривает наличие на плоском торце сегмента с метрической резьбой шлица под ключ Торкс (Torx).

Монтаж

В общем случае установка шпильки сантехнической предполагает предварительную подготовку отверстия в плотном монтажном основании. Затем в это гнездо вставляется дюбель, в который вкручивается участок крепежа с винтовой резьбой.

Этапы установки и требуемый к применению инструмент определяются исполнением шпильки сантехнической.

• Ели на торце проделан шлиц Торкс, используется электрический шуруповерт либо ключ соответствующей конфигурации.

• Когда в распоряжении этого инструмента нет, можно на участок с метрической резьбой навинтить сначала одну гайку, а затем другую так, чтобы их поверхности вошли в плотный контакт. Тогда при закручивании посредством обычного гаечного ключа они будут выполнять функции единого своего рода оголовка.

Монтаж сантехнической шпильки с участком под 6-гранный ключ выполняется так:

• в плотном основании высверливается отверстие;

• затем в него забивается дюбель;

• потом в дюбель вкручивается участок шпильки с шурупной резьбовой накаткой. Делается это насаживанием ключа на средний 6-гранный сегмент данной крепежной детали с последующим совершением им вращательных движений по часовой стрелке;

• далее в монтажное отверстие подлежащего креплению объекта продевается выступающий фрагмент шпильки с метрической резьбой, на него надевается заглушка и соединение фиксируется навинчиванием до упора гайки.

Размеры

В настоящее время на рынке стройматериалов шпильки сантехнические присутствуют в очень широком ассортименте. В таблице приведены размерные характеристики наиболее востребованных товарных позиций.

Типоразмер	Размер 6-гранной части под ключ	Длина винтовой резьбы	Длина участка с метрической резьбой	Общая длина изделия	Диаметр резьбы метрической (номинальный)
10×200	8,0	60,0	130,0	200,0	M10
10×180			110,0	180,0
10×140			70,0	140,0
10×120			50,0	120,0
10×100			30,0	100,0
10×80			10,0	80,0
10×60		40,0		60,0
8×200	6,0	45,0	145,0	200,0	M8
8×180			125,0	180,0
8×160			105,0	160,0
8×140			85,0	140,0
8×120			65,0	120,0
8×100			45,0	100,0
8×80		35,0	35,0	80,0
8×60			15,0	60,0
8×50			10,0	50,0
6×80	4,0		35,0	80,0	M6
6×60		25,0	25,0	60,0

Советы по применению шпилек сантехнических

Производители комбинированных сантехнических винтов-саморезов рекомендуют учитывать ниже представленные факторы.

• Прочная фиксация крепежа данного вида будет обеспечена только в материале несущей основы. Таковой не является обшивка из гипсокартона, кафельная плитка, штукатурка и т.д.

• При установке в пустотелые стройматериалы, например, в газобетон необходимо дополнительно вводить в монтажное гнездо химические анкерные застывающие смеси.

• Для создания прочного крепления, сантехническую шпильку нужно вкрутить так, чтобы ее заостренный наконечник был утоплен в отверстии глубже по сравнению с концом распорного фрагмента дюбеля. Разница должна быть примерно равной диаметру сегмента крепежной детали с шурупной резьбой.

Заключение

Маркировка прочностных характеристик шпилек допускается путем покрытия их плоского торца краской определенного цвета. Например, для обозначения подобного крепежа, соответствующего требованиям класса прочности 5.6, используется коричневая краска, а для класса 8.8 – с желтым оттенком. Цветовая маркировка утверждена положениями стандарта DІN 976.

Товары каталога:

Please enable JavaScript to view the comments powered by Disqus. comments powered by

Шпильки из нержавеющей и высокопрочной стали с резьбой Украина

DIN 975

DIN 976

Din 976

DIN976

DIN 976

DIN 835

DIN 938

DIN 939

Din 940

Шпилька из нержавеющей стали — свойства и описание

Шпильки очень широко используются в машиностроении и строительстве, поскольку обладают рядом неоспоримых преимуществ перед другими типами метизного крепежа, применяемого для тех же самых целей.

Назначение шпилек – создание соединений деталей с гладкими и резьбовыми отверстиями.

Шпилька представляет собой металлический стержень круглого профиля с нанесенной на его концах резьбой. Такая шпилька является ввинчиваемой и носит название резьбовой штанги. Существуют также шпильки, покрытые сплошной резьбой по всей своей длине. Для улучшения контакта между шпилькой и установочной деталью шпилька может обладать увеличенным фланцем. При необходимости длина шпильки может быть увеличены с помощью соединительной гайки или же втулки с внутренней резьбой.

Существует также инженерное решение (с двумя гайками), которое подразумевает использование шпилек вместо болтов. Такое решение используется, как правило, в случае крупных, тяжелых конструкций, где использование шпилек экономически более выгодно, чем болтов. При наличии высоких нагрузок, высокопрочная шпилька может обеспечивать значительное преимущество, если правильно спроектирована. Специальные гайки с жесткими допусками и особым профилем внутренней резьбы способствует равномерному распределению механических напряжений. Шпилька, особенно длинная, всегда должна располагаться строго перпендикулярно поверхности, в которую она ввинчивается. В случае возникающего перекоса шпилька может разрушиться при затягивании гайки. Такие шпилечные конструкции широко применяются в нефтехимии и атомной энергетике.

Основным преимуществом шпильки перед другими видами аналогичного крепежа (например, болтами) является большая длина резьбовой части. Благодаря этой конструктивной особенности шпильки широко используют для создания подвесных конструкций, в частности при прокладке наружных и внутренних коммуникаций – кабельной разводки, вент- водо- и газопроводов. В этом случае с обратной стороны шпилька фиксируется гайкой или хомутом.

Шпильки изготавливаются из широкого диапазона материалов в соответствии с национальными и международными стандартами, но основным материалом является нержавеющая шпилька или автоматная сталь с дальнейшей термообработкой. Для прочности и коррозионной стойкости на шпильки наносится гальваническое или оксидное покрытие, а также пассивирующая пленка.

Механические свойства шпилек, так же как других метизов из углеродистых сталей характеризуются 11 классами прочности.

Достоинства и недостатки шпилечных соединений перед болтовыми:

• Лучшее распределение механических напряжений
• Ввиду симметричности соединения локальные изменения в материале также одинаковы
• Низкая затратность при использовании в высоконагруженных конструкциях
• Удобство при сборке и эксплуатации
• Более точная сборка
• Малые затраты на проектирование
• Возможность изготовления шпилек прямо на месте
• При наличии двух гаек, затяжку можно регулировать с любой стороны соединения.

Недостатки соединений на шпильках:

• Для каждого соединения требуется дополнительный резьбовой компонент
• Больше элементов, могут привести к ослаблению соединения
• Гайки в соединении обычно являются самым слабым местом

Компания «Каравелла» предлагает широчайший выбор крепежа, среди которого Вы найдете все самое необходимое, в том числе сможете купить нержавеющие шпильки, без которых невозможно обойтись ни дома, ни на предприятии, ни на строительном объекте.

 Copyright MAXXmarketing GmbH

Шпильки резьбовые ГОСТ DIN — ООО «ПТК-Крепеж» Москва, Россия, СНГ

Тип «Б»- это шпилька с номинальным диаметром резьбы большим диаметра гладкой части. Применяются для соединения газовых и паровых турбин, трубопроводов паровых котлов, аппаратов с температурой металла свыше 300 градусов по Цельсию.

Тип А Б являются самыми часто применяемыми.

Тип «В» размер резьбы больше размера гладкой части имеет осевое отверстие по всей длине с четырехгранным выступом под ключ. Затягивается контролируемым затягом под нагревом. Применяется для корпусов цилиндров газовых и паровых турбин, клапанов и рассчитан на температурный режим то 0 до 650 градусов.

Тип «Г» отверстие по всей длине, диаметр резьбы больше диаметра гладкой части, осевое отверстие по всей длине с цилиндрическим выступом на вкручиваемой части. Предназначена для цилиндров и клапанов турбин, вкручивается под нагревом контролируемым затягом. Рабочая температура от 0 до 650градусов.

Тип «Д» ввинчивается под нагревом контролируемым затягом, имеет осевое отверстие по всей длине, диаметр резьбы больше

Также существуют шпильки с резьбой по всей длине прута. Они отличаются между собой диаметром, шагом резьбы и классом прочности. Диаметр колеблется от М2 до М56, класс прочности от 3,6 до 12,9. Длина этого изделия бывает 1 и 2 метра, как правило, их применяют в строительстве для наращивания резьбовых соединений, крепления деталей находящихся далеко друг от друга и подвешивания воздуховодов. При помощи шпилек можно скреплять не только металлические, но и деревянные конструкции, при монтаже в бетон используют забивной анкер (цанга).

Шпильки с цинковым покрытием. Диаметр 8 мм; 10 мм; 12 мм; 16 мм; 18 мм; 20 мм; 24 мм; 28 мм; 30 мм; 32 мм; 36 мм; 38 мм; 42 мм; 46 мм; 48 мм;  длинной  1000 мм или 2000 мм DIN 975 (DIN 976) полнорезьбовая шпилька. Размер шпильки определяется диаметром резьбы и длиной проката стали, из которого они были изготовлены.

Класс прочности для шпилек по DIN 975 (DIN 976) соответствует значением 4. 8; 8.8; 10.9.

В некоторых случаях

шпилька DIN 975 (DIN 976) может комплектоваться анкерными плитами ГОСТ 24379.1-80 различного класса прочности, изготавливающимися из сталей различных марок: ст20, ст3пс2, С245, С345, ст35, ст45, 35Х, 40Х, 09г2с. Обычно класс прочности комплектующих соответствуют показателю класса прочности для шпильки.

Вы можете заказать шпильки до 5 метров. По желанию оцинкуем.

Кл. пр. 5.8 ст.20, ст.3
Шпилька метровая М16Х1000			цена шт.метр.		черная
Шпилька метровая М18Х1000			цена шт.метр.		черная
Шпилька метровая М20Х1000			цена шт. метр.		черная
Шпилька метровая М22Х1000			цена шт.метр.		черная
Шпилька метровая М24Х1000			цена шт.метр.		черная
Шпилька метровая М30Х1000			цена шт.метр.		черная
Кл.пр.8.8 сталь 40Х-45
Шпилька метровая М16Х1000			цена шт.метр.		черная
Шпилька метровая М18Х1000			цена шт.метр.		черная
Шпилька метровая М20Х1000			цена шт. метр.		черная
Шпилька метровая М22Х1000			цена шт.метр.		черная
Шпилька метровая М24Х1000			цена шт.метр.		черная
Шпилька метровая М30Х1000			цена шт.метр.		черная
Шпилька метровая М36Х1000			цена шт.метр.		черная
Шпилька метровая М48Х1000			цена шт.метр.		черная



Фундаментные анкерные болты ГОСТ 24379.1-2012 для крепления конструкций и оборудования. Шпильки с полной резьбой по DIN 975,болты самоанкерующиеся распорные БСР ГОСТ 28778-90. Болты по ГОСТ 7798, 7796,7795. Высокопрочные по ГОСТ 7817 ,52644-2006,22353-77 класс прочности 4.8,5.8,8.8,10.9 сталь 09Г2С,20Г2Р,35,40Х.





Условные обозначения болто фундаментных анкерных гост 24379.1-80: 1-10 – шпилька; 11, 12 – плита анкерная; 13 – муфта; 14 – анкерная арматура; 15 – цанга разжимная; 16 – втулка коническая; 17 – шайба; 18 – гайка по ГОСТ 5915-70; 19 – гайка по ГОСТ 10605-72. болты гост 24379.1-80

болт заварной,болт с заварной серьгой фундаментный, болт, 1, анкерный, цена



Анкерные болты ГОСТ 24379.1-2012 для крепления конструкций и оборудования. Шпильки с полной резьбой по DIN 975,болты самоанкерующиеся распорные БСР ГОСТ 28778-90. Болты по ГОСТ 7798, 7796,7795.Высокопрочные по ГОСТ 7817 ,52644-2006,22353-77 класс прочности 4.8,5.8,8.8,10.9 сталь 09Г2С,20Г2Р,35,40Х.



 Шпилька резьбовая метровая  м30Х1000  цена шпильки метровые резьбовые от 1 метра до 5 метров резьбы.Шпильки с полной резьбой гост изготовливается  из марок стали 3.

20.35.40.45.20Х13,12Х18Н10











Шпилька резьбовая метровая  — это деталь представляющая собой металлический стержень с резьбой на обоих концах. Оси предназначены для соединения между собой деталей имеющие гладкие и резьбовые отверстия. Полнорезьбовая ось широко применяется в строительстве, выпускается размерами 1м. и 2м. Одним из неизменно нужных элементов многих наименований оборудования является ось. С ее помощью можно надежно фиксировать детали, и при этом всеми возможными способами воспрепятствовать ее рассоединению, тем самым сохраняя целостность конструкции.У нас вы можете заказать и купить шпильки резьбовые по ГОСТ, ОСТ и ТУ. Мы изготавливаем шпильки из различных марок стали 3, 20,35,45,40Х,09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т, по чертежам и эскизам.Наше предприятие оснащено резьбонакатным и резьбонарезным оборудованием, что разрешает быстро и качественно производить шпилек резьбовых метровых  из стали и фундаментные болты разных ГОСТов и исполнений. Шпильки изготавливаются из стали 10, 20, 35, 09Г2С, 20Г2Р и 40Х, в том числе и с термообработкой.. Шпильки анкерная закладная  из углеродистых нелегированных и легированных сталей по ГОСТ 1759.4-87 (ISO 898/1-78) изготавливаются следующих классов прочности: 4.8; 5.8; 8.8; 10.9; 12.9 и других по вашим заказам. Шпильки изготавливаются из качественного калиброванного или горячекатанного проката. Вся продукция сертифицирована. анкерная закладнаяПотребителям предоставляется сертификат на металл и документ о соответствии продукции требованиям ГОСТ. Шпильки применяются в автомобилестроении, машиностроении и строительстве. Особое предложение — высокопрочные шпильки, предназначенные для стальных строительных конструкций (в том числе мостовых), а также для металлических конструкций, применяемых в тяжелом машиностроении. Данные шпильки сочетают большие прочностные свойства с хорошей пластичностью и вязкостью, шпилек из стали поэтому шпильки в зависимости от исполнения можно использовать в районах с расчетной температурой до минус 65°С. Достигается это особой термической обработкой.  Шпилька резьбовая метровая  — крепёжная деталь, выполненная в виде более цилиндрического стержня, на концах которого имеется резьба. Конструкция и размеры  шпилек стандартизированы (ГОСТ 22032-76, ГОСТ 22033-76, ГОСТ 22034-76, ГОСТ 22035-76, ГОСТ 22036-76, ГОСТ 22037-76, ГОСТ 22038-76, ГОСТ 22038-76, ГОСТ 22039-76, ГОСТ 22040-76, ГОСТ 22041-76, ГОСТ 22042-76, ГОСТ 22043-76).



Трапецеидальная винты и гайки в паре составляют ходовую передачу винт-гайка, обладающую силой трения-скольжения, за счет чего происходит торможение. Передача служит для преобразования вращательного движения в поступательное и используется прежде всего для прямолинейного движения. Примером такого движения является ходовой винт в токарном станке или привод резьбы в винтовом прессе столов. Передача винт-гайка активно используется в подъемных и подающих механизмах станков и инструментов.



Трапецеидальные винты и гайки со склада в Москве

Трапецеидальные винты

Материал: сталь С15(1. 0401) (высококачественная конструкционная сталь).
Класс точности — 7e.
Погрешность шага накопленная — 0,1мм на 300мм длины.
Трапецеидальные винты длиной до 3000 мм есть на складе.
Резка в размер осуществляется по требованию заказчика.
Левая резьба изготавливается по запросу клиента.
Требуемый шаг резьбы и число витков — по запросу.

Обозначение	Размеры в мм			Вес, кг/м
	Ød	p	D3min
TR10x3x1000	10	3	05. 84	0.45
TR10x3x3000	10	3	05.84	0.45
TR12x3x3000	12	3	07.84	0.75
TR16x4x3000	16	4	10.80	1.21
TR20x4x3000	20	4	14. 80	2.00
TR24x5x3000	24	5	17.50	2.72
TR30x6x3000	30	6	21.90	4.50
TR36x6x3000	36	6	27,90	6.71
TR40x7x3000	40	7	30.50	8.00

Погрешность шага ≥ 0,1 мм/300мм

Круглые гайки

Материал: Бронза RG7 GC-CuSn7ZnPb (DIN 2. 1090)

Бронза Размеры, мм Обозначение Нагр., кН Макс. число об/мин Вес, кг/шт. dxp Ø D L BR10x3 1. 2 1000 0.04 10×3 22 20 BR12x3 1.7 1000 0.05 12×3 26 24 BR16x4 2.6 1000 0.12 16×4 36 32 BR20x4 3. 8 1000 0.21 20×4 45 40 BR24x5 5.5 1000 0.5 24×5 50 48 BR30x6 8.0 600 0.9 30×6 60 60 BR36x6 11. 0 600 1.68 36×6 75 72 BR40x7 16.0 500 1.79 40×7 80 80























































                FIS. ru



                  ПТК Крепеж





 Болт фундаментный анкерный тип 2.1




http://rostov-on-don.dorus.ru/»>http://rostov-on-don.dorus.ru/: http://rostov-on-don.dorus.ru/building/materials/bolt-bsr-m12h210-uhl-3-12-110_13102249.html»>Болт БСР М12х110 ухл 3 (12*110)



http://www.regtorg.ru/imgs/knopka_site.jpg’) 0 0 repeat-x; display: inline-block !important; height: 31px; width: 88px;»>



Популярный сайт объявлений GlavBoard.ru — бесплатно дать объявление



 Крепеж, Высокопрочный, Анкерный болт гост DIN, Шпильки, Болт БСР, Фундаментный, Болт тип 1.1, Анкерная группа закладные Фундаментный болт Болты 10.9,8.8 Плазменная резка Вес болтов фундаментных Болт фундаментный тип 2.1

Шпильки от диаметра М6 до диаметра М72 по стандартам ГОСТ, ОСТ, DIN и по чертежам

Шпилька или Шпилька резьбовая — это деталь, представляющая из себя металлический стержень, на обоих концах которого нарезана резьба определенной длины, или по всей длине стержня (шпильки с полной резьбой). Шпильки применяются для скрепления или стягивания каких-либо деталей и могут использоваться в комплекте с гайками. Шпильки (шпильки резьбовые) применяются в тех местах, где соединение одновременно требуется сделать прочным, но с возможностью его демонтажа при необходимости. Шпильки (шпильки резьбовые) могут быть изготовлены по российским стандартам: ГОСТ, ОСТ, ТУ, а также по зарубежному стандарту: DIN (шпильки по DIN). Помимо общепринятых стандартов, шпильки могут быть изготовлены по чертежам и эскизам заказчика. Стандарты ГОСТ и DIN, как правило, идентичны, и только лишь в редких случаях какие-то параметры шпилек с резьбой по ГОСТ могут незначительно отличаться от параметров шпилек с резьбой по DIN. Практически любому ГОСТу есть аналог DINа, и если, к примеру, у Вас возникли трудности с поиском поставщика шпилек резьбовых по тому или иному ГОСТу Вы всегда сможете подобрать аналогичный DIN и приобрести шпильки с резьбой по нему. Нормативных документов (ГОСТ и DIN), по которым изготавливаются шпильки, очень много и на сегодняшний день шпильки изготавливаются с различной формой.

Наша компания поставляет шпильки резьбовые следующих видов:

• Шпильки с ввинчиваемым концом ГОСТ 22032-041-76 (DIN 835, DIN 938, DIN 939)
• Шпильки для деталей с гладкими отверстиями ГОСТ 22042-76, ГОСТ 22043-76
• Шпильки с полной резьбой длиной 1 метр DIN 975
• Шпильки с полной резьбой длиной 2 метра DIN 975
• Шпильки для фланцевых соединений ГОСТ 9066-75, ОСТ 26-2040-96
• Шпильки размерные DIN 976

Компания «ТД «Союз ДСК» поставляет шпильки с резьбой практически по любым российским и зарубежным нормативным документам. Среди всего множества типов и видов шпилек наиболее часто употребляемые шпильки – это стальные шпильки, которые используются в машиностроении и строительстве. Такие шпильки, как правило, бывают трех основных типов:

Шпильки можно подвергать различным технологическим обработкам, покрывать их различными покрытиями (оцинковка, кадмиевое покрытие и др.) или просто изготавливать из специализированных металлов (медь, латунь, алюминий, сталь, нержавеющая сталь), поэтому шпильки резьбовые можно использовать практически в любой рабочей среде и подвергать практически любым воздействиям. Шпильки обеспечивают надежное соединение конструкций, а также обладают высокой герметичностью. Шпильки, изготовленные из углеродистых и низколегированных марок стали применяются в неагрессивных средах, а для сред с повышенной агрессивностью используют шпильки с резьбой, изготовленные из легированных, высоколегированных, а также из нержавеющих марок стали (шпильки нержавеющие).

Наша компания специализируется на поставках шпилек из различных марок стали (шпильки стальные, шпильки нержавеющие, шпильки оцинкованные) изготавливаемых по трем вышеуказанным типам. На нашем сайте Вы можете вкратце ознакомиться с каждым из типов шпилек стальных и наглядно понять, в чем их отличие.

На сегодняшний день наша компания имеет возможность поставлять шпильки стальные по следующим стандартам:

Шпильки для фланцевых соединений:

• ГОСТ 9066-75 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ОСТ 26-2040-96 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др. )

Шпильки для деталей с гладкими отверстиями:

• ГОСТ 22042-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22043-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)

Шпильки с ввинчиваемым концом:

• ГОСТ 22032-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22034-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22035-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22036-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22037-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22038-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22039-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22040-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др.)
• ГОСТ 22041-76 (Сталь: 35, 40Х, 09Г2С, 20Х13, 14Х17Н2, 12Х18Н10Т и др. )

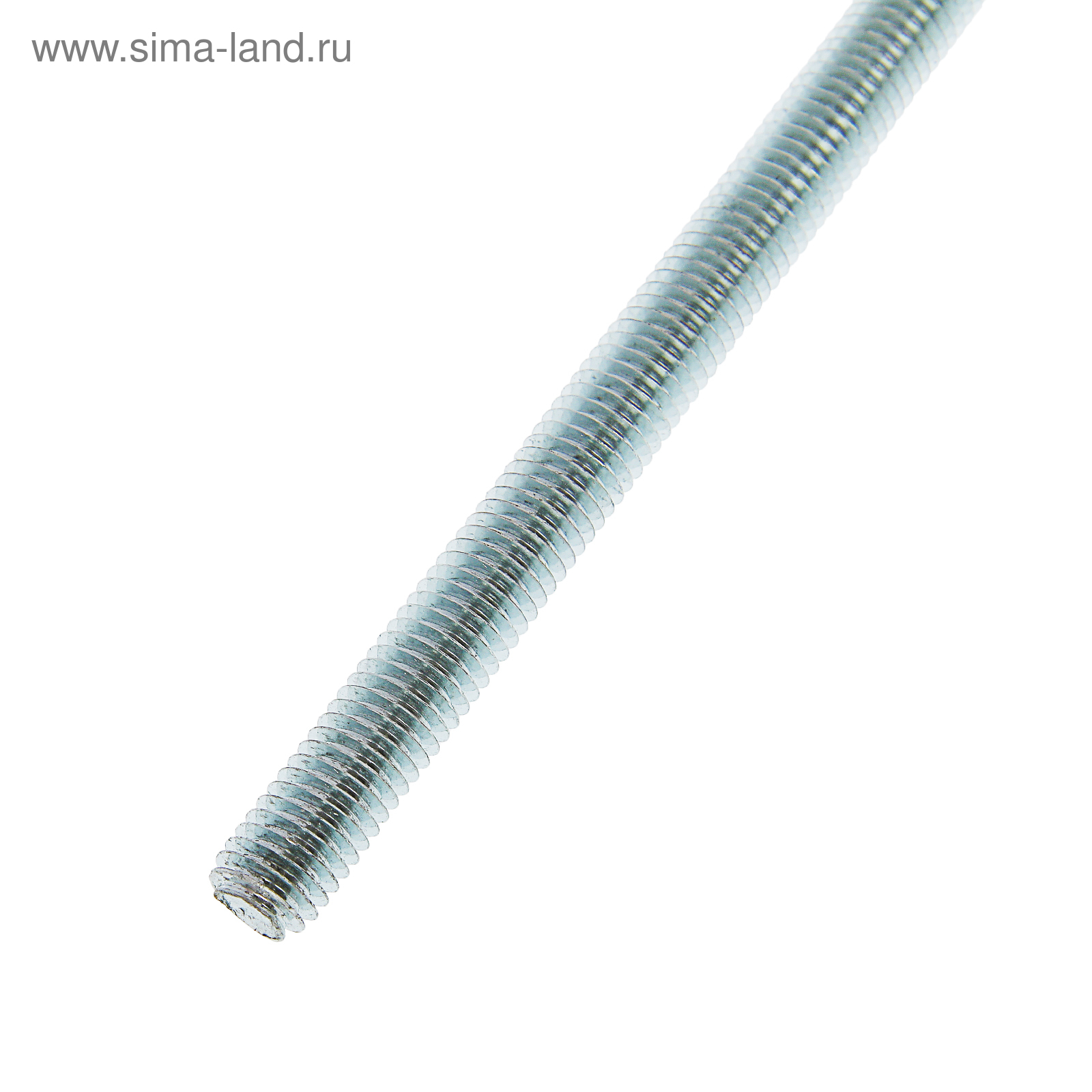

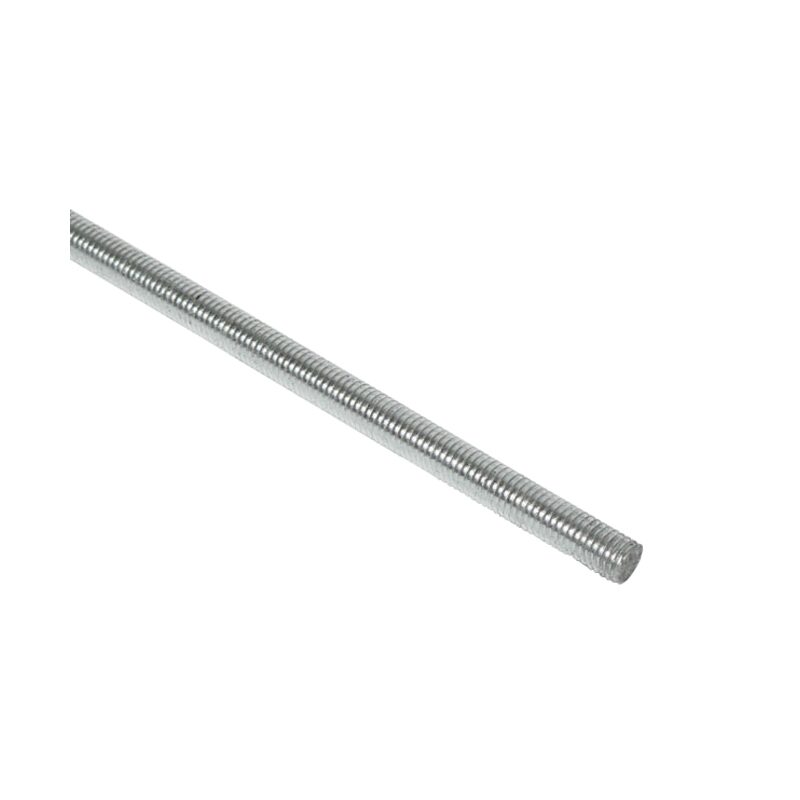

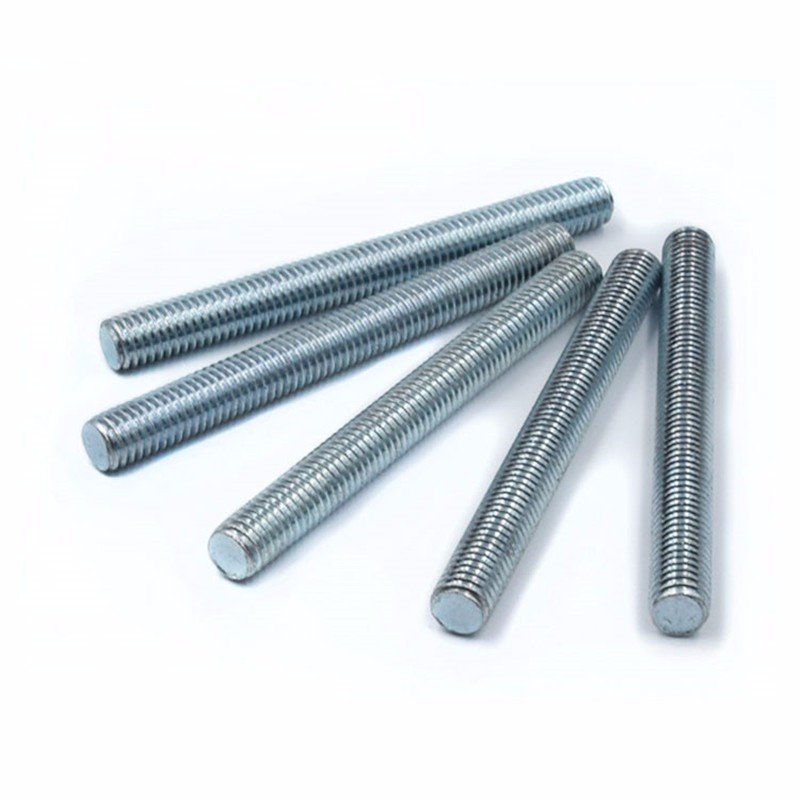

Шпильки резьбовые DIN 975, DIN 976

Код продукта	Тип	Цена с НДС, руб
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М16 длина 1000 нерж. А2 DIN976	10000002360	Шпилька М16 длина 1000 нерж. А2 DIN976	906.43 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М18 длина 1000 нерж. А2 DIN976	10000002362	Шпилька М18 длина 1000 нерж. А2 DIN976	по запросу
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М20 длина 1000 нерж. А2 DIN976	10000002363	Шпилька М20 длина 1000 нерж. А2 DIN976	1520.30 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М24 длина 1000 нерж. А2 DIN976	10000002364	Шпилька М24 длина 1000 нерж. А2 DIN976	2000.80 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М27 длина 1000 нерж. А2 DIN976	10000011857	Шпилька М27 длина 1000 нерж. А2 DIN976	2305.30 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М8х1000 DIN 975 оц.	10000013788	Шпилька М8х1000 DIN 975 оц.	62.00 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М10х1000 DIN 975 оц.	10000013787	Шпилька М10х1000 DIN 975 оц.	82.00 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М16х1000 DIN 975 оц.	10000011389	Шпилька М16х1000 DIN 975 оц.	126.90 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М18х1000 DIN 975 оц.	10000011390	Шпилька М18х1000 DIN 975 оц.	180.00 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М20х1000 DIN 975 оц.	10000002772	Шпилька М20х1000 DIN 975 оц.	228.90 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М24х1000 DIN 975 оц.	10000013412	Шпилька М24х1000 DIN 975 оц.	598.00 ₽
Шпильки резьбовые DIN 975, DIN 976 Тип Шпилька М27х1000 DIN 975 оц.	10000011391	Шпилька М27х1000 DIN 975 оц.	305.70 ₽

Всерезьбовой стержень | Работает на Портленд Болт

Видео: Производство всех видов резьбы

Стержень со сплошной резьбой (ATR) — это распространенный легкодоступный крепеж, который используется в различных строительных работах. Стержни имеют непрерывную резьбу от одного конца к другому и часто называются стержнями с полной резьбой, стержнем redi, стержнем TFL (полная длина резьбы) и множеством других названий и сокращений. Удилища обычно хранятся и продаются длиной 3 фута, 6 футов, 10 футов и 12 футов, или они могут быть нарезаны до определенной длины.Все резьбовые стержни, обрезанные до более короткой длины, часто называют шпильками или шпильками с полной резьбой.

Классы

Наиболее распространенный и легкодоступный стержень с резьбой – это ASTM A307, класс A и A193, класс B7. Эти два сорта легко доступны на рынке по всей стране и производятся серийно. Тем не менее, на рынке широко распространены стержни со сплошной резьбой нескольких других марок, и для многих областей применения могут быть изготовлены комбинации нестандартных размеров и марок.

приложений

Все стержни с резьбой используются во многих различных областях строительства.Стержни можно устанавливать в существующие бетонные плиты и использовать в качестве эпоксидных анкеров. Короткие шпильки можно использовать в сочетании с другой застежкой, чтобы увеличить ее длину. Вся резьба также может использоваться в качестве быстрой альтернативы анкерным стержням, использоваться для фланцевых соединений труб и использоваться в качестве двойных болтов в отрасли опорных линий. Есть много других строительных применений, не упомянутых здесь, в которых используются стержни со сплошной резьбой или шпильки с полной резьбой. Узнайте больше о многих из этих приложений здесь.

Производство

Все резьбовые стержни изготавливаются тремя способами: серийное производство, нарезка по длине и нарезка резьбы. Обычные марки и диаметры производятся серийно и доступны по всей стране. Для нарезания по длине стержня с резьбой используются стержни массового производства, которые затем обрезаются до конечной длины со скошенными концами. Нарезная резьба вся резьба стержня изготавливается для специальных марок стали, не выпускаемых серийно. Эти стержни нарезаются немного длиннее конечной длины, полностью нарезаются резьбой, затем обрезаются до конечной длины и снимаются фаски на каждом конце. Для всех производственных стилей стержень с резьбой может быть оцинкован или покрыт в соответствии с требованиями заказчика.

Измерения

Все резьбовые стержни или шпильки с полной резьбой имеют два критических размера: диаметр и длину. Длину более коротких отрезков всех резьбовых стержней (шпилек) можно измерять общей длиной (OAL) или «первым к первому». Сначала измеряют шпильку от первой полной резьбы на одном конце до первой полной резьбы на другом конце, исключая фаски на концах шпилек при измерении длины. Шаг резьбы также может варьироваться от Unified National Coarse до 8UN и Unified National Fine в зависимости от спецификации.

Покрытия

Все резьбовые стержни обычно доступны из обычной стали, оцинкованной горячим способом и оцинкованной. Гладкий стержень со всей резьбой часто называют «черным», и это необработанная сталь без покрытия. Все резьбовые стержни, которые будут подвергаться воздействию внешних элементов, могут нуждаться в горячем цинковании для предотвращения коррозии. Цинковое покрытие также можно использовать в качестве антикоррозионного покрытия, хотя покрытие методом горячего цинкования обеспечивает большую коррозионную стойкость. Цинковое покрытие обычно используется в эстетических целях, поскольку оно может быть окрашено в несколько цветов и обеспечивает однородное и блестящее покрытие.Для других типов покрытия, используемых на всех резьбовых стержнях, свяжитесь со мной.

оценок | Все Резьбовой стержень

ASTM A307 класс A

Эта спецификация изготовлена ​​из низкоуглеродистой мягкой стали и распространяется на стандартные болты для повседневного использования. Стандартные варианты отделки включают простой черный цвет, оцинкование и горячее цинкование. На одном конце каждого стержня требуется постоянный символ класса и идентификатор производителя, однако это требование в значительной степени игнорируется из-за их применения в некритических приложениях и того факта, что они часто обрезаются по длине в полевых условиях.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
	1 ⁄ 4 «- 4»	—	—	60 тыс.фунтов/кв.дюйм мин	18 мин	—	В69	В100

ASTM A307 класс B

Эта спецификация болтов из низкоуглеродистой мягкой стали охватывает тяжелые болты с шестигранной головкой и шпильки с полной резьбой, предназначенные для чугунных фланцевых соединений в трубопроводных системах с чугунными фланцами. A307 Grade B отличается от A307 Grade A тем, что предъявляет требования к максимальной прочности на растяжение. Общие отделки включают простой черный, цинк и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
	1 ⁄ 4 «- 4»	—	—	60 мин 100 макс	18	—	В69	В95

ASTM F1554 классы 36, 55 и 105

Эта спецификация распространяется на анкерные болты, предназначенные для крепления несущих конструкций к бетонному фундаменту. Болты в соответствии с этой спецификацией могут соответствовать конфигурации болта с головкой, прямого стержня или изогнутого анкерного болта. В этой спецификации есть три класса прочности: 36, 55 или 105.  Эти номера классов представляют требования к минимальному пределу текучести (тыс.фунтов на кв. дюйм) для анкерного болта. Болты имеют цветовую маркировку на конце, который выступает из бетона, чтобы легко определить марку, используемую в полевых условиях (класс 36: синий, класс 55: желтый, класс 105: красный). Дополнительным требованием является постоянное клеймо с символом сорта и идентификатором производителя вместо цветовой маркировки.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
36 класс	1 ⁄ 2 «- 4»	—	36	58 мин. 80 макс.	23	40	—	—
Класс 55	1 ⁄ 2 «- 2»	—	55	75 мин. 95 макс.	21	30	—	—
	2 1 ⁄ 4 «- 2 1 ⁄ 2 »				21	30
	2 3 ⁄ 4 «- 3»				21	30
	3 1 ⁄ 4 «- 4»				21	30
Класс 105	1 ⁄ 2 «- 3»	—	105	125 мин. 150 макс.	15	45	—	—

АСТМ А449

Спецификация A449 представляет собой высокопрочный сорт, изготовленный из среднеуглеродистой или легированной стали, которая подвергается процессу термообработки для повышения прочности.Он предназначен для общеинженерных применений.

Многие инженеры неправильно указывают стержень с резьбой A325, что не является правильной спецификацией из-за того, что для A325 требуется кованая головка. ASTM A449 практически идентичен по химическому составу и прочности спецификации ASTM A325 для диаметров 1/2″ – 1″; однако A449 более гибок, поскольку он не ограничен конкретной конфигурацией. Если у вас есть проект с указанным стержнем с резьбой A325, попросите зарегистрированного инженера рассмотреть возможность перехода на марку A449 вместо диаметров 1 дюйм и меньше.Обычные варианты отделки — простой черный цвет и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
	1 ⁄ 4 «- 1»	85	92	120	14	35	С25	С34
	1 1 ⁄ 8 » — 1 1 ⁄ 2 »	74	81	105			С19	С30
	1 5 ⁄ 8 «- 3»	55	58	90			В91	В100

ASTM A193 класс B7

. Эта спецификация – еще один основной сорт стержня с резьбой, который производится серийно и легко доступен со склада.Он изготовлен из среднеуглеродистой легированной стали, подвергнутой закалке и отпуску для достижения более высокой прочности. Этот сорт цельной резьбы предназначен для применения при высоких температурах или высоком давлении и предназначен для использования во фланцах, клапанах, сосудах под давлением и фитингах.

Важно отметить, что в этой спецификации стандарт резьбы для стержней диаметром более 1 дюйма составляет 8 витков на дюйм (tpi). Однако резьбовой стержень B7 с резьбой Unified National Coarse (UNC) также легко доступен.Оба варианта резьбы есть на складе, поэтому обязательно дважды проверьте, какой рисунок резьбы вам нужен для вашего приложения. Обычные варианты отделки — простой черный цвет и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
	1 ⁄ 4 «- 2 1 ⁄ 2 »	—	105	125	16	50	—	С35
	2 5 ⁄ 8 «- 4»		95	115	16	50		С35
	4 1 ⁄ 8 «- 7»		75	100	18	50		С35

ASTM A320 класс L7

Эта спецификация предназначена для стержней, используемых в условиях низких температур.Он изготовлен из среднеуглеродистой легированной стали, которая подвергается термообработке для достижения требуемых прочностных свойств и требует испытания на удар по Шарпи для обеспечения его работоспособности при низких температурах. Обычные варианты отделки — простой черный цвет и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификационный штамп производителя. Обратите внимание, что для стержней диаметром более 1 дюйма требуется 8 витков резьбы на дюйм (tpi), если не указано иное.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
	1 ⁄ 4 «- 2 1 ⁄ 2 »	—	105	125	16	50	—	—

ASTM A354 Марка BC

Эта спецификация распространяется на болты, шпильки и другие крепежные детали из закаленной и отпущенной легированной стали диаметром 4 дюйма и менее. Это строгая спецификация, которая не имеет ограничений по конфигурации и используется для общих приложений. Обычные варианты отделки — простой черный цвет и горячее цинкование. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
	1 ⁄ 4 «- 2 1 ⁄ 2 »	105	109	125	16	50	С26	С36
	2 5 ⁄ 8 «- 4»	95	94	115	16	45	С22	С33

ASTM A354 Марка BD

Этот сорт относится к среднеуглеродистой легированной стали, подвергнутой закалке и отпуску для достижения высоких требований к прочности. Он практически идентичен спецификации A490 по химическим и механическим свойствам; однако у него нет ограничений конфигурации, которые есть у A490. Если у вас есть проект с указанным стержнем с резьбой A490, вы должны попросить инженера записи рассмотреть вместо него A354 Grade BD. A354 Марка BD имеет более высокую прочность, чем другие марки, перечисленные на этой странице, и подвержена риску водородного охрупчивания при гальваническом или гальваническом покрытии. На одном конце каждого стержня должен быть постоянный символ класса и идентификатор производителя.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
	1 ⁄ 4 «- 2 1 ⁄ 2 »	120	130	150	14	40	С33	С39
	2 5 ⁄ 8 «- 4»	105	115	140			С31	С39

SAE J429 классы 2, 5 и 8

Спецификация J429 охватывает требования к крепежным деталям, используемым в автомобильной промышленности, OEM-приложениях и других смежных отраслях. Есть три распространенных класса (2, 5 и 8), которые легко доступны или могут быть изготовлены в виде стержней с полной резьбой. Существуют спецификации ASTM, которые имеют аналогичные прочностные характеристики, которые легче найти в форме стержня со сплошной резьбой, чем их эквивалент SAE. Резьбовые стержни SAE не требуют постоянной маркировки класса прочности на концах стержней, как это требуется во многих спецификациях ASTM. Обычные покрытия включают простой черный цвет, оцинкование и горячее цинкование для классов 2 и 5. Класс 8 обычно имеет чистое покрытие только из-за потенциального риска водородного охрупчивания при нанесении покрытия или гальванизации.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
1 класс	1 ⁄ 4 «- 1 1 ⁄ 2 »	33	36	60	18	35	В70	В100
5 класс	1 ⁄ 4 » — 3 ⁄ 4 »	55	57	74	18	35	В80	В100
	7 ⁄ 8 » — 1 1 ⁄ 2 »	33	36	60	18		В70	В100
8 класс	1 ⁄ 4 «- 1 1 ⁄ 2 »	120	130	150	12	35	С33	С39

Нержавеющая сталь

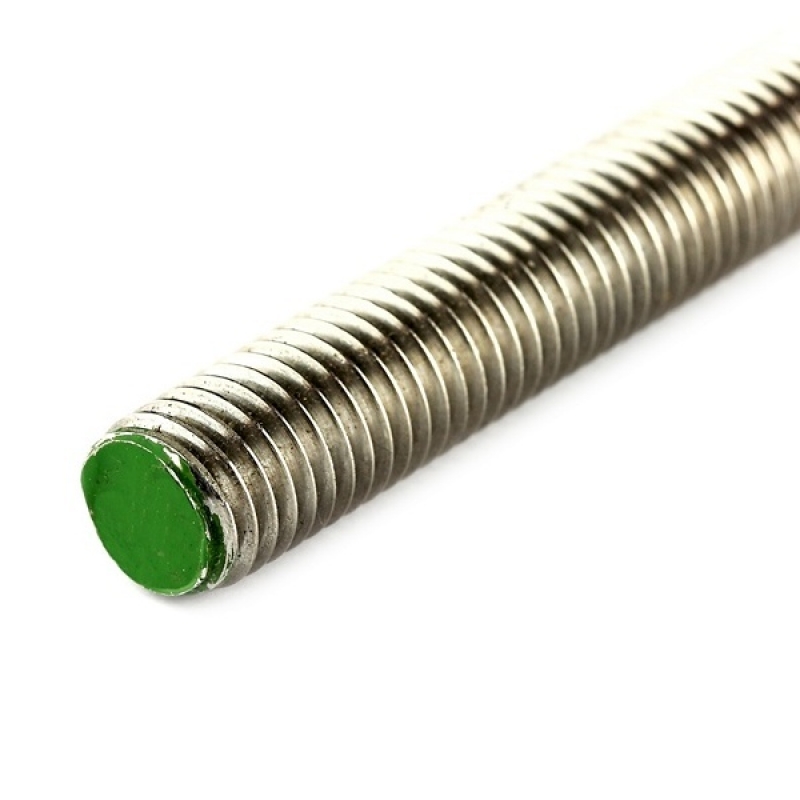

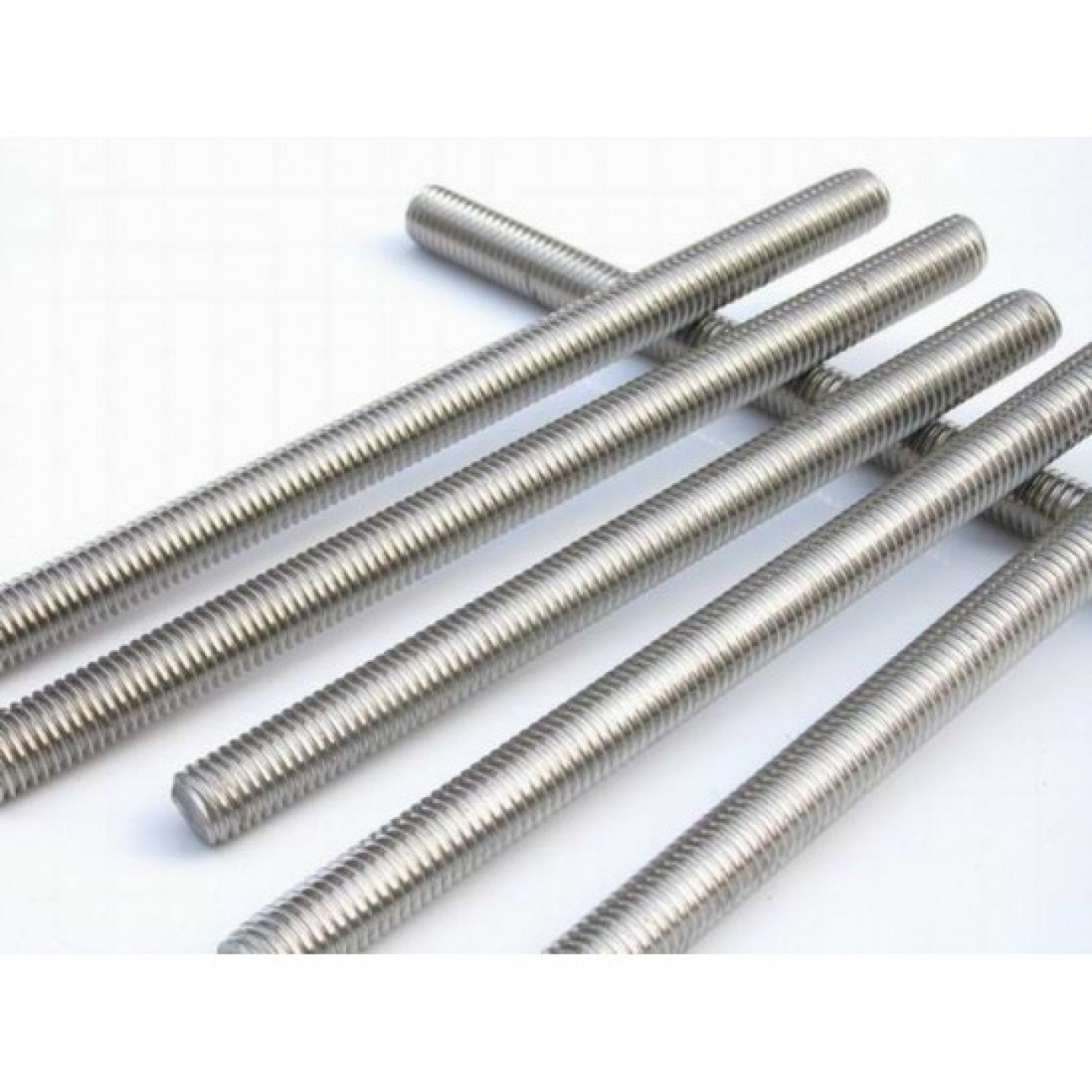

Стержень с резьбой из нержавеющей стали

широко распространен на производстве и продается в соответствии с несколькими различными спецификациями ASTM. Две наиболее распространенные формы стержня из нержавеющей стали со сплошной резьбой покупаются и продаются просто как нержавеющая сталь AISI типа 304 или типа 316. Однако стержень с резьбой из нержавеющей стали часто соответствует различным спецификациям ASTM, включая A193, A320 и F593. Тип нержавеющей стали, требуемый для проекта, будет указан как класс в рамках спецификаций A193 и A320 или как группа сплава и состояние в соответствии со спецификацией F593.

Маркировка класса	Номинальный размер	Механические свойства					Твердость по Роквеллу
		Пробная нагрузка	Урожайная, ул.	Натяжная ул.	Удлиненный. %	Р.А. %	Мин.	Максимум
Класс B8 Класс 1	Все	—	30	75	30	50	223 макс.	35 макс.
Марка B8M Класс 1	Все		30	75	30	50	223 макс.	96 макс.
Класс B8 Класс 2	До 3/4		100	125	12	35	321 макс.	35 макс.
	7/8 — 1		80	115	15	35
	1-1/8 — 1-1/4		65	105	20	35
	1-3/8 — 1-1/2		50	100	28	45
Марка B8M Класс 2	До 3/4		95	110	15	45	321 макс.	35 макс.
	7/8 — 1		80	100	20	45
	1-1/8 — 1-1/4		65	95	25	45
	1-3/8 — 1-1/2		50	90	30	45

АСТМ А36

ASTM A36 — это марка стали, а не спецификация крепежа. С технической точки зрения все резьбовые стержни, изготовленные из стали A36, следует заказывать в соответствии со спецификацией крепежа, такой как A307, класс A, A307, класс B, F1554, класс 36 или SAE J429, класс 2. Соответствующая спецификация крепежа зависит от области применения. Тем не менее, некоторые компании хранят стержни со всей резьбой, изготовленные из стали A36, и могут сертифицировать их по запросу.

акций | Все Резьбовой стержень

Комбинации размеров и сортов, перечисленные в BLACK в таблицах ниже, являются складскими позициями в Portland Bolt и доступны для немедленной отгрузки.Этот стержень с резьбой отечественного производства включает отчеты о химических и физических испытаниях. Portland Bolt имеет гладкую поверхность и горячеоцинкованный стержень с резьбой. Оцинкованный стержень со всей резьбой отсутствует на складе, так как это покрытие предназначено для эстетики, а не для защиты от коррозии. При необходимости может поставляться оцинкованный стержень с резьбой.

Время выполнения заказа (обрезка по длине)

Стандартное время выполнения заказа на нарезку всех резьбовых стержней по длине, снятие фасок на концах, штамповку или покраску концов с соответствующей маркировкой и, при необходимости, гальваническое покрытие:

Время выполнения заказа

• На следующий рабочий день (< 100 штук)
• 2 рабочих дня (101 – 250 шт.)
• 3 рабочих дня (> 250 штук)
• 3 дополнительных рабочих дня на горячее цинкование нарезных стоек

Возможна обработка в тот же день и срочное выполнение заказов.

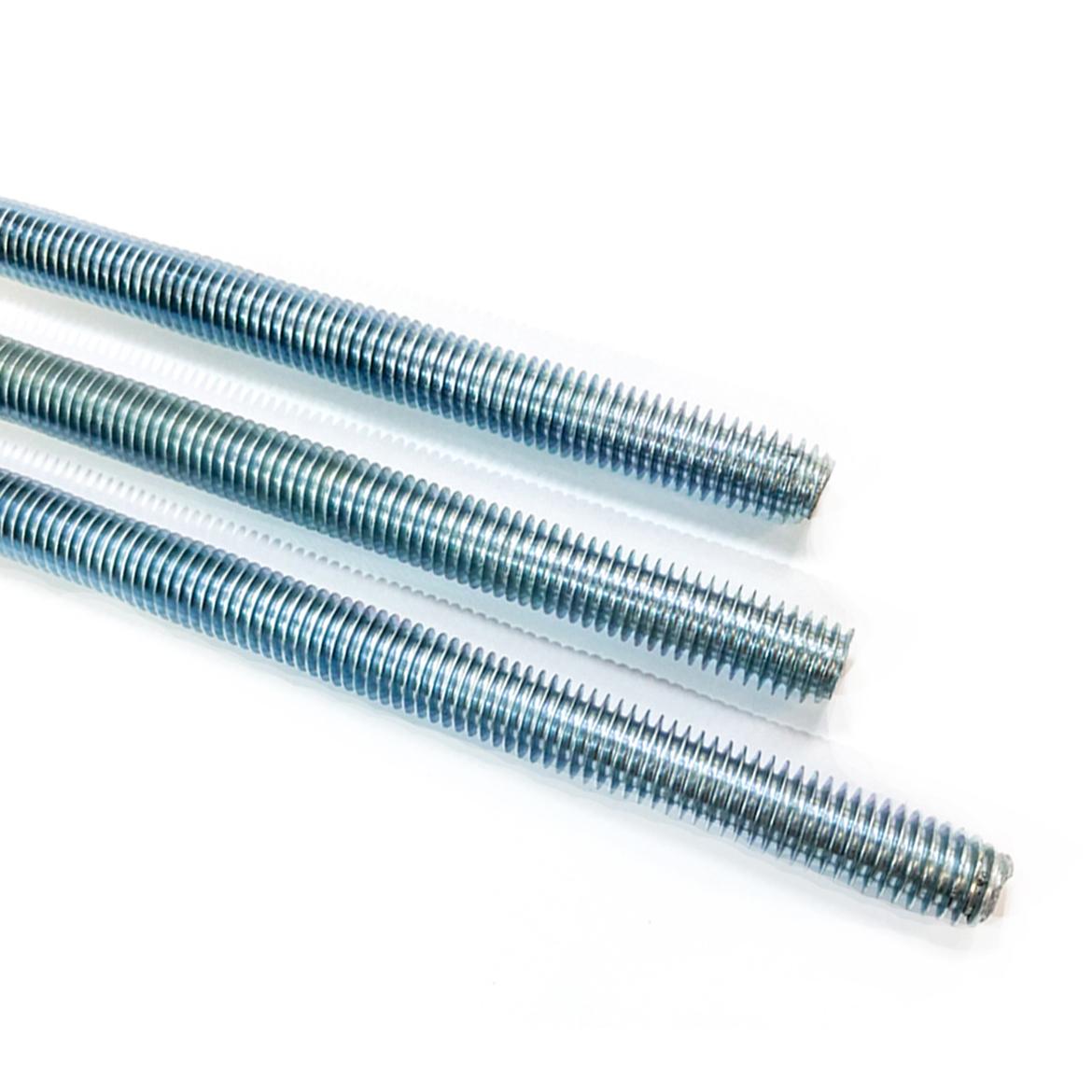

Режущий оцинкованный стержень с резьбой

Portland Bolt имеет стержень из оцинкованной низкоуглеродистой стали со сплошной резьбой, который можно отрезать по длине и отправить на рабочую площадку. На концы нанесено холодное цинкование, которое представляет собой краску с высоким содержанием цинка. Это не рекомендуется и должно учитываться только в случае очень малых количеств или в экстренных случаях. Окрашенные концы будут подвержены преждевременной коррозии, так как краска не связывается со сталью, как покрытие, нанесенное методом горячего цинкования. В идеале, гладкий стержень с резьбой всегда должен быть обрезан по длине и пропущен через специализированную линию цинкования Portland Bolt для получения оцинкованной шпильки с полной резьбой, которая не будет подвергаться коррозии.

Производство (нестандартные размеры и марки)

Размеры и комбинации сортов, указанные в RED в таблицах или не указанные ниже, могут быть изготовлены на заказ. Portland Bolt может производить или поставлять практически любой сорт и размер стержня с резьбой.

Диаметр	ASTM A307 класс A		ASTM A307 класс B		ASTM A193 класс B7
	Обычная	Оцинкованный	Обычная	Оцинкованный	Обычная
					УНК	8УН
1 ⁄ 2	18470*	17646	13905*	13916	19568	—
5 ⁄ 8	18471*	17647	13906 *	13917	19569	—
3 ⁄ 4	18472*	17648	13907*	13918	19570
7 ⁄ 8	18473*	17649	13908 *	13919	19571	—
1	18474*	17650	13909*	13920	19572	—
1 1 ⁄ 8	18475	—	13910	—	19573	13979
1 1 ⁄ 4	18476	—	13911	—	19574	13980
1 3 ⁄ 8	18477	—	13912	—	19656	13981
1 1 ⁄ 2	18478	—	13913	—	19657	13982
1 3 ⁄ 4	18479	—	13914	—	19658	13983
2	18480	—	13915	—	19659	13984
Доступны модели длиной 12 футов * Также доступны модели длиной 6 футов Размеры согласно ASME B18. 31.3, 2014

Диаметр	F1554 Класс 36 (длина 12 футов)		F1554 Класс 55 (длина 10 футов)		F1554 Класс 105 (длина 12 футов)
	Обычная	Оцинкованный	Обычная	Оцинкованный	Обычная	Оцинкованный
1 ⁄ 2	13889*	13900	17626	17660	13937	14061
5 ⁄ 8	13890*	13901	17627	17661	13938	14062
3 ⁄ 4	13891*	13902	17628	17662	13939	14063
7 ⁄ 8	13892*	13903	17629	17663	13940	14064
1	13893*	13904	17630	17664	13941	14065
1 1 ⁄ 8	13894	—	17631	—	13942	14066
1 1 ⁄ 4	13895	—	17632	17669	13943	14067
1 3 ⁄ 8	13896	—	17633	—	13944	14068
1 1 ⁄ 2	13897	—	17634	17670	13945	14069
1 3 ⁄ 4	13898	—	—	—	13946	14070
2	13899	—	17636	—	13947	14071
2 1 ⁄ 4	—	—	—	—	14119	—
2 1 ⁄ 2	—	—	—	—	14120	—
* Также доступна длина 6 футов

Диаметр	ASTM A572 класс 50		АСТМ А449		ASTM A354 Марка BC		ASTM A354 Марка BD
	Обычная	Оцинкованный	Обычная	Оцинкованный	Обычная	Оцинкованный	Обычная
1 ⁄ 2	—	—	13970	14083	14072	13948	13998
5 ⁄ 8	13988	14102	13971	14084	14073	13949	13999
3 ⁄ 4	13989*	14103	13972	14085	14074	13950	14000
7 ⁄ 8	13990*	14104	13973	14086	14075	13951	14001
1	13991*	14105	13974	14087	14076	13952	14002
1 1 ⁄ 8	13992	—	13975	14088	14077	13953	14003
1 1 ⁄ 4	13993	—	13976	14089	14078	13954	14004
1 3 ⁄ 8	13994	—	13977	14090	14079	13955	14005
1 1 ⁄ 2	13995	—	13978	14091	14080	13956	14006
1 3 ⁄ 4	—	—	—	—	14081	13957	14007
2	—	—	—	—	14082	13958	14008
2 1 ⁄ 4	—	—	—	—	14188	—	—
2 1 ⁄ 2	—	—	—	—	14121	—	—
Длина 12 футов * Длина 10 футов

Диаметр	SAE J429 класс 2		SAE J429 класс 5		SAE J429 класс 8
	Обычная	Оцинкованный	Обычная	Оцинкованный	Обычная
1 ⁄ 2	18470*	17646	13959	14092	14009
5 ⁄ 8	18471*	17647	13960	14093	14010
3 ⁄ 4	18472*	17648	13961	14094	14011
7 ⁄ 8	18473*	17649	13962	14095	14012
1	18474*	17650	13963	14096	14013
1 1 ⁄ 8	18475	—	13964	14097	14014
1 1 ⁄ 4	18476	—	13965	14098	14015
1 3 ⁄ 8	18477	—	13966	14099	14016
1 1 ⁄ 2	18478	—	13967	14100	14017
Доступны модели длиной 12 футов * Также доступны модели длиной 6 футов

Диаметр	АСТМ А36*
	Обычная	Оцинкованный
1 ⁄ 2	14045	14056
5 ⁄ 8	14046	14057
3 ⁄ 4	14047	14058
7 ⁄ 8	14048	14059
1	14049	14060
1 1 ⁄ 8	14050	—
1 1 ⁄ 4	14051	—
1 3 ⁄ 8	14052	—
1 1 ⁄ 2	14053	—
1 3 ⁄ 4	14054	—
2	14055	—
Длина 12 футов * ASTM A36 — это марка стали, а не спецификация крепежа. С технической точки зрения все резьбовые стержни, изготовленные из стали A36, следует заказывать в соответствии со спецификацией крепежа, такой как A307, класс A, A307, класс B или F1554, класс 36. Соответствующая спецификация крепежа зависит от области применения. Тем не менее, Portland Bolt имеет в наличии все резьбовые стержни, изготовленные из стали A36, и может сертифицировать их как таковые по запросу. Подробнее о заказе крепежа на A36 читайте в этом FAQ.

приложений | Все Резьбовой стержень

Эпоксидные анкеры

Это очень распространенное использование стержня с резьбой.Когда в уже существующем бетоне необходимы анкерные болты, в бетоне просверливается отверстие, затем оно заполняется эпоксидной смолой и в отверстие помещается кусок резьбового стержня. Как только эпоксидная смола сцепляется с резьбой на стержне с полной резьбой, она обеспечивает сопротивление вытягиванию, позволяя стержню действовать как анкерный болт.

Удлинители

Все резьбовые стержни также широко используются в качестве удлинителей в полевых условиях. Никто не идеален, и ошибки случаются, когда заливается фундамент, возможно, чаще, чем кто-либо хотел бы признать.Иногда анкерные болты устанавливаются слишком низко, и когда это происходит, проще всего исправить это, удлинив анкерный болт с помощью накидной гайки и куска резьбового стержня. Это позволяет подрядчику удлинить резьбу существующего анкерного болта и правильно затянуть гайку.

Анкерные болты

Все резьбовые стержни часто используются в качестве анкерных болтов. Они встроены в бетон и обеспечивают сопротивление выдергиванию благодаря корпусу с полной резьбой, а также с помощью гайки или комбинации гайки и пластины.Все анкерные болты с резьбовым стержнем обычно имеют спецификацию F1554 для анкерных болтов классов 36, 55 и 105. Все резьбовые стержни обычно заменяют анкерными стержнями с резьбой на каждом конце в обстоятельствах, когда анкерные болты требуются быстро. Поскольку все резьбовые стержни обычно доступны со склада или в короткие сроки, их часто заменяют с одобрения инженера записи для более быстрого выполнения заказа и более низкой стоимости.

Болты фланца трубы

Стержень со сплошной резьбой также обычно используется для соединения фланцев труб болтами.Это особенно верно для стержня с резьбой A193 класса B7, который предназначен для применения при высоких температурах и высоком давлении. Короткие детали стержня с резьбой скрепляют фланцы трубы гайками на каждом конце стержня. Другим распространенным сортом стержня с резьбой, используемым в этом приложении, является ASTM A307, класс B.

.

Двойные болты

Все резьбовые стержни также используются в производстве опорных линий в качестве двойных болтов. Этот тип болта используется для крепления одной поперечины с каждой стороны деревянной опоры.Преимущество использования стержней с полной резьбой в этом приложении заключается в обеспечении максимальной регулировки траверсы на опорах, которая может варьироваться в зависимости от ряда факторов. Двойные болты обычно продаются с четырьмя квадратными гайками, по две на каждом конце, а также с дополнительным полуконусным наконечником на каждом конце для облегчения установки в полевых условиях.

Общие приложения

Все резьбовые стержни время от времени используются практически в любых приложениях для крепления строительных конструкций.Они используются с гайкой на каждом конце и для крепления дерева, стали и других видов строительных материалов. Их часто заменяют болтом с шестигранной головкой или другим типом болта с кованой головкой, однако такие замены должны производиться только с благословения главного инженера проекта.

Производство | Все Резьбовой стержень

Смотреть производственный процесс

Все резьбовые стержни изготавливаются двух видов, в зависимости от наличия диаметра и марки.Обычные сорта включают ASTM A307, класс A, A193, класс B7 и несколько других до 2 дюймов в диаметре. Эти распространенные марки и размеры, как правило, обрезаются по размеру и изготавливаются из более длинных серийных стержней со сплошной резьбой. Нечетные сорта и диаметры должны быть изготовлены с нуля. Обе процедуры описаны на этой странице и в нашем видео со всеми резьбовыми стержнями.

Резьбовой стержень с резьбой по длине

Шаг 1. Обрежьте все резьбовые стержни до нужной длины

Когда для проекта требуется определенная длина, поставщики болтов нарезают более длинные отрезки всех стержней с резьбой на более короткие части из всех стержней с резьбой, которые были произведены серийно.Резка производится ленточной пилой.

Шаг 2: Концы фаски

Поскольку все резьбовые стержни могут быть легко повреждены во время изготовления, обработки и доставки заказа, большинство производителей срезают фаски на всех концах резьбовых стержней, чтобы гарантировать, что гайка будет вращаться без проблем. Снятие фаски — это процесс, при котором стержень слегка скошивается на конце с помощью машины, которая действует подобно точилке для карандашей. Этот скошенный конец позволяет гайке легко навинчиваться на стержень с полной резьбой и предотвращает потенциальную проблему повреждения первой резьбы.

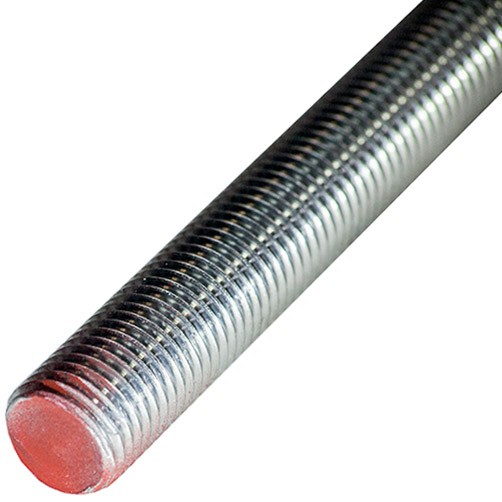

Шаг 3. Идентификация класса

Для большинства резьбовых стержней требуется постоянный символ класса и идентификатор производителя на одном конце каждого стержня. Единственным исключением является ASTM F1554, который требует цветового кодирования, если в соответствии с дополнительным требованием не запрашивается постоянный идентификатор сорта и/или идентификатор производителя. SAE J429 классы 2, 5 и 8 для всех резьбовых стержней не требует маркировки класса. Гидравлический штамповочный станок наносит эти постоянные идентификаторы после того, как стержни обрезаны и сняты фаски.

Нестандартные марки

Некоторые сочетания сплавов и диаметров всех резьбовых стержней не производятся серийно из-за отсутствия использования. В этих случаях все резьбовые стержни «изготавливаются с нуля».

Шаг 1. Отрежьте круглый стержень по длине

Стальной круглый пруток длиной 20 футов, 24 фута или 40 футов режется или обрезается ленточной пилой до длины, на несколько дюймов превышающей длину желаемого конечного продукта.

Шаг 2: Обрезать резьбу

Вместо того, чтобы накатывать резьбу, как это делают массовые производители, в большинстве нестандартных стержней с резьбой нарезают резьбу путем нарезания резьбы на стальной круглый стержень.Вместо того, чтобы выдавливать сталь с делительным диаметром для формирования резьбы, как при нарезке роликовой резьбы, нарезные резьбонарезные станки удаляют сталь из полноразмерного круглого стержня для формирования резьбы. Этот метод нарезания резьбы медленнее и требует больше времени, чем нарезка роликом, что приводит к более высоким производственным затратам. Эта форма резьбы в основном используется для специальных марок и больших диаметров всех резьбовых стержней, которые не производятся серийно или не доступны в магазине.

Шаг 3: 2-й разрез

Когда куски круглого прутка подаются в резьбонарезной станок, они должны удерживаться на расстоянии нескольких дюймов от конца стержня.Поскольку невозможно обрезать нить до конца круглого стержня, его необходимо обрезать после завершения заправки нити. Второй распил выполняется ленточной пилой.

Этап 4: Концы фаски

Концы скошены, как описано выше.

Шаг 5. Идентификация класса

Концы помечены, как описано выше

Покрытия

Для получения дополнительной информации о различных покрытиях, доступных для всех резьбовых стержней, нажмите здесь.

Упаковка и транспортировка

Последним этапом любой производственной последовательности является упаковка заказа и его отправка покупателю. Важно использовать высококачественные упаковочные материалы, особенно со стержнем со сплошной резьбой, чтобы продукт доставлялся на место работы в целости и сохранности. Поскольку все резьбовые стержни могут быть легко повреждены при транспортировке, важно убедиться, что производитель использует наилучшие методы упаковки для ухода за цельнорезьбовыми стержнями. Обычно все резьбовые стержни длиной более 6 футов поставляются в толстых армированных картонных тубах.

ТИП TT 3/4-10 X «L» Приварной шпилька с полной резьбой

Главная > Продукция > Приварные шпильки > TT12-XXX-11

Эти шпильки общего назначения с полной резьбой используются во всех типах приложений. Их можно приваривать к плоской поверхности или к внутренней или внешней стороне уголка.

Длина примерно на 3/16″ короче после сварки. Изготовлен из низкоуглеродистой стали, ASTM A108/A29, 1010-1020. Шпильки с полной резьбой Tru-Weld могут изготавливаться любой длины, превышающей стандартную минимальную длину 5/8″.

Поставляются наконечники

типа F.

Длина	Деталь №
3/4″	ТТ12-012-11
1-1/8″	ТТ12-018-11
1-1/4″	ТТ12-020-11
1-3/8″	ТТ12-022-11
1-1/2″	ТТ12-024-11
1-11/16″	ТТ12-027-11
1-3/4″	ТТ12-028-11
2″	ТТ12-032-11
2-3/16″	ТТ12-035-11
2-1/4″	ТТ12-036-11
2-3/8″	ТТ10-038-11
2-1/2″	ТТ12-040-11
2-11/16″	ТТ12-043-11
2-3/4″	ТТ12-044-11
3″	ТТ12-048-11
3-3/16″	ТТ12-051-11
3-1/2″	ТТ12-056-11
3-11/16″	ТТ12-059-11
4″	ТТ12-064-11
4-3/16″	ТТ12-067-11
4-1/2″	ТТ12-072-11
5-3/16″	ТТ12-083-11
6″	ТТ12-096-11
6-3/16″	ТТ12-099-11
7-1/8″	ТТ12-114-11

TT12-XXX-11 Технические характеристики

Диаметр сварного шва:

1-1/16

Что такое шпильки? — Fastener Engineering

Шпильки, предназначенные для крепления (слева направо): ввинчивание в древесину, вклеивание в композит и обжатие в листовой металл.

Доктор Джоди Муэланер

Шпилька — это, по сути, просто кусок стержня с резьбой. Это часто напоминает крепежный винт без головки, хотя у некоторых шпилек есть головки, которые постоянно встраиваются в деталь, к которой они прикреплены. Шпильки часто предназначены для постоянного крепления к одной детали, что позволяет прикрепить другую часть вместе с гайкой. Шпилька этого типа может быть приварена, обжата или приклеена для крепления и, следовательно, может иметь небольшую головку для этого.

Другие шпильки могут иметь резьбу на обоих концах. В некоторых случаях они оба предназначены для крепления гаек — такая шпилька называется шпилькой. В качестве альтернативы шпилька может иметь самонарезающую резьбу на одном конце, предназначенную для постоянного вкручивания в деталь, и машинную резьбу на другом конце для установки гайки. Некоторые распространенные типы шпилек включают:

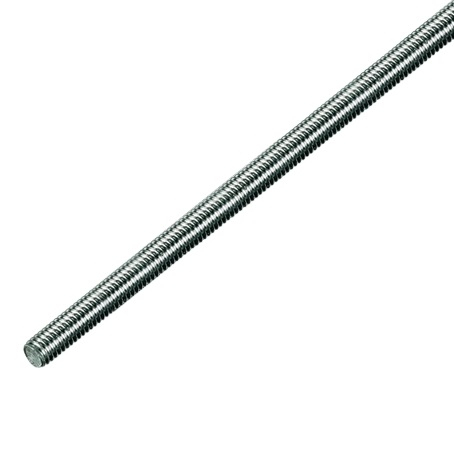

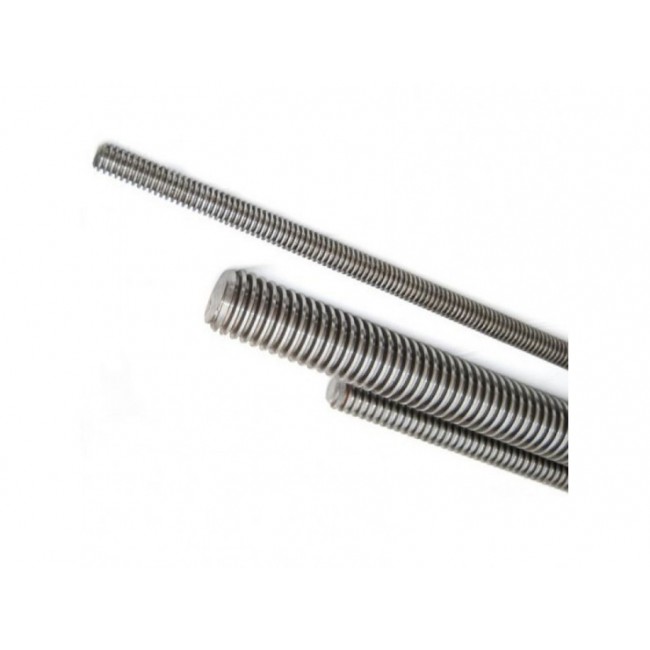

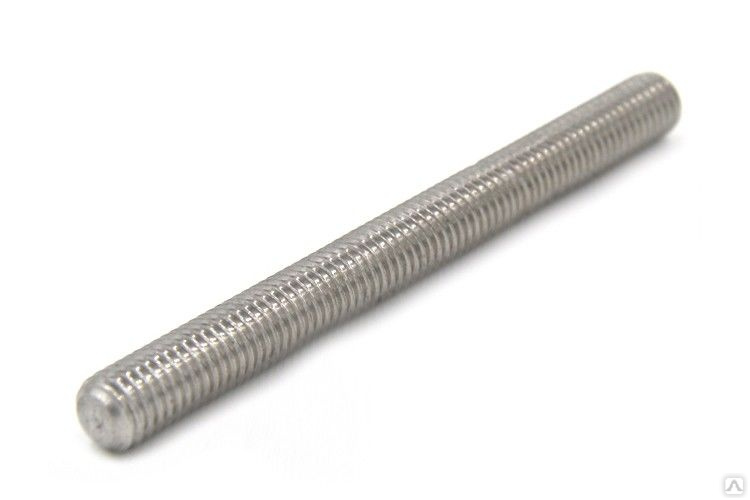

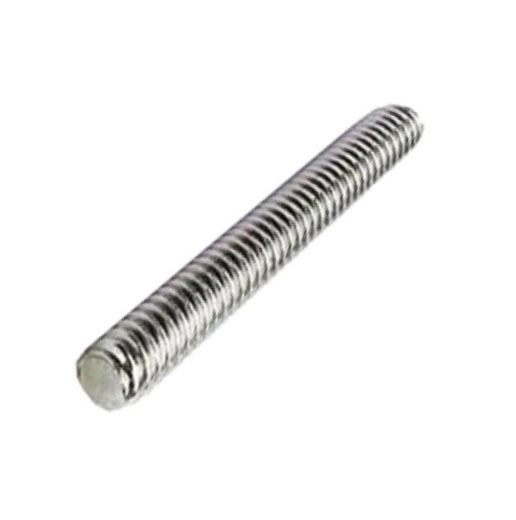

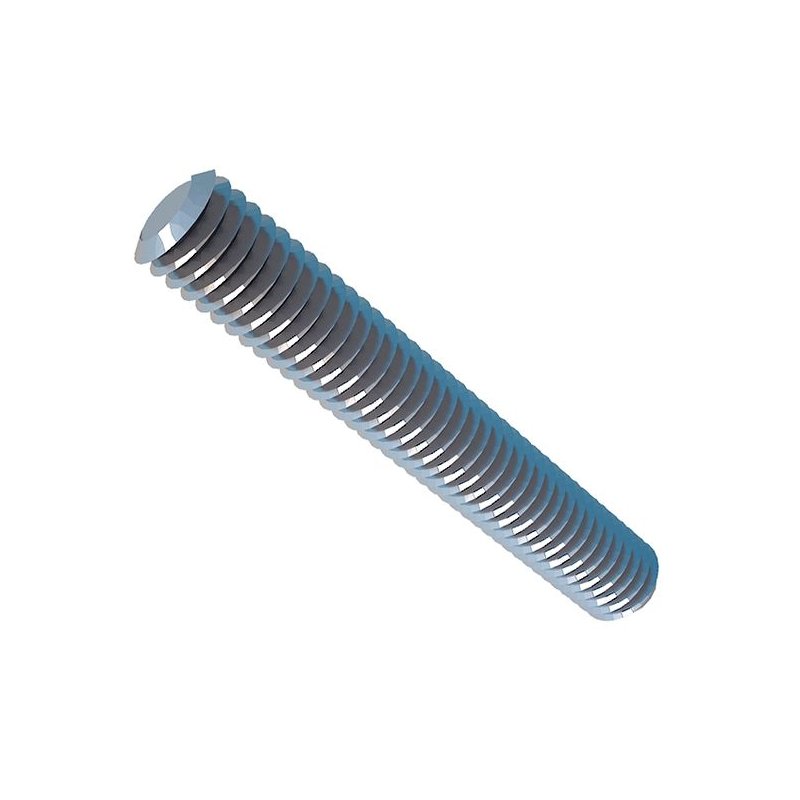

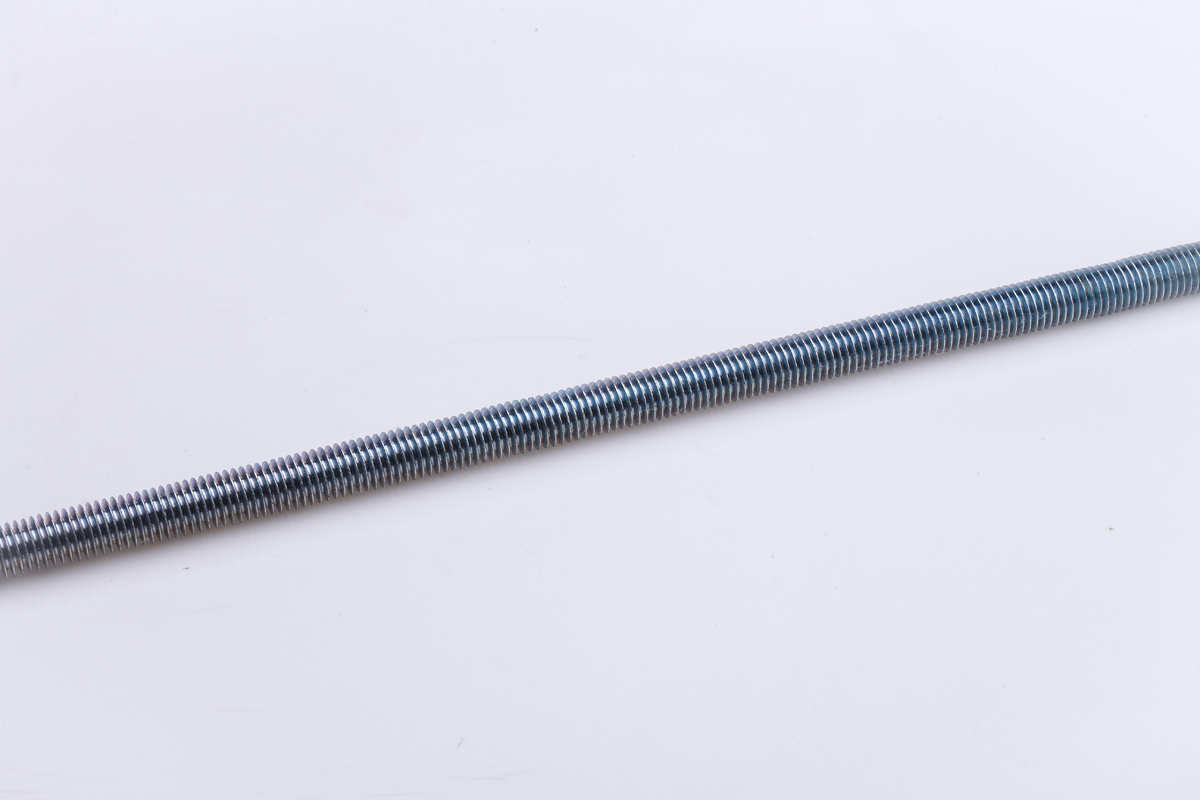

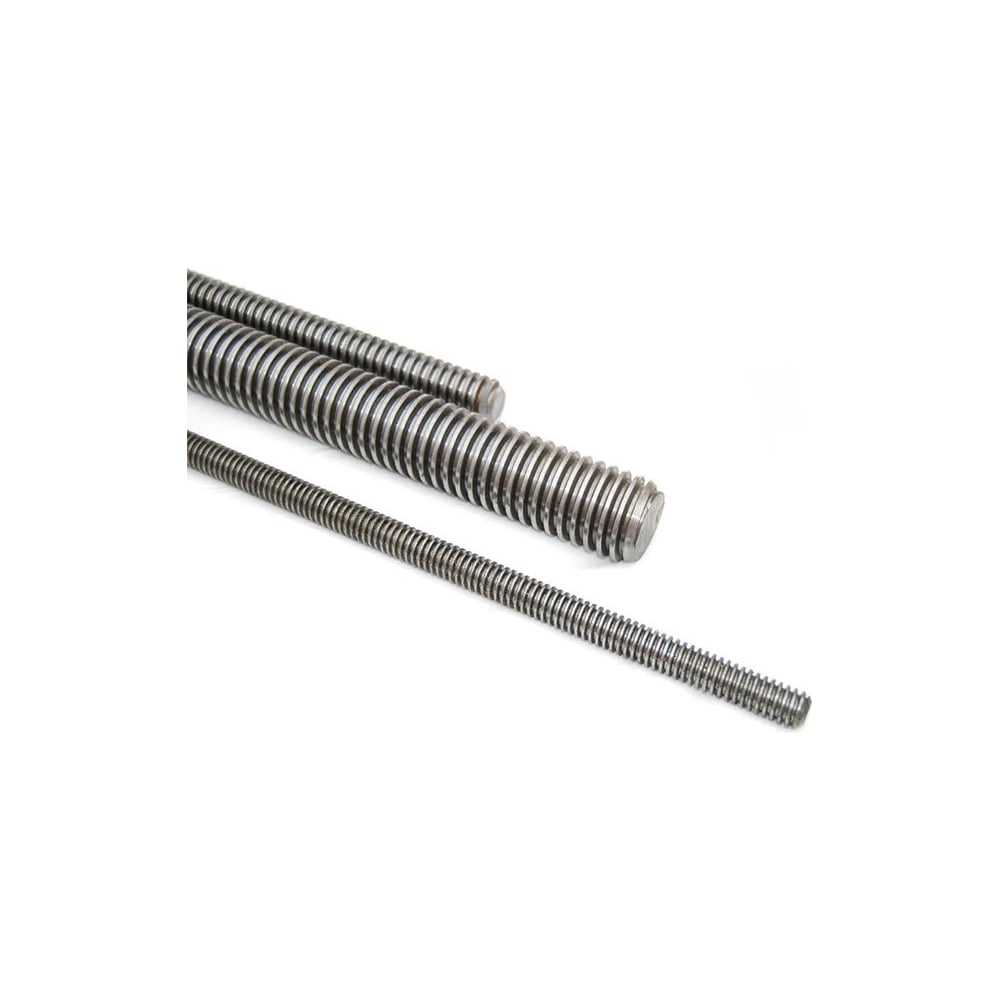

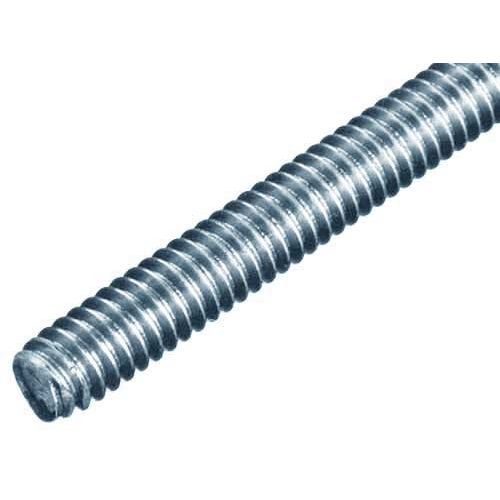

• Шпилька с полной резьбой: Тип шпильки, представляющий собой просто отрезок стержня с резьбой. Шпилька или шпилька также является термином для резьбового стержня.Это можно использовать для скрепления больших деталей вместе с гайками на каждом конце, образующими болт. Есть много других применений для этого типа шпилек в качестве регулируемого элемента для конструкций и машин. Гайки могут перемещаться на большое расстояние вдоль стержня, создавая при этом большое усилие.

• Резьбовые шпильки: Имеют короткую резьбу на одном конце и предназначены для ввинчивания в резьбовое отверстие. Затем у них есть хвостовик и более длинная резьба на другом конце для установки гайки.

• Двусторонние шпильки: Имеют одинаковую длину резьбы на каждом конце, предназначены для крепления гаек, с хвостовиком посередине.

• Приварной болт: Имеют полноразмерную машинную резьбу с тонкой широкой головкой для облегчения приваривания, как правило, к стальным конструкциям, что обеспечивает постоянное присоединение шпильки.

• Клинч-шпилька: Имеют небольшую коническую головку с зубьями, предназначенными для постоянного вдавливания в листовой металл при затягивании.

• Связующий стержень: Полноразмерная резьба с плоской широкой головкой, часто с отверстиями в головке. Предназначен для вклеивания в композитные детали, обеспечивая постоянную металлическую шпильку.

• Винт с дюбелем: У них есть шуруп для дерева на одном конце и крепежный винт на другом. Они предназначены для постоянного ввинчивания в древесину, обеспечивая шпильку для крепления детали с помощью гайки. Для затягивания используется либо гнездо на конце крепежного винта, либо шестигранная форма между двумя резьбами.

.
