Виды и характеристики крепежных изделий

При выполнении широкого ряда ремонтно-строительных работ, невозможно обойтись без применения различных крепежных элементов. На современном строительном рынке представлен широкий ассортимент данных изделий, которые необходимы для качественного решения различных технических и технологических задач. Их функциональное назначение может быть совершенно разным – начиная от фиксации доски при помощи простого гвоздя, и заканчивая монтажом анкера, который должен выдерживать повышенные эксплуатационные нагрузки.

В данном материале будут рассмотрены основные виды крепежных изделий, различные классификации, ГОСТы, маркировки и области их применения. Они представлены в широком многообразии форм, размеров и назначения – наиболее часто встречающимися на сегодняшний день являются:

• гайки;
• дюбели;
• анкеры;
• шурупы;
• саморезы;
• заклепки;
• шпильки;
• шайбы и другие.

В зависимости от резьбового шага, крепежные элементы бывают метрическими или неметрическими (приспособленными).

Кроме того, существует и другая классификация крепежных изделий – она основана на иных критериях. Согласно ей, данные элементы бывают:

• резьбовыми , повышенной прочности;
• крепежи массового использования;
• крепежи для безударной фиксации и одностороннего монтажа;
• элементы для герметичных конструкций;
• фиксаторы, необходимые для крепления полимерных композитных материалов.

Данная классификация, хоть и существенно упрощает процесс сортировки, но является условной, так как элементы одной группы могут относиться и к другой. Рассмотрим более подробно основные из них.

Гвозди

Пожалуй, сегодня нет мастера, который бы не использовал в процессе своей работы гвозди. Это наиболее древний и распространенный на сегодняшний день крепежный материал, который широко используется во многих отраслях хозяйственной деятельности человека.

Материал их производства – как правило, сталь или стальные виды проволоки. Маркировка гвоздей состоит из двух цифр:

• диаметр стержня;
• его длина (в мм).

Шляпки данных элементов могут быть как гладкими, так и рифлеными, а винтовые и трефовые гвозди могут иметь на стержне винтообразные, продольные и поперечные бороздки, заусеницы или вмятины. Такие изделия оказывают существенное сопротивление процессам выдергивания.

В зависимости от технических характеристик материала, различается и сфера использования гвоздей. Например, изделия из закаленной стали могут спокойно быть забитыми в стены из кирпича или бетона. Однако, при работе с ними, следует обратить внимание на высокую хрупкость данного материала. Для того, чтобы их крепить к жестким поверхностям, необходимо использовать обойные, толевые и штукатурные разновидности гвоздей. Они производятся с более плоскими и широкими, чем обычно, шляпками, а также с более короткими стержнями.

В условиях агрессивной среды могут быть использованы медные гвозди, которые практически не подвержены коррозионным процессам, а также оцинкованные гвозди или изделия из легированной стали.

Что касается технологических особенностей забивания гвоздей, то они также имеют свою специфику. Данные процессы требуют учета определенных нюансов, поэтому рекомендуем воспользоваться нашими профессиональными советами:

• для предотвращения возникновения вмятин во время вбивания гвоздей, необходимо применять зенкер;
• для обеспечения прочности фиксации, стержень крепежа должен минимум на 2/3 длины входить в нижнюю фиксируемую деталь;
• при забивании мелких гвоздей, лучше всего применять специальные вспомогательные аксессуары;
• чтобы увеличить прочность стыков, гвозди должны забиваться под углом, а не прямо. Это же касается случаев, если на него требуется что-то вешать;
• если гвоздь при забивании прошел сквозь стену, он должен быть аккуратно загнутым и отшлифован с помощью трехгранного напильника;
• для предотвращения повреждения поверхностей при выдергивании клещами, нужно под них просто поместить пластину, которая уменьшает показатели давления;
• если же в дальнейшем планируется демонтаж деталей, то лучше гвозди не использовать вообще, отдав предпочтение шурупам.

Очень часто в процессе работы могут быть использованы жидкие гвозди. Они изготавливаются из полимерных материалов и каучука и способны обеспечить должные показатели прочности крепежа не хуже традиционных гвоздей. Одна капля такого вещества способна выдержать до 50 кг нагрузки, однако главным их преимуществом является полное сохранение целостности декоративных поверхностей.

Сфера использования жидких гвоздей очень широкая. Они применяются для фиксации различных панелей, гипсокартона, ДСП, ДВП, фанеры, картона, керамики, камня, лепнины, стекла и много чего другого. Однако при выборе данных крепежных элементов необходимо повышенное внимание уделить показателям адгезии, так как разные виды материала имеют различную ее степень. Их наиболее целесообразно использовать при:

• температуре не ниже -90 С;
• высокой влажности помещений.

Например, некоторые виды нейтральных гвоздей являются безвредными, так как их основой является вода, однако они мало подходят для приклеивания металла. Жидкие гвозди на основе органических растворителей отличаются высокой скоростью схватывания и способны выдерживать воздействие температурного режима до -25 С. Единственный их минус – наличие вредных летучих компонентов, которые издают неприятные запахи на протяжении 5 суток.

Схватывание таких гвоздей происходит в течении 10-40 минут, в зависимости от типа и маркировки, однако полная полимеризация наступает только по истечению суток.

Саморезы

Особую нишу среди крепежных элементов также занимают саморезы. Их разновидностей на современном рынке не так уж и много – полноценная классификация возможна только по 3 основным критериям – материалу, в который они вкручиваются, размеру и функциональному назначению. По первому критерию различают такие виды саморезов:

• для металла;
• для древесины.

И те, и другие изделия могут иметь разную длину, ширину, диаметр, а также разные шаги резьбы.

Обычно саморезы для металлических поверхностей имеют мелкий шаг резьбы, в отличие от «деревянных», которые обладают более крупным.

Изделия для металла могут быть нескольких видов – самонарезающиеся и те, которым необходимо предварительное сверление металла. У первого типа на кончике имеется специальное сверло, размер которого означает толщину металла, в который требуется его ввинтить. Примером таких саморезов являются тексы, которые используются для фиксации профилей ГКЛ. Что касается их второй подгруппы, то к ней можно отнести черные саморезы, которые необходимы для крепления ГКЛ к металлопрофилю.

Кроме этого, классификация саморезов может быть осуществлена также и по функциональному назначению. Например, выделяют саморезы для кровли и общего назначения. Кровельные обладают широкой шляпкой с пресс-шайбой, которая необходима для герметизации отверстия с целью предотвращения протекания воды.

Анкеры: виды и особенности применения

Анкер представляет собой крепежный элемент, который предназначен для фиксации различных конструкций и материалов. Кроме того, данным названием характеризуют детали, частично забетонированные в любое изделие из бетона. В зависимости от конструкции, формы и назначения, различают такие виды анкеров:

• потолочные;
• забивные;
• клиновые;
• рамные;
• анкеры с полукольцами и кольцами;
• анкеры с гайками.

Их объединяет общая функция — крепежная. Например, забивные анкеры с внутренним типом резьбы и конусообразным клином необходимы для того, чтобы фиксировать различные изделия и материалы к кирпичному или бетонному основанию. Устанавливается он довольно просто: он фиксация осуществляется в заранее изготовленное отверстие. Его радиус и глубина подбираются, в зависимости от размеров самих анкеров.

Клиновидные изделия используются для оперативного крепления в бетонах планок, профилей, подвесных потолков. Такие виды анкеров очень часто используют для фиксации тяжелого оборудования в твердом основании. Для качественного монтажа клиновых анкеров, в бетонном основании просверливается отверстие, в которое с помощью молотка забивается изделие, впоследствии затягиваемое гайками. Что касается потолочных анкеров, то они могут изготавливаться из оцинкованной стали, и необходимы для фиксации профилей из металла, фасадов, перил, решеток и прочих изделий на бетонной или каменной основе без появления трещин. Рамные же анкеры необходимы для крепления рамы и дверных деревянных коробов к бетонным стенам.

Очень много пользователей пытается использовать данный вид крепежа не по назначению. Например, их крепят к стенам из кирпича, в результате чего портится крепежный элемент и нервы. Но главное – это очень большие отверстия, которые остаются в кирпиче после выемки анкера. Они используются, как правило, в бетонных материалах, в то время как в мягких такие болты имеют свойство просто прокручиваться. Классификация анкеров – это также очень трудная задача, так как изделия могут относиться к разным группам одновременно, однако обычно выделяют три их вида:

• крепежные;
• крюкообразные;
• петлевые.

Первый тип является универсальным, второй предназначен для подвешивания предметов, а третий – для того, чтобы что-то цеплять. Кроме того, данные крепежные элементы можно разделить и такие основные группы – с клином на конце и с клином в форме гайки. Анкера изготавливаются в фиксированных типоразмерах – самые маленькие имеют длину 50 мм и диаметр 6-8 мм, в самые большие – до 500 мм и диаметром до 22 мм.

Совет: вопрос, как установить анкер, может быть решен очень просто. Для этого достаточно просто корректно подобрать диаметр отверстия – сверлить необходимо буром точно такого же размера, как сам анкер – рассчитывать что болт 12 мм будет держаться в отверстии 15 мм не приходится. Также не желательно ничего наматывать на анкера, это не имеет никакого смысла – достаточно просто его вставить в отверстие и закрутить отверткой.

Дюбели

Данные крепежные элементы также являются чрезвычайно популярными на современном строительном рынке. Они необходимы для качественного крепления различных предметов и материалов к твердым конструкциям. Различают три вида дюбелей:

• металлические – наиболее древние. Могут быть использованы практически во всех поверхностях, однако при помощи простого молотка их забить проблематично, особенно в твердые материалы – поэтому чаще применяют пневматические, электрические или патронные пистолеты. Такие дюбели отличаются друг от друга только диаметром и длиной;
• монтажные – самые распространенные на сегодняшний день. Могут быть изготовлены в двух вариациях, которые отличаются друг от друга формой пластикового наконечника. В одних случаях они монтируются в специально подготовленный потай, а в другом – нет (пробка имеет грибкообразную форму). Монтируются такие дюбели при помощи перфоратора – делается отверстие, а потом в него вставляется пластиковая пробка, в которую вбивают или вкручивают стальной гвоздь. Его при необходимости можно потом очень легко выкрутить благодаря специальной резьбе. В зависимости от диаметра, дюбели бывают 6,8 – 14 мм, а длины – 30-300 мм;
• распорные (дюбель Биербаха) – производятся из стали и демонстрируют высокие эксплуатационные характеристики для применения в бетонных основаниях. Состоят из двух клиньев, которые соединяются между собой подвижным способом при помощи шайбы. Монтируются в предварительно просверленные отверстия, в котором они потом расклиниваются одним ударным усилием молотка.

Их используют обычно для крепежа в твердых стеновых конструкциях. Фиксация дюбеля основана на силе трения, которая возникает за счет распорки крепежного элемента при монтаже с появлением удерживающего усилия. Дюбель может выдерживать повышенные нагрузки статического характера – при его установке крепежи в процессе вытягивания разрушаются.

Само изделие изготавливается из полимерных материалов. Их физические и механические характеристики способны сильно трансформироваться, в зависимости от различных воздействий и условий. К ним относятся, в первую очередь – параметры наполнителя, соотношение составляющих полимерного материала, свойства связующего вещества. К недостаткам полимерных дюбелей можно отнести малую теплостойкость, склонность к деформированию под воздействием нагрузок, а также усиленное старение. Максимальные нагрузки способны выдерживать только шурупы, если их корректно подобрать под дюбель. Они должны иметь все параметры (длину и диаметр), полностью соответствующие параметрам дюбелей. Применение других крепежных элементов выдвигает повышенные требования к профилю резьбы, так как именно они определяют распорный эффект. Нежелательно использование саморезов и шурупов, которыми крепится гипсокартон.

Крепление гипсокартона: молли

Для качественной фиксации листов ГКЛ существует единственная группа крепежных элементов, которая носит название «молли», полученное от фирмы, разработавшей данный крепеж. Состоит он из двух частей – пустой складывающейся трубки со специальными прорезями, гайкой и винтом. По мере закручивания винта, трубка собирается и обжимается двух сторон ГКЛ. Существует два типа молли:

• металлический;
• пластиковый.

Первый тип является самым надежным – он устанавливается с помощью специальных щипцов, а для монтажа пластиковых необходимо заранее просверлить отверстия диаметром 8 мм, вставить в них крепежи, после чего закрутить саморезы. На гипсокартон с помощью таких элементов можно повесить только легкие предметы – если необходимо фиксировать тяжелые, тогда следует предусмотреть закладные профили.

Болты

Болты представляют собой крепежные изделия цилиндрической формы, которые обладают метрической цилиндрической наружной резьбой и головкой, которая рассчитана под гайку. Они дают возможность создавать соединения при помощи гаек или заранее сделанных отверстий с резьбой в фиксируемых деталях. По форме они бывают:

• ступенчатыми, в которых диаметр резьбы меньше, чем диаметр гладкой части;
• фундаментными, обладающими головкой особой формы, которая помогает крепить оборудование и агрегаты к основанию;
• с головкой в форме шестигранника под гаечный ключ – это наиболее распространенный вариант исполнения.

Вставляется болт в заранее подготовленное отверстие деталей, которые требуется скрепить, после чего на резьбу закручивается гайка и осуществляется стягивание элементов при помощи гаечного ключа. Фиксация соединения происходит за счет силы трения – но для переноса на болт части нагрузок, необходимо обеспечить максимальную точность производства стержня и отверстий для него. Для предотвращения деформации деталей, под головку болта и под гайки устанавливают шайбы. Болты всегда используются в комплексе с гайками.

Гайки: виды и принцип работы

Гайки – это также очень популярная разновидность крепежных изделий, которая отличается специально нарезанным внутри отверстия резьбовым соединением. Наиболее широкое распространение получили оцинкованные изделия, а их форма может быть совершенно разной — шестигранник, круглая с насечками, квадратная, с выступами для захвата пальцами. Главным функциональным назначением гайки является соединение деталей с применением болтов. Они бывают:

• шестигранными;
• квадратными;
• в форме «барашек»;
• фланцевыми с пазами для шплинта в форме колпачка;
• Т-образными, со специальными вставками из пластика.

Кроме того, гайки разделяются также по категории прочности в соответствии с типами болтов, с которыми они используются.

Заклепки

Вытяжные заклепки комбинированного типа состоят из алюминиевого тела и стержня, который изготавливается из оцинкованной стали. Такая конструктивная особенность является одной из самых распространенных и востребованных на сегодняшний день. Используются заклепки для того, чтобы соединять две или несколько поверхностей из тонких листов – с их помощью создается неразъемное соединение. Также на современном рынке встречаются вытяжные гайки-заклепки. Это крепежные элементы, широко используемые в электронике и машиностроении. Они необходимы для создания соединения с резьбой в металлических материалах или других тонких поверхностей, обладающих высокой прочностью.

Среди большого выбора данной крепежной продукции одними из самых прочных являются резьбовые стальные заклепки. От воздействия коррозии они защищаются при помощи оцинковки. По конструкции, такие изделия отличаются от простых вытяжных тем, что не только могут соединять между собой листы материалов, но также и обладают внутренней винтовой резьбой. Они монтируются в труднодоступных местах, куда невозможно добраться с заклепочником. На современном рынке представлен широкий выбор типоразмеров, поэтому выбрать их для решения нужной технической задачи не составляет труда.

Применение шурупов, винтов и других крепежных элементов

Для того, чтобы винты правильно выполняли возложенные на них функции, следует корректно подбирать их типоразмеры. Шурупы являются крепежными изделиями, которые необходимы для конструкций из дерева – их стержень сужается ближе к концу и выполняет функцию сверла. Данный вид крепежа нельзя использовать как гвозди, забивая в поверхность – они должны от начала и до конца быть полностью закрученными. Перед применением небольших шурупов, следует сделать предварительный прокол, а больших – отверстие меньшего диаметра.

Винты используются для фиксации конструкций из металла. Их головки позволяют качественно прижать соединяемую деталь, а форма подбирается таким образом, чтобы максимально облегчить процесс с использованием ключа или отвертки. В зависимости от этого, головки винтов могут иметь различную форму:

• шестигранную;
• полукруглую;
• потайную.

Они всегда вкручиваются в отверстия с резьбой, а в некоторых случаях могут иметь конструкцию, в которой на конце винта высверливается отверстие для шплинтов – проволочных стержней с полукруглым сечением. Оно необходимо для того, чтобы предотвратить самопроизвольное отвинчивание крепежного элемента.

В случае, если винт заржавел, то для его извлечения может применяться ударник или специальные обжимки. Часто помочь в данном процессе может нагревание гайки при помощи газовой горелки или паяльной лампы. Если же применение открытого огня по какой-либо запрещено, тогда может быть использован раскаленный прут из железа или паяльник.

Для качественного крепежа используются также и другие изделия:

• шайбы – круглые пластины, изготавливаемые из ленты холодной прокатки. Они применяются для того, чтобы увеличить прочность болтовых соединений посредством подкладывания под головку болта или под гайку;
• шпильки – цилиндрические стержни с нарезанной наружной резьбой во всей длине или на концах. Используется в тех случаях, если больше не один материал в соединении не имеет резьбы;
• шурупы – стрежневые крепежи с коническим острием, которые обладают свойством создавать новую резьбу в пластиковых или деревянных изделиях.

На рынке строительных материалов существует очень большой выбор крепежных элементов. Их необходимо подбирать в полном соответствии с технологическими особенностями применения и техническими целями, а также условиями эксплуатации.

Шурупы по дереву – размеры основных саморезов + Видео

1 Саморезы и шурупы – как их отличить?

Шуруп представляет собой металлический острый стержень. На нем выполняется резьба, размеры которой не могут быть менее половины длины шурупа для дерева. В большинстве случаев резьба нарезается на 2/3 метиза. Иногда неопытные домашние мастера путают саморез с шурупом. По большому счету разница между этими крепежами невелика, но она есть.

Саморез всегда располагает резьбой до самой шляпки. По этому признаку легко отличить один метиз от другого. Кроме того, резьба, наносимая на саморез, по форме своего профиля и шагу отлична от той, которая имеется на шурупе.

Шурупы и саморезы по дереву

Технология производства рассматриваемых крепежных изделий также отлична. Шурупы могут выпускаться из нержавеющей стали, меди и даже латуни. А вот саморез изготавливается исключительно из стальных сплавов высокой прочности. Часто для этих целей используется углеродистая сталь. Готовый саморежущий крепеж нередко оксидируется, фосфатируется или оцинковывается по гальванической схеме с целью увеличения его стойкости к ржавлению.

Крепежные изделия из нержавеющей стали

Для человека, использующего описываемые виды крепежа в быту, нет разницы, что перед ним – шуруп или саморез. Их размеры одинаковы – варьируются от 3,5х19 мм до 4,8х150 мм (первое число – сечение метиза, второе – его длина), внешне они, как было сказано, практически неотличимы. Главное, чтобы они справлялись с задачами, которые на них возложены.

2 Разновидности шурупов-саморезов – зеркальные, двойные и другие

Деление рассматриваемых метизов на разные группы производится по виду их головки. Для стандартных работ с деталями, сделанными из древесины, применяется крепеж с крестообразной либо плоской головкой. Такие метизы без труда закручиваются обычной или крестовидной отверткой.

Крепеж с крестообразной головкой

Для стабильных конструкций из дерева чаще используют так называемые «ключевые» шурупы. Ввинтить их можно посредством гаечного ключа (отсюда и название метиза). Существуют и другие виды шурупов для дерева:

• С полукруглой и полупотайной головкой – рекомендованы для фиксации щитов и фурнитуры с расширенными отверстиями и без таковых. Шуруп-саморез с такими типами головок всегда подвергается никелированию либо хромированию.
• Двойные – идеальны для создания визуально незаметного крепления деталей из дерева.
• Зеркальные – на головку таких метизов дополнительно накручивают плоский или полукруглый хромированный колпачок.

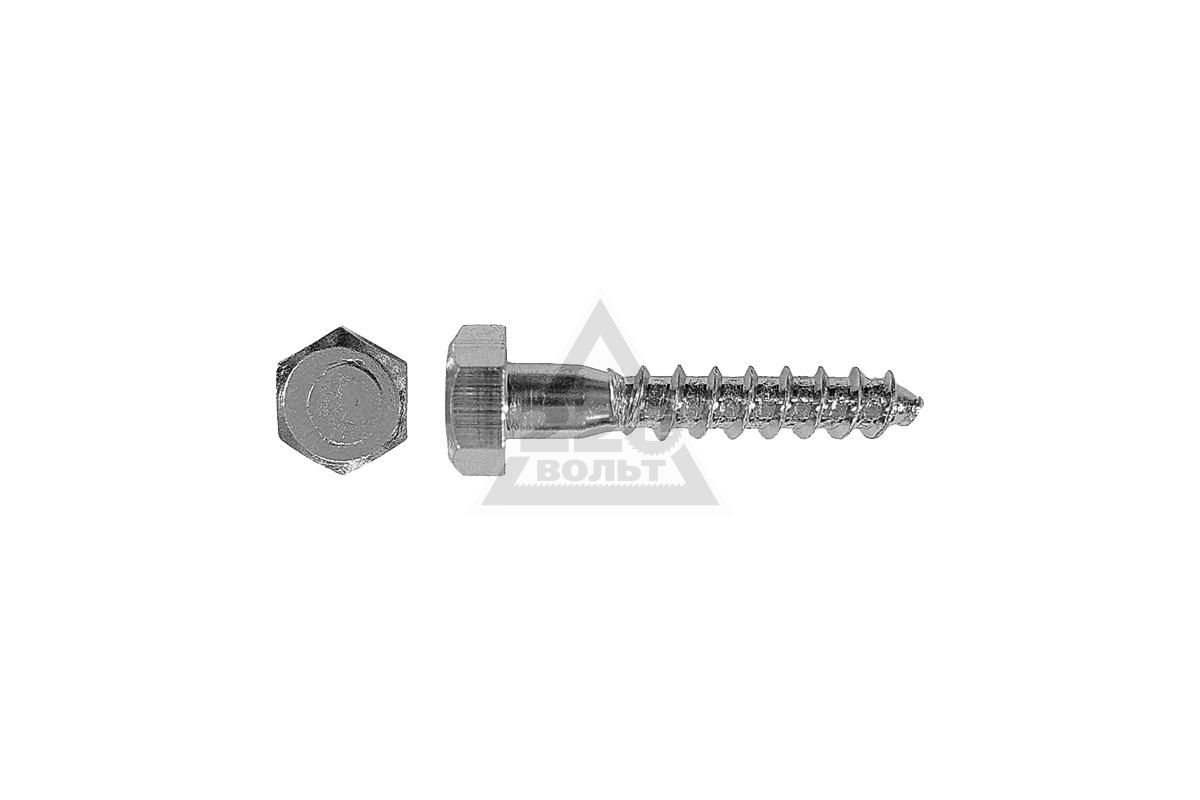

«Ключевые» шурупы

Для фиксации деталей из ДСП используются специальные шурупы. Они не создают в рыхлом материале зазоров за счет того, что их стержень (его кончик) заостряется незначительно.

3 Шлицы метизов по дереву – они тоже разные!

Под шлицами понимают прорези разной формы, сделанные в головках крепежных изделий. Они могут быть:

• крестообразными;
• простыми;
• комбинированными.

Шлицы разной формы

Наиболее удобными признаются комбинированные и крестообразные шлицы. Работать с такими метизами необходимо отверткой с наконечником конического вида, которая не соскальзывает с головки шурупа, благодаря тому, что самоцентрируется в ней. Данный инструмент дает возможность выполнять соединения в труднодоступных местах. Кроме того, для закручивания разных по размерам шурупов со «сложными» шлицами требуется всего одна отвертка.

Изделия с простыми шлицами закручивают прямой отверткой. При этом прорези в головках шурупов делят на несколько форматов – Torx, Pozidriv, Phillips. Для каждого из них требуется свой инструмент.

Закручивание самореза отверткой

Отвертки Torx в бытовых условиях пока еще применяются достаточно редко. А вот на промпредприятиях они являются главным инструментом для работы с шурупами по древесине. Бытовые пользователи чаще всего сталкиваются с необходимостью применения отверток Pozidriv. Поэтому они всегда имеются в комплекте инструментов любого домашнего мастера.

чем шуруп отличается от самореза

Если вам приходилось соединять какие-либо детали из дерева, металла или других материалов, то вы знаете, что этого зачастую невозможно осуществить без специальных крепёжных элементов: саморезов, винтов, шурупов, болтов, гаек, заклёпок. Такие крепежи называются метизами. Хотя все они разные и предназначены для разнообразных целей, между ними есть и нечто общее. Например, у всех метизов есть резьба и, как правило, качественный крепёж изготавливается из прочного металла. Наиболее часто в быту мы используем саморезы и шурупы, и нередко их между собой путают. Но о том, чем шуруп отличается от самореза, мы поговорим несколько позже, а пока давайте рассмотрим классификацию наиболее часто встречающихся метизов.

Группы крепёжных изделий

Все метизы подразделяются на несколько групп. Это такие группы как:

1. Строительная
2. Мебельная
3. Автомобильная
4. Железнодорожная
5. Специальная
6. Группа общего назначения

В каждой из групп различают подразделение на дополнительные подгруппы и категории. А какие крепежи наиболее часто встречаются? Это, конечно же, строительные метизы. Болты, анкеры, винты, шпильки, шайбы… список можно продолжать. Многие из таких крепёжных элементов разного диаметра есть в домашней мастерской или органайзере любого уважающего себя мужчины. И это правильно: ведь то полку нужно привесить, то соединить между собой части шкафа, то отремонтировать велосипед.

Как правило, все метизы отвечают заданным стандартам размеров и материалов. Например, ГОСТ 27017-86, являясь своего рода «сводом законов для метизов», чётко определяет виды и номенклатуру всех известных на данный момент крепёжных изделий. Далее, каждому из этих видов присвоен свой стандарт с подробным описанием размеров и предъявляемых к изделию требований. Рассмотрим некоторые из них.

Требования к метизам в соответствии с ГОСТами

Метизы в подавляющем большинстве изготавливаются из разных видов металла. Это может быть углеродистая сталь, нержавеющая сталь, титан и латунь. Для защиты от коррозии и для придания прочих необходимых свойств крепежи нередко покрываются тончайшим слоем различных веществ, как правило, в специальных ваннах (оцинкование, хромирование, никелирование, кадмирование и т. п.). Но бывают метизы и без защитных покрытий.

Очень часто мы пользуемся саморезами чёрного цвета. Это не краска, а нанесённая на крепёж плёнка оксидов металлов или выполненное методом фосфатирования покрытие. Также привлекательный, блестящий вид имеют крепёжные изделия, на которые нанесён слой цинка методом оцинкования.

Как уже отмечалось выше, все метизы, и в том числе строительные, подразделяются на несколько основных групп. Какие это группы?

Метрические крепёжные изделия

Эта группа включает в себя всё многообразие видов болтов, винтов, гаек, шпилек и шайб. Интересной особенностью данной группы крепежей является возможность разъединить полученное соединение. Также все типы метрических метизов имеют свою «пару» в виде соответствующего по размерам и резьбе ответного изделия. Например, к болту М10 должна чётко подходить гайка М10. Также и шайба, нередко используемая для защиты соединяемых поверхностей от износа головкой болта или гайкой, а также для дополнительной фиксации от откручивания, тоже должна быть размером М10.

Анкерный крепёж

Этот вид крепежа служит для особенно высоконагруженных соединений. Анкеры задействуют для жёсткого и неподвижного закрепления какой-либо строительной конструкции. Анкер состоит из двух частей: неподвижной и распорной. Распорная часть раздвигается в радиальном направлении и позволяет анкеру прочно сидеть, например, в стене. Бывают и химические анкеры, в которых заполнение пустоты в соединяемых конструкциях осуществляется специальным быстротвердеющим веществом.

Дюбельный крепёж

Этот наиболее часто используемый вид крепежа чем-то похож на анкерный и тоже состоит из двух частей: дюбеля (часто пластмассового) и ударного (или обычного) шурупа. Сначала в проделанное отверстие вставляют дюбель, а после вкручивают или забивают (всем знакомый быстрый монтаж) шуруп. Такой вид соединения популярен и достаточно жёсткий.

Саморезы и шурупы

Вот мы и подошли к вопросу, чем шуруп отличается от самореза. Итак, саморез, уже исходя из названия, сам нарезает резьбу в поверхности, в которую его вкручивают. Как правило, саморезы имеют острый или сверлоподобный конец, что облегчает процесс вкручивания. Саморезы следует использовать конкретно к тем видам материалов, для которых они предназначены. К примеру, саморез для дерева не следует вкручивать в металл, и наоборот.

Шурупы похожи внешне на саморезы, но металл, из которого их делают, мягче. Также чаще всего резьба в шурупах идёт до половины длины изделия, в отличие от шурупов, имеющих резьбу по всей длине.

Заклёпки

Заклёпки используются для неразъёмных соединений и в промышленности постепенно вытесняются разными видами сварки. В производстве же мебели и железнодорожном строительстве используются всё ещё достаточно широко.

Все виды крепежа, как отмечалось выше, чем-то похожи между собой. Например, у большинства есть головка, резьбовая часть и нередко заострённое окончание. Форма головки может быть самой разной исходя из назначения метиза и вида используемого инструмента. Зачастую в головке присутствуют шлицы разной конфигурации, самые распространённые из которых – крестообразный шлиц и шлиц в виде полосы.

Видео:Саморезы

Читайте еще:

«Все новое это хорошо забытое старое» — так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в

Крепления применяются при возведении различных конструкций. Будь то монолитное здание, дачный домик или сарай, они обязательно требуют крепления для деревянных конструкций. Класс

Саморезы: виды, типы, применение





Саморезы, или самонарезающие винтовые элементы (официальное название), знакомы всем, кто сталкивался с крепёжными работами во время ремонта и строительства. Однако выбор саморезов в строительных гипермаркетах может поставить в тупик. Давайте рассмотрим этот вид метизов поближе.





Давайте сразу определимся, чем саморез отличается от винта и шурупа, ведь на взгляд непрофессионала эти крепёжные изделия очень похожи. Однако у шурупа за головкой есть гладкая часть стрежня перед началом резьбы, а у самореза — нет. У винта же треугольная резьба полностью закрывает цилиндрическую поверхность, тогда как у самореза — нет. В целом, саморез называют разновидностью шурупа, которая отличается более тонким стрежнем и увеличенной высотой резьбы.



Следует сразу выделить две главные разновидности саморезов: по дереву и по металлу. Именно это условие выдвигают домашние мастера, которые приходят на рынок или в гипермаркет стройматериалов за саморезами. Как видим на фото — дело в самой нарезке на стержне, для металла нужна заметно более мелкая.

Если речь идёт о креплении гипсокартона, то следует применять саморезы с двухзаходной резьбой, которая чередует высокие и низкие завитки. Это позволяет соединять материалы с разной плотностью. Однако многие просто используют саморезы по металлу, если крепят гипсокартон к металлическому профилю. Или саморезы по дереву, если гипсокартон прикрепляется на деревянное основание.





Изготавливают саморезы из нержавеющей или углеродистой стали, а также латуни. Из латуни подходят для применения в условиях влажных помещений, но стоят дороже — важно!

Саморезы не зря так называются — они могут нарезать резьбу даже в бетоне или металле, пользуетесь ли вы отвёрткой или электрическим шуруповёртом. Металлическая поверхность самореза подвергается закалке, то есть термической обработке, а окончание стрежня выполняется в виде сверла, поэтому он отлично вворачивается в скрепляемые конструкции. Причём отверстие получается именно нужного диаметра, под саморез.





Зачастую возникает вопрос, почему некоторые виды саморезов имеют жёлтый цвет. Всё зависит от используемого вида защиты от коррозии. Если применяется гальваническое цинкование жёлтым или белым цинком, то саморез получит соответствующий цвет. Жёлтые саморезы, как самые стойкие, стоят дороже! Белые относятся к средней ценовой категории, а чёрные — самые доступные.





Мы подробно писали о выборе отвёрток в зависимости от вида шлиц. Так вот саморезы, которые иногда называют метизами («металлические изделия», одна из заводских разновидностей), могут быть с:

·      Прямым шлицем на головке.

·      Крестообразным.

·      TORX.

·      Шестигранным.





Чаще всего мы используем саморезы с крестообразным шлицем.

Саморезы, конечно же, существенно различаются по размерам. Вам может понадобиться прикрепить что-либо к тонкой поверхности или обеспечить более надёжное крепление двух достаточно толстых плоскостей. Стандартные размеры оставляют:

1.   Длина от 1 до 5 сантиметров с шагом резьбы 5 миллиметров. Это самые мелкие саморезы. Иногда их называют «семечками».

2.   Длина от 6 до 10 сантиметров с шагом резьбы до 10 миллиметров.

3.   Длина стрежня от 11 до 12 сантиметров с резьбой в 15 миллиметров. Признаем, что такой вид саморезов встречается нечасто.

4.   Наиболее крупные саморезы могут достигать от 12,5 до 22 сантиметров в длину и иметь нарезку в 20 миллиметров.





Указанные размеры могут варьироваться в зависимости от производителя, учитывайте это. Главное, чтобы длина скрепляющей части проходила насквозь через весь лист обшивки и фиксировала его на обрешётке! Самыми ходовыми считаются саморезы длиной 25 и 45 миллиметров.





Отметим, что есть универсальные саморезы, подходящие и для дерева, и для металла, и для гипсокартона, но профессионалы предпочитают всё же использовать специализированные. Кроме того, отдельно следует выделить кровельные саморезы, которые имеют специальные шляпки с резиновыми или силиконовыми вкладками для защиты материала крыши. Они тоже могут различаться по типу скрепляемых поверхностей.





Ещё есть конфирмат, саморезы, которые применяются при изготовлении мебели. Их ещё называют шурупной стяжкой, евровинтом или еврошурупом. Конфирмат отличается тупым концом, потайной головкой, соединяет детали из МДФ, древесины, фанеры, других древесных материалов.





По виду головки саморезы принято делить на потайные, полупотайные, полукруглые с пресс-шайбой, просто полукруглые, с усечённым конусом, цилиндрические и шестигранные.

Выбирайте и монтируйте правильно, ведь зачастую именно от небольшого самореза будет зависеть прочность всей конструкции!



http://www.rmnt.ru/ — сайт RMNT.ru

Выбираем нужный тип гвоздей, шурупов, саморезов: размеры и использование для строительных проектов

Типы гвоздей и шурупов, саморезов

Каждый гвоздь и шуруп, используемый в строительстве, имеет свое собственное значение и знание того, как выбрать правильный, может сэкономить вам деньги.
Сегодня крепежные элементы изготовленные из нержавеющей стали или обычной стали, разработаны в различных размерах, стилях и размерах.

Дерево, металл, кирпичная кладка и гипс используют разные способы крепежа.

Один важный элемент, который должен быть определен до выбора типа используемого гвоздя, — это толщина материалов, которые будут прибиты гвоздями.



Как использовать обычные гвозди

Обычные гвозди обычно классифицируются по их длине. Такие гвозди взвешиваются и продаются на развес и ​​обычно изготавливаются длиной от 1 до 6 дюймов. Чем длиннее гвоздь, тем он толще. Гвоздь длиннее 6 дюймов, называется шипом. Меньшие гвозди отлично подходят для отделочных работ, потому что их можно полностью вставить в поверхность и заделать.

Какой тип гвоздей рекомендуется для кровельного покрытия?



Кровельные гвозди — это гвозди с коротким хвостовиком и широкой плоской головкой. Их можно использовать для крепления черепицы, кровельного войлока или листового металла к дереву. Кровельные гвозди обычно обрабатываются для предотвращения ржавления и могут также иметь металлические, свинцовые или пластиковые шайбы

Рекомендуемые шурупы для гипсокартона

Шуруп для гипсокартона обычно имеет чашевидную головку и кольцевой хвостовик. Наиболее распространенные длины — 1 3/8 дюйма (3,74 см) и 1 ½ дюйма (3,8 см). Они доступны в разных калибровках, которые указывают диаметр хвостовика. Самый распространенный — это шуруп 13 калибра. Кольцевидный хвостовик помогает удерживать его на месте после того, как он прошел через гипсокартон и поверхность под ним.



Головка гвоздя невидимая для глаз

Скрытые гвозди используются, когда головка гвоздя должна быть невидимой для глаза.
Такие гвозди имеют небольшие головки и меньшие диаметры, чем обычные гвозди. Эти типы гвоздей имеют бочкообразную головку с малым диаметром и углублением сверху. Как только гвоздь заводится почти ровно с поверхностью, точка набора гвоздя помещается в углубление, а головка движется ниже поверхности.

Винтовые гвозди

Применяют в местах где требуется прочное крепление — деревянные поддоны, контейнеры. Используются при строении причалов.

Шиферные гвозди

Шиферные гвозди применяют для закрепления листов шифера на кровле. Шляпка таких гвоздей широкая и оцинкованая.

Саморезы для крепеления металлочерепицы

Саморезы для крепления маталлочерепицы прочные, имеют различную расцветку в тон кровли, содержат прорезиненную металличсекую шайбу для создания герметичности кровли и защиты от влаги. Режущий концевик прорезает отверстие в металлочерепице.

Саморезы оцинкованные с прессшайбой.

Получили широкое применение в строительстве, в монтаже вентиляции, креплении панелей ПВХ.

Классификация шурупов и саморезов по форме головки. WikiСтатья.

В строительстве и ремонте широко применяют такие виды крепежа как саморезы и шурупы. Это уже считается универсальным видом крепежных изделий без которых не может полноценно происходить любой ремонт или строительство. Широко используют такой вид крепежа также в мебельной промышленности, при производстве пластиковых окон и дверей. Купить шурупы и саморезы оптом можно в онлайн-магазине компании «Госкрепеж» по приемлемой для вас цене.

Состоит шуруп, как и саморез, из металлического стержня и головки. Головка самореза отличается по своей форме и выполняет разные функции.

Классификация, основные виды и типы головок саморезов и шурупов.

По типу головок крепежные изделия различаются:

• шурупы с прямым шлицем — такие изделия чаще всего используют в столярном деле;
• крестообразная форма головки – такой тип головки самый надежный, поскольку можно использовать крестообразный шуруповерт, который плотно входит в дерево и надежно закрепляется в нем, при этом не нарушая структуру строительной конструкции;
• полусферическая – имеет довольно большой диаметр головки и за счет этого способна прочно держать строительный материал;
• уменьшенная потайная – это головка, которая имеет небольшой диаметр, но при этом крепко фиксируется в материале. Только для этого надо приложить больше усилий чем для фиксации просто потайной головки;
• потайная головка – для работы с таким типом шурупа необходимо заранее подготовить посадочное место для крепления в материал. Для этого в строительном элементе предварительно необходимо сделать фаску, которая будет обеспечивать расположение торца головки шурупа в плоскости материала;
• шестигранная головка – самая популярная и одна из старейших видов головки самореза. Применяя крепежный инструмент с таким типом головки вы можете легко ее закрутить, и она достаточно просто крепиться в материале.

В каталоге компании «Госкрепеж» представлены все виды шурупов с разными по форме типами головок. Здесь Вы можете выбрать саморезы с крестообразной головкой, головкой с прямым шлицем или полупотайной головкой по доступной цене как крупным, так и мелким оптом. Мы рады всем клиентам. Наши менеджеры подробно проконсультируют по всем интересующим Вас вопросам и помогут разобраться в широком ассортименте компании.

A Краткое знакомство с различными типами головок винтов

Винт — это вал, на поверхности которого имеется канавка. Он предназначен для удержания объектов в определенном положении. Существуют различные типы головок винтов, которые имеют разное применение, такие как Robertson, Slotted и Polydrive.

Знаете ли вы?

Гаечные винты часто используются для мягких шипов на обуви для гольфа.

Винт — это вал с намотанной или спиральной канавкой, также называемой резьбой на его поверхности.Его основная цель — соединить две вещи или объекты вместе. Это простая машина, которая преобразует крутящий момент в линейную силу. Каждый винт нужно повернуть, чтобы плотно прилегать к соединяемым предметам. Этот поворот выполняется с помощью отвертки. Отвертка входит в головку винта и поворачивает его. У каждого винта есть свой инструмент, который нужно заворачивать или вращать. Причина в том, что конструкция каждого винтового привода отличается от другой.

Хотите написать для нас? Что ж, мы ищем хороших писателей, которые хотят распространять информацию. Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Раньше, в I-III веках до нашей эры, шурупы изготавливались из дерева. Они использовались в прессах для вина и оливкового масла. Винты по металлу были впервые использованы в Европе в 15 веке для столярных работ. Однако они не стали широко известными до тех пор, пока к концу 18 века не были созданы эффективные станки. Самые ранние винты были только шлицевыми. Постепенно винты новой конструкции начали становиться популярными, когда в производстве винтов произошел ряд успехов.Это было связано с различными потребностями отрасли и тем фактом, что постоянные инновации являются движущей силой экономики. Существуют различные типы приводов металлических винтов, используемых в различных областях. Они описаны ниже.

Типы винтовых передач

прорези

Это наиболее широко используемый и популярный тип головки винта. Это самая старая из произведенных головок винта. Он имеет прорезь в головке, в которой находится отвертка с плоским лезвием.Голова может быть круглой или плоской. Применяется в деревообрабатывающей промышленности. Однако использование отверток со шлицевыми приводами сокращается, поскольку отвертка имеет тенденцию выскальзывать при сильном давлении, тем самым повреждая головку винта, отвертку и прилегающую область. Таким образом, он не используется в механических целях.

Филипс

Головка винта Phillips была названа в честь ее создателя Генри Ф. Филлипса. Имеет крестообразную выемку на головке, то есть две прорези под углом 90 градусов друг к другу.Усилие, необходимое для поворота винта, меньше, поэтому оно лучше, чем у винтового привода со шлицами. Подобно шлицевому приводу, эта головка винта также заставляет отвертку выдвигаться, когда к инструменту прилагается большой крутящий момент. Однако интенсивность меньше по сравнению с диском с прорезями. Следовательно, повреждение ограничивается отверткой, а не работой или головкой винта. Целью его конструкции было сделать кулачок привода так, чтобы это не приводило к чрезмерной затяжке. Он может применяться в домашних условиях и в мастерских.

Square / Робертсон

Этот квадратный винтовой привод был назван в честь канадского изобретателя П. Л. Робертсона. Это квадратная выемка в головке винта, которая надежно удерживает инструмент. Его еще называют диском Робертсона. Они очень устойчивы к выскальзыванию, поэтому их все чаще используют. Водитель не может легко соскользнуть с головы даже при приложении к ней большой силы. Их используют плотники, электрики и электромеханики.

TORX / Головка шестигранная

Головка винта имеет шестиконечную звезду.Это широко известно как звезда. Он может противостоять кулачку намного лучше, чем винты с крестообразной или шлицевой головкой. Винт Torx находит применение в автомобильной промышленности, телекоммуникациях, бытовой промышленности и др. Версия, называемая Security Torx или защищенные от взлома винты TORX, имеет небольшую стойку в середине диска, которая предотвращает установку драйвера TORX. Позднее был представлен более продвинутый тип, TORX Plus. Это позволяет увеличить площадь контакта между отверткой и головкой винта и, следовательно, к ней можно приложить более высокое усилие.Это также помогает уменьшить ущерб. Другой вариант, версия Torx Plus с защитой от несанкционированного доступа, имеет пять лепестков с твердой стойкой в ​​центре. Он находит применение в исправительных учреждениях, приложениях с повышенным уровнем безопасности, электронных устройствах и т. Д.

Комбинированные приводы

Эти винтовые приводы представляют собой комбинацию двух приводов. Они были сделаны с намерением, чтобы в него могли вписаться и поворачивать разные водители. Их еще называют комбо или комби-головки. Например, головка с прорезями и головка Phillips могут образовывать комбинированный привод.Используется для крепления ручек к фасадам ящиков мебели. Другими видами комбинированных приводов являются приводы Филипса и Робертсона, известные как квадрекс, Робертсон и шлиц, торкс и шлиц, а также винт с тройным приводом, который может использовать шлиц, Филлипс или Робертсон. Эти винтовые передачи повышают производительность за счет передачи большего крутящего момента и снижают вероятность эксцентриситета.

TA / Треугольник

У этого винтового привода есть треугольный паз на головке винта. Они используются в детских игрушках, пылесосах, тепловентиляторах, лифтах и ​​походных печах.

Позидрив

Posidriv — это усовершенствованная форма привода Philips. Его внешний вид похож на Phillips, но немного отличается. На нем два креста. Один крест шире другого креста. Более узкая крестовина установлена ​​под углом 45 градусов от крестовой выемки. Он обеспечивает лучшее сопротивление кулачку, чем привод Philips, и, следовательно, может выдерживать большее усилие.

Супадрив

Хотите написать для нас? Что ж, мы ищем хороших писателей, которые хотят распространять информацию.Свяжитесь с нами, и мы поговорим …

Давайте работать вместе!

Эту головку винта часто принимают за Pozidriv, но они не так похожи. Головка винта идентична Pozidriv, но имеет две идентификационные метки. Supadriv допускает небольшое угловое смещение между винтом и отверткой, но Pozidriv должен быть прямо на одной линии. Однако для поворота позидрива и супадрива можно использовать одну отвертку. Supadriv — лучший винтовой привод, чем Posidriv, из-за его более совершенного винта.Он эффективен и вызывает минимальный эксцентриситет.

Винт с накатанной головкой

Это головка винта с ребристыми или рифлеными сторонами. Он имеет головку увеличенного размера, позволяющую легко захватывать винт и, следовательно, затягивать или ослаблять его вручную. Этот тип винтовой передачи используется там, где требуется снятие и повторная установка. Они также используются в электронных устройствах.

Трехстворчатый

Головка винта имеет три паза в виде крыльев и треугольное отверстие в центре. Используется в авиакосмической промышленности и бытовой технике.

Полидрайв

Этот винтовой привод имеет шлицевую прорезь в головке. У него шесть зубцов с плоскими вершинами на одинаковом расстоянии. Он обеспечивает компактность и обеспечивает отличную передачу крутящего момента при движении. Он используется в основном в автомобильной промышленности.

Двойной квадрат

Этот винтовой привод представляет собой комбинацию двух квадратов, установленных под углом 45 градусов. Это может позволить лучше захватить отвертку при ее повороте.

Тройной квадрат

Тройной квадратный винтовой привод имеет двенадцать вершин, разделенных на равные расстояния.Выемка состоит из трех квадратов, каждый из которых расположен под прямым углом. Их еще называют XZN. Они используются в немецких, европейских и азиатских автомобилях.

В одну сторону

Эти винты имеют прорези, которые узкие в центре и становятся шире по мере продвижения к краям. Их можно повернуть только в одну сторону. Форма прорези позволяет отвертке с плоским лезвием вращать головку в направлении движения, но не в направлении удаления. Голова у них может быть как плоской, так и круглой.Они используются в сантехнике и на номерных знаках транспортных средств. В основном они используются в тонком металле или дереве.

Гаечный ключ

Гаечный винт имеет в головке два прямоугольных штифта или отверстия. Его еще называют змеиным глазом. Такая конструкция предотвращает чрезмерное затягивание винта при его повороте. Это не позволяет передавать высокий крутящий момент. Он используется в электронике, дверях туалетных комнат и лифтах.

Фрирсон

Этот винтовой привод был назван в честь английского изобретателя Фрирсона.Иногда его называют прежним названием Reed & Prince (из-за производителя, Reed & Prince Manufacturing Company). Этот винтовой привод похож на Phillips. Однако V-образный угол, который образует щель, более острый, чем у Phillips. Это позволяет получить больший крутящий момент с минимальным выпадением. Более того, одна отвертка Frearson подходит для всех размеров винтов Frearson. Он компактен и экономичен. Он используется в морской технике.

Mortorq

Спиральная система Mortorq — это эффективный привод с точки зрения стоимости и эксплуатации.Он имеет глубокую прорезь, которая обеспечивает полный контакт привода над прорезью, создавая тем самым высокий крутящий момент. Нет возможности нанести вред водителю или окружающей среде. Его голова сделана из легкого материала. Он используется в автомобильной и авиакосмической промышленности.

Головка шестигранная

Этот тип винтовой передачи имеет шестигранный паз. Паз имеет шесть сторон, расположенных под углом 120 ° друг к другу. Может управляться шестигранным драйвером. Это лучше, чем квадратный привод в ситуациях, когда окружающие препятствия ограничивают поворот водителя.

TTAP

Винтовой привод TTAP® представляет собой улучшенный привод с шестигранной головкой / Torx. Он предназначен для работы со всеми типами сборки. С ним можно работать одной рукой, так как он не раскачивает ручку. Пользователю не нужно класть одну руку на винт, а другую — на отвертку.

Сплайн

Шлицевой винтовой привод имеет головку, состоящую из двенадцати шлицев. Обладает большим сопротивлением эксцентриситету. Он используется в устройствах с высоким крутящим моментом, таких как гайки с защитой от несанкционированного доступа, болты головки цилиндров и другие болты двигателя.

Набор Torq

Это крестообразный винтовой привод с крестовиной, имеющей четыре плеча, которые не образуют пересекающихся пазов, поскольку противоположные рычаги не находятся на одной линии. Это обеспечивает отличную передачу крутящего момента. Он находит применение на авиакосмическом рынке.

TP3

Винтовой привод TP3 имеет головку с треугольным пазом со скругленными сторонами. Редкий вид винтовой передачи. Он используется на Nintendo, Game Boy, рекламных игрушках и видеоиграх.

Бристоль

Эта приводная система имеет шесть шлицев.Это более выгодно по сравнению с другими винтовыми приводами, поскольку другие приводы имеют тенденцию расширять гнездо, а не затягивать винтовой привод. Конструкция этого винта решает такие проблемы, как выпрямление, расширение гнезда и закругление отверток. Они используются в авионике, высокотехнологичном коммуникационном оборудовании, камерах, пневматических тормозах, строительстве, сельском хозяйстве, военной технике и астрономии.

Сцепление

Винтовые передачи сцепления бывают двух типов; Тип A и тип G. Тип A выглядит как галстук-бабочка и используется в прицепах и электродвигателях.Тип G выглядит как бабочка и находит применение в техобслуживании, которые необходимо снимать через короткие промежутки времени. Их используют при производстве передвижных домов и транспортных средств для отдыха.

Площадь

Винт с квадратной головкой имеет квадратную головку на креплении. Он был популярен в XIX и начале XX веков, но сейчас используется редко.

Пентагон

Пятиугольник винтовой передачи имеет пятигранную головку. Он используется в крышках счетчиков воды, клапанах природного газа и электрических шкафах.

шестнадцатеричный

Это винтовой привод с шестигранной головкой. Это часто встречается на болтовых изделиях, а также на многих винтовых изделиях. Может быть в нескольких версиях. Он может передавать более высокий момент затяжки, чем головки других типов.

Различные формы головок винтов

Плоская / потайная головка

Головка этого винта имеет потайную головку с плоской вершиной. Рекомендуется использовать в вещах для распределения давления по большей и менее угловатой поверхности.Чаще всего используется на дверных петлях или в стальных конструкциях. Их также можно увидеть на болтовых изделиях, алюминии и пластике.

Круглая головка

Это головка с высокой куполообразной головкой. Он имеет головку, диаметр которой меньше диаметра головки. Обычно его используют в качестве шурупов по дереву и саморезов.

Поворотная головка

Этот винтовой привод имеет слегка закругленную головку с короткими вертикальными сторонами. В основном его заменяют в приложениях, требующих круглых, ферм или вязальных головок.

Овальная головка / с приподнятой потайной головкой

Этот винтовой привод имеет потайную головку, аналогичную плоской, но с овальной вершиной. Используется, когда требуется более декоративная отделка. Обычно он хромированный или никелированный.

Головка Филлистера / Пышный сыр

Головка этого типа винта имеет меньший диаметр, чем круглая головка, но приподнята вверх и имеет более мелкую выемку. Головка меньшего диаметра увеличивает давление, прикладываемое к поверхности, и может быть установлена ​​рядом с фланцами и выступами.Сегодня он редко используется, хотя может использоваться с расточенными отверстиями. Раньше он использовался как саморезы.

Шайба шестигранная

Этот винтовой привод имеет шестигранную головку со встроенной шайбой для защиты отделки сборки. Он также может передавать более высокие уровни момента затяжки, чем головки других типов. Он очень универсален и используется для обработки металлов, дерева, пластика и других материалов.

Головка фермы / Головка печи / Головка печи / Овальная головка для переплета

Эта головка винта имеет закругленную верхнюю часть с дополнительной широкой опорной поверхности, более круглой головой.Он предназначен для предотвращения взлома и для закрытия отверстий большего диаметра в металлической поверхности.

Круглая головка

Эта голова хорошо сочетается с круглой, но более плоской. Он был разработан для легкого крепления. Чаще всего это видно на саморезах и саморезах.

Сырная голова

Головка винта имеет диск с цилиндрическим внешним краем. Его высота составляет примерно половину диаметра головы. Чаще всего встречается на крепежных винтах.

Квадратная головка

Головка винта имеет квадратную форму.Сейчас он мало используется. Раньше их использовали на деревянных мостах.

Самые выгодные типы винтов — Отличные предложения на типы винтов от глобальных продавцов винтов

Отличные новости !!! Вы попали в нужное место для типов винтовых. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот винт высшего типа вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что на AliExpress напортачили. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах винта и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите винты этого типа по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшие типы защитных винтов — Отличные предложения на типы защитных винтов от глобальных продавцов защитных винтов

Отличные новости !!! Вы попали в нужное место для типов защитных винтов. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший тип защитных винтов вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть винты безопасности на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах предохранительных винтов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите этот тип винта безопасности по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

10 различных типов метчиков [Полное руководство]

Существует множество различных типов метчиков, и цель данного руководства — точно знать, когда использовать каждый из них.

Примечание : Если вы знакомы с типами кранов, но вам нужно изучить передовой опыт их использования, чтобы избежать поломки кранов, попробуйте нашу статью и видео 7 способов избежать поломки кранов .

Доступно большое количество метчиков с различными преимуществами и недостатками:

Метчики ручные (метчики, метчики с прямой канавкой)

Ручные метчики, обычно покупаемые в местном хозяйственном магазине, являются наиболее распространенными типами метчиков, но их обычно следует избегать при работе с ЧПУ.

Купите несколько качественных метчиков и попробуйте нарезать резьбу вручную, а не набором метчиков из хозяйственного магазина. Вы удивитесь, насколько лучше работают метчики для машин.

Одним из применимых стандартов для ручных метчиков является ISO 529.

Есть два типа ручных метчиков:

Метчик конический

Метчик с коническим метчиком имеет довольно большой конус, что помогает ему постепенно нарезать резьбу. Обычно первые 8-10 витков резьбы имеют конусообразную форму. Метчики с конусом являются наиболее распространенными типами метчиков и обычно используются в наборе метчиков и штампов.

Метчик донного

Метчик с донным отверстием почти не имеет конуса на конце, потому что он предназначен для резьбы до самого дна. Только от 1 до 1,5 витков резьбы будет сужаться.

Метчики

используются для нарезания резьбы в глухих отверстиях. Желательно сначала зарезать резьбу большей части отверстия метчиком с конусом, а затем закончить дно отверстия метчиком для забивания.

Заглушка

Метчики

находятся между метчиками с донным и конусным метчиками, потому что они имеют конусную резьбу 3-5, что больше, чем метчик для захода на дно, и меньше, чем метчик с конусом.

К сожалению, терминология не всегда последовательна. Некоторые поставщики называют эти отводы «вторыми отводами» и называют отводы с нижним расположением пробок.Убедитесь, что вы получаете и используете.

Ответвители

Это типы метчиков, которые вы должны выбрать для приложений с ЧПУ или для ручной обработки.

Метчики со спиральным наконечником (Gun Nose или Bull Nose)

Эти метчики с резьбой имеют спиральную нарезку с разгрузочными канавками. Они обычны и похожи на большинство ручных ударов, которые вы видите вокруг. Но спиральный угол на передних режущих кромках помогает выбрасывать стружку, а скошенная кромка также обеспечивает превосходную производительность резки.Следовательно, это действительно самый дешевый метчик для нарезки резьбы, который вы могли бы рассмотреть для использования для нарезания резьбы, и их можно использовать на несколько более высоких скоростях, чем ручные метчики.

Подобно ручным метчикам, метчики со спиральным острием могут быть в наличии, так как метчик с конусом имеет конический конец или метчик с пробкой (предназначенный для глухих отверстий) имеет гораздо меньшую конусность.

Они дешевле, чем два других типа, но я обычно предпочитаю два других. Их основной недостаток заключается в том, что они выталкивают стружку перед отводом в отверстие, другими словами.Это не проблема для сквозных отверстий, но плохая идея для глухих отверстий.

Метчики со спиральной канавкой или метчики

Метчики

со спиральной канавкой имеют открытую спираль, как и концевые фрезы. Их основное преимущество состоит в том, что они выбрасывают стружку вверх и из отверстия. Они всегда предпочтительнее метчиков со спиральным острием, когда у вас глухое отверстие.

Они также предпочтительны для прерывистого отверстия, где пересекается другой элемент, потому что спираль помогает перезапустить резьбу после открытого элемента.

Иногда возьмите метчик со спиральной канавкой и обычный ручной метчик и пробейте вручную пару одинаковых отверстий. Вы будете шокированы, насколько меньше усилий требуется для метчика со спиральной канавкой. Правильный выбор смесителей действительно помогает!

Метчик с прерывистой резьбой

У этих метчиков есть только зуб для каждой второй резьбы. Идея состоит в том, чтобы улучшить извлечение стружки. Удаление каждого второго зуба помогает сломать стружку, а также дает больше места для выхода стружки и для смазки, которая может поступать и выполнять свою работу.

Отводы для труб

Как и следовало ожидать, метчики для труб — это типы метчиков, используемых для нарезания трубной резьбы. В зависимости от того, должна ли трубная резьба быть прямой или конической, существуют как прямые, так и конические. На фотографии показан типичный метчик для труб с резьбой NPT. Вы можете увидеть конус профиля резьбы NPT.

Метчики для конической трубной резьбы должны работать тяжелее, потому что вы не можете просверлить коническое отверстие. Они должны удалить гораздо больше материала в верхней части отверстия, чем в нижней части.Используйте трубную развертку, чтобы сузить отверстие, чтобы метчик не работал так тяжело.

Метчики для формования или роликов (метчики для нарезания резьбы)

Метчики для нарезания резьбы вообще не режут резьбу. Вместо этого они холодные формы. Изготовленные таким образом нити часто называют «свернутыми».

В этом процессе металл не режется, а сжимается и сжимается. Нет фишек для удаления. В результате вероятность поломки самих метчиков снижается, а образующиеся на них резьбы становятся прочнее.Если ваше приложение разрешает переходы к формам, они, как правило, лучше всего подходят по этим причинам.

Метчики

требуют разных подач и скоростей, и для них требуется другой размер начального отверстия, поэтому имейте это в виду, прежде чем использовать их.

Хотя многие считают, что они подходят только для мягких материалов, таких как алюминий, на самом деле они могут использоваться для материалов с твердостью до 36 HRC, что составляет около 340 BHN. Это охватывает удивительно широкий спектр материалов, включая множество сталей.

Я почти всегда предпочитаю метчик для резки формы из доступных типов метчиков, если материал не слишком твердый для нарезания резьбы.

Наконечник:

Kelly предлагает этот наконечник для метчиков-форм:

«Одна небольшая заминка с довольно большим количеством метчиков для профилирования … если у них нет канавки для выхода смазочно-охлаждающей жидкости, или нет места в корне или гребне резьбы, масло будет создавать противодавление по мере того, как кран входит и в конечном итоге действует как сплошная металлическая заглушка, блокирующая дальнейший вход крана в отверстие. Я понял это на собственном горьком опыте, сломав несколько ударов «.

Метчики-удлинители (метчики с длинным хвостовиком)

Это просто метчики с длинным хвостовиком для облегчения доступа к труднодоступным отверстиям, которые заблокированы другими элементами детали.

Метчики пробивные

Эта запатентованная технология, совместно разработанная Audi и Emuge, может сэкономить до 75% времени цикла нарезания резьбы. Прочтите нашу статью, чтобы узнать больше о перфораторах.

Стандартная маркировка для метчиков

Метчики имеют маркировку на хвостовике, чтобы вы могли сразу определить, с каким метчиком вы имеете дело. Маркировка обычно включает:

• Номинальный размер: это описание размера резьбы метчика.
• Обозначение формы резьбы: описывает семейство резьбы.
• Материал метчика: обычно карбид или HSS
• Диаметр шага LImit: Указывает, какая резьба с допуском будет сделана.

Пределы диаметра шага (диаметр резьбы <1 ″)

L1 = от базового к базовому минус 0,0005
h2 = от базового к базовому плюс 0,0005
h3 = базовый плюс от 0,0005 до базового плюс 0,0010
h4 = базовый плюс от 0,0010 до базового плюс. 0015
h5 = Базовый плюс 0,0015 до Базового плюс 0,0020
H5 = Базовый плюс 0,0020 до Базового плюс 0,0025
H6 = Базовый плюс 0,0025 до Базового плюс 0,0030

Примечание : Вы также можете найти эти ограничения в базе данных потоков G-Wizard.

Условные обозначения / сокращения формы резьбы

ACME 60 ° STUB 60 ° Форма заглушки
ACME STUB Stub Acme, форма
ACME-C Резьба Acme — центрирующая
ACME-G Резьба Acme общего назначения
ANPT Aerona трубная резьба
AWWA Американская ассоциация водопроводов
BA Стандартная форма резьбы Британской ассоциации
BSF Тонкая резьба Британского стандарта
BSPP Британский стандарт Трубная параллельная
BSPT Британский стандарт трубный конус
BSW Британский стандарт Whitworth
MM ISO Форма метрической резьбы
N BUTT Резьба American Buttress
NC Американская национальная серия крупной резьбы
NEF Американская национальная серия сверхтонкой резьбы
NF Американская национальная серия мелкой резьбы
NGO Резьба для выхода газа по американским стандартам
NGT 9 0207 Американская национальная газовая коническая резьба
NH Американская национальная муфта для шлангов и пожарных шлангов
NM Национальная миниатюрная серия резьбы
NPS Прямая трубная резьба по американскому стандарту
NPSC Прямая трубная резьба в муфтах по американскому стандарту
Стандартная внутренняя прямая трубная резьба (сухое уплотнение)
NPSH Прямая трубная резьба американского стандарта для шланговых соединений и ниппелей
NPSI Промежуточная прямая трубная резьба американского стандарта (сухое уплотнение)
NPSL Прямая трубная резьба американского стандарта для контргаек
NPSM Прямая трубная резьба американского стандарта для механических соединений
NPT Коническая трубная резьба американского стандарта
NPTF Dryseal Коническая трубная резьба американского стандарта
NPTR Коническая трубная резьба американского стандарта для рельсовых фитингов
NS Специальная резьба Американского национального стандарта F. orm
PTF Dryseal SAE с короткой конической трубной резьбой
SGT Специальная газовая коническая резьба
SPL-PTF Dryseal с короткой конической трубной резьбой
STI Специальная резьба для винтовых вставок со спиральной спиральной проволокой
UN 9020 Американская серия резьбы
UNC Unfied и American Coarse серии
UNEF Unfied и American Extra-Fine серии
UNF Unfied и American Fine серии
UNIV Unified Miniature Series
UNJ Unified серии резьбы с контролируемым радиусом корня
UNJC Унифицированная серия крупной резьбы с контролируемым радиусом основания
UNJF Унифицированная серия мелкой резьбы с контролируемым радиусом основания
UNR Унифицированная серия резьбы с постоянным шагом резьбы с контролируемым радиусом корня
Унифицированная серия UNRC Контролируемый радиус корня
UNRF 90 207 Унифицированная серия мелкой резьбы с контролируемым радиусом основания
UNS Резьба Unfied и американская резьба определенных специальных диаметров и шагов

.

No related posts.
