Таблица размеров швеллера

Швеллер горячекатаный стальной ГОСТ 8240-97
Параметры швеллера гк	h — высота	b — ширина полки	s — толщина стенки	t — толщина полки	Вес 1 мп, кг
Швеллер размер № 5	h=50 мм	b=32 мм	s=4,4 мм	t=7 мм	4,84
Швеллер размер № 6.5	h=65 мм	b=36 мм	s=4,4 мм	t=7,2 мм	5,9
Швеллер размер № 8	h=80 мм	b=40 мм	s=4,5 мм	t=7,4 мм	7,05
Швеллер размер № 10	h=100 мм	b=46 мм	s=4,5 мм	t=7,6 мм	8,59
Швеллер размер № 12	h=120 мм	b=52 мм	s=4,8 мм	t=7,8 мм	10,4
Швеллер размер № 14	h=140 мм	b=58 мм	s=4,9 мм	t=8,1 мм	12,3
Швеллер размер № 16	h=160 мм	b=64 мм	s=5,0 мм	t=8,4 мм	14,2
Швеллер размер № 18	h=180 мм	b=70 мм	s=5,1 мм	t=8,7 мм	16,3
Швеллер размер № 20	h=200 мм	b=76 мм	s=5,2 мм	t=9 мм	18,4
Швеллер размер № 22	h=220 мм	b=82 мм	s=5,2 мм	t=9,5 мм	21
Швеллер размер № 24	h=240 мм	b=90 мм	s=5,6 мм	t=10 мм	24
Швеллер размер № 27	h=270 мм	b=95 мм	s=6 мм	t=10,5 мм	27,7
Швеллер размер № 30	h=300 мм	b=100 мм	s=6,5 мм	t=11 мм	31,8
Швеллер размер № 40	h=400 мм	b=115 мм	s=8 мм	t=13,5 мм	48,3

Швеллер гнутый

Швеллер гнутый гост 8278-83

50*40*3        12,0 м

60*32*2,5     12,0 м

60*32*4        10,0 м

80*32*4        10,0 м

80*60*4        11,5 м

100*50*3       11,5 м

120*50*3       11,5 м

120*60*4       11,5 м

120*60*5       11,7 м

160*80*4       11,7 м

Швеллер размеры

Швеллеры г/к стальные горячекатаные это прокат П или У — образного сечения. Швеллеры г/к делятся на 3 вида: швеллер горячекатаный с уклоном внутренних полок, с параллельными гранями полок и швеллер гнутый холоднокатаный. Швеллер горячекатаный производится двух видов точности: повышенной точности-Б и обычной точности-В. Виды и марки швеллеров завися от марки стали, из которых они изготовлены что определяет их назначение и размеры. Швеллеры изготовляют длиной от 4 до 12 м и высотой от 5 до 40 мм. Швеллер широко используется при строительстве сооружений, а также в качестве каркаса и перегородок, так как их размер позволяет создавать конструкции различных видов.

• Швеллеры из углеродистой и низколегированной стали. обозначением П — с параллельными полками и обозначением У — с уклоном внутренних граней изготавливаются по ГОСТу 8240.
• Швеллеры специальные для вагоностроения. обозначение В — для вагоностроения изготавливаются по ГОСТу 5267.
• Швеллеры специальные для тракторов. обозначение Т — для тракторов изготавливаются по ГОСТу 5420

Узнать цены на швеллер в интернет магазине Металлобазы>>>

Швеллер. Сортаменты, таблицы и размеры всех швеллеров

Швеллер — гарячекатанный фасонный прокат коробчатого П-образного сечения предназначенные для стальных конструкций,  а также конструкций со сварными и другими соединениями. Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м. Вес швеллера меняется от 4,79-61,5 кг за п.м.

Геометрические характеристики сечения швеллеров определяются его номером, который соответствует высоте стенки швеллера (в сантиметрах). Швеллер применяют в :

• Мощных стержневых конструкциях
  • Мосты
  • Большепролетные фермы
• Колонны
• Связи и кровельные прогоны
• Рамы (автомобильная промышленность)
• Поддерживающие консоли
• Лестницы
• Временные проходы (мостики)
• Стяжки в шпунтовых ограждениях
• Пандусы

Швеллер

Классификация швеллеров

№ п/п	Наименование швеллеров	Описание
1	Катаные по ГОСТ 8240-97, ДСТУ 3436-96
Швеллер стальной
1.1	Швеллер. Серия У	Швеллер с уклоном внутренних греней полок. Серия У.
1.2	Швеллер. Серия П	Швеллер с параллельными гранями полок — серия П.
1.3	Швеллер. Серия Э	Швеллер экономичный с параллельными гранями полок — серия Э.
1.4	Швеллер. Серия Л	Швеллер легкий с параллельными гранями полок — серия Л.
1.5	Швеллер. Серия C	Швеллер с уклоном внутренних греней полок — серия С.
Швеллер по ТУ завода-изготовителя
1.6	Швеллер по ТУ
Швеллер срециальный
1.7	Швеллер. Серия C	Швеллер с уклоном внутренних греней полок — серия С.
Швеллер срециальный для тракторов и вагоностроения
1.8	Швеллер	Швеллер срециальный для тракторов и вагоностроения
2	Гнутые
2.1	Швеллер по ГОСТ 8278-83	Швеллер. Гнутый равнополочный
2.2	Швеллер по ГОСТ 8281-80	Швеллер. Гнутый неравнополочный

ГОСТ швеллеров (сортамент)

Швеллер по ГОСТ 8240-97

Примеры применения швеллеров в строительстве

Устройство опалубки

Швеллер (Обвязка) — stroyone

Сварные металлоконструкции

Швеллер в сварной конструкции

Траверса с швеллеров — stroyone

Лестницы

Лестница — stroyone

Лестница — stroyone.com

Швеллер по ГОСТ 8240-97

Швеллер по ГОСТ 8240-97 — stroyone

Швеллер (серия У) с уклоном полок

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 гарячекатанного с уклоном внутренних граней полок определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №5, его высота будет соответствовать (h) — 50 мм.

Швеллер серия У по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина полки варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,4 до 8 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6 до 15 (мм)
6	Радиус варьируется от 2,5 до 6 (мм)
7	Площадь поперечного снчения варьируется от 6,16 до 61,5 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,84 до 48,3 (кг/м)
9	Кол-во п.м. в тонне варьируется от 20,704 до 206,612 (п.м/т)
10	Момент инерции варьируется от 22,8 до 15220 (см⁴)
11	Момент сопротивления варьируется от 9,1 до 761 (см³)
12	Радиус инерции варьируется от 1,92 до 12 (мм)
13	Статический момент варьируется от 5,59 до 444 (см³)
14	Момент инерции варьируется от 5,61 до 327 (см⁴)
15	Момент сопротивления варьируется от 2,75 до 43,6 (см³)
16	Радиус инерции варьируется от 1,08 до 3,23 (мм)
17	Расстояние до цента тяжести  варьируется от 1,16 до 2,75 (см)

Основные размеры швеллера, (серия У) с уклоном полок

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5У	50	32	4,4	7	4,84	206,612
2	Швеллер 6,5У	65	36	4,4	7,2	5,9	169,492
3	Швеллер 8У	80	40	4,5	7,4	7,05	141,844
4	Швеллер 10У	100	46	4,5	7,6	8,59	116,414
5	Швеллер 12У	120	52	4,8	7,8	10,4	96,154
6	Швеллер 14У	140	58	4,9	8,1	12,3	81,301
7	Швеллер 16У	160	64	5	8,4	14,2	70,423
8	Швеллер 16аУ	160	68	5	9	15,3	65,359
9	Швеллер 18У	180	70	5,1	8,7	16,3	61,35
10	Швеллер 18аУ	180	74	5,1	9,3	17,4	57,471
11	Швеллер 20У	200	76	5,2	9	18,4	54,348
12	Швеллер 22У	220	82	5,4	9,5	21	47,619
13	Швеллер 24У	240	90	5,6	10	24	41,667
14	Швеллер 27У	270	95	6	10,5	27,7	36,101
15	Швеллер 30У	300	100	6,5	11	31,8	31,447
16	Швеллер 33У	330	105	7	11,7	36,5	27,397
17	Швеллер 36У	360	110	7,5	12,6	41,9	23,866
18	Швеллер 40У	400	115	8	13,5	48,3	20,704

Швеллер с параллельными полками

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 гарячекатанного с параллельными гранями полок определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №40, его высота будет соответствовать (h) — 400 мм.

Швеллер серия П с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина профиля варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,5 до 8 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6 до 14 (мм)
6	Радиус варьируется от 3,5 до 9 (мм)
7	Площадь поперечного снчения варьируется от 6,16 до 61,5 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,84 до 48,3 (кг/м)
9	Кол-во п.м. в тонне варьируется от 0,023 до 206,612 (п.м/т)
10	Момент инерции варьируется от 22,8 до 15260 (см⁴)
11	Момент сопротивления варьируется от 9,1 до 763 (см³)
12	Радиус инерции варьируется от 1,92 до 15,8 (мм)
13	Статический момент варьируется от 5,61 до 445 (см³)
14	Момент инерции варьируется от 5,95 до 611 (см⁴)
15	Момент сопротивления варьируется от 2,99 до 89,9 (см³)
16	Радиус инерции варьируется от 0,98 до 3,51 (мм)
17	Расстояние до цента тяжести  варьируется от 1,21 до 3,05 (см)

Основные размеры швеллера, (серия П) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5П	50	32	4.4	7	6,16	4,84
2	Швеллер 6,5П	65	36	4.4	7.2	7,51	5,9
3	Швеллер 8П	80	40	4,5	7,4	8,98	7.05
4	Швеллер 10П	100	46	4,5	7,6	10,9	8,59
5	Швеллер 12П	120	52	4,8	7,8	13,3	10,4
6	Швеллер 14П	140	58	4,9	8,1	15,6	12,3
7	Швеллер 16П	160	64	5.0	8.4	18,1	14,2
8	Швеллер 16аП	160	68	5	9	19.50	15,3
9	Швеллер 18П	180	70	5,1	8,7	20,7	16,3
10	Швеллер 18аП	180	74	5,1	9,3	22,2	17,4
11	Швеллер 20П	200	76	5.2	9.0	23,4	18,4
12	Швеллер 22П	220	82	5.4	9.5	26,7	21
13	Швеллер 24П	240	90	5.6	10	30,6	24
14	Швеллер 27П	270	95	6	10,5	35,2	27,7
15	Швеллер 30П	300	100	6,5	11	40,5	31,8
16	Швеллер 33П	330	105	7	11,7	46,5	36,5
17	Швеллер 36П	360	ПО	7.5	12,6	53,4	41,9
18	Швеллер 40П	400	115	8	13,5	61,5	48,3

Швеллер экономичный с параллельными гранями полок

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 экономичного гарячекатанного с параллельными полками определяет его номер, который меняется от №5 до №40. Например, при номере швеллера №5, его высота будет соответствовать (h) — 50 мм.

Швеллер серия Э с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 50 до 400 (мм)
2	Ширина профиля варьируется от 32 до 115 (мм)
3	Толщина стенки варьируется от 4,2 до 7,4 (мм)
4	Толщина полки варьируется от 7 до 13,5 (мм)
5	Радиус варьируется от 6,5 до 15,5 (мм)
6	Радиус варьируется от 2,5 до 6 (мм)
7	Площадь поперечного снчения варьируется от 6,1 до 61,11 (см²)
8	Номинальная масса 1 м двутавра, кг варьируется от 4,79 до 47,97 (кг/м)
9	Кол-во п.м. в тонне варьируется от 20,846 до 208,768 (п.м/т)
10	Момент инерции варьируется от 22,9 до 15307,9 (см⁴)
11	Момент сопротивления варьируется от 9,17 до 603,58 (см³)
12	Радиус инерции варьируется от 1,94 до 15,83 (мм)
13	Статический момент варьируется от 5,62 до 445,41 (см³)
14	Момент инерции варьируется от 6,02 до 618,92 (см⁴)
15	Момент сопротивления варьируется от 3,05 до 91,8 (см³)
16	Радиус инерции варьируется от 0,993 до 3,42 (мм)
17	Расстояние до цента тяжести  варьируется от 1,23 до 3,04 (см)

Основные размеры швеллера экономичного, (серия Э) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 5Э	50	32	4,2	7	4,79	208,768
2	Швеллер 6.5Э	65	36	4,2	7,2	5,82	171,821
3	Швеллер 8Э	80	40	4,2	7,4	6,92	144,509
4	Швеллер 10Э	100	46	4,2	7.6	8,47	118,064
5	Швеллер 12Э	120	52	4,5	7.8	10,24	97,656
6	Швеллер 14Э	140	58	4.6	8.1	12,15	82,305
7	Швеллер 16Э	160	64	4,7	8,4	14,01	71,378
8	Швеллер 18Э	180	70	4,8	8,7	16,01	62,461
9	Швеллер 20Э	200	76	4,9	9	18,07	55,34
10	Швеллер 22Э	220	82	5,1	9.5	20,69	48,333
11	Швеллер 24Э	240	90	5.3	!0,0	23,69	42,212
12	Швеллер 27Э	270	95	5,8	10,5	27,37	36,536
13	Швеллер 30Э	300	100	6,3	11	31,35	31,898
14	Швеллер 33Э	330	105	6,9	11,7	36,14	27,67
15	Швеллер 36Э	360	110	7,4	12,6	41,53	24,079
16	Швеллер 40Э	400	115	7.9	13,5	47,97	20,846

Швеллер легкий с параллельными гранями полок, серия Л (легкий)

Основные параметры (характеристики) швеллера по ГОСТ 8240-97 легкого гарячекатанного с параллельными гранями полок определяет его номер, который меняется от №12 до №30. Например, при номере швеллера №30, его высота будет соответствовать (h) — 300 мм.

Швеллер серия Л (легкий) с параллельными полками по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 120 до 300 (мм)
2	Ширина профиля варьируется от 30 до 65 (мм)
3	Толщина стенки варьируется от 3 до 4,8 (мм)
4	Толщина полки варьируется от 4,8 до 7,8 (мм)
5	Радиус варьируется от 7 до 11 (мм)
6	Площадь поперечного снчения варьируется от 6,39 до 24,3 (см²)
7	Номинальная масса 1 м двутавра, кг варьируется от 5,94 до 19,07 (кг/м)
8	Кол-во п.м. в тонне варьируется от 0,023 до 168,35 (п.м/т)
9	Момент инерции варьируется от 212,94 до 3186,74 (см⁴)
10	Момент сопротивления варьируется от 22,54 до 212,45 (см³)
11	Радиус инерции варьируется от 4,6 до 11,45 (мм)
12	Статический момент варьируется от 13,43 до 126,24 (см³)
13	Момент инерции варьируется от 5,02 до 89,08 (см⁴)
14	Момент сопротивления варьируется от 2,24 до 17,84 (см³)
15	Радиус инерции варьируется от 0,89 до 1,91 (мм)
16	Расстояние до цента тяжести  варьируется от 0,7 до 1,5 (см)

Основные размеры швеллера легкого, (серия Л) с параллельными полками

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 12Л	120	30	3	4,8	5.02	0,023
2	Швеллер 14Л	140	32	3,2	5,6	5,94	168,35
3	Швеллер 16Л	160	35	3,4	5,3	7,1	140,845
4	Швеллер 18Л	180	40	3,6	5,6	8,49	117,786
5	Швеллер 20Л	200	45	3,8	6	10,12	98,814
6	Швеллер 22Л	220	50	4	6,4	11,86	84,317
7	Швеллер 24Л	240	55	4,2	6,8	13,66	73,206
8	Швеллер 27Л	270	60	4,5	7,3	16,3	61,35
9	Швеллер 30Л	300	65	4,8	7,8	19,07	52,438

Швеллер специальный — серия С

Основные параметры (характеристики) швеллера специального (серия С) по ГОСТ 8240-97 гарячекатанного с параллельными гранями полок определяет его номер, который меняется от №8 до №30. Например, при номере швеллера №30, его высота будет соответствовать (h) — 300 мм.

Швеллер серия С (специальный) по ГОСТ 8240-97

№	Описание
1	Высота профиля варьируется от 80 до 300 (мм)
2	Ширина профиля варьируется от 45 до 100 (мм)
3	Толщина стенки варьируется от 2,5 до 11,5 (мм)
4	Толщина полки варьируется от 9 до 16 (мм)
5	Радиус варьируется от 9 до 15 (мм)
6	Радиус варьируется от 1,5 до 7,5 (мм)
7	Уклон полок варьируется от 6 до 10 (%)
8	Площадь поперечного снчения варьируется от 11,8 до 50,6 (см²)
9	Номинальная масса 1 м двутавра, кг варьируется от 9,26 до 43,86 (кг/м)
10	Кол-во п.м. в тонне варьируется от 22,8 до 107,991 (п.м/т)
11	Момент инерции варьируется от 115,82 до 6945,43 (см⁴)
12	Момент сопротивления варьируется от 28,95 до 463,03 (см³)
13	Радиус инерции варьируется от 3,13 до 11,74 (мм)
14	Момент инерции варьируется от 53,2 до 1115,6 (см⁴)
15	Момент сопротивления варьируется от 7,63 до 171,6 (см³)
16	Радиус инерции варьируется от 1,38 до 5,03 (мм)
17	Расстояние до цента тяжести  варьируется от 1,57 до 3,91 (см)

Основные размеры швеллера специального, (серия С)

№	№ швеллера	h (мм)	B (мм)	S (мм) стенка	t (мм)  полка	M (кг/м)	Кол-во (м) в тонне
1	Швеллер 8С	80	45	5,5	9	9,26	107,991
2	Швеллер 14С	140	58	6	9.5	14,53	68,823
3	Швеллер 14Са	140	60	8	9,5	16,72	59,809
4	Швеллер 16С	160	63	6,5	10	17,53	57,045
5	Швеллер 16Са	160	65	8,5	10	19,74	50,659
6	Швеллер 18С	180	68	7	10,5	20,2	49,505
7	Швеллер 18Са	180	70	9.0	10,5	23	43,478
8	Швеллер 18С6	180	100	8	10,5	26,72	37,425
9	Швеллер 20С	200	73	7	11	22,63	44,189
10	Швеллер 20Са	200	75	9	11	25,77	38,805
11	Швеллер 20С6	200	100	8	11	28,71	34,831
12	Швеллер 24С	240	85	9.5	14	34,9	28,653
13	Швеллер 26С	260	65	10	16	34,61	28,893
14	Швеллер 26Са	260	90	10	15	39,72	25,176
15	Швеллер 30С	300	85	2,5	13,5	34,44	29,036
16	Швеллер 30Са	300	87	9,5	13,5	39,15	25,543
17	Швеллер 30Сб	300	89	11,5	13,5	43,86	22,8

Размеры швеллера по ГОСТу: горячекатаного, гнутого

Чтобы сделать прочный каркас, часто используют профильную трубу. Но это не единственный вариант. Есть еще швеллер. За счет наличия ребер жесткости в местах сгибов, он имеет высокую несущую способность, меньший вес и стоимость. А размеры швеллера по ГОСТу позволяют его использовать даже для создания нагруженных конструкций.

Что такое швеллер и его виды

Содержание статьи

Швеллером называют фасонный металлопрокат П-образной формы, который делают из черной и легированной стали. Основное свойство — высокая устойчивость к вертикальным изгибающим нагрузкам. Она ниже, чем у двутавровых балок, но и по цене швеллер не такой дорогой, да и масса меньше.

Так выглядит швеллер

Кстати, полочками у швеллера называют «ножки» буквы «П», а перемычку между ними называют спинкой. А номер швеллера (цифра, которая стоит после условного обозначения) отражает его высоту (ширину спинки).

Используют швеллер при создании каркасов для увеличения несущей способности. Например, при устройстве перекрытий, над дверными и оконными проемами, при устройстве лестниц, ограждений к ним. Это то, что касается частного строительства. А вообще швеллер используют при строительстве вагонов, машин и судов. Из них собирают мосты и подъемные краны. В общем, область применения широкая.

Стандартизованные виды

По способу изготовления швеллеры бывают горячекатаные и гнутые. Гнутые могут быть с равными или разными по длине полочками. От катаных отличаются более плавным скруглением в местах перехода спинки в полочки.

Катаные могут быть с параллельными полками — серия П или с уклоном полок — серия У. Но не стоит думать, что «уклон» это наклон полочек. Они, в любом случае, должны быть перпендикулярны спинке. Под уклоном понимают плавное и постепенное уменьшение толщины полочек. Оно может быть от 4% до 10%. Есть еще три типа катаных швеллеров. Они отличаются длиной полок и их толщиной: С — специальный, Л — легкий и Э — экономичный.

Виды швеллеров по способу изготовления и сечению

У гнутых швеллеров, кстати, свое обозначение. У них есть два таких же класса. Один имеет одинаковые по длине полочки и называется равнополочный, у второго полки разной длины, называют его разнополочным.

Также в спецификации или маркировке швеллеров проставляют класс точности: А — высокой, В — обычной. У гнутых есть еще класс Б — это повышенная точность. Высокая и повышенная точность обычно требуется для промышленного применения. Для частного строительства более чем достаточно класса В.

Расширение ассортимента

Стандартные швеллеры изготавливаются под соединение при помощи сварки. Но есть конструкции, которые более удобны, если есть возможность их собирать и разбирать. Для этого выпускают перфорированный П-образный металлопрокат. Его делают из листовой оцинкованной стали толщиной 2-5 мм.

Обозначается перфорированный швеллер ШП, затем проставляется количество граней с перфорацией, а потом размеры в миллиметрах. Первой указывается высота изделия (длина спинки), а потом длина полок. Диапазон размеров ШП — высота от 50 мм до 400 мм, длина полок — 20-180 мм. Из перфорированного проката собирают полки, стеллажи, другие системы хранения, строительные леса.

Бывают еще швеллеры с перфорацией из алюминия

Есть несколько специальных серий перфорированных швеллеров. К235, К225, К240 — электромонтажные с перфорацией. Они применяются для создания систем, в которые укладываются кабели. Металл хорошо отводит тепло, а наличие отверстий еще повышает этот показатель.

Некоторые размеры алюминиевого швеллера

Есть также алюминиевые швеллеры и из алюминиевых сплавов. Они не применяются в несущих конструкциях. Чаще используются как отделочный или декоративный элемент. Могут быть частью разделительных систем. Например, офисные перегородки, стойки-столы-консоли и др. Маломерные алюминиевые швеллеры могут применяться для установки ЛЭД-подсветки, так как алюминий очень хорошо отводит тепло, а это залог долговечности светодиодов.

Стандарты

Нормативов, которые прописывают разные виды и типы швеллеров девять штук. В них перечисляется полностью весь сортамент, технические условия и обозначения. Но большая часть — специальные виды и типы, которые делают по заказам предприятий. В продажу они не поступают, да и не нужны они на обычной стройке или в хозяйстве. Например, ГОСТ 21026-75 описывает специфические швеллеры для горнодобывающей промышленности. Они отличаются отогнутыми полками. В стандартах 5267 описаны разновидности для вагоностроения.

Список ГОСТов, которые регулируют и описывают сортамент и размеры швеллеров

Параметры швеллеров «широкого применения» прописаны в трех стандартах.

• ГОСТ 8240-97 (взамен старого 8240-89). В нем перечислен сортамент и размеры горячекатаных.
• Размеры и параметры гнутых прописаны:
  • ГОСТ 8278 — с равными по длине полочками
  • ГОСТ 8281 — с полками разной длины.

В этих документах описаны размеры швеллера по ГОСТу, вес, технические параметры и допустимые отклонения. Обратите внимание, несущая способность не пишется, так как сильно зависит от того, как укладывается швеллер. Максимальная нагрузка рассчитывается для каждого конкретного случая, поэтому таблиц с такими данными нет.

Сортамент швеллеров горячекатаных по ГОСТ 8240-97

Основная область применения катаного швеллера — создание и усиление несущих конструкций. Поэтому требуется точно придерживаться параметров. Нормативы описывают все значения, вплоть до допустимых отклонений. Обычно они составляют не более нескольких процентов от параметра, но существуют и исключения.

Предельные отклонения по размерам для горячекатаного швеллера

Также обратите внимание, что вес швеллера дан справочный. То есть, он рассчитан для стали определенной марки. В стандартах ее плотность составляет 7,85 г/см³. Для более плотной стали вес будет больше, для более пористой меньше. Точная масса должна быть указана производителем, как и марка стали и ее плотность. Швеллеры изготавливают длиной от 2 до 12 метров, могут быть и более длинные.

Закругления и уклоны полок также в ГОСТах есть, но они даны для построения профиля, а не для контроля. Для потребителей эта информация не требуется, так что в свои таблицы мы ее не включили.

Пример использования швеллера: обвязка фундамента

Особой маркировки нет. Указывается просто высота изделия в сантиметрах, далее стоит буква, которая обозначает тип сечения и группу. Например, швеллер 6,5Э (высота спинки 6,5 см, группа эконом, а остальные размеры швеллера по ГОСТу смотрим в таблице), 12П или 12У — эти изделия имеют высоту 12 см, но один имеет параллельные полочки (это который 12П), другой с уклоном (12У). Кроме этих цифр может указываться еще класс точности. Других параметров — длины полок, толщины спинки и полок — в обозначении нет. Поэтому для этого вида металлоизделий нужны таблицы с размерами. Ниже они расписаны по классам.

Размеры и вес катаных швеллеров У

Швеллер У отличается тем, что его полочки от спинки к концам становятся все тоньше. Вот это плавное уменьшение толщины и называется уклоном. Если посмотрите внимательно на чертежи профиля У и П, увидите в чем разница.

Еще раз посмотрите на отличия швеллеров У и П

Номер швеллера серии У	Высота спинки, мм	Ширина полок, мм	Толщина спинки, мм	Толщина полок, мм	Вес 1 метра, кг
5У	50	32	4,4	7,0	4,84
6,5У	65	36	4,,4	7,,2	5,90
8У	80	40	4,5	7,4	7,05
10У	100	46	4,5	7,6	8,59
12У	120	52	4,8	7,8	10,4
14У	140	58	4,9	8,1	12,3
16У	160	64	5,0	8,4	14,2
16аУ	160	68	5,0	9,0	15,3
18У	180	70	5,1	8,7	16,,3
18аУ	180	74	5,1	9,3	17,4
20У	200	76	5,2	9,0	18,4
22У	220	82	5,4	9,5	21,0
24У	240	90	5,6	10,0	24,0
27У	270	95	6,0	10,5	27,7
30У	300	100	6,5	11,0	31,8
33У	330	105	7,0	11,7	36,5
36У	360	110	7,5	12,6	41,9
40У	400	115	8,0	13,5	48,3

Высота катаных швеллеров У от 50 мм до 400 мм, ширина полок от 32 мм до 115 мм. Стандартный сортамент и вес перечислены в таблице.

Специальные катаные швеллеры С: габариты и масса одного метра

На базе сортамента с уклоном, выпускаются специальные швеллеры. Они имеют один или несколько отличающихся параметров. В некоторых случаях увеличена длина полочки, в других разница в толщине. В общем, если вам нужен швеллер с уклоном, но в серии У вы не нашли подходящие габариты, смотрите еще серию С.

Номер швеллера серии С	Высота спинки, мм	Ширина полок, мм	Толщина спинки, мм	Толщина полок, мм	Вес 1 метра, кг
8С	80	45	5,5	9,0	9,26
14С	140	58	6,0	9,5	14,53
14СА	140	60	8,0	9,5	16,72
16С	160	63	6,5	10,0	17,53
16Са	160	65	8,5	10,0	19,74
18с	180	68	7,0	10,5	20,20
18Са	180	70	9,0	10,5	23,00
18Сб	180	100	8,0	10,5	26,72
20С	200	73	7,0	11,0	22,63
20Са	200	75	9,0	11,0	25,77
20Сб	200	100	8,0	11,0	28,71
24С	240	85	9,5	14,0	34,9
26С	260	65	10,0	16,0	34,61
26Са	260	65	10,0	11,0	39,72
30С	300	85	7,5	13,5	34,44
30Са	300	87	9,5	13,5	39,15
30Сб	300	89	11,5	13,5	43,86

Наиболее ходовые размеры те, которые значительно отличаются от стандарта. Например, швеллер 18Сб имеет полки длиной 100 мм, в то время как стандартный вариант — 18У всего 70 мм. Толще стали и спинка, и полочки: 8 мм и 10,5 мм против 5,1 мм и 8,7 мм в базовой серии. Как видим, разница существенная. Швеллер 18Сб более мощный, чем базовый вариант — 18У.

Таблица размеров швеллера с параллельными полками (без уклона) серия П

Швеллер П имеет толщину полок одинаковую по всей длине. Только к концу они плавно закругляются. Радиус закругления не контролируется, так как не имеет принципиального значения.

Сечение швеллера П. Размеры швеллера по ГОСТу в таблицах

Номер швеллера серии П	Высота спинки, мм	Ширина полок, мм	Толщина спинки, мм	Толщина полок, мм	Вес 1 метра, кг
5П	50	32	4,4	7,0	4,84
6,5П	65	36	4,4	7,2	5,90
8П	80	40	4,5	7,4	7,05
10П	100	46	4,5	7,6	8,59
12П	120	52	4,8	7,8	10,4
14П	140	58	4,9	8,1	12,3
16П	160	64	5,0	8,4	14,2
16аП	160	68	5,0	9,0	15,3
18П	180	70	5,1	8,7	16,,3
18аП	180	74	5,1	9,3	17,4
20П	200	76	5,2	9,0	18,4
22П	220	82	5,4	9,5	21,0
24П	240	90	5,6	10,0	24,0
27П	270	95	6,0	10,5	27,7
30П	300	100	6,5	11,0	31,8
33П	330	105	7,0	11,7	36,5
36П	360	110	7,5	12,6	41,9
40П	400	115	8,0	13,5	48,3

Если сравните две таблицы, увидите, что размеры швеллера по ГОСТу У и П типа одной высоты ничем не отличаются. Одинаковы все параметры. Абсолютно все. Даже вес одного метра. Разница именно в форме полок. Причем частники чаще выбирают параллельные полки. На ровные полки плотно укладывается любой материал, нет проблем с соединением.

Сортамент катаных швеллеров группы Э (эконом) с размерами и весом

Швеллеры с прямыми полочками есть также серии Э — эконом. От серии П они отличаются чуть меньшей толщиной спинки. Остальные параметры кроме веса без изменений. Вес, естественно, немного меньше.

Номер швеллера серии Э	Высота спинки, мм	Ширина полок, мм	Толщина спинки, мм	Толщина полок, мм	Вес 1 метра, кг
5Э	50	32	4,2	7,0	4.79
6,5Э	65	36	4,2	7,2	5.82
8Э	80	40	4,2	7,4	6.92
10Э	100	46	4,2	7,6	8.47
12Э	120	52	4,5	7,8	10.24
14Э	140	58	4,6	8,1	12.15
16Э	160	64	4.7	8,4	14.01
18Э	180	70	4.8	8,7	16,,.01
20Э	200	76	4.9	9,0	18,07
22Э	220	82	5.1	9,5	20.69
24Э	240	90	5.3	10,0	23.69
27Э	270	95	5.8	10,5	27,37
30Э	300	100	6.3	11,0	31,35
33Э	330	105	6.9	11,7	36,14
36Э	360	110	7.4	12,6	41,53
40Э	400	115	7.9	13,5	47.97

Стоит сказать, что значительного влияния на несущую способность уменьшение толщины спинки не оказывает. А вот масса снижается. Так что это действительно экономный швеллер. И в плане металла, и в плане цены. Меньше материалоемкость — меньше стоимость. Если есть нужда сэкономить, можно купить швеллер Э.

Легкий швеллер (серия Л)

Облегченный швеллер Л пригодится в тех конструкциях, где нагрузка не так велика. Он также имеет параллельные полки, но они короче и тоньше. Более тонкая и спинка. А это значит, что облегченная серия имеет и меньший вес и, как следствие, меньшую несущую способность. Но большие нагрузки в частном секторе не так часто встретишь, так что швеллер Л для частного строительства подходит даже больше. Но несущую способность лучше просчитывать.

Номер швеллера серии Л	Высота спинки, мм	Ширина полок, мм	Толщина спинки, мм	Толщина полок, мм	Вес 1 метра, кг
12Л	120	30	3,0	4,8	5,02
14Л	140	32	3,2	5,6	5,94
16Л	160	35	3,4	5,3	7,10
18Л	180	40	3,6	5,6	8,49
20Л	200	45	3,8	6,0	10,12
22Л	220	50	4,0	6,4	11,86
24Л	240	55	4,2	6,8	13,66
27Л	270	60	4,5	7,3	16,3
30Л	300	65	4,8	7,3	19,07

Давайте для примера сравним швеллер 14Л и 14П.

• 14Л имеет следующие размеры полок: длину 32 мм и толщину 5,6 мм. Толщина спинки 3,2 мм.
• 14П габариты: при длине полок 58 мм и их толщине 8,1 мм, толщина спинки 4,9 мм.

Разница более чем значительная. Она отражается и в весе: метр 14П весит 12,3 кг , а погонный метр 14Л — 5,94 кг. В два раза меньше. Это влияет на стоимость проката (естественно), на стоимость доставки. К тому же более легкий, его проще переносить, поднимать и т.д. Но 3,2 мм — это ближе к тонкому металлу. Это значит, что вы должны уметь варить тонкий металл.

Размеры швеллера по ГОСТу гнутого типа

Швеллер называется гнутым, потому что лист металла сгибают на листогибочных станках. Получить четкий угол, как на горячекатаных, нет возможности и скругление в месте перехода спинки в полочку плавное. Именно по этой части можно отличить один вид от другого. Этот вариант хорош тем, что имеет более низкую цену. Связано это с более простой технологией производства.

Чертеж швеллера гнутого с равными и разными полками

Как уже говорили, полочки гнутого швеллера могут быть одинаковой или разной длины. Сортамент одинаковых больше. Приводить таблицы размеров гнутого швеллера не имеет смысла. В его маркировке прописаны все требуемые параметры. Например, 100*50*2. Тут все просто: первой идет высота, второй — размер полок, третья цифра — толщина металла. С разнополочными ненамного сложнее: 65*55,20*3,5. Это швеллер с разными полками. Первая цифра — высота, вторая — длина длинной полки, третья — через запятую — короткая полка, а потом толщина металла.

Размеры с одинаковыми полками «от» и «до»

Чтобы выбрать материал для собственных нужд, желательно знать минимальный и максимальный размер этого вида проката. Конечно, размеры увеличиваются с некоторым шагом, но примерно можно сориентироваться, а затем посмотреть, что вам предлагают на местной металлобазе.

Фото гнутого швеллера. Обратите внимание на место изгиба. Оно плавное. Это отличительная черта гнутого варианта

Разбег параметров гнутого швеллера с одинаковыми полками зависит от типа стали, из которой изготовлено изделие. Размеры швеллера по ГОСТу могут быть такими:

• Сталь углеродистая кипящая и полуспокойная:
  • высота 25-410 мм,
  • длина полок 26-180 мм,
  • толщина 2,0 — 8,0 мм.
• Сталь углеродистая спокойная и низколегированная:
  • высота 25-310 мм,
  • длина полок 26-160 мм,
  • толщина 2,0 — 8,0 мм.

Обратите внимание. В отличие от катаного, гнутый имеет одинаковую толщину и на спинке, и на полках. Оно и понятно. Просто полосу металла согнули. В катаном заготовка разогревается, а потом формируются нужные параметры. И в этом принципиальное отличие.

Еще желательно знать, чем отличается один тип стали от другого. С легированными составами все ясно, свойства нержавеющей стали всем известны. А чем отличаются углеродистые — кипящая, полуспокойная, спокойная? А тем, что спокойная хорошо сваривается, кипящая — самая сложная для сварки, полуспокойная по этому параметру — где-то посередине.

Габариты разнополочного

Что касается разнополочного варианта, его также изготавливают из тех же сортов стали. Но разбег параметров от типа материала не зависит. Не в том смысле, что все размеры одинаковы, а в том, что предельные их значения — самые большие и самые маленькие — такие же. А размеры — высота и длина полок — понятное дело, отличаются.

Еще один вариант применения — каркас лестницы из швеллера

Итак, размеры гнутого П-образного швеллера с разными полками могут быть такими:

• высота 32 — 300 мм;
• длина полок:
  • длинной 22 — 160 мм,
  • короткой 12 — 90 мм,
• толщина швеллера 2,0 — 8,0 мм.

Как уже говорили, при обозначении размеров этого проката, длина полок указывается через запятую. Первая цифра — длинная полка, вторая — короткая. Например, 90*80,50*4. Читаем так, гнутый швеллер высотой 90 мм, длинная полка 80 мм, короткая — 50 мм, толщина металла — 4 мм.

Обозначение на чертежах

Особого графического значка для обозначения швеллера нет. На чертежах любой прокат обозначается просто линией. Рядом может стоять буквенное обозначение или его часть, которая важна именно для этого участка или узла. В примере ниже стоят буквы ШБ, что обозначает, что металлопрокат требуется класса Б. Конкретные марки материала указываются в спецификации. Там прописывается ГОСТ и размер. Например, ГОСТ 8240-97, швеллер 12П. Это значит, что применяется катаный высотой спинки 120 мм и параллельными полками.

Пример чертежа с использованием швеллера, его обозначение

В других случаях, когда на чертежах подробно отображаются какие-то сложные узлы, швеллер в разрезе обозначают именно так, как он выглядит: буквой «П». Разворачивают его так, как он должен быть уложен.

Обозначение швеллера на чертежах узлов, если он расположен в поперечном сечении

Конкретно размеры прописываются в спецификации. Все указывается понятно. Подобная форма записи обозначает катаный тип. Для гнутого были бы указаны параметры полок. Например, там стояло бы: 80*60*4,0 или какие-то другие цифры из таблиц со стандартными размерами.

Швеллер: таблицы размеров согласно ГОСТ

Что такое швеллер? Это продукт металлопроката, имеющий П-образную форму. Конструкция состоит из поперечной балки и двух параллельно расположенных граней, которые могу иметь небольшой угол. Готовые изделия производятся из углеродистой низколегированной стали, по технологии горячего проката. Благодаря своей конструкции, швеллеры обладают повышенной устойчивостью к динамическим нагрузкам, поэтому широко применяются в капитальном строительстве.

Классификация

Разновидности швеллера зависят от нескольких критериев. В частности, продукция подразделяется на такие группы:

• По технологии изготовления. В этом направлении выделяются две категории: гнутые и горячего проката. Отличия между изделиями заключаются в следующем: горячекатаные швеллеры имеют прямой или острый угол между поперечной балкой и вертикальными гранями, гнутые – имеют изгиб округлой формы. К этой категории можно выделить сварные конструкции, выполненные из двух сваренных уголков и H-образные, получившие название двутаврового швеллера.

• Точность проката. Здесь существуют три группы: А, Б, В, обозначающие высокую, повышенную и обычную точность соответственно.

• Прочность. Этот критерий определяет устойчивость изделия к динамическим нагрузкам. В частности, на рынке имеются изделия обычной и повышенной прочности.

Кроме этого, швеллеры разделяются на размерные группы, где определяющими критериями являются длина и ширина изделия.

Маркировка по нормам ГОСТ

Если говорить о стандартизации ГОСТ, швеллеры маркируются буквенными и цифровыми обозначениями. Числовая маркировка указывает на расстояние между параллельными гранями, выраженное в сантиметрах. Литеры определяют дополнительные свойства изделия. Например:

• П – параллельное расположение внешних граней.

• У – полки расположены под уклоном.

• Л – облегчённая конструкция.

• Э – швеллеры экономичной категории.

• С – специальная продукция.

Например, маркировка швеллера 18АП обозначает следующее: высокоточное прокатное изделие, имеющее расстояние 18 сантиметров между полками, которые расположены под прямым углом.

Сфера применения

Как упоминалось ранее, швеллеры применяются в капитальном строительстве. Основное предназначение изделий – усиление бетонных конструкций, что существенно увеличивает прочность и долговечность конструкции. Кроме этого, швеллеры применяют для армирования линий электропередач, мостов, производственных зданий и сооружений.

Стоит отметить, что в продаже имеются перфорированные изделия. Здесь предусмотрены специальные отверстия, предназначенные для быстрого монтажа без использования электросварки. Кроме этого, между полками могут располагаться трубы для быстрой подводки инженерных коммуникаций и кабельных линий.

Существуют швеллеры, изготовленные из алюминиевого сплава, применяемые для возведения облегчённых конструкций. В частности, внутренних перегородок внутренних помещений, стеллажей, витрин.

Таблицы размеров

Размерный ряд швеллеров довольно разнообразен и не зависит от технологии изготовления или производителя. Здесь применяются стандартные типоразмеры, которые выглядят так:

• Высота изделия. Это расстояние между параллельно расположенными полками, измеряемое в миллиметрах. Данный параметр варьируется в пределах 50-400 мм.

• Ширина полки. Это расстояние от внешнего угла швеллера до кончика параллельных граней. Здесь играют размеры 32-115 мм.

• Толщина поперечной балки. В зависимости от категории, этот параметр составляет 4.4-8 мм.

• Толщина полок. В зависимости от маркировки изделия, толщина граней может составлять 7-13.5 мм.

Длина стандартного швеллера не превышает 12 метров. Стоит отметить, что на рынке встречается продукция, чья длина превышает это значение. Однако такая продукция в основном изготавливается под заказ.

С уклоном внутренних граней полок. ГОСТ 8240-97

Условные обозначения:

• h — высота швеллера;

• b — ширина полки;

• S — толщина стенки;

• R — радиус внутреннего закругления полок;

• t — толщина полки;

• r — радиус закругления полок.

Номер швеллера серии У	Размеры, мм						Масса 1м, кг
	h	b	S	t	R	r
					не более
швеллер 5У	50	32	4,4	7	6	2,5	4,842
швеллер 6,5У	65	36	4,4	7,2	6	2,5	5,899
швеллер 8У	80	40	4,5	7,4	6,5	2,5	7,049
швеллер 10У	100	46	4,5	7,6	7	3	8,594
швеллер 12У	120	52	4,8	7,8	7,5	3	10,43
швеллер 14У	140	58	4,9	8,1	8	3	12,29
швеллер 16У	160	64	5	8,4	8,5	3,5	14,23
швеллер 15аУ	160	68	5	9	8,5	3,5	15,35
швеллер 18У	180	70	5,1	8,7	9	3,5	16,26
швеллер 18аУ	180	74	5,1	9,3	9	3,5	17,45
швеллер 20У	200	76	5,2	9	9,5	4	18,37
швеллер 22У	220	82	5,4	9,5	10	4	20,98
швеллер 24У	240	90	5,6	10	10,5	4	24,06
швеллер 27У	270	95	6	10,5	11	4,5	27,66
швеллер 30У	300	100	6,5	11	12	5	31,78
швеллер 33У	330	105	7	11,7	13	5	36,53
швеллер 36У	360	110	7,5	12,6	14	6	41,91
швеллер 40У	400	115	8	13,5	15	6	48,32

С параллельными гранями полок. ГОСТ 8240-97

Номер швеллера серии П	Размеры, мм						Масса 1 м, кг
	h	b	S	t	R	r
					не более
швеллер 5П	50	32	4,4	7	6	3,5	4,840
швеллер 6,5П	65	36	4,4	7,2	6	3,5	5,897
швеллер 8П	80	40	4,5	7,4	6,5	3,5	7,051
швеллер 10П	100	46	4,5	7,6	7	4	8,595
швеллер 12П	120	52	4,8	7,8	7,5	4,5	10,42
швеллер 14П	140	58	4,9	8,1	8	4,5	12,29
швеллер 16П	160	64	5	8,4	8,5	5	14,22
швеллер 16аП	160	68	5	9	8,5	5	15,34
швеллер 18П	180	70	5,1	8,7	9	5	16,26
швеллер 18аП	180	74	5,1	9,3	9	5	17,46
швеллер 20П	200	76	5,2	9	9,5	5,5	18,37
швеллер 22П	220	82	5,4	9,5	10	6	20,97
швеллер 24П	240	90	5,6	10	10,5	6	24,05
швеллер 27П	270	95	6	10,5	11	6,5	27,65
швеллер 30П	300	100	6,5	11	12	7	31,78
швеллер 33П	300	105	7	11,7	13	7,5	34,87
швеллер 36П	360	110	7,5	12,6	14	8,5	41,89
швеллер 40П	400	115	8	13,5	15	9	48,28

Вес

Масса швеллера зависит от нескольких параметров. В частности, ключевую роль играют:

Не нужно объяснять, что швеллер 12П изготовленный из стали и алюминиевого сплава будет относиться к разным весовым категориям при идентичных внешних характеристиках. Кроме этого, встречаются разнополочные изделия, где профиль подразумевает наличие боковых граней разной длины. Разумеется, рассчитать массу таких изделий можно, но это требует использования специальных формул.

Швеллеры, изготовленные по стандартным размерам, имеют вес от 4.8 до 48.3 килограмм. Согласно действующим нормам ГОСТ и европейским стандартам допускается отклонение 6.5% для каждого изделия, при условии, что разность в массе общей партии не будет превышать 4%.

Производители

Швеллеры являются довольно востребованной продукцией, поэтому изготавливаются отечественными и западными компаниями. Учитывая, что производители применяют идентичные технологии, рассматривать продукцию западных компаний не имеет смысла: при аналогичном качестве, изделия отличаются более высокой стоимостью.

Среди отечественных производителей, можно обратить внимание на продукцию таких предприятий:

• ООО «Гурьевский металлургический завод». Компания расположена в Кемеровской области и по праву считается одним из старейших заводов Сибири. История предприятия началась в 1816 году, в настоящее время функционирует сталеплавильный цех, сорто – и шаропрокатная линии.

• ОАО «Магнитогорский металлургический комбинат». Это легендарная «Магнитка» выдавшая первый металл в 1932 году. Сейчас компания является объединением из десятка сталелитейных предприятий. Нужно отметить, что ММК является лидером по производству металлопроката в российском регионе.

• ОАО «Чусовской металлургический завод». Предприятие расположено на Урале, основано князем Голицыным в 1879 году. Сейчас завод специализируется на производстве горячекатаного швеллера и другой продукции металлопроката.

К основным предприятиям России можно отнести и «Верхнесалдинский металлургический завод». Компания специализируется на изготовлении уголков, стальных полос и швеллеров с острым углом полок по технологии горячего проката.







Сортамент швеллеров — таблица размеров, виды, типы стального швеллера

Стальной швеллер – вид фасонной металлопродукции с поперечным сечением П-образной формы. Производится двумя способами – горячей прокаткой либо гибкой горяче- или холоднодеформированных листов или полос на специальных профилегибочных станах. Для изготовления горячекатаной продукции рядового применения используются углеродистые стали, соответствующие ГОСТу 380. Наиболее распространенный вариант – Ст3 различных степеней раскисления. При производстве профиля, планируемого для использования под высокими нагрузками и/или при низких температурах, используют низколегированные стали. Швеллеры из легированных сталей обычно изготавливают способом гибки.

Виды и основные характеристики стальных горячекатаных швеллеров

Основные области применения: каркасное строительство, изготовление колонн, стендов, нестандартного производственного оборудования, мосто-, машино-, вагоностроение. Основным недостатком фасонного проката из «черных» углеродистых сталей является низкая стойкость к коррозии, особенно в условиях высокой влажности. Антикоррозионные характеристики стальной продукции повышают цинкованием, алюмоцинкованием, обработкой лакокрасочными составами.

Сортамент горячекатаного стального швеллера регламентируется ГОСТом 8240. Он включает изделия с внутренними гранями полок, имеющими уклон (У, С), или параллельными (П). Профильный прокат с параллельными гранями внутренних полок разделяется на серии: П, Э (экономичную), Л (легкую).

Профиль с уклоном внутренних граней полок

Швеллер, изготовленный с уклоном внутренних граней полок, обладает более высокой прочностью, по сравнению с аналогами серии П. Поэтому применяется в строительстве для создания конструкций, воспринимающих серьезные нагрузки.

Уклон граней металлоизделий серии У составляет 4-10%. При соглашении с потребителем уклон должен быть не более 8%.

Прокат специальной серии С используется для решения сложных инженерных задач, в автомобиле- и вагоностроении.

Прокат с параллельными внутренними гранями полок

Изделия серий П, Э и Л изготавливаются с внутренними гранями полок, расположенными перпендикулярно к поверхности стенки. Такая конструктивная особенность обеспечивает хорошее сопряжение по внутренней поверхности с прямоугольными элементами.

Профили серии Э имеют меньшую толщину стенки, по сравнению с группой П, серии Л – меньшую ширину и толщину полок, толщину стенки. Поэтому изделия Л и Э применяются для создания декоративных и декоративно-функциональных конструкций, не предназначенных для восприятия значительных нагрузок.

Маркировка и размеры горячекатаных швеллеров

В маркировке швеллера, производимого в соответствии с ГОСТом 8240, указывается высота стенки, взятая в сантиметрах. После цифр указывают букву, обозначающую серию. Остальные размеры стальных швеллеров различных типов представлены в таблицах ГОСТа.

Высота стенки, определенная нормативом, для серий:

• П, Э и У – 50-400 мм;
• Л – 120-300 мм;
• С – 80-300 мм.

Длина изделий, поступающих в продажу, – 4-12 м. По заказу потребителя длина хлыстов может быть больше.

Визуальным отличием горячекатаных изделий от гнутых является прямой внешний угол. У гнутых он скругленный.

Таблица сортамента стального горячекатаного швеллера серий П и У по ГОСТу 8240

Тип швеллера серии У	Высота стенки, см	Ширина полки, см	Толщина стенки, мм	Толщина полки, мм	Тип швеллера серии П	Высота стенки, см	Ширина полки, см	Толщина стенки, мм	Толщина полки, мм
5У	5	3,2	4,4	7	5П	5	3,2	4,4	7
6,5У	6.5	3,6	4,4	7,2	6,5П	6,5	3,6	4,4	7,2
8У	8	4	4,5	7,4	8П	8	4	4,5	7,4
10У	10	4,6	4,5	7,6	10П	10	4,6	4,5	7,6
12У	12	5,2	4,8	7,8	12П	12	5,2	4,8	7,8
14У	14	5,8	4,9	8,1	14П	14	5,8	4,9	8,1
16У	16	6,4	5,0	8,4	16П	16	6,4	5,0	8,4
18У	18	7,0	5,1	8,7	18П	18	7,0	5,1	8,7
20У	20	7,6	5,2	9	20П	20	7,6	5,2	9
22У	22	8,2	5,4	9,5	22П	22	8,2	5,4	9,5
24У	24	9,0	5,6	10	24П	24	9,0	5,6	10
27У	27	9,5	6,0	10,5	27П	27	9,5	6,0	10,5
30У	30	10,0	6,5	11	30П	30	10,0	6,5	11
33У	33	10,5	7,0	11,6	33П	33	10,5	7,0	11,7
36У	36	11,0	7,5	12	36П	36	11,0	7,5	12,6
40У	40	11,5	8,0	13,5	40П	40	11,5	8,0	13,5

швеллер 20: размеры,описание,характеристики,параметры,изготовление ,фото | Строительные материалы

Размеры гнутых неравнополочных швеллеров 20, ГОСТ 8281-80
Номер	h (мм)	bxb1 (мм)	s (мм)
20	200 (мм)	50х30 (мм)	4 (мм)

Изготовление швеллера 20

Следуя ГОСТ 8240-97 швеллер 20мм производиться только на предприятиях. Однако при покупке стоит лично удостовериться в этом и проверить изделие на наличие сертификата соответствия. В противном случае могут возникнуть огромные дефекты при эксплуатации зданий или же вовсе конструкция развалиться.

В основном в основе производства лежат сплавы с добавлением конструкционной углеродистой и низколегированной стали. Такие сплавы имеют специальные марки ст2пс и ст3сп соответственно.  В химическом составе сплавы имеют множество разных металлов (например, алюминий).

Производители швеллера 20П указанного типа используют горячекатаную методику для выпуска материалов. Суть технологии в том, что сырье проходит несколько этапов деформации механическим путем, которая проводится на специальном стане. Оборудование оснащается рядом прокатывающих установок, которые последовательно изменяют геометрию металла до приобретения им необходимого профиля. При настройке систем руководствуются конечными показателями размерностей, за исключением значений радиусов скругления полок с внутренней стороны, кромок полок и угла между их поверхностями. Данные параметры выставляются с учетом правильного построения калибров.

Отличие данной технологии от альтернатив в том, что перед началом профилирования заготовка швеллера 20П проходит этап разогрева до высокой температуры. Точные показатели зависят от выбранного металла, то есть уровня, при котором он прогревается до состояния повышенной пластичности. На этом этапе сырью придается качество, позволяющее производителю швеллера 20П исключить возникновение внутренних напряжений в структуре, а также снизить износ рабочих элементов систем и число этапов профилирования.

После достижения заданной отмет

Швеллер – размеры для всех типов металлических изделий + Видео

Размеры швеллера являются базовыми характеристиками этого вида изделий. А уже с их использованием были рассчитаны все остальные параметры, указываемые в ГОСТах и прочих справочных пособиях: теоретические номинальные площадь сечения и вес 1 метра, моменты сопротивления относительно осей и другие свойства. По размерам можно, как правило, определить вид, типоразмер швеллера (номер его профиля) и даже материал (сплав), из которого он изготовлен, не видя при этом само изделие.

1 Размеры самых распространенных видов швеллеров

Размеры равнополочных и неравнополочных швеллерных изделий всех типоразмеров, производимых методом гибки стальной листовой заготовки, можно посмотреть в таблицах статьи «Вес и размеры гнутых швеллеров». Кроме того, по некоторым востребованным в строительстве и машиностроении гнутым профилям на нашем сайте можно получить более подробную информацию – практически всю, включая: допуски на размеры; марки стали, используемые для производства; механические свойства; классы прочности.

Таблица определения размеров швеллеров

Это равнополочные изделия следующих типоразмеров:

Тем, кто предпочитает получать информацию из первоисточников, чтобы выяснить размеры гнутых стальных профилей, необходимо обратиться к следующим ГОСТам для соответствующих типов изделий: 8278-83 – стандарт по равнополочным швеллерам; 8281-80 – по неравнополочным. Что касается горячекатаной стальной швеллерной продукции, то ее выпускают нескольких видов и по соответствующим ГОСТам. Малоизвестные и невостребованные у большинства потребителей типы будут рассмотрены в последней главе статьи. А самыми распространенными и известными горячекатаными швеллерами из стали являются изделия стандарта 8240-97.

Для них следует искать размеры в таблицах именно этого ГОСТа. Но для некоторых наиболее востребованных в строительстве и машиностроении типоразмеров этой металлопродукции размеры можно посмотреть в соответствующих статьях сайта: «Швеллерный прокат 16», «Швеллер 24» и «Швеллерные изделия 40». В данных публикациях есть не только размеры, но и другие основные характеристики швеллеров стандарта 8240 с номерами профиля 16, 24 и 40, соответственно.

2 Параметры алюминиевых профилей, имеющих швеллерное сечение

Металлопродукция, которую большинство потребителей именуют «алюминиевые швеллеры», на самом деле имеет другое, более правильное название. В стандартах и прочей технической документации этот вид изделий называется не иначе, как «профили швеллерного сечения». Изготавливают эту продукцию двумя способами: гибкой листовой заготовки или прессованием. Соответственно, в вышеуказанном названии изделий («профили, имеющие швеллерное сечение») добавляется слово «прессованные» либо «гнутые».

Параметры алюминиевых швеллеров

Размеры алюминиевых швеллеров выясняют по разному, так как это зависит от их типа и способа изготовления. Когда имеем дело с гнутыми профилями, то данные о размерах можно найти только в спецификации производителя, изготовившего их. Либо надо самому произвести обмер изделия. Это обусловлено тем, что конкретного сортамента и ГОСТа, содержащего его, для гнутых швеллерных профилей из алюминия не существует. А производство этого вида металлопродукции регламентируется только одним стандартом – «Техническими условиями», содержащимися в ГОСТ, номер которого Р 55411-2013.

А в данном документе указано, что гнутые профили делают по чертежам или каталогам, которые согласовываются между заказчиком изделия и его производителем. В них то и должны быть указаны размеры. Для прессованных профилей из алюминия размеры следует искать в таблицах одного из трех, приведенных ниже, ГОСТов. В зависимости от типа изделия необходимо использовать следующий соответствующий стандарт сортамента:

• 13623-90 – для равнополочных прессованных профилей;
• Р 50066-92 – для неравнополочных;
• 13624-90 – для отбортованных профилей.

Все эти изделия производят не только из алюминиевых, но и из магниевых сплавов.

3 Специальные стальные и чугунные изделия – где искать мерки для них?

Для всех остальных металлических швеллеров размеры тоже можно найти в соответствующих каждому типу профиля ГОСТах.

Определение размера швеллера

Продукцию, которую можно использовать в строительстве и применяют в отдельных областях машиностроения, производят по следующим стандартам сортамента:

• 19425-74 – этот ГОСТ распространяется на горячекатаные стальные швеллеры, предназначенные для автомобильной отрасли промышленности, и двутавровые балки для армирования шахтных стволов и сборки подвесных путей;
•  5267.1-90 – распространяется на горячекатаные стальные швеллерные изделия, предназначенные для вагоностроения.

Остальные три нижеперечисленных типа швеллеров имеют очень узкую и специфичную область применения и широкому кругу потребителей вряд подойдут хоть для какого-то использования.

Это стальные горячекатаные с отогнутой полкой швеллерные изделия для вагонеток. Производятся по стандарту 21026-75. Затем швеллеры, изготовляемые из стали Ст3 и используемые для выполнения прикрепления сушильных плит к так называемым стержневым ящикам. Производятся по стандарту 19392-74. И, наконец, чугунные швеллеры (из чугуна СЧ18), предназначенные для всяких станочных приспособлений. Производятся по стандарту 12950-67. Размеры этих трех типов швеллеров следует искать в приведенных для них ГОСТах.

Размер и размеры изображения в Instagram на 2020 год (+ бесплатная инфографика!)

Раньше оптимизировать размер и размеры изображения в Instagram было очень просто.

Поскольку в Instagram разрешена только одна ориентация для фотографий и видео, все, что вам нужно было сделать, это вставить свой контент в Instagram, добавить пару хэштегов и нажать кнопку «Опубликовать».

Но с добавлением Instagram Stories, IGTV и Instagram Live может быть сложно понять, как оптимизировать ваши фотографии и видео для каждого формата.

Чтобы упростить задачу, мы составили это руководство по размеру и размерам изображений в Instagram. В нем вы найдете все необходимое для оптимизации размера и соотношения сторон ваших фото и видео.

Мы также создали бесплатную инфографику для удобства пользования! Посмотрите это ниже!

Общие сведения о размере изображения в Instagram и соотношении сторон

При публикации фотографий и видео в Instagram следует помнить о двух основных вещах: соотношение сторон и размер .

Соотношение сторон

Соотношение сторон относится к ширине изображения по отношению к его высоте. Оно выражается как соотношение, например 4: 5 или 9:16, где первая цифра представляет ширину, а вторая цифра — высоту.

Размер

Размер означает количество пикселей, составляющих ширину и высоту вашего фото или видео. Как и соотношение сторон, размер выражается двумя числами: первое представляет ширину, а второе — высоту.

Как правило, Instagram поддерживает фотографии и видео шириной от 320 до 1080 пикселей.

Это означает, что если ваше фото или видео меньше 320 пикселей, Instagram увеличит их до ширины 320 пикселей. А если он шире 1080 пикселей, Instagram уменьшит его до 1080 пикселей.

Но это еще не все.

Когда вы делитесь фото или видео в Instagram, Instagram фактически сохраняет несколько размеров этого фото или видео. И изображение, которое отображается в Instagram (как в приложении, так и в Интернете), обычно будет намного меньше загруженного вами оригинала.

Таким образом, даже если вы загружаете фотографию шириной 1080 пикселей, изображение, отображаемое в Instagram, будет сжато до меньшего размера (обычно в 1,81–2,24 раза меньше).

Вот пример из Instagram Later. Недавно мы опубликовали в Instagram портретную фотографию с шириной 1080 пикселей и высотой 1080 пикселей. Однако изображение, которое появляется в Instagram, было сжато до 598,02 пикселей на 598,02 пикселей.

Итак, если Instagram автоматически сжимает ваши фото и видео, имеет ли значение размер изображения?

Да, конечно! Несмотря на то, что Instagram сжимает ваши фото и видео, всегда лучше делиться с оптимальным разрешением .Таким образом, когда Instagram сжимает вашу фотографию, это не повлияет на качество изображения.

Примечание. Это не означает, что вы публикуете фотографии со сверхвысоким разрешением, например 5400 на 5400 пикселей. Это отрицательно скажется на качестве изображения!

Также важно убедиться, что ваши фото и видео соответствуют рекомендациям Instagram по соотношению сторон, в противном случае они будут обрезаны до поддерживаемого соотношения сторон, что может привести к потере части изображения.

Теперь, когда мы рассмотрели основы, давайте перейдем к лучшим соотношениям сторон и размерам для всего вашего контента в Instagram!

Размер изображения Instagram # 1: Посты с фотографиями в ленте Instagram

Когда-то сообщения в ленте Instagram были ограничены простым квадратом, но теперь (почти) все идет!

Instagram Квадратные фотографии

Несмотря на то, что Instagram перешел на горизонтальные и вертикальные фотографии, квадрат продолжает оставаться популярным выбором в Instagram, особенно потому, что сетка профиля Instagram обрезает контент в соотношении 1: 1.

Итак, как вы оптимизируете квадрат?

Ну, прежде всего, убедитесь, что соотношение сторон вашей фотографии составляет 1: 1. В противном случае часть фотографии может быть обрезана.

Мы также рекомендуем делать квадратные фотографии размером 1080 на 1080 пикселей. Таким образом, когда Instagram сжимает файл, версия, отображаемая в Instagram, должна иметь размер около 600 на 600 пикселей.

Горизонтальные фотографии могут быть немного сложными. Хотя Instagram рекомендует соотношение сторон 1.91: 1, вы действительно можете пойти до 16: 9.

В любом случае, мы рекомендуем делать высоту горизонтального фото не менее 1080 пикселей. Таким образом, когда Instagram сжимает файл, качество должно оставаться довольно высоким.

Вертикальные фотографии Instagram (портрет)

Обычно ваши вертикальные фотографии должны иметь соотношение сторон 4: 5. Что-нибудь длиннее (например, 4: 6 или 4: 7), и Instagram обрежет ваш контент.

Что касается размера, мы рекомендуем использовать 1080 на 1350 пикселей.Таким образом, когда Instagram сжимает фотографию, она должна отображаться размером около 480 на 600 пикселей.

Вы также можете использовать функцию кадрирования Later, чтобы легко обрезать фотографии до нужного размера изображения в Instagram!

Чтобы обрезать фотографию для Instagram с помощью Later:

1. Загрузите фотографии в библиотеку мультимедиа Later
2. Перетащите мультимедийный элемент из библиотеки мультимедиа в календарь содержимого, чтобы запланировать публикацию
3. Редактировать размер изображения, нажав кнопку «Изменить кадрирование» в верхнем левом углу изображения.
4. Выберите «Квадратное кадрирование», «Пейзаж в Instagram», «Портрет в Instagram» или «Произвольная форма»
5. Нажмите «Обновить», чтобы сохранить изменения. после!

С функцией кадрирования изображений Later проще мыслить нестандартно! Доступно во всех тарифных планах Later — даже в нашем бесплатном плане!

Размер изображения Instagram # 2: Посты с видео в Instagram

Как и посты с фотографиями в Instagram, видео также можно публиковать в квадратной, горизонтальной и вертикальной ориентации.

Вот все, что вам нужно знать об оптимизации для каждого:

Квадратные видео в Instagram

Как и квадратные фотографии, квадратные видео в Instagram довольно банальны.

Посмотреть этот пост в Instagram

Раньше Instagram был посвящен визуальным эффектам, но теперь в центре внимания находятся подписи! ✨ Согласно серьезному анализу данных от наших друзей @ fohr.co, с 2016 года средняя длина подписи увеличилась более чем вдвое. 📈 А к * 2020 году наши каналы будут заполнены средней длиной подписи 405 символов, что в среднем составляет примерно до 65-70 слов.😲 ⁠⠀ ⁠⠀ И если вы все еще читаете это, что ж, хороший пример! 🎯⁠⠀ ⁠⠀ В 2020 году мы ожидаем роста тенденции к длинным подписям в Instagram, когда влиятельные лица будут обращаться к своим сообщениям в ленте, чтобы создавать записи в мини-блогах для своей аудитории. Поскольку эти подробные подписи успешно конкурируют с небольшими фрагментами, они дают вам возможность рассказать более глубокую историю, попросить подписчика провести с вами немного времени (что не повлияет на ваши шансы с алгоритмом) и получить больше личного, чтобы построить этот бренд! ⁠⠀ ⁠⠀ Хотите больше узнать обо всей интересной информации @fohr.co откопали? 🍊 От изменения длины подписи и хэштегов до частоты публикаций и того, какие типы влиятельных лиц получают наибольшее взаимодействие, мы раскрываем все в нашем Маркетинговом отчете о состоянии влияния в Instagram. Мы упоминали, что это бесплатно? 💥⁠⠀

Сообщение, опубликованное Later: Social Media Scheduler (@latermedia), , 11 декабря 2019 г., 8:21 утра по тихоокеанскому времени

Соотношение сторон должно быть 1: 1. И лучше всего выбирать размер как можно ближе к 1080 на 1080 пикселей.

Instagram Горизонтальное видео (пейзаж)

Горизонтальное видео может иметь соотношение сторон от 1.91: 1 и 16: 9, однако, поскольку намного проще снимать в формате 16: 9, чем в формате 1,91: 1 (вам просто нужно снимать горизонтально на iPhone или камеру), мы рекомендуем придерживаться соотношения сторон 16: 9 для ваши горизонтальные видео.

Что касается размера, то при соотношении сторон 16,9 размер видео должно быть около 1080 на 607 пикселей.

Вертикальные видео Instagram (портрет)

Вертикальные видео Instagram могут иметь максимальное соотношение сторон 4: 5, в противном случае они будут обрезаны.

Что касается размера, лучше всего выбирать как можно ближе к 1080 на 1350 пикселей.

Возьмите приведенный выше пример из @complex. Исходное видео имело размер 1080 на 1350 пикселей, но версия, отображаемая в Instagram, была сжата до 478 на 597 пикселей.

Размер изображения Instagram # 3: Посты карусели Instagram

Посты карусели Instagram могут быть квадратными, горизонтальными или вертикальными по формату — и могут включать как фотографии, так и видео.

Однако после того, как вы выберете свою первую фотографию или видео, все следующие фотографии или видео, которые вы выберете, будут обрезаны до того же соотношения сторон .

Итак, если первая выбранная вами фотография квадратная (как в примере выше), весь ваш следующий контент будет обрезан до формата 1: 1.

Размер изображения Instagram # 4: Истории Instagram

Истории Instagram немного отличаются от сообщений с фотографиями и видео. В то время как фото- и видеопосты имеют довольно строгие требования к соотношению сторон и размеру, у Instagram Stories гораздо больше возможностей для маневра.

Фактически, вы можете поделиться чем угодно в Instagram Stories, если у них минимальное соотношение сторон 1.91: 1 и максимальное соотношение сторон 9:16.

Итак, какой размер изображения в Instagram лучше всего подходит для историй?

Что ж, поскольку большинство людей предпочитают, чтобы их истории занимали весь экран (без границ), мы рекомендуем использовать соотношение сторон 9:16 с размером 1080 пикселей на 1920 пикселей.

Нужна помощь в редактировании историй в Instagram? Посмотрите наши лучших приложений для создания великолепных историй в Instagram!

Размер изображения Instagram # 5: Видео IGTV

Если вы не знаете, IGTV больше не предназначен исключительно для вертикального видео — именно так платформа впервые была запущена в 2018 году.

Теперь вы можете загружать вертикальное видео с соотношением сторон 9:16 или горизонтальное видео с соотношением сторон 16: 9.

Это означает, что размер ваших видео IGTV должен быть от 1080 пикселей на 1920 пикселей (для соотношения сторон 9:16) и 1920 на 1080 пикселей (для соотношения сторон 16: 8).

Еще нужно иметь в виду размер и соотношение сторон фотографии обложки IGTV .

Обложка — это то, что будет отображаться на странице вашего канала и в категориях IGTV, поэтому ее стоит выбрать подходящего размера.Instagram рекомендует соотношение сторон 1: 1,55 и размер 420 на 654 пикселей.

И если вы планируете опубликовать превью своего IGTV в ленте Instagram (отличный способ получить больше просмотров!), Важно учитывать, как ваша обложка будет выглядеть в ленте Instagram (с обрезкой до 4: 5). ) и в сетке профиля Instagram (обрезано до 1: 1).

На всякий случай лучше всего размещать графические изображения заголовков в центральном квадрате изображения обложки, как это делает @glowrecipe.Это гарантирует, что ваш контент IGTV будет так же хорошо выглядеть в вашей сетке:

И помните, что вы, , не можете редактировать обложку IGTV после того, как опубликовали , поэтому стоит уделить этому особое внимание!

Размер изображения Instagram # 6: Видео Instagram Live

Видео Instagram Live предназначены для вертикальной съемки, так как они предназначены для прямой трансляции с вашего мобильного устройства. Это означает, что соотношение сторон всегда будет соответствовать всей ширине и высоте вашего экрана (обычно 9:16).

Поскольку вы не можете вручную изменить размер или соотношение сторон ваших видео в Instagram Live, вам не стоит особо беспокоиться об этом.

Вот и все! Теперь вы в курсе, как оптимизировать свои фотографии, видео, истории в Instagram и многое другое!

Если вы когда-нибудь запутались, воспользуйтесь нашей инфографикой в ​​качестве быстрого и удобного справочника!

Хотите, чтобы ваш канал в Instagram всегда выглядел наилучшим образом? Присоединяйтесь к Позже , чтобы планировать, предварительно просматривать и планировать свои публикации — бесплатно!

Нравится это сообщение? Приколи это! 📌

Автор

Бенджамин Чакон

Бенджамин — стратег по контент-маркетингу в компании Later и недавней трансплантологии из Торонто.Вы можете следить за его ежедневными делами в Instagram @benjaminchacs.

.

Руководство по размеру и размеру баннеров YouTube, 2020

Во многом ваши изображения в социальных сетях похожи на обложку вашей книги. В этой статье мы изложим всю информацию о размере и размерах баннера, которая вам понадобится для создания баннера YouTube, который привлечет внимание людей к вашему каналу!

Представьте, когда вы в последний раз просматривали полки местного книжного магазина. Была ли книга, которая привлекла ваше внимание? Возможно, этот первоначальный визуальный интерес побудил вас открыть книгу и посмотреть, что внутри.Независимо от того, какая книга вам понравилась, велики шансы, что сильные визуальные эффекты сыграли роль в пробуждении вашего любопытства и желания узнать больше.

Отличный баннер YouTube во многом похож на обложку отличной книги, он привлекает внимание и заставляет заглянуть внутрь. Это важная часть восприятия зрителями канала YouTube. И в наши дни немногие компании могут позволить себе игнорировать свой канал на YouTube. Согласно последним статистическим данным социальной сети, люди смотрят на YouTube более миллиарда часов видео в день.

В этом посте мы расскажем, что нужно знать каждому бизнесу, чтобы создавать баннеры YouTube с правильными размерами и размером файла для разных устройств. Мы также познакомим вас с некоторыми из наших самых любимых примеров баннеров YouTube, чтобы у вас было много вдохновения для создания собственных.

Давайте начнем с болтов и гаек выбора размера вашего баннера.

Размер баннера YouTube

Есть несколько терминов и ключевых понятий, которые нужно понять, чтобы понять способ отображения изображений на разных устройствах, которые мы рассмотрим в следующем разделе.А пока вот краткий контрольный список, чтобы убедиться, что ваш баннер соответствует требованиям YouTube к размеру баннера:

• Рекомендуемый размер баннера YouTube: 2560 x 1440 пикселей
• Минимальные размеры изображения: 2048 x 1152 пикселя
• Минимальная безопасная область изображения для текста и логотипов: 1546 x 423 пикселя
• Максимальная ширина изображения: 2560 x 423 пикселя
• Размер файла ограничение: 6 МБ

Рекомендации по размеру оформления канала YouTube

А теперь давайте подробнее рассмотрим рекомендации по размеру обложки для каналов YouTube.Прежде всего, почему так много размеров? Вкратце, все сводится к тому, как ваш баннер YouTube будет отображаться на множестве устройств разного размера, которые используют люди, от Android до iPhone, вплоть до ноутбуков и экранов телевизоров.

Вы хотите, чтобы ваш баннер YouTube выглядел великолепно, независимо от того, отображается ли он на экране самого большого размера с полной шириной 2,560 пикселей, до экрана наименьшего размера с шириной 423 пикселей или любого промежуточного размера. В противном случае вы потенциально теряете просмотры своих видео и новых подписчиков.

Вот наглядное руководство по размерам баннеров YouTube, которое поможет оценить эти цифры:

Как видите, существует довольно большой диапазон размеров, которые нужно спланировать, чтобы обеспечить оптимальное отображение баннеров YouTube на экранах всех размеров. То, что эффектно смотрится на большом экране, может оказаться бессмысленным на экране смартфона. Давайте посмотрим на несколько примеров в действии:

В зависимости от вашего изображения может быть сложно получить его правильно на экране любого размера.Но есть один ключ, который поможет убедиться, что ваши зрители всегда будут видеть ваш баннер YouTube в правильном свете, — это знание вашей «безопасной зоны».

Знайте безопасную зону своего баннера YouTube

Чтобы ваш баннер YouTube просматривался оптимальным образом, вам нужно знать свою «безопасную зону». Если вы слышите их впервые, ваша «безопасная зона» — это минимальная площадь, необходимая для правильного отображения вашего баннера.

Убедитесь, что любая часть вашего изображения, которая важна для вашего баннера YouTube, находится на полностью в пределах безопасной зоны размером 1546 x 423 пикселей.Вы не хотите, чтобы потенциальным зрителям вашего канала YouTube показалось неудобным, что могло бы их отключить.

Умные примеры баннеров YouTube

Теперь, когда у вас есть размеры, размеры файлов и подробные инструкции для ваших баннеров YouTube, пора задуматься о дизайне. Чтобы вдохновить вас, мы собрали несколько наших самых любимых примеров баннеров YouTube. Это одни из самых креативных и эффективных баннеров, которые мы когда-либо видели!

Food Insider

Посетите Food Insider на YouTube

Для страницы Food Insider на YouTube они разработали баннер, показывающий серию вкусных кусочков еды из их историй на YouTube.На баннере есть пять аппетитных образов (от сочных десертов до гигантского бургера), разделенных полосами бирюзового цвета, соответствующими их логотипу. Это приятное напоминание о том, что оформление вашего канала YouTube является частью вашего бренда. Оставайтесь верными принципам вашего бренда даже в социальных сетях.

Wyzowl

Посетите Wyzowl на YouTube

Мы — одна из ведущих мировых компаний по производству анимационных пояснительных видео. Мы хотели, чтобы баннер нашего канала YouTube отражал это, поэтому мы создали забавный набор иконок, представляющих нашу деятельность и сферу деятельности, с которой мы работаем.Этот стиль оформления канала очень соответствует внешнему виду нашего брендинга в других местах, например, на нашем веб-сайте.

Гуннаролла

Посетите Гуннароллу на YouTube

Гуннаролла — продюсер, путешествующий по миру, который снимает развлекательные короткометражные фильмы и создает музыку, демонстрирующую его уникальный (и юмористический) взгляд на мир. Для своего баннера канала YouTube Гуннаролла использует одно основное изображение самого себя с логотипом и наложением текста. Его баннер сфокусирован на его логотипе с изображением, а также на списке того, на чем он сосредоточен: музыка, путешествия, еда, жизнь.Помните, он не работает с глобальным признанием имени, как это делают некоторые из крупных брендов из нашего списка (например, наше следующее упоминание о Google). Гуннаролла мудро объясняет своей аудитории, что он собирается делать.

Google

Посетите Google на YouTube

Кто не любит пикник? На фоне красно-белого одеяла для пикника баннер YouTube на YouTube представляет собой восхитительное сочетание красочных изображений еды, таких как хот-доги и пирог, с логотипами продуктов Google, такими как логотип Gmail.С таким узнаваемым брендом и цветовой палитрой Google может играть более расслабленно и более имиджево, чем менее узнаваемые бренды, которым необходимо разъяснять, что они делают. Этот красиво оформленный баннер YouTube заставляет нас захотеть откусить большой, вкусный кусок того, что подают на пикнике! Логотипа Google нигде не видно, но он по-прежнему узнаваем как Google.

НПЗ29

Посетите Refinery29 на YouTube

Refinery29 на канале YouTube считается одним из самых оригинальных из всех, что мы когда-либо видели.Вместо того, чтобы снова повторить свой логотип, который также является частью домашней страницы, они пошли в совершенно другом направлении. Они написали название своей компании «НПЗ 29» печатными буквами, состоящими из изображений с их веб-сайтов и видеоконтента. Эффект похож на возможность заглянуть в окно и заглянуть внутрь того, что происходит на YouTube-канале Refinery 29, но уловить только дразнящие проблески. Думаю, нам просто нужно посмотреть и узнать!

GoPro

Посетите GoPro на YouTube

Камеры GoPro известны любителям спорта на открытом воздухе.На канале GoPro на YouTube есть баннер с потрясающим панорамным снимком серфера, ловящего гигантскую волну. Они на 100% вдохновляют. Без наложения. Никаких нескольких изображений, соединенных вместе, чтобы дать разные представления. Всего лишь один длинный великолепный снимок GoPro. Логотип на изображении минимален, что позволяет этому эффектному кадру сиять, не отвлекая его.

Как загрузить обложку канала YouTube

Теперь, когда вы познакомились с некоторыми из наших любимых баннеров YouTube, давайте шаг за шагом рассмотрим процесс загрузки вашего баннера YouTube.

Вот как добавить новые или существующие изображения в баннер вашего канала YouTube.

1. Войдите в свою учетную запись YouTube.

2. Щелкните эскиз в правом верхнем углу, затем щелкните «Ваш канал».

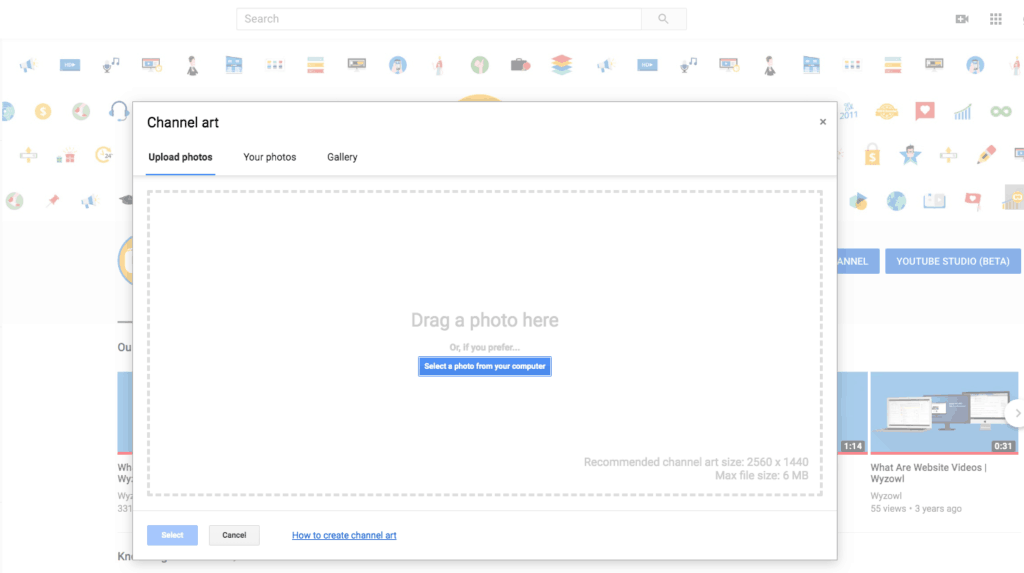

3. Щелкните в любом месте области баннера, затем загрузите (или перетащите) изображение со своего компьютера.

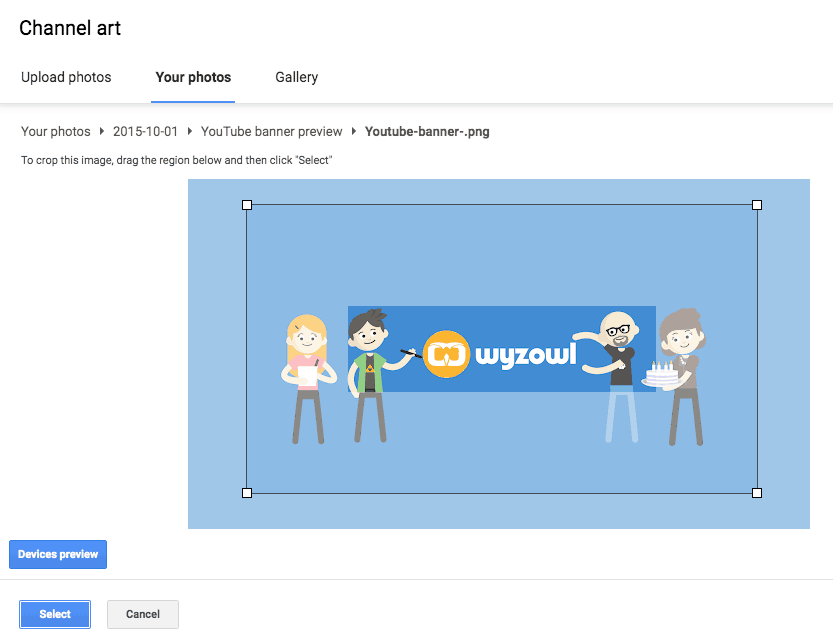

4. Появится предварительный просмотр, показывающий, как выбранный баннер YouTube будет отображаться на разных устройствах.На этом этапе вы можете настроить обрезку, чтобы изменить способ отображения изображения.

5. Нажмите «Выбрать», когда будете довольны своим изображением!

Добавление значков социальных сетей в баннер YouTube

Вы могли заметить баннеры с тремя или четырьмя основными социальными каналами, в то время как в других была только одна ссылка, как в примере с Google. Это потому, что YouTube дает вам возможность включить до пяти ссылок на ваши учетные записи в социальных сетях. Вот как:

1.Убедитесь, что вы вошли в свой аккаунт YouTube.

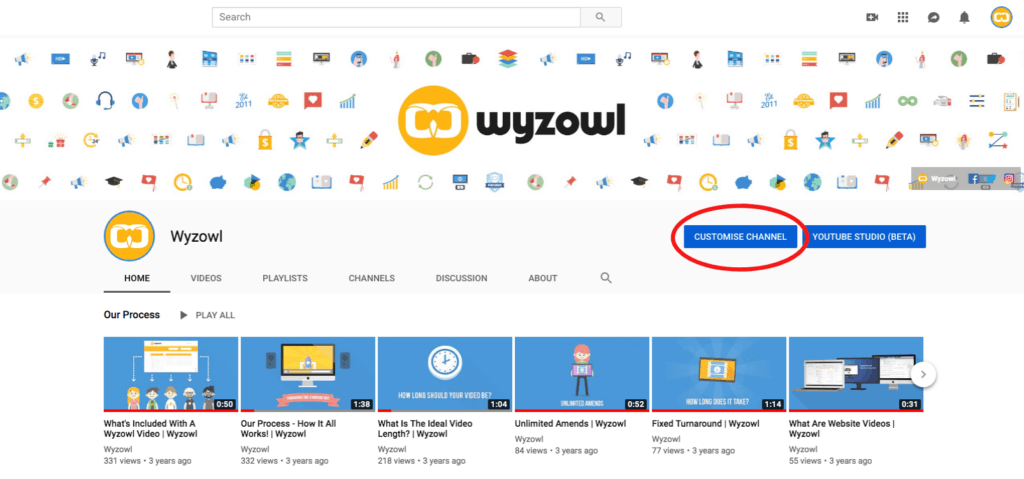

2. Перейдите на свой канал YouTube и нажмите «Настроить канал».

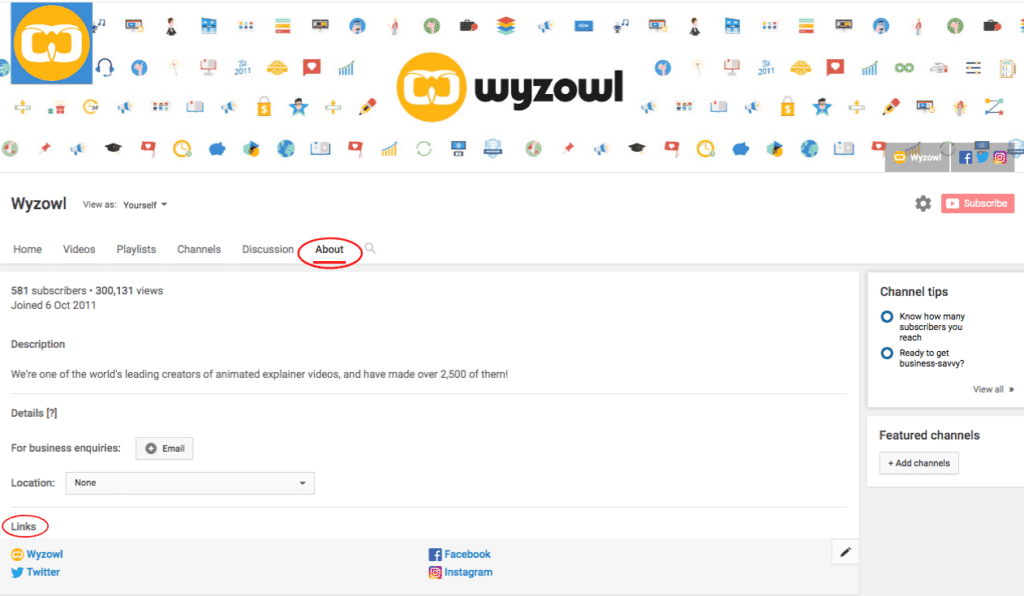

3. Щелкните вкладку «О программе», затем перейдите в раздел «Ссылки».

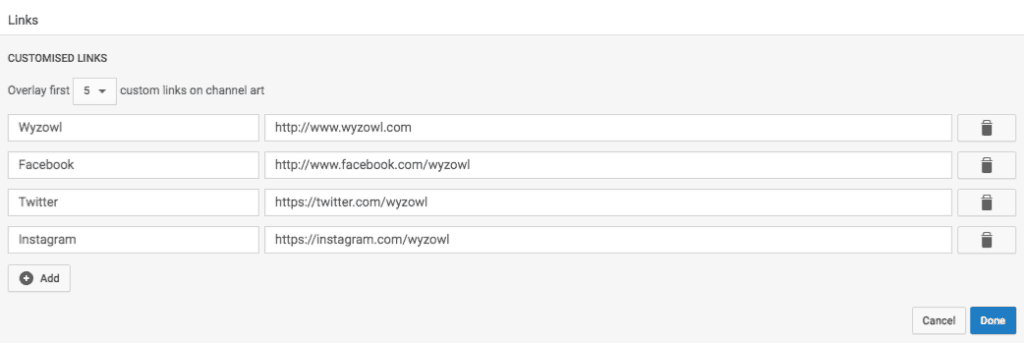

4. Щелкните значок карандаша и введите до 5 URL-адресов для своих учетных записей в социальных сетях.

5. Нажмите «Готово»!

Мы надеемся, что эти примеры вдохновили вас увидеть собственный баннер канала в совершенно новом свете. Все еще хотите узнать больше о том, как улучшить свою игру на YouTube? Тогда ознакомьтесь с 21 видео-идеей YouTube и «Как пройти проверку на YouTube».

.

The Perfect Dimensions в 2019 (+ шаблоны)

Размеры баннера YouTube

Идеальный размер баннера YouTube в 2019 году — 2560 x 1440 пикселей, ( 2560 пикселей в ширину на 1440 пикселей в высоту ). Кроме того, изображение вашего баннера должно соответствовать следующим требованиям к размеру:

Минимальный размер : 2048 x 1152 пикселей

Безопасная зона для текста и логотипов : 1546 x 423 пикселей

Максимальная ширина : 2560 x 423 пикселя

Максимальный размер файла : 6 МБ

Часто мы видим каналы YouTube с баннерами, которые выглядят так, как будто они были созданы без особых размышлений.

Это огромная ошибка.

Баннер канала YouTube занимает около четверти экрана в браузере настольного компьютера. Это первое место, куда обращаются ваши глаза.

Когда кто-то находит ваш канал на YouTube, баннер будет первым, что они заметят и ассоциируют с вашим брендом.

Первые впечатления могут повлиять на восприятие вашего канала или сломать его, поэтому вам нужно потратить некоторое время и усилия на создание баннера YouTube.

Вам необходимо убедиться, что ваш баннер хорошо представляет ваш бренд и делает вашу страницу привлекательной.В этой статье мы рассмотрим:

Как добавить обложку канала YouTube

Как изменить оформление канала YouTube

Как создать баннер YouTube с помощью Picmaker

Бесплатные шаблоны баннеров YouTube

Мы подробно рассмотрим каждый из этих шагов. Для начала давайте посмотрим, как добавить баннер (или оформление канала) на свой канал YouTube.

Как добавить обложку канала YouTube

Добавление баннера на ваш канал YouTube занимает всего несколько секунд.

1. Авторизуйтесь на YouTube.

2. Щелкните значок своего профиля в правом верхнем углу страницы.

3. В раскрывающемся меню выберите «Мой канал».

4. На следующем появившемся экране нажмите кнопку «НАСТРОИТЬ КАНАЛ» в правой части страницы.

.

Image Resizer Online — изменение размера изображений JPG и PNG в пикселях

Это бесплатный онлайн-инструмент для изменения размера изображений, который можно использовать для изменения размера изображений JPG и PNG в пикселях без потери качества изображения. С помощью нашего средства изменения размера фотографий вы можете преобразовать размер изображения в требуемую ширину и высоту в пикселях. У нас также есть предустановленные размеры изображений для изображений профиля в социальных сетях и обложек, которые вы выбираете из раскрывающегося списка.

Как изменить размер изображения в Интернете

Чтобы изменить размер изображения в Интернете, вы должны выполнить следующие шаги:

• Загрузите изображение: Выберите на устройстве изображение PNG, JPG или JPEG, размер которого нужно изменить.
• Введите новую ширину и высоту: После загрузки изображения введите нужную ширину и высоту (в пикселях).
• Нажмите кнопку отправки: После ввода ширины и высоты нажмите кнопку отправки.
• Нажмите кнопку загрузки: Затем нажмите кнопку загрузки, чтобы получить изображение с измененным размером.

Как изменить размер изображения в Paint

Изменение размера изображения в MS Paint — очень простой процесс, чтобы изменить размер изображения в Paint, вы должны выполнить следующие шаги:

• Откройте MS Paint и нажмите CTRL — O, чтобы выбрать изображение.
• Затем перейдите в строку главного меню и щелкните параметр изменения размера.
• Теперь появится окно изменения размера, в котором у вас есть два варианта: один — процент, а второй — пиксели.
• Чтобы изменить размер изображения в процентах, выберите кнопку процента и введите необходимую ширину и высоту, затем нажмите кнопку ОК.
• Чтобы изменить размер изображения в пикселях, нажмите кнопку пикселей и введите необходимую ширину и высоту, затем нажмите кнопку ОК.

Изменить размер изображения для социальных сетей

Вы можете изменять размер изображения для социальных сетей, таких как YouTube, Instagram, Facebook, Twitter, Pinterest, Linkedin, Tumblr, Snapchat, WhatsApp и TikTok.Ниже мы упомянули размеры изображений в социальных сетях:

Размер изображения YouTube —

Измените размер изображения для миниатюр YouTube, баннера и размера фотографии канала. Ниже приведены размеры изображений для YouTube:

• Крышка канала: 2560 x 1440 пикселей
• Значок канала: 800 x 800 пикселей
• Миниатюра видео: 1280 x 720 пикселей

Размеры изображения Facebook —

Измените размер изображения для обложки Facebook, изображения профиля и размера фотографии события в Интернете.Ниже приведены размеры изображений для Facebook:

• Обложка: 820 x 312 пикселей
• Изображение профиля: ≥180 x 180 пикселей
• Изображение общего сообщения: 1200 x 630 пикселей
• Изображение для предварительного просмотра по общей ссылке: 1200 x 628 пикселей
• Изображение события: 1920 x 1080 пикселей

Размеры изображений Twitter —

Изменение размера изображения для профиля Twitter, баннера и фото в заголовке в Интернете.Ниже приведены размеры изображений для Twitter:

• Изображение заголовка: 1500 x 500 пикселей
• Изображение профиля: 400 x 400 пикселей
• Изображение In-Stream: 440 x 220 пикселей

Размеры изображений в Instagram —

Изменение размера изображения для профиля Instagram (DP), размера публикации и фото в истории онлайн.Ниже приведены размеры изображений для Instagram:

• Изображение профиля: 110 x 110 пикселей
• Миниатюра изображения: 161 x 161 пиксель
• Общие фотографии: 1080 x 1080 пикселей
• Истории в Instagram: 1080 x 1920 пикселей

Размеры изображений Pinterest —

Измените размер изображения для профиля Pinterest, доски и размера закрепленной фотографии в Интернете.Ниже приведены размеры изображений для Pinterest:

• Изображение профиля: 165 x 165 пикселей
• Изображение обложки платы: 222 x 150 пикселей
• Предварительный просмотр закрепленного изображения: Ширина 236 пикселей

Размер изображений в LinkedIn —

Изменение размера изображения для профиля LinkedIn, обложки, публикации и размера фотографии на странице компании в Интернете.Ниже приведены размеры изображений для LinkedIn:

• Изображение баннера: 1584 x 396 пикселей
• Изображение профиля: 400 x 400 пикселей
• Общее изображение: Ширина 350 пикселей
• Предварительный просмотр общей ссылки: 180 x 110 пикселей
• Изображение логотипа компании: 300 x 300 пикселей
• Изображение на обложке компании: 1536 x 768 пикселей
• Изображение баннера на странице компании: 646 x 220 пикселей
• Квадратный логотип (появляется при поиске компании): 60 x 60 пикселей

Размеры изображений Tumblr —

Изменение размера изображения для профиля Tumblr, размера публикации и заголовка фото онлайн.Ниже приведены размеры изображений для Tumblr:

.

• Изображение профиля: 128 x 128 пикселей
• Изображение в сообщении: 500 x 750 пикселей

Размеры изображений Snapchat —

Изменить размер изображения в соответствии с размером геофильтра Snapchat онлайн. Ниже приведены размеры изображений для Snapchat:

• Геофильтры, реклама и линзы: 1080 x 1920 пикселей

Размеры изображений WhatsApp —

Изменить размер изображения для профиля WhatsApp (DP) онлайн.Ниже приведены размеры изображений для WhatsApp:

.

• Размер изображения профиля WhatsApp: 192 x 192 пикселей

Размеры изображений TikTok —

Изменение размера изображения под размер профиля TikTok онлайн. Ниже приведены размеры изображений для TikTok:

.

• Размер изображения профиля в TikTok: 200 x 200 пикселей

Ниже приведены ситуации, в которых вы можете использовать этот онлайн-инструмент для изменения размера изображений:

• Для добавления изображения нестандартного размера на сайт
• Для публикации изображений в различных социальных сетях, требующих изображений нестандартных размеров
• Чтобы добавить изображение нестандартного размера для формы
• Изготовить фоторамку нестандартного размера

Почему вам следует использовать наш онлайн-инструмент для изменения размера изображений, а не другие?

• У нас есть предустановленные размеры для фото профиля и сообщений в социальных сетях
• Наш сайт быстрый и удобный для мобильных устройств
• Очень просто изменить размер изображения с помощью нашего инструмента
• Мы никогда не просим электронной почты и регистрации

.

No related posts.
