Такая универсальность делает анкерные пластины по-настоящему уникальными.

Внешне это металлические пластинки с круглыми отверстиями и насечками. Делают изделия холодной штамповкой из оцинкованного листа, толщина которого колеблется от одного до двух миллиметров. Они обеспечивают устойчивость оконной конструкции.

Рис. 2. Монтажный анкер

Анкерные пластины бывают двух видов:

• поворотные;
• неповоротные.

Поворотный элемент устанавливают при сложном монтаже, когда затруднительно полноценное закрепление окон по каким-либо причинам. Поворотный краб позволяет произвести установку под любым углом.

Неповоротные пластины используются при классическом монтаже пластиковых или деревянных оконных конструкций.

Основные принципы установки пластикового окна

Есть определенный перечень работ, которые нужно поэтапно осуществить для установки окон из металлопластика. Алгоритм работы выглядит таким образом:

• удаление защитного целлофанового покрытия с внешней стороны окна, это поможет избежать «прикипания» пленки к стеклу, которое может произойти за несколько дней;
• необходимо соблюдать вертикаль и горизонталь, допускается минимальное отклонение;
• наружная часть рамы закрывается специальной пленкой, которая защищает от проникновения холода, появления конденсата, удлиняет срок эксплуатации;
• есть несколько вариантов пены, которые могут или не могут применяться в определенную пору года;
• при низких температурах монтаж пластикового окна не допустим.

Рис. 3. Монтаж пластикового окна требует большого внимания и аккуратности

Правила монтажа пластикового окна

Есть определенные требования к установке пластиковых окон rehau:

• оконный проем устанавливается ровно, с минимально допустимой погрешностью, не более трех миллиметров;
• монтажный шов не может быть произвольным, только три слоя, согласно стандартам, есть требования к ширине шва, если не придерживаться рекомендованных стандартов, качество крепления станет невысоким, появится риск возникновения деформации;
• рекомендовано крепление в раме с применением колодок, к которым фиксируется основа.

На данный момент есть два варианта установки окон: с полной разборкой и без разборки окна.

Рис. 4. Особенности крепления при помощи анкеров

Установка пластикового окна с помощью анкерных пластин

На пластиковое окно классического размера рекомендуют установку пяти анкерных пластинок. Необходимо фиксировать крепление таким образом: крайние пластины прикрепляют на расстоянии двадцати-тридцати сантиметров от верхнего и нижнего края.

Третья пластина крепится посредине. Если применить вариант монтажа без снятия элементов конструкции, то анкерные пластины крепятся на наружную сторону окна. Как уже упоминалось, такой вариант подходит только для окон стандартных размеров и форм.

Рис. 5. Самый надежный вариант крепления при помощи анкеров

Если окно более четырех квадратных метров, пластины просто могут не справиться с весом конструкции. Пластиковые конструкции маленького и среднего размера крепят на анкер.

Установка креплений на раму

От технических условий крепления анкера будет зависеть очень многое. Первое, что необходимо сделать перед началом монтажных работ, это собрать необходимый инструмент.

Перед тем, как капитальным образом закреплять окно, нужно выставить конструкцию на распорках, поровнять относительно горизонтальной и вертикальной поверхности, чтобы не было перекосов. При необходимости под раму вбивают деревянный клинышек, которые помогут отрегулировать поверхность.

Если рама из дерева, сверлом просверливаются отверстия. В эти места вставляем болты и затягиваем специальной отверткой.

Рис. 6. Крепление при помощи анкерных пластин

Установка оконной рамы

От рамы до проема необходимо расстояние около трех сантиметров. Это необходимо для установки креплений. Провести работы необходимо следующим образом:

• расположить крепления на окне;
• внедриться в необходимый проем;
• необходимо сделать наметку на стене;
• в проеме с помощью долото нужно сделать неглубокую выемку для анкеров.

Это обеспечит утопление пластин и легкую их «маскировку», не понадобиться замазывать штукатуркой. В ходе монтажа следует систематически контролировать правильность расположение конструкции с помощью строительного уровня.

Рис. 7. Особенности крепления рамы

Заполнение щелей монтажной пеной

После установки пластин, нужно сделать контрольный замер правильности положения рамы. Если все в порядке, необходимо заполнить щели монтажной пеной.

Важно заполнить проем полностью, если ширина щели очень широкая, необходимо поэтапное заполнение пустоты. После нанесения первого слоя ожидают несколько часов и наносят следующий слой. Пена имеет характеристики, которые необходимо учесть.

Раствор расширяется при различных температурах по-разному. Важно прочитать инструкцию и учесть этот нюанс.

Рис. 8. Заполнение пеной важный этап работы

Монтаж подоконника и отливов

Есть стандарты и очередность проведения работ. нужно дать высохнуть пене и только после этого устанавливать подоконник и отлив. Если не выдержать положенное время, конструкция может дать перекос.

Установка отлива под подоконником поможет избежать поступления влаги. Установка подоконника контролируется уровнем, в случае незначительного перекоса, необходимо применять клинья.

После установки подоконника на поверхность нужно положить гнет, который должен пролежать не менее полусуток.

Рис. 9. Установка подоконника должна проводиться поэтапно

Преимущества и недостатки анкерных платин

Альтернативой анкерным пластинам считаются дюбеля, способные выдерживать не только окна с большой площадью, но и двери. Но у данного варианта есть ряд недочетов:

• метод распакечивания сложен даже для опытных рабочих, результатом погрешности в работе может стать трещина в стекле;
• в отличие от анкерных пластин, произвести монтирование дюбелей в одиночку, нереально, необходима помощь;
• такой вариант затратный по силе и времени.
• Использование анкерной пластины имеет большое количество преимуществ:
• не нужно разбирать оконную конструкцию;
• можно регулировать место прикрепления;
• легко ровнять окно;
• нет необходимости в нарушении целостности окна;
• легкий демонтаж;
• надежность и долговечность.

Рис. 10. Применение анкерных креплений предпочтительнее, чем использование дюбелей

Единственным недостатком анкерного крепления считается невысокая способность выдерживать тяжелые конструкции, но данная проблема корректируется использованием монтажной пены. Как видим, применение анкерных пластин является приоритетным и удобным.

Источник: https://okna-biz.ru/podokonniki-otlivy-aksessuary/ankernye-plastiny-dlya-plastikovyx-okon/

Монтаж окон на пластины: инструкция по правильной установке

Окна ПВХ давно зарекомендовали себя с лучшей стороны. Они многофункциональны, надежны и долговечны. Однако эти показатели напрямую зависят от того, насколько качественно проведена установка оконной системы.

Способов всего два: монтаж окон на пластины и способ распакечивания. При первом способе не потребуется снимать штапик и вынимать стеклопакет из рамы.

Конструкция окна крепится при помощи анкерных пластин, что позволяет выполнить монтаж окна, не имея особых навыков.

Способы монтажа оконной конструкции

Оба метода имеют свои нюансы, положительные и отрицательные качества.

Распакечивание или крепление сквозь раму при помощи саморезов

Это метод крепления характеризуется тем, что перед установкой рама должна быть полностью разобрана: сняты глухие и открывающиеся створки, и только потом производится установка сквозь профиль саморезами.

Метод распакечивания в основном используется при установке крупногабаритных окон

После установки профиля систему придется собирать и регулировать заново. Этот вариант используют для больших окон с площадью от 4 квадратных метров для надежности крепления такой габаритной конструкции.

Рихтовочные пластины устанавливаются между стеклопакетом и профилем

Здесь уместным будет упомянуть о рихтовочных пластинах, которые устанавливают во избежание соприкосновения края стеклопакета и оконного профиля. Их наличие обеспечит равномерное распределение веса стеклопакета и вентиляции фальцевого пространства. Пластины изготавливают из пластмассы, ширина элемента соответствует ширине стеклопакета.

Установка с помощью пластин

При установке окон ПВХ на пластины нет необходимости вынимать стеклопакет

Монтаж окон на пластины начинается с приобретения этих самых пластин.

Существуют модели универсального назначения и изготовленные для применения с конкретной профильной системой. Обычно они поставляются вместе с конструкциями сложных форм.

Их особенность заключается в том, что они имеют специальные «ушки» и могут вставляться в существующие пазы на поверхности рамы.

Анкерные пластины с ушками используются со сложными оконными конструкциями

Пластины без ушек крепятся при помощи болтов, а с ушками – саморезами. Требования к болтам: 4,5*25 и наличие бура по металлу.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

Большие оконные системы устанавливаются с помощью анкерных дюбелей

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

• этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
• такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
• это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм.

Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно.

Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

https://www.youtube.com/watch?v=UoQNEQkUrJk

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

• надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
• после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
• конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
• подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Вставить пластиковое окно с помощью пластин легче и безопаснее, чем закрепить на болты

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Процесс крепления окна на пластины

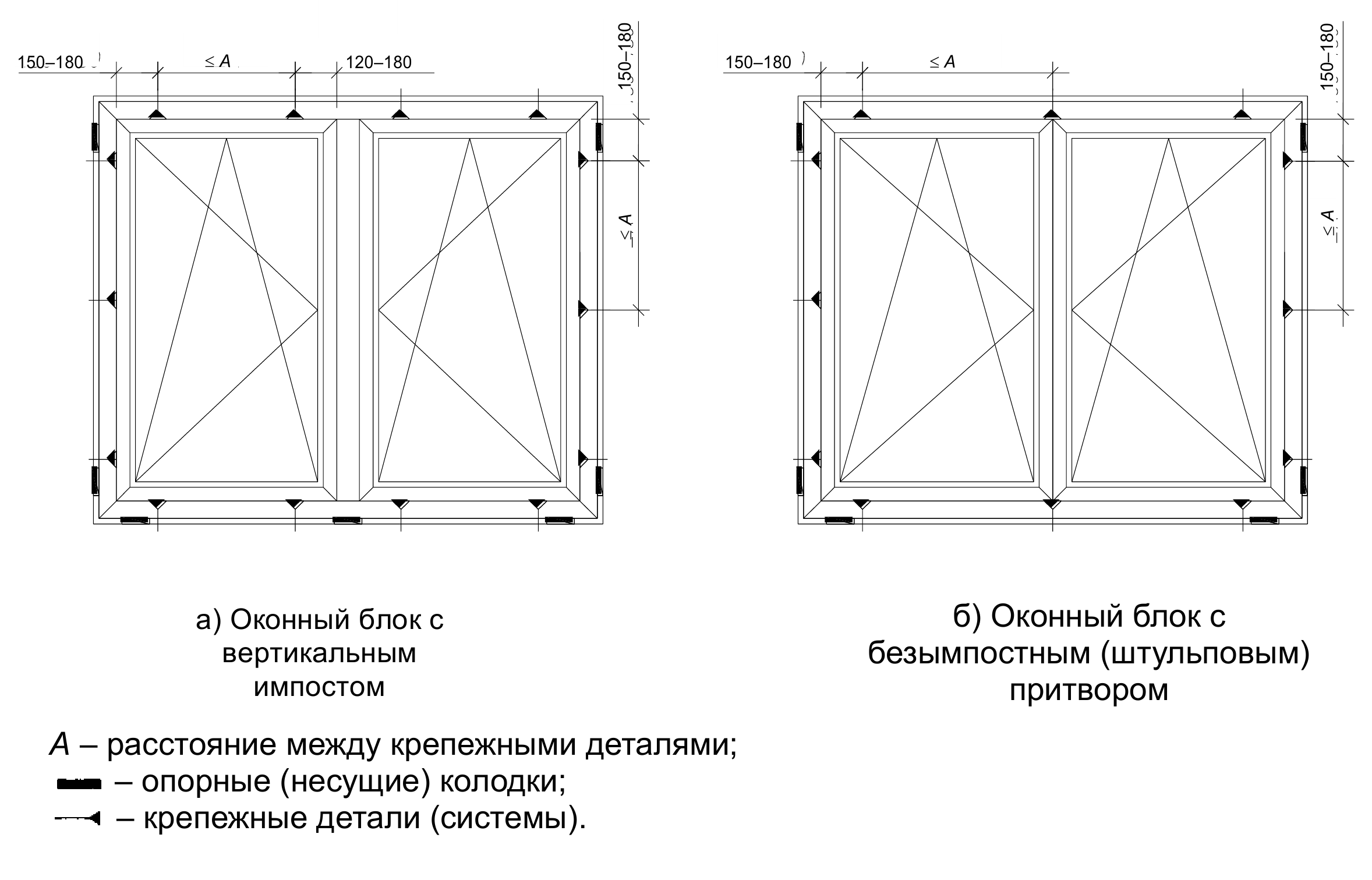

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей. Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Источник: https://DomZastroika.ru/okna/ustanovka/na-ankernye-plastiny.html

Использование анкерных пластин и клиньев в монтаже пластикового окна

Установка новых пластиковых окон не вызывает особых затруднений. Монтаж окна способен провести даже не профессионал, если он знаком со всеми нюансами проведения работ. Устанавливать новый оконный профиль лучше всего на анкерные пластины.

Что такое анкерная пластина

Анкерная пластина – это металлическая плоская деталь с отверстиями из листа тонкой оцинкованной стали для укрепления пластикового или деревянного окна к кирпичным, блочным или бетонным стенам.

Виды пластин:

• Поворотные. В процессе установки пластина поворачивается на место стены для более надежной фиксации.
• Неповоротные. Такой тип пластин предполагает установку под различными углами.
• Неповоротные пластины с зацепом. Специальное кольцо на детали способствует более крепкому сцеплению.
• Пластины для дерева. Специально созданные крепления для деревянных конструкций.

В чём преимущества использования анкерных пластин:

1. При монтаже оконного профиля использование анкерных пластин оправдано, так как они защищают окно от деформаций и сильных порывов ветра.
2. Анкерную пластину можно без проблем скрыть с помощью откосов, подоконников и других элементов для декора.
3. Отсутствует необходимость сверления рамы оконного профиля насквозь.
4. Использование анкерных пластин возможно при повышенной влажности.

Техника монтажа пластиковых окон на анкерные пластины:

Перед началом работ по монтажу окна следует выбрать какой из двух вариантов пластин будет использован:

1. Универсальные – подойдут к любому типу окна. Не имеют «ушек», крепятся саморезами.
2. Специально разработанные – сделаны под конкретный оконный профиль, с учетом формы, размеров и особенностей конструкции. Обычно идут сразу в комплекте. Имеют специальные «ушки», которые вставляются в пазы оконного профиля и крепятся саморезами.

Мы рекомендуем использовать при монтаже саморезы с установленным буром по металлу. Подобные саморезы плотно и надежно зафиксируют анкерную пластину. Перед установкой окна следует сначала закрепить анкерные пластины. Расстояние между двумя пластинами не должна превышать одного метра.

Помимо анкерных пластин для установки оконных профилей широко используются специальные приспособления – клинья.

Монтажные клинья для установки окон

Устройство оснащено с двух сторон зубьями, которые и обеспечивают точность монтажа. Клинья с легкостью выдерживают колебания температур.

Клинья отличаются размерами:

1. Малый – используются в установке оконных профилей в новых домах, то есть где не требуется демонтаж старого окна. Такой тип клина выравнивает точно, благодаря зубьям, расположенным по обе стороны основания.
2. Средний – также используется в монтаже окон. Характеристики совпадают с характеристиками малых клиньев, отличаются они только размерами.
3. Большой – используется для установки окон, имеющих сложную форму и нетипичные размеры.

Использование монтажных клиньев – это самый оптимальный вариант при установке нестандартных оконных профилей.

7 основных преимуществ монтажных клиньев

• расположение зубцов по обе стороны основания клина увеличивает площадь сцепления в два раза;
• изделие содержит внутренние камеры, которые не дают изделию промерзнуть при низкой температуре во время использования;
• не впитывает воду;
• несколько размерных видов, которые оптимально подходят для монтажных работ;
• точность выравнивания за счет 0,5 миллиметрового шага;
• неограниченный срок годн

Монтаж окна на анкерные пластины и особенности установки

1. Особенности выбора
2. Основы монтажа
3. Инструменты и материалы
4. Перечень основных ошибок

Установку оконной конструкции можно провести не только напрямую, через раму, но и осуществить монтаж окна на анкерные пластины. А как именно – сейчас и узнаем.

Особенности выбора

Крепление пластины на профиль

Есть два основных способа монтажа:

• Напрямую через раму на саморезы;
• На пластины.

Первый способ усложняется тем, что вам нужно будет полностью разобрать раму, то есть, снять все створки, как глухие, так и открывающиеся, а уж только потом заниматься установкой через профиль. А затем – заново нужно будет собрать окно, отрегулировать створки, установить фурнитуру, установить стеклопакет. Это достаточно проблематично, именно поэтому некоторые мастера предпочитают установку окна на анкерных пластинах. Но! Если у вас оконная конструкция имеет площадь более 4 кв м, то тут подойдет только первый вариант.

Итак, если вы выбрали второй вариант, то тут без пластин не обойтись. И вот тут главное не ошибиться с выбором, так как в продаже для установки окон на анкерные пластины есть два вида товара:

• Универсальный;
• Специальный, разработанный под модель.

Специальные чаще всего идут в комплекте к сложным оконным конструкциям, или же по спецзаказу. Их основное отличие заключается в наличии «ушек». Удобно и то, что они могут быть вставлены в специально подготовленные пазы в раме.

А вот у универсальных пластин ушек нет, они фиксируются напрямую болтами.

Важно! Болты берите 4,5/25 (с буром по металлу). Другой тип не считается надежным.

Инструменты и материалы

Раз уж речь зашла о болтах, вспомним сразу все, что может понадобиться.

Осуществленный монтаж окна

Для проведения работ вам понадобятся следующие инструменты:

• Перфоратор
• Шуруповерт
• Электролобзик (если нет, подойдет ножовка по металлу)
• Шестигранники
• Пластины
• Вышеуказанные болты
• Строительная пена
• Строительный пистолет
• Герметик
• Маркер
• Карандаш
• Метр
• Угольник

Основы монтажа

Итак, переходим к нашему делу — к монтажу пластикового окна на анкерные пластины.

Для начала зафиксируйте центральную пластину посередине рамы, а боковые – на расстоянии около 20 см от края конструкции. Только тут одна тонкость – между пластинами максимальнотдопустимое расстояние – 1 метр.

При желании или если пластин не оказалось в магазине, их можно заменить на П-образные скобы (размер 125 мм).

При установке следите, чтобы от рамы до проема оставался промежуток в 2-3см, если расстояние меньше, то наметьте места под пластины и сделайте выемки, которые как раз такого размера, вернее, глубины, и будут. Это вообще отличный прием, чтобы спрятать сами пластины.

Итак, вставляем раму в проем, и корректируем ее положение при помощи уровня.

Важно! Заранее заготовьте клинья, которые нужно устанавливать под горизонтальные перекладины (их величина может колебаться от 0.7 до 3.0 см).

Закрепляем пластины, однако учтите, начинать нужно с левого нижнего, затем – с правого нижнего, и так далее. При этом, зафиксировав одну пластину, тут же проверьте, ровно ли стоит рама, не перекосило ли ее.

Итак, когда все пластины зафиксированы, положение проверено уровнем, можете приступать к запениванию щелей. Если щель слишком большая, лучше запенить ее в  два этапа: нанести один слой, затем выждать часа полтора и еще добавить. Едино разово это лучше не делать, так как вы можете переборщить, и тогда пена может запросто перекосить раму.

Вот и все, установка окна на анкерных пластинах завершена, можете смело снимать пленку!

Перечень основных ошибок

Чтобы окно вам прослужило долго, вам нужно постараться следовать основным правилам и не допускать ошибок, которые могут сделать даже мастера:

• Крепление рамы осуществляется только на саморезы, никакой пены и клея;
• Ударным инструментом (перфоратором) работать нужно только в том случае, когда откос бетонный;
• Подбирайте достаточно длинное сверло, так как при закручивании пластины, патрон слишком приближается к раме и может ее даже попортить.

Вот такие вот несложные правила, соблюдение которых обязательно позволит вам осуществить безупречный монтаж окна на анкерные пластины.

Более приближенный момент

Какая длина якорной цепи необходима для безопасности вашей лодки?

Какую длину якорной цепи следует задействовать при опускании крюка? Это то, что вы должны сделать правильно, так как слишком мало, и ваша лодка может потащить; слишком много, и вы рискуете заскочить на другие стоящие на якоре лодки.

Основным фактором при принятии решения о длине якорной цепи для развертывания является глубина воды, на которой вы собираетесь бросить якорь. И, конечно же, если вы находитесь в приливных водах, необходимо учитывать дальность действия.

Например, если вы уроните крюк на глубине 3 м (10 футов) при маловодье в одном из портов Великобритании Бристольского канала, вы обнаружите, что через 6 часов под вашей лодкой окажется 18 м (60 футов) воды. Да, это действительно диапазон 15 м (50 футов).

Так что, если вы не приняли во внимание подъем прилива при выборе длины якорной цепи для развертывания, теперь вы окажетесь в зоне беспокойства.

Морякам Бристольского пролива приходится иметь дело со второй по величине амплитудой приливов в мире — только залив Фанди в Канаде может побить приливы Бристольского пролива!

И наоборот, в водах Карибского моря, которые могут похвастаться не более полуметра (2 фута) или около того, вы можете в значительной степени игнорировать диапазон приливов при расчетах прицела.

Эффективная глубина

Ваш электронный эхолот отображает глубину между датчиком и морским дном, если только вы не ввели такие значения смещения, которые показывают либо глубину под килем, либо полную глубину от поверхности.

К этой последней глубине вам нужно добавить высоту носового ролика над поверхностью, чтобы получить эффективную глубину. Зачем? Ну, именно с носового ролика вы будете измерять длину развернутой якорной цепи.

Что происходит на якоре?

Чтобы якорь выполнял то, что от него ожидается, сила тяги, прилагаемая к нему цепью, должна быть горизонтальной, как показано здесь.

Обратите внимание, что лопастная часть анкера наклонена вниз, стремясь втягивать анкер глубже, когда к нему прилагается нагрузка.

Однако по мере приложения большей нагрузки, когда цепь перестает лежать ровно, стержень якоря поднимется над морским дном, как показано здесь.

В конце концов, он достигнет точки, когда лезвия потеряют способность «втыкаться».

Критический угол и минимальный объем

Угол, под которым достигается эта точка, известен как критический угол, который для большинства современных анкеров составляет от 15 до 20 градусов.

Следовательно, минимальный объем, который необходимо разложить, чтобы избежать превышения критического угла , составляет [(эффективная глубина) / sin 15], что очень близко к 4 x эффективная глубина .

Отсюда Объем: Эффективная глубина = 4: 1 , что является теоретическим минимальным соотношением, чтобы избежать выдергивания якоря при натяжении цепи, но обратите внимание на слова «теоретический» и «минимальный» .

Если после размещения соответствующего прицела другое стоящее на якоре судно окажется в пределах вашего круга поворота — вы слишком близко.

Для большинства условий прицел 4: 1 подходит, цепь не будет натянута, и лодка будет стоять на якоре, как показано справа на рисунке ниже.

В этом состоянии влияние любых порывов ветра будет поглощаться цепной линией цепи, так что нагрузка на якорь не будет увеличиваться.

Работа Эндрю Симпсон

Но при сильном ветре лодка может занять положение, показанное выше, где соотношение 4: 1 является только достаточным, и нет резервной цепи связи, чтобы поглотить влияние дальнейших порывов ветра.

Примечание: Чем тяжелее якорная цепь, тем больше нагрузка, необходимая для выпрямления контактной цепи.Таким образом, чем тяжелее цепь, тем лучше …

Теперь порыв ветра создаст ударную нагрузку прямо на якорь, который в лучшем случае может затянуться или, в худшем случае, полностью вырваться. Ясно, что это не та перспектива, которая устраивала бы большинство из нас.

Итак, что делать?

Длина якорной цепи для «нормальных» условий

Вот что я обычно делаю:

Разверните прицел 4: 1, затем прикрепите эластичный 10-метровый демпферный шнур с цепным крюком, чтобы поглотить ударные нагрузки, которые в противном случае были бы приложены к якорю при порывах ветра.3-х прядная нейлоновая веревка подходит для этого, но 8-прядная многопроволочная веревка еще лучше — а длина менее 10 м вряд ли обеспечит достаточное растяжение, чтобы принести большую пользу. Эти изящные короткие, которые свисают на петле с банта, вообще бесполезны.

Кстати, если у вас нет цепного крюка, используйте роликовую сцепку, чтобы прикрепить демпфер к цепи. Таким образом, он не упадет, когда ветер стихнет, как это обычно бывает с цепным крюком.

Длина якорной цепи для максимальной безопасности…

Вот что я рекомендую:

Разложите прицел 4: 1 плюс вдвое большую длину лодки — при условии, конечно, что для этого есть место, и у вас достаточно цепи в вашем якорном ящике.

Теперь вы можете спокойно отдохнуть на своей койке или отправиться на берег, зная, что вы сделали все возможное для безопасности стоящей на якоре лодки.

Пример …

Для лодки общей длиной 12 м с высотой носа 1 м над ватерлинией рекомендуемая длина развертываемой якорной цепи составляет…

Для 12-метровой лодки, несущей якорь 20 кг, 70 м 10-миллиметровой цепи, вероятно, столько веса, сколько вы хотите в своем якорном ящике, но это все равно даст вам прицел 4: 1 на глубине 15 м (50 футов).

Вот почему на Alacazam (11,5 м loa) у нас есть якорь Rocna 20 кг, 70 м цепи HT 10 мм и еще 30 м многопроволочной анкерной основы, готовой прицепиться к концу якорной цепи, если того потребуют условия — и электрический трос / брашпиль цепи!

Крепление кормы к крутому склону стеллажа

Здесь мы сбросили крюк примерно на 30 м (100 футов) на якорную цепь длиной около 70 м (215 футов) на крутом берегу.Но с кормой, привязанной к пальме на берегу, мы в полной безопасности.

С северо-восточными пассатами, дующими в сторону от берега, якорь совсем не нагружен — просто наш нос держит линию.

В том маловероятном случае, если это станет подветренным берегом, мы все равно будем в порядке, так как якорь будет тянуть «в гору». А поскольку морское дно имеет уклон более 20 градусов, критический угол на якоре никогда не может быть достигнут.

Подробнее об анкерах и анкеровке…

• Способы соединения якорной цепи

  Вот как можно присоединить якорную цепь либо к другой длине цепи, либо с помощью соединения троса / цепи с основой, а также с помощью поворотного соединителя с якорем.

Вы здесь: ~ Парусная лодка Крейсерская> Якорная стоянка> Длина якорной цепи

1. Набор для покупателей лодок

   10 ноября, 20 04:51

   Набор для покупателей лодок

   Подробнее

2. ‘Barbara Ann’ , кетч Mason 43 для продажи

   8 ноября, 20 06:40

   ‘Barbara Ann’ — это яхта Mason 43 Boat Show Edition, выпущенная в апреле 1982 года.Ее специально заказали для выставки на европейских бот-шоу в 1981/1982 г.

   Подробнее

3. Парусные рули

   6 ноября, 20 06:49

   Иллюстрированные примеры сбалансированных рулей для парусных лодок, полусбалансированных рулей, килевидных рулей, скеговидных рулей, лопаточных рулей, двойных рулей и транцевых рулей

   Подробнее

7 примеров идеального коммерческого предложения (и то, что заставляет их работать)

Изучение примеров рекламных презентаций от лучших из лучших должно быть обязательным для всех, кто создает свою собственную презентацию.

Почему? Создание выигрышной коммерческой презентации никогда не было так сложно. В недавнем отчете эксперт по продажам Марк Вайшак обнаружил, что только 24,3% из 400 опрошенных торговых представителей превысили квоты в прошлом году.

61% считают, что продавать сложнее, чем пять лет назад.

Prospects ожидают, что рекламные презентации также будут в высшей степени персонализированными. Но с появлением средств автоматизации продажи стали больше похожи на «игру с числами», чем когда-либо, поэтому персонализация презентации может показаться невыполнимой задачей.И, конечно же, у каждого руководителя продаж есть набор передовых методов продаж, которые, по их мнению, делают коммерческое предложение успешным.

Но лучшие практики часто противоречат друг другу.

Давайте погрузимся в некоторые принципы, которые обеспечивают ультраэффективную коммерческую презентацию, и рассмотрим примеры, которые прекрасно их иллюстрируют.

Вот советы и тактика, лежащие в основе этих 7 примеров успешных коммерческих предложений:

1. Ссылка на прошлые разговоры
2. Начните свою презентацию с вопроса
3. Будьте короче
4. Выделить преимущества, а не особенности
5. Закрепите свою презентацию в данных
6. Расскажите историю
7. Говорите, а не формально

7 примеров и советов по продаже презентаций

Пример коммерческого предложения № 1 — Ссылка на прошлые беседы

Если вы уже говорили со своим потенциальным клиентом раньше, не начинайте презентацию с разговора о себе, своем продукте или своем бизнесе.Вы уже установили какое-то взаимопонимание, так что используйте его!

Вернитесь к беседам, которые у вас были ранее, чтобы показать потенциальному клиенту, что вы его помните, и напомните ему, что вы понимаете его проблему. Будет полезно, если в ваш последний разговор входили серьезные вопросы об открытии, такие как:

• Какую проблему вы пытаетесь решить?
• Как вы сегодня решаете эту проблему?
• Как вы оцениваете свои цели?

| Связанный: Как действительно запустить эффективный звонок по обнаружению продаж

На DocSend мы всегда начинаем нашу презентацию с обзора наиболее важных вещей, которые мы уже узнали о потенциальных клиентах и ​​их проблемах.

Вот пример слайда:

Вы также можете использовать эту технику, если рассуждаете по телефону, электронной почте или LinkedIn.

Вот пример электронного письма, которое ссылается на предыдущий разговор:

«Привет Сара,

Спасибо, что нашли время поговорить со мной за чашкой кофе в Dreamforce во вторник. Очень понравился дизайн вашей будки!

Когда вы упомянули, что иногда вам кажется, что вы отправляете свои предложения в черную дыру, это меня задело.У меня была эта проблема и в моей предыдущей компании.

Сейчас, в DocSend, я помогаю другим медиа-компаниям — например, Mic — решить эту проблему, давая им представление о том, кто и когда работает с документом.

Думаю, я могу помочь вам расставить приоритеты в сделках, которые демонстрируют большую заинтересованность. Можем ли мы поговорить об этом на следующей неделе?

Лиза »

Пример рекламной презентации № 2 — Начните свою презентацию с вопроса

На вопрос о выступлении в лифте или просто на вопрос, чем они занимаются, большинство неподготовленных представителей ответят примерно так:

«Меня зовут Грег, и я работаю в корпорации ACME.Мы проектируем, производим и раздаем сложные и опасные устройства койотам, которые хотят есть дорожных бегунов ».

Эти факты могут быть правдой, но простое изложение фактов не является хорошим коммерческим предложением! Как потенциальный клиент Грега отреагирует на это заявление, кроме как «О, это интересно»?

Успешное коммерческое предложение начинается с диалога. Вместо того, чтобы начинать с вступительной строки, посвященной вам, попробуйте задать вопрос.

Посмотрите этот пример Криса Вестфолла, автора книги The New Elevator Pitch: The Definitive Guide to Insuasive Communication in the Digital Age:

Вот несколько вопросов, на которые квалифицированный потенциальный клиент мог бы ответить «да»:

• Вы когда-нибудь замечали…
• Вы знаете, как…
• Я никогда не забуду, когда…
• Не похоже…

Вы также можете отменить это.Если ваш потенциальный клиент знает, что вы попытаетесь его продать, он может быть настороже и опасаться, что его подтолкнут к «да». Поэтому вместо того, чтобы просить их признать, что у них есть проблема, вы можете предположительно сказать, что у них нет проблемы, .

Например, вы можете перевернуть речь Криса из видео и сказать что-то вроде:

«Вы, наверное, платите меньше 19% налогов каждый год, верно?»

Если да, то это не большая перспектива! Если нет, они расскажут вам все об этом, и вы расскажете им, как вы помогали другим, таким как они.

Пример рекламной презентации №3 — Будьте короткими

Вам не нужно рассказывать потенциальному клиенту все, что вы можете сделать для них всех на первом шаге. Фактически, идеальный коммерческий шаг должен побуждать потенциального клиента хотеть большего.

Если вы хорошо поработали, определив болевые точки вашего потенциального клиента, и действительно понимаете, как ваш продукт или услуга помогают их облегчить, вы сможете написать одно короткое предложение.

Посмотрите этот пример на сайте Shultz Photo School:

«Мы помогаем родителям делать лучшие фотографии.”

Обратите внимание, что они не говорят о линзах, освещении, углах или композиции. Они даже не упоминают , как они помогают родителям делать лучшие снимки! Они просто определили конкретную аудиторию — родителей — и заявили, что они решают проблему, которая, как им известно, есть у аудитории.

Это крайний пример, и такая короткая презентация может работать не во всех контекстах, но она иллюстрирует важный момент: короткие презентации — это просто. Простые передачи легко понять. А когда потенциальный клиент быстро вас поймет, с ним будет легче поговорить.

Пример рекламной презентации №4 — Выделите преимущества, а не характеристики

Это то, что вы, вероятно, слышите много, но как вы на самом деле претворяете его в жизнь? Вот один пример из G2Crowd:

«G2Crowd — это платформа для голосовых сообщений пользователя, с помощью которой люди могут сказать, что они на самом деле думают о программном обеспечении, а не аналитики, люди, которые им не пользуются, или рекомендации от ваших лучших клиентов. На самом деле вы напрямую получаете сообщения от пользователя и взаимодействуете с людьми, которые действительно используют продукт.”

Мне нравится эта презентация, потому что она короткая, но все же ясно дает понять, почему G2Crowd приносит пользу пользователям.

Представитель мог бы указать, что G2Crowd собирает звездные рейтинги, письменные и видеообзоры и может подтвердить, являются ли рецензенты текущими пользователями. Он мог бы сказать нам, что G2Crowd классифицирует обзоры таким образом, чтобы было действительно легко сравнивать конкурирующие программные продукты.

Но даже если он все это сказал, преимущество все равно в том, что мы получаем информацию от реальных пользователей! Сосредоточение внимания на выгоде помогает сделать информацию более актуальной для потенциального клиента или клиента.

Пример коммерческого предложения № 5 — Зафиксируйте свою презентацию в данных

Ваши потенциальные клиенты слышат много претензий от ваших конкурентов. Через некоторое время, особенно если ваш потенциальный клиент совершил покупки, которые не окупились, эти утверждения начинают казаться сомнительными.

Так что используйте четкие данные из авторитетных источников в качестве якоря для своей презентации. Например, вот слайд из презентации Тянь-Цзы о Zoura , ведущей движущей силы экономики подписки.

Цзыо не просто заявил, что экономика подписки — это будущее в его питче, — вместо этого он представил конкретные, авторитетные данные, которые позволили его аудитории сделать такой вывод для себя.

Вот еще пример. Что более убедительно?

«Оптимизация продаж для настольных компьютеров — очевидный и стоящий приоритет для сегодняшних лидеров продаж».

или

«Почти 85% посещений сайта, посвященного коммерческому обеспечению, осуществляются с компьютеров, а не с мобильных устройств».

Когда дело доходит до данных, важна конкретность. (Между прочим, эта статистика верна и является частью отчета DocSend о показателях продаж !)

Сведение изложения и сосредоточение на получении количественных данных — отличный способ продемонстрировать распространенность и важность проблемы, которую решает ваш продукт.Это ключ к оживлению ушей вашего потенциального клиента и созданию условий для незабываемого коммерческого предложения.

Пример рекламной презентации №6 — Расскажите историю

Если у вас есть немного больше времени для презентации или если вы готовитесь к демонстрации продукта , создайте историю, которая проиллюстрирует, как ваш продукт приносит пользу вашим клиентам.

Примечание. Это не слайд «О нас», который некоторые люди все еще включают в свои презентации. Ваш потенциальный клиент не заботится ни о вашей истории основания, ни о том, где расположены ваши офисы.И наоборот, эта история делает вашего потенциального клиента или покупателя героем — их проблема — дракон, которого им нужно убить, вы их доверенный советник, а ваш продукт — волшебный меч.

Этот пример уже привлек много внимания, но мы должны выделить его, потому что он стал прототипом для повествования историй в презентационной колоде:

Энди Раскин, профессионал в области повествования, сделал быстрый анализ того, что делает эту презентацию эффективной для продаж . Вот TL; версия DR:

1. Он начинается с заявления о том, что произошли большие изменения, которые затрагивают аудиторию.
2. Называет врага.
3. Он дразнит «землю обетованную» — как будет выглядеть мир для людей, которые правильно справятся с новыми переменами.
4. В нем выделяются некоторые особенности, входящие в состав магического зелья, которое может привести людей в землю обетованную.
5. Это возвращает нас к делу с некоторым доказательством того, что вся история правдива.

Пример рекламной презентации № 7 — говорите, а не формально

Ваша презентация в лифте должна быть отработана , но это не должно быть монологом.Тот факт, что кто-то спросил, чем вы занимаетесь, не означает, что он хочет слышать каждую мелочь.

Итак, начните с краткого описания того, чем вы занимаетесь, что вызовет у них интерес. Если они устно (или невербально) указывают на то, что им интересно, это ваш сигнал, чтобы продолжить.

Брайан Уолтер называет это WOW, HOW, NOW framework , и это выглядит так:

1. WOW — Сделайте короткое, интересное заявление, которое заставит собеседника подумать про себя: «Вау!».Это утверждение может даже немного сбить с толку, если это не просто отраслевой жаргон.
2. КАК — Если вы выполнили первую часть правильно, вы получили подъем бровей, наклон головы или «а?» в ответ. Теперь у вас есть шанс немного уточнить и расширить.
3. СЕЙЧАС — В конце приведите конкретный пример того, как вы делаете то, что делаете.

Вот пример:
