Виды электрических розеток — подробный обзор

Огромное разнообразие выпускаемых в настоящее время розеток обусловлено многозадачностью этих элементов электрической сети. Конкретные условия их применения диктуют определенные требования, предъявляемые не только к их внешнему виду, но и функциональным параметрам. В данной статье максимально подробно описываются все существующие на сегодняшний день виды розеток, изучив особенности которых вы получите исчерпывающую информацию, касающуюся конструктивных отличий и принципов работы устройств, предназначенных для штепсельного соединения.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

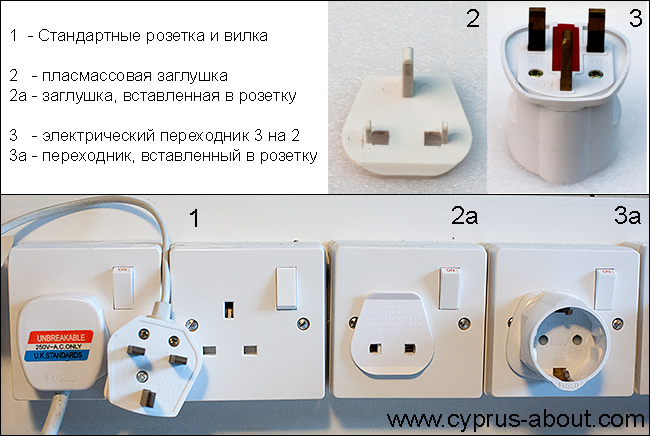

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Технические характеристики розеток: напряжение и частота

Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт. Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А.

Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.

Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.

Какие бывают розетки по способу монтажа

По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

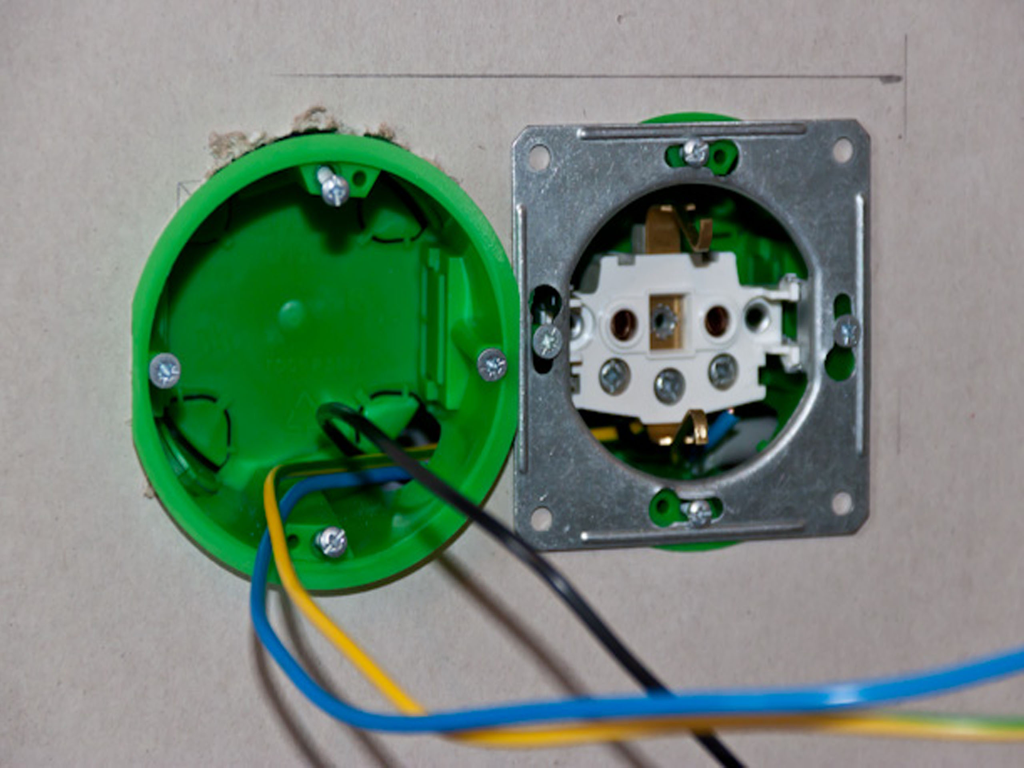

Встроенные розетки

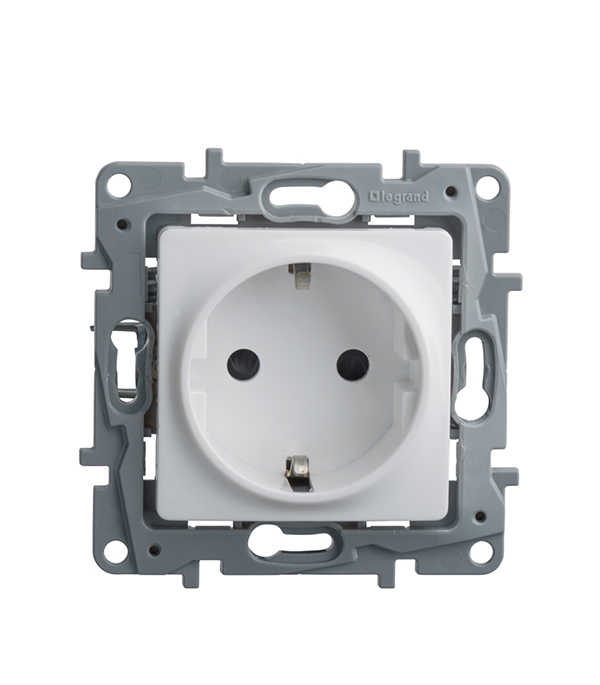

Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.

Накладные розетки

В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены.

Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.

Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.

Переносные розетки

Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы.  Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

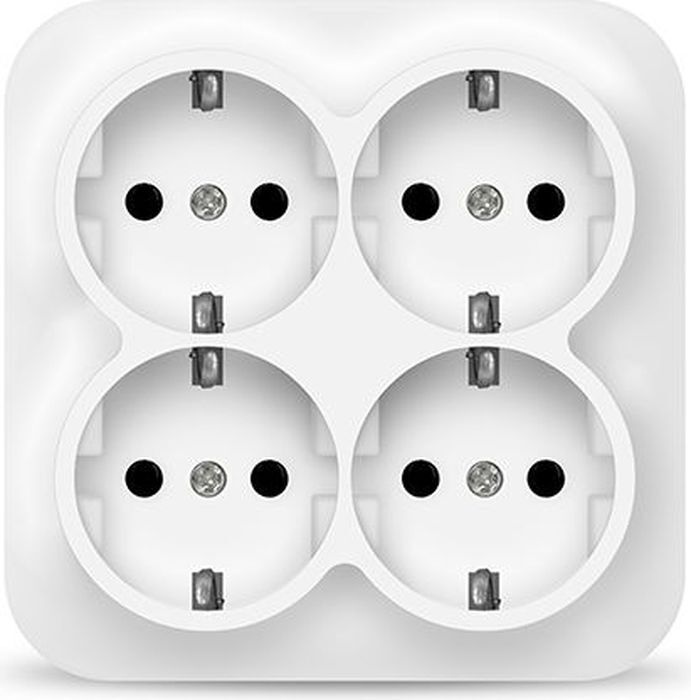

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

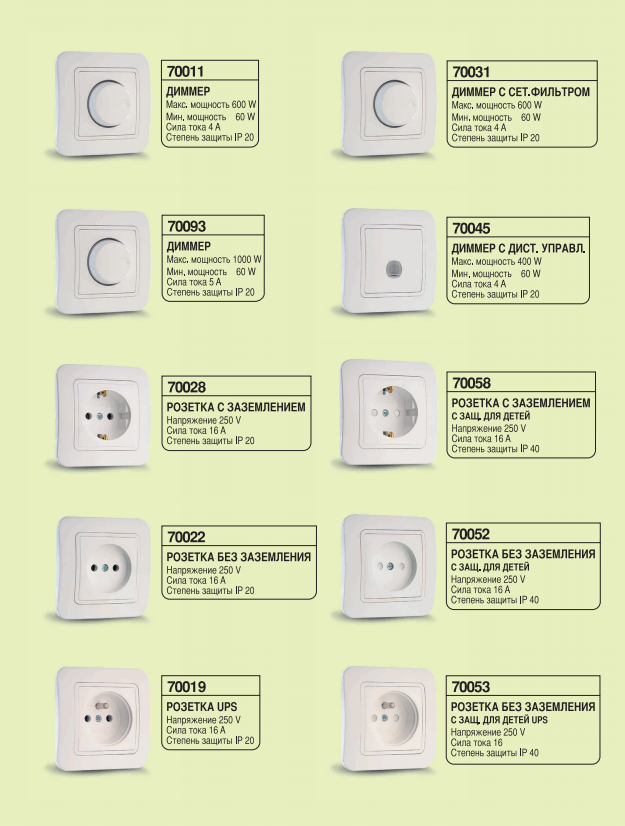

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

Розетки со встроенным УЗО

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

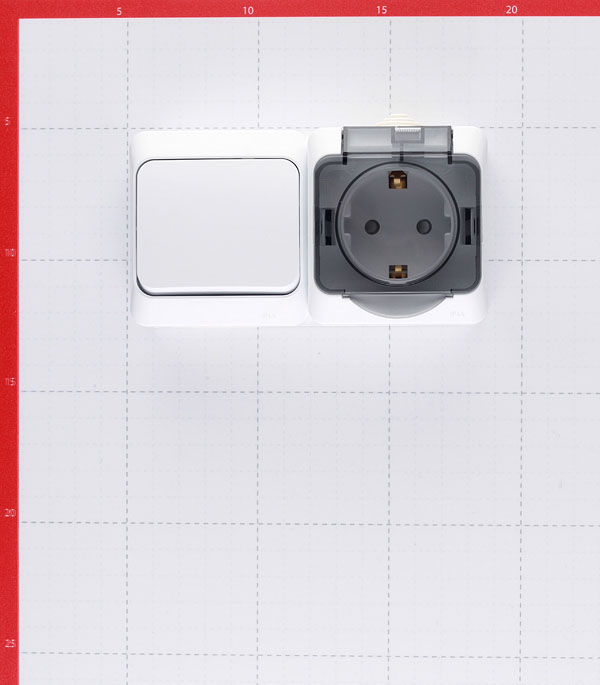

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.



Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

Розетки специального назначения

Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:

Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.

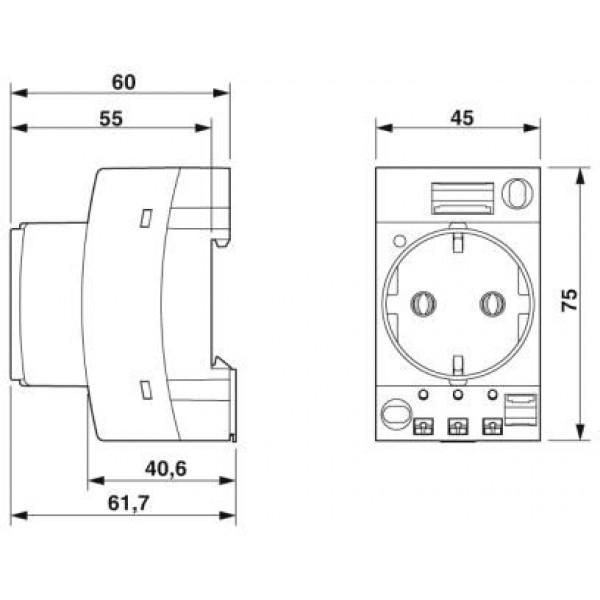

Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.

Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.

Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

• 0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
• 1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
• 2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
• 3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
• 4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
• 5 – свидетельствует о частичной защите от пыли;
• 6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

• 1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
• 2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
• 3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
• 4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
• 5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
• 6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
• 7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
• 8 – разрешено погружение на значительную глубину;
• 9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:

• 1 – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
• 2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
• 3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
• 4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
• 6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
• 11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
• 12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
• 13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Электрическая розетка. Виды и типы. Характеристики и стандарты

Электрическая розетка – это разъем для подключения электрических приборов с помощью вилки. Она является частью штепсельного соединения, и состоит из керамической или пластиковой части, не проводящей ток, с зафиксированными пружинными контактами, предназначенными для подсоединения к штырям вилки. Устройство может иметь от 2 до 5 отверстий, каждый из которых отвечает за присоединение отдельной токопроводящей жилы. Согласно стандарту, действующему в России и европейских странах, в бытовых розетках имеется два круглых отверстия под фазу и ноль.

Виды разъемов

Разъемы электророзеток в разных странах имеют свои стандарты. Они существенно отличаются между собой. В одних предусматривается только два отверстия, в то время как у других их три. Два отвечают за фазу и ноль, а третье выступает в качестве заземления. Штепсели могут быть круглыми или прямоугольными в форме полос. Применяемый в России стандарт является самым распространенным. Он также используется в странах бывшего Советского Союза и Европе.

Отличие разъемов электророзеток существенны, поэтому электрическое оборудование для внутреннего рынка одних стран подходит для других только при использовании переходников. Об этом не понаслышке знают покупатели китайских товаров, которые пользуются мобильными телефонами Поднебесной. У них зарядное устройство имеет разъем типа A, в то время как в России применяется тип F и С.

Электрическая розетка с типом F является современной европейской. Она имеет заземление. Тип С предусматривает только штепсель без подключения провода заземления. Также на территории России и стран СНГ используются силовые электророзетки, которые могут иметь от 3 до 5 разъемов. Их используют для подключения мощного промышленного оборудования.

Технические характеристики

В России применяется стандарт напряжения сети 220 и 380В. Бытовые розетки рассчитаны на 220В, силовые промышленные на 380В. В других странах мира, к примеру, США и Японии применяется напряжение 100-127В. Их электрофурнитура полностью несовместима с мощными сетями.

Бытовые электророзетки рассчитаны на потребителей с мощностью 3,5 кВт и током до 16А. Этих параметров более чем достаточно для приборов начиная от телевизора и заканчивая стиральной машиной и холодильником. Для включения мощных потребителей, таких как электрические нагревательные котлы и бойлеры, требуется использование силовых розеток. Промышленный вариант этих устройств рассчитан на ток 32А. Зачастую их используют и в быту даже в сетях 220В, осуществляя подключение котлов, закрепляя только стандартные жилы – фазу и ноль, а также заземления при его наличии. Это связано с тем, что на рынке зачастую сложно найти электророзетку в бытовом исполнении рассчитанную на мощные токи.

Отличие розеток по способу установки

По способу установки электрическая розетка может быть:

• Наружной.
• Внутренней.

Наружная электрическая розетка подразумевает самый простой монтаж, поскольку предназначена для соединения кабеля уложенного по поверхности стены. Она не требует штробления стен и скрытой прокладки провода. При подсоединении такой фурнитуры к специфической рыхлой поверхности, к примеру, газобетона или глиняной стены, прямое крепление не допускается, поскольку конструкция может вырваться вместе с крепежом. В связи с этим зачастую осуществляется монтаж к стене деревянной дощечки, к которой уже присоединяется непосредственно сама электророзетка. Наличие проставки в виде доски позволяет увеличить площадь фиксации со стеной и использовать больше крепежных элементов.

Более сложными в установке, но эстетически привлекательными, являются внутренние розетки. Они используются при проведении скрытой прокладки провода, который замуровывают в стену. В этом случае электророзетка устанавливается в специальные коробы – подрозетники. Такой монтаж сложнее, но в дальнейшем обеспечивает более надежную фиксацию и привлекательность конструкции.

Модернизированные розетки типа F и С

С развитием технологий появились модернизированные конструкции розеток, относящиеся к стандартному европейскому типу F и С. Они стоят существенно дороже, но при этом обладают дополнительными функциями, обеспечивающими более комфортное применение в определенных условиях.

Электрическая розетка с удлинителем

Такая розетка имеет вмонтированный в подрозетник скрученный электрический кабель. Конструкция позволяет осуществлять вытягивание центральной части с разъемом и проводом, что дает возможность подключать потребителей, вилка которых не достает до стены. Такие розетки относятся к встраиваемому типу, но подразумевают еще более сложный монтаж, поскольку требуют подготовки большого пространства в стене для скрытия массивного механизма, осуществляющего намотку провода. Кабель с легкостью вытягивается и при необходимости заправляется обратно благодаря встроенной пружине. Механизм его сворачивания похож на тот, что применяется в пылесосах.

Влагозащищенные розетки

Для установки на фасады зданий, а также во влажных помещениях используются розетки с влагозащитой. К ним относятся устройства со степенью защиты ip44 и выше. У них имеется специальная герметичная крышка с эластичного материала, которая позволяет плотно закрыть разъем от проникновения воды. Это исключает короткое замыкание между фазой и нулем через поверхностное натяжение влаги.

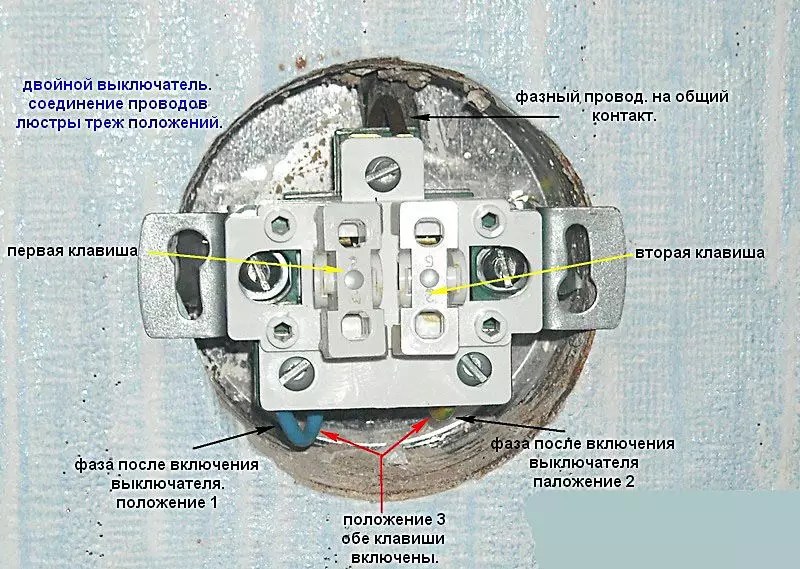

Розетки с совмещенным выключателем

В продаже встречаются электрическая розетка с встроенным выключателем. Такая электрофурнитура позволяет обесточивать разъем при необходимости. Это может понадобиться в случае преломления и оголения кабеля возле вилки, что делает прикасание к нему опасным. В этом случае обесточив розетку, можно безопасно вытянуть штепсель, не получив удар электрического разряда.

Устройство с таймером

Позволяет настроить время, в которое осуществляется подача напряжения. Это дает возможность подключать бытовое оборудование и настраивать его автоматическое включение и отключение, без дальнейшего участия человека. Такие розетки используются аквариумистами, для управления подсветкой. Также электрофурнитура с таймером пригодится при использовании электронагревательного оборудования без данной функции.

Устройство механического типа имеет расположенные по кругу розетки сегменты, каждый из которых обычно отвечает за 15 минут подачи электричества. При нажатии на сегмент программируется время, при котором розетка будет работать. Если прижать все элементы, то подача электричества будет осуществляться на протяжении 24 часов, как в обычной розетке. Перед осуществлением настройки необходимо сначала выставить текущее время. При временных перебоях с электропитанием регулировка времени нарушается, поэтому устройство нуждается в калибровке.

Розетки с ваттметром

Довольно редкой является электрическая розетка с ваттметром. На ее поверхности имеется дисплей, который показывает какое количество энергии потребляет подключенный прибор. Это довольно удобная функция, с помощью которой можно проверять насколько соответствуют реальные параметры мощности различного электрооборудования информации указанной производителем.

Устройство с выталкивателем штепселя

При установке в розетку плотной вилки в случае вытягивания последней наблюдается вырывание всей конструкции со стены. Для решения данной проблемы были разработаны особенные розетки, в корпусе которых предусматривается специальная механическая кнопка. При нажатии на нее внутренний рычаг надавливает на вилку, выталкивая ее наружу.

Такой вариант будет полезен в том случае, если материал из которого изготовлена стена рыхлый. При тянущем воздействии на розетку она сможет вырваться вместе с крепежом. При наличии выталкивающего механизма, дергать за вилку не потребуется, поэтому вырывание розетки из подрозетника исключается.

Электророзетки с подсветкой

Электрическая розетка может оснащаться световым индикатором, что позволяет находить ее в темноте. Это полезная функция для фурнитуры устанавливаемой в домашнем помещении. При наличии такой розетки можно включить зарядку телефона или любое другое оборудование не зажигая свет. Подобное устройство пригодится в том случае, если в доме есть маленькие дети, что исключит необходимость их будить включением люстры.

Устройство с USB выходом

Также бывают розетки, в корпусе которых имеется блок питания понижающий параметры электросети. У него имеется наружный выход в виде USB разъема. Такая электрофурнитура позволяет подключаться с помощью USB кабеля для подзарядки телефонов, планшетов, фотоаппаратов и камер. Это действительно удобно, особенно если стандартный блок питания сломался или потерялся.

Розетки с дистанционным управлением

Одними из последних появились розетки с дистанционным управлением. Обычно они используют технологию wi-fi, для их регулировки применяется смартфон со специальным установленным приложением. Подобное устройство является недорогой альтернативой системы «умный дом». Можно подключать различное электрическое оборудование, и в последующем выключать его без необходимости подходить и вытягивать вилку. Можно лежа на диване обесточить вентилятор или другое оборудование, у которого не имеется собственного пульта дистанционного управления.

Похожие темы:

Какие розетки нужны в квартире для электропроводки

Чтобы правильно выбрать электрические розетки для квартиры необходимо разобраться какие розетки нужны в квартире. Об этом в этой статье.

Вступление

Вы не знаете, какие розетки нужны в квартире? Или знаете, но сомневаетесь? Или думаете, что знаете? В любом случае читаем статью дальше.

Электрическая розетка это

Розетка электрическая или штепсельная это с одной стороны, приспособление для передачи электропитания от электрической цепи к прибору (устройству). С другой стороны — разъём для подключения штепселя (Stöpsel — затычка) или «вилки» бытового прибора.

Применимо к бытовой электрической цепи название штепсельная розетка более уместно. Именно это название – штепсельная розетка, используется в нормативных документах, в частности ПУЭ.

• Штепсельная розетка это устройство для номинального тока до 16 А и напряжения до 250 В;
• Приспособления для номинального тока до 63 А и напряжения до 380 В правильно называть – штепсельное соединение (комплект «вилка–розетка»).

Вилки штепсельных соединителей выполняются таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение, вилки. ПУЭ, разд. 6.

Какие розетки нужны в квартире

Вернёмся к штепсельным розеткам квартиры. Ответ на вопрос: какие розетки нужны в квартире, потребует выяснить, какие электрические розетки могут быть.

Розетки по напряжению

С бытовым напряжением электросети вариантов не существует. В России нужны розетки на напряжение до 250 Вольт. Основные параметры розетки обычно указаны на её корпусе.

По току

Здесь выбор разнообразнее. В продаже вы можете найти штепсельные розетки на 10 и 16 Ампер. Стационарных розеток на 6 Ампер найти очень сложно, но это для стационарной проводки квартиры не нужно.

Розетки на больший ток 32 А нужны для квартир с электроплитами. Они покупаются в комплекте с вилками (штепсельное соединение).

По наличию заземляющего контакта

Все электрические розетки для квартиры бывают с заземляющим контактом или без него. Если электрическая сеть в вашей квартире выполнена с «землёй», вам нужны розетки с заземлением (заземляющим контактом).

Если «земли» в квартире нет, до достаточно купить простые розетки без заземления. Для внешнего «форса» можно на двух проводную сеть без заземления поставить розетки с «землёй». В этом случае контакт «земля» остаётся свободным.

По типу гнезда/штифта

Розетки, которые мы привыкли видеть у себя дома называются розетка типа C (без земли) и типа F (с заземлением). Варианты гнёзд, которые вы видите на фото в быту на используются.

Тип штифта вилки должен соответствовать типу гнезда розетки. Вы наверняка видели розетки за океаном, они отличаются от наших. Тип розеток на фото A или B.

Розетки по типу установки

Здесь всё просто. Розетки могут быть скрытого или открытого монтажа, для скрытой или открытой проводки соответственно.

Розетки открытого монтажа

Отдельно можно выделить современные блоки розетки встраиваемые в столешницы.

Одиночные и блочные розетки

Блоками розеток называют возможность установить несколько розеток в ряд под единой декоративной крышкой (рамкой). Например, нужно установить пять розеток в ряд. Покупаем пять розеток и одну защитную крышку (рамку) для пяти розеток.

Специальные розетки квартиры

Для мокрых зон квартиры (ванная, возможно кухня) нужны розетки с повышенной степенью защиты корпуса от IP 44 (читать что такое IP). Они будут с заземлением. Они могут быть с крышкой или без неё, открытого или скрытого монтажа.

Слаботочные розетки

Современный рынок электроустановочных изделий предлагает большой выбор розеток для подключения антенн телевизоров (ТВ–розетки) и компьютерных розеток (RJ-45). Они также бывают накладные и встроенные. Встроенные силовые и слаботочные розетки одной фирмы можно ставить в единые блоки под общую рамку. Читать:

Заключение

Теперь вы знаете какие розетки нужны в квартире. Тему розеток в квартире найдёт продолжение в следующих статьях сайта.

©ehto.ru

Еще статьи

Похожие посты:

устройство, типы, характеристики, как выбрать, производители

При включении электрочайника, стиральной машины-автомат или телевизора мало кто задумывается о неприметной конструкции, обеспечивающую работу техники.

Розетка — незаменимый элемент помещения, и комфорт хозяев дома во многом зависит от того, насколько она соответствует имеющейся электросети и характеристикам бытового оборудования.

Устройство розетки

Розетка представляет собой корпус со встроенной арматурой, подсоединяемый к источнику питания с помощью кабеля. Существующая между внутренними контактами разница потенциалов создает напряжение.

Через предусмотренные отверстия это напряжение передается подключенным в розетку приборам.

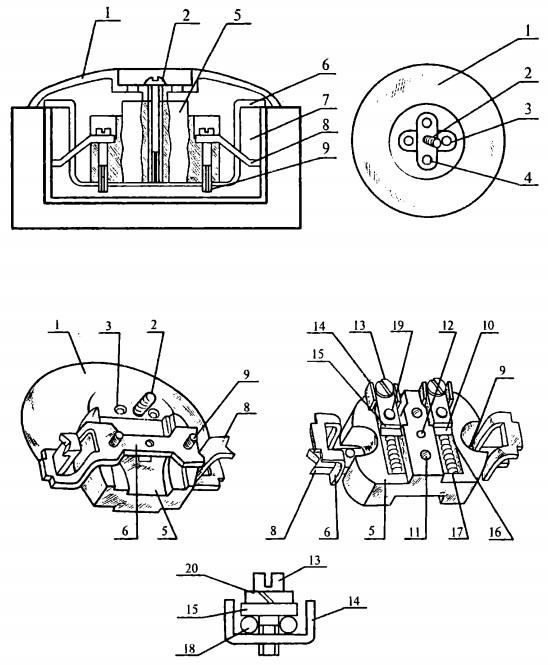

Устройство арматуры:

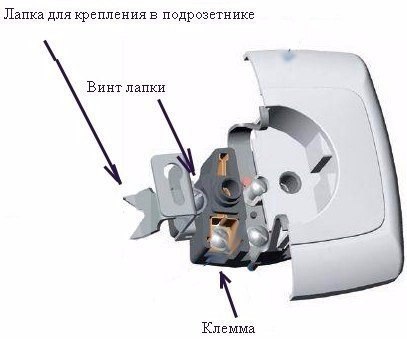

• На основании из пластика или керамики закреплены контакты при помощи металлических пластин.
• Сами пластины дополнительно служат местом винтового крепления проводов — между ними и зажимной лапкой прокладывается зачищенная жила кабеля.
• В некоторых моделях предусмотрен дополнительный контакт или пластина для заземления устройства.
• Собранная конструкция монтируется в стакан или на заднюю крышку с рельсами — в зависимости от установочного типа.

Верхняя декоративная накладка прикручивается к основанию небольшим шурупом или защелкивается на клипсы, после чего устройство приобретает законченный вид и используется по назначению.

Типы и характеристики розеток

Розетки делятся на типы по методу встраивания и допустимому вольтажу: 220 или 380 В и слаботочные.

Розетка 220 В

• Используется два рабочих контакта: фаза и ноль.
• Существуют электроточки с заземлением и без него.
• Подразделяются по виду монтажа на встраиваемые, наружные и переносные.
• Дополнительно предусмотрено деление по количеству и форме контактных отверстий.

Встраиваемые розетки

Выпускаются на одно посадочное место — подрозетник. Доступны устройства с одним или двумя гнездами для вилок. Монтаж арматуры происходит при помощи лапок, которые разжимаются винтами или креплением суппорта к стакану саморезами.

Особенности:

• подходят для скрытой проводки;

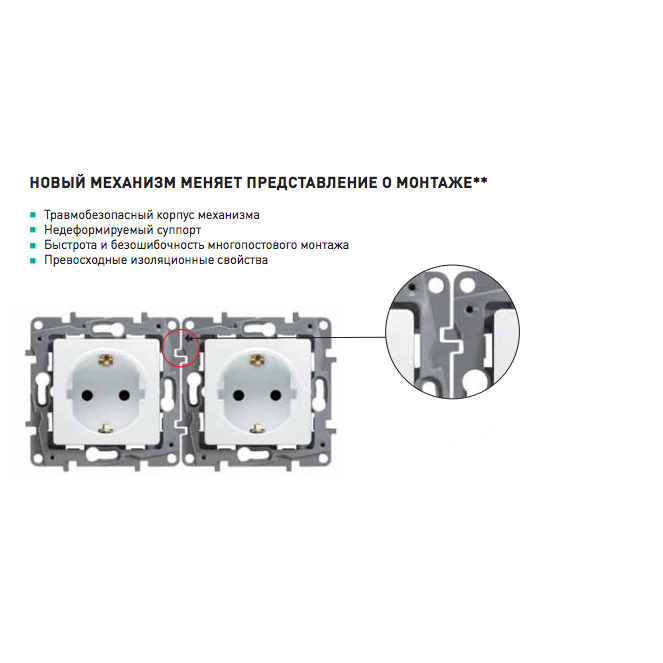

• возможен монтаж блока из нескольких розеток;
• количество и конфигурация посадочных мест ограничены только декоративной накладкой — рамкой;
• в таком блоке размещаются одновременно различные типы розеток.

Производителями выпускаются уже готовые к монтажу блоки квадратной и прямоугольной формы. Для них не требуется установка подрозетников.

Наружные розетки

Производятся для монтажа на поверхность без заглубления арматуры.

Особенности:

• подходят для скрытой и открытой проводки;
• выпускаются в пластиковых корпусах с количеством гнезд от одного до четырех;
• монтаж сводится к подключению проводов к соответствующим клеммам, креплению основания на поверхность и установке крышки.

К наружному типу монтажа относятся розетки, встраиваемые в специальный кабель-канал. Собирается группа розеток в монтажную рамку, подключаются соответственно провода, рамка фиксируется в кабель-канале зажимами и устанавливается декоративная накладка.

Переносные розетки

Этот тип розеток также носит название удлинителя.

Особенности:

• используются в местах, где невозможно сделать проводку;
• подходят для временного подключения нагрузки на удалении от стационарных силовых точек;
• выпускаются удлинители отдельно колодками по 2–4 гнезда или в готовом виде с кабелем и вилкой.

В первом случае дополнительно потребуется приобрести вилку и подобрать кабель нужного сечения, количества жил и длины. Готовые удлинители производятся разной длины, имеют на конце от одного до шести гнезд, комплектуются выключателями питания.

Длинные кабели производители комплектуют бобинами для намотки.

В зависимости от используемых материалов в розетках варьируется максимальный ток нагрузки. Он указывается в амперах.

Для ванных комнат и сырых помещений выпускаются розетки с влагозащитой. С лицевой стороны у них расположена пластиковая крышка, а с обратной стороны арматура закрыта эластичной герметичной пленкой.

Эти розетки укомплектованы зажимными клеммниками, в которые вставляются провода.

Розетка на 380 вольт

Характеризуется использованием от 1 до 3 фаз, нулевой линией и наличием заземления.

Особенности:

• Конфигурация корпусов, формы и размещения контактов предполагает включение соответствующей вилки только в определенном положении. Это не позволит перепутать используемые линии.
• Выдерживает максимальный ток до 32 ампер.
• Такой тип розеток востребован для подключения электрических плит, мощность которых не позволяет устанавливать обычные электроточки.

В промышленных и производственных условиях используются электроприборы с повышенными требованиями к потребляемой мощности, которым нужны одновременно три фазы. Такие устройства подключаются только к розеткам на 380 В.

Слаботочные розетки

Используются для подключения телефонов, телевизоров, интернета, акустики.

Особенности:

• Чаще предназначены для внутреннего монтажа. Допустима установка в блоки.
• Основание из керамики или пластика, контакты чаще пружинные, подключение к электросети происходит с помощью клемм из комплекта.
• Доступны модели наружного и встраиваемого типа. Первый вид свойственен устройствам телефонии, интернет-сетей и радио.
• Провода в таких устройствах соединяются по цвету, количество отличается от привычного — 2–16 жил. Их принято не скручивать, а обжимать специальным устройством.

Подобные устройства подчас встречаются как смежные с привычными моделями розеток внутри единого блока.

Розетка с таймером

Вид устройств с табло, которое задает комфортное время включения/вык

краткий обзор изделий, их характеристики

Электророзетка является неотъемлемой частью общей системы, проводящей ток. Подобные устройства во множественном количестве присутствуют в любом жилом помещении, на производственных предприятиях, нередко они монтируются и на улицах. Виды розеток представлены большим ассортиментом. Сделать правильный выбор помогут рекомендации, некоторые нюансы.

Конструктивные особенности

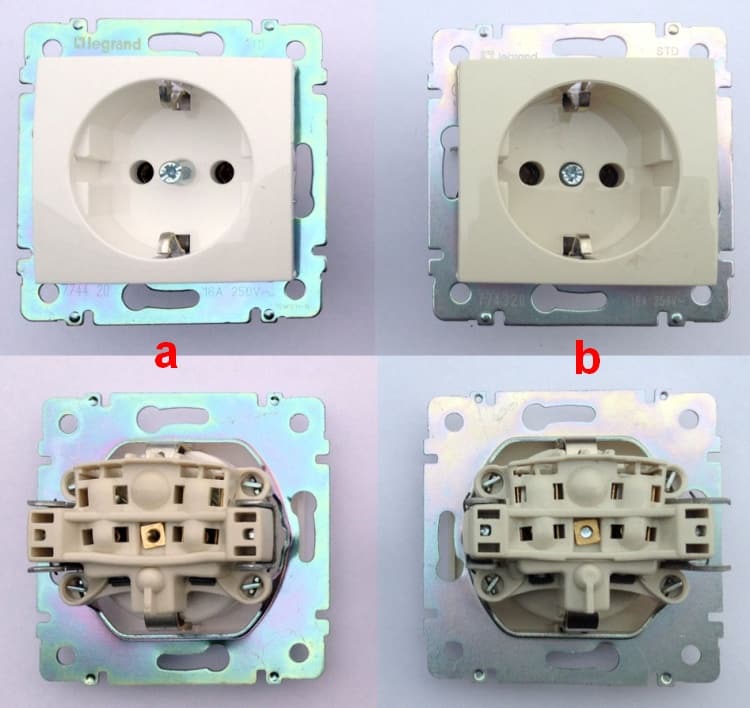

Чтобы понять, из чего состоит розетка, необходимо рассмотреть ее устройство. У конструкции имеется лицевая панель из пластика, диэлектрическое основание из керамики (дорогостоящая и хрупкая) или термоустойчивого пластика (более доступный по цене и прочный вариант), разъемы и контакты для подсоединения вилочных штепселей. Что касается контактов, их количество и форма зависят от разновидности, устройства розетки (предназначение для трех- или однофазной сети, наличие или отсутствие заземления) и от страны-производителя. Составной частью электророзеток выступают контакты, которые производятся из следующих материалов:

• луженой латуни — для условий с повышенной влажностью;
• латуни — применение в зданиях с нормальной влажностью;
• бронзы — универсальные варианты.

Самыми капризными считаются белые контакты из латуни, лишенные напыления. При регулярном воздействии влаги происходит их окисление, что приводит к ухудшению качества. Устраняется такой недостаток с помощью специальных пружинящих лепестков, поддерживающих контактирующие пластины.

Луженая латунь отличается матовым белым оттенком, дольше удерживает форму, хорошо пружинит, имеет защитное покрытие. Подобные контакты присутствуют в розетках, которые часто монтируются на улице.

Розетки, дополненные элементами из бронзы, эксплуатируются реже всех, отличительная особенность — высокая стоимость. Такие изделия имеют матовый желтый цвет. Основная характеристика бронзовых изделий заключается в создании качественного контакта в течение длительного времени, они хорошо пружинят.

Создание заземления

Контакты в розетках бывают не только фазными, но и заземляющими. Последние нужны для подключения следующих устройств:

• техника с высокими требованиями относительно электропитания;
• мощные специализированные агрегаты;
• оборудование, в ходе работы которого происходит контакт с водой (стиральные, посудомоечные машины).

Много розеток с заземлением монтируется именно на уличных территориях, в зданиях, не защищенных от влажной среды. Эти требования прописаны в действующих правилах по электробезопасности.

Что касается электророзеток, лишенных заземления, их применение допустимо только в пределах сухого помещения. Они предназначены для подключения к электросети простых приборов: конвекторы, маломощные обогреватели, настольные лампы и пр. Такие устройства отличаются меньшей глубиной, что делает более простым их монтаж, более доступной стоимость. В любом случае сложная техника с высокими требованиями к качеству питания (например, компьютер) должна работать только через розетки с заземлением. Так обеспечивается отведение статики, негативно сказывающейся на электронике, защита от поражения током.

Правильное подключение проводов

Присоединение к контактным пластинам осуществляется через безвинтовые зажимы, винты. Чтобы не использовать отвертку, рекомендуется применить во время монтажа прижимные контакты. Что касается винтовых соединений для электророзеток, они подразделены на два типа:

1. Крепление только с прямым концом.
2. Крепеж через петлеобразный провод. В этом случае создается большая контактная площадь для соприкосновения с проводником.

В первом случае процесс работы заключается во вставке подготовленного провода в контакт с последующей затяжкой винта удобным способом. Что касается второго типа розеток, понадобится дополнительное время для создания петли с помощью круглогубцев. Винты при этом демонтируются полностью, так как необходимо надеть петельку, скрутить узел. В ходе эксплуатации розеток их контакты нагреваются и остывают, результатом чего выступает ослабление винтового элемента. Специалисты рекомендуют регулярно подтягивать такие детали.

Среди многих видов розеток электрических спросом пользуются те из них, что оснащены прижимной фиксацией и отличаются максимально быстрым монтажом. Зачищенный провод размещается до упора в гнезде, оснащенном плоскопружинным зажимом. Пружина упругая, она поддерживает контакт в хорошем состоянии.

Жилые помещения оснащаются блочными, объединенными розетками. Такие детали подсоединяются за счет пожильного ввода проводов. Перемычки выполняются из отдельных отверстий.

Электророзетки и их классификация

Розетка — несложное в исполнении и применении устройство, которое представлено рядом разновидностей. Они отличны по форме, исходным материалам, методу монтажа. Некоторые модели, имеющие отличительные особенности, соединяются в блоки, дополняются выключателями.

Эти электроустановочные приспособления различаются по напряжению, которое по ним будет подаваться к бытовой технике. Отмечается отличие по току, который будет проходить через них весь эксплуатационный период. В зависимости от напряжения розетки разделяются на варианты для подведения в такие сети:

• трехфазные сети с выходом 380 В;
• наиболее популярные для России однофазные сети, поддерживающие напряжение в 220 В, 240 В;
• электросети однофазного типа, выдающие от 100 до 127 В, что является обычными стандартами для США, Японии.

Те розетки, что предназначены для сетей с 220 В, в свою очередь разделены по выдаче тока разной величины, Например, обычные устройства поддерживают 10−16 А. Для обеспечения работы бытовых приборов с повышенной мощностью (электродуховки, варочные поверхности, объемные бойлеры) понадобятся электророзетки с пропускной возможностью тока в 32 А, отличающиеся большими размерами, материалами, проявляющими устойчивость к нагреву.

Различие по способу монтажа

Чтобы понять, какие бывают розетки электрические еще, стоит рассмотреть, помимо строения, методы их установки. Изделия бывают открытого и скрытого типа, часто их еще называют накладными или наружными, встраиваемыми или внутренними. В последнем случае под электророзетку подбирается специальное отверстие на рабочей поверхности. По завершении работы лицевая панель описываемых приспособлений располагается вровень со стеной либо незначительно выступает из нее.

Если рассматривать накладную или наружную электророзетку, она устанавливается на диэлектрическую подложку или непосредственно на негорючую поверхность. Такие устройства в настоящее время чаще встречаются в ретро-проводках из-за особенного внешнего вида, бытовках, технических комнатах.

Популярностью пользуются устройства выдвижного типа, которые очень удобно использовать в ванных комнатах, на кухнях с повышенной влажностью.

Они встраиваются в напольное покрытие, столешницу, боковину мебели, дно навесного шкафа. Такие розетки функциональны и удобны в применении, легко маскируются от посторонних глаз.

Степень защиты по IP

Электророзетки отличаются по международным кодам, или IP. Они определяют защитную степень изделия от пыли, влаги. В зависимости от особенностей эксплуатационной сферы изделия помещаются в различные корпуса. Самые распространенные виды:

1. С показателем защиты в IP 20 — рассчитаны для комнат со стандартными рабочими условиями, обязательно наличие отопления в холодное время.
2. Розетки типа IP 21, IP22 рассчитаны на неотапливаемые помещения, уличные условия.
3. Влагозащищенные изделия с защитным классом IP43, IP44 — работа в среде с повышенной влажностью.
4. Розетки IP 54, IP 55 устанавливаются под открытым небом.

Устройства для улицы часто дополняются специальными крышками, преграждающими скопление большого количества пыли, влаги. Их разрешено использовать в банях, бассейнах.

Отличие по гнездам в общем корпусе

Блок одновременно может содержать несколько приборов, все зависит от числа розеточных гнезд. В таких корпусах часто располагаются специальные розетки, выключатели для USB, интернет-кабелей. Популярными в быту являются тройные, сдвоенные и одинарные описываемые приспособления. Что касается современных новостроек, в них обычно используются блоки, состоящие из одиночных розеток внутреннего типа. Подрозетники могут быть круглыми, чаще используются универсальные прямоугольные модели.

Существуют электророзетки, отличающиеся дополнительными возможностями. Их можно встретить в любом офисе, жилом доме, востребованы они также в отдельно расположенных хозпостройках.

Функция по контролю питания

Капитальный ремонт, прокладка новых электросетей часто выполняется с помощью УЗО, защитных автоматов, нередко на практике задействуются стабилизаторы. Однако существует масса жилищ, иных помещений, проводка в которых насчитывает не один десяток лет. Она может быть во вполне рабочем состоянии, но защитную, контрольную роль выполняют элементарные пробки, установленные на входе в помещение. Хотя бы самые дорогостоящие приборы нуждаются в таком случае в безопасности. Решить проблему поможет:

1. Электророзетка, оснащенная УЗО. Работа мощных бытовых приборов обеспечивается через специально выделенные линии с автоматами защиты. В случае утечки тока (контакт человека с оголенным проводом, находящимся под напряжением, пробой изоляции) срабатывает защитная функция, и аппарат отключает подаваемое питание.
2. Розетка, функционирующая под защитой от высокого напряжения, будет уместной при отсутствии локального, общего стабилизатора. Она защитит от перенапряжения технику, нуждающуюся в качественном электропитании. Когда превышается пороговый предел напряжения, питание попросту прекращается.

Эксплуатация с повышенным удобством

«Продвинутые» розетки помогают справляться с разными проблемами, так как обладают дополнительными возможностями. Очень удобный вариант с таймером. Любое устройство включается на определенное время, отключается в подходящий момент. Стоит отметить, что такие приспособления оснащаются электронными или механическими таймерами. В первом случае присутствует дополнительная возможность установить график и частоту отключений, включений бытовой техники.

Существуют розетки, дополненные удлинителями, которые часто задействуются в жилых помещениях, офисах. Такие конструкции отличаются невероятным удобством, отдельные функциональные части всегда находятся вместе, решая проблему хранения. Шнур наматывается на замаскированный в стене или мебельной поверхности барабан, розетка при этом задействуется привычным способом. Провод разматывается и сматывается за считанные секунды. Более того, некоторые модели комплектуются дополнительно тройником, то есть одна розетка закреплена в стене, а две остальные свободно перемещаются вместе со шнуром.

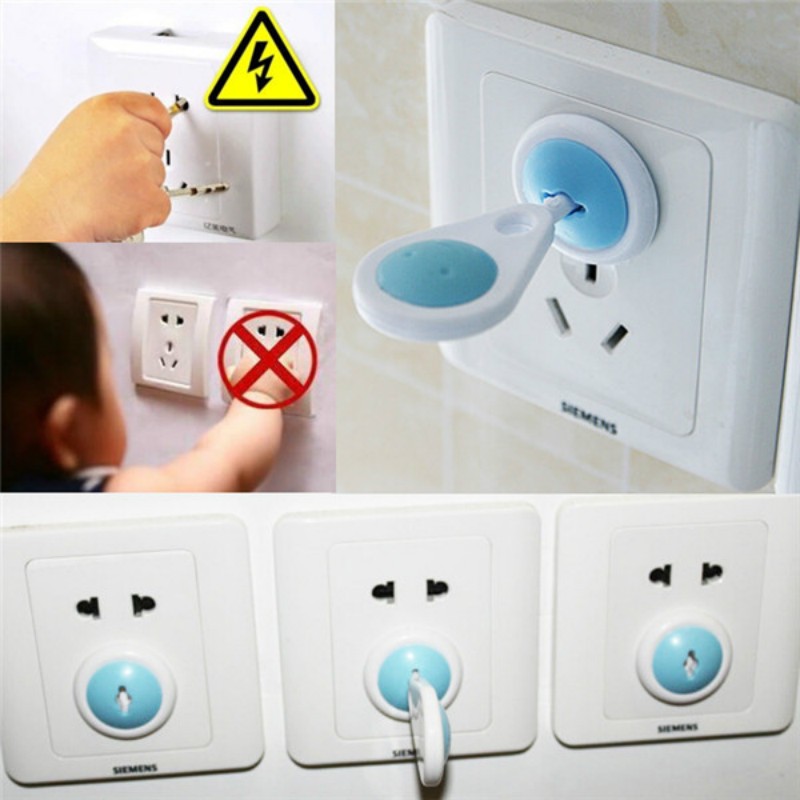

Надежная защита от детей

Подобные устройства разделены на два типа. Одни розетки дополняются специальными шторками, закрывающими отверстия под вилку. Они отворяются только при одновременном нажатии на две половинки, что будет трудно выполнить малышу. Второй вариант представлен электророзетками, у которых шторки являются поворотными. Для соединения вилки с таким приспособлением необходимо ее штырями поддеть защитные механизмы и прокрутить их под определенным углом. Контактные отверстия откроются только в таком случае.

Розетки — многофункциональные изделия, без которых сложно назвать какое-либо помещение, жилье, офис адаптированными для использования бытовой техники. Зная простые правила их выбора, обычный человек без усилий приобретет требующийся аксессуар для собственных нужд.

Виды розеток

На сегодняшний день существуют многочисленные виды розеток, которые применяются повсеместно и служат для разъемного подключения потребителей электроэнергии к сети.

Несмотря на кажущуюся простоту этих устройств, они выполняют целый ряд очень ответственных функций, к основным из которых относятся:

1. Обеспечение надежного контакта между вилкой электроприбора и разъемом бытовой электросети при допустимом токе.
2. Защита от случайного или намеренного прикосновения к токоведущим частям руками или посторонними предметами. Особенно важно обеспечить такую защиту в помещениях, где доступ к розеткам имеют маленькие дети.
3. Обеспечение надежной изоляции токоведущих частей друг от друга и от корпуса электроприбора.
4. Исключение возможности неправильного подключения потребителя к сети (поляризованная вилка). Это свойство особенно актуально для тех электроприборов, в которых используются однополюсные выключатели.
5. Подключение защитного заземления. Такая функция возложена на большинство моделей современных розеток, имеющих, помимо контактов для нулевого и фазного проводов, еще и контакт, к которому подключается контур заземления. Это, конечно, обеспечивает дополнительную защиту людей от поражения электрическим током, однако в большинстве многоквартирных зданий советской постройки заземляющий провод отсутствует.
6. Защита от подключения к электрической сети приборов, которые не рассчитаны на ее напряжение (так называемая «защита от дурака»).
7. Обеспечение пожарной безопасности в случае аварийных ситуаций в работе электрической проводки.

Кроме того, материал корпуса и способ установки электрической розетки должны максимально соответствовать общему дизайну помещения и личным предпочтениям хозяина квартиры.

Большое количество требований различного характера, которые предъявляются к этим устройствам, вынуждают производителей предлагать на рынке чрезвычайно широкий их модельный ряд. На сегодняшний день в магазинах электротоваров и строительных супермаркетах можно найти самые современные розетки различного функционального назначения и внешнего вида. В таких условиях бывает достаточно сложно определиться с выбором оптимальной по цене и качеству модели. Чтобы максимально упростить эту задачу, необходимо хотя бы в общих чертах представлять себе особенности конструктивного исполнения и классификации современных электрических розеток.

Конструкция электрических розеток

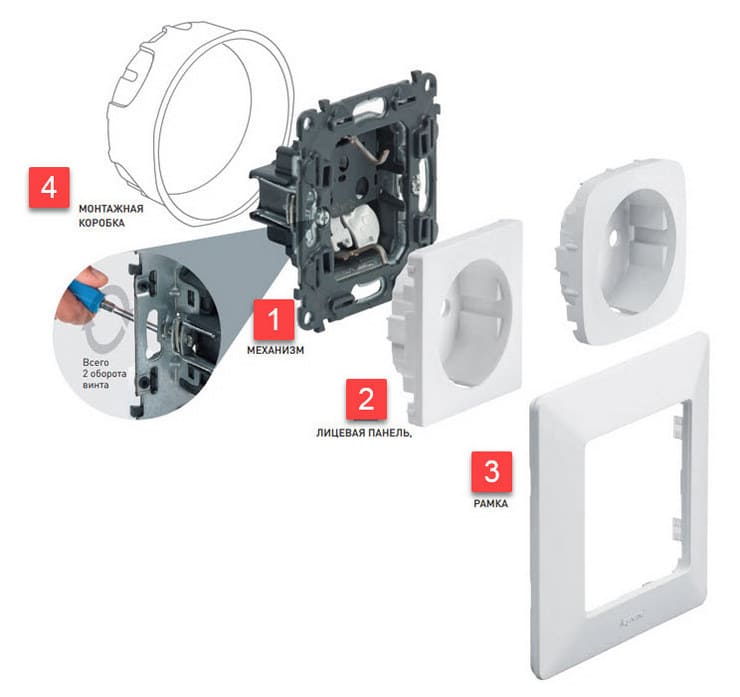

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

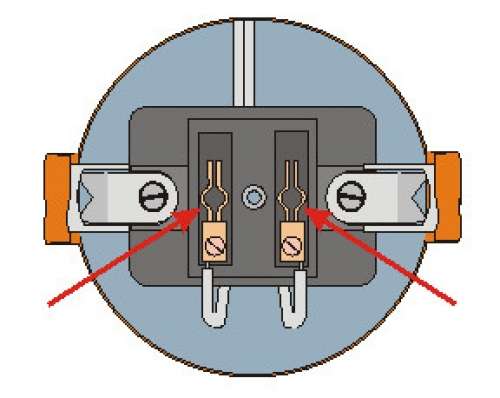

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

1. Тип F или CEE 7/4 «Schuko» с заземлением (по ГОСТ 7396.1-89 относится к типу С2).
2. Тип С без заземления. (по ГОСТ 7396.1-89 относится к типу С1-а).

Различают следующие типы розеток

• По способу крепления к стене: для использования в проводке открытого или скрытого типа. В отдельную группу можно выделить переносные розетки.

Различают накладные и встроенные (плоские) розетки. Как правило, накладные модели применяются при монтаже открытой проводки. Главным их преимуществом является предельная простота установки. Для того чтобы установить такое устройство нет необходимости высверливать отверстие для подрозетника, а достаточно всего лишь закрепить на стене колодку при помощи двух шурупов. В деревянных домах такой вариант монтажа является едва ли не единственным, поскольку он полностью соответствует требованиям правил пожарной безопасности.

Накладные розетки также могут применяться в качестве временных устройств в тех случаях, когда необходимо быстро заменить неисправную или установить новую точку подключения электроприборов к сети, а значительные по объему ремонтные работы выполнять нецелесообразно.

К достоинствам встроенных моделей розеток относится их более привлекательный, чем у накладных аналогов, внешний вид, а также надежность крепления и высокая степень защиты от поражения электрическим током. Такая защита достигается тем, что все токоведущие части расположены в глубине стены, декоративная часть практически не выступает за ее пределы, что надежно защищает устройство от различных, в том числе и непреднамеренных, механических воздействий.

• По величине тока.

Почти все современные электрические розетки рассчитаны на токи 6, 10 и 16 А. Это значительно больше, чем показатели старых советских моделей, номинальный ток которых был равен 6,3 А.

Для подключения особенно мощных потребителей, таких как варочные поверхности, кондиционеры или бойлеры, следует применять специальные устройства, отличающиеся повышенной устойчивостью к действию больших токов. Кроме того, все они в обязательном порядке имеют контакт для подключения защитного заземления. Впрочем, такое оборудование, как правило, устанавливается стационарно и не подлежит перемещению по квартире. Поэтому во многих случаях для повышения надежности электрических соединений при подключении мощных потребителей вообще не используются розетки. Провод, по которому осуществляется питание электроприбора, выводится непосредственно на электрический щиток при вводе в квартиру и подключается к нему через отдельный автоматический выключатель соответствующей мощности.

Для того чтобы определить допустимую мощность потребителя, который может быть подключен к электросети через розетку, необходимо перемножить значения максимального тока и напряжения сети.

Таким образом:

P = U*Imax = 220*10 = 2200 ВТ, или P = U*Imax = 220*16 = 3520 ВТ.

Здесь нужно заметить, что при использовании большинства моделей разветвителей, общая допустимая мощность подключаемых к розетке электроприборов существенно снижается. Это происходит, во-первых, из-за появления дополнительного разъемного соединения, а во-вторых, из-за низкого качества контактов большинства тройников и удлинителей.

• По наличию защитного заземления. Различают розетки, имеющие в своем составе контакт для подключения заземляющего провода, а также те, которые этого контакта не имеют.

Модели с заземлением, несомненно, являются более безопасными, если есть возможность правильно подключить такое устройство. В противном случае никакой разницы между этими двумя видами нет. А если заземляющий провод подключен неправильно, то опасность поражения электрическим током возрастает многократно.

В старых многоквартирных домах электрическая проводка предусматривает наличие всего двух проводов: нулевого и фазного. Нулевой провод связан с нейтральной точкой трехфазной электрической сети, фазы которой соединены по схеме «звезда» (только такое соединение используется для питания жилых зданий). Кроме того, нулевой провод должен быть качественно заземлен. В нормальных условиях работы (то есть если в сети отсутствуют какие-либо аварии и нагрузка на каждую фазу примерно одинакова) ток через нейтральный провод трехфазной системы не протекает и напряжение на нем относительно земли равно нулю.

В случае возникновения аварий (сильный перекос фаз, обрыв или короткое замыкание) могут возникать ситуации, когда на нулевом проводе появится определенный потенциал по отношению к земле.

Если корпус электроприбора, к примеру, стиральной машинки, «заземлен» на нулевой провод через розетку, то возникает риск поражения людей электрическим током. Чтобы предотвратить это явление лучше всего сделать отдельное заземление специально выведенным проводом, однако в высотных домах выполнить это достаточно сложно.

Дополнительные аксессуары и функции электрических розеток

Для обеспечения более высокой надежности, защищенности в условиях негативного воздействия окружающей среды или просто для создания удобства в эксплуатации некоторые виды розеток оснащаются дополнительными аксессуарами или набором функций.

С защитой от детей

Имеют в своем составе специальные шторки, которые закрывают электрические контакты и могут быть убраны только при подключении к розетке провода со стандартной вилкой.

С защитой от пыли или повышенной влажности

Оснащаются специальными крышками, которые надежно защищают контакты от воздействия внешней среды в период, когда устройство не используется. Защищенные розетки предназначены для установки на улице или в помещениях с повышенной влажностью, например, в ванных комнатах.

С подсветкой

В корпус таких устройств встроены специальные светодиодные маячки, которые позволяют легко найти место для подключения электроприбора в темноте, кроме того, огни этих светодиодов позволяют легче ориентироваться в темной комнате и могут создавать дополнительный уют вместо ночника.

С выключателем

Достаточно экзотический вариант, в нашей стране он мало распространен. Выключатель на такой розетке служит для надежного изолирования потребителя от электрической сети без извлечения вилки из разъема. Это создает дополнительные удобства при эксплуатации электроприборов и значительно повышает срок службы розетки, которая рассчитана на определенное число подключений и отключений от нее штепсельной вилки (как правило, от 3 до 5 тысяч циклов).

Со встроенным устройством защитного отключения

Такие устройства могут стать чрезвычайно полезными в том случае, если не удается качественно заземлить корпус мощного электропотребителя, например, стиральной машины. Собственно говоря, существует два основных вида защиты от поражения электрическим током: защитное заземление и защитное отключение. Суть первого состоит в том, что при замыкании фазы на корпус электроприбора, ток по пути наименьшего сопротивления уходит в землю по специально предназначенному для этого проводу. Устройство защитного отключения, установленное в розетке, срабатывает при появлении тока утечки из-за повреждения изоляции, а также при возникновении короткого замыкания.

С таймером

Применение таких устройств позволяет не задумываться о том, все ли потребители отключены от сети. Таймер автоматически даст команду автоматике на отключение по истечении установленного времени.

Таким образом, если не обращать внимания на многочисленные типы электрических розеток, которые предназначены для использования в системах электроснабжения зарубежных стран, то выбрать подходящее устройство для установки в своей квартире не так уж и сложно.

Первое и главное требование – это соответствие максимально допустимого тока розетки мощности подключаемых к ней потребителей, а также качество всех элементов, которые входят в ее конструкцию. Если эти свойства удовлетворяют необходимым требованиям, стоит обратить внимание на условия эксплуатации устройства: наличие большого количества пыли или влаги (при установке его в ванной комнате, на улице или в ремонтной мастерской), доступность розетки для детей и, наконец, ее внешний вид, а также соответствие интерьеру помещения.

Параметры сокета SOL_SOCKET (Winsock2.h) — приложения Win32

PVD_CONFIG	да	да	символа []	Объект непрозрачной структуры данных, содержащий информацию о конфигурации для поставщика услуг. Этот вариант зависит от реализации.
SO_ACCEPTCONN	да		DWORD (логический)	Возвращает, находится ли сокет в режиме прослушивания. Эта опция действительна только для протоколов с установлением соединения.
SO_BROADCAST	да	да	DWORD (логический)	Настройте сокет для отправки широковещательных данных. Этот параметр действителен только для протоколов, поддерживающих широковещательную рассылку (например, IPX и UDP).
SO_BSP_STATE	да		CSADDR_INFO	Возвращает локальный адрес, локальный порт, удаленный адрес, удаленный порт, тип сокета и протокол, используемый сокетом. См. Ссылку SO_BSP_STATE для получения дополнительной информации.
SO_CONDITIONAL_ACCEPT	да	да	DWORD (логический)	Указывает, должны ли входящие соединения приниматься или отклоняться приложением, а не стеком протоколов. См. Ссылку SO_CONDITIONAL_ACCEPT для получения дополнительной информации.
SO_CONNDATA	да	да	символа []	Дополнительные данные, не входящие в обычный сетевой поток данных, которые отправляются с сетевыми запросами на установление соединения.Эта опция используется устаревшими протоколами, такими как DECNet, OSI TP4 и другими. Этот параметр не поддерживается протоколом TCP / IP в Windows.
SO_CONNDATALEN		да	DWORD	Длина в байтах дополнительных данных, не входящих в обычный сетевой поток данных, которые отправляются с сетевыми запросами на установление соединения. Эта опция используется устаревшими протоколами, такими как DECNet, OSI TP4 и другими. Этот параметр не поддерживается протоколом TCP / IP в Windows.
SO_CONNECT_TIME	да		DWORD	Возвращает количество секунд, в течение которых сокет был подключен. Эта опция действительна только для протоколов с установлением соединения.
SO_CONNOPT	да	да	символа []	Дополнительные данные опции подключения, не в обычном сетевом потоке данных, которые отправляются с сетевыми запросами на установление подключения. Эта опция используется устаревшими протоколами, такими как DECNet, OSI TP4 и другими.Этот параметр не поддерживается протоколом TCP / IP в Windows.
SO_CONNOPTLEN		да	DWORD	Длина в байтах данных опции подключения (не в обычном сетевом потоке данных), которые отправляются с сетевыми запросами на установление соединения. Эта опция используется устаревшими протоколами, такими как DECNet, OSI TP4 и другими. Этот параметр не поддерживается протоколом TCP / IP в Windows.
SO_DISCDATA	да	да	символа []	Дополнительные данные, не входящие в обычный сетевой поток данных, которые отправляются с сетевыми запросами на отключение соединения.Эта опция используется устаревшими протоколами, такими как DECNet, OSI TP4 и другими. Этот параметр не поддерживается протоколом TCP / IP в Windows.
SO_DISCDATALEN		да	DWORD	Длина в байтах дополнительных данных, не входящих в обычный сетевой поток данных, которые отправляются с сетевыми запросами на отключение соединения. Эта опция используется устаревшими протоколами, такими как DECNet, OSI TP4 и другими. Этот параметр не поддерживается протоколом TCP / IP в Windows.
SO_DISCOPT	да	да	символа []	Дополнительные данные опции отключения, не в обычном потоке сетевых данных, которые отправляются с сетевыми запросами на отключение соединения. Эта опция используется устаревшими протоколами, такими как DECNet, OSI TP4 и другими. Этот параметр не поддерживается протоколом TCP / IP в Windows.
SO_DISCOPTLEN		да	DWORD	Длина в байтах дополнительных данных опции отключения (не в обычном потоке сетевых данных), которые отправляются с сетевыми запросами на отключение соединения.Эта опция используется устаревшими протоколами, такими как DECNet, OSI TP4 и другими. Этот параметр не поддерживается протоколом TCP / IP в Windows.
SO_DEBUG	да	да	DWORD (логический)	Включить вывод отладки. Поставщики Microsoft в настоящее время не выводят никакой отладочной информации.
SO_DONTLINGER	да	да	DWORD (логический)	Указывает состояние элемента l_onoff структуры linger , связанной с сокетом.Если этот член не равен нулю, сокет остается открытым в течение определенного времени после вызова функции closesocket , чтобы разрешить отправку данных в очереди. Эта опция действительна только для надежных протоколов с установлением соединения.
SO_DONTROUTE	да	да	DWORD (логический)	Указывает, что исходящие данные должны отправляться на любой интерфейс, к которому привязан сокет, а не маршрутизироваться на какой-либо другой интерфейс. Эта опция действительна только для протоколов, ориентированных на сообщения.Поставщики Microsoft молча игнорируют эту опцию и всегда сверяются с таблицей маршрутизации, чтобы найти подходящий исходящий интерфейс.
SO_ERROR	да		DWORD	Возвращает последний код ошибки на этом сокете. Этот код ошибки для каждого сокета не всегда устанавливается сразу.
SO_EXCLUSIVEADDRUSE	да	да	DWORD (логический)	Предотвращает привязку любого другого сокета к тому же адресу и порту.Эта опция должна быть установлена ​​перед вызовом функции bind . См. Ссылку SO_EXCLUSIVEADDRUSE для получения дополнительной информации.
SO_GROUP_ID	да		целое число без знака	Эта опция сокета зарезервирована и не должна использоваться.
SO_GROUP_PRIORITY	да	да	внутр	Эта опция сокета зарезервирована и не должна использоваться.
SO_KEEPALIVE	да	да	DWORD (логический)	Включает поддержку активности для сокет-соединения.Действительно только для протоколов, поддерживающих понятие keep-alive (протоколы, ориентированные на соединение). Для TCP тайм-аут проверки активности по умолчанию составляет 2 часа, а интервал проверки активности — 1 секунду. Количество проверок активности по умолчанию зависит от версии Windows. См. Ссылку SO_KEEPALIVE для получения дополнительной информации.
SO_LINGER	да	да	struct linger	Указывает состояние структуры linger , связанной с сокетом. Если член l_onoff структуры linger отличен от нуля, сокет остается открытым в течение определенного времени после вызова функции closesocket , чтобы разрешить отправку данных в очереди. Время в секундах, в течение которого остается открытым, указывается в элементе l_linger структуры linger . Эта опция действительна только для надежных протоколов с установлением соединения.
SO_MAX_MSG_SIZE	да		DWORD	Возвращает максимальный размер исходящего сообщения для сокетов, ориентированных на сообщения, поддерживаемых протоколом.Не имеет смысла для потоковых сокетов.
SO_MAXDG	да		DWORD	Возвращает максимальный размер исходящих дейтаграмм в байтах, поддерживаемый протоколом. Этот параметр сокета не имеет значения для потоковых сокетов.
SO_MAXPATHDG	да		DWORD	Возвращает максимальный размер в байтах исходящих дейтаграмм, поддерживаемых протоколом на заданный адрес назначения. Этот параметр сокета не имеет значения для потоковых сокетов. Поставщики Microsoft могут молча рассматривать это как SO_MAXDG.
SO_OOBINLINE	да	да	DWORD (логический)	Указывает, что данные вне пределов должны возвращаться вместе с обычными данными. Эта опция действительна только для протоколов с установлением соединения, которые поддерживают внеполосные данные.
SO_OPENTYPE	да	да	DWORD	После установки влияет на то, будут ли создаваемые последующие сокеты не перекрываться.Возможные значения для этой опции: SO_SYNCHRONOUS_ALERT и SO_SYNCHRONOUS_NONALERT. Этот вариант использовать не следует. Вместо этого используйте функцию WSASocket и оставьте бит WSA_FLAG_OVERLAPPED в параметре dwFlags выключенным.
SO_PAUSE_ACCEPT	да	да	DWORD (логический)	Используйте эту опцию для прослушивания сокетов. Когда этот параметр установлен, сокет отвечает на все входящие соединения RST, а не принимает их.
РАСШИРЯЕМОСТЬ SO_PORT	да	да	DWORD (логический)	Обеспечивает масштабируемость локального порта для сокета, позволяя максимизировать распределение портов путем многократного выделения портов с подстановочными знаками для разных пар портов локального адреса на локальном компьютере. На платформах, где доступны оба параметра, предпочтите SO_REUSE_UNICASTPORT вместо этого параметра. См. Ссылку SO_PORT_SCALABILITY для получения дополнительной информации.
SO_PROTOCOL_INFO	да		WSAPROTOCOL_INFO	Эта опция определена для опции сокета SO_PROTOCOL_INFOW, если определен макрос UNICODE. Если макрос UNICODE не определен, тогда этот параметр определяется для параметра сокета SO_PROTOCOL_INFOA.
SO_PROTOCOL_INFOA	да		WSAPROTOCOL_INFOA	Возвращает структуру WSAPROTOCOL_INFOA для данного сокета
SO_PROTOCOL_INFOW	да		WSAPROTOCOL_INFOW	Возвращает структуру WSAPROTOCOL_INFOW для данного сокета
SO_RANDOMIZE_PORT	да	да	uint16	Этот параметр должен быть установлен для несвязанного сокета. Когда SO_RANDOMIZE_PORT установлен и на сокете выбран временный порт, привязывается случайный номер порта. Порты с автоматическим повторным использованием (порты, выбранные с помощью SO_REUSE_UNICASTPORT) также рандомизируют возвращаемый порт, поэтому, если приложение устанавливает SO_REUSE_UNICASTPORT, а затем пытается установить SO_RANDOMIZE_PORT, второй вызов setsockopt терпит неудачу.
SO_RCVBUF	да	да	DWORD	Общее буферное пространство на сокет, зарезервированное для приема.Это не связано с SO_MAX_MSG_SIZE и не обязательно соответствует размеру окна приема TCP.
SO_RCVLOWAT	да	да	DWORD	Опция сокета из BSD UNIX включена для обратной совместимости. Этот параметр устанавливает минимальное количество байтов для обработки для операций ввода сокета. Этот параметр не поддерживается поставщиком TCP / IP Windows. Если этот параметр используется в Windows Vista и более поздних версиях, функции getsockopt и setsockopt завершатся ошибкой с WSAEINVAL. В более ранних версиях Windows эти функции не работают с WSAENOPROTOOPT.
SO_RCVTIMEO	да	да	DWORD	Тайм-аут в миллисекундах для блокировки входящих вызовов. Значение по умолчанию для этого параметра равно нулю, что означает, что время ожидания операции приема не истечет. Если время вызова блокировки приема истекло, соединение находится в неопределенном состоянии и должно быть закрыто. Если сокет создан с использованием функции WSASocket , то для параметра dwFlags должен быть установлен атрибут WSA_FLAG_OVERLAPPED, чтобы тайм-аут работал правильно.В противном случае тайм-аут никогда не вступит в силу.
SO_REUSEADDR	да	да	DWORD (логический)	Позволяет сокету связываться с уже используемым адресом и портом. Опция SO_EXCLUSIVEADDRUSE может предотвратить это.
SO_REUSE_UNICASTPORT	да	да	DWORD (логический)	Если установлено, разрешить повторное использование эфемерного порта для функций подключения Winsock API, для которых требуется явная привязка, например ConnectEx . Обратите внимание, что в функциях подключения с неявным связыванием (например, , подключение без явного связывания , ) этот параметр установлен по умолчанию. Используйте этот параметр вместо SO_PORT_SCALABILITY на платформах, где доступны оба варианта.
SO_REUSE_MULTICASTPORT	да		DWORD	При установке на сокет этот параметр указывает, что сокет никогда не будет использоваться для приема одноадресных пакетов, и, следовательно, его порт может использоваться совместно с другими приложениями, поддерживающими только многоадресную передачу.Установка значения 1 позволяет всегда совместно использовать многоадресный трафик через порт. Установка значения 0 (по умолчанию) отключает это поведение.
SO_SNDBUF	да	да	DWORD	Общее буферное пространство на сокет, зарезервированное для посылок. Это не связано с SO_MAX_MSG_SIZE и не обязательно соответствует размеру окна отправки TCP.
SO_SNDLOWAT	да	да	DWORD	Опция сокета из BSD UNIX включена для обратной совместимости.Эта опция устанавливает минимальное количество байтов для обработки для операций вывода сокета. Этот параметр не поддерживается поставщиком TCP / IP Windows. Если этот параметр используется в Windows Vista и более поздних версиях, функции getsockopt и setsockopt завершатся ошибкой с WSAEINVAL. В более ранних версиях Windows эти функции не работают с WSAENOPROTOOPT.
SO_SNDTIMEO	да	да	DWORD	Тайм-аут в миллисекундах для блокировки вызовов отправки.Значение по умолчанию для этого параметра — ноль, что означает, что время ожидания операции отправки не истечет. Если время вызова блокирующей отправки истекает, соединение находится в неопределенном состоянии и должно быть закрыто. Если сокет создан с использованием функции WSASocket , то для параметра dwFlags должен быть установлен атрибут WSA_FLAG_OVERLAPPED, чтобы тайм-аут работал правильно. В противном случае тайм-аут никогда не вступит в силу.
SO_TYPE	да		DWORD	Возвращает тип сокета для данного сокета (например, SOCK_STREAM или SOCK_DGRAM).
SO_UPDATE_ACCEPT_CONTEXT		да	DWORD (логический)	Эта опция используется с функцией AcceptEx . Этот параметр обновляет свойства сокета, унаследованные от прослушивающего сокета. Этот параметр должен быть установлен, если функции getpeername , getsockname , getsockopt или setsockopt должны использоваться на принятом сокете.
SO_UPDATE_CONNECT_CONTEXT		да	DWORD (логический)	Этот параметр используется с функциями ConnectEx , WSAConnectByList и WSAConnectByName .Эта опция обновляет свойства сокета после того, как соединение установлено. Эта опция должна быть установлена, если на подключенном сокете должны использоваться функции getpeername , getsockname , getsockopt , setsockopt или shutdown .
SO_USELOOPBACK	да	да	DWORD (логический)	Используйте локальный адрес обратной петли при отправке данных из этого сокета. Эту опцию следует использовать только в том случае, если все отправленные данные также будут получены локально.Этот параметр не поддерживается поставщиком TCP / IP Windows. Если этот параметр используется в Windows Vista и более поздних версиях, функции getsockopt и setsockopt завершатся ошибкой с WSAEINVAL. В более ранних версиях Windows эти функции не работают с WSAENOPROTOOPT.

Таблица сокетов ЦП

Этот список не является исчерпывающим.

0 Socket 16 169 контактов LIF
169 контактов ZIF

Общие розетки
Розетки	Штырь Отверстия	Типичное напряжение	Типичное Скорости шины	Типовое Множители	Типичное Мультипликаторы шина	168-контактный LIF	5v	20 МГц 25 МГц 33 МГц	1. 0x 2.0x 3.0x	?	486DX 20 ~ 33 486DX2 50 ~ 66 486DX4 75 ~ 120 1 486DX2ODPR 50 ~ 66 486DX4ODPR 75 ~ 100 Am5x86 133 10047 9069 9069 9069 9069 9069 9069 — ComputerNerd RA4 Gainbery 5×86 133 Kingston TurboChip 133 PowerLeap PL / 586133 PowerLeap PL-Renaissance / AT Trinity Works 5×86-133
Шина	5v	16 МГц 20 МГц 25 МГц 33 МГц	1.0x 2.0x 3.0x	?	486SX 16 ~ 33 486SX2 50 ~ 66 486SXODP 25 ~ 33 486SX2ODP 50 486DX 20 ~ 33 486DX2 50 ~ 66 486DX4 75 ~ 120 486DX4 75 ~ 120 506	48730 507 66 486DX4ODP 75 ~ 100 486DX2ODPR 50 ~ 66 486DX4ODPR 75 ~ 100 Am5x86 133 1 Cx5x86 100 ~ 120 1 — Everd RAver6 338 0476 Everd TurboChip 133 Madex 486 PowerLeap PL / 586133 PowerLeap PL-Renaissance / AT Trinity Works 5×86-133
Разъем 2 Шина 486	238 штырьков	5 В	25 МГц 33 МГц 40 МГц 50 МГц	1. 0x 2,0x 3,0x	Intel 420TX (Saturn) VLSI 82C480	486SX 25 ~ 33 486SX2 50 ~ 66 486SXODP 25 ~ 33 486SX6 50476 50X2ODP 50X 486DX4 75–120 1 486DXODP 25–33 486DX2ODP 50–66 486DX4ODP 75–100 486DX2ODPR 50–66 486DX4ODPR 75–100 Pentium ODP6 Cx5x86 100 ~ 120 1 — ComputerNerd RA4 Evergreen 586133 Gainbery 5×86 133 Kingston TurboChip 133 Madex 486 PowerLeap PL / 586 133 PowerLeap PL- 16 PowerLeap PL-
Гнездо 3 486 шина	237-контактный LIF 237-контактный ZIF	3.3v 5v	25 МГц 33 МГц 40 МГц 50 МГц	1.0x 2.0x 3.0x	ALi M1429 Intel ALi M1439 ALi M14 ( Fin ALi M14) (Сатурн) Intel 420ZX (Сатурн-II) OPTi 82C495 OPTi 82C895 SiS 85C406 SiS 85C461 SiS 85C471 SiS 85C49x UMC UM8498 UMC UM888x UMC UM888x 486SX2 50 ~ 66 486SXODP 25 ~ 33 486SX2ODP 50 486DX 25 ~ 50 486DX2 50 ~ 80 486DX4 75 ~ 120 486DXODP 25 ~ 33 486DX2ODP 50 ~ 66 486DX4 75ODX2ODP 50 ~ 66 486DX4 75ODPODP 50 ~ 66 486DX4 90PR ~ 100 Pentium ODP 63 ~ 83 Am5x86 133 Cx5x86 100 ~ 120 — ComputerNerd RA4 Evergreen 586133 Gainbery 5×86 133 Kingston RenboChip 133 Madex 486 PL- PowerLeap PL / 586 133 9047 PowerLeap PL-Renais sance / PCI Trinity Works 5×86-133
Разъем 6 Шина 486	235 контактов ZIF	3. 3v	25 МГц 33 МГц 40 МГц	2,0x 3,0x	?	486DX4
Гнездо 4 Шина P5	273-контактный LIF 273-контактный ZIF	699 5v	5	Intel 430LX (Mercury) OPTi 82C546 (Python) OPTi 82C596 (Cobra)	Pentium 60–66 Pentium OverDrive 120–133 – Computer Nerd RA3 PowerPCIpreen / Accele PowerLeap PL / 54CMMX PowerLeap PL-Renaissance / AT PowerLeap PL-Renaissance / PCI Trinity Works P6x
Разъем 5 Шина P54C	-контактный LIFA 320-контактный ZIF	STD VR VRE	50 МГц 60 МГц 66 МГц	1. 5x 2.0x	ALi Aladdin III ALi Genie Intel 430FX (Triton I) Intel 430NX (Neptune) OPTi 82C546 (Python) OPTi 82C596 (Cobra) OPTi/03 Vendet SiS 5511/12/13 SiS 5571 (Trinity) SiS 5581/82 SiS 5596 (Genesis) SiS 5597/98 (Jedi) UMC 881x VIA Apollo Master VLSI 82C59x	PR75 K5 PR75 6x86L PR120 + ~ PR166 + 1 Pentium 75 ~ 133 Pentium ODP 125 ~ 166 — K6 166 ~ 300 1 K6-2 266 ~ 400 1 Winchip-2200 ~ 240 Winchip-2A 233 6x86MX PR166 ~ PR233 1 Pentium ODP MMX 125 ~ 180 Pentium MMX 166 ~ 233 1 — Concept Manuf.VA55C Evergreen PR166 Evergreen MxPro Evergreen AcceleraPCI Evergreen Spectra Kingston TurboChip Madex 586 PNY QuickChip 200 PNY QuickChip-3D 200 PowerLeap PL / Power ODLeap III PL / Power ODLeap PL / Power ODLeap III PL / Power ODLeap III Renaissance / AT PowerLeap PL-Renaissance / PCI Trinity Works P7x
Разъем 7 Шина P54C Шина P55C	296-контактный разъем ZIF 006	906 VR VRE VRT	40 МГц 50 МГц 55 МГц 60 МГц 62 МГц 66 МГц 68 МГц 75 МГц 83 МГц 90 МГц 95 МГц 100 МГц 102 МГц 112000 124 МГц 4 9,7004. 5x 1,75x 2,0x 2,33x 2,5x 2,66x 3,0x 3,33x 3,5x 4,0x 4,5x 5,0x 5,5x 6,0x	ALi Aladdin III ALi Aladdin IV ALi Aladdin IV + ALi Aladdin V ALi Aladdin V + ALi Aladdin 7 AMD 640 Intel 430FX (Triton I) Intel A 430HX Intel m Intel 430HX 430TX Intel 430VX (Triton II / III) OPTi 82C556 (Viper) OPTi 82C566 (ViperMax) OPTi 82C576 (Viper Xpress) OPTi 82C750 (Vendetta) SiS 530 (12476 SiS 530 (1247 SiS) 9047 SiS 530 (1247 SiS) 9047 13 SiS 5571 (Trinity) SiS 5581/82 SiS 5591/92 (David) SiS 5596 (Genesis) SiS 5597/98 (Jedi) VIA Apollo Master VIA Apollo MVP3 VIA Apollo MVP4 VIA Apollo -1 VIA Apollo VP-2 VIA Apollo VP-2/97 VIA Apollo VP-3 VIA Apollo VPX VIA Apollo VPX / 97 VLSI 82C541 (Lynx)	K5 PR75 ~ PR200 6×86 PR90 + ~ PR200 + 6x86L PR120 + ~ PR200 + Pentium 75 ~ 200 Pentium ODP 125 ~ 166 — K6 166 ~ 300 K6-2 266 ~ 550 K6-2 + 450 ~ 550 K6-III 400 ~ 450 K6-III + 450 ~ 500 Winchip 150 ~ 240 Winchip-2 200 ~ 240 Winchip-2A 200 ~ 266 6x86MX PR166 ~ PR333 M II 233 ~ 433 Pentium ODP MMX 125 ~ 200 Pentium MMX 166 ~ 233 mP6 166 ~ 266 — Computer Nerd RA5 Concept Manuf. VA55C Evergreen PR166 Evergreen MxPro Evergreen AcceleraPCI Evergreen Spectra Kingston TurboChip Madex 586 PNY QuickChip-3D 200 PowerLeap PL / OD54C PowerLeap PL / PowerLeap PowerLeap PL / RENAIL PowerLeap® PowerLeap PL-Renaissance / PCI
Разъемы AMD для настольных ПК
Разъемы	Штырь Отверстия	Типичное напряжение	Типичное Скорости шины1	Типичные наборы процессоров	9067 Типовые процессоры 9067
Слот A Шина EV6	242 контакта SECC	VID VRM (1.3 В ~ 2,05 В)	100 МГц (x2) 133 МГц (x2)	5,0x 5,5x 6,0x 6,5x 7,0x 7,5x 8,0x 8,5x 9,0x 9,5x 10,0x	драм 750 (Irongate) ЧЕРЕЗ KX-133	Athlon 500 ~ 700 (K7) Athlon 550 ~ 1 ГГц (K75) Athlon 650 ~ 1 ГГц (Thunderbird) Athlon Ultra (Mustang)
Socket A	EV6 шина 4 462-контактный ЗИФ	VID VRM (1. 1 В ~ 2,05 В)	100 МГц (x2) 133 МГц (x2) 166 МГц (x2) 200 МГц (x2)	6,0x 6,5x 7,0x 7,5x 8,0x 8,5x 9,0x 9,5x 10,0x 10,5x 11,0x 11,5x 12,0x 12,5x 13,0x 13,5x 9047 14,0x 14,5x 15,0x	ALi MAGiK 1 ALi MAGiK 2 ALi Aladdin K7 III ALi M1667 AMD 750 (Irongate) AMD 760 (Irongate-4) AMD 760MP (Irongate-4) AMD 760MPX (Irongate-4) (Irongate-4) (Irongate-4) (Irongate-4) (Irongate-4) AMD 770 ATI IGP 320 NVidia nForce220 (Crush 11) NVidia nForce220D (Crush 11) NVidia nForce230 (Crush 11) NVidia nForce230-T (Crush 11) NVidia nForce415D476 (Crush 12) (Crush 12) 12) NVidia nForce420D (Crush 12) NVidia nForce430 (Crush 12) NVidia nForce430-T (Crush 12) NVidia nForce615D (Crush?) NVidia nForce620D (Crush?) NVidia nForce2-G 18 IGP ( NVidia nForce2-GT IGP (Crush 18) NVidia nForce2-S SPP (Crush 18) NVidia nForce2-ST SPP (Crush 18) NVidia nForce2 400 (Crush 18) NVidia nForce2 Ultra 400 (Crush 18) SiS 730S SiS 733 SiS 735 SiS 740 SiS 741 SiS 741GX SiS 745 SiS 746 SiS 746DX SiS 746FX SiS 748 SiS 750 VIA KL-133 VIA KL-133A VIA KLE133 VIA KM-133 VIA KM-133A 90-476 VIA KM-266 VIA 90-476 VIA KM-266 KM-400 VIA KT-133 VIA KT-133A VIA KT-133E VIA KT-266 VIA KT-266A VIA KT-266DP VIA KT-333 VIA KT-333A VIA ЧЕРЕЗ КТ-400А КТ-600 КТ-880	Duron 600 ~ 950 (Spitfire) Duron 1. 0 ГГц ~ 1,3 ГГц (Morgan) Duron 1,33G (Appaloosa) Duron 1,4 ГГц ~ 1,8 ГГц (Applebred) Athlon 650 ~ 1,4 ГГц (Thunderbird) Athlon Ultra (Mustang) Athlon 4850 ~ 1600 + (мобильный Palomino) Athlon MP 1,0 ГГц ~ 2100+ (Palomino) Athlon MP 2000 + ~ 2600 + (Thoroughbred) Athlon MP 2800+ (Barton) Athlon XP 1500 + ~ 2100+ (Palomino) Athlon XP 1600+ ~ 2800 + (Thoroughbred) Athlon XP 2500 + ~ 3200 + (Barton) Athlon XP 2000 + ~ 2400 + (Thorton) Athlon XP (Thoroughbred-S) Sempron 2200 + ~ 2800 + (Thoroughbred) Sempron 2200 + ~ 2800 + (Thorton) Sempron 3000+ (Barton)
Разъем 754 Шина K8 64-битная DDR1	754-контактный ZIF6 9ID	(0.8 В ~ 1,55 В)	200 МГц (x2)	6.0x 7.0x 8.0x 9. 0x 10.0x 11.0x 12.0x	ALi M1687 ALi M1688 ALi M1689 ALi M1695 ALi M1697 ATI ??? (RS-380) ATI ??? (RX-380) ATI Radeon Xpress 200G (RS-480) ATI Radeon Xpress 200G (RS-482) ATI Radeon Xpress 200P (RX-480) ATI Radeon Xpress 200P (RX-482) NVidia nForce3 NVidia CK8 NVidia nForce4 SiS 755 SiS 760 SiS 760GX VIA K8M-800 VIA K8M-890 VIA K8T-800 VIA K8T-800 Pro VIA 90 18,0 4094 9000 VR (? V ~? V) х2) 9325 2 Шина P6 Athlon 64 2800 + ~ 3700 + (Clawhammer) Athlon 64 2800 + ~ 3400 + (Newcastle) Sempron 2600 + ~ 3300 + (Paris) Sempron 2500 + ~ 3400 + (Palermo) Socket 939 Шина K8 128-битная DDR1 939 контактов ZIF VID VRM (0.8 В ~ 1,55 В) 200 МГц (x2) 9,0x 10,0x 11,0x 12,0x 13,0x 14,0x ALi M1687 ALi M1688 ALi M1689 ALi M1695 ALi M1697 ATI ??? (RS-380) ATI ??? (RX-380) ATI Radeon Xpress 200G (RS-480) ATI Radeon Xpress 200G (RS-482) ATI Radeon Xpress 200P (RX-480) ATI Radeon Xpress 200P (RX-482) ATI Radeon CrossFire Xpress 1600 (RD-480) ATI Radeon CrossFire Xpress 3200 (RD-580) NVidia nForce3 NVidia nForce3 Pro 150 NVidia nForce4 NVidia nForce4 Pro 2050 NVidia nForce4 SLI NVidia nForce4 Ultra nForce NVidia X 410 (C51) NVidia nForce 430 (C51) SiS 755FX SiS 756 SiS 760 SiS 760GX SiS 761 SiS 761GL SiS 761GX SiS 771 VIA 800 KIA 800 VIA KIA KIA 800 KIA 9047 KIA 9047 KIA 9047 KIA VIA -800 ЧЕРЕЗ K8T-800 Pro ЧЕРЕЗ K8T-890 Athlon 64 2 ГГц + (Victoria) Athlon 64 3500 + ~ 3800 + (Newcastle) Athlon 64 4000+ (Sledgehammer) Athlon 64 4000+ (San Diego) Athlon 64 3000 + ~ 3500 + (Winchester) Athlon 64 3000 + ~ 3800 + (Venice) Athlon 64 FX-53 ~ FX-55 (Sledgehammer) Athlon 64 FX-57 (San Diego) Athlon 64 FX-60 (Toledo) Athlon 64 X2-3800 + ~ 4600+ (Манчестер) Athlon 64 X2-4400 + ~ 4800 + (Toledo) Sempron 3000 + ~ 3500 + (Палермо) Opteron 144 ~ 154 (Venus без буферизации) Opteron 165 ~ 175 (без буферизации в Дании) Разъем AM2 Шина K8 128-битная память DDR1 / 2 940 контактов ZIF VID VRM (? V ~? V) (? V ~? V) 8. 0x 9,0x 9,5x 10,0x 10,5x 11,0x 11,5x 12,0x 12,5x 13,0x 13,5x 14,0x 14,5 15,0x 15,5x 16,0x 9000 AMD 480X (RD-480) AMD 580X (RD-580) AMD 690G (RS-690G) AMD 690V (RS-690V) ATI Radeon CrossFire Xpress 3200 (RD-580) NVidia nForce 410 (C51 ) NVidia nForce 430 (C51) NVidia nForce 500 NVidia nForce 500 Ultra NVidia nForce 500 SLI NVidia nForce 520 LE NVidia nForce 520 NVidia nForce 550 NVidia nForce 560 NVidia nForce 570 560 NVidia nForce 570 SLI NVidia nForce 590 SLI NVidia nForce 630a 7025 NVidia nForce 630a 7050 Athlon 64 LE-1600 ~ LE-1660 (Орлеан) Athlon 64 3000 + ~ 4000 + (Орлеан) Athlon 64 3500+ EE ~ 3800 + EE (Лима) Athlon 64 FX-62 (Windsor) Athlon 64 X2 3800 + ~ 6400 + (Виндзор) Athlon 64 X2 3600 + ~ 6000 + (Брисбен) Athlon X2 BE-2300 ~ 2400 (Брисбен) Athlon X2 ??? (Rana) Athlon X2 7450 ~ 7850 (Kuma) Phenom 9500 ~ 9600 (Agena) Phenom X3 8250e ~ 8850 (Toliman) Phenom X4 9100e ~ 9950 (Agena) Phenom X4 ??? (Ridgeback) Business Athlon 1640B (Brisbane) Business Athlon X2 4450B ~ 5600B (Brisbane) Business Phenom X3 8600B ~ 8750B (Toliman) Business Phenom X4 9600B ~ 9750B (Agena) ~ 3800 + Sempron 2800 (Manila + 3800 + Sempron 2800) ) Sempron LE-1100 ~ LE-1300 (Sparta) Sempron ??? (Spica) Opteron 1210 ~ 1224 SE (Санта-Ана) Opteron 1352 ~ 1356 (Будапешт) Разъем AM2 + Шина K8 128-битная DDR1 / 2 контактная 7 ZIF VID VRM (? V ~? V) 200 МГц (x2) 8. 0x 8,5x 9,0x 9,5x 10,0x 10,5x 11,0x 11,5x 12,0x 12,5x 13,0x 13,5x 14,0x 14,5x 15,0x 15,5x 16,0 16,5x 17,0x 18,0x AMD 740G (RS-740) AMD 760G (RS-760) AMD 770 AMD 780G (RS-780) AMD 785G (RS-785) AMD 780V (RS-780V) AMD 790FX ( RX-790FX) AMD 790GX (RS-790) AMD 790X (RD-790X) NVidia GeForce 8100 (C77) NVidia GeForce 8200 (C77) NVidia GeForce 8300 (C78) NVidia nForce 720a (MCP78D) NVidia nForce 730a (MCP78H) NVidia nForce 750a SLI (MCP72 P) NVidia nForce 780a SLI (MCP72 XE) NVidia nForce 980a SLI (MCP72 XE) Athlon 64 LE-1600 ~ LE-1660 (Орлеан) Athlon 64 3000 + ~ 4000 + (Орлеан) Athlon 64 3500+ EE ~ 3800 + EE (Лима) Athlon 64 FX-62 (Windsor) Athlon 64 X2 3800 + ~ 6400 + (Windsor) Athlon 64 X2 3600 + ~ 6000 + (Brisbane) Athlon X2 BE-2300 ~ 2400 (Brisbane) Athlon X2 7450 ~ 7850 (Kuma) Athlon II X2 215 ~ 265 (Regor — AM3) Athlon II X3 400e ~ 455 (Rana — AM3) Athlon II X4 600e ~ 650 (Propus — AM3) Phenom 9500 ~ 9600 (Agena) Phenom X3 8250e ~ 8850 (Toliman) Phenom X4 9100e ~ 9950 (Agena) Phenom II X2 545 ~ 570 (Callisto — AM3) Phenom II X3 700e ~ 720 (Heka — AM3) Phenom II X4 805 ~ 980 (Deneb — AM3) Phenom II X4 920 ~ 940 (Deneb) Phenom II X6 1055T ~ 1100T (Thuban) Business Athlon 1640B (Brisbane) Business Athlon X2 4450B ~ 5600B (Brisbane) Business Athlon II X2 B22 ~ B24 (Regor — AM3) Business Athlon II X2 B53 ~ B55 (Callisto — AM3) Business Athlon II X3 B73 ~ B75 (Heka — AM3) Business A thlon II X4 B93 ~ B95 (Deneb — AM3) Business Phenom X3 8600B ~ 8750B (Toliman) Business Phenom X4 9600B ~ 9750B (Agena) Sempron 2800 + ~ 3800 + (Manila) Sempron LE-1100 ~ LE-1300 (Sparta) Sempron 140 ~ 150 (Sargas — AM3) Opteron 1210 ~ 1224 SE (Санта-Ана) Opteron 1352 ~ 1356 (Будапешт) Socket AM3 K8 bus 907-bit DDR3 938-контактный ZIF VID VRM (? V ~? V) 200 МГц (x2) 8.0x 8,5x 9,0x 11,0x 11,5x 12,0x 12,5x 13,0x 13,5x 14,0x 14,5x 15,0x 15,5x 16,0x 16,5x 17,0x AMD 785G (RS-785 DDR3) AMD 790FX (RD-790FX DDR3) AMD 790GX (RD-790GX DDR3) AMD 870FX (RD-870) AMD 880G (RS-880) AMD 890FX (RD- 890) AMD 890GX (RS-890) NVidia? (MCP82-S1) NVidia? (MCP82-S2) NVidia? (MCP85-S) NVidia? (MCP85-V) Athlon II X2 215 ~ 265 (Regor) Athlon II X3 400e ~ 455 (Rana) Athlon II X4 600e ~ 650 (Propus) Phenom II X2 545 ~ 570 (Callisto) Phenom II X3 700e ~ 720 (Heka ) Phenom II X4 805 ~ 980 (Deneb) Phenom II X4 ??? (Zosma) Phenom II X6 1055T ~ 1100T (Thuban) Phenom FX ??? (Deneb FX) Business Athlon II X2 B22 ~ B24 (Regor) Business Athlon II X2 B53 ~ B55 (Callisto) Business Athlon II X3 B73 ~ B75 (Heka) Business Athlon II X4 B93 ~ B95 (Deneb) Sempron 140 ~ 150 (Sargas) Opteron 1381 ~ ??? (Suzuka) Разъем AM3 + Шина K8 128-битная DDR3 942-контактный ZIF VID VRM 200M 907 ~ 9 v00 х2) ? Х AMD 970 (RD-970) AMD 980G (RS-980) AMD 990X (RD-990X) AMD 990FX (RD-990FX) AMD 1070 (?) AMD 1090FX (? ) Athlon II X2 215 ~ 265 (Regor) Athlon II X3 400e ~ 455 (Rana) Athlon II X4 600e ~ 650 (Propus) Phenom II X2 545 ~ 570 (Callisto) Phenom II X3 700e ~ 720 (Heka ) Phenom II X4 805 ~ 980 (Deneb) Phenom II X6 1055T ~ 1100T (Thuban) Business Athlon II X2 B22 ~ B24 (Regor) Business Athlon II X2 B53 ~ B55 (Callisto) Business Athlon II X3 B73 ~ B75 (Heka) Business Athlon II X4 B93 ~ B95 (Deneb) Sempron 140 ~ 150 (Sargas) FX 4100 ~ 8 ??? (Замбези) FX 4300 ~ 8 ??? (Vishera) Opteron 3250 HE ~ 3280 (Zurich) Разъем FT1 Шина K8 128-битная DDR3 4136 мяч BGA 4136 мяч BGA ? v ~? v) 200 МГц (x2) 5.0x 6.0x 7.5x 8.0x AMD A50M (Hudson M1) A60M (Hudson M2) A70M (Hudson M3) C-серия C-30 ~ ??? (Онтарио) Серия E E-240 ~ ??? (Zacate) Разъем FT2 Шина K8 128-битная DDR3 ? мяч BGA VID VRM (? v ~? v) 200 МГц (x2) ? Х драм? ??? (Wichita) Socket FM1 Шина K8 128-битная DDR3 905 ball BGA VID VRM (? V ~? V) (? V ~? V) ) 26.0x 29.0x AMD A45 (Hudson D1) AMD A55 (Hudson D2) AMD A75 (Hudson D3) E2-3200 ~ ??? (Llano) A4-3300 ~ ??? (Ллано) ??? (Кришна) Разъем FM2 Шина K8 128-битная DDR3 904 мяч BGA VID VRM (? V ~? V) 4 (? V ~? V) ) ? Х AMD A55 (Hudson D2) AMD A58 (Bolton D2) AMD A68H (Bolton D2H) AMD A75 (Hudson D3) AMD A78 (Bolton D3) AMD A85FX (Hudson D4) AMD A88X (Bolton D4) A4 5300 ~ ??? (троица) А6 ??? (Weatherford) A4 4000 ~ ??? (Richland) FX ??? (Komodo) Socket FM2 + Шина K8 128-битная DDR3 906 ball BGA VID VRM 100 ~? V99 (? V00 9? V99) х2) ? Х AMD A55 (Hudson D2) AMD A58 (Bolton D2) AMD A68H (Bolton D2H) AMD A75 (Hudson D3) AMD A78 (Bolton D3) AMD A85FX (Hudson D4) AMD A88X (Bolton D4) A4 5300 ~ ??? (троица) А6 ??? (Weatherford) A4 4000 ~ ??? (Richland) A6 7400K ~ ??? (Кавери) Athlon X4 860K ~ ??? (Кавери) Athlon X4 845 ~ ??? (Carrizo) Athlon X4 870K ~ ??? (Годавари) A10-7870K ~ ??? (Годавари) FX ??? (Komodo) Socket FS1b Шина K8 128-битная DDR3 722 ball BGA VID VRM (? V00 ~? V99) (? V00 9? V99) х2) ? Х драм? Sempron 2650 ~ ??? (Kabini) Athlon 5150 ~ ??? (Kabini) Разъем AM4 Шина K8 128-битная DDR4 1331 мяч BGA VID VRM (? V ~? V5) (? V ~? V5) х2) ? Х AMD A320 AMD B350 AMD B450 AMD X370 AMD X470 AMD X570 A6 9500 ~ ??? (Bristol Ridge) Athlon 200GE ~ 240GE (Raven Ridge) Athlon 3000G (Raven Ridge) Ryzen 3 1200 ~ ??? (Summit Ridge) Ryzen 3 2200G ~ ??? (Raven Ridge) Ryzen 3 4300G ~ 4300GE (Renoir) Ryzen 5 1400 ~ ??? (Summit Ridge) Ryzen 5 2400G ~ ??? (Raven Ridge) Ryzen 5 2600 ~ ??? (Пиннакл Ридж) Ryzen 5 3600 ~ ??? (Matisse) Ryzen 5 4600G ~ 4600GE (Renoir) Ryzen 5 5600X ~ ??? (Vermeer) Ryzen 7 1700 ~ ??? (Summit Ridge) Ryzen 7 2700 ~ ??? (Pinnacle Ridge) Ryzen 7 3700X ~ ??? (Matisse) Ryzen 7 4700G ~ 4700GE (Renoir) Ryzen 7 5800X ~ ??? (Vermeer) Ryzen 9 3900X ~ ??? (Матисс) Ryzen 9 5900X ~ ??? (Vermeer) Ryzen 3 Pro 1200 ~ ??? (?) Ryzen 5 Pro 1500 ~ ??? (?) Ryzen 7 Pro 1700 ~ ??? (?) Разъем TR4 Шина K8 256-битная DDR4 4094 мяч LGA VID VRM (? V ~ 9? V) 9000 907 (? V ~? V) х2) ? Х драм X399 (?) Ryzen Threadripper 1920X ~ 1950X (Whitehaven) Ryzen Threadripper 2920X ~ 2990WX (Colfax) Socket TRX4 Шина K8 256-битная DDR4 9000 VR 9000 Ball (? V ~? V) 100 МГц (x2) ? Х драм TRX40 (?) Ryzen Threadripper 3960X ~ 3970X (Castle Peak) Серверные сокеты AMD разъемы Pin Отверстия Типичные Напряжения Типичные 9067 Типовые скорости шины 4 9067 Типичные скорости шины 4 9067 Процессоры Socket 940 Шина K8 128-битная память DDR1 940 контактов ZIF VID VRM (0.8 В ~ 1,55 В) 200 МГц (x2) 7,0x 8,0x 9,0x 10,0x 11,0x 12,0x 13,0x 14,0x 15,0x AMD 8000 (Голем) AMD Lokar ATI ??? (RS-380) ATI ??? (RX-380) ATI Radeon Xpress 200G (RS-480) ATI Radeon Xpress 200G (RS-482) ATI Radeon Xpress 200P (RX-480) ATI Radeon Xpress 200P (RX-482) NVidia nForce3 NVidia nForce3 Pro 150 NVidia nForce3 Pro 250 NVidia nForce4 Pro 2200 SiS 760 SiS 760GX VIA K8M-800 VIA K8M-890 VIA K8T-800 VIA K8T-800 Pro VIA K800 VIA K800 Athlon 64 FX-51 ~ FX-53 (Sledgehammer) Opteron ??? (Clawhammer DP) Opteron 140 ~ 150 (Sledgehammer) Opteron 240 ~ 250 (Sledgehammer) Opteron 840 ~ 850 (Sledgehammer) Opteron 146 ~ 156 (Venus) Opteron 242 ~ 256 (Troy) Opteron 842 ~ 856 (Афины) Opteron 165 ~ 185 (Дания) Opteron 265 ~ 290 (Италия) Opteron 865 ~ 890 (Египет) Socket F Шина K8 128-бит DDR1 / 2 1207 мяч LGA VID VRM (? V ~? V) 200 МГц (x2) 8.5x 9,0x 9,5x 10,0x 10,5x 11,0x 11,5x 12,0x 12,5x 13,0x 13,5x 14,0x 14,5x 15,0x 15,5x 16,0x 9 AMD SR5650 (SR5650) AMD SR5670 (SR5670) AMD SR5690 (SR5690) NVidia nForce 680a SLI NVidia nForce Pro 2200 NVidia nForce Pro 3400 NVidia nForce Pro 3600 Athlon 64 FX-70 ~ FX-74 (Windsor) Phenom FX — ??? (Agena FX) Opteron 2210 ~ 2224 SE (Санта-Роза) Opteron 8212 ~ 8224 SE (Санта-Роза) Opteron ??? (Дирхаунд) Оптерон ??? (Грейхаунд) Оптерон ??? (Замора) Оптерон ??? (Кадис) Opteron 2344 HE ~ ??? (Барселона) Opteron 8346 HE ~ ??? (Барселона) Opteron 2372 HE ~ ??? (Шанхай) Opteron 8374 HE ~ ??? (Шанхай) Opteron 2423 HE ~ ??? (Стамбул) Opteron 8425 HE ~ ??? (Стамбул) Socket F + Шина K8 128-битная DDR1 / 2 1207 ball LGA VID VRM (? V ~? V) 200 МГц (x2) 8.5x 9,0x 9,5x 10,0x 10,5x 11,0x 11,5x 12,0x 12,5x 13,0x 13,5x 14,0x 14,5x 15,0x 15,5x 16,0x 9 AMD SR5650 (SR5650) AMD SR5670 (SR5670) AMD SR5690 (SR5690) NVidia nForce Pro 2200 NVidia nForce Pro 3400 NVidia nForce Pro 3600 Athlon 64 FX-70 ~ FX-74 (Windsor) Phenom FX — ??? (Agena FX) Opteron 2210 ~ 2220 SE (Санта-Роза) Opteron 8212 ~ 8220 SE (Санта-Роза) Opteron ??? (Дирхаунд) Оптерон ??? (Грейхаунд) Оптерон ??? (Замора) Оптерон ??? (Кадис) Opteron 2344 HE ~ ??? (Барселона) Opteron 8346 HE ~ ??? (Барселона) Opteron 2372 HE ~ ??? (Шанхай) Opteron 8374 HE ~ ??? (Шанхай) Opteron 2423 HE ~ ??? (Стамбул) Opteron 8425 HE ~ ??? (Стамбул) Оптерон ??? (Sandtiger) Разъем C32 Шина K8 128-битная DDR3 1207 ball LGA VID VRM (? V ~? V) 200 (? V ~? V) ) 8.5x 9,0x 10,5x 11,0x 11,5x 12,0x 13,0x 14,0x AMD SR5650 (SR5650) AMD SR5670 (SR5670) AMD SR5690 (SR5690) Opteron 4122 ~ ??? (Лиссабон) Opteron 4226 ~ ??? (Валенсия) Opteron 3320 EE ~ ??? (Дели) Opteron 4310 EE ~ ??? (Сеул) Разъем G34 Шина K8 256-битная DDR3 1944 ball LGA VID VRM (? V ~ 8.5x 9,0x 9,5x 10,0x 10,5x 11,0x 11,5x 12,0x AMD SR5650 (SR5650) AMD SR5670 (SR5670) AMD SR5690 (SR5690) Opteron 6 ??? (Сан-Паулу) Opteron 6124 HE ~ ??? (Маньи Кур) Opteron 6204 ~ ??? (Интерлагос) Opteron 6308 ~ ??? (Абу-Даби) Разъем FT3 Шина K8 128-битная память DDR3 721 мяч BGA VID VRM 200M 907 ~ 9000 ~ v00 (x2) 19.5x 20,0x драм? Opteron X1150 ~ ??? (Киото) Разъем «C2012» Шина K8 192-битная DDR3 ? мяч LGA VID VRM (? v ~? v) 200 МГц (x2) ? Х драм? (?) Оптерон 4 ??? (Сепанг) Opteron 4 ??? (Макао) Разъем «G2012» Шина K8 256-битная DDR3 ? мяч LGA VID VRM (? v ~? v) 200 МГц (x2) ? Х драм? (?) Оптерон 6 ??? (Terramar) Opteron 6 ??? (Дублин) Socket SP3 Шина K8 256-битная ECC DDR4 4094 ball LGA VID VRM (? V ~ 9? V) х2) ? Х драм? (?) Epyc 7351P ~ ??? (Неаполь) Epyc 7251 ~ ??? (Рим) Intel Desktop Sockets Sockets Pin Holes Типичный Напряжения Типичный Скорость шины Типичный Наборы микросхем Типичный процессор 9067 Слот 1 Шина P6 242 контакта SECC 242 контакта SECC2 242 контакта SEPP VID VRM (1.3 В ~ 3,3 В) 60 МГц 66 МГц 68 МГц 75 МГц 83 МГц 100 МГц 102 МГц 112 МГц 124 МГц 133 МГц 3,5x 4,0x 4,5x 5,0x 5,5x 6,0x 6,5x 7,0x 7,5x 8,0x 8,5x 9,0x 9,5x 10,0x 10,5x 11,0x 11,5x ALi Aladdin Pro I ALi Aladdin Pro II ALi Aladdin TNT2 ALi Aladdin Pro 4 Intel 440BX Intel 440EX Intel 440FX (Natoma) Intel 440GX Intel 440LX 10 Intel 8 (Intel 440LX 10 Intel 8 Whitney) Intel 815 (Solano) Intel 815e (Solano-2) Intel 820 (Camino) Intel 820e (Camino-2) Intel 840 (Carmel) SiS 5600 SiS 600 SiS 620 SiS 630 SiS 630E SiS 630S VIA Apollo P6 VIA Apollo Pro VIA Apollo Pro + VIA Pro133 VIA Pro133A VIA Pro266 VIA PM-133 VIA PM601 Celeron 266 ~ 300 (Covington) Celeron 300A ~ 433 (Mendocino) Celeron 300A ~ 533 1 (Mendocino PGA) Celeron 500A ~ 1.1 ГГц 1 (Coppermine-128) Pentium Pro 150 ~ 200 1 Pentium II 233 ~ 300 (Klamath) Pentium II 266 ~ 450 (Deschutes) Pentium III 450 ~ 600B (Katmai) Pentium III 533EB ~ 1,13 ГГц (Coppermine) — Evergreen Performa New Wave NW Slot-T PowerLeap PL / PII PowerLeap PL-iP3 PowerLeap PL-iP3 / T различные адаптеры Slotket 330-контактный SECC VID VRM (1.3 В ~ 3,3 В) 100 МГц 133 МГц 4,0x 4,5x 5,0x 5,5x 6,0x 6,5x 7,0x Intel 440GX Intel 450NX Intel 840 (Carmel) Intel Profusion Pentium II Xeon 400 ~ 450 (Drake) Pentium III Xeon 500 ~ 550 (Tanner) Pentium III Xeon 600 ~ 1 ГГц (каскады) Socket 370 P6 bus 9954 pin ЗИФ 0 VIN ВИД ВРМ (1.05 В ~ 2,1 В) 66 МГц 100 МГц 133 МГц 200 МГц 4,5x 5,0x 5,5x 6,0x 6,5x 7,0x 7,5x 8,0x 8,5x 9,0x 9,5x 10,0x 10,5x 11,0x 11,5x 12,0x 13,0x 14,0x ALi Aladdin TNT2 ALi Aladdin Pro 4 ALi Aladdin Pro 5 ALi Aladdin Pro 5T ALi CyberAladdin ALi CyberAladdin-T Intel 440BX Intel 440ZX Whitney 810 (Intel 810 Whitney 9047 (Intel 810 Whitney) Whitney) Intel 815 (Solano) Intel 815e (Solano-2) Intel 815eg (Solano-3) Intel 815ep (Solano-3) Intel 815g (Solano-3) Intel 815p (Solano-3) Intel 820 (Camino) Intel 820e (Camino-2) Intel 830G (Almador) Intel 830P (Almador) SiS 630 SiS 630E SiS 630ET SiS 630S SiS 630ST SiS 633 633 SiS 630ST SiS 633 635 SiS 635T SiS 640T VIA Apollo Pro + VIA Pro133A VIA Pro133T VIA Pro266 VIA Pro266T VIA PL-133 VIA PL-133T VIA PLE13473 VIA PM VIA PLE133 ЧЕРЕЗ PM-266T ЧЕРЕЗ Pro333T M3 600 ~ ??? (Мохаве) Celeron 300A ~ 533 (Mendocino) Celeron 500A ~ 1.1 ГГц (Coppermine-128) Celeron 900A ~ 1,4 ГГц (Tualatin) Pentium III 500E ~ 1,13 ГГц (Coppermine) Pentium III 866 ~ 1,13 ГГц (Coppermine-T) Pentium III 1,0B ~ 1,33 ГГц (Tualatin) Pentium III-S 700 ~ 1,4 ГГц (Туалатин) Cyrix III PR433 ~ PR533 (Джошуа) Cyrix III 533 ~ 667 (Самуэль) C3 733A ~ 800A (Самуэль 2) C3 800A ~ 866A (Ezra) C3 800T ~ 1.0T (Ezra-T) C3 1.0 (Nehemiah) C3 ??? (Esther) — New Wave NW 370T PowerLeap PL Neo-S370 Гнездо 418 Шина P6 418-контактный ZIF 0 VR 133 МГц 200 МГц ? Х Intel? Pentium III Разъем 423 P6.8 шина 423 контакта ZIF VID VRM (1,0 ~ 1,85 В) 100 МГц (x4) 13,0x 14,0x 15,0x 16,0x 17,0x 18,0x 19,0x 20,0x Intel 845 (Brookdale) Intel 850 (Tehama) VIA P4X-266 Pentium 4 1,3 ГГц ~ 2,0 ГГц (Willamette) Pentium 4 1,6A ~ ??? 1 (Northwood) Celeron 1,7 ГГц ~ 1.8 ГГц 1 (Willamette) — New Wave NW 478 Powerleap PL-P4 / W Powerleap PL-P4 / N Разъем 478 699 P6.8 bus 999 478-контактный ZIF VID VRM 100 МГц (x4) 133 МГц (x4) 200 МГц (x4) 12,0x 13,0x 14,0x 15,0x 16,0x 17,0x 18,0x 19,0x 20,0x 21,0x 22.0x 23,0x 24,0x 25,0x 26,0x 27,0x 28,0x ALi Aladdin P4 ALi Aladdin P4A ALi M1672 ALi M1681 ALi M1683 ALi M1685 ALi M1691 ALi M1741 ATI IGP 330 9047 ATI IGP 330 (RS-250) ATI 9000 Pro IGP (RC-350) ATI 9100 IGP (RS-300) ATI 9100 Pro IGP (RS-350) ATI Radeon Xpress 200 (RS-400) ATI RX-330 Intel 845 (Brookdale) Intel 845B (Brookdale DDR) Intel 845E (Brookdale-E) Intel 845G (Brookdale-G) Intel 845GE (Brookdale-GE) Intel 845GL (Brookdale-GL) Intel 845GV -GV) Intel 845PE (Brookdale-PE) Intel 848P (?) Intel 850 (Tehama) Intel 850e (Tehama-E) Intel 855 (Tulloch) Intel E7205 (Granite Bay) Intel 865P ( Springdale-P) Intel 865PE (Springdale-PE) Intel 865G (Springdale-G) Intel 875P (Canterwood) Intel E7210 (Canterwood ES) SiS 645 SiS 645DX SiS 648 SiS 648DX SiS 648DX SiS 648DX SiS 650 SiS 650GX SiS 651 SiS 655 SiS 655FX SiS 655TX SiS 660 SiS 661FX SiS R658 SiS R659 VIA P4M-266 VIA P4M-266A VIA P4M-333 VIA P4X-266 VIA P4X-266A VIA P4X-266E VIA P4X-333 VIA P4X-400 VIA P4X-400A VIA- 800 ЧЕРЕЗ PM-880 ЧЕРЕЗ PT-800 ЧЕРЕЗ PT-880 Celeron 1.7 ГГц ~ 1,8 ГГц (Willamette) Celeron 1,6 ГГц ~ 2,8 ГГц (Northwood-128) Celeron D 310 ~ 350 (Prescott) mCeleron M 1,3 ГГц ~ 1,7 ГГц (Dothan) 1 Pentium 4 1,4 ГГц ~ 2,0 ГГц (Willamette) Pentium 4 1,6A ~ 3,4C (Northwood) Pentium 4 2,26A ~ 3,4E (Prescott) Pentium 4 Extreme 3,2 ГГц ~ 3,4 ГГц (Gallatin) м Pentium M 600 МГц ~ 1,7 ГГц (Banias) 1 mPentium M 600 МГц ~ 2,26 ГГц (Dothan) 1 — Asus CT-479 PowerLeap P4P Socket T P8 шина 775 мяч FC-LGA4 VID VRM 133 МГц (x4) 200 МГц (x4) 266 МГц (x4) 13,0x 14,0x 15,0x 16,0x 17,0x 18,0x 19,0x 20,0x 21,0x 22,0x 23,0x 24,0x 25,0x 26,0x 27,00005x ALi M1685 ALi M1691 ATI Radeon Xpress 200 (RD-400) ATI Radeon Xpress 200 (RS-400) ATI Radeon CrossFire Xpress 1600 (RD-400) Intel 865PE (Springdale-PE) Intel 915P (Grantsdale) Intel 915PL (Grantsdale) Intel 915G (Grantsdale-G) Intel 915GL (Grantsdale-G) Intel 925X (Alderwood) Intel 925XE (Alderwood-E) Intel 945G (Lakeport-G) Intel 945GZ (Lakeport-GZ) Intel 945P (Lakeport-P) Intel 945PL (Lakeport-PL) Intel 946GZ (Lakeport) Intel 946PL (Lakeport) Intel 975X (Glenwood) Intel E7221 (Copper River) NVidia nForce4 SLI Intel (C19) NVidia nForce4 SLI X16 Intel (?) NVidia nForce4 Ultra NVidia nForce4 SLI XE Intel Intel (C19) NVidia nForce4? Intel (C60) SiS 649 SiS 656 SiS 656FX SiS 670 VIA PT-880 Pro VIA PT-890 VIA PT-894 Pro Celeron D 325J ~ 355 (Prescott) Celeron D 347 ~ 365 (Cedar Mill) Pentium 4 505 ~ 571 (Prescott) Pentium 4 3GHz + (Tejas) Pentium 4 3GHz + (Nehalem) 630 ~ 672 (Prescott 2M) Pentium 4631 ~ 661 (Cedar Mill) Pentium D 805 ~ 840 (Smithfield) Pentium D 915 ~ 960 (Presler) Pentium 4 Extreme 3.4 ГГц ~ 3,46 ГГц (Gallatin) Pentium 4 Extreme 3,73 ГГц (Prescott 2M) Pentium Extreme 840 (Smithfield) Pentium Extreme 955 ~ 965 (Presler) Socket 775 P автобус 775 мяч FC-LGA6 VID VRM 266MHz (x4) 7,0x 7,5x 8,0x 8,5x 9,0x 9,5x 10,0x 10,5x 11,0x 11.5x 12,0x 12,5x 13,0x 13,5x ATI Radeon CrossFire Xpress 3200 (RD-600) ATI Radeon Xpress? (RS-700) Intel 946GZ (Lakeport) Intel 946PL (Lakeport) Intel P965 (Broadwater-P) Intel G965 (Broadwater-G) Intel Q965 (Broadwater-Q) Intel P31 (Bearlake-P) Intel P35 (Bearlake-P) Intel G31 (Bearlake-G) Intel G33 (Bearlake-G) Intel G35 (Bearlake-G) Intel Q33 (Bearlake-Q) Intel Q35 (Bearlake-Q) Intel X38 (Bearlake-X) Intel X48 (Bearlake-X) Intel B43 (Eaglelake-G) Intel G41 (Eaglelake-G) Intel G43 (Eaglelake-G) Intel G45 (Eaglelake-G) Intel P43 ( Eaglelake-P) Intel P45 (Eaglelake-P) NVidia nForce 570 SLI (C19) NVidia nForce 590 SLI (?) NVidia nForce 610i SLI 7050 (?) NVidia nForce 630i SLI 7050 (?) NVidia nForce 6 SLI 7100 (?) NVidia nForce 630i SLI 7150 (?) NVidia nForce 650i Ultra (?) NVidia nForce 650i SLI (?) NVidia nForce 680i SLI (?) NVidia nForce 680i SLI LT (?) NVidia nFo rce 730i 9300 (MCP7A-S) NVidia nForce 730i 9400 (MCP7A-U) NVidia nForce 750i SLI (C72 P) NVidia nForce 780i SLI (C72 XE) NVidia nForce 790i SLI (C73 P) 90 NVidia SLI (C73 XE) NVidia? (MCP85) NVidia? (MCP89) Celeron D 420 ~ 450 (Conroe-L) Celeron E1200 ~ E1600 (Conroe) Celeron E3200 ~ E3500 (Wolfdale) Pentium E2140 ~ E2220 (Conroe) Pentium E5200 ~ E6800 (Wolfdale) Core 2 Duo E4700 (Allendale) Core 2 Duo E6300 ~ 6850 (Conroe) Core 2 Duo E7200 ~ E7600 (Wolfdale 3M) Core 2 Duo E8190 ~ E8700 (Wolfdale) Core 2 Duo ??? (Ridgefield) Core 2 Extreme X6800 (Conroe) Core 2 Extreme QX9775 (Harpertown) Core 2 Quad Q6600 ~ QX6850 (Kentsfield) Core 2 Quad Q8200 ~ Q8400S (Yorkfield) Core 2 Quad Q9300 ~ QX9770 (Yorkfield) Xeon 3040 ~ 3085 (Conroe) Xeon 3110 ~ 3120 (Wolfdale) Xeon 3210 ~ 3220 (Kentsfield) Xeon 3320 ~ 3380 (Yorkfield) Разъем 1156 99 Разъем H8 шина 128-битная DDR3 1156 мяч FC-LGA VID VRM 133 МГц 14,0x 17,0x 18,0x 19,0x 20,0x 21,0x 22,0x 23,0x 24,0x 25,0x 26,0x 27,0x Intel H55 (Ibex Peak) Intel H57 (Ibex Peak) Intel P55 (Ibex Peak) Intel P57 (Ibex Peak) Intel Q57 (Ibex Peak) Intel 3400 (Ibex Peak) Intel 3420 (Ibex) Пик) Intel 3450 (Ibex Peak) NVidia? (MCP99) Pentium G6950 ~ G6960 (Clarkdale) Core i3 530 ~ 560 (Clarkdale) Core i5 ??? (Havendale) Core i5 650 ~ 680 (Clarkdale) Core i5 750 ~ 760 (Lynnfield) Core i7 860 ~ 880 (Lynnfield) Xeon L3426 ~ X3480 (Lynnfield) Socket 1366 7 Разъем B Шина CSI (2xQPI) 192-битная DDR3 1366 мяч FC-LGA VID VRM 133 МГц 13.0x 14,0x 15,0x 16,0x 17,0x 18,0x 19,0x 20,0x 21,0x 22,0x 23,0x 24,0x 25,0x 26,0x Intel X58 Express (Tylersburg DT) Intel 5500 (Tylersburg EP) Intel 5520 (Tylersburg EP) Core i7 920 ~ 960 (Bloomfield) Core i7 ??? (четырехъядерный Gulftown) Core i7 965 ~ 975 Extreme (Bloomfield) Core i7 980X ~ 990X Extreme (Gulftown) Xeon W3520 ~ W3580 (Bloomfield) Xeon L5506 ~ W5590 (Gainestown) Xeon L5609 ~ W56 (Westme-W56) ) Розетка 1155 Розетка h3 P6.8 шина 128-битная DDR3 1155 мяч FC-LGA VID VRM 100 МГц 16,0x 18,0x 19,0x 20,0x 21,0x 22,0x 23,0x 24,0x 25,0x 26,0x 27,0x 28,0x 4. Состав. Виды композиции. Критерии соединений. В качестве Английские словосочетания состоят из свободных форм, трудно подобрать отличить их от фраз.Комбинированный верх собака ‘a человек, занимающий главное место », например, хотя формально разбита, не более и не менее поддается семантическому анализу, чем комбинация аутсайдеров ‘a человек, который пережил худшую встречу », и все же мы считаем первый (верх собака) как фраза и второй (аутсайдер) как слово. Насколько это оправдано? На самом деле проблема даже в более сложный, чем предполагает этот изолированный пример. Разделение соединения из фраз, а также из производных — непростая задача, и ученые не пришли к единому мнению по вопросу о соответствующих критериях.В Ниже приводится краткий обзор различных решений и различных комбинации критериев, которые были предложены. В проблема естественно сводится к проблеме определения слова границы на языке. Уместно процитировать Э. Ниду, которая пишет, что «критерии определения словосочетаний в язык бывает трех типов: (1) фонологический, (2) морфологический, (3) синтаксический. Как правило, одного типа критериев недостаточно для установление слова-единицы. Скорее комбинация двух или трех типы имеет важное значение.» Э. Нида не упоминает графический критерий твердости или написание через дефис. Эта недооценка письменного языка кажется быть ошибкой. Для современного литературного языка письменный форма так же важна, как и устная. Если мы примем определение написанное слово как часть текста с пустого на пустой, будем должны принять графический критерий как логическое следствие. Это может Однако можно утверждать, что в английском правописании нет последовательности в этом отношении. С разными словарями и разными авторами а иногда даже у одного и того же автора написание меняется, так что одно и то же подразделение может существовать в твердом написании: директор, громкоговоритель, с дефис: директор, громкоговоритель и с перерывом между компонентами: голова господин, громко оратор.Сравнить также: авиакомпания, воздуховод, воздуховод, спичечный коробок, спичечный коробок, спичечный коробок, разрушение, расставаться. Кроме того, соединения, которые кажутся построенными по одному образцу и имеют аналогичные семантические отношения между составляющими могут быть записаны иначе: учебник, разговорник и справочник книга. Пока что если принять во внимание сравнительную частоту твердых или написание рассматриваемых комбинаций через дефис, критерий довольно надежный. Эти три типа написания не обязательно должны указывать разные степени смыслового слияния.Иногда расстановка переносов может служить эстетические цели, помогающие избежать слов, которые будут выглядеть слишком длинными, или в целях удобства, чтобы сделать синтаксические компоненты более понятными для глаз: миролюбивый нации, старомодные идеи. Слово-композиция является продуктивным типом словообразования, в котором новые слова производятся путем объединения двух и более стеблей. Например: кемпинг, синяя птица, побелка, свекровь, комбинезон. Типы состава: ——- нейтральный ——- морфологический ——- синтаксический нейтральный соединения — два стебли соединяются без каких-либо соединительных элементов: чучело, золотая рыбка, плакса (плакса). Подтипы нейтральных соединений: — простой нейтральные соединения — состоят из простых стеблей без аффиксов: подсолнечник, спальня, черный дрозд — производственный, или производные соединения — имеют в своей структуре аффиксы: длинноногие, широкий кругозор — контрактный соединения — имеют в своем составе укороченную ножку (усеченный корень): H-bag (сумочка), телевизор (телевизор), A-bomb (атомная бомба), День Победы (День Победы). Морфологический соединения — компоненты соединены связывающим элементом («o», «i», «s»): видеофон, микрочип; трагикомический, кустарный; мастер. Синтаксический соединения образуются целыми фрагментами речи: военный корабль), незабудка, свекровь. Типы соединений в соответствии с их значением —- Неидиоматические — соединения, значения которых можно описать как сумму значения их составляющих: класс, спальня, родина, вечернее платье. —- Идиоматический — значение соединений нельзя описать как простую сумму его составные части: доска, футбол, убийца женщин; божья коровка (тумбочка), синий чулок. . No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
