Телефонная розетка rj 12 схема подключения: Распиновка телефонной розетки rj11. Как подключать телефонные розетки к кабелю правильно? Схема и особенности — Северный бастион

Содержание

Схема подключения телефонной розетки к линии. Телефонная розетка

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

bouw.ru

Как подключить телефонную розетку?

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету.
Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

samelectrik.ru

Подключение телефонной розетки

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,

клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

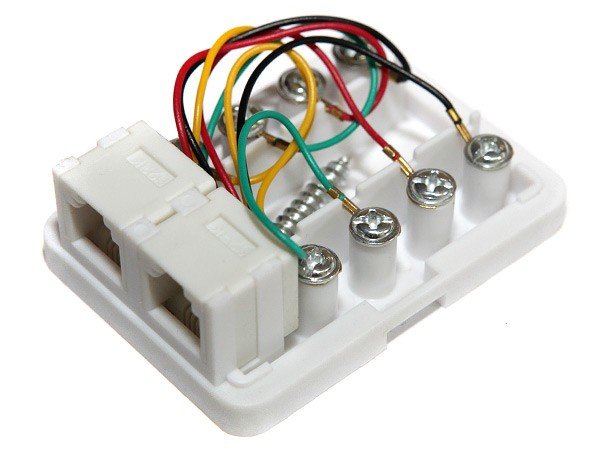

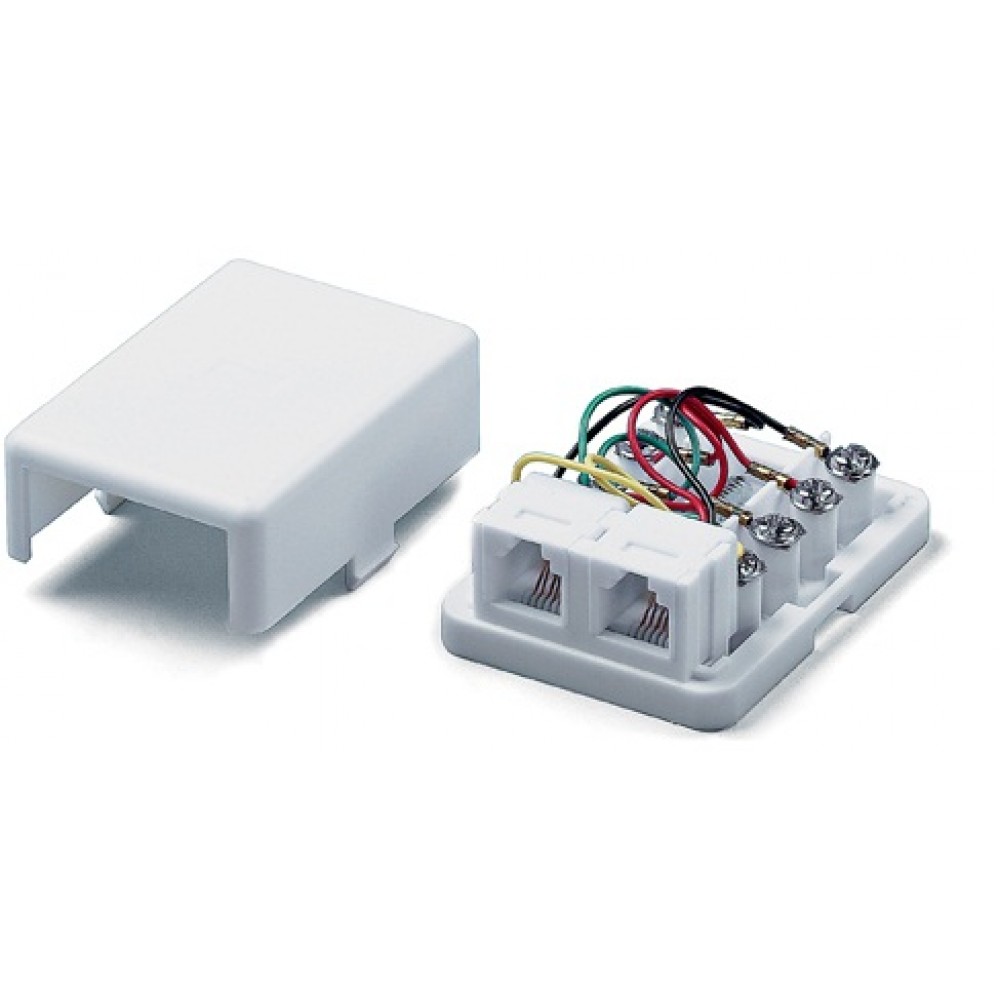

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,

дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

2proraba.com

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

розетка RJ-11

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
Подрозетник.
Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный мультиметр или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов. маркировка телефонных проводов

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розетки старого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

0,00, (оценок: 0) Загрузка…

Подключить своими руками телефонную розетку проще, чем электрическую. А главное, более безопасно, потому что в розетке присутствует безопасная для человека величина напряжения. Но при этом учитывайте, что при вызове абонента подается в линию напряжение 120 Вольт- при этом бьет прилично по рукам.

Для подключения телефонной линии используется всего 2 провода небольшого сечения. Сложности в подключении телефона своими руками абсолютно никакой нет. А как это сделать или подключить несколько телефонных розеток Вы узнаете далее из этой статьи. Если после правильного подключения телефон не работает, что мало вероятно, тогда необходимо поменять местами провода.

В своем доме или квартире Вы можете установить любое количество телефонных розеток — все они к линии подключаются параллельно, т. е. один провод подключается на первый контакт и оттуда уходит на первый контакт последующей розетки. Второй провод приходит на другой контакт розетки и с него же уходит также, но только на второй контакт последующей.

Разбирается накладная телефонная розетка довольно просто — выкручиваем болтик или поддеваем отверткой защелки, в специально обозначенных местах. Внутренняя розетка устанавливается в монтажную коробку или блок полностью аналогично электрической по .

Схема подключения телефонной розетки

Если у Вас старый телефонный аппарат , тогда покупайте универсальную телефонную розетку, в которой установлен как современный коннектор, так и старый 4 контактный разъем с пятым пластмассовым язычком. Подключается розетка старого образца очень просто- 2 провода садятся на правые контакты относительно пластикового язычка, который будет находится внизу. Но при этом необходимо убедится, что в вилке от телефонного аппарата провода подключены зеркально на те же контакты, что и в розетке.

Сегодня используется 3 современных телефонных типа коннекторов и соответственно 3 вида телефонных розеток:

В любой тип розетки может включаться телефонный кабель с любым типом коннектора RJ11, RJ14 или RJ25. Они по размерам одинаковы и отличаются лишь количеством контактов.

Учитывайте , что согласно общепринятой схеме цветовой маркировки- для подключения одной линии в накладной розетке используются те контакты, от которых к коннектору отходят провода красного и зеленного цветов.

Для подключения телефонной розетки в доме или квартире используется двухжильный провод. Телефонная розетка в офисах может подключаться как шести-, четырёх- или двужильным плоским телефонным кабелем, так и витой парой (для компьютерной сети).

Особенности подключения телефонной розетки Legrand

При установке телефонной розетки Легранд нет необходимости в зачистке проводов, благодаря встроенному механизму самозачистки. Подключение кабеля происходит методом поворота контактного механизма на четверть оборота, как показано на рисунке.

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
Телефоны подключаются к двум центральным контактам.
Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

Перед расправлением жил необходимо зачистить провод примерно на 4 см.
Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

отвертка с ручкой, покрытой изоляционным материалом;
подрозетник;
кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
перфоратор;
непосредственно розетка;
несколько саморезов;
кусачки;
лента изоляционная;
мультиметр;
перчатки для защиты рук;
двухсторонний скотч;
карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

Подключить кабельные жилы. Закрепить с помощью специальных винтов.
В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

Сразу отметить на стене разводку и месторасположение розетки.
Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
Конструкция закрепляется в подрозетнике распорными винтами.
После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

За время развития средств связи создано несколько стандартов подключения стационарных телефонных аппаратов к действующим линиям. Практически все они используются в той или иной мере в быту и на промышленных предприятиях.

Внутри сетей крупных организаций, существующих несколько десятилетий, можно встретить одновременно работающие модели различных конструкций, смонтированные в разное время. Особенности их устройства необходимо учитывать перед установкой и подключением телефонного аппарата.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой—контактом» и подвижной, вставляемой в него вилкой: «папа— контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов, обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности монтажа влияют на типы установки и подключения розеток, которые необходимо учитывать, сочетать с конструкцией используемых телефонных аппаратов.

Особенности основных стандартов

Для телефонной линии связи раньше использовалось всего два провода, создающие замкнутую цепь для контура прохождения тока, а внутри розетки для их подключения задействовалось тоже два контакта.

Если обрезать вилку и розетку и скрутить или иным способом соединить попарно металлические жилы проводов телефонного аппарата и работающей сети, а потом обмотать слоем изоленты, то связь будет работать. Этот принцип использовался для создания неразъемного соединения через специальную отводную коробку.

Он же надежно работает и сейчас. Только для его реализации применяются современные конструкции контактных систем и надежные способы их изоляции от вредных факторов окружающей среды.

В современных условиях происходит интеграция слаботочных цепей, систем телефонных линий и компьютерных сетей. Оборудование для них постоянно обновляется, модифицируется.

Внутри слаботочных систем устанавливают розетки, созданные по разным стандартам RJ с несколькими парами контактов. Они обладают технической возможностью подключения телефонного аппарата. Этим часто пользуются специалисты, задействуя всего два контакта из всех имеющихся.

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14	Подключение телефонного аппарата к линии	4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Стандарт работает с восьмидесятых годов. Пластиковый корпус вилки и розетки имеет диэлектрический ключ, исключающий неправильное подключение электрической схемы.

При установке нескольких телефонов на одной линии создавали соответствующее количество параллельно подключенных розеток РТШК-4. Конденсатор с емкостью в 1 стью в 1 мкф монтировали в конце линии для проведения технических тестов и создания эффектов «линия занята» на стороне звонящего пользователя.

Разъемы RJ-11

Сейчас телефонные аппараты, розетки и вилки снабжаются разъемом серии RJ, который имеет одинаковый корпус, габариты и конструкцию для подключения одной, двух, трех или четырех пар электрических цепей. Однако, они могут снабжаться разными конструкциями пластмассовых замков со специальными вырезами, исключающими установку отдельных вилок RJ11, 14, 25 в разъемы RJ45.

Их надо обязательно учитывать при соединении различных манипуляторов. Иначе можно не подучить электрический контакт или вообще нарушить разъем, сломать его корпус.

Интерфейс RJ11 создан исключительно для телефонной линии с двумя проводами. Он может использоваться не только для одного телефона, а применяться несколькими устройствами, собранными в блоки для различных приборов.

Разъем RJ11 широко применяется не только в стационарных моделях, но и для подключения базы радиотелефонов, позволяющих разговаривать на определенном удалении от нее за счет технологий радиопередачи сигналов между трубкой и базой по воздуху посредством электронного приемника и передатчика.

Совмещенный разъемы RJ-11 c РТШК-4

Способ подключения телефонных аппаратов через комбинированные переходники, оборудованные совмещенными разъемами реализован в составной конструкции, позволяющей упростить монтаж дополнительным аксессуаром.

Разъемы RJ-14, RJ-25

Внешний вид их соответствует предыдущей конструкции RJ11. Отличие заключается в количестве контактов и возможных различиях пластмассовых замков.

Разъемы RJ-45

Они создаются для слаботочных цепей с четырьмя парами контактов, позволяющими использовать схемы для подключения сложных средств связи и компьютерных систем, применяемых в модемах, ноутбуках и других подобных приборах.

Способы маркировки цепей коммутации

Контакты розеток подсоединяют в соответствии с заранее разработанной схемой. Конструкция телефонного аппарата чаще всего допускает не учитывать полярность подключения. Однако для некоторых устройств это технически неприемлемо: они могут некорректно работать или отказать.

Для облегчения монтажа и поиска неисправностей в схеме производители выполняют маркировку контактов. Она может осуществляться:

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта				Тип T/R	+/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	+/—
1	—	—	Бело-зеленый	Т	+
2	—	Бело-оранжевый	Бело-оранжевый	Т	+
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т	+
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта	Наименование разъема, расцветка			Тип T/R	+/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	+/—
1	—	—	Оранжевый	Т	+
2	—	Черный	Черный	Т	+
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	+/—
№ контакта	RJ—11	RJ—14	RJ—25	Тип T/R	+/—
1	—	—	Розовый	Т	+
2	—	Зеленый	Зеленый	Т	+
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Разберем вопрос на примере разъема РТШК-4, используемого для связи не только с оконечным абонентом, но и для дополнительной линии — общения между секретарем и директором.

Одна пара контактов задействуется на линию, идущую от АТС, а вторая — для организации добавочной связи по служебному каналу.

На схеме показано место монтажа емкости в 1 мкф с рабочим напряжением 160 вольт. Сейчас от такого подключения отказались, конденсатор перестали монтировать. На качестве связи это практически не сказывается.

Конструкции разъемов РТШК-4 уже устарели. Они постепенно заменяются новыми, более удобными устройствами, которые занимают мало места. Но, электрическая схема подключения принципиально никак не изменилась. Для работы одного телефона по-прежнему достаточно просто создать замкнутую электрическую цепь с линией АТС из двух жил.

Современные телефонные розетки принято объединять в сводные блоки, используемые в составе с другими устройствами связи: компьютерным оборудованием, оптоволоконными кабельными сетями, электрическими устройствами.

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Что бы ни говорили «опытные» электрики-связисты, которых «било» током от напряжения линии АТС, вопросам безопасности необходимо уделять внимание.

Подключение телефонной розетки обычно выполняется под напряжением покоя линии связи. Его величина составляет порядка 60 вольт. Если же удастся поймать момент входящего звонка, то в сети проходит переменная синусоида с амплитудой до 120 вольт.

Она вполне может создать путь тока через тело выполняющего подключение мастера. Если же руки влажные или на теле проступил пот, то проводимость резко возрастет. Болевые ощущения станут очень неприятными, вызовут судорожные реакции. Лучше их избегать защитой рук тонкими диэлектрическими перчатками и соблюдением других технических мероприятий правил безопасности.

Способы монтажа телефонных розеток

С учетом определённых технических моментов телефонные розетки монтируются такими же методами, как и обыкновенные электрические. Эти моменты уже описаны в статье: . Ознакомьтесь с ней: там уже раскрыты методики подготовки и крепления для открытой и закрытой систем проводки.

Также полезный материал по этому вопросу вы найдете в статье для монтажа электропроводки и слаботочных цепей. Этот метод используется в том случае, когда ремонт закончен, грязные работы выполнять нельзя, а телефонную проводку надо проложить красиво и аккуратно.

Современные пластиковые кабель-каналы можно подобрать под любой дизайн помещений. Они комплектуются многочисленными аксессуарами, включая электрические и телефонные розетки.

Таким образом, чтобы установить и правильно подключить телефонную розетку, необходимо подобрать ее модель по габаритам и техническим характеристикам, соответствующим вашему телефонному аппарату, а также учесть рекомендации, изложенные в предложенном материале.

Как подключить телефонный провод к телефонной розетке. Как подключить или отключить домашний телефон Ростелеком. Все способы. Распиновка телефонных розеток

Телефон — это электротехническое устройство, позволяющее людям обмениваться информацией на расстоянии с помощью электрического сигнала. Слово телефон пришло к нам из древней Греции. Теле – переводится как «далеко», а фон – «голос».

Подключить стационарный, факс или несколько параллельно телефонов, включая и радиотелефон, после прочтения статьи без затруднений сможет любой домашний мастер.

Какое напряжение в телефонной линии связи

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром , рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки , и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Какой потечет ток

при коротком замыкании проводов телефонной линии

В АТС установлена система защиты от выхода из строя оборудования и линий связи, которая ограничивает ток при коротком замыкании телефонной линии до 40 мА.

Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

Встраиваемые в стену розетки «евро»

Розетки внешнего типа

Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Особенности и схема подключения

розетка RJ-11

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать.
Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

Виды телефонных розеток

Устройства для внешней установки.
Устройства , обладающие внутренней разводкой.

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

маркировка телефонных проводов

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

В настоящее время получили широкое распространение сотовые телефоны. Однако в эксплуатации еще находятся десятки миллионов проводных телефонных аппаратов и радиотелефонов, да и многие люди предпочитают их сотовым.

Звонки по междугородней и международной связи со стационарного домашнего телефонного аппарата обходятся гораздо дешевле, не надо постоянно следить за степенью заряда батареек и периодически менять их.

Подключение одного или нескольких параллельных стационарных телефонов и радиотелефонов к линии связи своими руками простейшая задача, под силу практически любому человеку, даже не знающего тонкостей связного дела.

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат. Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может. Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно. Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно, рассчитанного на измерение постоянного напряжения. Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Схема подключения проводного стационарного телефона к АТС

От автоматической телефонной станции (АТС) к каждому дому протянут сто парный телефонный кабель, который разветвляется десяти парными кабелями по подъездам дома. Концы десяти парных кабелей распаяны в десяти парных плинтах в подъездах дома. Плинты устанавливаются в боксах или закрепляются на стенах. На фотографии – плинт с отрытой крышкой.

Раньше корпуса плинтов делали из дюралюминия, сейчас – из пластмассы. В современных плинтах линейные провода линий связи подсоединяются запрессовкой в гребенки специальным инструментом. От одной из пар плинта в Вашу квартиру и протянута линия связи телефонным провод ТРП, который связисты называют лапшой. На конце этого провода в квартире устанавливается розетка РТШК-4 (старого образца), или современная RJ-11, и уже к ней с помощью вилки подключается проводной телефон.

Как видите, схема подключения проводного стационарного телефона простая: от АТС в Вашу квартиру протянута индивидуальная пара проводов, через которую и осуществляется связь. Как видно из схемы, вилка и розетка нужны исключительно для удобств эксплуатации ― и в работе телефона участия не принимают. Можно соединить телефонные провода, идущие от плинта с телефонным шнуром, и телефон будет успешно работать.

Как подключить телефон к линии связи

Подключение телефонных аппаратов, в том числе и радиотелефонов к линии осуществляется посредством разъемного соединения – вилки и розетки. В настоящее время в эксплуатации применяются телефонные разъемы двух стандартов. Морально устаревшие советские, соответствующие требованиям ГОСТ 8810-81 (CT СЭВ 5396-85), который действовал до 01.01.92 (РТШК-4), и современные телефонные вилки и розетки RJ-11, соответствующие международному стандарту МЭК 60669-1 и 60884-1 (623K). Еще применяются универсальные телефонные вилки и розетки, которые дают возможность подключения вилок и розеток, выпущенных по новому и старому стандарту между собой.

Вопрос кажется неактуальным, но в эксплуатации находится еще много телефонов, подключенных давно, и при самостоятельном ремонте разъема или переносе телефона эта информация может быть востребована.

Конечно, советский телефонный разъем громоздкий, не соответствует современным эстетическим взглядам, но надежный и долгое время успешно выполнял, да и продолжает выполнять возложенные на него функции.

В телефонной розетке имеется четыре контакта для подключения вилки и два ― для коммутации конденсатора. Позиционирование вилки при вставлении обеспечивается за счет отверстий в крышке розетки. Линия подключается винтовым соединением к двум правым контактам. Для контроля целостности линии в розетке еще устанавливался конденсатор, который подключался к правому верхнему контакту и нижнему левому. Когда вилка вставлялась в розетку, она клиновидным штырем разрывала цепь, и конденсатор отключался. Когда нужно было проверить линию, достаточно было вынуть розетку, и связисты с АТС могли, подав на пару переменное напряжение, проверить состояние линии, и таким образом определить, что именно является причиной отсутствия связи, линия или телефонный аппарат. При параллельном подключении двух телефонов и извлечении вилки одного из них, линия сильно сажается, так как переменное напряжение хорошо проходит через конденсатор. Если у Вас случайно забыта такая подключенная к телефонной линии розетка, то обязательно отсоедините ее от линии или удалите конденсатор. Его желательно удалить из всех подключенных телефонных розеток, так как в современных телефонных линиях связи конденсатор участия не принимает ― и поэтому не нужен.

Телефонная вилка представляет собой пластмассовую коробку, состоящую из двух половинок, в одну из которых вставлено четыре плоских контакта, к ним на винтах подсоединяется шнур, идущий от телефона. На фото хорошо видно, к каким контактам его подключать. Для работы телефона не имеет значения, к каким контактам подключены провода, главное, чтобы контакты телефонной розетки, к которым приходят провода линии, соединялись с контактами вилки, на которые приходят провода от телефона. Штырь клиновидной формы служит для отключения от линии связи проверочного конденсатора.

С появлением в быту телефонов зарубежного производства, у которых шнур оканчивался вилкой RJ-11 6P4C, а розетки у всех были установлены РТШК-4, в продаже сразу появились переходники (адаптеры), позволяющие любому обладателю новинки без посторонней помощи подключить телефон к линии.

В адаптере два верхних плоских контакта соединялись с 3 и 4 контактами RJ-11 (стандартная схема обжима), на фото слева, а нижние плоские – с контактами 2 и 5 RJ-11, на фото в нижней части адаптера.

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Еще одно творение переходного периода ― универсальная розетка, симбиоз розеток РТШК-4 и RJ-11. Не знаю, для чего их выпускали, но можно предположить, что ими заменяли пришедшие в негодность РТШК-4, тем самым обеспечивая возможность подключать телефоны с вилками любых стандартов.

3 и 4-й контакты обеих телефонных розеток RJ-11 подключены параллельно с правыми РТШК-4 (стандартное подключение), а контакты 2 и 5 телефонной розетки ― параллельно с левым РТШК-4.

Подключение телефона к розетке 623K RJ-11 6P4C

Современные розетки для подключения телефонов под вилку RJ-11 4P4C ― малогабаритные. Они выпускаются в разной цветовой гамме корпуса, бывают настенными, для внутренней разводки и комбинированными (для одновременного подключения телефонов к линии связи и компьютеров к локальным сетям и сети Интернет вилками RJ-45).

В представленной розетке линейные провода телефонной линии нужно подключить к зеленому и красному проводам, которые подключены к контактам 2 и 3 розетки RJ-11 4P4C. Полярность подключения телефона значения не имеет.

Подключение телефона обжатием лапши в RJ-11

Можно и вовсе обойтись без стандартной розетки, подключив телефонный аппарат непосредственно к телефонному проводу, так называемой лапша. Для этого нужно конец лапши, подходящий к телефону, обжать в розетке RJ-11.

Диаметр изоляции проводников у лапши больше, чем нужно, и вставить их в разъем RJ-11 не получится. Для этого нужно полностью снять изоляцию. Без изоляции провода невозможно будет обжать в RJ-11, и поэтому на них следует предварительно надеть трубки, снятые с проводов витой пары или других проводов, подходящих по размеру.

Теперь останется только вставить провода лапши в контакты 2 и 3 разъема RJ-11 и обжать с помощью специальных клещей (кримпера) или вручную по технологии, описанной в статье «Как обжать кабель витых пар без клещей» . Полярность проводов значения не имеет.

Для подключения телефона нужно будет вынуть из него штатный провод подключения и в разъем на корпусе вставить обжатый на лапше разъем RJ-11.

Подключение стационарного телефона с трубкой к линии выполняется телефонным линейным шнуром с вилками RJ-11 4P4C на концах. Из них для подключения телефона задействованы, как правило, только два средних контакта. Остальные контакты часто отсутствуют, так как предназначены для подключения параллельно двух стационарных телефонов (телефонные аппараты должны поддерживать возможность работы в таком режиме) по системе директор – секретарь. Это когда при поднятии трубки одного из телефонов, второй автоматически отключается.

По стандарту подключения телефона к каждому номеру контакта должен подходить провод определенный цветовой маркировки. Это придумано для удобства ремонта и обслуживания. Не важно, какого цвета провод куда подключен. Главное, чтобы приходящие от АТС провода были подключены к двум средним контактам 2 и 3 телефонной вилки. Современный стандарт предусматривает нижеприведенную цветовую схему обжатия линейного провода к вилке RJ-11.

Ранее действовал другой стандарт, согласно которому обжатие вилки RJ-11 должно было выполняться по нижеприведенной цветовой схеме.

Полярность подключения для стационарного телефона, подключенного не по спаренной схеме, значения не имеет. Для опрессовки проводов в вилке RJ-11 существует специальный инструмент, но можно обойтись и одной отверткой.

При покупке вилки RJ-11 для подключения линии следует обратить внимание на то, что ее ширина должна иметь размер 9,5 мм. Дело в том, что вилка RJ-11 для шнура, соединяющего телефонный аппарат с трубкой, имеет точно такой же внешний вид, но ширина ее составляет 7,5 мм и можно купить не ту вилку.

Иногда для удобства требуется к уже подключенному к линии связи телефонному аппарату параллельно подключить еще один или несколько аппаратов, включая и радиотелефоны. Такое подключение выполняется простым параллельным соединением розеток, точно так же, как подключаются к электропроводке электрические розетки. Полярность проводов значения не имеет. Современные телефоны очень незначительно нагружают телефонную линию и можно подключить параллельно хоть 10 телефонов. К недостаткам такого подключения следует отнести отсутствие конфиденциальности при разговоре. То есть, во время Вашего разговора, поднявший трубку на любом параллельно подключенном телефоне, может слышать Вашу беседу. Есть схемы блокираторов, позволяющие при поднятии трубки на одном из телефонов, блокировать все остальные телефонные аппараты.

После подключения нескольких телефонных аппаратов параллельно может возникнуть ситуация, когда поступает вызывной сигнал, звонит только один телефон, а все остальные только издают короткий негромкий звук. Причиной этому является наличие системы АОН (автоматическое определение номера) в звонящем телефоне, настроенной на определение телефонного номера звонящего абонента до поднятия трубки. Таким образом, АОН сразу же автоматически подымает трубку и уже сам генерирует вызывной сигнал. По этой причине все остальные подключенные параллельно телефоны и не звонят. Обычно в современных телефонах можно включать функцию АОН на определение номера после поднятия Вами трубки. Тогда, при поступлении вызывного сигнала все телефоны будут звонить. АОН, включенный в режим определения номера до поднятия трубки, плох еще и для тех, кто звонит Вам по межгороду. Связано это с тем, что даже если звонок поступает в Ваше отсутствие, отсчет времени соединения и начисление оплаты начинаются без подъема трубки. К плюсам системы АОН можно отнести тот факт, что если телефоны без АОН установлены в местах отдыха, а с АОН ― в другом помещении, то Вы не будете потревожены ночным звонком.

Существуют и готовые решения в виде радиотелефонного аппарата с несколькими трубками, позволяющими не только блокировать, но и переключать звонящего абонента с поднятой трубки на любую другую. Однако такие телефоны не каждому по карману и имеют существенный недостаток. При отключении электроэнергии они не работают; а в трубках у них установлены аккумуляторы, которые служат несколько лет, затем требуется замена аккумулятора, а это по стоимости сравнимо со стоимостью обыкновенного кнопочного телефона. Поэтому, для обеспечения бесперебойной связи, все равно нужно в резерве держать обыкновенный телефон.

Подключение телефонного шнура к линии скруткой проводов

В жизни бываю ситуации, что нужно подсоединить телефон к линии, а розетки нет. В таком случае можно выполнять соединение проводов скруткой без ухудшения качества связи. Такое соединение даже надежнее, чем разъемное. Единственный недостаток, что придется обрезать провод в случае необходимости подключения другого. Да и то, в современных телефонах шнуры с телефонными аппаратами стыкуются вилками RJ11 и можно, в случае, например, ремонта телефона, всегда легко его отсоединить от линии. У меня так подключен один телефон, при этом весь шнур спрятан за дверной наличник, выходит в наружу только кусочек длиной 15 см с вилкой RJ11 на конце, которая сразу вставлена в розетку телефона.

Телефонный шнур очень гибкий, это особенный провод с жилами, сделанными по специальной технологии. Очень тонкая медная ленточка навивается на хлопчатобумажную нить. Такой проводник называется мишура. Провода из мишуры широко применяются при производстве наушников, соединении телефонных трубок с базами, то есть в случаях, когда провода при эксплуатации постоянно изгибаются.

Проводников мишура в каждой жиле несколько и они свиты еще между собой. Паять мишуру очень сложно, а механическая прочность такой пайки получается низкой. Для получения надежного и механически прочного соединения скруткой, нужно его выполнить по следующей технологии.

Сначала освобождается от изоляции мишура телефонного шнура на длину 10-15 мм и проводники линейного провода на длину 20-25 мм со сдвигом с помощью ножа. Нитку мишуры удалять не надо. Затем оба провода складываются вместе, мишура загибается в сторону проводника, и жила линейного провода навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять витков.

Таким же образом выполняется скрутка со вторым проводником шнура. Как видите, получилось аккуратное соединение. Полученное соединение покрываете изоляционной лентой. При наличии полихлорвиниловой трубки подходящего диаметра, можно для изоляции надеть ее кусок на место скрутки. Соединение можно сделать и прямым, если перед изолированием согнуть линейный провод на 180°. Механическая прочность при этом существенно возрастет.

Ремонт телефонной линии связи

Если перестал работать стационарный телефон, то обычно вызывают связиста и ждут его прихода, часто в неудобное для себя время. Однако если ждать не хочется и есть желание, то восстановить связь можно своими руками.

Причин прекращения работы телефона может быть две: либо поломался телефонный аппарат, либо ― телефонная линия. Если у Вас есть запасной телефонный аппарат, подключите его вместо неработающего; если связь появилась, значит в поломке виноват телефон, а если связь не появилась ― линия.

Исправность линии можно проверить, измерив напряжение в телефонной розетке. Если прибора нет, нужно проверить надежность подсоединения линейного провода связи к контактам розетки. В случае если в розетке соединение надежное, то по проводу можно проследить, к каким контактам плинта подключена Ваша линия, и проверить надежность подсоединения к контактам в плинте. Если возможности проследить нет, то можно проверить надежность подсоединения к плинту всех подходящих линий, ведь одна из них Ваша. Если на контактах плинта напряжение есть, и Ваша пара подсоединена надежно, то значит провод, идущий к точке установки телефона, ― в обрыве. Если напряжение отсутствует, то нужно отсоединить один из проводников, идущих в квартиру, и через 5-10 минут измерять повторно. Если напряжение появится, то значит в проводе, идущем от плинта к розетке в Вашей квартире, произошло короткое замыкание. Для проверки этого факта достаточно опять присоединить провод линии к контактам плинта и измерить напряжение, оно должно опять пропасть.

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Внешний вид телефонной трубки всем хорошо известен. Она состоит из двух пластмассовых разъемных частей: основания, в котором закреплены микрофон и телефонный капсюль, и крышки, которая обычно привинчена к основанию одним или двумя саморезами. Как видно из приведённой ниже электрической схемы телефонной трубки, микрофон и телефонный капсюль соединены между собой тремя цветными приводами.

Один провод общий для микрофона и телефонного капсюля (на схеме черный), второй ― для микрофона (зеленый) , и третий ― для телефонного капсюля (красный). При замене микрофона или капсюля следует соблюдать полярность их подключения, иначе появится микрофонный эффект. Это когда говорящий слышит свой голос в трубке или может появляться свист.

Ремонт шнура трубки стационарного телефона

В стационарных телефонных аппаратах трубки соединяются с корпусом телефона витым шнуром с двумя вилками RJ-11 4P4C на концах. Во время разговора витой шнур трубки постоянно изгибается и в конечном итоге перетирается в месте выхода из вилки, как правило, со стороны телефонной трубки. Телефон сначала начинает «хрипеть», и настает момент, когда Вы с собеседником не слышите друг друга. Наиболее вероятной причиной плохой связи является повреждение витого телефонного шнура. Хотя причиной также может быть угольный микрофон или телефонный капсюль.

Для проверки шнура, нужно его пошевелить в месте выхода из трубки или корпуса телефона. Если заметили, что в каких то положениях связь становится устойчивой, значит в этом месте и перетерся телефонный шнур. Шнур лучше заменить новым. Но можно обойтись и без похода в магазин, воспользовавшись технологией обжима RJ-11, RJ-45 клещами или без клещей.

Для извлечения вилки RJ-11 из телефонной трубки, нужно прижать пальцем фиксатор вилки RJ-11 к ее основанию и вынуть вилку из трубки. Затем немного вытащить ламели и извлечь из вилки шнур, укоротить его на 1,5-2 см (отрезать поврежденный кусок шнура), снять изолирующую трубку на длину 5 мм. Снимать изоляцию с проводников не надо. Затем необходимо вставить подготовленный шнур в вилку RJ-11 до упора, соблюдая цветовую схему подключения проводов. Если не запомнили, как был вставлен шнур в вилку RJ-11, то можно посмотреть, как он вставлен в нее на другом конце шнура. Если вынули из вилок RJ-11 оба конца шнура и не знаете, как вставить правильно концы провода, то Вам поможет цветовая схема обжатия, представленная ниже.

Цветовая схема обжатия телефонной вилки RJ-11

Вилки RJ-11 на шнуре для телефонной трубки обжаты по цветовой схеме с разворотом на 180 градусов. Например, если на 1-м контакте вилки RJ-11 на одном конце шнура был белый провод, а на 4-м ― желтый, то на втором конце шнура на 1-м контакте вилки RJ-11 должен быть желтый, а на 4-м контакте ― белый. На фотографии показана цветовая схема обжатия витого шнура для стационарного телефона.

Такой ремонт витых телефонных шнуров я делал неоднократно, особенно во времена, когда такие стационарные телефоны с трубками, соединенными витыми шнурами только появились, и купить новый витой шнур не представлялось возможным.

При покупке вилки RJ-11 для шнура обратите внимание на ее ширину, которая должна быть 7,5 мм, так как вилка RJ-11 для линии, имеют точно такой же внешний вид, но ширина ее 9,5 мм.

Фон во время разговора

Если разговор по телефону сопровождается низкочастотным фоном 50 Гц или радиопередачей, то одной из причин этого явления может быть плохая изоляция между одним из проводников телефонной пары с землей. Тогда симметрия проводов нарушается, и наводимые на них сигналы помех от проходящих рядом электро- и радиопроводов на концах телефонной пары взаимно не уничтожаются. Чаще такое можно наблюдать в дождливую погоду, когда влажность высокая, из-за чего сопротивление изоляции проводов уменьшается. Самостоятельно найти эту неисправность без высоковольтного омметра сложно, лучше вызвать связистов. Они должны бесплатно устранить неисправность.

Телефонный удлинитель

Иногда возникает необходимость переставить телефон в другое место, а длина шнура, подключаемого к розетке, не позволяет этого сделать. Демонтировать и устанавливать розетку на новом месте не каждому захочется. Следы демонтажа в дополнение могут испортить внешний вид стены. Решить такую задачу позволит простейший телефонный удлинитель. Можно купить готовый удлинитель, они бывают разных цветов, любой длины и с разными типами вилок и розеток на концах. Не сложно смастерить телефонный удлинитель и самостоятельно из вилки, розетки и куска любого провода.

Слева на фото самодельный телефонный удлинитель, который я сделал очень давно для удобства ремонта телефонов. Розетка прикручена к катушке, на которую навивается провод удлинителя для удобства хранения. Провод взят многожильный, и два его куска свиты вместе вручную. Справа ― телефонный удлинитель заводского изготовления для современных телефонов с вилками RJ11 на концах. Для его установки нужно вынуть штатный провод из телефонного аппарата и розетки, а затем вставить более длинный.

Если под рукой нет вилки и розетки, можно нарастить, или удлинить, штатный провод, сделав в любом его месте вставку из любого двойного провода или двух свитых вместе одинарных проводников. Для вставки подойдет провод любого сечения, многожильный или одножильный. Для этого разрезается на две части штатный провод, лучше всего на расстоянии 10-15 см от вилки, если вдруг в будущем понадобится восстановить его в первоначальном виде, напрессовав разъем. Соединение концов делается по вышеописанной технологии. Если вставка делается из многожильного тонкого провода или толстого одножильного, то мишура не загибается, а складывается с зачищенным проводником параллельно и обвивается проводом диаметром около 0,5 мм.

Современные шнуры для телефонов стали делать не из мишуры, а обыкновенного многожильного провода довольно малого сечения. У провода, который я разрезал для демонстрации технологии фотографиями, оказалось всего 6 проводников диаметром по 0,2 мм. Такие тонкие провода нужно соединять по специальной технологии.

Снимается изоляция со сдвигом, как показано на фото. Далее провода нужно залудить и более тонкий проводник навить вокруг более толстого. Если провода приблизительно одинакового диаметра, то делается их простая скрутка. Затем пропаивается место скрутки припоем. Если Вы не знакомы с технологией пайки, то можете посетить страничку сайта Как паять паяльником. Теперь нужно заизолировать соединение несколькими витками изоленты. Для придания эстетического вида, можно один из проводников загнуть и потом уже заизолировать. Точно так же выполняется соединение и второй пары. Как видите, получилось надежное и красивое соединение.

Для примера решил продемонстрировать, как можно выполнить удлинение телефонного шнура с помощью одножильного провода для электропроводки, диаметр жилы которого составляет 1 мм.

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

По приведенной выше технологии можно соединять провода любых электрических цепей, проводников в любых устройствах и приборах, включая и компьютерные сети Интернет.

Прокладка телефонной линии связи в квартире

Величина тока, протекающего по проводам линии для связи, не превышает 10 мА, поэтому требования к сечению жилы практически отсутствуют, достаточно, чтобы проводник был диаметром 0,1 мм. Толстыми жилы делают для уменьшения потерь сигнала при большой длине линии и обеспечения достаточной механической прочности при коммутации. Исходя из этого, линии связи можно прокладывать практически любым проводом. Главное, чтобы проводники шли параллельно друг другу, или были свиты вместе.

При прокладке линий связи внутри жилых и производственных зданий обычно используют двойной провод ТРП 2×0,4 (диаметр жил ― 0,4 мм., сечение ― 0,12 мм 2 , сопротивление ― 148 Ом/км) или ТРП 2×0,5 (диаметр жил ― 0,5 мм., сечение ― 0,21 мм 2 , сопротивление ― 94 Ом/км), с изоляцией из ПВХ (полихлорвинила) категории CAT1 . Связисты его именуют «лапша».

Применение такого провода обусловлено его низкой ценой и простотой монтажа. Так как соединительная полоска пластмассы межу проводниками довольно широкая, можно крепить провод к стенам, пробивая его по центру гвоздиками.

Если нужно сделать в прокладке поворот, то провод ТРП просто перегибается, как показано на фотографии. Иногда прорезают перемычку и проводники на месте поворота разводят в стороны, но это хуже, так как нарушается симметрия линии.

Гораздо лучше выглядит провод, закрепленный на стене с помощью специальных пластмассовых скобок с дюбель-гвоздиками. Скобки выпускаются под разные размеры проводов и кабелей, бываю предназначенные для крепления как круглого, так и плоского провода.

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

В последнее время часто провод связи лапшу, прокладывают в кабель-канале, это позволяет все провода (Интернет, телевизионный кабель, домофона и др.) проложить вместе, что упрощает монтаж и красиво выглядит. Кабель-каналы выпускаются разных размеров, что позволяет уложить в них практически неограниченное количество проводов.

Удобно проложить телефонный провод и провода другого назначения внутри напольного плинтуса, в котором предусмотрен кабель канал.

Использование витых пар кабеля Интернет

для телефонной линии связи

Сейчас у многих в домах проложен кабель для Интернета. В этом кабеле обычно используется всего две пары из 4-х имеющихся. Свободные пары можно использовать для телефонной лини связи. Разобраться в том, какие из пар свободны, Вам поможет статья сайта Обжим кабеля витых пар RJ-45 для Интернета. Для линии связи берется одна из свободных пар, коричневая или синяя. Витая пара состоит из двух свитых между собой проводников. Изоляция одного из них окрашена сплошным цветом, а изоляция второго – белая с полосками цвета первого.

Это очередная статья из рубрики про. На сегодняшний день практически каждый человек имеет в своем доме домашний телефон. Каждый телефон подключают к специальной розетке. В этой статье мы расскажем, как выполнить подключение телефонной розетки.

Подключение телефонной розетки встречается не так часто. По сравнению с обычными розетками их устанавливают достаточно редко. Если вам необходимо установить телефонную розетку, тогда об этом мы поговорим в статье.

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

Встраиваемые евро розетки телефонные.
Внешние телефонные розетки.
Телефонные розетки старого образца.

Эта продукция может отличаться только внешним видом. Подключение телефонной розетки в этом случае практически ничем не отличается. Теперь изучить телефонные розетки можно будет наглядно:

На этом фото вы сможете увидеть, что эта розетка имеет 4 контакта. К этим проводам вам необходимо будет подключить телефонный контакт. Подключение телефонной розетки этого типа должно выполняться на стену. Также на сегодняшний день вы можете встретить встраиваемые телефонные розетки. Этот тип устройства вы можете увидеть на фото ниже:

Как видите, эта конструкция является сложной. Здесь вы можете увидеть не только сложность конструкции, но и сложность подключения. Если вам необходимо, тогда можете прочесть про.

Особенности подключения телефонной розетки

Установка телефонной розетки самостоятельно предполагает в себе соблюдение определенных особенностей. Если вы установите телефонную розетку Ленгард, тогда у вас больше не возникнет необходимости зачищать провода. Эта продукция имеет специальную функцию самозачистки. Подключение кабеля в этом случае будет проходить методом поворота механизма на половину оборота. Увидеть этот процесс вы сможете на фото ниже:

После завершения этого этапа вы можете поднять трубку и проверить наличие гудка. Если гудок не появится, тогда вам следует проверить полярность. Если телефон все равно не будет работать, тогда проверьте целостность контактов.

Подключение телефонной розетки по схеме

В большинстве телефонных розеток находится всего два контакта. Телефонный кабель будет иметь столько же контактов. Обыкновенная телефонная розетка содержит всего два контакта, то есть 3 и 4. Иногда телефонная розетка может иметь непронумерованные контакты. В любом случае вам необходимо руководствоваться цветовой маркировкой, которая изображена ниже.

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой-контактом» и подвижной, вставляемой в него вилкой: «папа- контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов , обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности основных стандартов

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14		4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Разъемы RJ-11

Совмещенный разъемы RJ-11 c РТШК-4

Разъемы RJ-14, RJ-25

Разъемы RJ-45

Способы маркировки цепей коммутации

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта				Тип T/R	+/-
№ контакта	RJ-11	RJ-14	RJ-25	Тип T/R	+/-
1	—	—	Бело-зеленый	Т	+
2	—	Бело-оранжевый	Бело-оранжевый	Т	+
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т	+
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта				Тип T/R	+/-
№ контакта	RJ-11	RJ-14	RJ-25	Тип T/R	+/-
1	—	—	Оранжевый	Т	+
2	—	Черный	Черный	Т	+
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	+/-
№ контакта	RJ-11	RJ-14	RJ-25	Тип T/R	+/-
1	—	—	Розовый	Т	+
2	—	Зеленый	Зеленый	Т	+
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Способы монтажа телефонных розеток

Эти изделия представляют собой слаботочные контакты, размещенные в пластиковых корпусах различной формы, дизайна и размера. Подключение может быть произведено способом закрепления контактов винтами или с применением специально разработанного разъема. В старых изделиях применяются специальные вилки.

Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

бокорезы – для разделки кабеля;
нож – для зачистки концов проводов;
отвертка – крепление концов в розетке;
винты – крепление основания устройства к стене;
дрель – сверление отверстий для фиксации наружного устройства;
сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
пластиковые вставки в отверстия;
«болгарка» с диском по бетону – для выполнения скрытой проводки;
перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
– для уточнения полярности контактов в разъеме при подсоединении;
защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Все работы просты и доступны непрофессиональному исполнителю.

Разновидности коннекторов. Особенности применения RJ11, RJ12 и других видов

Телефонные разъемы служат не только для подключения аппаратов в линию связи. Они применяются для соединения с другими аппаратами и устройствами связи.

Розетки выполняются с одним, двумя или большим количеством разъемов и могут обеспечить соединение одновременно нескольких абонентов.

В большом разнообразии коннекторов необходимо рассмотреть некоторые их разновидности:

RJ11 – двухпроводное исполнение, применяется для подключения к сетям линейного типа.
RJ14 – снабжена четырьмя проводниками и четырьмя контактами, совместим с большинством моделей современных телефонов. Для подсоединения одного абонента нужно задействовать 2-й и 3-й контакты. Если необходимо подключение нескольких дополнительных линий, нужно использовать 1-й и 4-йконтакты. Если используется накладная телефонная розетка, подключение линии производится проводами красного и зеленого цветов.
RJ25 – имеет три пары контактов, для ее подсоединения требуется участие квалифицированного специалист по телефонной связи.
РТШК-4 – наследие еще советского периода, однако производятся и применяются по настоящее время. Имеет в комплекте специальный ключ. Подключение производится неразъемным способом с коробкой отводного типа. При наличии в помещении нескольких точек такого типа, их замыкание происходит с использованием конденсатора.

Об устройствах для подключения RJ11 и RJ12 поговорим подробнее:

Первый из этих типов изделий применяется для индивидуальных подключений в обычных телефонных сетях.
Второй применяется для сетей с большими нагрузками – в офисных либо общедоступных местах.

Эти виды соединительных устройств имеют два или четыре контакта, выполненных как металлическая вилка, подключаются к контактам, которые расположены в центре. Для монтажа желателен специнструмент – нож кроссировочный, позволяющий снять оплетку без повреждения провода и обжать вилку при установке на провод.

Для подключения необходимо:

снять оплетку с провода на длину 4 – 5 сантиметров;
расправить каждую жилу кабеля, число которых бывает от 4-х до 6-ти;
уложить все проводки в пазики розетки;
проверить наличие контакта между разъемом и кабелем телефона.

Начиная подключение нужно озаботиться о мерах без опасности при выполнении работ. Обязательно наденьте резиновые перчатки, способные уберечь от поражения электротоком.

Общие стандарты устройства розеток свидетельствуют о том, что красный цвет оплетки обычно означает положительный проводник, а зеленые говорит об отрицательном номинале. Убедиться в этом поможет тестер.

Способы подключения всех розеток идентичны, но они различаются способами по способам установки в зависимости от исполнения.

Практически также производится монтаж популярных розеток французского производства типа Legrnd. Линейка изделий этого типа весьма разнообразна, розетки выпускаются с любым видом установки: наружные, внутренние и любые прочие. Цветовая маркировка следует европейским стандартам и идентична в подобных изделиях других производителей.

Примеры цен на телефонные коннекторы

Таблица 1

Изображение	Модель, описание	Цена (руб)	Производитель
	Reksant. С функцией переходника для использования евро розеток совместно со старыми отечественными	60	Россия
	Телефонная розетка внутренняя Reksant 2 – 6р-4с (2 порта), цвет молочно-белый	380	Россия
	Телефонная розетка внутренняя Reksant 1 – 6р-4с (1 порт), цвет молочно-белый	290	Россия
	Телефонная розетка Proconnect 2-6р-4с	55	Брэнд
	Телефонная розетка RJ12 1 модуль 6 контактов ABB Zenit N2117.6AN	500	Брэнд
	Телефонная розетка 2 RJ11Legrand Suno 774839	490	Легранд Франция

При производстве работ по прокладке телефонного кабеля нужно помнить о правилах безопасности:
- Выполняя штробление паза для кабеля по кирпичу или бетону, обязательно воспользуйтесь защитными очками или защитной маской для предохранения глаз и лица.
- При сверлении отверстий для крепления кабеля или основания розетки примите такие же меры безопасности.
- Производя вырубку материала из штробленных каналов, из глухого отверстия для коробки розетки, установите на зубило защитный диск, предотвращающий повреждения рук.
- Работы с проводкой нужно производить в защитных перчатках.
Если в наличии нет прибора для проверки полярности проводов, воспользуйтесь срезом картофелины. Воткните в мякоть концы проводов, поверхность мякоти вокруг плюсового провода скоро начнет темнеть.
Современные розетки исполняются в безопасном варианте. Тем не менее, устанавливать их нужно в недоступном для детей месте.
При зачистке концов кабеля для подключения нужно избегать повреждения изоляции внутренних проводов и, тем более, самих проводников. Это приводит к ухудшению качества связи и возможности обрыва линии.
Если используется старый советский двухжильный провод в виде пластиковой ленточки с проводками по краям, недопустимо крепить его, вбивая гвозди между проводками. Это часто ведет к обрыву линии при монтаже. При контакте гвоздя с проводком может образоваться заземляющая пара, ухудшающая качество связи.

Ведя все работы вдумчиво и аккуратно, можно успешно справиться с несложной задачей выполнения проводки и установки розеток. Беритесь без сомнений и будет вам успех!

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

пластиковый или керамический корпус;
зажимы – клеммы, которые фиксируют провода;
соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Подключение телефонного разъема можно проводить без помощи специалиста. Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

подготовка инструментов;
обеспечение защитных средств;
снятие с кабеля защитной пленки согласно необходимой длине;
подсоединение кабеля по схеме к коробке;
фиксирование жил внутри телефонного короба.
крепление разъема к стене;
монтаж защитной крышки;
подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

вольтметр;
прорезиненные перчатки;
отвертка;
уровень;
скотч с липкой лентой на две стороны;
нож для работы с оптическими кроссами;
острогубцы;
карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

Провод в зеленой изоляции означает «плюс»;
красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Статьи и Лайфхаки

Несмотря на то, что сегодня стационарные телефоны ушли в историю, пользователи часто интересуются, как и где подключить домашний телефон.

Использование сотовых телефонов позволяет людям общаться, не привязываясь к конкретному месту. Кроме того, тарифы на сотовую связь зачастую ниже, чем на стационарную. Однако некоторые люди желают провести в квартиру именно стационарный телефон.

Подключить аппарат несложно, но существуют определенные тонкости, известные только узкому кругу специалистов. Чтобы установить домашний телефон, потребуется специальная розетка.
Аппарат следует подсоединить к подобной розетке посредством провода, заканчивающегося RJ-11 коннекторами. Один из коннекторов нужно вставить в розетку, а второй – в разъём трубки.
Кабели, расположенные в розетке, намотаны на винты, к которым подключены соответствующие клеммы.
Установку аппарата можно осуществить в каком-либо месте дома, для чего потребуется протянуть телефонный провод до желаемой точки.
Следует учитывать особенности многофункционального аппарата: обычно он подсоединяется к электрической розетке, а, следовательно, она должна находиться в месте установки аппарата.
Следующий вариант – подключение радиотелефона. Данный вид устройства позволяет, не используя телефонный провод, установить базу в любом месте дома.

Разновидности подключения телефона в доме

Стационарная трубка имеет 2-хпроводной вид подсоединения, идущий от АТС.
При установке телефона, имеющего 4-хпроводной вид подключения, используется 2 проводка (центральные проводки зеленого и красного тона).
При установке аппарата без применения телефонной розетки следует воспользоваться проводками именно этих цветов. Полярность проводов при подключении можно не учитывать.
При подсоединении аппарата к сети раздается сигнал, а иногда, набирая телефонный номер, гудок отсутствует.
В подобной ситуации проблема заключается в настройке, а не в подключении телефона. Существует 2 типа телефонной связи — цифровая и аналоговая, отличающиеся принципами набора номера.
Установив телефон, в обязательном порядке следует проверить настройку следующих функций: переадресации, уровня громкости звонка, определителя номера, ночного режима, а также автоматического ответчика.
Вследствие неверной настройки данных функций могут возникнуть проблемы со звонками.

Если при самостоятельном подключении телефона вы не достигли желаемого результата, нужно обратиться за помощью к специалистам.

Схема подключения телефонной розетки rj11

Разновидности оборудования

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Способы монтажа

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Подключение RJ 11

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Схемы подключения

Разновидности оборудования

RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Способы монтажа

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
клемм — переходников для соединения кабелей.

Подключение RJ 11

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

Схемы подключения

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Особенности и схема подключения

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
Подрозетник.
Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный мультиметр или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

Виды телефонных розеток

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Установка телефонной розетки инструкция. Как подключить стационарный телефон к линии связи, подсоединяем провода в розетке. Подробная инструкция по установке телефонной розетки

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

Встраиваемые в стену розетки «евро»

Розетки внешнего типа

Розетки советского образца

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Внутри розетки можно увидеть следующее:

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Особенности и схема подключения

розетка RJ-11

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

Отвертка , которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать.
Кабель , если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор , также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально , потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил , после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно , потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус , после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

Виды телефонных розеток

Устройства для внешней установки.
Устройства , обладающие внутренней разводкой.

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

маркировка телефонных проводов

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розетки старого образца , то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Какое напряжение в телефонной линии связи

Схема подключения проводного стационарного телефона к АТС

Как подключить телефон к линии связи

Подключение телефона к универсальной розетке РТШК-4 623K RJ-11

Подключение телефона к розетке 623K RJ-11 6P4C

Подключение телефона обжатием лапши в RJ-11

Подключение телефонного шнура к линии скруткой проводов

Ремонт телефонной линии связи

Устройство трубки и ремонт шнура трубки телефона

Устройство трубки стационарного телефона

Ремонт шнура трубки стационарного телефона

Цветовая схема обжатия телефонной вилки RJ-11

Фон во время разговора

Телефонный удлинитель

Соединение телефонных проводов выполняется точно по такой же схеме, как описано выше.

Прокладка телефонной линии связи в квартире

Дюбель-гвоздики скобок сделаны из каленой стали и забиваются, не сгибаясь даже в бетонные стены.

Использование витых пар кабеля Интернет

для телефонной линии связи

Виды телефонных розеток

Телефонные розетки могут иметь несколько видов. К основным видам можно отнести:

Встраиваемые евро розетки телефонные.
Внешние телефонные розетки.
Телефонные розетки старого образца.

Особенности подключения телефонной розетки

Подключение телефонной розетки по схеме

Назначение и стандарты телефонных розеток

Основная задача розетки сводится к обеспечению быстроразнимаемого и надежного подключения телефонных аппаратов к действующим линиям связи, создаваемого стационарно размещенной частью — розеткой или «мамой-контактом» и подвижной, вставляемой в него вилкой: «папа- контакт».

Особенности конструктивного исполнения

Любая электрическая розетка систем связи состоит из:

1. корпуса-подставки из диэлектрических материалов: пластика или керамики;

2. подпружиненных металлических контактов , обеспечивающих надежное прохождение токов сети в телефонный аппарат через вилку и шнур;

3. клеммных зажимов, обеспечивающих подключение проводов от стационарной сети.

Все эти устройства относят к слаботочным цепям. Они могут изготавливаться для монтажа:

1. скрытым в стене способом;

2. накладным методом.

Особенности основных стандартов

Обзор типовых моделей разъемных соединений, их виды приведен в таблице №1.

Типы стандартов слаботочных разъемов

Таблица №1

Наименование	Назначение (для телефонов)	Примечания
Разъемы RJ-9 (P4C4)	Подключение телефонной трубки в аппарате	Аналог RJ10. RJ22
Разъемы RJ-11 (P6C4, Р6С2)		2 контакта подключения схемы
Разъемы RJ-14		4 контакта подключения схемы
Разъемы RJ-25	Подключение телефонного аппарата к линии	6 контактов подключения схемы
Разъемы RJ-45 (8р8с)	Подключение компьютерных сетей или телефонного аппарата к линии	8 контактов подключения схемы
РТШК-4	Стандарт СССР для подключения телефонного аппарата к линии
	Подключение телефонного аппарата к линии
Разъемы ТАЕ	Подключение немецких и французских моделей телефонных аппаратов к линии

Отличия разъемов

РТШК-4 — розетка телефонная на четыре контакта для штепсельного подключения с конденсатором

Разъемы RJ-11

Совмещенный разъемы RJ-11 c РТШК-4

Разъемы RJ-14, RJ-25

Разъемы RJ-45

Способы маркировки цепей коммутации

1. нанесением цифр около контактов или обозначением их на монтажной схеме:

2. выделением проводов определенным цветом.

На практике может встретиться несколько способов коммутации проводов. Они показаны таблицами №2, 3, 4.

Маркировка для подключения жил кабелей витой пары к розетке

Таблица №2

№ контакта				Тип T/R	+/-
№ контакта	RJ-11	RJ-14	RJ-25	Тип T/R	+/-
1	—	—	Бело-зеленый	Т	+
2	—	Бело-оранжевый	Бело-оранжевый	Т	+
3	Синий	Синий	Синий	R	—
4	Бело-синий	Бело-синий	Бело-синий	Т	+
5	—	Оранжевый	Оранжевый	R	—
6	—	—	Зеленый	R	—

Старая маркировка для подключения жил кабелей к розетке к розетке

Таблица №3

№ контакта				Тип T/R	+/-
№ контакта	RJ-11	RJ-14	RJ-25	Тип T/R	+/-
1	—	—	Оранжевый	Т	+
2	—	Черный	Черный	Т	+
3	Красный	Красный	Красный	R	—
4	Зеленый	Зеленый	Зеленый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Синий	R	—

Немецкая маркировка для подключения жил кабелей к розетке

Таблица №4

№ контакта	Наименование разъема, расцветка			Тип T/R	+/-
№ контакта	RJ-11	RJ-14	RJ-25	Тип T/R	+/-
1	—	—	Розовый	Т	+
2	—	Зеленый	Зеленый	Т	+
3	Белый	Белый	Белый	R	—
4	Коричневый	Коричневый	Коричневый	Т	+
5	—	Желтый	Желтый	R	—
6	—	—	Серый	R	—

Схемы подключения телефонных розеток и вилок

Такие блоки концентрируются в одном удобном для обслуживания и скрытом от посторонних глаз месте.

Опасные факторы телефонной сети

Способы монтажа телефонных розеток

На сегодняшний день сотовые телефоны имеются у каждого человека. Однако стационарные аппараты никуда не ушли из квартир, офисов и административных зданий. Для их правильной установки, а также установки модемов и факсов, требуется телефонная розетка. О ее видах, способах установки и схеме подключения расскажем ниже.

Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Внешне она представляет собой небольшую коробочку , обычно белого цвета. Иногда ее так и называют — «телефонная коробка».

По количеству разъемов различают одноразъемную и многоразъемную коробки. Из множества коннекторов стоит выделить некоторые:

RJ 11 — имеет в наличие два провода. В основном используется для подключения к линейным телефонным сетям.
RJ 14 — с четырьмя контактами и таким же количеством проводов. Этот коннектор применяется в большинстве типов телефонов. Для подключения аппаратуры в здании, где необходимо подключить несколько линий, используются контакт №1 и №4.
RJ 25 — здесь имеются три пары контактов. Самостоятельное подключение сопряжено с особыми трудностями, поэтому лучше обратиться к специалисту. В подключении участвуют третий и четвертый контакты.
RJ 9 — коннектор этого вида соединяет телефонную трубку с самим аппаратом.
РТШК 4 — в старых советских связных коробках имеются четыре контакта и ключ. Эта модель предполагает неразъемный тип подключения. Если в комнате есть несколько подобных розеток, то они обычно составляют малую цепь. Для ее замыкания используется конденсатор.

Для подключения розетки в квартире обычно используют двужильный провод. В административных и офисных помещениях может применяться четырехжильный или шестижильный кабель. Иногда к розетке может подходить и витая пара.

Схема подключения телефонной розетки RJ 11

Подробно опишем схему подключения самой распространенной связной коробкой. Она будет следующей:

Подключение розетки скрытым способом

Для проведения работ по подключению понадобятся следующие материалы и инструменты:

К месту установки сперва подводится связной кабель. Кабель можно провести по плинтусу, в пластиковом коробе или штрабе.

Действия по подключению:

Вначале подбираем для перфоратора коронку, диаметром равным размером телефонной коробке.
Карандашом намечаем контуры розетки, после чего высверливаем в стене отверстие.
Устанавливаем телефонную коробку в стену и фиксируем при помощи фурнитуры.
Для подключения понадобиться отрезок кабеля не более 10 см. Остальное можно срезать.
Зачищаем кабель и производим подключение. Установочный корпус телефонной коробки фиксируем распорными винтами.
Устанавливаем внешнюю раму и накладки.

Заключение

Связные розетки позволяют быстро поменять телефонный аппарат , факс или модем. Для этого достаточно выдернуть кабель из гнезда и подключить нужный. Установить и подключить саму розетку достаточно просто.

Какое напряжение в телефонной линии связи

Какой потечет ток

при коротком замыкании проводов телефонной линии

На практике, процесс подключения телефонной розетки в разы проще и доступнее, чем электрической. Главный критерий основывается на полной безопасности, ведь присутствующая величина напряжения в подводе безопасна для человека. Так телефонная розетка для начинающего домашнего мастера может стать стартовой практикой.

Характеристики устройств

Ранее вопрос о подключении телефонной линии сводился к одному ответу. Ведь всего несколько лет назад установка телефонной розетки основывалась на использовании одного стандартного прибора типа РТШK-4. В современное время стандарты сменились европейским качеством в виде наиболее популярных приспособлений типа RJ11 и RJ-12 известного бренда Legrand (Легранд).

Схема подключения телефонных розеток

Аббревиатура RJ (Registered Jack) в переводе с английского языка расшифровывается, как зарегистрированное гнездо. Известный разъем RJ11 в народе называется «евро-розетка». Стандарт RJ11 на самом деле является первым, узаконенным в США, стандартом. При этом розетка телефонная RJ 12 на самом деле не существует в виде стандарта. Обычно под данным разъемом подразумевается изделия бренда Legrand RJ-14 либо RJ-25.

Получается, что на сегодняшний день в повсеместном использовании имеются современные устройства такого типа:

RJ 11 с двумя проводами.
RJ 14 с контактами и 4 проводами.

Накладная двойная разводка данного типа зачастую используется в офисных помещениях для нужд подключения дополнительных телефонных линий (офисные АТС).

RJ 25 – подключение телефонной розетки данного типа не рекомендуют производить собственными руками.

Подготовка к подключению

Прежде, как перейти к непосредственным монтажным работам относительно подсоединения устройств бренда Legrand, рекомендовано подготовить набор следующих инструментов:

Канцелярский нож либо иной другой острый предмет для зачистки изоляционной оплетки на проводах.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

При установке рассматриваемых приборов компании Legrand, необходимость зачищать провода ушла. Встроенный механизм в изделиях позволяет делать самозачистку.

Крестовая и плоская отвертка.
Тестер для измерения напряжения в сети.
Резиновые перчатки.

Напряжение в телефонных сетях минимально (при вызове в 120В) и не приносит вреда человеческому организму. Тем не менее , рукам будет чувствительно и неприятно работать.

Обжимной инструмент.

Если используется даже двойная вилка евроразъемов RJ11, а так же для штекеров, необходим инструмент для обжима контактных пластин. Допустимо проигнорировать данное требование. Двойная конструкция во внутреннем исполнении, конечно, получит не столь приглядный вид, но контактные пластины можно просто задавить при помощи плоской отвертки. Стоит последовательно вдавливать каждый контакт.

Непосредственный процесс

Торговая марка Легранд выпускает телефонные гнезда разнообразных декоративных расцветок и стилистики. Примечательность изделий бренда Легранд заключается в том, что самостоятельный процесс подсоединения линии телефона состоялся просто и быстро. Особой простотой монтажа отличается накладная серия коннекторов.

Схема подключения телефонной розетки RJ-11

Схема подсоединения розетки типа RJ 11:

Разбирается прибор посредством откручивания, фиксирующего крышку крепления.

Схема конструкции подразумевает подсоединение всего двух проводов по типу старого образца телефонного включения.

Накладная розетка RJ 11 подсоединяется к источнику питания.

Прежде стоит проверить тестером полярность. Известно, что зачастую «минус» обозначается красным цветом оплетки провода, а «плюс» всегда в зеленой оплетке.

Провода от телефонного аппарата в вилке подключаются зеркально путем поворота контактного кабеля на четверть оборота во встроенном механизме зачистки.
Поднимается телефонная трубка: при отсутствии гудка, стоит поменять полярность проводов (на контактах RJ11 поменять местами провода).

Сложностей с подключением собственными руками телефонных розеток нет. Торгово-производственная марка Legrand делает все для облегчения процесса подключения и монтажа. Стоит попробовать.

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

Встраиваемые в стену розетки «евро»

Розетки внешнего типа

Розетки советского образца

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Внутри розетки можно увидеть следующее:

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Розетка телефонная TF RJ-11 одинарная Legrand Valena белая 774438

Розетка Legrand Valena телефонная один выход

Механизм телефонной розетки 774438 продается без рамки. Установочная рамка приобретается отдельно. Розетка Legrand Valena телефонная один выход 774438 имеет выход стандарта RJ11 (4 контакта). Подключение телефонного кабеля к розетке происходит путем поворота контактного механизма на 1/4 оборота. Механизм розетки оснащен самозачищающимися контактами, благодаря которым нет необходимости зачищать жилы проводов при монтаже.
Устанавливается розетка в стандартную монтажную коробку скрытого монтажа. Для настенного монтажа механизма следует использовать специальные коробки открытого монтажа (артикул 776181). Механизмы всех розеток оснащены надежным креплением на винтах и на захватах. Рамка защелкивается на механизме. Ее конструкция позволяет регулировать глубину посадки до 2 мм (например: если механизм установлен в стену с тканевым покрытием).

Чистка лицевой панели выключателя и рамки нужно производить влажной тканью.Запрещается использование агрессивных и коррозийных химических веществ.

Суппорт выключателя изготовлен из оцинкованной стали.

Контактная группа — AgNi (без содержания кадмия, являющегося элементом загрязняющим окружающею среду).

Цвет лицевой панели розетки: белый (RAL 9003)

Схема монтажа двойной телефонной розетки 774439.

Схема подключения нескольких телефонных розеток 774438.

Телефонные розетки Legrand подключать к проводу удобно и просто. Если вы используете для подключения телефонных розеток кабель «витая пара», то для телефонии достаточно только одной пары, как правило это синий и сине-белый провод. Подключаются эти провода до центральных контактов телефонных разъемов и розеток. При монтаже обращайте внимание, как сделано подключение кабеля на ответной стороне. Обычно для подключения телефонов используют центральные контакты разъемов. В случае с телефонными розетками Легранд, подключение кабеля к механизму происходит удобно и быстро: нужно всего лишь до упора вогнать провод в гнёзда контактов 2 и 3 и провернуть отверткой по ходу часовой стрелки на 1/4 оборота. Контакт проводника и клемм будет надежным и долговечным.

Характеристики

Тип устройства Розетки

Тип механизма Телефон (RJ-11)

Розетка телефонная RJ12 6 контактов Белая Schneider Electric Odace S52R497

Розетка телефонная RJ12 (6-контактов), винтовые зажимы, цвет — Белый, серия Odace. Schneider Electric

Телефонная розетка с винтовыми клеммами. Предназначена для подключения шестипроводных телефонных аппаратов (с функцией факс модема) Розетка может использоваться для подключения обычных двух и четырех проводных телефонов (RJ11). Механизм поставляетс со стальным суппортом — монтажные лапки заказываются отдельно.

Технические характеристики:

Тип: Розетка телефонная
Защита: IP21
Диапазон рабочих температур: 5-35^оС
Материал накладки — термопласт
Цвет — белый
Вес: ~ 0.15 кг
Тип кабеля: жесткие, гибкие, многожильные кабели сечением 1,5-2,5 мм 2
Стандарты: UNE 20315-1-1, UNE 20315-1-2

Преимущества механизмов серии Odace

Возможен поворот суппорта на 10^о в обе стороны. Гарантия ровной установки изделия даже при неправильно установленной монтажной коробке.
Специальные пазы для скрепления суппортов между собой. Многопостовая установка стала еще проще!
Отверстия для тестирования напряжения находятся на передней панели. Теперь нет необходимости разбирать устройство.

Конструкция рамки позволяет скрывать неровности стены и ошибки в монтаже коробки.
Небольшая глубина установки обеспечивает место для прокладки кабеля.

Задняя часть механизма усиленная для достижения наибольшего уровня безопасности.
Простая и понятная схема подключения.

Серия розеток и выключателей Odace. Особенности.

«Современные электроустановочные изделия стали ещё более элегантными и практичными. Они сочетают в себе удобство и эффективность, и Вам более не придётся жертвовать передовыми функциями в угоду внешнему виду. Изделия серии Odace смогут удовлетворить любые ваши потребности.»

Оригинальный дизайн. Необычные круглые клавиши выключателей и накладки механизмов выглядят свежо и оригинально.
Два цвета механизмов: белый и алюминий и множество моделей рамок, в том числе из натуральных материалов, позволяют выбрать лучшее решение для вашего интерьера..
Рамки до 4-х постов, можно ставить как вертикально, так и горизонтально.
Множество функций позволяет решать самые разнообразные задачи по созданию комфорта и уюта в вашем доме.

Изделия серии не содержат вредных веществ (ртуть, галогены и пр.), что подтверждается специальными сертификатами. По истечении срока службы все компоненты производимых изделий могут быть подвержены вторичной переработке.

Розетка телефонная RJ12 6 контактов Белая Schneider Electric Odace
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Розетка телефонная RJ12 6 контактов Белая Schneider Electric Odace — цена, фото, технические характеристики. Для того, чтобы купить Розетка телефонная RJ12 6 контактов Белая Schneider Electric Odace в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Розетка телефонная RJ12 6 контактов Белая Schneider Electric Odace оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

ожидается Щелковская. Пункт самовывоза
ожидается Щелковская. Магазин
ожидается Удаленный склад (доставка +2 дня)

Цвет	белые
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые

Обжим денежного ящика

ВНИМАНИЕ!
Все операции, описанные в этой статье, вы делаете на свой страх и риск!
Ни производитель ни продавец оборудования не несет ответственности за эти действия.

Денежные ящики подключаются напрямую к фискальным регистраторам и принтерам чеков. Разъёмы для подключения у всех типов оборудования одинаковые, а схемы подключения (провода в разъёме) — разные. Основных производителей кассового оборудования два — Атол и Штрих-М. Для того, чтобы денежный ящик открывался при печати чека нужно, чтобы он был совместим с оборудованием определенного производителя. Если ящик не совместим, необходимо переобжать разъём. Для этого вам понадобятся: новый разъём RJ-12 (телефонный, на 6 контактов) и обжимные клещи для RJ-12.

Схема подключения денежного ящика к ФР Штрих-М:

Под ККМ ШТРИХ провода в коннектор ставятся в следующем порядке: 2 и 4 проводки в 1 и 5 входы соответственно.

Если подробнее:

1. Отрезаем старый коннектор с ящика, держим его лапкой от себя, тогда входы считаются слева направо.

2. Снимаем обмотку с кабеля (очищаем около 7мм), оставляем 2-ой и 4-ый цветные проводочки, остальные обрезаем.

3. Берем новенький коннектор, держим так же лапкой от себя. Вставляем 2 проводок в 1 вход, а 4 проводок в 5 вход.

4. Закрепляем все это дело клещами.

5. Если есть необходимое оборудование – проверяем работоспособность.

Схема подключения денежного ящика к ККМ АТОЛ (Epson, Posiflex):

Под ККМ Атол провода в коннектор ставятся в следующем порядке: 1 и 5 проводки в 2 и 4 входы соответственно.

Если подробнее:

1. Отрезаем старый коннектор с ящика, держим его лапкой от себя, тогда входы считаются слева направо.

2. Снимаем обмотку с кабеля (очищаем около 7мм), оставляем 1-ой и 5-ый цветные проводочки, остальные обрезаем.

3. Берем новенький коннектор, держим так же лапкой от себя. Вставляем 1 проводок во 2 вход, а 5 проводок в 4 вход.

4. Закрепляем все это дело клещами.

5. Если есть необходимое оборудование – проверяем работоспособность.

ВНИМАНИЕ! Свежеобжатый разъем нужно вставлять в ККМ, а не в ящик!

Для подключения датчика положения ящика смотрите схему.

Схема подключения денежного ящика к ККМ Дримкас. Используется распайка АТОЛ (Epson) но вольтаж ККМ Дримкас выдают 12v, поэтому ящики на 24v открываться будут не все.

По информации от производителя к ККМ Дримкас полностью подходят ящики производства АТОЛ — https://kkmka.ru/pos-peripherals/cashboxes/cashbox-atol-cd-330-black/

Digitrax RJ12 Стандарт электропроводки LocoNet

Схема подключения

The Digitrax Стандарт проводки RJ12 LocoNet
Где-то в инструкции в руководстве говорится, что «RJ12 — это 6-контактная версия разъема RJ11. со всеми контактами, нагруженными проводниками. Это разъем, который Digitrax использует для LocoNet. «В этот момент ваши глаза начинают стекленеть. закончится, и вы впадете в транс.
А теперь, прежде чем вы впадете в кому, давайте сделаем резервную копию немного.Вы знакомы со своим телефонным аппаратом, а также с кабелями и вилками. которые входят в телефонный аппарат. На предыдущей странице мы показали вы некоторые из компонентов Digitrax, которые используют эти компоненты. В LocoNet состоит из того же типа проводов и разъемов, которые используются в вашем телефонная система — с одним очень важным отличием. В телефонных кабелях может быть 2 или 4 небольших провода, покрытых этим серым, черный или белый пластиковый утеплитель. Digitrax LocoNet использует компоненты, использующие 6 проводов.Вот что это за кабель выглядит как. На самом деле он не сильно отличается от кабеля, который идет в свой телефонный аппарат.

Телефон / данные В индустрии связи это называется «6-проводным стандартом RJ12». RJ12 компоненты состоят из 6-проводного телефонного кабеля, 6-проводных вилок и 6-проводных женские домкраты. У вас может быть много различных комбинаций этих компонентов.

Штекер к плоскому кабелю к штекеру.
Штекер к плоскому кабелю к гнезду разъем.
Штекер к двум гнездовым разъемам — все в одной пластиковой сборке.
Гнездо на гнездо — все в одной пластиковой сборке (модульные железнодорожные клубы называют это гендергибателем).
Гнездо в одной или двух настенных панелях розетки в настенной панели
Штекер к плоскому кабелю на две розетки разъемы (я называю это удлинителем с двойной розеткой)

Это то, что некоторые из этих компонентов выглядит как.


Два RJ12 Женский домкрат в настенной пластине	RJ12 Штекер к плоскому кабелю	RJ12 Удлинитель с двойной розеткой	RJ12 Женский-женский пол Bender

Если у вас есть система Digitrax, очень важно 6 проводов.Что-нибудь меньше, и это не сработает.
Вот стандарты проводки, цвета проводов, функции, и распиновка для 6-проводной сети LocoNet Digitrax RJ12. (Если вы используете Lenz, Atlas, NCE или любую другую систему, обратитесь к руководству пользователя.)

Обратите внимание на взаимосвязь между номером контакта и цветом провода. внутри кабеля — функция и напряжение. Если вы посмотрите на перед вилкой, вы увидите, что белый провод (контакт 1) находится на слева, а синий провод (контакт 6) — справа.Если вы посмотрите на перед гнездовым разъемом вы увидите, что белый провод (контакт 1) включен справа, а синий провод (контакт 6) — слева.
Если визуально соединить штекер с розеткой jack, вы увидите, что белый провод штекера соединяется с белым провод гнездового разъема, черный провод подключается к черному проводу, красный к красному, зеленый к зеленому, желтый к желтому, синий к синему. Иногда это называют «вывод 1 — вывод 1, вывод 2». к контакту 2, контакту 3 к контакту 3, контакту 4 к контакту 4, контакту 5 к контакту 5, контакту 6 к контакту 6-дюймовая проводка — или проводка от «Pin 1 к Pin 1», чтобы она была короткой.Так и будет поможет в устранении неисправностей, если вы всегда следите за тем, чтобы каждый цветной провод соединяется со своим собственным цветом.
Также обратите внимание, что

Синий провод выполняет ту же функцию, что и белый провод — Rail Sync
Желтый провод выполняет ту же функцию, что и черный провод — Земля
Зеленый провод выполняет ту же функцию, что и красный провод — LocoNet

Итак, если вы случайно обжали вилку на конце кабеля, Кстати, это не повлияет на работу LocoNet, потому что соответствующие провод на другом конце (синий — белый, желтый — черный, зеленый — красный) оба имеют ту же функцию.(Не обязательно понимать, какой Rail Функции Sync, Ground или LocoNet есть.) рекомендуется убедиться, что контакт 1 подключен к контакту 1 ….. Контакт 6 подключен к контакту 6.

Вот тот кабель, который мы показали вам вверху страницы. Ты будешь обратите внимание, что для сохранения ориентации контактов 1 и 1 мы должны закрутите кабель. На самом деле мы обжимаем один из штекеры с выступом наверху кабеля и обжать другой штекер с выступом в нижней части кабеля.В руководстве Digitrax показано это примерно так.

Мы покажем вам небольшой трюк, который поможет вам сохранять эту ориентацию, когда дело доходит до опрессовки этих вилок.

Информация о RJ для тех, кто «собирает гадости»
(пропустите эту часть, если вы не один из этих людей)
RJ означает Registered Jack — как в телефонной розетке — как в зарегистрированном с Федеральной комиссией по связи (FCC) телефонной отраслью когда в 1950-х / 60-х годах были разработаны пластиковые модульные компоненты. Позже, по мере развития технологий передачи данных, телекоммуникации промышленность добавила к этим стандартам. Стандарты RJ не относятся к физический размер вилки или розетки. Они относятся к как должен быть подключен джек, и какая вся эта проводка должна использоваться для.
Чтобы еще больше запутать ситуацию, стандарты RJ укажите количество кабелей (проводов), идущих в штекер или гнездо и количество позиций, доступных в штекере или гнезде, чтобы закрепить эти провода к.Например, мы используем штекеры и гнезда RJ12 LocoNet: указан как RJ12 6p6c. То есть для привязки доступно 6 позиций. провода (6п). И 6 кабелей (проводов) можно подключить к вилке или домкрат (6c). И вся эта проводка должна использоваться для локального Локальная сеть (LAN), которую мы называем LocoNet.

Стандарт	Использование	Pos’ns / Кабели	Орган	Заглушка Ширина	Домкрат Ширина
RJH	Телефонная гарнитура	4p4c	FCC	0.299 «	0,355 дюйма
RJ11	Телефон Телефон Однолинейный	6p2c	FCC	0,375 дюйма	0,383 дюйма
RJ14	Телефон Телефон Однолинейный	6p4c	FCC	0.375 «	0,383 дюйма
RJ12	LAN / сеть принтера	6p6c	Промышленность	0,375 дюйма	0,383 дюйма
RJ25	То же, что RJ12, но для многожильного кабеля	6p6c	Промышленность	0.375 «	0,383 дюйма
RJ45	LAN / сеть передачи данных	8p8c	Промышленность	0,492 дюйма	0,459 дюйма

Столбцы «Ширина штекера» и «Ширина гнезда» не являются частью стандартов. Чтобы устранить некоторую путаницу, я взял цифровой штангенциркуль и измерил эти пробки.RJ11 RJ14, RJ12 и RJ25 имеют одинаковую ширину вилки и разъема. Но только RJ12 и RJ25 имеют необходимое нам количество кабелей / позиций. наш LocoNet.
Итог
Итак, что все это значит для вас, меня и нашей Digitrax Loconet? система? Мы должны убедиться, что используем штекер / разъем примерно Ширина 0,375 дюйма / 0,383 дюйма и конфигурация 6p6c, т. Е. Требуется 6 проводов. Единственные разъемы / вилки / компоненты, которые соответствуют всем требованиям, — это RJ12 и RJ25.

Rj12 с использованием Cat5

Щелкните, чтобы просмотреть и распечатать для справки. Kb614 bdl168 pm42 se8c рекомендуемый порядок подключения 44-контактного разъема.

У вас есть рекомендуемый порядок подключения 44-контактного краевого разъема на pm42 и se8cpm42 pm4 bdl168 bdl16 bdl162 se8c используйте 44-контактный краевой разъем.

Схема подключения Rj12 с использованием cat5 . Полный справочник по проводке кабеля с распиновкой Ethernet и пошаговое руководство по подключению. Телефонная инструкция Strata ctx100 в формате pdf скачать. Цифровые телефонные системы для бизнеса. Просмотрите и загрузите онлайн-руководство по установке и обслуживанию toshiba strata ctx100. Чтобы запомнить порядок подключения rj45, мы создали инструменты, которые упрощают запоминание. Распиновка Rj45 для стандартного t568b t568a и кроссового кабеля показана здесь.

Кабельный тестер для Rj11 Rj12 и Rj45 с кабелем удаленного блока

Rj14 Схема подключения Rj45

Использование Rj11 Cat5 Схема подключения Rj11 Cat5 Схема подключения Rj11
9000 936

9000 Rj11 Схема подключения Схема данных

Подключение разъема Rj12 Brandforesight Co

Схема расположения выводов Rj11 на Rj45 Симпатичная проводка телефона с использованием Cat 6 Cat 5

Схема подключения 9000 Rj12 Схема
9000 Схема подключения
Схема подключения Rj45 к простой схеме подключения преобразователя Rj45 в Rj11

Схема подключения вилки Cat для разъема T1 Cat5 Разъем Rj12

Телефонные вилки и розетки для Австралии Jackson Industries 9000 9000 Схема подключения розетки Wiring Lib rary

Схема подключения Rj12 2 10 Manualuniverse Co

Схема подключения Rj12 Схема подключения Схема данных Схема подключения данных

Db9 Female to Rj45 Wiring Diagram 470
0004 Схема подключения Rj45 New Rj45 Servisi Co

rj12% 20plug% 20wiring% 20 Диаграмма и примечания по применению
Схема подключения
RJ12
Аннотация: RJ12 RJ12 патч-кабель модульный штекер RJ45 TDC301 RJ45 переходник RJ11 кабель RJ12 MMJ RJ11 rj11 патч-кабель RJ12 кабель
Текст: нет текста в файле

Оригинал PDF TDC019-1 TDC019-2 TDC019-7 TDC029-1 TDC029-2 Схема подключения rj12 RJ12 Патч-кабель RJ12 модульный штекер RJ45 TDC301 Муфта RJ45 Кабель RJ11 RJ12 MMJ Патч-кабель RJ11 rj11 Кабель RJ12
Разъем RJ12
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

OCR сканирование PDF TSU1104A44C TSU1104A66C TSU1104A66CMJ TSU1104A66MMJ TSU1104A68K TSU1104A88C HT210A HT1500 Разъем RJ12
Конфигурация контактов RJ12
Аннотация: RJ12 MMJ RJ12 db9 db15 to rj45 DB15 MALE TO DB9 FEMALE DB9 db15 RJ45 jack modular RA098M RA098F RJ12 db15
Текст: нет текста в файле

Оригинал PDF REC09conomy 10×10 Конфигурация контактов RJ12 RJ12 MMJ RJ12 db9 db15 в rj45 DB15, ВНУТРЕННИЙ К DB9, ВНУТРЕННИЙ DB9 db15 Модульный разъем RJ45 RA098M RA098F RJ12 db15
RJ12
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

OCR сканирование PDF ModuRJ45 EIA568A EIA568B EIA568A RJ12
Штекер 4P4C db9
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

OCR сканирование PDF HA4C-12 MGF10T MGR64S MGR66S MGR10S 10П10С, 4P4C вилка db9
Печатная плата разъема RJ12
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

OCR сканирование PDF TS2056C TS2058C TS2076C TS2078C Печатная плата разъема RJ12
AT-23052
Аннотация: dsub 9 штекер D-sub D-SUB-25 DSUB15 d-sub 15 штекер RJ45 6 штекер RJ12 AT2506 DSUB
Текст: нет текста в файле

OCR сканирование PDF RJ-11 45-Адаптеры S-провод-RJ-11 RJ-45-телефон O-SUB15- 25-интертасов AT-23050 AT-23051 AT-23052 AT-23052-DEC dsub 9 мужской D-sub D-SUB-25 DSUB15 d-sub 15 кобель RJ45 6 шт. RJ12 AT2506 DSUB
RJ10
Аннотация: RJ 45 8p8c RJ-10 6P4C RJ48 10p10c 6p6c 4P4C RJ48 RJ12 4P4C RJ12 разъем
Текст: нет текста в файле

Оригинал PDF ZP25-2 ZP25-3 ZP25-2) ZP25-3) RJ-10) RJ-14) RJ-12) RJ10 RJ 45 8p8c RJ-10 6P4C RJ48 10p10c 6p6c 4P4C RJ48 RJ12 4P4C Разъем RJ12
DB15, ВНУТРЕННИЙ К DB9, ВНУТРЕННИЙ
Аннотация: RJ12 db9 DB9 male to rj45 db15 to rj45 DB9 male to rj12 10C-RJ45 6 pin rj11 to 9 pin db9 DB15 to BNC DB15 male to db15 female RJ12
Текст: нет текста в файле

Оригинал PDF 45-5108-БУ 45-5121-БУ / DB25 45-5122-БУ 45-5123-БУ 45-5109-БУ 45-5110-БУ 45-5111-БУ DB15, ВНУТРЕННИЙ К DB9, ВНУТРЕННИЙ RJ12 db9 DB9 мужчина к rj45 db15 в rj45 DB9 мужчина к rj12 10C-RJ45 6-контактный rj11 на 9-контактный db9 DB15 в BNC DB15 мужчина к db15 женщина RJ12
Нет в наличии
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

Оригинал PDF UL94V-0 TDG1026-6R-OD1 TDG1026-6R-OD1
delta dvp HMI RS485 подключение
Аннотация: RJ12 — RS485 Последовательный DB9 — RJ12 delta plc servo sg 90 RJ12 db9 delta dvp rs485 подключение delta plc RS-485 Serial DB9 to Mini Din rj12 rs485
Текст: нет текста в файле

Оригинал PDF RS-485 95 кг-см RJ12-VFD RS-485 ADP485-01 RS485 + RS485- RS-485 + подключение delta dvp HMI RS485 RJ12 к RS485 Последовательный DB9 — RJ12 delta plc сервопривод SG 90 RJ12 db9 подключение delta dvp rs485 delta plc RS-485 Последовательный DB9 на Mini Din rj12 rs485
6P2C
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

Оригинал PDF DL-5468 / 5468R / 568 / 568R / 546 / 546R DL-5468 8P8C / RJ45 6P6C / RJ-12 6P4C / RJ-11 DL-5468R DL-568 6P2C
2014 — rj12 rs485
— цена: + 0 руб.
Аннотация: СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО ДВИГАТЕЛЯ КОНДЕНСАТОРА 10 л.с.
Текст: нет текста в файле

Оригинал PDF 230 В Класс RS-485 SJ100-055HFU ГС2-47П5 ГС3-47П5 SJ100-075HFU GS2-4010 GS3-4010 eDR-95 rj12 rs485 СХЕМА СОЕДИНЕНИЙ ОДНОФАЗНОГО ДВИГАТЕЛЯ КОНДЕНСАТОРА 10 ЛС RJ12 к RS485 edr40 Разъем RJ12
Гнездовой разъем RJ12
Аннотация: Гнездо амфенола Инструкции по сборке Штекер RJ12 гнездовой разъем амфенола контргайка Соединитель RJ11 печатной платы RJ12 печатной платы RJ12 разъем печатной платы IK06 RJ12 к RJ12 RJ11 Поле
Текст: нет текста в файле

Оригинал PDF RJ11 / RJ12 RJ11Поле RJ11F RJ11FC Гнездовой разъем RJ12 Амфенол женский Инструкция по сборке Вилка RJ12 контргайка гнездовых соединителей амфенола Разъем для печатной платы RJ11 RJ12 печатной платы Плата разъема RJ12 IK06 RJ12 — RJ12
Вывод RJ12
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

OCR сканирование PDF EC412M EC608M EC608MMJ EC806M EC806MK E412M10Base-T PR175-1608 PR35-2408 PR35-3203 EC1107B Вывод RJ12
2002 — iDRN-PS-1000
Аннотация: разъем RJ12 DB9-RJ12
Текст: нет текста в файле

Оригинал PDF iDRN-PS-1000 iDRN-PS-1000 iDRX-RS485-SW 95/98 / NT / XP.iDRN-RS232-SW 95/98 / NT. КПП-285 RS-232-R3-485 DB9-RJ12 Разъем RJ12 DB9-RJ12
RCA 3868
Резюме: rca + 3868
Текст: нет текста в файле

OCR сканирование PDF TSU1104A66C TSU1104A66CMJ TSU1104A66MMJ TSU1104A68K TSU1104A88C TSU1104A88K TSU1104A10B-7 3SRM412MB DSRMA13M rca 3868 rca + 3868
Вилка RJ12
Аннотация: гнездовой разъем RJ12 RJ11F RJ12 Гнездо амфенола Инструкции по сборке IK06 RJ11FC, фланец типа n ПРИЕМНИК Пылезащитный колпачок RJ-11-F гнездо RJ11
Текст: нет текста в файле

Оригинал PDF RJ11 / RJ12 RJ11F RJ11Поле MIL-DTL-26482 RJ11F Вилка RJ12 Гнездовой разъем RJ12 RJ12 Амфенол женский Инструкция по сборке IK06 RJ11FC Фланец типа n РЕЗЕРВУАР RJ-11-F пылезащитный колпачок rj11 розетка
Нет в наличии
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

OCR сканирование PDF 110-Стил.TDG1026A-8C TDG1026A-6CBK TDG1026A-8CBK RJ11-RJ12 TDG1026A-4/6 800-343-145С TDG1026A-8
Нет в наличии
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

Оригинал PDF UL94V-0 TDG1026-6C-OD1 TDG1026-6C-OD1
RJ12 к RS485
Аннотация: разъем RJ12
Текст: нет текста в файле

Оригинал PDF LP0554 RJ-11/12 DRRJ11T6 RJ-45 DRRJ45T8 DRRJ45P6 CBJ11BD5 RJ-12 RJ12 к RS485 Разъем RJ12
Нет в наличии
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

OCR сканирование PDF TCPT110 с 110 RJ11 / 12 HT1500 RJU / 12 J11 / 12 TCK68MOD
Нет в наличии
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

OCR сканирование PDF MIL-R-22097 3059 / RJ12 3059Y / RJ12
Разъем RJ12
Аннотация: RJ11 6p4c RJ11 4P4C rj45 socket 8 pin RJ45 8P8C RJ45 10P10C RJ45 5E 8P8C rj12 6P6C 2 port RJ45 8p8c 40-9538M
Текст: нет текста в файле

Оригинал PDF 2-1205 Вт 65-TF264M 65-TF266M 65-TF268M 65-TF224M 65-TF226M 65-TF228M 24-410П * 24-418P 24-4680П Разъем RJ12 RJ11 6p4c RJ11 4P4C rj45 разъем 8-контактный RJ45 8P8C RJ45 10P10C RJ45 5E 8P8C rj12 6P6C 2 порта RJ45 8p8c 40-9538М
Нет в наличии
Аннотация: абстрактный текст недоступен
Текст: нет текста в файле

Оригинал PDF DL-3468 / 3468R / 3460 / 3460R DL-3468 8P8C / RJ45 6P6C / RJ-12 6P4C / RJ-11 DL-3468R DL-3460
Схемы подключения для передачи голоса и данных
Документ с знаниями по подключению для передачи голоса и данных
Диаграммы и обсуждение часто встречающихся элементов.
Начнем с некоторых ложных, но обычно используемых терминов. Девяносто девять процентов людей, которые их используют (включая нас), называют 8-контактные модульные разъемы для телефона / данных разъемами RJ45. RJ45 на самом деле представляет собой схему подключения, а не тип устройства. Не беспокойтесь об этом, если вы когда-нибудь позвоните в магазин, чтобы заказать разъем или вилку RJ45, они точно поймут, о чем вы говорите. Даже Microsoft называет их в своих официальных учебных пособиях RJ45.Хм. Раз уж мы затронули эту тему, 4- или 6-позиционный штекер или разъем на самом деле не являются RJ11 … ну, может быть, но это зависит от того, как он подключен. Подробности читайте ниже. Важно знать проводку RJ11 по сравнению с RJ14.
Домкрат
Позиции USOC
RJ61 T568A T568B
(AT&T) 10BASE-T
(LAN)
1 WHT / BRN Вт / грн WHT / ORG белый / синий
2 Вт / грн грн / Вт org / wht синий / белый
3 WHT / ORG WHT / ORG Вт / грн WHT / ORG
4 синий / белый синий / белый синий / белый
5 белый / синий белый / синий белый / синий
6 org / wht org / wht грн / Вт org / wht
7 грн / Вт WHT / BRN WHT / BRN
8 brn / wht brn / wht brn / wht
Вот схема обычной проводки T568B кабеля cat5.
Вот как подключается перекрестный кабель.
Разъемы и вилки подключены в соответствии с номерами Унифицированного кода заказа услуг (USOC), первоначально разработанными Bell System и одобренными FCC. Одно конкретное оборудование может быть подключено по-разному и иметь разные номера USOC. USOC стал аббревиатурой, произносимой как «you-sock», а схемы подключения разъемов обычно называются «кодами USOC».»
Каждый из основных стилей разъема может быть подключен к разным конфигурациям RJ. Например, 6-контактный разъем может быть подключен как RJ11C (1 пара), RJ14C (2 пары) или RJ25C (3 пары) Конфигурация. 8-контактный разъем может быть подключен к таким конфигурациям, как RJ61C (4 пары) и RJ48C. 8-контактный разъем с ключом может быть подключен к RJ45S, RJ46S и RJ47S. Четвертый модульный тип разъема представляет собой модифицированную версию 6-позиционный разъем (модифицированный модульный разъем или MMJ). Он был разработан Digital Equipment Corporation (DEC) вместе с модифицированным модульным разъемом (MMP), чтобы исключить возможность подключения оборудования DEC для передачи данных к голосовым линиям и наоборот.
Вот наиболее распространенные конфигурации USOC.

Разъем RJ11
Разъем RJ14
Разъем RJ25

Разъем RJ31x
RJ61 Джек
Разъем RJ48x

RJ45s Джек
RJ48s Джек
L ocal A rea N etwork Стандарты, разработанные для работы через UTP, обозначают назначение контактов / пар на модульных разъемах для передачи сигналов.Хотя конфигурации TIA / EIA (T568A и T568B) поддерживают все эти обозначения, в некоторых случаях пользователь выбирает кабельное соединение только того количества пар, которое требуется для поддержки приложений. При подключении жилого помещения, где количество кабеля, проложенного строителем, ограничено, установщик может выбрать подключение к конкретному разъему с использованием 2 пар / 10BT и сохранить последние 2 пары для телефона или другого разъема для передачи данных.Нас заставляли делать это много раз.
Вот 2 наиболее часто используемых формата разводки данных.

T568A Электропроводка
T568B Электропроводка (наиболее распространенная)

10 База T
Жетон Кольцо
TP-PMD
1000 Base T
Ниже приведена схема подключения 25-парного кабеля к блоку 66 или 110.
Если вы когда-нибудь пытаетесь поднять настроение взбесившемуся старому телефонисту,
обязательно обращайтесь к цветам проводов такими, какие они «есть», а не так, как они
технически. Например, назовите фиолетовый «пурпурный».
(Это отличный тест, чтобы увидеть, насколько идиот этот телефонист!)
Код провода / цвета
Наконечник и
кольцо
Пара
Номер
Контакт № в 25-парном разъеме типа «амфенол».
№ строки в 66 или 110 блоке перфорации вниз
. . белый / синий
синий / белый
Наконечник 1
Кольцо 1
Пара 1
26
1
1
2
. .
. . белый / оранжевый
оранжевый / белый
Наконечник 2
Кольцо 2
Пара 2
27
2
3
4
. .
. . белый / зеленый
зеленый / белый
Наконечник 3
Кольцо 3
Пара 3
28
3
5
6
. .
. . белый / коричневый
коричневый / белый
Наконечник 4
Кольцо 4
Пара 4
29
4
7
8
. .
. . белый / шифер
шифер / белый
Наконечник 5
Кольцо 5
Пара 5
30
5
9
10
. .
. . красный / синий
синий / красный
Наконечник 6
Кольцо 6
Пара 6
31
6
11
12
. .
. . красный / оранжевый
оранжевый / красный
Наконечник 7
Кольцо 7
Пара 7
32
7
13
14
. .
. . красный / зеленый
зеленый / красный
Наконечник 8
Кольцо 8
Пара 8
33
8
15
16
. .
. . красный / коричневый
коричневый / красный
Наконечник 9
Кольцо 9
Пара 9
34
9
17
18
. .
. . красный / шифер
шифер / красный
Наконечник 10
Кольцо 10
Пара 10
35
10
19
20
. .
. . черный / синий
синий / черный
Наконечник 11
Кольцо 11
Пара 11
36
11
21
22
. .
. . черный / оранжевый
оранжевый / черный
Наконечник 12
Кольцо 12
Пара 12
37
12
23
24
. .
. . черный / зеленый
зеленый / черный
Наконечник 13
Кольцо 13
Пара 13
38
13
25
26
. .
. . черный / коричневый
коричневый / черный
Наконечник 14
Кольцо 14
Пара 14
39
14
27
28
. .
. . черный / шифер
шифер / черный
Наконечник 15
Кольцо 15
Пара 15
40
15
29
30
. .
. . желтый / синий
синий / желтый
Наконечник 16
Кольцо 16
Пара 16
41
16
31
32
. .
. . желтый / оранжевый
оранжевый / желтый
Наконечник 17
Кольцо 17
Пара 17
42
17
33
34
. .
. .. желтый / зеленый
зеленый / желтый
Наконечник 18
Кольцо 18
Пара 18
43
18
35
36
.. .
. . желтый / коричневый
коричневый / желтый
Наконечник 19
Кольцо 19
Пара 19
44
19
37
38
. .
. .. желтый / шифер
шифер / желтый
Наконечник 20
Кольцо 20
Пара 20
45
20
39
40
.. .
. . фиолетовый / синий
синий / фиолетовый
Наконечник 21
Кольцо 21
Пара 21
46
21
41
42
. .
. . фиолетовый / оранжевый
оранжевый / фиолетовый
Наконечник 22
Кольцо 22
Пара 22
47
22
43
44
. .
. . фиолетовый / зеленый
зеленый / фиолетовый
Наконечник 23
Кольцо 23
Пара 23
48
23
45
46
. .
. . фиолетовый / коричневый
коричневый / фиолетовый
Наконечник 24
Кольцо 24
Пара 24
49
24
47
48
. .
Вот несколько распространенных вопросов по подключению данных, которые нам часто задают наши клиенты.
Что такое категории 5, 5e и 6 (CAT-5, CAT-5e CAT-6)?
Это стандарты обозначения рабочих характеристик, разработанные TIA / EIA для кабеля витой пары и разъемов, рассчитанных на диапазоны частот до 550 МГц и скорость передачи данных до 1000 Мбит / с.Текущий стандарт — TIA / EIA 568.
Cat-5 работает на частоте до 100 МГц, а производительность Cat 5e достигает 350 МГц. Кабель Cat-6 рассчитан на частоту до 550 МГц.
Кабель категорий 5, 5e и 6 состоит из 4-х парной неэкранированной витой пары (UTP) с сопротивлением 100 Ом и электрическими характеристиками, поддерживающими передачи до 550 МГц.
Cat-5e (350 МГц) и Cat-6 (550 МГц) улучшают исходную конструкцию Cat-5 (100 МГц), добавляя больше экранирования за счет дополнительных витков провода.Cat-6 размещает разделитель внутри внутреннего сердечника, чтобы разделить пары проводов даже больше, чем Cat-5e. Этот делитель уменьшает перекрестные помехи (NEXT) между парами проводов.
Реальные различия между кабелями категорий 5, 5e и 6 заключаются в характеристиках передачи. Кабели категорий 5e и 6 наиболее подходят для высокоскоростных сетей Ethernet 100base-T и 1000base-T (Gigaspeed). Приложения Gigabit Ethernet, достигающие 1000 Мбит / с, должны использовать кабели категории 6 для достижения наилучших результатов.

В чем разница между кабелем из ПВХ и кабелем PLENUM?
Причина использования этих двух типов кабеля — соблюдение норм пожарной безопасности различных типов зданий. Оба типа кабеля имеют одинаковые скоростные характеристики.
ПВХ означает поливинилхлорид, который представляет собой внешнюю изоляционную оболочку, используемую вокруг медных проводов. Когда он горит, он выделяет ядовитый дым (представьте, что горит пластик). В то время как куртки Plenum Rated, продукт TEFLON®, горит при гораздо более высокой температуре и не так токсичен.

Итак, когда я должен использовать ПВХ и когда я должен использовать кабель с номинальной пленкой?
ПВХ-кабель составляет примерно 1/3 стоимости кабеля с номинальной пленкой. ПВХ можно использовать практически во всех внутренних стенах или полах дома или на работе / в коммерческих помещениях. ПВХ используется более чем в 90% всех кабельных систем.
Кабель, рассчитанный на приточный воздуховод, используется в потолках с приточным воздухом коммерческих зданий, где рециркулирующий воздух проходит через потолок (может включать в себя ниспадающие потолки), а не проходит через трубы для кондиционирования воздуха.Таким образом, в этой ситуации необходимо использовать нагнетательный кабель, чтобы предотвратить распространение токсичного дыма через все здание в случае пожара.
Если вы не уверены, нужно ли вам перейти на Пленум-кабель, обратитесь в Департамент строительства и безопасности вашего города или к инженеру-строителю. В разных городах действуют разные правила.

Какой самый быстрый и лучший кабель для меня. Следует ли мне перейти на кабель CAT-6?
Это очень сложный вопрос.Обычно кабель CAT5E 350 МГц отлично подходит для большинства приложений. Однако кабель Cat6 позволяет уменьшить потери пакетов во время передачи из-за более высокого отношения сигнал / шум и более низкого уровня перекрестных помех (NEXT). Таким образом обеспечивается более высокая скорость сети. Однако, если ваша сеть не передает большие объемы данных, «реальная» разница может быть незначительной. Кроме того, если вы планируете использовать широкополосный модем, ограничение обычно больше в скорости вашего соединения, а не в кабеле, соединяющем компьютер с модемом.

В чем разница между кабелем Ethernet, прямым и коммутационным кабелями?
Абсолютно ничего. Эти три термина являются синонимами при разговоре о кабеле, хотя обычно патч-кабель изготавливается из многожильного медного кабеля, поэтому его можно сгибать и изгибать, не повреждая и не разрушая медь внутри, как и сплошной медный провод.

Категория 5 по сравнению с улучшенной категорией 5 (5E)
Cat-5 — старый стандарт, большинство производителей кабелей даже не выпускают его.Cat-5E — это то, что следует использовать в современных высокоскоростных сетях. Cat-5E полностью обратно совместим почти со всеми продуктами и сетями Cat-5. Cat-5E основан на старой конструкции Cat-5, но добавляет больше витков в пары проводов, чтобы обеспечить более высокую скорость передачи, в 3 1/2 раза превышающую скорость передачи старого кабеля Cat-5 … от 100 МГц до 350 МГц !!
Хотя Cat-5 может работать, нет причин НЕ тратить еще несколько долларов на лучший, более чистый рабочий кабель … Cat-5E или даже Cat-6

Медный RJ-45 vs.Позолоченный разъем RJ-45 (50µ & 3µ)
Большинство людей не осознают, что существуют различия в концевых разъемах, называемых вилками RJ-45 8p8c. Все они могут выглядеть одинаково, но разница заключается в том, из каких материалов изготавливаются контакты. Некоторые из них сделаны из меди, а другие покрыты золотом. Как вы уже догадались, золото — лучший контактный материал … но вот загвоздка! Золотые пробки бывают разной концентрации. Некоторые из них имеют толщину 3 мкм (3 микродюйма) золота, а лучшие — 50 микродюймов (50 микродюймов) золота.50µ почти в 20 раз больше толщины пробок 3µ!
Никогда не покупайте кабель с толщиной всего 3 мкм золота (быстро изнашивается) или, хуже того, с медным разъемом. Хорошие кабели (Cat 5E и Cat 6) будут иметь золотое покрытие 50 мкм. Предупреждение!! Если в рекламе не указано золотое покрытие 50µ, то ОНИ НЕ ЯВЛЯЕТСЯ !! Если там написано только «Позолоченные», то есть вероятность, что это всего лишь 3µ золота, которое стирается только после нескольких подключений и отключений от розетки.
Что такое перекрестный кабель?
Перекрестный кабель — это сегмент кабеля категории 5 (5e), который пересекает контакты 1 и 2 и контакты 3 и 6.Этот кабель обычно используется для соединения двух компьютеров (одноранговый) без использования концентратора или маршрутизатора. Один кабель подключается непосредственно к задней части обоих компьютеров с помощью стандартной карты сетевого интерфейса 10 / 100BASE-T Ethernet (NIC) с портами RJ-45.

В чем разница между 10BASE-T, 100BASE-T и 1000BASE-T?
10BASE-T — это стандарт IEEE, который определяет требование для передачи информации со скоростью 10 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet на этой кабельной сети.Большинство широкополосных кабельных модемов и игровых систем соответствуют этому стандарту.
100BASE-T — это стандарт IEEE, который определяет требование для передачи информации со скоростью 100 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот по этому кабелю.
1000BASE-T (Gigaspeed Network) — это стандарт IEEE, который определяет требование для передачи информации со скоростью 1000 Мбит / с по неэкранированной витой паре и определяет различные аспекты работы Ethernet в основной полосе частот на этом кабеле.
Сделай сам | Телефонные кабели | ShowMeCables.com
Современные телефонные кабели используются в течение длительного времени и практически не претерпели изменений с момента их изобретения в 1970-х годах. Найти телефонные кабели в магазине сегодня может быть непросто; многие магазины перестали продавать телефонные кабели, поскольку сейчас многие люди пользуются только сотовыми телефонами. Это особенно актуально для спиральных шнуров телефонных трубок. Поскольку эти кабели становятся все более редкими, иногда их лучше отремонтировать, чем заменить. В других случаях пользователям может потребоваться кабель, не имеющий стандартной длины.
Существуют небольшие вариации с различными доступными разъемами, а также различные схемы подключения (называемые распиновкой ) для меньших проводов внутри основного шнура. В этом руководстве будет рассказано, как прикрепить разъем к концу оголенного телефонного кабеля и разобраться в разводке контактов.
Шаг 1. Сбор материалов
Есть несколько простых расходных материалов, которые потребуются для установки или ремонта. Ключевыми компонентами являются неизолированный телефонный кабель и разъемы правильного типа.Можно использовать три основных типа разъемов. RJ12 является наиболее распространенным и используется на плоских линейных шнурах, соединяющих базу телефона со стеной. RJ11 — это более старая версия RJ12, и они того же размера. Разница в том, что RJ11 использует четыре внутренних провода (называемых проводниками ), а RJ12 — шесть. RJ12 обратно совместим с RJ11, но RJ11 не будет работать с RJ12.
Спиральные шнуры телефонной трубки используют меньший разъем под названием RJ9 или RJ22 (оба названия относятся к одному и тому же).Они физически меньше, чем RJ11 / RJ12, и используют четыре проводника.

Помимо разъемов, потребуется всего несколько инструментов. Модульный обжимной пресс необходим в любом сценарии. Маленькие ножницы также пригодятся для обрезки лишней проволоки. Тестеры также могут быть полезны после сборки / ремонта кабеля, чтобы убедиться, что он работает правильно. Тестеры также отлично подходят для точного определения проблемы с поврежденным кабелем, например для определения конкретного провода внутри кабеля, который неисправен.
Шаг 2: снятие куртки
Большинство инструментов для обжима телефонных кабелей оснащено лезвием для снятия изоляции. В противном случае вы захотите использовать ножницы, чтобы аккуратно снять куртку. При использовании ножниц убедитесь, что не повредили проводники (если проводники действительно повреждены, отрежьте их и начните заново). Открытый провод должен быть примерно такой же длины, как и разъем, в который они будут входить.
Шаг 3: Присоединение разъема
Вставьте разъем над оголенными проводниками, совместив каждый провод с одним из металлических штырей (называемых контактами ) внутри разъема.Существует два разных способа подключения плоских шнуров: прямой и обратный . Прямые кабели имеют цветные провода в одинаковом порядке с обеих сторон кабеля. Прямые выводы используются для сигналов данных, как в факсимильном аппарате. Обратные кабели имеют цвета в одном порядке на стороне A и в противоположном порядке на стороне B. Обратные выводы используются для голосовых сигналов, как в телефоне.
Прямая распиновка (слева) и обратная (справа)
Убедитесь, что провода касаются контактов.Если они не касаются или почти не соприкасаются, сигнал не будет проходить через кабель и не будет работать. В этом случае существующий соединитель необходимо отрезать (его нельзя использовать повторно) и заменить новым блоком.
Шаг 4: Обжим разъема
Вставьте разъем в обжимной инструмент и плотно сожмите, чтобы убедиться, что разъем надежно прикреплен к кабелю.
(дополнительно) Шаг 5. Тестирование кабеля
Вставьте телефонный кабель в тестер и нажмите кнопку запуска, чтобы начать проверку.Если все индикаторы загорелись зеленым, кабель полностью исправен. Если один или несколько индикаторов загорелись красным, этот конкретный проводник не подключается. В случае выхода кабеля из строя может возникнуть одна из двух основных проблем. Во-первых, вышедший из строя проводник не касается контакта. Это также может произойти, если они недостаточно касаются друг друга, что делает сигнал слишком слабым для работы. Если это произойдет, отрежьте разъем и попробуйте еще раз.
Другая потенциальная проблема — повреждение кабеля. Если в кабеле имеется перегиб или он слишком сильно согнут, проводники могут быть повреждены и стать непригодными для использования.Повреждение может быть видно снаружи, в этом случае поврежденную часть кабеля необходимо отрезать. Если это сделает кабель слишком коротким или поврежденное место не может быть обнаружено, вместо него потребуется заменить кабель.
Видеогид:
* Примечание. В приведенном ниже руководстве используются разъемы EZ-RJ12 / RJ11. Эти гнезда позволяют любому дополнительному проводу проходить через конец разъема и обрезаться после его подключения. Обычные разъемы RJ12 и RJ11 не делают этого.Длина проводов должна быть равна (или очень близка) длине разъема до установки при использовании обычных разъемов.

Разъемы RJ11 RJ12 — творческий фактор
Разъемы
RJ11 и RJ12 — это разъемы для трапецеидальных искажений, используемые в качестве разъемов при создании локальных сетей в домах и офисах, для настройки телефонных сетей и т. Д. Учитывая, что многие электронные устройства, такие как компьютеры, нуждаются в данных, эти разъемы необходимы для подключения телекоммуникационных портов к устройствам.Гнезда Keystone — это, по сути, разъемы женского типа, которые устанавливаются на настенной панели или патч-панели.
Каждый из этих домкратов для трапецеидальных искажений имеет стандартные размеры, что упрощает их использование. Каждая конструкция, размер разъема и другие характеристики предназначены для разных приложений. Используя правильный разъем для трапецеидального искажения, вы можете легко подключать различные электронные и электрические устройства. Два из этих гнезд для трапецеидального искажения называются RJ11 и RJ12.
Гнезда Keystone RJ11 и RJ12
Гнезда RJ11 и Rj12 Keystone идеально подходят для использования при установке или удлинении телефонной линии для подключения телефона, модема или факса к другой комнате.Эти домкраты бывают безинструментальной конструкции, что гарантирует их использование без специального оборудования или даже отвертки. Вместо этого они поставляются с небольшим пластиковым зажимным шарниром сзади, который можно поднять, чтобы вставить кабель, а затем опустить, чтобы он надежно удерживал кабель на месте.
Высококачественные гнезда для трапецеидальных искажений RJ11 и RJ12 также включают пластиковый ключ, который служит для дополнительной фиксации кабеля на месте. Большинство моделей разъемов RJ 11 и RJ12 поставляются со схемами подключения и цветными обозначениями, которые помогут вам вставить правильный кабель в соответствующий слот.Перед покупкой разъема RJ11 или RJ12 необходимо убедиться, что размер разъема и проводки соответствуют вашим потребностям.
RJ11 4-проводной
Это 4-проводное гнездо RJ11 цвета слоновой кости или белого цвета с четырьмя проводниками. Его можно установить на настенную пластину, и для его установки не требуются инструменты — даже инструмент для пробивки отверстий. Лучше всего использовать его для голосовых приложений при подключении телефонных линий.
Модульные вилки RJ11 6P4C
Модульный штекер RJ11 можно использовать вместо телефонных штекеров или для изготовления индивидуальных телефонных шнуров.На разъемах RJ11 есть обжимка, и изделие предназначено для сплошных телефонных линий. Позолоченные разъемы обеспечивают передачу сигналов без искажений и сводят к минимуму риск коррозии. Имеется четыре проводника, и этот продукт можно использовать в домах и офисах для кабельных систем голосовой связи.
Разъем RJ12 Keystone с 6 проводниками
Разъем RJ12 Keystone с 6 проводниками используется для легкой установки телефона. Он бывает белого цвета или цвета слоновой кости и устанавливается с помощью настенной пластины.Конструкция без инструмента гарантирует, что его легко исправить без перфоратора. Вместо этого можно просто вставить провода и нажать. У этого гнезда 6 проводников.
Модульные вилки RJ12 6P6C для твердых
Модульные вилки RJ12 6P6C for Solid можно использовать для изготовления индивидуальных телефонных шнуров или замены сломанной телефонной вилки. Имеет обжим на разъемах RJ12. Позолоченные контакты обеспечивают минимальное искажение сигналов и устойчивы к коррозии. Имеется шесть проводников, и гнездо можно использовать в домах и офисах для голосовых и телефонных приложений.
Адаптер Triplex Jack
Адаптер Triplex Jack — это адаптер, который можно использовать для подключения трех телефонов или аналогичных устройств к одной телефонной линии. Имеет три гнезда и один штекер. Он изготовлен из ударопрочного пластика и имеет четыре проводника. Он используется для телефонных и голосовых приложений, в основном в офисах. Этот разъем доступен в цвете слоновой кости.
Гнезда
RJ11 и RJ12 в основном используются для обеспечения простых в использовании подключений Plug and Play для голосовых и телефонных кабелей в домах и офисах.Установив эти разъемы, можно с легкостью подключать к портам различные устройства, требующие больших объемов данных. При покупке этих домкратов необходимо четко понимать размер и конфигурацию. Установить их относительно просто, поскольку они рассчитаны на меньшее использование инструментов. Вы можете просто вставить кабель и закрыть ключ для надежного удержания. Опять же, никаких инструментов не требуется!
Разъемы RJ — Сетевая энциклопедия
Определение разъемов RJ в сетевой энциклопедии.
Что такое разъемы RJ?
Соединители RJ — это семейство нажимных и щелчковых соединителей для подключения витой пары в телефонной и сетевой проводке. RJ означает Зарегистрированный Джек. Типы RJ определяют как разъем типа «гнездо» или «розетка» (гнездо), так и штекер (штекер).
Разъемы RJ
Наиболее распространенными типами разъемов RJ являются:
Разъем RJ-11: 4-проводной или 6-проводной разъем телефонного типа, который соединяет телефоны с настенными панелями. RJ-11 поддерживает до шести проводов, но обычно только четыре используются с двухпарной витой парой, которая обычно используется в телефонных кабелях.Бестселлер разъемов RJ-11 на Amazon (согласно более чем 53 отзывам покупателей)
Разъем RJ-45: 8-проводной разъем телефонного типа, используемый с кабелем витой пары для подключения компьютеров, настенных плат, патч-панелей, и другие сетевые компоненты. RJ-45 — это стандартный тип разъема для кабелей с неэкранированной витой парой (UTP) и экранированной витой парой (STP) в сетях Ethernet с топологией «звезда», таких как 10BaseT и 100BaseT4. RJ-45 определен в стандарте Международной организации по стандартизации (ISO) 8877.Бестселлер разъемов RJ-45 на Amazon (согласно более чем 220 отзывам покупателей)
Разъем RJ-48: 8-проводной разъем телефонного типа, используемый с витой парой для подключения службы цифровой передачи данных T1 и 56 КБ. (DDS) линии. RJ-48 использует тот же разъем, что и RJ-45, но использует другое соединение: одна пара проводов предназначена для передачи сигналов, одна пара — для приема сигналов, одна пара — для стока и одна неиспользуемая пара (зарезервирована для использования в будущем). Разъемы RJ-48 бывают трех разновидностей: RJ-48C и RJ-48X для подключения линий T1 и RJ-48S для подключения линий DDS 56 КБ.Разъемы RJ-48 на Amazon
ПРИМЕЧАНИЕ
На схеме выше показаны разъемы RJ-11 и RJ-45/48, которые используются для подключения обоих концов кабеля UTP. Контакты обозначены с 1 по 4 или с 1 по 6 для 4-проводного и 6-проводного RJ-11 и с 1 по 8 для 8-проводного (четырехпарного) RJ-45/48. Кабели могут быть с прямыми или перекрестными контактами, в зависимости от их использования. Например, кабель UTP с прямыми контактами и концевой заделкой RJ-45 используется для подключения компьютера к концентратору 10BaseT, а кабель с перекрестными выводами или перекрестный кабель используется для прямого соединения двух компьютеров или для соединения двух концентраторов.
В следующей таблице показано расположение контактов для этих различных кабелей с цветными проводами, закодированными следующим образом:
Y = желтый
G = зеленый
R = красный
W = белый
S = серебристый
ИЛИ = оранжевый
BL = синий
BK = черный
BN = коричневый
Если эти цвета комбинируются в полосатых кабелях, цвет кодируется OR / W для оранжевого / белого или оранжевого с белыми полосами и т. д. В кабелях RJ-11 и RJ-45 обычно используются однотонные провода, а в кабелях RJ-48 — полосы.Обратите внимание, что RJ-45 имеет два типа перекрестного соединения: 568A / B и USOC. Если контакт провода обозначен как Y (1–4), это означает, что желтый провод подключен к контакту 1 на одном конце и к контакту 4 на другом.
Профессиональный обжимной инструмент TC-CT68 обжимает, срезает и отрезает кабель для 8- и 6-позиционных модульных вилок: Лучшее предложение на Amazon
Типы крепления кабеля
Разъем / кабель Штифты
RJ-11 прямой (4-проводный) Y (1-1), G (2-2), R (3-3), BL (4-4)
RJ-11, перекрестный (4-проводной) Y (1-4), G (2-3), R (3-2), BL (4-1)
RJ-11 прямой (6- провод) BL (1-1), Y (2-2), G (3-3), R (4-4), BK (5-5), W (6-6)
RJ -11 скрещенных (6-проводных) BL (1-6), Y (2-5), G (3-4), R (4-3), BK (5-2), W (6-1 )
RJ-45 прямой (8-проводный) BL (1-1), OR (2-2), BK (3-3), R (4-4), G (5-5) , Y (6-6), BN (7-7), S (8-8)
RJ-45 USOC, перекрестный (8-проводной) BL (1-8), OR (2-7) , BK (3-6), R (4-5), G (5-4), Y (6-3), BN (7-2), S (8-1)
RJ-45 568A / B перекрестный (8-проводный) BL (1-3) , ИЛИ (2-6), BK (3-1), R (4-5), G (5-4), Y (6-2), BN (7-8), S (8-7)
RJ-48C прямой (8-проводной) OR / W (1-1), W / OR (2-2), (3-3) не используется, BL / W (4-4), W / BL (5-5), (6-6) не используется, сток BL (7-7), сток ИЛИ (8-8)
Перекрещенный RJ-48C (8-проводной) ИЛИ / W (1- 4), W / OR (2-5), (3-3) не используется, BL / W (4-1), W / BL (5-2), (6-6) не используется, слив BL (7-7 ), ИЛИ слив (8-8)
.
No related posts.
