Схемы теплого пола — конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

• 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
• 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
• 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
• Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
• 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
• 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
• 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
• 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
• 6. Напольное покрытие пригодное для теплого пола.
• 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

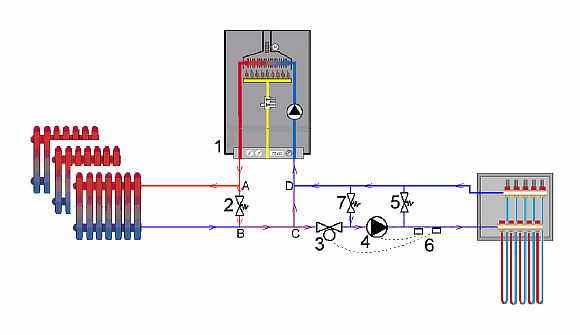

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

• Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
• Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
• Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

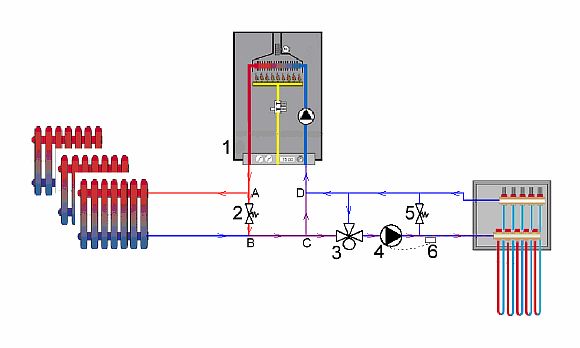

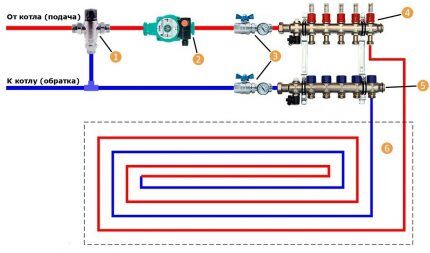

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

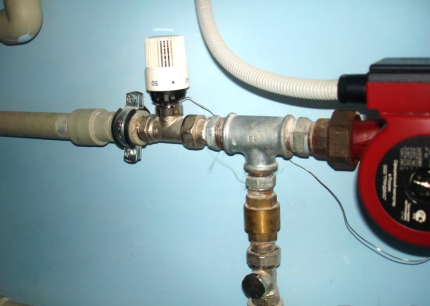

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

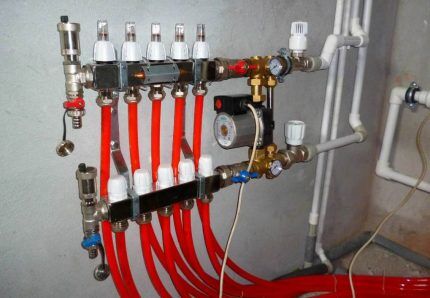

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45^оС, по нормам не выше 55 ^оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31^оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10^оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

• Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
• Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80^оС и контур теплого пола с температурой 40^оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

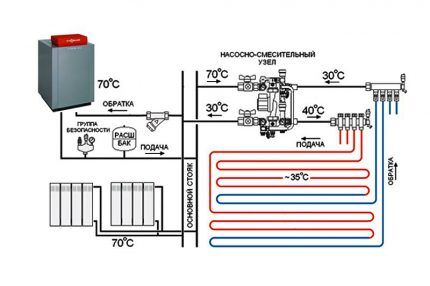

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

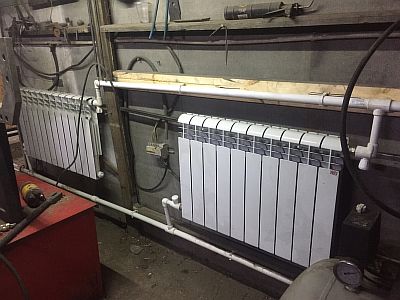

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80^оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения	Комфорт	Эффективность	Монтаж и        настройка	Надежность	Цена
Обычный газовый,ТТ или дизельный	±	±	+	±	+
Конденсационный котел или тепловой насос	+	+	+	±	—
Трехходовой термостатический клапан	±	±	+	+	±
Насосно-смесительный узел	+	+	±	+	—
Термомонтажный комплект	—	±	+	+	+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
2. Уложите гидроизоляцию, если того требуют местные нормативы
3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
6. Раскладывайте трубу теплого пола согласно утвержденной схеме
7. Опрессуйте систему
8. Заливайте стяжку

Читайте так же:

Подключение тёплого пола — варианты, схемы, пошаговые инструкции!

Современные технологии установки систем подогрева полов сегодня активно применяются в жилищной и социально-бытовой сфере. Благодаря им можно добиться максимально комфортного микроклимата в помещении, не затрачивая при этом излишних средств на отопление. В качестве теплоносителя в них может использоваться электричество или жидкость, а устройство контуров можно не только проектировать в процессе постройки, но и сделать более тёплым и уютным старый дом.

Подключение тёплого пола

Подключение тёплого пола является темой нашей сегодняшней публикации. Мы расскажем о двух наиболее популярных способах их обустройства: водяном, функционирующем от газового котла – это вариант для частных домов, и электрическом кабельном, который годится и для квартиры.

Содержание статьи

Схемы обустройства водяного пола

Полы, теплоносителем в которых является вода (антифриз), могут подключаться по самым разным схемам. Откуда берётся такое разнообразие?

Есть разные способы подключения водяного теплого пола

Всё дело в том, что:

• пол может подключаться к котлу напрямую, а может и через существующую систему отопления;
• котёл может работать только на контур пола, а может ещё одновременно обеспечивать дом горячей водой и подавать теплоноситель на радиаторы основного отопления;

Принцип действия водяного теплого пола

• имеет значение разновидность и мощность котла, в котором может быть встроен циркуляционный насос. Обычно это настенные водонагреватели – в напольных котлах насоса нет, и его приходится монтировать отдельно;
• в комбинированных системах, имеющих несколько контуров, температура теплоносителя должна быть разной. В батареях она может составлять 70-80 градусов, для раздачи на краны достаточно +45. А вот для тёплого пола оптимально 35 градусов (максимум 55), так как эта отопительная система является низкотемпературной.

Принцип укладки водяного пола

Так что обобщать технологии подключения напольного контура к котлу было бы в корне неправильно. Поэтому наиболее часто применяемые схемы мы рассмотрим каждую по отдельности, а вам уже решать, какая из них применима в конкретной ситуации.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Вариант 1. Прямое подключение к котлу

Эта схема самая простая, так как в ней котёл работает только на тёплый пол. Чаще всего такой вариант применяют в банях, когда постоянного отопления там не требуется, а вода для помывки нагревается каменкой. Либо когда подогреваемый пол является единственным источником тепла в доме, например, дачном.

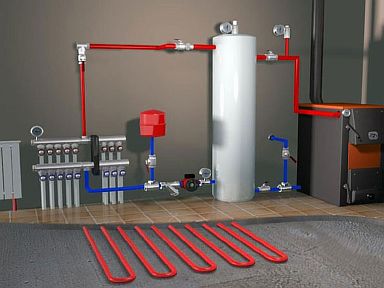

Прямое подключение к котлу

При этом котёл настраивается на температуру пола, а нагретая вода поступает от котла сразу в коллектор пола, проходит по его контуру и, медленно остывая, возвращается снова в нагреватель. При этом котёл (если он газовый) лучше выбрать конденсационного типа, так как он максимально адаптирован к низкотемпературному режиму работы.

Схема обычного и конденсационного котлов

В твердотопливных нагревателях невозможно регулировать температуру, как в газовых котлах, поэтому для этой цели в систему придётся включить расширительный бак.

Расширительный бак

Примечание! Очень эффективно такая система будет работать при подключении через тепловой насос. Благодаря особому устройству теплообменника он может не только подогревать пол, но и снабжать вас горячей водой. Однако этот вариант не для всех климатических условий, поэтому говорить о нём, как о распространённом, мы не будем.

Принцип работы теплового насоса

При подключении контура пола напрямую к котлу основным узлом является распределительный коллектор. Информацию о том, как он монтируется, вы можете найти на нашем сайте.

Расчет мощности теплого водяного пола

Вариант 2. Подключение через трёхходовой клапан

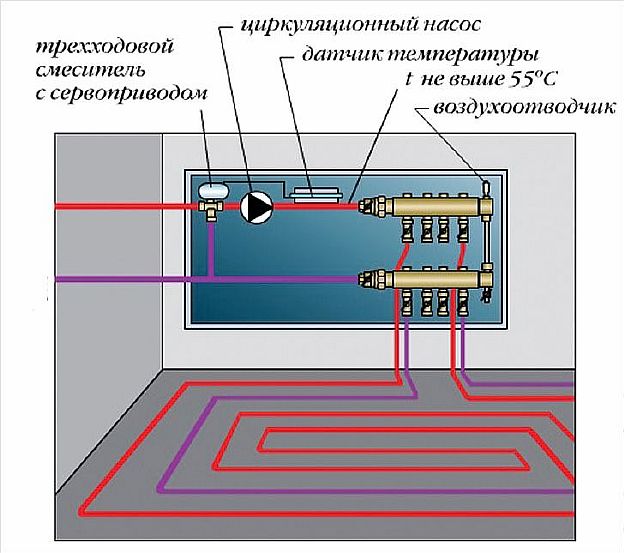

Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.

1. Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.

   Подключение через трёхходовой клапан

2. Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
3. Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.

   Клапан смесительный трехходовой

На заметку! Если площадь отапливаемого пола небольшая, можно внедрить в систему не трёх-, а двухходовой клапан. Он имеет меньшую пропускную способность, а принцип смешивания теплоносителя в нём несколько отличается. Но в целом вариант вполне надёжный и отлично подойдёт для маленького контура.

Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.

Вариант 3. Подсоединение пола через смесительный узел

Это ещё один способ подключения тёплого пола к системе, имеющей контуры с разными температурами теплоносителя. Его очень удобно использовать при устройстве большого количества контуров, в помещениях, располагающихся на разных этажах.

Подсоединение пола через смесительный узел

В такой системе остывший теплоноситель с обратной трубы подмешивается к горячему. Кроме смесительного клапана, о котором говорилось выше, узел для смешивания горячей и остывшей жидкости содержит два коллектора, циркуляционный насос, клапаны, препятствующие обратному оттоку теплоносителя.

Но самое главное — в нём есть балансировочный клапан, который может дозировать количество остывшего теплоносителя. Соответственно, температура теплоносителя на выходе из узла будет наиболее стабильной и пол никогда не перегреется. В этом и есть основное преимущество данной схемы перед предыдущим вариантом.

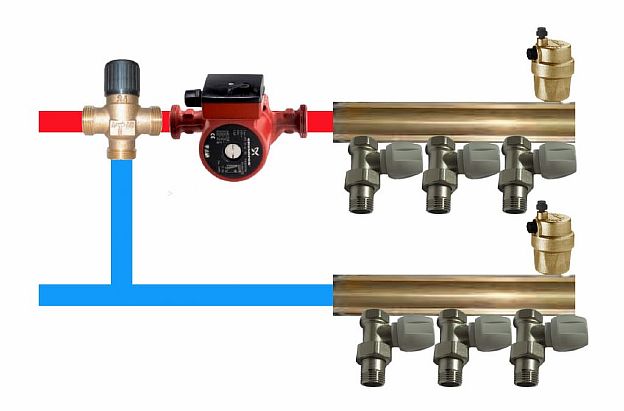

Смесительно-насосный узел для теплого пола

Примечание! Смесительно-насосный узел можно купить от производителя в максимальной заводской готовности, а можно собрать и самостоятельно из купленных по-отдельности деталей. Как это делается, вы узнаете из пошаговой инструкции, которая имеется на нашем сайте.

Структура смесительного узла будет зависеть от того, сколько именно и каких контуров она обслуживает, и какой вид смесительного клапана в неё внедряется. Если трёхходовой – то выглядеть узел в сборе будет так, как показано на фото.

Как выглядит собранный смесительный узел

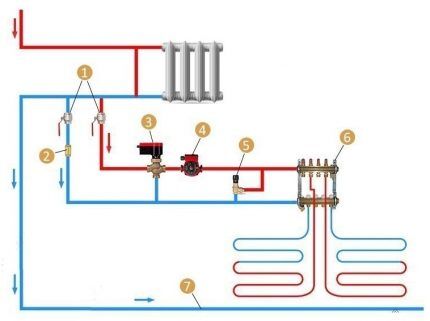

Вариант 4. Подсоединение контура через отопление с использованием термомонтажного модуля

Данная схема применяется, когда дом уже эксплуатируется и хозяин не хочет принципиально менять систему отопления, переделывая её полностью, а тёплый пол нужно сделать только в одном небольшом помещении: кухне, санузле, в тамбуре на входе в дом.

1. При использовании такой схемы теплоноситель поступает в контур пола не от котла, а из радиатора. Его температуру в данном случае снизить невозможно, поэтому придётся довольствоваться той, что есть в существующем отоплении, если оно центральное (правда, делать это в квартирах многоэтажных домов не разрешается), или настраивать работу котла так, чтобы избежать перегрева пола.

   Подключение теплых полов к центральному отоплению напрямую

2. Для регулирования температуры пола на обратной трубе устанавливается вот такой, как на фото, автономный модуль, состоящий из клапана с воздухосбросом и терморегулирующей головкой, который можно купить в готовом варианте или собрать из отдельных деталей. Под него в стене делается выемка, которая потом закрывается пластиковой крышкой, а на виду остаётся только головка регулятора.

   Автономный модуль для регулирования температуры пола

3. Принципиальное отличие этой схемы от прочих заключается в том, что горячая вода из радиатора заходит в обособленную петлю пола, остывает там до нужной температуры, а затем продвигается далее, уступив место новой порции теплоносителя.
4. Этот способ не слишком комфортен, так как вероятность перегрева пола всё же остаётся. Однако для маленьких помещений типа ванной или лоджии, в которых люди не находятся длительное время, вполне подходит. Во всяком случае, по цене такая схема наиболее выгодна, да и монтируется очень просто.

Если сравнивать надёжность и эффективность всех представленных схем, на первое место можно поставить вариант номер три с подключением через насосно-смесительный узел.

Особенности устройства и подключения кабельного пола

Виды электрического теплого пола

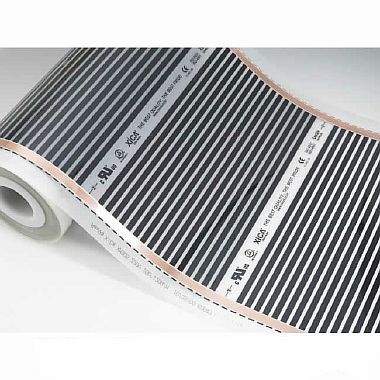

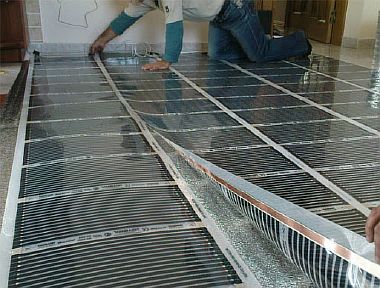

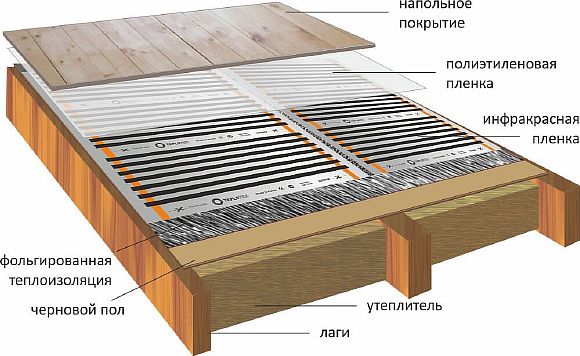

Электрические полы могут монтироваться из инфракрасной плёнки или стержневых матов, но мы уделим внимание кабельному варианту, который монтируется под стяжку. Это современное и очень надёжное решение, позволяющее организовать полы с подогревом не только в частном доме, но и в квартире, а также отапливать помещения, в которых нет воды, но есть электричество.

1. Технология монтажа такого пола намного проще водотрубного. Здесь главное — правильно подсоединить провода к терморегулятору. Базовым элементом этой системы является греющий кабель, и при его покупке следует выяснить его мощность по отношении к единице длины. Важно, чтобы этот показатель не превышал 21 Вт/м и не был менее 17 Вт/м.

   Монтировать кабельный пол проще, чем водяной

2. Для обустройства подогреваемых полов можно использовать саморегулирующийся кабель. Но у него есть один минус. Уровень выделяемого им тепла зависит от температуры окружающей среды, и если пол закрыть ковром или мебелью, либо облицевать пол керамической плиткой, пол будет самостоятельно охлаждаться.
3. Поэтому в таких системах чаще используется резистивный кабель как наиболее оптимальный вариант, подходящий для любых типов покрытий. Он может быть одножильным или двужильным, толщиной до 3-х и 5-ти мм соответственно. Монтируется такой кабель проще, а вот стоит дороже. Провода минимальной толщины (2-3 мм) укладывают под сухую стяжку, а толстые заливают монолитным способом.

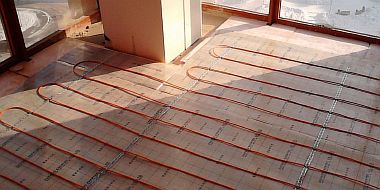

   Кабельный теплый пол

Вторым по значимости элементом, с помощью которого, собственно, и управляется вся система, является терморегулирующее устройство. Его стоимость составляет львиную долю цены пола, но без него никуда. Сэкономить можно разве что, приобретая модель с минимальным набором опций. А вариантов существует множество, есть и беспроводные, и сенсорные, и кнопочные.

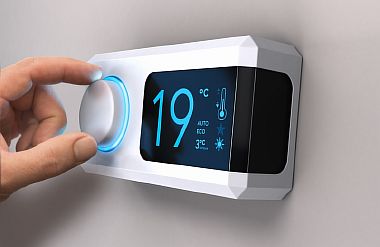

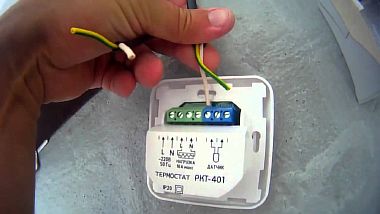

Терморегулятор для теплого пола

Подбирать термостат вам всё равно придётся самостоятельно, так как в комплект пола он не входит.

Монтаж кабеля

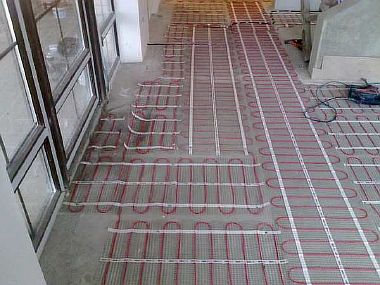

Работы по монтажу кабеля достаточно просты. Для наглядности представим инструкцию в виде таблицы с картинками и комментариями.

Кабельный теплый пол Electrolux Twin Cable

Таблица. Пошаговая инструкция по монтажу.

Шаги, фото	Описание работ
Шаг 1. Расчёт площади подогреваемого пола	Количество кабеля, необходимого для обогрева комнаты, рассчитывается за минусом площади, занимаемой стационарной мебелью. Максимальная мощность двужильного кабеля составляет 2500 КВт, и если требуется больше, то укладывают несколько кабельных секций.

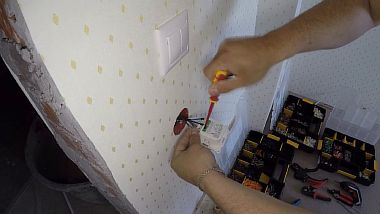

Шаг 2. Подготовительные работы, связанные с установкой термостата	Сначала подготавливается место под установку регулятора. Оно может быть любым – главное, чтобы не ближе 30 см к полу и не мешал расстановке мебели. Если пол монтируется в помещении с повышенной влажностью (ванной, бане), термостат лучше расположить с наружной стороны стены.
Шаг 3. Сверление выемки под коробку регулятора	Далее с помощью дрели с корончатой насадкой сверлится отверстие под корпус терморегулятора.
Шаг 4. Нарезка штрабы под провод	Болгаркой нарезается штраба сечением 20*20 мм для прокладки провода.
Шаг 5. Уборка в помещении	По окончании подготовки стены к монтажу терморегулятора следует заняться подготовкой пола к укладке кабеля. Начинаете с уборки.

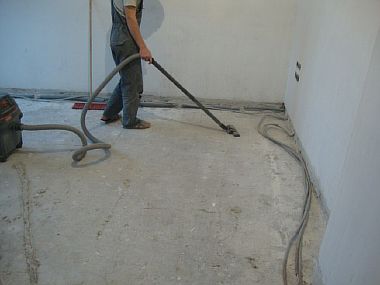

Шаг 6. Грунтование чернового пола	Если основание пола бетонное, его нужно загрунтовать, чтобы оно не пылило.

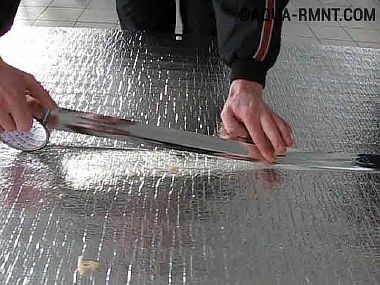

Шаг 7. Укладка теплоизолятора	Даёте грунту высохнуть и стелете теплоизолятор фольгой вверх, чтобы тепло отражалось в комнату. На заметку! В данном случае кабельный пол монтируется в квартире, а в качестве утеплителя используется материал на основе вспененного полиэтилена. Но если у вас, допустим, полы по грунту на первом этаже частного дома, вы можете взять и более толстый утеплитель ППС или даже сделать 2 слоя. Главное, чтобы сверху была фольга.
Шаг 8. Фиксация полотен скотчем	Чтобы полотна не смещались и не образовывались мостики холода, их нужно закрепить специальным фольгированным скотчем.
Шаг 9. Нарезка монтажной ленты	Для раскладки кабеля используется металлическая монтажная лента. Нарезаете её на полосы нужной длины, для чего необходимо иметь под рукой ножницы по металлу.
Шаг 10. Монтаж ленты	Лента монтируется к основанию параллельно с шагом 50 — 100 см. К бетону крепление производится с помощью дюбелей и пластиковых саморезов.
Шаг 11. Укладка кабеля	Приступаете к раскладке кабеля. При этом имейте в виду, что между ним и стеной должно быть расстояние минимум 5 см, а если в комнате есть радиатор или другой отопительный прибор, то от него до крайней петли кабеля должно быть более 10 см.
Шаг 12. Расчёт шага укладки кабеля	Чтобы правильно уложить кабель, нужно рассчитать шаги. Это делается по формулам, которые вы видите на фото. При укладке нужно стараться, чтобы отклонения от расчёта составляли не больше 1 см.
Шаг 13. Крепление кабеля в монтажной ленте	Монтаж секции начинается с подводки кабеля к месту расположения терморегулятора. Конец кабеля, соединённый посредством полимерной муфты с проводом термодатчика, фиксируется в монтажной ленте так, как показано на фото. И с этого места начинается раскладка контура.
Шаг 14. Раскладка кабеля змейкой	По всей обогреваемой площади старайтесь чётко соблюдать шаг укладки кабеля. Он не должен чрезмерно натягиваться и пересекаться, следите так же, чтобы не было изломов. Между витками не должно быть меньше 8 см.
Шаг 15. Протяжка конца кабеля с датчиком в гофру	Концевик с температурным датчиком пола вставляете в гофру и закрываете её заглушкой.
Шаг 16. Укладка гофры в штрабу	Укладываете гофру в подготовленную ранее штрабу так, чтобы конец с датчиком плавной линией опускался на пол.
Шаг 17. Укладка гофры с датчиком пола	Радиус изгиба трубки не должен превышать 5 см. Длина той части гофры, которая лежит на полу, составляет примерно полметра от места изгиба.
Шаг 18. Фиксация датчика в трубке	Положение датчика необходимо зафиксировать всё к той же монтажной ленте. Так как диаметр трубки слишком большой по сравнению с кабелем, делается это с помощью пластикового хомута. Примечание! Длина трубки должна быть такой, чтобы её второй конец доходил до коробки терморегулятора. Это позволит при необходимости заменить датчик без демонтажа покрытия пола.
Шаг 19. Вывод конца кабеля к терморегулятору	Конец кабеля – тот, с которого начиналась его укладка по контуру, вдоль стены выводится к месту расположения штрабы.
Шаг 20. Подключение кабеля к термостату	Остаётся только подсоединить провода к терморегулятору. Сделать это несложно, так как клеммы на его тыльной стороне обозначены цветом, соответствующим цвету монтажных проводов. Инструкция так же прилагается.
Шаг 21. Подготовка концов провода к соединению	Концы проводов нужно облудить, подключить к термостату, и, включив на минуту электричество, проверить работоспособность системы. Замеряете сопротивление мультиметром, и записываете показания в паспорт.
Шаг 22. Зарисовка контура пола	В инструкции по монтажу кабельного пола есть специальное приложение, на котором необходимо зарисовать расположение всех элементов системы с обязательной привязкой к помещению. Выглядеть ваш чертёж должен примерно так, как это показано на картинке.

Пример вырезанного технологического окошка

Если ваш тёплый пол будет закрываться монолитной стяжкой, то перед тем, как приступить к её выполнению, в теплоизоляторе, на расстоянии 30-40 см друг от друга, нужно вырезать вот такие, как на фото, технологические окошки. При замоноличивании они заполняются раствором и намертво фиксируют подложку с кабелем в стяжке.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Подключение теплого пола к системе отопления. 4 способа подключения

виды, схемы, укладка своими руками

На чтение 12 мин. Обновлено 27 июля, 2020

Отопительные приборы, в которых электроэнергия генерируется в тепловую, называются электрическими. К данным системам обогрева относятся электрические тёплые полы, которые используются как основной или дополнительный источник тепла.

Электрические полы бывают нескольких видов. Мы поможем вам разобраться в особенностях каждой модели, расскажем о положительных и отрицательных сторонах. Так же Вы узнаете, как сделать монтаж электрического отопления своими руками или предлагаем ознакомится с более подробной инструкцией как самостоятельно произвести укладку разных видов электрополов.

Виды электрических полов

Конструкции тёплых электрических полов различаются видом нагревательного элемента — кабель или нагреватель инфракрасного излучения.

К первому виду относится:

• греющий кабель — может применяться одно, двухжильный или саморегулирующийся провод;
• нагревательные маты — тот же кабель, но зафиксированный на сетке.

Инфракрасные системы, бывают:

• плёночными — гибкое полотно с инфракрасным элементом нагрева;
• стержневыми — маты с карбоновыми стержнями.

Ниже мы рассмотрим их особенности и недостатки подробнее.

Кабельный пол

В конструкции кабельного электрического пола главным элементом выступает провод, в нём эл. энергия трансформируется в тепловую.

Устройство кабельного пола и нагревательного элемента

Кабельное отопление включает в себя: нагревательный кабель, соединительные муфты, регулировочные и контролирующие приспособления.

Основная часть — греющий кабель, он имеет несколько изоляционных слоёв. В его составе: токоведущие жилы, стекловолокнистое армирование, полиэфирная плёнка, медный проводник, алюминиевый экран и защитный слой ПВХ.

Кабель для тёплых электрических полов бывает резистивный и саморегулирующий. К резистивным относятся:

1. Одножильный — стоит не дорого, но высокий уровень электромагнитного излучения делает установку недопустимой в жилых комнатах.
2. Двужильный — в нём одна нагревательная жила выполняет функцию обычного провода, вторая — нагревательного. Это свойство увеличивает стоимость, но зато снижает ЭМИ.

Саморегулирующий кабель — он может менять уровень нагрева в зависимости от температуры в помещении. Устройство провода — две замкнутые параллельные токовыводящие жилы с полупроводниковой матрицей.

Эти полупроводники отвечают за регулировку и контролируют уровень нагрева. Свойство такого вида кабеля приводит к экономии электричества, но это не отражается на равномерности прогрева поверхности.

Принцип работы

Внешне греющий кабель напоминает обычный провод, передающий электрическую энергию, но все не так просто. В его жилах происходит преобразование электроэнергии в тепловую.

Так как провод экранированный, то он пригоден для укладки в помещениях с высоким уровнем влажности.

Плюсы и минусы

Эта модель электрического пола наиболее сложная с точки зрения монтажа. Ведь требуется уложить и закрепить кабель, залить его бетонной стяжкой — это трудоёмкий процесс (замес раствора, заливка по поверхности и выравнивание правилом).

Такая конструкция уменьшает высоту потолка, утяжеляет сооружение, что делает его непригодным для укладки в домах со слабыми перекрытиями или в многоэтажках. Ещё один минус — нельзя размещать под тяжёлой мебелью и сантехникой.

Однако следует сказать, что у кабельного тёплого электрического пола есть своим плюсы. Их можно стелить в комнатах с нестандартной планировкой, и укладывать для обогрева элементов снаружи дома — крыши или стоков. А также нет риска протечек.

Нагревательные маты

Греющие маты относятся к электрическому кабельному полу, только провод закреплён на стекволоконном полотне.

Устройство

Греющие маты имеют ширину 0,5 метра, на них с установленным шагом зафиксирован провод. В комплект устройства входят — термоматы с кабелем и гофра. В гофру вставляется термодатчик, она оберегает его от влаги. Если конструкция заливается клеем, и он не закрывает датчик полностью, то требуется устанавливать прибор устойчивый к влаге.

Для обустройства такого тёплого электрического пола потребуется запастись терморегулятором с выносным датчиком, монтажными коробками и проводами. При выборе терморегулятора учитывается уровень энергопотребления, а провода, точнее их сечение подбирается с учётом мощности прибора и материала, из которого они изготовлены.

Устройство нагревательного элемента несложное — кабель, чаще двужильный не более 45 мм. Жилы экранированные, покрытые защищающей оболочкой.

Конструкция тёплого пола с греющими матами состоит из черновой основы, тепло и гидроматериала, самих мат, плиточного клея и отделочного покрытия.

Принцип

Принцип функционирования мат тот же, что у пола из обычного кабеля.

Ток, проходя по проводнику выделяет тепло, путём конвекции оно передаётся стяжке, от неё полу, а он прогревает воздух.

Плюсы и минусы

Основное достоинство нагревательных мат — простата их устройства и монтажа. Кабель не нужно крепить или рассчитывать укладочный шаг, конструкция полностью готова, нужно лишь расстелить полотно.

Кроме этого, такой пол прогревается быстрее, чем обычный кабельный, «пирог» получается менее объемный, а  маты тонкие, их можно монтировать в слой плиточного клея. Так как устройство лёгкое, то его выдержат не прочные перекрытия. Но стоят такие полы дороже.

К минусам можно отнести также:

1. Сложность укладки, при необходимости обогнуть препятствие. Допустим сантехнику трудно обойти, так как нельзя резать кабель, можно только подрезать сетку, и производить загиб провода.

2. Невозможность настраивать укладочный шаг под свои потребности.

3. Недопустимость использования как основное отопление, так как маты обладают небольшой мощностью.

Инфракрасная плёнка

Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.

Устройство

Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.

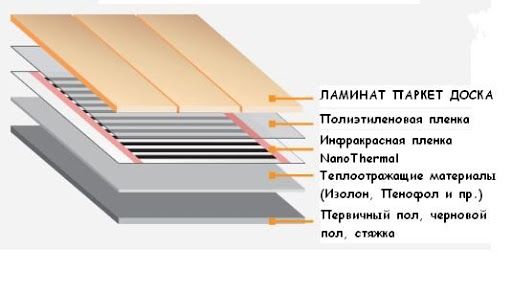

Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.

 Плёнки инфракрасного типа выпускаются двух видов:

• сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
• полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.

Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.

Способ монтажа плёночной системы «сухой», без заливки стяжки.

Принцип работы

При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.

Плюсы и минусы

Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.

Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.

Стоит отметить, что инфракрасный пол — надёжная система, и самая энергосберегающая – экономит до 50% ресурса. Она не излучает электромагнитных волн, которые отрицательно отражаются на здоровье человека.

К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.

Стержневой пол

Стержневой пол — он обогревает помещение дальневолновыми инфракрасными волнами.

Устройства

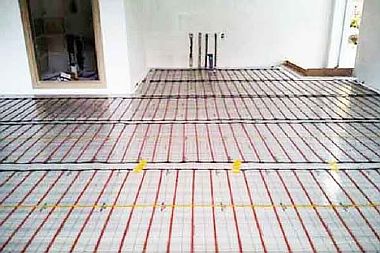

Стержневая система — карбоновые параллельные стержни, соединённые в эластичные маты силовым проводом. Средняя ширина полотен составляет 0,8, а длина 25 метров.

Устройство нагревательного элемента — стержни, состоящие из карбона, серебра и меди, но тепло выделяет только карбоновая составляющая. В конструкцию такого электрооборудования так же входит температурный регулятор и датчик. Понадобится битумная изоляция, теплоизоляционный материал, гофрированная труба.

Принцип работы

Стержневые инфракрасные полы — саморегулирующие устройства, то есть, объём тепла прямо пропорционален температуре. При плохой теплоотдаче (допустим, вы поставили мебель), количество выделяемого тепла снижается, поэтому не происходит перегрева.

Это свойство позволяет укладывать маты по всей площади. При использовании данной системы, нагреваются не воздушные массы, а осуществляется обогрев предметов в комнате.

Достоинства и недостатки

Важная положительная черта стержневых полов, так же, как и инфракрасных — отсутствие электромагнитного излучения. Обогрев осуществляется инфракрасными волнами.

Система укладываться под любое половое покрытие, она экологически безопасна, может монтироваться в комнатах с нестандартной планировкой и в помещениях с повышенной влажностью. А свойство саморегуляции способствует экономии ресурса, а значит и денег.

Основной недостаток — монтаж только в стяжку, поэтому демонтаж невозможен. Такое отопление имеет высокую стоимость и небольшой срок эксплуатации — от 3 до 10 лет.

Регулирующие и контролирующее температуру устройство

За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.

Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.

Терморегуляторы бывают механическими и автоматическими:

1. Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
2. Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.

Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.

Монтаж

Рассмотрим укладку электрического пола на примере простой, современной модели — инфракрасной плёнки.

Нам понадобится купить термоплёнку, термостат, температурный датчик, провода для соединения, ленты — демпферную, монтажную и изоляционную.

Подготовка основания

Работы по монтажу тёплого пола относятся к «чистым», поэтому перед укладкой, следует очистить и оштукатурить стены, заделать трещины. Но после таких работ, поверхность покрыта грязью, и даже затвердевшими бугорками бетонного раствора.

По технологии прокладки тёплых полов и их устройства, основание для инфракрасных систем должно быть ровным и чистым, поэтому всю эту грязь следует убрать. Отвердевшие куски бетона можно удалить шпателем или специальным составом. После этого, поверхность надо смочить и веником смести весь мусор.

Если имеются глубокие трещины, то они заделываются цементным раствором. При больших перепадах в поверхности пола, чтобы получить ровное основание, можно залить тонкий слой стяжки.

 Укладка теплоизоляции

Функция теплоизоляционного изделия — минимизация потерь тепла.

Укладывается теплоотражающая подложка толщиной 3 — 4 мм. Лучше брать изделие с фольгированной поверхностью, которая должна обращаться в потолок. Полотна скрепляются с помощью скотча и крепятся к основе.

Как теплоизоляцию, можно применять листы пенопласта в совокупности с фольгой.

Установка терморегулятора

Перед монтажом греющей плёнки, требуется установить терморегулятор. Он монтируется на стене, на расстоянии от пола не меньше 30 см.

 Предварительно, до момента очистки основания, для термостата в стене проделывается углубление, а для проводов от него к полу штробы.

Укладка нагревательных элементов

ИК-плёнка укладывается согласно плану (под мебелью она не стелется), на расстоянии 5 см от стен.  Кладутся полотно медными полосами вниз. Нельзя допустить чтобы одно полотно находило на другое. Фиксация осуществляется на строительный скотч.

При необходимости плёнку можно разрезать по имеющимся там линиям.

Подключение

Процесс подключения инфракрасной плёнки состоит из нескольких этапов:

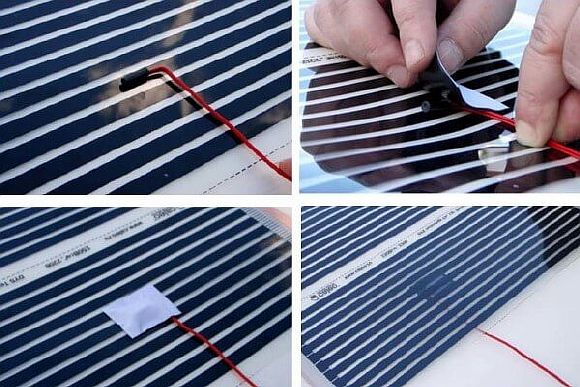

1. Подключается термодатчик – он помещается в гофрированную трубу, которая располагается в проделанном углублении в теплоизоляционном материале (его средняя ширина до 1 см). Проводка от датчика, также размещённая в гофре, протягивается по проделанным штробам в стене к термостату и подсоединяется к нему. Датчик укладывается на расстояние 50 — 70 см от стены с установленным терморегулятором, и крепится на скотч. Нельзя чтобы прибор возвышался над теплоизоляционным материалом.

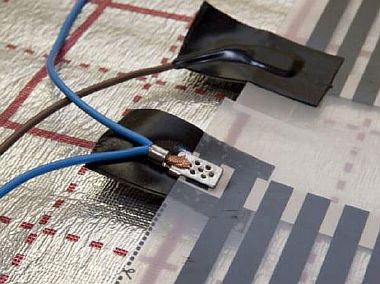

• Подключается плёнка — для этого используются клеммы, которые есть в комплекте пола. На краю плёнки снимается изоляция с провода. Он сворачивается и просовывается в клемму, зажим фиксируется плоскогубцами. Затем место соединения изолируется битумным скотчем. Чтобы клеммы не возвышались в конструкции, для них так же проделываются углубления в теплоизоляции.

Сама клемма устанавливается одной стороной на медную полосу, вторая должна располагаться с внутренней стороны плёнки. Контакт зажима с изделием, так же изолируется.

• Подключается терморегулятор — то есть, подсоединяется к источнику электрического питания.

После этого, систему необходимо проверить на работоспособность. Если все полосы греют нормально, нигде нет замыкания, то можно переходить к укладке напольного покрытия. Но перед этим, устройство покрывается полиэтиленовой защитной плёнкой, которая обережёт его от случайного поступления воды.

Монтажные схемы в квартире и частном доме

Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:

• В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.

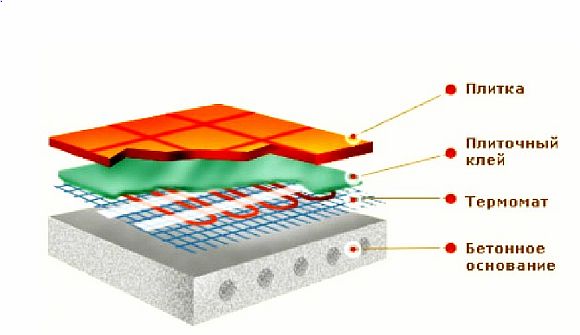

• Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.

• Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.

• Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.

Сравнительная характеристика полов, какой выбрать

Перед выбором отопительной системы, которая подойдёт для вас и создаст комфортные условия в доме, следует ознакомиться с характеристиками как устройства, так и помещения.

Если пол планируется как основной источник тепла, то требуется мощная кабельная конструкция в стяжку. Она надёжна, и способна обеспечить дом нужным количеством тепла.

 Для сооружения дополнительного отопления подойдут инфракрасные системы. Особенно плёнка, она мобильна, и её можно стелить только в требуемой зоне. У неё малый вес, поэтому подходит для помещений с ненадёжными перекрытиями, и в квартире многоэтажного дома.

Электрические тёплые полы сегодня набирают популярность, так как их монтаж проще водяных, в результате чего, произвести укладку не составит труда. Единственный существенный недостаток — расходы на электроэнергию. Но современные системы позволяют значительно экономить на ресурсе. Поэтому, чтобы в вашем доме всегда было тепло и комфортно, отдавайте предпочтение электро обогреву.

5 схем отопления с теплым полом и радиаторами в частном доме

На чтение 10 мин. Обновлено 12 сентября, 2020

Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.

Раньше для обогрева помещений использовались в основном радиаторы. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.

Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.

Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Особенности комбинированной системы

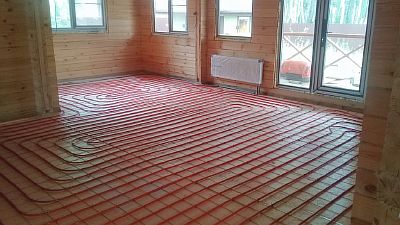

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные – тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

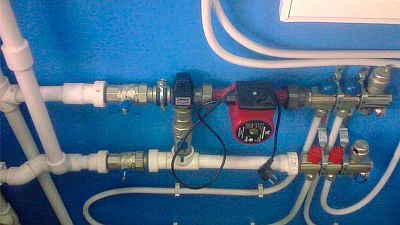

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

• термостатический клапан;
• погружной термодатчик;
• балансировочный кран с фиксирующим пружинным вентилем;
• циркуляционный насос;
• погружной термометр;
• резьбовая гильза;
• перепускной и запорный вентиль;
• дренажный и шаровой клапан;
• воздухоотводчик;
• перепускной байпас.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

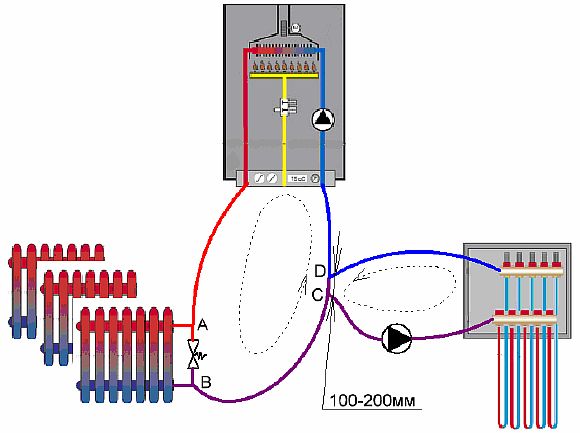

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

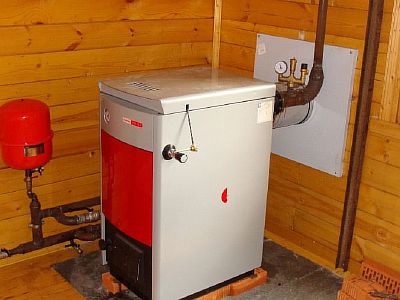

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

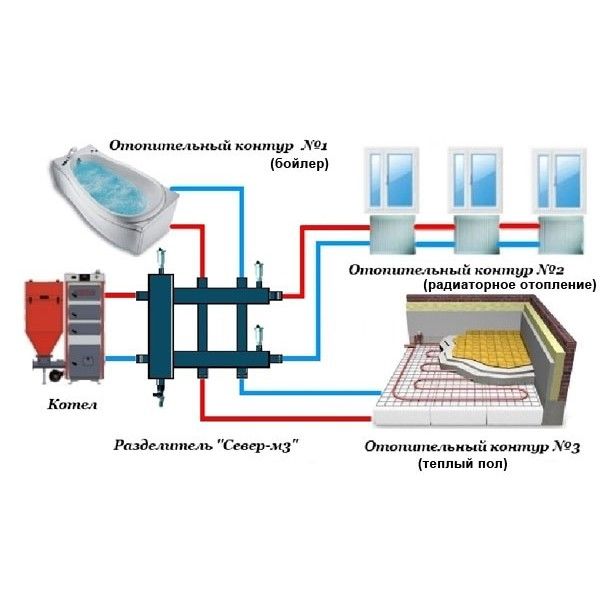

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;

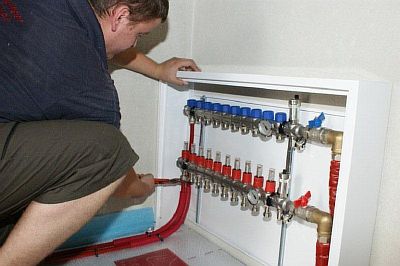

• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

• Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

• Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

• Устанавливается циркуляционный насос.

• Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

Монтаж прост:

• на подачу устанавливается тройник;
• после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное  подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

• один контур пола будет постоянно открыт;
• насос имеет частотное регулирование;
• автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

9 схем подключения с инструкциями

На чтение 10 мин. Обновлено 12 сентября, 2020

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

гайд по подключению системы к коммуникациям

Теплые полы водяного типа становятся все популярнее у владельцев частных домов, отапливаемых от котла. Комбинированная система, обустроенная по всем правилам, исправно работает на протяжении 15-20 лет. Удачно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье детально разберем особенности сборки коллекторного узла и схему подключения системы. Также приведем подробную инструкцию по монтажу. Но для начала рассмотрим, когда водяной пол становится полезным, а когда устраивать его нецелесообразно.

Содержание статьи:

Ограничения для монтажа ВТП

Производители комплектующих для теплого пола (ТП) не всегда уточняют, есть ли ограничения для установки водяных систем, однако они существуют. В некоторых случаях монтировать обогревательные конструкции запрещено.

Где не принято устанавливать водяные полы:

• В многоквартирных зданиях. Централизованное отопление распределено между квартирами. Дополнительное подключение в одной из них приведет к обогревательному и гидравлическому дисбалансу.
• В общественных местах. Подогрев пола считается неэффективным, так как велики теплопотери, и экономичные по сути системы становятся дорогостоящими в процессе эксплуатации.
• В жилых помещениях с недостаточной теплоизоляцией в качестве главного источника тепла. Одно из условий установки теплых полов в северных районах – снижение теплопотерь за счет и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного обогрева с теплым полом, причем батареи отопления остаются основными источниками тепла.

Но иногда система, скрытая под напольным покрытием, играет главную роль:

Галерея изображений

Фото из

Просторные помещения с панорамными окнами

Интерьер в ретро стиле

Детские и игровые комнаты

Ванные комнаты и санузлы

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не влияют на эстетику помещений.

А за функциональность и удобство эксплуатации отвечает выбранная схема подключения, на описании которой остановимся подробнее.

Разбор схемы подключения с коллектором

Существует несколько вариантов устройства системы водяных ТП. Но наиболее практичной и рациональной признана конструкция с – многофункциональным узлом, раздающим теплоноситель.

Принцип работы отопления

Главным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла не имеет значения, однако подсчитано, что обходится в 6-7 раз дешевле, чем электрический.

Котел может быть установлен в кухне, коридоре, подвале или специально выделенном помещении – бойлерной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура нагрева воды для отопления достигает 95 °С. Система является замкнутой, и на обратке температура ниже – примерно 65-70 °С. Но для теплого пола эти параметры не подходят, максимально допустимое значение – 55 °С. На практике теплоноситель поступает в трубы ВТП еще более остывшим – 35-45 °С.

Чтобы отрегулировать нужную температуру, к контурам подключают обратку и устанавливают , осуществляющий подмес потоков.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – шаровые краны с термодатчиками; 4 – коллектор для раздачи теплоносителя с расходомерами; 5 – коллектор с вентилями регулировки, установленный на обратке; 6 – теплый пол «улитка»

Температуру в системе можно отрегулировать вручную, ориентируясь на данные термодатчиков. Однако есть газовые котлы, предназначенные для прямого подключения ВТП. Они автоматически подают воду с заранее установленной температурой – 40-45 °С.

Котлы на твердом топливе регулировать сложно. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительного буферного бака.

А вот подходят идеально, так как нужная температура поддерживается в автоматическом режиме, однако это наиболее затратный способ отопления, не выгодный экономически.

Выбор и сборка коллекторного узла

Контуры ВТП подключаются к системе отопления через распределяющий коллектор. Это узел, позволяющий производить регулировку подачи теплоносителя, контролировать температуру и расход, балансировать контуры, удалять из системы воздух. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Образец коллекторного способа подключения. На стене закреплена гребенка, к которой с одной стороны подводятся магистрали подачи и обратки, с другой – водяные контуры из одного или нескольких помещений

Чтобы правильно подобрать комплектующие для сборки смесительно-коллекторного узла, лучше нанять специалиста, который хорошо разбирается в качестве представленных на рынке деталей.

Основные элементы узла:

Галерея изображений

Фото из

На подающей линии располагается коллектор с балансировочными клапанами, оснащенными расходомерами, на выпуске – такой же коллектор, но с обычными вентилями или термостатическими клапанами

На обоих коллекторах устанавливают краны, выполняющие 2 функции: удаление теплоносителя из системы и выпуск воздуха при первоначальном или очередном заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включающий байпас, термостат и насос. Существует множество вариантов установки узла в зависимости от расположения коллектора, количества подключенных контуров и других условий монтажа

Существует несколько причин завоздушивания системы, поэтому установка автоматического воздухоотводчика необходима. Его монтируют сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке

Коллекторные гребенки с расходомерами и клапанами

Дренажные краны для аварийного слива теплоносителя

Смесительный узел для регулировки теплоносителя

Автоматический воздухоотводчик для выпуска воздуха из труб

Кроме перечисленных комплектующих понадобятся фитинги (аксиальные, компрессионные или пресс-фитинги), специальные кронштейны. Узел целиком обычно размещают в коллекторном шкафу, который может иметь различное исполнение и место монтажа.

Пошаговая инструкция по монтажу

Подключение водяного пола к отопительной системе производится на заключительном этапе, когда полностью выполнены строительные работы, собран и установлен коллекторный шкаф.

Весь процесс монтажа системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания, ;
3. Правильная , армирующей сетки;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка , укладка финишного напольного покрытия.
6. Подключение к системе, балансировка контуров.
7. Ввод в эксплуатацию, тестирование.

Как видите, мероприятия по подключению выполняются в самом конце. И здесь важную роль играет балансировка контуров. Каждая петля имеет различную длину, соответственно, все контуры отличаются гидравлическим сопротивлением.

Инструкция по подключению труб:

Галерея изображений

Фото из

Шаг 1 – надеваем на трубы защитные кожухи

Шаг 2 – устанавливаем зажимное соединение под евроконус на трубу

Шаг 3 – присоединяем фитинг к штуцеру коллектора

Шаг 4 – аккуратно затягиваем соединение

Шаг 5 – намечаем монтаж второго конца трубы

Шаг 6 – находим соответствующий штуцер на обратной гребенке

Шаг 7 – корректируем положение теплоизолирующих рукавов

Шаг 8 – поочередно подключаем все трубы

Если установить коллекторный узел без расходомеров, отопительная функция будет нарушена. При введении системы в эксплуатацию теплоноситель будет стремиться попасть в меньшие контуры, с минимальным сопротивлением. В результате помещения с короткими контурами будут обогреваться согласно проекту, а с длинными – останутся неотапливаемыми.

Балансировку следует начинать, когда коллектор подключен к подающей и обратной трубам.

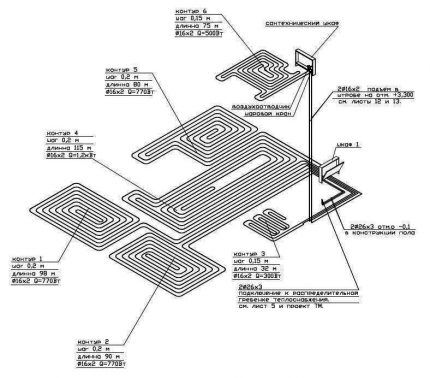

Схема теплого пола с различными по размеру отопительными контурами. Чтобы температура в них была примерно одинаковой, необходимо произвести балансировку, для которой и нужны расходомеры

Инструкция по балансировке:

• Открыть поочередно клапаны подачи и обратки. Проследить, чтобы воздухоотводчики также находились в открытом состоянии.
• При выключенном котле включить циркуляционный насос и настроить терморегулятор на максимальную температуру.
• Довести давление в системе до нормы – 1-3 бара.
• Закрыть вентили на всех контурах, оставить только самый длинный. Записать данные расходомера.
• Открыть вентиль на второй по длине петле. Подогнать расход под первый результат, используя балансировочный вентиль.
• Продолжить поочередно открывать вентили на контурах, от длинных к коротким, подгоняя расход к одному значению (первому).

С помощью удобного функционала всегда можно откорректировать параметры расхода. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Начинать эксплуатацию сразу на всю мощность запрещено, температуру теплоносителя в системе следует поднимать постепенно. В первые сутки осуществляют подачу воды чуть выше комнатной температуры – +25 °С, затем каждый день прибавляют по 5-6 °С. Нужную температуру выставляют на терморегуляторе.

При достижении подогреваемой водой температуры 30-45 °С в комнатах должен установится максимально комфортный микроклимат. Если этого не произошло, можно прибавить еще максимум 5-10°С

Скорость насоса поднимать не обязательно, лучше, если он будет работать на первой. Нормальная разница температуры на подаче и обратке – 5-10 °С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел – смесительно-коллекторный узел – контуры», используют другие варианты подключения теплого пола. И наиболее распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение осуществляется к трубе обратки: 1 – отсекающие шаровые краны; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления не используют летом, следовательно, пол также останется холодным.

Чтобы температура теплоносителя не поднялась выше нормы, в схему включают специальный датчик с клапаном. Он в автоматическом режиме перекрывает поступление воды, как только она становится излишне горячей. Когда теплоноситель остынет до приемлемой температуры, снова открывается.

Такой тип ВТП можно организовать и без насосно-смесительного узла. Единственным инструментом регулировки является термостатическое устройство, установленное на трубе подачи.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения контура без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ВТП к отопительной системе лучше проконсультироваться со специалистом, чтобы учесть все нюансы дальнейшей эксплуатации.

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем покупать готовый.

Пользуетесь собственноручно собранным и подключенным теплым полом и хотите поделиться полезными советами монтажа и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фотографии и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задать их нашим экспертам ниже под этим материалом.

Как устроить трубу на основе водяного теплого пола

В холодную погоду кроме основной системы отопления должны использоваться и дополнительные источники. Но обогреватели и обогреватели тратят много энергии. В этом случае стоит задуматься о встроенной системе отопления, обладающей множеством положительных качеств. Среди них особой популярностью пользуется теплый водяной пол, который может быть реализован с использованием различных принципиальных схем теплого пола.

Достоинства и недостатки

По сравнению с такими же водонагревательными приборами пол имеет низкое энергопотребление, повышенный комфорт, эстетичный вид и безопасность использования.Но стоит отметить и другие преимущества, которые можно получить в том случае, если по данной технологии выполнить установку системы отопления водяного типа в пол.

• За счет небольшой средней температуры теплоносителя в трубе на уровне 50 градусов, энергии затрачивается значительно меньше. Экономия обычно составляет до 25%. Если потолок в комнате высокий, экономия составит до 55%. В последнем случае это связано с тем, что воздушное отопление ведется не во всем доме, а только на высоту 2-2.5 мес. Нет смысла тратить ресурсы на теплый воздух прямо с потолка. Именно благодаря этой системе экономия получает огромную популярность среди обогревателей.
• При планировке всего помещения, а также при выборе дизайна не стоит задумываться о расположении радиаторов отопления и других отопительных приборов. Все они будут полностью скрыты под полом, и не испортят внешний вид всей комнаты.
• Подогрев воздуха в помещении осуществляется не только равномерно, но и системно.Нет энергии выброса массы на одном участке, а на другом — уменьшения. Все выполняется последовательно. В помещении при этом должно быть комфортно каждому, созданы все условия для здорового проживания. Такой способ монтажа системы отопления будет особенно актуален для детских комнат, где дети большую часть времени проводят на полу в играх.
• При эксплуатации теплого водяного пола не бойтесь получить ожоги, получить травмы от теплоносителя. Это связано с полной маскировкой элементов под полом.Даже дети не пострадают ни при каких обстоятельствах.

Но поскольку они имеют достоинства, нельзя забывать о трудностях, которые могут возникнуть в процессе использования системы теплый водяной пол. Самый простой из них — сложная сборка. С первого раза вряд ли начинающий строительный сектор сможет справиться с задачей в одиночку. Лучше всего воспользоваться услугами специалистов, имеющих опыт работы в данной сфере. Перед началом монтажа всех комплектующих следует произвести качественные тренировочные площадки, выполнить выбранный вариант стяжки для выравнивания основания.К тому же обычно выполняется все в несколько слоев, что еще больше увеличивает процесс монтажа.

При обнаружении дефектов в трубопроводе будет течь охлаждающая жидкость, которая идет вниз. Если есть ситечко, вряд ли он пойдет к соседям, но все же ситуация может быть другой. Но это не приведет к срабатыванию всей системы и тепло не попадет в комнату. Выявить проблемные места самостоятельно будет сложно. Приходится производить демонтаж полов и искать место ремонта.

Когда в помещении хорошая теплоизоляция, теплый водяной пол может выступать в качестве основного источника тепла. В этом случае необходимо установить качественные окна и двери, чтобы не пропадало тепло. Кроме того, будут участки, на которых невозможно провести установку водяного теплого пола — лестница на второй этаж, второстепенная зона коридора мимо. Тут уже надо думать об аппаратных помещениях с дополнительными источниками отопления.

Специалисты уверяют, что теплый водяной пол можно считать лучшим при правильном дополнительном источнике тепла.

Для устройства теплого водяного пола могут использоваться разные схемы крепления, которые в свою очередь имеют свои особенности.

спиральная схема

В этом способе устройство трубопровода выполнено в виде «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где нагревается теплоноситель, и охлаждаются для последующего нагрева. трубки должны быть параллельны друг другу.

Подогрев воздуха в помещении и черновом полу осуществляется постепенно и равномерно.Стены, находящиеся вне улицы, можно дополнительно утеплить, выполнив двойную спираль. Маленькая спираль крепится к черному полу у входной двери и по «утепленным» стенам, а по холодному месту — вторая спираль. Если посмотреть на устроенный трубопровод, можно без сомнения сказать, что это форма улитки. Смолу трубы можно уменьшить в месте у «холодной» стены.

Из положительных качеств можно отметить, что схема теплого пола выполняет обогрев помещений равномерно.В этом случае сопротивление потоку значительно снижается. При этом контуре для теплого пола количество воды и расход труб и прочего материала несколько минимально, поскольку заполняется только необходимое пространство. Этап уменьшения достигается путем гибки бесшовной трубы.

Все эти положительные моменты связаны с подключением труб, которое вряд ли удастся выполнить впервые и самостоятельно. По сравнению с другими вариантами устройства водоводов, данная схема теплого пола водяного типа является одной из самых сложных частей проекта.

Поверхность пола прогревается равномерно на всех участках, в том числе за счет того, что спиральные змеевики равномерно распределены по основанию пола. Несмотря на то, что отводная трубка теплоносителя также находится в помещении, она размещена последовательно с нагревательными элементами, как это видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Полезное устройство теплого водяного пола Предусмотрено те помещения, где его разбить на соответствующие показатели для температурной зоны.Режимы будут отличаться в зависимости от расположения выбранных ТЭНов.

Змеевик с горячей водой можно запускать параллельно и вдоль одной стены, а в помещении в этом случае — одиночной змейкой. В этом случае основной температурный уровень тепла в помещении и будет располагаться в половине пространства от источника подачи теплоносителя. Вторую половину при этом прогреют несколько меньше и теплоноситель к месту отправления вообще остынет. Так что этот вариант больше подходит для помещений с зонированием полов с разным температурным режимом.На входе можно создать более теплый участок, а на дальнем конце — более прохладный. Или бегать по кругу.

Большую эффективность имеет двойная змейка, когда образно холодные и теплые области будут чередоваться друг с другом. Тогда нагрев будет более равномерным, но все же яркие участки будут просматриваться при более низкой температуре нагревательных элементов. По мере удаления от участка подачи теплоносителя будет уменьшаться и степень нагрева поверхности пола. Также в этом случае труба будет иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Возможен еще один вариант схемы укладки водяного теплого пола — угол змейка. В основном подходит для участков с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Его очень легко реализовать на практике. Но с другой стороны, это создает значительный угол изгиба трубы на всем участке нагрева. Если делать это небольшими порциями, высока вероятность того, что трещина будет зависеть от места перелома.

комбинированный вариант

Прямоугольной формы не обладает всеми удобствами.Кроме того, две «холодные» стены в помещении не всегда могут быть теплыми из-за использования одной конкретной схемы расположения труб теплого водяного пола. В данном случае применяется комбинированный вариант, в котором несколько схем объединяются в одну или чередуются одни и те же схемы в разных областях комнаты.

Петли расположены вдоль наружных стенок трубы. Чаще всего их крепят исходя из прямого угла друг относительно друга. На этом этапе можно даже уменьшить шаг прокладки труб, чтобы добиться наилучших результатов по утеплению помещения в целом.

необходимо ознакомиться со всей документацией и по возможности получить разрешение на теплый водяной пол в городской квартире. Исключение составляет включение теплых водяных полов в базовый вариант системы отопления новостройки.

Комбинированный вариант укладки полов по водяной схеме действует только в отопительный период. Все монтажные работы придется производить своими руками. Если подключение производится к одиночному автономному котлу, что типично для домов, то отопление будет обеспечивать теплом помещения круглый год.Схема укладки труб теплого пола в таком случае выбирается на усмотрение художника.

При устройстве типа водяного теплого пола в один из контуров включается желаемый результат. Помещение прогревается от пола и заставляет вас чувствовать себя в нем комфортно. Лишнего расхода энергии не будет, за счет снижения предельной температуры теплоносителя. Кроме того, в помещениях с высокими потолками тепло не поднимается выше 2,5 метров от уровня пола. Это также снижает потери ресурсов на отопление.

Вы можете просмотреть предварительные видео ролики, посоветоваться со специалистами в заданном направлении, чтобы грамотно произвести самостоятельный монтаж схемы теплого водяного пола. Только при строгом соблюдении технологии укладки труб на стяжку Помещение пола будет получать необходимое количество тепла от поверхности. Кроме того, рекомендуем видео, как уложить в квартире водяной теплый пол, такая подборка поможет выполнить монтаж и не сделает ошибок.

Видео:

Видео:

Видео:

Видео:

Видео:

.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Цветочный бесшовный узор в теплой цветовой гамме.Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Вертикальные полоски в теплых тонах

Векторные цветочные бесшовные модели с розами. Нежные садовые цветы и листья в теплой цветовой гамме.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

.

Устройство и эксплуатация теплых полов в квартире или доме

Преимущества теплогенератора

Использование систем теплого пола дает владельцам и арендаторам городских квартир и частных домов определенные преимущества. Таким образом, полы с подогревом в ванной комнате становятся все более популярными как средство поддержания комфортной температуры. Основными из этих преимуществ являются:

• снизить затраты на коммунальные услуги при использовании водяного отопления.Средняя экономия, полученная за счет снижения температуры теплоносителя в трубках, до 30%. Для электрического пола этот показатель меньше — но, благодаря термостатам, экономия сохраняется;
• равномерно прогревает весь объем воздуха в помещении, тем самым создает оптимальный температурный режим — от 22 до 18 градусов в зависимости от удаленности от пола;
• повышенной безопасности. В отличие от обычных нагревательных элементов, которые можно обжечь на ощупь, «электрические приборы предотвращают» контакт человека с хладагентом.

Немаловажным моментом является и то, что скрытая под полом система отопления не нарушает интерьер. И не создает шума при выполнении мелкого ремонта или перепланировки участков. При этом радиаторы пришлось заменить на новые, более подходящие по стилю, либо спрятать под декоративные панели.

электрическая система

Теплый пол с питанием от сети. Это система нагревательных матов — изделие, созданное из специальной ткани с встроенными кабелями.Каждый элемент полностью изолирован, а вся конструкция в целом оснащена термостатом для контроля и изменения температуры. Вариант, как подключить теплый пол этого типа, только один — с помощью электрического шнура, который подключается к электросети.

Во время укладки маты приклеиваются к бетону и стяжке, как правило, закрытой верхней плиткой. Вся система электропроводки, представляет собой оптимальный выбор для небольшого помещения, собрана в трубку для предотвращения перегибов и повреждений. Поврежденные или изогнутые шнуры могут привести к выходу из строя всей системы.

Другой вариант исполнения ванны с электрическим подогревом пола под — Используйте только кабель, не встраивается в коврик. При его размещении над основанием следует составить специальную схему и придерживаться ее по ходу укладки шнура на металлическую сетку и погружения в бетонный пол. Такой вариант максимально защищает крепежную конструкцию изгиба.

Система электрического теплого пола в ванных комнатах имеет ряд недостатков, которые следует учитывать перед проектированием и установкой:

• дополнительная нагрузка на электросеть.Это означает, что при использовании электрического «теплого пола» требуется замена проводки в квартире или доме, если она не менялась с момента постройки;
• Улучшение устройства понижения высоты при работе системы — иногда сумма от 8 до 10 см. Выше;
• необходимость обеспечения теплогенерации с подключением к электричеству напольного специального теплого пола через УЗО и заземляющих устройств.

следует знать: Считается, что система создает в помещении электромагнитное поле, оказывающее негативное воздействие на людей.Хотя, учитывая тот факт, что в ванной комнате задерживаются редко, чем на несколько минут, этот фактор можно не учитывать.

Теплые полы

Самый простой и доступный вариант, как сделать теплый пол — это использование инфракрасной пленки.

Кроме электрических матов, система укладывается на бетонную стяжку и облицовочную плитку. Особенностью этого метода является обогрев помещения не воздухом, а напольным покрытием. Температура плитки достигает 26 градусов, что позволяет ходить по ней практически босиком, не опасаясь заболеть.

Инфракрасный пол с подогревом в квартире Укладывается на несколько часов и может быть выполнен своими руками, не прибегая к помощи опытных мастеров. А когда использовать расход электроэнергии по сравнению с матами и кабелями от системы, становится еще выгоднее. Кроме того, конструкция установки в ванной и под плитку устраняет ее основные недостатки — выгорание покрытия пола и деформацию пленки.

водяное отопление

Система водяного теплого пола Применяется под различные покрытия — плиты, ламинат, линолеум или плитку.Хотя процесс его установки и подключения к общей системе отопления может быть связан с определенными проблемами.

Итак, чтобы снизить вероятность затопления дома или квартиры, устройство подогрева пола в помещении Требует укладки напольного покрытия ниже уровня по сравнению с другими помехами. НО, устраивая систему в частном доме с автономным теплоснабжением, иногда необходимо предусмотреть дополнительный котел.

Процесс подключения водяного теплого пола в квартирах еще сложнее. Кроме того, перед установкой системы необходимо получить разрешение соответствующих органов. А для раздачи теплоносителя нужно покупать дополнительное оборудование.

Бетонная стяжка

Самый популярный способ устройства теплой воды в пол ванны — укладка цементной стяжки. При этом сначала укладывается гидроизоляция, затем утеплитель, а уже потом укладывается и закрепляется труба.Для большого помещения дополнительно закреплена арматурная сетка. При небольшой площади достаточно закрепить трубы в ванной пластиковыми скобами.

Сверху укладывается Трубка заливается цементно-песчаным раствором с добавлением пластификатора. Завершающий этап устройства системы — укладка чистового пола. Для покрытия рекомендуется использовать керамический или декоративный камень, в крайнем случае — ламинат.

плиты пенополистирольные

Другой вариант пола предполагает использование пенополистирольных плит, имеющих форму выпуклых окружностей.Для удобного сцепления между собой каждый элемент снабжен замком. Результатом их размещения является создание монолитной теплоизоляционной поверхности пола.

Преимущество этого метода — отсутствие необходимости использовать крепеж. Укладывают трубы прокладкой в ​​образовавшиеся пазы в пластинах и запрессовывают. Сверху собранная конструкция уложена металлическими плитами и уже на собственном полу смонтирована.

Деревянные полы на даче

Другой способ, как сделать теплый пол из отопления Это использование фанеры, МДФ и обрезных досок.Трубы укладываются на деревянные балки сверху и прикрепляются к ним с помощью шурупов со специальными углублениями для лучшего распределения тепла. Как и в случае с деревянными напольными покрытиями, монтаж осуществляется без использования крепежа. подробно, о технике без связи.

После завершения укладки теплого пола, следует уложить поверхность пленкой. Поверх конструкции устанавливаются гипсоволокнистые листы, стыковочные саморезы. Они служат дополнительным теплоотводящим слоем и основанием для отделки пола.

Распределение охлаждающей жидкости

при подключении теплого пола к автономной системе особых проблем не вызывает. Особо, если в качестве нагревателя используются конденсационные газовые котлы, температура теплоносителя в которых не превышает 50 градусов. Распределение нагретой жидкости происходит по специальному кожуху коллектора, к которому подводятся подводящая и обратная система трубопроводов. Первый патрубок подсоединен к коллектору Раздана, второй — с краном для охлаждения после использования в жидкостной системе.

Если в пол попадает теплый теплоноситель от центрального отопления, требуется специальное устройство теплового расцепителя, одним из элементов которого является циркуляционный насос. Это оборудование предназначено для сбора воды из общей системы и снижения ее температуры до приемлемого уровня.

Выполнить подключение водяного пола к центральному отоплению в квартире самостоятельно вряд ли получится, но, значит, будет доступ к специалистам, благодаря которым система теплого пола не только эффективна, но и безопаснее.

Особенности выбора «теплый пол»

Вне зависимости от того, проводилось ли подключение полов посредством отопления в квартире или от автономной системы отопления в частном доме, одним из основных нюансов выбора является напольное покрытие. Лучше всего для этой плитки.

например, инфракрасный теплый пол лучше использовать ламинат.

При использовании автономной системы отопления в частном доме правильный подогрев пола в ванне должен быть водяным.Поверх него допускается укладка и паркетных досок, и керамики, и ламината, и даже заливка полимерного покрытия. Допускается и укладка труб или ковролина из линолеума, хотя использование этих материалов снижает эффективность системы отопления.

.

Теплый электрический пол. стоковая иллюстрация. Иллюстрация nwarm

Другие стоковые иллюстрации

Мат электрический теплый пол на кухне кафель. Теплый пол. Полы с подогревом

Галогенный электрический обогреватель красный прибор вектор значок. Теплый светящийся торшер радиатор изолированный белый

Набор иконок белая линия системы теплый пол

Электрический масляный радиатор, маслонаполненный радиатор на полу.3D визуализация

Концепция теплого пола Система отопления проложена по полу

Помещение с электроустановкой и теплым полом

Стенка для теплого пола Icon

Пол с подогревом Векторный знак на белом. Дизайн логотипа теплый пол

Электрический теплый пол под деревянным навесом.Установка кабеля и верхнего покрытия. Вектор квартира

Изометрический ТЭН для жилых и производственных помещений. Промышленный тепловентилятор на полу. Это

Теплый пол простая черная линия вектор значок

Векторная иллюстрация линии системы теплого пола. Электрическое лучистое отопление.

Теплый пол, значок линии вектор под полом с подогревом, линейная концепция, знак контура, символ

Набор иконок линий отопления

.
