Теплый пол в теплице своими руками

Для эксплуатации зимней теплицы из поликарбоната в ней надо организовать обогрев. Сделать это можно не только за счет привычных всем нам печек, инфракрасных ламп или тепловых пушек. Существует еще такой вид отопления парников как подпочвенный – работающий и монтирующийся по подобию теплого пола в квартирах. Это может быть обогрев почвы в теплице при помощи воды или электричества.

О последнем и пойдет речь в этой статье. Мы расскажем, как обустроить обогрев почвы при помощи самонагревающегося электрического кабеля.

Подогрев грунта

Причина, по которой мы выбрали именно электричество, а не водяное отопление теплицы — своими руками первый вариант осуществить проще чисто технически. Трубы для воды паять довольно сложно, также придется думать, запитывать их от домового котла или установленного в самой теплице.

Первый вариант – без монтажа бетонного основания

Подготовка грядок к организации теплого грунта в теплице очень проста: снимаем грунт на глубину 40 см, укладываем в мешки, выносим из теплицы.

Монтаж без заливки бетона будет осуществляться следующим образом:

• Отсыпаем песчаную подушку толщиной 10 см. В этом случае на песок укладываем обрезки досок, в метре друг от друга.
• Саморегулирующийся нагревательный кабель для обогрева грунта теплиц раскладываем сверху, фиксируя специальными креплениями к дереву.
• Все накрываем полиэтиленом, края которого должны немного находить на стенки грядок.

Итак, мы сделали подогрев почвы в теплице своими руками. Теперь можно засыпать грунт, начинать подготавливать его к высадке растений.

[su_label type=»warning»]Обратите внимание:[/su_label] [su_highlight background=»#fdffcd»]для удобства регуляции подогрева устройство терморегуляции с переключателями лучше располагать недалеко от входной двери. Соответственно, кабель в грунт закладываем с расчетом на это.[/su_highlight]

Делаем теплый пол в теплице своими руками: монтаж без цементной стяжки

Организация подогрева почвы с кабелем под стяжку

Вначале, как в первом случае, убираем 40 см грунта, затем делаем песчаную подушку (10 см). По краям пола теплицы с подогревом организуем борт высотой 15 см, который не даст цементу растечься за ее пределы. Хорошо утрамбовываем песок, добиваясь максимально ровной поверхности. Далее работаем так:

• Укладываем слой гидроизоляционного материала, например, плотную целлофановую пленку.
• На пленку по длине теплицы размещаем несколько металлических профилей или деревянных брусьев (30х40). Шаг между элементами – 60-80 см.
• Вяжем арматурную сетку из стального прутка, выкладываем на подготовленную поверхность. Вязальной проволокой крепим сетку к профилям/брусу.
• Поверх сетки раскладываем систему обогрева почвы в теплице. Провода к ней притягиваем пластиковыми хомутами.

Установка обогревающего кабеля в теплице под бетонную стяжку

[su_label type=»info»]К сведению:[/su_label] [su_highlight background=»#d3e8fe»]стяжку подогрева делаем при помощи бетонно-песчано-гравийной смеси. Консистенция должна быть такой же, как на фото ниже. Предварительное застывание стяжки произойдет примерно через 3 дня. Если на ее поверхности не предполагается строительства каких-либо конструкций, по истечении этого времени можно приступать у насыпанию грунта.[/su_highlight]

Обустраиваем теплицу с подогревом земли своими руками: заливка стяжки

Еще один вариант теплого пола в теплице, на видео показан монтаж углеродистого шнура. Принцип подогрева грунта такой же, как при укладке электрического кабеля для подогрева.

[su_youtube url=»http://www.youtube.com/watch?v=4MYYjut7tFc»]https://www.youtube.com/watch?v=X07pyx0tBdI[/su_youtube]

Как сделать теплый пол в ванной комнате своими руками — фото и пошаговое видео

Вставать босыми ногами на теплый пол в ванной после принятого душа одно удовольствие, особенно если  дом плохо отапливают в зимний период. Сделать проектирование и положить теплый пол можно самостоятельно, но для этого нужно немного знаний и навыков. Перед работой необходимо определиться с типом полов, сделать вывод какой лучше, и уже потом, закупать необходимые материалы и инструменты.

Содержание статьи

Выбор типа пола для ванной

Теплые полы можно разделить на несколько типов, выбираемые пользователем по критериям: специфики монтажа и эксплуатации. Каждый из установленных видов теплых полов своими руками, выполняет свои функции, но все же разница есть и тут нужно хорошо рассчитать расходы на содержание пола при эксплуатации, а также учесть все нюансы при его установке. Если нет больших навыков в строительстве и некогда заниматься ремонтом ванны лучше сделать пол электрический.

Качественно уложенная нагревательная основа

Немного больше времени займет водяной пол, который также не потребует много затрат. И самый молодой вид пола с подогревом для ванной считается инфракрасный, но его применение не так популярно в сравнении с электрическим или водяным.

Выбрать тип помогут специалисты, рассчитают необходимое количество нужного материала, и подскажут какое напольное покрытие подойдет для каждого вида.

Электрический

Электрический теплый пол в ванной комнате состоит из набора электрических матов сделанных из специальной пленки и кабеля отвечающего за нагрев. Кабели изготавливают одножильные и двужильные. Стоимость двужильных выше из-за высокого уровня безопасности. Вместе с матами в комплект входит терморегулятор для определения и настройки нужно температуры, а также провода, для подсоединения системы к электросети.

Желательно отдельно приобрести утеплительную пленку, и если нет в комплекте, прикупить скотч и гофрированные трубы.

Электрический теплый пол

Поэтапно проделываются следующие действия:

1. Перед монтажом электрического пола своими руками обязательно нужно подготовить поверхность, снести старое покрытие. После чего основание должно быть идеально ровным и не иметь грязи и пыли, бугорков и выбоин. Последний дефект заделывается бетонным раствором и выравнивается инструментами, а бугорки устраняются специальной наждачной бумагой.
2. После подготовки места для наложения матов, определяется участок для установки термостата. И уже можно провести электропроводку для подключения к сети теплого пола.
3. Первым слоем на выровненный очищенный пол накладывается утеплительная пленка, блестящей стороной к потолку. Стыки скрепляются скотчем. Теплоизоляционные плиты не должны доставать до стен.
4. Электрические маты выпускаются в основном в рулонах и иногда с уже готовой сеткой для укладки и лентой для крепления, если такого нет, сетку придется покупать, а кабель выкладывать с определенным расстоянием.
5. Ванная комната очень маленькая, поэтому мат однозначно придется повернуть под углом, для этого просто разрезается сетка и кабель устанавливается в нужном положении.
6. Датчик, что входит обычно в комплекс, располагают в хорошо доступном месте, чтобы не подвергать разрушению пол при поломке или обслуживании.
7. Терморегулятор на стене устанавливается согласно правилам эксплуатации и безопасности с электропроводкой. Практически как розетка с датчиком прячется в стену под коробку.
8. После укладки проверяется работоспособность системы и подачи электроэнергии. Можно проверить подачу тока тестером.
9. Если система работает, делается стяжка пола определенной толщины, куда накладывается кафель или другой напольный материал.

Водяной

Водяной теплый пол в ванной комнате состоит из установленных пластиковых, медных или ПВХ труб с небольшим диаметром. Монтируются они на поверхность пола в нужном порядке и прогревают его при помощи поданной горячей воды, температуру которой можно регулировать с помощью термостата.

Такие же трубы или материал используют для радиаторов, поэтому система напоминает батарею для пола своеобразного вида. Трубы покрываются кафелем, стяжкой из бетона или деревянным напольным покрытием.

Самый оптимальный вариант для ванной комнаты – это кафель, уложенный на алюминиевый материал и картонный настил для лучшей теплоотдачи. Деревянное покрытие над установленной системой водяного отопления укладывается, если в комнате имеется хорошая вентиляция. Рядом отводится место для коллектора, необходимого для контролирования температуры в системе.

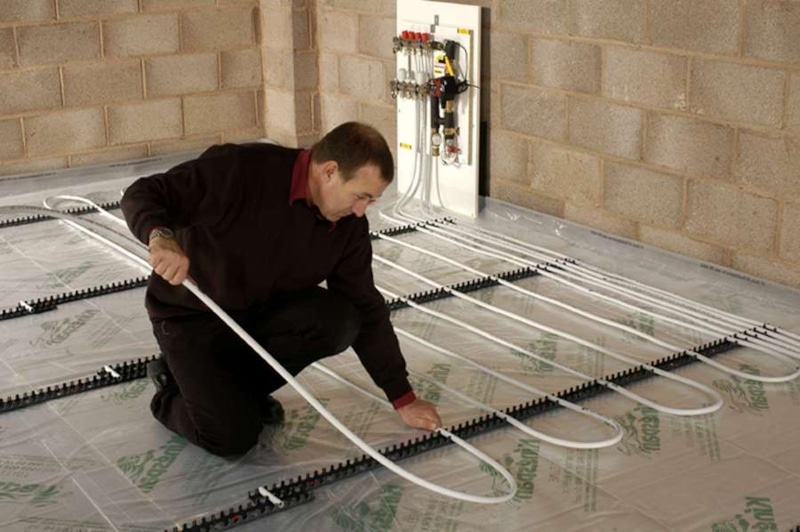

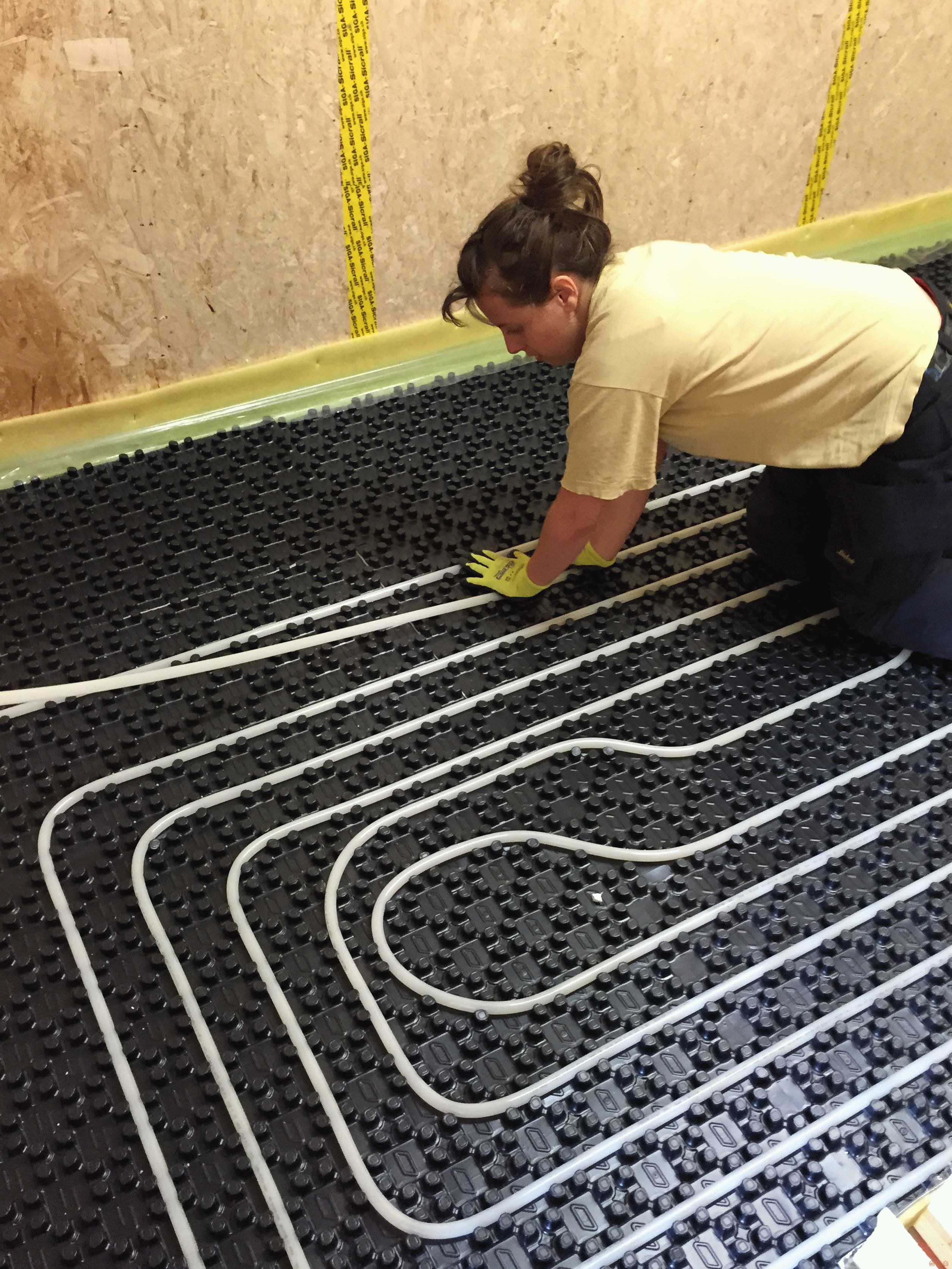

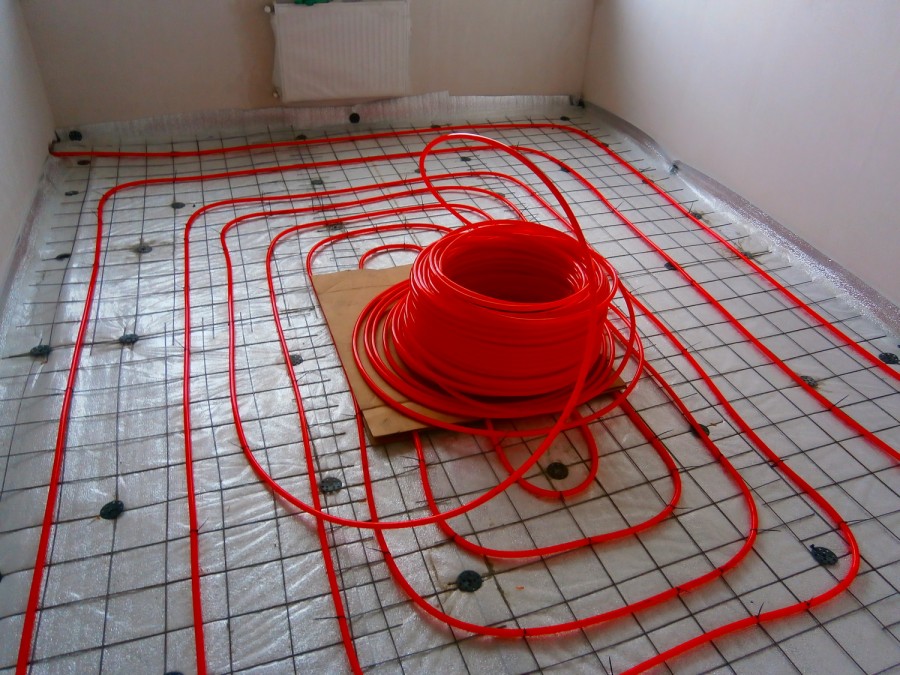

Водяной теплый пол

Стоимость теплого водяного пола, сделанного своими руками, относительно недорогая, а установка системы проста и безопасна. Специалисты, занимающиеся профессиональной установкой теплых полов, рекомендуют настилать трубы ниже уровня полов в доме, делается это для предотвращения попадания воды в квартиру при аварийных ситуациях в системе. Как сделать теплый пол в ванной, если в квартире или доме установлено индивидуальное отопление? После монтажа всех необходимых материалов, система подключается к источнику подачи горячей воды, то есть к индивидуальному отоплению.

Обратите внимание! Некоторые строительные и ремонтные работы требуют согласования и документального подтверждения с разрешением соответствующих органов. Лучше подстраховаться и  прежде чем установить у себя в ванной водяное отопление полов, поинтересуйтесь о разрешениях, чтобы не переплачивать потом, и не платить за штрафы.

Преимущества

Водяной или электрический пол в ванной своими руками имеет множество преимуществ:

1. Любая из систем скрыта от глаз, в то время, когда радиаторы отопления занимают даже место в и так маленьком пространстве;
2. Каждое принятие ванны или душа будет приятней, если в ванной комнате будет комфортная температура не только воздуха, но и напольного покрытия.
3. Теплые полы с подключением к индивидуальному отоплению устанавливают как в квартирах, так и частных домах, это значительно экономит семейный бюджет, а окупается эта система довольно быстро, особенно если она установлена своими руками.

Теплый пол делает хождение по нему, приятным занятием

Недостатки

Как любая установленная система в доме имеет свои недостатки:

1. Стоимость системы для покупателя обойдется в не маленькую сумму. Но она оправдается уже после первых применений, потому что выходить из комфортно обустроенной ванны просто не захочется.
2. Не все напольные покрытия, которые хотелось бы использовать в ванной, можно применять в качестве пола. Наиболее практичная будет керамическая плитка и наливной пол. Деревянный пол рационально установить только в том случае если в ванной есть хорошая вентиляция иначе такой настил в скором времени придется менять.
3. Электрический подогрев пола требует затрат электроэнергии. Поэтому перед установкой любого типа теплого пола нужно подсчитать все плюсы и минусы выбрать какой лучше, иначе пол просто не пригодится, потому что он будет очень дорогим в использовании.

Так выглядит теплый пол в разрезе

Монтаж теплых полов электрический или водяной, какой лучше, приходится выбирать только владельцу дома или квартиры. Стоимость любой системы обойдется не дешево, но значительно меньше потребует затрат при монтаже пола своими руками. Если электрический можно включить даже в летнее время, то водяной обогрев пола будет работать только с запуском индивидуальной отопительной системы. Датчик системы показывает температуру не выше 40 градусов, но с помощью терморегулятора подогрев можно менять.

Видео инструкция

Электрический теплый пол своими руками: инструкция (фото и видео)

Есть много способов сделать теплый пол в квартире или частном доме, но использование нагревательного кабеля является самым простым и недорогим вариантом, поэтому он пользуется большим спросом.

Электрический кабельный теплый пол

Нагревательный кабель представляет собой медный провод, по которому проходит электрический ток. Для увеличения эксплуатационных характеристик он помещен в специальную волоконную обмотку и термостойкий поливинилэтилен. Благодаря такой конструкции обеспечивается и безопасность его использования. Электрический ток, проходя по проводу, выделяет тепловую энергию, за счет которой и происходит нагрев поверхности.

Устройство нагревательного кабеля

Электрические кабеля под бетонную стяжку имеют различную мощность: от 15 до 40 Вт/м, могут нагреваться до 90оС. В качестве проводника – жилы – выступает оцинкованная сталь или медь. Любой провод рассчитан на традиционную электрическую сеть с напряжение 220 В.

Резистивный нагревательный кабель

Электрический провод резистивного типа для теплого пола имеет одну или две жилы, которые помещены в изоляционную оболочку, а с обоих концов установлены муфты, с помощью которых происходит подсоединение к электрической сети. Если используется одножильный провод под стяжку, то необходимо обеспечить замкнутую цепь. Это значит, что кабель следует размещать на полу таким образом, чтобы оба его конца входили в монтажную коробку.

Резистивный кабель Т2BLUE Raychem

Если используется двухжильный провод, то наличие второго проводника обеспечивает замкнутость цепи тока, поэтому только один конец помещается в коробку, а на втором смонтирована заглушка.

Двухжильный кабель имеет более сложное строение:

Двухжильный нагревательный кабель для теплого пола

• обе жилы помещаются в изоляционный материал, например, силиконовую резину;
• объединены два провода стекловолокном;
• для заземления используется проводник из луженой меди;
• от локального перегрева жилы защищает алюминиевая фольга;
• вся конструкция помещена во внешнюю оболочку, выполненную из поливинилхлорида.

Одножильный кабель имеет одно существенное преимущество – цена, а двужильный стоит на 20% дороже. Двухжильный просто укладывать под стяжку – можно использовать любой удобный способ, без необходимости возврата второго конца в коробку.

Одножильный и двухжильный кабель

Резистивный провод при подключении к электросети постоянно выделяет тепло – в этом его основной недостаток. Поскольку, если тепловой энергии перекрыть выход, она поспособствует перегреванию провода и возникнет замыкание. Нельзя укладывать такие провода в тех местах, где планируется расставить мебель.

Подготовительные работы

Схема электрического пола.

Перед тем как укладывать теплый электрический пол своими руками, потребуется подготовить поверхность. Перед укладкой сперва нужно убрать из помещения всю мебель, старое напольное покрытие.

Следующий шаг – выравнивание поверхности. Она должна быть идеально ровной. Убирается мусор. Целесообразно сделать цементную стяжку. Толщина слоя цементного раствора 3-7 см.

При более тонком слое она может дать трещины и разрушиться со временем.

После всего этого приступают к укладке утепляющего материала. Утеплитель необходим для того, что отопление пола было более эффективным и экономичным.

Утеплитель располагают между слоем, где расположен кабель, и основанием пола. Это позволит сэкономить примерно 30% тепловых потерь.

Теплоизоляция может укладывать как вертикально, так и горизонтально. Вертикально она будет располагаться по периметру стен у основания пола. Для этой цели лучше использовать демпферную ленту.

Варианты схем укладки нагревательных кабелей.

Хороший вариант и пенополистирол в виде листов шириной 15-20 см. Толщина должна быть около 1 см. Пенополистирол обладает низкой теплопроводностью, этот материал делается на основе пены и является в настоящее время одним из самых качественных.

Горизонтальная изоляция понадобится для бетонного основания пола. Толщина листов при этом больше 2 см. Утеплитель должен быть прочным и выдерживать высокие нагрузки.

Хорошо подойдут для этого пенополистирол, пенополипропилен, пробка, минерально-волокнистые плиты и другие материалы. Толщина утеплителя зависит от требуемой степени утепления, в среднем она равна 20-50 мм.

Если теплый электрический пол устанавливается во влажном помещении, то поверх него нужно расположить гидроизоляционный слой.

Нанесение цементно-песчаной стяжки

Конструктивные особенности саморегулирующего кабеля.

Теплый электрический своими руками потребует организации цементно-песчаной стяжки. Она наносится на поверхность с теплоизоляцией. Состав такого раствора для пола готовится из цементного порошка марки 400 и песка в пропорции 1 к 3. Песок должен использоваться только после его предварительной очистки. Вода добавляется до получения нужной консистенции. Делать это можно с помощью миксера или палки.

Для этого нужно взять емкость большого объема, залить полученную смесь водой из расчета 1 л на 5 кг смеси. Сначала наливается вода, а к ней добавляют смесь. Стяжка позволит предупредить перегревание кабеля, и теплый пол будет менее опасным. Цементно-песчаное покрытие способствует тому, что теплый электрический пол будет более ровным и твердым, что обеспечит прочное основание для провода.

Теплый электрический пол не обязательно подразумевает использование стяжки. Если это не предусмотрено, то кабель кладут на слой утеплителя со специальной металлической сеткой. Ячейка ее должна быть 1-2,5 см, не более. Благодаря ей конструкция получается более прочной. Когда смесь, нанесенная на поверхность, затвердеет, потребуется укрыть теплый пол специальной монтажной фольгой. Ее кладут на всю площадь с запасом, но чтобы не было складок и неровностей. Края склеивают фольгированным скотчем.

Фольга нужна, чтобы теплый пол более равномерно прогревался. Теплый пол предполагает укладку и крепление кабеля. Чтобы зафиксировать последний, рекомендуется применять монтажную ленту. Ее крепят на подготовленную поверхность через каждые полметра с помощью саморезов или простых гвоздей. Фиксацию самого кабеля лучше осуществлять при помощи скоб, которые располагают на расстоянии 25 мм друг от друга по всей длине кабеля.

Порядок монтажа нагревательного кабеля

Схема подключения электрического теплого пола к электрощиту.

Теплый пол не сможет работать без кабеля. Это следующий этап монтажа. Перед тем как разматывать кабель, нужно проверить его сопротивление, оно должно совпадать с паспортными данными. Теплый кабель кладут своими руками с шагом 20-25 см. Важно помнить, что кабель не должен переплетаться и соприкасаться своими частями. Поверхность, которую покрывает теплый кабель, должна составлять не менее 80% от всей площади помещения.

Нельзя класть его в местах расположения тяжелой мебели и техники, нельзя отрезать остаток кабеля. Отступ от стен делают не менее 5-7 см.

Концевая муфта кабеля, если он двухжильный, фиксируется на монтажной ленте так, чтобы она полностью покрывалась бетонной стяжкой. Если применяется одножильный провод, то оба конца будут подводиться к терморегулятору. Далее теплый электрический пол потребует монтажа датчиков температуры и терморегулятора.

Кабель электрического теплого пола.

Чтобы установить терморегулятор, в стене вырезают углубление и делают штробу до самого пола. При помощи алебастра устанавливается монтажная коробка для терморегулятора, откуда идет трубка, ее кладут в штробу вместе с питающим концом провода и замазывают алебастром. Конец трубки помещают в участок обогрева не менее, чем на 40 см.

Термодатчик должен оказаться в центре витков провода. Конец трубки закрывают изолентой. Теплый электрический настил впоследствии нужно залить цементно-песчаным раствором слоем 3-5 см, приготовленным по вышеописанной технологии. Использовать теплый электрический настил можно после полного высыхания смеси, но перед этим нужно сделать чистовое покрытие. Лучше для этого подходит плитка. Время высыхания стяжки – не менее 30 дней.

Саморегулирующийся кабель

Экранированный или саморегулирующийся кабель для теплого пола представляет собой матрицу, внутри которой размещены два проводника, а между ними – слой полимера, который и выделяет необходимую тепловую энергию. Особенностью этого кабеля является то, что он регулирует нагрев за счет сопротивления полимера. При увеличении температуры повышается и сопротивление, что приводит к снижению силы тока и, как следствие, уменьшается количество выделяемого тепла.

Оплетка саморегулирующегося греющего кабеля

Благодаря такому строению, саморегулирующий кабель еще и довольно экономичен, поэтому со временем оправдает вложенные в его покупку средства.

Состав экранированного провода:

Конструкция экранированного нагревательного кабеля

• углеродистый проводник;
• полимер;
• изоляция;
• армирующая оплетка;
• внешняя изоляция из ПВХ.

Несмотря на возможность контролировать перегрев, такой кабель также не рекомендуется укладывать под мебель, поскольку это увеличит потребление электроэнергии, но не обеспечит необходимого эффекта – нагревать шкаф бессмысленно.

Рассчитываем кабель и готовимся к укладке

Чтобы обогрев был продуктивным, кабелем должно быть покрыто не менее 80 процентов помещения. До начала процесса укладки обязательно проверяется сопротивление кабельных секций, допускается отклонение от паспортных показателей примерно на 10 процентов.

Важно! Кабель не нужно укладывать в тех местах, где стоит тяжелая бытовая техника или мебель.

При укладке кабеля от стен нужно отступать на шесть–семь сантиметров.

Важно! Рассчитывая укладочный шаг кабеля, следует использовать следующую формулу: сантиметры в шаге = обогреваемая площадь х 100/ длина кабеля.

Нагревательные маты

Способы разреза и загиба нагревательного мата

Для упрощения монтажа теплого пола с использованием нагревательного кабеля были разработаны специальные маты. Они состоят из сеточного основания, на котором закреплены нагревательные элементы.

Основным преимуществом такой конструкции является то, что можно не делать бетонную стяжку, а разрешается сверху сразу укладывать финишный слой (чаще всего используют плитку).

Монтаж матов очень удобен, поскольку легко менять направление, можно укладывать в любом порядке, обходя места расположения мебели. Чаще всего в маты помещают резистивный двухжильный кабель.

Укладка нагревательного мата

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

• монтаж под бетонную стяжку;
• укладка под плитку на стяжку;
• установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

• кабельные;
• кабельные с армирующей сеткой;
• пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Наиболее распространенные марки нагревательных кабелей и их характеристики

На российском рынке представлены как отечественные производители электрических кабелей для теплого пола под стяжку, так и импортные.

Марка	Длина секции, м	Мощность, Вт/м	Максимальная рабочая температура, оС	Срок эксплуатации, лет
Одножильный кабель
Национальный комфорт, НК-250	17	15	90	15
Теплолюкс	10	14	90	25
Neoclima	5	15,2	100	35
Двужильный кабель
Ceilhit	8,1	18	100	25
Теплолюкс Elite	15	27	90	30
Raychem T2	14	20	100	35
Саморегулирующий кабель
Optiheat 15/30	15	30	100	40
Devi-pipeguard 25	25	30	85	30
Нагревательный мат
NeoClima	0,65 м2	105	80	25
Electrolux EEFM	2 м2	150	80	35
Национальный комфорт	0,5 м2	130	90	25

Видео укладки электрического теплого пола

Система электрического теплого пола постоянно приобретает все большую популярность. Это не только дополнительный комфорт, но и экономия на отоплении дома за счет основной отопительной системы. Очень удобно, что можно уложить теплый электро пол своими руками без предварительного обучения технологии.

Сегодня практически каждый человек, столкнувшийся с ремонтом и с проблемой холодного пола в комнатах, прибегает к такому новомодному способу создания комфортного микроклимата в помещении.

Правила монтажа теплого пола с электрическим проводом

Для электрического теплого пола необходимо обеспечить идеально ровную поверхность чернового основания, поскольку в пустотах может оказаться воздух, который приведет к перегоранию резистивного элемента. На черновой пол рекомендуется тонкая стяжка от 3 до 5 см.

Схема монтажа электрического кабеля на пол

Далее идет термоизоляция. Толщина материала должна быть минимум 2 см, но если это квартира на первом этаже, лучше выбрать потолще. При выборе материала следует обратить внимание на термостойкость – он должен выдерживать нагрев до 100оС. Материал с фольгированным покрытием лучше не использовать – фольга под воздействием постоянно высоких температур быстро испортится. Альтернативой является металлизированное покрытие – оно будет отражать тепло и направлять его вверх.

Самостоятельный монтаж электрического теплого пола

Используются как рулонные утеплители, так и плиты. Одно условие – нельзя допускать щелей меду полотнами. Если теплый пол оборудуется в ванной комнате или на кухне, следует использовать гидроизоляционные материалы. Они будут препятствовать проникновению нежелательной влаги.

Чаще всего используется толстая полиэтиленовая пленка. Следующий этап – монтаж нагревательных элементов. Он может осуществляться на специальную монтажную ленту, которая имеет крепежи для кабеля. Заменить ее можно арматурной сеткой, ячейки которой не превышают 1,5 см.

Этапы монтажа теплого пола с электрическим проводом

Следующий этап – стяжка. Можно использовать любые материалы, которые выдерживают высокие температуры. Это или бетонный состав с добавлением полимеров, или готовые сухие смеси для теплого пола. Перед тем как заливать стяжку, необходимо проверить работоспособность отопительной системы. Проверка происходит с использованием тестера, который измеряет максимальное сопротивление. Допускаются отклонения в пределах 10% от данных, указанных в паспорте провода.

Основные недостатки конструкции

Виды нагревательных кабелей, используемых для теплого пола.

Перед тем как сооружать электрический теплый пол своими руками, нужно хорошо взвесить все “за” и “против”. Помимо всего вышесказанного электрический теплый пол обладает рядом минусов. Самый главный из них – это, конечно, высокая потребность в электрической энергии.

В некоторых домах, которые были построены десятки лет назад, такой электрический пол не сможет работать, так как электрообеспечение рассчитано по-другому и не предполагает таких затрат энергии. В силу всего этого электрический пол в таких домах может рассматриваться лишь как дополнительная система обогрева, а не основная.

Второй недостаток связан с большими финансовыми расходами, что ограничивает использование оборудования на постоянной основе. К примеру, затраты на электричество, связанные с обогревом пола площадью около 10-15 кв. метров могут превысить за 2 года стоимость приобретенного оборудования. С гигиенических позиций электрический теплый пол, сделанный своими руками, тоже является небезопасным.

Электрический теплый пол (провода) образует электромагнитные поля, которые отрицательно воздействуют на организм человека. Большой минус и в том, что электрический теплый пол может разрушать наружное покрытие, в большей степени воздействию подвержен паркет.

Установка термостата

Для экономии электроэнергии и более рациональной работы теплого пола следует использовать термостат. Устанавливать его нужно перед укладкой нагревательных элементов. Монтируется он в удобном месте, отступив от пола минимум 30 см. В стене нужно сделать нишу для установки коробки и провести штробу к основанию пола, в которой размещают гофру или трубу. Гофра должна пройти по основанию пола еще 0,5–1 м, в нее помещают соединительные провода от нагревательных элементов.

Грамотное место для монтажа термостата

Концы кабеля должны подводиться к термостату таким образом, чтобы муфты оставались в стяжке.

Как монтировать карбоновый теплый пол

h3_2
Для того чтобы правильно уложить теплый карбоновый пол не требуется специальных навыков. Монтаж электрического теплого пола своими руками выполняется в следующей последовательности:

1. Выполняется подготовка всех нужных материалов – карбонового мата, терморегулятора-термостата, соединительных муфт, теплоотражающего материала и битумной изоляции. Также необходим блок управления;
2. Определяются размеры площади поверхности, на которую нужно будет класть теплоотражающий материал. Выполняется его укладка;
3. После этого нужно положить и расстелить карбоновый мат, температурный датчик поместить в гофрированную трубу;
4. Равномерно уложить карбоновые стержни по приготовленной поверхности и соединить их между собой;
5. Карбоновые маты закрепляются малярным скотчем, выполняется установка терморегулятора. Блок управления подключается к терморегулятору;
6. К терморегулятору подключаются провода питания и кабель, обеспечивающий заземление;
7. Терморегулятор подсоединяется к электрической сети;
8. Далее следует равномерным слоем нанести цементную стяжку, толщина которой будет равна 2-3 см. Через 28 дней можно произвести финишную отделку и выполнять запуск теплого пола.

Упрощенная схема подключения стержневого теплого пола выглядит так: «электросеть — нагревательные стержни – терморегулятор».

Особенности и правила эксплуатации

При эксплуатации стержневого теплого пола необходимо соблюдать следующие правила:

• Первый запуск системы производится после того, как стяжка или плиточный клей полностью засохнут, то есть не ранее, чем через 28 дней после завершения укладки;
• При установке или замене терморегуляторов необходимо отключать электропитание;
• Полосы стержневого мата нельзя накладывать друг на друга;
• Перед включением, нагревательный мат должен быть развернут и уложен на нагреваемую поверхность. Включать его до полного окончания монтажа запрещено – он выйдет из строя;
• Запрещено включать стержневой пол без предварительной изоляции контактов и линий срезов;
• Электрический щиток желательно оснастить отдельным автоматом или переключателем, который защитит систему при возникновении коротких замыканий или нагрузок;
• Запрещено использовать теплый пол для просушивания влажных поверхностей;
• При эксплуатации рекомендуется устанавливать максимальную температуру обогрева не более 30 °C;
• Запрещается накрывать обогревательную поверхность листами из металла;
• Недопустимо запускать систему без ее предварительного подключения к терморегулятору.

Прокладка кабеля

Есть несколько вариантов прокладки кабелей:

Схема раскладки улиткой мене популярна, особенно если используются резистивные элементы. Шаг между витками выбирается самостоятельно, в зависимости от необходимой мощности на 1 м2. Минимально допустимое расстояние – 5 см, максимальное – 30 см.

Как можно рассчитать необходимое количество провода на 1 м2?

Таблица расчета мощности нагревательного кабеля

• Во-первых, следует определиться, основное ли это будет отопление в помещении или вспомогательное. Если основное, то нужно обеспечить мощность в 150 Вт и выше, а когда теплый пол будет лишь дополнительной системой – хватит и 110 Вт.
• Во-вторых, в расчет берется степень утепления пола – если это квартира первого этажа, то нужно обеспечить 140–150 Вт, даже при дополнительном обогреве. На балконе или лоджии следует установить более мощные элементы – до 180 Вт.
• В-третьих, определение отапливаемой площади – это примерно 70% пола, при этом учитывается расположение мебели (под ней провод не укладывается).

Теперь можно рассчитать длину кабеля. Например, площадь покрытия 10м2, необходимо организовать мощность 140 Вт на 1м2. Есть греющий кабель для теплого пола, мощностью 16 Вт. Рассчитываем максимальный расход: 140*10 = 1400 Вт. Определяем длину кабеля: 1400/16 = 87,5 м. Теперь нужно подобрать такое количество бухт или секций, которые максимально приблизятся к этой величине, поскольку укоротить нагревательный кабель для теплого пола очень проблематично.

Что сделать, если нагревательного мата много?

Если взять нагревательные маты торговой марки DEVI, то есть несколько их видов, различающихся по выделяемой мощности и изоляции. Есть широко распространенный DTIR-150 с тефлоновой внутренней изоляцией, где 150 это выделяемая мощность Вт/кв.м. при 230 В, мах. рабочая температура 90С, есть DTIF-150, где внутренняя и наружная тефлоновая изоляция, макс. рабочая температура 110С и есть DTIF-200, это тот же самый DTIF-150, но отрезанный на производстве с какой-то стандартной длины и получается с увеличенной мощностью на пог.м., что в сумме складывается в 200 Вт/кв.м. Т.к. нагревательные маты имеют хорошую тефлоновую изоляцию, высокую рабочую температуру, то это позволяет увеличить закладываемую мощность, сняв все петли с сетки основания и переложив с меньшим шагом или отрезать его, уменьшив сопротивление и повысить погонную мощность до 200 Вт/кв. м.

С нагревательным кабелем почти также, уменьшая шаг укладки, мы увеличиваем заложенную мощность до макс. для систем отопления через пол для внутренних помещений 220 Вт/кв.м. Но укорачивать нагревательный кабель можно только не выше 5-10% от его длины, иначе резко возрастет его рабочая температура, а макс. рабочая температура для нагревательных кабелей это 65С. Так, допустим температура на кабеле в 45С будет уменьшать общий срок его службы вдвое старением пластика. Но в обычных условиях эксплуатации нагревательного кабеля в полу до 35С, расчетный срок его службы в бетонном полу составит не менее 50 лет. Почему эта цифра 50 лет? Это средний срок эксплуатации жилого здания без кап.ремонта и работа нагревательного кабеля соизмерима с ним.

По заложенной мощности нагревательным кабелем или матом. Много писалось об этом и всё равно заказчики, монтажники нагревательных систем совершают одни и те же ошибки. Начинаются они с непонимания, что любая система отопления начинается с расчета теплопотерь. Откройте любой западный ролик, Вы увидите, что любая электрическая, гидравлическая система отопления через пол монтируется на теплоизоляции. Там это строительная норма. У нас, к сожалению, сначала зальют всё бетоном, а потом начинают думать, как же теперь обогреться и чтобы недорого получилось платить при эксплуатации. Хорошая часть выделяемой мощности просто уходит на прогрев бетонных перекрытий, улетучивается через стены и окна. Давайте же сначала подумаем об теплоизоляции, а потом о выборе нагревательного оборудования.

Если Вы покупаете в стоймагазине коробку с нагревательным кабелем, то должны четко понимать, что указанная на коробке площадь обогрева расчитана исходя из 130 Вт/кв.м. Это является минимальной закладываемой мощностью для систем «Теплый пол», где она является, как дополнительная к существующей системе отопления, для внутренних помещений промежуточного этажа без теплоизоляции, также это минимальная цена за изделие минимальной необходимой длины. Возьмите следующую длину кабеля и не ошибетесь.

Для влажных помещений, такие, как ванная, нужно увеличивать заложенную мощность до 160-180 Вт/кв.м. Меньшая, минимальная 130 Вт/кв.м. очень часто в межсезонье, когда еще не включено основное централизованное отопление, может не справиться с теплым полом, как отопление в ванной, где площадь теплого пола может в разы быть меньшей, чем общая площадь ванной. Тактильно Вы будете ощущать холодные стены, даже стоя на теплом полу, куча примеров, когда в ванной заложен мат 150 Вт/кв.м при 230 В, а при 220 В мощность уже падает 137 Вт/кв.м. В других помещениях без теплоизоляции в полу, при понижении сетевого напряжения питания, от которого зависит выделяемая мощность нагревательным кабеля, я рекомендую также расчитывать закладываемую мощность 160-180 Вт/кв.м. Запас мощности на кабеле никогда не будет лишним, все равно температуру пола ограничивает терморегулятор, а система может быстрее выйти на свой темпрературный режим с меньшим общим потреблением.

Для лоджий и балконов первый и главный вопрос, это теплоизоляция в полу. Если на балконную плиту просто уложить нагревательный кабель, да и еще с обычной мощностью 130 Вт/кв.м, то Вы никогда не нагреете поверхность пола до комфортной температуры зимой. В тапочках выйти покурить, да, но не сделать комфортный рабочий кабинет. К сожалению в сети много бездарных роликов укладки нагревательного кабеля на балконе на пенофол, как на теплоизоляции. Теплоизоляция для теплого пола начинается от 20 мм из ЭППС. На балконах желательна укладка теплоизоляции мин. 50 мм, но никак не 3-4 мм фольгоизола, который работает на отражение тепла в воздухе, но не в твердой среде стяжки. Мощность нагревательным кабелем на балконе нужно стремиться закладывать к максимальной 180-220 Вт/кв.м, чтобы получить комфортный теплый пол и система будет работать, как полное отопление, преодолевая неизбежные бешеные теплопотери.

Итак, запомните несколько цифр в выборе нагревательного кабеля или мата. Нужно общую мощность, указанную на коробке или изделии разделить на обогреваемую площадь. Если получается 130 Вт/кв. м. это минимум или кабель на теплоизоляции, если выходит 160-180 Вт/кв.м. это хорошо для всех внутренних помещений, для лоджий и балконов должно быть около 200 Вт/кв.м.

Как укоротить кабель?

Вопрос о том, как укоротить нагревательный кабель может возникнуть в том случае, когда выполнен неправильный расчет метража, и некуда деть излишки (необходимо помнить о минимально допустимом расстоянии между витками – 5 см). Провод продается в бухтах, которые имеют несколько секций. На концах кабеля в секции установлены муфты. Внутри каждой секции создается определенное сопротивление. Если самостоятельно обрезать провод, то нарушится баланс: сопротивление уменьшится, ток – увеличится.

Информационная схема нагревательного кабеля

В результате этого кабель просто перегорит, поэтому следует израсходовать весь метраж на покрытие. Но если все же такая необходимость возникла, то лучше доверить обрезку профессионалу. Он определит, какое количество сопротивления потеряно и установит, для компенсации, токоограничительный резистор.

Как сделать инфракрасный теплый пол в теплице своими руками

Добиться ускоренного роста саженцев и раннего созревания овощей и зелени можно утеплением грунта, сделав теплый пол в теплице своими руками. Такое отопление используют как совместно с общим обогревом, так и самостоятельно. Оптимальный вариант организации подогрева подбирают после ознакомления со схемами монтажа, правилами эксплуатации оборудования и возможными способами терморегулирования, которые позволяют получить более ранний и высокий урожай.

Схема почвенного обогрева

Для чего нужен подогрев грунта в теплице

Эффективность небольших теплиц является половинчатой, потому что там обогреваются лишь стебли растений. Несмотря на активные процессы фотосинтеза в листьях, саженцы не могут расти в полную силу из-за холодной земли и слабости корневой системы. Решить эту проблему может обогрев грунта в теплице теплыми полами. Существуют схемы электрического и водяного подвода тепла, которые выбирают, исходя из доступности того или иного источника энергии.

Схема обустройства теплицы с инфракрасным пленочным подогревом

Подогрев грунта позволяет добиться таких преимуществ:

• возможность выращивания теплолюбивых сортов растений, которым недостаточен естественный температурный режим почвы;
• более раннее высаживание саженцев;
• ускоренное наступление времени сбора урожая, в сравнении с другими огородниками;
• возможность практически круглогодичного выращивания сельскохозяйственных культур.

Устройство подогреваемой грядки

Вложив единожды деньги в систему терморегулирования тепличного грунта, можно получать дополнительные доходы в течение длительного периода.

Схемы обогрева грунта в теплице

Организовать в теплице грунт с подогревом можно таких типов:

• воздушный;
• водяной;
• инфракрасный;
• электрический.

Воздушный подогрев грунта актуален только при наличии уже установленной дровяной печи для отопления помещения, газы с которой можно принудительно пропускать через установленные в земле трубы. Такая схема громоздка, требует постоянного контроля и практически не применяется при обустройстве отопления в новых теплицах.

Послойная структура теплого пола

Водяные теплые полы

Самостоятельный монтаж водяного пола в теплицах является делом хлопотным, но в результате получается надёжная, эффективная и универсальная система подогрева корней растений. Универсальность заключается в неограниченности способов нагрева теплоносителей. В качестве потенциального источника тепловой энергии может выступать электричество, газ или дерево. Важнейшим процессом в укладке водяного пола является размещение труб для теплоносителя.

Начинать делать водяной теплый пол своими руками следует с выкапывания грунта до глубины 50-55 см. Затем на земляное основание следует положить слой утеплителя толщиной 50-100мм. Оптимальным материалом для этого являются пенопластовые листы. Скрепить их между собой можно монтажным клеем, полностью промазав стык между панелями. Затем нужно покрыть утеплитель полиэтиленовой плёнкой и засыпать всё 50-милиметровым слоем песка.

Сверху песка нужно уложить армирующую сетку, а на ней разместить трубы. Прокладывать водопроводную сеть можно как вдоль теплицы, так и поперек. Второй вариант предполагает сложное регулирование водяного потока, но позволяет разделять грядки на секции с различной температурой почвы. Промежутки между отдельными трубами могут составлять 20-30 см.

После укладки водопроводной сети, подающего и обратного коллектора рекомендуется проверить герметичность труб, пропустив по ним воду. Потом необходимо насыпать слой песка на 50 мм выше верхнего края труб, а затем покрыть насыпь защитной сеткой для предупреждения повреждения водопроводной сети садовым инструментом. Последним слоем следует засыпать «пирог» плодородным грунтом толщиной 25-30 см.

Поперечное размещение водопроводной сети

Температура теплоносителя для почвы должна быть около 40 градусов. В таком режиме грунт после зимы будет прогреваться до верхнего уровня не менее недели. Для подачи воды вышеуказанной температуры можно установить газовый или саморегулирующийся твёрдотопливный котел.

Подогрев почвы нагревательным кабелем

Подогрев грунта нагревательным кабелем для теплиц является традиционным методом в регионах, где стоимость нагрева теплоносителя газом и электроэнергией не сильно отличается. Фермеры отдают предпочтение электрокабелям для теплого пола из-за таких преимуществ метода:

• Для монтажа не нужно покупать котел, беспокоиться о равномерном распределении тепла по площади и проводить сварочные работы.
• Термодатчики регулируют невыходную температуру теплоносителя, а встроены непосредственно в почву. Они выключают электросистему при достижении в грунте заданной температуры.
• Низкие эксплуатационные затраты.
• Возможность работы системы подогрева исключительно в автоматическом режиме.

Схема укладки нагревательного кабеля в почву

Укладывать нагревательный кабель нужно теми же слоями, что и водяной теплый пол:

1. Пенопластовые плиты – 5-10 см.
2. Полиэтиленовая пленка.
3. Песок – 5 см.
4. Нагревательный кабель.
5. Песок – 5 см.
6. Защитная сетка.
7. Грунт – 30 см.

Структура слоев кабельного теплого пола

Мощность типичного кабеля обычно находится в пределах 16-20 Вт на погонный метр. Расход энергии в ночное время в теплицах с двойным остеклением составляет 70-80 Вт/кв. м, а с одинарным – 110-120 Вт/кв. м. Поэтому промежуток между кабелями может варьироваться от 20 до 30 см, исходя из энергетических потребностей. При больших междурядьях возможно прокладывание одного нагревательного элемента под каждой грядкой.

Поперечный разрез нагревательного кабеля

Разновидностью электрокабелей являются нагревательные маты. Они бывают двух видов, в зависимости от вида тепловыделяющих элементов:

• кабельными;
• стержневыми.

Нагревательные маты: кабельный и стержневой

Первый вид представляет собой расположенные витками кабельные нагревательные элементы, зафиксированные на специальной подложке.

А стержневые маты похожи на верёвочную лестницу, роль «ступеней» в которой выполняют карбоновые нагревательные стержни, а вместо верёвок расположены токопроводящие элементы.

Пленочные инфракрасные нагреватели пола

Существенным недостатком водяного и кабельного обогрева являются перепады температур в рядом расположенных участках земли. Пленочные нагревательные элементы (ПНЭ) характеризуются равномерным распределением тепла по все поверхности грунта. Пространственные температурные перепады при этом типе обогрева грядок, отсутствуют, как и у обычного теплого пола.

Пленочный инфракрасный нагреватель грунта

Волны инфракрасного излучения имеют длину волны 5-20 мкм, которая положительно влияет на здоровье и развитие растений. Поэтому такая нагревательная пленка не только обеспечивает теплом корневую систему, но и производит прямое позитивное воздействие на саженцы. Температура нагрева регулируется контролером в настраиваемых пределах.

Особенно важна в ПНЭ теплоотражающая подложка. Она позволяет отдавать всё образующееся тепло только верхним слоям грунта. Существенным минусом пленочного обогрева является легкость его повреждения садовым инструментом, поэтому при монтаже оборудования необходимо защищать пленку сверху армированной сеткой. Это потребует затрат, но окупиться в долгосрочном периоде.

Сравнение развития саженцев с ПНЭ и без него

Обустройство теплого пола в теплице своими руками

Организация обогрева земли в парнике не терпит ошибок, поэтому следует знать способы, как уложить купленные нагревательные элементы и распределить тепло в почве равномерно. Рассмотрение нюансов монтажа лучше всего проводить на примере пленочных нагревательных элементов. Далее будет рассмотрен способ, как сделать инфракрасный теплый пол в домашней теплице.

Монтаж системы обогрева грунта

Укладка ПНЭ отличается от монтажа водяного обогрева грунта на многих этапах. Сделать теплые полы в теплице своими руками достаточно просто, если не считать необходимости первоначального извлечения почвы:

1. Сначала выкопать лопатой или ковшом трактора 50 см грунта на месте установки теплицы. Желательно соблюдать эту глубину по всей площади, чтобы нагрев земли в последующем был равномерный.

   Выравнивание земляного основания для теплого пола

2. Первым слоем на землю положить слой гидроизолятора. Подойдет обычная плотная ПЭТ-пленка, лишь бы материал не впитывал влагу.
3. Затем, для предотвращения теплопотерь, на дно выстелить слой пенополистерола или пенополиэтилена с неметаллизированным теплоотражающим покрытием. Преимущество лучше отдать плитам с пазовыми замками, которые легко крепятся друг к другу без клея и обеспечивают герметичность соединения.

   Схема монтажа плит из пенополистерола

4. Сверху на утеплитель размотать непосредственно ленту пленочного нагревательного элемента. Её открытые контакты вывести для подключения к энергосети выше уровня почвы.
5. Ленту сверху покрыть ПЭТ-пленкой, и все это засыпать 10-сантиметровым слоем влажного песка. Если песок сухой, то его следует смочить, а затем утрамбовать.
6. Последним слоем «пирога» является плодородный грунт, который нужно уложить слоем в 30-35 см.

Засыпание готового теплого пола плодородным слоем

Когда теплица с подогревом земли сделана своими руками практически полностью, остается подключить систему к электропитанию, установить термодатчики и настроить автоматический контроль.

Наконечник датчика нужно погрузить на 3-4 сантиметра глубже прогнозного уровня расположения корневой системы. Можно периодически проверять грунтовую температуру одним датчиком в различных местах или установить более дорогостоящий мультизональный контроль.

Особенности работы теплого пола

Инфракрасный теплый пол для подогрева грунта в теплице имеет достоинства, но не лишен недостатков. Положительными качествами плёночных инфракрасных нагревателей являются:

• Монтаж можно выполнить самостоятельно без привлечения специалистов.
• Фиксированная температура почвы поддерживается при отсутствии горячих нагревательных элементов, способных повредить корни.
• Дешевизна установки и обслуживания. Затраты производятся только на этапе закупки оборудования.
• Применение многоконтурного терморегулятора позволяет устанавливать различные тепловые режимы на соседних грядках.
• Стимулирующее воздействие микроволн на ткани растений и подавляющее влияние на вредные микроорганизмы.
• Быстрый прогрев почвы.
• КПД на уровне 95%.

Недостатки ПНЭ обусловлены в основном наличием токопроводящих элементов и их небольшой толщиной. К ним можно отнести:

• Вероятность повреждения элементов конструкции при работах садовым инструментом. Это приводит к увеличению длительности процесса обработки грунта.
• Возможность поражения электрическим током при несоблюдении правил монтажа.
• Инертность температурного режима. При резких перепадах ночной и дневной температуры возможен перегрев нижних частей стеблей.

Любой теплый пол для теплиц значительно ускоряет процесс созревания растений и увеличивает прибыль фермеров. При строительстве парников следует учитывать факт, что при двойном остеклении, в сравнении с одиночным, расход электроэнергии на обогрев грунта снижается в 1,5 раза. Следует также проводить периодические замеры температуры по всей почве для выявления областей с неисправным электрооборудованием.

Настраиваемый температурный контроллер для теплиц

Способы поддержания температуры

Когда инфракрасный теплый пол в теплице установлен, следует заняться автоматизацией процесса управления температурным режимом. Диапазон оптимальных температур почвы для различных культур довольно широк и составляет 14-25 °С. При снижении отметки ниже 10 °С начинается фосфорное голодание растений из-за ухудшения усваивания этого микроэлемента. А повышение температуры свыше 25-28 °С приводит к нарушению всасывания влаги и увяданию саженцев.

При регулировании температуры в почве без специальных датчиков не обойтись. Но мало знать тепловое состояние грунта, требуется ещё умело его изменять. Делать это можно как вручную, так и автоматически. Существуют настраиваемые контроллеры, благодаря которым можно сэкономить до 30% электроэнергии за счет выключения подогрева при жаркой, солнечной погоде.

При водяном типе подогрева настроить можно лишь температуру выходящего из котла теплоносителя. Но погода и суточные перепады показаний термометра заставят хозяина бегать каждые несколько часов в теплицу, смотреть на термодатчики и регулировать мощность котла. Такая беготня быстро надоедает и не исключает постоянные колебания почвенной температуры, что негативно сказывается на растениях. Это ручной способ регулирования.

Полностью автоматический способ контроля над тепловым состоянием почвы можно установить только при электрических методах обогрева. Для этого, помимо термодатчиков, приобретают тепличный контроллер. Датчики мониторят температуру почвы сразу в нескольких зонах, а контроллеры не позволяют ей выходить за установленные пределы. Имеется возможность настраивать различные температурные диапазоны для каждого часа.

Процессы автоматизации экономят деньги фермеров и освобождают их время для других важных дел.

Видео: теплый пол в теплице своими руками

Монтажные пошаговые инструкции следует закреплять соответствующим видеоматериалом. Рекомендуется перед самостоятельными строительными работами посмотреть и послушать специалистов, которые уже успешно выполнили аналогичные процессы. В нижеприведенном ролике демонстрируется теплица с теплым полом. Видео поможет лучше понять схему нагрева грунта с помощью электрокабелей.

Видео: Пример обустройства теплого пола с кабельными нагревательными элементами

Видео: Воздушный обгорев грядок

Окончательный выбор схемы устройства теплого пола в парнике зависит от цен на энергоносители, финансовых ресурсов и возможности подведения необходимых коммуникаций. Важно не нагреть землю, а обеспечить температурный режим, который ускорит рост и увеличит урожайность саженцев. При подборе оптимального варианта лучше обращаться за советом к специалистам, которые подскажут приемлемый вариант для конкретных теплиц и растений.

какой выбрать, как уложить, подробности монтажа.

Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?



Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.

---

Комплекты теплого пола под плитку

• Полный комплект теплых полов под плитку

• Нагревательный мат в комплекте

• Терморегулятор с датчиком в комплекте

• Низкая цена — высокое качество!

• От 1810 руб за комплект!

Теплые полы под плитку AURA

• Нагревательный мат под плитку

• Оптимальное соотношение цена/качество

• Гарантия 50 лет

• Пр-во Россия

• Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI

• Нагревательный мат под плитку

• Теплые полы под плитку премиум-сегмента

• Гарантия 20 лет

• Пр-во Польша

• Терморегулятор приобретается отдельно

---

Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

• Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2
• Для подогрева пола во влажных помещениях — 140-160 Вт/м2
• Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:

• Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
• Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
• «пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.
• Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
• Мультиметр для измерения сопротивления.
• Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
• Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

---

---

Технология укладки теплого пола под плитку своими руками

1. Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
2. Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
3. Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.
4. Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.
5. Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
6. После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.
7. Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.
8. С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.
9. Далее возможны два варианта:

   1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т. е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.

   2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.

10. Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.
11. До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.



;



Теплый пол в гараже своими руками: подробная инструкция, видео

Гараж – место, которое должно быть полностью комфортным в эксплуатации, а значит иметь дополнительные удобства. Тем более этого требует автомобиль, который должен находиться в благоприятных условиях. Поэтому зарождается идея в обустройстве дополнительных коммуникаций и функций в гараже. Один из главных вариантов – теплый пол в гараже, который позаботится о прогревании воздуха и сэкономит расход электроэнергии. Например, при необходимости осмотра и производства ремонта автомобиля возникает потребность в соприкосновении с полами.

Общие советы по устройству теплого пола в гараже

1. Температуры 15 градусов достаточно, чтобы теплые полы в гараже обеспечивали прогревание воздуха и создавали комфортную обстановку.

2. Чтобы воздух задерживался в помещении, учитывается:

• утепление стен;
• утепление потолка.

Поэтому следует позаботиться и заняться утеплением, что повысит эффективность тепловых полов в будущем.

3. Теплый пол для гаража подвергается нагрузкам:

• химические воздействия;
• механические повреждения.

Поэтому над нагревательными элементами требуется толстый слой стяжки (40-80 мм), что повысит пожароустойчивость и снизит влажность.

Толщина стяжки теплого водяного пола

Важно! Тёплый пол желательно устанавливать на этапе строительства гаража.

Препятствующие факторы

Когда создаётся теплый пол в гараже своими руками, появляются трудности, связанные с монтажом и использованием в будущем.

1. Проблема:

По причине заливки бетонного основания возникают немалые нагрузки на плиту.

Решение:

Использовать пластификаторы и присадки, что повысит прочность. При этом желательно проводить заливку теплого пола в гараже готовыми смесями. Толщина плиты — не менее 10 см. А чтобы не возникли трещины, следует следить за высыханием раствора и не допускать быстрого высыхания. Накрыть плёнкой и поливать 7 дней.

2. Проблема:

Цементная стяжка забирает часть тепла, и часть расходуется на нагрев напольного покрытия.

Решение:

Чтобы эффективно использовать потребление тепла, можно обратиться за помощью к компьютерным программам, осуществляющие расчёты.

3. Проблема:

Неминуемость сезонных изменений.

Решение:

Чтобы обеспечить работу в любое время года, необходимо предусмотреть клапан для сброса теплоносителя. Это позволит защитить систему отопления.

Выбор покрытия для теплого пола

Тепловой пол подразумевает подходящее к нему покрытие, которое способно выдержать вес и обеспечить отдачу тепла.

Пример керамогранитного пола

Совет! Несмотря на прочность, следует остерегаться напольных покрытий керамогранита и изделий из натурального камня. Данные материалы не обеспечивают отдачу тепла.

Хорошим решением для подогрева пола в гараже станет керамическая плитка или изготовление наливного покрытия (толщина 3-5 мм). При облицовке пола плиточным материалом необходим специальный клей и затирка. Затирание швов производить не раньше 2-3 дней. Полная нагрузка, спустя 6-7 дней.

Укладка керамической плитки



Виды теплых полов

Чаще всего в гараже устанавливают электрический или водяной пол. Далее будут рассмотрены основные виды, которые отличаются своими характеристиками и принципами установки.

Характеристика электрического теплого пола

Детальная схема электрического теплого пола

Принцип работы электрического пола сводится к нагреву пола за счёт выделения тепла в проводнике под воздействием электрического тока. Проводник тем самым нагревает стяжку. Она уже посылает тепло в помещение гаража. Основные виды электрических обогревателей: конвекционные и инфракрасные.

Преимущества:

• простая установка;
• надежный в работе, не ломается;
• нет необходимости в обслуживании системы;
• имеется терморегулятор.

Важно! Выбрав в гараже электрический пол, нужно учесть теплоизоляцию гаража. Она требует качественного проведения.

Перед установкой следует подсчитать конечную нагрузку. Для этого 140 Вт/м умножить на площадь гаража.

Установка пола

Порядок монтажа теплого пола

1. Подготовить основание для будущей установки. Произвести изоляцию гаража от проникновения грунтовых вод с помощью бетонной стяжки. Должна быть ровной и не иметь перепадов в высоте. Стяжка должна застыть.

2. После этого переходить к укладке теплоизоляции. Выбор материала желательно остановить на:

• пеноплексе;
• полистироле.

Толщина – 30-80 мм в зависимости от погодных условий.

3. Установить температурный датчик.

4. Уложить гидроизоляцию.

5. Протестировать работу отопления пола.

6. Приступить к заливанию стяжки (толщина меньше обычного пола без системы электричества). В местах проезда автомобиля можно оставить обычный пол.

Совет! При использовании греющего провода обеспечить его укладкой монтажной лентой (50 см), которая обеспечит фиксацию витков провода. Лента прикрепится к черновой стяжке посредством дюбелей.

Вся информация в открытом доступе, поэтому сделать электрический теплый пол можно своими руками. Если возникают вопросы, следует обратиться к Интернет-ресурсам, где есть видео. В них наглядно показано, как сделать теплый пол в гараже в виде плана действий.

Важно! После полной установки нельзя включать пол. Срок – 28 дней.

Характеристика водяного теплого пола

Водяной пол в гараже — это система металлопластиковых труб, находящихся в стяжке. А источник тепла – котел. По причине экономии водяной пол устанавливается чаще всего. Позволяет экономить электроэнергию, и обеспечивает равномерность прогревания в гараже.

Важно! При начале использования теплого пола рекомендуется увеличивать температуру нагрева постепенно.

Установка пола

Чтобы сделать водяной теплый пол, следует соблюдать следующую последовательность:

1. Произвести общую очистку поверхности и добиться ровной поверхности, использовав дополнительную стяжку.
2. Уложить теплоизолирующий материал (толщина должна превышать 3 см) Помимо полистирола и пеноплекса для водяного пола использует специальные маты, оснащенные специальными фиксаторами.
3. Укрепить демпферную ленту к стене. Она компенсирует тепловое расширение стяжки.
4. Уложить толстую полиэтиленовую пленку и арматурную сетку, к которой будет прикрепляться труба. Труба фиксируется пластиковыми хомутами. На швы устанавливается гофрированная труба.
5. Провести испытания, создавая давление 3 – 4 бар, не меньше суток.
6. Залить бетонной стяжкой.
7. Оставить на 28 дней, для полного высыхания. Включать нельзя.
8. Готовый водяной теплый пол в гараже можно покрыть керамической плиткой.

Чтобы построить гараж недостаточно одних базовых конструкций. Целесообразнее вложить денежные средства в дополнительное обустройство. Ведь теплый пол обеспечит не только удобства в гараже для человека, но и создаст идеальное место и температуру для автомобиля.

Электрический теплый пол своими руками – как выполнить монтаж правильно? + Видео

Теплый пол электрический сегодня достаточно часто используется для обогрева напольных покрытий в ванной комнате, банях или на балконах.

Методы монтажа теплого пола

Широкий выбор систем дает возможность с легкостью установить электрический теплый пол своими руками.

Говоря о том, какой теплый пол выбрать, следует знать, что все будет зависеть от финансовых возможностей, личных предпочтений и условий монтажа конструкции. Следует обратить внимание и на расход электроэнергии: если средства позволяют, то можно выбирать электрическую конструкцию. Она имеет долгий срок службы и легко монтируется.

На сегодняшний день существует несколько методов монтажа подобной системы. Основными из них являются следующие:

1. Заливка толстого слоя стяжки и дальнейшая укладка покрытия для пола.
2. Монтаж конструкции поверх стяжки под керамическую плитку.
3. Установка пленочных полов. В данном случае имеется в виду монтаж системы прямо под напольное покрытие, без заливки стяжки.

Какой лучше выбрать метод монтажа? Первый способ можно использовать в случае, если нужно обогреть жилые комнаты, ванную, кухню или балкон. Здесь понадобится установить систему кабельного типа. Под конструкцию нужно будет уложить утеплительный слой. Сверху заливается стяжка небольшой толщины.

Монтаж электрического теплого пола

Если под квартирой, в которой планируется установить систему отопления подобного типа, имеется отапливаемое помещение, то система из кабелей может устанавливаться непосредственно под плитку. В таком случае не нужно будет прокладывать теплоизоляцию для теплого пола и монтировать материал в стяжку. Слой плиточной клеящей смеси и керамическая плитка способны отлично защитить элементы, которые будут нагреваться. Однако обязательно нужно проконсультироваться со специалистами или посмотреть информацию на упаковке системы по поводу того, нужно ли выполнять теплоизоляцию для теплого пола данного типа.

Если нужно обогреть пол, который покрыт ламинатом, а работы, связанные с заменой стяжки, проводить нет желания, то рекомендуется использовать систему инфракрасных полов. В данном случае понадобится уложить слой утеплительного материала в виде полиэтилена поверх существующей стяжки. После этого выполняется монтаж электрических элементов. Если понадобится, можно добавить слой гидроизоляции под покрытие для пола.

Сегодня в продаже можно найти такие виды систем теплого пола:

• кабельная;
• кабельная с сеткой;
• пленочная (инфракрасная).

Многие не знают, как выбрать подходящую систему правильно. Следует знать, что инфракрасную конструкцию использовать в случае, если в комнате для покрытия напольного основания использовалась плитка, не допускается. Такую конструкцию не нужно монтировать под стяжку, она укладывается непосредственно под напольное покрытие.

Чтобы установить систему теплого пола кабельного или какого-либо другого самостоятельно, понадобится подготовить:

• регулятор;
• датчик температуры;
• комплект системы, который состоит из нагревательного кабеля, сетки для укрепления или матов;
• провода для соединения устанавливаемых элементов;
• крепежные детали;
• устройство защиты;
• кабель из меди для заземления.

Как распределить компоненты системы по поверхности?

Прежде всего понадобится составить план основания. Делать это нужно на бумаге. Стоит учесть, что кабель для нагрева или электрические маты не должны устанавливаться в местах, где будут расположены массивные элементы или бытовые устройства. В местах, где будут проходить обогревательные трубки или другие устройства отопления, нужно подготовить буферную зону. В ней все элементы обогрева понадобится исключить. Все элементы электрического теплого пола будут нагреваться одинаково. Если будут препятствия в виде мебели, то компоненты системы могут начать работать неправильно, в результате чего система потребует ремонта. Пострадать от перегрева в этом случае может и мебель.

В итоге должна получиться неправильная фигура. По контуру получившейся фигуры и внутри нее понадобится устанавливать элементы системы обогрева подобного типа. Это и есть существенный недостаток такой конструкции, так как перестановка мебельных элементов может негативно влиять на работу системы.

Примерная схема укладки кабеля изображена на рис. 1.

Рисунок 1

Для каждого помещения надо делать отдельный контур, даже если они практически не разграничены. В каждое помещение устанавливается отдельный регулятор и заново подводится питание. Если между элементами планируется залить стяжку, то по основанию пола надо будет проложить демпферную ленту.

Когда план будет составлен, понадобится перенести его на напольное покрытие.

В желаемом месте на стенке понадобится отметить позицию элемента для регулировки системы. В этом месте следует подготовить отверстие под короб и опустить штробу до основания. После того как будут выполнены подготовительные работы, понадобится выполнить расчет теплого пола, то есть подсчитать нужное количество материалов.

Как рассчитать нужное количество элементов?

Расчет мощности электрической конструкции подобного типа можно произвести с помощью таблицы, которая изображена на рис. 4.

В данном случае можно использовать таблицы от изготовителя системы обогрева. Исходя из расчета тепловых потерь помещения понадобится подобрать шаг укладки кабеля, а также рассчитать его длину на каждую комнату.

Рисунок 4

Если планируется устанавливать инфракрасную систему, то расчет теплого пола будет еще более простым: понадобится подобрать число элементов, которых хватит для покрытия нужной площади. В расчетах надо учесть кабель для подключения элемента для регулировки системы, а также шнур для подсоединения устройства к регулятору. Важно знать, что не допускается подключение теплого пола напрямую к розетке.

Исходя из расчетов и имеющейся площади всех помещений понадобится проверить общий ввод на способность выдерживания подобных нагрузок.

Как подготовить основание?

Старый слой стяжки можно демонтировать, при этом все основание надо будет очистить.

Далее выполняется укладка гидроизоляции. Материал должен находить на стенку на 10 см. По всему периметру поверхности на стенке надо закрепить демпферную ленту. Данный элемент даст возможность компенсировать расширение напольного основания в процессе нагрева. Затем обрезаются излишки гидроизоляционного материала и проложенной ленты.

Рисунок 2

Чтобы энергия тепла не уходила вниз, понадобится выполнить изоляцию напольного основания. Утепление нужно выбирать исходя из цели обогрева, размещения отапливаемой комнаты и типа основания. Важно учитывать следующее:

1. Если источник тепла будет использоваться как дополнение к имеющейся системе отопления, то в качестве подложки можно применить вспененный полиэтилен, который покрыт фольгой.
2. Для квартир, под которыми размещаются отапливаемые помещения, подходят пенополистирольные листы толщиной приблизительно 3-5 см. В данном случае можно использовать любой утеплительный материал соответствующей толщины.
3. Если теплый пол будет размещен на балконе, который раньше не отапливался, понадобится сформировать капитальный утеплительный слой, который состоит из пенополистирола толщиной до 10 см. В данном случае допускается использование минеральной ваты такой же толщины.

Поверх утеплительного материала понадобится установить сетку. Если подобного элемента в наличии нет, можно добавить в смесь пластификатор.

Стяжку системы теплого пола кабельного типа в разрезе можно увидеть на рис. 2.

Как установить подобное устройство для обогрева?

Допустимый разбег сопротивления кабеля с паспортными данными составляет 10%.

В данном случае есть 2 варианта монтажа:

• прикрепление кабеля к сетке при помощи стяжек;
• фиксация кабеля с помощью лент для крепежа.

Если конструкция монтируется в ванной комнате, понадобится заземлить сетку под ней и подвести заземление к элементу для регулировки устройства.

Инфракрасную конструкцию нужно расстелить поверх утеплителя. В некоторых случаях производителями требуется фиксация скотчем или при помощи ушек на полоске.

Инфракрасный электрический теплый пол своими руками прокладывается по схеме, которая изображена на рис. 3.

Рисунок 3

В местах, где кабель будет проходить над линией разделения двух плит перекрытия, понадобится спрятать его в обрезанную гофрированную трубку, длина которой составляет 12-15 см. Таким способом можно уменьшить вероятность повреждения кабеля в случае возможных расширений.

Клипсы, которыми соединяются все элементы конструкции для обогрева, в дальнейшем надо будет утопить в бетонную стяжку.

Когда все компоненты будут находиться на своих местах, понадобится еще раз проверить сопротивление провода. На данном этапе конструкцию можно включить.

От элемента для регулировки по штробе нужно опустить трубку. Ее конец должен размещаться между поблизости расположенными полосками кабеля. В трубку нужно просунуть датчик температуры, при помощи которого будет производиться регулировка конструкции.

На следующем этапе всю систему нужно обесточить, после чего снять элемент для регулировки до окончания работ по отделке. Затем заливается стяжка. Когда она высохнет, следует проверить работу конструкции и установить покрытие пола.

Электрический теплый пол своими руками сделать несложно, нужно лишь знать последовательность действий и соблюдать технологию.

Оцените статью: Поделитесь с друзьями!

Сделай сам из водяного отопления | Сияющее тепло

своими руками

Если вам нужна помощь в разработке системы лучистого теплого пола, вы нашли подходящую компанию. Если вы получили шокирующе высокие расценки на лучистые полы с подогревом и все еще поправляетесь…. Облегчение прямо здесь. Позвольте нам разработать высококачественную и надежную систему, которая будет дешевле и дешевле в эксплуатации !!

Наши системы производятся в США !!

Мы предлагаем неограниченную техническую поддержку ~ бесплатно 866-теплые пальцы ног (927-6863)

* Мы отправляем по всему миру ~ все 50 штатов, Мексика и все провинции Канады *

Radiant Floor Company предоставит подробный рабочий лист для вашего проекта с объяснением количества трубок в каждой зоне, расстояния, галлонов в полу, потерь тепла, размера и настройки насоса и т. Д.и это используется вместе с нашим руководством по установке, видео по установке и информацией на веб-сайте. Мы также можем предоставить чертежи, которые помогут вам при установке pex. (Однако) нам потребуются чертежи в масштабе как для плиты, так и для установки балок перекрытия. Эти рисунки используются в качестве руководства, так как при необходимости вы можете внести изменения для лучшего соответствия в полевых условиях. Подробные сведения см. В разделе «Установка / Полезные советы / Услуги по размещению трубок». Перейдите по ссылке: https://www.radiantcompany.com/details/layouts/

Трубка излучающего тепла на полу

Мы спроектировали тысячи систем лучистого обогрева полов для домашних хозяйств и подрядчиков.Мы работаем С вами… и даем вам ВСЮ информацию простым и понятным языком. Этот веб-сайт, наше руководство по монтажу излучающего пола, , наше видео по установке и наши пакеты для самостоятельной установки излучающего излучения раскрывают тайну и догадки о том, что на самом деле является очень простой и простой технологией. Мы будем сопровождать вас на каждом этапе пути, и мы не оставим вас в затруднительном положении с коробкой деталей и вопросительным знаком.

Radiant Floor Company систем лучистого отопления предварительно собраны, мы разбираем их для отправки (конечно).Затем они собираются владельцем дома / конечным пользователем. Предоставляются инструкции. Если вы предпочитаете нанять кого-нибудь для установки вашей системы, мы предлагаем нанять местного мастера и т. Д., И мы будем рады работать с ним напрямую!

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВА»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor предоставит все необходимое !!!

Позвоните по нашей БЕСПЛАТНОЙ линии технической поддержки и запросите бесплатное руководство по установке.Он легко читается и содержит инновационные советы по установке, позволяющие сократить расходы. Вы МОЖЕТЕ получить лучшую систему отопления, и мы покажем вам, как это сделать.

… Компания Radiant Floor Company из Вермонта знает, как согреться!

Системы водяного теплого пола

jpg» rowspan=»3″>		Уменьшить счета за отопление Без холодных ног Без шума N o проекты N o холодный места Без сухого воздуха N o продувка пыль Теплые полы для вашего комфорт! Теплый Характеристики системы полов Теплые полы Системы водяного теплого пола напрямую с завода, проста в установке и имеет превосходное представление.CITO Products предлагает проектные услуги, расчет теплопотерь и руководства по установке.
Получите БЕСПЛАТНУЮ цитату!
jpg»> Сократить счета за отопление в этом сезоне с теплыми полами Система! БЕСПЛАТНАЯ ЦЕНА
СВЯЗАТЬСЯ С НАМИ
CITO Products, Inc. N8779 шоссе X P.O. Box 90 Уотертаун, WI 53094 (920) 261-3390 [email protected]
		Сияющий системы теплого пола — отличный способ обогреть подвал жилой площади. Они тихие, чистые и эффективный. Самое главное, лучистый пол с подогревом системы обеспечивают невероятно равномерный обогрев. Системы водяного теплого пола используют гибкие НКТ заполнен нагретой водой. Подогретая вода утепляет бетонную плиту цоколя. В бетонная плита становится большим радиатором, который обогревает всю жилую площадь подвала.
		Q-панели — Radiant Нагревательная панель
		С изобретение Q -панель , Теплые полы Подвесной конвекционный пол прост в установке и очень рентабельно. Q-панели являются прикреплены к балке пола и PEX Трубка вставляется в Панель Q . Благодаря такой конструкции модель Q -панели быстро нагреть, быстро меняя температуру в помещении по мере необходимости. Для получения дополнительной информации, пожалуйста, посмотрите Q-панель Видео.
		Заявка на патент США № 11 / 444.294 Название: Присоединяемая гидронная излучающая панель

Системы подогрева полов DITRA-HEAT (пошаговая установка): 13 шагов (с изображениями)

Наша ванная комната в этом уроке была довольно большой и требовала использования рулона DITRA-HEAT.

Смешайте тонкую смесь так, чтобы она немного рыхла, но все еще держала гребень шпателя. Если вы используете систему Mapei, добавьте Keralastic в 5-галлонное ведро, а затем Kerabond.

Затем перемешайте раствор, пока он не приобретет кремово-гладкую текстуру, которая будет немного тоньше, чем та, которую вы использовали для укладки плитки.

Насухо установите первый лист мембраны. Держите мембрану DITRA-HEAT на расстоянии не менее 1/8 — 1/4 дюйма от стен.

Разрежьте мембраны или маты универсальным ножом.

Если вы используете рулон, неплохо было бы противодействовать ему.

Встречное вращение предотвращает вытягивание мембраны из тонкого материала.
Очистите черный пол влажной губкой и водой.

Применение влажной губки также не позволит деревянному черновому полу всасывать влагу из тонкого раствора.
Пригните раствор к деревянному основанию, используя плоскую сторону шпателя.

Вернитесь к пригоревшему тонкому слою с помощью шпателя и на этот раз сделайте все гребни в одном направлении, т. Е. Направленным шпателем.

Раскатайте мембрану в тонкую пленку и заделайте ее резиновой или деревянной теркой.

Затем оттяните мембрану и проверьте 100% тонкое покрытие флиса.

Если на верхней части мембраны DITRA-HEAT образовалась тонкая пленка, удалите ее. Высушенный тонкослойный материал не даст нагревательному кабелю правильно защелкнуться на шпильках.

Мы расположили мембрану в центре дверных проемов, потому что эта ванная примыкает к ковровым покрытиям.

Дважды проверьте покрытие под длинными кусками мембраны. Это предотвратит прилипание мембраны к черному полу.

Положите смежные части мембраны так, чтобы шпильки на каждой части совпадали друг с другом.

PRO СОВЕТ: Мембрана DITRA-HEAT должна покрывать весь пол, даже если вы не собираетесь отапливать определенную площадь. Таким образом пол остается ровным.

Владение арендуемой недвижимостью научило нас тому, что туалетная зона должна быть водонепроницаемой. DITRA-HEAT и DITRA упрощают этот процесс. Поместите мембрану DITRA-HEAT на фланец унитаза и обрежьте ее универсальным ножом.

Уплотните фланец унитаза и мембрану DITRA-HEAT с помощью KERDI-FIX. Это помогает сохранить пол водонепроницаемым.

Schluter®-DITRA-HEAT | Утепление полов | schluter.com

Все основания должны быть чистыми, ровными и несущими. Перед нанесением DITRA-HEAT поверхности, препятствующие связыванию, необходимо удалить. Полные инструкции по установке и критерии гарантии см. В загружаемом Руководстве по установке Schluter®-DITRA-HEAT или в онлайн-видео по установке.

Примечание: Тип, толщина и формат покрытия из плитки или камня должны подходить для предполагаемого применения. Минимальный формат плитки — 2 дюйма на 2 дюйма (5 см на 5 см).

1. Используя тонкий раствор, подходящий для основания, нанесите тонкий раствор (смешанный до довольно жидкой консистенции, но все еще способный удерживать зазубрины), используя 1/4 «x 1/4» ( 6 мм x 6 мм) шпателем с квадратными зубьями.

2. Нанесите DITRA-HEAT на пол флисовой стороной вниз.Плотно заделайте мат в раствор с помощью терки, шпателя для стяжки или DITRA-ROLLER, соблюдая время схватывания связующего раствора. Если раствор отклеился до укладки матов, удалите их и нанесите повторно. Примечание: может оказаться полезным свернуть конец коврика перед установкой или положить коробки с плиткой поверх коврика после укладки, чтобы избежать скручивания.

* При использовании DITRA-ROLLER поместите на полку DITRA-ROLLER груз (например, мешки с раствором / раствором или ящик с плиткой), не превышающий 75 фунтов.Медленно перемещайте валик от одного конца мата к другому, слегка перекрывая последовательные проходы.

3. Поднимите угол покрытия, чтобы проверить покрытие. Правильная установка приводит к полному контакту между флисовой лентой и тонким раствором. Примечание. Покрытие может варьироваться в зависимости от консистенции раствора, угла, под которым держится шпатель, ровности основания и т. Д. Если полное покрытие не достигается, удалите и нанесите повторно, убедившись в правильности консистенции раствора и его нанесении.

4. Уплотнить торцевые и боковые части соседних листов. Примечание. Выравнивание шпилек в верхней части покрытия во время установки может облегчить последующую установку нагревательного кабеля.

5. Теперь можно устанавливать нагревательные кабели DITRA-HEAT-E-HK. Инструкции по установке находятся на странице продукта DITRA-HEAT-E-HK. Примечание. Плитку можно укладывать непосредственно на мембрану DITRA-HEAT сразу после прокладки кабелей Schluter®-DITRA-HEAT-E-HK с использованием немодифицированного тонкого набора.Пожалуйста, обратитесь к Руководству по установке Schluter®-DITRA-HEAT ниже для получения полных инструкций по системе DITRA-HEAT.

Альтернативные напольные покрытия для DITRA-HEAT

Пожалуйста, обратитесь к детали DH-AFC> (см. Технический бюллетень «Альтернативные напольные покрытия для DITRA-HEAT», доступный для загрузки ниже) и Руководство по установке Schluter®-DITRA-HEAT для полной установки руководящие указания. Воспользуйтесь нашим калькулятором DITRA-HEAT, чтобы узнать, какие продукты необходимы для выполнения конкретной установки.

Теплый пол, теплый пол, теплый пол, теплая плитка

Комплекты кабелей Warm Tiles® Комплекты кабелей — для неограниченных конфигураций конструкции Независимо от того, вы хотите установить Easy Heat’s Warm Tiles® в своем подвале, ванная комната или любая другая комната в вашем доме, наша кабельная система обеспечивает неограниченное количество вариантов дизайна даже для помещения самой сложной формы. Кабель Warm Tiles® позволяет установить полное покрытие пола. закрепив кабель на полу там, где вам требуется отапливаемая зона. Наша система теплых полов предлагает два разных варианта интервала, которые позволяют гибкие кабели для установки практически в любом месте. Просто защелкните кабель в обвязку, которая входит в вашу кабельную прокладку комплект и следуйте инструкциям по установке кабеля. Теплый Tiles® идеально подходит для керамической плитки, керамогранита, бетона, натурального полы из камня, ламината и готовые полы. Наш кабель для обогрева полов комплекты работают на приложениях с напряжением 120 или 240 вольт на севере Америка. Выберите необходимое напряжение для просмотра различных моделей. в каждой категории или просмотрите подробную таблицу ниже. Для дополнительных помощь, звоните нам! Полы с подогревом нет практично только в зимние месяцы; вы можете пользоваться преимуществами весь год. Например, даже если вы предпочитаете, чтобы в спальне было прохладно в ночное время всегда комфортно ходить в теплый ванная в первую очередь утром. Warm Tiles® также можно укладывать в облицованных плиткой душевых! Испытайте роскошь полов с подогревом Warm Tiles® по доступной цене. Нужна помощь в выборе правильной системы обогрева пола? Нажмите кнопку информации, чтобы узнать больше о комплектах кабелей для полов с подогревом.

Коврики для обогрева пола ThermoFilm | ThermoSoft

Пленка для электрического обогрева пола

Купить сейчас

Найти ближайшего дилера

• Выходная мощность 11 Вт / фут² для ламината, винила или ковра
• Совместимость с ламинатным полом со встроенной основой
• Предназначен для комбинирования со многими вариантами подложки
• Укорочен на месте и доступен с шагом 1 фут
• Уложен просто под плавающие полы

1:00 мин

ThermoFilm идеально сочетается с плавающим виниловым, ламинатным или ковровым полом . Равномерное распределение тепла и маты разного размера означают, что вы можете рассчитывать на надежное тепло, идеально подходящее для вашего проекта. ThermoFilm — единственная система нагрева, которую можно сократить в полевых условиях.

подробнее »

Пленка для обогрева пола

Комбинируйте маты по мере необходимости, чтобы они соответствовали открытому проходному пространству, избегая мест, закрытых шкафами, туалетными столиками или другими постоянными приспособлениями. Нагревательные маты можно укорачивать, но нельзя менять форму. Каждый коврик подключается к термостату, поэтому маты большего размера уменьшают количество необходимых соединений.На одном термостате маты на 120 В покрывают до 163 кв. Футов; Коврики на 240 В покрывают до 327 футов². НЕ СМЕШАТЬ НАПРЯЖЕНИЯ. Свяжитесь с нами для получения помощи по проекту.

L Пред. 10Стр. 1 / 3След. 10 ›

Артикул	Размер	Мощность	Цена	Кол-во
36TFLM120-2	3,0 ‘x 2,0’ 6 футов² 5	0,6A6030002 66 Вт $ 41,76	Добавить
36TFLM120-3	3,0 ‘x 3. 0 ‘ 9 футов²	0.8A 99W	125,28 $ 62,64 $	Добавить
36TFLM120-4	3,0′ x 4,0 ‘ 12 футов²	1.1A 132W	1.1A 132W $ 167,04 $ 83,52	Добавить
36TFLM120-5	3,0 ‘x 5,0’ 15 футов²	1.4A 165W	208,80 $ 104,40					.0 ‘x 6,0’ 18 футов²	1,7A 198W	250,56 $ 125,28 $	Добавить
36TFLM120-7	3,0 ‘x 7,0’ 21 фут²	1,9W	292,32 долл. США 146,16 долл. США	Добавить
36TFLM120-8	3,0 ‘x 8,0’ 24 фута²	2.2A 264W	334,08 долл. США
		3.0 ‘x 9,0’ 27 футов²	2.5A 298W	375,84 $ 187,92 $	Добавить
36TFLM120-10	3,0 ‘x 10,0’ 30 футов²	2,8	$ 417,60 $ 208,80	Добавить
36TFLM120-11	3,0 ‘x 11,0’ 33 футов²	3. 0A 364W	$ 459,36 43

Подкладочный слой — 3 ‘x 10’

NEUP10-0

Обеспечивает звукоизоляцию при сохранении уровня пола.

39,95 $ Добавить Подложка — 3 фута x 40 футов

NEUP40-0

Обеспечивает звукоизоляцию при сохранении уровня пола.

$ 99,95 Добавьте влагозащитный барьер

FLX-MB100

Защитные экраны от возможной влажности на черновом полу.

15,95 $ Добавить ДВП (5 шт.)

TH-180408X5

Защищает нагревательные провода (4 x 2 x 1/8 дюйма).

69,95 $ Добавить

Термостаты и важные компоненты

A напольное отопление необходимо для управления вашей системой лучистого тепла.Большинство наших термостатов для подогрева пола имеют двойное напряжение и имеют ток GFCI 5 мА, в отличие от моделей, предлагаемых онлайн-складами. Термостат рассчитан на нагрузку 15 ампер; добавление силового модуля или реле увеличит нагрузочную способность системы. В каждом из них есть датчик температуры пола, но рекомендуется резервный. Выберите 1 термостат для каждой желаемой зоны.

Резервный датчик

AC112-01 / U

Избегайте головной боли при замене в будущем (15 футов). Включите 1 на термостат.

19,95 $ Добавить Монтажный комплект

IK-CON

Распределительная коробка на 2 группы, кабелепровод и соединители.Включите 1 на термостат.

$ 44,95 Добавить

Электрооборудование

InstAlarm

INSTALRM

Контрольные коврики для выявления неисправностей во время установки

$ 19,95 Добавить мультиметр

MULTIMTR

40005 Проверить сопротивление шт)

FLX-BLOCK

Улучшенная гайка для нескольких проводов

4,95 $ Добавить Модуль питания OJ

USG-4000

Удваивает емкость 1 термостата

109 долларов. 95 Добавить

Инструменты и комплекты

Наколенники из пеноматериала

KNPD-318

Защитите нагревательные провода

5,95 долларов США Добавить TacTape

DT-105

Ширина 1 дюйм, длина 10 ярдов

Добавить

Duct

Лента

DT-17860

Ширина 1-7 / 8 дюймов, длина 60 ярдов

$ 5,95 Добавить

Как установить нагревательные маты ThermoFilm

Этот обзор не заменяет полное чтение Руководства по установке.

Следующие ниже шаги проведут вас от начала до конца просто, но, пожалуйста, обратитесь к полному руководству по установке или позвоните нам, чтобы получить более подробный план установки.

Коврики ThermoFilm — это простой способ добавить тепла любому плавающему полу и даже работать с почти любым другим типом напольного покрытия при заделке в цемент!

Перед началом укладки:

• Убедитесь, что у вас есть структурно прочный черновой пол

Маты ThermoFilm Документы

Часто задаваемые вопросы о матах ThermoFilm

Что такое ThermoFilm? ThermoFilm — это мощная система, обеспечивающая равномерное тепловое излучение любой плавающий пол. ThermoFilm сочетается с большинством вариантов подложки и даже может быть укорочена в полевых условиях, чтобы идеально вписаться в любое пространство! Купить сейчасЭто безопасный продукт для дома или бизнеса? Да. Все наши решения для теплого пола проходят тщательную разработку и проверку качества, чтобы убедиться, что ваша система теплого пола является надежной и безопасной. Купить сейчас Могу ли я использовать ThermoFilm с моим материалом для пола? Что делать, если в моем проекте используется подложка? ThermoFilm совместим с широким спектром напольных материалов, таких как винил, ламинат и ковер.Дайте нам знать, если у вас возникнут вопросы, потому что мы здесь, чтобы помочь. Следует иметь в виду, что ThermoFilm не предназначен для влажных помещений, таких как ванные комнаты. У нас есть и другие варианты для влажных помещений, такие как ThermoTile и WarmStep, которые идеально подходят, например, для плиточного или паркетного пола в ванной комнате. ThermoFilm совместим с любой подложкой, которую вы будете использовать при укладке, включая предварительно прикрепленную подложку, как некоторые виниловые полы. Купить сейчас Как установить ThermoFilm? Как все это соединяется? ThermoFilm устанавливается прямо под плавающим полом и совместим с различными вариантами подкладки.Просто выложите подложку, а затем поместите ThermoFilm над подложкой. Вы также можете установить ThermoFilm под слоем МДФ. Коврики ThermoFilm подключаются параллельно к термостату теплого пола. Количество ковриков и расположение комнаты повлияют на точный процесс соединения нагревательных матов. Подробные инструкции см. В Руководстве по установке или позвоните нам в любое время для получения помощи. Купить сейчас Будет ли это увеличивать высоту моего пола? ThermoFilm прибавит примерно 1/32 дюйма к высоте вашего пола.В зависимости от типа напольного покрытия или возможного наличия подкладки, эта высота может оказаться незначительной в соответствии с отраслевыми стандартами допусков отклонения высоты пола. Купить сейчас Могу ли я объединить более одного мата или кабеля для размещения в пространстве? Большинство проектов предполагает использование более одного мата, но это означает, что несколько матов подключаются параллельно термостату. Следует помнить, что вы не соединяете гирляндой последовательную проводку или удлиняете маты, а, скорее, комбинируете их, чтобы покрыть соответствующий квадратный метр.Купить сейчасМогу ли я вырезать, укорачивать или изменять форму ThermoFilm? ThermoFilm можно укоротить, вырезав на матах указанные промежутки. Утвержденные для резки участки будут четко описаны в прилагаемой документации. Хотя вы можете укоротить маты в полевых условиях, вы не можете изменить их форму, поэтому маты останутся прямоугольными по форме, и необходимо будет соответствующим образом спланировать вашу компоновку. Можно ли укоротить подводящие провода? Отводящие провода, также известные как холодные провода, потому что они не выделяют тепло, их можно разрезать, укорачивать или соединять с дополнительными проводами холодного вывода для их удлинения.Что мне делать с участками, не охваченными системой отопления? ThermoFilm имеет такой низкий профиль, что нет необходимости заполнять участки, которые не нагреваются, каким-либо материалом. ThermoFilm производит 11 ватт на квадратный фут отопления. Купить сейчас Сколько будет стоить эксплуатация этой системы? Стоимость эксплуатации — сложный вопрос, на который нужно ответить, поскольку тарифы на электроэнергию зависят от площади, изоляции дома и даже от времени суток . Кроме того, стоимость эксплуатации еще больше усложняется, потому что деньги, потраченные на ваше лучистое тепло, могут привести к чистой экономии общих затрат на коммунальные услуги из-за сокращения использования вашего традиционного HVAC, к которому добавляется тот факт, что вы будете тратить меньше на техническое обслуживание системы HVAC, полагаясь на электрическое лучистое тепло.Итак, учитывая нюансы описания эксплуатационных расходов системы электрического лучистого отопления, мы рекомендуем поговорить с одним из наших экспертов об эксплуатационных расходах вашего индивидуального проекта. Купить сейчас Насколько горячее становится ThermoFilm? Иногда мы хотели бы ответить на вопрос вопрос с дополнительным вопросом. Обычно нас спрашивают, насколько нагревается система по нескольким причинам, поэтому важно понимать, почему вы спрашиваете. Вы беспокоитесь о том, чтобы обеспечить достаточно тепла для адекватного обогрева вашего помещения? В таком случае правильно установленная пленка ThermoFilm может обеспечить разницу температур на 10–15 градусов по Фаренгейту выше температуры окружающей среды в комнате.На практике этого более чем достаточно даже в очень холодном климате. Мы уверены, что вы будете полностью удовлетворены теплом, производимым ThermoFilm. Вы беспокоитесь о том, что выбранный вами напольный материал будет слишком сильно нагрет? Если так, не бойтесь! ThermoFilm обеспечивает бережную, надежную и постоянную подачу тепла к материалу пола. Если вы нагреваете пол из более чувствительного к температуре материала, вы можете обеспечить здоровый пол с помощью соответствующего термостата.Просто позвоните нам, если вам нужны рекомендации. Наконец, мы настоятельно рекомендуем выбрать термостат с ограничителем температуры, если это одна из ваших проблем! Купить сейчас Как долго прослужит ThermoFilm? Как долго длится гарантия? ThermoFilm не требует регулярного обслуживания после правильной установки и при отсутствии помех (помните, что ваша излучающая система находится внизу, когда планируете реконструкцию!). Гарантия на нагревательные маты составляет 10 лет, но после 17 лет нахождения на рынке мы еще не видели, чтобы мат ThermoFilm выходил из строя из-за старости.Гарантия на термостаты, которые мы предлагаем, составляет 3 года, потому что мы используем только термостаты с защитой GFCI, которые в соответствии с национальными электрическими правилами рекомендуется заменять каждые 3 года. Заменить термостат просто, легко и недорого. Купите сейчас, я все еще не понимаю. Позвоните нам, напишите нам по электронной почте или напишите нам через наш веб-сайт! Наши штатные специалисты по обслуживанию клиентов будут рады помочь вам с вашим проектом. Купить сейчас

Характеристики матов ThermoFilm:

• Сделано в США
• Разработано для минимизации времени и труда
• Совместимо с большинством плавающие напольные покрытия
• Низкий профиль исключает необходимость в переходах
• ETL Перечислено в U. Южная и Канада
• Подогрев пола добавляет комфорта и ценности
• Умный в сочетании с термостатом WiFi
• Создан для жизни
• Умный в сочетании с термостатом WiFi
• При поддержке 10-летняя гарантия

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшими не означает просто превосходные продукты, это означает их подкрепление превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших тепловых приложений — наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа. Все это по конкурентоспособным ценам, что обеспечивает лучшую ценность для лучистого отопления.

Инновационная и надежная конструкция

Движение отрасли вперед с помощью инноваций, и здесь для долгосрочных целей с максимальной надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать советы.

Постоянная целостность

Наша репутация — один из наших лучших активов. Мы заработали эту репутацию, выполняя все обещания.

Теплые полы с воздушными трубами

Системы лучистого отопления сейчас очень распространены для бетонных полов, поскольку они обеспечивают очень сбалансированное и комфортное распределение тепла.Эти системы чаще всего являются гидравлическими, то есть нагретая жидкость перекачивается по трубам в бетоне, которые затем излучают тепло в дом.

Гидравлические излучающие трубки для пола без плиты © Ecohome

Вы можете увидеть видео-руководство по установке трубопровода Hydronic Radiant с подогревом ЗДЕСЬ

В качестве альтернативы вы можете обогреть пол с помощью электрических проводов, и это часто является наиболее доступным послепродажным решением для более счастливых ног.Даже в новых домах с принудительным воздушным отоплением коврики с электрическим обогревом иногда устанавливают под плиткой на полу в ванных комнатах для дополнительного комфорта. То, чего вы не видите, так это полы с подогревом воздуха.

Электрический провод излучающий теплый пол © Ecohome

Как заставить работать полы с воздушным отоплением:

С тех пор, как в домах были внедрены первые системы воздушного отопления, предпринимались попытки распределить это тепло через системы полов, но зачастую они терпели неудачу.Наиболее проблемными из них были попытки утеплить бетонные полы стандартными металлическими воздуховодами от печей с приточным воздухом.

Обрушившийся воздуховод © Inspectapedia

Заливка воздуховодов в бетон, которые не должны выдерживать вес, часто приводила к их разрушению, что приводило к полной неэффективности системы отопления. Не разрушившиеся воздуховоды рисковали заполниться водой или, по крайней мере, влагой.Это приводило к коррозии и засорам, поэтому даже системы, которые сначала работали, подвергались риску недолгого срока службы.

Корродированный воздуховод © Inspectapedia

Что касается систем, которые действительно работали и в то время, когда они работали, они могли бы предложить хоть какой-то успех в обогреве полов, но это вызвало проблемы с качеством воздуха. Эти импровизированные системы подогрева пола функционировали аналогично любой другой системе с принудительным воздуховодом, в которой воздух из дома циркулировал через вентиляционные отверстия и возвращался холодный воздух.

Циркуляция воздуха из дома через эти напольные каналы приводила к тому, что обычная пыль и мусор, которые можно найти в любом доме, скапливались в этих напольных каналах, а со временем создавалось скопление органических веществ.

Изображение корродированного вентиляционного отверстия через Inspectapedia

Летом, когда системы не работали, заполненные пылью воздуховоды, встроенные в прохладные влажные бетонные полы, создавали идеальную среду для развития плесени.Осенью, когда системы были снова активированы, воздух, циркулирующий через грязные и заплесневелые воздуховоды, распространял бы твердые частицы и споры плесени по всему дому. Информацию о важности качества воздуха в доме и о том, как его улучшить с помощью систем вентиляции ERV и HRV, см. ЗДЕСЬ.

Во время инспекций с помощью телекамер с дистанционным управлением были сделаны еще менее интересные открытия, включая змей, насекомых, мертвых грызунов и их экскременты. Если вы действительно хотите , вы можете прочитать об этом здесь.

Как можно исправить эти недостатки:

• Сделайте это герметичной замкнутой системой, чтобы воздух в системе отопления не обменивался с воздухом в доме.
• Установить нержавеющий воздуховод.
• Выдержите бетон от влаги перед активацией системы.

Компания Legalett, возникшая несколько десятилетий назад в Швеции, теперь производит и продает системы теплых полов по всей Северной Америке. Это единственная известная нам компания, которая предоставляет эту систему; если кто-то знает других, сообщите нам об этом в разделе комментариев внизу.

Почему система лучистого пола Legalett работает:

Системы лучистого теплого пола Legalett полностью залиты бетоном, включая коробку обогревателя. Это система с замкнутым контуром, в которой воздух проходит через 2- или 4-дюймовые трубы из ПВХ (которые не вызывают коррозии), поэтому пыль из воздуха в доме не попадает в систему. Здесь нет открытых форточок, поэтому нет точки доступа для грызунов и насекомых.

После заливки бетона Legalett требует, чтобы полы были выдержаны с помощью строительного обогревателя под открытым небом (входит в комплект поставки системы), который поддерживает температуру 28 ° C в течение 3 недель, прежде чем будут установлены постоянные обогреватели.Это удаляет влагу из бетона и предотвращает коррозию металлических компонентов в корпусе нагревателя.

Преимущества лучистых полов с воздушным обогревом перед водяными:

• Нагревательные элементы Legalett встраиваются в пол вместе с трубами, поэтому им не требуется стена в механическом помещении для размещения котлов и коллекторов. Доступ к агрегатам осуществляется через небольшой люк, заподлицо с бетоном, и их можно разместить в любом месте дома — в механическом помещении, под приборами или в чулане.
• Металлическая рама коробки жестко смонтирована и встроена в бетон для размещения нагревательных элементов, сами нагревательные блоки подключаются непосредственно к корпусу, что позволяет легко снимать для обслуживания.
В нагревателях
• используются стандартные детали, поэтому в будущем, когда истечет гарантия, блоки можно будет легко снять и отремонтировать в любой мастерской по ремонту электроники с использованием общедоступных деталей.
• Первые 10–12% выходной мощности каждой зоны полностью изолированы, вторые 10–12% — полуизолированы — это заставляет самый горячий воздух двигаться дальше по трубам, чтобы более равномерно распределять тепло по полу.
• Поскольку система полностью встроена в пол, тепло также полностью удерживается в полу, поэтому в механическом помещении не происходит накопления тепла, как это обычно бывает с жидкостными системами.
• Воздух с пониженной производительностью должен удерживать тепло по сравнению с водой, что снижает риск перегрева.
• При установке гидравлической системы трубок необходимо проявлять особую осторожность, поскольку случайное протыкание трубы приведет к неэффективности системы. Система трубок с воздушным обогревом не находится под давлением, и жидкость не вытекает, поэтому случайное попадание винта в воздушную трубку не имеет значения.
• Каждая система и компоновка зон спроектированы специально для равномерного отвода тепла. Предоставляется подробный список разрезов и инструкции, что делает установку простой и быстрой.
Системы
• могут использоваться вместе с тепловыми солнечными воздухонагревателями, которые менее опасны (и дешевле), чем тепловые солнечные водонагреватели.

Изоляционные воздуховоды возле выхода из нагревательной коробки для лучшего распределения тепла © Ecohome

Может ли лучистый пол с подогревом обеспечить все необходимое тепло для дома?

Теоретически да, но он не будет соответствовать требованиям Строительного кодекса Канады.Согласно нормам, вентиляционный воздух не может подаваться в здание при температуре ниже 17 ° C на уровне пола и не ниже 13 ° C из вентиляционных отверстий, расположенных высоко на стенах или потолке. Из-за этого каждая полностью канальная система вентиляции в доме с любым типом лучистого тепла потребует дополнительного обогрева для нагрева вентиляционного воздуха до температуры окружающей среды.

Стоит отметить: это требование в кодексе не имеет ничего общего с тем, способна ли система отопления обеспечивать полную тепловую нагрузку здания, это просто о комфорте и обеспечении того, чтобы мы не получали травм от ходьбы. мимо вентиляционного отверстия, доставляющего воздух с леденящей до костей температурой 16 ° C.

В традиционных системах отопления, таких как печи с принудительной подачей воздуха, вентиляционный воздух обычно смешивается с уже нагретым воздухом в помещении для достижения указанных выше температур. Поскольку эта опция недоступна для систем лучистого отопления, для вентиляции необходимо использовать подогреватель. Большинство систем HVAC предлагают это, и это не дорогостоящее обновление.

Могут ли теплые полы с воздушным обогревом обеспечивать достаточно тепла?

Да, могут. Хотя правда, что вода может переносить гораздо больше тепла, чем воздух, это не значит, что ее недостаточно.Реактивный двигатель Boeing может обеспечить большую мощность, чем 4-цилиндровый двигатель Toyota, но если бы вы покупали Toyota и у вас был выбор между этими двумя двигателями, что бы вы выбрали? Больше не всегда лучше. Любая система отопления дома должна быть спроектирована и рассчитана с учетом тепловой нагрузки конкретного здания.

В герметичном и хорошо изолированном бунгало, оборудованном ERV или HRV с встроенным подогревателем свежего воздуха (в соответствии с требованиями кодекса), система обогрева пола Legalett может обеспечить все дополнительное тепло, которое требуется зданию при нормальной эксплуатации.Они обеспечили полную тепловую нагрузку (без учета подпиточного тепла) для зданий площадью до 35 000 квадратных футов.

Система подогрева пола — это только часть того, что предлагает компания, они поставляют инженерные комплекты плит перекрытия и установили более 2 миллионов квадратных футов в Северной Америке.

2-дюймовые трубки с воздушным подогревом © Legalett

Отопление электричеством, но без пиковых расходов:

Дополнительное преимущество, которое может быть реализовано с любым бетонным полом с подогревом (воздушным, электрическим или водяным), заключается в том, что сам пол действует как тепловая батарея. Нагретой бетонной плите потребуется много времени, чтобы остыть, достаточно долго, чтобы выдержать часы пик.

Полы можно держать на таймере, который может включаться не ранее 19:00 и снова выключаться к 7:00, чтобы избежать пикового дневного режима. Хорошо утепленный теплый бетонный пол может легко поддерживать тепло в доме в течение 12 часов, позволяя отапливать дом электричеством по доступной цене в регионах с высокими пиковыми тарифами на электроэнергию без использования ископаемого топлива.

.

No related posts.
