Силовые кабели. Виды и структура. Характеристики и маркировки

Силовые кабели предназначены для передачи переменного тока от энергетических и коммунальных предприятий к потребителю. Преимущественно рассчитаны на напряжение до 10-35 кВ, но есть марки, которые выдерживают напряжение до 220 и 330 кВ. К силовому кабелю могут подключаться стационарные объекты и передвижные установки.

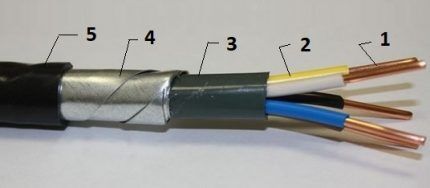

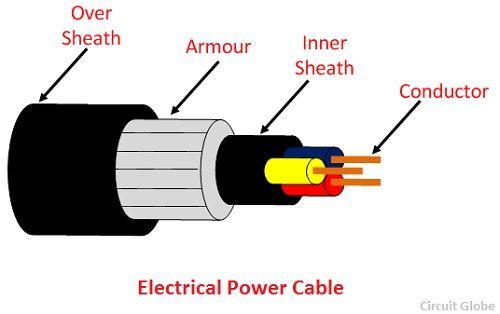

Структура силового кабеля

Устройство силового кабеля зависит от сферы его применения, но есть четыре основных элемента, без которых не обходится ни одна марка. Современные силовые кабели состоят из следующих частей:

Токопроводящих жил.
Изоляции каждой жилы.
Оболочки.
Наружного защитного покрова.

Общая изоляция называется поясной. Количество токопроводящих жил варьируется от одной до пяти. Они могут быть круглыми, треугольными и секторными, состоящими из одиночной проволоки или нескольких переплетенных проволок. Их прокладывают параллельно в кабеле или скручивают.

Зачастую присутствует нулевая жила, которая выполняет функцию нулевого проводника, и провод заземления для защиты от утечек тока. Применяют также экран, который ослабляет влияние электромагнитных полей, и делает симметричным поле, возникающее вокруг проводника. В дополнение к этому экран повышает прочность изоляции и защищает от внешнего воздействия среды.

Там где возникает повышенный риск механического повреждения, применяют бронированные кабели.

Они покрыты стальными лентами или оплеткой, противостоящей зубам грызунов, случайному воздействию ручного инструмента, пережатию горными породами и прочее. Чтобы ленты не повредили внутреннюю оболочку, делают специальную подушку под броню.

Жилы силового кабеля бывают алюминиевыми или медными. Алюминиевые жилы площадью поперечного сечения до 35 мм кв. включительно делают из одиночной проволоки. Если площадь сечения составляет 300-800 мм кв., то используют несколько алюминиевых проволок. В промежуточном значении площади (до 300 мм кв.) применяют как одну, так и несколько проволок.

С медью ситуация обстоит немного иначе. Однопроволочные жилы делают до площади 16 мм кв., а многопроволочные – 120-800 мм кв. Если же площадь сечения составляет 25-95 мм кв., то используют как несколько, так и одну проволоку.

У нулевой жилы площадь поперечного сечения уменьшена. Ее размещают между другими жилами, маркируют синим цветом при трехфазном токе.

Почему медный кабель лучше

Основное преимущество алюминиевого кабеля или провода состоит в его невысокой цене. Алюминий – недорогой и доступный проводник, который используют для протяженных линий электропередач.

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

Медь более пластична, поэтому не ломается при частых перегибах.
Алюминиевые контакты часто ослабевают и плавятся из-за повышенного контактного сопротивления, медные контакты значительно надежнее в этом плане.
Удельное сопротивление меди меньше, а значит электрическая проводимость больше, и медный провод может выдерживать большие нагрузки, чем алюминиевый при одинаковом сечении.

Все это является причиной замены алюминиевых проводов медными при сечении до 16 мм кв. Провода с большим сечением тоже можно менять, но цена такой замены будет высокой из-за высокой стоимости меди.

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

Количеству жил (1-5).
Материалу жилы (медь, алюминий).
Площадью поперечного сечения.
Типу изоляции.

В соответствии с этими характеристиками будет меняться рабочее напряжение, на которое рассчитан кабель, диапазон температур его применения и срок службы.

Так, кабель с изоляцией из сшитого полиэтилена можно использовать при температурах в диапазоне -50…+50 °C. Его срок службы достигает 30 лет. Рассчитан на работу под напряжением до 330 кВ.

Силовые кабели с бумажной изоляцией применяют для электросетей с номинальным напряжением до 35 кВ, с резиновой изоляцией – для сетей постоянного тока напряжением до 10 кВ, с ПВХ оболочкой – для сетей переменного тока с номинальным напряжением до 6 кВ.

Разновидности изоляции

На каждую жилу накладывается изоляция, чтобы не допустить электрического пробоя. Помимо этого существует поясная изоляция, наложенная поверх всех вместе применяемых в кабеле жил.

Устаревший способ изоляции – бумага с пропиткой. Современные силовые кабели снабжают преимущественно полимерной изоляцией и резиновой.

Пропитку бумажного кабеля делают из синтетических изоляционных смол или вязкого состава канифоли и масла с добавлением других составляющих. У таких кабелей есть ограничения по применению на участках трассы с большим перепадом высот, поскольку при нагревании смола стекает вниз. Для прокладки на вертикальных участках можно применять кабеля с бумажной изоляцией и пропиткой повышенной вязкости.

Для прокладки сетей переменного тока напряжением до 1кВ и постоянного, напряжением до 10 кВ, можно применяют силовые кабели с резиновой вулканизированной изоляцией. Резину накладывают сплошным полотном или в виде лент.

Полимерная изоляция представляет собой слой поливинилхлорида (ПВХ) или сшитого полиэтилена (СПЭ). В целях пожарной безопасности используют специальное покрытие, не поддерживающее горение.

Применение полиэтилена делает кабель более легким и гибким. Он устойчив к влиянию ультрафиолета, низких температур, выдерживает нагревание до +90°C. Силовые кабели с полиэтиленовой изоляцией можно прокладывать на сложных трассах. Благодаря простой прокладке себестоимость монтажных работ снижается.

Маркировка

Чтобы было удобно определять назначение каждой жилы кабеля, предусмотрена цветовая маркировка изоляции. Увидев провод определенного цвета, электрик сразу понимает, куда его можно подсоединить.

В разных странах маркировка может немного отличаться, но существуют Международные стандарты, и мировые производители стараются их придерживаться.

В однофазных сетях жила с нулевой фазой и заземляющая жила также обозначаются синим и желто-зеленым цветом. Фазную жилу обычно делают коричневого или черного цвета, но встречаются и другие варианты (красный, белый, серый и т.д.).

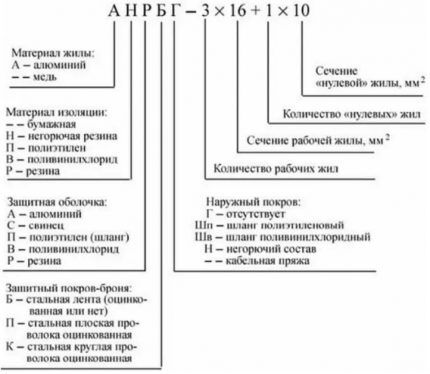

В соответствии с ГОСТом предусмотрена буквенная маркировка:

В самом начале маркировки стоят 4 или 3 буквы. Если первая буква А – то применяется алюминиевая жила. Если буквы А нет, то жила медная.
Следующая буква указывает на материал изоляции всего кабеля. В – винил (поливинилхлорид), Р – резина.
Затем идет буква, указывающая на изоляцию каждой жилы. Расшифровка такая же, как для изоляции кабеля.
Третья (или четвертая) буква указывает на особенности внешней оболочки. А – асфальтовая оболочка, Б – бронированные свойства, Г – голый, незащищенный кабель.
После заглавных могут идти маленькие буквы «нг». Они означают, что кабель негорючий. Шв говорит о том, что наружный покров – ПВХ шланг, Шп – полиэтиленовый шланг.

Зная все обозначения, можно без проблем расшифровать загадочную маркировку ВВГ-нг, АВБ или что-то подобное.

Цифры обозначают следующее:

Количество жил.
Площадь сечения в мм кв.
Напряжение в вольтах.

У изделий иностранного производства своя буквенная маркировка. Согласно немецкому стандарту буквой N обозначают силовой кабель, Y – изоляция из ПВХ, HX – изоляция из сшитого полиэтилена, С – медный экран, RG – броня.

Известные марки

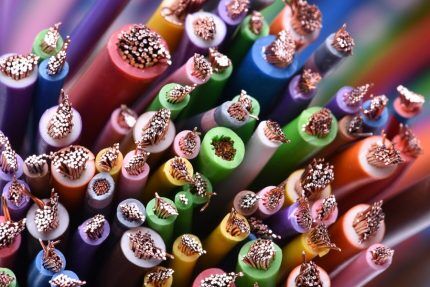

Строение жил большинства кабелей одинаковое. Они могут состоять из нескольких тонких переплетенных проволок или из одной цельной проволоки большего диаметра. В случае переплетения конструкция получается более гибкой, при равном диаметре сечения и материале проводящие свойства не отличаются.

Важную роль играет изоляция, поскольку от ее свойств зависит, в каких условиях можно эксплуатировать кабели.

Наиболее известны силовые кабели АВВГ и ВВГ. Первый имеет алюминиевые жилы, изоляцию и внешнюю оболочку из ПВХ. Его можно использовать для сетей номинальным напряжением 0,6-1 кВт, частотой 50 Гц, прокладывать в помещениях и в земле, коллекторах, траншеях. Второй снабжен медными жилами, область применения такая же. Марка ВВГнг отличается устойчивостью к горению. ВВГп представляет собой плоскую модификацию, удобную для монтажа.

NYM – усовершенствованный аналог силового кабеля ВВГ с заполнением из мелованной резины, которая противостоит горению. Однако от прямого воздействия солнечного света кабели надо защищать, поскольку ПВХ неустойчиво к влиянию ультрафиолета.

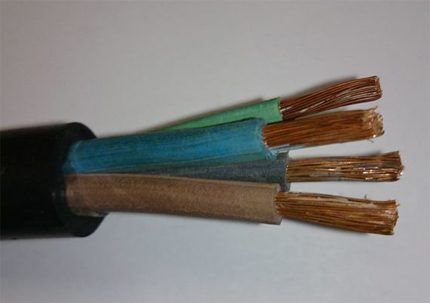

Широко известна марка гибкого круглого кабеля КГ. Его делают с медными жилами, резиновой изоляцией каждой жилы и общей. Первый слой изоляции может быть из ПЭТ (полиэтилен). Применяют для подключения переносных электрических установок, сварочных аппаратов, садовой и снегоуборочной техники и других мобильных электрических устройств.

К бронированному виду кабелей относится марка ВБбШв. Жилы могут быть как медными, так и алюминиевыми (в этом случае добавляется буква А). Диапазон сечения жил 1,5…240 мм кв. Применяется для прокладки под землей к зданиям и сооружениям, монтируется внутри помещений, разрешена прокладка в местах повышенной взрывоопасности.

Силовой кабель — виды, типы изоляции, особенности конструкции, обзор популярных марок

Под силовым кабелем понимается большая группа кабелей с различными конструктивными и электрическими характеристиками. Силовые кабели необходимы для передачи электроэнергии (3-х фазного тока)от источника до конечного потребителя. От подключаемого объекта и условий монтажа силового кабеля зависит выбор типа силового кабеля. К выбору силового кабеля нужно подходить очень тщательно. Обычно при строительстве тех или иных объектов составляется проект электрических сетей, в котором указываются требуемые характеристики кабеля исходя из количества подключаемых объектов, мощности, длины линии и множество других параметров в соответствии с которыми подбираются кабельные марки. В данной статье мы попробуем разобраться, какие силовые кабели бывают, охарактеризовать каждую группу силовых кабелей, в частности их применение, конструктивные особенности и наиболее популярные марки.

Силовые кабели. Классификация

Для удобства силовые кабели можно классифицировать по ряду признаков:

По напряжению:
-силовые кабели на низкое напряжение: 0,66 кВ, 1кВ, 3кВ, 6кВ, 10 кВ, 20 кВ, 35 кВ;
— силовые кабели на высокое напряжение: 110 кВ, 220 кВ, 330 кВ, 380 кВ, 500 кВ, 750 кВ и выше;
По материалу изоляции: — пластмассовая;
-полиэтиленовая;
— резиновая;
-бумажная;
По материалу и форме токоведущих жил: — алюминиевые;
-медные; -круглая, секторная или сегментная форма жил

Приведенная укрупненная классификация наиболее распространенная в кабельной среде. В соответствии с ней можно выделить следующие группы силовых кабелей:

— распространенный тип кабеля как в промышленности, так и в быту. ПВХ или поливинилхлорид представляет собой твердый полимер с невысокими электроизоляционными свойствами, однако с хорошей устойчивостью к воздействию кислот, щелочей, солей, влаге. Длительная рабочая температура силовых кабелей с ПВХ изоляцией может составлять +80-90 С. При более высоких температурах ПВХ начинает плавиться с выделением опасного хлороводорода.Также ПВХ ухудшает свои свойства на солнечном свете. Для снижения отрицательных свойств ПВХ в него добавляют специальные добавки, делая его негорючим, нетоксичным и более стойким к агреесивным воздействиям.
Наиболее популярные марки силовых кабелей с ПВХ изоляцией (перечислим из медных): ВВГ,

назначение, разновидности, какие провода бывают, марки

Кабель, провод, шнур — все это специализированная продукция, которая выпускается в большом ассортименте. Причем существует множество разновидностей подобных изделий в зависимости от их назначения, сферы применения, составляющих, используемого материала жилы и покрытия.

В основном это бытовые провода, хотя допускаются и другие варианты. Прежде чем приобретать тот или иной кабель, необходимо разобраться во всех отличиях параметров, свойств, характеристик.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

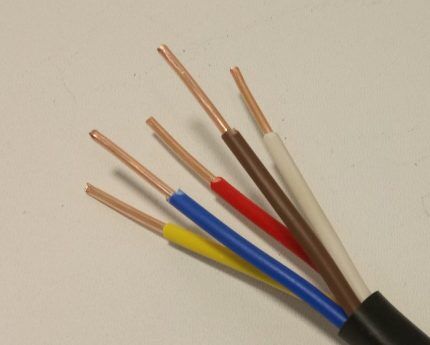

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

АВВГ. Бывает многожильным или одножильным алюминиевым.
ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.

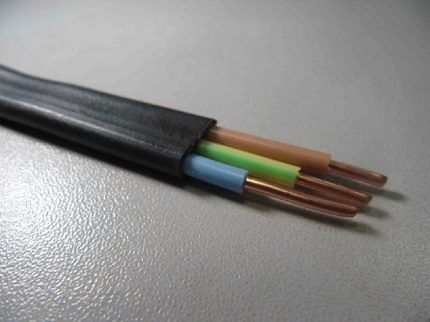

ВВГп. Это плоский защищенный провод.
ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

АВББШв. Внутри жилы из алюминия.
ВББШвнг. Не горит.
ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

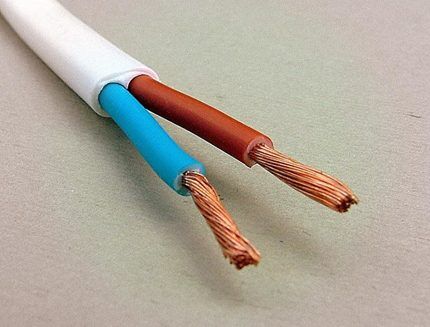

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

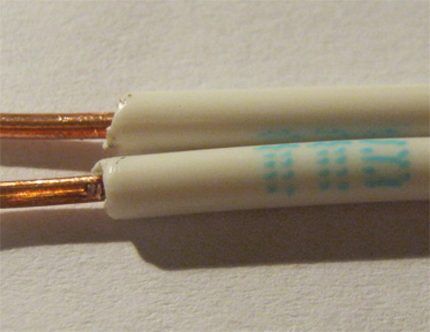

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

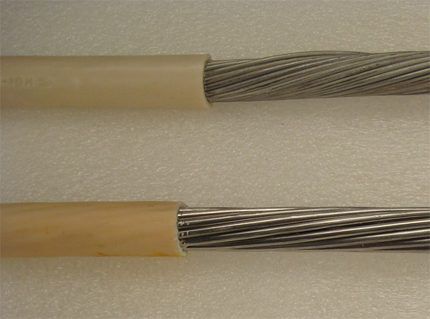

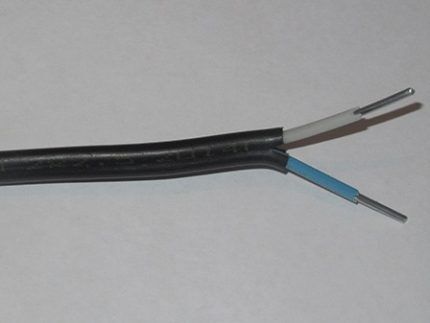

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

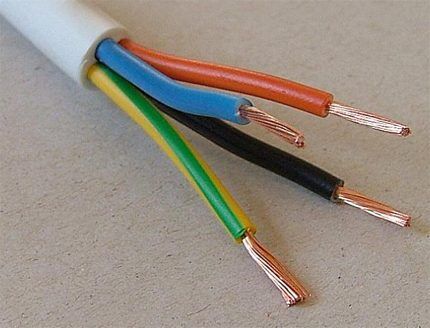

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Шнуры

Шнур представляют собой одновременно гибрид между кабелем и проводом, который имеет внутри несколько жил. Отличается гибкостью, устойчивостью к перегибам, так что подходит для долгой эксплуатации.

Предназначаются шнуры для соединения источников питания с приборами, которые можно переносить с места на место: настольные лампы, чайники и пр.

Профессиональные инструменты тоже подключают с помощью шнуров. Но их называют тогда кабелями питания.

Монтажные провода

Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:

РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.

Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.).

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Антенный кабель

Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Акустический кабель

Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.

Применяют такие разновидности:

ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.

Виды кабелей, проводов: их назначение

Современная промышленность, выпускающая электротехническую продукцию, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид электрического кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Любой человек, решивший выполнить монтаж электропроводки на личном дачном участке, в собственной городской квартире или частном доме вскоре поймет, что для таких работ чаще всего используются медные проводники и намного реже алюминиевые. Других вариантов просто не существует, хотя металлов с низким сопротивлением току достаточно много.

Почему медь и алюминий? Да все очень просто! Это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной!

Кабельные изделия и провода для монтажа электрической проводки в жилых и других объектах делятся на несколько типов и видов: мощные силовые кабели, специальные самонесущие кабели, электрические провода для скрытой и открытой проводки, монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам. В этой статье будут рассмотрены основные типы и виды, технические параметры и другие характеристики электрических проводов и кабелей, которые применяются при выполнении работ по монтажу электропроводки и подключению к сетям электропередач частных домов, квартир, дач и других объектов недвижимости.

Внимание! Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность вашей недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуем тщательно выбирать электротехническую продукцию, соответствующую требованиям ПЭУ (правилам устройства электроустановок).

Силовые кабели

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

одной или нескольких металлических жил, предназначенных для передачи тока;
изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя разнообразные дополнительные элементы, такие как поясная внешняя изоляция, экранирующий слой, броню с подушкой под нее. Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель — особенности маркировки

Свойства и конструктивные особенности силовых кабелей, а также сферы применения определяются маркировкой кабельной продукции. На сегодняшний день существует два вида маркировки таких изделий: цветом или буквами. В Российской Федерации используется буквенная, где каждый символ и его расположение имеет определенное значение. Первый знак обозначает материал жилы и если это «А», то она изготовлена из алюминия, а если буква отсутствует, то из меди. В нижеприведенной таблице представлена очередность знаков маркировки, их буквенное обозначение и расшифровка.

Номер знака в маркировке силового кабеля	Назначение символа	Расшифровка символа
1	Материал токоведущих жил	А — алюминий Знак отсутствует — медь
2	Материал изоляционного слоя	В — поливинилхлорид Ц — пропитанная бумага НР — негорючая резина П — термопластичный полиэтилен
3	Тип внешней оболочки жил	С — свинцовый сплав А — алюминиевый сплав О — отдельная оболочка для каждой жилы П — полиэтилен или полимер В — поливинилхлорид
4	Броневая защита	Б — две ленты из стали с покрытием Бн — то же с негорючим покрытием БбГ — профилированная лента из стали К — круглая оцинкованная проволока П — то же с плоской проволокой
5	Экранировка	Э — медная по изолированной жиле Эо — общий медный для трех жил г — набухающей в воде лентой га — полимерно-алюминиевой лентой
6	Дополнительные характеристики	нг — не горит нг LS — не горит, низкое дымовыделение Г — гибкий кабель

Если в маркировке отсутствует какой-либо из элементов, значит, его просто нет на силовом кабеле. Допустим, вы не видите обозначения брони, значит она отсутствует. Представленная буквенная маркировка актуальна не только для силовых кабелей, но и других видов проводов, с небольшими изменениями и дополнениями. Ниже мы рассмотрим основные и самые популярные марки силовых кабелей, которые выпускает электротехническая промышленность.

Кабель ВВГ

Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. Если обратиться к маркировочной таблице, представленной выше, то ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. Количество жил изделия может быть от двух единиц до пяти. Срок службы данной продукции может достигать свыше 30 лет.

ВВГ

Силовой кабель ВВГ выпускается в разных исполнениях: АВВГ — с токоведущими проводниками из чистого алюминия, ВВГнг — в защитном кожухе из огнеупорного материала, ВВГп — изделие плоского вида и другие. Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN, технические параметры которого представлены нижеследующем разделе.

Кабель NYM

Силовой кабель NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять данное изделие, не должно превышать 660 вольт. Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

NYM

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ. Внешняя и внутренняя изоляция изделия изготовлена из термостойкого ПВХ (поливинилхлорида). Ее цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Кабель СИП

Силовой кабель СИП — это самонесущий электрический провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности. Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

СИП

Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил. К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. Силовой кабель СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее. Без этих дополнительных элементов невозможно выполнить монтажные работы.

Кабель ВББШв

Это изделие относится силовым кабелям с броней и токоведущими проводниками из меди, которые производятся как в монолитном, так и в многопроволочном исполнении. Конструкция кабеля может насчитывать от 1 до 6 токоведущих жил, каждая из которых заключена в собственную изоляцию из ПВХ, а сверху они закрыты общей оболочкой из того же материала. Площадь сечения проводников колеблется от 1.5 до 240 кв. мм. Главной особенностью ВББШв является наличие между внешней защитной оболочкой и токоведущими жилами слоя брони, изготовленной из двух стальных лент.

Этот кабель рассчитан на эксплуатацию в широком диапазоне температур от –50 до +50 °C при влажности окружающей среды до 98%. Изоляция изделия устойчива к воздействию влаги и агрессивных сред. Бронированный кабель ВББШв предназначен для монтажа электрических сетей как в подземном варианте, так и на открытом воздухе в защитных оболочках, для исключения негативного воздействия солнечных лучей. ВББШв может эксплуатироваться в сетях с максимальным напряжением переменного тока до 6 тыс. вольт.

Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Виды электрических проводов и шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. Кабель предназначен для передачи тока большой мощности. Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей: монтажа внутренних электрических сетей, подключения приборов и оборудования, заземления и во многих других случаях. Ниже мы рассмотрим конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

Провод ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлена из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от –15 до +50 °C с напряжением в сети до 250 В. Электрический провод ПБПП (ПУНП) используется при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

Важно! В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. Они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции будьте осторожны, так как достаточно часто встречается неправильная маркировка проводов этих марок!

Провод ППВ и АПВ

Провод ППВ — это плоское электротехническое изделие с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия от –50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

ППВ

АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

Провод ПВС

Шнур-провод ПВС — это самое востребованное электротехническое изделие, предназначенное для подключения к электрическим сетям осветительного оборудования, бытовой техники и других устройств, потребляющих электроэнергию. Конструкция провода многожильная, содержащая от 2 до 5 токопроводящих медных проводников. Жилы изделия многопроволочные, что придает ему отличную гибкость. Они покрыты изоляционным слоем из ПВХ и помещены в литую оболочку из того же материала, который герметично заполняет внутренний объем между жилами.

ПВС

Провод ПВС круглый с плотной текстурой. Площадь сечения проводников от 0.75 до 16 кв. мм. Напряжение в сети до 380 В, а температура эксплуатации от –20 до +40 °C. Оболочка изделия, как правило, белого цвета, а изоляционный слой токоведущих жил цветной. Благодаря исключительной гибкости, шнур ПВС имеет высокую стойкость к механическим нагрузкам на изгиб. Модификация изделия с маркировкой ПВС У разработана для эксплуатации при низких температурах до –40 °C.

Рекомендация! Нормы ПЭУ не запрещают использование шнура ПВС для прокладки скрытой электропроводки, организации заземления и подключения электрических розеток. Но если вы решили использовать этот провод именно для таких целей, то следует знать, что его нельзя использовать на открытом пространстве и, конечно, укладывать в землю.

Провод ШВВП

Шнур-провод ШВВП предназначен для подключения бытовой техники и приборов к электрической сети. Главная его функция — это шнур присоединения маломощного оборудования через розетку к сети. Оболочка изделия изготовлена из обычного винила, из того же материала выполнен изоляционный слой каждой токоведущей жилы. Проводники тока многопроволочные, медные с площадью сечения от 0.5 до 0.75 кв. мм., их количество две или три. Изоляция шнура не имеет высокой прочности, поэтому при высоких нагрузках его лучше не применять. ШВВП по конструкции плоский, оболочка абсолютно белого или черного цвета, изоляция токоведущих жил цветная. Температура эксплуатации от –25 до +70 °C.

Кроме подключения бытовых приборов небольшой мощности и изготовления простых удлинителей, шнур ШВВП часто используют в системах контроля и автоматизации для запитывания слаботочных цепей. Гибкость изделия очень важный параметр, который позволяет применять провод в разнообразных сферах. К тому же ШВВП устойчив к агрессивным средам и может выдерживать влажность воздуха до 98%, что делает его влагостойким.

Важно! Площадь сечения жил проводов для монтажа электропроводки и подключения бытовых приборов зависит от силы тока, протекающего через них при максимальной нагрузке. Эту величину необходимо рассчитать и выбрать проводник с ближайшим большим значением площади сечения.

Заключение

В этой статье мы рассмотрели основные виды кабелей и проводов для передачи электрической энергии как в быту, так и на других объектах недвижимости. Разумеется это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, но самая популярная на рынке. Перечислить все типы и виды проводов и кабельных изделий в ограниченном объеме статьи просто невозможно, но самые популярные марки, их маркировку и технические характеристики вы теперь знаете, что наверняка поможет вам при выборе такой продукции!

Видео по теме

Хорошая реклама

Что такое силовой кабель, для чего он служит и где используется

Определение

Силовой кабель – в широком смысле, это кабель для передачи электрической энергии, подключения потребителей к питанию от распределительных щитов промышленных и коммунальных объектов. Традиционно принято считать, что провод для подключения осветительных приборов, имеющий сечение менее 1,5 кв.мм является осветительным, а кабель для подключения более мощных приборов – силовым (к таким также не относят, акустический провод для усилителя, сетевой для компьютера, телевизионный).

Мнение эксперта

Евгений Попов

Электрик, мастер по ремонту

В некоторых случая и провод освещения называют питающим. Например, при подключении мощных осветительных приборов. Также справедливо называть силовым кабелем витую пару для ретро-проводки.

Понятие жилы в электропроводке

Устройство силовых кабелей включает пластичные жилы из металлических сплавов. Сердечник может быть однопроволочным либо многопроволочным. Различается конфигурация сечения элемента (плоская, секторная). Важной характеристикой является площадь сечения жилы.

Конструкция силового кабеля

Наличие брони, экрана и его материал, тип изоляции, степень гибкости, число жил и сечение силового кабеля определяют его условия прокладки. Но вне зависимости от эти факторов кабель включает как минимум 3 конструктивных элемента:

токопроводящую жилу, по которой передается ток;
изоляцию токопроводящей жилы, которая предотвращает междуфазное короткое замыкание;
наружную оболочку, которая служит для защиты от механических повреждений и попадания влаги;

Для придания кабелю той или иной степени защиты и улучшения характеристик в конструкции могут быть использованы:

внутренняя экструдированная оболочка для придания кабелю правильной круглой формы и одновременно выполняющая роль поясной изоляции;
броня из двух стальных оцинкованных лент наложенных с перекрытием не менее 50%, обеспечивающих защиту от механических повреждений.

Токопроводящая жила

Алюминий или медь – это два основных материала, которые используют для изготовления токопроводящих жил. Выбор этих материалов обусловлен их высокими токопроводящими свойствами (низким сопротивлением).

В электрическом проводе может быть различное количество жил различной формы. Они могут состоять из одиночных проволок или с многопроволочными медными жилами.

Защитная оболочка

По характеру и составу защитной оболочки выделяют несколько основных видов исполнения:

резиновая;
полиэтиленовая;
маслопропитанная бумажная;
поливинилхлоридная.

С резиновой изоляцией используют при монтаже систем при максимальном напряжении на 10 кВ. Достоинствами данной изоляции является низкое впитывание влаги и хорошая гибкость, упрощающая монтаж сложных трасс. Главный недостаток – невозможность использовать в открытых сетях, в связи с неустойчивостью этого вида изоляции к ультрафиолетовым лучам и озону.

Силовой кабель с изоляцией из сшитого полиэтилена используется в сетях с любым напряжением и разделяется на группы по величине максимального напряжения. Первая группа используется при напряжении от 6 до 32 кВ, вторая – от 45 до 150 кВ и третья от 220 до 330 кВ. Такое покрытие выдерживает очень высокую температуру и влагу, а также имеет небольшой вес в сравнении с другими типами.

С маслопропитанной бумажной изоляцией электрический силовой кабель применяется для передачи электрической энергии в сетях с напряжением до 35 кВ. Для дополнительной защиты от влаги, механических и химических воздействий на бумажную изоляцию, в таком проводе имеется свинцовая оболочка. Алюминиевая оболочка не применяется в агрессивных химических средах, так как легко разрушается.

ПВХ — это один из самых распространенных на данный момент видов изоляционных материалов для электрического силового кабеля в бытовых и коммунальных сетях с напряжением до 660 Вольт, а также промышленных сетях низкого напряжения (1–6 кВ). Наибольшее распространение получила ввиду своей технологичности и низкой цены, а также высокой эластичности и негорючести.

Кабель помимо изоляции жил обычно имеет общую защитную оболочку, которая служит для объединения всех жил и защиты их от агрессивных сред, механических и других воздействий. Она так же выполняется из различных полимерных материалов, не проводящих электрический ток, может иметь различную толщину, гибкость и другие необходимые свойства.

Классификация силовых кабелей

Материал жилы

Как известно, в домашней проводке алюминий запрещен согласно ПУЭ:

2.1.49. Для стационарных электропроводок должны применяться преимущественно провода и кабели с алюминиевыми жилами. Исключения см. в 2.1.70, 3.4.3, 3.4.12, 5.5.6, 6.5.12-6.5.14, 7.2.53 и 7.3.93.

Исключений больше, чем правил: алюминиевые провода нельзя применять, если коротко, в чердачных помещениях, в некоторых устройствах подстанций, в щитовых устройствах, в цепях управления лифтами, в цепях освещения некоторых помещений, в общественных зданиях и помещениях, на взрывоопасных объектах.

Мнение эксперта

Евгений Попов

Электрик, мастер по ремонту

Однако, недавно вышел Приказ Минэнерго России от 16.10.2017 N 968 о использовании алюминиевой электропроводки, где указаны нормы на провода с жилами из алюминиевых сплавов. Там приведены правила использования алюминиевых жил и требования к химическому составу алюминиевых сплавов.

Тем не менее, кабелей конкретных марок сечением 2,5, 4,0, 6,0 мм², удовлетворяющих этому приказу и пригодных для использования в электропроводке 0,4 кВ, я пока не встречал.

Медные

Жилы из меди в соответствии с технологией изготовления производятся пластичными либо жесткими. Диаметр однопроволочных элементов составляет 16-95 мм², многопроволочных — 25-800 мм². Жилы с жесткой структурой имеют круглое сечение. Медные сплавы эффективны, надежны, долговечны, но отличаются высокой ценой.

Алюминиевые

Алюминиевые жилы имеют большую площадь сечения, отличаются небольшой электропроводностью. Провода мягкие, подвержены деформации, окислению, требуют регулярной проверки надежности соединений в электросети. Проводники из алюминиевых сплавов имеют жесткую структуру. Сечение проводов не должно превышать 1 мм². На жилых объектах алюминиевые жилы должны быть с площадью поперечного сечения не менее 16 мм².

Количество проволок в жиле

Чем больше в жиле проволок, тем больше она годна к многократному изгибу. Конечно, в этом смысле медь более предпочтительна. Но подождем ещё отзывы про новые алюминиевые сплавы!

С другой стороны, кабели с однопроволочными жилами (в их названии есть буквы “ож”) проще подключать. Многожильные требуют обязательной опрессовки наконечниками, а для этого нужен специальный инструмент и опыт работы.

Опрессовка многожильных проводов

Мнение эксперта

Евгений Попов

Электрик, мастер по ремонту

Плюс одножильных кабелей – дешевизна, и поэтому их прокладывают при стационарной и скрытой электропроводке.

Изоляция и пожарная безопасность

Современные кабели изготавливаются в основном с изоляционной оболочкой из поливинилхлорида (ПВХ). Если в кабеле несколько проволок (проводов), то кроме индивидуальной, он имеет и общую изоляцию, предохраняющую его от внешних воздействий. Качественный кабель всегда имеет общую изоляцию из нескольких слоев и материалов.

Силовые кабели подготовлены к монтажу

Кроме изоляционных свойств, очень важная характеристика изоляции кабеля – поведение при пожаре. Для этого изоляцию выполняют из специальных материалов и определенной конструкции. Обозначения таких кабелей на примере распространенного кабеля ВВГ:

ВВГ нг – негорючий,

ВВГ нг LS – с пониженным дымообразованием (Low Smoke), другое его название – FR LS – «FireResistance»

ВВГ нг (а) – универсальный пожароустойчивый.

В проектах на строительство обычно указывается марка кабеля, и наиболее распространенные сейчас кабели – ВВГ FRLS и его аналог NYM.

Прокладка

При прокладке кабелей нужно руководствоваться маркой кабеля и ПУЭ, глава 2.1.

Следует выделить важные моменты при прокладке кабелей:

Прокладка должна быть выполнена таким образом, чтобы минимизировать механические и атмосферные воздействия. В случае прокладки на открытом воздухе должны применяться специально разработанные для этого марки кабелей (например, СИП).

Кабель должен быть по возможности сменяемым. Это – требование ПУЭ 7.1.37. Впрочем, в том же пункте говорится, что в случае скрытой проводки внутри стен из негорючих материалов допускается проводку делать несменяемой.

Пример прокладки кабелей в цеху

Согласно ПУЭ 2.1.23, все места соединения проводов должны быть доступны. Поэтому их делают в распределительных или установочных коробках, а также в электрощитках, к которым должен быть доступ для осмотра, ремонта и обслуживания. Это требование часто не выполняют в угоду дизайну помещения.

Силовые кабели

одной или нескольких металлических жил, предназначенных для передачи тока;
изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
Важно! При выборе силового кабеля необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Силовой кабель — особенности маркировки

Номер знака в маркировке силового кабеля	Назначение символа	Расшифровка символа
1	Материал токоведущих жил	А — алюминий Знак отсутствует — медь
2	Материал изоляционного слоя	В — поливинилхлорид Ц — пропитанная бумага НР — негорючая резина П — термопластичный полиэтилен
3	Тип внешней оболочки жил	С — свинцовый сплав А — алюминиевый сплав О — отдельная оболочка для каждой жилы П — полиэтилен или полимер В — поливинилхлорид
4	Броневая защита	Б — две ленты из стали с покрытием Бн — то же с негорючим покрытием БбГ — профилированная лента из стали К — круглая оцинкованная проволока П — то же с плоской проволокой
5	Экранировка	Э — медная по изолированной жиле Эо — общий медный для трех жил г — набухающей в воде лентой га — полимерно-алюминиевой лентой
6	Дополнительные характеристики	нг — не горит нг LS — не горит, низкое дымовыделение Г — гибкий кабель

Кабель ВВГ

Кабель NYM

Кабель СИП

Кабель ВББШв

Мнение эксперта
Евгений Попов
Электрик, мастер по ремонту
Внимание! В верхней части статьи мы рассмотрели самые распространенные виды силовых кабелей, которые присутствуют на современном рынке. Кроме этой продукции, для полноценного монтажа электрических сетей необходимо использовать другой тип электротехнических изделий, которые можно назвать электрическими проводами, хотя это чисто условное разделение. Ниже мы рассмотрим не силовые кабели, провода и шнуры, предназначенные для монтажа электропроводки и других целей.

Срок службы

Срок службы кабеля регламентирован государственными нормативами (ГОСТ 16442-80, ГОСТ 18410-73 и т.д.), подразделяется на фактический и гарантийный.

Гарантия на изделие выдается производителем на срок, исчисляемый с начала использования конструкции. Порядок действует при соблюдении покупателем правил транспортировки, укладки, функционирования. Гарантия на провода с изоляцией из пластмассы составляет не менее 5 лет. На кабели с изоляцией бумажной выдается гарантия до 4,5 лет.

Срок годности кабеля представляет фактический период использования конструкции до разрешенных стандартом технических параметров. Фактическая продолжительность и период эксплуатации составляют для кабелей с пластмассовой изоляцией около 25 лет. Провода, имеющие изоляцию из пропитанной бумаги, можно эксплуатировать до 30 лет.

Заключение

Вам помогла данная статья?

Конечно!Нет

Источники:

https://samelectrik.ru/chto-takoe-silovoj-kabel-dlya-chego-on-sluzhit-i-gde-ispolzuetsya.html
https://odinelectric.ru/wiring/wires/chto-takoe-silovoj-elektricheskij-kabel-i-iz-chego-on-sostoit
https://www.boncom.by/papers/silovoj-kabel
https://SamElectric.ru/spravka/silovye-kabeli-podrobnyj-obzor.html
https://ProFazu.ru/provodka/cable-wire/vidy-kabelej.html

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Существующие многообразие кабелей и проводов в массе своей исчисляются трёхзначными числами. Поэтому описать весь ассортимент в рамках одной статьи не представляется возможным.

Между тем, расписывать все виды кабелей и проводов и их назначение вовсе необязательно. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать нужные сведения из характеристик, чтобы из многообразия кабельной продукции выбрать подходящий вариант согласно назначению.

Рассмотрим основные моменты, как можно научиться различать электропровода среди массива таких изделий, а также приведем описания наиболее востребованных проводов и кабелей.

Содержание статьи:

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

Изоляция кабеля.
Изоляция жилы.
Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным . На этот параметр оказывает влияние строение – сплошное или пучковое.

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

Изоляционный компонент проводов и кабеля

Неотъемлемая часть кабельно-проводниковых изделий – изоляция металлической токоведущей основы. Назначение изоляции вполне понятно – обеспечение изолированного состояния для каждой токоведущей жилы, предотвращение эффекта короткого замыкания.

Изоляционным материалом в большинстве случаев выступает материал – поливинилхлорид, показавший на практике вполне приемлемые качества при построении широко распространенных электрических сетей

В зависимости от назначения кабельных (проводных) изделий, изоляционная часть может иметь разное исполнение.

Диэлектрическим материалом могут выступать:

керамика;
стекло;
поливинилхлорид;
целлулоид;
полимеры и др.

Кроме защиты чисто электрического плана, изолирующий материал обеспечивает также механическую защиту, предохраняет провод (кабель) электрический от воздействия влаги и других разрушающих факторов.

Существует также специальное изоляционное построение, применяемое к электрическим проводам и кабелям, наделяющее продукцию «бронированными» или «антихимическими» свойствами.

Специальное исполнение – «бронированное», надежно защищает внутреннюю структуру, предотвращает проникновение влаги, выполняет роль буфера от механических перегрузок

Отличительные черты кабеля и проводя

Нередко в условиях непрофессиональной практики термин «кабель» приравнивается к любым видам электрических проводов. Между тем следует разделять понятия: «кабель» и «провод». И, прежде всего, разделение предусматривает фактор передаваемой мощности.

Кабель – изделие, структура которого объединяет, как минимум, три проводника в изоляции, дополнительно защищенных внутри оболочки специальным материалом – пергаментом, резиной, свинцом и т.д.

Провод – изделие, состоящее из одного, максимум, пяти проводников (шнур), для последнего случая объединенных общим кожухом.

Классическое строение силового кабеля: 5 – оболочка сборки защитная; 4 – бронированный слой; 3 – общая оболочка токоведущих металлических проводников; 2 – изоляция непосредственно проводников; 1 – металлический проводник

Приоритетное применение кабелей – объекты промышленно-хозяйственного назначения. Провода активно используются в быту, а также в других сферах.

Отдельно следует выделить оголённые провода, которые не имеют изоляции. Основное применение подобным изделиям находится при обустройстве централизованных линий электропередач.

Основные типы электрических проводов

Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Для бытового случая характерным является применение следующих видов проводов: ПБПП, ПБППг, АПУНП, ППВ, АППВ, АПВ, ПВ1 – ПВ3, ПВС, ШВВП.

Тип #1 – провод ПБПП (плоской формы)

Продукт с поливинилхлоридной изоляционной оболочкой, под которой скрыта цельнолитая жила из меди. Изготавливается этот электроматериал с жилами сечением 1,5 – 6,0 мм².

Исполнение плоской формы – достаточно удобный вид электрического проводника под применение в условиях бытового построения линий электропередач. Благодаря медной токоведущей части допустимо подключение мощной нагрузки

Допускается использование провода ПБПП в условиях температуры окружения от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В. Традиционное применение ПБПП – монтаж розеточных линий бытового сектора. Такой провод часто используют для .

Тип #2 – модификация ПБППг

По сути, продукт представлен тем же исполнением, что описано для ПБПП, за исключением одного нюанса, на который указывает буква «г» стандартной маркировки.

Нюанс этот заключается в более выраженных свойствах гибкости. В свою очередь, улучшенные свойства гибкости образует структура жилы этой марки провода, которая является «пучковой», а не цельнолитой.

Модифицированное исполнение в двухпроводном варианте, где используется структура «пучковой» токоведущей части. Этот вариант также является популярным в бытовом хозяйстве

Тип #3 – алюминиевая жила АПУНП

О наличии под изоляцией алюминиевой жилы отмечает непосредственно маркировка продукта – первый символ «А». Выпускается такой продукт в диапазоне сечения жил 2,5-6,0 мм².

Электрический алюминиевый провод самого простого исполнения из всех существующих вариантов. Отличается низкой ценой на рынке, но вместе с тем обладает невысоким качеством

Профессиональными электриками такой проводник не рекомендуется к применению. Единственное достоинство этой марки – низкая стоимость. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию.

Тип #4 – двух- трех- проводниковый ППВ

Продукт двух- трех- проводниковой конфигурации, где токоведущие жилы помещены под изоляцию ПВХ и удерживаются одна рядом с другой посредством изолирующей перемычки на основе того же поливинилхлорида.

На первый взгляд этот вид провода напоминает склеенную пару. Однако связь пары поддерживается за счёт ПВХ перемычки, проходящей по всей длине в точке соприкосновения изоляции

Жилы провода (медные) могут иметь сечение в диапазоне 0,75-6,0 мм.

Согласно техническим характеристикам, поддерживается работоспособность на частотах до 400 Гц при напряжениях до 450 В. Температурный предел -50/+70°С.

Тип #5 – разновидность под маркой АППВ

Фактически тот же самый вид исполнения, что демонстрирует марка ППВ, за исключением наличия алюминиевых жил вместо жил медных. Изготавливается разным сечением, начиная от сечения 2,5 мм².

Практически полный аналог ППВ, если не рассматривать материал токоведущей части. В данной модификации используются алюминиевые провода, что удешевляет продукт, но несколько снижает характеристики

Этот вид электропровода находит широкое применение в самых разных случаях монтажа. Допускается использование АППВ под устройство .

Тип #6 – алюминий АПВ с изоляцией ПВХ

Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).

При этом одинарный вариант представлен продукцией, где диапазон сечений 2,5-16 мм², а вариант многожильного исполнения доступен в диапазоне 25-95 мм².

Вариация «пучкового» алюминия – ещё один вид из всего многообразия электрических проводов, который находит применение достаточно часто в практике построения электрических линий

Это одна из тех модификаций, которая допускает применение в условиях высокой влажности. Поддерживается широкий температурный диапазон – от -50°С до +70°С.

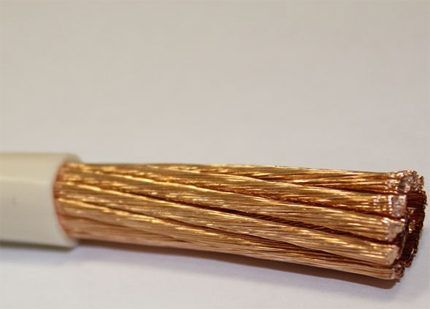

Тип #7 – модификация ПВ1 – ПВ5

По сути, аналог АПВ, но выпускается исключительно с медными жилами. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный.

Можно сказать – имеет место конструкция АПВ, но проводники выполнены исключительно из меди. Во всем остальном разница практически не замечается. Специфичный вид, используемый под конкретные схемные построения

Эта разновидность часто используется при сборке схем шкафов управления. Поставляется с .

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Вид проводника, представляющий конфигурацию электрического шнура. Выпускается с числом жил 2-5 в диапазоне сечений 0,75 – 16 мм. Строение жил многопроволочное (пучковое).

Конструктивный вариант «шнура» под бытовую электрику. Действительно, этот «шнур» часто используется для подключения относительно мощной бытовой техники. Представляет удобный вариант подключения за счёт цветного разделения

Рассчитан для работы в сетях с напряжением до 380 В при частоте 50 Гц.

Особенность исполнения ПВС – высокая степень гибкости. Однако температурный режим несколько ограничен – от -25°С до +40°С.

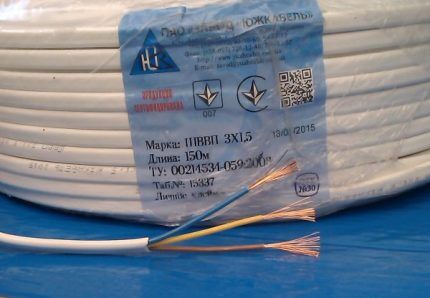

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Ещё одна разновидность в «шнуровом» исполнении. Поддерживается вариация численности проводов, объединенных ПВХ оболочкой, в количестве двух либо трёх.

Плоский двухпроводной «шнур» – пара проводников заключенных в поливинилхлоридной оболочке. Также существует конфигурация с тремя проводниками и многожильным строением токоведущей части

Основное применение – бытовая сфера, проводка наружного исполнения. Рабочее напряжение до 380 В, структура жил – пучковая, максимальное сечение 0,75 мм².

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

АВВГ
ВВГнг
ВВГп
ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм², во втором 16-50 мм².

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

ВБбШвнг – негорючая изоляция;
ВБбШвнг-LS – при горении не выделяет вредных веществ;
АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

«М» – под монтаж;
«П(У)», «МГ» – под монтаж гибкий;
«Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

«В(ВР)» – ПВХ;
«Д» – обмотка двойная;
«Н (НР)» – резина негорючая;
«П» – полиэтилен;
«Р» – резина;
«С» – стекловолокно;
«К» – капрон;
«Ш» – шелк полиамид;
«Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

«Б» – бронированный;
«Г» – гибкий;
«К» – оплетка проволочная;
«О» – оплетка другая;
«Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

«нг» – негорючий,
«з» – заполненный,
«LS» – без хим. выделений при горении,
«HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

Основные типы и марки кабелей

Основные типы силовых кабелей напряжением 6–10 кВ и выше приведены в табл. 3.23, стандартные сечения кабелей – в табл. 3.24– 3.26. Обозначения марок кабелей приведены ниже.

Маслонаполненные

Прокладываемые в трубопроводе…………………………Т
Шланг из поливинилхлоридного пластиката………..Шв
То же с усиленным защитным слоем………….……….Шву
Покров асфальтированный…………………………..……..А
То же бронированный круглыми проволоками……..К
Оболочка свинцовая………………………………………….…С
То же алюминиевая, алюминиевая гофрированная .А, Аг
Давление масла низкое ……………………………………….Н
То же высокое…………………………………………………….ВД
Маслонаполненный (с медной жилой)…………………М

С бумажной изоляцией и вязкой пропиткой

Усовершенствованный………………………………………..У
Без наружного покрова……………………………………….Г
Тип покрова……………………………………………………….Б, Бл, Б2л, Бн, Пн, К, ШВ, ШПС
Оболочка свинцовая……………………………………………С
То же алюминиевая…………………………………………….А
Изолированные жилы совместно…………………………–
То же отдельно……………………………………………………О
Жила медная………………………………………………………–
То же алюминиевая …………………………………………….А
Изоляция обыкновенная…………………………………….–
То же пропитанная нестекающим составом…………..Ц

С пластмассовой изоляцией

Шланг из поливинилхлоридного пластиката………..Шв
Без наружного покрова……………………………………….Г
Бронированный………………………………………………….Бб
Оболочка из полиэтилена, самозатухающего
и вулканизированного полиэтилена,
поливинилхлоридного пластика, алюминия……… П, Пс, Пв, В, А
Жила медная………………………………………………………–
То же алюминиевая …………………………………………….А

В настоящее время применяют, как правило, кабели с алюминиевыми жилами в алюминиевой оболочке. Применение кабелей с медными жилами требует специального обоснования. Для КЛ, прокладываемых в земле и воде, применяют бронированные кабели. Применение кабелей в свинцовой оболочке предусматривается для прокладки подводных линий, в шахтах, опасных по газу и пыли, для прокладки в особо опасных коррозионных средах. В остальных случаях при невозможности использовать кабели в алюминиевых или пластмассовых оболочках их замена на кабели в свинцовых оболочках требует специального обоснования.

В последние годы в сетях зарубежных энергосистем получили широкое распространение кабели с изоляцией из сшитого полиэтилена (российское обозначение СПЭ, английское – XLPE). Кабели среднего напряжения из сшитого полиэтилена занимают 80–85 % рынка в США и Канаде, 95 % – в Германии и Дании, 100 % – в Японии, Финляндии, Швеции и Франции.

Основные достоинства кабелей со СПЭ-изоляцией:

изготавливаются на напряжение до 500 кВ;
срок службы кабелей составляет не менее 30 лет;
пропускная способность в зависимости от условий прокладки на 15– 30 % выше, чем у кабелей с бумажной или маслонаполненной изоляцией, т.к. кабели со СПЭ-изоляцией рассчитаны на длительную работу При температуре жилы 90 «С, а их бумажно-масляные аналоги допускают нагрев до 70 °С;
отвечают экологическим требованиям;
прокладка и монтаж меньше зависят от погоды и могут проводиться даже при температуре –20 °С;
значительно дешевле и проще становятся обслуживание и ремонт При механических повреждениях, существенно легче выполняются прокладка и монтаж соединительных муфт и концевых заделок в полевых условиях.

Для кабелей с нормально пропитанной бумажной изоляцией наибольшая допустимая разность уровней между точками прокладки приведена в табл. 3.27. Разность уровней для кабелей с нестекающей пропиткой, пластмассовой и резиновой изоляцией не ограничивается. Максимальная возможная разность уровней в маслонаполненных КЛ низкого давления составляет 20–25 м. Для кабелей высокого давления (в стальных трубах) возможная разность уровней между стопорными муфтами определяется минимально допустимым снижением давления масла в трубопроводе до 1,2 МПа. Нормальное давление масла принимается равным (1,5±2%) МПа, максимальное – согласовывается с заводом-изготовителем.

Максимальные строительные длины силовых кабелей приведены в табл. 3.28. Для маслонаполненных кабелей 110 кВ и выше стандартная строительная длина составляет до 800 м. Завод-изготовитель уточняет строительные длины таких кабелей в соответствии с проектом прокладки линии. Расчетные данные кабелей с бумажной изоляцией до 35 кВ и маслонаполненных кабелей 110 и 220 кВ с пластмассовой изоляцией приведены в табл. 3.29 и 3.30.

Основные типы кабелей

Таблица 3.23

Изоляция

Исполнение

Резиновая и

пластмассовая

Трехжильные с пластмассовой изоляцией, облегченные для электрификации сельского хозяйства 10 кВ

Трехжильные и одножильные 6-35 кВ

Одножильные 110-220 кВ

Бумажная

С вязкой пропиткой:

с поясной изоляцией трехжильные 6-10 кВ
трехжильные с отдельно освинцованными жилами 20-35 кВ.

Маслонаполненные:

одножильные с центральным маслопроводящим каналом низкого и высокого давления 110–220 кВ
трехжильные высокого давления в стальной трубе с маслом под давлением 110–220 кВ

Стандартные сечения одножильных маслонаполненных кабелей 110-500 кВ

Таблица 3.24

Марка кабеля	Напряжение, кВ	Сечение, мм2
Низкого давления: МНС, МНАШв, МНАгШВх МНСА, МНАШв, МНАгШву МНАШву, МНСК	110	120, 150, 185, 240, (270) 300, (350), 400, 500, (550), 625, 800
МНСА, МНСШв, МНАгШву, МНАШву, МНСК	220	300, (350), 400, 500, (550), 625, 800
Высокого давления МВДТ	110	120, 150, 185, 240, (270), 300, 400, 500, (550), 625, 700
	220	300, 400, 500, (550), 625, 700, 1200
	330	400, 500, (550), 625, 700
	500	(550), 625, 700, 1200

Примечание: rабели с сечением, указанными в скобках, изготавливаются по согласованию с заводом-изготовителем.

Стандартные сечения кабелей с бумажной изоляцией, мм2

Таблица 3.25

Кабели с жилами			Напряжение, кВ
медными	алюминиевыми		6,10	20	35
с нормально пропитанной изоляцией
—	ААГУ, ААШвУ, ААШпУ, ААШпсУ		10-240	—	120-400**
СПУ, СПлУ, СблУ, СБ2лУ, СБнУ, СБГУ, СГУ, СБУ, СКлУ	ААБлУ, ААБ2лУ, АСПУ, АСПлУ, АСБУ, АСБГУ, АСГУ, АСКлУ, АСБлУ, АСБ2лУ		10-240
СГ		АСГ, ААГ, ААШв, ААШп	–	25-400*	—
ОСК, ОСБ, ОСБн, ОСБГ		АОСК, АОСБ, АОСБн, АОСБГ	–	25-185	25-185
ОСБУ, ОСБГУ, ОСКУ		АОСБУ, АОСБГУ, АОСКУ	–	–	120-150*
пропитанные нестекающим составом
ЦСШвУ		ЦАСШвУ	–	–	120-400*
		ЦААШвУ, ЦААШпсУ	25-185	—	120-400*
ЦАСБлУ, ЦСПлУ, ЦСБУ, ЦСБГУ, ЦСБлУ, ЦСПнУ		ЦААБлУ, ЦАСПлУ, ЦААБ2лУ, ЦАСБУ, ЦАСБГУ	25-185
ЦОСБУ, ЦОСБГУ		ЦАОСБУ, ЦАОСБГУ	—	—	120-150*

* Кабели изготавливаются из трех изолированных жил в отдельной свинцовой оболочке.

** Кабели изготавливаются с одной жилой.

Стандартные сечения кабелей с пластмассовой изоляцией, мм2

Таблица 3.26

Кабели с жилами		Напряжение, кВ
медными	алюминиевыми	6	110	220
—	АПвП, АПвПс, АПвВ*	—	270, 350, 500, 625, 800	350, 500, 625, 800, 1000
ВВГ, ПВГ, ПсВГ, ПвВГ, ПБбШв, ПсБбШв, ПвБбШв, ВАШв, ПВАШв	АВВГ.АПВГ, АПсВГ.АпвВГ, АВБбШв, АПБбШв, АПсБбШц, АпвБбШв, АВАШв, АПвАШв	10-240	—	—

* Изготавливается с одной жилой.

Допустимая наибольшая разность уровней прокладки кабелей с нормально пропитанной изоляцией, м

Таблица 3.27

Допустимая наибольшая разность уровней прокладки кабелей, м
Алюминиевая оболочка при напряжении, кВ		Свинцовая оболочка при напряжении,кВ
6	10-35	6-35
20	15	15

Строительная длина силовых кабелей, м

Таблица 3.28

Кабели	Напряжение, кВ
Кабели	6-10	20-35	110-220
С пропитанной бумажной изоляцией сечением жилы, мм2: до 70 95-120 150 и более	— 450 400 350	— — 250 250
Маслонаполненные всех сечений	—	—	200-800
С пластмассовой изоляцией сечением жилы, мм2: до 70 95-120 150 и более	— 450 400 350		— — — 500

Расчетные данные кабелей с бумажной изоляцией (на 1 км)

Таблица 3.29

Сечение жилы, мм2	r0, Ом		6кВ		10 кВ		20 кВ		35 кВ
		Алюминий	х0, Ом	b0, квар	х0, Ом	b0, квар	х0, Ом	b0, квар	х0, Ом	b0, квар
10	1,84	3,10	0,110	2,3	–	–	–	–	–	–
16	1,15	1,94	0,102	2,6	0,113	5,9	–	–	–	–
25	0,74	1,24	0,091	4Д	0,099	8,6	0,135	24,8	–	–
35	0,52	0,89	0,087	4,6	0,095	10,7	0,129	27,6	–	–
50	0,37	0,62	0,083	5,2	0,090	11,7	0,119	31,8	–	–
70	0,26	0,443	0,08	6,6	0,086	13,5	0,116	35,9	0,137	86
95	0,194	0,326	0,078	8,7	0,083	15,6	0,110	40,0	0,126	95
120	0,153	0,258	0,076	9,5	0,081	16,9	0,107	42,8	0,120	99
150	0,122	0,206	0,074	10,4	0,079	18,3	0,104	47,0	0,116	112
185	0,099	0,167	0,073	11,7	0,077	20,0	0,101	51,0	0,113	115
240	0,77	0,129	0,071	13,0	0,075	21,5	0,098	52,8	0,111	119
300	0,061	0,103	–	–	–	–	0.095	57,6	0,097	127
400	0,046	0,077	–	–	–	–	0,092	64,0	–	–

Расчетные данные маслонаполненных кабелей и кабелей с пластмассовой изоляцией 110–220 кВ (на 1 км)

Tаблица 3.30

Сечение жилы, мм2	Маслонатпненные					С пластмассовой изоляцией
	г, Ом	110 кВ		220 кВ		r0, Ом	110 кВ		220 кВ
	г, Ом	х0, Ом	b0, квар	х0, Ом	b0, квар	r0, Ом	х0, Ом	b0, квар	х0, Ом	b0, квар
150	0,122	0,200	1180	0,160	3600	–	–	–	–	–
185	0,099	0,195	1210	0,155	3650	–	–	–	–	–
240	0,077	0,190	1250	0,152	3780	–	–	–	–	–
270	0,068	0,185	1270	0,147	3850	0,092	0,120	450	0,120	1100
300	0,0611	0,186	1300	0,145	3930	–	–	–	–	–
350	0,051	0,175	1330	0,140	4070	0,086	0,116	755	0,116	1900
400	0,046	0,170	1360	0,135	4200	–	–	–	–	–
425	0,042	0,165	1370	0,132	4260	–	–	–	–	–
500	0,037	0,160	1420	0,128	4450	0,060	0,110	830	0,110	2100
550	0,032	0,155	1450	0,124	4600	–	–	–	–	–
625	0,029	0,150	1500	0,120	4770	0,048	0,100	1040	0,100	2600
700	0,026	0,145	1550	0,116	4920	–	–	–	–	–
800	0,022	0,140	1600	0,112	5030	0,040	–	1250	–	3700

Примечания.

1. Маслонаполненные кабели изготавливаются с медными жилами, кабели с пластмассовой изоляцией – с алюминиевыми жилами.

2. Параметры маслонаполненных кабелей 330 и 500 кВ с сечением медных жил 500 мм2 следующие: rо = 0,032 Ом/км; хо — 0,075 и 0,044 Ом/км; bо — 9000 и 17 000 квар/км для напряжений 330 и 500 кВ соответственно.

Что такое силовой кабель? Определение и конструкция кабеля

Определение: Кабель, используемый для передачи и распределения электроэнергии, называется электрическим силовым кабелем. Силовой кабель состоит из двух или более электрических проводников, соединенных внешней оболочкой. Он используется для передачи сверхвысокого напряжения в местах, где невозможно использовать воздушные линии, например, на море, на пересечении аэродромов и т. Д. Но подземный кабель дороже по сравнению с воздушным кабелем для того же напряжения, который является одним из основные отходы кабеля питания.

Прокладка кабеля

Силовой кабель в основном состоит из трех основных компонентов, а именно: проводника, диэлектрика и оболочки. Проводник в кабеле обеспечивает токопроводящий путь. Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует проводник от других предметов. Оболочка не пропускает влагу и защищает кабели от всех внешних воздействий, таких как химическое или электрохимическое воздействие, огонь и т. Д. Основные компоненты электрических силовых кабелей подробно описаны ниже.

Проводник

Медь и алюминиевая проволока используются в качестве проводящего материала в кабелях из-за их высокой электропроводности. Для изготовления силового кабеля используются сплошные или несколько оголенных проводов из меди или алюминия.

Для проводника, имеющего более трех проводов, провод размещается вокруг центрального провода таким образом, что их шесть в первом слое, двенадцать во втором, восемнадцать в третьем и так далее. Количество жил в жилах — 7, 19, 37, 61, 91 и т. Д., Размер проводника представлен как 7 / A, 19 / B, 37 / C и т. Д., В которых первые цифры представляют количество жил, а вторые цифры A, B, C и т. Д. Представляют диаметры в см или мм отдельного провода жилы.

Изоляция

Наиболее часто используемым диэлектриком в силовых кабелях является пропитанная бумага, бутилкаучук, поливинилхлоридный кабель, полиэтилен, сшитый полиэтилен. Кабели с бумажной изоляцией в основном предпочтительны, потому что их допустимая нагрузка по току высока, в целом надежна и имеет длительный срок службы.Диэлектрический состав, используемый для кабеля, должен иметь следующие свойства.

Изолятор должен иметь высокое сопротивление изоляции.
Он должен иметь высокую диэлектрическую прочность, чтобы не пропускать через него ток утечки.
Материал должен иметь хорошую механическую прочность.
Диэлектрический материал должен выдерживать высокие температуры.
Он должен иметь низкое термическое сопротивление.
Он должен иметь низкий коэффициент мощности.

Кабели, используемые для подводных лодок и влажных грунтов, должны использовать синтетические диэлектрики, такие как поливинилхлорид, полиэтилен и т. Д. Эти материалы сравнительно легче и имеют немигрирующий диэлектрик. Также такой тип диэлектрического материала имеет хорошую диэлектрическую прочность, низкие потери мощности и низкое тепловое сопротивление.

Внутренняя оболочка

Используется для защиты кабеля от влаги, которая может повлиять на изоляцию. Оболочка кабеля изготовлена из свинцового сплава, и эта прочность выдерживает внутреннее давление кабелей, находящихся под давлением.Материал, используемый для внутренней оболочки, должен быть немагнитным.

Алюминиевая оболочка также используется в силовых кабелях, поскольку она дешевле, меньше по весу и имеет более высокую механическую прочность, чем свинцовая оболочка. В маслонаполненных кабелях и телефонах используется гофрированная бесшовная алюминиевая оболочка, поскольку она имеет лучшие свойства изгиба, меньшую толщину и меньший вес.

Защитное покрытие

Кабели со свинцовой оболочкой при прямой прокладке на земле повреждаются коррозией и электролитом.Для защиты кабелей от коррозии используются слои волокнистого материала, такого как бумага, гессиан и т. Д., Или поливинилхлорид. Слои волокнистого материала, покрытые водонепроницаемым составом снаружи электрического кабеля, называются сервировочными.

Армирование : Армирование — это процесс, при котором слои оцинкованной стальной проволоки или два слоя металлической ленты накладываются на оболочку для защиты от механических повреждений. Стальная проволока обычно используется для брони, поскольку она имеет высокую продольную прочность.Для заземления кабеля также используется броня. Когда в кабеле происходит повреждение (из-за нарушения изоляции), ток повреждения проходит через броню и заземляется.

OverSheath

Придает кабелю механическую прочность. Он защищает кабель от общих повреждений, таких как влага, коррозия, грязь, пыль и т. Д. Для изготовления оболочки используется термореактивный или термопластический материал.

Что такое кабель?

Обновлено: 06.03.2020, Computer Hope

Кабель может относиться к любому из следующего:

1. Также называемый шнуром , разъемом или вилкой , кабелем является один или несколько проводов, покрытых пластиком, которые передают мощность или данные между устройствами или местоположениями. На рисунке показан пример того, как может выглядеть шнур питания для вашего компьютера или монитора. Шнур питания — это один из тысяч других кабелей, которые можно найти в компьютерах и вокруг них.

Существует два основных типа компьютерных кабелей: кабель для передачи данных и кабель питания . Кабель для передачи данных — это кабель, обеспечивающий связь между устройствами. Например, кабель для передачи данных (например, DVI, HDMI или VGA), соединяющий монитор с компьютером, позволяет отображать изображение на мониторе. Другие популярные примеры кабелей для передачи данных включают кабели CAT5, IDE / EIDE, SATA и USB. Кабель питания — это любой кабель, который питает устройство. Например, шнур питания, который подключается к компьютеру, и кабель типа Molex внутри компьютера являются хорошими примерами кабелей питания.Ниже приведен список наиболее распространенных типов кабелей, используемых с компьютерами и электроникой, и примеры устройств, которые их используют.

Типы кабелей

AT — Используется с ранними клавиатурами
ATA — Используется с жесткими дисками и дисководами
Cat 5 — Используется с сетевыми картами
Коаксиальный — Используется с телевизорами и проекторами
Composite — Используется с телевизорами, проекторами и консолями.Также известны как кабели RCA.
DisplayPort — Используется с компьютерными мониторами
DVI — Используется с мониторами, проекторами и другими дисплеями
eSATA — Используется с внешними накопителями
Firewire ( IEEE-1394 ) — используется с цифровыми камерами и внешними накопителями
HDMI — Используется с мониторами, проекторами, проигрывателями DVD / Blu-ray и другими дисплеями
MIDI — Используется с музыкальными клавишными и другим оборудованием
Мини-штекер — Используется с наушниками, микрофонами, динамиками
Molex — кабель питания, используемый внутри вашего компьютера
IDE / EIDE — Используется с жесткими дисками и дисководами
Параллельный — Используется с принтерами
PS / 2 — Используется с клавиатурами и мышами
S-Video — Используется с проекторами, цифровыми камерами и другими дисплеями
S / PDIF — Используется с DVD и объемным звуком.
SATA — Используется с жесткими дисками и дисководами
SCSI — Используется с жесткими дисками, ленточными накопителями и дисководами
Последовательный ( RS-232 ) — Используется с мышью и модемом.
Thunderbolt — в основном используется с дисплеями и устройствами Apple
USB — используется с клавиатурой, мышью, принтером, MP3-плеерами и тысячами других устройств
VGA / SVGA — Используется с мониторами и проекторами

2. Кабель может также относиться к кабельному ТВ или кабельному модему , который используется с широкополосным кабелем .

Широкополосный доступ, Кабельные стяжки, Линия передачи данных, Донгл, DSL, Фидерный кабель, Пол, Условия использования оборудования, ISDN, Условия сети, Plug, Plug and Play, Ленточный кабель, Интеллектуальный кабель, Провод

.Руководство по разъемам блока питания

— Типы разъемов питания ПК

Подключение источника питания? Узнайте, как определить и подключить разъемы блока питания ПК, с помощью этого полного руководства.

Начнем с хороших новостей: все компьютерные разъемы блока питания имеют надежную конструкцию, так что их можно подключать только в одном направлении (так что здесь нет возможности испортить).

И хотя для неподготовленного глаза блок питания выглядит как сплошная путаница кабелей, есть только несколько типов разъемов питания ПК, о которых вам нужно знать при подключении блока питания.

Поскольку разъемы питания SATA и Molex не имеют зажимов, убедитесь, что вставили их плотно, чтобы они не отсоединились и не отсоединились.

1. (20 + 4 контакта) Разъем питания ATX

Также известен как главный разъем питания

Подключается к: Разъемам питания материнской платы ATX (см. Изображение ниже)

2. (4 + 4 контакта) Разъем питания ATX 12 В

Также известен как разъем питания ЦП, разъем питания P4

Подключается к: разъемам питания ATX 12 В на материнских платах (см. Изображение ниже).

Примечание. Для большинства компьютеров вам потребуется всего лишь один 4-контактный разъем.

3. Разъем питания SATA

Также известен как кабель питания SATA, кабель питания Serial-ATA

Подключается к: разъемам питания жестких дисков SATA и оптических дисководов SATA.

Примечание. Всегда проверяйте, чтобы разъемы питания SATA были вставлены до упора. Поскольку у него нет зажима, этот разъем питания ПК имеет тенденцию расшатывать и отсоединяться.

4. (4-контактный) разъем Molex

Также известен как разъем для периферийных устройств

Подключается к: разъемам питания жестких дисков IDE и оптических дисководов IDE

Примечание: Диски IDE идут по пути динозавров, но разъемы Molex все еще здоров и жив… благодаря следующим адаптерам, которые позволяют им для питания дисков SATA и вентиляторов корпуса компьютера:

Адаптер питания Molex — SATA

Подключается к: разъемам питания жестких дисков SATA и оптических дисководов SATA

Переходник с Molex на 3-контактный вентилятор

Подключается к: разъемам питания вентиляторов корпуса компьютера

5. (6-контактный) разъем PCI Express

Также известен как кабель питания PCI Express, разъем PCI-E, разъем PCIe

Подключается к: разъемам питания графических карт PCI Express (см. Изображение ниже)

Примечание. Требуется ли для видеокарты этот разъем питания, будет зависеть от его энергопотребления.Графические карты низкого уровня могут вообще не нуждаться в этом, в то время как графическая карта высокого класса (например, та, что изображена ниже) может потребовать до двух таких разъемов для работы. Есть также 8-контактные (6 + 2) разъемы PCI Express, которые обеспечивают большую мощность, чем обычные 6-контактные разъемы.

6. (4-контактный) разъем дисковода гибких дисков

Также известен как разъем FDD

Подключается к: разъемам питания дисководов для гибких дисков

Примечание. Этот разъем давно устарел, но мы включаем его в это руководство по разъемам питания ПК, потому что вы все еще (как ни странно) можете найти его в современных блоках питания.

Типы кабелей Ethernet — прямой и перекрестный

Кабели Ethernet могут быть двух видов, когда дело доходит до проводки:

1. Прямой кабель

Этот тип кабеля имеет идентичную проводку на обоих концах (контакт 1 на одном конец кабеля подключается к контакту 1 на другом конце кабеля, контакт 2 подключается к контакту 2 и т. д.):

Этот тип кабеля используется для подключения следующих устройств:

компьютер к концентратор
компьютер для переключения
маршрутизатор на концентратор
маршрутизатор для коммутатора

Компьютеры и маршрутизаторы используют провода 1 и 2 для передачи данных и провода 3 и 6 для приема данных.Концентраторы и коммутаторы используют провода 1 и 2 для приема данных и провода 3 и 6 для отправки данных. Вот почему, если вы хотите соединить два компьютера вместе, вам понадобится перекрестный кабель.

2. Перекрестный кабель

В перекрестном кабеле пары проводов меняются местами, что означает, что разные контакты соединяются вместе — контакт 1 на одном конце кабеля соединен с контактом 3 на другом конце, контакт 2 на одном конец подключен к контакту 6 на другом конце (Фото предоставлено Википедией):

Этот тип кабеля используется, когда вам нужно подключить два устройства, которые используют одни и те же провода для отправки и приема данных.Например, рассмотрите возможность соединения двух компьютеров вместе. Если вы используете прямой кабель с идентичной проводкой на обоих концах, оба компьютера будут использовать провода 1 и 2 для отправки данных. Если компьютер A отправит несколько пакетов компьютеру B, компьютер A отправит эти данные по проводам 1 и 2. Это вызовет проблему, поскольку компьютеры ожидают, что пакеты будут получены по проводам 3 и 6, и ваша сеть не будет работать должным образом. Вот почему для таких подключений необходимо использовать перекрестный кабель.

ПРИМЕЧАНИЕ
Новые устройства поддерживают функцию Auto MDI-X для автоматического определения и настройки необходимого типа кабельного подключения.Это устраняет необходимость в использовании кабеля определенного типа между определенными устройствами. Также обратите внимание, что стандарты Gigabit Ethernet и более быстрые стандарты используют все четыре пары проводов для одновременной передачи данных в обоих направлениях.

Силовые кабели. Виды и структура. Характеристики и маркировки

Структура силового кабеля

Почему медный кабель лучше

Но все же домашнюю проводку рекомендуется делать из медных проводов, и для этого есть несколько причин:

Основные характеристики

В зависимости от назначения и особенностей производства, силовые кабели отличаются по ряду параметров:

Разновидности изоляции

Маркировка

В соответствии с ГОСТом предусмотрена буквенная маркировка:

Цифры обозначают следующее:

Известные марки

Похожие темы:

Силовой кабель — виды, типы изоляции, особенности конструкции, обзор популярных марок

Силовые кабели. Классификация

назначение, разновидности, какие провода бывают, марки

Силовые кабели

Электрические провода

Шнуры

Монтажные провода

Сетевые кабели

Телефонные провода и кабели

Антенный кабель

Оптические кабели

Акустический кабель

Виды кабелей, проводов: их назначение

Силовые кабели

Силовой кабель — особенности маркировки

Кабель ВВГ

Кабель NYM

Кабель СИП

Кабель ВББШв

Виды электрических проводов и шнуров

Провод ПБПП

Провод ППВ и АПВ

Провод ПВС

Провод ШВВП

Заключение

Видео по теме

Что такое силовой кабель, для чего он служит и где используется

Определение

Понятие жилы в электропроводке

Конструкция силового кабеля

Токопроводящая жила

Защитная оболочка

Классификация силовых кабелей

Материал жилы

Медные

Алюминиевые

Количество проволок в жиле

Изоляция и пожарная безопасность

Прокладка

Силовые кабели

Силовой кабель — особенности маркировки

Кабель ВВГ

Кабель NYM

Кабель СИП

Кабель ВББШв

Срок службы

Заключение

Виды кабелей и проводов и их назначение: описание, маркировка и классификация

Структурная основа кабельного изделия

Изоляционный компонент проводов и кабеля

Отличительные черты кабеля и проводя

Основные типы электрических проводов

Тип #1 – провод ПБПП (плоской формы)

Тип #2 – модификация ПБППг

Тип #3 – алюминиевая жила АПУНП

Тип #4 – двух- трех- проводниковый ППВ

Тип #5 – разновидность под маркой АППВ

Тип #6 – алюминий АПВ с изоляцией ПВХ

Тип #7 – модификация ПВ1 – ПВ5

Тип #8 – соединительный шнур ПВС с ПВХ изоляцией

Тип #9 – плоский шнур ШВВП в оболочке ПВХ

Разновидности электрических кабелей

Исполнение под маркой ВВГ

Силовой гибкий кабель типа КГ

Бронированный кабель ВБбШв

Выводы и полезное видео по теме

Основные типы и марки кабелей

Маслонаполненные

Проводник
