Кабели силовые нужны для того, чтобы передавать электричество от места его производства напрямую в дома потребителей, предприятия, магазины, общественные заведения. Разновидности силовых кабелей представлены для того, чтобы понять в какой роли проводника используются и какие входят в список самых нужных из известных типов кабелей.

Из чего состоит силовой кабель?

Силовой провод, как и другие кабеля, включает в себя основные составляющие:

• Жилу, проводящую электричество;
• Изоляцию от помех для каждого из проводников;
• Наружную оболочку.

Для того, чтобы улучшить параметры качества передачи тока и защитить кабель от возможных физических повреждений и сбоев в работе, он может включать в себя дополнительные компоненты:

• Броневое покрытие;
• Подкладку для брони;
• Экранирующие средство;
• Заполняющий полости состав;
• Поясная изоляция, наложенная равномерным слоем.

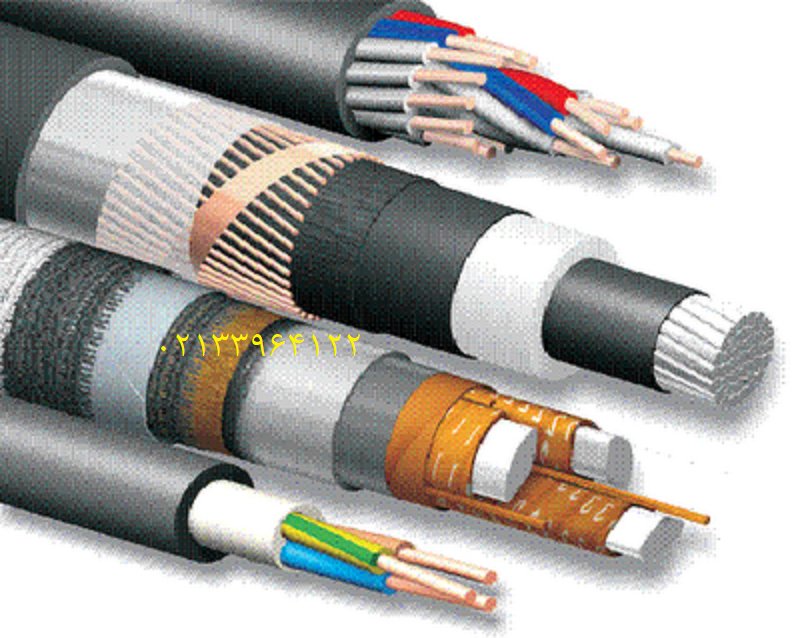

Разновидности силовых кабелей

Кабельные силовые жилы производиться из меди и алюминия. Оба этих металла отличаются повышенной гибкостью и хорошими показателями проводимости электричества. Кабели подразделяются на разные виды в зависимости от своей толщины, конкретного предназначения и материала для изоляции. Он может быть изготовлен из:

• Полиэтилена;
• Резины;
• Пропитанной специальным раствором металлической бумаги;
• Поливинилхлорида.

Провода, оснащенные так называемой металлической бумагой, в составе которой алюминий и свинец, используется для работы с частотой не более 50 герц и уровнем напряжения не выше 750 киловольт. Защита из полиэтилена устойчива к перепадам температур и обеспечивает качественную сохранность содержимого кабеля от физического повреждения.

При этом провода с такой оболочкой известны продолжительным сроком эксплуатации и выносливостью.

Значение цветовой маркировки на жилах

Для того, чтобы работать с ПВВГ или другими видами силовых кабелей, недостаточно знать об их составе и ключевых особенностях. Каждый элемент обладает своим закрепленным оттенком изоляционной системы, чтобы безопасно и правильно взаимодействовать с проводами данного типа, нужно хорошенько разобраться в этом вопросе.

АВБбВШ и другие кабеля имеют схожую маркировку, включающую в себя:

• Черным или коричневым цветом обозначается жила фазы;
• Голубой цвет укажет на так называемый нулевой проводник;
• Желтовато-зеленым оттенком обозначается заземляющая часть;
• Зелено-желтый цвет с пометками голубого цвета выделяет дополнительную жилу, осуществляющую заземление.

Основные марки кабеля

Аббревиатура ВВГНГ указывает на марку конкретного кабеля и ее характерные особенности. Для того, чтобы знать, какой кабель подобрать нужно хорошо разбираться в этих характеристиках. В противном случае, недостаточно опытный покупатель может выбрать что-то не подходящее проекту.

Итак, к наиболее популярным и востребованным маркам кабеля можно отнести:

• ППВ – данный провод состоит из трехжильной медной сердцевины с надежным покрытием из ПВХ. Его применяют для прокладки линий освещения при условии, что монтаж будет осуществляться в открытой и неподвижной форме.
• АППВ – по параметрам очень похож на предыдущий провод. Однако здесь ключевым элементом является алюминий, который проходит по всей длине кабеля.
• ВВГ – сердцевина провода выполнена из меди и имеет, в разных вариантах, от одной до четырех жил. Оболочка изготовлена из поливинилхлорида. При помощи этого провода в жилых и не жилых домах, на предприятиях прокладываются линии освещения, без учета уровня влажности и других внешних факторов.
• ПВС – основой для данного кабеля стала медь, обеспечившая его гибкость. В зависимости от толщины кабеля может быть минимум два, и максимум пять скручиваний фрагментов стержня. Такой провод можно увидеть на бытовой технике, удлинителях, а также системах питания и освещения.
• ВБбШв – такие провода могут иметь до пяти скручиваний жил. Это обусловлено спецификой их применения, ведь они используются при прокладке силовых линий электропередач и благодаря своей прочности застрахованы от физических повреждений.
• НУМ – Оболочка кабеля защищена несгораемым покрытием, а до четырех сечений в стержне окутаны наполнением из мела. Такие провода можно использовать для любого типа процедуры монтажа электросетей. Благодаря устойчивости к внешним раздражителям провода можно прокладывать на открытой местности не боясь воздействия дождя или ветра.
• КГ – провод работает на основе многопроволочных медных жил. Оболочка оснащена прорезиненной изоляционной системой. Такой провод применяют, когда нужно проводить электричество в труднодоступном участке и важно использовать прочный и гибкий провод. Благодаря своим характеристикам он устойчив к повышенной влажности.

Это базовые типы кабелей, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Силовые кабели — виды, назначение и конструкция

Силовые кабели используют для передачи электрического тока от производителя к потребителям: промышленным предприятиям, в частные дома, торговые центры, спортивные сооружения и административные здания. Силовые кабели используют для передачи электрического тока от производителя к потребителям: промышленным предприятиям, в частные дома, торговые центры, спортивные сооружения и административные здания. Силовой кабель относится к электротехническим изделиям. Состоит из металлических жил, изоляционной оболочки, защитного покрова и экрана. Внутри оболочки находятся основные (фазные, нулевые) и вспомогательные провода. Вспомогательными являются жилы заземления, которые предназначены для подключения корпусов приборов к общему контуру заземления. Для улучшения параметров и защиты от повреждений, силовые кабели оснащают: прокладкой из брони; броневым покрытием; экраном; поясной изоляцией; специальным составом, которым заполнена внутренняя полость. Кабельные жилы выпускают из меди и алюминия – эти металлы обладают пластичностью и низким уровнем электрического сопротивления. Изоляцию делают из полиэтилена, металлической фольги со специальной пропиткой, резины и поливинилхлорида. Проводка с изоляцией из металлической бумаги применяет на магистральных участках линий электропередач напряжением не более 760 кВ и частотой 50 герц. Защитное покрытие из полиэтилена обладает устойчивостью к значительным колебаниям температуры и механическим повреждениям. Провода с полиэтиленовой изоляцией на продолжительный срок работы. Медные жилы отличаются низким уровнем электрического сопротивления Благодаря этому, снижаются потери мощности и увеличивается пропускную способность линий электропередач. Выдерживают большие нагрузки на разрыв, изгиб и растяжение, которым подвержены в процессе эксплуатации. Обозначают кабели по назначению, напряжению и марке. Маркировка содержит данные о материале проводов, оболочки и покрове. Пример Электрический кабель из четырех алюминиевых жил, оснащенный наружным покровом (в этом случае допускается укладка в траншею), с эксплуатационным напряжением 1 кВ, при суммарном сечении 185 мм2 обозначают ААБв (ож) 4*185-1. Кабели с бумажной изоляцией и жилами из алюминия маркируют: ААБ, ААГ, ААП, АСБ, АСПГ и АСШв. Международной Электротехнической Комиссией (МЭК) разработана цветовая маркировка кабелей. В ряде стран на сегодняшний день используют буквенные обозначения: первый символ – материал жил, второй — вид изоляции, следующий символ – тип оболочки. Броневое покрытие и вид экрана также имеют свои обозначения. Количество символов зависит от сложности конструкции конкретного вида кабеля. Буквенная маркировка типов изоляции: П – полиэтиленовая; Р – резиновая; В – поливинилхлоридная. Бумажная изоляции с пропиткой не имеет маркировки. В зависимости от вида изоляции провода окрашены в определенный цвет: Коричневым или черным цветом обозначают фазные жилы. Желто-зеленым с голубыми метками – дополнительная жила, которая подключается к контуру заземления. Изоляция нулевого проводника окрашена в голубой цвет. Жилы заземления имеют желто-зеленый цвет. Буквенное обозначение кабеля ВВГНГ означает марку и его эксплуатационные характеристики. К наиболее распространенным и востребованным относятся модели с буквенными аббревиатурами: ППВ – провод с трехжильной сердцевиной из меди с изоляцией ПВХ, предназначен для прокладки подземных коммуникаций уличного освещения; АППВ – характеристики сходны с предыдущей моделью, но может иметь четыре жилы из алюминия; ВВГ – сердцевина сделана из меди, имеет 1-4 жилы с оболочкой из поливинилхлорида, используют для монтажа осветительных линий в жилых и производственных помещениях; кабель устойчив к воздействию влаги и другим неблагоприятным факторам окружающей среды; ПВС – сердцевина сделана из меди, имеет 2-5 провода; используют в бытовых приборах и осветительных системах; ВБбШв – имеют 5 скрученных жил, что обусловлено спецификой эксплуатации; используют в силовых линиях электропередач, отличаются прочностью и устойчивы к механическим повреждениям; НУМ – имеет четыре стержня, внутренняя полость заполнена металлическим наполнителем; используют для монтажа наземных и воздушных сетей; КГ – конструкция кабеля состоит из медных многопроволочных жил, защитное покрытие сделано из прорезиненного материала; кабель обладает гибкостью, применяют для монтажа линий в труднодоступных местах и помещениях с высокой влажностью. В списке представлены базовые модели кабелей. Подробную информацию о технических характеристиках конкретной марки предоставляют консультанты профильных компаний, которые занимаются реализацией данной продукции.

Виды силовых кабелей — «Электро Проф»

Кабеля силовые в зависимости от используемых материалов жил и изоляций могут приобретать различные свойства, которые являются просто незаменимыми для применения в конкретных условиях эксплуатации. Они могут иметь различные электротехнические характеристики, что особо важно при их использовании для передачи токов высокой частоты или низких напряжений и т. п. Поэтому в целях обеспечения электро- и пожаробезопасности на объектах монтажа необходимо грамотно различать виды силовых кабелей.

Виды силовых кабелей по типу изоляции

Силовые кабели классифицируются по типу изоляции следующим образом:

1. С бумажной изоляцией. Применяются в стационарных потребителях, электрических распределённых сетях с номинальной величиной напряжения до 35 кВ. Температура окружающей среды при этом может составлять от -50°С до +50°С. Однако их применять в помещениях или вне их при повышенной влажности запрещено. Для этого предусмотрен другой подвид данной категории кабелей, где бумага пропитывается вязким водоотталкивающим составом, который позволяет их эксплуатировать не только под землёй, а и в качестве наземной прокладки коммуникаций на взрывоопасных объектах. Основное их применение для промышленных целей.
2. С резиновой изоляцией. Кабели обладают высокой гибкостью и обеспечивают высокий уровень изоляции. Однако степень изоляции по многим параметрам уступает бумаге или пластику. Это связано с тем, что резина со временем рассыхается и теряет свои свойства, а это в свою очередь приводит к возникновению пробоев в местах оголения жил. В связи с этим недостатком их применяют только для низких напряжений. Сфера их применения в маломощных устройствах и при прокладке кабелей на производстве, где выполнить укладку кабеля с иной изоляцией по каким-либо причинам невозможно.
3. С пластиковой изоляцией. Является современным решением и поэтому такие кабеля наиболее распространены для создания электрических сетей в домах, офисах и т. д. В качестве пластика применяется в основном поливинилхлорид, который одновременно обладает высокими диэлектрическими характеристиками и в то же время способен не терять своих свойств в течение всего времени эксплуатации. Иногда его дополнительно армируют специальным экраном и, таким образом, становится возможным его прокладка в местах, где предполагаются механические нагрузки. Кроме того, он обладает высокой пожаробезопасностью, так как при воспламенении он быстро тухнет и не поддерживает горение. Однако допускается эксплуатировать пластиковые виды изоляции силовых кабелей только для напряжений до 6 кВ.

Виды кабелей ВВГ

В настоящее время выпускается большое количество силовых кабелей, однако наиболее распространёнными стали именно ВВГ, так как обладают высокой безопасностью при эксплуатации. Основной их особенностью является использование отдельной изоляции для каждой жилы, а также общей диэлектрической оплётки, выполненной из ПВХ. В качестве жил может быть использована медь или алюминий в виде единой тянутой проволоки или множественных алюминиевых нитей, переплетённых между собой. Один кабель может содержать до 5-ти жил с учётом заземляющего. Основное назначение данных кабелей для передачи электроэнергии с напряжением до 1 кВ.

Подвиды кабелей ВВГ:

1. АВВГ – полностью аналогичен ВВГ, за исключением того, что в качестве токопроводящей жилы применяется алюминий.
2. ВВГнг – каждая жила находится в изоляционном кембрике, который обладает повышенным уровнем негорючести.
3. ВВГп – один из вариантов исполнения кабеля не с радиальным сечением, а плоским.
4. ВВГз – выполнен с заполнением пространства между изоляциями кембриков жил специальными жгутами из поливинилхлорида.

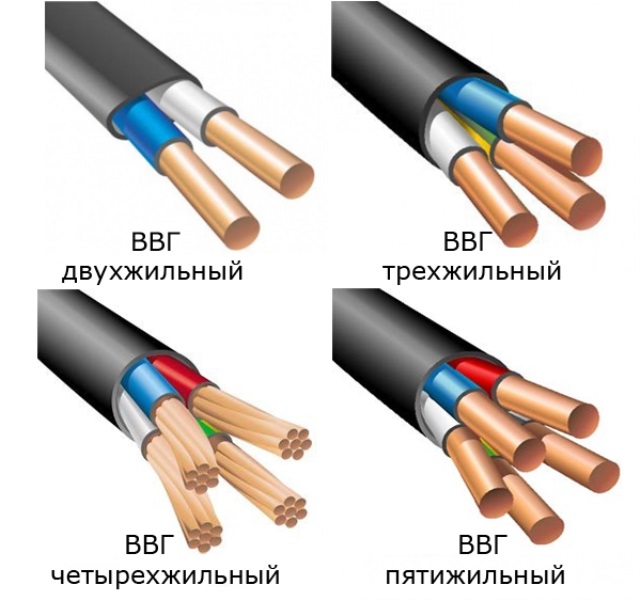

Рисунок 1. Кабель ВВГ.

Кабели NYM

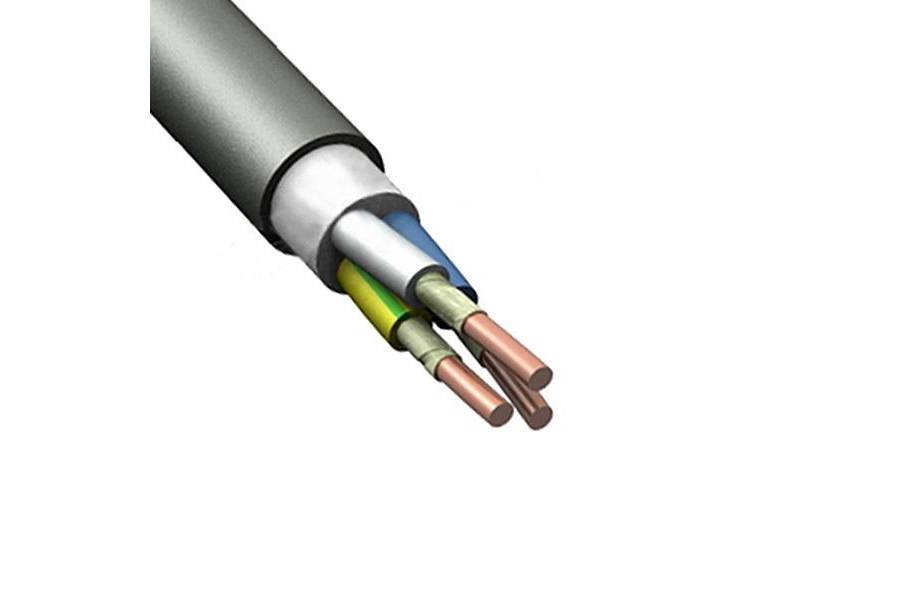

Силовые кабеля NYM представляют собой медную жилу (от двух до пяти) с ПВХ изоляцией и внешней оболочкой из огнестойкого ПВХ с заполнением междуслойного пространства мелованной резиной. Каждая жила состоит из множества переплетённых проволок. За счёт применения прорезиненного наполнителя кабель приобретает повышенную прочность и термическую стойкость. Его применяют в основном для освещения и основных сетей с напряжением до 660 В. Монтаж кабеля может осуществляться как снаружи, так и внутри помещений. Однако стоит учесть тот факт, что он весьма неустойчив к воздействию солнечных лучей. В сечении он выпускается только круглым, поэтому для скрытой прокладки внутри стен его стараются заменить плоскими аналогами.

Рисунок 2. Кабель NYM.

Кабели ШВВП

Типы силовых кабелей с маркировкой ШВВП характеризуются использованием в качестве жил лужёной меди, а изоляции – ПВХ. Они обладают повышенной гибкостью и поэтому их укладывать при монтаже в короб или стену достаточно просто даже при наличии сложных поверхностей. По форме бывают как с круглым, так и плоским сечениями. Однако существенное ограничение на их применение для разводки и прокладки сетей к конечному потребителю обусловлено максимально возможным напряжением в 380 В.

Рисунок 3. Кабель ШВВП.

Кабели ПВС

ПВС кабели представляют собой медный многожильный провод с плотной ПВХ оболочкой. По эксплуатационным характеристикам аналогичен ШВВП за тем исключением, что он имеет высокую устойчивость к возгоранию и чрезвычайно вынослив к износу (выдерживает до 3 тыс. изгибаний без нарушения изоляции или потери контакта). Используется в основном в бытовых устройствах с небольшой мощностью либо для внутренних электросетей.

Рисунок 4. Кабель ПВС.

Основные типы силовых кабелей

Применение силового кабеля, как в повседневной, так и производственной сферах, невозможно без некоторых обязательных условий. Во-первых, любой силовой кабель обязан отвечать требования и нормам, установленным соответствующим ГОСТом, во-вторых, у него должен быть сертификат соответствия, а технические характеристики обязаны соответствовать той сфере деятельности, в которой он будет эксплуатироваться.

Кроме того, разработаны специальные производственные нормативы, которыми регулируются аспекты использования силовых кабелей в зависимости от окружающей среды, внешних факторов и оказываемой на них нагрузке.

Перед тем, как заказать кабель Алматы следует определиться в первую очередь с его основными характеристиками, поскольку от этого будет зависеть марка и тип силового кабеля. Так, кабель с малым диаметром сечения подходит для бытового использования, он более гибкий и обладает пожарозащитными свойствами, для промышленных целей лучше выбрать провод с более широким диаметром и свойствами повышенной устойчивости к высоким напряжениям.

Основные типы силовых кабелей

В силовых кабелях применяются две разновидности жил, проводящих ток — одного из главных элементов, это медные или алюминиевые жилы. Так, силовой кабель с медными жилами применяется в сетях постоянного тока, где напряжение составляет 1, 6 или 10 кВ, а частотой до 50 Гц.  Алюминиевые же жилы в силовом кабеле подразумевают эксплуатацию в стационарных агрегатах с невысоким напряжением (0,66 – 1кВ). Кроме того, этот тип кабеля не походит для прокладки под землей.

Типировать силовые кабели также можно и по их работе, так они будут различаться по эксплуатируемым в условиях высокого либо низкого напряжения. В частности, кабели высокого напряжения допустимо применять в сетях, где ток как переменный, так и постоянный, не менее100 кВт и более. Кабели низкого напряжения используются в сетях с переменным током 1 – 50 кВт, кроме того, для них обязательно заземление.

Различия типов силовых кабелей также может быть основано на изоляционном материале, примененного в проводе. В частности по виду изоляции существуют силовые бронированные кабели в металлической оплетке, провода с изоляцией из пластика, с ПВХ изоляцией (подходит для прокладки в грунте), с огнестойкой изоляцией, с дополнительным фольгированным экранированием, со сшитой полиэтиленовой изоляцией, а также с резиновой изоляцией.

20 января, Рекламная статья

назначение, разновидности, какие провода бывают, марки —

назначение, разновидности, какие провода бывают, марки

Кабель, провод, шнур — все это специализированная продукция, которая выпускается в большом ассортименте. Причем существует множество разновидностей подобных изделий в зависимости от их назначения, сферы применения, составляющих, используемого материала жилы и покрытия.

В основном это бытовые провода, хотя допускаются и другие варианты. Прежде чем приобретать тот или иной кабель, необходимо разобраться во всех отличиях параметров, свойств, характеристик.

Силовые кабели

Есть различные виды кабелей, которые используют для подведения электрического тока к зданию. Чаще всего задействуют ВВГ и его варианты. Ниже представлены различные разновидности кабелей подобного типа.

ВВГ — мягкий силовой провод. Снаружи изделие имеет черный цвет, хотя иногда встречаются и белые варианты. Это негорючий многожильный кабель. Стандартно изделия упакованы в большом метраже. Жил внутри — от 1 до 5. В диаметре они от 0,15 до 24 см.

ВВГ применяют, когда электроток имеет напряжение до 1000 В. В бытовых условиях используют те виды медных кабелей, у которых диаметр жилы составляет по 0,15-0,6 см.

Температура эксплуатации — в пределах -50…+50°С. Если показатель будет составлять +40°С, то изделие выдержит влажность даже до 98%. Оно устойчиво к воздействию химикатов. Имеет прочные изгибы при установке, так что кабель не разрывается, не переламывается.

Выделяют такие виды силовых кабелей этого типа:

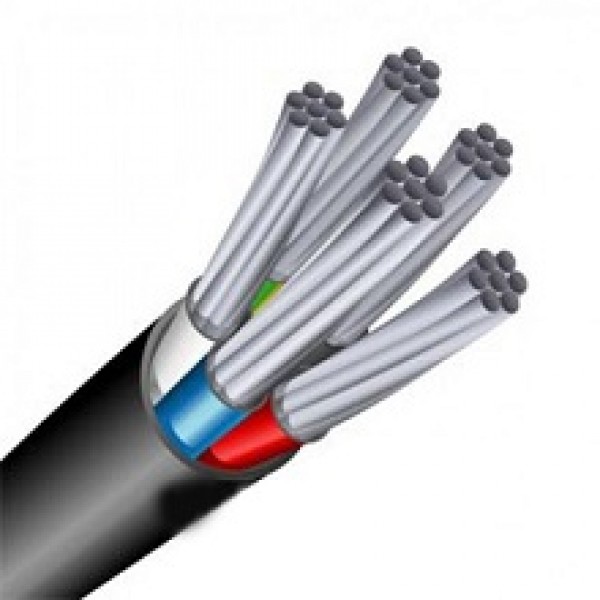

1. АВВГ. Бывает многожильным или одножильным алюминиевым.
2. ВВГнг. Он не просто не горит, а имеет повышенные характеристики в такой сфере.
3. ВВГп. Это плоский защищенный провод.
4. ВВГз. Внутри между слоями присутствуют еще жгуты, которые сделаны из прорезиненного материала.

NYM — это другая разновидность силовых медных кабелей. Наружная прослойка выполнена из ПВХ, который не возгорается. Между изоляционными прослойками размещен резиновый наполнитель, за счет которого изделие становится более прочным и термостойким.

Внутри только медные жилы. Однопроволочных модификаций не бывает. Диаметр жил составляет 0,15-1,6 см. Такую разновидность кабеля применяют для проводки освещения либо в других сетях, где 660 В. Изделие задействуют для прокладки на открытом воздухе, поскольку оно устойчиво к влаге и воздействию температур. Допустимые показатели — -40…+70°С.

Но нужно учитывать, что подобное изделие плохо выдерживает прямые солнечные лучи, так что его лучше хотя бы накрывать. Когда нужно будет изгибать кабель, то диаметр такого поворота должен быть минимум 4 сечения изделия. Если сравнивать NYM с ВВГ, то первый устойчив к условиям окружающей среды и более комфортный. Но он стоит больше и выпускается только округлым, так что в стены не получится проложить его.

По гибкости медный провод типа КГ является одним из лучших. Он предназначается для переменного тока до 660 В либо постоянного с 1000 В. Внутри по 1-6 жил, наружная оболочка прорезинена.

Изделие подходит для температур -60…+50°С. Стандартно такой кабель используют для присоединения устройств (сварочный, генераторный и другие аппараты). Создана модификация КГнг, у которой изоляция не поддерживает горение. Это единственное отличие подобной вариации КГ-кабеля.

ВББШв — это не просто медный одно- или многопроволочный кабель, но он еще является бронированным. Жил бывает до 5, а их диаметр — от 0,15 до 24 см. Чтобы бронировать изделие, используют дополнительную оплетку. Пара лент намотаны одна сверху другой, перекрывая зазоры. А они уже накрыты специальным ПВХ с пониженным уровнем возгорания.

Изделие подходит для температур -50…+50°С, выдерживает влажность до 98%. Но если нужно загнуть кабель, то радиус должен составлять не меньше 10 диаметров изделия. Типы (обозначения отличаются) такие:

1. АВББШв. Внутри жилы из алюминия.
2. ВББШвнг. Не горит.
3. ВББШвнг- LS. Не просто не горит, но еще и не пропускает дым, газ.

Используют такой вариант для прокладки в грунте, на воздухе, в трубах, но делают специальную защиту от солнечных лучей.

Электрические провода

В справочнике кабелей и проводов можно изучить всю детальную информацию о подобных изделиях. Популярными являются ПБПП, ПБППГ (хотя их еще называют ПУНП). Какие провода бывают, рассмотрено ниже.

ПБПП является медным проводом, причем жилы имеют по 1 проволоке. Называется установочным, имеет плоскую форму.

Стандартно присутствуют по 2-3 жилы. Их диаметр — 0,15-0,6 см. Такие однопроволочные медные жилы подходят для монтажа розеток, но лучше всего использовать для стационарных светильников. Напряжение — до 250 В. Выдерживают температуру -15…+50°С. Изгибая изделие, нужно делать радиус, как 10 диаметров проволоки.

ПБППг отличается тем, что у него жилы сделаны из нескольких проволок, поэтому это гибкий провод. У такого изделия нужно делать радиус изгиба при монтаже, как 6 сечений провода. Поэтому ПБППг используют в тех местах, где будут прикреплять бытовую технику, либо в зонах, где прокладка провода предполагает частые повороты. ПБПП обеих марок можно купить как с белым, так и черным покрытием.

АПУНП — это тоже модификация ПБПП. У кабеля внутри жилы из алюминия. Является однопроволочным, так что тоже не гибкий.

ППВ — провод с медной жилой. Имеет плоскую форму, присутствуют специальные перемычки для разделения. Жилы сделаны тоже из 1 проволоки. Диаметр составляет от 0,075 до 0,6 см. Внутри бывает по 2-3 жилы.

Напряжение составляет максимум 460 В. Изделие выдерживает механические нагрузки и влияние факторов окружающей среды. Подходит для применения при таких температурах: -50…+70°С, причем допускается влажность до 100%.

Используют марку ППВ, если надо прокладывать силовые линии, а также при установке приборов освещения. АППВ такой же по свойствам, как и ППВ, но у него внутри жилы алюминиевые.

АПВ — тоже алюминиевый вариант. Жил всего по 1 шт. Изделие округлое, жила бывает одно- и многопроволочной. В первом случае диаметр составит 0,25-1,6 см, а втором — 2,5-9,5 см. Такое изделие выдерживает механические нагрузки, разную химическую среду и температуру -50…+70°С. Используют для осветительных сетей, щитов. Такие кабели прокладывают в трубах.

ПВС представляет собой провод с медными жилами. Изделие округлой формы в разрезе, отличается плотностью. Жилы созданы из нескольких проволок, диаметр составляет 0,075-1,6 см.

Рабочее напряжение — максимум 380 В. Продается только в белом варианте, но с различными цветами обозначения. Изделие не поддерживает горение, выдерживает температуры -40…+40°С. Провод способен выдержать до 3 тыс. перегибов. Стандартно используют при ремонтировании сетей, для изготовления удлиняющих элементов.

Это основные электрические провода и их виды.

Шнуры

Шнур представляют собой одновременно гибрид между кабелем и проводом, который имеет внутри несколько жил. Отличается гибкостью, устойчивостью к перегибам, так что подходит для долгой эксплуатации.

Предназначаются шнуры для соединения источников питания с приборами, которые можно переносить с места на место: настольные лампы, чайники и пр.

Профессиональные инструменты тоже подключают с помощью шнуров. Но их называют тогда кабелями питания.

Монтажные провода

Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:

1. РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
2. ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
3. ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.

Сетевые кабели

Сетевые кабели применяют не только для передачи электрической энергии, но и информационных импульсов. Если около 10 лет назад использовали только антенные и телефонные кабели, то с появлением компьютеров и других подобных устройств проводников создали больше. Причем многие изделия достаточно узкоспециализированные.

Выделяют такие виды сетевых кабелей:

1. Коаксиальный. Имеет металлический проводник, сверху сделана оплетка из пластика, а потом дополнительно есть прослойка из меди или алюминия, после чего идет защитное покрытие. Диаметр изделия по 0,7-1 см, из-за чего оно не гибкое. Еще один минус — сильная восприимчивость к внешнему электромагнитному воздействию.
2. Витая пара. Этот проводник может быть как одно-, так и многожильным. При этом жилы по 2 шт. переплетаются между собой. Благодаря этому связь лучше. Диаметр — по 0,5 см.
3. Оптоволоконные кабели. Они дают возможность передачи информации на дистанцию до 100 км. Стоимость кабелей высокая, так что их используют в крупных фирмах.

Витая пара и оптоволоконные кабели созданы позже, чем коаксиальные (они разрабатывались еще в 90-х гг.

).

Телефонные провода и кабели

Телефонные кабели и провода бывают 2 типов. Одни используют для прокладки нескольких линий (не более 400), а другие — чтобы разводить уже по квартирам.

Несколько примеров:

1. ТППэт. Используют для большого количества абонентов. Имеет 2 провода, которые переплетены. Используется мягкая проволока из меди. Изоляция сделана из полиэтилена, как и наружная прослойка.
2. ТРВ. Это распределительный кабель. Может быть 1- и 2-парным. Имеет плоскую форму, основание разделено. Внутри медная жила с 1 проволокой. Используется изделие внутри зданий.
3. ТРП (провод «лапша»). По характеристикам аналогичен предыдущему, но имеет полиэтиленовое покрытие, так что обладает и устойчивостью к факторам внешней среды. Благодаря этому подходит для наружного использования.

Это основные разновидности телефонных кабелей.

Антенный кабель

Используются не только для передачи электрического тока, но и сигналов с информацией. Сейчас чаще всего применяют такие варианты как RG-6, RG-58, RG-59, а также их аналоги российского производства (изделия РК75). Существует много вариантов, которые отличаются по характеристикам и свойствам.

Самым популярным коаксиальным антенным кабелем является RG-6. Его используют для высокочастотных сигналов в теле-, радио- и прочей электронной аппаратуре. Внутри жила из меди с диаметром в 1 мм. Она сверху покрыта полиэтиленом, фольгой из алюминия и наружным проводником из меди. Наружная прослойка сделана из ПВХ.

Используется такое изделие для передачи информации кабельного и спутникового телевидения.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Акустический кабель

Чтобы динамики хорошо работали, необходимо подбирать и соответствующие кабели. На качество звука влияют внутреннее строение проводов, тип используемого материала внутри, изоляция.

Применяют такие разновидности:

1. ТРС. Используется медь, которая получена по методу грубой очистки. Это самый дешевый вариант проводов.
2. OFC. Для изготовления применяется бескислородная медь. Изделие обладает хорошей проводимостью, относится к средней ценовой категории.
3. PCOCC. Провод сделан из чистой меди по китайской технологии вытяжки.

Это основные варианты подобных изделий.

Силовые кабели — классификация, конструкция и изоляция (100 фото)

Электричество обеспечивает современного человека множеством благ, но при всем том, оно представляет собой реальную и огромную силу, которая не прощает ошибок и может принести не только пользу, но и огромный вред. Во избежание непредвиденных ситуаций, обслуживание крупных энергетических объектов, лучше доверить специалистам https://energiatrend.ru/ispytanija-povyshennym-naprjazheniem.

Речь идет об электробезопасности, правила которой написаны кровью пострадавших.

В контексте безопасного использования электричества, особое место уделяется качеству и правильному выбору проводов и кабелей, именно они обеспечивают подвод тока к потребителю, защищая от контакта с токоведущей частью и внешнего окружения.

Однако, если для того, чтобы подключить обычный маломощный потребитель, достаточно простого, тонкого провода с двойной или одинарной изоляцией, то для обеспечения электроэнергией нагрузки с достаточно большой мощностью, например, здание или цех, требуется провод иного исполнения и качества – так называемый, силовой кабель.

Если просмотреть на сайтах посвященных электротехнике фото силового кабеля, можно отметить, что его конструкция может быть достаточно сложной, иметь несколько уровней изоляции, с проводами разной формы сечения и другими специфическими особенностями.

В чем предназначение силовых кабелей? Какие особенности в конструктивном исполнении они имеют? Какие характеристики показывают его технические особенности, определяющие сферу применения?

На все эти вопросы вы найдете, хоть и не подробные, но самые общие ответы в данном обзоре.

Немного теории

Прежде всего, давайте определимся, что необходимо понимать под силовым кабелем.

Можно часто встретить ошибочное толкование этого определения, бытующее даже среди специалистов-электриков.

Многие понимают под силовыми, любые, например, медный силовой кабель для подключения мощной нагрузки, например, трехфазного электродвигателя. Это неверно.

Силовой кабель – это специального рода электропроводящая система для передачи электроэнергии промышленной частоты от распределительных подстанций, электростанций и иного рода электрогенераторов к потребителю, в качестве которого может выступать система обеспечения электрическим током конечных или промежуточных потребителей.

С первого взгляда может показаться излишне запутанным и сложным, в действительности все не так страшно:

Под электропроводящей системой нужно понимать конструкцию из токопроводящих жил и, как правило, многослойной изоляции, а также в некоторых случаях – защиту от механического воздействия и повреждения кабеля.

Промышленная частота – это принятая в народном хозяйстве частота переменного тока. Например, в нашей стране – 50 Гц, но есть другие государства, с другими стандартами, так, в США – 60 Гц.

Система обеспечения электрическим током – это электропроводка в доме, электрораспределительная подстанция, производственный цех и т.п.

Конечный потребитель – устройство, использующее электроэнергию и преобразующее ее в полезную работу, например – электродвигатель.

Таким образом, силовой кабель является простым передатчиком электроэнергии от места ее производства и распределения к месту, где она будет перераспределяться и использоваться.

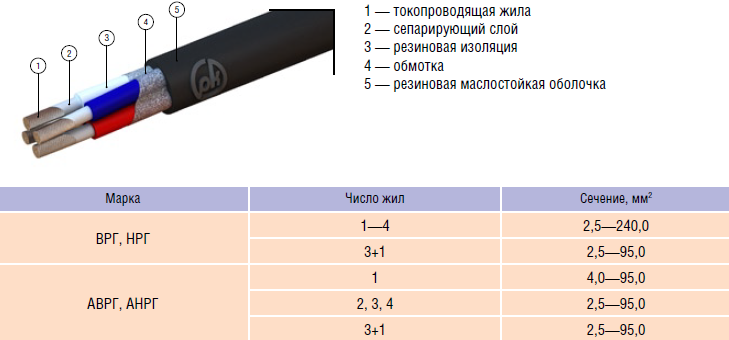

Устройство силовых кабелей

Любой силовой кабель, вне зависимости от сферы применения и его параметров, состоит из следующих основных элементов:

Токопроводящие проводники – так называемые, жилы.

Они несут основную функциональную нагрузку – пропускают через себя электрический ток. Форма профиля может быть различной, все зависит от типа кабеля и его параметров.

Сами жилы изготавливают их меди и алюминия. По своей цене силовой алюминиевый кабель дешевле, но медный выдерживает большие нагрузки при той же площади поперечного сечения жилы.

Изоляция между отдельными жилами кабеля. Главной ее задачей является защита от электрического пробоя внутри кабеля.

Внешней защитной оболочки объединяющей кабель в единую конструкцию и защищающую его от воздействия неблагоприятных факторов внешней среды: природных, механических и иных воздействия.

Экран. Конструктивно может быть выполнен как элемент внешней оболочки.

Главная задача – защита внешней среды от электромагнитного поля, возникающего при прохождении электрического тока по кабелю.

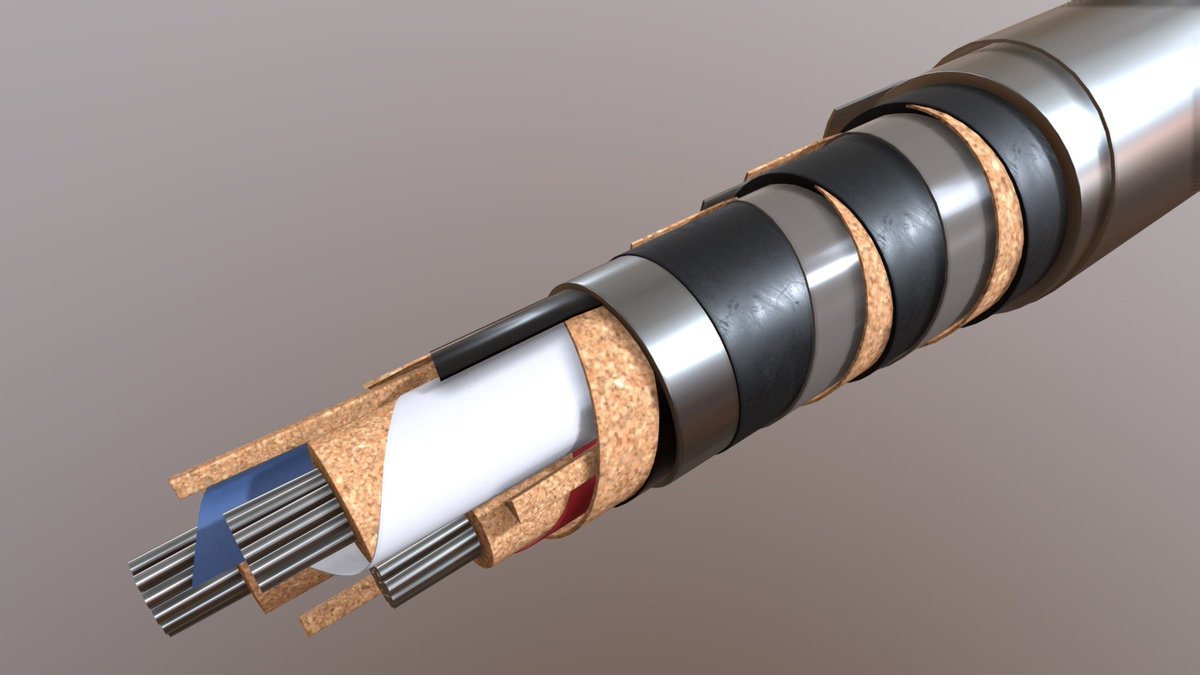

Защитная броня. Бронированные кабели используются в случае повышенного риска механических повреждений.

Между самой броней и кабелем имеется специальная демпферная подушка, ее цель – ограничение воздействия на кабель при деформации брони внешними факторами.

В контексте безопасности, особого внимания заслуживает изоляция силовых кабелей: от ее качества и материала зависит механическая и электрическая прочность.

Технические параметры силовых кабелей

К основным техническим параметрам силового кабеля необходимо отнести:

Количество жил в кабеле. Различают одножильные и многожильные (до пяти жил). Кроме того, в кабеле может иметься нулевая жила, сечение которой обычно меньше;

Материал жилы: имеется два варианта: медный или алюминиевый кабель.

Фундаментальный параметр – сечение силового кабеля. От данной характеристики зависит максимально допустимый ток, который кабель может долговременно выдержать, следовательно – мощность нагрузки, подключаемую через конкретный кабель.

Заметим, принимается во внимание сечение только одной жилы кабеля. Для определения соответствия тока и сечения существуют специальные методики расчета, а также готовые таблицы, все это можно найти в справочниках или интернете.

Тип изоляции. Различают бумажную, полиэтиленовую, резиновую и полимерную изоляцию. Конкретный вид во многом определяет условия, в которых кабель может эксплуатироваться, а также срок его безотказной, гарантированной работы.

К параметрам отдельных силовых кабелей можно отнести наличие брони и ее характеристики.

Маркировка силового кабеля

Существует целая система стандартов применяемых для маркировки силовой кабельной продукции, посредством нее можно легко определить основные технические и эксплуатационные характеристики силовых кабелей.

Маркировка ведется буквенными и цветовыми индексами. Ее подробные расшифровки и особенности мы не будем рассматривать в данной статье, при необходимости можно легко найти необходимую информацию в справочниках или на специальных интернет ресурсах.

Фото силовых кабелей

Также рекомендуем посетить:

Виды электрического кабеля / Статьи и обзоры / Элек.ру

При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.

Кабель и провод

Электрические кабель и провод — это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем — прямо противоположная.

Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий — недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь — не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:

• первый знак обозначает материал жил;

«А» — алюминий; изделия из меди никак не маркируются.

• второй — вид изоляции;

ПВХ помечается буквой «В», бумага — «Ц», негорючая резиновая изоляция — «НР», полиэтилен — «П».

• третий — тип оболочки;

«С» — свинец, «А» — алюминий, «П» — полиэтилен, «В» — поливинилхлорид, «О» — отдельные оболочки жил.

• четвертый — наличие и разновидность брони;

Стальная броня обозначается буквой «Б», сталь с негорючим покрытием — «Бн», профилированная стальная лента — «БбГ»; броня из круглой оцинкованной проволоки — «К», плоской проволоки — «П».

• пятый — наличие и материал экрана;

«Э» — медный экран жилы, «Эо» — общий экран из меди; «г» — из ленты, набухающей в воде, «га» — полимерно-алюминиевой ленты.

• шестой содержит информацию о дополнительных характеристиках — негорючести и гибкости.

Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» — негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

• ВВГ — это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 — 240 кв. мм. Кабель выпускается в нескольких модификациях.
• АВВГ — с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;
• ВВГнг представляет собой изделие в негорючей оболочке;
• ВВГп имеет плоскую форму.

Полный ассортимент кабеля АВВГ и ВВГ представлен в каталоге.

Кабель NYM

NYM является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

Кабель КГ

Аббревиатура КГ расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 — 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от −50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.

Полный ассортимент кабеля КГ представлен в каталоге.

Кабель ВББШв

ВББШв — это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил — 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ.Варианты исполнения ВББШв:

• АВББШв — производится с использованием жил из алюминия;
• ВББШвнг — не горит;
• ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.

Полный ассортимент кабельно-проводниковой продукции представлен в каталоге.

Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

• АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

• ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

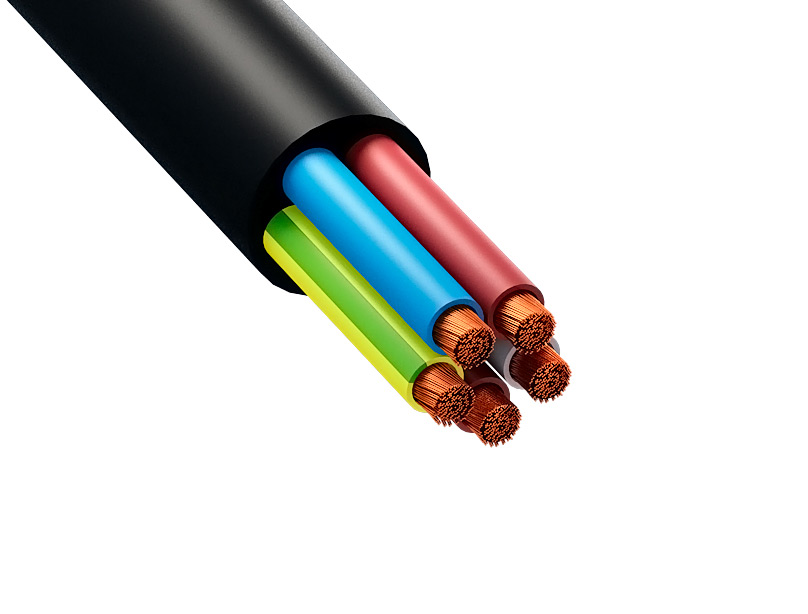

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

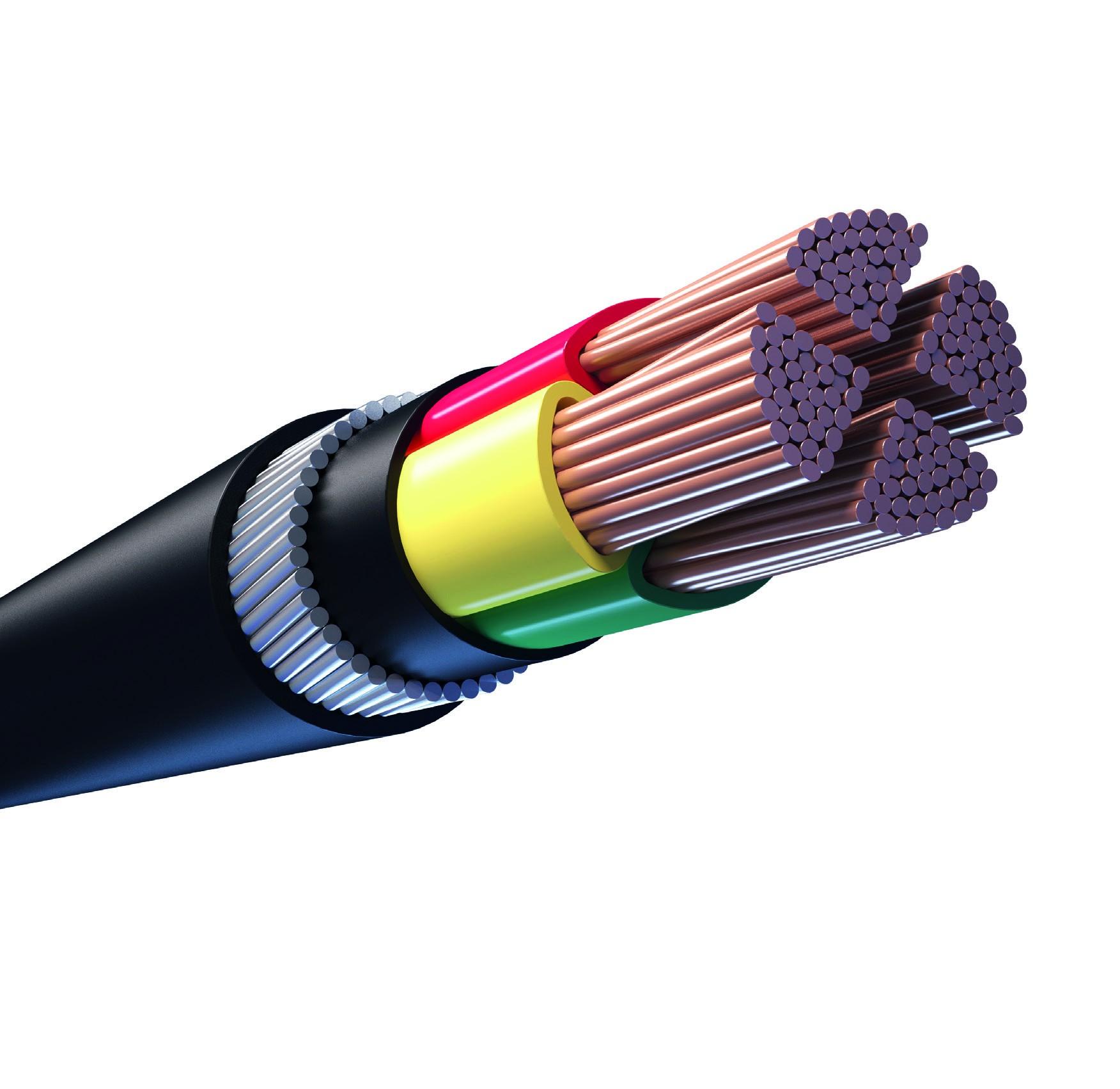

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.









Что бы еще почитать?

Виды кабелей и проводов: характеристики и их назначение

Число разновидностей проводниковой продукции исчисляется десятками тысяч — только выпускаемых по отечественным ГОСТам более 20000. Сложно найти специалиста, даже самого высокого профессионального уровня, который знал бы все имеющиеся типы проводов и кабелей. Но этого и не требуется — вполне достаточно разбираться в общих принципах, классификации, знать виды кабеля и провода и их маркировку, определяющей главные свойства изделий и как они будут выглядеть.

Силовые кабели

Силовой кабель для электросиловых линий — изделие электротехнического назначения одно или многожильной конструкции. Области применения: индивидуальное домостроение, квартиры в многоэтажном жилищном секторе, дачный домик либо мобильное электрооборудование. Назначение силового кабеля — соединение домового распределительного щита и электропроводки потребителя. Для того чтобы правильно выбрать изделие под собственные нужды, нужно знать из чего состоит кабель.

Монтаж кабелей

В независимости от сферы использования и эксплуатационных характеристик, конструкционно он выполняется из таких элементов:

1. Токоведущие жилы с числом от 1 до 5 единиц, выполненных из алюминия/меди.
2. Защитная конструкция жил в виде изоляционного покрытия.
3. Защитная конструкция всех элементов в форме наружной оболочки.

Помимо основных конструктивных элементов, силовой кабель имеет различные вспомогательные компоненты: поясной наружный покров, экран, броня. Кроме того конструкция может видоизменяться и дополняться другими элементами, что будет зависеть от области применения и эксплуатационных условий. Все характеристики проводниковой продукции отображены в цветовой и буквенно-цифровой маркировке, прописанные в его наименовании.

Важно! Сегодня особенно востребованным является ВВГ и его трансформации. Он выполняется в ПВХ-изоляции, медной токопроводящей жилой, без наружной защиты. Изделие устанавливают в сетях по транспортировке и распределению электроэнергии 660/1000 В и токовой частоты 50 Гц. Число токопроводов до 5 единиц, сечением размером 1.5 — 240.0 мм2. ВВГ может работать при температуре окружающей среды от — 45 до + 45 С.

Электрические провода

Электрические провода

Многие пользователи считают, что словосочетания «кабель» и «провод» — это синонимы, тем не менее, это не вполне так. Кабель — электротехническое изделия, обычно, с несколькими защитными оболочками. Провода, тоже разновидность электротехнической продукции, однако конструкционно более простые. Как правило, они обладают единственный изоляционным слоем, редко двумя, а иной раз изготавливаются и совсем без изолирующего слоя. Предназначение у них различное. Кабельное изделие предназначается для электропередачи в сетях с большими токовыми нагрузками. Провода эксплуатируются в электросетях и установках не более 380 В.

На электротехническом рынке присутствует большое количество модификаций проводов, наиболее популярные из них: ПБПП, АПВ, ППВ, ПБППг и ШВВП. Данные изделия применяются для разнообразных задач: внутридомовые электросети, подсоединение установок и оборудования, заземляющие системы и в других схемах энергоснабжения.

Шнуры электрические

Шнуры электрические

Шнур отличается от кабеля тем, что он выполнен из 2 либо 3 эластичных жил, имеющих собственную изоляцию. Такие жилы заключаются в общую оболочку из мягкого ПХВ-пластиката либо резины. Мягкость конструкции позволяет их широко применять в домашнем хозяйстве, с целью питания электроэнергией разнообразных бытовых агрегатов. Две токоведущие жилы применяются в тех случаях, в которых заземление не требуется. К примеру, в системах освещения.

Среди пользователей большой популярностью пользуется шнур ШПВ-1, он довольно устойчив к любой внешней деформации, выпускается для эксплуатации в электросетях до 380 В. Конструкционно выполнен из 2-х параллельных токопроводов 0.3/0.7 мм2, изолированных гибким ПВХ. В основном используются при подключении радиотелевизионного оборудования. Еще одна популярная модификация — шнур ШПВ-2 на 220 В, в аналогичной ПВХ-изоляции, и равным сечением, как и у ШПВ-1.

ПВС применяется для присоединения оборудования, которым нужно обеспечить повышенную гибкость, например, пылесосы, переноски, электрокамины. Диапазон напряжений 380-660В, состоит из 3/4 перекрученных жил, одну из них задействуют для заземления. Сеченье токопроводов 0.7/2.5 мм2, изделие заизолировано ПВХ- оболочкой, с высокой эластичностью.

Монтажные провода

Монтажные провода

Для установки и подключения электро установок к источникам тока нашли применение монтажные провода разного конструктивного исполнения. В качестве токопроводящих жил таких модификаций проводников выступает луженая медная проволока разного сечения. Такая конструкция позволяет выполнять соединение пайкой с использованием низкотемпературных припоев.

Монтажные провода и кабели их назначение:

1. Подключения внутридомового электрооборудования.
2. Соединение схем питания действующего оборудования в системах ЖКХ.
3. Подключение бытового и промышленного электрооборудования.
4. Энергетические, теплоснабжающие и водоснабжающие предприятия.

Провода бывают одно и многожильные, обладают хорошей гибкостью и усиленной защитой от возможных деформирующих факторов, в том числе на разрыв и разрез. Изоляционный состав — стеклянные, капроновые нити и триацетатная лента. Допустимая температура наружного воздуха от — 40 С до +100 С.

Провод оснащен поливинилхлоридной/полиэтиленовой изоляционным покрытием со вспомогательной защитной капроновой оболочкой, что делает продукцию устойчивой к влажной среде, техническим маслам и плесени. Для увеличения надежности — медный проводок усиливают луженой стальной проволокой.

Обратите внимание! Наиболее популярный монтажный провод РКГМ — токопровод многопроволочная медь, от 0.80 до 100.0 мм2. Изоляционный состав — резина кремнийорганическая, оболочка — стекловолокно, обработанная термоустойчивой эмалью. Допустимые области применения — электросети до 660 В, при наружной температуре от −30 до +120 C.

Сетевые кабели

Сетевые кабели

Для локальных сетей устанавливают кабель, который будет называться сетевым. Он состоит из медных, перевитых парами, изолированных проводников. Классическое сетевое изделие содержит 8 проводков или 4 пары, хотя существуют и двух парные конструкции Расцветки внутренней изоляции строго стандартизированы, а промежуток между двумя точками, соединяемыми витой парой, не может быть больше 100 м.

Исходя из системы защиты — электрозаземленной оплетки из меди либо алюминиевой фольги вокруг витых пар, имеются вариации сетевого провода:

1. UTP — незащищенный, без дополнительной защиты. Кроме проводников с собственной пластиковой защитой никаких дополнительных оплеток или проводов заземления не используется;
2. F/UTP — защищенный фольгированный.

Сейчас имеется несколько групп сетевых кабелей, маркируемые от CAT1 до CAT7. Чем разряд выше, тем наиболее высококачественный изделие и тем лучшие характеристики он содержит. В локальных цифровых интернет-сетях стандарта Ethernet применяется CAT5 с полосой пропускания 100 МГц. При строительстве современных сетей используют модернизированный CAT5e 125 МГц.

Телефонные провода

Телефонные провода подразделяются на 2-е основные разновидности. Первые используют в монтажных работах большого объема до 400 абонентских точек. Вторые в процессе выполнения подключения конкретной квартиры либо домовладения.

Телефонный кабель

ТППэп — базисная модификация провода и содержит внутренние проводки, сплетенные в пары. Токопроводящая жила — мягкая медная проволока 0.5 мм 2, защищена изоляцией из полиэтиленового материала. В отдельных типах изделий пары объединяются в секции по 5/10 пар. Наружная оболочка тоже выполнена из полиэтилена либо винила. Литеры «э» и «п» в наименовании означают пленочный экран.

Бывают вариации провода, бронированного лентами, либо с наполнением области между оболочкой и токопроводами уплотнителем из гидрофобной массы. Это изделие устанавливают в телефонных системах больших многоэтажных домов. Он может быть проложен, практически в любых условиях, подземным либо воздушным способом.

Для подводки линии к конкретному абоненту, применяют модификацию ТРВ. Они бывают одно либо двухпарного выполнения, имеет плоскую конструкцию с разъединенной основой, токопроводящая жила выполнена из меди 0.5 мм2. Число токопроводов — 2/4, закрытые ПВХ-изоляцией. Рабочая температурная среда от −15 до +50 C при влажности окружающей среды не более 80 %.

Антенные

По существу все теле-провода обладают идентичной конструкцией. Основанием является внутренний проводник, называемый центральной жилой, защищенный изоляционным слоем, сверху которого расположен экран, выполненный в форме оплетки. Предохраняет кабель довольно крепкая изоляционная оболочка. Изделия подобной конструкции получили название коаксиальных.

Современные антенные кабеля

Для бытового применения устанавливают изделия со стальными либо медными токопроводящими жилами. С целью снижения затухания сигнала жила из стали, также напыляется тонкой пленкой меди. Такое изделие стоит меньше, однако не способно без значительных потерь передавать сигналы от спутника.

Кабель имеет экранирующий слой, называемый оплеткой, она предохраняет изделие от наружных электромагнитных помех, от этого зависит эксплуатационное качество телевизионного сигнала. Материалом для создания экрана является алюминиевая фольгированная поверхность. Оплетку выполняют из тончайшей медной либо алюминиевой проволочки.

Оптические

Оптоволоконный кабель, который еще называют волоконно-оптический — это абсолютно новый вид проводникового изделия по сравнению с другими разновидностями электрокабелей. Он передает информацию, которая транспортируется по линиям связи, не с использованием электросигнала, а с применением светового. Важнейший его компонент — это бесцветное стекловолокно. Конструкция способна передавать свет на значительные расстояния до 10000 м с минимальными потерями света.

Оптические кабеля

Оптоволоконный кабель выполняется из тончайших эластичных световодов 5/60 микрон, служащих средой распространения сигналов. Это особенно высококачественный вид проводниковой продукции — он гарантирует передачу информации с весьма высокой скоростью свыше 10.0 Гбит/с. Преимущество такой передачи состоит в том, что конструкция кабеля позволяет ему лучше других типов обеспечить защиту информации от наружных помех. В силу специфики распределения света подобные сигналы просто экранируются.

Дополнительная информация. Световод выполнен из центральной сердцевины в виде стекловолокна и стеклооболочки, которая обладает наименьшим коэффициентом преломления, чем ядро. Поэтому двигаясь по сердцевине, такие лучи не могут выйти за ее границы, а отражаются от защищающего слоя оболочки.

Акустические

Акустический кабель — узкоспециализированный провод, предназначенный для передачи звукового сигнала от источника, в роли которого выступают, усилители к пассивным громкоговорителям. Основная цель данного провода — перемещение максимально точного сигнала, без искажений. Вторая задача провода — защита сигналов в процессе передачи от разнообразного внешнего шумового фона.

Акустические кабеля

Электроакустический — изготавливается в разнообразных вариантах, среди которых можно выделить такие модификации:

1. Симметричный, обычно он выполняет функции микрофонного кабеля. В своей конструкции он содержит 2 многожильных проводка, размещенных в экране, в медной оплетке либо фольге. В подобных конструкциях в роли базовых проводников зачастую устанавливается витая пара.
2. Несимметричный, существующий для организации передачи аудиосигналов, с несимметричной характеристикой, используется в бытовой и вычислительной технике. Такие электропровода аналогично применяются для подсоединения музыкальных электро инструментов. В данных проводниках уровень искажения обусловливается характеристиками экрана, закрывающего центральный токопровод.
3. Параллельный акустический кабель. Исполнен из 2-х заизолированных проводников, в многожильной конструкции. В ряде модификаций для защиты от разрывов они закрываются единым изоляционным покровом.
4. Витой кабель использует изолированные токопроводящие жилы, переплетенные друг с другом.
5. Коаксиальный кабель, обладает высокой защитой от внешних угроз, вследствие чего он прекрасно подходит для использования одновременно с питающими проводами.

Компьютерные

Компьютерные кабели и их разновидности изготавливаются для формирования компьютерных сетей, для подключения ПК к интернету либо связи машин между собой. Наиболее известная многим специалистам модификация — витая пара. Выполняется из ряда перевитых попарно проводков для эффективности приема/передачи сигналов.

Компьютерные кабеля

Такая разновидность провода подразделяется на 2 главных конструкционных типа — медный и оптический. Второй обладает наибольшей пропускной возможностью и стабильностью по отношению к внешним помехам. При этом медная «витая пара» все же чаще используется для домашних и офисных локальных сетей.

Электроэнергия необходима всегда и повсюду, без нее не будут работать многие приборы и устройства, которые делают жизнь современного человека более многообразной и интересной. Передача электрической энергии потребителям совершается с применением электрокабеля и каждый грамотный электрик должен уметь знать и различать виды электрических проводов и кабелей.

Какие бывают кабели? Основные виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

ВВГнг— кембрик с повышенной негорючестью;

•

• Кабель ВВГнг LS
• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;
• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.

Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.

ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.

Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.

Широкий выбор бронированного кабеля представлен здесь.

Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.

Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.

ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3

 Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.

ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.

Примечание
ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.

Провод ШВВП

Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.
•

• Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ

Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТР

Виды проводов для прокладки электропроводки



Электрический провод, кабель или шнур, представляет собой медные или алюминиевые жилы, по которым проходит ток и изоляцию, предохраняющую линию от короткого замыкания, а человека от воздействия на него опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материалом изоляции, что определяет ее сопротивляемость нагреванию, воздействию окружающей среды и вероятность воспламенения.

Основные разновидности проводов



В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).

С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.

С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».

Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.

Силовые провода

Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.

Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.

ВВГ – лидер рынка

Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:

• АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
• ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
• ВВГп. Отличается только внешне – плоской формой.
• ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.

КГ – кабель гибкий

Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

• АВББШв – с жилами из алюминия;
• ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
• ВББШвнг-LS – минимум дыма и газов при тлении.

Кабели для телефонных линий

Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.

• ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
• ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
• ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
• ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
• ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.

Антенные кабели

Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.

Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:

• Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
• На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
• Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
• Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.

Подробнее о выборе антенного кабеля смотрите в этом видео:

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

• UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
• FTP – под внешней оболочкой есть экран из слоя фольги;
• STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
• S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Сколько вы знаете о типах шнуров питания?

• Обновления продукта
• Аналитика и новости
• Успех клиентов
• Поддержка

•  Информация и новости 

•  Обновления продукта 

•  Успех клиентов 

•  Служба поддержки 

•  английский 

ФС.com 

 Главное меню

Сетевые коммутаторы

Посмотреть все 

.

Типы кабелей Ethernet — прямой и перекрестный

Кабели Ethernet могут быть двух видов, когда дело доходит до проводки:

1. Прямой кабель

Этот тип кабеля имеет идентичную проводку на обоих концах (контакт 1 на одном конец кабеля подключен к контакту 1 на другом конце кабеля, контакт 2 подключен к контакту 2 и т. д.):

Этот тип кабеля используется для подключения следующих устройств:

• компьютер к концентратор
• компьютер для переключения
• маршрутизатор на концентратор
• маршрутизатор для коммутатора

Компьютеры и маршрутизаторы используют провода 1 и 2 для передачи данных и провода 3 и 6 для приема данных.Концентраторы и коммутаторы используют провода 1 и 2 для приема данных и провода 3 и 6 для отправки данных. Поэтому, если вы хотите соединить два компьютера вместе, вам понадобится перекрестный кабель.

2. Перекрестный кабель

В перекрестном кабеле пары проводов меняются местами, что означает, что разные контакты соединяются вместе — контакт 1 на одном конце кабеля соединен с контактом 3 на другом конце, контакт 2 на одном конец подключен к контакту 6 на другом конце (Фото предоставлено Википедией):

Этот тип кабеля используется, когда вам нужно соединить два устройства, которые используют одни и те же провода для отправки и получения данных.Например, рассмотрите возможность соединения двух компьютеров вместе. Если вы используете прямой кабель с идентичной проводкой на обоих концах, оба компьютера будут использовать провода 1 и 2 для отправки данных. Если компьютер A отправит несколько пакетов компьютеру B, компьютер A отправит эти данные по проводам 1 и 2. Это вызовет проблему, поскольку компьютеры ожидают, что пакеты будут получены по проводам 3 и 6, и ваша сеть не будет работать должным образом. Вот почему для таких подключений необходимо использовать перекрестный кабель.

ПРИМЕЧАНИЕ
Новые устройства поддерживают функцию Auto MDI-X для автоматического определения и настройки необходимого типа кабельного подключения.Это устраняет необходимость в использовании кабеля определенного типа между определенными устройствами. Также обратите внимание, что стандарты Gigabit Ethernet и более быстрые стандарты используют все четыре пары проводов для одновременной передачи данных в обоих направлениях.

.

Типы изоляции для силовых кабелей. Характеристика материалов для изоляции

Современный рынок кабельно-проводниковой продукции позволяет с легкостью решать любые вопросы, касающиеся электроснабжения объектов и подключения энергозависимого оборудования. Кабели, выпускаемые ведущими отечественными и зарубежными производителями, отличаются широким диапазоном свойств и характеристик: показателями рабочих токов и сопротивления, диаметром и структурой, типом изоляции и наличием дополнительных усиливающих элементов. Поэтому при выборе провода для решения конкретной задачи покупателю необходимо определиться с целым набором важных показателей и критериев. Лишь в этом случае приобретенная продукция будет соответствовать его ожиданиям и обеспечит безопасную эксплуатацию сети, механизмов и приборов.

С целью облегчения процесса выбора и покупки кабелей в настоящее время разработан ряд стандартов и рекомендаций, составленных специалистами в области строительства и энергоснабжения. Следование предлагаемым советам позволит с легкостью найти образец кабеля под конкретный объект или мероприятия различной сложности. В данном обзоре предлагается практическая помощь по выбору проводниковой продукции в зависимости от типа ее изоляционного покрытия. Ниже представлен обзор наиболее распространенных материалов для изоляции и их преимущества, важные для тех или иных задач по энергоснабжению объектов.

Характеристики и современный ассортимент типов изоляции силовых кабелей

Изоляционный слой — одна из основных составляющих конструкции кабеля, определяющая его отдельные характеристики и особенности монтажа. Изоляция представляет собой покрытие из диэлектрического материала, защищающее поверхность токопроводящих жил и исключающее протекание электрического тока между отдельными проводниками. Главная функция, которую выполняет изоляция провода, — предотвращение прорыва напряжения на поверхность кабеля, короткого замыкания и возгорания в точке соприкосновения оголенных жил с легковоспламеняющимися материалами.

К изоляции кабеля предъявляется целый набор строгих требований. Важно¸ чтобы она обладала повышенным электрическим сопротивлением, механической прочностью, низкой диэлектрической проницаемостью, а также — отличалась продолжительным сроком службы при условии соблюдения требований по монтажу и эксплуатации кабеля. Изоляция, не склонная к повреждению и деформации, позволяет гарантировать длительное использование кабеля без необходимости его частой диагностики, а также — соблюсти все требования безопасности по эксплуатации сетей и энергозависимого оборудования.

Определить тип изоляции конкретной марки кабеля позволяет маркировка изделия. В настоящее время, в качестве основных изоляционных материалов применяются:

• Полиэтилен — полимерный материал с выраженными диэлектрическими свойствами. Используется в основном для изолирования высоковольтных кабелей и прочих проводных типов кабельно-проводниковой продукции. В числе преимуществ полиэтиленовой изоляции — исключительная механическая прочность, способность сохранять первоначальные свойства в широком диапазоне температур и при сложных климатических условиях, химическая прочность, т.е. стойкость к воздействию кислотных и щелочных сред. Полиэтилен не боится повышенной влажности, что позволяет осуществлять прокладку провода в затапливаемых помещениях, на открытом пространстве и в водной среде. ПЭТ изоляция соответствует современным требованиям экологической безопасности, поэтому монтаж провода с полиэтиленовым защитным слоем возможен на любых объектах без ограничений. В настоящее время широкое применение находит так называемый сшитый полиэтилен с особой молекулярной структурой, в числе достоинств которого — высокая температура плавления, эластичность и стойкость к деформации.
• Поливинилхлорид, или ПВХ пластикат— популярный тип полимерных материалов, широко применяемый в качестве изоляции для кабельной продукции. Провода с ПВХ обычно монтируют внутри помещений, поскольку материал чувствителен к воздействию окружающей среды и разрушается под воздействием холодного воздуха и УФ лучей. Монтаж на открытом воздухе возможен только при обустройстве защитных сооружений — труб, кабельных каналов и т.д. Сегодня на рынке представлены модификации кабелей с ПВХ пластикатной изоляцией повышенной климатической стойкости, сохраняющей свои первоначальные свойства даже при температуре окружающей среды до -60°C. Устранить отдельные недостатки ПВХ изоляции позволяет добавление в полимерную массу таких веществ, как кальций, каолин, карбонат или тальк. Таким образом, удается добиться повышенной эластичности поверхности изоляционного слоя и сделать его более прочным. В числе прочих достоинств ПВХ — удобство при выполнении монтажных работ, отсутствие ограничений по уровню рабочего напряжения, стойкость к механическому воздействию и минимальная склонность к возгоранию и распространению огня. Также в перечне преимуществ данного типа изоляционного материала стоит отметить его низкую стоимость, не влияющую на уровень цен кабельной продукции.
• Резина — материал изоляции кабеля, изготовленный из натурального или синтетического каучука. Его преимущества — высокая степень гибкости и нулевая гигроскопичность. Таким образом, кабель с резиновой изоляцией отлично подходит для обустройства участков монтажных трасс со сложной конфигурацией и прокладки в условиях повышенной влажности. Провод с резиновым защитным слоем незаменим при нестационарных подключениях оборудования к сети питания, гарантируя бесперебойное электроснабжение. Ограничение по применению такой кабельной продукции может быть связано только с отдельными недостатками покрытия — утратой эластичности, непродолжительным сроком эксплуатации и сравнительно высокой стоимостью.

Частично нейтрализовать отдельные негативные свойства обычной резины позволило добавление в каучуковую смесь углеродных соединений. Таким образом, удалось создать новый тип изоляции — кремнийорганическую резину. Основная область ее применения — изоляция термостойких кабелей, для которых особое значение имеет сопротивляемость высокой температуре. Также в числе достоинств материала — повышенная эластичность, позволяющая с легкостью прокладывать кабель на участках сложной конфигурации.

• Бумажная изоляция — для ее изготовления используется специальный сорт бумаги из сульфатной целлюлозы. Изоляцию накладывают сравнительно толстым слоем, что позволяет гарантировать ее высокую прочность и долговечность. Благодаря пропитке на основе канифоли, масла и восковых веществ бумажная изоляция с легкостью выдерживает воздействие напряжения до 35кВ, не утрачивая первоначальных свойств. Также в числе достоинств материала — низкая стоимость, длительный срок службы и высокие электрические характеристики. Важное ограничение — защита кабеля от интенсивного механического воздействия, которое негативно сказывается на качестве бумажного слоя.
• Стеклослюдинитовая изоляция — выпускается на основе кремнийорганики и слюдинитовой бумаги, уложенной слоями вместе с листами стеклосетки или стеклоткани и склеенной с применением лаковых составов. Слой стеклослюдинита на поверхности ПВХ изоляции обеспечивает прочную огнезащиту. Это свойство особенно важно для кабелей, предназначенных для эксплуатации в условиях высокого риска возгорания. Также в числе достоинств данного типа изоляции — устойчивость к механическому и вибрационному воздействию, расширяющая область применения провода.
• Фторопласты, или фторосодержащие полимеры — находят самое широкое применение при изготовлении термостойких марок кабеля, которые используются для подключения электрооборудования в помещениях с высоким уровнем влажности. С применением фторопластов осуществляется обмотка кабельной продукции для производства теплых полов. Исключительные изоляционные характеристики делают фторосодержащие полимеры одним из оптимальных материалов для выпуска надежного кабеля. Выдерживание при повышенной температуре буквально запекает поверхность материала, что придает проводу дополнительную прочность и механическую стойкость, а также — делает его неуязвимым для воздействия агрессивных химических сред. В некоторых случаях для усиления защитных свойств фторопластовую изоляцию покрывают слоем стекловолокна, усиливающего ее прочностные характеристики.
• Минеральная изоляция на основе окиси магния или периклаза. Может использоваться для внутренней изоляции и разделения жил в модификациях кабелей со стойкостью к нагреванию.
• Полиолефины — полимерные материалы без содержания галогенов. Опасность последних — в выделении в воздух высокотоксичных элементов в случае воздействия открытого пламени. Поэтому при монтаже в помещениях с большим количеством людей рекомендуется использовать провод с безгалогеновой изоляцией и низким дымовыделением.
• Сравнительно редкие типы изоляции — асбест, лак, шелк — имеют ограниченную область применения.

Подбирая кабель с определенным видом изоляции, важно учитывать особенности его монтажа и будущей эксплуатации. Это позволит продлить срок его применения и гарантировать безопасность подключения к сети и распределения энергоресурсов.

Типы, характеристики и области целевого применения силовых кабелей. Shop220

Для того, чтобы обеспечить надежность, безопасность и максимальную долговечность электросети, наравне с правильно выполненным монтажом необходимо целевое использование электрических силовых кабелей.   Понятием силовой электрический кабель определяется набор проводников скрученных между собой или проложенных параллельно друг другу, изолированных друг от друга в общем изоляционном экране, предназначенные для организации электрических сетей промышленной частоты 50 или 60 Гц напряжением от 220 В, до 750 КВ.   Конструкция любого силового кабеля включает в себя 3 основных элементов:  — медная или алюминиевая жила-проводник в монолитном или многопроволочном исполнении;  — изоляция каждой из токопроводящих жил выполненной из металлической сетки, фольги, полимерной пленки с металлическим напылением;  — общая оболочка из диэлектрического материала.   В зависимости от требований, которые предъявляются к характеристикам кабеля конкретной области применения, в его конструкцию могут входить:  — экраны каждой из жил и общий экран кабеля;  — негорючий и непроводящий электрический ток заполнитель между жилами внутри общей   изоляции;  — прослойка между токопроводящими жилами и стальной броней кабеля;  — стальной трос, необходимый для прокладки кабеля по воздушным трассам;  — герметичная труба заполненная маслом или водой для охлаждения силового кабеля проложенного в ней. Данный тип кабеля применяется для питания нагрузки с большими токами потребления.   В зависимости от целевого применения и требований условий эксплуатации (температура, влажность, риски механических повреждений) используется кабель со следующими типами изоляции:  — поливинилхлоридная или ПВХ изоляция. Предназначен для использования в сетях переменного тока напряжением до 3 кВ.  Негорючесть кабеля достигается за счет применения в изоляционный материал добавок с высоким содержанием хлора. Целевая область применения – построение бытовых и промышленных электрических сетей. Самые распространение в применение марки данного кабеля это – ШВВП, ВВГ, ВВГнг, ВВГнг-LS, АВВГ, ПВС.  — бумажная изоляция, обработанная специальной пропиткой, с применением алюминиевой или свинцовой оболочек. Основная область применения построение высоковольтных промышленных питающих и транспортных электрических сетей.  — резиновая изоляция. Данный материал применяется для производства силовых кабелей предназначенных для построения сетей постоянного тока напряжением до 10кВ, или водонепроницаемого кабеля.   Цветовая маркировка силового кабеля регламентирована стандартами МЭК 60445 ревизии 2010 года. В странах бывшего СССР по сей день применяется следующая маркировка кабеля:  — для трехфазных сетей: фазы А, В, С маркируются белым, коричневым, красным цветами соответственно, нейтральный провод обозначен голубым или синим цветом, провод заземления желто-зеленым.  — для однофазных сетей фаза обозначена белым, либо красным или коричневым цветом, нулевой провод синим, провод заземления желто-зеленым.   При построении структурированных электрических кабельных сетей крайне важно соблюдать цветовую маркировку, это существенно уменьшит количество ошибок, повысит ремонтопригодность сети и простоту ее обслуживания.

Кабели питания

| ShowMeCables.com

Кабели питания

невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются. В одних только Соединенных Штатах существует более десятка типов, которые обычно используются. У каждого типа разъема кабеля питания есть собственное имя, поэтому с большинством кабелей питания будет связано два названия. В США существует два основных стандарта для силовых кабелей: NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:

Типы разъемов IEC включают:

• C5 / C6
• C7 / C8
• C13 / C14
• C15 / C16
• C19 / C20

NEMA

Многие кабели содержат разъемы NEMA 1-15 , 5-15 или 5-20 для подключения к розетке. 1-15 — это старый незаземленный разъем с двумя металлическими штырями.На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 — это трехэтапное обновление до 1-15, которое было обосновано. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их 5-15 аналогов, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (в центре) и 5-20 (справа)

МЭК Кабели IEC

используются для устройств, предназначенных для международного использования.Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер, вместо того, чтобы называться «штекер» и «гнездо». Например, C5 — это женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное число — мужской стороной.

C5 / C6

C5 / C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют соединителями «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса.Чаще всего они встречаются в блоках питания портативных компьютеров.

C7 / C8

C7 / C8 имеет форму цифры 8 и обычно встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они связаны с 1-15 соединениями NEMA. Есть две разные версии C7 / C8: неполяризованный и поляризованный. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой.Обязательно проверьте, какая версия вам нужна, чтобы кабель питания соответствовал вашему устройству.

C13 / C14

C13 / C14 также называют универсальным шнуром питания, являясь текущим стандартом для телевизоров и настольных компьютеров. Некоторые устройства меньшего размера, такие как старые блоки питания для ноутбуков, могут иметь C13 / C14, но по большей части эти устройства меньшего размера теперь используют уменьшенные варианты, такие как C5 / C6.

C15 / C16

C15 / C16 похож на C13 / C14, но с выемкой над контактом для заземления.C15 / C16 используется для оборудования, использующего высокое напряжение, например, кухонной техники. Эти кабели рассчитаны на более высокие температуры (120 ° F по сравнению с 70 ° F для других стандартных шнуров питания), генерируемые дополнительным электричеством.

C19 / 20

C19 / C20 — это следующий шаг по сравнению с C15 / C16, рассчитанный на еще более высокую силу тока. Он используется в областях, где через кабели будет проходить большое количество энергии, например, в оборудовании, используемом в центре обработки данных или в больнице.

Сверху: C5 (слева), C7 неполяризованный (посередине) и C7 поляризованный (справа)

Внизу: C13 (слева), C15 (в центре) и C19 (справа)

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую.В зависимости от конечного применения кабели могут иметь различные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и, в зависимости от этого, они делятся на ту или иную группу:

• Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
• Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных силовых установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) . Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
• Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
• Кабели высокого напряжения: от 36 кВ.Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по их применению

Кабели низковольтные

Кабели для электрощитов

Гибкие кабели для электромонтажа шкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электроприборов.

Кабели силовые

Энергокабели для промышленных объектов и общественных мест .Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Тросы резиновые

Использование сверхгибких резиновых кабелей очень разнообразно.Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильной службе . Сварочные кабели должны иметь резиновую оболочку, позволяющую передавать большие токи между сварочным генератором и электродом.

Кабели безгалогенные

Кабели повышенной безопасности, не содержащие галогенов (LSZH) с низким уровнем дыма и выброса агрессивных газов в случае пожара, подходят для использования в электропроводке электрических панелей и общественных мест , всех видов инсталляции в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , возникающих во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т.д. в местах с согласия общественности.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, индуцированное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применяется в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны питьевой воды или в плавательных бассейнах для освещения, очистки и очистки.

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий огонь и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена в соответствии с американским стандартом. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Кабель среднего напряжения из меди и алюминия для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических агентов углеводородного типа или их производных.

Компоненты электрического кабеля

В состав электрического кабеля входят:

• Электрический проводник: , который направляет поток электроэнергии
• Изоляция: покрывает и сдерживает электрический ток в проводнике.
• Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
• Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

• Оголенный провод : одножильный твердотельный, негибкий и без покрытия.
• Алюминиевые электрические проводники: в некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
• Медные электрические проводники: наиболее часто используемый материал.
• Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
• Одножильный кабель: одножильный кабель.
• Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока.Их подразделяют на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

• ПВХ: Поливинилхлорид
• Z1: Полиолефины
• PE : линейный полиэтилен
• УЕ: Полиуретан

2. Термореактивная изоляция

Самые распространенные:

• EPR: Этилен пропилен
• XLPE : сшитый полиэтилен
• EVA : Этилвинилацетат
• SI : Силикон
• PCP: Неопрен
• SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

• Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
• Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции

номенклатура	Тип кабеля
R	Сшитый полиэтилен (XLPE)
х	Сшитый полиэтилен (XLPE)
Z1	Безгалогенный термопластичный полиолефин
Z	Безгалогенный термореактивный эластомер
В	Поливинилхлорид (ПВХ)
S	Безгалогеновый термореактивный силиконовый компаунд
Д	Этиленпропиленовый эластомер (EPR)

Обозначение экрана, внутренняя облицовка, якорь сиденья

номенклатура	Тип кабеля
C3	Экран из медной проволоки, спирально расположенный
C4	Экран медный в виде оплетки на собранные изолированные жилы.
В	Поливинилхлорид (ПВХ)
Z1	Безгалогенный термопластичный полиолефин

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура	Тип кабеля
Ф	Стальная обвязка по спирали.
FA	Алюминиевая лента по спирали
FA3	Алюминиевая лента с продольным рифлением
M	Заводная головка из стальной проволоки
MA	Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура	Тип кабеля
В	Поливинилхлорид (ПВХ)
Z1	Безгалогенный термопластичный полиолефин
Z	Безгалогенный термореактивный эластомер
N	Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура	Тип кабеля
К	Гибкая медь (класс 5) для стационарных установок
Ф	Гибкий медный кабель (класс 5) для мобильной связи
Д	Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL	AL Если проводник сделан из алюминия, отображается (AL).

Номинальная нагрузка

Номинальная	напряжение
0,6 / 1 кВ	Номинальное напряжение 1000 В

Обозначение количества жил

номенклатура	Тип кабеля
nGS	Количество и сечение жил в мм2 с желто-зеленым проводом
nxS	Количество и сечение жил в мм2, без жилы Желтый / Зеленый

Правила проектирования кабеля

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• UNE 21150

Дополнительные данные

номенклатура	Тип кабеля
CE	CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе.Эта маркировка может быть на продукте или на упаковке.
Дата изготовления	Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнял каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводов

Существует два критерия выбора размеров медных проводников:

• В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
• В европейском размере (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактическое геометрическое сечение несколько меньше номинального.

Размеры электрического кабеля

Сечение в мм2	(AWG)	ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ	Б / У
25 мм2	4	Очень высокий	Центральное кондиционирование и промышленное оборудование..
16 мм2	6	Высокий воздух	Кондиционеры, электроплиты и электрические подключения.
10 мм2	8	Средне-высокий	Холодильники и сушилки.
6 мм2	10	Средний	Микроволновая печь и блендеры
4 мм2	12	Средний	Освещение
2.5 мм2	14	Меньше	Лампы
1,5 мм2	16	Очень низкий	Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей регулируются стандартом Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

• Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
• Фазовый провод : черный, серый или коричневый.
• Защитный или заземляющий провод : два цвета, желтый и зеленый. Использование желтых или зеленых однотонных кабелей разрешается только в тех местах, где по соображениям безопасности нет возможности перепутать их с системой заземления.

Типы силовых кабелей (размеры и номиналы)

Электроэнергия может передаваться или распределяться либо по воздушным системам передачи, либо по подземным кабелям.Кабели в основном предназначены для особых требований. Силовые кабели в основном используются для передачи и распределения электроэнергии. Это сборка из одного или нескольких отдельно изолированных электрических проводников, обычно скрепленных общей оболочкой. Сборка используется для передачи и распределения электроэнергии.

Электрические силовые кабели могут быть проложены как постоянная проводка внутри зданий, закопаны в землю, проложены над головой или открыты. Гибкие силовые кабели используются для портативных устройств, мобильных инструментов и оборудования.

Они спроектированы и изготовлены в соответствии с напряжением, током, максимальной рабочей температурой и назначением применения, желаемым заказчиком.

Для горных работ мы придаем дополнительную механическую прочность кабелю с двойной броней. Для клиентов ветряных электростанций обычно требуется гибкий и защищенный от ультрафиолетового излучения кабель с механической прочной оболочкой, поэтому мы проектируем в соответствии с их требованиями. Подземные кабели имеют несколько преимуществ, таких как меньшая подверженность повреждениям во время штормов, молний, ​​низкие затраты на техническое обслуживание, меньшая вероятность неисправностей, меньшее падение напряжения и лучший внешний вид.

Рейтинг силового кабеля

Рейтинг короткого замыкания

Часто размер проводника, необходимый для установки, определяется его способностью пропускать ток короткого замыкания, а не постоянный ток. Во время короткого замыкания происходит внезапный скачок тока в течение нескольких циклов, за которым следует более устойчивый ток в течение короткого периода времени до срабатывания защитного распределительного устройства, обычно в пределах 0,1–0,3 секунды.

9034 C

Размер и материал проводника	Материал изоляции	Максимальная рабочая температура	Номинал короткого замыкания
120 кв. Мм Медный проводник	ПВХ изоляция	70 o C	.80 KA / SEC
120 кв.мм Алюминиевый проводник	ПВХ изоляция	70 o C	9.12 KA / SEC
120 кв-мм Медный провод	ПВХ изоляция	12,48 KA / SEC
120 кв. Мм Алюминиевый провод	ПВХ изоляция	85 o C	8,28 KA / SEC

Допустимая нагрузка по току

Пропускная способность по току Важным аспектом является выбор оптимального сечения проводника.Падение напряжения и короткое замыкание также являются очень важным аспектом для выбора экономичного и оптимального сечения проводника. Безопасная токовая нагрузка подземного кабеля определяется максимально допустимым превышением температуры. Причиной повышения температуры являются потери в кабеле, которые проявляются в виде тепла.

Номинальный постоянный ток (кабели, проложенные поодиночке)	2 жилы × 16 мм 2	2 жилы × 25 мм 2
(i) В земле (температура земли 30 o C )	103 A	131 A
(ii) В воздуховоде (температура земли 30 o C)	86 A	111 A
(iii) В воздухе (Температура окружающего воздуха 40 o) C)	94 A	125 A

Падение напряжения

Допустимое максимальное падение напряжения от источника к нагрузке — еще один аспект конструкции проводника силового кабеля.

По закону Ома V = IR. Во-первых, это выбор материала для проволоки. Медь — лучший проводник, чем Первый — это выбор материала для проволоки. Медь является лучшим проводником, чем алюминий, и будет иметь меньшее падение напряжения, чем алюминий, при данной длине и размере провода.

Размер провода — еще один важный фактор при определении падения напряжения. Провода большего диаметра (большего диаметра) будут иметь меньшее падение напряжения, чем провода меньшего диаметра той же длины. В американском калибре проволоки каждое уменьшение диаметра на 6 дает удвоение диаметра проволоки, а каждое уменьшение на 3 толщины удваивает площадь поперечного сечения проволоки.В метрической шкале калибра калибр в 10 раз больше диаметра в миллиметрах, поэтому метрическая проволока 50 калибра будет иметь диаметр 5 мм.

Конструкция силового кабеля

Во время строительства необходимо позаботиться о различных частях кабеля. Силовой кабель в основном состоит из

1. Проводника
2. Изоляции
3. LAY только для многожильных кабелей
4. Подложки
5. Изгиб / броня (при необходимости)
6. Наружная оболочка

Проводник

Проводники являются единственным проводником в шнур питания.Проводники бывают из разных материалов. В основном в кабельной промышленности мы используем медные (ATC, ABC) и алюминиевые жилы для силовых кабелей . Существуют различные типы проводов, включая Класс 1: одножильный, Класс 2 многожильный, Гибкий Класс 5, Экстра гибкий, Класс 6 (в основном используется для шнуров и сварки) и т. Д. Сечение проводника определяется сопротивлением проводника.

Изоляция

Изоляция, обеспечиваемая на каждом проводе кабеля, в основном из ПВХ (поливинилхлорида), сшитого полиэтилена (сшитого полиэтилена), РЕЗИНЫ (различных типов резины).Изоляционный материал рассчитан на рабочую температуру.

Изоляционный материал	Максимальная рабочая температура
ПВХ ТИП A	75 o C
ПВХ ТИП B	85 o PVC C	9033 9033 o C
XLPE	90 o C
РЕЗИНА — EPR IE-1	90 o C
РЕЗИНА — IER IE-2, EPR IE-3 -4, SILICON IE-5	150 o C

Жилы идентифицируются по цветовой кодировке с использованием разных цветов на изоляции или по номерам на сердечниках

Бортик (внутренняя оболочка)

Эта часть кабеля также называют внутренней оболочкой.В основном он используется в многожильных кабелях. Он работает как связующее звено между изолированными проводниками в многожильных силовых кабелях и обеспечивает прилегание к броне / оплетке. Эта часть кабеля в основном изготовлена ​​из ПВХ (PVC ST-1, PVC ST-2), РЕЗИНЫ (CSP SE-3, CSP SE-4 и PCP SE-3, PCP SE-4, HOFR SE-3 HOFR. SE-4, HD HOFR SE-3 ETC).

Бронирование

В основном это G.I. ПРОВОДНАЯ БРОНЯ, Г. Броня СТАЛЬНОЙ ПОЛОСЫ. Это делается путем размещения Г.И. ПРОВОДА, GI или СТАЛЬНЫЕ ПОЛОСЫ одна за другой на внутренней оболочке.Броня — это процесс, который выполняется в основном для обеспечения заземляющего экрана токоведущих проводов, а также для заземления кабеля в целях безопасности.

При любом нарушении изоляции в проводнике ток короткого замыкания получает достаточно путей для прохождения через броню, если она правильно заземлена. Обеспечение дополнительной механической защиты и прочности кабеля является важным дополнительным преимуществом бронирования. В кабелях для горных работ это делается для обеспечения проводимости.

Отбортовка

В основном для этой цели используются отожженная луженая медная проволока, НЕЙЛОНОВАЯ ОПЛЕТКА, ХЛОПОК.Плетение — это процесс, который обеспечивает высокую механическую защиту кабеля, а также используется для заземления. Значение плетения в том, что оно более гибкое по сравнению с бронированием.

Наружная оболочка

Это внешняя оболочка кабеля, обычно сделанная из ПВХ (поливинилхлорида), РЕЗИНЫ (различных типов резины) и часто того же материала, что и подложка. Он расположен поверх брони для общей механической, погодной, химической и электрической защиты. Внешняя оболочка обеспечивает защиту кабеля не столько электрически, сколько механически.

Материал	Преимущества	Недостатки	Макс.рабочая температура
ПВХ	Дешевый, прочный, широко доступный	Самые высокие диэлектрические потери, плавится при высоких температурах, содержит галогены		общего назначения 85 o C для жаропрочных целей
PE	Самые низкие диэлектрические потери, высокая начальная диэлектрическая прочность	Высокая чувствительность к образованию гидросмеси, материал разрушается при высоких температурах
XLPE	Низкие диэлектрические потери, улучшенные свойства материала при высоких температурах	Не плавится, но происходит тепловое расширение, Средняя чувствительность к образованию водяных деревьев (хотя некоторые полимеры сшитого полиэтилена устойчивы к образованию водяных деревьев)	90 o C
EPR	Повышенная гибкость, пониженное тепловое расширение (по сравнению с XL PE), низкая чувствительность к образованию гидросмеси	Диэлектрические потери от среднего до высокого, требуется неорганический наполнитель / добавка	90 o C
Бумага / масло	Низко-средние диэлектрические потери, не повреждаются испытаниями на постоянном токе, известно история надежности	Большой вес, Высокая стоимость, Требуется гидравлическое давление / насосы для изоляционной жидкости, Сложен в ремонте, Разлагается под воздействием влаги	70 o C

В основном кабели площадью более 6 квадратных мм называются силовыми кабели, но это зависит от использования кабеля.Для силовых кабелей из ПВХ мы используем IS: 1554, для силовых кабелей из сшитого полиэтилена мы используем IS: 7098, а для силовых кабелей на резиновой основе мы используем IS: 9968 и другие соответствующие спецификации. Силовые кабели различаются по классу напряжения и номинальному сечению.

Самые важные типы шнуров питания

Компьютерные сети и домашние развлекательные системы представляют собой груды металла и стекла, если они не подключены к источнику питания. Изучите важные типы шнуров питания.

Шнуры питания бывают разной длины и цвета и с разными типами разъемов, чтобы соответствовать различным типам использования и оборудованию.Серверы, компьютеры, планшеты, смартфоны, мониторы, телевизоры и развлекательные устройства — всем требуется питание, подаваемое через соответствующий шнур с правильными характеристиками и допусками для вашей установки. Подключения и технические характеристики также различаются в зависимости от страны. Шнуры должны соответствовать стандартам IEC (Международная электротехническая комиссия) или NEMA (Национальная ассоциация производителей электрооборудования).

Производители маркируют соединители в соответствии с кодом, который определяет тип розеток и оборудования, которое они устанавливают, тип используемого лезвия (плоское или круглое), а также устойчивость шнура и соединителя к воздействию тепла и электрического тока.В шнурах IEC используется буква «C» и число для обозначения совместимости с типом подключения. Буква «C» и нечетное число обозначают гнездовой конец шнура, который подключается к контактам, выходящим из компьютера. Буква «C» плюс четное число означает, что вилка подключается к розетке. Другими словами, C13 подключается к компьютеру, а C14 подключается к удлинителю или «блоку распределения питания» (PDU). Важные типы шнуров включают:

Черный базовый

Большинство компьютеров и домашних видеокомпонентов поставляются со стартовым набором шнуров питания основного черного цвета.У них будет соответствующий тип разъема для предполагаемого использования и напряжения в стране, где потребитель приобрел устройство.

Удлинители

Если устройство находится недостаточно близко к источнику питания, вам необходимо подключить соответствующий удлинитель для подачи тока. В США удлинители должны соответствовать стандартам NEMA. Они будут иметь знакомую конструкцию с тремя контактами, с двумя плоскими и одним круглым контактами, расположенными треугольником для подключения к розетке. На этикетках указано, предназначены ли шнуры для использования в помещении или на улице, или и того, и другого.На длинных удлинительных шнурах должен быть индикатор, указывающий на то, что через шнур проходит питание. Удлинители могут быть красными (для использования вне помещений) или желтыми (в помещении / вне помещений) и могут иметь бирки, указывающие, что они подходят для легкого, среднего или интенсивного использования.

Свяжитесь с нами, если у вас возникнут вопросы о том, какие типы кабелей питания вам нужны для вашего центра обработки данных, домашней сети или установки AV. Целесообразно иметь под рукой некоторые запасные части из наиболее важных типов шнуров питания на случай повреждения шнура или при добавлении оборудования.Cables.com делает покупку шнуров питания удобной, с онлайн-заказом и простой доставкой.

▷ Кабели питания

Что такое шнур питания

Силовые кабели широко используются в системах распределения электроэнергии. Силовой кабель — это, по сути, токопроводящий проводник, который заключен в систему изоляции, защитные покрытия и другие специальные элементы по желанию.

Проводники внутри скручены, а кабель можно наматывать или сгибать в соответствии с требованиями.

Приложения

Силовые кабели используются для широкого спектра применений в системе распределения электроэнергии, например:

• Соединение трансформатора с распределительным устройством
• Соединение между КРУ и отдельной нагрузкой
• Соединение между генератором и трансформатором
• Подземные кабели для инженерных распределительных сетей в городских районах
• Кабели подводные для передачи данных
• Кабели на судах, ветряных мельницах, зданиях

Поддерживаемые диапазоны напряжения

Силовые кабели в основном используются для:

• Низкое напряжение (НН) <1 кВ
• Среднее напряжение (MV)> 1 кВ и <33 кВ

Однако силовые кабели иногда также используются для сверхвысокого напряжения (СВН) до 400 кВ.

Факторы, определяющие типы кабелей

На рынке доступно несколько различных типов / конфигураций силовых кабелей.

Каждый отдельный тип определяется в основном на основе следующих основных факторов:

1. Тип проводника: медь или алюминий
2. Конфигурация проводника: жилы проводов и № проводов (жил) одножильный, двух / трех / четырехжильный
3. Тип изоляции
4. Используемый защитный материал
5. Прочие специальные материалы: например, наполнители, сетки, материалы специального назначения

Изоляционный материал в силовых кабелях

Изоляционный материал, используемый в силовых кабелях, за последние годы претерпел изменения.В ранние периоды, до 1970-х годов, кабели имели бумажную изоляцию.

Однако с ростом технологических достижений в материаловедении были обнаружены улучшенные синтетические изоляционные материалы на основе термопластов, термореактивных материалов и фторуглеродов. Эти материалы сейчас широко используются при строительстве силового кабеля.

Ниже приводится список обычно используемых синтетических составов, используемых в качестве изоляционного материала:

1. EPR: этиленпропиленовый каучук
2. HEPR: Твердый этиленпропиленовый каучук
3. ПВХ: поливинилхлорид
4. PE: Полиэтилен — не так часто используется из-за его частоты отказов и короткого срока службы
5. ПТФЭ: Поли Тетра Фторэтилен
6. XLPE: полиэтилен с поперечными связями (наиболее часто используется в кабелях питания низкого и среднего напряжения)

Конструкция типового силового кабеля

На рисунке ниже показан пример одножильного силового кабеля с изоляцией из сшитого полиэтилена.

Как видно, по центру у него многожильный провод. Он окружен полупроводящим материалом для постепенного уменьшения поверхностной ионизации.

Наружное изоляционное покрытие изготовлено из подходящего изоляционного материала (сшитый полиэтилен или полиэтилен). Он помогает выдерживать напряжение между фазой и землей при прокладке кабеля под землей. В случае трехжильной системы три жилы отделены друг от друга и помещены в общую систему изоляции кабеля. Наружный экран (обычно состоящий из тонкой медной пленки) предназначен для снижения напряжения напряжения, которое может вызвать повреждение изоляции.

Внешний защитный экран из брони (состоящий из нескольких металлических проволок) предназначен для защиты внутреннего блока от любого типа механического износа / повреждения. Наружное покрытие выполнено из ПВХ-оболочки, которая обеспечивает защиту всей кабельной сборки от погодных условий, таких как солнечный свет, дождь и т. Д.

Заключение

Как видно, силовой кабель представляет собой сложную сборку, которая сконструирована из нескольких различных материалов, объединенных вместе, чтобы обеспечить идеальную работу кабеля.

Каждый слой материала, используемого в кабеле, имеет определенное назначение в конструкции, т.е. обеспечивает нужный уровень проводимости по току, нужное количество изоляции, нужный уровень защиты от механических, термических и внешних условий.

Выбор конкретного типа кабеля зависит от каждой отдельной области применения и требует соответствующего выбора.

типов электрических кабелей | Sciencing

Электрический кабель или силовой кабель используется для передачи электроэнергии.Электрические кабели обеспечивают соединение и позволяют работать электростанциям, проводным компьютерным сетям, телевизорам, телефонам и другим устройствам, работающим от электричества. Существует множество типов электрических кабелей, различающихся по конфигурации, размеру и характеристикам.

Компоненты электрических кабелей

Все электрические кабели состоят как минимум из двух токопроводящих жил и внешней защитной оболочки. Для кабелей средней и высокой мощности, несущих высокое напряжение, токопроводящие провода во внешней защитной оболочке могут быть индивидуально заключены в изолирующие оболочки.Электрические проводники обычно делают из меди. Синтетические полимеры составляют внешнюю оболочку и защитный, изоляционный материал.

Коаксиальный кабель

Коаксиальный электрический кабель имеет медную жилу, окруженную диэлектрическим изолятором. Плетеный экран из меди окружает изолирующий слой, который, наконец, намотан наружной пластиковой оболочкой. Коаксиальные кабели различаются по размеру, характеристикам, гибкости, мощности и стоимости. Они используются для подключения домашнего аудио и видео оборудования, телевизионных сетей и компонентов локальной вычислительной сети.Жесткий кабель, излучающий кабель, RG / 6, двухосный, двухосный и полужесткий — это типы коаксиальных кабелей.

Ленточный кабель

Ленточный электрический кабель (также называемый многопроволочным плоским электрическим кабелем или плоскими сдвоенными кабелями) состоит из нескольких изолированных проводов, идущих параллельно друг другу. Эти параллельные провода позволяют одновременно передавать несколько сигналов данных. Согласно «Основы оптической связи», типичный ленточный кабель состоит из 4–12 проводов. Обычно он используется для соединения сетевых устройств.Ленточные кабели также соединяют материнскую плату с другими компонентами центрального процессора (центрального процессора) в компьютерах.

Кабель «витая пара»

Электрический кабель «витая пара» состоит из пар изолированных медных проводов (с цветовой кодировкой), скрученных друг с другом. Диаметр каждого провода составляет от 0,4 до 0,8 мм, а количество пар варьируется в разных типах кабелей витой пары. Чем больше количество пар, тем выше сопротивление кабеля внешним шумам и перекрестным помехам.Кабели витой пары просты в установке, гибки и недороги. Они используются для прокладки телефонных кабелей и локальных сетей.

Экранированный кабель

Экранированный электрический кабель состоит из одного или нескольких изолированных проводов, которые все вместе покрыты алюминиевой майларовой фольгой или плетеной оплеткой. Экранирование предохраняет кабель от внешних радиопомех и помех промышленной частоты, обеспечивая плавную передачу сигнала. Силовые кабели высокого напряжения обычно экранированы.

Что такое кабель питания? Типы силовых кабелей

Силовой кабель — это электрический кабель, который состоит из одного или нескольких проводов, скрепленных общей оболочкой.

Узел используется для передачи электроэнергии либо внутри земли, либо над головой, либо на открытом воздухе.

Кабель питания

Типы кабелей

Тип кабеля в основном определяется в зависимости от уровня напряжения, для которого он изготовлен, и материала, используемого для изоляции, такого как бумага, хлопок, резина и т. Д.

Один из способов классификации силовых кабелей по уровням напряжения —

.

1. Кабели низкого напряжения (кабели LT)
2. Кабели высокого напряжения (кабели HT)

Кабели низкого напряжения

Кабели низкого напряжения используются для уровней напряжения до 1 кВ.

Электростатические напряжения в кабеле LT не опасны, поэтому для этого кабеля не используется особая конструкция.

В этих LT-кабелях бумага используется в качестве изоляции.Иногда также используется смола, которая улучшает вязкость и помогает предотвратить дренаж.

Найдите ниже поперечное сечение одножильного кабеля LT. Он состоит из круглой жилы из многожильного медного или алюминиевого проводника.

Жилет изолирован пропитанной бумагой. Поверх бумажной изоляции предусмотрена свинцовая защитная оболочка.

Затем армированная прочность обеспечивается и, наконец, снова покрывается слоем волокнистого компаундированного материала.

Кабели среднего и высокого напряжения

Для напряжений до 66 кВ используются трехжильные кабели, которые являются многожильными.

1. Кабели ВТ до уровня 11 кВ ленточного типа.

2. Кабели сверхнапряжения (СТ) для уровней 22 кВ и 33 кВ, которые являются экранированными кабелями.

3. Кабели сверхвысокого напряжения (EHT) для уровней напряжения от 33 кВ до 66 кВ, которые представляют собой напорные кабели.

Конструктивные особенности кабелей HT

Кабели с ремнем

Эти кабели используются для уровней напряжения до 11 кВ. Ядра не имеют круглой формы.

Жилы изолированы друг от друга пропитанной бумагой.Три сердечника сгруппированы, скреплены и перевязаны бумажной лентой.

Промежутки заполнены волокнистым материалом, относящимся к джуту. Ремень покрыт свинцовой оболочкой, которая защищает кабель от проникновения влаги, а также придает механическую прочность.

Свинцовая оболочка окончательно покрыта джутоподобным волокнистым композитным материалом.

Супер-натяжные кабели

Эти кабели используются для уровней напряжения 22 кВ и 33 кВ.Два типа экранированных кабелей:

.

1. Кабели типа Н.
2. Кабели типа SL.

Кабели типа H

В этом типе кабеля не используется бумажная лента. Каждый проводник в этом кабеле изолирован бумагой, покрытой металлическим экраном, который обычно представляет собой алюминиевую фольгу.

S.L Кабели

Название S.L означает кабели с раздельным свинцовым экраном.

В этом кабеле каждая жила изолирована пропитанной бумагой, а затем каждая покрыта отдельной защитной свинцовой оболочкой.Затем идет хлопковая лента, покрывающая все три жилы вместе с использованием надлежащего наполнителя.

Разница между кабелями типа H и типа S.L заключается в том, что в типе S.L отсутствует общая свинцовая оболочка, покрывающая все три жилы, в то время как каждая жила снабжена отдельной свинцовой оболочкой. Это позволяет сгибать кабели в соответствии с требованиями.

Кабели сверхвысокого натяжения

В кабелях сплошного типа не предусмотрено отдельное устройство для предотвращения образования пустот и повышения диэлектрической прочности.Следовательно, эти кабели используются с максимальной мощностью до 66 кВ.

Кабели сверхвысокого напряжения предназначены для напряжений от 132 кВ до 275 кВ.

Кабели маслонаполненные

Кабель состоит из концентрически скрученного проводника, построенного вокруг полого цилиндрического стального спирального сердечника. Эта полая сердцевина в проводнике действует как канал для масла.

Масляный канал заполняется на заводе, и давление в масле поддерживается путем подсоединения масляного канала к резервуарам, которые расположены на соответствующем расстоянии вдоль пути кабеля.

Когда кабель нагревается, масло расширяется, но расширенное масло собирается в резервуаре. Когда кабель охлаждается, из резервуара подается дополнительное масло для поддержания давления масла.

Так как масляный канал находится внутри проводника кабеля, он называется одножильным каналом, заполненным маслом. Кабель аналогичен кабелю сплошного типа.

Маслонаполненные кабели бывают трех типов:

• Канал с одним проводником
• Канал с одним сердечником и оболочкой
• Три канала наполнителя сердечника.

Кабели газонаполненные

Кабель треугольной формы вставлен в стальную трубу. Труба заполнена азотом под давлением от 12 до 15 атмосфер.

Из-за такого высокого давления возникает радиальное сжатие, благодаря которому полностью исключается ионизация.

Рабочие коэффициенты мощности у таких кабелей также высоки.

Источник: Энергетические системы, Р.К. Раджпут.

Автор: Р.Джаган Мохан Рао

Читать дальше:

.
