Труба профильная прямоугольная | Труба прямоугольная | ГОСТ 8645-68

Трубы стальные профильные прямоугольные производятся из горячекатаной и холоднокатаной стали углеродистых, качественных и низколегированных марок, в соответствии с ГОСТ 8645-68, ГОСТ 13663-86, ТУ 14-105-737-2004 и целым рядом других технических условий, разработанных производителями для решения различных технологических задач и потребителей.

Трубы профильные прямоугольные

Размер	Длина	Тип стали	Марки	Все стенки
Труба профильная 20х10	6	хк, гк	08-2пс	смотреть
Труба профильная 20х15	6	хк, гк	08-2пс	смотреть
Труба профильная 28х25	6	хк, гк	08-2пс	смотреть
Труба профильная 30х15	6	хк, гк	08-2пс	смотреть
Труба профильная 30х20	6	хк, гк	08-2пс	смотреть
Труба профильная 40х20	6	хк, гк	08-3пс	смотреть
Труба профильная 40х25	6	хк, гк	1-3пс	смотреть
Труба профильная 40х28	6	хк, гк	1-3пс	смотреть
Труба профильная 50х25	6	хк, гк	1-3пс	смотреть
Труба профильная 50х30	6	гк	1-3пс	смотреть
Труба профильная 50х40	6	гк	1-3пс	смотреть
Труба профильная 60х30	6	хк, гк	1-3пс	смотреть
Труба профильная 60х40	6	хк, гк	1-3пс	смотреть
Труба профильная 80х40	6; 12	гк	3сп/пс	смотреть
Труба профильная 80х60	6; 12	гк	3сп/пс	смотреть
Труба профильная 100х40	6; 12	гк	3сп/пс	смотреть
Труба профильная 100х50	6; 12	гк	3сп/пс	смотреть
Труба профильная 100х60	12	гк	3сп/пс	смотреть
Труба профильная 100х80	12	гк	3сп, 09Г2С	смотреть
Труба профильная 120х60	12	гк	3сп, 09Г2С	смотреть
Труба профильная 120х80	12	гк	3сп, 09Г2С	смотреть
Труба профильная 140х60	12	гк	3сп, 09Г2С	смотреть
Труба профильная 140х100	12	гк	3сп, 09Г2С	смотреть
Труба профильная 140х120	12	гк	3сп, 09Г2С	смотреть
Труба профильная 150х100	12	гк	3сп, 09Г2С	смотреть
Труба профильная 160х80	12	гк	3сп, 09Г2С	смотреть
Труба профильная 160х100	12	гк	3сп, 09Г2С	смотреть
Труба профильная 160х120	12	гк	3сп, 09Г2С	смотреть
Труба профильная 160х140	12	гк	3сп, 09Г2С	смотреть
Труба профильная 180х100	12	гк	3сп, 09Г2С	смотреть
Труба профильная 180х140	12	гк	3сп, 09Г2С	смотреть
Труба профильная 200х100	12	гк	3сп, 09Г2С	смотреть
Труба профильная 200х120	12	гк	3сп, 09Г2С	смотреть
Труба профильная 200х160	12	гк	3сп, 09Г2С	смотреть
Труба профильная 230х100	12	гк	3сп, 09Г2С	смотреть
Труба профильная 240х120	12	гк	3сп, 09Г2С	смотреть
Труба профильная 240х160	12	гк	3сп, 09Г2С	смотреть
Труба профильная 250х150	12	гк	3сп, 09Г2С	смотреть
Труба профильная 300х200	12	гк	3сп, 09Г2С	смотреть
Труба профильная 350х250	12	гк	3сп, 09Г2С	смотреть

Трубы прямоугольные производятся без гидравлических испытаний, поэтому такие трубы не предназначены для сооружения трубопроводов, транспортировки жидкостей и газов. Прямоугольные профильные трубы предназначены исключительно для производства металлоизделий и металлоконструкций, в том числе строительных металлоконструкций.

Прямоугольные трубы из холоднокатаной стали

Производятся мебельные прямоугольные трубы из холоднокатаной стали углеродистых и качественных марок 08пс, Ст1пс, Ст2пс, отличаются от прочих высоким качеством поверхности и точностью геометрии. Прямоугольные профильные трубы, изготовленные из холоднокатаной стали, предназначены для производства металлических изделий с применением холодного гнутья, порошковой окраски или нанесения гальванических покрытий.

Прямоугольные трубы из горячекатаной стали общего назначения

Производятся прямоугольные трубы общего назначения из горячекатаной стали углеродистых рядовых марок Ст1пс, Ст2сп/пс, Ст3сп/пс, а так же качественных марок 10 и 20. Предназначены прямоугольные трубы общего назначения для производства не ответственных металлоконструкций и рядовых металлоизделий. Защита от коррозии таких изделий осуществляется с применением горячего оцинкования и красок по металлу.

Прямоугольные трубы — строительные профили

Производятся строительные прямоугольные сварные профили из углеродистой стали марки Ст3сп/пс с гарантией механических свойств при -20 и +20 градусах по цельсию, 5 категории, а так же низколегированной стали марки 09Г2С. Прямоугольные строительные профили предназначены для производства ответственных — несущих строительных конструкций с большим запасом прочности. Защита от коррозии осуществляется горячим оцинкованием и окраской по металлу — для углеродистой стали, только окраской по металлу — для низколегированной стали.

Купить прямоугольные профильные трубы можно в нашей компании любыми партиями от 1-ой трубы до вагонных норм. Поставка производится самовывозом (самостоятельная выборка товара со склада Поставщика) или с доставкой автомобильным / железнодорожным транспортом.

Цены на прямоугольные трубы

В последние годы цены на Квадратную трубу меняются очень динамично, что затрудняет публикацию актуальных цен, соответствующих настоящему моменту.

Просим Вас уточнять текущие цены и наличие интересующей продукции по

телефону + 7(495) 669-29-10 или направляйте Ваш заказ.

Труба прямоугольная размеры и цены

Труба прямоугольная

Трубы прямоугольные ГОСТ 8645 68

Этот стандарт распространён на бесшовные холоднотянутые, бесшовные горячекатанные и электросварные стальные трубы прямоугольного сечения
Сортамент труб стальных прямоугольных ГОСТ 8645: размеры в пределах от 10мм х 15мм до 180мм х 150мм, с толщиной стенок от 1,0 мм до 12 мм.

Таблица. Сортамент трубы прямоугольной гост 8645 68. Выдержка из ГОСТа.
Труба прямоугольная размеры.
Вес прямоугольных труб профильных, количество метров в тонне.

Наружный размер, мм		Толщина стенки, s, мм	Трубы профильной вес 1 метра, кг	Метров в тонне
a	b	Толщина стенки, s, мм	Трубы профильной вес 1 метра, кг	Метров в тонне
Труба профильная прямоугольная10	15	1,0	0,35	2873,6
	20	1,5	0,61	1652,9
	25	1,5	0,72	1383,1
	25	2,0	0,92	1088,1
	30	1,5	0,84	1189,1
	30	3,0	1,48	675,7
Труба прямоугольная металлическая 15	20	2,0	0,92	1088,1
	20	2,5	1,09	917,4
	25	1,5	0,84	1189,1
		2,0	1,08	925,9
		2,5	1,29	775,2
	30	2,0	1,23	813,0
	30	3,0	1,71	584,8
	40	2,0	1,55	645,2
		2,5	1,88	531,9
		4,0	2,73	366,3
20	30	1,5	1,08	925,9
		2,0	1,39	719,4
		3,0	1,95	512,8
	40 труба профильная 40х20	труба профильная 20 40 х 2,0	1,70	588,2
		3,0	2,42	413,2
		4,0	3,05	327,9
25	35	2,0	1,70	588,2
		2,5	2,07	483,1
		3,0	2,42	413,2
	40	2,0	1,86	537,6
		2,5	2,27	440,5
		3,0	2,77	361,0
		4,0	3,57	280,1
	50	2,0	2,23	448,4
	50	2,5	2,74	365,0
25		3,0	3,25	307,7
		4,0	4,20	238,1
	60	2,5	3,14	318,5
		3,0	3,72	268,8
		3,5	4,28	233,6
		4,0	4,63	216,0
		5,0	5,88	170,1
30	40	2,0	2,07	483,1
		2,5	2,55	392,2
		3,0	3,01	332,2
		4,0	3,89	257,1
	45	2,5	2,74	365,0
	50	2,0	2,38	420,2
		2,5	2,94	340,1
		3,0	3,48	287,4
		4,0	4,52	221,2
	60	2,5	3,33	300,3
		3,0	3,95	253,2
		4,0	5,15	194,2
		5,0	6,28	159,2
35	50	2,0	2,54	393,7
		2,5	3,14	318,5
		3,0	3,72	268,8
		3,5	4,28	233,6
		4,0	4,83	207,0
40	50	2,0	2,70	370,4
		2,5	3,33	300,3
		3,0	3,95	253,2
		3,5	4,56	219,3
		4,0	5,15	194,2
	60	3,0	4,42	226,2
		3,5	5,11	195,7
		4,0	5,77	173,3
		5,0	7,0	141,6
	70	3,0	4,89	204,5
	70	5,0	7,95	125,8
	80	3,0	5,37	186,2
		3,5	6,21	161,0
		4,0	7,03	142,2
		5,0	8,63	115,9
		6,0	10,17	98,3
	90	3,5	6,75	148,1
		4,0	7,66	130,5
		5,0	9,42	106,2
	100	4,0	8,29	120,6
		5,0	10,20	98,0
		6,0	12,05	83,0
	110	4,0	8,91	112,2
		5,0	10,99	91,0
		6,0	12,99	77,0
	120	5,0	11,77	85,0
	120	6,0	13,94	71,7
50	70	3,0	5,37	186,2
		4,0	7,03	142,2
		6,0	10,17	98,3
	80	3,0	5,84	171,2
	80	4,0	7,66	130,5
	100	4,0	8,91	112,2
		5,0	10,99	91,0
		6,0	12,99	77,0
	110	4,0	9,54	104,8
	110	6,0	13,94	71,7
60	80	3,5	7,30	137,0
		4,0	8,29	120,6
		5,0	10,20	98,0
		6,0	12,05	83,0
	90	4,0	8,91	112,2
		5,0	10,99	91,0
		6,0	12,99	77,0
	110	4,0	10,17	98,3
		5,0	12,56	79,6
		6,0	14,88	67,2
		7,0	17,14	58,3
	120	5,0	13,34	75,0
		6,0	15,82	63,2
		8,0	20,59	48,6
	140	5,0	14,91	67,1
		6,0	17,71	56,5
		8,0	23,11	43,3
70	100	4,0	10,17	98,3
		5,0	12,56	79,6
		6,0	14,88	67,2
80	120	5,0	14,91	67,1
		6,0	17,71	56,5
		7,0	20,44	48,9
		8,0	23,11	43,3
	140	5,0	16,48	60,7
		6,0	19,59	51,0
		7,0	22,63	44,2
		8,0	25,62	39,0
	150	6,0	20,53	48,7
		8,0	26,87	37,2
		10,0	32,97	30,3
	180	7,0	27,03	37,0
	180	8,0	30,64	32,6
		9,0	34,19	29,2
100	150	6,0	22,42	44,6
		7,0	25,93	38,6
		8,0	29,39	34,0
		9,0	32,78	30,5
		10,0	36,11	27,7
	180	8,0	33,15	30,2
		9,0	37,02	27,0
		10,0	40,82	24,5
		12,0	48,23	20,7
120	140	6,0	23,36	42,8
		7,0	27,03	37,0
		8,0	30,64	32,6
		9,0	34,19	29,2
150	180	8,0	39,43	25,4
		9,0	44,08	22,7
		10,0	48,67	20,5
		12,0	57,65	17,3

Профильная труба ГОСТ.

Перечень ГОСТов

Профильная стальная труба ГОСТ (труба, изготовленная по ГОСТу) является распространенным элементом различных конструкций. Работы, при которых используются профильные трубы, должны осуществляться с использованием изделий, соответствующих ГОСТам. К профильным трубам, которые применяются при монтаже несущих конструкций, предъявляются серьезные требования по соблюдению размеров, допусков, материала изготовления и т.д. Применение профильной трубы ГОСТ обеспечивает качество изготовления и долговечность возводимых конструкций.

Перечень ГОСТов на профильные трубы:

ГОСТ 13663-86
ГОСТ 8645-68
ГОСТ 30245-2003
ГОСТ 25577-83
ГОСТ 8639-82

ГОСТ 13663-86. Название данного ГОСТа: «Трубы стальные профильные. Технические требования». Распространяется на профильные бесшовные и сварные трубы общего назначения, изготовленные из углеродистой и легированной стали. Трубы изготавливаются бесшовными горячедеформированными, бесшовными холоднодеформированными, электросварными, электросварными холоднодеформированными, электросварными горячекалиброванными, а также изготавливаются методом печной сварки.

ГОСТ 8645-68. Название данного ГОСТа: «Трубы стальные прямоугольные. Сортамент». Распространяется на трубы стальные прямоугольные: трубы бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

ГОСТ 30245-2003. Название данного ГОСТа: «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия». Распространяется на профильные гнутые трубы с прямоугольным или квадратным сечением.

ГОСТ 25577-83. Название данного ГОСТа: «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные. Технические условия». Распространяется на стальные гнутые замкнутые сварные квадратные и прямоугольные профили, которые применяются в сельскохозяйственном машиностроении, тракторостроении и других отраслях народного хозяйства

ГОСТ 8639-82. Название данного ГОСТа: «Трубы стальные квадратные. Сортамент». Распространяется на профильные квадратные трубы: стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.

Основные характеристики профильной трубы ГОСТ:

Длина. Стандартная длина профильных труб указана в ГОСТах, это трубы мерной длины. Также бывают трубы немерной длины, их сортамент тоже.
Материал, марка стали. В ГОСТах указывается марка стали, из которой должны изготавливаться профильные трубы. Они могут изготавливаться как из углеродистых, так и из низколегированных сталей.
Размер, толщина стенки. В зависимости от размера и толщины стенки изменяется и вес профильной трубы.

В таблицах ГОСТов указываются размеры, ширина профиля, форма профильных труб, а также способ изготовления. Допуски и предельные отклонения профильных изделий должны соответствовать указанным в ГОСТах значениям. На поверхности профильной трубы ГОСТ не должно быть видимых повреждений – трещин, борозд, рисок и т.д.

ООО «Регионметром» реализует профильные трубы высокого качества, соответствующие ГОСТ 13663-86, ГОСТ 30245-03.
Вся продукция сертифицирована.

Профильные трубы любых размеров и предназначений по выгодной цене

Профильные трубы любых размеров и предназначений по выгодной цене

Наша компания реализует высококачественные профильные трубы в любых объемах. Вся наша продукция отличается своим качеством, так как изготавливается строго по нормам ГОСТа

Профильная труба – это изделие из металла с квадратным или прямоугольным сечением. Она может изготавливаться двумя способами: холоднотянутым или сварным. Холоднотянутые модификации получают путем сжимания классических круглых заготовок. Сварной метод предусматривает изготовление из листов металла, а в качестве шва используется сварка. Для придания шву усиленной прочности его придают термообработке и прокату валками, что обеспечивает надежность конструкции в любых эксплуатационных условиях.

Все размеры и методы изготовления профильных труб регламентируются государственными стандартами и нормами.

Технические характеристики:

— квадратные или прямоугольны модели, не предназначаются для транспортировки жидкостей или газа, невзирая на наличие полости внутри;

— такие конструкции отличаются простотой монтажа;

— небольшой вес;

— устойчивость к внешнему воздействию температур и влажности;

— высокая прочность к изгибам;

— устойчивость и выносливость различных нагрузок.

В зависимости от разновидностей сферы применения профильные трубы могут отличаться толщиной стенок, внешними размерами и длинной. Наиболее востребованы такие метало конструкции для внешних отделочных работ, а также в качестве несущих элементов для строительства.

Профильную трубу небольших и средних размеров целесообразно использовать для:

— заборов, лестниц, кованых ограждений или лестниц;

— металлопластиковых конструкций в качестве армирующего элемента;

— каркасного строительства киосков, магазинов, остановок для транспорта;

— производства рам и других конструкций в машиностроении;

— изготовления внешних элементов строительства, таких как козырьки над дверью от дождя;

— производства каркаса мебели, теплиц, бронированных дверей, конструкций наружной рекламы.

Благодаря уменьшенному весу профильной трубы и повышенной прочности данного материала, такие элементы можно использовать в производстве любых конструкций, которым необходимо придать надежность и длительные эксплуатационные свойства.

Модели больших размеров используется для строительства мостов, возведения зданий, для мачтовых сооружений и ЛЭП опор.

У нас вы можете приобрести профильную трубу для любых потребностей. Мы предлагаем широкий диапазон внешних размеров от 15*15 мм, до 200*200 мм, толщина стенок может варьироваться от 2 до 14 миллиметров. Стандартная длина моделей с квадратным сечением составляет от 6 до 12 м.

Прямоугольные модификации изготавливается с внешними размерами от 30*20 мм до 160*200 мм, а толщина стенки может быть от 2 до 14 мм.

Наша компания предлагает исключительно высококачественные профильные трубы, которые отличаются своей надежностью и прочностью, все изделия изготовлено исключительно по ГОСТу и имеют всю необходимую документацию и сертификацию. Мы поставляем трубы партиями различных размеров и предлагаем выгодные ценовые условия для своих постоянных или оптовых покупателей.

PropertyManager Несущий элемент — 2019

	Сегменты пути	Список сегментов в группе.
	Обработка углов	(Доступно только для смежных групп. ) Определяет, как обрезать сегменты группы, когда они пересекаются в углах. Можно снять флажок Применить обработку углов и указать обработку углов позже (например, при обрезке несущих элементов). Вы также можете изменить обработку углов, что позволит указать несколько обработок углов на группу.
	Соединение обрезанных под углом корпусов	(Доступно при выборе Применить обработка углов и нажмите End Mitre .) Объединяет сварку тела элемента таким образом, чтобы длина полученного тела сварного элемента в списке вырезов сварного изделия равна сумме максимальных длин неразрезанных тел свариваемых элементов.
	Разрыв между соединенными сегментами в одной группе	(Доступно только для смежных групп.) Укажите зазор сварки на углах сегментов в той же группе.
	Разрыв между различными сегментами группы	Укажите зазор сварки, где концы сегментов этой группы примыкают к сегментам другой группы.
		Указание зазора сварного шва сокращает длину сегмента, как это отражено в списке вырезов, и сохраняет общую протяженность каждого сегмента.
	Разрешить выступ	Позволяет элементу конструкции увеличивать длину эскиза.Это полезно, когда один конструктивный элемент (A) используется для обрезки другого элемента (B), но A не полностью вырезает B. Это позволяет части B, которая не вырезается A, простираться на длину эскиза.
	Зеркальный профиль	Переворачивает профиль группы относительно ее Горизонтальной оси или Вертикальной оси.
	Выравнивание	Выравнивает ось группового профиля по любому выбранному вектору (ребру, вспомогательной линии и т. д.).). Выберите ось профиля для выравнивания: Горизонтальная ось Вертикальная ось
	Угол поворота	Поворачивает элемент конструкции на заданное число градусов.
	Найти профиль	Масштабирует профиль, чтобы можно было изменить его точку прокола относительно сегмента эскиза. Точкой прокола по умолчанию является исходная точка эскиза.

Полый профиль | Квадратная, прямоугольная, круглая полая секция

Jfeindia является поставщиком и производителем стальных полых профилей из Индии.Мы экспортируем нашу продукцию в более чем 60+ стран. Все продукты доступны в различных размерах в соответствии с потребностями клиента. Продукция, которую мы поставляем, хорошо покрыта антикоррозионным маслом на каждой поверхности полого профиля, чтобы обеспечить доставку продукта клиенту без ржавчины. Стальной полый профиль доступен в квадратных, прямоугольных и круглых формах. Полая конструкционная секция является стандартной для сварных стальных рам, особенно для прямоугольных секций, в которых элементы испытывают нагрузку в разных направлениях. Квадратные и круглые HSS имеют очень эффективные формы для нагрузки этой многоосевой оси, поскольку две или более осей поперечного сечения имеют одинаковую геометрию и, следовательно, имеют одинаковые прочностные характеристики. Это позволяет им сделать правильный выбор колонки. Они также очень устойчивы к скручиванию. Полый профиль (RHS SHS CHS) производится с высоким качеством и строго соответствует отраслевым стандартам. Ассортимент нашей продукции доступен в различных размерах и толщинах для удовлетворения автомобильных, погрузочно-разгрузочных, транспортных и других требований.Полые секции нашей компании доступны в круглой, прямоугольной и квадратной формах. Из-за особенностей, таких как высокая устойчивость к износу и стрессу, они широко потребованы клиентами. Для заказа других типов полых профилей посетите: www.hollow-sections.net

Типы полых профилей доступны на jfeindia

Круглые полые профили (CHS)
Полые прямоугольные профили (правая сторона)

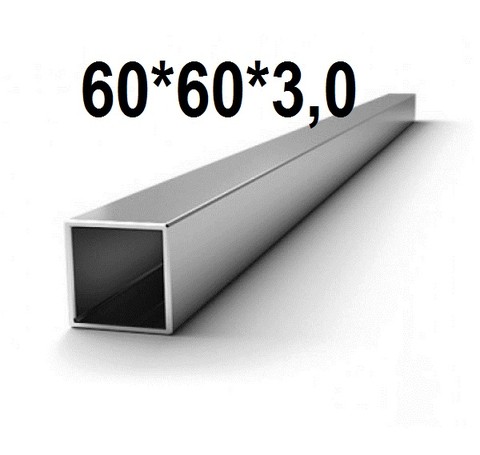

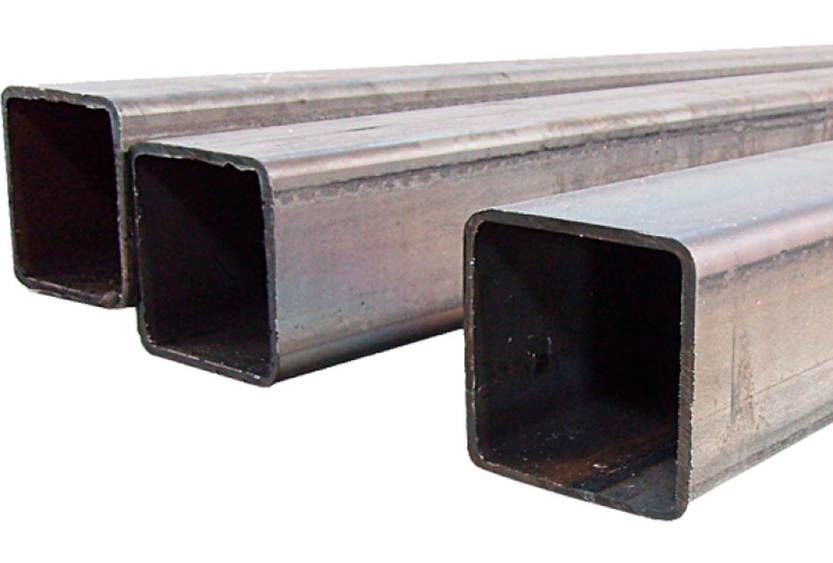

Квадратные полые профили-(SHS)

Квадратная полая секция (SHS)

Другим популярным типом конструкционной стальной трубы, выступающей в роли посредника между RHS и CHS, является прямоугольная полая секция. С точки зрения характеристик, внешнего вида и дизайна. СВС имеет плоскую поверхность, которая также экономична для стыковки и сварки и требует минимальной подготовки кромок. По сравнению с круглыми сегментами, СВС также обладают характеристиками ЧГС с их симметричным внешним видом, сформированным в виде равносторонних квадратных полых секций. Обладает высокими несущими характеристиками, которые, в свою очередь, уменьшают радиусы на углах. Пустоты имеют свободное пространство, которое можно эффективно использовать в промышленности. Доступны сорта полого квадрата EN, ASTM, GB и JIS.Его ширина составляет от 2 до 30 мм, а длина — от 6 до 12 м. Это соответствует практически всем международным стандартам и проходит различные испытания.

Таблица размеров и размеров квадратной полой секции

Размер мм	кг/м	Размер мм	кг/м
0mm Cold Formed Square Hollow Section»> 20 х 20 х 2.0	1,12	20 х 20 х 2,5	1,35
25 х 25 х 1,5	1,06	25 х 25 х 2,0	1,43
25 х 25 х 2,5	1,74	25 х 25 х 3. 0	2,04
30 х 30 х 2,0	1,68	30 х 30 х 2,5	2,14
30 х 30 х 3,0	2,51	40 х 40 х 1,5	1,81
40 х 40 х 2.0	2,31	5mm Cold Formed Square Hollow Section»> 40 х 40 х 2,5	2,92
40 х 40 х 3,0	3,45	40 х 40 х 4,0	4,46
40 х 40 х 5,0	5,40	50 х 50 х 1.5	2,28
50 х 50 х 2,0	2,93	5mm Cold Formed Square Hollow Section»> 50 х 50 х 2,5	3,71
50 х 50 х 3,0	4,39	50 х 50 х 4,0	5,72
50 х 50 х 5.0	6,97	60 х 60 х 3,0	5,34
60 х 60 х 4,0	6,97	60 х 60 х 5,0	8,54
60 х 60 х 6,0	9,45	70 х 70 х 3. 0	6,28
70 х 70 х 3,6	7,46	70 х 70 х 5,0	10.11
70 х 70 х 6,3	12.50	70 х 70 х 8	15.30
75 х 75 х 3.0	7,07	80 х 80 х 3,0	7,22
6mm Cold Formed Square Hollow Section»> 80 х 80 х 3,6	8,59	80 х 80 х 5,0	11,70
80 х 80 х 6,0	13,90	90 х 90 х 3.0	8.01
90 х 90 х 3,6	9,72	90 х 90 х 5,0	13. 30
90 х 90 х 6,0	15,76	90 х 90 х 8,0	20.40
100 х 100 х 3.0	8,96	100 х 100 х 4,0	12.00
100 х 100 х 5,0	14,80	100 х 100 х 5,0	14,80
100 х 100 х 6,0	16. 19	100 х 100 х 8.0	22,90
100 х 100 х 10	27,90	120 х 120 х 5	18.00
120 х 120 х 6,0	21.30	120 х 120 х 6,3	22.30
120 х 120 х 8. 0	27,90	120 х 120 х 10	34,20
120 х 120 х 12	35,8	120 х 120 х 12,5	41,60
140 х 140 х 5,0	21.10	140 х 140 х 6.3	26. 30
140 х 140 х 8	32,90	140 х 140 х 10	40.40
140 х 140 х 12,5	49,50	150 х 150 х 5,0	22,70
150 х 150 х 6.3	28.30	150 х 150 х 8,0	35,40
150 х 150 х 10	43,60	5mm Cold Formed Square Hollow Section»> 150 х 150 х 12,5	53,40
150 х 150 х 16	66,40	150 х 150 х 16	66.40
180 х 180 х 5	27.40	180 х 180 х 6,3	34,20
180 х 180 х 8	43. 00	180 х 180 х 10	53.00
180 х 180 х 12.5	65,20	180 х 180 х 16	81.40
200 х 200 х 5	30,50	200 х 200 х 6	35,8
3mm Cold Formed Square Hollow Section»> 200 х 200 х 6,3	38,2	200 х 200 х 8	48.00
200 х 200 х 10	59,30	200 х 200 х 12,5	73.00
200 х 200 х 16	91,50	250 х 250 х 6,3	48. 10
250 х 250 х 8	60.50	250 х 250 х 10	75.00
250 х 250 х 12,5	92,60	250 х 250 х 16	117.00
300 х 300 х 6,3	57,90	300 х 300 х 8	73. 10
300 х 300 х 10	57,90	300 х 300 х 8	90,70
300 х 300 х 12,5	112.00	300 х 300 х 16	142.00
350 х 350 х 8	85.70	350 х 350 х 10	106. 00
350 х 350 х 12,5	132.00	350 х 350 х 16	167.00
400 х 400 х 10	122.00	400 х 400 х 12	141.00
400 х 400 х 12,5 мм	152.00	400 х 400 х 16	192

Прямоугольная полая секция (правая сторона)

Для механических и структурных применений популярны прямоугольные полые профили (RHS). Это связано с тем, что плоская поверхность делает его более экономичным конструктивным решением для соединения и различных видов производственных работ.Для пайки или соединения RHS требуется минимальная подготовка кромок. Из-за прямоугольной формы полых профилей этого типа детали необходимо вырезать прямо только при соединении с другими плоскими поверхностями. Мы производим прямоугольные полые секции хорошего качества с помощью новейших технологий и оборудования и отличного качества сырья. Мы ни в коем случае не идем на компромисс с качеством продукта. Мы понимаем, что качество продукта важно для пользователей в соответствии требованиям приложения.Чтобы удовлетворить все требования покупателя, мы обещаем, что поставим покупателю лучший и высококачественный продукт, чтобы мы могли заключать больше сделок в будущем. Мы продаем товар по лучшей на рынке цене, поэтому покупателям не составит труда купить товар оптом.

Таблица размеров и размеров прямоугольного полого профиля

Размер мм	кг/м	Размер мм	кг/м
40 х 20 х 2. 0	1,68	40 х 20 х 2,5	2,03
40 х 20 х 3,0	2,36	40 х 25 х 1,5	1,44
40 х 25 х 2,0	1,89	40 х 25 х 2.5	2,23
0mm Cold Formed Rectangular Hollow Section» align=»center»> 50 х 25 х 2,0	2,21	50 х 25 х 2,5	2,72
50 х 25 х 3,0	3,22	50 х 30 х 2,5	2,92
50 х 30 х 3.0	3,45	50 х 30 х 4,0	4,46
0mm Cold Formed Rectangular Hollow Section» align=»center»> 50 х 40 х 3,0	3,77	60 х 40 х 2,0	2,93
60 х 40 х 2,5	3,71	60 х 40 х 3.0	4,39
60 х 40 х 4,0	5,72	70 х 50 х 2	3,56
5mm Cold Formed Rectangular Hollow Section» align=»center»> 70 х 50 х 2,5	4,39	70 х 50 х 3,0	5.19
70 х 50 х 4.0	6,71	80 х 40 х 2,5	4,26
80 х 40 х 3,0	5,34	80 х 40 х 4,0	6,97
0mm Cold Formed Rectangular Hollow Section» align=»center»> 80 х 40 х 5,0	8,54	80 х 50 х 3.0	5,66
80 х 50 х 4,0	7,34	90 х 50 х 3,0	6,28
90 х 50 х 3,6	7,46	90 х 50 х 5,0	10. 11
100 х 50 х 2.5	5,63	100 х 50 х 3,0	6,75
100 х 50 х 4,0	8,86	100 х 50 х 5,0	10,90
100 х 60 х 3,0	7,22	6mm Cold Formed Rectangular Hollow Section» align=»center»> 100 х 60 х 3.6	8,59
100 х 60 х 5,0	11,70	120 х 80 х 2,5	7,65
120 х 80 х 3,0	9.03	120 х 80 х 4,0	12.00
120 х 80 х 5. 0	14,80	120 х 80 х 6,0	17,60
120 х 80 х 8,0	22,9	150 х 100 х 5,0	18,70
150 х 100 х 6,0	22.30	150 х 100 х 8.0	29. 10
150 х 100 х 10,0	35,70	160 х 80 х 5,0	18.00
160 х 80 х 6,0	21.30	160 х 80 х 8,0	27,90
200 х 100 х 5.0	22,70	0mm Cold Formed Rectangular Hollow Section» align=»center»> 200 х 100 х 6,0	27.00
200 х 100 х 8,0	35,4	200 х 100 х 10,0	43,60
250 х 150 х 5,0	30,5	250 х 150 х 6.0	38,2
0mm Cold Formed Rectangular Hollow Section» align=»center»> 250 х 150 х 8,0	48,0	250 х 150 х 10	59,3
300 х 200 х 6,0	48.10	300 х 200 х 8,0	60,50
300 х 200 х 10.0	75.00	0mm Cold Formed Rectangular Hollow Section» align=»center»> 400 х 200 х 8,0	73.10
400 х 200 х 10,0	90,70	400 х 200 х 16	142.00

Круглые полые профили (CHS)

Первой формой полого профиля были круглые полые профили (КГС).Обычно он используется в различных структурных, механических и строительных областях. Прочность и свариваемость хорошие, с равномерными механическими характеристиками. Эти полые трубы и трубки используются, когда отказ невозможен. Этот CHS является полностью сертифицированным продуктом и подходит для применения при низких температурах. Таковы некоторые особенности и преимущества полых круглых труб. CHS также называют круглыми стальными трубами, распространенным типом стальных профилей, используемых в разных форматах в разных отраслях промышленности.Круглые трубы используются в различных отраслях промышленности. Мы также предлагаем различные марки стали для круглого полого профиля.

Таблица размеров круглого полого сечения

Номинальный диаметр	Наружный диаметр	Толщина	Масса
мм	мм	мм	кг/м
15	21. 3	2,00	0,95
		2,60	1,21
		3,20	1,44
20	26,9	2,30	1.38
		2,60	1,56
		9 x 3.20mm Hot Finish Circular Hollow Section»> 3,20	1,87
25	33,7	2,60	1,98
		3,20	0.24
		4,00	2,93
32	42,4	4 x 2.60mm Hot Finish Circular Hollow Section»> 2,60	2,54
		3,20	3.01
		4,00	3.79
40	48,3	2,90	3,23
		3,20	3,56
		3 x 4.00mm Hot Finished Circular Hollow Section»> 4,00	4,37
50	60.3	2,90	4.08
		3,60	5.03
		5,00	6.19
65	76,1	1 x 3.20mm Hot Finish Circular Hollow Section»> 3,20	5.71
		3,60	6,42
		4,50	7,93
80	88,9	3,20	6,72
		4,00	8. 36
		4,80	9,90
100	114,3	3,60	9,75
		4,50	12.20
		5,40	14.50
125	139,7	7 x 4.50mm Hot Finish Circular Hollow Section»> 4,50	15.00
		4,80	15,90
		5,40	17,90
150	165.1	4,50	17,80
		4,80	18,90
		1 x 5.40mm Hot Finish Circular Hollow Section»> 5,40	21.30
150	168,3	5,00	20.1
		6,3	25,2
		8,00	31,6
		10.00	39
		3 x 12.5mm Hot Finish Circular Hollow Section»> 12,5	48
200	219.1	4,80	25,38
		6,00	31,51
		8,00	41,67
		10.00	51,59
250	273	00mm Hot Finish Circular Hollow Section»> 6.00	39,51
		8,00	52,30
		10.00	64,59
300	323,9	6,30	49,36
		8.00	62,35
		9 x 10.00mm Hot Finish Circular Hollow Section»> 10.00	77,44

Особенности:

Широкий выбор форм
Высокая прочность на растяжение
Точное расширение дрейфа
Отличная прочность на изгиб
Без внутренних напряжений
Включить более легкие конструкции
Предотвращение риска хрупкого разрушения
Размерная согласованность
Высокий уровень формуемости
Отличная свариваемость

Люди также ищут:

Размеры стали

rhs, таблица размеров прямоугольной стальной трубы, размеры полой трубы, труба 60 x 40, размеры коробчатого сечения, размеры алюминиевой коробки в Индии, вес шс на метр, размеры прямоугольного коробчатого сечения, сталь круглого полого сечения, размеры стали шс, прямоугольные размеры труб, трубчатые секции, вес полого сечения, размеры полых стальных стержней, размеры стальных труб квадратного сечения, правые и короткие секции, вес алюминиевого квадратного полого сечения на метр, полое коробчатое сечение, размеры трубчатого сечения, голосечение, размеры прямоугольного полого сечения Индия ,полый профиль из мягкой стали,полый профиль стержня

Маркировка и упаковка

Продукты упакованы таким образом, чтобы гарантировать отсутствие повреждений при транспортировке. В случае экспорта стандартная экспортная упаковка осуществляется в деревянных ящиках. Все трубы маркируются маркой, номером партии, размером, степенью и нашей торговой маркой. По специальным запросам мы также можем сделать индивидуальную маркировку на наших продуктах.

Обеспечение качества

В ТОО «JF Engineering Products» вся арматура и арматура проходят строгий контроль на каждом этапе производственного процесса, от закупки исходного материала до отгрузки продукции. Они визуально проверяются на соответствие кодам и стандартам ASTM, ASME, MSS, DIN, EN и JIS.По запросу могут быть вызваны официальные сертифицированные инспекционные агентства, чтобы засвидетельствовать отчеты о материалах, размерах и соответствии качества продукции.

Сертификаты испытаний

Сертификат испытаний производителя в соответствии с EN 10204 / 3.1B, сертификат сырья, отчет о 100% радиографическом испытании, отчет о проверке третьей стороной

Политика доставки

Время и даты поставки зависят от «типа и количества» заказанной стали. Наша команда по продажам предоставит график доставки при цитировании для вас.В редких случаях график доставки может меняться, поэтому, пожалуйста, уточняйте информацию в нашем отделе продаж при размещении любых заказов.

Заказы будут отправлены в течение 2-3 рабочих дней, и может занять до 5-10 рабочих дней в пути. Если поковок нет в наличии, доставка заказов может занять до 2-4 недель. ТОО «JF Engineering Products» уведомит покупателя в случае возникновения такой ситуации.

Использование и применение

ТОО «Джей Ф Инжиниринг Продактс» с огромным удовольствием представляет себя в качестве одного из ведущих производителей и экспортеров высококачественных поковок для удовлетворения максимальных требований клиентов в следующих областях:

Химическая	Маслодельни	Нефтехимия	Горнодобывающая промышленность	Нефтеперерабатывающие заводы	Строительство
Удобрения	Судостроение	Электростанция	Металлургический завод	Атомная энергия	Оффшор
Нефть и газ	Защита	Бумага	Порты	Пивоваренные заводы	Железнодорожный
Цемент	Инженерная компания	Сахар и	Государственная организация. и т.д.

Труба алюминиевая прямоугольная ГОСТ 8645 68. Труба профильная прямоугольная (ГОСТ, ТУ)

При упоминании трубопровода в первую очередь на ум приходит оголовок круглого сечения, который используется при прокладке водопровода, канализации и отопления. А вот трубы, форма которых отличается от круга, в частности, прямоугольная. Чтобы правильно подобрать такую трубу, стоит ознакомиться с нормативными требованиями и правилами маркировки.

общая информация

Квадратное и прямоугольное сечение никогда не используется для водоснабжения или отопления. Преимущества квадратного трубопровода становятся очевидными при монтаже, например, каркаса любой конструкции.

При выполнении всех работ можно отметить сразу несколько преимуществ:

малый вес ;
высокопрочный ;
отличная стойкость к буртику ;
крепление скорости ;
элегантный внешний вид .

Кроме того, плоская поверхность также практична. Его можно легко прикрепить к поверхности стены, а при устройстве, например, периодильного ограждения из профильной трубы значительно сложнее.

Нормативная база

Изготовление профильного трубопровода осуществляется путем пасовки, придающей ему подтянутую форму. При этом достаточно жестко контролируется соответствие конечного продукта размерам, указанным в сортировках.

Относительно нормативных документов можно выделить целый «букет» стандартов, содержащих исчерпывающую информацию о размерах профильного трубопровода:

ГОСТ 8645-68, ГОСТ 8645-86 и ГОСТ 8645-82 — В этих документах указаны требования и размеры труб стальных прямоугольных;

ГОСТ

, ГОСТ 8639-68 и ГОСТ 8639-82 на сортировку труб стальных прямоугольных содержат основные сведения о квадратных сечениях;

ГОСТ 30245-03 — В нем можно найти данные о трубопроводе как квадратного, так и сечения в виде прямоугольника. Кроме того, он содержит и требования к прочности. сварной шов.

Стальной прямоугольный трубопровод

При этом внимание следует обращать в первую очередь на ширину и высоту изделия, а также на толщину стенки. Кроме того, необходимо понимать, что углы скруглены, поэтому контролируется и радиус скругления.

Внимание!
Закругление углов трубопровода является вынужденной мерой.
Если бы углы не были скруглены, то при деформации скрутки в этих местах возникла бы концентрация напряжений, что угрожает устойчивости конструкции.

ГОСТ 8645-82 на трубопровод стальной прямоугольного сечения Распространяется на электросварные, а также горячекатаные и холоднокатаные трубы. По размерам размеры могут быть в пределах от 15х10 мм до 180х150 мм.

А если минимальные габариты, то разве что можно использовать для перильных колен, то высота трубопровода более 10 см позволяет использовать его как элемент несущей конструкции.

Трубы стальные прямоугольные

по ГОСТ 8645-86 должны соответствовать тем же требованиям, что указаны в стандарте 82 года.Различия скорее косметические и касаются требований к соответствующим геометрическим размерам.

По данному стандарту могут выпускаться специальные образцы, по согласованию с заказчиком, его диаметр может быть от 28х25 мм до 196х170 мм. Что касается радиусов закруглений, то здесь действует общее правило — радиус не должен превышать двойную толщину металла.

Внимание!
В некоторых случаях радиус может быть увеличен до тройной толщины металла.
Но требуется предварительное согласование с заказчиком.

ГОСТ 8645-68 На сортировку труб стальных прямоугольных содержит те же сведения, только размеры различаются незначительно. Согласно этому документу стандартные размеры остаются прежними, а что касается специальных размеров, то они находятся в диапазоне от 28х25 мм до 230х100 мм.

Маркировка трубопровода содержит исчерпывающую информацию не только по размеру сечения, но и по материалу, из которого он изготовлен.

Маркировка немного отличается в зависимости от длины, возможны такие варианты:

90х40х4 ГОСТ 8645-68/В10 ГОСТ13663-86;
90х40х4х6000 ГОСТ 8645-68/Б.10 ГОСТ13663-86;
90х40х4х1250кр. ГОСТ 8645-68/Б.10 ГОСТ13663-86.

Инструкция по расшифровке одинаковая в любом случае — слева направо: геометрические размеры сечения и ГОСТ, по которому произведена труба, также указывается длина трубопровода или длина длины, в знаменателе — тип стали и стандарт, которому она соответствует.

В примере даны такие размеры:

в первом случае труба стальная прямоугольная по ГОСТ 8645-68 имеет сечение размером 90х40 мм, а толщина стенки 4.0 мм, невровая длина, сталь В10;
все то же, но длина 6,0 м;
геометрические размеры остались прежними, но длина составляет более 1,25м.

Внимание!
Момент сопротивления и другие статические характеристики рассчитываются исходя из толщины стенки 1,5 мм.
Учитывая, что толщина металла может достигать 15-18 мм, если планируются серьезные нагрузки, эти характеристики лучше пересчитывать исходя из реальных размеров стены.

Квадратный трубопровод

ГОСТ 8639-68 Сортамент стальных прямоугольных труб правильнее называть эталоном на квадратный трубопровод, так как высота и ширина секций равны. Размер, конечно, отличается от прямоугольника, минимальный размер 10х10 мм, а максимальный — 180х180 мм. Кроме того, возможен выпуск и специальных размеров – от 32х32 мм до 65х65 мм.

Внимание!
В размерах некоторые размеры взяты в скобки, а это значит, что этот размер считается рекомендуемым для большинства задач.
Соотношение цены и эффективности максимальное.

Также, как и в случае прямоугольного сечения, величина радиуса углов нормальная. В общем случае радиус не должен быть меньше двойной толщины металла. И только для размера 60х60х4 мм может быть сделано исключение и увеличен радиус до тройной толщины стенки (но для этого требуется согласие заказчика).

Кроме того, оба стандарта содержат достаточно жесткие требования к геометрии самого изделия, не только к размерам сечения, но и к кривизне, отклонению угла от 90ᵒ и т.д.жестко контролируются.

Например, электросварная труба стальная прямоугольная По ГОСТ 8369-68 должна соответствовать следующим требованиям:

отклонение толщины стенки от нормы зависит от способа производства, так для бесшовного проката толщина не должна отличаться от данных сортировки более чем на +12,5% или -15%, электросварка трубопровода ± 10 %, а для холодногабаритных — ± 12,5 %;
особенно сильно при работе под нагрузкой влияет на податливость, поэтому отклонение угла между стенками не должно превышать ±1.5ᵒ;
максимальная кривизна не должна превышать 1 мм на 1 м длины, этот параметр легко проверить своими руками;

Кроме того, ограничения выдвигаются по таким параметрам, как абсцесс (подразумевается сращение сторон), длина готового изделия и др.

Современные нормативные требования

Если в прошлом основные характеристики квадратных и прямоугольных трубопроводов нормировались разными документами, то в ТГУ 2003 размеры этих двух видов сечений объединены.Это упрощает работу с документом.

ГОСТ 30245-03 На сортамент труб стальных прямоугольных состоит из 2-х таблиц, в 1-й размеры для трубопроводов квадратного сечения, а во 2-ю — для прямоугольного.

По сравнению с вышеуказанными документами размеры несколько изменились:

для квадратного сечения, минимальные размеры 40х40 мм, а максимальные — 300х300 мм;
в случае прямоугольника размеры находятся в диапазоне от 50х25 мм до 400х200 мм.

Что касается длины, то она может быть равна 6.0 по ГОСТ 30245-2003, а максимальная устанавливается на отметке 13,0 м (но только с согласия заказчика). Для серийного производства используется диапазон 6,0 – 12,0 м.

Отличие от стандартов прошлых лет заметно и в требованиях к геометрии. Также обращает внимание на прочность сварного шва, правила маркировки, хранения и т.д.

Критерии выбора

Важно уметь работать с ассортиментом. То есть, зная назначение конструкции и имея таблицу с размерами (а также статическими характеристиками сечения), нужно уметь подобрать нужный вариант.И если решающее значение имела пропускная способность, то в случае с профильным трубопроводом следует обратить внимание на прочность конструкции, также учитывается цена.

Основное требование – допускается только упругая деформация (то есть после приложения нагрузки конструкция вернется в исходное положение, а при длительном приложении деформация не нарастает). Если расчет производить самостоятельно, то необходимо учитывать характер деформации (изгиб, осевое сжатие, постукивание), для определения статических характеристик сечения понадобится ГОСТ на трубы.

Вряд ли кто-то захочет рассчитать конструкцию самостоятельно, да и не каждый может. В такой ситуации можно воспользоваться таблицами, в которых указаны примерные размеры под конкретным видом Нагрузка.

Наконец

Чтобы не ошибиться при выборе трубы прямоугольного сечения, нужно разбираться в нормативной документации И хотя бы приблизительно представлять условия работы конструкции. Стандартов на профильные трубы выпущено очень много, информация, изложенная в этой статье, позволит вам сориентироваться в них.

Видео в этой статье показывает использование профильной трубы в качестве каркаса будущего строения.

Трубы стальные профильные прямоугольные — разновидность металлопродукции в различных отраслях строительства. Его ценят за прочность, долговечность и устойчивость к большим нагрузкам.

По способу производства трубы стальные профильные прямоугольные подразделяются на:

электросварка
бесшовные — холоднокатаные и горячекатаные

Эксплуатационные характеристики зависят от способа производства и марки стали.

Как заказать стальные профильные трубы?

«Ариэль Металл» предлагает качественный прокат по доступным ценам. Все имена сертифицированы. Металл хранится на крытых складах, что гарантирует надежную защиту от осадков и перепадов температур. Реализуем трубы стальные профильные квадратные и прямоугольные в розницу,крупным и мелким оптом. Объем заказа не ограничен: оперативно доставим от одной трубы до нескольких вагонов.

Цены на прямоугольные трубы зависят от:

размер
марки стали
способ производства и т.д.

Цены, указанные в каталоге прямоугольных труб, действительны при единовременной закупке металла от 5 тонн. Скидки действуют при крупном заказе.

Постоянные покупатели могут воспользоваться дополнительными услугами:

резервирование товаров на складе на желаемый срок
покупка металла в кредит или в рассрочку

В прайс-листе указана цена за тонну труб стальных электросварных прямоугольных. Рассчитать примерный вес партии поможет металлопрокат на сайте.

Доставка и оплата

Оперативно доставим трубы стальные профильные прямоугольные в любой регион РФ. Доставка осуществляется ж/д или нашими машинами. Мы принимаем оплату различными способами. Возможна оплата наличными в день доставки: вместе с водителем заказанная Металлическая партия привезет банкомат И все сопроводительные документы.

Для перевозки длинномерных грузов нужны большие автомобили. Для снижения стоимости доставки у нас есть предварительная резка квадратных и прямоугольных труб.Цены на металлообработку уточняйте у менеджеров при оформлении заказа. Возможна услуга по оптовой и розничной продаже Металлопрокат: действуют индивидуальные размеры от 1 трубы.

Чтобы заказать трубы стальные профильные прямоугольные, оставьте заявку на сайте. Менеджер обработает заявку, рассчитает размер скидки и оперативно ответит.

ПРЯМОУГОЛЬНЫЕ СТАЛЬНЫЕ ТРУБЫ. Диапазон.

ГОСТ 8645-68

ОКП 13 1900.
13 4400
13 5100
13 7300

Дата введения 01.01.69

1. Настоящий стандарт Распространяется на стальные бесшовные горячедеформированные, холодносухие и электросварные трубы прямоугольного сечения.

2. Форма и размеры труб должны соответствовать указанным на чертеже и в таблице.

Продолжение

ПРИМЕЧАНИЕ:

1.Масса труб рассчитана на плотность стали 7,85 г/см 3 .

2. Статические характеристики труб рассчитаны для R = 1,5.

4. По согласованию изготовителя с потребителем допускается изготовление труб других размеров.

ПРИ И М Е Р Ю С Л О В Н Ш О Б О З Н А Ц Е Н И
Трубы наружные размерами а = 40 мм, В = 25 мм, толщиной стенки 3 мм, длиной, кратной
1250 мм, из стали марки 10, группы по ГОСТ 13663-86:

То же, габаритной длиной 6000 мм:

То же, неметровая длина:

(Измененная редакция, изм.№ 1, 2, 3).

3. Длина труб и предельные отклонения размеров ГОСТ 8639 должны соответствовать.

4. Допущен к 01.01.90 Днепропетровский трубный завод им. Ленина изготовлять в
Согласование с потребителем труб электросварных размерами 80-60-4 мм и 60404 мм с радиосваркой
Над кольцевой до 3 с.

(Измененная редакция, изменение №2).

5. Технические требования ГОСТ 13663 должны соответствовать.

Детали информации

1. Разработаны и внедрены Минметаллурги СССР
Разработчики

Г.И. Гляев, канд. техн. наук, М. М. Бернстайн, канд. техн. наук, Н. Ф. Кузенко

2. Утвержден и введен в действие Постановлением Комитета стандартов и мер
В Совете Министров СССР от 25.04.68

3. Вместо ГОСТ 8645-57

Сталь квадратная прямоугольная и трубы по ТУ 8639-82 и 8645-68, в основном применяются при создании металлоконструкций. При этом профильные изделия используются как основной нагрузочный элемент, выполняют также декоративные конструктивные функции.

Профильная продукция активно используется в случаях:

Монтажная мощность, нагрузочные рамы. Прочные, легкие и достаточно пластичные ребра профильной трубы не только придают металлической конструкции необходимую степень жесткости, но и значительно снижают вес. Ведь при использовании материала в цельнометаллическом исполнении (брус, швеллер, балка) общий вес конструкции примерно вдвое больше, чем при использовании полой трубы. Применяя профильные изделия при строительстве различных объектов, легко добиться разных углов и поворотов в самой конструкции.Ведь из полого профиля металлических изделий можно изначально создать любую заготовку. Для этого не нужно разогревать металлическую трубу для дополнительной пластичности, а достаточно просто применить специальный инструмент – трубогиб. С помощью такого инструмента можно построить любой каркас, все зависит от того, насколько хватит фантазии. В пример можно привести различные комплектации летнего и зимнего транспорта для овощей и цветов.
Декоративная аппликация. В современном дизайнерском искусстве стильно и модно применять профильные хромированные изделия или изделия из нержавеющей стали. Именно такие блестящие изделия прекрасно образуют видимый каркас предметов. Также изделия из хрома и пламени из нержавеющей стали часто используют в имитации кованых каминов или ограждений, кованых решеток, для ограждений лестниц.
Строительные работы. Здесь профильные трубы используются для замены балок и камер или других компонентов несущих конструкций. При этом профильные трубы, а особенно прямоугольная форма изделия котируются выше цельнометаллических изделий.Жесткость профиля остается прежней, а вес предмета предмета уменьшается. Кроме того, значительно снижается стоимость сметных работ.

Трубы профильные

применяются в кровельных каркасных системах, межэтажных перекрытиях, при возведении каркасных лестниц. При этом необходимо учитывать, что в случае пожара и критических температур профильная труба легко деформируется. Эта ситуация может привести к большим разрушениям. Поэтому следует предварительно изучить соответствующие ГОСТы.

Типы профильных труб

В Правилах ГОСТов 8639-82 (Квадратный тип профиля) и 8645-68 (Прямоугольная форма) сказано, что сортировка трубной продукции возможна на четыре вида:

Сварные шовные изделия;
Труба холоднокатаная электросварная;
Прокат бесшовный горячекатаный;
Труба бесшовная холоднофокусная.

Подробнее остановимся на производстве труб каждого вида.

Электросварные шовные изделия являются наиболее распространенными из всех выпускаемых видов профильных изделий.

Этапы производства таких сварных изделий следующие:

Бесшовный профиль трубы

Процесс производства бесшовного горячекатаного проката более сложный и трудоемкий. В отличие от сварных изделий здесь не ленточная лента, а специальная трубная заготовка, иначе называемая «прутком».

На фрезере рваный стержень превращается в специальную втулку. Оправка внутри втулки остается на нескольких этапах производства.Рукав входит в ряды валков, с помощью которых прокатывается по длине и калибруется сечение изделия под изначально заданные размеры. При этом заготовка все равно остается круглой. Только на следующих роликах заготовка приобретает нужную форму – квадрат или прямоугольник. Далее идет тот же процесс, что и со сварными изделиями – нарезка профильных труб в размер, визуализация внешнего вида, контроль неразрушающими способами, упаковка и отгрузка на склад.

Принципиальные отличия производства горячекатаного проката от холодноориентированного заключаются в том, что на выходе из прокатного стана стальная заготовка сразу же охлаждается водой и затем на холодном металле осуществляются все дальнейшие стадии формирования — холодная -рулонный метод. Либо, постепенно теряя набранную температуру, заготовка подвергается механическим нагрузкам – горячекатаный вариант производства.

Отличия бесшовного исполнения профильных труб от сварных изделий не только в отсутствии слабого места — наличии шва, а также в связи с тем, что толщина стенки в бесшовном варианте может достигать размера 75 мм.

Ассортимент готовых изделий

К регламенту выпущены специальные таблицы (размещены в конце статьи), в которых указаны сорта профильных труб, стороны сторон сечения трубы и толщина стенки.

В таблице 2 приведены предельные отклонения по размеру продукта. В зависимости от изготовления и степени точности

По длине изделий по нормам устанавливаются следующие каркасы:

Изделия бесшовные горячекатаные бесшовные — размерной и неврой длины от 4 до 12. 5 м;
Бесшовные холодноразмерные — безметровые 1,5-11 м, мерные от 4,5 до 11 м;
Горячекатаный сварной — неметровый 1,5-14 м, мерный от 4,5 до 9 м;
Сварные холоднотянутые — безметровые 1,5 м -11 м, мерные 4,5-9 м.

Профиль прямоугольный 100х100 мм, а также товары других размеров по выгодной цене. У нас есть собственные складские площади, поэтому мы можем обслужить заявку на любой объем с розничным или оптовым заказом.Так же есть возможность заказать у нас изготовление металла разных пород по индивидуальным чертежам и требованиям — для этого клиенту необходимо связаться с нашими менеджерами по телефону.

У нас вы можете заказать трубу прямоугольную профильную изготовленную по ГОСТ, которая будет отличаться высокими эксплуатационными характеристиками, оптимальным соотношением цены и качества, простотой монтажа, повышенной жесткостью изготавливаемых конструкций.

Область применения, характеристики

Реализуем трубы стальные прямоугольные стальные (ГОСТ 8645-68), поэтому предлагаем приобрести этот вид металла в любом необходимом количестве.

Изделия данного вида используются в следующих областях:

Производство бытовых и хозяйственных изделий различного назначения.
Устройство металлоконструкций (ларьков, торговых точек, остановок, стеллажей и т.п.).
Инсталляция, наружная отделка зданий.
Производство деталей в области автомобилестроения.
Производство деталей в области станкостроения.

Большим спросом пользуется труба профильная 200х200, хотя в нашем каталоге представлены изделия и других размеров: 200х100, 160х80, 140х60, 60х40, 120х60 и др.

Преимущества сотрудничества с нами

У нас вы можете заказать профильную трубу 60х30, а также модели с другими габаритными размерами. Мы напрямую сотрудничаем с производителями металлопродукции, поэтому представленная в нашем каталоге продукция отвечает всем международным требованиям по качеству, надежна и долговечна.

В компании «Меркаби» вы можете заказать изготовление трубной продукции по индивидуальным размерам и техническим характеристикам бетона, провести любые строительно-монтажные работы.

Нашими преимуществами также являются:

Профильную трубу 200х100 (и модели других размеров) можно заказать в нужном нам объеме — мы сотрудничаем с частными и корпоративными заказчиками.
Вы можете проконсультироваться с менеджерами нашей компании по любому вопросу, который связан с приобретением товаров на нашем сайте.
Предлагаю дополнительные услуги по обработке металлопроката (резка, оцинковка, изоляция).
Всем постоянным и оптовым клиентам предлагаются специальные цены и особые условия сотрудничества.
Доставка осуществляется по Москве и Московской области, но возможна отправка заказанного товара и в регионы РФ.

Если вам нужна труба 50х50х6 и другие виды металла, то сделайте соответствующую заявку на сайте нашего интернет-магазина, либо свяжитесь по телефону или электронной почте с нашими менеджерами. Мы проконсультируем Вас и уточним стоимость интересующего Вас товара.

EN S355J0H Прямоугольная стальная труба поставщиков, полых разделов (RHS)

9000 мм

9000 мм 9004

1,0 мм — 40 мм

LC, TT

Название продукта	S355J0H структурная прямоугольная полый секционные трубки, прямоугольные трубы, высокие растянутые прямоугольные трубы
Что такое структурная стальная труба?	Полый конструкционный профиль (ППС) представляет собой тип металлического профиля с полым трубчатым поперечным сечением. Секции полых конструкционных труб в основном включают круглые, квадратные или прямоугольные секции. Прямоугольные и квадратные HSS также обычно называют стальными трубами или конструкционными трубами. Углы HSS сильно закруглены, их радиус примерно вдвое превышает толщину стенки. Толщина стенок одинаковая по сечению. Трубы из конструкционной стали также обычно называют CHS, SHS и RHS, поскольку они представляют собой полые сечения круглого, квадратного и прямоугольного сечения.
Стандарт	DIN EN 10210-1, DIN EN 10210-2, DIN EN 10219-1, DIN EN 10219-2, ASTM A500, ASTM A501 1.) DIN EN 10210-1: Горячедеформированные конструкционные полые профили из нелегированных и мелкозернистых сталей. Часть 1: Технические условия поставки. Эта часть настоящего европейского стандарта определяет технические условия поставки горячедеформированных полых профилей круглого, квадратного, эллиптических форм и относится к полым профилям, формованным 2.) DIN EN 10210-2: Горячедеформированные конструкционные полые профили из нелегированных и мелкозернистых сталей – Часть 2: Допуски, размеры и свойства сечения – Эта часть EN 10210 определяет допуски для горячедеформированные круглые, квадратные, прямоугольные и эллиптические полые конструкционные профили, изготавливаемые с толщиной стенки до 120 мм. 3.) DIN EN 10219-1 – Холодногнутые сварные полые конструкционные профили из нелегированных и мелкозернистых сталей – Часть 1: Технические условия поставки – Эта часть настоящего европейского стандарта определяет технические условия поставки холодногнутых сварных конструкционных полых профилей круглой, квадратной или прямоугольной формы. 4.) Холодногнутые сварные конструкционные полые профили из нелегированных и мелкозернистых сталей. Часть 2: Допуски, размеры и свойства сечения. при толщине стенки до 40 мм. 5.) ASTM A500 — ASTM A500 — стандартная спецификация, опубликованная ASTM для холодногнутых сварных и бесшовных конструкционных труб из углеродистой стали круглой, квадратной и прямоугольной формы. 6.) ASTM A501 — Настоящая спецификация распространяется на черные и горячеоцинкованные горячедеформированные сварные и бесшовные трубы из углеродистой стали квадратного, круглого, прямоугольного сечения или конструкционные трубы специальной формы для сварных, клепаных или болтовых конструкций мостов и зданий, а также для общего конструктивного назначения.
Размер	Круглые трубы – НД 13.7-1214 мм квадратных труб — 10 х 10 мм — 800 x 800 мм прямоугольные трубы — 10 мм х 20 мм — 400 x 800 мм
длина	6 метр, 12 метров и пользовательских размеров
-Square, круглый, прямоугольный -seamless, сварные, изготовленные, ERW
поверхность отделка	дробеструйной съемки, черное фосфатирование, черный, Промасленный, краска, волосяной покров, зеркало, оцинкованный, антикоррозийный
Классы материалов	-ASTM A500 – Gr.A, Gr.B, Gr.C, Gr.D -SS330, SS400, STK490, C250, C350, C450 -EN 10210/EN 10219 – S185, S235JR, S235J0, S355JR, S355J0, S355J2 -20#, 45 #, 16MN, 304, 304L, 316, 316L
Price	US $ 750-490 / MT
Порт отгрузки	Индия или Китай
сертификата	ISO 9001:2015, ISO 14001:2015, OHSAS 18001:2015, PED 97/23/EC Mill TC согласно EN 10204 3. 1
Упаковка	ткацкий пакет, мореходные пакеты, деревянный чехол, если требуется
Страна / регион	Индия / ASIA
Испытания	Спецификация ASTM A 999/A999M для общих требований к трубам из легированной и нержавеющей стали E92 Метод испытания твердости металлических материалов стальные трубные изделия с использованием магнитного насыщения E381 метод испытаний на макротравление стальные прутки, заготовки, блюмы и поковки
термическая обработка	Все изделия подлежат термической обработке, если это требуется стандартом.
Осмотр качества	Мачаническое тестирование в собственных лабораториях с прочности на растяжение, прочность на доходность, удлинение, твердость, удаление, микроспрутов и т. Д.
Срок доставки	15-45 дней
Конец типа	равнина, скос, ввинчивается, резьбовые
ключевые приложения	Гражданские конструкции, заводские структуры, мосты, структурные рамки, машиностроение
Конец защиты	пластиковые колпачки
Экспорт в Африку	Бурунди, Коморские острова, Джибути, Эритрея, Эфиопия, Кения, Мадагаскар, Малави, Маврикий, Майотта, Мозамбик, Реюньон, Руанда, Сейшельские острова, Сомали, Танзания, Объединенная Республика Уганда, Замбия, Зимбабве , Ангола, Камерун, Центральноафриканская Республика, Чад, Конго (Браззавиль), Конго, Демократическая Республика Экв. Аториальная Гвинея, Габон, Сан-Томе и Принсипи, Алжир, Египет, Ливийская Арабская Джамахирия, Марокко, Южный Судан, Судан, Тунис, Западная Сахара, Ботсвана, Лесото, Намибия, ЮАР, Свазиленд, Бенин, Буркина-Фасо, Кабо-Верде, Кот д’Ивуар (Берег Слоновой Кости), Гамбия, Гана, Гвинея, Гвинея-Бисау, Либерия, Мали, Мавритания, Нигер, Нигерия, остров Святой Елены, Сенегал, Сьерра-Леоне, Того
Экспорт в Америку	Ангилья, Антигуа и Барбуда, Аруба, Багамы, Барбадос, Бонайре, Сент-Эстатиус и Саба, Британские Виргинские острова, Каймановы острова, Куба, Кюрасао, Доминика, Доминиканская Республика, Гренада, Гваделупа, Гаити, Ямайка, Мартиника, Монсеррат, Пуэрто-Рико, Сент- Бартелеми, св. Китс и Невис, Сент-Люсия, Сент-Мартин, Сент-Винсент и Гренадины, Синт-Мартен, Тринидад и Тобаго, острова Теркс и Кайкос, Виргинские острова (США), Белиз, Коста-Рика, Сальвадор, Гватемала, Гондурас, Мексика, Никарагуа, Панама, Аргентина, Боливия, Бразилия, Чили, Колумбия, Эквадор, Фолклендские (Мальвинские) острова, Французская Гвиана, Гайана, Парагвай, Перу, Суринам, Уругвай, Венесуэла, Бермуды, Канада, Гренландия, Сен-Пьер и Микелон, США
Экспорт в Азию	Афганистан, Армения, Азербайджан, Бангладеш, Бутан, Бруней-Даруссалам, Камбоджа, Китай, Грузия, Гонконг, Индия, Индонезия, Япония, Казахстан, Южная Корея, Кыргызстан, Лаос, Макао, Малайзия, Мальдивы, Монголия, Мьянма (бывшая Бирма), Непал, Филиппины, Сингапур, Шри-Ланка (бывшая Цейлан), Тайвань, Таджикистан, Таиланд, Восточный Тимор (Запад), Туркменистан, Узбекистан, Вьетнам
Экспорт в Европу	Албания, Андорра, Беларусь , Босния, Хорватия, Европейский Союз, Фарерские острова, Гибралтар, Герни и Олдерни, Исландия, Джерси, Косово, Лихтенштейн, Македония, Ман, Остров Молдова, Монако, Черногория, Норвегия, Россия, Сан-Марино, Сербия, Шпицберген и Ян-Майен Острова, Швейцария, Турция, Украина, город-государство Ватикан (Святой Престол)
Экспорт в Европейский Союз	Австрия, Бельгия, Болгария, Кипр, Чехия, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Ирландия, Италия, Латвия, Литва, Люксембург, Мальта, Нидерланды, Польша, Португалия, Румыния, Словакия, Словения, Испания, Швеция, Великобритания
Экспорт в Milldle East	Бахрейн, Ирак, Иран, Израиль, Иордания, Кувейт, Ливан, Оман, Палестина, Катар, Саудовская Аравия, Сирия, Объединенные Арабские Эмираты, Йемен
Сопутствующие товары	Труба из углеродистой стали S355J0H EN 10210, бесшовная труба EN10210 S355J0H, бесшовная труба Горячедеформированные конструкционные полые профили, S355J0H EN10210 Горячедеформированные бесшовные трубы, S355J0H Прямоугольные стальные трубы, S355J0H Бесшовные прямоугольные стальные трубы, S355J0H Бесшовные полые профили, S355J0H Прямоугольные полые профили (правая сторона)

Главная / Продукт / Конструкционная / Декоративная прямоугольная труба

Penn Stainless предлагает прямоугольные декоративные трубы из нержавеющей стали различных стандартных размеров и сортов, в том числе 304, 304L и 316/316L. Стандартные отделки включают фрезерную обработку и зернистость 180 (полировка #4), а также доступны зернистость 240, зернистость 320 и зеркальную полировку #8.

Большие прямоугольные декоративные трубки могут поставляться для удовлетворения требований более крупных изделий из нержавеющей стали диаметром до 24 дюймов с толщиной стенки более ½ дюйма. Секции длиной 30 футов могут поставляться без кольцевого сварного шва. Практически любые марки нержавеющих, дуплексных или никелевых сплавов могут быть изготовлены в виде прямоугольных профилей.

Все прямоугольные декоративные трубки из нержавеющей стали можно обрезать до нужной длины.Узнайте больше о наших конструкционных изделиях из нержавеющей стали с лазерным сплавлением, изогнутых под углом 90 градусов, которые идеально подходят для архитектурных применений.

Варианты продукта

Отделка мельницы из нержавеющей стали 304/304L Проведите по экрану/прокрутите по горизонтали, чтобы просмотреть всю таблицу

Нержавеющая сталь 304/304L, зернистость 180 Проведите по экрану/прокрутите по горизонтали, чтобы просмотреть всю таблицу

Отделка мельницы из нержавеющей стали 304/304L

							С	С
				С	С	С		С
				С	С	С
				С	С	С		С
			С	С	С	С		С
				С	С	С		С
			С	С	С	С	С	С
					С
			С	С	С	С	С	С
			С	С	С	С	С	С
				С	С	С	С
					С	С
					С	С		С
				С	С	С	С
С			С		С
С			С		С	С
								С
С				С	С	С	С	С
С				С	С	С	С	С
							С
						С
					С
				С
			С
					С	С	С
					С		С
			С	С	С	С	С	С
					С	С
	С	С			С	С
				С
	С
С	С	С	С	С
С	С	С	С	С
				С
С	С	С
	С		С	С
С	С	С	С	С
	С		С	С
	С		С	С
	С	С
С	С	С
	С
	С

Нержавеющая сталь 304/304L, зернистость 180

				С
		С
		С	С	С
		С	С
	С	С	С	С
	С	С	С	С
	С	С	С	С
		С	С	С
	С	С	С	С
	С	С	С	С
		С	С	С
			С
			С
		С	С	С
С	С		С
С	С	С	С
	С	С	С	С
С		С	С	С
С		С	С	С
				С
			С	С
	С	С	С	С
			С
		С	С
С		С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С
С
С
С

Отделка мельницы из нержавеющей стали 316/316L Проведите по экрану/прокрутите по горизонтали, чтобы просмотреть всю таблицу

Отделка мельницы из нержавеющей стали 316/316L

							С	С
				С	С	С	С	С
				С	С	С	С
				С	С	С	С	С
			С	С	С	С	С	С
				С	С	С	С	С
			С	С	С	С	С	С
				С	С	С	С
			С	С	С	С	С	С
			С	С	С	С	С	С
				С	С	С	С
				С	С	С	С	С
			С		С	С	С	С
				С	С	С	С
С			С		С	С
С			С	С	С	С
			С	С	С	С	С	С
С				С	С	С	С	С
С				С	С	С	С	С
					С	С	С
					С	С	С
			С	С	С	С	С	С
					С	С
	С	С			С	С
С			С	С
С	С	С	С	С
С	С	С	С	С
С	С	С	С	С
			С	С
	С	С	С	С
	С	С	С	С
С	С	С	С	С
	С	С	С	С
С	С	С	С	С
С	С	С
С	С	С
С	С	С
С	С	С

Нержавеющая сталь 316/316L, зернистость 180 Проведите по экрану/прокрутите по горизонтали, чтобы просмотреть всю таблицу

Нержавеющая сталь 316/316L, зернистость 180

				С
		С		С
		С	С	С
		С	С	С
	С	С	С	С
	С	С	С	С
	С	С	С	С
		С	С	С
	С	С	С	С
	С	С	С	С
		С	С	С
		С	С	С
		С	С
		С	С	С
С	С		С	С
С	С	С	С
	С	С	С	С
С		С	С	С
С		С	С	С
		С	С	С
	С	С	С	С
	С	С	С	С
С			С
С		С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С	С	С
С
С
С
С

Дополнительные услуги

Позвольте компании Penn Stainless сократить ваши следующие требования к прямоугольным трубам из нержавеющей стали в точном соответствии с вашими размерами
Возможно изготовление больших нестандартных прямоугольных квадратных профилей размером до 24″ с толщиной стенок до 1″. Секции длиной до 40 футов могут изготавливаться без кольцевого сварного шва.
#4 Полированная труба квадратного сечения. Отделка #6, отделка Buff и отделка #8 доступны по запросу.

Угловая резка

Резка под углом создает соединение путем разрезания двух деталей под углом и соединения их вместе. Разрез выполняется под точным углом. Penn Stainless Products может обрезать декоративные трубки под углом в соответствии с вашими требованиями.Пожалуйста, свяжитесь с торговым представителем для получения дополнительной информации.

Положительная идентификация материала (PMI)

В некоторых случаях может потребоваться дополнительное положительное тестирование идентификации материала. Penn Stainless Products может провести это тестирование у себя или мы можем работать с независимой лабораторией для завершения тестирования. Пожалуйста, свяжитесь с нами для конкретных требований.

Ультразвуковое испытание

Ультразвуковой контроль (УЗК) использует звуковую энергию на высоких частотах для проведения исследований и измерений изделий из нержавеющей стали. Это помогает в обнаружении/оценке дефектов, измерении размеров и т. д.

Допуски

Допуски на внешние размеры:

Наибольший указанный наружный размер в квартирах, дюймы	Толщина стенки, дюйм	+/-, дюймы по плоскости, выпуклости или вогнутости, вкл.
До 1 1/4 вкл.	все	0,015
Более 1 1/4 до 2 1/2, вкл.	все	0,02
Более 2 1/2 до 5 1/2, вкл.	все	0,03
Свыше 5 1/2 до 8, вкл.	все	0,06

Допуски на скручивание:

Наибольший размер, дюймы	Скручивание, макс. 3 фута, дюйм
Менее 1/2	0,05
от 1/2 до 1 1/2, вкл.	0,075
Более 1 1/2 до 2 1/2, вкл.	0,095
Свыше 2 1/2 до 4, вкл.	0,125
От 4 до 6, вкл.	0,25
Более 6	0,375

Допуск прямолинейности:

Допуск прямолинейности равен 0.075 дюймов на 3 фута с использованием 3-футовой поверочной линейки и щупа.

Максимальные радиусы углов:

Толщина стенки	Макс. радиусы углов, дюймы
Свыше 0,020 до 0,049, в т.ч.	3/32
Свыше 0,049 до 0,065, в т.ч.	1/8
Свыше 0,065 до 0,083, в т.ч.	9/64
Свыше 0,083 до 0,095, в т.ч.	1/16
Более 0.095 до 0,109, в т.ч.	13/64
Свыше 0,109 до 0,134, в т.ч.	7/32
Свыше 0,134 до 0,156, в т.ч.	1/4
Свыше 0,156 до 0,200, в т.ч.	3/8
Свыше 0,200 до 0,250, в т.ч.	1/2
Свыше 0,250 до 0,375, в т.ч.	3/4

Прямоугольность сторон:

+/- В = С * 0.006

Где:
B = допуск на неквадратность
C = длина самой длинной стороны

Оставайтесь на шаг впереди

Будьте в курсе последних новостей от Penn Stainless.

Подпишитесь ниже на нашу рассылку.

Число Рейнольдса

Число Рейнольдса — безразмерная скорость — может быть определена как отношение

сила инерции (ρ u L) к сила вязкости или трения (μ)

и интерпретируется как отношение

Динамическое давление (ρ U ²) до Стресс сдвига (μ U / L)

Reynolds Номер может быть выражено как

RE = ρ U L / μ
= ρ u ² / (μ U / l)
= u l / ν (1)
, где
Re = число Reynolds (неразмерный)
ρ = плотность (кг/м ³ , фунт _м /фут ³ )
u = скорость, основанная на фактической площади поперечного сечения воздуховода или трубы (м/с, фут/с) 9 6079
μ = динамическая вязкость (NS / M ², LB _M / S FT)
L = Характерная длина (M, Ft)

ν = μ / ρ = кинематическая вязкость (м ² /с, фут ² /с)

Число Рейнольдса для потока в трубе или воздуховоде

Характеристической длиной трубы или воздуховода является гидравлический диаметр.

L = d _h

где

d _h = диаметр гидравлического канала (м, фут)

Выраженный как

Re = ρ Ud _H / μ
= UD _H / ν (2)

, где
D _H = гидравлический диаметр (M, Ft)

Число Рейнольдса для трубы или воздуховода в британских единицах

Число Рейнольдса для трубы или воздуховода, выраженное в британских единицах

Re = 7745.8 UD _h / ν (2a)
где
Re = reynolds Номер (неразмерный)
U = скорость (FT / S)
D _H = гидравлический диаметр (in)
ν = кинематическая вязкость (сСт) (1 сСт = 10 ^-6 m ² /с )

Число Рейнольдса можно использовать для определения того, является ли поток латурбулентным, переходным или турбулентным. .Поток

Laminar — когда RE <2300
— когда 2300
Turbulent — когда Re> 4000

На практике Laminar Flow актуален только для вязких жидкостей, таких как сырая нефть, мазут и другие масла.

Пример — расчет числа Рейнольдса

Ньютоновская жидкость с динамической или абсолютной вязкостью 0,38 Нс/м ² и удельным весом 0.91 протекает через трубу диаметром 25 мм со скоростью 2,6 м/с .

Плотность может быть рассчитана по удельному весу жидкости и удельному весу эталонной воды

= 910 кг/м ³

Затем можно рассчитать число Рейнольдса с помощью уравнения (1) аналогично

7 Re = (960 кг/м 2 ) 3,0 3,06 м/с) (25 мм) (10 ^-3 м/мм) / (0,38 Нс/м ² )
= 156 ((кг м/с ² )/Н)99
= 156 ~ Ламинарный поток
1 (N) = 1 (кг м/с ² )

Связанные мобильные приложения из The Engineering ToolBox

— для автономного использования на мобильных устройствах.

Онлайн-калькулятор Рейнольдса

Плотность и абсолютная (динамическая) вязкость известны

Этот калькулятор можно использовать, если известны плотность и абсолютная (динамическая) вязкость жидкости.Калькулятор действителен для несжимаемого потока — потока с жидкостями или газами без сжатия — что характерно для потоков воздуха в системах ОВКВ и т.п. Калькулятор является универсальным и может использоваться для метрических и имперских единиц, если использование единиц согласовано.

Значения по умолчанию для воздуха на 60 ^O F , 2 ATM давление и плотность 0.146 LB _M / FT ³ / FT ³ , течет 20 футов / с между двумя металлическими листами с характерной длиной 0.5 футов . Динамическая (абсолютная) вязкость составляет 1,22 10 ^-5 фунтов _м /с фут .

Известна кинематическая вязкость

Приведенный ниже калькулятор можно использовать, если известна кинематическая вязкость жидкости. Калькулятор является универсальным и может использоваться для метрических и имперских единиц, если использование единиц согласовано.

Значения по умолчанию для воды 20 ^o C с кинематической вязкостью 1,004 10 ^-6 м ² /с в стальной трубе сортамента 40.Характерная длина (или гидравлический диаметр) трубы 0,102 м .

Прямоугольная полая стальная труба, размер: 3×2 дюйма, 150 рупий/кг

Прямоугольная прямоугольная полая стальная труба, размер: 3×2 дюйма, 150 рупий/кг | ID: 226791
Спецификация продукта
0
0
0
Материал
Формы
Размер 3×2 дюйма
единичная длина трубы 6M
Страна происхождения в Индии
Заинтересованы в этом товаре?Уточнить цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания2018
Юридический статус фирмы Физическое лицо — Собственник
Характер деятельностиПроизводитель
Количество сотрудниковДо 10 человек
Годовой оборотRs. 50 лакхов — 1 крор
IndiaMART Участник с августа 2019 г.
GST27AWOPC5011B1Z3
Установлено в году 2018 по Мумбаи, Махараштра, у нас « Lalit Metal Industries » — это фирма единомышленников , занимающаяся главным производителем , трейдер и поставщик из Фитинги для труб, лист из нержавеющей стали, стальной стержень и т. Д.
Видео компании
Вернуться к началу 1 Есть потребность?
Лучшая цена
1 Есть потребность?
Получить лучшую цену
.
No related posts.
