схема, видео, плюсы и минусы

Бывают моменты в электромонтаже, когда удобнее и проще развести соединения не в распределительной коробке, а не посредственно в монтажном стакане выключателя или розетки. У такой схемы есть свои плюсы и минусы, но все же недостатков намного больше. В этой статье мы рассмотрим, что собой представляет проводка без распаечных коробок и стоит ли использовать данный вариант электромонтажа в квартире либо частном доме.

Случай из жизни

Был лично у меня случай, с клиентом вроде все обговорили, количество точек (розеток, выключателей, светильников, соединительных коробок) их местоположение, нюансы последующего монтажа проводки. Ударили по рукам, составлена смета и приобретен материал для монтажа. Согласно составленному совместными усилиями плану, произведена разводка проводов. И вот в один из дней, когда вроде бы все близится к скорому финалу, гипсокартон прикручен и малярами он зашпаклеван, а я устанавливаю раздаточные коробки и установочные стаканы, перед завтрашним монтажом фурнитуры, появляется наниматель, и ошарашивает меня своей идеей: — «Хочу над кроватью арку с подсветкой.

Как это можно сделать?».

Ну строители сразу согласились, им арку делать день работы. Меня эта затея не сильно вдохновила, поскольку на стене к которой пристроится арка, имеется только две розетки для подключения зарядного устройства и торшера. Тянуть провод к распределительной коробке в противоположном углу не было возможности. Тем более, что сделать это не повредив пару квадратных метров гипсокартона было бы сложно.

Именно поэтому пришлось городить огород, брать питание с розетки, делать расключение в коробочке с выключателем и вести далее на подсветку арки. Такой вариант монтажа и называется прокладка проводки без распаечной коробки. Ниже приведены схемы подключения двухклавишного выключателя и двух источников света.

На видео ниже демонстрируется наглядный пример электромонтажа без распаек в квартире:

Вывод

Преимущество электропроводки без распаечных коробок — наглядность и простота монтажа при условии соблюдении принятых правил безопасности, которые гласят, что любые электрические контакты или соединения должны быть легко доступны для обслуживания, контроля и ремонта. Как мы знаем, место контакта, в любом исполнении проводки, является слабым местом.

Часто на форумах и сайтах идет спор о возможности монтажа электропроводки без распредкоробок и полного отказа от этих электротехнических изделий. Со своей стороны, как автор данной статьи, я против «упрощенной проводки», поскольку нормы ПУЭ были выстраданные и доказаны опытным путем в их целесообразности.

Отдельная распределительная коробка, расположенная в обговоренном правилами месте, упрощает последующее ее обнаружение другим мастером, а также поиск неисправности в электропроводке.

Проводка без распаечных коробок (ниже на фото) имеет право на существование только в единичных случаях, а полностью разводка в таком виде не допустима. Кроме того, данный тип монтажа очень расточителен, на него тратится от 30% — 40% больше провода, по сравнению с классическим монтажом.

Поэтому отказывайтесь от такого типа электропроводки, поскольку он проще для исполнителя и с безопасностью в эксплуатации не имеет ничего общего. Берегите себя и близких. Это, собственно, и все, что хотелось рассказать вам о монтаже проводки без распаечных коробок. Надеюсь, предоставленные схемы и видео пример были для вас полезными!

Еще одно полезное видео по теме напоследок:

Наверняка вы не знаете:

Распределительная коробка для скрытой проводки: как использовать

Монтируем распаячную коробку своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

На фото представлены различные виды распределительных коробок

Итак:

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм.
  Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

Распределительная коробка с клеммником

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

Где монтируют распаячные коробки

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

• Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

• Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

Монтаж распределительной коробки в доме своими руками

О том, насколько важным элементом для системы электрического питания является распределительная коробка, — может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:

• равномерно распределяемую нагрузку от элементов, потребляющих энергию;
• возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
• удобство при пользовании и ремонте электрокоммуникаций.

В принципе, электрораспределительные коробки — это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены. И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.

Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример — медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.

Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.

Технология установки распределительной коробки

Итак, поговорим непосредственно о процессе установки и подключения коммутационной коробки распределения. Если говорить о монтаже самого короба, — тут нет ничего сложного или проблемного. Встраиваемые варианты коробов вмуровывают в стены, а накладные крепят к стенам дюбелями или саморезами. Монтаж встроенной коробки более сложный и трудоемкий, в данном случае подразумевается создание специальной посадочной ниши. В одной из стен, ближе к потолку, необходимо сделать нишу соответствующего размера, именно там короб будет установлен и закреплен при помощи алебастрового или цементного раствора.

Однако данные процедуры относятся уже к завершающему этапу работ. В первую очередь следует заняться созданием «сети» из штроб — каналов, по которым к распределительном коробу будут подведены кабели. Необходимое количество опусков к коробкам выключателей и розеткам должны иметь строго вертикальное положение. Для того чтобы осуществить горизонтальную прокладку кабелей рекомендуется воспользоваться зазорами между плитами перекрытия и стенами.

После окончания подготовки штроб и установки подрозетников переходим непосредственно к устройству электропроводки, — важной частью данного процесса будет монтаж и подключение распределительного короба.

Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения. Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, — помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т.д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит.

Сечение кабелей

Теперь на пару минут отвлечемся от распределительного короба и скажем пару слов о сечениях кабелей, которые применяются при разводке дома или квартиры. Известно, что подача напряжения в помещения от электрощита, как правило, осуществляется при помощи трех или двухжильного кабеля с сечением не меньше 4-х квадратных миллиметров. Такое сечение позволяет кабелю без проблем выдержать любых мощных энергопотребителей. Для подключения розеток применяются кабели имеющие сечение 2,5 квадратных миллиметра, а для системы освещения достаточно сечения в полтора квадрата.

Итак, определившись с оптимальными значениями сечений проводов, можно приступать процессу их коммутации внутри распределительного короба.

Соединение проводов

С первого взгляда эта работа может показаться достаточно сложной, однако, если хорошо разобраться с принципом работы проводки, все окажется не таким уж трудным. Итак, чем мы располагаем? Есть точка ввода и множество кабелей, которые надо подключить к ней. Вводом называют три разноцветных провода, по которым идут «земля», «фаза» и «ноль». Таким же образом происходит подключение проводов к розеточным группам и коробкам выключателей.

Итак, выполняем соединение кабелей к распределительному коробу по принципу «земля – к земле», «ноль – к нулю», а фаза к фазе». С подключением проводов от розеток, скорее всего, проблем не возникнет, смотрите на цвета, вот и вся наука. В случае с выключателями все несколько по-другому. Идущую прямо к коробке выключателя уходящую фазу присоединяют к фазе ввода, ноль освещения прямо к входному нолю, а фазу, приходящую с выключателя, — к фазе осветительной цепи.

Важнейший нюанс, на который следует обратить особое внимание при монтаже распределительного короба – надежное соединение кабелей друг с другом.

Если мы подразумеваем коммутационную коробку, в которой есть клеммы, — в этом случае обычно проблемы с соединением не возникают. Просто вставляем провода (по инструкции описанной выше) и зажимаем их надежно при помощи винтов. По-другому обстоит дело с коробками, которые не оснащены клеммами. Такие изделия придется дополнительно пропаивать. Проводим данную «процедуру» таким образом. Вначале производим надежную скрутку проводов друг с другом при помощи пассатижей. Затем берем паяльник и спаиваем провода, используя специальный припой и канифоль. Если вы планируете массовую установку большого количества распределительных коробов, для обеспечения надежности соединений лучше воспользоваться электросваркой.

Изоляция

На заключительной стадии работ необходимо произвести надежную изоляцию сваренных или пропаянных вместе проводов. Затем их можно уложить внутрь распределительной коробки, после чего она должна быть закрыта. Выполняя дальнейшие ремонтные работы, постарайтесь не вмуровать короб в стену намертво, рекомендуется оставить к нему удобный доступ, который может понадобиться вам в любой момент.

Видео: Электромонтажные работы в доме

С этим материалом читают также:

Как правильно установить и подключить автомат-предохранитель

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире

Как правильно соединять провода в распределительной коробке

Соединение проводов в распределительной коробке – все возможно, если знать правила

Соединение проводов в распределительной коробке многие стараются доверить профессионалам, справедливо считая это делом сложным и ответственным. Действительно, проблемы с электрикой могут привести к короткому замыканию и непоправимым последствиям. Так разве это не повод выполнить прокладку кабеля и подсоединение проводов самостоятельно и на совесть? Тем более что ничего особенно сложного в этой работе нет. Главное знать, как выглядит схема соединения проводов в распределительной коробке.

Основное правило проводки – соблюдаем параллели и перпендикуляры

Если есть возможность самостоятельно проложить новый кабель или заменить старый, строго придерживайтесь основных правил. Это облегчит любые последующие работы и обезопасит от вероятности попасть в провод под напряжением. Существует нормативный документ (Правила устройства электроустановок), который регламентирует все этапы работы. Напоминаем, что проводить каждый из них необходимо при отключенном электричестве! Провода всегда должны быть уложены в специальные штробы в стене на высоте 15 см от уровня предполагаемого потолка, параллельно ему.

Опускать кабель к розетке или к выключателю необходимо строго вертикально, перпендикулярно основной проводке. Обходя оконный или дверной проем, ведите параллельную линию на расстоянии 10 см от откоса. Монтировать кабель лучше в специальный гофрошланг или кабель-канал для электропроводки. Это существенно облегчит последующую замену поврежденного участка, поскольку сам провод не будет зацементирован в процессе отделки, вы легко сможете вытащить его и вставить новый. По мере необходимости в месте соединения всех ответвлений устанавливают распределительную коробку, их в квартире бывает несколько, в зависимости от числа подключений.

Разновидности и особенности распределительных коробок

В зависимости от условий (толщина стен, этап ремонта), можно использовать коробки двух типов:

• внутренние, для которых в стене фрезой высверливается отверстие нужного диаметра и глубины,
• наружные, которые крепятся поверх стены.

Конечно, с точки зрения дизайна предпочтительнее первый вариант, тем более что крышку такой распределительной коробки можно спрятать за отделочными материалами. Главное предварительно составить схему электрики в доме, чтобы потом, в случае ремонта проводки, не искать ключевые узлы. У наружных коробок, которые, конечно, трудно будет спрятать или замаскировать, есть свое преимущество: в случае неполадок вам не придется портить финишное покрытие стен. По форме, размеру и материалу распределительные коробки также весьма разнообразны.

Монтирование распределительной коробки

С формой и размером обычно определяются в зависимости от сделанных строителями отверстий, или по имеющимся в наличие фрезам или коронкам, которыми эти отверстия будут делать. Главное, чтобы размер соответствовал количеству проводов, которые предполагается соединять. Это напрямую влияет и на удобство, и на качество работы. Материал большой роли не играет, все представленные на рынке варианты долговечны, и выбор обусловлен в первую очередь личными предпочтениями и финансовыми возможностями. Единственный важный момент – если вы использовали гофрошланг, покупайте коробки, в которых предусмотрено его подсоединение.

Почему не стоит пренебрегать распределительными коробками?

1. Они облегчают ремонт электропроводки, помогают найти поврежденный участок и заменить его.

2. Чаще всего соединения проводов становятся слабыми местами системы и периодически выходят из строя. В коробке их легче осмотреть еще на этапе профилактики.

3. С точки зрения пожарной безопасности коробки существенно повышают устойчивость дома перед огнем.

4. Экономят время и деньги, поскольку без них кабель придется тянуть от электрощитка к каждой розетке. Кстати, как разобраться в многочисленных брендах розеток. можно прочесть в статье на нашем сайте со ссылке.

Скрутка как основа основ – стоит ли ее применять?

Существует несколько способов соединения проводов в распределительной коробке. Скрутка оставалась наиболее распространенным вариантом на протяжении многих лет. Но сейчас за ее ненадежность ее не рекомендуют использовать. В правилах сказано, что подобный способ не обеспечивает должный контакт, приводит к перегреву и становится причиной пожаров. Поэтому, использовать его или нет, решать вам. Правильно же скрутка одножильных проводов выполняется следующим образом:

1. Оба конца зачистите от изоляции на длину примерно в сантиметр.

2. Концы выровняйте параллельно друг другу. Там, где начинается оплетка, их следует держать пальцами, свободные концы захватите плоскогубцами.

3. На тонких проволоках сделайте не менее пяти витков, чтобы концы надежно соединились по всей длине. Более толстые скрутите не менее трех раз.

4. Сверху скрутку защищают с помощью изоленты.

Многожильные провода соединяют похожим образом:

1. Зачистите их на длину порядка 4 сантиметров.

2. Разделите жилы на проводники на половину этой длины.

3. Соедините скруткой каждую пару проводников до места, где начинается их разделение.

4. Скрученные пары накрутите на неразделенные участки, уплотните плоскогубцами.

5. Заизолируйте.

Как соединять провода с помощью монтажных колпачков и клемм

Более современный, эффективный и безопасный вариант скрутки – использование специальных монтажных колпачков. Внешне они напоминают колпачки недорогих шариковых ручек. Снаружи выполнены из негорючего изолирующего материала, а внутри металлические. Такая конструкция позволяет соединять кабели более надежно и занимает значительно меньше места внутри коробки. Происходит соединение довольно просто. Провода зачищают, немного наживляют между собой, вставляют внутрь колпачка и заворачивают до упора.

Соединение проводов монтажными колпачками

Клеммные колодки делают процесс еще проще. В продаже в специализированных магазинах есть разные варианты:

• винтовые – открытого и закрытого типа;
• для быстрого монтажа – с одноразовым плоскопружинным механизмом крепления, с многоразовыми рычажками и с электромонтажной пастой, которая предотвращает окисление и позволяет соединять провода из разных металлов.

Они очень просты в использовании, надежны и долговечны. Обеспечивают качественное соединение. Суть проста: в специальное отверстие вставляется зачищенный провод и фиксируется с помощью винта, рычага или пружинки.

Спайка или сварка проводов в распределительной коробке

Спайка потребует от вас определенного времени и навыков, но при этом обеспечит хороший результат. Как и в предыдущих случаях, провода нужно зачистить, нанести на них с помощью горячего паяльника канифоль, затем скрутить, как в самом первом способе, и нанести на скрутку расплавленное олово, пока контакт не станет монолитным. Дополнительно его лучше обмотать изолентой.

Метод сварки требует наличия специального оборудования, но обеспечивает самый надежный контакт, поскольку в результате проделанной работы получается, по сути, единый провод. Последовательно процесс выглядит следующим образом:

1. Контакты зачищаем и скручиваем традиционным способом. Важно убрать всю оплетку, можно пройтись по ним наждачкой.

2. Насыпаем специальный сварочный флюс в углубление электрода сварочного аппарата. Аппарат, разумеется, нужен электрический – инверторный, а флюс – подходящий к металлу проводов.

3. Включаем сварочный аппарат, подносим электрод к месту сварки и ждем до образования шарика – контактной точки.

4. Убираем остатки флюса, наносим лак и изолируем.

Опрессовка и болтовой способ – еще два варианта

Соединить провода в распределительной коробке можно еще двумя способами. Опрессовка – это закрепление скрутки с помощью гильзы из того же материала, что и проволока внутри. Гильза также должна быть подходящего диаметра, чтобы после того, как вы вставите внутрь провода, оставалось минимум свободного места. Гильза надевается на зачищенные и скрученные концы и фиксируется специальными клещами. Обычными плоскогубцами едва ли удастся добиться качественного соединения.

Вариант, когда кабель соединяют с помощью болтов, надежен, но практически не используется из-за сложности и объемности по сравнению с другими вариантами. Для него из зачищенных концов проволоки делают колечки, чередуя их с шайбами, нанизывают на болт и затягивают гайкой. Всю конструкцию изолируют.

Фаза, ноль, заземление – как подключить розетку и выключатели

Прежде, чем осуществить соединение проводов в коробке любым из вышеописанных способов, давайте разберемся с самими материалами. Они делятся на два вида: трехжильные провода, где есть фаза, ноль и заземление и старые, двужильные – только фаза и ноль. Ответственные производители традиционно используют оплетку для этих типов проводов общепринятых цветов:

• фаза – коричневый/красный,
• ноль – голубой/синий,
• заземление – желто-зеленый/черный.

Если же в вашем случае цвета другие, или все провода одного цвета, найдите фазу с помощью мультиметра или специальной отвертки и пометьте нужные жилы.

Цветная оплетка проводов

Это наиболее простой вариант подключения внутри распределительной коробки. Минимально здесь возможно наличие трех проводов: входящий от щитка, исходящий для дальнейших подсоединений и на саму розетку. Если розеток в данной распределительной коробке несколько, то добавится соответствующее количество проводов. В итоге необходимо соединить между собой все фазы, все нулевые и жилы заземления. Оставляйте небольшой запас проводов на случай ремонта. Если вам предстоит выполнить подключение одноклавишного выключателя, не стоит волноваться. Здесь все тоже достаточно просто:

1. Фаза со входящего от электрощитка кабеля уходит на выключатель, а ноль – на светильник.

2. Ноль с выключателя соединяется с фазой светильника, тогда он будет гореть только при включенном выключателе.

3. Все три заземления соединяются между собой.

Теперь разберемся, как выполнить распайку для двухклавишного выключателя. Этот вариант сложнее предыдущих, но не намного. Последовательность соединений такая:

1. Фаза с входящего кабеля заводится на выключатель.

2. Ноль с входящего провода – на светильник.

3. Две оставшихся жилы от кабеля выключателя подсоединяются каждый к своей клавише и заводятся на светильник.

Бывает, что в одной распределительной коробке собираются провода и от розеток, и от выключателей. В этом случае нужно проявить чуть больше терпения и внимательности, чтобы последовательно и надежно сделать распайку в коробке. Если вы не участвовали в процессе монтажа проводки внутри стен, на начальном этапе будет сложно определить, какой из них к чему ведет. Выяснять это придется, скорее всего, опытным путем, поочередно подсоединяя и проверяя работоспособность розеток и выключателей. Главное, не забывайте про технику безопасности!

По завершении работ вмонтируйте коробку в отверстие, если еще не сделали этого ранее, закройте крышкой и пользуйтесь электричеством с удовольствием и чувством выполненного долга.

Как правильно соединить провода в распределительной коробке

Назначение и типы распределительных коробок

Схема соединения проводов в распаечной коробке

Способы соединения проводов в распределительных коробках

Монтаж распаечной коробки

Все работы, проводимые в области электротехники, требуют тщательного и взвешенного подхода. Каждая операция должна проводиться в строгом соответствии с технологией. Поэтому довольно часто, у начинающих электриков, возникает вопрос, как соединить провода в распределительной коробке.

Назначение и типы распределительных коробок

В квартире или частном доме распределение электрических сетей начинается со щитка, установленного на входе. Однако, как показывает практика, в каждом помещении требуется дополнительное распределение проводов, в связи с наличием нескольких точек подключения, в основном, выключателей и розеток. Все линии, проведенные к этим точкам, соединяются в распределительных коробках. Таким образом, кроме надежного соединения, обеспечивается свободный доступ к проводам и кабелям для выполнения различных операций.

В зависимости от типа установки, распределительные коробки могут быть наружными или внутренними, предназначенными для скрытого монтажа. Во втором случае в стене готовится отверстие по размеру распределительной коробки. После монтажа крышка коробки будет находиться в одной плоскости с поверхностью стены. Наружная коробка закрепляется к поверхности стены и закрывается отделочными материалами, например, гипсокартонными плитами.

Распределительные коробки обычно имеют круглую или прямоугольную форму. Они оборудуются четырьмя выводами, а в некоторых конструкциях их может быть и больше. В каждом выводе есть резьба или штуцер для более удобного крепления гофрированных шлангов или пластиковых труб, куда укладываются провода. В дальнейшем, это значительно облегчает замену поврежденного кабеля. Он легко отсоединяется в коробке, а затем – от выключателя или розетки и вытягивается через трубу. Точно так же на его место прокладывается новый провод.

Схема соединения проводов в распаечной коробке

Способы соединения проводов в распределительных коробках

Соединение кабелей и проводов в распределительных коробках можно выполнить по-разному. Наиболее простым способом, хотя и не вполне надежным, считается обычная скрутка. Из-за слабого и ненадежного контакта может произойти перегрев и короткое замыкание проводов. Данный метод рекомендуется использовать временно, например, для того, чтобы проверить, как работает собранная схема. Тем не менее, даже при временной эксплуатации, рекомендуется соблюдать определенные правила скрутки.

У многожильных проводов зачистка изоляции выполняется примерно на 4 см. Провода разделяются между собой на расстояние около 2 см. Соединение осуществляется до стыка не разделенных жил. Проводники вначале закручиваются пальцами, а затем скрутку следует надежно затянуть плоскогубцами и заизолировать с помощью ленты или термоусадочной трубки. Соединение одножильных проводов выполнить значительно проще. Они скручиваются между собой на всю длину участка, очищенного от изоляции.

Для скруток нередко используются специальные монтажные колпачки. Они обеспечивают более надежное соединение, качественный контакт и изоляцию. Каждый колпачок состоит из двух частей: наружной – пластиковой и внутренней, с металлической частью в виде конуса, внутри которого имеется резьба. Данное соединение позволяет увеличить площадь соприкосновения и отлично подходит для двух и более проводов. Сам процесс скрутки очень простой. Нужно снять изоляцию примерно на 2 см и слегка закрутить соединяемые концы. Затем на скрутку нужно надеть колпачок и провернуть с усилием несколько раз, чтобы провода попали внутрь. Размеры колпачков выбираются в соответствии с сечением и количеством соединяемых проводников.

Одним из самых надежных способов считается пайка. Перед соединением провода необходимо залудить канифолью или специальным паяльным флюсом. Затем проводники скручиваются, олово берется на разогретый паяльник и скрутка прогревается до тех пор, пока расплавленный металл не затечет между витками. Соединение полностью обволакивается, благодаря чему устанавливается качественный контакт.

При наличии инверторного сварочного аппарата. соединение проводов можно выполнить с помощью сварки, осуществляемой поверх всего места скрутки. Если сечение жилы составляет 1,5 мм2, необходим ток на 30А, при сечении 2,5 мм2 – 50А. Сварка медных проводников выполняется графитовыми электродами. Заземление аккуратно соединяется с верхней частью скрутки, а к нижней части подносится электрод. После короткого касания появляется дуга, производящая мгновенную сварку. Место соединения должно остыть, после чего его нужно заизолировать.

Соединяя провода в распределительной коробке, надо не забывать и о клеммных колодках. Они могут быть винтовые или с зажимами. В определенное место вставляется нужное количество проводников, после чего они надежно соединяются с помощью винтов.

Монтаж распаечной коробки
Как соединить провода в распределительной коробке

Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

• внутренние, используемые для скрытой проводки;
• наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

• отсоединить гофрошланг от распредкоробки;
• отсоединить от розетки или выключателя;
• немного потянуть;
• вытянуть;
• на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

• Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
• Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения. то проверить их состояние можно без труда, открыв распредкоробку.
• Обеспечение пожарной безопасности.
• Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

• невысокая стоимость;
• надежное соединение;
• возможность соединения алюминиевых жил с медными.

• Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
• Они позволяют соединить только два проводка между собой.
• Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
• Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

• возможность соединения проводов из алюминия и меди;
• возможность соединения нескольких жил за один раз;
• соединение тонкого многожильного провода без повреждений;
• компактные размеры;
• для работы не понадобится много времени;
• качественное соединение;
• встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы. именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

• доступная цена;
• отсутствие возможности возгорания, что объясняется материалом изготовления;
• быстрая установка;
• большой выбор изделий по размерам и цвету.

• изоляция и фиксация не отличается высоким качеством;
• соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

• соединение и изоляция высокого качества;
• небольшая стоимость.

• один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
• наличие специального инструмента: пресс-клещей и трубореза.
• наличие специальной гильзы для скрепления алюминиевой и медной жилы.
• Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

• оголить концы проводов;
• скрутить подготовленные концы;
• спаять провода паяльником или газовой горелкой;
• дать остыть спайке;
• заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

• надежное и крепкое скрепление проводов.

• наличие специального инструмента и навыки работы с ним;
• сложность процесса пайки;
• неразъемное место соединения;
• ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

• простота в работе;
• минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

• не самое качественное скрепление;
• соединять алюминиевые и медные жилы нельзя.
• увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

• небольшая стоимость;
• отсутствие сложностей во время крепления;
• соединение медных и алюминиевых жил;
• изоляция высокого класса.

• такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
• размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

• минимальные затраты и простое выполнение работы;
• соединение алюминиевых и медных жил.

• слабое качество крепления;
• большой расход изоленты;
• болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Рекомендуем прочитать:

Установка распределительной (ответвительной) коробки электропроводки

Монтаж электропроводки в доме, квартире, гараже, офисе и т. д. всегда выполняется с установкой распределительных (ответвительных) коробок. По одной минимум всегда устанавливается в каждом помещении.

Из ответвительных коробок расходятся электрические кабели или провода к светильникам, выключателям и розеткам. Они состоят из пластикового корпуса с крышкой, бывают встраиваемые для скрытой электропроводки (на рисунке 3 и 4) и накладные- для наружной (на рисунке 1 и 2) .

Распределительные коробки из металла подлежат обязательному заземлению и устанавливаются только при прокладке электрических кабелей в металлических трубах. Например, в деревянных домах и строениях согласно правил и требований.

Ответвительные коробки различаются по размерам и форме. Большие коробки стоит использовать в местах, куда будет приходить большое количество кабелей или проводов. По форме лучше брать круглые, чем квадратные или прямоугольные, потому что не надо будет их ровнять по уровню. И можно использовать коронку для сверления отверстия в гипсокартоне, блоках, кирпиче и т. п.

Прежде чем приступить к установке коробки необходимо сделать штробы и закрепить в них кабели от места ее установки до розеток, выключателей и светильников. Или закрепить кабели за гипсокартоном или панелями, которыми обшиваются стены или потолок.

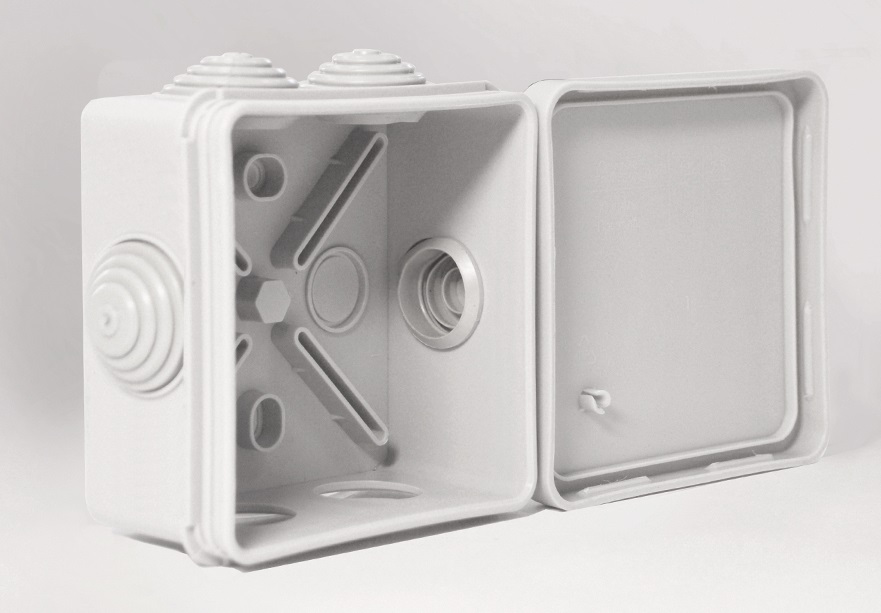

При открытой электропроводке накладная коробка крепится к потолку или стене на 2 самореза или дюбеля, только заводите электрические кабели через специальные уплотнители.   В уплотнителях необходимо вырезать отверстие чуть-чуть меньше диаметра кабеля. На рисунке показан вариант с пылезащитными уплотнителями. Есть варианты влагозащищенные с резиновыми уплотнителями и резьбовыми заглушками.

Для монтажа встраиваемой коробки необходимо выбить или высверлить углубление, в которое затем необходимо вмазать коробку  заподлицо. Гораздо проще ставится коробка в гипсокартон.

Установка распределительной коробки в гипсокартон.

1. Перед тем как установить распределительную коробку в гипсокартон необходимо снять крышку, приложить обратной (не лицевой) стороной ее к стене и обвести по контуру карандашом в выбранном месте для монтажа.
2. Затем, если есть коронка подходящего размера вырезать необходимого размера отверстие. Но чаще всего контур вырезается полотном от ножовки по металлу или ножом.  Будьте внимательны, не вырежьте отверстие лишь чуть меньше, а тем более больше внешней каемки, а то не сможете установить. Коробка держится с одной стороны при помощи каемки, а с другой при закручивании болтика- прижимается лапкой.
3. Когда отверстие в стене готово, выламываем в специально предназначенных для этого местах коробки отверстия и заводим в них электрические кабели.
4. Вставляем коробку в отверстие и закручиваем два болтика до тех пор пока она не зафиксируется в стене.

После этого зачищаем провода и соединяем их по этой нашей инструкции.

Как установить распределительную коробку для скрытой электропроводки.

В домах и квартирах вся электропроводка идет скрыто под штукатуркой или в каналах панельных домов, поэтому и распределительная коробка прячется заподлицо стены. Для ее установки необходимо:

1. Проложить все кабели и подписать какой-куда идет, что бы потом Вы смогли их расключить. Я подписываю или помечаю только идущие на выключатель и освещение, а розеточные и кабель электропитания все равно скручиваются вместе по цветам.
2. Выбить в блоках, кирпиче, бетоне нишу (углубление) под ответвительную коробку, так что бы она туда свободно помещалась с запасом на кабеля. Старайтесь сильно не выбивать большое по размерам углубление, что усложнит процесс вмазывания.
3. Выбиваем сбоку в специально предназначенных местах в коробке отверстия и заводим в них электрические кабели.
4. Проверяем, что бы коробка свободно садилась в нишу и не выступала над уровнем стены.
5. Разводим раствор алебастра или строительного гипса. Я использую в своей работе гипсовую штукатурку, которая сохнет не так быстро как вышеперечисленные материалы и с её помощью Я успеваю на одном замесе замазать несколько коробок.
6. Далее необходимо смочить водой нишу и наложить в нее раствор, немного вытянув на себя коробку.
7. Затем вдавливаем при помощи строительного уровня в раствор коробку до тех пор, пока она не станет по уровню стены.
8. Выравниваем и убираем шпателем излишки раствора по краям.
9. Затем Я перехожу к монтажу следующей. Но у людей без опыта, чаще всего при отпускании коробку начинает выпирать. Не расстраивайтесь, как и в любом деле, здесь необходим опыт. Просто придержите несколько минут коробку, пока не схватится гипс или алебастр.
10. Осталось подождать время до полного схватывания раствора и переходить к расключению электрических проводов.

При вмазывании не круглой коробки необходимо следить за тем, что бы она зафиксировалась ровно по уровню. Особенно это касается прямоугольных вариантов. Квадратные коробки да же если криво вмазаны, в большинстве случаев позволяют выровнять крышку.

При установке учитывайте что, при необходимости спрятать крышку под обоями, что бы она не торчала:

1. Необходимо сначала распаять коробку.
2. Соединить и изолировать скрутки.
3. Одеть крышку и лишь затем замазывать коробку.

Как соединить провода в ответвительной коробке читайте в нашей статье «Схема расключения распределительной коробки«.

Установка подрозетников и распаечных коробок.

Сейчас почти каждый хозяин знает, что такое установка подрозетников – ведь именно благодаря им, замена вышедших из строя выключателей, розеток и разных аппаратов стала намного легче и проще. Однако то, как установить подрозетник правильно и ровно, знают не все, поэтому разберем этот вопрос подробней.

Основное назначение коробки распределительной или подрозетника — «облагородить» проделанное в стене отверстие и сделать его пригодным для последующего монтажа выключателей, розеток и распайки проводов. Иногда подрозетники по техническим условиям приходиться использовать в качестве распределительной коробки, например, при опуске (переносе) розеток.

Форма подрозетников может быть круглой, квадратной и прямоугольной (в том числе со скругленными углами). Материал изготовления в основном пластик, реже металл. Когда-то все подрозетники делались из металла и назывались гильзами. Были даже изделия без донышка. Металлические подрозетники сейчас почти не применяются, исключение составляет электропроводка в деревянном доме — там они нужны по условиям электробезопасности.

Недостатки металлических коробок:

• Плохая фиксация выключателей и особенно розеток в металлической гильзе, даже при наличии на стенках гильзы специальных канавок.
• Плохое сцепление стенок гильзы с раствором при заделке. Бывает так, что при вытаскивании вилки из розетки последняя выскакивает из стены вместе с гильзой.
• Вероятность повредить изоляцию кабеля острыми краями отверстия гильзы.

Когда устанавливать подрозетники?

Здесь нет никаких правил — ставьте, когда посчитаете нужным. Это можно сделать во время разметки трассы под проводку или после окончания прокладки всех проводов и кабелей (групповых линий). Единственная рекомендация по установке относится к стенам без штукатурки — выставлять подрозетники следует после того, как будут оштукатурены стены (до оклейки обоев). То же самое относится к установке распаечных коробок. Некоторые монтажники не ждут отделки стен и устанавливают подрозетники и коробки сразу на определенную глубину, предварительно выяснив у отделочников толщину будущего слоя штукатурки.

Скажу прямо — это сомнительный способ сэкономить время. Никогда не надейтесь на штукатуров, уверяющих вас, что слой штукатурки будет строго определенной толщины. Такие заключения может давать либо серьезный профи (сколько таких?), либо самоуверенный и желающий отделаться от ваших расспросов «специалист». На разных стенах обязательно будет разная толщина слоя, и даже на одной стене толщина штукатурки может колебаться — вверху она одна, внизу другая. Подрозетники, как и распаечные коробки, должны быть установлены заподлицо со стеной (не выпирать) или быть немного утопленными (1,5-2 мм).

Установка подрозетников, процесс разметки

При разметке трассы попутно размечаются и места установки выключателей и розеток в квартире. Эти места размечаются согласно плану размещения розеток и выключателей (монтажной схеме).

Установка подрозетника заключается в высверливании (выдалбливании) посадочного отверстия, заведении кабеля через технологическое отверстие (лючок) и фиксации подрозетника в стене, чаще всего с помощью строительной смеси (цементный раствор, алебастр).

Способы разметки отверстий на стене не отличаются разнообразием. Самый лучший вариант — с помощью самого подрозетника.

Делаем так:

Вначале отмечаем на стене нижнюю (по вертикали) границу подрозетника от пола. Например, для всех розеток высота установки будет 40 см, для выключателей — 90 см. С учетом ширины корпуса розетки (выключателя) нижнюю границу подрозетника следует отметить чуть выше, примерно на 1см. Горизонтальные расстояния (отступы) от стен отмеряются рулеткой. Когда найден центр отверстия, мы прикладываем к стене подрозетник лицевой стороной и карандашом (маркером) обводим по нему контур. Далее мы высверливаем по этому контуру отверстие в стене на глубину подрозетника.

Если предполагается установить несколько розеток на одной линии (например, четыре), то тогда понадобятся установочные коробки со специальными соединительными муфтами. Такие коробки можно соединять в группы по несколько штук.

Процесс формирования отверстия

Сделать отверстие можно разными способами и многое здесь зависит от материала стен. Легче всего работать по газосиликату, немного труднее по кирпичу и самый трудный вариант — бетон.

Способы такие:

1. Сверление отверстий коронкой.
2. Сверление отверстий в стене буром диаметром 10-12 мм по контуру подрозетника с последующим выламыванием (выдалбливанием) материала стены зубилом.
3. Ручной способ — с помощью молотка и зубила (скарпели).

   Установка подрозетников, сверление отверстий коронкой

Надо отметить, что ручной способ используется практически всегда, даже если работы по формированию отверстия выполнялись с помощью коронки.

Отверстие в стене из газосиликата (пеноблока) можно сделать коронкой по кирпичу. Засверливаемся в стену на глубину коронки и затем выламываем зубилом ненужный кусок стены — отверстие готово. При этом необходимо подштробить (углубить) место для кабеля перед входом в подрозетник. Если подрозетник прямоугольный или квадратный (для блока розеток) лучше выдолбить отверстие молотком и зубилом — по газосиликату это сделать нетрудно.

При установке подрозетников в кирпичной стене отверстие делается любым из трех способов. Если вы работаете перфоратором и коронкой, то лучше не использовать стандартный режим — сверление+удар. После отметки центровочным сверлом коронки отверстия включите перфоратор в режим дрели и начинайте сверление. Но даже при самом аккуратном сверлении коронку будет периодически заклинивать, особенно при работе по силикатному кирпичу. При больших объемах работы таким способом можно угробить перфоратор или выломать зубья у коронки.

Установка подрозетников в бетонной стене требует другого подхода. О коронках по кирпичу и бетону лучше забыть. Можно воспользоваться алмазной коронкой — она хорошо режет и бетон и арматуру. Недостаток такой коронки — высокая цена.

Видеообзор, коронка для сверления стен



При работах по кирпичу и бетону коронки используются не всегда. Перфоратор уже на третьем отверстии прилично нагревается (особенно в жару), приходится делать перерыв на ожидание — пока тот остынет. Если в квартире много электроточек и нужно сделать, скажем, 50 отверстий, то с перерывами это может растянуться на несколько часов. Поэтому коронки используются в основном по газосиликату (иногда по красному кирпичу) или в случае небольшого количества отверстий. В остальных случаях работы производятся по второму методу: отмечается контур посадочного места, насверливают буром отверстия по всей размеченной области и выдалбливается перфоратором с насадкой (зубило, пика) лишний материал. Затем окончательно формируется отверстие молотком и зубилом таким образом, чтобы подрозетник свободно туда входил и даже был утоплен вглубь на 0,7-1см.

Установка и заделка

Монтаж подрозетника выполняется следующим образом:

1. Выламывается в корпусе коробки отверстие под проводку. Место перед входом провода в подрозетник нужно немного углубить, а последняя точка крепления (скоба, хомут) провода должна быть рядом с подрозетником.
2. Отверстие очищаем от пыли и смачиваем водой.
3. Готовим гипсовый или цементный раствор.
4. Подрозетник смачиваем водой. Дополнительно его можно обмазать приготовленным раствором.
5. Обмазываем отверстие изнутри раствором. Закладываем шпателем небольшую часть раствора в отверстие с таким расчетом, чтобы при установке (утапливании в стену) подрозетника излишки раствора максимально заполнили все пустоты.
6. Заводим провод в подрозетник и быстро вставляем его в отверстие. Утапливаем подрозетник, надавливая пальцами на края. При этом лишняя часть раствора должна немного выходить через щели между стеной и подрозетником. Если этого не наблюдается, скорее всего, вы положили мало раствора. Это не очень хорошо — отверстие не заполнено раствором (имеются пустоты) и есть риск, что коробка вскоре после начала эксплуатации может вывалиться из стены.
7. Выравниваем подрозетник по горизонтали и глубине. По горизонтали — с помощью воображаемой линии, проходящей через крепежные отверстия. Глубину регулируем прикладыванием ровного предмета (уровень, брусок) к стене — края подрозетника не должны выступать из стены и быть с ней на одном уровне.
8. Окончательно замазываем щели и неровности. Излишки раствора (наплывы, бугорки) удаляем шпателем. Также очищаем от смеси внутреннюю часть подрозетника. Если раствор цементный, то для лучшего выравнивания надо немного подождать, пока раствор станет более вязким. Если раствор гипсовый (алебастр) подчищать и выравнивать края нужно сразу же — гипс твердеет довольно быстро и потом удалить неровности будет трудно.

Остается дождаться полного застывания раствора, после чего подрозетник готов к эксплуатации.

Некоторые нюансы

Нужно отметить, что важную роль при заделке играет консистенция (текучесть) приготовленной смеси. Если смесь густая полноценно вмазать коробку вряд ли получится. В случае с цементом утопить подрозетник на нужную глубину будет тяжело, возможно придется подбивать его молотком и есть риск расколоть изделие. В случае с гипсом можно просто не успеть выполнить требуемые действия — вставить, замазать и выровнять. Лучше всего зарекомендовал себя гипсовый алебастр. Нужная консистенция смеси определяется опытным путем (индивидуально) — одна и та же консистенция смеси у двух разных людей может дать различные результаты.

Не рекомендую использовать гипсовую штукатурку (Ротбанд, Теплон) для заделки коробок. Работать с таким материалом довольно хлопотно:

• Штукатурка прилипает к шпателю и тянется за ним, что требует частого смачивания.
• Застывание смеси происходит очень неравномерно. Получается, что верхний слой штукатурки уже подсох, а нижние слои еще «текут», и при выравнивании поверхности происходит деформация заделанной области.

Эти две причины отнимают много времени. Использовать гипсовую штукатурку для вмазывания коробок можно, когда больше нет ничего под руками.

Установка подрозетников в гипсокартон

   Установка подрозетников в гипсокартон

Иногда монтаж скрытой электропроводки выполняется за гипсокартонными перегородками, ПВХ панелями или другими материалами, выполняющими роль стены. Установка подрозетников в этом случае немного отличается от способов, описанных выше. В данной статье мы не рассматриваем вопрос о прокладке электропроводки за полыми перегородками, это тема для отдельных статей.

Что мы имеем?

Прежде всего, это промежуток (пустоту) между основной стеной и листами материала новой стены. Именно в эту область и требуется установить коробку. Размечаем место, высверливаем отверстие специальной коронкой по гипсокартону и выводим наружу провода. Если провода (кабели) проложены по основной стене, то при установке листов гипсокартона отверстие высверливается заранее в том месте, где будет находиться электроточка. Затем монтируются следующие листы. Чаще всего это делают сами гипсокартонщики, чтобы не искать потом провода за зашитыми стенами. Но бывает так, что сначала монтируются стены, потом сверлятся отверстия, а затем прокладываются провода и их концы выводятся наружу.

В качестве подрозетников используются специальные установочные коробки. Они похожи на обычные коробки с той лишь разницей, что в конструкцию коробок для гипсокартона добавлены распорные (прижимные) лапки и регулировочные винты (шурупы). Теперь нам нужно вставить коробку в отверстие, протащить через лючок в коробке провода и закрутить регулировочные винты отверткой. Эти винты подтягивают распорные лапки, которые упираются в гипсокартон с обратной стороны и фиксируют коробку.

При установке прямоугольной (квадратной) коробки посадочное отверстие вырезается по отмеченному контуру либо острым ножом, либо другим подходящим инструментом.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Установка распределительной коробки по выгодной цене — Отличные предложения по установке распределительной коробки от глобальных продавцов установки распределительной коробки

Отличные новости !!! Вы попали в нужное место для установки распределительной коробки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя распределительная коробка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что установили распределительную коробку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в установке распределительной коробки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести junction box installation по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Производители распределительных коробок — Процесс изготовления кристаллических панелей

AEC			Индия		Силиконовая распределительная коробка
Ольха Энсерв			Индия		Силиконовая распределительная коробка
Альхоф			Италия		Силиконовая распределительная коробка
Альфа продукты			Соединенные Штаты		Распределительная коробка для тонкой пленки, Распределительная коробка BIPV
Amtek Technology			Тайвань		Силиконовая распределительная коробка
Солнечная энергия Май			Китай	200	Силиконовая распределительная коробка
Ангел			Япония	50	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Аша Элесис Партнер			Индия		Силиконовая распределительная коробка
AVC Industrial			Тайвань
Belltronic			Китай		Силиконовая распределительная коробка
Технология BizLink			Соединенные Штаты	10 800	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
C.LBE			Китай		Силиконовая распределительная коробка
Соединительная технология Changshu Friends			Китай	300	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Лучшие солнечные технологии Чаншу			Китай	150	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Специальный кабель Changzhou Chaoyue			Китай		Силиконовая распределительная коробка
Фотоэлектрические устройства Changzhou Jinyin Futao			Китай		Силиконовая распределительная коробка
Канатная дорога New East в Чанчжоу			Китай	370	Силиконовая распределительная коробка
Chuangyuan Фотоэлектрические			Китай	300	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Cixi ChuangQi Фотоэлектрическая технология			Китай		Силиконовая распределительная коробка
Cixi Sinotech			Китай		Силиконовая распределительная коробка
Комлинк			Китай		Силиконовая распределительная коробка
Dejinchang Optoelectronics Technology			Таиланд		Силиконовая распределительная коробка
DhaSh PV Technologies			Индия	100	Силиконовая распределительная коробка
Dongguan Zerun Electronics Technology			Китай		Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Dongke Energy			Китай	50	Силиконовая распределительная коробка
Elcom International			Индия		Силиконовая распределительная коробка
Элмекс			Индия		Силиконовая распределительная коробка
FPE Fischer			Германия		Силиконовая распределительная коробка
Производители автомобилей Gaurang			Индия		Силиконовая распределительная коробка
Солнечное решение Green Field			Индия		Силиконовая распределительная коробка
Технология GZX PV			Китай	500	Силиконовая распределительная коробка
Хаммонд Производство			Канада		Силиконовая распределительная коробка
Ханут			Индия		Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Hengda Electrical			Китай		Силиконовая распределительная коробка
Продукция Heyco			Соединенные Штаты		Силиконовая распределительная коробка
Хубер + Зунер			Швейцария	3500	Кремниевая распределительная коробка, интеллектуальное соединение модуля…
Infini			Япония	140	Силиконовая распределительная коробка
Цзянсу Haitian Microelectronics Technology			Китай		Силиконовая распределительная коробка
Электрооборудование Jiangsu Longxin			Китай		Силиконовая распределительная коробка
Цзянсу Тяньшэн PV Technology			Китай		Силиконовая распределительная коробка
Jiangyin Shunyi Technology Development			Китай		Кремниевая распределительная коробка, интеллектуальное соединение модуля…
Джинко Солар			Китай	10 000	Кремниевая распределительная коробка, интеллектуальное соединение модуля…
JMV			Индия		Силиконовая распределительная коробка
Кавамура Электрик			Япония	1892	Силиконовая распределительная коробка
Китани Электрик			Япония	90	Силиконовая распределительная коробка
Kostal Industrie Elektrik			Германия	300	Силиконовая распределительная коробка
Langri New Energy			Китай	1,400	Кремниевая распределительная коробка, интеллектуальное соединение модуля…
Лидер			Китай		Силиконовая распределительная коробка
Leatec			Тайвань	500	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Лихуй П.В.			Китай		Силиконовая распределительная коробка
Magma Photovoltaics			Индия		Силиконовая распределительная коробка
MG Solar			Китай	57	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Митрамакс Энерджи			Индия		Силиконовая распределительная коробка
Mitsubishi Electric			Япония		Силиконовая распределительная коробка
Молекс			Соединенные Штаты	45 000	Распределительная коробка интеллектуального модуля
Ningbo Jinghua New Energy Technical			Китай		Силиконовая распределительная коробка
Ningbo Paccar Электронный			Китай	200	Силиконовая распределительная коробка
Нинбо Чжунтэси			Китай		Силиконовая распределительная коробка
Северный (Индия)			Индия		Силиконовая распределительная коробка
NSPV			Китай	127	Силиконовая распределительная коробка, соединительная коробка BIPV
NxSensor			Китай		Силиконовая распределительная коробка
Открытая группа			Китай		Распределительная коробка BIPV
QC Solar			Китай	720	Силиконовая распределительная коробка
Qianda Electric Co., ООО			Китай	130	Силиконовая распределительная коробка
QingDao Haitiancheng Photovoltaic New Energy			Китай		Силиконовая распределительная коробка
Радиальные солнечные системы			Индия		Силиконовая распределительная коробка
Renhesolar			Китай	1,000	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
REOO Technology			Китай		Силиконовая распределительная коробка, соединительная коробка BIPV, Sm…
РТС Энергия			Корея		Силиконовая распределительная коробка
Sahaal Power			Индия		Распределительная коробка интеллектуального модуля
Sanfeng Power			Китай		Силиконовая распределительная коробка
SC			Китай	40	Силиконовая распределительная коробка
Шанхай СМС Электрик			Китай	200	Силиконовая распределительная коробка
Шанхайская технология Чжичен			Китай		Силиконовая распределительная коробка
Шаури Солар Частное			Индия		Силиконовая распределительная коробка
Shihe New Energy			Китай	500	Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Шолс Технологии			Соединенные Штаты		Силиконовая распределительная коробка
Сычуань Юнгуи Наука и технологии			Китай		Силиконовая распределительная коробка
СКС Контактечник			Германия		Силиконовая распределительная коробка
Сдвижной			Китай	105	Распределительная коробка BIPV
SMC			Китай		Силиконовая распределительная коробка
Solned			Нидерланды		Силиконовая распределительная коробка
Solvay			Бельгия		Распределительная коробка интеллектуального модуля
Sopray Solar Group			Китай		Силиконовая распределительная коробка
Spelsberg			Германия		Силиконовая распределительная коробка
Stäubli (мульти-контакт)			Швейцария		Силиконовая распределительная коробка, тонкопленочная соединительная коробка…
Stonergy			Китай	210	Силиконовая распределительная коробка
Sun Connect Solar			Индия		Силиконовая распределительная коробка
Солнечные фотоэлектрические технологии			Китай		Силиконовая распределительная коробка
Солнечные часы New Energy Technology			Китай		Распределительная коробка интеллектуального модуля
Восход Солнца			Китай	800	Силиконовая распределительная коробка
Солнечный свет солнечный			Китай	100	Силиконовая распределительная коробка
Sunyo Фотоэлектрические			Китай		Силиконовая распределительная коробка
Система SustainTech			Индия		Силиконовая распределительная коробка
Suzhou Chunyi Electric			Китай		Силиконовая распределительная коробка
Сучжоу UKT New Energy Technology			Китай	50	Силиконовая распределительная коробка
Сучжоу Xtong Photovoltaic Technologies			Китай		Силиконовая распределительная коробка
Тайчжоу Чуанда Электронная			Китай	200	Силиконовая распределительная коробка
Targray			Канада	100	Силиконовая распределительная коробка
TE			Швейцария	78 000	Силиконовая распределительная коробка, соединительная коробка BIPV

Соединительная коробка 4-20 мА по сравнению с распределительной коробкой Fieldbus (FF)

Чем поле JB обычного подключения 4–20 мА будет отличаться от поля JB FF.

Обычная распределительная коробка

Конвекционная распределительная коробка

содержит только клеммную колодку и заземляющую полосу / шину заземления.

Полевой кабель / жильный кабель для приборов (от приборов до распределительной коробки для датчиков, переключателей, клапанов, электромагнитного клапана и т. Д.) Заканчивается на одной стороне клеммной колодки и многопарных кабелей (от распределительной коробки к распределительному шкафу / шкафу системы / системе управления панель) заканчиваются на другой стороне клеммной колодки.

Экран кабеля оканчивается полосой заземления или клеммами в соответствии с философией проекта.

От полевых приборов (4-20 мА) до стандартной распределительной коробки Анимация:

Детали распределительной коробки

Внешний вид распределительной коробки

Соединительная коробка, вид изнутри

FF (Foundation Fieldbus) Распределительная коробка

Соединительная коробка FF обычно содержит

1. Терминальная плата ответвления и полевой барьер
2. Концевая муфта багажника
3. Сетевой фильтр
4. Терминатор полевой шины
5. Соединительная плата магистрали

• Типичное расположение FF JB показано на рисунке ниже.Внутренняя компоновка компонентов может различаться для разных конструкций и поставщиков, однако в основном компоненты остаются неизменными.
• Кабель, подключенный к полевому прибору (передатчики, переключатели, клапаны, электромагнитный клапан и т. Д.), Называется ответвительным кабелем, а кабель, подключенный к системе управления, называется магистральным кабелем.
• Используемый здесь пример — это концепция High Power Trunk, где Trunk не является IS, а Spur — IS (IS — искробезопасный).
• Поскольку магистраль не является искробезопасной, оконечный узел магистрали физически изолирован с помощью разделительной пластины внутри JB, чтобы обеспечить разделение между искробезопасными и неискробезопасными сигналами.
• Внутренняя проводка выполняется поставщиком FF-JB. Инженер по эксплуатации должен заделать ответвительный и магистральный кабели на месте на клеммных платах.
• Конструкция FF JB основана на сегментной конструкции, которая не предусматривает подключения ответвлений и магистрали в один FF JB. Сегментный дизайн — это отдельная тема для обсуждения, поэтому здесь не рассматривается.
• В некоторых случаях для подключения температурного элемента к сегменту FF используются температурные мультиплексоры. Эти мультиплексоры устанавливаются внутри распределительной коробки, и этот мультиплексор JB подключается к FF JB в качестве ответвления, как и любой другой ответвитель передатчика.Хорошая практика проектирования заключается в ограничении от 1 до 2 шт. Мультиплексор в сегменте.

Анимация потока сигналов Fieldbus: FF Field Instruments к FF JB, затем к хосту / диспетчерской

Соединительная коробка FF

См. Также: Анимация потока сигналов DCS / PLC

Автор статьи:
Nilima Singh
Инженер по КИП
13-летний опыт работы в области детального проектирования
Работал на различных нефтеперерабатывающих, нефтегазовых, нефтехимических и химических проектах

.
