Виды, особенности устройства и принцип работы

Содержание:

1. Безударные дрели

1.1. Типы патронов
1.2. Область применения

2. Ударные дрели

2.1. Особенности использования
2.2. Область применения

3. Аккумуляторная дрель-шуруповерт

3.1. Виды аккумуляторных дрелей-шуруповертов
3.2. Аккумуляторы
3.3. Область применения

4. Угловые дрели

4.1. Область применения

5. Дрели-миксеры

5.1. Область применения

6. Дрели алмазного сверления

6.1. Область применения

На данный момент мировые бренды предлагают шесть видов дрелей, имеющих общие черты и отличительные особенности: безударные, ударные, аккумуляторные дрели-шуруповерты, миксеры, угловые и дрели алмазного сверления. Выбирая дрель, в первую очередь определитесь с ее классом:

бытовой,
полупрофессиональный,

профессиональный.

После этого переходите к выбору вида инструмента. Кратко рассмотрим каждый вид в отдельности и обозначим общие принципы работы различных по назначению дрелей.

Безударные дрели

Основным механизмом безударной дрели, как и любого электроинструмента, является мотор или электродвигатель. Работающий мотор передает вращение посредством вала на редуктор, который снижает слишком высокую частоту вращения двигателя и увеличивает величину крутящего момента патрона.

Перед редуктором на входном валу устанавливается крыльчатка вентилятора для охлаждения двигателя. Редуктор выходным передаточным валом соединен с патроном дрели, в который устанавливаются сверла и другие расходные материалы. В бытовых и полупрофессиональных дрелях корпус редуктора изготавливается из пластика, в профессиональных моделях используют металлические, чаще всего алюминиевые корпуса.

Запуск дрели производится курковым выключателем, он же регулирует частоту вращения. Фиксация сверла в патроне происходит саморегулирующимся трехкулачковым зажимом.

Типы патронов

Существуют ключевые и быстрозажимные патроны. Ключевые затягиваются с помощью ключа, что требует некоторых физических усилий и затрат времени. Быстрозажимные позволяют проводить быструю смену сверл без физических усилий и с минимальными затратами времени.

Различают одно- и двухмуфтовые быстрозажимные патроны. Затягивание одномуфтового патрона производится одной рукой за счет блокировки шпинделя. Такие патроны чаще устанавливают на дорогостоящие профессиональные модели. Двухмуфтовый патрон имеет две свободно вращающиеся муфты и для его затягивания необходима фиксация одной из них и поворотное движение второй.

Зажим патрона имеет минимальный (1-1.5 мм) и максимальный (10, 13, 16 мм) диаметры. Размер максимального диаметра обычно прямо пропорционален классу дрели — чем выше класс, тем больше размер.

Область применения

Безударные дрели применяются там, где необходимо точное и чистое сверление. С ее помощью можно сделать отверстия в пластике, дереве, металле. Не рекомендуются для работы по бетону, камню и кирпичу.

Ударные дрели

Ударные дрели предназначены для работ в очень твердых материалах. Такие дрели позволили многим решить вопрос, как сделать небольшое количество отверстий в бетоне или камне и сэкономить свои финансы, отказавшись от приобретения дорогостоящих перфораторов для домашних нужд. На сегодняшний день это один из самых популярных типов дрелей за счет совмещения функций классической дрели и легкого бытового перфоратора.

Ударная дрель работает в двух режимах:

сверление,
сверление с ударом.

Возможность сверления с ударом обусловлена наличием механического ударного устройства. Патрон соединен с редуктором вращающимся валом.

На концах вала расположены зубчатые шестеренки. В режиме сверления они сомкнуты друг с другом и вращаются одновременно. Переключение в режим сверления с ударом разводит шестеренки в разные стороны, редукторная шестеренка фиксируется неподвижно, а патронная вращается. При давлении на дрель в процессе сверления, подвижная патронная шестеренка приближается и сцепляется с редукторной, начиная соскальзывать своими зубцами с зубцов неподвижной шестеренки редуктора. Этот процесс и вызывает поступательные (ударные) движения патрона.

Особенности использования

Для ударных дрелей сверление с ударом не является основной функцией. При частом и продолжительном ударном сверлении происходит стачивание зубцов шестеренок, что ведет к исчезновению возможности работы с ударом и появлению продольного люфта шпинделя.

Необходимо понимать, что ударная дрель — это не перфоратор и основное ее предназначение все-таки это классическое сверление, а пробой отверстий в бетоне и кирпичной кладке является только дополнительной опцией, позволяющей выполнить некоторые долбежные работы. Вне зависимости от класса дрели ее ударное использование не должно превышать 20% всего времени сверления, это позволит вам сохранить свою любимицу на долгие годы.

Область применения

Наличие двух режимов сверления делает ударные дрели универсальными. В режиме сверления такой дрелью можно сделать отверстия в дереве, в синтетических пластиковых материалах и металле. Режим сверления с ударом позволяет работать с неармированным бетоном, кирпичной кладкой, искусственным и природным камнем.

Ударные дрели нашли широкое применение при проведении ремонта в доме, в строительстве зданий, сооружений и дорог, при прокладке коммуникаций, в монтажных и пуско-наладочных работах.

Аккумуляторная дрель-шуруповерт

Технический прогресс и растущий спрос на мощный, мобильный и эргономичный инструмент привел к образованию целой ниши в этой области. В настоящее время аккумуляторами снабжаются дрели, перфораторы, пилы, лобзики и много другое. Одним из самых ярких представителей инструмента с автономным питанием является аккумуляторный гибрид – дрель шуруповерт.

Виды аккумуляторных дрелей-шуруповертов

По месту крепления рукоятки различают Т-образные и Г- образные модели. Крепление рукоятки в центре корпуса, ближе к мотору, способствует балансировке инструмента, снижению и равномерному распределению нагрузки на рабочую руку. Также это позволяет увеличить силу давления на патрон или сверло.

Кроме обычных дрелей-шуруповертов бывают ударные дрели-шуруповерты (с функцией ударного сверления) и угловые (для работы в труднодоступных местах).

Как правило, все аккумуляторные дрели-шуруповерты комплектуются редуктором с низким передаточным числом и переключателем скоростей (до 3 скоростей). В таком случае, вы получаете на третьей скорости мощную дрель, а на первой скорости — шуруповерт с большим крутящим моментом. Шпиндель дрели-шуруповерта имеет возможность вращения в правую и левую сторону, что необходимо при вкручивании и выкручивании шурупов и винтов. Одной из главных особенностей всех аккумуляторных дрелей-шуруповертов является наличие автономного источника питания.

Аккумуляторы

Аккумуляторы различаются по химическому составу, мощности, емкости, количеству рабочих циклов и весу.

Ni-Cd. Никель-кадмиевые батареи (токсичны, ярко выражен «эффект памяти», быстро теряют заряд при хранении, хорошая емкость, большой вес, длительная зарядка, возможна зарядка высокими токами, допустима критическая разрядка, низкая ценовая категория).

Ni-MH. Никель-металл-гидридные батареи (нетоксичны, слабо выражен «эффект памяти», умеренно держит заряд, высокая емкость, легче чем Ni-Cd, быстрая зарядка, зарядка высокими токами невозможна, недопустима полная разрядка, средняя ценовая категория).

Li-Ion. Литий-ионные батареи (нетоксичны, отсутствует «эффект памяти», долгое время держат заряд, очень высокая емкость, легче чем Ni-MH, быстрая зарядка, зарядка высокими токами не возможна, недопустима полная разрядка, высокая ценовая категория).

По мощности аккумуляторы бывают 3.6, 7.2, 9.6, 12, 14.4, 18, 24 и 36 Ватт. 36 Вт аккумуляторы сравнимы с инструментами, работающими от сети.

Вес аккумулятора прямо пропорционален его мощности — чем она больше, тем батарея тяжелее.

Область применения

Аккумуляторные дрели-шуруповерты используются во многих направлениях. В качестве дрели они применяются для сверления различных пород дерева, панелей из пластика и гипсокартона, не очень массивных металлоконструкций и профилей. Но все–таки, основным направлением использования такого инструмента является закручивание и выкручивание болтов, винтов, шурупов и саморезов.

Аккумуляторная дрель-шуруповерт просто незаменима при выполнении задач, требующих частого перемещения по рабочей зоне при отсутствии постоянного источника тока.

Угловые дрели

Для работы в ограниченном пространстве необходима угловая дрель. Корпус дрели заужен к рабочему концу для создания возможности доступа к труднодоступным местам. Г–образная форма редуктора позволила расположить патрон под углом 90° к корпусу дрели.

Выпускаются как сетевые, так и аккумуляторные модели с функцией шуруповерта. При выборе угловой дрели обращайте особое внимание на угловой размер. Чем он меньше, тем полезнее может оказаться такая дрель. Уменьшение углового размера достигается укорачиванием патрона и сужением корпуса.

Область применения

Угловые дрели незаменимы при сверлении в узких пристеночных или подпотолочных пространствах, между близко расположенными балками и стропилами, при сверлении со стороны полостей, на боковых или задних поверхностях конструкций. Угловая дрель используется в ремонтно-строительных, монтажных, высотных, пусконаладочных работах.

Дрели-миксеры

Дрели-миксеры применяются для размешивания строительных сыпучих и жидких материалов. Как правило, такие дрели обладают мощным электромотором, усиленным редуктором и высоким крутящим моментом. Желательно наличие двух скоростей для более качественного размешивания материалов отличающихся степенью вязкости.

Дрели-миксеры бывают пистолетного и кругового типа, в зависимости от формы основной рукояти. Устанавливаемые дополнительные рукоятки регулируются в разных положениях и позволяют надежно фиксировать работающую дрель. Каждая миксерная насадка имеет особую форму и предназначена для размешивания определенного материала, это надо обязательно учитывать, чтобы добиться быстрых и качественных результатов.

Область применения

Как миксер, дрель применяется для размешивания краски, колеров и клеев, шпаклевочных материалов, лаков, цементных и штукатурных смесей и многих других строительных жидкостей и растворов. Миксеры находят широкое применение в малярных и отделочных работах, в профессиональном и любительском строительстве и ремонте.

Возможно сверление в дереве и тонком металле, древесно-стружечных, пластиковых панелях и гипсокартоне.

Дрели алмазного сверления

Инструменты этого вида обладают высокой мощностью электродвигателя для возможности сверления отверстий в очень прочных материалах. Используются специальные алмазные коронки. Сверление отверстий диаметром до 60 мм можно проводить без фиксации дрели. Если диаметр больше, то необходимо закреплять дрель на стенде или стойке.

Алмазное сверление возможно с подводкой воды. Водное охлаждение достигается путем подачи воды под давлением к патрону дрели. При сухом сверлении целесообразно использование специальных пылеотводов. В связи с высокими нагрузками такие дрели снабжаются автоматическими системами контроля перегрузки и перегрева.

Область применения

Дрели алмазного сверления позволяют получать отверстия в самых прочных материалах. В армированном бетоне и бетонном монолите, в камне и кирпиче. Такие дрели становятся выбором профессионалов в различных областях: строительство, прокладка трубопроводных и вентиляционных шахт, проводка коммуникаций. Технология алмазного сверления позволяет получать отверстия различного диаметра без дополнительной обработки и без повреждения прилегающей поверхности.

Ремонтируем дрель самостоятельно основные виды поломок и их устранение

Одним из главных инструментов, применяющихся в строительстве и ремонте, является электрическая дрель. Что это такое, знают даже дети, но мало кто из владельцев этого инструмента умеет его ремонтировать. Поломки случаются со всеми инструментами, и если ломается дрель, то ее ремонт можно произвести самостоятельно своими руками. Пошаговое описание не только ремонта, но и диагностики дрели описано в материале.

Электродрель — вспомним конструкцию инструмента

Электрической дрелью называется такой вид инструмента, который предназначен для сверления разных видов материалов, в том числе бетона и железобетона. Только для этого понадобится использовать инструмент с функцией ударного сверления или ударную дрель. Как устроен инструмент, можно узнать, если разобрать его. Коротко о конструкции электродрели советского и зарубежного производства, описано ниже.

Надо отметить, что конструкция современных дрелей отечественного и зарубежного производства отличается от устройства советских инструментов. Только это незначительные отличия, которые заключаются в отсутствии реверса на электродрели, а также ударного сверления. Итак, конструктивно электрическая дрель состоит из двух основных частей — электрической и механической. В основу механической части входят такие конструктивные элементы:

Редуктор — набор шестерней, за счет которых происходит снижение скорости и увеличение силы момента от вала электродвигателя
Патрон — исполнительный орган, который предназначен для закрепления рабочих насадок
Подшипники — опорные механизмы валов и осей, обеспечивающие их вращение
Ударный механизм — в электрических ударных дрелях это устройство является частью редуктора

Электрическая составляющая любой сетевой электродрели состоит из следующих элементов:

Двигатель коллекторного типа, состоящий из статора (неподвижная часть), ротора или якоря (подвижной части) и коллектора (медные пластины или ламели, по которым ток подается на обмотку якоря)
Графитовые или угольные щетки — передаточное устройство, через которое происходит передача тока на обмотку ротора. Щетки являются расходным материалом, и когда они искрят, то это говорит об их износе
Кнопка пуска — в зависимости от модели электрической дрели, выключатели бывают обычными и со встроенным регулятором оборотов
Кнопка реверса — на советских дрелях такие устройства отсутствуют. Это механизм смены полярности, посредством которого происходит изменение направления вращения патрона инструмента. Устанавливается отдельно или встраивается в кнопку пуска
Ферритовое кольцо — это элемент (фильтр), посредством которого происходит сглаживание помех в сети
Конденсатор — фильтрующий элемент, не допускающий попадание помех в сеть
Сетевой провод — связующее звено между электрической розеткой и инструментом

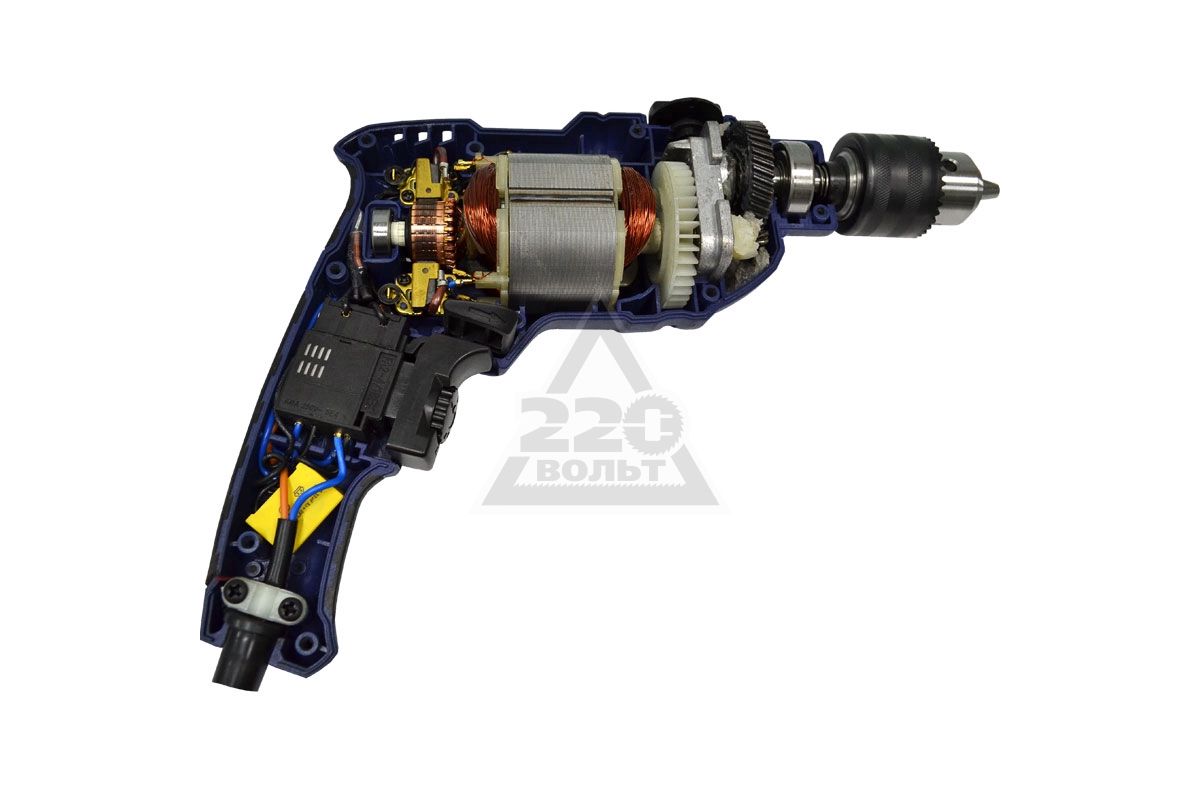

Выше на фото представлена конструкция дрели с основными узлами. Рано или поздно возникает необходимость произвести ремонт дрели по причине выхода из строя отдельных ее узлов и механизмов. Для этого требуется изначально произвести осмотр инструмента, выявить причину неисправности, и устранить ее. Более подробно о том, какие виды поломок дрелей бывают, как их выявить и устранить, описано в материале.

Это интересно! На старых советских дрелях отсутствует механизм реверса и электронный регулятор оборотов. Вместо электронного регулятора используется механический, состоящий из шестерней разного диаметра и количества зубьев. Такой способ регулировки является более надежным, так как понижение скорости не влияет на мощность. Однако такой способ регулировки скорости является дорогим, так как требует дополнительного использования пары шестеренок. При износе одной пары шестерней, можно продолжить пользоваться инструментом. Ниже приведены фото, на которых видна конструкция механического регулятора скорости старой советской дрели.

Что понадобится для диагностики поломок электрической дрели

С чего необходимо начинать поиск неисправности электродрели? Конечно же с первых признаков, по которым становится понятно, где скрывается поломка, и какая часть нуждается в ремонте. Легко выявить механические неисправности дрели, а вот с электрической частью все намного сложнее. Здесь понадобится соответствующие инструменты, по которым можно делать выводы о неисправности тех или иных узлов, деталей и механизмов инструмента. Для выявления поломок в электрической части электродрели, понадобится подготовить следующие инструменты:

Вольтметр или мультиметр. Предпочтение следует отдать второму варианту, так как он является более эффективным и многофункциональным
Прибор для измерения межвиткового короткого замыкания в якоре

Для диагностики механической части понадобится выполнить следующие манипуляции:

Посмотреть, какую конкретно функцию не выполняет дрель
Осмотреть целостность редуктора, предварительно разобрав корпус инструмента
Произвести осмотр исправности подшипников, так как часто эти устройства выходят из строя при отсутствии смазочного вещества
Выявить исправность переключателя режимов. Если устройство заклинит или выйдет из строя, то инструмент будет работать только в одном режиме

В дрели, как и любом другом виде электроинструмента, из строя выходят разные детали и механизмы. Сломаться вся дрель полностью не может, но в любом случае, даже когда неисправен переключатель режимов, то оператор не сможет воспользоваться инструментом во всю его производительность. Именно поэтому необходимо научиться выполнять ремонт дрели своими руками. Сделать это совсем не трудно, даже если у вас нет никакого опыта. Поэтому не стоит при первой неисправности покупать новый инструмент, так как неисправность порой легко устранить даже без необходимости замены деталей. Какие виды поломок возникают, как их устранить и что надо для этого сделать, подробно рассказано в публикации.

Где искать поломку в электрической части самые распространенные неисправности и их устранение

Электрические неисправности являются самыми сложными не только к выявлению, но и устранению. Это связано с тем, что увидеть принцип протекания электрического тока невозможно, но можно понять, как работает дрель. На основании принципа работы электрической части, можно делать соответствующие выводы о возможных неисправностях. Принцип работы электрической части дрели следующий:

При подключении вилки в розетку, происходит подача напряжения на электродвигатель
Наличие кнопки в конструкции исключает автоматический запуск при подключении вилки в розетку
Чтобы инструмент начал работать, необходимо нажать на пусковую кнопку
При этом замыкается контакт, и ток подается на обмотку статора и ротора. К статору провода подключаются напрямую, а к ротору через щетки и коллекторный узел
Если описывать принцип работы коллекторного двигателя переменного тока, то он заключается в том, что статорная обмотка выступает в роли постоянного электромагнита, за счет которой происходит отталкивание якоря. Просто так якорь вращаться не будет, поэтому на его обмотку также необходимо подать ток со смещением

Ротор начинает вращаться с определенной скоростью. Эта скорость зависит от величины напряжения. Для снижения скорости используются регуляторы, работающие по принципу увеличения сопротивления. Чем больше сопротивление, тем меньше величина напряжения, и соответственно ниже скорость вращения. Зная принцип работы электрической части дрели, рассмотрим основные виды поломок и их устранение.

Дрель не включается что делать

При подключении в сеть наблюдается отсутствие признаков жизни инструмента. С таким явлением приходилось сталкиваться не раз мастерам с опытом, но что делать, если такое явление случается впервые? Разобрать, провести диагностику и отремонтировать дрель. Поиск неисправности, когда не включается дрель, начинается с выявления наличия напряжения в сети. Банально, но факт — часто причиной неработоспособности инструмента является отсутствие напряжения в сети. Причинами этого может быть плановый ремонт на трансформаторной подстанции, срабатывание автоматических выключателей или повреждение кабеля питания розетки. Возьмите мультиметр, и измерьте напряжение в сети.

Если розетка исправна, то следующий подозреваемый на неисправность — это сетевой кабель. Да, он тоже не вечный, и может повредится в процессе эксплуатации инструмента. Не пытайтесь найти поломку визуально, так как это впустую потраченное время. Возьмите тестер, и включив режим прозвонки, проверьте целостность обоих жил. Для этого необходимо разобрать корпус, и поочередно касаться одним щупом к контакту на вилке, а вторым к проводу, подключенному к кнопке. Исправными являются жилы, когда прибор «пищит».

Как выполняется простой ремонт кнопки дрели с регулятором оборотов

Если предварительная проверка показала, что сетевой провод исправен, то продолжать поиски неисправности необходимо по цепи протекания тока. Следующим элементом в очереди на поиск неисправности является кнопка. На советских дрелях такие кнопки представляют собой простой механизм, посредством которого происходим замыкание контактов. На современных инструментах в конструкции курка ставится круглый регулятор в виде шайбы с резисторами, при помощи которых регулируется скорость вращения патрона.

Если кнопка дрели не имеет регулятора, то выявить и устранить неисправности достаточно просто. Для этого следует разобрать ее, осмотреть целостность контактов и зачистить мелкозернистой бумажной наждачкой.

Если к кнопке подключен дополнительный переключатель реверса, то его также необходимо проверить путем прозвонки. Если установлено, что поломка связана с неисправностью кнопки, то ее проще заменить, чем искать неисправность и пытаться ее устранить.

Кнопка дрели зачем нужен конденсатор и как проверить его исправность

Если разобрать кнопку, то можно обнаружить, что дополнительно к этой детали подключен конденсатор (блок желтого или черного цвета). Может ли этот блок стать причиной неисправности или неработоспособности электроинструмента? Нет, конденсатор используется для сглаживания помех, возникающих в сети. Он служит в качестве фильтрующего элемента. Если его отсоединить, то дрель и другие виды электроинструментов будут работать в прежнем режиме. Однако эксплуатировать инструмент без конденсатора не рекомендуется, так как его отсутствие (или неисправность) приводит к тому, что из строя выходят полупроводниковые элементы.

Это интересно! Проверить исправность конденсатора дрели можно двумя способами — мультиметром и визуально. Если конденсатор на кнопке дрели надулся, то его следует заменить на аналогичный по параметрам емкости.

Бытует мнение о том, что конденсатор предназначен для создания фазосдвигающего эффекта. Это ошибочное мнение, так как на работу инструмента этот элемент никак не влияет, а только исключает попадание радиопомех обратно в сеть.

Как подключается кнопка дрели

Как показывает опыт, неисправность дрели в 60% случаев связана с неисправностью кнопки выключения. Часто попытка замены этого элемента приводит к тому, что все провода запутываются, и возникает вопрос — что куда подсоединять, чтобы подключить все правильно. Именно в этом и стоит разобраться, чтобы подключаемые наугад провода не привели к возникновению короткого замыкания.

Сразу надо отметить, что кнопки на дрелях могут иметь разную конструкцию, однако различают три типа их устройств:

Обычные без регулятора — при нажатии на курок запускается электромотор на полную мощность. Обычно такие кнопки использовались на старых советских дрелях
Кнопка с регулятором оборотов — на курке имеется шайба, перемещение которой способствует увеличению или снижению сопротивления. Чем больше сопротивление, тем меньше скорость вращения патрона
Кнопки с регулятором оборотов и реверсом — дополнительно устройство оснащается пластиной с рычагом переключения направления вращения патрона. Реверс реализуется за счет смены полярности подачи напряжения на обмотку ротора и статора

Одной из самых трудных схем подключения является последний вариант. Однако, если разобраться, то в подключении всех видов кнопок ничего трудного нет. В этом помогут разобраться ниже приведенные схемы подключения кнопок разных дрелей — Бош, Интерскол и другие.

Данная схема также встречается в другом исполнении, как показано на фото ниже.

Отличие между этими схемами в подключении проводов от реверса к ротору и статору. Оба варианта являются правильными, и будут работать. Все зависит от модели инструмента. Соблюдая последовательность подключения кнопок дрели, не составит труда восстановить работоспособность инструмента. Ниже приведена схема в виде иллюстрации подключения кнопки дрели к коллекторному двигателю переменного тока.

Стоит отметить, что кнопка дрели выходит из строя не только по причине перегорания контактов, но еще посредством износа разжимной пружины. При большой выработке происходит поломка пружины, что в итоге приводит к заклиниванию устройства.

Как выявить неисправность щеточного узла

Из строя на дрели выходят щетки, которые являются расходным элементом. Щетки изготавливаются из графита, и с их помощью происходит передача тока на ротор через коллекторный узел. В процессе работы щетки истираются, выгорают, изнашиваются и требуют замены. Ресурс щеток зависит от разных факторов:

Качество
Исправность коллектора
Нагрузка электроинструмента

Выявить неисправность щеток можно по такому признаку, как избыточное искрение. Если до того, как дрель перестала запускаться, наблюдалась ее чрезмерное искрение с признаками возникновения нагара, то с высокой долей вероятности необходимо заменить угольные щетки. Для замены необходимо извлечь элементы из щеткодержателей, вытащить изношенные части и установить на их место новые.

Это интересно! Если износ щеток более 60% от изначальной длины, то их необходимо заменить.

Кроме неисправности щеток, необходимо обратить внимание на состояние медных ламелей коллектора. Если на медной основе наблюдаются признаки нагара, а также сколы и прочие дефекты, то все это следует устранить. Если устранить не получается самостоятельно, тогда следует заменить якорь. Причинами возникновения нагара на медных пластинах является избыточное искрение электроинструмента. Кроме того, при сильном износе коллектора возникает соединение (замыкание) пластин между собой, что также недопустимо.

Если неисправен электромотор когда его стоит менять

Электромотор коллекторного типа на дрели и любом другом инструменте — это сердце оборудования, которое стоит 60% от всей суммы устройства. Если неисправность связана с электромотором, то есть два пути восстановления неисправности дрели — заменить двигатель целиком или же произвести диагностику, выявить неисправность и устранить ее. Сразу надо отметить, что диагностику можно сделать самостоятельно, а вот устранить неисправности своими руками не получится. Здесь понадобится отдать неисправный узел в специализированную мастерскую, однако практика показывает, что проще купить новый ротор или статор, чем ремонтировать их.

Это интересно! В ремонт также рационально сдавать двигатель, когда невозможно найти для него запчасти.

Рассмотрим принцип проверки исправности статора и ротора электродвигателя дрели своими руками:

Мультиметром в режиме измерения сопротивления меряется величина между обмотками якоря и металлической сердцевиной. Наличие сопротивления говорит о нарушении целостности изоляции
Маркером обозначаем пластину, от которой начинается проверка. Щупами инструмента прикасаться поочередно к пластинам, и записывать величину сопротивления. При этом величина между пластинами должна быть примерно одинаковая. Отличие сопротивления более 10% недопустимо, и говорит о наличии обрыва
Проверка межвиткового замыкания. Специальным прибором можно измерить присутствие межвиткового замыкания. Покупать специально такой прибор не имеет смысла, так как если отсутствует пробой изоляции на корпус или замыкание между пластинами, то с высокой долей вероятности можно предположить, что якорь исправен
После этого следует проверить исправность ротора. Аналогично проверяется отсутствие сопротивление между обмоткой и сердечником
Проверить сопротивление между обмотками. Отсутствие сопротивления говорит о полном повреждении обмотки, а при его большом значении можно предположить наличие пробоя. Ниже в видео описании подробно рассказано, как проводится пошаговая проверка исправности коллекторного электродвигателя

Неисправности статора встречаются реже, чем ротора, но в любом случае, если дрель в последнее время работала в режиме повышенной нагрузки, то в ней из строя выходит двигатель. Если установлено, что неисправен мотор на дрели, то его проще заменить, чем ремонтировать, а порой и лучше купить новую дрель. Ниже на видео подробно описано, как найти и устранить электрические неисправности дрели.

Поломки механической части инструмента

Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.

Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.

Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма
Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели

Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.

Учимся продлевать жизнь электроинструмента с момента покупки

Чтобы покупаемый электроинструмент служил долго и не подвел в самый неподходящий момент, необходимо с самого первого дня покупки обеспечить должный уход за ним. Этот уход включает в себя выполнение следующих действий:

Хранить инструмент исключительно в сухом и теплом помещении. Воздействие влаги и низких температур приведет к образованию конденсата и выхода из строя электрических деталей инструмента
Не работать инструментом длительное время при сильных нагрузках, так как это приведет к перегреву обмоток, и выходу из строя электромотора
Наличие ударного режима вовсе не означает, что дрелью можно сверлить отверстия в бетоне и железобетоне ежедневно. Ударная функция сверления является вспомогательной, и предназначена она для нечастого применения. Для таких целей необходимо использовать перфоратор
При сильном искрении щеток необходимо заменить их, не дожидаясь пока инструмент вовсе перестанет включаться

Учитывайте еще при покупке, что дрели бывают бытового и профессионального назначения. Если выбирается дешевый бытовой вариант, то надо понимать, что такой инструмент предназначен только для нечастого домашнего применения. Любой ремонт в доме с применением бытовой дрели станет причиной выхода из строя инструмента. Если дрель нужна для того, чтобы сделать ремонт в доме, то выбирать необходимо исключительно профессиональные варианты.

Выполнить ремонт дрели своими руками совсем не сложно. Главное подойти к этому вопросу соответствующе — поиск и устранение неполадок начинать от малого к большому. После правильно выполненного ремонта электроинструмента, он прослужит еще очень долго.

Публикации по теме

Устройство дрели — информационная статья

Дрель – это наиболее востребованный электроинструмент, который предназначен для сверления отверстий, в зависимости от своей модификации может иметь функцию удара.

Устройство электрической дрели достаточно просто, но в зависимости от модели они могут иметь отличия.
Дрель имеет внешние и внутренние элементы. Простое внутреннее устройство электродрели включает в себя:

регулятор оборотов;
реверс;
щеткодержатель со щеткой;
стартор двигателя;
крыльчатка для охлаждения двигателя;
редуктор.

Сердцем дрели являются электродвигатель, состоящий из трех основных элементов: стартор, якорь и угольные щетки.

Статор двигателя имеет цилиндрическую форму и пазы для укладки обмоток, он изготавливается из стали высокой магнитной проницаемости. Статорных обмоток две и располагаются они друг напротив друга.

Еще одним элементом электродвигателя дрели является ротор. Он представляет собой вал, на который прессуется стальной сердечник. По всей длине сердечника имеются канавки, расположенные через равное расстояние, предназначаются они для укладки якорной обмотки. Обмотки ротора имеют отводы, предназначенные для крепления к коллекторным пластинам. Во время работы дрели ротор вращается внутри статора на подшипниках.

По пластинам коллектора ротора в процессе работы двигаются угольные щетки.

Регулятор оборотов дрели представляет собой симисторный регулятор, который встраивается в курок, в зависимости от степени нажима осуществляет регулировку и поддержание заданных оборотов.

Редуктор – это элемент внутреннего устройства дрели, который предназначен для уменьшения оборотов сверла и при этом увеличения крутящего момента. В зависимости от модели электродрели в конструкции может быть использован шестеренчатый редуктор с одной передачей, а также встречаются модели с двумя передачами, где конструкция редуктора немного сложнее.

Ударные дрели в своем устройстве для создания эффекта долбления сбоку от большой шестеренки имеют волнистую шайбу, а также шайбу напротив. Когда сверло упирается в стену под нагрузкой, эти волнистые шайбы соприкасаются между собой и имитируют удары.

Выше мы рассмотрели устройство простой модели электрической дрели. Поэтому ваша модель может отличаться по исполнению и наличию дополнительных элементов.

Дрели и перфораторы. Виды и устройство. Отличия и применение

Без таких электроинструментов, как дрели и перфораторы, не обойтись во время ремонта и строительства, а также на производстве. Эти помощники профессионалов и любителей, а также обычных хозяев дома, являются незаменимыми инструментами во многих делах. Между этими электрическими инструментами существует некоторая разница, которая не видна людям, никогда не бравшим их в руки.

Чтобы иметь некоторое представление о их конструкции и функциональных особенностях, а также для правильного выбора при покупке, рассмотрим дрели и перфораторы подробнее.

Виды и устройство перфораторов

По режиму работы перфораторы делятся на:

Однорежимные (сверление).
Двухрежимные (сверление с ударной функцией).
Трехрежимные (дополнительная опция долбления).

По весу устройства разделены на:

Легкие (от 2 до 4 кг).
Средние (от 4 до 5 кг).
Тяжелые (свыше 5 кг).

Легкие виды перфораторов могут сверлить прочные материалы: бетон, кирпич и др. Перфораторы среднего веса служат для сверления армированного бетона. Тяжелый класс инструмента способен выполнять функции отбойного молотка.

С помощью перфоратора можно выполнять следующие операции:

Сверление бетона, дерева.
Крепеж путем вкручивания саморезов и болтов.
Скалывание.
Трамбование.
Заколачивание стержней.
Выполнение штроб на стенах.

Дрели и перфораторы — отличия

Дрели и перфораторы отличаются в основном принципом работы. При работе на дрель необходимо давить с некоторым усилием. От величины силы зависит эффективность работы дрели. Если же нажимать на перфоратор, то это приведет к неисправностям. Обычно выходит из строя пневматическое устройство или электромагнитный механизм, встроенный в корпус перфоратора. Он выполняет функцию ударной силы электроинструмента. С перфоратором работник устает намного меньше, так как усилие прикладывается почти в три раза меньше, чем при пользовании дрелью.

Правила пользования перфоратором

Во время пользования перфоратором нужно придерживаться некоторых правил:

Нажим на инструмент запрещается, так как это приводит к поломкам насадок.
После выполненной операции буровая насадка нуждается в очистке.
Нельзя использовать перфоратор, если в редукторе нет смазки.
Перегрев перфоратора не допускается.
Работать инструментом необходимо аккуратно, не допуская при этом его повреждений.
Оптимальным выбором материала корпуса перфоратора является алюминиевое исполнение.
Производить операции с инструментом только в резиновых перчатках, которые уменьшают вредные вибрационные нагрузки на руки.
Нецелесообразно часто применять перфоратор вместо отбойного молотка.

Чаще всего дрели и перфораторы можно заменять между собой, так как у них имеются схожие функции. При выполнении работ по бетону лучше применить перфоратор. Для сверления дерева, либо металла вполне подойдет дрель. Однако у себя дома в мастерской лучше по возможности иметь оба электроинструмента, и применять их каждый по определенному назначению. В таком случае эти устройства будут работать вам долгие годы верой и правдой.

Особенности перфоратора

Некоторые исполнения перфораторов снабжены дополнительными функциями, помогающими в ремонтных работах, и на которые стоит обратить внимание во время приобретения:

Возможность регулировки скорости.
Мощность.
Отключение функции отбойного молотка.
Фиксатор выключателя.

Регулятором оборотов вала можно настроить необходимую скорость, что значительно упрощает и облегчает работу.

Мощность электродвигателя прямо влияет на массу всего инструмента. Чем выше мощность перфоратора, тем массивнее вся конструкция. Мощность особо не влияет на качество устройства. Слишком мощный перфоратор, не значит самый лучший. Значительная мощность мотора необходима для работы с толстыми бурами, на большой скорости.

Функция удара может отключаться. При этом перфоратор выполняет функции дрели. Фиксатор выключателя дает возможность сделать работу более комфортной, так как кнопка пуска фиксируется, и не нужно постоянно давить на нее пальцем.

Комплектность перфоратора

Купленный перфоратор целесообразно укомплектовать разными бурами. В некоторых моделях устройств такой набор буров уже входит в комплект. Такого набора вполне хватает для бытовых работ.

Щетки для электродвигателя могут понадобиться в случае каждодневной работы профессиональными специалистами. В домашних условиях достаточно щеток, входящих в комплект.

Достоинства перфораторов

Долговечность и качество.
Повышенная скорость работы.
Универсальная работа на различных материалах.
Удобство установки насадок.

Перфоратор является профессиональным инструментом. Его нельзя отнести к бюджетным моделям, так как в его стоимость заложено качество и долговечность. Дрель не способна работать на такой скорости, как перфоратор, который является незаменимым инструментом при работе с прочными материалами.

Виды и устройство дрели

Основным назначением дрели является сверление отверстий. Дрель является одним из основных инструментов в самостоятельном домашнем ремонте квартиры или гаража.

Дрели разделяются на следующие виды:

Классическая компоновка.
Аккумуляторный вариант.
Дрель-шуруповерт.
Дрель-миксер.
Угловая дрель.
Ударная дрель.

Классическое исполнение дрели служит для сверления отверстий в различных материалах с небольшой прочностью и твердостью. Дрель работает от бытовой электрической сети, оснащена достаточно мощным мотором для выполнения сверлений отверстий различного диаметра и глубины.

Одним из видов такого электроинструмента является дрель, оснащенная аккумулятором для автономной работы, не требующей подключения к бытовой сети. Ее применяют в тех случаях, когда нет возможности для стационарного питания электричеством. Она идеально подходит для работы снаружи помещений. Современные сменные аккумуляторы обеспечивают достаточное время автономной работы дрели.

Дрель-шуруповерт, как и другие исполнения дрели, может сверлить различные отверстия, закручивать саморезы, болты, шурупы. Из недостатков этой модели можно отметить незначительную мощность электродвигателя. Однако она незаменима при сборке мебели и других работах, имеет малые габаритные размеры, снабжена реверсным механизмом.

Миксерная дрель может смешивать разные строительные смеси и растворы, а также выполнять свои основные функции по сверлению отверстий. В ее комплектацию входит насадка для смешивания растворов.

Угловое исполнение конструкции дрели используется для работ, где ограничено пространство. Устройство способно благодаря особенности конструкции сверлить отверстия под прямым углом. Этому способствует редуктор, который имеет форму буквы «Г».

Дрель ударного типа оснащена мощным электродвигателем. Поэтому с помощью такого электроинструмента можно пробить кирпич, бетон. Это достигается путем возвратно-поступательных движений вала дрели. Это чем-то напоминает работу перфоратора. В корпусе имеется храповый механизм, который двигает вал в осевом направлении.

Все дрели и перфораторы можно разделить на устройства профессионального и бытового типа. Недорогие бытовые электроинструменты имеют небольшую массу, в работе требуют периодических перерывов. Профессиональные электроинструменты способны работать несколько часов подряд, каждый день. Их изготавливают на престижных предприятиях высококвалифицированным персоналом.

Уважающие себя предприятия, производящие качественный электроинструмент, и заслуживающие доверия, маркируют устройства на корпусе с указанием завода изготовителя.

При выборе электроинструмента в виде дрели и перфораторы, нельзя забывать о следующих параметрах устройств:

Мощность мотора.
Обороты электродвигателя.
Наличие регулятора скорости.
Наибольший диаметр сверления.

Дрели и перфораторы имеют мощность мотора от 300 до 1500 ватт. Для работ по дереву и пластику подойдут модели на 500 ватт. Чтобы просверлить отверстие значительного диаметра, нужна мощность более 1000 ватт.

Чем больше скорость вращения вала мотора, тем выше производительность устройства. Электроинструменты бытового исполнения могут развить скорость до 3000 оборотов в минуту.

Механизм торсионной муфты дает возможность регулировки оборотов вала мотора для завертывания саморезов и сверления отверстий. Наибольший размер сверления отверстий указывается в паспорте инструмента. При превышении этой величины возникают неисправности и поломка устройства.

Советы по уходу

Не рекомендуется сверлить сразу большое количество отверстий, во избежание перегрева и выхода из строя инструмента. Делайте перерывы в работе для очистки сверла или бура.
Не надавливайте на перфоратор во время работы, в противном случае устройство может выйти из строя.
При интенсивной работе необходимо периодически очищать устройство от грязи и пыли, пополнять смазку в редукторе.
Для определенных видов работ подбирайте специально предназначенную для этого оснастку и инструмент.
Берегите электроинструмент от повреждений и излишнего нагрева.
Чтобы снизить вибрации, отрицательно влияющие на организм человека, необходимо работать в резиновых перчатках значительной толщины.
Нельзя злоупотреблять перфоратором, используя его в качестве промышленного отбойного молотка, во избежание выхода его из строя.
Наибольшая величина диаметра насадок для патронов: SDS — Max – 32 мм, SDS — Plus – 14 мм.

В мастерской у себя дома лучше иметь отдельные электроинструменты разных типов: шуруповерт, дрели и перфораторы. В настоящее время невозможно производить ремонтные работы и строительство без подобных электроинструментов. Качественные устройства стоят недешево, поэтому, перед выбором нужно тщательно изучить все характеристики этих инструментов, а после приобретения соблюдать элементарные правила обслуживания и ухода. Тогда многие годы вы будете обеспечены надежными электрическими помощниками для выполнения ремонтных работ.

Функции зажимного патрона

Патрон быстрозажимного типа зажимает бур или сверло, не требуя для этого больших усилий.
В патроне кулачкового типа сверло фиксируется специальным ключом.
Патрон более современной разработки цангового типа (SDS) дает возможность быстро менять сверло путем поворота патрона в сторону.
Для электроинструмента массой до 4 кг оптимальным выбором патрона будет SDS-Plus. Он может надежно закрепить насадку диаметром до 30 мм. Чтобы выполнить работы бытового назначения этого хватает с лихвой.
Для моделей значительного веса требуются патроны SDS-max, с помощью которых крепится инструмент. С таким патроном можно пробить отверстие диаметром до 52 мм.
В перфораторах Bosch чаще всего используется патрон SDS-top, с помощью которого допускается сверлить отверстия диаметром до 25 мм.

Аккумуляторы для дрелей и перфораторов

Для питания автономных перфораторов и дрелей применяются специальные аккумуляторы. Для их правильного выбора необходимо ознакомиться с особенностями аккумуляторов.

На сегодняшний день существуют такие виды аккумуляторов для электроинструмента:

Литий-ионные.
Никель-кадмиевые.
Никель-магниевые.

Литий-ионные виды аккумуляторов входят в комплект большинства моделей электроинструмента. Они имеют небольшую массу и длительный срок службы.

Никель-кадмиевые батареи способны работать при низких температурах без потери функциональности. Их вес не больше других моделей аккумуляторов. Чем выше емкость батареи, тем дольше она способна функционировать до очередной зарядки. Время заряжания составляет от 0,5 до 7 часов, в зависимости от степени разреженности. Для объемной работы целесообразно приобрести резервный аккумулятор.

Рейтинг производителей

В торговых точках России встречаются дрели и перфораторы различных известных фирм производителей. Рассмотрим некоторые из них.

Bosch – этот производитель занимает лидирующую позицию на рынке электроинструмента. Модели этой фирмы оснащены большим числом функций, которые отличаются надежностью, простотой, удобством в применении, имеют компактный корпус. Профессиональные инструменты этой компании производятся в Швейцарии, Германии. Бытовые модели изготавливают в Китае и Польше. Обычно профессиональные исполнения инструмента окрашены в синий цвет, устройства бытового назначения – в зеленый цвет. Маркировка «d» говорит о том, что модель оснащена режимом долбления. Реверс обозначается буквой «r». Если в комплекте есть сменный патрон, то в маркировке присутствует буква «f». Электродрель модели РВН 3000-2 FВЕ имеет внедрение интересных функций. У нее редуктор имеет две скорости вращения. Сменный патрон содержится в комплекте. Он служит для фиксации инструмента с разными хвостовиками. Электродвигатель развивает мощность 780 ватт. Скорость двигателя от 800 до 1500 оборотов в минуту, на некоторых исполнениях она повышена до 3000.
Hitachi – японская марка, не менее популярная в торговой сети. Весь электроинструмент можно отнести к премиум-классу, он рассчитан для профессионалов и домашних мастеров.
Бренд Meister немецкой марки появился в торговле недавно. Устройства этой фирмы надежны в работе, могут составить конкуренцию именитым фирмам, отличаются надежным немецким качеством.
Makita – японская фирма, производящая значительный ассортимент электроинструмента повышенного качества. Этой марки можно найти небольшие по размеру модели для работ по дереву, массивные – для работ по бетону и других твердых материалов. Особой применяемостью пользуется модель HR 2450, которая имеет высокую надежность, хотя и не относится к профессиональным устройствам. Она снабжена двигателем 0,78 кВт. Наибольший диаметр сверления – 24 мм. Этой моделью можно работать на трех режимах. Это дает возможность делать сколы кафельной плитки, выполнять штробы на стене для прокладки проводов.
Black & Decker – известный производитель перфораторов. Марка изделия KD970KA является устройством, имеющим два режима работы, подходит для бытовых работ. Весь комплектный набор собран в удобном кейсе. Мощность электромотора составляет 0,75 кВт.

Профессионалы рекомендуют покупать раздельно дрели и перфораторы для выполнения своих функций. Если приобретать многофункциональные устройства с разными насадками в виде рубанка, пилы, шлифмашинки и т.

д., то это повлияет на снижение качества устройства при изготовлении, а также на его срок службы при пользовании.

Ремонт дрели Макита в мастерской SERVIS MAKITA

Электродрель Макита – качественный инструмент, рассчитанный на длительную работу в интенсивном режиме. Однако даже у алмазной дрели, являющейся очень надежным устройством, порой случаются поломки. В случае любой неисправности оперативный и качественный ремонт дрели Makita вам гарантирует наш сервис-центр.

Основные неисправности дрелей

У дрели любого типа, будь то безударное, ударное устройство, дрель-миксер, неисправности могут возникнуть в электрической либо механической части.

В случае, когда электродрель не включается, в первую очередь нужно проверить, исправен ли выключатель. Если проблема заключается в нем, то заменяем его.
Часто инструмент не работает по причине переламывания кабеля у самой дрели или у вилки. Если пошевелить провод в этих местах, то устройство может заработать, но тут же остановиться. В зависимости от характера излома, кабель можно починить либо заменить.
Довольно распространенной неисправностью является невозможность переключения ударной дрели с одного режима на другой. Чтобы точно знать, что именно это стало причиной выхода из строя инструмента, сначала проверяем, есть ли напряжение на клеммах кнопки. Если сигнала нет, осматриваем контакты, предварительно сняв корпус.
Когда вал с патроном неподвижен, при этом вращается электродвигатель дрели, либо при вращении двигателя с валом наблюдаются толчки, вибрация, устройство сильно шумит, пахнет гарью, то проблема заключается в неисправности редуктора. Для устранения неполадки разбираем корпус дрели и оцениваем, в каком состоянии находятся шестеренки и шлицы крепления. Если они сильно изношены или разрушены, то заменяем детали.
Возникновение проблем в процессе снятия оснастки (к примеру, если кулачки инструмента не разводятся) говорит о том, что пришел в негодность патрон дрели, и его нужно заменить – ремонту эта деталь не подлежит.
При значительных перегрузках инструмент перегревается, что нередко приводит к поломке элементов электродвигателя и необходимости их ремонта. Так, часто из-за обрыва, пробоя витка либо короткого замыкания повреждается обмотка статора либо якоря. При проведении ремонта элементов двигателя первым делом разбираем корпус, потом отсоединяем подводящие провода и щетки, после чего извлекаем сам электродвигатель с подшипниками. Остается отремонтировать или заменить неисправный элемент. Когда искрят щетки двигателя, необходимо проверить исправность ротора дрели и, при необходимости, заменить его.

Стоимость ремонта дрелей

Если необходим гарантийный либо постгарантийный ремонт дрелей Макита, то обращайтесь к работающим в нашей мастерской специалистам. Стоимость ремонта определяется категорией его сложности, зависящей от таких факторов, как мощность устройства, характер поломки и цена запчастей. Кстати, нами используются только фирменные запасные части. Мы отремонтируем дрели всех видов, в том числе, проведем ремонт дрель-шуруповёрта Макита.

По всем интересующим Вас вопросам по ремонту инструмента звоните по телефону: +7(495) 530-70-07 доб:120.

12 вольт, li ion (литий ионные)

Аккумуляторный инструмент удобен на природе, местах, лишенных стабильного постоянного доступа к электропитанию. Отсутствие кабеля позволяет избежать неудобств с удлинителями, страха перегрузить сеть, запутывания проводами, невозможности подлезть к труднодоступным участкам.

Эксплуатация аккумуляторного инструмента имеет свои особенности. Как правильно зарядить аккумулятор, не испортив? Из чего состоят, чем отличаются? Ответы – в статье.

Устройство аккумулятора шуруповерта

Основные элементы конструкции:

Корпус, на котором размещены контакты (соединяют с з/у или электроинструментом).
«Банки» (как правило, их несколько), объединенные общей цепью.
Для безопасной эксплуатации есть температурный датчик, предотвращающий перегрев.

Характеристики АКБ для шуруповертов:

Напряжение (В) – это показатель, характеризующий возможности инструмента. Оно влияет на то, насколько сложные задачи получится выполнить с его помощью. Напряжение можно охарактеризовать как эквивалент мощности сетевых приборов. Показатель непостоянен: достигает пика при полностью заряженной батарее, постепенно снижается в процессе разрядки. Именно поэтому есть смысл выполнять работы, требующие высокой силы удара, вначале.
Емкость характеризует, какое количество энергии накапливает устройство. Влияет на продолжительность работы на одном заряде. Надо помнить – одно устройство с одной батареей будет работать разное время (зависит от сложности задач).
Масса и габариты влияют на то, насколько комфортно использовать их с инструментом. Устройство с тяжелой батареей продолжительно удерживать на весу будет неудобно, что скажется на производительности и качестве выполняемых работ.

Дополнительный функционал. Индикатор отражает, какое количество энергии осталось до полной разрядки. Полезен, чтобы распланировать рабочее время. Некоторые производители выпускают батареи, совместимые с рядом разнообразных инструментов: триммерами, шуруповертами, электропилами, лобзиками.

Какие типы аккумуляторов существуют?

Какие разновидности АКБ используются дрелями-шуруповертами?

Никель-кадмиевые (NiCd). Первый тип устройств, долго держит зарядку, оснащен достаточной емкостью. Есть эффект памяти, который запрещает ставить на зарядку при неполном разряде батареи. Поэтому частая подзарядка недопустима, это ведет к сокращению емкости АКБ. Перед первым использованием сначала полностью зарядите блок, потом начинайте работу с инструментом. Никель-кадмиевые используются шуруповертами бюджетного класса. Они дешевые. Подойдут для нечастого использования.
Никель-металл-гидридные (NiMH). Пришли на смену никель-кадмиевым. Более экологичны и меньше весят. Хуже сохраняют зарядку в режиме бездействия, за счет чего может быстро снизиться емкость батареи. Желательно подзаряжать перед каждым применением, всегда брать с собой зарядное устройство.
Литий-ионные (Li-Ion). Характерны достаточной емкостью батареи. Лишены эффекта памяти, рассчитаны на интенсивное и регулярное применение. Быстро заряжаются, циклов насчитывают до 1000. Отличаются сравнительно высокой стоимостью. Быстрее разряжаются, когда работают при низких температурах, давая нестабильный поток энергии. Хранить такие батареи нужно разряженными наполовину, периодически восполняя емкость.

Особенности и правила зарядки АКБ шуруповертов

Батареи произведены из разных материалов. Это влияет на размеры, вес, возможность сверлить при минусовых температурах, напряжение, емкость, подверженность эффекту памяти. Последний особенно влияет на принцип зарядки шуруповерта.

Эффект памяти – это потеря емкости, достигаемая неполной разрядкой аккумуляторной батареи. Если прекратить использование инструмента до того, как он разрядится полностью, устройство “запомнит” это и не будет использовать ресурс в полном объеме. Несоблюдение правил эксплуатации батареи сокращает емкость.

Сколько времени нужно заряжать аккумулятор шуруповерта?

Перед тем, как зарядить аккумуляторную дрель или шуруповерт, нужно определить, сколько времени потребуется для этой процедуры. Период прописан в инструкции, прилагающейся к инструменту. Некоторые модели имеют световую индикацию – она отобразит, когда прибор полностью заряжен. После завершения зарядки сразу отсоедините батарею от з/у.

Обычно время заряда составляет от получаса до 7 часов, в зависимости от типа батареи и зарядного устройства. Дольше всего подпитываются энергией никель-кадмиевые – 3-7 ч.

Правила хранения аккумулятора шуруповерта

Литий-ионные	Лишены эффекта памяти: можно подзаряжать на любой стадии. Не стоит допускать полного разряда – приводит к выключению защитных контроллеров, предотвращающих перегрузки. В результате этого устройство может не выдержать интенсивную эксплуатацию, выйти из строя.
Никель-кадмиевые	Аккумулятор перед хранением разряжают практически полностью (до состояния нерабочего инструмента). Чтобы убрать устройство на долгое хранение (более 6 месяцев), выполните от 3 до 5 полных курсов заряда-разрядки.
Никель-металл-гидридные	Больше остальных типов подвержены быстрому саморазряду. После длинного срока хранения нужно поставить АКБ на зарядное устройство минимум на сутки, чтобы восполнить запасы энергии. Отмечается снижение емкости после 300 циклов заряда-разрядки.

Заряжать аккумулятор перед хранением?

Как с прошлым пунктом, зависит от типа, есть ли смысл зарядка АКБ перед хранением.

Li-Ion	На хранение литий-ионный аккумулятор нужно убирать с зарядом в 50%, периодически (1 раз / 1-2 мес.) доставать и подзаряжать.
NiCd	Хранить в разряженном состоянии.
NiMH	Постоянно поддерживать уровень зарядки, периодически восполнять.

Проверка состояния АКБ при помощи мультиметра

Будет полезно, чтобы определить причину, по которой батарея не заряжается. Процедура выявит работоспособность аккумуляторов. Приведем простые в реализации методы, которые можно использовать в домашних условиях. Подготовьте оборудование: помимо мультиметра потребуются инструменты для разборки АКБ (плоскогубцы, паяльник, отвертка, нож.

Проверьте батарею на зарядке, снимая показания с интервалом 30 минут. Вольтаж должен стабильно возрастать до полной зарядки.
Быстрый метод проверки состояния АКБ. Замеряем U вхолостую. Сопоставляем результат с реальным напряжением и количеством элементов Показатели разнятся – АКБ имеет нерабочие части, которые требуется заменить.

Способы зарядки без использования зарядного устройства (нестандартные методы)

НАДО ЗНАТЬ! Не рекомендуем применять на практике информацию из данного пункта. Приводим в ознакомительных целях.

Существуют нестандартные методы, как заряжать аккумулятор шуруповерта без зарядного устройства:

зарядка от автомобиля,
универсального з/у,
внешнего источника энергии.

Эффективность таких действий может быть оправдана, если нет фирменной зарядки. Безопасность сомнительна – возможна перезарядка. Не советуем использовать эти методы – они могут привести к выходу из строя, поломке аккумуляторной батареи и опасны для пользователя. Приобретите фирменный АКБ аналогичной шуруповерту марки или подходящий по характеристикам.

Что делать, если АКБ шуруповерта не заряжается?

Условия хранения и эксплуатации выполнялись, экзотические способы зарядки не использовались, а АКБ перестал заряжаться. Что делать?

Осмотрите контакты между клеммами аккумуляторного блока и з/у. Причина неработоспособности может оказаться в недостаточно высоком контакте. В этом случае рекомендуем разобрать зарядное устройство, после чего подогнуть клеммы.
В корпус з/у могли попасть грязь, мелкие частицы пыли. Чтобы этого избежать, своевременно протирайте контактную группу. Признаки загрязнения – это уменьшенное время работы дрели-шуруповерта, восполнение заряда проходит быстрее.

НАДО ЗНАТЬ! Попытка самостоятельно разобрать инструмент и сопутствующие детали, отремонтировать лишит гарантии. Сомневаетесь в технических навыках – отнесите неработающее оборудование в сервис.

Что делать, если аккумулятор не держит заряд?

Заказать новый. Если аккумулятор не держит заряд, его циклы закончились. Нормально, что АКБ со временем изнашиваются.
Обратить внимание на условиях эксплуатации. Li-Ion для дрели-шуруповерта не держат при низкой температуре.
NiCd, NiMH подвержены эффекту памяти. Возможно, вы ставили заряжать аккумулятор шуруповерта до полной разрядки. Это становится причиной того, что аккумулятор не держит заряд – купите новый.
Инструмент куплен недавно, а аккумулятор не держит заряд? Возможно, попался бракованный экземпляр. Обратитесь в сервисный центр.

Функциональные возможности и устройство дрели

Дрель является наиболее часто используемым инструментом при выполнении ремонтно-строительных работ. Устройство дрели отличается от механизма перфоратора. Она незаменима в быту и имеет много разнообразных функций.

Дрель используется в строительно-отделочных работах для сверления отверстий.

Без электродрели не обходится ни одно строительство. Дрелью сверлят отверстия необходимого диаметра в стенах из металла, дерева или бетона. Производители различных моделей инструмента стараются усовершенствовать их, наделяя его все большим числом функций. Данный вид оборудования становится удобнее в процессе применения.

Назначение электродрелей позволяет разделить их по различным характеристикам. Например, по скорости вращения, мощности, числу режимов работы. Собираясь работать с электродрелью, необходимо знать, как она устроена и какие функции ей присущи. От характеристик зависит длительность работы с инструментом. Под рукой должны быть и расходные материалы, являющиеся частью оборудования в процессе работы с ним. Комплектующими могут быть буры и сверла.

Из каких деталей состоит электродрель?

Различные модели дрелей практически имеют одни и те же виды деталей, входящие в схему данного оборудования:

Схема устройства дрели.

Быстрозажимной клапан.
Переключатель ударного устройства.
Пылевентиляционная решетка.
Фиксация для шнура питания.
Охлаждающая крыльчатка вентилятора.
Регулятор.
Курок.
Электромотор.
Рычаг реверса.
Регулятор мощности при закручивании шурупов либо винтов.
Крепление патронов.
Регулятор скорости, выступающий как ограничитель крутящего момента.
Клемма шнура питания.
Крючки самоцентрирующиеся.

Каждый из перечисленных элементов имеет собственное назначение и функции, которые он выполняет в механизме дрели. Некоторые модели оснащены элементами, позволяющими осуществить регулировку подъема крутящего момента. При этом необходимость в тугом затягивании элементов крепежа отпадает.

Вернуться к оглавлению

Описание системы регулирования работы инструмента

Схема устройства редуктора дрели.

Инструмент оснащен выходным валом редуктора, соединенным с патроном, куда вставляют сверла и буры, а также другие комплектующие и насадки. Патрон обеспечен тремя саморегулирующимися кулачками – зажимами. Можно запирать и отпирать патрон некоторых моделей ключом с шестеренкой.

Если модуль дрели имеет быстрозажимной патрон, то им управляют за счет поворота цилиндрического кольца вокруг устройства. Деталь, которая носит название курок, представляет собой выключатель, подающий электрическое питание на электродвигатель. Для простейших моделей характерно наличие обычного выключателя.

Электродрель имеет выключатель-регулятор, который позволяет производить изменение скорости вращения сверла, зависящей от усилий, прилагаемых при нажатии на устройство курка.

Определенные модели имеют регулятор, ограничивающий ход курка, что позволяет осуществить выбор скорости, которая является оптимальной. Для этого используется круглый поворотный регулятор. Данная функция дрели является удобной, так как позволяет вворачивать шуруп. С этой целью регулятором следует установить медленную скорость вращения.

Для современных моделей характерно наличие регулировки скорости вращения сверла, которая является электронной. Срок службы такой дрели будет более долгим, поскольку ее обороты регулируются системным регулятором, расположенным на кнопке включения. Устройство оснащено простой схемой регулировки с малым числом деталей.

На корпусе кнопки дрели имеется подложка, изготовленная из текстолита.

Корпус кнопки включения имеет подложку, изготовленную из текстолита, созданную на основе микропленочной технологии. Регулятор собран на корпусе, так как плата, имеющая малые размеры, позволяет размещать его на корпусе курка.

Главным моментом является процесс разрыва и замыкания в цепи, происходящий в тиристоре в течение миллисекунд. Изменений напряжения, проходящего через сеть электропитания, не происходит, поскольку регулятор не выполняет таких функций. Вместе с тем измерительный прибор вольтметр, подключенный к цепи, покажет изменения переменного напряжения, то есть его среднеквадратичного значения.

Управление устройством является импортно-фазовым. При легком нажатии кнопки во время замыкания цепи переменное напряжение самое низкое. Если цепь является замкнутой, то напряжение возрастает по мере нажатия кнопки. При нажатии кнопки до предела при замкнутой цепи, ее размыкание уже не происходит.

Электронное управление скоростью вращения представляет собой схему, которая способна обеспечить определенную скорость с учетом нагрузки на бур или сверло.

Для безопасного использования дрели система электронной регулировки имеет компенсаторы вращающего момента, позволяющие избегать сгорания двигателя. Они необходимы, если сверло будет зажатым в материале.

Вернуться к оглавлению

Краткое описание функциональных возможностей электродрели

Выполнять большое число операций дрелью можно за счет наличия режима работы, который является реверсивным. Он позволяет выворачивать шурупы. Имеется и ударная функция, которая обеспечивает возможность сверления особо твердых материалов. Наличие фиксатора курка позволяет продолжительно и беспрерывно работать с устройством.

Поскольку реверсивный режим связан с наличием переключателя, который расположен возле курка, то дрелью можно выворачивать крепеж, изменив направление вращения сверла с основного на обратное.

Воздействие на сверло производится за счет переключателя ударного механизма.

Схема ударного механизма.

Это способствует разрушению кирпича и бетона. Ударное сверление осуществляется с использованием специальных сверл. Важно, чтобы они были надежно закреплены в патроне дрели. Если нажать на кнопку небольших размеров на ручке электродрели, то можно зафиксировать курок, чтобы инструмент работал в режиме длительного сверления. Нажим на курок позволяет опустить фиксатор.

Коллекторный механизм электродвигателя предусматривает включение следующих трех элементов: якоря, статора и угольных щеток. Для изготовления статора используется электротехническая сталь, для которой характерна высокая магнитная проницаемость. Форма статора является цилиндрической, а в пазы уложена статорная обмотка в количестве двух, расположенных одна против другой. Статор должен быть жестко укреплен в корпусе инструмента.

Ротор – это вал, имеющий сердечник. Для его изготовления применяется сталь электротехнического типа. Деталь проточена канавками, располагаемыми через одинаковые расстояния, куда производится укладка якорных обмоток. Для их создания необходимо наличие цельных проводов, позволяющих укрепить ротор к пластинам, по которым происходит продвижение подпружиненных щеток. Это позволяет создать якорь, который делится на сегменты.

На устройстве хвостовика вала жестко закреплен коллектор. Вращение ротора происходит внутри статора в ходе работы инструмента. Для этого предусмотрены подшипники, они располагаются в начале ротора и в его конце.

Современной электрической дрели свойственна хорошая эргономика. Она дает возможность использовать инструмент продолжительное время. Быстрозажимной патрон позволяет фиксировать сверло за несколько секунд без применения инструментов. Во время ремонта изделия особое внимание уделяют именно коллекторным пластинам. Для прессовки щеток в форме параллелепипеда используется графит. В них вмонтированы гибкие электроды.

Автоматическая машина для сверления и резки катетера

Автоматизированные системы сверления и резки катетера

SYNEO позволяют инженерам изготавливать готовые, просверленные и точно нарезанные компоненты катетера по длине в непрерывном и полностью автоматизированном производственном процессе. Сырье может подаваться в машину вручную или автоматически в форме катушки или палочки с помощью соответствующих систем SYNEO Accu-Feed. Все критические параметры контролируются с помощью рецептов, и поскольку система просверливает катетер по заданной пользователем схеме отверстий до того, как они будут разрезаны на нужную длину, она позволяет вырезать и просверливать готовые детали длиной от 1 мм до более одного метра.Такая последовательность операций обеспечивает значительное снижение производственных затрат за счет обработки деталей за один этап, для чего обычно требуется несколько машин и связанных процессов.

При использовании с режущими инструментами SYNEO, изготовленными с использованием собственного производственного процесса SYNEO, качество получаемых отверстий не имеет себе равных. Автоматическая система выталкивающих штифтов и система скоординированного удаления пробок и вакуумного сбора позволяют аккуратно удалять отходы. Полный контроль и точность достигаются с помощью цветного сенсорного ЖК-дисплея HMI, памяти шаблонов и регулируемых элементов управления скоростью и подачей.

Станки для сверления и нарезки катетеров доступны в 3-осевой и 4-осевой конфигурациях и могут быть объединены с рядом стандартных автоматизированных систем ввода и вывода, а также с добавлением поточных инспекций и проходов / сбой биннинга. Эти машины объединяют перфорацию катетера, зачистку катетера и процессы резки по длине в единое настольное решение с дополнительными возможностями автоматизации с последующими модулями опрокидывания катетера.

SYNEO для оборудования Accu-Drill и Accu-Punch — это современные компактные решения для сверления отверстий без заусенцев в широком спектре одно- и многопросветных трубных материалов, таких как поливинилхлорид (ПВХ), полиэтилен низкой плотности (LDPE ), PEEK, политетрафторэтилен (PTFE) и Pebax®.Станки Accu-Drill и Accu-Punch широко используются в производственных помещениях с чистыми помещениями, где существуют приложения для сверления отверстий для катетеров и пробивки отверстий. Решения SYNEO для изготовления отверстий позволяют делать отверстия размером до 0,005 дюйма и предлагают такие возможности, как определение нескольких просветов, смещение вне центра, проверка качества отверстий и сверление отверстий между поперечными сечениями плетеного материала.

Расширенные функции, такие как расположение нескольких просветов (или отдельных камер), визуальный осмотр отверстий и сбор пробок, повышают качество и эффективность для операторов как в области исследований и разработок, так и в условиях производства медицинских устройств.Функция определения местоположения нескольких люменов SYNEO позволяет операторам нацеливать определенные отверстия на партнеров для отдельных просветов, обеспечивая расширенные конфигурации для зуботочения, перфорации и сверления при одновременном снижении риска перекрестной связи между другими просветами (трубными камерами).

Лучшие сверла, которые вы можете купить для домашних работ

Аккумуляторная дрель — один из самых универсальных инструментов, которые можно носить дома. Он предназначен для просверливания отверстий, заворачивания шурупов и перемешивания раствора, среди других задач.Поэтому при поиске лучшей дрели мы бы посоветовали выбрать самую универсальную дрель — перфоратор Makita 18V Cordless 1/2 дюйма.

Если вам нужно проделать отверстие в стене или доске, у вас есть несколько вариантов. Вы можете выбрать метод грубой силы. Возьмите молоток и гвоздь и начните колотить. Конечно, с помощью этого метода вы не можете реально контролировать глубину отверстия или количество ударов молотком по большому пальцу.

Вместо этого мы предлагаем выбрать подходящий инструмент для работы.Удивительно, как много работ выполняется быстрее, если у вас под рукой правильный инструмент. В этом случае правильный инструмент — электродрель. Вы будете впечатлены тем, насколько точно вы можете проделывать отверстия разных размеров для развешивания картин или ремонта мебели, при этом ваши пальцы относительно безболезненны.

Дрели могут выполнять несколько других замечательных функций, включая перемешивание раствора или быстрое закручивание и втягивание шурупов, независимо от того, какой размер или тип головки содержит шуруп. Если вы собираетесь выполнять работы своими руками, вам просто необходимо иметь электродрель.

Типы сверл

Вы найдете несколько различных типов сверл, доступных для покупки. Основное различие между дрелями — это проводные и беспроводные конструкции.

Аккумуляторные: Аккумуляторные дрели на сегодняшний день являются самым популярным типом дрелей для домашнего использования. Они работают от перезаряжаемой батареи, которая помещается в нижней части рукоятки дрели, что позволяет инструменту оставаться в руке хорошо сбалансированным.Емкость аккумулятора измеряется в вольтах, что также соответствует мощности сверла устройства. Аккумуляторные дрели позволяют работать где угодно, не беспокоясь о розетке, что, по мнению Tools in Action, является обязательной функцией.
Проводное соединение: Если у вас есть дрель, переданная по наследству от отца или дедушки, скорее всего, это была дрель со шнуром, которая работала только при подключении к электрической розетке. Сетевые дрели оставались популярными на заре аккумуляторных дрелей, потому что беспроводные модели не обладали мощностью, сопоставимой с сетевой дрелью.Однако этот пробел значительно сократился с появлением новых аккумуляторных дрелей. С сетевой дрелью вам не нужно беспокоиться о разряде батареи, что в наши дни является ее основным преимуществом перед беспроводной дрелью. По данным eBay, специальные дрели, такие как перфораторы или ударные дрели, подойдут к категории сетевых.

Lowe’s говорит, что вам также необходимо учитывать размер сверлильного патрона в сверле. Каждое сверло может принимать определенный максимальный диаметр хвостовика сверла.Хвостовик — это часть сверла напротив канавок сверла. Доступны сверла, которые подходят для хвостовиков долот диаметром до 1/4, 3/8 или 1/2 дюйма.

Чаще всего используются размеры 3/8 и 1/2 дюйма. По словам Consumer Reports, размер 1/4 дюйма, вероятно, не обеспечит вам необходимой мощности, поэтому старайтесь избегать сверла этого размера, кроме как для легких работ.

На что обращать внимание на дрель

Выбирая дрель, вы должны понимать все различные функции, предлагаемые этими инструментами, помимо беспроводной и проводной.По данным Apartment Therapy, хотя сверла имеют схожий дизайн и внешний вид, они определенно не одинаковы.

Ампер: Основным методом измерения мощности сверления для сетевых дрелей является ампер. Для большинства домашних пользователей будет достаточно сетевой дрели с номиналом 6 или 8 ампер.
Аккумулятор: В большинстве дрелей используется литий-ионный аккумулятор. Этих батарей хватит на сотни использований, и они обеспечивают достаточную мощность для работы дрели в течение нескольких часов непрерывного использования.В старых аккумуляторных дрелях может использоваться никель-кадмиевый аккумулятор.
Патрон: Аккумуляторная дрель обычно использует вращающуюся рукоятку, которая позволяет затягивать и ослаблять участок сверла, удерживающий биты (называемый патроном). Ослабьте патрон, чтобы немного удалить бит, и снова затяните его, чтобы закрепить бит перед использованием. Некоторым более старым сверлам со шнуром требуется «ключ» для ослабления и затягивания патрона.
Подсветка: В некоторых свёрлах есть светодиодная подсветка рядом с патроном.По данным DIY Network, это отличная функция, позволяющая видеть, во что вы сверляете, работая в темноте.
Переключатель реверса: Переключатель сверла будет переключать между прямым и обратным вращением сверлильной головки.
Скорость: Большинство дрелей предлагают различные настройки скорости, которые измеряют количество оборотов в минуту, или число оборотов в минуту, которое может выполнять сверлильная головка. Более высокая скорость подходит для сверления отверстий, а более низкая скорость лучше подходит для заворачивания винтов.Вы часто будете контролировать скорость с помощью тумблера.
Спусковой крючок: Вы нажмете спусковой крючок на дрели, чтобы начать вращение сверлильной головки. Отпустите спусковой крючок, чтобы остановить вращение.
Вольт: Основным методом измерения мощности сверления аккумуляторной дрели является вольт. Сверло с более высоким номинальным напряжением обеспечит большую способность проникать в твердые материалы или быстро заворачивать винты. Большинство аккумуляторных дрелей для домашнего использования подходят для диапазона напряжений от 12 до 18 вольт, но вы можете приобрести дрели на 20-24 вольт, чтобы получить больше мощности.

Вот лучшие сверла, которые вы можете купить:

Сверлильный станок Правила безопасности | LSU Машиностроение и промышленное строительство

Запустите сверло с частотой вращения, соответствующей диаметру сверла и материалу. Спросите у персонала магазина для правильных оборотов.
Всегда держите работу в тисках или зажиме на столе для сверления.
Используйте правильно отшлифованное сверло для просверливаемого материала.Персонал магазина может помогите выбрать правильный бит.
Используйте смазочно-охлаждающую жидкость, подходящую для сверляемого материала. Спросите у сотрудников магазина о жидкость, подходящую для обрабатываемого материала.
Удаляйте стружку щеткой, а не вручную.
Уменьшите давление при бурении, поскольку сверло начинает пробивать нижнюю часть материал.
Не используйте тупое сверло или сверло с трещинами. Осмотрите сверло перед использованием.
Не сверлите с слишком большим давлением.
Всегда старайтесь опорной части на параллелях или опорной доски при бурении через материал.
Никогда не размещайте инструменты с коническим хвостовиком, такие как сверла большого диаметра или расширители с коническим хвостовиком. в сверлильном патроне.Можно зажимать только инструменты с прямым хвостовиком, такие как стандартные сверла. в патронах.
Всегда очищайте хвостовик сверла и / или гильзу сверла, а также отверстие шпинделя перед установкой.
Снимите инструменты с коническим хвостовиком со шпинделя или втулки с помощью выколотки и молотка.
Никогда не пытайтесь ослабить сверлильный патрон при включенном питании.
Опустите сверлильный шпиндель вплотную к столу при освобождении сверлильного патрона или конуса сверло с хвостовиком, чтобы снизить вероятность их повреждения при падении на стол.
Никогда не чистите машину во время движения !!
Если сверло застревает в отверстии, остановите станок и вручную поверните шпиндель назад. освободить бит.
При сверлении глубоких отверстий чаще извлекайте сверло для удаления стружки и смазки. бит.
Всегда вынимайте шпонку сверлильного патрона, иначе сверло со шпинделя вылетает сразу. после его использования.
Во время сверления используйте защитные очки.
Дайте шпинделю остановиться самостоятельно после выключения питания. Никогда не пытайся остановиться шпиндель рукой.
Оргстекло и другие хрупкие пластмассы трудно сверлить. Спросите у продавца за советом по выбору сверла и СОЖ при сверлении этих материалов.

Безопасность выходит за рамки набора информации и правил, которые необходимо запомнить. Безопасность — это культура. Вы живете этим, изучая это, и узнаете это, живя этим … так, чтобы вы и другие могли продолжай жить. БЕЗОПАСНОСТЬ очень важна!

U-образное сверло со встроенным устройством теплопередачи с фазовым переходом для обработки.

Основные особенности

•: Новый метод отвода тепла от интерфейса инструмента и инструмента.
•: П-образное сверло, изготовленное по индивидуальному заказу, сконструировано с тепловой трубкой, размещенной в осевом направлении.
•: Были проведены эксперименты для измерения производительности U-образного сверла.
•: U-образное сверло со встроенной тепловой трубкой способно отводить тепло и работает при более низкой температуре на границе раздела инструмент-чип.

Реферат

Обработка металлов всегда связана с выделением тепла. Хотя тепло, выделяемое при резке металла, уносится стружкой, непрерывное взаимодействие инструмента с заготовкой увеличивает температуру на границе раздела инструмент-деталь и распространяется на ее окрестности.В этой статье реализован новый метод отвода тепла от интерфейса инструмент-работа с использованием устройства теплопередачи с фазовым переходом (тепловые трубы) и применяется для операций сверления, выполняемых U-образными сверлами. Изготовленное по индивидуальному заказу U-образное сверло сконструировано с размещенной в осевом направлении тепловой трубкой. Температура поверхности раздела инструмент-деталь оценивается аналитически с использованием экспериментальных значений составляющих силы резания. Эксперименты проводились при различных скоростях и подаче, чтобы измерить производительность U-образного сверла.Установлено, что предлагаемый способ сверления со встроенной тепловой трубкой (HP) способен отводить тепло и работает при более низкой температуре на границе раздела инструмент-чип. Результаты показывают, что значительное снижение силы резания, возникающей при различных условиях обработки. П-образное сверло, встроенное в тепловую трубку, будет полезно при сверлении компонентов из композитных материалов, где охлаждающие жидкости не используются широко. Из экспериментальных работ было очевидно, что включение тепловой трубы в U-образное сверло привело к снижению температуры резания примерно на 30%.Это также привело к улучшению параметров резания, а значительное снижение износа инструмента увеличило срок его службы, что неизменно снизило стоимость и время производства.

Ключевые слова

Тепловая трубка

П-образное сверло

Температура резания

Обработка поверхности

Обработка металлов

Рекомендуемые статьиЦитирующие статьи (0)

Ссылки на статьи

Сеялки и сеялки с ящиками | Посевное оборудование | John Deere | Граница

		Корпуса ножей землеройных	7.5 дюймов (19,05 см) 10 дюймов (25,4 см) 12,5 дюйма (31,75 см)
		Корпуса ножей землеройных	7,5 дюйма (19,05 см) 10 дюймов (10 дюймов) (25,4 см) 12,5 дюйма (31,75 см)
59 футов 4 дюйма, 61 футов 7 дюймов, 62 футов 3 дюйма		Корпуса ножей землеройных	7. 5 дюймов (19,05 см) 10 дюймов (25,4 см) 12,5 дюйма (31,75 см)
41 фут 8 дюймов, 50 футов 8 дюймов		Корпуса ножей землеройных	10 дюймов (25,4 см) 20 дюймов (50,8 см)
41 фут 8 дюймов, 50 футов 8 дюймов		Корпуса ножей землеройных	10 дюймов(25,4 см) 20 дюймов (50,8 см)
		Корпуса ножей землеройных	10 дюймов (25,4 см) 20 дюймов (50,8 см)
	14 футов 4 дюйма, 18 футов 4 дюйма 18 футов 10 дюймов		7,5 дюйма (19,05 см) 10 дюймов (25,4 см)
	14 футов. 4 дюйма, 18 футов 4 дюйма, 18 футов 10 дюймов		7,5 дюйма (19,05 см) 10 дюймов (25,4 см)
	14 футов 4 дюйма, 18 футов 4 дюйма, 18 футов 10 дюймов		7,5 дюйма (19,05 см) 10 дюймов (25,4 см)
	14 футов 4 дюйма, 18 футов 4 дюйма, 18 футов 10 дюймов		7.5-дюйм. (19,05 см) 10 дюймов (25,4 см)
	14 футов 4 дюйма, 18 футов 4 дюйма, 18 футов 10 дюймов		7,5 дюйма (19,05 см) 10 дюймов (25,4 см)
	14 футов 4 дюйма, 18 футов 4 дюйма, 18 футов 10 дюймов		7,5 дюйма (19,05 см) 10 дюймов (25,4 см)
	14 футов. 4 дюйма, 18 футов 4 дюйма		10 дюймов (25,4 см) 20 дюймов (50,8 см)
	14 футов 4 дюйма, 18 футов 4 дюйма		10 дюймов (254 мм) 20 дюймов (508-мм)
	14 футов 4 дюйма, 18 футов 4 дюйма		10 дюймов (25,4 см) 20 дюймов(50,8 см)
	14 футов 4 дюйма, 18 футов 4 дюйма		10 дюймов (25,4 см) 20 дюймов (50,8 см)
	14 футов 4 дюйма, 18 футов 4 дюйма		10 дюймов (254 мм) 20 дюймов (508-мм)
	14 футов 4 дюйма, 18 футов 4 дюйма		10 дюймов (254 мм) 20 дюймов (508-мм)
			9 дюймов (23 см) парный ряд 11,8 дюйма Боковая полоса (30 см)
			9 дюймов (23 см) парный ряд 11,8 дюйма Боковая полоса (30 см)
			9 дюймов(23 см) парный ряд 11,8 дюйма Боковая полоса (30 см)
			6 дюймов (15 см) 7,5 дюймов (19 см)

Home — Mobile Drill International

Mobile Drill Intl производит полную линейку буровых станков и инструментов для геотехнической, экологической, геологоразведочной, водозаборной и сейсмической промышленности. MDI структурирован так, чтобы быть не только поставщиком для наших клиентов, но и ресурсом, который поможет вам в росте вашего бизнеса.MDI производит буровые установки с механическим и гидравлическим приводом, а также обширный перечень инструментов для отбора проб, которые ежедневно отправляются по всему миру.

ПОЧЕМУ ЖДАТЬ?

Чтобы помочь нашим клиентам работать быстро, избежать простоев и воспользоваться краткосрочными возможностями без капитальных затрат на новое оборудование, MDI хранит складские запасы новых и отремонтированных буровых установок, доступных для аренды. Буры также доступны для покупки, что позволяет вам получить буровую установку немедленно, без ожидания, которое обычно требуется для нового бурового оборудования.MDI понимает, что многие из наших клиентов предпочитают использовать бывшее в употреблении буровое оборудование. Для обслуживания этого рынка MDI предоставляет восстановленные буровые установки от OEM-производителей с гарантийным и послепродажным обслуживанием и помощью с финансированием. Мы с гордостью поддерживаем персонал и оборудование, чтобы предоставить вам квалифицированных специалистов по MDI для ремонта, восстановления или восстановления вашего текущего оборудования.

Широкий спектр продуктов и услуг MDI позволяет нашим клиентам совершать покупки в одном месте.Это дает нам возможность по-настоящему узнать уникальные потребности наших клиентов и сосредоточить наши усилия на том, чтобы помочь им в их росте и успехе.

Мы стремимся к прочным послепродажным отношениям, рассматривая каждую продажу как пожизненное обязательство перед этим клиентом и перед этим упражнением. Мы понимаем, что многие проблемы уникальны для вас и вашей ситуации. Вот почему один из наших главных приоритетов — познакомиться с вами, чтобы понять ваш бизнес, ваши цели и проблемы. Это позволяет нашей команде применять свои обширные знания и опыт для предоставления решений, которые работают для вас.

Мы с гордостью обслуживаем эти и другие отрасли:

Геотехнический * Фонд * Разведка полезных ископаемых *
Геотермальный * Сейсмический * Экологический * Водяной колодец *
Геоконструкция

Произошла ошибка при настройке вашего пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера на прием файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно.Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с вашим системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу.Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта.

Виды, особенности устройства и принцип работы

Содержание:

Безударные дрели

Типы патронов

Область применения

Ударные дрели

Особенности использования

Область применения

Аккумуляторная дрель-шуруповерт

Виды аккумуляторных дрелей-шуруповертов

Аккумуляторы

Область применения

Угловые дрели

Область применения

Дрели-миксеры

Область применения

Дрели алмазного сверления

Область применения

Ремонтируем дрель самостоятельно основные виды поломок и их устранение

Электродрель — вспомним конструкцию инструмента

Что понадобится для диагностики поломок электрической дрели

Где искать поломку в электрической части самые распространенные неисправности и их устранение

Дрель не включается что делать

Как выполняется простой ремонт кнопки дрели с регулятором оборотов

Кнопка дрели зачем нужен конденсатор и как проверить его исправность

Как подключается кнопка дрели

Как выявить неисправность щеточного узла

Если неисправен электромотор когда его стоит менять

Поломки механической части инструмента

Учимся продлевать жизнь электроинструмента с момента покупки

Публикации по теме

Устройство дрели — информационная статья

Дрели и перфораторы. Виды и устройство. Отличия и применение

Виды и устройство перфораторов

По режиму работы перфораторы делятся на:

По весу устройства разделены на:

С помощью перфоратора можно выполнять следующие операции:

Во время пользования перфоратором нужно придерживаться некоторых правил:

Достоинства перфораторов

Дрели разделяются на следующие виды:

При выборе электроинструмента в виде дрели и перфораторы, нельзя забывать о следующих параметрах устройств:

На сегодняшний день существуют такие виды аккумуляторов для электроинструмента:

В торговых точках России встречаются дрели и перфораторы различных известных фирм производителей. Рассмотрим некоторые из них.

Похожие темы:

Ремонт дрели Макита в мастерской SERVIS MAKITA

Основные неисправности дрелей

Стоимость ремонта дрелей

12 вольт, li ion (литий ионные)

Устройство аккумулятора шуруповерта

Какие типы аккумуляторов существуют?

Особенности и правила зарядки АКБ шуруповертов

Сколько времени нужно заряжать аккумулятор шуруповерта?

Правила хранения аккумулятора шуруповерта

Заряжать аккумулятор перед хранением?

Проверка состояния АКБ при помощи мультиметра

Способы зарядки без использования зарядного устройства (нестандартные методы)

Что делать, если АКБ шуруповерта не заряжается?

Что делать, если аккумулятор не держит заряд?

Функциональные возможности и устройство дрели

Из каких деталей состоит электродрель?

Описание системы регулирования работы инструмента

Краткое описание функциональных возможностей электродрели

Автоматическая машина для сверления и резки катетера

Лучшие сверла, которые вы можете купить для домашних работ

Типы сверл

На что обращать внимание на дрель

Вот лучшие сверла, которые вы можете купить:

Сверлильный станок Правила безопасности | LSU Машиностроение и промышленное строительство

U-образное сверло со встроенным устройством теплопередачи с фазовым переходом для обработки.

Основные особенности

Реферат

Ключевые слова

Рекомендуемые статьи

Ссылки на статьи

Сеялки и сеялки с ящиками | Посевное оборудование | John Deere | Граница

Home — Mobile Drill International

ПОЧЕМУ ЖДАТЬ?

Мы с гордостью обслуживаем эти и другие отрасли:

Произошла ошибка при настройке вашего пользовательского файла cookie

Настройка вашего браузера на прием файлов cookie
