Двухклавишный выключатель света

Двухклавишный выключатель света – это механическое устройство, предназначенное для коммутации осветительной цепи, имеет две клавиши управления, предназначенные для выполнения шести операций.

1-2 операции, предназначены для клавиши один:

• в положении «включить», цепь, подключенная к данному элементу управления, замыкается;
• в положении «выключить» размыкается;

3-4 для клавиши два:

• в положении «включить», цепь замкнута;
• в положении «выключить» разомкнута;

5-6 для одновременной работы двух клавиш:

• в положении «включить», цепи, управляемые клавишами один и два, замыкаются;
• в положении «выключить» размыкаются.

Стандартный двухклавишный выключатель света рассчитан, на работу в цепях освещения напряжением до 1000 В. Конструктивно оснащен ручным, механическим приводом управления.

Не имеет:

•  дугогасительных камер;
• защиты от токов кроткого замыкания;
• сверх токов и перегрузок;
• конструктивно рассчитан на небольшие токовые нагрузки (не более 10 А).

Двойные выключатели нашли широкое применение в местах, где есть необходимость управлять освещением двух различных групп с одного места, используя один механизм коммутации.

Разновидности исполнения

В зависимости от особенностей помещения и условий эксплуатации, различают следующие конструктивные модификации выключателей:

• наружные;
• внутренние;
• модульные;
• влагозащищенные.

Принцип работы двухклавишного выключателя света

На рисунке ниже представлена наглядная схема описывающая принцип работы двойного выключателя. Каждая из клавиш включает свой светильник.

В примере изображенном на рисунке, левая клавиша (назовем ее клавиша один) включает светильник 2, правая (клавиша два) светильник 1.

Рисунок 1.

Внутри механизма выключателя расположены три контакта, один подходящий и два отходящих. К подходящему контакту подходит питающая фаза, по отходящим она распределяется по направлениям, например, на две комнаты.  Коммутация между отходящим и подходящим контактами осуществляется с помощью подвижных контактов находящихся внутри механизма.

Каждому отходящему контакту соответствует своя клавиша управления.
На рисунке 1 обе клавиши находиться в положении «отключено», подвижные контакты первой и второй клавиши разомкнуты.
Давайте посмотрим, какие изменения произойдут в цепи при включении одной из клавиш, рисунок 2.
Переводим клавишу номер один (расположенную слева) в положение «включено». Цепь замыкается, фаза через соответствующий отходящий контакт подается на жилу провода питающего светильник 2, в результате чего его лампа начинает светиться.

Рисунок 2.

Выключаем клавишу номер один, для этого переводим ее в положение «отключено», цепь размыкается, лампа светильника 2 тухнет.
Теперь, включаем клавишу два, переведя ее в положение «включено», рисунок 3. Цепь светильника 1 замыкается, фаза по соответствующей жиле подается к лампе светильника, в результате чего она загорается.

Рисунок 3.

Для выключения светильника 1, переводим клавишу два в положение «отключено», лампа тухнет.

При одновременном переводе обеих клавиш в положение «включено», рисунок 4, цепи первого и второго светильника замыкаются, фаза подается к их лампам, в результате чего они начинают светиться.

Рисунок 4.

Соответственно, при одновременном выключении первой и второй клавиши, погаснут сразу оба светильника.

 Устройство двухклавишного выключателя света

Конструкция двойного выключателя делиться на две основные части.

Первая защитная, состоит из пластиковой р

Подключение выключателя света с двумя клавишами: как правильно провести монтаж

Автор: Марина Стурова

Последнее обновление: Март 2019

Двухклавишные выключатели применяют при необходимости управлять двумя электрическими осветительными приборами одновременно из одной точки. Они также помогают регулировать яркость освещения простейшим способом. Согласитесь, подключение выключателя света с двумя клавишами создает дополнительные удобства.

Мы предлагаем ознакомиться с подробно изложенным процессом установки и подключения двойного выключателя. У нас вы найдете интересные сведения об устройстве конструктивных особенностях средства управления светом. С нашей помощью вы запросто проведете монтаж.

Досконально описанный инструктаж мы дополнили наглядными иллюстрациями, фото-подборками, монтажными схемами и видео-руководством.

Содержание статьи:

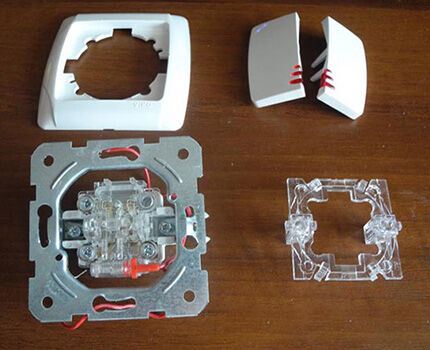

Внутренне устройство выключателя

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.

Конкретнее, он складывается из таких элементов:

• механизма и декоративной панели;
• одной входной клеммы;
• двух выходных клемм;
• двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.

Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Пошаговое описание процесса работы

Кроме стандартных моделей, выключатель из двух клавиш может дополнительно укомплектовываться подсветкой, индикатором. Подсветка помогает определить его в темноте, а светящийся индикатор даст понять, что электрическая сеть исправна и является замкнутой. Выпускают также модели с ударопрочными и влагозащитными корпусами. Устанавливаться они могут в бане, ванной или на улице.

Существуют еще и . Конструкцию они имеют практически ту же, за исключением дополнительной клеммы. Такие устройства подключаются к одному или группе светильников и позволяют управлять освещением с противоположных концов помещения. Например, заходя в спальную, можно включить свет, а ложась спать, выключить его около кровати.

На практике в качестве двухклавишного устройства для управления прибором освещения могут использоваться электроустановочные изделия с одним суппортом и двумя клавишами или два одноклавишных модуля, соединенные перемычкой. Разницу в их установке

Схема подключения двухклавишного выключателя: как лучше подключить

Автор: Татьяна Захарова

Последнее обновление: Май 2019

Чтобы оптимизировать процесс управления осветительными приборами в одной или даже в двух комнатах, можно не использовать два разных устройства, а установить один выключатель с двумя клавишами.

Осуществить задуманное поможет схема подключения двухклавишного выключателя, демонстрирующая последовательность соединения электромеханических устройств и источников искусственного света со связывающими их между собой проводами.

В статье приведены рабочие схемы подключения коммутатора, перечислены советы по распределению проводов, а также описан пошаговый инструктаж по установке двойного выключателя. Изложенная информация станет отличным подспорьем домашнему мастеру, планирующему выполнить все работы самостоятельно.

Содержание статьи:

Почему выбирают двухлавишные включатели

Существует два популярных схемных решения, которые давно и успешно используют при оборудовании системой электрооснащения частных домов и квартир.

Вариант №1. Установка ДВ (двухклавишного выключателя) в зоне санузла, если туалет и ванная комната разделены стеной. Таким образом, одна клавиша управляет лампочкой в туалете, вторая – в ванной.

Сегодня этот вариант остается актуальным и активно используется в типовом жилье, где схема электропроводки принципиально не изменилась.

Однако для расширения возможностей управления вместо двухклавишной модели иногда , если в ванной комнате предполагается управление не одной, а двумя лампами или группами ламп.

Монтаж ДВ вместо двух раздельных устройств предпочтителен с точки зрения экономии материалов для установки. К тому же одним выключателем пользоваться удобнее: оперируя клавишами, можно одним движением руки включить и выключить свет в разных помещениях

Вариант №2. Второе распространенное применение выключателя с двумя клавишами – это управление люстрой. Конструкция осветительного прибора дает возможность подключения лампочек к двум различным клавишам, благодаря чему происходит регулировка уровня света.

Если одна клавиша управляет 2 лампочками, а вторая – 4, то можно использовать три режима освещения: приглушенный (2), светлый (4) и интенсивный (6).

Если требуется яркое освещение для чтения, игр или семейного обеда, то включают все лампочки; чтобы создать спокойную атмосферу для вечернего отдыха, достаточно приглушенного света от одной лампы

Большое количество современных люстр, особенно на светодиодах, управляются с пульта д/у. Особенно продвинутыми в этом направлении считаются разноцветные многорежимные китайские модели. Но вариант с выключателем все же надежнее – пульт может выйти из строя, а электромеханика редко подводит.

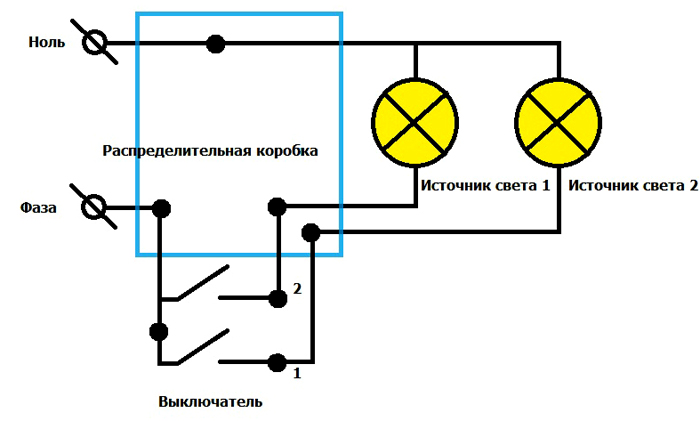

Подробная схема подключения двухклавишного выключателя

Схема подключения двухклавишного выключателя может вызвать трудности у многих

неподготовленных людей. Однако, в действительности все очень легко и просто. Убедиться в этом вы можете ознакомившись с детальным руководством по монтажу и подключению представленным в данной статье. Придерживаясь его вы без труда сможете не только разобраться в схеме, но и выполнить самостоятельный монтаж своими руками. Схема подключения двухклавишного выключателя представлена в виде пошаговой фото инструкции с подробными комментариями и пояснениями, что делает ее максимально доступной и понятной даже для обычных неподготовленных людей.

Двойной выключатель довольно удобен в системе управления освещением, так как позволяет с одного места распоряжаться светом на два направления. Самый распространенный пример такого использования — двухклавишный выключатель установленный для включения света в раздельных ванной комнате и туалете. Так же, двухклавишные выключатели света используются для управления отдельными группами ламп освещения в многорожковых люстрах, но в последнее время эта мода начала уходить в прошлое, так как довольно сильно поменялся рынок осветительного оборудования, в современных люстрах  двойной выключатель заменил дистанционный пульт управления.

В нашем примере, мы рассмотрим схему подключения двухклавишного выключателя и ее последовательный монтаж для двух комнат. В максимально компактном виде будет представлено то, что обычно находиться под штукатуркой на удаленном друг от друга расстоянии. Так же, разберем на наглядном примере, как подключить двухклавишный выключатель света.

Монтаж предустановочных элементов схемы

Начнем с установки распределительной коробки. В последующих этапах монтажа в ней мы соберем все необходимые для выполнения схемы провода, а затем, соединим их жилы в определенной последовательности.

Так же, нам понадобиться защитное устройство, которое будет защищать цепь освещения от токов короткого замыкания и перегрузок. Обычно, оно устанавливается в силовом квартирном щитке, но в нашем случае, для большей наглядности, установим его на рейку рядом со схемой.

 Теперь, монтируем подрозетник, в него мы установим двухклавишный выключатель.

Каким образом производиться реальный монтаж, вы можете посмотреть на нашем сайте в соответствующих инструкциях, монтаж подрозетнков по бетону и по гипсокартону.

Основные элементы подготовлены, переходим к монтажу провода.

Прокладка проводов необходимых для выполнения схемы двухклавишного выключателя

Первым, монтируем питающий провод, он будет подключен к устройству защиты. В нашем примере используется провод марки ВВГнгП 3*1,5 — трехжильный, с сечением жил 1,5 квадрата. Трехжильный провод является универсальным, так как третья жила по необходимости может быть использована, например для заземления светильника.

Внимание! Если на вашем подходящем проводе присутствует напряжение, пред проведением всех работ его нужно обязательно отключить, после чего, дополнительно убедиться в его отсутствии на жилах используя указатель напряжения.

Теперь, прокладываем провод, который будет питать распределительную коробку, от устройства защиты до коробки.

Далее, от распределительной коробки до подрозетника .

Концы проводов приходящих на распределительную коробку необходимо оставлять с запасом 10-15 сантиметров.

На подрозетнике также необходим запас провода, 10 сантиметров будет достаточно.

Следующим, монтируем провод на светильник первой комнаты.

Далее, провод на светильник второй комнаты.

Все необходимые провода, для выполнения схемы подключения двухклавишного выключателя, смонтированы.

Подключение устройств защиты, управления и освещения

Начнем, с монтажа устройства защиты осветительной цепи. Для нашего примера используется двухполюсный автоматический выключатель, номинал следует рассчитывать для каждого отдельного случая индивидуально, так как мощность освещения везде будет разная. Где то будет только одна лампа на 150 Вт, а в другом случаем несколько прожекторов мощностью 3 кВт.

Используемый нами провод имеет двойную изоляцию, общую наружную и внутреннюю, отдельную для каждой жилы.

Аккуратно, не повредив внутреннюю изоляцию жил, снимаем наружный слой. Сначала, с провода  питающего устройство защиты.

Затем, с провода отходящего на распределительную коробку.

Теперь, подключаем двухполюсный автоматический выключатель.

Отмеряем необходимую для подключения длину провода. Лишнее откусываем. Затем, снимаем изоляцию с жил и подключаем провода в клеммы. Провод имеет различную цветовую окраску каждой жилы.

• Синюю жилу определим для передачи нуля;
• Желтую с зеленой полосой — для  заземления;
•  Оставшуюся жилу используем для передачи фазы. В нашем случае, на подходящем к автомату проводе  фаза белая с черной полосой, а на отходящем на распределительную коробку — просто белая.

Выполняя подключение, внимательно проследите затем, чтобы верхние провода подходящие на автомат соответствовали по расцветке нижним. Наверху, фаза слева, внизу должна быть то же слева. Наверху, ноль справа, соответственно и внизу должен быть справа.

Как подключить двухклавишный выключатель своими руками

Вопрос как подключить двухклавишный выключатель света представляется для многих огромной проблемой. С одноклавишным выключателем нет проблем, все понятно и легко, но здесь у многих возникают сложности. На самом деле, не так страшен волк как его рисуют. Подключить двухклавишный выключатель света также просто как и забить гвоздь в стену. В данной статье мы подробно рассмотрим пример такого подключения. Для наилучшего восприятия информации и наглядности примера будем использовать подробные коментарии дополненные тематическими фотографиями.

Перед тем как перейти к подключению двойного выключателя, необходимо иметь хотя бы поверхностное представление об устройстве его механизма, о назначении имеющихся на нем клемм и контактов, при желании так же можно поинтересоваться схемой подключения двухклавишного выключателя.

Как устроен выключатель двухклавишный

Проведем краткий обзор и создадим у вас  общее представление о данном механизме, а заодно проведем подготовку к подключению. В собранном виде выключатель имеет привычный для нас вид, снаружи рамка и клавиши, а вот внутри, то что нас сейчас будет интересовать.

Нам нужно добраться до  рабочего механизма, так как  с ним будут производиться основные манипуляции. Снимаем защитные пластиковые элементы. С помощью плоской отвертки отсоединяем клавиши, для этого их необходимо с боку или сверху аккуратно  поддеть. На некоторых выключателях для этих целей предусмотрены специальные выступы.

 Далее отсоединяем рамку. Как правило, рамки на разных выключателях крепятся двумя стандартными методами, с помощью винтов или защелок. В нашем примере крепление выполнено на защелках.

Снимается рамка очень просто, защелки легко отстегивается руками.

Если на вашем выключателе рамка крепится по другому, то они как правило это диагонально расположенные винты. Откручиваем их и снимаем рамку.

Механизм подготовлен к подключению.

Подключение двухклавишного выключателя

Теперь разберем, какие клеммы и контакты для чего предназначены, и что куда будем подключать.

В настоящее время на рынке электрических товаров имеется два основных вида выключателей:

Первый, с обычными винтовыми контактами.

Второй, с самозажимными (втычными) контактами.

Рассмотрим оба примера подключения.

Как подключить двойной выключатель света с втычными контактами

В настоящее время на рынке электро товаров это уже не редкость  и для новичков я бы порекомендовал именно этот вид выключателей.

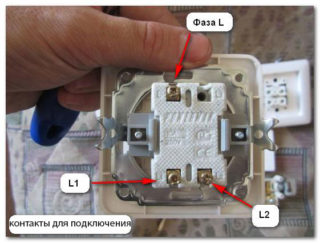

На задней стенке механизма выключателя, имеется обозначения контактов, в некоторых случаях так же может изображается схема подключения.

Основные условные обозначения контактов применяющиеся на выключателях:

• «L», и две стрелки вниз — «L»  подходящая питающая фаза, стрелки две отходящие фазы
• 1, 2, 3 — 1 подходящая питающая фаза, 1 и 2 две отходящие фазы
• «L», 1, 2 — «L»  подходящая питающая фаза, 1 и 2 две отходящие фазы
• на старых советских выключателях и сильно плохих китайских маркировка не используется, здесь нужен визуальный, логический  подход, чтоб найти нужный питающий фазный контакт. В крайнем случаем можно воспользоваться индикатором с прозвонкой.

На нашем выключателе схемы нет, но присутствуют обозначения.

«L» — контакт питающей фазы, на него к выключателю подходит фаза.

Стрелками обозначены контакты отходящих фаз. Слева два контакта одной клавиши, справа другой, с них фаза по средствам переключения клавиш подается на одно или другое направление ( в разные комнаты, на разные лампочки в люстре).

Для подключения двухклавишного выключателя всегда используется трехжильный провод, каждая жила выполняет свою функцию. Для наглядности лучше всего использовать провод с разноцветными жилами, это ускорит процесс подключения и вы гарантированно не за путайтесь.

Снимаем изоляцию с каждой жилы, для втычных контактов 1 сантиметр.

Перед подключением нужно определить фазный провод,  если на проводе уже имеется напряжение, то сделать это можно с помощью индикатора напряжения. После определения фазы отключаем подачу электричества к проводам. Проверяем их отсутствие индикатором напряжения и только после этого приступаем к работе.

В нашем случае схема новая и фазу мы выбираем на свое усмотрение — белая жила. Подключаем ее к контакту «L».

Данный вид выключателей является самый простым и безопасным в подключении.  Зачищенный провод просто вставляется в контактное отверстие и самостоятельно там фиксируется с помощью пружинного зажима.

Далее подключаем отходящие жилы. Сначала одну, с первой клавиши, она у нас будет синяя.

Затем другую, со второй клавиши, она будет желтая.

Проверяем качество фиксации провода потянув жилы из контактов назад.

В случае необходимости вытащить провод из контакта, предусмотрены специальные кнопки. Они расположены над каждым контактом с торца механизма.

Провода подключены и можно переходить к установке механизма в подрозетник. Но хочу предупредить, что здесь имеется одна особенность, про которую к сожалению при покупке выключателя почему то не сообщают продавцы. Его монтаж будет выполнен правильно только в пластиковый  подрозетник диагональю 67 миллиметров, так как он во первых идеально подходит по размеру механизма и во вторых имеет две возможности его монтажа. Стандартную, с помощью распорных лапок и дополнительную, с помощью винтов фиксации рамки. Старые советские подрозетники выполнялись в основном и

устройство выключателя, чертеж и материалы

Содержание статьи:

Двухклавишные выключатели используют, когда требуется подключить осветительный прибор, оснащенный несколькими лампочками. Они позволяют управлять ими из одной точки, также они помогают регулировать яркость освещения.

Устройство выключателя с двумя клавишами

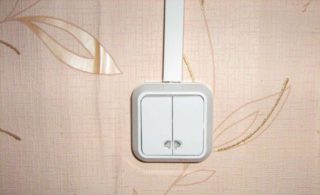

Накладной двухклавишный выключатель

Конструктивные особенности не имеют принципиальных отличий от одноклавишных электротехнических устройств. Единственное отличие – наличие двух выходных клемм вместо одной. Также в состав устройства входят следующие детали:

• две клавиши;
• декоративная панель и механизм;
• две выходные клеммы;
• одна входная клемма.

Механизм двухклавишного выключателя

Клеммы представляют собой специальные зажимные механизмы для обеспечения надежного контакта. Для коммутации провода требуется его предварительно зачистить и вставить в клеммник, зажать с помощью прищепки или винта (зависит от модификации выключателя). Общая или входная клемма находится, как правило, отдельно и имеет маркировочный знак L.

С противоположной стороны находится две выходные клеммы. Они имеют маркировки 1,2  или L1, L2. Некоторые модели могут быть оснащены не клеммниками, а винтовыми зажимами. Отдавать им предпочтение не рекомендуется, поскольку крепление регулярно ослабляется и появляется необходимость регулярно разбирать конструкции и поджимать контакты.

Монтировать электротехнический прибор нужно таким образом, чтобы при включении освещения требовалось нажимать на верхнюю половину клавиши.

Верхнюю и нижнюю часть элемента можно определить с помощью специальной индикаторной отвертки, которая работает на замыкание. Для этого берут кусочек провода или гвоздь и касаются им одного контакта, к другому присоединяют индикатор, придерживая большой палец вверху на контактной площадке. Если при этом огонек внутри не загорится, значит контакты разомкнуты. При включенном положении хотя бы одной из клавиш, он должен светиться.

Преимущества и недостатки двойного подключения

Двухклавишный выключатель оптимизирует используемое пространство

Приступать к электромонтажным мероприятиям нужно с оптимизации работы всех электрических приборов, которые объединены в одну цепочку.

Наглядный пример оптимизированного контура – традиционная организация освещения блока в туалетной и ванной комнате. В коридоре, как правило, монтируют выключатель, оснащенный двумя клавишами. Одна клавиша управляет освещением в ванной, а вторая в туалетной комнате.

Монтаж общего выключателя на несколько комнат целесообразен в том случае, если они смежные или расположены близко. Для удаленных друг от друга комнат рекомендуется устанавливать отдельные электротехнические установки.

Также двойной выключатель рекомендуется устанавливать, если в комнате есть бра или люстра, оснащенные несколькими лампочками. Раздельное управление из одной точки позволяет расширить функциональные возможности прибора и регулировать интенсивность горения.

Установка двухклавишного выключателя для осветительных приборов позволяет оптимизировать управление и регулировать яркость, а также экономить потребление электроэнергии, монтажные материалы.

Необходимые инструменты и материалы

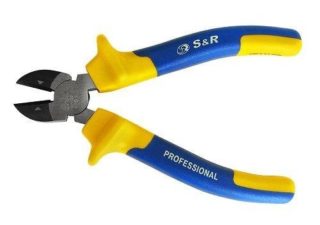

Бокорез S&R Ergo 160×20 мм

Перед тем как подключить 2 выключателя на 2 лампочки, требуется подготовить все необходимые инструменты и рабочие материалы. Чтобы работу выполнить качественно, также нужно изучить схему подключения двойного выключателя. Если знать принцип работы устройства, схему можно составить самостоятельно.

При составлении схемы важно учесть, что через двухклавишный выключатель должен проходить только один фазный провод. Следовательно, нейтральный и заземляющий провод должны подсоединяться сразу к контактам лампочек осветительного устройства. Все подключения и соединения важно проводить в распределительных коробках, это гарантия безопасности в дальнейшем.

Для проведения работ потребуется иметь под рукой электропровода с необходимой площадью сечения, а также сам выключатель.

Из инструментов нужно подготовить плоскую и крестовую отвертку, бокорезы, монтажный нож с острым лезвием и плоскогубцы с уровнем.

Электромонтажники советуют отдавать предпочтение известным производителям, которые отвечают за качество сборки и используемого материала при производстве инструментов.

Как подключить двойной выключатель на две лампочки

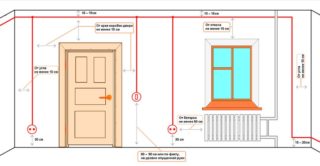

Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место. Какие-либо требования к размещению законодательством не предусмотрены. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Места, где есть определенные требования к размещению розеток и переключателей – ванная комната и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должны попадать капли воды, либо оно должно иметь соответствующую степень защиты.

Следующий этап – выполнить все подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

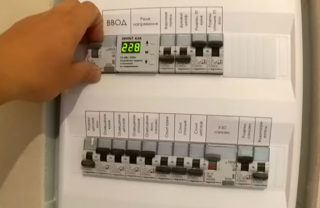

Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

• отключить электричество, проверить наличие напряжения индикаторной отвертки на выходе;
• не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
• для закрепления электрических кабелей запрещается использовать металлические скобы;
• не перегружать электрическую сеть;
• поврежденные провода рекомендуется не ремонтировать, а заменять новым;
• устанавливать выключатель требуется с помощью инструментов с заизолированными ручками.

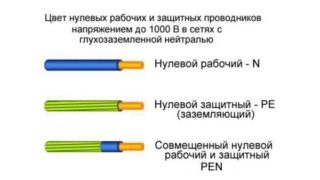

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и для создания безопасных условий.

Чтобы гарантировать правильное соединение применяют следующие обозначения:

• фаза – как правило, имеет красный или коричневый окрас;
• защита всегда имеет один цвет окраса – желто-зеленый;
• ноль – всегда синего цвета.

Также может быть использована буквенно-цифрровая маркировка.

Если в ходе выполнения работ выяснилось, что какие-либо маркировочные знаки отсутствуют, требуется обозначить кабель самостоятельно с помощью цветной изоляции или разноцветной термоусадочной трубки.

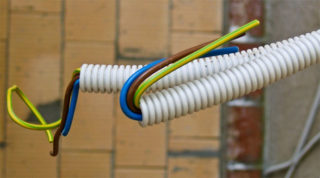

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента к ранее подготовленной электрической сети. В старых постройках, где проводка нуждается в модернизации или полной замене, дополнительно требуется делать новые штробы и прокладывать кабель. Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальных кабель-каналах или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и используемый способ монтажа. Устройства, предназначенные для открытой установки, включают в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция располагается полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника. Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап – надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие. Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Распространенные ошибки

Распространенной ошибкой становится неправильный завод фазы

Наиболее распространенная ошибка, которую допускают неопытные электромонтажники – завести на выключатель ноль, а не фазу, как положено. Переключатель в ходе эксплуатации должен разрывать фазный проводник, но ни в коем случае не нулевой. Если пренебречь этим правилом, цоколь в осветительном приборе всегда будет оставаться под напряжением и элементарная замена лампочки может нанести серьезные увечья.

Еще одна распространенная ошибка – неопытные специалисты заводят фазный проводник не на общий клеммник выключателя, а на один из выходных. В этом случае схема будет неработоспособной. Лампочки будут загораться только в тот момент, когда обе клавиши будут одновременно включены.

Если люди заехали на съемную квартиру или приобрели новую жилплощадь, и осветительные приборы ведут себя непредсказуемо, скорее всего, был произведен неверный монтаж питающих кабелей. Нужно разобрать выключатель и проверить правильно ли реализована схема подключения двухклавишного выключателя на две лампочки.

Если возникают сложности при самостоятельном монтаже, можно обратиться к электромонтажнику в частном порядке или посетить ЖЭК/РЭС/управляющую компанию и оставить заявку.

Схема подключения двухклавишного выключателя: варианты

Автор aquatic На чтение 6 мин. Просмотров 3k. Обновлено 16.06.2020

Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

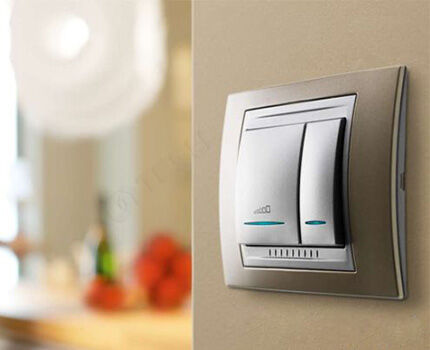

Двухклавишное устройство является важной составляющей любого современного интерьера

Что важно знать о подключении двойного выключателя

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

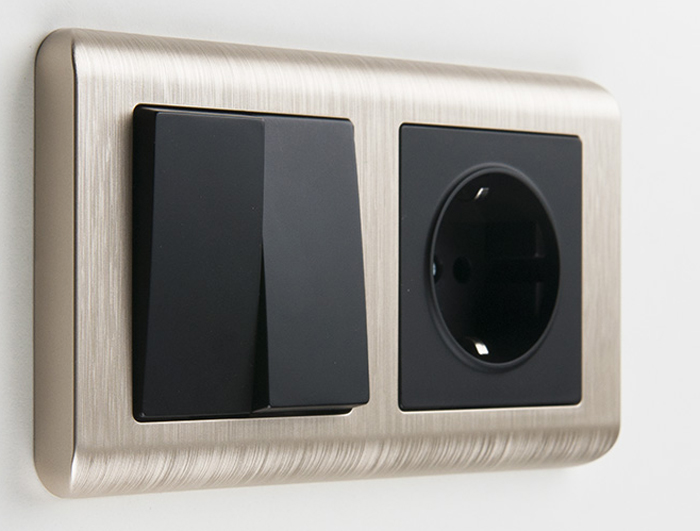

Часто используется такой вариант вместе с розеткой

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

• возможность отключать и включать целые группы ламп;
• экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
• позволяет регулировать освещение при большом количестве ламп в люстре;
• применяется для помещений с повышенным уровнем влажности;
• не требует особого ухода;
• простота монтажа.

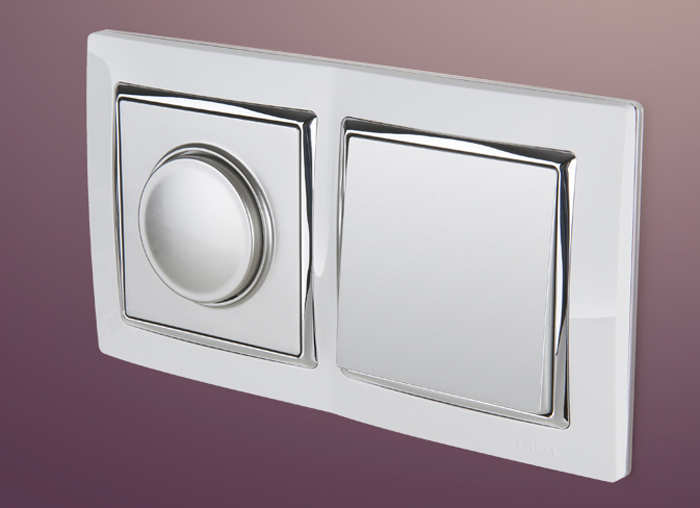

Необычный вариант двухклавишного механизма

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Статья по теме:

Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

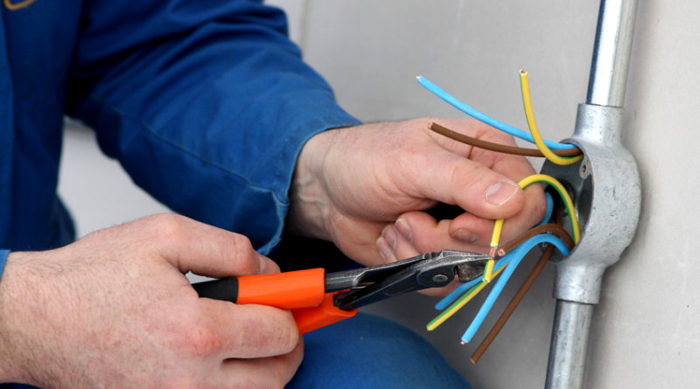

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Схемы подключения

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Статья по теме:

Проходной выключатель: схема подключения на 2 точки. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

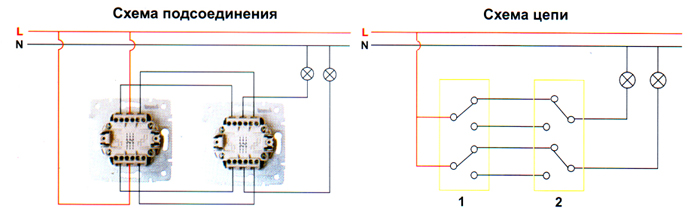

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

• обесточивание помещения;
• важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться,  следует посмотреть в щиток;
• проводится установка источников света и проведение проводов к выключателю;
• выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

Вариант подсоединения к двум лампочкам

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках  подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

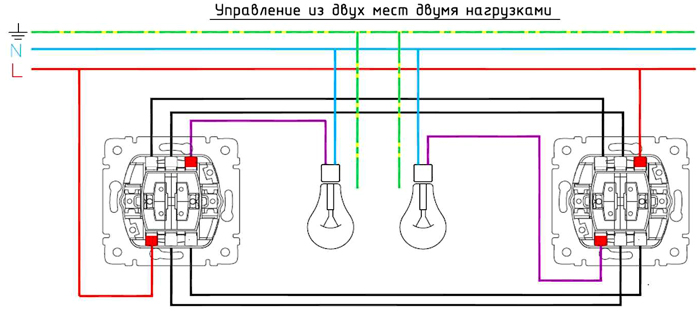

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Вариант с дополнительной нагрузкой

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

• при монтаже проверяйте отдельные кабели;
• фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
• перед креплением важно проверить работоспособность конструкции.

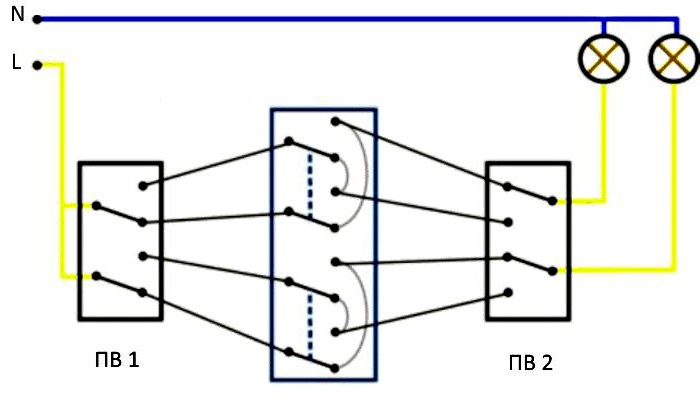

Вариант применения переходного механизма

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна  из клавиш может пропускать определенную световую группу, или  все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов  на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

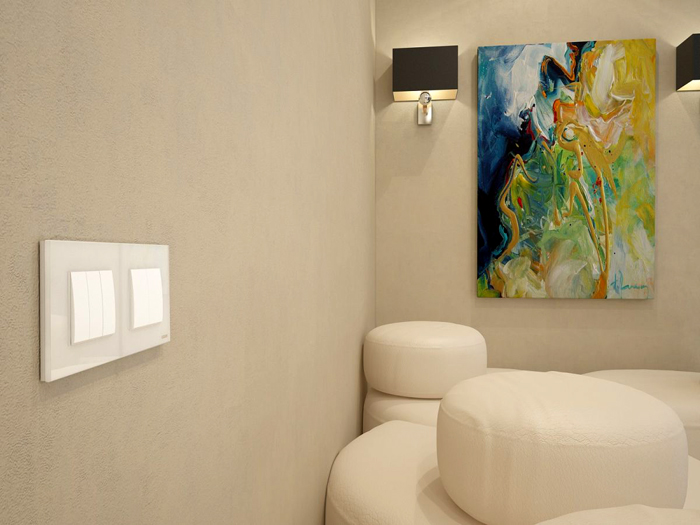

Стильные и удобные выключатели в интерьере

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Схема подключения двухклавишного выключателя на две лампочки (видео)

Загорается кнопка Home на вашем Nintendo Switch, вот как это сделать

То, что под правой кнопкой Joycon Nintendo Switch находится светодиодный индикатор, не является секретом. Однако мы не знаем, будет ли компания активировать эту функцию, чтобы уведомлять вас о любых уведомлениях, как это описано в руководстве по консоли.

Если вы прогуляетесь по Youtube, вы найдете людей, которым удалось взломать свое устройство, и вручную загорелся светодиод под кнопкой Nintendo Switch Home.Это можно сделать только взломав свой Nintendo Switch, что в целом не рекомендуется.

На Melty.fr есть учебное пособие, которому вы можете следовать, если захотите попробовать сами. Ни они, ни мы не советуем вам это делать, хотя, если вы решите пройти процедуру, все зависит от вас. Вот что нужно делать (обратите внимание, что для этого потребуется взлом, который может вызвать проблемы с вашей консолью, за которые мы не несем ответственности):

Во-первых, вам нужно подключить Nintendo Switch правый Joycon к компьютеру.Затем вы можете перейти на этот сайт и следовать инструкциям в сообщении. Это потребует установки некоторого программного обеспечения. Обратите внимание, что эти инструкции очень сложны и необходимы глубокие знания компьютера. Однако сайт предлагает обучающие видеоролики, которым можно следовать, для удобства.

Светодиодная функция

Nintendo Switch, похоже, будет зарезервирована на более поздний срок, чтобы Nintendo могла отправлять уведомления игрокам о новых играх и обновлениях, как это произошло с Wii U. Для всех нас, кто не хочет играть с fire и попробуйте протестировать этот взлом, нам придется подождать, пока Nintendo официально не реализует эту функцию в Nintendo Switch.

Как бы то ни было, Nintendo Switch постепенно становится обязательной консолью для всех. Nintendo ранее объявила, что Switch было продано более 10 миллионов единиц по всему миру, при этом количество проданных консолей увеличилось на 2,5 миллиона с момента их последнего финансового отчета в сентябре.

.

Электрический Мотоцикл Многофункциональный Кнопочный Переключатель Электрический Велосипед Двойной Кнопочный Переключатель Света Электрический Скутер Двухкнопочный переключатель | |

Электрический мотоцикл Многофункциональный кнопочный переключатель Электрический велосипед Двухкнопочный выключатель света Электрический скутер Двухкнопочный переключатель

Эти переключатели предназначены для переключателя функций электромобиля.

Имеется 5 версий:

1). Одиночный красный кнопочный переключатель (может быть переключатель фар, переключатель заднего хода, переключатель питания контроллера и т. Д.)
2). Переключатель с одной зеленой кнопкой (может быть переключатель звукового сигнала, переключатель круиза, переключатель электронного тормоза и т. Д.)
3). Двойной зеленый кнопочный переключатель
4). Двойной красный кнопочный переключатель
5). Двухкнопочный переключатель, одна кнопка для звукового сигнала, другая для света.

Красная кнопка: нажмите кнопку один раз, чтобы включить, и еще раз, чтобы выключить.

Зеленая кнопка: нажмите кнопку, чтобы включить, и отпустите кнопку, чтобы выключить.

Диаметр монтажного отверстия переключателя составляет 22 мм.

Установлен как ссылка:

Установлен как ссылка:

Покупатели должны знать:

Цена не включает страхование и любые налоги страны импорта, любые импортные сборы или сборы оплачиваются покупателем ответственность, спасибо за понимание.

Из-за разницы во времени между Китаем и другими странами, когда вы просматриваете товар в моем магазине, я могу быть не в сети, но будьте уверены, я буду просматривать магазин каждый день, если у вас есть какие-либо вопросы, пожалуйста отправьте мне сообщение, я отвечу как можно скорее.Если вы сделаете заказ, я доставлю товар в кратчайшие сроки. Спасибо за понимание и поддержку.

Кроме того, по логистике, авиа-почтой Китая или EMS, иногда в вашем заказе может не отображаться информация о логистике в реальном времени, пожалуйста, не беспокойтесь, я всегда буду запрашивать информацию о логистике для вас на официальном сайте, и сделайте скриншоты, затем отправьте вам.

.Обновление

Nintendo Switch Загорается индикатор кнопки Home

Nintendo Switch сегодня получила новое обновление прошивки версии 9.0.0, которое добавляет ряд улучшений качества жизни. Среди них — использование светодиода кнопки «Домой» на вашем контроллере, о котором вы, вероятно, даже не подозревали.

У контроллеров Joy-Con и Pro есть кнопка «Домой» с кольцом по краю. Это кольцо на самом деле является светодиодом, который загорается. Единственная проблема в том, что это происходит только при подключении контроллера Pro к Steam.Nintendo Switch никогда не находил другой причины, по которой светодиод кнопки Home светится, по крайней мере, до сих пор.

После обновления прошивки Nintendo Switch начнет использовать светодиодный индикатор кнопки «Домой» для уведомления о тревоге. Вы можете установить (или удалить) эти тревожные уведомления для себя, перейдя в Системные настройки, как только Nintendo включит их позже. Как ни странно, индикатор кнопки «Домой» не загорается для уведомлений, связанных с игрой, таких как приглашения в игру и запросы на добавление в друзья, о чем некоторые пользователи сообщали на публичных форумах.Возможно, Nintendo также рассмотрит возможность их интеграции, когда появится поддерживаемое обновление.

Уведомления о тревоге были добавлены в настройки системы.
— Вы можете проверить или удалить предварительно установленные сигналы.
— Сигнализация может быть установлена ​​только в поддерживаемом программном обеспечении (которое будет добавлено позже).
— Для использования этой функции может потребоваться обновление прошивки контроллера.

В другом месте последнее обновление прошивки Nintendo Switch также устраняет критическую ошибку в Fire Emblem: Three Houses.Проблема была связана с проходом расширения и препятствовала запуску игры из-за сообщения об ошибке. Игрокам предлагалось либо переустановить игру без пропуска расширения, либо загрузить отдельные части пропуска расширения. Теперь ошибка официально исправлена.

Nintendo недавно заговорила о предоставлении новых игровых возможностей через Nintendo Switch. Включение светодиода кнопки «Домой» — лишь малая часть этой цели. Компания изучает новые способы соблазнить игроков, такие как интерактивный мир Breath of the Wild 2, превосходящий оригинал.Никаких подробностей пока не разглашается, но само собой разумеется, что превзойти Breath of the Wild будет непросто.

.
