Как разобрать телефонную розетку

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

провода сечением 0,3-0,5 мм. с двумя жилами;
острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
плоская и крестовая отвертка;
тестер для измерения напряжения в проводах;
резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;

следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

Источник: bouw.ru

Как самостоятельно подключить телефонную розетку?

Телефонная розетка по своей сути является слаботочной разновидностью розеточных устройств, основными функциями которых является:

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Монтаж и подключение подобных устройств идеально подходит для людей, имеющих незначительных опыт в данной области, или начинающих специалистов, которые только набираются соответствующего опыта.

Раньше этот процесс вызывал меньше вопросов, поскольку существовал единый стандарт, регламентирующий установку подобных устройств. На сегодняшний день, действует несколько европейских стандартов под названием Registered Jack (RJ). Существует несколько различных способов подключения телефонных розеток, самостоятельно этот процесс можно осуществить с устройствами RJ-14 и RJ-25.

Особенности и схема подключения

У телефонных розеток имеются свои индивидуальные особенности подключения, если говорить о современных и наиболее распространенных стандартах RJ-11 и RJ-12, то они обладают следующими нюансами подключения:

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами.
Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.

Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
Подрозетник.
Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный мультиметр или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Первоначально, будет рассмотрен простой способ подключения универсальной телефонной розетки. На сегодняшний день, наиболее распространены устройства, соответствующие европейским стандартам RJ-11 и RJ-12.

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

При этом, необходимо знать, что абсолютно любая разновидность телефонных розеток может быть не привычным одинарным, а двойными приспособлением. Такие устройства обычно устанавливаются в офисах или иных помещениях, где присутствует несколько телефонных аппаратов с различными номерами, но иногда может возникнуть необходимость монтажа и в домашних условиях.

Процесс установки или подключения не имеет принципиальных отличий от работ, проводимых с одинарной конструкцией. Единственное изменение – это увеличение количества проводников, требующих подключения.

Виды телефонных розеток

При рассмотрении разных видов подобных устройств, одной из основных классификаций является их разделение по способу монтажа:

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Вторичной классификацией, применимой к обоим видам, является разделение данных устройств по количеству имеющихся разъемов:

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Все основные вопросы, касающиеся установки и подключения телефонных розеток, были рассмотрены, подводя итоги можно дать ряд следующих полезных рекомендаций:

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Источник: slarkenergy.ru

Как самостоятельно подключить розетку для телефона

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

пластиковый или керамический корпус;
зажимы – клеммы, которые фиксируют провода;
соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

RJ11 подключение используется для стационарных устройств с линейным подключением

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

подготовка инструментов;
обеспечение защитных средств;
снятие с кабеля защитной пленки согласно необходимой длине;
подсоединение кабеля по схеме к коробке;
фиксирование жил внутри телефонного короба.
крепление разъема к стене;
монтаж защитной крышки;
подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

вольтметр;
прорезиненные перчатки;
отвертка;
уровень;
скотч с липкой лентой на две стороны;
нож для работы с оптическими кроссами;
острогубцы;
карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

Источник: master-houses.ru

Как подключить телефонную розетку?

Монтаж информационных коммутаций с одной стороны может показаться проще, чем электрический линий. Ведь в них нет опасного для жизни человека напряжения 220/50. Но установка и подключение телефонной розетки не такое простое, как кажется на первый взгляд, дело. Это объясняется большим разнообразием стационарных аппаратов, которые используются в быту, а также коннекторов, при помощи которых и осуществляется соединение. Далее мы расскажем, как подключить розетку для телефона своими руками, предоставив все необходимые схемы и фото примеры.

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

RJ 9 – один из коннекторов, который необходим для соединения трубки со стационарным аппаратом.
RJ 11 – подключает один телефон, наиболее распространенный вариант, используется, как правило, в многоквартирных жилых зданиях, где одна телефонная магистраль.
RJ 12 – в жилых домах не пользуются популярностью, так как обладают контактами с 4 проводами, что дает возможность подключения на 2 телефона отдельной линии. Для частных домой и квартир в этом необходимости нет, поэтому такая телефонная розетка популярна в офисных помещениях.
RJ 14 – считается универсальным, так как позволяет осуществить подключение как к одной линии (линии присоединяются к 2 и 3 контактам) так и к нескольким линиям (подсоединение к 1 и 4 контактам).
RJ 25 – отличается от предыдущего вида тем, что обладает 3 парами рабочих контактов. Установка и подключение такого коннектора очень сложная и требует навыков специалиста. Самостоятельно ее установить сложно.

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Схемы подключения

Методика определения полярности без прибора имеет ряд преимуществ. Она была проверена уже не один раз. Существует много вариантов цветовой маркировки проводов и когда происходит установка и подключение устройства, есть вероятность еще больше запутаться.

Телефонная розетка устанавливается по определенным схемам. Такая схема разрабатывается заранее. Как правило полярность не имеет особого значения. Но некоторые телекоммуникационные устройства могут отказать или работать некорректно, если это не учитывать. Схема подключения устройства предоставлена ниже:

Для того чтобы упростить монтаж, производители осуществляют маркировку контактов (схема и обозначение должны прилагаться к устройству). Она может быть в виде цифр, которые пишутся возле контактов или на схеме. Либо же провода обозначают определенным цветом.

Как правильно маркируются жилы кабелей витой пары, когда происходит установка и подключение розетки, указано в таблицах ниже:

Полезные рекомендации

Ну и последнее, что хотелось бы вам предоставить — полезные советы по подключению телефонной розетки своими руками. Итак, учитывайте следующие нюансы при монтаже:

На сегодняшний день самой популярной считается внутренняя розетка для телефона. Так как она способна гармонично вписаться в любой интерьер помещения и ее не сильно заметно. Но при ее установке необходимо учитывать то, что может повредиться отделка стен. Да и времени потратиться больше.
Покупать продукцию следует у проверенных производителей. К ним относят компании Легранд и Вико. Ведь они уже положительно зарекомендовали себя на современном рынке.
Если на корпусе приобретенного устройства не была указана нумерация контактов, то необходимо ознакомиться с правилами маркировки проводов по цвету. Так для обозначения положительных контактов используют зеленый, синий и оранжевый совместно с белым. Для отрицательных контактов используют такие же цвета, только без белого.
Телефонная розетка старого формата имеет другой стандарт маркировки. Поэтому если осуществляется установка именно такого приспособления, то необходимо знать эти правила. Например, для плюса используется черный, оранжевый и зеленый цвет. Для минуса – желтый, синий и красный.

Напоследок рекомендуем просмотреть видео, на котором затрагивается вопрос монтажа розетки для телефона:

Вот мы и рассмотрели технологию установки и подключения телефонной розетки к линии. Надеемся, предоставленная информация помогла вам выполнить монтаж своими руками!

Источник: www.remontostroitel.ru

Как разобрать телефонную розетку

Тут Увеличен-
ные фото

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11

Подключение телефонных розеток старого типа РТШК-4

Проводка в такую розетку включается на 2 правые клеммы. Другое включение ни к чему хорошему не приводит, хотя некоторые признаки жизни телефон может проявлять.

Остальные 2 клеммы сейчас не используются. Ранее существовали четырехпроводные системы связи. Использовались они только во всевозможных селекторных мини-АТС и школьных радиоузлах (РУШ-ах). Видимо, такое непривычное сейчас, включение тогда было продиктовано потребностью максимально упростить схему мини-АТС, а удвоенное количество проводов на малых расстояниях было не критично.

Тут Увеличенные фото

Чтобы доходчиво объяснить правильность включения различных типов телефонных вилок разобрал розетку универсальную.

Розетка имеет один разъём старого типа — РТШК-4, и два гнезда «евро», то есть RJ-11. Фото этой розетки в собранном виде в верхней части страницы.

После снятия крышки обнаруживается подозрительно-большое количество клемм и проводов. Не стоит смущаться, уже очень давно клеммы используются только две. На фотографии они обведены красными кружками. К ним, и только к ним, подключается проводка.

Так как розетка универсальная то цветные провода параллелят 2 розетки «евро» (RJ-11), установленные в выступающей части устройства (одна из них видна на верхней фотографии).

Розетки «евро»: RJ-12, RJ-11, RJ-14, RJ-25

RJ расшифровывается как Registered Jack (англ.) а переводится как зарегистрированное гнездо. Для тех, кому интересен небольшой разбор несуразностей по поводу этого разъёма следующая табличка.

Несуразность	Пояснение
Розетки типа RJ-11 в народе часто называют «евро»	Стандарт «RJ-11» это стандарт впервые узаконенный в США
Разъем RJ-12	RJ-12 это всего лишь слэнг, такого стандарта нет, обычно под этим стандартом подразумевают RJ-14 или RJ-25
Телефонная трубка подключена к аппарату посредством разъёма RJ-9, RJ-10, RJ-22: с подключением 4P4C или 4P2C	Так как трубка телефона не подсоединена непосредственно к общественной сети, эти разъёмы не стандартизируются
Телефонный разъем RJ-11 6P4C или 6P6C	Гнездо, но с четырьмя и шестью жилами это уже разъемы RJ-14 RJ-25 соответственно

У всех этих сложностей есть одно положительное качество, центральная пара проводов это всегда первая рабочая линия. То есть если двухжильным шнуром со штекером RJ-11 соединить розетки RJ-14 RJ-25, то в обычном телефоне всё полностью заработает. Исключения могут составить только системные телефоны использующие 6 или 4 провода, например система «директор-секретарь».

Иногда в путанице аббревиатур помогают разобраться дальнейшие цифры в маркировке. Так 6P4C, обозначает, что разъём под шестиконтактную розетку, но с четырьмя контактами. Полностью маркировка может выглядеть как RJ-11 6P4C или RJ-12 6P4C или даже правильно: RJ-14.

Когда же пишут 4P4C, вероятнее всего имеют ввиду нестандартизированную вилку используемую в спиральном проводе аппарат-трубка. Для примера следующие фото. Кстати несмотря на отсутствие стандарта шнуры от подобных телефонов взаимозаменяемы.


4P4C	6P4C

Наиболее распространенным видом являются разъемы 6p4c (на фото ниже).

Имеют защёлку-фиксатор, который частенько отламывается, делая контакт в розетке ненадёжным.

Сигнал и питание должны приходить на два центральных контакта разъёма (обозначены стрелками на фото)

Гнездо и вилка (папа и мама) разьёма RJ-11
Стрелками показаны задействованные телефонной парой контакты

Ширина вилки RJ-11 (чем её обычно и отличают от вилок телефон-трубка) равна 10 мм

Примеры розетки и вилки телефон-трубка на следующих фото:

Монтаж вилок евроразъёмов RJ-11 и штеккеров телефон-трубка

Для монтажа евроразъёмов RJ-11 и штеккеров телефон-трубка должен применяться специальный обжимной инструмент, но если требуется обжать 1-2 вилки, то контактные пластины можно, последовательно вдавливая каждый контакт вилки, аккуратно задавить плоской отвёрткой. Увы, конечный вид изделия при такой «халяве» будет не таким «блестящим».

Для монтажа не требуется зачистки второго слоя изоляции, технология предполагает прорезание изоляции контактными площадками вилки.

Источник: izmer-ls.ru

✅ Как подсоединить телефон к розетке

Как установить и подключить телефонную розетку

Телефонная розетка — приспособление, с помощью которого телефон соединяется с линией или ее отдельным направлением. Устройство позволяет отключить аппарат и быстро подключить его к сети в другой комнате. Бывают разных видов, каждый из которых имеет свои особенности, причем не только внешние, но и в плане установки.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Обратите внимание! Есть еще один стандарт, не входящий в перечень, — RJ-45. Используется для подключения сложных схем в ноутбуках, модемах и т. д.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
Телефоны подключаются к двум центральным контактам.
Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

Перед расправлением жил необходимо зачистить провод примерно на 4 см.
Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

к содержанию ↑

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

отвертка с ручкой, покрытой изоляционным материалом;
подрозетник;
кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
перфоратор;
непосредственно розетка;
нож;
несколько саморезов;
кусачки;
лента изоляционная;
мультиметр;
перчатки для защиты рук;
двухсторонний скотч;
карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

Подключить кабельные жилы. Закрепить с помощью специальных винтов.
В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

Сразу отметить на стене разводку и месторасположение розетки.
Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
Конструкция закрепляется в подрозетнике распорными винтами.
После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Как подключить телефонную розетку: схема подключения и правила установки

В последние годы, в связи с повсеместным распространением мобильной связи, наблюдается падение спроса на стационарные телефоны. Однако, они не спешат окончательно уходить в прошлое, и число абонентов проводной телефонии остаётся значительным. В связи с этим актуальным вопросом остаётся – как самостоятельно подсоединить аппарат к действующей линии, перенести точку подключения из одной комнаты в другую? Рассмотрим подробнее, как подключить телефонную розетку своими руками без привлечения специалистов.

Конструктивные особенности телефонной розетки

Стационарные телефоны выгодно отличаются от своих мобильных собратьев независимостью от капризов сотовой сети. Стабильность их работы обеспечивается проводной линией связи, идущей от АТС, соединяющей их с другими абонентами. Основной принцип работы таких аппаратов неизменен уже на протяжении столетия остаётся прежним, несмотря на значительный технический прогресс в их конструкции.

Подключение аппарата к телефонной сети требует наличия специальной розетки, состоящая из следующих элементов:

Корпус, сделанный из диэлектрического материала.
Контакты для соединения токопроводящих элементов электрической цепи.
Клеммы – переходники, через которые происходит подключение телефонной розетки.

Гнёзда, где расположены контакты, слегка углублены, что защищает их от случайного попадания посторонних предметов и замыкания. Розетки исполняются в вариантах с одним, или с несколькими разъёмами. Последние модели востребованы в административных помещениях и офисах компаний, где требуется произвести одновременное подключение нескольких телефонов.

Старые и современные стандарты устройств

Изначально телефоны вообще обходились без розеток – аппараты прямо соединялись с телефонной станцией проводами. Для совершения звонка следовало просто назвать телефонистке на коммутаторе номер, с которым вы желаете связаться. К середине ХХ века в обиход повсеместно вошли автоматизированные аналоговые АТС. Прогресс также коснулся и телефонных аппаратов: для удобства стали использоваться стандартизированные розетки, получившие обозначение РТШК-4.

Единый стандарт применялся в Советском Союзе для всех моделей телефонов. Расшифровывалась данная аббревиатура: «розетка телефонная, штепсельная, четырёхконтактная». Внешне она выглядела как плоская прямоугольная платформа с пятью отверстиями. Одно из них, непарное, являлось ключом, предотвращающим неправильное подсоединение штепселя. Остальные четыре отверстия РТШК-4 содержали парные латунные контакты. Одна пара использовалась при подключении аппарата в стандартном режиме, вторая пара позволяла подключить к штепселю запараллеленного телефона с тем же абонентским номером.

С конца 90-х годов устаревший стандарт РТШК-4 в нашей стране стал заменяться на более современный международный RJ. Это было связано с широким внедрением в средства телефонии цифровых технологий и заменой ими аналоговых АТС. Данная розетка применяется и для подключения персональных компьютеров к проводной интернет-сети, или для создания внутренней локальной сети, например, на предприятии. Ниже представлено фото телефонной розетки старого советского и нового международного образца.

Кроме того, розетки RJ могут различаться, в зависимости от предназначения отдельных моделей:

Как подсоединить телефонную розетку к проводу: схема цветов провода

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
Собрать корпус розетки.
Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

Виды телефонных розеток

Несмотря на повсеместную унификацию штепсельных разъемов, используемых при подключении телефонов, все-таки существует несколько разновидностей телефонных розеток.

Розетка советского образца (РТШК-4).

В настоящее время такие модели встречаются все реже, однако они до сих пор используются. Применяются эти устройства в комплекте со старыми моделями телефонов. Они представляют собой розетку, имеющую 4 контакта ножевого типа и пластиковый язычок (ключ).

Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
(Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

Как самостоятельно подключить телефонную розетку?

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Особенности и схема подключения

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

Необходимые инструменты и материалы

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
Подрозетник.
Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
Сама розетка.
Нож с острым лезвием.
Саморезы.
Кусачки.
Изоляционная лента.
Универсальный мультиметр или тестер.
Защитные перчатки.
Односторонняя и двухсторонняя клеящая лента.
Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

Виды телефонных розеток

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Советы

маркировка телефонных проводов

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розеткистарого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Как самостоятельно подключить розетку для телефона

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

пластиковый или керамический корпус;
зажимы – клеммы, которые фиксируют провода;
соединительные контакты – латунные детали, обладающие электропроводностью.

Старые и современные стандарты устройства

RJ11 подключение используется для стационарных устройств с линейным подключением

RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Схемы монтажа и способы подключения

Существует два вида монтажа телефонного разъема:

Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

При закрытом монтаже розетка прячется в несущей конструкции

Порядок подключения телефонной розетки

Подключение розетки для стационарных телефонов включает такой порядок работ:

подготовка инструментов;
обеспечение защитных средств;
снятие с кабеля защитной пленки согласно необходимой длине;
подсоединение кабеля по схеме к коробке;
фиксирование жил внутри телефонного короба.
крепление разъема к стене;
монтаж защитной крышки;
подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Также для установки розетки дополнительно потребуются:

вольтметр;
прорезиненные перчатки;
отвертка;
уровень;
скотч с липкой лентой на две стороны;
нож для работы с оптическими кроссами;
острогубцы;
карандаш с графитным стержнем.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Подключение проводов розетки

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Телефонная розетка: виды, как подключить?

Подключение телефонной розетки — одна из простых задач, которую могут выполнять домовладельцы самостоятельно. Оптимизация телефонной сети дома не знает границ, домашние энтузиасты постоянно ищут способ сделать свои дома более удобными и разместить дополнительные телефонные линий и телефоны в нескольких комнатах.

Установить розетку очень просто, после чего можно использовать телефон практически в любой комнате.

Телефонная розетка и кабели должны быть размещены таким образом, чтобы они не влияли на общедоступную телефонную сеть. Поставщик телефонных услуг имеет право проверить и протестировать любой разъем и проводку, подключенную к линиям связи в доме.

Каждая линия телефонной сети, поступающая в дом или офис, оснащена специальной «главной розеткой», которая устанавливается поставщиком услуг телефонной связи, потребителю запрещено вмешиваться в ее работу и проводить в ней подключения.

Для производства работ необходимо приобрести материалы: адаптер, настенные розетки и кабельные зажимы.

Последовательность установки:

Выбрать место для подключения телефонной розетки.
Рассчитать длину провода.
Выбрать новый разъем.
Установить розетку.
Подсоединить новое устройство к телефонному проводу.
Подключить телефонную линию и проверить работоспособность.

Место установки и инструменты

Прежде чем начать установку, нужно разметить выбранное место для установки розетки в доме. Предварительно надо учесть, где могут стоять мебель или столы, чтобы можно было аккуратно проложить провода.

Для подключения розетки понадобятся инструменты, которые должны быть в рабочем состоянии.

Необходимыми инструментами являются:

Молоток.
Маленькая отвертка.
Бокорезы.
Плоскогубцы.
Детектор скрытой проводки.
Инструмент для монтажа телекоммуникационных кабелей.

Если устанавливается устройство на 1-м этаже, рекомендуется проложить телефонную линию на второй этаж снаружи дома по улице. Это сделать проще, чем прокладывать кабель по лестнице и через многочисленные дверные проемы. Нельзя размещать провода под коврами и заводить их под дверные коробки. Плинтус — лучшее место для безопасного и эстетичного размещения телефонной розетки и провода. Рассчитывая длину проводки, нужно помнить, что телефоны обычно оборудованы 3-метровым шнуром.

Типы телефонных кабелей

Телефонный кабель обычно состоит из 4-жильного провода, хотя 6- и 8-жильные провода также не являются редкостью. Типы подключений бывают 2-парными, 3-парными и 4-парными. Обычный 4-жильный телефонный кабель имеет 4 цветных провода, которые включают красный, зеленый, черный и желтый. Хотя большинство телефонов используют 4 или 6 контактных разъема, стандартные телефоны используют только два провода. Однолинейные телефоны предназначены для использования двух центральных контактов в разъеме телефона. На 4-контактном разъеме наружные 2 контакта не используются, а на 6-контактном разъеме внешние контакты не используются. Это важно знать при подключении телефонного разъема.

Типы розеток

Когда дело доходит до покупки розеток, люди сначала выбирают бренд, а затем смотрят на конструкцию. Это потому, что на рынке есть производители, которые хорошо зарекомендовали себя в производстве электротехнической продукции. Поэтому и новичкам-электрикам лучше всего покупать розетки известных брендов.

Популярные бренды 2018 года:

LEGRAND. Франция. 130 тысяч наименований продукции (телефонная розетка rj11), все соответствуют европейским стандартам.
VIKO. Турция. Изделия среднего ценового ассортимента, с европейским качеством, строгим дизайном и широким модельным рядом.
Schneider Electric. Германия. Безопасность и надежность, новые дизайнерские формы от классики до модерна.
Gunsan. Турция. Предлагает розетки необычно модного дизайна Fantasy и Moderna.
Lemanso. Китай. Гарантированные надежность, качество и новые технологические решения.

Legrand – телефонная розетка

Розетки Legrand предназначены для передачи телефонных сигналов со скрытой проводкой. Все изделия поставляются с крепежными винтами 2 x M 3.5 и 2 термопластичными винтовыми крышками.

Характеристика:

Цвет белый.
Механизм принимает стандартные твердые медные провода размером 0,5 мм². IP-рейтинг: IP2X.
Рейтинг I. K.: IK01 4 соединения типа IDC.
Медные проводники диаметром 0,4−0,8 мм.
Максимальный диаметр кабельной изоляционной оболочки – 1,4 мм.
Контактные лезвия из никеля. Толщина покрытия золотом > 1,27 мкм.
Передняя панель: термореактивный пластик, самозатухающий при температуре 960 °C / 30 с.
Крепежные вилки для скрытия винта: поликарбонат.

Разъем RJ-11

Рассмотрим схему подключения разъема RJ-11.

Как подключить телефонную розетку? Типичный разъем RJ-11 имеет шесть клемм. Обычно используются только средние четыре штыря. Телефонная проводка POTS (Plain Old Telephone Service) обычно содержит две пары проводов для двух отдельных телефонных линий. Центральные контакты (красный и зеленый) содержат первую телефонную линию. Бизнес (цифровые) телефонные системы могут быть подключены так же.

Разъем RJ-45 (DATA)

Рассмотрим схему подключения штепсельной вилки разъема RJ-45 в соответствии со стандартами T-568B. Розетка телефонная двойная стандарта T-568B является наиболее часто используемой. Схема подключения показана с помощью «крюкового зажима» на нижней стороне. Разъем имеет схему подключения или обозначенные номера / цвета контактов, соответствующие цветовому коду ниже. При подсоединении разъема RJ-45 закрепляют подключение как можно ближе к гнезду или штепселю. Это обеспечивает соответствие розетки телефонной rj 11 стандартам электропроводки Ethernet.

Предмонтажные работы

Порядок:

Снимите переднюю крышку.
Внутренняя часть разъема подключается к 4 клеммным винтам. Провода должны быть красного, зеленого, черного и желтого цветов. Подключите провода телефона (красный и зеленый) к клеммам с помощью красных и зеленых проводов. Несмотря на то что красный и зеленый цвета обычно используются для линий горячих телефонов, старые телефоны, установленные в домах, могут использовать другие цвета.
Чтобы убедиться в правильности подключения проводов, используйте тестер для проверки телефонной линии. Еще один простой способ проверить провода — подключить их к терминалам, подключить телефон к проверке и прослушивать тональный сигнал ответа станции.
Если вы планируете использовать однострочный телефон для своей второй линии, необходимо установить модифицированный телефонный разъем.
Снимите переднюю крышку телефонной розетки и подключите желтый и черный провода к красным и зеленым клеммам. Это переместит вашу вторую телефонную линию на контакты центрального разъема.
Если у вас возникли проблемы, используйте тестер телефонной линии, чтобы убедиться, что новая вторая строка активна.

Неправильная проводка может привести к неправильной работе или повреждению системы.

Монтаж розетки

Если телефонная розетка будет устанавливаться после строительства дома, то лучше всего выбрать розетки поверхностные. Они должны быть закреплены на стене или плинтусе с соответствующими креплениями. Во время сверления нужно надеть защитные очки. Перед тем как прикрепить розетку к стене, убеждаются, что выбран участок стены, в котором отсутствуют скрытые проводки или электрические кабели, их проверяют с помощью детектора скрытой проводки.

После того как выбрано место для розетки, аккуратно вырезается соответствующее отверстие для ввода кабеля с помощью острого ножа. Устанавливают розетку на место, используя два винта.

Монтажные отверстия в гнездовой коробке прорезаются, чтобы обеспечить горизонтальную и вертикальную установку, прежде чем полностью затянуть винты. Закрепляют кабель осторожно, чтобы не проколоть и не повредить его. Поврежденный кабель может привести к неправильной работе оборудования или повреждению системы связи и поэтому должен быть заменен.

Подключение проводов

Рассмотрим подключение розетки телефонной 6p4c. Конструктивно она выполнена таким образом, что не требуется зачистка или пайка проводов. Они подключаются инструментом для подключения телекоммуникационных кабелей. Не нужно вставлять провода в гнезда с помощью чего-либо другого, кроме специальных инструментов. При выполнении работ необходимо пользоваться защитными очками, поскольку концы проводов могут отлететь и травмировать глаза.

Оставляя небольшое количество провисания в проводе, положите провод, который должен быть уложен в соответствующем слоте терминала. Сильный зажим инструментом заставляет провод накрепко подключиться к вилке разъема, тем самым соединение будет выполнено. Если к гнезду необходимо подключить два кабеля, то в один и тот же терминал должен быть вставлен второй провод.

Каждый провод должен быть вставлен отдельно, а не одновременно. Убедитесь, что провода полностью вставлены в вилку разъема, один поверх другого. Разъем рассчитан только на два кабеля. Если два провода должны быть подключены на одном и том же терминале, убедитесь, что цвета проводов от каждого кабеля соответствуют друг другу.

Основные рекомендации по установке

Во избежание нарушения техники безопасности и для правильной установки устройства необходимо придерживаться следующих правил:

Новый разъем не должен иметь более 50 метров кабеля от главной розетки.
Независимо от того, сколько гнезд на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к нему, ограничено 4.
Нельзя размещать удлинительные гнезда или распределительные коробки на дверях или там, где может возникнуть влажность или конденсация (например, душ или ванная комната).
Размещать телефонную проводку можно только в гнездах или распределительных коробках.
Телефонная розетка и кабель должны находиться на расстоянии не менее 5 см от электропроводки и розетки электросети во избежание электрических помех.
Всегда отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.

Тестирование

После окончания монтажных работ нужно протестовать телефонную линию и установленную розетку на работоспособность. Можно проверить тональности звонка в каждом гнезде, а затем попросить знакомого перезвонить на установленный телефонный аппарат, чтобы убедиться, что он звонит. Если телефон не зазвонил, а телефонная розетка подключена правильно, то нужно выполнить проверку линий связи с помощью мультиметра.

Порядок действия:

Отключить телефонные линии, которые нужно протестировать, от тестовых гнезд. После отсоединения телефонные линии будут полностью открыты и готовы к тестированию.
Подождать минуту, пока телефонные линии полностью не отключатся.
Установить цифровой мультиметр в режим непрерывности.
Соедините измерительные провода цифрового мультиметра вместе.
Если мультиметр работает правильно, на его цифровом экране появится показание и он будет издавать звуковой сигнал.
Подключите один из цифровых мультиметров к одному телефонному проводу и подключите второй провод к другому телефонному проводу.
Если мультиметр не обнаруживает непрерывности, телефонные линии не касаются друг друга.
Если он обнаруживает непрерывность, телефонные линии не будут правильно работать.
Повторите тест для каждой пары телефонных линий. Как только каждая пара будет протестирована, можно будет определить, какие телефонные линии работают, а какие нет.

Как подключить радиотелефон Panasonic к телефонной линии: контакты розетка

Подключение проводных и беспроводных аппаратов к соответствующей сети и обеспечение телефонной связи.
Осуществление соединения модемов и факсов.
Подключение и организация работы мини-АТС.

Осуществить подключение телефонной розетки на практике гораздо проще, чем электрической разновидности. Однако, этот процесс все равно требует осторожности и аккуратности, поскольку для его реализации необходимо выполнить ряд электромонтажных работ, связанных с высоким напряжением.

Особенности и схема подключения

розетка RJ-11

В конструкцию устройства может входить 2-4 контакта, которые представляют собой вилки из металла, обладающие небольшими размерами. Между этими элементами требуется заглубление жил питающего провода.
Подсоединение самих телефонов происходит исключительно через 2 центральных контакта.
Для монтажа приспособлений с указанным стандартом, профессиональные мастера пользуются особой разновидностью рабочего инструмента под названием кроссировочный нож. Однако, если в будущем не планируется его частая эксплуатация, то можно ограничиться самым обыкновенным ножом с заточенным лезвием. Используется такой инструмент для заглубления жил, при прорезке изоляционного слоя будет обеспечен контакт.
Перед расправлением жил необходимо осуществить устранение внешних слоев с провода, достаточно 4 см. для проведения подобной зачистки.
Для внутренней прокладки рекомендуется использовать кабель КСПВ, имеющий в своей конструкции жилу из одной проволоки, которая чаще всего изготавливается из меди. Внешняя оболочка обычно производится из пластикатов с белым окрасом. Кабель ТРП чаще всего используется в качестве распределителя.

схема подключения

Пошаговая инструкция

Для того, чтобы их подключить, необходимо придерживаться следующего алгоритма действий:

Первоначально, потребуется обесточить электросеть и надеть защитные перчатки, поскольку показатель напряжения в телефонной сети равен 60В, а в рабочем состоянии он может достигать показателей 110-120В.
Используя бокорезы устранить изоляционный слой с проводников, при этом, важно не задеть сами жилы. Длина зачищенного кабеля должна составлять около 4 см.
При помощи тестера определить полярность контактов.
Подсоединить проводники к контактам. В телефонной розетке красный провод обладает отрицательной полярностью, а зеленый положительной. Соблюдать правила подключения с учетом полярности необязательно, но существует определенный риск, что в будущем телефонный аппарат будет время от времени давать свои во время функционирования.
Осуществить подключение кабельных жил, после чего затянуть и обеспечить надежную фиксацию при помощи специальных винтов для осуществления прижима.
Некоторые модели имеют в своей конструкции 2-4 контакта, которые обладают вилочной формой, изготавливаются данные элементы из стали. В такой ситуации, используются 2 центральных контакта.
Осуществить фиксацию и крепеж телефонной розетки на поверхности стены. Сделать это можно при помощи двухстороннего скотча, но наиболее эффективным способом является использование саморезов.
Защелкнуть крышку данного приспособления.

Существуют разновидности телефонных розеток скрытого типа. Процесс подключения для них не имеет принципиальных различий с подсоединением классических вариантов устройств.

Значимые отличия имеются только в процессе их установки и заключаются в следующем:

Нанести на поверхности стены разметку будущего месторасположения телефонной розетки.
Предварительно, потребуется проделать отверстие в поверхности при помощи перфоратора, оно будет нужно для последующего монтажа подрозетника. Фиксация и крепеж данного элемента достигается благодаря использованию саморезов.
Крепеж устройства внутри монтажного короба можно осуществить, используя распорные винты специального предназначения.
Надеть внешний защитный корпус, после чего в сеть можно вернуть напряжение и провести тестирование установленного приспособления.

Виды телефонных розеток

Устройства для внешней установки.
Устройства, обладающие внутренней разводкой.

Одноразъемные модели предназначены для подключения 1 аппарата, являются наиболее востребованным вариантом для установки в частных домах или жилых квартирах.
Многоразъемные модели позволяют осуществлять подключение сразу нескольких разных аппаратов, чаще всего встречаются в офисах и служебных помещениях.

Также, на современном рынке представлены розетки с разными коннекторами.

РТШК-4

Этот параметр определяется типом используемого стандарта:

RJ-11 является одним из наиболее распространенных вариантов, подразумевает наличие в конструкции 2 проводников. Такие устройства чаще всего встречаются и рекомендованы для установки, если имеется телефонная магистраль линейного типа, к которой подключается аппарат.
RJ-12 менее распространены, поскольку редко используются в бытовых целях. Основным назначением является подключение к офисным мини-АТС или ряду разновидностей сетевых плат.
RJ-14 имеет в свой конструкции 4 проводника и такое же количество контактов. Является универсальным коннектором, предназначенным и подходящим для большинства современных моделей телефонного оборудования. Для подключения и обеспечения работы одной линии, задействуется 2 и 3 контакт, если по каким-то причинам требуется наличие нескольких линий, то подсоединение происходит через 1 и 4 контакт. В розетках накладного типа необходимо использовать зеленый и красный проводник, которые обычно располагаются в центре приспособления.
RJ-25 включает в свою конструкцию сразу 3 пары рабочих контактов. Устройства такого типа являются крайне сложными и непригодными для монтажа собственными силами. Для осуществления этого процесса потребуется привлечение квалифицированного специалиста, разбирающегося в вопросах электрики и телефонии.
RJ-9 является особой разновидностью коннекторов, основная задача которых состоит в соединение телефонной трубки непосредственно с аппаратом.
РТШК 4 является уже технически устаревшей разновидностью розеток, которые были в прошлом распространены в СССР, в конструкцию включено 4 широких контакта и ключ. Предназначены для специфического варианта подключения неразъемным способом, для его осуществления необходимо присутствие короба отводного типа. Наличие нескольких телефонных розеток в рамках одного помещения способствует созданию особой электрической цепи, для ее замыкания требуется дополнительный конденсатор.

Вне зависимости от разновидности телефонной розетки, потребуется установка внутрь данного приспособления питающего кабеля особого типа. Разные варианты не имеют конструкционных различий, все штекеры обладают схожими габаритами и разъемами, но они могут различаться по количеству имеющихся контактов.

Советы

маркировка телефонных проводов

Наиболее популярной на сегодняшний день, является встраиваемая разновидность устройств, поскольку она гармонично вписывается в любое помещения и является крайне незаметным элементом. Однако, необходимо учитывать, что ее монтаж займет больше времени и при этом пострадает отделка стен.
Лучше всего приобретать приспособления, которые были выпущены известными и проверенными производителями, успевшими положительно зарекомендовать себя в данной сфере. На сегодняшний день, такими компаниями является Legrand и Вико.
На некоторых моделях может отсутствовать нумерация контактов, обычно наносящаяся на корпус приспособления. В таком случае, может помочь знание правил цветовой маркировки: зеленый, оранжевый или синий в сочетании с белым цвет используются для обозначения положительных контактов; такие же цвета, только монотонные и без добавления белого, обозначают отрицательный контакт.
Если происходит установка телефонной розетки старого образца, то не помешает также знать правила цветовой маркировки, которые использовались раньше: оранжевый, черный или зеленый проводник является положительным; красный, желтый или синий проводник должен быть отрицательным.

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

Наличие действующей линии связи от АТС.
Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Галерея изображений Фото изЦель установки розетки для подключения телефона к линииВстраиваемый блок силовых точек с телефонной розеткойУстаревший тип телефонного соединения РТШК-4Телефонный разъем с соответствием стандарту RJ-11Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJГибридный вариант конструкции телефонной розеткиРасположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

Корпус – выполнен из диэлектрического материала (керамики или пластика).
Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток.

Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11.

Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода. Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Модель с совмещенным разъемом РТШК-4 и RG-11 в основном применяют, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Установка переходника позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении компьютерных систем, факсов, модемов и других сложных устройств приборов связи применяют также стандарт RJ-45. При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей.

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуют лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений Фото из Внешний вид накладной телефонной розетки Телефонный патч-корд с коннектором типа RJ-12 Внутреннее устройство телефонной розетки Схема подключения розетки с двумя разъемами

Схемы монтажа и способы подключения

Осуществить подключение телефонной розетки намного проще ее электрического аналога. Но процесс, предполагающий работу пусть с низким, но все же напряжением, требует аккуратности и осторожности.

Схема подключения телефонной розетки довольно проста и предполагает соединение двух концов телефонного провода с соответствующими контактами в розетке

При установке телефонной розетки можно применить один из двух способов монтажа:

открытый – предполагает установку накладным способом;
закрытый – при котором телефонная линия скрыта внутри стены.

При выборе способа прокладки ориентируются на конструкцию стен, условия обслуживания линии связи и претенциозность дизайна самого помещения. Накладные розетки смотрятся не очень эстетично, но зато они идеальны в скорости обслуживания: их за считанные минуты можно снять с опоры и оценить целостность контактов.

Открытый способ можно осуществить вовсе без монтажа на стене, разместив устройство на полу, а ведущий к нему кабель спрятать под плинтус

Чтобы защитить открытые провода от механических повреждений используют декоративные пластиковые кабель-каналы. В продаже они встречаются в виде настенных конструкций и напольных плинтусов. Контроль за состоянием провода в них удобно осуществлять через одно- или двух сторонние защелкивающиеся панели.

Для закрытого монтажа чаще всего используют кабель КСПВ. Единственная жила этого кабеля выполнена из медной проволоки, а внешняя оболочка – из полиэтилена, окрашенного в белый цвет.

Прокладку телефонной линии выполняют также, используя распределительный кабель ТРП. Он имеет разделительное основание. Жила этого однопарного провода также выполнена из меди и изолирована полиэтиленом.

В целях удобства эксплуатации и гармоничного сочетания с дизайном телефонные розетки не устанавливают отдельно в стене, а включают в розеточный блок

Чтобы задекорировать точки подключения и сделать их менее заметными для взгляда посторонних, устройства размещают за экранами телевизоров и мониторами, а также встраивают за фасадом настенной мебели.

Отдельной строкой стоит выделить розетки, встроенные в плинтус. Главное – выбирать модели, лицевая панель которых плотно прилегает к поверхности плинтуса. Иначе со временем она станет отходить от основы, оголяя неприглядные швы.

Порядок подключения телефонной розетки

При установке телефонной розетки следует учитывать, что напряжение для слаботочных устройств связи не превышает 60 Вольт. Но даже пониженное напряжение все же может создать ток, причиняя дискомфорт человеку.

В момент, когда происходит вызов по телефонной линии напряжение и вовсе поднимается до показателя в 110-120 Вольт. И оно способно при контакте дать серьезные болевые ощущения. До величины в 12 Вольт оно снижается лишь после снятия трубки.

Все работы по подключению действующей телефонной схемы в целях соблюдения техники безопасности рекомендуется проводить в защитных прорезиненных перчатках

Принцип размещения и способ установки телефонных розеток практически не отличается от технологии монтажа электрических розеток. Поскольку сегодня наиболее распространены устройства, имеющие стандарт J-11 и J-12, тонкости подключения телефонной розетки рассмотрим на их примере.

Этап #1: Проведение подготовительных работ

Первое, что необходимо сделать – изучить схемы внутренней коммуникации. Они прилагаются к инструкции к изделию.

При подключении стандартов J-11 и J-12 проблем возникнуть не должно: нужно лишь соединить жилы соответствующей полярности. Главное, чтобы в подходящей к аппарату вилке провода были выведены в зеркальном отражении контактов розетки.

В случае если вы по незнанию приобрели и планируете установить стандарт J-25, конструкция которого предполагает 6 контактов, для подключения задействуйте только 3-й и 4-й контакты.

По стандарту к каждому контакту подведен провод определенного цвета, такое решение повышает удобство обслуживания и облегчает ремонт

Планируя использовать аппарат старого стандарта, заранее стоит побеспокоиться о приобретении универсальной розетки. Она оснащена четырехконтактым разъемом и соединителем. Помимо самой розетки необходимо также подготовить двухжильный провод сечением 0,3-0,5 мм.

Заранее необходимо определить и наметить место и высоту монтажа.

Из инструментов для проведения работ необходимо подготовить:

строительный уровень;
кроссировочный нож;
вольтметр;
отвертку;
кусачки;
графитный карандаш;
защитные перчатки;
двухсторонний скотч;
перфоратор (если монтаж новой точки).

При выборе отвертки руководствуются типом поверхности и габаритам шурупов, задействованных для крепления. Чтобы минимизировать вероятность поражения электрическим током, все манипуляции лучше выполнять отверткой, рукоять которой имеет изоляцию.

Наметив место установки точки подключения, с помощью строительного уровня корректируют горизонтальность и вертикальность его положения

Чтобы подключить розетку скрытого типа, необходимо предварительно в стене проделать отверстие под ее установку – подрозетник. Сделать это можно с помощью перфоратора, оснащенного специальной коронкой диаметром 60-70 мм.

За неимением такового работу можно выполнить и обычным молотком с зубилом. Но ручной труд отнимет гораздо больше времени и сил. Затем к проделанному отверстию необходимо проштробить канал под укладку телефонного кабеля.

Определенные нюансы есть при монтаже подрозетника в стену из гипсокартона.

Этап #2: Зачистка концов жил

Прежде чем приступить к расплавлению жил необходимо зачистить концы проводов, устранив внешний слой. Оголить достаточно крайние 4 см провода.

При зачистке телефонного кабеля следует помнить, что он очень уязвим к повреждениям. А переломанные жилы только приведут к неисправности оборудования. Поэтому важно использовать специализированный инструмент для снятия изоляции.

Поскольку аккуратно выполнить разделку с первого раза не всегда получается, опытные мастера рекомендуют при прокладке кабеля делать некоторый запас по его длине. Лишний провод потом можно будет скрыть под крышкой устройства.

Снятие защитной изоляции с концов кабеля следует выполнять крайне аккуратно, используя для этого кроссировочный нож, остро заточенное лезвие или бокорезы

Задача мастера – зачистить кончики проводов от оплетки так, чтобы в оголенном виде они были целыми и лишенными всяких дефектов.

Этап #3: Подключение проводов розетки

Зачищенные провода с раздвинутыми жилами подсоединяют к разъемам самой коробки, ориентируясь на обозначения, указанные на лицевой панели внутреннего блока. При закрытом способе монтажа для удобства подключения провода делают выступающими за стеновую плоскость на 50-80 мм.

Специалисты рекомендуют при подключении проводов проверять полярность контактов, используя для этого тестер.

Чтобы соблюдать полярность при подключении проводов руководствуются правилом: красная изоляция на линии со знаком «-«, а зеленая оплетка на «+»

При несоблюдении правила с учетом полярности велик риск, что в процессе работы телефонный аппарат время от времени будет давать сбои.

На этом этапе работ потребуется вольтметр. С его помощью нужно проверить готовность линии связи. Напряжение в линии должно быть в пределах 40-60 Вольт.

Подведенные кабельные жилы прикладывают к зажиму и плотно затягивают специальными винтами, обеспечивая надежную фиксацию. Форма пазов, к которым крепятся жилы, облегчает процесс монтажа. Места стыков изолентой обматывать не нужно.

При подключении устройств, конструкция которых оснащена четырьмя контактами вилочной формы, задействуют только два центральных контакта

Выполняя открытый монтаж, на завершающем этапе остается только закрыть крышку корпуса с помощью защелки и закрепить ее винтами. Готовую розетку прикрепляют к стене или полу, «сажая» ее на двухсторонний скотч.

При закрытом способе монтажа, убедившись, что провода не переплетаются в подрозетнике, согласно нанесенной разметки внутренний блок монтируют в стену. Придав блоку желаемое положение, конструкцию фиксируют с помощью распорных винтов и саморезов.

На завершающем этапе остается лишь устранить зазоры между подрозетником и стеной, замазав его гипсовым раствором, а также заделать каналы с проложенным телефонным кабелем.

После того, как гипс приобретет желаемую прочность, устанавливают на место защитную окантовку и присоединяют лицевую панель. В устройствах современного образца защитная окантовка защелкивается на внутреннем блоке, а лицевая панель крепится путем вкручивания винтов.

При необходимости подключения многоразъемной розетки, позволяющей устанавливать несколько телефонных аппаратов, необходимо придерживаться той же технологии, что и при установке классического варианта устройства. Единственное отличие процесса – увеличение количества проводников, требующих подключения.

Основные стандарты

С развитием технологий устаревшие розетки заменяются новыми. Все больше потребителей меняют РТШК-4 на современную розетку RJ-11, последняя считается универсальной. Разъем у нее такой же, как и у остальных видов, отличие кроется в числе проводов, идущих в кабеле.

Выделяют 5 стандартов телефонных розеток:

РТШК-4. Сейчас практически не используется. Состоит из корпуса и 4 контактов. Вилка имеет 4 пластины, выполненные из металла. В центре расположен пластиковый штырь, который обеспечивает жесткость соединения.
RJ-11 и RJ-12. Эти коннекторы наиболее распространенные. Используются для подключения разных видов телефонов. Могут иметь 2, 4, 6 контактов. Подходят для домашнего применения.

RJ-14. Розетки предназначены для установки в офисах, где нужно подключить телефон-факс, модемы для Интернета и подобные устройства. Иногда конструкция имеет 4 контакта, подключаемых к четырехжильным проводам. Так появляется возможность использовать одновременно две разные линии.
RJ-25. Подобно предыдущему виду, встречается в офисных зданиях. 6 разъемов используются, чтобы подключить локальные сети, модемы, факсы и остальную необходимую технику.
Последний стандарт называется комбинированным. По конструкции розетка представляет сочетание РТШК-4 и RJ-11.

Схемы и способы подключения

В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
Телефоны подключаются к двум центральным контактам.
Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

Перед расправлением жил необходимо зачистить провод примерно на 4 см.
Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

отвертка с ручкой, покрытой изоляционным материалом;
подрозетник;
кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
перфоратор;
непосредственно розетка;
нож;
несколько саморезов;
кусачки;
лента изоляционная;
мультиметр;
перчатки для защиты рук;
двухсторонний скотч;
карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

План действий по монтажу открытого типа выглядит примерно так:

Защитить руки, надев резиновые перчатки. Это важно: напряжение в сети порой достигает 110 – 120В.
Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

Подключить кабельные жилы. Закрепить с помощью специальных винтов.
В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

Сразу отметить на стене разводку и месторасположение розетки.
Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
Конструкция закрепляется в подрозетнике распорными винтами.
После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Как подключать телефонные розетки к кабелю правильно? Схема и особенности. Как подключить телефон к линии связи.

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

Встраиваемые в стену розетки «евро»

Розетки внешнего типа

Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

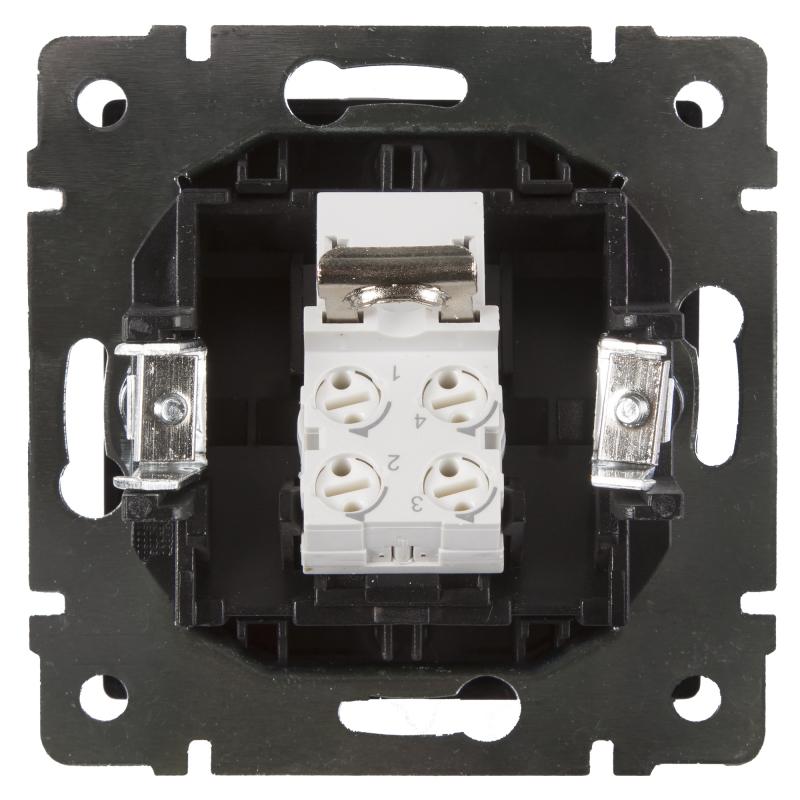

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем т

Подключение телефонной розетки schneider — Морской флот

Подключение телефонной розетки schneider

Разновидности коннекторов

Ниже приведены разновидности коннекторов нового образца:

RJ 9 – один из коннекторов, который необходим для соединения трубки со стационарным аппаратом.
RJ 11 – подключает один телефон, наиболее распространенный вариант, используется, как правило, в многоквартирных жилых зданиях, где одна телефонная магистраль.
RJ 12 – в жилых домах не пользуются популярностью, так как обладают контактами с 4 проводами, что дает возможность подключения на 2 телефона отдельной линии. Для частных домов и квартир в этом необходимости нет, поэтому такая телефонная розетка популярна в офисных помещениях.
RJ 14 – считается универсальным, так как позволяет осуществить подключение как к одной линии (линии присоединяются к 2 и 3 контактам) так и к нескольким линиям (подсоединение к 1 и 4 контактам).
RJ 25 – отличается от предыдущего вида тем, что обладает 3 парами рабочих контактов. Установка и подключение такого коннектора очень сложная и требует навыков специалиста. Самостоятельно ее установить сложно.

Пошаговая инструкция по монтажу

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Схемы подключения

Устройство интерфейса телефонной сети

Устройство интерфейса телефонной сети (NID) — это то, что соединяет ваши домашние телефонные линии с сетью телефонной компании. Обычно это небольшая серая коробка, расположенная снаружи вашего дома. Обычно он содержит модульную телефонную вилку, которую можно использовать для тестирования линии. Им нужно как внутреннее, так и внешнее тестирование. В некоторых старых версиях у вас может не быть NID. Вместо этого вы найдете «защитный блок», небольшую коробку с пластиковой крышкой, в которой кабель, выходящий из вашего дома, подключается к кабелю телефонной компании, выходящему из вашего дома.Блок защиты служит той же цели, что и NID, но не имеет модульного разъема, через который вы можете проверить, получаете ли вы гудок от телефонной компании.

Внутреннее тестирование

Подключите проводной телефон к каждой из своих телефонных розеток. Проверьте гудок или помехи. Повторите процесс, используя другой проводной телефон, чтобы убедиться, что первый телефон не является причиной проблемы. Выньте вилку из каждого гнезда в NID. Подключите рабочий проводной телефон. Если вы слышите гудок, сделайте тестовый вызов.Если ваш звонок проходит, проблема в вашем доме. Вот где выгодно иметь в вашем тарифном плане услугу, называемую «внутренним планом обслуживания»! Обычно это всего несколько долларов в месяц, и если возникнет проблема с внутренней проводкой, телефонная компания устранит ее бесплатно. В противном случае за звонок в сервисную службу придется заплатить!

Внешнее тестирование

Каждый телефонный номер в вашем доме должен иметь разъем с гудком в NID. Если на линии нет гудка или помех, проблема, скорее всего, связана с линией за пределами вашего дома.Теперь повторите этот шаг с другим телефоном. Так вы сможете убедиться, что первый телефон не является причиной проблемы. Подключив проводной телефон к NID за пределами вашего дома и проверив свой телефон через телефонную розетку в этой коробке, вы сможете сообщить телефонной компании, если проблема внутри или за пределами дома. Если вы не слышите гудок при использовании внешнего блока NID, то проблема кроется в проводке телефонной компании.

Для использования ADSL или другого высокоскоростного Интернета вам необходимо иметь актуальный NID.Возможно, вам понадобится новое устройство сетевого интерфейса, если у вас есть более старое. Квартиры и офисные здания должны иметь обновленные NID. Это бесплатное обновление, скорее всего, потребуется для старых домов.

Лучшая розетка для телефонной линии — Отличные предложения на розетки для телефонной линии от глобальных продавцов розеток для телефонной линии

Отличные новости !!! Вы попали в нужное место для телефонной розетки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта первоклассная телефонная розетка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили телефонную розетку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в телефонной розетке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести phone line socket по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Мобильные сканеры штрих-кода, бесконтактные считыватели

Меню

Товары
- Сопутствующие сканеры
  - SocketScan
    - S700 — 1D линейные экраны
    - S730 — 1D лазерный дальномер
    - S740 — 1D / 2D Универсальный
    - S760 — 1D / 2D / MRZ Ultimate
    - Аксессуары
  - DuraScan (промышленный)
    - D700 — линейные грохоты 1D
    - D730 — 1D лазерный дальномер
    - D740 — 1D / 2D Универсальный
    - D745 — Универсальное здравоохранение 1D / 2D
    - D750 — 1D / 2D Universal Plus
    - D755 — 1D / 2D Healthcare Ultimate
    - D760 — 1D / 2D / MRZ Ultimate
    - Аксессуары
- Присоединяемые сканеры
  - SocketScan
    - S800 — 1D линейные экраны
    - S840 — 1D / 2D Универсальный
    - S860 — 1D / 2D / MRZ Ultimate
    - Аксессуары
  - DuraScan (промышленный)
    - D800 — линейные грохоты 1D
    - D840 — 1D / 2D Универсальный
    - D860 — 1D / 2D / MRZ Ultimate
- Сканирующие сани
  - DuraSled для iPhone / iPod
    - DS800 — линейные экраны 1D
    - DS840 — 1D / 2D Универсальный
    - DS860 — 1D / 2D / MRZ Ultimate
  - DuraSled для XCover Pro
    - DS800 — линейные экраны 1D
    - DS840 — 1D / 2D Универсальный
  - Аксессуары
- Бесконтактный
  - SocketScan
    - S550 — Киоски / Столешницы
  - DuraScan (промышленный)
    - D600 — мобильный NFC
    - Аксессуары
- Универмаг
  - Эквивалентно новому
  - Оформление
  - Запасные части
Решения
- Розничная торговля
  - POS для малого бизнеса
  - POS с приложениями лояльности
  - Инвентарь
  - POS с Duty-Free
  - Станции самообслуживания
- Коммерческие услуги
  - Инспекторы
  - Контроль доступа
- Промышленность / Производство
  - Инспекции и аудиты
  - Процесс и контроль качества
  - Заказы на работу
- Транспорт и логистика
  - Логистика
- Здравоохранение
  - Проверка лекарств в аптеке
  - Уход за пациентом
Разработчики
Поддержка
- Сервисные центры
  - Сопутствующее приложение
  - Предложения по обновлению
  - Сертификат ISO
  - RMA
  - Контактная поддержка
  - iOS 14.0.1 Информация
- FAQ’s
  - Исправление проблем
  - DuraScan 700
  - SocketScan серии 800
  - SocketScan серии 700
  - Разработчики
  - Предпродажа
  - Серии 7
- SocketCare
  - Проверка гарантии
- Загрузки
  - Посмотреть все

Товары
- Сопутствующие сканеры
  - SocketScan
    - S700 — 1D линейные экраны
    - S730 — 1D лазерный дальномер
    - S740 — 1D / 2D Универсальный
    - S760 — 1D / 2D / MRZ Ultimate
    - Аксессуары
  - DuraScan (промышленный)
    - D700 — линейные грохоты 1D
    - D730 — 1D лазерный дальномер
    - D740 — 1D / 2D Универсальный
    - D745 — Универсальное здравоохранение 1D / 2D
    - D750 — 1D / 2D Universal Plus
    - D755 — 1D / 2D Healthcare Ultimate
    - D760 — 1D / 2D / MRZ Ultimate
    - Аксессуары
- Присоединяемые сканеры
  - SocketScan
    - S800 — 1D линейные экраны
    - S840 — 1D / 2D Универсальный
    - S860 — 1D / 2D / MRZ Ultimate
    - Аксессуары
  - DuraScan (промышленный)
    - D800 — линейные грохоты 1D
    - D840 — 1D / 2D Универсальный
    - D860 — 1D / 2D / MRZ Ultimate
- Сканирующие сани
  - DuraSled для iPhone / iPod
    - DS800 — линейные экраны 1D
    - DS840 — 1D / 2D Универсальный
    - DS860 — 1D / 2D / MRZ Ultimate
  - DuraSled для XCover Pro
    - DS800 — линейные экраны 1D
    - DS840 — 1D / 2D Универсальный
  - Аксессуары
- Бесконтактный
  - SocketScan
    - S550 — Киоски / Столешницы
  - DuraScan (промышленный)
    - D600 — мобильный NFC
    - Аксессуары
- Универмаг
  - Эквивалентно новому
  - Оформление
  - Запасные части
Решения
- Розничная торговля
  - POS для малого бизнеса
  - POS с приложениями лояльности
  - Инвентарь
  - POS с Duty-Free
  - Станции самообслуживания
- Коммерческие услуги
  - Инспекторы
  - Контроль доступа
- Промышленность / Производство
  - Инспекции и аудиты
  - Процесс и контроль качества
  - Заказы на работу
- Транспорт и логистика
  - Логистика
- Здравоохранение
  - Проверка лекарств в аптеке
  - Уход за пациентом
Разработчики
Поддержка
- Сервисные центры
  - Сопутствующее приложение
  - Предложения по обновлению
  - Сертификат ISO
  - RMA
  - Контактная поддержка
  - iOS 14.0.1 Информация
- FAQ’s
  - Исправление проблем
  - DuraScan 700
  - SocketScan серии 800
  - SocketScan серии 700
  - Разработчики
  - Предпродажа
  - Серии 7
- SocketCare
  - Проверка гарантии

Телефонная розетка — определение телефонной розетки в The Free Dictionary

Устройства выглядят как автоответчики и подключаются к основной телефонной розетке, а домашний телефон подключается к устройству TrueCall.Заряд пронесся по металлическим кабелям в дом, сдувая штукатурку со стен и поджигая телефонную розетку. Это оборудование состоит из блока, в котором используются датчики, и системы сигнализации, которая подключается к телефонной розетке. беспроводной USB-телефон, который работает со Skype через USB-порт компьютера, а также подключается к обычной телефонной розетке. Для этого требуется широкополосное подключение к Интернету. Зайцы типа Джеймса Бонда были запущены, когда Кун Якуб обнаружила подозрительное устройство, спрятанное в телефонной розетке в ее доме в Королевской пустоши.По заявлению компании, Dynamode VoIP TalkBox — это небольшое устройство с автономным питанием, которое подключается к любой существующей домашней или офисной телефонной розетке и к USB-порту ПК, позволяя пользователям автоматически совершать и принимать звонки Skype через свой существующий телефон. Это будет интуитивный подход, основанный в основном на том, смогу ли я найти пустую телефонную розетку для своего компьютера и связаться с Betfair, и подойдет ли ко мне Мартин Пайп и шепчет: «Забудьте о Medison, X — это потрясающая уверенность.Вставьте прилагаемую штуковину с «микрофильтром» в каждую телефонную розетку, подключите модем и подключите его к компьютеру. Когда они вошли в ее дом, они вырвали телефонную розетку, чтобы она не могла позвать на помощь, и побежали наверх .Базовая станция подключается к телефонной розетке, которая обеспечивает подключение к Интернету. Базовая станция подключается к телефонной розетке, которая обеспечивает подключение к Интернету. * Телефонные розетки и розетки (часть, которая подключается к стене и настенное соединение ) варьируется от страны к стране, поэтому вам может понадобиться переходник для подключения модема к телефонной розетке.Пока что в своих путешествиях я нашел шесть разных типов телефонных розеток.

Телефонная розетка — Голландский перевод — Linguee

Вытяните модемный кабель из t h e телефонная розетка a f te r вы завершили сеанс доступа в Интернет или режим факса и снова подсоедините телефонный кабель. hydro2control.com	Trek de modemstekker uit uw telefoonaansluiting, as u uw internetsessie of de faxtoepassing beëindigd heeft, en sluit de telefoonkabel weer aan. hydro2control.com
Убедитесь, что он подключен к розетке и t h e телефонной розетке . media.olivetti.com	Контроллер het faxtoestel перешел на het stopcontact en op de telefoonlijn is aangesloten. media.olivetti.com
Дополнительный телефон, подключенный к устройству на a телефонная розетка i s n не считается добавочным номером. media.olivetti.com	Een extra phone die samen встретил het toestel aan een telefoondoos aangesloten is, geldt niet als tweede aansluiting. media.olivetti.com
Для работы коммутатора факса устройство должно быть первым в серии, если несколько […] устройства подключаются к телефонной розетке sa m e . media.olivetti.com	Opdat de faxschakelaar zou functioneren, moet het toestel het eerste in de reeks zijn wanneer u […] meerdere к es tell en aan dezelfde tel efoon c onta ct doos aansluit. media.olivetti.com
1 Вставьте конец телефонной линии в разъемную розетку, а другой конец — в телефонную розетку wa l l . media.olivetti.com	1 Sluit het uiteinde van het telefoonsnoer aan op de connector van de terminal, en het andere uiteinde in de wandcontactdoos van de telefoonlijn. media.olivetti.com
Никогда не прикасайтесь к вилке питания, подключение к сети s o r телефонная розетка w i th мокрыми руками. support.en.belgacom.be	Raak nooit de voedingsstekker, het stopcontact of de telefoonstekk er aan me t natte handen. support.nl.belgacom.быть
Если у вас есть mult ip l e телефонные розетки f o r та же телефонная линия, устройство должно быть подключено к f ir s t телефонная розетка . media.olivetti.com	Hebt u meer dan é é n phone c on tactdoos voor dezelfde aansluiting dan moet het toestel aa n de eerste te le foon contactdoo […] worden aangesloten. media.olivetti.com
Присоедините штекер телефонного кабеля к вашему wa l l телефонной розетке . kortex-psi.fr	Sluit de mannelijke telefoonstekker van deze kabel aan op uw telefooncontactdoos. kortex-psi.fr
Подключите конец телефонной линии (1) к разъему на факсимильном аппарате (A), а другой конец — к wa l l телефонной розетке . triumph-adler.de	Steek de telefoonconnector (F) in de aansluiting (D), en steek het and uiteinde in de wandcontactdoos for de telefoonaansluiting. triumph-adler.de
Отключите факсимильный аппарат от электрической розетки и t h e телефонная розетка . media.olivetti.com	Het faxtoestel heeft een storing gedetecteerd tijdens d e ontvangst . media.olivetti.com
Телефонная розетка o u tl ets доступны в различных сериях выключателей Gira. gira.com	Telefooncontactdozen zijn er in de meest uiteenlopende Gira schakelaarprogramma’s. gira.com
В случае, если контакты «земля» и «тревога» находятся в положении […] используется на лет u r телефонная розетка , y ou должен только […] используйте двухжильный телефонный кабель. tiptel.de	Er wordt vanuit gegaan dat de […] aansluitingen v an de telefoon op he t middelste […] aansluitpaar van de telefoonkabel liggen, gebruikt […] uitsluitend een tweeaderige telefoonkabel. tiptel.de
Если базовый блок упадет в воду, не извлекайте его, пока не отключите шнур питания от сети и вилку телефонной линии от t h e телефонная розетка ; t he n вытащите его за отсоединенные кабели. oregonscientific.be	Поместите базовую станцию в горячую воду, нажмите на нее в NIET, чтобы получить воду, используя адаптер и стоп-контакт, и в телефонной трубке, чтобы получить доступ к телефону; Поход на базовую станцию даарна ан-де-лосгетроккен кабели с водой. oregonscientific.be
Подключите телефон к […] широкополосный модем от до a телефонная розетка . valueline.bandridge.nl	Слуит u w телефон e n модем диапазона […] на открытом телефоне. valueline.bandridge.nl
3) Вставьте четырехполюсный штекер в t h e телефонную розетку . support.en.belgacom.be	3) Sluit de 5-polige stekker aan op het telefoonstopcontact. support.nl.belgacom.be
Подключите конец телефонной линии (1) к […] разъем на факсимильном аппарате (A), а другой конец — в wa l l телефонную розетку . triumph-adler.com	Проверьте соединение через разъем (C) на разъеме bereikbaar te maken. triumph-adler.com
Подключите внешний автоответчик к sa m e телефонная розетка o r t o EXT.розетку вашего факсимильного аппарата (см. главу «Установка / Дополнительные устройства»). support.en.belgacom.be	Sluit het externe antwoordapparaat op het EXT.-aansluitpunt of op een serieel telefoonstopcontact aan (zie hoofdstuk Installeren / Andere apparatuur). support.nl.belgacom.be
Разница в том, что телефонная сумка должна быть вставлена в розетку на телефонную розетку . tassenmuseum.nl	Het Verschil — это телефонная трубка, которую можно использовать в любом слове в een telefoonaansluiting. tassenmuseum.nl
Не включайте устройство во влажных помещениях. Никогда не прикасайтесь к […] сетевой кабель, подключение к сети или t h e телефонная розетка w i th мокрыми руками. СМИ.Olivetti.com	Raak nooit de net- of telefoonkabel aan wanneer d e isolatie i s beschadigd. media.olivetti.com
К телефонной розетке sa m e можно подключить дополнительные устройства. M ak e Убедитесь, что факсимильный аппарат является первым устройством, подключенным к линии. поддержка.en.belgacom.be	У вас есть телекоммуникационная аппаратура на hetzelfde telefoonstopcontact aansluiten, dan dient u op de juiste volgorde van aansluiting te letten. support.nl.belgacom.be
Если ваш автоответчик принимает вызов, но ваш факсимильный аппарат не перестает звонить, попробуйте установить автоответчик с помощью последовательного соединения, например, подключив его к sa m e телефонной розетке o r t o разъем EXT вашего факсимильного аппарата (см. Главу «Установка / Дополнительные устройства»). support.en.belgacom.be	Als uw antwoordapparaat de oproep aanneemt, maar uw faxtoestel niet stopt met rinkelen, probeer dan het antwoordapparaat serieel te installeren door het bijvoorbeeld op het EXT.aansluitpunt van uw faxtoestel.com/seocontactopen.com support.nl.belgacom.be
4) Если это еще не сделано, вставьте четырехполюсный штекер в t h e телефонную розетку . support.en.belgacom.be	4) Также можно использовать 5-polige stekker aan op het telefoonstopcontact. support.nl.belgacom.be
Просто подключите его к a телефонной розетке o n t он общедоступной сети, или к частной телефонной станции или шлюзу и начните звонить. gigaset.com	U kunt he gewoon через een telefooncontactdoos aan het openbare telefoonnet koppelen из интерната-центра шлюза en onmiddellijk uw eerste telefoongesprek voeren. gigaset.com
Подключение к F ir s t Телефонная розетка media.olivetti.com	Aansluiting a an e er ste telefooncontactdoos media.olivetti.com
1 Инвертор со встроенным аналоговым модулем em 2 Телефонная розетка as-france.com	1 Omvormer met ingebouwd analoog modem 2 Telefooncontactdoos as-france.com
Достаточно подключений для офиса: до трех […] устройства могут быть подключены к Gi r a телефонной розеткой o u tl et TAE одновременно, например, […] телефон, факс […] аппарат и автоответчик. gira.com	Voldoende aansluitingen voor de werkkamer: Er kunnen maximaal drie […] apparaten tegelijkertijd […] op de G ira telefooncontactdoos TAE w orden aangesloten, b.v. d e телефон , факс en […] het antwoordapparaat. gira.com
К можно одновременно подключить до трех устройств. t h e телефонная розетка o u tl et TAE: e.грамм. телефон, факс и автоответчик. gira.com	Er kunnen maximaal drie apparaten tegelijkertijd op de telefooncontactdoos TAE worden aangesloten: b .v . telefoon, fa x en antwoordapparaat. gira.com
1. Отключить […] факсимильный аппарат от розетки и t h e телефонная розетка . СМИ.Olivetti.com	1. Koppel het faxtoestel van het stroomnet en telefoonnet af. media.olivetti.com
Вставьте один конец спирали […] кабель в t h e розетка o f t h e телефон h 905 набор 905 и […] другой конец в розетку, идентифицированную […] с трубкой на боковой стороне устройства. support.en.belgacom.be	Steek een stekker van het spiraalsnoer in de […] aansluitin g van de telefoonhoorn en de an dere stekker […] in de aansluiting van het apparaat […] гекенмеркт двери een telefoonhoorn. support.nl.belgacom.быть
Вы правильно установили базовый блок, и он вставлен в t h e телефон l i ne и основной p ow e розетка . oregonscientific.be	U hebt het basestation правильный geïnstalleerd, het zit in het stopcontact en de telefoonlijn is aangesloten. oregonscientific.be

phone socket — Перевод на испанский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Двойная телефонная розетка для выхода в Интернет.

На самом деле я даже не вижу там телефонной розетки .

Элегантно оформленные люксы с изысканной мебелью, настоящий уединенный уголок для умиротворения и отдыха, с кондиционером, спутниковым телевидением, телефонной розеткой и Wi-Fi доступом в Интернет, элегантными ванными комнатами с ванной и душем, розеткой для бритвы и феном.

Decoradas con muebles unas veces clásicos, y otras contemporáneos así como pinturas de época. Aire acondicionado, televisor con satélite, toma de teléfono y Acceso Internet Wi-Fi, cuartos de baño elegantes con bañera y ducha, toma navaja y secador de pelo.
Телефонная розетка во всех спальнях и гостиной.
Телефонная розетка в спальне и гостиной.
Описание 4/6 канальная розетка телефонная фарфор.
Примечание: видеофон не подключается к стандартной телефонной розетке .И по нему нельзя звонить в службу экстренной помощи.
Важное замечание: Видеотелефон, не связанный с телефоном, на уна , по телефону , традиционный и не пуедес хасер llamadas de Emergencia con él.
Телефон: телефонная розетка и линия в жилых домах (по договору с France Telecom).
Teléfono: toma telefónica y línea en las residence (suscripción de un contrato France Telecom).
кондиционер, прямой телефон, интернет телефонная розетка есть, минибар, фен, спутниковое телевидение (с SKY TV).
aire acondicionado, teléfono directo, toma telefónica для интернета, мини-бар, secador de pelo, спутниковое телевидение (с SKY TV).
В числе удобств двуспальная кровать, услуга «звонок-будильник», полностью оборудованная ванная комната, фен, телефон с прямым набором номера, телефонная розетка для доступа в Интернет на компьютере, телевизор со спутниковым / платным телевидением, а также чай и кофе. изготовление объектов.
Entre las comodidades de las mismas secluye cama doble, servicio de despertador, cuarto de baño complete, secador de pelo, teléfono de línea directa, enchufe de teléfono para conexión a Internet del PC, TV cafe / ya satélite тетера.
Выбор модема не критичен, хотя устройства с акустической связью могут быть более подвержены проблемам, чем те, которые подключаются непосредственно к телефонной розетке .
Тампоко определено с выбором модема, а также в аппаратах с акопламентозным акустическим искусственным интеллектом и проблемами, которые находятся в непосредственной близости от телефона и .
No related posts.

Как разобрать телефонную розетку

Виды телефонных розеток

Способы монтажа телефонной розетки

Подключение телефонной розетки RJ11

На что обратить внимание при подключении телефонной розетки

Как работать по схеме

Как самостоятельно подключить телефонную розетку?

Особенности и схема подключения

Необходимые инструменты и материалы

Пошаговая инструкция

Виды телефонных розеток

Как самостоятельно подключить розетку для телефона

Конструктивные особенности телефонной розетки

Старые и современные стандарты устройства

Схемы монтажа и способы подключения

Порядок подключения телефонной розетки

Проведение подготовительных работ

Зачистка концов жил

Подключение проводов розетки

Как подключить телефонную розетку?

Разновидности коннекторов

Пошаговая инструкция по монтажу

Схемы подключения

Полезные рекомендации

Как разобрать телефонную розетку

Подключение телефонных розеток старого типа РТШК-4

Розетки «евро»: RJ-12, RJ-11, RJ-14, RJ-25

Гнездо и вилка (папа и мама) разьёма RJ-11Стрелками показаны задействованные телефонной парой контакты

Ширина вилки RJ-11 (чем её обычно и отличают от вилок телефон-трубка) равна 10 мм

Монтаж вилок евроразъёмов RJ-11 и штеккеров телефон-трубка

✅ Как подсоединить телефон к розетке

Как установить и подключить телефонную розетку

Строение и система классификации

Основные стандарты

Схемы и способы подключения

Подготовительные работы

Пошаговая инструкция

Полезные советы

Как подключить телефонную розетку: схема подключения и правила установки

Конструктивные особенности телефонной розетки

Старые и современные стандарты устройств

Как подсоединить телефонную розетку к проводу: схема цветов провода

Монтаж телефонной розетки

Выбор провода

Виды телефонных розеток

Как самостоятельно подключить телефонную розетку?

Особенности и схема подключения

Необходимые инструменты и материалы

Пошаговая инструкция

Виды телефонных розеток

Советы

Как самостоятельно подключить розетку для телефона

Конструктивные особенности телефонной розетки

Старые и современные стандарты устройства

Схемы монтажа и способы подключения

Порядок подключения телефонной розетки

Проведение подготовительных работ

Зачистка концов жил

Подключение проводов розетки

Телефонная розетка: виды, как подключить?

Место установки и инструменты

Типы телефонных кабелей

Типы розеток

Legrand – телефонная розетка

Разъем RJ-11

Разъем RJ-45 (DATA)

Предмонтажные работы

Монтаж розетки

Подключение проводов

Основные рекомендации по установке

Тестирование

Как подключить радиотелефон Panasonic к телефонной линии: контакты розетка

Особенности и схема подключения

Пошаговая инструкция

Виды телефонных розеток

Советы

Конструктивные особенности телефонной розетки

Старые и современные стандарты устройств

Схемы монтажа и способы подключения

Порядок подключения телефонной розетки

Гнездо и вилка (папа и мама) разьёма RJ-11
Стрелками показаны задействованные телефонной парой контакты
