Устройство терморегулятора теплого пола: Принцип работы терморегулятора для теплого пола — Северный бастион

Содержание

как работает, виды регуляторов температуры, правильный выбор терморегулятора для теплых полов

Как говорят потребители, теплый пол без терморегулятора — «деньги на ветер». Этот вид обогрева жилья уже давно вошел в жизнь людей. Вначале это были водяные полы, которые требовали больших затрат не только финансовых, но и физических, и времени, так как их монтировали в стяжку. Сегодня рынок предлагает электрические маты и инфракрасные пленки, которые можно стелить непосредственно под напольное покрытие.

Терморегулятор для теплого пола – это «мозговой центр» системы, который следит за эффективностью ее работы и контролирует либо нагрев воздуха в помещении, либо самого пола, либо и за тем, и за другим.

Преимущество использования терморегулятора и его функции

Независимо от вида теплого пола, хотя он и является качественной альтернативой центральному или автономному водяному отоплению, стоит он недешево, да и электроэнергии «поглощает» немало. Именно поэтому не имеет смысла монтировать такое дорогое устройство без термостата вовсе или брать самый дешевый его аналог.

Регулятор температуры для теплого пола выполняет следующие функции:

Если его основой является датчик слежения за нагревом воздуха в помещении, то он включает/отключает устройство по мере его остывания. Главное преимущество подобного прибора в том, что он регулирует и поддерживает оптимальную температуру в доме. Если датчик терморегулятора теплого пола следит за уровнем нагрева его элементов, то отключение производится по мере их нагревания, а включение – при их остывании. При этом за микроклиматом в комнате регулятор не «наблюдает». Есть более дорогие аналоги, которые отслеживают и нагрев воздуха, и пола.
Во время отключения системы происходит экономия электроэнергии, что существенно снижает затраты на его эксплуатации. Если решать, какой терморегулятор выбрать для теплого пола, то лучше не скупиться и приобрести прибор со встроенным таймером. Это позволит устанавливать минимально допустимую температуру, когда домочадцев нет, или когда они спят, что еще больше сэкономит средств на отоплении.
Как правило, регулятор температуры следит за степенью нагрева элементов теплого пола и не допустит их перегорания. Это продлевает срок эксплуатации системы, и обеспечивает безопасность жилья и людей.
Существуют специальные многозональные терморегуляторы, которые могут контролировать работу теплых полов сразу в нескольких помещениях. Хотя подобные устройства стоят дороже, но все равно по цене выгоднее, чем платить за терморегулятор для теплого пола на 2 зоны или более по отдельности.

Большинство устройств подходят для всех систем напольного отопления, хотя можно приобрести, например, готовый комплект теплого пола под плитку с терморегулятором. Так же продаются комплекты под другие типы покрытий.

Это основные функции и их преимущества регуляторов температуры теплых полов. Как показала практика их использования, нет смысла оборудовать дорогое отопление, если оно не будет регулироваться и создавать экономию энергоресурсов при эксплуатации.

Как работает регулятор для теплого пола

Принцип действия регулятора температуры достаточно прост вне зависимости от того, отслеживает он температуру воздуха или степень нагрева пола:

Устройство состоит из датчика (рабочей части), который устанавливается между нагревательными элементами пола и дисплея, на котором фиксируются необходимые параметры.
Основой рабочей части прибора является биметаллическая пластина, которая реагирует на изменение температуры воздуха или пола и подает сигнал на дисплей.
После сравнения параметров реального нагрева и заданного, регулятор либо отключает теплый пол, когда первые выше, либо подключает к электросети, когда они ниже.

Вот как работает терморегулятор теплого пола. Этот процесс постоянно повторяется и именно он создает ту пресловутую экономию, которую ищут все владельцы теплых полов.

Почти все регуляторы температуры универсальны, поэтому если подобное устройство не входит в комплект теплого пола, совсем не обязательно искать прибор той же фирмы.

Типы терморегуляторов

На сегодняшний день выбор этих устройств ограничен всего несколькими видами, каждый из которых имеет свои преимущества и недостатки.

Механические устройства относятся к самым дешевым, но и функций у них «раз-два и обчелся». Как правило, они настраиваются исключительно на нагрев воздуха или элементов теплого пола и работают по принципу включения/отключения. Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.
Электронный терморегулятор для теплого пола выставляется по времени, а не только по уровню нагрева воздуха или пола. У него, как правило, удобный дисплей, который может быть как кнопочным, так и сенсорным, в зависимости от цены устройства. Наличие таймера позволяет полностью автоматизировать работу регулятора, настроив нужные параметры по времени суток или на неделю вперед. Хотя выбор терморегулятора для теплого пола электронного типа обойдется дороже механического аналога, экономии он принесет больше. Это связано с тем, что в нем есть функции «день/ночь», когда в ночное время задается температура, пониженная до оптимально комфортного уровня. То же делается и днем, когда жильцов в доме нет.
Программаторы – это самые дорогие регуляторы температуры, но и функций в них значительно больше. Они подходят для тех потребителей, кто любит не только комфорт, но и свободу, так как в них есть настройка Wi-Fi, позволяющая владельцам следить за работой теплых полов на расстоянии и при необходимости менять их.
К отдельной категории относятся двух или многозональные устройства, которые настраиваются на регулировку полов сразу в нескольких помещениях. Сбор информации у таких приборов осуществляется по специальному каналу, который не влияет на другие цифровые или электронные устройства в доме.

Лучший терморегулятор для теплого пола тот, что оснащен сразу двумя датчиками: нагрева пола и температуры воздуха. Он более совершенен, так как обладает очень большим количеством функций, надежен и долговечен.

Виды датчиков для термостатов

Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:

Отслеживание температуры пола.
Регулировка нагрева воздуха в помещении.

Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.

Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.

Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.

Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения. Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.

Монтаж и подключение устройства

По типу монтажа терморегуляторы бывают:

Накладные, которые не требуют дополнительных усилий и просто крепятся на стене.
Для врезных устройств нужно делать отверстие в стенке и устанавливать монтажную коробку.

Монтаж прибора осуществляется с соблюдением следующих шагов:

Устройство крепится на стене не менее чем в 80 см от пола, а его рабочая часть в полуметре от него между нагревательными элементами системы.
Если оно не накладное, то предварительно делается штроба под кабель и отверстие для монтажной коробки.
Провода электропитания подводятся к подготовленному отверстию с коробкой.
Кабель от датчика в полу через гофрированную трубу тянется по штробу к термостату.
Провода нужно соединить, опираясь на инструкцию к прибору.
Термостат помещается в монтажную коробку, и его наружная панель закрепляется на стене.

Схема подсоединения проводов, как правило, отображена на задней панели устройства, так что перепутать, куда крепится заземление, а куда кабель от датчика в полу будет сложно.

После проделанных действий нужно проверить терморегулятор и качество его контроля над работой теплого пола.

Подводя итоги, можно сказать, что если не подключать терморегулятор к системе теплого пола, то лучше не затевать ее установку вовсе. Именно он создает не только экономию ресурсов и приятный микроклимат, но и обеспечивает полную безопасность работы всей обогревательной системы. Выбирая, какой купить терморегулятор для теплого пола, черный, белый или цветной, следует опираться на технические параметры прибора, а не только на его внешний вид.

Датчики температуры пола для терморегуляторов системы «Теплый пол»

Датчики температуры являются неотъемлемой частью кабельных систем обогрева. Обычно, это так называемый терморезистор, с подключенным к нему проводом. Неспециалисты зачастую называют термостат (терморегулятор), который управляет теплым полом, датчиком. На самом деле датчик подключается к термостату и физически располагается в зоне обогрева. Для возможности замены, рекомендуется устанавливать датчик в гофрированной трубке. В этой заметке мы поговорим именно о таких датчиках, не затрагивая датчики воздуха, инфракрасные датчики и датчики влажности для кабельных системах обогрева.

Принцип работы выносных датчиков температуры теплого пола заключается в следующем. С увеличением температуры их сопротивление уменьшается. Это изменение сопротивления анализируется термостатом, результатом чего является включение нагрева теплого пола или его отключение.

Производители термостатов указывают для своих датчиков характеристику NTC (Negative Temperature Coefficient), которая характеризует обратную зависимость сопротивления от температуры. При этом сопротивление датчиков для термостатов разных фирм-производителей при одинаковой температуре зачастую разное. Характер изменения этого сопротивления при изменении температуры также может быть различным. Это означает, что датчики разных фирм обычно несовместимы друг с другом. Этот фактор необходимо учитывать, например, при замене термостата теплого пола, т.е. если вы заменили неисправный термостат на термостат другой фирмы, оставив старый датчик, существует высокая вероятность того, что система не будет работать адекватно или не будет работать вообще.

При проверке состояния самого датчика на целостность необходимо замерить его сопротивление тестером и температуру при которой производилось измерение. Эти величины нужно сравнить с параметрами, приводимыми в паспорте на термостат (датчик). Параметры некоторых датчиков приведены в таблицах ниже. Иногда значение сопротивления датчика указывается на корпусе термостата. Подробней о том, как проверить исправность датчика можно узнать в статье Как проверить теплый пол: измерение сопротивления датчика температуры.

Дополнительно отметим, что нам приходилось неоднократно сталкиваться и со случаями, когда сопротивление датчика соответствовало паспортным значениям, однако, заведомо исправный термостат не работал, или работал неадекватно. Это было связано c неработоспособностью датчика при повышении температуры.

В настоящее время есть ряд термостатов нового поколения различных фирм, которые позволяют термостатам работать с различными типами датчиков. К таким моделям можно отнести OCD5-1999 (OJ Electronics, Дания), программируемый термостат с WiFi terneo sx, программируемый терморегулятор terneo pro. Нужно только выставить в настройках термостата правильное значение сопротивления. А в этом вам помогут таблицы ниже.

Характеристики датчика температуры ETF-144/99 (термостаты OJ Electronics)

Данный датчик, пожалуй, наиболее популярен и универсален, т.к. подходит для всех комнатных моделей терморегуляторов OJ Electronics (Дания) и некоторых моделей Thermo, Energy, Elektra, Nexans, сделанных на базе термостатов OJ Electronics.

Температура, °C	Сопротивление, кОм
-10	64,0
0	38,0
10	23,3
20	14,8
30	9,7

Характеристики датчика температуры NTC15K арт. 15992125 (термостаты DEVI)

Температура, °C	Сопротивление, кОм
0	42,0
20	18,0
25	15,0
50	6,0

Характеристики датчика температуры Eberle арт. 193720 (термостаты Eberle)

Температура, °C	Сопротивление, кОм
5	85,3
10	66,8
15	52,3
20	41,3
25	33,0
30	26,3
35	21,1
40	17,1

Характеристики датчика температуры ENSTO (термостаты ENSTO)

Температура, °C	Сопротивление, кОм
5	121
10	94
20	59
25	47
30	38
40	25
50	17
60	11

Характеристики датчика температуры AEG (термостаты AEG, Германия)

Температура, °C	Сопротивление, кОм
10	66,8
20	41,3
25	33,0
30	26,3
40	17,0
50	11,3

Характеристики датчика температуры E 85 816 71 (термостаты Ebeco, Швеция)

Температура, °C	Сопротивление, кОм
10	19,9
15	15,7
20	12,5
25	10,0
30	8,0

Упрощенная сводная таблица

Марка или модель термостата	Температура, °C	Сопротивление, кОм	Доступные аналоги
ABB (Германия)	25	10,0	R10 (DS Electronics)
ADAX (Норвегия)	22	24,0	—
Exolute (Bitcino, Франция)	25	100,0	—
Датчик SF 4х15 для моделей 540, 540S, 540r, 540 ps, UTH 620 (Caleo, Ю. Корея)	25	5,0	—
F190 021, F193 720 (Ceilhit, Германия)	30	26,0	—
Easy Control (EasyHeat, США)	23	11,0	—
Ebeco EB-Therm 55 и др. (Ebeco, Швеция)	25	10,0	R10 (DS Electronics)
Energy TK 01-04, TK 07-08	23	10,0	R10 (DS Electronics)
ETB/ETT-16 Electrolux (Швеция)	25	10,0	R10 (DS Electronics)
FEDE (Испания)	25	100	—
FRe 525 22,… (Eberle)	25	33	—
ETL-308B, NLC-527 H, SpyHeat и др. (Элтек Электроникс, Россия)	25	10,0	R10 (DS Electronics)
Glossa (Schneider Electric, Германия)	25	10,0	R10 (DS Electronics)

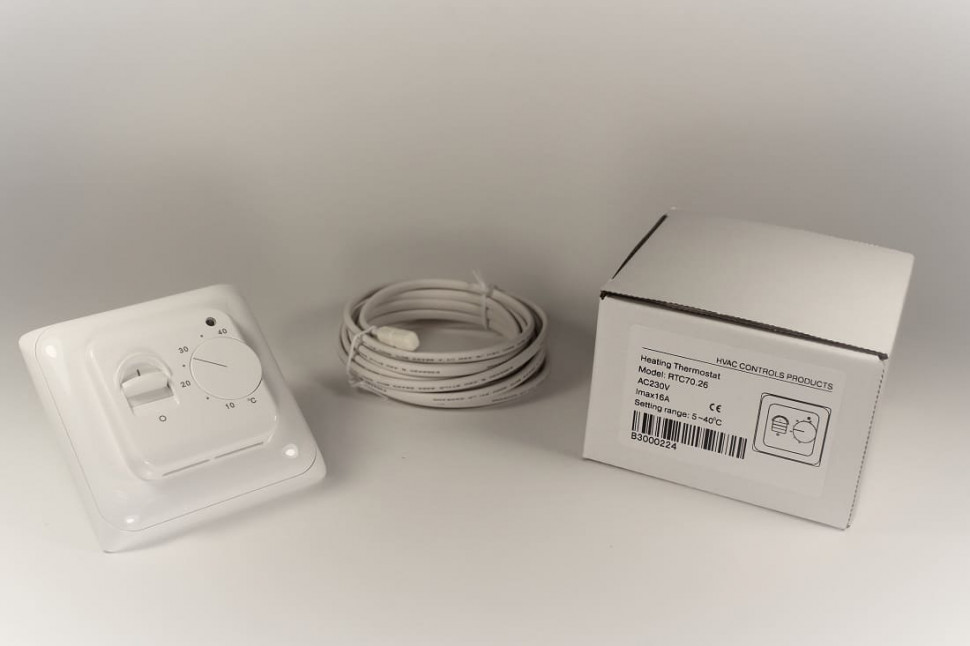

RTC70.26 и др. (Menred, Китай)	30	8,3	—
O** (OJ Electromics, Дания)	30	9,7	—
Raychem NRG-Temp	25?	10,0	R10 (DS Electronics)
TI 200, TI 900, TI 950 (Thermo, Швеция)	25	12.0	144-99T (OJ Electronics) и 144-99 (OJ Electronics)
TP (Национальный комфорт, Россия), I-Warm, Специальные системы и технологии, Roomstat	25	6,8	—
Legrand (Франция)*	25	2,0	—
MGU0.502 и др. (Unica, Германия)	25	10,0	R10 (DS Electronics)
MST-1, MST-2, PST и др. (Grand Mayer, Голландия/Китай)	25	10,0	R10 (DS Electronics)
Nobo (Норвегия)	25	12.0	144-99T (OJ Electronics) и 144-99 (OJ Electronics)

*Информация любезно предоставлена нашим коллегой Юрием Антоновым.

Для вашего удобства мы собирали данные по датчикам температуры в течение многих лет и будем рады, если информация вам пригодится. В то же время любая перепечатка наших материалов на других сайтах разрешается только при условии одновременного размещения ссылок на исходный материал и наш магазин теплых полов. Спасибо за понимание!

Будем признательны за пополнение нашей базы характеристик датчиков. Если у вас есть, чем поделиться, пишите нам через форму на сайте или в комментариях к этой статье.

Терморегулятор для теплого пола — как подключить (схема, видео)

Терморегулятором для теплого пола называется прибор автоматического контроля, применение которого позволяет поддерживать температуру в помещении на уровне значений, заданных потребителем.

Применение терморегуляторов в настоящее время возможно только в комплекте с электрическим теплым полом.

Принцип работы терморегулятора

Для работы любого терморегулятора необходимо два основных элемента: датчика температуры и термостата. При значении температуры ниже требуемой величины электрическая цепь устройства замкнута. В это время происходит нагрев теплого пола. При достижении заданной температуры термостат срабатывает, электрическая цепь размыкается, нагрев теплого пола прекращается.

Датчик температуры может быть установлен непосредственно на поверхности пола и подавать информацию о степени нагрева именно поверхности пола. Такой способ установки датчика актуален для вспомогательных систем обогрева, работающих вместе с радиаторами водяного отопления или другими приборами отопления.

Как работает датчик температуры?

В том случае, если теплый пол используется как основной источник тепла, температурный датчик целесообразно устанавливать в помещении на уровне одного метра от поверхности пола и измерять температуру воздуха в доме.

В некоторых терморегуляторах могут идти в комплекте одновременно два датчика температуры: один для пола, другой для измерения температуры воздуха, однако прибор может работать, отвечая на показания лишь одного из них. Чему отдать предпочтение, и по какому датчику управлять нагревом теплого пола, придется определить потребителю при настройке терморегулятора.

Так, к примеру, для теплого пола с синтетическим напольным покрытием важно не допускать его перегрева. В этом случае наиболее актуальным будет контроль над температурой нагрева именно поверхности пола.

В помещении с керамическим напольным покрытием температура поверхности пола может быть любой, а для создания комфортных условий лучше поддерживать на заданном уровне температуру воздуха в доме.

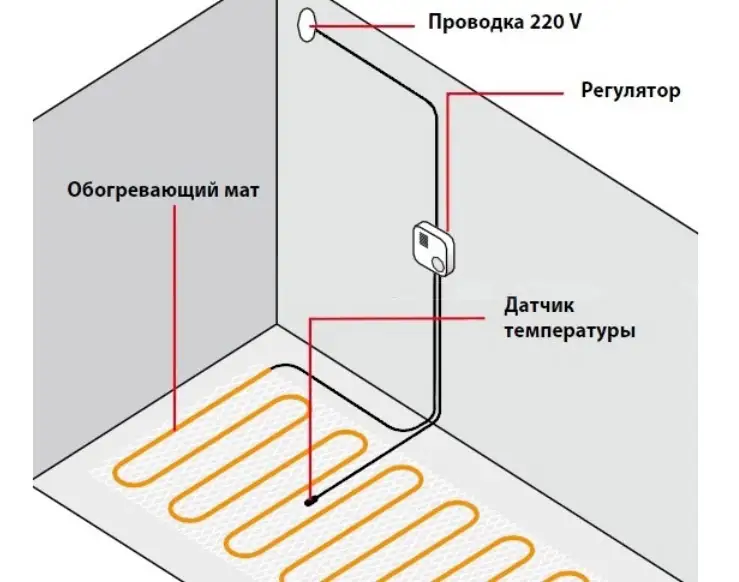

Как подключить теплый пол к терморегулятору

Сигнал от температурного датчика к терморегулятору поступает по кабелю, монтаж которого обычно осуществляется скрытно, в поверхность стены. Сам терморегулятор монтируется на поверхности стены на расстоянии от поверхности пола не менее одного метра и не более 1,5 метра. Место установки прибора может быть любым, главное, чтобы он находился вне влажных помещений, а доступ к нему был удобным для владельцев дома.

Следует отметить, что производители терморегуляторов стараются предложить потребителям устройства, дополняющие интерьер, поэтому прибор можно подобрать по цвету корпуса, выбрав устройство с монтажом в поверхность стены или с наружной (накладной) установкой. К слову, дизайн терморегулятора на его технических характеристиках и эксплуатационных свойствах никак не сказывается, чего не скажешь о принципе действия терморегулятора теплого пола.

Классификация терморегуляторов теплого пола по принципу действия

В зависимости от принципа действия терморегуляторы могут быть:

Электромеханическими – температура задается примерно, с помощью поворотной рукоятки. Эти приборы стоят недорого, просты в эксплуатации и надежны. Однако с их помощью нельзя поддерживать точное значение температуры, а также задавать и поддерживать различные режимы эксплуатации. Как правило, побуждением к изменению режима работы пола является личное ощущение: жарко, холодно или комфортно.
Электронными – температура задается на табло и поддерживается на выбранном уровне. Возможности электронного терморегулятора шире, чем электромеханического устройства. С его помощью можно выбирать время включения прибора, например, обеспечив нагрев теплого пола к заданному часу, а также устанавливать продолжительность работы.
Цифровые терморегуляторы – современные приборы автоматического контроля, имеющие функции отложенного старта, позволяющие поддерживать точное значение заданной температуры, обеспечивать различные режимы работы, меняя их как в течение суток, так и в течение недели.

Обзор популярных моделей терморегуляторов для пола

Терморегуляторы теплого пола выпускают многие производители, но особым спросом у российских потребителей пользуется продукция компании THERMO (Швеция), и это не случайно, ведь специалисты из Швеции продумали все вплоть до мелочей и предложили покупателям встраиваемые панели четырех различных цветовых решений.

С их помощью можно поддерживать температуру пола в диапазоне от +5 до +40С, использовать которые можно для управления работой теплого пола с любым видом напольного покрытия.

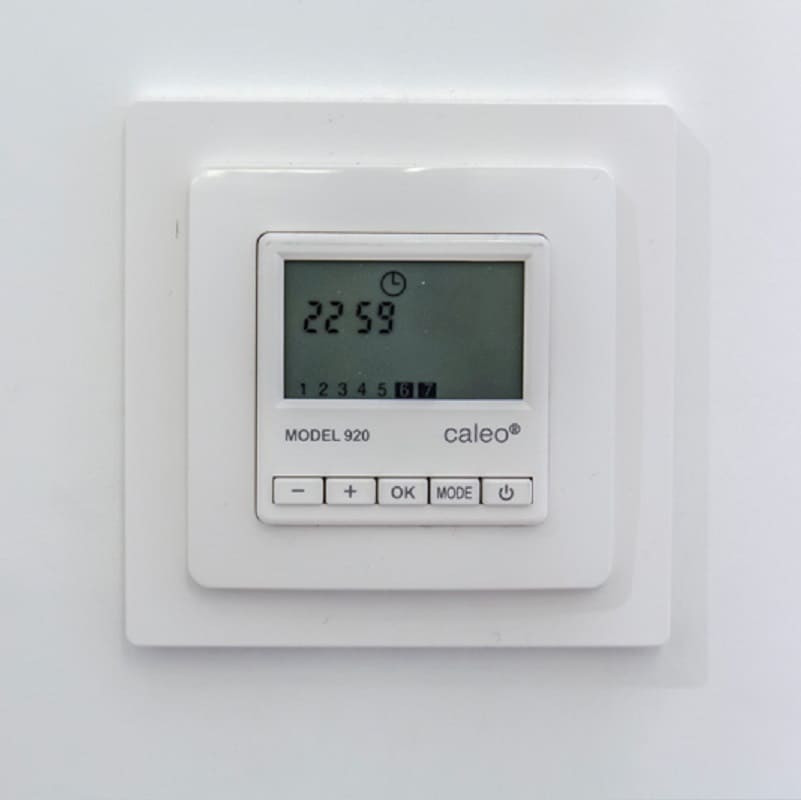

Не менее интересны терморегуляторы теплого пола торговой марки CALEO (Южная Корея), применение которых позволяет выбирать и поддерживать до пяти различных температурных режимов.

Разумеется, за высокое качество платить придется дорого. Хотите сэкономить, купите китайские аналоги: стоят они дешевле, а работают ничуть не хуже.

Терморегулятор для теплого пола

Выбор и покупка полов с подогревом – задача ответственная. Чаще всего клиенты обращают максимальное внимание на тип оборудования, его мощность и качество теплоотдачи, напрочь забывая о столь важном аспекте, как управление системой. Между тем, терморегуляторные устройства (термостаты) играют одну из самых важных ролей в работе греющего оборудования и дают возможность существенно снизить потребление электрической энергии (а следовательно, и сэкономить на коммунальных платежах). Помимо этого, использование терморегулятора значительно упрощает процесс управления теплым полом, делая его легким и комфортным.

Каждый потребитель, хотя бы раз в жизни сталкивавшийся с покупкой теплых полов, безусловно в курсе, что системы отопления всегда продаются готовым комплектом. Обычно в него включены греющая секция (мат определенной длины или нагревательный кабель) и все необходимые для корректного монтажа детали – гофра-трубка, в которую чуть позже будет вставлен выносной датчик, фиксирующий температуру пола. Если в системе главным обогревательным элементом является кабель, в набор вкладывается прочная и крепкая монтажная лента. Кроме того, оборудование обязательно снабжается гарантийным талоном и развернутой инструкцией, содержащей рекомендации по монтажу и советы по эксплуатации.

Как правило, терморегуляторное устройство в базовый комплект теплого пола не входит. Это обусловлено тем, что современные производители изготовляют огромное количество моделей, существенно отличающихся друг от друга по таким параметрам, как дизайн, опциональные возможности и цена. Однако, несмотря на широкую ассортиментную линейку, ни менеджеры-консультанты, ни клиенты серьезного внимания этим изделиям не уделяют. Нередко на терморегуляторах пытаются банально сэкономить и сознательно выбирают самые простые, непритязательные модули с минимумом функций.

Как выбрать терморегулятор

Что необходимо знать потребителю при выборе устройства, контролирующего управление теплым полом?

Главная функция любого терморегулятора – включение и выключение нагревательного кабеля. Кроме того, эти небольшие, но очень полезные устройства фиксируют информацию, получаемую с датчиков воздуха и температуры в помещении, а на ее основе обеспечивают поддержание комфортного уровня прогрева пола по всей поверхности.

Вследствие того, что полы с подогревом всегда находятся непосредственно под напольным покрытием и остаются незаметными для глаза, единственным элементом оборудования, видимым в интерьере, оказывается терморегулятор. Именно по этой причине привлекательность и дизайн являются основными параметрами, определяющими окончательный выбор модели.

Дизайн терморегулятора

Если при выборе терморегулятора основным критерием является внешний вид, стоит обратить внимание на электронные модели с крупным жидкокристаллическим сенсорным дисплеем. В отличии от непрезентабельных электромеханических аналогов, они обладают стильным дизайном, эффектно смотрятся в интерьере и придают помещению солидность и статусность.

Экономия электроэнергии терморегулятором

Установив терморегулятор, можно сэкономить большой объем электрической энергии, расходуемой отопительными системами. В зависимости от типа оборудования и условий эксплуатации экономия может составить от 50% до 90% от номинального потребления. Самый большой показатель гарантируют многофункциональные и дорогостоящие устройства, способные качественно оптимизировать работу теплых полов.

Наиболее точными и, разумеется, экономными, являются современные и навороченные программируемые терморегуляторы, второе место занимают практичные электронные модели, а последними в топ-рейтинге являются простые электромеханические изделия. Исходя из этой информации, можно совершенно точно сказать, что покупка дорогого термостата на 100% оправдает себя за счет экономного расхода электрики. Причем случится это не в каком-то далеком будущем, а буквально через несколько месяцев после начала эксплуатации греющего оборудования.

Терморегулятор программируемый

Каждый владелец теплых полов мечтает о том, чтобы управлять системой было легко и удобно. В полной мере это обеспечивают программируемые терморегуляторы. Только они позволяют от начала и до конца автоматизировать процесс управления и делают его простым и комфортным. Пользователю достаточно просто задать подходящую программу и устройство будет совершенно самостоятельно контролировать работу системы, переключаясь между температурными режимами «эконом» и «комфорт» в рамках семидневного цикла.

К выбору модели терморегулятора нужно подойти внимательно и учесть не только тип напольного покрытия, но и условия, в которых будет эксплуатироваться теплый пол. Применение в качестве основного греющего элемента электрического кабеля предусматривает обязательное наличие прочной и крепкой бетонно-цементной стяжки, которая делает всю систему более инерционной. Прогреть такой пол до требуемой температуры к четко определенному времени помогает удобная опция «ранний старт», наличествующая у основной массы программируемых терморегуляторов.

Термодатчик

Низкотеплопроводные напольные покрытия подвергают отопительное оборудование существенной нагрузке и значительно повышают риски, связанные с перегревом кабеля. В этом случае разработчики теплых полов рекомендуют приобретать терморегулятор не с одним, а с двумя практичными термодатчиками. Внешний датчик температуры пола сыграет роль ограничителя предельно допустимой температуры поверхности пола, а внутренний (встроенный) датчик температуры воздуха гармонично отрегулирует уровень прогрева комнаты.

Терморегуляторное устройство, снабженное двумя датчиками, просто необходимо там, где теплые полы используются в качестве основного источника обогрева, поскольку температура воздуха непосредственно в помещении выступает в этом варианте основным определяющим критерием для работы всей системы.

Кроме изделий, снабженных только одной из вышеуказанных функций, современный рынок теплового оборудования предлагает клиентам практичные и стильные модели Thermoreg Ti 950, которые сочетают в себе лучшие возможности терморегуляторов.

Во всех системах теплый пол использование терморегуляторов предусмотрено изначально. Без этих небольших устройств управление греющим оборудованием было бы просто невозможным. Даже такие простые операции, как выключение системы или изменение текущей температуры на поверхности пола, потребовали бы полного отключения оборудования от электрической сети. Любой потребитель согласится, что это более, чем неудобно и крайне проблематично. Терморегулятор помогает избежать всех этих сложностей и способствует рациональному расходу электроэнергии, а следовательно, и уменьшению размеров коммунальных платежей.

Понравилась статья? Поделитесь с друзьями!

Регуляторы для тёплых полов Devireg

Видео

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Простое программирование температуры пола

Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.

Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.

Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:

поддержание одинаковой температуры на полу и днем и ночью в любой день недели
автоматическое понижение температуры пола днем и ночью
автоматическое понижение температуры пола только ночью
автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.

Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.

Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:

работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
работа тёплого пола без датчика пола по одному датчику воздуха.

В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).

Правильная установка терморегулятора в розетку

Чтобы приобретенный контроллер хорошо выполнял возложенные на него обязанности, следует правильно его установить, учитывая особенности конкретного помещения

Также важно задать нужный температурный режим, и тогда он сможет контролировать работу бытовых обогревателей, делая ее максимально эффективной.

Нельзя подключать к розеточному терморегулятору обогревательные устройства, мощностью более, чем у самого контролера. Это приведет к поломке

Для правильного восприятия датчиком термостата температурного режима помещения желательно установить его на высоте 1,2 – 1,5 м от уровня пола. Очень хорошо, если в нужной комнате имеется розетка, расположенная на таком уровне.

В противном случае можно использовать розеточный терморегулятор с выносным датчиком на длинном кабеле – 1,5-2 м. Такой датчик можно расположить в месте, удобном для измерения средней температуры воздуха в комнате.

Не стоит размещать датчик над радиатором отопления или рядом с ним, у окна или на подоконнике – это помешает получить правильные данные о температурном режиме.

Устанавливать устройство нужно только в . Бытовые обогреватели, подключаемые через терморегулятор, должны быть исправными. Важно, чтобы их мощность соответствовала нагрузке, которую способна выдержать конкретная модель контроллера.

Включив терморегулятор в розетку, нужно выполнить настройки, в соответствии с которыми ему предстоит включать и выключать бытовой обогреватель. В зависимости от приобретенной модели сами настройки и их количество может существенно отличаться.

Полезно перед началом использования устройства ознакомится с инструкцией, чтобы не возникло вопросов по его настройке

С каждым прибором обязательно в комплекте идет подробная инструкция. В ней хорошо описывается процесс внесения настроек в память устройства, его технические характеристики, возможные режимы работы, а также правила безопасной эксплуатации.

Экономия средств

Изучая, как правильно выбрать систему отопления, как подключить теплый пол к терморегулятору и прочие вопросы, хозяева дома оценивают эффективность и экономичность каждого прибора. Представленный обогреватель не только позволяет создать более комфортный обогрев, но и (при правильном монтаже) снизить затраты на коммунальные услуги.

Если сравнить, например, конвектор и электрический теплый пол мощностью 2 кВт, станет понятно, что потребление энергии меньше у проводной системы. Конвектор сначала нагреет воздух вверху помещения. Чтобы людям, находящимся в комнате, стало комфортно, представленный прибор должен работать дольше.

Теплый пол (это относится и к водяной системе) сначала прогреет слой воздуха у основания комнаты. На высоте роста взрослого человека требуемая температура установится быстрее. Поэтому проводная система, смонтированная под кафелем или ламинатом, потребит меньше электроэнергии за время достижения требуемой температуры нагрева.

Поддержание постоянной температуры пола

Механические регуляторы для внутренней проводки (для скрытого монтажа в квартирах, когда проводка скрыта в стене под штукатуркой). Модели различаются по количеству и характеру температурных датчиков пола.

Все механические терморегуляторы работают примерно по одному принципу: поддержание постоянной теплой температуры на полу. Включается и выключается тёплый пол при помощи кнопки, а температура пола регулируется колесиком.

Температурный датчик у терморегулятора :

располагается в полу (это выносной датчик),
температурный датчик в регуляторе встроен внутрь корпуса и реагирует он на изменение температуры воздуха (а не пола),
имеет два термодатчика — выносной датчик пола и встроенный датчики воздуха, соответственно работает регулятор от комбинации этих двух термодатчиков.

Дополнительная функция у терморегуляторов — контроль термодатчика, зеленый светодиод зеленого цвета в момент, когда нагрев тёплого пола не осуществляется сигнализирует о том, что все в порядке.

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
Терморегулятор для теплого пола
Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.
Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
- Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
- Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.

Как настроить терморегулятор теплого пола

Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив

В случае с инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Классификация терморегуляторов

Регуляторы, используемые в отоплении, могут быть:

электронными;
механическими;
электромеханическими.

У каждого варианта есть свои сильные и слабые стороны, рассмотрим их более детально.

Электронные приборы

В таком случае регулятор состоит из трех основных частей:

термодатчика;
микропроцессора;
ключа.

Термодатчик необходим для измерения температуры воздуха, процессор получает и преобразует сигнал, а ключ создает коммуникацию контроля. К преимуществам электронных моделей можно отнести:

высокую точность;
простоту настроек и управления системами отопления.

Они используются не только для контроля системы отопления или регулировки работы кондиционеров, но и в другом оборудовании, предназначенном для создания комфортного микроклимата. Что характерно, их можно даже вмонтировать в систему «умного дома»

Механические приборы

Регулятор температуры отопления подобного вида состоит из:

термической головки;
клапана.

Обе детали слаженно функционируют, посторонняя энергия при этом не используется. В свою очередь, головка включает в себя:

привод;
газовый либо жидкостный элемент;
и, наконец, регулятор.

Схема его работы предельно проста: посредством ручного управления небольшое колесо с температурой выставляют на требуемый уровень. Характерно, что вместо такого колесика может быть использована и клавиша выключения/включения, но в любом случае управление приборов осуществляется вручную.

Приборы электромеханического типа

Они по праву считаются наиболее простыми регуляторами температуры. Их основной конструктивный элемент – реле – может быть нескольких типов, но в отоплении применяется тот из них, в котором при нагревании происходит расширение некоторых элементов.

Может использоваться в водонагревателях и масляных радиаторах, в которых реле имеет форму цилиндра, наполненного чувствительным веществом. Сама трубка размещается в небольшой емкости с нагревающейся водой.

Хотите узнать какой радиатор отопления лучше ?

Ранее мы сравнивали различные виды радиаторов отопления между собой, что из этого получилось

Схема подключения терморегулятора теплого пола самостоятельная установка

Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.

Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.

Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.

Схема монтажа терморегулятора теплого пола

Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.

В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.

Сервоприводы водяного пола

Автоматическое регулирование температуры теплого водяного пола невозможно без наличия сервоприводов. Это небольшие электро-термические устройства, которые открывают/закрывают подачу теплоносителя. Называют их еще сервомоторы, а официальное название звучит так «сервопривод электротермический». В принципе те же устройства можно поставить и на радиаторы, но так поступают нечасто.

Так сервоприводы выглядят «вживую» на коллекторе

Как работают сервоприводы? Основной рабочий элемент — сильфон. Это небольшой герметичный и эластичный цилиндр, который заполнен веществом, объем которого сильно зависит от температуры. Вокруг сильфона находится электрический нагревательный элемент. При поступлении команды с термостата, на нагревательном элементе появляется питание. Он включается в работу, вещество внутри сильфона разогревается и начинает расширяться. Увеличенный в размерах цилиндр давит на расположенный ниже шток. А он в свою очередь перекрывает поток теплоносителя. Как видите, никаких моторов и шестеренок, только электричество и тепловая энергия. Потому и называют их термоэлектрическими.

Сервопривод — внешний вид и внутреннее строение

Немного о разновидностях. Бывают сервоприводы нормально закрытые и нормально открытые. Эти названия показывают, в каком положении находится клапан при отсутствии питания: первый в обычном положении открыт, а при появлении сигнала закрывается, второй, соответственно, в обычном состоянии закрыт, а при наличии сигнала открывается.

Какой из них лучше использовать? Для нашей страны лучше отдавать предпочтение нормально открытым сервомоторам. И вот почему: если он выйдет из строя теплоноситель продолжит циркулировать и пол не заморозится (хотя нужны длительные и низкие температуры чтобы трубы в стяжке замерзли).

Бывают еще устройства, работающие от переменного тока 220 В, или от постоянного 24 В. Для подачи напряжения 24 В потребуется установить инвертор.

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения). Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра). При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Какими бывают терморегуляторы

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Facebook

Twitter

Вконтакте

Одноклассники

как проверить, установить и подключить

Датчик теплого пола — это пластина или стержень, тело которого спаяно из двух металлов. Отличительным свойством таких биметаллических проводников является их уникальные способности — одни вырабатывают электрические сигналы, величина которых зависит от температуры среды, в которую помещены проводники; другие в разных температурных условиях способны принимать определенную форму.

Особенности биметаллов используются промышленностью для создания различных терморегуляторов — устройств, которые позволяют автоматизировать работу электронагревательных систем.

Особенности и преимущества использования

Принцип работы каждого из этих устройств положен в основу создания терморегуляторов — механизмов, которые включают и отключают электрическую цепь в зависимости от состояния датчика.

В системах нагревающих полы до заданной температуры, используются датчики, которые различают по многим параметрам. Но наибольшее отличие между ними состоит в принципе работы.

Первый вид приборов — это электромеханические выключатели, которые замыкают и размыкают контакты цепи физически. Их рабочий элемент — биметаллическая изогнутая пластина, кривизна которой зависит от температуры. При отключенной цепи пластина изгибается до тех пор, пока не прикоснется к противоположному контакту. При нагревании проводник выпрямляется и соединение прерывается.

Достоинства терморегулятора, в котором используется электромеханический температурный датчик — простота, надежность и доступная стоимость. Такой прибор несложно заменить или починить собственными руками. Кроме того, электромеханические датчики универсальны — они мало зависят от модели обогревательного контура.

Недостаток такого прибора — регулировку необходимо осуществлять вручную. Система не способна реагировать на температуру окружающей среды.

Датчик температуры для теплого пола второго типа использует элемент, способный вырабатывать электрический сигнал. Мощность сигнала зависит от температуры среды, в которую помещен биметаллический стержень. Импульс направляется в электронный блок терморегулятора, который регулирует подачу электроэнергии.

Терморегулятор оборудован сенсорной системой управления, его интерфейс содержит цифровой экран, на который выводится информация о параметрах работы. Датчики этого типа дают возможность задавать точные значения температуры, а поддержание необходимого уровня блок выполняет самостоятельно.

Наиболее сложные терморегуляторы — программируемые. Этот класс устройств обеспечивает расширенные возможности управления температурным режимом дома: с их помощью можно задавать климатические параметры — с экрана компьютера или смартфона, менять их на расстоянии с помощью беспроводной связи, программировать режим работы в зависимости от присутствия людей в доме и прочего.

Достоинства разных терморегулирующих систем проявляются в различных условиях. Использование устройств с электромеханическим принципом действия оправдано в обособленных помещениях, в которых человек находится короткое время, но посещает их регулярно, например – ванная комната или кухня. Программаторы лучше размещать в жилых помещениях – спальнях и гостиных.

Виды и типы устройств с датчиками

h3_2

Терморегуляторы электромеханического типа часто бывают накладными — они могут быть встроены в электрические распределительные щитки. Достоинство этой схемы проявляется в том, что приборы могут быть легко подключены к устройствам защитного отключения.

Датчик для теплого пола может монтироваться непосредственно в цепи обогрева — в составе водяного или электрокабельного контура. Температурный датчик — устройство небольшого размера, оснащенное кабелем для передачи электрического сигнала — может быть выносным и стационарным. Выносное устройство просто помещают между нагревающими проводами.

Монтаж прибора в бетонную стяжку выполняется с использованием дополнительных защитных чехлов из отрезка гофрированной трубы. Размещать устройство нужно таким образом, чтобы обеспечить к нему доступ. Если нагревательный контур для пола пленочного типа, датчик помещают в более жесткий корпус из металлопластика. В этом случае рациональным решением при монтаже будет штробирование стены и полов.

При выборе систем управляющих механизмами обогрева помещений, часто ориентируются на устройства, контролирующие температуру атмосферного воздуха. Они позволяю создать стабильный микроклимат в квартире и поддерживать его на заданном уровне без участия человека. Терморегуляторы такого типа могут работать с несколькими датчиками, установленными в разных помещениях.

Чтобы терморегуляция была эффективной, располагать температурный датчик необходимо на оптимальной высоте вдали от отопительных приборов и устройств, излучающих тепло. По возможности, прибор должен быть закрыт от солнечных лучей и защищен от сквозняков.

Минусы использования атмосферных датчиков:

Подобный способ регулирования является нерациональным, если полы накрыты линолеумом или паркетом — материалами, которые не должны подвергаться значительному тепловому воздействию.
Теплообмен в помещении должен быть полностью сбалансирован, иначе нагревательные элементы будут работать в режиме запаздывания, например, внезапное попадание в комнату холодной воздушной массы приведет к перегрузке уже разогретого контура.

Установка температурных датчиков

Установка датчика теплого пола выполняется с учетом правил безопасности. Несанкционированный доступ к нему нужно ограничить, в первую очередь, для маленьких детей. Рекомендуемая высота установки — 1,7 м. Производитель поставляет терморегуляторы, которые предназначены для скрытой и открытой проводки. Приборы первого типа при установке необходимо заглубить в стену.

Порядок действий:

В стеновой перегородке делают полуотверстие: его глубина должна быть достаточной для установки монтажной коробки;
От выемки вниз и в стяжке полов пробивается канал (штроба) для прокладки кабелей и сигнальных проводов;
От посадочного места вверх и до распределительного щита пробивается канал для входных проводов.
Сигнальные провода и силовой кабель упаковывают в пластмассовый защитный шланг: его диаметр выбирают таким образом, чтобы в случае необходимости прибор можно было извлечь. Изгиб тубы должен быть достаточно округлым (от 5 см) — он не должен со временем стать препятствием для возможного продвижения прибора и кабеля.
Датчик размещают на равноудаленном расстоянии от всех тепловых элементов и не ближе 0,5 м от стеновой перегородки.

Подключение температурного датчика

Подключение датчика теплого пола — многооперационный процесс, соблюдение которого требует тщательности. До того как подключить датчик к электросети, необходимо выполнить подготовительные работы:

Обесточить сеть;
В распределительной коробке на дин-рейке закрепить дополнительно защитное отключающее устройство и автоматический прерыватель. Внешне приборы похожи, но принцип работы их различен. Первый девайс предназначен для отключения напряжения в случае повреждения изоляции и появлении «пробоя» на стены. Второй необходим для отключения сети при коротком замыкании;
К месту монтажа датчика от распределительной коробки проложить трехжильный кабель.

Как подключить датчик теплого пола? В распределительной коробке подключить провода следующим образом:

черный: к промежуточному автомату (снизу), от него — к УЗО (снизу), далее — к вводному автомату;
голубой (синий): к УЗО (снизу), далее — к колодке с нулевыми проводами;
желтый с зеленой полоской — к земляной шине.

В монтажной коробке нужно подсоединить провода к терморегулятору в соответствии со схемой. Порядок подключения и схему определяет инструкция.

Все устройства оснащены стандартной колодкой с шестью клеммами, на которую нанесена соответствующая маркировка. У каждого разъема стоит марка, которая обозначает:

L: «фазный провод» от сети;
N: «нулевой» провод от сети;
L1: «фазный провод» к тепловому контуру;
N1: «нулевой» провод к тепловому контуру;
PE: заземляющая шина.

Следует обратить внимание:

На колодках некоторых терморегуляторов может отсутствовать клемма для подключения «земляного провода». В этом случае, соответствующие провода скрепляют напрямую — с помощью подходящего разъема или болтового соединения;
Маркировка проводов, которые подключаются к рабочим элементам нагревателя, может иметь другой вид, например: «L» и «N» соединены перемычкой со значком резистора (прямоугольником).

Замена температурного датчика

Ремонт теплого пола электрокабельного типа часто связан с выходом из строя датчика температуры, терморегулятора или подключающих устройств. Бывают случаи, когда прекращают функционировать элементы нагревателей. Чтобы найти причину необходимо провести диагностику.

Специалисты утверждают, что существует всего две неисправности электрических устройств: нет контакта там, где он должен быть, и есть контакт там, где его быть не должно. Обе неисправности выявляют при помощи тестера.

До начала работ питание отключают от сети.

Тестирование начинают с входных проводов. До начала «прозвонки» разбирают корпус терморегулятора. В большинстве случаев для этого необходимо двумя отвертками поддеть регулировочную зубчатку, чтобы освободить доступ к винтовому соединению. Однако встречаются и другие варианты – клипсы или защелки.

После снятия крышки терморегулятора открывается доступ к контактной группе.

Общая схема подключения датчика такова: он последовательно включен в цепь вместе с блоками питания и управления.

Сначала определяют, работает ли входная цепь. Для этого включают питание и тестером проверяют наличие напряжения между проводами, подключенными к клеммам «L» и «N». Если питающего сигнала нет — значит, не работает какой-то выключатель, в таком случае последовательно проверяют работоспособность всех устройств, которые расположены в цепи до терморегулятора. Возможно, что потребуется выполнить ремонт другого прибора — колодки или прерывателя.

Если на входных контактах потенциал есть, нужно проверить наличие напряжения на выходных. Для этого от терморегулятора (при обесточенных приборах) отсоединяют провода от теплового контура. Если при включенной подаче на выходных контактах терморегулятора сигнал отсутствует, значит, сломался датчик либо блок управления.

Затем проверяется сопротивление датчика — его величина должна лежать в диапазоне 5-45 кОм. Для измерения этой величины нужен омметр. Точные параметры, которым должны соответствовать характеристики датчика, определяет инструкция. Ремонт датчика температуры невозможен, при его неисправности требуется замена. Установка нового датчика возможна только с приобретением нового терморегулятора. Ремонт терморегулятора в сборе проводится в условиях специализированных мастерских.

Возможность замены датчика температуры зависит от соблюдения правил его монтажа. Если изъять прибор не получится, может потребоваться ремонт всего контура, обогревающего пол. При тщательном подходе к проведению работ и наличии терпения, поменять датчики, которые регулируют температурный режим, вполне возможно даже своими руками.

Терморегулятор для водяного теплого пола: разновидности, принцип работы, рекомендации по эксплуатации

Как выбрать и установить терморегулятор для теплого пола

Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство. Его характеристики во многом определяют величину расходов электроэнергии.

Поэтому приобретать терморегулятор для теплого пола необходимо только после тщательного разбора его возможностей и способов монтажа.

Принцип работы терморегулятора

Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.

Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев

Терморегуляторы просты в использовании, ими могут пользоваться даже подростки.

Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя. Минимальную температуру можно настраивать отдельно для каждой комнаты.

Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.

Виды устройств по типу управления

Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

Механические без электроники

Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.

Механически терморегулятор обычно имеет концевой выключатель.

Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры

Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.

Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении. Такое устройство прибора имеет свои преимущества:

Низкая цена.
Простота эксплуатации.
Возможность работы при низких температурах.
Надёжность.
Независимость от перепадов напряжения.
Длительный срок службы.
Автоматическое включение после отключения электроэнергии.

Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:

Минимальная функциональность.
Отсутствие возможности дистанционного управления.
Большая погрешность.
Наличие щелчков при изгибах биметаллической пластины.

Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

С электронным механизмом

Внешний вид электронных терморегуляторов может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.

Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена

Электронные регуляторы теплого пола состоят из таких компонентов:

Корпус.
Контролирующая микросхема.
Встроенный или внешний температурный датчик.
Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.

Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов. Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.

К преимуществам электронных приборов относят:

Возможность установки выносного термодатчика в произвольном месте помещения.
Наличие дисплея, отображающего текущую и заданную температуру.
Возможность мультизонального управления нагревом.
Точность термодатчика до долей градуса.
Индикация в случае ошибки или поломки.
Возможность комплектования выносным блоком дистанционного управления.

Недостатки электронного терморегулятора обусловлены, в основном, наличием у него микросхемы.

Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм

К минусам относят такие характеристики:

Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
Сбои в настройках при кратковременном отключении электроэнергии.
Более высокая цена, чем на механические приборы.

Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом. Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

Программируемые электронные приборы

Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток. В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме

Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе

В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.

К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

С дистанционным блоком управления

В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.

Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета

А питающийся от батареек мобильный блок используется в качестве пульта управления.

Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении. Термодатчики бывают четырех типов:

Для определения температуры воздуха.
Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
Для определения температуры поверхности пола контактным способом.
Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при монтаже теплого пола как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Правила монтажа терморегулятора

К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.

Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь

Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.

Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:

Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.

Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

Советы по выбору приборов

При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы оборудования.

При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов

К таким особенностям выбора относят следующие правила:

Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.

Также при выборе прибора необходимо учитывать его дизайнерское исполнение.

Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.

Источник: http://sovet-ingenera.com/otoplenie/teply-pol/termoregulyator-dlya-teplogo-pola.html

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов» width=»400″ height=»298″ />Водяные теплые полы – один из вариантов автономной обогревательной системы в частных домах. Они давно появились на рынке и полюбились потребителям своей надежностью, долговечностью, эффективностью работы и экономией энергоресурсов.

Терморегулятор для водяного теплого пола не обязательная часть системы, но желательная. Это понимают те, кто любит сочетать комфорт с экономией средств на нем.

Как и зачем регулировать водяной пол

Как правило, в регионах с сильными морозами и продолжительной зимой система теплых полов используется исключительно как дополнительный или аварийный источник обогрева жилья. По мощности они «не тянут» на эффективное поддержание комфортной температуры в помещениях в таких условиях, но в областях, где климат помягче, могут быть «главными» в доме по теплу.

Не зависимо от того, какая основная функция у подобной системы отопления, регулятор температуры для водяного теплого пола способен и контролировать, и направлять, и проверять качество его работы.

Обычно, водяной пол – это целая система контуров, отдельных для каждого помещения. Если комната большая, то таких контуров в ней может быть два и больше, и для каждого из них можно установить автономный терморегулятор для водяного пола или сделать пульт управления сразу всеми.

Основная задача подобных устройств:

Наблюдать за степенью нагрева теплоносителя в контуре и измерять температуру напольного покрытия. Обычно, их применяют, если водяной пол – это вспомогательное средство, так как подобные термостаты не влияют на «погоду» в доме и лишь поддерживают комфортную температуру напольного покрытия под ногами. Чаще всего такие полы и регуляторы температуры устанавливают в детской. Датчики температуры устройства монтируются под напольным покрытием в непосредственной близости от нагревательных элементов, а выносной датчик с дисплеем или ручкой управления крепится на стену.
Терморегулятор, следящий за температурой воздуха в доме, оснащен встроенным датчиком, и именно такой прибор создает необходимый микроклимат. Подобный комнатный термостат для водяного теплого пола уместен лишь в помещениях, где этот тип обогрева является основным, а сама система достаточно мощной для такой работы.
Комбинированное устройство с двумя датчиками подходит для теплого пола, который в зимний период используется как основной вид отопления, а в межсезонье – дополнительный. В этом случае в холода основными показателями являются настройки датчика температуры воздуха, а когда необходимо лишь слегка прогреть помещение – контроллера теплого пола.
Терморегулятор отвечает за своевременное включение/отключение пола и экономию средств на электричество.
Он создает комфортные условия для проживания на весь отопительный период.

Как правило, одной из функций термостата теплого пола является контроль над нагревом его элементов. Так как водяному напольному отоплению не грозит перегрев, как это случается с электро или пленочными полами, то некоторые потребители не видят смысла устанавливать терморегулятор. Это ошибочное решение, так как основная задача устройства – это регулировка температуры и контроль над включением/выключением системы, во время которых и происходит экономия средств на отоплении.

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
низкая стоимость;
возможность ремонта при выходе из строя;
легко монтировать;
прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно взаимодействовать следующие приборы:

Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Типы датчиков для водяных теплых полов

Выбор датчика определяет, какие задачи будет выполнять терморегулятор. В зависимости от того, что именно измеряет прибор, они делятся на:

Датчики температуры пола.
Контроллеры нагрева воздуха в помещении.

Монтируя термостат с датчиком воздуха, следует соблюдать следующие правила:

Так как контроллер находится внутри устройства, то его местоположение должно быть не менее чем в метре от пола, чтобы температурные параметры были более точными.
Он не должен находиться под прямыми солнечными лучами.
Нельзя подключать прибор в розетку с другими нагревающими устройствами, расположенными рядом.

Если необходим датчик температуры напольного покрытия, то у подобного терморегулятора водяного теплого пола схема подключения следующая:

Контроллер, находящийся на конце кабеля, помещается в полуметре от стены между двумя витками труб с теплоносителем. Важно, чтобы он находился на одинаковом расстоянии от них.
Кабель с датчиком укладывается в гофрированную трубку, чтобы при выходе его из строя можно было легко поменять.
Другой конец кабеля при помощи клемм подключается к терморегулятору и укладывается в штробу.
Датчик заливается стяжкой вместе с элементами водяного теплого пола.

Такая схема монтажа немного хлопотная, зато позволяет при необходимости менять или ремонтировать прибор, не вскрывая напольное покрытие и стяжку. Его легко можно вынуть через гофрированную трубку и так же вставить обратно.

Критерии выбора терморегулятора для водяного пола

Определяясь с тем, каким будет терморегулятор, нужно обращать внимание на следующие технические особенности прибора:

Если требуется управление сразу несколькими отопительными контурами, то потребуется двухзонный терморегулятор для теплого пола. Подобное устройство имеет дисплей, на который выводятся данные, полученные либо из воздуха, либо из уровня нагрева пола. Более дорогие устройства считывают и ту, и другую информацию. Имеет смысл устанавливать подобный прибор в том случае, если водяной пол – единственный источник тепла.
Максимальная температура терморегулятора должна соответствовать уровню максимального нагрева пола. Как правило, для водяных систем она соответствует +60°C.
Количество и способ настроек так же важно учитывать. Когда теплый пол используется лишь для подогрева напольного покрытия, то вполне можно выбрать дешевый механический регулятор с датчиком температуры пола. Для основного отопления нужен прибор подороже и с дополнительными функциями, например, таймером или наличием Wi-Fi.

Специалисты советуют не покупать приборы сомнительного качества от неизвестных производителей. У него обязательно должны быть гарантийный талон, инструкция по монтажу и техпаспорт с указанием всех его технических параметров.

Водяные теплые полы могут быть экономными и создавать оптимальный климат в доме, если они подключены к терморегулятору. Выбор подобных приборов сегодня на рынке очень большой, так что каждый сможет подобрать устройство и по необходимым параметрам, и по цене.

Источник: http://netholodu.com/elementy-otopleniya/termoregulyatory/dlya-vodyanogo-teplogo-pola.html

Что такое терморегулятор для теплого водяного пола?

Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее.

В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы.

Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.

Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.

Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса.

Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола.

Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.

Терморегулятор в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления.

Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С.

Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

модели, оснащенные индикаторами температуры воздуха;
модели, оборудованные датчиками температуры нагрева водяного пола;
устройства, имеющие на вооружении два датчика.

Условия для монтажа термостатического клапана

Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.

Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.

Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.

К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.

Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.

Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие.

Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины).

Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.

На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора.

Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов.

Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
допустимый температурный порог действия термостата составляет 600С;
монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков.

Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией.

В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

Источник: https://ZnatokTepla.ru/teplyj-pol/termoregulyator-dlya-teplogo-vodyanogo-pola.html

Термостат для теплого пола: критерии выбора и принципы монтажа :

Производители теплового оборудования оснащают свою продукцию современными системами контроля и управления.

Регуляторы прежних поколений с односложными настройками давно уступили место технологичным панелям с термостатами, которые дают возможность комплексного управления возможностями отопительной системы.

Пример такого подхода демонстрирует термостат для теплого пола, позволяющий осуществлять всесторонний контроль как основных, так и второстепенных рабочих параметров.

Основные параметры выбора

В первую очередь нужно брать в расчет температурные нагрузки, с которыми в принципе должен будет работать термостат. Это диапазон конкретных температурных пределов, в рамках которых пользователь сможет осуществлять настройку. Большинство типовых моделей для домашнего применения регулируются в двух интервалах – или от 5 до 35 °C, или от 0 до 60 °C.

Если же требуется захват и отрицательной температуры, то придется обращаться к мощным многофункциональным моделям. Широкими диапазонами настройки характеризуется термостат для теплого пола электрического с нагревательными матами. Такие модели располагают шкалой регулятора от -10 до 60 °C в среднем.

Специализированные терморегуляторы, предназначенные для работы с высокотемпературными системами теплого пола, могут поддерживать и 150 °C.

Еще один существенный параметр выбора – показатель гистерезиса. Он обозначает пределы запуска и отключения обогрева. В частности если гистерезис составляет 2 °C, то при температуре 18 °C устройство будет поддерживать рабочий режим, пока значение термометра не достигнет 20 °C. Но эта функция присутствует не во всех моделях, а только в программируемых модификациях.

Электронный или механический прибор?

Модели с механической системой регуляции управляются вручную. Это недорогие устройства с простым функционалом без возможности программирования. Чаще всего такие термостаты представлены в виде панелей с поворотной ручкой, которая устанавливается на нужное значение по температурной шкале.

Впрочем, и подобные модели не лишены современных опций. Наличие светодиодного индикатора и установка обогрева по таймеру – распространенный набор инструментов, которым оснащается термостат механический. Теплые полы с электронными регуляторами отличаются высокой эргономикой.

Термостаты этого типа могут иметь кнопочные или сенсорные элементы управления, но главное их преимущество заключается в наличии ЖК-дисплея, на котором отражается полная информация о работе теплого пола.

К слову, помимо температуры и основных настроек на панель могут выводиться сведения об уровне влажности, скорости ветра и других показателях, на которые хоть и не влияет система обогрева, но их может фиксировать выносной датчик.

Модели с возможностью программирования

Электронные модели могут поддерживать возможность программирования режима обогрева от нескольких часов до недель и даже месяцев. Данная функция позволяет составлять подробные расписания на включение теплого пола в определенные дни недели с указанием точного времени.

Кроме того, указывается и температурный уровень, который будет поддерживать система. В этом сегменте тоже есть свои отличия. К примеру, современный программируемый термостат для теплого пола может настраиваться на самостоятельное определение температурного режима.

Это значит, что в зависимости от погодных условий он будет работать с теми или иными параметрами. Информацию для такой саморегуляции будет предоставлять тот же датчик. От пользователя при этом требуется более кропотливая работа с настройками.

Он должен будет через соответствующую программу термостата прописать алгоритмы действия системы в разных условиях.

Нюансы выбора датчика

Уже несколько раз подчеркивалась функция датчика в комплексе термостата, что вполне оправдано. Его главная задача заключается в фиксации температуры, на основе которой или сам пользователь, или терморегулятор будет принимать решения об изменении текущих параметров обогрева.

Датчик может поставляться как в комплекте с термостатом, так и отдельно. В его выборе следует учитывать два аспекта – способ коммуникации с регулятором и место установки. Наиболее удобен термостат теплого пола с датчиком беспроводного типа.

Такой способ организации взаимодействия между компонентами системы исключает потребность в прокладке провода для датчика, а также дает возможность располагать чувствительный элемент в любом месте. И здесь можно перейти ко второму критерию выбора – по месту расположения. Принципиальным является разделение моделей на комнатные и уличные.

Первые могут интегрироваться в конструкцию термостата, а вторые размещаются на улице, что и позволяет им регистрировать целый комплекс климатических параметров.

Оптимальный класс защиты

Как раз для уличных датчиков особенно важна высокая степень защищенности, поэтому в их выборе следует учитывать наличие прочной и герметичной изоляции. Но и сам термостат должен иметь соответствующую защиту, уровень которой будет определяться условиями эксплуатации.

Например, для жилой комнаты, которой не грозят неблагоприятные внешние воздействия можно приобрести термостат для теплого пола с классом защиты IP30. Это будет стандартный прибор с пластиковым корпусом, который убережет чувствительную начинку от случайных физических воздействий.

Если же речь идет об установке в технических помещениях, в ванной или на кухне, то класс должен быть не менее IP44. Модели с такой защитой имеют пылевлагозащитные корпуса, препятствующие проникновению воды и грязи внутрь устройства.

Для тех, кто хочет максимально обезопасить прибор, стоит предусмотреть наличие класса защиты IP54. Такие модели можно устанавливать даже на улице, как и выносной датчик.

Особенности работы термостатов для водяной системы

Модели термостатов для водяного напольного обогрева имеют несколько другое устройство и в целом принцип работы. В данном случае управление осуществляется через коллектор, который подсоединяется к трубам. На этот прибор заводятся два контура труб – от подающей гребенки и от обратной линии водообеспечения.

Причем на оба входа в процессе эксплуатации будет осуществляться подача теплоносителя с одинаковой температурой. Непосредственно регулировку пользователь может осуществлять через систему запорной фурнитуры, которой оснащается термостат для водяного теплого пола.

Механическая инфраструктура регуляции будет включать ручной термостат и воздушный клапан. В то же время важно предусмотреть возможность управления циркуляционным насосом для изменения нагрузок на контурах.

В отличие от термостатов для электрических систем, водяные аналоги также включают в свою структуру манометр, позволяющий отслеживать и параметры давления в системе.

Что еще учесть в выборе?

Среди второстепенных критериев выбора можно отметить мощность и количество каналов. Мощностный потенциал не является существенным параметром по той причине, что нагрузки на этот прибор незначительны и сама его функция требуется минимум энергозатрат. Тем более что большинство стандартных моделей полностью охватывают максимальную мощность данной системы обогрева.

И все же в случае риска колебаний нагрузок в сети стоит предусмотреть силовой потенциал на 15-20 % больше номинального для конкретного оборудования. Что касается количества каналов, то, в зависимости от модификации, термостат для теплого пола может подключаться к одной или двум системам. Вторые также называются двухзонными.

Это значит, что прибор сможет одновременно управлять функциями двух систем обогрева.

Производители термостатов

В продаже доступны модели термостатов от фирм EBERLE, Teplotex, DEVI, OJETR и т. д. Если нужен недорогой, но надежный прибор, то можно обратиться и к продукции отечественного изготовителя «Джитуар».

Предприятие выпускает типовые модели регуляторов для систем напольного обогрева в разных стилистических решениях, электронного и механического типа.

И напротив, для обеспечения полного контроля с широким набором возможностей больше подойдет термостат теплого пола Legrand, который предлагает функцию программирования, работу с несколькими системами обогрева и высокую степень внешней защищенности.

Прямую конкуренцию данным моделям составляет продукция OJ Microline. Кроме многофункциональности, устройства этого производителя характеризуются повышенной электротехнической защитой и высокопрочными элементами конструкции.

Общие принципы установки

Система управления формируется центральным блоком регуляции в виде термостата и устройством для измерения температуры – то есть датчиком.

Монтаж реализуется на высоте не ниже 50 см, при этом устройства должны быть удалены от прямого воздействия других климатических приборов. Если используется комнатный термостат для теплого пола, то установка реализуется непосредственно к стене.

Перед началом монтажа следует выполнить коммуникационные связки, обеспечивающие питание термостата, его взаимодействие с датчиком и с системой обогрева.

Способы монтажа термостата

Конкретная техника установки будет зависеть от конструкции термостата. Она может предполагать накладной способ монтажа, встраиваемый или установку с применением DIN-рейки.

При этом термостат для водяного теплого пола интегрируется прямо в трубопроводную инфраструктуру с гребенкой, от которой отходят контуры подачи воды.

Для его установки достаточно интегрировать запорную арматуру через соответствующие адаптеры, подключить манометр и коллектор.

Что касается накладного способа установки моделей регуляторов для электронных термостатов, то он реализуется с помощью специального короба, который прикручивается к стене. Далее в него устанавливается панель управления.

Врезной способ монтажа предусматривает необходимость штробления ниши в стене, в которую будет интегрирован блок управления и электротехническая разводка. Сегодня распространено и подключение термостата теплого пола через DIN-рейку.

В этом случае прибор будет соединен с коммуникациями прямо в распределительном щитке.

Заключение

Использование термостата в качестве управляющего инструмента для теплого пола дает не только эргономические преимущества. При грамотной настройке работы системы в соответствии с разными климатическими условиями можно рассчитывать на минимизацию энергоресурсов.

Устройство будет автоматически отключать обогрев без надобности, и поддерживать его при необходимости. Впрочем, термостат для водяного теплого пола существенно обделен возможностями автоматизации.

Как правило, такие устройства ориентируются на ручной контроль режима обогрева. Но и это не повод отказываться от такого типа обогревающих систем. Использование горячей воды само по себе обходится дешевле, чем эксплуатация электрических моделей теплого пола.

И этот фактор зачастую становится определяющим в подборе систем обогрева.

Источник: https://www.syl.ru/article/340267/termostat-dlya-teplogo-pola-kriterii-vyibora-i-printsipyi-montaja

Фирменный термостат Nuheat Floor Heating

РАБОТАЕТ С AMAZON ALEXA®

Термостатом Signature можно управлять с помощью любого устройства Alexa®, включая Amazon Echo®, Echo Dot® или Echo Plus®.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.
РАБОТАЕТ С GOOGLE ASSISTANT®

Управляйте термостатом Signature с помощью любого устройства с поддержкой Google Assistant®, например, устройств Google Home® или Google Nest®.
НАЖМИТЕ ЗДЕСЬ для получения инструкций о том, как активировать эту интеграцию. РАБОТАЕТ С IFTTT®
Термостат Signature является частью этого популярного бесплатного сервиса, который позволяет вам автоматически запускать действия для вашей системы теплого пола на основе других приложений, веб-сервисов и устройств.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.

СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ CONTROL4®

Управляйте термостатом nVent NUHEAT Signature прямо из вашей системы домашней автоматизации Control4®. НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.

СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ CRESTRON® Управляйте термостатом nVent NUHEAT Signature прямо из вашей системы домашней автоматизации Crestron®.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию. СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ ELAN® Управляйте термостатом nVent NUHEAT Signature прямо из вашей системы домашней автоматизации Elan®.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.
СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ RTI® Управляйте термостатом nVent NUHEAT Signature прямо из вашей системы домашней автоматизации RTI®.
НАЖМИТЕ ЗДЕСЬ, чтобы узнать, как активировать эту интеграцию.

СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ UNIVERSAL DEVICES®

Управляйте термостатом nVent NUHEAT Signature прямо из вашей системы домашней автоматизации Universal Devices®.
НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию или загрузить драйвер. Если у вас есть Polisy®, вы можете скачать драйвер прямо из магазина приложений.

СИСТЕМЫ ДОМАШНЕЙ АВТОМАТИЗАЦИИ URC®

Управляйте термостатом nVent NUHEAT Signature с помощью платформы домашней автоматизации URC®.НАЖМИТЕ ЗДЕСЬ, чтобы получить дополнительную информацию или загрузить драйвер. Если у вас есть Polisy®, вы можете скачать драйвер прямо из магазина приложений. НЕ ВИДИТЕ, ЧТО ВЫ ИЩЕТЕ?
Термостат nVent NUHEAT Signature Thermostat имеет открытую архитектуру API, что позволяет разработчикам создавать индивидуальные интеграции практически для любой системы. Свяжитесь со своим поставщиком домашней автоматизации и попросите его посетить api.mynuheat.com, чтобы получить доступ к нашей документации по API и начать разработку собственного драйвера подписи NUHEAT уже сегодня.Термостат nVent NUHEAT Signature — это термостат для теплого пола, наиболее часто используемый на сегодняшний день. Посетите nuheat.com/connected-home для получения дополнительной информации.

Умный термостат для электрического теплого пола

Приложение Danfoss ECtemp Smart — Лицензионное соглашение с конечным пользователем и отказ от ответственности

1. Лицензия
Настоящее лицензионное соглашение с конечным пользователем и отказ от ответственности («Соглашение») заключаются между Danfoss A / S или ее Аффилированными лицами (каждое из которых именуется «Данфосс») и вами как конечным пользователем («Вы» или «Пользователь»).В данном Соглашении «Аффилированное лицо» означает организацию, прямо или косвенно контролируемую Danfoss A / S посредством акций или прав голоса.

После принятия настоящего Соглашения Данфосс предоставляет Вам ограниченную, неисключительную, непередаваемую, бесплатную всемирную лицензию («Лицензия») на установку и использование приложения Danfoss ECtemp Smart («Приложение») для использования Пользователем на любое устройство, которым владеет или управляет Пользователь. Лицензия предоставляется при условии соблюдения пользователем следующих условий:
a) Условия настоящего Соглашения
b) Условия использования Danfoss (доступны на сайте www.Danfoss.com)
c) Политика конфиденциальности Danfoss (доступна на www.Danfoss.com)

2. Согласие на использование данных
Устанавливая и используя Приложение, вы соглашаетесь с тем, что Данфосс может собирать, использовать, регистрировать и хранить информацию, касающуюся ваших требований к отоплению, пользовательских уставок, IP-адресов, атрибутов программного и аппаратного обеспечения, ошибок подключения и взаимодействие с пользователем. Такая информация используется Danfoss для улучшения настроек по умолчанию и повышения производительности приложения.

3.Права собственности
Эта Лицензия и Приложение содержат конфиденциальную информацию, которая принадлежит Данфосс и защищена применимыми правами интеллектуальной собственности. За исключением случаев, явно разрешенных в данном документе, такая информация Данфосс в данном документе не может быть
i. использоваться для любых целей, кроме как в соответствии с настоящим Соглашением,
ii. быть скопированным или воспроизведенным в любой форме, или
iii. могут быть изменены, сданы в аренду, сданы в аренду, проданы, распространены или использованы в коммерческих целях.

Данфосс оставляет за собой право изменять, приостанавливать, удалять или отключать доступ Пользователя в любое время без предварительного уведомления.Название Данфосс, логотип Данфосс и другие товарные знаки, изображения и логотипы Данфосс являются товарными знаками или зарегистрированными товарными знаками Данфосс или ее дочерних компаний. Пользователю не предоставляется никаких прав или лицензий в отношении таких товарных знаков.

4. Сторонние компоненты
Приложение может включать определенные сторонние программные компоненты («Сторонние компоненты»), включая компоненты с открытым исходным кодом и бесплатные программные компоненты, каждый из которых имеет собственное авторское право и свои собственные условия лицензии («Сторонняя лицензия») .Список включенных программных компонентов и соответствующих лицензий можно найти в разделе «Лицензии с открытым исходным кодом»

В той степени, в которой любая Лицензия третьей стороны предоставляет пользователю права на использование, копирование или изменение Компонента с открытым исходным кодом, которые шире или уже, чем права, предоставленные в настоящем Соглашении, такие права имеют приоритет над правами и ограничениями, предоставленными в этом Соглашении исключительно для таких Сторонних компонентов.

5. Отказ от гарантии
Настоящая Лицензия предоставляется на условиях «как есть» и «как доступно» только для предусмотренных целей, определенных Данфосс, и любое использование ее осуществляется исключительно на риск пользователя.Приложение, а также результаты и информация, полученные с его помощью, не могут заменять технический совет, но должны быть проверены пользователем, они не являются обещаниями и не должны рассматриваться как точные данные или анализы.

Данфосс отказывается от всех гарантий и условий в отношении Приложения, явных, подразумеваемых или установленных законом, включая, помимо прочего, условия товарной пригодности, удовлетворительного качества, пригодности для конкретной цели, точности и ненарушения прав третьих лиц.Данфосс не гарантирует, что Приложение будет соответствовать вашим требованиям или что его работа будет бесперебойной или безошибочной.

6. Ограничение ответственности
В той степени, в которой это не запрещено законом, Данфосс ни в коем случае не несет ответственности за любые прямые, особые, косвенные или косвенные убытки, включая, помимо прочего, ущерб собственности, убытки от потери сбережений или прибыль или потеря данных в результате любого использования Приложения.

7. Разное
Лицензия автоматически прекращает свое действие в случае нарушения Пользователем любого из условий настоящего Соглашения.Данфосс может прекратить действие Лицензии по своему усмотрению без предварительного уведомления.

Настоящее Соглашение и Лицензия регулируются материальным правом Дании. Любой спор, возникающий из настоящего Соглашения или в связи с ним, подлежит исключительной юрисдикции в судах Дании.

Полы с подогревом — Honeywell Home Heating Controls

Системы теплого пола становятся наиболее популярной формой отопления для новых домов в Великобритании.Они создают незагроможденные комфортабельные помещения с меньшим количеством сквозняков и хорошо работают в сочетании с эффективными конденсационными котлами.

Многозонный контроллер evotouch — идеальное решение для управления несколькими зонами и контролем пола в одном устройстве.

Малый линейный термоэлектрический привод MT8

Термоэлектрический привод MT8 обеспечивает точную и надежную работу клапана для помещений и зон.Его интеллектуальный набор встроенных функций предлагает вам множество преимуществ для ускорения установки и обеспечения долгосрочной эксплуатации. Функции Модели с ходом 4 и 8 мм Доступны версии на 230 В и 24 В для …

В комплект мультизонального радиатора evohome входят 4 головки контроллера беспроводного радиатора, что позволяет создавать до 4 зон — по одной головке на зону. Также доступны индивидуальные контроллеры радиаторов. Контроллеры радиатора HR92 используют двустороннюю связь с контроллером evohome, чтобы гарантировать, что …

Контроллер теплого пола HCC80R

Беспроводной контроллер теплого пола, обеспечивающий до 8 зон управления. Используйте контроллеры теплого пола для интеграции теплого пола в систему мульти-зонирования evohome.Соедините контроллер теплого пола с беспроводным комнатным термостатом Honeywell Home (DT92 или Y87RF) и evohome …

Набор термостатов evohome WiFi Connected

Комплект подключаемых термостатов evohome состоит из контроллера evohome, кабеля питания и подставки, а также блока беспроводного реле. Доступен пакет зонирования, позволяющий создавать дополнительные зоны нагрева.Системой evohome можно управлять с помощью приложения для планшета или смартфона, доступного для устройств Apple и Android. evohome …

Комплект для горячей воды, состоящий из беспроводного термостата водонагревателя, приемопередатчика, невентилируемого датчика загрузки водонагревателя и дополнительного беспроводного релейного блока для управления клапаном зоны горячей воды. Управление OpenTherm как для отопления, так и для горячей воды может быть достигнуто с помощью дополнительного моста OpenTherm.

evohome — это сложная система отопления, которая позволяет создавать и индивидуально управлять до 12 зонами отопления в жилых домах. evohome также контролирует горячее водоснабжение. evohome подходит для любого дома с жидкостной (влажной) системой центрального отопления. Решения по зонированию могут быть рассчитаны на …

Как термостаты Ecobee Smart работают с подогревом пола

Если вы из тех, кто не любит наступать на холодный пол посреди зимы и предпочитает вместо этого просыпаться с чашкой кофе, то вы, возможно, приобрели систему подогрева пола.В то же время вы, возможно, слышали, что умный термостат может помочь вам сэкономить на счетах за коммунальные услуги.

К сожалению, не каждый термостат умного дома будет работать с теплым полом. Поэтому я хотел изучить возможности интеллектуальных термостатов Ecobee, чтобы увидеть, будет ли он хорошо работать с системами подогрева пола. Суть…

интеллектуальные термостаты ecobee могут работать с некоторыми системами теплого пола; однако существует ограничение по напряжению, и только некоторые термостаты Ecobee могут управлять несколькими зонами.

Предел напряжения ecobee

Если у вас есть система подогрева полов и вы хотите управлять ею с помощью интеллектуального термостата Ecobee, первое, что вам нужно сделать, это проверить напряжение. Проще говоря, термостаты для умного дома, такие как Ecobee, несовместимы с системами высокого напряжения. Для питания многих систем пола требуется большой ток, чтобы пройти через термостат. Многие системы теплого пола, такие как обогреватели плинтусов, имеют систему напряжения, которая составляет 240 В.

Напротив, линейка интеллектуальных термостатов ecobee рассчитана только на напряжение 24 В. Некоторые из более совершенных систем ecobee могут выдерживать напряжение до 30 В. Очевидно, что это все еще намного меньше, чем обычно найдено в обогревателях плинтуса . Даже если у вас есть меньшая зона, такая как ваша ванная комната, с подогреваемым полом на 110 или 120 В, вы все равно будете жарить термостат Ecobee, если попытаетесь пропустить этот тип напряжения через термостат.

Коврик для подогрева пола Klima с различными нагревательными спиралями / проводами.

Если вы не уверены, есть ли у вас система высокого напряжения в системе пола, перейдите к текущему термостату. Снимаем заднюю крышку. Вы должны увидеть что-то с надписью « ОПАСНО ВЫСОКОЕ НАПРЯЖЕНИЕ ». Или вы можете найти конкретное напряжение на самом термостате. Обычно он находится в правом нижнем углу термостата. Если вы не можете найти напряжение на вашем текущем термостате, обратитесь к руководству.Если напряжение выше, чем предел напряжения на термостате Ecobee, то они несовместимы, и вам не следует подключать их.

термостаты ecobee: w

orking с системами водяного отопления Модель термостата Ecobee SmartThermostat черного цвета 2019 года.

Плинтусные системы обогрева — это самый прямой способ обогреть пол. По сути, у вас есть серия проводов, проложенных под полом, которые напрямую нагревают отдельные панели.

Еще один способ обогрева полов — это использование так называемой гидронной системы.Вместо того, чтобы использовать мощный электрический ток, который зажег термостат умного дома, вы используете горячую воду для обогрева пола вместо . Вместо того, чтобы подключать это к вашей электрической системе, ваша система отопления подключается к водонагревателю.

Следовательно, термостат ecobee будет хорошо работать с вашей гидравлической системой, так как это излучающая система, которую термостат предназначен для управления . Для вас важно дважды проверить вашу гидронную систему и понять ее напряжение, прежде чем вы попытаетесь подключить ее к интеллектуальному термостату Ecobee.

В целом, система ecobee может быть совместима с широким спектром систем, таких как системы водяного отопления и системы лучистого отопления. Просто не забудьте проверить страницу совместимости, чтобы убедиться, что они работают вместе.

Обеспечение работы системы теплых полов с помощью термостата Ecobee

Если у вас есть система подогрева пола, которая обеспечивает более высокое напряжение, например 240 В, то вам нужно найти способ снизить напряжение до того, как оно достигнет термостата Ecobee.Иначе поджаришь термостат. Сделать это можно, установив электрическое реле. Обученный профессионал сможет помочь вам подобрать подходящую систему реле для вашего теплого пола.

Задача электрического реле — действовать как буфер между термостатом и электрическим током. В частности, это радиатор. Точно так же, как беруши действуют как буфер между барабанными перепонками и громким звуком, чтобы не повредить ваш слух, это электрическое реле будет делать то же самое с вашим устройством ecobee .В то же время у этой установки может быть несколько нежелательных побочных эффектов.

Обратная сторона установки электрического реле

Несмотря на то, что использование электрического реле позволит термостату Ecobee управлять мощной системой теплого пола, это устранит некоторые преимущества использования интеллектуального термостата для экономии денег. Даже если вы сможете пользоваться усовершенствованными алгоритмами управления и обогрева в других частях вашего дома, термостат Ecobee не сможет этого сделать для вашей системы теплого пола.

Вместо этого вы переключите термостат Ecobee на прославленный переключатель включения и выключения. Вы буквально будете включать и выключать реле, когда используете плинтусы . Это не даст вам желаемого контроля, и вы можете осознать, что по-прежнему тратите те же деньги на коммунальные услуги, что и раньше. Устанавливая электрическое реле, вы жертвуете возможностью повысить эффективность обогревателей плинтуса за счет установки электрического реле.

Кроме того, вам придется установить отдельный термостат и систему реле для каждого реле в вашем доме. Эта стоимость будет быстро расти, и вы собираетесь пожертвовать многими интеллектуальными преимуществами, используя электрическое реле. Поэтому, если вы можете, вам лучше попытаться найти способ более низкого напряжения для обогрева ваших плинтусов, например, гидравлическую систему.

Могут ли термостаты Ecobee управлять несколькими зонами теплого пола ? Комнатный датчик ecobee на полке книжного шкафа.

После подключения низковольтной системы теплого пола к термостату Ecobee у вас может возникнуть вопрос, можно ли разделить эту систему на несколько зон. Несмотря на то, что вы можете обогревать различные части вашего дома или квартиры с помощью этих термостатов, вы не сможете управлять разными частями вашей системы теплого пола, если вы не купите несколько домашних термостатов и не будете управлять ими по отдельности.

Системы ecobee 3 и ecobee 4 (включая вариант Lite) способны разделить ваш дом или квартиру на несколько зон… с некоторыми оговорками (см. Ниже).Оба этих диапазона термостатов могут точно контролировать 32 отдельные зоны. Это означает, что вы можете контролировать температуру в отдельных спальнях, ванных комнатах и других отдельных комнатах по отдельности. Таким образом, вы можете без проблем устанавливать температуру в разных помещениях.

Беспроводной датчик дистанционного управления, поставляемый с термостатом, будет измерять температуру. Если вы хотите получить доступ к функции нескольких зон в ecobee 3 или ecobee 4, вам нужно будет приобрести дополнительные датчики, так как первоначальная покупка идет только с одним датчиком.Затем вам нужно будет развернуть этот датчик в разных комнатах вашего дома. Датчики будут передавать информацию прямо обратно на термостат Ecobee. Для того, чтобы в полной мере воспользоваться функцией нескольких зон, вам необходимо иметь систему отопления, которая способна разделять распределение теплового потока по отдельным комнатам .

Помимо измерения температуры, эти датчики также могут определять, занята ли конкретная комната. Это полезный способ экономии энергии, поскольку он позволяет термостату обогревать только помещения, в которых находятся люди.Таким образом, вы не тратите деньги на отопление пустых комнат. Это одна из главных особенностей термостата Ecobee, позволяющая сэкономить деньги.

Эти датчики будут использовать датчики движения, чтобы определять, когда кто-то находится дома. Следовательно, включится тепло, обогревая комнату с момента вашего входа. Затем, когда вы выйдете из комнаты, термостат вернется в режим «прочь» и отключит источники тепла. Датчики не отменяют никакие ручные настройки. Если вы хотите установить температуру вручную, вы все равно можете сделать это и отменить автоматические функции.

Несмотря на то, что эти системы датчиков движения хороши, вы не сможете разделить систему теплого пола на несколько зон. Подавляющему большинству систем теплого пола потребуется электрическое реле для питания от устройства ecobee .

Чтобы управлять этими системами теплого пола, вам необходимо включить или выключить электрическое реле. Невозможно сегментировать, какая часть системы теплого пола включена или выключена.Если вы хотите использовать несколько электрических реле и несколько термостатов для умного дома, вы можете попробовать. Помните, что если вы не используете электрическое реле, то напряжение вашей системы теплого пола будет превышать термостат.

В общем, датчики Ecobee не могут служить комплексным решением, когда дело доходит до ваших потребностей в подогреве пола. Если вам удастся найти систему подогрева пола, которая не заставит вас использовать электрическое реле, тогда у вас может быть немного больше автономии в отношении того, что вы можете делать с вашей системой термостата умного дома; однако сегментация, которую вы можете создать в комнатах своего дома, не будет легко перенесена в вашу систему теплых полов .

Mysa для электрического теплого пола

Часто задаваемые вопросы

Есть вопросы о Mysa для электрического теплого пола? Есть ответы 🙂

Будет ли Mysa работать с моим существующим датчиком / напольной установкой?

Mysa разработан для работы с большинством существующих датчиков и напольных установок и может быть откалиброван для работы с вашим существующим напольным датчиком, если общая мощность вашей напольной системы составляет менее 3800 Вт, а ваш существующий термостат относится к классу A GFCI.

Подходит ли Mysa для электрического теплого пола к обогревателям моей марки?

Система Mysa предназначена для работы с любыми марками электрических полов с подогревом, если система отопления соответствует техническим требованиям Mysa и не является системой полов на водной основе.

Например, Mysa работает с такими брендами, как теплый пол:

• Nuheat
• Schluter Ditra

… и многими другими!

Щелкните здесь, чтобы перейти к программе проверки совместимости.

Какой тип датчика поставляется с Mysa для электрического теплого пола?

Mysa for Electric In-Floor оснащена стандартным датчиком температуры пола 10 кОм и длиной 3 м (15 футов).

Может ли Mysa In-Floor управлять вторичным / дополнительным термостатом?

Нет, Mysa не может управлять вторичным термостатом. Если вам требуется контроль над большими нагрузками, подумайте о добавлении дополнительных Mysas и их группировании с помощью функции зонирования в приложении Mysa.

Подробнее о Mysa

Как Mysa экономит мне деньги?

Умные термостаты Mysa разработаны, чтобы помочь вам снизить ежемесячные расходы на электроэнергию за счет более эффективного использования энергии дома (как можно точнее и реже запускать обогреватели).

Интеллектуальные функции приложения Mysa, такие как планирование, геозоны и экономичный режим, помогут вам оптимизировать уровень комфорта, используя меньше энергии для обогрева дома.

Сколько обогревателей я могу подключить к Mysa?

Mysa рассчитана на управление системами электрического отопления мощностью до 3800 Вт.Это позволяет подключать несколько обогревателей к Mysa и дает возможность выполнять ряд настроек, основанных на обогревателях разного размера.

Достаточно ли надежно мое интернет-соединение? Нужен ли мне специальный роутер?

Каждый термостат Mysa использует крошечный объем данных — примерно 0.5 МБ — в сутки. Хотя Mysa не требует каких-либо специальных маршрутизаторов и предназначена для работы с большинством домашних маршрутизаторов, для нее требуется уникальное соединение на частоте 2,4 ГГц.

Убедитесь, что ваш маршрутизатор может работать в сети 2,4 ГГц и в настоящее время не настроен на объединенную сеть.

Как Mysa использует мои данные или местоположение?

Mysa использует ваши данные для включения энергосберегающих функций, таких как Early On.Ваше местоположение необходимо для включения геозоны, но это необязательно.

Уважение и защита данных наших клиентов — наш главный приоритет.

Mysa никогда не будет передавать ваши личные данные третьим лицам. Мы прошли аудит CSA кибербезопасности для хранения данных и получили оценку A + в их тестировании на проникновение взлома, что означает, что наша кибербезопасность не имеет себе равных. Пожалуйста, ознакомьтесь с разделом «Технические характеристики» для получения дополнительной информации по безопасности.

Есть ли минимальная и максимальная температура?

Mysa может работать при температуре от 5 ℃ / 41 ℉ до 30 ℃ / 86 86.Mysa также имеет режим выключения, позволяющий термостату полностью выключить нагрев.

Могу ли я вручную отрегулировать температуру на моем термостате Mysa?

Да, вы можете контролировать желаемую заданную температуру с лицевой панели термостата. Регулировка температуры вручную отменит ваше расписание до следующего изменения заданного значения и не повлияет на какие-либо дополнительные настройки приложения!

Могу ли я управлять несколькими Mysas с помощью своего смартфона?

Да, вы можете использовать приложение Mysa на своем смартфоне для управления до 50 термостатами Mysa, и каждая учетная запись Mysa может включать до 10 домов — это означает, что вы можете использовать приложение для управления до 50 термостатов с помощью всего одной учетной записи!

Что такое годовая гарантия энергосбережения Mysa?

Мы считаем, что создали интеллектуальный термостат, который поможет вам сэкономить за счет более эффективного использования энергии в доме.

Если вы не удовлетворены своей экономией энергии после использования интеллектуального термостата (-ов) Mysa, вы можете вернуть их с полным возмещением — безрисковое удовлетворение гарантировано. Узнать больше о

Годовая гарантия энергосбережения Mysa.

Как мне вернуть мой Mysa для возврата?

Если вы попали в 30-дневный период возврата без риска и приобрели Mysa на этом веб-сайте, ознакомьтесь с нашими Политика возврата для следующих шагов.

Если вы приобрели продукт у авторизованного реселлера, вы должны запросить возмещение непосредственно у него. Возврат и запросы на возмещение средств перепродавцам регулируются политикой возврата / возмещения торговых посредников, которая может отличаться от политики магазина Mysa.

Остались вопросы?

Проверьте свою совместимость здесь.

Комнатный термостат Bosch Smart Home для полов с подогревом

Все проводные, водопроводные системы теплого пола теперь можно удобно и легко контролировать, а циклы нагрева можно настраивать для каждой комнаты индивидуально с помощью комнатного термостата Bosch Smart Home.

Полы с подогревом обеспечивают равномерное распределение тепла, улучшают микроклимат в помещении, а также экономят энергию.Все проводные, водопроводные системы теплого пола теперь можно удобно и легко контролировать, а циклы нагрева можно настраивать для каждой комнаты индивидуально с помощью комнатного термостата Bosch Smart Home для систем теплого пола — непосредственно на устройстве, интуитивно с помощью голосовой команды или через смартфон, когда пользователя нет дома. Это означает, что тепло предоставляется только тогда, когда оно действительно необходимо. В отличие от обычных устройств: если никого нет дома и жители забыли выключить отопление, они могут выключить отопление удобно, легко и удаленно через смартфон.Если жители едут домой, они могут установить желаемую температуру в помещении, просто постучав пальцем по смартфону — и тепло встретят в своих четырех стенах.

Теплый пол 2.0 — удобный и эффективный обогрев

Будь то через смартфон, когда пользователь находится вдали от дома, непосредственно на устройстве, когда пользователь находится дома, или путем вызова голосовой команды: не только температуру проводных, водопроводных или напольных систем можно регулировать удобно и легко, но индивидуальные циклы отопления и гибкие графики также могут быть предварительно настроены и сохранены для каждой комнаты с помощью комнатного термостата Bosch Smart Home Room Thermostat.Нечасто используемые помещения можно отапливать меньше, чем помещения, в которых жители проводят больше времени, например зал. Встроенные в комнатный термостат датчики измеряют температуру и относительную влажность с точностью до помещения — для еще более эффективного и энергосберегающего обогрева. Комнатные термостаты, полы с подогревом, центральное отопление и другие устройства умного дома Bosch, интегрированные в систему умного дома Bosch, автоматически обмениваются данными друг с другом: нет ненужного обогрева, потому что тепло подается только тогда и там, где оно действительно необходимо.

Простое управление — прямо на устройстве или через смартфон вне дома

Комнатный термостат «теплый пол» от Bosch Smart Home предлагает максимальную простоту использования. Комнатную температуру и все настройки можно легко и интуитивно контролировать с помощью вращающегося кольца со встроенной кнопкой. В качестве альтернативы теплым полом также можно удобно управлять с помощью смартфона через приложение Bosch Smart Home. Это предлагает множество вариантов интеграции в различные сценарии. Например, комнатную температуру можно удобно снизить с 21 ° C до 19 ° C с помощью расширенного сценария «Покинуть дом».Кроме того, с помощью универсального переключателя Bosch Smart Home предпочтительными настройками теплого пола можно управлять простыми движениями руки: например, краткое нажатие вызывает двухчасовую паузу в отоплении. Если житель планирует отсутствовать из дома на более длительный промежуток времени, долгое нажатие активирует «Эко-режим» — идеальный вариант для достижения дополнительной экономии энергии. Если пользователи забывают отключить систему теплых полов, они могут сделать это удобно и удаленно через смартфон. Если у пользователя заняты обе руки, подогрев пола с помощью комнатного термостата также можно удобно контролировать с помощью голосовой команды с помощью Amazon Alexa.Все, что для этого нужно, — это простая голосовая команда: «Алекса, установи комнатную температуру на 22 ° C!»

Всегда на виду благодаря продуманной конструкции

Различная информация четко представлена в виде понятных значков на большом дисплее комнатного термостата «теплый пол» — даже в темноте благодаря белому фоновому освещению. Помимо отображения текущей или желаемой температуры, также могут отображаться влажность и настройки помещения (Ручной / Автоматический / Выкл.). Таким образом, можно сразу прочитать всю важную информацию, даже если быстро пройти мимо устройства.

Благодаря простой защелкивающейся системе блока управления и простому подключению к существующей системе скрытого монтажа, требуется очень мало усилий по установке для подключения комнатного термостата теплого пола, который доступен в вариантах 230 В или 24 В. . Комнатный термостат, совместимый со многими рамками переключателей от известных производителей, адаптируется к желаемому и уже существующему домашнему декору.

Принятый продукт:
Освещение и климат-контроль

Электрические напольные термостаты | Магазин под полом

В магазине

Underfloor Store представлен широкий ассортимент термостатов для электрического теплого пола, чтобы предоставить вам наиболее эффективный способ обогрева вашего дома с помощью вашей системы электрического теплого пола.Нет лучшего способа достичь оптимальной температуры с помощью системы теплого пола, кроме как сэкономить на счетах за электроэнергию.

Что такое электрические термостаты для теплого пола?

Термостаты — это устройства, позволяющие управлять системой электрического теплого пола. Термостаты дают вам доступ к таким функциям, как контроль температуры, включение и выключение системы электрического теплого пола и даже программирование вашей системы на достижение определенных температур в разное время в течение дня.У нас даже есть термостаты, которые позволяют вам управлять своей системой электрического теплого пола, не вставая с телефона в любом месте с подключением к WIFI.

Зачем нужны электрические термостаты для теплого пола?

Электрическая система подогрева полов — это эффективный способ обогрева вашего дома при снижении счетов за электроэнергию. Тем не менее, электрические термостаты для теплого пола могут вывести это на новый уровень. Вы можете установить термостат в каждую комнату, в которой установлена система электрического теплого пола.Отсюда термостат может контролировать температуру в помещении и выключать систему электрического теплого пола, когда в комнате достигается желаемая температура. Это гарантирует, что ваша комната никогда не станет слишком жаркой или холодной, а также сократит ваши счета за электроэнергию.

Электрические термостаты для подогрева полов в магазине Underfloor Store

Underfloor Store могут предоставить вам любые и все термостаты, которые могут вам понадобиться, от Uponor, Devi и Heatmiser, включая беспроводные, программируемые, сенсорные термостаты и термостаты с циферблатом.Программируемый термостат Slimline-e поставляется с дистанционным датчиком для защиты поверхности пола. Наши модели Edge-e и Touch-e можно подключить к беспроводному датчику, чтобы обеспечить усреднение температуры. Термостаты Neo — это одна из самых лучших моделей электрических термостатов для теплого пола.

как работает, виды регуляторов температуры, правильный выбор терморегулятора для теплых полов

Преимущество использования терморегулятора и его функции

Как работает регулятор для теплого пола

Типы терморегуляторов

Виды датчиков для термостатов

Монтаж и подключение устройства

Рекомендуем:

Датчики температуры пола для терморегуляторов системы «Теплый пол»

Терморегулятор для теплого пола — как подключить (схема, видео)

Принцип работы терморегулятора

Как работает датчик температуры?

Как подключить теплый пол к терморегулятору

Обзор популярных моделей терморегуляторов для пола

Терморегулятор для теплого пола

Как выбрать терморегулятор

Дизайн терморегулятора

Экономия электроэнергии терморегулятором

Терморегулятор программируемый

Термодатчик

Регуляторы для тёплых полов Devireg

Видео

Простое программирование температуры пола

Правильная установка терморегулятора в розетку

Экономия средств

Поддержание постоянной температуры пола

Терморегулятор для теплого пола три разновидности и их принципиальная разница

Как регулировать температуру водяного пола

Виды регуляторов температуры пола

Механические модели

Электронные модификации

Программируемые регуляторы температуры

Сенсорные

Радиотермостаты и радиоконтроллеры

Классификация терморегуляторов

Электронные приборы

Механические приборы

Приборы электромеханического типа

Схема подключения терморегулятора теплого пола самостоятельная установка

Сервоприводы водяного пола

Как подключать сервоприводы

Какими бывают терморегуляторы

как проверить, установить и подключить

Особенности и преимущества использования

Виды и типы устройств с датчиками

Установка температурных датчиков

Подключение температурного датчика

Замена температурного датчика

Терморегулятор для водяного теплого пола: разновидности, принцип работы, рекомендации по эксплуатации

Как выбрать и установить терморегулятор для теплого пола

Принцип работы терморегулятора

Виды устройств по типу управления

Механические без электроники

С электронным механизмом

Программируемые электронные приборы

С дистанционным блоком управления

Виды термодатчиков для систем теплого пола

Правила монтажа терморегулятора

Советы по выбору приборов

Особенности работы терморегулятора для водяного теплого пола: правила установки и подключения, виды комнатных термостатов для водяных систем теплых полов

Как и зачем регулировать водяной пол

Характеристики комнатных термостатов

Типы датчиков для водяных теплых полов

Критерии выбора терморегулятора для водяного пола

Что такое терморегулятор для теплого водяного пола?

Терморегулятор в системе отоплениях. Что это за прибор?

Виды регуляторов температуры

Условия для монтажа термостатического клапана

Критерии выбора терморегуляторов для теплых полов

Заключение

Термостат для теплого пола: критерии выбора и принципы монтажа :

Основные параметры выбора

Электронный или механический прибор?

Модели с возможностью программирования

Нюансы выбора датчика

Оптимальный класс защиты

Особенности работы термостатов для водяной системы

Что еще учесть в выборе?

Производители термостатов

Общие принципы установки

Способы монтажа термостата
