в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

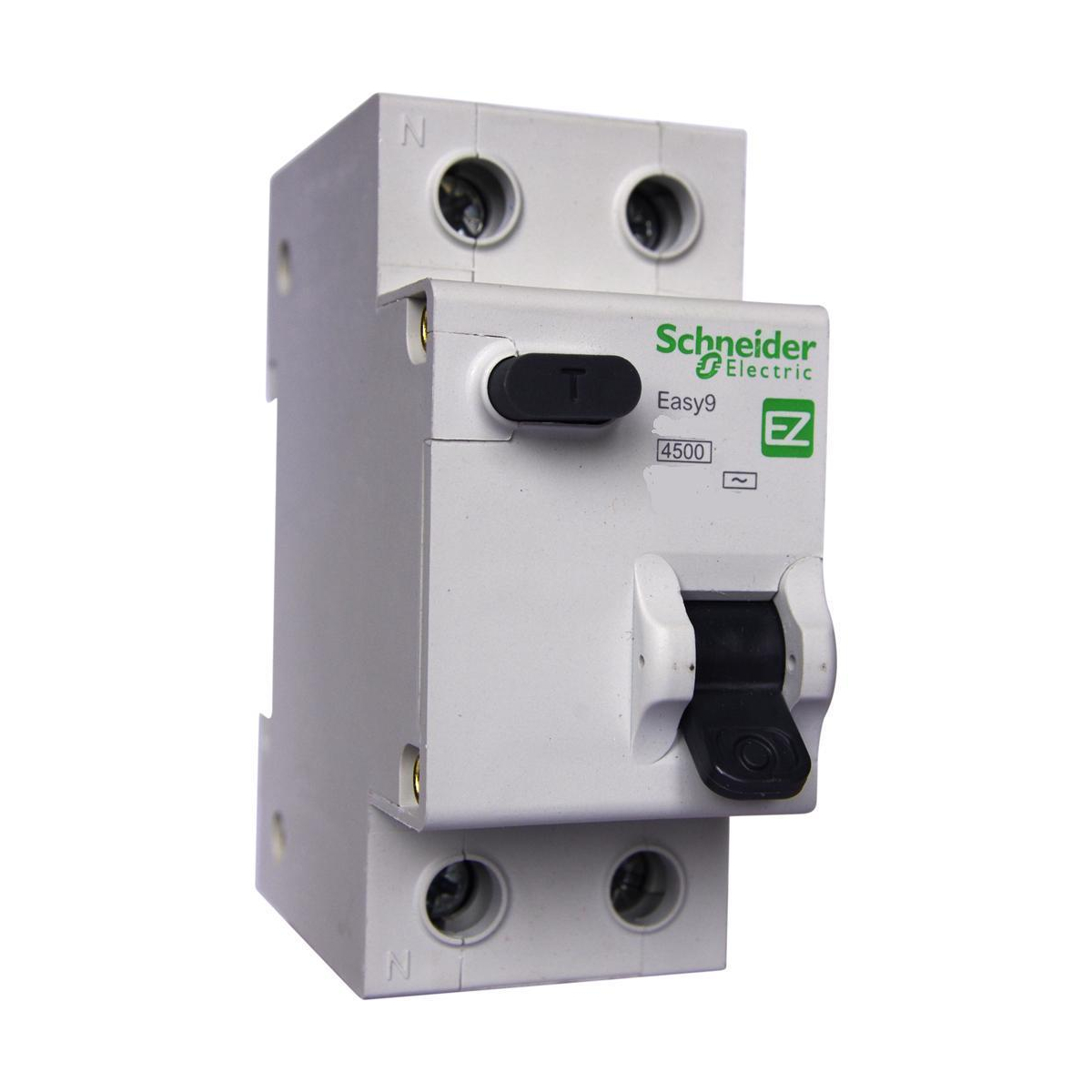

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств.

В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

• Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока. Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
• Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.
Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.

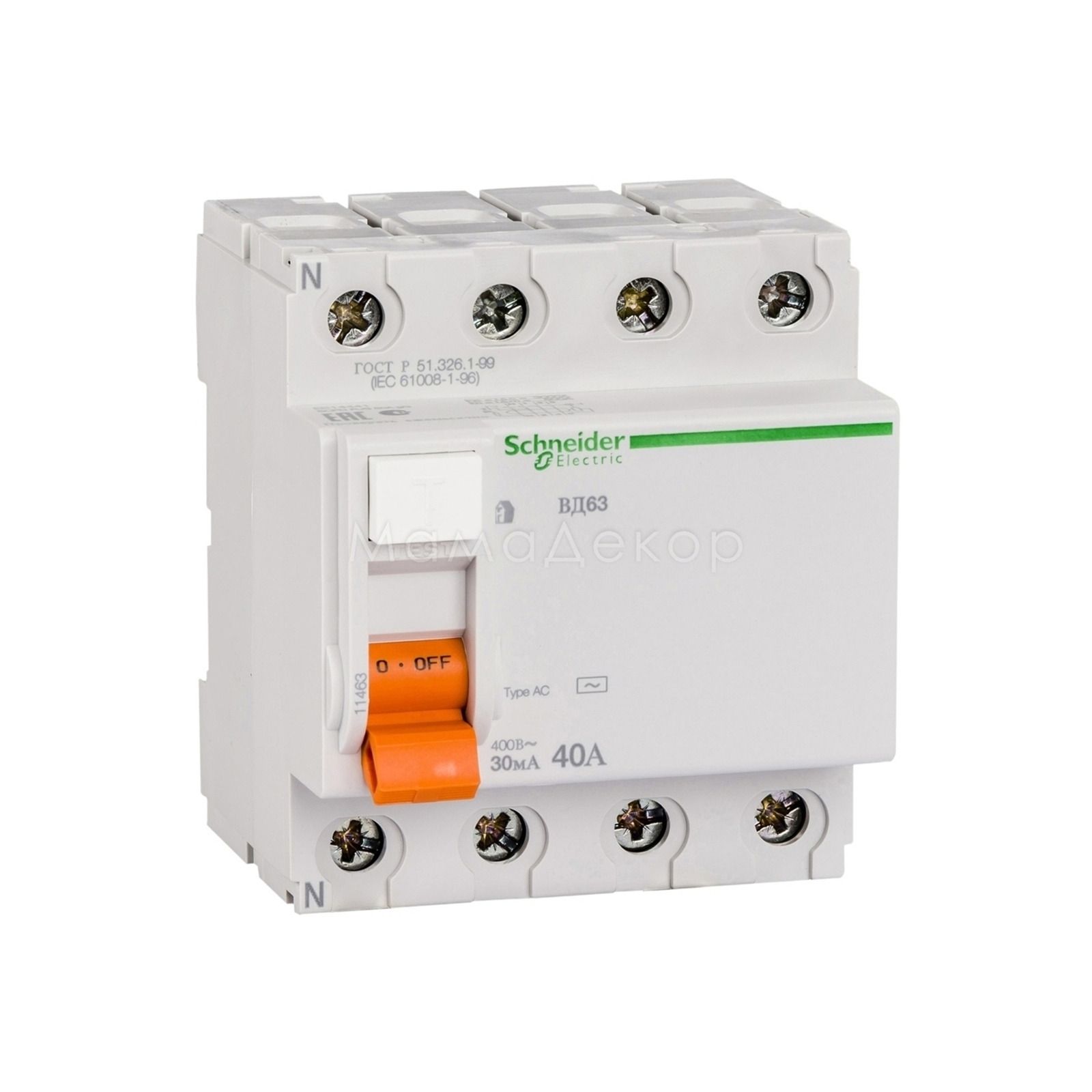

Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус».

Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.



Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.





На фото:

Так выглядит ДИН-рейка для монтажа УЗО

---

В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com

---

Разница между ВДТ (УЗО) и АВДТ (Дифференциальным автоматом)

Как же все-таки отличить УЗО от дифавтомата? В чем разница?  На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем.

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Но они выполняют совершенно разные задачи. Вспомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения срабатывает (УЗО), если в сети, к которой оно подключено, появляется дифференциальный ток — ток  утечки. При возникновении тока утечки пострадать в первую очередь может человек, если прикоснется к поврежденному оборудованию. Кроме того, при появлении тока утечки в электропроводке, изоляция будет греться, что может привести к возгоранию и пожару.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также от повреждений электропроводки в виде утечек которые сопровождаются с пожаром.

Дифференциальный автомат — это уникальное устройство, совмещающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и ранее рассмотренное УЗО. Т.е. дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от возникновения утечек, связанных с ранее описанными ситуациями.

Визуальное отличие

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. А ещё проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот.

Различие по маркировке

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ.

На корпусной части УЗО стоит маркировка «25А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 25А. На АВДТ проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.



Различие в электрической схеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

Различие в аббревиатуре

На таких устройствах как правило по русски написано что это УЗО (ВД) или дифавтомат АВДТ.  Устройство защитного отключения (УЗО) сейчас правильно называются выключатели дифференциальные (ВД). Дифференциальный автомат — он же автоматический выключатель дифференциального тока (АВДТ).

По ценовым параметрам УЗО и дифавтоматы отличаются. Особенно это касается импортной продукции. Нормальный дифавтомат стоит чуть дешевле, чем УЗО в комплекте с обычным автоматом.

Положительным аспектом АВДТ является удобство монтажа: для электрика важно закрутить в тесном монтажном боксе на пару винтов меньше. С другой стороны это повышает надежность цепи: чем меньше соединений тем лучше. Но если устройство сломается, то подлежит полной замене.

В случае применения УЗО в паре с автоматом, процесс ремонта выглядит дешевле: меняется либо один элемент, либо другой. Это необходимо учитывать при проектировании ваших сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Качество импортных устройств выше. Отечественные тоже достаточно неплохи, но проигрывают в таких важных характеристиках как время срабатывания, уступают в надежности механических частей, элементарно уступают в качестве корпусов.

Что касается надежности срабатывания эти два устройства ничем не уступают друг другу.



Поделиться записью

УЗО и дифавтомат в чем разница

Использование электроэнергии всегда сопряжено с риском поражения электрическим током или в аварийных ситуациях электричество может оказаться причиной возникновения пожара. Не случайно вопрос электробезопасности при создании или реорганизации электрических сетей всегда стоит на первом месте.

Нам наверняка встречались такие термины, как автоматический выключатель (АВ), устройство защитного отключения (УЗО) и дифавтомат, устройство и назначение которых знакомо каждому электрику. Для обывателя эти приборы оказываются загадкой, в лучшем случае он может догадываться, что речь идет о безопасности, но так ли безопасен дилетантизм в вопросах электробезопасности.

Автоматическому выключателю доверена защита от перегрузок электропроводки и коротких замыканий, но он не защищает человека от поражений электрическим током при случайном прикосновении токоведущих проводников. УЗО срабатывает под воздействием дифференциальных токов (несовпадения величин тока фазных и нулевых проводов) в случаях, когда изоляция проводки имеет утечки, таким образом, оно защищает человека от электротравм и электрическую проводку от возможных возгораний при токах утечки, но абсолютно не реагирует на токи перегрузок и коротких замыканий.

Полагая, что полностью защищен, человек, установивший УЗО или АВ, подвергает себя и близких серьезной опасности – эти приборы используются только в паре, при последовательном включении, такой тандем обладает защитным отключением во всех вышеупомянутых ситуациях, причем устанавливать автоматический выключатель следует на входе, а УЗО следом, ближе к нагрузке.

Альтернативным решением проблемы защиты считается применение дифференциальных автоматов, приборов объединяющих в себе функции автоматических выключателей и устройств защитного отключения. Так же как и УЗО диф. автоматы реагируют на утечку токов, в случае превышения номинальных токов сработает тепловой расцепитель, а при замыкании фазы на ноль электромагнитный расцепитель практически мгновенно отключит нагрузку.

В чем отличия применения приборов

В принципе мы определились с главным отличием:

• УЗО срабатывает по току утечки который не должен превышать 30 мА для защиты человека и 0.5 А для противопожарной защиты;
• дифавтомат защищает не только в случаях утечек, он обеспечивает надежную защиту также при перегрузках и коротких замыканиях в сети.

Невольно напрашивается вывод, что подключения дифавтоматов выгоднее, чем использовать связку УЗО + АВ, но так ли это на самом деле, попробуем разобраться. Сначала о сходствах. Оба прибора устанавливаются в электрическом щитке на DIN рейку и внешне очень похожи друг на друга, поэтому отличить УЗО или как его еще называют выключатель дифференциальный (ВД) от автоматического выключателя дифференциального тока (АВДТ) – второе название дифавтомата, проще по внешним признакам на лицевой панели:

• маркировке, надписям, аббревиатуре;
• функциональной схеме дифавтомата.

Однако почему, невзирая на универсальность АВДТ им продолжают противопоставлять последовательные схемы подключения ВД и АВ?

1. Прежде всего, вопрос стоимости – дифавтоматы дороже УЗО и даже если рассматривать полный комплект защиты вместе с автоматом, цена обеих приборов будет ниже.
2. Ремонтопригодность, в отличие от дифференциального автомата, использование защитной пары точно укажет причину аварийного срабатывания: утечки или перегрузки.
3. С точки зрения компактности АВДТ в более выгодном положении, поскольку занимает в полтора раза меньше места, нежели УЗО с автоматом, для маленьких щитков это актуально.
4. Подключением дифавтомат тоже в выгодном положении, отпадает необходимость выбора, какой из двух приборов включать первым.

Как видим, оба варианта защиты имеют право на существование, какой из них выбирать, каждый определяет для себя самостоятельно.

Разница в маркировке

Если необходимо быстро определить, дифавтомат или УЗО перед вами, то необходимо обратить внимание на маркировку, на диф. автомате рядом с номинальным током стоит какая например буква С или В, что указывает на категорию расцепителя, если же стоит маркировка с указанием ампер (буква А), то это однозначно УЗО. Ниже на фото видно, в верхнем ряду установлены именно диф. автоматы, а в нижнем ряду УЗО.

Смотрите также другие статьи :

Кабельные линии – требования к маркировке

В отличие от заводской маркировки кабельных изделий, которая наносится на внешнюю оболочку и несет информацию об особенностях продукции, маркировку электромонтажных кабелей наносят с целью разъяснения назначения кабеля. Она должна соответствовать информации, отраженной в кабельном журнале, составляемом при прокладке электрических кабелей.

Подробнее…

Сфера применения бронированных кабелей

Для защиты силовых кабелей от неблагоприятных внешних воздействий, используется броня из стальной ленты, покрытая антикоррозийным составом. Такой способ защиты был изобретен в конце позапрошлого столетия и, хотя в процессе эволюции он претерпел массу изменений, принцип устройства бронированного кабеля сохранился до наших дней.

Подробнее…

Дифференциальный автомат или УЗО – какая разница и что лучше?

Содержание

УЗО и дифференциальные автоматы – многие могут не понимать их назначения или разницу между ними. Но если вы собираетесь строить дом, заменять проводку или просто живете в доме, где часто случаются перебои с электричеством, лучше разобраться в этой теме. Чтобы обеспечить себе защиту от различных аварий и поражения электрическим током, нужно понять, чем отличаются приборы, для чего они нужны и в чем их преимущества и недостатки.

Что это за устройства и для чего нужны?

Дифференциальный автомат, или автоматический выключатель дифференциального тока (АВДТ) – аппарат, защищающий проводку и оборудование от сверхтоков и токов утечки. Его устанавливают в распределительных щитах жилых и общественных домов. С дифференциальным автоматом можно не бояться короткого замыкания, утечки тока, перегрузки сети. Устройство спасет вашу жизнь и имущество при авариях и неполадках электропроводки.

Устройство защитного отключения (УЗО) – аппарат, защищающий электроприборы и проводку от токов утечки. Например, если вы случайно уронили фен в воду или взяли мокрыми руками провод с поврежденной изоляцией, УЗО уловит утечку тока, отключит напряжение во всей сети и спасет вас от удара током и пожара. Устройство устанавливается в щитке после автомата. Вместе эти два прибора действуют как дифавтомат.

Что выбрать – дифавтомат или УЗО?

1. Место в распределительном щитке

• Дифавтомат – это небольшой прибор. Он занимает совсем немного места. Если у вас маленький щиток, лучше установить АВДТ – он точно там поместится.
• УЗО и автомат вместе займут немало места, особенно если у приборов будет несколько полюсов. Если вы хотите защитить два кабеля, то два УЗО и два автоматических выключателя займут шесть модулей в щитке, а два АВДТ – четыре.

Но многие мастера для экономии времени и места к одному УЗО подсоединяют несколько автоматов. В этом случае для защиты трех кабелей вам нужно одно УЗО и три автомата – эти приборы займут пять модулей в щитке. А если вы защищаете три кабеля с помощью дифавтоматов, то вам нужно будет занять уже шесть модулей.

2. Сложность подключения

• Установка АВДТ не отнимает много сил и времени. Фазу и ноль подаем на входные контакты, а после подключаем эти проводники к выходным контактам – устройство готово к работе.
• Установить автомат и устройство защитного отключения немного сложнее. Придется делать перемычку, с помощью которой можно будет подать фазу с АВДТ на УЗО. А при подключении нескольких выключателей, нужно устанавливать еще и нулевую шину.

3. Стоимость

АВДТ часто стоит дороже, чем УЗО и автомат вместе взятые. И это при одинаковых характеристиках. Причина высокой цены в сложности устройства.

4. Трудности в поиске неисправности

• Если сработал дифавтомат, сложно понять, почему это случилось. Произошла утечка тока, короткое замыкание или перегрузка сети – определить это в большинстве случаев может только электрик. Конечно, можно установить АВДТ со встроенной индикацией проблемы, но такая модель будет стоить дорого.
• Если в вашем щитке устройство защитного отключения и автомат, вы сразу поймете, что случилось. УЗО указывает на утечку тока, автомат – на перегруз или короткое замыкание.

В итоге вам нужно сделать выбор:

• универсальный и компактный, но часто менее надежный и более дорогой дифавтомат;
• надежные и простые, но более крупные и неудобные в установке УЗО и автомат.

Посмотрите разные модели автоматов, устройств защитного отключения и дифавтоматов в каталогах – возможно, это поможет вам сделать правильный выбор.

И помните: что бы вы ни установили в своем щитке – дифференциальный автомат или УЗО + автомат – самое главное, что вы будете в безопасности.

Внешние отличия УЗО от дифавтомата

УЗО и дифференциальный автомат очень похожи. Люди часто путают их и могут, например, случайно купить и даже установить одно устройство вместо другого. Чтобы не перепутать, запоминайте отличительные признаки.

1. Надпись на корпусе

Самый простой способ отличить дифавтомат от УЗО – прочитайте название или обозначение на корпусе.

На дифференциальных автоматах, или АВДТ, встречаются такие надписи.

УЗО тоже можно отличить по надписям. Многие производители на боковой части пишут полное название устройства, а на лицевой части аббревиатуру ВД – выключатель дифференциальный.

2. Маркировка УЗО и дифавтоматов

На АВДТ перед числовым значением тока указана еще времятоковая характеристика, обозначенная буквами B, C или D.

На лицевой стороне УЗО всегда написана только величина номинального тока без букв перед числовым значением.

3. Схема подключения

Если на фазном подключении указаны обмотки теплового и электромагнитного расцепителя – перед вами дифавтомат.

На схеме УЗО таких обозначений нет.

Помните: лучше позаботиться о своей безопасности и разобраться в своем распределительном щитке. Это защитит вас от аварий, травм и других неприятностей.

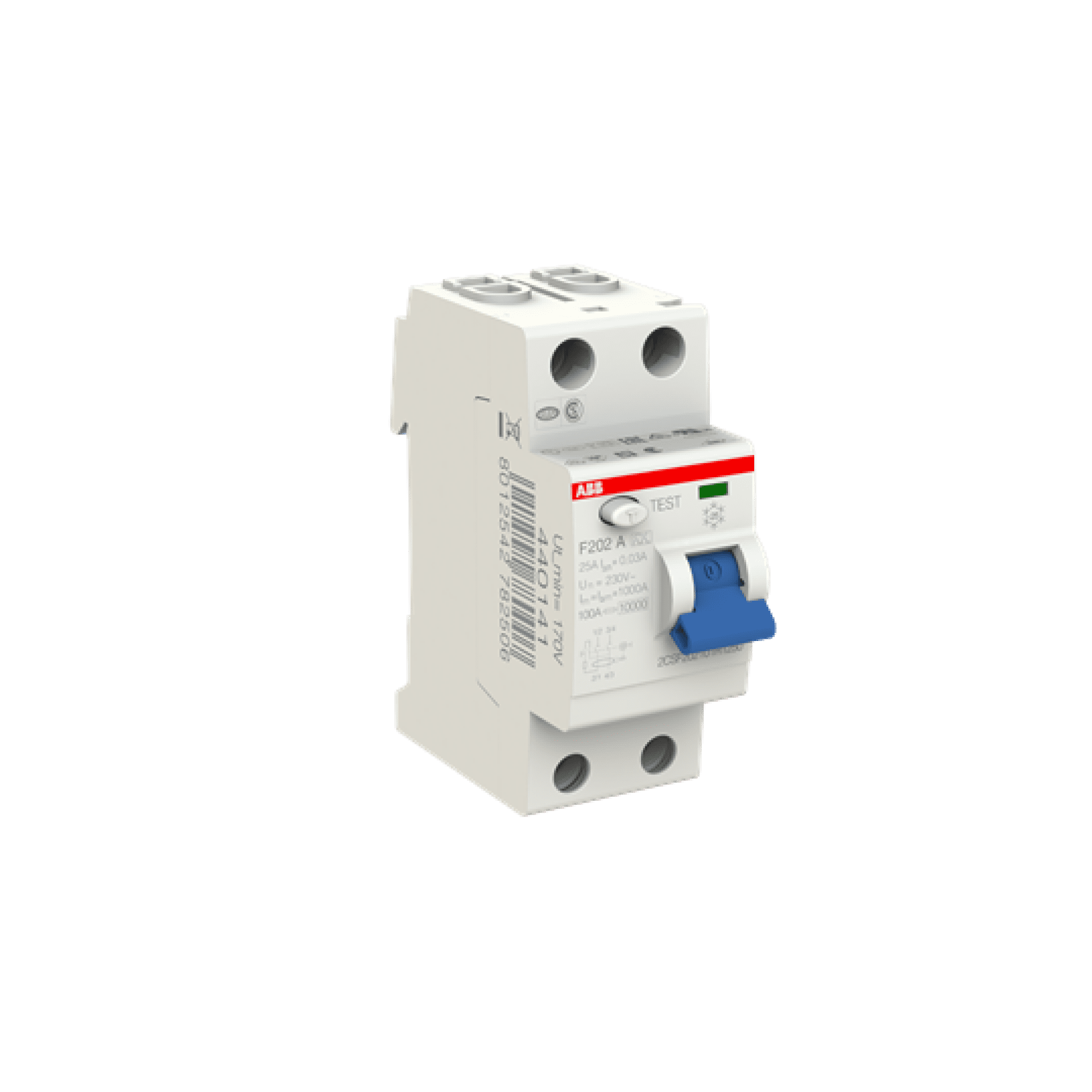

Устройство защитного отключения (УЗО) Автоматические выключатели и УЗО.

Устройство защитного отключения (УЗО) — электрический аппарат защиты, который отключит электричество при касании к оголенному проводу или повреждении изоляции кабеля. Устройство защитного отключения срабатывает, когда в сети появляется дифференциальный ток, означающий утечку тока.

УЗО должно работать в паре с автоматическим выключателем, который защищает сеть от перегрузок и замыканий. Поэтому в щитке нужно предусмотреть место и для УЗО, и для автомата.

Основное назначение УЗО: защита от возгорания вследствие нарушения целостности сети и поражения током людей.

Главным компонентом УЗО является дифференциальный трансформатор, который предназначен обнаруживать дифференциальный ток.

 Преимущества УЗО

• Многофункциональность
• Стабилизация напряжения в сети
• Остановка подачи тока при замыкании

 Как выбрать УЗО?



Необходимо принимать во внимание возраст и материал электропроводки, температуру помещения, в котором установлен щит, количество рядом установленных аппаратов, загрузку линии.

Определитесь с целями — хотите вы защитить отдельный элемент сети или всю электропроводку.



Чтобы правильно выбрать оборудование, обратите внимание на такие параметры, как:

• Номинальное напряжение сети: 220 В или 380 В
• Количество полюсов: двухполюсный или четырехполюсный
• Номинальный ток нагрузки: 16 А, 20А, 25А, 32А, 40А, 63А, 80А, 100А
• Номинальный отключающий дифференциальный ток (утечка) 6мА, 10мА, 30мА, 100мА, 300мА, 500мА
• Номинальный условный ток короткого замыкания







Компания ANS Group уже 13 лет поставляет автоматические выключатели, УЗО и дифавтоматы. Мы являемся официальным дистрибьютором таких производителей электротехнического оборудования, как Legrand, Shneider Electric, ABB.

Профессиональная команда из экспертов по подбору оборудования сделает вам индивидуальное предложение по поставкам уже сегодня! Обратитесь по электронной почте [email protected] или напишите через сайт:



Разместить заказ



Рекомендуем:

ABB — Устройства защитного отключения

Legrand — Устройства защитного отключения

Schneider Electric — Модульное оборудование для жилищного строительства











Визуальные отличия дифференциального автомата от УЗО, электрик в Анапе

Предлагаю рассмотреть, как же отличить диф. автомат от УЗО.

Для начала коротко разберёмся, в чём функциональное  отличие  одного от другого.

УЗО ( устройство защитного отключения ) это коммутационный аппарат который защищает человека от прямого или косвенного поражения электрическим током., а так же контролирует текущее состояние электропроводки и при возникновении в ней каких либо повреждений в виде токов утечек отключает её. УЗО не защищает электрооборудования от короткого замыкания и перегрузок, его само необходимо защищать, устанавливая перед ним автоматический выключатель.

Дифференциальный автомат это тоже коммутационный аппарат, который совмещает в себе и автоматический выключатель и УЗО.  Дифференциальный автомат способен защищать электрическую сеть, как от коротких замыканий и перегрузок, так и от возникновения утечек связанных с повреждением электропроводки, электрических приборов или при попадании человека под потенциал.

Далее мы будем рассматривать  отличия на примере приборов фирмы IEK.

Как видно внешне: по габаритам, клеммам подключения и по конструкции корпуса они не очень сильно различаются.

И так первое отличие.

В настоящее время производители дабы не вводить людей в заблуждение начали писать полное название, как правило на боковой поверхности прибора.

Второй способ отличить диф. автомат от УЗО, это обратить внимание на маркировку.

Если перед цифрой которая указывает значение номинального тока изображена буква «B», «С» или «D» — значит это дифференциальный автомат.

Если на корпусе указана только величина номинального тока, а буква отсутствует – то значит это УЗО.

Третий способ немного сложнее, но тем не менее имеет право на жизнь. Посмотрим на схему, она часто изображена спереди (на данной модели сбоку).

1)      Если на схеме изображён только дифференциальный трансформатор — то это УЗО:

2)      Если же на схеме изображены  дифференциальный трансформатор,  обмотки электромагнитного и теплового расцепителя – то это диф. автомат:

Четвёртый способ, габаритные размеры.

Сейчас этот параметр не так актуален, как ранее. Первые дифференциальные автоматы были на порядок шире УЗО т.к. в корпусе  нужно было разместить дополнительно электромагнитный тепловой расцепитель.

В настоящее время производители уменьшили размеры диф. автомата,  но тем не менее кому-то  это может пригодится.

На этом я заканчиваю свой маленький лик.без.

С уважением А.Е.
