Узо монтаж: Как подключить УЗО правильно в однофазной и трехфазной сети

Содержание

порядок установки, нормы и правила по ПУЭ

Содержание статьи:

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА.

Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей.

Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

  1. Устройство защитного выключения.
  2. Дифавтомат.
  3. Провод питания.
  4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

УЗО после автомата

Сборка системы осуществляется по принципу;

  • выключатель – двухполюсный или фидерный;
  • счетчик;
  • УЗО;
  • автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

  • 3 трехфазный дифавтомата;
  • трехфазное УЗО;
  • 2 однофазных УЗО;
  • 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

  • Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
  • УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО и дифавтомата в однофазной системе TN-C

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

  • На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
  • Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
  • Систему TN-C занулять не требуется.
  • Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
  • Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
  • Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
  • Ввод можно делать на нижние или верхние клеммы.
  • Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
  • Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
  • Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Устройство УЗО и принцип действия

Рад приветствовать вас, уважаемые читатели сайта elektrik-sam.info.

В этой статье мы подробно рассмотрим устройство и принцип работы устройства защитного отключения  УЗО,

рассмотрим на примерах как работает УЗО.

УЗО относятся к электрическим аппаратам защиты, как и автоматические выключатели. Для чего же были придуманы эти интересные устройства, неужели установки автоматических выключателей недостаточно?

Со временем изоляция проводов стареет, так же она может быть повреждена, могут ослабнуть контактные соединения токоведущих частей приборов. В результате этих факторов появляются утечки тока, которые могут вызвать искрение и привести к возгоранию.

Также человек может случайно коснуться рукой за оголенный фазный провод, который находится под напряжением. Дети, оставшись без присмотра родителей, могут «изучать» электричество, вставляя в розетку металлический предмет. В этом случае человека ударит током, произойдет утечка тока через тело на землю, а это очень опасно, ведь величина тока в этом случае может достигать нескольких сотен миллиампер.

Обычные автоматические  выключатели на такую «незначительную» для них  утечку тока не отреагируют. Они срабатывают только на токи перегрузки и при коротком замыкании.

Например, у автомата номиналом 10А с время-токовой характеристикой срабатывания В, тепловой расцепитель начнет срабатывать при токе, превышающем номинальный на 13%, т.е. 11,3А, причем время срабатывания будет больше одного часа. А при токе, превышающем номинальный на 45%, т.е.  14,5А в течение одного часа. Электромагнитный расцепитель автоматического выключателя будет срабатывать при значениях тока от 30А.

Поэтому,  чтобы  защитить людей от поражения электрическим током и для предотвращения опасной утечки тока, которая может привести к пожару в результате повреждения изоляции электропроводки или бытовых приборов применяются  устройства защитного отключения.

У автоматических выключателей основной параметр – номинальный ток.

Основной же параметр УЗО – это его чувствительность (номинальный отключающий дифференциальный ток, так называемая «уставка» по току утечки).

Для защиты человека в бытовых электросетях от поражения электрическим током используют УЗО чувствительностью 10 и 30 мА.

Для защиты от возможного возникновения пожара служат УЗО чувствительностью 100 или 300 мА.

Если проводка неразветвленная, с малым количеством групп, то может использоваться одно общее УЗО на 30 мА, как противопожарное, так и для защиты человека от поражения электрическим током.

Давайте рассмотрим устройство и принцип действия УЗО

Конструктивно УЗО собрано в корпусе из диэлектрического материала. Внутри содержит трансформатор тока, выполненный на тороидальном ферромагнитном сердечнике с тремя обмотками – две первичные и одна обмотка управления.

Две первичные токовые обмотки включены встречно. Первая обмотка образована фазным проводом, в ней протекает ток к нагрузке (к потребителю). Вторая обмотка образована нулевым проводом, в ней протекает обратный ток от нагрузки (от потребителя).

Как работает УЗО?

В обычном режиме, когда в цепи нет утечки, токи, протекающие в обоих обмотках равны по значению, но противоположно направленны. При протекании в обмотках, эти токи наводят в сердечнике трансформатора тока магнитные потоки. Наведенные магнитные потоки направлены встречно и  компенсируют друг друга, поэтому суммарный магнитный ФΣ поток равен нулю.

Предположим, что произошел пробой изоляции  на корпус электроприбора.

В этом случае токи в фазном и нулевом проводах будут различны. По фазному проводнику через УЗО кроме тока нагрузки IL будет протекать еще дополнительный ток — ток утечки ID, который для трансформатора тока будет дифференциальным (т.е. разностным). Разные по значению токи в первичных обмотках (IL + ID в фазном проводнике и IN, равный по значению IL, в нулевом рабочем проводнике) будут наводить в сердечнике разные по значению магнитные потоки. Результирующий магнитный поток будет отличен от нуля. По закону электромагнитной индукции он будет наводить электрический ток в обмотке управления. Если этот ток достигнет значения, достаточного для срабатывания электромагнитного реле Р, то оно сработает, приводя в движение расцепитель, силовые контакты УЗО разомкнутся. В результате электроустановка, находящаяся под защитой УЗО обесточится.

Аналогично, если человек  прикоснется к открытым токопроводящим частям или к корпусу электроприбора, на который произошел пробой изоляции,  возникнет ток утечки, который потечет через тело человека на землю. В обмотке управления УЗО будет наводиться ток, который приведет к срабатыванию электромагнитного реле Р и цепь обесточится.

Для периодического контроля исправности УЗО предусмотрена кнопка «Тест». При нажатии на нее искусственно создается ток утечки. Если УЗО исправно, оно должно срабатывать при нажатии на эту кнопку.

По конструктивному исполнению УЗО бывают электромеханические (они не зависят от напряжения питания) и электронные (нуждаются в дополнительном источнике питания, который получают от контролируемой цепи, либо от дополнительного источника). В свою очередь, бывают электронные УЗО, которые отключают защищаемую цепь при исчезновении напряжения в питающей сети, и бывают не отключающие защищаемую цепь.

Как не подключая к электрической сети, определить тип УЗО смотрите в статье Как определить тип УЗО — электромеханическое или электронное?

Так же эти два типа УЗО различно ведут себя при аварийном режиме работы электросети, например, при достаточно часто встречающемся в наших домах обрыве нулевого провода.

Теперь вы знаете, как работает УЗО.

Подробно Устройство и принцип действия УЗО смотрите в видео


Полезные статьи по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Конструкция УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

Узо до или после автомата. Где ставить узо перед автоматом или после

Друзья приветствую всех на сайте «Электрик в доме». Думаю, ни у кого не возникнет сомнений, что в нынешнее время нормальная и безопасная работа бытовой техники подразумевает использование современных устройств защитного отключения, автоматических выключателей, реле напряжения и т.п.

Сегодня я хочу разобрать один вопрос, который в последнее время часто задают читатели данного сайта. Вопрос заключается в правильной последовательности подключения УЗО и автоматического выключателя. Одни читатели убеждены, что УЗО необходимо подключать после автомата.

Другие наоборот, аргументируют свои убеждения проектными решениями, указывая схемы электроснабжения в которых четко видна установка УЗО перед автоматическим выключателем.

Так все-таки кто прав? Где ставить узо до или после автомата? С этим вопросом мы сегодня и разберемся. Я постараюсь подробно разобрать все варианты подключения.

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении в цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Несложно понять, что при прохождении таких больших токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом — стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того где будет установлено устройство защитного отключения будет зависеть и то повредится оно или нет. Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схемы подключения УЗО с автоматическим выключателем

Друзья чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

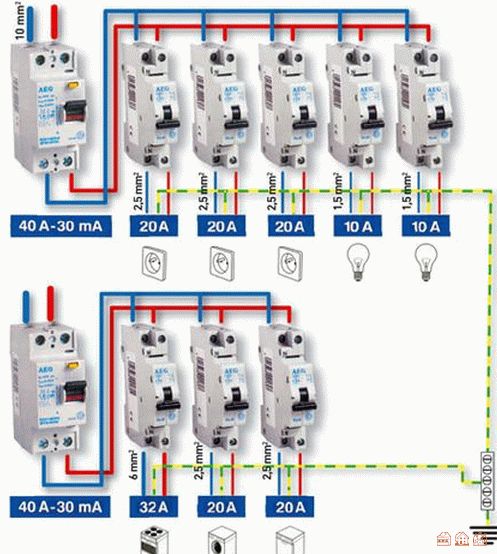

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий. В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет существенно сэкономить бюджет.

Для тех, кто думает, что нельзя так подключать, правилами ПУЭ П.7.1.79 это вполне допустимо.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключения. Читайте статью подключение УЗО на группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО, он не способен устранить действие тока короткого замыкания. Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментариях свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо устанавливать узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. То есть в данном случае УЗО установлено до автомата. И такие схемы далеко не редкость. Вот несколько примеров сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме подключения первым устанавливается автомат, а затем УЗО. Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель – УЗО – питающий кабель – потребитель. На рисунке это указано.

Опять же для многих такая схема покажется наиболее правильной так как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо устанавливать УЗО до или после автомата.

Какой из представленный вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5×In (80 А) автомат отключится за время примерно 0.02 сек. Для этого советую ознакомиться со статьей о время-токовых характеристиках автомата, там подробно расписано об этом.

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и не останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автомат не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

К тому же если ознакомиться с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность. Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него. Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат — УЗО. Автомат всегда идет первым в паре с УЗО. Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме), подключение провода на розетки осуществляется уже к различным устройствам – фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею пользоваться.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата. Основная задача это правильно рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков. А последовательность установки этих устройств значения не имеет.

Понравилась статья — поделись с друзьями!

для чего нужен, схема подключения в трехфазную и однофазную сеть с заземлением и без своими руками + видео

Современные методы защиты человека от поражения электрическим током в бытовой электрической сети предусматривают установку УЗО. Правильность его работы и надёжность защиты зависит от правильно подобранного устройства и качества монтажа.

Для чего необходимо УЗО

Для понимания принципа работы УЗО и особенностей его монтажа следует рассмотреть ряд основных моментов.

Прежде всего, нужно понимать, что использование в быту большого количества электроприборов приводит к увеличению опасности попадания человека под действие электричества. Поэтому формирование защитных узлов, оберегающих от этого опасного фактора, является необходимостью в современных жилых помещениях. Само Устройство Защитного Отключения — это элемент системы защиты, и функционально имеет несколько назначений:

  • В случае замыкания в проводке УЗО защищает помещение от возгорания.
  • В момент попадания человеческого тела под действие электротока УЗО отключает питание во всей сети или конкретного электроприбора для выполнения защиты (локальное или общее отключение зависит от позиции установки УЗО в системе питания).
  • А также УЗО отключает питающую цепь, когда происходит повышение тока в этой цепи на определённую величину, что также является функцией защиты.

Конструкционно УЗО — это аппарат, имеющий функцию защитного отключения, внешне схожий с выключателем автоматом, но имеющий другое назначение и функцию проверочного включения. Крепление УЗО выполнено с применением стандартного разъёма дин-рейки.

Исполнение УЗО бывает двухполюсным — стандартная двухфазная электрическая сеть переменного тока 220В.

Такое устройство подходит для установки в помещениях стандартной постройки (с электрической проводкой, выполненной двухжильным проводом). Если квартира или дом оборудованы проводкой с тремя фазами (современные новостройки, промышленные и полупромышленные помещения), то в этом случае используется УЗО с четырьмя полюсами.

Двухполюсное и четырёхполюсное исполнение

На самом устройстве нанесена схема его подключения и базовые характеристики прибора.

  • Серийный заводской номер аппарата, фирма производитель.
  • Максимальная величина тока, при котором УЗО работает длительное время и выполняет свои функции. Эта величина называется номинальным током устройства, измеряется он амперами. Она обычно соответствует стандартизированным токовым величинам электроприборов. Обозначен на панели прибора как In. Эта величина устанавливается благодаря учёту сечения провода и конструкционного выполнения контактных клемм УЗО.

  • Стандартизированные величины тока (6, 16, 25, 32, 40, 63, 80, 100, 125 А).

  • Ток отсечки УЗО. Правильное название — номинальный отключающий дифференциальный ток. Измеряется он в миллиамперах. На корпусе прибора обозначен — I∆n. Указанное значение показателя тока утечки вызывает срабатывание защитного механизма УЗО. Срабатывание происходит, если все остальные параметры не достигают аварийных значений и монтаж выполнен правильно. Параметр тока утечки определяется стандартными величинами.

  • Стандартизированные величины тока утечки (6, 10, 30, 100, 300, 500 мА)

  • Величина номинального дифференциального тока, не приводящего к аварийному выключению УЗО, работающему в нормальных условиях. Правильно называется номинальный не отключающий дифференциальный ток. Обозначен на корпусе — In0 и соответствует половине значения тока отсечки УЗО. Этот показатель охватывает диапазон значений тока утечки, во время появления которого происходит аварийное срабатывание устройства. Например, для устройства УЗО, имеющего ток отсечки 30 мА значение не отключающего дифф.тока будет составлять 15 мА, а аварийное выключение УЗО произойдёт во время образования в сети тока утечки величиной, соответствующей диапазону от 15 до 30 мА.
  • Значение напряжения работающего УЗО составляет 220 или 380 В.
  • На корпусе также обозначено наибольшее значение тока КЗ, в момент образования которого УЗО продолжит работать в исправном состоянии. Такой параметр называется номинальный условный ток короткого замыкания, обозначается как Inc. Эта токовая величина имеет стандартизированные значения.

  • Расчётная стандартизированная величина токов короткого замыкания составляет 3000, 4500, 6000, 10 тыс.А.

  • Показатель номинального времени отключения устройства. Этот показатель обозначается как Tn. Время, которое он описывает — это промежуток от момента образования в цепи дифференциального отключающего тока до момента времени, в который произошло полное гашение электрической дуги на силовых контактах устройства УЗО.

Кроме всего, на панели УЗО наносят обозначения температурного диапазона работы устройства, нумерацию и назначение клемм, обозначение выключателя (вкл/выкл).

Пример обозначений:

Пример обозначения основных характеристик устройства

Принцип работы устройства

В случае возникновения тока утечки в проводке помещения, на отходящих и приходящих клеммах УЗО появляется разность показателей токов. В этот момент защитный предохранитель устройства сопоставляет величину тока утечки с номинально допустимой и заставляет устройство срабатывать в случае превышения допустимой величины. Происходи так называемое аварийное выключение.

Время отключения УЗО составляет от 0,05 до 0,2с. Ни в коем случае оно не должно быть больше чем 0,3с. Более длительное время отключения приводит к тяжёлым последствиям влияния электротока на человеческий организм.

Графический пример работы УЗО во время образования в сети тока утечки. Ток на выходе из УЗО больше по своей величине чем ток на входе. Баланс нарушен, вследствие чего размыкается контакт.

Принцип работы устройства

Следует помнить, что УЗО реагирует лишь на возникновение токов утечки на участке цепи, расположенном после УЗО. При возникновении утечки на участке до УЗО, оно не выполнит своей функции.

Пример действий устройства при возникновении утечки в цепи, приходящей к УЗО. В этом случае баланс токов на входе и на выходе устройства не нарушается, устройство не работает:

Реакция устройства на возникновение утечки на различных участках цепи

Основной конструктивный элемент УЗО выполнен в виде трансформатора тока 1. Трансформатор тока выполнен на тороидальном ферромагнитном сердечнике. Трансформатор тока имеет три обмотки. Две из этих обмоток имеют различное направление. Одна запитана от фазного провода L3, а другая от нулевого N. Третья же обмотка 2 является обмоткой управления. По фазовой обмотке проходит ток I1, а по нулевой ток I2 (к электрооборудованию и от него соответственно). Обмотка катушки управления в нормальном рабочем режиме находится без наведённого напряжения.

В нормальном рабочем режиме ток, проходящий в двух первичных обмотках, направлен противоположно, но одинаков по своим величинам. В это время на трансформаторном сердечнике возникают два магнитных потока, которые имеют противоположное направление и, вследствие этого, компенсируются. Суммарный (полный) магнитный поток в любое время равен значению ноль (Ф1 + Ф2 = 0).

В момент прикосновения человека к проводнику под напряжением, в фазном проводнике будет протекать ток отличный по своей величине от тока, текущего по нулевому проводнику. Нарушается баланс токов и баланс магнитных полей в токовом трансформаторе УЗО. Протекающий по фазовому проводу ток больше, так как к величине номинального тока I1 прибавляется ток утечки I. Для трансформатора такой ток дифференциальный — отличный от номинального. При нарушении баланса магнитных потоков в трансформаторе, общий магнитный поток приобретает величину, отличающуюся от нуля (Ф1 + Ф2 ≠ 0). Согласно физическим законам, такой магнитный поток создаёт электроток в проводнике обмотки управления 2 трансформатора тока УЗО 1. Ток, достигнув значения, необходимого для работы отключающего реле 2, отключает контактный механизм УЗО. Вследствие этого электроприбор, находящийся после УЗО, оказывается обесточенным. А также вся электрическая цепь, подводящая питание к потребителю, остаётся без напряжения. Человек, прикоснувшийся к любому участку такой цепи, оказывается спасённым от действия электрического тока благодаря работе УЗО.

Принцип работы УЗО

Как подобрать

Первый параметр, по которому выбирается УЗО — это тип проводки в помещении, где будет установлено устройство. Для помещений с двухфазной электропроводкой напряжением 220 В подойдёт УЗО с двумя полюсами. В случае трёхфазной проводки (квартиры современной планировки, полупромышленные и промышленные помещения) следует устанавливать четырёхполюсное устройство.

Для монтажа правильной схемы защитных устройств понадобятся несколько защитных устройств различного номинала. Разница будет заключаться в месте их установки и типе защищаемого участка цепи.

Подбор УЗО нужно производить с учётом определённых электрических параметров в домашней электрической сети, а именно:

  • Ток отсечки УЗО должен быть больше чем наибольший потребляемый в помещении (квартире) ток на 25%. Величину максимального тока можно узнать в коммунальных структурах, обслуживающих помещение (ЖЭК, энергослужба).
  • Номинальный ток УЗО, его следует выбирать с запасом по отношению к номинальному току выключателя автомата, защищающего участок цепи. Например, если автоматический выключатель рассчитан на ток 10 А, то УЗО следует выбрать с током 16А. Следует учитывать, что УЗО защищает исключительно от утечки, а не от перегруза и короткого замыкания. Исходя из этого обязательным требованием является монтаж автоматического выключателя в участке цепи совместно с УЗО.
  • Дифференциальный ток УЗО. Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети. В бытовых помещениях для обеспечения защиты нескольких потребителей (группа розеток, группа светильников) выбирают УЗО с уставкой дифференциального тока 30 мА. Выбор устройства с меньшей уставкой чреват частыми ложными выключениями УЗО (в сети любого помещения всегда присутствуют утечки тока, даже во время минимальной нагрузки). Для групп или одиночных потребителей, находящихся в условиях повышенной влажности (душевая кабина, посудомоечная машина, стиральная машина), следует монтировать УЗО со значением дифференциального тока 10 мА. Условия работы во влажном помещении считаются особенно опасными, с точки зрения электробезопасности. Не нужно устанавливать одинарное УЗО на множество групп потребителей. Для небольших помещений допустима установка одного УЗО с током уставки 30 мА на вводном щитке электросети. Но при такой установке, во время аварийного срабатывания, УЗО отключит электроэнергию во всей квартире. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. (Подробнее схема расстановки защитных устройств рассмотрена ниже).
  • А также УЗО выбирается согласно типа дифференциального тока. Для сетей переменного тока производятся устройства с маркировкой (АС).

Схема подключения УЗО

Принцип монтажа УЗО в двухпроводной электросети

В помещениях старой планировки используется двухпроводная проводка (фаза/ноль). Заземляющий проводник при такой схеме отсутствует. На эффективную работу УЗО отсутствие проводника заземления повлиять не может. Двухполюсное УЗО, смонтированное в помещении с таким типом проводки будет работать правильно.

Отличие монтажа УЗО с заземлением и без заключается лишь в принципе отключения устройства. В цепи с заземлением прибор сработает в момент появления в сети тока утечки, а в цепи без заземления — в момент касания человека к корпусу прибора, оказавшегося под действием утечки тока.

Пример установки УЗО в квартире с однофазной двухпроводной электросетью (схема):

Вариант для квартиры с двухпроводной проводкой

Указанная схема также пригодна для одной группы потребителей. Например, для кухонного электрооборудования и освещения. В этом случае после вводного автоматического выключателя устанавливается УЗО, которое защищает участок цепи и электроприборы, находящиеся после него.

Для двухпроводной электрической сети многокомнатной квартиры предпочтительнее устанавливать вводное УЗО после вводного автоматического выключателя, а от вводного УЗО разветвлять проводку на все необходимые группы потребителей с учётом их мощности и места установки. На каждую группу потребителей при этом устанавливается УЗО с меньшей уставкой дифференциального тока чем у вводного УЗО. Каждое групповое УЗО комплектуется автоматическим выключателем в обязательном порядке, это нужно для защиты от тока короткого замыкания и перегруза электрической сети и самого УЗО.

Пример схемы электрической проводки для многокомнатного жилого помещения, которая защищена устройствами защитного отключения приведён на рисунке:

Вариант для многокомнатного помещения

Ещё одним преимуществом установки вводного УЗО является его противопожарное назначение. Такой прибор контролирует наличие максимально возможных величин тока утечки на всех участках электрической цепи.

Стоимость монтажа такой многоуровневой системы защиты выше, чем у системы с одним УЗО. Несомненным преимуществом многоуровневой системы является автономность работы каждого защищённого участка цепи.

Для объективного понимания процесса правильного подключения УЗО в двухпроводной электрической цепи приведён видеоролик.

Данное видео найдено на интернет-ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Видео: схема монтажа УЗО

Схема подключения УЗО в трёхпроводной (трёхфазной) электрической цепи

Такая схема является самой распространённой. В ней используется четырёхполюсное УЗО, а сам принцип сохраняется, как и в двухфазной цепи с использованием двухполюсного УЗО.

Приходящие четыре провода, три из которых фазные (А, В, С) и нулевой (нейтраль) присоединяются к входным клеммам УЗО, согласно нанесённой на устройство маркировки клемм (L1, L2, L3, N).

Схема подключения проводов

Аналогичная схема правильного подключения проводов к устройству находится в паспорте УЗО либо нанесена непосредственно на корпус изделия.

Расположение нулевой клеммы может отличаться на УЗО различных производителей. Важно соблюдать правильность подключения на входе и на выходе из устройства, от этого зависит корректная работа УЗО. В остальном, порядок подключения фаз на работу УЗО не влияет.

Подключение в трёхфазной сети

Важно помнить, что номинальные рабочие токи трехфазных УЗО имеют относительно большие значения. Такие устройства имеют больше противопожарное назначение, а для защиты человека от поражения электрическим током используют отдельные УЗО с меньшим номиналом для каждого участка цепи.

Для объективного понимания схемы подключения УЗО в трёхфазной цепи приведена схема — пример.

маркировка, принцип работы, отличия от автомата + инструкция подключения и проверки в домашних условиях

При проведении электромонтажных работ, когда специалисты ведут новую проводку, устанавливаются специальные контрольно-защитные приборы – УЗО. В домах старой постройки такие приспособления не предусмотрены. Поэтому у владельцев квартир обоснованно возникает вопрос, что это за агрегат и для чего он применяется.

Краткое содержимое статьи:

Назначение и специфика применения

В процессе эксплуатации бытовых приборов, а также электромеханизмов различного типа со временем происходит износ, вследствие чего изоляция проводов уже не выполняет своей роли. И ток будет перемещаться не по установленному контуру, а на землю, когда будет обеспечен факт соединения с ней.

Проводником, как правило, выступает сам человек, прикоснувшись, например, к корпусу стиральной машины или бойлера. Действующий на корпус ток делает его аналогом оголенного провода.


Конечно, эффективным методом устранения предпосылок такой ситуации является создание заземляющего контура, т.е. искусственно сформированный проводниковый контакт с землей корпусов, которые проводят ток, или отдельных узлов электроагрегатов. Но такая система создана не во всех домах. Поэтому на помощь могут прийти устройства защитного отключения.

Принцип действия УЗО основан на его способности четко воспринимать самые маленькие изменения в электросети, несоответствие входного и выходящего тока, а также обеспечивать отключение сети при аварийных ситуациях.

Здесь надо помнить, что ток, который перемещается по фазному проводу (или во всех фазах трехфазной цепи), должен быть равен току в проводе нейтрального типа.

При работе контура возможна ситуация, когда человек касается неизолированной проводке или корпуса бытового прибора, который оказался под напряжением. Тогда создается новая цепь с утечкой тока. В исходной цепи входящий ток не будет равен выходящему. Это отклонение будет зафиксировано УЗО с последующей командой на разрыв цепи.

Когда сработает УЗО

Чтобы понять, как работает УЗО, следует определить основные его компоненты. Укрупнено это будет выглядеть так:

  • Трансформатор дифференциального тока с тремя обмотками. Для первых двух обмоток имеет место замыкание на нуле и фазе, а вот третья присоединяется к механизму запуска – реле или электронному компоненту.
  • Пусковой механизм, который представлен узлом силового запуска, а также контактными элементами.
  • Тестовый выключатель – позволяет проверить работоспособность устройства путем пробного отключения всей сети.

Благодаря действию схемы устройства защитного отключения обеспечивается защита в таких случаях:

  • при замыкании провода фазного типа на корпус приборов бытовой техники;
  • когда был произведен неправильный монтаж проводки, например, забыв установить монтажную коробку;
  • при нарушениях в устройстве и подключении щитка;
  • вследствие утечки тока по другим бытовым причинам – заземление у соседей на водопроводные трубы, подключение стиральной машины при помощи шланга с металлическим покрытием и т.д.

Возможности выбора

Первыми бытовыми моделями считаются емкостные УЗО. Их принцип действия аналогичен работе емкостного реле, которое реагирует на ток смещения реактивного типа. У них чувствительность чрезвычайно высока – доли мкА, срабатывают они почти мгновенно и не реагируют на факторы заземления. Но при этом они очень сильно реагируют на помехи и не могут дифференцировать причины аварийной ситуации.

Рассматривая типы УЗО, нельзя не отметить и модификации, ставшие прототипом наиболее распространенные сейчас моделей. Это дифференциальные УЗО-Д, которые работают на основе оценки разбаланса полных токов, возникающего в силовом кабеле.

Дифференциальные электромеханические модели популярны сейчас при проведении электромонтажных работ разного уровня сложности. Когда возникает утечка, то один и токов возрастает, вследствие чего возникает магнитный поток. Он рождается на феррите, что приводит к наведению ЭДС во второй обмотке. Электромагнитом оттягивается защелка, размыкающая контакты.


Известны также УЗО-ДЕ, относящиеся к электронным модификациям. Они имеют датчик и встраиваются непосредственно в эксплуатируемую установку. Такие изделия отличаются большой чувствительностью и возможностью размыкать цепь в ответ на токи смещения.

И, конечно же, они обладают высокой скоростью реакции. Но при этом их стоимость на порядок выше аналогов, а электроника может выходить из строя.

Если вы хотите узнать, как выбрать УЗО, то целесообразно решить несколько вопросов:

  • ставить комплект УЗО и автомат или отдельно дифавтомат;
  • оценить расчетным путем требуемый ток отсекания в момент перегрузки;
  • рассчитать рабочий ток устройства;
  • задать нужный ток утечки.

Особенности подключения

Надо помнить, что стандартное УЗО работает на защиту человека, не реагируя на замыкание или излишнюю нагрузку. А вот дифавтомат рассчитан на любые нарушения в работе цепи. УЗО можно ставить параллельно обычным автоматам, задавая им работу в паре, или же остановить выбор на дифавтомате.

Первый вариант подойдет для ситуации, когда проводка уже действующая и в цепи есть установленные ранее автоматы. Второй подход целесообразно применять при новом обустройстве проводки и щитка.

Чтобы понять, как правильно подключить УЗО, необходимо рассмотреть несколько вариантов:

  • Базовым подходом будет подключение после счетчика учета, который в свою очередь идет за центральным автоматом.
  • Предпочтительная последовательность такова: За центральным автоматом идет счетчик, после которого монтируется селективный УЗО. Затем врезается групповой автомат, а за ним уже идут групповые защитные устройства.

Итак, устройство врезается как можно ближе к счетчику, как это видно по фото УЗО в щитке. А вот ставить общее устройство для зашиты на старую разводку TN-C не допустимо. Но если возникает необходимость установить прибор для безопасности? Тогда надо ставить его уже после автоматов, идущих на приборы.

Также следует учесть и некоторые правила монтажа:

  • исключить возможность объединения после УЗО провода «ноль» с заземлительной клеммой;
  • не допускать неполного фазного подключения;
  • не подключать провод нагрузочного типа до защитного устройства к рабочему проводнику;
  • не крепить ноль с защитным проводом при установке розеток;
  • исключить непреднамеренную ошибку при выборе полярности в момент подключения УЗО;
  • не соединять нейтраль и фазу, прошедшие через защитный прибор, с иными нулевыми и фазными проводниками.

Сложнее обстоят дела в квартирах с отсутствующим заземлением. В таком случае действует иная инструкция для подключения:

  • Во-первых, ставить общее устройство нельзя.
  • Во-вторых, для каждых потребителей нужно предусмотреть защиту отдельными УЗО.
  • В-третьих, проводники защитного типа от розеток должны максимально быстро заводиться на защитную клемму.
  • В-четвертых, при каскадном подключении верхние защитные приборы должны быть менее чувствительны по сравнению с идущими за ними устройствами.

Устройства защитного отключения позволяют существенно обезопасить человека, исключив получение электротравм вследствие токовых утечек. Устанавливать это прибор собственноручно не рекомендуется. Для качественной и безопасной работы электросети целесообразно привлечь к работе специалистов.

Фото УЗО

Знакомство с узо, национальным напитком Греции

Независимо от того, что происходит в Греции, мы все можем согласиться в одном: узо потрясающий.

Что такое узо, спросите вы? Возможно, вы помните печально известную сцену питья узо из Моя большая греческая свадьба , где аперитив со вкусом аниса разносит по кругу родственников героини Тулы. На самом деле, хотя узо может быть высокой стойкостью, он не обязательно крепче бурбона (он должен быть крепостью не менее 37,5% или 75 крепостью, что вряд ли достойно — извините, чтобы испортить удовольствие).Однако вкусно. Если вы поклонник абсента, аквавита или солодки в целом, вам обязательно понравится узо. Вот как появился этот пряный напиток.

Предшественником Узо является ципуро, что в основе своей представляет собой греческую граппу. Однако разница в том, что сразу после дистилляции базовый спирт, используемый для изготовления узо, содержит больше алкоголя, чем базовый спирт, используемый для изготовления ципуро. Кроме того, ципуро не обязательно должно быть ароматным анисом, а вот узо — обязательно. Узо изготавливается из базового спирта винограда, а затем ароматизируется анисом — тот же отчетливый вкус, что и у абсента.История Узо на удивление коротка: в 1856 году Николас Катсарос и его семья открыли первый завод по производству узо, который до сих пор производит узо. В 2006 году, признавая уникальное греческое наследие напитка, правительство постановило, что узо может производиться только в Греции, получив одобренное ЕС защищенное обозначение происхождения (это похоже на DOC для итальянских вин).

Как и любой другой спиртной напиток со вкусом аниса, если вы добавите немного воды в узо, он станет молочным. Это называется лаушингом или эффектом узо.Узо полон потрясающих ароматов (таких как фенхель, кориандр и гвоздика), настолько, что он обеспечивает настоящий вкус. Чтобы сбалансировать все эти вкусы, мы рекомендуем потягивать узо с небольшим количеством еды. Подумайте, фаршированные виноградные листья, баклажаны и свежий сыр. Убедитесь, что у вас под рукой есть лепешки.

Отправляйтесь в местный винный магазин и изучите свой выбор узо. Вы найдете его рядом с самбукой и абсентом. Если вы чувствуете себя храбрым, подожгите его. Шучу, пожалуйста, не делай этого.Вместо этого попробуйте этот коктейль:

Греческая трагедия

  • ¾ Унция Узо
  • ¾ Сладкий вермут
    • ¾
  • ¾ Ликер Sweet Berry (или Manischewitz)
  • Отжать сок лайма

В шейкере, наполненном льдом, энергично встряхните и процедите в шампанское купе.

Поддержите Грецию. Или нет. Просто помните, пейте узо.

Louching, фото любезно предоставлено Эриком Литтоном через Wikimedia Commons

Узо — Википедия

Узо (griechisch ούζο) ist eine griechische Anisspirituose.

Die Frage, wann und wo der erste Ouzo gebrannt wurde, ist nicht abschließend geklärt. Der Ouzo entstand wahrscheinlich aus dem Tsipouro bzw. Rakı, der bereits seit dem 15. Jahrhundert sowohl von der griechischen als auch von der türkischen Bevölkerung im Osmanischen Reich gebrannt wurde. Der Ouzo wird nachweislich seit dem 19. Jahrhundert produziert.

Seine Beliebtheit nahm nach dem Griechisch-Türkischen Krieg 1922 zu, da er zu den Favorisierten Spirituosen von Griechen aus der Türkei gehörte, vermutlich beeinflussten diese mit eigenen Destilleriung Diese.

Besonders viele Ouzo-Destillerien gibt es auf der Insel Lesbos.

Einer wissenschaftlichen Quelle zufolge kommt das Wort ouzo vom türkischen üzüm , «Bund Trauben» или «Traubensud». [1] [2] Eine andere Эти besagt, Ouzo sei früher zum Export in Holzkisten verpackt worden, die auf italienisch mit Uso di Marsiglia («zum Gebrauch in Marseille») beschriftet waren. [2] Daraus habe sich später Ouzo als Bezeichnung für die Spirituose entwickelt. [3]

Ouzo wird aus reinem Alkohol hergestellt, dem neben verschiedenen Kräutern und Gewürzen vor allen Dingen Anis oder Fenchelsamen hinzugefügt werden, die das charakteristische Aroma von Ouzo bestimmen. Qualitativ höherwertiger Ouzo wird nach dieser Prozedur erneut gebrannt und teilweise über Jahre gelagert. Ouzo wird mit etwa 40 Vol .-% Alkoholgehalt в Flaschen verkauft.

Bekanntere Hersteller von Ouzo sind Ouzo 12, Plomari, Mini, Pilavas und Tsantali. Einige Marken wurden mittlerweile von internationalen Spirituosenkonzernen aufgekauft.

Die Bezeichnung Ouzo wird durch die EU-Spirituosenverordnung geschützt. [4] Sie stellt demnach eine besondere Spirituose mit Anis dar. Ouzo darf nur durch die Destillation von Alkohol gewonnen werden und darf nur mit bestimmten Pflanzen und Samen aromatisiert werden, darunter Fenchelsamen, Koriander und Mastix ( Pistacia lentiscus или latifolia ) aus latifolia .

Der Mindestalkoholgehalt muss dabei 35,0 Volumenprozent betragen. [5] Узо дарф нур в Грихенланд и дорф нур в лучших местах Гебиетен хергестеллт верден, мусс фарблос сейн и дарфайнен Цукергехальт фон бис цу 50 г / л хабен.

Die Trinksitten des Ouzo Varieren auch в Griechenland sehr stark. Ouzo wird dort nicht nur als Digestif pur getrunken, weitaus häufiger ist das Reichen zu Mezedes (kleine Speisen wie Octopus, Käse), wo er am Tisch mit Wasser verdünnt getrunken wird, immer häufiger auch mit Eis. Entsprechend seiner Bedeutung als Verdauungsschnaps wird der Ouzo in der Volksmedizin als Mittel gegen Magenkrämpfe empfohlen.В Nordgriechenland wird Ouzo auch als Schuss (1 Teelöffel) zu einem Kaffee ohne Milch beigegeben.

In Deutschland wird Ouzo meist stark gekühlt als Aperitif getrunken, был в Griechenland eher unüblich ist, sowie für Mixgetränke verwendet.

Beim Vermischen mit Wasser oder stark gekühlt wird Ouzo durch den Louche-Effekt milchig-trüb. Man nennt diesen Vorgang Opaleszieren. Ist der Ouzo sehr stark, setzt bei zu starker Kühlung eine Kristallisation ein.

  1. ↑ Г.Клаусон: Этимологический словарь турецкого языка до XIII века . Оксфорд, 1972, с. 288.
  2. ↑ a b Babiniotis gibt beide Möglichkeiten an, verwendet aber uso Massalia , Γεώργιος Μπαμπινιώτης (Георгиос Бабиниотис): Λεξrugη Β ‘Έκδοση Auflage. Ντρο Λεξικολογίας, 2005, ISBN 960-86190-1-7, S. 1285.
  3. ↑ Лаут В. Пизани
  4. ↑ №.29 — Дестиллертер анисовый. In: Spirituosenverordnung EG Nr. 110/2008. (PDF)
  5. ↑ Spirituosen. по адресу: www.was-wir-essen.de

Узо — Википедия

Verschillende ouzosoorten

Узо (Grieks: ούζο) является wellicht de bekendste Grieksecoholische пила больше алкоголя в процентах от 37,5 до 44 процентов. Sinds 25 октября 2006 г. heeft ouzo binnen de Europese Unie de status van beschermde oorsprongsbenaming, wat bescherming biedt tegen namaak.

Een waarschijnlijke verklaring van de herkomst geeft Gerard Clauson in zijn boek Этимологический словарь турецкого языка до XIII века (Оксфорд, 1972). Op bladzijde 288 zegt hij dat het woord «узо» — это afgeleid van het woord «üzüm», wat druiven betekent на турецком языке.

De betere ouzo wordt in koperen ketels gedistilleerd en aan het distillaat worden kruiden toegevoegd zoals anijs (Pimpinella anisum), steranijs, venkel, kardemom, maïs, angelica (engelwortel), lindebloesem.De Precieze samenstelling en de verhoudingen van dealendiënten wordt door de fabrikant geheim gehouden. De smaak die het meest naar voren komt is die van anijs.

Vergelijkbare anijsdranken zijn raki (Turkije), sambuca (Italië), pastis (Frankrijk), hierbas (Balearen) en absint (Frankrijk) en tsipouro met anijs (Griekenland).

Als men ouzo in de koelkast of vriezer bewaart kunnen er kristalachtige schilfertjes в комен. Ouzo kan zowel puur als met water aangelengd worden gedronken.Ook kan de ouzo встретил een ijsblokje erin worden gedronken. Пуур де пил хелдер, встретил воду aangelengd wordt ouzo iets melkachtig. Dit wordt veroorzaakt door de etherische oliën (terpenen) uit de anijs die moeilijk in water oplosbaar zijn en een emulsie veroorzaken. Hoe meer anijs er tijdens het distilleren wordt toegevoegd, des te troebeler zal de ouzo wordden bij aanlenging met water. [1]

De Griekse ouzeries (het achtervoegsel «-erie» — это ontleend aan het Frans) zijn in veel steden en dorpen te vinden.In deze gelegenheden wordt de ouzo geserveerd met een schaaltje hapjes, de mezedes. Meestal gaat het om kleine stukjes inktvis, гезутенские сардины, гебаккен кабачок, komkommer of tomaat.

Установка Воск

Сборка Android

Обратите внимание, что средний пост в блоге о 64-битной версии больше не актуален, скрипт автоматически строит библиотеки x86, arm64 и armv7 без каких-либо изменений.

Для примера приложения Android, использующего Vosk-API, проверьте https: // github.com / alphacep / vosk-android-demo project.

Сборка iOS

Доступно по запросу. Отправьте письмо по адресу [email protected].

Установка Python из Pypi

Самый простой способ установить vosk api — с помощью pip. Вам не нужно ничего компилировать.

В настоящее время мы поддерживаем следующие платформы:

  • Linux на x86_64
  • Raspbian на Raspberry Pi
  • Linux на arm64
  • OSX
  • Окна

Убедитесь, что у вас установлены последние версии pip и python3:

  • Версия Python: 3.5-3.8 (Linux), 3.6-3.7 (ARM), 3.8 (OSX), 3.8-64 бит (Windows)
  • версия пункта: 19.0 и новее.

При необходимости обновите python и pip. Затем установите vosk на Linux / Mac из pip:

Обратите внимание, что некоторые платформы не полностью поддерживаются pip, например, на arm64, который вы установили с выпущенных колес:

  pip3 установить https://github.com/alphacep/vosk-api/releases/download/0.3.7/vosk-0.3.7-cp37-cp37m-linux_aarch64.whl

Также обратите внимание, что Vosk требует libgfortran в некоторых сборках Linux, которые могут отсутствовать, вам может потребоваться установить libgfortran с менеджер пакетов.

В Windows убедитесь, что у вас 64-битный Python. Мы пока не поддерживаем 32-битный питон.

Если у вас возникли проблемы с установкой, проверьте вывод следующих команд и предоставьте его для справки:

  python3 - версия
pip3 --version
pip3 -v установить воск

Сервер Websocket и сервер GRPC

Мы также предоставляем сервер websocket и сервер grpc, которые можно использовать в телефонии и других приложениях. С более крупными моделями, адаптированными для звука 8 кГц, он обеспечивает большую точность.

Сервер устанавливается из докера и запускается одной командой:

  docker run -d -p 2700: 2700 alphacep / kaldi-en: последняя

Подробнее см. Https://github.com/alphacep/vosk-server

.

Компиляция из исходников

Если вы все еще хотите создавать с нуля, вы можете скомпилировать Kaldi и Vosk самостоятельно. Компиляция проста, но может немного запутать новичка. Если вы хотите следить за этим, следите за ошибками.

Компиляция Kaldi для локальных модулей python, node и java
  git clone -b lookahead - single-branch https://github.com/alphacep/kaldi
cd kaldi / инструменты
сделать

Установите все зависимости и повторите make , если необходимо.

Установите OpenBLAS (в OSX вы можете пропустить это, так как kaldi использует платформу Accelerate):

  дополнительные / install_openblas.sh
cd ../src
./configure --mathlib = OPENBLAS --shared --use-cuda = no
сделать -j 10
сборка модуля Python

Затем создайте модуль Python

  экспорт KALDI_ROOT =
cd python
настройка python3.py install --user --single-version-external-managed --root = /

Примеры использования

Python

Клонируйте vosk-api и выполните следующие команды:

  компакт-диск vosk-api / python / example
wget https://alphacephei.com/kaldi/models/vosk-model-small-en-us-0.4.zip
разархивировать vosk-model-small-en-us-0.4.zip
модель mv vosk-model-small-en-us-0.4
python3 ./test_simple.py test.wav

При использовании собственного аудиофайла убедитесь, что он имеет правильный формат — PCM 16 кГц 16 бит моно.В противном случае, если у вас установлен ffmpeg, вы можете использовать test_ffmpeg.py , который выполняет преобразование за вас. Найдите больше примеров, таких как использование микрофона, декодирование с фиксированным маленьким словарным запасом или настройку идентификации говорящего в подпапке python / example

Подробнее см. В этом видео:

Java

  cd java && KALDI_ROOT =  сделать
wget https://alphacephei.com/kaldi/models/vosk-model-small-en-us-0.4.zip
разархивируйте vosk-model-small-en-us-0.4.zip
модель mv vosk-model-small-en-us-0.4
заставить бежать

C #

  cd csharp && KALDI_ROOT =  сделать
wget https://alphacephei.com/kaldi/models/vosk-model-small-en-us-0.4.zip
разархивировать vosk-model-small-en-us-0.4.zip
модель mv vosk-model-small-en-us-0.4
моно test.exe

У нас также есть пакет Nuget, в настоящее время поддерживается только Linux, мы планируем в ближайшее время добавим двоичные файлы Windows и OSX. См. Https://www.nuget.org/packages/Vosk/

Руководство по установке · Wazuh 3.9 документация
