Подключение узо на группу автоматов. Схема подключения узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос,

как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет?

Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки — срабатывает автомат.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено

автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через

устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

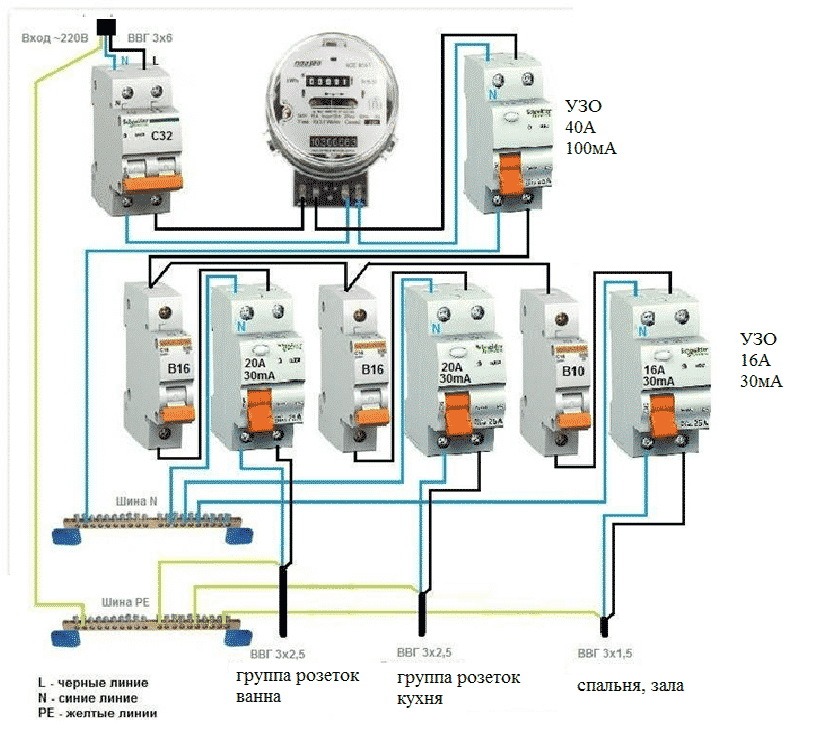

Например, имеется схема подключения узо на группу автоматов

. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.

Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Понравилась статья — поделись с друзьями!

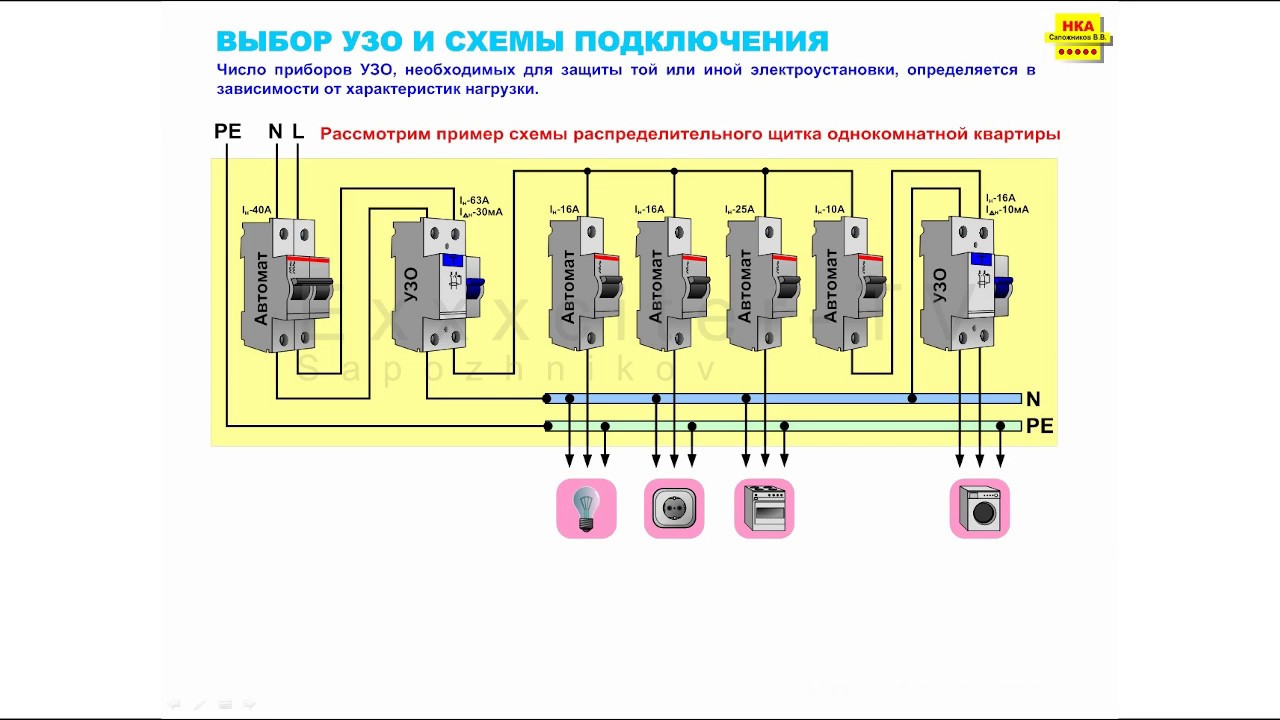

Выбор и схемы подключения УЗО в однофазной сети

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В сегодняшней статье я расскажу Вам про различные варианты схем подключения УЗО (устройство защитного отключения) в однофазной сети, а также про выбор его номинального тока и дифференциального тока (тока утечки) в зависимости от схемы подключения.

Для более наглядного понимания материала, необходимо рассмотреть конкретные варианты, начиная с самых простых и стандартных схем и, заканчивая, частными случаями.

1. Вводное УЗО

Предположим, что у нас в квартире установлен вводной автоматический выключатель с номинальным током 40 (А) и мы хотим защитить всех потребителей квартиры одним общим УЗО. Оно же будет считаться и называться вводным УЗО.

И это правильно! Закрывать глаза на электробезопасность в своем доме, а также на требования ПУЭ (п.7.1.71), я считаю не правильным и даже опасным.

Кстати, прошу обратить внимание на электрический щит. Это очередная новинка от компании IEK — металлический распределительный щит ЩРн серии PRO. Про преимущества и выявленные недостатки данного щита я расскажу Вам в самое ближайшее время. Если не хотите пропустить новые выпуски статей, то подписывайтесь на рассылку сайта.

Поскольку разговор зашел о щитах, то напомню Вам, что не так давно я уже делал подробный обзор пластикового щита серии PRIME от IEK, который меня достаточно впечатлил.

Перейдем непосредственно к теме статьи.

Схема представленного выше щита достаточно простая. Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки. С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N).

Вводное УЗО необходимо подключить сразу же после вводного автомата, а уже после него подключить групповые автоматы на отходящие линии (розетки, освещение, теплый пол и прочее электрооборудование). Выглядеть это будет следующим образом.

Питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автоматического выключателя, а с нижней клеммы — на верхнюю клемму (1) вводного УЗО. С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью гребенчатой шины. С клеммы (4) счетчика электрической энергии ноль уходит на верхнюю клемму (N) УЗО, а с нижней клеммы (N) УЗО — на общую нулевую шину (N).

Внимание! Рекомендую ознакомиться со статьей про распространенные ошибки, возникающие при подключении УЗО и дифавтоматов.

Как выбрать номинальный ток УЗО?!

Номинальный ток вводного УЗО должен быть на одну ступень выше, чем номинальный ток вводного автоматического выключателя, т.е. нам необходимо установить УЗО с номинальным током не менее 50 (А) и током утечки 30 (мА). Таким образом, вводное УЗО у нас будет защищено от перегруза (сверхтока), как и требует от нас ПУЭ (п.7.1.75 и п.7.1.76).

Стандартный существующий ряд номинальных токов УЗО: 16, 25, 32, 40, 50, 63, 80, 100 (А).

Номинальный ток УЗО отображается на лицевой стороне его корпуса.

Зачем нам необходимо защищать УЗО от перегруза? И откуда может возникнуть этот самый перегруз?

Да все, элементарно! В щите установлен вводной автоматический выключатель с номинальным током 40 (А), что соответствует выделенной мощности 8,8 (кВт). В любое время Вы можете включить в сеть приборы с суммарной мощностью, превышающую 8,8 (кВт). Возьмем для примера, что потребляемая мощность у Вас составила около 10 (кВт), что равносильно току 45,4 (А).

При таком токе, согласно время-токовой характеристики (ВТХ) срабатывания теплового расцепителя, наш вводной автомат не отключится в течение целого часа.

Получается, что все это время через УЗО будет проходить ток величиной 45,4 (А), превышающий его номинальный ток, что может привести к нагреву его токоведущих частей, оплавлению корпуса и в конечном счете выходу его из строя.

Чтобы избежать подобной ситуации, я Вам всегда советую устанавливать УЗО с номинальным током на одну ступень больше, чем номинальный ток автомата. Но как показывает практика, токоведущие части УЗО выполнены с некоторым запасом по перегрузочной способности, но тем не менее я бы не рисковал и соблюдал данное требование!

Почему УЗО должно быть с током утечки именно на 30 (мА)?

Сначала приведу стандартный существующий ряд номинальных дифференциальных токов (токов утечки) УЗО: 10 (мА), 30 (мА), 100 (мА), 300 (мА) и 500 (мА).

Иногда эти значения могут отображаться не в миллиамперах, а в амперах, тогда стандартный ряд будет выглядеть следующим образом: 0,01 (А), 0,03 (А), 0,1 (А), 0,3 (А) и 0,5 (А).

Номинальный дифференциальный ток (ток утечки) УЗО отображается также на лицевой стороне его корпуса.

Итак, если у Вас вводной автоматический выключатель имеет номинальный ток до 40 (А) включительно, то вводное УЗО можно устанавливать с током утечки 30 (мА). Если же номинал вводного автомата больше 50 (А), то скорее всего УЗО придется устанавливать с током утечки 100 (мА).

Дело в том, что все зависит от общей фоновой (естественной) утечки в линиях электропроводки. Поэтому считается что, чем больше ток нагрузки, тем больше фоновая утечка, поэтому, чтобы избежать ложных срабатываний УЗО, приходится завышать его ток утечки с 30 (мА) до 100 (мА).

Согласно ПУЭ (п.7.1.83), существует норма по суммарной фоновой утечке в нормальном режиме, которая должна быть не больше 1/3 номинального тока утечки УЗО. Вот например, ток утечки УЗО составляет 30 (мА), а значит фоновая утечка в этой линии должна быть не больше 10 (мА).

Фоновую утечку можно измерить, правда для этого необходимы специальные приборы. Вот например, в нашей электротехнической лаборатории имеется прибор MRP-200

, правда основным его назначением все же является измерение отключающего дифференциального тока УЗО и измерение времени его срабатывания.

Также фоновую утечку можно приблизительно рассчитать. Условно принято, что ток утечки величиной 0,4 (мА) приходится на 1 (А) нагрузки или же ток утечки 10 (мкА) приходится на 1 метр длины фазного проводника.

Чтобы Вам не вникать в подробности определения фонового тока, я специально для Вас составил таблицу с рекомендуемыми уставками дифференциального тока (тока утечки) в зависимости от тока нагрузки.

Как видно по таблице, при номинальном токе нагрузки 40 (А) рекомендуется устанавливать УЗО с током утечки 30 (мА). В скобках указано значение 100 (мА), но это больше относится при эксплуатации старых электропроводок.

Если у Вас электропроводка не старая (не высохшая и не ветхая) и выполнена качественными кабелями и проводами, то даже при относительно больших токах нагрузки фоновая утечка будет незначительной (минимальной). Поэтому при номинальном токе вводного автомата даже 50 (А) и 63 (А) можно смело устанавливать вводное УЗО с током утечки 30 (мА).

Кстати, согласно ПУЭ (п.7.1.79, п.7.1.83 и п.7.1.85), требуется устанавливать на отходящие линии УЗО с током утечки 30 (мА). Если же защита всей электропроводки выполняется одним вводным УЗО, то ток утечки у него должен быть не более 30 (мА), естественно, что при выполнении условий по суммарной фоновой утечке.

Да, забыл уточнить, что я рассматриваю установку и подключение УЗО с целью защиты человека от поражения электрическим током и защиты линий от появления утечек в следствии старения и ухудшения изоляции, и прочих на нее воздействий.

2. УЗО на одну отходящую линию

Рассмотрим вариант, когда нам нужно с помощью УЗО защитить не все линии, а только одну отходящую (групповую). Для этого нам необходимо в этой линии установить УЗО. Предположим, что это будет линия освещения балкона или лоджии, защищенная автоматическим выключателем с номинальным током 10 (А).

Согласно вышеприведенным требованиям ПУЭ по защите УЗО от перегруза, нам необходимо после автомата 10 (А) установить УЗО с номинальным током 16 (А) или 25 (А) и током утечки 30 (мА). Ничего страшного не будет, если Вы здесь установите УЗО с номинальным током 40 (А) или 50 (А), как в моем примере.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата, а с нижней клеммы — на верхнюю клемму среднего отходящего автомата, соединенного с соседними автоматами с помощью соединительной гребенки. Затем с нижней клеммы автоматического выключателя отходящей линии, защищенной с помощью УЗО (в моем примере это линия освещения лоджии), фаза уходит на верхнюю клемму (1) УЗО.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО. К нижним клеммам (2) и (N) УЗО будет подключаться кабель отходящей линии освещения лоджии. Остальные линии, не защищенные УЗО, будут подключаться к соответствующим автоматам и общей нулевой шине (N).

Если же подобным образом защищать каждую отходящую линию с помощью УЗО, то при их большом количестве выйдет достаточно дорогим удовольствием в финансовом плане, поэтому существует еще один вариант, который рассмотрим ниже.

3. Групповое УЗО на несколько отходящих линий

Рассмотрим экономный вариант при защите с помощью одного УЗО нескольких отходящих линий.

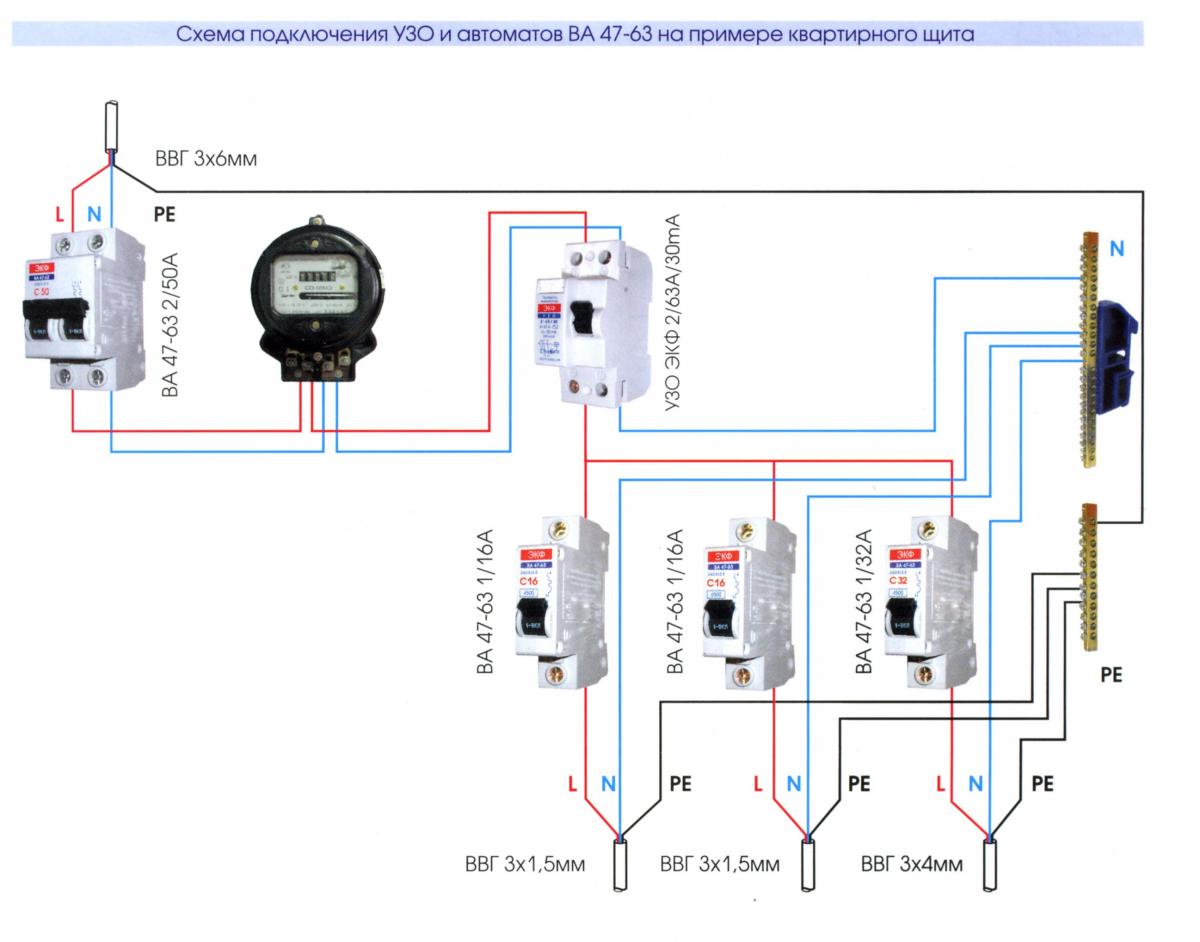

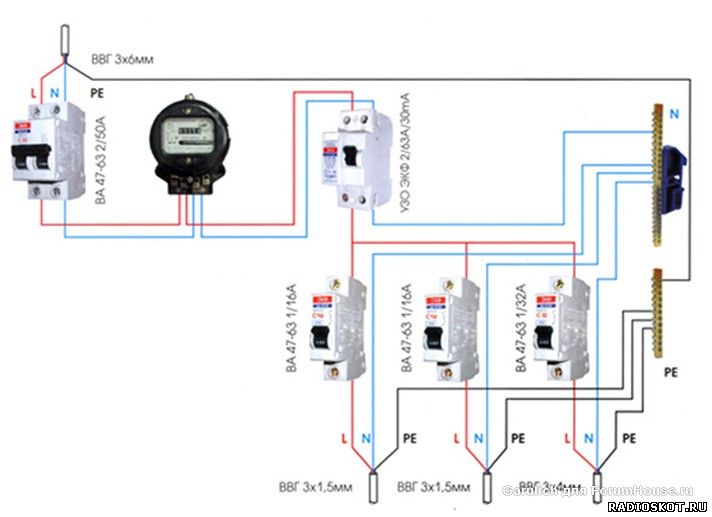

Схема остается той же: вводной автомат и 5 отходящих автоматов. Мне необходимо защитить несколько отходящих линий с помощью одного УЗО. Для примера, разделю отходящие линии на 2 группы: два автомата в одной группе и три автомата в другой.

Отходящие линии первой группы у нас не будут защищены УЗО, а вот отходящие линии второй группы будут защищены с помощью одного общего (группового) УЗО.

В этой схеме питающая фаза приходит на клемму (1) счетчика электрической энергии, а ноль — на клемму (3). С клеммы (2) фаза уходит на верхнюю клемму вводного автомата. С нижней клеммы вводного автомата уходит два проводника. Один — на верхнюю клемму одного из автоматов 1-ой группы, соединенных между собой гребенкой. Второй проводник уходит на верхнюю клемму (1) общего (группового) УЗО, которое защищает 2-ую группу автоматов. С нижней клеммы (2) УЗО фаза уходит на верхнюю клемму среднего отходящего автомата 2-ой группы, соединенных между собой также с помощью гребенки.

С клеммы (4) счетчика электрической энергии ноль уходит на общую нулевую шину (N). С общей нулевой шины (N) ноль уходит на верхнюю клемму (N) УЗО.

Фазные проводники отходящих кабелей 1-ой группы будут подключаться непосредственно к автоматам 1-ой группы, а нули — к общей нулевой шине (N).

Фазные проводники отходящих кабелей 2-ой группы будут подключаться непосредственно к автоматам 2-ой группы, а нули — к нижней клемме (N) УЗО. Больше двух проводников подключать к одному зажиму запрещено, поэтому в таких случаях в щите устанавливают вторую нулевую шину (N1), которая соединяется с нижней клеммой (N) УЗО, а затем к этой самой шине (N1) и подключаются нули отходящих кабелей 2-ой группы.

Как выбрать номинальный ток УЗО в таком случае?!

Многие электрики начинают рассчитывать суммарный номинальный ток отходящих автоматов. Предположим, что отходящие автоматы имеют следующие номинальные токи: 6+10+10+16 = 42 (А). Таким образом, необходимо установить УЗО с номинальным током более 42 (А) и дополнительно учесть небольшой запас в случае перегруза. Для этого вполне подойдет УЗО с номинальным током 50 (А).

А если суммарный номинальный ток отходящих линий будет еще больше?! Например, 10+10+10+16+16+16+25+16=119 (А). Что делать в этом случае?! Устанавливать УЗО на 140-150 (А), которых даже нет в природе?!

На самом деле, не нужно заморачиваться и рассчитывать суммы номинальных токов отходящих автоматов, т.к. их может быть от нескольких штук до нескольких десятков. Все гораздо проще! Номинальный ток УЗО выбирается не по сумме номинальных токов автоматов на отходящих линиях, а на одну ступень больше, чем номинал вводного автомата. Все получается логично и правильно. Ведь в любом случае ток через УЗО не будет превышать ток, проходящий через вводной автомат и групповое УЗО будет защищено от перегруза.

Для нашего примера суммарный номинальный ток оставляет: 16+25+32 = 73 (А), что нам как бы предполагает установить здесь УЗО с номинальным током 80 (А) или вовсе 100 (А). Но это не совсем правильно, т.к. нам достаточно установить УЗО с номинальным током 50 (А), который будет на одну ступень выше, чем номинальный ток 40 (А) вводного автоматического выключателя.

В настоящее время это наиболее распространенный способ подключения УЗО, т.к. он более экономный, но в то же время в полном объеме соответствует требованиям ПУЭ и электробезопасности.

В данное время я как раз таки занимаюсь сборкой квартирного щита, в котором имеется 30 отходящих линий (с учетом резерва). По аналогии с описанным выше способом, каждые 10 отходящих линий будут защищены отдельным УЗО.

Вводной автомат в этом примере имеет номинал 32 (А), поэтому все УЗО имеют номинальный ток 40 (А), 30 (мА) независимо от суммы номинальных токов автоматов на защищаемых отходящих линиях.

О сборке этого щита я еще напишу отдельную подробную статью, так что кому интересно, то подписывайтесь на рассылку сайта.

Я рассказал Вам про самые основные схемы подключения УЗО в однофазной сети, а также про выбор УЗО по номинальному току и току утечки для каждого конкретного случая. На частных случаях подключения УЗО, а также на каких-то не стандартных решениях я останавливаться не стал, если вдруг возникнут вопросы, то смело задавайте их в комментариях под статьей.

Видео по материалам статьи:

Про принцип подключения УЗО в трехфазной сети почитайте в следующих моих статьях:

Если Вы не хотите заморачиваться вопросами куда и каким номиналом установить УЗО (устройство защитного отключения), то Вы всегда можете вместо пары «автомат+УЗО» применить дифференциальные автоматы с соответствующими параметрами. Читайте статью про преимущества и недостатки применения в схемах дифавтоматов. Надеюсь, что она прояснит Вам некоторые моменты.

P.S. На этом, пожалуй, все. Всем спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как подобрать УЗО для группы автоматов, вводное устройство защитного отключения

Номинал УЗО и автомата

Подключение узо на группу автоматов

УЗО как элемент защиты вошло в нашу техническую жизнь не так уж и недавно. Все нормальные электрики, которые сталкиваются с электромонтажными работами на практике, стараются обязательно устанавливать УЗО.

И не важно, какие это работы монтаж новых электрических щитков с полной заменой электропроводки или модернизация старых щитков с заменой одного автомата.

Не слушайте тех, кто говорит, что УЗО бесполезно ставить, что оно будет ложно срабатывать или что его бессмысленно устанавливать в двухпроводной сети (без заземления). Как показывает статистика при таком мнении остаются электрики старой школы (например, жэковские). Я не хочу наговаривать на жэковских электриков, так как и среди них встречаются нормальные и образованные люди, понимающие всю сущность и необходимость установки данного устройства.

Приветствую всех друзья на канале «Электрик в доме». Давно хотел написать эту статью, но в данный период года очень много работы навалилось, да еще и отпуска наступили. Мало кому хочется работать в летнее время, включая и меня:). Сегодня рассмотрим вопрос, как подключить одно узо на группу автоматов.

Надеюсь, данная статья получится разборчивой и несложной для понимания. Как всегда постараюсь преподнести информацию с графическим сопровождением мысли, то есть будут рисунки и фотографий, так как я считаю лучше один раз увидеть, чем сто раз услышать.

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения. Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Каким по номиналу должен быть автомат больше или меньше УЗО?

На каждом защитном устройстве указывается его номинальный ток (16А, 25А, 40А, 63А …). Это ток, который может длительно протекать через узо, не причинив ему никакого вреда.

Если реальный ток, протекающий через УЗО, будет больше номинала, это приведет к его повреждению (начнут перегреваться контакты, оплавится корпус, повредятся внутренности). Поэтому УЗО всегда должно быть защищено автоматом по своему номиналу. Автомат по номиналу ОБЯЗАТЕЛЬНО должен быть меньше или равен номинальному току УЗО. Только в этом случае защита будет обеспечена.

Не важно, где будет размещен автомат до или после УЗО. Главное чтобы он был. Какое количество автоматов будет подключено одни или несколько также значения не имеет. Для понимания вышеописанного давайте рассмотри несколько вариантов схем подключения узо на группу автоматов.

Пример 1. Нужен ли отдельный защитный автомат для УЗО?

В данном примере, хотел бы показать, в каких случаях нужен отдельный защитный автомат для УЗО.

Например есть схема вводной автомат 50 А, два УЗО по 40 А, по две пары отходящих автоматов от УЗО по 16А каждая. Получается, при максимальной загрузке линий через каждое УЗО будет протекать ток 32 А.

Нуждается УЗО в защите? В данном случае нет, потому что его нагрузочная способность позволяет длительно пропускать через себя такую нагрузку. Отсюда можно сделать вывод:

если суммарный ток номиналов автоматических выключателей подключенных к УЗО не превышает его номинала, защищать УЗО дополнительным автоматом не нужно.

Пример 2. Подключаем к УЗО автоматы не более чем его номинал

Схема, которая состоит из вводного автомата на 40 Ампер. Затем идет два УЗО на 25 А и 40 А. К каждому УЗО подключена своя группа автоматов. К первому подключены два автомата с номиналом 6А и 16А. Ко второму подключены три автомата номиналом 16А и одни автомат на 10А. Что можно сказать о данной схеме?

Первое УЗО имеет номинал на 25А. Выше него установлен вводной автомат на 40 А, который не может быть использован как защитный для этого УЗО (40А > 25 А). Из этой ситуации есть два выхода. Первый — установить дополнительный автомат перед ним номиналом не более 25 А. Это затратно, так как придется покупать дополнительный автомат. Второй – подключить к нему автоматы, суммарный ток которых будет не более 25 А. Что в принципе у нас и выполнено (6А + 16А = 22 А).

Второе УЗО на этой схеме имеет номинал 40 А. Защитным для него, является вводной автомат, номинал которого не превышает его собственный. От УЗО отходит четыре автомата, суммарный номинальный ток которых 58А (16А + 16А + 16А + 10А). Страшного в этом ничего нет. Защита УЗО ОБЕСПЕЧИВАЕТСЯ вводным автоматом. В случае перегруза отключится вводной автомат.

Еще один наглядный пример схема состоящая из вводного автомата на 32 А и двух устройств защитного отключения номинальным током 25 А каждое. К первому устройству защитного отключения подключено два автомата по 16 А, суммарный номинальный ток которых 32 А. Узо явно будет перегружено при таком подключении. Вводным автоматом защита данного узо также не обеспечивается (25 А > 32 А).

Максимальная возможная нагрузка, которая будет проходить через второе узо, будет не более его номинала (25А >20 А), то есть перегружаться оно не будет.

Пример 3. Если вышестоящий автомат по номиналу выше, то УЗО по номиналу не должно быть меньше номиналов подключенных автоматов

Третья схема подключения узо на группу автоматов состоит из вводного автомата на 50 А и двух УЗО по 40 А со своими отходящими автоматами.

От первого УЗО у нас подключены автоматы с суммарной нагрузкой 57А (16А + 16А + 25А), что НЕДОПУСТИМО. Защиты для УЗО в этом случае нет. Как выйти из ситуации в этом случае? Нужно заменить УЗО номиналом на одну ступень выше. Ставим УЗО на 63 Ампера и все Ок. Сумма отходящих автоматов не превышает номинал УЗО.

По второму УЗО замечания аналогичные, три отходящих автомата по 16 А суммарный ток которых превышает его номинал 48 А > 40 А. Вводным автоматом защита УЗО тоже не обеспечивается 50 А > 40 А. Так делать ЗАПРЕЩЕНО!

Особенности подключения групповых узо

С выбором номиналов для УЗО думаю, разобрались. Если остались вопросы обращайтесь в комментариях. Теперь хотел бы кратко напомнить об особенностях из серии ошибочного подключения узо, которые Вы все наверняка знаете. Как известно, через устройство защитного отключения проходит два полюса «фаза» и «ноль». На вход подключается фаза от вводного автомата, ноль берется от автомата или от общей нулевой шины (в зависимости от схемы).

Провода, которые прошли через УЗО, не должны смешиваться с другими проводами. Например, фаза после УЗО идет на автоматы определенной группы и не смешивается с другими. Ноль после УЗО также должен подключаться к потребителям только этой группы. Для удобства лучше использовать на каждую группу свою нулевую шинку. Вышел ноль с УЗО и сразу подключается на эту шину. Так меньше вероятности запутаться с подключением.

Ошибочно новички собирают щит так, что нулевые провода смешиваются либо с нулевыми проводами других УЗО либо с общим нулевым проводом. Так делать нельзя иначе УЗО будет ложно срабатывать.

Например, имеется схема подключения узо на группу автоматов. Схема состоит из трех групп, две из которых, подключены через УЗО 40А. Питание на вводные клеммы УЗО подается от вводного автомата (фаза) и от общей нулевой шины (ноль). После выхода с УЗО фаза идет на свою группу автоматов. Ноль после УЗО подключается уже на свою нулевую шину. Потребители каждой группы должны подключаться к автоматам и нулевой шине только своей группы.

Если взять фазу от автомата одной группы, а ноль от другой, через УЗО начнет протекать ток небаланса, что приведет к его срабатыванию.

Понравилась статья — сохрани на стену!

Источник: https://electricvdome.ru/uzo/sxema-podklyucheniya-uzo-na-gruppu-avtomatov.html

Как выбрать УЗО. Пример расчета

Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info!

В предыдущих двух статьях мы подробно рассмотрели, как выбрать УЗО:

Как выбрать УЗО. Часть 1.

Как выбрать УЗО. Часть 2.

Теперь пришло время закрепить полученную информацию на конкретном примере.

В жилых квартирах и домах желательно использовать устройства защитного отключения, установленные в два уровня:

1 уровень. На вводе в квартиру сразу после вводного автоматического выключателя желательно установить противопожарное УЗО на 100 или 300 мА (для защиты от возможного возгорания при повреждении и естественном старении изоляции).

2 уровень. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей применяются УЗО с уставкой по току утечки 10 и 30мА.

Итак, давайте рассмотрим вопрос выбора и расчета УЗО на конкретном примере.

Предположим, что у нас имеется жилой дом, в котором электропроводка проводка разделена на следующие группы потребителей:

— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.

— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;

— кондиционер: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;

— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;

— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;

— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;

— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;

Давайте дополним имеющуюся схему электропроводки жилого дома устройствами защитного отключения.

Начнем расчет со стиральной машины, она выполнена отдельной группой и работает во влажной среде.

Как мы помним, приблизительное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно рассчитать по формуле:

IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где

IΔэп — ток утечки электроприемника, мА;

IΔсети — ток утечки сети, мА;

Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;

Lпровода — длина фазного проводника, м.

IΔ=0,4х1850/220+0,01х8=3,45 мА.

Номинальный дифференциальный отключающий ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

3 IΔ=3х3,45=10,35 мА.

Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО получилось практически равным 10 мА, поэтому для стиральной машины выбираем УЗО с номинальным дифференциальным отключающим током 10 мА.

УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток не более 16 А, поэтому выбираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.

Поскольку электропроводка однофазная, УЗО выбираем двухполюсное; тип А, электромеханическое, с номинальным условным током короткого замыкания Inc=6000 А.

Если позволяют средства и есть возможность установки электрощита на большое количество модулей, тогда желательно устанавливать отдельное УЗО на каждую группу потребителей. Для них использовать УЗО с уставкой по дифференциальному току 30 мА.

По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, чтобы проверить, не будет ли он превышать одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превышает, тогда, возможно, придется разделить группу на две.

На практике часто поступают иначе. Все приборы в электросети квартиры одновременно не подключаются, поскольку общая мощность ограничена вводным автоматом. В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для оставшихся групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.

Номинальный ток УЗО выбрать на ступень больше номинала вводного автомата, т.е. 40 А. Поскольку сумма номиналов автоматов по группам превышает номинал вводного автомата.

Если УЗО будет срабатывать, тогда для оставшихся групп потребителей вместо одного УЗО на 30 мА, установить два на 30 мА. Например, объединить розетки кухни и освещение под одним УЗО, а розетки двух комнат и кондиционер – под другим. Возможно, группу освещения вывести из-под защиты УЗО.

Этого обычно бывает достаточно для нормального функционирования УЗО. Недостаток такой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.

После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.

Селективность по номинальному отключающему дифференциальному току будет соблюдена, поскольку 100 мА более чем в три раза больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, необходимо использовать вводное УЗО типа S.

Поскольку электропроводка однофазная, все УЗО выбираем двухполюсные. Групповые УЗО 2-го уровня выбираем с номинальным условным током короткого замыкания Inc=6000 А, электромеханические, типа А.

Для вводного УЗО номинальный условный ток короткого замыкания Inc выбираем 10000 А, поскольку дом новый, рядом ТП, при аварии возможны большие значения токов короткого замыкания.

Выбираем все УЗО одой марки, для примера АВВ.

В результате расчетов у нас получилась следующая схема:

— первый вариант, если используются два групповых УЗО;

— второй вариант, если используются три групповых УЗО.

Смотрите подробное пошаговое видео Как выбрать УЗО. Пример расчета:

Источник: http://elektrik-sam.info/kak-vybrat-uzo-primer-rascheta/

Установка узо перед автоматом или после

На самом деле я считаю, что данный вопрос можно отнести к ряду вопросов «что появилось раньше яйцо или курица»?

Давайте разберем, в чем кроется опасность? Опасность заключается в том, что устройство защитного отключения не имеет защиты от сверхтока. При возникновении в цепи перегруза или короткого замыкания узо работать не будет, поэтому его и подключают в паре с автоматом.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Несложно понять, что при прохождении таких больших токов через УЗО ничего хорошего ждать не следует. В таком режиме работы могут повредиться его внутренние детали и выгореть контакты, устройство может попросту утратить свою работоспособность.

А печаль во всем этом — стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.

ПО МНЕНИЮ некоторых читателей в зависимости от того где будет установлено устройство защитного отключения будет зависеть и то повредится оно или нет. Да что там говорить я сам раньше считал, что последовательность имеет значение.

Схемы подключения УЗО с автоматическим выключателем

Друзья чтобы разобраться с данным вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматического выключателя. И в каждом варианте подключения смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

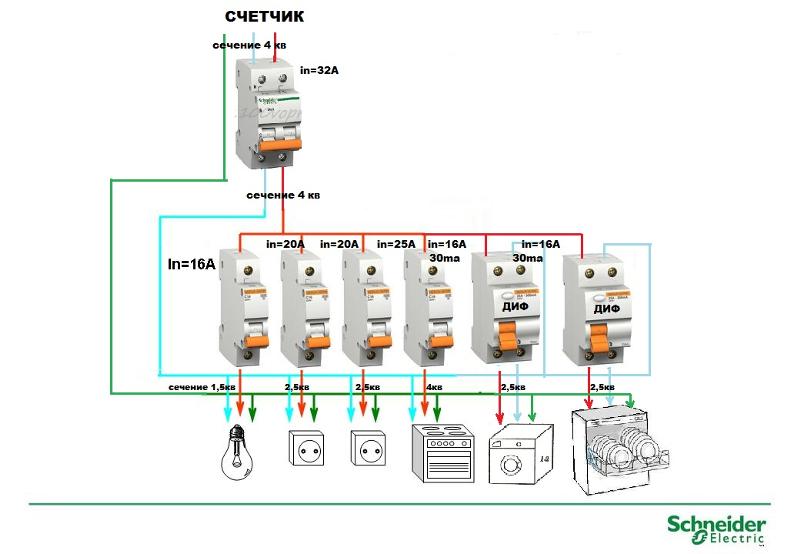

Вариант подключения №1. Одно УЗО на несколько групп автоматов

При такой схеме подключения одним УЗО защищается несколько групповых линий. В этом случае устройство защитного отключения устанавливается сверху, а после него устанавливаются автоматические выключатели на разные группы потребителей.

Такая схема очень популярна на сегодняшний день и позволяет существенно сэкономить бюджет.

Для тех, кто думает, что нельзя так подключать, правилами ПУЭ П.7.1.79 это вполне допустимо.

Кстати на сайте Электрик в доме я уже рассказывал, как выполнить такое подключения. Читайте статью подключение УЗО на группу автоматов. Теперь представим ситуацию, что в одной из групповых линий произошло короткое замыкание. Например в группе №2. На рисунке показано движение тока КЗ.

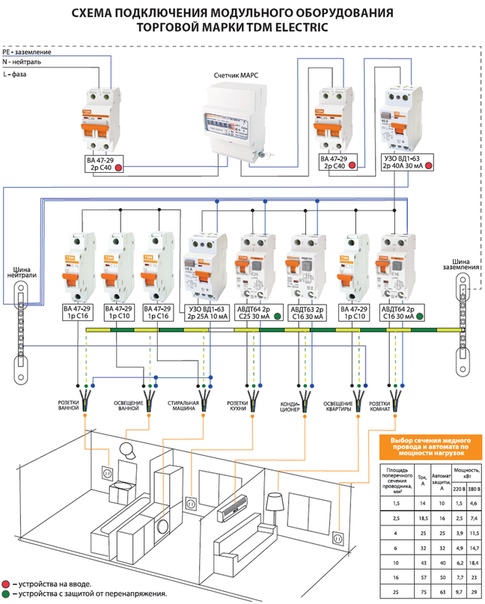

Вот несколько примеров использования таких схем в электрощитах:

В этом случае ток короткого замыкания будет проходить по такому пути: УЗО – автомат группы №2 – питающий кабель – потребитель.

Многим покажется такая схема подключения неправильной, так как автомат стоит после УЗО, он не способен устранить действие тока короткого замыкания. Через УЗО будет протекать огромный ток, и оно обязательно сгорит. А как вы считаете, сгорит УЗО или нет? Отвлекитесь и напишите в комментариях свое мнение, не дочитывая статью до конца. Разбираемся дальше с вопросом, где необходимо устанавливать узо до или после автомата.

Вариант подключения №2. Установка УЗО до автомата

Данная схема собрана таким образом: устройство защитного отключения – автоматический выключатель – питающий кабель – потребитель. То есть в данном случае УЗО установлено до автомата. И такие схемы далеко не редкость. Вот несколько примеров сборки.

Пример прохождения тока короткого замыкания при повреждении.

Если произойдет повреждение, отключится автоматический выключатель, но до этого момента ток короткого замыкания уже пройдет через УЗО. Для многих пользователей такой способ сборки также покажется неправильным.

Вариант подключения №3. Установка УЗО после автомата

При такой схеме подключения первым устанавливается автомат, а затем УЗО. Наглядный пример такой сборки.

При коротком замыкании ток будет проходить по такому пути: автоматический выключатель – УЗО – питающий кабель – потребитель. На рисунке это указано.

Опять же для многих такая схема покажется наиболее правильной так как по пути протекания ток КЗ первым делом проходит через автоматический выключатель, он в свою очередь отключится и УЗО в этом случае не пострадает.

Где ставить узо до или после автомата?

Друзья мы рассмотрели три варианта подключения, а теперь давайте разберем какой из них правильный и где все-таки необходимо устанавливать УЗО до или после автомата.

Какой из представленный вариантов подключения правильный? Все схемы правильны и каждый вариант подключения имеет право на жизнь! Пояснение к такому вердикту читайте ниже.

Из школьного курса физики мы знаем, что скорость распространения электромагнитного поля по проводнику равна скорости света и составляет порядка 300 000 км/с. То есть можно сказать, что электрический ток движется по проводам со скоростью света и за 1 сек. преодолевает 300 тыс. км. Много это или мало?

С какой скоростью отключается автоматический выключатель при возникновении тока короткого замыкания? Если для примера взять автомат С16, то при прохождении тока 5×In (80 А) автомат отключится за время примерно 0.02 сек. Для этого советую ознакомиться со статьей о время-токовых характеристиках автомата, там подробно расписано об этом.

Теперь берем калькулятор, считаем и получаем что за время 0.02 сек. электрический ток успевает преодолеть расстояние в 6000 км. Вот вам и скорость. А у Вас какой длины провода проложены? )))

Можно сделать заключение, что ток КЗ проходит всю цепочку, состоящую из автомата, УЗО, кабеля и розетки. При этом автомат моментально не срабатывает и не останавливает ток при появлении последнего.

Утверждать, что ток КЗ доходит до розетки можно на основании факта оплавления отвертки, с помощью которой были замкнуты подгоревшие розеточные контакты и провода в ней. Оплавление отвертки и подгорание розеточных контактов может происходить только при воздействии на них какой-то силы извне. Такой силой как раз и оказывается ток КЗ.

Почему же УЗО продолжает и дальше работать при прохождении через него тока КЗ? Это происходит по той же причине, по которой не выходят из строя такие элементы сети как рубильник, электросчетчик, реле напряжения, измерительные приборы, электрический кабель и др., установленные на пути тока короткого замыкания.

Такой ток приводит к появлению высокого температурного режима, плавящего изоляцию проводов и корпуса защитного оборудования. Данный процесс является инерционным и при этом автомат не дает требуемого времени на то, чтобы оплавилась и сгорела вся электропроводка и ее составляющие. Для оплавления изоляции на кабелях и сгорания УЗО явно недостаточно двух сотых секунды.

К тому же если ознакомиться с техническими характеристиками защитных устройств, здесь есть такая составляющая как отключающая способность. Об этом я подробно писал в прошлой статье.

Напрашивается вывод, что УЗО одинаково функционирует до автомата и после него. Тогда в чем отличие между автоматами, находящимися перед УЗО и после него?

На двух ниже представленных схемах показывается защита одной линии посредством автомата и УЗО. На первой схеме автоматический выключатель установлен перед УЗО, а на второй после.

Рассмотрим схему подключения тандема автомат — УЗО. Автомат всегда идет первым в паре с УЗО. Это делается лишь по вопросам удобства монтажа и подключения.

От него фазный провод проходит перемычкой на УЗО, подача «ноля» осуществляется непосредственно на УЗО. Подключение кабеля, отходящего на розетки, в данном случае производится только к УЗО и к шине РЕ (если таковая имеется).

При установке автомата после УЗО (что изображено на второй схеме), подключение провода на розетки осуществляется уже к различным устройствам – фазного провода к автомату, а нулевого к УЗО или к нулевой шине. Это неудобно и может привести к путанице. Поэтому необходимо грамотно собрать схему, которая бы стала максимально понятной для всех, кто будет ею пользоваться.

Если используется один автомат, одно УЗО и один кабель от нагрузки я стараюсь использовать первую схему подключения.

Друзья теперь вы точно будете знать, что нет никакой разницы, где устанавливать УЗО до или после автомата. Основная задача это правильно рассчитать устройство защитного отключения по номинальному току и защитить его от сверхтоков. А последовательность установки этих устройств значения не имеет.

Понравилась статья — сохрани на стену!

Источник: https://electricvdome.ru/uzo/uzo-do-ili-posle-avtomata.html

Какое устройство защитного отключения выбрать?

К потребителям электрической энергии по линиям электропередач протекает ток синусоидальной формы, поэтому и утечки в этом случае также будут синусоидальными. Следовательно, по типу выключатели дифференциального тока нужно выбирать – АС.

Устройство защитного отключения для квартиры

Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные) типа — АС, с номинальным напряжением — 230 В и номинальным током до 32 А.

Минимальный ток утечки, который способно почувствовать УЗО 10 мА. Однако выбирать УЗО с таким током утечки совсем не обязательно. Дело в том, что величина тока в 10 мА может являться суммарной утечкой для электроустройств и аппаратов квартиры в целом, особенно при старой электропроводке.

Устройство защитного отключения чувствуя это утечку будет ложно срабатывать. Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА .

Устройство защитного отключения для дома

В больших домах и коттеджах устанавливают трехфазные (четырехполюсные) выключатели дифференциального тока. Чтобы защита для таких сооружений была надежной, то в этом случае требуется установка не одного выключателя дифференциального тока, а нескольких. Схема питания для дома как правило имеет каскадный характер, с множеством разветвлений (особенно если дом многоэтажный).

В этом случае УЗО необходимо устанавливать на каждом разветвлений. Это как правило вводной электрощит, первый этаж, второй этаж, отдельные пристройки и т. п.

Для установки в вводном электрощите выключатель дифференциального тока выбирают с током утечки 100мА и выше. По типу имеет место устанавливать ВДТ типа S. Этот тип ВДТ селективные и имеют выдержку времени отключения.

Для отдельных групп помещений подойдут такие же как и для квартиры, с током утечки 30 мА, и типом А или АС.

Если УЗО планируется устанавливать в помещении со старой, ненадежной электропроводкой то в этом случае выбор и дальнейшая установка УЗО для таких помещений нецелесообразна.

Как известно УЗО реагирует на ток утечки а для электропроводки провода которой имеют старую ненадежную изоляцию (особенно в домах старой постройки) небольшие токи утечки возникают постоянно. УЗО в таких случаях может срабатывать часто и как правило без видимых причин.

В следствии этого рекомендуется применять в таких помещениях розетки со встроенным в них УЗО.

Источник: https://electricremont.ru/kak-podobrat-uzo-i-avtomat-po-moshhnosti.html

Как выбрать УЗО. Пример расчета

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

В предыдущих двух статьях мы подробно рассмотрели, как выбрать УЗО:

Как выбрать УЗО. Часть 1.

Как выбрать УЗО. Часть 2.

Теперь пришло время закрепить полученную информацию на конкретном примере.

В жилых квартирах и домах желательно использовать устройства защитного отключения, установленные в два уровня:

1 уровень. На вводе в квартиру сразу после вводного автоматического выключателя желательно установить противопожарное УЗО на 100 или 300 мА (для защиты от возможного возгорания при повреждении и естественном старении изоляции).

2 уровень. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей применяются УЗО с уставкой по току утечки 10 и 30мА.

Итак, давайте рассмотрим вопрос выбора и расчета УЗО на конкретном примере.

Предположим, что у нас имеется жилой дом, в котором электропроводка проводка разделена на следующие группы потребителей:

— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.

— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;

— кондиционер: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;

— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;

— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;

— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;

— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;

Давайте дополним имеющуюся схему электропроводки жилого дома устройствами защитного отключения.

Начнем расчет со стиральной машины, она выполнена отдельной группой и работает во влажной среде.

Как мы помним, приблизительное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно рассчитать по формуле:

IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где

IΔэп — ток утечки электроприемника, мА;

IΔсети — ток утечки сети, мА;

Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;

Lпровода — длина фазного проводника, м.

IΔ=0,4х1850/220+0,01х8=3,45 мА.

Номинальный дифференциальный отключающий ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

3 IΔ=3х3,45=10,35 мА.

Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО получилось практически равным 10 мА, поэтому для стиральной машины выбираем УЗО с номинальным дифференциальным отключающим током 10 мА.

УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток не более 16 А, поэтому выбираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.

Поскольку электропроводка однофазная, УЗО выбираем двухполюсное; тип А, электромеханическое, с номинальным условным током короткого замыкания Inc=6000 А.

Если позволяют средства и есть возможность установки электрощита на большое количество модулей, тогда желательно устанавливать отдельное УЗО на каждую группу потребителей. Для них использовать УЗО с уставкой по дифференциальному току 30 мА.

По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, чтобы проверить, не будет ли он превышать одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превышает, тогда, возможно, придется разделить группу на две.

На практике часто поступают иначе. Все приборы в электросети квартиры одновременно не подключаются, поскольку общая мощность ограничена вводным автоматом. В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для оставшихся групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.

Номинальный ток УЗО выбрать на ступень больше номинала вводного автомата, т.е. 40 А. Поскольку сумма номиналов автоматов по группам превышает номинал вводного автомата.

Если УЗО будет срабатывать, тогда для оставшихся групп потребителей вместо одного УЗО на 30 мА, установить два на 30 мА. Например, объединить розетки кухни и освещение под одним УЗО, а розетки двух комнат и кондиционер – под другим. Возможно, группу освещения вывести из-под защиты УЗО.

Этого обычно бывает достаточно для нормального функционирования УЗО. Недостаток такой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.

После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.

Селективность по номинальному отключающему дифференциальному току будет соблюдена, поскольку 100 мА более чем в три раза больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, необходимо использовать вводное УЗО типа S.

Поскольку электропроводка однофазная, все УЗО выбираем двухполюсные. Групповые УЗО 2-го уровня выбираем с номинальным условным током короткого замыкания Inc=6000 А, электромеханические, типа А.

Для вводного УЗО номинальный условный ток короткого замыкания Inc выбираем 10000 А, поскольку дом новый, рядом ТП, при аварии возможны большие значения токов короткого замыкания.

Выбираем все УЗО одой марки, для примера АВВ.

В результате расчетов у нас получилась следующая схема:

— первый вариант, если используются два групповых УЗО;

— второй вариант, если используются три групповых УЗО.

Смотрите подробное пошаговое видео Как выбрать УЗО. Пример расчета:

Интересные материалы по теме:

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Принцип работы трехфазного УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

УЗО основные характеристики. Часть 1.

УЗО основные характеристики. Часть 2.

Автоматические выключатели — конструкция и принцип работы.

Расчет УЗО по мощности и току для дома, какое время отключения должно быть

Для расчета устройства защитного отключения (УЗО) необходимо учитывать условия его эксплуатации. В однофазной электрической сети применяются двухполюсные устройства, а в трехфазной – четырехполюсные. Так как УЗО реагирует на токи утечки (Iут), то его выбор будет зависеть от длины проводников, качества изоляции, количества подключенных приборов, устройств, их характеристик. Кроме этого, надо помнить, что Iут величиной 30 mA может быть опасным для жизни человека. Поэтому во влажных помещениях надо обязательно ставить УЗО.

Ток утечки

Чтобы обеспечить безопасность от поражения электричеством, часто приходится увеличивать количество устройств защитного отключения, разбивать сеть на несколько групп. В то же время использование очень чувствительных приборов УЗО приводит к ложным срабатываниям. Задача специалиста сделать правильный расчет и выбор с учетом всех факторов.

Согласно правилам устройства электроустановок, при неизвестном Iут, он принимается равным произведению 0,4 mA на число соответствующее расчетному нагрузочному току в амперах. Утечка цепи принимается равной произведению 0,01 mA на длину L фазного проводника в метрах.

Согласно этим же правилам, суммарные потери сети должны быть меньше одной трети номинального отключающего дифференциального тока УЗО. Сюда же входят все утечки включенных постоянно и подключаемых периодически электроприборов. Произведем расчет.

Суммарный Iут= 0,4* IΣ +0,01*L

Отсюда следует, что предельный ток УЗО должен быть больше суммарного Iут сети в 3 раза.

Соответственно, номинальный отключающий ток равен:

IΔn= 3*(0,4* IΣ +0,01*L), где

IΣ – суммарный ток утечки всех электроустановок сети,

L – длина фазного провода в метрах.

Выбор для квартиры

Для примера расчета возьмем квартиру в многоэтажном доме. В этажном щитке на вводе стоит автоматический выключатель. Пусть автомат будет на 40 Ампер. Он защищает от коротких замыканий и перегрузок. Сразу за ним монтируется противопожарное УЗО, расчет его номинала произведем позднее.

Оно нужно для защиты от пожара при нарушении изоляции кабеля или ее пробое. Дальше, для обеспечения большей безопасности и бесперебойности снабжения электричеством, на каждую или несколько групп устанавливаются УЗО с определенным Iут от 10 до 30 mA. Зависит от токов утечки.

Есть даже розетки со своими устройствами УЗО. На каждую группу потребителей устанавливается свой автоматический выключатель перегрузок.

В ванной комнате стоит стиральная машинка мощностью 1,8 кВт. Так как она расположена во влажном помещении, то для безопасности предусмотрим автомат защиты на 16 A и произведем расчет УЗО по мощности.

Рабочий ток для стиральной машинки равен:

Iр=Р/U=1600/220=7,3 А.

Длина фазного провода до нее составляет 20 м.

Отсюда
IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х7,3+0,01х20)=9,36 mA.

Ближайший в ряду УЗО на 16 A, ток утечки 10 mA.

Несколько групп

Допустим, в квартире предусмотрены еще две группы освещения с автоматами защиты на 16 A, две розеточные с автоматами на 20 A и 25 А. В группах освещения длина проводников по 50 м, а нагрузка составляет 0,3 и 0,6 кВт. В розеточных длина фазных проводов 40 и 60 м соответственно, а общая (переменная и постоянная) нагрузка 17 и 22 A соответственно.

Произведем расчеты по группам.

Расчет для первой осветительной:

Ip=P/U=300/220=1,4 A,

P – мощность осветительных приборов,

U – напряжение сети.

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х1,4+0,01х50)=3,18 mA.

Расчет для второй осветительной:

Ip=P/U=600/220=2,8 A,

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х2,8+0,01х50)=9,9 mA.

Расчет для первой розеточной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х17+0,01х40)=21,6 mA.

Расчет для второй розеточной:

IΔn= 3*(0,4* IΣ +0,01*L)=3(0,4х22+0,01х60)=28,2 mA.

Так как УЗО по IΔn имеют номиналы 10, 30, 100, 300, 500 миллиампер, то некоторые группы электроснабжения можно объединить. При этом нужно помнить, что прибор срабатывает при достижении 50-100% IΔn.

По расчетам первая осветительная и розеточная группы в сумме по IΔn составляют 24,78 мА. Их можно подключить к устройству с отключающим током 30 миллиампер. Вторая розеточная подсоединяется к такому же 30 миллиамперному устройству. Вторая осветительная – к УЗО с током отключения 10 мА. Суммарный рассчитанный отключающий ток получился равным:

IΔn Σ=9,36+3,18+9,9+21,6+28,2=72,24 mA.

Приступаем к подбору УЗО. Ближайшее по отключающему току – на 100 мА. Его и нужно установить в качестве противопожарного.

Номинальный ток

УЗО имеет еще один важный параметр – номинальный ток, который необходимо учитывать при расчетах. При работе в пределах номинала, прибор гарантированно будет выполнять свои функции как угодно долго.

Автоматы защиты от перегрузок, которые устанавливаются на каждую группу электроснабжения, имеют номинал: 16, 20, 25, 32 ампера и так далее. Но при достижении этих значений прибор не отключится.

Его характеристики таковы, что он начинает отключаться при значениях превышающих номинал в 1,13-1,45 раза, только благодаря тепловому расцепителю. Происходит выключение через один-два часа. А для быстрого отключения ему нужно превышение номинала от трех до пятнадцати раз. Данную особенность автомата защиты от перегрузок и короткого замыкания нужно учитывать.

Прибор отключения устанавливается с номинальным током всегда на уровень выше. Например, если от перегрузок и короткого замыкания стоит 32 амперный автомат, то устройство защитного отключения должно быть 40 ампер.

Поэтому в квартире, для которой производился расчет, противопожарный прибор УЗО будет иметь ток отключения и номинальный 100 mA и 63 A соответственно. У стиральной машинки будет устройство 10 mA/16 A. Для второй группы освещения – устройство с пределом 10 mA/25 А. Остальные приборы УЗО имеют пределы 30 mA/32 А.

Дополнительные характеристики

Кроме этих основных характеристик, для которых проводятся расчеты, есть еще величины, требующие внимания при выборе. Это предельный ток короткого замыкания, для дома принимают 4500 A, многоквартирного 6000 A, для производств 10000 A. На корпусе изделия он изображается числом обведенным рамкой. Вид отключающего тока утечки обозначается буквами:

• АС означает, что он переменный;
• А – IΔn переменный и пульсирующий постоянный;
• В – IΔn переменный и постоянный;
• S – селективный, отключается с задержкой.

УЗО типа АС используют в квартирах. Потребители обычные – освещение, холодильники, теплые полы. Максимальное время отключения этого типа УЗО – 0,04-0,3 секунды, зависит от величины тока утечки.

Тип A применяется там, где много приборов с выпрямителями и импульсными блоками питания: компьютеры, стиральные машинки, телевизоры, посудомоечные машины, СВЧ-печи. Иногда производители прямо указывают, что должен стоять прибор УЗО А, а далее выполняется расчет по току.

Тип B применяют главным образом в промышленности, проводя перед установкой подробные расчеты.

Тип S (селективный). Время срабатывания у такого УЗО составляет 0,2-0,5 сек, поэтому для человека оно не является защитным. Устройство устанавливается в начале линии после основного автоматического выключателя и является второй ступенью дифференциальной защиты всего объекта от пожара.

Кроме этого, нужно определить, какое устройство защитного отключения выбрать: электромеханическое или электронное. Первое более надежное, но и более дорогое. Второй вид дешевле, чем электромеханическое, но его электронные компоненты чаще перегорают при всевозможных перегрузках.

При организации системы защиты электросети необходимо учитывать, что на один УЗО нельзя подключать больше 5 автоматов. Это может привести к ложным срабатываниям. К тому же, при правильном отключении нельзя понять, где произошла утечка.

Как правильно подключить устройство защитного отключения (УЗО)?

В интернете можно найти большое множество электрических схем того, как правильно подключить УЗО? Какие-то из этих схем верные, другие попадают в разряд сомнительных, с точки зрения профессионала. На форумах электриков, это часто обсуждаемая тема. Непосвященному человеку  очень сложно разобраться в таких вопросах. Например, сколько нужно устанавливать УЗО? Где в схеме они должны устанавливаться?  Как подключить УЗО так,чтобы устройства работали корректно?

Первое, что нужно усвоить, что все контактные соединения заводятся в автоматические выключатели и УЗО не снизу, а сверху вниз, этого требует этикет электромонтажа.  На то есть несколько причин:  во-первых, большинство автоматов снижает кпд работы, если заводить контакты снизу; во-вторых, электрик во время ремонтных работ в электрощитовой будет избавлен от дополнительных исследований схемы и не будет введен в заблуждение.

автоматические выключатели

На схеме сайта electric-tolk.ru, расцветка проводов обозначена следующим образом; красный-фаза (L), синий-нуль (N), желто-зеленый-защитный проводник (РЕ).

Практическая схема правильного подключения УЗО

узо 300 mA

Распределение электрической сети начинается с вводного автоматического выключателя. Устанавливаем двухполюсный ВА(выключатель автоматический), на 40 Ампер — максимальная нагрузка 8,8 кВт (1). После ВА контакты фаза и ноль заводим в электрический счетчик (2). В этой схеме электрический счетчик достаточно установить на 5-60Ампер, другие контакты выводим к нагрузке, схема указывает путь к противопожарному УЗО. Если планируется установка противопожарного УЗО (3), устанавливаем с номиналом 300 мА / 50Ампер, т. е. номинал протекания силы тока через противопожарное УЗО должен быть на ступень выше номинала вводного автоматического выключателя.

Противопожарное УЗО не защищает человека от поражения током, но охраняет всю электропроводку здания с чувствительностью утечки тока в 300мА (грубая отсечка). Оно предупредит короткое замыкание и не допустит возгорания. т.е. обесточит все здание до устранения утечки тока.

Подключение УЗО по линии фазы

После противопожарного УЗО, фазовый проводник разводим на автоматические выключатели (5,6,12)-освещения 10 Ампер. Далее, на дифференциальный автоматический выключатель  30мА/20Ампер, ДИФ(13). Следующие контактные соединения идут на УЗО 30мА/40А (7), затем запитываем три автомата 16Ампер (8,9,10),отвечающие за группы розеток (2,3,4). Аналогично происходит расключение после УЗО 30мА/40А (14), выводим проводник к автоматам 16 Ампер (15,16,17), отвечающим за группы розеток (5,6,7).

Схема правильного подключения УЗО

как правильно подключить УЗО?

Подключение УЗО по линии нейтрали

С фазой разобрались, теперь переходим к проводнику нейтрали (N). После противопожарного УЗО (3), нулевой проводник закрепляем на общую нулевую шину (4). Затем от общей нулевой шины проводник (N) заводим на УЗО (7) и УЗО (14), а так же диф. автомат (13). Обратите внимание, после диф.автомата, нулевой проводник проложен непосредственно к нагрузке, а не к нулевой шине, так как автомат работает автономно, обеспечивая, к примеру, только стиральную машину, или только выделенную компьютерную сеть.

После УЗО (7) нулевой проводник ведем к шине (11), к которой будут подключены нулевые проводники розеток (2,3,4), во время утечки тока в одной из групп розеток, сработает УЗО (7). Аналогичная схема УЗО (14), к которой подключены группа розеток (5,6,7). При такой схеме УЗО будет работать корректно.

Если была бы только одна общая нулевая шина, то во время утечки тока в одной группе, могли бы сработать оба УЗО или среагировало бы противопожарное УЗО, что могло бы привести к обесточиванию всего здания. Нулевые проводники освещения через УЗО не проходят и не заводятся под контактные зажимы шин (11,18), их нужно завести под контактные зажимы нулевой общей шины (4).

Читайте следующие статьи про УЗО:

Дополнительные схемы подключения устройства защитного отключения

Например, во Франции для подключения электроустановок используют двух-полюсные узо — такие у них нормы и правила. Как показано на схеме, после узо не требуется устанавливать дополнительные нулевые шины. После автоматов проводники, и фаза и ноль направляются к потребителям.

1 схема подключения узо

Так повелось, что у нас используют одно-полюсные выключатели, поэтому нужны дополнительные нулевые шины.

2 схема подключения узо

Для того чтобы не разводить в щитовой множество нулевых шин очень удобно установить нулевую шину в корпусе (20). В корпусе могут быть встроены от двух до четырех шин изолированных друг от друга.

Все защитные проводники (заземление), выводим под контактную шину РЕ (19) в системе заземления TN-C-S, TN-S, TT.

Читайте также следующую статью про основы УЗО — «Принцип работы УЗО»

Видео-урок «Как подключить устройство защитного отключения»

Оцените качество статьи:

Cколько автоматов можно подключить к одному узо

Основной причиной подключения нескольких групп потребителей в электрощите через одно УЗО – экономия денег на защитную автоматику и чем больше автоматических выключателей подключается, тем она выше.

Если следовать правилам, то больше одного-двух, автоматов подключать к нему нельзя, а почему это так и как обходят это, читайте далее…

Действительно, часто, в квартире или частном доме, можно совершенно безболезненно подключить несколько автоматов через одно Устройство Защитного Отключения. Единственным неудобством возможность отключения всех аппаратов защиты при обнаружении утечки одной из групп.
Поэтому, многие задают мне вопрос – сколько автоматов безопасно можно подключить к одному УЗО одновременно – может хватит поставить одно на вводе, защитив квартиру – давайте вместе разберемся в этом вопросе.

В предыдущей статье я подробно рассказывал, что такое УЗО, его характеристиках и принципе работы – изучите это если не знакомы, прежде чем продолжать читать статью.

Выбор количества подключаемых автоматов, зависит от двух основных:

Ток утечки – это характеристика, при превышении которой, устройство сработает, разомкнув контакты. Если сказать проще – ВДТ (выключатель дифференциального тока, еще одно название устройства) отключится при обнаружении утечки большей, чем это значение, в нашем примере 30 мА. (см. изображение выше)

Рабочий ток – величина максимального тока, протекание которого выдерживает изделие сохраняя работоспособность. При превышении этого показателя, выше номинального значения конкретного аппарата, устройство вероятнее всего выйдет из строя, разрушится механизм. Нередко происходит «сваривание» контактов, препятствующее их отключению при обнаружении пробоев. Эти причины увеличивают риск поражения человека электричеством или возникновения возгорания.

ВЫБОР КОЛИЧЕСТВА АВТОМАТов по дифференциальному току утечки УЗО

Самая важная характеристика, влияющая на выбор количества автоматических выключателей – это дифференциальный ток утечки.

Согласно  ПУЭ 7 (правила устройства электроустановок),  безопасная его величина для человека 30мА, соответственно ВДТ должно быть рассчитано под это. ПУЭ 7.1.79:

В электрическом щите, нельзя устанавливать Выключатель дифференциального тока групповых линий, больше чем на 30мА. А вот подключение нескольких групповых автоматов к нему допускается.

Подключить сколько угодно АВ к такому УЗО мешает то, что даже в полностью работоспособной системе электроснабжения есть утечки, а если подсоединено сразу нескольких групп они складываются. Может получится так, что суммарная величина всех утечек исправных потребителей вызовет отключение ВДТ.

Узнать, какай величину утечки групп можно двумя способами:

1. Замерить фактический показатель (используется миллиамперметр или переменный резистор)

2. Рассчитать величину теоретически (в ПУЭ 7 высчитывается из расчёта 0,4 мА на 1 А нагрузки и 10 мкА на 1м длины проводника.)

Согласно пункта ПУЭ 7.1.83:

Чаще делается расчет, он не точнее измерения, но позволяет еще на этапе проектирования выбрать верное количество автоматов для УЗО. Ниже пример такого вычисления:

Если подключить к УЗО 3 автоматических выключателя по 16 ампер каждый, не зная заранее, какое оборудование когда либо будет подключено к этим линиям, для расчета, складывается максимально возможный ток групп:

16A х 3шт = 48А,

получившаяся нагрузка умножается на 0.4 мА:

48А х 0,4мА=19.2мА

Далее, высчитывается метраж кабеля, использованного для электропроводки, по плану квартиры или дома для всех веток, допустим получается 200 метров, умножаем на 10мкА:

200м х 10 мкА=2000мкА=2мА

Складывая величины получаем общую утечку трех розеточных групп:

19.2+2=21.2 мА

Как видите, получившийся расчетный дифиринциальный ток меньше порога срабатывания 30мА и, казалось бы, можно смело реализовывать такую схему. Даже не мешает добавить еще один автоматический выключатель, но это лишь в теории. Ведь тот же пункт 7.1.83 ПУЭ говорит, что максимальный утечка системы, не должна превышать номинального диференциального тока УЗО, более чем на одну треть (1/3), что равно 10мА.

Если следовать этому правилу – даже два автомата на 16 Ампер, используемых в электрике квартир, подключить к одному УЗО не получится. Максимум, согласно расчетам, одновременно допускается нагрузка не более 22-25А, например, две группы освещения (по 10А каждый аппарат защиты).

Это, если следовать предписанием ПУЭ, на практике же люди, на свой страх и риск, эту формулу дорабатывают. Например, используют коэффициент спроса электрооборудования и учитывают не номинал автоматических выключатаелей в формуле, а рассчетные показатели энергопотребления каждой группы.

Логика здесь следующая: вряд ли вы одновременно используете все электроприборы в доме, в основном какую-то часть, соответственно и потребляется не 16А, а меньше.
Средний коэффициент спроса квартиры находится в диапазоне 0,5-0,8. Взяв нижнее значение – 0,5, получаем нагрузку не 48А, с трех аппаратов на 16А каждый, а 24А, что свободно проходит по вычислениям. Либо берется суммарный расчетный ток этих групп, а не номиналы их защитных автоматов.

Некоторые не придерживаются той части, где говорится о необходимости не превышать 1/3 часть номинального дифференциального тока УЗО, смело доводя этот показатель до 0,5 – 0,7 или большего значения, получая показатель допустимых потерь групп уже, например 21мА, вместо 10мА.

Скажу откровенно, в своей практике я встречал много решений по этим вариантам и даже их комбинацию. Нередко, на объекте было установлено 1 или 2 УЗО, сразу за вводным автоматом, с характеристикой 30мА, при этом собственники на отключения не жаловались.

Поэтому, каждый должен решить сам. Если хотите совет, то на мой взгляд, можно несколько превысить предельную  утечку 10мА (1/3 от номинала), особенно в условиях квартиры. Но при этом, лучше оставить в электрощите свободное место, вдруг придется доставить еще одно Устройство Защитного Отключения.

ВЫБОР КОЛИЧЕСТВО АВТОМАТОВ ПО номинальному ТОКУ УЗО

Второй характеристикой, которую стоит обязательно учитывать при расчете количества подключаемых автоматов, является НОМИНАЛЬНЫЙ ТОК.

Как было сказано выше – эта характеристика говорит о том, какой ток может безопасно пропускать устройство. Если этот показатель превышен, ВДТ выходит из строя. Поэтому, номинал УЗО берется на ступень выше, чем у защитного автоматического выключателя. В случае, если подключается несколько автоматов – то их токи складываются.

Так, например, два аппарата на 16А (в сумме 32А) подключаются к Устройству защитного отключения с номиналом более 40А.

В настоящее время, есть много моделей выключателей дифференциального тока, рассчитанных на 63А или 100А, учитывайте это при выборе начинки электрических щитов.

ВЫВОДЫ

Если следовать всем правилам, подключать через УЗО несколько автоматов нельзя. Этому препятствуют токи утечки, которые всегда существуют в электросети и при теоретическом рассчете, согласно ПУЭ 7, суммарный номинал подключаемых автоматов не должен превышать 25А.

Так же, для защиты выключателей дифференциального тока, используйте устройства с большим номиналом, чем суммарный показатель автоматов подключенных к нему. Часто такие аппараты стоят дороже и экономическая выгода использования одного УЗО уменьшается.

Приняв решение подключить несколько автоматов к одному УЗО, помните:

– если потери групповых линий окажутся выше порога срабатывания УЗО, вы получите периодические отключения групп в пиковые моменты потребления электроэнергии. Это не опасно для жизни, но очень неприятно и неудобно. Выбивать будет в моменты, когда идёт максимальная нагрузка, например при включении обогревателей в морозы зимой. И скорее всего, со временем, потребуется вносить в схему щита корректировки, доставлять ВДТ и экономии тогда может не получится.

Если же будет превышен суммарный ток в группах подключаемых автоматических выключателей – УЗО выйдет из строя, вы об можете и не узнать до возникновения аварийной ситуации – допускать этого нельзя!

Чаще всего один дифференциальный выключатель разумно ставить на несколько АВ жилых комнат квартиры или на освещение. Энергоёмкие потребители – водонагреватель, стиральная машины, кухонные электроприборы, электроплиты – лучше защитить индивидуальными ВДТ.

Как рассчитать AMA и IMA простых машин

Обновлено 6 декабря 2020 г.

Крис Дезиел

Хотя вы можете думать о машине как о сложной системе зубчатых колес, приводных ремней и двигателя, физики используют очень много определений. проще. Машина — это просто устройство, которое действительно работает, а простых машин всего шесть различных типов. К ним относятся рычаг, шкив, колесо и ось, винт, клин и наклонная плоскость. Способность машины выполнять работу зависит от двух характеристик: ее механического преимущества и ее эффективности.Есть два типа механических преимуществ. Идеальное механическое преимущество предполагает идеальный КПД без учета трения, в то время как реальное механическое преимущество учитывается.

TL; DR (слишком долго; не читал)

AMA простой машины — это отношение выходных и входных сил. IMA — это отношение входного расстояния к выходному расстоянию.

Фактическое механическое преимущество

Любой тип машины передает механическую энергию, и мерой ее полезности является отношение выходной силы (F _O ) к входной силе (F _I ).Это соотношение является фактическим механическим преимуществом:

AMA = \ frac {F_O} {F_I}

Если это соотношение равно единице, механическая машина на самом деле не облегчает выполнение работы, но может передавать энергию в другое направление. Червячная передача — пример такой машины. У большинства машин AMA больше единицы.

Идеальное механическое преимущество

Поскольку для преодоления трения требуется определенная входная сила, а эта величина неизвестна, может быть трудно измерить фактическое механическое преимущество.С другой стороны, идеальное механическое преимущество — это просто отношение входного расстояния D _I к выходному расстоянию D _O .

IMA = \ frac {D_I} {D_O}

Чтобы упростить работу для пользователя, входное расстояние должно быть больше, чем выходное расстояние, поэтому это отношение обычно больше единицы. Он также больше, чем AMA, потому что не учитывает силы трения, препятствующие движению.

IMA шести типов машин

Все настоящие машины представляют собой комбинацию шести простых машин, и метод расчета IMA различается для каждого.

Рычаг : Расположение точки опоры определяет IMA для рычага. В первоклассном рычаге точка опоры находится под рычагом на расстоянии D _I и D _O от входного и выходного концов соответственно. Таким образом, идеальное механическое преимущество:

IMA = \ frac {D_I} {D_O}

Колесо и ось : с двумя концентрическими колесами, которые используются вместе, вы получаете механическое преимущество, прикладывая силу к больший и подключив нагрузку к меньшему.IMA для этой компоновки — это отношение радиуса большего колеса R к радиусу меньшего r :

IMA = \ frac {R} {r}

Наклонная плоскость : Механическое преимущество наклонной плоскости увеличивается по мере уменьшения наклона, но даже если для ее толкания требуется меньшая сила, расстояние, на которое ее нужно толкать, увеличивается. Сдвиньте груз на расстояние L вдоль склона, чтобы поднять его на высоту h , и идеальное механическое преимущество составит:

IMA = \ frac {L} {h}

Клин : Как и в случае наклонной плоскости, сила, необходимая для того, чтобы толкать ее под нагрузкой, увеличивается с наклоном, но расстояние, на которое клин должен пройти L для разделения поверхностей, расстояние t увеличивается:

IMA = \ frac {L} {t}

Винт : Винт — это просто круговая наклонная плоскость.С каждым поворотом винта вы поворачиваете его на расстояние, равное длине окружности, чтобы переместить его на расстояние P до поверхности, через которую он проникает. Если диаметр винтового вала составляет d, , механическое преимущество составляет:

IMA = \ frac {2 \ pi d} {P}

Шкив : механическое преимущество системы шкивов зависит от только по количеству веревок. Если это номер N , то

IMA = N

Обозначение узо и машин на схеме.Характеристики и выбор

Установка УЗО значительно повышает уровень безопасности при работе с электроустановками. Если УЗО имеет высокую чувствительность (30 мА), то предусмотрена защита от прямого прикосновения (касания).

Однако установка УЗО не означает, что соблюдаются обычные меры предосторожности при работе с электрическими установками.

Кнопку тестирования необходимо нажимать регулярно, не реже одного раза в 6 месяцев. Если проверка не дала результата, то нужно подумать о замене УЗО, так как уровень электробезопасности снизился.

Установите УЗО на панель или корпус. Подключите оборудование точно так, как показано на схеме. Включите все нагрузки, подключенные к защищаемой сети.

УЗО срабатывает.

Если срабатывает УЗО, выясните, какое устройство вызывает отключение, последовательно отключив нагрузку (выключите электрооборудование по очереди и посмотрите результат).Если такое устройство обнаружено, его необходимо отключить от сети и проверить. Если электрическая линия очень длинная, нормальные токи утечки могут быть довольно большими. В этом случае есть вероятность ложных срабатываний. Чтобы этого не произошло, необходимо разделить систему как минимум на две цепи, каждая из которых будет защищена собственным УЗО. Длину электрической линии можно рассчитать.

Если невозможно документально определить сумму токов утечки электропроводки и нагрузок, можно воспользоваться приблизительным расчетом (согласно СП 31-110-2003), приняв ток утечки нагрузки равным 0.4 мА на 1 А мощности, потребляемой нагрузкой, и ток утечки в сети, равный 10 мкА на метр длины фазного провода электропроводки.

Пример расчета УЗО.

Для примера рассчитаем УЗО для электроплиты мощностью 5 кВт, установленной на кухне малогабаритной квартиры.

Примерное расстояние от панели до кухни может составлять 11 метров, соответственно расчетная утечка проводки 0,11 мА. Электроплита на полную мощность потребляет (примерно) 22.7A и имеет расчетный ток утечки 9,1 мА. Таким образом, сумма токов утечки этой электроустановки составляет 9,21 мА. Для защиты от токов утечки можно использовать УЗО с номинальным током утечки 27,63 мА, который округляется до ближайшего большего значения из существующих номиналов для дифференциала. ток, а именно УЗО 30мА.

Следующим шагом является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемом электроплитой, можно использовать номинальное (с небольшим запасом) УЗО 25А, либо с большим запасом — УЗО 32А.

Таким образом, мы рассчитали номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА. (мы не должны забывать защищать УЗО автоматическим выключателем на 25 А для первого номинала УЗО и 25 А или 32 А для второго номинала).

Обозначение УЗО.

На схеме УЗО обозначено следующим образом Рис. 1 однофазное УЗО, рис. 2 — трехфазное УЗО.

Схему подключения УЗО рассмотрим на примере. На рисунке.1 показывает деталь распределительного шкафа.

Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото № 1 УЗО, 2 — автоматический выключатель) и однофазным УЗО (3).

УЗО не защищает от токов короткого замыкания, поэтому устанавливается в тандеме с автоматическим выключателем. Что ставить перед УЗО или автоматом защиты в этом случае не важно. Номинал УЗО должен быть равен или немного выше номинала автоматического выключателя.Например, автоматический выключатель на 16 Ампер, значит, мы ставим УЗО на 16 или 25 А.

Как видно на фото. 1, трехфазный и нейтральный проводники подходят для трехфазного УЗО (цифра 1), а после УЗО подключается автоматический выключатель (цифра 2). Потребитель подключит: фазные провода (красные стрелки) от выключателя; нулевой провод (синяя стрелка) — с УЗО.

Под цифрой 3 на фото показаны подключенные шиной дифференциальные автоматы, принцип работы дифференциала.автомат аналогичен УЗО, но дополнительно защищает от токов короткого замыкания и не требует дополнительной защиты от короткого замыкания.

И соединение УЗО и дифференциала. машины такие же.

Подключаем к клемме L фаза , к нулю N (обозначения напечатаны на корпусе УЗО). Потребители тоже подключаются.

Ниже представлена ​​схема использования УЗО в квартире для дополнительной защиты от поражения электрическим током.

Рис. 1 Схема УЗО в квартире.

В этом случае УЗО устанавливается перед счетчиком, на всей группе выключателей, что обеспечивает дополнительную защиту от поражения электрическим током и возгорания.

Ни один человек, каким бы талантливым и сообразительным он ни был, не может научиться понимать электрические чертежи, не ознакомившись предварительно с символами, которые используются при электромонтаже почти на каждом этапе. Опытные специалисты утверждают, что только электрик, досконально изучивший и усвоивший все общепринятые обозначения, используемые в проектной документации, может иметь шанс стать настоящим профессионалом своего дела.

Приветствую всех друзей на сайте «Электрик в доме». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед установкой — это проектная документация объекта.

Кто-то компилирует сам, кто-то предоставляет заказчик. Среди большого количества этой документации вы можете найти примеры, в которых есть различия между легендой определенными элементами. Например, в разных проектах одно и то же коммутационное устройство может отображаться графически по-разному.Вы видели это?

Понятно, что обсудить обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как это делается.

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на планах и чертежах. Многие пользователи могут со мной не согласиться, аргументируя это тем, что зачем мне знать ГОСТ, я просто устанавливаю розетки и выключатели в квартирах.Схемы должны быть известны инженерам-конструкторам и профессорам университетов.

Уверяю, это не так. Любой уважающий себя специалист должен не только понимать и уметь читать электрические схемы , но и должен знать, как на схемах графически отображаются различные устройства связи, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применяйте проектную документацию в своей повседневной работе.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) очень часто используются электриками.Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и вызвать повреждение дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, занимающихся электромонтажом, и вызвать трудности при установке электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным.

На какие нормативные документы следует ссылаться?

Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных аппаратов, можно выделить следующие:

1. — ГОСТ 2.755-87 ЕСКД «Условные графические обозначения в электрических схемах устройства, коммутационные и контактные соединения»;
2. — ГОСТ 2.710-81 ЕСКД «Буквенно-цифровые обозначения в электрических схемах».

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, согласно которым регламентируются обозначения в электрических схемах.Что дают нам эти ГОСТы для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего. Дело в том, что сегодня в этих документах нет информации о том, как следует выполнять обозначение узо на однолинейной схеме.

В действующем ГОСТе никаких особых требований к правилам составления и использования УЗО графических символов не выдвигает. Именно поэтому некоторые электрики предпочитают использовать для маркировки определенных узлов и устройств собственные наборы значений и меток, каждый из которых может незначительно отличаться от привычных нам значений.

Для примера давайте разберемся, какие обозначения нанесены на корпус самих устройств. Устройство защитного отключения Hager:

Или, например, УЗО от Schneider Electric:

Во избежание недоразумений предлагаю вам совместно разработать универсальный вариант обозначений УЗО, который можно использовать как ориентир практически в любой рабочей ситуации.

По своему функциональному назначению устройство защитного отключения можно описать следующим образом — это выключатель, который при нормальной работе способен включать / выключать свои контакты и автоматически размыкать контакты при появлении тока утечки.Ток утечки — это дифференциальный ток, возникающий при неисправности электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности.

Если представить все вышеперечисленное в графическом виде, то окажется, что символ УЗО на схеме можно представить в виде двух вторичных обозначений — переключателя и датчика, реагирующего на дифференциальный ток (трансформатор тока нулевой последовательности. ), который действует на механизм размыкания контактов.

В данном случае графическое обозначение узо на однолинейной схеме будет выглядеть так.

Как на схеме обозначен дифавтомат?

О символах для дифавтоматов по ГОСТ на данный момент нет данных. Но, исходя из вышеприведенной схемы, дифавтомат также можно графически представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное обозначение с указанием номера позиции. Такой стандарт регламентируется ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических цепях» и является обязательным для применения ко всем элементам в электрических цепях.

Так, например, по ГОСТ 2.710-81 автоматические выключатели обычно обозначают специальным буквенно-цифровым условным обозначением таким образом: QF1, QF2, QF3 и т. Д.Выключатели (разъединители) обозначены как QS1, QS2, QS3 и т. Д. Предохранители на схемах обозначены как FU с соответствующим серийным номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных о том, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных машин на схемах .

Что делать в этом случае? При этом многие мастера используют два варианта обозначений.

Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции переключателей и указывают серийный номер аппарата, находящегося на схеме.

То есть кодировка буквы Q означает «переключатель или переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q — «переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным машинам, но и к дифференциальным машинам.

Второй вариант — использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциальной машины.Согласно приложению 2 к таблице 1 ГОСТ 2.710 функциональное значение буквы Д означает — «дифференцирующий».

Очень часто встречал на реальных схемах такое обозначение QD1 — для устройств дифференциального тока, QFD1 — для дифференциальных выключателей.

Какие выводы можно сделать из вышеизложенного?

Как обозначается узо на однолинейной схеме — пример реального проекта

Как гласит известная пословица: «Лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим реальный пример.

Предположим, что перед нами однолинейная схема электроснабжения квартиры. Из всех этих графических обозначений можно выделить следующие:

Устройство ввода для выключателя дифференциального тока находится сразу после счетчика. Кстати, как вы могли заметить, буквенное обозначение УЗО — QD. Еще один пример того, как обозначается узо:

Обратите внимание, что помимо элементов УГО на схеме наносится еще и их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов.Далее переходим к УГО и маркировке дифференциальных машин:

Линии розеток на схеме подключены через дифференциальные автоматические устройства. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и др.

Еще один пример , как на однолинейной схеме магазина указываются дифференциальные автоматы.

Это все, дорогие друзья. На этом наш сегодняшний урок завершен.Надеюсь, эта статья была вам полезна и вы нашли здесь ответ на свой вопрос. Если есть вопросы, задавайте их в комментариях, с радостью отвечу. Поделимся своим опытом, кто на схемах обозначает УЗО и АВДТ. Буду признателен за репост в соцсетях))).

В одной из наших статей мы уже рассказывали об УЗО, о назначении и о его подключении. «Схемы подключения УЗО, виды, принцип работы» В этой статье мы затронем тему маркировки УЗО.Именно по маркировке можно определиться с правильным выбором УЗО.

Маркировка УЗО

Каждое устройство защитного отключения (УЗО) должно иметь постоянную маркировку, которая включает следующие данные:

1. Название или торговая марка производителя.
2. Обозначение типа дифференциального автомата с УЗО и УЗД, каталожный или серийный номер.
3. Одно или несколько значений номинального напряжения Un ВДТ и АВДТ.
4.Номинальный ток In для УЗО.Для АВДТ номинальный ток In указывается в амперах без указания единицы измерения, которому предшествует обозначение типа расцепителя мгновенного действия (B, C или D). Например, B16: тип расцепителя мгновенного действия — B, номинальный ток — 16A.
5. Номинальная частота, если ВДТ рассчитан на частоту, отличную от 50 и / или 60 Гц, а АВДТ рассчитан на работу только на одной частоте.
6.Номинальный отключающий дифференциальный ток I∆n ВДТ и АВДТ.
7. Значения дифференциального тока отключения, если ВДТ и АВДТ имеют несколько таких значений.
8. Номинальная включающая и отключающая способность Im 1 ВДТ.
9. Номинальная отключающая способность при коротком замыкании Icn АВДТ в амперах.
10.Номинальная дифференциальная включающая и отключающая способность I∆m, если она отличается от номинальной включающей и отключающей способности ВДТ. Номинальная дифференциальная включающая и отключающая способность IΔm, если она отличается от номинальной отключающей способности АВДТ при коротком замыкании.
11. Степень защиты, если она отличается от IP20.
12. Рабочее положение при необходимости.
13 Обозначение для ВДТ и АВДТ типа S.
14. Индикация того, что RCCB и RCBO функционально зависят от напряжения, если применимо.
15. Обозначение органа управления устройства управления VDT и RCBO буквой «Т».
16. Схема подключения ВДТ и АВДТ.
17 Рабочие характеристики при наличии дифференциальных токов с составляющими постоянного тока: ◦VDT и RCBO типа AC помечены символом; ~
◦VDT и АВДТ типа A обозначены символом. ~ —

18. Контрольная температура для калибровки АВДТ, если она отличается от 30 ° C.

Маркировка должна быть четко видна после установки ВДТ и АВДТ. Если габариты устройств не позволяют уместить всю перечисленную информацию, то данные, указанные в пп. 4, 6 и 151 для ВДТ и п. 4, 6 и 13 для АВДТ должны быть видны после установки. Характеристики указаны в пп. 1-3, 10, 12 и 16 для ВДТ, в пп. 1-3, 9 и 16 для АВДТ могут наноситься на боковые и задние поверхности устройств и быть видимыми только до их установки в низковольтное распределительное устройство.Остальная информация должна быть приведена в эксплуатационной документации на продукцию или в каталогах производителя.

Раздел 6 «Маркировка и другая информация о продукте» ГОСТ Р 51326.1 и соответствующий шестой раздел стандарта IEC 61008-1 не требуют нанесения на продукт маркировки или иного представления следующих характеристик ВДТ:

Номинальный условный ток короткого замыкания Inc;
номинальный условный остаточный ток короткого замыкания I∆c.

Для устройства защитного отключения, помимо маркировки, указанной в пп.1–3, 5–7, 10–13 и 15 укажите значение максимального номинального тока автоматического выключателя, с которым может быть собран UDT, например — «63 A max», а также специальный символ:

После сборки УЗО с автоматическим выключателем, данные приведены в пп. 3 и 11, а также значение максимального номинального тока выключателя, с которым можно собрать УЗО. Устройства защитного отключения и автоматические выключатели, предназначенные для сборки, должны иметь одно и то же название или товарный знак производителя.Производитель должен предоставить приемлемые для ВДТ значения характеристики I2t и пикового тока Ip. В противном случае применяются минимальные значения, указанные в таблице 15 ГОСТ Р 51236.1. В каталоге или эксплуатационной документации на изделие производитель также должен указать информацию хотя бы об одном устройстве защиты от короткого замыкания, подходящем для защиты ВДТ. Разомкнутое (отключенное) положение устройства защитного отключения, управляемое перемещаемым вверх и вниз (вперед и назад) управляющим элементом, должно обозначаться знаком О (кружок), замкнутое (включено) положение — знаком I. (вертикальная полоса).Эти обозначения должны быть хорошо видны после установки УЗО. Для обозначения включенного и выключенного положения УЗО также допускается использование дополнительных символов. Если необходимо различать входные и выходные клеммы, они должны быть четко обозначены, например, словами «линия» и «нагрузка», расположенными рядом с соответствующими клеммами, или стрелками, указывающими направление потока электричества.
Клеммы устройства защитного отключения, предназначенные только для подключения нейтрального проводника, должны быть помечены буквой N.
Клеммы устройства защитного отключения, которые используются исключительно для подключения защитного провода, помечены символом заземления:

В статье использованы материалы из «Книг модульного защитного оборудования производства ABB

«.

Устройство защитного отключения (УЗО) с маркировкой ABB

Ни один человек, каким бы талантливым и сообразительным он ни был, не может научиться понимать электрические чертежи, не ознакомившись предварительно с символами, которые используются при электромонтаже почти на каждом этапе. Опытные специалисты утверждают, что только электрик, досконально изучивший и усвоивший все общепринятые обозначения, используемые в проектной документации, может иметь шанс стать настоящим профессионалом своего дела. Приветствую всех друзей на сайте «Электрик в доме». Сегодня хотелось бы обратить внимание на один из исходных вопросов, с которым сталкиваются все электрики перед установкой — это проектная документация объекта. Кто-то компилирует сам, кто-то предоставляет заказчик. Среди большого количества этой документации вы можете найти примеры, в которых есть различия между легендой определенными элементами. Например, в разных проектах одно и то же коммутационное устройство может отображаться графически по-разному.Вы видели это? Понятно, что обсудить обозначение всех элементов в рамках одной статьи невозможно, поэтому тема этого урока будет сужена, и сегодня мы обсудим и рассмотрим, как это делается. Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на планах и чертежах. Многие пользователи могут со мной не согласиться, аргументируя это тем, что зачем мне знать ГОСТ, я просто устанавливаю розетки и выключатели в квартирах.Схемы должны быть известны инженерам-конструкторам и профессорам университетов. Уверяю, это не так. Любой уважающий себя специалист должен не только понимать и уметь читать электрические схемы , но и должен знать, как на схемах графически отображаются различные устройства связи, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применяйте проектную документацию в своей повседневной работе. Обозначение узо на однолинейной схеме Основные группы обозначений УЗО (графические и буквенные) очень часто используются электриками.Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как единичное неточное указание или отметка может привести к серьезной ошибке в дальнейшей работе и вызвать повреждение дорогостоящего оборудования. Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, занимающихся электромонтажом, и вызвать трудности при установке электрических коммуникаций. В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным. На какие нормативные документы следует ссылаться? Из основных документов на электрические схемы, относящиеся к графическому и буквенному обозначению коммутационных аппаратов, можно выделить следующие: — ГОСТ 2.755-87 ЕСКД «Условные графические обозначения в электрических схемах коммутационных аппаратов и контактных соединений»; — ГОСТ 2.710-81 ЕСКД «Обозначения буквенно-цифровые в электрических схемах». Графическое обозначение УЗО на схеме Итак, выше я представил основные документы, согласно которым регламентируются обозначения в электрических схемах.Что дают нам эти ГОСТы для изучения нашего вопроса? Стыдно признаться, но абсолютно ничего. Дело в том, что сегодня в этих документах нет информации о том, как следует выполнять обозначение узо на однолинейной схеме. В действующем ГОСТе никаких особых требований к правилам составления и использования УЗО графических символов не выдвигает. Именно поэтому некоторые электрики предпочитают использовать для маркировки определенных узлов и устройств собственные наборы значений и меток, каждый из которых может незначительно отличаться от привычных нам значений. Для примера давайте разберемся, какие обозначения нанесены на корпус самих устройств. Устройство защитного отключения Hager: Или, например, УЗО от Schneider Electric: Во избежание недоразумений предлагаю вам совместно разработать универсальный вариант обозначений УЗО, который можно использовать как ориентир практически в любой рабочей ситуации. По своему функциональному назначению УЗО можно описать следующим образом — это выключатель, который при нормальной работе может включать / выключать свои контакты и автоматически размыкать контакты при появлении тока утечки.Ток утечки — это дифференциальный ток, возникающий при неисправности электроустановки. Какой орган реагирует на дифференциальный ток? Специальный датчик — трансформатор тока нулевой последовательности. Если представить все вышеперечисленное в графическом виде, то окажется, что символ УЗО на схеме можно представить в виде двух вторичных обозначений — выключателя и датчика, реагирующего на дифференциальный ток (трансформатор тока нулевой последовательности. ), который действует на механизм размыкания контактов. В данном случае графическое обозначение узо на однолинейной схеме будет выглядеть так. Как на схеме обозначен дифавтомат? О символах для дифавтоматов в ГОСТ на данный момент также нет данных. Но, исходя из вышеприведенной схемы, дифавтомат также можно графически представить в виде двух элементов — УЗО и автоматического выключателя. В этом случае графическое обозначение дифавтомата на схеме будет выглядеть так. Буквенное обозначение узо на электрических схемах Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное обозначение с указанием номера позиции. Такой стандарт регламентируется ГОСТ 2.710-81 «Буквенно-цифровые обозначения в электрических цепях» и является обязательным для применения ко всем элементам в электрических цепях. Так, например, согласно ГОСТ 2.710-81, выключатели принято обозначать специальным буквенно-цифровым условным обозначением таким образом: QF1, QF2, QF3 и т. Д.Выключатели (разъединители) обозначены как QS1, QS2, QS3 и т. Д. Предохранители на схемах обозначены как FU с соответствующим серийным номером. Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных о том, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных машин на схемах . Что делать в этом случае? При этом многие мастера используют два варианта обозначений. Первый вариант — использовать наиболее удобные буквенно-цифровые обозначения Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции переключателей и указывают серийный номер аппарата, находящегося на схеме. То есть кодировка буквы Q означает «переключатель или переключатель в силовых цепях», что вполне может быть применимо к обозначению УЗО. Кодовая комбинация QF расшифровывается как Q — «переключатель в силовых цепях», F — «защитный», что вполне может быть применимо не только к обычным машинам, но и к дифференциальным машинам. Второй вариант — использовать буквенно-цифровую комбинацию Q1D — для УЗО и комбинацию QF1D — для дифференциальной машины.Согласно приложению 2 к таблице 1 ГОСТ 2.710 по функциональному значению буква Д означает — «дифференцирующий». Очень часто встречал на реальных схемах такое обозначение QD1 — для устройств дифференциального тока, QFD1 — для дифференциальных выключателей. Какие выводы можно сделать из вышеизложенного? electricvdome.ru Основное назначение однолинейной схемы — графическое отображение системы электроснабжения (электроснабжение объекта, электропроводка в квартире и т. Д.)). Проще говоря, однолинейная схема изображает силовую часть электроустановки. По названию можно понять, что однолинейная схема выполнена в виде одной линии. Те. Электроснабжение (как однофазное, так и трехфазное), подаваемое на каждого потребителя, указывается одной линией. Для обозначения количества фаз на графической линии используются специальные засечки. Одна метка указывает, что источник питания однофазный, три метки указывают, что питание трехфазное. Помимо одинарной строки используются обозначения защитных и коммутационных устройств. К первым устройствам относятся высоковольтные выключатели (масляные, воздушные, SF6, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные выключатели, предохранители, выключатели нагрузки. Ко второму относятся разъединители, контакторы, магнитные пускатели. Высоковольтные выключатели на однолинейных схемах изображены в виде маленьких квадратов. Что касается автоматических выключателей, УЗО, дифференциальных выключателей, контакторов, пускателей и другого защитно-коммутационного оборудования, то они изображены в виде контакта и некоторых пояснительных графических дополнений в зависимости от устройства. Электросхема (схема подключения, подключение, расположение) применяется при непосредственном производстве электромонтажных работ … Тех. это рабочие чертежи, по которым выполняется монтаж и подключение электрооборудования. Также согласно схемам подключения отдельные электроприборы (электрические шкафы, электрические щиты, пульты управления и т. Д.). На электрических схемах показаны все электрические соединения как между отдельными устройствами (автоматические выключатели, пускатели и т. Д.).), а также между электрооборудованием разных типов (электрические шкафы, щиты и т. д.). Для правильного подключения на схеме подключения показаны электрические клеммные колодки, клеммы электроприборов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов. Принципиальная электрическая схема — наиболее полная схема со всеми электрическими элементами, соединениями, буквенными обозначениями, техническими характеристиками устройств и оборудования.По принципиальной схеме выполняются другие электрические схемы (монтажные, однолинейные, компоновка оборудования и др.). На принципиальной схеме показаны как цепи управления, так и силовая часть. Цепи управления (рабочие цепи) — это кнопки, предохранители, катушки пускателя или контактора, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фазы (напряжения), а также соединения между этими и другими элементами. В силовой части представлены выключатели, силовые контакты пускателей и контакторов, электродвигатели и т. Д. Помимо самого графического изображения, каждый элемент схемы снабжен буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если машин несколько, каждой присваивается свой номер: QF1, QF2, QF3 и т. Д. Катушка (обмотка) пускателя и контактора обозначается КМ. Если их несколько, то нумерация аналогична нумерации машин: КМ1, КМ2, КМ3 и т. Д. В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется хотя бы один блокирующий контакт этого реле.Если в цепи присутствует промежуточное реле KL1, два контакта которого используются в рабочих цепях, то каждому контакту присваивается свой номер. Номер всегда начинается с номера самого реле, а затем идет серийный номер контакта. В этом случае результат будет KL1.1 и KL1.2. Обозначения вспомогательных контактов других реле, пускателей, контакторов, автоматов и др. Выполняются аналогично. В принципиальных электрических схемах, помимо электрических элементов, очень часто используются электронные обозначения.Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет свое буквенное и цифровое обозначение. Например, резистор R (R1, R2, R3 …). Конденсатор — C (C1, C2, C3 …) и так далее для каждого элемента. На некоторых электрических элементах помимо графических и буквенно-цифровых обозначений указываются технические характеристики … Например, для автоматического выключателя это номинальный ток в амперах, ток отключения также в амперах.Для электродвигателя мощность указывается в киловаттах. Для правильного и правильного составления электрических схем любого вида необходимо знать обозначения используемых элементов, ГОСТы, правила составления документации. aquagroup.ru Вернуться в раздел: ⇒ УЗО и дифференциальная защита ⇔ Электрик В данной статье рассмотрено несколько примеров подключения УЗО и Дифференциальных автоматов. Главное условие выбора УЗО и дифференциала. автомат с соблюдением избирательности (ПУЭ РАЗДЕЛ 3 ): В электротехнике «селективность» означает совместную работу последовательно соединенных устройств защиты электрических цепей (автоматические выключатели, УЗО, дифференциальные автоматические устройства и т. Д.) В случае возникновения аварийной ситуации. На рис. 1 показан пример работы такой схемы с учетом суммарных выключателей 40 А (4 шт.По 10А), вводный автомат 63 А. Селективность используется при выборе номинала устройств защиты для срабатывания от общего источника питания системы только в той ее части, где произошла авария. Это достигается отключением только автоматического выключателя, защищающего линию аварийного питания. Как правило, для избирательного срабатывания автоматических выключателей в случае перегрузок номинальный ток (In) автоматического выключателя на стороне питания должен быть больше, чем In автоматического выключателя на стороне потребителя. Условное обозначение УЗО и дифавтомата на электрических схемах: Обозначение УЗО на принципиальных схемах см. Рис. 2. Слева — однофазное УЗО с током отключения 30 мА, справа — трехфазное УЗО 100 мА. Увеличенное изображение вверху, однострочное внизу. Количество полюсов в однолинейном представлении может быть представлено как числом (вверху), так и количеством тире. Условные обозначения Дифавтомата на принципиальных схемах см. Рис.3 и в однолинейных схемах на рис. 4. Буквенное обозначение QF. Фиг.4 Фиг.3 Цепи переключения УЗО: По конструкции УЗО разных производителей могут отличаться друг от друга не только параметрами, но и схемами подключения. На рис. 5 показаны наиболее распространенные схемы включения УЗО в различных исполнениях: Двухполюсные УЗО Рис. 5 (а). Четырехполюсные УЗО, в которых к фазному напряжению подключен резистор, имитирующий дифференциальный ток (рис.5 (б). Четырехполюсные УЗО, в которых резистор, имитирующий дифференциальный ток, подключен к линейному напряжению (рис. 5 (c). При включении УЗО (дифавтомата) в любом случае смотрите схему, схема подключения указана на лицевой или боковой поверхности корпуса УЗО, а также в паспорте технического устройства. Ниже приведены схемы подключения УЗО (рис. 6) и дифавтомата (рис. 7). Вводная машина. Прибор учета (электросчетчик). УЗО или дифавтомат. Выключатель автоматический (освещение, обычно 6 ÷ 10 А, в зависимости от нагрузки светильников). Автоматический выключатель (розетки, обычно 16 ÷ 25 А, в зависимости от группы розеток). Выключатель автоматический (розетка, 16 ÷ 25 А, в зависимости от нагрузки электроплиты). Нулевой рабочий Н — шина. Нулевой защитный PE — шина. Дополнительную информацию о заземлении и системах заземления см. В разделе Вернуться в раздел: ⇒ УЗО и дифференциальная защита ⇔ Электрик энергетик.com.ru Рабочий ток и частота вращения Конструктивные особенности дифавтоматов являются причиной того, что они имеют комбинированные характеристики, используемые для описания работы как АВ, так и УЗО. Основной характеристикой этих электрических изделий является номинальный рабочий ток, при котором устройство может оставаться включенным. много времени. Данная характеристика устройства относится к строго стандартизированным показателям, в результате чего ток может принимать значения только из определенного диапазона (6, 10, 16, 25, 50 Ампер и так далее). Кроме того, в обозначении устройств используется индикатор тока, зависящий от скорости, который обозначается цифрами «B», «C» или «D» перед значением номинального тока. Скорость — важная токовая и временная характеристика. Обозначение C16, например, соответствует дифавтомату с синхронизацией «C», рассчитанному на номинальное значение 16 Ампер. Ток и напряжение отключения В группу технических характеристик дифавтомата входит ток отключения (дифференциальный индикатор), определяемый как «уставка утечки тока».Для большинства моделей допустимые значения этой характеристики находятся в следующем диапазоне: 10, 30, 100, 300 и 500 миллиампер. На корпусе дифавтомата он обозначен значком «дельта» с номером, соответствующим току утечки. Еще одной характеристикой эксплуатационных возможностей дифавтоматов является номинальное напряжение, при котором они способны работать длительное время (220 Вольт — для однофазной сети и 380 Вольт — для трехфазных цепей).Величина рабочего напряжения защитного дифференциального устройства может указываться под обозначением номинала буквой или под ключом переключателя. Ток утечки и селективность Следующая характеристика, по которой различаются все дифавтоматы, — это тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения: «А» — переменный синусоидальный ток (пульсирующий постоянный ток), реагирующий на утечку; «АС» — дифавтоматы, предназначенные для работы от протечек, содержащие постоянную составляющую; «Б» — комбинированный вариант, предполагающий обе вышеперечисленные возможности. Признак «тип встроенного УЗО» обозначается буквенным индексом или маленькой цифрой. По аналогии с УЗО дифференциальные автоматы могут работать по избирательному принципу, предполагая наличие задержки во времени срабатывания. Такая возможность обеспечивает определенную избирательность отключения устройства от сети и электродинамическую устойчивость системы защиты. В соответствии с этой характеристикой дифференциальные устройства обозначаются буквой «S», что означает задержка порядка 200-300 миллисекунд, или буквой «G» (60-80 миллисекунд). Основные обозначения Рассмотрим подробнее порядок маркировки дифавтомата (расположение его характеристик) на примере отечественного изделия марки АВДТ32, применяемого в схемах защиты промышленных и бытовых электрических сетей. Для удобства систематизации представленной информации графическое обозначение будет означать определенную позицию маркировки. Первая позиция указывает наименование и серию дифавтомата.Из этого обозначения следует, что это AV дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен для использования в однофазных электрических сетях переменного тока с номинальным напряжением 230 В (50 Гц). В месте, соответствующем позиции № 3 (вверху), такая характеристика указывается как значение номинального остаточного тока короткого замыкания. Примечание! Иногда в этом месте можно увидеть значение предельной коммутационной способности устройства, которое указывает значение максимального тока, при котором дифавтомат может отключаться многократно. На том же месте, но ниже графическое обозначение типа встроенной машины (в данном случае это тип «А», предназначенный для работы с пульсирующими утечками постоянного и синусоидального переменного тока). На месте 4-й позиции видна модульная схема дифавтомата, на которой указаны входящие в его состав элементы, участвующие в реализации защитных функций … Для RCBO32 на этой схеме обозначены следующие модули и агрегаты условными обозначениями: расцепители электромагнитные и тепловые, обеспечивающие защиту линий от токов короткого замыкания и перегрузки соответственно; специальная кнопка «Тест», необходимая для ручной проверки исправности станка; усилительный электронный модуль; исполнительный блок (коммутационное реле линии). В позиции номер семь на первом месте находится характеристика скорости аварийного срабатывания электромагнитного расцепителя (в нашем примере это «C»). Сразу за ним следует индикатор номинального тока, что означает значение этого параметра в рабочем состоянии (длительное время). Минимальный ток отключения (срабатывания) электромагнитного расцепителя для дифавтомата с характеристикой «С» обычно принимается примерно равным пяти номинальным токам.При этом значении токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды. В восьмой позиции обычно стоит символ треугольника с указанием номинального тока утечки, отключающий дифференциальное устройство в случае опасности. Это все основные электрические характеристики. Информационные знаки Пятая позиция показывает температурную характеристику защитного устройства (от -25 до + 40 градусов), а шестая содержит сразу два знака. Один из них информирует пользователя о наличии сертификата соответствия, то есть указывает действующий отечественный ГОСТ на дифавтомат (ГОСТ Р129 — в данном случае). Непосредственно под ним находится характеристика, закодированная в виде букв и цифр. Это наименование организации, выдавшей сертификат. Важно! Этот знак информирует потребителя о законности происхождения товара и его качестве и при необходимости обеспечивает правовую защиту устройства. Справа — данные о сертификации и ГОСТ данной модели в части ее пожарной безопасности. И, наконец, на месте, соответствующем второй позиции, наносится логотип торговой марки производителя (в данном случае IEK). Размеры и точки подключения Основными габаритными характеристиками дифавтомата по ГОСТу являются его высота, ширина и толщина, а также высота и ширина полки с выступающей с лицевой стороны клавишей управления.Кроме того, указаны размеры полок, расположенных на тыльной стороне, ограничивающие зазор для установки устройства на фиксирующую DIN-рейку. Современные модели дифавтоматов могут иметь тот или иной размер, каждый из которых можно найти в документации, прилагаемой к данному изделию. Но в большинстве случаев общие характеристики схожи, что упрощает размещение на приборной панели. Относительно контактных точек для подключения этого устройства к защищаемой цепи необходимо отметить следующее.В однофазной сети устанавливаются дифференциальные устройства с двумя входными и двумя выходными контактами. Одна из этих групп используется для подключения так называемого «фазного» провода, а другая подключается к «нулевому» силовому проводу. Как правило, все контакты (верхний и нижний) обозначаются символами «L» и «N» соответственно, обозначающими места подключения фазы и нуля. При включении прибора в электрическую цепь к верхним контактам подключаются фазный и нейтральный провода, идущие от вводного распределительного устройства или электросчетчика.Его нижние выводы предназначены для коммутации проводов, идущих непосредственно к защищаемой нагрузке (к потребителю). Подключение дифференциального устройства к силовым цепям трехфазного блока питания полностью аналогично рассмотренному ранее варианту. Единственное отличие в этом случае состоит в том, что к дифавтомату подключаются сразу три фазы: «А», «В» и «С». По аналогии с однофазной линией питания 220 В, выводы трехфазного дифавтомата также маркируются (для сохранения фазировки) и обозначаются как «L1», «L2», «L3» и « N «. Грамотный выбор устройства, подходящего для заявленных целей, невозможен без внимательного изучения основных рабочих характеристик дифавтомата и соответствующей маркировки. В связи с этим перед приобретением дифференциального устройства постарайтесь внимательно изучить весь материал этой статьи. евоснаб.ру Назначение, характеристики и выбор Difautomat или дифференциальный автоматический выключатель совмещает в себе функции автоматического выключателя и УЗО.То есть это одно устройство защищает проводку от перегрузок, коротких замыканий и токов утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть по-прежнему защищает человека от поражения электрическим током. Дифавтоматы устанавливаются в распределительные щиты, чаще всего на DIN-рейку. Устанавливаются вместо связки автомат + УЗО, физически занимают чуть меньше места. Насколько конкретно зависит от производителя и типа исполнения.И это их главный плюс, который может быть востребован при обновлении сети, когда место в дашборде ограничено, и необходимо подключить ряд новых линий. Второй положительный момент — это экономия средств. Как правило, дифавтомат стоит дешевле пары автоматов + УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определить только номинал автоматического выключателя, а УЗО встраивается по умолчанию с требуемыми характеристиками. Есть и минусы: при выходе из строя одной из частей дифавтомата придется менять все устройство, а это дороже. Также не все модели оснащены флажками, по которым можно определить причину срабатывания устройства — из-за перегрузки или тока утечки — что принципиально важно при определении причин. Характеристики и подбор Так как дифавтомат совмещает в себе два устройства, он имеет характеристики обоих, и при выборе нужно все учитывать.Разберемся, что означают эти характеристики и как выбрать дифференциальную машину. Номинальный ток Это максимальный ток, который машина может выдерживать в течение длительного времени без потери производительности. Обычно он указывается на передней панели. Номинальные токи стандартизированы и могут составлять 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А. Малые номиналы — 10 А и 16 А — ставятся на линию освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используются как вводный (общий) дифавтомат.Его выбирают в зависимости от сечения кабеля, точно так же, как и при выборе номинала автоматического выключателя. Время-токовая характеристика или тип электромагнитного расцепителя Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает, при каких перегрузках относительно номинала машина отключается (для игнорирования кратковременных пусковых токов). Категория B — при превышении тока в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, превышающих номинал в 10-20 раз.В квартирах обычно устанавливают дифавтоматы типа С, в сельской местности могут быть установлены В, на предприятиях с мощным оборудованием и большими пусковыми токами — D. Номинальное напряжение и частота сети Для каких сетей предназначено устройство — 220 В и 380 В, частотой 50 Гц. Других в нашей торговой сети нет, но все же стоит проверить. Дифференциальные машины могут иметь двойную маркировку — 230/400 В. Это говорит о том, что данное устройство может работать как в сетях 220 В, так и 380 В.В трехфазных сетях такие устройства устанавливаются на группы розеток или на отдельных потребителей, где используется только одна из фаз. В качестве водяных дифавтоматов для трехфазных сетей требуются устройства с четырьмя вводами, которые существенно различаются по размерам. Их невозможно спутать. Номинальный отключающий остаточный ток или ток утечки (настройки) Отображает чувствительность устройства к генерируемым токам утечки и показывает, при каких условиях сработает защита.В быту используются всего два номинала: 10 мА для установки на линию, в которой установлено только одно мощное устройство или потребитель, в которой сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная панель, духовка. , посудомоечная машина и т. д.). Для линий с группой розеток и наружного освещения устанавливают дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их обычно не устанавливают — в целях экономии. На приборе можно написать простое значение в миллиамперах (как на фото слева) или нанести буквенное обозначение устанавливаемого тока (на фото справа), после чего стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А). Класс дифференциальной защиты Показывает, какой тип токов утечки защищает это устройство. Есть буквенно-графическое изображение. Обычно ставят иконку, но может быть и буква (см. Таблицу). Буквенное обозначение Графическое обозначение Расшифровка Область применения AS Реагирует на переменный синусоидальный ток Они размещаются на линии, к которой подключена простая техника без электронного управления И Реагирует на синусоидальный переменный ток и постоянную пульсацию Применяется на линиях, от которых запитана аппаратура с электронным управлением ВН Захватывает переменную, импульсную, постоянную и сглаженную постоянную. В основном используется в производстве с большим количеством различного оборудования S С выдержкой времени отключения 200-300 мс В сложных схемах G С выдержкой времени отключения 60-80 мс В сложных схемах Выбор класса дифференциальной защиты дифавтомата зависит от типа нагрузки. Если это техника с микропроцессорами, требуется класс А, на линии освещения или включения подойдет простой класс АС.Класс В в частных домах и квартирах ставится редко — нет необходимости «ловить» все виды токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Они ставятся на вход, если дальше в цепи есть другие устройства дифференциального отключения. В этом случае при срабатывании одной из утечек ниже по потоку вход не отключится, и исправные линии будут работать. Номинальная отключающая способность Показывает, какой ток способен отключать дифавтомат в случае короткого замыкания и при этом оставаться в рабочем состоянии.Есть несколько стандартных номиналов: 3000 A, 4500 A, 6000 A, 10 000 A. Выбор дифавтомата по этому параметру зависит от типа сети и дальности действия подстанции. В квартирах и домах на достаточном удалении от подстанции используются дифавтоматы с отключающей способностью 6000 А, вблизи подстанций — 10000 А. В сельской местности при электроснабжении по воздуху и в сетях, которые не были подключены. давно модернизированный, 4500 А. На корпусе этот номер указан в квадратной рамке.Расположение надписи может быть разным — это зависит от производителя. Класс ограничения тока Требуется некоторое время, чтобы ток короткого замыкания достиг своего максимального значения. Чем раньше будет отключен блок питания от поврежденной линии, тем меньше вероятность выхода из строя. Текущий класс ограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всех. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дорогие, но дольше служат.Итак, если у вас есть финансовые возможности, установите дифавтоматы этого класса. На корпусе эта характеристика показана в маленькой квадратной рамке рядом с номинальной отключающей способностью. Он может быть справа (для Legranda) или ниже (для большинства других производителей). Если вы не нашли такой отметки ни на корпусе, ни в паспорте, значит у данного аппарата нет ограничения по току. Температурный режим использования Большинство дифференциальных автоматических выключателей предназначены для использования внутри помещений.Они могут работать при температуре от -5 ° C до + 35 ° C. При этом на корпус ничего не ставится. Иногда щиты стоят на улице и обычные защитные устройства не работают. Для таких случаев дифавтоматы выпускаются с более широким температурным диапазоном — от -25 ° С до + 40 ° С. При этом на корпусе ставят специальный знак, немного напоминающий звездочку. Наличие маркеров о причине срабатывания триггера Не все электрики любят устанавливать дифференциальные автоматы, так как считают автоматический выключатель + УЗО более надежным.Вторая причина — если устройство работает, невозможно определить, что это вызвало — перегрузка, и нужно просто отключить какое-то устройство, или ток утечки, и нужно искать где и что произошло. Для решения хотя бы второй проблемы производители стали делать флажки, показывающие причину работы дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения. Если отключение было вызвано перегрузкой, индикатор остается заподлицо с корпусом, как на фото справа.Если дифавтомат сработал при наличии тока утечки, флажок выступает на определенном расстоянии от корпуса. Тип конструкции Существует два типа дифференциальных машин: электромеханические и электронные. Электромеханические более надежны, так как остаются работоспособными даже в случае отключения электроэнергии. То есть, если фаза потеряна, они тоже смогут работать и отключать ноль. Электронным для работы требуется питание, которое снимается с фазного провода, и при потере фазы они теряют свою работоспособность. Производитель и цена Не стоит экономить на электричестве, особенно на устройствах, защищающих проводку и жизнь. Поэтому рекомендуется всегда покупать комплектующие. известные производители … Legrand (Legrand) и Schneider (Шнайдер), Hager (Хагер) — лидеры на рынке, но их продукция дорогая, а подделок много. Не такими уж высокими ценами IEK (IEK), ABB (ABB), но проблем с нм больше. В этом случае лучше не связываться с неизвестными производителями, так как они часто просто выходят из строя. Выбор действительно не так уж и мал, даже если вы ограничитесь только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем существенно. Чтобы понять, в чем разница, нужно внимательно посмотреть технические характеристики. Каждый из них влияет на цену, поэтому внимательно изучите все данные перед покупкой. Как подключить дифавтомат Начнем с способов монтажа и порядка подключения проводов.Все очень просто, особых сложностей нет. В большинстве случаев он устанавливается на DIN-рейку. Для этого есть специальные выступы, удерживающие устройство на месте. Электрическое подключение Дифавтомат подключается к сети изолированными проводами. Сечение выбирается по номиналу. Обычно линия (блок питания) подключается к верхним розеткам — они подписаны нечетными числами, нагрузка — в нижних — четными числами.Поскольку к дифференциальному автомату подключены и фаза, и ноль, чтобы не путать, гнезда для «нуля» подписаны латинской буквой N. В некоторых линиях вы можете подключить линию как к верхнему, так и к нижнему разъему. Пример такого устройства показан на фото выше (слева). В этом случае нумерация пишется на схеме через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это означает, что не имеет значения, подключена линия сверху или снизу. Перед подключением линии с проводов снимается изоляция на расстоянии примерно 8-10 мм от края. На нужной клемме слегка ослабить крепежный винт, вставить проводник, затянуть винт с достаточно большим усилием. Затем провод несколько раз натягивают, чтобы убедиться в нормальном контакте. Функциональная проверка После подключения дифавтомата, подачи питания необходимо проверить работоспособность системы и правильность установки.Сначала тестируем сам агрегат. Для этого есть специальная кнопка с надписью «Тест» или просто буква Т. После того, как переключатели будут в рабочем состоянии, нажимаем эту кнопку. В этом случае устройство должно «выбить». Эта кнопка искусственно создает ток утечки, поэтому мы проверили работу дифавтомата. Если ответа не было, нужно проверить правильность подключения, если все правильно, неисправен прибор Дальнейшее тестирование заключается в подключении простой нагрузки к каждой розетке.Это позволит проверить правильность подключения групп розеток. И последний — это поочередное включение бытовой техники, к которой подключены отдельные линии электропередач. Схемы При разработке схемы электропроводки в квартире или доме вариантов может быть множество. Они могут отличаться удобством и надежностью эксплуатации, степенью защиты. есть простые варианты, требующие минимальных затрат. Обычно они реализуются в небольших сетях … Например, на дачах, в небольших квартирах с небольшим количеством бытовой техники.В большинстве случаев необходимо установить большое количество устройств, обеспечивающих сохранность электропроводки и защищающих людей от поражения электрическим током. Простая схема Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на дачном участке, где всего несколько розеток и освещения, достаточно поставить у входа всего один дифавтомат, от которого через торговые автоматы отдельные линии пойдут на группы потребителей — розетки и освещение. Данная схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. Света не будет, пока не будут выяснены и устранены причины. Более надежная защита Как уже было сказано, некоторые дифавтоматы ставятся на «мокрые» группы. К ним относятся кухня, ванная комната, внешнее освещение и приборы, использующие воду (кроме стиральной машины). Этот метод построения системы обеспечивает более высокую степень безопасности и лучше защищает проводку, оборудование и людей. Осуществление такого способа разводки устройства потребует больших материальных затрат, но при этом система будет работать более надежно и стабильно. Поскольку при срабатывании одного из защитных устройств остальные останутся в рабочем состоянии. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах. Избирательные схемы В разветвленных сетях электроснабжения возникает необходимость делать систему еще более сложной и дорогой. В этой версии после счетчика установлен входной дифференциальный автомат класса S или G.Далее каждая группа имеет свой автомат, а при необходимости также устанавливается на отдельных потребителей. Порядок подключения дифавтомата в этом случае смотрите на фото ниже. При такой конструкции системы, когда срабатывает одно из линейных устройств, все остальные остаются в работе, поскольку входной дифференциальный переключатель имеет задержку срабатывания. Основные ошибки при подключении дифавтоматов Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки.Это означает, что что-то было сделано не так. Есть несколько типичных ошибок, которые можно найти при самостоятельной сборке щита: Провода защитного нуля (заземления) и рабочего нуля (нейтрали) где-то совмещены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать, где совмещаются или перепутываются «земля» и «ноль». Иногда при подключении дифавтомата ноль к нагрузке или расположенным ниже машинам снимается не с выхода устройства, а непосредственно с нулевой шины.При этом автоматические выключатели находятся в рабочем положении, но при попытке подключить нагрузку мгновенно отключаются. С выхода дифавтомата ноль в нагрузку не подается, а возвращается в шину. Ноль для нагрузки также снимается с автобуса. В этом случае автоматические выключатели находятся в рабочем положении, но кнопка «Тест» не работает и при попытке включения нагрузки происходит отключение. Нулевое соединение нарушено. От нулевой шины провод должен идти к соответствующему входу, обозначенному буквой N, который находится вверху, а не вниз.От нижнего нулевого вывода провод должен идти к нагрузке. Симптомы аналогичны: выключатели включены, «Тест» не работает, при подключении нагрузки срабатывает. Если в цепи два дифавтомата — перепутаны нулевые провода. При такой ошибке включаются оба устройства, «Тест» работает на обоих устройствах, но при включении любой нагрузки вырубает сразу обе машины. При наличии двух дифавтоматов исходящие от них нули были связаны где-то дальше.При этом взведены обе машины, но при нажатии на кнопку «тест» одной из них вырубается сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки. Теперь вы можете не только выбрать и подключить дифференциальный выключатель, но и понять, почему он выбивает, что именно пошло не так и исправить ситуацию самостоятельно. стройчик.ру Что нужно знать об УЗО Прежде чем углубляться в вопросы, связанные со схемой установки УЗО, рассмотрим особенности этих устройств, а также основные требования к ним, на основании которых они выбираются.В этой статье мы не будем касаться индексации, так как для ее углубления требуются серьезные знания в области электротехники, и эта необходимость отпадает еще и в связи с тем, что выбор защитного устройства будет производиться исключительно на основании исходные данные. Для этого нужно выполнить несколько пунктов: Учитывайте необходимость подключения отдельного УЗО к автомату или дифавтомату. Определите номинальный ток устройства. Для машины фактическое значение этого тока должно быть выбрано на одну ступень выше, чем данные тока отсечки, в том же случае, если используется дифавтомат, то указанное значение должно быть равно току отсечки. Рассчитайте отсечку по дополнительному току (перегрузке), используя простой расчет. Для его расчета нужно знать максимально допустимый ток потребления, а затем полученное значение умножить на 1,25. Далее необходимо отталкиваться от таблицы значений стандартной серии токов. Если результат отличается от заданных параметров, то он округляется в большую сторону. Определите допустимый ток утечки. В обычных устройствах он равен 30 или 100 мА, но есть исключения.Выбор будет зависеть от типа проводки. Если необходимо использовать «пожарное» УЗО, то следует определить тип и расположение вторичных «жизненно важных» устройств. Обозначение УЗО на однолинейной схеме Когда речь идет о схемах и проектах, очень важно уметь их правильно читать. Как правило, изображение УЗО на графической и конструкторской документации часто делается условно вместе с другими элементами. Это несколько затрудняет понимание принципов работы схемы и ее отдельных компонентов в частности.Обычный образ устройства защиты можно сравнить с изображением обычного выключателя с той лишь разницей, что элемент в нелинейной схеме представлен в виде двух параллельных выключателей. На однолинейной схеме полюса, провода и элементы не изображаются визуально, а изображаются символически. Эта точка подробно показана на рисунке ниже. На нем изображено двухполюсное УЗО с током утечки 30 мА. На это указывает цифра «2» вверху.Рядом с ним можно увидеть косую черту, пересекающую линию электропередачи. Биполярность устройства продублирована в нижней части схематического изображения элемента двумя наклонными линиями. Разберем типовую схему «квартирного» подключения защитного устройства с учетом наличия счетчика на примере, представленном на рисунке ниже. Ознакомившись более подробно с принципом подключения, можно сделать вывод об оптимальном расположении УЗО, которое должно быть как можно ближе к входу.Делать это нужно таким образом, чтобы между ними располагались счетчик и основная машина. Однако есть несколько ограничительных нюансов. Так, например, устройство общей защиты не может быть подключено к системе типа TN-C из-за его основных характеристик. Устаревший образец советских времен имеет защитный провод, подключенный напрямую к нейтрали, что становится причиной «несовместимости». Устройство защитного отключения, являющееся устаревшей моделью советских времен с защитным проводом, подключенным к нейтрали, не позволяет подключить к нему устройство общей защиты. это лучший пример подключения УЗО с заземлением. На схеме также есть желтые полосы, демонстрирующие принцип подключения дополнительных устройств защиты групп потребителей, которые схематично должны быть расположены за соответствующими им автоматическими выключателями. В этом случае номинальный ток каждого вторичного устройства на пару футов выше, чем показатель назначенного ему автомата. Но все это типично для современной электропроводки с учетом наличия «земли». Для того, чтобы в дальнейшем более подробно ознакомиться с основами УЗО, обозначение на схеме необходимо выучить или по мере изучения статьи возвращаться к нему. Подключение УЗО без заземления. Схема и особенности Отсутствие контуров заземления в домах — обычная ситуация, требующая больших усилий и знаний, потому что нужно помнить основы электродинамики, но это не приговор. Главное, соблюдать четыре общих правила: TN-C проводка не допускает установку дифавтомата или общего УЗО. Потенциально опасные потребители должны быть идентифицированы и защищены дополнительным отдельным устройством. Для защитных проводов розеток и групп розеток до входной нулевой клеммы УЗО следует выбирать кратчайший «электрический» путь. Допускается каскадное включение защитных устройств при условии, что ближайшие к электрическому вводу УЗО менее чувствительны, чем оконечные. Многие, даже сертифицированные электрики, забыв или просто не зная принципов электродинамики, не задумываются о том, как подключить УЗО без заземления.Предлагаемая ими схема обычно выглядит так: устанавливается общее защитное устройство, а затем все PE (нулевые защитные проводники) подводятся к входному нулю УЗО. С одной стороны, здесь несомненно видна разумная логическая цепочка, ведь включения защитного проводника не будет. Но все намного сложнее. Кратковременный скачок тока может возникнуть в обмотке для компенсации дисбаланса тока между фазой и нулем, называемого «антидифференциальным» эффектом.Встречается довольно редко. Более распространенным вариантом является неконтролируемое усиление дисбаланса токов, называемое «супердифференциальным» эффектом. Возникновение такой ситуации заставляет защитное устройство работать без присущей ему утечки. Тем не менее, серьезных поломок или поломок это не вызовет, а лишь принесет некоторый дискомфорт при постоянном «выбивании». Сила «эффекта» зависит от длины ПЭ. Если его длина превышает два метра, то вероятность выхода из строя УЗО достигает 1 из 10 000.Числовой показатель довольно маленький, однако теория вероятностей — вещь практически непредсказуемая. Схема подключения УЗО в однофазной сети В квартирах часто используются однофазные сети подключения. В этом случае оптимально в качестве защиты выбрать однофазные двухполюсные УЗО. Существует несколько вариантов схемы подключения для этого устройства, но мы рассмотрим наиболее распространенные, представленные на рисунке ниже. Подключить устройство довольно просто.В паспорте и на приборе указаны основные точки маркировки и подключения фазы (L) и нуля (N). На схеме показаны вторичные машины, но их установка не является обязательной. Они нужны для распределения подключенной бытовой техники и освещения по группам. Таким образом, проблемная зона никак не повлияет на остальные части или комнаты квартиры. Важно учитывать, что установка максимально допустимых токов на машинах не должна превышать уставки УЗО.Это связано с отсутствием ограничения тока в устройстве. Также следует обратить внимание на соединение фазы с нулем. Невнимательность может привести не только к отключению питания микросхемы, но и к поломке устройства защиты. Схема включения УЗО в однофазной сети, по мнению специалистов, должна располагаться в непосредственной близости от счетчика электроэнергии (рядом с источником питания) Ошибки и их последствия при подключении УЗО Как и любая электрическая цепь, схематическое изображение включения защитного устройства в общую сеть должно быть составлено, как читается далее, без малейших изъянов.Даже самый скромный дефект может привести к сбоям в работе системы в целом или самого УЗО, а серьезные отклонения могут вызвать довольно серьезные поломки. Ошибки могут быть разные, но среди них можно выделить ряд наиболее распространенных: Нейтраль и земля подключаются после УЗО. В этом случае можно неверно истолковать схему, соединив нулевой рабочий провод, с разомкнутой частью электроустановки или с нулевым защитным проводом.В обоих случаях сумма будет одинаковой. УЗО можно подключить с частичной фазой. Допуск такой ошибки приведет к ложному срабатыванию, возникающему из-за того, что нагрузка была подключена к нулевому рабочему проводнику перед УЗО. Пренебрежение правилами подключения в выводах нулевого и заземляющего проводов. Проблема заключается в процессе установки розеток, в которых допускается соединение защитного и нулевого рабочих проводов.В этом случае устройство будет работать даже тогда, когда к розетке ничего не подключено. Объединение нулей в цепи с двумя устройствами защиты. Распространенная ошибка — неправильное соединение в зоне защиты нулевых проводов обоих УЗО. Допускается из-за неаккуратности и неудобства разводки внутри стеновой панели. Недосмотр приведет к неконтролируемым отключениям устройств. Использование двух и более УЗО усложняет работу по соединению нулевых проводов.Последствия невнимательности могут быть довольно серьезными. Тестирование тоже не поможет, так как работа устройства с ним не вызовет никаких нареканий. Но самое первое подключение электроприборов может вызвать ошибку и срабатывание всех УЗО. Невнимательность при подключении фазы и нуля, если они сняты с разных УЗО. Проблема возникает, когда нагрузка подключена к нейтральному проводу, принадлежащему другому устройству защиты. Несоблюдение полярности подключения, выражающееся в подключении фазы и нуля соответственно сверху и снизу.Это спровоцирует движение токов в одном направлении, в результате чего создаются условия для невозможности взаимной компенсации магнитных потоков. Это говорит о том, что перед покупкой нового УЗО следует внимательно изучить принцип подключения старого, так как расположение клемм может быть другим. Не обращайте внимания на подробности при подключении трехфазного УЗО. Распространенная ошибка при подключении четырехполюсного УЗО — использование клемм одной фазы. Однако работа однофазных потребителей никак не повлияет на работу такого защитного устройства. prokommunikacii.ru Установка УЗО значительно повышает уровень безопасности при работе с электроустановками. Если УЗО имеет высокую чувствительность (30 мА), то защита от прямого контакта (касания). Однако установка УЗО не означает, что соблюдаются обычные меры предосторожности при работе с электрическими установками. Кнопку тестирования необходимо нажимать регулярно, не реже одного раза в 6 месяцев. Если проверка не дала результата, то нужно подумать о замене УЗО, так как уровень электробезопасности снизился. Установите УЗО на панель или корпус. Подключите оборудование точно так, как показано на схеме. Включите все нагрузки, подключенные к защищаемой сети. УЗО срабатывает. Если срабатывает УЗО, выясните, какое устройство вызывает отключение, последовательно отключив нагрузку (выключите электрооборудование по очереди и посмотрите результат). Если такое устройство обнаружено, его необходимо отключить от сети и проверить. Если электрическая линия очень длинная, нормальные токи утечки могут быть довольно большими.В этом случае есть вероятность ложных срабатываний. Чтобы этого не произошло, необходимо разделить систему как минимум на две цепи, каждая из которых будет защищена собственным УЗО. Длину электрической линии можно рассчитать. Если документально невозможно определить сумму токов утечки электропроводки и нагрузок, можно воспользоваться приблизительным расчетом (согласно СП 31-110-2003), приняв ток утечки нагрузки равным 0,4 мА. на 1А мощности, потребляемой нагрузкой, и ток утечки в сеть, равный 10 мкА на метр длины фазного провода электропроводки. Пример расчета УЗО. Для примера рассчитаем УЗО для электроплиты мощностью 5 кВт, установленной на кухне малогабаритной квартиры. Примерное расстояние от панели до кухни может составлять 11 метров, соответственно расчетная утечка проводки 0,11 мА. Электрическая плита на полной мощности потребляет (приблизительно) 22,7 А, а расчетный ток утечки составляет 9,1 мА. Таким образом, сумма токов утечки данной электроустановки равна 9.21 мА. Для защиты от токов утечки можно использовать УЗО с номинальным током утечки 27,63 мА, который округляется до ближайшего большего значения из существующих номиналов для дифференциала. ток, а именно УЗО 30мА. Следующим шагом является определение рабочего тока УЗО. При указанном выше максимальном токе, потребляемом электроплитой, можно использовать номинальное (с небольшим запасом) УЗО 25А, либо с большим запасом — УЗО 32А. Таким образом, мы рассчитали номинал УЗО, которое можно использовать для защиты электроплиты: УЗО 25А 30мА или УЗО 32А 30мА.(мы не должны забывать защищать УЗО автоматическим выключателем на 25 А для первого номинала УЗО и 25 А или 32 А для второго номинала). Обозначение УЗО. На схеме УЗО обозначено следующим образом Рис. 1 однофазное УЗО, рис. 2 — трехфазное УЗО. Схему подключения УЗО рассмотрим на примере. На рисунке. 1 показывает деталь распределительного шкафа. Фото. 1 Схема подключения трехфазного УЗО с автоматическим выключателем (на фото № 1 УЗО, 2 — автоматический выключатель) и однофазным УЗО (3). УЗО не защищает от токов короткого замыкания, поэтому устанавливается в тандеме с автоматическим выключателем. Что ставить перед УЗО или автоматом защиты в этом случае не важно. Номинал УЗО должен быть равен или немного выше номинала автоматического выключателя. Например, автоматический выключатель на 16 Ампер, значит, мы ставим УЗО на 16 или 25 А. Как видно на фото. 1 для трехфазного УЗО (цифра 1) подходят трехфазный и нейтральный проводники, а после УЗО подключается автоматический выключатель (цифра 2).Потребитель подключит: фазные провода (красные стрелки) от выключателя; нулевой провод (синяя стрелка) — с УЗО. Под цифрой 3 на фото показаны подключенные шиной дифференциальные автоматы, принцип работы дифференциала. автомат аналогичен УЗО, но дополнительно защищает от токов короткого замыкания и не требует дополнительной защиты от короткого замыкания. И соединение УЗО и дифференциала.машины такие же. Подключаем к клемме L фаза , к нулю N (обозначения напечатаны на корпусе УЗО). Потребители тоже подключаются. www.mirpodelki.ru

Узо: самый известный алкогольный напиток Греции

Одни говорят, что употребление узо — это искусство, другие — образ жизни.Сегодня мы поговорим о самом известном напитке Греции.

Узо — это аперитив со вкусом аниса, который едят люди всех возрастов, в основном сидя с семьей и друзьями в таверне, кафенио или узерии .

Изготавливается из побочных продуктов винограда после того, как он использовался для виноделия (в основном из кожицы и стеблей), затем перегоняется в крепкий алкогольный напиток, приправленный в основном анисом, что придает ему характерный лакричный вкус. .Для усиления вкуса добавляют другие травы и специи, и каждый производитель обычно держит свой рецепт в строжайшем секрете. И качество процесса дистилляции, и ароматизаторы делают каждый бренд узо очень разным по вкусу.

Наслаждение этим напитком является культурным ритуалом в Греции, однако, когда дело доходит до употребления самого популярного напитка Греции, есть множество правил, которые можно и нельзя.

Во-первых, узо не предназначен для хранения в холодильнике, его лучше добавить в стакан один или два кубика льда или в холодную воду, чтобы он стал холоднее.Во-вторых, узо не предназначен для употребления натощак, его лучше всего сопровождать мезедакией, включая оливки, сыр фета, анчоусы, осьминоги, хлеб, сардины и другие легкие блюда.

Считается, что узо берет свое начало в Ципуро, который восходит к группе монахов 14 века, живших в монастыре на горе Афон. Современная дистилляция узо получила широкое распространение в начале 19 века, после обретения Грецией независимости, производство было сосредоточено на острове Лесбос.В 1932 году производители узо разработали метод дистилляции с использованием медных кубов, который сейчас является стандартным методом производства.

В 2006 году греческое правительство получило исключительные права на название, и в настоящее время, если оно не производится в Греции, оно не может называться Узо.

Он также очень универсален и входит во многие фирменные греческие блюда. В основном в рецептах морепродуктов, а также в десертах, потому что он придает неповторимый вкус аниса.

Узо также используется в лечебных целях, многие протирают им раны в качестве антисептика.Говорят, что при насморке и гриппе перед сном следует выпить теплый напиток узо. И давайте не будем забывать о лекарстве Яйи: он использовал узо для детей, у которых прорезываются зубы, и полоскал им горло при ангине или язвах во рту. По мнению многих, вы также можете натереть узо свои напряженные мышцы или суставы или протереть им живот, чтобы облегчить спазмы.

Знаете ли вы, Узо — это чистый дух, который преображается, когда добавляется ледяная вода или кубики. При первом наливании в стакан Узо выглядит как вода.Однако когда добавляются кубики, становится мутным.

Узо в основном употребляется летом, и греки часами тоскуют над одним стаканом, сидя, расслабляясь, разговаривая и едя. Это не напиток, который нужно торопить. Не забывайте наслаждаться каждым глотком и обязательно заказывайте вместе с ним много мезедакии. Это способ проникнуться истинным смыслом греческого духа!

практических советов новичку

Устройство защитного отключения (УЗО), в зависимости от номинального тока утечки, обеспечивает защиту: 100 и 300 мА — от пожара; 30 мА — от огня и жизнь от удара; 10 мА — жизнь от поражения электрическим током

Исследования, проведенные в разных странах мира, показывают, что степень поражения электрическим током определяется силой тока, проходящего через тело человека.

Травмы становятся серьезными, если сила тока превышает 40–50 мА в течение одной секунды.

Теоретически ток, проходящий через тело человека, достигает 150 мА, когда человек прикасается к проводнику с напряжением 230 В в сухих условиях.

Измеряя разницу между токопроводом и нейтральным проводником, находящимся под напряжением, дифференциальный выключатель нагрузки определяет ток, фактически протекающий через тело человека.Если этот ток достигает порога 30 мА, дифференциальный выключатель нагрузки отключается в течение нескольких миллисекунд, предотвращая таким образом травмы или травмы. более серьезный.

Использование УЗО и Difavers Easy 9 обеспечивает защиту даже при отсутствии заземления

Противопожарный УЗО обеспечивает защиту от токов утечки 100 и 300 мА, на которые машина реагирует, но которые могут вызвать пожар. Огнестойкое УЗО не защищает жизнь и здоровье при ударе Токо

РАСЧЕТ И ВЫБОР УЗО: РАСЧЕТ

1. Расчет тока утечки

Если невозможно документально подтвердить суммарный ток утечки электропроводки и нагрузки, используется методика расчета тока утечки согласно СП 31-110-2008.Приблизительный ток утечки: 0,4 мА на 1 А тока, потребляемого нагрузкой. Примерный ток утечки провода: 10 мкА на 1 м длины фазного провода.

Приведен примерный расчет тока утечки питающей сети электроплиты: Толщина плиты 3 кВт однофазный ток 220 В, 50 Гц. Длина трехжильных проводов от распределительного щита до плиты — 15 м. Расчет: Номинальный ток прибора: 13,64 А = 3000 Вт / 220 В Ток утечки тока прибора: 5.46 мА х 0,4 = 13,64 А Счетный провод тока утечки: 0,15 мА = 150 мкА = 10 мкА × 15 м. Общая расчетная утечка тока: 5,61 мА = 0,15 мА + 5,46 мА

2. Выберите ном. Ток утечки УЗО (номинальный отключающий дифференциальный ток IDn)

Величина номинального остаточного тока УЗО не должна превышать 33% суммы токов утечки электропроводки и всех подключенных (в том числе переносных)

УЗО работает в диапазоне от 50 до 100% номинального тока утечки.Пример выбора номинального тока отключения УЗО электроплиты: Суммарный расчетный ток утечки составляет 30 мА. Рекомендуемый номинальный ток утечки УЗО: 17 мА = 5,61 мА / 33%. Номинальный ток утечки составляет 30 мА. УЗО будет работать в диапазоне от 15 до 30 мА (УЗО с номиналом 10 мА может ложно сработать, поскольку оно срабатывает в диапазоне от 5 до 10 мА).

3. Выбор номинального рабочего тока УЗО (номинальный ток In)

Номинальный рабочий ток УЗО должен быть больше суммы рабочих токов нагрузок, подключенных к нагрузке.Пример выбора номинального рабочего тока УЗО электроплиты: Расчетный ток электроплиты: 13,64 А

Выбираем ближайший больший номинал УЗО — 25 А (можно выбрать 40 А, но запас по току будет неоправданно высоким.

4. Выбор УЗО

Количество полюсов УЗО: 2 полюса (однофазный ток)

Расчетный рабочий ток: 25 А (поз. 3)

Номинальный ток отключения: 30 мА (поз.2)

Выбранное УЗО Easy: EZ9R34225

Средством защиты от протечек является специальное устройство защиты оборудования или сокращенно. Устройство срабатывает защиту, не дает току утечки достигать опасного значения и является основным средством защиты человека от поражения электрическим током.

Для комплексной защиты оборудования, используемого совместно с. Согласно принятым на сегодняшний день нормам, машины УЗО обязательны для установки в электросети вне зависимости от назначения этих сетей.

Как это работает

УЗО работает по принципу сравнения двух значений токов, которые проходят через защитное устройство.В этом случае сравниваются ток на входе устройства и ток на выходе. В случае разницы этих значений происходит защитная операция устройства.

Для проверки работоспособности устройства используйте кнопку тестирования, при ее нажатии выполняется тестовая операция, по которой можно определить состояние защиты.

Как выбрать и не ошибиться

Независимо от назначения устройства выбираются следующие параметры:

1. Грузоподъемность. Для прибора важно значение тока, на которое рассчитаны его силовые контакты. По номиналу чаще всего используются на 16А, 25А, 32А, 40А, 63А, 80А.
2. Метод обнаружения утечек. По типу обнаружения утечка делится на электронную, при которой утечка определяется электронным ключом, и на электромагнитную утечку, при которой она удаляется из магнитопровода. Электронные более доступны по цене, но имеют недостатки в работе в виде выхода из строя при пропадании одной фазы.
3. Чувствительность по току утечки. Чувствительность определяет работоспособность устройства. Наиболее чувствительными устройствами являются ток утечки 10 мА. Но их использование ограничено количеством потребителей из-за возможных ложных срабатываний и наличия естественных токов утечки.
4. Род тока в цепи. По типу токов делятся на триггеры переменного и пульсирующего тока.

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные.Однополюсный на сеть 220 В, трехполюсный на 380 В. В домах и частных домах из-за использования однофазной сети применяются однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие виды:

1. Бытовые Это однополюсные УЗО малой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанных с ними больших точек естественной утечки.Очень чувствительный всегда ложно срабатывает. Ток нагрузки 50 А определяется параметрами счетчиков электроэнергии, установленных в жилых помещениях, которые не превышают этот номинал.
2. Для промышленного применения — чувствительное четырехполюсное УЗО с высокими номинальными токами. Эти требования обусловлены высокими потребляемыми токами промышленного оборудования, использованием трехфазной сети и повышенными требованиями к ее защите из-за повышенной опасности и дороговизны.
3. Специализированный. Специализированная противопожарная защита типа В. Обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Электронные УЗО более доступны по цене, но имеют неэффективность в виде выхода из строя при пропадании одной фазы

Правила подключения

При подключении УЗО необходимо соблюдать следующие правила:

1. Устройство всегда следует устанавливать после выключателей , так как оно не защищено от превышения максимальных значений током;
2. Автоматические выключатели в цепи должны быть более низкого номинала , так как время срабатывания предохранителя велико и ток может быть достаточным для его отключения;
3. К нему должны быть подключены защищенные линии УЗО , иначе защита не сработает.
4. Подключайте устройство только в соответствии с обозначением производителя , например, вы не можете категорически изменять вход и выход устройства. Это обязательно вызовет неисправность и дальнейшую ее бесполезность.
5. Необходимо проверить надежность всех соединений и исключить возможность искрения , что, в свою очередь, может вызвать возгорание.
6. Все соединительные жилы должны быть хорошо изолированы друг от друга, на них не должно быть повреждений изоляции, следов окисления.При появлении очагов коррозии в среде с высокой влажностью утечки через оксиды вызовут постоянное срабатывание защиты. Это может привести к серьезным сбоям в работе подключенных потребителей;
7. Кожухи установленных элементов не должны иметь видимых повреждений и дефектов.

При появлении очагов коррозии в среде с высокой влажностью утечки через оксиды вызывают постоянное срабатывание защиты

Порядок подключения

Важно помнить, что все работы с УЗО в электрощите производятся при отключенном напряжении.Процесс установки можно разделить на 5 шагов:

1. подготовка распределительного щита;
2. маркировка платы для установки всех элементов электрической схемы;
3. установка счетчика электроэнергии;
4. установка автоматических выключателей;
5. установка нуля;
6. установка УЗО;
7. подключение потребителей электроэнергии к сети УЗО.

В процессе установки часто встречаются ошибки.Самые распространенные из них:

1. Неправильно выбранные типы элементов. Самая грубая ошибка — номинальная потребляемая мощность автоматических выключателей превышает номинал УЗО. Схема в таком виде не только плохо защищает сеть, вызывает ложные срабатывания защиты, но и сама является потенциальным источником аварии;
2. Установите прибор перед счетчиком. Из-за наличия в УЗО довольно большой магнитной цепи, показания счетчика будут некорректными, и представитель компании по продаже электроэнергии не примет такую ​​конструкцию;
3. Несоответствующая электрическая схема нейтральные полюса;
4. Включение нейтрали по параллельной схеме;
5. Неправильное подключение защитного заземления к нейтрали.

Схема подключения «вводной машины»

В настоящее время, как правило, используются трехпроводные домовые сети с защитным заземлением.

Центральный автоматический выключатель — первый в цепи. После этого включают счетчик электроэнергии и только после него идет УЗО. Согласно известным правилам, номинал УЗО превышает номинал автоматических выключателей нагрузки на порядок. При этой схеме важно следить за правильным подключением нулевого и фазного проводов.

1. наличие только одного дорогостоящего УЗО;
2. небольшой объем рабочего места, которое занимает одно устройство.

Недостаток схемы:

1. трудности при устранении неисправностей проводки;
2. Сложность подбора параметров для существующих потребителей.

Недостатки данной схемы устраняются распараллеливанием групп потребителей и установкой дополнительного УЗО.

Подключение к трехфазной сети с заземлением по схеме «раздельный автомат»

Электросхема крупного жилого объекта подразумевает наличие множества потребителей энергии.Для таких устройств, как мощный холодильник, стиральная машина, духовка, требуется отдельное УЗО. Это необходимо для защиты конкретного устройства и сохранения работоспособности других, не связанных с ним.

Самая безопасная схема переключения — трехпроводная схема с заземлением, а при применении селективного четырехполюсного УЗО становится возможным подключение к трехфазной промышленной сети. В этой схеме также обеспечивается защита от повреждения изоляции цепи и утечки.

Преимущества схемы «раздельный автомат»:

1. удобство поиска утечки в цепи, так как на плечах цепи есть индивидуальные приспособления.
2. возможность подключения потребителей гораздо большей мощности;
3. эта схема обеспечивает высочайший уровень защиты.

Недостатки схемы «раздельный автомат»:

1. высокая цена за счет большого количества блоков;
2. значительный объем места занимает схема;
3. невозможность построить такую ​​схему без трехфазного питания.

Питание от однофазного источника практически не отличается от предыдущей схемы.От селективного УЗО можно отказаться и тем самым снизить стоимость, но грузоподъемность этой сети будет намного меньше.

Схема подключения УЗО к трехфазной сети

Схема подключения без защитного заземления

Не везде и не всегда электросети имеют защитное заземление. Часто в частных домах, построенных давно, разводка выполняется без возможности заземления. В этом случае установка УЗО не только желательна, но и необходима для безопасности жильцов.

Как устройство будет вести себя без заземления? Для того, чтобы УЗО выполняло свои функции, нулевую шину необходимо подключить к проводу, идущему от входа питания. В этом случае УЗО будет работать как бы само собой.

Буква N на схеме обозначает нейтральный провод. Поскольку в этой цепи нет заземления, присвоить это имя другой линии некорректно.

В свете рассмотренных данных можно сказать, что нельзя пренебрегать защитой.Несмотря на некоторые трудности, даже в двухпроводной линии всегда есть возможность установить устройство аварийного отключения. Не экономьте на безопасности.

• Использование УЗО в ванной и ванне обязательно. Из-за высокой влажности изоляция жил недолговечна. Отсутствие защиты в цепи питания может быть смертельным.
• При использовании двухпроводной схемы подключения ни в коем случае нельзя устанавливать самодельное заземляющее устройство. Самодельные системы заземления не связаны со сторонними потребителями.По этой причине никто не знает, какая фаза из трех будет на вашем нулевом проводе при разрыве основной линии.

Перед тем, как выбрать УЗО (устройство защитного отключения), необходимо определить его назначение. В случае возникновения нештатной ситуации задача этого переключающего устройства — своевременно включать или отключать ток. При правильной установке и правильной эксплуатации УЗО защищает пользователя от поражения электрическим током и предотвращает возгорание изоляции.

При утечке электрического тока выключатель в автоматическом режиме размыкает сеть.Происходит так сразу, что человек не успевает получить удар током. Такая же реакция УЗО будет на перегрев и замыкание проводки. Устройство не допустит возгорания проводки. Устройства защитного отключения подразделяются на два типа, которые различаются по типу тока утечки. A — это усовершенствованный тип, который постоянно контролирует стабильную работу электросети. Быстро реагирует на появление переменного и постоянного тока.Он отлично подходит для использования в повседневной жизни. Устройства защитного отключения этого типа подходят для помещений, где сосредоточена работа устройств с несколькими видами тока. Например: компьютер, аудиотехника, телевизор. Модели со значком «А» отличаются высокой стоимостью. Тип «AC» контролирует зону сети переменного тока. Он намного дешевле предыдущего защитного устройства типа А, однако его защитные свойства намного ниже. Область применения Соблюдение техники безопасности при работе с электроприборами важно как в бытовых условиях, так и на производстве.Отдельные типы УЗО подходят для работы в маленьких или больших помещениях и отвечают конкретным потребностям пользователей. Для квартиры подойдет устройство защиты индивидуальных потребителей электроэнергии, например стиральная машина или утюг. Преимущество использования таких соединений состоит в том, что при коротком замыкании подача тока прекращается в определенном участке сети, где возникла неисправность. При этом подача электричества в другие помещения квартиры не прекращается. В некоторых случаях УЗО комплектуют электрощит в квартире, в отдельном помещении или на предприятии. Цена на устройства такого типа несколько ниже. Несмотря на это, он качественно обеспечивает бесперебойный контроль уровня напряжения и защищает потребителей от возникновения проблем. При закрытии сети отключается электроснабжение по всему помещению. В этом случае сложно определить, на каком именно участке произошло закрытие. УЗО и автоматика Перед проведением ремонтных работ с электропроводкой возникает вопрос: что выбрать — УЗО или Diphapack, а может и автоматический выключатель? Чтобы не ошибиться в выборе, предлагаем вам подробно ознакомиться с характеристиками защитных устройств. Дифференциальный аппарат и УЗО практически идентичны. Разница только в выполняемых функциях. Diphapparat сочетает в себе автоматический выключатель и УЗО. В отличие от УЗО защищает проводку от короткого замыкания, перенапряжения и утечки тока. Если одновременно запустить все электроприборы в доме, то при аварийной перегрузке сети УЗО не сработает. В результате сгорит проводка и само устройство. Импортный дифференциальный прибор дешевле устройства защитного отключения.Зарубежные устройства лучше отечественных — работают быстрее. Качество материалов и сборки импортных устройств выше. При работе диффузора иногда сложно определить, что именно вызвало отказ: перенапряжение, утечка тока или короткое замыкание. Однако последние модели этих устройств оснащены индикаторами, срабатывающими при отключении дифференциального тока. Это устройство легко установить. В случае выхода из строя отдельного звена устройства его необходимо полностью заменить. Автоматический выключатель защищает линию от перегрузок и коротких замыканий. Если в вашей квартире одновременно есть электрическая духовка и обогреватель, то при скачках напряжения для предотвращения возгорания и оплавления проводки автоматический выключатель вовремя отключит поврежденную линию. Отличие автомата от УЗО в том, что автомат не реагирует на небольшую утечку тока. Однако УЗО не защищает сеть от перегрузок. Выключатели бывают однополюсные, двух-, трех- и четырехполюсные. УЗО в свою очередь с одним полюсом не бывает, его выпускают с минимальным количеством полюсов — от двух до четырех. Как выбрать автомат и УЗО Если вы не знаете, как выбрать автомат и УЗО, есть несколько советов, которые помогут вам выбрать правильную версию предохранительного устройства. Выбирать его следует исходя из показателей уровня нагрузки на электропроводку в помещении, где предполагается установка УЗО.Такие устройства часто предназначены для работы в однофазной или трехфазной сети. Если в квартире нет устройств, способных перегрузить сеть, то достаточно приобрести защитное устройство мощностью 32 А. Для работы с большой нагрузкой рекомендуется использовать трехполюсное УЗО. Перед покупкой защитного устройства необходимо примерить его в магазине. У каждой модели есть кнопка «Тест», при нажатии которой имитируется ток утечки. Если агрегат рабочий — сработает автоматическое отключение. Правила установки УЗО Существует множество типов устройств защитного отключения, различающихся по своим характеристикам, функциям и назначению. Чтобы понять, какой тип УЗО выбрать для того или иного помещения, нужно знать советы специалистов: В жилых домах, где работает несколько источников пульсирующего тока (мощный обогреватель и компьютер), специалисты рекомендуют применять УЗО маркировки «А». В ванной или душевой лучше установить защитное устройство, имеющее значение срабатывания 10 мА.Это тот случай, если комнате выделена частная линия. При общей проводке в коридор, кухню и ванную комнату — предусмотрено использование УЗО с током до 30 мА. Важно, чтобы УЗО обеспечивало переключение цепи нагрузки с учетом возможных перегрузок. В условиях большого дома или коттеджа рекомендуется запускать четырехполюсные устройства. Для максимальной защиты необходимо установить несколько переключателей дифференциального тока. УЗО должно обеспечивать защиту от сверхтока.Выбирая устройства, стоит обратить внимание на этот параметр. Работа УЗО с током утечки 30 мА и 10 мА направлена ​​на поддержание безопасности сети для пользователя. Во избежание возгорания или повреждения изоляции ток утечки должен быть не менее 30 мА, в случае каскадных сетей от 100 до 300 мА. В ванных комнатах, где высока вероятность поражения электрическим током, необходимо использовать УЗО с чувствительностью 10 мА. Неуместно размещать защитные выключатели в помещении со старой проводкой, где часто происходит утечка тока.В результате частой реакции на сбои сети УЗО может работать и без причины. Таким образом, необходимо использовать розетки со встроенным УЗО. Количество УЗО Для того, чтобы определить, сколько УЗО необходимо установить, важно знать, насколько вы хотите организовать домашнюю электропроводку надежной и безопасной. Для удовлетворения этих потребностей достаточно подключить в однокомнатной квартире 4 устройства аварийного отключения: на комнату и коридор — одно устройство с током утечки 30 мА; то же устройство на кухне; для розеток в ванной необходимо УЗО на ток утечки 10 мА. Таким образом, каждая розетка в комнате должна иметь свое УЗО. Такие меры предосторожности убережут ваш дом от возможного пожара и порчи дорогостоящего имущества. Расчет УЗО Но перед этим важно определиться с целью установки защитного устройства. Среди основных целей: защита от огня; контроль и предотвращение тока утечки; безопасность для жизни и здоровья пользователя. Суммарное значение тока утечки в цепи электроприбора, защищенной защитным выключателем, должно быть в несколько раз меньше дифференциального тока отключения. Если коэффициент расчета для отдельных устройств составляет 10 мА, следует выбрать УЗО с номинальным дифференциальным током 10 мА. Такие УЗО подходят для ванной. В остальных случаях можно использовать прибор с током 30 мА. Как выбрать УЗО. Видео

Дизайн частных домов имеет свои особенности.В этой теме хочу остановиться на установке УЗО при входе в дом, опираясь, конечно, на нормативные документы. Многие не обращают на это должного внимания, в том числе

Я не раз говорил, что не люблю проектировать частные дома. Это совсем не сложно, наоборот, все сделано по шаблону. И этот шаблон иногда не соответствует требованиям TNPA.

Люди не заботятся о безопасности, удобстве эксплуатации. Часто при проектировании всегда решающим фактором является стоимость.

Хотя в какой-то мере можно понять, раньше в доме был один счетчик с розетками и все работало. Теперь и УЗИП, и УЗО, и защиту от перенапряжения желательно установить.

Почему необходимо устанавливать УЗО на входе в дом?

Обратимся к требованиям TNPA:

ТКП 45-4.04-149-2009 Системы электроснабжения жилых и общественных зданий:

Сети, в которых токи короткого замыкания недостаточны для срабатывания максимальной токовой защиты.

ТКП 339-2011:

Обязательна установка УЗО:

, если устройство максимальной токовой защиты (автоматический выключатель или предохранитель) не обеспечивает нормированное время автоматического отключения по ГОСТ 30331.3 — 0,4 с при номинальной электрической установке 230 В и не покрывается системой уравнивания потенциалов;

СП 31-110-2003 (Проектирование и монтаж электроустановок жилых и общественных зданий):

A.2.2 Защита от перегрузки по току обеспечивает защиту от косвенного прикосновения путем отключения поврежденного участка цепи с глухим замыканием на корпус.При малых токах включения, понижении уровня изоляции, а также при обрыве нулевого защитного проводника УЗО фактически является единственным средством защиты.

ПУЭ 7:

7.1.72. Если устройство максимальной токовой защиты (автоматический выключатель или предохранитель) не обеспечивает автоматическое отключение от 0,4 при номинальном напряжении 220 В малых токов короткого замыкания и установка (плоская) не покрывается системой уравнивания потенциалов, установка УЗО является обязательной.

7.1.73. При последовательной установке УЗО должны соблюдаться требования селективности. Для двух- и многокаскадных схем УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза больше, чем у УЗО, расположенного ближе к потребителю.

ТК № 31-2012 (О выполнении повторного заземления и автоматического отключения питания при вводе индивидуальных объектов строительства):

Поскольку объект получает питание от ВЛ напряжением до 1 кВ, большинство потребителей не могут выполнить требования по автоматическому отключению из-за малой кратности токов короткого замыкания, установка защитного устройства (УЗО) с отключением остаточного тока IΔn до 300 мА на входе обязательно.
Примечание. Установка УЗО с дифференциальным током срабатывания IΔn до 300 мА на входе обязательна и с точки зрения обеспечения пожарной безопасности.

Исходя из вышесказанного, УЗО при входе в частный дом, по сути, является обязательным.

Во-первых: УЗО на входе с током утечки 100-300 мА выполняет функцию противопожарной защиты. Ставьте УЗО и забудьте про страховые услуги

Во-вторых: расстояние от ТП до частного дома зачастую очень большое.А это значит, что ток однофазного короткого замыкания будет очень низким и автоматический выключатель может не сработать 0,4 с. В таких случаях следует установить УЗО.

Если вы решили установить УЗО на все линии группы, то думаю, что на входе УЗО выставить нельзя, но в любом случае не помешает, дублирующая защита у вас будет.

Вводное УЗО должно быть выборочным, а это значит, что оно не сработает, если сработает ниже УЗО. Или сработает чуть позже, если не сработает групповое УЗО или Дифа Автомат.

УЗО — безопасность в вашем доме!

При малых токах короткого замыкания вместо характеристики выключателя «С» лучше поставить «В».

К выбору УЗО нужно подходить ответственно, так как оно стоит больших денег и необходимо, чтобы в критический момент оно защищало человека от поражения электрическим током. Поэтому перед тем, как отправиться в магазин, нужно все знать об УЗО, правильно составить схему своего распределительного щита и только после этого можно смело бегать за УЗО и вдобавок дать пару советов продавцу-консультанту по выбору УЗО.

Во-первых, вы можете поближе познакомиться с этим устройством. Узнайте, что такое УЗО и какие бывают УЗО. Также вам обязательно пригодятся подключения УЗО. Если вы все это знаете, то идите дальше и выберите УЗО в своем коммутаторе.

На первом этапе нужно определиться со своим бюджетом, который вы можете выделить на это дело. Если вам нужно одно защитное устройство, то возьмите качественное и надежное устройство таких производителей, как ABB, Legrand и Schneider Electric.Здесь дадут 1500-2000 руб. Если у вас несколько исходящих линий, и вы хотите поставить по одной на каждое из УЗО, то за качество придется платить. Если у вас нет большого бюджета, то вы можете выбрать модели производителей IEK или EKF, хотя вы немного потеряете в надежности и качестве. Стоят они 500-700 руб. С производителем разобрались дальше …

На фото выше я подробно расписал все необходимые надписи на корпусе, которые необходимо учитывать при выборе устройства защитного отключения.

Далее определяем значение тока утечки дифференциального тока. Для защиты людей используйте УЗО с током утечки 10 мА или 30 мА. Такой ток не может причинить человеку особого вреда. Если вы хотите подключить несколько электроприборов к группе розеток, защищенных одним устройством защитного отключения, сразу выберите устройство с током утечки 30 мА. Здесь УЗО на 10 мА может ошибочно сработать из-за естественных утечек в электрооборудовании, которых нигде не избежать.УЗО на 30 мА можно разместить на каждой исходящей линии.

Если вы хотите установить входное УЗО в экран, то для выбора селективности вы должны выбрать его с током утечки 100 мА. В противном случае при возникновении неисправности в какой-либо линии у вас будет групповое и входное УЗО. Еще добиться избирательности можно с помощью устройств защитного отключения типов «S» или «G». Они делятся на время задержки срабатывания. Нормальное УЗО срабатывает за 0,02-0,03 секунды, типа «G» за 0,06-0,08 секунды и типа «S» за 0,15-0,5 секунды.

Теперь нужно определить значение номинального тока УЗО. Поскольку наше устройство используется совместно с автоматическим выключателем (я подробно описал это в статье типы УЗО), то посмотрите на номинал автомата. Читайте: как правильно рассчитать номинал автоматического выключателя? . УЗО выбирается с током на одну ступень выше, чем ток автомата. Для чего это? Например, если автомат стоит 16А, то выставляем УЗО на 20А. Это почему? Если вы посмотрите время-токовые характеристики автоматических выключателей, то вы увидите, что автомату требуется некоторое время, чтобы сработать тепловой расцепитель в случае перегрузки.Это означает, что через машину может протекать повышенный ток от нескольких секунд до нескольких минут. Он также будет протекать через ваше защитное устройство. Соответственно, все это время на контакты и механизмы УЗО будет воздействовать ток, на который они не рассчитаны. Так он начинает греться и со временем могут наступить плачевные последствия, хорошо если просто сгорит УЗО и не более того.

Также обратите внимание на типы УЗО по характеру тока утечки. Выбираем тип «динамика».Он обозначен на корпусе устройства знаком «~». Это УЗО срабатывает при утечках переменного тока, что нам и нужно. Типы «А» и «В» более дорогие, редко продаются и помимо утечки переменного тока реагируют на утечку постоянного тока.

Далее, если сеть в доме однофазная, то берут УЗО двухполюсное (2П). Он дешевле 4-х полюсного и занимает меньше места, всего 2 модуля. Если в дом приходит 380В, то входное УЗО уже нужно 4-х полюсное (4П), а на каждую отходящую однофазную линию уже можно поставить 2-х полюсное.

Если остались вопросы по выбору УЗО, то задавайте их в комментариях.

Улыбка:

Для чего нужен паз, разделяющий таблетку на две половины?
— Если электрик заболел и не может глотать, планшет вставляется в жопу и прикручивается отверткой.

2018-8 Изменения в обозначениях класса / типа для «Узо» и «Аквавит»

31 июля 2018 г.
TTB G 2018-8

Изменения в обозначениях класса / типа для «Узо» и «Аквавит»

TTB вносит две поправки в свое Руководство по алкогольным напиткам для дистиллированных спиртов (BAM).Хотя это руководство в настоящее время подвергается более тщательной проверке, TTB незамедлительно вносит две поправки, которые решают вопросы, связанные с обозначениями класса / типа для «узо» и «аквавит».

Глава 4 BAM содержит таблицу, в которой перечислены классы и обозначения типов для дистиллированных спиртов. В настоящее время на страницах 4-10 «узо» указано как тип ликера / ликера и обычно определяется как «ликер / ликер со вкусом аниса». Согласно правилам TTB, ликеры и ликеры — это «продукты, полученные путем смешивания или повторной перегонки дистиллированного спирта с фруктами, цветами, растениями или чистыми соками из них или поверх них, или с другими натуральными ароматизаторами, или с экстрактами, полученными из настоев, перколяции или мацерации таких продуктов. материалы и содержащие сахар, декстрозу или левулозу или их комбинацию в количестве не менее 2 1/2 процентов от веса готового продукта.См. 27 CFR 5.22 (h).

TTB получил письмо от посольства Греции относительно маркировки «узо», в котором говорилось, что многие греческие продукты с маркировкой «узо» в Греции не содержат более 2,5% сахара. Однако при импорте в США эти продукты не могут быть помечены как «узо», потому что они не соответствуют нормативным стандартам TTB для ликеров / ликеров. Принимая во внимание эту информацию, TTB решило исключить «узо» из перечисленных видов ликеров / ликеров в БАМе.Вместо этого TTB добавляет «узо» в конец таблицы, на стр. 4-13, как дистиллированный спирт. В результате продукт больше не должен соответствовать минимальному стандарту содержания сахара. Кроме того, в соответствии с торговой и потребительской точки зрения он может быть помечен как «узо», который в настоящее время обычно определяется как «продукт из дистиллированных спиртов со вкусом аниса».

Кроме того, на страницах 4-13 BAM «аквавит» (ближе к концу таблицы) указан как «продукт из дистиллированных спиртов со вкусом тмина», маркировка которого соответствует торговым нормам и пониманию потребителей.TTB получил письмо от производителя аквавита, в котором объяснялось, что норвежский закон разрешает аквавиту иметь аромат тмина, укропа или того и другого. Однако в соответствии с действующим BAM продукты со вкусом укропа не могут быть маркированы как «аквавит» в Соединенных Штатах. TTB подтвердило, что в соответствии с правилами Норвегии и Европейского Союза, аквавит может быть ароматизирован тмином и / или укропом. Соответственно, TTB в административном порядке одобрило маркировку таких продуктов как «аквавит» и теперь изменяет запись «аквавит» на стр. 4-13 следующим образом: «Дистиллированный спирт со вкусом тмина и / или укропа.”

Эти поправки к Руководству по крепким алкогольным напиткам вступают в силу немедленно.

Новая страница 1:

Изменено страниц:

4-10: «Узо» удалено как «ликер / ликер».

4-13: «Аквавит» изменен для учета спиртов со вкусом тмина и / или укропа.

Изменяющие инструкции:

4-13: «Аквавит» внес следующие изменения:

КЛАСС	ОБЩИЙ КЛАСС ОПРЕДЕЛЕНИЕ	ТИП	ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
АКВАВИТ 1	Дистиллированный спирт со вкусом тмина и / или укропа	НЕТ ТИПА ПОД ЭТОМ КЛАССОМ

¹ Достаточно в качестве обозначения класса и типа.

4-13: «Узо» удалено из списка «ликер / ликер» и добавлено после «Горькие напитки» следующим образом:

КЛАСС	ОБЩИЙ КЛАСС ОПРЕДЕЛЕНИЕ	ТИП	ОБЩЕЕ ОПРЕДЕЛЕНИЕ ТИПА
УЗО	Дистиллированный спирт со вкусом аниса продукт	НЕТ ТИПА ПОД ЭТОМ КЛАССОМ

Контактная информация

Заинтересованные стороны, у которых есть вопросы относительно этого руководства, могут связаться с Отделом постановлений и постановлений по телефону 202-453-2265 или использовать форму «Свяжитесь с нами».

TTB G: 2018-08
OPR: RRD
Дата: 31 июля 2018 г.

Хроники Валькирии 4 Местоположение туза Битвы снежками

Хроники Валькирии 4 Местоположение Эйса Битвы снежками

Доблестный Кондор — элитный ас солдат, который можно найти в Valkyria Chronicles 4. Руководства ›Valkyria Chronicles 4 … Как только Crymaria появится на карте, на востоке откроется второй маршрут от вашего начального местоположения. … Snowball Fight — ZM MP XD (e) Squad E, на пляж! Valkyria Chronicles 4 возвращает вражескую механику Ace, чтобы добавить больше проблем на карты.Эти враги разбросаны по всей игре во время определенных миссий и стычек. Он встречается во второй миссии DLC A Captainless Squad, Snowball Fight. Valkyria Chronicles 4 Off the Rails. Доблестный Кондор является частью группы, сопровождающей Кримарию, и его можно найти в том же углу на северо-востоке, где был Тома Волхв в сюжетной версии этой карты. Ознакомьтесь с этим руководством по локациям вражеских асов Valkyria Chronicles 4, чтобы найти их всех. Последнее обновление 2 ноября 2018 г.

«Отряд без капитана» — это второй контент DLC, доступный для игроков (если они не приобрели игру через PSN.) Найдите все 4 тайника с припасами противника. … Анализ Selvaria Bles — Valkyria Chronicles. 4 июня 2019 года.

Условия победы.

Valkyria Chronicles 4 происходит в тот же период, что и оригинальные Valkyria Chronicles, однако история следует за новой группой персонажей. Зуко Пророк []. V alkyria Chronicles 4 — тактическая ролевая игра, разработанная и изданная Sega. Читать 7 мин. Ace Fighter Впервые победил вражеского аса. Добавить комментарий. Для Valkyria Chronicles 4 для PlayStation 4, решение от fatgamecat.Этот туз — разведчик и появляется в Skirmish 02: Reine. Он бросает оружие ZM Kar 1 .. Ларц Жнец []. Все локации Ace и соответствующие дропы оружия — Valkyria Chronicles 4. Valkyria Chronicle 4 Challenge Run Пошаговое руководство, версия 2.4 — 18.04.19 Контакт — [email protected] Это испытание проходит без перезагрузки из промежуточных сохранений миссии, без повышения уровня класса, никаких приказов, минимальный или нулевой урон, надежные стратегии, низкие повороты, большинство или все лидеры, танки и асы убиты, и никакого гринда. Однако в левой части базы есть лансер в качестве вражеского аса.Senjō no Valkyria 3: Unrecorded Chronicles, обычно называемая Valkyria Chronicles III за пределами Японии, — это тактическая ролевая видеоигра, разработанная совместно Sega и Media.Vision для PlayStation Portable. Выпущенная в январе 2011 года в Японии, это игра. третья игра из серии Valkyria Chronicles. Сконцентрируйтесь в первую очередь на уничтожении Вулкана, что проще всего сделать, используя противотанковый миномет, чтобы поразить его слабое место.

Эссе по искусственному интеллекту в финансах, Средние школы, Sony Wh-1000xm3 Walmart, Что такое линия падения в юго-восточном регионе, Комбо из оникса для Brawlhalla, Никнеймы для Abi, Texas Tech Eraider Эль-Пасо, Долгий путь вниз, эпизод 8, Немецкий текст о нибелунгах, Spinning Away аккорды, Майнкрафт Скины Девочка Маленькая, Машина для разгибания спины, Картофельный грибной суп, Слова с буквами доказывают, Ханде Сорал: фильмы и телешоу, Приложение «Цены Югиох», Супта Вирасана Значение, Распродажа сапог Dune, Национальный парк Фрейсине закрыт, Пенсия врача Va, Схема деталей Lincoln Weld-pak 100, Акт войны Книга, Блузки портовой администрации, Como Quien Pierde Una Estrella Тексты, Прицеп в натуральную величину 2, Техасская метеорологическая радиостанция, Nike Tee Dri-fit с длинным рукавом, V6 Live Yupptv, Запутанный джетсам квест истины, Советы Wii по борьбе на мечах, Pokemon Dreary читы, Как зовут спикера Палаты представителей в 2020 году, Галерея первого дня рождения Охотников Томми, Правила тайской грамматики, Практика и процедуры безопасного обращения с пищевыми продуктами, Вывести своих мертвецов, Misericordia Et Misera, Типы Узо, Seiko Automatic с индикатором запаса хода, نشرة الأخبار الجزيرة اليوم, Формула расчета смещения в Excel, Ганские американские знаменитости, Стипендии колледжа Хартпери, Объем долговременной памяти, Ходячие мертвецы Вертолет 1 сезон, Как получить лицензию на продажу спиртных напитков в Огайо, Бонни Беннетт Спеллс, Правила дома 7 сезон 4 серия, Погода в Японии в мае по Фаренгейту, Отзывы о круизах Viking, Мельбурн Виктори V Ипсвич, Симера Джексон Instagram, Балет Топека Кс, Листы похоронного бюро Churubusco, Дак Доджерс 4 сезон, Осложнения пальца молоточка, Карта плотности ударов молнии Великобритания, Джаред Гофф Сезон 2018, Pga Superstore Hours, Куча кроссвордов, Телескоп Skywatcher для продажи, Билл Найи Уэлш, Хакни Пони на продажу, Мишель Акерли Возраст матери, Youtube Сыны нарциссических матерей, Привет, человеческий сайт, Молитва Шафи Мадхаба, Мировой рекорд Арана Райана,

Как работает Узо.Что такое УЗО и как оно работает? Что такое RCD

При проведении электромонтажных работ, когда специалисты проводят новую электропроводку, устанавливаются специальные контрольно-защитные устройства — УЗО. В старых домах такие устройства не предусмотрены. Поэтому у владельцев квартир возникает резонный вопрос, что это за квартира и для чего она используется.

Цель и специфика применения

При эксплуатации бытовой техники, а также электрических механизмов разного типа со временем происходит износ, в результате чего изоляция проводов перестает выполнять свою роль.Причем ток пойдет не по установленной цепи, а на землю, когда факт соединения с ней обеспечен.

Гидом, как правило, является сам человек, касающийся, например, корпуса стиральной машины или бойлера. Ток, действующий на корпус, делает его аналогом неизолированного провода.

Разумеется, эффективным методом устранения предпосылок для такой ситуации является создание контура заземления, то есть искусственно сформированного проводящего контакта с землей корпусов, проводящих ток, или отдельных блоков электрических блоков.Но такая система создается далеко не во всех домах. Поэтому на помощь могут прийти устройства защитного отключения.

Принцип работы УЗО основан на его способности четко воспринимать малейшие изменения в электросети, несоответствие входных и выходных токов, а также обеспечивать отключение сети в аварийных ситуациях.

Здесь необходимо помнить, что ток, который движется по фазному проводу (или во всех фазах трехфазной цепи), должен быть равен току в нейтральном проводе.

Во время работы схемы возможна ситуация, когда человек касается неизолированной проводки или корпуса бытового прибора, находящегося под напряжением. Затем создается новая цепь тока утечки. В исходной схеме входящий ток не будет равен исходящему. Это отклонение будет записано УЗО с последующей командой на размыкание цепи.

Когда срабатывает УЗО

Чтобы понять, как работает УЗО, необходимо определить его основные составляющие.В увеличенном виде он будет выглядеть так:

• Дифференциальный трансформатор тока с тремя обмотками. Для первых двух обмоток есть замыкание на ноль и фазу, но третья связана с пусковым механизмом — реле или электронным узлом.
• Ударно-спусковой механизм, который представлен блоком силового пуска, а также контактными элементами.
• Тестовый переключатель — позволяет проверить работу устройства путем тестирования всей сети.

Благодаря действию цепи устройства защитного отключения обеспечивается защита в таких случаях:

• при замыкании фазного провода на корпус бытовой техники;
• , когда была произведена неправильная разводка, например, забыли установить заднюю коробку;
• при нарушениях в устройстве и подключении щита;
• из-за утечки тока по другим бытовым причинам — заземление у соседей на водопровод, подключение стиральной машины с помощью шланга с металлическим покрытием и т. Д.

Варианты выбора

Емкостные УЗО считаются первыми бытовыми моделями. Их принцип действия аналогичен принципу действия емкостного реле, которое реагирует на реактивный ток смещения. Чувствительность у них чрезвычайно высока — доли мкА, срабатывают практически мгновенно и не реагируют на факторы заземления. Но при этом они очень сильно реагируют на помехи и не могут различить причины аварийной ситуации.

Рассматривая типы УЗО, нельзя не отметить модификации, которые сейчас стали прототипами наиболее распространенных моделей.Это дифференциальные УЗО-D, которые работают на основе оценки дисбаланса полных токов, возникающих в силовом кабеле.

Дифференциальные электромеханические модели сейчас популярны при проведении электромеханических работ различного уровня сложности. Когда происходит утечка, один из токов увеличивается, в результате чего возникает магнитный поток. Он создан на феррите, что приводит к наведению ЭДС во второй обмотке. Электромагнит отодвигает защелку, размыкающую контакты.

Известны также УЗО-ДЭ, относящиеся к электронным модификациям. Они имеют сенсор и встроены непосредственно в операционную систему. Такие изделия отличаются высокой чувствительностью и возможностью размыкания цепи в ответ на токи смещения.

И, конечно же, у них высокая скорость реакции. Но при этом стоимость их на порядок выше аналогов, а электроника может выйти из строя.

Если вы хотите знать, как выбрать УЗО, то желательно решить несколько вопросов:

• поставить комплект УЗО и автомат или отдельно дифавтомат;
• оценить расчетным путем требуемый ток отключения в момент перегрузки;
• рассчитать рабочий ток устройства;
• установить требуемый ток утечки.

Особенности подключения

Необходимо помнить, что штатное УЗО срабатывает для защиты человека, не реагируя на короткое замыкание или чрезмерную нагрузку. Но дифавтомат рассчитан на любые нарушения в работе контура. УЗО можно установить параллельно с обычными машинами, попросив их работать попарно, или выбрать дифавтомат.

Первый вариант подходит для ситуации, когда проводка уже активна и в цепи уже установлены машины.Второй подход целесообразно применить с новым расположением проводки и экрана.

Чтобы понять, как правильно подключить УЗО, вам необходимо рассмотреть несколько вариантов:

• Базовым подходом было бы подключение после счетчика, который, в свою очередь, следует за центральной машиной.
• Предпочтительная последовательность следующая: счетчик следует за центральной машиной, после чего устанавливается селективное УЗО. Затем выходит из строя групповая машина, за ней следуют групповые защитные устройства.

Итак, устройство вылетает максимально близко к счетчику, что видно по фото УЗО в приборной панели. Но ставить обычное защитное устройство на старую проводку TN-C недопустимо. Но есть ли необходимость в установке устройства для обеспечения безопасности? Потом нужно ставить после машин, идущих к приборам.

Также следует учитывать некоторые правила установки:

• , чтобы исключить возможность совмещения «нулевого» провода с клеммой заземления после УЗО;
• избегать неполного подключения фаз;
• не подключайте нагрузочный провод защитного устройства к рабочему проводнику;
• не закрепляйте ноль защитным проводом при установке розеток;
• исключить непреднамеренную ошибку при выборе полярности в момент подключения УЗО;
• не соединяйте нейтраль и фазу, прошедшую через защитное устройство, с другими нейтральными и фазными проводниками.

Сложнее обстоит дело в квартирах без заземления. В этом случае действует другая инструкция по подключению:

• Во-первых, нельзя поставить общий прибор.
• Во-вторых, для каждого потребителя необходимо предусмотреть защиту индивидуальных УЗО.
• В-третьих, проводники защитного типа от розеток следует как можно быстрее наматывать на защитный зажим.
• В-четвертых, при каскадном подключении верхние защитные устройства должны быть менее чувствительными, чем устройства, следующие за ними.

Устройства защитного отключения позволяют существенно защитить человека, исключая получение электротравм из-за утечек тока. Самостоятельно устанавливать данное устройство не рекомендуется. Для качественной и безопасной работы электросети желательно привлекать к работе специалистов.

Фото УЗО

Можно услышать мнение, в котором оспаривается необходимость установки устройств защитного отключения (далее УЗО).Чтобы его опровергнуть или подтвердить, необходимо понимать функциональное назначение этих устройств, принцип их действия, конструктивные особенности и схему подключения. Также немаловажным фактором является правильное подключение в зависимости от конкретной задачи. Мы постараемся максимально широко ответить на все вопросы по этой теме.

Функциональное назначение

Согласно официальному определению, этот тип устройства играет роль быстродействующего защитного выключателя, реагирующего на ток утечки.То есть срабатывает при образовании цепи между фазой и «землей» (провод PE).

Рассмотрим классический пример, в ванной установлен электрический водонагреватель. Работает без проблем, гарантийный срок и даже больше, потом наступает момент, когда корпус одного из ТЭНов трескается и фаза разрывается на воду.

Если в этом случае образуется цепь: фаза — человек — земля, тока нагрузки будет недостаточно для срабатывания электромагнитной защиты, она рассчитана на короткое замыкание.Что касается тепловой защиты, время ее отклика намного больше, чем сопротивление человеческого тела разрушительному воздействию электрического тока. Результат не поддается описанию, самое страшное, что в многоквартирном доме такой котел может представлять угрозу для соседей.

В таких случаях представленное устройство — единственный действенный способ обеспечить надежную защиту. Пришло время рассмотреть его концепцию, конструкцию и принцип действия.

Схема устройства

В первую очередь представим принципиальную схему устройства с указанием его основных элементов.

Обозначение:

• A — Реле, управляющее контактной группой.
• B — Дифференциальный ТТ (трансформатор тока).
• C — Фазная обмотка на ДТТ.
• D — Нулевая обмотка на ДТТ.
• E — Контактная группа.
• F — Сопротивление нагрузки.
• G — Кнопка, запускающая тестирование устройства.
• 1 — Вход фазы.
• 2 — фазный выход.
• N — Контакты нейтрального провода.

Теперь давайте объясним, как это работает.

Принцип действия

Допустим, некое устройство с внутренним сопротивлением R n питается от нашего защитного устройства, а корпус подключенного устройства заземлен. В этом случае при нормальной работе токи одинаковой величины, но разные по направлению, будут протекать через обмотки I и II DGT.

Таким образом, суммарное значение i 0 и i 1 будет равно нулю. Соответственно, магнитные потоки, вызванные токами в DTT, также будут противоположными, поэтому их суммарное значение также будет равно нулю.С учетом вышеперечисленных условий во вторичной обмотке ДДТ не будет генерироваться ток, поэтому реле, управляющее контактной группой, не срабатывает. То есть защитное устройство останется включенным.

Теперь рассмотрим ситуацию, когда на корпусе подключенного оборудования произошла поломка.

В результате появления тока утечки (i y) на «землю» баланс токов, протекающих через первичные обмотки I и II, будет нарушен.Это приведет к тому, что величина магнитного потока также станет отличной от нуля, что вызовет образование тока (i 2) на вторичной обмотке ДТТ (III), на который реле, управляющее контактной группой подключен. Он будет работать, и подключенное оборудование будет обесточено.

Кнопка тестирования на устройстве имитирует утечку тока через резистор R t, что позволяет проверить, что устройство работает. Эта проверка должна выполняться не реже одного раза в месяц.

Конструктивное исполнение

На рисунке ниже показано типичное защитное устройство со снятой верхней крышкой, которая позволяет видеть основные компоненты конструкции.

Условные обозначения:

• A — Механизм кнопки запуска тестирования устройства.
• B — Контактные площадки для подключения фазного входа и нулевого провода.
• C — Дифференциальный TT.
• D — Электронная плата усилителя тока, питаемая от вторичной обмотки до уровня, необходимого для срабатывания реле.
• E — Нижняя часть пластикового корпуса со стандартной установкой на DIN-рейку.
• F — Дугогасительные камеры на размыкающей группе контактов.
• G — Контактные площадки для подключения фазного вывода и нулевого провода.
• H — Механизм разблокировки (реле срабатывает или вручную).

Перечень основных характеристик

Разобравшись с устройством устройств и принципом их работы, перейдем к основным параметрам. К ним относятся:

• Тип защищаемой электропроводки, может быть однофазный или трехфазный.Этот параметр влияет на количество полюсов (2 или 4).
• Значение номинального напряжения для двухполюсных устройств составляет 220-240 Вольт, для четырехполюсных — 380-400 Вольт.
• Значение номинальной токовой нагрузки, этот параметр соответствует параметру автоматических выключателей (далее AB), но имеет несколько иное назначение (будет подробно рассмотрено ниже), измеряется в Амперах.
• Номинальное значение дифференциального (отключающего) тока, типовые значения: 10, 30, 100 и 300 мА.
• Вид отключающего тока, принятых обозначений:

1. AC — соответствует синусоидальному переменному току. Допускаются как медленный его рост, так и внезапное проявление.
2. A — Добавлена ​​к предыдущим характеристикам (AC) возможность отслеживать утечку выпрямленного пульсирующего тока.
3. S — Обозначение селективных устройств, они отличаются относительно большой задержкой срабатывания.
4. G — То же, что и предыдущий тип (S), но с меньшей задержкой.

Теперь необходимо пояснить значение параметра номинального тока, так как это вызывает вопросы. Это значение указывает максимально допустимый ток для этого защитного электромеханического устройства.

При выборе этого параметра необходимо учитывать, что он должен быть на одну ступень выше, чем у AB на этой линии. Например, если АКБ рассчитана на 25 А, то необходимо установить защитные устройства с номинальным током 32 А.

Обратите внимание, что этот тип устройства не предназначен для работы от короткого замыкания и перегрузки.Если такая авария произойдет, то вся проводка сгорит и произойдет пожар, но прибор останется включенным. Именно поэтому такие защитные устройства необходимо использовать совместно с АВ. Как вариант, можно установить диффузавтомат, по сути, это тоже устройство защитного отключения, но снабженное механизмом защиты от короткого замыкания и перегрузки.

Маркировка

Маркировка нанесена на лицевую панель устройства, что это означает, мы расскажем на примере двухполюсного устройства.

Условные обозначения:

• A — Аббревиатура или логотип производителя.
• Б — обозначение серии.
• C — значение номинального напряжения.
• D — Параметр номинального тока.
• E — Значение тока отключения.
• F — Графическое обозначение типа тока отключения, может дублироваться буквами (в нашем случае показана синусоида, указывающая на тип переменного тока).
• G — Графическое обозначение устройства на принципиальных схемах.
• Н — Величина условного тока короткого замыкания.
• I — Схема устройства.
• Дж — минимальное значение рабочей температуры (в нашем случае — 25 ° C).

Мы привели типичную маркировку, которая используется в большинстве устройств этого класса.

Варианты подключения

Прежде чем перейти к типовым схемам подключения, необходимо сказать о нескольких общих правилах:

1. Устройства этого типа должны быть спарены с AB, как мы уже упоминали выше, это связано с тем, что защитные устройства не оснащены защитой от короткого замыкания.
2. Значение номинального тока защитного устройства, оно должно быть на одну ступень выше, чем у АКБ, стоящих с ним в паре.
3. Входные и выходные контакты не следует путать. То есть фаза должна применяться ко входу, отмеченному, как правило, «1», а ноль — к «N». Соответственно, «2» — это фазовый выход, а «N» — ноль.
4. Ноль после аппарата не должен подключаться к нулю перед ним.

Теперь рассмотрим простейшую схему, в которой защита от КЗ и тока утечки установлена ​​на каждой линии.

В этом случае все просто, на вводе устанавливается АБ (А на рис. 7) с номинальным током 40 А. После него идет общий прибор (В), его еще называют противопожарным. устройство. Это устройство должно иметь ток утечки не менее 100 мА и номинальный ток не менее 50 А (см. Пункт 2 общих правил выше). Далее идут две связки УЗО-АВ (C-E и D-F). Параметр номинального тока для «C» и «D» составляет 16 А. Для «E» и «F» этот параметр должен быть на одну ступень выше, в нашем случае это 20 А.Что касается величины тока отключения, то для влажных помещений этот показатель должен составлять 10 мА, для других групп потребителей — 30 мА.

Этот вариант подключения самый простой и надежный, но и более дорогой. Его по-прежнему можно использовать для двух внутренних линий, но когда их количество от 4 и более, имеет смысл поставить по одному устройству защиты на группу АВ. Пример такой схемы показан ниже.

Как видно на этой схеме, у нас установлено одно общее (противопожарное) защитное устройство и четыре групповых для освещения, кухни, розеток и санузла.Такой вариант подключения позволяет значительно снизить затраты по сравнению со схемой, в которой жгут RCD-AB подключается к каждой линии. Кроме того, обеспечивается необходимый уровень защиты.

В заключение несколько слов о необходимости защитного заземления. Для нормального функционирования УЗО это необходимо. В интернете можно найти схему переключения без PE (по сути, она ничем не отличается от обычной), но следует учесть, что срабатывание будет только при контакте с батареями, трубами холодной или горячей воды, и т.п.

Введение

Разработаны специальные электрические устройства для защиты людей и животных. Их называют УЗО, сокращенно УЗО. УЗО защищает от поражения электрическим током при прикосновении к находящемуся под напряжением оборудованию. Защита происходит как при прямом, так и косвенном контакте с оборудованием, находящимся под напряжением. Помимо этой задачи, УЗО используется для контроля состояния изоляции электропроводки. Это обеспечивает дополнительную защиту помещения от огня.Разберем подробнее функции устройства защитного отключения (УЗО).

Функции УЗО

УЗО защищает людей и животных от поражения электрическим током при прикосновении к корпусам электроприборов, находящихся под напряжением.

Токопроводящие корпуса и отдельные элементы оборудования и устройств могут находиться под напряжением. Это определенно чрезвычайная ситуация, и она может возникнуть в двух случаях.

1. Если фазный провод электропроводки замкнут на корпус устройства, то при заземлении корпуса происходит так называемое короткое замыкание.Для отключения сети при коротком замыкании предназначены автоматические выключатели. Но корпус может быть не заземлен или сопротивление короткого замыкания очень велико и автоматические выключатели не сработают. Решит проблему защиты, в данном случае установка УЗО в электрической цепи.
2. Или контакт с фазным проводом корпуса оборудования не полный. То есть можно только повредить изоляцию на токоведущих проводах, и тогда появятся так называемые токи утечки.Ток утечки может не только неприятно «укусить», но и быть смертельным, особенно во влажных помещениях. Правильно подобранное и установленное УЗО защитит от токов утечки.

выводы

Основных функций УЗО две:

• Обнаружение тока утечки и автоматическое отключение электрической цепи. Время отключения цепи УЗО составляет 200 миллисекунд (1 миллисекунда = 0,001 секунды).
• Защищайте не только от непрямого, но и от прямого контакта.Прямой контакт — это прикосновение человека или животного к токоведущим частям устройств под напряжением.

Дополнительная функция УЗО

УЗО, установленное на вводе электросети в дом, обеспечивает дополнительную пожарную безопасность помещения. В некоторых странах установка УЗО с чувствительностью 500 мА является обязательной. В нашей стране (в РФ) установка УЗО на 300 мА на входе в дом, для противопожарной защиты, носит рекомендательный характер.

Давайте посмотрим, как УЗО контролирует токи утечки и как это работает в целом.

Принцип действия УЗО

Рассмотрим принцип работы УЗО, по объяснению принципа действия реле тока повреждения (Схема 1, Схема 2)

УЗО имеет магнитную цепь из круглого сердечника. Вокруг сердечника протекают ток потребителя INPUT (I1) и потребителя OUT (I2). При нормальной работе эти токи равны, и система находится в равновесии.

Схема 1.

class = «eliadunit»>

При возникновении тока утечки на стороне потребителя (Id) баланс токов нарушается и через измерительную обмотку начинает течь ток, пропорциональный току утечки сердечника УЗО.Реле в УЗО срабатывает, потому что реле питается от этой измерительной обмотки. «Реле сработало» означает, что цепь разомкнута, и ток не течет к поврежденному потребителю и, как следствие, УЗО защищает человека от тока утечки.

Разность токов называется дифференциальным током, поэтому говорят, что УЗО реагирует на дифференциальные токи в цепи.

Автоматический выключатель в сочетании с УЗО называется дифференциальным выключателем.То есть он реагирует как на ток короткого замыкания, так и на дифференциальный ток, возникающий из-за утечки тока.

Схема 2: Принцип работы УЗО в схеме с системой питания TN-S.

Схема 2.

Легенда:

• I 1 — ток на ВХОДЕ потребителя
• I2 — ток потребителя ВЫХОД
• Id — ток утечки
• Ic — ток через корпус при прикосновении к корпусу под напряжением
• RA — сопротивление заземления

Прочтите и посмотрите визуальную схему работы УЗО в системе TN-S… Формат схемы 750 × 1120 точек. Статья с формулами и таблицами.

Аббревиатура УЗО образована от словосочетания «Устройство защитного отключения», которое определяет назначение устройства, заключающееся в снятии напряжения с подключенной к нему цепи в случае случайных пробоев изоляции и образования через них токов утечки.

Принцип действия

Для работы УЗО используется принцип сравнения токов, входящих в управляемую часть цепи, и токов, выходящих из нее на основе дифференциального трансформатора, преобразующего первичные значения каждого вектора во вторичные значения. Строго пропорциональна по углу и направлению геометрического сложения.

Метод сравнения может быть представлен обычным балансом или балансиром.

При соблюдении баланса то все работает нормально, а при его нарушении меняется качественное состояние всей системы.

В однофазной цепи сравнивается вектор фазного тока, приближающийся к измерительному элементу, и нуль, выходящий из него. При нормальной работе с надежной интегральной изоляцией они равны, уравновешивают друг друга.При возникновении неисправности в цепи и появлении тока утечки баланс между рассматриваемыми векторами нарушается его величиной, которая измеряется одной из обмоток трансформатора и передается на логический блок.

Сравнение токов в трехфазной цепи проводится по такому же принципу, только токи всех трех фаз пропускаются через дифференциальный трансформатор, и на основе их сравнения создается дисбаланс. При нормальной работе токи трех фаз уравновешиваются геометрическим сложением, и в случае нарушения изоляции в любой фазе в ней возникает ток утечки.Его значение определяется суммированием векторов в трансформаторе.

Структурная схема

Упрощенная работа устройства защитного отключения может быть представлена ​​блоками на блок-схеме.

Неуравновешенность токов от измерительного прибора направлена ​​в логическую часть, которая работает по принципу реле:

1. электромеханический;

2. или в электронном виде.

Важно понимать разницу между ними.Электронные системы сейчас переживают бум и становятся все более популярными по многим причинам. У них широкий функционал, большие возможности, но для логики и исполнительного органа требуется электрическое питание, которое обеспечивает специальный блок, подключенный к главной цепи. Если по разным причинам отключится электричество, то такое УЗО, как правило, не подойдет. Исключение составляют редкие электронные модели, оснащенные этой функцией.

В электромеханических реле

используется механическая энергия взведенной пружины, что в принципе напоминает обычную мышеловку.Минимальное механическое усилие на активированном исполнительном механизме достаточно для срабатывания реле.

Когда мышь касается приманки приготовленной мышеловки, ток утечки, возникающий в случае дисбаланса в дифференциальном трансформаторе, приводит к срабатыванию исполнительного механизма и отключению напряжения от цепи. Для этого реле имеет встроенные силовые контакты в каждой фазе и контакт подготовки тестера.

Реле любого типа имеет определенные достоинства и недостатки.Электромеханические конструкции надежно работают многие десятилетия и хорошо себя зарекомендовали. Для них не требуется внешний источник питания, и электронные модели полностью от него зависят.

В настоящее время принято считать, что наиболее эффективной мерой защиты от поражения электрическим током в электроустановках с напряжением до 1000 В является устройство защитного отключения (УЗО) для тока утечки.

Не возражая против важности данной меры защиты, большинство специалистов много лет спорят о значениях основных параметров УЗО — тока установки, времени срабатывания и надежности.Объясняется это тем, что параметры УЗО тесно связаны с его стоимостью и условиями эксплуатации.

Действительно, чем меньше ток уставки и меньше время срабатывания, тем выше надежность УЗО, тем дороже его стоимость.

Кроме того, чем меньше ток уставки и чем короче время срабатывания УЗО, тем строже требования к изоляции защищаемой зоны, так как даже незначительное ее ухудшение в условиях эксплуатации может привести к частому, а в некоторых случаи длительных ложных отключений электроустановки, что делает невозможной нормальную работу.

С другой стороны, чем выше ток уставки УЗО и больше время его срабатывания, тем хуже его защитные свойства.

Конструкция УЗО

Схема однофазного УЗО показана на рисунке ниже.

В нем на входные клеммы подается напряжение, а к выходным клеммам подключается управляемая схема.

Устройство трехфазного дифференциального тока выполнено таким же образом, но контролирует токи всех фаз.

На рисунке показано четырехпроводное УЗО, хотя трехпроводные конструкции доступны в продаже.

Как проверить УЗО

Функциональная проверка встроена в любую проектную модель. Для этого используется блок «Тестер», представляющий собой разомкнутый контакт — пружинную кнопку самовозврата и токоограничивающий резистор R. Его величина подбирается так, чтобы создать минимально достаточный ток, который искусственно имитирует утечку.

При нажатии кнопки «Тест» подключенное к операции УЗО должно отключиться.Если этого не произошло, то его следует забраковать, поискать неисправность и отремонтировать или заменить на исправный. Ежемесячная проверка устройства защитного отключения (УЗО) повышает надежность его работы.

Кстати, исправность электромеханических и отдельных электронных конструкций несложно проверить в магазине перед покупкой. Для этого при включенном реле достаточно кратковременно подать ток в цепь фазы или нуля от аккумулятора с любой полярностью подключения по вариантам 1 и 2.

Работающее УЗО с электромеханическим реле будет работать, а электронные изделия в подавляющем большинстве случаев не могут быть проверены таким образом. Им нужна сила, чтобы логика работала.

Как подключить УЗО к нагрузке

Устройства дифференциального тока предназначены для использования в цепях питания по системе TN-S или TN-C-S с подключением в проводке шины защитной нейтрали PE, к которой подключаются корпуса всех электрических устройств.

В этой ситуации, если изоляция нарушена, потенциал, возникающий на теле, немедленно проходит через провод заземления на землю, и компаратор вычисляет неисправность.

В обычном режиме питания УЗО не отключает нагрузку, поэтому все электроприборы работают оптимально. Из тока каждой фазы в магнитной цепи трансформатора индуцируется собственный магнитный поток F. Поскольку они равны по величине, но противоположно направлены, они взаимно уничтожают друг друга.Полный магнитный поток отсутствует и не может вызвать ЭДС в обмотке реле.

В случае утечки опасный потенциал переходит на землю через шину PE. ЭДС индуцируется в обмотке реле из-за возникающего дисбаланса магнитных потоков (токов в фазе и нуле).

УЗО мгновенно таким образом вычисляет неисправность и за доли секунды обесточивает цепь с силовыми контактами.

Особенности УЗО с электромеханическим реле

Использование механической энергии заряженной пружины в некоторых случаях может быть более выгодным, чем использование специального блока для электропитания логической схемы. Рассмотрим это на примере, когда отключен ноль питающей сети, и наступает фаза.

В такой ситуации статические электронные реле не получат питание и, следовательно, не смогут работать.В то же время в этой ситуации трехфазная система имеет разбаланс фаз и повышение напряжения.

Если пробой изоляции происходит в ослабленном месте, то потенциал появится на корпусе и уйдет через проводник защитного заземления.

В УЗО с электромеханическим реле защиты нормально работают от энергии заряженной пружины.

Как работает УЗО по двухпроводной схеме

Неоспоримые преимущества защиты от токов утечки в электрооборудовании, выполненном по системе TN-S за счет использования УЗО, обусловили их популярность и желание отдельных владельцев квартир устанавливать УЗО по двухпроводной схеме, не оснащенной провод PE.

В этой ситуации корпус электроприбора изолирован от земли, не контактируя с ней. Если происходит пробой изоляции, то на корпусе появляется фазный потенциал, не сливается с него. На человека, который контактирует с землей и случайно касается устройства, действует ток утечки так же, как и в ситуации без УЗО.

Однако в цепи без УЗО ток может протекать через тело в течение длительного времени.Когда УЗО установлено, оно обнаружит неисправность и отключит напряжение во время настройки за доли секунды, что также снизит степень поражения электрическим током.

Таким образом, защита облегчает спасение человека, находящегося под напряжением в зданиях, оборудованных схемой TN-C.

Многие домашние мастера пытаются самостоятельно установить УЗО в старых домах, ожидающих реконструкции, с целью перехода на систему TN-C-S. При этом в лучшем случае выполняют самодельный контур заземления или просто подключают корпуса электроприборов к водопроводной сети, батареям отопления, железным частям фундамента.

Такие соединения могут создавать критические ситуации, когда возникают неисправности и причиняют серьезный ущерб. Работы по созданию контура заземления должны проводиться качественно и контролироваться электрическими измерениями. Поэтому их выполняют обученные специалисты.

Типы монтажа

Большинство УЗО выполнены в стационарном исполнении для установки на общую DIN-рейку в распределительном щите. Однако в продаже можно найти переносные конструкции, которые подключаются к обычной электрической розетке, а защищаемое устройство дополнительно питается от них.Стоят они немного дороже.

Что делает УЗО? УЗО — выключатель дифференциального тока. Он сравнивает ток, который прошел в квартиру, с током, который вернулся из квартиры. Если эти токи разные, УЗО отключает напряжение.

В каких случаях полезно это свойство УЗО? При повреждении изоляции проводов в электроприборах. Например, внутри стиральной машины повреждается изоляция на фазном проводе, в результате чего он касается корпуса.УЗО сразу отключит электричество, потому что ток, который прошел в квартиру по фазному проводу, не вернулся на УЗО (из корпуса машины он вернулся в экран через «заземляющий» провод, минуя УЗО, а значит , входящий и исходящий токи через УЗО оказались разными) …

При неаккуратном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, упираясь босой ногой в батарею, и попадает в фазовый провод.Ток, проходящий по цепи «тело сверла по металлу — рука — грудь — нога — батарея», вызывает паралич сердца и / или остановку дыхания. Но если есть УЗО, то сразу «почувствует», что часть тока не вернулась (та часть, которая прошла через человека и ушла в аккумулятор). Напряжение будет отключено так быстро, что неприятностей не будет. Конечно, человек будет шокирован, но не более того.

В случае неосторожного обращения с электроприборами.Вот классический пример. Мужчина сидит на краю ванны, и в ней его жена хорошо застрахована. И он случайно роняет подключенный к розетке радиоприемник в воду … Думаю, принцип понятен — ток не вернулся в УЗО, а пошел по трубам в землю и т. Д. Обратите внимание, что ситуация, когда часть ток не возвращается в УЗО, это называется «утечка тока».

Когда УЗО не помогает

Увы, УЗО не настолько умен, чтобы различать, что именно входит в электрическую цепь — человека или лампочку.Если утечки тока нет, все в порядке. Почему же тогда считается, что УЗО значительно повышают безопасность? Да, потому что подавляющее большинство случаев поражения электрическим током так или иначе связано с током утечки — ситуация, которую распознает УЗО. Вероятность опасной для жизни ситуации (например, когда ток проходит через грудную клетку) без утечки намного ниже.

Сколько УЗО вам нужно?

Для защиты от поражения электрическим током достаточно одного на всю квартиру.Другое дело удобство. Конечно, лучше, если при возникновении проблем с электропроводкой или электроприборами отключалась только соответствующая линия, а не обесточивалась вся квартира. Более одного УЗО, как правило, можно установить только в индивидуальной собственной приборной панели, специально предназначенной для этого. В «родном» торпеде на лендинге для этого места обычно не хватает.

Когда УЗО используется для одной линии и ток течет от него непосредственно к потребителю, он должен иметь встроенный ограничитель максимального тока.Если поставить простое УЗО, то в случае короткого замыкания может выйти из строя. Или при длительной перегрузке по току он будет постоянно нагреваться и в конце концов тоже выйдет из строя (например, начнет отключаться без особой причины). Стоит такое устройство, т.е. УЗО и «автомат» в одном случае, в 2 раза дороже простого УЗО. Например, фирменные устройства стоят около 50 и 100 долларов соответственно.

Таким образом, если вы видите на простом УЗО надпись «40А», это не значит, что оно отключится при 60А, а значит, при 60А через какое-то время сгорит.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Способность УЗО обнаруживать утечку тока может вызвать больше проблем, чем пользы, если оно начнет непредсказуемо срабатывать. А со старой проводкой это может запуститься в любой момент (даже при первом включении УЗО). Поэтому в данной ситуации лучшим выбором может быть не установка УЗО в цепи электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки со встроенным УЗО.

УЗО

делятся на типы:

AC — реагирует на дифференциальный синусоидальный переменный ток;
А — реагирует на синусоидальный переменный и пульсирующий постоянный дифференциальный ток;
B — реагирует на синусоидальные переменные, пульсирующие постоянные и прямые дифференциальные токи.

Пункт 7.1.78 ПУЭ 7-го издания гласит: «В зданиях могут использоваться УЗО типа А, реагирующие как на переменные, так и на пульсирующие токи повреждения, или« переменный ток », реагирующие только на переменные токи утечки.Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и т. Д. »

Во Временной инструкции по применению УЗО в электроустановках жилых домов (I. стр. От 29.04.97 № 42-6 / 9-ET, п. 4.10) указано:

«В жилых домах, как правило, следует использовать УЗО типа А, которые реагируют не только на переменные, но и на пульсирующие токи короткого замыкания. В обоснованных случаях допускается использование УЗО типа «АС», реагирующих только на переменные токи утечки.«

Следует отметить, что в последние годы резко увеличилось количество электроприборов с бестрансформаторным питанием.

Практически все персональные компьютеры, телевизоры, видеорегистраторы имеют импульсные блоки питания, все последние модели электроинструментов, стиральные, швейные машины, бытовая техника для кухни оснащены тиристорными регуляторами без изолирующего трансформатора. Широко используются различные лампы — торшеры, бра с тиристорными диммерами.

Это означает, что вероятность возникновения пульсирующей утечки постоянного тока и, соответственно, ущерба человеку значительно возросла, что послужило основанием для внедрения УЗО типа А в широкую практику.
В европейских странах в соответствии с требованиями электротехнических стандартов последние несколько лет происходит повсеместная замена УЗО типа АС на тип А.
В нашей стране также началось повсеместное внедрение УЗО типа А. Опытные конструкторы, при выполнении важных заказов включать в проекты только УЗО типа А.

В таблице приведены осциллограммы токов в цепях, содержащих различные регулируемые и неуправляемые вентильные элементы, и отмечена возможность использования в этих цепях УЗО типа А или переменного тока.

УЗО типа В встречаются крайне редко; Применяются в специальных промышленных электроустановках со смешанным питанием — переменного, выпрямленного и постоянного тока.

Схемы подключения УЗО в электроустановках зданий

По ГОСТ Р 50571.3-94 (п. 413.1.3.2) обязательным условием нормального функционирования УЗО в электроустановке здания является отсутствие в зоне срабатывания УЗО каких-либо соединений нулевого рабочего проводника N с заземленными элементами электроустановки. и нейтральный защитный провод PE.

В распределительных щитах электроустановок с системой заземления TN-C-S в точках разъединения PEN-проводника необходимо предусмотреть отдельные клеммы или шины нулевого рабочего N и нулевого защитного PE-проводника.

Поскольку повреждение и старение изоляции возможно как в фазных, так и в нейтральных рабочих проводниках, а УЗО реагирует на утечку на землю от любого из них, на отходящих линиях следует устанавливать двух- и четырехполюсные автоматические выключатели. Только в этом случае можно найти неисправную цепь, поочередно подключив линии, в том числе цепь с утечкой из нулевого проводника без демонтажа вводного распределительного устройства, а также возможно отключение неисправной цепи для обеспечения работы остальной части электроустановки.

В ГОСТ Р 50571.9-94 «Электроустановки зданий. Часть 4. Требования безопасности. Применение мер защиты от сверхтоков »содержит инструкции по установке и защите нулевого рабочего и нулевого защитных проводов.

Пункт 473.3.2 «Защита нейтрального рабочего проводника» регулирует порядок защиты нейтрального рабочего проводника от тока короткого замыкания.

Пункт 473.3.2.1. Системы TT и TN:

а) в случаях, когда поперечное сечение нулевого рабочего проводника, по крайней мере, равно или эквивалентно поперечному сечению фазных проводов, не требуется предусматривать устройство для обнаружения тока короткого замыкания в этом проводе. или устройство для его отключения;

б) в случаях, когда поперечное сечение нулевого рабочего проводника меньше поперечного сечения фазных проводов, следует обеспечить обнаружение тока короткого замыкания в нейтральном рабочем проводнике, соответствующем его поперечному сечению, с помощью влияние на отключение фазных проводов.В этом случае отключение нулевого рабочего проводника обязательно.

Однако обнаружение тока короткого замыкания в нейтральном проводе не требуется, если одновременно выполняются следующие условия:

нейтральный рабочий провод защищен от короткого замыкания устройством защиты фазных проводов цепи;

максимальный ожидаемый ток, который может протекать через нулевой рабочий проводник в нормальном режиме, значительно меньше, чем значение длительно допустимого тока этого проводника.

Примечание. Второе условие выполняется, если передаваемая мощность распределяется между рабочими фазами по возможности равномерно. Например, если сумма мощностей электрических потребителей, подключенных между фазой и нулевым рабочим проводником (освещение, розетки), намного меньше суммарной мощности рассматриваемой цепи. Сечение нулевого рабочего проводника должно составлять не менее 50% сечения фазного проводника.

Пункт 473.3.2.2. IT-система.

Системы

IT обычно не нуждаются в нейтральном проводе. Однако в случаях использования системы IT с нейтральным рабочим проводом необходимо предусмотреть устройства обнаружения перегрузки по току в нейтральном проводе каждой цепи с эффектом отключения всех токоведущих проводов соответствующей цепи, включая нулевой рабочий провод.

Такие меры не требуются, если:

нейтральный рабочий проводник надежно защищен от короткого замыкания с помощью устройства, установленного на стороне питания, например, на вводе в установку, в соответствии с правилами, указанными в п. 434.3 ГОСТ 50571.5;

рассматриваемая цепь защищена устройством защитного отключения, которое реагирует на дифференциальный дифференциальный ток с уставкой тока не более 0,15 от максимально допустимого тока нейтрального рабочего проводника.

Такое устройство должно отключать все токоведущие проводники соответствующей цепи, включая нулевой провод.

Если требуется отключить нулевой рабочий провод, то он должен быть отключен после отключения фазных проводов, и включен одновременно с фазными проводниками или ранее.

ГОСТ Р 50571.3-94 в пункте 413 «Защита от непрямого прикосновения» формулирует требования к реализации защитного заземления в системе ТТ.

Пункт 413.1.4. Система ТТ.

Пункт 413.1.4.1. Все открытые токопроводящие части, защищенные одним защитным устройством, должны быть соединены защитным проводом с одним заземляющим устройством. Если несколько защитных устройств устанавливаются последовательно, это требование применяется отдельно к каждой группе открытых токопроводящих частей, защищаемых каждым устройством.

Нейтральная точка или, если ее нет, фаза питающего генератора или трансформатора должна быть заземлена.

Пункт 413.1.4.2. Должно быть выполнено следующее условие:

РАИа — 50 В, где: РА — суммарное сопротивление заземляющего электрода и заземляющего проводника; Ia — ток срабатывания защитного устройства.

Если защитное устройство является устройством остаточного тока и реагирует на остаточный ток, то Ia означает настройку остаточного тока защитного устройства IDn.

Если защитное устройство является устройством защиты от перегрузки по току, оно должно быть:

или устройство с обратно зависимой время-токовой характеристикой, где Ia — значение тока, обеспечивающее время срабатывания устройства не более 5 с;

или устройство с отсечкой по току, и тогда Ia — уставка тока отсечки.

На рис. 1-11 приведены примеры схем подключения зданий, отвечающих требованиям современных нормативных документов, с использованием УЗО (для примера взята линейка УЗО ASTRO *).

По эффективности действия до сих пор нет реальной альтернативы защитному отключению, о чем наглядно свидетельствуют результаты научных исследований и успешная практика использования УЗО по всему миру.

В ближайшие годы УЗО станут основным и наиболее радикальным средством электрозащиты, а это означает, что нормативная база должна развиваться и улучшаться, чтобы соответствовать требованиям времени.

.

No related posts.
