Как отремонтировать насосную станцию водоснабжения своими руками

Содержание статьи:

Насосная станция иногда ломается, как и многие другие устройства, которые состоят из нескольких узлов. Разбалансировка между основными частями станции, скачки напряжения, повреждение трубопровода, загрязнение фильтров – это малая часть того, с чем могут столкнуться хозяева дома с автономным водообеспечением. В некоторых случаях устранить поломку можно своими руками. Для этого необходимо знать, как устроена насосная станция, ее принцип работы, а также иметь намерение восстановить систему самостоятельно.

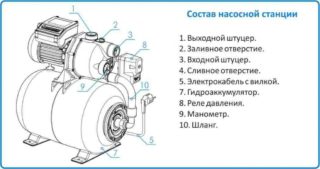

Составные части насосной станции

Ремонт насосной станции водоснабжения своими руками нужно начинать с изучения узлов агрегата и принципа работы. Составляющие:

• Агрегат, который качает воду из источника – скважины или колодца. Чаще всего это поверхностное оборудование, которое поддерживает одинаковое давление в системе.
• Труба, опущенная в воду, через которую насос всасывает жидкость. На конце трубы обычно имеется обратный клапан, чтобы после остановки двигателя вода не стекала обратно в скважину.
• Гидроаккумулятор с резиновой мембраной внутри. В него закачивается определенное количество воздуха. Другая половина занята резиновой грушей, в которую поступает жидкость. При достижении нужного давления воздух давит на мембрану, и она выталкивает воду в трубы для подачи в дом.
• Манометр и реле относятся к блоку управления станцией. Задача реле – отдавать сигналы на включение/выключение двигателя. На мониторе манометра можно визуально оценивать уровень давления. Есть нижний порог давления – он настраивается на этапе производства, есть верхний, который устанавливает мастер, исходя из размеров дома и высоты, на которую нужно поднять жидкость.

Если ломается один узел, проблема может затронуть другие.

Работает насосное оборудование следующим образом: при включении двигателя насос начинает закачивать воду в систему. При достижении верхнего порога давления, контакты реле размыкаются и оборудование отключается. В доме в этот момент включен кран или какое-либо устройство, потребляющее воду. Как только давление снижается до нижнего порога, реле снова срабатывает и двигатель включается, станция начинает закачивать новую порцию воды.

Типичные причины поломки насосных станций и способы устранения

Одна из причин поломок насосных станций – пересыхание скважины

Для начала необходимо рассмотреть обычные случаи, при которых некорректная работа насоса зависит от других причин и не связана с внутренней поломкой.

Если станция длительно не отключается, при этом стрелка манометра стоит на месте и давление не повышается, необходимо проверить – есть ли в скважине вода. Летом она обычно уходит и край всасывающей трубы находится в воздухе. Это чревато перегоранием двигателя. Если прибор оборудован защитой от сухого хода, датчик сам выключит его. Если защиты нет, рано или поздно двигатель сгорит. Похожая ситуация возникает, если вода подается рывками. Это говорит о том, что при водозаборе нижний край трубы оголяется, так как воды меньше обычного. Погружную трубу нужно глубже опустить вниз.

Если забиваются система фильтров или обратный клапан, станция также будет работать непрерывно. Нужно доставать шланг или трубу, чистить и ставить обратно. Заодно проверить, нет ли повреждений на самой трубе.

Если оборудование долго не включалось, вал может самостоятельно не заработать. Его поворачивают вручную, после чего дальше станция функционирует нормально.

Неисправности реле давления и электрики

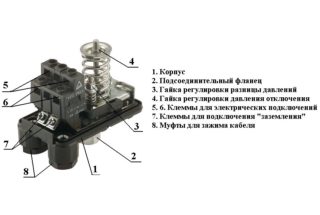

Устройство реле давления

Из-за неправильных настроек верхнего порога давления насосная станция может работать долго, не выключаясь. Происходит это, потому что мощности двигателя просто не хватает для нагнетания такого давления. Ремонт реле в таком случае не нужен, но изменить настройки придется. Как это сделать, можно прочитать в инструкции: раскручивается гайка на пружине – большой или малой. Как именно проводить манипуляции, зависит от устройства реле на данной насосной станции.

Если реле давления неисправно, для начала можно попробовать его разобрать и зачистить контакты мелкодисперсной наждачной бумагой. Затем снова собрать и включить. Обычно помогает прочистка входного и выходного отверстия. Если станция работает несколько лет и ее не осматривал специалист, скопившаяся грязь может нарушить работу прибора.

Если оба мероприятия не сработали, значит нужно осматривать крыльчатку. При длительной эксплуатации она стирается и мощность ослабевает – у мотора не хватает сил. Если на входе во всасывающую трубу нет фильтра, а в воде иногда попадаются мелкие камни, песок, то они и есть причина выхода из строя крыльчатки. Особенно если изготовлена она из пластика. Крыльчатку не ремонтируют – ее нужно менять, желательно на металлическую.

Падение напряжения иногда становится причиной длительной работы насоса. Мотору напряжения хватает, но реле не может переключиться. Если часто случаются скачки напряжения, лучше сразу поставить стабилизатор – это обойдется дешевле, чем покупать новый насос.

Проблемы с мембраной или давлением в гидроаккумуляторе

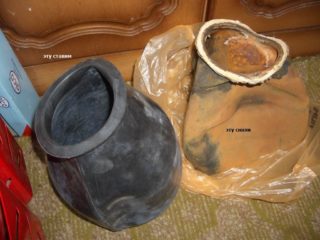

Сменная мембрана для гидроаккумулятора

Мембрана изготовлена из плотной резины. Здесь может быть две проблемы:

• резина лопнула и требуется замена;
• давление в гидроаккумуляторе меньше положенного – резина длительное время подвергалась излишнему растяжению и в конце концов не выдержала.

Если надавить на ниппель, который находится под пластиковой крышкой, оттуда потечет вода. Это явный признак того, что резина потеряла целостность и придется поменять мембрану, либо место крепления к аккумулятору прохудилось, либо нужно менять золотник.

Мембрану можно купить в магазине в отделе насосного оборудования или заказать в сервисном центре. Если нужно поднять давление в гидроаккумуляторе, пользуются обычным велосипедным насосом. Верхнее давление, которое показывает манометр – это сумма давления воды в мембране и давления воздуха в мембранном бачке. Вместе они показывают, к примеру, 2,9 атмосфер. Из них 0,8 атмосферы будет приходиться на воздух. Наблюдая за показаниями манометра при выключенном оборудовании, нужно подкачать воздух в гидроаккумулятор.

Реле не будет переключаться, если в корпусе мембранного бака есть трещины. Пластик – не лучшее решение для приборов, которые должны работать долго. При наличии трещин необходимо разобрать насосную станцию, отсоединить бак и собрать все в обратном порядке.

Замена манометра

Замена манометра на насосной станции никак не отражается на ее работе, если все остальные узлы функционируют нормально. Это устройство, без которого можно обойтись – оно лишь визуализирует показатели верхнего и нижнего давления, иногда делает это неправильно, но станция тем не менее работает.

Самая большая проблема – снять манометр с коллектора после длительной работы и закисания резьбы. Здесь не всегда помогают химикаты, которыми растворяют отложения. Мастера советуют не трогать коллектор, иначе замена манометра обойдется очень дорого – придется менять весь узел. Поставить другой прибор можно только тогда, когда старый демонтирован, и резьба подготовлена к установке нового.

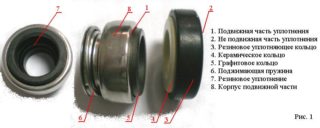

Замена сальника после сухого хода

Сальник насосной станции

Если насосная станция 3 минуты поработает без воды в режиме сухого хода, потребуется замена сальника рабочего колеса. Это может произойти в самом начале работы нового оборудования, если в систему не была залита вода перед запуском.

Для замены потребуется разобрать корпус прибора, снять поврежденную деталь и поставить новую, после чего собрать все в обратном порядке. Чаще всего такая неполадка происходит с резиновыми сальниками. Если установлена керамика, есть шанс, что оборудование будет работать и дальше.

Серьезные причины поломки насосной станции

Если сгорел двигатель, будет явно слышен запах горелой изоляции. Менять обмотку двигателя дорого и невыгодно. Такая работа выполняется в сервисных центрах профессиональными электриками. Чтобы не пришлось приобретать новую станцию, лучше с самого начала выбрать модель с датчиками защиты. Это обойдется дороже, но прибор будет защищен и скорее всего не включится, если условия для его нормальной работы не будут соблюдены.

Не всегда проблема заключается в насосе. При разрывах подающего трубопровода вода в дом поступать не будет. Нужно разрыть магистраль и найти место аварии. Демонтаж и земляные работы – длительная и дорогая процедура.

Давление в насосных станциях — для расширительного бачка – 1,7 Ат

Насосная станция – это агрегат, подающий воду в дома или на дачи в автономном режиме. Несмотря на то, что устроены подобные агрегаты довольно сложно, принцип работы их является достаточно простым – насос всасывает воду из источника и закачивает в специально предназначенный резервуар. В резервуаре установлен датчик, который контролирует уровень жидкости. Если уровень уменьшается, датчик подает сигнал и станция включается. В противном случае насосная станция должна отключиться.

Как выбрать насосную станцию?

Подбирая оптимальный вариант агрегата, стоит обратить внимание на следующие критерии:

• В гидроаккумуляторе объем должен соответствовать заявленным требованиям.
• Материал, из которого изготовлен корпус, должен быть крепким и надежным.
• Мощность насоса должна обеспечить хороший напор воды в системе водоснабжения.

Из чего состоит насосная станция?

Важным элементом для нормального функционирования любой насосной станции является давление. Прежде чем узнать, какие существуют причины, влияющие на давление, стоит разобраться, из каких элементов состоит аппарат:

• Насос.
• Гидроаккумулятор.
• Реле давления.
• Манометр.

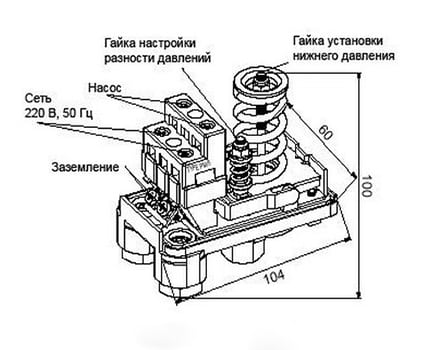

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

• Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
• Выключить аппарат.
• Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
• Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
• Перекрыть кран.
• Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?

Некоторые неисправности агрегата могут привести к тому, что в итоге насосная станция не включается при падении давления. Причинами того, что в водопроводе падает давление, может быть:

1. Насос недостаточно мощный или его детали изношены.
2. Происходит утечка воды через соединения или имеется разрыв трубы.
3. Падает напряжение электрической сети.
4. Всасывающая труба захватывает воздух.

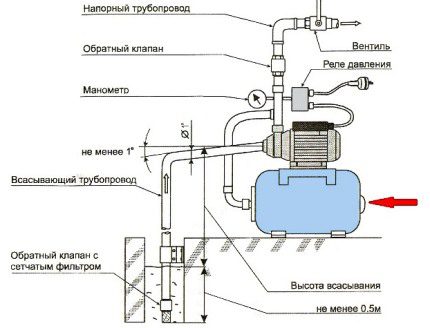

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

• Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
• Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
• Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
• Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
• Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

• Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
• Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
• Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

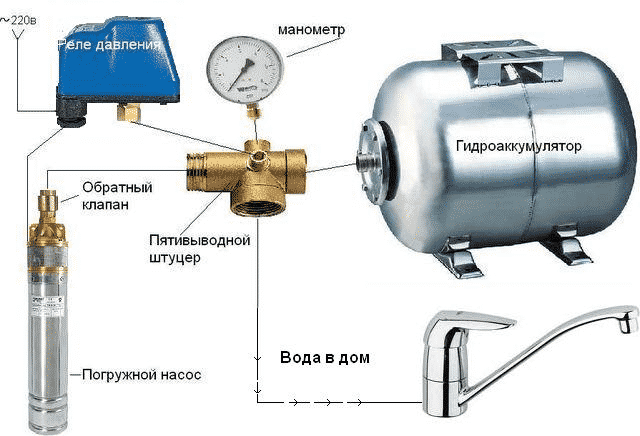

Насосная станция не держит давление и постоянно включается

В связи с некоторыми неисправностями, давление в агрегате иногда падает, а сама станция может периодически включаться. Причиной может стать:

• Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
• В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
• Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

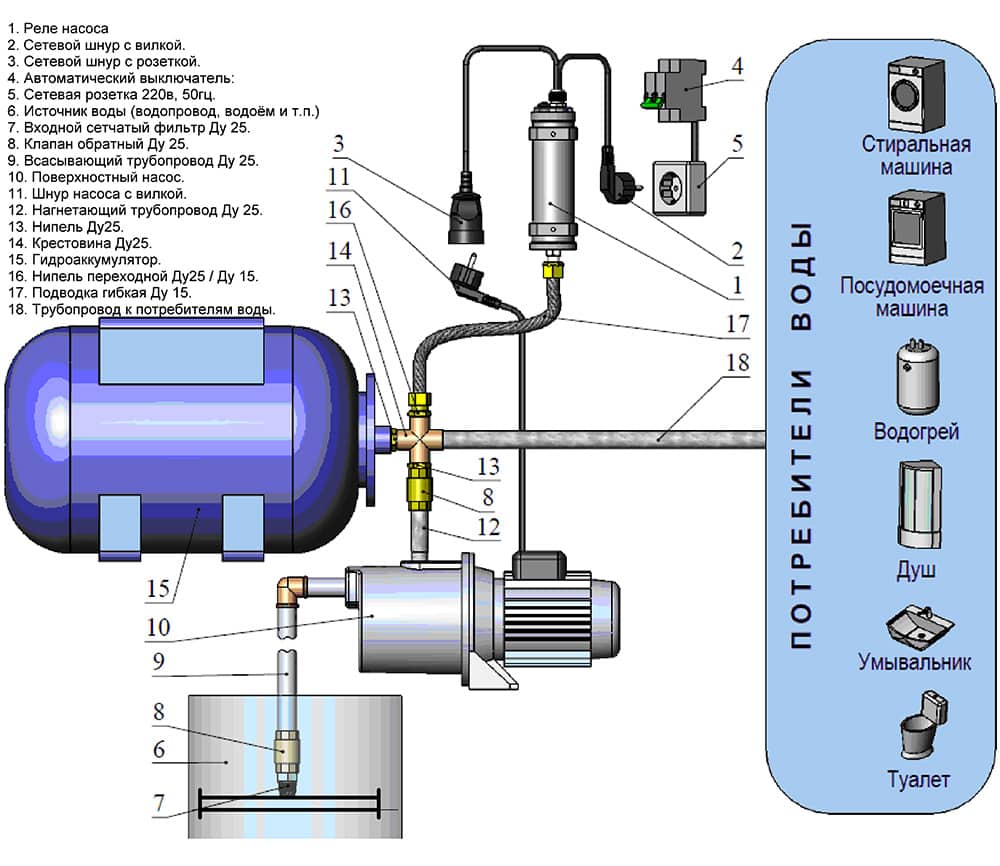

Принцип работы и устройство насосной станции водоснабжения

С автономным водоснабжением небольшого частного дома способен справиться обычный бытовой насос. Однако в случае с двухэтажным коттеджем и количеством жильцов от пяти нужно что-то более мощное. Без гидроаккумулятора, реле давления и манометра здесь обойтись будет сложно. Но надо четко себе представлять устройство и принцип работы насосной станции с ним, иначе при выборе этого оборудования можно сильно просчитаться.

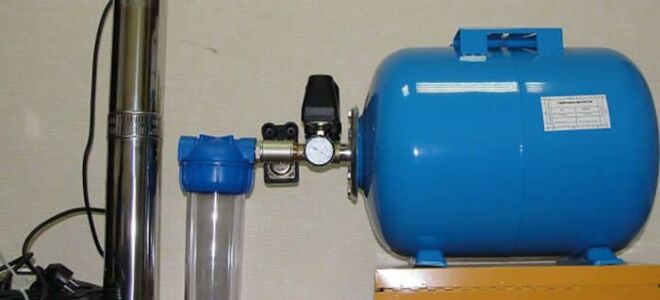

Из чего состоит станция подачи воды

Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования. Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании. По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.

В состав входят следующие функциональные компоненты:

• Поверхностный электронасос.
• Гидроаккумулятор с ниппелем и внутренней резиновой “грушей”.
• Манометр.
• Реле давления.
• Соединительная арматура.

Для забора воды к ней подсоединяется всасывающая труба с обратным клапаном и сетчатым фильтром. А к выходному отверстию установки подключается магистраль, транспортирующая перекачиваемую жидкость к точкам потребления. При этом если станция имеет встроенный фильтр и клапан, то ими всасывающий шланг можно не дополнять.

Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер. Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах. Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.

Состав и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно
менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Принцип работы насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров. Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.

В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный «запас». При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало. По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

1. Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
2. При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

Какое выбрать насосное оборудование

Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

Выбор места для станции водоснабжения

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

Автоматическую станцию системы автономного водоснабжения можно расположить:

• на улице в кессоне возле скважины;
• в возведенном специально для насосного оборудования утепленном павильоне;
• в подвале дома.

Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.  При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна. При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.

Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

Возможные неполадки в работе установки

Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.

При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.

Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

В чем достоинства насосной установки с гидробаком

Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения.

Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).

В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще. Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.

Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.

В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидравлических ударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

причины и решение на vodatyt.ru

Автор Петр Андреевич На чтение 4 мин. Просмотров 7.8k. Обновлено 02.12.2019

Как и любое оборудование, насос может работать со сбоями, которые выражаются в нестабильности. Если насосная станция работает рывками, причины могут быть разными, и чтобы исправить ситуацию нужно выяснить, какая из них является истинной.

Причины рывков

Проявления также разнятся. Это когда вода из крана идет рывками или если на лицо скачки давления, создаваемого насосом при всасывании жидкости из скважины или колодца.

Чаще всего подобная ситуация складывается потому, что:

1. В трубопроводе образовалась воздушная пробка. В результате насосная станция работает на то, чтобы ее продавить, и периодически это получается, но как только напор прорывается, давление падает, и насос вынужден снова накачивать давление в системе.
2. Вышло из строя реле давления. Манометр показывает правильно, но происходит несвоевременное включение и отключение насоса. Это связано с заниженным верхним пределом или завышенным нижним порогом.
3. Произошла разгерметизация системы. Это может быть пробоина в трубопроводе, недостаточно плотное соединения, некачественная запорная арматура или повреждения рабочей камеры насоса, а также выход из строя его механических узлов.

В каждом из случаев необходимо произвести ремонт. Предварительно проводится ревизия с целью выявить истинную причину. Если видимых последствий нет, приходится пройти всю цепь от скважины до потребителя.

Устранение поломки

Убедившись, что порывов на трассе нет, и все соединения герметичны, можно сделать вывод, что вода из скважины идет рывками по причине поломки одного из агрегатов:

1. Реле давления. Проверяется правильность показаний манометра, который при необходимости подлежит замене. Для этого нужно использовать другой контрольно-измерительный прибор, например, автомобильный манометр для измерения давления в шинах. Инструкция как настроить реле.
2. Гидробак. Поврежденным может быть как корпус, так и диафрагма или груша в зависимости от типа конструкции. Если после нажатия ниппеля для стравливания воздуха, из выпускного патрубка полетят брызги, то дело именно в этом. Груша или диафрагма должна быть заменена на новую.
3. Насос. Повреждения на корпусе, разгерметизация рабочей камеры видно невооруженным глазом. Но если причина заключена в износе механических узлов (вала, подшипников, колеса, лопастей), то придется разобрать устройство и внимательно осмотреть каждую деталь. Грязь, ил, песок, глину убирают.
4. Фильтр. Засорение фильтрационной установки грубой очистки также может привести к нестабильной работе насосной станции. Сетку нужно почистить, а при необходимости заменить. Электрическая часть системы проверяется отдельно.

Скачки напряжения, поломка блока управления и другие неполадки в электрике могут стать поводом появления рывков в работе насосной станции. Самостоятельно производить ремонт не имея специализированных навыков не рекомендуется. Стоит обратиться в сервисный центр.

Как уберечь станцию от поломок

Чтобы никогда не ломать голову, почему вода неравномерно течет по трубам, достаточно изначально правильно собрать систему.

Если же проблема уже налицо, то после ремонта нужно проверить, все ли было сделано правильно на этапе обустройства источника. Так, трубы и шланги не должны перегибаться или быть деформированными, что приводит к снижению пропускной способности.

В систему включается обратный клапан, препятствующий обратное течение жидкости по трубопроводу. Проверяют, правильно ли подобрана мощность насоса. Для этого в расчет закладывают глубину залегания воды в скважине или колодце, удаленность источника от дома, количество потребителей. Дебит источника не может быть меньше производительности, указанной в техпаспорте на насосную станцию.

Любое негерметичное соединение может стать причиной подсоса воздуха, который вызывает перебои в подаче воды. А попытки сэкономить, исключив из системы какой либо из узлов всегда приводит к тому, что она работает неэффективно. Но все это можно исправить, если правильно подобрать все компоненты и смонтировать их в нужной последовательности. Процедура несложная, если подойти к вопросу с должным вниманием.

Полезно25Бесполезно

Регулировка насосной станции своими руками

На какие параметры настраивать станцию водоснабжения?

При первом запуске системы запоминают показания манометра в моменты включения и выключения насоса. Смотрят в паспорте на изделие предельные значения давления в водопроводе. Обычно они лежат в диапазоне 1,5-3 бар.

Если решили поменять настройки, в начале нужно понять, напор требуется уменьшить или увеличить. Для того чтобы вода из кранов вытекала интенсивнее, следует увеличить давление выключения, и наоборот.

Ориентиры для определения нового рабочего диапазона манометра:

• максимальный объем воды, который случается использовать;
• предыдущее давление;
• диаметр трубы;
• количество подключений насоса в час.

Примерный расход жидкости из разных потребляющих приспособлений:

• умывальник — 360 кг/ч;
• душ — 600 кг/ч;
• туалет — 250 кг/ч;
• стиральная машина — 600 кг/ч;
• посудомоечная машина — 500 кг/ч;
• система для полива — 1000 кг/ч.

Просчитав ожидаемый расход воды, проще всего воспользоваться таблицей ниже для определения значения давления, с которого стоит начать регулирование:

Давление включения насоса должно быть не меньше, чем 110% от давления воздуха в гидроаккумуляторе.

5 Отсутствие напора воды в системе

Слабую энергию потока жидкости из точек забора можно объяснять определенными факторами:

1. 1. В процессе регулировки на минимальное значение выведено давление воздуха или воды, что считается недопустимым для полноценного функционирования системы. В этой ситуации требуется настройка параметров реле.
2. 2. Заблокирована система трубопровода или рабочий элемент насосного оборудования, передающий получаемую от мотора энергию. Решением проблемы станет очищение составляющих насосной станции от грязи.
3. 3. Происходит проникновение воздуха в трубопровод. В этом случае необходима проверка всех узлов системы на герметичность.

Подача воды низкого качества может быть вызвана затягиванием воздуха из-за отсутствия плотности на стыках водопроводных труб, а также низким уровнем воды.

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

• включения – 1,5-1,8 атм.;
• выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Насосная станция не набирает давление и не отключается

Автор Петр Андреевич На чтение 8 мин. Просмотров 3k. Обновлено 29.12.2018

Большинство моделей насосов оснащены системой защиты от перегрузок и перегрева. Они не работают, если трубопровод полон, и включается только, когда открыт кран и производится забор воды. Но что делать, когда насосная станция не набирает давление и не отключается, несмотря на то, что никто водой не пользуется. Дело в том, что не обращать внимание на это нельзя, так как в результате система выйдет из строя.

Важность номинального давления в рабочей станции

Чтобы отремонтировать насос, и снова пользоваться источником в автономном режиме, нужно изучить устройство и принцип действия водяной станции. Только разобравшись в причинах, и устранив ее, можно обеспечить себя и семью водой. Главным узлом, приводящим систему в действие, является сам насос.

Как регулировать своими руками регулятор давления?

Именно он включается и выключается в нужное время, чтобы давление в трубах было постоянным. Если это не так, а электросчетчик продолжает мотать, нужно определить, в чем первопричина отказа оборудования. Для этого проводится ревизия. Решение принимается в соответствии с имеющимися симптомами.

Причины отсутствия давления и их устранение своими руками

На вопрос, почему насосная станция не набирает давление, единого ответа нет, а равно и нет панацеи для решения этой проблемы.

Все зависит от того, по какой причине произошел сбой. Определить ее и отремонтировать насосную станцию несложно, если последовательно «пройтись» по всему пути следования жидкости и рассмотреть оборудование, отвечающее за ее циркуляцию.

Упал уровень воды

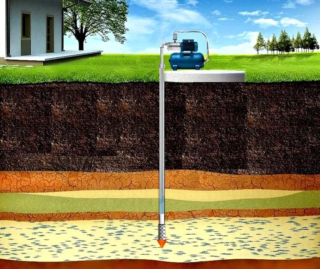

Если в скважине и колодце нет достаточного притока, то насос качает вхолостую.

Долго это длиться не может, и электрические элементы, в конце концов, перегорят. Те модели, которые оснащены защитой будут отключены, что также является причиной думать, что проблема в этом. Придется подождать, пока скважина снова наполнится, а пока нужно пользовать альтернативными источниками.

Забит фильтр на входе

В данном случае насосная станция не выключается, но является исправной. Единственное, что нужно сделать, это почистить сетку от песка и глины. Если дно колодца заилилось, придется его почистить. В любом случае нужно вынуть насос, и убедиться, что проблема именно в этом. Модели, имеющие встроенную систему фильтрации, требуют периодического обслуживания, которое заключается в промывке фильтра.

Воздух в насосе или подсос воздуха

Глубинные насос должны быть утоплены в воде полностью.

Если он выглядывает, то не удивительно, что вместе с водой в систему закачивается воздух. Проверьте, на ту ли глубину опущена помпа. А если насосная станция находится на поверхности, то вероятней всего в шланге, идущем от источника, имеется дырка, через которую засасывается воздух. Глубину опускания насоса также придется перепроверить, чтобы он не работа вхолостую.

Неполадки эжектора или прокладки

Слабый напор может быть связан с тем, что неисправен эжектор. Этим узлом комплектуются некоторые модификации насосов для увеличения производительности и поднятия эксплуатационных показателей. Его задача – увеличить энергию передачи жидкости по трубопроводу посредством вбрасывания дополнительной строи. Но если водозаборник эжектора забит, его нужно почистить вручную.

Износ рабочего колеса

Лопатки, закручивающие поток в центробежной системе всасывания, должны плотно прилегать к стакану, но при этом обеспечивается свободное вращение колеса, вращающегося при помощи подшипников. Выход из строя хотя бы одного из них приводит к заклиниванию. А протечь сквозь зазор между лопатками и корпусом – к падению всасывающей способности. Придется разобрать насос и заменить изношенные детали.

Забился штуцер реле

Автоматическое отключение производится посредством размыкания электрической цепи. Это возможно при помощи специального реле давления. Оценка рабочих параметров производится посредством автоматизированного замера параметров. Если во входной штуцер попал мусор, датчик давления не будет срабатывать, когда это нужно. Результат – насос не выключается. Выход – прочистить входное отверстие штуцера реле давления.

Низкое напряжение

Защитой от перепада напряжения в сети оснащены не все насосные станции.

Проблема в том, что при нехватке энергии она включена, но мощности недостаточно, чтобы поддерживать необходимое давление. Это значит, что скважинный насос может работать, но его производительности не хватит, чтобы выдавить воду на поверхность. Отключаться он не будет, если не оборудован специальной электронной системой защиты.

Выход – тестирование электрической сети с целью определить, имеется ли в ней достаточное напряжение. Чтобы навсегда устранить эту проблему, нужно в цепь подключить стабилизатор, который убережет оборудование, установленное в доме от скачков и короткого замыкания. Защитная электроника лишь спасает электрическую часть оборудования от перегорания. Стабилизатор исключает такую возможность в принципе.

Протечка в системе

Если трубы, идущие от насоса к точке потребления, имеет брешь, это – то же самое, что открыть кран, и оставить его открытым. Давление распределяется, и для нормального функционирования потребителя его уже недостаточно. Чтобы выявить протечку, необходимо пройти по всей цепи, наблюдая за намоканием, а также проверяя все точки на момент закрытия. Ремонт заключается том, чтобы перекрыть шаровый кран и устранить пробоину в трубопроводе.

Слабая мощность насоса

Это не поломка, а скорее небрежность домовладельца при подборе оборудования. Способов устранить проблему нет, придется покупать новую насосную станцию. При расчете учитывается соответствие паспортной производительности и требуемого расхода всех потребителей. Это нужно учесть при организации полива и для обеспечения водоснабжения жилого дома.

Для скважинных насосов главными показателями помимо производительности является высота водяного столба и расстояние, на которое оборудование может передавать жидкость в горизонтальной плоскости. При расчете водяного столба принято считать, что давление 1 бар достаточно, чтобы поднять воду на высоту 10 метров. Но и в трубопроводе должно быть давление минимум 1,5-3,5 бар.

В трубу попал воздух

Воздушная пробка – последствия неправильно смонтированного трубопровода. В коленах, изгибах и других местах может образоваться полость, которую давление воды не сможет продавить. Определить, на каком участке это произошло несложно, ведь до завоздушенного участка давление слишком высокое, а после его и вовсе нет. Решение – отключение подачи воды, демонтаж системы и сборка в другой конфигурации. Если проблема есть, и ничего не предпринять, ситуация будет иметь регулярный характер. Последствие – выход насоса из строя.

Проблемы с гидроаккумулятором

Если система оснащена накопительным баком, и вода в нем имеется, а из крана она не течет, то, скорее всего, забит выпускной клапан.

Если в цепи установлен гидробак, но нехватка давления может быть связана с недостаточным давлением воздуха в груше. Придется отсоединить резервуар, и при помощи манометра измерить его.

Устройства с диафрагмой разборные, и прохудившийся узел можно заменить. Грушу также можно поменять, но если приходится действовать таким образом, то после окончания работ нужно закачать в воздушную камеру ровно столько воздуха, чтобы давление было таким же, как указано в техническом паспорте на гидроаккумулятор. Учитывают, что на момент продажи в нем был не кислород, а инертный газ.

Вывод и решения

Любую поломку можно устранить, ведь система водоснабжения модульная, и состоит из последовательно подсоединенных узлов. Но есть одна причина, по которой вода не бежит из крана сразу же после открытия. Если приходится ждать, пока жидкость потечет, значит, проблема не в нехватке давления, а в отсутствии воды. В данном случае проверяют, работает ли обратный клапан.

Он устанавливается на выходе из источника, и нужен для того, чтобы вода после отключения насоса не текла обратно в колодец или скважину. Его нормальное положение – закрытое. Когда есть напор, он открывается, и не препятствует циркуляции. Но как только насос отключается, в поток устремляется в обратном направлении, клапан закрывается, и не дает воде стекать из системы.

Поломка – причина того, что трубы остаются пустыми, и при запуске системы насос работает сначала на то, чтобы их наполнить, создать нужное давление, а уж потом обеспечить потребителя. Ремонт заключается в замене обратного клапана. Если узел разборный, то замене подлежит износившийся узел. Систему придется отключить и разгерметизировать.

Главное, что нужно при выполнении ремонтных работ, это соблюдение правил техники безопасности.

Ни в коем случае нельзя приступать к разборке электрооборудования, не обесточив его. То же касается случаев, когда требуется отсоединить какой либо прибор или узел. Вода из системы стравливается. Замечательно, если есть шаровый кран, отсекающий участок трассы, подлежащий разгерметизации.

Если такой возможности нет, вода должна стечь полностью. Предварительно система, а именно насос, отключается от электрической сети. В остальном ремонтные работы не требуют инженерного образования, и доступны каждому, кто столкнулся с проблемой нехватки давления в трубах.

Полезно3Бесполезно

Как запустить насосную станцию: первый запуск и эксплуатация

Сегодня довольно часто владельцы загородных домов выбирают автономную систему водоснабжения, которая позволяет им удовлетворить потребности семьи в воде, а также обеспечить полив огорода. Для сооружения такой системы недостаточно выкопать колодец или обустроить скважину, необходимо купить насосную станцию, правильно выполнить её подключение и первый запуск. Кроме того для эффективной и долговечной работы системы эксплуатация насосных станций должна выполняться с соблюдением всех правил. В нашей статье мы расскажем, как правильно подключить и запустить станцию, а также использовать её на протяжении всего срока службы.

Сборка и подключение

Чтобы первый запуск и дальнейшая эксплуатация системы водоснабжения прошли нормально, необходимо правильно выполнить установку и подключение насосной станции. Прежде всего,  нужно выбрать подходящее место для станции. Это может быть подвал загородного дома, пристройка к дому или отдельно стоящее сооружение, а также кессон. Если вы монтируете станцию в подвале, то помещение нужно хорошо утеплить и звукоизолировать. Пристройку или отдельную постройку также стоит хорошо утеплить. Монтаж кессона проводят так, чтобы его дно располагалось на 2 м ниже поверхности земли.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

После этого можно выполнять подключение к скважине или колодцу. При этом в зависимости от глубины гидротехнического сооружения может реализовываться двухтрубная или однотрубная схема подключения. Мы рассмотрим более сложный двухтрубный вариант подключения:

1. На эжекторе, которым должна быть укомплектована станция, качающая воду со скважины или колодца глубиной более 10 м, находим один из трёх патрубков. Он должен находиться на нижней части детали. На него крепим сетку грубой фильтрации.
2. На раструб находящийся в верхней части эжектора, надеваем сгон диаметром 3,2 см.
3. После этого необходимо подобрать сгон под диаметр трубопровода. Иногда для этого необходимо использовать несколько деталей с переходниками.
4. На выходное отверстие сгона ставим бронзовую муфту. Она позволит выполнить переход к водопроводной трубе из полиэтилена. При этом все соединения герметизируем при помощи пакли или специальной пасты.
5. Теперь от скважины до дома необходимо выкопать траншею, дно которой будет находиться ниже точки промерзания почвы. В траншею укладываем трубопровод.

Совет: длину трубопровода стоит брать с запасом, поскольку точно учесть все повороты и изгибы не получится, кроме того надо учитывать толщину фундамента дома.

6. На выпуске обсадной колонны из скважины монтируем оголовок. Вместо него можно использовать колено с плавным изгибом.
7. Для присоединения эжектора к трубам водоснабжения понадобится муфта.
8. Второй конец трубы перед опусканием в скважину пропускаем через колено под углом в 90 градусов.
9. После этого при помощи монтажной пены герметизируем пространство. Трубу стыкуем с угловым переходником и наружной частью водопровода.
10. Оголовок закрепляем на выпуске колонны при помощи армированной липкой ленты.

Подготовка гидроаккумулятора

Гидробак можно установить в подвале доме, поскольку этот агрегат нагнетает давление в системе, подача воды может осуществляться даже из точек водозабора, находящихся выше отметки установки самого гидроаккумулятора.

Важно: чтобы вся система водоснабжения функционировала в оптимальном режиме, необходимо правильно подобрать давление в гидробаке.

Если показатель давления будет очень высоким, то это может вызвать очень частый запуск и остановку насоса, что в дальнейшем приведёт к его быстрому износу. Пониженное давление в воздушной камере вызовет перерастяжение груши с водой, из-за чего она быстро выйдет из строя.

Рекомендуем к прочтению:

Правила подготовки гидробака:

1. Перед тем как производить закачивание воздуха в воздушную камеру гидроаккумулятора, необходимо убедиться, что резиновая груша пустая. Если в ней есть вода, её сливают, открыв нижний кран.
2. После этого при помощи автомобильного насоса закачивают воздух в камеру. Давление измеряют тоже автомобильным манометром. Как правило, давление в гидробаке должно быть на 10% меньше нижнего показателя. Но поскольку мы ещё не настраивали систему и не делали первого запуска, регулировку давления делаем так:

• для гидроаккумулятора вместительностью от 20 до 25 л давление должно находиться в пределах от 1,4 до 1,7 бар;
• для накопительной ёмкости объёмом 50-100 л давление выставляется в пределах от 1,7 до 1,9 бар.

Первый запуск

Перед тем, как запустить насосную станцию, необходимо залить в насос воду. Для этого нужно сделать следующее:

1. Выкручиваем пробку с отверстия для заливки воды на корпусе насоса. Иногда вместо неё может быть установлен вентиль, открываем его.
2. После этого нужно заполнить насосный агрегат и всасывающий трубопровод водой. Заливать жидкость необходимо до тех пор, пока вода не начнёт выливаться через заливное отверстие.

Перед запуском автоматической станции водоснабжения загородного дома или дачи нужно проверить давление в гидроаккумуляторе. Как это делать, мы описали выше. Если давление не соответствует норме, то его можно повысить, накачав воздух автомобильным насосом, или понизить, выпустив воздух через специальный ниппель на гидробаке.

Правила первого запуска насосного оборудования:

Рекомендуем к прочтению:

1. После заполнения всасывающей магистрали и насосного агрегата водой необходимо плотно закрутить пробку или закрыть вентиль.
2. Подключить насос к сети электропитания.
3. Немного приоткрыть вентиль на корпусе агрегата, чтобы обеспечить удаление остатков воздуха из насосного оборудования.
4. Насос должен поработать 2-3 минуты. За этот промежуток времени из выходного отверстия трубопровода или открытого крана должна потечь вода.
5. Если жидкость не будет вытекать из трубы, нужно выключить насосное оборудование и снова долить воды в заливное отверстие на корпусе.
6. После этого попытку запуска повторяют.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

1. Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
2. Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
3. Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
4. Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление. Находим их разницу.
5. Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить. Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
6. Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
7. Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Внимание: настройка верхнего давления на реле не должна превышать предельные показатели для данного насосного оборудования в конкретных условиях использования.

Правила эксплуатации

Эксплуатация насосных станций должна выполняться с соблюдением следующих правил:

• Раз в месяц, а также после длительного простоя или консервации на период зимы необходимо проверять давление воздуха в гидроаккумуляторе.
• Периодически нужно очищать фильтр грубой очистки, установленный на горизонтальном отрезке всасывающего трубопровода. Если этого не делать, то вода из крана может идти рывками, снизится производительность насосной станции, а полностью забившийся фильтр может привести к тому, что агрегат не сможет качать воду и будет работать «на сухую», от чего быстро выйдет из строя. Частота прочистки грубого фильтра зависит от концентрации примесей в перекачиваемой из скважины или колодца воде.
• Станция должна находиться в специальном сухом и тёплом месте.
• Трубопровод водоснабжения необходимо защитить от замерзания зимой. Для этого дно траншеи, где проложены трубы, должно быть ниже точки промерзания почвы. В противном случае трубопровод утепляется и дополнительно обогревается электрическим греющим кабелем, который тоже прокладывается в траншее.
• Если вы не будете пользоваться станцией зимой, то всю воду из системы необходимо сливать до наступления заморозков.

Видео инструкция по запуску и эксплуатации насосной станции:

Объяснение давления воды в жилых домах

Хорошее давление воды — это то, что большинство домовладельцев считают само собой разумеющимся. Нет ничего хуже, чем прийти домой после тяжелого рабочего дня, с нетерпением ждать хорошего душа, только чтобы быть встреченным струйками воды из-за низкого давления. С другой стороны, чрезмерно высокое давление может стать источником сильного стресса и разочарования. Повреждение всей водопроводной системы — от стыков до линий подачи и до смесителей; высокое давление также будет держать ваш счет за воду выше, чем должен быть.Ниже мы рассмотрим, как создается давление воды и почему это важно.

Как создается давление воды?

Большинство жилых районов получают воду от муниципального поставщика воды. Во многих районах используются источники подземных вод, но поверхностные воды — водохранилища, озера и реки — составляют основную часть муниципальных запасов. Каким бы ни был источник, вода обычно перекачивается на очистные сооружения, а затем в напорные резервуары, расположенные на высоких точках по всей распределительной зоне (в некоторых общинах используются высокие водонапорные башни).Высота этих резервуаров относительно зоны распределения — вместе с весом воды — это то, что создает давление. Чем выше бак, тем больше давление.

Вода под давлением перемещается из резервуара в водопровод, который питает население. В зависимости от условий местности повсюду могут располагаться подкачивающие станции, использующие насосы для поддержания давления в системе распределения. В областях, где давление становится слишком высоким, станции понижения давления перекачивают воду под высоким давлением в области с низким давлением, поддерживая контролируемые уровни во всей системе.

Полезный совет: В частных жилищных колодцах используется напорный бак и переключатель для контроля давления воды. Чаще всего они устанавливаются на 30-50 фунтов на квадратный дюйм, включая насос при 30 фунтах на квадратный дюйм и выключенный при 50 фунтах на квадратный дюйм.

Каким должно быть давление воды?

На конечное давление воды в доме влияет множество факторов. Высота здания относительно высоты резервуара / башни и расположения водопровода может иметь большое значение, равно как и размер магистрали и количество подключенных к ней домов.Линия обслуживания (труба, соединяющая дом с магистралью), размер которой не соответствует потребностям дома, также может повлиять на конечное давление в кране.

Профессиональный совет: Как только вода попадает в водопроводную систему вашего дома, есть много способов снизить давление — типичные виновники — заблокированные трубы, забитые фильтры или аэраторы, водонагреватели с отложениями и старые протечки.

Давление воды в жилых домах обычно находится в диапазоне от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм).Все, что ниже 40 фунтов на квадратный дюйм, считается низким, а все, что ниже 30 фунтов на квадратный дюйм, считается слишком низким; минимальное давление, требуемое большинством норм, составляет 20 фунтов на квадратный дюйм. Давление выше 80 фунтов на квадратный дюйм слишком велико. В то время как низкое давление воды является скорее неприятностью, чем серьезной проблемой (некоторые приспособления, например стиральные машины, имеют минимальные требования к давлению), высокое давление воды влечет за собой значительно повышенный риск повреждения труб, стыков, арматуры и уплотнений, а не упомянуть об увеличении потерь воды.

Как измерить и исправить давление воды?

Давление воды можно легко измерить и контролировать с помощью простого и недорогого водяного манометра, который навинчивается на любой наконечник шланга.Манометры с «ленивой рукой» имеют дополнительный индикатор высокого уровня, который остается на самом высоком уровне давления до тех пор, пока манометр не будет сброшен. Этот тип манометра может сообщить вам, если вы испытываете всплески высокого давления, что также может вызвать проблемы.

Чтобы снизить высокое давление в доме, вам понадобится редукционный клапан (PRV). Фактически, они часто требуются кодексом для давлений выше 80 фунтов на квадратный дюйм. Эти устройства делают именно то, что они говорят, снижая давление до 400 фунтов на квадратный дюйм до разумного уровня по вашему выбору (большинство из них на заводе установлено на 45 фунтов на квадратный дюйм).

Примечание: PRV обычно устанавливаются сразу после счетчика воды. Если в доме, обслуживаемом PRV, есть водонагреватель, большинство кодов требуют, чтобы код добавлял расширительный бак к водонагревателю. Это связано с тем, что у PRV есть внутренний обратный клапан, который позволяет воде течь только в одном направлении, предотвращая возврат воды на стороне дома PRV в обратном направлении. Это проблема водонагревателей из-за теплового расширения (расширения воды при нагревании).В системе без PRV вода выталкивается обратно к магистрали за счет повышенного давления от расширения. Поскольку PRV предотвращает это, необходим расширительный бак, чтобы приспособиться к увеличенному объему и давлению. Без бака давление будет расти во всей домашней водопроводной системе до тех пор, пока не будет использоваться приспособление, что может привести к повреждению.

Дополнительные ресурсы: Для тех, кто проклят низким давлением воды, у нас есть несколько полезных советов в нашей статье «Что можно сделать с низким давлением воды».

.

Преобразование напора насоса в давление и наоборот

Кривые характеристик насосов часто выражаются в напоре — футах или метрах — и может потребоваться преобразование в шкалы давления, обычно используемые в манометрах, например фунты на квадратный дюйм или бар.

Преобразование напора в давление

Преобразование напора в футов в давление в фунтов на квадратный дюйм

Кривые характеристик насосов в футах напора могут быть преобразованы в давление — фунтов на квадратный дюйм — с помощью выражения:

p = 0.433 ч SG (1)

, где

p = давление (фунт / кв. Дюйм)

h = напор (футы)

SG = удельный вес жидкости

Конверсионный напор в Измеритель на давление в бар

Кривые характеристик насосов в счетчике напора можно преобразовать в давление — бар — с помощью выражения:

p = 0.0981 h SG (2)

где

h = напор (м)

p = давление (бар)

Преобразование напора в метров в давление в кг / см ²

Кривые характеристик насосов в счетчике напора можно преобразовать в давление — кг / см ² — с помощью выражения:

p = 0,1 ч SG (2b)

где

h = напор (м)

p = давление ( кг / см ² )

Преобразование давления в напор

Так как манометры часто калибруются по давлению — psi или bar — может потребоваться преобразование в напоры, обычно используемые в кривых насосов — например, f eet или meter — .

Преобразование давления в psi в напор в футов

h = 2,31 p / SG (3)

, где

h = напор (фут)

p = давление ( psi)

Преобразование давления в бар в напор в метрах

h = p 10,197 / SG (4)

где

h = напор (м)

p = давление (бар)

Преобразование давления в кг / см ² в напор в метрах

h = p 10 / SG (4b)

где

h = напор (м)

p = давление (кг / см ² )

Пример — преобразование напора насоса — футов — до давления — psi

Давление — psi — водяного насоса, работающего с напором 120 футов , можно рассчитать с помощью уравнения1 как:

p = 0,433 (120 футов) (1)

= 52 psi

Пример — преобразование давления — psi — в напор насоса — футов

Напор в футов водяного столба можно рассчитать из давления 100 фунтов на кв. Дюйм с уравнением. 3 как:

h = 2,31 (100 фунтов на кв. Дюйм) / (1)

= 231 фут

Где удельный вес воды = 1 .

Футы напора воды в фунтах на кв. Дюйм

Напор в зависимости от давления при работе с жидкостями разной плотности

Сера8

Жидкость	Удельный вес	Напор (футы)	Давление фунтов на кв.
Вода	1,0	100	43,3
Керосин	0,8	100	36,6
Кислота	100	77,9

Идентичные насосы будут развивать одинаковый напор при работе с одинаковой скоростью, но давление нагнетания сильно отличается из-за разной плотности жидкостей. Может быть проще обсуждать рабочие характеристики насосов с точки зрения напора, а не давления, поскольку использование напора делает кривую насоса применимой к любой жидкости независимо от плотности.

.Водяной насос постоянного давления серии

Мбит / с

Водяной насос постоянного давления серии MBPS

1.Описание:
Система водоснабжения с частотным преобразованием постоянного давления состоит из новейшего высокопроизводительного шкафа управления преобразованием частоты с ПИД-регулированием, одного насоса или более чем 2 насосов. Это лучшее техническое оборудование для повышения уровня воды, которое может автоматически настраиваться для удовлетворения требований постоянного давления и переменного расхода воды.

Давление водопроводной сети может поддерживаться постоянным давлением воды. Вся система водоснабжения может быть в лучшем случае эффективной, энергосберегающей, в идеальном состоянии.

2. Детали

2.1 Вертикальный многоступенчатый насос из нержавеющей стали

2.2 Преобразователь частоты и датчик давления

2.3 Трубопровод, клапан и основание серии A

3. Диапазон применения

3.1 Используется для водной станции и дожимной насосной станции

3.2 Используется для водоснабжения жилого района, гостиницы, ресторана и большого общественного здания

3,3 Используется для всех видов заводов

3,4 Используется для пожаротушения жилых районов, гостиниц, ресторанов и больших общественных зданий

3,5 Используется для постоянного давления на заводе , охлаждающая и циркуляционная вода

3,6 Используется для горячего водоснабжения, кондиционирования воздуха и т. д.

3,7 Используется для насосной станции сточных вод, ручки сточных вод и т. д.

3,8 Используется для орошения сельскохозяйственных угодий, орошения в гренландии, ландшафта и фонтана

4. Есть два способа подачи воды: частотный условный водопровод и напорный водопровод.

1) Частотная подача воды автоматически регулирует скорость вращения одного насоса или запускает / останавливает один или несколько насосов, что является лучшим способом подачи воды для поддержания стабильности водопроводной сети.

2) Другой способ — подача воды из резервуара высокого давления, при котором двигатель насоса не запускается. В резервуаре высокого давления хранится некоторое количество воды, из которого может поступать вода, когда вам нужно меньше воды.Например, ночью или в любом другом случае. Легко использовать для бытового водоснабжения

Дополнительная информация. свяжитесь с нами, наш инженер предложит вам лучшее решение для ваших требований

5.Преимущество

5.1 В зависимости от расхода воды, использования преобразователя частоты для управления скоростью насоса, высокой эффективности

и защиты насоса.

5.2 Датчик рабочего давления, верхний и нижний этаж имеют одинаковое давление — постоянное давление

5.3 Легко установить, только подключите кабель, вы можете его использовать.

Размер

Давление

Изделие	Система водоснабжения с ЧРП постоянного давления
Модель	Серия MBPS
Материал насоса	02 Нержавеющая сталь	Легкий, малый
Режим	Вертикальный или горизонтальный
Привод	Привод с регулируемой частотой
Давление
Рабочее колесо	Закрытое рабочее колесо
Уплотнение	Торцевое уплотнение

.Дистанционный беспроводной передатчик манометра

с сигналом тревоги

СМС

Точность:

0.5% полной шкалы 0.2% полной шкалы

Место подключения:

M20 * 1.5 G1 / 2 NPT1 / 4

Тип:

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:

Зависит от количества заказа.

Время выполнения:

5 дней после получения оплаты

Настройка:

Индивидуальный логотип (Мин.Заказ: 100 шт.)

.
