Устройство погружного вибрационного насоса | Строительный портал

При выборе насоса для дачи или загородного дома хочется, чтобы он был простым, надежным, экономичным, удобным и главное – дешевым. Именно таким является насос вибрационный погружной, на который обращают внимание многие дачники в первую очередь. С помощью такого насоса можно поливать огород, откачивать воду из подвала или открытого водоема, брать воду из колодца. В данной статье мы подробно остановимся на том, как устроен вибрационный насос и как он работает. Эти знания дадут нам возможность разобраться, где насос такого типа покажет себя в лучшем виде, а где его использовать не стоит. Низкая цена вибрационных насосов неизменно привлекает покупателей, но также немаловажно будет обратить внимание на характеристики и параметры агрегата. И хоть они неприхотливы в обслуживании, все же имеют слабые места.

Устройство погружного вибрационного насоса
Принцип работы вибрационного насоса
Как можно использовать погружной вибрационный насос

Можно ли использовать вибрационный насос в скважине
Характеристики и параметры вибрационных насосов
Слабые места погружных вибрационных насосов
Какой вибрационный насос лучше
Насос вибрационный погружной – видео-инструкция по ремонту

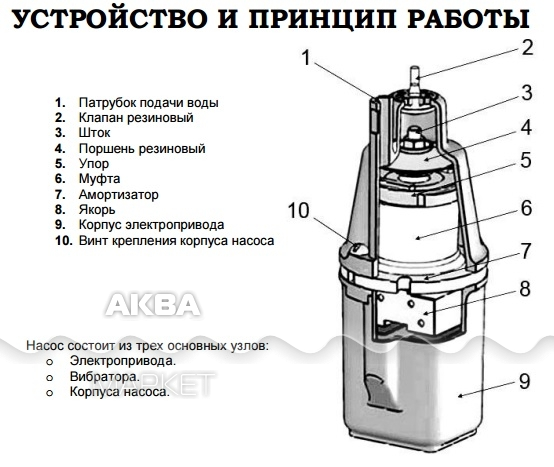

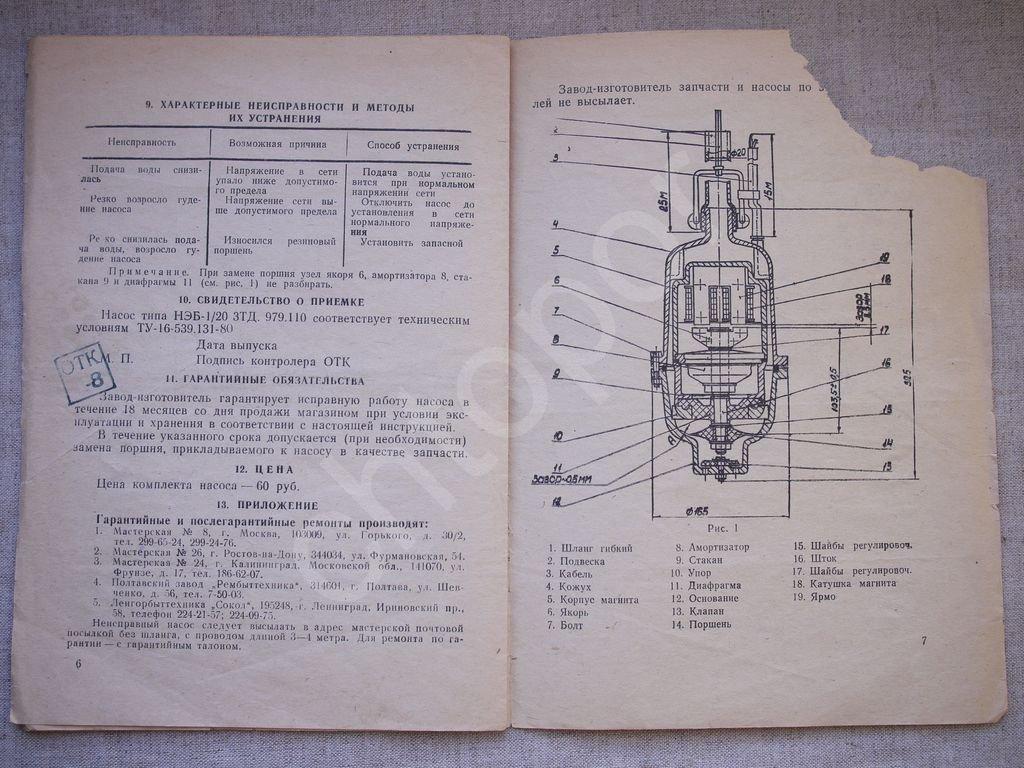

Устройство погружного вибрационного насоса

Внутреннее устройство вибрационного насоса довольно простое, всего несколько основных элементов, определяющих специфику работы агрегата.

Силовой элемент насоса. Представляет собой электромагнит, который состоит из П-образного сердечника. Сердечник магнита набран из пластин электротехнической стали и намотан обмоткой, с покрытием изолирующим лаком. Сердечник залит эпоксидной смолой с кварцевым песком и находится в силовой части насоса. Магнит фиксируется смолой, которая к тому же изолирует обмотки, препятствуя их соприкосновению с водой, песок же необходим для улучшения отвода тепла.

Вибратор состоит из второй части магнита П-образной формы, на котором закреплен шток. С обратной стороны штока закреплен амортизатор – резиновая шайба. От качества амортизатора зависит производительность и экономичность всего агрегата. За амортизатором находится пластиковая дистанционная муфта, опирающаяся на него, данная муфта изолирует камеру насоса, в которую набирается вода, от электрической части. Внутри муфты находится диафрагма, которая направляет и фиксирует шток.
Нагнетающая камера для воды, которая в дальнейшем выдавливается из этой камеры в трубопровод по каналам 11.
Всасывающая камера. Сюда поступает вода из источника.
Амортизатор, который иногда бывает защищен металлическим кольцом.
Шайбы. Если добавлять и уменьшать количество шайб, можно регулировать ход поршня, а соответственно и производительность.
Шток. Бывают модели вибрационных насосов, в которых шток чуть длиннее и выступает во всасывающую камеру. В этой камере внутри отлиты ушки в виде направляющего кольца, по которому ходит шток. Такая конструкция несколько увеличивает производительность насоса, так как движение штока ограничено и его смещения в поперечном направлении сведены к минимуму.
Обратные клапаны. В данном случае представляют собой резиновые вставки-грибки. Через обратный клапан вода поступает внутрь всасывающей камеры, но не выходит обратно, так как при сдавливании поршнем клапан закрывается. Очень важно, чтобы обратный клапан был эластичен и в хорошем состоянии, так как в противном случае или при загрязнении мусором он не будет плотно закрываться при сдавливании поршнем, и часть воды будет уходить обратно в источник.
Гайка, закрепляющая и фиксирующая поршень.
Резиновый поршень является самой главной рабочей деталью, чаще всего выходящей из строя. Грязная вода его быстро разрушает.
Каналы для отвода воды в трубопровод. При повышении давления в нагнетающей камере вода выдавливается по каналам в трубопровод.

Из всех деталей износу подлежит резиновый поршень и обратные клапаны, если вода грязная. Остальные элементы и детали достаточно долговечны, хотя излишние вибрации могут значительно ускорить выход их из строя.

Принцип работы вибрационного насоса

Вибрационный насос работает за счет изменения давления в нагнетающей камере насоса. Подсос воды во всасывающую камеру обеспечивается возвратно-поступательными движениями резиновой диафрагмы/поршня.

Если рассматривать более детально, то выглядит это примерно так. Когда агрегат включается в электрическую сеть, на обмотку катушки подается ток и вокруг образуется магнитное поле. В результате катушка П-образного сердечника (1) намагничивается и притягивает к себе вибратор (2) – катушку, находящуюся в нагнетающей камере.

В результате этого резиновый поршень/диафрагма (10) через шток (7) изгибается внутрь и подтягивается ближе к нагнетающей камере, поэтому во всасывающей камере (4) создается разрежение, давление уменьшается. Пространство всасывающей камеры заполняется водой, которая подсасывается через обратные клапаны (8) из источника.

Сама суть переменного тока такова, что на некоторое мгновение намагничивание исчезает, шток (7) отбрасывается обратно с помощью амортизатора (5). Поршень начинает давить на воду, находящуюся внутри всасывающей камеры, там повышается давление. Так как обратные клапаны (8) закрыты давлением воды, ей не остается ничего другого, как устремляться в нагнетающую камеру (3).

Когда намагничивание снова появляется и шток оттягивается назад вместе с поршнем, в нагнетающей камере повышается давление и вода вытесняется по каналам (11) к трубопроводу. В это же самое время во всасывающей камере происходит разрежение и нагнетание воды из источника.

Такие такты – намагничивание/размагничивание – происходят с частотой 100 раз в секунду. Возвратно-поступательные движения штока, по сути, являются вибрациями, за что данный вид насосов получил название «вибрационный».

Как можно использовать погружной вибрационный насос

Конструкция вибрационных насосов достаточно проста, поэтому они не требуют к себе особенного отношения и являются неприхотливыми агрегатами. В них ничего не нужно смазывать, так как нет вращающихся деталей и подшипников. Механизм практически не нагревается при работе, поэтому детали изнашиваются меньше. Вибрационные насосы беспрепятственно перекачивают щелочную воду, не боятся минеральных солей в воде и могут работать при любых температурах окружающей среды. Все говорит о надежности агрегата, но все же давайте задумаемся вот над чем.

Вибрации, заставляющие воду нагнетаться из источника, а затем продвигаться к трубопроводу, могут действовать разрушающе. Собственно, любые вибрации действуют разрушающе. Под действием вибраций смещается то, что не должно двигаться, а должно быть статично. Знание именно этого свойства и определяет, где можно устанавливать вибрационные насосы, а в каких случаях их использовать нельзя.

Использование вибрационного насоса:

Откачать воду из колодца, который только что выкопали или, когда необходимо осмотреть водоносные ключи или почистить его.

Подавать воду из колодца для жизни.
Подавать воду из открытого водного источника – реки, озера, бассейна, искусственного водоема.
Подача воды из емкости – бака, цистерны и др.
Откачать воду из затопленного помещения, траншеи, подвала, котлована и др.

Возможно, вы обратили внимание, что в данном списке нет привычного всем варианта, когда вибрационный насос используется для подачи воды из скважины. Насос погружной вибрационный отзывы оставляет самые разные. Одни говорят, что у них вибрационный насос «Малыш» стоит в скважине уже лет 10 и прекрасно работает, а у других и скважина пришла в негодность, и фундамент дома обвалился.

Можно ли использовать вибрационный насос в скважине

Понимание процессов, происходящих внутри скважины, помогает правильно подобрать погружной насос для нее. Также становится понятным, почему вибрационные насосы использовать нельзя.

Представьте себе колодец, в котором стоит погружной насос вибрационного типа. Вода будет выкачиваться из колодца, пока она там есть. Когда воды станет мало, со дна начнет подниматься песок и будет засасываться насосом вместе с водой. Как результат, на выходе – грязная вода с песком. Но достаточно отключить насос и дать воде отстояться, как песок оседает, и снова становится нормально. А что же со скважиной?

Труба, по которой поднимается вода из скважины, опущена до самого водоносного слоя и на конце имеет сетчатый фильтр с мелкой ячейкой. Этот фильтр задерживает мелкие фракции, которые засасываются вместе с водой, и предотвращает их попадание в трубопровод. В процессе эксплуатации вокруг сетчатого фильтра образуется конус из песка различной фракции. В спокойном состоянии данный конус фактически является дополнительным фильтром, не пропускающим взвешенные частицы внутрь трубы.

Что же произойдет, если опустить в скважину вибрационный насос? Как только насос включится, конус начнет двигаться. Происходит своеобразная сепарация породы: крупные частицы поднимаются вверх конуса, а мелкие пылеватые частички песка опускаются вниз – к самому фильтру. Вы можете пронаблюдать подобную картину, если просто воздействуете вибрацией на сыпучие породы – они попросту начнут «плыть».

Если частички мелкого песка будут такого же размера, что и мелкие ячейки фильтра, то фильтр забьется, и поток воды уменьшится – говорят, дебет скважины уменьшился.

Если частички мелкого песка оказываются меньше ячеек фильтра, то пылеватые частички проникают внутрь трубы и заполняют ее. Это может привести к двум результатам:

Песок будет подниматься вместе с засасываемой водой и на выходе будет вода с песком. В таком случае говорят «скважина пескует».
Песок полностью забьет трубу и насос. В таком случае говорят «скважина заилилась».

Термин «заилилась» в данном случае не уместен, конечно, но его используют, так как слово простое и запоминающееся. Более правильно происходящий процесс называть «кольматацией фильтра пылеватым песком».

Но сути это не меняет, в результате кольматации у хозяина неизбежно будут серьезные проблемы. Лучший вариант – у него получится поднять вибрационный насос наверх и почистить его, а затем позвать специалистов, чтобы они прочистили скважину. Худший вариант – насос застрянет окончательно, и скважину эксплуатировать не получится, она превратится в бесполезную дыру в земле.

Не всегда все может заканчиваться так печально. Многое зависит от структуры грунта в скважине. Чем мельче частицы, тем легче они срываются с места и несутся к фильтру, увлекаемые потоком.

Все положительные отзывы об эксплуатации вибрационного насоса в скважине связаны именно с тем, что порода грунта представляет сбой крупный песок, кварц или даже каменные фракции. Тогда частички пород не проникают внутрь фильтра, а скапливаются вокруг него.

Если же порода представляет собой супесь или мелкозернистый песок, то скважина будет «песковать», пока не забьется насос.

На насос вибрационный погружной цена самая низкая среди всех насосов. В сравнении с центробежным насосом разница может составлять 300 – 500 %. Если вибрационный насос «Ручеек» или «Малыш» можно приобрести за 30 – 40 у.е., то центробежный обойдется не дешевле 80 – 150 у.е. Именно низкая стоимость соблазняет многих рискнуть и установить вибрационник в скважину. Но оправдан ли этот риск? Ведь помимо того, что может забиться фильтр на трубе, породы скважины начинают разрушаться и двигаться под действием вибраций, и закончится это может обвалом всей скважины, а иногда и фундамента дома, если скважина находится рядом.

Но вибрации насоса можно использовать и с пользой для скважины. Новые только что пробуренные скважины разрабатывают и увеличивают их дебет с помощью вибрационных насосов. Разрушение пород от вибраций играет в таком случае в нашу пользу. Но производить подобные работы должен только специалист.

Характеристики и параметры вибрационных насосов

Выбирая насос, необходимо обратить внимание на его характеристики.

Производительность – главный параметр любого насоса. Подбирать ее необходимо с таким расчетом, чтобы она ни в коем случае не превышала дебет источника. Обычно производительность вибрационных насосов делится на три категории: низкая – 360 л/час, средняя – 750 л/час, высокая – 1500 л/час, но бывают модели и 2000 – 3000 л/час.

Высота подъема воды – очень важный показатель. Так как источник воды находится на удалении от потребителя, то необходимо просчитать, какой напор должен обеспечивать насос, чтобы давление воды в потребителе было нормальным. Для расчета необходимо сложить глубину установки насоса, расстояние от земли до зеркала, добавить длину трубопровода и накинуть еще 20 % потерь. Минимальный напор, который обеспечивают вибрационные насосы – 40 м, чаще всего используют те модели, которые подают воду на 60 м, более мощные модели встречаются реже – до 80 м.

Глубина погружения у всех вибрационных насосов одинакова – 7 м.

Внешний диаметр может быть от 76 мм до 106 мм. Если планируется использовать агрегат в скважине, его диаметр должен быть чуть меньше диаметра обсадной трубы.

Расположение водозабора в насосе – сверху или снизу – очень важно. Если водозабор находится сверху насоса, то он не будет засасывать песок со дна источника. Располагать такой насос необходимо на 30 см выше дна.

Если водозабор находится снизу, то засасывания песка и других мелких частиц не избежать. Такие модели можно использовать для прокачки скважины, для откачки грязной воды из колодца, подвала или траншеи. Располагать агрегат необходимо на 100 см выше дна.

Важно! Вибрационные насосы с нижним водозабором могут перегреваться, если насос останется без воды. Поэтому многие не рекомендуют их использовать. На самом деле важно покупать насос с термозащитой, не зависимо от того, где находится водозабор.

Термозащита – защита от перегрева в случае аварийной ситуации, например, если заклинит поршень или произойдет скачок напряжения. Также опасен «сухой ход» насоса. Во всех случая катушки сердечника перегреваются, и может произойти повреждение как при коротком замыкании. В моделях вибрационных насосов с верхним забором воды термозащита устроена примитивно, ею служит то, что корпус агрегата находится под водой, которая всегда его охлаждает, но только в том случае, если насос погружен полностью в воду. В вибрационных насосах «Малыш» московского завода с нижним забором воды несколько более совершенный механизм термозащиты, как только обмотка сердечника перегревается, насос отключается и включается снова только после того, как остынет.

Слабые места погружных вибрационных насосов

Несмотря на простую конструкцию и принцип работы, а также неприхотливость в обслуживании, все же у вибрационного насоса есть слабые места, о которых стоит знать.

Не любят холостой/сухой ход. Если модель насоса не оснащена термозащитой, то даже 5 – 30 секунд работы вхолостую достаточно, что обмотка перегрелась и повредилась. И это при погружении насоса в воду, если же насос не опустить в воду и включить, то повреждения могут быть в несколько раз больше.
Резьбовые соединения раскручиваются. Под действием вибрации резьба крепления поршня и обратных клапанов раскручивается. Не лишним будет сразу после покупки вибрационного насоса заменить все стандартные гайки на самоконтрящиеся.
Коррозия болтов корпуса. Как показывает демонстрирующее насос вибрационный погружной фото, его корпус выполнен из алюминия, но вот болты крепления корпуса почему-то стальные, ржавеющие. Даже покрытие цинком не способно защитить их от влияния воды. После покупки их необходимо заменить болтами из цветных металлов.

Резиновые детали насоса быстро изнашиваются под воздействием песка и мелких частиц. В результате производительность и эффективность насоса падают. Бороться с такой бедой можно тем, что закрепить металлическую сетку на всасывающем отверстии насоса.
Довольно часто даже в новых насосах обратный клапан закреплен недостаточно или наоборот – слишком сильно. Поэтому необходимо отрегулировать крепление. Для этого опустив насос в воду, необходимо проверить, как он открывается и по необходимости подтянуть гайки или заодно – заменить на самоконтрящиеся.
Чувствительность к перепадам напряжения. Падение напряжения всего на 10 % снижают производительность насоса в 2 раза. Например, если насос может подавать воду на 40 м в высоту, то при напряжении 200 В, он сможет поднять только на 20 м. Повышение же напряжения увеличивает напор, но одновременно с этим нагрузка на механические узлы и детали насоса также возрастает. Например, появляется биение штока, в результате чего износ резинового поршня/диафрагмы и штока возрастает. Поэтому использовать вибрационный насос необходимо обязательно со стабилизатором напряжения.

Какой вибрационный насос лучше

На рынке можно встретить модели вибрационных насосов российских, украинских, белорусских и китайских производителей. Все они довольно качественны, хоть и имеют ряд отличий. А вот зарубежные модели из Италии и Германии встретить сложно, их практически не завозят. Причина проста – рынок насыщен отечественным товаром, который в достаточной мере удовлетворяет потребности покупателей.

На насос вибрационный погружной стоимость стабильна и диапазон цен невелик от 30 до 50 у.е. и практически не зависит от производителя.

Вибрационный насос «Малыш» — самый востребованный на территории СНГ. Он снискал себе завидную славу и репутацию надежного агрегата. Производят насосы с названием «Малыш» разные заводы, среди которых «АЭК Динамо» (Москва) и «Электродвигатель» (Бавлены). Характеристики этих насосов необходимо обязательно уточнять, так как можно встретить вибрационный насос «Малыш» с верхним водозабором, а можно и с нижним. А вот такой важной деталью, как термозащита, оснащены все модели «Малышей», что и послужило гарантией их надежности и долговечности.

Вибрационный насос «Ручеек» популярен не меньше «Малыша». Данные модели выполнены с верхним забором воды и обладают напором в 60 м. Производят их несколько разных заводов: продукт ОАО «Ливгидромаш» (Россия) носит название «Ручеек», а вот продукт ОАО «Техноприбор» (Белоруссия) называется «Ручеек 1». И как показывают испытания, характеристики у них разные. Например, «Ручеек» российский поднимает воду на 50 м объемом 598 л/час, а белорусский «Ручеек 1» всего на 30 м и 300 л/час.

Вибрационный насос «Водолей» украинского производства несколько подороже своих собратьев (50 у.е.). Модельный ряд агрегатов данного производителя достаточно широк и многообразен, поэтому можно подобрать насос под любые нужды: с напором 90 – 100 м, производительностью 1500 л/час, с двумя обратными клапанами. Абсолютно все модели украинских «Водолеев» оснащены термозащитой. Обратите внимание, что российский продукт с аналогичным названием значительно уступает по характеристикам и возможностям украинскому.

Выбирая погружной вибрационный насос, помимо основных характеристик следует обратить внимание на мелкие конструктивные мелочи, облегчающие его эксплуатацию. Например, длинный кабель в прочной резиновой обмотке/изоляции позволит использовать насос при любой температуре. Длина электрокабеля должна быть такой, чтоб без проблем довести вилку до розетки. Также немаловажными будут удобные резьбовые соединения и наличие универсального переходника, что позволяет подсоединить стандартную водопроводную трубу на 25 мм или 19 мм.

Насос вибрационный погружной – видео-инструкция по ремонту

Ремонт насоса «Малыш» — основные поломки, и как разобрать на vodatyt.ru

Автор Петр Андреевич На чтение 4 мин. Просмотров 899 Обновлено 02. 12.2019

Ремонт насоса «Малыш», в принципе мало чем отличается от ремонта прочих похожих водяных насосов. В большинстве случаев устранить неполадки можно своими руками, не прибегая к услугам профессионалов.

Вибрационный насос «Малыш»: принцип и схема работы

Вибрационные насосы являются одними из наиболее популярных модификаций, выпускаемой отечественной промышленностью уже более полувека. По большому счёту, все подобные механизмы по своей конструкции схожи, или, более того, – идентичны. Различаться может дизайн и форма корпуса, при одинаковом внутреннем устройстве. Соответственно, и неполадки вибрационных насосов характерны для большинства подобного оборудования, и произвести ремонт насоса «Малыш» своими руками не составит особого труда.

Принцип работы насоса «Малыш» основан на принципе колебания переменного электротока. По стандартам, принятым в нашей стране, его частота равна 50 герц, то есть ток в отечественной электросети меняет направление 50 раз в минуту. Соответственно, с такой же частотой колеблется и сердечник внутри насоса. При добавлении к колеблющемуся электромеханизму клапана и резинового поршня, получается вибрационный насос. При включении поршень начинает засасывать воду внутрь аппарата, и, через клапан, выталкивать вверх по шлангу.

Основные виды поломок

Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

Отслоение электромагнита.
Величина зазора между катушками поршня и магнита не соответствует нормативам.
При включении в сеть насос гудит, но воду не подаёт.

Разборка насоса «Малыш»

Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.

Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

Поршень.
Диафрагма с упором.
Электромуфта.
Амортизатор.
Якорь.

Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

Ремонт водяного насоса «Малыш» + видео

Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

Как видим, основные неполадки «Малыша» вполне возможно устранить в домашних условиях. Достаточно иметь желание и соответствующие навыки.

ПолезноБесполезно

знакомимся ближе Насосы Статьи компания Дальэнергооборудование

Ассортимент бытовых вибрационных насосов, начиная с момента их освоения, а это где-то 50-е годы прошлого века, значительно расширился. Кроме самых распространенных моделей — «Ручейков» и «Малышей», в продаже появились «Роднички», «Струмки», «Каштаны», «Фонтаны», «Удальцы», «Гейзеры», «Поливы», «Нивы», «Бештау», «Риони» и т. д. Активно пытаются освоить эту нишу на рынке насосного оборудования и китайские производители, но о том как это у них получается, поговорим немного позже.

Объем выпуска вибрационных насосов уже превышает 1млн. штук/год, но потребность в них до сих пор не исчерпана.

Чем же так хороши вибрационные насосы?

Как и в 50-е годы, так и по сей день, в быту вибрационные насосы остаются вне конкуренции, а причина тому : их доступная цена, неприхотливость, универсальность применения и мобильность.

Цена насоса даже меньше чем цена бытовой соковыжималки!!! и во все времена остается доступной простому покупателю.
Насос прост : он не обременен никакими вращающимися элементами, ни электродвигателем, он не требует ни профилактического обслуживания (например, смазки), ни серьезного ремонта.
Насос удобен : имея массу всего в 4 килограмма, его можно перенести в любой таре (хоть в полиэтиленовом пакете) куда угодно и применить в любом резервуаре, будь то водоем (речка или озеро), колодец (скважина) или даже обычная бочка, а подвесить его можно на тросе из капрона, например.
Насос экономичен : всего 0,2 кВт достаточно, чтобы поднять c 10-ти метровой глубины 1м3 воды.

Какова конструкция вибрационного насоса?

Насос состоит из следующих основных узлов: корпуса насоса, электромагнита и вибратора.

Электромагнит состоит из сердечника и обмотки. Сердечник П-образного вида, выполнен из стали электротехнической листовой. Обмотка состоит из 2-х последовательно соединенных катушек. В корпус размещены сердечник и обе катушки, они залиты компаундом. Он обеспечивает изоляцию, закрепление сердечника с катушками в корпусе и отвод тепла от катушек.

Вибратор состоит из якоря, в котором запрессован шток. На штоке есть резиновая пружина — амортизатор, который жестко крепится 2-мя гайками на валу. Внутри амортизатора есть втулка , она ограничивает сжатие амортизатора. На определенном расстоянии от амортизатора установлена диафрагма резиновая — она она выполняет роль дополнительной опоры для штока и направляет его. Она также отделяет гидравлическую камеру от электрической.

Корпус насоса : в него установлен клапан, закрывающий входные отверстия. При отсутствии давления происходит свободное вытекание жидкости через специальный зазор, размером 0,6 — 0,8 мм.

Как функционирует вибрационный насос?

При подключении вибрационного насоса к электропитанию (50 Гц) якорь насоса притягивается к сердечнику. Каждые пол периода амортизатор отбрасывает якорь обратно. Так за 1 период токовой волны, якорь притягивается 2 раза. Следовательно, при частоте 50 Гц за 1 сек. якорь притягивается 100 раз. Так же часто вибрирует и поршень, расположенный на штоке с якорем.

Так образуется гидравлическая камера — за счет объема, ограниченного поршнем и клапаном в корпусе. Так как вода, перекачиваемая насосами из источников, является двухкомпонентной смесью, содержащей растворенный и не растворенный воздух, то она обладает некоторой упругостью — пружинит при механическом воздействии что и происходит в гидравлической камере при колебании поршня.
Вода в насосе обладает определенной упругостью, за счет того что содержит в себе растворенный и нерастворенный воздух, и как пружина, сжимается и разжимается, а излишки воды выталкиваются в напорный патрубок. В это время клапан обеспечивает вход воды и ограничивает ее выход через всасывающие отверстия.

Насосы комплектуются тросом из капрона (обязательно), который используется для для монтажа и закрепления вибрационного насоса. Трос, так как он из капрона, не прродит ток, защищая тем самым человека в случае пробоя изоляции от опасности поражения электричеством. Применение стального троса не рекомендуется, так как трос перетирает проушины корпуса.

Параметры насоса.

Разные производители вибрационных насосов в своих рекламных материалах и на табличках на корпусе насоса предоставляют порой противоречивую информацию.

На большинстве российских вибрационных насосов указывают номинальный напор — 40м, а номинальной подачу — 0,12 л/с (0,43 м 3/ч — если быть точнее 0,432 м 3/ч).

А на импортных аналогах, например на китайских, ставится максимальный напор 60 — 80м. Но надо учесть, что это напор при условии полном перекрытии подачи. А фактически же эти насосы даже при напоре в 40 метров качают уже значительно меньше, чем российские насосы . Это не самореклама, а подтвержденный независимыми экспертами факт.

В зависимости от регулировки, максимальная подача без напора, колеблется от 1 до 1,5 м3 в час. Мощность, потребляемая насосом, указана в пределах от 180 до 300Вт, максимальный ток – 3,5 А. Пусковой ток практически не превышает потребляемый.

Для обеспечения параметров насоса рекомендуется комплектовать насосы шлангами с внутренним диаметром не менее 19мм (3/4 дюйма). Использование шлангов меньшего сечения приводит к перегрузке насоса и потере производительности.

Что выбрать : вибрационный насос или насос БЦП ?

С началом массового малоэтажного строительства увеличилась потребность в воде, ведь и небольшие садовые домики, и большие загородные коттеджи нуждаются в качественном водоснабжении. Вибрационные насосы в индивидуальном водоснабжении стали вытесняться более производительными и имеющими значительно больший ресурс — центробежными насосами типа БЦП. Но в тех случаях, где насос используется сезонно, не следует загоняться на дорогостоящий насос БЦП.

Вибрационный насос прекрасно справится с поливом дачного участка, или откачкой воды из затапливаемого помещения. В отличие от БЦП, вибрационный насос наравне с грязевыми насосами «Гном» прекрасно справится с откачкой воды из канализации.

Также насос можно использовать при чистке и углублении колодцев.
Ресурс насоса при этом уменьшится. Но ил и песок из колодца будет откачен.
Для мобильной установки насоса достаточно уложить его на твердое дно водоема или бассейна и включить в сеть. При длительной работе насоса в таком положении корпус следует защитить от истирания куском резины от старой автомобильной камеры или коврика.

И по цене вибрационные насосы как минимум в пять раз дешевле насосов БЦП.

Кто лучше: «Ручеек» или «Малыш»?

Наиболее распространенными бытовыми погружными насосами для организации водоснабжения загородного дома являются вибрационные насосы типа «Ручеек» (производства ОАО «Ливгидромаш») и «Малыш» (производства ЗАО «Бавленский завод «Электродвигатель»).

Насосы различаются по расположению всасывающих отверстий. Насос «Ручеек» имеет классическую компановку, т.е. всасывающие отверстия расположены сверху, а электропривод снизу.

Такая конструкция имеет лучшее охлаждение, исключает захват примесей со дна. Насос может длительное время работать в погруженном состоянии с открытыми на воздух всасывающими отверстиями В насосе «Малыш» всасывающие отверстия расположены в нижней части корпуса. Такие насосы желательно приобретать с термореле. В противном случае их нельзя оставлять без присмотра.

Бытующее мнение о преимуществе насосов с нижним забором воды в том, что они могут качать воду из более мелкого водоема -спорное. Насос с верхним забором воды можно расположить горизонтально и он будет прекрасно работать.

А стоит ли съэкономить на китайских вибрационных насосах?

На российском рынке появились не только китайские тряпки, но уже и китайские насосы: это всяческие «Тайфуны», «Калибры», «Гейзеры» и т.д. Причем, как и принято у китайского производителя, — все скопировано с российских «Ручейков» и «Малышей», только надо заметить с большими потерями в качестве этих насосов.

Специалистами ОАО «Ливгидромаш» были проведены сравнительные исследования отечественных вибрационных насосов и их китайских аналогов, в результате которых выявили ряд существенных недостатков у китайских насосов:

« Назад

Принцип работы насоса малыш — Отопление

Ремонт насоса «Малыш» своими руками

В среде дачников и владельцев частных домов огромной популярностью пользуются насосные погружные устройства, работающие на вибрационном принципе. Одной из самых распространенных моделей является насос «Малыш». Такие устройства отличаются невысокой стоимостью, но, тем не менее, показывают довольно высокие характеристики, прокачивая воду на значительные дистанции.

Однако, как любое сложное техническое оборудование такие насосы требуют регулярного обслуживания. В ряде случаев владельцы насоса «Малыш» могут проводить ремонт своими руками. При наличии минимальных технологических навыков, большинство ремонтных операций можно сделать в бытовых условиях.

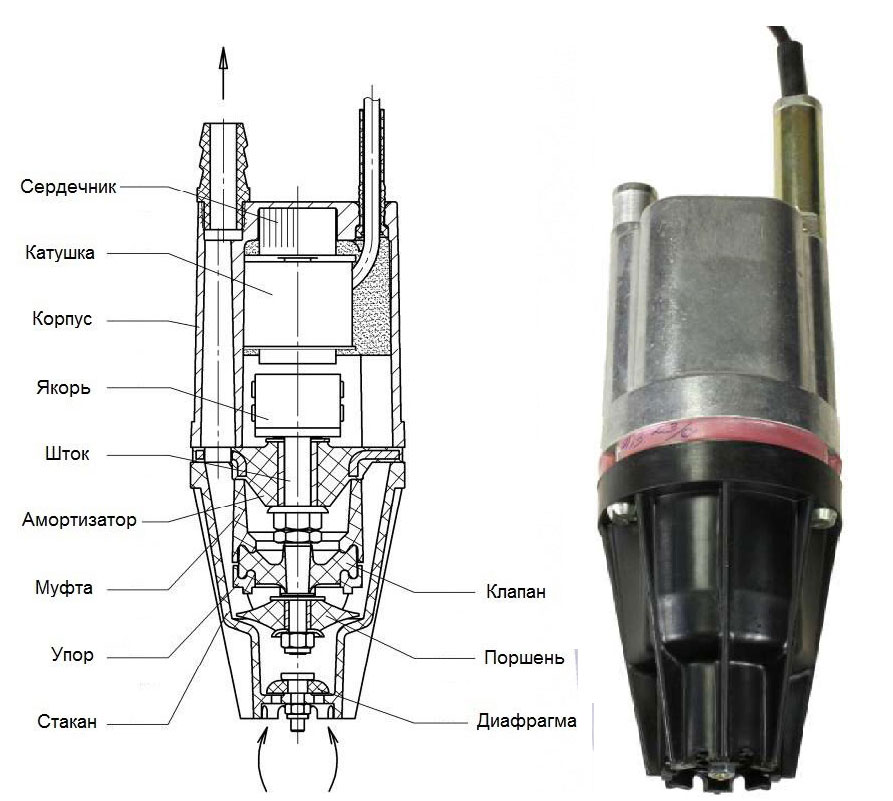

Как устроен бытовой погружной насос «Малыш»?

Вибрационные насосы, работающие в погруженном состоянии, обычно работают по инерционному принципу. Это означает, что узлы устройств придают массе жидкости колебательные движения, которые передаются на значительное расстояние.

Для того чтобы придать жидкости колебательное движение, в насосном устройстве имеется вибратор, который приводится в движение при помощи электромагнитного оборудования. Все узлы насоса размещаются в корпусе.

Электромагнитное оборудование насоса «Малыш» представляет собой сердечник в виде буквы «П» и катушек с медной проводной обмоткой. Две катушки и сердечник размещаются в корпусе, где фиксируются пластиковой смолой – компаундом. Помимо фиксации устройства, компаунд отводит от катушек с обмотками излишнее тепло и изолирует их от металла корпуса. В состав компаунда, помимо смолы, входит и песок с кварцевым составом, обеспечивающий высокую теплопроводность.

Вибратор представляет собой якорь, перемещающийся под действием электромагнитных сил, с прикрепленным к нему штоком. Для того чтобы вибратор возвращался в исходное состояние, к нему прикрепляется пружина из вулканизированной резины.

Все основные узлы погружного вибрационного насосного устройства «Малыш» размещаются в металлическом корпусе. В верхней части корпуса расположен клапан, изготовленный из резиновой отливки. Именно резиновый клапан является узлом насоса, наиболее часто выходящим из строя.

Как работает вибрационное насосное устройство

Чтобы понять, как самостоятельно ремонтировать и обслуживать погружные вибрационные насосные устройства, необходимо разобраться в принципе их работы.

При подключении оборудования к электрической сети якорь под воздействием электромагнитных сил приближается к магниту. Через некоторое время электромагнитная сила притяжения исчезает, а пружина амортизатора, изготовленная из очень упругой резины, возвращает якорь в исходное положение. Такие колебания происходят 50 раз в секунду. Размещенный совместно с якорем поршень, с такой же частотой меняет свое положение.

Между крайними положениями поршневого элемента образуется «гидравлическая камера», в которую поступает двухкомпонентная смесь (вода и растворенный в ней воздух). Данная смесь, в отличие от чистой жидкости, обладает определенной упругостью. Новые порции смеси поступают через входной клапан и выталкиваются через выпускной патрубок, создавая движение воды в трубе или шланге.

Погружные насосные устройства «Малыш»

Данное оборудование выпускается Бавленским заводом «Электродвигатель». Оборудование представлено несколькими моделями.

Модели «Малыш» и «Малыш-К». Характеризуются всасывающими патрубками в нижней части корпуса. Модель с литерой «К» оснащена дополнительно термореле. Стоит отметить, что нижнее расположение патрубков делает насос чувствительным к загрязненной воде. «Сухой ход» такого оборудования может вывести его из строя, так что дополнительная защита в виде термореле позволяет избежать неприятностей.
Модель «Малыш-М» имеет всасывающий патрубок в верхней части. Если глубина вашего водоема невелика, то такое устройство можно расположить горизонтально.
Модель «Малыш-3» обладает компактным сечением, позволяющим располагать устройства в трубах с диаметром 8 сантиметров (3 дюйма).

Для размещения насосных устройств в колодцах и скважинах, они комплектуются тросом из капрона. Синтетический трос позволяет избежать удара пользователя током при нарушении герметичности металлической оболочки устройства.

При подключении насоса минимальная величина внутреннего сечения шланга или трубопровода не должна быть менее 19 мм. При несоблюдении этих требований, устройство может перегреться и выйти из строя.

Как своими руками починить насосное устройство «Малыш»

Видео — Ремонт насоса «Малыш»

Как разобрать и собрать вибрационное насосное устройство «Малыш»?

Перед началом разборки оборудования сделайте насечки на корпусе, отметив взаимное положение частей насоса.
Винты, соединяющие части корпуса насоса, снимаются последовательно. Каждый винт по очереди ослабляется на несколько оборотов. Для облегчения демонтажа части корпуса в районе уступов под фиксирующие винты можно временно сжать тисками. Чтобы упростить последующие работы по регламентному обслуживанию, замените обычные винты на аналогичные (под внутренний шестигранный ключ) или на болты с перпендикулярными прорезями на головках.
Установите поршневой диск строго параллельно его седлу, соблюдая соосность этих узлов. Контролируется параллельность постоянным измерением штангенциркулем дистанции от края поршня до прокладки. Отсутствие параллельности может вызвать гровер на гайке. Чтоб отрегулировать правильное положение гровера, под него можно подмотать кусок тонкой фольги. Причиной нарушения параллельности может быть изгиб штока. Исправить его наклон можно разворотом прокладки.

При сборке насосного устройства «Малыш» обратите внимание на то, чтобы отверстия в резиновой прокладке, расположенные по центру и в верхней части корпуса устройства, совпадали. Можно легко перепутать их взаимное положение, так как эти узлы устройства являются симметричными.
Проверить исправность работы насоса можно при опускании его в ведро с водой. При отсутствии шланга он выдает из выходного патрубка струю жидкости высотой до 30 сантиметров.

Заливаем новый компаунд

Одной из наиболее частых поломок насосов модели «Малыш» является отслоение эпоксидного компаунда от корпуса устройства. Это происходит вследствие неравномерности расширения алюминиевого корпуса и пластика компаунда при нагревании.

Поднимите насос из скважины или колодца, обесточьте его.
Разберите устройство. Как правило, его составные части крепятся на болтах.
Маленьким молоточком простучите корпус и установите места отслоения компаунда – на этих участках звук будет звонкий.
Извлеките узел с компаундом из корпуса.

Нанесите болгаркой на внутреннюю поверхность алюминиевого корпуса насечки в виде сетки. Аналогичные насечки нанесите на узле с компаундом. Глубина канавок должна быть не более 2 миллиметров.
Нанесите на внутреннюю поверхность корпуса и узел с компаундом герметик. Лучше использовать вещество для соединения стеклянных поверхностей.
Поместите узел с компаундом внутри корпуса, приложив усилие около 300 килограмм.
После застывания герметика насос собирается в обратном порядке.

Проверка правильного положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.

Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
Выключаем оборудование и сливаем из насосного устройства воду.
Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Схема настройки погружного насосного вибрационного устройства «Малыш»

Полезный совет: если насосное устройство не продувается в прямом направлении, то исправить этот недостаток можно понижением рабочего напряжения оборудования до 170-200 вольт. Понизить напряжение можно при помощи трансформатора.

Насос «Малыш» работает, но не перекачивает воду

Ослабление контргайки в регулировочном винте, расположенном в месте забора воды. Покрутите винт, изменяя эффективность работы насоса.

Повреждение качающей манжеты из резины. Увидеть эту неисправность можно только после разборки устройства. Внешне этот узел выглядит как пара блюдец, расположенных донцами друг к другу. Их диаметр около 4 сантиметров. Стоят такие манжеты копейки и продаются в специализированных магазинах.
Поломка качающего штока. Это довольно серьезная неисправность. Он запрессован в соседний узел и поменять его без специализированного оборудования крайне затруднительно. Отремонтировать такую поломку можно, имея в своем распоряжении второй неисправный насос – донор.

Чтобы более подробно ознакомиться с процедурой разборки, ремонта и настройки погружных вибрационных устройств модели «Малыш», вы можете посмотреть обучающий видеоурок.

Видео — Ремонт насоса «Малыш» своими руками

kanalizaciyaseptik.ru

Область применения

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

для полива огорода;
для набора воды в накопительные емкости;
для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
Малыши производятся и в Климовске Московской области.
В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
Агрегаты Ручеек выпускают в Могилеве (Беларусь).

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Название	Забор воды	Защита от холостого хода / перегрева	Мощность	Производительность	Высота подъема	Диаметр	Глубина погружения	Цена
Малыш-М П 1500 Тополь	Верхний	нет/да	240 Вт	24 л/мин	60 м	99 мм	3 м	1741 руб (пластик)
Ручеёк-1 Могилев	Верхний	нет/нет	225 Вт	18 л/мин	72 м	110 мм		1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)	Верхний	нет/нет	250 Вт	18 л/мин	60 м	98 м	7 м	1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)	Нижний	нет/нет	300 Вт	16,6 л/мин	70 м	100 мм	3 м	2110 руб (шнур 10 м)
Малыш-М 1514 Тополь	Верхний	нет/да	250 Вт	25 л/мин	60 м	98 мм	3 м	2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)	Верхний	нет/нет	210 Вт	12 л/мин	40 м	78 м	10 м	1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10	Верхний	нет/нет	240 Вт	24 л/мин	60 м	100 м	3 м	1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250	Верхний	нет/нет	250 Вт	17,5 л/мин	75 м	100 м	2 м	2715 руб (шнур 10 м)
Водолей-3 (Лепсе)	Верхний	нет/есть	265 Вт	26 л/мин	40 м	98 мм		1900 руб (шнур 10 м)
Малыш 25 м (Курск)	НИжний	да/нет	250 Вт	7,1 л/мин	40 м			1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

когда он поднят вверх, контакты замкнуты, питание подается;
когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
При эксплуатации с гидроаккумулятором выставить минимальное давление.
Установить защиту от сухого хода.
Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

stroychik.ru

Конструкция и принцип работы погружного насоса

Не всякий владелец знает, как выявить причину поломки вибрационного насоса и вернуть его в рабочее состояние своими руками. Это задача заметно упростится, если узнать, как работает этот прибор, и из каких узлов он состоит. В первую очередь эта информация будет полезна тем, у кого впервые вышел из строя вибрационный насос Ручеек или Водолей и кто не понимает, с чего следует начать ремонт погружных насосов своими руками.

Принцип работы

Выполнять погружному насосу Ручеек или Водолей свою основную функцию позволяет его способность преобразовывать переменную силу тока в механические колебания, передаваемые якорю и поршнем. Именно эти узлы и обеспечивают циркуляцию воды. Когда поршень начинает вибрировать, вода поступает под давлением из гидравлической камеры наружу, попадая в напорный патрубок.

Устройство

В конструкции насоса можно выделить следующие элементы:

корпус;
электромагнит;
вибратор.

По своему устройству электромагнит имеет вид сердечника с двумя катушками, на которые намотан медный кабель. Обязательной операцией при размещении электромагнита в корпус насосной установки является нанесение компаунда на этот элемент. Эта процедура позволяет надежно закрепить магнитную систему в корпусе, а также обеспечить хорошую изоляцию и удаление тепла.

В конструкции вибратора можно выделить следующие составные части:

якорь;
шток;
амортизатор.

Шток и якорь образуют одно общее соединение, где первый под давлением закреплен во втором. Что касаетс

Вибрационный погружной насос «Малыш» — обзор

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес
