Регулировка напора и производительности в вибрационном насосе

Для стабильной работы вибрационного насоса с заданными заводскими параметрами напора и производительности необходимо, чтобы рабочий зазор между якорем и сердечником, между поршнем и клапанами, был правильно откалиброван, выставлен и настроен.

Для выставления правильного рабочего зазора между якорем и сердечником в погружном насосе вы должны соблюсти еще один немаловажный пункт – это стабильное напряжение в сети 220 В, при котором на заводе изготовителе тестируются насосы.

Помните, что в условиях сельской местности, зачастую, имеет место быть пониженное напряжение порядка 190-200 В, в то время как, в городе оно наоборот может быть повышенным.

Пониженное напряжение снижает в разы напор и производительность погружного вибронасоса, а вот повышенное уже приводит к увеличению шума с явным оттенком металлического стука в работе, т.е. к соударению якоря и сердечника, в результате чего ломается шток и рвется поршень.

Для поверки установленного зазора на производственном предприятии в ходе тестирования на насос подается повышенное напряжение в 240 В, чтобы выявить отсутствие соударения.

Среднее значение выставляемого на заводе зазора между якорем и сердечником составляет порядка 4,5-5 мм, и, если вы обладаете необходимыми знаниями, инструментом и оборудованием, то можете самостоятельно отрегулировать напор и производительность своего вибронасоса в ту или иную сторону, в зависимости от поставленной задачи, не забывая о технике безопасности.

Процесс этот достаточно творческий и лучше все-таки отдать его на откуп сервисному центру, но все же:

Регулировочные шайбы на штоке, которые располагаются между якорем и резиновым амортизатором отвечают за напор и производительность насоса, за его общую полезную выдаваемую мощность: добавив шайбу, тем самым вы повысите общую производительность насоса, убрав — понизите. Только не переборщите – а то получите соударение якоря с сердечником.

Помните, что работа погружного насоса при повышенном напряжении приведет его к выходу из строя, а это всегда не гарантийный случай!



Регулировочные шайбы на штоке, которые располагаются под резиновым поршнем, регулируют общий напор насоса — они влияют на поршень, который контактирует и взаимодействует в процессе работы с обратными клапанами или клапаном, регулируя их открытие и закрытие.

Там все также, как и с нижними регулировочными шайбами: добавляем – поршень плотнее прилегает — увеличиваем напор, уменьшаем шайбу – снижаем напор.

Творчески подходя к регулировке зазора между якорем и сердечником, между поршнем и клапанами можно увеличивать общую производительность и ослаблять напор насоса, можно уменьшить напор, но увеличить общую полезную мощность.

Был у нас в свое время дедушка, препод из Бауманки, дай Бог ему здоровья – ходил к нам с утра, как на работу, а мы были не против, позволяли ему колдовать с насосом: добивался он поистине поразительных результатов) в регулировке зазора – его два насоса Тайфун-2 накачивали за час огромную водонапорную башню, весь поселок был рад его экспериментам.

Но это было всего лишь отступление от правил) – пользуйтесь услугами сервисного центра и никак иначе.

Надеемся, что наши рекомендации и советы помогут Вам правильно отрегулировать насосы не только нашего производства, но и всем известные Малыш и Ручеек, т.к. схожие моменты в конструкции, в любом случае, присутствуют и там и там.



Смотрим и подписываемся на наш видеоканал!

Все о ремонте и починке: ответы на вопросы по эксплуатации

Схема вибрационного насоса

Погружной насос «Водолей 3» — мой отзыв. — Bezhelme.ru

Для многих людей, живущих за городом или выбирающимся туда на выходные, стоит проблема водоснабжения. Конечно, если там у вас есть возможность подключить воду без бурения скважины, то это просто фантастика. Но когда такой возможности нет, то люди заказывают специальные буровые установки.

Так или иначе, если вы добываете воду из колодца или из скважины, то желательно иметь насос, который будет качать воду. Хотя из колодца можно и так поднять, а вот из скважины не получится. У меня частный дом и 3 года назад я пробурил скважину и начал думать, какой насос мне выбрать.

Погуглил и выяснил, что насосы бывают погружные(когда насос опускается в воду) и непогружные(когда он на поверхности и качает воду так). Так как я живу в Кирове, то у нас в городе имеется известный на весь мир производитель насосов «Водолей» — завод «Лепсе», поэтому особо я заморачиваться не стал и купил «Водолей 3». Так как скважина у меня глубиной 21 метр, то я взял модель с проводом длиной 30 метров. Это очень важно — подобрать длину провода, поскольку представьте себе, что вы потянете удлинитель и соединение с вилкой насоса будет в скважине и в один прекрасный момент вилка и провод разъединится. Придется разбирать скважину (если вы ее грамотно обустроили). Зачем весь этот гемор? Поэтому берите насос с запасом провода. Кстати, комплектация по длине провода следующая — 10м, 20м, 30м, 40м. Цена соответственно зависит в первую очередь от длины провода.

Купил насос, купил для него шланг(по ним кстати тоже напишу подробную статью, а то нюансов хватает), все закрепил и установил в скважину. Первое время включал просто от розетки, пока не установил автоматику для «Водолея». Об этом также напишу более подробно.

Работает уже 3 года и показал себя с самой хорошей стороны — качает воду мощно, струя очень сильная даже с 20 метров. Многие умельцы устанавливают на него самодельные фильтры от песка и грязи(надевают разрезанную полторашку на переднюю часть насоса, кто-то покупает специальные фильтры). Я ничего такого не устанавливал, конечно, может быть и нужно было, особенно в первые несколько месяцев, когда шла вода с мельчайшими частичками(песок, грязь и прочее). Теперь скважина промылась и течет чистейшая вода, холодная, пью прямо из-под крана — лучше городской хлорированной воды в тысячу раз.

Виджет от SocialMart

Многие при выборе насоса для скважины думают между моделями «Водолей 3» и «Малыш», разницы по мощности между ними особой нет, единственное, что Водолей забирает воду снизу, а «Малыш» — сверху. Получается, что если «Водолей» опустить на самое дно, то он будет забирать воду с песком и грязью, а «Малыш» будет забирать воду сверху, что конечно же лучше. Но тем не менее я выбрал Водолей, поскольку у нас в Кирове все ими пользуются, все-таки наш завод «Лепсе» находится прямо в городе, а значит ни с ремонтом, ни с запчастями проблем не будет. И о своем выборе нисколько не жалею, насос просто отличный, покупкой доволен и ничего мне другого не надо.

Конечно, многие не желают возиться с насосами и покупают насосные станции, которые устанавливаются прямо дома и качают воду также неплохо. Однако цена на такие агрегаты приличная. А я сделал по своему, что позволило мне значительно сэкономить и получить точно такой функционал. Грубо говоря у меня теперь тоже насосная станция, состоящая из насоса, расширительного бачка на 15 литров(желательно брать побольше) и автоматики для «Водолея» — специальное реле, включающее и отключающее насос в зависимости от давления в расширительном бачке. Открыл кран с водой — вода пошла из расширительного бачка, немного из него вышла — давление упало — реле включает насос, который добирает воду до необходимого уровня. Как видим — все просто, недорого и эффективно. Рекомендую.

Станция не подает воду. Ремонт бытовых вибрационных погружных насосов марок «Малыш», «Ручеек», «Нептун», «Урожай», «Босна», «Струмок», «Джерельце» и т.д. своими руками

Бытовые погружные вибрационные насосы «Малыш», «Нептун», «Ручеек», «Урожай», «Струмок», «Босна», «Джерельце» и др. Ремонт своими руками

Погружные вибрационные насосы имеют немало положительных качеств. Однако есть у них и минус: частые поломки и неисправности. Среди них встречаются такие, как прорыв клапана, обрыв тяги, короткое замыкание и др. Но даже если все эти слова не дают вам понимания сути проблемы, не обязательно сразу бежать к мастеру, который все исправит. Можно попробовать разобраться в этом и самостоятельно.

Погружные вибрационные насосы имеют немало положительных качеств. Однако есть у них и минус: частые поломки и неисправности. Среди них встречаются такие, как прорыв клапана, обрыв тяги, короткое замыкание и др. Но даже если все эти слова не дают вам понимания сути проблемы, не обязательно сразу бежать к мастеру, который все исправит. Можно попробовать разобраться в этом и самостоятельно.

Только не надо приступать к ремонту сломя голову. Иначе при починке одной поломки вы можете совершить другую или же совсем испортить насос, так, что он больше и не заработает. А чтобы этого не произошло, для начала следует разобраться в том, как устроены вибрационные погружные насосы и каков принцип их работы. С этого и начнем.

Принцип работы и устройство погружного насоса

Принцип работы погружных насосов заключается в преобразовании переменной силы тока в механические колебания (вибрации) поршня и якоря. Данные вибрации способствуют перемещению воды в напорный патрубок из гидравлической камеры, которая находится между поршнем и клапаном.

Итак, как работает насос, мы теперь знаем. Остается разобраться, как он устроен и для чего служат те или иные детали. Рассматривать устройство погружного вибрационного насоса мы будем на примере марки «Ручеек». Это не помешает вам разобраться и в насосах других марок, так как устроены они по одному принципу.

Полная схема сборки погружного насоса «Ручеек»

Основные части насоса:
— корпус

— электромагнит
— вибратор

Электромагнит фиксируется в корпусе насоса. Сама магнитная система представляет собой сердечник и две намотанные медным проводом катушки. Для фиксации в корпусе электромагнит заливается компаундом. Кстати, компаунд также является изоляционным и теплоотводящим материалом.

Вибратор насоса состоит из якоря, штока, амортизатора (резиновой мембраны). Шток крепко вставляется в якорь, а амортизатор устанавливается сверху, на шток. Кстати, от качества изготовления амортизатора зависят некоторые важные параметры работы погружного насоса. Гидравлическую и электрическую камеры устройства разделяет резиновая диафрагма, которая фиксируется упором. Сама она служит и опорой штока, определяет его направление. На верхней части штока располагается резиновый поршень.

Важной частью насоса является резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание.

Теперь уж и устройство насоса вы знаете, как свои пять пальцев, а значит, настала пора применить свои знания на практике и произвести ремонт устройства своими руками, не обращаясь к специалисту! А мы поможем вам следующими инструкциями, в которых расскажем о самых частых неисправностях, причинах, а также о способах их устранения. (Рекомендуем обращаться с схеме, предоставленной вам выше.)

Неисправность 1: Насос гудит, но воду не качает (или качает слабо)

Причина 1: Ослабело крепление гаек, расположенных на штоке поверх амортизатора.

Способ устранения неисправности: Разобрать насос, гайки закрутить до упора. Верхнюю гайку законтрить (зафиксировать), чтобы в дальнейшем крепление гаек не ослабевало. При разборке насоса вы можете столкнуться с такой проблемой, как ржавые стяжные винты (М8х40). В таком случае снять их будет нереально. Однако это не значит, что ремонт произвести невозможно. Можно использовать болгарку и просто аккуратно их срезать, а после починки неисправности, заменить их стяжными винтами с шестигранной головкой.

Причина 2: Износ, разрыв клапана

Способ устранения: Заменить клапан.

Причина 3: Обрыв штока

В данном случае проверьте, что произошло со штоком. Если он деформирован или сломан, заменить его невозможно.

Неисправность 2: При подключении к сети питания выбивает пробки, происходит обугливание кабеля

Причина 1: Сгоревшая обмотка якоря

Способ устранения: Замените обмотку на новую.

Причина 2: Неисправность кабеля

Способ устранения: Проверьте кабель с помощью тестера. Если он неисправен, замените на новый. Однако заменить кабель можно не во всех моделях погружных насосов, так как некоторые модели, например «Малыш», предусматривают заливку провода в корпусе компаундом. Если вы столкнулись именно с такой моделью, кабель можно только нарастить методом скрутки.

Неисправность 3: Слишком сильная вибрация, перегрев насоса

Причина: Работа без воды, вследствие чего происходит отслоение магнитной части насоса.

Способ устранения: Поломка довольно серьезная и требует больших затрат времени и сил при ее устранении. Разберите насос. Отделите электрическую часть. Чтобы проверить, закреплен магнит или отслоился, постучите по корпусу. Если перед вами данная проблема, отделите магнит от корпуса и болгаркой прорежьте канавки (2 мм) вдоль и поперек. Также сделайте канавки на внутренней стороне корпуса. Далее следует покрыть корпус изнутри клеем, герметиком и вставить внутрь магнит. Когда все обсохнет, приступайте к сбору насоса.

Неисправность 4: Низкое давление, насос слабо качает

Причина: Недостаточная величина зазора в вибраторе (либо слабое крепление гаек — см. п. 1)

Способ устранения: Добавить на вибратор шайбы (11 — на схеме). Количество шайб для добавления определите опытным путем, до необходимого давления воды.

Что ж, вы узнали обо всех основных особенностях поломок погружных вибрационных насосов. Теперь ремонт насосов марок «Малыш», «Нептун», «Ручеек», «Урожай», «Струмок», «Босна», «Джерельце» и др. вы можете произвести сами. Поздравляем и желаем вам удачного ремонта и долгого срока службы вашему агрегату!

Дополнено: Фото и текст от читателя Руслана.

«Месяц назад разбирал «Эксперт». Та самая фигня… обрыв штока…. думаю обычно они срываются в том месте, где установлен поршень. На работе выпрессовал сорванный шток, токарь нарезал внутреннюю резьбу на основной части штока, накрутил заготовку плотно, нарезал наружную резьбу в том месте где сидит поршень, подварил на всякий случай переход, аккуратно на станке подровнял! Собрал! Все дела! Работает как новый! Это всё при условии что нет других повреждений (например дефекты резинового поршня или диафрагмы).»

Сергей 2014-08-14 12:57:28 Насос Нептун-2 часто срабатывает тепловое реле отключая насос,что делать? [Ответить] [Ответить с цитатой] [Отменить ответ] виктор 2015-01-31 12:34:06 Прекрасный обзор насоса и само изложение. Это по всей видимости насос «Эксперт». Лежал у меня пол года… Прочитав вашу статью (спасибо),разобрал и увидел сломанный шток. Вы пишете: «заменить его невозможно» — но я его легко выпрессовал, он на шлицах, но найти такой шток пока не могу. «ЭКСПЕРТ» — 10206863 на 200w. Не подскажите? спс.виктор. [Ответить] [Ответить с цитатой] [Отменить ответ] Павел 2015-04-16 23:04:41 [Ответить] [Ответить с цитатой] [Отменить ответ] игорь 2015-07-25 05:37:13 Сообщение от Павел Можно попытаться сварить шток (если он не совсем сгнил). [Ответить] [Ответить с цитатой] [Отменить ответ] Николай 2016-07-19 06:19:11 Сообщение от игорь Сообщение от Павел Можно попытаться сварить шток (если он не совсем сгнил). Варить смысла нет. Намного проще найти токаря,кстати самодельные штоки работают даже дольше заводских. Какая сталь вь сделали штока? [Ответить] [Ответить с цитатой] [Отменить ответ] Руслан 2015-05-18 14:08:44 Месяц назад разбирал «Эксперт». Та самая фигня. .. обрыв штока…. думаю обычно они срываются в том месте, где установлен поршень. На работе выпрессовал сорванный шток, токарь нарезал внутреннюю резьбу на основной части штока, накрутил заготовку плотно, нарезал наружную резьбу в том месте где сидит поршень, подварил на всякий случай переход, аккуратно на станке подровнял! Собрал! Все дела! Работает как новый! Это всё при условии что нет других повреждений (например дефекты резинового поршня или диафрагмы). Если кому интересно могу фотки скинуть. [Ответить] [Ответить с цитатой] [Отменить ответ] Admin 2015-05-18 14:39:42 Очень интересно посмотреть фото. Пришлите, пожалуйста. Разместим в этой статье. UPD: фото размещены [Ответить] [Ответить с цитатой] [Отменить ответ] виталий 2015-06-01 04:40:30 у меня в насосе лопнул упор может из за этого плохо качать насос? [Ответить] [Ответить с цитатой] [Отменить ответ] Кристи 2015-06-08 17:35:47 [Ответить] [Ответить с цитатой] [Отменить ответ]

Надежная канализация в частном доме обеспечивает максимальный комфорт для всех жильцов. Однако, в некоторых случаях она способна выйти из строя, засорившись от крупных частиц либо не сумев переработать ливневые стоки. В таком случае используют дренажные насосы, в связи с этим они должны содержаться в исправности и быть наготове.

Дренажное самовсасывающее оборудование

Интенсивная работа гидравлических устройств способна привести их к поломкам. Пользователям приходится быстро ремонтировать забившиеся каналы аппаратов, менять перегоревший двигатель или чинить поплавковый выключатель уровня воды своими руками. Не всегда получается в сжатый срок сделать эти операции правильно, поэтому о качественном ремонте нужно побеспокоиться заранее.

Конструктивные особенности дренажных насосов

Дренажная водяная помпа для откачки воды использует основной свой элемент — крыльчатку, для нагнетания давления в системе. Кроме нее в конструкции присутствуют следующие элементы:

• насосный узел;
• электромомтор, работающий от бытовой сети 220 В;
• всасывающий узел с фильтрующим элементом;
• поплавковый автоматический выключатель.

Конструкция

Так как условия работы подразумевают наличие соприкасающейся с корпусом жидкости, то наружная часть представляет собой плотно подогнанные части составного корпуса. При этом обеспечивается качественная герметизация, а материалом для корпуса служит:

• нержавеющая сталь с достаточным содержанием легирующего хрома;
• устойчивый к влажной среде пластик.

При эксплуатации необходимо беречь корпус от механического повреждения, чтобы не разгерметизировать установку.

Нужно соблюдать эксплуатационные рекомендации производителя, чтобы поплавковый насос для откачки воды работал с жидкостью, в которой присутствуют загрязняющие частички допустимой фракции. Пороговое геометрическое значение указано в паспорте прибора. Обычно разрешенный интервал составляет 3-50 мм в диаметре.

Промышленные агрегаты могут работать и с большими фракциями. Неправильная эксплуатация насосов может приводить тому, что электродвигатель гудит, но не запускается на отдачу, или к другим вариантам поломок.

Диагностика неисправностей

В большинстве случаев разобраться можно самостоятельно. Для этого потребуется набор ключей, отвертки, плоскогубцы, мультиметр и возможно паяльник. В некоторых случаях придется воспользоваться ремкомплектом, предусмотренным заводом-изготовителем.

ВИДЕО: Дренажный насос. разборка и ремонт

Механические поломки

В тех случаях, когда электродвигатель гудит, но не вращается, причина чаще всего кроется в механической неисправности.

• Стоит проконтролировать целостность всех лопастей. Отколовшаяся частичка способна заблокировать вращение головного вала, расположенного в корпусе.
• Блокирование вращения, от которого возникает характерный гул, вызывает поврежденный подшипниковый узел на валу. Он под воздействием выработки ухудшает соосность и приводит к остановке вала.

Для проверки этих причин необходимо:

• отключить электропитание;
• вынимать насос из воды и устанавливать на ровную площадку;
• попробовать от руки вращать рабочую крыльчатку, проконтролировав визуально ее целостность.

При затруднении узел подвергается замене или ремонту, ведь если электродвигатель не запускается на откачку, но гудит, то дело часто не в электрике, а в блокировании вращения.

Пониженный уровень воды

Дренажное оборудование в большинстве моделей имеет погружной тип конструкции. За счет этого удается эффективно осуществлять откачку жидкости. Эксплуатация без жидкости внутри рабочих полостей таких насосов приводит к скорому выходу агрегатов из строя. Важным фактором защиты от работы без воды является специальное приспособление — поплавковый выключатель.

Так выглядит насос, длительное время работающий неполностью погруженным в жидкость

Деталь способна вовремя блокировать работу всего насоса, если происходит падение уровня жидкости ниже критической для аппарата отметки. Роль своеобразного гироскопа выполняет металлический шар, изменяющий свое положение в зависимости от расположения узла в воде. Он воздействует на рычаг, замыкая/размыкая электрические контакты.

Неисправности воздушного клапана

В отдельных моделях дренажников присутствует специальный стравливающий клапан. Через него перепускают скопившиеся воздушные пузырьки. В проблемные жидких средах, которые перекачивает насос, растворяется много загрязняющих веществ. Они способны обволакивать поверхность шарика из клапана и за счет этого он может заливать в своем гнезде.

Если в системе не предусмотрен постоянный отвод воздуха, то ваш керхер загудит, но не закачает воду. Вернуть работоспособность можно после прокачки какого-то объема чистой воды. Система самостоятельно промоется, и жидкость удалит загрязняющий налет с шарика.

Поломка электромотора

Насос способен замолчать во время работы и не отвечать на подачу электроэнергии. Это во многих случаях связано не столько с проблемами кабеля, который может перетереться или перегнуться, сколько с межвитковым замыканием:

• В такой ситуации от электродвигателя будет слышен характерный запах перегоревшей изоляции проводов.
• Вторым признаком станет значительный перегрев агрегата, который можно услышать, коснувшись выключенного аппарата рукой.

Причиной таких неисправностей является отсутствие защиты от холостого хода. Значительный перегрев мотора приводит к нагреву витков, а те, подплавив изоляцию, образуют электрозамыкание между витками.

Чистка помпы

Восстановить работоспособность можно только заменой блока или перемоткой проволоки в поврежденном участке. Второй вариант может быть немного дешевле, но при некачественном исполнении способен привести в скором времени к новым неисправностям.

Самостоятельный ремонт насоса

В большинстве случаев проведение ремонта своими руками сводится к устранению механических повреждений. Наиболее популярными типами ремонта является замена крыльчатки или подшипниковых узлов.

Для полной разборки аппарат необходим специальный набор инструментов. Раскрытие корпуса проводится при полном отключении от электросети и на сухом аппарате. В большинстве случаев ремонт доверяется опытным специалистам.

ВИДЕО: Особенности ремонта оборудования

Несмотря на все свои положительные качества, погружные вибрационные насосы не самые надежные и нередко ломаются по самым разным причинам. Причиной неисправности насоса могут стать проблемы с силовым магнитом или обмоткой, обрыв тяги, прорыв клапана, обрыв или короткое замыкание. Встречается немало простых неисправностей, устранить которые, казалось бы, не суть сложно. Тем не менее, после ремонта насоса он может качать очень слабо, а то и вовсе качать перестанет. Поэтому очень важно правильно собрать и отрегулировать насос. Для того, чтобы понять, как настроить и собрать насос правильно, необходимо хорошо знать , а также некоторые важные моменты его правильной регулировки, которые мы сегодня и рассмотрим…

Для того, чтобы правильно произвести диагностику неисправности насоса и в последующем иметь возможность устранить неполадки самостоятельно, сначала следует изучить принцип работы и внутреннее устройство агрегата. Особенно актуально это для тех, кто впервые сталкивается с такой проблемой как поломка вибрационного насоса и понятия не имеет о том, каким образом его можно отремонтировать.

Подробно разберем эти вопросы, используя наглядную схему.

Работа погружного насоса основана на преобразовании переменной силы тока в механические колебания якоря и поршня, которые и способствуют перемещению воды. Вибрация поршня выталкивает воду из гидравлической камеры (пространства между поршнем и клапаном) в напорный патрубок. Основные узлы насоса: корпус, электромагнит и вибратор.

Электромагнит представляет собой сердечник и две катушки, намотанные медным проводом. Помещенный в корпус насоса, он заливается компаундом, который служит не только для фиксации магнитной системы в корпусе, но и в качестве изоляционного и теплоотводящего материала.

Вибратор состоит из: якоря, штока, амортизатора. Шток запрессован в якорь, амортизатор установлен на штоке и представляет собой резиновую мембрану, качество изготовления которой определяет некоторые параметры работы насоса.

Резиновая диафрагма, фиксируемая упором, разделяет гидравлическую и электрическую камеры насоса, служит также опорой штока, определяющей его направление. В верхней части штока находится резиновый поршень.

В корпусе насоса располагается резиновый клапан, который перекрывает выходные отверстия для воды, но при отсутствии давления в насосе обеспечивает свободное ее вытекание.

Ремонт насоса своими руками — реально!

Самые распространенные неисправности насосов и способы их устранения

1. Гудит, но не качает (либо качает очень слабо)

Чтобы понять причину, обратимся к конструкции насоса (см. схему): на штоке 7 поверх амортизатора 12 накручиваются две гайки 14 . Если их крепление ослабевает, смещается и амортизатор, насос начинает работать «впустую».

Чтобы вернуть насос к нормальному режиму работы, нужно его разобрать и до упора закрутить гайки, верхнюю законтрить. Последовательность разборки насоса можно посмотреть на представленной выше схеме. Могут возникнуть сложности со стяжными винтами (М8х40) на крышке, если они заржавели, и снять их обычным способом не получается. Как вариант, можно срезать их болгаркой, а при сборке заменить стяжными винтами с шестигранной головкой.

Другой причиной может быть повреждение клапана вследствие большого износа. Попадающий в насос песок ускоряет этот процесс, поэтому целостность резиновых деталей стоит проверить. В случае сильного износа или разрыва клапан подлежит замене.

Обрыв штока – также одна из возможных причин, поэтому стоит проверить и его целостность. Заменить шток при его неисправности или деформации практически нереально.

2. При включении насоса в сеть выбивает пробки, обугливается кабель

Причиной подобного явления может быть сгоревшая обмотка якоря, либо неисправность кабеля. В первом случае ремонт нецелесообразен: процесс перемотки якоря требует определенных знаний, а затраты по времени и силам не стоят результата, так как высока вероятность повторного замыкания. Изготовить обмотку для 36В теоретически возможно, перемотав катушки с соблюдением всех параметров: толщины и марки провода; количества витков, рассчитываемого для данного напряжения, чтобы мощность осталась прежней и т.д. Но легче просто заменить обмотку на новую.

Кабель проверяем с помощью тестера. Замена кабеля в случае его неисправности возможна в некоторых случаях, так как в «Малыше», к примеру, провод в корпусе залит компаундом, лишь при необходимости увеличить длину его можно нарастить методом скрутки.

3. Сильная вибрация и перегрев насоса

Даже непродолжительная работа насоса без воды становится причиной перегрева, который может привести к сгоранию насоса. Из-за перегрева корпус расширяется, от его поверхности отслаивается компаундная заливка, окружающая магнит, возникает вибрация. Работа без воды в течение более продолжительного времени приводит к полному отслоению магнита. Зазор между магнитом и поршнем исчезает, перемещение поршня становится невозможным.

Привести насос к обычному состоянию и снизить возможность подобного явления в перспективе можно описанным ниже способом (способ довольно сложный и не совсем точный в применении некоторых материалов и инструментов).

Насос следует разобрать, отделив электрическую часть. Постукиванием по корпусу определяем, что магнит не закреплен внутри. Освобождаем его из корпуса, после чего болгаркой прорезаем на нем канавки глубиной почти 2мм, в продольном и поперечном направлении. На внутренней стороне корпуса такие канавки можно прорезать в хаотическом порядке. После этого корпус покрыть герметиком или клеем и запрессовать внутрь магнит. Когда герметик застынет, можно собирать насос.

Однако существуют модели насосов с расположенными сверху всасывающими отверстиями («Ручеек», выпускаемый ОАО «Ливгидромаш», и «Малыш М» с завода «Электродвигатель»). Данная конструкция позволяет не только исключить забор примесей со дна скважины, но и улучшить охлаждение насоса, благодаря чему возможна безопасная работа насоса «всухую» до 7 часов. Снабжение насоса термореле (модель «Малыш К») увеличивает его стоимость, но обеспечивает его отключение при перепадах напряжения или перегреве.

4. Низкое давление, насос плохо качает

Происходит это при недостаточной величине зазора в вибраторе.

Если клапана в порядке, гайки на штоке не раскрутились и нет обрыва тяги, исправить ситуацию можно, добавив шайбы 11 (по 1мм) на вибратор 2 . Увеличив таким образом зазор, можно повысить давление и увеличить ход насоса. Стоит помнить, что во время проведения данной процедуры нужно настраивать и проверять насос, то есть, количество шайб определять опытным путем до достижения нужного результата.

В данном материале нами были рассмотрены самые распространенные поломки, при которых ремонт насоса вы можете выполнить своими силами. Кстати, о том, как самостоятельно отремонтировать насосную станцию, мы рассказывали .

Важные моменты при сборке и настройке насоса

Ремонт произведен, насос предстоит собрать, настроить и проверить. Данные действия требуют особого внимания и точности.

Итак, при сборке следует обращать внимание первым делом на зазор между поршнем и магнитной системой насоса, он должен быть примерно 4-5мм. Затем проверяем целостность клапана, продуваем со стороны входа воды – клапан при этом должен пропускать воздух. Поршень также должен пройти проверку на целостность, эластичность и отсутствие деформаций. Следующим этапом определяем зазор между корпусом и клапаном, прилегающим к всасывающим отверстиям. Оптимальная величина составляет 0,6-0,8мм, зазор нужен для свободного вытекания воды при отсутствии в насосе давления. Собирая корпус, сопоставляем симметричные части, совмещая отверстие для протока воды в резиновой прокладке с отверстием в верхней части корпуса.

Плохо качает насос водолей. Скважинный насос «Водолей» — характеристики, внутреннее устройство, подключение и мелкий ремонт

Поскольку погружное насосное оборудование используется на многих дачных участках и в загородных домах для решения различных проблем водоснабжения, несложный ремонт погружного насоса полезно уметь делать каждому владельцу подобного оборудования. Особенно это касается поломок механического характера, с которыми можно справиться своими руками, если знать причину поломки и способы её устранения. В нашей статье мы расскажем, как производить ремонт глубинных скважинных насосов самостоятельно, опишем самые распространённые поломки и способы их устранения. При этом последовательность ремонта и частые неисправности мы опишем для наиболее распространённых моделей насосного оборудования агрегатов «Водомёт» и «Вихрь». Видео в конце статьи поможет вам разобраться в тонкостях ремонта погружных насосов.

Особенности конструкции и ремонта

Насосы марки «Водомёт» и «Вихрь» пользуются огромным спросом из-за простоты конструкции и простого ремонта скважинного агрегата. Основа любого погружного насосного изделия – это компактный цилиндрический корпус. Именно в этом корпусе находится двигатель с крыльчаткой, надетой на его вал. При этом крыльчатка отделяется от отсека с двигателем посредством специального вкладыша. Через него и проходит вал.

Прежде чем приступать к ремонту скважинных глубинных насосов, необходимо оценить исправность работы его основных узлов. Для этого делают следующее:

1. Для начала проверяют поршень на наличие повреждений и деформаций. Он должен быть прямым и ровным.
2. Затем оценивают проходимость всасывающего отверстия. Оно считается исправным, если воздух, проникая со стороны всасывающего патрубка, свободно проходит с двух сторон.
3. Также стоит своими руками измерять расстояние между поршнем и магнитами катушек. В норме оно должно быть в пределах 0,4-0,5 см. Если эта величина будет больше, то катушки в приборе могут биться. При уменьшении просвета может возникнуть перегрев двигателя.
4. Кроме того, в агрегатах «Водомёт» и других подобных моделях нужно измерять расстояние от клапана, закрывающего впускное отверстие, до корпуса прибора. В норме оно должно быть от 0,7 до 0,8 см. Это позволит жидкости свободно вытекать из агрегата при отсутствии давления.
5. Также нужно убедиться, что неисправности в работе скважинного глубинного агрегата не вызваны критическими скачками напряжения. Поэтому при помощи специального прибора нужно измерять напряжение в сети. Оно должно быть в пределах 200-240 V.

Тонкости ремонта агрегатов разных марок

Поскольку в продаже есть модели насосного оборудования разных производителей, отличающиеся прочностью и особенностями конструкции, то ремонт и эксплуатация таких приборов должны выполняться с учётом модели. Поскольку в качестве скважинного агрегата вы могли выбрать не «Водомёт» или «Вихрь», а модель другой марки, мы решили перечислить слабые стороны самых распространённых насосных изделий, а также особенности их ремонта:

• Большинство моделей Grundfos имеет особую теплоизоляцию двигателя и встроенные клапаны. Поэтому иногда нужно менять теплоизоляционные уплотнители мотора. Эта работа под силу только профессионалу.
• Насосы марки Джилекс часто сталкиваются с вытеканием жидкости из электродвигателя. Для ремонта необходимо заменить жидкость аналогичным продуктом. Сделать это можно только в специальном центре обслуживания.
• Самой большой популярностью пользуется отечественный насос «Малыш» . Хоть цена сервисного ремонта вполне приемлема, несложно отремонтировать этот прибор своими руками. Распространённая проблема – агрегат сильно шумит после включения, но воду не качает. Обычно такое происходит из-за разрыва центральной оси, на которой установлена мембрана и якорь. Обычно разборка агрегата позволяет быстро выявить проблему. Ось необходимо заменить. Более подробно о ремонте насоса «Малыш» вы можете узнать из предложенного видео:

• Скважинный насос «Водолей» довольно часто перегревается во время работы. Особенно это касается агрегатов, установленных в неглубоких скважинах. Однако поскольку ремонт такого оборудования может составить около половины его стоимости, то при поломке недорогого насоса проще купить новый прибор.
• Насосы «Водомёт» и «Вихрь» — это довольно надёжная техника, которая при правильном использовании может прослужить длительное время без поломок. При неправильной эксплуатации агрегаты могут засоряться илом и песком. Для ремонта потребуется менять насосную часть.
• Насосное оборудование «Ручеёк» также славится своей способностью к перегреву. И это несмотря на конструкцию с соблюдением европейских стандартов. Согласно инструкции производителя прибор может проработать без остановки 7 часов, но на практике это вызовет перегрев. Поэтому насосу рекомендуется давать передышку после 2-3 часов работы.

Частые причины поломки

Что касается насосов «Водомёт» или агрегатов других марок, то часто причинами поломки могут быть:

• заиливание крыльчатки;
• разрыв питающего кабеля;
• выход из строя ротора или статора.

Для диагностики проблемы своими руками стоит придерживаться следующих правил:

1. Для начала агрегат нужно извлечь из скважины и выполнить его тестовый запуск. Если вал вращается, значит, проблема кроется в крыльчатке. Её необходимо почистить от ила и агрегат можно собирать и эксплуатировать дальше.
2. Если насос «Водомёт» при тестовом запуске даже не включается, то сначала необходимо проверить тестером силовой кабель. Для этого проверяют напряжение на клеммах моторного отсека. Если оно есть, то кабель целый. В противном случае придётся заменить его новым кабелем.

Как разбирать насос для ремонта?

Чтобы произвести ремонт любого насосного оборудования своими руками, необходимо научиться его разбирать. Как это делать, мы рассмотрим на примере насоса «Водомёт». Разборку выполняем в такой последовательности:

1. На входном патрубке необходимо открутить цилиндр с перфорированным днищем. Это фильтр грубой очистки, защищающий изделие от песка и заиливания.
2. Далее своими руками с вала на двигателе насосного агрегата демонтируются все шайбы, диски и «стаканы». Чтобы вам было проще установить снятые изделия в нужном порядке назад, выкладывайте их рядом в той последовательности, в которой вы их снимаете.

Важно знать: крыльчатка состоит из 16 составляющих съёмных деталей, не считая стольких же антифрикционных шайб. Поэтому очень важно соблюдать последовательность снятия и обратной установки всех элементов.

1. После этого со скважинного насоса «Водомёт» необходимо демонтировать стопорное кольцо двигателя. Эта деталь закрывает крышку моторного отсека. Для этого необходимо воспользоваться киянкой. Ударом этого инструмента сдвигаем двигатель вниз, после этого тянем за шнур и возвращаем его обратно. После таких манипуляций уплотнительное кольцо сдвинется. После этого стопорное кольцо смещают отвёрткой в сторону корпуса. В результате этого стопор перекосит и его легко будет вынуть.
2. Далее отсоединяем проводку, открываем крышку моторного отсека. После этого при помощи киянки и отвертки можно извлечь мотор из корпуса.

В результате такой разборки можно легко промыть и прочистить крыльчатку и все её составляющие элементы. Двигатель можно отвезти на диагностику и ремонт в специализированную мастерскую. После прочистки и ремонта сборка происходит в обратном порядке.

Неисправности и ремонт

Большинство насосных изделий разных марок часто сталкиваются с одинаковыми проблемами. Мы перечислим самые распространённые из них и укажем, что нужно делать для устранения неисправности:

1. Слышен гул мотора, но агрегат не качает воду . Это значит, что прибор работает «на сухую» (без воды). Если вы уверены, что оборудование установлено правильно и проблема не связана с дебетом гидротехнического сооружения, то вероятной причиной неисправности может стать ослабление гаек, крепящих амортизатор, износ резиновых деталей (клапана) или обрыв штока. Для устранения неисправности делают следующее:
   • Найдите амортизатор насосного оборудования. На штоке есть две гайки, которые его фиксируют. Их необходимо закрутить до упора, а для большей надёжности самую верхнюю гайку лучше законтрить.
   • В случае износа клапана его нужно заменить новым изделием. Такая неисправность возникает, если агрегат качает сильно загрязнённую воду. Чтобы этого не происходило, используйте фильтр грубой очистки на входящем патрубке.
   • В случае обрыва штока починить прибор не получится, поэтому придётся покупать новый насос.

1. Во время запуска прибора выбивает пробки . Такое может происходить из-за сгорания обмотки или неисправности электрического кабеля. Поиск проблемы стоит начать с тестирования кабеля. В случае его неисправности кабель нужно заменить. Если же он в порядке, то проблема кроется в перегоревшей обмотке. Можно попробовать заменить старую катушку новым изделием или отнести агрегат в сервисный центр для перемотки обмотки.
2. Во время работы насос очень греется и вибрирует. Обе проблемы связаны с работой прибора «на сухую». Всё дело в том, что вода хорошо охлаждает корпус прибора, если же он работает вне этой среды, то быстро перегревается, что вызывает отслоение магнита и стопор поршня. Чтобы отремонтировать прибор, делают следующее:
   • Агрегат разбирают и, постукивая по корпусу, находят место установки магнита.
   • Затем из корпуса вынимаются все детали, а на внутренней поверхности при помощи болгарки делается насечка из вертикальных и горизонтальных полос глубиной 2 мм.
   • После этого место с насечкой смазывается хорошим влагостойким клеем или герметиком.
   • Магнит необходимо хорошо вдавить в этот клей.
   • Когда клеящее вещество высохнет, прибор можно собирать.

1. Низкое давление может быть связано с тем, что в вибраторе оставлен слишком маленький зазор . Чтобы его отрегулировать проделывают следующее:
   • Для начала нужно проверить плотность фиксации гаек на штоке, целостность резинового клапана, а также убедиться, что нет обрыва тяги.
   • Если всё в норме, то нужно увеличить зазор для проникновения воды. Для этого на вибратор прикручивают необходимое количество шайб. Их количество может быть разным и зависит от требуемого давления и хода насосного оборудования.

Видео инструкция по ремонту скважинного насоса «Вихрь»:

Сборка и разборка насоса водолей для его владельца очень ответственный момент. Обычно он возникает при необходимости устранить неполадки, возникшие при работе устройства.
Это особенно важно, когда человек решил самостоятельно определить поломку агрегата и заменить детали получившие дефекты. Как разобрать насос водолей, инструкция по ремонту устройства предлагается в этой статье.

Как устроен насос «Водолей»

Обычный представитель модельного ряда насосов «Водолей» в своем составе имеет две основные конструкционные части:

• Электродвигатель, состоящий из стартера, ротора и шариковых подшипников, которые работают в масле, что снижает трение узла.
• Насосное оборудование, включающее с лопастями.

Прокачка воды в насосном устройстве происходит за счет использования центробежной силы. Рабочий вал, с смонтированными на нем лопатками, вращает электродвигатель.
В металлическом корпусе размещены все составные части. Рабочее колесо начинает вращаться с подачей на электродвигатель питания.
Под действием центробежной силы жидкость, попадающая на лопатки, выбрасывается на боковые стороны рабочей емкости и, под возникающим на нее давлением, попадает в патрубок для выхода воды из насосного устройства.

Как обслуживается насос «Водолей»

Несмотря на то, что насосные устройства «Водолей» могут бесперебойно работать в течение длительного времени, но как и любое техническое оборудование агрегат нуждается в периодическом регламентном обслуживании – один раз в два года, когда можно выявить дефекты элементов, нуждающиеся в устранении.

Порядок проведения регламентных работ

Итак:

• Насосное устройство извлекается из скважины.
• Проводится внешний осмотр агрегата, контролируется отсутствие ржавчины на корпусе.
• Вручную прокручивается рабочий вал устройства. Его вращение должно быть плавным без заеданий.
• При необходимости насосное оборудование разбирается и осматривается узел с шарикоподшипниками. Их задача — поддерживать свободное вращение элементов устройства.
• Проверяется в шарикоподшипниковом узле уровень масла. При необходимости пополняется.
• Проверяется сальник, который должен пропускать масло, иначе устройство станет работать «насухо» и в итоге может сломаться.

Совет: При внешнем осмотре, и при проверке внутренних элементов, необходимо обращать особое внимание на наличие следов возможного перегрева узлов агрегата.

• Осматриваются рабочие колеса насоса. Лопасти со временем могут износиться и аппарат потеряет свою мощность. При необходимости рабочие колеса можно заменить.

Как прочистить и выполнить мелкий ремонт оборудования

Совет: Многие модели насосного оборудования изготавливаются без встроенного фильтра, которые предназначены для защиты аппарата от песка и мелких камней, имеющихся в плохо очищенной воде колодца или скважины. Поэтому необходимо чаще выполнять чистку оборудования.

Если насос водолей плохо качает необходимо произвести его внеплановый ремонт.

Совет: При выборе агрегата обязательно необходимо соотносить качество и чистоту в имеющейся скважине или в колодце, с техническим описанием оборудования.

Особенностью насосного устройства «Водолей» является то, что внутри оборудования совсем отсутствуют фильтры, что делает уязвимым такое устройство от засорения его рабочих узлов. Если засорение не повлияло на исправность важных частей, то насос можно отремонтировать своими руками(см.).
Порядок чистки агрегата состоит в следующем:

• Насос извлекается из источника.
• Снимается с оборудования защитная металлическая сетка. Она может фиксироваться разными способами.
  На насосах более раннего периода изготовления сетка крепится двумя винтами. На последних моделях сетка фиксируется зажимом, который поддевается и снимается шлицевой отверткой. На моделях у которых большое сечение дополнительно убирается кабельный канал, в виде металлического желоба.
• Демонтируется электрический двигатель устройства. Обычно он фиксируется на четырьмя болтами, размеры головок которых 10 мм.
• Демонтируются пластиковые муфты, предназначенные для передачи вращения вала мотора на рабочие колеса.
• Выкладываются все детали на чистую горизонтальную поверхность.
• Торцевым ключом на 12 мм осторожно проворачивается рабочий вал, при этом верхнюю часть оборудования нужно придерживать рукой.
• После того как вал немного провернется на рабочую часть направляется из шланга струя воды, что промывает насосы водолей, песок извлекается из устройства.
• Поворачивая вал, промывка водой рабочих узлов продолжается.
• Если помогла промывка вала, и он начал хорошо вращаться, устройство можно собирать.

Как самостоятельно ремонтировать насос «Водолей»

Совет: Если возникли сложные проблемы в агрегате «Водолей» лучше всего обратиться в сервисный центр. При небольших повреждениях ремонт можно провести самостоятельно.

Порядок работы такой:

• Устройство извлекается из источника и отключается от электропитания.
• С большим усилием корпус насоса сжимается в верхней и нижней частях, делая упор на его нижний край.
• Снимается стопорное кольцо, расположенное в канавке. Сжатие корпуса устройства необходимо для ослабления зажима стопорного кольца.
• Демонтируются постепенно все рабочие колеса аппарата.
• Извлекается упорная крышка, где расположен подшипниковый узел.
• Если возникла необходимость меняются на запчасти для насоса водолей поврежденные элементы оборудования.
• Монтируются все части насоса в обратной последовательности, контролируя вращение рабочих колес, оно должно быть свободным.

Совет: Полная разборка и сборка оборудования «Водолей» в домашних условиях требует достаточно больших усилий. В специализированных мастерских демонтаж составных узлов выполняется с помощью прессового оборудования.

Как подключить электронасос «Водолей»

После окончания сборки насоса необходимо правильно подключить его в систему водоснабжения. Такие агрегаты автоматически поддерживают нужное давление в системе, которая самостоятельно управляет включение электронасоса по мере уменьшения воды в источнике. На фото показана схема устройства насоса «Водолей» для обеспечения дома водой.

Используя лишь «Водолей», не только можно поднимать воду из скважины на поверхность, но и обеспечить его экономную работу, поддерживать давление в системе.
Центробежный погружной насос подключается в такой последовательности:

• Насос опускается в скважину.
• Подключается к установке для автоматического поддержания давления, посредством обратного клапана.

Совет: Чтобы обеспечить длительную работу насоса, необходимо объем напорного бака выбирать больше 24 литров, что зависит от расхода воды. Подключение установки лучше доверить квалифицированному персоналу.

• Мембранный бак, реле давления и манометр монтируются вместе посредством соединителя на четыре вывода.
• Обратный клапан устанавливается на поверхности, чтобы было возможно слить воду и проверить работу электронасоса без автоматической системы.
• Подвешивается электронасос. При этом его электрический кабель не должен испытывать натяжения.
• При монтаже водопровода можно использовать стальные, пластиковые трубы или резиновые шланги на хомутах, основное, чтобы была обеспечена герметичность соединений.

Как правильно отремонтировать насос «Водолей», установить его в систему водоснабжения хорошо показывает видео в этой статье. Насосные устройства «Водолей» — надежное и эффективное оборудование, способное качественно работать длительный срок без постороннего вмешательства.

Здравствуйте. Насос водолей 32У проработал год нормально. Сей час набирает давление 1,5, а выше не поднимается. Труба 25 полипро…, глубина скважины 30м. спущен на 28м. автоматику заменил, гидра-аккумулятор новый (закачено давление 3 атмосферы.) В чем проблема. почему не набирает давление больше 1.5 очка.

Сложно сразу сказать в чем проблема, возможно повреждение насосной части (рабочих колес) , или сильное снижение питающего напряжения. В любом случае так нельзя оставлять, необходимо выяснить в чем причина и устранить ее.

Можно ли для управления насосом Водолей БЦПЭ 0,5 80 использовать частонтые преобразователи, (например SIRIO- рассчитан на двигатель мощностью 1500вт) (глубина скважины 42м, зеркало воды 12м), Можно ли снизить потребляемую мощность насоса сняв часть рабочих колёс?

Частотные преобразователи использовать обнозначно можно. Не могу ничего сказать про SIRIO , но есть примеры работы таких преобразователей и насоса Водолей. Снимать насосные колеса невозможно даже теоретически, и главное бессмысленно, в линейке насосов Промэлектро есть модели на любой вкус.

К насосу по паспорту необходимо подключить шланг (трубу) диаметром 1″. Вся уже существующая разводка по участку сделана трубами 1/2″ и 3/4″. Можно ли подключить насос через шланг (трубу) меньшего диаметра? Чем это опасно? Какой тип насоса предпочтительнее? Глубина скважины 22-23 м вода стоит на 10-12 м.

Можно, никакой опасности нет, кроме снижения производительности. Тип насоса однозначно центробежный (не вибрационный, и не вихревой). Насос подойдет БЦПЭ 0,5-40.

Посоветуйте в выборе насоса: колодец глубиной 10 м, столб воды 6 м, в доме 5 точек, в наличие есть только гидроаккумулятор на 50 л. труба пнд.32 до гидроакамулянора15м.

Вам подойдет модель БЦПЭ 0,5-32 . В зависимости от объема потребления можно рассмотреть еще модели БЦПЭ 0,32-32 , БЦПЭ 1,2-32 . отличаются только производительностью. Гидроаккумулятор на 50 литров вполне подойдет в вашем случае.

Помогите подобрать насос для водоснабжения дачи: колодец глубина 10 м.,расстояние до дома 50 метров.И какой мощности гидроаккамулятор. Использование: подача холодной воды в водонагрневатель(50 литров) ванной комнаты и туалет.

Для работы гидроаккумулятора необходимо 3 атм. или 30 метров напора. При подборе насоса горизонтальными участками до 50 метров можно принебречь, Следовательно берем 10+30 = 40 метров, самый близкий насос БЦПЭ 60-47 , или 0.5-32 с напором 47 метров.

сколько масла у Водолей 60/36 БЦПЭ 0,5-25у

Около 0,5 литра. Не заливайте в насос масло не предусмотренное производителем! Дело не в том что насос перестанет работать, скорее всего будет работать на любом масле, а в том что в случае утечки в скважину заводское масло не принесет вреда (оно пищевое) , а машинное масло или веретенка засорит скважину.

1.Для круглогодичной подачи воды из родника необходимо использовать погружной насос для предотвращения замерзания насосного блока и вала. Глубина небольшая, удобно использовать насос в горизонтальном положении. Возможно ли это? 2.Что произойдёт, если вместо рекомендованного диаметра трубы 3\4″ использовать 1\2″?

Практического опыта применения насоса в горизонтальном положении у нас к сожалению нет, но судя по конструкции насоса нет никаких проблем в таком использовании, главное чтоб он всегда был погружен в воду. Трубу диаметром 1/2 использовать конечно можно, ухудшится только производительность насоса.

Насос откачал воду в колодце.За ночь вода набралась,а насос не качает,хотя работает.Что с ним?

Если насос откачал воду в колодце и Вы не отключили его — скорее всего работа по сухому ходу. Поднять насос, осмотреть его и проверить работу на открытом сосуде — бочке или ванной. Если характеристики нарушены или вообще нет давления при наличии воды — придется ремонтировать (переборка насосной части)

Такая проблема вода шла нормально потом началась идти с перебоями теперь вообще проблема давление в системе показывает ноль в чем может быть причина заранее спасибо

Проблема похоже в недостатке воды, по крайней мере симптомы такие. Придется поднимать насос и проверить на предмет сухого хода. вообще рекомендуется всегда ставить защиту по сухому ходу, стоит недорого но при возникновении сухого хода спасет насос.

Можете подсказать:скважина 54 метра вода перестала бежать.столб воды стоит примерно на 35 метрах и я не могу вытащить насос из скважины

Сложно сказать что может произойти, для диагностики и обслуживания насоса его все равно придется вынимать из скважины. К сожалению Вы дали очень мало информации, возможно насос заклинил изза попадания постороннего предмета в скважину, возможно осыпание или перекос.

Если у Вас на дачном участке обустроена скважина, либо колодец, то они без глубинного насоса никогда правильно не будут работать. Такое устройство, как на вид прочный и не всегда работает исправно.

В наше время очень редко происходит поломки глубинных насосов. Но вдруг у вас произошел сбой насоса нужно своевременно уделить ему внимание и привести его в нормальную эксплуатацию.

Чтобы в дальнейшем не возникло более серьезных последствий. Починить глубинный насос можно и своими руками, если вы не захотите вызывать специально мастера.

1 Распространенные дефекты глубинных насосов

Постоянно глубинный насос находится в воде и постоянно на него влияют негативные факторы. В большинства случаев, глубинные насосы мгновенно не ломаются, а постепенно приходят в неисправность. Если у вас, все же случится небольшая поломка, то не обязательно заменять насос, можно и обойтись небольшим ремонтом своими руками.

А менять полностью глубинный насос при небольшом дефекте не нужно и это не целесообразно. Если сравнивать с глубинным, то насос погружной легко подвергается ремонту своими руками, чем глубинный. Чаще всего у глубинного насоса ломается магнит насосного прибора.

Подвергается такой дефект у таких насосов, как «Водолей» либо «Спрут». Если у вас вышел из строя магнит насоса, то произвести ремонт своими руками Вам не удаться, а только предусмотрена замена в специальных сервисах. Есть такие поломки, как посторонний шум при работе насосов. А это уже механические поломки, которые легко устраняются своими руками.

Сперва нужно насос положить вертикально и разобрать на запчасти. Если при работе шумит насос («Спрут» и «Водолей»), то сначала проверяется электрическая система насоса, которая отвечает за систему автоматики и работу двигателя.

Наиболее уязвимые насосы марки «Спрут» и «Водолей» у которых при работе слышны шумы. В этом случае устранить поломку у них можно своими руками. Также случаются поломки у таких насосов, таких как «Спрут» и «Водолей» это неисправность реле, а также не срабатывание сухого хода. Случаются такие поломки чаще всего из засорения внутренней системы насосов.

Также если вы включили насос в сухом режиме, это тоже может привести к серьезной поломке. А чаще всего глубинный насос работает в сухом режиме, в нем быстро заканчивается масло, при этом механизм начинает работать туго и не плавно. Если насос будет продолжительно работать в сухом режиме, происходит деформация внутренних деталей, в результате чего, насос починить своими руками становится не возможно.

Вот поэтому такие насосы, как Водолей либо Спрут должны проходить постоянную диагностику и желательно квалифицированными специалистами.

А вот нечастые поломки насосной системы это перегрев насоса, это когда агрегат нагревается свыше 40 градусов по Цельсию либо вы неправильно укрепили кабель подключения. Эти нечастые поломки не только случаются у таких насосов марки «Водолей» и «Спрут», и других производителей.

2 Этапы устранения поломки

Если при работе вы заметили, что насос работает не так, как нужно, слышны посторонние шумы, то сразу же нужно предпринимать меры. Сначала рекомендуем проверить устройства на второстепенные проблемы. На таких марках насосов, как «Спрут» и «Водолей» изначально нужно проверить происходила ли перезагрузка, из за которой чаще всего отключается автомат, а за ним и насосная система.

Чтобы это проверить нужно сперва открутить и разобрать распределительную коробку. Внутри этой коробки и можно увидеть поломку, а это почернение либо запах гари. Если в этой области все исправно, запах не ощущается, то переходим к снятию крыльчатки с насосного двигателя.

Сперва, проверяется, крутиться ли двигатель. К двигателю подсоединен сглаживающий конденсатор, через который и происходит запуск двигателя. Также смотрим вокруг него обмотку, которая должна быть не нарушена и не порвана. Чаще всего в данных насосах поломкой является обгорания двигателя. Вот поэтому чтобы это увидеть, производится снятие крыльчатки.

После того, как сняли крыльчатку, начинаем вручную прокручивать двигатель (вал). Если вал не крутиться, то тут на лицо механическая поломка. Другими словами произошло заклинивания двигателя насоса. Чаще всего это происходит из — за того, что в двигатель могут попадать мелкий мусор, грунт. А происходит это из — за того, что на нем нет защитного фильтра. Если в дальнейшем не производить чистку специального фильтра, и удаления на нем частиц, то в двигателе в скором времени может сгореть обмотка статора.

ВНИМАНИЕ! Обмотка статора ремонту не подлежит — только замена.

2.1 Поэтапное проведения работ по ремонту электродвигателя

Перед тем, как Вы решили произвести ремонт электродвигателя, то его обязательно нужно положить вертикально. Если вы этого не сделаете, при разборке электродвигателя, произойдет утечка масла, без которого насосная система работать не будет. Далее в вертикальном положении снимается крышка, через которую и проходит провод питание 220 Вт.

Сразу же при снятии крышки желательно провести диагностику пускового конденсатора. Для диагностики пускового конденсатора вам потребуется омметр. Проверяется это путем подсоединения клемм к обмотке электродвигателя. Затем вращаем рукоятку, и оно создает напряжение 250-300 вольт.

Если прибор показывает при этом сопротивления, то считается, что состояние обмотки идеальное. А вот если прибор омметра фиксирует бесконечное сопротивление, то тут на лицо проблема в виде обрыва. Вывод: фаза рабочая мотора не рабочая, идет обрыв.

Если у прибора видно маленькое сопротивление, то тут можно говорить о межвитковым замыканием. Вывод из вышеперечисленного — своими рукам, если это произошло исправить не возможно. Лучше в таких случаях обращаться к специалистам. Так как в большинства случаев замены деталей не поможет, а только поможет замена всех последовательных деталей. Тем более если не исправлена обмотка насоса.

При осмотре в дальнейшем смотрим насос дальше. Прибор показывает, что все исправно, переходим к осмотру пускового конденсатора. Чаще всего в нем и случается поломка. Другими словами в нем идет обрыв. При работе насоса такая проблема сразу не броситься в глаза, но при детальном осмотре таким прибором, как омметр поломка вылезет наружу.

При этом ремонт своими руками пускового конденсатора можно произвести самостоятельно, не прибегая к помощи мастера. Но если этого у вас не получиться, то лучше заменить пусковой конденсат на новый. Так как пусковой конденсат это фатальная поломка.

2.2 Ремонтируем глубинный насос для воды своими руками поэтапно — видео

Все насосы Водолей производят в городе Харьков (Украина), на заводе «Промэлектро-Харьков ». Именно производят, а не собирают из чужих комплектующих. В Харькове выполняют не только всю сборку, здесь же сосредоточено реальное производство деталей насосных частей и электродвигателей.

Какое качество у насосов Водолей?

Как узнать настоящий насос Водолей?

На самом деле, на российском рынке нет подделок под Водолей, в том смысле, что ни один другой товар не нарушает права держателя товарного знака, и не вводит покупателя в заблуждение. На рынке можно было встретить китайские насосы, которые почти полностью копируют внешний вид Водолеев и частично гидравлические характеристики, однако они отличаются и упаковкой, и этикеткой, и названием. То есть это абсолютно другой товар, который называть подделкой некорректно.

Чтобы быть уверенным в выборе достаточно запомнить два характерных признака Водолеев:

1. Латунная верхняя крышка (напорный патрубок) с выпуклой надписью «Промэлектро&raquo с одной стороны и «Харьков» с другой стороны.
2. Надпись «Крышку не снимать» и один маркированный винт на нижней крышке двигателя.

С каждым насосом в коробке идет заводской паспорт, он же гарантийный талон. Конечно есть и еще отличительные признаки, но нет смысла запоминать их все.

Какой срок гарантии на погружные насосы Водолей?

Заводом установлен единый гарантийный срок на все модели — 18 месяцев . Этот срок указан в руководстве по эксплуатации.

Что идет в комплекте с насосом Водолей?

Все погружные насосы поставляются с кабелем, конденсаторным блоком и капроновым тросом. Длина кабеля и троса соответствует номинальному напору насоса. Конденсаторный блок расположен на кабеле.

Кабель какой длины идет в комплекте?

Длина кабеля (от насоса до конденсаторного блока) равна номинальному напору насоса в метрах. То есть у насоса Водолей БЦПЭ 0,5-50 У длина кабеля составляет 50 метров . Размеры наглядно указаны в карточках насосов. Например:

Какой средний срок службы насоса?

Сейчас средний срок службы Водолеев в скважинах и колодцах составляет 6-8 лет . Это реальные цифры. Завод указывает в инструкции что расчетный ресурс работы насосов составляет 6 000 часов.

При каком напряжении насос может работать?

Допускаемое отклонение напряжения ±10% от номинального, т.е. 220В±22В. Если напряжение выходит за эти рамки необходимо установить стабилизатор.

Когда требуется установка обратного клапана?

Установка обратного клапана требуется в системах, где не допускается обратный слив воды в скважину/колодец и полное опустошение напорной линии. К таким системам относятся напорные автоматические системы водоснабжения.

Если вы используете насос только в ручном режиме (самостоятельно включаете и выключаете его), например, для полива огорода, то обратный клапан устанавливать не требуется.

Куда можно устанавливать обратный клапан?

Обратный клапан может быть установлен непосредственно в напорный патрубок. Однако опускать насос с клапаном и напорной трубой в скважину или колодец необходимо без воды (т.е. без проверки системы предварительно наверху). Запускать насос необходимо через несколько минут после опускания.

В руководстве по эксплуатации указано, что обратный клапан должен быть установлен на расстоянии 5 метров от насоса. Это точно позволяет избежать проблем при первом пуске, однако это менее удобный при монтаже вариант.

В чем различие серий БЦПЭУ и БЦПЭ?

Главное отличие в максимальном диаметре насоса. У серии БЦПЭУ кабель выведен не сбоку (через защитную планку), а сверху. Тем самым диаметр всех насосов БЦПЭУ составляет 95 мм, в то время как все насосы БЦПЭ имеют 105 мм. Эти выигранные миллиметры иногда бывают очень существенны.

Какой минимально допустимый зазор между стенкой скважины и насосом?

С точки зрения возможности свободного физического опускания насоса в скважину требуется обеспечить зазор по диаметру не менее 5 мм (по радиусу 2,5 мм).

Какой максимально допустимый зазор между стенкой скважины и насосом?

Данный размер не лимитируется и может быть сколь угодно большим. Ведь насосы Водолей можно эксплуатировать не только в скважинах, но и в колодцах и прудах.

Требуется ли Водолеям охлаждающий кожух и в каком случае?

При перекачивании жидкости с температурой до 35° С охлаждающий кожух не требуется. Отметим, что в скважинах и колодцах температура воды круглой год гораздо ниже (в среднем 3-7° С).

Что за коробка располагается на кабеле?

На кабеле, ближе к концу с вилкой, расположен конденсаторный блок, внутри которого находится конденсатор. Конденсатор необходим для пуска любого однофазного электродвигателя, а его емкость зависит от мощности двигателя насоса.

Можно ли вскрывать конденсаторный блок?

Вскрывать конденсаторный блок запрещено. Доступ к одному из винтов закрыт гарантийной пломбой. Вскрытие приведет к отказу от гарантии в случае поломки в гарантийный период.

Где можно разместить конденсаторный блок?

Конденсаторный блок допускается размещать в помещении или под навесом, то есть с обязательной защитой от прямых атмосферных осадков. Однако в чем менее влажной атмосфере будет расположен блок, тем лучше.

На каком расстоянии от насоса располагается конденсаторный блок?

Расстояние от насоса до конденсаторного блока численно равно номинальному напору насоса в метрах. Например, у насоса БЦПЭ 0,5-40 У расстояние до блока составляет 40 метров . Размеры насоса и кабеля наглядно указаны в карточках всех насосов:

Можно ли разрезать заводской кабель насоса и в каком месте?

Кабель можно разрезать, по-другому физически невозможно пропустить конденсаторный блок через оголовок скважины или трубу для прокладки кабеля от скважины/колодца до дома. Главное не обрезать кабель близко к насосу, чтобы место соединения не оказалось в воде. Стандартной длины кабеля всегда достаточно чтобы обрезать кабель на поверхности.

Какое количество жил в кабеле и какого они сечения?

От насоса до конденсаторной коробки идет четырехжильный кабель. После конденсаторной коробки идет трехжильный кабель. Сечение жил кабеля маркируется на самом кабеле и зависит от мощности конкретной модели (чем мощнее насос, тем выше сечение кабеля).

Какой минимальный диаметр напорного шланга?

Для насосов серий БЦПЭ 0,32 , БЦПЭ 0,5 и БЦПЭУ 0,5 должен быть использован напорный шланг диаметром не менее ¾», или напорная труба ПНД диаметром не менее 25 мм. Рекомендуемые значения: шланг 1″ или труба ПНД 32 мм.

Для насосов серии БЦПЭ 1,2 необходимо использовать напорную трубу диаметром 40 мм.

Можно ли устанавливать насос горизонтально? Наклонно?

В новой редакции паспорта на насосы (2-я пол. 2016 г.) включен раздел в котором четко обозначена возможность использования насосов Водолей в горизонтальном положении. Однако не рекомендуется использовать насосы горизонтально без острой необходимости, особенно с длинным валом (модели выше БЦПЭ 0,5-63). Любое промежуточное (наклонное) положение также допустимо. При этом электродвигатель всегда должен быть ниже насосной части.

Можно ли опустить насос Водолей на дно колодца?

По паспорту, до дна необходимо оставить 0,4 метра . Однако если вы уверены что дно колодца чистое, можно опустить насос и ниже.

Допускается ли частичное погружение под воду?

Нет, насос Водолей должен быть полностью погружен в воду.

Сколько времени может работать насос Водолей без расхода воды?

Насос может работать без подачи воды (не путать с сухим ходом — работой без воды! ) только непродолжительное время. Пример такой эксплуатации — насос включен в розетку, а пистолет шланга закрыт (расхода воды нет).

Большинство производителей ограничивает это время 2-3 минутами. По опыту можно констатировать что насосы Водолей выдерживают гораздо большее время без серьезных поломок, однако такой режим эксплуатации недопустим.

Существует ли ограничение по времени работы насоса?

Насосы Водолей допускают продолжительную беспрерывную работу и не требуют периодической остановки при допустимой производителем температуре перекачиваемой жидкости и напряжении питания.

Какой лимит содержания песка в перекачиваемой жидкости?

Насосы Водолей допускают перекачивание воды с содержанием взвешенных частиц (песка) до 200 г/м3. Это достаточно большая цифра, подтвержденная реальным многолетним опытом эксплуатации. Эта информация официально появилась в паспорте только в 2016 г. До этого момента в паспорте указывалась только общая минерализация, которая никакой практической ценности для пользователей не представляла.

Однако необходимо иметь в виду что повышенное количество взвесей в воде ведет к повышенному износу и падению гидравлических характеристик насоса.

Чем опасен сухой ход?

Вращаясь с высокой скоростью пластиковые детали насосной части без отвода тепла деформируются. Чем дольше работал насос без воды, тем хуже. Встроенной защиты от сухого хода у Водолеев нет.

Двигатель, чаще всего, остается работоспособным, но детали насосной части потребуют полной или частичной замены.

Какой минимально допустимый расход воды для насосов Водолей?

Минимально допустимый расход воды можно найти на гидравлической характеристике насоса. Выделенная серым цветом область указывает на рекомендуемый диапазон эксплуатации. Например, для серии БЦПЭ 0,5 , минимальный расход составляет 0,72 м³/ч (0,2 л/с). Гидравлическая характеристика наглядно показана в карточках всех насосов:

Какие виды защит встроены в насос Водолей?

Электродвигатель насоса надежно защищен по току от перегрузки и перегрева с помощью теплового реле. Другие виды защит, по необходимости, должен обеспечить пользователь.

Когда необходимо дополнительно устанавливать защиту от сухого хода?

Защиту необходимо установить когда вы не знаете дебит вашего колодца/скважины (или иными словами — не уверены в достаточной производительности источника водоснабжения), а также когда столб воды в скважине/колодце слишком мал.

Встроен ли в насосах Водолей плавный пуск?

Разобрать насосную часть без специального инструмента крайне сложно. Виной тому одно стопорное кольцо. Обращаться нужно только в специализированный сервисный центр.

Но главное в том, что насосы Водолей просто не ломаются при обычной эксплуатации.

Требуется ли насосу Водолей плановое техническое обслуживание?

Нет, насосы не требуют планового обслуживания.

Насос ручеек не создает давление причины

Возможные неисправности насоса Ручеек и способы их устранения

Своей надежной работой, простой конструкцией и недорогой ценой бытовые насосы Ручеек полюбились потребителем еще со времен СССР. Российско-белорусское предприятие ОАО Ливгидромаш выпускает эти мини агрегаты, особенно популярные среди дачников, уже более сорока лет. При большом насыщении рынка импортными и другими отечественными насосами, электронасос Ручеек неизменно сохраняет лидирующие позиции.

Большим плюсом этого аппарата является то, что произвести ремонт помпы вполне можно самостоятельно, сэкономив время и деньги. Для этого необходимо ознакомиться с принципом работы и устройством аппарата.

Устройство и принцип работы

Насос погружного типа Ручеек состоит из таких частей:

• корпуса, соединенного четырьмя винтами;
• электропривода;
• вибратора.

Корпус аппарата выполнен в виде кожуха. В верхней секции кожуха располагается стакан для поступления воды через отверстия и патрубок для выхода воды. Специальный клапан открывает и закрывает входные отверстия.

Электропривод аппарата состоит из сердечника с двумя катушками и шнура электропитания.

Вибратор компонуется амортизатором, диафрагмой, упором, муфтой и штоком. Вверху шток соединен с поршнем, внизу с якорем.

Колебания якоря и поршня, которые создаются под действием эластичного амортизатора, преобразовуют электроэнергию сети в поступательную механическую вибрацию. Поршень под действием штока создает в стакане с отверстиями давление, происходит одновременное закрытие клапана и вода выдавливается в выходящий патрубок.

Сборка вибрационного насоса Ручеек

Преимущества верхнего водозабора помпы:

• происходит самоохлаждение системы в процессе работы;
• не происходит засос рабочим органом ила со дна.

Возможные проблемы

При выполнении правил эксплуатации, предусмотренных изготовителем, насос Ручеек редко выходит из строя.

В основном неполадки происходят из-за нарушения правил эксплуатации или нескольких лет работы без должного ухода.

Распространенными неполадками при использовании бытового аппарата Ручеек, которые успешно устраняются самостоятельно, являются:

• повреждение клапана, требующее его замены;
• отслоение электромагнитной заливки;
• разгерметизация корпуса;
• износ поршня;
• слабо закрепленный амортизатор;
• слабо закрепленный поршень;
• обрыв штока.

Чтобы отремонтировать аппарат первоначально требуется диагностировать по симптомам характер неисправности, а затем приступать к разборке прибора. Разборка корпуса аппарата Ручеек происходит посредством тисков, которыми зажимаются выпуклые части корпуса, располагающиеся около винтов. Откручивать винты следует по очереди, постепенно.

Диагностика неисправности – насос не качает, но гудит

При таких симптомах нужно отключить работающий Ручеек от сети, поднять на поверхность и определить причину неисправности.В данном случае причины поломки и способы их устранения могут быть следующими.

1. Слабое крепление поршня. Ослабление крепежа под действием вибрации происходит после нескольких лет использования помпы. Требуется закрутить гайки поршня, подложив несколько шайб.
2. Износ резиновой части поршня, определяется сильным гудением аппарата и уменьшением количества перекачиваемой воды. Устраняется заменой деформированного эластичного элемента.
3. Поврежденный клапан требует замены на новый. Рекомендовано производить замену этого резинового элемента один раз в год.
4. Слабо закрепленный амортизатор не выполняет своего предназначения. Происходит болтанка штока и якорь бьется об электромагнит. Нужно заменить и завинтить гайки амортизатора.
5. Обрыв штока или его разрушение происходят под действием серьезных механических нагрузок в результате неправильной эксплуатации. Ремонт требует полной замены всего узла. Зачастую целесообразней приобрести новую помпу.

Диагностика неисправности – насос гудит и греется

Такая поломка обычно связана с работой помпы на сухую при уменьшении уровня или отсутствии воды в скважине. Происходит перегрев аппарата из-за отсутствия охлаждения. Обычно ломается электромагнитная часть. Вибрация не происходит, так как сгорает обмотка катушек, и они утрачивают свою работоспособность.

Насос Ручеек в сборе и в разрезе

Ремонт электромагнита своими руками – процесс непростой. Для этого понадобится:

• ПВХ трубка сечением 4 мм;
• провод медный сечением 65 мкм для восстановления обмотки;
• смола эпоксидная быстрозатвердевающая;
• электроплита и паяльник;
• плоская отвертка, молоток;
• намоточный станок;
• рукавицы рабочие и маска сварщика.

Поэтапная рекомендация по восстановлению электромагнита

План ремонта электромагнита в насосах Ручеек состоит в следующем.

1. Разобрав насос, нагреваем корпус на электроплите и вынимаем электромагнит. Эпоксидка от температуры размякает. Слегка постукивая корпусом по деревянной колодке, деталь свободно извлекается.
2. Очищаем внутреннюю часть корпуса от остатков эпоксидной смолы, пока она не застыла.
3. Посредством молотка и деревянного бруска снимаем с катушек электромагнит. Нужно быть аккуратным, чтоб не расколоть катушки.
4. Перегоревшие обмотки катушек раскручиваем и зачищаем целые части от эпоксидки.
5. Наматываем катушку на намоточном станке. Делаем 8-10 слоев и закрепляем последний слой х/б изоляционной лентой. ПВХ трубку одеваем на начало обмотки. Закрепляем на сердечнике каркасы катушек.
6. Наружные концы обмоток зачищаем и припаиваем паяльником, получая надежное соединение. Излишки обмотки откусываем.
7. Заводим в корпус аппарата кабель через уплотнитель до места установки электромагнита. Разделываем концы кабеля и зачищаем. Скручиваем и припаиваем концы кабеля с началом обмотки катушек и электромагнита.
8. Удалив излишки кабеля, возвращаем электромагнит с катушками на место. При этом применяем молоток, нанося им через брусок легкие точечные удары.
9. Выравниваем корпус насоса, зажав в тиски, при помощи строительного уровня. Подготовленной эпоксидкой заливаем около катушки до верхнего края электромагнита. Делаем паузу минут 15, чтобы смола заполнила пустоты.
10. Эпоксидная смола застывает не менее суток. После ее затвердения собираем Ручеек, помещаем в воду и испытываем работоспособность.

Как видим, процесс устранения этой поломки весьма трудоемкий и часто выгодней приобрести новый аппарат.

Диагностика неисправности – бесшумная работа Ручейка

Исправно работающий Ручеек всегда издает стабильное гудение. При уменьшении привычного звука гудения происходит существенное снижение напора. Насос плохо качает воду. Неисправность кроется в падении напряжения в электросети, ниже допустимых пределов в 180 В. Производительность насоса падает на 50% уже при падении напряжения на 10%.

При сильно высоком напряжении в электросети Ручеек не запускается, будет срабатывать защита. В таких ситуациях нужно использовать стабилизатор напряжения сети.

Диагностика неисправности – нарастающая потеря напора

Когда Ручеек издает нормальный рабочий звук, но при этом происходит стабильное уменьшение напора, следует обратить внимание на клапан. На клапан из водостойкой резины оказывают влияние инородные твердые тела, которые засасываются при откачке дренажных вод. Для предотвращения преждевременного повреждения клапана рекомендуется применять дополнительный фильтр. Такой мелкосетчатый фильтр устанавливается на водовсасывающую часть насоса.

Насос Ручеек без корпуса

В случае, когда замены клапана не избежать, нужно разобрать корпус насоса и установить ремкомплект. Качающий механизм будет восстановлен и напор вернется.

Настройка параметров работы насоса

Ремонт вибрационного электронасоса Ручеек, связанный с настройкой рабочих параметров аппарата, нужно производить в следующей последовательности.

1. Наладка положения поршня. Поршень должен располагаться параллельно остальным частям аппарата. Зазор между штоком и втулкой создает перекос поршня. Чтоб убрать перекос надо подмотать шток фольгой. Контроль параллельности производим штангенциркулем.
2. Контроль соосности штока с поршнем. Если произошло смещение, стакан скользит по прокладке и помпа слабо качает. Придать соосность можно закрепив прокладку с входным стаканом, предварительно разобрав и затем собрав корпус.
3. Настройка расстояния от седла до поршня. Это расстояние должно приближаться к 0,5 мм. Регулируют его количеством шайб, имеющих толщину 0,5 мм, одеваемых на шток. Такой допуск нужен для беспрепятственного прохода воздуха при продувке и затем воды в выходной патрубок и перекрытии поршнем отверстия при увеличении давления.

Большое количество шайб приближает поршень к седлу, если продуть ртом воздух не пройдет. При всасывании воздух должен свободно перемещаться.

Правильно отремонтированный, настроенный и собранный погружной вибрационный насос Ручеек при помещении его без шланга в воду должен работать стабильно и выдавать напор 0,2-0,3 м. Напряжение электросети должно соответствовать 220 В, с допуском в 10 В.

Если после проведенных манипуляций насос не работает или его работа не удовлетворяет номинальным показателям, то следует искать причину и устранить поломку, возможно обратившись к помощи специалистов.

Вибрационные насосы прочно заняли свою нишу на рынке благодаря невысокой стоимости, простоте конструкции, неприхотливости в работе. В быту они чаще используются для хозяйственных нужд при заборе воды из колодцев и открытых водоемов в небольших объемах в течение относительно короткого времени.

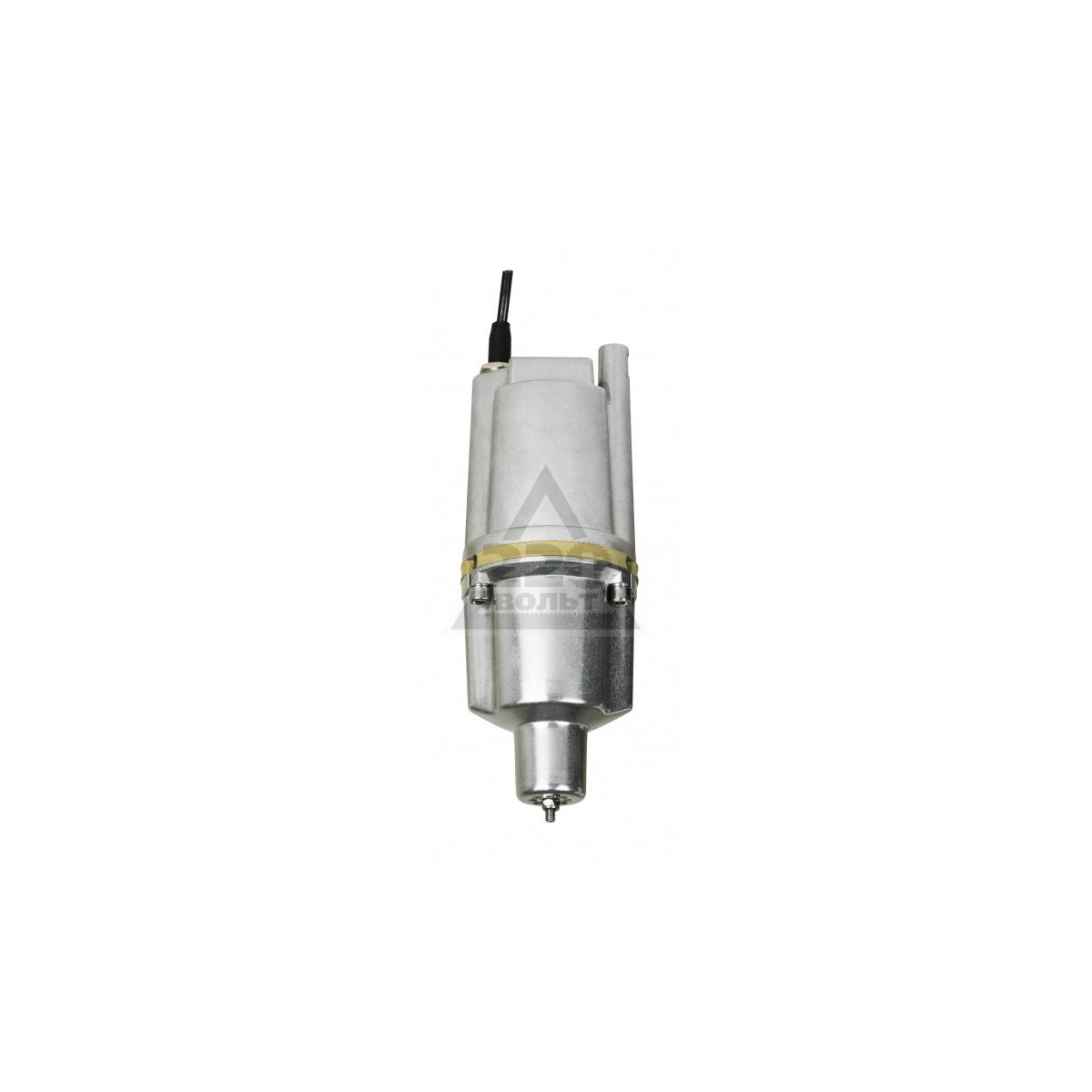

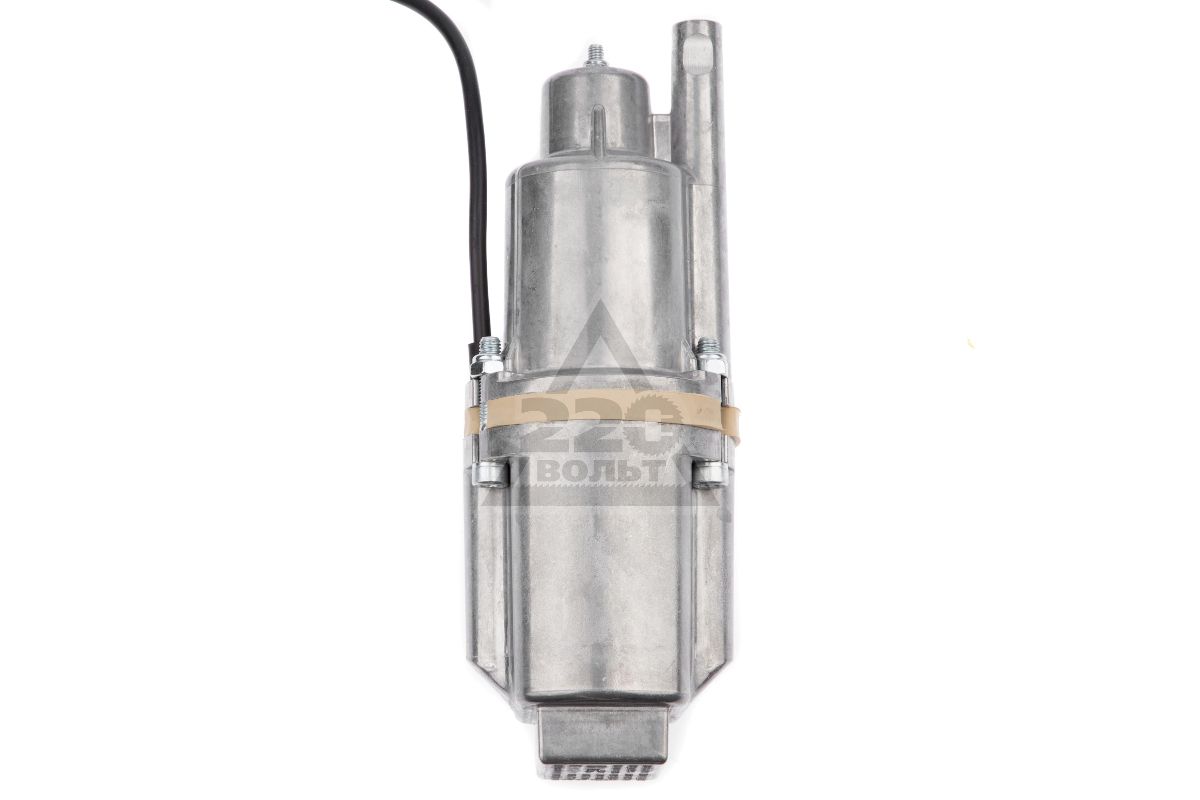

Рис.1 Погружной насос Малыш, Ручеек, Водолей, Зубр — внешний вид

Принцип действия и конструкция вибрационного насоса

Вибрационные насосы при небольшом весе около 3-х килограмм и потребляемой энергии до 300 ватт способны перекачивать объемы воды максимум 1,5 кубометра в час с напором до 60 м. Стандартная модель качающей воду помпы имеет номинальное значение напора около 40 м. и производительность перекачки жидкости 0,43 м.куб./ч.

На рынке представлен широкий ассортимент вибрационных насосов отечественного производства, китайских аналогов и стран СНГ, имеющих абсолютно одинаковую конструкцию.

Рис. 2 Конструкция вибрационных насосов

Основным элементом вибрационного насоса является п-образная электромагнитная катушка 10 с якорем 8, на штоке 3 которой закреплен эластичный поршень 2. Катушка отделена от рабочей камеры диафрагмой 5, посаженной в седло 6 — это препятствует проникновению воды в электрическую часть помпы с электромагнитом и кабелем 11. При возвратном движении якоря с поршнем жидкость втягивается электронасосом через входное отверстие с обратным клапаном 1 в одной половине корпуса 4. Поступательное движение поршня закрывает обратный клапан и выталкивает воду через выходной патрубок с присоединенным к нему шлангом 13. Во второй половине корпуса помпы 9 имеется скоба 12 для крепления к тросу, кабель питания обычно соединяется с отводным шлангом при помощи стяжки 14.

Помпа совершает при работе колебания с частотой 6000 раз в минуту, поэтому устройства получили названия вибрационных.

Рис.3 Вибрационный насос в разобранном виде — комплектующие насосов Малыш

Почему гудящий вибрационный насос не качает воду

Часто причина выхода из строя работающего вибрационного насоса связана с его принципом действия — постоянной вибрацией, приводящей к раскручиванию и ослаблению крепежа корпуса и внутренних деталей механизма. Другие неисправности более серьезны и требуют других подходов к устранению.

Неисправности из-за нарушения крепления деталей

Корпус стандартной вибрационной помпы состоит из двух половин, которые обычно скрепляются четырьмя болтами. При их ослаблении происходит расслаивание двух частей, приводящее к изменению рабочих зазоров и попаданию в рабочую камеру воды — в результате двигатель будет гудеть и работать, но вода при этом подаваться не будет.

Иногда разбалтывание болтов может привести к полному раскручиванию крепления корпуса и безвозвратной потере второй половины насоса в глубоком водоеме или колодце. Один из способов избежать этой ситуации – опускание электронасоса в источник водозабора в ведре или иной емкости с отверстиями, также это уменьшает вредное влияние вибраций на стены источника.

Еще одной неисправностью может стать раскручивание крепежных деталей обратного клапана и поршня — при этом насос работает, но плохо качает воду.

Рис 4. Разборка насоса своими руками с установкой катушки

Загрязнение

Модели вибрационных помп с нижним забором воды наиболее сильно подвержены опасности засорения рабочего механизма грязью, илом и мелкими камнями — все это может привести к отсутствию подачи воды при работающем электронасосе.

Повреждение деталей

Использование вибрационной помпы для грязной воды приводит к износу резиновых деталей клапана обратного хода и поршня. В этом случае поршень не сможет втягивать жидкость в корпус в нужном объеме, а обратный клапан будет выпускать ее обратно, это приведет к низкому напору или полному отсутствию подачи воды. Отремонтировать помпу можно простой заменой комплектующих.

Рис. 6 Ремонт погружного насоса Малыш своими руками — типичные неисправности при разборке:

1. облом штока;
2. разрушение клапана;
3. потеря болта крепления обратного клапана;
4. перегорание обмотки.

Отслоение катушки

Одной из неисправностей может стать отсутствие перемещения поршня из-за нарушения эпоксидной изоляции электромагнита, причины — разная линейная деформация металлического корпуса и заливки при нагреве. В этом случае катушка отслаивается и свободно перемещается внутри. Перед тем, как разобрать помпу, можно определить неисправность простукиванием молотком по корпусу – анализ звука расскажет о нарушении цельности конструкции. Ремонт вибрационного насоса «Малыш» своими руками заключается в извлечении катушки из помпы, нанесения на внутреннюю сторону корпуса насечки и установки электромагнита на место под давлением. Заполнение свободного пространства с приклеиванием катушки можно сделать при помощи эпоксидной смолы или особо прочного стекольного герметика.

Короткое замыкание

Вибрационные помпы в основном эксплуатируются без поплавковых выключателей, реле давления и сухого хода, многие модели не имеют защиты от перегрева и сконструированы с нижним забором воды — все это делает их наиболее подверженными перегоранию по сравнению с другими видами.

При работе без воды происходит перегрев обмотки, выгорание изоляции и межвитковое замыкание медного провода — вибрационный насос гудит но и не качает воду. При этом выбиваются пробки, сильно греется или обугливается электрический кабель. Устранить неисправность можно только перематыванием обмотки, что экономически невыгодно и малоэффективно с точки зрения качества.

Неисправности вибрационных насосов ввиду простоты их конструкции довольно просто устраняются своими руками в большинстве случаев. Перед тем, как разбирать насосы, следует обзавестись болгаркой для срезания ржавых наружных болтов крепления корпуса. Во избежание не ремонтируемого перегорания обмотки электронасосов лучше приобретать устройства с верхним забором воды и защитой от перегрева.

Советуем почитать: Насос Ручеек

Поломки насоса Малыш и способы их устранения своими руками

Ремонт насоса Малыш

Как известно, любой даже самый надежный механизм имеет определенный ресурс, после которого потребуется диагностика, ремонт или утилизация отдельного механизма или всего устройства.

Мы уже выяснили то, что компактное и неприхотливое устройство погружного вибрационного насоса Ручеек, сможет обеспечить вас необходимым минимум водных ресурсов для потребностей участка/дома.

В данной статьи мы постараемся подробно рассмотреть некоторые нюансы эксплуатации, недостатки и ремонт вибрационного насоса малыш своими руками и его нюансы.

1 Главные слабости насосов малыш

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Прежде всего, необходимо сказать о характерной предрасположенности корпуса устройства в целом и корпуса насоса к коррозии. Конечно, данный недостаток не критичен, и сможет стать для вас проблемой лишь через десятки лет. Но, не забывайте то, что насос имеет непосредственный контакт с водными ресурсами, которые впоследствии, потребляются вами уже с частичками коррозии.

После несколько лет эксплуатации, при разборе насоса малыш, вы сможете наблюдать тонкий слой коррозии практически на всех металлических узлах. Это означает, что металл имеет плохую антикоррозийную обработку. Поэтому, не всегда экономия при покупки сможет сохранить ваши деньги в дальнейшем, поэтому ремонт водяного насоса малыш может заставить вас выложить кругленькую сумму денег.

Так же ремонт погружного вибрационного насоса Малыш, может быть усложнен, в связи с потенциальной возможность ржавления винтов.

Разбираем насос Малыш

Из-за специфического принципа работы (за счет вибрационных волн) очень часто в насосах класса малыш, наблюдается деструкция внутренних крепежных элементов, клапана и штока. Уплотнители так же при поломке, скорее всего, будут непригодны к использовании.

Так же, при неправильной эксплуатации и постоянной перегрузочной работой ремонт водяного насоса малыш потребуется раньше времени. Последствием таких ошибок могут стать разрушения металла, что в дальнейшем не позволит произвести ремонт погружного насоса Малыш своими руками и его ключевых элементов.

Если вы используете насос в слишком загрязненной воде (ил, сточные воды и т.д.) знайте, что ремонт водяного насоса малыш «не за горами». Так как данное устройство не предназначено для накачки воды с большим количеством песка, камней и других твердых частиц. При регулярном всасывании крупных частиц засоряется клапан устройства, а так же разрушается рабочая поверхность в виде крышки, в которой должен работать резиновый клапан.

К негативным воздействием вибрации насоса ручеек можно отнести так же плохую «живучесть» упорного кольца, которое со временем дает трещину, что вынуждает производить замену данной детали устройства. Так же, довольно часто встречается проблема нарушение целостности обмотки, что является причиной отказа от работы всех систем насоса.

Ремонт насоса Малыш своими руками

Но не следует путать данную поломку с временным прекращением работы насоса, в связи с перегревом, под действием автоматической системы управления. Если со времени такого отключение прошло больше несколько часов, значит, ремонт насоса малыш своими руками должен быть направлен на замену «сгоревших» частей и механизмов.
к меню

2 Нюансы и этапы ремонта насоса малыш

В том случаи, если ваше устройство перестало качать воду, скорее всего ремонт вибрационного насоса Малыш – неизбежен, но может быть и такое, что проблема не в насосе.

Так же в некоторых при возникновении потенциально опасных для работы насоса ситуаций (всасывание воздуха, твердых частиц, перегрев) нужно произвести диагностику, а уже при необходимости начать ремонт насоса малыш.

В любом случаи, главное удобство обслуживания рассматриваемого устройства заключается в том, что его перемещение не составит труда в виду компактных размеров и отсутствии необходимости производства дополнительных монтажных работ.

Ремонт насоса Малыш

Как диагностика, так и ремонт насоса малыш ручеек должен состоять с таких этапов:

1. Производим общий внешний осмотр (на наличие трещин, вмятин и т.п. деструкций)
2. Проверяем целостность обмотки (путем измерения сопротивления, оно должно колебаться в нормальном диапазоне 12-22 Ом). В случаи нестабильного показателя сопротивления или напряжения ремонт водяного насоса малыш своими руками должен начаться уже после данного этапа.
3. Далее следует разобрать устройство: раскручиваем фиксирующие болты и по мере разбора опять-таки, визуально оцениваем состояние всех комплектующих водяного насоса. Особое внимание нужно уделить впускному клапану, если он поврежден, то в обязательном порядке нужно произвести его замену. Так же, очень часто шток устройства находится в засоренном состоянии, в таком случаи нужно прочистить этот элемент от извести, ила, песка, грязи. Обратите внимание на расположения поршня, попробуйте правильный ли ход якоря, а так же проверьте поверхность металлической крышки, которая является областью работы, нарушение целостности которой может повлиять на роботу всего насоса.
4. В случаи обнаружение воды, в отсеке для электродвигателя, но сохранении целостности двигателя и других элементов следует высушить участок и смазать открытые участки герметиком, для дальнейшего избегания попадания жидкости.
5. Если какие-либо из вышеуказанных распространенных нюансов характерны для вашего устройства, или вами были обнаружены другие неисправности следует произвести ремонт своими руками электронасоса Малыш, в случаи сложности поломки, воспользуйтесь помощью специалиста или отзывами и комментариями других владельцев насоса для перекачки воды ручеек.

Если вы хотите в дальнейшем предотвратить неисправности насоса ручеек, следует, запомните несколько элементарных правил:

Вибрационный насос Малыш вышел из строя

• Старайтесь не эксплуатировать устройство более двух часов подряд (сделайте перерыв на 30-40 минут)
• После активной работы, не доставайте устройство из воды в тот же момент, дайте двигателю время для естественного охлаждения.
• При спуске/подъеме насоса в источник воды не допускайте ударов корпуса устройства по стенкам скважины.

Соблюдайте эти правила, и, работая лишь с чистой водой, насос Ручеек будет верным помощником в хозяйстве долгие годы.
к меню

Публикации по теме:

• Генератор для насоса

  Nissan Patrol GR Почти GT › Бортжурнал › Часть седьмая: Избавляемся от вакуумника на генераторе…

• Тепловой насос производство Россия

  Тепловые насосы SmagaЭнергоэффективные решенияТепловые насосы — не только достойная альтернатива традиционным способам отопления, основанным на…

• Почему не работает насос?

  Как провести ремонт дренажного насоса своими руками: обзор частых поломокДренажный насос на загородном участке –…

• Схема подключения термостата

  Cхема подключения циркуляционного насоса к электросетиОбратите внимание, обязательно в схеме подключения насоса должен быть или…

Какие общие проблемы вызывают чрезмерную вибрацию насосной системы?

Какие общие проблемы вызывают чрезмерную вибрацию насосной системы?

Вибрация насоса связана с вращательными и гидравлическими силами насоса, а также с динамикой ротора и конструкции насоса. Типичные вынужденные вибрации насоса связаны со скоростью вращения в оборотах в минуту (об / мин) и кратны оборотам в минуту, например:

• 1 x об / мин
• 2 x об / мин
• количество лопаток рабочего колеса (Н) x об / мин

ИЗОБРАЖЕНИЕ 1: Иллюстрация вынужденной вибрации из-за дисбаланса и прохождения лопатки при 1 x об / мин и N x об / мин

Некоторыми причинами этих вынужденных вибраций являются несоосность насоса и приводного вала, дисбаланс, погнутые валы и поврежденные лопатки рабочего колеса. Источниками вибрации могут быть системные проблемы, такие как взведенные или поврежденные подшипники, а также несоответствующие опоры трубопроводов и другие источники чрезмерной нагрузки на сопло.

Вибрация может увеличиться в серьезности при неправильной установке и основание существует, например, неправильное затирки, неадекватные крепежными болтами, неадекватной опорной плиты материала, недостаточной жесткости опорной плиты и отсутствие
надлежащей внутренней фиксации плиты основания к фундаменту.

Еще одно соображение — возможен резонанс.Резонанс — это состояние, при котором частота вынужденной вибрации совпадает с собственной частотой конструкции или ротора, что приводит к усилению вибрации. Даже низкая вынужденная вибрация может привести к недопустимой усиленной вибрации.

Когда резонанс приводит к нежелательной вибрации, необходимо изменить частоту вынужденной вибрации или избежать ее, либо необходимо изменить собственную частоту системы.

Для получения дополнительной информации см. Руководство по оптимизации насосной системы HI, ANSI / HI 9.6.8 Ротодинамические насосы — Руководство по динамике насосного оборудования и ANSI / HI. 9.6.4 Ротодинамические насосы для измерения вибрации и допустимых значений, на сайте pump.org.

Читайте больше часто задаваемых вопросов по насосам HI здесь.

Центробежный насос

Поиск и устранение неисправностей за минуту: насос шумит или вибрирует

В этой статье о центробежном насосе Джеймс Фарли, старший директор по управлению продуктами компании Griswold, обсуждает вероятные причины того, почему ваш центробежный насос может быть шумным или вибрирующим.Джеймс также предлагает несколько способов устранения проблемы.

Последнее состояние, о котором мы собираемся поговорить, — это шум или вибрация. Есть много разных проблем, которые могут способствовать более шумному или сильному вибрации насоса в этой конкретной ситуации, когда мы снова собираемся сказать, что насос работает на нагнетании, а всасывающий клапан открыт.

Я допустил здесь опечатку. Я не удалял этот последний вопрос о разной температуре. Здесь это не актуально.Вы должны накачать верхний излучатель системы, и он вибрирует или создает чрезмерный шум.

Если вы посмотрите на это, первое, что вы захотите проверить, — это неправильное выравнивание. Если у вас есть несоосность муфты между насосом и приводом, это будет проще всего определить и устранить. Опять же, у нас есть видео, в котором рассказывается о выравнивании муфты, и если вам нужны дополнительные рекомендации, я рекомендую вам посмотреть это видео.

У вас также может быть частично забитое рабочее колесо, что также проявляется в снижении производительности насоса с точки зрения напора или потока.Вы можете удалить это препятствие, и оно может быть источником вашей чрезмерной вибрации. Возможно, у вас сломано или погнуто рабочее колесо или вал. Это можно определить с помощью некоторых методов проверки, о которых говорилось в нашем предыдущем вебинаре, посвященном проверке насоса, где вы можете проверить наличие чрезмерного биения вала или рабочего колеса.

Это может потребовать замены одного или обоих этих элементов. У вас также может быть фундамент, который не является должным образом не жестким, что может вызвать вибрацию основания, которое поддерживает насос и двигатель.Поэтому вам нужно проверить фундамент, его жесткость, возможно, вы изношены подшипники, и это может привести к выходу из строя. И, наконец, здесь есть еще два, где всасывающий или нагнетательный трубопровод неправильно закреплен. Возможно, вы захотите просмотреть там поддержку.

Наконец, кавитация насоса и кавитация насоса могут вносить значительный вклад в вибрацию и шум внутри насоса. Таким образом, вам необходимо проверить доступный NPSH вашей системы, чтобы обеспечить надлежащую поддержку или определить, есть ли в системе доступный NPSH — проблема, которую необходимо решить.

Посмотреть еще видео о центробежных насосах Minute.

— Направляющая вибрации насоса

Сиэтл, Вашингтон Офис

Телефон (206) 767-6700

Факс (206) 767-6230

Ванкувер, Вашингтон Офис

Телефон (360) 573-6700

Факс (360) 573-1368

Спокан, Вашингтон Офис

Телефон (509) 922-5222

Факс (206) 767-6230

Район Аляски

Телефон (907) 290-1555

Факс (206) 767-6230

• Главная
• О нас
• Продукция
• Сервис
• Запчасти
• Технические ресурсы
• Карьера
• Связаться с нами

Технические ресурсы

• Технические ресурсы
• Основные принципы центробежного насоса B&K
  • — Головная секция
  • — Производительность
  • — Мощность и КПД
  • — Удельная скорость и тип насоса
  • — Чистая высота всасывания и кавитация
  • — Центробежный насос работает без NPSH Проблемы
  • — Кривые характеристик насоса
  • — Законы сродства
  • — Кривые системы
  • — Основные формулы и символы
• Руководство по применению насоса
  • — Коррозия и материалы конструкции
  • — Таблица выбора материалов
  • — Конструкция трубопроводов
    • — Раздел проектирования трубопроводов 01
    • — Раздел проектирования трубопроводов 02
    • — Раздел проектирования трубопроводов 03
    • — Раздел проектирования трубопроводов 04
    • — Раздел проектирования трубопроводов 05
  • — Уплотнение B-4A
  • — Насосы с магнитным приводом
    • — Насосы с магнитным приводом Раздел 1 9001 0
    • — Насосы с магнитным приводом Раздел 2
    • — Насосы с магнитным приводом Раздел 3
  • — Методы полевых испытаний
    • — Раздел 1 методов полевых испытаний
    • — Раздел 2 методов полевых испытаний
    • — Полевые испытания Раздел методов 3
  • — Анализ вибрации
    • — Раздел анализа вибрации 1
    • — Раздел анализа вибрации 2
  • — Вертикальные турбинные насосы
    • — Вертикальные турбинные насосы 1
    • — Вертикальные турбинные насосы Раздел 2
    • — Вертикальные турбинные насосы Раздел 3
  • — Рекомендации по самовсасывающей насосной системе
  • — Расчет времени заливки
• Goulds: данные по воде
  • — Потери на трение для воды — Стальная труба Sched 40
  • — Коэффициенты сопротивления для клапанов и фитингов
  • — Коэффициенты сопротивления для увеличителей и диффузоров
  • — Коэффициенты сопротивления для редукторов
  • — Свойства воды при различных температурах
  • — Свойства воды на разных высотах
  • — Температуры насыщения по данным пара
  • — Давления насыщения по данным пара
• Гулдс: Свойства жидкости
  • — Вязкость
  • — Таблицы преобразования вязкости
  • — Насос Perf.И вязкие жидкости
    • — Свойства жидкостей, раздел 1
    • — Свойства жидкостей, раздел 2
    • — Свойства жидкостей, раздел 3
  • — Таблица правильной вязкости
  • — Вязкость обычных жидкостей
  • — Физические свойства обычных жидкостей
  • — Потери на трение для вязких жидкостей
  • — Перекачивание жидкостей с захваченным газом
  • — Твердые вещества и суспензии / Руководство по применению шламового насоса
    • — Раздел твердых веществ и суспензий 1
    • — Раздел твердых веществ и пульпы 2
    • — Раздел 3 твердых веществ и суспензий
    • — Раздел 4 твердых веществ и суспензий
    • — Раздел полезных формул 1
    • — Раздел полезных формул 2
  • — Давление пара различных жидкостей
• Гильзы: бумажная масса
  • — Обсуждение запасов бумаги
  • — Таблица преобразования производительности прокатного стана в тоннах за 24 часа
  • — Определение / Коэффициенты пересчета
  • — Потери на трение / Суспензия пульпы.в трубе
    • — Потери на трение суспензий пульпы на участке трубы 1
    • — Потери на трение суспензий пульпы на участке 2 трубы
    • — Потери на трение суспензий пульпы на участке 3 трубы
    • — Потери на трение суспензий пульпы в секции трубы 4
  • — Типы насосов, используемых в целлюлозно-бумажной промышленности
• Goulds: Механические характеристики
  • — Фланцы для чугунных труб и фланцевые фитинги
  • — Стандартные веса и размеры
  • — Стальные трубы, размеры и веса
  • — Фланцы для стальных труб и фланцевые фитинги
  • — 150 фунтов.Сравнение фланцев ANSI / метрической системы
  • — 300 фунтов. Сравнение фланцев ANSI / метрической системы
  • — Размеры и вес обсадных труб
  • — Вместимость резервуаров различных размеров
• Goulds: Данные двигателя
  • — Корпуса двигателей
  • — Назначение рам по NEMA
  • — Размеры рамы NEMA
  • — Скорости синхронного двигателя
  • — Ток двигателя при полной нагрузке
  • — Термины двигателя
  • — Формулы электрического преобразования
  • — Вертикальные двигатели
  • — I.Корпуса двигателей E.C.
  • — TEFC IP Metric I.E.C. Двигатели
• Goulds: Конв. Факторы и англ. Данные
  • — Таблица преобразования температуры
  • — Таблицы плотности API и Баума
  • — Таблица преобразования для чисел твердости
  • — Разные коэффициенты преобразования
  • — Таблицы быстрого преобразования
  • — Таблица преобразования — GPM в BPD
  • — Десятичные и миллиметровые Эквиваленты фракций
  • — Атмосферное давление и показания барометра
• Goulds: Pump Operation & Maint.
  • — Отказ гидравлического и механического насоса
  • — Устранение неисправностей центробежных насосов
  • — Абразивные шламы и износ насоса
  • — Шариковые подшипники
  • — Выравнивание поля
    • — Участок выравнивания поля 1
    • — Участок выравнивания поля 2
    • — Секция выравнивания поля 3
    • — Секция выравнивания поля 4
  • — Зазор рабочего колеса
  • — Рекомендации по безопасности насоса
  • — Сервисные центры PRO
  • — Проверки давления насоса
  • — Изменение вращения элемента двойного всасывания
  • — Пуск и останов
• Goulds: Разное.Информация о насосе
  • — Фланцы с выступом и плоской поверхностью
  • — Прогнозные и пред. Maint.
    • — Раздел 1 профилактического и профилактического обслуживания
    • — Раздел 2 прогнозирующего и профилактического обслуживания
    • — Раздел 3 прогнозируемого и профилактического обслуживания
    • — Раздел 4 прогнозируемого и профилактического обслуживания
  • — Воздух в насосах
• Различные изделия Goulds
• Воздуходувки и вакуумные насосы
  • — GD Robuschi Отклонение от нормы и долгосрочное энергопотребление
  • — Как работает жидкостно-кольцевой вакуумный насос
  • — Таблицы сравнения вакуумных насосов Travaini для классов внутренней вибрации для вакуумных насосов
  • — Влияние вакуумного насоса Travaini температуры жидкости Svc на производительность кольцевых вакуумных насосов Liq
  • — Вакуумный насос Travaini из закрытого резервуара и заливка
  • — Влияние вакуума Travaini насыщенного воздуха на производительность кольцевых вакуумных насосов Liq
  • — Вакуумный насос Travaini Изменение температуры установки Svc Leq с частичной рециркуляцией Svc Liq
  • — Поиск и устранение неисправностей в пневматических конвейерных системах
• Механические уплотнения
  • — Причины и процедуры устранения утечки через уплотнение
  • — Технология уплотнения с динамическим подъемом вверх (USP)
  • — Экономические преимущества модернизации с использованием технологии газового уплотнения
  • — Как сделать Установите картриджное уплотнение с эластомерными сильфонами T4111
  • — Использование уплотнительной воды
• Другая информация о насосе
  • — Как определить и избежать подделки деталей насоса AODD
  • — Институт гидравлики: Стандарты энергосбережения Министерства энергетики для насосов
  • — Подшипники скольжения Изготовлен из SiC2
    • — Подшипники скольжения из карбида кремния Секция 1
    • — Подшипники скольжения из карбида кремния Секция 2
    • — Подшипники скольжения из карбида кремния Секция 3
  • — Направляющая вибрации насоса
  • — Безопасная эксплуатация магнитных приводов насосов
  • — Предложения по средствам устранения NPSH Pr проблемы
  • — Фторполимеры в строительстве химических заводов
    • — Фторполимеры в строительстве химических заводов Раздел 1
    • — Фторполимеры в строительстве химических заводов Раздел 2
  • — Общие причины избыточной вибрации насосных систем
  • -Net Положительный напор всасывания
• Выбор насоса
  • — Достижение бескомпромиссного качества при производстве высокочистых химикатов
  • — Конструктивные соображения для поддержания максимальной производительности насосной системы
  • — Как выбрать диафрагмы для насосов AODD
  • — Насосы с прогрессивным резонатором в химическом дозировании
  • — Выбор насоса — Применение правильной насосной технологии
  • — Насосы CAT: сравнение типов насосов
  • — Анализ дозирующих насосов
• TCO — Общая стоимость владения
• Компрессоры
  • — Соображения для пользователей сжатого воздуха в сфере пищевых продуктов и напитков Промышленность
  • — Изэнтропическая эффективность
  • — Покупка компрессора: что нужно учитывать?
  • — Руководство для покупателей сжатого воздуха
  • — Удаленный мониторинг GD iConn
  • — Роторные компрессоры / очистка воздуха

Направляющая вибрации насоса

Сиэтл, Вашингтон Офис

Телефон (206) 767-6700

(бесплатный) (800) 767-6700

Факс (206) 767-6230

Ванкувер, Вашингтон Офис

Телефон (360) 573-6700

(бесплатный) (800) 767-6700

Факс (360) 573-1368

Спокан, Вашингтон Офис

Телефон (509) 922-5222

(бесплатный) (800) 767-6700

Факс (206) 767-6230

Район Аляски

Телефон (907) 290-1555

(бесплатный) (800) 767-6700

Факс (206) 767-6230

5 вещей, которые нужно проверить, если помпа не работает

Если вы купили надежный насос и он был правильно установлен, у вас не должно возникнуть проблем в течение многих лет.Но важно помнить, что промышленные и горнодобывающие насосы перемещают большие количества материалов или агрессивных жидкостей, и в конечном итоге неизбежен износ, который необходимо устранить. Общие проблемы часто можно решить с помощью регулярного технического обслуживания, но если насос работает неэффективно или не перекачивает, проблема может быть более серьезной.

Но не паникуйте. В Global Pumps мы стремимся решать проблемы оперативно и экономично. Мы можем помочь выявить и устранить проблемы, а также порекомендовать процедуры профилактического обслуживания.

Имея это в виду, давайте рассмотрим 5 вещей, которые вы должны проверить, если помпа работает неправильно:

1. Источник питания Если помпа перестала работать или не работает на ожидаемых уровнях, это может быть проблема с питанием. Ознакомьтесь с заводскими спецификациями вашего насоса и убедитесь, что он получает правильное электрическое питание для правильной работы. Убедитесь, что вся электрическая проводка находится в хорошем состоянии, что нет ослабленных соединений и что электрический ток прежде всего достигает вашего насоса.Если у вас пневматический насос, убедитесь, что компрессор находится в хорошем рабочем состоянии. Наконец, если вы используете сетевое питание, обратитесь к профессионалу, чтобы оценить, стабильно ли ваше сетевое электричество. Скачки и / или провалы в подаче могут серьезно повлиять на производительность насоса, это часто проблема дозирующих насосов. В некоторой степени может помочь сетевой фильтр.
2. Звук Одним из первых признаков неисправности насоса является звук, который он издает. Изменение звука может предупредить вас о проблеме с помпой или системой.Если вы слышите хлопки, особенно возле крыльчатки, возможно, возникла кавитация. Это происходит, когда внутри жидкости изменяется давление, в результате чего образуются крошечные карманы воздуха, которые затем взрываются. Это может серьезно повредить ваш насос, особенно рабочее колесо, поэтому проверьте, нет ли каких-либо признаков кавитации, таких как эродированный материал. Хотя помпа издает естественный гул, она не должна издавать каких-либо странных звуков, если это так, это означает, что что-то не так.
3. Центровка и утечки Правильно ли выровнено рабочее колесо? Правильно ли установлен ваш трубопровод? Правильно установленная насосная система не сильно вибрирует.Он не выделяет чрезмерного тепла. Если что-то протекает из вашего насоса или фитингов, это, вероятно, также указывает на проблему. В зависимости от перекачиваемой среды это может быть серьезной проблемой для здоровья и безопасности, которую необходимо немедленно устранить.
4. Wear & Tear Независимо от того, насколько прочной является ваша насосная система, в конечном итоге она будет изнашиваться. Сколько лет вашим компонентам? Сколько лет твоей помпе? Если помпа была у вас много лет, возможно, ее нужно заменить.Проверьте наличие видимых признаков износа, таких как остатки или отложения в вашей системе, которые откололись от внутренней части насоса, трубы, клапана или фитинга. Возможно, вам потребуется заменить только один компонент, а не всю систему насоса или трубопроводов.
5. Производительность завода

   Всегда знайте, что следует ожидать от помпы и других компонентов. Каковы заводские характеристики? Вы с ними встречались? Ваш насос работает в соответствии с ожидаемыми стандартами? Если вы не получаете давление в напоре или расход, который, по вашему мнению, должны, то это сразу же говорит вам о том, что существует проблема с компонентами, установкой или компоновкой системы.Здесь вы найдете 5 вещей, которые нужно знать, прежде чем вкладывать деньги в новый насос.

   Решите проблемы с помпой сегодня

   Это может быть сложный и трудоемкий процесс, чтобы выяснить, почему ваша насосная система не работает должным образом. Сведите к минимуму этот стресс сегодня, позвонив в нашу сервисную группу по телефону 08 8275 8000, чтобы организовать проверку вашей установки, и мы поможем вам вернуть вашу систему к максимальной производительности в кратчайшие сроки.

Torr Engenharia de Vácuo | все о технологических вакуумных системах

Мой ответ на статью в журнале Power — Minha Resposta ao Artigo na Power Magazine 28 марта Количество просмотров: 32780

Если вы читали статью «Противодавление в конденсаторе высокое? Проверить размер вакуумной системы » (http: // www.powermag.com/issues/features/4338.html) в выпуске журнала Power Magazine за февраль 2012 г. и обнаружил, что чего-то не хватает, прочтите, пожалуйста, мой ответ редактору. На данный момент ответа получено не было.

Пожалуйста, обратите внимание, что намерение этого письма — прояснить, а не противостоять, раз вакуум всегда считается тайной, доступной для немногих людей, что абсолютно неверно.

Se vê leu or artigo “Высокое противодавление конденсатора? Проверить размер вакуумной системы » (http: // www.powermag.com/issues/features/4338.html) в редакции журнала Power Magazine за 2012 год и вы получаете фальтандо альгума-коиса, в пользу Леи и другого редактора. Até o momento não Recebi nenhuma resposta.

Por Favor entenda que esta carta é apenas para esclarecer e não confrontar, já que quando se fala de vácuo, muitos рассмотрение ser um segredo revelado para poucos, o que não é absolutamente verdade.

*********************************************** *******************

Комментарии к статье:

“Высокое противодавление конденсатора? Проверка размеров вакуумной системы »

Стандарт HEI для поверхностных конденсаторов пара неверно истолковывался многими инженерами на протяжении многих лет, начиная с первого издания.

Гарантийный срок эксплуатации турбины основан на тепловом балансе всего процесса с учетом имеющихся коммунальных услуг, потребностей клиентов и т. Д. И т. Д.

Сердцем турбины, работающей с вакуумом на выходе, без сомнения, является оборудование, которое генерирует этот вакуум, и в 100% случаев эта вакуумная система является самым дешевым оборудованием среди основных, и которому в настоящее время уделяется меньше внимания. покупки.

Стандарт вуза, как правильно указано в статье, является рекомендацией и только рекомендацией.Если вы являетесь поставщиком вакуумной системы и у вас есть собственный способ определения размеров вакуумной системы, и ваш клиент принимает это, то никто не может сказать, что ваша вакуумная система спроектирована неправильно, если только турбина не работает в проектной точке. как он должен работать.

Щелкните внизу внизу, чтобы узнать больше — Clique no botão «читать дальше» для продолжения

порций эспрессо на вибрационном насосе по сравнению с роторными насосами

Роторные насосы — это эспрессо-машины профессионального уровня.Они тихие, надежные и в большинстве случаев, если машина оснащена роторным насосом, ее можно подключить непосредственно к водопроводу. Однако некоторые пользователи выступают за вибрационные насосы. Они говорят, что они повышают давление заваривания медленнее, что приводит к своего рода предварительной инфузии, из которой получается лучший эспрессо.

Сегодня я протестирую это и сделаю снимки рядом друг с другом на почти одинаковых машинах, за исключением того, что у одного есть роторный насос, а у другого — вибрационный. Я буду максимально контролировать переменные и посмотреть, сможем ли мы найти разницу в качестве эспрессо в зависимости от типа помпы.

Итак, этот вопрос действительно возник во время нашего живого обзора всей линейки эспрессо-кофемашин Rocket на прошлой неделе, и мы рассмотрели его там, но я хотел взглянуть поближе. Если вы пропустили наш полный обзор, вы можете использовать эту ссылку, чтобы проверить его.

Для нашего теста я буду использовать Rocket Mozzafiato Evoluzione R с роторным насосом и Rocket Giotto Type V с вибрационным насосом. Оба являются машинами с ПИД-регулированием теплообменного котла и, за исключением насосов, во многом идентичны внутренне.

Я выбрал для этого Ракетные машины, потому что, ну, у меня их было несколько из нашего обзора, но, что более важно, Ракета — одна из немногих компаний, которые производят набор машин, которые почти идентичны, за исключением типа помпы. . Также приятно, что они PID, поэтому получить точные подходящие температуры для теста было легко.

Для других переменных я буду использовать Lavazza Top Class Coffee, а моя кофемолка — Rocket Macinatore FAUSTO. Размер помола одинаков для обоих выстрелов, а также доза при 17.По 3 грамма. Я измельчил и взвесил в чашке для точности и старался равномерно распределить гущу в портафильтрах. Я использовал калиброванный темпер Espro с выпуклым основанием, чтобы обеспечить постоянное давление на оба тампера.

Экстракции

Первая капля на вибрационной насосной машине занимает больше времени, так как давление увеличивается, поэтому она включается первой. Машина с роторным насосом почти сразу достигает давления более 8 бар, в то время как вибрационный насос достигает давления около 2 бар даже после того, как он был включен на 2 секунды дольше.

При первой капле вибрационный насос работал около 7 секунд и находится под давлением около 5 бар. По мере того, как выстрелы прогрессируют, они льются с одинаковой скоростью. Давление на поворотном манометре стабильно, но колеблется в пределах от 8 до 9 бар на вибрационной насосной машине.

Имеются некоторые колебания давления, которые, кажется, совпадают с кратковременным включением ПИД-регулятора напряжения на нагревательный элемент в вибрационной насосной машине. Ротационный насос обеспечивает постоянное давление даже тогда, когда ПИД-регулятор кратковременно подает питание на котел.

По мере того, как кадры продолжаются, они начинают выглядеть совершенно иначе. Пенка в роторной дроби более темная, более однородная по цвету, имеет более мелкую пузырьковую структуру и проникает глубже в стекло. В целом, снимок выглядел гораздо лучше.

Оба выстрела достигают объема 60 миллилитров через 29 секунд после первой капли. По мере оседания выстрелов слой пены становится намного глубже и однороднее на роторном выстреле, в то время как пенка после выстрела с помощью вибрационного насоса быстро тускнеет и имеет очень отчетливую разницу в цвете и более крупную пузырьковую структуру.

Попробовав шоты, разница была существенная. Шот из роторного насоса имел более богатый, глубокий аромат и более приятное ощущение во рту, в то время как шот из вибрационного насоса был тоньше и не такой жирный. Используя тот же кофе, размер помола, дозу и температуру заваривания, роторный насос явно дал лучший выстрел.

Основываясь на качестве дроби в этом тесте, я предпочитаю роторный насос. Плюс простота использования. На приставной машине с роторным насосом не нужно заполнять резервуар.Переходите от резервуарной машины к той, которая подключена к водопроводу? Для меня эта простота использования и отсутствие беспокойства о том, что вода закончится, меняют мою жизнь.

Если вы хотите узнать больше о машинах Rocket Espresso PID’d Mozzafiato и Giotto, воспользуйтесь ссылкой здесь, чтобы посмотреть мое видео, которое касается как ротационных, так и вибрационных насосов.

Как сильные вибрации в поршневом насосе могут вызвать осложнения при добыче нефти | Контроль пульсации производительности | Оборудование для контроля пульсации

Не все вибрации в поршневом насосе являются плохими, но чрезмерные вибрации могут быть явным признаком того, что что-то не так.Нефтедобывающие компании стремятся избежать простоев любой ценой. В PPC мы хотим объяснить, как сильные вибрации приводят к осложнениям и вызывают непреднамеренные простои при добыче нефти.

Резонансная частота, вызывающая колебания

Насосы и другие компоненты для нефтедобычи имеют собственные резонансные частоты. Однако бывают случаи, когда сильные вибрации являются результатом рабочих скоростей, близких к механической или гидравлической резонансной частоте первичного насоса.Вибрационная характеристика может быть усилена как минимум в 2,5 раза или больше, что приводит к возникновению критических резонансных частот, которые могут повредить оборудование.
