Виды профнастила

  Профнастил является универсальным строительным материалом и используется в разных сферах: как кровельный материал для крыш, в качестве ограждений (заборов, калиток, ворот), как несъёмная опалубка для монолитных перекрытий, а так же для стеновой обшивки. Благодаря рёбрам жёсткости, профнастил способен выдерживать значительные нагрузки, благодаря чему его можно встретить на крышах. Для кровельной обшивки применяют тонко-листовую сталь. По декоративно-защитным свойствам профнастил можно разделить на оцинкованный и цветной, который окрашен краской на основе полимеров.

  В основном профлист идёт гофрированным. Данный материал классифицируют по профильной ширине и высоте.

Типы профнастила

  Чтобы не ошибиться с выбором материала, нужно хорошо знать его маркировку, состоящую из набора символов букв и цифр:

•   Буква Н (несущий) вначале означает, что профилированный лист является устойчивым и прочным. У него самый толстый металл с высокой волной. В таком профнастиле посередине волны имеется для большей жесткости дополнительная борозда.
•   Несуще-стеновой профлист имеет маркировку НС. Он является промежуточным между несущим и обыкновенным настилами. Это более дешёвый, но менее жёсткий материал, которым обшивают монолитные перекрытия, крыши, заборы, стены, навесы и ворота.
•   Стеновой профлист имеет обозначение С. Он сделан из тонкой стали и привлекательно выглядит. Ширина и высота его волн небольшие.

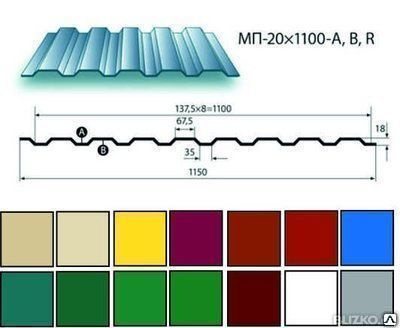

•   Есть ещё металлополимерный профнастил с маркировкой МП. Он похож на волнистый поликарбонатный профлист. Больше всего этот материал подходит для крыш с мансардами. Защитное полимерное покрытие не царапается.

---

  Помимо букв маркировка ещё содержит в себе и цифры. Первые числа означают волновую высоту, следующие, которые стоят через тире, показывают ширину стали, а за ними следуют листовые габариты.

---

Распространённые марки профнастила

  Профнастил бывает следующих марок:

• Стеновой лист С8 — Применяется для стеновой обшивки (например строительных вагончиков). Для крыш применяется только с применением сплошных обрешёток.
• Более прочный материал С10. Применяется для стен, заборов, кровли (на сплошной обрешётке).
• Стеновой профлист С18 могут применять для стен и крыш. Рёбра у него сильные и узкие, а основание – широкое. Его покрывают предохраняющими полимерами.
• Жёсткий стеновой материал С21 равномерен по всей площади и используется для заборов, крыш и стен.
• Суперпрочный С44 редко используется для заборов и стен из-за дорогой цены и высоких волн.

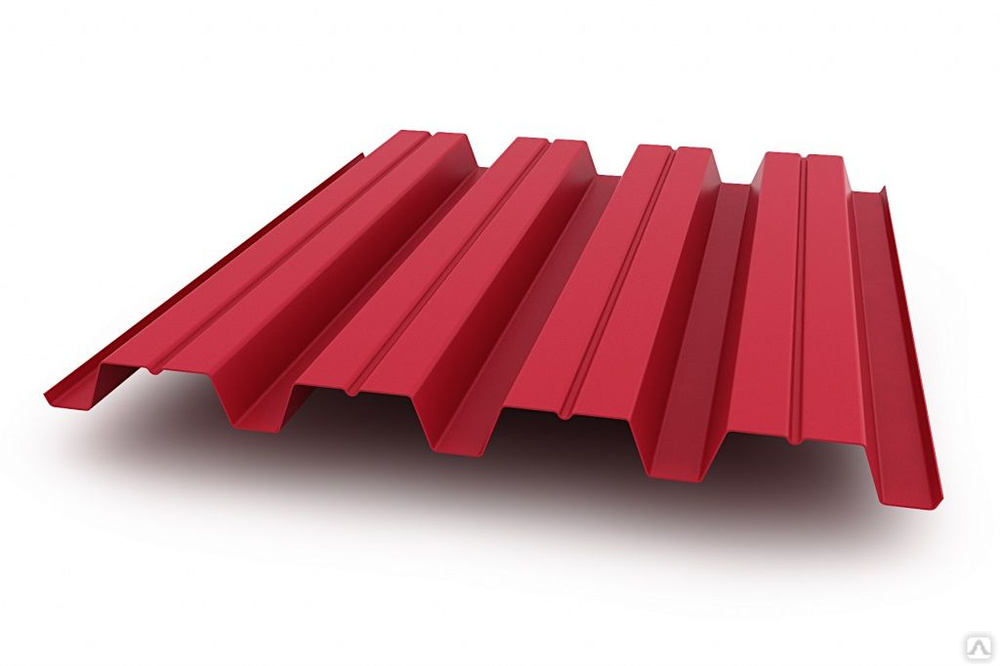

• Несущий профилированный лист с дополнительным жестким ребром Н57 нужен для кровли или монолитных перекрытий.
• Универсальный профнастил НС35 необходим для всего, где требуется прочность материала: для стен, опалубок, заборов и крыш. Он также и дорого стоит.
• Более жёсткий НС44 идет для бетонированных монолитных перекрытий и больших крыш.
• Супержесткий Н60 используется для крыш огромных складов и цехов, а также для приготовления несъёмных опалубок.
• Самый крепкий из всех Н75 будет держать мощные нагрузки. У него высокая волна, толстый материал, добавочное жесткое ребро. Применяют его для строительства заборов элитных коттеджей. Он является еще и самым дорогим среди всех видов настила.

---

  Профнастил всегда покрыт защитным слоем. Самым простым по этой характеристике считается оцинкованный профилированный лист. Потом следует покрытие из цинка с дополнительными кремнием и алюминием. Повыше будет профлист с окрашиванием на основе полиэстера, затем — тефлоново-полиэстерное покрытие, далее – поливинилхлоридное с разными добавками. И наконец, самым безопасным и надёжным является профнастил ПФДФ. Это покрытие надолго защищает от всевозможных атмосферных факторов.

  Обшивочные стальные листы всегда отличались и ценились за привлекательность, долговечность и надежность. Железный гнутый профнастил проходит через грунтовку, оцинковку и пассирование. Рёбра на нём образуются путем прокатки через специальное оснащение. А безопасные покрытия делают профнастил поистине вечным.

Виды и марки профнастила, его маркировка, характеристики и цены

Профлист – это металлический материал, изготовленный методом холодного профилирования на листогибочном оборудовании, которое и придает ему трапециевидную или прямоугольную форму, благодаря ей он обладает хорошей жесткостью и прочностью. Для защиты от внешних воздействий на поверхность нанесен цинк или другое покрытие.

Оглавление:

1. Разновидности профилированных листов
2. Типы ребер
3. Обзор востребованных марок
4. Рекомендации по выбору
5. Стоимость за м2

Положительные качества профнастила:

• устойчив к химическим веществам, щелочи, коррозии и не боится атмосферных осадков;
• имеет привлекательный внешний вид;
• простой монтаж;
• небольшой вес;
• экологически чистый и безопасный;
• не горит и не поддерживает горение;
• высокая несущая способность.

Окрашивается в любой цвет или имитирует другой материал, например, дерево, кирпич или камень.

Маркировка и разновидности

По маркировке определяются технические характеристики. Она содержит информацию о толщине стали, высоте профилей, ширине и длине, покрытии и цвете. На первом месте идут буквы, ими указывают разновидность профнастила, определяющую его назначение.

Существует три типа:

• несущий;
• стеновой;
• универсальный.

1. Несущий профлист обозначается буквой Н, высота профиля составляет 5,7-15,7 см. Эта разновидность используется для укрытия кровель. Способен выдерживать большие нагрузки, в том числе от ветра и снега. Помимо этого несущие листы применяются при создании несъемных опалубок для межэтажных перекрытий.

2. Стеновой – для отделки фасадов зданий, возведения заборов и перегородок, а также укрытия легких крыш, навесов, гаражей или беседок, но только в том случае, если сделана надежная стропильная система и сплошная обрешетка. Угол склона должен быть не меньше 20°, чтобы осадки свободно стекали. В маркировке обозначается буквой С. Минимальная высота волны – 8 мм, максимальная – 4,4 см. Относительно остальных видов самый экономичный.

3. Универсальный тип – НС, то есть он объединяет в себе качества и характеристики стенового и несущего материала. Производится с высотой волны от 3,5 до 15,3 см. Выбирается для укрытия крыш, строительства заборов, ворот, навесов и перегородок, а также возведения модульных построек.

По другой классификации профлисты различают по количеству волн – пяти-, шести-, семи- и восьмиволновые.

После букв указана высота профиля в миллиметрах, например, С10 (волны высотой 10 мм). Минимальная высота ребра – 6 мм, максимальная – 11,4 см. Чем они выше, тем больше несущая способность. На следующем месте (после дефиса) находится число, обозначающее толщину стали, но без учета защитных покрытий. С10-0,4 расшифровывается таким образом: стеновой профнастил с толщиной стали 0,4 мм, минимальная толщина – 0,4 и максимальная – 1,25 мм. Несущие изделия изготавливаются из более толстого металла, стеновые – из тонкого.

Далее указывается рабочая ширина листа (без учета участков, которые накладываются внахлест): чем выше профиль, тем уже будет изделие. Максимальная ширина не может быть больше 115 см, так как для изготовления используются заготовки по 125 см. Например, С10-0,4-750 означает, что стеновой профлист толщиной 0,4 мм имеет ширину 75 см. Следующее число в марке показывает максимальную длину. Указывается она тоже в миллиметрах – 12000 или 10000. Эта характеристика зависит от производителя и пожеланий заказчика, иногда это число не отмечается.

В конце – тип полимерного покрытия:

• АЦ – алюмоцинковое.
• ЭОЦП – электролитическое цинковое.
• РЕ – полиэфирное.
• PUR – полиуретановое.
• PVC – поливинилхлорид-пластизолевое.
• АК – акриловое.
• PVDF – поливинилиденфторидное.

Защитное покрытие может быть нанесено с одной и двух сторон. Обозначается следующим образом:

• А – с внешней стороны;
• В – с внутренней.

Буквой R указывают наличие замка, с помощью которого листы соединяются внахлест.

Наибольшим спросом пользуются такие марки как С8, С10, С18 и 21, С44, Н57, НС35, НС44, Н60 и Н75.

Типы ребер профлистов

Несущая разновидность в отличие от универсальной и стеновой имеет дополнительную продольную борозду. Она значительно повышает жесткость и степень выдерживаемой нагрузки.

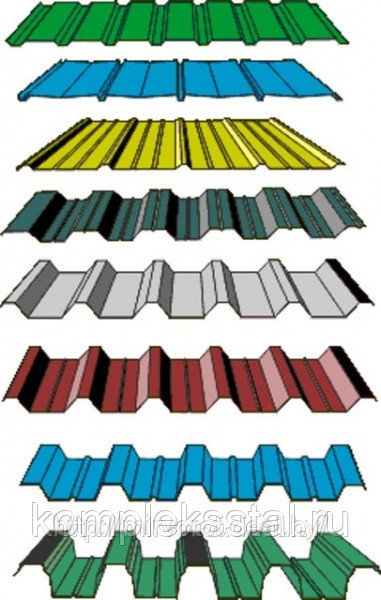

Существует несколько видов профиля:

• Трапециевидный.
• Волнистый.
• Кассетный.

Первый – самый распространенный, так как благодаря такой форме он обладает хорошей прочностью и способен выдерживать большие нагрузки. Волнистый предназначен для укрытия легких кровель, возведения заборов или отделки стен, его волны имеют маленькую высоту. У третьего гофрированная поверхность сделана в виде буквы П, используется для облицовки стен.

Описание марок

1. С8 – для стен, фасадов зданий, заборов и перегородок, применяется в декоративных целях. Высота профиля трапециевидной формы – 8 мм, ширина – 5 см. Волны повторяются через каждые 8 см. Для монтажа потребуется обрешетка с шагом реек не больше 50 см. Выпускается оцинкованным или с полимерным покрытием. Цвет может быть однотонным или имитирующим другой материал. Толщина стали – 0,5-0,7 мм, полезная ширина – 115 см.

2. С10 – для стен, заборов и крыш. Листы имеют хорошую жесткость, поэтому подходят для возведения оград высотой до 2,5 м. Шаг обрешетки – не менее 80 см, толщина стали – 0,3-0,8 мм. Шаг формы профиля повторяется через каждые 10 см, отлично имитирует деревянную вагонку шириной 9-10 см. Также его используют для производства сендвич-панелей с полиуретановым утеплителем.

3. С18 – для стен и кровли. Толщина стали – 0,4-0,5 мм, ширина укрытия – 110 см. Если будет применяться для крыши, то шаг обрешетки делается не больше 50 см. Очень гибкий, поэтому имеет малую прочность.

4. Профнастил С21 предназначен для облицовки стен, фасадов и возведения заборов. Выбирается в качестве основы под обустройство мягкой кровли или же сам является главным стройматериалом. Марка широко распространена за счет хорошей жесткости профиля, ее волны имеют удобную форму, а листы плотно укладываются внахлест. Шаг обрешетки для крыш – 80 см, стен – 120 см. Ширина покрытия – 100 см, может быть окрашен с двух сторон.

5. С44 – для кровель и стен. Не имеет продольных борозд, рабочая ширина – 1 м, минимальная толщина стали – 0,5 мм. Обладает хорошей прочностью при небольшом весе. Шаг обрешетки – 2 м, окрашивается с двух сторон.

6. Профлист НС 44 – для оград, стен и крыш. Оснащен дополнительными ребрами жесткости, шаг несущей обрешетки или опор – до 2,5 м.

7. НС35 – универсальный материал для стен, заборов и кровель. Используется оцинкованная сталь толщиной 0,5-0,8 мм. Шаг обрешетки – 1,5 м, покрывается полимерной краской любого оттенка и с двух сторон.

8. Н57-750 – одна из самых популярных марок благодаря большой ширине, отличной несущей способности и стоимости. Но из-за ширины листа в 750 см затруднено его производство. Вместо него выпускается Н57-900, применяется для перекрытий, несъемной опалубки, несущих опор и кровли. Шаг обрешетки – до 3 м, такое расстояние обеспечивается за счет наличия большого количество ребер жесткости.

9. Н60 предназначен под заливку в качестве несъемной опалубки, для укрытия крыш или укладывается как основа под мягкую кровлю. Пользуется большим спросом, так как имеет доступную стоимость, отличную прочность и является универсальным. Расчетный шаг обрешетки или несущих опор – до 3 м. Изготавливается в качестве замены Н57-750.

10. Листы Н75 предназначены для обустройства крыш, перекрытий и несъемной опалубки. Эксплуатируется в любых климатических зонах. Обладает повышенной жесткостью и прочностью, благодаря чему выдерживает большие нагрузки от снега. Для изготовления применяется сталь толщиной 0,5-1 мм. Полезная ширина – 75 см, длина – до 12 м.

Советы по выбору

Для строительства временных ограждений или складских зон рекомендуется приобрести дешевый профлист без полимерного слоя. Толщина бывает меньше 0,5 мм. Для укрытия крыш материал нужно подбирать тщательнее. Он должен иметь большое сечение стали и хорошую защиту от механических нагрузок, только тогда конструкция сможет легко и без повреждений перенести зимний сезон.

Чтобы кровля из профнастила прослужила как можно дольше, рекомендуется купить варианты с полимерным покрытием, так как оно лучше защищает от внешних воздействий, в том числе от коррозии. Обращают внимание на количество цинка: листы эконом класса прослужат намного меньше, чем премиум.

Высота профилей должна быть больше 2 см, чтобы атмосферные осадки хорошо стекали. Если нужно сэкономить денежные средства, то следует изделия с семью волнами, так как они имеют наибольшую полезную площадь. Перед покупкой стройматериала необходимо внимательно его осмотреть на повреждения и целостность упаковки. На поверхности не должно быть сколов или вмятин.

Стоимость

Цена зависит от нескольких факторов:

• толщина стали;
• тип покрытия;
• страна-производитель;
• толщина оцинковки.

Оцинкованный профнастил без какого-либо дополнительного слоя стоит дешевле, чем окрашенный, но из-за этого имеет и меньший срок эксплуатации. Также стоимость изменяется с маркой. Между различными видами она может отличаться на 100 и более процентов.

Тип	Толщина стали, мм	Цена за м2, рубли
Оцинкованный
С8	0,4	200
С10	0,4	210
С20	0,4	220
НС35, НС 44	0,5	280
Н57-750	0,7	380
Н57-900	0,7	370
Н60	0,5	300
Н114	1	615
Н153	1,25	875
С полимерным покрытием
С8	0,4	250
С10	0,4	260
С20	0,4	260
НС35	0,5	310
Н60	0,5	350
Н75	0,7	500

Покупать профнастил лучше всего у дилеров производителей, так меньше риск приобретения некачественного материала. У них можно заказать профлисты необходимой длины, чтобы покрыть кровлю или другую конструкцию одним листом, а не укладывать внахлест по вертикали. Следует внимательно читать марку: в ней должны быть указаны все характеристики, установленные ГОСТом.

Виды профнастила | Полезные статьи ООО «ЧЗПТ»

На рынке стройматериалов профильные листы, предназначенные для тех или иных целей, представлены в широком ассортименте.

Использование в зависимости от классификации

В соответствии с основной классификацией профнастил может быть:

1. Кровельным или несуще-стеновым (маркировка НС). Эта марка профнастила считается универсальной, ее применяют для монтажа кровли, перекрытий, отделки стен. Материал обладает большой высотой при средней толщине листов и высоте гофры, небольшим весом, не утяжеляющим сооружение, и капиллярными канавками, затрудняющими проникновению влаги.
2. Стеновым или фасадным (маркировка С). Листы материала имеют среднюю и малую толщину и невысокую гофру. Из такого профнастила создают ограды и прочие вертикальные плоскости. Кроме того, материалом утепляют помещения, предварительно укладывая теплоизоляционный материал, и используют его для декоративной обшивки стен.
3. Несущим (маркировка Н). Из такого профнастила возводят несущие конструкции и укрепляют их. Материал, выделяющийся толщиной и высотой гофры, имеет вспомогательные бороздки, гарантирующие ему максимальную жесткость.

Виды профнастила в соответствии с типом защитного покрытия

Является второй по распространенности систематизацией профлистов. Выделяются три класса изделий:

1. Оцинкованные стальные гофрированные пластины. Материал является наиболее востребованным. Изготавливают его горячим способом: лист погружают в расплавленный цинк для получения защитного слоя 25-30 микрон.
2. Алюмо-цинковые пластины. Материал отличается высокой устойчивостью к проявлению коррозии. В составе покрытия кроме алюминия и цинка (соотношение 55:43,4) имеется кремний (1,6 части), связывающий элементы между собой. Профилированные листы с алюмо-цинковым покрытием используют в местах, которые приближены к объектам с агрессивной воздушной средой. Например, на морском побережье, в промышленных зонах, на территориях, которые прилегают к оживленным автотрассам.
3. С полимерным напылением. Толщина покрытия таких листов – 25-200 мкм, цветовая палитра достаточно широка. Эти изделия являются самыми долговечными: в зависимости от типа вещества и технологии его нанесения производители гарантируют 10-20 лет их безупречной службы. Однако реальный срок эксплуатации может доходить до пяти десятков лет.

Размеры профильного листа

Краткая информация о стандартных размерах листа профнастила самых популярных видов:

1. Несущий и кровельный. Листы могут быть любой длины, так как такой профнастил производители выпускают прокатом. Ширина листа профнастила кровельного: маркировка Н57 – 750 мм, Н60 – 845 мм, Н75 – 750 мм.
2. Универсальный. У самых распространенных размеров листа профнастила для крыши (НС35 или НС44) ширина одинаковая – 1000 мм.
3. Стеновой. Ширина листа профнастила для забора С10 составляет от 900 до 1000 мм, С18, С21 и С44 – 1000 мм.

Чтобы определить длину профлиста, нужно посмотреть на последние цифры в маркировке. Длина одного листа может быть разной: и 2,5 метров, и 11 метров, и больше.

Самые популярные виды профилированного листа и их характеристики

Типов профизделий сегодня существует достаточно много. Однако чаще всего специалистами строительной сферы используются только определенные виды профиля. Одними из самых популярных профилированных листов, которые можно использовать для выполнения самых распространенных строительных работ, являются:

• С18. Стеновые изделия, идеальные для проведения кровельных работ на крышах скатного типа, создания малых архитектурных форм, щитовых оград. Имеют узкие гофры и широкие полки, придающие отличную жесткость кровельной конструкции.

• С8. Листы такой маркировки часто используют в качестве декоративного покрытия стен. Однако С8 можно применять и для монтажа крыш со сплошной обрешеткой. Рабочие характеристики этого профнастила имеют много общего с пластинами С10.

• С21. Профлисты обладают отличными показателями прочности, обеспечивающейся формой штамповки материала. Из таких листов возводят ограды любой разумной высоты, их используют для обшивки стен в различных помещениях, проведения кровельных работ.

• Н57. Профлист, имеющий высокую степень жесткости. Отличный вариант для несъемной опалубки, строительства разнообразных ограждений, имеющих неплохой внешний вид и способных надежно защитить территорию.

• Нс44. Листы, обладающие высоким профилем и способные обеспечить высокую степень жесткости конструкций из них.

• Н75. Обладают повышенной жесткостью и используются для создания максимально прочных заборов и стеновых ограждений.

Благодаря профнастилу можно оперативно и без посторонней помощи осуществить достаточно большое количество работ на приусадебном участке. Если знать основные параметры, с выбором качественного, долговечного и внешне привлекательного материала для частного дома проблем не возникнет.

виды, типоразмеры, маркировка, сферы применения — ООО «Броксталь»

Профилированный лист или профнастил — легкий, но прочный материал, популярный среди строительных компаний и частных покупателей.

Он используется для облицовки зданий, возведения заборов, гаражей и временных сооружений, в качестве кровли для крыш. Широкая сфера применения обусловлена хорошими эксплуатационными характеристиками профлиста: надежностью, прочностью, долгим сроком службы и устойчивостью к коррозии.

Чтобы подобрать оптимальную продукцию для конкретных целей, необходимо разобраться в разновидностях профнастила, о которых и пойдет речь в данной статье.

Маркировка и типоразмеры профнастила

Профлист имеет буквенную и цифровую маркировку, разобравшись в которой, можно понять основное назначение товара. В настоящее время производители выпускают три вида материала со следующим обозначением:

• Н — несущий или кровельный стройматериал, адаптированный под максимальные нагрузки за счет дополнительных ребер жесткости.
• С — стеновой, применяемый для производства панелей и сборки временных конструкций, отличается гофрой трапециевидной формы.
• НС — универсальный, подходящий для выполнения различных строительных операций.

Также профлист маркируется цифровым кодом, обозначающим высоту профиля. Маркировка С-8 обозначает, что профнастил изготовлен из металлопроката с «волной» 8 мм, а С-20 имеет высоту гофры в 20 мм. Дополнительно производитель может указать ширину и длину продукции, а также тип используемого покрытия, но обычно эти данные не включаются в буквенно-цифровое обозначение.

Размеры листа профнастила могут быть следующими:

Марка	Толщина листа, мм	Длина листа, м	Высота профиля, мм
С8	0,5 — 0,7	0,5 — 12	8
С10	0,4 — 0,8	0,5 — 12	10
С18	0,4 – 0,8	0,5 — 12	18
С21	0,4 – 0,8	0,5 — 12	21
С44	0,5 – 0,9	0,5 – 13,5	44
НС35	0,5 – 0,9	0,5 — 12	35
НС44	0,4 – 0,8	0,5 — 12	44
Н57	0,6 – 0,9	0,5 — 14	57
Н60	0,7 — 1	0,5 – 14,5	60
Н75	0,65 — 1	0,5 – 14,5	75

Еще одной важной характеристикой изделия является его масса, зависящая от толщины используемого металла. Например, вес профнастила С-8 варьируется от 4,5 до 6,17 кг.

Несмотря на большое количество типоразмеров, наиболее востребован профлист С-8 и НС-35. Подробнее остановимся на их характеристиках и сферах применения.

Профнастил С-8

Один из самых легких профилированных листов, представленных на рынке, с высотой гофры всего в 8 мм. Выпускается в оцинкованном варианте или с полимерным покрытием зеленого, коричневого или бордового цветов. Благодаря небольшому весу при значительной прочности и доступной стоимости, материал широко применяется для постройки заборов и покрытия крыш. Также профнастил подходит для внутренней отделки помещений: например, устройства подвесных потолков и перегородок в торговых павильонах. Дополнительно он используется для создания:

• Стеновых конструкций при строительстве небольших сооружений.
• Облицовки стен.
• Щитовых конструкций.

Применяется для производства сборных и составных сэндвич-панелей, удобен в транспортировке и хранении, сохраняет свои эксплуатационные свойства на протяжении многих лет.

Профнастил НС-35

Универсальный оцинкованный или окрашенный металлопрофиль подходит для решения разнообразных строительных задач:

• Обустройство кровли с максимальным шагом 1,5 м.
• Возведение гаражей, складов, ангаров (применяется в качестве стенового материала или элементов каркаса).
• Облицовка и усиление стен.
• Строительство заборов и щитовых ограждений.

Прочность, надежность и срок службы материала во многом зависят от завода-изготовителя. Важно, чтобы производство профнастила осуществлялось на современном оборудовании из высококачественного сырья. Это гарантирует соответствие продукции требованиям ГОСТ и ТУ.

Классификация по типу защитного покрытия

Помимо типоразмеров, профнастил отличается видом покрытия. Обычно производители предлагают два вида продукции:

• Оцинкованный профнастил.
• Окрашенный профлист.

Каждый вариант имеет свои преимущества. Например, оцинкованный профнастил дешевле окрашенного, но при этом хорошо защищен от воздействия высокой влажности. Для нанесения слоя цинка металлопрофиль опускают в расплавленный цинк, после чего на листе образуется защитная пленка толщиной до 30 микрон. Она не дает стали коррозировать — предупреждает ее окисление при контакте с водой. Благодаря доступной стоимости, оцинкованные листы профнастила применяются при возведении бытовок, временных сооружений, заборов. Его широко используют при проведении реставрационных работ, для усиления существующих стен и перегородок.

Если вы заинтересованы в покупке не только прочного, но и эстетичного стройматериала, стоит обратить внимание на профнастил с полимерным покрытием. Оно может быть различным:

Наименование	Описание	Преимущества	Недостатки
Пластизол	Органический полимер, который наносится поверх оцинкования и грунтовки. В результате защитный слой достигает толщины до 200 микрон.	Защита от механических повреждений и царапин, устойчивость к воде и бытовым химикатам.	Постепенное выгорание, потеря цвета под воздействием прямых солнечных лучей.
Полиэстер	Наиболее популярный материал, которым покрывают профнастил.	Высокие декоративные свойства, большая палитра оттенков (зеленый, красный, белый, синий и так далее), устойчивость к температурным перепадам, хорошая адгезия	Высокая стоимость металлоизделия.
Пурал	Современный полимер, состоящий преимущественно из полиуретана	Профнастил с пураловой защитой красив, хорошо противостоит механическим и химическим воздействиям.	Выпускается ограниченным кругом производителей, обладает высокой ценой
PVDF	Состоит из полидифторионада – нового материала, отличающегося повышенной стойкостью цвета	Широкая цветовая гамма, устойчивость к выгоранию на солнце	Неотработанная технология производства – качество зависит от завода-изготовителя.

Чтобы подобрать стройматериал, подходящий именно вам, необходимо учитывать:

• Размеры листа профнастила: высоту гофры, толщину металла.
• Назначение продукции: универсальная, для кровли или стен.
• Тип используемого покрытия: оцинкование или окрашивание.

Специалисты ООО «Броксталь» готовы помочь в выборе подходящего изделия и предложить профлист по доступным ценам. Наша компания является производителем профнастилаи обеспечивает высокое качество реализуемого товара. Благодаря этому, продукция нашего производства востребована как среди строительных фирм, так и среди частных покупателей. Актуальные расценки указаны в прайсе, а оформить заказ вы можете по контактному телефону, указанному на нашем сайте. Так в продаже имеется бу металлопрокат.

Виды профнастила. Статьи компании «ТД КОМТЕХ»

Профнастил – востребованный строительный материал благодаря своим превосходным эксплуатационным характеристикам. Чаще всего он используется при возведении стеновых ограждений, а также в качестве покрытия кровли или элемента несущего каркаса.

Виды профнастила

Профнастил – востребованный строительный материал благодаря своим превосходным эксплуатационным характеристикам. Чаще всего он используется при возведении стеновых ограждений, а также в качестве покрытия кровли или элемента несущего каркаса в небольших сооружениях. Существуют различные виды профнастила, которые имеют определенную сферу применения. В данной статье мы рассмотрим классификацию этого материала по нескольким признакам.



Маркировка профнастила

Каждая разновидность профнастила имеет конкретное буквенное обозначение. Он маркируется следующим образом:

• Н – несущий. Этот профнастил обладает самой большой высотой гофры, жесткостью и толщиной. Он используется для производства ворот и калиток, обшивки стен и кровель, устройства несъемной опалубки и массивных перекрытий, а также для строительства ангаров, гаражей, большегрузных контейнеров и складов.
• С – стеновой. Данный вид характеризуется небольшой толщиной и высотой гофры. Он применяется для изготовления ограждений, обшивки кровель и стен.
• НС – несуще-стеновой. Такой материал имеет среднюю высоту гофры и толщину листа, являясь промежуточным вариантом между своим стеновым и несущим аналогом. Он используется как кровельное покрытие, а также для создания перекрытий, отделки стен и многих других строительных работ.

За буквенным обозначением в маркировке профнастила следует цифра, указывающая на высоту гофры. Следующее число – это толщина листа. Она может варьироваться от 0,4 мм (стеновой профнастил) до 1,2 мм (несущий тип материала). Далее идет обозначение ширины и длины листа.

Рассмотрим на примере. Маркировка С21-0,5-750-11000 расшифровывается так: стеновой профнастил с высотой гофры в 21 мм, его толщина листа составляет 0,5 мм, ширина – 750 мм, длина – 11000 мм.



Защитное покрытие профнастила

Покрытие профнастила для кровли может изготавливаться из разных материалов:

• Цинк. Это самое недорогое защитное покрытие. Его минусом является небольшой срок эксплуатации.
• Алюминий с кремнием. Профнастил, покрытый такими материалами, отличается высокой прочностью.
• Полиэстер. Такое покрытие прослужит долгие годы. Кроме того, оно может быть выполнено в нескольких цветах.
• Полиэстер с тефлоном. Данная комбинация образует высокопрочный защитный слой с возможностью выбора подходящего оттенка.
• ПВХ с различными добавками. Это очень стойкое покрытие, которое выполняется практически в любом цвете.
• ПВДФ. Материал представляет собой полимерное покрытие из акрила и поливинилденфторида. Он обеспечивает максимальную защиту металла от воздействий окружающей среды.



Наиболее востребованные разновидности профнастила

Чаще всего в строительстве используются следующие типы профнастила:

• С8 – выступает в качестве декоративного стенового материала;
• С10 – применяется для строительства ограждений;
• С18 – востребован при устройстве кровли на скатных крышах и для возведения заборов;
• С21 – сфера применения: монтаж кровли, строительство заборов и обшивка стен;
• С44 – используется для создания металлической крыши и облицовки стен;
• НС 35 – предназначен для стеновых ограждений и кровли;
• Н60 – применяется для выполнения кровельных работ;
• Н75 – универсален благодаря своим впечатляющим механическим свойствам.

Учитывая, что виды профнастила для крыши во многом отличаются друг от друга, выбрать подходящий вариант непросто, как кажется на первый взгляд. Если у вас возникли сложности, то специалисты компании «ТД Комтех» помогут вам подобрать материал исходя из ваших целей. Звоните по телефону: +7 (343) 521-30-50.

Самые популярные виды профнастила на рынке



Универсальность, отличные эксплуатационные характеристики обеспечили профнастилу заслуженный высокий спрос.

Для производителей металлопроката этот фактор является мощным стимулом не только для повышения объемов производства этого стройматериала, но и для расширения его ассортимента. Современный рынок предлагает большое количество вариантов листов, покрытий, что позволяет без труда выбрать оптимальный материал для любых целей. Для того чтобы не потеряться в большом ассортименте изделий, найти лучший вариант, нужно знать особенности разных видов профнастила.

Основные виды профлиста и защитных покрытий

Предназначение профнастила определяется степенью его жесткости, прочности, устойчивости к нагрузкам. Все материалы категории по этому признаку делятся на три группы. Хотя это разделение можно считать условным, так как листы можно использовать не только по прямому предназначению. Узнать о том, для каких целей рекомендована данная продукция можно по маркировке:

• С – профнастил стеновой, обладающий невысокими показателями прочности, устойчивости к нагрузкам, рекомендуется для создания ограждений, внутренних перегородок, обшивки стен.
• Н – профнастил несущий, обладающий повышенной прочностью и жесткостью, может использоваться в отделке фасада, создании ограждений, на которые падают высокие ветровые нагрузки.
• НС – профнастил кровельный, может применяться в оформлении крыш любой конфигурации.

В большинстве своем этот стройматериал применяется в сооружении конструкций, эксплуатируемых на открытом воздухе. С целью защиты металлической стальной основы от коррозии профнастил покрывается различными составами. Это может быть цинк, смесь цинка с алюминием, полиэстер, полиуретан, пластизол.

Самые популярные виды профнастила

Популярность свидетельствует о качестве, надежности продукции. Есть несколько вариантов, пользующихся наибольшим спросом:

• С8/10 – отличный материал для невысокого ограждения, кровельного покрытия на сплошной обрешетке.
• С18 – жесткий материал с узкой гофрой, широкими полками, применяется в формировании перегородок, прочных кровель.
• С21 – универсальный профнастил, подходит для любых целей.
• НС35/44 – универсальные варианты, используются в любых целях.
• НС57/75 – жесткий, прочный материал, устойчивый к нагрузкам, применяется в ограждениях, для опалубок и др.

Профнастил.  Плюсы и минусы. Обзор характеристик, виды и назначение профнастила.

 Профнастил или профилированный лист— это многофункциональный, листовой строительный материал, изготавливаемый из оцинкованной стали разной толщины с профилированной поверхностью.

 Первый профилированный лист для строительно-ремонтных целей был изготовлен еще в первой половине 19 века в Великобритании. Основной потребностью в таком строительном материале, послужила необходимость быстрого возведения прочного, устойчивого к внешней среде. надежного жилья на новых осваиваемых территориях. При этом, было необходимо что бы новый материал было легко и удобно транспортировать на дальние расстояния, без снижения его технических свойств. С данной задачей удачно справился английский архитектор-строитель Палмер, которому удалось в одном материале  совместить практичность и прочность, в результате создания профилированного стального листа.  Первые изделия, из-за не завершенности технологии были недостаточно удовлетворительной точности и качества, что сопровождалось возникновением ряда проблем в монтаже.

бухты стального листа для производства профнастила

 Уже во второй половине 19 века, технология изготовления и использования профилированного листа была доработана до надлежащего качества в США и поставлена на производственный поток в 1878 году. Далее, усовершенствованная технология производства стального профнастила снова вернулась на Европейский континент, где благодаря значительному снижению себестоимости производства, материал стал массово производится в Германии.  При этом технические свойства листов, производимых в странах и континентах заметно отличалась, потому трудно было совмещать профлисты разных производителей в одном строительном проекте. Такой недостаток препятствовал повсеместному использованию материала. В связи с этим, уже в первой половине  20 века, были разработаны международные стандарты и конкретные типы стального профилированного листа. В настоящее время, во всех развитых странах сотни производителей изготавливают профнастил в соответствии с международными стандартами, что делает материал высоко практичным и востребованным в современном строительстве.

станок для производства профилированного листа

Техническая характеристика профнастила

Состав и структура профилированного листа

 Все типы профилированного материала изготавливаются из одного базового материала — холоднокатаной стали, а так же одного или нескольких слоев защищающих металл от коррозии. Такими слоями являются:

• Цинк, который не ржавеет. Плотный, двухсторонний слой цинка, служит надежной защитой стали от коррозии. Отсюда название — оцинкованная сталь.
• Грунтовка, представляет собой специальный состав, который наносится с целью улучшения адгезии и усиления антикоррозийной защиты.
• Полимерное покрытие, финишный защитный слой, из лакокрасочных материалов, который необходим для защиты от агрессивного воздействия солнца и влажности на металл, а так же создает фактуру и цвет, делая его не только практичным, но и эстетичным.

стандартная структура профнастила

Размеры и вес листа профнастила

 Основные требования к размерам, массе, толщине и прочим техническим характеристикам регулируются стандартами ГОСТа, которые действительны для всех производств. Однако, на практике производство ведется не только в соответствии с требованиями ГОСТа, но и по так называемым требованиям технических условий, аббревиатура на маркировке — ТУ. Это эксклюзивные технические характеристики материала, свойственные конкретному производству, которые производитель самостоятельно устанавливает на своем предприятии. Такое отступление от нормативов ГОСТа урегулировано законодательством и регистрируется в определенном порядке. Другими словами,  каждый производитель может изготавливать профнастил такого качества какое ему выгодно, жертвуя общепринятыми требованиями к свойствам листа.  Но не всегда отступление от норм ГОСТа может свидетельствовать о неудовлетворительном качестве листа. Потому при выборе материала, всегда следует обращать внимание на описание его характеристик и маркировку, а так же физически оценить его качество.

Вес листа

зависит от совокупности показателей : толщины стали и размеров листа.

• Минимальный вес 1 метра квадратного профнастила составляет 6 кг
• Максимальный вес 1 метра квадратного составляет: 15, 6 кг

Ширина листа

• Максимальная ширина листа составляет 1023 мм
• Минимальная ширина листа 600 мм
• Полезная ширина листа или монтажная ширина – это та часть материала, которая остается после монтажного перехлёста двух листов. У каждой марки она отличается и равна разнице между общей шириной и двум шагам волны ( с двух сторон лист перехлестывается с соседним листом на ширину волны)

Длина листа

Может разной и специально не регламентируется. Как правило, заказывается потребителем под строительные нужды, самой популярной длиной является 2400 мм, на практике длина варьируется от 1500 мм  до 120000 мм

Толщина профнастила

 Минимальная толщина листа профнастила составляет 0,3 мм. Такой лист слабо устойчив к механическим нагрузкам и применяется для монтажа конструкций декоративного характера,  которые не будут выполнять защитные или несущий функции.

 Максимальная толщина листа может составлять от 0,7 до 1 мм. Это массивный, устойчивый к сильным механическим и статическим нагрузкам лист. Используется для монтажа несущих конструкций, монтажа бетонных перекрытий и стен, из таких материалов полностью собирают помещения промышленного и общественного назначения. Редко используется такой материал в качестве оградительных конструкций.

 Каждая из перечисленных характеристик: вес, размеры толщина, напрямую зависят друг от друга. Ниже приведена таблица соответствия отмеченных выше величин друг другу.

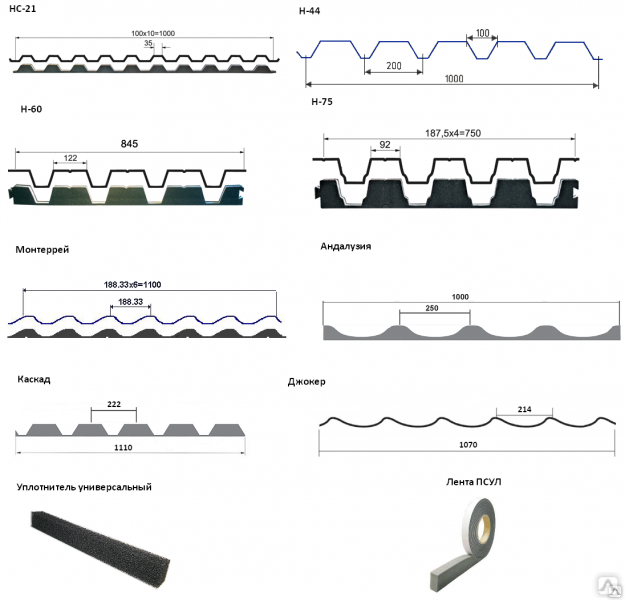

Тип и высота профиля

 Наличие профиля необходимо для усиления прочности материала. Профиль может быть как волнообразный по типу шиферного, так и в виде трапеции. Волновой лист используют для кровельных покрытий, оградительных сооружений, заборов и отделки фасадов. Листы с трапециевидной волной используются для устройства капитальных сооружений, это материал с толщиной листа обладающего несущей способностью. Из него изготавливаются прочные сип-панели, огнезащитные перегородки, капитальные конструкции для быстровозводимых промышленных сооружений и кровель, часто материал используют для обустройства массивных заборов.

• Максимальная высота волны составляет 130 мм
• Минимальная высота волны составляет 20 мм
• Самая популярная высота профиля до 60 мм

 Шаг волны профнастила, также отличается. Это расстояние между точками, которые располагаются на центре соседних волн. Может составлять от 100 до 145 мм, данная характеристика также строго не регламентирована, потому может отличаться у каждого производителя.

Маркировка профнастила

 ГОСТом предусмотрена обще используемая маркировка материала, из которой можно понять все основные технические характеристики профлиста. Разбираясь какие данные где указываются в маркировке, Вы сможете выбрать подходящую для ваших задач разновидность.

 Аббревиатура маркировки может складываться от 8 символов. Все обозначения разделяются «-». Ниже приведен соответствующей рисунок.  Первый символ указывает на назначение материала, например стеновой ( для фасадов  заборов), кровельный или универсальный тип листа.

• Н- обозначение кровельного настила
• С- стеновой настил
• НС – универсальный материал, который может использоваться как для фасадов, так и для крыш с заборами.

 Цифра, следующая за литерой назначения листа, обозначает высоту ребра профиля. Далее, после дефиса «-» указывается толщина листа в миллиметрах. После чего, ширина листа, представляет собой значение из трех цифр в миллиметрах и после следующего разделения дефисом указывается длина всей панели.



маркировка профнастила

  Пример маркировки профилированного листа. Возьмем лист с условной маркировкой материал Н16-0,5-1200-2400, где :

• Н – литера обозначающая что материал кровельного назначения,
• 16 – высота ребра волны профильного листа.
• 0,5 – толщина листа в мм.
• 1200 – ширина профлиста
• 2400 – длина профлиста.

 Маркировка доступна и проста для понимания, один недостаток такой маркировки в том, что в нее не заложены сведения о весе материала.

Цвет профнастила

 Родной цвет профилированного листа соответствует стандартному цвету очищенного металла, это сребристого оттенка цвет, с высокой отражающей способностью. Но в первоначальном  состоянии, с необработанной поверхностью, цвет изделия мало кто оставляет. Что бы продлить срок эксплуатации металлического листа его поверхность покрывают защитными слоями из цинка, грунта и лакокрасочных материалов, о которых мы говорили выше в подразделе «структура профилированного листа».  В настоящее время, способы создания красок и оттенков лакокрасочных покрытий настолько просты и доступны, что возможно воплотить любую цветовую  фантазию.

Виды профнастила

  Материал можно классифицировать по большому количеству параметров: по высоте ребра, по типу ребристости, по типу защитного покрытия, по размерам и прочее. Основной классификацией, которая действительно упрощает выбор и понимание технических характеристик профлиста является разделение на виды по назначению. По данному критерию профилированный металлический лист разделяется на три основных вида, в каждом из которых уже могут существовать подвиды, отличающиеся по толщине, размерам, ребристости и прочим техническим свойствам.

Стеновой профнастил – «С».

 В маркировке обозначается литерой «С». Из названия понятно, что основным назначением материала является устройство и наружная отделка стен. Широко применяется такой профлист для облицовки фасадов, для сооружения ограждений и даже декоративных заборов. Подробнее «Виды заборов для дома»  Поверхность имеет устойчивый антикоррозийный слой и без разрушения выдерживает многие годы экстремальные воздействия непогоды. Ребро профиля прямоугольное или в виде трапеции, редко встречается волновой лист. Может изготавливаться в окончательном виде без дополнительно лакокрасочного покрытия, что удешевляет материал. Однако требует дополнительных расходов на самостоятельную покраску полимерными материалами.

стеновой профнастил применяют для устройства заборов и ворот

Несущий профнастил (Н).

 Обозначается в маркировке литерой «Н». Используется для сооружения капитальных несущих конструкций. Из такого материала монтируются мощные, несущие стены, на которые распределяется основной вес здания. Используются для устройства капитальной кровли, которая будет подвергаться большим весовым нагрузками. Иногда используется для ограждений. Характеризуется большой толщиной метала от 0,5 до 1 мм, высокой ребристостью от 6 см до 11 см, что необходимо для усиления прочности, длительным сроком службы до 60 лет. При этом, использования несущего профлиста, не утяжеляет здание и не создаёт дополнительной нагрузки на фундамент. В сравнении с кирпичными, железобетонными или стенами из шлакоблока , стены из профлиста, в этом показателе значительно выигрывают. Максимальный вес одного квадратного метра несущего листа составляет всего 8 кг, но прочность не уступает прочному железобетону. Часто используется в качестве опалубки для межэтажных перекрытий.

несущий профнастил используют для строительства зданий

Кровельный или универсальный профнастил (НС)

 Маркировка листа состоит из двух литер — «НС», что указывает на его универсальность. Наиболее легкая в весовой категории разновидность, основным назначением которой является использование в качестве легкого варианта кровли. Также долговечен и прочен, обладает высокой жёсткостью и способен выдерживать сильные ветровые и снеговые нагрузки. Оцинкованная поверхность, покрыта полимерными материалами, устойчива к влажности и не склонна к коррозийным проявлениям, при условии отсутствия повреждений покрытия.  Легок в монтаже и транспортировке, наиболее доступен в ценовой категории. Кроме того, используется как для защитной так  для декоративной отделки фасадов. Для ограждений используются только марки с наибольшей толщиной стали, поскольку стандартная толщина такого кровельного листа может быть неустойчива к механическим нагрузкам и составляет 0,5 мм, что проявляется в виде вмятин и сквозных повреждений. Высота ребра волны данной разновидности, так же не высока в виду отсутствия необходимости и составляет от  35 до 50 мм.

Про достоинства и недостатки заборов из профнастила в нашей статье » Забор из профнастила. Структура, плюсы и минусы»

кровельный профнастил

Плюсы профнастила

  Большая популярность профнастила в современном строительстве обусловленная рядом существенных преимуществ, которые позволяют решить множество строительных задач. Ниже изложены основные достоинства этого универсального материала.

Высокая прочность и гибкость

 Такое достоинство обусловлено не только природной надежностью металла, но и специальной гофрированной формой, которая в разы усиливает и без того прочный металл. Лист адаптивен к статическим нагрузкам, прочен на изгиб и даже восстанавливает первоначальную форму, после статического воздействия на изгиб. Выдерживает большие ветровые нагрузки без изменения геометрии. Эти свойства делают материал универсальным.

Устойчив к огню

 Металл не горит и не поддерживает горение. При воздействии любой температуры неспособен к самовозгоранию. Это большой плюс. Не горит много было сказано выше в статье. Любые температурные изменения никак не отражаются на технических характеристиках листа. Устойчив к воздействию ультрафиолетовых лучей и сохраняет свою форму под их воздействием.



Легкий вес и удобство в работе

 Средний вес одного квадратного метра листа составляет 6 кг, что позволяет достаточно легко перемещать лист вдвоем по строительному объекту. Потому для монтажа не нужно использовать специальную технику. За счет легкости, прочности и правильной геометрии, настил монтируется в короткие сроки, даже самостоятельно. Удобен в транспортировке  поскольку занимает мало места и компактно складывается.

Доступная стоимость

 Материал представлен в большом разнообразии и доступен в любой ценовой категории. Стоимость зависит от назначения материала, а точнее от его толщины и стоимости материалов обработки поверхности. Оцинкованный лист можно приобрести без полимерного покрытия и самостоятельно выполнить лакокрасочные работы, удешевив, таким образом, его стоимость.

Удобство в ремонте

 При повреждении листа, можно с легкостью найти аналогичный материал, с подходящей ребристостью и цветового оттенка. Для точечной замены не нужно выполнять долгосрочные ремонтные работы, для замены одного листа потребуется несколько часов одного рабочего дня.



Минимальное количество соединительных стыков

 В зависимости  от строительного объекта, возможно приобрести профлист подходящей длины для крыши, фасада или забора. Таким образом, реально обеспечить минимальное количества мест для продувания и возможного проникновения осадков. Особенно необходимо данное свойство для устройства кровли, где назначение конструкции требует наличие наименьшего количества соединительных швов.

Долговечность

 Если поверхность листа во время эксплуатации не подвергается механическим повреждениям и остаются в целостности его внешнее защитное покрытие из цинка и полимерного материала, то многие десятилетия материалу не страша, коррозия. Именно через глубокие царапины, сколы которые образовываются в результате воздействия механической силы, к стали проникает влажность и провоцирует коррозию. В зависимости от марки профлиста, гарантированный срок его эксплуатации составляет от 20 до 60 лет.

Эстетичность и цветовое разнообразие

 Профилированный металл, может использоваться как несущий, технический или защитный элемент на строительном объекте. Часто, профлист используют как часть декоративной композиции в фасаде здания, ландшафтном дизайне и создании уникальных элементов ограждения территории.

Минусы профнастила

 Все недостатки профлиста обусловлены природными свойствами любого металла, их не так много но их следует принимать во внимания перед тем как использовать материал для тех или иных целей в строительстве.

Склонность к коррозии

 На любом изделии из металла, рано или поздно, начинают проявляться признаки коррозии и ржавчины, которые разъедают его, образуя сквозные отверстия, нарушают его прочность и эксплуатационные качества. Для предотвращения таких проявлений лист покрывается защитными материалами, однако следует иметь ввиду, что при повреждениях защитного слоя коррозия может появиться уже в ближайшие месяцы после первого взаимодействия с влажностью. Поэтому при транспортировке и монтаже, следует выполнять работы аккуратно, не допускать малейшего повреждения и царапин защитного покрытия листа. Часто, такая вероятность коррозии через возможные мелке повреждения устраняется покрытием поверхности лакокрасочными смесями уже после монтажа.

коррозия на профнастиле

Создает шум

 Профилированный лист достаточно шумный кровельный материал. Даже при малейших осадках создается звонкий шум, который может быть хорошо слышен внутри дома. Минимизировать шум крыши можно монтажом шумоизоляции кровли. Если каркас кровли и жилое помещение не разделяет потолочное перекрытие, то полностью устранить такой шум редко когда удается.

крыша из профнастила сильно шумит под дождем

Нагревается при длительном воздействии солнца

 Горячая кровля может создавать парниковый эффект в доме, мансарде или в чердачном помещении. Данный недостаток, можно минимизировать таким же образом, как и в случае с шумностью, путем монтажа толстого слоя шумоизолирующих материалов.

Парусность листа

 Сплошной лист не способен пропускать через себя сквозной ветер и потому при сильных ветровых нагрузках, оказывается дополнительное воздействие на основание забора, может расшатывать его, нарушая устойчивость.  При расчете и планировании фундамента забора из профлиста, данное свойство рекомендуется учитывать.

покосившийся забор из профнастила

  Профилированный лист – универсальный строительный материал, экономичный и надежный способ обустроить долговечную кровлю, забор, защитить и облагородить фасад дома. Прост в работе, удобен в транспортировке и хранении. Один из немногих строительных материалов, который сохраняет свою ценность уже на протяжении не одного столетия и остается высоко востребованным до настоящего времени.



Виды гофрокартона — Транспортно-информационная служба

Гофрокартон состоит из одного или двух наружных слоев, гофрокартона и, в случае многослойного гофрированного картона, из одного или нескольких промежуточных слоев. Гофрокартон классифицируется по количеству наружных/промежуточных слоев и канавок:

Рисунок 1: Односторонний гофрированный картон состоит из одного слоя гофрированной бумаги, на который наклеена бумага или картон.

Рис. 2: Одностенный (двусторонний) гофрокартон состоит из одного слоя гофрированной бумаги, наклеенного между двумя слоями бумаги или картона.

Рисунок 3: Гофрокартон с двойными стенками состоит из двух слоев гофрированной бумаги, склеенных друг с другом одним слоем рифленой бумаги или картона, и каждая открытая внешняя поверхность покрыта одним слоем бумаги или картона.

Рисунок 4: Трехслойный гофрированный картон состоит из трех слоев гофрированной бумаги, склеенных между собой двумя слоями бумаги или картона, каждая из внешних поверхностей которых также покрыта одним слоем бумаги или картона.

Как видно из структуры различных типов гофрированного картона, они больше всего различаются по прочности, которая увеличивается с увеличением количества слоев и/или качества используемой бумаги.Прочность профнастила определяется следующими тремя характеристиками:

	Прочность на разрыв [кПа]
	Прочность на прокол [Дж]
	Сопротивление раздавливанию по кромке [кН/м]

Прочность разделена на классы, которые определены в стандарте DIN 55468.

Коробки обычно изготавливаются из двустенного и одностенного гофрированного картона.Картонные коробки из высокопрочного гофрокартона, как правило, трехслойного (или сверхтяжелого) гофрокартона, используются для транспортных операций, связанных с тяжелыми климатическими условиями и механическими воздействиями, а также для перевозки более тяжелых грузов. Кроме того, гофрированный картон, изготовленный из влагостойкого клея и влагостойкой бумаги, используется, в частности, для морского транспорта. Марки влагостойкости профнастила маркируются знаком качества:

	Рисунок 5
	(Нажмите, чтобы увеличить)

При изготовлении картонных коробок очень важно, чтобы канавки на торцах и боковых стенках располагались вертикально, чтобы они могли выдерживать максимально возможное давление при штабелировании.Напротив, если канавки расположены горизонтально, они имеют очень низкую жесткость и могут быть очень легко раздавлены (см. рис. 6).

Рис. 6: При таком расположении канавки разрушались под давлением сверху. В этом случае прочность коробки снижается, и целые стопки могут разрушиться.

стилей коробок | IPI Group, LLC

РУКОВОДСТВО ПО ГОФРОВЫМ ЯЩИКАМ

IPI Group, LLC производит в основном большие и маленькие нестандартные коробки для крупногабаритных и трудноупаковываемых предметов, но также распространяет полную линейку стандартных коробок. Ниже приведен основной список различных стилей коробок, которые мы производим. Если вы не видите, что вам нужно, мы также можем разработать новые стили в зависимости от ваших потребностей!



Обратите внимание: коробки измеряются как длина х ширина х высота, что означает, что размеры длины и ширины — это отверстие коробки, где длина — это большее из двух измерений, а ширина — меньшее измерение. Высота – это размер коробки сверху вниз (более подробную информацию об измерении коробки смотрите внизу страницы!)

​

RSC — Стандартный контейнер с прорезями

Стандартные картонные коробки с прорезями являются наиболее распространенными из всех типов коробок.Клапаны сверху и снизу коробки сходятся посередине для удобного закрытия скотчем, клеем или скобами.

DST/FTC и HSC/FTC — полный телескопический контейнер

полный телескопический контейнер используется, когда высота ящика превышает возможности нашей машины, ящик требует дополнительной защиты или прочности, или упаковываемые предметы различаются по высота. Коробки FTC могут быть выполнены в стиле DST/FTC или в стиле HSC/FTC.

FOL — Контейнер Full Overlap

Ящики Full Overlap имеют верхний и нижний клапаны, которые «накладываются» друг на друга по ширине и заклеиваются по одному краю по длине открывающихся сторон.Эти коробки обычно используются, когда коробка довольно длинная и имеет узкую ширину, чтобы клапаны были достаточно большими, чтобы их можно было сложить и заклеить скотчем, склеить или скрепить скобами. Они также создают дополнительную защиту на открывающихся концах.

POL — Контейнер с частичным перекрытием

Коробки с частичным перекрытием используются, когда коробка слишком широкая (более 14 дюймов) для нашей машины, чтобы сделать коробку с полным перекрытием, однако заказчику требуется дополнительная защита. Ящики POL также можно использовать в таких ситуациях, как коробки из гофрированного пластика, когда коробку необходимо открывать и закрывать несколько раз с помощью застежки-липучки на липучке.

OPF — Папка One Piece

Папка One Piece Коробки обычно используются для предметов очень небольшой высоты, однако желательна застежка в стиле RSC.

HSC и DST — Контейнер с половинными прорезями и лотком сверху Design Style

Контейнеры с половинными прорезями имеют коробчатое дно в стиле RSC без клапанов сверху. Их можно закрыть крышкой типа лотка в стиле дизайна для использования в качестве многофункциональных приложений, таких как сумки.

ИЗМЕРЕНИЕ ВАШЕЙ КОРОБКИ (РАЗМЕРЫ КОРОБКИ)

​

Размеры указаны в порядке длины, ширины и глубины.Размеры ящика описываются исходя из проема собранного ящика, который может располагаться сверху или сбоку, в зависимости от того, как он будет наполняться. Отверстие коробки прямоугольное (имеет два набора параллельных сторон). Более длинная из двух сторон считается его длиной, более короткая из двух сторон считается его шириной. Сторона, перпендикулярная длине и ширине, считается глубиной коробки. При указании размеров всегда используйте внутренние размеры коробки!

​

Например:  Коробка размером 27″ x 15″ x 18″ будет иметь отверстие размером 27″ x 15″ и иметь размеры 18″ сверху донизу).Клапаны должны встречаться на ширине 15 дюймов, а застежка из ленты будет проходить на длине коробки 27 дюймов. Измерения всегда являются ID (внутренними размерами), если не указано иное.

​

ДВУХСТЕННЫЙ (DW) ИЛИ ОДНОСТЕННЫЙ (SW)?

​

Двумя наиболее распространенными типами гофрированного картона являются двустенные и одностенные

​



Одностенный (SW) — наиболее распространенный тип гофрированного материала, используемого в коробках.Он состоит из одного носителя (флейты), вклеенного между двумя листами лайнера. Он доступен в широком диапазоне сильных сторон.



Для большинства клиентов одностенные коробки обеспечивают необходимую защиту и долговечность по доступной цене.

Двойные стенки (DW) — значительно более устойчивы к проколам и раздавливанию при штабелировании. Он состоит из двух сред (флейт), вклеенных между тремя листами лайнера. Как и одностенный, он также доступен с различной прочностью.



Doublewall позволяет перевозить и штабелировать более тяжелые предметы и должен использоваться, когда требуется более прочная коробка или дополнительная набивка.

Испытание на разрушение кромки (ECT) в сравнении с прочностью на разрыв

​

В настоящее время в гофрированной промышленности используются два теста для определения прочности.

​

Новейшим и наиболее распространенным стандартом является испытание на раздавливание краев (ECT). Этот тест напрямую связан с прочностью коробки при штабелировании.ECT измеряет прочность гофрированного картона на сжатие по кромке. Ее измеряют, сжимая небольшой кусок доски на краю между двумя пластинами перпендикулярно направлению канавок до тех пор, пока не будет определена пиковая нагрузка. ECT измеряется в фунтах на погонный дюйм несущей нагрузки кромки (фунт/дюйм) и обычно сообщается как значение ECT (пример: 44 ECT).

​

Испытание на разрыв

представляет собой меру силы, необходимой для прокола гофрированного картона, и измеряется тестером Маллена.Эта сила косвенно связана со способностью коробки противостоять внешним или внутренним силам и, следовательно, защищать продукт во время транспортировки. Прочность на разрыв указывается в фунтах (пример: 275#).

​

Ваш справочник по типам коробок из гофрокартона для массовых перевозок компанией ASC, Inc.

Источник: GLRL/Shutterstock.com

Резюме

• Коробки из гофрированного картона представляют собой долговечную форму упаковки, обычно используемую при перевозке оптом.
• Гофрокартон бывает двух основных типов: картон и гофрокартон.
• Популярные типы коробок из гофрированного картона включают коробки с прорезями, телескопические коробки и коробки-папки.

Термины «гофрокартон» и «картон» часто используются взаимозаменяемо, когда речь идет о коробках и упаковке. Однако по структуре они совершенно разные. Когда дело доходит до оптовых поставок, гофроящики более универсальны. Картон делают либо из плотной бумажной массы, либо из очень толстой бумаги. Он имеет множество применений и часто является основным компонентом небольших контейнеров, упаковки и ноутбуков.Хотя это основной выбор упаковки для определенных продуктов, это серьезный риск при транспортировке. Поскольку это относительно хрупкий материал, дополнительные элементы, такие как пузырчатая пленка или арахис, защищают товар. Гофрированный картон состоит из нескольких слоев материалов, а не из одного листа целлюлозы или бумаги. Этот материал прочный, но легкий, а это значит, что он идеально подходит для изготовления индивидуальных транспортных коробок для внутренних или международных перевозок. Существуют различные типы коробок из гофрокартона, и контейнеры, изготовленные из гофрированного картона, могут выдерживать суровые условия, такие как влажность, перепады температуры и дорожные удары. Хотя никакие контейнеры не могут гарантировать, что товары не пострадают при транспортировке, гофрокоробки — отличный вариант.

Гофрокартон Гофрированный картон имеет слой гофрирования и минимум один вкладыш. Их можно по-разному комбинировать для создания различных типов коробок из гофрокартона. Двумя основными типами гофрированного картона являются картон и гофрокартон. Air Sea Containers — ведущий поставщик индивидуальной упаковки

Типы плат

• Однослойный картон: этот тип картона имеет один подкладочный и один гофрированный слой.Он не очень прочный, но полезен для внутренней упаковки, чтобы обеспечить дополнительную защиту между предметами.

• Одностенный картон: Являясь наиболее распространенным типом гофрированного картона, одностенный картон используется для транспортировки картонных коробок. Он состоит из двух внешних вкладышей и одного слоя гофрированного носителя.

Типы канавок В зависимости от того, как они изготовлены и структурного строения, гофрокоробки классифицируются буквами A, B, C, E или F. Чем выше буква в алфавите, тем меньше и плотнее волны гофрокартона, каждая из которых подходит для определенных типов упаковки.Гофрокартон типа C является наиболее часто используемым гофрокартоном.

Источник: Comaniciu Dan / Shutterstock.com

Типы коробок из гофрокартона Доски и гофры объединяются для создания различных типов гофрированных коробок. Хотя существует множество подкатегорий коробок, основными типами являются:

Коробки с прорезями Ящики с прорезями обычно изготавливаются из цельного куска гофрированного картона. У него четыре створки, а пустая центральная часть имеет надрезы и прорези для складывания.Эти коробки обычно хранятся и отправляются в разобранном виде и могут быть собраны, когда они будут готовы к использованию. Существуют различные типы щелевых коробок, такие как:

• Стандартный контейнер с прорезями (RSC)
• Контейнер с половинными прорезями (HSC)
• Контейнер с перекрытием (OSC)
• Прорезной контейнер с полным перекрытием (FOL)
• Контейнер со специальной прорезью (CSSC)
• Контейнер с центральным перекрытием (CSO)
• Центральный специальный контейнер с полным перекрытием и прорезями (SFF)

Основными отличиями этих ящиков являются размеры и конфигурация. Используйте одобренную DOT упаковку для транспортировки литий-ионных аккумуляторов

Коробки для телескопов Телескопические ящики имеют отдельные верхнюю и нижнюю части, которые надеваются друг на друга. Это обеспечивает дополнительную толщину и защиту с каждой стороны. Как правило, они используются для перевозки хрупких грузов. Основные типы:

• Полный телескопический контейнер с половинными прорезями (FTHS)
• Контейнер полного дизайна телескопа (FTD)
• Контейнер Design Style с крышкой (DSC)

Коробки складного типа Это коробки из гофрированного картона в индивидуальном стиле, которые обычно состоят из нескольких кусков картона с нижней поверхностью, которая имеет надрезы для складывания предмета.Они часто используются для упаковки и транспортировки пищевых продуктов.

Другие типы коробок из гофрокартона Существует еще несколько видов гофрокоробов, выполняющих разные функции. Некоторые из других популярных коробок включают в себя:

• Жесткие ящики
• Самоустанавливающиеся коробки
• Внутренние формы

Источник: Панья Лунсри / Shutterstock.com

Упаковка нишевых продуктов Некоторые продукты по закону должны быть упакованы определенным образом для транспортировки.Например, по данным Министерства транспорта США (DOT), упаковка литий-ионного аккумулятора подпадает под действие Правил обращения с опасными материалами (HMR). Ионно-литиевые батареи, особенно батареи Раздела I, произведенные после 2011 года, должны иметь специальную упаковку и быть помечены как опасные с помощью табличек с правилами. При отгрузке навалом упаковка должна защищать от короткого замыкания, перемещения и случайного срабатывания. Эти батареи нельзя упаковывать во внутреннюю металлическую упаковку.Каждая батарея должна быть полностью закрыта, чтобы гарантировать, что они не соприкасаются с другими предметами в поставке. При принятии решения о том, какой тип упаковки выбрать для оптовой доставки, обратитесь к DOT за рекомендациями для ваших товаров.

Использование контейнеров Air Sea для упаковки сыпучих грузов Упаковка является важным компонентом оптовой доставки. Правильная упаковка важна не только для защиты товаров во время транспортировки, но и с точки зрения безопасности и законодательства. Какие бы товары вы ни перевозили, выберите Air Sea Containers в качестве поставщика упаковки.Посетите наш веб-сайт сегодня, чтобы просмотреть весь наш ассортимент, или позвоните нам для получения дополнительной информации о наших продуктах.

Наиболее распространенные типы коробок из гофрированного картона

Отправка товара из одной части страны в другую требует тщательного планирования и предусмотрительности. От обработки коробки до оплаты стоимости доставки также требуется некоторое терпение. Но самое главное — это упаковка, в которой поставляется товар.

Чтобы товар благополучно прибыл к месту назначения без повреждений, он должен оставаться прочным и надежным для каждого клиента. Итак, необходимо знать самые распространенные виды коробок из гофрокартона . Таким образом, вы можете определить лучший выбор для вашей отправляемой продукции. Даже при доставке такой простой вещи, как пицца, коробка — это то, что убережет ее от беспорядка.

Что такое гофрированный картон?

Гофрированный картон, также известный как гофрокартон, включает все виды сверхпрочной бумаги, состоящей из карточек и картона. Он состоит из трех слоев крафт-бумаги и получил свое название от внутреннего слоя вощеной бумаги, также известной как гофрированная среда.Это то, что обеспечивает картону прочность и долговечность.

Внутренний лист подвергается гофрированию на этапе производства для получения жестких складок (канавок). После этого производитель вклеивает гофрированный материал между двумя листами крафт-бумаги, которые затем становятся внешними вкладышами. Это создает трехслойную структуру, которая намного прочнее стандартного картона.

Преимущества коробок из гофрокартона

Благодаря многослойному картону коробки из гофрокартона обеспечивают дополнительный уровень стабильности, чтобы выдерживать большой вес.Они приносят пользу процессу доставки и играют жизненно важную роль в поддержке транспортировки продуктов питания, как вы можете видеть на примере коробок из гофрированного картона на вынос и коробок для пиццы.

Кроме того, гофрированный картон играет неотъемлемую роль в защите предметов во время транспортировки и предотвращает чрезмерное повреждение. Дугообразные изгибы канавок делают доски более прочными и устойчивыми к давлению под любым углом. Пространства между канавками и арками создают дополнительную амортизацию и изоляцию, которые пригодятся при экстремальных температурах.

Типы картона для упаковки из гофрированного картона

Гофрокартон имеет четыре различных типа стилей: односторонняя, одностенная, двустенная и трехслойная. Однослойная плита имеет только два слоя — слой подкладки и гофрированный слой. Он может быть не таким прочным, как другие типы гофрированного картона, но его часто помещают внутрь коробки для дополнительной амортизации.

Что касается трех видов гофрированных стен, одинарная стеновая панель является наиболее распространенной формой.Он самый узнаваемый и состоит из двух внешних вкладышей и гофрированного среднего слоя. Что касается двойного стенового картона, то он имеет два слоя гофрированного картона и три вкладыша. В результате он обеспечивает большую долговечность. Наконец, тройная стеновая плита является самой прочной, с четырьмя слоями вкладыша и тремя слоями гофрирования.

Модели с гофрированными канавками

Подобно тому, как коробки из гофрокартона имеют разный упаковочный картон, они также имеют различные виды каннелюр. Эти флейты имеют буквенные обозначения, которые включают A, B, C, E и F.Тип А обладает отличной компрессией и амортизацией, а также обеспечивает хорошую прочность при штабелировании. Тип B обеспечивает большую устойчивость к раздавливанию и проколу. Кроме того, это хорошая поверхность для печати. Что касается типа C, то он также имеет отличные печатные поверхности, свойства сжатия и устойчивость к раздавливанию.

Типы E и F более тонкие, чем флейты. Тонкая конструкция принтеров Types E помогает сократить занимаемое пространство для хранения, обеспечивая при этом превосходную устойчивость к раздавливанию и идеальную поверхность для печати.Это также позволяет использовать жесткие коробки с меньшим количеством волокон. Наконец, тип F имеет лучшую поверхность для печати и превосходную устойчивость к раздавливанию. Несмотря на его тонкий дизайн, не следует недооценивать его долговечность и прочность.

Типы коробок из гофрокартона

Многие типы коробок из гофрированного картона можно разделить на несколько общих категорий: коробки с прорезями, телескопические коробки, жесткие коробки, самоустанавливающиеся коробки, папки и внутренние формы. В качестве бонуса многие из этих коробок могут соответствовать конкретным потребностям клиентов в дизайне. Таким образом, знание наиболее распространенных типов коробок из гофрокартона поможет вам максимально увеличить срок службы и надежность ваших упаковок, поскольку вы доставляете высококачественную продукцию.

Коробки с прорезями

Коробки с прорезями из цельного куска гофрированного картона имеют надрезы и прорези для возможности складывания. Производители отправляют их и хранят в разобранном виде, собирая только по мере необходимости. Некоторые типы включают:

• Стандартный контейнер с прорезями
• Контейнер с половинными прорезями
• Перекрывающийся контейнер с прорезями
• Контейнер с прорезями для полного перекрытия
• Центральный специальный контейнер с прорезями
• Центральный специальный контейнер с перекрывающимися прорезями
• Центральный специальный контейнер с прорезями и полным перекрытием

Их конструкции относительно схожи, различаются только размеры клапанов, ширина и длина коробок. К счастью, все они обеспечивают выдающуюся долговечность и превосходный уровень защиты.

Коробки для телескопов

Эти коробки состоят из верхней и нижней частей. Верхняя часть телескопического типа немного больше нижней и соответствует по крайней мере двум третям глубины базовой части. К распространенным типам относятся FTD (контейнер в стиле полного телескопа), DSC (контейнер в стиле дизайна с крышкой) и контейнер с половинным прорезью в виде полного телескопа.

Конструкции FTD и DSC представляют собой коробки, состоящие из двух частей, сделанные из двух заготовок с насечками и прорезями, в то время как контейнер Full Telescope Half Slotted представляет собой корпус, состоящий из двух частей, состоящий из двух контейнеров с половинными прорезями.Хотя они мало различаются, разница сводится к тому, что на две трети больше или меньше глубины коробки.

Жесткие и самоустанавливающиеся коробки

Жесткие коробки состоят из двух одинаковых торцевых панелей и корпусов, которые складываются, образуя две боковые панели, сплошное дно и верх. Створки создают стыки и становятся герметичными, в результате чего получаются жесткие конструкции. Что касается самоустанавливающихся пакетов, они обычно имеют либо обычные контейнеры с прорезями, либо верхние части телескопического типа.

Папки и внутренние формы

Папки состоят из одного или нескольких кусков комбинированного картона, имеют сплошную нижнюю поверхность и имеют насечки для складывания продуктов.Несколько стилей включают цельные папки, папки с пятью панелями и лотки.

Дополнительно к внутренним формам относятся различные накладки, перегородки, разделители и другие элементы внутренней упаковки. Предприятия используют их для разделения или амортизации продуктов, заполнения пустот и укрепления коробок. Некоторые стандартные форматы включают прокладки, тубы, перегородки, элементы внутренней упаковки и формы внутренней упаковки.

Независимо от того, ищете ли вы сверхпрочные картонные коробки с двойными стенками или любые другие виды коробок из гофрированного картона для следующей отправки, мы в Pantero можем вам помочь. Мы держим клиентский опыт в сердце и душе нашей компании, делая каждый процесс доставки оптимальным. Пожалуйста, свяжитесь с нами сегодня, если у вас есть какие-либо вопросы.

Основы коробки — Boxmaster

История коробок из гофрокартона

Чем больше люди узнают о гофроящиках, тем больше понимают, что в них нет ничего «основного». Каждая коробка состоит из трех листов бумаги, поэтому комбинации безграничны. Но не волнуйтесь… вот для чего мы здесь. Мы постарались сделать эту страницу информативной, добавив легко усваиваемую информацию, которая поможет вам быстро освоить основы работы с гофрокартоном.

Типы картонных коробок

Обычные контейнеры с прорезями

Это самый распространенный стиль коробки. Все закрылки имеют одинаковую длину от надреза до края. Идеально подходит для: перевозки небольших отдельных предметов, таких как чашки и кружки, книги.

Гофрированные лотки

Гофрированные лотки

— это в основном лотки для хранения других предметов. Они выгодны, когда видимость продукта и простота в обращении имеют первостепенное значение. Идеально подходит для продуктов пищевой промышленности и производства напитков, таких как вода в бутылках, безалкогольные напитки, закуски и переработанные пищевые продукты в оптовых упаковках.

Контейнеры с половинными прорезями

Контейнеры с половинной прорезью

аналогичны обычным контейнерам с прорезью, за исключением того, что они имеют только один набор клапанов. Противоположная сторона коробки открыта, что позволяет ей скользить по предмету. Идеально подходит для: больших и тяжелых предметов, таких как холодильники и стиральные машины.

Высечка по индивидуальному заказу

Это специальные коробки из гофрокартона, разработанные по точным спецификациям в зависимости от требований заказчика.Boxmaster может изготовить коробки на заказ с ПОЛНЫМ цветом, доступным во всех стилях и размерах. Идеально подходит для: уникальных продуктов с особыми требованиями, таких как коробки для косметических продуктов, коробки для игрушек, коробки для подарочных продуктов.

Полный круг

Внешние клапаны перекрывают всю ширину коробки, что делает ее особенно устойчивой к грубому обращению.Все створки имеют одинаковую глубину, а их глубина равна ширине коробки. Идеально подходит для: тяжелых предметов, требующих дополнительной поддержки, таких как холодильники и стиральные машины.

Верх с защипами на концах

Это простые неклееные коробки, которые нужно складывать при сборке. Они отлично подходят для перевозки узких предметов. Идеально подходит для: упаковки витаминов, розничной упаковки, упаковки кофе, упаковки чая.

Типы методов печати

Способ печати

Описание

Преимущества

Флексографская линия

Самый простой вид печати на гофрокартоне.

Позволяет добавлять информацию о компании или упаковке на поверхность коробки по относительно низкой цене. Графика, как правило, представляет собой базовый штриховой рисунок и текст с использованием от 1 до 3 цветов.

Флексопечать

Используется для графики более высокого уровня с использованием 4 рабочих цветов.Это обеспечивает более сильное визуальное воздействие и позволяет использовать изображения фотографического качества.

Поскольку требуются 4-цветные печатные формы, общие затраты на печатные формы, как правило, выше, чем у Flexo Line. Минимальное количество тиражей, как правило, намного выше, чем у линии Flexo.

Заливное покрытие

Позволяет использовать сплошное 100% покрытие цвета. Чаще всего используется с дисплеями POP и упаковкой для розничной торговли.

Заливные покрытия можно наносить с помощью стандартных печатных форм, поэтому затраты на штамп не являются расходами для клиента.

Этикетка ламинированная

Достигается приклеиванием печатных листов к внешней поверхности гофрированного материала.Позволяет наносить глянцевое изображение триадного цвета (фотографического качества) и является разумным вариантом по цене для малых и средних тиражей. Размер этикетки ограничен максимальным размером листа большинства коммерческих печатных машин (28 x 40 дюймов).

Он обеспечивает чистый профессиональный внешний вид, который выглядит сравнимым с высококачественной упаковкой, подобной той, которая используется для программного обеспечения и электроники. Этикетки можно наносить со 100-процентным покрытием или в качестве точечной этикетки в сочетании с другой линейной флексографской печатью.

Трафаретная печать

Еще один способ нанесения графических интенсивных изображений непосредственно на внешнюю поверхность гофропакета.

Этот процесс чаще всего используется для дисплеев POP и упаковки для розничной торговли и может быть более рентабельным при небольших тиражах.Ограничения по размеру больше, чем у ламината для этикеток, и возможны комбинации цветов более 4.

Литографический ламинат

Обеспечивает такой же конечный продукт, как и ламинирование этикеток, но требует гораздо более высоких минимальных тиражей (обычно 10–20 тыс. ).

Печатная поверхность фактически является частью упаковочного материала, в отличие от этикеточного ламината, который добавляется вручную.

Препринт

Предоставляя готовый продукт, аналогичный флексографскому процессу, этот процесс включает в себя покупку клиентом предварительно напечатанных рулонов бумаги, которые используются при производстве облицовочного картона.

Это требует очень больших тиражей и значительных первоначальных инвестиций со стороны клиента, но может быть экономически эффективным способом применения эффектной графики в таких количествах. Чаще всего используется в пищевой промышленности и производстве напитков, например, в ящиках для пива и коробках с мандаринами.

Гофрированный картон Прочность

Прочность доски — это все факторы, которые определяют, насколько прочной должна быть коробка.Есть ряд вопросов, которые вы должны задать себе, прежде чем сможете точно оценить, насколько прочной должна быть изготовлена ​​конкретная коробка, например:

• Характер упаковываемых продуктов
• Общий вес ящика
• Размер коробки
• Как картонная коробка будет складываться, храниться и транспортироваться.

Boxmaster предоставляет два различных уровня параметров настройки при выборе прочности коробки. Первый — это тип каннелюры, а второй — с использованием теста на раздавливание краев.

Типы канавок для коробок из гофрированного картона

Гофрокартон

представляет собой S-образные волны/арки гофрированного картона, из которых состоит картон. Это называется гофрирование досок. Флейты — это, по сути, арматура, из которой состоит доска. Они проходят параллельно глубине контейнера и придают ему жесткость и прочность на раздавливание/укладывание.Помимо обеспечения прочности при штабелировании, гофры также обеспечивают изоляцию, защищающую продукты от резких перепадов температуры. Вообще говоря, большие канавки, такие как профили A и B, обеспечивают большую прочность и амортизацию, в то время как меньшие профили канавок, такие как D и E, обеспечивают лучшую пригодность для печати и возможность складывания. Канавки
B имеют 42-50 канавок на фут и толщину 1/8″. Они обеспечивают второй по величине размер арки. Канавки
B обеспечивают хорошую прочность при штабелировании и устойчивость к раздавливанию. Идеально подходит для консервов и дисплеев.Канавки
C имеют 39-43 канавки на фут и толщину 11/64″. Они представляют собой нечто среднее между флейтой A и флейтой B и очень распространены. Канавки
C обеспечивают хорошие амортизирующие, укладочные и печатные свойства. Идеально подходит для стекла, мебели и молочных продуктов. Канавки
E имеют 94 канавки на фут и толщину 1/16″. Профиль платы очень тонкий, что, в свою очередь, уменьшает размер коробки и экономит место в магазине. Канавки
E обеспечивают наибольшую устойчивость к раздавливанию и превосходную поверхность для печати, что делает его отличным выбором для высечки нестандартных коробок.

Конструкция из гофрированного картона

Boxmaster предоставляет вам возможность выбора между картонной конструкцией с одинарными или двойными стенками.
Single Wall — наиболее распространенный материал для гофрирования — он просто состоит из 1 слоя любого типа гофра, который вы выберете. В нормальных условиях одностенной конструкции будет достаточно, поскольку они предлагаются от 23ECT до 44ECT.
Конструкция с двойными стенками, также известная как «сверхмощный» гофрированный материал, используется для тяжелых или крупных объектов. Двойная стенка состоит из 2 слоев канавок, обычно 1 слоя B и 1 слоя C. Они примерно на 35% прочнее, чем обычные одностенные гофры. Boxmaster предлагает картонные коробки с двойными стенками от 44ECT до 61ECT.

Типы флейт

Канавки/ножка

Толщина

Преимущества

Б Флейта

42 -50

1/8″

Хорошая амортизация, укладка и печать

C Флейта

39-43

11/64″

Хорошая штабелируемость, прочность и устойчивость к раздавливанию

Э флейта

94

1/16″

Максимальная устойчивость к раздавливанию и поверхность для печати

BC Флейта

Двойная стена

очень толстый

Вмещает очень большие и тяжелые предметы

Испытание на сжатие краев

Испытание на раздавливание краев — это просто метод, используемый для определения «укладки» или «раздавливания» куска гофрированного картона. Испытание проводится для определения силы, которая раздавит тарный картон, стоящий на краю. ECT определит возможную прочность на сжатие контейнера, изготовленного из картона.

Типы конструкции

Испытание на раздавливание краев

Максимальная рекомендуемая нагрузка (фунты)

Что такое гофрокартон? — Подробная информация о распространенных стилях досок и флейтах



Гофрокартон или «комбинированный картон» состоит из двух основных компонентов: вкладыша и носителя.Оба сделаны из особого вида плотной бумаги, называемой тарным картоном. Лайнерборд — это плоский материал, как правило, на внешней поверхности доски, но также и внутри некоторых конструкций, который прилипает к среде. Medium — это бумага, которая сформирована в виде арок или желобков на одинарной облицовке и приклеена между облицовками облицовочного картона.

Флейты

Архитекторы уже тысячи лет знают, что арка с правильным изгибом — самый прочный способ перекрыть заданное пространство. Изобретатели гофрированного картона применили тот же принцип к бумаге, когда помещали арки в гофрированную среду.Эти арки известны как каннелюры, и при прикреплении к облицовочному картону с помощью клея они сопротивляются изгибу и давлению со всех сторон.
Когда кусок комбинированной доски кладут на его конец, арки образуют жесткие колонны, способные выдержать большой вес. Канавки служат для разделения листов облицовочного картона, увеличивая жесткость картона на изгиб. Когда на боковую сторону доски оказывается давление, пространство между канавками действует как подушка для защиты содержимого контейнера. Флейты также служат изолятором, обеспечивая некоторую защиту продукта от резких перепадов температуры. В то же время вертикальный лайнер обеспечивает дополнительную прочность и защищает каннелюры от повреждений.

Флейты бывают нескольких основных обозначений. Канавки с одинаковым обозначением имеют одинаковый размер, но могут иметь различные профили канавки и количество канавок на фут в рамках данного обозначения:

• Канавка была исходным профилем канавки для гофрированного картона.У него около 33 флейт на фут.
• Канавка B затем была разработана для консервов, которые были самонесущими и поэтому не требовали ящиков, выдерживающих большую нагрузку. У него около 47 канавок на фут.
• С-канавка Модель была позже разработана как универсальная флейта и имеет около 38 канавок на фут.
• Канавка E была следующим успешным профилем канавки, и у нее около 90 канавок на фут.
• F-канавка была разработана для небольших складных картонных коробок.У него около 125 канавок на фут.

В последние годы наблюдается не только быстрое распространение профилей канавок, но и увеличение различий в измерениях характеристик канавок для любого заданного профиля канавок. Профили гофрокартона будут различаться, иногда значительно, поскольку валки для гофрирования изготавливаются с учетом множества аспектов (таких как скорость, характеристики картона, экономичность и т. д.).

Комбинированная доска

На приведенном ниже рисунке показаны четыре основных типа комбинированных досок, которые чаще всего изготавливаются из облицовочного картона и среднего материала с использованием различных структур гофрокартона:

• Односторонняя: Один гофрированный наполнитель приклеивается к одному плоскому листу лайнера.
• Одностенный: Гофрированный наполнитель вклеивается между двумя листами облицовочного картона. Также известен как Двойное лицо.
• Двойная стенка: Три листа облицовочного картона с двумя прослойками между ними.
• Тройная стенка: Четыре листа облицовочного картона с тремя прослойками между ними.

Как правило, большие профили канавок обеспечивают большую амортизацию и прочность на вертикальное сжатие, а меньшие профили канавок обеспечивают улучшенные графические возможности.Меньшие канавки, такие как E и F, также обеспечивают улучшенные структурные возможности. для первичной (розничной) упаковки по сравнению с картоном (складные картонные коробки). В отрасли также существуют значительные различия в диапазоне размеров канавок в зависимости от характеристик контейнера, которые требуются для каждого применения.

Типы коробок

Коробки можно использовать для перевозки всего, от яблок до стиральных машин. Изменяя дизайн коробки, комбинируя слои гофрокартона или добавляя внутреннюю упаковку, можно изготовить коробку из гофрокартона для эффективной транспортировки и хранения практически любого продукта.

Многие стандартные стили коробок можно идентифицировать тремя способами: по описательному имени, по аббревиатуре, основанной на этом имени, или по международному кодовому номеру. Система цифровых кодов, известная как Международный код ящиков из древесноволокнистого картона, была разработана Европейской федерацией производителей гофрированного картона (FEFCO) в сотрудничестве с Европейской организацией твердого картона (ESBO), чтобы избежать путаницы при общении на разных языках.

Ниже приведены некоторые распространенные категории стилей и дизайнов коробок.Имейте в виду, что есть много других стандартных стилей, из которых можно выбирать. Кроме того, коробки из гофрокартона могут быть изготовлены по индивидуальному заказу, чтобы удовлетворить специфические потребности любого пользователя коробки. Представитель производителя будет иметь более подробную информацию о дополнительных вариантах стиля коробки.

Для получения дополнительной информации о гофрокартоне:

• Закажите издание к 75-летию Fiber Box Handbook, одного из самых популярных информационных текстов в гофроиндустрии. Нажмите здесь , ​​чтобы узнать больше об этом или разместить заказ.
• Посетите веб-сайт www.corrugated.org , ​​где можно найти дополнительную информацию о самом гофрированном картоне, других организациях, работающих над тем, чтобы гофрокартон оставался в авангарде всей упаковочной отрасли, и о возможностях карьерного роста в области производства гофрированного картона.



типов упаковочной бумаги — лучшие варианты упаковки

Когда дело доходит до упаковки, существует так много различных вариантов. Доверьтесь советам команды PG Paper, когда дело доходит до выбора наиболее подходящих типов упаковочной бумаги и картона для вашего бизнеса.

Типы упаковочной бумаги и картона

Лист гофрированной бумаги представляет собой материал, состоящий из листа гофрированной бумаги и одного или двух гладких вкладышей. Изготавливается на гофроагрегатах и ​​используется при изготовлении большегрузной тары для транспортировки и гофрокоробов для обычной упаковки.

В зависимости от назначения может использоваться гофрированный лист. Это может быть:

1. Одинарная канавка – Одна канавка зажата между верхней и нижней облицовочными плитами.
2. Двойной рифленый – два слоя рифленого листа используются между 3 лайнерами.Вертикально расположенные друг за другом для придания большей прочности контейнерам из гофрированного картона.
3. Тройной гофрированный лист – три слоя гофрированного листа внутри четырех листов облицовочного картона, обычно изготавливаемые для грузовых контейнеров большой грузоподъемности.

Линейный картон, используемый в производстве гофрированного картона, может быть использован в качестве бумаги. Изготовлен из 100% переработанных волокон, смеси переработанных и первичных волокон или исключительно первичных волокон, в зависимости от требуемой прочности гофрированного картона.

Крафт-вкладыш

Крафт-вкладыш определяется как один из типов упаковочной бумаги или картона, в котором не менее 80 % волокна состоит из первичных волокон, полученных с помощью химических сульфатных или содовых процессов.

Преимущества

Изготовлен из первичного волокна, отличается высокой устойчивостью к разрывам, нагрузкам и продавливанию. Эти свойства делают ее идеальной бумагой для производства упаковки со сложной структурой и там, где требуется более высокий уровень сопротивления. Он также особенно хорошо подходит для влажной среды.

Типы крафт-лайнеров

1. White Top Kraft Liner – это двухслойный продукт. Верхний слой состоит из чистых отбеленных крафт-волокон лиственных пород, а нижний слой изготовлен из небеленых крафт-волокон хвойных пород.Подложка из крафт-бумаги с белым верхом обеспечивает превосходные качества печати.


   Типичные области применения

   • Высококачественная печать
   • Промышленная упаковка
   • Потребительские товары длительного пользования
   • Еда и напитки
2. Brown Kraft Liner – снова двухслойный продукт. Верхний слой состоит из чистых небеленых волокон хвойных пород, а нижний слой изготовлен из смеси небеленых волокон хвойных пород и высококачественных переработанных волокон. Коричневый лайнер из крафт-бумаги отличается высокой прочностью и очень хорошими печатными свойствами.
3. Виргинская крафт-бумага для подкладки — это однослойный продукт, изготовленный из первичных древесных волокон. Известен своей большей прочностью, высокой устойчивостью к разрывам, нагрузкам, продавливанию и влаге. Обычно он используется в качестве верхнего и нижнего вкладыша для коробок из гофрокартона с одной или несколькими канавками.

Тестлайнер

Термин «тестлайнер» относится к типам упаковочной бумаги с различной прочностью на разрыв. Поскольку некоторые сорта тестовой подкладки имеют более низкие коэффициенты разрыва из-за содержания большого количества переработанных волокон, более низкие сорта тестовой подкладки часто связаны с переработанными волокнами.

Testliner — это переработанный основной картон для тарного картона. Изделия состоят из трех слоев. Он используется для внутреннего и внешнего слоев (лицевой бумаги) картонных коробок и делится на три класса качества: LH, LE и LF.

Testliner изготовлен из 100% переработанных волокон с добавлением красителей, обеспечивающих стабильный оптический цвет. Добавление крахмала гарантирует прочность Testliner, а обработка поверхности с добавлением синтетических клеев оптимизирует пригодность бумаги для печати.

Testliner также поставляется с белым верхом, который часто называют White Top Test Liner и является двухслойным продуктом. Верхний слой изготовлен из высококачественных отбеленных волокон, что обеспечивает отличные характеристики для печати, а основа состоит из 100% переработанных волокон с различной прочностью на разрыв.

Бумага Testliner

может использоваться для производства:

• Пищевая упаковка
• Упаковка для потребительских товаров длительного пользования
• Упаковка для лотков из гофрированного картона

Бумага для флютинга

Бумага для гофрокартона  – средний лайнер из гофрированного картона, который может поставляться отдельно в качестве вида защитной упаковки. Он обеспечивает защиту, заполняя пустые места во внешнем корпусе и обеспечивая амортизирующий эффект для основного продукта.

Являясь экологически чистой альтернативой традиционным видам упаковочной бумаги и материалов, таких как воздушно-пузырьковая пленка и другие решения на основе пластика, он на 100 % пригоден для вторичной переработки и изготовлен из возобновляемых ресурсов.

Размеры гофрированного картона

Гофрированные коробки

бывают разных размеров и разновидностей и могут использоваться для различных целей.Как правило, чем больше канавка (профили A и B), тем выше прочность и амортизация. И чем меньше канавка (профили D и E), тем лучше пригодность для печати и возможность складывания.

• А-образная канавка –   Это оригинальная канавка для коробок из гофрокартона. Имея примерно 36 канавок на фут, его можно использовать для двойных стенок или толстой гофрированной прокладки.
• B-образная канавка . В основном используемая для упаковки консервов, B-образная канавка обеспечивает второй по величине размер арки, примерно 49 канавок на фут.Из-за его впечатляющей прочности при штабелировании и стойкости к раздавливанию канавка B часто используется для упаковки пищевых продуктов, розничной торговли, торговых точек, вырубных вставок и индивидуальной печатной упаковки.
• C-образная канавка – это наиболее часто используемая канавка для гофрированного картона. Как универсальная флейта, флейта C имеет примерно 41 флейту на фут. Обладает хорошими амортизирующими, укладочными и печатными свойствами. Некоторые распространенные способы использования упаковки включают транспортные коробки, главные грузоотправители и дисплеи из гофрированного картона.
• Е-канавка – Е-канавка является второй наиболее часто используемой коробкой из гофрокартона. При плотности около 90 канавок на фут он также используется для печати высококачественной графики прямой печати по сравнению с его аналогами. Обычное использование включает розничную упаковку, упаковку из гофрированного картона с печатью, упаковку для POP и тех, кто ищет экологически чистую упаковку.
• F-образная канавка – Эта маленькая, более плотная канавка является экологически чистой заменой складным картонным коробкам. Имея примерно 128 канавок на фут, канавка F имеет исключительно привлекательный внешний вид и обеспечивает прочную структурную целостность упаковки.Обычное использование включает коробки с печатью на заказ, коробки из гофрированного картона с печатью, розничную упаковку и дисплеи для торговых точек.

Особенности и преимущества бумаги для флютинга

• Доступна бумага различной плотности для различных требований к прочности
• Доставка доступна в виде рулона
• Изготовлен из 100% переработанной бумаги
• Уменьшение повреждений при транспортировке, так как продукт остается статичным внутри упаковки
• Повышает уровень защиты, обеспечиваемый внешним корпусом
• Экономичная альтернатива изготовленным на заказ комплектующим
• Помогает оптимизировать пространство для хранения
• Простота в обращении и использовании благодаря небольшому весу
• Экологически чистый — на 100 % подлежит вторичной переработке и изготовлен из возобновляемых ресурсов

PG Paper — поставщик бумаги премиум-класса, работающий в более чем 55 странах на всех 5 континентах.
