Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

обеспечение пожарной безопасности;
создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

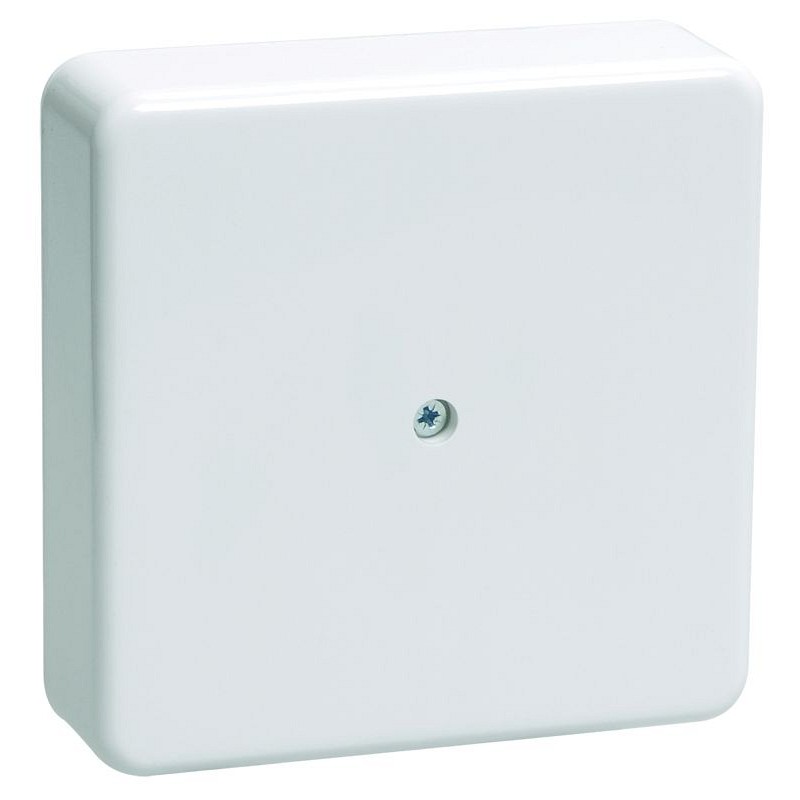

накладные, которые устанавливаются снаружи на стену;
внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

Пластик.
Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

завинчивающаяся крышка;
водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

круглые;
квадратные;
прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

Распределительные коробки. Виды и особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

Классификация

распределительные коробки классифицируют по методу установки:

Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:

Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.

Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:

Наружными установочными отверстиями.
Внутренними крепежными отверстиями.
Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:

Материал изготовления.
Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
70 мм, глубиной – 50 мм.
80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки

Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:

Не проводит электрический ток.
Невысокая стоимость.
Простота технологического решения изготовления разных форм и размеров.
Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).

Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов

В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
Внутри корпуса коробки производится маркировка проводов.
В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
Производится скрутка проводов.
Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
Закрывается крышка на корпусе.
Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.

Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования.

Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:

Концы провода очищают от изоляции на 2 см.
Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.

Распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

их назначение;
количество вводов;
класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;

IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.

При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

Распределительные коробки. Виды. Соединение проводов в расп…

Виды распределительных электрических коробок

Содержание

Происхождение разнообразных названий
- Отличительные черты
- Требование по установке распределительных коробок
- Коробка для электропроводки скрытого типа
- Коробка для наружной электропроводки
- Различные виды распредкоробок в зависимости от предназначения
- Итоги

С тех пор, как появился первый узел разветвлённой электрической цепи, возникла необходимость защитить как его самого от внешних воздействий, так и людей от случайного прикосновения к оголённым проводникам.

Уже во время первых шагов электрификации возникла острая потребность защищать скрутки проводов с помощью коробок, которые стали называть разветвительными (распределительными, распаячными, распаечными, расключительными).

Раньше для этих целей применялись подручные средства, как правило, жестяные консервные банки. Подобный монтаж не был ни быстрым, ни надёжным – нужно было проделать отверстия под провода, и проследить, чтобы они не повредились об рваные края.

Эволюция в электротехнике привела к тому, что производители электротехнического оборудования быстро откликнулись на возникшую потребность, и стали выпускать распределительные коробки самых разнообразных размеров, видов и предназначений.

Происхождение разнообразных названий

Разветвительная коробка имеет много синонимов, отчасти из-за способа подключений проводов внутри данной коробки. Например, до недавнего времени самым надёжным соединением считалась пайка проводов.

Поскольку напряжение с вводного кабеля распределялось между различными линиями в распределительной коробке способом распайки проводов, то данные коробки стали называть распаячными, или распаечными.

Подобным образом возник ещё один термин – «расключение», образовавшийся из двух понятий – распределение и подключение. Когда говорят «расключение проводов», имеют в виду соединение в узлах соответствующих проводников согласно электрической схеме.

В наше время электрики используют более прогрессивные способы соединения проводов – разнообразные клеммники, соединительные изолирующие зажимы, самозажимающиеся клеммы, опрессовку гильзами и даже сварку, но по прежнему продолжают называть данные коробкира спаячными.

Поэтому в каталогах магазинов часто можно встретить электротехнические изделия под названием «коробка распаячная», «коробка разветвительная», «коробка распределительная», «распредкоробка» и можно подумать, что это разные группы товаров, хотя на самом деле никакой разницы между данными названиями не существует, то есть, все термины будут означать изделия, изображённые на картинке:

Отличительные черты

Называемые по-разному распределительные коробки различаются по другим признакам:

Размер, форма;
Материал изготовления;
Предназначение;
Способ монтажа относительно скрытой или открытой проводки;
Материал стены, в которую монтируется скрытая коробка;
Степень электрической защиты по IP;
Количество подключаемых кабелей;
Наличие встроенных клемм, шин подключения;
Характер распределения: вводная, проходная, концевая.
Способ монтажа защитной крышки.

Таблица степеней защиты

Данные признаки очень часто являются взаимосвязанными, ниже приведены несколько примеров:

от количества подключаемых проводов зависит размер того пространства, в котором они должны уместиться;
степень электрической защиты, которая означает герметичность, определяет конструкцию, материал и внешний вид коробки;
от характера распределения и числа кабелей зависит количество необходимых встроенных клемм – коробка на вводе содержит большее число узлов, чем концевая;
тип проводки определяет форму и внешний вид коробки.

Таблица степеней защиты

Требование по установке распределительных коробок

Существует одно важное правило, касающееся всех типов – всегда должен быть обеспечен доступ к узлам подключения проводов для проверки, технического обслуживания, модификации и ремонта.

Как известно металл проводника имеет текучесть – свойство деформироваться под давлением с потерей упругости, из-за чего клеммный зажим теряет механическую прочность, поэтому ухудшается его электрическая проводимость.

При таких обстоятельствах место контакта разогревается при больших нагрузках, что приводит к тепловым расширениям и ещё большему ухудшению прочностных характеристик – такой контакт начинает искрить, контактируемые поверхности обгорают, процессы разрушения набирают лавинообразный характер и соединение выходит из строя.

Обгоревшая проводка

Поэтому зажимы нужно регулярно подтягивать. Даже, если используются клеммники Wago, не требующие обслуживания, всё равно не стоит наглухо замуровывать крышку – львиная доля поломок в электропроводке приходится как раз на распаечные коробки.

Еще один вариант с ВАГО

Любителям эстетики в данном случае можно посоветовать применять съёмные элементы декора для маскировки крышки сразу, чем потом что-то выдумывать, сокрушаясь об испорченных обоях, если в коробке что-то перегорит.

Коробка для электропроводки скрытого типа

Как правило, распределительные коробки для проводки скрытого типа имеют форму цилиндра. Это связано с тем, что легче пробурить цилиндрическое глухое отверстие в стене с помощью дрели и специального сверла-коронки, чем выдалбливать прямоугольную нишу в стенном материале.

распредкоробка скрытого типа

Поэтому такие коробки имеют унифицированные размеры, и соответственно им в продаже имеются сверла под данные диаметры. Наиболее распространённый размер 60 мм. Это связано с тем, что самая популярная установочная коробка под выключатели и розетки (подрозетник) тоже имеет данные габариты, что позволяет пользоваться одним сверлом при их монтаже.

коронка на 60 мм

Но часто таких размеров просто не хватает для помещения всех проводов и их соединений, поэтому применяются разветвительныекоробки больших диаметров: 70, 80, 100 мм.

установка коробки распределительной

Коробка для наружной электропроводки

Для наружной проводки распредкоробки изготовляют как цилиндрической формы, так и прямоугольной.

Но прямоугольные удобней – так получается больше свободного пространства, чтобы соединять провода, есть возможность установить клеммники или несколько рядов распределительных шин, по бокам коробки возможна установка нескольких параллельных вводов.

Распредкоробка с клеммником

Коробка для наружной электропроводки часто эксплуатируется в неблагоприятных климатических условиях, поэтому необходима герметизация внутреннего пространства, чтобы проводники не подвергались коррозийному воздействию влаги и пыли, и что совершенно недопустимо – попаданию воды вовнутрь.

Герметичность коробки определяет её степень защиты IP (ingress protection – защита от проникновения). Первая буква означает защиту от пыли и твёрдых предметов, вторая — от влаги и жидкости.

Внешний вид герметичной распределительной коробки, предназначенной для работы в взрывоопасных условиях:

Различные виды распредкоробок в зависимости от предназначения

Очевидной является зависимость материала разветвительной коробки от её предназначения и герметичности – для работы в особенно опасных и агрессивных средах применяется толстостенная нержавеющая сталь, для открытой электропроводки пластиковые стенки обеспечивать необходимую ударопрочность.

Распределительные коробки для скрытой проводки наиболее дешёвые в плане себестоимости – все механические и защитные функции выполняет стена. Предназначение коробки также определяет её внутреннее устройство, например, для разветвления линий проводного радиовещания используется коробка УК-2П с встроенными клеммами подключения.

Фото_УК2П

Подобная система, но уже для расключения силовых проводов используется в коробке для наружной электропроводки:

Монтажная и распаечная коробка проводки скрытого типа для гипсокартона имеет специальные прижимные лапки, прижимающиеся с обратной поверхности гипсокартона, тем самым осуществляя фиксацию цилиндра в отверстии.

распредкоробка для гипсокартона со специальны прижимными лапками

При монтаже открытой проводки на полу используют напольные распредкоробки:

Если электропроводка проходит под полом, то применяют специальные коробки, оборудованные герметичными крышками или лючками

распред коробка с люками

Напольные распредкоробки также могут иметь встроенные розетки:

распредкоробка в полу с розетками

Для скрытой электропроводки в деревянных домах используют исключительно металлические коробки.

Металлические рапсредкоробки

Для различных систем контроля и управления используют коробки со встроенными низковольтными слаботочными клеммниками:

Для работы в системах коммутации трехфазной нагрузки используют коробки с множеством клемм.

Для распределения трёхфазного напряжения уместней использовать в коробке несколько параллельных шин:

Итоги

Различные распределительные коробки имеют свои способы герметизации контактных соединений проводов– в зависимости от степени IP применяются разнообразные прокладки и сальники, от обычных резиновых, срезаемых ножом в нужном месте под необходимый диаметр, до полностью водонепроницаемых, зажимаемых специальными муфтами.

Чтобы своими руками установить любую представленную выше распределительную коробку, нужно изучать соответствующую инструкцию, в которой изготовитель должен подробно описать все характеристики и нюансы монтажа.

Соединение проводов в распределительной коробке

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

Вывод

Как и электрическая распределительная коробка соединение проводов на любых других участках должно отвечать высоким требованиям. Поэтому не стоит пренебрегать нормами ПУЭ к данному вопросу. Ведь лучше выполнить качественное соединение еще на этапе монтажа, чем потом искать проблему в уже действующей электрической сет

Выполняем подключения в распределительной коробке

Соединение проводов

Правила монтажа проводов в распределительной коробке

Нормы монтажа проводки в распределительной коробке

Итак:

Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Схема распределительной коробки

Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Подключение в проходной распределительной коробке розетки

Итак:

Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

Подключение выключателя в распределительной коробке

Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
Контакт с выхода выключателя должен идти к светильнику, который он коммутирует. Сделать это можно и непосредственно, но дабы не делать разных штроб для фазного и нулевого провода к светильнику, обычно их объединяют. Для этого провод с вывода выключателя в распределительной коробке подключают к фазному проводу светильника.
Соединение проводов в распаечной коробке для нулевого и заземляющего контакта светильника выполняется прямым подключением к соответствующим клеммам.
Если планируется установка двух и более клавишного выключателя, то изменяется только подключение провода от вывода выключателя. При этом подключение нулевого и заземляющего провода не изменяется.

Подключение двухклавишного выключателя в распределительной коробке

В данном случае у нас будет два фазных провода от светильника. С выключателя так же будет выходить именно два фазных провода. Подключить их между собой можно в произвольном порядке. Ведь от этого будет зависеть только количество и местоположение ламп включаемых каждой клавишей.
При необходимости внести изменения вы это легко можете сделать своими руками. Для этого достаточно изменить подключение между собой проводов от выключателя и от светильника в распределительной коробке.

KUZ — коробки универсальные в утепленный фасад

Речь идет об универсальной коробке, которая благодаря продуманной конструкции позволяет установку в твердые стены и в системы утепления фасада. Большим преимуществом является возможность регулировки установочной глубины коробки по требованию конкретного монтажа.

Предложение данных коробок дополнено возможностью применения двух крышек, первой основной и второй с возможность открытия без применения инструментов. Откидная крышка оснащена пружиной и замком. Серии с откидной крышкой включают в себя монтажную панель, которая позволяет установку классических приборов. В случае их установки в утепленные фасады приборы безопасно скрыты под откидной крышкой. Крышки, установленные в коробки, обеспечивают защиту IP 30, но после применения подходящего дополнительного уплотнения достигают защиты IP 44.

Коробки KUZ можно применить также как электромонтажные разветвительные коробки, для этого варианта предусмотрены клеммники S-KSK 2, как коробку для установки электрических приборов или клеммников громоотвода или другие решения заказчика.

Из-за широкого диапазона применения коробки KUZ делятся на четыре комплектации:

KUZ-V — универсальная коробка с крышкой

Комплект коробки KUZ с крышкой V 180.
Комплект предназначен для установки в твердые стены или прямой монтаж в изоляционные материалы утепления фасада зданий.
Коробка имеет возможность регулировки монтажной глубины от 85 до 140 мм.

Материал: ПЦ АБС, самозатухающий, безгалогенный
Размер: коробка 196x156x85-140 мм, крышка 210×170 мм
крышка 210×170 мм

KUZ-VO — универсальная коробка с откидной крышкой

Решение варианта KUZ-VO такое как KUZ-V, только коробка оснащена откидной крышкой VO 180, которая позволяет открытие без применения инструмента.
Внутреннее пространство коробки доступно для установки и классических приборов, которые будут скрыты под поверхностью стены.
В комплект входит монтажная панель, позволяющая установку различных приборов.

Материал: ПЦ АБС, самозатухающий, безгалогенный
Размер: коробка 196x156x85-140 мм, крышка 210×170 мм
крышка 210×170 мм

KUZ-VI — универсальная коробка в системы утепления фасада с крышкой

Комплект под обозначением KUZ-VI предназначен для установки в системы утепления фасада. Коробка идентичная с KUZ-V, только дополненная несущей трубой, внешней и внутренней изоляцией, крепежным материалом для крепления трубы к стене и саморезами для крепления коробки к трубе.
Комплект позволяет применение в утепленные фасады с минимальной толщиной 120 мм. Максимальная толщина утепления составляет 300 мм. Преимуществом данного варианта является то, что дно коробки изолировано от основы, что ограничивает возникновение тепловых мостов.

Материал: ПЦ АБС, самозатухающий, безгалогенный
Размер: коробка 196x156x85-140 мм, крышка 210×170 мм
крышка 210×170 мм

KUZ-VOI — универсальная коробка в системы утепления фасада с откидной крышкой

Комплект KUZ-VOI также как комплект KUZ-VI предназначен для установки в системы утепления фасада, только содержит откидную крышку VO-180.
Комплект предназначен для установки приборов, которые будут установлены под поверхностей фасада. Подходит, также как KUZ-VI, для классических приборов, выключателей, розеток, трехфазных розеток или также напр. для скрытия вывода огородного шланга.

Материал: ПЦ АБС, самозатухающий, безгалогенный
Размер: коробка 196x156x85-140 мм, крышка 210×170 мм
крышка 210×170 мм

Так же возможен монтаж розетки в минеральную вату с использованием специального подрозетника

Электроустановка в утепленном фасаде (розетки в минеральной вате)

KEZ

Электроустановочные коробки применяемые при утеплении фасадов зданий

Предназначены для установки приборов (розеток, выключателей) на термоматериалы при утеплении фасадов зданий. Благодаря своей конструкции препятствуют возникновению тепловых мостов Применение коробки KEZ позволяет устанавливать электроприборы при толщине изоляции от 50 до 200 мм.
В комплект входят дюбеля, шурупы, болты, держатели для крепления коробки и приборов.
В коробку необходимо устанавливать приборы с соответствующей защитой (IP) от воздействия окружающей среды.

Размер: 120 x 120 x 200 мм
Материал: самозатухающий безгалогенный ПП
Температурная устойчивость: от -25 до +60 °С

Упаковка включает:

Инструкция по эксплуатации:

1. Перед установкой необходимо уменшить длинну в зависимости от толщины слоя изоляции фасада здания.

2. KEZ, KEZ-3 — Электроустановочные коробки применяемые при утеплениифасадов зданий
Несущая конструкция крепится к стене с помощью шурупов и дюбелей в зависимости от типа материала.
Через несущую конструкцию протягивается кабель и вкладывается укороченная изоляция.
С помощью 4 шурупов (в комплекте) к конструкции крепится коробка, в которую устанавливаются необходимые приборы.

KEZ-3

Электроустановочные коробки применяемые при утеплении фасадов зданий

Тип -3 позволяет установку приборов в многоместных рамках при толщине утепления от 100 до 250 мм.
Размер: 120x120x250 мм

MDZ

Монтажная панель применяемая при утеплении фасадов зданий

Предназначена для установки электроприборов (наружное освещение, датчики движения, электророзетки до 400В и т.д.) на утепленные стены фасадов зданий. Благодаря своей конструкции препятствует возникновению тепловых мостов.
Не предназначена для установки спутниковых тарелок и других громоздких конструкций. Применение монтажной панели позволяет устанавливать оборудование при толщине изоляции от 50 до 200 мм.
Площадь для монтажа оборудования составляет 120х120 мм. В комплект входят дюбеля, шурупы, болты, держатели для крепления коробки и приборов.
Отдельные MDZ можно соединять между собой, что позволяет при необходимости увеличивать площадь монтажного поля.

Размер: 120 x 120 x 200 мм
Материал: самозатухающий безгалогенный ПП
Температурная устойчивость: от -25 до +60 °С
Нагрузка: макс. 4 кг

Упаковка включает:

Инструкция по эксплуатации:

1. Перед установкой необходимо уменшить длинну в зависимости от толщины слоя изоляции фасада здания.

2. MDZ — Монтажная панель применяемая при утеплении фасадов зданий
Несущая конструкция крепится к стене с помощью шурупов и дюбелей в зависимости от типа материала.
Через несущую конструкцию протягивается кабель и вкладывается укороченная изоляция.
С помощью 4 шурупов (в комплекте) к конструкции крепится коробка, в которую устанавливаются необходимые приборы.

Вывод

под штукатурку, под дерево, устройство

Содержание статьи:

Установка распределительной коробки в любом помещении, где человек планирует использовать электроэнергию, является важным этапом в проведении электричества. Благодаря этой конструкции удается бесперебойно и безопасно использовать электропроводку. Визуально это обычный короб, изготовленный из пластика или металла, боковые стороны оснащены отверстиям. От конструкции отходят провода, которые снабжают электричеством все приборы.

Для чего нужна распределительная коробка

Коробки распаечные для открытой проводки

Распаечная коробка – это устройство, предназначенное для равномерного распределения электрического тока к точкам забора, например, выключателям и розеткам. Благодаря этому прибору удается условно делить электрическую сеть на магистральные направления. Основной кабель проводится в каждую комнату, а к нему уже подсоединяются все выключатели, розетки и осветительные приборы.

Помимо основной защиты от перегревания и горения, устройство способно сохранять соединения проводов от агрессивных факторов окружающей среды. Наличие электрической коробки позволяет предупредить попадание в проводку грязи, влаги и пыли.

Виды распределительных коробок

Основное отличие распределительных конструкций заключается в используемом способе установки. Устройство может быть вмонтировано в стену и тщательно замаскировано строительными смесями или же устанавливаться на поверхности стены.

Для открытой проводки

Электромонтажная коробка для открытой проводки

Распаечная коробка для открытой проводки должна быть надежно зафиксирована на поверхности стены. Это касается и кабельных каналов, в которых будут помещены электрические провода. Этот способ установки предпочтительнее использовать на промышленных предприятиях, в офисах, где внешний вид помещения не играет роль. Также открытый способ установки используется часто в загородных домах и дачах, технических помещениях.

Основное достоинство способа – возможность быстрого и беспрепятственного доступа к устройству, а также месту соединения электрических цепей.

Для скрытой проводки

Распаечная коробка скрытой проводки

Приборы устанавливают в определенном проеме стены в местах соединения выводов и электрических проводов. Также монтаж возможен в свободном пространстве перегородок. Это позволяет установить распределительную конструкцию и проводку поместить в специальных кабель-каналах, расположенных в стене. Скрывают их с помощью различных строительных смесей, например, штукатурки. После установки дверца прибора также должна быть тщательно скрыта в стене.

Достоинства скрытого способа установки – все детали надежно скрыты и не портят внешний вид комнаты. Среди недостатков стоит отметить отсутствие доступа к устройству. При выходе из строя потребуется «портить» ремонт.

Устройство распределительной коробки

Клеммная распределительная коробка

По своему назначению корпус прибора должен иметь небольшой вес и размеры, а также обеспечивать качественную изоляцию соединительных мест проводки. Распределительные коробки могут иметь прямоугольный, квадратный или округлый корпус, в котором есть отверстия для прокладки электрических цепей.

Приборы, предназначенные для внешней установки, обладают следующими видами крепления к стене:

Могут устанавливаться на специальных натяжных линиях, а также оснащаться специальными крепежами на тросе.
Корпус оснащен внутренними отверстиями для надежной фиксации.
Наличие внешних отверстий.

Распределительные устройства также делятся по материалу изготовления и габаритам. Специалисты рекомендуют отдавать предпочтение пластмассовым корпусам.

Правила установки

Правила устройства электропроводки

Коробки, предназначенные для равномерного распределения электричества, устанавливают приблизительно на расстоянии 25 см от потолка. Если устройство будет монтироваться скрытым путем, крышка должна располагаться на поверхности, чтобы при необходимости ее с легкостью можно было открыть и провести работы.

Также для распаечных коробок для скрытой проводки важно найти подходящее место, чтобы не был утрачен дизайнерский замысел интерьера в помещении.

Монтаж

Монтаж распределительной коробки открытым способом

Перед установкой важно ознакомиться со всеми требованиями регламентирующей документации, перечисленной в пособии ПУЭ, а также простыми рекомендациями специалистов с большим опытом.

К распределительному устройству всегда должен быть доступ. Распространены случаи, когда при установке подвесного или натяжного потолка уровень его опускается, следовательно, устройство оказывается вне зоны досягаемости. В аварийных или нештатных ситуациях это может привести к большим проблемам и трудностям.
Если речь идет об открытом способе установки, оборудование нужно регулярно проверять: осматривать соединения на предмет нагрева, при необходимости подтягивать контакты.
При скрытом способе монтажа в стене требуется сделать углубление под каждую распределительную конструкцию, которая соответствует форме и размерам. Глубина должна быть такой, чтобы коробка потом не выступала из-за стены, а закрытая крышка была почти на одном уровне с поверхностью.
Если крышка конструкции заклеена обоями, рекомендуется запомнить место ее расположения или как-то обозначить. Специалисты также рекомендуют дома иметь схематически изображенные все токи коробок и пути следования проводки. Это позволит не забыть, где что находится, и во время очередного ремонта случайно дрелью не наткнуться на проводку.
Наружные модели необходимо устанавливать на уже подготовленные и оформленные стены.

Если в квартире, доме, офисе сделан качественный ремонт, чтобы не портить внешний вид, рекомендуется оформить крышку под дизайн комнаты или же заранее приобретать коробку с декоративной крышкой.

Принципы соединения

Соединение проводников в распределительной коробке колпачками

Чтобы не возникало путаницы, для быстрого соединения каждый провод имеет разный цвет. Самым популярным считается следующее сочетание цветов: светло-зеленый, зеленый цвет – заземление, голубой – ноль, белый или желтый окрас символизирует фазу. При подключении устройства важно четко соблюдать последовательность.

Для правильного соединения проводов в коммутационной коробке необходимо предварительно составить проект. Требуется определить точное расположение точек забора электроэнергии. Распределительные устройства в соответствии со схемой устанавливают в наиболее подходящих и удобных местах.

Распределительная коробка.Виды и устройство.Применение и монтаж

Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.

Виды и устройство коробок

Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.

Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.

По степени безопасности распределительная коробка разделяется на следующие виды:

Обычные.
Пылезащищенные.
Брызгозащищенные.
Пожаростойкие.

Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.

Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.

Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.

Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.

Строение

Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.

Коробки с клеммами следует выбирать в тех случаях, когда необходимо проводить разводку электрической сети с использованием алюминиевых и медных проводов. Как известно, в результате скрутки этих двух металлов происходит окисление, от которого контакт между двумя жилами исчезает. Клеммы в таком случае выступают в качестве посредника. С одной стороны она контактирует с медью, а с другой с алюминием. Цветные металлы не окисляются при касании к стали, что полностью исключает подобные затруднения.

Материал коробок

Коробки изготовляются из пластика или металла. Самыми популярными являются пластиковые боксы. Из них сделаны практически все конструкции, предлагаемые сейчас на рынке. К их преимуществам можно отнести:

Невысокая стоимость.
Диэлектрические свойства.
Возможность изготовления в сложных формах.
Невысокая масса.
Стойкость к коррозии.

Металлические коробки применяются для установки в промышленных помещениях, таких как мастерские, ангары и склады. Они обеспечивают не только надежное соединение, но и обладают высокой механической стойкостью в случае нанесения физического удара, который может произойти в результате проведения различных производственных работ. В тех случаях, когда пластиковая коробка выйдет из строя, металлическая продолжает служить без изменения характеристик соединения и уровня их защиты.

Коробка из металла имеет заводскую покраску, которая защищает ее от коррозии. Несмотря на это, краска и грунтовка не является вечной, поэтому в результате эксплуатации защитное покрытие может сойти, что приведет к появлению ржавчины. Бокс из металла оснащается герметичными резиновыми уплотнителями, препятствующими проникновению влажного воздуха, который способен привести к окислению соединений, а также разрушению корпуса бокса изнутри. Также бывают модели со специальными резьбовыми входами, для особых линий.

Важные правила при установке монтажного бокса

Перед тем, как проводить покупку распределительных коробок для проведения разводки электрических проводов следует ознакомиться с правилами монтажа. Их знание позволит оценить специфику будущей работы. К главным рекомендациям можно отнести:

Расстояние между коробкой и потолком не должно превышать 10-30 см.
При проведении скрытого монтажа требуется подготовить нишу в стене под форму каждой коробки
Распределительная коробка должна соответствовать по форме и цвету общему дизайну помещения.
Если распредкоробка окажется закрытой, в случае использования фальшстены или навесного потолка, то требуется создать ревизионный люк для их обслуживания.

При покупке распредкоробки важно отталкиваться от толщины используемого кабеля. Она должна быть точно подобрана под боковые отверстия в коробке. Для скрытого бокса самой удачной конструкцией является скругленная, поскольку она позволяет проводить установку в круглую нишу, подготовленную корончатым сверлом с помощью ударной дрели или перфоратора. Пробить квадратное отверстие будет гораздо сложнее и потребует больше времени. Также не стоит забывать, что выбрав форму круглого бокса, следует позаботиться о наличии корончатого сверла соответствующего диаметра.

Недостатки использования распредкоробок при монтаже электрической проводки

Распределительная коробка дает не только преимущества, но и недостатки. Во время прокладки электрических сетей следует учитывать, что данная конструкция не всегда может выдержать большие нагрузки. Конечно, она очень удобная и позволяет проводить безопасное соединение проводов различного сечения и исключает перерасход кабеля, но бывают исключения, когда распредкоробка будет неуместной.

Многие электрики рекомендуют избегать подобной технологии и проводить автономную линию от щитка к каждой розетке. При таком монтаже действительно обеспечивается максимальная безопасность, но получается огромный расход кабеля. В квартирах дешевле проложить один толстый провод в каждую комнату до коробки, а от нее подключать розетки и выключатели, поскольку особо мощные потребители в таком жилье не устанавливаются. Исключением может быть бойлер или котел.

Фактический отказ от коробок требует создания широкой штробы под потолком для горизонтальной прокладки большого количества кабелей, каждый из которых будет расходиться к нужной розетке или выключателю. В таком случае монтажные работы будут сопровождаться огромным количеством пыли и потребуют больше времени, не говоря уже о финансовых затратах.

Каждое из мнений имеет место для существования. Действительно, если розетка будет питать мощное устройство, то все дополнительные соединения, которые образовывает распределительная коробка, будут существенно нагревателя, что повышает риск короткого замыкания. Чтобы минимизировать все опасности, рекомендовано для действительно мощных потребителей прокладывать отдельный провод. Использовать коробки только от проверенного производителя.

Распределительные коробки для электропроводки

Электрические распределительные коробки, монтажные коробки, розеточные коробки, соединительные коробки

Один очень важный компонент — это коробка, в которую будет проложен провод. Тип и размер электрических коробок домашней электропроводки будет зависеть от размера схемы, области применения и ее расположения.

Box Fill — Сколько проводов можно поместить в коробку? Кодекс NEC требует подключения быть защищенным и закрытым, когда такие устройства, как розетки, приспособления и переключатели устанавливаются.Иногда необходимо примыкание или сращивать провода в электрических коробках домашней проводки.

При сращивании проводов доступный электрический переход Коробка необходима для размещения сращиваемых проводов, поэтому торговая марка — электрическая оболочка.
Этот список показывает различные электрические коробки и отображает название коробки и описывает типичное приложение.

Самыми распространенными типами материалов, из которых изготавливаются электрические коробки для домашней электропроводки, являются: пластик, стекловолокно, сталь, алюминий и жаропрочный. Металлические коробки поставляются с заглушками для использования таких кабелепроводов, как EMT (электрические металлические трубы), гибкой стали или алюминия.

Почему вы не видите точно такую же электрическую коробку у своего поставщика? Доступность типов ящиков будет зависеть от того, с каким производителем электротехники или с каким каналом закупок заключен контракт с вашим поставщиком.

style = «clear: left»>

Ящики и заполнители
Сколько проводов можно проложить в электрическую коробку, будет зависеть на сколько кубических дюймов в коробке и какого размера провода установлен.

Ниже приведена схема нескольких распространенных электрических коробок домашней электропроводки. и фактическая информация, которая должна быть отпечатана или отформована в каждый корпус.

Хорошее практическое правило — никогда не переполнять коробку, оставьте себе много места и не перерезайте провод слишком коротко — всегда можно немного обрезать, но нельзя растягивать. Хранить помните, что провода заземления не учитываются.

style = «clear: left»>

Типы дорожных развязок —

Экзаменаторы экзаменов по вождению разрабатывают маршруты практических экзаменов по вождению с учетом как можно большего количества разнообразных дорог и транспортных систем.

Многие из этих транспортных систем будут перекрестками. Развязки варьируются от тихих немаркированных перекрестков до оживленных перекрестков с несколькими полосами движения, которые контролируются светофорами. Экзаменаторы включат в ваш тест столько разноплановых соединений.

Точное понимание того, как обращаться с каждым типом перекрестков, необходимо не только для безопасного длительного вождения, но и для сдачи практического экзамена по вождению.

Это руководство проведет вас через различные типы перекрестков, с которыми вы почти наверняка столкнетесь во время уроков вождения, а также через тестовые маршруты, взятые на экзамене по вождению.

Развязка без опознавательных знаков

Необозначенные развязки

Необозначенные перекрестки часто встречаются в более тихих районах, таких как жилые переулки или проселочные дороги. На немаркированном перекрестке не будет никаких дорожных знаков, знаков остановки и линий перекрестка.

В зависимости от типа перекрестка, во многих случаях никто не имеет приоритета на этих перекрестках, поэтому часто важно хорошо продумать, что, по вашему мнению, собираются делать другие водители. Например, если ни у кого нет приоритета и другой водитель быстро приближается к перекрестку, вероятно, неплохо было бы подождать и отпустить его первым.Немаркированные перекрестки часто используются как часть экзамена по вождению, чтобы оценить вашу способность маневрировать на узких дорогах и общаться с другими участниками дорожного движения.

Разметка стыка

Разметка стыков

Размеченные перекрестки могут значительно различаться по размеру: от небольших перекрестков на жилых улицах или проселочных дорогах до крупных многополосных маркированных перекрестков.

На отмеченном перекрестке будут установлены линии уступки или остановки, чтобы помочь участникам дорожного движения, имеющим приоритет.Отмеченный перекресток может иметь или не иметь знаки уступить дорогу. Как и в случае немаркированных перекрестков, отмеченные перекрестки часто используются во время экзамена по вождению. Перекрестки со знаками остановки и разметкой могут быть представлены на экзамене по вождению, если этот тип перекрестка находится в пределах расстояния тестовых маршрутов от испытательного центра.

Управляемый перекресток со светофором

Контролируемые переходы

На контролируемых перекрестках, которые часто встречаются в оживленных районах, используются светофоры, определяющие движение транспорта.На оживленных контролируемых перекрестках часто может быть несколько полос движения на светофоре и часто есть зона ожидания для велосипедистов прямо перед светом.

Светофильтры с фильтром часто используются на контролируемых перекрестках, чтобы разрешить движение по определенной полосе движения в безопасном месте. Если возможно, внимательно следите за светофильтром, так как его легко не заметить. Отсутствие прогресса на зеленом индикаторе может привести к сбою теста. На экзамене по вождению сдается большинство типов перекрестков, включая контролируемые перекрестки.

Коробка разветвительная

Коробка стыков

Коробчатые развязки обычно находятся в оживленных местах и часто контролируются светофорами.Если перекресток находится в пределах досягаемости вашего экзаменационного центра по вождению, он, вероятно, будет включен в тестовые маршруты.

Желтый прямоугольник с перекрещивающимися линиями используется для обеспечения движения транспорта, поскольку транспортному средству не разрешается въезжать в ящик, если выезд не свободен. Остановка в боксе разрешена при условии, что вы сможете безопасно выйти после того, как очиститесь. См. Коробчатый разветвитель для получения дополнительной информации о том, как работают коробчатые соединения.

Светофор правый фильтр

Светофильтры светофора

Светильники с фильтром часто используются на загруженных контролируемых переходах.Иногда бывает трудно увидеть, как индикатор светофильтра загорится зеленым, особенно когда водитель-ученик. Слишком долгое пребывание в неподвижном состоянии, когда индикатор на фильтре загорелся зеленым, может потенциально не пройти экзамен по вождению. Для объяснения того, как использовать светофора с фильтром, см. Последовательность сигналов светофора.

Разные типы соединений

Есть много типов перекрестков. Junc

Типы распределительных коробок по лучшим ценам — Отличные предложения на типы распределительных коробок от глобальных продавцов типов распределительных коробок

Отличные новости !!! Вы попали в нужное место для типов распределительных коробок.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот тип распределительной коробки должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свои типы распределительных коробок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типах распределительных коробок и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести junction box type по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Тип соединения по наиболее выгодной цене — Отличные предложения по типу соединения от глобальных продавцов типа соединения

Отличные новости !!! Вы выбрали нужный тип перекрестка.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот тип верхнего перекрестка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть свой тип перекрестка на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в типе развязки и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

Распределительная коробка 10 шт. По лучшей цене — Выгодные предложения на распределительную коробку 10 шт. От мировых продавцов распределительных коробок 10 шт.

Отличные новости !!! Вы попали в нужное место для распределительной коробки на 10 шт.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта распределительная коробка из 10 лучших устройств в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели распределительную коробку из 10 штук на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в распределительной коробке на 10 штук и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

Masterplug Маленькая внешняя распределительная коробка — серый

перейти к содержанию Перейти в меню навигации Wickes

Строка заказа 0330123 4123
Список проектов
Обслуживание клиентов
Войдите или зарегистрируйтесь

Поиск Корзина Корзина 0 вернуться наверх
Просматривать
Назад
Магазин Новое в Ванные комнаты
Отопление
Кухни
Наружное освещение
Просмотреть все Новое в
Кухни Выставочный зал кухонь Посмотреть все диапазоны
Кухня Галерея
Закажите БЕСПЛАТНУЮ встречу по дизайну
Брошюра о кухне
Продажа кухни
Офисная мебель
Готовые кухни Посмотреть все диапазоны
Кухонные гарнитуры
Мэдисон Кухня
Орландо Кухня
Дакота Кухня
Кухня Огайо
Кухонный гарнитур
Метчики Все смесители для кухни
Кухонные моноблочные смесители
Смесители для кухни
Аксессуары Ручки и ручки для шкафа
Хранение на кухне
Отопление и электричество
Ящики для кухни
Освещение Кухни
Краска для кухни
Плитка для кухни
Раковины Раковины из нержавеющей стали
Керамические мойки
Раковины из гранита и композитных материалов
Установки для утилизации отходов
Бытовая техника Духовки
Варочные поверхности
Плиты
Вытяжки
Холодильники и морозильники
Посудомоечные машины
Обувь для скинали
Шкафы Кухонные гарнитуры
Декоративные панели
Двери для бытовой техники
Цоколи и карнизы
Винные шкафы
Столешницы и Тумбы Столешницы из ламината
Столешницы из массива дерева
Подставки
Фартуки
Рабочие поверхности из инженерного дерева
Столешницы барной стойки
Посмотреть все кухни
Ванные комнаты Ванная комната Выставочный зал
.
No related posts.

Распределительная коробка для электропроводки виды: монтаж своими руками

Для чего нужна распределительная коробка?

Основная функция распределительной коробки

Виды распределительных коробок

Внутренняя структура распределительной коробки

Правила установки

Монтаж

Принципы соединения

Заключение

Распределительные коробки. Виды и особенности установки

Классификация

распределительные коробки классифицируют по методу установки:

Классификация по виду защиты, особенностям и назначению:

Конструктивные особенности

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:

Свойства и размеры

Чаще всего к распределительным коробкам предъявляются следующие требования:

Пластмассовые распределительные коробки

Металлические распределительные коробки

Установка распредкоробки

Порядок установки коробок для соединений проводов

Особенности соединения проводов

Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:

Похожие темы:

Распределительная коробка для электропроводки

История появления

Почему называется по-разному?

Всегда ли она нужна?

Виды

По способу установки

По материалу

По другим параметрам

Правила монтажа

Монтаж

Распределительные коробки. Виды. Соединение проводов в расп…

Виды распределительных электрических коробок

Происхождение разнообразных названий

Отличительные черты

Требование по установке распределительных коробок

Коробка для электропроводки скрытого типа

Коробка для наружной электропроводки

Различные виды распредкоробок в зависимости от предназначения

Итоги

Соединение проводов в распределительной коробке

Соединение проводов

Правила монтажа проводов в распределительной коробке

Варианты соединения проводов в распределительной коробке

Схемы соединения в распределительной коробке

Схема распределительной коробки

Схема подключения в распределительной коробке розетки

Схема подключения в распределительной коробке выключателя

Соединение проводов

Правила монтажа проводов в распределительной коробке

Варианты соединения проводов в распределительной коробке

Схемы соединения в распределительной коробке

Схема распределительной коробки

Схема подключения в распределительной коробке розетки

Схема подключения в распределительной коробке выключателя

KUZ — коробки универсальные в утепленный фасад

KUZ-V — универсальная коробка с крышкой

KUZ-VO — универсальная коробка с откидной крышкой

KUZ-VI — универсальная коробка в системы утепления фасада с крышкой

KUZ-VOI — универсальная коробка в системы утепления фасада с откидной крышкой

Так же возможен монтаж розетки в минеральную вату с использованием специального подрозетника

Электроустановка в утепленном фасаде (розетки в минеральной вате)

KEZ-3

MDZ

Вывод

под штукатурку, под дерево, устройство

Для чего нужна распределительная коробка

Виды распределительных коробок

Для открытой проводки

Для скрытой проводки

Устройство распределительной коробки

Правила установки

Монтаж

Принципы соединения

Распределительная коробка.Виды и устройство.Применение и монтаж

Виды и устройство коробок

По степени безопасности распределительная коробка разделяется на следующие виды:
