Как правильно вязать арматуру на ленточный фундамент: инструкция

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

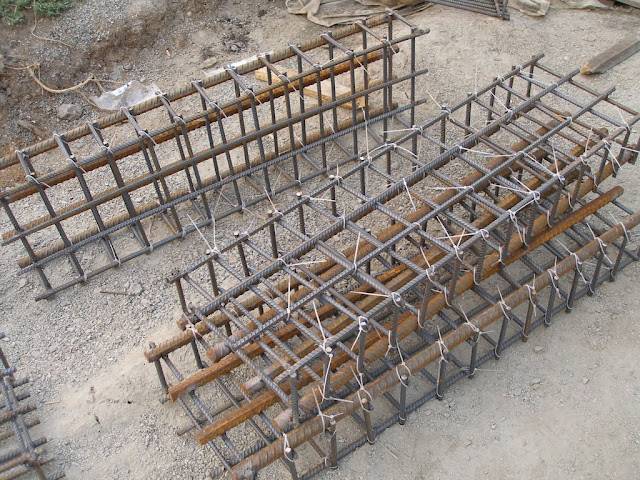

Как монтируют каркас?

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали.

Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

• относительная конструктивная простота,
• возможность оборудовать подвальное помещение,
• способность выдерживать тяжелые перекрытия,
• отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Купить бетон

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

• Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
• Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
• Вращательными движениями крючка создается скрутка из нескольких оборотов;
• Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом.

Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

преимущества и недостатки каждого из способов, технология работы

Выбор способа скрепления арматурного каркаса фундамента перед заливкой зависит от высоты здания, нагрузки на основание, размеров строения в длину, ширину и даже от того, какая почва под ним.

Вязка или сварка арматуры для каркаса фундамента

Проекты малоэтажного строительства в твёрдых несыпучих грунтах не предусматривают заливные фундаменты. В выровненный котлован укладываются фундаментные подушки, поверх – один или несколько рядов бетонных блоков, внутри которых металла нет, только петли для захвата краном.

Но если строение стоит на подвижном или сыпучем основании, или застройщик экономит на оплате автокрана, ленточный или столбчатый фундамент – надёжное и практичное решение. А для высотных домов бетонное основание с арматурным каркасом – необходимость: на блоках высотка не устоит.

В первом случае для скрепления подойдут и вязка, и сварка. Чтобы проиллюстрировать, для чего закладывают арматуру в бетон, приведём в пример плиту перекрытия. Перед заливкой бетона в форму кладут пространственный «скелет» из металлических стержней. Главную роль играют продольные прутья, поперечные служат для скрепления и неподвижности продольных при заливке.

Схема сварки арматуры для фундамента

Над головой, если вы в капитальном здании, плита перекрытия. Концы лежат на стене, захват – 10-15 см, остальная часть свободно висит, но не падает: арматура работает на растяжение, бетон – на сжатие. Также и в фундаменте. Таким образом, в плите каркас скреплён вязальной проволокой, сварка ослабит конструкцию.

Схема вязки арматуры

Преимущества и недостатки каждого из способов

Оба метода имеют свои плюсы и минусы.

Преимущества вязки:

• не нарушается структура металла в месте нагрева, что важно для фундамента, рассчитанного на большую нагрузку;
• ниже себестоимость работы – проволока дешевле, чем электроды.

Недостатки вязки:

• относительная подвижность каркаса, что создаёт сложности при сборке крупных конструкций;
• большие по сравнению со сваркой трудозатраты.

Плюсы сварного соединения:

• жёсткость конструкции в собранном виде;
• практичность и скорость при сборке пространственных больших арматурных сеток.

Минусы сварного соединения:

• необходимость в источнике электрического тока и сварочном аппарате;
• применение арматуры диаметром более 10 мм, чтобы исключить пережог металла;
• снижение прочностных свойств в результате нарушения структуры стали в месте сплавления.

Чтобы нивелировать последний из перечисленных недостатков, применяют прутки толще 12 мм. Сварку ведёт квалифицированный сварщик электродами меньших, чем обычно для прутков такого сечения, диаметров. Используют арматуру из нелегированной малоуглеродистой стали первого класса.

К тому же сварные каркасы применяют при строительстве на устойчивых грунтах.

Технология сварки арматуры для фундамента

Сборку арматурной конструкции начинают с заготовки металла:

1. Нарезают куски нужной длины, согласно проекту. Стандартная величина рифлёного прутка заводского изготовления 6 метров, если требуются отрезки большей протяжённости – сваривают, меньшей – режут. Резать можно и с помощью сварочного аппарата, но это слишком дорогой способ, быстрей и дешевле – болгаркой или гильотиной.
2. Зачищают заготовки от грязи и пыли. Коррозию тоже счищают, но технически это трудоёмкий и затратный процесс. Арматура с завода приходит чистая, а отдельные куски с коррозией проще использовать в других целях.
3. Собирают и сваривают горизонтальные части.
4. Устанавливают и прихватывают вертикальные стержни.
5. В опалубке или в траншее, если опалубку собирают после установки каркаса, из горизонтальных частей сваривают объёмную конструкцию.

Стержни сплавляют четырьмя способами:

• встык;
• внахлёст;
• крестообразно;
• в виде тавра.

Распространённые – внахлёст и накрест, другие два используют реже, если первыми двумя невозможно: тавровый и стыковой виды соединения недостаточно прочны на изгиб.

Если электрод прилипает к металлу, повышают силу тока на аппарате. Если прожигает или создаёт большую сварочную ванну – ток понижают, применяют меньший по диаметру электрод.

После сварки соединение проверяют визуально, отбивают со швов окалину. Недопустимы трещины на металле, сквозной прожиг прутка, провар арматуры в поперечнике.

Технология вязки арматурных каркасов

Вы строите собственный дом. После того, как разработан проект, выбран вид необходимого фундамента под строительство нового дома, подготовлены траншеи, необходимо приступить к изготовлению арматурного каркаса для фундамента.

Ни для кого не секрет, что надежность любой возведенной конструкции напрямую зависит от прочности и качества тех материалов, которые используются при ее изготовлении.

Без строительной арматуры не обойтись тем, кто планирует строительство с применением бетона, поскольку именно она обеспечивает прочность. Стоит отметить, что арматура из стали представляет собой продукцию сортового проката. Она довольно часто используется как в строительных, так и в промышленных отраслях и чаще всего в процессе армирования конструкций из бетона. Арматура подразделяется на гладкую и рифлёную.

И так в первую очередь, необходимо заготовить арматуру. Для этого стоит определиться с необходимым диаметром и нужным количеством метров. Так же следует посчитать количество вязальной проволоки, обычно на тонну арматуры уходит 10-20 кг проволоки. Арматура считается с учетом непредвиденных расходов, нахлестов. То есть к посчитанному метражу следует добавить еще 10%.

Для работы по вязке арматурного каркаса понадобятся: рулетка для измерения метража; гибочный станок, на котором будет происходить сгибание арматуры; болгарка для резки прутов нужной длинны; крючок для вязки узлов; кусачки для перекусывания вязальной проволоки.

Прежде чем начать непосредственное вязание арматурного каркаса, нужно изготовить хомуты прямоугольного или квадратного сечения. Хорошо изучив проект, нарезаем нужное количество стержней и с помощью станка придаем им нужную форму. Размер хомутов определяется по проекту. Хомуты должны быть меньше размера опалубки на 4-6 см, чтобы при заливке бетона образовать защитный слой вокруг каркаса.

Производить вязку арматуры удобно на козелках, высотой 70 см. На эти «козлы», после подготовки хомутов, выкладываем продольные стержни арматуры и надеваем на них заготовленные хомуты. Все происходит согласно разработанному проекту (расстояние между стержнями и хомутами).

После того, как разложены все стержни и хомуты, можно приступать к вязанию арматурных узлов при помощи вязальной проволоки. Проволоку, складываем пополам, обводим вокруг продольных стержней с закватом хомута и затягиваем при помощи крючка.

Вязка арматурного каркаса – это не так сложно, как кажется, главное определиться с видом фундамента и соблюдать запроектированные размеры, при его изготовлении.

Чем и как правильно вязать арматуру для ленточного фундамента частного дома

Начиная с этапа проектирования, и заканчивая монтажными работами, стальным стержням для армирования уделяют повышенное внимание. И это вполне оправданно, ведь именно она обеспечивает необходимые конструкционные качества ленте. Грамотный подход в организации работ по сборке железобетонного основания для дома включает правильный расчет и монтаж металлического каркаса.

Чем и как правильно армировать ленточный фундамент: виды арматуры и ее назначение

Правильно подобранный бетон для основания дома обладает высоким уровнем прочности, однако при этом он слабо противостоит нагрузкам на изгиб, сдвиг и растяжение. Другими словами конструкции недостает достаточной степени пластичности, из-за чего она трескается или расслаивается. Эти недостатки способен устранить армирующий скелет.

Перед тем, как браться своими руками вязать арматуру для ленточного фундамента, неплохо будет узнать о ней более подробно. По функциональным параметрам стальные стержни делятся на три вида, но отнюдь не факт, что все они будут задействованы в одной конструкции:

• Рабочие – самые крупные стержни, которые выполняют ключевую задачу по противостоянию растягивающим деформациям. Они обычно расположены вдоль ленты.
• Конструктивная – используется в случае, когда длина балки довольно большая и осевая жесткость сводится к минимуму. В целях монолитности каркаса ряды рабочей арматуры связывают поперек стержнями меньшего диаметра.
• Анкеровочная – за исключением оснований для заборов с кирпичными столбами, лента редко бывает линейной. Обычно для дома основа выглядит в виде замкнутой фигуры с отводами внутри. Чтобы надежно скрепить конструкцию в узлах примыкания используют закладные элементы того же диаметра, как и у рабочих стержней.

Правильно армировать ленточный фундамент – это значит обязательный учет пропорционального содержания арматуры и бетона. В нашем случае минимальное присутствие стержней в конструкции должно быть 0,1% от общего сечения фундаментной балки. Однако это в теории, на практике же стержней содержится всегда больше нормы, тем самым гарантируется запас прочности.
В основаниях со сложными поперечными сечениями типа Т и Н велика вероятность возникновения разрывающих нагрузок, действующих на выступающие элементы. Чтобы компенсировать эти воздействия, используют сложные С- и Г-образные закладные элементы, повторяющие по форме поперечный срез балки.

Важно! Грамотно распределенный в пространстве каркас всегда полезнее, чем беспорядочная укладка больших объемов стержней.

Классы материалов для арматурного каркаса стандартного фундамента-ленты

Для армирования стандартами допускается применение горячекатаных строительных прутьев периодического профиля, термически обработанные или механически упрочненные стержни. Они бывают шести классов и обозначаются литерой «А» с римскими цифрами. Чем выше класс, тем больше прочность, также существуют отличия в сечении. Некоторые особенности заключаются в следующем:

• Первый класс – гладкие прутья с круглым профилем.
• Второй класс – оснащен выступающими ребрами, расположенные навивкой. У всех старших классов ребра расположены «елочкой».
• Индекс «Т» – означает термически упрочненный продукт.
• Индекс «С» — стержни, пригодные к свариванию.

Рабочий арматурный каркас для ленточного фундамента выполняется из прутьев класса А2 или старше исходя из конструкционных требований. Для распределительного поперечного армирования при компенсации нагрузок на изгиб и скручивание используется продукция класса А1 или А2.

Расчет сечения и количества арматуры

Нормативные акты регламентируют количество прутков в бетонной балке для достижения оптимальных параметров прочности. Общее сечение продольных стержней не может быть меньше 0,1% площади профиля фундаментной ленты. Чтобы вычислить количество металлических изделий достаточно знать площади сечения прутка и основания. Комфортно выполнить подсчеты число стержней поможет готовая таблица.

Например, для армирования берется 8 рядов прутков диаметром 10 мм. По таблице их общая площадь составит 628 мм. Подобный каркас способен укрепить ленту шириной 500 мм и глубиной 1200 мм. Подобные вычисления аналогичны и для мелкозаглубленных фундаментов зданий.

Ко всему прочему, следует определить сечение стержней, участвующих в конструкции. Исходные показатели зависят от многих факторов. Осуществить упрощенный расчет можно при помощи таблицы.

Условия использования арматуры	Минимально допустимый диаметр стержней, мм	Нормативный документ
Продольная арматура вдоль стороны длиной не более 3 м	10	Приложение 1 к Пособию «Армирование элементов монолитных железобетонных зданий» М.,2007
Продольная арматура вдоль стороны длиной более 3 м	12	«То же»
Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см	6	п.3.106 Руководства по конструированию бетонных и железобетонный конструкций из тяжелого бетона (без предв. напряжения) М., 1978
Поперечная арматура вязанных каркасов высотой более 80 см	8	«там же»

Основное: как правильно вязать стальную арматуру для ленточного фундамента домостроения?

Наиболее распространен ручной способ вязки с применением подручных мехсредств. В их роли выступают плоскогубцы или вязальный крючок. Кроме инструмента нужны фиксаторы и расходный материал в виде стальной проволоки или пластиковых хомутов. Проволока выпускается двух видов:

1. Оцинкованная.
2. Из черного металла.

Строители, знающие, как и чем правильно армировать стандартный ленточный фундамент, подсказывают: когда арматура будет погружена в бетон полностью, то выбирают обычную проволоку, а если планируется основание с выводом связывающих элементов – используют прокат с цинковой оболочкой. Металлический прокат связывают металлической проволокой, а композитный – пластиковыми хомутами. Не стоит менять стальной прокат на гибкий ПХВ – особой выгоды не будет, а вот, в прочности конструкции можно проиграть.

Есть еще один способ – вязка с применением специальных электроинструментов. Сюда относят насадку-крючок для дрели и вязальный пистолет. Последний представляет собой профессиональный механизм, и приобретать его для единовременного использования нерентабельно. Сборка каркаса при помощи электросварки мало того, что требует наличия оборудования и навыков, но к тому же лишает конструкцию гибкости и подвижности.

Технологии вязки каркаса

Начинать работу лучше с короткого участка фундаментного основания, это позволит «набить руку» и далее продвигаться увереннее. На ровной площадке следует расположить два длинных линейных прута, выровняв их концы. На расстоянии 15-20 см от торцов привязать поперечные распорки, остальные элементы крепятся с шагом около 50 см. Для вязки нарезается проволока длиной около 20 см.

Первый способ

• Согнуть проволоку пополам.
• Считая от петли, выгнуть проволоку вокруг пальца на одну треть.
• Наложить готовую деталь на узел соединения и захватить петлю крючком.
• Провернуть инструмент вокруг оси и захватить им другой конец проволоки, потянув при этом проволоку на себя.
• Сделать 4-5 оборотов.
• Вытянуть цангу и загнуть или обрезать концы.

Мастера, которые вяжут арматуру для монолитного ленточного фундамента много лет, уверяют, что количество оборотов определяется опытным путем. Обвязка не должна быть слишком натянута, и вместе с тем, слабое крепление также не приветствуется.

Второй способ

• Проволочную заготовку сложить пополам.
• Прижать проволоку к арматурному стержню и завернуть ее концы на себя.
• Вставить в петлю крючок и провернуть его 4-5 раз.
• Концы проволочной заготовки загнуть или обрезать.

Каркасная конструкция после этого получается довольно надежной, а монолитная основа – прочной и долговечной.

Третий способ

• Сложить отрезок проволоки пополам.
• Завести заготовку снизу скрепляемого узла.
• Крючком захватить петлю.
• Загнуть через цангу оставшиеся концы.
• Образовавшуюся петлю провернуть 4-5 раз.

Метод дает возможность жесткой фиксации перекрестных узлов. Остается только выполнить расчет количества цемента для заливки основан

Вязка арматуры своими руками — как правильно вязать арматуру

Для обеспечения требуемой надежности любых железобетонных конструкций необходимо использовать только качественные строительные смеси и арматуру. Но не меньшая роль при этом отводится правильному креплению, фиксации металлической арматуры. От того, насколько прочна стальная конструкция из армирующих элементов, зависит не только надежность фундамента, но и долговечность всего здания. Именно поэтому к качеству вязки арматуры предъявляются самые жесткие требования.

Вернуться к содержанию

Почему именно вязка

Крепление двух и более деталей арматуры для создания какой-либо конструкции можно производить несколькими способами: точечной сваркой, дуговой сваркой, специальными соединительными элементами, пластиковыми хомутами или вязкой проволокой.

Монтаж арматуры при помощи пластиковых хомутов способен обеспечить хорошую фиксацию элементов, однако не обеспечивает достаточной прочности соединений в условиях действия динамических нагрузок на «голый» каркас. Другими словами: если наступить на верхние элементы конструкции во время сборки каркаса или проявить неосторожность в процессе заливки арматуры бетоном, некоторые соединения могут лопнуть, не выдержав нагрузки. Также в данном случае следует с осторожностью использовать вибрационное оборудование для уплотнения залитого бетона.

Вязка арматуры пластиковыми хомутами

Специальные соединительные элементы разработаны для монтажа арматуры из композитных материалов. Соответственно не применяются в случаях со стальными армирующими элементами.

Точечная сварка может быть использована для создания каркаса из стальных прутков, имеющих диаметр менее 24 мм. Для прутков с большими диаметральными размерами подойдет дуговая сварка. Это менее трудоемкий процесс, чем ручная вязка проволокой, но для ответственных сооружений ее использовать не рекомендуется. Это связано с особенностями поведения металла арматуры во время плавления и осадки (процесса сварки) и после него. Стальные прутки армирующего каркаса очень подвержены коррозии в местах соединений, что значительно сокращает срок службы железобетонного сооружения. Конструкция теряет целостность вследствие температурного объемного и линейного расширения и сужения материала каркаса. Также это происходит в результате воздействия переменных динамических и статических нагрузок во время эксплуатации.

Вязка арматуры проволокой

Наиболее трудоемкий и, в то же время, надежный способ крепления элементов стального каркаса — вязка арматуры своими руками. Долговечность и прочность соединений арматуры металлической проволокой, диаметр сечения которой колеблется в пределах от 0,8 до 1,5 мм, достигается за счет пластичности и большой прочности на разрыв этой проволоки. Конструкции из стальной арматуры, связанной качественной проволокой не страшны ни температурные расширения, ни большие нагрузки, поскольку такая система армирования способна деформироваться под действием различных факторов без нарушения целостности каркаса. Стальная проволока способна растягиваться или сжиматься, деформироваться под воздействием различных нагрузок, но свою функцию она выполнит безупречно на протяжении всего срока службы строения.

Следует отметить, что в последнее время при армировании фундамента некоторые строители стали использовать новый для российского рынка строительный материал — стеклопластиковую арматуру. Советуем внимательно ознакомиться с ее достоинствами и недостатками. Информацию по типу и материалам изготовления обычной стальной арматуры Вы можете найти в здесь.

Вернуться к содержанию

Как вязать стальную арматуру

Вязка арматуры своими руками происходит только после окончания подготовительных работ: обустройства дренажа, коммуникаций, обеспечения гидроизоляции, укладки песчаной и щебеночной подушки. Далее происходит монтаж нижней продольной части арматуры, которую можно закрепить как на уложенные на дно траншеи кирпичи, так и на вбитые по периметру вертикальные пруты — опоры. Здесь важно точно контролировать укладку по горизонтали и по вертикали строительным уровнем и отвесом, поскольку неправильно установленная арматура не способна обеспечить фундаменту требуемую долговечность, прочность и надежность. При укладке данного слоя арматуры в области углов, концы прутков необходимо загнуть минимум на 25 сантиметров так, чтобы они хорошо фиксировались с элементами арматуры соседней стены. Это важный момент, необходимый для обеспечения целостности конструкции в процессе эксплуатации. Вязать этот слой арматуры необходимо как между прутками, так и к опорам, как можно чаще (не менее 70 % соединений должны быть связаны). Обязательными местами фиксации являются углы и пересечения с поперечными прутками.

Приемы вязки арматуры

После того, как нижний слой прутков готов, и на него уложены и закреплены поперечные прутки, качество монтажа следует снова проверить уровнем. Для удобства и улучшения характеристик, поперечный набор арматуры можно выполнить в виде загнутых под прямым углом (в виде квадрата или прямоугольника) гладких или ребристых деталей арматуры.

Чтобы закрепить на поперечном слое верхнюю продольную арматуру из стальных ребристых прутков, используют все ту же проволоку, а для контроля горизонтальности используют все тот же инструмент, уровень.

Вязка арматуры &ndash один из важнейших этапов строительства фундамента, которому должен предшествовать монтаж опалубки. Как сделать металлическую или деревянную опалубку для ленточного фундамента, Вы узнаете из нашей статьи: http://vse-postroim-sami.ru/building/fundament/3584_kak-sdelat-opalubku-dlya-fundamenta/.

Вернуться к содержанию

Чем вязать арматуру

Такой трудоемкий процесс как, вязка арматуры для фундамента своими руками, можно выполнять при помощи только лишь плоскогубцев или крюка, сделанного из гвоздя или металлической ручки от валика. Этот самодельный инструмент достаточно эффективный, если фундамент укладывается под гараж, баню или небольшую хозпостройку. Если строительство планируется более масштабным, целесообразно приобрести специальный инструмент для вязки арматуры: обычный или винтовой крючок для вязки арматуры, пистолет.

Для наглядности предлагаем видеоролик, в котором показаны разновидности крючков для вязания арматуры, а также сама технология вязки.

Для ручной вязки арматуры крючком, винтовым или обычным, сначала подготавливают проволоку, нарезая ее на куски, длинной около 400 мм. Далее ее складывают вдвое, формируя петлю, и продевают между деталями арматуры. При помощи крюка, концы проволоки продевают в петлю и закручивают.

Вязка арматуры крюком

Заметим, что конструкция обычного крючка позволяет быстро скручивать проволоку, вращением рукояти. А схема устройства винтового крюка обеспечивает еще более быструю фиксацию арматуры проволокой. При этом процесс скручивания происходит в результате поступательного движения рукоятки вверх и вниз. Покупка этих инструментов выгодна для достаточно масштабных строительств, поскольку значительно сокращает трудоемкость вязки армирующих материалов и, соответственно, сроки строительных работ.

Вернуться к содержанию

Пистолет для вязки арматуры

Наиболее быстро и качественно связать арматуру стальной проволокой, диаметром от 0,8 до 1,5 мм, помогает пистолет.

Вязки арматуры пистолетом

Это достаточно дорогое строительное оборудование, которое есть смысл приобретать крупным строительным компаниям, и вот почему:

• продолжительность вязки одного соединения — 0,8 с;
• малый вес аппарата освобождает вторую руку рабочего, которой он теперь может придерживать конструкцию;
• встроенная система регулировки длинны проволоки и усилия закрутки позволяет добиться равномерного распределения напряжения в конструкции;
• различные модели пистолетов предназначены для вязки арматуры любого диаметра.

Процесс вязки арматуры пистолетом происходит так: проволока выходит из катушки, встроенной в корпусе, и через направляющие перемещается вокруг деталей каркаса, формируя несколько витков. Затем специальный механизм производит скрутку и обрезку проволоки.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Как увеличить в вязании

Увеличение вязания

Есть три основных метода увеличения стежков, и все они довольно просты. Первый — сделать петлю (M1), взяв петлю между двумя петлями и провязав ее сзади. Это образует аккуратное, невидимое увеличение, поэтому часто используется в середине ряда или там, где необходимо выполнить серию увеличений. Второй — проработать переднюю и заднюю часть петли (прибавка 1 или прибавка следующей петли).Этот метод обычно используется в начале и конце ряда, например, при формировании гильзы.
Третий метод заключается в увеличении пряжи вперед (yf), которое после завершения оставляет видимое отверстие и часто используется в кружевных узорах.
Не путайте методы увеличения «M1» и «inc». Например, после того, как ребро обработано, в следующем ряду часто даются инструкции по увеличению количества стежков в ряду методом «сделать один» (M1). Это не израсходует стежок, но если вы увеличиваете вязание на передней и задней части петли каждый раз, ваши инструкции не будут работать правильно, и у вас закончатся стежки до того, как вы завершите все необходимые прибавки.

Сделайте 1 (M1)
Поднимите пряжу, лежащую между только что выполненной петлей и следующей петлей, и поместите ее на левую спицу, затем провяжите (или провяжите изнаночными) на заднюю часть этой петли (рис. 49).

Вернуться к началу

Чтобы сделать две петли (M2), работать так же, как M1, но провязать лицевыми сначала на спинке, а затем на передней части петли.

Работа в передней и задней части петли (1 прибавка или прибавка в следующей петле)
В ряду лицевых сначала вяжите сначала переднюю петлю как обычно, затем, прежде чем снять ее с спицы, вязать снова в заднюю часть той же строчки (рис.50) и снимите петлю. Тот же метод применяется к изнаночному ряду, в этом случае вы выполняете изнаночную петлю сначала, затем изнанку петли (рис.51).

Вернуться к началу

Увеличение пряжи вперед
В лицевом ряду (yf) провязать петлю, вывести пряжу вперед, взять ее на правую спицу и провязать следующую петлю (рис. 52). В изнаночном ряду (пр) проведите пряжу через правую спицу к изнанке работы, затем под иглой к лицевой стороне (рис.53).

Вернуться к началу

Иногда аббревиатура «йо» (обернутая нитью) используется в качестве общего термина для лицевых или изнаночных рядов, чтобы указать, что количество стежков должно быть увеличено путем наматывания пряжи на иглу, а не на лицевую. и обратно », описанный выше на рис. 49 и 50. В этом случае убедитесь, что вы правильно наматываете пряжу. После того, как вы проработали следующий стежок, убедитесь, что вы действительно сделали дополнительный стежок, а не просто перенесли пряжу спереди назад или наоборот!

Весь контент предоставлен TB Ramsden & Co.

Прокладки для усиления | Соколиный глаз Педершааб

Загрузить брошюру по распоркам

TangleFree Box-Лок

Проставка без сварного шва

Специальная конфигурация Box-Lok плотно фиксирует внутреннюю и внешнюю клетки в единый блок усиления; и он отделяет обе клетки от поверхностей формы.

TangleFree Макси-Джакс

Прокладка предельная

Maxi-Jax — прокладка максимальной прочности.Прокладка настолько прочная, что ее можно использовать в тех случаях, когда ранее требовалась дорогостоящая установка приварных прокладок.

TangleFree Рычаг-Лок

Высокопроизводительная втулка для двойной клетки

Прокладка HawkeyePedershaab Lever-Lok открывает новое измерение в области зазоров для бетонных труб с двойным каркасом.

TangleFree E-Z клипса

Проставка одинарной арматуры

E-Z Klip — недорогая распорка для арматуры для бетонных труб малого и среднего диаметра, люков и других железобетонных изделий.

SpeedKlip II

Домкрат дистанционный

SpeedKlip II используется для размещения арматурных каркасов и сетки в бетонных трубах, колодцах и других сборных железобетонных изделиях.

Тележка для транспортировки TangleFree с проставкой

Эргономичная система перемещения проставок

Тележка TangleFree Cart транспортирует распорки прямо к работе, размещает распорки на удобной для рабочих высоте и исключает необходимость изгиба и подъема.

Спа-перемешивание

Автоматическая арматурная распорка / скоба

Сп-Перемешать автоматически блокирует две клетки в единое целое арматуры и пространства из одной формы поверхности для достижения надлежащего защитного слоя бетона.

Коробка секция

Точная арматура коробки

Шагомер для коробчатых секций HawkeyePedershaab — это точный, простой и недорогой метод размещения арматурных каркасов в бетонных коробчатых секциях.

Прокладки нержавеющие

Распорка для армирования бетона

Используйте пластиковые распорки HawkeyePedershaab Pyramid-Lok, Fas-V-Lok и Wheel-Lok для позиционирования проволочной арматуры во время производства бетона.

Ca-Jax II

Домкрат дистанционный

Ca-Jax II используется для размещения арматурных каркасов и сетки в бетонных трубах, колодцах и других сборных железобетонных изделиях.

Защелкивающийся фиксатор TangleFree

Застежка арматурная

Snap-Lok позволяет быстро и эффективно закрепить пересекающуюся арматуру … просто наденьте ее.

Пластмассовые наконечники

Пластиковые наконечники

HawkeyePedershaab Plas-Tips — это полиэтиленовые наконечники, которые быстро прижимаются к концам вертикальных арматурных проволок или распорок, чтобы предотвратить обнажение стали в бетонных изделиях.

Машинное вязание и т. Д.

Добро пожаловать в машинное вязание и т. Д. — Все руководства бесплатны

Эта работа еще не завершена, и ваш вклад приветствуется, и он поможет сделать это усилие успешным. Мы ищем любые дополнительные руководства, особенно не на английском языке, так как их трудно найти. Воспользуйтесь страницей загрузки или свяжитесь с нами, используя контактную форму для получения дополнительной информации, и мы свяжемся с вами.

Это будут руководства, руководства пользователя и журналы от Brother Knitking, Silver Reed Studio, Passap, а также других моделей.Пожалуйста, сообщайте о любых элементах, которые указаны неправильно, поскольку я не владею многими машинами и могу использовать только то, что я нашел в другом месте или отправил. Все товары, размещенные на этом сайте, бесплатны. Если вы найдете что-то, что хотите, просто нажмите ссылку «Загрузить» рядом с изображением элемента, чтобы просмотреть или загрузить весь документ.

Для вернувшихся пользователей — теперь я сделал так, чтобы при выборе категории сначала появлялись новейшие элементы. Сортируйте по дате со стрелкой вниз.

Поиск: — Делайте поиск коротким — одно слово лучше.Это не гугл. Он будет соответствовать ЛЮБОМУ из перечисленных терминов и вернет слишком много результатов. Обычно числа для машины — это все, что нужно, например. 940 для Brother KH940. Чем меньше вы используете, тем лучше результаты.

Потратив значительное количество времени на поиск и загрузку бесплатной доступной литературы (руководств), что привело к появлению дубликатов из-за неправильных соглашений об именах, плохих копий и тому подобного, я решил создать сайт, который был бы настолько всеобъемлющим, насколько я мог быть простым. использовать. Предлагаемые руководства не перечислены просто по имени.Они разделены на категории, и вы увидите титульную страницу руководства, чтобы было легче понять, что вы ищете. Использование «магазина» без тележки для покупок было самым простым способом сделать руководства доступными в упорядоченном виде с возможностью поиска. Например, если вы ищете руководства для KH910, введите 910 в поле поиска (верхний правый угол страницы интернет-магазина), и будут показаны все руководства для этого устройства.
