Как подключить выключатель с тремя клавишами: инструкция по самостоятельному монтажу

На чтение 5 мин. Просмотров 7 Опубликовано 25.06.2019 Обновлено 11.06.2019

При обустройстве домашней электропроводки или ее ремонте необходимо точно знать, как подключить выключатель с тремя клавишами к действующей осветительной сети. Исходить следует из того, сколько светильников предполагается использовать в данной линии и как рационально распределить три клавишных механизма по отдельным нагрузкам. Чтобы разобраться, как подключаются 3 клавишные выключатели, потребуется ознакомиться с их конструкцией и спецификой применения.

Конструкция и особенности применения

Трехклавишный выключатель позволяет изменять уровень освещенности помещения путем включения необходимого количества приборов

Конструктивно выключатель на 3 клавиши представляет собой стандартный механизм перекидного типа, состоящий из трех одинаковых узлов. При изменении положения одной кнопки-клавиши (при нажатии на ее в верхний край) внутренний коммутатор замыкает эту цепочку. При надавливании на ее нижнюю часть система возвращается в исходное состояние, когда электрическая цепь разомкнута.

Те же процессы происходят при нажатии оставшихся двух клавиш трехкнопочного прибора.

Особенность конструкции этого механизма состоит в том, что его нижние контакты объединены в одну колодку, к которой подводится общий фазный провод. А верхние клеммы сделаны раздельными, что позволяет подключать к ним три различные нагрузки.

Стандартное подключение 3х клавишного выключателя предполагает следующие варианты коммутаций:

• При нажатии на одну из клавиш фазное напряжение подается только в цепь, отходящую от соответствующего контакта в сторону нагрузки. Подключается отдельная лампочка или группа осветителей.
• Если нажать сразу две кнопки – 220 Вольт коммутируются на провода, которые подключены к двум лампочкам люстры, например.

• Когда все клавишные механизмы переведены в верхнее положение, фаза поступает сразу на три нагрузочные линии с включенными в них лампами.

После переведения всей перекидной системы в нижнее положение напряжение с верхних электрических контактов переключателя полностью снимается. Все лампочки управляемой с его помощью люстры гаснут.

Выключатель на три клавиши может включаться по разным схемам и быть задействованным либо частично, либо полностью. Последний случай востребован при необходимости повысить освещенность помещения до максимума.

Порядок и схемы включения

Схема подключения отдельных комнат

Порядок прокладки и подсоединения проводников, подходящих к выключателю, зависит от способа его включения в коммутируемую цепь. Согласно используемым схемам подключения выключателей света с тремя клавишами возможны следующие варианты:

• К прибору подводится только фазный провод, коммутируемый на три различные нагрузки. Нулевая жила проложена к люстре от находящейся рядом распределительной коробки еще на этапе строительства.
• Для подключения используется фазный провод, идущий вместе с нулевой жилой от ближайшей розетки.

В первом случае подводящий провод замурован в стену (при скрытой электропроводке), а его конец выступает наружу. Его длина должна быть достаточна для того, чтобы можно было подсоединить конец к общей клемме выключателя. Три отходящих проводника прокладываются по поверхности стены до соответствующей нагрузки через распределительную коробку.

Второй способ используется при подключении тройных выключателей с розеткой в старых домах, где полноценные распределительные коробки чаще всего отсутствуют. На их месте под потолком установлена пластиковая коробка с размещенными внутри скрутками.

В этой схеме от розетки берется как фаза, так и нуль, причем последний прокладывается в обход выключателя и вместе с фазной жилой подводиться к имеющейся скрутке. Оттуда они вместе кроссируются на осветительный прибор. При оформлении соединений в распределительной коробке или скрутке нужно внимательно следить за цветом изоляции подходящих и отходящих в сторону светильника проводников.

Нулевые жилы обычно имеют голубую (синюю) изоляцию, а защитное покрытие фазных проводов по цвету бывает либо красным, либо коричневым. Коммутация пары силовых контактов производится строго с соблюдением цветной маркировки.

Независимо от схемы, по которой нужно подсоединять выключатель, он может использоваться для следующих нужд:

• Подключение отдельной люстры с тремя или более группами ламп.
• Коммутация работы точечных осветителей или элементов подсветки (на основе светодиодной ленты, например).
• Управление освещением в трех комнатах из одного удаленного места (для этих целей обычно выбирается коридор).

Следует рассмотреть основные из предложенных вариантов более подробно.

Подключение люстры и трех комнат

При подключении к трехклавишному выключателю люстры, эксплуатируемой в конкретном помещении, возможны следующие способы коммутации отдельных лампочек:

• На каждый рожок напряжение подается от одного из верхних контактов кнопочного прибора, что позволяет включать их по отдельности или совместно.
• При желании три лампочки могут коммутироваться по различным схемам («1 плюс 2», например), от одного контакта включается одна комбинация, а от второго – другая.
• Включение, практикуемое при использовании в люстре 5-ти, 6-ти и более лампочек. Все они разбиваются на группы.

При управлении освещением в трех смежных (не проходных) комнатах в квартире или частном доме выключатель помещается в общем коридоре неподалеку от его выхода. В этом случае освещение по необходимости включается в одной из комнат, в двух помещениях или во всех сразу.

Ошибки подключения

Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки

Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:

• Фазный провод подводится не снизу, а сверху выключателя, что считается недопустимым и потребует переделки.
• Выключатель встраивается не в фазную линию, а в нулевую цепь. Это является грубейшим нарушением требований ПУЭ и может привести к несчастному случаю (удару током).
• Отходящие от выключателя провода подсоединяются к осветительному прибору не через распределительную коробку, а напрямую.

Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.

При использовании трехклавишного прибора для коммутации освещения в трех комнатах иногда ошибочно устанавливают его на помещения проходного типа. Для «сквозных» комнат этот тип подключения не подойдет, потребуются специальные выключатели проходного типа.

Выключатели клавишные CGSS, клавишный выключатель

выключатели освещения, выключатели со стеклянной рамкой, купить стеклянные выключатели, выключатели со стеклянной рамкой, розетки и выключатели стекло, выключатели CGSS, розетки аналог legrand, розетки аналог легранд,  купить клавишные выключатели, трехклавишный выключатель, выключатель одноклавишный, выключатель двухклавишный, рамки для розеток, розетки со стеклянной рамкой, стеклянные рамки для выключателя, стеклянные выключатели купить в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Нижнем-Новгороде, Красноярске, Кемерово, Томске, Омске, Барнауле, Иркутске, Новокузнецке, стеклянные рамки для розеток CGSS, розетки CGSS



Для удобного управления светом, при современном и классическом оформлениях интерьеров дома и офиса, идеально подходят выключатели CGSS.

Это качественные и надежные современные электромонтажные изделия, расчитанные на многократное ежедневное использование. Такие выключатели имеют

привлекательный дизайн, который гармонично сочетается с интерьером любого стиля, не нарушая его целостность. Это современные удобные и практичные выключатели

для настоящих ценителей комфорта и практичности.





Клавишные выключатели комбинируются с декоративными рамками CGSS, изготовленными из современного пожаробезопасного  полимера устойчивого к потере

цвета, металлические комплектующие производятся из специального электротехнического сплава и не нагревается при высоких нагрузках.

Клавишные выключатели  и переключатели CGSS — классическое решение в управлении освещением, безукоризненный дизайн, высокое европейское качество

обеспечено самыми современными технологиями и материалами, а наличие в ассортименте выключателей на 3 линии выгодно отличает продукцию CGSS.





 Схема подключения клавишных выключателей CGSS





 W101 BC                                                                     W102 BC                                                                       W103 BC





 W101 WC                                                                     W102 WC                                                                       W103 WC

КАТАЛОГ CGSS — СКАЧАТЬ



Схемы подключений выключателей | elesant.ru



Вступление

Здравствуйте Уважаемые читатели сайта. В этой статье представляю схемы подключений выключателей. И речь пойдет не только о простом одноклавишном выключателе. Здесь можно посмотреть электросхемы подключения проходных выключателей, подключение диммера, дистанционные выключатели и всего 18 электросхем подключений.

Содержание размещенных электросхем

1. Диммер;
2. Диммер с динстационным управлением;
3. Выключатель без задержки отключения;
4. Выключатель с задержкой отключения;
5. Выключатель двухклавишный проходной;
6. Выключатель одноклавишный;
7. Выключатель одноклавишный с подсветкой;
8. Выключатель 2-х клавишный;
9. Выключатель 2-х клавишный с подсветкой;
10. Выключатель одноклавишный проходной;
11. Выключатель проходной с подсветкой;
12. Выключатель 2-х фазный;
13. Переключатель проходной;
14. Переключатель проходной с подсветкой;
15. Выключатель одноклавишный: 1 вход 3 выхода;
16. Выключатель одноклавишный: 3 входа 3 выхода;
17. Выключатель трехклавишный: 1 вход 3 выхода;
18. Выключатель трехклавишный: 3 входа 3 выхода.

Диммер

Диммер это установочное устройство, используемое для регулировки света. По русскому это называется светорегулятор. Иногда его называют вариатор. Это французский вариант названия.

Диммер с дистанционным управлением

Управление освещением можно производить с расстояния от места установки диммера.

Выключатель без задержки отключения

Простой одноклавишный выключатель, работающий по принципу расцепителя. Нажимаешь клавишу цепь прерывается, свет выключается.

Выключатель с задержкой отключения

Благодаря установленному в выключателю реле, отключение света происходит с небольшой задержкой.

Выключатель двухклавишный проходной

Проходной выключатель это установочное устройство, которое позволяет управлять освещение из различных мест независимо друг от друга. По одному не устанавливаются, только в паре или тройке. Двухклавишный выключатель объединяет в себе два одноклавишных проходных выключателя.

Пример установки двухклавишного проходного выключателя: Двухклавишный проходной выключатель устанавливается в холле дома. Он включает свет, например, в холле вместе с лестницей и на кухне. Управлять освещением можно независимо из кухни и с лестницы.

Выключатель одноклавишный

Это простой одноклавишный выключатель, предназначенный для отключения, включения светильника.

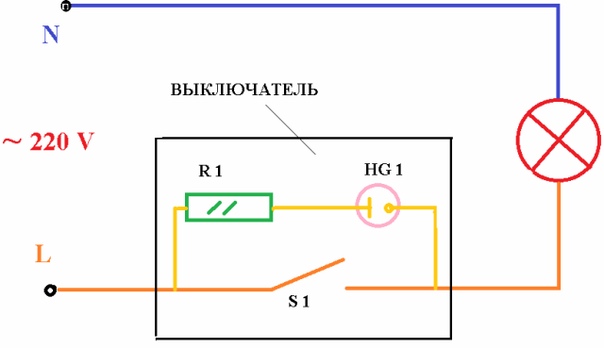

Выключатель одноклавишный с подсветкой

Одноклавишный выключатель, предназначенный для отключения, включения светильника. В выключенном состоянии работает светодиодная подсветка, хорошо видимая в темноте.

Выключатель 2-х клавишный

Двухклавишные выключатели позволяют управлять освещением комнаты, разделенным на две части.

Выключатель 2-х клавишный с подсветкой

При выключении двухклавишного выключателя включается светодиодная подсветка кнопок выключателя.

Выключатель одноклавишный проходной

Электросхема подключения проходного одноклавишного выключателя в паре.

По одному проходные выключатели не устанавливаются.

Пример: Длинный коридор. По краям коридора устанавливаются два проходных выключателя. Вы заходите в коридор, включаете в нем свет первым проходным выключателем. Проходите, коридор и выключаете свет вторым проходным выключателем. Тоже самое можно сделать в обратном направлении.

Переключатель проходной с подсветкой

В выключенном состоянии включается подсветка кнопок выключателя.

Выключатель 2-х фазный

Электросхема одновременного отключения фазного и нулевого проводов

Переключатель проходной

Эта электросхема позволяет включить свет в одном месте, а выключать с двух разных мест независимо друг от друга. Например: Включаете свет на входе в спальню, а выключаете либо с одной стороны кровати, либо с другой.

Переключатель проходной с подсветкой

Выключатель одноклавишный: 1 вход 3 выхода

Выключатель одновременного управления тремя электрическими цепями.

Выключатель одноклавишный: 3 входа 3 выхода

Выключатель одновременного управления тремя электрическими цепями при электропитании 380 Вольт.

Выключатель трехклавишный: 1 вход 3 выхода

Электросхема одновременного управления тремя линиями освещения

Выключатель трехклавишный: 3 входа 3 выхода

Каждая клавиша отключает, включает отдельную фазу. На этом все! Относитесь к электрике с почтением!

©Elesant.ru

Читайте другие статьи раздела



Как подключить люстру к двухклавишному выключателю. Статья с фото.

Подготовка места работы, снятие напряжения с люстры

 Прежде всего, проверьте наличия всего необходимого, чтобы из-за отсутствия чего-либо «дело не встало». Встаньте на табуретку, удостоверьтесь, что голова не кружится, а табуретка не трещит.

      Если Вы с этим справились, то считайте, что полдела сделано.

      Далее по списку:

       1. Щелкая выключателем, отключаем свет в люстре.

       2. Снимаем (лучше всего) или укутываем в «пупырку» все хрупкие детали люстры, которые могут разбиться. По возможности, под место работы положите плотное одеяло, коврик. Это пригодится, когда вы, стоя на табуретке будете ронять то болтик, то отвертку, то хрустальную подвеску люстры (из личного опыта). Одеяло не даст им отлететь далеко и больно удариться. Не стоит класть мягкую ткань типа простыни – будете запинаться об нее.

     3. Откручивая фиксирующий болт, приспускаем чашку потолочного крепления, обнажая клеммник люстры с подводящими  тремя жилами провода извне.

      4. Убеждаемся, что выключатель снимает  напряжение на люстре. Для этого прикасаемся индикаторной отверткой по очереди к каждому проводу. Большой палец руки при этом должен касаться противоположного тупого конца отвертки. Если напряжение присутствует, то неоновая лампочка внутри отвертки будет светиться. Значит, выключатель подсоединен неправильно, но это не беда.



     Раз такое дело, то выключаем автомат в щитке. Ослабив болты в клеммнике, высвобождаем из него питающие, то есть приходящие извне три провода и разводим  в стороны таким образом, чтобы их не изолированные части не соприкасались ни чем.

    5. Теперь снова включаем обе клавиши выключателя. Два из трех проводов должны показывать наличие напряжения.  Это «фазы». Третий провод без напряжения «ноль». Примечаем его, пометив маркером, например.

   6. Выключаем свет на обеих клавишах. На выключатель вешаем бумажку (лепим стикер) с надписью «Не включать, убью»



Работа с нижней частью люстры

      7. Открутив центральную декоративную гайку, разбираем нижнюю часть люстры. Добираемся до распределительной коробки люстры. Изучаем содержимое.

8. Видим, что присутствует центральный провод, который состоит  из трех цветных жил, одна из которых желто-зеленого цвета. Это была «земля», которая станет у нас «фазой». Откручиваем ее от болта заземления.

9.  Видим, что из каждого рожка люстры приходит по два провода, синий и коричневый и каждый цвет сходится в пучок, соединенный с одной жилой главного провода. Раздербаниваем  аккуратно один из пучков, например коричневый, стараясь не повредить изоляцию проводов. Высвобождаем из пучка все коричневые провода.

10. Теперь необходимо правильно соединить  провода «по-новому». Исходя из выбранной стратегии будущей работы люстры (3+ 3 или  4+2) собираем путем скрутки нужное кол-во освобожденных коричневых проводов в два новых пучка, например 3+3 провода. К одному из пучков подматываем желто-зеленый «ноль», а к другому свободную красную жилу центрального провода и плотно скручиваем их изолированные части вместе. После, для крепости пучка,  рекомендуем обмотать его скрученную изолированную часть несколько раз изо-лентой. Накручиваем до упора на голый конец пучка СИЗ что поменьше. Если скрученные вместе жилы в него не входят, то возьмите СИЗ размером побольше (вот для чего вы их купили 4 штуки). Слетать он не должен. Голые части проводов торчать из него не должны. Если будут торчать, намотайте на них еще изо-ленты.  Все. С низом люстры закончили, но декоративную чашку пока не одеваем.

Работа с верхней частью люстры

11. Переходим к последней части. Перебираем верхнюю часть люстры. Откручиваем и выбрасываем желто-зеленый «огрызок» провода  от клеммника и заземляющего болта в чашке. Основной, идущий снизу желто-зеленый провод остается в клеммнике. Вставляем и затягиваем с его другой стороны одну из «фаз» (провод, который «светился»).

12.  Вставляем и затягиваем в клеммник вторую «фазу» напротив красного провода.

13. Вставляем и затягиваем в клеммник «ноль», напротив последнего, нетронутого нами синего провода, идущего снизу. Все! Свободных концов больше нет, все провода под контролем.



14.  Щелкаем поочередно клавишами выключателя. Ураа!!! Работает!



15. Собираем люстру. Убираем инструмент. Идем в магазин.


Автор: Интернет-магазин светильников и электрики Новосвет 74.

При копировании материала ссылка на источник novosvet74.ru обязательна

Подключение 3 клавишного wifi выключателя по проводке для 2х ламп

Алексей спрашивает:

---

Имеется wifi сенсорный 3х клавишный выключатель. Проводка в комнате рассчитана на 2 лампы (всего 2 провода). В задумках сделать: Две светодиодные световые линии, разделяющие комнату на 2 зоны и повесить посередине люстру. Задача в том, что бы каждая световая линия включалась со своей отдельной кнопки. И соответственно люстра включалась отдельно с 3й кнопки. Возможно ли реализовать такой проект, без добавления еще одного провода? Возможно есть какие либо реле ?

Ответ:

---

Wifi сенсорный 3х клавишный выключатель имеет пять клемм для подключения проводов:

Схема подключения трехклавишного wi-fi выключателя

1. вход питания – фаза;
2. вход питания – ноль;
3. выход фазы на первую зону;
4. выход фазы на вторую зону;
5. выход фазы на третью зону.

Все переключения происходят внутри выключателя. Поэтому решить Вашу задачу с двумя проводами не получится.

---

Для решения вопроса можно установить беспроводной сенсорный трехклавишный радио выключатель.

Принцип работы беспроводного выключателя

Управление освещением осуществляется двумя способами:

• с помощью сенсорных кнопок
• с помощью радио пульта





Существуют прекрасные сенсорные беспроводные выключатели DELUMO.

Сенсорный трехканальный радио пульт DeLUMO предназначен для дистанционного включения и выключения трех зон освещения. Для управления освещением пульт используется совместно с тремя одноканальными выносными радио реле.

Сенсорный беспроводной выключатель Delumo для управления тремя зонами освещения

Схема подключения радиореле к каждой зоне освещения показана на рисунке ниже.

Схема подключения модулей радиореле к каждой зоне освещенияПульт дистанционного управления освещением

Рекомендуем посмотреть видео – как работает беспроводной сенсорный выключатель света.

Как подключить двухклавишный выключатель к двум лампочкам

Подключается двухклавишный выключатель к двум лампочкам достаточно просто, главное точно соблюсти порядок всех соединений. В двухклавишном выключателе предусмотрены клемы для трехжильного провода, а на лампочки потребуется обычный двухжильный кабель. При использовании стандартной распределительной коробки в ней легко помещается необходимый соединительный узел, который потребуется для этого подключения.

Схема подключения

При наличии двух светильников в различных комнатах или одной люстры с двумя лампочками будет удобно использовать двойной выключатель. Такой выключатель имеет три контакта и две перемычки, которые управляются клавишами. Ещё одним необходимым элементом является источник питания с двухжильным кабелем, одна жила (обычно синяя) подключена на ноль, а вторая (коричневая или серая) на фазу.

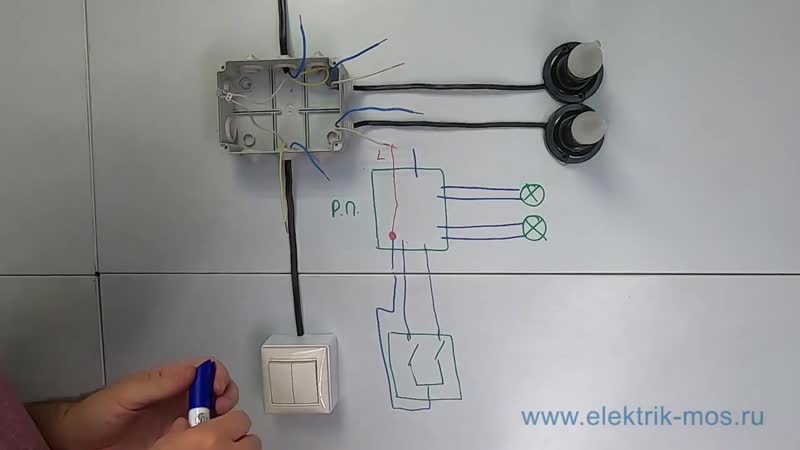

Простое и наглядное схематическое изображение последовательности расположения всех жил друг относительно друга можно видеть ниже.

Обратите внимание на положение вертикальных перемычек на выключателе (черный квадрат снизу). Это перемычки, которые в данный момент находятся в выключенном состоянии. Как только одна из клавиш будет нажата, она переведет перемычку в положение, в котором та подключается одновременно и к фазе и к нулю, что приводит к замыканию цепи и подаст ток на одну из лампочек.

Аналогичным образом при включении второй клавиши выключателя перемычка соединит с фазой другой контур, в котором расположена вторая лампочка, и она также начнёт светиться.

Естественно, что и поочередное и одновременное включение будет доступно в таком соединении. Эта схема гарантирует полную надёжность работы выключателя и источников света при соблюдении правильной техники монтажа проводки, о чём подробнее в следующем разделе.

А пока что для более продвинутых пользователей в области монтажа электропроводки прилагаем схему составленную другим специалистом с профессиональными условными обозначениями всех точек и соединений.

Тут можно видеть дополнительно включенную в схему розетку с нулевым проводом. На её примере наглядно проиллюстрирован способ подключения любого другого электроприбора с заземлением.

Технология монтажа проводки

Первым делом определимся с проводкой, идущей отдельно к каждому из участников подключения. Начнём с двухклавишного выключателя. Он имеет три клеммы: на общий кабель и на два раздельных. Поэтому для его включения в схему понадобится трехжильный кабель.

На общий провод подключаем жилу с красной изоляцией. Ниже можно видеть специально составленный стенд с условным расположением будущих действующих элементов этой части электропроводки.

Снизу выключатель, сверху источник электричества подключенный по двухжильному проводу с нулём и фазой, а слева и справа две лампочки. Все провода сходятся вместе в распределительной коробке — необходимом элементе монтажа грамотной проводки.

Первым делом нужно очистить каждую жилу всех проводов от изоляции. Сначала снимаем белый защитный материал, общий для внутренних жил каждого из кабелей, а затем поочередно удаляем изоляцию со всех жил.

Подробнее рассмотрим функции каждой жилы у проводов питающего кабеля, выключателя и лампочек.

Сверху расположен питающий кабель. Слева у него коричневая жила, идущая на фазу, а справа — синяя, подключенная на ноль. Далее по бокам можно видеть одинаковые провода лампочек, у которых также синяя жила — нулевая, а коричневая — фазная. Тут стоит уточнить, что ноль (синий провод) должен приходить на внешний контакт патрона, который контактирует с резьбой лампочки, а фаза (коричневый провод) — на внутренний, который соединяется с точкой в центре нижней части лампочки.

На выключателе, как уже ранее говорилось, красная жила в центре идёт на общий контакт, а зеленая и серая по бокам подключены к перемычкам клавиш.

Теперь нужно соединить красную жилу выключателя с коричневой фазовой жилой источника питания. Синий нулевой провод с питающего кабеля подключаем одновременно к двум синим жилам обеих лампочек. А серый и зеленый провода от выключателя скручиваем с коричневыми кабелями, идущими на фазу у лампочек. В итоге получаем примерно следующую картину.

Завершающим этапом все соединения нужно надёжно подтянуть плоскогубцами и спаять. После чего хорошенько изолировать каждую скрутку и компактно уложить в распределительной коробке.

Выключатель клавишный для накладного монтажа DOORHAN

Предназначен для управления роллетами.

Роллета представляет собой гибкое полотно(16), наматывающееся на вал (6), расположенный над проемом в защитном коробе(8). Полотно движется по направляющим(12), которые закрепляются по краям проема. Полотно роллеты приводится в движение электроприводом(10) при помощи выключателя клавишного(18), выключателя с ключом(17) или пульта дистанционного управления.

На выбор предлагаются два типа электроприводов: без аварийного открывания и с аварийным открыванием. Привод с аварийным открыванием позволяет управлять роллетой при помощи петли с воротком или кардана с воротком в случае отключения электроэнергии.

№ ПОЗИЦИИ	АРТИКУЛ	НАИМЕНОВАНИЕ ЭЛЕМЕНТА
1	RK12501, RK12502, RK13701, RK13702, RK13703, RK13704, RK13705, RK13706, RK13707, RK13708, RK15001, RK15002, RK15003, RK15004, RK15005, RK15006, RK15007, RK15008, RK16501, RK16502, RK16503, RK16504, RK16505, RK16506, RK16507, RK16508, RK18001, RK18002, RK18003, RK18004, RK18005, RK18006, RK18007, RK18008, RK20501, RK20502, RK20503, RK20504, RK20505, RK20506, RK20507, RK20508, RK25001, RK25002, RK25003, RK25004, RK25005, RK25006, RK25007, RK25008, RK250S01, RK250S02, RK250S03, RK250S04, RK250S05, RK250S06, RK250S07, RK250S08, RK30001, RK30002, RK30003, RK30004, RK30005, RK30006, RK30007, RK30008, RK37501, RK37502, RK37503, RK37504, RK37505, RK37506, RK37507, RK37508, RKS25001, RKS25002, RKS25008,	Крышка боковая
2	BS100, BS42,	Суппорт подшипника
3	RU4501, RU4502, RU6501, RU6502,	Направляющее устройство
3a	RU77, RV77,	Ролик направляющий
4	BR28, BR42,	Подшипник
5	KP40, KP60, (KPU60, KPU70, KPU70S),	Капсула универсальная (регулируемая)
6	RV40, RV60, RV60-1, RV70,	Вал октагональный
7	RD40, RD60, RD70,	Кольцо ригельное
8	RB12501, RB12502, RB12503, RB12504, RB13701, RB13702, RB13703, RB13704, RB13708, RB15001, RB15002, RB15003, RB15004, RB15005, RB15006, RB15007, RB15008, RB16501, RB16502, RB16503, RB16504, RB16505, RB16506, RB16507, RB16508, RB18001, RB18002, RB18003, RB18004, RB18005, RB18006, RB18007, RB18008, RB20501, RB20502, RB20503, RB20504, RB20505, RB20506, RB20507, RB20508, RB25001, RB25002, RB25003, RB25004, RB25005, RB25006, RB25007, RB25008, RB30001, RB30002, RB30003, RB30004, RB30005, RB30006, RB30007, RB30008, RB37501, RB37502, RB37503, RB37504, RB37505, RB37506, RB37507, RB37508,	Короб защитный
9	RB2, RB3, RB4, RM2, RM3,	Замок автоматический
10	Комплекты приводов для рольставен	Электропривод внутривальный
11	BU100K, DZ25	Пластина крепления привода
12	RG53BN01, RG53BN02, RG53BN03, RG53M01, RG53M02, RG53M03, RG53M04, RG53M05, RG53M06, RG53M07, RG53M08, RG53M09, RG53M10, RG60BS01, RG60BS02, RG60BS03, RG60BS04, RG60BS05, RG60BS06, RG60BS07, RG60BS08, RG60BS09, RG60BS10, RG6401, RG6402, RG6403, RG6404, RG6405, RG6406, RG6407, RG6408, RG65M01, RG65M02, RG65M03, RG65M04, RG65M08, RG70M01, RG70M02, RG70M03, RG70M04, RG70M05, RG70M06, RG70M07, RG70M08, RG90M01, RG90M02, RG90M03, RG90M04, RG90M08,	Направляющий профиль
13	PB1401, PB1402, PB1403, PB1404, PB1405, PB1406, PB1407, PB1408, PB1409, PB1411, PB1412,	Заглушка
14	SL39, SL45, SL45M, SLE45, SLE45M, SLE45S, SLE56, SL58, SL58M, SLE58, SLE58M, SL77, ST45, ST55, ST77, SLE78, SLE84,	Замок боковой
15	RA45EN01, RA45EN02, RA45EN03, RA45EN04, RA45EN05, RA45EN06, RA45EN07, RA45EN08, RA45EN09, RA45EN10, RA50EM01, RA50EM02, RA50EM03, RA50EM04, RA50EM05, RA50EM06, RA50EM07, RA50EM08, RA77EM01, RA77EM02, RA77EM03, RA77EM04, RA77EM05, RA77EM06, RA77EM07, RA77EM08, RA77K01, RA77K02, RA77K03, RA77K04, RA77K08, RA77KN01, RA77KN02, RA77KN03, RA77KN04, RA77KN05, RA77KN06, RA77KN07, RA77KN08,	Профиль концевой
16	Rh4901, Rh4902, Rh4903, Rh4904, Rh4908, Rh55M01, Rh55M02, Rh55M03, Rh55M04, Rh55M05, Rh55M06, Rh55M07, Rh55M08, RHE4501, RHE4502, RHE4503, RHE4504, RHE4505, RHE4506, RHE4507, RHE4508, RHE4509, RHE4510, RHE45M01, RHE45M02, RHE45M03, RHE45M04, RHE45M05, RHE45M06, RHE45M07, RHE45M08, RHE45M09, RHE45M10, RHE45T01, RHE45T02, RHE45T03, RHE45T04, RHT45M01, RHT45M02, RHT45M03, RHT45M04, RHT45M08, RHE56M01, RHE56M02, RHE56M03, RHE56M04, RHE56M08, RHE56GM01, RHE56GM02, RHE56GM03, RHE56GM04, RHE56GM08, RH58M01, RH58M02, RH58M03, RH58M04, RH58M05, RH58M06, RH58M07, RH58M08, RHT58 RHT58M01, RHT58M02, RHT58M03, RHT58M04, RHT58M08, RH7701, RH7702, RH7703, RH7704, RH7705, RH7706, RH7707, RH7708, RHT7701, RHT7702, RHT7703, RHT7704, RHT7708, RHE7801, RHE7802, RHE7803, RHE7804, RHE7808, RHE78G01, RHE78G02, RHE78G03, RHE78G04, RHE78G08, RHE84M01, RHE84M02, RHE84M03, RHE84M04, RHE84M08, RHE84GM01, RHE84GM02, RHE84GM03, RHE84GM04, RHE84GM08,	Профиль (полотно)
17	SWM, SWK,	Выключатель с ключом
18	SWB, SWH,	Выключатель клавишный

Уязвимости в системе безопасности, создаваемые ключевыми переключателями

Клавишные переключатели, обычно называемые «клавишными переключателями», используются во многих типах коммерческих и жилых объектов. На объектах с автоматическими воротами местные правила часто требуют, чтобы был установлен ключевой выключатель пожарной части, чтобы аварийные службы могли получить доступ через ворота в чрезвычайной ситуации. Многие коммунальные предприятия, такие как газовые или электрические компании, могут также потребовать наличия переключателя с ключом, чтобы дать их бригаде доступ к месту.

Даже на объектах с карточными системами контроля доступа клиенты обычно устанавливают переключатели с ключом на внешних входных воротах, чтобы предоставить сотрудникам альтернативный способ входа с помощью ключа. Клавишные переключатели также используются для управления внешними потолочными дверями, работы лифтов и управления оборудованием, таким как уплотнители мусора или внешние топливные насосы.

Пример ключевых переключателей, используемых на коммерческих объектах

Существует два типа клавишных переключателей: переключатели с замками и врезные клавишные переключатели.

Замки выключателя

— это автономные устройства, которые состоят из механизма блокировки и встроенного электрического выключателя. Замки переключателей — это компактные блоки, которые обычно можно установить в отверстие диаметром 3/4 дюйма. Ограничение замков переключателей состоит в том, что они доступны только в ограниченном количестве шпоночных пазов. Это означает, что в большинстве случаев их нельзя прикрепить к замкам здания. обычная система ключей, требующая выдачи пользователям отдельных ключей для замка переключателя.

Врезные переключатели с ключом состоят из двух частей: механизма переключателя и врезного цилиндра замка.Преимущество врезных переключателей с ключом состоит в том, что их можно использовать практически с любым типом личинки замка. Это позволяет подключать их к обычной системе ключей здания, позволяя пользователям управлять переключателем с ключом, используя тот же ключ, который они используют на других дверях.

Недостатком врезных переключателей с ключом является то, что они относительно большие, что требует их установки заподлицо в стене или установки в коробке для поверхностного монтажа. Во многих врезных клавишных переключателях используется стандартная одинарная или двойная лицевая панель, что позволяет устанавливать их в стандартные электрические коробки.

Обзор Logitech MX Keys

: беспроводная клавиатура, которая делает гораздо больше

Клавиатуры и мыши

имеют довольно скромную репутацию, но по иронии судьбы некоторые из их самых требовательных пользователей относятся к типам правого полушария. Именно на это компания Logitech нацелена со своей мышью MX Master 3 и дополнительной клавиатурой MX Keys. Оба этих периферийных устройства были разработаны с упором на удобство и настраиваемость, чтобы понравиться разработчикам программного обеспечения, дизайнерам и другим «творцам».”

Подходящая мышь

MX Keys, рассматриваемая здесь, представляет собой хорошо сконструированную низкопрофильную клавиатуру, которая может работать в паре с тремя устройствами и при использовании с MX Master 3 управлять несколькими компьютерами за один рабочий процесс. Он делает гораздо больше, чем просто печатает, поэтому заслужил выбор редакции.

Этот обзор является частью нашего постоянного обзора лучших беспроводных клавиатур. Посетите его, чтобы получить информацию о конкурирующих продуктах и ​​о том, как мы их тестировали.

Дизайн

Клавиши MX построены на единой металлической пластине, что придает им долговечность, которая делает их идеальным мобильным аксессуаром. Однако вы дважды подумаете, прежде чем бросить его в сумку для снаряжения, как только почувствуете его полный вес почти в 1,8 фунта. На самом деле клавиатура лучше всего подходит для вашего рабочего стола, поскольку ее вес не позволяет ей смещаться и соскальзывать под действием силы нажатия.

Logitech Клавиатура

MX Keys вместительна и удобна в использовании.

Полноразмерная клавиатура (16 x 5,18 x 0,8 дюйма) повторяет раскладку роскошного Logitech Craft с буквенно-цифровыми клавишами, цифровой клавиатурой и десятком функциональных клавиш, которые служат одновременно для управления мультимедиа.Последние могут быть «настроены» на функцию или носитель, нажав Fn + Esc , поэтому вам никогда не нужно удерживать клавишу Fn.

MX Keys также оснащен датчиками приближения, поэтому клавиши подсвечиваются, когда ваши руки касаются клавиатуры, и гаснут, когда вы их отводите. Подсветка автоматически отключается, когда уровень заряда аккумулятора падает ниже 10 процентов. В то же время индикатор заряда батареи над цифровой клавиатурой загорится красным, и вы получите уведомление на экране. Logitech заявляет, что заряда батареи должно хватить на 10 дней при постоянной подсветке и на 5 месяцев без нее.Пара специальных кнопок дает вам возможность вручную управлять несколькими уровнями подсветки, поэтому легко найти золотую середину между этими крайностями.

Возможности подключения

Клавиши MX и мышь MX Master 3 подключают ваш компьютер через приемник Logitech Unifying. Просто вставьте этот ключ в свободный порт USB-A на вашем ПК или Mac, и компьютер сразу же распознает клавиатуру.

Майкл Ансальдо / IDG

Многие клавиши можно сопоставить с другими ярлыками в программном обеспечении Logitech Option.

Вы можете подключить до трех устройств через приемник Unifying или Bluetooth. Для последнего вы нажимаете одну из кнопок Easy Switch, пока ее светодиодный индикатор не начнет мигать, указывая на то, что устройство находится в режиме сопряжения. Затем найдите и выберите MX Keys в списке доступных устройств Bluetooth на ноутбуке, планшете или телефоне, к которому вы пытаетесь подключиться. Вам будет предложено ввести цифровой код на клавиатуре и снова нажать кнопку Easy Switch, чтобы завершить сопряжение. После того, как несколько устройств сопряжены с клавиатурой, вы можете переключаться между ними, переключая кнопку Easy Switch на соответствующий канал.

Однако, если вы, как и я, склонны использовать несколько компьютеров одновременно, вы можете использовать клавиши MX в сочетании с мышью MX Master 3 для одновременного управления ими с помощью Logitech Flow. Все компьютеры должны быть в одной сети, на каждом из которых должно быть установлено программное обеспечение Logitech Options и в нем включен поток. После этого вы можете использовать мышь на разных компьютерах, просто перетаскивая курсор с края одного экрана на другой. Более того, вы можете передавать изображения, текст и даже целые папки между компьютерами, копируя их на один и вставляя на другой. А поскольку клавиши MX следуют за MX Master 3 с одного компьютера на другой, вы можете печатать на нескольких устройствах в рамках единого рабочего процесса. Он работает даже в операционных системах; Я регулярно использовал его для передачи файлов между MacBook Air и ноутбуком Acer.

Как и мышь MX Master 3, клавиатуру можно настроить с помощью программного обеспечения Logitech Options. После загрузки вы можете переназначить любую из функциональных / мультимедийных клавиш, а также калькулятор, клавиши захвата экрана, поиска и блокировки, выбрав ее из графического изображения и выбрав из списка вариантов быстрого доступа.Программное обеспечение также позволяет вам видеть, какие устройства сопряжены с каждым Easy Switch, управлять уведомлениями на экране и включать / отключать режим экономии заряда батареи. Особо следует отметить для пользователей Mac возможность всегда держать клавиатуру в макете Mac.

Майкл Ансальдо / IDG

Вы можете увидеть, какие устройства MX Keys сопряжены с программным обеспечением Logitech Options.

Ощущение набора текста

Благодаря своему большому размеру клавиши MX обеспечивают просторную и удобную клавиатуру. Клавиши гладкие, с небольшим наклоном, прижимающимся к кончику пальца.Низкопрофильный дизайн не позволяет много путешествовать, и вы не получаете тактильной или звуковой обратной связи, как от механической клавиатуры. Фактически, вы должны честно нажимать на клавиши в стиле «охота-и-клевать», чтобы получить хоть какой-то звук. Тем лучше для ваших коллег, если вы работаете в модном открытом офисе, но это может нервировать машинисток, которые полагаются на стук клавиш, чтобы понять, что они печатают.

Вердикт

MX Keys — одна из лучших беспроводных клавиатур, которые я когда-либо использовал.Как и MX Master 3, это дорогое периферийное устройство по цене 100 долларов, но оно стоит вложений для опытных пользователей, которые привередливы к своим периферийным устройствам.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию. Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.Обзор

: Logitech MX Keys — полноразмерная Bluetooth-клавиатура для компьютера, iPad и iPhone

Мой рабочий компьютер (ноутбук Dell) стоит на небольшой подставке рядом с моим столом и подключен к внешнему монитору и клавиатуре, которые находятся на моем столе. Еще у меня на столе всегда есть iPad и iPhone. Когда я работаю, я обычно просматриваю документы и другую информацию, отображаемую на моем iPad, в то время как я также набираю текст на клавиатуре и смотрю на монитор, чтобы работать на моем компьютере.Иногда мне нужно ввести текст на моем iPad или iPhone, и я всегда думал, что было жаль, что я не мог просто набрать текст на клавиатуре прямо передо мной. Теперь я могу это сделать благодаря Logitech MX Keys, отличной клавиатуре, которая может почти мгновенно переключаться между тремя устройствами одним нажатием клавиши. Мне нравится все в этой клавиатуре, и я очень рекомендую ее.

Ключи Easy-Switch

MX Keys содержит три клавиши Easy-Switch, которые можно назначить трем различным устройствам: ПК с Windows, iPad, iPhone, Mac или ПК с Linux.Я подозреваю, что многие люди будут использовать его так же, как я, с одним ключом для компьютера, одним ключом для iPad и одним ключом для iPhone.

Есть два способа связать один из этих ключей с устройством. Во-первых, клавиши MX поддерживают Bluetooth Low Energy, версию Bluetooth, поддерживаемую iPad и iPhone, которая имеет тот же диапазон, что и Bluetooth (около 33 футов), но потребляет меньше энергии. Во-вторых, MX Keys поставляется с USB-приемником, который подключается к USB-порту вашего компьютера.Как и Bluetooth, он использует беспроводную технологию 2,4 ГГц, обеспечивая соединение на расстоянии до 33 футов, а один приемник может работать с несколькими устройствами Logitech. Я попробовал оба метода подключения к ноутбуку Dell и не заметил разницы. Для iPad или iPhone вы используете Bluetooth для подключения.

Переключение между устройствами невероятно быстрое и простое. Когда вы нажимаете клавишу устройства, индикатор на ней загорается примерно на пять секунд, чтобы подтвердить, что вы нажали клавишу.Но вам не нужно ждать эти пять секунд. Когда я нажимаю клавишу, назначенную моему компьютеру, клавиатура мгновенно начинает работать с ПК. Когда я нажимаю клавишу, назначенную моему iPad или iPhone, клавиатура начинает работать примерно через секунду. Это огромное улучшение по сравнению с традиционной клавиатурой Bluetooth, которая работает только с одним устройством за раз — чтобы переключить эту клавиатуру, вам нужно отсоединить одно устройство, а затем выполнить сопряжение с другим устройством. На iMac, который я использую дома, я иногда делаю это, когда использую клавиатуру Apple Magic Keyboard (с клавиатурой) на своем компьютере и хочу переключиться на свой iPad, но из-за того, что на это уходит много времени и хлопот. , Я обычно решаю, что это не стоит усилий.С тех пор, как я начал использовать клавиши MX в своем офисе, я обнаружил, что делаю это все время. Просто нажмите одну клавишу, а затем введите текст на iPad с помощью клавиш MX.

Мне бы понравились клавиши MX, если бы они работали с двумя устройствами, но поскольку есть третья кнопка, я назначил ее своему iPhone. Я традиционно никогда не набирал на своем iPhone что-либо очень длинное, когда рядом со мной были другие устройства. Но сейчас я делаю это гораздо чаще. Если я хочу ответить на текст на моем iPhone, я могу быстро нажать клавишу Easy-Switch, а затем набрать предложение на клавиатуре, чтобы эти слова появились на моем iPhone намного быстрее, чем при использовании больших пальцев на клавиатуре. экранная клавиатура.Я даже начал использовать клавиши MX для работы с электронной почтой на своем iPhone. Возможно, я набираю документ в Word на своем компьютере, просматривая PDF-документы на своем iPad, и на моем iPhone открыта почта, чтобы следить за новыми электронными письмами. Когда приходит кто-то, на что я хочу ответить, мне не нужно переключать приложения на моем компьютере или iPad; Я просто набираю ответ прямо в свой iPhone с помощью клавиш MX.

Были времена в прошлом, когда я ожидал, что буду печатать на моем iPad, поэтому у меня была одна Bluetooth-клавиатура, подключенная к моему iPad (обычно Apple Magic Keyboard в Studio Neat Canopy), в то время как я использовал другой компьютер для набора текста на моем iPad. компьютер.Но тогда мне нужно освободить место для двух клавиатур на моем столе, что является пустой тратой рабочего места и иногда приводит к тому, что я случайно нажимаю клавиши на одной клавиатуре, когда я использую другую. Намного лучше иметь одну клавиатуру, которая быстро переключается между моим компьютером и iPad.

Ощущения и функции клавиатуры

Как бы мне ни нравилась функция Easy-Switch, я бы не стал использовать эту клавиатуру, если бы мне не нравилось, как на ней печатать.К счастью, это, пожалуй, моя самая любимая клавиатура для набора текста. В клавишах MX используются полноразмерные традиционные ножничные клавиши с низким профилем (аналогично клавиатуре Apple Magic Keyboard). По ощущениям он чем-то похож на хороший портативный компьютер. Клавиши работают тихо при вводе. В отличие от многих других клавиатур, таких как клавиатура Apple, которую я использую дома, эти клавиши имеют более глубокое углубление на каждой клавише и закругленные края. Это делает клавиши более удобными под моими пальцами, а также упрощает подтверждение того, что палец находится на клавише.

Клавиатура слегка наклонена. Несмотря на то, что внешняя часть клавиатуры сделана из пластика, она выглядит очень качественно, отчасти потому, что весь корпус клавиатуры скреплен единой металлической пластиной. Это придает клавиатуре солидный, тяжелый и очень прочный вид. Переместить клавиатуру достаточно легко, и иногда я перемещаю ее из-перед монитора компьютера прямо перед своим iPad, но на самом деле это не портативная клавиатура, которую вы часто носите с собой (хотя я полагаю чтобы вы могли уместить его в портфеле).

Это полноразмерная клавиатура со 108 клавишами. Он включает в себя стандартные клавиши Qwerty, полноразмерные клавиши со стрелками в формате, обратном Т, и полноценную цифровую клавиатуру.

Вы, конечно, можете купить более компактные клавиатуры, даже если вам нужна клавиатура. Например, Logitech K780 более компактен, поддерживает Easy-Switch для трех устройств и стоит всего 60 долларов, тогда как MX Keys стоит 100 долларов. Но я предпочитаю иметь полноразмерные клавиши со стрелками, и мне нравится использовать специальные клавиши над клавишами со стрелками, такие как удаление, начало, конец, страница вверх и страница вниз.(На K780 клавиши цифровой клавиатуры используются для перехода в исходное положение, завершения и т.д. с функциональной клавишей.) И мне нравится более традиционная форма клавиш и расположение клавиш MX.

Клавиши-модификаторы работают с несколькими платформами. Левая сторона каждой клавиши-модификатора сообщает вам, что произойдет на iPad / iPhone / Mac, например Option или Command. Правая сторона сообщает вам, что произойдет на ПК с Windows, например «Пуск» или «Alt».

Нажимайте клавиши Fn и Esc для переключения между двумя режимами функциональных клавиш.В одном режиме они работают как стандартные функциональные клавиши. Я никогда не использую этот режим. В другом режиме функциональные клавиши работают как мультимедийные клавиши.

Клавиша выхода в левом верхнем углу большая, и ее легко нажать. Клавиши F1 и F2 управляют яркостью на iPad, iPhone или компьютере. Клавиша F4 особенно полезна на iPad или iPhone, так как открывает главный экран. На ПК F4 вызывает Центр уведомлений. На компьютере F5 показывает рабочий стол, скрывая все остальные окна.

F8 — F10 — это кнопки управления мультимедиа, а следующие три кнопки регулируют громкость.

Последняя функциональная клавиша — клавиша блокировки. Он мгновенно блокирует ваш iPad, iPhone или компьютер. В большинстве случаев мои клавиши MX подключены к моему компьютеру, и мне нравится, как быстро нажимаю кнопку, чтобы заблокировать экран компьютера, когда я отхожу от стола, вместо того, чтобы делать неудобные нажатия клавиш Control-Alt-Delete. .

Над цифровой клавиатурой и рядом с клавишей блокировки находятся три специальные клавиши. На ПК первая клавиша запускает встроенный калькулятор Windows. На ПК вторая клавиша — это клавиша Print Screen, которая по умолчанию делает снимок всего экрана, но вместо этого у меня есть назначенный запуск инструмента для обрезки экрана.(В Windows 10 это Параметры -> Клавиатура -> Ярлык экрана печати.) На ПК третья клавиша — это клавиша меню приложения. На iPad и iPhone первая и третья клавиши ничего не делают, насколько я могу судить, но средняя кнопка делает снимок экрана.

Обратите внимание, что я использую устройство MX Keys, которое было представлено в конце 2019 года. В июле 2020 года Logitech представила аналогичную клавиатуру под названием MX Keys для Mac, которую вы, возможно, захотите использовать, если вы никогда не собираетесь использовать клавиатуру с ПК с Windows.В этих клавишах MX для Mac на каждой клавише-модификаторе напечатана только одна команда. Кроме того, он не включает кнопку для отображения вашего домашнего экрана / рабочего стола, а вместо этого у него есть традиционная клавиша извлечения Mac в конце функциональных клавиш.

Современные компьютеры Mac не используют съемные носители, такие как компакт-диски или дискеты (если вы не добавите эту функцию с внешним оборудованием), и, таким образом, клавиша извлечения сейчас менее полезна на Mac, чем когда-то. На iPad и iPhone клавиша извлечения — удобный способ скрыть или отобразить экранную клавиатуру, но это не единственный способ.Вы также можете отобразить экранную клавиатуру, удерживая символ at в правом углу полосы внизу экрана iPad примерно на секунду. Другими словами, когда вы используете клавиши MX с iPad, вы все равно можете заставить экранную клавиатуру появляться и исчезать с помощью экранных элементов управления, даже если на клавиатуре нет кнопки извлечения. По этим причинам вы, вероятно, не пропустите клавишу извлечения на клавишах MX, но если это важно для вас и / или вы планируете использовать эту клавиатуру в первую очередь с Mac вместо ПК, подумайте о получении клавиш MX для Mac.

(Кстати, если вы используете внешнюю клавиатуру, такую ​​как MX Keys, с iPad, и вы хотите увидеть средство выбора смайлов, просто удерживайте CTRL и нажмите клавишу пробела. И используйте то же нажатие клавиши, чтобы убрать средство выбора смайликов. .)

Подсветка клавиш и заряд батареи

Датчики приближения в клавишах MX обнаруживают, когда ваши руки приближаются, освещая клавиатуру. Для экономии энергии подсветка клавиш гаснет после того, как вы перестаете пользоваться клавиатурой. По умолчанию интенсивность света автоматически подстраивается под ваши условия освещения, но вы можете использовать клавиши F6 и F7, чтобы вручную отрегулировать количество света.

Или можно выключить подсветку клавиш, что я и сделал. У меня в офисе есть потолочные люминесцентные лампы, и они отлично справляются с освещением моей клавиатуры, поэтому я не считаю, что подсветка клавиш в моем офисе помогает (за исключением того, что это выглядит круто). Но в других условиях я уверен, что подсветка клавиш — это хорошо.

При использовании подсветки клавиш полностью заряженной клавиатуры хватает примерно на 10 дней. Когда вы не используете подсветку клавиатуры, срок службы клавиатуры составляет до пяти месяцев. На ПК я не вижу точного способа увидеть процент заряда батареи, но при подключении к iPad или iPhone точный процент заряда батареи отображается в виджете «Батареи» вместе с другими устройствами Bluetooth.

На задней панели клавиатуры есть порт USB-C для зарядки. У меня уже есть шнур USB-C на моем столе для зарядки iPad Pro, и мне невероятно удобно использовать шнур, который уже есть, с клавишами MX. Но MX Keys также поставляется с кабелем USB-USB-C, если он вам нужен.

На задней панели, рядом с портом USB-C, есть небольшой выключатель. Я держу клавиатуру постоянно включенной, но приятно, что вы можете выключить ее, если путешествуете с клавиатурой.

Параметры Logitech

Если вы установите дополнительное программное обеспечение Logitech Options, вы получите дополнительные возможности для настройки работы клавиатуры на компьютере (но не на iPad или iPhone).

Например, Logitech Options позволяет вам изменить то, что происходит, когда вы нажимаете каждую из клавиш в самом верхнем ряду клавиатуры, за исключением клавиши выхода и трех клавиш Easy-Switch. Вы можете изменить то, что происходит во всех приложениях, или создать собственные ярлыки, которые будут вести себя определенным образом при запуске определенного приложения. Вы можете переназначить клавишу для запуска приложения, ввода нажатия клавиши или выполнения множества других команд.

Logitech Options также включает другие расширенные параметры, такие как возможность отключения подсветки. Вы также можете управлять отображением определенных уведомлений на экране (например, при нажатии клавиши блокировки или при низком заряде батареи), а также отключить определенные клавиши.

И, наконец, Logitech Options предоставляет графический интерфейс для переназначения клавиш Easy-Switch.

Заключение

В середине 2019 года мне понадобилась новая клавиатура для iMac, который я использую дома, поэтому я купил клавиатуру Apple Magic Keyboard (с клавиатурой), которая стоит 119 долларов. Logitech MX Keys стоит меньше (99,99 долларов на Amazon), и мне они нравятся больше. Клавиши чувствуют себя лучше, клавиши имеют подсветку (которую я не использую в своем офисе, но я был бы признателен дома), а клавиши MX позволяют быстро и легко переключаться между компьютером и iPad и iPhone.Ключи Logitech MX были объявлены только через несколько месяцев после того, как я купил клавиатуру Apple, но если бы я мог сделать это снова и снова, это был бы лучший вариант.

Если вы думаете о новой клавиатуре или вам нравится идея обновить текущую клавиатуру, чтобы вы могли использовать ее на нескольких устройствах, я с энтузиазмом порекомендую Logitech MX Keys.

Нажмите здесь, чтобы получить ключи Logitech MX на Amazon (99,99 долларов США)

Нажмите здесь, чтобы получить Logitech MX Keys для Mac на Amazon (99 долларов.99)

Как быстро поменять ключ на механической клавиатуре

Если у вас есть механическая клавиатура с возможностью горячей замены клавишных переключателей, Джек Уоллен покажет вам, как легко с этим справиться.

Amazon

Что нового в TechRepublic

Если вы приобрели клавиатуру с механическими клавишами с возможностью горячей замены, вы выиграли пресловутый джекпот клавиатур. Почему? Потому что это означает, что вы всегда можете отключить сломанный переключатель, изменить тип переключателя (скажем, с линейного переключателя на щелчок) или даже переназначить клавиатуру.

Скорее всего, если вы купили механическую клавиатуру со сменными переключателями, вы знаете, как это сделать. Однако на случай, если вам не удастся выполнить эту задачу, позвольте мне помочь вам с этим.

Прежде чем вы погрузитесь в замену клавиш клавиатуры, очень важно понять одну вещь: не на каждой механической клавиатуре есть клавиши, которые можно легко заменить.Большинство клавиатур, даже механических, имеют клавиши, припаянные к печатной плате. Это означает, что вы должны выпаять ключ, прежде чем его можно будет вынуть, что, вероятно, превышает ваш уровень заработной платы, поэтому вам следует избегать ныряния в эту кроличью нору.

Однако, если вы приобрели клавиатуру, которая предлагает переключатели клавиш с возможностью горячей замены, их удаление на самом деле довольно просто — если у вас есть подходящие инструменты.

СМОТРИТЕ: Политика инвентаризации оборудования (TechRepublic Premium)

Что вам понадобится

Помимо клавиатуры с клавишами, заменяемыми в горячем режиме, вам понадобится съемник клавиш / переключателей.Вы можете приобрести такой инструмент на Amazon примерно за 5 долларов США.

Если вы не приобрели съемник для клавиш, который также включает съемник для ключей, вам необходимо приобрести съемник для ключей отдельно. Я считаю, что комбинированные инструменты отлично работают. Если вы любите делать это своими руками, вы всегда можете сделать свой собственный съемник клавиш, согнув концы канцелярских скрепок на крючки, зацепив концы под колпачок и потянув вверх. Что касается переключателя, вы можете использовать плоскогубцы, но вы должны быть очень осторожны, чтобы не повредить пластик.По моему опыту, низкая стоимость съемника ключей определенно стоит того, чтобы избежать разочарования, которое вы испытаете при использовании самостоятельного решения.

Как снять колпачок для клавиатуры

Чтобы снять колпачок, вы вставляете прямоугольный конец съемника таким образом, чтобы провода проскальзывали между клавишами ( Рисунок A ).

Рисунок A

Конец съемника с ключом.

Как только провода будут надежно закреплены под колпачком, потяните вверх, чтобы вынуть ключ.

Как снять переключатель с ключом

Теперь, когда колпачок снят, вы можете снять переключатель.Для этого используйте выключатель съемника ( Рисунок B ).

Рисунок B

Концевой выключатель съемника ключа.

Обязательно защелкните изгибы съемника под переключателем и осторожно поднимите — ключ должен выскочить. Как только вы вытащите ключ, вы можете заменить его новым, выровняв штифты и осторожно нажав. Установив переключатель на место, осторожно наденьте колпачок, и все готово.

Подпишитесь на TechRepublic’s How To Make Tech Work on YouTube , чтобы получить все последние технические советы для бизнес-профессионалов от Джека Уоллена.

Информационный бюллетень «Лучшее за неделю»

Наши редакторы выделяют статьи, загружаемые файлы и галереи TechRepublic, которые нельзя пропустить, чтобы быть в курсе последних новостей, инноваций и советов в области ИТ.Пятница

Зарегистрироваться Сегодня

См. Также

P.I. Инженерный интерфейс коммутатора X-keys USB 12 «The No Slogan Company»

Операционная система	Использование: Любая ОС через USB HID | Программирование: от Windows XP до 10, Mac OS X 10. С 4 по 10,10
Бесплатное ПО для программирования	Windows: MacroWorks 3.1 Android: X-keys Android
Комплекты для разработки бесплатного программного обеспечения	Windows (C ++, C #, VB.NET) Linux (C ++) Android (Java) Raw HID (любой язык / ОС)
Поддерживаемые коды USB	HID-клавиатура, HID-мышь, HID-игровой контроллер, HID-мультимедиа
Типы портов	3.Стерео 5 мм (подходит для моно- или стереоразъема 3,5 мм)
Количество портов	6 портов (разделенных на 12 с помощью дополнительных Y-шнуров)
Дополнительные аксессуары	Проводные переключатели, Y-шнуры или удлинитель USB
Разъем	Проводной стандартный USB-штекер «A»
Длина шнура	118 дюймов (3 м)
Расстояние между проводками	До 300 м (1000 футов) от коммутатора до порта
Размеры	2. 55 x 2,55 x 1,01 дюйма (65 x 65 x 26 мм)
Крепление	Два монтажных отверстия 0,19 дюйма DIA, 3 дюйма O.C. (Диаметр 4,8 мм, наружный диаметр 76 мм)
Вес	6 унций. (160 г)
Тип USB	USB 1.1 совместимый через 3.0 Type-c с адаптером
Источник питания	Порт USB, номинальное напряжение = 5 В постоянного тока
Потребляемая мощность	31 мА при 5 В постоянного тока
Диапазон температур	от -20 до 60 ° C
Объем памяти	Приблизительно 1100 нажатий клавиш или команд во встроенной памяти
Тип памяти	EEPROM, энергонезависимая память (X-ключи хранят память более 200 лет)
Класс защиты окружающей среды	IP 40, типичная внутренняя офисная среда
Сертификаты	FCC класс B, CE, RoHS, WEEE соответствует

Интерфейс коммутатора USB 12 Технические характеристики PDF

Сертификат FCC, класс B

Сертификат CE

Сертификат RoHS

Sketchup 3D Модель

Мы предлагаем эту модель Sketchup в качестве 3D-рендеринга интерфейса USB 12 Switch для просмотра или планирования. Размеры и детали модели, хотя и являются достаточно точными, не должны использоваться для критических характеристик.

Просмотрите или загрузите эту модель в Sketchup 3D Warehouse.

MacroWorks 3.1 для Windows (скачать бесплатно)

• Запуск программ, вставка Unicode, открытие файлов и каталогов, выбор инструментов и т. Д.
• Может записывать макросы в память X-ключей для программирования макросов в аппаратном режиме
• Управление подсветкой глобально или для отдельных клавиш
• Создание пользовательских сценариев с помощью Visual Basic (только в программном режиме)
• Совместимость с Windows 10, 8, 7 и Vista (32 или 64 бит) и Windows XP (только 32 бит)
• Бесплатная техническая поддержка по электронной почте или телефону
• Подробнее..

П.И. Engineering SDK (бесплатная загрузка)

• Примеры кода Microsoft Visual Studio в C # 2008 Express, C ++ 2005 и VB. NET 2008 Express
• Прочитать все состояния клавиш и элементов управления
• Управление всей подсветкой и индикаторными светодиодами
• Бесплатная техническая поддержка по электронной почте или телефону
• Linux SDK предоставляет кроссплатформенное решение для Linux, Windows и Mac, также доступно

Программное обеспечение Android

• Для устройств X-keys Android
• Прочитать все состояния клавиш и элементов управления
• на основе Java
• Устанавливает уровни и состояния подсветки
• Бесплатная техническая поддержка по электронной почте или телефону
• Подробнее…

Ресурсы для разработчиков программного обеспечения

P. I. Engineering предлагает широкий спектр возможностей для разработчиков приложений. Щелкните любой заголовок, чтобы узнать больше. Если вы не видите здесь то, что ищете, свяжитесь с нами (tech@xkeys. com). У нас есть дружелюбные специалисты и инженеры, готовые помочь вам интегрировать X-keys в ваше решение.

Windows SDK

Включает исчерпывающие примеры на C #, C ++ и VB.NET для разработки настольных компьютеров Windows в Visual Studio, а также Java для разработки под Android в Eclipse. Поддерживается нашей службой технической поддержки по телефону и электронной почте в стандартные рабочие часы.

Linux SDK

Поддержка Linux с открытым исходным кодом, написанная на C ++. Содержит код для доступа ко всем элементам управления X-клавишами и состояниям клавиш и включает простой и понятный графический интерфейс пользователя. Написано экспертом по Linux HID Аланом Оттом.

Примеры Android

различных проектов Eclipse, которые мы создали, чтобы продемонстрировать, как обрабатывать различные параметры ввода (например, данные кнопок джойстика и игрового контроллера) на Android.

Отчеты с данными HID

Узнайте, как читать необработанный вывод X-ключей и использовать его для интеграции X-ключей в ваше приложение на любом языке, на любой платформе с поддержкой HID.

X-ключи Интеграция

Узнайте, как интегрировать X-ключи с аппаратным режимом, программным режимом с программным обеспечением MacroWorks или программным режимом с пользовательским приложением.

Примеры из практики

Посмотрите, как другие разработчики реализовали X-ключи для развлечения и получения прибыли.

Мышь Logitech MX Master 3 и клавиатура MX Keys должны стать вашим предпочтением — TechCrunch

Компания Logitech недавно представила новую мышь и клавиатуру MX Master 3 (99,99 долларов США) и MX Keys (99,99 долларов США) соответственно. Оба устройства во многом заимствуют у другого, более старого оборудования в линейке Logitech, но они основаны на том, что компания действительно сделала с устройствами ввода, и добавляют несколько замечательных новых функций, чтобы сделать их лучшим вариантом, когда дело доходит до этой категории. периферийных устройств.

Клавиши Logitech MX

Эта новая клавиатура от Logitech во многом унаследовала от предыдущей топовой клавиатуры компании, предназначенной для творческих людей, — клавиатуры Logitech Craft. Он выглядит и ощущается во многом как премиальный Craft — за исключением циферблата, который Logitech разместил в верхней части клавиатуры, который работал с сопутствующим программным обеспечением, предлагая множество различных элементов управления для ряда различных приложений.

Циферблат Craft всегда был чем-то вроде любопытства и, вероятно, чрезвычайно полезен для определенных творческих рабочих процессов, где наличие тактильного управления диском имеет большой смысл (например, для прокрутки временной шкалы видео во время редактирования), в целом средний пользователь, вероятно, не будет нуждаться в нем или часто его использовать.

MX Keys не имеет циферблата Craft, и в результате он занимает меньше места на вашем столе. Он также стоит на 70 долларов меньше, чем Craft, что, вероятно, большинство людей предпочло бы иметь, чем уникальный контроллер. Клавиши MX по-прежнему обладают отличным ходом клавиш и ощущением набора текста, как и его старший брат, а также имеют интеллектуальную подсветку, которая включается автоматически, когда ваша рука приближается к клавишам, и которую вы можете настроить или выключить в соответствии с вашими предпочтениями (и увеличить аккумулятор жизнь).

MX Keys имеет встроенный аккумулятор, который заряжается через USB-C, и обеспечивает до 10 дней использования при полной зарядке при использовании подсветки или до пяти месяцев, если вы полностью отключите подсветку. Для подключения вы получаете как Bluetooth, так и USB-приемник Logitech, который также может подключаться к другим устройствам Logitech, таким как мыши серии MX Master.

К клавиатуре можно подключить до трех устройств одновременно, со специальными кнопками для переключения между ними. Он поддерживает Windows, Mac, Linux, Android и iOS прямо из коробки и имеет размеченные клавиши, чтобы упростить переход между операционными системами.Кроме того, когда вы используете клавиши MX в тандеме с MX Master 3 или другими мышами Logitech, которые поддерживают программное обеспечение Flow, вы можете легко переключаться между компьютерами и даже операционными системами, например, для копирования и вставки файлов.

по цене 99,99 долларов, MX Keys кажется невероятной ценностью, поскольку предлагает оборудование очень высокого качества в привлекательном корпусе с набором функций, которые трудно сопоставить с клавиатурой от кого-либо еще, включая периферийные устройства от Microsoft и Яблоко.

Logitech MX Master 3

Когда дело доходит до мышей, немногие компании могут сравниться с репутацией или послужным списком Logitech. В частности, серия MX Master завоевала множество поклонников — и не зря.

MX Master 3 не изобретает колесо заново, за исключением того, что он делает это буквально в случае колеса прокрутки. Компания Logitech представила колесо новой школы с технологией MagSpeed, которая автоматически переключается между плавной прокруткой и более детальным управлением с точностью до пикселя.Компания утверждает, что новый дизайн на 90% быстрее и на 87% точнее, чем предыдущее колесо прокрутки, что практически невозможно проверить при стандартном использовании. Тем не менее, прокрутка стала лучше, и утверждение о том, что теперь она «сверхтихая», легко подтвердить.

Logitech также изменила форму мыши: новый силуэт, по его словам, лучше соответствует форме вашей ладони. Эта новая форма дополнена новым колесом прокрутки для большого пальца, которое всегда было звездной особенностью серии Master и которое, опять же, лучше ощущается при реальном использовании, хотя трудно понять, почему именно. Тем не менее, он чувствует себя лучше, чем Master 2S, и это все, что действительно важно.

Что касается отслеживания, технология Logitech Darkfield призвана обеспечить эффективное отслеживание практически на всех поверхностях. Он отслеживает с разрешением 4000 точек на дюйм, что является лучшим в отрасли показателем точности, и вы можете регулировать чувствительность, направление прокрутки и другие функции в программном обеспечении Logitech для настольных ПК. MX Master 3 также поддерживает до трех устройств одновременно и работает с Flow для копирования и передачи данных между различными операционными системами.

Одним из наиболее примечательных изменений в MX Master 3 является то, что он получает USB-C для зарядки, заменяя Micro USB, что является фантастической новостью для владельцев современных компьютеров Mac, которые хотят упростить жизнь с кабелями и просто придерживаться одного стандарта, где это возможно. . Поскольку это соответствует USB-C, используемому на клавишах MX, это означает, что вы можете просто использовать один кабель для зарядки обоих при необходимости. MX Master 3 работает до 70 дней при полной зарядке, и вы можете получить три часа работы от полностью разряженной батареи всего за одну минуту зарядки.

Итог

Logitech уже давно является лидером в производстве клавиатур и мышей по очень веским причинам, и способность компании повторять свои существующие успехи с помощью разумных и разумных улучшений впечатляет. MX Keys, вероятно, является лучшей клавиатурой в своем ценовом диапазоне, которую вы можете получить прямо сейчас, и лучше, чем многие более дорогие устройства. MX Master 3, без сомнения, единственная мышь, которую я рекомендую большинству людей, особенно сейчас, когда она предлагает зарядку USB-C наряду с потрясающим набором функций.В совокупности они представляют собой мощную настольную пару для работы, творчества и общего использования.

Активация ключа или кода для игры или контента

Чтобы активировать ключ для своей игры или контента, выберите свою платформу из этого списка, чтобы увидеть соответствующие инструкции:

Настольное приложение Ubisoft Connect

• Откройте приложение Ubisoft Connect Desktop и войдите в систему.

• Выберите значок линий в верхнем левом углу окна Ubisoft Connect.

• Выбрать Активировать ключ .

• Введите свой ключ в поле Код активации .

• Выберите Активировать . Это активирует игру в вашей учетной записи Ubisoft.

• Откройте программу запуска Epic Games и войдите в систему.

• Выберите свое имя пользователя в нижнем левом углу экрана.

• Выберите код погашения .

• Введите свой код и выберите Погасить. Это активирует игру.

• Войдите в свою учетную запись PlayStation Network или создайте новую (онлайн или на вашей консоли).

• Выберите значок PlayStation Store на главном экране.

• Перейдите в раздел R edeem Codes в нижней части меню.

• Введите свой код, затем выберите Продолжить.

Обратите внимание, что вы не сможете активировать ключ PlayStation 5 на консоли PlayStation 4.

• Войдите в свою учетную запись PlayStation Network или создайте новую (онлайн или на вашей консоли).

• Выберите значок PlayStation Store на главном экране.

• Выберите линию из трех точек в правом верхнем углу экрана.

• Выберите R edeem code .

• Введите свой код, затем выберите Погасить.

Обратите внимание, что вы не сможете активировать ключ PlayStation 4 на консоли PlayStation 4.

Xbox One

• Войдите в свою учетную запись Xbox или создайте новую (онлайн или на вашей консоли).

• Зайдите в Xbox Store, затем выберите Обзор игр.

• Выберите Используйте код и введите 25-значный код.

Код загрузки Xbox Live можно использовать на консолях Xbox One только один раз.

• Войдите в свою учетную запись Xbox или создайте новую (онлайн или на вашей консоли).

• Перейдите в Microsoft Store, , затем выберите Погасить .
