Установка и подключение бра к сети: видео, схема, инструкция

Достоинство данных светильников заключается в том, что они излучают рассеянный, не яркий световой поток, которым можно освещать определенную часть комнаты. Их часто используют в качестве прикроватных ночничков в спальне, т.к. можно читать любимую книгу, не отвлекая спящего рядом человека. Сейчас мы рассмотрим основные способы установки и подключения бра к сети своими руками.

Еще одно важное преимущество изделий – возможность регулирования угла падения света. Конструкция включает в себя вращающееся крепление лампы, которое и позволяет направить световой поток в определенную зону. Помимо этого светильники дополняют интерьер комнат, из-за того, что могут быть изготовлены из красивого пластика, кованного метала и даже хрусталя.

На сегодняшний день существуют бра с веревочным выключателем, а также работающие от клавишной модели. Далее мы рассмотрим особенности установки и подключения к сети каждого из вариантов.

Способы подключения

Веревочная модель

Если светильник бра имеет веревочный выключатель, то осуществить монтаж изделия будет не сложно.

Для начала нужно подвести провода к месту подключения. Обычно высота установки бра не нормируется и составляет от 1 до 2 метров. Разводку кабеля рекомендуется осуществлять скрытым способом, чтобы не портить интерьер комнаты. На выходе у Вас должно находиться 3 провода: земля, фаза и ноль. Маркировка N означает что провод нулевой, L — фазный, PE — заземляющий. Выключатель-шнурок более простой в подключении, все что нужно – завести контакты к клеммным колодкам и зафиксировать согласно схеме. Чтобы не наделать ошибок, рекомендуем Вам ознакомиться с цветовой маркировкой проводов. Фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Видео урок по подключению изделия

Клавишная модель

Альтернативный вид выключателя света – клавишный. Очень часто конструкция бра устроена так, что вместо веревочки либо цепочки оставлены только контакты, которые нужно самостоятельно подключить. Тут ничего сложного нет, главное делать это на этапе монтажа электропроводки в квартире либо доме. Это связано с тем, что при электромонтажных работах скрытым способом необходимо будет долбить штробы под выключатель и прокладку кабеля.

Итак, схема монтажа имеет следующий вид: вводная фаза от сети должна идти на выключатель, а с него назад на светильник (чтобы можно было осуществлять разъединение цепи). Ноль и земля подключаются напрямую.

К вашему вниманию наглядные схемы подключения настенного бра своими руками:

Обращаем Ваше внимание на то, что в некоторых (особенно китайских) изделиях цвета проводов могут быть одинаковыми. В этом случае для себя рекомендуется пометить каждый контакт с помощью цветных кембриков. Это позволит сделать ремонт и обслуживание безопасным.

Шнур с вилкой

Есть еще один способ подключения бра к сети — электрическим проводом с вилкой. В этом случае провода от светильника нужно соединить к обычному шнуру, который будет вилкой подключаться к розетке. Преимущество такого варианта заключается в том, что можно обойтись без штробления стен и без дополнительной установки выключателя. К тому же в цепь можно добавить шнурок, который будет разрывать цепь, чтобы не дергать постоянно вилку с розетки.

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

1. Отключаем автоматический выключатель, чтобы обесточить помещение.
2. Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
3. Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
4. Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
5. С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
6. Фиксируем жилы в соответствии со схемой.
7. Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
8. Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
9. Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
10. Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
11. Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Похожие материалы:

Выключатель для бра и настенных светильников: виды и конструктивные особенности

Все осветительные приборы настенного типа управляются с помощью электроустановочных устройств, которые отличаются между собой формой, конструкцией, функциональностью и техническими характеристиками. Не является исключением и выключатель для бра. Подбирается выключатель для светильника под конкретную модель прибора и в соответствии с личными требованиями покупателя.

Разновидности выключателей для бра и светильников

Из всех представленных на рынке моделей, наиболее распространенными являются настенные выключатели, которые отличаются между собой:

1. Способом крепления к стене:
   • Накладные (внешние). Монтаж данного варианта выполняется при наличии наружной проводки или невозможностью установить другим способом.
   • Встроенные (внутренние). Вариант самый распространенный и встречается практически везде, где требуется подключение к электросети.
2. Способом подсоединения:
   • Оснащены винтовыми подсоединением проводов. Недостатком первого варианта является ослабление контактов, поэтому периодически винты нужно подкручивать.
   • Безвинтовыми зажимами. Этот вариант отличается быстрым и простым монтажом, и благодаря надежной конструкции механизма, обеспечивается долговечный контакт между проводом и токопроводящей арматурой.
3. По типу включения/ выключения бывают:
   • поворотными,
   • клавишными,
   • кнопочными,
   • сенсорными,
   • веревочными и др.

Конструкционные решения и особенности

Каждый вид следует рассмотреть отдельно.

• Поворотные выключатели относятся к ретро стилю. Это изобретение прошлого века представлено линейкой качественных и надежных электроустановочных устройств. На сегодняшний день подобные изделия пользуются спросом у почитателей стиля ретро.
• Клавишные модели являются самыми распространенными. Простая конструкция позволяет управлять одним или одновременно несколькими светильниками, включая и выключая лампочки сразу или поочередно. На рынке представлены одно-, двух- и трехклавишные модели.
• Кнопочные устройства — вариант для повсеместного применения. Конструкция кнопочного механизма достаточно простая: состоит из подвижного контакта и возвратной пружины, при нажатии на которую замыкается и размыкается электрическая цепь. Отдельную линейку занимает кнопочный выключатель для настольной лампы. Подобная конструкция очень удобная в эксплуатации.

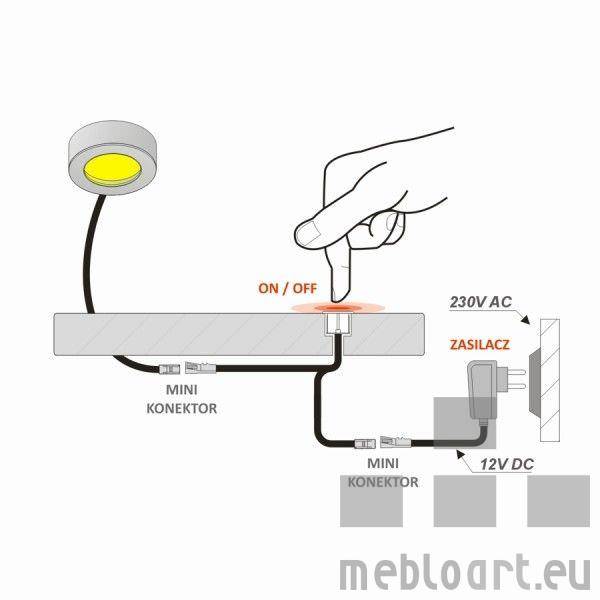

• Сенсорный выключатель — это инновационный способ управления светом, в основу которого заложены микросхемы. Главным отличием от стандартных моделей является отсутствие обычных клавиш и контактов. Такое устройство безопасное, так как в процессе эксплуатации полностью исключается короткое замыкание, а за счет низкого показателя износа увеличивается срок его службы. Чтобы включить светильник достаточно слегка задеть панель рукой.

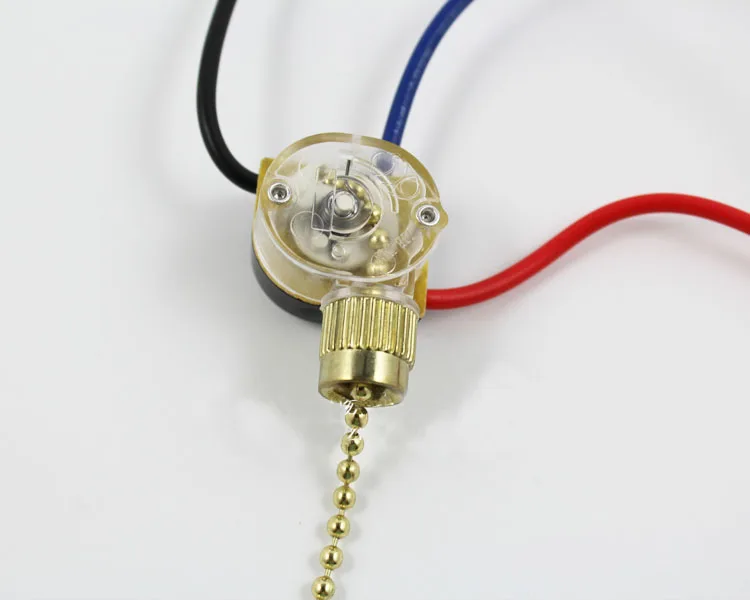

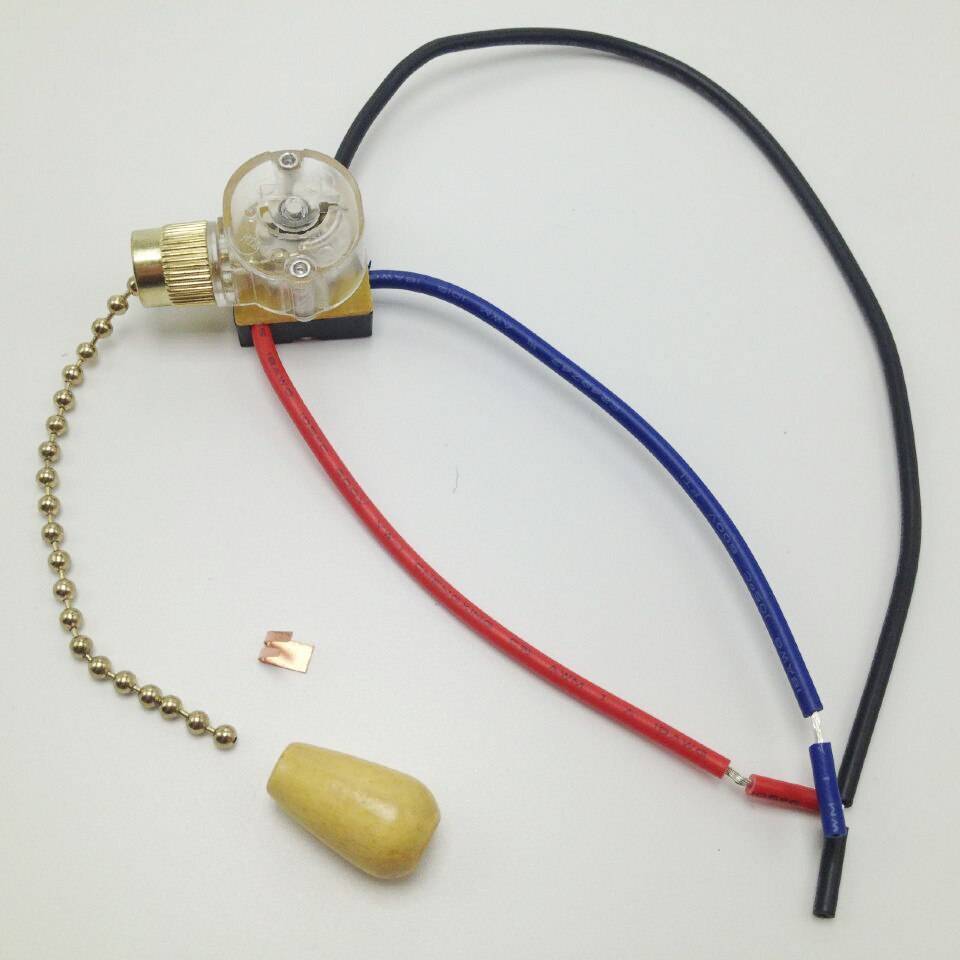

• Выключатель для бра шнуровой или веревочный — электроустановочные устройства, оснащенные специальным капроновым шнуром, посредством которого включается и выключается светильник. Это самый необычный и практичный вариант, который также нашел применение там, где установить другие модели электроустановочных устройств не представляется возможным.

  Веревочный выключатель работает по принципу кнопочного варианта, при первом натяжении шнура лампочка загорается (электрическая цепь замыкается), при втором — тухнет (цепь размыкается).

  Крепится выключатель с веревочкой на настенные светильники, в том числе и к бра. Вместо шнура осветительные приборы зачастую оснащаются красивой металлической или пластиковой цепочкой, которая кроме основного предназначения выполняет декоративную функцию.
  Выключатель потолочный, оснащенный веревкой, является один из самых первых видов электроустановочных устройств, которые располагаются непосредственно под потолком. Такой вариант управления светом не утрачивает своей популярности на протяжении нескольких десятков лет и используется в торшерах, настенных бра и в настольных лампах.

Варианты подключения бра через выключатель

В зависимости от модели осветительного прибора, существует несколько вариантов подключения к электропитанию:

• Подключение через настенный выключатель. Если настенный светильник или бра подключаются через настенный выключатель, то провода к светильнику подводятся внутри стены (методом штробления) или по кабель каналу. Провода не видно, но необходимо проложить кабель еще до ремонта помещения. Сам выключатель монтируется в встраиваемом подрозетнике.
• Прямое подключение к электросети. То же самое, что и в предыдущем варианте, только выключатель находится не в стене, а в светильнике. Первое действие — к стене прикручивается крепежная пластина рядом с местом выхода проводки, после чего провода светильника соединяются с жилами проводки и изолируются.  Скручивание концов между собой осуществляется по следующей схеме: фаза — L, рабочий ноль — N, земля — PE. Располагать настенный прибор желательно на высоте от 1,5 до 2 метров.

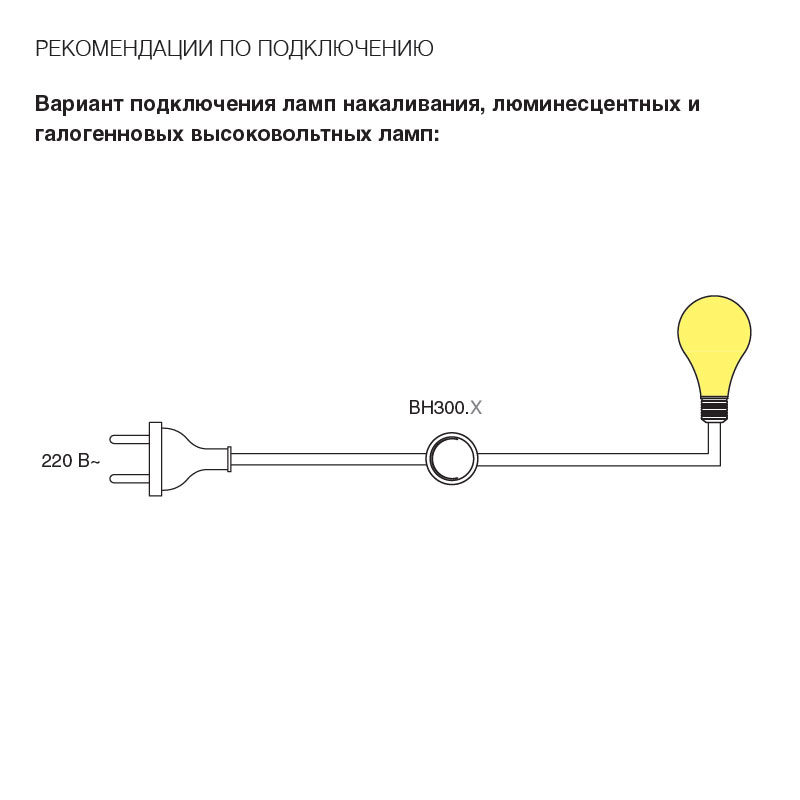

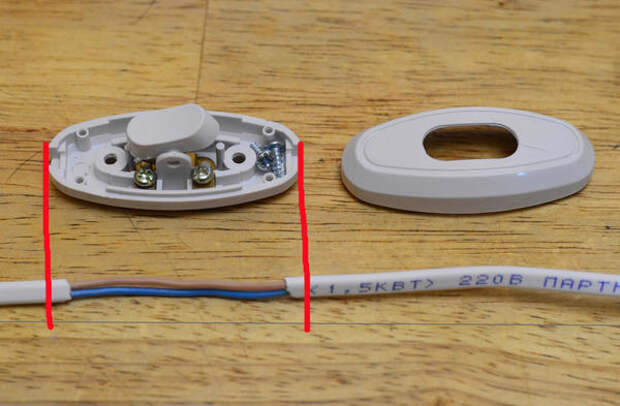

• Посредством отдельного провода необходимой длины, оснащенного выключателем на проводе и вилкой на конце. Крепится проходной выключатель на провод на определенной высоте. По типу управления устройства бывают кнопочными и клавишными. Такие настенные светильники с выключателем позволяют не наносить урон сделанному в помещении ремонту, так как нет необходимости в прокладке внутренней электропроводки. Приборы можно переносить и размещать там, где нужно и удобнее всего.
  Как подключить выключатель на проводе для бра видео будет полезно посмотреть:

• На стене под потолком крепится выключатель со шнурком или цепочкой.


Совет! Узнать, как подключить бра с выключателем шнурком можно в интернет. На сайте размещено видео для наглядного просмотра инструкции.

Как подключить люстру к выключателю

Приятный этап пройден — желаемый светильник выбран, куплен и ожидает звездного часа — установки на потолок и подключения. Дело за малым — узнать как подключить люстру к выключателю и наслаждаться ярким светом и отличным дизайном. Приступим к рассказу!

Размер модели и вид выключателя

Обычно светильник изготовлен для одноклавишного выключения — все лампочки одновременно загораются или гаснут. Это простой тип подключения, встречающийся у 70% моделей в каталоге нашего интернет-магазина.

Большие модели — от пяти и более лампочек — могут использовать двухклавишный выключатель, регулирующий яркость освещения — включают только половину ламп одной клавишей, создавая приглушенную атмосферу.

Изначально производитель снабжает свои модели определенным количеством групп — набором электрических проводов, которые подойду к одно-, двух- или трехклавишной модели. Соответственно — одна группа — одна клавиша.

Одноклавишное подключение люстры к выключателю — это наличие трех проводов — фазного, нулевого и земли. Все лампы необходимо подключить к фазному проводу.

Чтобы подключить люстру к двойному выключателю, необходимо четыре провода — две фазы, ноль и землю. В этом случае схема подключения отличается: фазные провода должны быть попарно соединены с проводами фазы люстры — смотрите на фотографии.

Выбор выключателя для люстры

Определившись с параметрами электротовара, необходимо купить и его. У нас представлено 13 брендов, производящих электротовары: розетки, рамки, диммеры, звонки, стабилизаторы и т.д.

Подобрать изделие можно техническим характеристикам, по размеру и цвету (от классических белых до нестандартных, сложных оттенков). Немаловажный фактор — цена изделия — самый недорогой обойдется в 134 рубля.

Поэтапное подключение люстры к выключателю

Начинаем мы с вынимания изделия из коробки и сборки всех его деталей, прикручивания плафонов.

Работу по сборке и подключению проводите днем, в самое светлое и яркое время суток — потребуется обязательное отключение электричества — об этом стоит позаботиться с самого начала, иначе возможен серьезный вред здоровью.

Люстра готова, электричество отключено: внимательно изучаем её крепление (крюк или планку), проводим необходимую подготовительную работу, чтобы повесить светильник (планку необходимо прикрутить к потолку, чтобы потом на неё прикрепить изделие).

Теперь с применением клеммной колодки подключаем проводку люстры ко всем проводам освещения, которые торчат из вашего потолка (фаза, ноль и земля).

Место выключателя обычно определено изначально, туда заведены необходимые провода, которых будет достаточно для подключения к одноклавишной модели. Чтобы правильно их подключить, необходимо запастись инверторной отверткой, которая покажет фазный провод, если он не выделен цветом.

Если есть необходимость подключения люстры к двойному выключателю, то будет необходимо завести второй фазный провод в выключатель и в светильник, что может вызвать определенные сложности и потребовать участия мастера-электрика.

ВАЖНО! Если вы не уверены в своих навыках, заказываете люстру в нашем интернет-магазине и проживаете в Москве, то можете воспользоваться услугами установщиков, которые выполнят работы быстро, по адекватной цене, в срок. Мы надеемся, что в ближайшее время такая услуга появится и в Санкт-Петербурге.

Как подключить светильник к выключателю

Как подключить потолочную люстру

Практически в каждой квартире имеется люстра. Это многоламповый светильник, который чаще всего подвешивается по середине потолка. Такое расположение обеспечивает максимально равномерное освещение по всей площади комнаты.

В месте, выбранном для установки, к потолку крепится крюк. В некоторых квартирах такой крюк отсутствует. Это, пожалуй, может вызвать некоторые трудности, ведь не у всех дома имеется электроинструмент. В этом случае придется обратиться за помощью к мастеру.

Если же крюк имеется, светильник вешается на него с помощью кольца или скобы, расположенной в верхней части конструкции светильника.

Теперь нужно подключить люстру к электрической сети квартиры. Из центра потолка обычно выходят провода, их может быть два или три. Через вертикальную трубку, на которой крепится подвес, также выведены два или три провода.

Наличие двух проводов в этой трубке означает, что конструкция допускает включение всех ламп только одновременно. Три провода позволяют выполнить подключение люстры по секциям для изменения уровня освещенности в помещении.

Два провода, выходящих из потолка, лишают нас такой возможности. Рассмотрим все случаи подключения электрических проводов к люстре.

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трех жильным кабелем с проводами разного цвета. К месту предполагаемого крепления светильника подходят так же три провода от двухклавишного выключателя. Как подключить люстру в таком случае?

Здесь возникают трудности с определением назначения проводов. Один из трех — это нулевой проводник, общий для всех ламп. Два других – фазные, проходящие через различные клавиши выключателя.

К сожалению, электромонтажники не придерживаются единой цветовой схемы подключения проводов, да и цвета проводов в кабелях различных фирм могут также быть разными. Перед подключением светильника нужно определить назначение проводов. Проше всего это сделать с помощью индикатора напряжения при нажатых клавишах выключателя. Тот проводник, на котором индикатор не обнаружит фазу и будет нулевым.

При отсутствии такого индикатора придется обесточивать всю квартиру и разбирать выключатель. Сняв крышку с выключателя, можно увидеть, провода какого цвета идут от клавиш к люстре. Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы.

Соединение проводов на люстре похоже на подключение к одноклавишному выключателю. Разница заключается в том, что провода, идущие от ламп, заранее разделяются на две секции. По одной скрутке от каждой группы ламп вместе подключают к нулевому проводу. Две других скрутки подсоединяют раздельно к двум оставшимся проводам.

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

Проводка и схема подключения выключателя

Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия — замыкание и размыкание электрической цепи на пути к светильнику. Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы выключателей. Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).

Таким образом, из схемы ясно видно, кода в выключателе размыкается фазный провод — светильник не горит, а при замыкании контакта – цепь восстанавливается. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя, подавать фазу на лампу, а ноль пускать через выключатель запрещено. Ведь при использовании в выключателе схемы с разрывом нулевого провода, вся проводка остается под напряжением, даже при выключенном свете. Во время замены лампочки в светильнике, при случайном прикосновении к находящимся под напряжением контактам или при касании токопроводящего корпуса, при пробое изоляции провода, при отсутствии заземления устройства, может произойти поражение человека электрическим током.

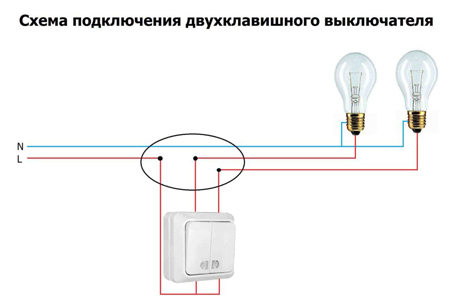

Двухклавишный выключатель. используется для управления сразу двумя группами освещения, например парой разных светильников, или одним светильником включающим в себя сразу несколько ламп, в таком случае одна клавиша отвечает за одну часть ламп, а другая за другую, соответственно при включении сразу обоих клавиш, в светильнике будут гореть все, а при выключении одной из кнопок, останется гореть только часть ламп, что делает более гибким процесс управления освещением, способствует экономию электроэнергии. Схема подключения двухклавишного выключателя представлена ниже.

Если разобрать внимательно схему, становится понятным, что двухклавишный выключатель, можно представить, как два одноклавишных объединенных в единый корпус. По тому же принципу устроен и трехклавишный выключатель, но широкого распространения он не получил, встречается довольно редко.

Практика показывает, что электропроводку осветительной линии лучше разделять с силовой, в случае аварии не произойдет полного обесточивания квартиры. Если неисправность в осветительной сети, то не погаснет настольная лампа, включенная в обычную сеть, и не повредятся дорогостоящие электроприборы. Кроме того, ремонт освещения можно спокойно делать используя переноску, также будет доступна дрель и другой электроинструмент, для возможности проведения ремонтных работ. Если же авария будет в силовой линии, то освещение позволит хорошо разглядеть неисправность, особенно это актуально для помещений без естественного освещения, таких как ванная комната, кладовая и т. п.

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Основная идея применения автоматического выключателя — защита проводки, от поражения человека электрическим током он не защищает. В целом общая схема освещения в квартире выглядит вот так:

Советы электрика

Схема подключения выключателя света с одной клавишей- одна из самых простых. Пошагово объясняю как собрать схему подключения .

Сами посмотрите на фото, а так же в видеоуроке — всего получается три соединения в распредкоробке.

Кто делал тот знает- просто это если в коробке кроме этих проводов на лампу и выключатель ничего нет.

Но часто бывает что в распредкоробке есть провода не на одну лампу, да еще на розетки бывает тут же проложены, тогда при сборке схемы нужна особая внимательность и аккуратность.

Что бы было понятно даже самым неопытным #8220 #8221 чайникам#8221 я записал видеоурок.

Схема подключения выключателя.

Если нет возможности смотреть видео- практически то же самое написал ниже.

Перед началом работы, имеются ввиду электромонтажные работы, обязательно надо убедиться что на месте работы нет опасного напряжения .

Здесь я показываю как собирать схему в распредкоробке, значит на подведенных проводах не должно быть напряжения.

Отключаем автомат и прибором проверяем что напряжение снято.

Только после этого продолжаем работать.

При подключении одноклавишного выключателя в распредкоробке для сборки схемы должны приходить три провода:

первый- провод питания, или вводной провод, который идет автомата или пробок с напряжением 220 вольт

второй- провод на выключатель, двухжильный

третий- провод на светильник или лампу.

Кстати у многих светильников есть зажим заземления на корпусе, поэтому требуется трехжильный провод- фаза, ноль и заземление.

Итак, в распредкоробку заходит три провода по две жилы (провод заземления с светильника не считаю).

Далее я жилы буду называть проводами- так правильнее.

После того как проверили что напряжения на проводах нет- снимаем изоляцию для того что бы сделать скрутку.

Вполне подойдет для этих целей и зажим wago . но я показываю на скрутке.

Схема собирается так:

Выключатель подключается в разрыв фазного провода. Нулевой провод идет на лампу напрямую, естественно через распредкоробку.

Фаза через выключатель делается для того, что бы потом при обслуживании светильника- ремонте или замене лампы не попасть под напряжение.

Да и просто это удобнее- выключил свет и меняй спокойно лампу или светильник.

Значит находим фазный провод питания, который приходит в распредкоробку со ввода и соединяем его с одним из проводов, идущего на выключатель.

Я всегда использую для этого провод белого или красного цвета.

С выключателя фаза возвращается другим проводом и соединяется с проводом, идущим на лампу.

Оставшийся провод с лампы в распредкоробке соединяется с нулевым проводом питания.

Я проверяю схему так: визуально смотрю в распредкоробке- фаза пришла, ушла на выключатель.

С выключателя пришла в коробку- ушла на лампу. С фазой все.

Далее. Ноль пришел в коробку- ушел напрямую на лампу.

Все! Схема собрана и проверена.

Далее я скручиваю плотнее скрутки плоскогубцами и свариваю своим новым сварочником .

Затем одеваю трубку ПХВ и фиксирую ее на скрутках изолентой. Укладываю аккуратно провода в распредкоробку и закрываю крышкой.

Все! Вот таким образом собирается схема подключения выключателя света с одной клавишей.

Подробнее по сегодняшней теме можно посмотреть на  фотографиях:

Как подключить люстру или светильники?

10086 просмотров

Вы купили новую люстру или светильник в свой дом, квартиру, дачу, офис или гараж и желаете ее самостоятельно подключить и установить. Сразу скажу в этом нет ничего сложного!

По вопросам крепления и встраивания освещения рекомендую прочесть наши инструкции: «Как установить встроенный светильник» и «Как прикрепить накладной светильник или повесить люстру»!

Сейчас же Я подробно остановлюсь на том, как  своими руками подключить люстру или светильник! Первое с чего следует начать, это выключить выключатель и проверить отсутствие напряжения на электрических проводах, с которыми Мы будем работать! Подробнее о технике безопасности#8230

Подключение производится при помощи клемника на верхнем рисунке под номером 1, в который зачищаются приблизительно на 1 сантиметр и вставляются провода, а затем они зажимаются при помощи закручивания болтиков в клемнике, реже встречаются само зажимные, в которые достаточно просто вставить провод!

Помните. нельзя просто между собой скрутить провода и изолировать их  изолентой, особенно медный и алюминиевый между собой!

Если у Вас 2 проводная сеть без заземляющего проводника, тогда на люстру с двойным включением будет приходить 3 провода, а если трех проводная сеть, тогда на один провод будет приходить больше (т. е. четыре).

Итак, давайте рассмотрим как правильно произвести подключение люстры или светильника по схеме снизу расположенной.

С распределительной коробки приходит фаза под номером 1 на общий контакт  выключателя далее, она с выключателя делится с возможностью коммутации на контакты выключателя 2 и 3, которые приходят через распределительную коробку на светильник или люстру под номерами 6 и 5, что позволяет отдельно включать лампы L1 и L2.

Ноль с распаячной коробки под номером 4 идет на прямую на светильник или люстру и соединяется вместе со вторым боковым контактом всех ламп!

Земля через клемник садится на металлический корпус светильника!

Очень важно для вашей безопасности, что бы фаза шла только через выключатель на светильник! Отличить Фазу поможет Индикаторная отвертка.

Подключение одного светильника или нескольких на одно включение еще проще.

Ноль с распределительной коробки идет на прямую на светильники, а фаза через одно клавишный выключатель на любое количество светильников. Подключенных параллельно друг другу- как показано на схеме.

Если У Вас одно клавишное включение, а вы купили люстру с двойным включением, для того, что бы работали все лампы необходимо сделать фазную перемычку на клемнике между L1 и L2.

Ноль маркируется N и всегда делается проводом синего цвета, а Фаза- L c проводом красного, черного или других цветов!

Схема подключения будет аналогична при подключении димеров, сенсорных, на пульте и т. п. выключателями!

Обращаете Внимание на рабочее напряжение светильника или ламп, если оно меньше 220 Вольт, когда например необходимо подключить галогенные или светодиодные светильники необходимо подключать через достаточной мощности трансформатор (блок питания с выпрямителем для светодиодов)!

Источники:

Как подключить домашний выключатель света | Руководства для дома

В домах используются три основных типа выключателей света: однополюсные, трехпозиционные и четырехпозиционные. Однополюсный выключатель используется, когда необходимо управлять одним или несколькими светильниками из одного места. 3-позиционный переключатель используется парами, когда одним или несколькими светильниками необходимо управлять из двух мест. 4-позиционный переключатель используется в сочетании с двумя 3-позиционными переключателями, когда одним или несколькими светильниками необходимо управлять из трех или более мест.Терминология, используемая с этими переключателями, может показаться пугающей, но фактическая проводка проста и прямолинейна.

Подготовительные работы:

Выключите автоматический выключатель, подающий питание на цепь выключателя, с которой вы будете работать. Проверить провода в коробке прибора бесконтактным детектором напряжения. Бесконтактный тестер напряжения издаст громкий звуковой сигнал, если в коробке все еще присутствует напряжение, и будет молчать, если цепь безопасна для работы.

Подсчитайте количество изолированных проводов и количество оголенных медных заземляющих проводов, входящих и выходящих из коробки устройства, в которой вы будете устанавливать коммутатор.Количество изолированных проводов и заземляющих проводов из неизолированной меди, входящих и выходящих из коробки, будет определять, какой из трех типов переключателей вам потребуется установить.

Выберите и установите однополюсный выключатель, если в коробку входят и выходят два изолированных провода.

Выберите и установите трехпозиционный переключатель, если два изолированных провода входят в коробку и три изолированных провода выходят из коробки.

Выберите и установите 4-позиционный переключатель, если в коробку входят три изолированных провода и три изолированных провода выходят из коробки.

Снимите изоляцию толщиной 3/4 дюйма со всех изолированных проводов с помощью инструмента для зачистки проводов.

Соедините вместе белые нейтральные провода, удерживая их зачищенные концы рядом друг с другом и навинчивая пластиковую гайку.

Аналогичным образом соедините оголенные медные провода заземления.

С помощью длинногубцев сделайте петли на зачищенных концах всех красных и черных изолированных проводов.

Электропроводка выключателей освещения

Установите однополюсный выключатель освещения, соединив черный провод, входящий в коробку, с нижним латунным винтом, а черный провод, выходящий из коробки, к верхнему латунному винту.Выполните соединения, поместив проволочные петли под винты в правом направлении и плотно затянув винт на проводах.

Установите 3-позиционный переключатель, подключив черный провод, идущий в коробку, под темным винтом в нижней части переключателя, а красный и черный провода, провода «путешественник», под латунными винтами вверху переключателя. К какому из латунных винтов подсоединен трос, не имеет значения.

Установите 4-позиционный переключатель, соединив один набор контактных проводов, входящий в нижнюю часть коробки, с нижним набором латунных винтов, а набор контактных проводов, выходящих из коробки, с верхним набором латунных проводов. цветные винты.

Закрепите выключатель в коробке с помощью захваченных винтов 6-32 в гипсовых ушках.

Верните автоматический выключатель в положение «Вкл.».

Все, что вам нужно для установки выключателя света с поддержкой HomeKit

Готовы перейти от умных лампочек к умным выключателям света? Выключатели света с поддержкой HomeKit может установить практически каждый, у кого есть подходящие инструменты. На самом деле, у вас уже может быть большая часть необходимых инструментов. Вот наши любимые инструменты и аксессуары, которые помогут выполнить работу в кратчайшие сроки.

Безопасность прежде всего: Бесконтактный тестер напряжения Fluke 1AC

Любимый персонал

В целях безопасности обязательно приобретите тестер напряжения, особенно если в будущем вы собираетесь устанавливать больше переключателей. Бесконтактный тестер напряжения Fluke 1AC обеспечивает дополнительное спокойствие благодаря удобному световому индикатору и звуковому сигналу при обнаружении напряжения.

Подтянуть: Набор отверток Craftsman из 8 предметов

Для установки выключателя света почти наверняка потребуются отвертки двух типов.Это включает в себя стандартную отвертку с плоской головкой и отвертку Philips, а также, в зависимости от ваших коммутаторов, могут потребоваться другие размеры. Мы рекомендуем покрыть все ваши базы набором, который включает в себя различные опции, такие как Craftsman 8 Piece Set.

Получить контроль: 8-дюймовые плоскогубцы Stanley с длинными губками

В некоторых случаях вам может понадобиться тонкий захват, который обеспечивает набор остроносых/длинногубцев. Эти ситуации могут включать в себя изгибание провода, чтобы поместить его в правильное положение для навинчивающейся клеммы провода, или развязывание проводов, которые были соединены скручиванием гайки. Мы рекомендуем 8-дюймовые плоскогубцы Stanley от компании, которая является синонимом качественных инструментов и предлагает ограниченную пожизненную гарантию.

• 9 долларов на Амазонке
• 11 долларов в Волмарте

Вырежьте это: Klein Tools Кусачки и инструмент для зачистки проводов

Если в процессе установки обнаружена какая-либо поврежденная проводка или если вам нужно использовать новый провод для подключения к нейтральному жгуту, вам может понадобиться инструмент для зачистки проводов. Кусачки для проволоки Klein 11055 сочетают в себе функцию резки и инструмент для зачистки, объединяя оба мира в одном инструменте.Часть инструмента для зачистки проводов включает в себя встроенные индикаторные точки, облегчающие определение идеального места для вашего провода.

Безопасность работы: Ассортимент рычажных гаек Wago

Для подключения проводов к новому коммутатору вам могут понадобиться проволочные гайки. Традиционные проволочные гайки используют метод скручивания, чтобы связать ваши провода вместе, и большинство интеллектуальных выключателей света включают их в коробку. Чтобы ускорить работу с проводкой, мы рекомендуем использовать гайки Wago Lever-Nut, которые позволяют отказаться от скручивания традиционных проволочных гаек и использовать простой зажимной рычаг.Это также делает ваши соединения более безопасными и с меньшей вероятностью ослабнет или разорвется при сборке всего обратно.

• 20 долларов на Амазоне
• 40 долларов в Newegg

Покрытие: Настенная панель для устройства Leviton на 1 группу

Большинство интеллектуальных выключателей света используют форм-фактор «Decora», который может отличаться от того, что вы в настоящее время установили в своем доме. Если ваш новый выключатель не поставляется с новой настенной пластиной, мы рекомендуем пластину из термопластичного нейлона Leviton, которая является одновременно стильной и доступной. Эти пластины также доступны в разных размерах для размещения других коммутаторов, которые могут находиться в том же месте, что и ваш новый коммутатор.

Красочный: Безвинтовая настенная панель Lutron Claro

Линия настенных безвинтовых настенных панелей Claro от Lutron — идеальный способ обновить внешний вид вашего выключателя, чтобы придать ему чистый и современный вид. Серия Claro также включает более 20 различных цветов и дизайнов, которые помогут вашему выключателю света гармонировать с декором вашего дома. Эти пластины также можно быстро снять и заменить без каких-либо инструментов.

Проводной: Катушка для проволоки Southwire 14 калибра

Если ваш новый выключатель света не поставляется с уже подключенными проводами, вам может потребоваться поставить собственный провод для подключения нейтрали. Для установки выключателя света мы рекомендуем одножильный медный провод калибра 14. Обязательно следуйте цветовым кодам, которыми подключен ваш дом, например, используйте белый провод для нейтральной линии.

• 20 долларов на Амазоне
• 13 долларов в Волмарте

Запишите это: Комплект изоленты 3M Scotch #35

Если вы планируете использовать традиционные накручивающиеся проволочные гайки, вы можете приобрести изоленту, чтобы все было надежно.Испытанная и настоящая изолента обычно черного цвета; однако, если вы хотите иметь возможность быстро идентифицировать свои проводные соединения, вы можете использовать дополнительные цвета, например белый, на пучке нейтральных проводов. Мы рекомендуем комплект изоленты Scotch #35 Value Pack, который включает в себя различные цвета.

Подготовлено

Установка выключателя света с поддержкой HomeKit дает множество преимуществ, таких как возможность включать и выключать свет одним касанием или по расписанию, созданному для вашего дома.После того, как вы собрали все инструменты, необходимые для вашей конкретной установки, пришло время собрать все это вместе. Обязательно ознакомьтесь с нашим руководством по установке, чтобы узнать, как выполнить работу.

Не беспокойтесь; Установка выключателя может быть выполнена практически любым. Чтобы сделать это безопасно, мы рекомендуем бесконтактный тестер напряжения Fluke 1AC. Этот тестер поможет убедиться, что провода, с которыми вы работаете, не находятся под напряжением с помощью удобных визуальных и звуковых сигналов.

Чтобы сделать работу еще проще, мы рекомендуем набор рычажных гаек Wago, который упрощает подключение проводов и поставляется с различными размерами для любого количества проводов, которое у вас может быть.

Мы можем получать комиссию за покупки по нашим ссылкам. Выучить больше.

Подключение выключателя света в середине цепи

Подключение выключателя света в середине цепи необходимо, если в цепи есть более одной розетки, но рассматриваемый свет не находится в конце. Цепь представляет собой одну большую петлю, в которой питание поступает к различным розеткам, светильникам и другим приборам через провод накала и возвращается к источнику через нейтральный провод. По ходу этого цикла цепь можно изолировать по частям и делать петли меньшего размера. Это основная идея того, как можно подключить выключатель для управления освещением или розеткой, в то время как мощность может беспрепятственно течь за его пределы. В этом случае питание будет проходить через светильник и его выключатель, который вы установите. Следовательно, он находится в середине цепи.

Шаг 1. Прикрепите распределительную коробку и лайтбокс

Возьмите простой выключатель света на Amazon.

Работа начинается с установки лайтбокса и распределительной коробки.Определите это и прикрепите пластиковые коробки в соответствующих местах. Лайтбокс в комнате обычно находится на потолке, но это не обязательно. Распределительную коробку следует располагать на удобном уровне у входа в помещение. У обоих могут быть предустановленные гвозди для их крепления. Если нет, прикрепите их к раме гвоздями или шурупами.

Шаг 2. Подача Romex через световой короб

Перед началом работы убедитесь, что отдельный контур выключен. Проверьте его вольтметром, чтобы быть уверенным.У лайтбокса перережьте кабель Romex и дайте себе много работы. Снимите изоляцию с обоих концов не менее чем на 6 дюймов и разделите провода на каждом конце.

Шаг 3. Проводка горячего соединения

Используя дополнительный Romex, отрежьте отрезок белого провода (достаточный, чтобы дотянуться от лайтбокса до выключателя с пространством для маневра) и пометьте каждый конец черной изоляционной лентой. С помощью одной проволочной гайки соедините черный провод от источника питания, черный провод, ведущий к следующей розетке, и белый провод с черной лентой в так называемую косичку.Протяните белый провод, помеченный черным, к выключателю и подключите его к нижнему латунному или золотому винту на выключателе. Возьмите кусок черного провода и подключите один конец к горячему концу светильника, а другой конец к верхнему латунному винту на выключателе.

Шаг 4. Соедините нейтральные провода

С помощью другой одинарной гайки сделайте еще одно косички между нейтральными (белыми) проводами, идущими от источника питания, белым проводом от светильника и белым проводом, ведущим к следующая розетка. Чтобы сделать косичку, снимите изоляцию с проводов на дюйм, скрутите их вместе и закрутите гайку.

Шаг 5. Провода заземления

Подсоедините провода заземления (оголенные медные или зеленые) от источника питания, следующей розетки и выключателя с помощью последней гайки. Опять же, используйте соединение косичка. Пластиковые лайтбоксы и распределительные коробки не требуют дополнительного заземления. Если у вас металлическая коробка, подключите четвертый заземляющий провод и прикрепите его к предусмотренному винту на коробке.В настоящее время в основном используется пластик, поэтому в этом случае четвертый провод не нужен.

Если все было подключено, как и планировалось, и соединения в порядке, вы сможете снова включить цепь, а выключатель должен включать и выключать свет. Даже в выключенном состоянии питание должно поступать к следующей розетке вниз.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как установить однополюсный выключатель света > Как сделать > Блог Leviton



В этом сообщении блога мы покажем вам, как быстро подключить однополюсный переключатель для простой установки.

Однополюсные выключатели света являются наиболее распространенными выключателями в домах. Однополюсный переключатель управляет светом или огнями из одного места. Однополюсные выключатели имеют две винтовые клеммы, а некоторые однополюсные выключатели также поставляются с зеленым винтом для заземляющего провода. Leviton предлагает однополюсные выключатели в стиле Decora и традиционные тумблеры.



Необходимые инструменты




Шаги

Предупреждение. Во избежание возгорания, поражения электрическим током или смерти отключите питание автоматическим выключателем или предохранителем и перед подключением убедитесь, что питание отключено с помощью тестера напряжения!

1) Снимите настенную пластину с помощью отвертки с плоской головкой, затем извлеките старый выключатель из настенной коробки.

2) Из настенной коробки должно выходить три провода. Используя плоскогубцы, сделайте «пастуший крючок» на конце каждой проволоки.

3) Возьмите оголенный медный или зеленый провод (заземляющий провод) и подсоедините его к зеленому винту (заземляющий винт) сбоку переключателя. Убедитесь, что крючок идет по часовой стрелке. Это поможет натянуть проволоку на следующем шаге.

4) С помощью крестообразной отвертки затяните винт заземления на проводе.

5) Теперь вы можете подключить два оставшихся провода к двум оставшимся винтам на выключателе света (каждый провод к любому винту). Опять же, убедитесь, что крючки соединены по часовой стрелке, и затяните винты с помощью отвертки.

6) Прежде чем поместить коммутатор обратно в настенную коробку, возьмите кусок изоленты и заклейте им винты клемм. Это предотвратит любой нежелательный контакт между винтами и стенкой настенной коробки.

7) С помощью крестообразной отвертки установите выключатель света обратно в настенную коробку с помощью прилагаемых винтов.Если вы устанавливаете тумблер, убедитесь, что надпись ВКЛ/ВЫКЛ расположена правильно вверх (чтобы избежать путаницы позже!) .

8) Прикрепите настенную пластину к верхней части коммутатора с помощью плоской отвертки. Совет: оставьте прорези в винтах настенной пластины вертикальными, чтобы предотвратить скопление пыли в винтах.

9) Теперь вы готовы снова включить питание на автоматическом выключателе и проверить свою работу!

Для получения дополнительной технической поддержки вы можете позвонить в нашу службу технической поддержки по телефону 1-800-824-3005

Нужен ли концентратор для умных выключателей света?

Умные выключатели

— один из ключей к полностью разблокированному умному дому.Эти переключатели позволяют превратить стандартное домашнее освещение в беспроблемный умный опыт. Интеллектуальные переключатели поставляются широким кругом производителей и имеют несколько различных типов элементов управления — от базовых функций включения/выключения до более продвинутого затемнения и даже управления цветом (RGB).

Умные переключатели

предназначены для упрощения работы с умным домом. Они часто интегрируют голосовое управление, планирование и различные функции управления в ваше освещение. В зависимости от модели или способа подключения они даже могут помочь вам превратить обычное освещение в умное домашнее освещение.Все это звучит замечательно, но общий вопрос заключается в том, нужно ли вам бежать и покупать дополнительный концентратор для работы интеллектуальных коммутаторов?

В зависимости от марки приобретаемого вами интеллектуального коммутатора вам может потребоваться или не потребоваться концентратор. Многие коммутаторы с поддержкой Wi-Fi не нуждаются в концентраторе, но для других типов требуется смарт-концентратор. Все зависит от того, какой производитель сделал ваш умный коммутатор, и какой протокол они используют.

«Протоколы»: как смарт-устройства остаются на связи?

Как и большинство интеллектуальных устройств, интеллектуальный коммутатор может подключаться к остальным интеллектуальным системам несколькими основными способами.

Большинство этих устройств используют для связи радиосигналы. Это может быть связь ZigBee, Z-wave или Wi-Fi. Это связано с несколькими компромиссами, о которых мы поговорим позже.

Существуют даже коммутаторы высокого класса, которые подключаются через кабели Ethernet, но эти модели все еще появляются и пока имеют очень ограниченную функциональность. С учетом сказанного, на горизонте есть большой потенциал для проводных интеллектуальных коммутаторов.

Вообще говоря, варианты Wi-Fi не требуют другого умного концентратора (поскольку они подключаются напрямую к вашему интернет-маршрутизатору), в то время как для коммутаторов ZigBee и Z-wave требуется ближайший концентратор для подключения к вашей системе умного дома .

Давайте подробнее рассмотрим ZigBee и Z-wave и посмотрим, что заставляет их работать.

ZigBee и Z-wave

ZigBee и Z-wave, как и Wi-Fi, являются видами радиосвязи. Эти системы используют ту же технологию, что и старомодное радио, но на другом уровне.

Радиотехнология работает путем отправки информации с использованием различных полос пропускания на радиочастотах. В то время как ZigBee использует ту же частоту, что и Wi-Fi (2,4 ГГц), Z-wave использует частоту, которая обычно не используется другими типами связи.И ZigBee, и Z-Wave имеют малый радиус действия и идеально подходят для среды умного дома.

Однако , несмотря на то, что каждый дом поддерживает Wi-Fi (через интернет-маршрутизатор), ZigBee и Z-Wave отличаются друг от друга, и поэтому вам часто приходится покупать отдельный концентратор/мост, чтобы эти типы интеллектуальных устройств работали должным образом. Примером может служить Philips Hue Bridge для умных лампочек:

. Мой мост Philips Hue v2 на моем чердаке (у меня уже есть домашняя сеть на чердаке).

Этот подход имеет ряд преимуществ, одно из которых заключается в том, что он оставляет ваш Wi-Fi-маршрутизатор более открытым для других устройств, таких как ноутбуки, вместо того, чтобы загружать ваш маршрутизатор потенциально десятками подключенных интеллектуальных устройств (таких как лампочки и выключатели).

Итак, что насчет Wi-Fi?

Умные выключатели освещения, использующие старый добрый Wi-Fi

Мой интернет-вайфай-роутер (в моем гараже)

Некоторые бренды интеллектуальных коммутаторов, представленные на рынке, используют обычный Wi-Fi для подключения к другим вашим устройствам через интернет-маршрутизатор.

Они полагаются на стандартные, стабильные услуги Wi-Fi со всеми плюсами и минусами доступа к Wi-Fi, с которыми вы, вероятно, уже знакомы ( «почему мой телефон просто отключился от Интернета?») .Этот тип интеллектуальных коммутаторов гораздо менее распространен на рынке, чем коммутаторы, использующие ZigBee, но есть множество вариантов для пользователей, которые предпочитают поддерживать связь через Wi-Fi.

Давайте рассмотрим некоторые конкретные бренды и посмотрим, что они могут предложить для подключения.

Как работают смарт-переключатели разных марок

Смарт-выключатель света на основе Wi-Fi, вид сзади. Смарт-коммутаторы

раньше были редкостью, но теперь бесчисленное множество брендов используют интеллектуальные коммутаторы по-своему.

Вы можете найти варианты со скидкой, интеллектуальные выключатели, которые идеально подходят для энтузиастов, занимающихся своими руками, и ультрасовременные варианты со специальными источниками света. Независимо от того, как выглядит ваш умный дом, у вас есть возможность начать экспериментировать с новыми типами умных переключателей.

На сегодняшний день это три крупнейших бренда интеллектуальных коммутаторов. Они также демонстрируют некоторые из различных вариантов подключения, которые вы получаете с современным интеллектуальным коммутатором.

Встраиваемый в стену выключатель GE Enbrighten

Компания GE использует технологию «умный дом» со своей линейкой продуктов Enbrighten. Эти умные переключатели выпускаются в ассортименте цветов, что само по себе довольно идеально. У большинства компаний, производящих интеллектуальные переключатели, есть варианты белого и черного цветов, которые ограничивают ваши возможности в точной настройке домашнего декора.

Эти интеллектуальные коммутаторы используют обновленное соединение Z-wave. Это означает, что вам понадобится выделенный концентратор Z-wave, если вы хотите использовать их в своем умном доме. Если у вас уже есть технология Z-wave и соответствующий концентратор (например, от SmartThings), все будет хорошо.

Коммутатор GE Enbrighten обладает множеством интеллектуальных функций, которые вы ожидаете от компании с таким узнаваемым брендом.Этот переключатель также предназначен для совместной работы со всей линейкой продуктов GE Enbrighten Z-Wave.

Интеллектуальный Wi-Fi-коммутатор Kasa

Интеллектуальный коммутатор Kasa полностью оставляет позади Z-wave и ZigBee. Этот коммутатор использует Wi-Fi 2,4 ГГц для подключения .

Этот коммутатор идеально подходит для людей, у которых нет готового концентратора, способного обслуживать другое устройство. Это также позволяет вам легко включать этот переключатель в большинство домов, предприятий и других объектов. Wi-Fi, особенно 2.4 ГГц сегодня чрезвычайно распространены, и не так уж сложно подключить интеллектуальный коммутатор к системе.

Этот интеллектуальный переключатель принимает голосовой ввод от систем умного дома Alexa и Google. Он также имеет настройки для сцен, интеллектуальные действия и возможность отслеживать время работы ваших источников света и подключенных устройств.

Выключатели Lutron Caseta

Коммутаторы

Lutron Caseta — это золотой стандарт интеллектуальных коммутаторов. Они надежны, долговечны и имеют отличные возможности подключения.Однако этот последний пункт продажи может сделать их неприемлемыми для вашей системы.

Коммутаторы Lutron Caseta используют собственный протокол ячеистой сети для подключения к собственному концентратору Lutron Caseta. Это означает, что вам нужно купить коммутаторы, а также достаточное количество концентраторов, чтобы все они были подключены к вашему умному дому .

Недостатки здесь довольно очевидны: больше умных устройств, больше концентраторов и больше стоимость. Однако, если это не является для вас препятствием, то эти переключатели — одни из лучших.

Они работают с экосистемами умного дома Google, Alexa и HomeKit. Они также имеют все возможности интеграции со смартфонами и функции интеллектуальных переключателей других марок, а также поддерживают пульты дистанционного управления Lutron Pico для физического дистанционного управления.

Наличие собственной ячеистой сети также является плюсом, если вы не возражаете против дополнительного концентратора. Наличие собственной сети означает отсутствие необходимости иметь дело с переполненными сетями Wi-Fi и слишком большим количеством устройств, вызывающих помехи ZigBee и Z-wave .

Говоря о плюсах и минусах, давайте посмотрим, почему вы хотели бы и не хотели бы использовать интеллектуальный коммутатор Wi-Fi и вообще отказаться от отдельного концентратора.

Преимущества коммутаторов Wi-Fi

Коммутаторы Wi-Fi

имеют ряд довольно заметных преимуществ по сравнению с ZigBee, Z-wave и проприетарными ячеистыми сетями.

Первое, о чем стоит поговорить, это итоги. Системы умного дома могут стать дорогими. Все камеры, свет и переключатели начинают складываться. Как только вы начнете добавлять концентраторы для соединения всех ваших комнат, стоимость может выйти из-под контроля .Устройства, подключенные к Wi-Fi, позволяют вам просто придерживаться стандартных систем маршрутизатора и повторителя и полностью отказаться от концентраторов.

Системы Wi-Fi

также полагаются на мощные соединения, предлагаемые маршрутизаторами Wi-Fi. Суть в том, что сигналы Wi-Fi имеют большую мощность, и им часто сложнее испытывать помехи по сравнению с ZigBee, особенно с более современными интернет-маршрутизаторами.

Наконец, интеллектуальные коммутаторы Wi-Fi часто дешевле коммутаторов на основе Zigbee и Z-Wave, которые, как известно, стоят дороже.

Итак, при всех этих преимуществах зачем выбирать ячеистые сети и опции Z-wave?

Почему вам может понадобиться коммутатор, использующий концентратор

ZigBee и Z-wave по-прежнему обладают некоторыми сильными преимуществами, которые делают их опорой в экосистемах умного дома.

Самым большим преимуществом является сеть Wi-Fi с большим количеством свободного места для других ваших устройств. Если вы не платите за серьезную мощность Wi-Fi (например, за дорогой ячеистый маршрутизатор Ubiquity Wi-Fi), наличие слишком большого количества устройств в вашей сети может привести к ее переполнению.

Мы упоминали, что сеть Wi-Fi довольно устойчива к помехам, но переполненная сеть Wi-Fi может стать проблемой даже для самых лучших систем.

Если вы смотрите фильмы, играете в видеоигры или работаете дома, вы хотите знать, что ваша сеть Wi-Fi зарезервирована для более важных подключений. Быть загруженным с важного рабочего вызова из-за того, что слишком много умных коммутаторов , стало бы очень утомительно, очень быстро!

Наличие подключенных устройств ZigBee и Z-wave также позволяет вам иметь резервную копию на случай, если ваш Wi-Fi выйдет из строя. Если ваш Wi-Fi выйдет из строя, ваши ячеистые сети, устройства Z-wave и ZigBee останутся подключенными.

В конце концов, все зависит от того, какую систему умного дома вы хотите создать. Как Wi-Fi, так и другие типы интеллектуальных переключателей могут стать отличным дополнением к вашему умному дому.

Как переместить выключатель света?

Замена или перемещение выключателя света — один из полезных навыков, которым вы можете овладеть, особенно в чрезвычайных ситуациях. Многие думают, что передвинуть выключатель света сложно, но это проще, чем вы думаете.

Если вы хотите узнать, как переместить выключатель света за плату за дизайн интерьера или сэкономить на оплате труда разнорабочих, эта статья для вас.

Безопасность превыше всего: что нужно и чего нельзя делать при перемещении выключателя света

Поражение электрическим током — это последнее, чего следует избегать при работе с электропроводкой. Итак, вот первые вещи, которые вы должны подготовить, прежде чем перемещать выключатель света.

Дос

1. Используйте подходящие инструменты: Использование неподходящих инструментов может привести к повреждению переключателя и проводов.Убедитесь, что у вас есть правильный тип плоскогубцев и отверток для обеспечения безопасности.
2. Сфотографируйте провода, прежде чем отсоединять их от выключателя: Фотографии проводки помогут вам вспомнить, как правильно вставить все части выключателя.
3. Выполните проверку на наличие изношенных проводов и ослабленных соединений:  Изогнутые провода и оголенные провода могут коснуться распределительной коробки и вызвать короткое замыкание на главный выключатель, что станет еще большей проблемой.
4. Остерегайтесь поврежденных проводов: Поврежденные провода следует зачистить и закрепить перед повторным подключением к выключателю, чтобы избежать проблем с электричеством.
5. Носите обувь или тапочки : В целях безопасности не ходите босиком, чтобы избежать ударов током и избавиться от всего мокрого вокруг.

Запрещено

1. Не начинайте работать с выключателем освещения при включенном питании. : Отключите источник питания, прежде чем откручивать винты на выключателе освещения.
2. Не прикасайтесь к оголенным проводам : Используйте тканевые перчатки при работе с выключателем, чтобы обезопасить себя от поражения электрическим током.
3. Не стесняйтесь обращаться за профессиональной помощью, если что-то пойдет не так: Когда дело доходит до электрических проблем, небольшая проблема может стать серьезной и подвергнуть вас риску в мгновение ока. Так что, если вы видите какие-то неровности, лучше обратитесь за помощью к профессионалам.

Типы переключателей

Перед тем, как открыть выключатель, важно знать, какой тип выключателя вы перемещаете в другое место.

Тип имеющегося у вас выключателя света определяет, сколько клемм необходимо подключить к проводам и как правильно подключить его к основному источнику питания.

Ниже приведены основные типы переключателей:

1. Однополюсный выключатель — это тип выключателя, который позволяет управлять освещением в одном месте. Он имеет две клеммы: одна для провода, подающего питание на выключатель, и другая для исходящего провода. Он также имеет клемму для провода заземления.

Совет для профессионалов: Провод заземления — это зеленый или обычный провод, соединенный от выключателя с проводом, закопанным в землю. Основная цель заземляющего провода — отводить избыточные электрические заряды в безопасное место, чтобы избежать ударов током и пожара.

2. Двухполюсный выключатель выглядит как однополюсный, но имеет два дополнительных горячих контакта, поскольку может выдерживать большее количество электрических зарядов, чем обычный выключатель. Он может выдерживать 30 ампер электричества и обычно используется для питания тяжелого оборудования и двигателей.

3. Трехпозиционный переключатель используется, когда светом можно управлять в двух разных местах. Он имеет три горячих терминала; один для общего терминала, а два других для терминалов путешественников, которые синхронизируют питание с другим переключателем.

4. Четырехпозиционный переключатель — это тип переключателя, который используется для управления освещением в трех или более местах. Обычно он используется с трехпозиционным выключателем и обычно встречается в домах с длинными коридорами или в больших конференц-залах с большим количеством света.

Источник: четырехпозиционный переключатель между двумя трехпозиционными переключателями
.

Основные части выключателя света

Мы надеемся, что вы узнали свой переключатель выше. Теперь пришло время определить части переключателя. Мы будем использовать самую простую форму выключателя света — однополюсный выключатель. Детали следующие:

1. Коробка переключателей и панель переключателей: Плата переключателей — это внешний слой переключателя, к которому мы прикасаемся, когда включаем или выключаем свет. Коммутационная коробка, с другой стороны, представляет собой контейнер, в котором хранятся компоненты выключателя на стене.
2. Клеммы: Клеммы — это точки, которые направляют поток электрического заряда, проходящего через переключатель . Количество клемм зависит от вашего выключателя света.
3. Провода: По проводам передается электрический заряд от источника питания к выключателю. Горячие провода несут электрические заряды под напряжением, а провода заземления используются для направления избыточных электрических зарядов на землю, где это безопасно. Провода, соединяющие два и более выключателя, называются путниками .

Части переключателя

Как переместить выключатель света? — 11 решительных шагов для выполнения

Все, что было сказано выше, станет понятным, как только вы начнете снимать пластину переключателя. Во-первых, вы должны подготовить правильные инструменты для работы. К ним относятся:

• Плоскогубцы или инструмент для зачистки проводов
• Крестовые отвертки
• Изолента

Материалы для перемещения выключателя света

Дополнительно: герметик для стен или клей, молоток и отвертка с плоским концом

1.Отключить питание от выключателя

Чтобы убедиться, что вы выключили правильный автоматический выключатель, держите выключатель освещения включенным, когда отключаете автоматический выключатель. Если свет остается включенным, значит, вы пропустили правильный автоматический выключатель для освещения. Продолжайте пробовать, пока не получите правильный.

2. Сфотографируйте проводку

Прежде чем отвинчивать и отсоединять выключатель света, добавьте примечание к каждому проводу. Этот шаг поможет вам вспомнить, как подключать все нужные провода к соответствующим клеммам позже.Затем сфотографируйте проводку и клеммы, прежде чем все откручивать.

3. Снимите пластину переключателя

.

Switchplate — это внешний слой вашего выключателя света. Он закрывает внутренние компоненты и обычно фиксируется четырьмя защелками, расположенными на каждом краю переключателя. В противном случае он заблокирован винтами, как показано на рисунке ниже.

Щит переключателя

4. Проследите электрическую проводку на стене, которая соединяет выключатель света

.

Поскольку вы собираетесь перенести выключатель света в другое место, вам необходимо проверить длину проводов, соединяющих выключатель света с автоматическим выключателем.

Этот шаг поможет вам проверить, как далеко могут пройти провода до нужного места для выключателя света.

5. Отвинтите переключатель и провода

Выключатель освещения будет иметь от двух до четырех винтов, которыми выключатель крепится к распределительной коробке. После того, как переключатель отвинчен, вытащите его, чтобы вы могли правильно ослабить винты клемм. Провода закреплены вокруг винтов для безопасности, поэтому вы можете ослабить винты и просто повернуть провода, чтобы развязать их.

6.Удалить коробку

Некоторые люди покупают новую распределительную коробку, а старую оставляют на прежнем месте. Однако, если вы хотите использовать ту же распределительную коробку, вы можете сделать это, отвинтив распределительную коробку от гипсокартона.

Для бетонных стен можно использовать плоскую отвертку и молоток, чтобы отсоединить распределительную коробку. Направьте плоскую отвертку на края и используйте молоток, чтобы глубже вонзить ее в стену.

Удалить коробку

7. Вырежьте отверстие в желаемом месте переключателя

Используйте отвертку с плоским наконечником и молоток, чтобы вырезать отверстие в гипсокартоне.Если у вас цементная стена, вам может понадобиться дрель, чтобы проложить провода и вырезать отверстие для выключателя. Другой вариант — обнажить провода и распределительную коробку на стене и использовать покрытие проводов, чтобы они выглядели аккуратно.

8. Установите коробку и прикрутите выключатель к проводам

Теперь пришло время собрать выключатель на новом месте. Используйте свои заметки или фотографии, которые вы сделали в качестве справки, чтобы правильно подключить провода к нужным клеммам.

Если оголенных проводов недостаточно, необходимо снять часть изоляции, чтобы удлинить оголенные провода, которые можно обвязать винтами на клеммах.

Как снять изоляцию с провода?

1. С помощью режущей части плоскогубцев или инструмента для зачистки проводов сделайте небольшой надрез в изоляции или оболочке провода. Старайтесь не прорезать до конца, чтобы не повредить оголенные провода под ним.
2. Теперь потяните конец изоляции, пока он не отсоединится от остальной части изоляционного покрытия. Вуаля! Теперь у вас есть дополнительные оголенные провода.

9.

Проверьте проводку и найдите оголенные провода

Дважды проверьте свою работу по технике безопасности.Ищите оголенные провода, которые могут касаться других компонентов. Убедитесь, что все провода подключены правильно.

В целях безопасности вы также можете обмотать переключатель изолентой, чтобы закрыть все клеммы.

10. Проверка выключателя света

Когда вы все проверили, включите свет и, в конце концов, включите автоматический выключатель и посмотрите, работает ли он. Если он не работает, снова замкните автоматический выключатель и еще раз проверьте клеммы выключателя, плотно ли они расположены.

Когда свет включился, теперь вы можете закрыть выключатель и привинтить пластину переключателя.

11. Отремонтируйте старое место выключателя света

Восстановите и отремонтируйте дыру в стене, используя герметик или цемент. Просто убедитесь, что в этом районе больше нет оголенных проводов, прежде чем приступить к работе.

---

Советы по самостоятельному перемещению выключателя света

Вызов разнорабочего для перемещения выключателя, который можно сделать за час или два, может стоить вам сотни долларов.Итак, теперь вы знаете, как сделать это самостоятельно.

Вот несколько советов, которые помогут вам выполнять такие домашние проекты с осторожностью и аккуратностью.

Совет 1: Одной из основных причин сбоев в работе электрооборудования и повреждений электроприборов являются незафиксированные или необнаруженные ослабленные соединения. С помощью проволочной гайки оголенные провода надежно связываются вместе и покрываются изоляцией.

проволочная гайка

Как использовать проволочную гайку?

1. Проверьте размер проводов и выберите подходящую гайку для провода.
2. Скрутите свободные пряди и поместите их сбоку от другой проволоки.
3. Затем закрутите гайку для проводов, пока все оголенные провода не будут закрыты.

Совет 2: Лучший способ выяснить, правильно ли вы включили автоматический выключатель, — оставить свет включенным или электроприборы подключенными к розетке. Это касается не только выключателей, но и замены или ремонта розетки.

Если свет или прибор все еще включен, даже если вы выключили автоматический выключатель, скорее всего, вы ошиблись.Продолжайте проверку, пока не найдете нужный автоматический выключатель.

Последние мысли

Электропроводка является одним из компонентов повышенной опасности в нашем доме. Пожары и поражения электрическим током случаются, если электрические цепи повреждены или оставлены неисправленными.

Однако, если вы правильно закрепите провода, подключите провода к нужным клеммам и используете правильные инструменты, вы можете безопасно перемещать выключатель света. Убедитесь, что вы сделали свою домашнюю работу и обратите внимание на каждую деталь , чтобы не пропустить ни одного шага .

Мы надеемся, что вы многому научились из этого руководства. Как только вы научитесь чинить выключатели света, вам будет легче понять, как работают вилки и другая проводка.

Изучение электрических цепей поначалу довольно пугает, но позже вы сможете к этому привыкнуть.

Если вы считаете это руководство полезным и простым в использовании, поделитесь этим сообщением со своими друзьями и помогите им также сэкономить на оплате труда разнорабочих. Дайте нам знать, как этот DIY-проект работал на вас в комментариях ниже.

.
