Как подключить выключатель в ванной комнате и туалете

Проводя ремонтные работы в помещении ванной, многие уделяют большое внимание выбору керамической плитки, сантехники и дизайнерских элементов. Выключатель в ванной комнате, розетки и другую электропроводку зачастую оставляют без должного внимания. Это распространённая ошибка, поскольку ванная считается помещением с повышенной опасностью для электрических приборов и здоровья человека.

Требования к электропроводке в ванной

Виды выключателей для ванной

Ванная комната, особенно если она совмещена с туалетом, является зоной повышенного риска и опасности для электрических приборов. Выключатель для ванной подпадает под строгие требования, поскольку в этом помещении одновременно присутствуют такие рисковые факторы как:

• высокое напряжение в сети;
• повышенный уровень влажности;
• резкие перепады температур.

Важно! Всегда нужно помнить, что влага является лучшим проводником электрического тока, поэтому установка выключателя в ванной является ответственным мероприятием, требующим соблюдение всех правил техники безопасности.

Прокладка электропроводки должна осуществляться после разводки сантехники согласно заранее составленному плану. Наилучшим вариантом является размещение электрических точек в специальных коробках, которые замурованы в стену. Кабеля также замуровываются в стену с использованием гофрированных каналов, которые позволяют заменить проводку при необходимости без демонтажа декоративного покрытия.

Рекомендуем к прочтению:

Совет! Перед тем как подключить выключатель в ванной, рекомендуем прислушаться к советам специалистов. Они в один голос советуют вынести выключатель за пределы помещения ванной и соединить в один блок с выключателем на туалет и кухню, поскольку в большинстве квартир, санузел и кухня расположены рядом.

Устройство защитного отключения

Устройство автоматического отключения сети

Правила монтажа и устройство проводки требуют, чтобы все электрические приборы, розетки и светильники были подключены к общей сети через устройство защитного отключения или УЗО. Если вода попадает в выключатель, розетку или другое электрическое оборудование, УЗО улавливает потерю напряжения и мгновенно происходит автоматическое включение света в ванной. Это делается для того, чтоб электроприборы в результате намокания не нанесли вред человеку ударом тока.

Многие ошибочно считают, что автомат аварийного выключения и УЗО это одно и то же устройство. Но это далеко не так. Автоматический выключатель, который в народе называется «автомат» или «пакетник», предназначен для защиты приборов от короткого замыкания. Если выключатель для ванной и туалета подключен через такой автомат, то в случае короткого замыкания, перегрева или скачка напряжения, он автоматически размыкает цепь, не допуская возгорания электропроводки.

УЗО предназначено для улавливания утечки напряжения. Другими словами, оно в режиме реального времени следит за напряжением в фазном и нулевом проводе. Если выключатель между ванной и туалетом начал терять напряжение в результате попадания влаги, то устройство отключит сеть.

Рекомендуем к прочтению:

Совет! В продаже имеются специальные дифференциальные автоматы, которые совмещают в себе функции защиты от скачка напряжения, замыкания и одновременно выполняют роль УЗО. Это лучшее средство защиты от случайного удара током в результате попадания влаги на проводники электроприборов.

Правила выбора выключателей для ванной

Правила выбора выключателей

Если у вас не установлен общий выключатель ванна-туалет-кухня, а используется отдельный выключатель в помещении ванной, то такое устройство должно иметь специальную степень защиты, которое обозначается маркировкой «IP». Диапазон маркировки IP может быть от IP-00 (незащищённый от влаги) и IP-68 (максимальная защита от попадания влаги). В таких обозначениях, первая цифра обозначает степень защиты от мелких пылевых частиц, вторая цифра указывает на степень защиты от попадания влаги.

Если у вас установлен блок выключателей ванна-туалет-кухня за пределами ванной комнаты, то можно использовать выключатели со степенью IP-00, если устройство установлено непосредственно в помещении или на улице, то степень защиты должна быть максимально высокой.

Важно! Обратите внимание, в выключателях для ванной должны быть крышки, которые закрывают контактные отверстия от прямого попадания жидкости. Так же изделие должно иметь резиновые уплотнители на местах входа кабеля.

Электропроводка и освещение в ванной комнате: как сделать удобно и безопасно. Освещение в интерьере ванной

Разбираемся с электричеством в ванной комнате

Современная ванная — это пространство, наполненное разными электрическими чудесами техники вроде стиральной машины, джакузи и душевой кабинки. Прибавьте к этому бойлер и теплый пол, если они у вас есть. В шкафчике рядом — фен, электробритва и щипцы для завивки волос. И всё это требует электричества.

Общие требования к светильникам, розеткам и выключателям





В ванной комнате всегда есть и вода, и пар, которые могут попасть внутрь розетки или выключателя и вызвать замыкание. Поэтому все электроприборы, которые здесь устанавливаются, должны соответствовать классу защиты не ниже IP 44.

При планировании проводки всего дома для ванной комнаты нужно отводить отдельную ветку. На ней обязательно должны быть установлены устройства защитного отключения (УЗО) или специальные дифференциальные автоматы. В случае короткого замыкания, они отключают подачу электроэнергии за доли миллисекунды, спасая и вас, и дорогие электроприборы.

Сама проводка должна быть выполнена кабелем, рассчитанным на прокладку во влажных помещениях.

Для ванных комнат не рекомендуется делать проводку открытого типа!

По правилам безопасности располагать розетки, лампы и выключатели разрешается на расстоянии не менее 60 см от труб и «мокрых точек»: кранов, унитазов, умывальников и ванн. Все электроприборы, а также металлические токопроводящие предметы в ванной (металлическая ванна, водопроводные и канализационные трубы, полотенцесушители и т.д.) должны быть обязательно заземлены.

Освещение в ванной





Модный и практичный ход — естественное освещение в ванной. Но мы в этой статье не будем говорить об окнах и световых туннелях, которые в квартирах типовой планировки встречаются крайне редко, а коснемся только электрического освещения.

Как и в любой другой комнате, в ванной тоже нужно разделять освещение на основное и дополнительное. В качестве основного чаще всего используется большой настенный или потолочный светильник. Отдельные зоны могут подсвечиваться и потолочными точечными светильниками, например, зона душевой или унитаза, если санузел у вас совмещенный. В качестве элемента дизайна может использоваться и декоративная подсветка некоторых деталей интерьера.





В 90% случаев основной свет располагается за вашей спиной, если вы стоите лицом к зеркалу. Это не очень удобно: лицо остается в тени при косметических процедурах или во время бритья.

Задачу второстепенного освещения выполняют светильники у зеркала — бра или споты. Они-то как раз и справляются с освещением вашего лица.





Выключатели освещения обычно монтируют вне ванной — например, в коридоре. Но выключатель светильников у зеркала может быть и внутри. В этом случае опять необходимо вспомнить про защиту выключателя от влаги — класс защиты не менее IP 44.

Розетки в ванной





О розетках в ванной и не только мы уже рассказывали в одном из наших

предыдущих материалов. Но на всякий случай, повторим.

Для чего могут понадобиться розетки?

• Для мелкой бытовой техники. Фен, бритву, плойку и тому подобные мелкие бытовые обычно включают в розетки, которые устанавливаются вблизи зеркала
• Для включения светильников дополнительного освещения, например, для бра возле зеркала
• Для вытяжного вентилятора. Такая розетка ставится под потолком, рядом с самим вентилятором
• Для душевой кабинки или ванны-джакузи. Такие розетки можно установить за защитными панелями этих приборов так как их не нужно постоянно включать и выключать из розетки
• Для мощных электроприборов — стиральной машинки или электроводонагревателя. Такие розетки следует ставить подальше от труб, и от «мокрых точек»

Класс защиты всех розеток в ванной комнате должен быть не ниже IP 44, а для джакузи и душевой кабины желательно ставить розетки классом повыше, например, IP 55 или IP 56.

Другие электроприборы





Стиральная машинка — частый житель ванной комнаты. Для ее подключения нужна отдельная розетка на отдельной, идущей от основного распределительного щитка, ветке.





Такая же отдельная розетка на отдельной ветке с автоматической защитой нужна и для электрического водонагревателя или бойлера: это мощный электроприбор, который не стоит включать в общие линии с другими приборами.





Вытяжной вентилятор — полезная вещь, которая избавляет от неприятных запахов и лишней влаги, тоже требует электропитания. Он включается в отдельную розетку, которая устанавливается специально для него под потолком или подключается к электрической сети ванной комнаты через общий выключатель света или свой собственный.





Еще один мощный потребитель электроэнергии в ванной — теплый пол. Он так же, как и другие приборы, потребляющие много электроэнергии, подключается к отдельной ветке, которая идет от основного щитка. Его выключатель-диммер, с возможностью регулировки уровня тепла, располагают снаружи ванной.





Как видите, электрическая начинка современной ванной комнаты может быть весьма и весьма насыщенной. При ее проектировании важно соблюдать три главных правила:

• Обязательно заземлять все розетки, светильники, электроприборы и металлическое оборудование.
• Устанавливать приборы с высоким классом защиты от влаги, не ниже IP 44.
• Использовать для проводки влагозащищенные кабели и провода.

Если всё сделано правильно — пребывание в ванной станет не только удобным и приятным, но еще и абсолютно безопасным.

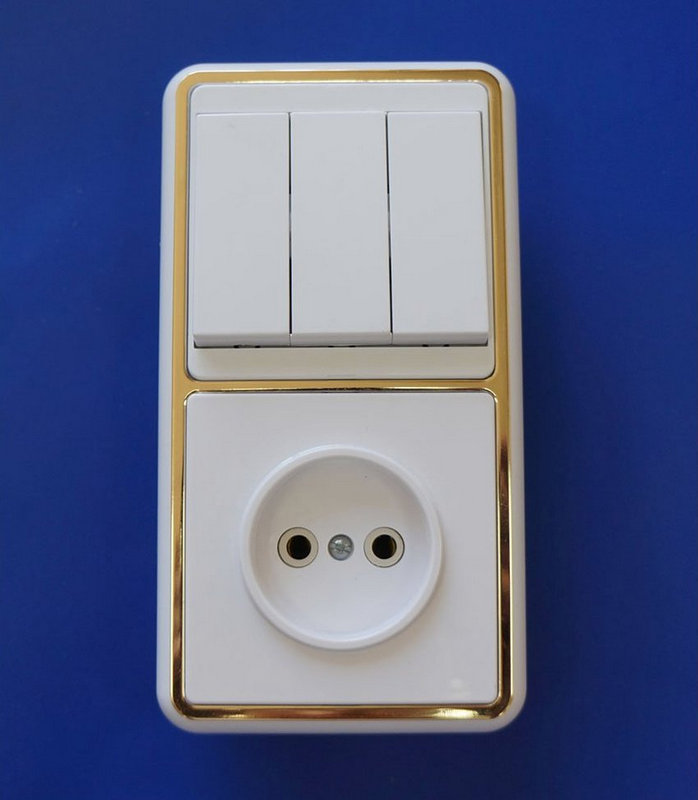

Замена стандартного блока выключателей – СтройМастерская

У многих в квартирах еще сохранились электрические выключатели старого образца совмещенные с розеткой. Такие выключатели в основном ставились на управление светом кухни, туалета и ванной комнаты…

Предлагаемый  ассортимент блоков выключателей на замену по стандартным размерам не велик и ограничивается несколькими видами.
Проще  заменить стандартную старую коробку в стене, на современную, куда можно поставить отдельный  выключатель и розетку, или как  на фото, где стоят  два выключателя и розетка.

Помните! Работа под напряжением опасна для жизни! Если у вас нет необходимой квалификации, лучше доверить работу  специалисту.

Для замены блока выключателей понадобятся следующие материалы
1. Коробка для выключателей и розетки.
2. Новые выключатели  и розетка
3. Гипсовая штукатурка или алебастр

Необходимые инструменты
1. Отвертки
2. Шпатель
3. Перфоратор (желательно с режимом долбления)
4. Емкость для разведения раствора
5. Пробник фазы

Коробка должна быть не очень глубокая, чтобы  посадочное место в стене нужно было углублять как можно меньше, при покупке  розеток, убедитесь что они свободно поместятся в коробке, и не будут друг другу мешать.

Перед началом работ, необходимо обесточить весь блок выключателей, отключив  автоматические выключатели в центральном щитке, после чего  демонтируем блок,  сняв сперва клавиши (на выключателе старого образца, они снимаются оттягиванием клавиши на себя с ее последующим смещением  вверх), а затем освободив винты крепящие провода.

Откручиваем  саму розетку и выключатели, отсоединяем провода, предварительно запомнив какой провод куда должен подходить. Вынув блок выключателей, демонтируем металлическую коробку блока выключателей.

После демонтажа старого блока с коробкой,   отгибаем провода в сторону, размечаем новое посадочное место, и перфоратором  очень аккуратно удлиняем гнездо под новую коробку.

Как упоминалось ранее, лучше использовать перфоратор с режимом долбления. Если перфоратор позволяет только сверлить, то можно постепенно расширять место под коробку, аккуратно высверливая и откалывая бетон по небольшому фрагменту.

Нельзя забывать что блок как правило распологается на тонкой стене ванной комнаты или туалета, поэтому удлинять и углублять  гнездо, нужно предельно осторожно, что бы не пробить стену насквозь.

Обои вокруг гнезда под розетку желательно снять, так как может понадобиться шпаклевание стены вокруг коробки.
После расширения и заглубления посадочного места под коробку, необходимо перед  цементированием  хорошенько смести пыль и увлажнить гнездо в стене, для этого удобно использовать обычную малярную кисть.

В коробку заводятся провода, и коробка устанавливается на свое место. Разведя немного раствора (гипсовой штукатурки или алебастра), заполняем при помощи шпателя щели вокруг коробки, стараемся удерживать коробку в вертикальном состоянии, коробка не должна выступать из стены и должна стоять прямо.

Гипсовая штукатурка схватывает медленней чем гипс или алебастр в чистом виде, после высыхания раствора можно устанавливать новые выключатели и розетку в коробку.

При выполнении работ не забывайте выполнять технику безопасности по работе с электричеством,   работайте  только отключив электроэнергию и проверив отсутствие фазы с помощью тестера или специального пробника.

stroimasterskaya.ru

Материалы по теме:

Статья — Секреты безопасной электрофикации квартиры

Показать еще статьи из рубрики — Электрика

ПОСЛЕДНИЕ СТАТЬИ

Как оградить свой дачный участок от непрошенных гостей? Владельцам загородных домов и дачных участков очень часто приходиться сталкиваться с проблемой: какое ограждение поставить вокруг участка и кто может выполнить эту работу? Подробнее

Вагонка — универсальный строительный материал Одним из самых распространенных и недорогих строительных материалов для отделки загородного дома, да и не только, является строительная вагонка. Что необходимо знать про этот материал при его покупке… Подробнее

Выбираем деревянные окна: сосна, лиственница или дуб? Без чего не может обойтись ни одно жилище? Безусловно, речь идет об окнах, а учитывая современные тенденции производства высококачественных стеклопакетов, о стеклопакетах с долговечными рамами из натуральной древесины. Подробнее

Технический паспорт квартиры и его особенности? Технический паспорт на квартиру, это совокупность всех технических характеристик занимаемой жилой площади, состоящей из суммарно занимаемого помещения комнат и всей квартиры в целом… Подробнее

Что хорошего в плоских крышах? Современные застройщики не так часто прибегают к обустройству плоской крыши во время возведения домов. Но, тем не менее, такой вариант конструкции крыши отличается немалым числом плюсов. Подробнее

Плюсы и минусы профнастила для кровли За рубежом использование профнастила в качестве кровельного материала популярно уже много лет. В России к этому пришли относительно недавно. Подробнее

Пробковые обои Развитие технологий производства отделочных ремонтных материалов привело к широкому разнообразию последних. Одним из новых, но уже достаточно популярных, материалов являются обои из пробки… Подробнее

Как приобрести качественное оцилиндрованное бревно Нельзя поспорить с тем, что оцилиндрованное бревно способно проявлять серьезные положительные характеристики в процессе эксплуатации.Чтобы приобрести наиболее удачный вариант оцилиндрованного бревна, необходимо учитывать следующие особенности… Подробнее

Формы для производства брусчатки По мере развития производственных потребностей все более доступным для предпринимателя средней руки становится производство форм для изготовления тротуарной плитки, брусчатки и прочей интересной и полезной продукции (как например, МАФ, садовой и парковой архитектуры, различные формы для заборов и памятников из бетона). .. Подробнее

Юридические особенности сделок с недвижимостью Многие люди наслышаны о черных риэлторах и недобросовестных застройщиках. А еще бывают случаи, когда к счастливому обладателю новой квартиры приходят с визитом не менее счастливые обладатели свидетельства о наследстве либо представители банка, которому, как ни странно, давно уже была заложена данная жилплощадь… Подробнее

Розетка в ванной | Заметки электрика

Добрый день, уважаемые гости сайта «Заметки электрика».

Сегодняшняя статья посвящена установке розеток в ванной комнате. По этому поводу в сети интернет идут постоянные споры и дискуссии.

Цель моей статьи — рассказать всю правду про установку розеток в ванной или в душевых помещениях.

Вы знаете, что помещение ванной комнаты относится к помещению с повышенной опасностью (ПУЭ, п. 1.1.13), поэтому к нему предъявляются особые требования по электробезопасности.

Итак, приступим…

Розетки в ванной устанавливать можно!!!

Да, уважаемые гости, розетки в ванной комнате и душевых помещениях устанавливать можно, я бы даже сказал нужно, т.к. в ванной комнате тоже имеется ряд электрических приборов таких как, фен, электрическая бритва, стиральная машинка, электрический полотенцесушитель, душевая кабинка и прочее электрооборудование.

Кстати, я уже писал статью как подключать стиральную машину к электрической сети. Кому интересно, можете прочитать.

Сразу скажу, что все требования по установке розеток в ванной комнате и душевых помещениях прописаны в нормативной технической литературе под названием ПУЭ (Глава 7.1) и ГОСТ Р 50571.11 от 1996 года.

Что же там говорится?

Требования к розеткам в ванной комнате

1. Электропроводка

Первым требованием по установке розеток в ванной является требование к электропроводке. Вы уже знаете все виды электропроводок. Так вот в ванной комнате, сюда можно отнести и сауны, и душевые помещения, должна применяться только скрытая электропроводка. Хотя в  ПУЭ пунктом ниже говорится, что допускается и открытая электропроводка, но без применения металлорукавов.

2. Разделение ванной комнаты на зоны

Вторым требованием по установке розеток в ванной являются зоны, на которые разделяется помещение ванной комнаты. Вкратце расскажу о них. Всего существует 4 зоны:

• зона 0
• зона 1
• зона 2
• зона 3

Чтобы легче представить себе как располагаются зоны, предлагаю Вам посмотреть рисунки ниже. На изображениях показаны виды сверху и сбоку для разных исполнений ванных комнат. Красными цифрами обозначены номера зон.

Ванна (без стационарной перегородки).

Ванна со стационарной перегородкой.

Душ с поддоном и стационарной перегородкой.

Душ без поддона (с разбрызгивателем) и стационарной перегородкой.

Думаю, с зонами в ванной комнате все понятно. А теперь давайте разберемся, что в какой зоне может располагаться, особенно это касается розеток.

Электрооборудование, расположенное в определенной зоне, должно отвечать требованиям этой зоны. Требования различаются по степени защиты корпуса IP, напряжению питания и наличие устройств защитного отключения.

В зоне 0 запрещено размещение любых электрических приборов, кроме тех, что используются для применения в самой ванне (в основном до 12 вольт). В любом случае они должны иметь степень защиты корпуса IРХ7 (Х — защита от твердых частиц и тел в санузле нас не особо интересует, 7 — защита от проникновения воды при временном погружении).

В отдельную статью я вынес расшифровку всех кодов степеней защиты IР электрооборудования и электрических изделий — знакомьтесь!

В зоне 1 разрешено устанавливать только водонагреватели. К тому же они должны иметь степень защиты корпуса IРХ5 (5 — защита от струй воды со всех сторон под небольшим давлением).

А в зоне 2 уже допускается устанавливать водонагреватели, вытяжные вентиляторы и светильники 2-ого класса, которые включаются с помощью шнура. Все установленное электрооборудование во 2 зоне должно иметь степень защиты корпуса IPХ4 (4 — защита от брызг и льющейся со всех сторон воды).

В зонах 0, 1 и 2 запрещено устанавливать распределительные коробки, розетки и различные устройства управления (например, терморегуляторы для теплых полов).

В зоне 3 уже можно устанавливать розетки, выключатели, терморегуляторы и прочее электрооборудование, но при выполнении любого из нижеперечисленного условия:

• питание линий производится через разделительный трансформатор
• линия защищена УЗО или дифференциальным автоматическим выключателем с уставкой не более 30 (мА)

При этом степень защиты у розеток, выключателей и прочего оборудования в ванной, установленных в зоне 3, должна быть IPХ1, но для надежности все же рекомендую IPХ4 (Х — защита от твердых частиц и тел нас в ванной не особо интересует, 1 — защита от падающих вертикально капель воды, 4 — защита от брызг и льющейся со всех сторон воды).

Например, розетки IPХ4 являются влагозащищенными, их конструкция состоит из защитной крышки. Так выглядит розетка в ванной комнате моей квартиры со степенью защиты корпуса IP44.

О назначении УЗО (устройство защитного отключения) или дифавтомата Вы можете узнать из статьи про применение УЗО. Если у Вас нет возможности установить УЗО в квартирном щитке (например, нет места), то Вы можете применить переносные УЗО. Об этом я рассказывал в статье о том, как правильно купить УЗО.

Думаю, что насчет зон все понятно. Главное, чтобы расстояние от розетки до края ванны, двери душевой кабинки или умывальника составляло не меньше 60 (см).

Вот фотография, подтверждающая сказанное выше:

3. Система уравнивания потенциалов (СУП)

Еще одним требованием по установке розеток в ванной или душевых помещениях является наличие системы уравнивания потенциалов (СУП). Переходите по ссылочке, там я все подробно описывал и рассказывал про СУП.



Выводы

Еще раз повторяю Вам, что розетки в душевых помещениях и ванных комнатах устанавливать можно и даже нужно, но при соблюдении всех вышеперечисленных требований. Эти требования не на столько сложны, чтобы ими пренебрегать.

Надеюсь, что про установку розеток в санузле разобрались! А теперь предлагаю Вашему вниманию ознакомиться с очень подробной и наглядной статьей про монтаж электропроводки в ванной комнате.

P.S. И в завершении статьи я хочу спросить: «А  у Вас розетки в санузле установлены по всем перечисленным требованиям?»
