Высота установки розеток от пола, расположение выключателей и розеток в квартире

зрозуміло, що установка розеток і вимикачів в приміщенні в більшості випадків визначає ступінь комфортності. Не менш важливо, щоб їх оптимальна відстань висоти з точки зору зручності передбачало нормальну доступну експлуатацію. При цьому не порушувало б їх функціональне призначення, особливості існуючого інтер’єру в розташуванні побутових електропріборов.Стандартность установки розеток і вимикачів включає 100 сантиметрова або 50 сантиметрове відстань приладу від статі. При этом образцом удобного использования розеток и выключателей назвать не приходиться. Именно по этой причине большинство владельцев собственных квартир стараются заменить старую электропроводку на новую с иной установкой розеток и выключателей. Изменение расстояния, дозволяє підвищити ступінь зручності у використанні розеток і вимикачів.

установка evrostandartu, ГОСТУ или удобству

Встановити розетки і вимикачі за євростандартом, ідея хороша.

Але разом з тим вона обмежена загальними вимогами, які так успішно змінили радянський стандарт установки розеток і вимикачів, на новий, так би мовити євростандарт.

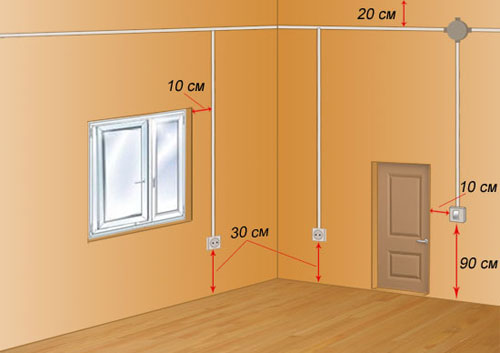

За євростандартом розетки встановлюються на висоті 0,3 м, а установка вимикача повинна бути на висоті не нижче і не нижче, ніж 0,9 метрів від основи підлоги. Крім цього, в різних точках нашої країни висота встановленого стандарту може незначно, но все же отличаться. При этом высота установки розеток и выключателе здесь может быть как меньше общего расстояния за евростандартом так и больше.

але, а якщо серйозно. те поки, що немає ніякого встановленого євростандарту щодо установки висоти розеток і вимикачів.

Правила Установки Електроустановок, складені вимоги відповідно до норм МЕК всього лише згадується про можливість установки штепсельних розеток на більш зручній відстані від підлоги, що можна прочитати в гл.6.6.30 Правил Установки Електроустановок.

Саме з цієї причини під час проведення монтажних робіт по установці приладів доводиться керуватися зручностями експлуатації.

Але при цьому не порушувати розроблені і затверджені обмеження відповідності висоти у до загальноприйнятих нормативними документами. Тобто норми, які пов’язані не тільки з розташуванням розеток і вимикачів, але і з технікою безпеку і щодо установки електропроводки і електроустановочних пристроїв. (ПУЕ-7 Внутрішнє електрообладнання гл.7.1.48-7.1.54).

монтажні висоти вимикачів і розеток

Рекомендації щодо установки електроустановочних пристроїв

А ось щодо радянського стандарту, зручності установки розеток і вимикачів досить сумнівно. Як показала практика, раніше використаний стандарт, не відповідає умовам зручної експлуатації, чого не можна сказати про горезвісний євростандарт, який став для нас більш відповідним, ніж той старий радянський ГОСТ.

А зручність встановлюваних розеток і вимикачів біля входу в кімнату повинно бути не вище, ніж на рівні опущеної руки дорослого користувача середнього зросту. І це безпосередньо встановлений стандарт відстані розеток і вимикачів у самого входу в кімнату.

Це потрібно для того, щоб була можливість швидко знайти прилад, навіть в темряві.

Звичайно ж, слід зазначити, що встановлені точки електроустановок вмонтовані відповідно до стандартів відповідно до зручністю їх використання. тільки, повністю приймати дотримуватися відстані і висоти в 0,3 метра для розетки і про,9 метра для вимикачів, як необхідний і вірний стандарт висоти не слід.

Крім цього, приміщення з великою площею, для управління його освітленням, краще встановити розетки і вимикачі в різних точках кімнати. Для цих цілей використовують прохідні вимикачі. Зрозуміла справа, що дуже проблематично дістатися в темряві углиб кімнати, щоб, наприклад, знайти вимикач і включити світло.

Ідеальний варіант, установка штепсельних розеток

Тому найкращим варіантів є установка штепсельних розеток з відсутністю відключати пристроєм витоку струму, тобто з пристроями діфавтомамі, узо, що безпосередньо пов’язано в приміщеннях з санвузлами. При цьому всі електричні пристрої, це стосується як розеток, так і вимикачів для таких побутових приладів, як пральні машини, де є необхідність їх виносу назовні, наприклад, на стіну в передпокої.

Крім цього, слід особливу увагу приділити тим місцям на кухні, де розташована найбільша кількість електроприладів. Це мається на увазі, установка розеток, біля столу на кухні, де можна і потрібно встановити пару запасних розеток. В цьому випадку найпоширенішим варіантом, є відстань в районі 10-15 сантиметрів від стільниці кухонного столу. При цьому кількість встановлюваних розеток має по максимуму забезпечити зручне пользованіе.Ето значить, що проектуючи проведення ремонту необхідно врахувати зручність експлуатації, здоровий глузд і вимоги відповідно до нормативних документів.

На что обратить внимание при выборе розеток

Высота установки и расположение розеток и выключателей освещения

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схему расположения розеток и выключателей, рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7. 1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Правила ПУЭ пункт 7.1.48: расположение любых выключателей и розеток не менее 0.6 метра от дверного проема душевой кабины и обязательно розетка должна быть подключена через защитный аппарат (УЗО).

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

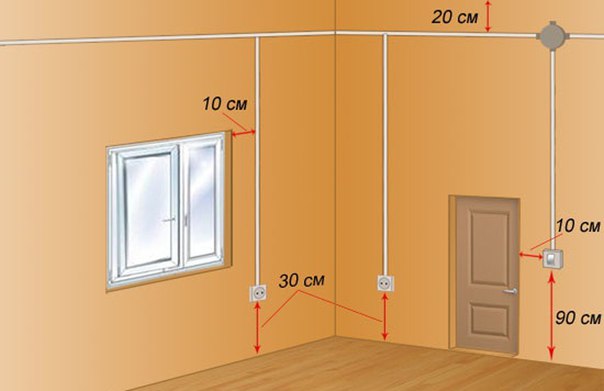

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0. 9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50 ).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Высота розеток от пола: схема расположения в квартире

Практически любой капитальный ремонт не обходится без замены электропроводки. При этом сразу же возникают вопросы: какой должна быть высота розеток от пола и на какой высоте следует располагать выключатель?

В современных квартирах и офисах можно встретить две основных разновидности высоты расположения розеток и выключателей. В одном случае точки электропитания устанавливаются ближе к полу, а в других – несколько выше. Это следствие применения двух различных стандартов – старого советского и нового, так называемого «евростандарта».

На каком же расстоянии от пола и различных предметов внутреннего интерьера следует ставить питающие и управляющие электроприборы?

Строительные правила установки электропитания

Расположение устройств в квартире

Если быть более точным, то расположение розеток и выключателей в нашей стране не регламентируется никакими стандартами. Поэтому называть стандартами эти устоявшиеся правила можно лишь условно. В сводах российских строительных правил (СП-31-110 от 2003 г.) содержаться лишь рекомендации, согласно которым расположение выключателя должно быть не ниже 1 м от пола со стороны дверной ручки.

Не устанавливайте разъемы над мойками

Устанавливать выключатели разрешается даже на потолочное перекрытие – управление при этом осуществляется при помощи шнура. Рекомендованная высота установки розеток, согласно этим правилам, наоборот, не должна превышать 1 м

Немногим больше внимания правилам установки розеток в квартире уделяется в «Правилах устройства электрических установок».

Все они касаются установки электроприборов в помещениях с особыми условиями эксплуатации. В квартирах к таким помещениям относится ванная комната, туалет и кухня.

Вот некоторые пункты из данного свода правил:

1. В ванных комнатах и туалетах устанавливать розетки и выключатели разрешено на расстоянии не ближе 0,6 м к ванным, раковинам, унитазам и прочей сантехнике.
2. Расположение выключателей и прочих электрических устройств не должно быть ближе 0,6 м от дверного проёма душевой кабины.
3. Недопустимо расположение выключателей и штепсельных розеток над мойками и под ними.
4. От внутридомовых газовых магистралей электроприборы управления и питания должны удалить на 0,5 м.

Данные правила были введены для предотвращения возможного несчастного случая в результате попадания воды на электропроводку, а также от случайного воспламенения бытового газа при попадании электрической искры на газовую трубу.

Поэтому соблюдать данные нормативы следует в обязательном порядке.

Два «стандарта»

Удобно ставить сразу двойную розетку

Что же касается остальных комнат, то устанавливать в них розетки и выключатели можно практически в любом удобном для жильцов месте. Однако чаще всего встречается два основных типа установки – это «советский» и «европейский» стандарт.

Различия этих двух вариантов установки представлены в таблице.

№	Тип прибора	Советский стандарт	Европейский стандарт
1	Штепсельная розетка	90 см	30 см
2	Электровыключатель	160 см	90 см

Советский стандарт

В советское время стандартным считалось расстояние от пола до розетки порядка 0,9 м, впрочем, оно могло варьироваться от 0,7 до 1 м. Выключатель по нормативам, принятым в Советском Союзе, размещался на высоте около 1 м 60 см.

Подобный вариант размещения электроприборов широко распространён и в наше время. И дело здесь не только в силе привычки наших сограждан к советским стандартам, но и в несомненном удобстве такого расположения приборов.

Например, выключатель, «сделанный» по советскому стандарту, находится на уровне глаз, следовательно, в поле зрения человека. Высокое расположение розетки также имеет ряд плюсов:

1. При расстановке мебели в комнате не создаёт неудобств. Высокая розетка не закрывается столом или диваном, поэтому доступ к ней всегда открыт.
2. Для пользования ею не нужно низко наклоняться, что особенно актуально для пожилых людей.
3. Высоко расположенный прибор недоступен для маленьких детей, ещё не умеющих ходить. Следовательно, родители могут не опасаться, что малыш в этом возрасте может быть поражён электротоком.

Евростандарт

Данный «стандарт» пришёл в нашу страну сравнительно недавно, вместе с модой на евроремонт с использованием гипсокартонных конструкций. Размещение приборов от пола по евростандарту гораздо ниже, нежели по советскому нормативу. О том, как правильно установить розетки в доме, смотрите в этом видео:

Низкорасположенные панели отлично подходят для постоянно включенных приборов

Так, расстояние от пола до выключателей обычно не превышает 1 м. Розетки в соответствии с европейскими нормативами делают на высоте 30 – 40 см. Это может показаться довольно неудобным – приходится каждый раз нагибаться, чтобы включить/выключить любой прибор. Кроме того, при расстановке мебели приходится учитывать расположение розеток.

Однако у евростандарта имеются и свои плюсы. Низко расположенные штепсельные розетки при всей кажущей неудобности не бросаются в глаза. Они отлично подходят для питания приборов, постоянно включенных в сеть – телевизоров, компьютеров и т.п. В этом случае идущий от розетки шнур находится почти у пола и не портит интерьера. Низко находящийся выключатель некоторым людям кажется более удобным с точки зрения эргономичности – не приходится поднимать руку, чтобы зажечь свет. О том, как установить розетку под скрытую проводку смотрите в этом видео:

Индивидуальные варианты

Можно разместить розетку в любом удобном для вас месте

Однако же никто не требует от вас жёсткого следования тем или иным нормативам, если это не касается помещений с «особыми условиями эксплуатации» — ванных комнат или кухонь.

Разместить выходы электропроводки вы можете в любом удобном для вас месте. Например, около кровати или дивана, на расстоянии вытянутой руки, чтобы иметь возможность пользоваться любимыми гаджетами без использования электроудлинителя.

Другой вариант, становящийся довольно популярным на Западе – проходные выключатели. Они дают возможность управлять освещением, находясь в разных частях комнаты.

Скажем, один выключатель находится около входной двери в спальню, а другой – у изголовья кровати. Таким образом, вы сможете зажигать или выключать свет, не вставая с ложа. А входя в спальню или покидая её, можно включить/выключить свет с помощью выключателя, расположенного у двери.

При размещении розеток или выключателей, прежде всего, следует учитывать удобство их использования.

Для питания настольных приборов установите разъемы на уровне стола

Допустим, для питания телевизора, холодильника или компьютерного сетевого фильтра идеально подойдёт низко расположенная розетка. В продаже даже имеются варианты розеток, устанавливаемых на уровне пола — на специальных плинтусах со встроенными кабель-каналами.

Для питания приборов, лишь периодически включаемых в сеть, делать розетки желательно повыше. Дело в том, что не все бытовые приборы имеют достаточно длинный электропровод. Поэтому при расположении питающих приборов по евростандартам не исключено, что вам придётся сушить волосы феном или бриться электробритвой, сидя на корточках.

На кухне специалисты рекомендуют выделить отдельную питающую линию для холодильника. Впрочем, всё дело здесь не в эстетике, а в том, что при работе мотора холодильника создаются сильные перепады напряжения при его включении и выключении. Поэтому желательно, чтобы другие электроприборы не ощущали этих скачков, иначе в их работе могут происходить различные сбои.

Особенно это касается приборов, оснащённых тонкой электронной системой управления – современных стиральных машин, программируемых электроплит, микроволновок и т.д.

Как видно из вышесказанного, расположение выходов электропроводки в большинстве случаев должно подчиняться принципу максимального удобства и практической целесообразности.

Розетки и переключатели большого размера

Один вопрос, который нам регулярно задают: «Есть ли у нас розетки и выключатели света, которые больше стандартных белых пластиковых пластин

?

Проблема, которая регулярно возникает при замене старых переключателей на новые, заключается в том, что у вас часто остается крошащаяся или сколотая штукатурка по краям, обычно от краски, приставшей к нижней стороне старого переключателя.

На стене, оклеенной обоями, вы часто видите небольшие разрывы или разрывы по краям после снятия старого переключателя или в некоторых случаях вы обнаруживаете, что стена была приклеена к краю панели переключателя, а не позволяла обоям стекать под переключатель.

Большинство декоративных пластин переключателя света, которые вы найдете сегодня, обычно имеют высоту от 84 до 86 мм или квадратную в случае пластины одного размера и от 145 до 147 мм в ширину для двойной розетки.

Мы перечислили здесь несколько листов большего размера, чем стандартные, что позволяет решить проблемы, упомянутые выше. Эти пластины имеют размер от 92 до 95 мм на одной пластине и от 148 до 155 мм в ширину на двойной розетке, и эти пластины перекрывают любые незначительные повреждения, которые остаются видимыми после удаления старой пластины.

Все эти большие пластины подойдут к вашим существующим стандартным настенным коробкам, поэтому вам не придется еще больше разрушать декорированную стену.

Если у вас есть еще более серьезная проблема и вам нужна еще большая настенная пластина, взгляните на нашу линейку Regal — эти огромные пластины переключателя имеют размер 100 мм x 140 мм на пластине одного размера и колоссальные 100 мм x 190 мм на пластине с двумя розетками.

Мы предлагаем все эти диапазоны с разнообразной отделкой и стилем пластин от канатных кромок до современных пластин с гладкими кромками.

Большинство наших розеток и переключателей производится в Великобритании, а наши линейки Premium изготавливаются на заказ на наших заводах в Великобритании в соответствии со строгими британскими стандартами. Все наши диапазоны соответствуют последним стандартам электробезопасности.

В том маловероятном случае, если вы не можете найти ассортимент, соответствующий вашим конкретным потребностям, позвоните в нашу команду продаж, чтобы обсудить ваши требования по телефону 01926 289 289.

Выберите из представленного ниже диапазона розетки и выключатели большого размера, которые вам нужны — просто нажмите на изображения ниже, чтобы увидеть полный ассортимент.Вы также можете увидеть все доступные розетки и выключатели, включая отделку.

Vogue	Vogue доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 95 мм x 95 мм, двойная 153 мм x 95 мм
Высший эдвардианский	Edwardian Supreme доступен в этих вариантах отделки.Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 95 мм x 95 мм, двойная 150 мм x 95 мм
Верховный ар-деко	Art Deco Supreme доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 95 мм x 95 мм, двойная 150 мм x 95 мм
Ар-деко Выбрать	Art Deco Select доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 94 мм x 94 мм, двойная 154 мм x 94 мм
Ар-деко	Art Deco доступен в этих вариантах отделки.Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одиночная 92 мм x 92 мм, двойная 152 мм x 92 мм
Регент	Regent доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 94 мм x 94 мм, двойная 154 мм x 94 мм
Викторианский	Victorian доступен с этой отделкой. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 94 мм x 94 мм, двойная 154 мм x 94 мм
Черный	Черный доступен в этих вариантах отделки.Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 95 мм x 95 мм, двойная 153 мм x 95 мм
Duo Premier Plus	Duo Premier Plus доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 92 мм x 92 мм, двойная 148 мм x 92 мм
Грузинский	Грузинский доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 93 мм x 93 мм, двойная 153 мм x 93 мм
Грузинская Премьер	Georgian Premier доступен в этих вариантах отделки.Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 94 мм x 94 мм, двойная 154 мм x 94 мм
Грузинский Премьер Плюс	Georgian Premier Plus доступен в этих вариантах отделки.Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 95 мм x 95 мм, двойная 155 мм x 95 мм
Голиаф	Goliath доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластин —
Геркулес	Hercules доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластин —
Палладиан	Palladian доступен в этих вариантах отделки.Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 95 мм x 95 мм, двойная 155 мм x 95 мм
Титан	Titan доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластин —
Модернизация Титана	Titan Retrofit доступен в этих вариантах отделки. Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластин —
Викторианский Премьер	Victorian Premier доступен с этой отделкой.Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 92 мм x 92 мм, двойная 148 мм x 92 мм
Викторианский Премьер Плюс	Victorian Premier Plus доступен в этих вариантах отделки.Нажмите, чтобы увидеть полный ассортимент и цены.
Размеры пластины — одинарная 92 мм x 92 мм, двойная 148 мм x 92 мм

Общие требования к установке, часть XX

Одним из способов защиты людей от опасностей, связанных с использованием электричества, является обеспечение достаточного рабочего пространства перед электрическим оборудованием и вокруг него.Статья 110.26 Национального электротехнического кодекса (NEC) содержит спецификации размеров рабочего пространства, необходимого для всего электрического оборудования. Это рабочее пространство также должно поддерживаться, чтобы обеспечить готовую и безопасную эксплуатацию и техническое обслуживание такого оборудования. Минимальные размеры по глубине, ширине и высоте рабочего пространства указаны в статьях 110.26 (A) (1), (A) (2) и (A) (3).

Высота рабочего пространства для оборудования, работающего от номинального напряжения 600 В (В) или ниже относительно земли, которое может потребовать осмотра, регулировки, обслуживания или технического обслуживания при включении, должна соответствовать 110.26 (А) (3). Рабочее пространство должно быть чистым и простираться от уровня, пола или платформы до высоты 6 ¹ / ₂ футов или высоты оборудования, в зависимости от того, что больше. Само электрическое оборудование может иметь высоту менее 6 ¹ / ₂ футов, но если оно установлено так, что верх оборудования выше 6 ¹ / ₂ футов, минимальное рабочее пространство Высота должна быть высотой оборудования.

Например, щит устанавливается рядом с выключателем (предохранителем) на стене из бетонных блоков.Фактическая высота панели составляет 5 футов 4 дюйма, но она установлена ​​на высоте 20 дюймов от пола. Верх панели составляет 84 дюйма (7 футов) над полом. В этой установке автоматический выключатель (в самом верхнем положении) не находится на высоте более 6 футов 7 дюймов от пола. Следовательно, эта установка соответствует требованиям 404.8 (A). Верх выключателя находится всего на 72 дюйма (6 футов) над полом. Поскольку верхняя часть панели находится на высоте более 6 ¹ / ₂ футов над полом, минимальная высота рабочего пространства, необходимая для этой панели, равна высоте панели.Минимальная высота рабочего пространства, необходимая для этого разъединителя, составляет 6 ¹ / ₂ футов (см. Рисунок 1).

Второе предложение в 110.26 (A) (3) гласит, что в пределах требований этого раздела к высоте другое оборудование, расположенное выше или ниже электрического оборудования, может выходить за пределы передней части оборудования, но разница в глубине не должна быть более 6 дюймов. Важно отметить, что другое оборудование должно быть связано с электрической установкой.

Например, над желобом (кабельным каналом) монтируются два щитовых щитка. Поскольку желоб содержит проводники для щитков, он связан с электроустановкой. Каждая панель имеет глубину 6 дюймов, а глубина желоба — 12 дюймов. Поскольку перепад глубины не превышает 6 дюймов, такая установка разрешена (см. Рисунок 2).

Не существует ограничений на количество элементов, разрешенных выше или ниже электрического оборудования в пределах требуемой высоты 110.26 (A) (3) при условии, что другое оборудование связано с электрической установкой и не выходит за пределы передней части оборудования более чем на 6 дюймов. Обратите внимание, что никакие требования не ограничивают электрическое оборудование в пределах высоты 110,26 (A) (3) от выхода более чем на 6 дюймов за переднюю часть другого связанного оборудования, если для другого оборудования также не требуется рабочее пространство.

Например, желоб устанавливается над распределительным щитом. Он связан с электроустановкой и, следовательно, может находиться в выделенном для распределительного щита пространстве оборудования.Глубина желоба составляет 12 дюймов, а глубина распределительного щита — 24 дюйма. Хотя распределительный щит выступает более чем на 6 дюймов за переднюю часть желоба, установка разрешена (см. Рисунок 3).

Фактическая глубина электрооборудования и связанного с ним оборудования может отличаться более чем на 6 дюймов, если разница в глубине после установки не превышает 6 дюймов. Например, панель глубиной 4 дюйма необходимо установить над желобом глубиной 12 дюймов.Желоб содержит проводники для щитка; следовательно, он связан с электроустановкой. Если бы щиток был установлен непосредственно на стене над желобом, установка была бы нарушением 110,26 (A) (3), потому что желоб выходил бы на 8 дюймов за лицевую часть щитка. Максимальное расстояние, на которое он может выходить за пределы панели, составляет 6 дюймов. В этой установке стальная труба 2-дюймового квадрата будет прикреплена к стене, а щиток будет прикреплен к трубе.После того, как щит будет установлен на расстоянии 2 дюймов от стены, разница в глубине будет не более 6 дюймов. Поскольку желоб после установки не выходит за пределы передней части панели более чем на 6 дюймов, такая установка разрешена (см. Рисунок 4).

Старая общепринятая практика заключалась в установке трансформатора на полу перед щитом. В NEC 1996 года в Раздел 110-16 (a) было добавлено предложение, касающееся рабочих зазоров, и разрешало использование другого оборудования в рабочем пространстве; однако все оборудование в рабочем пространстве должно быть одинаковой глубины.Помимо ряда изменений этого раздела в издании 1999 г., нумерация раздела была изменена с 110-16 на 110-26.

В NEC 1999 года новый подраздел касался высоты рабочего пространства. Требование было изменено, чтобы разрешить установку другого оборудования, связанного с электрической установкой, над или под электрооборудованием, если оно не выходит за пределы передней части оборудования более чем на 6 дюймов. Хотя ранее это было разрешено, установка трансформатора на полу перед щитом больше не разрешается, если только передняя часть трансформатора не выступает более чем на 6 дюймов перед щитом (см. Рисунок 5).

Раздел высоты рабочего пространства содержит два исключения. Первый относится к существующим жилищным единицам, в которых вспомогательное оборудование или щитовые панели, не превышающие 200 ампер, должны быть разрешены в помещениях с высотой рабочего пространства менее 6 ¹ ⁄ ₂ футов [110,26 (A) (3) Исключение № . 1].

Второе исключение было новым в NEC 2011 года. Счетчики, установленные в гнездах счетчиков, должны выходить за пределы другого оборудования.В этом разделе говорится, что розетка счетчика должна соответствовать правилам этого раздела.

Например, розетка для счетчика (основание счетчика) установлена ​​над стойкой к атмосферным воздействиям. Глубина основания счетчика и наружной панели составляет 4 дюйма. Счетчик коммунальной компании выходит за пределы передней части основания счетчика на 8 дюймов. Поскольку основание счетчика и щиток имеют одинаковую глубину, счетчик коммунального предприятия выходит за лицевую часть щитка на 8 дюймов. Без 110.26 (A) (3) Исключение № 2, такая установка будет нарушением. Однако, поскольку счетчики, установленные в гнездах счетчиков, могут выступать более чем на 6 дюймов за щиток, такая установка разрешена (см. Рисунок 6).

В колонке следующего месяца продолжается обсуждение требований к электромонтажу.
