Высота розеток от пола по евростандарту в спальне: Розетки в спальне: секреты правильного расположения розеток в спальне — Северный бастион

Содержание

На какой высоте от пола устанавливается выключатель. Высота розеток от пола – что необходимо знать и учесть. Рекомендации по расположению розеток и выключателей

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий.

С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

Проектирование монтажа

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.

Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

Подготовка кухни

Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

Ванная комната

Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.

Для встроенных приборов (стиральной машины) — 20-30 см от пола.

Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.

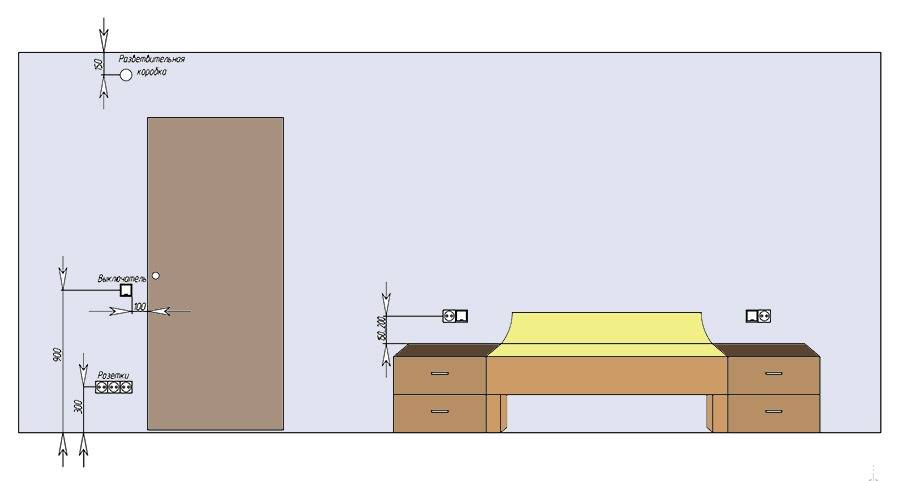

Спальня и гостиная

Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется.

На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).

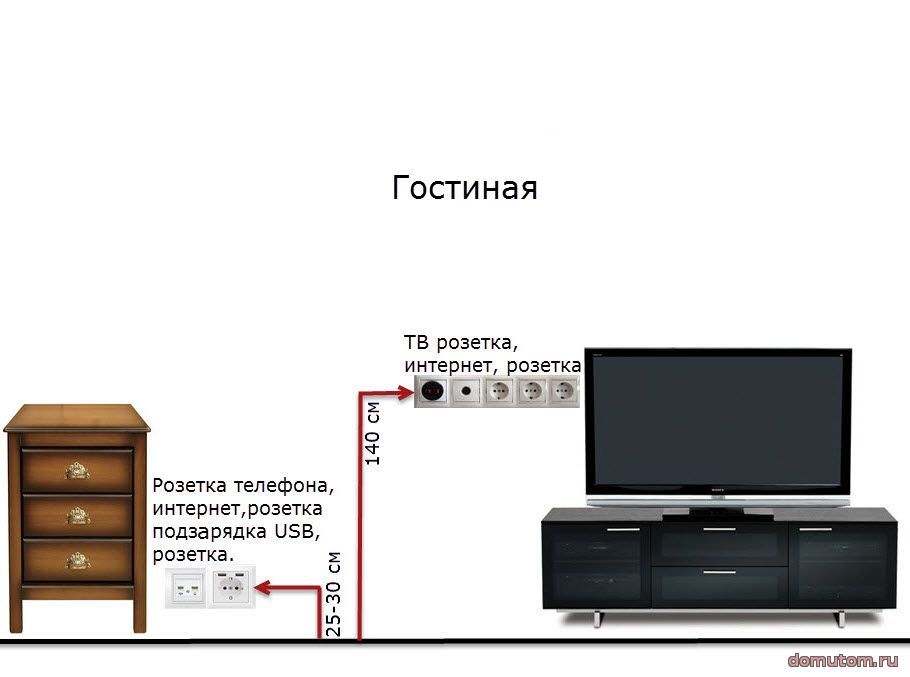

В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола. Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

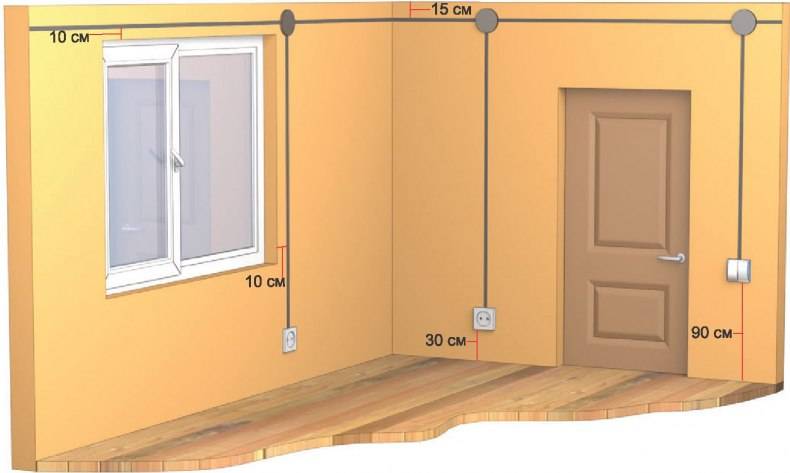

Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола — ПУЭ.

Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.

Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.

Советский стандарт установки розеток и выключателей

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.

Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.

Особенности расположения выключателей и розеток

При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.

При проектировании разводки следует учитывать такие особенности:

Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
Количество розеток нужно рассчитывать с запасом.
Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната — возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.

В коридоре

В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр.). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.

Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.

В ванной комнате

В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.

При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.

В гостиной

В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.

Основными устройствами в гостиной являются:

телевизор;
домашний кинотеатр;
спутниковый приемник;
бра или торшеры;
кондиционер;
Wi-Fi роутер;
компьютер;
колонки;
дополнительные устройства для компьютера и пр.

Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.

При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.

На кухне

Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:

холодильник;
микроволновая печь;
вытяжка;
посудомоечная машина;
мультиварка;
телевизор.

Часто эти устройства подключены постоянно. Дополнительно используются:

блендер;
чайник;
тостер;
соковыжималка;
кофеварка;
миксер и пр.

Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.

Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.

Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.

В спальне

В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.

Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.

Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.

В детской

В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей — компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.

Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.

В рабочем кабинете

Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:

лампу;
компьютер;
колонки;
сканер;
принтер и др.

Дополнительными приборами являются:

кондиционер;
бра или торшер.

Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.

Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.

Согласитесь, что в собственном доме мы настолько привыкаем к месторасположению переключателей света, что находим их интуитивно, даже не глядя. А были такие моменты, когда искали выключатель в гостях на том же месте, что и у себя в квартире? Эти факты доказывают, что местоположение этих незаменимых предметов в доме при ремонте необходимо выбирать с умом, чтобы их использование было удобным для всех членов семьи.

В домах старой конструкции розетки и электровыключатели были установлены со стандартными отступами от пола. Даже сейчас во многих квартирах они все также расположены на высоте 1,5-1,6 м. Многие люди, особенно находящиеся уже в достойном возрасте, настолько привыкли к такому расположению выключателей, что вряд ли будут менять их высоту даже на новой квартире.

Стремление сделать жилище удобным толкает людей на эксперименты. Не так давно регуляторы света при ремонте стали опускать гораздо ниже, чем на полтора метра. Большинству людей удобно включать-выключать свет на вышине от пола 80-90 см. Эти размеры считаются ближе к европейским стандартам.

Высота выключателя в доме – это индивидуальное решение хозяев. Каких-то четким правил, норм и ограничений нет. Можно остановиться на стандартных значениях или спланировать расположение под индивидуальные запросы.

Важно учитывать особенности семьи. Например, при наличии маленьких детей не стоит монтировать выключатели слишком высоко. Наверняка, родителям очень скоро надоест постоянные просьбы деток включить/выключить свет. Очень удобно, когда дети могут справиться с этой задачей самостоятельно, но при таком раскладе стоит уделить особое внимание выбору модели и конструкции, их безопасности эксплуатирования. Некоторым родителям наоборот спокойнее, когда все, что связано с электричеством находится вне зоны доступа детей, в том числе и розетки.

В каких местах располагать выключатели в квартире и доме

Местоположение выключателя света выбирают, исходя из определения удобства. Общепринятым расположением является место, находящееся сразу у входа в помещение на расстоянии от двери около 10-15 см.

Исключением часто становится ванная комната, санузел. Здесь рекомендуется организовать включение света снаружи помещения также на небольшом расстоянии от двери.

Несколько советов, как определиться с выбором высоты для выключателей

Несмотря на принятые стандарты, людям свойственна тяга к индивидуальности. Если есть какие-то нестандартные решения по установке выключателей, не стоит сразу воплощать их в жизнь, нужно хорошо все обдумать.

Несколько советов по принятию решения.

Нарисуйте на стенах план расположения выключателей по всему периметру квартиры. Проиграйте мысленно сцену, как будет выглядеть включение-выключение света. Возможно, вы заметите, что будет лучше перенести переключатель на другую сторону двери или опустить его немного выше, чтоб не сгибать руку.
Учитывайте, где будет расположена мебель, чтобы свет можно было включить беспрепятственно.
Можно поинтересоваться у друзей и родственников, удобна ли им высота розеток дома. Что бы они хотели переделать, изменить. Возьмите их ответы на заметку и постарайтесь не повторить ошибок.
Не стоит в целях безопасности устанавливать электрические конструкции поблизости от источников тепла и воды.
Наиболее распространенная высота для установки выключателя – на уровне опущенной руки человека.

Однозначно не стоит опускать выключатель слишком низко к полу, чтобы не пришлось приседать при включении света. Также не стоит задирать его под потолок, чтобы не тянуться.

Какие выключатели удобнее использовать и на какой высоте их располагать

Размещая выключатель на уровне опущенной руки взрослого человека, Вы несомненно сделаете включение и выключение света в комнате удобным. Помимо расстояния выключателя от пола и его местоположения в квартире, важно выбрать хорошо и качественно сконструированную модель. Современные выключатели отличаются разнообразием моделей. Иногда высота установки может зависеть от выбранной модели.

Ниже приведена таблица с некоторыми видами выключателей.

Разновидность (по способу управления)	Высота установки	Достоинства
Клавишные	1. Стандартная 1,5-1,6 м 2. По евростандарту 0,8-0,9 м	Просты в использовании и установке, недороги
Сенсорные	1. Стандартная 2. На расстоянии около 1 м от поверхности пола	Эстетичны, удобны, современны
С датчиком движения	1. Настенные 2-2,5 м 2. Потолочные	Современны, удобны, оригинальны
Акустические	1. Стандартная 2. Любая удобная высота	Необычны, современны, комфортное использование
Поворотные	такая же, как и у клавишных	Используются чаще всего для дополнения интерьера в ретро стиле, практичны, надежны, просты в установке и использовании

Клавишные выключатели наиболее распространены, так как они являются привычными для людей, удобны при использовании и недороги. Эта модель прекрасно подходит как для расположения 0,8-0,9м от уровня пола, так и для любого другого места.
В настоящее время все более популярными становятся выключатели с датчиком движения. Такие модели существуют не только для установки на стену. Можно приобрести потолочный выключатель с датчиком движения, и вопросов на какой высоте его устанавливать не возникнет.
Для настенных датчиков оптимальная высота установки составляет около 2-2,5 метров. При этом самым удачным местом для установки датчика являются угловые части комнат.
Сенсорные выключатели – еще одно из новых изобретений для управления светом в доме. Помимо удобства использования, сенсорные выключатели выглядят в интерьере очень эстетично. Высота установки такого приспособления выбирается из соображения не только удобства, но и визуального комфорта. Как правило, данное устройство не стараются скрыть с глаз, так как оно пока еще считается новинкой и привлекает интерес.

Кнопочные переключатели пришли к нам из далекого прошлого, однако быстро приобрели свою аудиторию покупателей. Расстояние от пола для них выбирается индивидуально хозяевами дома.

Акустический способ управления освещением привлекает интерес, однако еще не сильно распространен для обычных жилых помещений. Место расположения зависит от конструкции и качества изделия. Самостоятельная установка будет затруднительна, так как потребует определенных знаний и умений. Поэтому, как правило, акустические выключатели устанавливаются специалистами, которые профессионально определят наилучшее положение.

Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

наличие заземления;
правильное месторасположение разъемов;
соответствие потребляемой мощности.

Рассмотрим все тонкости, нюансы и сложности установки.

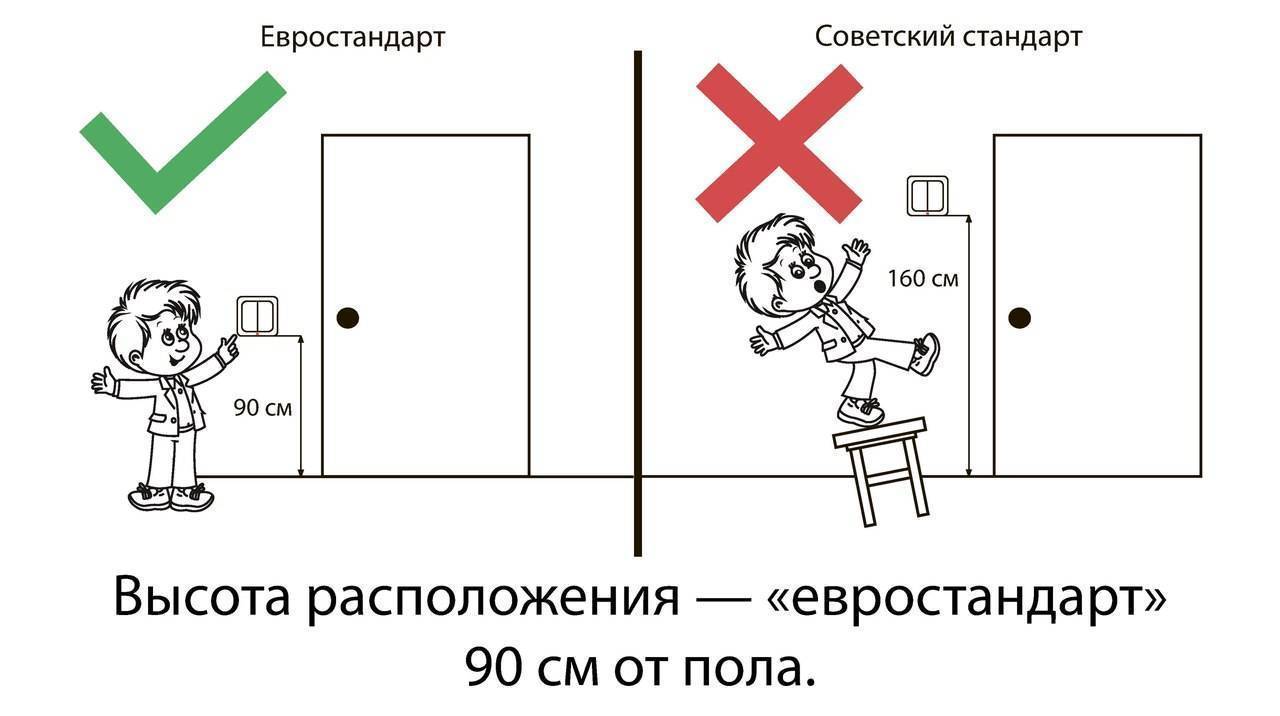

Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

Правило № 2.

Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

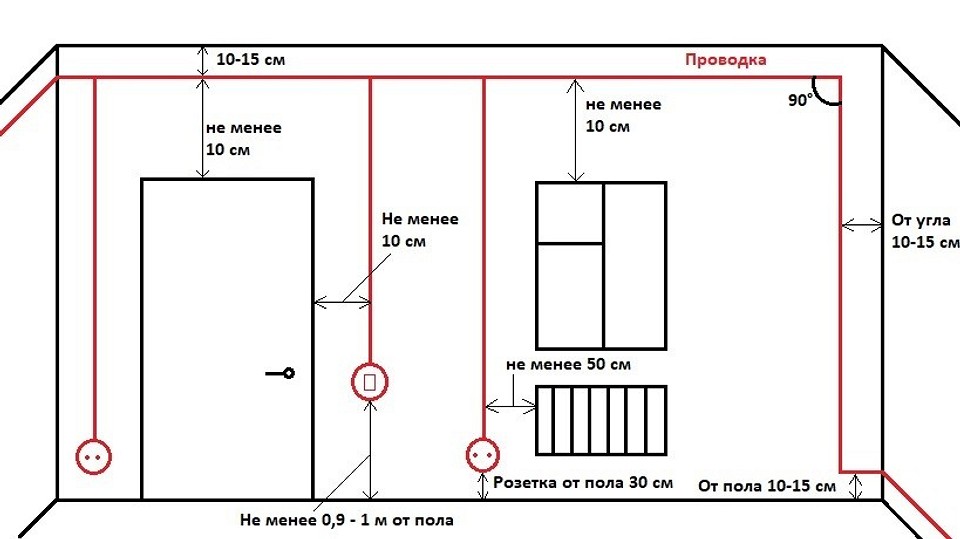

Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

Соответствие потребляемой мощности

С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.

Что нужно помнить при монтаже электрики по евростандарту?

Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
Заземление – обязательная мера.
Ни в коем случае нельзя устанавливать розетки под или над раковинами.
Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

Рассчитайте стоимость работ по установке розеток и выключателей по Евростандарту!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров!

Установить розетку или выключатель не так сложно — тяжелее определиться с выбором их месторасположения, ведь перенести и демонтировать при уже законченном ремонте будет куда труднее.

Евростандарт в и выключателей

При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт. Для некоторых пользователей это не только современно, но и комфортно.

При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого прибора, можно будет с легкостью его включить или выключить, просто поднеся к нему руку, не нужно ее дополнительно сгибать или вытягивать. Но это не значит, что такая высота и выключателей (евростандарт) — это единственно правильное решение. Разместить тот или иной прибор можно на любом удобном для пользователя уровне и месте, при этом соблюдая меры безопасности.

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

Распространенный в советское время, когда высота установки выключателей и розеток составляла примерно 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в помещении стоит невысокая мебель.

Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно с легкостью провести рукой и нажать на него.

Установка в том месте, где удобно пользователю. Существуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым нормам. Поэтому, если нет претензий к безопасности, прибор можно установить в любом месте.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

Европейский стандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. При этом такой вариант комфортнее, так как удобнее подключать технику и скрывать ее провода.

При выборе варианта установки следует помнить о назначении помещения и о том, какие приборы будут подключены. Так, на кухне размещать розетки в пол будет неправильно, ведь вся техника располагается на уровне стола. Поэтому и пользоваться розеткой удобнее на этом же уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбрать агрегаты европейского стандарта, тогда отпадет необходимость использования переходников, что может привести к перепаду напряжения и возгоранию.

Различия в розетках европейского стандарта и советского — в диаметре штырей, при этом у «европейцев» они больше на 0,8 мм. Также различное расстояние между ними. Естественно, что и сила тока разная. Советские располагают только диапазоном от 6,3 до 10 А, а вот европейские — от 10 до 16 А, что увеличивает возможность использования различной техники.

Пользователи отмечают значительную разницу в удобстве «советской» установки и евростандарта в пользу последней.

Монтировать розетку или выключатель нужно в том месте, где это будет целесообразно и комфортно в использовании, конечно, не забывая при этом о технике безопасности. Розетки в пол будут целесообразным решением только в необходимом для этого месте.

В помещениях, которые имеют большую площадь, следует установить несколько выключателей, чтобы обеспечить себе максимальный комфорт передвижения в темное время суток.

Внимательно следует отнестись к установке розеток в сантехнических помещениях. Они должны быть обеспечены специальным устройством, защищающим от утечки токов, то есть иметь заземление. Целесообразно розетку (например, для стиральной машины) вывести за пределы помещения.

Не меньшего внимания заслуживают и розетки на кухне, особенно в месте, где большое скопление бытовой техники. Монтировать розетки при этом нужно выше столешницы на 5-10 см.

Не помешают и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что нужно подключить пару лишних приборов одновременно.

Количество выключателей и розеток в доме следует принять таким, какое будет достаточным для комфортного использования электроприборов и осветительных.

Общие нормы

Высота установки выключателей и розеток на кухне — это отдельная тема, так как здесь присутствует повышенная влажность и риск подтопления.

За розеток от пола 10 см.

Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

Провод от прибора до розетки не должен быть длиннее 150 см.

От вытяжки до прибора не должно быть больше 20 см.

Если розетку нужно установить под мойкой, то ее степень защиты от влаги должна быть соответствующей (не менее IP 44).

Для других бытовых приборов розетки можно установить в любом месте фартука. Но следует помнить, что запрещен их монтаж непосредственно над плитой или мойкой, за выдвижным ящиком, за встраиваемой техникой.

Нормативная документация

Модный сейчас «евростандарт» — это не что иное, как перенятые у мастеров Западной Европы нормы установки розеток и выключателей.

Но никаких документов на этот счет не предусмотрено. Есть нормы, которыми регулируется высота установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в которых соответствующие цифры прописаны.

Он содержит правила и некоторые положения для монтажа подобных строительных элементов. В нем значится, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1,5 метра от пола.

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное присутствие. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Имеется еще ГОСТ Р 50571,11-96, в нем содержится регламент о высоте установки выключателей и розеток в сантехнических помещениях.

Монтаж электрики

Качественно выполненная установка электровыключателей и розеток — залог безопасности и комфорта. Целью ремонтных работ становится улучшение дизайна всего помещения и обеспечение доступа к приборам.

Преимущественно и выключателей проводят до начала отделочных работ. При этом появляются такие существенные плюсы:

Значительно улучшается дизайн.

Можно увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Появляется возможность установить современные розетки, коробки которых полностью исключают выдергивание вместе с вилкой.

Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

Мощность и надежность проводки увеличиваются.

правильное расположение прикроватных розеток. На какой высоте разместить розетку над тумбой? Сколько розеток нужно в спальне?

Въезд в квартиру со стандартной электрической разводкой нередко сопровождается закупкой большого количества тройников и электрических удлинителей. Причина донельзя тривиальна: точного общего определения универсального расположения электророзеток не имеется. Их хронически не хватает. Они всегда оказываются не в тех местах, где необходимо. Только вот удлинители не придают изысканности дизайну, да и сопряженных с их применением опасностей масса. А вот каким образом распрощаться с неприглядными проводами, рассмотрим на примере спальной комнаты.

Сколько розеток нужно?

Самое малое количество розеток, необходимое в спальной комнате, такое:

по одному устройству около каждой прикроватной тумбы;
2 телевизионные розетки и для сопутствующего оснащения;
«точка» около входной двери;
электророзетка под утюг;
розетка около туалетного столика.

В итоге – не меньше 5 обязательных. Как правило, их выходит изрядно больше – на это влияет конкретное местоположение предметов мебели в помещении и квадратура комнаты.

Способы размещения

Схему универсального расположения точек, при которой станет возможно переставлять мебель и изменять обстановку в спальной комнате без ущерба комфорту, составить весьма непросто, если не сказать – невозможно. Значит, надо действовать по обстановке.

Электророзетка у прикроватной тумбы

Задача «точки» возле прикроватной тумбочки очевидна – подключение маленького светильника либо бра, применяемого в роли ночника.

Однако хорошо бы расположить около постели и вторую розетку – для подключения зарядного устройства для планшетника либо телефона.

Пригодилась бы еще и третья «точка» – для портативного компьютера, электронных часов либо похожего электронного устройства с питанием от электросети 220 В. Конечно же, для 2-спальной кровати все упомянутое удваивается.

Розетки для телевизора

Телевизор в спальне сегодня – явление весьма распространенное. Только один он функционирует очень редко – число эфирных каналов и бедность их программ не удовлетворяют всем предъявленным требованиям даже в крупных мегаполисах. В основном телевизор функционирует в роли монитора, подключаемого к ТВ-тюнеру цифрового либо спутникового телевидения, а также для просмотра программных продуктов через интернет. Также нужно осуществить монтаж и подключение розетки для телеантенны.

Следовательно, и количество розеток для телевизионной зоны редко ограничивается одной. Как правило, монтируется 2 «точки» (телевизор + ТВ-тюнер), только и это неидеальное решение. Гораздо чаще в спальном помещении устанавливается полновесный «узел» из 4-5 розеток, дающий возможность без забот подключать не только телевизор, но и видео- и аудиоаппаратуру.

Рабочее место

В маленьких квартирах, а в них проживают подавляющее большинство наших сограждан, практически не выходит обособить индивидуальный кабинет для работы, потому рабочее место практически в каждой семье размещается в спальной комнате. А запитать здесь первым делом надо компьютер. Если вы имеете ноутбук – хватит одной розетки. А если стационарный персональный компьютер, то самое малое – 2 розетки для системного блока и монитора, а также еще одна для колонок. Также не забываем про Wi-Fi роутер и настольную лампу. В общем, понадобится 3-4 штуки.

Розетки общего назначения

Потребность в электророзетке около входной двери в помещение для сна не очень явственна, однако, время показало, что ее предназначение – подключение бытовых электрических приборов, обладающих большой мощностью типа обогревателя либо пылесоса.

Разумеется, в комнатах с маленькой квадратурой старенького многоквартирного жилищного фонда без нее, в принципе, можно перебиться, но в просторных спальнях она попросту обязательна.

Более того, в просторных комнатах необходимо иметь 2 подобные розетки, находящиеся в противолежащих по диагонали углах помещения. Неплохо учесть еще и третью «мощную» электророзетку у окошка – к ней при потребности сможете подключить мобильный кондиционер либо обогреватель на случай морозов.

Розетка для утюга

Электророзетка для утюга, в противоположность «точки» для пылесоса, непременно учитывается в малогабаритных квартирах с небольшими спальнями. В просторных домах и коттеджах, как правило, делают бельевые комнаты либо гардеробные, а в спальных комнатах потребность в глажке белья отсутствует. Утюг является мощным электроприбором, с немалым потреблением электрической энергии. Поэтому для него необходимо инсталлировать персональную «точку».

Розетка у туалетного столика

Розетка рядом с туалетным столиком нужна для подключения фена и иных нужных любой женщине электрических приборов. Одной розеткой дело практически не заканчивается – как правило, устанавливается блок из 2-4 устройств. Монтируются они на несколько сантиметров выше крышки столика.

Высота расположения

Высота размещения электророзеток в спальне обусловливается только двумя условиями: простотой использования и органичностью вписывания в дизайн комнаты. Хваленый «евростандарт», в соответствии с которым электророзетки размещаются не выше нескольких десятков сантиметров от уровня пола, в спальном помещении не годится. В этих комнатах все существующие места для запитки электрических приборов должны быть легко досягаемы.

В определенной степени нормированным является лишь локализация розеток около прикроватных тумб – на 10-15 сантиметров над столешницей (где-то 0,6 метра от пола) и не меньше 25 сантиметров от края постели.

Если нет прикроватных столиков, розетки монтируются на уровне 0,5-1 метр от пола. Высота, на какой устанавливается «точка» под утюг, берется в границах 100-120 сантиметров, чуть выше плоскости гладильной доски. Главное – правильно ее разместить. Монтаж ниже либо выше усложняет пользование прибором и создает трудности с его постоянно за все цепляющимся и путающимся шнуром.

Варианты дизайна

Поговорим о методах и приемах наружного оформления электророзеток, практикуемых в дизайне современных интерьеров.

Кантри

Когда квартира либо дом созданы в этой «деревенской» стилистике, предпочитающей все естественное, советуем купить изделия с экологически чистым наружным кожаным покрытием. Кожа бывает как настоящая, так и искусственного происхождения.

Минимализм

Данный интерьерный стиль можно встретить довольно часто при дизайне современного жилища. Для него превосходно подойдут простенькие розетки темных цветов: бежевого, черного, серого. Конфигурация электророзеток – квадрат с округленными уголками.

Хай-тек

Этот современный стиль украсят образцы с хромированной облицовкой либо из каленого стекла, бесцветные.

Модерн

В дизайн в стиле модерн превосходно впишутся колоритные геометрически правильные изделия. Цветовой набор обширен: желтые, зеленые и красные квадраты, круги и треугольники будут как нельзя кстати в таком жилище.

Лофт

Является американским стилем, который подразумевает большие пространства, становится модным и в крупных городах России. Электророзетки в интерьере лофта обязаны быть из толстого непрозрачного стекла, подобные промышленной отделке. Образцы с убранством из разноцветного стекла и стали будут также выглядеть очень гармонично.

Этнический

Для данного «натурального» интерьерного направления крайне важно естественное возникновение материалов, потому наилучшим образом в него впишутся образцы электрических розеток, имитирующие такие материалы:

красное дерево темного цвета;
светлую древесину клена.

Наряду с этим, этническое направление предполагает разнообразные росписи и узоры, следовательно, и электророзетки в этническом интерьере могут быть декорированы подобным оформлением, включая модели из керамики и образцы из древесины.

Барокко, ампир, рококо

Подобные исторические направления предполагают пышность, богатство, шик-блеск, в связи с этим обожают все эффектное, помпезное, красивое и напоминающее убранство замков. Дизайн электророзеток также не может быть позади общего величия, потому в подобном случае можно практиковать покрытые позолотой образцы, увенчанные узором, роскошным декором, камешками, стразами.

Ретро

Такая интерьерная стилистика предполагает округленные очертания и довольно крупные размеры, потому и розетки в приведенном случае обязаны быть солидными по размерным параметрам (прямоугольными, круглыми либо квадратными).

О том, как правильно ставить розетки в доме, смотрите далее.

На какой высоте от пола делают розетки и выключатели.

Какой должна быть высота выключателя от пола по евростандарту? Стандарты для розеток

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0. 6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

для стиральной машины соблюдается высота в 1 м;
для водонагревательных приборов — не менее 180 см;
при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

средняя высота размещения розеток от пола — 70 см;
вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

Заранее продумать расстановку мебели и электроприборов по квартире.
Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Видео по теме

наличие заземления;
правильное месторасположение разъемов;
соответствие потребляемой мощности.

Рассмотрим все тонкости, нюансы и сложности установки.

Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

Соответствие потребляемой мощности

Что нужно помнить при монтаже электрики по евростандарту?

Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
Заземление – обязательная мера.
Ни в коем случае нельзя устанавливать розетки под или над раковинами.
Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Советский стандарт установки розеток и выключателей

Особенности расположения выключателей и розеток

При проектировании разводки следует учитывать такие особенности:

Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
Количество розеток нужно рассчитывать с запасом.
Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната — возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.

В коридоре

В ванной комнате

В гостиной

Основными устройствами в гостиной являются:

телевизор;
домашний кинотеатр;
спутниковый приемник;
бра или торшеры;
кондиционер;
Wi-Fi роутер;
компьютер;
колонки;
дополнительные устройства для компьютера и пр.

На кухне

холодильник;
микроволновая печь;
вытяжка;
посудомоечная машина;
мультиварка;
телевизор.

Часто эти устройства подключены постоянно. Дополнительно используются:

блендер;
чайник;
тостер;
соковыжималка;
кофеварка;
миксер и пр.

В спальне

В детской

В рабочем кабинете

Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:

лампу;
компьютер;
колонки;
сканер;
принтер и др.

Дополнительными приборами являются:

кондиционер;
бра или торшер.

При ремонте квартир или замене электропроводки возникает вопрос, на какой высоте от пола установить розетки и выключатели.

Существуют два стандарта, определяющие высоту установки: старый советский ГОСТ и европейский стандарт, требования которого теперь добавлены и в современные российские правила и стандарты. Кроме того, в вопросе расположения розеток и выключателей руководствуются здравым смыслом и удобством эксплуатации.

Размещение электрооборудования в ванной комнате регламентируется отдельными требованиями, которыми не стоит пренебрегать из соображения безопасности.

Высота установки розеток

При строительстве зданий в советское время розетки устанавливались на высоте 90 сантиметров от пола, что не всегда было удобно.

Внедряемый сейчас европейский стандарт допускает установку розеток на высоте не менее 30 сантиметров от пола. Этот вариант удобнее в случаях, когда розетку необходимо спрятать за мебелью: под компьютерным столом, тумбочкой для телевизора, за стулом. Но на кухне розетки рациональнее всего разместить выше поверхности столов, так они доступнее.

Розетка для электроплиты устанавливается на высоте 0,9-1 м от пола, чтобы в случае необходимости ее можно было быстро отключить. Но такое расположение портит внешний вид кухни, поэтому розетку можно опустить пониже, при условии, что она останется доступной.

Розетку для вытяжного вентилятора лучше всего разместить вблизи него, но не менее, чем в 20-25 сантиметрах от потолка .

Так же в непосредственной близости целесообразна установка розетки для WiFi роутера. Его обычно располагают в прихожей, чтобы не протягивать вглубь квартиры кабель для подключения к интернету. Для присоединения к этому кабелю рядом с розеткой питания можно установить и специальную розетку, а рядом с телевизором — розетку для подключения телевизионного кабеля.

При расположении розеток на кухне нельзя допускать, чтобы они располагались:

за корпусами встраиваемой техники;
внутри шкафов;
над мойкой;
над плитой.

Читайте подборку статей про установку розеток в квартире :

Высота установки выключателей

Используется два варианта установки выключателей.

Установка на расстоянии 160 сантиметров от уровня пола , как было принято в советские времена. Выключатель недоступен для детей, его никогда не закроет мебель, да и для пожилых людей этот вариант будет привычным.
Установка на расстоянии 90 сантиметров от пола , как допускают современные стандарты. Этот вариант удобнее, так как для пользования выключателем не требуется подъема руки.

При использовании любого варианта выключатели нужно разместить на расстоянии 15-20 см от откоса снаружи или внутри комнаты со стороны дверной ручки.

Обязательные требования для расстояний установки

При выборе высоты установки выключателей и розеток определяющий фактор – достижение комфорта в доме. Но при этом нужно, чтобы соблюдались условия действующих правил и нормативов, определяющих расстояния от выключателя или розетки:

0,5 м – до газовых труб, труб отопления и батареи;
10 см – до оконных и дверных проемов;
10 см – до угла помещения;
0,8 м – до кухонной мойки.

И помните: расположение электрооборудования в ванной устанавливается отдельными правилами .

Учитывайте расположение и габариты мебели при выборе мест установки выключателей и розеток. Доступ к ним после окончания ремонта перекрывается шкафами или столами. Поэтому планировку электропроводки и интерьера разрабатывают совместно и тщательно. По окончании ремонта перенести выключатель или розетку невозможно без глобальных переделок, так как проводка уже заделана в штробах и поверх нее поклеены обои.

Евростандарт в и выключателей

Установка выключателей

Существуют три основных способа, которые используются при монтаже выключателя.

Еще это защита от маленьких детей, которые любят ими щелкать. В данном случае такое баловство исключено.

Установка розеток

Советский подход. В этом варианте высота розеток от пола не меньше 90 см.

Общие нормы

За розеток от пола 10 см.

Розетки для встраиваемой техники монтируют не ниже 30 см от пола, но не выше 60 см.

Провод от прибора до розетки не должен быть длиннее 150 см.

От вытяжки до прибора не должно быть больше 20 см.

Нормативная документация

Монтаж электрики

Значительно улучшается дизайн.

Можно увеличить количество необходимых розеток.

Расположение приборов выбирается с учетом расстановки мебели.

Мощность и надежность проводки увеличиваются.

Установка розеток и выключателей по евростандарту. Высота установки розеток и выключателей, правила и нормы расположения Высота установки выключателей

Размещение электроприборов в жилых домах, общественных зданиях и производственных помещениях должно соответствовать их удобному и безопасному использованию. При этом точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов.Одним из важных параметров размещения аксессуаров на стене является высота установки розеток и выключателей от пола.

Вряд ли кто-то подтвердит наличие каких-то строгих норм установки розеток и выключателей. В нормативном перечне есть два документа, которые решают этот вопрос – это Свод правил устройства и устройства электроустановок – СП 31-110-2003 и Правила устройства электроустановок – ПУЭ-7.

В этой документации даны рекомендации по высоте установки розеток и выключателей. То же касается и мифа о существовании некоего «твердого европейского стандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определенных норм размещения розеток и выключателей по высоте от пола комнаты.

Типы розеток

В России в общественных зданиях используется электрическая сеть напряжением 220 — 240 вольт. Это связано с тем, что сила тока не превышает 16 А.Розетки используются для подключения бытовой и офисной техники. Аппаратное обеспечение обычно имеет два разъема (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливается дополнительная клемма заземления.

Тип установки и типы розеток

Розетки различают по типу установки:

Накладная

Накладная арматура применяется для наружной проводки. Такие формы построек используются в помещениях с проводкой, расположенной на поверхности ограждения стены.Наружную проводку устраивают в помещениях с деревянными стенами или в сдаваемых в аренду офисах. Новый арендатор стремится приспособить проводку под свои нужды. Провести внешнюю проводку гораздо проще, чем штробить стену и делать косметический ремонт комнаты.

Основание розетки имеет монтажные отверстия для винтов или дюбелей. Закрепив клеммник, к нему подключают провода. Затем прикрутите корпус розетки. Накладные устройства обычно изготавливаются в одинарном исполнении.

Встраиваемый

Вилка розетки для скрытой проводки размещается в коробке, утопленной в стену.Перфоратором в стене сверлятся или пробиваются круглые отверстия, в которые вставляются коробки с проводами. Кроме двух проводов электрической сети можно подключить третий провод заземления.

Аксессуары Корпуса могут иметь несколько пар разъемных отверстий. В продаже есть одиночные розетки, которые можно сгруппировать, заключив в общую декоративную рамку.

Такие группы электрических разъемов устанавливаются как в горизонтальном, так и в вертикальном положении. Помимо этих видов встраиваемых соединителей, существуют выносные розетки.По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенность дистанционной конструкции в том, что катушка с проводом спрятана в стене. Коннектор вынимается из гнезда и вытягивается на необходимую длину – до 3 метров и более.

Дополнительные опции

Розничная сеть предлагает розетки с различными дополнительными функциями — корпуса с подсветкой, выталкиватели вилок, водонепроницаемые крышки и другие.

Кроме того, розетки оборудованы устройствами защитного отключения, отключающими питание при обнаружении несанкционированной утечки электроэнергии.Аксессуары с таймером отключают подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без собственного устройства. Розетка может отображать на своей панели количество потребляемой энергии в ваттах.

Имеются конструкции с запорным устройством, закрывающим контактные отверстия. Их используют там, где могут находиться маленькие дети. Аксессуары могут иметь USB-вход для подзарядки гаджетов.

Розетки прочие

В группу разъемов входят розетки с разъемами для подключения кабельного интернета и телевизионного сигнала.Такие конструкции также устанавливаются в одинарном исполнении.

Типы выключателей

Выключатели бытовые вместе с розетками составляют комплекс электрооборудования жилых и общественных зданий.

По способу установки выключатели бывают накладными и встроенными. Монтаж приборов происходит так же, как и монтаж розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно выделить устройства по принципу их действия:

Клавиатуры
Поворотные.
Кнопка.
Датчики движения.
Сенсорный.
Беспроводная связь
Диммеры

Клавиатуры

Наиболее распространенными устройствами являются клавиатурные переключатели. Они просты в обращении. Их внешняя форма исполнения может быть различной конструкции. Стандартные устройства изготавливаются в виде одно-, двух- и трехклавишного исполнения. С их помощью можно включать определенные группы лампочек в потолочных и настенных светильниках (люстрах, бра).Монтаж и замена выключателей этого типа выполняется легко и просто.

Вертлюг

Данные устройства давно не производятся. Их можно встретить в старых домах, производственных помещениях. Следует отметить, что поворотные переключатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн устройств неудачный. Их работа сопровождается громкими щелчками.

Кнопочный

Принцип работы устройства заключается в том, что под ключ устанавливается микропереключатель. Свет включается бесшумным нажатием пальца на верхнюю панель устройства.

Датчики движения

Выключатели с датчиками движения устанавливаются в проходных помещениях (коридоры, лестничные клетки). Они могут быть прямоугольными, с большим углом обзора, и круглыми — с обзором на 360°.

На устройстве установлен таймер, с помощью которого устанавливается время включения света. Использование таких устройств приносит существенную экономию затрат на электроэнергию и значительно продлевает срок службы лампочек.

Сенсорный

Встроенная микросхема под верхней панелью переключателя срабатывает при легком касании поверхности устройства рукой. Использование таких устройств исключает возникновение коротких замыканий, что сказывается на увеличении срока службы лампы.

Беспроводной

В корпусе переключателя установлен инфракрасный приемник, подключенный к реле. Посланный сигнал в виде инфракрасного луча от пульта управления «заставляет» реле размыкать или замыкать контакты.

Дальность действия пульта от 20 до 25 метров. Используя эту систему, управляйте освещением из любой точки комнаты.

Диммеры

Выключатели оснащены датчиками, реагирующими на степень естественного освещения в помещении. Когда начинаются сумерки или пасмурная погода, датчик подает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная особенности строения электрофурнитуры, можно спланировать их расположение по высоте от пола.Примерное расположение электроприборов также зависит от назначения помещения. Все высоты электроприборов – это расстояние от пола до центра передней панели оборудования.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего разместить в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки дверного замка. Обычно это высота 80-90 см от пола.При входе и выходе из квартиры или дома рука человека перемещается на одной высоте с ручкой и выключателем. Даже в темноте можно быстро включить свет.

В коридоре монтируются клавиатуры, указатели, сенсорные или выключатели с датчиком движения. Устройство с датчиком движения устанавливается под потолком.

Розетка установлена в коридоре для подключения пылесоса. Чтобы шнур не провисал, розетку ставят на высоте 150 – 200 мм от пола.Если коридор достаточно длинный, то устанавливаются две розетки.

Холл

В гостиной верхний выключатель устанавливается на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для изменения интенсивности освещения комнаты используются двухпозиционные выключатели. Одна клавиша включает три лампочки, а другая зажигает две другие лампочки.

Модели выключателей для гостиной могут быть клавишными, точечными, сенсорными.В больших залах часто устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электроприборов и оборудования. Розетка спрятана за телевизором, музыкальным центром и т.п. Если оборудование установлено на столе или на мебельной полке, розетка размещается на высоте устройства.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подключается к розетке на уровне внутреннего блока.В крайнем случае розетку размещают за корпусом мягкой мебели. Высота точки питания может быть установлена на усмотрение арендодателя.

Спальня

С обеих сторон прикроватные тумбочки обычно ставят в изголовье двуспальной мебели. Над ними размещают бра. Для удобства над каждой тумбочкой установлены розетки. Если стандартная высота прикроватной мебели составляет примерно 53 – 55 см от пола, то место соединения размещают немного выше поверхности тумбы на уровне 60 – 65 см от пола.

Устанавливаются двойные розетки, чтобы можно было одновременно подключить освещение и зарядку телефона или ноутбука. Разъемы используются для временного подключения бытовых приборов, таких как утюг или пылесос.

В спальне редко используют верхний свет, поэтому я устанавливаю выключатель на той же высоте, что и в прихожей. Для верхнего света используются все типы выключателей, кроме диммеров и датчиков движения.

Детский

Накладной ключевой выключатель устанавливается на стандартной высоте 80-90 см от пола.Розетку размещают над столом на высоте 70–80 см от пола. Для защиты ребенка от случайного поражения электрическим током розетка устанавливается с запорным устройством.

Кухня

Высота стола со встроенными шкафами и ящиками 85–87 см. Блоки розеток устанавливаются над столом. Количество разъемов в блоке зависит от потребности в мощности нескольких кухонных электроприборов (электрочайник, комбайн, кофемолка и т.д.). Чтобы шнуры приборов не перегибались резко, розетки располагают на высоте 160–170 мм от поверхности стола.Розетка для холодильника установлена в задней части корпуса агрегата – на высоте 900 мм.

Выключатель верхний для кухни устанавливается снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Крепление переключает клавиатуру, точечный и сенсорный тип.

Ванная

Над раковиной со стороны зеркала, на высоте 80 см от пола, устанавливаются одна или две розетки для электробритвы, фена и вытяжного вентилятора.

Для джакузи и вертикального душа розетки располагают на высоте от 50 до 80 см от пола.Розетки должны быть с влагозащитными крышками.

Клавиатурный или другой тип выключателя устанавливаю вне ванной комнаты на стандартной высоте 800–900 мм.

Прежде чем заняться расстановкой мебели и бытовой техники, необходимо разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Необходимо установить горизонтальные и вертикальные размеры положения розеток и выключателей. В каждом случае определить модели и виды НИОКР.

Полезно составить спецификацию электроарматуры. Это поможет сориентироваться при покупке R&V — как по модели, так и по формату цены.

Если в доме есть маленькие дети, учитывайте это обстоятельство при определении высоты расположения различных моделей R&V.

Датчики движения и диммеры позволяют значительно сэкономить сумму оплаты за электроэнергию.

Конструкция вертикального ограждения помещения поможет выбрать тип установки устройств электроснабжения — накладной или встроенный РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное проживание в доме или квартире. Выбор высоты розеток и выключателей можно соотнести с «евростандартом» или другими требованиями, главное, чтобы высота установки соответствовала двум вышеуказанным условиям – безопасности и комфортности.

Обустройство новой или замена старой проводки всегда сопряжены с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели. На данный момент не существует единых правил и норм, поэтому с каждым отдельным случаем нужно разбираться более детально.

Стандарты, СНиПы, стандарты — где найти точный ответ?

Нельзя сказать, что существуют точные рекомендации относительно того, где и на каком расстоянии устанавливать розетку в каждом конкретном случае. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей.В первом случае цифра составляла 90–100 см от пола, а во втором – 150–170 см. На самом деле эти значения были рациональны, потому что выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать любой прибор, находящийся в розетке; не нужно было нагибаться. Кроме того, такое расположение источников питания способствовало тому, что мебель можно было поставить в любом месте комнаты, что особенно актуально в стесненных бытовых условиях.

В настоящее время во многих новых панельных домах еще можно найти такое стандартное жилье. Слово «евростандарт» распространено в нашем обиходе, но на самом деле такого единого понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют правила размещения источников питания, не говоря уже о том, что некоторые из них имеют, кроме того, розетки и выключатели, отличные от наших конструкций. Как правило, под евростандартом понимается установка розеток на высоте 30–40 см от пола и установка выключателей на высоте от 80 см до одного метра.При этом отсутствуют рекомендации относительно их расположения в помещениях. Такое расположение розеток не очень удобно, так как для включения устройства постоянно приходится нагибаться, а проводов, висящих на стенах в комнате, нет.

Что касается российских норм и правил, таких как ПУЭ, ГОСТ Р 50571. 11-96, СП 31-110-2003 и др., то можно выделить несколько основных положений, дающих рекомендации по установке розеток и выключателей:

в санузле источники электроэнергии должны находиться на расстоянии не менее 60 см от дверей душевой кабины и кранов;
не допускается их размещение над и под раковинами;
в школах и детских садах выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные щитки;
Удаленность розеток и выключателей от газопроводов должна быть не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет сведений, где их лучше разместить относительно расстановки мебели в помещении и наличия той или иной техники. Однако этот факт позволяет владельцам домов устанавливать блоки питания в том месте, где им удобнее, а также дает возможность монтировать то количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в своей бытовой технике сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки на кухне – как все предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня можно найти микроволновую печь, электрочайник, тостер, посудомоечную машину и многое другое. Но для каждого из этих устройств важно учитывать правильное расположение розеток. Кроме того, важно учитывать расположение мебели и самого кухонного гарнитура. А если к этому добавить водопроводные и газопроводы, то вопрос правильной разводки становится особенно актуальным.Перед началом работ по обустройству электропроводки необходимо составить подробный план электропроводки с точным указанием каждого пункта относительно мебели, окон, дверей и коммуникаций.

Для того чтобы розетки и выключатели были практичными и доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует отметить, что в настоящее время выпускается большое количество оборудования с достаточно короткой длиной шнура.Сюда может входить холодильник, посудомоечная машина, плита. Для этих устройств оптимальным будет расположение розеток на высоте 10–20 см от чистового напольного покрытия. Так как они постоянно подключены к сети, такое расстояние от пола до розетки позволит не провисать шнуру.

Для подключения мелкой кухонной техники, такой как электрическая мясорубка, тостер, мультиварка, миксер и др. , рекомендуется монтировать розетки, отступая на 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола.В этом случае их будет удобно использовать, разместив на поверхности стола. Если на кухне есть встроенная техника, то источники электричества нужно располагать не непосредственно за самой техникой, а за соседними шкафами, а в задних стенках мебели нужно сделать отверстия, чтобы был свободный доступ для отключение. Оптимальной высотой очков считается 30-60 см от пола.

При установке розеток и выключателей над столешницей необходимо располагать их на расстоянии не менее 60 см от источника воды.

При установке вытяжки на кухне выход для нее монтируется на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, при этом важно учитывать тот момент, что точка должна находиться на со стороны вентиляционной трубы, обеспечив к ней свободный доступ. Над верхними шкафами кухни могут располагаться розетки для встроенных в верхний ряд мебели осветительных приборов и для освещения рабочей зоны, если они не имеют отдельных выключателей. Также можно расположить выход для вентилятора, если он встроен в вентиляционный канал. Таким образом, все розетки можно условно разделить на три уровня: нижний, средний и верхний.

Такой подход к расстановке проводки позволяет грамотно распределить точки на стенах кухни для их рационального использования. Кроме того, имеется хорошая возможность прокладки проводки относительно мощности используемых устройств, поскольку для некоторых из них рекомендуется вести отдельную линию до электрораспределительного щита.Находясь на кухне, важно не только правильно определить высоту розеток и выключателей, но и сделать запас мощности на случай оснащения кухни новой техникой или замены старой техники на более мощную. Что касается установки выключателей на кухне, то их обычно располагают со стороны открытой части дверей на расстоянии опущенной руки, что обычно составляет 80-100 см.

Можно ли ставить розетки в ванной?

Еще пару десятков лет назад вопрос об установке розеток в ванной комнате практически не обсуждался, а сегодня иметь розетку в ванной комнате просто необходимо, и их количество не ограничивается чем-то одним. Посудите сами, первое, что нужно сделать, это выделить личную точку для стиральной машины, так как использовать удлинитель в подключении техники не рекомендуется в принципе. Целесообразно, если для него будет полностью выведена отдельная строка с обязательным подключением к ней УЗО. Для большего удобства его расположение рекомендуется на высоте одного метра. Это сделано для того, чтобы в любой момент можно было отключить устройство от сети.

В домах, где за горячее водоснабжение отвечает котел, для него должна быть выделена отдельная линия с УЗО и розеткой, расположенной в непосредственной близости от прибора.Над столешницей в ванной также допускается установка блоков розеток. Они используются для фенов, электробритв и другой мелкой техники. Важным ограничением при их установке является то, что они должны располагаться на расстоянии не менее 60 см от источника воды. Все розетки в ванной обязательно делаются с заземлением и влагозащитным экраном, который защитит их от брызг.

При выборе розетки необходимо обращать внимание на маркировку. Выглядит это так: IP XY, где Х — степень защиты от пыли.Y – степень защиты от влаги (для использования в ванной нужно покупать модели с номером не ниже 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно только для маломощного оборудования. При подключении к розеткам необходимо следить за тем, чтобы использовался медный кабель с тремя жилами (фаза, ноль и земля) сечением 2,5 мм.

Кабель должен быть проложен непосредственно от распределительного щита, то есть в санузел должна быть выделена отдельная линия.Проводка прокладывается скрытым способом – в воротах или за гипсокартоном. Такой подход исключает возможность случайного повреждения и контакта с водой. Установке розеток в ванной должен предшествовать грамотно разработанный проект, в котором все расстояния будут вымерены до сантиметра. Только в этом случае можно безопасно пользоваться оборудованием и проводить водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих санузлах, а располагаются перед ними. Высота установки автоматических выключателей обычно начинается от 80 см.

Жилые комнаты — розеток много не бывает

Правильная проводка в жилых комнатах позволит не только функционально использовать все блага цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и висящих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя-тремя розетками на комнату, что в современных реалиях ничтожно мало.Отсюда и перегрузки в электросети, бесчисленные отключения электроэнергии. А еще хуже — пожары. Поэтому, продумав дизайн помещения, необходимо продумать, на какой высоте устанавливать розетки и где их лучше разместить. С мебелью на эскизе расположите точки питания на расстоянии вытянутой руки от каждого места, где вы планируете проводить время.

Итак, давайте посмотрим на расположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на кровати. Если это семейная кровать, то блок розеток необходимо разместить с обеих сторон от нее. Их расстояние от пола будет зависеть от нескольких факторов. Если прикроватные тумбочки стоят вплотную к кровати, то розетки удобно расположить с отступом от них на 10-15 см вверх. Если тумбочки не предусмотрены, то выбирайте любое место возле кровати на расстоянии 30–90 см от чистового напольного покрытия.

Рядом с розетками в этом блоке должны быть расположены выключатели прикроватных бра и общего света.Если вы планируете размещать светильники на прикроватных тумбочках возле кровати, то для них обязательно стоит добавить дополнительную розетку. Это правило касается и расположения розеток по обеим сторонам дивана в гостиной. Бра в прихожих используются редко, а вот торшеры встречаются довольно часто, поэтому дополнительная розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток 220 В установите специальные USB-порты для подзарядки современных гаджетов – телефонов, умных часов и прочего.

Для телевизора, если он висит на стене, оборудовать блок из пяти розеток на расстоянии 130 см от пола. Или 30-60 см от пола, если для него подготовлено место на низкой тумбе. Блок состоит из 3 электрических розеток, антенного разъема и подключения к Интернету. Обустраивая рабочее место, необходимо предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это примерно 90 см от пола, а второй делается над полом всего на 30 см).К нему будет подключен стационарный компьютер.

Если в комнате предполагается установка туалетного столика, что особенно актуально в спальнях, то для них действуют те же правила, что и для рабочей зоны — 2 блока на расстоянии 30 и 90 см от этаж. При монтаже электропроводки не забудьте поставить по периметру помещения несколько блоков розеток для подключения пылесоса, увлажнителя и других приборов. Выключатели обычно располагают в подъезде возле двери не менее чем в 10 см от проема и на высоте 75–90 см. Некоторые устанавливают выключатели со стороны коридора. Для дополнительного удобства не забудьте установить дублирующие (проходные) выключатели для регулирования света, особенно если ваше освещение не привязано к смартфону или пульту управления.

Где еще нужны розетки в доме

Планируя разводку, не следует упускать из виду такие помещения, как балкон, прихожая, кладовая и т.п., ведь установленные там розетки и выключатели играют важную роль роль. Начнем с прихожей – первой комнаты, которая встречает всех, кто пришел в дом.Здесь необходимо предусмотреть источник света. Высота этого выключателя, как и других в жилище, должна быть 75–90 см. Что касается розеток, то если размеры этого помещения небольшие, то одной двойной розетки будет достаточно для подключения пылесоса и сушилки для обуви. Если коридор вытянутый, то можно предусмотреть по блоку розеток с каждой из его сторон. Их расстояние от пола составляет 30–40 см, но если вам это не удобно, то вы можете выбрать этот показатель самостоятельно, в зависимости от личных предпочтений.

Если вы планируете обустроить на балконе рабочий уголок или зону отдыха, то вам также следует позаботиться об обустройстве электроснабжения. Если вы планируете разместить стол для работы, то, как уже было описано выше, установите два блока розеток на разной высоте. Если помещение будет использоваться только для отдыха, будет достаточно 1-2 блоков розеток на высоте 30 см сверху.

Если вы планируете установить в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту не всем удобна. При монтаже проводки и определении мест для будущих источников питания в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

При выполнении электромонтажных работ большое значение имеет высота розеток от пола и уровень расположения выключателей. Эргономичное расположение розеток делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регулируемые стандарты

При выборе расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит придерживаться заданных стандартов.

Регламент выглядит так:

от газопровода и батарей отопления, точки питания удаляются не менее чем на 40 см;
высота выключателя от пола — 1 м;
в ванной комнате розетки вынесены на 60 см от душа, раковины, биде или ванны;
от дверного косяка, точки питания отодвинуты на 10-15 см.

При установке розеток в ванной обязательно их подключение через УЗО.

Требования ГОСТ и СП

Требования к установке розеток и выключателей по ГОСТ:

расположение розеток и выключателей хозяин дома/заказчик определяет сам;
4 м2 жилой площади должны иметь одну точку подачи;
в коридоре — по одному на каждые 10 м2.

Совместное предприятие также устанавливает определенные стандарты для электромонтажных работ:

выключатели в помещениях рекомендуется поднимать от пола на уровень 1-1,5 м;
если вопрос о детских учреждениях — расстояние увеличивается до 1,8 м;
розетки в пунктах общепита, пищевых производствах монтируются от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень расположения розеток/выключателей для конкретного объекта.

Установка розеток по евростандарту

Согласно набравшим популярность в последнее время европейским стандартам электропроводки, все выключатели лучше монтировать на высоте 90 см от пола, а розетки – на 30 см. Такое расположение точек питания считается удобным для всех жильцов дома или гостей. Интенсивность света можно регулировать не глядя, просто протянув руку. Электроприборы устанавливаются без некрасиво уложенных или висящих проводов.

По нормам бывшего СССР высота установки розеток равнялась 0,9 м от пола. Автоматические выключатели были установлены на высоте 1,6 м. До сих пор электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены другие варианты.

Советские стандарты монтажа имеют ряд преимуществ:

все выключатели и розетки расположены в доступном для взрослых членов семьи месте;
детей не могут добраться до места кормления, что обеспечивает безопасность;
исключено случайное нажатие переключателя;
не закрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз сгибать.

Перед проектированием электропроводки необходимо четко определить, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

Составьте подробный план расстановки мебели, всех бытовых приборов и точек освещения в комнате. Обязательно поставьте на чертеж предполагаемые розетки/выключатели.
Учитывать средний рост жителей или офисных сотрудников.
Расположите на схеме все точки питания (для оргтехники, интернета, бытовой техники, светильников, бра) так, чтобы они были доступны пользователю и в то же время по возможности скрыты от глаз. Особенно это касается стационарной техники (телевизор, компьютер, холодильник, стиральная машина и т. д.).
У кроватей, тумбочек, комодов точки питания делаются на 20 см выше плоскости мебели.
Для открытых участков стен высота выпусков от пола по евростандартам 30 см. Особенно это касается оборудования, используемого периодически (пылесос, переносной вентилятор и т. д.).
Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Окончательная высота автоматических выключателей определяется опытным путем. Обычно это 80-100 см.
По типу помещения все переключатели расположены максимально удобно для пользователя. В спальне и гостиной необходимо следить за тем, чтобы человек управлял освещением, не вставая с дивана-кровати.
Для коридора квартиры/дома/офиса точки питания лучше делать в начале и в конце помещения.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненной работы, при необходимости изменить что-то еще на этапе планирования.

Правила расположения электрических точек в разных помещениях

Розетки для ванной комнаты

Расположение розеток в ванной

Ванная комната – это помещение с повышенной влажностью.Поэтому крайне важно знать, на какой высоте делать розетки и выключатели, чтобы они не представляли опасности.

Основные запреты – установка розеток под раковину, биде, ванну. Розетки должны быть отделены от них не менее чем на 60 см, чтобы предотвратить случайное попадание воды. Переключение желательно производить вне помещения или также подальше от моющихся вещей. Светильники и бра у зеркала желательно запитать через шнур или ключ-выключатель со стороны, противоположной раковине/ванне.

Гостиная

Для телевизора и музыкального центра розетку лучше сделать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предполагается установка кондиционера, то розетку под ним выводят на уровне 20-40 см от потолка.

Кухня

Существует несколько стандартов расположения розеток в этой комнате. Они различаются в зависимости от используемой техники:

Первый уровень.Подразумевает установку розеток на высоте 10-15 см от пола. Сюда подключаются мощная духовка, электрическая плита, морозильник, холодильник, измельчитель отходов. Удобство такого расположения в том, что после установки встроенной кухни добраться до розеток другим способом, через шкафы или стол снизу, будет невозможно.
Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в районе кухонного фартука. Благодаря такому расположению на рабочей поверхности можно удачно подключить электрочайник, блендер, микроволновку, миксер и другую мелкую бытовую технику, которой удобно пользоваться.
Третий уровень. Смонтировать точки питания для подключения электровытяжки, телевизора, подсветки. Высота локации 2-2,5 метра от пола.

Выключатель расположен непосредственно у двери на удобной для пользователя высоте. Как правило, он близок к европейским стандартам и составляет 90-110 см.

Спальня

Пример расположения электрических точек у кровати

По обеим сторонам двуспальной кровати (независимо от ее размера) делают двойную розетку и двухклавишный выключатель. Они располагаются в 70 см от плинтуса. Это позволяет отдыхающему, не вставая с постели, управлять освещением, ставить на зарядку мобильный телефон, читать книгу под ночником.
Главный выключатель размещается в комнате сразу после входа.
Если в спальне есть туалетный столик, по обе стороны от него на высоте 70-90 см сделайте розетки для подключения бра или фена.

Все точки питания в спальне расставлены в соответствии с выбранным набором мебели. Не исключено, что он будет нестандартным. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями или при разработке дизайн-проекта.

Дети

Еще 10 лет назад специалисты рекомендовали размещать все точки питания в детских комнатах как можно выше.Это обеспечивает безопасность ребенка и исключает вероятность контакта с электрической сетью. Сегодня все розетки снабжены специальными фиксирующими заглушками. Чтобы поднять их, малышу нужны усилия. Поэтому такие розетки можно монтировать по евростандарту.

Выключатель в комнате ребенка сделан по его росту. Целесообразно установить регулируемую точку питания, с помощью которой можно увеличивать или уменьшать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Шкаф

Для дорогостоящего оборудования необходимо предусмотреть систему защиты от скачков напряжения

В этой комнате требуется больше очков силы. По крайней мере, один блок должен быть расположен в непосредственной близости от стола. Через него будут подключены персональный компьютер, монитор, роутер, принтер и копир, аудиоколонки. Блок расположен в 30 см от пола. Сколько силовых точек в него войдет, мастер решает сам, в зависимости от количества будущего оборудования.

Если в шкафу предусмотрена библиотека, то необходимо смонтировать розетку для торшера. Устанавливается в зоне чтения. Точка питания для торшера также выполнена на уровне евро 0,3 м.

На свободной стене будет еще 1-2 розетки. Они используются для подключения временного оборудования.

При наличии здравого смысла и четкой расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

При замене проводки нужно решить, какая будет высота розеток от пола. Правильно — решать, ведь строгих норм и стандартов не существует.

На какой высоте можно

Отсутствуют нормы и стандарты, регламентирующие расположение розеток и выключателей в комнатах и помещениях общего назначения. Есть только ограничения по максимальной высоте для розеток – не более 1 метра от пола, а также нормы, которые касаются проводки в помещениях с тяжелыми условиями эксплуатации.В домах и квартирах есть ванные комнаты.

Так все же, на какой высоте ставить розетки? Есть два варианта:

Где разместить выключатель

С выключателями определиться проще. Их нужно разместить так, чтобы большинству членов семьи было удобно пользоваться. Удобно включать/выключать свет нижней рукой. Опустите руку, отметьте уровень ладони. Здесь могут быть расположены ключи. Такое расположение оптимально для детей. Они могут достичь этого уровня уже через 3-4 года.То есть взрослым не придется идти включать свет ребенку, если он захочет поиграть или сходить, например, в туалет.

Но это далеко не единственный вариант. В спальне, например, можно. Они позволяют управлять светом с нескольких точек. В этом случае один выключатель ставится возле двери и один или два возле кровати. Таким образом, вы можете выключить свет, не вставая. Очень удобно. Высота установки такого выключателя где-то на месте повреждения матраца сбоку от кровати.

Выбрать место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно размещать как минимум на уровне пола. Кстати, есть напольные модели, разводка которых в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка максимально незаметна – в газ не бросаются. А вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/вынуть штекер, приходится очень низко наклоняться или приседать.Хотя это неудобно для молодых людей, это не проблематично, но для людей в возрасте такое расположение может быть проблемой. Если в семье есть пожилые люди, желательно, чтобы высота розеток от пола была не менее 30-40 см. В этом случае необходим наклон, но этот наклон не идет ни в какое сравнение с предыдущим методом размещения. Это компромиссный вариант — и достаточно удобный, и не очень бросающийся в глаза.

Возле стола высота розеток над столешницей

Но не все точки питания в комнатах должны быть установлены таким образом. Например, если возле рабочего стола высота розеток от пола составляет 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, для каждого мощного устройства предусмотрена отдельная линия питания с установленным на ней автоматическим выключателем и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовка, электроплита, стиральная машина, электроводонагреватель, встроенная бытовая техника большой мощности).Эти розетки необходимо вывести в то место, где вы планируете установить устройства.

Выделенные линии для мощных электроприборов

Требуется выделенная линия на холодильник. Но причина здесь не в повышенном энергопотреблении, а в скачках напряжения, которые создает мотор холодильника при его включении и выключении. Лучше, чтобы другие устройства их ощущали по минимуму, и возможно это при наличии отдельной линии. Выход для холодильника можно сделать на любой высоте – хоть 5 см от пола, хоть на уровне локтя (110-120 см).

Для газового котла отопления обязательна выделенная линия питания с УЗО и автоматом. Для него требуется стабильное напряжение, и обязательна отдельная линия. Эта розетка должна располагаться с учетом необходимости установки стабилизатора напряжения (если он не установлен на всю квартиру или дом). Оптимальный вариант – сбоку от котла. Направо или налево — как позволяют обстоятельства.

Выберите высоту в зависимости от подключенного оборудования

Для встраиваемой бытовой техники высота розеток от пола 10 см (это от пола до центра розетки, и около 5 см от низа розетки).Они размещаются на стене позади оборудования. Расположение такое, что можно добраться через подвал. На этом же уровне поставили розетку для стиральной машины. Его можно сделать выше, если шкаф для стирки без задней стенки.

Для освещения и вытяжек розетки делаются над шкафами. Их нижний край находится на 5-10 см выше шкафов. Выключатель подсветки выводят на рабочую стену, располагая сразу под верхними шкафами.

Это можно сделать так.Главное удобство использования

Остальную мелкую бытовую технику обычно размещают на рабочем столе, поэтому их удобно подключать практически сразу над столешницей. Высота выпусков от пола в этом случае составляет 110-120 см. Она будет примерно на 15-20 см выше столешницы. Именно так, как нам нужно. Если вы заказываете нестандартную высоту, отрегулируйте положение розеток соответствующим образом.

Розетки для мелкой кухонной техники, сгруппированные по три-четыре штуки рядом.Это удобно при эксплуатации и более приемлемо при монтаже. Вы сами решаете, с каким оборудованием будет удобно работать, считаете количество блоков, которые нужно включать одновременно, добавляете один-два «на всякий случай». Это и будет необходимое количество розеток. Их высота те же 15-20 см над столешницей, то есть относительно пола будет 100-120 см.

В ванной

Вторым проблемным помещением для электриков является санузел.Но проблемы здесь другого характера – это повышенная влажность и возможность попадания воды. Чтобы понять, куда ставить розетки в ванной, нужно знать, где можно разместить бытовую технику. Ванная комната разделена на зоны (см. фото).

Зона 0 — самая высокая вероятность попадания воды. Это зоны, непосредственно примыкающие к ванной, душевой, раковине. В этой зоне можно устанавливать только розетки на 12 В. Но это напряжение редко подается в частные дома.Просто розетки вообще не установлены.

В зоне 1 допускается установка водонагревателей. В зоне 2 кроме котлов можно установить вентиляторы и светильники. А розетки должны быть в зоне 3 – на расстоянии не менее 60 см от источника воды. Необходимо установить специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательным условием является наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота выпусков от пола опять же не регламентируется, но есть смысл поставить их выше: чтобы минимизировать возможность попадания воды. Даже если поставить специальные розетки с крышками, лучше перестраховаться.

Правила электромонтажа

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Электропроводка в помещении выполняется горизонтально, отступая от потолка 20 см.
От монтажной коробки провод идет вертикально вверх.

Почему так строго? Чтоб в любых условиях можно было понять где и как проводка. Если проложить произвольно — наискосок, по кратчайшему пути и т.п., то через несколько лет никто не вспомнит, куда и как идут провода и висит, например, новый, можно запросто попасть в проводку. Придерживаясь этих простых правил, вы всегда сможете визуально определить, куда идут провода – над розеткой или выключателем, независимо от того, на какой высоте они находятся от пола.

При ремонте и замене электропроводки возникает вопрос: какая должна быть высота розеток от пола? Как поставить переключатели на высокий уровень? Есть ли какие-то правила, регламентирующие это?

Есть ли нормы

В современных квартирах часто можно увидеть один из двух вариантов:

советский — выключатель на высоте 160-180 см, розетки — 90 см,
европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых норм размещения данного электрооборудования в квартирах не существует. Есть рекомендации СНиП и ПУЭ (Правил устройства электроустановок), но это только рекомендации, а не жесткие требования. Регулирование расположения электрических розеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому, где их установить, в большинстве случаев решать вам.

Евростандарт

Этим наименованием обозначают размещение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Это никакими нормами не регламентировано, просто этот вариант многие считают более удобным, чем советский, который был принят в старых домах.Низко расположенный выключатель удобен даже для детей, а розетки, установленные вплотную к полу, позволяют спрятать провода и удобно расположить технику с короткими шнурами питания.

Существует также американский стандарт, согласно которому

розетки устанавливаются на 30,5-41 см от уровня пола, рабочих поверхностей,
расстояние между ними 180 см, считая от дверного проема.

ПУЭ регламентирует установку электрических розеток в санузлах и душевых, а также их размещение относительно газопровода.

Электрические розетки должны находиться на расстоянии не менее 0,6 м от двери душа.
Запрещается устанавливать их в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
Электрооборудование размещается на расстоянии не менее 0,5 м от газопроводов.
Розетка в ванной подключается через УЗО (устройство защитного отключения).
Каждая группа электрических розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Свода правил)

Расстояние от розетки до душевой двери, согласно ГОСТ, также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

На каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв. площадь.
расстояние до кондиционеров и электроплит не регламентируется,
в частном и индивидуальном доме количество электрических розеток определяет заказчик (собственник).

Кухня

На кухне много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать технику, особенно мощную, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, располагающихся на столе или на других рабочих поверхностях, то есть для микроволновой печи, тостера, мультиварки и аналогичных малогабаритных приборов, розетки размещают на высоте 20 см от рабочей поверхности или 110- 120 см от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 м.

Возле раковины желательно установить электрические розетки с защитными крышками. Их делают от раковины на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Выходы для кухонной вытяжки и светильников, встроенных в мебель, располагают на высоте 2-2,5 м от пола, при этом центр вытяжки должен быть не менее 20 см. Расположенные на этом уровне розетки не видны с пола, они спрятаны за шкафами, и чтобы добраться до них, достаточно встать на стул. Это удобно, так как они используются не очень часто.

Розетки для встраиваемой техники обычно устанавливаются на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы они оставались в свободном доступе. Обычно для этого вырезают задние стенки шкафов и шкафов, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, он находится примерно в 10 см от пола.

На кухне необходимо разместить электрические розетки для приборов так, чтобы не было перегрузки. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не подключайте ее через удлинитель.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите доп по углам, над обеденным столом, а если на кухне есть телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не ниже IP44, электрические розетки должны иметь брызговик. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно ПУЭ, розетки должны находиться на расстоянии не менее 60 см от двери душевой кабины, такое же расстояние выдерживается и от умывальника.

Высота от пола выбирается любая удобная, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.

1 м — для стиральной машины,
1,8 м — для электроводонагревателя,
1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно ими пользоваться устройства.

Спальня

В спальне удобно поставить выключатели общего освещения по обеим сторонам двуспальной кровати на высоте 0.7 м, так что вы можете использовать его, не вставая. Рядом также размещены розетки, от которых можно включить лампы или ночники на тумбочках, или поставить телефон на зарядку.

Еще один пригодится на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня имеет другие функции, розеток понадобится больше.

Прочие помещения

Если в помещении есть рабочий, письменный или компьютерный стол, то розеток должно быть достаточно для размещения всей необходимой техники и настольной лампы.Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобного стационарного оборудования розетки лучше размещать за ним. Это необходимо учитывать при разработке плана размещения данного электрооборудования.

В длинном коридоре желательно поставить выключатели с обоих концов. При установке выключателя рядом с дверью учитывайте, в какую сторону он открывается.

Планировка

Предусмотреть место для установки каждой розетки и выключателя следует до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель находится за шкафом или провод не достает до розетки.

На плане указать

места прохождения водопровода и газопровода,
окна и двери
расстановку всей мебели
расположение бытовой техники с названиями,
трассы проводки на стенах,
6
все розетки, включая телефонную, кабельный интернет.
Все это необходимо спланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения имеются рекомендации ПУЭ по размещению электрооборудования.

В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если подключение проводов осуществляется сверху.
В детских учреждениях — розетки и выключатели на высоте 1.8 м.
В остальных помещениях розетки устанавливаются на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей – вопрос удобства. Расстояние от пола строго не регламентировано, но регламентированы другие моменты, такие как расстояние от душевых кабин, раковин, газовых труб, от пола в ванной, связанных с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Высота установки выключателей и розеток по евростандарту

Установить розетку или выключатель не так уж и сложно – сложнее определиться с их расположением, ведь перемещение и демонтаж при уже выполненном ремонте будет намного сложнее.

Евростандарт при установке розеток и выключателей

При ремонте помещения возникает вопрос: высота установки выключателей и розеток. Многие мастера прибегают к такому способу монтажа, как евростандарт.Для некоторых пользователей это не только современно, но и удобно.

При этом расстояние от пола не может превышать 90см.

Если учесть средний рост взрослого человека, проходя мимо такого устройства, вы можете легко включить или выключить его, просто поднеся к нему руку, вы не нужно его сгибать или вытягивать. Но это не значит, что такая высота установки розеток и выключателей (евростандарт) — единственно правильное решение. Размещайте тот или иной прибор на любом удобном для пользователя уровне и в любом месте, соблюдая при этом меры безопасности.

Установка выключателей

Существует три основных метода установки автоматического выключателя.

— Распространен в советское время, когда высота установки выключателей и розеток была около 160 см от пола. Пользователи привыкли, что выключатель расположен на уровне глаз, это рациональный подход, когда в комнате мало мебели.

Это также защита от маленьких детей, которые любят их щелкать. В данном случае это баловство исключено.

— Евростандарт.Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно легко взяться за руку и нажать на нее.

— Установка в удобном для пользователя месте. Присутствуют нестандартные решения в дизайне и интерьере, которые не позволяют расположить выключатель по общепринятым стандартам. Поэтому, если к безопасности претензий нет, устройство можно установить где угодно.

Установка розеток

— Советский подход.В этом варианте высота розеток от пола не менее 90 см.

— Евростандарт предусматривает установку розеток на меньшем расстоянии от пола — 30 см. В то же время этот вариант более удобен, так как удобнее подключать оборудование и прятать его провода.

При выборе варианта установки помните о назначении помещения и какие устройства будут подключаться. Так, на кухне размещать розетки в полу будет неправильно, ведь вся техника располагается на уровне стола.Поэтому удобнее пользоваться розеткой на одном уровне.

Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современное устройство. Лучше выбирать блоки евростандарта, тогда не будет необходимости использовать переходники, что может привести к падению напряжения и возгоранию.

Отличия розеток евростандарта и советской — в диаметре штырей, а у «европеек» они больше на 0,8 мм. Также разное расстояние между ними.Естественно ток тоже разный. Только советские имеют диапазон от 6,3 до 10 А, а европейские — от 10 до 16 А, что увеличивает возможность использования разной техники.

Розетки на кухне. Общие правила

Высота установки выключателей и розеток на кухне отдельная тема, так как там повышенная влажность и риск затопления.

— У рабочего стола высота розеток от пола 10 см.

— Розетки для встраиваемой техники монтируются на высоте не менее 30 см от пола, но не более 60 см.

— Провод от прибора к розетке не должен быть длиннее 150 см.

— От вытяжки до прибора не более 20 см.

— Если розетку необходимо установить под мойку, то степень ее защиты от влаги должна быть соответствующей (не ниже IP 44).

— Для других бытовых приборов, устанавливаемых в любом месте фартука. Но следует помнить, что их запрещается монтировать непосредственно над плитой или мойкой, за выдвижным ящиком, за встроенной техникой.

Нормативные документы

Модный нынче «евростандарт» — это не что иное, как стандарты, принятые западноевропейскими мастерами установки розеток и выключателей.

Но никаких документов по этому поводу не предоставлено. Существуют нормы, регламентирующие высоту установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в котором прописаны соответствующие цифры.

Содержит правила и некоторые положения по установке подобных строительных элементов. Оказывается, установка выключателя в квартире от дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1 м.5 метров от пола.

Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное нахождение. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Есть еще ГОСТ Р 50571.11-96, в нем указаны нормы высоты установки выключателей и розеток в санузлах.

Электромонтаж

Качественно выполненный монтаж электрических выключателей и розеток – гарантия безопасности и комфорта.Цель ремонтных работ – улучшить дизайн всего помещения и обеспечить доступ к приборам.

Установку розеток и выключателей целесообразно проводить до проведения отделочных работ. При этом есть такие существенные плюсы:

— Значительно улучшает дизайн.

— Можно увеличить количество необходимых розеток.

— Расстановка приборов выбирается с учетом расстановки мебели.

— Появляется возможность установки современных розеток, коробки которых полностью исключают стягивание с вилкой.

— Скрытая проводка и выбранная высота установки выключателей и розеток способствуют тому, что помещение выглядит гармонично.

— Увеличивается мощность и надежность проводки.

р>>

Размеры и размеры транспортных контейнеров

Понимание размеров транспортных контейнеров является необходимым условием для использования их в качестве хранилища или даже дома для творчества. Множество форм и размеров складских контейнеров (с открытым верхом, хай-куб, 48 футов, плоские стеллажи и т.) приводит к многочисленным конфигурациям, которые вы можете приобрести.

В то время как 40-футовые стандартные морские контейнеры знакомы большинству людей, существуют более длинные, короткие, широкие и высокие варианты. Чтобы помочь вам быстрее найти то, что вы ищете, мы разделили эту статью на следующие разделы:

Основные сведения о размерах транспортных контейнеров

Прежде чем перейти к фактическим размерам, нам нужно установить уровень и убедиться, что вы понимаете несколько важных фактов о транспортных контейнерах.

Терминология

ISO: Международная организация по стандартизации создает стандарты для огромного количества отраслей и областей применения, включая морские контейнеры. Существует несколько стандартов, относящихся к контейнерам, но ISO 668 и ISO 1496 охватывают требования к размеру и прочности, относящиеся к нашему обсуждению. Вы можете увидеть контейнеры, называемые «ISO Boxes», «ISO Shipping Containers» и т. д. Это просто означает, что рассматриваемый контейнер соответствует требованиям ISO и не является нестандартным контейнером.
Интермодальный: Это просто означает, что контейнер может использоваться на различных типах транспортной инфраструктуры, таких как железнодорожный и автомобильный транспорт в дополнение к контейнеровозам. Все стандартные контейнеры ISO со знакомыми угловыми отливками также являются интермодальными транспортными контейнерами.
CONEX: Conex (иногда пишется connex) — это аббревиатура для контейнерного экспресса, название общей системы доставки, которую использовали контейнеры, когда они были изобретены несколько десятилетий назад (для получения дополнительной информации прочитайте нашу статью об истории морских контейнеров). «Конекс-коробка» — это просто другое название морского контейнера.
High Cube: Транспортный контейнер, который на один фут выше обычного контейнера.
TEU: Двадцатифутовый эквивалент. Когда речь идет о таких вещах, как вместимость контейнеровозов, размеры небольших контейнеров и т. д., единицей измерения является TEU. Один 20-футовый контейнер – это TEU, а 40-футовый контейнер – это два TEU.
Общего назначения (сухое хранение): Типичный транспортный контейнер, который вы привыкли видеть, и то, что обычно используется для изготовления контейнеров.Это по сравнению с контейнерами-цистернами (для жидкостей), контейнерами для хранения сыпучих материалов (для твердых частиц, таких как зерно) и контейнерами с плоскими стойками (для крупных объектов, которые не помещаются в обычный контейнер).
Вес тары (пустой): Вес пустого транспортировочного контейнера.
Максимальная грузоподъемность (нетто): Максимальный вес или полезная нагрузка, которую можно безопасно перевозить в контейнере. Может называться весом нетто, так как это разница (нетто) максимального веса брутто за вычетом веса тары.Эта максимальная нагрузка должна быть достаточно равномерно распределена по всей площади пола контейнера. Для небольших, но особенно тяжелых предметов могут потребоваться дополнительные обходные пути.
Максимальный вес брутто (MGW): Максимальный вес полностью загруженного контейнера. Это сумма веса тары и максимальной грузоподъемности.

Технические вопросы

Объем: Ниже приведены внутренние и внешние размеры контейнеров, но не объем, так как он кажется немного избыточным.Если вы ищете объем или кубическую вместимость контейнера, просто умножьте длину, ширину и высоту, чтобы получить кубические футы или кубические метры.
Нестандартные контейнеры: Большинство контейнеров, которыми мы здесь делимся, построены либо в соответствии со стандартами ISO, либо, по крайней мере, в соответствии с каким-либо другим международным стандартом единообразия и производительности. Тем не менее, есть также фабрики, которые производят коробки, которые выглядят как транспортные контейнеры, но имеют разные размеры и прочность. Например, если вы видите стальную коробку шириной 10 или 12 футов, это может звучать отлично для более широкой комнаты, но вы потенциально отказываетесь от многих других возможностей, и это определенно ситуация, когда покупатель должен быть осторожен.

Предостережения

Точность размеров: Стандарты ISO, регулирующие размеры транспортных контейнеров, обычно определяют минимальные или максимальные значения для определенного размера. Это фактически означает, что могут быть некоторые различия в размерах транспортных контейнеров, которые имеют одинаковый номинальный размер и тип. В большинстве случаев разница не превышает ½ дюйма или около того, что довольно мало, учитывая большой размер контейнера. Однако размеры рефрижераторных или рефрижераторных транспортных контейнеров более разнообразны, поскольку не все они рассчитаны на одинаковые температурные требования и, следовательно, имеют разную степень изоляции. В целом, внешние размеры менее изменчивы, поскольку в конечном итоге все контейнеры должны иметь возможность соединяться друг с другом. Кроме того, обратите внимание, что некоторые контейнеры необычного размера не соответствуют стандартам размеров контейнеров ISO.
Точность веса: Еще одна область изменчивости — вес. Например, некоторые производители контейнеров предпочитают превышать минимальную требуемую прочность, и при этом их контейнеры ISO могут весить больше из-за дополнительных материалов. Имея это в виду, вы можете столкнуться с контейнерами с разницей в весе брутто, таре или полезной нагрузке, которая отличается на сотни или даже тысячи фунтов.Как мы обсуждали выше, ISO требует минимальной прочности, но производители могут превысить его.
Высота двери: Высота грузовых дверей контейнера, как правило, меньше внутренней высоты из-за дверной перемычки, куска стали, который перекрывает верхнюю часть дверного проема и добавляет прочности контейнеру. Это как пройти через дверной проем в обычном доме: прямо над дверью чуть короче, но в остальной части комнаты потолок выше.
Длина контейнера-рефрижератора: Контейнер-рефрижератор обычно имеет длину около двух футов, предназначенную для хранения холодильного оборудования, обеспечивающего охлаждение.По этой причине их внутренняя длина примерно на два фута короче, чем можно было бы ожидать.

Хорошее понимание этих основ прояснит возможности, открывающиеся с транспортными контейнерами, поможет вам говорить на одном языке с поставщиками и профессионалами в области строительства и обеспечит точное понимание того, что вам нужно для достижения ваших целей.

Как вы увидите ниже, существует МНОЖЕСТВО возможных конфигураций контейнера. Мы не можем охватить все варианты, поэтому сосредоточимся на наиболее часто используемых транспортных контейнерах.

Для каждого контейнера, который мы представляем, мы выделяем внешние размеры, внутренние размеры, размеры грузового люка и вес. И мы всегда будем предоставлять нашим читателям по всему миру как единицы измерения США, так и метрические размеры транспортных контейнеров.

Наконец, если вы ищете спецификации небольших компонентов, из которых состоят контейнеры (таких как угловые фитинги, гофрированные стальные панели и т. д.), перейдите к нашей статье «Стандарты, компоненты и классификация транспортных контейнеров».

Общие типы контейнеров

Начнем с наиболее распространенных видов транспортных контейнеров. Это контейнеры, которые вы, скорее всего, увидите «в дикой природе» и для продажи. Хотя они выполняют несколько разных функций и размеров, все они представляют собой водонепроницаемые сухие контейнеры, которые вы знаете и любите.

Как правило, эти транспортные контейнеры достаточно универсальны и могут использоваться для самых разных целей. Большая часть транспортной инфраструктуры проектируется в первую очередь с учетом этих требований, и иногда может отсутствовать совместимость с более малоизвестными типами.

Универсальность и совместимость, вероятно, и сделали эти стандартные транспортные контейнеры такими популярными. Понимание этих распространенных вариантов морских контейнеров сформирует прочные фундаментальные знания, на которые вы сможете опираться: в прямом и переносном смысле.

20-футовый контейнер – общего назначения

Размеры 20-футового контейнера общего назначения (Щелкните изображение, чтобы увеличить его)

Стандартный 20-футовый транспортный контейнер популярен благодаря своей маневренности и меньшему весу.Есть люди, которые делают крошечные домики из одного 20-футового контейнера, но чаще всего они используются как часть более крупной постройки.

Хотя 20-футовые контейнеры в целом дешевле соответствующих 40-футовых контейнеров, их цена за квадратный фут фактически выше. Для размера одного и того же здания вам потребуется в два раза больше 20-футовых контейнеров, чем 40-футовых. Таким образом, вы сэкономите деньги на каждом контейнере, а на самом деле потратите больше с точки зрения общих затрат на проект.

Таким образом, если ваша конструкция на самом деле не требует 20-футовых контейнеров, использование 40-футовых ящиков обычно является лучшим способом получить больше места на полу.

Иногда вместимость грузовых судов или объемы торговли указываются в TEU. Это соответствует двадцатифутовому эквиваленту и просто означает объем груза, который может поместиться в таких же контейнерах.

Внешние размеры: 19 футов 10 дюймов в длину; 8 футов в ширину; 8 футов 6 дюймов в высоту [длина 6,05 м; 2,44 м в ширину; высота 2,59 м]
Внутренние размеры: 19 футов 4 дюйма в длину; 7 футов 8 дюймов в ширину; 7 футов 10 дюймов в высоту [длина 5,90 м; 2,35 м в ширину; высота 2,39 м]
Размеры дверного проема: 7 футов 8 дюймов в ширину; 7 футов 6 дюймов в высоту [2.34 м в ширину; высота 2,29 м]
Гири: 4960 фунтов тары; максимальная нагрузка 62 240 фунтов [тара 2250 кг; 28 230 кг макс. нагрузка]

20-футовый контейнер High Cube — общего назначения

Размеры 20-футового контейнера общего назначения High Cube (Щелкните изображение, чтобы увеличить его)

20-футовые транспортные контейнеры High Cube аналогичны стандартным 20-футовым транспортным контейнерам, но имеют дополнительное пространство в виде дополнительных 12 дюймов высоты. Это облегчает внутреннюю изоляцию и осветительные приборы, сохраняя при этом нормальную высоту потолка.Это также открывает весь ваш дизайн, и часто более высокие потолки помогают сделать весь интерьер намного больше в целом.

Внешние размеры: 19 футов 10 дюймов в длину; 8 футов в ширину; 9 футов 6 дюймов в высоту [длина 6,05 м; 2,44 м в ширину; высота 2,89 м]
Внутренние размеры: 19 футов 4 дюйма в длину; 7 футов 8 дюймов в ширину; 8 футов 10 дюймов в высоту [длина 5,90 м; 2,35 м в ширину; высота 2,70 м]
Размеры дверного проема: 7 футов 8 дюймов в ширину; 8 футов 6 дюймов в высоту [2.34 м в ширину; высота 2,59 м]
Гири: тара 5070 фунтов; максимальная нагрузка 62 130 фунтов [тара 2300 кг; 28 180 кг макс. нагрузка]

20-футовый рефрижераторный контейнер

Размеры 20-футового рефрижераторного контейнера (Щелкните изображение, чтобы развернуть)

20-футовый транспортный рефрижераторный контейнер, иногда называемый рефрижераторным контейнером, представляет собой обычный 20-футовый контейнер с дополнительным преимуществом изоляции. Если вы все равно планируете изолировать, это может быть кратчайшим путем в зависимости от некоторых других ваших дизайнерских решений.Чтобы помочь вам, мы написали статью о том, о чем следует подумать при использовании рефрижераторных контейнеров.

В другой статье мы говорили о том, что теплоизоляция обычно является неотъемлемой частью поддержания комфортной температуры в вашем доме. Если вы не живете в «идеальном» климате, изоляция, вероятно, будет необходима. Поэтому, если вы можете найти хорошую сделку и обойти компромиссы, рефрижераторный контейнер может стать отличным способом сэкономить деньги, избавив себя от необходимости самостоятельно изолировать транспортный контейнер.

Внешние размеры: 19 футов 10 дюймов в длину; 8 футов в ширину; 8 футов 6 дюймов в высоту [длина 6,05 м; 2,44 м в ширину; высота 2,59 м]
Внутренние размеры: 17 футов 10 дюймов в длину; 7 футов 6 дюймов в ширину; 7 футов 5 дюймов в высоту [длина 5,44 м; 2,28 м в ширину; высота 2,26 м]
Размеры дверного проема: 7 футов 6 дюймов в ширину; 7 футов 5 дюймов в высоту [2,28 м в ширину; высота 2,26 м]
Гири: тара 6400 фунтов; максимальная нагрузка 60 800 фунтов [2905 кг тары; 27 575 кг макс. нагрузка]

40-футовый контейнер — общего назначения

Размеры 40-футового контейнера общего назначения (Щелкните изображение, чтобы развернуть)

40-футовые транспортные контейнеры являются наиболее распространенными контейнерами, которые вы найдете.Они достаточно большие, чтобы их можно было разделить на несколько комнат (например, дом с одной спальней), но их также можно объединить в дом любого размера. Как и в 20-футовых транспортных контейнерах общего назначения, их более низкая высота потолка может быть проблемой для тех, кто хочет утеплить внутреннюю часть, но при этом иметь разумную высоту потолка.

Если ваш проект требует более 20-футовых контейнеров, стоит внимательно изучить ваши требования. Вы можете достичь тех же целей, купив вместо этого 40-футовые контейнеры и разделив их на два пространства.40-футовый контейнер — идеальный размер для многих контейнерных домов, и он часто оказывается гораздо более экономичным выбором.

Внешние размеры: 40 футов в длину; 8 футов в ширину; 8 футов 6 дюймов в высоту [длина 12,19 м; 2,44 м в ширину; высота 2,59 м]
Внутренние размеры: 39 футов 6 дюймов в длину; 7 футов 8 дюймов в ширину; 7 футов 10 дюймов в высоту [длина 12,04 м; 2,35 м в ширину; высота 2,39 м]
Размеры дверного проема: 7 футов 8 дюймов в ширину; 7 футов 6 дюймов в высоту [2.34 м в ширину; высота 2,29 м]
Вес: тара 8 333 фунта; максимальная нагрузка 58 863 фунта [тара 3780 кг; 27 600 кг макс. нагрузка]

40-футовый контейнер High Cube — общего назначения

Размеры 40-футового контейнера общего назначения High Cube (Щелкните изображение, чтобы увеличить его)

Если вам нравится размер 40-футового контейнера, но вам нужно немного больше места по вертикали, 40-футовый контейнер High Cube предлагает вам ту же площадь пола с дополнительным пространством над головой на один фут. . Это дает вам дополнительный объем для изоляции, проводки и светильников, но при этом вы можете иметь внутреннюю высоту потолка 8 футов.

Один дополнительный фут вертикального пространства может показаться не таким уж большим, но для домов из контейнеров это может иметь большое значение. Мало того, что комнаты будут казаться лучше, они на самом деле на больше и, следовательно, в них больше места для ваших вещей.

Внешние размеры: 40 футов в длину; 8 футов в ширину; 9 футов 6 дюймов в высоту [длина 12,19 м; 2,44 м в ширину; высота 2,89 м]
Внутренние размеры: 39 футов 6 дюймов в длину; 7 футов 8 дюймов в ширину; 8 футов 10 дюймов в высоту [12.длина 04 м; 2,35 м в ширину; высота 2,70 м]
Размеры дверного проема: 7 футов 8 дюймов в ширину; 8 футов 6 дюймов в высоту [2,34 м в ширину; высота 2,59 м]
Гири: тара 8750 фунтов; максимальная нагрузка 58 450 фунтов [3968 кг тары; 26 512 кг макс. нагрузка]

40-футовый рефрижераторный контейнер

Размеры 40-футового рефрижераторного контейнера (Щелкните изображение, чтобы увеличить его)

С 40-футовым рефрижераторным или рефрижераторным контейнером вы получаете преимущества вместимости 40-футового транспортного контейнера, а также встроенную изоляцию.Однако в большинстве случаев это также включает в себя промышленную холодильную установку, от которой вы захотите избавиться, и вам придется залатать оставшуюся дыру. По этой и другим причинам вам следует больше узнать о плюсах и минусах строительства с помощью рефрижераторных контейнеров.

Внешние размеры: 40 футов в длину; 8 футов в ширину; 8 футов 6 дюймов в высоту [длина 12,19 м; 2,44 м в ширину; высота 2,59 м]
Внутренние размеры: 38 футов в длину; 7 футов 6 дюймов в ширину; 7 футов 5 дюймов в высоту [11.длина 58 м; 2,28 м в ширину; высота 2,26 м]
Размеры дверного проема: 7 футов 6 дюймов в ширину; 7 футов 5 дюймов в высоту [2,28 м в ширину; высота 2,26 м]
Гири: тара 10 780 фунтов; максимальная нагрузка 56 420 фунтов [тара 4900 кг; 25 645 кг макс. нагрузка]

40-футовый рефрижераторный контейнер High Cube

Размеры 40-футового рефрижераторного контейнера High Cube (щелкните изображение, чтобы увеличить его)

Если вам нравится размер 40-футового контейнера и прилагаемая изоляция рефрижераторного контейнера, но вы хотите немного больше места над головой, 40-футовый рефрижераторный контейнер High Cube может быть правильным выбором.Он не даст вам возможности легко встроить провода за потолок, как вы могли бы сделать это с помощью обычного контейнера, в который вы позже добавите изоляцию. Но если вам нравится промышленный вид с накладным кабелепроводом и высокими потолками в стиле лофт, это может быть отличным вариантом.

Эти рефрижераторные транспортные контейнеры высокой кубической формы — быстрый пропуск в просторное жилое помещение с умеренным климатом и минимальным объемом работы. Это показывает, что вам не всегда нужно жертвовать пространством и открытым дизайном, когда вы строите с контейнерами для хранения.

Внешние размеры: 40 футов в длину; 8 футов в ширину; 9 футов 6 дюймов в высоту [длина 12,19 м; 2,44 м в ширину; высота 2,89 м]
Внутренние размеры: 38 футов в длину; 7 футов 6 дюймов в ширину; 8 футов 5 дюймов в высоту [длина 11,58 м; 2,28 м в ширину; высота 2,57 м]
Размеры дверного проема: 7 футов 6 дюймов в ширину; 8 футов 5 дюймов в высоту [2,28 м в ширину; высота 2,57 м]
Гири: 10 490 фунтов тары; максимальная нагрузка 64 470 фунтов [тара 4760 кг; 29 240 кг макс. нагрузка]

45-футовый контейнер High Cube — общего назначения

Размеры 45-футового контейнера общего назначения High Cube (Щелкните изображение, чтобы развернуть)

45-футовые контейнеры немного отличаются от того, что мы обсуждали ранее.У них есть обычные угловые отливки контейнера на расстоянии 40 футов друг от друга, но затем у них есть два равных расширения ~ 2,5 фута на каждом конце контейнера. Эти расширения также имеют угловые отливки на фактических угловых границах контейнера. Наличие нескольких комплектов угловых отливок позволяет штабелировать 45-футовые контейнеры с 40-футовыми контейнерами.

Большинство 45-футовых контейнеров, которые вы видите, представляют собой большие кубы с дополнительными преимуществами, которые дает дополнительный фут высоты помещения. Благодаря дополнительным пяти футам длины 45-футовые контейнеры позволяют вам иметь контейнерный дом с немного большими комнатами.Можно даже сделать квартиру с двумя спальнями, если вы экономите пространство.

Внешние размеры: 45 футов в длину; 8 футов в ширину; 9 футов 6 дюймов в высоту [длина 13,72 м; 2,44 м в ширину; высота 2,89 м]
Внутренние размеры: 44 фута 6 дюймов в длину; 7 футов 8 дюймов в ширину; 8 футов 10 дюймов в высоту [длина 13,56 м; 2,35 м в ширину; высота 2,70 м]
Размеры дверного проема: 7 футов 8 дюймов в ширину; 8 футов 6 дюймов в высоту [2,34 м в ширину; высота 2,59 м]
Гири: тара 10 580 фунтов; 56 620 фунтов макс. нагрузка [тара 4800 кг; 30 480 кг макс. нагрузка]

Необычные контейнеры

Транспортные контейнеры в этой группе, безусловно, менее распространены, чем указанные выше, но все еще довольно широко доступны в определенных регионах, как мы объясним ниже.Их также может быть сложнее интегрировать в ваш дизайн из-за их слегка нестандартного размера, но они могут быть просто идеальными для более специфических нужд.

48-футовый контейнер High Cube — общего назначения

Размеры 48-футового контейнера общего назначения High Cube (щелкните изображение, чтобы развернуть)

48-футовый контейнер — это первый контейнер, который мы обсудим, ширина которого отличается от ширины всех ранее упомянутых контейнеров. С дополнительными 6 дюймами ширины 48-футовый контейнер на 6,25% шире, чем 40-футовый или 45-футовый контейнер.Звучит не так уж много, но эта дополнительная ширина дает вам немного больше пространства для изоляции, не чувствуя, что ваши комнаты слишком узкие. Большинство 48-футовых контейнеров также являются высокими кубами, поэтому они также имеют дополнительные 12 дюймов в высоту.

Подобно 45-футовым контейнерам, 48-футовые транспортные контейнеры имеют несколько наборов угловых отливок контейнера: один установлен на фактических углах, а другой установлен на расстоянии 40 футов друг от друга. Это позволяет штабелировать его с 40-футовыми контейнерами. Два 4-футовых удлинения на каждом 48-футовом морском контейнере по конструкции аналогичны надстройкам 45-футового контейнера, только немного длиннее.

С дополнительными 8 футами в длину и 6 дюймов в ширину, 48-футовый транспортный контейнер позволяет иметь вторую спальню или другие большие комнаты. 4-футовые расширения на каждом конце также являются возможными кандидатами для консольных зон на верхних этажах.

Внешние размеры: 48 футов в длину; 8 футов 6 дюймов в ширину; 9 футов 6 дюймов в высоту [длина 14,63 м; 2,59 м в ширину; высота 2,89 м]
Внутренние размеры: 47 футов 6 дюймов в длину; 8 футов 2 дюйма в ширину; 8 футов 10 дюймов в высоту [14.длина 48 м; 2,49 м в ширину; высота 2,70 м]
Размеры дверного проема: 8 футов 2 дюйма в ширину; 8 футов 6 дюймов в высоту [2,49 м в ширину; высота 2,59 м]
Гири: тара 10 920 фунтов; максимальная нагрузка 56 280 фунтов [тара 4953 кг; 25 527 кг макс. нагрузка]

53-футовый контейнер High Cube — общего назначения

Размеры 53-футового контейнера общего назначения High Cube (щелкните изображение, чтобы увеличить его)

53-футовый контейнер — это самый большой серийно выпускаемый контейнер, который вы, вероятно, когда-либо видели.Как и 48-футовый контейнер, он также имеет ширину 6 дюймов по сравнению с 40-футовым контейнером. И, как и 48-футовый контейнер, 53-футовый контейнер имеет угловые отливки на 40 футов, за которыми следуют два равных удлинения, которые увеличивают длину до 53 футов. Однако удлинители 53-футового контейнера имеют длину около 6,5 футов каждое. По сути, все 53-футовые контейнеры имеют высокий куб, что дает вам дополнительный фут внутреннего просвета.

Если вы хотите построить что-то, используя только один контейнер, 53-футовый контейнер даст вам больший возможный объем.Однако, в зависимости от того, где вы находитесь, может быть дешевле купить несколько небольших контейнеров вместо одного большого 53-футового контейнера. Что еще более важно, 53-футовые контейнеры имеют ограниченную доступность и в основном используются в Северной Америке.

Изначально 53-футовые контейнеры не были достаточно прочными для океанских перевозок, поскольку предназначались только для внутренних перевозок в США. Тем не менее, некоторые компании в конечном итоге создали усиленные 53-футовые суда, которые подходили для океанских путешествий.Это то, о чем следует помнить, когда вы ходите по магазинам, если вы думаете о структурно облагаемых налогом конструкциях, таких как мосты.

Как видно из этих более крупных 48-футовых и 53-футовых контейнеров, вам не всегда нужно идти на такие жертвы, как вы думаете, при строительстве из контейнеров. Существует тенденция полагать, что контейнерные дома тесны и голы, но это не обязательно так! При некотором творческом использовании этих массивных контейнеров с высоким кубом вы можете построить дом любого размера, который вы пожелаете, и при этом дать волю своему творчеству.

53-футовый морской контейнер (Источник: JOC)

Внешние размеры: 53 фута в длину; 8 футов 6 дюймов в ширину; 9 футов 6 дюймов в высоту [длина 16,15 м; 2,59 м в ширину; высота 2,89 м]
Внутренние размеры: 52 фута 6 дюймов в длину; 8 футов 2 дюйма в ширину; 8 футов 10 дюймов в высоту [длина 16 м; 2,49 м в ширину; высота 2,70 м]
Размеры дверного проема: 8 футов 2 дюйма в ширину; 8 футов 6 дюймов в высоту [2,49 м в ширину; высота 2,59 м]
Гири: 11 070 фунтов тары; максимальная нагрузка 56 130 фунтов [тара 5020 кг; 25 460 кг макс. нагрузка]

40-футовый широкий контейнер высокой кубической формы с поддонами — общего назначения

Размеры 40-футового контейнера общего назначения High Cube Pallet Wide (Щелкните изображение, чтобы увеличить его)

Широкие паллетные контейнеры немного шире (примерно 2 дюйма), чем контейнеры обычной ширины, но не такие широкие, как 48-футовые и 53-футовые контейнеры.Дополнительная ширина предназначена для размещения «европоддонов».

Стандартные поддоны в США и некоторых других странах имеют размеры 48 дюймов (1219 мм) на 40 дюймов (1016 мм). Напротив, европоддоны имеют размеры 800 мм (2 фута 7,5 дюйма) на 1200 мм (3 фута 11,2 дюйма). Немного более широкий размер 40-футового контейнера шириной с поддон позволяет вместить 30 европоддонов, в то время как обычный 40-футовый контейнер может вместить только 25.

Если вы не планируете хранить поддоны, эта дополнительная ширина даст вам немного больше места для внутренних стен, изоляции и т. д.Стоит ли доплачивать за эту небольшую дополнительную ширину, зависит от вашего дизайна. Но для людей, если вы собираетесь доплачивать, вы можете также выбрать более длинный 48-футовый контейнер, где вы также получите еще шесть дюймов ширины.

Скорее всего, вы найдете контейнеры шириной с поддон в Европе, где преобладают европоддоны. Но они могут появиться и в других местах, которые торгуют с Европой.

Внешние размеры: 40 футов в длину; 8 футов 2 дюйма в ширину; 9 футов 6 дюймов в высоту [12.длина 19 м; 2,49 м в ширину; высота 2,89 м]
Внутренние размеры: 39 футов 6 дюймов в длину; 8 футов в ширину; 8 футов 10 дюймов в высоту [длина 12,04 м; 2,44 м в ширину; высота 2,70 м]
Размеры дверного проема: ширина 8 футов; 8 футов 6 дюймов в высоту [2,44 м в ширину; высота 2,59 м]
Вес: тара 8636 фунтов; максимальная нагрузка 63 015 фунтов [тара 3917 кг; 28 583 кг макс. нагрузка]

Редкие транспортировочные контейнеры

Приведенные ниже транспортные контейнеры довольно редки, но мы все равно признаем их существование, если вы случайно наткнетесь на них.Поймите, что это не 100% полный список всех возможных разновидностей транспортных контейнеров в мире.

Редкие размеры контейнеров

Контейнеры с поддонами разной длины, например, поддоны шириной 20 и 45 футов
Контейнеры половинной высоты, которые вдвое меньше обычных контейнеров и бывают различной длины
Контейнеры Super High Cube на 2 фута выше, чем обычные контейнеры, и на 1 фут выше, чем High Cube, и бывают различной длины и ширины
Контейнеры немного короче, чем 8 футов в высоту вместо 8 футов 6 дюймов в высоту
Короткие контейнеры, используемые вооруженными силами США и союзников.
- Длина 5 футов (назовите Quadcon, так как для создания TEU требуется четыре)
- 6 футов 5.5 дюймов в длину (называется Tricon, так как для создания TEU требуется три)
- 10 футов в длину (называется Bicon, так как для создания TEU требуется двое)
Специальные контейнеры, созданные специально для целей, не связанных с перевозкой грузов, таких как дома и т. д. Мы все чаще видим эти «контейнерные» коробки из Китая, и хотя они часто больше, чем обычные контейнеры, они не не соответствуют ни одному из тех же сертификатов прочности и долговечности.

Редкие типы контейнеров

Контейнеры Flat Pack — это контейнеры, которые буквально складываются, когда они не используются.Обычно они не используются для грузовых перевозок, а представляют собой способ перемещения нескольких контейнеров в пространстве одного обычного контейнера. Практически все плоские контейнеры не соответствуют стандартам ISO, и мы не рекомендуем их использовать.
Контейнеры с открытым верхом, которые не имеют металлической крыши и допускают груз, который может немного выступать над линией крыши контейнера. Контейнер с открытым верхом также упрощает погрузку определенных типов грузов. Если вы планируете добавить чердак и построить еще одну крышу, эти контейнеры избавят вас от необходимости вырезать крышу контейнера.
со съемным верхом имеют жесткую металлическую крышу, похожую на стандартный контейнер, но съемную для загрузки тяжелых или негабаритных грузов в морских контейнерах, которые легче вставлять вертикально через крышу.
(иногда называемые туннелями) имеют двери контейнера с обоих концов, а не только с одного конца, как у стандартных контейнеров.
Контейнеры с боковым открыванием имеют два набора двустворчатых дверей на одной из длинных сторон контейнера, обеспечивающих неограниченный боковой доступ.Эти контейнеры могут быть полезны для людей, которые хотят защитить свой контейнер, когда их нет, но имеют открытые стороны с большим количеством стекла, когда двери открыты.
Контейнеры-цистерны используются для хранения жидкостей и обычно представляют собой цилиндрические резервуары, окруженные знакомой прямоугольной формой традиционной рамы контейнера. Эти контейнеры не очень полезны для строительных целей.
Контейнеры для массовых грузов внешне похожи на контейнеры общего назначения, но обычно имеют входные отверстия на крыше и выпускные отверстия в нижней части двери.Эти контейнеры используются для хранения зерна и других сыпучих материалов, чтобы их можно было высыпать по месту назначения.
Изотермические контейнеры имеют изоляцию, похожую на изоляцию рефрижераторных контейнеров, но без фактического холодильного оборудования. Для большинства строителей контейнерных домов это на самом деле предпочтительнее, так как вы, скорее всего, все равно не будете использовать холодильное оборудование.

Редкие контейнерные материалы

Стальные напольные контейнеры легче и прочнее традиционных деревянных напольных контейнеров, а также их легче чистить.У них также нет никаких пестицидов, используемых на полу.
Бамбуковые напольные контейнеры похожи на фанеру традиционных контейнеров, но в качестве исходного материала используется бамбук, а не деревья. Бамбук немного более устойчив к вредителям, чем древесина, и гораздо более возобновляем (бамбук можно собрать всего за 4-5 лет, в то время как деревья должны расти десятилетиями).
изготовлены из цветного, немагнитного и нержавеющего алюминия. Поскольку алюминий менее прочен, чем сталь по объему, структурные компоненты алюминиевых контейнеров менее прочны.

Резюме

Теперь, когда мы предоставили вам тонну новой информации о различных размерах морских контейнеров, функциях, спецификациях и дизайне, вам может быть интересно, что делать со всеми данными и деталями, которыми мы поделились. Наш совет номер один: просто ознакомьтесь с широким спектром вариантов грузовых контейнеров.

Вы должны знать о транспортных контейнерах, которые вам доступны, и мы имеем в виду это двумя способами. Во-первых, нужно знать, какие морские контейнеры на самом деле производятся в мире.И во-вторых, определить, какие транспортные контейнеры могут быть экономично получены в вашем географическом регионе.

Важным выводом из этой статьи является понимание того, что ваше местоположение оказывает большое влияние на доступность различных типов и размеров контейнеров. Тот факт, что кто-то где-то производит транспортные контейнеры определенного размера и типа, не означает, что вы действительно можете найти их поблизости от того места, где живете. Если вы не можете, вам, возможно, придется нанять кого-то для отправки вашего контейнера, если продавец не может сделать это за вас.

Еще раз, помните, что ISO допускает некоторые допуски на размеры, которые они указывают. И некоторые другие измерения зависят от производителя. Если вам нужно знать размер до уровня миллиметра, было бы лучше измерить его на реальных контейнерах, которые вы покупаете.

Да будет свет, но делай это правильно

Стандартная проводка в доме обычно позволяет использовать несколько розеток в комнате для отдельно стоящих светильников и центрального подвесного светильника, но с освещением можно сделать больше.«Центральная подвеска — наименее полезное место для светильника, потому что вы обычно сидите спиной к стене, поэтому, если вы читаете книгу, свет будет перед вами, если вы смотрите телевизор. , это будет между вами и телевизором, и если вы разговариваете с кем-то, это будет между вами и ими», — говорит Денис Кейси из Rath Lighting Design. «Кухня является исключением — здесь вы стоите спиной к середине комнаты, что еще хуже, потому что вы стоите между светом и тем, над чем работаете.» Тем не менее, в комнате с высоким потолком центральная подвеска действительно обеспечивает хорошее освещение — это просто помогает иметь и другие источники света. Хорошая идея иметь по крайней мере два разных типа освещения в каждой комнате, чтобы увеличить опции

Если вы переделываете электропроводку в доме, строите или ремонтируете дом, то вы должны заранее подумать об освещении и подумать о том, чего вы действительно хотите.Электропроводку в доме принято делить на «первую фиксацию» и «вторую фиксацию». На первом этапе ремонта приходит электрик и закрепляет трубы (которые содержат провода) к стенам, которые затем покрывает штукатур. На этом этапе вы должны сказать своему подрядчику, что вы хотите, чтобы ваши трубопроводы были вбиты в стены (спрятаны в стенах), а не на поверхности и просто закрыты коробкой. На втором этапе ремонта электрик устанавливает арматуру. «Вы должны подумать о своих потребностях в освещении на первом этапе ремонта», — говорит Денис Кейси.«Прикрепление еще нескольких отрезков провода к стене и добавление дополнительных точек не будет стоить больших затрат, тогда как замена розеток и добавление осветительных приборов после того, как штукатурка была сделана, очень дорого и разрушительно». По крайней мере, включите несколько дополнительных розеток, так как это даст вам гибкость при использовании отдельно стоящих ламп. Вам нужно решить на ранней стадии, хотите ли вы настенные светильники, так как они должны быть подключены к стене.

Посмотрите, как распахивается дверь — нередко за дверью располагаются выключатели, из-за чего вам приходится ползать в темноте, хватаясь за дверь и пытаясь найти выключатель.Прямо за дверью лучше всего поставить выключатель света.

Художники по свету (или архитекторы и дизайнеры интерьеров) составят так называемый план освещения, возможно, размеченный на наборе планов архитектора, показывающий, где должны быть размещены все розетки и какой тип освещения они хотят и где. По крайней мере, вы можете нарисовать эскиз своих комнат и указать, где будет располагаться мебель, чтобы у вас были розетки для рабочего освещения возле диванов, кресел и кроватей и так далее.

Обычные розетки в комнате будут на 13 амперную цепь и вместе с этим можно попросить электрика поставить на освещение отдельную 5 амперную цепь — это дает более высокую защиту от поражения электрическим током. К этим розеткам можно подключать напольные и настольные лампы, которые меньше обычных розеток, поэтому вилки нельзя перепутать (вилки на 5 ампер можно купить в любом магазине электротоваров).Все розетки этой цепи можно подключить к одной панели у двери, чтобы отсюда можно было включать свет.

Удостоверьтесь, что у вас есть как можно более яркая лампа (так правильно называют лампочки), чтобы расширить возможности диммера. Освещение отлично подходит для создания различных настроений, что необходимо сейчас, когда каждая комната в наших домах может использоваться по-разному в течение дня и вечера.

На этапе проводки вы также можете подумать о том, где бы вы хотели разместить розетки, выключатели и другую фурнитуру. Если вы попросите электрика подключить настенные светильники, вы должны сказать, на какой высоте вы хотите, чтобы все они были, иначе вы можете получить светильники на неподходящей высоте и даже на разной высоте друг к другу в одной комнате! Традиционно розетки располагались низко на стенах, но вы можете подумать о том, чтобы разместить их выше — низкие розетки находятся на неудобной высоте для некоторых инвалидов, а иногда и пожилых людей, чтобы вести переговоры.То же самое относится и к выключателям света — всем ли легко ими пользоваться?

Правила, касающиеся ванных комнат, требуют, чтобы у вас не было выключателя, к которому можно было бы прикоснуться. Традиционно это означало, что в этих комнатах используются тяговые выключатели, хотя безопаснее располагать все выключатели за пределами ванной комнаты — если вы меняете проводку, стоит переместить выключатели.Исключением может быть подсветка над зеркалом с тяговым выключателем. И наоборот, если ваш выключатель находится за дверью вашей спальни, вы можете переместить его внутрь.

Правила, касающиеся осветительных приборов, недавно изменились, и они должны соответствовать электрическому стандарту, известному как степень защиты IP. Чем выше рейтинг IP, тем более водонепроницаема арматура (некоторые из них подходят для использования под водой, например, на стенах гавани).В ванных комнатах должна быть низковольтная арматура с минимальным IP 23. Фитинги с очень высоким классом защиты IP могут быть дорогими, но фитинг с IP 23 не будет стоить намного дороже, чем стандартный фитинг. Можно запечатать светильники, которые не предназначены специально для ванных комнат, но может быть сложно обеспечить их полную влагостойкость, а замена лампы может быть сложной задачей.

В ночное время сад будет намного доступнее, если установить здесь освещение.Попросите электрика подключить три цепи, чтобы вам не приходилось включать все лампочки одновременно. Вы можете иметь освещение, скажем, во внутреннем дворике, на лужайке и в цветниках. Стандартный подземный кабель в любом случае поставляется с тремя цепями, так что вам не придется слишком много требовать от своего электрика (убедитесь, что ваш электрик использует кабель, подходящий для садов, который нельзя проткнуть лопатами и вилами). Каждая цепь может быть подключена к центральному выключателю.

На втором этапе ремонта, когда электрик добавляет арматуру к проводке, следует подумать, нужны ли вам стандартные выключатели, розетки и т. д., предоставленные электриком, или вы хотите выбрать свою арматуру у поставщика.

Что касается самих фонарей, то все еще широко продается множество неинтересных «традиционных» фонарей. Инновационное освещение, поскольку оно рассчитано на меньший рынок, часто (но не обязательно) дороже. В число специализированных поставщиков освещения входят Rath Lighting и ECI, а такие торговые точки, как Enclosure, Inreda и Habitat, продают современное освещение вместе с ассортиментом мебели.В магазинах уличного освещения, возможно, поищите что-нибудь непритязательное или, если вы не видите ничего, что вам нравится, спросите, есть ли в магазине какие-нибудь каталоги, которые вы могли бы посмотреть. Просматривая брошюры, обратите внимание на промышленные светильники, такие как Thorn, с плетеными металлическими абажурами и подвесными светильниками (обычные овальные настенные светильники), которые предназначены для коммерческих помещений, но могут хорошо смотреться и в домах.

зон ванной комнаты | R&M Electric Group

Зона О

Зона 0 для ванной комнаты — это пространство внутри ванны.

Зона 0 для душевой комнаты — это пространство внутри душевого поддона. При отсутствии душевой зоны зона 0 находится на высоте 10 см от уровня чистового пола и простирается до 1,2 м вокруг закрепленной душевой лейки.

Зона 1

Зона 1 для ванной имеет ту же ширину, что и зона 0 (ширина ванны), и простирается до 2,25 м над уровнем чистого пола.

Зона 1 для душевой – 2,25 м от уровня чистого пола или высота закрепленной душевой лейки от уровня чистого пола, если она больше 2.25м, и ширина душевого поддона. Если в душе нет раковины, то зона 1 расширяется до 1,2 м вокруг закрепленной насадки для душа.

Зона 1 не включает зону 0.

Пространство под ванной или душевой кабиной считается зоной 1. Однако, если пространство под ванной или душевой кабиной доступно только с помощью инструмента, оно считается находящимся за пределами зон.

Зона 2

Зона 2 для ванной комнаты имеет ту же высоту, что и зона 1 (2,25 м), расширенную до 0,6 м вокруг ванны.

Зона 2 для душевой имеет ту же высоту, что и зона 1, расширенная до 0,6 м вокруг душевого поддона. При отсутствии душевой зоны зона 2 заменяется зоной 1, расширенной до 1,2 м вокруг стационарной лейки душа

Протяженность зон в ванной или душевой может быть ограничена полами, потолками и стенами. Для получения более подробной информации см. схемы BS 7671 701.1 и 701.2. Любое электрооборудование, установленное на поверхности полов, потолков и стен, ограничивающих зону, подчиняется требованиям этой зоны.

УЗО

требуются для всех цепей в местах, где есть ванна или душ. Требования к локальному дополнительному соединению были смягчены при соблюдении определенных условий.

Степень защиты и степень защиты IP

Типичные электрические элементы, маркированные номерами IP, включают:

Вытяжные вентиляторы
Освещение
Нагреватели
Электрические душевые кабины
Душевые насосы

Розетки питания бритвы не имеют степени защиты IP, однако, если они соответствуют стандарту BS EN 60742, глава 2, раздел 1, они могут быть расположены в зоне 2 (или за ее пределами), при условии, что они вряд ли будут подвергаться прямому воздействию брызг из любого душа. .

Помимо IP-номеров элементы могут быть классифицированы как PELV или SELV.

Защитное сверхнизкое напряжение (PELV) — Как следует из названия, в этом элементе используется низкое напряжение, но он подключен к земле.
Отдельное сверхнизкое напряжение (SELV) — снова система низкого напряжения, но выход изолирован от входа.

Стандартная электрическая настенная арматура (например, настенные розетки, розетки с гибким шнуром, выключатели с предохранителями и т. д.) не имеет степени защиты IP, поэтому ее нельзя устанавливать в зонах 0, 1 или 2.Никакие стандартные розетки не допускаются в пределах 3 м от внешней границы зоны 1, и любая установленная розетка должна быть подключена к цепи, защищенной УЗО (в соответствии с защитой выше).

Использование оборудования

Любой электрический элемент, одобренный для использования в одной зоне, может использоваться в другой зоне с более высоким номером, но не в зоне с меньшим номером.

Зона 0

Требуются электротехнические изделия с низким напряжением (макс. 12 вольт) и степенью защиты IPX7 (механическая защита не имеет значения).

Зона 1

Требует, чтобы электротехнические изделия имели класс защиты IPX4 или лучше или SELV с трансформатором, расположенным за пределами зоны 2.

Зона 2

Требует, чтобы электротехнические изделия имели степень защиты IPX4 или лучше или SELV с трансформатором, расположенным за пределами зоны 2.

За пределами зоны 2

Когда размер ванной комнаты выходит за пределы зоны 2, допускается использование портативного оборудования, однако оно должно быть расположено таким образом, чтобы длина изгиба не позволяла использовать его в зоне 2.

Какая должна быть высота выключателя от пола по евростандарту?

Занимаясь строительством или ремонтом, многие домовладельцы задаются вопросом, как правильно и на какой высоте от пола установить выключатели или розетки.Ведь от этого во многом зависит не только удобство их использования, но и безопасность эксплуатации.

Для того чтобы разобраться с этим вопросом, рассмотрим правила их размещения, существовавшие в недавнем прошлом, и новые европейские стандарты, пришедшие из цивилизованной Европы.

Нормы устройства электроустановок

На сегодняшний день никаких строгих нормативов или правил, регламентирующих расположение и количество розеток и выключателей, не существует. «Евростандарт» — это всего лишь условность, ведь здесь главное удобство в использовании плюс техника безопасности.Единственными документами, в которых рассматривается этот вопрос, являются: свод правил устройства общественных и жилых помещений (СП 31-110-2003) и правила устройства электроустановок (ЭЭУ), поэтому монтаж электропроводки должен основываться по этим рекомендациям. В первую очередь придерживайтесь следующих правил установки:

Желательно, чтобы высота установки выключателя от пола была до 1 м, и он располагался со стороны дверной ручки.
Розетки можно размещать в любых местах и на одинаковом расстоянии от пола.

Выписка из ПУЭ

В ПУЭ рассмотрены некоторые правила безопасности, которые необходимо соблюдать при размещении.

Выключатели рекомендуется размещать сбоку от дверной ручки. Высота выключателя от пола 1 м.
Разрешается размещать их под потолком, с контролем света, включающего свет, попадающий на рекомендуемый уровень.
Расстояние от выключателя и розетки до газовых и отопительных труб, а также батарей — не менее 0.5 м.
На кухне каждая розетка должна находиться на расстоянии не менее 0,5 м от газопровода, до мойки не менее 0,8 м и достаточно высоко от пола.
Электроблоки в санузлах можно устанавливать от сантехнического оборудования и пола на расстоянии 0,6 м.

Установка в жилом доме электрических узлов

Существует 2 способа расположения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты, и так называемые европейские стандарты.Рассмотрим подробно каждый из них.

Старые традиции

В советское время в жилых помещениях выключатели должны были устанавливаться на уровне плеча человека или под потолком. Розетки в стене были установлены из соображений удобства и безопасности. Как правило, их монтировали на расстоянии от пола примерно 90-100 см.

Потолочные выключатели работали следующим образом. Для управления светом к подпружиненному механическому рычагу, спрятанному внутри корпуса, прикреплялся шнур.При первом его напряжении загорелся свет, а при другом — газ.

Высота выключателя от пола составляла 160-180 см. Это расстояние в то время считалось наиболее подходящим и оптимальным для управления светом. А сегодня, особенно для пожилых людей, это самый удобный вариант. Выключатель не будет загораживать низкую мебель, например, большие пальцы, и будет располагаться на уровне глаз. К тому же до него не дотянутся маленькие дети. Многие привыкли к такому расположению коммутационных аппаратов и считают его нормой.

Указанная высота розеток и выключателей от пола имеет свои преимущества и недостатки:

Плюс — розеткой удобно пользоваться, так как не нужно наклоняться над ней, а выключатель не мешает размещению мебели и находится на уровне глаз;
Минус — шнуры питания свисают с приборов, и чтобы включить свет нужно поднять руку.

Евростандарт

Высота выключателя от пола по евростандарту 90см, розетки — 30см.Однако как таковой стандартизации толком никогда не существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонта, придя на смену «советскому стандарту». Конечно, у него есть свои достоинства и недостатки:

Плюс — розетки не «бросаются в глаза» и ничего. Выключатели расположены на уровне опущенной руки — их можно включить без всяких усилий и даже не глядя. Высота выключателя от пола 90 см.
Минус — для того, чтобы вставить вилку в розетку, нужно будет наклонить, а выключатель не должен ничем загораживаться.

Как выполнить установку?

Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие делается перфоратором с алмазной коронкой. Емкость может быть квадратной или круглой.В подготовленные отверстия вставьте специальные монтажные коробки. Для их фиксации используйте строительный гипс, гипс или гипсовый клей. Коробка крепится с помощью выдвижных язычков или винтов, затем на нее надевается пластиковый корпус.

Монтаж в стену из гипсокартона несколько отличается,и набор инструментов другой. Все отверстия в гипсокартонных листах, куда будет прокладываться кабель, делаются заранее. Для фиксации выключателей и розеток используют специальные лапки. Они будут держать их на листе.

Открытая проводка встречается крайне редко и, как правило, фиксируется временно (например, при ремонте), потому что провода портят салон.Согласитесь, смотреть на стену, где все эстетично и аккуратно, гораздо приятнее.

Некоторые рекомендации по установке

Если проводка и подключение розетки и выключателя производится без привлечения специалиста, то следует придерживаться вышеизложенных рекомендаций и определенных правил, которые позволят без проблем выполнить все работы и, главное, безопасно.

В первую очередь необходимо определиться с расстановкой электроприборов и мебели в комнате.Для этого рекомендуется составить схему, и желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
Затем обозначьте расположение выключателей и розеток, рассчитайте необходимое количество для каждой комнаты.
Розетки для техники (компьютера, холодильника и т.д.) лучше располагать так, чтобы к ним всегда был свободный доступ, но в то же время они были спрятаны за этими электроприборами.
Розетки над тумбочками, письменным столом, комодом и т.п. лучше всего располагать на высоте 15-20 см от мебели.
Не устанавливайте выключатели или розетки над или под раковиной.
Схема разводки должна быть выбрана таким образом, чтобы избежать перегрузки в сети.

Подведем итоги

Итак, четких норм относительно того, какой должна быть высота розеток и выключателей от пола (евро или советские стандарты) нет. Но есть много рекомендаций, которые нужно соблюдать, особенно из соображений безопасности.

‘Все забывают о розетках’: 6 распространенных ошибок планировки спальни

Обычно МЫ НЕ думаем о спальне как о многофункциональном пространстве, но она более трудолюбива, чем мы думаем.

Наша спальня должна функционировать как место для сна, отдыха и одевания, а также как магазин одежды и обуви. Кроме того, они часто становятся рабочими зонами, учебными зонами, зонами для упражнений или местом, где можно сбежать и немного отдохнуть в оживленном доме.

Если вы делите спальню с партнером, у вас будет вдвое больше работы, вдвое больше потребностей и вдвое больше одежды для хранения.

Если вы не можете позволить себе роскошь просторной спальни, вам придется проделать тяжелую работу самостоятельно, чтобы максимально эффективно использовать квадратные метры. Подумайте о многофункциональной мебели и продуманной планировке, которая означает, что все находится именно там, где вам нужно, и тогда, когда вам это нужно.

Есть много вещей, которые нужно сделать правильно, и есть много вещей, в которых люди обычно ошибаются.Читайте дальше о некоторых распространенных ошибках в планировке спальни и мебели, а также о том, как их избежать.

Источник: Shutterstock/bmphotographer

Ошибка №1: рядом с кроватью нет розеток

К сожалению, комната, где нам действительно не помешала бы большая площадь пола, требует самого большого предмета мебели в доме: кровати. Место здесь жизненно важно. Перво-наперво: есть ли поблизости розетка? Распространенной ошибкой является игнорирование потребности в электричестве поблизости.

Решение: Если вы не можете изменить расположение кровати, чтобы лучше соответствовать пространству, можете ли вы вместо этого проложить (и спрятать) удлинитель, чтобы добраться до кровати? Таким образом, ваша кровать остается там, где вы хотите, но вы по-прежнему можете без проблем подключить зарядное устройство или прикроватную лампу.

Ошибка №2: Ваш прикроватный столик занимает слишком много места

Часто мы покупаем две тумбочки, не задумываясь об их полезности, ведь именно это мы визуализируем, когда представляем себе кровать.Они действительно необходимы? Помните, что вы проведете треть своей жизни в своей спальне, поэтому важно правильно ее расположить.

Решение: Если комната маленькая, у вас есть два варианта: во-первых, инвестировать в изголовье кровати с собственной полкой или скрытым местом для хранения с местом для прикроватной лампы, полностью избавляясь от необходимости в прикроватных тумбочках. . Или, во-вторых, подумайте о том, чтобы задвинуть свою кровать в угол, чтобы к ней был доступ с одной стороны, но вы экономили место с другой стороны.Идеально подходит для тех, кто спит в одиночестве (или с партнером, который не против пожертвовать своей «стороной»).

Источник: Shutterstock/Photographee.eu

Ошибка №3: у вас слишком много мебели

Неспособность рассмотреть мебель, которая служит более чем одной цели, является одной из распространенных ошибок, как и переполнение вашей спальни мебелью. Две прикроватные тумбочки, комод, комод/стол и платяной шкаф… все вышеперечисленное может показаться необходимым, но занимают ли они место на полу?

Решение: Думайте многофункционально.Может ли комод служить прикроватной тумбочкой? Может ли тот же комод работать как комод с зеркалом сверху? Может ли ваш комод превратиться в письменный стол благодаря быстрой замене отдельно стоящего зеркала на ноутбук? Комоды — это редко используемые предметы мебели. Если вы используете свое в основном для зеркала, которое стоит на нем, и не можете придумать для него другого применения, подумайте, будет ли зеркало в полный рост, прикрепленное к стене, выполнять ту же работу, занимая при этом гораздо меньше места.

Ошибка №4: слишком много беспорядка

Технически у вас может быть место для всего этого, но когда главной целью является сон и отдых, вы хотите избежать переполненности.Заполнение пространства является распространенной ошибкой во всем доме. Да, предмет мебели, полка, приставной столик или отдельно стоящее зеркало, на которое вы положили глаз, могут физически подойти, когда вы достанете измерительную ленту, но собирается ли он загромождать комнату?

#Открытая журналистика Отсутствие новостей — плохая новость Поддержите журнал

Ваши взносы помогут нам продолжить рассказывать истории, которые важны для вас

Поддержите нас сейчас

Решение: При выборе основных предметов старайтесь всегда оставлять немного места для чистых стен или пола.Даже один или два квадратных фута без беспорядка или мебели будут иметь огромное значение для вашего восприятия комнаты.

Источник: Shutterstock/Photographee.eu

Ошибка № 5: Ваше искусство обращено к дверному проему, а не к кровати

Когда мы смотрим на идеи декора для красивых спален, мы часто смотрим на кровать, но вы ведь не собираетесь стоять в дверях, не так ли? И хотя получить красивую фотографию в Instagram — это всегда бонус, ваше впечатление от комнаты, когда вы в ней, действительно имеет значение.Часто мы отдаем предпочтение настенной живописи внутри и вокруг кровати, но когда вы лежите на ней, на что вы смотрите? Переполненная корзина для белья?

Решение: Посидите несколько минут на кровати и осмотрите комнату, думая о том, что лучше всего подойдет вам визуально. Не лучше ли разместить ваши любимые настенные принты на другой стене, где вы сможете их увидеть и насладиться ими? Устраивают ли они вас для хорошего ночного отдыха? Функция важна, но также важно, как вы себя чувствуете в комнате. Это ваше безопасное пространство.Это ваше место, где можно «убежать от всего».

Ошибка № 6: Ваша спальня заполнена техникой

Ничто так не портит красивый интерьер спальни, как неуклюжий телевизор (торчащий из стены и полностью нарушающий ваше чувство равновесия) с проводами, висящими тут и там и повсюду. Во-первых, чем больше экранов у нас в спальне, тем больше мы вносим свой вклад в плохой ночной сон. Поэтому никогда не рекомендуется, если целью является крепкий сон.

Решение: Немного уменьшите масштаб.Если вы хотите время от времени получать дерзкие развлечения от Netflix, подойдет ли ноутбук или небольшой планшет? Планшеты или небольшие ноутбуки могут быть вполне разумными по цене, в зависимости от марки, которую вы выбираете, поэтому вы сможете выбрать их дешевле, чем телевизор. Это также вернет вам пространство на стене, возможно, для красивой полки с растительностью. Гораздо приятнее для глаз… и для ума.
