Стандартная высота установки розетки. Высота установки розеток – стандарты, правила размещения, схемы и варианты подключения своими руками. Точки питания в ванной

При выполнении электромонтажных работ важна высота розеток от пола и уровень расположения выключателей. Эргономичная локация точек питания делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регламентированные нормативы

При выборе места расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит руководствоваться приведенными нормами.

Регламент выглядит таким образом:

от газопровода и батарей отопления точки питания удаляют минимум на 40 см;
высота выключателя от пола — 1 м;
в ванной комнате штепсельные розетки отодвигают на 60 см от душевой кабины, раковины, биде или ванны;
от дверного косяка точки питания отодвигают на 10-15 см.

При установке точек питания в ванной комнате нужно обязательно выполнять их подключение через УЗО.

Требования ГОСТ и СП

Требования при монтаже розетки и выключателя по государственным стандартам:

расположение розеток и выключателей владелец дома/заказчик определяет сам;
на 4 м2 жилого помещения должно приходиться по одной точке питания;
в коридоре — одна на каждые 10 м2.

В СП также прописаны определенные нормы для выполнения электромонтажных работ:

выключатели в комнатах рекомендуется поднимать от пола на уровне 1-1,5 м;
если вопрос идет о детских учреждениях – расстояние увеличивают до 1,8 м;
силовые розетки на пунктах общественного питания, пищевом производстве монтируют от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень локации розеток/выключателей по конкретному объекту.

Монтаж точек питания по евростандарту

Согласно получившим недавно популярность европейским стандартам электромонтажа все выключатели лучше монтировать на высоте 90 см от пола, а розетки — 30 см. Такая локация точек питания считается удобной для всех проживающих в доме или гостей. Интенсивностью освещения можно управлять не глядя, просто протянув руку. Электроприборы устанавливаются без непривлекательно уложенных или свисающих проводов.

Согласно стандартам бывшего СССР высота установки розеток приравнивалась к 0,9 м от пола. Выключатели монтировали на уровне 1,6 м. До сих пор мастера-электрики предпочитают именно такую схему расположения точек питания, если проектом не предусмотрены иные варианты.

Советские нормы монтажа имеют ряд своих преимуществ:

все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
дети не могут дотянуться до точки питания, что обеспечивает безопасность;
исключены случайные нажатия на выключатель;

монтируемая мебель не перекрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз наклоняться.

Перед проектированием проводки нужно четко определиться, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

Составить подробный план-схему расположения мебели, всех бытовых приборов и точек освещения в комнате. Обязательно нанести предполагаемые розетки/выключатели на чертеж.
Учесть средний рост жильцов помещения или сотрудников офиса.
Расположить на схеме все точки питания (под оргтехнику, интернет, бытовые приборы, светильники, бра) так, чтобы они были доступны пользователю и в то же время скрывались от глаз по возможности. Особенно это касается стационарных приборов (ТВ, компьютер, холодильник, стиральная машинка и др.
).
У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
Для открытых участков стен высоту розеток от пола по евростандарту делают 30 см. Это особенно актуально для техники, используемой периодически (пылесос, переносной вентилятор и пр.).
Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Конечную высоту выключателей определяют опытным путем. Обычно она составляет 80-100 см.
По типу помещения все выключатели располагают с максимальным удобством для пользователя. В спальне и гостиной нужно добиться того, чтобы человек управлял освещением, не вставая с дивана, кровати.
Для коридора квартиры/дома/офиса лучше сделать точки питания вначале и в конце комнаты.

При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненных работ, при необходимости изменить что-то еще на этапе планирования.

Правила расположения электроточек в разных помещениях

Точки питания в ванной

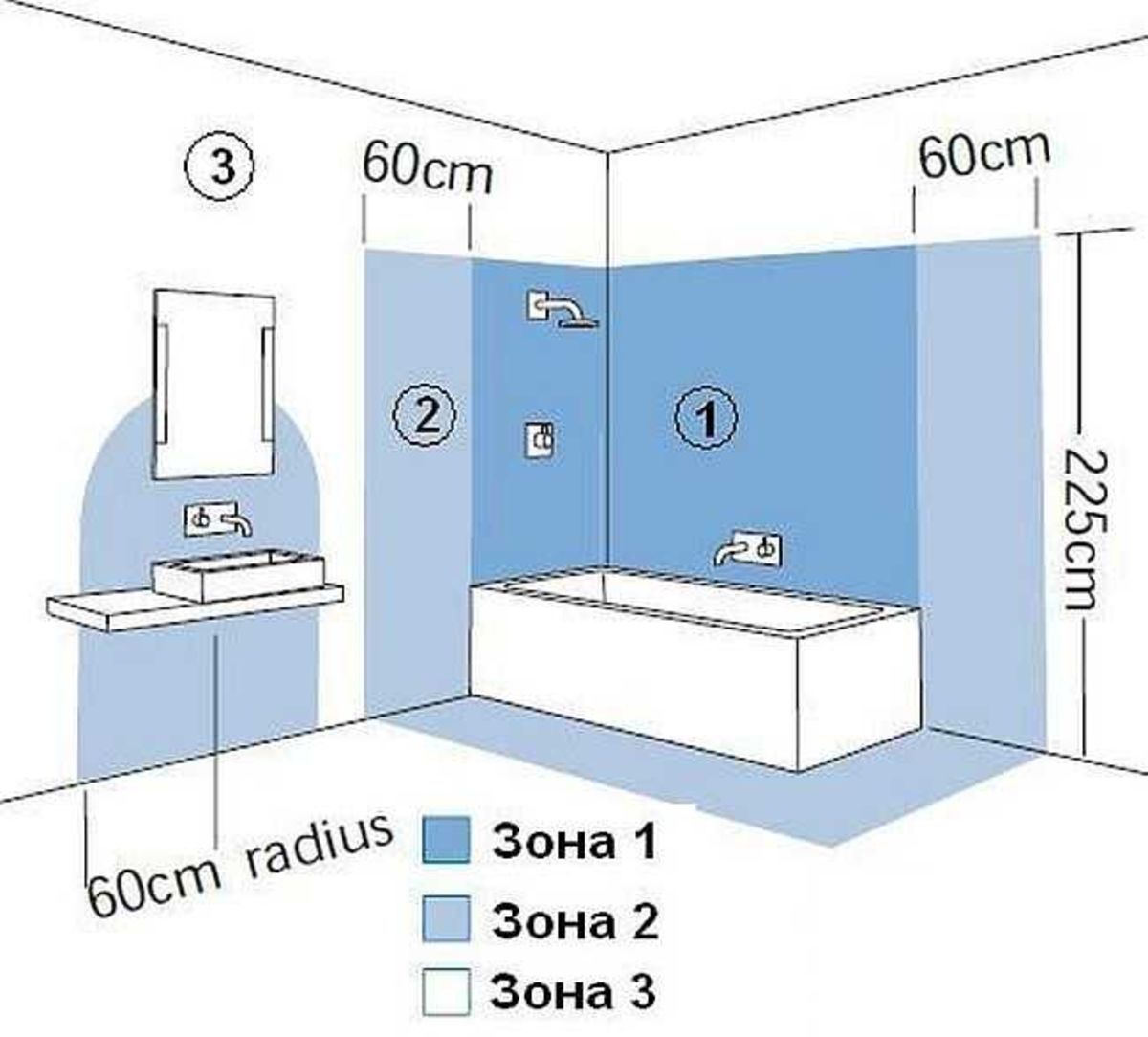

Расположение розеток в ванной

Санузел — это помещение с повышенной влажностью. Поэтому здесь крайне важно знать, на какой высоте делать розетки и выключатели так, чтобы они не представляли опасности.

Главные запреты — установка точек питания под раковиной, биде, ванной. От них нужно отдалить розетки минимум на 60 см, чтобы исключить случайное попадание воды. Выключатель желательно делать снаружи помещения или также отдалять от моечных предметов. Светильники и бра у зеркала желательно запитывать через шнурок или клавишу-выключатель с противоположной от раковины/ванны стороны.

Гостиная

Для телевизора и музыкального центра розетку лучше делать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предусмотрена установка кондиционера, точку питания под него выводят на уровне 20-40 см от потолка.

Кухня

В этом помещении существует несколько стандартов размещения точек питания. Они варьируется в зависимости от используемой техники:

Первый уровень. Подразумевает монтаж розеток на высоте 10-15 см от пола. Сюда подключается мощный духовой шкаф, электроплита, морозильная камера, холодильник, измельчитель отходов. Удобство такого расположения заключается в том, что после установки встроенной кухни подобраться к розеткам иным способом как через шкафчики или стол снизу будет невозможно.
Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в зоне кухонного фартука. Благодаря такому расположению удается удачно подключить электрочайник, блендер, микроволновую печь, миксер и другие мелкие бытовые приборы, которыми удобно пользоваться на рабочей поверхности.
Третий уровень. Монтируют точки питания для подключения электрической вытяжки, телевизора, подсветки. Высота локации равна 2-2,5 метра от пола.

Выключатель располагают сразу у двери на удобной для пользователя высоте. Как правило, она приближена к евростандартам и равняется 90-110 см.

Спальня

Пример расположения электроточек у кровати

С обеих сторон двуспальной кровати (независимо от её размера) делают по двойной розетке и по двухклавишному выключателю. Их располагают в 70 см от плинтуса. Это позволяет отдыхающему человеку, не вставая с постели, управлять освещением, ставить на подзарядку мобильный телефон, читать книгу под ночником.
Основной выключатель ставится в комнате сразу при входе.
Если в спальне предусмотрен туалетный столик, по обе стороны от него на высоте 70-90 см делают по розетке для подключения бра или фена.

Все точки питания в спальне располагают в соответствии с выбранным комплектом мебели. Вполне возможно, что она будет нестандартной. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями либо при разработке дизайнерского проекта.

Детская

Ещё 10 лет назад специалисты рекомендовали располагать все точки питания максимально высоко в детских комнатах. Это обеспечивает безопасность ребёнка и исключает вероятность его контакта с электросетью. Сегодня все штепсельные розетки оснащены специальными запорными крышками. Чтобы их поднять, малышу требуются усилия. Поэтому такие розетки можно монтировать согласно европейскому стандарту.

Выключатель в комнате ребёнка делают по его росту. Желательно устанавливать регулируемую точку питания, при помощи которой можно увеличивать или снижать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

Кабинет

Для дорогой техники нужно обеспечить систему защиты от перепадов напряжения

Это помещение требует большего количества точек питания. Как минимум один блок нужно расположить в непосредственной близости к столу. Через него будут подключены персональный компьютер, монитор, роутер, принтер и ксерокс, аудиоколонки. Блок располагают в 30 см от уровня пола. Сколько точек питания в него будет входить, мастер решает сам в зависимости от количества будущей техники.

Если в кабинете предусмотрена библиотека, необходимо смонтировать розетку под торшер. Его устанавливают в зоне чтения. Точку питания под торшер также делают на евро-уровне 0,3 м.

На свободной стене будут располагаться еще 1-2 розетки. Их используют для подключения временной техники.

При наличии здравого смысла и четкой схемы расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

Размещение электрической фурнитуры в жилых домах, общественных зданиях и производственных помещениях должно соответствовать комфортному и безопасному их использованию. В то же время, точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Один из важных параметров размещения фурнитуры на стене — это высота установки розеток и выключателей от пола.

Существование каких-то строгих нормативов установки розеток и выключателей вряд ли кто подтвердит. В нормативном перечне есть два документа, затрагивающих этот вопрос — это Свод правил по проектированию и монтажу электроустановок — СП 31-110-2003 и Правила устройства электроустановок — ПУЭ-7.

Данная документация даёт советы рекомендательного характера по высоте установки розеток и выключателей. Тоже касается мифа о существовании какого-то «твёрдого евростандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определённых норм размещения розеток и выключателей по высоте от пола помещения.

Виды розеток

В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.

Тип установки и виды розеток

Розетки различают по типу установки:

Накладные.
Встроенные.

Накладные

Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд. Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.

Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.

Встроенные

Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.

Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.

Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.

Дополнительные опции

В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.

Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.

Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.

Розетки иного назначения

В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала. Такие конструкции устанавливают также в одиночном исполнении.

Виды выключателей

Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.

По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:

Клавишные.
Поворотные.
Кнопочные.
Датчики движения.
Сенсорные.
Беспроводные.
Диммеры.

Клавишные

Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.

Поворотные

Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.

Кнопочные

Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.

Датчики движения

Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.

На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.

Сенсорные

Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.

Беспроводные

В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.

Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.

Диммеры

Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная специфику строения электрической фурнитуры, можно планировать их расположение по высоте от пола. Ориентировочное положение электрической фурнитуры зависит также от назначения помещения. Все высоты расположения электротехнических устройств — это расстояние от пола до центра лицевой панели фурнитуры.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего располагать в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки замка двери. Это, как правило, равняется высоте 80 — 90 см от пола. При входе и выходе из квартиры или дома рука человека перемещается на одной высоте ручки и выключателя. Даже в темноте можно быстро включить свет.

В коридоре монтируют клавишные, точечные, сенсорные или выключатели с датчиком движения. Прибор с датчиком движения устанавливают под потолком.

Что касается розетки, то её устанавливают в коридоре с целью подключения пылесоса. Чтобы шнур не провисал, розетку помещают на высоте 150 — 200 мм от пола. Если коридор довольно длинный, то устанавливают две точки питания.

Зал

В гостиной выключатель верхнего освещения устанавливают на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для варьирования интенсивности освещения комнаты применяют двухпозиционные выключатели. Одна клавиша включает три лампы, а другая зажигает две остальные лампочки.

Модели включателей для гостиной могут быть клавишными, точечными, сенсорными. В залах больших размеров нередко устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электрических приборов и оборудования. Точку питания скрывают за корпусом телевизора, музыкального центра и тому подобного. Если техника установлена на столике или на полке мебели, розетку помещают на высоте прибора.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подсоединяют к точке питания на уровне его внутреннего блока. В крайнем случае, розетку помещают за корпусом мягкой мебели. Высота силовой точки может быть установлена по усмотрению хозяина жилья.

Спальня

С двух сторон у изголовья двуспальной мебели обычно ставят прикроватные тумбочки. Над ними размещают бра. Для удобства, над каждой тумбочкой устанавливают розетки. Если стандартная высота прикроватной мебели составляет примерно 53 — 55 см от пола, то точку подключения помещают немного выше поверхности тумбы на уровне 60 — 65 см от пола.

Двойные розетки ставят для того, чтобы можно подключить освещение и зарядное устройство телефона или ноутбука одновременно. Разъёмы используют для временного подключения таких бытовых приборов, как утюг или пылесос.

В спальне редко пользуются верхним светом, поэтому устанавливаю выключатель на такой же высоте, что и в прихожей. Для верхнего света применяют все типы включателей, кроме диммеров и датчиков движения.

Детская

Клавишный выключатель верхнего освещения устанавливают на стандартной высоте — 80-90 см от пола. Розетку помещают над столом на высоте 70–80 см от пола. Для защиты ребёнка от случайного удара током, розетку устанавливают с замковым устройством.

Кухня

Высота стола со встроенными шкафами и ящиками составляет 85–87 см. Над столом устанавливают блоки из розеток. Количество разъёмов в блоке зависит от потребности в питании нескольких кухонных электрических приборов (электрочайник, комбайн, кофемолка и прочее). Чтобы шнуры приборов резко не изгибались, розетки помещают на высоте 160–170 мм от поверхности стола. Розетку для холодильника устанавливают сзади корпуса агрегата — на высоте 900 мм.

Выключатель верхнего освещения кухни устанавливают снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Монтируют выключатели клавишного, точечного и сенсорного типа.

Ванная комната

Над раковиной сбоку зеркала, на высоте 80 см от пола устанавливают одну или две розетки для электробритвы, фена и вентилятора вытяжки.

Для джакузи и вертикальной душевой кабины розетки размещают на высоте от 50 до 80 см от пола. Розетки должны быть с влагозащитными крышками.

Выключатель клавишного или другого типа устанавливаю снаружи ванной комнаты на стандартной высоте — 800–900 мм.

Перед тем, как делать расстановку мебели и бытовой техники, нужно разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Нужно установить размеры по горизонтали и вертикали положения розеток и выключателей. В каждом случае определить модели и типы РиВ.

Полезно составить спецификацию электрической фурнитуры. Это поможет сориентироваться при закупке РиВ — как в модельном, так и в ценовом формате

Если в доме есть маленькие дети, учесть это обстоятельство при определении высоты расположения тех или иных моделей РиВ.

Датчики движения и диммеры могут существенно сэкономить сумму оплаты за электроэнергию.

Структура вертикальных ограждений помещений поможет выбрать тип установки устройств электропитания — накладные или встроенные РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотносить с «евростандартом» или другими требованиями, главное, чтобы высота установки отвечала двум вышеуказанным условиям — безопасности и комфорту.

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

для на стене – 1,5 метра;
для фена и бритвы – 1 метр;
стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

Советский;
Евростандарт;
Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно ! Евростандарт также использует другие виды розеток. Они имеют более широкие выемки для штекеров. Советские розетки уже практически не используются, ведь современные приборы под них не рассчитаны.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

Отвертка;
Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

Зачистка проводов;
Установка подрозетника;
Подключение проводов;
Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно ! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

Удаление от труб отопления и газоснабжения на полметра;
Удаление от проемов и рамок на 10 сантиметров;
Удаление от мойки на метр;
Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
От монтажной коробки провод идет вертикально вверх.

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Поделись статьей:

Высоты розеток – Правильный ремонт от компании «Декада»

Установкой и разводкой электрики должны заниматься исключительно специалисты с соответствующим допуском.

Если вы заказываете ремонт квартир в новостройках Москвы в нашей компании «под ключ», то мы гарантируем, что все работы будут выполнены в соответствие с требованиями нормативной документации и со всеми необходимыми разрешающими документами.

В обязательном порядке все работы с проводкой будет проводить квалифицированный электрик.

Устанавливая выключатели и розетки в своей квартире, офисе или в помещении любого другого назначения, следует знать о допускаемых стандартах на высоту их установки. Хотя, конечно же, существует ещё и такой критерий, как личное удобство, но рассмотрим пока что, как принято делать.

Согласно правилам высота розеток должна находиться на уровне 80–100 см над полом. В редких случаях, когда оборудование находится на большой высоте и провода к розетке подводятся сверху, допускается 1,5 м. Это может быть, например, кондиционер, монитор и камера системы наблюдения или высоко расположенный телевизор.

Также нормами допускается устройство розеток в специально подготовленных для этой цели плинтусах, сделанных из негорючего материала.
В помещениях, где предусматривается длительное пребывание детей (школы и детские сады), розетки устанавливают гораздо выше – на уровне 180 см от пола. То же касается и выключателей в подобных местах. А вот в жилых помещениях их рекомендуется устраивать на высоте, не меньшей 80 см и не большей 1,7 м.

В последнее время во время ремонта и переделки электросети, исходя из современных требований, высоту установки выключателей и розеток принимают согласно уже европейских нормативов. Традиционная высота центра розетки в комнате – около 40 см над полом, выключателя – около 85 см, хотя, естественно, вполне допускается небольшое отклонение (обычно в большую сторону) от нормативов на 10–20 см.

Кроме того, высота установки всех этих электроустройств зависит ещё и от того, где они устанавливаются и для каких целей. Так, например, центр розетки, устанавливаемой над письменным столом, должна находиться выше столешницы на 10–15 см. В ванной розетки делают как можно выше, чтобы в них не попала вода – до 1,8 м над полом. Если же розетка в ванной предназначена для стиральной машинки, высота её может быть стандартной (40 см), но конструкция должна быть обязательно влагозащищённой (с крышкой и уплотнителями).

Кухонные розетки (а иногда и выключатели) ставят выше поверхности нижней части стенки – обычно это уровень метра над полом и 15 см над столешницей. В спальне выключатели и розетки у кроватей для удобства использования делают на высоте около 75 см от пола.

В случае установки горизонтального блока. В который входят и розетки, и выключатели, выбирают стандартную высоту выключателя – 80 см. Если блок вертикальный, выключатели располагают выше розеток, таким образом, они находятся на уровне примерно метра, а розетки, соответственно, в 0,5–0,7 м от пола.

Посмотреть примеры наших работ (фотографии и видео процесса ремонта) вы сможете в разделе нашего сайта «Фотографии».

Все наши клиенты получают доступ к сервису «Личный кабинет заказчика», где можно в любой момент времени ознакомиться с расходами на ремонт, а также с технической и проектной документацией.

Оформить заказ на ремонт квартир в Москве у нас очень просто: бесплатно вызовите сметчика, когда смета готова мы обозначим вам точную стоимость наших услуг по ремонту, если вас все устроит — мы подписываем договор. Обратите внимание, что оплата возможна частями — после каждого из этапов ремонта.

Стандартная высота розеток и выключателей

Категория:
Рейтинг:
4.6/15

На самом деле не существует в строительстве, ни каких строгих правил по количеству и месту расположения розеток и выключателей ни в квартире, ни в частном доме. Но есть два документа, в которых говориться, как и где лучше размещать розетки и выключатели. Первый документ это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра. Второй документ Правила Устройства Электроустановок в нем говориться о правилах безопасности при установке розеток и выключателей. Нормируется расстояние от розеток и выключателей до газовых трубопроводов, оно должно быть не менее 50см. В ванных комнатах разрешается устанавливать розетки на расстоянии от 60см от раковин, ванн, душевых кабин и т.д. Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30мА (устройство защитного отключения).

Евростандарт установки розеток и выключателей.

В настоящее время в «моду» прочно вошел европейский стандарт установки розеток и выключателей, по которому розетки устанавливаются на высоте 30см от пола, а выключатели на высоте 90см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, да и взрослому даже не придется поднимать руку к выключателю ведь он на высоте руки. Шнуры от электроприборов, воткнутых в розетки, лежат на полу и не мешают проходу. Удобно!

Рисунок 1. По евростандарту розетки устанавливаются на высоте 30 см, а выключатели 90 см от уровня пола.

Советский стандарт установки розеток и выключателей.

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90см от пола, а выключатели ставили на высоте 1.6м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели 160 см от уровня пола.

Высота установки розеток и выключателей на кухне.

Каких либо запретов и ограничений по высоте установки розеток и выключатели на кухне, как и в других комнатах не существует, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. В котором написано следующее.

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см. от дверного проема душевой кабины. Следовательно, и от раковины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.

Исходя из стандартных размеров кухонной мебели, сформировался некий стандарт по высоте установки розеток и выключателей на кухне. По которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором устанавливаются розетки для электроплиты, посудомоечной машины, холодильника, измельчителя отходов… Эта высота является оптимальной в плане доступа к розеткам, ведь подобраться к ним после установки «кухни» можно будет только снизу.

Второй уровень 110-130 см. от пола, на котором устанавливают розетки для подключения чайника, блендера, мультиварки, микроволновой печи, то есть для тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см. от пола, здесь устанавливаются розетки для подключения вытяжки и подсветки. Данная высота так же выбрана с учетом возможности доступа к розеткам. Достаточно лишь встать на стул и розетки у Вас перед глазами. А стоя на полу их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки устанавливаются на трех уровнях. Выключатели можно установить как по евростандарту, так и по советскому стандарту.

Высота установки розеток и выключателей в ванной комнате.

Ванная комната является помещением с повышенной влажностью, поэтому все устанавливаемые в ванной розетки должны быть подключены через УЗО и иметь степень защиты от влаги не менее IP44, с брызгозащитной крышкой на пружине, этого требует от нас ПУЭ и здравый смысл. Устанавливать розетки и выключатели, еще раз повторюсь необходимо на расстоянии не менее 60 см от раковин, душевых кабин. Так же не допускается установка розеток под и над раковиной. А вот высоту установки розеток нужно выбрать так, чтобы Вам было максимально удобно пользоваться такими бытовыми приборами как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см. от душевой кабины и раковины, и подключаются через УЗО, в соответствии с требованием ПУЭ.

Рекомендации по высоте установки и расположению розеток и выключателей в спальне.

Мои клиенты меня часто спрашивают где устанавливать розетки и выключатели в спальне? На основе личного опыта я даю следующие рекомендации, в основе которых заложен комфорт и удобство использования. Например, если будет установлена двуспальная кровать подойдет вариант, когда по обе стороны от кровати установлено по розетке и двухклавишному выключателю на высоте 70 см от пола. Розетки для того чтобы лежа на кровати можно было подключить к примеру телефон на зарядку а выключатели чтобы не вставая с кровати включить или выключить свет в комнате или бра.

Рисунок 5. В спальне высоту розеток и выключателей выбираем исходя из условий комфорта и удобства пользования.

В такой схеме можно полноценно управлять освещением из трех мест один выключатель традиционно устанавливается на входе а два других по обе стороны кровати как показано на рисунке. Это очень удобно!

Уважаемые посетители сайта, в заключение статьи хочу предложить Вам к просмотру видео о том, как точно не нужно устанавливать розетки и выключатели в квартире. В данном ролике приведены конкретные примеры самых распространенных ошибок во всех комнатах квартиры. Присмотр данного видео поможет избежать проблем и ошибок, ведь после монтажа все переделывать ох как не хочется!

Развеиваем современный миф

Многих электриков-новичков при замене электропроводки в квартире очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

Существующие упоминания в нормативах

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
ГОСТ Р 50571.11-96
СП 31-110-2003

Полезные рекомендации

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

Для подключения холодильника, стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Рекомендуем использовать следующие значения:

для подключения электрического бойлера на стене – 1,5 метра;
для фена и бритвы – 1 метр;
стиральная машина – не ниже полуметра.

Спальня

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили повесить телевизор на стену либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Подводим итог

точное место размещения всей мебели в комнате;
виды бытовой техники с ее точным местом размещения;
области прохождения газо- и водопровода;
трасса прохождения электропроводки по стенам;
окна и дверные проемы.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем сделать удлинитель своими руками, а не покупать его в магазине!

Материалы по теме:

Светильники для ванной комнаты
Как найти провод в стене
На какой высоте вешать бра

Правильное размещение розеток очень важно для увеличения надёжности, повышения степени комфортности и верного распределения электроэнергии в помещении. Поэтому большинство людей, заменяя проводку, задаются резонным вопросом: «на какой высоте от пола делать розетку?». Сегодня мы постараемся исчерпывающее ответить на данный вопрос, предоставив всю необходимую и полезную для вас информацию, которая может пригодиться при установке розеток в жилом помещении.

Естественно, молодёжь стремится к более современному «европейскому стандарту», дабы не отставать от последних тенденций моды. Старая гвардия же предпочитает «советский стандарт», когда розетка размещается на высоте около 1 метра, на уровне пояса. Стоит сразу обмолвиться, что никакого «европейского стандарта» нет. Есть только небольшой перечень ограничений, которые существуют исключительно для обеспечения противопожарной безопасности.

Установка розеток по «советскому стандарту»

В СССР розетки размещались на высоте около 90 см над уровнем пола, что соответствовало тогдашнему стандарту. Этот способ может конкурировать с так называемым «евростандартом», поскольку имеет много плюсов:

Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Высота розеток по «евростандарту»

Этот способ набирает всё большую популярность в постсоветском пространстве. Розетки размещаются на высоте 30 см от пола, что также имеет некоторые положительные стороны:

Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
Запрещается размещать в банях и саунах.

Требования СП и ГОСТ

Правильное размещение розетки вытекает из следования этим правилам:

Одна розетка устанавливается на каждые 4 м периметра жилой комнаты;
Владелец частного или однокомнатного дома сам определяет, сколько розеток необходимо установить;
Одна розетка размещается на каждые 10 кв. м площади коридора (выключатели лучше установить на обоих концах коридора).

В условиях других комнат

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Электророзетки устанавливаются на высоте 0,15-0,2 м над поверхностью стола и 0,3 м над полом. Прочие параметры размещения зависят от вашего удобства.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Устанавливать розетки у себя дома можно на своё усмотрение, но следуя описанным выше правилам. Поэтому не обязательно принимать какой-либо из стандартов. Можно размещать розетки исходя из собственного удобства использования.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток — 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Заключение

Ключевое значение в выборе места расположения розеток имеет безопасность и комфортность. Следуя этим двум факторам можно максимально упростить свою жизнь. Не стоит этим пренебрегать. Удачи.

Фото оптимального размещения розеток по высоте

советы по подбору и стандарты высоты

Высота розеток по «евростандарту»

Маленькие дети не могут получить доступ к розетке, ведь она находится на достаточно большой высоте;
Данное расположение очень удобно, когда есть необходимость в розетке для кондиционера или любых других приборах, не требующих постоянного включения в сеть;
Взрослому человеку не нужно нагибаться, чтобы включить электроприбор в розетку.

Благодаря довольно низкому расположению розетки провода не мешают свободному передвижению по помещению;
Внешний вид комнаты не портиться «висящими» везде проводами от электроприборов.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Высота монтажа электроустановочных изделий

Существует несколько распространённых стандартов установки выключателей и розеток, касательно их высоты от пола: евростандарт и по советской системе. Однако данные стандарты условные и их не существует на бумаге.

Просто, таким образом, удобней всего определиться с комфортной для использования высотой установки розеток и выключателей в доме.

Установка розеток и выключателей по евростандарту

Евростандарт предлагает следующую высоту монтажа электроустановочных изделий:

Розетки — 0,3 м, от чистового пола;
Выключатели — 0,9 м.

В советское время, выключатели и розетки устанавливались намного выше, например, выключатели монтировались на высоте не менее 1,5 метра (1,6 или 1,7 м), а розетки на уровне одного метра (0,9-1 м).

Трудно сказать какой стандарт предпочтительней выбрать, но многие склоняются в сторону евростандарта. При этом если в доме есть дети, то нужно предусмотреть установку розеток с защитной крышкой, поскольку их высота оказывается слишком низкой.

Что же касается установки выключателей по евростандарту, то здесь, столь небольшая высота оказывается выгодной, поскольку даже ребёнок сможет включать и выключать свет. В тоже время, устанавливать выключатели по «советским» стандартам иногда очень удобно, если под ними будет стоять какой-то бытовой электроприбор, например, холодильник.

В общем, как видно, высоту установки розеток и выключателей нужно выбирать исходя из собственных предпочтений.

В условиях других комнат

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Предлагаем ознакомиться Правила монтажа электропроводки в бане: как правильно сделать электропроводку в бане своими руками

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
отдельная линия нужна для нагревательного элемента с мощностью от 3. 5 Вт;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

для стиральной машины соблюдается высота в 1 м;
для водонагревательных приборов — не менее 180 см;
при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

средняя высота размещения розеток от пола — 70 см;
вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

Заранее продумать расстановку мебели и электроприборов по квартире.
Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Предлагаем ознакомиться Монтаж выключателя в подрозетник

Здесь всё зависит от фантазии хозяина. Количество розеток рассчитывается так, чтобы хватило на всю технику, которая будет в данной комнате. Но лучше использовать несколько уровней: первый и второй, дабы обеспечить удобное использование всех электроприборов.

Виды выключателей и розеток

Основным ориентиром при выборе этих устройств служат стандарты IEC60529 и ГОСТ14254, регламентирующие степени защиты оболочек от проникновения твердых предметов и воды. Первые буквы в маркировке (IP) указывают на соответствие изделий стандартам международной защиты, первая цифра характеризует степень защищенности от пыли (классы с 0 по 6), вторая и последняя – от воздействия влаги (с 0 до 8, соответственно).

На практике верхний предел степени защищенности розеток и выключателей ограничен классом IP65, так как для временного или постоянного погружения в воду эти устройства не предназначены. Дополнительные и вспомогательные буквы в маркировке приборов бытового назначения также не указывается.

По способу монтажа и конструктивному исполнению все выключатели и розетки разделяются на внешние (накладные) и внутренние (встраиваемые).

Первые устанавливаются непосредственно на поверхность, без необходимости сверления дополнительных отверстий, и выбираются при открытом типе проводки, прокладке временных или уличных коммуникаций.

Вторые в свою очередь разделяются на стационарные и выдвижные и повсеместно устанавливаются внутри помещений с проводкой любого типа. Собственного защитного корпуса они не имеют, монтаж таких устройств считается более сложным из-за потребности в подготовке отверстий и подключения скрытых подрозетников.

по местам применения

В зависимости от места установки все устройства данного типа разделяются на внутренние и наружные. Последние имеют минимальную степень защиты IP44 при условии размещения в боксе или герметичном щитке, и от IP54 и выше – при открытой установке. Из-за эксплуатации в жестких условиях все уличные выключатели и розетки имеют наружное исполнение, при необходимости их размещения вровень с рабочими поверхностями принимаются дополнительные усилия по подготовке выемок и скрытия корпуса.

Уличные приборы устанавливаются на дачных участках, придомовой территории, в гаражах, парковках, строительных площадках и в любых точках для подключения дополнительного оборудования. К особенностям их размещения относят потребность в навесах или защитных боксах (даже тип IP65 не выдерживает прямого потока ливня), достаточную высоту установки и завод кабеля через нижний вход. Такие устройства без исключения монтируются на невозгораемые поверхности с обязательной защитой кабеля, скруток и участков подключения гофрой и муфтами.

Розетки и выключатели, устанавливаемые внутри, подбираются с учетом соответствия интерьеру и условиям эксплуатации. В зависимости от места назначения и целевого использования все выключатели разделяются на:

• Установочные, со стационарным размещением в квартирах или частных домах с целью включения света.

• Арматурные, в свою очередь разделяемые на малогабаритные светотехнические (проходные, подвесные и встраиваемые в шнур разновидности) и приборные.

Штепсельные розетки по этому критерию аналогично разделяются на устройства стационарного размещения, приборные разновидности с плоским пластиковыми или комбинированным с керамикой корпусом и удлинительные модели, оснащаемые предохранительным козырьком и используемые в комплексе с удлиняющими шнурами. Первая группа является самой востребованной и представлена розетками с цилиндрическими, плоскими и переходными контактами с разным числом подключаемых токоприемников. Ниже рассмотрим вопрос выключатель высота от пола.

по влагостойкости

По степени защиты от влаги все выключатели и розетки бытового назначения разделяются на:

• Конструкции без влагозащиты (IPX0), закрываемые от случайного проникновения воды стандартным корпусом.

• Приборы с минимальным уровнем влагозащиты (IPX1- IPX3), нормально эксплуатируемые при попадании рядом вертикальных капель или брыз под углом в 15 и 60 ° соответственно.

• Брызгозащищенные разновидности (IPX4), при необходимости устанавливаемые во влажных зонах комнат на расстоянии от 60 см от кранов или источников брызг.

• Выключатели и розетки, со всех сторон защищенные от случайного и прямого попадания струй воды (IPX5), и устанавливаемые в ваннах общего пользования.

• Изделия, выдерживающие контакт с cильными потоками воды (IPX6).

Основным отличием влагозащищенных розеток является наличие прочного корпуса с утопленными проемом под штепсель, защитной крышки, изолированный клемм и контактной группы, и зажима для защемления. Корпуса таких устройств изготавливаются из сверхпрочного и устойчивого к влаге и промерзанию пластика, клеммники – из качественной керамики или полимеров, контактная группа и «усики» заземления – из латуни или легированной стали.

Важный нюанс: наличие защитной крышки не является признаком влагостойкости розетки, в ряде случаев этот элемент используется для защиты от детей или пыли. При выборе выключателей или розеток в помещения с повышенной влажностью или на улицу стоит ориентироваться на маркировку, а не на внешний вид изделий.

по наличию заземления

По нормам ПУЭ 1.7.77 обычные одноклавишные выключатели не нуждаются в заземлении и не устанавливаются на РЕ-проводник. Более сложные модели со специальными зажимами подключаются по схеме 4-х жильным кабелем или двумя двухжильными. С розетками ситуация обратная, владелец может купить как обычные, так и оснащенные дополнительным заземляющим контактом модели.

Первые предназначены для подключения исключительно маломощных приборов потребления без открытых металлических частей. В домах с современными трехпроводными линиями такие розетки не устанавливаются.

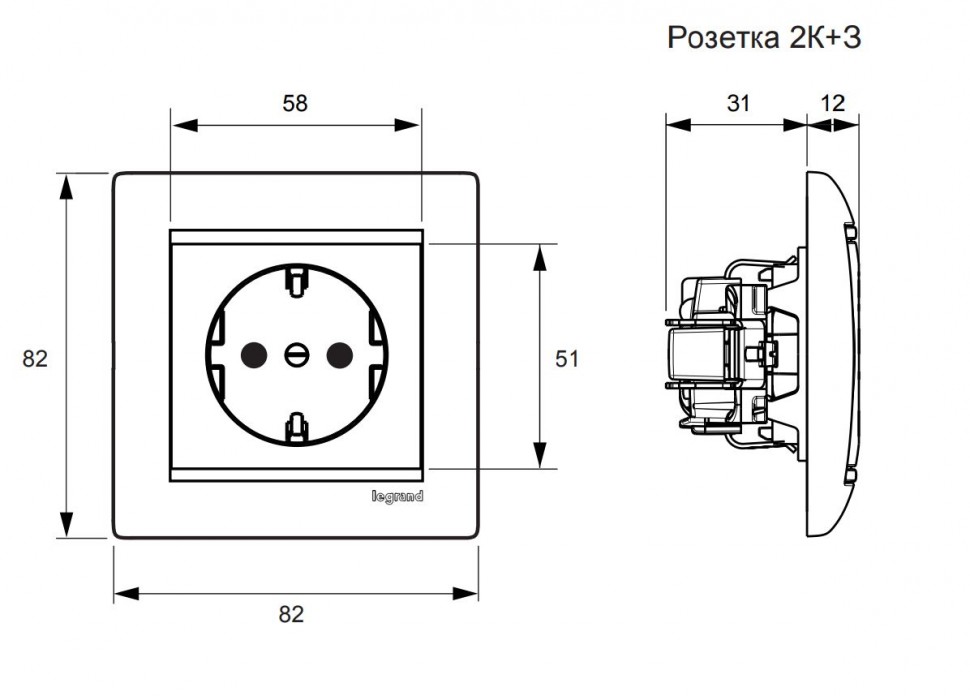

Розетки с характерными «усиками» заземляющего контакта предназначены для подключения бытовых приборов с мощностью свыше 300 Вт. Именно эту разновидность рекомендуют выбрать при установке розеток в кухне, ванной и в любых помещениях домов с современной проводкой. Помимо очевидной причины (обеспечения безопасности) это объясняется более низкой ценой – из-за высокого спроса и широкой области применения заземленные разновидности стоят дешевле незащищенных розеток. по количеству элементов

По числу подключаемых линий освещения все выключатели разделяются на одно-, двух- и многоклавишные. Первые выбираются при необходимости управления одной осветительной линией. Вторые – с целью управления группой светильником, включаемых как вместе, так и по отдельности.

В зависимости от числа розеток в блоке корпуса выделяют одинарные, двойные и модульные разновидности. Максимальным спросом пользуются одинарные и тройные розетки, но на кухне, в местах скопления оргтехники, котельных и в ванных комнатах часто возникает потребность в монтаже блока с 4 и более розетками. Помимо отверстий для включения вилки розетки могут оснащаться разъемами для подключения антенн, USB или HDMI интерфейсов.

Правила устройства электроустановок (ПУЭ)

ПУЭ регламентирует размещение розеток следующим образом:

Можно установить розетки в ванной комнате квартиры или гостиничного номера, но только вместе с устройством защитного отключения (УЗО) или разделительным трансформатором;
Розетка не должна быть размещена ближе чем 0,6 м до двери душевой;
Каждая группа розеток, которая находится в квартире, должна иметь УЗО;
Запрещается устанавливать электрооборудование ближе чем 0,5 м к газовой установке;
Запрещается размещать в банях и саунах.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Нормативы по установке розеток и выключателей

Как уже ранее было сказано, каких-либо нормативов или правил по установке розеток и выключателей нет. «Евростандарт» — это не более чем условность, поскольку важное значение здесь имеют лишь техника безопасности и удобство в использовании. Это подтверждают Свод правил по проектированию жилых и общественных зданий (СП 31–110-2003), последняя редакция которого вышла в 2003 г. и Правила устройства электроустановок, что подготовлены с учётом всех норм МЭК, потому монтаж электропроводки следует проводить исходя из этих рекомендаций. Из первого следуют такие правила установки:

выключатели должны размещаться со стороны дверной ручки на высоте 1 м от пола;
расстояние от пола до розетки тоже должна составлять 100 см, при этом, её местоположение не имеет значения.

Выдержки из Правил Устройства Электроустановок

выключатели должны размещаться аналогично инструкции из предыдущего документа, т. е. около дверной ручки на расстоянии 1 м от пола;
выключатель также можно расположить под потолком, при наличии включающего шнура, опускающегося на рекомендуемый уровень;
на кухне все точки электропитания должны находиться на расстоянии минимум в полметра от газопровода и достаточно высоко от пола;
в санузлах электрические узлы должны устанавливаться на расстоянии в 60 см от сантехнического оборудования и такого же расстояния от пола.

Евророзетки существенно отличаются от наших изделий. Диаметр штырей и расстояние между ними в такой розетке несколько больше. Больше и сила тока: евро – 10–16А, а у отечественных в два раза меньше – 6–10А. Поэтому, первая намного выгоднее, поскольку в неё можно подключить несколько устройств.

На какой высоте разместить розетку для фена в ванной

Ванная комната имеет особенный микроклимат, связанный с повышенной влажностью и постоянным наличием брызг. Именно поэтому при размещении электропроводов и розеток следует учитывать определенные правила. При монтаже существуют конкретные инструкции, соблюдение которых обезопасит в дальнейшем пользователей электроприборов. Давайте разберёмся в этих инструкциях.

Во-первых, самое первое и главное правило размещения розеток в ванной – это удаленность от источника воды. Минимальное расстояния, на котором стоит устанавливать розетку для фена от источника воды не должно быть меньше 60 см. Этим правилом не стоит пренебрегать в принципе. Вода прекрасный проводник тока и близость может служить серьезной опасностью жизни и здоровью человека.

Мощность: 1200 Вт, воздушный поток: 15 м/сек, материал: ABS пластик, цвет: белый, размеры: 175х91х220 мм

Мощность: 950 Вт, воздушный поток: 25 м/сек, материал: нержавеющая сталь, цвет: хром, размеры: 240х310х165 мм

Во-вторых, розетка для фена должна быть расположена вблизи зеркала. Это будет удобно при его использовании, так как в любом случае при укладке волос феном потребуется зеркало.

Мощность: 1400 Вт, воздушный поток: 15 м/сек, материал: ABS пластик, цвет: Белый/хром, размеры: 120х270х215 мм

Мощность: 1400 Вт, воздушный поток: 15 м/сек, материал: ABS пластик, цвет: Серебро/хром, размеры: 120х270х215 мм

Мощность: 1200 Вт, воздушный поток: 13 м/сек, материал: ABS пластик, цвет: белый, размеры: 210х153х91 мм

В-третьих, высота, на которой размещается розетка для фена, не должна быть менее 60 см от пола. Максимальной высотой стоит считать 120 см. Розетки, расположенные выше уже будут создавать дискомфорт при использовании электроприбора, а ниже – нарушать технику безопасности при размещении электропроводки в ванных комнатах. Поэтому, оптимальной высотой размещения розеток для фена стоит считать диапазон от 60 до 120 см от уровня пола.

Мощность: 1400 Вт, воздушный поток: 15 м/сек, материал: ABS пластик, цвет: Белый/хром, размеры: 120х270х215 мм

Не лишним для ванной комнаты будет установка розеток со специальной защитной крышкой. В закрытом состоянии она надежно защитит от попадания водных брызг.

Высота размещения розетки для фена возможно не первостепенный вопрос, во время ремонта в ванной. Но, если учесть основные правила размещения розеток в ванной комнате, изложенные выше, то в дальнейшем эксплуатация электроприборов будет не только безопасной, но и очень удобной!

Оптимальная высотa розетки для плиты

Где разместить розетку электрической плиты и другие розетки на кухне?

Высота розетки для плиты часто вызывает определенные вопросы. Ведь здесь необходимо найти тонкую грань между удобством эксплуатации и эстетическим внешним видом, который розетка для электрической плиты может немало подпортить. Поэтому в нашей статье мы решили более детально рассмотреть вопрос монтажа таких розеток и рассмотрим вопросы, начиная от высоты установки, и заканчивая способами подключения.

Высота установки розетки для электроплиты

Прежде всего, давайте разберемся непосредственно с высотой установки. С одной стороны, нам необходимо чтобы в случае необходимости мы могли легко снять напряжение с нашего нагревательного устройства. С другой стороны, розетку желательно скрыть от посторонних глаз.

Установка розетки за плитой

На данный момент, существует три наиболее распространенных способа решения проблемы установки розетки для электроплиты:

Во-первых, розетка плиты может быть установлена, как и другие розетки, в комнатах, на высоте 10 – 15 см от уровня пола.
Второй вариант предполагает установку розетки на 5 – 10 см выше уровня столешницы, чуть в стороне от самой плиты.
И третий вариант вообще исключает установку отдельной розетки для плиты.

Давайте рассмотрим аргументы в пользу каждого из этих способов. При монтаже розетки по первому варианту, мы визуально скрываем ее с нашего поля зрения, но вот добраться до такой розетки будет несколько сложнее.

С другой стороны, снять напряжение с розетки нам крайне необходимо только на время мойки, либо в экстренных ситуациях. Исходя из этого, данный вариант сейчас является одним из наиболее распространенных.

Установка розетки над столешницей

Если вы решили установить розетку чуть выше уровня столешницы, то оперировать вилкой вам будет намного удобнее, но внешний вид вашей кухни от этого может пострадать. Если вы собираетесь изымать вилку из розетки всякий раз как окончили приготовление пищи, то мы должны вас предостеречь.

Это приведет к ослаблению контактов и возможному попаданию грязи на контактную часть. Поэтому данный вариант не является самым удачным.

Подключение электрической плиты без розетки

Последним возможным вариантом является подключение электроплиты вовсе без розетки. Данный метод предполагает подключение кабеля от автоматического выключателя в квартирном щитке, непосредственно подсоединённого к клеммнику плиты.

Для снятия напряжения на время мойки плиты, или в экстренных ситуациях, инструкция советует использовать автоматический выключатель в квартирном щитке. Единственным недостатком данного метода является невозможность перемещения плиты после установки, но как показывает практика делают это очень редко.

Подключение электрической плиты

Исходя из описанных выше вариантов установки розетки, существуют два способа подключения – через розетку и напрямую. Но для обоих этих вариантов существуют еще варианты, зависящие от напряжения питающей сети.

Ведь электрическая плита — это достаточно мощный электроприемник, и для его подключения часто используют напряжение в 380В.

Подключение розетки для электрической плиты

Начнем с наиболее распространенного варианта подключения электрической плиты – через розетку. Как мы уже отметили выше, розетка может быть 220В или 380В. Причем розетка на 380В может быть двух- или трехфазной.

Но давайте обо всем по порядку:

Согласно п. 9.6 ВСН 59 – 88, электрическая плита должна подключаться от отдельного автоматического выключателя на 25А. Этот автомат может быть установлен в квартирном или этажном распределительном щитке.

Однополюсный автомат на 25А

Провод или кабель питания должен соответствовать данному номинальному току. Исходя из этого, можно использовать провод сечением не менее чем 1,5 мм². Но для исключения возможных эксцессов, мы бы посоветовали использовать кабель сечением не менее 2,5 мм².

На фото таблица выбора сечения проводов

Обратите внимание! Начиная с 2000 года, согласно нормам ПУЭ, в жилых помещениях запрещено использовать проводку с алюминиевыми проводниками. Поэтому данный вариант даже не рассматривается.

Если вы выполняете подключение своими руками, то давайте коснемся вопроса количества жил провода. Для однофазного подключения напряжением в 220В, это обязательно должен быть трехжильный провод. Для двухфазного подключения 380В, количество жил провода должно быть не меньше 4. А для трехфазного подключения 380В, их и вовсе должно быть пять.
Почему так? Кроме непосредственно фазного и нулевого провода, в обязательном порядке должен использоваться провод заземления. Он обозначается желто-зеленым цветом, и по сечению должен быть равен фазному проводнику.
Для плиты розетка должна соответствовать ее номинальному току, то есть для однофазной сети это 25А. Если же вы используете двух- или трехфазную сеть, то номинал розетки должен быть не меньше 16А. Да и меньше вы вряд ли найдете.

Однофазная розетка и вилка	Наиболее распространенным вариантом является использование однофазных розеток. Они несколько отличаются по форме от общепринятых, но в целом их подключение не должно вызвать трудностей.
Розетка 2Р+РЕ	Розетка типа 2Р-РЕ может быть использована для однофазного подключения. Но для двухфазного подключения электрической печи ее использовать нельзя, так как для работы печи нам в обязательном порядке необходимо подключение нулевого провода.
Розетка 3Р+РЕ	Розетка 3Р+РЕ может быть использована для двухфазного подключения электрической печи. Только к одной фазной клемме мы должны подключить нулевой провод.
Розетка 3Р+РЕ+N	Розетка 3Р+РЕ+N может быть использована для трехфазного подключения электрической печи.

Подключение однофазной розетки происходит по стандартной схеме, поэтому описывать его более подробно не видим смысла. А вот на подключение розеток на 380В остановимся более детально.

Однофазное подключение вилки электропечи

Дело в том, что при подключении таких розеток, крайне важно соблюсти соосность фазных и нулевых проводов на вилке и розетке. Поэтому, при подключении следует быть предельно внимательным, и, если такое подключение вызывает у вас вопросы, обратитесь к соответствующим статьям на нашем сайте.

Подключение без розеток

Если вы хотите, чтобы высотa розетки плиты вас не волновала, то можно обойтись и вовсе без нее. Для этого, кабель от автоматического выключателя просто подключаем к клеммнику электрической печи. Давайте разберемся как это сделать более детально.

Схема подключения электрической печи без розетки

Итак:

Прежде всего, выбираем провод соответствующим количеством жил и сечением. Здесь действуют те же правила, как и для подключения с розеткой.
Пробрасываем наш провод или кабель от печки до питающего автоматического выключателя. Для защиты провода от механических повреждений, на участке от стены до электропечи используем пластиковый гофрированный шланг.

Схема подключения вилки к электрической печи при однофазном подключении

Теперь производим подключение на клеммнике электрической печи. Обычно он содержит 6 клемм. Три из них подписаны как L1, L2 и L3 или просто 1,2, 3. К ним подключаем наш фазный проводник. При однофазном соединении, фазный проводник подключается к одной из этих клемм, а к двум остальным делается перемычка.

Схема подключения для трехфазной сети

Если производится трехфазное подключение, то каждая фаза подключается к отдельной клемме. При этом никаких перемычек между этими клеммами не должно быть. Цена такой ошибки может быть очень велика. При двухфазном подключении, провод садится на две любые клеммы и между одной задействованной и одной не задействованной клеммой, выполняется перемычка.

Однофазное подключение на клеммнике электрической печи

Нулевой провод подключается к клеммам 4 и 5. Иногда они еще могут содержать маркировку N1 и N К одной клемме подключается провод, и делается перемычка к другой клемме. Это не зависит от типа подключения.
На последнюю, шестую клемму, подключаем провод защитного заземления как на видео. Иногда эта клемма имеет соответствующее обозначение, или просто номер 6.
Теперь переходим к подключению в распределительном щите. Прежде всего проверяем, что наш автоматический выключатель отключен. А для большей безопасности, лучше и вовсе снять напряжение со всего щитка за счет отключения вводного автомата.
Фазные проводники подключаем к выводам нашего автомата, а нулевые и защитного заземления — к соответствующим шинам в щитке.

Обратите внимание! Дабы не запутаться где фазные, а где нулевые провода, подключение лучше выполнять в соответствии с нормами ПУЭ. Согласно п.1.1.29 и 1.1.30 данного нормативного документа, нулевые жилы провода должны быть обозначены голубым цветом, жила защитного заземления обозначается желто-зеленым цветом, а фазный проводник может быть обозначен любым другим цветом.

Вывод

Мы очень надеемся, что смогли ответить на вопрос, какова должна быть высота розетки плиты, а также как данное электроустановочное оборудование подключать. Но если вы не уверенны в своих силах, то лучше не экспериментировать. Вызовите электрика и заплатите ему за подключение, чем будете подвергать опасности жизнь своих близких и свою.

На какой высоте делать розетки под телевизор

Телевизоры последнего времени очень удобно крепить на стену. Так они не будут занимать лишнего места, не потребуют покупки дополнительной мебели. Для телевизора нужна собственная розетка — применение удлинителей портит внешний вид комнаты. Для установки важно знать, какова высота розеток для телевизора, как рассчитать показатель.

Правильное расположение розеток для телевизора

Современные телевизоры очень удобны, гармонично смотрятся в любой квартире. Если их удобно подключать, это будет вдвойне комфортно пользователю. Правильный выбор места расположения электророзетки даст массу преимуществ:

позволит скрыть кабели, разъемы, провода, стыки;
поможет приблизить ТВ к стене по максимуму, чтобы смотреть было удобнее, внешний вид техники напоминал «картину»;
поспособствует экономии времени — правильно установленная розетка поможет беспрепятственно провести монтаж кронштейнов, подключить антенны, приставки, прочие приспособления.

Лучше всего производить установку розеток для телевизора во время ремонта квартиры, чтобы после не пришлось портить обои. Но модель ТВ может поменяться, а электророзетку лучше устраивать так, чтобы она не мешала работать другому оборудованию, идеально подходила для включения техники.

Не стоит монтировать необходимые устройства далеко от края ТВ или мебели — периодически нужно будет выключать, перезагружать приборы, и такая манипуляция будет неудобной. Доступ к ТВ-розетке должен быть беспрепятственным, это важнейшее условие при установке.

Высота электророзеток

Модели телевизоров быстро обновляются. Многие периодически меняют такую технику. Диагональ нового ТВ, общая конфигурация может быть иной. Довольно сложно каждый раз переделывать розетки — намного проще установить их так, чтобы они подходили всегда.

Существует «универсальная высота» для розетки под телевизор на стене. Если это спальня, где смотреть фильмы, прочие передачи приходится лежа, лучше монтировать устройство на высоте 2 метров. В зале разместить его стоит на меньшем расстоянии от пола — примерно 120 см. Если идет монтаж новых электророзеток, надо ориентироваться на высоту нахождения телевизора — его центр должен располагаться на уровне глаз.

Как подобрать розетки

Начальный этап установки необходимого оборудования — определение вида проводки. Открытая проводка сейчас встречается редко, чаще она скрыта толщей стены. Для установки розеток придется сделать штрабу перфоратором или дрелью, а также отверстие для подрозетника. Это позволит спрятать розетку для телевизора, придать комнате законченный вид.

Если проводка открытая, придется покупать накладные электророзетки. Для надежности, лучшей пожаробезопасности кабель стоит убрать в кабель-каналы. Продается много расцветок кабель-каналов, которые легко подобрать под цвет обоев. Тогда штробить стену не придется, розетка будет установлена снаружи. Ее стоит спрятать за мебелью, если есть такая возможность.

Существует ряд устройств, без которых подключить ТВ последнего поколения невозможно. Также следует учесть возможность подключения дополнительного оборудования, рассчитать нужное количество розеток индивидуально. Стандартный набор следующий:

Электророзетка — 2 штуки.
Специальная ТВ-розетка — 1 штука.
Розетка интернета — 1 штука.

Последний тип устройства необходим каждому — сейчас телевидение практически везде является цифровым. Большинство провайдеров работает с особыми приставками, которые будут подключаться в электророзетку. Вторая будет занята вилкой самого телевизора. В ТВ-розетку включится антенна, от которой кабели проходят к антенне центральной (общедомовой). В случае поломки, отключения цифрового ТВ стандартный набор программ будет присутствовать. Туда же будет включаться провод кабельного телевидения.

Некоторые модели телевизоров позволяют через интернет-розетку напрямую подключаться к интернету. Так на большом экране можно смотреть фильмы по онлайн-каналам. К устройству должен подводиться специальный кабель роутера. С этой целью провода должны быть проложены в стене или проходить по плинтусу кабель-канала.

Розетки для зала

Если телевизор устанавливается в кухне, спальне, описанного выше набора розеток будет достаточно. Но для создания «домашнего кинотеатра» в гостиной многие дополнительно монтируют мультимедиа-розетки. Такая схема (5 устройств) позволит сделать настоящий кинотеатр дома, включая игровые приставки, компьютеры, DVD, прочую технику.

Все указанные устройства стоит устанавливать недалеко от телевизора или за мебелью, на которой он стоит. Если сам ТВ можно повесить на стену, то прочее оборудование придется ставить на выделенные для этого места, поэтому спрятать розетки можно вполне удачно. Мультимедиа-устройства предполагают использование HDMI-кабелей. Через такие кабели включается любая цифровая техника последних поколений. Но если в оборудовании нет HDMI-разъема, то такие розетки останутся невостребованными.

В целях экономии времени и средств многие монтируют все устройства в один подрозетник в единую линию. Кабели нужно протягивать с запасом, на концы надевать штекеры, чтобы подключать к телевизору. Это позволит избежать ненужных соединений и лишних проводов.

Формула расчета высоты розеток

Для точного высчитывания высоты, где будут располагаться все устройства, есть специальная формула. Она выглядит так:

В (высота) ТВ-розетки = В середины телевизора от пола + Д (диагональ)/2 – В рамки розетки.

Если расположить электророзетку на этой высоте, ее не будет видно ни под каким углом. Когда размер телевизора не известен, рекомендуется делать ее на высоте не менее 120 см и не более 140 см от пола. Так можно обеспечить себе комфортный просмотр передач и удобное включение-выключение всех устройств.

С развитием микроэлектроники всем привычные объемные телевизоры остались в прошлом. Им на смену пришли более современные плоские собратья. В результате этого изменились и способы их установки: если раньше телевизор чаще всего стоял на специальной подставке, то сейчас он крепится к стене, что позволяет погрузиться в просмотр как в кинотеатре.

Часто можно заметить рядом с телевизором удлинитель, к которому наряду с телевизором подключены всевозможные электроприборы. Во-первых, это некрасиво, а во-вторых, телевизор должен подключаться к отдельной розетке, независимо от других устройств. В связи с этим возникает вопрос о правильном расположении розетки. Данная статья рассказывает о различных методах расположения розетки, учитывая ее высоту и положение.

На какой высоте делать розетку для телевизора

Чтобы правильно выбрать место для розетки под телевизор, следует определиться с местом, где будет висеть сам телевизор. Дело в том, что розетка должна быть полностью закрыта телевизором. Это делает интерьер квартиры или дома более приятным, чем хаотично болтающиеся провода. Поэтому делаем следующий вывод: для правильного местоположения розетки следует разобраться с расположением телевизора.

Теперь поговорим о некоторых тонкостях размещения и монтажа телевизора на стене. Первое правило монтажника:

– телевизор должен быть прижат к стене по максимуму. Он не должен занимать много места, висеть в пространстве, он должен плотно прилегать, например как картина. Тем более современные телевизоры позволяют это сделать.
– второе, что нужно учесть – вы должны без труда иметь доступ к выходным и входным разъемам ТВ. Нужно ли подключить обычную антенну, USB-приставку, компьютер через VGA, HDM,I DVI – неважно, доступ к этим портам должен быть удобным.
– и самое главное, вы должны заранее продумать и наметить место крепления держащих кронштейнов. При неправильном расположении розетки, монтаж может быть затруднен, например, на том месте, где нужно просверлить отверстие, проходит электрический провод к розетке.

Чтобы сделать все по уму, нелишним будет вспомнить пословицу: семь раз отмерь – один раз отрежь. Чтобы не попасть в неловкую ситуацию при установке телевизора, требуется тщательно спроектировать весь процесс работы. Как правило, сначала покупается оборудование （сам телевизор, кронштейны и т.д.）, а потом уже продумывается схема, согласно которой будет производиться монтаж. В таком случае вам будет гораздо проще, зная все нюансы приобретенной техники, правильно подобрать место для расположения розетки за ТВ.

Существуют стандарты по размещению электрических выключателей, розеток и прочих устройств распределения электроэнергии в квартире. Однако, эти стандарты к расположению розетки для телевизора не могут быть применены, поэтому следует применять другие методы расположения.

При изучении тыльной стороны корпуса телевизора, можно заметить углубления. Наличие таких углублений и телевизионных разъемов, а также особенности крепления кронштейнов помогут правильно подобрать местоположение розетки для конкретной модели, так как оптимальная высота розеток для телевизора напрямую зависит от его размеров.

Высота розеток для телевизора в гостиной

Если вы планируете установить телевизор в зале или гостиной, вам нужно будет учесть примерное количество человек, которые будут его смотреть.

Хорошо будет посовещаться со всеми членами семьи, потом ознакомиться с мнением специалиста, и уже тогда приступать к работе. А специалисты рекомендуют устанавливать такой телевизор на высоте около 70-120 сантиметров . Это при условии, что просмотр предполагается с дивана или кресел.

Чтобы размещение ТВ всех устроило, возьмите лист картона, посадите всю семью на диван и смоделируйте местоположение телевизора. Когда все будут довольны – смело приступайте к монтажу.

Помните о том, что высота размещения телевизора напрямую зависит от высоты мягкой мебели. Чем выше мебель, тем выше должен висеть телевизор. Если у вас есть дети, которые любят смотреть телевизор, сидя на полу, то он должен висеть невысоко.

Телевизор в спальне

Розетка для телевизора, находящегося в спальне, располагается гораздо выше, чем в гостиной.

Правильное размещение розеток под телевизор напрямую зависит оттого, на какой мебели вы предполагаете просмотр, сидя, стоя и т.д. Поэтому, также как и в предыдущем случае, находясь в спальне, мы ориентируемся на высоту кровати. Естественно предполагается что в спальне вы будете смотреть телевизор исключительно лежа.

Для этого лягте поудобней, представьте, что вы смотрите телевизор, потом закройте глаза. Когда откроете, запомните место, на которое упадет взгляд. Именно там должен располагаться экран вернее (центр экрана).

Средняя высота розеток для телевизора в спальне обычно составляет 120-130 см . Но опять же здесь в каждом случае индивидуальный подход. Так как в спальне телевизор располагается выше чем в гостиной, следует отрегулировать угол наклона, при котором плоский монитор не должен отклоняться от глаз на угол более 120-140 градусов.

Отрегулировать угол наклона можно с помощью специальных кронштейнов, в которых предусмотрено регулирование угла наклона телевизора. Лучшим решением являются кронштейны, позволяющие регулировать наклон в двух плоскостях, это позволит максимально эффективно настроить ваш телевизор для просмотра.

Телевизор на кухне

Самым сложным местом для расположения телевизора считается кухня. Обычно на кухне очень мало подходящих мест, а те, которые позволяют разместить телевизор, не всегда подходят для спокойного просмотра.

В этом случае практикуется, в основном, несколько видов установки телевизора. Во-первых, это тумбочка (если таковая имеется). Также часто телевизор вешают над холодильником, либо на стене. Высота размещения розеток для телевизора на стене 120-150 сантиметров от уровня пола.

Большую роль играет размер помещения: в большой столовой или кухне проблем с размещением не возникнет, в маленьких кухнях телевизор работает на фоне, его больше слушают чем смотрят, отвлекаясь лишь на действительно важные вещи.

Оптимальная высота размещения

Не всегда получается заранее все просчитать при работе с электропроводкой под телевизор, тем более он может сломаться, и вы будете приобретать другой, отличный по своей конструкции от прежнего. Специально для таких ситуаций был разработан универсальный подход выбора высоты размещения розетки.

Согласно этому методу, оптимальная высота размещения розетки для вашего ТВ составляет около 130-140 сантиметров от пола . Эти данные, как правило, используются в тех помещениях, в которых просмотр телевизора осуществляется сидя.

Откуда взяты эти цифры и как самостоятельно рассчитать на какой высоте делать розетку для телевизора будет рассказано ниже, также будет предоставлена формула, применяющаяся при расчетах.

Как рассчитать высоту розетки для телевизора по формуле

Основным критерием для правильного местоположения розетки под телевизор является непосредственно размещение самого телевизора. При этом не нужно забывать, что телевизор должен располагаться под прямым градусом от глаз смотрящего. Если принять ваш взгляд за линию, то плоскость экрана телевизора должна находиться под углом в 90 градусов к этой воображаемой линии.

Расположение телевизора в гостиной рекомендуется на уровне от 120 сантиметров от пола. Именно на этом уровне находятся глаза человека, сидящего на диване или на кресле.

На изображении ниже можно увидеть как правильно установить розетку: по вертикальной оси, ближе к верхнему краю корпуса. Результат был получен с помощью простых математических вычислений.

Самой популярной диагональю современного телевизора считается диагональ 32 дюйма, высота диагонали такого телевизора около 40 сантиметров. Это самый маленький дисплей, меньше не покупают, только больше. Для своих расчетов мы берем высоту телевизора, берем высоту устанавливаемой розетки, которая вместе с пластмассовой рамкой составляет 8 сантиметров. Далее используем формулу.

Если телевизор расположен на высоте 120 сантиметров от пола, то получается следующее решение: 120+40/2-8=132. Все размеры округлены для большей наглядности.

Если же использовать в формуле точные цифры, то в результате розетка будет на 4 сантиметра ниже верхнего края дисплея взятого в пример телевизора, поэтому она не будет заметной даже если смотреть телевизор стоя.

Даже не прибегая к математике можно установить розетку на высоте 140 сантиметров, в таком случае она все равно будет скрыта корпусом телевизора, а за счет регулируемых кронштейнов всегда можно немного изменить положение и высоту телевизора.

Вывод следующий: если знаем параметры телевизора – рассчитываем все по формуле, если не знаем – монтируем розетку на высоте 140 сантиметров от пола.

На изображении выше можно увидеть прекрасный вариант расположения розетки: она утоплена в стену. Если ваша стена и наличие необходимых инструментов позволяют это сделать – это будет наилучшим расположением. Больше высота розеток для телевизора не вызовет у вас затруднений.

Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него. Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

Стандартная высота установки розеток в квартире, о который мы подробно рассказывали, для настенного телевизора не подходит, здесь нужен другой подход.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:

Оптимальная высота установки розетки под телевизор на стене 130 – 140см ( Размер указан до центра розетки от пола)

Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.

Кстати, обязательно прочитайте на какой высоте должен установлен телевизор в спальне, чтоб правильно вывести под него розетки.

ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА

Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте

120см от пола до центра экрана.

Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой

8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором

H установки розетки для ТВ = H установки тв + H ТВ /2 – H рамки розетки ,

Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 – 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов , разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв – делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже, это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы – обязательно пишите в комментариях к статье, отвечу всем!

Гаечный ключ

— дюймы в мм Гаечный ключ

— дюймы в мм

Engineering ToolBox — ресурсы, инструменты и базовая информация для проектирования и разработки технических приложений!

— search — самый эффективный способ навигации по Engineering ToolBox!

Таблица преобразования гаечного ключа и гаечного ключа из SAE в метрические

Стандартный размер гаечного ключа SAE US (дюймы)	Размер гаечного ключа с метрической резьбой (мм)
1 / 8	3.18
5/32	3,97
	4
3/16	4,76
	5
13/64	5,16
7/32	5,56
15/64	6,05
	6
1/4	6,35
17/64	6,75
	7
9 / 32	7.14
5/16	7,94
	8
11/32	8,73
	9
3/8	9,53
	10
	11
7/16	11,11
15/32	11,91
	12
1/2	12.7
	13
17/32	13,49
	14
9/16	14,29
	15
19/32	15.08
5/8	15,88
	16
21/32	16,67
	17
11/16	17.46
	18
	19
3/4	19.05
25/32	19,84
	20
13/16	20,64
	21
	22
7/8	22,23
	23
29/32	23,02
15/16	23.81
	24
31/32	24,61
	25
1	25,40
	26
1 1/16	26,99
	27
	28
1 1/8	28,58
	29
	30
1 3/16	30.16
	31
1 1/4	31,75
	32
	33
1 5/16	33,34
	34
1 3/8	34,93
	35
	36
1 7/16	36,51
	38
1 1/2	38.10
	39
1 9/16	39,69
	40
	41
1 5/8	41,28
1 11/16	42,86
1 3/4	44,45
	46
1 13/16	46,04
1 7/8	47,63
1 15/16	49.21
	50
2	50,80
	51
2 1/8	53,96
	54
2 1/4	57,15
2 3/8	60,33
2 1/2	63,5

Связанные темы

Связанные документы

Поиск по тегам

en: гаечный ключ дюймы метрическое преобразование
es: pulgadas llave convertión métrica
de: Schlüssel Zoll metrische Umwandlung

Искать в Engineering ToolBox

— search — самый эффективный способ навигации по Engineering ToolBox!

Перевести эту страницу на

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей.В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста, прочтите Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста, прочтите AddThis Privacy для получения дополнительной информации.

Цитирование

Эту страницу можно цитировать как

Engineering ToolBox, (2010). Гаечный ключ — дюймы в мм . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/wrenches-inches-metric-us-conversion-comparison-d_1607.html [день доступа, месяц, год].

Изменить дату доступа.

. .

закрыть

Научный онлайн-калькулятор

3 24

электрические — Какая стандартная высота розетки?

электрический — Какая стандартная высота розетки? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

0
+0
Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 8 лет, 6 мес назад

Просмотрено 375k раз

Я устанавливаю розетки в своей комнате во внутреннем дворике.Какую стандартную высоту рекомендуется устанавливать над землей?

Создан 10 сен.

КорольКонгЛягушка

37322 золотых знака33 серебряных знака99 бронзовых знаков

Прямой ответ на ваш вопрос: «Не существует стандарта».Розетки можно устанавливать на любой высоте, удобной для предполагаемого использования. Единственное требование NEC состоит в том, что вы должны находиться в пределах 6 футов от розетки вдоль любой стены (12 футов между розетками, для непрерывного пространства стены в 2 фута или более, включая пространство вокруг угла, требуется розетка, см. NEC 210.52.A. 2. Обычная высота стенной розетки составляет от 12 до 16 дюймов до дна устройства. В редких случаях розетки по-прежнему устанавливаются на плинтусах и в полу с соответствующими коробками / крышками.

Эд Бил

77.8k 33 золотых знака5555 серебряных знаков118118 бронзовых знаков

Создан 11 сен.

Ширлок дома

56.8k 33 золотых знака7878 серебряных знаков155155 бронзовых знаков

Когда я пристроил новую комнату к дому, электрик применил стандартный молоток для этой высоты.Электрик заявил, что это общее практическое правило, которым пользуются многие электрики. Фактически, простой поиск в Google показал, что кто-то на форумах DoItYourself.com порекомендовал стандартный молот весом в 16 унций, стоящий на конце, в качестве контрольной высоты. Сайт eHow.com рекомендует использовать в качестве ориентира «молоток электрика». В сообщении на форуме DIYChatroom также рекомендуется использовать молоток на 16 унций, который поднимает вас примерно на 18 дюймов от пола.

Итак, я бы использовал молоток в качестве ориентира.

Создан 17 сен.

Брайан Брайан

3,1511010 золотых знаков2525 серебряных знаков4343 бронзовых знака

В Великобритании в Части P Строительных норм от 2010 г. указано, что для новых построек (акцент , мой ):

Утвержденный документ M
рекомендует, чтобы только в новых жилищах выключатели и розетки для освещения и другого оборудования находились на расстоянии 450-1200 мм от уровня готового пола .Утвержденный документ M не рекомендует высоту для новых потребительских устройств. Однако одним из способов соблюдения Части M в новых жилищах является установка потребительских блоков таким образом, чтобы переключатели находились на высоте от 1350 мм до 1450 мм над уровнем пола. На этой высоте потребительский блок недоступен для маленьких детей, но доступен для других людей, когда они стоят или сидят.

На практике в районах с ограниченным риском обычно бывает так, что, если не указано иное, строитель дома устанавливает выключатели света на 1.2 м над уровнем готового пола, а розетки находятся на высоте 450 мм (примерно 18 дюймов) над уровнем готового пола. Изолирующие выключатели, например, для вытяжного вентилятора для душа, не имеют этой высоты (и вместо этого будут установлены близко к уровню потолка).

Создан 16 янв.

Роуленд Шоу

233 золотой знак33 серебряных знака1010 бронзовых знаков

Длина молотка или передняя часть лопаты — хорошее грубое приближение.Точный ответ согласно нормам SANS 10142 гласит, что он должен находиться на высоте 500 мм над уровнем пола.

Doresoom

15.4k2727 золотых знаков7171 серебряный знак116116 бронзовых знаков

Создан 27 июл.

Хотя я согласен с @matthew, потому что он отвечает на ваш вопрос: «Какая стандартная высота?..? », И мне нравится подбирать высоту существующих розеток.

Тем не менее, все больше и больше домов, которые мы строим, мы устанавливаем 18-дюймовые розетки AFF, чтобы соответствовать требованиям ADA (не потому, что мы должны, а потому, что клиенты старше и осознают, что их «диапазон охвата» сокращается).

Мы также устанавливаем лифты (или шахты для будущих лифтов) и в многоэтажных домах. По мере старения населения мы все будем думать о разработке «вещей» и «использования» для этой стареющей группы.

Создан 30 окт.

Ли Сэм Ли Сэм

21.7k33 золотых знака1717 серебряных знаков3838 бронзовых знаков

Нет кода высоты электрических розеток.У вас стандартная высота 16 дюймов до верха распределительной коробки и стандартная высота 48 дюймов до верха распределительной коробки. Кроме того, существуют индивидуальные высоты, которые разные компании используют в зависимости от домовладельца или строителя. Специализированные дома обычно имеют стандартную высоту, а нестандартные дома также имеют стандартную высоту, если иное не указано в чертеже, домовладельцем или строителем.

Создан 15 янв.

Джеймс Джеймс

1111 бронзовый знак

13 дюймов или длина молотка от основания до дна коробки (не молоток для каркаса) вот и все.Он есть в кодовой книге, не входящей в другие категории, и там есть стандарт для всех торговых точек. Кухня, подсобное помещение, ванна и т.д .:.

Создан 08 июл.

проводка для меня, все розетки на кухне выше стойки.У меня есть розетки на расстоянии 6 футов за телевизором, розетка на высоте кровати рядом с моей кроватью для удобства (моя). 42 дюйма высотой у моего стола. Сделайте свои собственные условия

Создан 05 авг.

Высокоактивный вопрос .Заработайте 10 репутации, чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

мм в дюймы, размеры IP и размеры манометра

Преобразование наши метрические размеры в соответствии с US

Всего 25.От 4 мм до 1 дюйма, поэтому любой размер из миллиметра в дюймы легко преобразовать, разделив его на 25,4 или умножаем на 0,0394. К избавим вас от хлопот, мы сделали для вас расчеты в таблице ниже для наши самые распространенные размеры кристаллов. Числа ниже округлены в большую или меньшую сторону. с точностью до сотых дюймов и дробных дюймов.

Также имейте в виду, что пока многие из наших призм продаются с длиной в несколько дюймов, большинство из них на самом деле изготовлены в метрической длине и могут незначительно отличаться от названного размера на несколько сотых дюйма.Например, 4-дюймовая призма обычно на самом деле быть 100мм.

миллиметр	десятичный дюйм	ближайших дробный дюйм
5 мм	0.20 «	1/5 «
6 мм	0.24 «	1/4 «
8 мм	0,31 «	5/16 «
10 мм	0,39 «	между 3/8 и 7/16 «
12 мм	0,47 «	между 16.07 и 1/2 «
14 мм	0.55 «	между 1/2 и 9/16 «
16 мм	0,63 «	5/8 «
18 мм	0,71 «	между 5/8 и 3/4 «(диаметр копейки США, копейки 19мм))
20 мм	0.79 «	между 3/4 и 13/16 «
22 мм	0,87 «	7/8 » (никель США — 21 мм)
24 мм	0,95 «	между 15/16 и 1 дюйм (диаметр четверти доллара США)
25 мм	0.98 «	волосы до 1 дюйма
26 мм	1.02 «	волосы более 1 дюйма
28 мм	1,10 «	1-1 / 8 «
30 мм	1,18 «	1-3 / 16 » (диаметр полдоллара США равен 30.61 мм)
32 мм	1,26 «	1-1 / 4 «
34 мм	1,34 «	1-1 / 3 «
35 мм	1,38 «	1-3 / 8 «
36 мм	1.42 «	1-7 / 16 «
38 мм	1,50 «	1-1 / 2 «
40 мм	1,57 «	1-9 / 16 » (мяч для гольфа имеет диаметр около 43 мм, 1,68 дюйма)
45 мм	1.77 «	1-3 / 4 «
49 мм	1,93 «	1-15 / 16 «
50 мм	1,97 «	2 «
55 мм	2,16 «	2-1 / 8 «
60 мм	2.36 «	2-1 / 3 «
63 мм	2,48 «	2-1 / 2 «
65 мм	2,56 «	2-9 / 16 «
67 мм	2,64 «	2-5 / 8 » (размер теннисного мяча)
70 мм	2.75	2-3 / 4 «
76 мм	3 «	3 » (средний базовый мяч составляет около 74 мм)
80 мм	3,15 «	3-1 / 8 «
90 мм	3,54 «	3-1 / 2 «
100 мм	3.94 «	4 дюйма (диаметр мягкого мяча в среднем 3,5–3,8 дюйма, если вы не в Чикаго)
110 мм	4,33 «	4-1 / 3 «
120 мм	4,72 «	4-3 / 4 «
1000 мм (1 метр)	39.37	39-3 / 8 «

онлайн калькуляторы
Калькулятор метрических преобразований

Резьба Ссылка:
IP = Международный стандарт труб
M = Наружная (внешняя резьба) F = Внутренняя (внутренняя) резьба)

Нарезание резьбы	Диаметр в дюймах, приблизительно	Банкноты
4–36 и 5/40	3/32 «	размер розетка ключи
6/32	1/8 «
8/32	5/32 «
1 / 4-27	1/4 «	самые распространенные для накладки на лампу
1/8 IP	3/8 «	позволяет проволоку проходной
1/4 IP	1/2 «	обычная резьба среднего размера
3/8 IP	5/8 «	для тяжелых крепления

+++++++++++++++++++++++++++

Калибр провода Каталожный номер: (Американский стандарт проводов, не путать с британским стандартом)

примерно 1/64

Калибр	Размер в мм	Размер в дюймах	Ближайшее дробное
6/0	14.73	. 5800	примерно 37/64 «
5/0	13,11	. 5165	примерно 1/2 «
4/0	11,68	. 4600
3/0	10,40	.4096
2/0	9,27	,3648	примерно 3/8 дюйма
1/0	8,25	,3249	примерно 5/16 «
1	7,348	. 2893
2	6.543	0,2576	примерно 1/4 дюйма
3	5,827	. 2294
4	5,189	,2043
5	4,621	,1819	примерно 3/16 дюйма
6	4.115	,1620	примерно 5/32 «
7	3,664	. 1443
8	3,263	.1285	примерно 1/8 дюйма
9	2,906	. 1144 «
10	2.588	. 1018 «
11	2,304	.0907 «	примерно 3/32 дюйма
12	2,052	.0808 «
13	1,828	.0719 «
14
1.628	.0640 «	примерно 1/16 дюйма
15
1,449	.0570 «
16
1,291	0,0508 «
17
1,149	.0452 «
18
1.024	0,0403 «
19
0,912	0,0358 «
20
0,812	.0319 «	примерно 1/32 дюйма
21
0.723	0,0284 «
22
0,644	0,0253 «
23
0,573	.0225 «
24
0,511	0,0201 «
25
0.455	.0179 «
26	0,405	0,016 «

Разное:

Найдите диаметр сферы или цилиндра, измерив окружность:
http: //math.about.ru / library / blcirclecalculator.htm

Стекло и кристалл
Стандарт Призмы и подвески
Необычные призмы и подвески
Пендалог Выбор 1
Пендалог Выбор 2
Семейство призм U-Drop
Семейство заглушек
Пендалоги во французском, плоском или рождественском стиле
Цветные призмы и пендалоги
Фрукты
Колониальные и звездно-колониальные призмы
Призмы копья и режущие копья
Призмы слезоточивые, грушевые, пузырьковые и устричные
Однородные кристаллические цепочки
Выпуск Хрустальные цепочки
Градуированные хрустальные цепочки с багетами
Люстра Arms
Crystal Balls
Хрустальные колокольчики
Glass Bobesches
Хрустальные сапоги ручной огранки
Соединительные бусины, розетки и звезды
Одиночные бусины
Кристалл Копья, шипы и украшения для люстр
Свитки, листья и перья
Хрустальные украшения для ламп
Горный хрусталь

Латунь
Козырьки и задние панели Bell
Декоративные потолочные козырьки Страница 2
Навесы или задние панели в стиле Mission
Задние панели из латуни для стены Светильники
Цепи из латуни для люстр
Петли и крючки, простые и декоративные
Трубки и Посадочные / контрольные кольца

Лампы Finials:
Стандартный, богато украшенный, Твердая полированная латунь — ажур и Oriental
Полированный Твердая латунь — Классика, Полированный Из цельной латуни — Фигурка
Из цельной латуни под старину
Литой металл по старинным образцам, Классический восточный стиль Cloisonn & Искусственная слоновая кость
Полудрагоценный восточный дизайн, Хрустальные украшения

Свеча Патроны
Патроны
Свечи

Как заказать
Безопасная онлайн-форма заказа
Конфиденциальность
нажмите здесь, чтобы преобразовать метрическую систему в США дюймов, проверьте таблицу размеров резьбы IP и размеры манометра
Home

Хайленд Освещение
1945 Льюистон, Луисвилл, KY 40216
(502) 224-5018
Позвоните нам Пн-Пт 10: 00-20: 00 (восточное время), выходные и другое время — случайно.
факс: (502) 290-2949
[email protected]

Visa, MasterCard, Discover, American Express принято
Мы отправляем в любую точку США
и большинство мест по всему миру
У нас нет минимального заказа, но первый заказ составляет 25 долларов США. ценится
Заказы до $ 5 мая г. взимается дополнительная плата в размере 3 долларов США за обработку

Посетите Старый Национальный исторический район Луисвилля онлайн.

Эквивалент гнезда 10мм — Rustyautos.com

Аааа !!! Я был там, собрал все инструменты под машиной, на месте и «S * & T — Its Imperial».

Итак, что такое эквивалент 10-миллиметровой розетки? Эквивалентный дюйм 10-миллиметрового торца — это гнездо на 3/8 дюйма.

Имперские размеры известны как SAE (Общество автомобильных инженеров) или стандартные. Метрические размеры, также известные как SI (Système International), из Французской международной системы.

Так что такое британский размер (SAE)?

Крепежи дюймового размера измеряются в дюймах или долях дюйма, например, 3/8 дюйма, ½ дюйма, 7/16 дюйма и т. Д.

Информационная диаграмма ниже соответствует ближайшему эквиваленту стандартных SAE и метрических размеров, I ‘ я раскрасил некоторые из наиболее популярных размеров.

Что такое метрический размер (Si)?

Крепежные детали метрического размера измеряются в мм и известны как M ?, например M8, M10, M12 и т. Д.

Крепежные детали описываются диаметром резьбы, а не размером головки. Таким образом, в случае болта M8 диаметр болта составляет 8 мм, но для головки болта потребуется ключ на 13 мм или торцевой ключ.

Краткая история метрической системы

Весь мир использовал римскую имперскую систему измерения до 1795 года, когда Париж стал первым районом Франции, адаптировавшим метрическую систему, я знал, что во всем виноваты французы.

Адаптация прошла непросто, многие возражали по понятным причинам. Метрикация дает большие преимущества, и в течение следующих двухсот лет она в конечном итоге распространилась по всей Европе.

Японцы переоборудовали в 1920-х годах, поэтому автомобили, которые приземлялись в США, были построены с использованием метрических гаек и болтов.

В 1971 году компания Ford USA начала производство американских автомобилей с использованием метрических размеров. Он также возглавил работу с General Motors и Chrysler, установив Североамериканские автомобильные метрические стандарты (NAAMS).

NAAMS призван стандартизировать отрасль, значительно облегчая жизнь поставщикам запчастей и создавая синергию с европейскими автомобильными компаниями.

Великобритания начала процесс метрики в середине-конце шестидесятых годов, и к 1975 году автомобили выпускались с сочетанием метрических и британских размеров. Британия еще не полностью приняла метрику, их система представляет собой смесь того и другого. Но в обрабатывающей промышленности измерение Si является стандартом.

Механику 70-х понадобилось два набора инструментов, метрических и британских.Сегодня механику нужна только метрика, если, конечно, он не работает с классическими или старинными автомобилями.

Другие отраслевые стандарты крепежа:

ANSI — Американский национальный институт стандартов
ISO — Международная организация по стандартизации
DIN — Deutsches Institut für Normung
JIS — Японский промышленный стандарт

Гаечные ключи Я бы купил

Большинство гаечных ключей и головок у меня было много лет. Если вы купите хороший набор, возможно, вам никогда не понадобится покупать другой.Я перечислил свои любимые гаечные ключи, головки и трещотки, а также кратко объясню, почему они мне нравятся.

Хорошие, полезные инструменты, не обязательно дорогие.

Каждому домашнему мастеру нужен набор гаечных ключей. Вы никогда не знаете, какой размер вам нужен, пока он вам не понадобится, поэтому набор комбинированных ключей TEKTON бывает разных вариантов.

9, 11, 13 и 15 штук, я бы просто пошел и купил 15 штук, все они хорошего качества, прочный комплект. Нет ничего хуже, чем отсутствие гаечного ключа подходящего размера, чтобы перевернуть мой день с ног на голову.

Ключи изготовлены из ванадиевой стали с зеркальным хромированием, и это довольно стандартно.

Причина, по которой мне нравятся эти гаечные ключи, заключается в том, что они имеют 12-гранное кольцо, поэтому они захватывают стенки крепежа, а не края, что имеет значение, когда вы открываете упорные гайки и болты.

Накрутить гаечный ключ на гайку — настоящая боль для Джеки, потому что теперь работа стала еще больше.

Еще одна причина, по которой мне нравятся эти ключи, — это упаковка, она действительно полезна, вы можете положить их прямо в ящик для инструментов, и они останутся организованными, их легко найти и заменить.

Мне нравится, что размер гаечного ключа четко отпечатан на корпусе, мое зрение не так хорошо, как раньше, некоторые из моих гаечных ключей в последнее время немного труднее обнаружить.

Угол смещения ключей также довольно стандартный, чего и следовало ожидать от хорошего комплекта.

Набор гаечных ключей с трещоткой

Гаечные ключи с трещоткой — дар богов механикам. Когда работа идет хорошо, я всегда подозреваю, потому что знаю, что у каждой работы есть одна неудобная застежка.

Вы знаете одного, действительно ограниченного, взъерошивающего волосы за раз….единственное разрушение.

Я купил себе набор гаечных ключей с трещоткой много лет назад, они до сих пор хранятся и работают. Я не использую их каждый день, но когда они вам нужны, они вам понадобятся, если вы понимаете, о чем я.

В любом случае я бы купил МЕХАНИЗМ, гаечный ключ с трещоткой на 12 точек, это то, что я называю хорошим комплектом.

Он охватывает все самые популярные метрические размеры, которые могут вам понадобиться в гаечных ключах с храповым механизмом. 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 18 мм, 19 мм, 20 мм, 21 мм, 22 мм и 24 мм.

Больше всего мне понравились прекрасные положения храповика (72 зубца), всего 5 ° и тяговое усилие, большинство из которых, включая мое, требует больше места для зацепления.

Хромированная отделка с указанием размера ключа, мне это нравится, их легче читать.

Головка с храповым механизмом тонкая, но прочная, позволяет разместить ее в ограниченном пространстве — именно то, что вам нужно для ключа с храповым механизмом.

Самое лучшее, на них действует пожизненная гарантия.

Набор розеток Я бы купил

Я люблю Dewalt, этот комплект создан, чтобы служить долго.У меня есть много таких инструментов, тренировка, которую я использовал в течение многих лет, все еще работает, так что я знаю, что это хороший инструмент.

В каждом доме должен быть приличный набор инструментов, он обязательно окупится многократно. Я знаю это, потому что у нас оторвался кран для кухонной раковины, моя жена позвонила сантехнику, его стоимость вызова почти равнялась цене этого набора. Видимо меня несколько раз просили позаботиться об этом.

Что мне нравится в наборе инструментов Dewalt: прочный чемодан довольно стандартный, но очень полезный, чтобы держать все вместе.

Это полный диапазон размеров храпового механизма, от самого маленького привода 1/4 дюйма до среднего размера 3/8 и более тяжелого 1/2 дюйма. Храповики — это высококачественные хромированные 72 зубца с дугой 5 ° и хорошо подходят для управления большим пальцем.

В наборе 192 штуки с огромным ассортиментом головок, как для метрических, так и для SAE, глубоких и обычных профилей.

Предлагается впечатляющий ассортимент удлинителей, преобразователей и вертлюгов с храповым механизмом. Это позволяет вам смешивать и сочетать все три набора, чего вы никогда не захотите.

Существует небольшой выбор более популярных торцевых головок и шестигранных ключей.

Вы не удивитесь, на него действует пожизненная гарантия, мне это нравится!

Связанные вопросы

Какой размер от 10 до 11 мм? Размер SAE Imperial в мм:

Размер ключа 3/8 дюйма 9,53 мм
Размер ключа 7/16 дюйма 11,11 мм

10M — это то же самое, что 10 мм? Нет, 10M или чаще M10 — это диаметр резьбы, крепежные детали всегда обозначаются диаметром резьбы.Крепеж M10 будет иметь головку 17 мм, поэтому для затяжки потребуется торцевой ключ на 17 мм или гаечный ключ.

Таблица преобразования стандартных ключей

в метрические — Teng Tools USA

Кейт Кросби | Обновлено 29 апреля 2020 г.

У всех в ящиках для инструментов есть разные ключи. У некоторых из нас много SAE, у других есть полный набор показателей, и у большинства из нас есть сбалансированное сочетание того и другого.

Независимо от вашей настройки, наша таблица преобразования ключей подскажет вам, какой стандартный или метрический ключ лучше всего подходит для любого данного болта.

Диаметр болта	Стандартный	Метрическая система
1/8 дюйма	5/16 «	8 мм
3/16 «	3/8 дюйма	10 мм
1/4 дюйма	7/16 «	11 мм
5/16 «	1/2 «	13 мм
3/8 дюйма	9/16 «	14 мм
7/16 «	5/8 «	16 мм
1/2 «	3/4 «	19 мм
9/16 «	13/16 «	21 мм
	7/8 «	22 мм
5/8 «	15/16 «	24 мм
	1 «	25 мм
3/4 «	1-1 / 8 «	29 мм
	1-1 / 4 «	32 мм
7/8 «	1-5 / 16 «	34 мм
	1-3 / 8 «	35 мм
1 «	1-1 / 2 «	38 мм
	1-5 / 8 «	41 мм
1-1 / 8 «	1-11 / 16 «	43 мм
	1-3 / 4 «	45 мм
1-1 / 4 «	1-7 / 8 «	48 мм
1-3 / 8 «	2 «	51 мм
1-1 / 2 «	2-1 / 4 «	57 мм
1-5 / 8 «	2-1 / 2 «	64 мм
1-3 / 4 «	2-5 / 8 «	67 мм
	2-3 / 4 «	70 мм
1-7 / 8 «	2-15 / 16 «	75 мм
	3 «	76 мм
2 «	3-1 / 8 «	80 мм
	3-1 / 4 «	83 мм
2-1 / 4 «	3-1 / 2 «	89 мм
	3-3 / 4 «	95 мм
2-1 / 2 «	3-7 / 8 «	99 мм
	4 «	102 мм
2-3 / 4 «	4-1 / 4 «	108 мм
	4-1 / 2 «	114 мм
3 «	4-5 / 8 «	118 мм
3-1 / 4 «	5 «	127 мм
3-1 / 2 «	5-3 / 8 «	137 мм
	5-1 / 2 «	140 мм
3-3 / 4 «	5-3 / 4 «	146 мм
	6 «	152 мм
	6-1 / 2 «	165 мм
	7 «	178 мм

Только сегодня: получите 20% скидку на все.Используйте код 20SMWCC

тах 1/2 Dr Std Skt 8-Pt 1/2 ST-816-TH

Описание
Приводные инструменты ST-816-TH 1/2 «Williams 1/2» со стандартным гнездом высоты — 8 баллов поставляются с ограниченной пожизненной гарантией промышленных брендов Snap-On.
Tah 1/2 Dr Std Skt 8-Pt 1/2
Характеристики
Дольчатые отверстия SUPERTORQUE для большей мощности поворота без деформации крепежа
8-гранные головки предназначены для быстрого зацепления 4 точечный крепеж
Страна происхождения: США
Размер (дюймы): 1/2
OAL (дюймы): 1 1/2
Диаметр приводного конца (дюймы): 29/32
Диаметр рабочего конца (дюймы) : 29/32
Глубина протяжки (дюймы): 13/32
Глубина зазора под болт (дюймы): 27/32
Диаметр зазора под болт (дюймы): 11/32
Вес (фунты.): 0,16
Информация о гарантии
Гарантия промышленных брендов Snap-On Безопасность Ручные инструменты обычно предназначены для выполнения одной функции, не используйте их ненадлежащим образом. Отвертки — это не долото, регулируемые инструменты — не молотки, а плоскогубцы не предназначены для замены гаечных ключей. Каждая из наших групп продуктов содержит конкретные советы по безопасности для правильного использования инструмента. Кроме того, носите подходящую для работы одежду и всегда надевайте защитные очки.Особое примечание относительно безопасности и использования ручных головок (хромированная) с силовым приводом (ударным) — это неправильное использование инструмента, которое может привести к серьезным травмам. Товарные знаки Следующие ниже товарные знаки являются товарными знаками Snap-on Technologies, Inc. или Snap-on Industrial Brands в США, а некоторые зарегистрированы в других странах. Все другие товарные знаки Snap-on, знаки обслуживания, доменные имена, логотипы и названия компаний, упомянутые в этом каталоге, являются товарными знаками, зарегистрированными товарными знаками, знаками обслуживания, доменными именами, логотипами, названиями компаний или иным образом являются собственностью Snap-on. Technologies, Inc.или его аффилированных лиц. В странах, где какие-либо товарные знаки, знаки обслуживания, доменные имена, логотипы и названия компаний Snap-on не зарегистрированы, Snap-on Technologies, Inc. заявляет о других правах, связанных с незарегистрированными товарными знаками, знаками обслуживания, доменными именами, логотипами и компанией. имена. Другие названия продуктов или компаний, упомянутые в этом каталоге, могут быть товарными знаками соответствующих владельцев. Williams® CDI Torque Products® Bahco® SUPERTORQUE® Wms.® SUPER-WMS® SUPERECTOR® PALMSTER® SUPERADJUSTABLE® SUPERBLACK® PHILLIPS® SUPERCOMBO® TORX® SUPERSOCKET® POZIDRIV® SUPERRATCHET® ROBERTSON® SUPERRENCH® Ограниченная гарантия: Snap-on Industrial Brands гарантирует, что ее продукция не будет иметь дефектов изготовления и материалов в течение всего срока службы.Настоящая гарантия распространяется на продукты, приобретенные у официальных дистрибьюторов Snap-on Industrial Brands. Snap-on Industrial Brands, по своему единоличному усмотрению, отремонтирует, заменит или предоставит кредит на продукт, который не соответствует данной гарантии. Продукт необходимо вернуть дистрибьютору Snap-on Industrial Brands, у которого он был приобретен, для гарантийного обслуживания. Если дистрибьютор недоступен, продукт следует вернуть в Snap-on Industrial Brands, 6969 Jamesson Rd, Midland, GA 31820, с предоплатой фрахта.Включите контактное имя, номер телефона и обратный адрес; пожалуйста, не поставляйте почтовый ящик. Snap-on Industrial Brands не предоставляет никаких гарантий в отношении: 1) расходных материалов, 2) продуктов, подвергшихся ненормальному использованию, 3) нормального износа продуктов. Расходные материалы — это товары, которые, как ожидается, будут израсходованы или повреждены во время использования. Ненормальное использование включает неправильное использование, модификацию, пренебрежение или отсутствие обслуживания. Гарантии на Toolbox: На все ящики для инструментов, проданные под торговой маркой Williams, предоставляется гарантия сроком на один (1) год с даты покупки от дефектов материалов и изготовления.Любые детали, которые определены Snap-on Industrial Brands как дефектные по материалам или изготовлению, будут, по усмотрению Snap-on Industrial Brands, отремонтированы, заменены или предоставлены кредиты. Любые ящики с инструментами, которые должны быть возвращены, должны быть выполнены в соответствии с действующей Политикой возврата товаров Snap-on Industrial Brands, должны быть отправлены обратно с предоплатой фрахта и сопровождаться датированной копией заказа на покупку. Трещотки: Приобретенные по гарантии храповики будут заменены новыми храповиками.Все сломанные храповики должны быть возвращены в Snap-on Industrial Brands, 6969 Jamesson Rd, Midland, GA 31820 с номером разрешения на возврат товаров (RGA #), с предоплатой фрахта, чтобы получить кредит. Храповые механизмы, разрушенные в полевых условиях, не подлежат оплате. В СТЕПЕНИ, РАЗРЕШЕННОЙ ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННАЯ ГАРАНТИЯ ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. СЛУЧАЙНЫЕ, ОСОБЫЕ ИЛИ КОСВЕННЫЕ РАСХОДЫ ИЛИ УБЫТКИ, ПРИНИМАЕМЫЕ ПОКУПАТЕЛЕМ ИЛИ ДРУГИМ.Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату или стране. Промышленные бренды Snap-on, Информационный центр по гарантии 6969 Jamesson Road Мидленд, Джорджия 31820 Snap-on Industrial Brands — подразделение IDSC Holdings, LLC.
Винты с головкой под торцевой ключ Размеры и характеристики
Винты с головкой под торцевой ключ: рабочие характеристики и механические характеристики
Стандартная головка — легированная сталь
Стандартная головка — нержавеющая сталь
Низкий напор — легированная сталь
Полукруглая головка — легированная сталь
Плоская головка — легированная сталь
Описания Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Крепежный элемент с внешней резьбой, унифицированной резьбой, цилиндрической головкой (с плоской скошенной верхней поверхностью), цилиндрическими сторонами с накаткой и шестигранной выемкой. Высота головки составляет 50% от стандартной торцевой головки, а размер гнезда меньше. Резьба аналогична винту с головкой под торцевой ключ, но куполообразная головка шире и имеет более низкий профиль. Аналогичен винту с полукруглой головкой под торцевой ключ, но с потайной плоской головкой под углом 82 градуса.
Области применения / преимущества Прецизионные сборочные работы и приложения, требующие хорошо продуманного внешнего вида.Более высокая прочность на разрыв, чем у винтов с шестигранной головкой класса 5 или 8 того же размера, при этом требуется меньшая площадь поверхности из-за внутреннего гаечного ключа. Винты с головкой под торцевой ключ из нержавеющей стали имеют меньший предел прочности и предел текучести по сравнению с головками из сплава, но обладают превосходной коррозионной стойкостью. Они также сохраняют механические и эксплуатационные характеристики при температурах выше температуры окружающей среды. Полезно в ситуациях с ограниченным зазором. * Из-за конструктивных ограничений винты с головкой под ключ не могут выдерживать те же предварительные нагрузки, что и стандартные винты с головкой под торцевой ключ. Используется, когда требуется более широкая опорная поверхность или более гладкий, законченный внешний вид. Разработан для легких креплений. Не рекомендуется для критических, высокопрочных приложений. Используется, когда требуется утопленный высокопрочный винт. Часто используется для изготовления инструментов и штампов, когда движущиеся части проходят по площади.
Материал
Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0.045% серы и один или несколько из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Сплав 302, 303, 304, 305, 384, XM1 или XM7 Легированная сталь с минимум 31% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с мин. 0.От 28 до 0,50% углерода, не более 0,040% фосфора, не более 0,035% серы и одного или нескольких из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий. Легированная сталь с минимум 0,28 до 0,50% углерода, максимум 0,040% фосфора, максимум 0,045% серы и одним или несколькими из следующих элементов в количестве, достаточном для удовлетворения требований прочности, перечисленных ниже: хром, никель, молибден или ванадий.
Термическая обработка Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F. Единственная термическая обработка, обычно доступная для аустенитных нержавеющих сплавов, — это отжиг, проводимый при температуре ок. 1900 градусов по Фаренгейту до мертвого мягкого состояния и обычно не является термически обратимым. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп. не ниже 650 градусов F. Закалка в масле свыше температуры превращения, отпуск при темп.не ниже 650 градусов F.
Твердость
0 — 1/2 «D: Rockwell C39 мин.
5/8 «D и больше: Rockwell C37 мин.
Rockwell B80 мин. Rockwell C38 мин.
Роквелл C38 — 44
0 — 1/2 дюйма D: Rockwell C39 — 44
Более 1/2 дюйма D: Rockwell C37 — 44
Прочность на разрыв
0 — 1/2 «D: 180 000 фунтов на кв. Дюйм мин.
5/8 «D и больше: 170 000 фунтов на кв. Дюйм мин.
80,000 фунтов на квадратный дюйм мин. 170 000 фунтов на кв. Дюйм мин.
180000 фунтов на кв. Дюйм мин. (только материал)
0 — 1/2 «D: 145 000 фунтов на кв. Дюйм мин.
Более 1/2 «D: 135 000 фунтов на кв. Дюйм мин.
Предел текучести
0 — 1/2 «D: 162 000 фунтов на кв. Дюйм мин.
5/8 «D и больше: 153 000 фунтов на кв. Дюйм мин.
30,000 фунтов на квадратный дюйм мин. 150 000 фунтов на кв. Дюйм мин.
160,000 фунтов на кв. Дюйм мин. (только материал)
153000 фунтов на кв. Дюйм мин. (диаметр более 1/2 «)
Удлинение 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 10% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 8% мин. (Относится к обработанным образцам длиной не менее 4D, где D равен номинальному диаметру винта.) 8% мин.
No related posts.
26.05.2021 alexxlab Опубликовано в Разное Разместить постоянную ссылку
Управление записями
← Украшаем дачу своими руками оригинальные идеи: Идеи для дачи: Украшаем участок своими руками
Строительный инструмент фото: Картинки d1 81 d1 82 d1 80 d0 be d0 b8 d1 82 d0 b5 d0 bb d1 8c d0 bd d1 8b d0 b5 d0 b8 d0 bd d1 81 d1 82 d1 80 d1 83 d0 bc d0 b5 d0 bd d1 82 d1 8b, Стоковые Фотографии и Роялти-Фри Изображения d1 81 d1 82 d1 80 d0 be d0 b8 d1 82 d0 b5 d0 bb d1 8c d0 bd d1 8b d0 b5 d0 b8 d0 bd d1 81 d1 82 d1 80 d1 83 d0 bc d0 b5 d0 bd d1 82 d1 8b →
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Искать
Рубрики
Крепления
Разное
Ремонт
Своими руками
Советы
2019 © Все права защищены.

Регламентированные нормативы

Требования ГОСТ и СП

Монтаж точек питания по евростандарту

Правила расположения электроточек в разных помещениях

Точки питания в ванной

Гостиная

Кухня

Спальня

Детская

Кабинет

Виды розеток

Тип установки и виды розеток

Накладные

Встроенные

Дополнительные опции

Розетки иного назначения

Виды выключателей

Клавишные

Поворотные

Кнопочные

Датчики движения

Сенсорные

Беспроводные

Диммеры

Высота установки розеток и выключателей в квартире

Коридор

Зал

Спальня

Детская

Кухня

Ванная комната

Заключение

Развеиваем современный миф

Существующие упоминания в нормативах

Кухня

Ванная комната

Спальня

Подводим итог

Стандарты для выключателей

Стандарты для розеток

Рекомендации по расположению розеток и выключателей

Процесс установки

Обязательные требования к расположению

На какой высоте могут быть

Где расположить выключатель

Выбираем место для розеток в комнатах

Высота розеток на кухне

Выделенные линии для мощных электроприборов

Выбираем высоту в зависимости от подключаемого оборудования

В ванной

Правила устройства электропроводки

Высоты розеток – Правильный ремонт от компании «Декада»

Стандартная высота розеток и выключателей

Развеиваем современный миф

Существующие упоминания в нормативах

Полезные рекомендации

Кухня

Ванная комната

Спальня

Подводим итог

Установка розеток по «советскому стандарту»

Высота розеток по «евростандарту»

Правила устройства электроустановок (ПУЭ)

Требования СП и ГОСТ

Рекомендации для кухни

Рекомендации для ванной

Рекомендации для спальни

В условиях других комнат

Собственный стандарт

Заключение

Фото оптимального размещения розеток по высоте

советы по подбору и стандарты высоты

Высота розеток по «евростандарту»

Рекомендованная высота

Что указано в ПУЭ

Высота монтажа электроустановочных изделий

Установка розеток и выключателей по евростандарту

В условиях других комнат

Виды выключателей и розеток

Правила устройства электроустановок (ПУЭ)
