Какая высота розеток от пола является оптимальной в разных комнатах

Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.

Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.

Нормы и стандарты

Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.

Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.

В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.

Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.

В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.

Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.

к содержанию ↑

Проектирование монтажа

Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:

1. Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
2. Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
3. Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
4. Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
5. Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
6. Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
7. Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.

Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.

Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.

к содержанию ↑

Подготовка кухни

Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.

Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.

Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:

1. Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
2. Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
3. Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.

Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.

А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.

к содержанию ↑

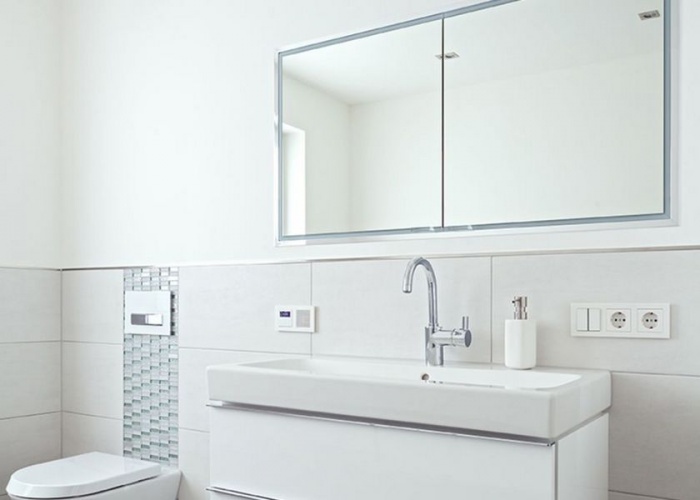

Ванная комната

Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.

Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:

1. Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
2. Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.
3. Для встроенных приборов (стиральной машины) — 20-30 см от пола.

Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.

к содержанию ↑

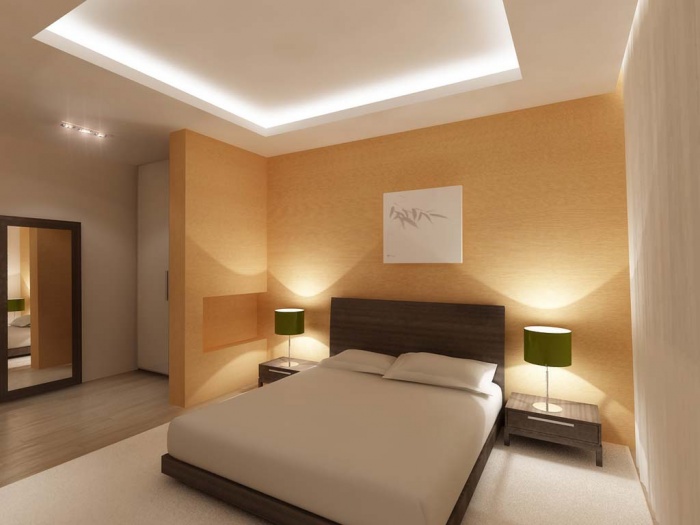

Спальня и гостиная

Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.

Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.

Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).

В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола. Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.

Основной выключатель в гостиной удобнее располагать при входе. Если используется «сложное» освещение, то потребуются такие же «сложные» выключатели на основе нескольких клавиш.

к содержанию ↑

Монтаж по правилам в помещениях разного назначения

Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.

Штепсельные розетки поставить можно:

1. В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
2. В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
3. В школах и детских садах на расстоянии 1,8 метров от пола.

Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.

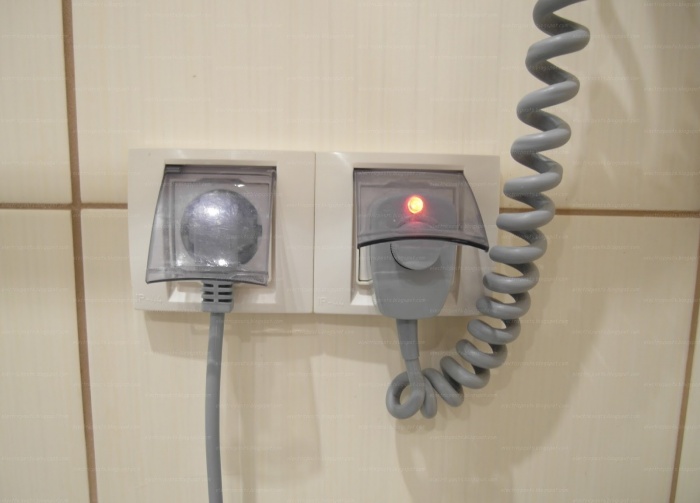

В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.

Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.

Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.

Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.

Какая высота розеток от пола является оптимальной в разных комнатах

Высота выключателя от пола — твойдомстройсервис.рф

Во время ремонта и замены электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как высоко ставить выключатели? Существуют ли какие-нибудь нормы, регламентирующие это?

Существуют ли нормы

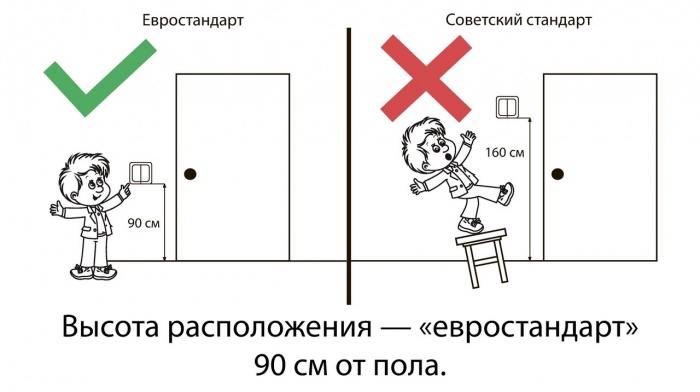

В современных квартирах чаще всего можно увидеть один из двух вариантов:

• советский — выключатель на высоте 160-180 см, розетки — 90 см,
• европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Никаких единых стандартов по размещению этого электрооборудования в квартирах нет. Существуют рекомендации СНиП и ПУЭ (Правил Устройства Электроустановок), но это только рекомендации, а не жесткие требования. Регламентируется расположение электророзеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому где их устанавливать, в большинстве случаев решать вам.

«Евростандарт»

Таким названием обозначают расположение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Никакими нормами это не регламентируется, просто этот вариант многими считается более удобным, чем советский, который был принят в более старых зданиях. Низко расположенным выключателем удобно пользоваться даже детям, а розетки, установленные близко к полу, позволяют прятать провода и удобно располагать технику с короткими шнурами питания.

Также существует американский стандарт, согласно которому

• розетки устанавливают на 30,5-41 см от уровня пола, рабочих поверхностей,
• расстояние между ними — 180 см, считая от дверного проема.

Рекомендации ПУЭ

Правила устройства электроустановок рекомендуют размещать выключатели на высоте не более метра. Если нужно установить его выше, желательно предусмотреть возможность управления им с помощью шнура.

ПУЭ регламентирует установку электророзеток в ванных и душевых, а также их размещение относительно газопровода.

• От двери душевой электрические розетки должны находиться на расстоянии не меньше 0,6 м.
• Запрещено их устанавливать в банях, саунах, ванных, душевых, кроме душевых и ванных в квартирах и гостиничных номерах.
• От газопроводов электрооборудование помещают на расстоянии не менее 0,5 м.
• Розетку в ванной подключают через аппарат УЗО (устройство защитного отключения).
• Каждая группа электророзеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Сводов правил)

Расстояние от розетки до двери душевой кабинки, согласно ГОСТу, тоже должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

• на каждые 4 м периметра жилой комнаты устанавливают одну электророзетку, а в коридорах — одну на каждые 10 кв.м площади.
• расстояние до кондиционеров и электроплит не регламентируется,
• в частном и одноквартирном доме количество электророзеток определяется заказчиком (владельцем).

Рекомендации для разных комнат

Кухня

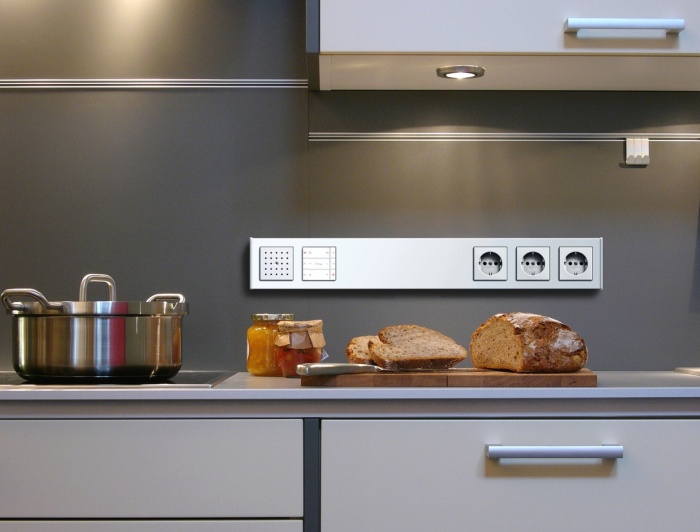

На кухне находится много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать приборы, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобной малогабаритной техники, розетки ставят на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола. Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых имеют обычно высоту 0,9 м.

Возле раковины электророзетки желательно установить с защитными крышками. От мойки их делают на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встроенных в мебель, располагают в 2-2,5 м от пола, от центра вытяжки при этом должно быть не меньше 20 см. Расположенные на таком уровне электророзетки не видно с пола, они прячутся за шкафчиками, а чтобы добраться до них, достаточно встать на стул. Это удобно, так как пользуются ими не очень часто.

Розетки для встроенной техники обычно ставят на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы к ним оставался свободный доступ. Обычно для этого выпиливают задние стенки шкафчиков и тумб, но в современной мебели есть цоколь высотой около 12 см. Удобно поместить розетки именно в нем, это примерно 10 см от пола.

На кухне необходимо разместить электророзетки для приборов таким образом, чтобы не возникало перегрузки. Если установлены стиральная и посудомоечная машина, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не стоит подключать его через удлинитель.

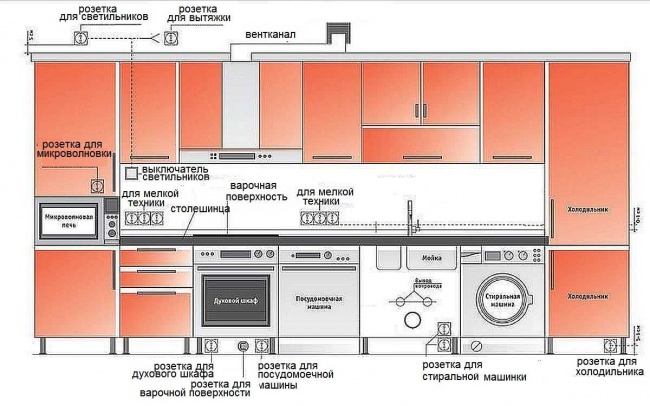

Примерная схема расположения розеток на кухне показана на рисунке. Если позволяет место, предусмотрите дополнительные в углах, над обеденным столом, а если на кухне будет телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной всегда повышена, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не меньше IP44, электророзетки должны иметь брызгозащитную крышку. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно Правилам установки электрооборудования, от двери душевой кабинки розетки должны находиться не менее чем в 60 см, такое же расстояние соблюдается и от раковины.

Высоту от пола выбирают любую удобную, но в ванной нельзя ставить электророзетки на высоте меньше 15 см от пола, чтобы в них не попадала вода во время возможной протечки.

Для разных приборов рекомендуется высота:

• 1 м — для стиральной машины,
• 1,8 м — для электрического водонагревателя,
• 1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно пользоваться этими приборами.

Спальня

В спальне удобно поставить выключатели общего освещения по обе стороны от двуспальной кровати на высоте 0,7 м, чтобы или можно быть пользоваться не вставая. Также рядом ставят розетки, в которые можно включить лампы или ночники, стоящие на тумбочках, или поставить на зарядку телефон.

Пригодится и еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня выполняет и другие функции, розеток понадобится больше.

Другие комнаты

Если в комнате находится рабочий, письменный или компьютерный стол, то розеток должно быть достаточно, чтобы разместить всю необходимую технику и настольную лампу. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше размещать за ней. Это нужно учесть, когда вы будете разрабатывать план размещения этого электрооборудования.

В длинном коридоре желательно поставить выключатели на обоих его концах. При установке выключателя возле двери учитывайте, в какую сторону она открывается.

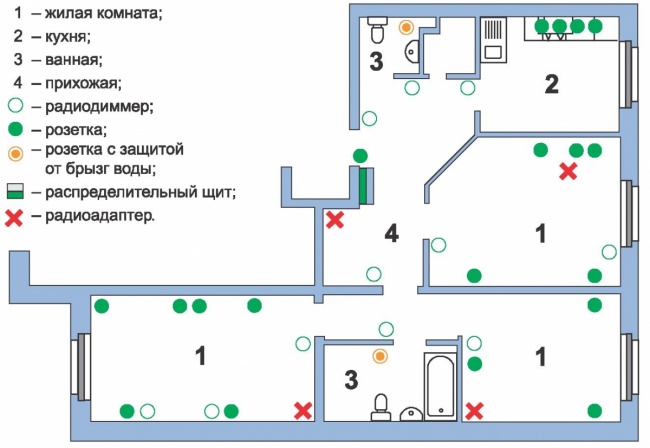

Схема размещения

Предусмотреть место установки каждой розетки и выключателя следует еще до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель оказался за шкафом или провод не дотягивается до электророзетки.

На плане нужно указать

• места, где проходят водо- и газопроводы,
• окна и двери,
• расстановку всей мебели,
• расположение бытовой техники с наименованиями,
• пути прохождения электропроводки по стенам,
• все розетки, в том числе телефонные, кабель интернет.
• Все это необходимо распланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения существуют свои рекомендации ПУЭ по размещению электрооборудования.

• В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
• В детских учреждениях — розетки и выключатели на высоте от 1,8 м.
• В других помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей — в большей степени дело удобства. Расстояние от пола не нормируется строго, но регламентируются другие моменты, такие как расстояние от душевых, раковин, газопроводов, от пола в ванной, связанные с электробезопасностью. Перед тем как располагать электроустановки, желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

• Нагревательный кабель для теплого пола

• Кабель-канал: размеры, характеристики

• Виды кабель-каналов с розетками

• Кабель-канал «Legrand»

Выключатель высота от пола

Несмотря на огромный ассортимент электроустановочных изделий бытового назначения выбрать конкретный тип выключателя или розетки без знания их специфики и маркировки довольно сложно. При правильном подходе их назначение, степень защищенности, конструктивные особенности и рабочие характеристики учитывается в комплексе, наряду с условиями эксплуатации и способом прокладки проводки. Рассмотрим такие вопросы как, выключатель высота от пола и розетки высота от пола.

Содержание

1. Виды выключателей и розеток
2. Выключатель высота от пола, рекомендации по расположению и монтажу

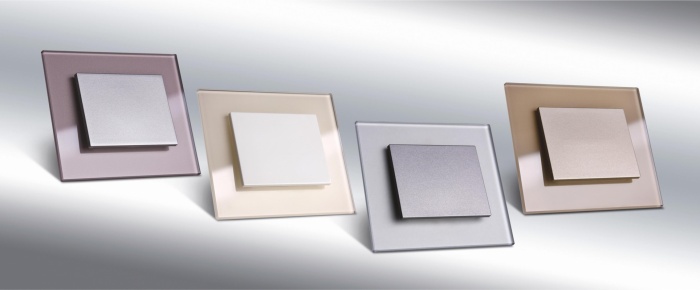

Виды выключателей и розеток

Основным ориентиром при выборе этих устройств служат стандарты IEC60529 и ГОСТ14254, регламентирующие степени защиты оболочек от проникновения твердых предметов и воды. Первые буквы в маркировке (IP) указывают на соответствие изделий стандартам международной защиты, первая цифра характеризует степень защищенности от пыли (классы с 0 по 6), вторая и последняя – от воздействия влаги (с 0 до 8, соответственно).

На практике верхний предел степени защищенности розеток и выключателей ограничен классом IP65, так как для временного или постоянного погружения в воду эти устройства не предназначены. Дополнительные и вспомогательные буквы в маркировке приборов бытового назначения также не указывается.

По способу монтажа и конструктивному исполнению все выключатели и розетки разделяются на внешние (накладные) и внутренние (встраиваемые).

Первые устанавливаются непосредственно на поверхность, без необходимости сверления дополнительных отверстий, и выбираются при открытом типе проводки, прокладке временных или уличных коммуникаций.

Вторые в свою очередь разделяются на стационарные и выдвижные и повсеместно устанавливаются внутри помещений с проводкой любого типа. Собственного защитного корпуса они не имеют, монтаж таких устройств считается более сложным из-за потребности в подготовке отверстий и подключения скрытых подрозетников.

по местам применения

В зависимости от места установки все устройства данного типа разделяются на внутренние и наружные. Последние имеют минимальную степень защиты IP44 при условии размещения в боксе или герметичном щитке, и от IP54 и выше – при открытой установке. Из-за эксплуатации в жестких условиях все уличные выключатели и розетки имеют наружное исполнение, при необходимости их размещения вровень с рабочими поверхностями принимаются дополнительные усилия по подготовке выемок и скрытия корпуса.

Уличные приборы устанавливаются на дачных участках, придомовой территории, в гаражах, парковках, строительных площадках и в любых точках для подключения дополнительного оборудования. К особенностям их размещения относят потребность в навесах или защитных боксах (даже тип IP65 не выдерживает прямого потока ливня), достаточную высоту установки и завод кабеля через нижний вход. Такие устройства без исключения монтируются на невозгораемые поверхности с обязательной защитой кабеля, скруток и участков подключения гофрой и муфтами.

Розетки и выключатели, устанавливаемые внутри, подбираются с учетом соответствия интерьеру и условиям эксплуатации. В зависимости от места назначения и целевого использования все выключатели разделяются на:

• Установочные, со стационарным размещением в квартирах или частных домах с целью включения света.

• Арматурные, в свою очередь разделяемые на малогабаритные светотехнические (проходные, подвесные и встраиваемые в шнур разновидности) и приборные.

Штепсельные розетки по этому критерию аналогично разделяются на устройства стационарного размещения, приборные разновидности с плоским пластиковыми или комбинированным с керамикой корпусом и удлинительные модели, оснащаемые предохранительным козырьком и используемые в комплексе с удлиняющими шнурами. Первая группа является самой востребованной и представлена розетками с цилиндрическими, плоскими и переходными контактами с разным числом подключаемых токоприемников. Ниже рассмотрим вопрос выключатель высота от пола.

по влагостойкости

По степени защиты от влаги все выключатели и розетки бытового назначения разделяются на:

• Конструкции без влагозащиты (IPX0), закрываемые от случайного проникновения воды стандартным корпусом.



• Приборы с минимальным уровнем влагозащиты (IPX1- IPX3), нормально эксплуатируемые при попадании рядом вертикальных капель или брыз под углом в 15 и 60 ° соответственно.

• Брызгозащищенные разновидности (IPX4), при необходимости устанавливаемые во влажных зонах комнат на расстоянии от 60 см от кранов или источников брызг.

• Выключатели и розетки, со всех сторон защищенные от случайного и прямого попадания струй воды (IPX5), и устанавливаемые в ваннах общего пользования.

• Изделия, выдерживающие контакт с cильными потоками воды (IPX6).

Основным отличием влагозащищенных розеток является наличие прочного корпуса с утопленными проемом под штепсель, защитной крышки, изолированный клемм и контактной группы, и зажима для защемления. Корпуса таких устройств изготавливаются из сверхпрочного и устойчивого к влаге и промерзанию пластика, клеммники – из качественной керамики или полимеров, контактная группа и «усики» заземления – из латуни или легированной стали.

Важный нюанс: наличие защитной крышки не является признаком влагостойкости розетки, в ряде случаев этот элемент используется для защиты от детей или пыли. При выборе выключателей или розеток в помещения с повышенной влажностью или на улицу стоит ориентироваться на маркировку, а не на внешний вид изделий.

по наличию заземления

По нормам ПУЭ 1.7.77 обычные одноклавишные выключатели не нуждаются в заземлении и не устанавливаются на РЕ-проводник. Более сложные модели со специальными зажимами подключаются по схеме 4-х жильным кабелем или двумя двухжильными. С розетками ситуация обратная, владелец может купить как обычные, так и оснащенные дополнительным заземляющим контактом модели.

Первые предназначены для подключения исключительно маломощных приборов потребления без открытых металлических частей. В домах с современными трехпроводными линиями такие розетки не устанавливаются.

Розетки с характерными «усиками» заземляющего контакта предназначены для подключения бытовых приборов с мощностью свыше 300 Вт. Именно эту разновидность рекомендуют выбрать при установке розеток в кухне, ванной и в любых помещениях домов с современной проводкой. Помимо очевидной причины (обеспечения безопасности) это объясняется более низкой ценой – из-за высокого спроса и широкой области применения заземленные разновидности стоят дешевле незащищенных розеток.
по количеству элементов

По числу подключаемых линий освещения все выключатели разделяются на одно-, двух- и многоклавишные. Первые выбираются при необходимости управления одной осветительной линией. Вторые – с целью управления группой светильником, включаемых как вместе, так и по отдельности.

В зависимости от числа розеток в блоке корпуса выделяют одинарные, двойные и модульные разновидности. Максимальным спросом пользуются одинарные и тройные розетки, но на кухне, в местах скопления оргтехники, котельных и в ванных комнатах часто возникает потребность в монтаже блока с 4 и более розетками. Помимо отверстий для включения вилки розетки могут оснащаться разъемами для подключения антенн, USB или HDMI интерфейсов.

Выключатель высота от пола, рекомендации по расположению и монтажу

Выключатель высота от пола при выборе расположения владельцы жилых помещений чаще всего сравнивают два стандарта:

• Советский, с высотой монтажа розеток на уровне пояса (90 см от уровня пола) и выключателей – на линии плеча (160 см) взрослого человека.
• Европейский, с поднятием розеток от пола на 30 см и выключателей на 90.

Свои преимущества и недостатки имеют оба варианта. При выборе советского стандарта все выключатели находятся на виду, а розетки не закрываются мебелью, случайные нажатия или выдергивания провода исключаются.

При выборе евростандарта все электроустановочные изделия занимают минимум пространства, включение и выключения света не требует усилий.

Окончательное решение принимает владелец, но в целом евростандарт признан более удобным и эргономичным. Комбинирование вариантов не запрещается, в частности, на высоте 30 см однозначно рекомендуется разместить розетки для подключения стационарных приборов, на 90 – для переносных и часто отключаемых.

Исключение делается для:

• Выключателей у прикроватных тумб (оптимум – 60-70 см).
• Розеток под телевизор (140-150 см).
• Блоков питания возле письменных столов и рабочих зон (90 см или высота столешницы + 15 см).

Рекомендую составлять схему монтажа этих устройств с учетом собственного комфорта, одновременно с планировкой дверных проемов, месторасположения корпусной мебели, крупной бытовой техники и аппаратуры.

Нормы ПУЭ высоту расположения выключателей и розеток в сухих зонах не ограничивают, владельцы руководствуются лишь удобством монтажа и эксплуатации.

особенности для розеток в кухонной зоне и мокрых помещениях

Из-за высокой мощности и большого числа подключаемых приборов схема размещения розеток на кухне составляется на этапе проекта с учетом ряда правил и рекомендаций:

• Запрета на скрытый монтаж за корпусом любой встраиваемой бытовой техникой, мойкой, стиральной или посудомоечной машинками, выдвижными элементами.

• Минимизации и исключения рисков попадания брызг и пара. Для соблюдения этого требования розетки отодвигаются от мойки и плиты в сторону (но не вверх или вниз) как минимум на 20 см. Все розетки, скрываемые внутри тумбы с мойкой имеют влагозащищенное исполнение.

• Выделения отдельных линий для питания мощных приборов, ввод в схему УЗО и обязательное заземление при подключении техники с металлическим корпусом.

• Заложения розеток с двукратным запасом по мощности.
Расстояние между стационарными и постоянно работающими приборами зависит от длины шнура и поддерживается в пределах:

• 10-20 см от холодильника при рекомендованной высоте розетки в пределах 20-75 см;

• тех же 10-20 см для посудомоечных и стиральных машин при поднятии от пола на 20-40 см;

• 20-21см для скрытых вытяжек при условии размещения розетки выше шкафчика с прибором.

Максимальная высота расположения розеток на кухне от плинтуса составляет 2,5 м. На самом высоком уровне (2-2,5 м) монтируется минимальное число розеток (под вытяжку и подсветку, но не под рабочее оборудование). Это объясняется как соображениями удобства, так и требованиями безопасности.

Расстояние до приборов средней мощности на кухне не нормируется, но все подключаемое оборудование по возможности размещается в радиусе 1,5 м от источника питания, не более. Розетки под встраиваемую технику могут скрываться в мебельных корпусах при условии выпиливания специальных отверстий и высоты в пределах 30-60 см от уровня пола. Жесткие требования по высоте выдвигаются к розеткам на участках кухонного фартука – по правилам их монтируют на 15-20 см выше уровня столешницы с целью защиты от брызг.

При проектировании схемы расположения розеток и выключателей в ванной и других помещениях с интенсивными влажностными нагрузками используется абсолютно другой подход. Количество этих устройств минимизируется, в схемы подключения отдельных линий обязательно вводятся УЗО. Вне зависимости от удаленности от источника брызг внутри ванной устанавливаются приборы со степенью защищенностью не ниже IP44, записываемых от трехжильных проводов с двойной изоляцией.

Стиральные машины и бойлеры подключаются через автомат, при высоте розеток от уровня пола не менее 60 см. Для удобства эксплуатации в ванной устанавливается два моноблочных разъема: один используется для подключения мощных приборов (стиральных машин, гидромассажных систем), второй – для запитки мелких приборов типа фена, систем вентиляции или дополнительной подсветки. Такие блоки обязательно смещают от фартука раковины или душа как минимум на 60 см (в идеале – на 90-100), оптимальные результаты достигаются при размещении их за непроницаемыми перегородками или в нишах.

Совет! Если вы планируете разместить напольные или настольные светильники в центре комнаты, например у дивана или консоли, которя стоит не у стены, то запланируйте специальные половые розетки, что бы потом вам не мешались кабеля.

Теперь вы знаете ответ на вопрос выключатель высота от пола.

Высота розеток от пола

Во время ремонта и замены электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как высоко ставить выключатели? Существуют ли какие-нибудь нормы, регламентирующие это?

Существуют ли нормы

В современных квартирах чаще всего можно увидеть один из двух вариантов:

• советский — выключатель на высоте 160-180 см, розетки — 90 см,
• европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Никаких единых стандартов по размещению этого электрооборудования в квартирах нет. Существуют рекомендации СНиП и ПУЭ (Правил Устройства Электроустановок), но это только рекомендации, а не жесткие требования. Регламентируется расположение электророзеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому где их устанавливать, в большинстве случаев решать вам.

«Евростандарт»

Таким названием обозначают расположение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Никакими нормами это не регламентируется, просто этот вариант многими считается более удобным, чем советский, который был принят в более старых зданиях. Низко расположенным выключателем удобно пользоваться даже детям, а розетки, установленные близко к полу, позволяют прятать провода и удобно располагать технику с короткими шнурами питания.

Также существует американский стандарт, согласно которому

• розетки устанавливают на 30,5-41 см от уровня пола, рабочих поверхностей,
• расстояние между ними — 180 см, считая от дверного проема.

Рекомендации ПУЭ

Правила устройства электроустановок рекомендуют размещать выключатели на высоте не более метра. Если нужно установить его выше, желательно предусмотреть возможность управления им с помощью шнура.

ПУЭ регламентирует установку электророзеток в ванных и душевых, а также их размещение относительно газопровода.

• От двери душевой электрические розетки должны находиться на расстоянии не меньше 0,6 м.
• Запрещено их устанавливать в банях, саунах, ванных, душевых, кроме душевых и ванных в квартирах и гостиничных номерах.
• От газопроводов электрооборудование помещают на расстоянии не менее 0,5 м.
• Розетку в ванной подключают через аппарат УЗО (устройство защитного отключения).
• Каждая группа электророзеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Сводов правил)

Расстояние от розетки до двери душевой кабинки, согласно ГОСТу, тоже должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

• на каждые 4 м периметра жилой комнаты устанавливают одну электророзетку, а в коридорах — одну на каждые 10 кв.м площади.
• расстояние до кондиционеров и электроплит не регламентируется,
• в частном и одноквартирном доме количество электророзеток определяется заказчиком (владельцем).

Рекомендации для разных комнат

Кухня

На кухне находится много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать приборы, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобной малогабаритной техники, розетки ставят на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола. Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых имеют обычно высоту 0,9 м.

Возле раковины электророзетки желательно установить с защитными крышками. От мойки их делают на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Розетки для кухонной вытяжки и светильников, встроенных в мебель, располагают в 2-2,5 м от пола, от центра вытяжки при этом должно быть не меньше 20 см. Расположенные на таком уровне электророзетки не видно с пола, они прячутся за шкафчиками, а чтобы добраться до них, достаточно встать на стул. Это удобно, так как пользуются ими не очень часто.

Розетки для встроенной техники обычно ставят на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы к ним оставался свободный доступ. Обычно для этого выпиливают задние стенки шкафчиков и тумб, но в современной мебели есть цоколь высотой около 12 см. Удобно поместить розетки именно в нем, это примерно 10 см от пола.

На кухне необходимо разместить электророзетки для приборов таким образом, чтобы не возникало перегрузки. Если установлены стиральная и посудомоечная машина, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не стоит подключать его через удлинитель.

Примерная схема расположения розеток на кухне показана на рисунке. Если позволяет место, предусмотрите дополнительные в углах, над обеденным столом, а если на кухне будет телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной всегда повышена, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не меньше IP44, электророзетки должны иметь брызгозащитную крышку. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно Правилам установки электрооборудования, от двери душевой кабинки розетки должны находиться не менее чем в 60 см, такое же расстояние соблюдается и от раковины.

Высоту от пола выбирают любую удобную, но в ванной нельзя ставить электророзетки на высоте меньше 15 см от пола, чтобы в них не попадала вода во время возможной протечки.

Для разных приборов рекомендуется высота:

• 1 м — для стиральной машины,
• 1,8 м — для электрического водонагревателя,
• 1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно пользоваться этими приборами.

Спальня

В спальне удобно поставить выключатели общего освещения по обе стороны от двуспальной кровати на высоте 0,7 м, чтобы или можно быть пользоваться не вставая. Также рядом ставят розетки, в которые можно включить лампы или ночники, стоящие на тумбочках, или поставить на зарядку телефон.

Пригодится и еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня выполняет и другие функции, розеток понадобится больше.

Другие комнаты

Если в комнате находится рабочий, письменный или компьютерный стол, то розеток должно быть достаточно, чтобы разместить всю необходимую технику и настольную лампу. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше размещать за ней. Это нужно учесть, когда вы будете разрабатывать план размещения этого электрооборудования.

В длинном коридоре желательно поставить выключатели на обоих его концах. При установке выключателя возле двери учитывайте, в какую сторону она открывается.

Схема размещения

Предусмотреть место установки каждой розетки и выключателя следует еще до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель оказался за шкафом или провод не дотягивается до электророзетки.

На плане нужно указать

• места, где проходят водо- и газопроводы,
• окна и двери,
• расстановку всей мебели,
• расположение бытовой техники с наименованиями,
• пути прохождения электропроводки по стенам,
• все розетки, в том числе телефонные, кабель интернет.
• Все это необходимо распланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения существуют свои рекомендации ПУЭ по размещению электрооборудования.

• В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
• В детских учреждениях — розетки и выключатели на высоте от 1,8 м.
• В других помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей — в большей степени дело удобства. Расстояние от пола не нормируется строго, но регламентируются другие моменты, такие как расстояние от душевых, раковин, газопроводов, от пола в ванной, связанные с электробезопасностью. Перед тем как располагать электроустановки, желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

• установка розеток и выключателей по так называемому «евростандарту»;
• «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

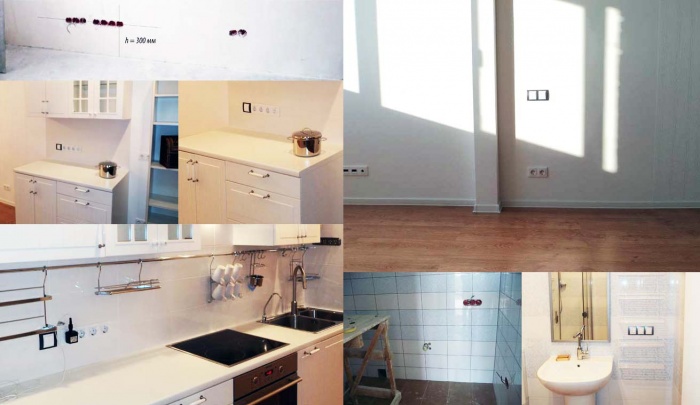

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

• В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
• В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

• В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
• Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

• Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Высота розеток от пола: ⚡ стандарты установки выключателей

Строительство, ремонт, перепланировка квартиры тесно связаны с проблемой размещения точек электропитания. Высота розеток от пола, а также расстояние между выключателями и розетками – это важные вопросы, от решения которых зависит комфорт и безопасность.

Расчет фундамента

Попробуйте новый продукт

Следование стандартам позволяет устанавливать приборы в оптимальных местах комнат, кухни, ванной. Это минимизирует расход электротехнического оснащения и создаёт удобные условия для пользования помещением. Устанавливать розетки необходимо, придерживаясь принципов эргономичности и рекомендаций, которые отображены в строительной документации.

Расчёт количества и расположения розеток

Большое число бытовой техники, которой пользуется человек в течение дня, требует достаточного количества точек питания. Грамотный расчет исключает проблему поиска свободной розетки. Эту работу необходимо проводить еще на этапе планирования и создания дизайн-проекта жилого или служебного помещения.

При расчетах можно воспользоваться следующими рекомендациями:

1. Полезно составить подробный перечень всего электрического оборудования, которым предстоит пользоваться. Необходимо учитывать также приборы, которые подключаются к электросети лишь изредка (например, пылесос, сушилка для обуви).

2. Далее следует нарисовать план помещения, на котором показано расположение мебели и бытовой техники. Отметить места, в которых будет удобно подключать девайсы.

3. Для простоты подсчета составляют таблицу, в которой указывают количество розеток и выключателей для всех зон.

При выборе местоположения розеток в квартире, необходимо учитывать расстановку крупногабаритной мебели. Если в будущем не планируется переставлять шкафы и столы на новое место, то намечать за ними розеточный блок нецелесообразно. Если такой уверенности нет, то рекомендуется предусмотреть электровыходы в каждом углу комнаты, а при большой длине стены дополнительно в центре. Предусмотренный запас в будущем обеспечит комфортное проживание.

В больших помещениях сложной или удлиненной конфигурации целесообразно предусмотреть установку переходных выключателей в двух крайних точках: на входе и выходе.

Стандарты и требования к высоте установки

Расстояние от пола до розетки выбирается согласно рекомендованным параметрам. Существуют разные подходы к их определению. Советский и европейский стандарты имеют как плюсы, так и минусы. Владельцы самостоятельно определяют, на какой высоте устанавливать USB-зарядку, выключатели, розетки.

Советский стандарт высоты

В СССР кабель проводили к розеткам, которые устанавливались на высоте 90 см. Этот параметр для выключателей составлял 160 см. Электротехнический норматив был просчитан, исходя из целей безопасности и удобства. Рабочие столы, комоды и другие малогабаритные предметы имеют высоту 70-80 см. Этим обусловлен выбор параметра для электровыходов. У такой высоты установки розеток есть несколько плюсов.

Во-первых, расстояние от пола не позволяет маленьким детям дотянуться до опасного объекта. Во-вторых, это удобно, если под потолком в комнате необходимо установить кондиционер. В-третьих, достаточная высота выключателей и розеток от пола не вынуждает взрослого человека наклоняться, чтобы включить прибор. Если выключатель находится высоко, под ним можно устанавливать мебель, рационально используя пространство.

При этом советский подход к определению расстояния многие считают неудобным. Переключателем света не могут без помощи взрослых пользоваться дети. Провода, идущие от прибора к розетке, оказываются в зоне видимости и портят эстетику помещения.

Евростандарт размещения

Европейские требования к высоте выключателей и розеточных гнезд отличаются невысоким уровнем. Для переключателей света высота от пола должна составлять 90 см. Если установить панель на таком расстояние, можно нажимать клавишу, не поднимая руки. Преимущество есть и для маленьких детей – они в состоянии самостоятельно включать и выключать свет в комнате. Однако такая локализация тумблера может помешать расположению малогабаритных или низких предметов (комода, кресла).

По евростандарту розетки устанавливают на уровне 30 см от поверхности пола. Небольшая высота позволяет визуально скрыть провода за мебелью, не портя внешнего облика комнаты и не создавая помех для передвижения. При подключении стационарных приборов (телевизора, стиральной машинки) это удобно и оправданно. Но многие пользователи считают, что устанавливать розеточный блок низко – это неудобно. При частом пользовании приходится совершать дополнительные движения.

Минимальные требования к расположению розеток

Чтобы выбрать оптимальное и безопасное место для электроточек, необходимо соблюсти некоторые условия. Согласно правилам устройства электроустановок (ПУЭ) высота от пола может составлять 100 см. В некоторых случаях в помещении устанавливаются особые типы розеточных устройств в специальных плинтусах, имеющих кабель-каналы.

Если в семье есть маленькие дети, то независимо от расстояния от пола рекомендуется монтировать розетки с защитными шторками, которые закрывают контакты.

Расстояние от выключателя до дверного проема должно составлять 10-15 см. Панель размещают со стороны дверной ручки, чтобы открытая дверь не мешала включению света. От пола выключатель размещают согласно выбранному стандартному параметру.

Расстояние розеток друг от друга

Оптимальное количество розеточных гнезд подбирается по площади комнаты, а минимальное расстояние между ними регламентируется электротехническими правилами. Возможны разные варианты установки. Розетки можно располагать поодиночке, группировать или использовать готовые розеточные блоки на несколько штепселей. Прежде чем делать посадочное гнездо для подрозетников, необходимо произвести разметку. Между их центрами должно быть не менее 71 мм.

В жилых комнатах на каждые четыре метра стены должна приходиться минимум одна розетка. В прихожих следует придерживаться правила – минимум одна электроточка на 10 квадратных метров. При этом сдвоенные экземпляры считаются за одну единицу.

Расположение и высота розеток от пола в ванной и кухне

При планировании электросхемы для ванной, следует помнить о нормативах. Они касаются не только расположения розеток и выключателей относительно поверхности пола, но и локализации относительно сантехнических приборов. Важными моментами установки являются:

1. От душевой кабинки и ванны до розеток и выключателя отмеряют не менее 60 см.

2. Из-за неудобства не рекомендуется размещать розетки на малой высоте от пола.

3. Для бьюти-девайсов, фена, бритвы электроточки устанавливаются на уровне 1-1,5 метра.

4. Запрещается монтаж розеточных выходов непосредственно в душевой кабине.

Кухня является помещением, для которого характерна повышенная влажность. Кроме того здесь собрано большое количество бытовой техники, нуждающейся в электропитании. Это создает повышенную нагрузку на электросеть, а также накладывает отпечаток на распределение и количество розеток и выключателей.

Высотный уровень и локализация розеточных блоков определяется рабочей необходимостью и формой кухонного гарнитура. План электропроводки и точек подключения к ней составляется индивидуально, но всегда с учетом правил безопасности. Для кухни действуют особые правила. Они касаются расстояния от розеток до раковины и плиты. Но нормам необходимо соблюдать дистанцию 50 см до мойки и 60 см до газового оборудования. От столешницы выдерживают высоту 10 см (от поверхности пола это составляет 1,3-1,5 метра). Точки электропитания не располагают непосредственно за подключаемым прибором. Их смещают в сторону, вверх или вниз, но не более чем на 100 см.

Видео с советами по высоте установки

Высота розеток от пола

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте ставить розетки и выключатели решать вам

На какой высоте могут быть

Содержание статьи

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

• Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.
• Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см.

  Какой из стандартов использовать — ваш выбор

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Монтаж и подключение интернет розеток описан тут.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных  электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Высота розеток на кухне для разной бытовой техники

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете кухонный гарнитур нестандартной высоты, соответственно корректируйте и положение розеток.

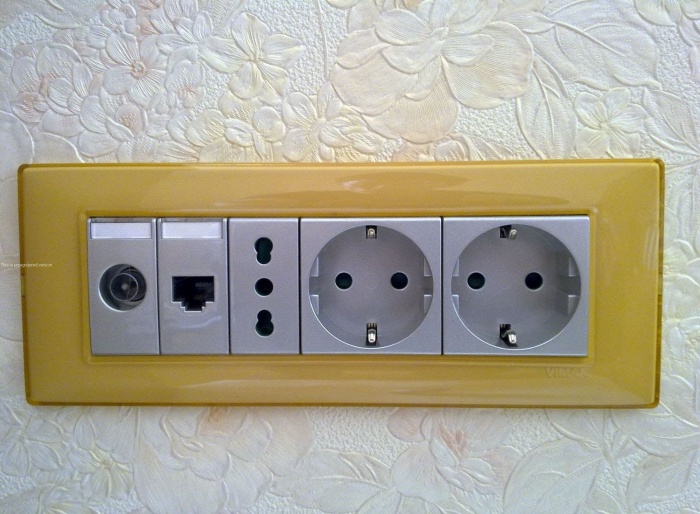

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай».  Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.



В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками,  — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

Примерная высота розеток от пола в комнатах

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую полку, легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Высота установки от напольных розеток, расположение выключателей и розеток в квартире

ясно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта. Не менее важно, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не будет нарушено их функциональное назначение, внутренние особенности существующего в доме расположения электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства.В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей. Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установка евростандарта, Гости или удобства

Установить розетки и выключатели по европейским стандартам, хорошая идея. Но в то же время ограничивается общими требованиями, которые так удачно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

Согласно европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола. Кроме того, в разных уголках нашей страны установленная стандартная высота может быть незначительной, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.

Правила электромонтажа, составленные требования в соответствии со стандартами МЭК, только что упомянутая о возможности установки розеток на удобном расстоянии от пола, что можно прочитать в гл.6.6.30 Правила электромонтажа.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования. Но не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами.То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Отечественная электрика гл.7.1.48-7.1.54).

высота установки выключателей и розеток

Рекомендации по установке электромонтажных устройств

Но применительно к советскому стандарту простота установки розеток и выключателей вызывает большие сомнения. Как показала практика, ранее использовавшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.

А розетки и выключатели, устанавливаемые при входе в помещение, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста. Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования.Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме того, при большой площади помещения, для управления его освещением лучше установить розетки и выключатели в разных точках комнаты. Для этих целей вводятся переключатели. Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Идеальный вариант, установка выключателей и розеток

Следовательно, наиболее подходящим вариантом является установка розеток на отсутствие отключающих устройств тока утечки, то есть устройств с дифавтомами, УЗО, что напрямую связано с курильщиками с санузлами.В данном случае все электрические устройства, это касается как розеток, так и выключателей бытовой техники, например стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток.В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное пользование.Это предусмотреть удобные средства, прогнозируя, что при ремонте следует учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

.

Как обозначить выключатель света на архитектурном плане этажа | Руководства по дому

В архитектурных чертежах используется стандартизованный набор символов для представления всех структурных и электрических элементов в комнате. Эти символы похожи на профессиональный кодекс, который может прочитать каждый в строительной индустрии. Если вы составляете свои собственные чертежи для нового дома или реконструкции, знание кода может помочь вам эффективно и действенно общаться с вашими подрядчиками. Символ выключателя света немного меняется в зависимости от функций электрической схемы, поэтому точно определите, что вы хотите, прежде чем приступить к составлению плана этажа.

Измерьте расстояние от ближайшего угла комнаты до места, где вы планируете поставить выключатель. Затем преобразуйте это расстояние в масштаб чертежа. Например, если вы хотите, чтобы переключатель находился в 4 футах от угла и на чертеже использовалось 1/4 дюйма для представления каждого фута, умножьте 4 на 1/4, чтобы получить 1. Затем отмерьте 1 дюйм от угла на чертеже, чтобы найти место. что соответствует 4 футам в комнату.

Нарисуйте букву «S» на той стороне, где вы хотите установить переключатель. Проведите горизонтальную линию через букву «S.»Символ должен выглядеть как знак доллара, повернутый на 90 градусов вправо. Это базовая метка, указывающая на выключатель света.

Добавьте маленькую цифру» 3 «в верхний правый угол символа, как если бы вы его строили кубе. для обозначения трехпозиционного переключателя.Если у вас есть два разных переключателя света, которые управляют одним и тем же осветительным прибором, например, переключатель у передней двери и другой у задней двери, оба управляющих верхним светом комнаты, эти два переключателя называются трех- Также нарисуйте второй трехпозиционный переключатель на чертеже, чтобы замкнуть цепь.

Добавьте маленькую цифру «4» в верхний правый угол символа, как если бы вы возводили его в четвертую степень, чтобы обозначить четырехпозиционный переключатель. Когда у вас есть три разных переключателя, управляющих одним прибором, они называются четырехпозиционными переключателями. Нарисуйте все три переключателя на чертеже.

Напечатайте цифру «2» в верхнем правом углу символа, чтобы указать двухполюсный переключатель. Двухполюсные переключатели одновременно направляют две отдельные цепи. Если вы не уверены, нужны ли вам двухполюсные переключатели, поговорите со своим электриком.

Напишите буквы «DM» в правом верхнем углу символа, если в выключателе есть диммер. Если это двухполюсный, трехпозиционный или четырехпозиционный переключатель, сначала напишите номер, а затем добавьте буквы рядом с ним.

.Напольный переключатель

— суперскидки на напольный переключатель на AliExpress

Отличные новости! Вы находитесь в нужном месте для напольного переключателя. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот переключатель на верхнем этаже в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам, друзья, будут завидовать, когда вы скажете им, что купили на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в напольном переключателе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести напольный переключатель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

.
