латунные М8 и М10, М12 и М16, М6 и М14, стальные М8х30 и закладные М20, другие виды и размеры. Как их устанавливать?
Забивные анкеры – латунные М8 и М10, М12 и М16, М6 и М14, стальные М8×30 и закладные М2, а также других видов и размеров широко используются в креплении тяжелых конструкций. С их помощью навешиваются массивные стеллажи и полки, закрепляются подвесные элементы, но о том, как устанавливать такой крепеж, знает далеко не каждый мастер. Чтобы не совершить ошибок при выборе, правильно вмонтировать забивной анкер в капитальную стену, стоит подробнее изучить все особенности этого вида метизов более подробно.
Особенности

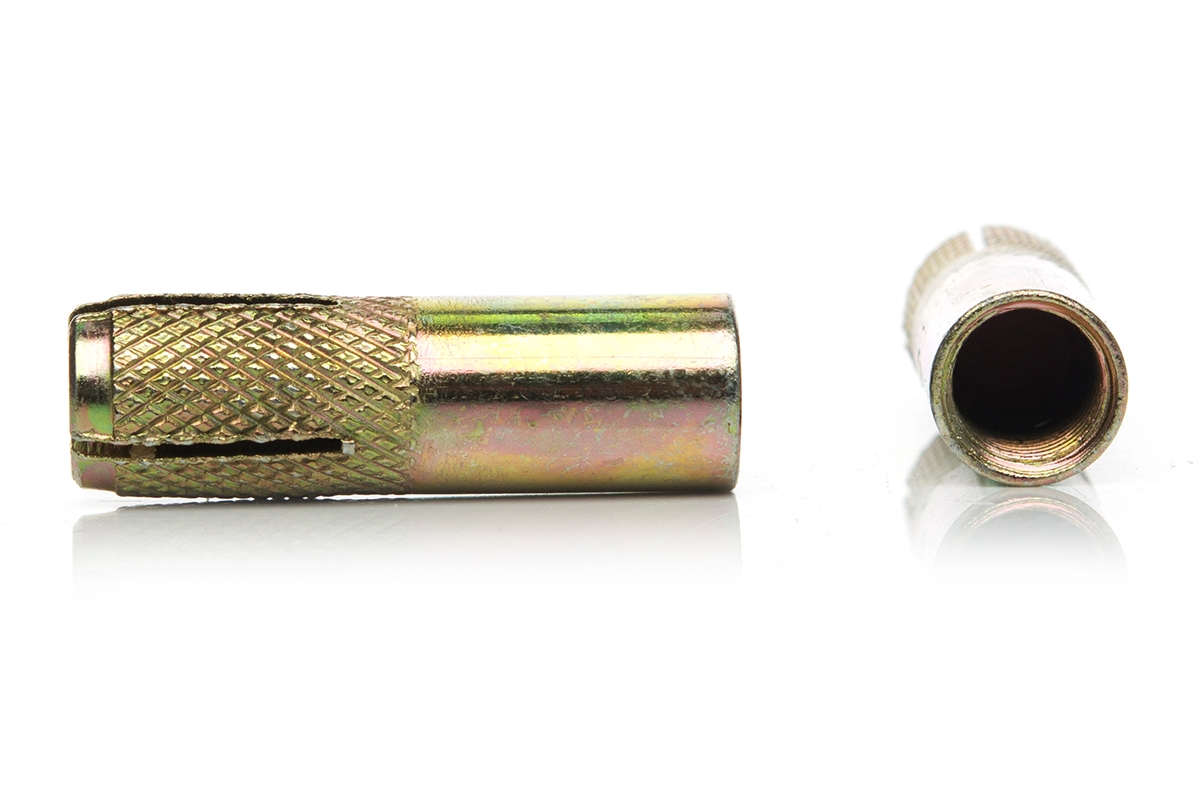

Забивной анкер
Его основным отличием является способ крепления. Цанга фиксируется в тот момент, когда внутрь нее вбивается стержневой элемент.Забивные анкеры стандартизированы по ГОСТ 28778-90. В технической документации они указаны, как болты самоанкерующиеся, здесь же перечислены основные характеристики этого вида металлоизделий.
Конструкция включает в себя две составляющие.
- Втулка конической формы. На одной ее стороне находится резьба. На другой – разрезной элемент с 2 или 4 частями и внутренним коническим элементом.
- Клин-конус. Он входит внутрь втулки, раскрывая ее и создавая расклинивающее усилие.
В процессе установки сам клин вставляется во втулку, а затем при помощи молотка углубляется в нее.
При наличии упора в донной части отверстия ударное воздействие оказывается непосредственно на анкер. Крепление элемента в поверхности из бетона, кирпича производится за счет силы трения, а в некоторых вариантах при помощи упора, с использованием ручного или пневматического инструмента. Готовое крепление получает довольно высокую прочность, подходит для эксплуатации под сильными и средними по интенсивности нагрузками.
Обзор видов
Классификация забивных анкеров подразумевает их деление по нескольким признакам.
Стоит учесть, что этот элемент имеет меньшую несущую способность, чем закладной крепеж и другие виды фиксаторов.
Его способности выдерживать нагрузку ограничены, вибрационная стойкость невысока, поэтому производители не стремятся разнообразить ассортимент этого типа продукции.
Наиболее востребован забиваемый анкер в быту при навешивании конструкций на потолок и стены.
По типу материала изготовления эти крепления бывают нескольких видов.
- Стальные, из листового металла. Они предназначены для легких нагрузок.
- Оцинкованные, из желтопассивированной стали.
- Из конструкционной электрооцинкованной стали. Устойчивые к коррозионному повреждению, рассчитанные на интенсивные нагрузки.
- Специальные. Изготовленные из нержавеющей стали, устойчивой к кислотам.
- Из латуни. Довольно мягкий металл, не боится коррозии. Латунный забивной анкер наиболее популярен при креплении конструкций бытового назначения.
По особенностям изготовления этот вид метизов также имеет свою классификацию. Потолочные варианты расклиниваются не специальным элементом, а гвоздем. Специальные анкеры забиваются при непосредственном контакте с их телом — оно надевается на подготовленный клин.
Отдельно принято рассматривать разновидность забивных анкеров типа «Цикон». Внешне его конструкция мало отличается от традиционной. Здесь есть втулка с 4 прорезями, клин, изготавливаемый из конструкционной легированной стали. Отличается лишь принцип установки изделия. Предварительно высверливается сначала прямое, а затем коническое отверстие. В него вставляется клин, на который надвигается втулка, происходит распирание и прочное крепление изделия в отверстии.
Размеры и вес
Именно такую классификацию чаще всего применяют производители. Например, в ходу следующие типоразмеры: М6, М8, М10, М12, М14, М16, М20. Цифры могут быть и двойными.В этом случае в обозначении М8х30, М10х40 последнее число равняется длине метиза в миллиметрах.
Вес тоже стандартизирован по так называемой теоретической массе. Например, для 1000 штук анкеров М6×65 он составит 31,92 кг. Соответственно, 1 изделие будет весить 31,92 г. Анкер М10х100 будет весить уже 90,61 г. Но эти цифры актуальны исключительно для изделий из стали.
Популярные марки
Среди популярных марок забивных анкеров наиболее распространенными можно назвать бренды ведущих компаний из ЕС. Признанным лидером является Fischer из Германии, именно эта фирма разработала анкеры типа «Цикон», пользующиеся популярностью у профессиональных строителей.
Бренд использует при производстве листовую, нержавеющую, конструкционную сталь. Фирма славится качеством своих изделий, уделяет большое внимание их соответствию установленным стандартам.Mungo – швейцарская компания, выпускающая забивные анкеры в небольшом ассортименте. В частности, в РФ реализуется продукция из нержавеющей стали и оцинкованные изделия.
Koelner – фирма из Польши, отличающаяся лояльной ценовой политикой. Продукция изготавливается из недорогой оцинкованной стали, но есть и нержавеющие, латунные варианты. Все они поставляются в упаковках по 25 и 50 единиц — это выгодно, если ведется серьезное строительство с большим количеством навешиваемых элементов.
Среди относительно недорогих марок также выделяется Sormat. Этот производитель базируется в Финляндии, стандартизирует свои изделия по требованиям, установленным в ЕС. Ассортимент продукции максимально велик, здесь представлены и кислотостойкие нержавеющие анкеры, и простые оцинкованные.
Советы по выбору
При выборе подходящих анкеров очень важно обращать внимание на ряд основных моментов.
- Место монтажа. Для потолка подходят облегченные анкеры, поскольку нагрузка на них обычно не слишком велика. Для стен, особенно если метизам предстоит выдерживать значительную массу, выбирают усиленные варианты из конструкционной нержавеющей или оцинкованной стали.
- Тип материала анкера. Латунные изделия — самые малонагружаемые, с их помощью можно фиксировать настенные светильники, легкие потолочные люстры. Стальные варианты более крепкие и надежные, способны выдержать предметы мебели, полки, другие предметы обстановки.
- Тип поверхности. Для бетона не слишком высокой плотности стоит выбирать максимально надежные крепления типа «Цикон», при определенных обстоятельствах такие изделия подходят даже для ячеистых материалов. Для кирпича выбирают изделия не больше 8 мм диаметром.
- Размерный диапазон. Изделия подбирают исходя из необходимой интенсивности нагрузки. При отсутствии ограничений по глубине лучше отдать предпочтение крепежу с небольшим запасом прочности.
- Условия эксплуатации. Для открытого воздуха и влажных помещений стоит выбирать забивные анкеры с нержавеющим или оцинкованным покрытием.
Латунные изделия — самые малонагружаемые, с их помощью можно фиксировать настенные светильники, легкие потолочные люстры. Стальные варианты более крепкие и надежные, способны выдержать предметы мебели, полки, другие предметы обстановки.Это основные параметры, по которым подбираются забивные анкеры.
А также рекомендуется учитывать целостность стены, наличие в ней трещин, других повреждений.Монтаж
Устанавливать забивной крепеж тоже нужно правильно. Для работы потребуются дрель, сверло — его диаметр подбирается по размерам внешней части анкера.
А также придется пользоваться молотком, на латунных изделиях рекомендуется применение его варианта с резиновой оболочкой, чтобы удары не повредили мягкий металл.
Разберем правильный порядок действий.
- При помощи дрели на поверхности стены создается отверстие. Если диаметр большой, стоит взять алмазную коронку. В остальных случаях хватит и победитового сверла по бетону.
- Проделанное отверстие очищается изнутри от мусора. Его можно продуть, если после сверления скопилось много пыли.
- Анкер вставляется в подготовленное отверстие. Важно направить его перпендикулярно стене или потолку, чтобы избежать перекоса.
- Ударами молотка — ручного или пневматического – производится закрепление изделия внутри материала. Как только втулка расклинится, она надежно зафиксируется, обеспечив прочное соединение.
- Крепеж можно использовать по назначению. Его нагружают, закрепляя предназначенные для навешивания конструкции.
Правильно монтировать забивные анкеры совсем несложно. Достаточно воспользоваться предложенными рекомендациями, чтобы установка прошла успешно.
Что такое забивной анкер смотрите далее.
LAH Забивные анкеры — Sormat RU
LAH Забивные анкеры — Sormat RUМы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом.
Узнайте больше »
Мы используем файлы cookie, чтобы облегчить пользование нашим веб-сайтом. Узнайте больше »
LAH Забивные анкеры
Забивной анкер идеален для подвесных систем!
- Забивной анкер для предустановки с использованием установочного инструмента.
- Внутренняя резьба для болтов с метрической резьбой и резьбовых шпилек.
- Длина болта равна 1-1,5 x номинального размера анкера + толщина прикрепляемого материала.
- Небольшая глубина сверления упрощает монтаж в потолок.
- Можно использовать для спринклерных систем пожаротушения.
- A4 — в помещении, на улице и в индустриальной зоне.
Технические характеристики
Характеристики
кислотоустойчивая сталь марка 316 (A4)
Материал
Нержавеющая сталь А4
Подходящие условия
Сухие помещения / Влажные помещения, сельская местность на улице / На улице
Применение
- Подвесные системы
- Трубопроводы
- Воздуховоды
- Спринклерные системы
- Кабельные каналы
- Оборудование
- Кронштейны
- Потолочные опоры
Материал основания
Также подходит для
- Природный камень
- Сжатая зона бетона
- Полнотелый глиняный кирпич
LAH Вид товара
| Тип/вид | Код | Одобрения ЕТА | размер | Длина | Диаметр отверстия | ||
|---|---|---|---|---|---|---|---|
| LAH 6 | 9640074006 | Нет | M6 mm | 25 mm | 8 mm | ||
| LAH 8 | 9640074008 | Нет | M8 mm | 30 mm | 10 mm | ||
| LAH 10 | 9640074010 | Нет | M10 mm | 40 mm | 12 mm | ||
| LAH 12 | 9640074012 | Нет | M12 mm | 50 mm | 15 mm | ||
| LAH 16 | 9640074016 | Нет | M16 mm | 65 mm | 20 mm | ||
| LAH 20 | 9640074020 | Нет | M20 mm | 80 mm | 25 mm |
sormat.com/products/9640074006/»>
sormat.com/products/9640074012/»>Дополнительная информация
Январь 8, 2022 2:05 дп GMT
Крепление забивного анкера | Болтзавод
Латунный забивной анкер применяется для крепления различного оборудования и конструкций к поверхности.
Если объект имеет большую массу, то лучше использовать стальной крепежный элемент. Главное при выборе правильно определиться с подходящим метизом.
Особенности применения и конструкции
Часто анкер и дюбель считают одним и тем же, что в корне неверно. Крепежные элементы различаются между собой как конструктивно, так и по назначению. Анкер представляет собой сложное приспособление, которое способно выдержать большие нагрузки. Его можно монтировать в твердые основания и использовать в совокупности с резьбовыми деталями. Часто используются шпильки, подходящие для удержания конструкций.
Дюбель отличается простотой и может устанавливаться в пористые поверхности. Он не выдерживает серьезных нагрузок, поскольку легко деформируется. Также его собственный вес уступает массе анкера. Различается и метод монтажа: для прикрепления конструкции понадобится вкручивание шурупа, который проходит через деталь и соединяется с дюбелем. Встречаются пластиковые варианты, что тоже говорит о низкой прочности крепежа.
В конструкцию анкера забивного типа включена металлическая втулка, которая оснащена прорезями, расположенными по всей длине. Также предусмотрена втулка и распорный элемент. Для производства метизов применяется углеродистая сталь и другие высокопрочные сплавы. Чтобы уберечь изделие от внешних воздействий и коррозии, поверхность дополнительно обрабатывается методом цинкования или другими способами.
Стандартные варианты забивных анкеров производят литыми, сварные швы отсутствуют. Это приводит к высоким показателям прочности. На конструкции расположена внутренняя резьба и прорези, обработанные для большей надежности. В процессе монтажа распорная часть размещается в корпусе под действием удара, при этом конус разжимается. Установка анкера производится с помощью обычного молотка.
Продольные прорези позволяют получить распорные плечи, благодаря которым метиз удерживает массивные конструкции и оборудование. Затем внутри распорки плотно размещается втулка. Именно на ней закрепляются различные объекты.
Забивные анкеры подходят для плотных материалов, например, камня или бетона.
Разновидности забивных анкеров
Также среди опытных мастеров забивной анкер нередко называется цангой. Существует несколько вариантов метизов, которые классифицируются по материалу изготовления (сталь и латунь), либо по наличию или отсутствию насечек. Наиболее удобным вариантом является стальной анкер. В качестве дополнительной защиты применяется обработка методом цинкования. Латунные изделия не требуют таких мер.
Латунные забивные анкеры тоже используются для твердых материалов (камень, бетон, кирпич). Отличие в том, что они не подходят для большой вертикальной нагрузки. Прежде чем купить метизы, рекомендуется заранее узнавать о допустимой массе конструкции.
Вся техническая информация обычно размещается на упаковке, в том числе его размер и максимальная нагрузка. Этот показатель не должен превышать 25% от указанного, в противном случае увеличивается риск вырывания из основания.
В процессе производства учитывается прочность бетона с показателями от 200 до 250 кг/см2. В случае нестандартных конструкций грузоподъемность анкера рассчитывается отдельно. Если на основании есть трещины, то показатель допустимой нагрузки умножается на 0,6.
Особенности забивного анкера с насечками и без
Конструкция забивного анкера с насечками представляет собой полый цилиндр с внутренней резьбой и насечками. Насечки позволяют прочно закрепить метиз в подготовленном отверстии. Использования дополнительного оборудования для монтажа не требуется. Чаще всего данный вариант используется для строительства и ремонта.
Основными преимуществами крепежного элемента считается низкая цена, длительный срок службы и высокая прочность. Для производства используется современное оборудование и технологии, позволяющие правильно рассчитать допустимую нагрузку и изготовить качественное изделие.
Забивные анкеры без насечек подходят для монтажа небольших конструкций с незначительным весом.
Например, пластиковые детали, декоративные элементы и многие другие. Они практически не отличаются от вариантов с насечками. Главное отличие — это гладкая распорная часть.
Процесс монтажа
Монтаж осуществляется по одинаковому принципу. Сначала формируется подходящее отверстие с помощью дрели и победитового сверла. При этом учитывается диаметр с расчетом того, чтобы анкер плотно прилегал к сторонам. Свободное крепление не допускается, поскольку из-за этого качество соединения значительно уменьшается. Если потребовался монтаж крупного анкера, то для сверления подойдет алмазная коронка.
Рекомендуется заранее удалить пыль и загрязнения из отверстия. Например, продуть его с помощью обычной медицинской груши. Для забивания анкера достаточно молотка или другого схожего приспособления. Достаточно нескольких ударов, чтобы распорная часть была расклинена. Заключительный этап — вкручивание метиза и установка конструкции.
Анкеры для бетона, цена: размеры
Анкеры для бетона позволяют организовать максимально прочное и надежное крепление навесного оборудования и конструкций.
Фиксация с помощью таких элементов может осуществляться:
- механическим способом (за счет распора и силы трения). Бетонный анкер данного типа имеет распорную часть, которая помещается в основание и забивается или закручивается, что приводит к ее расширению. Благодаря этому получается прочное соединение с бетонной поверхностью;
- химическим (клеевым) способом. Такие анкеры включают в свою конструкцию ампулу с клеевым веществом, которая разбивается после помещения в бетон. Вещество заполняет отверстие и затвердевает, образуя крепление.
Материалы изготовления и размеры бетонных анкеров
Анкеры оцинкованные
Механические распорные анкеры для бетона производятся из латуни, стали углеродистых либо нержавеющих марок. Чтобы обеспечить антикоррозионную защиту, анкерный крепеж покрывается слоем цинка (белого, желтого) толщиной до 10 мкм.
Можно также купить анкеры для бетона, изготовленные из пластика. Но следует учитывать, что они проигрывают металлическим аналогам по прочности, хотя и выигрывают в плане стоимости.
Крепежные химические элементы изготавливаются на основе клеевых составов из различных смол и полимеров.
Длина анкеров для бетона обычно составляет 40 – 400 мм, диаметр – 6 – 30 мм. Геометрические параметры подбираются с учетом толщины прикрепляемых элементов. В зависимости от размеров анкеров для бетона, цена тоже будет изменяться. На формирование стоимости влияет также материал изготовления, тип метизов.
Особенности монтажа анкеров для бетона
Монтаж клинового анкера для бетона
- В основании необходимо просверлить отверстие такого же диаметра, что и толщина анкеров. Бетон обладает высокой прочностью, поэтому сверление лучше выполнять не дрелью, а перфоратором. При этом используются сверла со специальным покрытием, рассчитанным на работу с твердыми материалами.
- После образования отверстий их необходимо очистить от пыли и мусора. Исключение представляет анкер клин, который не нуждается в тщательной очистке отверстий, поскольку это не влияет на силу крепления.
- Крепеж помещается в подготовленное отверстие целым, без разбора на составляющие части. Затем запускается в действие распорный механизм. Как это делается, зависит от типа метизов. Это может быть забивание анкера, закручивание его гайки по часовой стрелке.
На несъемные элементы конструкция навешивается перед тем, как закручивать метиз. В случае применения химических анкеров после разбивания ампулы следует выждать 1 – 2 суток. Это необходимо, чтобы затвердел клеевой состав.
Какие бывают анкеры для бетона
Забивной анкер для бетона.
Анкер забивной для бетона
Это одна из простейших разновидностей крепежных элементов данной группы. Втулка такого метиза имеет специальные вырезы и внутренний клин. Благодаря этому она расширяется при забивании. Забивной анкер необходимо поместить в отверстие так, чтобы он кончиком упирался в дно. Удары наносят непосредственно по телу метиза либо по его клину, вставленному в изделие. Для этого применяют обычный молоток.
Рамный анкер.
Он отличается от других разновидностей наличием потайной головки. Это позволяет применять его для организации креплений в случаях, когда нужно сделать незаметным точку фиксации. Наибольшую популярность рамные анкеры получили при установке оконных, дверных рам.
Клиновой анкер для бетона.
В конструктивном плане такие метизы отличаются от других разновидностей анкеров тем, что не имеют рубашки. Втулка оснащена клином, который увеличивается в размерах при вкручивании. Последнее осуществляется посредством закручивания гайки. Анкер клин применяется для монтажа не только настенных, но и потолочных конструкций. Он обеспечивает максимально прочное соединение. Недостатком является то, что такие метизы сложны в демонтаже.
Анкеры с кольцом для бетона.
Нераспорная часть такого метиза выполнена в виде кольца, на которое и навешивается оборудование либо элементы конструкции. Принцип действия аналогичный другим механическим крепежам.
Анкер с кольцом образует прочное жесткое соединение, поэтому подходит для навешивания даже тяжеловесных элементов.
Анкерный болт с крюком.
От предыдущего вида он отличается тем, что его нераспорная часть изготавливается в виде крючка прямоугольной или закругленной формы. Это позволяет многократно снимать и навешивать элементы. По жесткости фиксации метизы с крюком уступают анкерным болтам с кольцом, но зато их можно применять для установки временных конструкций, что способствует широкому применению в ремонтно-строительной сфере.
404 — Не найдено — Hilti Россия
404 — Не найдено — Hilti Россия Перейти к основному содержаниюСтраница, к которой вы пытаетесь получить доступ, не существует
Это может быть потому, что
- Страница удалена.
Если вы использовали закладку, рекомендуем обновить ссылку. - Возможно также, что в ссылке опечатка.
Пожалуйста, попробуйте следующие варианты
- Воспользуйтесь нашим поиском, чтобы найти то, что вы искали.
- Используйте нашу основную навигацию для доступа к информации о наших продуктах и услугах.
- Начните просматривать нашу домашнюю страницу.
Зарегистрируйтесь здесь
Работайте быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.
Возникли проблемы со входом в систему или вы забыли свой пароль?
Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.
Нужна помощь? Связаться с намиЗарегистрируйтесь здесь
Работайте быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.
Выберите следующий шаг для продолжения
Ошибка входа в систему
К сожалению, мы не можем войти в систему.
Используемый вами адрес электронной почты не зарегистрирован для {0}, но зарегистрирован для другого веб-сайта Hilti.
Обновление количества
Обратите внимание, объем заказа обновлен.Это связано с упаковкой и минимальным объемом заказа.
Обратите внимание, объем заказа был обновлен до . Это связано с упаковкой и минимальным объемом заказа.
Вставные бетонные анкеры — Вставные анкеры
Забивные анкеры состоят из трубчатого распорного щита, предварительно собранного с внутренней конической распорной заглушкой.
Они часто также имеют гладкую верхнюю часть без фланцев, что позволяет устанавливать их заподлицо. Предназначенные для использования в бетоне, вставные анкеры полезны, когда необходимо вставить и удалить болт, а также для любого применения, требующего анкерного крепления заподлицо, например, для подвешивания воздуховодов, лотков для электрических кабелей или спринклерных труб или головок. Распорные анкеры для бетона бывают разных стилей: от мини-забивных, которые позволяют осуществлять неглубокую заделку, до стандартных анкеров с накаткой, обеспечивающих исключительную удерживающую способность.
Выбор забивного анкера для бетона
Независимо от того, изготовлены ли они из стали или нержавеющей стали, AFT предлагает забивные анкеры для бетона диаметром от 3/8 до 3/4 дюйма. Кроме того, выбрав опцию «Установочные инструменты и биты» в меню «Тип продукта» слева, вы можете купить установочные инструменты и сверла соответствующего размера, которые необходимы для установки анкеров для бетона.
Как установить вставные анкеры
1.С помощью сверла по каменной кладке того же диаметра, что и анкер, просверлите отверстие немного глубже, чем длина анкера.
2. Очистите отверстие от мусора с помощью сжатого воздуха или груши.
3. Вставьте каплю в анкер и забейте молотком, пока она не окажется на одном уровне с верхней частью поверхности.
4. Выберите правильный установочный инструмент* (внешний диаметр инструмента должен совпадать с диаметром анкера). Расширьте анкер, ударяя по установочному инструменту, пока буртик не окажется на одном уровне с анкером.
Каталог AFT включает анкеры для бетона от Powers Fasteners, Power Bull и других надежных поставщиков как в небольших, так и в оптовых количествах.Если вам нужна помощь в поиске определенного якоря или вы хотите разместить специальный заказ, пожалуйста, свяжитесь с нами. Мы здесь, чтобы помочь!
Вставные анкеры — отечественного производства — Замена свинцовых анкеров — Diversified Fastening Systems, Inc.
ВСТАВНЫЕ АНКЕРЫ — отечественного производства
Мы предлагаем вставные анкеры «Сделано в США»! Вставные анкеры
были разработаны
как замена
свинцовые анкеры и лаговые щиты
для более надежной анкеровки
объектов к бетону и кирпичу.
| ВСТАВНЫЕ АНКЕРЫ — USS | ||
| Артикул | Кол-во в коробке. | Описание |
| ДОПОГ1/4А | 100 | 1/4″ |
| ДОПОГ3/8А | 50 | 3/8″ |
| ДОПОГ 1/2А | 50 | 1/2 дюйма |
| ДОПОГ5/8А | 25 | 5/8″ |
| ДОПОГ3/4А | 25 | 3/4″ |
| Размер анкера | Внешний диаметр | Общая длина | Длина резьбы | Мин. Закрепление | Размер сверла | *Вынуть | Кол-во в коробке. шт. |
| 1/4″ | 3/8″ | 1,2 дюйма | 5/8″ | 1″ | 3/8″ | 2273 | 100 |
| 3/8 дюйма | 1/2 дюйма | 1 5/8″ | 5/8″ | 1 1/2 дюйма | 1/2 дюйма | 5520 | 50 |
| 1/2″ | 5/8 дюйма | 2 дюйма | 7/8″ | 2 дюйма | 5/8 дюйма | 7710 | 50 |
| 5/8 дюйма | 7/8″ | 2 1/2 дюйма | 1″ | 2 1/2 дюйма | 7/8″ | 10050 | 25 |
| 3/4 дюйма | 1″ | 3 1/8″ | 1 1/4″ | 3 1/8″ | 1″ | 12010 | 25 |
Эти значения не могут быть гарантированы из-за вариаций бетона. Анкеры должны быть испытаны на конкретном материале.
Должен использоваться коэффициент запаса 4:1 или 25% от предельного значения. Критические приложения (вибрационные нагрузки
, подвесные установки и т. д.) могут потребовать коэффициента безопасности до 10:1 или более.
| РЕКОМЕНДУЕМОЕ РАССТОЯНИЕ | |||
| Анкер Диаметр | Вставка | Расстояние между анкерами | Минимальный край Расстояние |
| 1/4″ | 1″ | 3 1/2 | 1 3/4 |
| 3/8 дюйма | 1 5/8″ | 5 11/16 | 2 13/16 |
| 1/2″ | 2 дюйма | 7 | 3 1/2 |
| 5/8″ | 2 1/2 дюйма | 8 5/16 | 4 1/8 |
| 3/4 дюйма | 3 1/8″ | 10 1/2 | 5 1/4 |
Рекомендации по расстоянию между анкерами служат только в качестве рекомендации.
Расстояние будет варьироваться в зависимости от плотности
изменения материала кладки.Должен использоваться коэффициент безопасности 4:1 или 25% от предельного значения. Критические приложения (вибрационные нагрузки, подвесные установки и т. д.) могут потребовать коэффициента безопасности до 10:1 или более. |
Соответствует G.S.A. Стандарты G.S.A. FF-2-325, группа III, тип 1
Соответствует коэффициентам нагрузки в соответствии с А.Н.С.И. А58. 1
Соответствует стандартам покрытия в соответствии с A.S.T.M. B-633
Изделия, протестированные в соответствии с A.S.T.M. E-488.88
Какие есть преимущества? Вставные анкеры DFS Вставные анкеры DFS имеют гораздо большую прочность на вырыв, чем у свинцовых анкеров и лагов щиты. Вставные анкеры DFS предварительно собраны. Готовый для использования прямо из коробки! |
|
Процедура установки
Где можно использовать вставные анкеры DFS? | ||
|
| |
Вставные анкеры — крепеж для бетонной системы
Забивные анкеры представляют собой распорные анкеры с контролируемой деформацией, предназначенные для крепления различных декоративных, инженерных или строительных элементов к твердому материалу основания, такому как бетон или кирпичная кладка.
Этот анкер состоит из полой втулки и внутренней расширительной заглушки, как показано на следующем рисунке:
От одного конца полых рукавов продольно вверх прорезаны четыре равноотстоящих прорези для образования расширяемых рубашек.
Внутренние заглушки-расширители находятся внутри полых втулок и заставляют анкеры расширяться и фиксироваться на месте.
- Полая втулка
- Четыре прорези, расположенные на одинаковом расстоянии друг от друга в продольном направлении, образуют расширяемую рубашку на одном конце.
- С внутренней резьбой на другом конце втулки для легкого крепления болта или резьбового стержня.
- Специальные рисунки для повышения прочности крепления, так как увеличивается трение между анкером и просверленными отверстиями.
- Внутренняя расширительная заглушка
Расположенная внутри втулки над прорезями, эта цельная конусообразная заглушка прошла поверхностную закалку и отпуск, чтобы избежать истирания и заедания во время эффективного расширения. Он работает, выталкивая расширяемую рубашку наружу, чтобы зафиксировать якорь на месте.
Он работает, выталкивая расширяемую рубашку наружу, чтобы зафиксировать якорь на месте.Артикул:
- Квалифицированный — Shunfeng использует высококачественную углеродистую или нержавеющую сталь 304, 316 в качестве материала.
- Внутренняя резьба — Позволяет легко устанавливать и снимать крепежные детали, такие как болты с шестигранной головкой и резьбовые стержни, оставляя вставной анкер на месте.
- Универсальность — Наш ассортимент вставных анкеров является лучшим решением для средних или тяжелых условий эксплуатации.
- Долговечный — Наш ассортимент вставных анкеров оцинкован для увеличения срока службы за счет предотвращения коррозии.
- Простота установки — Просто вставьте анкер в предварительно просверленное отверстие подходящего размера, а затем используйте установочный инструмент, чтобы расширить анкер.
Вставные анкеры хорошо подходят для крепления светильников к бетонному потолку.
Применение:
Вставные анкеры можно использовать для крепления различных объектов, таких как
- Желоба.
- Трубы пожаротушения.
- Цветочные горшки.
- Кронштейны для вешалок.
- Кабельные лотки.
- Оконная коробка.
- Вывеска.
- Подвесные решетки.
- Стойки.
| Размер резьбы | Наружный диаметр | Глубина резьбы | Длина анкера | Вытягивающие нагрузки (кг) |
| М6 | 8 мм | 10 мм | 25 мм | 850 |
| М8 | 10 мм | 14 мм | 30 мм | 1350 |
| М10 | 12 мм | 15 мм | 40 мм | 1950 |
| M12 | 16 мм | 20 мм | 50 мм | 2900 |
| М16 | 20 мм | 25 мм | 65 мм | 4850 |
| М20 | 20 мм | 25 мм | 80 мм | 5900 |
| Размер резьбы | Диаметр сверла | Глубина резьбы | Длина анкера | Вытягивающие нагрузки (фунты) |
| 1/4″ | 3/8″ | 1/2 дюйма | 1″ | 2200 |
| 3/8″ | 1/2 дюйма | 5/8″ | 1-9/16″ | 4400 |
| 1/2 дюйма | 5/8″ | 3/4″ | 2 дюйма | 7040 |
| 5/8″ | 7/8″ | 7/8″ | 2-1/2 дюйма | 11880 |
| 3/4″ | 1″ | 1-1/4″ | 3-3/18″ | 12980 |
Шаг 1. Просверлите отверстие подходящего размера немного глубже, чем длина вставных анкеров. Используйте пылесос, чтобы удалить мусор из отверстия. | |
| Шаг 2. Вставьте вставной анкер на дно отверстия. Молоток также можно использовать для легкого постукивания, если это необходимо. | |
| Шаг 3. С помощью установочного инструмента вдавите внутреннюю расширительную заглушку в нижнюю часть и выдвиньте выступы между пазами наружу.Якорь правильно расправлен, когда плечо установочного инструмента касается поверхности анкера. | |
| Шаг 4. Привинтите болт или стержень с резьбой к анкеру, прикрепляя элементы, необходимые для крепления, к твердому материалу основания, как показано на левом рисунке. |
Запрос на наш продукт
SHUNFENG HARDWARE PRODUCTS CO., LIMITED.
Электронная почта: продажи@болты-гайки.
ком
При обращении к нам укажите свои подробные требования. Это поможет нам дать вам действительное предложение.
Полное имя *
Адрес электронной почты *
Код страны * + Номер телефона *
Ваш сайт
Сообщение *
7 наиболее распространенных типов анкеров для бетона
Узнать, какие анкеры для бетона подходят для работы, не так сложно, как вы думаете, если вы знаете, что представляют собой различные анкеры для бетона, что они делают и как они это делают , и почему.
Наиболее распространенные типы бетонных анкеров
Основное различие между анкерами для бетона заключается в том, является ли анкер наружным или наружным. Анкеры с наружной резьбой крепятся к бетону с помощью гайки и шайбы и вставляются через приспособление (или закрепляемый объект) в предварительно просверленное отверстие.
Анкеры с внутренней резьбой вставляются в отверстие, просверленное в бетоне. Затем приспособление размещается над отверстием, и болт вставляется через приспособление в отверстие, где он принимается анкером.
Для определения отверстия для анкера с внутренней резьбой требуется установочный инструмент.
также отличаются множеством других соображений. Вот 7 наиболее распространенных типов бетонных анкеров.
1. Клиновой анкер для бетона : Названный в честь клиньев, которые открываются и расширяются до 1/16 дюйма в основании при затягивании болта, этот клиновой анкер с наружной резьбой широко используется, поскольку он устойчив к коррозии, легко вставляется, и один из самых прочных бетонных анкеров.На самом деле это стержень, состоящий из двух соединенных частей — один кусок с резьбой на верхнем конце, а другой конец состоит из механизма, который включает в себя зажим и клинья, которые расширяются между стержнем и стенкой дыра в бетоне.Клиновые анкеры обычно являются хорошим вариантом для тяжелых нагрузок или тяжелых сдвиговых нагрузок. Сейсмические клиновые анкеры для тяжелых условий эксплуатации используются в районах с частой сейсмической активностью.
При выборе клиновых анкеров следует помнить несколько моментов:
- Отверстия, просверленные в бетоне для клинового анкера, должны быть равны размеру диаметра анкера. Клиновые анкеры
- предназначены только для твердого бетона и не могут использоваться в кирпиче, блоках, строительном растворе или камне.
2. Вставной анкер для бетона : Иногда путают с клиновыми анкерами, поскольку они расширяются одинаково. Вставные анкеры представляют собой анкеры с внутренней резьбой, которые помещаются в предварительно просверленное отверстие.Расширяющая заглушка в основании анкера устанавливается с помощью установочного инструмента, который представляет собой стальной стержень с зауженным концом. Суженная часть инструмента вставляется в вставной анкер и постукивается молотком до тех пор, пока выступ анкера не встретится с выступом установочного инструмента. Как и клиновой анкер, вставные анкеры предназначены только для твердого бетона и не могут эффективно использоваться в кирпиче, блоках, растворе или камне.
3. Бетонный анкер-гильза : Анкер-гильза представляет собой охватываемый крепеж, который состоит из болта с резьбой, окруженного расширительной втулкой на верхнем конце, и гайки с шайбой на другом конце.Анкер продевается через приспособление в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. При повороте гайки на болте болт протягивается вверх через втулку, в результате чего втулка расширяется до ⅛ дюйма, тем самым создавая необходимую фиксацию. Анкеры-втулки можно использовать в бетоне, кирпиче или камне.
4. Анкер с машинным винтом: анкер с внутренней резьбой, этот тип крепежа состоит из цилиндрического основания, вставленного (или вбитого молотком) в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне.Анкерный винт ввинчивается через приспособление в отверстие и основание. Для поворота винта используется установочный инструмент. По мере того как шуруп закручивается в основание, он расширяет основание, чтобы закрепить анкер в отверстии, тем самым прикрепив приспособление к бетонной поверхности.
Каждый анкер с крепежным винтом имеет специальный установочный инструмент, который определяется диаметром используемого анкера с крепежным винтом. Анкер установлен правильно, когда край установочного инструмента касается края анкера. Примечание: для крепежных винтов требуемый размер отверстия больше, чем размер используемого анкера.
5. Ударный анкер (также известный как привод молотка, набор молотков, металлический удар или штифт молотка, анкер ): это застежка с наружной резьбой, используемая для крепления относительно легких приспособлений, таких как полочные кронштейны, кабелепроводы и электрические коробки, к прочным конкретный. Запорный анкер представляет собой ударно-распорную застежку, состоящую из трубчатого корпуса, закрытого приводным штифтом, выступающим из трубчатого корпуса. Как только забивной анкер вставляется в предварительно просверленное отверстие, головка его штифта забивается дальше в трубу с помощью ударов молотка, расширяя трубу и тем самым создавая необходимое удержание в отверстии.
Диаметр отверстия, которое необходимо просверлить для ударного анкера, должен быть таким же, как диаметр используемого анкера. Запорные анкеры позволяют быстро устанавливать длинные ряды приспособлений, но после установки их, как правило, нельзя снять.
6. Защитный анкер : Это анкер с внутренней резьбой, состоящий из ребристой, слегка сужающейся втулки из цинкового сплава без резьбы, которая вставляется в предварительно просверленное отверстие в бетоне или швах известкового раствора в блочных или кирпичных стенах. Когда стягивающий винт входит и расширяет втулку, он нарезает собственную резьбу и прижимает внешнюю стенку экрана к основному материалу.
Анкеры обычно обозначаются как короткие или длинные, в зависимости от диаметра болта, входящего в анкер. В большинстве случаев длинный анкерный щиток обеспечивает лучшую прочность крепления в более мягких и менее плотных материалах основания, в то время как более короткий анкерный щиток лучше всего работает в более твердых или плотных материалах основания, таких как кирпичная кладка, где он может помочь сократить время сверления.
Пара дополнительных советов по анкерным креплениям лаг:
- Из-за гибкости клина из мягкого металла анкерные болты для защитных экранов хорошо работают в ситуациях, когда трюм может подвергаться вибрации.
- При сверлении отверстия для анкерного щита имейте в виду, что правильный размер отверстия обязателен. Щит просто будет вращаться в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен ударами молота.
7. Анкеры с разъемным приводом : Упругий состав цельного анкера с разъемным приводом является источником его удерживающей способности. Изготовленные из прочной углеродистой стали, разъемные приводы представляют собой охватываемые анкеры с расширенным основанием, которое разрезается.В то время как разъемное основание сжимается, когда анкер забивается в предварительно просверленное отверстие, оно поддерживает направленное наружу давление на стенки отверстия, придавая разъемному приводному анкеру удерживающую силу.
Дополнительные советы по установке разъемных анкеров:
- Размер отверстия должен быть равен диаметру основания анкера. Анкеры с разъемным приводом
- предназначены для легкого крепления к бетону, кирпичу или блокам.
См. приведенную ниже таблицу, которая поможет вам выбрать лучший анкер для бетона для вашего проекта.
V = очень подходит M = может подойти
| Тип материала | Бетон Soilis | Пустотелый бетонный блок | Блок, заполненный цементным раствором | Кирпич | Миномет |
|---|---|---|---|---|---|
| Клиновой анкер | В | М | |||
| Втулочный анкер | В | В | В | В | В |
| Вставной анкер | В | М | |||
| Анкерный винт | М | В | М | В | В |
| Анкерный винт свинцового дерева | В | В | В | В | |
| Одиночный распорный анкер | М | М | В | В | В |
| Двойной распорный анкер | М | М | В | В | В |
Другие соображения при выборе подходящего анкера для бетона
Ржавчина и коррозия
Анкеры, изготовленные из нержавеющей стали, наиболее устойчивы к ржавчине, и их следует использовать, если анкер будет погружаться в воду или подвергаться периодическим влажным условиям на открытом воздухе.
Оцинкованные анкеры можно использовать на открытом воздухе, но со временем они ржавеют. Для сухих внутренних помещений достаточно стандартных оцинкованных анкеров.
Требования к нагрузке
Нагрузка состоит из давления на бетон относительно прикрепленного к нему элемента. Анкер должен выдерживать такие нагрузки, как сдвиг и растяжение. Все, что прикреплено к бетону, несет вес, называемый «нагрузкой». Приведенная ниже таблица предназначена для общего ознакомления со значениями нагрузки и должна использоваться в сочетании с конкретными данными о нагрузке от производителя крепежа.
Значения предельных нагрузок в бетоне с давлением 2000 фунтов на кв. дюйм
| Размер | Мин. Закрепление | Сверло | Выдвижной элемент (фунты) | Сдвиг (фунты) |
|---|---|---|---|---|
| 1/4″ | 1-1/8″ | 1/4″ | 877 | 1082 |
| 5/16″ | 1-1/8″ | 5/16″ | 892 | 1156 |
| 3/8″ | 1-1/2″ | 3/8″ | 1525 | 3238 |
| 1/2 дюйма | 2-1/4″ | 1/2 дюйма | 2999 | 5564 |
| 5/8″ | 2-3/4 дюйма | 5/8″ | 3749 | 6198 |
| 3/4″ | 3-1/4 | 3/4″ | 4978 | 9378 |
| 7/8″ | 3-7/8″ | 7/8″ | 6294 | 13687 |
| 1 дюйм | 4-1/2″ | 1″ | 7329 | 17712 |
| 1-1/4″ | 5-1/2 дюйма | 1-1/4″ | 13162 | 24206 |
Гири
Как правило, небольшие объекты с меньшим весом можно крепить с помощью крепежных деталей диаметром 3/16 дюйма и 1/4 дюйма.
Для предметов среднего веса достаточно крепежных деталей диаметром ⅜», 1/2″ или ⅝», в то время как крепежные детали диаметром ⅝», ¾» или 1″ лучше всего подходят для тяжелых предметов.
Бетонные анкеры и крепежные детали могут использоваться в различных бетонных работах и проектах. Перед установкой любых бетонных анкеров важно знать различия между бетонными анкерами и их применением, чтобы вы могли выбрать лучший для работы.
Вставные анкеры | Вставные анкеры из углеродистой и нержавеющей стали
Вставные анкеры
Вставные анкеры— это анкеры с внутренней (внутренней) резьбой, используемые для крепления к бетону.Анкеры имеют стальной трубчатый расширительный щиток и твердую конусообразную расширительную заглушку и при установке обеспечивают ровную поверхность. Эти анкеры отлично подходят для крепления полок или оборудования к монолитному бетону, а также для потолочного крепления.
Вставной анкер требует дополнительного крепления (обычно болта с шестигранной головкой) для фиксации приспособления.
Болт и крепление можно снять, оставив анкер на месте для последующего использования. Этот тип анкера используется в легких и тяжелых условиях в твердом бетоне; их не рекомендуется использовать в кирпиче или пустотелых блоках.
Denali Industrial Supply — ведущий поставщик забивных анкеров, обслуживающий Анкоридж, Фэрбенкс и Аляску. Закажите необходимые вам анкеры, запросите расценки или свяжитесь с нами, чтобы узнать больше.
Как установить забивной анкер
Примечание: Для правильной установки требуется инструмент для установки анкера (продается отдельно).
Установка забивного анкера состоит из пяти этапов:
- Просверлите в бетонной поверхности отверстие подходящего размера и глубины для забивного анкера.Обратитесь к инструкциям производителя для правильного размера сверла.
- Очистите отверстие от мусора.
- Вставьте анкер в отверстие открытой стороной вверх.
- Вставьте инструмент для установки анкера в крепление и ударьте молотком, пока край инструмента не встретится с верхней частью анкера.
- Расположите приспособление над вставным анкером и вставьте соответствующий болт через приспособление в анкер.
Варианты вставных анкеров
В ассортиментеDenali Industrial Supply представлены анкеры длиной от 1 до 3-3/16 дюймов и стандартными диаметрами от 1/4-20 до 3/4 дюйма.Наши вставные анкеры изготавливаются из углеродистой стали, нержавеющей стали 303 и нержавеющей стали 316. Мы также предлагаем сменные внутренние заглушки и набор инструментов для забивных анкеров.
- Вставной анкер из углеродистой стали: Эти вставные анкеры без покрытия прочны и долговечны. Рекомендуется для сухих/внутренних помещений.
- Нержавеющая сталь 303 (303SS) Вставной анкер: Нержавеющая сталь из сплава 303 обеспечивает повышенную коррозионную стойкость, что делает эти вставные анкеры хорошо подходящими для слабокоррозионных сред.
- Нержавеющая сталь 316 (316SS) Вставной анкер: Вставные анкеры из нержавеющей стали 316 обладают очень высокой коррозионной стойкостью. Идеально подходит для использования в высококоррозионных, погруженных или едких средах.
- Внутренняя заглушка вставного анкера: В случае утери, повреждения или износа внутренней заглушки мы предлагаем замену, позволяющую продолжить использование вставного анкера.
- Инструмент для установки вставных анкеров: Необходим для правильной установки вставных анкеров. Инструмент для установки вставляется в анкер и ударяется молотком, чтобы прижать анкер заподлицо с бетонной поверхностью.
Идеально подходит для использования в высококоррозионных, погруженных или едких средах.Свяжитесь с нами, чтобы получить вставные анкеры и многое другое
Компания Denali Industrial Supply, обслуживающая Анкоридж, Фэрбенкс и внутренние районы Аляски, имеет огромный запас вставных анкеров. Закажите сегодня, запросите расценки или свяжитесь с нами , чтобы получить нужные вам якоря.
Наш обширный ассортимент крепежа включает полную линейку анкеров, в том числе:
Стальные вставные анкеры
563″
3/8″, длина анкера 1″, тип 316 SS
563 «
563 «
563″
