Зажимы для троса: виды, установка и крепление

При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).

Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.

Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.

Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.

Размер зажима для стального троса определяется по диаметру используемого каната.

Типы канатных зажимов

Различают зажимы для канатов и тросов следующих типов:

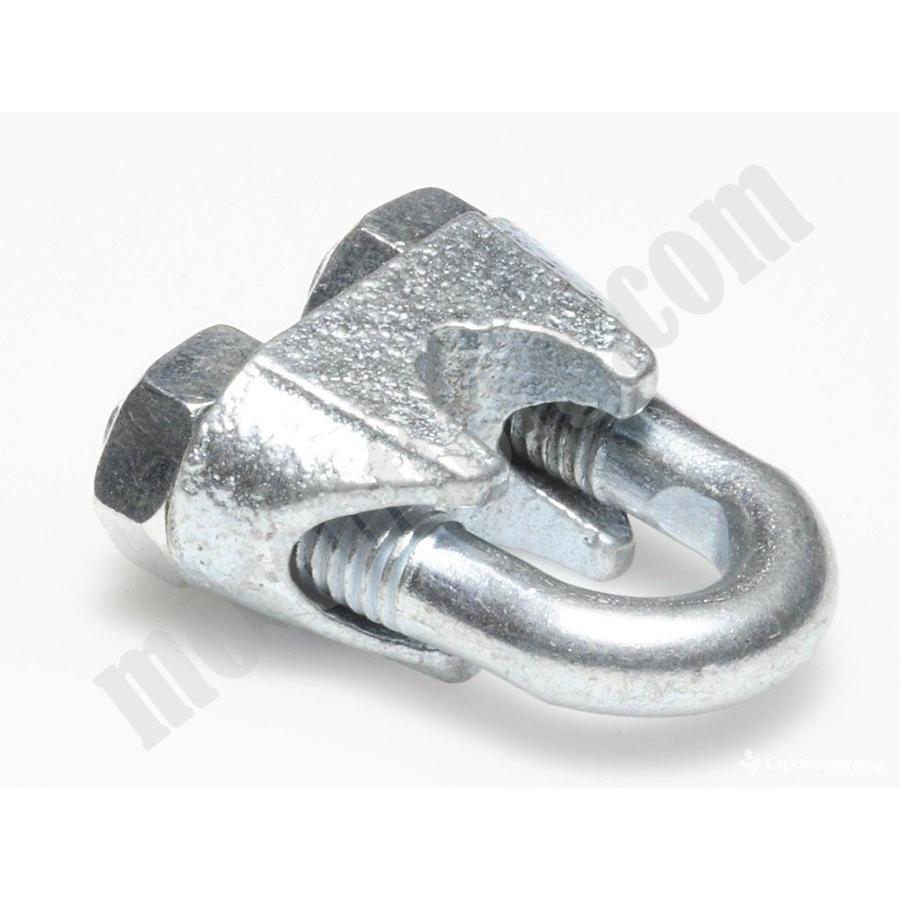

1) U-образный зажим

Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.

2) Плоский тросовый зажим

Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

3) Трубчатый зажим

Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.

Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.

В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

клиновые
болтовые
винтовые
заклинивающиеся
прессуемые
клыковые

Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.

Виды материалов и покрытий

Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.

Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.

Установка зажимов на канаты и крепление

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается U-образный болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:

зажимы должны иметь разборчивую маркировку;
на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ «ГПО-Снаб». Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

Зажим для троса. Виды и работа. Применение и устройство

Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание. Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат. Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.

Зажим для троса в строительных работах

Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты. В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению. Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.

Обычно в строительных работах одновременно используется несколько зажимов на петле или точке сращивания. Они располагаются рядом друг с другом. Количество крепежей составляет от 2-3 штук. Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо. В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.

Разновидности зажимов

Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.

По конструктивным особенностям и способу обеспечения фиксации зажим для троса разделяют на виды:

Одноразовый.
Скоба.
Плоский одинарный.
Плоский двойной.
Обжимной.
Крестовый.
Стопорный.
Цанговый.
Планшетный.
Страховочный.

Одноразовый

Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку. Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться. С помощью подобных зажимов также проводят сращивания двух тросов.

Данная конструкция позволяет провести соединение только один раз, поскольку такой крепеж деформируется и повторно применяться не сможет. Одноразовая фиксация является наименее надежной, но самой дешевой. Ею можно воспользоваться для выполнения сращивания тросов или создания петли, когда на канат будет оказываться минимальная нагрузка. К достоинствам подобных зажимов можно отнести тот факт, что для обеспечения фиксации нужно всего несколько ударов молотка, на что уходят считанные секунды. Для увеличения надежности можно проводить линейное расплескивание, подставляя зубило. Если со временем крепление ослабевает, нужно возобновить силу сдавливания, снова постучав молотком.

Скоба

Зажим в виде скобы является одним из самых популярных. Он многоразовый, при необходимости скоба легко снимается с троса и используется дальше, поскольку не теряет свои рабочие характеристики. Внешне такой зажим представляет собой U-образную скобу, сделанную из стального прутка, на конце которой имеется резьба.

Скоба продевается в плоскую пластинку, в которой имеется два отверстия. После этого на скобу накручиваются две шестигранные гайки, которые при закручивании поджимают пластину, тем самым сдавливая трос. Это многоразовая система, которая применяется как для создания петель, так и сращивания каната. При использовании следует учитывать, что скобы непригодны для тросов, которые используются для подъема тяжелых предметов. Они имеют очень малые площадь прижима, поэтому зачастую пережимают канат, создавая режущую деформацию, что может привести к разрыву в данном месте.

Плоский одинарный

Плоский одинарный зажим представляет собой более надежную конструкцию, чем скоба, в связи с большей площадью прилегания. Он представляет собой две пластины, которые прижимаются друг другу с помощью болта и гайки. Одна пластина выполнена в форме корытца с бортиками, что предотвращает вероятность выскальзывания троса. Это довольно надежное крепление, которое нередко используется в строительстве. При сильном затягивании гайки прижим осуществляется на большой площади, поэтому врезание в одну плоскость исключается. В результате трос не получает ослаблений, способных разорваться при нагрузке.

Плоский двойной

Плоский двойной зажим для троса еще называют седельный. Он сочетает в себе два одинарных зажима. Внешне такой крепеж представляет собой вытянутые в длину две пластины, которые прижимаются друг к другу с помощью болтов с гайками. Это один из самых надежных способов для сращивания тросов, а также создания петель. Именно таким крепежом пользуются для установки растяжек на высоковольтных столбах воздушных линий электропередач, телевизионных антенн и прочих высоких конструкций. Также подобное крепление подойдет в тех случаях, когда необходимо обеспечить надежную фиксацию груза для подъема на большую высоту. Такелаж, применяемый в высотных кранах, укомплектован именно седельными зажимами.

Обжимной зажим

Обжимной зажим, или бочка, представляет собой две рельефные пластины, по периметру которых проделаны канавки для закладки троса. Они соединяются между собой с помощью винта. Данный обжим может применяться как для создания петель, так и сращивания. Его выбирают для оснащения подъемных механизмов лифтов, а также для прочих ответственных мероприятий. Такие зажимы выпускаются из различных металлов, поэтому свойства крепежа могут отличаться. Безусловным лидером по устойчивости являются стальные зажимы.

Крестовый

В том случае, если необходимо соединить вместе пересекающиеся между собой под прямым углом два троса, применяется крестовый зажим. Он выполнен в виде цилиндра, в который закручивается винт. По бокам имеются две прорези, которые пересекаются. В них укладываются канаты, после чего винт затягивается и тросы получают устойчивое соединение. Подобный зажим не является сверхнадежным. Он используется в тех случаях, когда необходимо создать сетку из троса. Использование такого крепежа для сращивания невозможно.

Стопорный

Стопорный зажим для троса внешне похож на крестовый крепеж, но в нем имеется только одна прорезь. Он устанавливается на участке троса для его утолщения. Благодаря наличию такого зажима, предметы, которые подвешены на канат, останавливаются при скольжении, цепляясь за такой крепеж. Данная конструкция применяется только для этой цели и не может использоваться для сращивания или создания петель.

Цанговый

Цанговый зажим для троса представляет собой наконечник, который фиксируется на конце каната. Его оголовье выполнено в виде расплесканного прута. Его использование позволяет проводить аккуратное крепление конца троса без необходимости создания петли. По конструктивной особенности такой крепеж полностью идентичный цанге, которая используется вместо патрона для дрели. Стоит отметить, что цанговая конструкция не дает стопроцентной гарантии эффективного соединения. В связи с этим не стоит рассчитывать на то, что цанговый наконечник будет панацеей от обрыва.

Цанговый наконечник может иметь различную конструкцию оголовья. Он осуществляет соединение с прочими элементами, к которым фиксируется трос. Подобные зажимы одни из самых дорогих, но не являются сверхнадежными. Их выпускают под тросы небольшого диаметра, не предназначенные для тяжелой работы, в результате которой возможно вырывание каната из крепежа.

Планшетный

Планшетный зажим представляет собой усиленные пластины. Первая имеет форму латинская буква «W», а вторая напоминает распущенную вдоль трубку. В местах прилегания друг к другу они имеют рельефную поверхность, что обеспечивает эффективное врезание в трос, при этом, не создавая критического повреждения, как это делает U-образные зажимы. Рельефные зубья, которые фиксируются на канате, идут вдоль его волокон, поэтому не несут серьезного вреда. Данная конструкция является усиленной, поэтому стягивание с помощью болта и гайки можно осуществлять с большой силой, не опасаясь, что пластины разрушатся или деформируются.

Страховочный

Страховочный зажим для троса является быстросъемным. Он используется обычно для временного подвешивания различных предметов на свисающем вертикально тросе. Такое крепление состоит из рычагов, которые при создании давления в кольце, упираются клином в поверхность троса, создавая эффект торможения. Это не позволяет зажимам двигаться вниз. Если нужно перетащить крепление, то сначала оно подтягивается вверх, после чего беспрепятственно отодвигается в нужную сторону.

Подобные такелажные элементы широко применяются промышленными альпинистами. С помощью такого крепежа осуществляется закрепление на страховочном тросе или подсоединения к нему инструментов, которые задействованы в работе. Данная конструкция не является сверхнадежной. Ее использование для создания петель или сращивания тросов невозможно. Благодаря тому, что в основе действия данного механизма заложена рычажная система, то чем сильнее давление на крепежное ушко, тем надежнее зафиксирован клин.

Зажим для стального троса. Выбираем лучшийРемонт и строительство дома

Для соединения концов троса или каната, а также для образования петель на концах, используются различные разновидности стальных, медных или алюминиевых зажимов.

Относясь к такелажному крепежу, зажимы для тросов используются в лифтовом хозяйстве, при проведении различных монтажных работ, а также в быту.

Виды зажимов

Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.

Наибольшей популярностью пользуются:

Зажим для троса подковообразного типа, производящиеся по стандарту DIN 741. Изготавливается только из оцинкованной или нержавеющей стали, включают в себя U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Используют такие зажимы для сравнительно небольших нагрузок, преимущественно при транспортировке или буксировки грузов или техники.

Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка.

Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.

Зажим для троса двойного типа или Duplex. Принцип действия остаётся таким же, как и в зажиме предыдущего типа, но накладка и пластина – вдвое длиннее, что позволяет разместить вторую крепёжную пару «болт-гайка». Соответственно надёжность двойного захвата увеличивается, как, впрочем, и его размеры.

Зажим типа «бочонок», который представляет собой два несколько приплюснутых полых полуцилиндра, которые соединяются между собой при помощи винта (в одном полуцилиндре предусмотрен прилив с резьбой, а во втором – отверстие под винт). В торцевых частях каждого полуцилиндра имеются два полукруглых паза для пропуска троса и образования петли.

Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.

Особенности использования различных видов тросовых зажимов

Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима. Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.

Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе. Прижимная колодка должна изготавливаться штамповкой из стали марки не ниже Ст.3кп по ГОСТ 380-94 (лишь для небольших зажимных усилий допускаются литые колодки из стали 25Л по ГОСТ 977-75). Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.

В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.

В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.

В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:

Для троса диаметром 2 мм и 3 мм – крепёж М4;
Для троса диаметром 4 мм и 5 мм – крепёж М5;
Для троса диаметром 6 мм – крепёж М6;
Для троса диаметром 8 мм – крепёж М8;
Для троса диаметром 10…12 мм – крепёж М10.

Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает. Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием. Периодически соединение требуется подтягивать.

Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.

Можно ли изготовить зажим для троса своими руками?

Цена зажимов в зависимости от их размеров и допускаемой грузоподъёмности составляет, руб/шт:

Для зажимов типа Simplex — 4…14;
Для зажимов типа Duplex – 7…24;
Для зажимов по DIN 741 — 4…160;
Для клиновых зажимов – 200…250;
Для зажимов типа «бочонок» — 3…40 (из алюминия), и 60…160 (из нержавеющей стали).

В быту (например, для автолюбителей) часто возникает потребность в изготовлении тросового зажима своими руками. Для образования надёжной петли целесообразно использовать обычную алюминиевую (не дюралюминиевую!) трубку, внутрь которой должен свободно входить трос нужного диаметра. Трубку изгибают по дуге, после чего вводят туда на расстояние 120…150 мм трос, перекрывают его концы скобами, и соединяют болтом.

При наращивании частей троса диаметр трубы выбирается таким, чтобы туда свободно входили оба троса, причём с разных концов. Все остальные действия производятся аналогичным образом. Следует отметить, что несущая способность такого зажима для троса будет определяться прочностью материала трубы на изгиб, поэтому допускаемое усилие самодельного устройства зажима будет заметно ниже, чем изготовленного специализированным предприятием.
