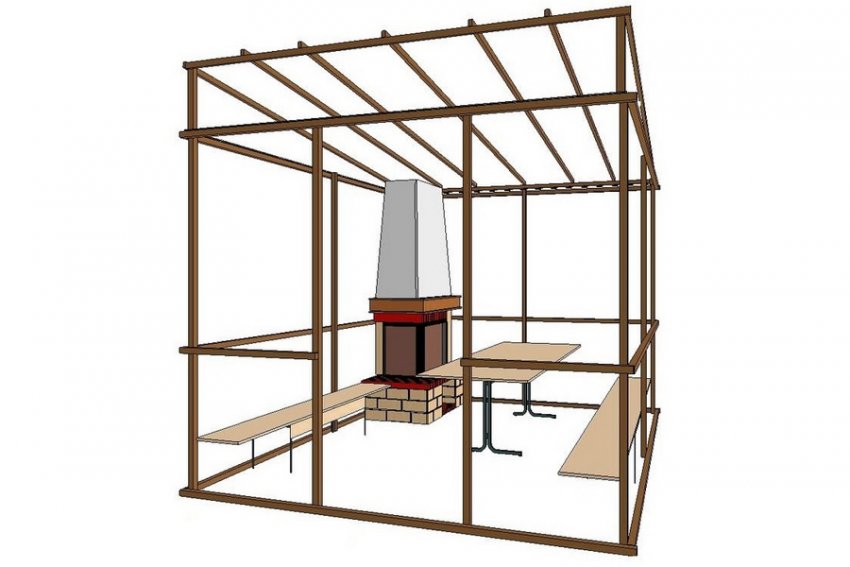

Беседка каркасная сборная для дачи своими руками

Дачный отдых предполагает эффект расслабленного пребывания на лоне природы в состоянии жизнерадостного умиротворения, вдали от забот шумных и пыльных городов.

Поэтому, даже хозяева не больших дачных участков стараются обустроить удобное место для комфортного и уютного времяпровождения, будь то уединённое созерцание местных красот или, наоборот, приём весёлой компании гостей.

Содержание статьи

Достоинства каркасных беседок

Таким «островком» для незабываемых дружеских встреч и семейных посиделок, в самом приемлемом и экономичном варианте, служит каркасная беседка, построенная своими руками из дерева, металла или даже из труб ПВХ.

Для возведения этого строения не требуется высокий уровень строительного умения, профессионального проектирования, дорогостоящих материалов и сложного специального оборудования.

Каркас — внутренняя (в отличие от корпуса) несущая конструкция, состоящая из сочетания линейных элементов.

Каркас призван выдерживать нагрузки, обеспечивать прочность и устойчивость объекта. В строительстве — остов сооружения, состоящий из отдельных скреплённых между собою опорных элементов (стержней, балок, опор и т. п.).

Каркасная беседка может изготавливаться из камня, блоков или кирпича. Но такие конструкции достаточно дороги, к тому же массивны. Они больше подходят для просторных территорий.

Этапы строительства

Любая беседка для дачи, не зависимо от выбранного строительного материала, возводится в пять, простых в исполнении, этапов:

1. Закладка фундамента под беседку;
2. Возведение несущих стоек каркаса;
3. Сооружение каркаса крыши;
4. Укладка каркаса основания пола;
5. Отделка «стеновых» объектов (обшивка).

Отличие будет лишь в различных способах соединения материалов (механическое соединение, сварка или посредством добавочных соединительных элементов).

Закладка столбчатого фундамента под беседку из дерева или металла.

Поскольку каркас беседки, выполненный из дерева или металла, не несёт большой нагрузки (по сути лишь собственный вес и вес крыши), то для его строительства вполне подойдёт экономичный и простой столбчатый фундамент. Чтобы фундамент получился надёжным следует производить работы в следующей последовательности:

• Определяемся с местом расположения;
• Делаем разметку периметра площадки под будущую беседку. Для этого вбиванием колышки по углам, между ними натягиваем бечёвку, проверяем правильность разметки замерами диагоналей;
• Определяем места будущих опор. Это обязательно будут углы периметра, плюс к этому дополнительные места с учётом того, что расстояние между основами не должно превышать 2000 мм;
• В определённых под опоры местах выкапываем ямы. Глубина основывается на показателях промерзания грунта. Это делается для предотвращения перекосов строения в процессе эксплуатации;
• В пробуренные ямы засыпаем песок на высоту 150-200 мм., заливаем водой для усадки, затем трамбуем;
• На полученную песчаную подушку укладываем армирующую сетку и на цементную смесь выставляем полнотелые шлакоблоки или блоки из товарного бетона. Не забываем проверить уровень кладки. Вместо блоков можно использовать старые автопокрышки. Их также укладывают на песчаную подушку внутрь которых засыпается щебень или гравий и заливается жидким бетоном;
• Пространство между краями ямы и блоками также засыпаем песком для свободного просачивания дождевых вод в грунт;
• На готовые столбики стелим рубероид, далее устанавливаем обвязку из квадратного (100×100 мм) деревянного бруса (ростверк). На концах бруса делаем прорезы в полдерева на длину 80-100 мм. Брус пропитываем специальными защитными антибактериальными и антигорючими составами. Особое внимание уделяем пропитке в местах будущих стыков. Затем соединяем брус «внахлёст» при помощи саморезов. Для большей надёжности соединения бруса ростверка (нижней обвязки) можно дополнительно использовать металлические уголки. Это послужит хорошим запасом прочности, если в будущем возникнет желание сделать беседку закрытой или её остеклить.

Возведение несущих стоек

Каркас беседки из дерева целесообразно строить с использованием деревянного бруса 100×100 мм. Все деревянные составляющие обязательно подвергаются огнебиозащитной обработке (пропитке).

Количество стоек рассчитывается по количеству основ по периметру, плюс две стойки в месте будущего входа в беседку. Их длина будет соответствовать предполагаемой высоте беседки.

Установку стоек производим строго вертикально с помощью отвеса или строительного уровня. Для крепления стоек к основанию используем надёжные металлические уголки и саморезы по дереву.

Можно ужесточить конструкцию дополнительными укосами (небольшим по длине брусом со срезанными под 45° торцами), один конец которого прибивается к ростверку, а второй к стойке, образуя как бы гипотенузу треугольника между стойкой и нижней связкой.

Далее необходимо сделать верхнюю обвязку аналогично нижней. Таким образом основной каркас для беседки готов.

Сооружение каркаса крыши для беседки из дерева.

Крыша может быть самых разнообразных конструкций, но наиболее простым в монтаже вариантом для квадратной или прямоугольной беседки на дачном участке служит двускатная крыша со свесами, которые защитят беседку от заливания её во время дождя.

Материалом для каркаса крыши чаще выбирают доску 50×100 мм. Стропильная система представляет собой скреплённые из доски треугольники, сложенные под определённым углом в зависимости от желаемого уклона крыши, где две стороны составляют стропила, а третья сторона служит стяжкой (ребром жёсткости).

Длина стропил рассчитывается в соответствии с габаритами беседки и нужной длиной свеса. Между собой стропила, предварительно выпиленные вполдерева, соединяются с помощью саморезов и металлических треугольных пластин.

При монтаже треугольников из стропил понадобятся выпилы в брусе верхней обвязки на толщину доски (50 мм.), чтобы можно было прочно укрепить стропилы. Крепятся они также при помощи саморезов по дереву и металлическими уголками.

После закрепления стропил по обоим сторонам уклона набиваются поперечные обрешётки, шаг которых зависит от используемого для кровли материала (черепица, влагостойкая фанера и пр.).

Укладка каркаса основания пола.

Для укладки каркаса основания пола используем доску 50×100 мм. Вымеряем внутреннее расстояние между параллельными сторонами нижней обвязки и на эту длину вырезаем нужное количество досок.

Доски укладываем на свободные фундаментные основы внутри периметра ростверка и крепим с помощью металлических уголков. Тоже самое проделываем в поперечном сечении, снова используя выпилы вполдерева для крепления перпендикулярных досок между собой.

Внутри периметра нижней связки получается каркас основания пола, на который можно набивать половые доски. Ещё лучше использовать террасную доску, изготовленную из прессованных опилок и поликарбоната, такой материал не стирается, не выгорает, не боится влаги.

Обшивка беседки

Сборные каркасные беседки чаще всего обшиваются на небольшую часть «стены», и выглядят как открытая терраса. Поэтому, к конструкции добавляется средняя обвязка, выполненная из того же бруса, что и остальной каркас, которая будет играть роль перил.

Между нижней и верхней обвязкой беседка может быть закрыта деревом или другими материалами вплоть до живой изгороди.

А может оставаться открытой – это уже на усмотрение хозяина. В любом случае, обустроенная беседка своими руками становится гордостью владельца и любимым местом для отдыха.

Открытая или частично закрытая беседка станет не только любимым местом досуга, но и украсит любой дачный участок, ведь разнообразие их форм велико на столько же, на сколько велика фантазия человека.

7 этапов строительства своими руками

Дача – это не только место для выращивания фруктов и овощей. У многих из нас дача ассоциируется с шашлыками и отдыхом на выходных. А чтобы сделать такое времяпровождение более комфортным, советуем построить уютную беседку.

Каркасные беседки – универсальная конструкция на все времена. В принципе, любое сооружение, за основу которого берется каркас, можно считать таковым. Каким материалом обшивать его (дерево, металл) – решать вам. Можно и вовсе обойтись без обшивки.

Закупка материала для деревянной конструкции

Наиболее распространенным и практичным вариантом считается каркасная беседка своими руками из дерева. Чтобы построить ее, советуем запастись таким материалом:

• Брус для нижней обвязки. 5 штук, размеры – 150 х 100 х 50 сантиметров.
• Брус для верхней обвязки. 6 штук, размеры – 150 х 50 х 50 сантиметров.
• Брус 200 х 100 х 100 сантиметров. 6 штук, нужны для столбов.
• 6 заготовок потребуются и для крыши, размеры такие же, как для верхней обвязки.
• Обязательно купите доски для обрешетки. Сколько штук потребуется, сказать сложно, но диаметр известен – 20-25 мм.
• Кровельный материал может быть любым на ваше усмотрение.
• Дополнительные элементы крепежа: уголки, саморезы и гвозди, гайки и болты.

Если вы возьмете заготовки такого же размера, как описано выше, каркасная беседка для дачи получится шестиугольной и будет иметь ширину 260 сантиметров.

Как будет выглядеть процесс строительства?

У каждого специалиста свой подход к сооружению беседок. Но если вас интересует действительно проверенный метод, который используется на протяжении многих лет и доказал свою эффективность – он перед вами:

• Подготовка фундамента и заливка.
• Монтаж обвязки внизу.
• Монтаж обвязки вверху.
• Обустройство каркаса и обрешетки.
• Кровля.
• Работа с полом.
• «Косметика» внутри и снаружи беседки.

А теперь давайте рассмотрим каждый из этих этапов более подробно.

Подготовка фундамента, заливка

Вам необходимо вырыть траншею под фундамент. Предлагаем взять за основу ширину от 20 до 30 сантиметров, глубину порядка 35 сантиметров. Длина будет зависеть от того, какой именно брус используется.

Далее вы устанавливаете опалубку и засыпаете в нее щебень, разравниваете и трамбуете его. Такую же процедуру повторяем с песком. После заливки бетона начинаем обвязку, но не ранее, чем через три дня.

Одним из экономически выгодных решений при строительстве лёгких деревянных построек относится столбчатый фундамент.

Для лёгких конструкций можно упростить схему фундамента оставив только сами столбы, отказавшись от связывающей ленты.

Особенности обвязки

• Уложите гидроизолятор (например, пергамин или рубероид) на застывший фундамент. Уже на него будет укладываться обвязка в виде скрепленных брусьев.
• Используйте для скрепления метод в полбревна, шип и так далее – подойдет любой. Для более надежной фиксации можно задействовать гвозди или вкрутить болты, поставить уголки. Всего укладывается 5 элементов, шестой брус оставим для входа.
• Столбы ставятся по углам и скрепляются с обвязкой внизу посредством перечисленных выше крепежных элементов. Чтобы поставить их строго вертикально, не забываем про обвес.

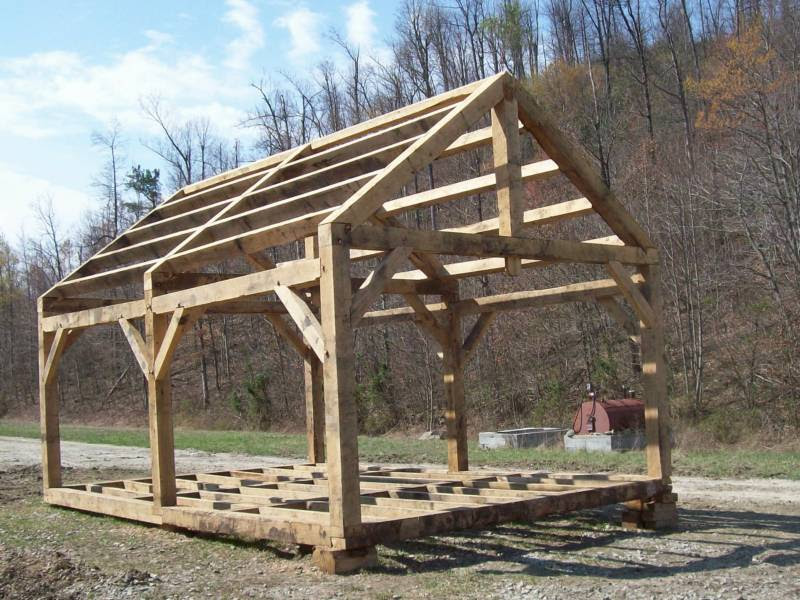

Пример монтажа деревянного каркаса беседки на столбчатом фундаменте

Обратите внимание на способ соединения элементов каркаса

• Боковые стенки. Здесь элементы меньшего размера укладываются накрест между столбиками. Конструкция станет более жесткой и привлекательной.
• Принцип обустройства верхней обвязки ничем не отличается от работ, выполненных внизу. Разница в том, что толщина брусов может отличаться, ведь обвязка вверху не является несущей.

Как установить стропила?

Стропильные ноги прикручиваются к стояку элементами, о которых говорилось ранее. После установки они обшиваются доской, которая в дальнейшем послужит опорой для кровельного материала. Вы не ограничены в его выборе и можете запастись как ондулином, так и черепицей. Рекомендуем присмотреться к ондулину и гибкой черепице, так как они весят значительно меньше.

Методика обустройства пола

Чтобы застелить пол в беседке, используйте толстые доски (минимум 30 мм). Если их длина превышает один метр, лучше сразу брать 40-миллиметровые. Дополнительные опоры придется поставить только в том случае, когда расстояние от одного края пола до другого равно 200 см и более.

Крепеж досок осуществляется к нижней обвязке. Косметические работы по обустройству каркасной беседки включают в себя установку лавочки и обеденного стола.

Независимо от того, ставите ли вы беседку только на весну-лето или планируете оставлять ее на улице на зиму, каждый элемент пропитывается специальным составом. Он поможет вам защитить дерево от грибка и насекомых, а также от открытого огня.

Вывод

Дачный участок можно обустроить по-разному. Однако ни цветущие клумбы, ни стриженый газон не смогут заменить тех ощущений, которые ждут вас в собственной каркасной беседке. Для ее строительства всегда можно найти место и время – было бы желание.

Как построить каркасную беседку | К-ДОМ

Если на участке достаточно свободного места, то стоит не пожалеть времени и средств и установить беседку. Беседка придаст вашему земельному наделу дополнительную прелесть единения с природой, а ведь именно для этого многие и выбирают загородный дом. В тени беседки приятно отдохнуть в жаркий летний день или посидеть вечером в компании. Тем более что сооружение беседки под силу любому начинающему мастеру.

1. Выбор места и планировка беседки

Беседкой считается сооружение открытого типа с навесом, опирающимся на столбы, чаще всего с сидениями и ограждением.

Прежде чем строить беседку на участке, нужно определиться с ее местом на участке, габаритами и роли в ландшафтном дизайне. Выбор места зависит от размеров участка и наличия на нем тех или иных построек. Беседка относится к зоне отдыха, поэтому ее лучше совмещать по месту расположения рядом с детской площадкой, летней кухней или спортивным «пятачком». Можно выбрать наиболее тенистое место в саду или наоборот, солнечное, рядом с прудом. Стоить помнить, что много времени в беседке будут проводить дети или старшие члены семьи, поэтому не стоит устанавливать ее по соседству с хозблоком, гаражом, отдельно стоящей котельной.

План участка с беседкой

Планировку беседки можно сделать самостоятельно – по какому-либо образцу, найденному в Интернете или дизайнерских журналах. Можно обратиться в строительные фирмы – у них всегда найдется в портфеле десятки интересных решений. Можно пофантазировать и спроектировать беседку самому. Ведь такое сооружение, как беседка не несет каких-то добавочных функций, не требует проведения коммуникаций. В конце концов, реконструировать ее будет несложно в случае неудачи.

Попробуем составить самостоятельно элементарный план-чертеж  беседки. Вы уже заранее знаете, как много человек будет пользоваться ею. Это может быть большая компания или 2-3 человека. В любом случае рекомендуется закладывать под беседку участок площадью не менее 2,5х2,5 метра и не более 5 метров по одной из сторон – иначе беседка будет занимать слишком много места и будет серьезно выбиваться из стандартных ландшафтных параметров.

Начертим форму основания беседки. Оно может быть округлым, овальным, квадратным или многоугольным. Не стоит экспериментировать с более сложными геометрическими фигурами – может получиться вычурно, да и сложно при постройке.

Определимся с местом установки опор навеса. Количество их зависит от формы беседки и тяжести планируемого навеса. Определяем место входа в беседку, количество скамей, высоту столбов.

Чертеж квадратной беседки

В результате рисуем элементарный план беседки. По этому плану начинаем проводить предварительные земляные работы.

2. Подготовка места под беседку

Выровняв площадку под беседку, нужно разметить ее основание на грунте в соответствии с чертежом. Окружность легко наметить следующим способом:

• Начертить диагонали от углов квадрата
• В месте пересечения вбить колышек
• Прикрепить к колышку шпагат и вытянуть на длину от колышка до углов квадрата.
• Вторым колышком, привязанным к шпагату очертить круг
• Вбить по отмеченной окружности колышки с шагом 30-50 см.

Аналогичным образом можно прочертить периметр овальной беседки – в данном случае придется «нарисовать две окружности с участками прямых линий между ними.

Не стоит намечать окружности «на глазок». В результате вы можете получить несоразмерную конструкцию, когда заготовленные детали беседки не установятся на свое место.

Если мы хотите получить в основании беседки многоугольник, наметьте круг, а затем поставьте колышки на равные расстояния по периметру окружности – в соответствии с количеством углов.

Вычерчивание оснований для установки столбов

3. Закладка фундамента под беседку

На первый взгляд может показаться, что установка беседки не требует фундамента. Это не так. Сама конструкция беседки с опорными стойками для навеса неравномерно передает нагрузки от крыши и собственного веса на грунт. В результате ее может заметно перекосить со временем – ведь грунт имеет свойство по-разному воспринимать нагрузки, не говоря уже о сезонной пучинистости грунтов. Даже легкие колышки, которые вы вобьете в землю летом, может вытолкнуть весной – и приходится их подбивать для устойчивости. С этим знакомы многие садоводы.

Конечно, для установки легкой беседки нет смысла устраивать монолитные утяжеленные фундаменты.

Если у вас на участке преобладают заболоченные и подвижные грунты, лучше выбрать свайный фундамент на деревянных или кирпичных опорах. Хорошим вариантом будет устройство свайно-винтового фундамента с небольшим диаметром труб под сваи. Их легко ввернуть самостоятельно.

Если планируется большая и массивная беседка, имеет смысл установить ленточный фундамент. Его закладка производится в следующем порядке:

1. Выкапывание траншей по периметру, намеченному заранее.
2. Засыпка дна траншей песком и щебнем
3. Установка опалубки
4. Заливка бетоном и армирование
5. Просушка фундамента до полного затвердевания (до 28 суток)
6. Обвязка фундамента

Подробнее об устройстве разных видов фундамента вы можете прочесть на нашем сайте.

4. Сооружение пола беседки

Рассмотрим случай сооружения пола беседки на обвязке винтового или ленточного фундамента.

Если основание беседки прямоугольное, на обвязку монтируют опорные балки. Они могут достигать большой длины (до 5-6 метров при вытянутой форме основания беседки), и в таком случае под них целесообразно установить дополнительные опоры (если они не были сконструированы и заложены заранее). Это могут быть столбики из кирпича, бетона или блоков. Шаг установки опор – порядка 1 метра.

Не стоит игнорировать дополнительного укрепления пола – на вашей беседке могут отдыхать одновременно несколько человек, и доски пола могут элементарно прогибаться. Долговечность такой беседки сомнительна – в результате может перекосить опоры.

Балки для пола для многоугольных оснований  настилают аналогичным способом. Главное – укладывать их параллельно друг другу.

Для округлых оснований используют сегментный метод: балки укладываются на углы многоугольника и сходятся в центральной части. Это позволяет сэкономить пиломатериал. Центральная опорная часть должна быть обязательно усилена столбчатой опорой.

Укладка балок для пола беседки

5. Установка каркаса квадратной беседки

Самым простым решением представляется строительства каркасной беседки с квадратным основанием. Рассмотрим подробно способ ее возведения, от него легче перейти к более сложным конструкциям.

В качестве стоек можно использовать брус 100х100 мм или оцилиндрованное бревно диаметром 150 мм. Нижнюю часть стоек нужно обязательно обработать противогрибковыми составами.

Всего нужно установить 4 опоры – по вершинам квадрата. Высота опор – порядка 3 метров.

В верхней части стоек прорезаются пазы на глубину 150 мм и ширину 35 мм.

Для верхнего перекрытия стоек изготавливается крестовина, хорошо знакомая нам по установке новогодней елки. Она собирается из доски сечением 35х100 мм, длина досок должна быть на 50-60 см больше диагонали основания.

Заготовки для крестовины



По углам беседки выкапываются лунки 30х30 см с глубиной порядка полуметра. Стойки беседки устанавливаются в лунки, и  лунки заливаются бетоном. Пока бетон не схватился, поверх стоек монтируется крестовина – она вставляется в заготовленные пазы на стойках. Затем следует выравнивание вертикальности столбов и горизонтали крестовины – так, чтобы концы ее выступали за периметр на 30 см.

На застывание бетона необходимо отвести не менее трех дней в теплую погоду, после чего можно начинать сооружение крыши беседки.

Приступаем к сооружению крыши. Из бруска доски, которая была использована при изготовлении столбов, вырезается кусок длиной 0,5-1м, в зависимости от крутизны крыши. В конце его прорезаются пазы для вставки в крестовину – крест-накрест по краям с размерами 35х10 мм

Верхняя стойка устанавливается в перекрестие крестовины и закрепляется шурупами, после чего от столбов к ней прокладываются стропила. Они вставляются в пазы верхней части стойки. Концы стропил стягиваются обвязкой, для чего используют доску такого же размера.

Таким образом, мы соорудили каркас беседки. Его можно обтянуть сверху чехлом, и получится беседка по типу шатра.

Квадратная беседка-шатер

Можно смонтировать на образованную стропильную систему обрешетку и покрыть крышу кровельным материалом.

Боковые стоки соединяются горизонтальной обвязкой – так чтобы образовалось подобие перил. Их следует укрепить раскосами.

Способ монтажа сидений в беседке

Понизу перил устанавливаются балясины. Для их установки прорубаются специальные пазы в ограждениях, а сами балясины крепятся саморезами или гвоздями.

6. Каркас многоугольной беседки

Сооружение каркаса многоугольной беседки проводится аналогично квадратной. По углам многоугольника выкапываются лунки и устанавливаются опорные столбы. Разница будет только в сооружении верхнего перекрытия. Оно собирается из балок с размерами, соответствующими диагоналям многоугольника. Соответственно вырезаются и пазы для крепления.

Если вы имеете достаточный опыт в столярном деле, можно поэкспериментировать с формой крыши у беседки. Об устройстве крыш разного типа мы рассказывали в статье на нашем сайте.

Хорошо на участке будут смотреться беседки четырехскатными (вальмовыми) крышами, шатровые крыши, куполообразными.

7. Обустройство беседки

Неотъемлемой частью беседки служат обычно скамейки. Их монтируют по периметру. Скамейка состоит из

• Сидения
• Опоры

Для установки скамеек необходимо подобрать брус для опор, обычно подойдут бруски сечение от 50х50 см. Сидение можно изготовить из широкой доски или нескольких тонких реек. Главное – обеспечить надежное крепление скамеек к обвязке перил.

Вариантом устройства скамейки будет жесткое крепление ее опор под углом, когда верхний конец прикрепляется к краю сидения, а нижний – к стойкам. Тогда сиденье будет выступать как полка, и сохранится свободное пространство под ногами. Такие опоры не будут мешать.

Еще одним вариантом устройства беседки является превращение ее в закрытый павильон. В этом случае беседка будет надежно защищена от осадков и ветра. Чтобы защитить внутренне пространство беседки, достаточно облицевать ее листовым материалом – фанерой, органическим стеклом. Хорошо будут смотреться в качестве стен беседки и шпалера, которые можно украсить вьющимися растениями и цветами.

Красивая беседка со шпалерами

8. Итоги

Мы рассмотрели самые простейшие варианты устройства беседки на вашем участке. Несомненно, беседка может быть украшением ландшафта. При этом важно не столько мастерство и умение хозяина держать в руках молоток и гвозди, сколько фантазия и умение находить прекрасное в самых обыденных вещах.

Как построить каркас беседки — 35 фото лучших идей

Современная беседка — это не просто еще одно сооружение на приусадебном и дачном участке, она может стать его изюминкой, удачно вписавшись в ландшафтный дизайн. В ней приятно будет спрятаться в знойный день от палящих лучей солнца, отметить семейные праздники или просто наблюдать за закатом в дружной компании.

 В былые времена беседки ставили на больших участках, прилегающих к дому. Сейчас же позволить себе беседку может практически каждый, независимо от уровня дохода. Какой информацией нужно располагать, если вы все-таки решились на постройку беседки? Сначала нужно подобрать для нее правильное место, а так же материал для каркаса. Стоит обратить внимание на фундамент будущего сооружения, а также как беседка будет гармонировать с уже имеющимися постройками.

Материалы для основы беседки

Для каркаса беседки подойдет большой перечень материалов, начиная от металла, дерева и камня и заканчивая пластиком, цельными бревнами и так называемыми «живыми» беседками. У каждого материала есть свои плюсы и минусы. Более детально мы остановимся на металле, дереве и камне.

Каркас из металла

Сейчас металлические беседки на пике популярности, и на это есть множество причин. Прежде всего, это прочность материала. Беседка из металла простоит не одно десятилетие, и ее будет крайне сложно повредить.

Также такой каркас не требователен к качеству фундамента, а разнообразие форм зашкаливает. Пожарная безопасность является одним из важнейших аспектов при выборе материала, а металлический каркас не боится попадания огня или случайно отлетевшего уголька. Единственный минус — это недостаточная защита от непогоды. Если каркас не обшит деревом или черепицей, дождь может изрядно подпортить приятное времяпровождение. Этот недостаток легко компенсируется простотой конструкции и внешним видом.

Уход за такой беседкой не составит большего труда. Хотя бы раз в полгода проверки и удаление ржавчины с каркаса, и беседка будет радовать ваш глаз из года в год.

Каркас из дерева

Деревянные беседки стремительно набирают популярность из-за легкости их конструирования. Дерево легко обрабатывать, и даже неопытный мастер легко справиться с этой задачей. Неоспоримый плюс, которого нет у металлических каркасов, дерево — плохой теплопроводник. А это означает, что жарким летним днем палящее солнце не будет вам докучать. Дерево являться натуральным и экологичный продуктом, и наличие такой беседки у вас в саду создаст неповторимую атмосферу, особенно если беседка расположена в окружении цветов и деревьев. Деревянные каркасы зависимы от погодных условий, в частности, влага может вызвать гниение дерева. Существуют два вида беседок из дерева: открытые и закрытые. При сильном ветре закрытые уберегут вас от непогоды, чего не скажешь об открытых. Потому открытые беседки лучше ставить недалеко от деревьев и домов.

Дерево легко вспыхивает при попадании на него огня, потому лучше не держать мангал в такой беседке.

Беседки из камня

Еще один экологичный материал для вашей беседки — камень. В умелых руках каменные беседки могут стать настоящим долговечным шедевром вашего дачного участка. Такой беседке не страшен ветер, дождь и даже огонь. Расположенный в такой беседке мангал согреет холодными вечерами, при высоких же температурах воздуха натуральный камень слабо нагревается. Также камень не нуждается во внешней отделке.

Внешний вид такой беседки отлично гармонирует с интерьером любого сада.

Декор

При постройке беседки особое внимание стоит уделить ее декорированию. Посаженые рядом кусты или клумбы добавят гармоничности, а деревья или виноградная лоза укроют вас в тени. Однако какой бы беседке вы не отдали предпочтение, она станет любимым местом времяпровождения для вас, вашей семьи и друзей.

35 фото лучших идей каркасных беседок

Садовая беседка своими руками

Беседка безусловно является украшением любого участка, и служит отличным местом для времяпровождения на свежем воздухе. Этот традиционный атрибут загородного отдыха, столетиями практически не меняет своего облика и не утрачивает актуальности.

Беседка станет излюбленным местом всех членов семьи и гостей, ведь она универсальна, и подходит практически для любых занятий на воздухе. Чтение книги, работа за ноутбуком, дружеское застолье, семейный ужин, чаепитие, настольные игры и многое другое, беседка одинаково хороша для самых разнообразных мероприятий.

Открытые беседки наиболее популярны и универсальны, они защитят от палящих лучей солнца и укроют от дождя, при этом не требуют больших денежных вложений при строительстве и просты в изготовлении своими руками. Такую беседку можно украсить вьющимися растениями и дополнить занавесками.

Представляем

бесплатный проект для строительства садовой беседки своими руками.

Беседка имеет квадратную форму и проста в строительстве.

Измерения указаны в дюймах, не нужно их переводить в метрическую систему, достаточно купить рулетку с разметкой в дюймах.

Материалы и чертежи для изготовления стен и пола:
A – 9 pieces of 8” tube forms, concrete FOOTINGS
B – 2 piece of 2×6 lumber – 144″ long, 2 pieces of 2×6 lumber – 141″ long RIM JOISTS
B – 2 piece of 2×6 – 134″ long, 2 pieces of 2×6 – 66 1/4″ long, 2 pieces of 2×6 – 65 1/2” long RIM JOISTS
C – 8 pieces of 2×6 lumber – 69” long, 8 pieces of 2×6 lumber – 69 3/4′” long JOISTS
D – 80 pieces of 2×4 lumber – 72” long FLOORING
E – 8 pieces of 4×4” lumber – 120” long POSTS
F – 2 piece of 2×6 lumber – 144” long, 2 pieces of 2×6 lumber – 141 TOP PLATES

Обратите внимание, что при устройстве бетонных столбов фундамента, деревянные столбы беседки должны быть забетонированы в них. Не забудете сделать гидроизоляцию столбов, обернув их плотно рубероидом или обмазав их битумной гидроизоляцией.

Материалы и чертежи для изготовления крыши:
A – 1 pieces of 4×4 lumber – 145 3/4″ long, 1 piece of 4×4 – 4 1/2” long SUPPORT POST
B – 4 piece of 2×4 lumber – 132″ long – both ends cut at 25.5º HIP RAFTERS
C – 2 piece of 2×4 lumber – 103″ long – both ends cut at 35º COMMON RAFTERS
D – 8 pieces of 2×4 lumber – 54 1/2” long, – both ends cut at at 35º JACK RAFTERS
E – 600 sq ft of 3/4” tongue and groove plywood ROOFING
F – 600 sq ft of roofing felt and asphalt shingles SHINGLES

Материалы и чертежи для изготовления перил:
A – 14 pieces of 2×4 lumber – 65 1/4″ long CLEATS
B – 152 piece of 2×2 lumber – 30 – 35″ long BALUSTERS
C – 7 pieces of 2×4 – 65 1/4” long RAILS

Проект взят из открытых источников и представлен исключительно в ознакомительных целях.
Все права на проект принадлежат правообладателю или третьим лицам.

Строительство беседки своими руками

Беседка на приусадебном участке или во дворе дома, чаще всего, является атрибутом уюта. Именно данная конструкция так притягивает к себе любителей отдыха, чаепития и посиделок в летнее и зимнее время. Строительство «своими руками» начинается с определения потребности в сооружении и модели конструкции. Обычно рассматриваются модели простого конструирования, так как не всегда на возведение индивидуального проекта сооружения хватает времени и сил. Следующий вопрос, о том какие материалы, методы, и способы постройки будут использоваться и что из этого всего более выгодно и правильно использовать?

Чаще всего из всех существующих материалов, использующихся при строительстве беседки, имеют приоритет — дерево и металл.

Расмотрим строительство каркасной беседки из дерева

Первом этапом является составление чертежа будующей беседки. Каких размеров она будет, ширина, длина, высота, размеры оконных рам, высота крыши и так далее. За основу проекта возьмем беседку, искиз который представлен на рисунке ниже, однако стоит сразу заметить, что крыша у нас будет обсуждаться двускатная.

Строительство начинается с подготовки строительной площади. В случае присутствия дернины на месте строительства, ее снимают, а также происходит удаление плодородного слоя почвы, для недопущения загноения оставшихся корешков и зелени. Если у Вас на участке глинистая почва (отличается плохим схождением воды), то лучше в котлован засыпать и утрамбовать собственную глину без плодородного слоя. Если у Вас песчаная почва, то в котлован необходимо засыпать и утрамбовать щебень или строительный мусор, после чего засыпать все песком.



Выбор типа фундамета и обвязка нижнего уровня

Фундамент.

1. Готовые бетонные блоки. Быстрый способ сооружения фундамента. Устанавливаются на утрамбованную подушку.

2. Кирпичные столбики. Затраты большего количества времени в отличии от первого способа.

3.Бетонный фундамент. Отрицательные качества: тонкости заливки; ожидание от 10 дней на отстаивание фундамента.

Опоры.

Расстояние между опорами зависит от толщины используемого материала. При использованиии бруса 100*100 мм, расстояние должно быть 1,5 метра. При использовании профильной металлической трубы 60*60 мм расстояние может увеличится до 2 метров. Стандартное расстояние должно находится в рамках 1,5-2 метров.

Опоры выставляются в уровень при помощи колышков с натянутым шнурком/нитью и строительного уровня. После укладываете гидроизоляцию.

Гидроизоляция. Представляет собой использование любого из следующих материало:  рубероид; свернутый раза в два толь; битумная мастика, необходимо дважды пропитать ей поверхность.

Нижняя обвязка. После гидроизоляции укладывается нижняя обвязка будущей беседки из бруса. Сколачиваете всё гвоздями, длиной не менее 150 мм или саморезами по дереву. Для лучшей фиксации используются строительные уголки, стандартные или усиленные (как на фото).

В данной статье рассматривается строительство обычной летней бечедки, но с течением времени, большинство желают засткеклить построенную своими руками конструкцию. Следовательно, при застеклении н6а беседку пойдет нагрузка больше, для чего изначально и используются усиленные уголки. Разница в цене усиленных от стандартых незначительная.

Установка стоек.

После обвязки  устанавливаются стойки из бруса по углам, в передней части с обоих сторон от входа, на остальных — над столбиками опор. Сверху все соединяется обвязкой.

Столбы необходимо поставить строго вертикально. Стоит отметить, что строительным уровнем пользоваться не рекомендуется, у бытовых моделей, часто ипользуемых застройщики, наблюдается большая погрешность. Все-таки рекомендуется использовать такие материалы, которые проверены временем и этим атрибутом выступает — отвес, по нему и выставляем столбы. Обращайте внимание на вертикали двух присмыкающихся сторон, стойки не должны никуда заваливаться.

 Стойки фиксируем укосинами ( обратите внимание на фото сверху ). На фотографии слева, указан временный вариант укосин. в случае , если Вы изначально знаете, что они будут помехой в дальнейшем, испоьзуйте этот вариант. При непрозрачной снизу обшивке необходимо запилить брус под 45* ( используйте стусло, удобнее), придерживайте 2-3 гвоздями наискосок. Проверяйте, чтобы не сбились после установки каждого укоса. Данные небольшие треугольники придают жесткость конструкции и устойчивость. Можно боковые стойки закрепить уголками, особенно, если постоянных укосин не будет — это обязательно, так как от боковых нагрузок конструкция может сложиться как карточный «домик».

Верхняя обвязка и доски на пол

После установки и закрепления стоек, происходи работа над верхней частью беседки-  верхняя обвязка. Для повышения надежность соединения используйте строительные уголки.

После обвязки необходио уложить половые доски. Перед укладкой доски обрабатываются антибактериальной пропиткой для древесины, непосредственно контактирующей с грунтом. По поводу выбора пропитки можете проконсультироваться в специализированном магазине, так как некоторые из них могут окрашивать древесину в зеленый и другие цвета. *Для смягчения эффекта окрашивания, можно использовать темную морилку.

После укладки половой доски обработайте ее краской. Не сделав это на даннлм этапе, значит  по окончании строительства всё испачкается и будет труднее привести в порядок площадку. Желательно нанести лак или тонирующую краску на ОСНОВЕ МАСЛА (отлично подойдет для сооружения уличного типа). Не путайте с масляными красками! Краска НА ОСНОВЕ МАСЛА, содержит защитные вещества в своем составе, обеспечивающие защиту, а также красящие пгменты — что добавляет желаемый оттенок и структура не закрашивается, а становится более фактурной и четкой.

Средняя обвязка

Если по Вашему проекту предусматривается средняя обвязка, то она осуществляется на данном этапе. Под брус в стойках вынимают четверть (небольшое углубление). При брусе 100*100 мм, четверть — 25 мм.

Далее, каркас можно покрасить тем же составом, что и пол.

Крыша

Во время сушки каркаса после покраски, Вы можете уделить время сбору стропильной системе. Сама конструкция представляет собой треугольную форму.

В данном проекте предусмотрена строго вертикальная установка, без свеса. Данный каркас прибивается прямо к брусу верхней обвязки. Такой вариант выбора установки и каркаса крыши обоснован легкостью установки, однако во время косого дождя, значительное количство воды будет заливаться во внутрь.

Если Вы желаете сделать свес, когда крыша по периметру каркаса беседки немного высупает. Тогда в брусе надо выпиливать «посадочные места» под стропила в виде треугольников ( смотрите фото ниже).

 На фото изображена техника подпила стропил двумя способам, которые наиболее подходят под крышу такого небольшого размера. Чтобы не тратить много времени на каждый треугольник, подпиливая древесину наверху, делают шаблон таким образом: взять кусок доски, выпилить отверстие нужной формы, примерить, проверить, подогнать. Потом Вы поочередно приставляете ко всем стропилам , тонко заточенным карандашом обволите и вырезаете электролобзиком или ручной пилой.

Подготовив все треугольники, закидываете их наверх и приступаете к установке — длинные гвозди прибивать наискосок с двух сторон, дополнительно можно закрепить уголками. Перед фиксацией убедитесь в правильности вертикали и горизонтали.

По завершению установки треугольников, набиваются поперечины следующим образом: две штуки по обе стороны от конька, далее с шагом, который зависит от типа и вида кровельного покрытия/ материала. После чего вся стропильная система проходит стадию окраски и уже потом монтируется кровельный материал.

Отделка

На заключительном этапе строительства прибивается отделка нижней части конструкции. Данный проект предусматривал использование вагонки при отделки, которая в последствии окрашивается маслом для дерева. И всё, проект завершен!



Данный проект создавался по типу и разряду «Дешево, просто и быстро». Однако в Ваших интересах Вы можете использовать статью о ее строительстве в качестве примера и сделать то, что более покажется Вам привлекательным

больших и маленьких, шестигранных, летних и закрытых, советы по сборке и монтажу

О том, как построить беседку своими руками хотели бы знать многие владельцы загородных участков. Это конструктивно сооружение не особенно сложное. Однако некоторые правила при его возведении соблюдать необходимо.

Перед началом сборки, конечно же, нужно определиться с формой и размерами беседки. Также следует решить, из какого материала ее возвести. Далее можно приступать к заливке фундамента, возведению каркаса и монтажу стропильной системы кровли.

Виды дачных беседок

Разумеется, это небольшое дачное сооружение должно, во-первых, гармонично вписываться в дизайн участка, а во-вторых, быть удобным в плане эксплуатации.

Поэтому прежде, чем начать разбираться с тем, как построить беседку на даче, поговорим о том, какими должны быть ее размеры, форма и как выбрать для нее материал.

Какой должна быть форма

Своими силами можно построить как открытую, так и закрытую беседку. Форму это небольшое сооружение может иметь разную:

• Четырехугольную.
• Круглую.
• Шестиугольную.
• Восьмигранную.

На заметку:  Иногда беседки на даче имеют и сложную комбинированную форму. Это достаточно непростые в возведении, но при этом и самые красивые конструкции.  Мини беседка очень необычной конструкции

Покрыта уличная беседка может быть купольной, а также одно-, двух-, четырех-  или многоскатной крышей.

Размер беседки

Размеры этих небольших дачных сооружений обычно колеблются в пределах от 4 до 16м2.

Составлять проект нужно, исходя из того, что на каждого отдыхающего в беседке человека должно приходиться примерно 4м2 площади. В этом случае находиться в здесь будет очень комфортно. Минимальные же размеры – 3м2 на 4-6 человек. Высота помещения от пола до потолка не должна быть меньше 2.3м.

На даче можно построить конструкцию любых размеров

Из какого материала построить беседку

Решая, какую построить беседку на даче, нужно будет определиться и с материалом для нее. Каркас таких сооружений может быть собран из бруса или металлического уголка. Стены при этом обшиваются доской либо поликарбонатом. Достаточно распространенными вариантами являются также рубленые, брусчатые и кирпичные строения.

Металлические конструкции

Одним из самых популярных вариантов можно назвать сооружения с каркасом из стального уголка или оцинкованных труб. Построить садовую беседку своими руками из этого материала будет абсолютно несложно. Единственное – нужно иметь под рукой сварочный аппарат.

Построить небольшую легкую беседочку из металла своими руками на самом деле очень просто

Легкие сооружения с металлическим каркасом обычно устанавливаются в саду возле небольших дачных домиков. Стены или парапеты их могут быть деревянными или поликарбонатными. Устройство такой конструкции позволит неплохо сэкономить, так как обходится обычно очень недорого.

На заметку:  Исключение в этом плане составляют варианты с коваными парапетами и карнизами крыш. Стоят такие беседки немало и устанавливают их обычно во дворах больших жилых домов.

К достоинствам металлических конструкций помимо всего прочего можно отнести разнообразие дизайнов и легкость. Часто опорой для каркаса служит просто приваренная внизу рама. Перенести такую летнюю беседку на другое место на участке в случае необходимости будет совершенно несложно.

Металлическая конструкция может иметь очень красивый необычный дизайн

Недостатков у этой разновидности всего два. Во-первых, металл ржавеет, а во-вторых, сталь имеет свойство сильно разогреваться на солнце.

Деревянные сооружения

Беседки из дерева – самая распространенная разновидность. Построить такое сооружение можно на каркасе из бруса. В этом случае стены обычно обшиваться доской. Каркасная беседка – достаточно простая в возведении и при этом красивая и изящная конструкция. Построить такой дворовый «домик» можно как на даче, так и во дворе жилого здания.

Проще всего садовую беседку построить на деревянном каркасе

Возле бревенчатых зданий часто возводят самодельные рубленые беседки. Неплохо этот основательный массивный вариант смотрится и во дворах бетонных загородных коттеджей. Не менее солидно может выглядеть и большая брусчатая беседка.

Во дворе большого коттеджа лучше всего построить рубленый уличный «домик»

Использование дерева – неплохой ответ на вопрос о том, как построить самостоятельно беседку с наилучшими эксплуатационными характеристиками. К основным достоинствам сооружений из этого материала можно отнести прежде всего экологическую чистоту и очень хороший теплообмен.

Кирпичные беседки

Из кирпича обычно возводят зимние беседки. Тем, кто задается вопросом о том, как построить красивую беседку, стоит рассмотреть именно этот вариант. Форму кирпичные сооружения, благодаря особенностям этого материала, могут иметь самую разнообразную. Основным их достоинством считается основательность и долговечность, недостатком – дороговизна.

Построить кирпичную беседку – значит получить максимально долговечную конструкцию

Определившись с материалом, размерами и формой, можно приступать собственно к возведению беседки. Собирать ее самостоятельно следует, строго придерживаясь определенных технологий. Только в этом случае можно построить надежное и долговечное сооружение. Например, похожее на эти:

Технология возведения пошагово

Итак, давайте посмотрим, как можно самостоятельно собрать эту полезную конструкцию.

Как составить проект и чертежи

Для начала разберемся с тем, как составить проект для того, чтобы построить беседку своими руками. Чертежи должны быть нарисованы с соблюдением всех пропорций и указанием размеров конструктивных элементов. Также нужно подумать, какие понадобятся стройматериалы, и рассчитать их количество.

Совет:  Обычно садовую беседку устанавливают позади дома, не слишком далеко от него. В этом случае пользоваться ей будет удобнее. Кроме того, такое расположение облегчает подведение всех необходимых коммуникаций.

Далее рассмотрим, как возвести простую прямоугольную конструкцию с шатровой крышей. Схема постройки беседки своими руками в этом случае будет выглядеть примерно так:

Схема прямоугольной конструкции с четырехскатной кровлей

Возведение фундамента

Поскольку дерево – материал довольно таки легкий, не обязательно устраивать под такой беседкой слишком мощный фундамент. Достаточно будет построить недорогой столбчатый. Способ возведения такой конструкции поэтапно:

• По углам будущей беседки и по линии стен выкапываются ямы под столбы.
• На их дно насыпается и утрамбовывается слой щебня.
• Далее в ямы устанавливается рубероид, сшитый в трубку.
• В эту опалубку вставляется небольшая арматурная сетка.
• Далее все заливается бетоном.

Как построить беседку своими руками. Столбы фундамента можно залить в опалубке из рубероидаСовет:  Желательно в каждый столб сверху влить по анкерному болту. На них будет крепиться нижняя обвязка каркаса.

Как построить беседку в саду: сборка каркаса

Нижнюю обвязку делают из бруса 100*100мм. В углах брусья соединяют способом «в полдерева». Внутри обвязки посередине поперек на уголки крепят лагу под полы. Для нее подойдет брус 100*50мм.

Продолжается сборка каркаса установкой стоек. Делают их также из бруса 100*100мм. Первыми монтируют угловые. В верхней их части нужно сделать пропилы 50*100мм под доски диагональной связки. Последние соединяют «в полдерева» крест накрест.

Фото постройки беседки своими руками. Готовый каркас из брусаВажно:  Для того чтобы связка вышла прочной, в месте перекрещивания двух досок обязательно нужно набить бруски небольшого сечения (в каждом из четырех углов).

Далее связку закрепляют на столбах, вставив доски в пропилы угловых опорных стоек, и крепят гвоздями. Затем по периметру монтируют верхнюю обвязку. На следующем этапе с трех сторон сооружения набивают поручни перил из доски 100*50мм на высоте в 90 см от нижней обвязки.

Как правильно построить беседку. Для перил используется доска 100*50мм

Вот таким вот образом и собирается прямоугольный каркас. Кстати, вопрос о том, как построить шестиугольную беседку или восьмиугольное сооружение, для тех, кто понял принцип его возведения, стоять не должен. В этом случае все делается примерно также, только углов и соответственно опорных столбов будет больше.

Монтаж стропильной системы

Далее рассмотрим, как собрать каркас крыши беседки. Монтаж стропильной системы своими руками начинают с изготовления центрального опорного столбика. Для него подойдет брус сечением 100*100мм и высотой, равной высоте будущей кровли. Его нужно острогать в виде восьмигранника и сделать в нем пропил под две стропильные ноги. Последние соединяют «в полдерева» под соответствующим углом, вставляют в столбик и закрепляют гвоздями.

Как правильно построить беседку своими руками. Фото процесса сборки стропильной системыВажно:  Длина стропил должна быть такой, чтобы после установки получился карнизный свес хотя бы в 40см длиной.

Собранную конструкцию поднимают на крышу. Установка ее может производиться на уголки и гвозди. На следующем этапе монтируют оставшиеся две диагональные стропильные ноги. Затем на крышу нужно будет поднять и закрепить еще четыре промежуточных стропила.

Ниже предлагаем вам посмотреть видео по постройке беседки своими руками. Возможно, оно поможет кому-то разобраться в процессе сборки каркаса и стропильной системы шатровой кровли получше.

Обшивка перил и крыши

Перила можно обшить вагонкой или обычной обрезной шлифованной доской. На крыше под кровельный материал делают сплошную обрешетку. На нее лучше всего наклеить гибкую черепицу.

Небольшая беседка с крышей, покрытой гибкой черепицей

На заключительном этапе монтируют половую доску и обшивают потолок. На этом строительство беседки можно считать законченным.

Ну что ж, теперь вы знаете, как построить беседку своими руками. На видео можно посмотреть, как собирается маленькая и еще более простая и легкая конструкция также с четырехскатной кровлей:

План прямоугольной беседки | MyOutdoorPlans

Этот пошаговый проект своими руками представляет собой прямоугольных беседок с планами . Построить прямоугольную беседку легко, и она повысит ценность вашего заднего двора, но это немного сложнее, чем строительство квадратной конструкции. Всегда планируйте все с самого начала, если хотите получить профессиональный результат. Кроме того, правильное планирование может предотвратить множество дорогостоящих ошибок. Выбирайте материалы с особой тщательностью, следя за тем, чтобы компоненты были прямыми и в хорошем видимом состоянии.

В большинстве случаев требуется разрешение на строительство, поэтому вам следует ознакомиться с местными строительными нормами, прежде чем начинать строительство. Вы должны соблюдать множество юридических требований, начиная от глубины опор до высоты перил. Кроме того, строительные нормы и правила могут дать вам полезную информацию о материалах, которые вы должны использовать для проекта беседки yoru.

Проекты, выполненные на основе этих планов

• A — 8 кусков пиломатериалов 4 × 4 — 100 ″ СТОЛБЫ
• B — 2 шт. Пиломатериалов 2 × 6 — 144 ″, 2 шт. — 189 ″ ДВИГАТЕЛИ ОБОДА
• B — 4 шт. — 66 1/4 ″, 1 шт. -182 ″, 2 шт. — 89 1/2 ″ СРЕДНИЕ ШУСЫ
• C — 10 штук 2 × 6 — длиной 69 3/4 дюйма, 8 штук 2 × 6 — 93 дюйма JOISTS
• D — 40 кусков пиломатериалов 2 × 4 — длиной 96 дюймов, 52 кусков пиломатериалов 2 × 4 — длиной 72 ′ ” НАБОР
• E — 9 кусков пиломатериалов 2 × 4 — длиной 89 1/4 дюйма, 12 кусков — длиной 65 1/4 дюйма ПРОБКИ
• F — 200 кусков пиломатериалов 2 × 2 дюйма — 30-34 1/2 дюйма длиной БАЛЮСТЕРЫ

---

Один час

Строительство прямоугольной беседки

Строительство прямоугольной беседки

Полезный совет: Строительство прямоугольной беседки чем-то отличается от постройки квадратной беседки , но любой человек со средними навыками работы с деревом может выполнить эту работу. Из-за большого количества информации мы разделим проект на две части. Если в первом разделе мы выделяем планы каркаса, то во втором акцентируем внимание на крыше беседки.

План прямоугольной беседки

Планировка прямоугольной беседки

Первый этап проекта — разбивка прямоугольной беседки. Эти планы представляют собой беседку 12 × 16, поэтому вам нужно откорректировать размеры и расстояние между опорами, если вы измените размер конструкции.

Используйте тесто и струны для получения профессионального результата. Измерьте диагонали и примените правило 3-4-5 к каждому углу, если вы хотите, чтобы углы были под прямым углом.

Закрепление стойки в бетоне

Есть много вариантов установки стоек на место. С одной стороны, вы можете установить столбы прямо в бетон, а с другой стороны, вы можете использовать якоря для столбов.

Верхний совет: Независимо от вашего выбора выкопайте ямы глубиной 2–3 фута и диаметром около 6–8 дюймов. Установить трубные формы, установить стойки и залить бетон. Временно закрепите их скобами 2 × 4 после того, как убедитесь, что стойки абсолютно вертикальные.

Установка бортовых балок

Следующим этапом проекта будет установка балок по периметру. Как вы можете видеть на изображении, вы должны прикрепить брус 2 × 6 к стойкам, а также к средним балкам. После обрезки балок обода до нужного размера, вы должны прикрепить их к стойкам с помощью 3-дюймовых оцинкованных винтов.

Просверлите направляющие отверстия, чтобы древесина не раскалывалась.Установите средние балки на стойки, как на изображении. Предварительно просверлите пиломатериал и закрепите балки винтами 3 ″.

Устройство балок перекрытия

Продолжить проект по обработке дерева, установив промежуточные балки. Чтобы эффективно поддерживать ваш вес, вы должны размещать балки через каждые 16 дюймов по центру. Используйте спиртовой уровень, чтобы проверить горизонтальность балок.

Кроме того, мы рекомендуем использовать подвесы для балок или просверливать пилотные отверстия в балках обода и вставлять оцинкованные винты 3 1/2 ″. Если вы хотите правильно распределить вес, важно разместить балки на равном расстоянии друг от друга.

Монтаж балок

Как вы можете видеть на изображении, мы рекомендуем вам использовать металлические подвесы для балок при закреплении промежуточных балок на месте. Работайте внимательно, если хотите получить профессиональный результат.

Как вы можете видеть на изображении, мы рекомендуем вам использовать металлические подвесы для балок при закреплении промежуточных балок на месте. Работайте внимательно, если хотите получить профессиональный результат.

Установка террасной доски

Далее следует подогнать настил 2х4 к каркасу прямоугольной беседки. Как вы можете видеть на изображении, вы должны следовать шаблону, чтобы добавить стиль и характер вашему проекту. Сделайте надрез на планках, чтобы они соответствовали стойкам, чтобы получить точный результат.

Просверлите направляющие отверстия в планках и закрепите их на месте винтами / гвоздями 2 1/2 дюйма. Убедитесь, что вы поместили гвоздь между планками с обоих концов, чтобы получить равномерные зазоры.Зенковать головку винта, чтобы получить красивый внешний вид.

Перила для беседки

Установка шипов

Основной этап этого столярного проекта — возведение перил для беседки. Для облегчения работы вам следует установить шипы 2 × 4, как показано на рисунке. Вырежьте компоненты нужного размера и закрепите их на стойках винтами, предварительно выровняв их с помощью спиртового уровня.

Верхний наконечник: Обычно высота перил составляет около 36 дюймов, но вы всегда можете отрегулировать ее в соответствии со своими потребностями и вкусами.Тем не менее, убедитесь, что вы соблюдаете строительные нормы и правила.

Установка балясин

Шаг проекта — установка балясин 2 × 2. Вырежьте компоненты нужного размера и прикрепите их к шипам с помощью 2-дюймовых винтов. Не забудьте просверлить пилотные отверстия, если хотите, чтобы древесина не раскалывалась.

Поместите кусок дерева между балясинами, чтобы получить стабильный результат. Значение между 1 и 4 дюймами — хорошее решение. Если вы оставите расстояние между балясинами более 4 дюймов, ребенок может застрять.

Установка планок

Установка планок 2 × 4 наверняка добавит стиля вашему проекту и улучшит внешний вид балясин. Скруглите открытые края перил с помощью фрезы и сверла 3/4 дюйма.

Установка верхних рельсов

Одним из последних шагов при возведении каркаса прямоугольной беседки является установка верхних реек. Как вы можете видеть на изображении, вам нужно обрезать пиломатериалы 2 × 4 или 2 × 6 до нужного размера и прикрепить их к верхней части столбов.Просверлите направляющие отверстия в компонентах и ​​закрепите их оцинкованными винтами.

Верхний совет: Используйте спиртовой уровень, чтобы проверить правильность расположения компонентов. Убедитесь, что вы поставили лестницу на прочную поверхность.

План прямоугольной беседки

И последнее, но не менее важное: вы должны позаботиться о последних штрихах. Поэтому проверьте, правильно ли вставлены шурупы и находятся ли их головки на уровне деревянной поверхности. Кроме того, используйте спиртовой уровень, чтобы проверить, правильно ли выровнены компоненты.

Полезный совет: Не забудьте ознакомиться с остальной частью проекта, если хотите узнать, как построить крышу беседки.

В данном проекте своими руками было около прямоугольных беседок в планах . Если вы хотите увидеть больше проектов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными бесплатными тарифами. ПОДОБИТЕ нас на Facebook, чтобы мы первыми получали наши последние обновления и отправляли фотографии с вашими проектами DIY.

Как построить беседку

Беседка, где можно укрыться от летней жары и уединения, является стильным элементом многих современных газонов.Беседки могут служить укрытием для гидромассажной ванны на открытом воздухе, служить площадкой для пикника у бассейна, тренажерным залом или просто расслабляющим способом насладиться природой. Во дворе или в саду беседка — это живописное место для званых обедов и свадеб, придавая ландшафту своеобразный и элегантный вид.

Независимо от стиля или использования беседки, умное строительство является обязательным условием. Многие компании предлагают самые разные комплекты модульных беседок. Однако опытный разнорабочий может предпочесть построить свое собственное изделие с нуля.Приведенные здесь планы строительства относятся к скромной квадратной беседке 8 на 8 футов, но конструкции, удобства и материалы беседки сильно различаются от строителя к строителю. И выбор подходящих строительных материалов — важный первый шаг к достижению поразительного внешнего вида, при этом вы будете устойчивы к суровой погоде.

За последние несколько лет ряд альтернативных материалов для наружного строительства появился на рынке для наружного строительства, включая пластмассы, древесно-пластиковые композиты и экзотические лиственные породы.Тем не менее, пиломатериалы, обработанные под давлением, по-прежнему являются наиболее предпочтительным материалом для уличной мебели, предлагая классический вид, а также защиту от гниения, нападения термитов и других внешних факторов. Тем не менее, поскольку будущее состояние беседки во многом зависит от характеристик ее материала, химически обработанная древесина может быть разумным обновлением, обеспечивающим долгую долговечность, несмотря на обстрел со стороны жестоких элементов. Новые варианты включают дерево со встроенным водоотталкивающим покрытием. А новые, более сильные консерванты укрепляют древесину, оставаясь при этом безопасными для окружающей среды, устраняя проблемы со здоровьем, связанные с пиломатериалами, обработанными мышьяком.Безопасным и надежным выбором может быть древесина, обработанная такими современными консервантами, как ACQ (четвертичная щелочная медь), которая, как сообщается, является наиболее широко используемым в мире консервантом на водной основе без содержания мышьяка и хрома. Выбирая материалы для беседки, думайте о долговечности в течение многих лет.

После того, как строительный материал выбран, обратите внимание на список покупок материалов для следующих планов беседки. Хотя на выходе пиломатериалов довольно много грузовиков, проект стоит ваших усилий и не так сложен, как кажется. Просто разбейте проект на фазы с определенной целью для каждой фазы. Работайте над возведением базовой беседки с мыслью, что декоративную отделку и пристройки можно, образно говоря, сохранить на черный день.

Материалы

Пиломатериалы, обработанные под давлением:

9 шт. 4 ”x 4” x 8 ′ 5 для стоек и четыре для балок крыши (разрез)

4 шт. 4 ”x 4” x 12 ′ Угловые стойки

5 шт. 2 «x 8» x 8 футов перекрытия перекрытия

1 шт.2 ”x 8” x 12 футов Перемычка и блокировка

7 шт. 2 дюйма x 10 дюймов x 8 футов 6 дюймов для настила и 1 ступень для ступеней

23 шт. 2 дюйма x 6 дюймов x 8 футов 7 дюймов для настила, 2 для ступенек и 4 для (C) стропил

8 шт. 2 дюйма x 6 дюймов x 10 футов 2 для (A), (B), (D) и (E) стропил

3 шт. Рельсы 2 «x 4» x 14 футов

1 шт. Рельсы 2 «x 4» x 8 футов

1 шт. 2 «x 4» x 10 футов и гвоздь

8 шт. 2 ”x 2” x 16 ′ 1 для пиломатериалов и семь для пикетов — 42 шт. , Длина 30 дюймов

4 шт. 1 дюйм x 6 дюймов x 10 футов на концах стропил (фасция)

5 шт. Фанера CD 1/2 ”x 4 ′ x 8 ′ для кровельного покрытия

(Примечание: 4-6 шт. Пиломатериалов 1 «x 4» x 12 футов будут полезны для крепления и т. Д. Для отделки крыши необходимы шесть связок квадратной черепицы, соответствующее количество фетровой бумаги и кровельные гвозди. Инструкции по установка черепицы должна входить в комплект)

Оборудование

10 Подвески для балок из оцинкованной стали

8 шт.Оцинкованные стопорные болты 1/2 ”x 6”

10 шт. Оцинкованные стопорные болты 1/2 ”x 5”

16 шт. Оцинкованные стопорные болты 1/2 ”x 3”

16d Гвозди горячеоцинкованные для обрамления

8d гвозди горячеоцинкованные для пикетов и фасада

8d Гвозди цементные для фанеры

Саморезы по дереву разные

Планы беседок

Этап 1: фундамент

С помощью кольев и веревок выровняйте площадку, на которой будет построена беседка. Протяните веревку из одного угла в другой. Расстояние между каждым внешним краем опорных стоек беседки должно быть девяносто три дюйма. Убедитесь, что линия ровная, и отметьте угол. Продолжайте этот процесс для всех четырех углов, убедившись, что каждое измерение является прямым и ровным.

Перед установкой угловых стоек размером 4 на 4 дюйма и 12 футов длиной проверьте местные строительные нормы и правила, чтобы узнать необходимую глубину опор и другие детали конструкции. Обязательно избегайте подземных труб и проводов.Обычно отверстия для бетонных оснований должны иметь глубину не менее 24 дюймов. Убедитесь, что стойки достаточно глубоки, чтобы избежать вздутия при температурах замерзания и оттаивания.

Найдите позиции столбов и выкопайте ямы диаметром от 12 до 16 дюймов. Зачерпните 6-дюймовую подушку из гравия и утрамбуйте ее или заполните яму 3-дюймовым бетоном и дайте ему высохнуть в течение 24 часов. Поверх бетона насыпьте 3 дюйма гравия, чтобы обеспечить дренаж.

Установите стойки, используя уровень, чтобы убедиться, что они установлены по отвесу, затем залейте бетон вокруг столбов, чтобы закрепить их. Используйте полосы и колья, чтобы держать стойки в вертикальном положении, пока бетон сохнет (опять же, дайте высохнуть не менее 24 часов). Это может помочь соорудить простую распорку, чтобы стойки оставались на месте на ночь. Если вы решите добавить бетонные «воротники» вокруг оснований, убедитесь, что они сужены подальше от столбов, чтобы обеспечить дренаж.

Этап 2: настил

Используйте линейный уровень на веревке каменщика, чтобы установить точку уровня на каждой стойке на расстоянии 12 дюймов от земли (в начальной точке).В зависимости от падения и вздутия участка земли, измерения будут несколько отличаться от земли на каждом столбике. Основная проблема заключается в том, чтобы все четыре точки надреза были ровными. Оставьте распорку на месте, чтобы поглотить часть ударов молотка. Сделайте надрез в стойках для размещения первого стрингера (положение надрезов см. На схеме на стр. 38). Прикрепите стрингеры 2 на 10 дюймов, закрепив их с помощью болтов 3 на 1/2 дюйма. Обратите внимание, что две стороны беседки построены на двойных стрингах.Добавьте поддержку, прибив брус толщиной 2 на 2 дюйма к внутренней стороне каждой двойной стрингеры заподлицо с дном.

Затем прибейте балки пола, как показано на схеме. Прикрепите их с конца гвоздями 16d или шурупами по дереву. Установите балки заподлицо и под прямым углом к ​​двойным стрингерам, чтобы они могли поддерживать настил. Поместите оцинкованные подвесы для балок вокруг концов балок, прикрепив их шурупами для дерева диаметром 1 1/4 дюйма. Используйте все доступные монтажные отверстия на подвесках, чтобы закрепить балки.

Затем добавьте перемычку между балками перекрытия в соответствии со схемой (нижний правый угол на стр. 38). Обратите внимание, что первая балка и передняя балка поддерживаются двойной перемычкой на расстоянии 34 1/2 дюйма друг от друга. Двойная перемычка будет поддерживать балки 4 на 4 дюйма, обрамляющие парадный вход.

Уложите доски настила спереди назад или перпендикулярно балкам, сделав надрезы в досках, чтобы позволить угловым опорным балкам пройти через настил. Используйте гвоздь 10d в качестве распорки между досками. Прикрепите доски настила к балкам пола 6 шурупами 1/2 дюйма. Предварительно просверлите отверстия для шурупов, чтобы древесина не раскалывалась.

Всегда кладите пиломатериал корой наружу (или вверх) при укладке поверхности настила. Это поможет поверхностям противостоять «короблению». Посмотрите на годичные кольца на концах пиломатериала, чтобы убедиться, что доска обращена стороной коры.

Затем добавьте несколько простых шагов из трех струн.Показанные ступени имеют подъем на 7 дюймов, глубину протектора 9 1/2 дюймов и ширину протектора 45 дюймов.

Этап 3: Перила

Сделайте надрез в балках крыши внахлест. Прикрепите балки крыши с зубцами к стойкам с помощью шестигранных болтов 6 на 1/2 дюйма во всех четырех углах, убедившись, что они квадратные и ровные. Установите другие пять стоек размером 4 на 4 дюйма и прибейте их к полу и балке, убедившись, что они установлены по вертикали. Дополнительные пять стоек должны быть расположены непосредственно над балками пола (или двойным передним мостом) для обеспечения надлежащей поддержки.Кроме того, убедитесь, что стойки расположены равномерно, вертикально и на одной линии с исходными опорными стойками, чтобы можно было установить рельсы и пикеты. Строительные магазины предлагают кронштейны для помощи в установке стоек на палубу.

В том месте, где дополнительные стойки соприкасаются с балками крыши, прорежьте в стойках пазы шириной 1 1/2 дюйма и прикрепите к балкам с помощью болтов с растяжкой 5 на 1/2 дюйма.

Затем отрежьте доски 2 на 4 дюйма по длине для нижних перил и прибейте их между стойками, оставив 3 дюйма между поверхностью настила и нижним краем перил.Завершите перила вокруг беседки, кроме двух передних двойных столбов, обрамляющих вход. Как только нижняя направляющая будет на месте, добавьте верхнюю направляющую, оставив 30 дюймов пространства между верхней и нижней частью. Затем установите пикеты 2 на 2 дюйма, каждый размером 30 дюймов и с интервалом 4 1/2 дюйма между ними. Закрепите их на месте гвоздями 8d или шурупами, предварительно просверлив направляющие отверстия во избежание раскола.

Этап 4: Каркас крыши

Убедитесь, что четыре угловых стойки установлены по отвесу и что балки, на которые будут опираться стропила, образуют идеальный квадрат.Надежно закрепите всю конструкцию.

Стропила должны быть установлены в порядке их соответствующих букв, как показано на Схеме R1: (A) сначала, (B) второй и т. Д. Приведенные здесь размеры стропил могут потребовать некоторых корректировок в зависимости от таких переменных, как фактические размеры пиломатериалов. , точность резов и прямоугольность конструкции в этой точке.

Схема стропил для набедренных стропил (A) и (B)

Самый простой способ разметить линии для резки стропил — это создать шаблон, который будет направлять разметку.Чтобы создать узор, начните с блока 2 на 6 на 24 дюйма. На одном конце блока отметьте его квадратом на 3 7/8 дюйма, как показано ниже. На другом конце отметьте квадрат на 7 3/4 дюйма. Проведите линии от этих точек до верхних углов блока с каждой соответствующей стороны. Вырежьте эти линии, удалив нижние квадратные углы блока.

Затем прибейте полоску размером 1 на 4 на 22 дюйма вдоль верхнего края, центрируя ее по краю и нависая над сторонами. На конце детали узор должен образовывать Т-образную форму.Этот верхний край будет служить выступом, чтобы опираться на край стропил и помогать размечать линии разреза. Как показано, сделайте отметку в 4 1/2 дюйма от верхнего угла на краю листа 2 на 6 (сторона, на которой было обрезано 3 7/8 дюйма). Обозначьте эту метку «сиденье», а край под 2-дюймовой полосой — «верх». Обозначьте соседний правый край «ножкой».

Используя «верхний» конец выкройки, поместите инструмент на один конец стропильной доски и отметьте 3 7/8 дюйма вне квадрата, используя край в качестве направляющей.Для стропил (A) отмерьте 80 3/4 дюйма от этого угла и отметьте. Начиная с этой новой точки, используйте левый край, чтобы отметить вторую линию, на этот раз отметив точку «седла» на линии, как показано инструментом Pattern. Сдвиньте выкройку ровно на 21 дюйм ближе к концу и отметьте третью линию, используя тот же край «посадочного места» инструмента для выкройки.

Установив стропило в том же положении, переверните инструмент для выкройки и выровняйте направляющую полосу по противоположному нижнему краю стропила.Совместите нижний правый угол рисунка (край сиденья) с третьей, последней линией, отмеченной на краю стропила. Отметьте стропило у «подошвы» узора, чтобы новая линия пересекала вторую (или среднюю) уже отмеченную линию. На пересечении линий сиденья «X» указывает, где пасть птицы должна быть врезана в нижнюю часть стропила, позволяя ей сесть на балку крыши при установке. Обрежьте оба отмеченных конца стропил со скосом 45 градусов на конце «ноги».

Все разрезы на стропилах (A) и (B) должны выполняться прямо через доску, за исключением самого торцевого разреза на подошве. На конце ступни отметьте 3/4 дюйма от квадратного среза, затем отрежьте под углом 45 градусов. Эти углы сохранят прямоугольность нижнего периметра каркаса крыши. Стропилам (A) и (B) необходимо сделать надрезы под 45 градусов с противоположных углов основания (см. Углы каркаса крыши на схеме R1).

Стропила (B) укладываются так же, как стропила (A).Единственная разница — это первое измерение: (A) 80 3/4 дюйма; (B) 79 5/8 дюйма. Размер 21 дюйм не изменится.

После того, как одно стропило вырезано, оно может быть использовано как образец для остальных. Не забудьте обрезать стропила (B) на 1 1/8 дюйма короче от рта птицы до верхнего среза. От пасти птицы до ступни размеры должны быть идентичными.

Блок шаблонов для стропил (C), (D), (E)

Этот блок также представляет собой доску 2 на 6 на 24 дюйма с полосой 1 на 4 на 22 дюйма, прибитой к верхнему краю для направляющей.Отрежьте каждый конец блока под углом 45 градусов (или 5 1/2 дюймов вне квадрата). Снова сделайте отметку седла в 4 1/2 дюйма от верхнего угла. Поскольку оба конца идентичны, вы можете использовать любой конец как для верхнего, так и для сиденья. Обрежьте стропила по схеме R5. Обратите внимание на разную ширину: стропила (C) имеют длину 65 дюймов; Стропила (D) и (E) имеют максимальную длину 32 1/2 дюйма. Семнадцать дюймов будут обычным «коротким расстоянием» для всех стропил (C), (D) и (E).

Верхний конец стропил (C) должен быть обрезан под углом 45 градусов с обеих сторон, образуя скошенную точку, пересекающую бедренные стропила в центре каркаса крыши.

Верхние концы стропил (D) и (E) нужно будет обрезать под углом 45 градусов в том месте, где они будут пересекать стропила бедра. Стропила (D) и (E) должны иметь срез под углом 45 градусов с противоположных сторон (см. Схему R1).

Разложите стропила (A) на земле, соединив их верхние концы и убедившись, что рты птицы на каждом конце правильно совпадают с диагональными углами балок крыши.Обратитесь за помощью для установки стропил. Это может помочь закрепить временные распорки для стропил до тех пор, пока тазобедренные стропила не станут самонесущими.

Установите набедренные стропила (A) и (D) так, чтобы стропила (C) пересекали их вверху. Расстояние между стропилами (D) и (E) 22 1/2 дюйма от стропил (C).

Этап 5: Кровля, затем расслабление

С установленными стропилами беседка готова к кровельному этапу. Вырежьте треугольные листы фанеры по размеру крыши и прикрепите их к стропилам гвоздями с цементным покрытием.Работа по укладке кровли и черепицы требует шести связок квадратной черепицы и соответствующего количества войлочной бумаги и кровельных гвоздей. Инструкции по установке черепицы будут включены в комплекты.

Естественно, эти планы зданий могут быть украшены или полностью изменены в соответствии с различными потребностями или декоративными решениями, и здесь есть много места для свежих идей. Вы можете предпочесть декоративную отделку ручной работы, облицовку, ширму, отделку натуральной морилкой или классическую белую краску. Так что будьте изобретательны.

---

Рекомендуемые статьи

DIY беседка с жестяной крышей · Addison Meadows Lane

Я Bacccckkkkkk !!! РЖУНИМАГУ. Очевидно, что я давно ничего не публиковал. Жизнь происходит, и все становится немного сумасшедшим, что приводит к тому, что у блога остается много необходимого времени. Я так ценю всех, что вы остались, и решил, что мой ответный пост должен быть довольно хорошим, чтобы вознаградить вас за то, что вы являетесь моим испытанным и верным племенем.

Итак, без лишних слов, я представляю вам учебник «Моя беседка с жестяной крышей своими руками».

Да, люди, это действительно то, чем я позволил своему заднему двору стать (вставьте смайлик на ладони) Я знаю, это плохо. Не судите, LOL. Основная причина, по которой все стало так плохо, это то, что я устал заменять проклятый тканевый верх по 150 баксов за штуку на беседке, так что он просто сидел … и сидел … и сидел. Пока однажды я не решил, что хочу снова насладиться своим задним двором. Мне было щедро подарено около 12 листов использованной жести из конюшни друга, которые она сняла и в которых не было никакой пользы. Он лежал в штабеле у моего заднего забора почти 2 года, пока у меня наконец не возникла лампочка, и я решил использовать его для того, для чего он предназначен … для крыши! Я не собираюсь притворяться, будто это был легкий подвиг.Конечно, это был труд любви, но я тоже делал это сам. Если у вас есть человек или группа людей, используйте их. Это сэкономит вам много времени и сэкономит нервы. Но именно поэтому я делаю то, что делаю, чтобы сэкономить вам время и нервы, связанные с самостоятельным выяснением ситуации. Я знаю, что я потрясающий, пожалуйста, сохраните аплодисменты до конца.

*** Этот пост содержит партнерские ссылки для вашего удобства. ***

Начнем с материалов, которые вам понадобятся (все это будет зависеть от размера вашей беседки и опорных балок, которые она имеет.) Моя беседка 12х10 футов. \

— Олово, пластик или металлическое покрытие (вам нужно измерить вашу беседку и материал, чтобы точно определить, сколько вам понадобится)

-4 1 ″ X4 ″ X8 ′ Деревянные заготовки

-15 кусков дерева 1 ″ X4 ″ X6 ′ (на самом деле я не покупал их, у меня были деревянные поддоны, которые я использовал для опорных стержней)

— Лестница 8 футов

–1 ″ Самонарезающие кровельные винты по металлу

–Аккумуляторный ударный драйвер (я использовал этот)

— Бит отвертки ударной гайки

–Ударная коронка Филлипса

Хомуты для кабелепровода с двумя отверстиями, 1 дюйм

– Винты по дереву

–Пильные лошади

–Митровая пила

–Циркулярная пила

– Циркулярные пилы

–Защитные очки, перчатки и беруши

Хорошо, теперь, когда у нас есть расходные материалы, можно приступить к процессу.

Сначала я построил деревянную раму вокруг беседки. Имейте в виду, что я НЕ плотник. Это то, что я обнаружил, сработало для меня. Для нижнего и верхнего периметра беседки я использовал доски 1 ″ x4 ″ разной длины, чтобы создать каркас. Чтобы соединить углы, я срезал их под углом 45 градусов. Они не будут сидеть заподлицо из-за наклона крыши, но это облегчает их соединение.

После того, как все части были вырезаны, пришло время собрать каркас.Я не хотел вкручивать прямо в металлический каркас по нескольким причинам. Первый: опоры полые, и я не хотел их ослаблять. Второй: я не хотел, чтобы отверстия для винтов ржавели. Итак, в свете этих двух вещей я пришел к решению. Я использовал 1-дюймовые ленты для кабелепровода и шурупы, чтобы прикрепить каждую деревянную деталь вместе, а также к раме.

Так выглядела рама со всем прикрепленным. Я повторил эти шаги и на меньшей верхней крыше.

После того, как внешние рамы были подняты, я перешел к средним опорным стержням и прикрепил к ним деревянные части, используя кабельные ремни и шурупы. Необходимо обшить внутренние опорные стержни деревом, чтобы вам было во что привинтить металлические листы. Я не прикреплял их к внешней раме, я просто сделал их достаточно длинными, чтобы переходить от верхней рамы к нижней.

Теперь, когда деревянная опорная рама готова, пришло время измерить, вырезать и прикрепить ваш металл. Я сделал около нуля фотографий этого процесса, потому что он был горячим, и я просто проезжал через него, поэтому я сделаю все возможное, чтобы все объясни.БОКОВОЕ ПРИМЕЧАНИЕ — Я покрасил все дерево в черный цвет на этом этапе. Я не хотел, чтобы он выделялся, когда ты под ним смотришь.

Измерение:

Я плохо разбираюсь в геометрии Итак, мой процесс заключался в том, чтобы установить листы на крышу и ударить по ним. Если вам не нужно этого делать, и вы можете просто измерить… ..Больше мощности для вас.

Раскрой:

Я нашел видео на YouTube, в котором показано, как поворачивать пилу по дереву для резки металла. Очевидно, я не профессионал, и если вы решили это сделать, то на ваш страх и риск . Вот тут-то и пригодятся беруши, перчатки и защитные очки. Стричь таким образом ТАК ГРОМКО. Но, на мой взгляд, это сработало очень хорошо, и я прошел только 2 лезвия.

Защита:

После того, как ваши детали будут отмерены и отрезаны, используйте ударную коронку и закрепите металлические детали саморезами.

ПОЖАЛУЙСТА, ПОЖАЛУЙСТА, ПОЛУЧИТЕ МАЛЕНЬКУЮ ВЕРХНУЮ КРЫШУ, ЕСЛИ У ВАС ЕСТЬ ЕСТЬ. Если вы этого не сделаете, вы попадете в небольшую пробку и не сможете легко добраться до нее.

Когда вы режете и прикрепляете детали, не беспокойтесь, если они не выровнены точно. Я сделал каналы, чтобы закрыть швы, разрезав жестяную пластину по длине, немного согнув ее и закрыв все углы. Я выделил их на фотографии ниже, чтобы вы могли понять, о чем я говорю.

Когда они были на нем, все выглядело законченным. Мне очень нравится, как это получилось. Я серьезно не мог себе представить, что это так хорошо выглядит. Особенно после того, как я добавил дешевые белые занавески для душа и светильники

.

Надеюсь, вам понравился этот урок, и он окажется для вас полезным.Я очень рада, что все это будет украшено и красиво, но этого придется подождать до весны. Если у вас есть вопросы, оставьте комментарий ниже, и я постараюсь ответить. Спасибо, что зашли!

Стейси | 10 комментариев

Как построить беседку с нуля Центр обучения

Прекрасное место для случайных встреч с друзьями, соседями и семьей, беседки и перголы предлагают простой, но очень эффективный способ повысить ценность вашей собственности и создать удобное место для ленивого летнего дневного сна или чтения.Если у вас еще нет беседки, возможно, сейчас самое время сделать ее самостоятельно. Конечно, сначала вам нужно будет уточнить у местных властей, требуется ли разрешение для строительства вашего заднего двора, поэтому не забудьте изучить правила и выполнить необходимые бюрократические процедуры, прежде чем начинать строительные работы. Чтобы помочь вам успешно и с минимальными хлопотами осуществить свой проект DIY на заднем дворе, мы предлагаем вам несколько простых советов и уловок, как построить деревянную беседку с нуля.

Построить собственную беседку — отличный способ обустроить задний двор. (Изображение: kkanouse)

Строительство каркаса беседки

Начните проект строительства беседки с установки настенных столбов. Как правило, вам понадобятся четыре прочные стойки, которые можно разместить по углам беседки. Для установки несущего деревянного каркаса рекомендуется использовать балки 12 футов x 4 x 4, но вы можете выбрать тип дерева и размеры балок в зависимости от размеров вашего заднего двора, индивидуальных предпочтений и климата в местности.

Шаг первый:

Отметьте на заднем дворе квадрат размером 8 футов на 8 футов, где вы собираетесь установить беседку (убедитесь, что на этом месте нет стоячей воды), а затем с помощью экскаватора выройте ямы, чтобы разместить в них балки.

Шаг второй:

Поместите стойки в отверстия так, чтобы балка находилась на высоте 8 футов над землей, а внутренние углы находились на расстоянии 8 футов друг от друга, и приступайте к закреплению балок, используя быстрый цемент или бетон и воду.

Шаг третий:

Залейте цемент или бетон на 2/3 отверстия вокруг балки и покройте остальное пространство грязью после схватывания анкерного материала.

Шаг четвертый:

Теперь установите еще шесть балок 4 x 4 перпендикулярно начальным столбам (размещая по две с каждой стороны), чтобы связать три стороны беседки и закрепить их двумя большими болтами, которые должны проходить через столб в центр каждой балки.

Вы также можете добавить окна в центре каждой из трех стен, если хотите, чтобы ваша беседка выглядела более индивидуально. При установке окон убедитесь, что вы предварительно отметили размеры окон и создали раму с помощью балок 1 x 4, которые затем вы прибьете к конструкции и надежно вставите в окна с помощью столярного клея или герметика и горсти ногтей.

Шаг пятый:

После того, как эта часть строительства будет закончена, используйте еще четыре 8’7-дюймовых балки, чтобы соединить вертикальные стойки наверху. Сначала вырежьте квадрат размером 3,5 ″ x 3,5 ″ x ”на концах каждой части (убедитесь, что вы сделали их с одной стороны для каждой балки) и используйте их, чтобы соединить части вместе, создавая отступы, как пазл (так -называется стыковкой внахлест). Теперь прикрепите верхние балки к остальной части конструкции с помощью болтов (по одному или два на балку), которые следует вставить через квадрат в вертикальные стойки.

Держите элементы подальше: сделайте крышу для конструкции заднего двора

Чтобы сделать крышу для беседки, вам понадобятся еще пять балок 4 x 4, четыре из которых имеют длину 6 футов 1 дюйм и еще одна — 8 футов 7 дюймов. Используйте свои инструменты, чтобы вырезать угол 45 градусов на одном конце каждой из четырех балок 6 футов 1 дюйм и прикрепить их (плоской стороной вниз) к концам пятой балки с помощью болтов, образуя таким образом два треугольника на с каждой стороны более длинной балки.

Убедитесь, что вы следите за углом в 45 градусов, так как ваша конструкция крыши должна будет плотно прилегать к верхним стойкам.Теперь используйте болты, чтобы прикрепить крышу к четырем опорным балкам, и, при желании, вставьте мансардные окна подходящего размера по той же схеме, что и для оконных панелей (однако имейте в виду, что при установке вам потребуется сначала установить верхнюю раму. окна в крыше). После того, как вы прикрепите крышу к остальной несущей конструкции, голые кости вашей беседки готовы для некоторых последних штрихов.

Аккуратно закругляем: добавьте шика в свою беседку

Чтобы придать дому стильный вид, вы можете покрасить беседку в нейтральные, естественные или коричневые тона.Смелые цвета также будут хорошо работать в качестве акцентных штрихов, если они будут гармонировать с остальным дизайном вашего заднего двора. При окраске беседки убедитесь, что вы используете атмосферостойкую краску, подходящую для наружного использования, поскольку этот тип краски добавит дополнительную защиту дереву и обеспечит более длительный срок службы конструкции.

После высыхания краски вам нужно будет добавить кровельное покрытие, чтобы внутренняя часть конструкции оставалась сухой и защищенной от элементов. На этом этапе кровля из гофрированного алюминия или стекловолокна может использоваться в качестве верхнего покрытия крыши, и вам необходимо будет закрепить ее гвоздями или крюками (они должны быть размещены внутри на расстоянии одного дюйма от верха и низа каждого наклонного стропила). .Теперь вы можете использовать натяжной трос, чтобы соединить крючки и повесить шторы с карманами для стержней, чтобы создать настоящий дизайнерский вид в вашей беседке.

Далее можно установить карнизы внутри беседки и поставить портьеры для создания мобильных стен, которые защитят от яркого солнечного света в жаркие летние дни. Кроме того, вы можете вымостить пол беседки кирпичом или садовым камнем для дополнительного охлаждения и устойчивости поверхности, но вы можете оставить эту часть, если хотите, чтобы пол беседки оставался максимально естественным. Конечно, вы также можете добавить некоторые персонализированные элементы и дополнения к конструкции вашего заднего двора, чтобы еще больше украсить ее, например подвесные цветочные горшки, поручни, струнные светильники, подушки, подушки и складную мебель.

В заключение

Строительство беседки от уровня земли до крыши — доступный проект для многих домашних мастеров. Все, что вам нужно для создания этой очаровательной садовой конструкции, — это прочные деревянные балки, быстрый цемент, надежные электроинструменты, несколько дополнительных приспособлений, таких как гвозди, болты и шурупы, а также небольшая помощь друга или двух для установки опорных столбов и крыша.Беседка на заднем дворе станет отличным проектом для начала вашего лета. Она станет функциональным и стильным дополнением вашего открытого пространства. Не откладывайте работу своими руками надолго — чем раньше вы начнете, тем скорее вы сможете насладиться своим тенистым оазисом жарким летним днем.

Джон Стоун — писатель, редактор и соавтор Smooth Decorator. В дополнение к этому, он страстный энтузиаст по обустройству дома.

Вы хотите построить беседку с нуля или вам больше по душе комплект?

Щелкните здесь, чтобы просмотреть нашу подборку привлекательных аксессуаров для теней и охлаждения.Добавьте стиля и защиты от солнца вашему жилому пространству на открытом воздухе.

Мебель для патио, Зонты для патио и рыночные зонтики, Чехлы для мебели для вашего сада, лужайки или террасы.

Используйте навигационные ссылки слева или используйте поле поиска в верхнем правом углу.

САДОВЫЕ ЗДАНИЯ

Садовые беседки и арки

Садовые беседки и комплекты

Комплекты для теплицы

Навесы и комплекты для хранения

ГРИЛИ И НАГРЕВАТЕЛИ

Chimeneas

Грили — газовые, угольные, электрические

— Переносные настольные грили

Костровые ямы, кольца и камины

Обогреватели патио — Наружные

— Электрические лучистые обогреватели

— Инфракрасные обогреватели

НАРУЖНОЕ ОСВЕЩЕНИЕ

Садовые факелы

Пейзажное освещение

Уличные лампы

Патио / палубные фонари

Солнечное освещение

МЕБЕЛЬ ДЛЯ ПАЦИО

Алюминиевая мебель

Пляжная мебель

Мебель из эвкалипта

Гамаки и кресла-гамаки

Мебель для патио

Чехлы для мебели для патио

Мебель из поли-дерева

Качели для крыльца

Плетеная мебель из смолы

Кресла-качалки

Мебель из тика

Деревянная мебель для патио

ОТТЕНКИ И ТЕНТЫ

Только ткань для теней

Выдвижные навесы

Roll Up Shade, Солнечные оттенки

Теневые навесы

Тень паруса

— Паруса нестандартного оттенка

НАБОРЫ И КОМПЛЕКТЫ КАЧЕЛЕЙ

Набор деревянных качелей с чертежами

Металлические качели

Принадлежности для качелей

Слайды Swing Set

БАССЕЙНЫ

Комплекты для наземного бассейна

Надувные лодки и шезлонги

Бассейны и оборудование

Инфракрасные сауны

ЗОНТИКИ

Алюминиевые зонты

Основания и подставки

Пляжные зонтики

Коммерческие зонтики с логотипом

Ребристые зонты из стекловолокна

Зонтики для патио

Боковые пост-офсетные зонты

Деревянные зонтики

НАРУЖНЫЕ АКСЕССУАРЫ

Баня для птиц

Собачьи будки и лежаки

Корпуса из искусственного камня

Садовый декор

Уличные часы и термометры

Уличные шторы / шторы

Наружные вентиляторы — мокрые

Игры на открытом воздухе

Уличные коврики — всепогодные

Уличные телевизоры — всепогодные

Экраны конфиденциальности патио

Принадлежности для задних дверей

Настенные фонтаны и водопады

НОВОСТИ И СТАТЬИ

Новости патио и сада

Предметы домашнего обихода на открытом воздухе

Кредитные карты мы принимаем! Обработка кредитной карты онлайн

& nbsp

---

Как построить металлическую беседку

Металлическая беседка — отличный способ насладиться природой в хорошую погоду. Это прекрасное место под навесом, где можно расслабиться или перекусить. Можно построить свою собственную металлическую беседку, хотя лучше всего иметь некоторый опыт изготовления металла. Есть также готовые комплекты, которые нужно просто собрать. Чтобы построить собственное, потребуется сварка.

Шаг 1 — Материал

Металлическая беседка довольно тяжелая, и в зависимости от конструкции будет использоваться около ¼ мили стальных труб. Чем сложнее конструкция, тем больше трубок потребуется. Убедитесь, что материал заказан заранее.Также рекомендуется сварочная проволока высокого качества, так как она обеспечит максимальную поддержку и скрепит все вместе.

Шаг 2 — Рама

Рама соединит купольную крышу с верхом основания беседки. Для восьмиугольной рамы потребуется 16 отрезков стальных труб, отрезанных до нужной длины. Также определите необходимые градусы в угле рамы. Прикрепите металлический сегмент к сварочному столу. Поместите следующую часть трубки под правильным углом. Зажмите, а затем прихватите концы стыка.При необходимости отрегулируйте и завершите сварку стыка. Делайте это до тех пор, пока не будут сделаны 4 соединения, и сварите разные секции вместе, чтобы получилась форма восьмиугольника. Таким же образом постройте второй восьмиугольник.

Шаг 3 — Прокладки

Две восьмиугольные детали будут соединены вместе с помощью прокладок, длина которых обычно составляет около 5 дюймов. Они будут размещены примерно на 4 дюйма с каждой стороны углов и приварены.

Шаг 4 — Панели основания

Для восьмиугольника будет 6 панелей основания.Панели будут состоять из двух вертикальных колонн, двух поперечин и стены из стальных труб. Чтобы основание было квадратным, все части должны быть одинаковой длины, чтобы они образовывали квадраты. Сожмите все детали вместе с одной стороны и закрепите стыки. Перепроверьте все, прежде чем использовать стыковую сварку передней и задней части стыков. Зашлифовать сварные соединения заподлицо и при необходимости подпилить кромки.

Шаг 5 — Арки

В восьмиугольнике будет сделано 8 арок.Длина арок будет больше, чем необходимо, потому что их изгиб может вызвать искажение. Согните стальную трубку так, чтобы радиус дуги составил 22 дюйма. Как только сталь будет правильно согнута, отрежьте ее до нужной длины и приварите различные арки на место.

Шаг 6 — Кронштейны

Для приваривания колонн к раме и основанию потребуется 32 скобы. Между кронштейном и колонной будут находиться распорки. С каждой стороны отдельных кронштейнов должно быть по 2 сварных шва.

Шаг 7 — Рамки

Необходимо будет сделать рамки для завитков.Они построены из квадратных трубок и будут отличаться в зависимости от того, куда будет идти декоративная прокрутка.

Шаг 8 — Прокрутки

Нарисуйте узор прокрутки в полный размер на листе бумаги. Создайте приспособления, которые будут использоваться для придания свиткам форм. Эти приспособления нужны для сгибания металла. При сгибании свитков они будут горячими, поэтому имейте соответствующие средства защиты. Как только свитки будут готовы, приварите их на место.

Шаг 9 — Прикрепите все

Когда все компоненты будут готовы, сварите все вместе.Перед завершающей сваркой проследите и приварите все на месте, так как может потребоваться корректировка.

Беседка — Как построить свою

Нет ничего лучше беседки для отдыха во дворе с друзьями и семьей. Избавьтесь от жары и дороговизны, собрав его самостоятельно! Конечно, материалы обойдутся вам в сотни долларов, а это большая работа. Но вы сэкономите тонну рабочей силы, а удовлетворение от того, что вы построите его самостоятельно, должно покрыть материалы.Дай или возьми. Вы готовы построить собственную беседку? Давай сделаем это!

Я построил беседку на фото в основном сам, но мне помогли с бетонным основанием и установкой угловых столбов. Вы, вероятно, тоже будете; это не работа одного человека. А для моей же безопасности и душевного спокойствия я попросил кого-то другого покрыть мне крышу черепицей. О, и это действительно совершенно уровень; Я обещаю. Картинка немного обманчива.

В данной статье будет представлен обзор того, как построить беседку.Это не исчерпывающий трактат всего процесса. Перед тем как приступить к работе, убедитесь, что вы знакомы с местными строительными нормами и правилами и чувствуете себя комфортно. Вам решать, использовать безопасные и надлежащие методы строительства и получать разрешения в соответствии с требованиями местных властей.

КРАТКИЕ СВЕДЕНИЯ: неизбежные изменения в процессе сборки потребуют, чтобы большинство деталей было обрезано по размеру, а не заранее. Все размеры указаны для данной беседки; ваш может отличаться.Все пиломатериалы проходят обработку давлением. Все оборудование оцинковано (или иным образом рассчитано на использование пиломатериалов на открытом воздухе). Обшивка крыши — фанера класса CDX.

Вы вставляете левый нижний колонтитул. Вы убираете левый нижний колонтитул…

Если вы собираетесь стоять твердо, вам лучше иметь твердую опору. Эта беседка стоит на 8 бетонных основаниях и прикреплена к ним. Моя — 10-футовый восьмиугольник, построенный на склоне. Но даже на ровной поверхности нижние колонтитулы являются важной частью сборки. Так что не торопитесь и сделайте это правильно.

Перед тем, как начать копать, попросите местную коммунальную компанию разметить места расположения водопроводных, электрических и кабельных линий. В моем округе это можно делать бесплатно до двух раз в год. Беседка не стоит умирать; если только в нем нет встроенного бара и диско-шара. У этого нет ни того, ни другого.

Площадь, обрамленная досками для теста, больше, чем реальная площадь беседки.

Макет довольно прост. На самом деле восьмиугольник — это просто квадрат со срезанными углами. Начните с создания квадрата с веревкой, привязанной к деревянным доскам для теста.Убедитесь, что ваши струны выровнены, независимо от контура земли. Затем проведите линии от угла к противоположному углу, образуя «X», который определяет вашу центральную точку. Используйте другую веревку, например, циркуль, чтобы провести дугу от каждого угла и через центральную точку, чтобы определить расположение 8 углов восьмиугольника. Четко отметьте свои струны, чтобы указать, где идут углы.

Для наглядности я собрал небольшое видео, чтобы проиллюстрировать этот метод компоновки:

Сделайте свой лучший нижний колонтитул вперед

Бетонные формы, которые я использовал, представляют собой картонные трубы 12 ″ x 48 ″.

Перенесите 8 позиций угловых стоек на землю с помощью краски и отвеса. После того как вы определите свои углы, вам нужно будет просверлить отверстия для опор. Временно сдвиньте струны в сторону, но оставьте тесто на месте. Позже вам нужно будет снова разместить нити, чтобы разместить якоря сообщения. Для нижних колонтитулов требуются отверстия диаметром 12 дюймов и глубиной 4 фута. Мы с другом использовали бензиновый шнек на двоих, взятый напрокат в местном центре. Даже с помощником этот инструмент действительно знает, как вас утомить.В морозном климате просверливайте отверстие как минимум на 6 дюймов глубже линии замерзания. Конкретные требования к нижнему колонтитулу см. В местных строительных нормах и правилах.

Электробетоносмеситель и газовый двухшнековый шнек экономят массу непосильного труда.

Заполните нижние несколько дюймов отверстий гравием, затем полностью вставьте в отверстия трубчатые бетонные формы размером 12 x 48 дюймов. Используйте арматуру и стяжную проволоку, чтобы построить армирующую «клетку» внутри трубы. Держите арматурный стержень на расстоянии нескольких дюймов от внутренней части формы; Вы же не хотите, чтобы сквозь нижние колонтитулы выглядывала открытая сталь.

Оцинкованные анкерные болты крепят угловые стойки к нижнему колонтитулу.

Переместите линии разметки, затем — по одной — заполните трубы бетоном (замешанным в соответствии с инструкциями производителя) и вставьте 8-дюймовый или более длинный, 1/2 дюйма прямоугольный или J-образный анкерный болт в верхнюю часть нижние колонтитулы, оставляя незащищенными несколько дюймов резьбового конца. Взяв за основу отметки положения стойки на ваших струнах, используйте сливовый боб, чтобы точно определить местонахождение анкерных болтов.

Я использовал деревянные обрезки с отверстием 1/2 дюйма, шайбы и гайки, чтобы подвесить анкерные болты на месте, пока бетон схватывается.

После того, как бетон застынет, вы можете вытащить и выбросить тестовые доски и веревки. Поздравляем, вы завершили самый напряженный этап сборки! Возможно, вы захотите немного отдохнуть спине; нам предстоит долгий путь.

bLOG Посты

Используйте 2 × 4, чтобы временно закрепить угловые стойки.

8 угловых стоек — это то, что переносит весь вес — а будет огромным весом — на нижние колонтитулы. Угловые стойки начинаются как 4 × 4 длиной 12 футов. Начните с крепления кронштейнов столбов к анкерным болтам в бетонных нижних колонтитулах.Убедитесь, что кронштейны ориентированы так, чтобы стороны противоположных угловых стоек были параллельны друг другу. Используйте длинную прямую кромку, чтобы правильно выровнять их.

Кронштейн из оцинкованной опоры 4 × 4.
Фото: HomeDepot.com

Затем попросите помощника поставить угловую стойку на первый кронштейн. Прикрепите временные распорки, чтобы держать стойку в вертикальном положении, и используйте угловой уровень, чтобы убедиться, что она идеально вертикальна. Закрепите стойку на кронштейне гвоздями 16d через каждое отверстие. Наконец, прикрепите распорки к столбам в земле.

Работайте, пока не установите все 8 стоек. В целях безопасности оставьте распорки на месте, пока не установите подголовники.

Древесная паутина

Конструкция балки в виде паутины.

Балки 2 × 6 крепятся с помощью крючков и гвоздей 10d. Они должны начинаться примерно на 8-10 дюймов выше самого верхнего колонтитула. Главная балка простирается от одной угловой стойки к другой, находящейся прямо напротив нее. Середина поддерживается парой предварительно отформованных бетонных подушек размером 16 x 16 x 4 дюйма, приобретенных в местном центре обслуживания домов.Между бетонными подушками и балкой находится участок 6 × 6, обработанный давлением, как показано. Убедитесь, что опорные блоки и все балки выровнены.

Опора под центром главной балки. Обзор наших достижений.

Следующие две балки проходят перпендикулярно основной, образуя большой знак «+». Используйте вешалки, чтобы подвесить их к угловым стойкам, и прибейте их пальцами ног к центру главной балки, чтобы они могли касаться центральной стойки. На центральной стойке не используются вешалки.

Затем установите последние четыре балки перекрытия.Они также подвешены к угловым стойкам, но, поскольку они встречаются с центром на внутренних углах 90 °, образованных другими балками, вам придется обрезать один конец парой сужающихся под углом 45 ° надрезов для хорошей и плотной посадки. . Не придайте ему форму, просто обрежьте углы, чтобы они поместились.

Охлаждение при 22,5 °!

Завершенные внутренние балки.

8 зазоров между балками теперь должны быть перекрыты сегментами, имеющими противоположные углы 22,5 ° (относительно торцевых волокон). С таким же углом вы можете освоиться с этим углом; это будет какое-то время! Эти сегменты прибл.25 дюймов в длину и прикручиваются на место, образуя восьмиугольное кольцо.

Обод вокруг воротника

На внешних выемках сначала сделайте эти упорные пропилы.

8 частей, образующих край деки, также вырезаны с противоположными углами 22,5 °. Они будут сидеть в паре выемок, которые мы собираемся прорезать снаружи угловых стоек, и располагаться на той же высоте, что и балки. Ручная пила используется для резки волокон вверху и внизу надрезов. Затем небольшой молоток и долото удаляют древесину, создавая плоские грани.Как вы догадались, эти грани находятся под углом 22,5 ° к лицевой стороне столба.

Зубилом обработайте пары выемок 22,5 °. Ввинтите балки обода во внешние выемки.

Отрежьте части обода по размеру и вкрутите их в выемки, используя самосверлящие винты 3-1 / 2 ”для наружной террасы. Я использовал винты Spax. Они немного дороже, но они того стоят.

Наконец, установите промежуточные балки между внешним ободом и внутренним восьмиугольником. Используйте подвесы для балок с обоих концов.

Готовая балочная конструкция, готовая к укладке террасной доски.

Все руки на палубе

При установке досок настила начните с внешнего края и двигайтесь внутрь.

Начните установку досок настила с внешнего края и двигайтесь внутрь к центру. Обратите внимание, что крайние доски должны иметь выемки, чтобы они подходили к угловым стойкам. Признаюсь, это немного сложно. Но с парой регулируемых Т-образных скосов и немного терпения можно добиться отличных результатов. Мне как-то удавалось с первого раза вырезать почти идеальные надрезы; Я клянусь! Я так же поражен, как и вы!

Пролет через промежуточные балки (те, что идут от края до внутреннего восьмиугольного кольца). Швы между соседними досками настила центрируются вдоль самых длинных балок. Скорее всего, у вас не будет двух досок, требующих одинаковой длины или углов. Итак, как и в остальной части этого проекта, отрежьте кусочки по размеру. Избегайте соблазна заранее вырезать кучу деталей; это пустая трата времени и материалов. Поверьте мне: я знаю.

Эти шурупы я использовал для настила.

Для отвода дождевой воды оставьте зазор между длинными краями досок. Это лучшая практика для любого проекта колоды.Гвозди 16d — это правильная толщина, чтобы измерить расстояние. Однако концы досок прилегают друг к другу без зазоров. Я использовал винты GRX для всех досок настила. Обязательно закрепите доски везде, где есть балки (не только на концах досок), и расположите винты на расстоянии 6-7 дюймов друг от друга. Вам придется заткнуть много шурупов, но в результате получится чрезвычайно жесткая дека с очень высокой устойчивостью к деформации с течением времени.

Колода почти завершена.

Головные рельсы

Установлены головные рельсы. Они две толщиной 2х4.

А теперь подголовники: они охватывают соседние угловые стойки и действительно помогают укрепить все для беседки. Они также обеспечат опоры и точки крепления для промежуточных стропил, которые появятся позже. Головные рельсы изготавливаются путем укладки и скрепления гвоздями — или скрепления — вместе пары 2 × 4 с широкими гранями вместе. Концы обрезаются под теперь уже знакомыми 22,5 ° относительно торцевого волокна (67,5 ° при измерении от внешнего края).

Отметьте угловые стойки на высоте 96 дюймов от поверхности настила.Выровняйте нижнюю часть направляющих по отметке и прикрутите их носком к угловым стойкам. Я использовал по 4 винта на каждом конце, чтобы обеспечить надежное соединение.

Немного от вершины

Отрежьте стойки на 6 дюймов выше вершин направляющих.

Теперь, когда подголовники надежно закреплены на месте, вы можете продолжить и удалить все распорки стойки. Они сделали свою работу по уменьшению вероятности катастрофических неудач; но теперь они просто мешают. Затем отрежьте 8 угловых стоек на высоте 6 дюймов над вершинами направляющих.Поскольку моя беседка построена на умеренном холме, длина, которую я обрезал, на самом деле разная для каждого столба. Вот почему лучше всего начинать со слишком длинных угловых стоек. Если бы я использовал 10-дюймовые посты, некоторые из них были бы слишком короткими. И я мог даже не осознавать этого до этого момента, что приведет к очень плохому дню. Нецензурная брань стала моим родным языком быстрее, чем ты можешь сказать «ебать эту суку!». Я могу заикаться, но ругаться могу, как самый беглый из моряков, дружище!

Top Notch Notch on Top.

Вырезы на верхушках стоек — вместе с болтами 1/2 дюйма — закрепят основные стропила на месте.

Вырежьте выемку длиной 6 дюймов и шириной 1-1 / 2 дюйма в верхней части каждой стойки. Это делит общую ширину 3-1 / 2 дюйма «4 × 4» на треть. В эти выемки привинчиваются основные стропила.

Качели, как король (From The Rafters)

Шкворень — вырезанный из 6 × 6 — это то, что заставляет остроконечные стропила работать.

Стропильная конструкция состоит из 8 основных стропил и 8 промежуточных стропил, все из которых расходятся наружу от центральной стойки.Идите вперед и вырежьте все 8 основных стропил из 2×6. Отрежьте их длиной 80 дюймов под углом 65 ° (по отношению к одному краю) на одном конце.

Далее нам понадобится шкворень, компонент, который создает центральную ступицу стропил. Все 16 стропил привинчены к стойке. По мере увеличения веса стропил и крыши соединение шкворня сжимается еще сильнее, как краеугольный камень на вершине арки.

Вырежьте восьмиугольный шкворень из секции 6 × 6. Чтобы определить его длину, измерьте длину скошенного конца одного из стропил и прибавьте 2 дюйма.Я считаю, что измерение было около 8-10 ». Отрезав до нужной длины, выложите восьмиугольник на одном конце 6 × 6. Сделайте восьмиугольную форму, отрезав 4 угла. Я считаю настольную пилу с лезвием под углом 45 ° как самый безопасный и точный инструмент для работы.

Стропила беседки: требуется некоторая сборка

Установлены первые четыре основных стропила и шкворень.

Сборка стропил начинается на земле. Плотно прикрутите первые два стропила к противоположным сторонам шкворня, чтобы получилась действительно широкая буква «V».Стропила должны быть сосредоточены на гранях kingpost, оставляя на дюйм выше и ниже и равное пространство на каждой стороне.

Рекомендуется получить помощь на следующем шаге. Если вы действительно осторожны (как я), вы можете сделать это сами. Строительство стропил и крыши может быть обременительным и опасным; так что будь осторожен. Поднимите один конец стропильной сборки вверх и в прорезь на одной из угловых стоек. Стоя на лестнице с А-образной рамой, осторожно поднимите другой конец вверх и войдите в выемку на противоположной угловой стойке.Отцентрируйте сборку как можно лучше. Отвес (или гайку, привязанную к концу веревки) можно повесить с нижней стороны поворотной стойки для облегчения выравнивания.

Прикрепите основные стропила болтами с шестигранной головкой 1/2 ″ x 5 ″.

После центрирования сборки временно закрепите один конец зажимами, чтобы он не сместился. Просверлите отверстие в угловой стойке и в стропиле, чтобы в него можно было вставить болт 1/2 дюйма. Используйте 5-дюймовые длинные оцинкованные болты с шестигранной головкой: наденьте шайбу на болт, вставьте болт в отверстие, наденьте еще одну шайбу, затем гайку.Затяните гайку очень сильно. Наконец, установите вторую гайку и затяните ее против первой. Эта вторая гайка — «контргайка» — поможет предотвратить ослабление крепежа самостоятельно.

Основные стропила и шкворень.

Повторите процесс сверления и крепежа на другом стропиле, затем приступите к установке других 6 основных стропил. Прикрутите каждое стропило к шкворню с помощью 4 шурупов (сверху, снизу и с обеих сторон). Я использовал те же шурупы, что и для настила.

Вы очень много работали над этим проектом! Почему бы тебе не сделать небольшой перерыв и не взглянуть на некоторых тварей во дворе?Эти фотографии дикой природы (и сотни других) были сделаны во дворе, когда я строил беседку. Наслаждайтесь видами природы, как я. Но не задерживайся слишком долго; аллигаторы следят за каждым вашим шагом.

Во время создания этого проекта меня посетило множество животных. Этот аллигатор хочет быть моим лучшим другом, ибисом, пасущимся на поиски клопов. Предложил поделиться. Я любезно отказался. Этот маленький парень и многие его друзья продолжали заходить, чтобы убедиться, что я все делаю правильно. Даже черепахи были заинтересованы в происходящем.

Хорошо, перерыв окончен! Пора вернуться к этому. Знаете, беседки не строят сами по себе. И вам определенно не почасовая оплата.

Промежуточные стропила

Сделайте надрез на промежуточных стропилах там, где они встречаются с головными балками.

Промежуточные стропила в начале имеют длину около 70 дюймов. Один конец имеет такой же угол 65 градусов, как и основные стропила. У углового конца также должны быть срезаны углы, как мы это делали с перекрывающими балками. Опять же, не формируйте конец в виде точки, просто сбейте углы настолько, чтобы они поместились между основными стропилами и как можно ближе к штырю.

Промежуточные стропила должны быть прикреплены к шкворню двумя винтами: одним сверху и одним снизу. Остальные концы должны быть отцентрированы на направляющих. Сделайте надрез на промежуточных стропилах там, где они встречаются с направляющими, чтобы обеспечить более стабильную контактную поверхность. Привинтите носком к направляющим под головку участки с выемками.

14 из 16 стропил на месте. Осталось добавить еще два промежуточных продукта.

Крыша, крыша, желаемая крыша.

Установите кровельную обшивку, начиная сверху и продвигаясь вниз.

Крыша состоит из 16 отдельных фанерных панелей CDX ½ дюйма. Каждая сторона крыши имеет одну маленькую и одну большую панель.

Сравните размеры большой и малой кровельных панелей. Размеры кровельных панелей.

Данные размеры приведены только для справки. Вам нужно будет измерить и обрезать по размеру. Прикрепите кровельные панели к стропилам оцинкованными гвоздями 8d. Сначала установите маленькие панели так, чтобы плоская «острие» была обращена к шкворню. Затем переходите к более крупным панелям.

Нижняя часть крыши в процессе.Прикрепите панели крыши большим количеством оцинкованных гвоздей 8d.

Завершение беседки на крыше

Когда я обшивал высокую остроконечную крышу, я понял, что я слишком курица, чтобы ходить по ней. Так что я никогда не смогу подняться наверх. Меня не волновала его сила; стропильная конструкция необычайно прочна. Просто мысль соскользнуть — а затем приземлиться — меня не особо привлекала. Так что к нам с женой пришел профессионал и закончил работы на крыше.

Их работа началась с нанесения рубероида, начиная с низкого уровня и заканчивая подъемом к вершине.У парня, который выполнял для меня работы по кровле, не было проблем, когда он спускался с лестницы на крышу и ходил, как будто это было ничто. Ему больше силы!

Панели крыши были покрыты рубероидом, пропитанным дегтем. Работайте снизу вверх.

Затем он подрезал все промежуточные стропила недалеко от кромки фанеры и установил алюминиевые отливы с помощью кровельного клея / герметика на основе черной смолы.

После подрезки промежуточных стропил и крепления кромок водостока была установлена ​​архитектурная черепица.

Была установлена ​​архитектурная черепица. Как и в случае с войлоком, укладка начинается с самой нижней части и продвигается вверх к вершине. Они обернули кровлю, обшив черепицей 8 пиков стропил и закрыв все это металлическим конусом.

Крыша увенчана алюминиевым конусом.

Беседка Гаргульи

В твоем лице готическая архитектура; У меня тоже есть горгульи!

Я специально просил, чтобы кровельщик не подрезал основные стропила. С самого начала этого проекта мне хотелось поставить на беседку «горгулий», чтобы придать им неповторимый вид.Как и я, вы, наверное, никогда раньше не видели беседку с горгульями. Теперь у нас есть! Разве нам не повезло?

Мой шаблон горгульи.

Мои горгульи (вдохновленные некоторыми из тех, что я когда-то видел на фотографиях старого дома) начинались как шаблон, вырезанный из сосновой доски 1 × 6. Обведите свой шаблон на стропилах и с помощью перфорационного сверла диаметром 1 дюйм просверлите проушины и внутренний изгиб шеи. Остальное состоит из прямых линий и может быть распилено сабельной пилой.

Горгульи режут перфоратором диаметром 1 дюйм и сабельной пилой.

Brace Yourself

Угловые косынки

Для придания конструкции еще большей жесткости, а также эстетической привлекательности, добавлены косынки в местах, где подголовники встречаются с угловыми стойками. Накладки представляют собой треугольные детали, вырезанные из 2 × 6. Края, которые подходят к головным рельсам, обрезаются под прямым углом. Но края, которые встречаются с угловыми стойками, имеют фаску 22,5 ° (по отношению к лицевой стороне). Оба разреза под углом 45 ° к заводской кромке.

Угловые косынки внутри

Установка рельсов

Поручни и нижний поручень моей решетки.

Поручни состоят из 2х4. Верхняя планка устанавливается горизонтально на высоте 36 дюймов. Прямо под ним находится опора, стоящая на краю. Детали скручиваются друг с другом, и все концы обрезаются на длину прибл. 22,5 °. Поручни охватывают все стороны, кроме входа.

Беседка-решетка

На этом рисунке вы можете увидеть оба стиля решетки, которые я создал.

Чтобы придать беседке по-настоящему изысканный вид, я сделал необычную решетку из 2х2. Конкретные шаблоны — это мой собственный макет, но он вдохновлен шаблонами, которые я нашел при различных поисках изображений.Я использовал 2 разных шаблона. Один узор — своего рода дизайн, напоминающий диафрагму камеры — используется только на двух сторонах входа. Второй узор больше похож на вертушку и используется на остальных 5 сторонах.

Крупный план моей конструкции «ирисовая решетка». Этот узор находится по обе стороны от входа.

Компоненты моей решетки включают в себя множество сложных одиночных углов, составных углов и некоторую сложную компоновку, и они выходят за рамки этой статьи. Многие люди предпочитают покупать готовые решетки в местном магазине для дома и сада, но я не хотел соглашаться на покупку в магазине.Ваш пробег может отличаться.

Пятно на мембране

Пятно / герметик для палубы Redwood торговой марки Behr. Пятно действительно оживило эту конструкцию!

Я закончил свою беседку двумя слоями красителя «красное дерево» марки Behr.

Take a load Off — Как сделать сиденье для беседки

Как был устроен каркас сиденья.

Есть много вариантов рассадки. Я сделал встроенные сидения по 5 сторонам. Подробное описание того, как я построил скамейки, выходит за рамки этой статьи.Однако я добавил несколько фотографий, чтобы дать представление о том, как они сложились. Если вы зашли так далеко, я уверен, вы найдете сидения вполне управляемыми.

Линии сидения скамейки с 5 сторон беседки.

Поздравляем! Вы построили собственную беседку, которой сможете наслаждаться долгие-долгие годы! Это была большая работа, но я думаю, вы согласитесь, что она того стоила.

Подъезд

Бетонные ступени. Они были размещены только как временное решение, пока я не смог их лучше закрепить.Беседку оформляли к свадьбе члена семьи. .
