Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола



Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне.

Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

1. Саморегулирующиеся.
2. Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола.

Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

• __TITLE__

  __DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м². Специалисты советуют придерживаться следующих параметров выбора:

• спальная комната – 100-150 Вт/м²;
• прихожая,  коридор, кухня – 150 Вт/м²;
• туалет, ванная – 180 Вт/м²;
• балкон, лоджия – 200Вт/м².

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м², при этом мощность должна быть 100 Вт/м². Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет.

Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему.

Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

• Серкеты монтажа тенлого пола

• Ошибки монтажа теплого пола

• Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео:

Видео:

Видео:

Видео:

Электрический теплый пол своими руками: Инструкция + Видео!

Статью опубликовал: Николай Стрелковский

Обновлено: 16.05.2019

Электрический теплый пол своими руками

Теплый пол, нагреваемый электричеством, пользуется большой популярностью не только как дополнительное средство обогрева, но и как основной источник тепла в помещении. Нагреваемый пол создает комфортную зону нагрева именно в той области комнаты, где происходит основная жизнедеятельность ее обитателей.

Особенно актуален нагреваемый пол для таких помещений, как детские или ванные комнаты. Также рекомендуется монтировать теплый пол в помещениях с недостаточным нагревом, например на застекленных балконах и лоджиях.

Распределение температуры от теплого пола

Электрический теплый пол может быть размещен под любое финишное напольное покрытие – будь то кафельная плитка, ламинат или линолеум.

Основные конструкции

Существует несколько модификаций нагреваемого электрического теплого пола: с использованием ИК-пленки или с нагревательным кабелем. В свою очередь, нагревательный кабель может размещаться самостоятельно или укладываться в составе ковриков – готовых элементов, где греющий элемент зафиксирован в крепежной сетке.

Укладываем теплоизоляция для теплого пола

Содержание статьи

Подготавливаем поверхность

В том случае, если ваш теплый электрический пол будет играть роль единственного источника тепла в помещении, или при недостаточной теплонепроницаемости межэтажного перекрытия – его основой должен стать слой теплоизоляции.

В качестве теплоизоляционного слоя под электрический пол можно использовать пенополистироловые плиты толщиной от 2 до 3 сантиметров, в зависимости от характеристик межэтажного перекрытия. На балконах или лоджиях нужно использовать слой теплоизоляции толщиной не менее 5 сантиметров, а в случае, если пол вашего помещения лежит непосредственно на грунте – толщина пластиковых плит не должна быть менее 10 сантиметров.

1. Подготовьте поверхность перекрытия, освободите ее от мусора, заделайте раствором крупные выбоины. При необходимости выровняйте пол – сделайте черновую стяжку или положите черновой деревянный пол.
2. Черновую выровненную поверхность необходимо загрунтовать для предотвращения образования плесени и увеличения сцепляемости.
3. Плиты из вспененного полимера можно приклеить к поверхности специальным клеем или зафиксировать саморезами.
4. Сверху слоя теплоизоляции разместите монтажную армирующую сетку. Ее нужно зафиксировать винтами с широкими шайбами, диаметр которых должен в два раза превышать толщину теплоизоляции.

Рассчитываем длину кабеля

Кабель для электрического теплого пола

1. Подготовьте лист миллиметровой бумаги, нанесите на нем в масштабе размеры своего помещения, места нахождения крупногабаритной мебели.

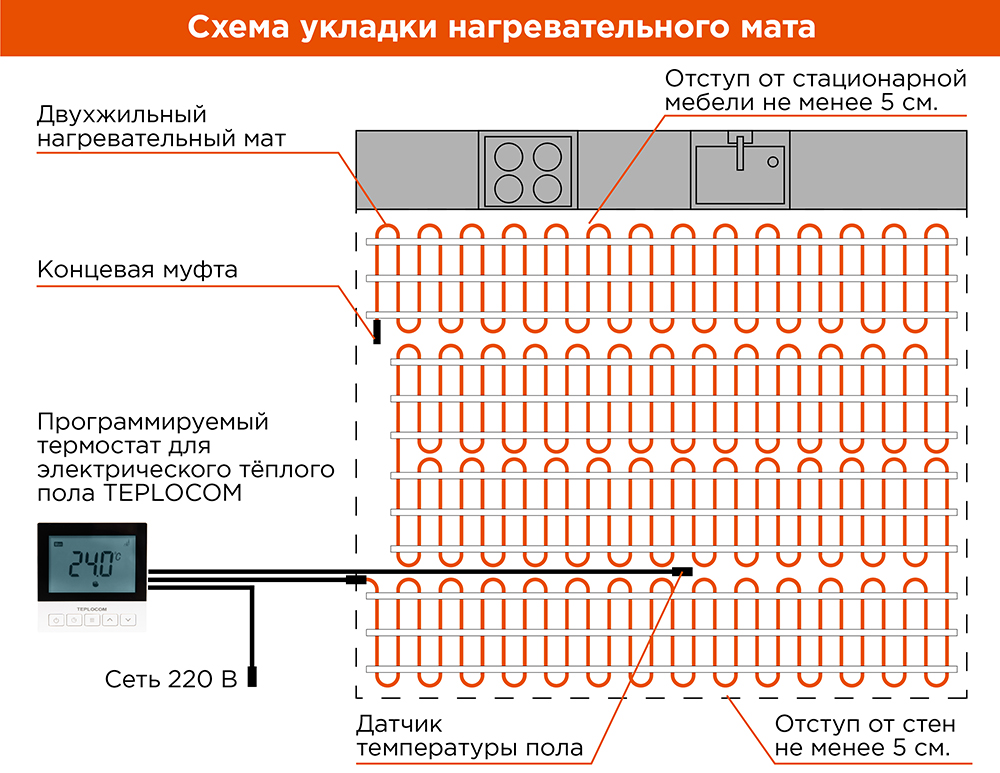

2. Нарисуйте на листе схему укладки кабеля, учитывая, что он должен находиться на дистанции не менее 5 сантиметров от стен и не располагаться в местах установки крупной мебели. Минимальный шаг, допускаемый между витками кабеля вы можете посмотреть в его технических характеристиках.
3. Шаг укладки кабеля можно вычислить и самостоятельно. Для этого площадь обогрева нужно умножить на 100 и разделить на длину кабеля. Так, для помещения в 20 квадратов при длине кабеля в 50 метров шаг составит 40 сантиметров.
4. При расчете раскладки учтите, что кабели могут быть двужильными (который присоединяется к электрической сети только с одного конца) и одножильным, присоединяемым к электросети двумя концами.
5. Расчет потребной длины кабеля и выдаваемой им мощности должен быть разным в зависимости от того, единственным или дополнительным средством обогрева помещения будут ваши теплые электрические полы.

Подготавливаем инфраструктуру

• Размечаем место для установки терморегулятора. Оно должно находиться вблизи кабеля электрической сети.
•  Штробим нишу под терморегулятор и канал для подводки электричества.
•  Крепим алебастром коробку терморегулятора, кабель от него к проводке и к нагревательному кабелю размещаем в гофрированной трубе.
•  Конец гофротрубы размещается в зоне нагрева, на расстоянии примерно 40 сантиметров от стены. Вместе с кабелем в ней размещается и термодатчик.
•  Закрываем конец трубы изолентой, предотвращая попадание раствора стяжки.

Размещаем нагревательный кабель

Укладываем кабель для электрического теплого пола — фото

1. На монтажной сетке, согласно выбранной схеме размещения фиксируем нагревательный кабель.
2. Фиксируем кабель пластиковыми хомутами.
3. Подключите кабель к терморегулятору, проверьте его работу, оставьте на некоторое время в рабочем состоянии для тестирования.
4. Схему размещения кабеля можно зарисовать или сфотографировать.
5. Отключите нагревательный кабель от электропитания.

кабельный теплый пол

Заливаем стяжку пола

1. Разметьте необходимый уровень стяжки пола на стенах помещения. Для этого лучше всего воспользоваться строительным уровнем.
2. По периметру комнаты разместите демпфирующую ленту, предохраняющую стяжку от температурных повреждений.
3. Вкрутите в стены по размечено линии дюбеля, натяните между ними прочный шнур.
4. Установите параллельные маяки пола – металлические рейки, выровненные по шнуру, их положение регулируется деревянными клиньями. Расстояние между маяками должно быть меньше размера правила.
5. Замешайте смесь для стяжки. Можно воспользоваться готовым составом для теплого пола, либо песком и цементом в соотношении 3 к 1, можете добавить пластификатор – обычное жидкое мыло. Консистенция раствора для стяжки – густая сметана.
6. Начиная от дальней стены, выкладывайте на пол раствор, разравнивая его правилом.
7. Полное высыхание самодельной стяжки наступает примерно через месяц. При жаркой погоде ее поверхность необходимо регулярно смачивать.
8. После фиксации стяжки поместите на ней финишное напольное покрытие.



Делаем стяжку пола

Для более подробного ознакомления с алгоритмом укладки теплого пола рекомендуем вам ознакомиться с приведенными видеоуроками.

Видео —

Электрический теплый пол своими руками

Монтаж пленочного теплого пола.

пленочный теплый пол

Монтаж пленочного теплого пола являет более простым мероприятием. Он укладывается на подготовленную и выровненную поверхность непосредственно под финишное напольное покрытие. Единственный нюанс – внимательно следите за максимальной температурой, выдаваемой вашей ИК-пленкой и максимальной температурой, которую может выдержать ваше напольное покрытие.

Монтаж пленочного пола

Электрический теплый пол своими руками, монтаж теплого пола под плитку, ламинат, линолеум

Электрический теплый пол представляет из себя набор, состоящий из:

• Силовых проводов,
• Нагревательного кабеля,
• Муфты.

В подавляющем большинстве случаев нагревательный кабель идет уже в комплекте с муфтой и определенной длины, но, тем не менее, всегда можно найти время и желание приготовить все необходимое своими руками, тем более все, что для этого потребуется это лишь набор муфт, силовые провода и нагревательный кабель.

Что собой представляет муфта?

Муфта – это некая металлическая трубка, очень тонкая. При монтаже электрического теплого пола концы силовых проводов и нагревательного элемента вставляют с разных сторон в такую трубочку, которая называется муфтой, и зажимаются при помощи пассатижей.

Разберем создание самодельной муфты на примере соединения нагревательной жилы. Начинаем работу со снятия изоляции — небольшой кусочек с силового провода и кабеля. В соединительный комплект входит термоусадочная трубка, которую необходимо одеть на силовой провод. Должно соблюдаться правило: термоусадочная трубка, одетая на провод, должна быть больше металлической трубки на 2-3 см. Затем оголенный провод вставляем в трубку и зажимаем с помощью пассатижей. Другой конец провода подвергается такой же обработке. Соединение готово, теперь на него стягивают термоусадочную трубку, которая в свою очередь обладает весьма привлекательным свойством – при нагревании уменьшаться в размерах. Достаточно иметь под рукой спички или зажигалку, для того, чтобы нагреть конструкцию, которая в свою очередь даст более качественную изоляцию. Правда, лучше все же нагревать термоусадочную трубку при помощи специального фена. Нужно усвоить для себя, что в этом случае необходим источник тепла, а не беспорядочное нагревание трубки!

Токопроводящую жилу и оплетку кабеля необходимо также изолировать. Теперь, когда все 3 провода имеют изоляцию, подбирается термоусадочная трубка еще большего размера и одевается поверх с запасом на силовые провода и нагревательный кабель. Снова всю конструкцию нагреть! Муфта готова, можно подключать. Самодельная концевая муфта, исполненная в разных конструктивных вариантах, имеет общий принцип подключения примерно схожий с соединительной муфтой.

При создании муфты своими руками есть несколько преимуществ:

1. экономятся некоторые денежные средства,
2. использование нагревательного кабеля любой длины,
3. подсоединение силовых проводов необходимой длины.

НО!!! Если соединение произведено некачественно, срок службы электрического теплого пола сводится к 1-2 годам. Кроме того, всегда остается риск короткого замыкания или поражения электрическим током при некачественной изоляции. Поэтому, если вы неуверенны в своих способностях в сфере электричества и электромонтажных работ, то лучше укладку электрического теплого пола доверить профессионалам.

Электрический теплый пол своими руками: виды, выбор, стоимость

Зима, конечно, прекрасное время года, мороз, солнце, снег…но в доме хочется в это время уюта и тепла. А теплый пол дает именно это ощущения и потому, наверное, становится все более популярным. Подогревать пол можно при помощи нагретой воды или используя различного рода электрические нагреватели. Они могут быть разными — кабельными, пленочными или стержневыми, но имеют одно общее название — электрический теплый пол.

Система достаточно сложна, а в некоторых случаях громоздка, но вполне может быть реализована и неспециалистом. Так что, если вы хотите, можете сделать электрический теплый пол своими руками. Понадобится только время, чтобы разобраться в деталях, а также некоторая сумма денег. Сколько конкретно — сказать невозможно: слишком много разных компонентов и составляющих, которые должны связываться с параметрами ваших помещений.

Нагревательные элементы — только часть системы. Но сразу можно сказать, что самые дешевые — резистивные кабели, чуть дороже стоят маты из них. Саморегулирующиеся или «умные» кабели стоят дороже раза в два, но имеют несомненное преимущество — они не бояться перегрева и сами регулируют количество тепла, которое выделяют (без управляющего элемента). Самые дорогие — инфракрасные теплые полы, причем в обоих вариантах: и пленочные (чуть дешевле) и стержневые. Но инфракрасное излучение очень полезно, так что многие несмотря на высокую цену выбирают именно этот вариант.

Меньше всего стоят резистивные кабели для теплого пола (одножильные чуть дешевое, двухжильные — чуть дороже)

Выбирать тип нагревательного элемента нужно также исходя из способа укладки, а он может быть двух видов: «мокрый» — под стяжку, и «сухой» — без необходимости использовать раствор. Из электрических теплых полов «сухим» способом укладывается только инфракрасный пол из пленки. Потому пленочный электрический теплый пол своими руками делают чаще других. Его укладывать проще и быстрее всего: если черновой пол у вас ровный, в одной комнате среднего размера можно сделать подогрев за один/два дня (зависит от трудоемкости укладки напольного покрытия). Все остальные электрические нагреватели для пола предусматривают использование стяжки, или плитки, уложенной на специальный клей (для пленочного пола такой вариант — самый худший) и эксплуатировать их можно не менее чем через месяц после укладки.

Устройство электрического теплого пола

Теперь подробнее рассмотрим из каких частей состоит  система.  Обязательными являются несколько частей:

• На подготовленную выровненную основу — черновой пол укладывается греющий электрический элемент (кабели, маты, пленочные нагреватели).
• Установленный на одной из стен помещения терморегулятор контролирует параметры системы и включает/отключает подогрев. К нему заводятся и подключаются все концы от электрических греющих элементов и от датчика температуры пола.
• Напольное покрытие в зависимости от типа нагревательного элемента может укладываться на стяжку, а может под него использоваться «сухое» твердое основание.

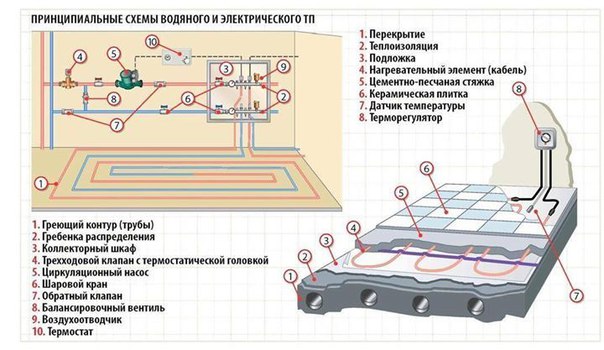

  Схематически схему электрического теплого пола можно представить так. Тут использован одножильный резистивный кабель

Это далеко не все части «пирога», а только обязательные его элементы. Строго говоря, электрический теплый пол будет работать и без терморегулятора с датчиками, но тогда он будет неэкономичным и будет достаточно большая вероятность того, что из-за несвоевременного отключения система перегреется и перестанет работать. Специалисты утверждают, что даже самый дорогой терморегулятор (программируемый электронный с возможностью управления через компьютер) окупится за первый сезон отопления. Так что, наверное, это тоже обязательный элемент системы.

Порядок работ

Чтобы принять решение: хотите или нет вы электрический теплы пол, необходимо представление об объемах работ, которые предстоят. Вот коротко что необходимо:

1. На ровный черновой пол желательно дополнительно уложить теплоизоляцию. Она служит для уменьшения расходов на отопление: меньше тепла уходит в расположенные ниже помещения или в грунт. Причем теплоизоляция располагается не только на полу.
2. По периметру стен раскатывают ленточный утеплитель шириной порядка 10 см. Кроме того, что он уменьшает потери тепла через стены и фундамент, он также компенсирует расширение теплого пола при повышении температуры. Вместо ленточного утеплителя вдоль стены можно установить нарезанный на полосы листовой пенопласт, или другой подобный материал (это более дешевое решение).

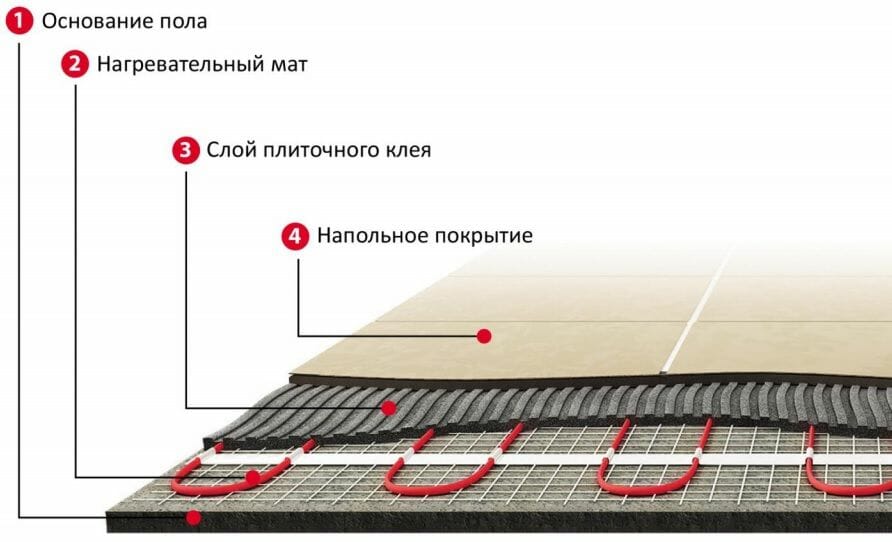

   Пирог электрического теплого пола. При устройстве водяного подогева под плитку не потребуется только терморегулятор и датчик температуры, остальная структура аналогична

3. На утеплитель под электрические нагреватели советуют расстелить еще и теплоотражающую подложку. Она отразит значительную часть тепла, идущего вниз обратно в помещение. Это достаточно эффективная мера, но материал нужно подбирать с учетом особенностей используемого нагревательного элемента. Если схема установки электрического теплого пола подразумевает стяжку (кабели, кабельные или стержневые маты), использовать нужно металлизированный материал, а не фольгированный. Фольга делается из алюминия, а он в стяжке разрушается за несколько недель. Если схема сборки «сухая» (пленочный теплый пол), то тут можно уложить любой материал, в том числе и фольгированный или саму фольгу.
4. На теплоизолятор (с теплоотражающим слоем или без него) укладывается греющий элемент, концы кабелей заводятся на монтажную коробку терморегулятора и подключаются к соответствующим контактам.
5. Проводят тестовое подключение системы — проверяют, не повредились ли во время монтажа электрические нагреватели пола.
6. Если все работает нормально (все греется, нет постороннего запаха или искр), можно или делать стяжку (положив при необходимости под раствор армирующую полимерную сетку), укладывать на клей плитку, твердое напольное покрытие, делать сухое основание из фанеры или другого листового материала под мягкое напольное покрытие.

Это все этапы, которые необходимы, чтобы изготовить электрический теплый пол своими руками. Не самая простая задача, но достаточно реальная.

Типы нагревателей

Для подогрева пола с помощью электричества используют две технологии: конвекционную и инфракрасного излучения.

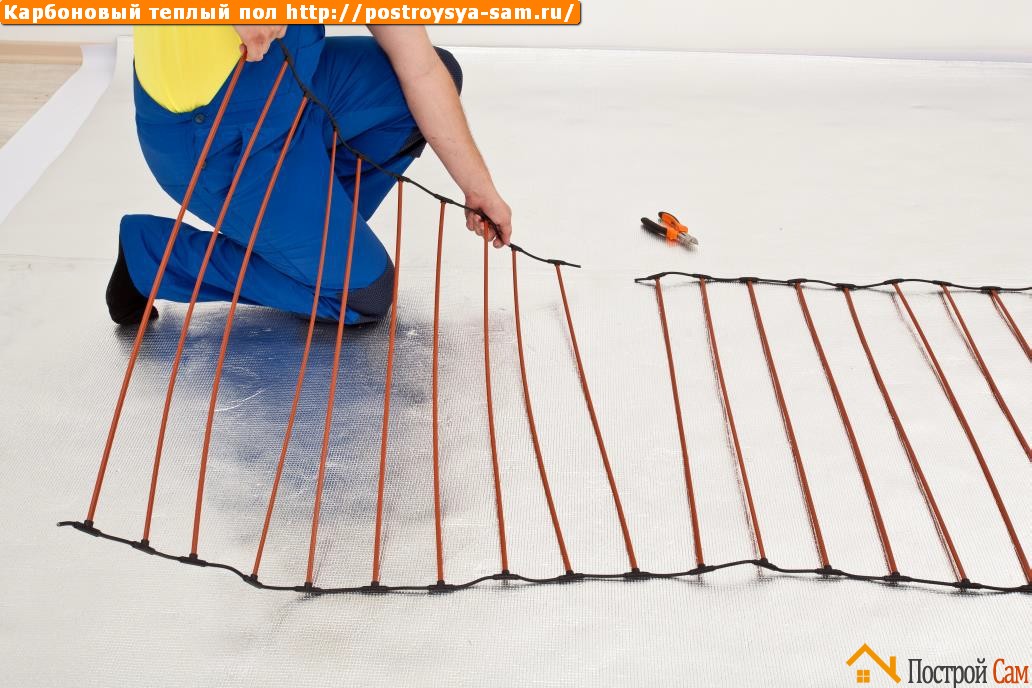

Инфракрасные теплые полы

В инфракрасных греющих элементах находится карбон, который и излучает тепло в ИК диапазоне. Инфракрасные теплые полы могут быть выполнены в виде пленок или стержневых матов. Несмотря на то, что оба используют карбон, они устанавливаются по-разному: для пленок используется «сухая» установка, для стержневого пола — «мокрая» — со стяжкой или под плитку с клеем.

Инфракрасные нагреватели для электрического подогрева пола

Что у них общее, так это достаточно сложное электрическое соединение. Для того чтобы покрыть требуемую часть поверхности пола используют несколько полос инфракрасных пленок или стержневых матов. Причем по определенным их можно правилам нарезать из одного рулона. Вот соединение кусков в единую электрическую схему и является самой сложной и ответственной частью монтажа.

Производители позаботились о том, чтобы все было проще: в комплекте с нагревателем идут обжимные контакты, пластины изоляции и подробное руководство. Большинство серьезных фирм выпустило также видео-ролики о том, как правильно укладывать и соединять электрические полы их производства.

Соединение полос инфракрасных пленок — самая сложная часть установки

Нужно заметить, что эти обжимные контакты устанавливаются несложно, но если вы умеете паять, можно соединить все при помощи пайки — это более надежный способ.

Теперь о формах выпуска. Инфракрасные греющие пленки для пола выпускаются шириной 50 см, 80 см и 1 м. Есть наборы разной длины: от 70 см до 15 м в одном рулоне. Карбоновые стержневые инфракрасные маты бывают пока одного размера 82-83 см шириной. Длина одного рулона от 1 м до 12 м. Располагать полосы пленки или мата нужно встык или с некоторым расстоянием между ними (до 10-15 см), но ни в коем случае нельзя допускать перекрытия одного куска другим.

Инфракрасные пленки могут быть шириной 50см, 80см и 100см

Кабельные нагреватели (конвекционный тип обогрева)

Нужно сказать, что кабельный подогрев пола в Европе используется уже лет 50. На рынке представлено  значительное количество европейских производителей, имеющих очень хорошую репутацию. Многие из них дают на свои изделия (греющие кабели и маты) гарантию от 7 до 15 лет, а заявленный срок эксплуатации вообще 20-50 лет. Кабельные теплые полы выпускаются двух видов:

Что лучше? Особой разницы в параметрах нет, но маты укладываются в разы быстрее. Ведь чтобы уложить кабель, закрепить нужно по определенной схеме всю необходимую длину через каждые 30-50 см, а на поворотах еще чаще. Это занимает много времени.  Если использовать крепежные планки, дело продвигается быстрее, но планки тоже нужно крепить.

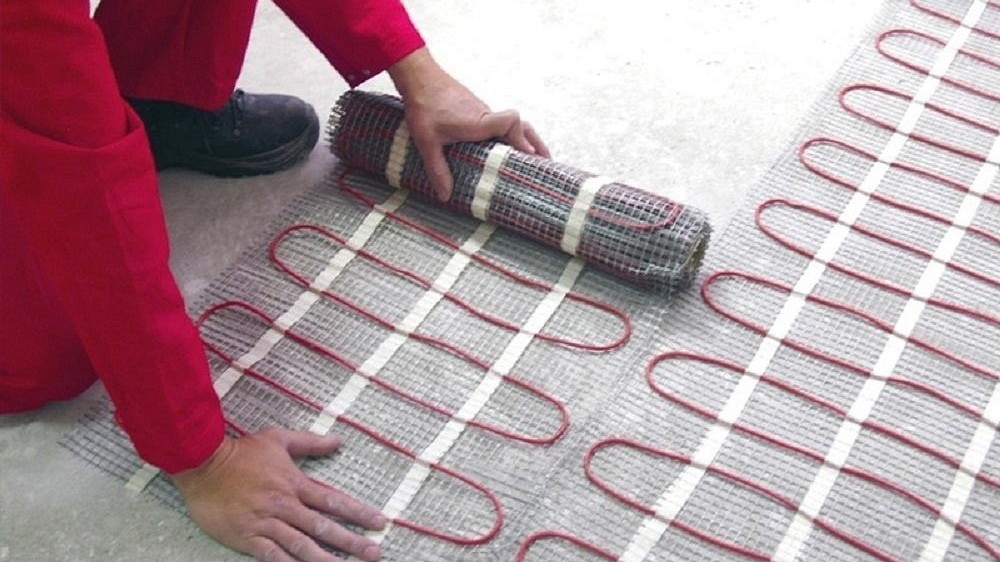

В случае с матами их просто раскатывают на чистый черновой пол (можно на старую плитку). В том месте, где нужно повернуть (обычно у противоположной стены) оставляя кабель целым, сетку подложки разрезают, и разворачивают мат в нужном направлении. Так застилают все пространство. На всю процедуру уходит несколько десятков минут, в то время, как с укладкой кабеля (десятки и сотни метров) приходится возиться часами.

Укладываются маты из греющего кабеля намного быстрее. Именно такой способ подогрева полов популярен в Европе

Теперь о типах греющих кабелей. Их два: резистивные и саморегулирующиеся. Самые дешевые — резистивные. Это просто проводник (или два) в защитной оболочке. Но материал для проводника отличается, от тех, которые используются в обычных электрических кабелях. Там основная задача — провести ток без потерь, в том числе и на нагрев. В греющих кабелях цель иная — получить как можно больше тепла. Потому и материал другой.

Резистивные кабели бывают одножильными и двухжильными. Одножильные дешевле примерно на 10-20%, но укладывать их чуть сложнее: заводить на терморегулятор требуется два конца кабеля, а это усложняет задачу. При укладке двухжильных подключать нужно только один конец,  к тому же они создают электромагнитные поля меньшего напряжения.

Саморегулирующиеся провода могут изменять количество выделяемого тепла в зависимости от собственной температуры

Саморегулирующиеся кабели — это, строго говоря, не кабели вовсе, а металло-полимерная матрица. Состоят они из двух токопроводящих жил, между которыми расположен полимер. Именно этот полимер и выделяет тепло. Их  главное достоинство состоит в том, что они могут самостоятельно регулировать количество выделяемого тепла на каждом участке своей длины.

Все дело в том, что сопротивление полимера сильно зависит от его температуры: чем выше температура, тем выше сопротивление. Когда участок кабеля нагревается, возрастает сопротивление полимера, уменьшается проходящий через него ток и, соответственно, количество выделяемого тепла тоже снижается. Перегретый участок пола приобретает нормальную температуру.

Это свойство позволяет передвигать мебель после укладки кабельного теплого пола, и не бояться его перегрева (если использован резистивный кабель, такого делать нельзя, иначе он перегорит).

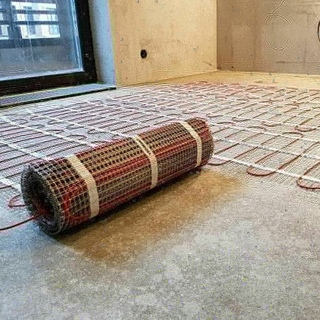

Поговорим чуть подробнее о кабельных матах для подогрева теплого пола. Они изготавливаются из одножильных и двухжильных резистивных кабелей. Разница в цене приблизительно такая-же — 10-20% (одножильные дешевле). Ширина рулона 45-50 см. Длина одного комплекта — от 70 см до 20-36 метров.

Расчет электрического пола

Чтобы определиться с требуемой мощностью подогрева, нужно знать несколько параметров:

• Какую роль будет выполнять теплый пол. Если это только больший уровень комфорта, то на один квадратный метр отапливаемого пола берут примерно 150 Вт мощности. Если теплый пол — единственная отопительная система, то требуется уже 220 Вт на каждый квадрат.
• Назначение помещения и его расположение. Например, в спальнях берут не 150 Вт/м², а 180 Вт/м², в ванных вообще считают по 200 Вт/м². Но если та же гостиная, для которой по норме требуется 150 Вт/м² имеет две или три наружных стены, то лучше в ней уложить более мощный кабель/мат/пленку.
• Тип помещение, которое находится внизу. Если это другая квартира, вам достаточно расчетной мощности, но если это неотапливаемое помещение, подвал или вообще грунт, то кроме более толстого слоя теплоизоляции вам потребуется более мощный подогрев. Электрический теплый пол на балконе требует вообще максимальных мощностей — это самое холодное помещение, особенно, если внизу под вашим балконом нет даже элементарного утепления. При этом не бойтесь «переборщить» — ведь будет стоять терморегулятор, на котором вы выставите ту температуру, которую пожелаете, а не будете ходить по обжигающему полу. Но если мощности будет недостаточно, то и термостат не поможет: пол останется холодным.

Но это еще не все. Общая мощность рассчитывается исходя из отапливаемой площади, а это далеко не все помещение. Из паспортной площади комнаты вычитаете размеры мебели, которую передвигать не собираетесь, крупногабаритной техники и сантехнических устройств. Кроме того, что некоторые обогреватели боятся перегрева (резистивные кабели и маты, а также инфракрасные пленки), просто неразумно тратить средства на подогрев шкафа, дивана или стиральной, машины. Оставшаяся площадь и будет отапливаемой.

Терморегулятор для теплого пола экономит деньги во время эксплуатации

Теперь можно прикинуть общую потребляемую мощность для обогрева пола в помещении: берете выбранную номинальную мощность, умножаете на обогреваемую площадь.  И хотя цифры обычно получаются приличными, это совсем не значит, что именно столько будет отматывать ваш счетчик постоянно, каждый час. Тем и хороши термостаты, что они экономят деньги: они включают электрические нагреватели в работу только тогда, когда их температура оказывается ниже заданной на 1°С. При хорошей теплоизоляции, ваш пол будет потреблять 30-40% от расчетной мощности. Потому так важно изготовляя электрический теплый пол своими руками, достаточное внимание уделить теплоизоляции.

Подключение электрического пола

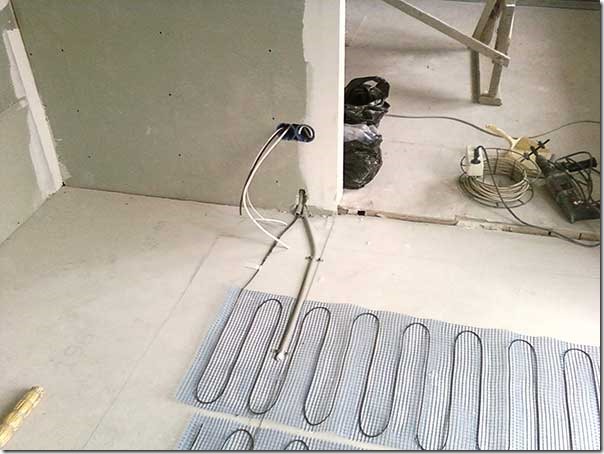

Монтаж электрического теплого пола начинается с определения места, где будет установлен термостат. Чаще всего его располагают на одной из стен, недалеко от розетки. Если суммарная мощность нагревательных элементов выше 3 КВт, обязательна установка УЗО. В принципе, даже при меньшей мощности, такое устройство не помешает: безопасность превыше всего. Потому электропитание сначала заводят на автомат, а потом выводят его к термостату.

При монтаже электрического пола первым делом устанавливаем термостат

Терморегуляторы (термостаты) бывают двух видов: накладные и врезные. Врезные отлично встраиваются в стандартную монтажную коробку и в смонтированном виде выглядят совсем неплохо. Внешний вид накладных далек от идеала, но их чаще ставят или в отдельных помещениях, отведенных под отопительное оборудование, или прячут вместе с УЗО в специальный шкаф. Это, кстати хорошая идея, если у вас есть маленькие дети: их очень привлекают всякие ручки/кнопки, и лучше все спрятать за закрывающейся дверцей.

Если выбрана врезная модель термостата, под монтажную коробку в стене вырезают отверстие, устанавливают туда монтажную коробку. Заводят электропитание, концы изолируют и к термостату  пока не подключают. От коробки вниз, к полу, прокладывают штробу, в которой будут располагаться провода от электрического пола и гофрированная труба, в через которую заводится датчик температуры пола. Штроба продолжается и по полу на расстояние 50 см от стены — именно тут и будет находиться датчик, а гофра нужна для того, чтобы в случае необходимости заменить поломанный датчик, не разбирая всей конструкции.

Гофру закрепляют в штробе на полу, вторым концом заводят на монтажную коробку и тоже фиксируют. Вставляют туда датчик (из монтажной коробки опускают на собственном проводе). После того, как вы увидели, что датчик появился с другой стороны гофры, его нужно чуть подтянуть обратно, а открытый край трубы заделать изолентой или пенопластовой пробкой — чтобы не попал туда раствор. Установив датчик, провода от него подключаете к соответствующим клеммам на обратной стороне корпуса терморегулятора.

Один из вариантов подключения проводов к термостату

Следующий шаг — укладка в штробу и подключение кабелей от электрических нагревателей пола. Их также подключают к клеммам на термостате. И только после этого можно подключать питающие провода. И делать это должен электрик. Электрическая часть — единственное, что при монтаже теплого пола нежелательно делать самостоятельно. Все-таки лучше пригласить специалиста. Собственно на этом подключение электрического теплого пола закончено. Дальше нужно проверить работу системы (включить ее на некоторое время) и, если все в норме, приступать к следующему этапу — заливать стяжку, укладывать на клей плитку, или, если используется пленочный теплый пол, сразу укладывать на подложку ламинат, паркет или доску пола.

Заземление

Любой электрический прибор — источник потенциальной опасности. Тем более, если электричество проходит по полу, где часто может присутствовать вода. Как сделать электрический тёплый пол в ванной безопасным? Выбрать нагревательные элементы в хорошей защитной оболочке и подключить защитное заземление. Заземление не помешает и в других помещениях — случаи бывают разные, а современные нагреватели для теплых электрических полов обязательно имеют защитную металлическую оболочку. Так что все, что нужно — это подключить эту оболочку к специальной клемме на щитке.

Как сделать заземление в частном доме

Если ваш теплый пол не имеет защитной оплетки — поверх нагревательных электрических элементов укладывают металлическую сетку, соединяют ее проводами в единую конструкцию и потом подключают к защитной шине. Такая сетка еще и придаст полу дополнительную жесткость, что тоже не помешает. Ведь толщина электрического теплого пола не очень большая — порядка 3-5 см (без учета толщины теплоизолятора).   И с сеткой механическая нагрузка будет распределяться равномернее.

Если теплый электрический пол укладываете в частном доме, то для него нужно делать отдельный контур — так безопаснее.

Итоги

Электрический теплый пол своими руками сделать реально. Главное — определиться с типом нагревательного элемента, который вас больше устраивает по каким-то параметрам, а потом просто следовать инструкции. Их сегодня множество в текстовом и видео формате: есть ролики от фирм-производителей, а есть от всяких школ ремонта.

Электрический теплый пол своими руками. Технология, монтаж.

Теплый электрический пол – это система кабельного обогрева, которую можно использовать в качестве основного и дополнительного отопления. Нагревательные секции конструкции состоят из одно- или двужильных кабелей, экранированных двумя слоями изоляции и соединительных муфт. В отличие от конвекционного способа отопления, когда тепло передается потоками воздуха, электрические полы имеют ряд преимуществ:

• Экранирующая оплетка кабелей и двойная изоляция позволяет использовать эту систему отопления в помещениях даже с повышенной влажностью;
• Нагревательная часть расположена внутри пола, что дает возможность увеличить полезную площадь помещения;
• Электрические теплые полы сочетаются практически со всеми напольными покрытиями за исключением паркета;
• Так как нагревательные кабели не контактируют с внешней средой, воздух в помещении не пересушивается.
• Срок службы нагревательного кабеля превышает 80 лет;
• Отопительная система не требует обслуживания;
• Благодаря конструктивным особенностям, электрические теплые полы равномерно прогревают помещение, не образуя «тепловых зебр».

Если теплые полы используются в качестве основного источника обогрева, то стяжка должна быть не менее 5 см толщиной, а площадь монтажа должна быть не менее 70% от общей площади помещения. При дополнительном обогреве, электрические теплые полы устанавливаются совместно с другими отопительными приборами и служат для поддержания комфортного микроклимата в помещениях. Наиболее актуален монтаж таких систем в бассейнах, ванных комнатах, в помещениях на первых этажах домов.

Перед началом монтажа следует убедиться, что имеющаяся электропроводка допускает подключение дополнительных мощностей. Необходимо также уточнить допустимый ток в предохранительных автоматах. Электрические теплые полы мощностью свыше 2 кВт рекомендуют подключать через отдельный автомат и специальную проводку. Использовать УЗО нужно с номинальным током срабатывания не больше 30 мА. При монтаже электрического обогрева во влажных помещениях, экран нагревательных секций должен быть заземлен.

Комплектация теплых полов

Основой электрических отопительных систем является нагревательный кабель, важнейшим техническим параметром которого является удельное тепловыделение. Для удобства монтажа кабели закрепляются на нагревательных матах. В комплект также входит теплоизоляция, монтажная лента, гофрированные пластиковые трубки и термостат с датчиком температуры.

При установке электрического теплого пола на бетонное основание используют кабель мощностью 18 Вт на 1 погонный метр. Для деревянных полов применяют кабель с мощностью 10 Вт/п.м, при этом кабель устанавливают в промежутке под полом. Мощность электрических полов не должна быть более 80 Вт/м2.

Монтаж электрического теплого пола

Подготовительные работы заключаются в выборе места для установки терморегулятора. В стене штробятся канавки для электропроводки, монтажных концов и трубки для температурного датчика. Поверхность бетонного пола очищают от мусора, обеспыливают, обрабатывают клеевым составом и укладывают теплоизоляцию. В качестве теплоизоляции используют маты минеральной базальтовой ваты, листы пенопласта, керамзитобетон. Поверх теплоизоляционного слоя через равные расстояния в 30-50 см закрепляют монтажную ленту с помощью дюбелей. Нагревательный кабель фиксируется зигзагообразно с помощью крепежных лепестков, расположенных на ленте. Таким же образом крепится гофротрубка датчика температуры, один конец которой необходимо заглушить для того, чтобы внутрь не попал раствор.

Шаг укладки определяют по формуле — расстояние (см.) = свободная площадь (м2) * 100 / длина кабеля (м.) После укладки замеряют омическое сопротивление, значение которого указывается на муфте. Далее наносится цементно-песочная стяжка, которая должна затвердевать в течение 28 суток. После этого срока замеры проводят вновь. Стяжку выполняют таким образом, чтобы нагревательный кабель был закрыт раствором полностью. Подключают электрические теплые полы к ранее подготовленной установочной коробке на терморегуляторе.

Маркировка для коммутации означает: РЕ – заземляющий провод, N – нулевой провод, L – фазный провод. При наличии терморегуляторов в каждом помещении можно регулировать температуру в зависимости от необходимости.

Финишные покрытия

Перед приобретением оборудования для электрообогрева полов следует заранее определиться с финишным напольным покрытием. Оно должно быть не только быть внешне привлекательным и соответствовать общему дизайну, но и обладать повышенной износостойкостью, прочностью и упругостью. Ошибки при выборе покрытия и небрежности в монтаже могут вывести из строя всю отопительную систему.

Идеальным покрытием для электрических полов является керамогранит и плитка. Эти материалы отлично проводят тепло, не выделяют вредных веществ и при нагревании не увеличиваются в размерах. При монтаже электрических полов под керамическую плитку кабель диаметром 2,5мм укладывают в мат шириной 0,5 мм длиной не менее 4 м. Мощность кабеля в этом случае составляет 100 Вт/м2, что вполне достаточно для комфортного обогрева кафельного пола. Дополнительная теплоизоляция не требуется, так как раствор из-за перегрева может потерять прочность.

В качестве напольного покрытия можно использовать линолеум без утеплительного основания, однако этот материал применяется в современном строительстве достаточно редко. Чаще использую ламинат, который хорошо сочетается с электрическими системами отопления. «Плавающая» конструкция ламината компенсирует его линейное расширение при нагреве. Не рекомендуется использование толстых ковров и покрытий на резиновой подложке, так как в этом случае резко снижается эффективность и долговечность отопительной системы.

Неподходящим покрытием является пробка, так как она не только плохо пропускает тепло, но и очень восприимчива к перегреву. При использовании паркета некачественный клей и лак могут разложиться под действием температур, а древесина покоробится. Любой материал, используемый в качестве финишного покрытия для электрических теплых полов должен иметь специальную маркировку.

Техника безопасности при монтаже электрических полов

Нагревательный кабель и другое оборудование должно использоваться в соответствии с рекомендациями производителя. Желательно, чтобы монтаж проводился квалифицированным электриком. Необходимо также соблюдать мощность, рекомендованную для 1 м2 пола. Электрический кабель нельзя подвергать растяжению и механическому напряжению, удлинять и укорачивать. В процесс монтажа отопительной системы следует проявлять особую осторожность, чтобы не повредить кабель.

Для автоматического выключения системы используется терморегулятор. Комплектующие и кабель должны быть заземлен в соответствии действующими СНиПам и ПЭУ. Монтаж электрических теплых полов при низких температурах представляет собой некоторые неудобства, так как оболочка кабеля становится твердой. Эту проблему можно решить, ненадолго включив размотанный кабель. Сложенный кабель включать запрещено. При отрицательных температурах проводить монтаж электрической отопительной системы не рекомендуют.

Линии нагревательного кабеля не должны соприкасаться и пересекаться между собой. Неправильная заливка стяжки может привести к образованию воздушных карманов возле кабеля. В результате этого допустимая температура превышается и происходит повреждение кабеля.

Рекомендации и советы

Стоимость систем отопления зависит от того используется для монтажа кабель или нагревательные маты, мощности нагревательного кабеля, его жильности. На цену влияет также тип терморегулятора, который может быть встроенным, накладным или программируемым. Определить среднюю стоимость электрических теплых полов достаточно сложно, так как конечная цена комплекта зависит от типа и площади помещения, а также выполняемых функций. Наиболее распространенной продукцией являются электрические теплые полы компании DEVI. Нагревательные кабели этого производителя совместимы с терморегуляторами других фирм, однако при покупке следует помнить, что коммутируемая нагрузка должна соответствовать приобретаемому кабелю.

Потребление электроэнергии отопительной системой зависит в основном от режима эксплуатации, температуры, заданной для поддержания, а также степени теплоизоляции помещения и перекрытий. К примеру, система теплых полов, установленная на площади 1,5 кв.м. в стандартной ванной комнате потребляет около 80 кВт/ч в месяц при условии непрерывного использования. Снизить потребление энергии можно подключением программируемого терморегулятора. Такое оборудование дает возможность отключать отопительную систему в определенные часы. Уменьшение закладываемой мощности кабеля не приводит к уменьшению потребления, так как для поддержания необходимой температуры система дольше находится во включенном состоянии.

Монтаж электрических теплых полов можно вполне осуществить самостоятельно при наличии базовых знаний и навыков. Важно только для сохранения гарантийных обязательств соблюдать несложные требования монтажа и эксплуатации отопительной системы. Получить расчет необходимой мощности и стоимости можно у консультантов при выборе комплекта теплых полов.

При правильном монтаже повреждения и выход из строя электрических полов случается крайне редко. Как правило, причиной поломок становятся механические повреждения системы. В случае повреждения кабеля, это место определяют с помощью специальной аппаратуры. Фрагмент пола вскрывают и осуществляют замену поврежденного участка кабеля. Для ремонта отопительной системы демонтировать все покрытие пола нет необходимости. Замена и ремонт терморегулятора также не составляет труда. Если датчик температуры установлен согласно инструкции в гофротрубке, то его тоже легко можно заменить.

Компания DEVI предоставляет гарантии на резистивный нагревательный кабель 10 лет, а на различные терморегуляторы 2 года. Однако срок службы электрических отопительных систем превышает 50 лет при условии правильной эксплуатации. Систему электрического отопления можно использовать не только для подогрева пола в помещениях. Эти системы применяют для защиты крыши домов от образования сосулек, трубопроводов от замерзания. С помощью нагревательного кабеля можно прогреть землю в теплице, предотвратить образование наледи на ступеньках, подъездных путях и дорожках.

При покупке следует помнить, что выбирать лучше комплект теплых полов известного проверенного производителя. В этом случае помимо предоставляемых гарантий, отопительная система будет абсолютно безопасной. На все компоненты отопительной системы должны присутствовать сертификаты соответствия, выданные российским Госстандартом, а также заключения СЭС и пожарной службы. Безопасность продукции компании DEVI сертифицировано по стандартам ISO 14001 и ISO 9001. Уникальная конструкция кабеля и жесткий контроль на всех этапах производства позволяет применять эти отопительные системы в медицинских и детских учреждениях.

В качественных комплектах электрических теплых полов нагревательный элемент защищен высокомолекулярной полиэтиленовой изоляцией, затем медным экраном, и покрыт сверху оболочкой из поливинилхлорида. Такая конструкция устойчива практически ко всем химически агрессивным средам. Большинство покупателей волнует вопрос о наличии электромагнитного поля, однако система электрических теплых полов практически сопоставима с естественным электромагнитным полем Земли. Электромагнитное излучение, выделяемое отопительными системами в несколько десятков раз ниже всех нормативов предельно допустимых уровней.

Как сделать электрический теплый пол своими руками по схемам

Автор: Юрий Дата: 09.09.2020 Просмотров: 300 Комментарии: 0

Есть много видов электрического теплого пола, различаться они типом нагревателя и пригодностью под тип напольного покрытия.  Итак, рассмотрим варианты монтажа теплого пола своими руками согласно типу нагревателя по схемам



Для монтажа электрических полов вам понадобиться такой инструмент:

Возможно, вам понадобиться такой инструмент:

— плоскогубцы

— рулетка

— уровень

— отвертки плоские

— возможно шлифмашинка

— молоток и зубило

— перфоратор или дрель с ударным механизмом

— изолента

— строительный фен (при установке стержневого пола)

— ножницы (при монтаже пленки)

 Узнайте общую информацию о монтаже электрического и водяного теплого пола

1.    Кабельные системы (нагревательные маты и кабель):

Нагревательные кабели теплого пола имеют одну суть в монтаже, будь то двужильные или одножильные, с укладкой в стяжку или плиточный клей, суть монтажа особо не меняется, есть различие в деталях.

Итак в первую очередь нужно понимать, что у вас не совсем холодное основание, если оно холодное – обязательно утеплите (плотность утеплителя от 35 кг на м3). Для второго этажа и выше с отапливаемым помещением снизу утепление не обязательно.

Сделайте ровную, чистую поверхность, нарисуйте заранее схему,  где будет стоять мебель, можете мелом так же на полу прорисовать, где и что будет стоять. Помните про стандартные отступления для электрического теплого пола – 5 см от мебели и 10 см от стен.



Итак, мы имеем утепленное основание, далее на него укладывается нагревательный кабель.

Под стяжку кабель может устанавливаться, закрепляясь на монтажную ленту или армирующую сетку ячейками 5, 10 см, а в плиточный клей это монтажная лента либо двусторонний скотч.

Шаг укладки кабеля под стяжку – 10-15 см (редко 8 см). Тут можно использовать кабели любой толщины 3,5-8 мм. Мощность кабеля 15-20 Вт м/п, а мощность на 1 м2 зависит от целей (для комфорта 130-150 вт м2, для отопления 150-200 Вт м2 в зависимости от телпопотерь). Напомним толщина стяжки не менее 3 см и не более 6 см. желательно добавлять пластификатор и фибру, можно по краю использовать демпферную ленту.

Наилучший способ укладки – змейка. При использовании одножильного нагревательного кабеля рассчитайте возврат.

Под плитку в клей используют обязательно тонкие кабели с шагом укладки 7-10 см (не более 10 см, так как может образоваться тепловая зебра), мощностью до 20 Вт м/п и толщиной до 4,5 мм. Перед укладкой плитки можно, но не обязательно, пролить 5 мм смесью для большего удобства, кроме прочего вы уменьшите вероятность повреждения кабеля и образования пустот или просто кладите плитку с плиточным клеем.

Поле того как вы установили теплый пол проверьте его тестером (это так же нужно делать при покупке), далее заливайте бетоном или укладывайте плитку.



Установка нагревательного мата под плитку имеет такую же суть как установка нагревательного кабеля, просто мат укладывать значительно проще. Большинство матов – тонкие, двужильные и укладываться под плитку в клей. Но есть толстые маты для стяжки, они требуют заливки смесью в 3-6 см. Так же на рынке встречаться маты одножильные, требующие возврата силового провода к терморегулятору.

Терморегулятор для кабельных систем устанавливается в разрешенном удобном месте, сам датчик пола прячется обязательно в гофре, так чтоб его можно было изъять и заменить.



Важно! : нагревательный кабель резать нельзя! Есть риск непоправимого повреждения пола.

В нагревательных матах, которые стандартно имеют ширину 50см, можете перерезать сетку как вам угодно.

Ходите по кабелю и матам аккуратно, не повредите изоляцию, сильно не перегибайте кабельные системы.



Важно! Не проверяйте теплый пол до полного высыхания стяжки или клея. Помните для бетона это до 28 дней!





Монтаж пленочных теплых полов:



Инфракрасная пленка при монтаже под линолеум, ламинат или королин имеет схожий способ действий:

На ровную чистую поверхность уложите подложку с отражателем (основание черновое должно быть всегда сухим).   Далее укладывайте инфракрасную пленку медными шинами вниз, отступая от стен 10 см, а от мебели 5 см (нарезайте пленку по пунктирным линиям, обычно ширина полос 50, 80, 100 см, а шаг нарезки 20-25 см). Потом подключите пленку через клемники параллельным соединением между собой и присоедините к терморегулятору посредством медного проводника сечением 1,5, заблаговременно спрятав датчик под пленкой. Желательно покрыть весь этот теплый пол полиэтиленом от 150 микрон и проклеить по периметру скотчем.



Выполните проверку на нагрев.

Уложите напольное покрытие – ламинат. Если вы используете мягкое покрытие , тогда дополнительно накройте пленочный пол тонким ДВП 3-5 мм и закрепите так, чтоб поверхность стала стационарной, потом покройте ДВП линолеумом или ковролином.

Не включайте сразу теплый пол под ламинат, дайте ламинату подышать, потом постепенно на протяжении недели повышайте температуру от начальной до 28-30С

Внимание! Нельзя устанавливать пленочный теплый пол во влажные помещения, такие как ванные комнаты.



Подобным образом устанавливается полосатая пленка и под плитку, только после ее укладки нужно накрыть нагреватель полиэтиленом от 150 микрон , далее настелить стеклосетку и дюбелями в разрешенных местах прибить к полу. Залить такой пол стяжкой 3-5 см с пластификатором и фиброй.

Если вы используете премиум пленку. То ее не обязательно покрывать полиэтиленом, она стойкая к щелочи. Премиум пленку можно клеить акриловым клеем к ровной стяжке и сразу клеить плитку.

Внимание изолируйте тщательно все ток-проводящие зоны.





Стержневой теплый пол устанавливается подобно матам и пленке, он просто расстилается, для разворота перерезайте силовой проводник между стержнями. После того как вы разложили стержень соедините место разреза силовым кабелем посредством гильз, потом изолируйте место термоусадкой используя фен. Изолируйте все ток-проводящие места. Регулятор устанавливается подобно нагревательным матам.

Стержневой пол может укладываться как в стяжку 3-5 см, так и под плитку в толстый клей или смеси.



Мы рассмотрели варианты монтажа основных типов электрического теплого пола



Удачной Вам роботы! Самое главное безопасность и выполнение всех требований ДБН.

Монтаж должен выполняться профессиональным электриком. Система тщательно проверяться.

Должна стоять защитная автоматика.



Электрический теплый пол своими руками. Монтаж по видео

Электрический кабельный теплый пол

В статье “Как выбрать теплый пол” мы подробно рассмотрели устройство электрических теплых полов. Там же мы отметили, что электрические кабельные полы есть двух типов:

Лучше использовать теплые полы на основе матов для экономии времени на установку полов.

Что нужно учесть при покупке электрического пола

Прежде всего нужно сделать разметку пола. В местах, где будет стоять мебель или сантехника, не нужно укладывать теплые полы.

Далее нужно определиться, какая мощность пола вам нужна. Для этого нужно выполнить следующее:

1. Подсчитайте площадь укладки (не площадь комнаты!)

2. Умножьте полученную площадь на необходимую для данного помещения мощность системы теплого пола.

Мощность теплых полов зависит от теплопотерь определенного вида помещения, в котором пол будет установлен. В таблице приведены требуемые мощности для разных помещений.

Тип помещения	Необходимая мощность теплых полов
Спальня	100-150 Вт/м2
Санузел	180 Вт/м2
Кухня / Коридор	150 Вт/м2
Балкон / Лоджия	200 Вт/м2

Допустим, у вас санузел площадью 6 м2. Вы вычли площадь, которую занимает мебель. Площадь свободного пола составляет, например, 4 м².

4 м²*180 Вт/м2 = 720 Вт/м2

В данном случае нужно купить электрический теплый пол с мощностью равной 720 Вт/м2 (можно чуть больше).

Монтаж электрического теплого пола

1. Очищаем поверхность, при необходимости выравниваем основание.

2. Укладываем теплоизоляционные материалы отражающим покрытием вверх. Стыки материала соединяем скотчем.

3. Укладываем гидроизоляционную пленку. Пленка должна заходить на стены на высоту пола.

4. По периметру основания нужно наклеить демпферную ленту, чтобы защитить стены от стяжки.

5. Устанавливаем датчик и терморегулятор. Для этого в стене, к которой подведено электричество, нужно сделать штробу на высоте 1 метра от пола. На стене также нужно высверлить отверстие под размеры терморегулятора.

6. Также нужно сделать отверстие в утеплителе длиной 50-100 см от стены. Это углубление для гофрированной трубы, в которой будет термодатчик.

   Важно! Угол гофрированной трубы между полом и стеной должен быть плавным, чтобы не повредить датчик при укладке.

7. Засовываем термодатчик в трубу и укладываем ее в отверстие в утеплителе и в штробу. Также через гофру проводится провод от нагревательных матов и подводится к терморегулятору.

8. Укладываем маты, закрепляя их на утеплителе с помощью клейкой ленты с нижней стороны. Маты укладываются на расстоянии 5-10 см друг от друга. Расстояние до стены и других предметов должно быть около 20 см. Муфта от последнего мата соединяется с кабелем питания. Поскольку кабель муфты толще кабелей матов, то для него тоже нужно сделать углубление в утеплителе.

   Ниже представлены различные варианты укладки матов.

9. Далее можно выполнять стяжку пола или сделать наливной пол. Высота стяжки должна быть не меньше 3 см.

10. Если вы делаете теплые полы под ковролин, паркет или линолеум, то перед укладкой напольного покрытия нужно положить слой звукоизоляции.

Как подключить электрический теплый пол

Подключать электрический теплый пол можно только после полного застывания стяжки. Перед подключением необходимо проверить все провода через специальные приборы.

После проверки выключаем электропитание и подключаем друг к другу кабели питания матов, терморегулятора и датчика температуры согласно схеме производителя. Инструкции разных производителей могут отличаться.

Кабели электропитания и нагревательного мата имеют дополнительные заземляющие провода, которые нужно соединить защитной клеммой.

Видео по монтажу электрических теплых полов

На данном видео показаны основные этапы монтажа электрических теплых полов

Больше информации

Задать вопрос

9 простых шагов по установке электрического водяного отопления

Жидкая ошибка: внутренняя

Некоторые проекты, сделанные своими руками (DIY), кажутся проще, чем другие. Вешаете новое зеркало в ванной? Без проблем! Красить стену, чтобы придать комнате свежий цвет? Выполнено! Но более крупные проекты, в том числе установка вашей собственной системы теплого пола, могут показаться наиболее подходящими для профессионального подрядчика.

Несмотря на то, что установка лучистого тепла должна быть выполнена правильно, чтобы обеспечить наилучшие результаты, WarmlyYours Radiant Heating создал удобный для дома продукт, который устанавливается в девять простых шагов и имеет встроенные тесты и вспомогательные средства, которые помогут сделать процесс таким же безопасным и простым, как возможный.

Никаких разочарований, только гордость. И приятные теплые полы, которые будут встречать вас каждое утро.

Вот девять шагов, которые предлагает WarmlyYours для успешной укладки полов.

1. Начните с плана этажа.

Важным шагом на пути к беспроблемной установке является начало вашего проекта с профессионального плана этажа. Просто измерьте площади, которые вы будете обогревать, и пропустите те области, которые вы не хотите: туалеты, вентиляционные отверстия, туалетные столики, шкафы, острова и т. Д.Здесь вы найдете советы по точному измерению комнат. После того, как у вас будут измерения, отправьте их в WarmlyYours онлайн, и вы получите индивидуальный план этажа (обычно в течение дня), в котором показано, как максимально эффективно обогреть комнату и какой продукт вам нужен.

2. Закажите свои материалы.

Ваш индивидуальный план этажа показывает вам, какой рулон, мат или кабель для утепления пола необходимы вашему конкретному проекту и сколько это будет стоить. Позвоните по телефону 800-875-5285 или посетите сайт www.warmlyyours.com, чтобы разместить заказ.

Рассмотрите возможность добавления проверки цепи от WarmlyYours. Это небольшое устройство информирует вас о коротком замыкании в цепи или обрыве системы во время его установки. Это одна из основных проблем домашних мастеров и источник многих ужасов, связанных с установкой. Избавьтесь от драмы и просто прикрепите этот простой продукт к коврику во время установки. Сигнал тревоги звучит, если что-то повреждает цепи. Просто проверьте область, над которой вы только что работали, или посмотрите, куда все только что подошли, чтобы исправить проблему, и двигайтесь дальше.Посмотрите это видео о том, как подключить Circuit Check к коврику для установки.

Вы также можете добавить в корзину комплект для сварки. Если проверка цепи предупреждает вас о том, что кто-то наступил на провод и оборвал или порезал провод, этот комплект предоставит вам все аксессуары, необходимые для ремонта. Используйте предварительно нарезанные термоусадочные трубки, обжимной соединитель и заземляющую ленту с высокой проводимостью, чтобы создать надежное, влагонепроницаемое соединение и уверенно продолжить установку.

Эти два аксессуара от WarmlyYours помогают обеспечить плавную и успешную установку, избавляя вас от многих проблем и знаков вопроса.

3. Проверьте свою продукцию.

Как только вы достанете электрическую систему теплого пола WarmlyYours из коробки, вам следует проверить ее с помощью цифрового омметра. Тест должен быть в пределах 15 процентов от значения, указанного на этикетке UL.

4. Осмотрите черный пол.

Осмотрите поверхность черного пола и убедитесь, что удалили всех врагов, чтобы обеспечить гладкую укладку, например, острые края или заостренные предметы (например, скобы, открытые гвозди и т. Д.). Все это может повредить нагревательный элемент. Когда зона свободна, обратитесь к предоставленному плану установки и отметьте участки на полу, где будут стоять постоянные тяжелые приспособления. Примечание. Для установки системы вам понадобятся следующие инструменты: цифровой омметр, ножницы, степлер, проверка цепи, рулетка и пистолет для горячего клея. Наличие под рукой набора для сварки — приятный бонус.

5. Начните установку!

Следуйте инструкциям на плане этажа и разверните рулон сетки в правильном направлении.Помните, что нагревательный кабель должен быть направлен вниз. Это защищает нагревательный кабель в процессе установки.

Когда вы дойдете до поворота, просто разрежьте сетку на всю длину, стараясь не порезать нагревательный кабель . Возьмите оставшуюся часть нагревательного кабеля и переместите ее на место, чтобы начать следующий пробег.

Сформируйте нагревательный кабель произвольной формы, если вам нужно обойти объект или угол. На индивидуальном плане этажа участки произвольной формы отображаются в виде волнистой линии со стрелкой.Этот символ сопровождается единицей измерения в круге, обозначающим количество удаляемой сетки.

После обрезки ленты отделите нагревательный элемент и удалите сетку. Оттуда вручную поместите нагревательный элемент в виде змеевика и прикрепите его к полу горячим клеем или скотчем. Лучше всего поддерживать расстояние 3 дюйма, аналогичное расстоянию между нагревательными роликами, для максимальной удельной мощности.

Убедитесь, что нагревательные ролики расположены прямо, когда вы их закрепляете, и что между нагревательными кабелями есть надлежащее расстояние.В зависимости от типа покрытия для крепления нагревательного рулона к полу можно использовать горячий клей или скобы.

6. Установите датчик.

При установке датчика поместите его между нагревательными кабелями, следя за тем, чтобы они не перекрывали друг друга. Проденьте датчик между сеткой или приклейте датчик горячим клеем, чтобы надежно удерживать его на месте и не сдвигать при нанесении раствора.

7. Протестируйте еще раз.

С помощью цифрового омметра снова проверьте ролики, чтобы убедиться, что они в хорошем рабочем состоянии.Это важный шаг. Напоминаем, что тест должен по-прежнему находиться в пределах 15 процентов от значения, указанного на этикетке UL.

Затем подключите WarmlyYours Circuit Check, чтобы убедиться, что в системе нет короткого замыкания.

8. Подключите к термостату.

После того, как ваши тесты подтвердят, что ваши нагревательные ролики работают правильно, позвольте профессиональному электрику подключить ваш термостат WarmlyYours, следуя инструкциям, прилагаемым к термостату.

9. Установить настил.

Завершите проект, установив пол по вашему выбору. Трудно ждать, но перед включением системы лучистого отопления убедитесь, что вы дали раствору и раствору достаточное количество времени для застывания.

Это девять простых шагов, которые сделают вас от новичка своими руками до короля или королевы своими руками! Помните, что если у вас возникнут какие-либо вопросы, техническая поддержка WarmlyYours всегда готова помочь! Специалисты доступны круглосуточно и без выходных, чтобы помочь с любыми проблемами, возникающими во время установки.Просто позвоните по телефону 800-875-5285.

Вот и все! Вы можете наслаждаться своими лучистыми полами с подогревом! Вероятно, они вам понравятся вдвойне, поскольку вы успешно установили их самостоятельно.

Если вы хотите увидеть эти девять советов в действии, посмотрите это видео.

* Примечание. Полные инструкции по установке см. В руководстве по продукту.

Доступные полы с подогревом «Сделай сам»

Полы с подогревом «сделай сам» — это потрясающе.

Но стоят ли полы с подогревом?

Совершенно верно !! Особенно в холодные дни.

В этом руководстве рассказывается, как использовать системы обогрева и почему это лучший доступный вариант.

Давайте погрузимся.

Сколько стоят полы с подогревом?

Полы с подогревом могут быть дорогими. По оценкам Warmly Yours, они стоят от 10 до 12 долларов за квадратный фут. Это равняется примерно 1000 долларов за ванную комнату площадью 10 квадратных футов.

Типичные системы состоят из мата, проволоки или системы мат / проволока. Кроме того, термостат необходимо заказывать отдельно — только он может стоить более 200 долларов.

DITRA-HEAT — одна из самых популярных систем теплого пола. Он состоит из мата, проволоки и термостата. Монтаж можно производить по дереву или бетону с помощью тонкозадирного раствора. Но это может быть очень дорого.

Некоторым самодельным не нравится стоимость DITRA-HEAT, и именно здесь системы обогрева могут оказаться огромным подспорьем.

Стоит ли подогрев пола?

Да, если вы живете в холодном районе.

Кроме того, компания Warming Systems сделала электрические теплые полы доступными для всех.

Общая стоимость их системы площадью 15 квадратных футов составляет менее 200 долларов. Сюда входит кабель для подогрева пола

• направляющие кабеля
• программируемый термостат с сенсорным экраном
• и монитор установки

И имейте это в виду,

Все программируемые термостаты с сенсорным экраном в основном одинаковы.

Серьезно, они сделаны одной и той же компанией и имеют частную торговую марку таких компаний, как Schluter.

Таким образом, Warming Systems предлагает такой же термостат за небольшую часть цены.

Как планировать теплые полы

Кабели с подогревом нельзя обрезать до нужного размера. Поэтому важно исключить определенные области.

Например, нагревательные кабели должны располагаться на расстоянии примерно 6–8 дюймов от восковой прокладки унитаза.

Также кабели должны располагаться на расстоянии 2 дюймов от шкафов, стен и бордюров душа.

Кабели должны располагаться на расстоянии 3 ″ друг от друга в зоне нагрева, а кабельные направляющие должны быть проложены перпендикулярно греющим кабелям. Кроме того, расстояние между направляющими кабеля не должно превышать 36 дюймов.Направляющие можно приклеить горячим клеем или прикрепить к бетону с помощью винтов Tapcon.

Набор, используемый в этом руководстве, можно использовать под керамической / керамогранитной плиткой, камнем или кирпичом путем заливки в раствор толщиной от 1/4 ″ до 1/2 ″.

Эту систему обогрева можно также использовать под конструкцией из дерева, винила, ламината или ковра, заделав нагревательные кабели в самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″.

Warming Systems рекомендует укладывать кабели только на бетонную или цементную плиту и использовать растворы на основе модифицированного полимером цемента.

Требования к термостату и электрооборудованию

Рекомендуется привлечь квалифицированного электрика для подключения системы теплого пола. И этот человек должен соблюдать местные электрические нормы.

Это обязательный CYA, который есть в инструкциях для большинства систем. Но также очень важно придерживаться таких проектов.

Термостат должен быть расположен на внутренней стене и установлен в 4-дюймовом квадратном электрическом ящике с одним грязевым кольцом.

Кроме того, термостаты должны располагаться в пределах досягаемости 10-футового холодного кабеля системы отопления. Холодный конец должен быть проложен в кабелепроводе минимум ½ дюйма от нижней пластины до распределительной коробки.

Для установки до трех кабелей или матов установите кабелепровод диаметром ¾ дюйма от распределительной коробки до пола для установки силовых холодных проводов системы. Сделайте надрез в нижней пластине, чтобы обеспечить доступ к кабелепроводу с пола. Холодный конец должен быть проложен через кабелепровод.

Если вы планируете установить пол с подогревом и хотите сэкономить, посмотрите наш короткий видеоролик

Что дальше

Устанавливаете ли вы плиточный пол с подогревом в рамках реконструкции ванной комнаты?

Обратитесь к наставнику по ремонту ванных комнат, у нас есть подробные руководства и поддержка в нашей частной группе на Facebook.

Мы упрощаем ремонт ванных комнат и с удовольствием помогаем участникам строить потрясающие ванные комнаты.

Зарегистрируйтесь сегодня

Ура,

Полы с подогревом | Что можно и чего нельзя делать своими руками

Системы теплого пола / теплый пол.

Системы напольного отопления становятся все более популярными. Практически каждый ремонт ванной комнаты, который мы проводим, с полом из плитки, идет с системой подогрева пола.В немалой степени это связано с тем, что системы отопления стали намного доступнее.

После установки множества различных типов и марок систем напольного отопления мы определили нашу любимую марку и тип. Электрический теплый пол SunTouch (www.sun-touch.com) — это то, с чем мы предпочитаем работать. Как и у других брендов, он бывает разных конфигураций, форм и размеров.

Для ремонта ванных комнат, которого мы делаем много, лучше всего подходят нагревательные маты или нагревательный провод. Одним из огромных преимуществ SunTouch перед некоторыми из его аналогов является то, что это довольно энергосберегающая система. Почти для всех ванных комнат с подогреваемым полом требуется только одна выделенная электрическая линия 110 В 12-2, чтобы комфортно обогреть до 200 квадратных футов пола.

Как и многие другие системы теплого пола, комплекты SunTouch включают маты и нагревательный провод. Если вы занимаетесь своими руками и планируете установить свою первую систему полов с подогревом, примите во внимание несколько советов:

1 . Наймите электрика для прокладки выделенной линии электропередачи 110 В 12-2 для вашей системы подогрева пола.Это хорошая идея не только для решения всех вопросов, связанных с разрешениями на электрооборудование, но, прежде всего, для вашей собственной безопасности. Прокладка выделенной электрической линии от вашего центра нагрузки (панели выключателя) — очень сложная процедура, которая должна выполняться правильно!

2 . Помните: вам не нужно устанавливать систему отопления под каждым квадратным сантиметром вашего кафельного пола. Вся плитка, представляющая собой изделие из камня, имеет очень хорошую теплопроводность. Это означает, что если у вас есть площадь пола 5х7 футов, которую вы хотите согреть, то нагревательного мата размером 4х6 футов, расположенного по центру пола, будет достаточно.

3 . Попробуйте использовать коврики вместо нагревательного провода. Хотя нагревательный провод предлагает гораздо большую гибкость в управлении распределением тепла по всему полу (особенно если ваш пол не прямоугольной формы), а также возможность «точечного обогрева» — нагревательные маты несколько проще и проще устанавливать. себя.

4 . При установке системы подогрева пола, будь то коврик для пола или нагревательный провод, убедитесь, что у вас есть сигнализация непрерывности, такая как «Громкий рот», постоянно подключенная к коврику или нагревательному проводу.Установка системы обогрева занимает некоторое время, и пока вы это делаете — вы будете ходить по ней, сидеть на ней и несколько раз ронять инструменты на провод. Если вы повредите нагревательный провод во время установки, «Громкий рот» немедленно подаст звуковой сигнал. Нет ничего хуже, чем повредить провод и, не зная об этом, положить на него плиточный пол, затем включить систему отопления и ………… Ничего …….

5 . Если вы решили установить нагревательный провод вместо мата, не забудьте очень внимательно следовать инструкциям производителя по установке.Одна из самых важных вещей, которые вы можете сделать при установке нагревательного провода, — это сохранить расстояние между проводами на уровне 2 дюймов или более.

6 . Независимо от того, устанавливаете ли вы нагревательный провод или коврик, очень важно, чтобы ваши провода и маты были как можно плотнее и как можно ближе к полу. Помните: ваша система подогрева пола становится основой для плитки, и все недостатки будут отражены в вашей плиточной работе, что сделает вашу плиточную работу намного более трудоемкой из-за того, что вы все время будете тратить на борьбу с ухабистой грунтовкой.

7 . Очень важно не включать систему отопления сразу после укладки плитки. Вопреки распространенному мнению, что раствор, который вы использовали для укладки плитки, застынет быстрее, если вы нагреете его, включив систему отопления — это может испортить работу плитки. Большинство клеев / растворов для плитки отверждаются с помощью процесса, который называется «гидратация».

Раствору действительно нужна влага, чтобы оставаться внутри смеси как можно дольше. Если вы введете тепло и ускорите испарение влаги, раствор НЕ застынет, он просто высохнет, что приведет к очень слабой связи между плиткой и плиточным основанием.

Решили ли вы установить пол с подогревом самостоятельно или наняли профессионала, такого как Corvus Construction, вы будете очень счастливы, когда впервые ступите босой ногой на поджаренную теплую плитку.

Одна вещь, которую я часто слышу от своих клиентов, которые решили установить систему пола с подогревом во время ремонта своей ванной комнаты: «Большое спасибо за то, что настоятельно рекомендовали нам использовать полы с подогревом».

Исходя из наших предыдущих ремонтов, средняя стоимость установки теплого пола в ванной комнате составляет около 16 долларов.35 на квадратный фут установлено . Цена варьируется от проекта к проекту, поэтому, пожалуйста, позвоните нам, чтобы получить бесплатную оценку без каких-либо обязательств сегодня.

Основы теплого пола | Сделай сам

Лучистое напольное отопление — это удивительно эффективная система распределения тепла, которая использует весь пол для обогрева дома, в отличие от принудительного выхода воздуха из одного маленького вентиляционного отверстия и попытки обогреть огромное пространство.

Как работает теплый пол?

Это нововведение в домашнем отоплении обеспечивает тепло в доме из-под пола.Это эффективный метод обогрева, который работает необычным образом — вода или вода проходит через трубку из полиэтиленгликоля в полу. Вода в трубке излучает тепло в конструкцию. Это эффективный и экономичный способ обогрева дома.

Пропуск горячей воды под полом — или гидроника — становится все более популярным в жилых домах благодаря гибкой пластиковой трубке под названием «PEX» — прочной полиуретановой трубке, срок службы которой составляет более 100 лет.Он змеиным образом проходит под полом и использует весь пол в качестве системы распределения тепла.

Комфорт и эффективность — две причины, по которым новые домовладельцы любят системы теплых полов. Комфорт, по сути, является преимуществом №1 благодаря теплой и прохладной окружающей среде. А поскольку используется весь пол, это чрезвычайно эффективная система. Эстетическое качество — еще одна причина, по которой некоторые домовладельцы любят эту систему. Система отопления остается скрытой под полом; в поле зрения нет вентиляционных отверстий или радиаторов.Это может быть огромным преимуществом, когда дело касается дизайна интерьера.

Три типа теплых полов

Существует три системы излучающих полов, которые можно применить в доме:

• Полы из лучистого воздуха — Не удерживают большое количество тепла, и по этой причине они используются в основном в коммерческих зданиях.

• Электрические лучистые полы — Прекрасно отапливают любой дом, но они очень дороги.

• Гидравлические или жидкостные полы — Они стоят меньше и поэтому чаще используются в жилищном строительстве.

Лучистое напольное отопление — это распределительный центр для дома за счет использования пола и прокладки труб по всему полу, умеренной температуры воды и применения бетона. В домах используются красивые кафельные, мраморные и шиферные полы, но они ледяные. Благодаря лучистому напольному отоплению можно получить красивый пол и комфорт при ходьбе босиком.

Использование системы водяного пола — отличный способ обогреть дом, но ее также можно использовать в меньших масштабах, например в подвале.

Примечание : Поскольку система лучистого пола отличается от традиционной централизованной системы отопления, ваш строитель должен будет нанять специализированных подрядчиков с опытом работы в этой области.

Установка системы теплого пола

Есть две категории установки для водяного теплого пола — мокрый и сухой.Мокрая установка чаще всего применяется на первом этаже.

Вот пять шагов к мокрой установке на уровне земли:
1. Выкопайте землю, которую нужно отапливать. Это будет подбаза.
2. Добавьте слой теплоизоляции, чтобы создать основу, на которую будет уложена остальная часть системы пола.
3. Добавьте арматуру в пространство. Это добавит прочности системе пола.
4. Добавьте пластиковую трубку, привязав ее к арматуре для поддержки.
5. Используйте бетон, чтобы создать плиточный фундамент для пола.

При установке системы теплого пола на верхних этажах дома наиболее распространенный метод называется «сухой монтаж», когда система подвешивает трубы под черным полом между балками.

Janes Radiant — Самостоятельно установите теплый пол

Выбираете ли вы нашу горячую воду или наши комплекты для поверхностного электрического отопления, для вас найдется пакет Janes Radiant.

Установка системы лучистого обогрева

Janes Radiant — лучшее решение для домовладельцев и подрядчиков, которые хотят установить теплый пол с минимальными затратами.Не срезая углы, мы можем помочь вам выбрать наиболее практичный комплект или систему излучающего излучения, чтобы обеспечить вам и ваше пространство наилучшим и наиболее комфортным теплом. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимая для того, чтобы вы без проблем завершили установку. Поговорите с Джейнс Рэдиант о том, как начать свой проект сегодня — мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Система In-Floor Heating хорошо обогревает помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши комплекты для самостоятельной сборки могут быть установлены и использованы в любых помещениях из любых материалов: между балками, в бетонной плите, под твердой древесиной или плиткой и т. Д. Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Есть два различных способа установить систему лучистого теплого пола.Первый находится в самом полу, второй — под черным полом между балками. В большинстве случаев наиболее эффективны гидравлические системы (на водной основе). Ниже приведены распространенные методы гидравлической установки:

Плита класса
Трубки устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки будут привязаны к арматуре или проволочной сетке или в некоторых случаях прикреплены скобами непосредственно к жесткой изоляции. Это обеспечивает эффективную установку с большой массой. Трубки поверх фанеры с гипсовой заливкой
Трубки прикрепляются скобами к фанерному черновому полу и затем покрываются тонким слоем легкого гипсового цемента.Это обеспечивает эффективную установку с большой массой. Сборные панельные системы
Панельные системы предназначены для установки как на существующие бетонные, так и на деревянные черновые полы. Панельные системы предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, через которые трубка встает на место. Затем поверх панельной системы укладываются напольные покрытия. Staple-Up
Трубки прикрепляются скобами к основанию черного пола между балками с помощью алюминиевых пластин теплопередачи.Таблички повышают эффективность и быстродействие установки. Затем между балками под трубой устанавливается изоляция, которая помогает отвести тепло вверх. Шпалы над деревянным черным полом
Фанера вырезается, чтобы получить деревянные планки обрешетки, которые устанавливаются на черный пол. Затем между шпалами устанавливаются трубы, а покрытия пола устанавливаются непосредственно над шпалами и трубами. Для каждого из этих вариантов гидронной установки Janes Radiant предоставит

• пошаговое иллюстрированное руководство по установке
• неограниченную техническую поддержку по телефону и электронной почте в течение всего срока установки
• Трубка PEX
• схема расположения трубопроводов
Коллектор (ы)
• для распределения горячей воды по различным трубопроводным контурам
• бойлер, резервуар для горячей воды или водонагреватель без резервуара, соответствующий размеру и типу проекта
• предварительно собранная механическая панель со всеми компонентами согласовано с вашим источником тепла
• все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе теплого пола

Экономично

Самостоятельная установка экономит ваши деньги, а теплый пол со временем снижает ваши затраты на электроэнергию.

Где установить?

Новое строительство, небольшие или большие пристройки, реконструкция или существующие помещения.

Это просто

Установка проста и совместима с вашим домом и существующими этажами.

Вас поддерживают

Наши руководства по установке ясны, подробны и просты в использовании, и мы предлагаем бесплатную техническую поддержку.

Как начать:

1) Выберите область, которую вы хотите обогреть. 2) Позвоните Джейн, чтобы узнать цену или сделать заказ. 3) Получите комплект и руководство по почте. 4) Установите и наслаждайтесь!

Установка теплого пола — в этом старом доме

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром.Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплых полов. И вы можете установить его в своем доме с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков. Принцип прост: пол излучает тепло вашим ногам, согревая вас всех. Наиболее известны гидравлические системы, которые обогревают весь ваш дом.Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Система электрического излучения состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой. Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции.Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент — они дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола. Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки.Эта система электрического теплого пола будет потреблять примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем квалифицированному электрику подключить новую электрическую цепь. Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой.На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к размещению. Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам.Эта система имеет реальное преимущество, когда установка должна идти по изгибам или расширяться в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проходить кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т.п. он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти).Персонал службы технической поддержки может определить оптимальную разводку и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Водяные лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.

---

Где найти

Stadler Viega Corporation
3 Alfred Circle
Бедфорд, Массачусетс 01730
www.stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Электрическая система обогрева полов

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www.wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатный
831-685-WARM (9276) — офис
831-685-9278 — факс

Что следует учитывать перед установкой теплых полов

Яник Симард, участник Houzz

Лучистое тепло, также известное как система подогрева пола, может быть роскошным решением для холодного помещения в вашем доме или разумной общей стратегией для обогрева всего вашего дома. Это часто запрашиваемое обновление для новых домов, поэтому оно также может помочь заключить сделку для тех, кто хочет перепродать или продать недвижимость на рынке с требовательными покупателями.Подробнее о том, когда, где и как использовать систему лучистого отопления.

Почему лучистое тепло?

Одним из самых больших преимуществ лучистого отопления является тот факт, что оно противостоит естественной тенденции нагретого воздуха подниматься и рассеивать большую часть тепла в вашем доме в пространство над головой, где в этом нет необходимости.

Тепло, исходящее от пола, со временем медленно поднимается в комнату, а не через горячий воздух, для лучшего распределения тепла.Кроме того, наличие поджаренных ножек помогает чувствовать себя более теплым, поэтому в целом вам нужно меньше обогревать дом, чтобы чувствовать себя комфортно.

Это особенно важно в высоком или большом помещении с большим количеством открытого воздушного пространства над головой. Этот высокий потолок может выглядеть красиво, но нагревание всего этого воздуха может тратить много энергии, которую можно было бы использовать более эффективно. Если нагреть нижнюю половину комнаты больше, а верхнюю — меньше, то тепло направляется туда, куда вы хотите, и при этом меньше его будет отражаться в ваших ежемесячных счетах.

Когда мне следует использовать лучистое тепло?

Почему же тогда не все используют лучистое тепло постоянно? Во-первых, установка может быть дорогостоящей. Вы можете рассчитывать потратить от 4 до 6 долларов на квадратный фут сверх других расходов на покрытие пола, которые могут увеличиться, если вы хотите обновить весь свой дом. Кроме того, лучистое отопление гораздо менее эффективно под такими материалами, как ковер, которые изолируют тепло от проникновения в комнату, поэтому, если вы предпочитаете много уютного ковра, лучистое тепло может быть слишком неэффективным, чтобы того стоить.

Вот почему лучистое тепло и ванные комнаты так часто сочетаются друг с другом на небесах. Материалы напольных покрытий, обычно используемые в ванных комнатах (например, камень и керамическая плитка), которые в противном случае могут быть холодными для босых ног, являются именно такими материалами, которые будут эффективно излучать тепло от системы отопления, чтобы согреть пальцы ног.

Входные помещения, такие как прихожие или фойе, — это другие места, где часто можно встретить естественно проводящую плитку, а система лучистого тепла здесь может подарить вам необычайно приятные ощущения, когда вы приходите домой каждый день.Как только вы снимете обувь, вы сразу же сможете насладиться домашним уютом.

В других комнатах, где камень не является обычным явлением, деревянный пол — разумный компромисс. Сохраните коврики для небольших акцентов, чтобы тепло могло беспрепятственно передаваться в комнату.

Обычно можно установить отдельный нагревательный контур для коврового покрытия, который будет перекачивать больше тепла. В конце концов, таким образом можно нагреть любой напольный материал, но это может добавить к вашему счету за электроэнергию больше, чем вы ожидали.

Какую систему мне установить?

Системы лучистого отопления бывают трех типов. Первый, основанный на принудительном вентилировании (где горячий воздух переносит тепло через каналы в полу), редко когда-либо используется в домах. Второй вариант, основанный на жидкостях, обычно наиболее эффективен, так как он использует горячую воду для передачи тепла через сеть труб.

Третий тип, электрическое лучистое отопление, часто менее эффективно, чем водяное, за одним важным исключением (которое полностью зависит от вашего местного поставщика электроэнергии).

Те, кто живет в районах, где электричество дешевле в непиковые часы, иногда могут значительно сэкономить, обогревая полы по таймеру на ночь и позволяя теплу излучаться медленно в течение дня. Это делает системы электрического лучистого отопления намного более экономичными. Поэтому, если ваш счет за электроэнергию выставлен таким образом, стоит изучить этот вариант.

Как устанавливается лучистое отопление?

У каждого производителя есть небольшие различия, но есть два основных типа установки: влажный и сухой.Мокрые установки закладываются в бетон во время первоначальной сборки (то есть, когда бетон еще «мокрый») или в слой дополнительного бетона, добавляемого для этой цели. Сухие установки укладываются слоями ниже или выше чернового пола (или иногда между двумя слоями). слои чернового пола) и под готовым полом.Системы сухой укладки представляют собой новейшую технологию и более популярный выбор для новых установок. Они особенно хороши при модернизации системы в существующем доме, поскольку не требуют заливки дополнительного бетона.

Нужно ли заполнять всю комнату?

Популярный способ использования теплого пола — это больше акцент, чем установка по всей поверхности. Например, обогрев области вокруг унитаза (который часто находится непосредственно рядом с ванной-душем) будет иметь большое значение для сохранения тепла ног, и этого часто можно достичь с помощью одного подогреваемого коврика, приобретенного по более низкой цене. чем индивидуальный коврик для всей комнаты.

Для опытных мастеров-домашних мастеров установка коврика заданного размера перед укладкой новой плитки — это выполнимый проект с использованием подходящих инструментов и небольшого исследования.

Другие предпочитают обогревать только область перед туалетным столиком, чтобы согреть пальцы ног во время ежедневного ухода. Эта область обычно имеет прямоугольную форму, поэтому ее еще проще уместить на коврике заранее заданного размера.

Лучистое отопление может быть разумным способом добавить ощущение роскоши в небольшую ванную комнату, где есть небольшая открытая площадь пола, поскольку стоимость не будет такой же высокой, как в большой ванной, при достижении роскошного результата. Это делает его популярным вложением в кондоминиумы или таунхаусы, где пространство стоит дорого: у вас может не быть большой ванной комнаты, но вы все равно можете сделать ее похожей на частный спа.

Как выложить плиткой частичную установку?

Определенно можно использовать пол с подогревом в помещении, а затем выложить плиткой всю комнату в одну отделку. Однако имейте в виду, что, поскольку лучистое отопление постоянно задерживается под полом, разумно заменить материал пола в отапливаемой зоне. Это не только может создать приятные визуальные разрывы в пространстве, но также убережет вас от потенциальной катастрофы, если в какой-то момент система выйдет из строя и ее потребуется отремонтировать.

Пол необходимо удалить и, таким образом, как правило, разрушить, чтобы получить доступ к системе лучистого тепла и отремонтировать ее, поэтому выделение меньшей площади с собственной отделкой пола уменьшит площадь, которую после этого придется заново облицовывать плиткой.

No related posts.
