Электропроводка в частном доме своими руками: проект и схема разводки

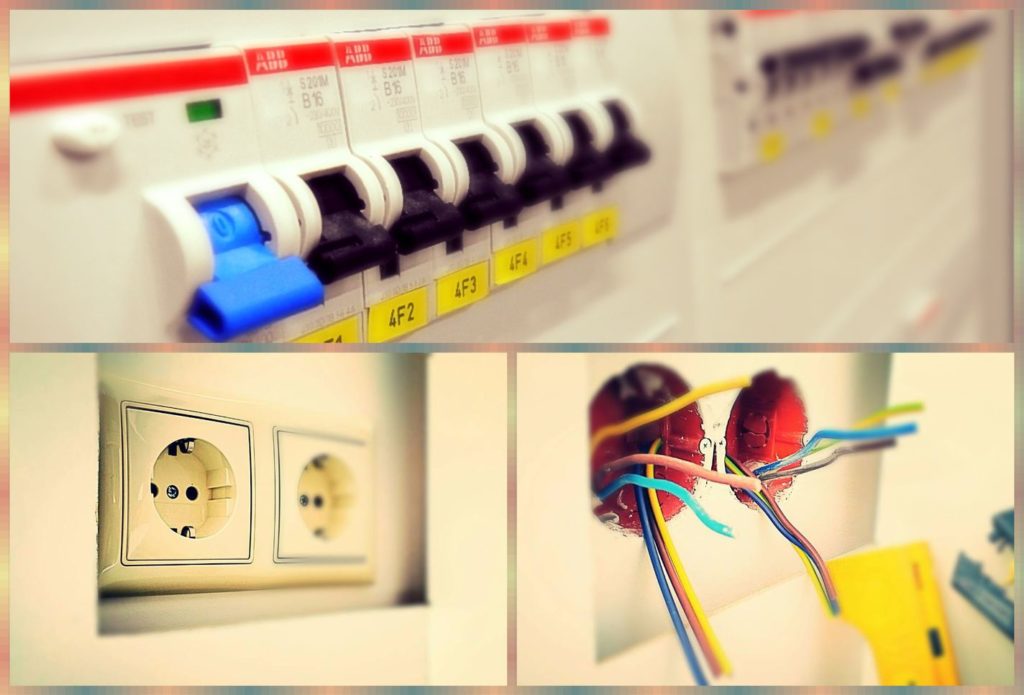

Один из важных и трудоемких процессов ремонта – электропроводка в частном доме. Чтобы выполнить ее самостоятельно, нужно тщательно подготовиться, понимать, какие материалы и инструменты для этого понадобятся, какие меры безопасности соблюдать. Тогда процесс будет не опасен для мастера, а результат даст возможность пользоваться светом и электричеством на протяжении длительного времени проживания в доме.

Достаточное и безопасное электричество в доме – важное условие комфортной жизни в нем.

Необходимые инструменты для работы

Прежде чем выполнять монтаж электропроводки в частном доме своими руками, нужно подготовить все инструменты и материалы, которые будут использоваться в работе. Не имея понятия об электричестве и хотя бы базовых знаний по его распределению внутри дома, сделать все самостоятельно будет довольно трудно. Тщательная подготовка обезопасит и облегчит процесс.

От счетчика должны исходить самые мощные кабеля, выдерживающие необходимую нагрузку.

Разводка электропроводки в частном доме выполняется с помощью таких инструментов:

• пассатижи;
• шуруповерт;
• штроборез – болгарка с дисками, если проводка будет закладывать внутри бетонных стен;
• молоток;

• зубило;
• ножницы или острый нож для нарезки кабеля;
• рулетка;
• шпатель.

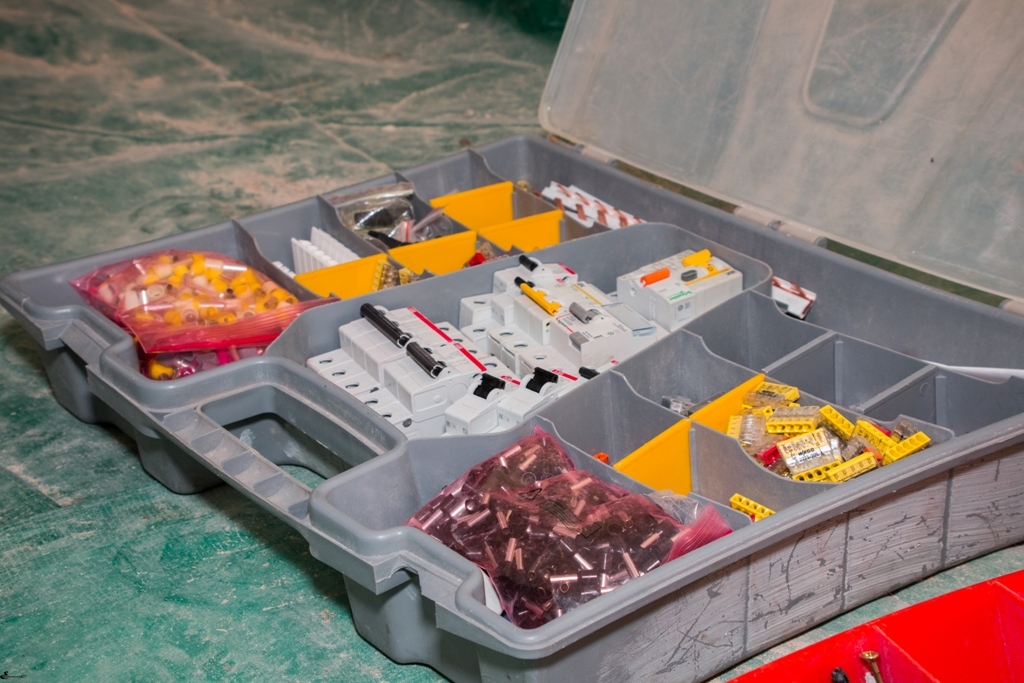

Кроме того, нужно подготовить такие расходные материалы:

• электрический счетчик;
• кабеля различных сечений;

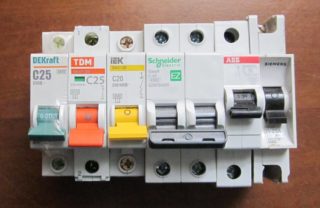

• УЗО – автоматическое устройство защитного отключения;
• клемники;
• розетки, выключатели, установочные коробки под них;

• распределительные коробки;
• алебастровая смесь для закрепления проводов в каналах;
• пластиковые короба – если электропроводка будет наружной;
• саморезы;
• клей.

Чтобы заранее подготовить все необходимые инструменты и материалы, нужно рассчитать, сколько их понадобится в процессе работы.

От электросчетчика должен выходить медный многожильный кабель. В зависимости от сложности и объема электропроводки его подводят к нескольким распределительным коробкам. От них пойдут кабеля более тонкого сечения, рассчитанные на меньшую мощность. Прежде чем начинать монтаж электропроводки в доме, желательно составить подробный план, чтобы рассчитать нужное количество всех элементов и расходных материалов.

Меры безопасности в процессе работы

Чтобы электрика в доме исправно и долго работала, не вызывая опасных ситуаций – короткого замыкания или возгорания проводов – стоит знать и понимать основные правила и особенности монтажа. Процесс укладки с нуля в новом доме немного проще, чем замена старой проводки, поскольку проводится до отделочных работ. Первое правило повторного монтажа электрики – необходимо заменить все элементы, провода и распределительные коробки, особенно если они служили не один десяток лет.

В процессе прокладки электропроводки необходимо использовать защитные средства и материалы.

Кроме того, следует помнить о таких мерах во время работы:

1. Дом необходимо разбить на несколько зон. За каждую будет отвечать отдельный предохранитель УЗО. Особенно это касается участков, где будут подключены мощные бытовые приборы – стиральная машина, электродуховка, котел нагрева воды и т.д.
2. Закладывая новые провода, лучше прятать их в гофрированный шланг. Это эффективная защита от возгорания.
3. Соединение проводов выполняется при помощи клемм. Следует избегать соединения низко и высокомощных кабелей.
4. Если невозможно спрятать провода в желобы и закрыть шпаклевкой, можно использовать пластиковые короба для безопасности и эстетики.
5. Даже если кажется, что какой-то участок старой проводки сохранился в хорошем состоянии, его все равно нужно заменить. Это предотвратит от проблем в дальнейшем.

Электричество в доме должно быть не только функциональным, но и безопасным для жильцов.

Лучшая мера безопасности во время работы – нанять специалиста, который профессионально сделает монтаж проводки в доме и учтет все нюансы. На этом лучше не экономить, поскольку работа новичка потребует много времени и усилий, а в дальнейшем может вызывать необходимость переделки каких-то участков.

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Как правило, производители электрики дают гарантийный срок – 10 лет. Хотя правильно смонтированная система может прослужить в 8-10 раз дольше этого срока.

Проект и схема разводки электропроводки

Чтобы выполненная электропроводка в доме своими руками была грамотной, удобной и долго прослужила без вмешательства или переделок, нужно сделать проект и продумать все нюансы. Схема системы начинается с конца – сколько светильников будет в каждой комнате, какое количество розеток нужно разместить на стенах, какая нагрузка будет на каждую из них.

Проект электропроводки может быть схематичным, нарисованным от руки. Главное – понимать, где и сколько электрических элементов должно быть.

Сколько фаз

Существует два вида напряжения, которые могут подаваться к частному дому – двухфазное на 220В при максимальном расходе энергопотребления 10-12 кВт, и трехфазное 380В при максимальном расходе 15 кВт. Второй вариант требуется в редких случаях, когда предполагается подключение мощного оборудования. Тогда требования к монтажу и эксплуатации будут более жесткими, ведь при наличии такого подключения вероятность опасности повышается.

Подключение к трехфазной сети предполагает установку особого щитка, способного провести и распределить такую нагрузку

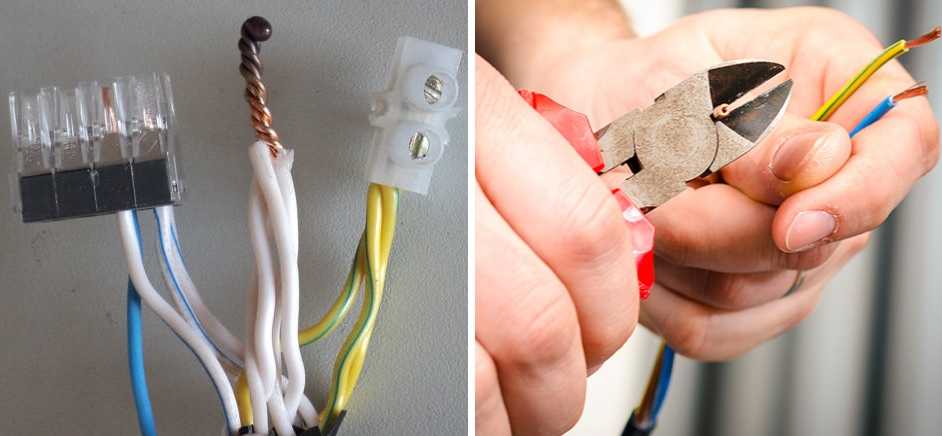

Способы соединения проводов

Прежде чем приступать ко всем монтажным работам, необходимо понять, как соединять между собой провода. Делать это придется обязательно, соединение выполняется в распределительных коробках. Есть несколько простых способов их соединения:

• метод скрутки – два провода зачищаются на 4-5 см, скручиваются между собой и накрываются пластиковым колпачком, что обеспечивает безопасность и дополнительный зажим;
• соединение пайкой с использованием паяльника и оловянно-свинцового припоя – более надежный метод;
• клеммные колодки дают возможность соединить провода разных металлов – меди и алюминия;
• один из самых быстрых способов соединения – пружинные клеммы – позволяет связать между собой одножильные и многожильные провода разного сечения.

При монтаже электропроводки можно использовать несколько разных видов соединения проводов.

Где установить щиток

Нормативов по установлению щитка в строго определенном месте не существует. Часто его монтируют в подсобных помещениях недалеко от выхода, чтобы можно было удобно выполнять коммутацию. Стоит учесть несколько факторов:

1. Помещение, в котором будет установлен щиток, должно быть сухим и пожаробезопасным. Поэтому, к примеру, в котельной располагать его нельзя. А также там, где находятся газовые баллоны или другие легковоспламеняющиеся предметы.
2. Доступ к щитку нужен постоянно – поэтому кладовая или складское помещение также не лучший вариант.
3. Можно просто повесить щиток на стену, но лучше сделать для него специальную нишу.
4. Для больших помещений или групп зданий – дом, баня, гараж, хозблок – лучше использовать несколько электрических щитков.

Современный щиток представляет собой небольшую компактную коробку, которую можно расположить в любой части дома.

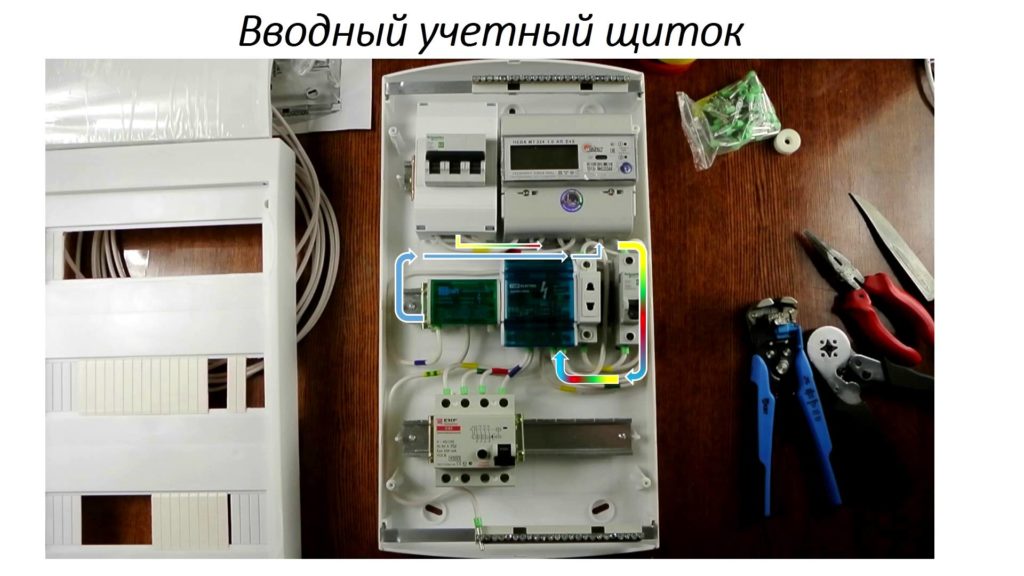

Внутри щитка располагается счетчик и УЗО, от него выходят несколько распределительных коробок. Поэтому при установке важно правильно рассчитать мощности и дальнейшие коммуникации.

Разбивка потребителей на группы

Потребители – это все электрические элементы, которые будут установлены в доме – лампы, розетки, выключатели и т.д. Их разбивают на группы для распределения нагрузки в системе. Количество элементов в каждой группе зависит от толщины кабеля. Осветительные приборы “сажают” на одну или две ветки в зависимости от конфигурации и размеров дома.

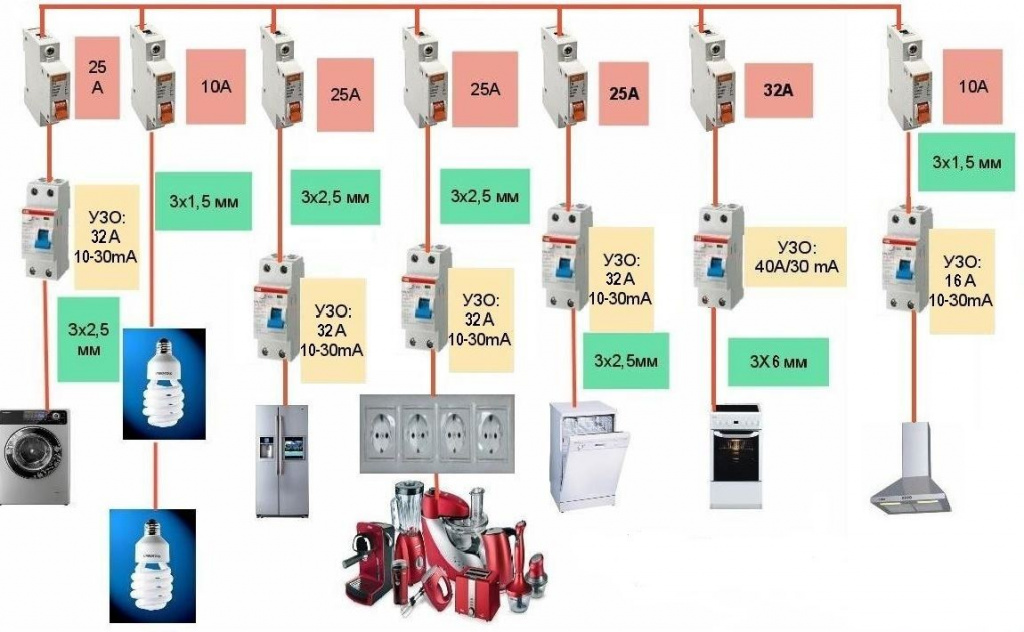

Для каждой группы потребителей должно быть установлено индивидуальное УЗО.

После этого происходит разбивка на группы розеток. Желательно, чтобы на одной ветке было не более 5 розеток. Если конкретная розетка предполагается для мощного прибора – кондиционера или стиральной машины, лучше подвести к ней отдельную линию. Например, на кухню может быть заведено 3-4 группы, поскольку здесь наибольшее количество электроприборов.

Вопрос:

Сколько линий нужно проводить для комнаты?

Ответ:

Для комнат достаточно двух отдельных линий: на розетки одна, на осветительные приборы другая. Если предполагается установка кондиционера, для него лучше вывести отдельную линию.

Разбивка на группы делается в процессе прорисовки схемы электропроводки и дает возможность просчитать, сколько автоматически УЗО будет установлено.

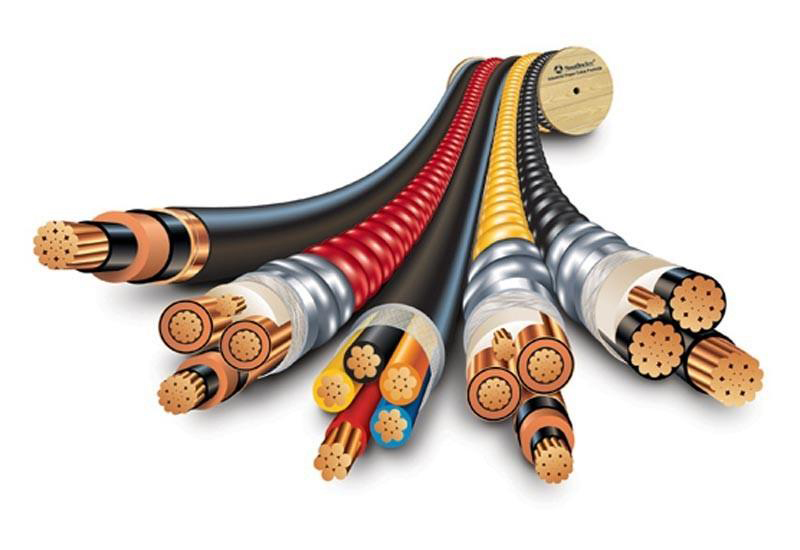

Выбор кабелей и проводов

После подготовительного этапа и составления схемы электропроводки можно приступать к выбору кабеля. Они бывают алюминиевые и медные. У медных пропускная способность больше, они выдерживают более высокую нагрузку, поэтому для частных домов их используют чаще.

Выбор кабеля зависит от нагрузки, которая будет на него возложена при эксплуатации электросистемы в доме.

Разницы между круглыми и плоскими кабелями нет, но последние используют чаще из-за удобства монтажа и возможности скрыть его. Особенно, если электропроводка делается не с нуля в новом доме, а меняется со старой. Что касается выбора сечения кабеля, здесь нужно учитывать уровень нагрузки на него. Расчеты производятся исходя из таких факторов:

• кабель для питания осветительных приборов должен иметь сечение не менее 1,5 кв. мм;
• кабеля для розеток, в которые будут подключаться электроприборы – с сечением не менее 2,5 кв.мм.

Чтобы определить необходимую длину всех кабелей, нужно на схеме прорисовать всех потребителей электрической системы. Имея на бумаге размеры всех комнат и помещений, можно понять, какой длины будет каждый провод. При этом следует брать 10-15 см припусков на каждое соединение.

Как провести кабели в доме

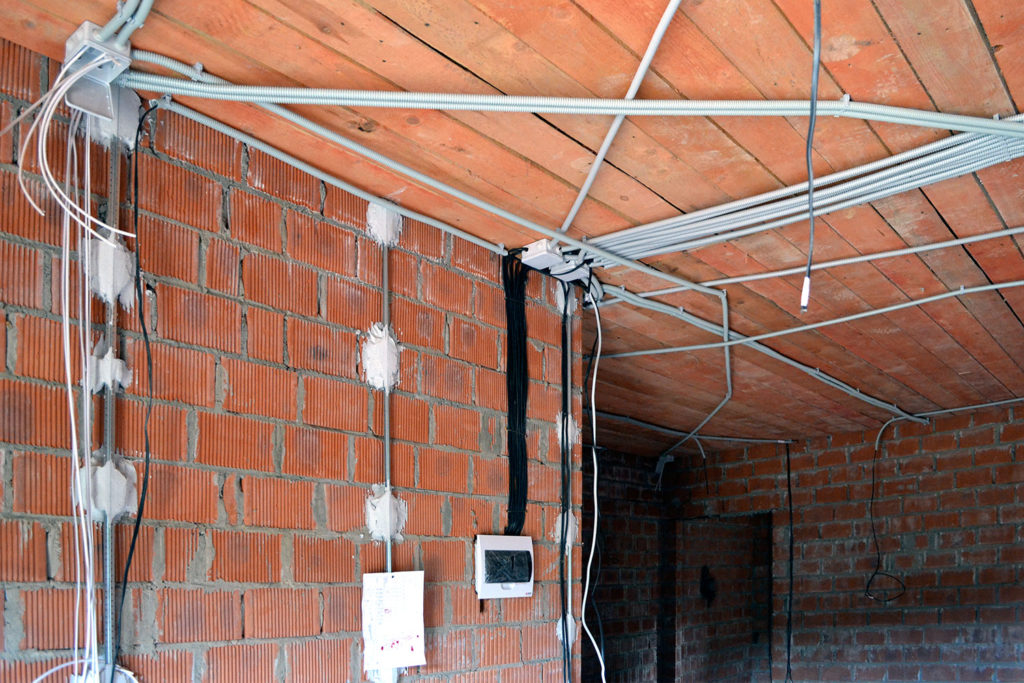

Способ электромонтажа – важный фактор, с которым нужно определиться на этапе подготовительных работ. Различают два вида – открытая и скрытая электропроводка. В частном доме может быть комбинация этих типов, хотя при строительстве с нуля лучше сразу прятать все кабеля и системы, чтобы они не портили дизайна комнат.

Скрыть электропроводку можно разными способами, но лучше делать это на этапе черновых работ, чтобы потом не портить сделанный ремонт.

Чтобы определиться, какой тип монтажа электропроводки лучше выбрать, стоит рассмотреть все плюсы и минусы открытого и скрытого способа.

	Преимущества	Недостатки
Монтаж открытой электропроводки	простые подготовительные и монтажные работы; возможность ремонта в случае повреждения; возможность добавления новых ответвлений.	непривлекательный внешний вид; подверженность механическому воздействию и повреждению.
Монтаж скрытой электропроводки	более дешевый способ; не портит внешний вид помещения; не подвержена внешним повреждениям; пожаробезопасна; долговечность всех элементов системы.	сложнее в процессе монтажа; трудности при нахождении места повреждения; сложность ремонта с необходимостью повреждения отделочных материалов.

Взвесив для себя все плюсы и минусы, получится выбрать лучший вариант монтажа электрической системы. В старом доме, когда требуется не прокладка новой, а замена старой электропроводки, зачастую используют открытый тип. Однако в новом доме есть все возможности, чтобы максимально скрыть электрические коммуникации.

Процесс укладки кабеля и монтажа системы

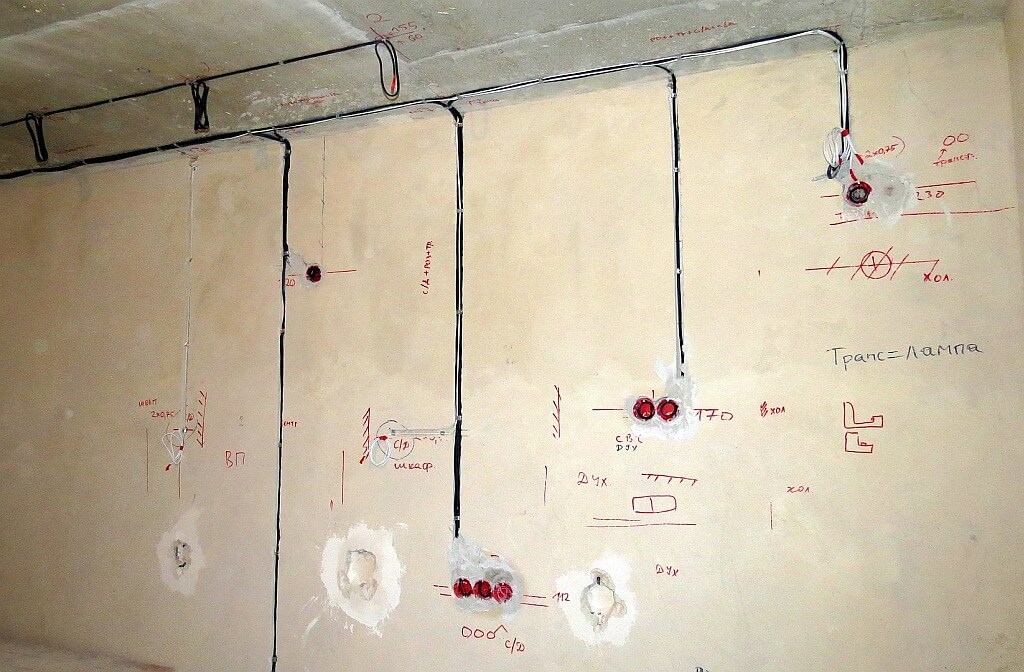

Завершающим подготовительным этапом является разметка. Разметочные работы представляют собой нанесение на стены, потолок, пол линий прокладки кабелей, а также места расположения всех элементов. Выполняются при помощи мела. Чтобы сделать ровные линии, нужно использовать рулетку и уровень. Эта процедура также поможет проверить свои расчеты по закупке кабеля или расходных материалов.

Разметка стен и потолков во многом упростит дальнейшую прокладку электропроводки.

После этого можно приступать к самой процедуре монтажа электросистемы. Она состоит из нескольких этапов:

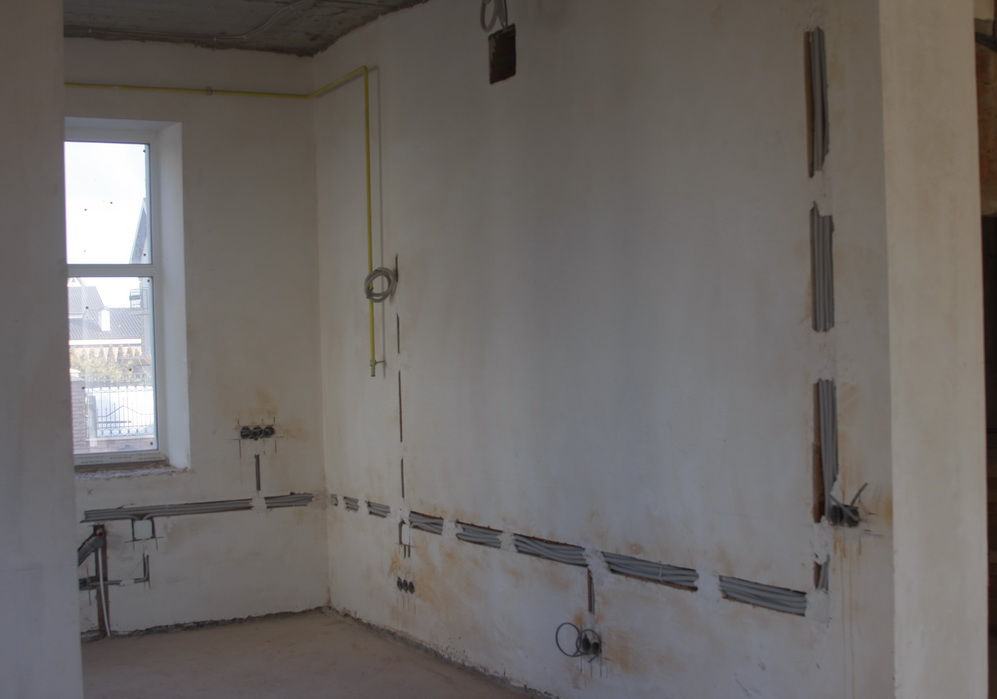

1. Штробление стен. Болгаркой и перфоратором прокладываются канавки для кабеля и вырезаются места под розетки, выключатели, распределительные коробки. Выключатели располагают на высоте 90-140 см от пола. Розетки – по желанию или в зависимости от расположения приборов, которые будут к ним подключаться.
2. Установка распределительных коробок и подрозетников. Эти элементы вставляются в круглые отверстия, Для закрепления используется асбест или саморезы.

   Сначала в стены устанавливаются подрозетники, а потом к ним прокладываются провода.

3. Прокладка линии. В сделанные канавки укладывается кабель, который сразу рекомендуется фиксировать раствором с шагом 40-50 см. После этого можно будет полностью закрыть шов с кабелем. Он высохнет за сутки. Затем его можно будет затереть и выровнять с общей поверхностью стены.
4. Подключение розеток и выключателей. Монтаж осветительных приборов. Важно изолировать все провода и убедиться в безопасности каждого элемента системы. После этого стоит их закрыть крышками или кусочками картона, приклеенного скотчем – до окончания всех отделочных работ. Когда ремонт будет завершен, можно будет установить сами розетки и выключатели.

В зависимости от размеров дома монтаж электропроводки может занять от нескольких часов до нескольких дней. Тщательное выполнение всех требований и мер безопасности – гарантия длительной и спокойной эксплуатации на протяжении нескольких десятилетий.

Проверка и ввод в эксплуатацию

Для проверки смонтированной системы электропроводки нужно пригласить в дом специалиста из энергонадзора, чтобы ввести ее в эксплуатацию. С помощью тестера необходимо “прозвонить” все жилы, целостность проводников, проконтролировать правильность изоляции. Кроме того, представитель энергонадзора проверит заземление и ноль.

По окончании всех работ нужно проверить систему электропроводки и убедиться в ее исправном функционировании.

Окончание всех работ и запуск системы подтверждается соответствующим документом – протоколом, который составляет представитель энергонадзора. Заключается договор на предоставление услуг, и дальнейшее пользование электричеством оплачивается согласно действующим тарифам.

Видеоролики о монтаже электропроводки в частном доме

Устройство электропроводки в доме своими руками продемонстрировано в видео:

Пошаговая инструкция проведения электропроводки в частном доме в ролике:

Монтаж электропроводки в частном доме – это длительный и сложный процесс, включающий в себя множество этапов. Вне зависимости от того, будет он выполняться руками профессионального электрика или самостоятельно, нужно тщательно подготовить, произвести все расчеты и соблюдать требования безопасности. Не стоит экономить на расходных материалах или услугах специалиста, ведь эксплуатация электропроводки предполагает не один десяток лет. Поэтому работы должны быть выполнены качественно и надежно.

Facebook

Twitter

ВКонтакте

Проводка в частном доме — схема монтажа!

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

• Электроустановка должна находиться на высоте 60 – 150 см от пола;
• Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
• Доступ не должен быть ограничен открывающееся дверью;
• Кабели не должны проходить внизу, а сверху;
• Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
• Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;

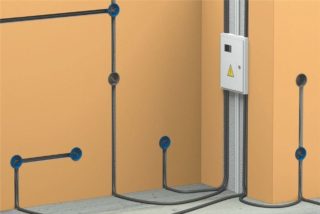

• Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
• Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
• Строительные конструкции из металла должны быть максимально не соприкасаемые;
• Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

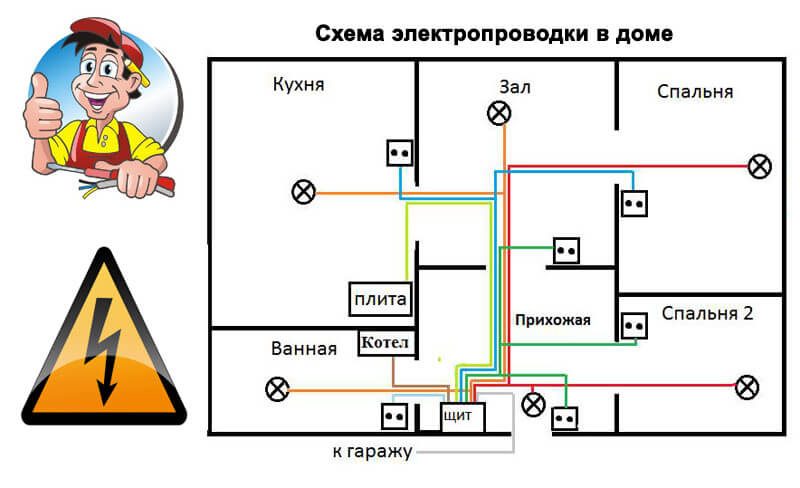

Схема распределения электрической проводки по местам использования.

проводка своими руками в доме

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.
Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

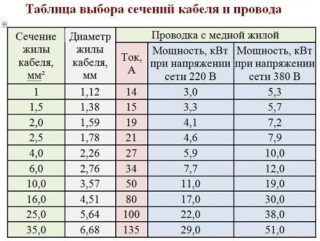

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:

• Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
• Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

• На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
• Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
• От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
• Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

• Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
• Щит распределения и установочная коробка должна быть из металла.
• Герметизированные соединения.
• Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
• Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

Электрика своими руками в частном доме: самостоятельный монтаж электропроводки

Содержание статьи:

Безопасность жилья – основная задача, которая решается на каждом этапе строительства и проектирования. Большое количество пожаров возникает из-за проблем с электропроводкой, поэтому именно электрике нужно уделить особое внимание. Проводка должна быть надежной, исправной, соответствовать правилам ПУЭ и нормам безопасности, а также правильно подобрана. Чтобы сделать самостоятельный монтаж электропроводки, нужно соблюдать четкие правила и требования на всех этапах работы.

Монтаж электропроводки своими руками

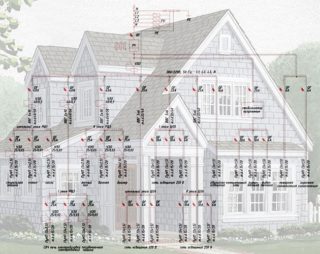

Пример проекта электроснабжения частного дома

Прокладывание электропроводящих кабелей и проводов начинается уже после возведения крыши и стен. Выполнить монтаж можно самостоятельно, если мастер имеет навыки работы с электричеством, а также у него имеется профессиональный инструмент.

Если уверенности в собственных силах нет, нужно обратиться за помощью к профессионалу. В случае ошибки может произойти возгорание или поражение членов семьи электрическим током.

Чтобы своими руками сделать проводку в доме, нужно следовать инструкции:

• Разработка плана прокладки кабелей и расстановки в комнатах точек питания и электрических устройств.
• Расчет потребителей энергии.
• Выбор соответствующих проводников и электромонтажных устройств.
• Прокладка проводов по стенам и в перекрытиях.
• Установка распределительных коробок, щита, розеток и выключателей.

• Коммутация всех электрических деталей в единую электросеть.
• Проверка работоспособности, введение собранной системы в эксплуатацию.

Каждый этап нужно выполнять внимательно и аккуратно. Малейшая ошибка может привести к негативным последствиям.

Разметка схемы

Любая работа начинается с создания плана. Схема электропроводки создается заранее, должна содержать информацию о месте прокладки кабелей, их характеристиках, точках питания, выключателях. Далее разметка переносится на стены. Здесь важно отследить, чтобы не было соприкосновения с инженерными системами (газопровод, водопровод). Учитывается наличие приборов обогрева, а также высота потолка и расположение дверей и окон.

Все линии проводки должны укладываться вертикально или горизонтально. При подобной раскладке понижается риск повреждения поводов и облегчается поиск неработающего участка в случае необходимости ремонта.

Выбор метода прокладки электропроводки

Электропроводка закрытого типа

Когда создан план и расчерчен на стенах, можно переходить к следующему этапу. Существует два способа сделать проводку в частном доме своими руками – открытый и закрытый монтаж.

При открытом монтаже все кабели прокладываются по стенам и их видно. Этот метод имеет свои преимущества – простота установки, не требуется штробить стены, легкость ремонта. Недостатки существенные, поэтому они ограничивают применение подобного вида монтажа. Выделяют высокий риск повреждения кабелей, неэстетичный внешний вид, необходимость качественной изоляции. Если дом выполнен из бруса и бревна, используется только открытая электрификация дома. В деревянных домах запрещена скрытая проводка.

В случае закрытой проводки кабели нужно проводить в стене в штробах. Подобная схема должна быть спроектирована еще на начальных стадиях ремонтных работ. К преимуществам можно отнести надежность и безопасность проводов, незаметность для глаза, долговечность. Минусы – сложность монтажа, необходимость проделывать отверстия в стене, трудности при ремонте. Также для штробления требуется профессиональный инструмент.

Подготовка проводов

Кабели, шнуры и провода выбираются заранее по нагрузке, которую они должны выдерживать. Обычно потребители электроэнергии разбиваются на группы со схожим потреблением электричества. Отдельно рассматривается осветительная группа и мощное оборудование.

Все проводники можно разделить по материалу, из которого изготовлены токопроводящие жилы. Обычно используется медь и алюминий. Изделия из алюминия отличаются невысокой ценой, недолговечностью и хрупкостью. Медные кабели стоят дороже, зато их срок службы выше. Они не окисляются, легче сгибаются, их проще раскинуть и они переносят большее количество тока.

По числу жил выделяют одно- и многожильные провода. Для коттеджей и частных домов рекомендуется брать именно двух- и трехжильные изделия. Кабели с двумя жилами применяются для освещения, с тремя – для подключения электрооборудования и розеток с заземлением.

Ассортимент проводов на рынке электромонтажного оборудования широк, и пользователи не всегда могут сразу разобраться в предложенном товаре. Поэтому следует пользоваться рекомендациями по выбору.

Следует выбирать изделия с двойной изоляцией – например, ВВГ или ПВГ с дополнительной маркировкой НГ (негорючий). Это самые доступные по стоимости и характеристикам устройства для проводки дома. Сечения разные, для коттеджей потребуются проводники с площадью 2,5 кв.мм, 4 кв.мм. и 6 кв.мм.

Вводной кабель

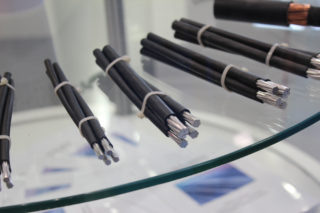

Провода СИП

На ввод следует проложить самый толстый проводник. Через него идет вся нагрузка от поступающей в дом энергии, а потом разводится по разным группам. От столба до электрощита обычно устанавливаются провода СИП. Этот кабель монтируется электроснабжающей фирмой, а по участку прокладкой занимается хозяин коттеджа.

В случае установки щитка на улице потребуется кабель с сечением 10-16 кв.мм. Если в доме будет установлено мощное электрооборудование (электрокотел, система кондиционеров, мощная проточно-вытяжная вентиляция), сечение нужно увеличить до 16-25 кв.мм.

Заземление

Чтобы повысить безопасность и уберечь человека от поражения электрическим током при утечке, следует разработать систему заземления. Вся бытовая техника присоединяется к розеткам с выводом на землю. Заземляющий контур можно сделать самостоятельно в частном доме. Он включает в себя УЗО и отвод в грунт. УЗО ставится в самом щитке, а для отвода выбирается специальная арматура, которая вбивается в землю.

Вся собранная конструкция должна соответствовать требованиям ПУЭ. Проверкой занимается служба электроснабжения при вводе системы в эксплуатацию. В случае обнаружения нарушений в подключении дома к сети откажут.

Система защитного отключения и автоматический выключатель

Автоматы категории С

Кроме УЗО для защиты используются другие приборы – автоматические выключатели или автоматы. Они устанавливаются на вход и на отдельные группы потребителей электроэнергии. В случае аварийной ситуации или перегрузки автоматические выключатели обесточивают линию. В этом и заключается основное отличие от УЗО, которые могут отключить напряжение только при появлении тока утечки. Дифференциальные автоматы стоят дороже и имеют более сложный состав. Внешне оба устройства похожи.

В большинстве случаев для защиты достаточно одного УЗО. Но если в доме ставится дорогое и мощное оборудование, лучше дополнительно приобрести автоматы. Обычно автоматический выключатель ставится на стиральные машины, компьютеры, осветительную группу.

Распределительные коробки

Не менее важным компонентом домашней проводки являются распределительные коробки. Они применяются для соединения проводов, которые подводятся с разных сторон, а также их разводки. Монтажные распределительные коробки позволяют надежно заизолировать места контактов жил, уберечь их от негативного воздействия, в том числе механического, а также предупредить распространение огня в случае возгорания.

Монтаж и коммутация кабелей и конструкций

Пайка

Коммутация проводов осуществляется несколькими способами:

• пайка, сварка;
• клеммные колодки с винтовыми и пружинными зажимами.

Пайка – это самый качественный, долговечный и надежный способ соединения. Но он имеет свои сложности, связанные с необходимостью наличия инструмента и навыками мастера.

Раньше использовалась скрутка жил. Этот метод запрещен правилами ПУЭ. Применение возможно только вместе с другим способом – например, пайкой или сваркой.

Клеммы – один из самых распространенных способов создания контакта. Они просты в использовании, недорогие и не требуют дополнительных инструментов. Важно правильно подобрать клеммы и зажимы, так как они предназначены для разных материалов и разных диаметров проводов.

Подключение розеток, осветительных приборов

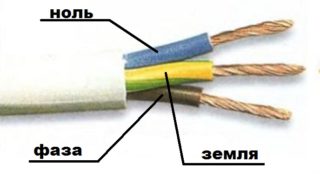

Принятые цвета фазы, ноля и заземляющего провода

При включении осветительных устройств и точек питания в общую электросеть важно не перепутать фазу и нуль. Должны соединяться соответствующие проводники. Перед тем как выполнить соединение, следует убедиться, за что отвечает та или иная жила. Для этого выполняется проверка с помощью разных тестеров.

Распределительный щит

Распредкоробка является сложнейшим элементом в сети коттеджа. Монтаж должен выполнять профессионал, так как через щиток идут все токи для дома. При минимальной ошибке возрастает риск проблем и неполадок.

Финальное тестирование и ввод системы в эксплуатацию тоже должен делать специалист. Если этого не сделать, проверяющая комиссия может найти проблемы и не даст разрешение на электрификацию. В таком случае придется повторно проходить всю процедуру создания плана и электромонтажа.

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

Содержание статьи

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

• Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.

  Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

• Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.

  Проводка в кабель-каналах

• Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

  Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

• для медного провода сечением до 2,5 мм² толщина стенок может быть любой;
• при сечении до 4 мм² толщина металлической стенки должна быть не менее 2,8 мм;
• если жилы имеют сечение от 4,5 до 10 мм² труба должна иметь стенку не менее 3,2 мм;
• при сечении от 10,2 до 16 мм² стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

• «земля» — желто-зеленый;
• «ноль» — голубой;
• «фаза» — коричневый.

  Один из вариантов электрического кабеля в тройной изоляции (NYM)

Если покупать будете кабель европейского производства, там цвета другие:

• «земля» — желто-зеленый;
• «ноль» — белый;
• «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

• Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
• Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
• Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
• При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
• Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Проводка в доме своими руками

Иметь качественную проводку у себя в доме означает обезопасить себя от риска пожара, который может возникнуть вследствие замыкания или от поражения электрическим током. А для того, чтобы выполнить работы по монтажу проводки своими рукам, нужно учитывать все нюансы этого дела.

Начало работ

Первое что потребуется – схема электропроводки. Кроме того, при необходимости нужно провести демонтаж старых проводов. Предварительно обесточиваем сеть. И тут возникает вопрос: как проводить работы, если всё электричество будет отключено?

Можно прибегнуть к маленькой хитрости. До того, как все провода будут обесточены, устанавливается щит с требуемым количеством автоматов. Размещать его следует на высоту от 1,50 -1,70 м от пола. Управляющий щит комплектуется и подключается к счетчику проводом большого сечения. Это избавит основной кабель от нагрева при длительных нагрузках.

В магазинах можно найти уже укомплектованныей щит, в состав которого входит:

• Счетчик;
• Автоматы на 16 А или 25А;
• Клеммник для качественного и прочного соединения;

При покупке готового узла экономится время на сборку.

После сборки и установки управляющего щита на автоматы временно устанавливают нужное количество наружных розеток, которые и будут точками питания.

Схема электропроводки

Чтобы заранее предусмотреть все нюансы следует тщательно продумать и сложить схему электропроводки. Для этого нужно знать сколько электроприборов должно быть установлено по помещениям. Предварительно набросав на бумаге примерный план всего дома, нужно пройти в каждое помещение и отметить требуемое количество розеток и выключателей.

Также желательно на плане отметить, где и в каком помещении будет находиться тот или иной электроприбор. Такие подсчеты делаются для вычисления сечения кабеля, которым будет осуществляться вся разводка по комнате.

После подсчета количества розеток и выключателей нужно определиться с мощностью проводов:

Сечение жил, мм	Медные жилы проводов и кабелей				Сечение жил, мм	Алюминиевые жилы проводов и кабелей
	Напряжение 220 В		Напряжение 380 В			Напряжение 220 В		Напряжение 380 В
	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1,5	19	4,1	16	10,5	2,5	22	4,4	19	12,5
2,5	27	5,9	25	16,5	4	28	6,1	23	15,1
4	38	8,3	30	19,8	6	36	7,9	30	19,8
6	46	10,1	40	26,4	10	50	11	39	25,7
10	70	15,4	50	33	16	60	13,2	55	36,3
16	85	18,7	75	49,5	25	85	18,7	70	46,2
25	115	25,3	90	59,4	35	100	22	85	56,1
35	135	29,7	115	75,9	50	135	29,7	110	72,6
50	175	38,5	145	95,7	70	165	36,3	140	92,4
70	215	47,3	180	118,8	95	200	44	170	112,2
95	260	57,2	220	145,2	120	230	50,6	200	132
120	300	66	260	171,6

Исходя из таблицы, следует понимать, что при значительном потреблении электроэнергии нужно иметь соответствующее сечение кабеля. Расчёты делаются с запасом, он необходим для того чтобы обезопасить всю проводку от выхода из строя, если в будущем энергопотребление увеличится.

Например, на кухне кабель нужно укладывать большего сечения, так как в этом помещении будет работать одновременно холодильник, микроволновая печь, электроплита. Нужно сложить мощности этих приборов и по таблице определить нужное сечение кабеля и занести в схему электропроводки.

Перед покупкой проводников следует помнить, что кабель может иметь медные или алюминиевые жилы. Как видно из таблицы, при одинаковом сечении разные проводники выдерживают разную мощность. Это объясняется тем, что медь по проводимости лучше алюминия, так как имеет меньшее сопротивление. Но, так как медный кабель дороже его можно заменить алюминиевым, но сечение второго будет больше. Что лучше выбрать решает сам владелец дома.

Вариант построения схемы электроснабжения дома

Подготовка необходимых материалов и инструментов

Когда все расчёты сделаны и проверены нужно подготовить инструменты, которыми будет проводиться работа.

Из электрического инструмента понадобится:

• Дрель или перфоратор с коронкой для вырезания отверстий под розетки, выключатели;
• Штроборез – предназначен для прорези штроб по стене;
• УШМ с диском по бетону;
• Тестер – для проверки работоспособности электроприборов;
• Удлинитель.

Также для выполнения работ потребуется ручной инструмент:

• Плоскогубцы;
• Кусачки;
• Отвертка индикатор;
• Прибор для снятия изоляции с проводов.

После того, как схема электропроводки в доме готова, требует подсчитать нужное количество материала:

1. Количество автоматов выключателей. В идеальном варианте один автомат должен приходиться на одну комнату, но помещения с малым энергопотреблением можно подключить по двое на один автомат. Для автоматов нужен шит. Место их крепления.
2. Количество кабеля, которое нужно для выполнения всех работ. Следует учитывать тот факт, что любая проводка прокладывается поверху стены, отступая от потолка 15 см, а розетки или выключатели устанавливаются понизу или середине, вследствие чего образуются опуски. Это необходимо помнить при расчётах кабеля.
3. Количество коробок для разводки. Предназначены для установки в местах присоединения кабелей.
4. Количество чашек под выключатели или розетки, они нужны для удобства крепления приборов.
5. Выключатели, розетки, приборы освещения.
6. Соединительные клеммы, изолента разных цветов.
7. Гофра.
8. Клипсы для крепления.

В идеальном варианте один автомат должен приходиться на одну комнату, но помещения с малым энергопотреблением можно подключить по двое на один автомат

Рекомендации по будущему монтажу проводки

Прежде чем начинать работы нужно определиться с видом укладки. Монтаж может быть как скрытый, так и наружный. Отличие между этими видами прокладки состоит в том, что наружную укладку проводов применяют только тогда, когда скрыть ее не представляется возможным, или же эксплуатация проводов внутри стен запрещается.

Примером может послужить дом, который полностью выполнен из дерева, где всю разводку проводников нужно монтировать только снаружи, чтобы избежать пожара при замыкании. В исключительных случаях такой вид монтажа применяют как элемент декора.

Вся проводка должна прокладываться по некоторым правилам. Основная магистраль должна проходить по верху стены на расстоянии 15 см от потолка. Сечение этого провода всегда должно быть больше сечения опусков. Минимальное расстояние от опуска до дверного проема, угла или окна должно быть не меньше 15 см. Все соединения кабеля должны проводиться строго в коробках разводки. Поврежденный кабель не рекомендуется укладывать в штробу.

Монтаж проводки

Первые проводники, которые будут укладываться – магистральные. Предназначение магистральной проводки состоит в том, чтобы подать электричество от автомата до распределительных коробок. Такие провода должны иметь двойную изоляцию. Независимо от способа укладки, монтаж основных магистралей должен проходить в гофре, при условии, что длина не превышает 10 м. Это делается на случай выхода из строя кабеля.

Для монтажа наружным способом укладка проводов может проводиться в том месте, где это предусмотрено отделкой. Это может быть плинтус или специальный проем внизу стены. И если изначально был выбран способ наружного монтажа проводов, то такой прием обязательно должен быть изложен в проекте.

Для укладки кабеля внутренним способом по стенам размечаются линии, где будет проходить штроба и специальным инструментом штроборезом вырезаются углубления. Это также можно сделать с помощью болгарки с диском по бетону, но, прибегая к такому способу штробирования стен, нужно быть готовым к очень большому количеству пыли.

По сделанным штробам, обращаясь к схеме электропроводки всего дома, нужно установить распределительные коробки.

Монтаж наружной проводки

При наружном монтаже нужно помнить, что все приборы должны соответствовать такому типу прокладки. Например, все розетки и выключатели должны быть наружного крепления. В помещении, где будет производиться монтаж, с помощью мела начертить на стенах схему прокладки.

Все проводники, которые укладываются наружным способом, должны быть в гофре. Кабель затягивается в гофр и отрезается по заданным частям, крепится на стену с помощью клипс. В первую очередь, должен крепится основной проводник, затем в точках, где будут опуски, крепятся распределительные коробки. В указанных точках устанавливаются выключатели и розетки, от которых в свою очередь крепятся опуски.

Установка розеток и выключателей

Для подключения розеток и выключателей нужно предварительно ознакомиться с их конструкциями. Установка наружных приборов значительно отличается от внутренних прежде всего особенностью крепления.

Для наружных розеток и выключателей требуется открутить фиксирующие болты передней крышки и затем ее снять. Под крышкой покажется два отверстия для фиксации на поверхности. Крепить можно на саморезы или дюбеля. После крепления нужно подключить прибор и поставить крышку на место.

Крепление внутренних приборов значительно отличается. Надежное фиксирование происходит за счет боковых лапок, которые при закручивании винтов раздвигаются по бокам и надежно фиксируют прибор в чашечке.

Пример схемы электропроводки

Правила безопасности

При самостоятельном монтаже проводов могут делаться незначительные ошибки из-за которых невозможна эксплуатация сети:

1. Сечение проводника – это не его диаметр. Много случаев, когда диаметр воспринимают за сечение или наоборот, тем самым уже на первых шагах создания схемы делается ошибка. В результате неправильных расчетов проводка греется или перегорает.
2. Самостоятельная установка автоматов рассчитанных на большой ток. Такие манипуляции категорически запрещается делать. Суть состоит в том, что установка автомата большой мощности приводит к тому, что он не реагирует на нагрузку, в результате чего изоляция проводов плавиться и при несвоевременном обнаружении может произойти возгорание. Нормальный ток автоматов это 16 А или 25 А.
3. Замуровывание скруток в стену без распределительной коробки. Это может привести к выходу из строя части проводки, так как провода окисляются и перегорают.
4. Скручивание проводов из разного материала. Это такие скрутки запрещается делать. Из-за разности металлов происходит быстрое окисление, в результате чего происходит перегорание.
5. Плохой контакт – это причина множества бед. При плохом контакте на приборе он начинает нагреваться в результате происходит его расплавление. Во время монтажа зажимать провода нужно хорошо.

Ввод в эксплуатацию

Подключать к электричеству комнату можно только тогда, когда все провода уложены на свои места и закреплены. Все разводочные коробки должны быть при этом закрыты и скрутки в них обжаты и изолированы. Установлены выключатели и розетки.

Работоспособность всей схемы проверяется путем проверки каждой отдельно взятой розетки. Это можно сделать с помощью тестера или подключая нагрузку. Выключатели проверяются на размыкание. Автоматы проверить невозможно, так как они срабатывают при коротком замыкании.

При подключении всех магистральных проводов к щиту просматривается соединения проводов, а также их крепление.

Блиц-советы

• Кабель в стене можно искать при помощи специального прибора, который это делает за короткое время, тем самым сокращая работу.
• При самостоятельном монтаже проводки не следует забывать про заземление, и если его в доме не существует, то его требуется сделать.
• Все кабеля необходимо подключать по цветам, это значительно упростит ориентировку при монтаже.
• Выпиливая штробы, нужно четко соблюдать вертикальность или горизонтальность.

Выполняем монтаж электропроводки в частном деревянном доме своими руками: Пошаговая инструкция и схема как развести- Обзор +Видео

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

[contents]

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Как провести подготовительные работы для устройства электропроводки?

Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

Схемы разводки

Итак, в частном доме требуется составление  двух схем: электрической и монтажной.

1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.

2. При подключении розеток и осветительных приборов требуется разделение линий электропроводки. Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:

•   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
• провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
• приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
• не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

Разметка проводки с отступами

• провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
• разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
• при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
• при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

• В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
• Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
• На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Расчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Они имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

Заготовка и резка проводов

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

Открытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Выключатель подсоединяют в разрыв «фазы», это значит, что из соединительной коробки к нему ведут лишь «фазу», которая проходя через выключатель, опять вернётся к  соединительной коробке по другому проводу и в ней соединяется с «фазой», которая идёт к светильнику, а «ноль» подводят прямо к светильнику, обходя выключатель.

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

Скрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

Монтаж скрытой электропроводки отличается  большой трудоемкостью. И когда возникает необходимость провести ревизию проводов, придётся портить стены. но при этом она не портит вид в доме, т.е. эстетична. Как правило, если монтаж осуществлён правильно, проблем в эксплуатации таковой не возникает.

Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

По завершению прикручивают пластмассовую защитную крышку корпуса.

проводка в частном доме своими руками

Каждый хозяин частной недвижимости, будь то дом, квартира или дача обязательно столкнется с необходимостью полной замены, частичного ремонта или монтажа «с нуля под ключ» электрической проводки в своем владении. Естественно, в любой из этих ситуаций человеку со средним достатком хочется максимально сэкономить, для чего он готов выполнить часть или всю работу собственными руками. Но следует знать, что без базовых знаний в области проектирования и монтажа электропроводки браться за такую работу не следует. Электрика требует профессионального подхода, в противном случае об экономии следует забыть, ведь скупой платит дважды!

Выполнить все работы по составлению схемы проводки и монтажу электрической разводки в квартире, частном доме или на даче собственными руками можно, но только в том случае, если хозяин готов разобраться в этом вопросе, изучить нормативные документы и строго следовать инструкциям по проведению работ. Если вы не готовы к этому, то лучше обратиться к специалистам. Для тех кто готов создать в собственном владении электропроводку своими силами и предназначена эта статья. В ней мы рассмотрим первый этап работ, а именно: проектирование электрической проводки в частном доме, квартире или на даче! Итак, приступаем!

Зачем нужен план внутренней электропроводки

Детальный план или схема электропроводки — это полный чертеж, на котором изображены все элементы системы внутреннего электроснабжения жилого или другого объекта: разводка проводов или кабелей, распределительные коробки, защитные устройства, приборы контроля, выключатели, розетки и если необходимо контур заземления. Для каждого объекта, будь то квартира, дача или частный дом, разрабатывается собственный план, если он построен не по типовому проекту. Но в любом случае схема электропроводки необходима. Ее наличие дает следующие преимущества при выполнении монтажных работ.

1. Имея в своем распоряжении подробный план электрической разводки, можно заблаговременно составить список необходимых для выполнения работ по монтажу электросети комплектующих, оборудования и материалов. Это позволит без спешки подобрать и закупить продукцию по оптимальным  ценам, что в итоге приведет к существенной экономии.

2. Детальный план позволит реализовать оптимальное распределение мощностей сети. Чертеж наглядно покажет, где находятся узлы с наибольшей мощностью потребления электроэнергии, что позволит спланировать разводку так, чтобы исключить возможность перегрева проводов из-за излишней нагрузки. Такой подход обеспечит высокую пожарную безопасность сети в целом.

К тому же наличие предварительно разработанной схемы позволит четко спланировать монтажные работы и разбить их на этапы, что не даст забыть смонтировать тот или иной элемент системы.

План внутренней электрической сети в частном доме

Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее.
2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

Важно! Сумма мощностей электроприборов, подключенных к одной линии, не должна быть выше 4.5 кВт — это оптимальный показатель. К примеру, если к одной цепи на кухне подключены бытовые приборы общей мощностью 4.2 кВт, а вы решили выполнить монтаж бойлера и электрической духовки общей мощностью 3 кВт, то к этому оборудованию необходимо подвести отдельную линию.

Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

Внимание! Стабилизаторы напряжения защитят вашу бытовую технику от перегорания и нестабильной работы. Они способны оптимизировать параметры электрического тока, главное правильно рассчитать мощность этого устройства, чтобы ее хватало при одновременном включение всех бытовых электроприборов и освещения.

Правила проектирования электроразводки

Следует сразу сказать, что свод правил, норм и требований к проектированию электрической проводки в частном доме, квартире или на даче опубликован в специальных документах и ГОCТАХ. Но в большинстве случаев нет необходимости пользоваться такой литературой, особенно при самостоятельном составлении плана разводки проводов. Достаточно выполнять самые необходимые нормы, перечень которых представлен ниже.

1. Все выключатели на принципиальной схеме должны запитываться от верхней линии проводов, а розетки от нижней. Розетки необходимо располагать не ниже 30 см от уровня пола, при этом к ним должен быть обеспечен свободный доступ. Выключатели должны быть расположены у входа в помещение, желательно в месте, где он не будет перекрыт открытой дверью или другими интерьерными элементами. Согласно нормам розетки запрещено монтировать в ванных комнатах и туалетах, без включения в принципиальную схему электроразводки специальных защитных устройств по току или понижающих трансформаторов.
2. Все кабели о провода на принципиальной схеме необходимо разводить в горизонтальных и вертикальных направлениях, при этом угол поворота линий должен быть прямым в 90 градусов. Электропроводка не должна иметь никаких отводов по диагонали хотя такой монтаж позволяет экономить на материалах, но согласно нормам это недопустимо. На монтажной схеме скрытая проводка наносится с привязкой к стенам, полу и потолку, то есть указывается расстояние от нее до этих конструктивных элементов дома. План расположения скрытой проводки необходим при проведении различных ремонтных работ.
3. Кабель или провода должны быть расположены на определенном расстоянии от конструктивных элементов дома и коммуникации. К примеру, для горизонтальных линий разводки это расстояние до потолка должно составлять более 15 см, от пола более 20 см, а между газовой трубой и кабелем оно должно быть не менее 40 см. Вертикальные линии проводки должны быть расположены не ближе 10 см от углов, дверных и оконных проемов. Между параллельно проложенными кабелями и проводами расстояние должно быть не менее 3 см и их необходимо укладывать в защитные короба или гофру, металлическую или пластиковую.
4. Не допускается закладывать в план электроразводки использование проводов и кабелей из разных металлов. Если без этого не обойтись, то соединять проводники из разных металлов необходимо через специальную муфту, в противном случае они быстро окисляться и выйдут из строя. Для соединения линий или монтажа отвода от них, на принципиальной схеме электропроводки нужно обозначить места расположения специальных разветвляющих коробок, в которых осуществляется соединение проводников на специальных монтажных планках. Скрутку использовать не рекомендуется, так как это ненадежное соединение.

Схема электрической разводки в квартире

Проектирование электропроводки в квартире практически ничем не отличается от тех же работ, выполняемых для частного дома. Схема проводки в квартире разрабатывается с учетом одних и тех же норм и правил. Различие заключается лишь в том, что в большинстве современных квартир уже смонтирован электрощиток на площадке в подъезде. Он оснащен прибором учета электроэнергии и необходимыми модульными устройствами: первичным автоматом и автоматическими выключателями по фазам. Внутренняя электроразводка также присутствует, но в некоторых случая ее необходимо менять или выполнять монтаж с нуля.

В старых многоэтажных домах такие работы выполняются в случае несоответствия проводки современным требованиям, а в новых застройщики часто продают квартиры без внутренней сети, только с подводкой электроэнергии к электрощиту на площадке этажа. Вот во всех этих случаях и необходимо составлять принципиальную схему электрической разводки в квартире, для выполнения последующего монтажа. В верхней части стать даны рекомендации по разработке плана проводки в частном доме. Они полностью корректны и при проведении таких работ в квартире.

Схема электропроводки в дачном домике

Проектирование электропроводки в дачных домиках также подчинено общим правилам. Но так как эти объекты недвижимости не предназначены для постоянного проживания, разработка принципиальной схемы внутренней электроразводки имеет свои нюансы и заключены они в следующем.

1. Дачные домики находятся, как правило, за городской чертой. Линии электропередач в такой местности имеют свои особенности. В основном они введены в эксплуатацию несколько десятилетий тому назад и не рассчитаны на современный уровень нагрузки. В результате этого случаются перебои в подачи электроэнергии, резкое повышение или понижение напряжения сети. Исключить негативные последствия от возникновения таких факторов можно включением в схему проводки стабилизаторов напряжения и надежных быстродействующих автоматических выключателей.
2. Другая особенность дачных домов, которую нужно учитывать при разработке плана электропроводки, это временное проживание владельцев. В большинстве случаев дачи используются в летний период, а на зиму закрываются. В это время происходит сильное окисление проводов и контактов, что приводит к выходу из строя электропроводки. Поэтому в дачных домах рекомендуется проектировать открытую электропроводку, так как ее проще отремонтировать при появлении неисправностей.

Во всем остальном проект электрической разводки для дачи, ничем не отличается от такой же схемы для квартиры или частного дома, только он намного проще, за счет небольшого размера строения и малого количества бытовой техники.

Заключение

Разработка проекта электропроводки в квартире, доме или на даче задача довольно трудная, но вполне решаемая. Необходимо просто досконально изучить нормативные документы, иметь элементарные знания электротехники и опыт монтажных работ. Но если вы неуверенны в своих силах, лучше пригласить опытного электрика!

Видео по теме

Хорошая реклама



Электропроводка в квартире: правила от А до Я | Своими руками

Если вы решили повесить люстру самостоятельно или поменять розетку, необходимо соблюдать некоторые очень важные правила работы с электричеством. Даже если вы не решитесь самостоятельно взяться за работу с электропроводкой, знание того, как ее производить, позволит вам контролировать работу наемного электрика.

Монтаж электропроводки в жилых помещениях — что нужно знать

Трассу квартирной электропроводки следует прокладывать строго вертикально и горизонтально по стенам, а все повороты делать только под прямым углом.Если разводку решено провести в верхней части комнаты, то трасса должна пролегать на расстоянии 20-30 см от потолка. Это минимизирует вероятность механического повреждения кабеля при ремонте или расстановке мебели.

В нижней части трассы кабель обычно прокладывается на расстоянии 30 см от пола и должен быть защищен кабельным каналом. Но рациональнее в этом случае проложить кабель на полу внутри специального электрического плинтуса.

Выключатели следует располагать при входе в помещение со стороны дверной ручки. Высота размещения не нормируется в соответствии с ГОСТом и СНИП, но, как правило, составляет от 80 до 150. См. Евростандарт предписывает размещать выключатель на высоте 105 см от пола, чтобы дети могли им пользоваться. без проблем.

Розетки располагаются на высоте 30 см от пола, но при необходимости могут находиться на любой высоте, например, на уровне кухонной столешницы.Рекомендуется установить не менее одной розетки на 6 м2. На кухне количество розеток зависит от количества бытовых электроприборов. Расстояние от места расположения выключателей и розеток до двери или окна должно быть не менее 10 см.

Электропроводка в ванной — особый случай!

В других случаях указанные выше требования к зонам размещения кабелей не применяются. Здесь все провода должны быть в верхней части помещения, а разводка к потребителям (светильники, розетки и выключатели) должна проходить строго вертикально сверху вниз.Никаких проводов нельзя находиться рядом с душем или ванной.

В потолке допускается установка точечных встраиваемых светильников при условии, что источники света в них закрыты стеклом или работают от безопасного напряжения 12 вольт. В этом плане идеально подходят светодиоды. Также существуют требования к яркости освещения для разных типов помещений. Европейские стандарты основаны на действующем стандарте ISO 8995 и предусматривают для ванной комнаты норму освещенности в люксе 200.

---

Смотрите также: Электромонтаж на даче своими руками — схемы и фото

---

Вода и электричество — осторожно!

Электричество и вода несовместимы, и их сочетание смертельно опасно! Поэтому в ванных комнатах повышенные требования к электробезопасности. Не устанавливайте распределительные коробки в ванной! Линия электропроводки должна быть заземлена, а сеть защищена автоматически. Для электропитания в ванной трехжильный медный кабель 2,5 мм ² для розеток, 1,5 мм ² для светильников, 4мм ² для бытовой техники.

Что и где можно установить в ванной

Электропроводку можно монтировать только в зоне выше 225. Светильники должны иметь класс защиты IP X7b и работать с напряжением до 12 В. В зоне высотой 225 см можно устанавливать только стационарные и специально разработанные вентиляционные и водонагреватели. с этой целью.

Из словаря электрика

В чем разница между кабелем, проводом и шнуром? Что такое жила и утеплитель? Зная эти концепции, вам будет легче понять разнообразие проводников электричества, предлагаемых рынком.

Жила — это металлический сердечник проводника. Жила может быть цельной или состоять из тонких проволок, скрученных в жгут. В зависимости от материала жилы бывают алюминиевыми, медными и алюминидными. Выбирая провода и кабели для бытовой электропроводки, важно знать площадь сечения жил.

Изоляция — материал, охватывающий электрический ток. Это может быть керамика, стекло, поливинилхлорид, целлулоид. Изоляция защищает людей от воздействия тока, предотвращает соприкосновение проводов друг с другом, обеспечивает защиту жилы от механических повреждений и погодных воздействий.

Отключить предохранители!

Сеть под напряжением есть только в случае отключения соответствующего предохранителя. Недостаточно просто щелкнуть выключателем! Перед окончанием работ закрепите предохранитель изолентой, чтобы предотвратить случайное включение. Перед началом работы проверьте с помощью измерительного прибора, действительно ли сеть находится под напряжением. Индикаторной отвертки для этого недостаточно. Лучше использовать для этого индикатор напряжения или мультиметр.

---

Ссылка по теме: Электромонтаж в ванной и сауне своими руками — чертежи, схемы, фото

---

Провод, кабель или шнур

Провод имеет одну или несколько плетеных жил, соединяющих источник электроэнергии с потребителем, поэтому они делятся на одножильные и многожильные.Провода могут быть как защищенными, так и незащищенными. Первые имеют изоляцию

Корпус

, экранирующий провод от света, влаги, агрессивных веществ, механических повреждений, незащищенные провода такой оболочки не имеют.

Кабель отличается от провода тем, что каждая его жилка изолирована и дополнительно имеет защитное покрытие из полимеров, резины или металла. Помимо внешней изоляции, которая называется кембриком, в кабелях используются наполнители, которые обеспечивают дополнительную защиту от повреждений.Таким образом, защитный слой из стальных материалов противостоит грызунам и способен выдерживать сильные удары лопатой или другим ручным инструментом. Кабели с такой защитой называют бронированными.

Шнур состоит из многожильных гибких проводов, закодированных и покрытых внешней оболочкой из мягкой резины или пластика. Шнуры очень гибкие, поэтому их используют в бытовых приборах и электроинструментах.

При выборе кондуктора первое, на что нужно обращать внимание, это материал жил.Согласно действующим нормам и правилам внутренней электропроводки разрешается использовать провода и кабели только с медными жилами. Провода с алюминиевыми жилами запрещены.

Учитывайте также способ прокладки провода или кабеля. Провода прокладываются только скрытым способом или в пластиковых коробках, кабели можно прокладывать в открытом виде.

В домашней электропроводке чаще всего используется кабель GDP. Это небронированный, экранированный кабель с изоляцией из ПВХ. Его установка возможна как в сухих, так и во влажных помещениях.Изолированные жилы кабеля скручены и имеют характерный цвет.

Кабель с названием ВВГнголитится ВВГтем.что этот кабель негорючий. Не распространяет горение, способствуя локализации возгорания. Это связано с особым составом пластикового утеплителя. Помимо огнестойкости, кабель ВВГГГ имеет самые разные формы, он может быть плоским, круглым, квадратным, секторным и даже треугольным.

Силовой кабель NYM изготовлен в соответствии с немецким стандартом DIN 57250 и может использоваться как для скрытых, так и для открытых прокладок.Обладает низкой горючестью и газовыделением. Чаще всего его применяют для подключения к панели пола и для дальнейшего подключения этого щита к квартирным или комнатным щитам (обычно в частных коттеджах). Кроме того, такой кабель можно использовать для индивидуального подключения энергоемких потребителей. Недостатком этого кабеля является его высокая стоимость.

Проволока ППНП — самая дешевая из всех токопроводящих изделий. Этот монтажный плоский провод имеет две или три одножильных жилы и изоляцию из ПВХ. Жилки можно окрасить в разные цвета.Такой провод бывает только плоским и применяется для силовых и осветительных сетей. Но утеплитель, сделанный из дешевых материалов, при нагревании быстро теряет свои свойства. Однако, если использование PPP необходимо, его следует поместить в пластиковый кабельный канал.

Для ввода электричества в дом наиболее широко применяется самонесущий изолированный провод. Такой кабель имеет высокопрочные сталеалюминиевые жилы, изолированные светостабилизированным полиэтиленом. Благодаря атмосферостойкой изоляции СИП-провод не разрушается под воздействием внешних факторов.

Ввиду огромного разнообразия материалов для электромонтажа при выборе и дальнейшем применении необходимо руководствоваться требованиями Правил электромонтажа (ПУЭ). По их словам, для определенной категории проводов характерен определенный цвет изоляции.

Синяя изоляция указывает на нулевой рабочий провод, а желто-зеленый цвет указывает на нулевой защитный провод. Фазные провода в соответствии со стандартом ПУЭ могут быть маркированы одним из следующих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый или белый.Пренебрежение этими требованиями может вызвать трудности при монтаже проводки и ее дальнейшем обслуживании. Михаил Лежнев

Для фиксации многожильных проводов в винтовых зажимах, например, в розетках, используйте штыревые втулки. Они защищают вены от сдавливания винтом при затягивании контакта. Для опрессовки наконечников используйте специальные щипцы.

Электромонтаж в квартире самостоятельно — видео

© Автор: Михаил Лежнев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Мини-сауна в квартире своими руками Как сделать сауну в обыкновенной …

Розетки и выключатели в ванной — классы безопасности, требования и правильный монтаж КАКОЙ КЛАСС И ЧТО ВЫБРАТЬ …

Ремонт и обновление ванной своими руками — пошагово ЛИЧНЫЙ ОПЫТ РЕМОНТА ВАННОЙ КОМНАТЫ ВАШИМ…

Жалюзи для ванной своими руками (если новые внизу) УСТАНОВКА ВАННОЙ НА РАЗНОЙ ВЫСОТЕ …

Компактный угловой столик с умывальником своими руками для маленькой ванной Умывальник для очень маленькой ванной …

Захватите ванную комнату своими руками Как сделать поручни в ванную …

Сауна на чердаке своими руками — мастер-класс Как разместить сауну на чердаке …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Монтаж открытой электропроводки своими руками — мастер-класс | Своими руками

Инструменты и материалы для прокладки открытой электропроводки

• При прокладке кабеля по штукатурке необходимы: молоток; рулетка; карандаш; бокорезы; устройство для определения напряжения;
• при необходимости мел мелованный для разметки; отвертка или отвертка; электродрель со сверлом 6 мм по бетону; силовой кабель; Хомуты крепятся к стене гвоздями или дюбелями; пластиковые трубы для прокладки кабеля; изгибы; муфты; хомуты для крепления труб; дюбеля 6 мм; винты.

Прокладывать электропроводку можно разными способами. Какой выбрать, зависит от желаемого внешнего вида проводки и количества прокладываемых параллельных линий. Рассмотрим варианты.

Кабели можно фиксировать скобами, протягивать через трубы или специальные кабельные каналы из ПВХ.

---

Смотрите также: Как провести открытую проводку — правильный монтаж и советы

---

Изготавливаем кабельные каналы

Кабельные каналы обычно используются при параллельной прокладке нескольких линий на относительно большие расстояния.В этих случаях достаточно закрепить кабельный канал на стене и уложить в него провода. Желательно брать канал большего сечения, чем необходимо, чтобы при необходимости через него проложили дополнительный кабель.

Несколько параллельных линий закрепляются с помощью монтажных реек, прикрепленных к стене на дюбелях и шурупах. В этом случае провода фиксируются специальными скобами, вставленными в шины.

Кабельный канал позволяет скрыть проводку, чтобы не нарушить привлекательный внешний вид стены.А каналы небольшого сечения, так называемые мини-каналы, совсем не бросаются в глаза.

Трубы из ПВХ

Изящно можно проложить кабель и трубы из ПВХ. Выбор труб по диаметру зависит от количества проложенных по ним линий. Трубы соединяются с помощью муфт. При необходимости вместе с трубами используют отводы (90 °), просто надевают трубы.

Трубы крепятся специальными хомутами, крепятся к стене на дюбелях и шурупах.Эти хомуты можно соединять между собой, что дает возможность крепить к стене не все хомуты, собранные в единое целое, а, например, только каждый второй (в частности, при параллельной прокладке нескольких труб).

Использование зажимов

Кабель можно уложить и закрепить на зажимах, прикрепить к стене гвоздями или дюбелями. Последние более дорогие, но также можно аккуратно проложить кабель по бетону. Зажим состоит из верхнего элемента и основания, прикрепленного к стене.Кабель вставляется в основание зажима и «защелкивается» его верхним элементом. А здесь несколько зажимов можно собрать в единое целое, чтобы проложить несколько параллельных линий на стене, прикрепив к стене лишь часть зажимов на дюбелях.

---

Ссылка по теме: Конструкция стен своими руками под проводку

---

Безопасность труда

При установке электропроводки необходимо отключить электрическую цепь, к которой подключена линия.Осторожно откройте распределительную коробку и проверьте, есть ли напряжение на жилах соответствующего провода.

Работая с прибором определения фазного напряжения, прикоснитесь контактным пальцем к торцу ручки прибора, после чего конец прибора проверяют по очереди всеми концами проводов в распределительной коробке. Напряжения ни в коем случае быть не должно.

Последовательность работ по прокладке линии

Сначала зафиксируем конечную точку линии, например, выход и разметим маршрут прокладки новой линии.Провода уложены под прямым углом.

Хомуты для крепления кабеля размещаются через каждые 25 см по горизонтали и каждые 30-40 см по вертикали. В исходной и конечной точках линии первый и последний зажим кладут на расстоянии 10 см от соседнего.

Хомуты для крепления кабельных труб размещаются через каждые 40 см по горизонтали и через каждые 50 см — по вертикали. Трубы не вводятся в распределительные коробки, розетки или выключатели.

Откройте отверстие в соединительной коробке, чтобы ввести новую линию.Удалите примерно 1 см изоляции на концах жил в распределительной коробке и в приборе на противоположном конце линии. Подключите провода к соответствующим проводам в распределительной коробке, используя для этого только новые клеммы. Вставьте зачищенные концы жил в клеммы и закрепите винтами. Концы жилок, выходящие за пределы терминала, откусывают бокорезами.

То же самое проделываем с концами вен на последнем инструменте. После этого закрыть распределительную коробку и финальное устройство.Теперь можно включить электрическую схему и проверить работу вновь проложенной электропроводки. Наряду с проверкой конечного устройства необходимо проверить металлические части (защитный проводник) устройства на отсутствие напряжения.

Обычные распределительные коробки имеют защелкивающуюся крышку, некоторые фиксируются винтами.

---

См. Также: Электропроводка — скрытая или открытая: что лучше

---

Монтаж открытой электропроводки своими руками — пошаговое описание

• Прокладка кабеля в кабельных каналах.Канал лучше выбирать большего сечения, чем требуется в этом случае.
• Хомуты для крепления кабельных труб можно соединить, при необходимости
  вместе.
• Трубы, по которым проложен кабель, крепятся к стене с помощью хомутов, которые бывают разных размеров.
• Кабель можно уложить с помощью хомутов, прикрепить к стене гвоздями или шурупами.

1. Убедившись, что на жилах нет напряжения, на стене с помощью уровня отмечается вертикальная линия, по которой будет проложен кабель.
2. По длине кабельной трубы отмечают на стене места сверления отверстий под дюбели.
   Отверстия 6 мм под дюбели делаем перфоратором.
3. Открутите обжимной ниппель и пробейте отверстие в распределительной коробке.
4. Для крепления к стене на дюбелях зажимами вставьте в них трубу и протяните провод до распределительной коробки.

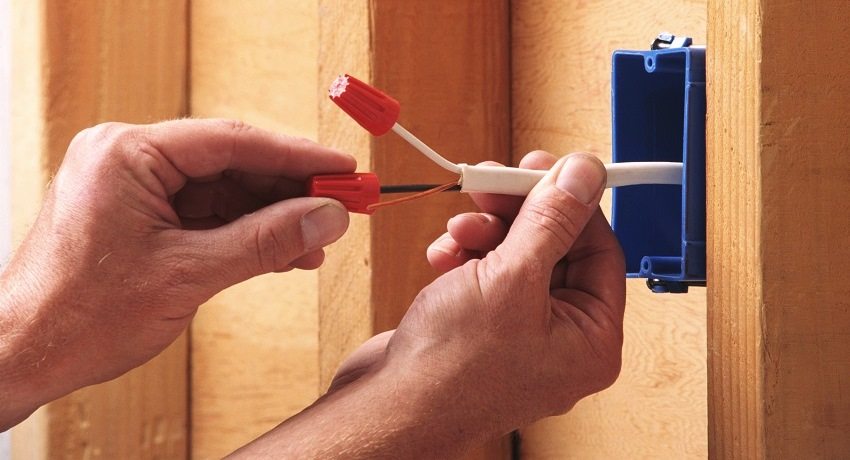

5. Удалите изоляцию на концах жил. Вот провод с удаленной изоляцией, с внутренней и внешней оболочками.

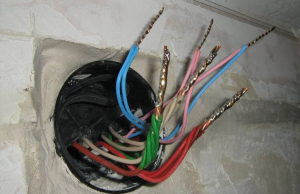

6. В распределительной коробке провода подключаются к клеммам. Каждый из проводов выполняет три разные функции: …
7. … ведущий, ведущий и ведущий к конечному устройству. Подключите одинаковые провода друг к другу.
8. Подключите жилы к конечному устройству (здесь заглушка установлена ​​поверх штукатурки) и проверьте работу линии.

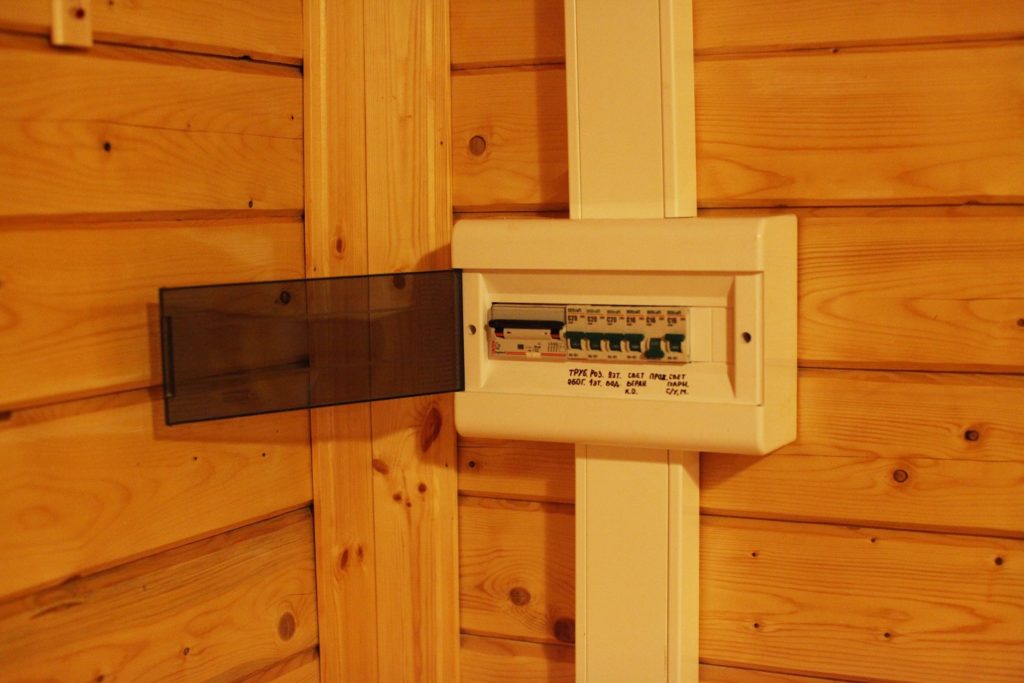

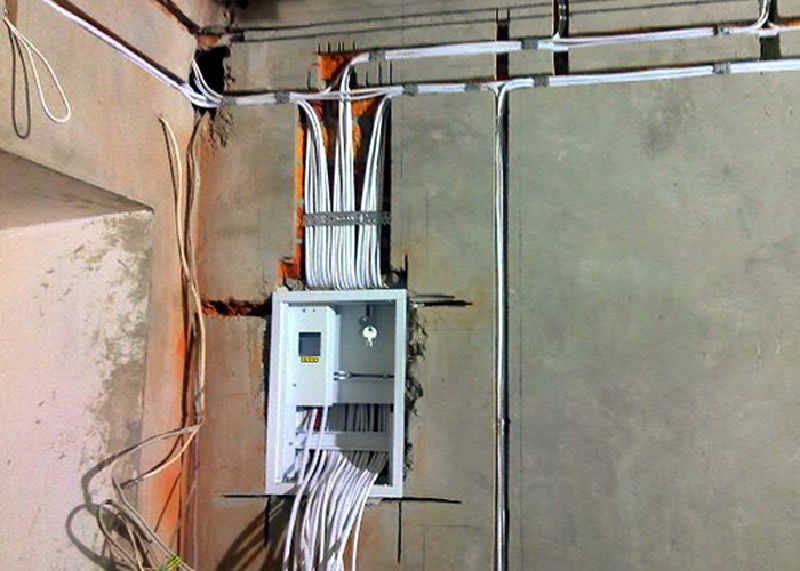

Монтаж открытой электропроводки — фото

---

Ссылка по теме: Электромонтаж на даче своими руками — схемы и фото

---

Установка розеток и выключателей с открытой проводкой — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Хранение саженцев в прикопе — мастер-класс ОБУЧЕНИЕ И ХРАНЕНИЕ В ЭТОМ …

Полезные советы домашнему мастеру — выпуск 4 Популярные советы по содержанию дома …

Выбери семечко малины ПРАВО — мастер-класс (меристема, вол) Как выбрать рассаду малины Осень. Начать …

Декор стены — «тату» своими руками Как украсить стену шнурами Большая роспись…

Крепление для ТВ на стену своими руками (мобильный) Как сделать мобильное крепление для …

Каминопеч своими руками — фото переделки из открытого камина Как переделать камин (с открытым …

Как просушить погреб свечой Погреб подсушит свечу Высокая влажность в …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

.

Как легко создать электрический план дома

Как быстро создать электрические схемы дома, кажется, сложно для большинства людей, даже для опытных дизайнеров. Edraw Floor Plan Maker предлагает простое в использовании решение по электрическому планированию дома.

Что такое электрический план дома?

Электрический план дома, также называемый схемой электропроводки дома, представляет собой визуальное представление всей системы электропроводки или схемы дома (или комнаты).

Цель состоит в том, чтобы распределить энергию, которая может использоваться для питания различного оборудования и приборов в доме, путем правильной установки и работы различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, переключатели, прерыватели и многое другое.

Важность электрического плана дома

Электрический план дома является одним из наиболее важных строительных чертежей при строительстве нового дома.На нем показано, как соединяются электрические элементы и провода, где расположены лампы, выключатели, розетки и приборы. Электрический план светлого дома позволяет инженерам-электрикам правильно и быстро установить электронику.

Шаги по созданию электрического плана дома

Создание электрического плана дома с помощью профессионального разработчика плана этажа упрощает сложный процесс всего за несколько шагов.

Шаг 1. Запустите конструктор плана этажа и откройте страницу чертежа

Шаг 2.Установите масштаб чертежа в меню плана этажа.

Шаг 3. Перетащите обозначения плана этажа из левых библиотек и поместите их на страницу документа

Шаг 4. При необходимости отредактируйте и поверните электрические формы дома.

Шаг 5. Нажмите «Макет страницы» и измените тему встроенной, если текущая вам не нравится.

Шаг 6.Просмотрите свой компьютер и найдите место для сохранения или экспорта электрического плана дома

После того, как вы пройдете эти шаги в EdrawMax, вы сможете получить собственный электрический план дома, как в примере ниже.

Вы также можете посмотреть этот видеоурок ниже и узнать больше о создании электрического плана дома в EdrawMax!

Программное обеспечение для электрического планирования дома

Перед тем, как создать схему электропроводки дома, необходимо подобрать мощный инструмент.Edraw Floor Plan Maker — это профессиональная программа для создания электрических планов дома со следующими удобными функциями.

Множество шаблонов и примеров планов этажей

Он содержит множество профессионально разработанных шаблонов планов этажей и примеров. Все они доступны для редактирования, просто выберите тот, который вам нравится, и внесите соответствующие изменения в соответствии с вашим планом.

EdrawMax: швейцарский нож для всех ваших потребностей в создании диаграмм

• С легкостью создавайте более 280 типов диаграмм.
• Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
• Интерфейс перетаскивания и прост в использовании.
• Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
• Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
• Не стесняйтесь экспортировать, печатать и делиться своими схемами.

Поддержка огромных аннотаций

Он поддерживает пользователей при вставке гиперссылок, вложений, комментариев и примечаний, что упрощает понимание и интерпретацию планов этажей.

Профессиональные функции и символы

Его профессиональные функции позволяют инженерам проектировать более точно и наглядно. Перетаскивание стандартных символов делает рисование умнее и удобнее.

Еще примеры планов этажей

Помимо электрических планов дома, вы также можете использовать конструктор поэтажных планов для разработки планов дома, планировок офисов, планов рассадки, планов садов, планов на случай пожара, планов HVAC и т. Д.

Перейдите к примерам планов этажей, чтобы увидеть больше примеров, если они вам интересны.

Схема электропроводки подвала

Дизайн сада

План школы

Статьи по Теме

Решения по планировке этажей

Лучший инструмент для планировки этажей

Как создать схему домашней электропроводки

.

Как сделать печатную плату в домашних условиях

Все мы хорошо знакомы с печатными платами или печатными платами , поскольку их легко найти в телевизорах, компьютерах и в любом электронном устройстве. Печатные платы широко распространены и чаще всего используются в электронной промышленности. Печатная плата очень рентабельна, она собирает сложные схемы в небольшом пространстве и исключает риск ослабления соединений, в ней есть заранее спроектированные медные дорожки для эффективного и чистого соединения компонентов.

В промышленности существует множество методов изготовления печатных плат, и оборудование, необходимое для разработки печатных плат, очень дорогое. А вот печатную плату у нас можно сделать довольно легко. Только вам нужно выполнить несколько шагов, чтобы сделать свою собственную печатную плату. Прежде чем мы начнем, вам необходимо получить инструменты и материалы:

Необходимые инструменты и материалы

• Сверлильный станок
• Утюг
• Лазерный принтер
• Фотобумага / Глянцевая бумага
• Перчатки
• Хлорид железа (травильный раствор)
• Печатная плата
• Черный перманентный маркер
• Наждачная бумага или стальная вата
• Паяльник

Шаг 1

На первом этапе нам понадобится программа для проектирования печатных плат , чтобы преобразовать принципиальную схему в компоновку печатной платы.Для этой цели доступно множество платных и бесплатных программ, некоторые программы с открытым исходным кодом — Cadsoft Eagle, Fritzing, PCBWizard и т. Д. Здесь мы используем программу Dip Trace для проектирования печатных плат. С помощью этого программного обеспечения мы можем разработать схему и макет печатной платы для любого проекта.

В этом руководстве мы создаем робота-следящего за линией, используя 8051, на печатной плате. Проверьте его принципиальную схему в упомянутой статье, мы разработали макет печатной платы для робота-повторителя линии.

В этом макете печатной платы мы разработали печатную плату для робота-повторителя линии и 2 стержня для размещения ИК-датчиков.

Шаг 2

После изготовления макета необходимо сделать распечатку зеркального изображения макета печатной платы. Печать должна выполняться на глянцевой бумаге / фотобумаге с использованием лазерного принтера.

Шаг 3

На этом этапе нам нужна плата с медным покрытием, и нам нужно обрезать эту медную оболочку до необходимого размера в соответствии с нашим дизайном макета печатной платы.

Шаг 4

Теперь потрите наждачной бумагой или стальной ватой. Он удалит оксидный слой с доски, а также сделает ее шероховатой, чтобы бумага могла правильно приклеиваться.

Шаг 5

На этом этапе поместите это медное покрытие сбоку от отпечатанной стороны фотобумаги и сложите бумагу.

ИЛИ поместите медную плату на распечатанный макет медной стороной вниз к печатному макету и пластиковой стороной вверх.Затем сложите бумагу.

ИЛИ Вы можете вырезать макет печатной платы из фотобумаги и положить ее на медную плату стороной принтера вниз к медной плате. И используйте ленту для виолончели по углам, чтобы как следует приклеить ее к доске.

Шаг 6

Теперь возьмите горячий утюг и начните медленно гладить в течение 5-10 минут или сильно прижмите горячий утюг на некоторое время. Нагревание бумаги перенесет чернила на медную доску.Теперь дайте медной пластине остыть и откройте сложенную бумагу. Если бумага прилипла к пластине, удалите ее с помощью теплой воды.

В некоторых местах чернила не переносятся должным образом на медную пластину или теряют сознание во время удаления бумаги, поэтому используйте черный перманентный маркер и заполните недостающие линии и дорожки.

Альтернативный метод: Если вы очень хорошо рисуете или схема очень проста, то вы можете избавиться от печати схемы на бумаге и перенести ее на медную доску, погладив ее.Вы можете нарисовать всю компоновку печатной платы на медной плате, используя черный перманентный маркер. Сначала нарисуйте его карандашом, а затем нанесите маркер поверх карандашного рисунка. Но для сложных схем этот метод не рекомендуется.

Шаг 7

Теперь у нас есть макет схемы под черными чернилами, и нам нужны только медные дорожки под этими черными линиями. Поэтому нам нужно удалить все остальные медные линии, кроме черных линий.

Для этого сделаем Раствор хлорида железа (FECL3) , добавив 2-3 чайные ложки хлорида железа в немного воды.Этот раствор называется Etching Solution . Поместите печатную плату в этот раствор на прибл. полчаса. Теперь хлорид железа будет реагировать и удалять открытую медь и не реагировать с замаскированной медью под черными линиями. И мы получаем медную дорожку согласно схеме нашей печатной платы.

Теперь выньте печатную плату и проверьте, удалена ли вся нежелательная медь, если нет, то снова погрузите ее в раствор на некоторое время. Помните, что не прикасайтесь к раствору хлорида железа прямо , либо используйте плоскогубцы или перчатки, чтобы извлечь печатную плату из раствора.Раствор хлористого железа очень опасен и токсичен.

Наконец, извлеките печатную плату из раствора и промойте ее холодной водой.

Весь процесс на этапе 7 называется процессом травления . Чтобы ускорить процесс травления, вы можете либо перемешивать раствор (с погруженной печатной платой) каждые 2-3 минуты, либо использовать немного теплой воды для приготовления раствора.

Шаг 8

Теперь протрите печатную плату металлической мочалкой или мелкой наждачной бумагой, чтобы удалить черные чернила, или вы можете использовать растворитель (ацетон) на ватной палочке, чтобы удалить черные чернила.Теперь вы можете отчетливо видеть блестящие медные дорожки в соответствии с макетом печатной платы нашего принтера.

Шаг 9

На этом этапе возьмите ручную дрель для просверливания отверстий. И просверлите отверстия в соответствии с размещением компонентов. И вырежьте из него часть ИК-датчика (поскольку мы строим печатную плату для этого робота-повторителя линии, используя 8051).

Шаг 10

Пришло время припаять компоненты на этой печатной плате (PCB).

Шаг 11

Теперь разрежьте печатную плату. Средство отрезает ненужные ножки компонента с помощью резака.

На этом процесс изготовления печатной платы завершен. проявляет особую осторожность при глажке печатной платы и при работе с раствором хлористого железа.

Теперь ваша печатная плата перед вами. Взглянуть.

.
