Как сделать теплый пол в частном доме: Инструкция + Видео!

При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.

Как сделать теплый пол в частном доме

Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.

Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.

Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.

Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.

Используемые материалы

Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:

1. Теплоизоляция – обычно пенополистироловые плиты.

   Пенополистироловые плиты — фото

2. Также вам понадобиться труба для водяного отопления.

   Трубы для водяного отопления — фото

3. Также запаситесь демпферной лентой.

   Демпферная лента для стяжки пола — фото

4. Также вам понадобиться плотный полиэтилен и гофротруба.

   Гофротруба — фото

5. Труба будет крепиться к арматурной сетке.

   Арматурная сетка для стяжки пола — фото

Подготовка поверхности

Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.

Подготавливаем поверхность пола в доме

Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.

В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.

Укладываем плотный полиэтилен в качестве гидроизоляции

По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.

Размещаем демпферную ленту — фото

К стене лента прикрепляется саморезами с широкими шляпками.

Крепление демпферной ленты с помощью саморезов со шляпками — фото

Затем на слой гидроизляции укладывается теплоизоляционный слой.

Обычно в таких целях используется вспененный полимерный материал.

Укладка на слой гидроизоляции теплоизоляционного материала

Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.

Укладка арматурной сетки

Монтаж греющих контуров

Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.

Укладка труб теплого пола — фото

Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.

Укладка труб для водяного теплого пола

Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.

Схема укладки труб методом — улитки

Подключаем контура отопления

В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.

Закрепляем с помощью уголков трубы теплого пола

Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.

Подвод труб теплого пола к коллектору

Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.

Соединение трубы с коллектором

На окончание трубы надевается соединительный разборный фитинг.

На конец трубы надеваем фитинги

К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.

Накладная гайка для коллектора

Балансировка коллектора

Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.

Тестирование системы водяного теплого пола

Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.

Проверяем систему водяного теплого пола на герметичность

Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.

После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.

Устройство бетонной стяжки

Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или цементно — песчаная стяжка, которая после укладки разравнивается по выставленным маякам длинным правилом.

Делаем бетонную стяжку — фото

При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.

Видео — теплый пол в частном доме

Как сделать качественный теплый пол в частном доме?



Технологии отопления прошлого века с радиаторными батареями по эффективности уступают новым, услуги центрального отопления постоянно дорожают. Поэтому потребители ищут альтернативу, как сделать теплый пол в частном доме с автономным экономичным отоплением.

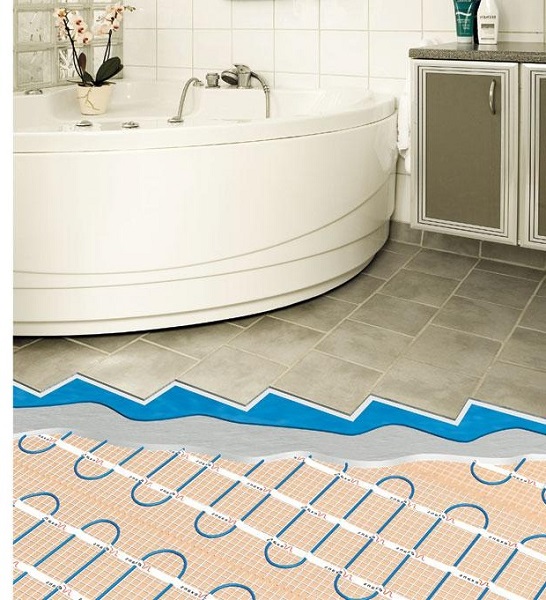

Пример укладки теплого пола в ванной

Достоинства теплого пола

Эта технология более экономична с точки зрения затрат на топливо, она позволяет убрать громоздкие радиаторы, освобождая пространство для других полезных элементов интерьера. Трубы под напольным покрытием не портят внешний вид обстановки и не мешают уборке помещений.

С экологической стороны теплый пол обеспечивает идеальное распределение тепла для комфортного состояния человека. Хорошо прогревается пространство на уровне 1-1.5 м над полом, выше – более прохладный воздух. Поэтому многие изучают методики, как сделать теплые полы в частном доме. Простота отработанных технологий позволяет сделать теплый пол своими руками.

Виды теплых полов

Многолетняя практика использования технологии «теплый пол» показала ее эффективность: равномерное распределение тепла по всей площади помещения и экономичный расход энергии. Существуют некоторые ограничения: нагревать напольное покрытие более 30-40 ̊С не рекомендуется, это создаст определенный дискомфорт при ходьбе, можно обжечь босые ноги.

При большом количестве комнат, высоких потолках, особенно в регионах, где низкие температуры стоят длительное время года, полагаться полностью на напольный контур отопления не следует. Можно сделать теплый пол в доме своими руками и использовать его как дополнительный источник в системе общего отопления.

Сделать грамотный расчет отопительной системы с учетом теплопотерь самостоятельно сложно. Это делают высококвалифицированные инженеры-теплотехники, при этом учитываются многие параметры:

• объем помещения;
• толщина и вид стройматериалов стен и напольного покрытия;
• климатическая зона;
• среднегодовая температура, розы ветров и многое другое.

Стоят такие расчеты недешево, легче в частном доме своими руками установить теплый пол, воспользовавшись уже наработанной статистикой. Практика показывает, что на севере России в кирпичных зданиях с толщиной несущих стен 60 см теплый пол используется как дополнительный подогрев. В средней полосе и южных районах можно применять эти технологии в качестве основной системы отопления.

Существует две основных конструкции теплых полов:

• водяной теплый пол, где прокладываются трубы с циркулирующим по ним жидким теплоносителем;
• под напольные покрытия укладываются греющие электрические кабели или пленки.

Точный расчет и планировка схемы укладки труб или греющих кабелей производятся с учетом того, какой вид теплых полов устанавливается, и на каком объекте.

Водяной теплый пол от отопления центральной системы монтировать не рекомендуется, это противозаконно. Этот вопрос нужно согласовывать с коммунальными службами, что очень сложно, и не факт, что все впоследствии будет надежно функционировать. Теплые полы в доме лучше делать от автономного котла на своем топливе.

Устройство теплого пола и расчет количества тепла, необходимого для пола в частном доме в определенном помещении, делаются исходя из практического опыта. Укладка кабеля или труб длиной 3-5 метров на 1 м² с шагом не более 30 см позволяет выделяться теплу 60-80 кВт/м². Этого достаточно для отопления жилого частного дома. В помещениях обеспечивается температура до 25 ̊С в средней полосе и на юге России с хорошо утепленными стенами и окнами.

Водяные теплые полы

Технология водяных теплых полов эффективна в процессе эксплуатации с экономической точки зрения. Расходы по оплате по сравнению с классической радиаторной системой составляют на 20-30 % меньше. Но монтаж системы трудоемкий, конструкция содержит большое количество дорогостоящих элементов и узлов соединения.

Основные элементы:

• Отопительный котел: модели могут быть электрические, газовые на жидком и твердом топливе, гибридные варианты. Выбор делается исходя из стоимости и доступности энергетических ресурсов в конкретном регионе.

На теплые полы в доме особенно востребованы газовые модели, это объясняется автономностью этого вида котлов. Газ во многих регионах России является наиболее доступным и недорогим топливом. Система обогрева данных котлов не зависит от центрального отопления и водоснабжения. Она позволяет самостоятельно регулировать потребляемую мощность и расход топлива в зависимости от потребностей.

• Трубы. Расходуются по 3-5 м на 1 м² отапливаемой поверхности, эти нормативы определены многолетним практическим опытом. Популярны модели труб из сшитого полиэтилена, прочные термостойкие изделия с плотностью материала 60-80 %. Для достижения этих качеств используется разные способы обработки.

Конструкция трубы сшитого полиэтилена

При облучении потоком электронов в магнитном поле достигается плотность 60 %, обработка пероксидом создает плотность сшивки 75 %, газом селаном –65 %. В любом случае этой плотности достаточно для укладки теплых полов.

Хороший вариант – металлопластиковые трубы, прочные и термостойкие, имеют три несущих слоя и два клеевых.

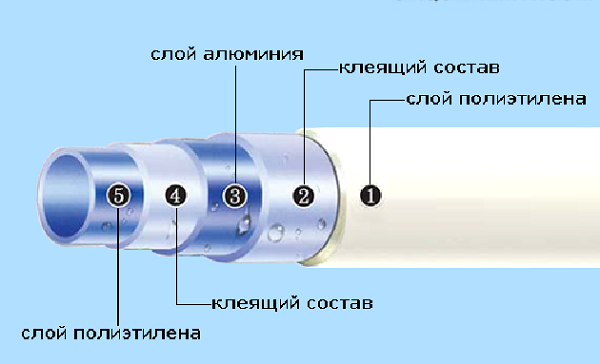

Конструкция металлопластиковых труб

Внутренний и внешний слой – это сшитый полиэтилен, средний слой – алюминиевая фольга 0,2-2,5 мм, герметично сваренная по всей длине.

• Коллектор. Распределяет теплоноситель по контурам, это основной узел теплосмешения, в нем соединяются все отдельные контуры. Устанавливается коллектор с таким количеством термоклапанов, сколько в системе контуров. Длина контуров разная, поэтому количество теплоносителя в них не одинаково, время остывания жидкости в контурах не совпадает. Для поддержания заданной температуры в каждом контуре установлены датчики температур, они своевременно управляют сервоприводами, распределяя горячие и охлажденные потоки в заданные направления.
• Термовентиль. Часто используется трехходовой механический вентиль, распределяющий интенсивность горячих и охлажденных потоков. Для автоматического управления на вентиль ставятся электрические приводы.

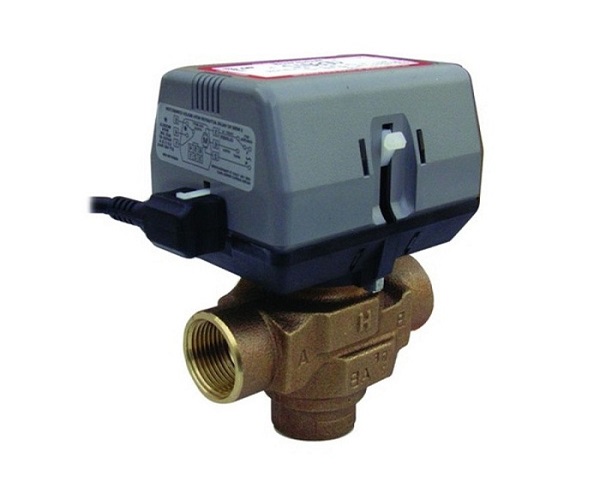

Термовентиль с электроприводом

• Циркуляционный насос. Рекомендуется ставить насос с мокрым ротором, его крыльчатка вращается и смазывается теплоносителем, работа очень тихая.

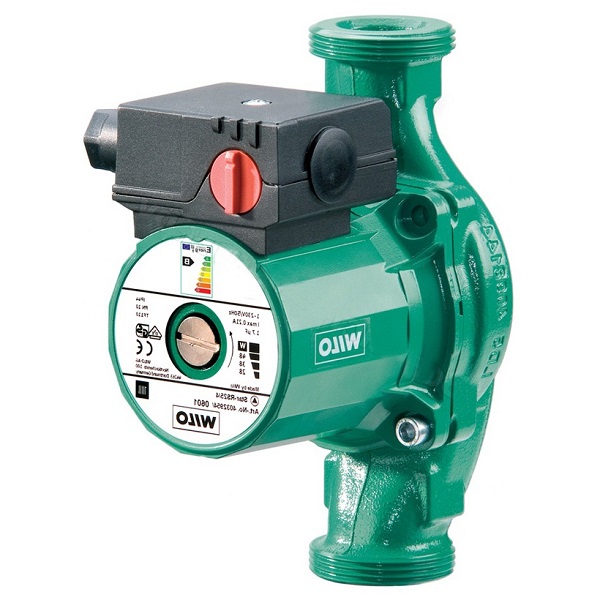

Циркулярный насос

• Теплоноситель. Это может быть вода, антифриз или тосол.

Потребуются затраты на материалы гидроизоляции, теплоизоляции, цементной стяжки и напольного покрытия.

Последовательность укладки

В полуподвальных помещениях на грунте делается предварительная стяжка, поверхность засыпается песком на 5-7 см, потом щебнем 3-5 мм на толщину 8-10 см. Для пароизоляции все накрывается полиэтиленовой пленкой, сверху накладывается слой 8-10 см речного песка с отсевом фракции от 0,05 до 0,1 см.

На предварительную стяжку укладывают слой гидроизоляции. Это может быть битумно-резиновая мастика, наносится она кисточкой. Проще использовать клеящиеся рулоны, в основе которых битум с полимерными ингредиентами. Структура листов – армированная стекловолокном или полиэстером. Сверху укладывается утеплительный слой – экструзионный пенополистирол (пенопласт). Толщина утеплительного слоя в подвальных помещениях 10 см и более, на верхних этажах достаточно 5-10 см.

Очень эффективно использовать тонкие эластичные утеплители с отражающей поверхностью. Структуру рулонов составляет полимер, наполненный пузырьками воздуха, или минеральная вата, толщина слоя от 2 до 50 мм.

Отражающий слой, 14-20 микрон, бывает нескольких вариантов структуры:

• двухсторонние – фольга с двух сторон рулона;
• односторонние;
• самоклеющиеся, с одной стороны – клеящаяся поверхность, с другой –фольгированная.

Может быть интересно

На отражающий утеплитель укладываются термостойкие металлопластиковые трубы в форме змейки или улитки. Крепятся трубы на специальные металлические или пластиковые планки, часто для армирования стяжки и равномерного распределения нагрузки на трубы накладывают металлическую сетку.

Трубы фиксируются к сетке пластиковыми жгутами, проволока на сетке Ø 3-4 мм, размер ячеек 5-10 см. Бетонная стяжка наносится толщиной 7-8 сантиметров, она тщательно выравнивается, после высыхания укладывается напольное покрытие.

Для теплого пола рекомендуется использовать керамическое покрытие, оно лучшим образом аккумулирует и передает тепло. При монтаже труб на бетонных плитах элементы предварительной стяжки не делаются. Процесс начинается с очистки, выравнивания поверхности и гидроизоляции, остальные операции те же самые.

Нельзя делать бетонную стяжку на деревянных перекрытиях, они могут не выдержать вес и обрушиться. В деревянных домах на пол монтируется гидро,- и теплоизоляция, прибиваются лаги, между которыми прокладываются трубы. На лаги кладут доски, фанеру, ДСП, после чего наносят облицовочное покрытие, паркет, ламинат или другие материалы.

Электрический теплый пол

Оборудования для монтажа этой конструкции требуется меньше, монтаж осуществляется проще. Отсутствие жидкого теплоносителя значительно упрощает всю систему отопления. Для обогрева используется греющий кабель или инфракрасная пленка, в электрические цепи они подключаются через терморегуляторы.

Укладка греющего кабеля и пластин

При отсутствии жидкого теплоносителя гидроизоляцию на плитах можно исключить, так как вероятности протечки не будет. При укладке на грунт предварительную стяжку и гидроизоляцию рекомендуется оставить. Такой теплый гидроизолированный пол в частном доме исключит проникновение влаги из грунта в помещение. В остальном материалы для стяжки и последовательность остаются прежними.

Кабеля укладываются аналогичным образом, змейкой или улиткой. Для прогрева хорошо утепленных помещений до +18-25  ̊С требуется 150-200 Вт/1м², если взять 3-5 м кабеля на 1м², то шаг укладки составит 10-30 см. Порог температуры для помещений рассчитывают исходя из их функционального назначения, в ванной потеплее – до +25  ̊С, в зале – +20  ̊С. Производители делают разные кабели, при покупке нужно интересоваться, сколько мощности потребляет 1 погонный метр.

Инфракрасные пластины производят рулонами шириной 800 мм, 500 мм и 1 метр, длина 0,7-15 м. Они фиксируются к теплоизоляционному покрытию термоскотчем, укладываются на 20 см от стен и не ближе, чем на 6 мм друг от друга, подключаются параллельно к сети 220В.

Пример укладки и подключения инфракрасной пластины

Потребляемая мощность пластин – 45-65 Вт/м²*ч, это количество электроэнергии, расходуемой 1м² пленки в час, температура плавления изолирующей пленки на пластинах 130 ̊С. Бывают готовые маты, утеплители с отражающим слоем к ним закреплены на инфракрасные пластины, ширина таких изделий – 83 см, длина – 1-12 м.

Обязательно нужно учитывать места установки мебели и крупногабаритной бытовой техники (стиральная машина, холодильник, шкафы) в помещении. Под ними прокладывать кабеля и пластины не рекомендуется.

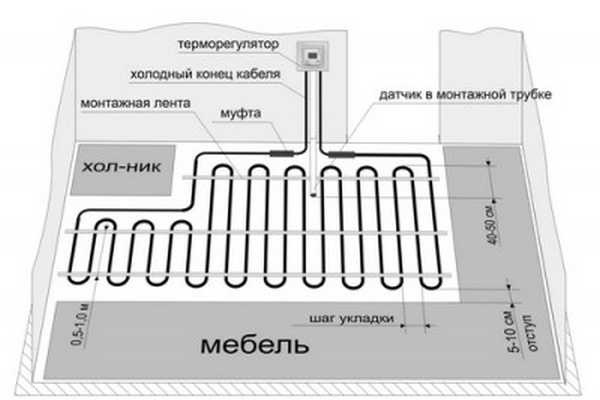

Схема размещения греющих элементов

Укладку греющих кабелей и пластин надо планировать на свободной поверхности напольного покрытия. Это снизит нагрузку на источники тепла, пространство в помещении будет обогреваться эффективнее.

Подключение элементов электрообогрева

Существует разные виды кабелей:

• Однопроводные – не делятся на части, производятся определенной мощности и длины. После укладки включаются в сеть через термостат, противоположными концами;

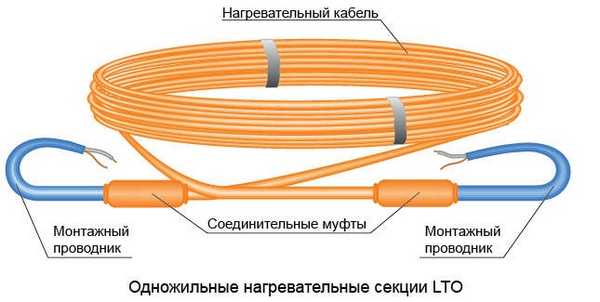

Конструкция однопроводного кабеля

• Двухпроводные – кабели, замкнутые на одном конце, который герметично запаян пластиковым колпачком. Другой конец с двумя проводами подключается к сети через термостат, кабель на части не режется.

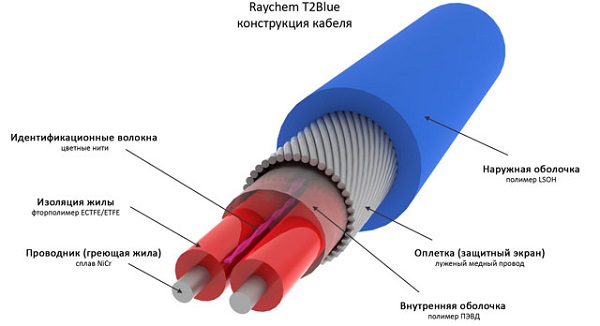

Конструкция двухжильного кабеля

• Двухпроводной саморегулирующийся кабель – режется на части в определенных местах. В качестве термостата работает пленочная матрица, расположенная по всей длине между медными проводниками. Сопротивление меняется в зависимости от температуры окружающей среды. Ток начинает протекать между проводами в тех местах, где температура ниже +5 ̊С. Чем ниже температура вокруг кабеля, тем больше ток и разогрев кабеля. Такие модели дорого стоят.

Терморегуляторы

Производители предлагают много различных видов:

• Механические (аналоговые) регуляторы – самые простые и надежные.

Внешний вид механического терморегулятора

• Цифровые – с жидкокристаллическими дисплеями, на которых отображается несколько параметров: температура напольного покрытия, воздуха в комнате, иногда текущее время.

Внешний вид цифрового терморегулятора

• Цифровые программируемые терморегуляторы – позволяют установить определенную температуру на разное время суток (день – ночь) или по дням недели. При отсутствии людей температура снижается, перед приходом повышается, это делает режим работы более экономичным.

Программируемый терморегулятор

• Терморегуляторы с дистанционным управлением могут управляться пультом в инфракрасном диапазоне, как на телевизорах, по радиоканалу. Более дорогостоящие модели работают по сети GSM, по интернету в режиме онлайн, управляются с айфона, планшета или ПК, с любого места, где есть сотовая связь или кабельный интернет.

Терморегуляторы отличаются по органам управления: в механических моделях проволочное сопротивление меняется перемещающимся контактом на пластиковом диске в корпусе прибора.

В цифровых регуляторах сопротивление меняется микросхемой, в состав которой входит реле электронных переключений. Управление может осуществляться механическими кнопками или сенсорными сегментами на дисплее, как на мобильных айфонах или планшетах.

Независимо от модели терморегулятора, блоки управления подключаются по типичной схеме к одинаковым по функциональному назначению элементам:

• к сети 220В;
• к греющему кабелю;
• к одному или нескольким датчикам температуры;
• через заземление.

В целях безопасности все электрические системы отопления в частном домовладении подключается в РЩ к сети через автомат защиты от короткого замыкания и УЗО (устройство защиты от прикосновений).

Итог

Технологии устройства теплых полов предусматривают много различных вариантов монтажа. Чтобы определить подходящий метод и лучшие материалы, надо исходить из финансовых возможностей, учитывать климатические условия расположения объекта и функциональное назначение помещений.



Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы — и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном доме

Содержание статьи

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы — будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки — отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

Вариант — пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо — просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фото	Комментарий
Шаг 1 – снятие плинтуса	Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.
Шаг 2 – удаление старого ЛКМ покрытия	Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.
Шаг 3 – нанесение биозащитного грунта	Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.
Шаг 4 – герметизация щелей	На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуров	Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доски	Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны. Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.
Шаг 7 – скругление торца	Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез. Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.
Шаг 8 – обеспечение зазора	Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 — монтаж доски	Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.
Шаг 10 – укладка трубного контура	Эту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСП	Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слоя	Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.
Шаг 13 – монтаж верхнего жёсткого покрытия	Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант — правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото. В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео — Водяной теплый пол по деревянному основанию

Видео — Монтаж водяного теплого пола

Видео — Монтаж ИК пленки на деревянный пол

схема устройства водяного теплого пола, конструкция., как сделать слои своими руками, состав пола с водяным отоплением

Содержание:

Обустройство теплого пола в доме по грунту требует тщательно спланированного подхода. В большинстве случае требуется поэтапное выполнение работы: на первом этапе заливают черновую стяжку и ждут ее вызревания, на втором этапе укладывают оставшиеся слои.

Конструкция для частного дома

Пренебрежение этим правилом может стать причиной негативных последствий. Объясняется это постоянным движением грунта и, соответственно, всех расположенных выше слоев. Подвижки могут наблюдаться даже на слежавшемся и утрамбованном грунте, который долгое время лежал без нагрузки.

После укладки пирога теплого пола, который имеет довольно внушительную массу, могут образовываться трещины от просадок. Самым негативным последствием может стать порыв элементов теплого пола, то есть все затраты на его обустройство окажутся напрасными.

Устройство теплого водяного пола по грунту

На первом этапе следует определить уровень, до которого будет проводиться выемка грунта. Снимать верхний плодородный слой нужно в любом случае, так как растительные остатки имеют свойство разлагаться и неприятно пахнуть. Независимо от того, заливается черновой пол или нет, верхний слой грунта нужно снять.

Кроме того, плодородный слой менее плотный из-за присутствия в нем живых существ и микроорганизмов, поэтому под тяжестью слоев водяного теплого пола начнет проседать. В результате вновь пострадают вышележащие слои.

Высота пирога теплого пола по грунту может составлять более 20 см, поэтому отсчет необходимо начинать от отметки, где будет проходить чистовой пол. В этом месте ставят соответствующую метку и отсчитывают необходимую глубину. При этом лучше отмечать уровень каждого слоя, чтобы в процессе обустройства было легче ориентироваться.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

• Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
• Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
• Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.
• Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
• После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
• На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
• Сверху необходимо уложить металлизированную гидроизоляцию.
• Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
• Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Особого внимания заслуживает теплоизоляционный материал. При решении вопроса, как сделать теплый пол по грунту, рекомендуется использовать плиты пенополистирола плотностью выше 35 кг/м³. Толщина теплоизоляционного слоя также определяется климатическими условиями местности. В северных регионах теплоизоляцию укладывают толщиной от 10 см. При этом укладку можно проводить в два слоя с перекрытием швов нижнего ряда верхними плитами. Стыки плит обязательно проклеивают скотчем.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Как сделать теплый пол по грунту при высоком уровне грунтовых вод

При высоком уровне грунтовых вод необходимо не только правильно расположить слои теплого пола. Очень важно при этом организовать отведение воды от фундамента.

Для полов по грунту с теплым водяным полом, уровень которого располагается ниже прохождения грунтовых вод, необходимо обустроить дренаж. В этом случае ниже уровня пола не меньше 30 см делают дренажную систему. На дно насыпают речной песок или свободный грунт в смеси со щебнем.

Материал насыпают послойно не больше 10 см, каждый слой обильно смачивают водой и тщательно утрамбовывают. В большинстве случаев бывает достаточно трех слоев, но при необходимости можно засыпать больше. Поверх песка или грунта укладывают геологический текстиль, который препятствует проникновению воды к слоям теплого пола. Геотекстиль является современным материалом, характеризующимся высокой прочностью на разрыв, устойчивостью к повреждению грызунами. Кроме того он способен компенсировать механические нагрузки, которые будут оказываться на теплый пол по грунту в частном доме.

Особенности схемы слоев пола

Также нельзя забывать о фундаменте, его можно обработать битумной мастикой или другими гидроизоляционными материалами и пропитками. Для теплоизоляции по внутреннему периметру укладывают пенополистирольные плиты.

Дальше действуют по схеме обычного монтажа водяного теплого пола по грунту. Засыпают слои песка и щебня и заливают черновую стяжку. При этом лучше не использовать вариант с жидким раствором песка и цемента. Более надежной считается армированная черновая стяжка.

Для гидроизоляции при высоком расположении грунтовых вод полиэтиленовую пленку рекомендуется заменить наплавляемыми водостойкими материалами или полимерными мембранами. Стоимость этих материалов больше, но надежность и качество находятся на высоком уровне.

Затем выполняют укладку теплоизоляционного материала и металлизированного гидробарьера. Монтируется система «теплый пол» согласно инструкции. Поверх укладывают металлическую армирующую сетку и всю конструкцию заливают бетонной стяжкой.

Завершением всех работ является монтаж финишного напольного покрытия.

Теплый пол по грунту можно назвать сложной конструкцией, к обустройству которой нужно подходить очень ответственно. Для большей надежности следует заливать черновую стяжку, в крайнем случае – тщательно утрамбовать все слои.

Теплый пол по грунту в частном доме – подготовка и монтаж

На чтение 10 мин. Обновлено 13 апреля, 2020

Главная цель, которая стоит при строительстве любого дома — создание тепла и уютной атмосферы в жилом помещении. Отличное решение для частных домов, чтобы получить комфортную обстановку — обустройство тёплого пола по грунту. Кроме того, это ещё и возможность сэкономить, так как доступно подключение к печи.

Особенность таких полов в том, что создание данной системы допускается только в момент возведения здания, и только на первом этаже. Монтаж данного вида отопления не возможен, при проведении ремонта, когда здание уже эксплуатируется.

Устройство водяного тёплого пола по грунту

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

• черновой бетонной стяжки;
• остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

Тёплый пол не касается самого фундамента здания и стен, его укладка осуществляется на своё основание.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

• создание надёжной тепловой изоляции в комнате;
• предохранение от подземных вод;
• устранение шумов внешнего характера;
• удержания водяных паров;
• обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении, так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.

Предлагаем ознакомится с статьей – как сделать в гараже водяной и электрический теплый пол своими руками.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

• крупным песком и щебнем;
• теплоизоляция с фольгированным алюминиевым слоем;
• армированными трубами;
• крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
• демпферной лентой;
• армированной сеткой или фиброй;
• корректором и распределительным шкафом;
• самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

1. Размер помещения.
2. Материал, из которого изготовлены стены.
3. Вид изоляции.
4. Тип полового покрытия.
5. Материал труб, и их диаметр.
6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Замер уровня основания

Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.

Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный  прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.

Многослойная структура пола выглядит следующим образом:

• облицовка;
• стяжка;
• гидро- и теплоизоляция;
• подкладка;
• грунт.

Подготовка грунта для пирога

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Если не убрать растительные остатки, расположенные в верхнем слое почвы, то они будут разлагаться и источать неприятный запах. Кроме того, верхняя прослойка является рыхлым, что тоже может создать проблемы в дальнейшем.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Выбор и укладка гидро- и тепло- изоляционного слоя

По технологии монтажа тёплого пола по грунту требуется укладка гидро и теплоизоляции на основание.

• Как гидроизоляция, подойдёт толстая полиэтиленовая пленка, которая кладется внахлёст. Стоит он недорого, и качество ее соответствует цене. Более практичным вариантом будут фракции поливинилхлорида или битумные, с добавлением полиэстера.

Важно занать! Укладывается гидроизоляция с заходом на стены, излишки её по окончанию работ легко удалить острым ножом.

• Слой изоляции устранит риск промерзания и потери тепла. Функция, которая возлагается на пирог тёплого пола по грунту — блокировка утечки тепла и направление его вверх, для обогрева помещения. Более подробно о строении пирога смотрите в данной статье.

Характеристики качественной теплоизоляции – наличие низкой теплопроводимости, хорошей степени прочности, и способности сохранять основные параметры при повышенной влажности.

В настоящее время таких изделий выпускается довольно много. Но, самым подходящим считается пенополистирол. Он производится нескольких видов:

• чистый — его необходимо укрывать полиэтиленом;
• имеющее фольгированное алюминиевое покрытие — легок в укладке и нуждается в специальных крепления;
• экструдированный — не требуется покрытие.

Теплоизоляционные листы кладутся встык, а швы скрепляются с помощью скотча.

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

• бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
• меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Опрессовка теплого пола

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны. Важно, чтобы воздухоотводы в этот момент были закрыты.

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Делается такое действие два раза, чтобы выявить разницу давления. Если она не велика, то конструкция пригодна к работе, остаётся проверить только отсутствие течи в контуре.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Особенности проектировании теплого пола при высоком уровне грунтовых вод

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Основные ошибки при укладке теплого пола на грунт

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

Как сделать теплый пол своими руками в доме?

Сегодня существует множество вариантов систем отопления. Они отличаются стоимостью установки, эксплуатации и ее эффективностью. Один из лучших вариантов отопления — теплый пол. Данную систему можно монтировать отдельно, как в частном доме, так и в квартире.

Есть несколько типов таких систем. Их необходимо правильно выбрать и собрать. Это поможет максимально эффективно использовать представленный вид отопления. Как сделать теплый пол мы рассмотрим в нашей статье.

Общее описание

Прежде чем задумываться о том, как сделать теплый пол, необходимо знать особенности этой системы. Это один из самых новых и эффективных на сегодняшний день.

Базовая конструкция комнатных нагревательных элементов. Это могут быть трубы, по которым циркулирует теплоноситель, электрический провод или пленка. Выбор зависит от особенностей и работы системы.

При этом обогреватель нагревает поверхность пола. Тепло постепенно поднимается до потолка.Здесь воздух остывает и снова спускается на пол. В этом случае человеку в таком помещении становится теплее намного раньше, чем в помещении с настенным обогревателем такой же мощности.

Дело в том, что батареи и другие аналогичные отопительные приборы настенного типа обеспечивают интенсивный нагрев воздуха в верхней части помещения. В помещении у пола всегда холоднее. Поэтому требуется больше энергии, чтобы человеку в этом помещении было комфортно. Тёплый пол наоборот потребляет меньше энергии, создавая комфортный обогрев.Нагретый воздух концентрируется в основании комнаты.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска.Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, из …

Типы систем

Рассматривая, как сделать теплый пол, необходимо выбрать соответствующий дизайн. Есть водные и электрические разновидности конструкций. У них другой принцип работы.

Теплый пол подключен к котлу. От него нагретый теплоноситель подается во все контуры системы.Этот вид отопления подходит для частных домов. Для работы котла на твердом топливе, газе или электричестве. Выбор показателей зависит от экономической целесообразности использования того или иного ресурса на конкретной территории.

Электрический теплый пол идеально подходит для квартир. Установить проще. Если устанавливать котел в квартире нецелесообразно, лучшим решением будет система электрического типа. Чтобы сделать правильный выбор, нужно учитывать особенности каждой системы.

Характеристики водяных типов систем

Рассматривая, как сделать теплый пол в частном доме, оптимальным вариантом будет установка водопровода.Его нужно будет устраивать на этапе строительства здания или в процессе капитального ремонта. Напольное покрытие будет создано с нуля.

От котла в каждое помещение будет переходить отдельный контур отопления и трубы для циркуляции теплоносителя, температура которого не должна превышать 55 ºC. этот процесс должен контролировать датчик температуры. После котла монтируется специальная гребенка. Он откроет и закроет вентиль каждой цепи.

Когда вода в трубе одного из путей будет холоднее указанного уровня, сработает датчик.Запорные клапаны откроются, вдувая в трубу новую порцию горячей жидкости. После того, как вода нагреется, механизм заблокирует поступление нагретого теплоносителя из котла. Очень важно запланировать монтаж водяного теплого пола одновременно с покупкой котла. Он должен был иметь емкость, способную удовлетворить потребности помещения в тепле.

Установка водяного теплого пола

Сделать теплый пол своими руками в домашних условиях довольно просто:

• Вам потребуется подготовить грунт.Старая стяжка удаляется перед лагом или фундаментом.
• Далее нужно добавить слой керамзита. На нем разворачивается слой утеплителя и засыпается черновая стяжка.
• При высыхании пол покрывается утеплителем. Подходит пенополистирол минимальной толщиной 3 см.

• На изоляционном слое расширена гидроизоляция.
• Далее устанавливаем монтажную планку. Распакуют трубу, которая может быть из разных материалов.Контур создается из специального жаропрочного пластика, часто красного цвета.
• Труба уложена на подготовленное основание в виде «улитки» или «змейки». Выбор зависит от предпочтений мастера. Для каждого помещения создается свой отдельный контур, который подключается к котлу.
• Затем труба заливается слоем стяжки не менее 5 см. В нее должны входить пластификаторы.
• Когда стяжка высохнет, можно наносить финишный слой.

Водяной пол в квартире

Некоторые домовладельцы задаются вопросом, как сделать теплый пол из отопления.Следует сразу сказать, что такое действие незаконно. Устанавливать в квартире водяной теплый пол только при наличии автономного котла. Необходимо будет принять законы в соответствующие государственные учреждения.

Если протянуть трубы от центрального отопления, то последующая длина линии температуры значительно уменьшится. Соседи температура воды в батареях не сможет достичь заданного уровня. Такое нарушение использования системы отопления наказуемо.

Следует также понимать, что трубы, находящиеся в полу, через определенное количество лет начинают протекать. Если у вас есть соседи внизу, это может привести к повреждению их собственности от наводнения. Теплый пол требует поднять уровень пола минимум на 10 см. Для этого потребуется установка новых дверей. В квартире желательно установить систему электрического типа.

Электросистемы типа

У владельцев квартир может возникнуть вопрос, можно ли сделать теплый пол в своем доме.Это будет возможно при использовании электрической системы.

Бывает нескольких типов:

1. Первая форма — это проволока, которая крепится в стяжке. Используется только при капитальном ремонте.
2. Электрический пол второго типа монтируется непосредственно в плиточный клей. Это значительно упрощает установку. В этом случае возможно строительство нового пола без удаления старого покрытия, если в основу положена керамическая плитка. Поверх этой системы возможна установка плитки, ламината.
3. Очень проста в эксплуатации система пленочных теплых полов. Это только теплый пол. Не заполняется стяжкой или плиточным клеем. Это лучший вариант для тех владельцев, которые хотят стелить ламинат или линолеум. В этом случае даже капитальный ремонт провести нельзя.

Укладка в стяжку

Размышляя, как сделать теплый пол в доме или квартире, нужно рассмотреть несколько вариантов монтажа.

Первый тип системы обогрева предполагает заполнение нагревательного провода в муфте (этот кабель имеет толщину около 7 мм):

• Сначала подготовьте основание.На ровный пол следует уложить слой утеплителя, например пенополистирол. Его толщина должна быть не менее 2 см (и более).
• Далее укладывается слой гидроизоляции. На него поместите металлическую монтажную рейку. Помогают провести фиксацию проволоки.
• Электрокабель нужен для установки «змейки» с шагом от 7 до 15 см. Чем будут витки провода, тем быстрее он нагреет пол.
• Далее проволока заливается цементно-песчаной стяжкой. Лучше выбрать для этого специальный раствор, в состав которого входят пластификаторы.При укладке пола недопустимо появление воздушных карманов.

Когда стяжка застынет, на нее укладывается финишное покрытие.

Монтаж провода в плиточный клей

Рассматривая, как сделать теплые полы, нужно изучить второй вариант монтажа. У него много преимуществ. В этом случае используйте тонкий кабель толщиной около 3 мм. Чаще всего изготавливается в виде циновок. Проволока в этом случае закрепляется на специальной полимерной сетке шириной 50 см. Она раскатывается по гладкому бетонному полу.

В некоторых случаях разложить провод понадобится. Шаг должен быть от 5 до 12 см. Если в квартире второй этаж и выше устраивается теплый пол, можно не класть теплоизол …

.

Создание отопления частного дома своими руками по инструкции с фото

Монтируем систему отопления в частном доме своими руками Печное отопление уже уходит в небытие, и большинство частных домов все чаще оснащаются системами отопления (обычно водяными). Знание и понимание принципов работы водяного отопления необходимо как для избежания кардинальных ошибок при установке и проектировании, так и для последующей диагностики неисправностей в его работе.Конструктивные элементы включены в систему водяного отопления. Этот вид отопления имеет разные названия: водяное, гидравлическое или жидкостное. Несложно догадаться, что все эти названия связаны с основным теплоносителем, который циркулирует по трубам между отопительным прибором (котлом) и радиаторами (конвекторами) — это жидкость (в основном вода). Важно понимать, что водяное отопление — это закрытая система. Котел, трубы и радиаторы — основные, но не единственные элементы. Кроме того, он оснащен кранами (или отсечных клапанов), уравнительный бак, блок безопасности и манометр.О них поговорим чуть позже. О принципе водяного отопления. В принципе, работа системы отопления довольно проста. Проходя обогрев в котле, теплоноситель (жидкость) за счет расширения (или принудительного) по трубам подается к радиаторам или конвекторам, которые, в свою очередь, отдают тепло помещению. В связи с тем, что все эти элементы представляют собой замкнутую систему, движение жидкости в ней происходит циклически. Виды жидкостного отопления. Системы водяного отопления делятся по способу циркуляции на две категории: с принудительной (насосной) и естественной (конвективной) циркуляцией.Подробности работы обеих систем будут описаны ниже. Этот вариант довольно прост по составу, однако для установки требует квалификации. После нагрева в котле теплоноситель расширяется, а его плотность уменьшается, в результате чего вода поднимается вверх по вертикальному стояку. Вверху системы размещается расширительный бак, в который отводится нагретая жидкость. После этого он стекает вниз и по обратным стоякам течет к конвекторам или радиаторам. Охлаждаясь, жидкость набирает плотность и возвращается к нагревательному устройству.Для системы водяного отопления есть несколько важных моментов. Во-первых, необходимо правильно выбрать диаметр подающих стояков. Чтобы была возможна естественная циркуляция воды, трубы должны быть достаточно большого диаметра. Во-вторых, нужно рассчитать правильный уклон подступенков. От подающего стояка его следует ставить по направлению к радиаторам, а для обратного стояка — делать уклон в сторону ТЭНа, т.е. котла. Если эти условия не соблюдаются, естественное кровообращение будет нарушено.Отопление с принудительной циркуляцией. Жидкость здесь приводится в движение насосом (циркулирующим). Для разных систем отопления созданы насосы разной мощности. На иллюстрации представлена ​​схема работы данного вида отопления. Нагретая жидкость под давлением, создаваемым насосом, согласно работе поступает в подогреватели. Обратите внимание на клапаны, показанные на схеме. С их помощью регулируется температура на любом радиаторе. В свою очередь, клапаны производятся как автоматически, так и вручную. Для удаления воздуха из радиаторов Кроме того, краны Мевского устанавливаются, по мере необходимости, с их помощью спускают воздух. Чтобы сделать правильный выбор между системой водяного отопления с естественной и принудительной циркуляцией, следует знать сильные и слабые стороны каждой. Преимущества отопления с естественной циркуляцией:

• нет зависимости от наличия электричества, так как в системе отсутствует циркуляционный насос.

Преимущества отопления с принудительной циркуляцией:

• внутренние помещения дома не пострадают от типов труб, так как они обычно аккуратно спрятаны;
• из-за возможности регулирования, такая система более экономична в отношении расхода топлива;
• наличие хорошего напора позволяет установить регулирующую арматуру на радиаторах, благодаря чему появляется возможность установить свою температуру для любого помещения;
• Допускается использование пластика вместо стальных труб, что дополнительно снижает затраты на установку и материалы.

Недостатки отопления с естественной циркуляцией:

• нет возможности одновременного использования с теплыми полами;
• нет возможности регулировать температуру отдельных радиаторов или конвекторов;
• невозможность оснащения системы бойлером косвенного нагрева;
• больший расход топлива;
• сложность установки;
• при использовании металлических труб большого диаметра не только увеличивается стоимость, но и портится интерьер дома.

Отсутствие отопления с принудительной циркуляцией:

• абсолютная зависимость от наличия электроэнергии, без которой невозможна работа системы.

Теперь вы можете самостоятельно смонтировать систему водяного отопления в собственном доме.

Комментарии

комментария

.

как сделать домик для кошки своими руками?

Животные, как и кошки — это достаточно самостоятельный и независимый вид питомца. Поэтому у этого зверя обязательно должен быть свой дом, что будет означать их пространство. Современные зоомагазины пестрят разными домиками, лежаками для тюленей. Тем не менее, есть варианты самостоятельного обустройства дома своей кошки. Сделать домик для нерпы не покажется слишком сложной задачей. Это довольно простое действие, требующее вашего пристального внимания. Итак, самый простой и дешевый вариант — стать домиком из разных коробок для принтера, укомплектованного старым ковром или просто остатками ковра. Этот домик удобен по двум причинам: с одной стороны, это пристанище для кошки, а с другой — поверхность для когтей, которую кошке будет комфортно «чесать». Для выполнения такой работы нам может пригодиться:

• Коробка плотная картонная
• Ковер, или ковролин, синтетический
• Подстилка из воды (Может быть лист в виде гидролизующих свойств)
• Горячий клей
• Нож для сапог или универсальный нож
• Карандаш, линейка для рисования
• Клейкая лента (либо скотч)

Лучше выбрать старый ковер, так как новый синтетический материал может содержать различные химические вещества.Поэтому только покупной материал лучше использовать в процессе работы только через две недели. Пропорции коробки должны быть оптимальными для кошки. Вход или отверстие для кошки должны быть достаточно большими, чтобы кошка или кошка могла без проблем входить и выходить из приюта. В этом случае животное должно комфортно себя чувствовать внутри жилища (стоять в полный рост и свободно перемещаться по краям).

Подготовка коробки

В первую очередь нужно сделать разметку, а затем вырезать отверстие для входа в одну сторону ящика, которая будет нашим входом.Затем необходимо приклеить все стороны коробки, в частности, по боковым частям, чтобы они не открывались и не мешали дальнейшей работе. Далее нужно приклеить друг друга к створке.

Изоляция

Далее работаем над материалом для утепления. Необходимо вырезать кусок прямоугольного типа. Длина и ширина ширана должны соответствовать размеру ящиков для последующей обертывания дна и двух боковых стенок внутри вашего ящика. Используя материал, протолкните загнутую линию куска изоляционного материала через входное отверстие.Затем переворачиваем внутрь и наносим клей на поверхность, приклеиваем к нашей коробке. Далее вырезаем также три отрезка прямоугольных лент для изоляции. Затем один из них приклеивается к потолку нашего дома, в интерьере, второй кусок клея на задней части дома. Третий укладывается на пол, как второй слой утеплителя. Затем с помощью клея наносим пространство вокруг входа в дом, а также приклеиваем дополнительные ленты в стык перед задней стенкой дома, а также перед полом дома.Напоминаем, что такая изоляция не позволит жидкости выползать из дома или впитывать влагу внутри дома. К тому же такой материал сохранит тепло в этом доме.

Обклеиваем дом ковролином (ковролином)

Верхняя поверхность дома оклеивается кавролином или ковролином. Затем, пользуясь фронтальным положением домика, оклеиваем его тканью. Надо дождаться высыхания материала, а затем с помощью ножа вырезать проем входа.Желательно, чтобы вы предварительно сделали макет вырезки. Надевы должны быть диагональными, с использованием искусственных контуров. Затем загните верхние части и полосы в стороны, свернув в домик, после чего приклейте к стене. Далее ножом разрезаем нижние полоски. Затем отрежьте лоскут ковра самого разнообразного плетения, как показано ниже на фото. Осталось только дождаться высыхания клея и обработать оставшиеся материалы. Если где-то есть клей, лучше от него избавиться, протереть, чтобы у кошки не было возможности отравиться.Подождите несколько дней, а затем положите туда подушку. Домик для кота готов!

Комментарии

комментария

.
