Выполнение монтажа водяного теплого пола в гараже своими руками

Если возникла идея сделать водяной теплый пол в гараже своими руками, тогда для её осуществления потребуется учесть несколько тонкостей. Будет необходимо рассчитать максимальную нагрузку на напольное покрытие и контур отопления, предусмотреть безопасную и эффективную эксплуатацию системы отопления. Предусмотреть сложности и проблемы, которые могут возникнуть в процессе использования теплых полов.

Допустимо ли делать водяной подогрев пола в гараже

Укладка водяного теплого пола в гараже автосервиса, это один из максимально эффективных способов прогрева здания. Принцип работы системы отопления заключается в том, что теплые потоки воздуха будут подниматься снизу-вверх. В результате будут обеспечены наиболее комфортные условия для проведения ремонтных работ и обслуживания автомобиля.

Однако от хозяина автосервиса потребуется решить несколько важных вопросов:

• Эксплуатация в зимний период – если планируется, что теплые водяные полы будут работать постоянно, тогда угроза размерзания системы исключается. В другом случае, потребуется предусмотреть клапаны сброса теплоносителя из водяного контура.
• Высокая нагрузка на пирог теплого пола – вес легкового автомобиля может достигать нескольких тонн. Давление распределяется между четырьмя точками. Соответственно колесо машины будет оказывать нагрузку приблизительно в 0,5 тонны. Технология укладки водяного теплого пола в гаражном боксе должна предусматривать вероятное давление на стяжку.

Также потребуется спланировать, в каком именно месте целесообразней будет провести контур. Так нет необходимости, чтобы система отопления прокладывалась под мебелью, шкафами для инструментов и т.д.

Поэтапная инструкция по укладке

Самостоятельно сделать водяной подогрев пола в гараже достаточно просто. Устройство пирога не сложное, но придется учесть определенные моменты.

Поэтапный план монтажа выглядит приблизительно следующим образом:

• Изготавливается черновой пол – предварительно стелется гидроизоляция. Для гидроизоляции можно использовать плотную полиэтиленовую пленку или рубероид. Сверху заливается бетонный состав. В связи с высокой нагрузкой на пол, использование утеплителя ограничено. Поэтому рекомендована заливка бетона с теплоизолирующими добавками.
• Укладка фольгированного утеплителя – на этом этапе можно использовать любую подложку с небольшой толщиной, способную выдерживать высокую нагрузку.
• Армирующий слой – устройство водяного обогрева поверхности пола в гараже включает изготовление второго слоя стяжки, устойчивого к растрескиванию и способного выдержать большой вес. Для этого сверху на теплоотражающий слой укладывается армирующая сетка с ячейкой 15*15 см.
  Расположить арматуру необходимо таким образом, чтобы она располагалась приблизительно чуть ниже середины стяжки. Толщина готовой плиты не должна быть меньше 10 см. поэтому стеку поднимают на пятаках от поверхности чернового пола на 3-4 см.
• Водяной контур крепится к армирующей сетке с помощью хомутов. Труба раскладывается несколькими способами «змейкой» или «улиткой». Максимальная длина контура 70 м. При необходимости можно подключить сразу несколько труб через специальный водяной коллектор.
• Верхний, лицевой слой стяжки – в бетон добавляют специальные присадки пластификаторы, позволяющие обеспечить прочность верхнего слоя под воздействием перепада температуры.

Предварительно необходимо составить схему отопления гаража теплым водяным полом, рассчитать необходимое количество трубы и комплектующих материалов. Все это позволит выполнить все работы быстро и без дополнительных материальных расходов.

Какое покрытие стелить для лучшей теплоотдачи

Полы в автосервисе или личном гараже должны не только выдерживать большой вес, но и обеспечить высокие показатели теплоотдачи. Некоторые виды напольного покрытия, хотя и отличаются прочностью, не могут использоваться из-за низкой теплопроводности. Так следует избегать керамогранита, и изделий из натурального камня.

Оптимальным решением при подогреве пола гаража водяным отоплением будет уложить обычную керамическую плитку, либо сделать наливное покрытие. Толщина слоя в наливных полах составляет около 3-5 мм. Сверху покрытие можно вскрыть защитной водоэмульсионной краской.

Если принимается решение об облицовке полов плиткой, для монтажа следует использовать специальный клей и затирку. Затирать швы можно не ранее чем через 2-3 суток после укладки. Полная нагрузка на плитку допускается через 6-7 суток.

Современные системы тёплого водяного отопления полов могут укладываться и под керамогранит. Но для большей эффективности лучше всего остановить свой выбор на других видах покрытия.

Проблемы монтажа и эксплуатации

Как уже отмечалось, существует несколько основных проблем, связанных с укладкой и последующей эксплуатацией теплых полов.

• Высокая нагрузка на плиту – при заливке бетонного основания обязательно использование пластификаторов и присадок для увеличения прочности. Лучше всего осуществлять заливку полов с помощью готовых смесей. Толщина плиты не должна быть меньше 10 см. Чтобы плита не потрескалась, необходимо не дать раствору быстро высохнуть. Для этого потребуется накрыть бетон пленкой и постоянно поливать основание в течение 7 дней.
• Расчет эффективности теплых полов – определенное тепло отбирает цементная стяжка, еще немного расходуется на нагрев напольного покрытия. Чтобы высчитать наиболее эффективную схему укладки, а также оптимальный материал для финишного покрытия, можно воспользоваться специальными компьютерными программами.
• Сезонные изменения – важно обеспечить работоспособность системы даже в случае, если какое-то время ее не будут использовать. Для этого обязательно предусматривают клапан для сброса теплоносителя. В зимнее время это позволяет избежать размерзания системы отопления.

Теплые полы в гараже или автосервисе помогут создать благоприятные и комфортные условия для работы и хранения автомобиля.

Водяной теплый пол своими руками

Водяной теплый пол своими руками

Водяной теплый пол — это достойная замена обычному радиаторному отоплению. Расходы на его установку,  по сравнению с другими видами теплого пола, например, с электрическим  несколько больше, зато эти средства вполне оправдывают себя в процессе эксплуатации. О всех плюсах и минусах водяного теплого пола своими руками вы можете прочесть на странице «Выбор теплого пола», на этой же странице мы перейдем непосредственно к его монтажу, который состоит из нескольких этапов:



Установка коллекторного шкафа

Определяем место расположения коллектора и устанавливаем для него специальный коллекторный шкаф, приблизительные размеры которого 60х40х12.  Внутри коллекторного шкафа будет происходить стыковка нагревательных труб с остальным теплоснабжением дома. Также внутри него будут установлены элементы, регулирующие подачу воды и тд.
Для установки коллекторного шкафа необходимо наметить его размеры на стене и добавить 1-1,5 см зазора со всех сторон, после чего прорезать



болгаркой с кругом для бетона по намеченным линиям прорези. Это немножко пыльная процедура, но зато края ниши под коробку для коллектора будут  аккуратнее; потом берется перфоратор, желательно по мощнее, и выдалбливается сама ниша, в которую устанавливается шкаф. Если у вас нет болгарки и перфоратора, тогда берутся защитные перчатки, очки, зубило, молоток и ниша выдалбливается при помощи этих инструментов и «такой-то матери»!!!

Сборка коллекторного шкафа



Итак, коллекторный шкаф установлен, заводим в него трубу, обеспечивающую подачу горячей воды из котла и обратку — это труба, в которую возвращается наша вода, поданная первой трубой, отдавшая тепло стяжке и остывшая. Далее она поступает опять в котел, нагревается и переходит снова в первую трубу, подающую горячую воду (подачу) при помощи циркуляционного насоса, который обеспечивает бесперебойную подачу воды.

На подачу и обратку нужно  установить запорные вентили.

При необходимости, закрыв оба вентиля, мы отсоединим нашу комнату от общей отопительной системы дома или квартиры в случае непредвиденного повреждения водяного теплого пола, его ремонта или просто в целях экономии. Компрессионным фитингом производится соединение металлического вентиля с пластиковой трубой. Далее устанавливаем коллектор- это блестящая трубка, похожая на непонятный духовой инструмент, имеющая несколько боковых выходов. Также коллектор имеет главный вход и выход. Главный вход подключается к вентилю, а на выход ставится тройник, к которому с одной стороны присоединяется сливной кран, а с другой автоматический воздухоотводчик, через который удаляются пузырьки воздуха, попавшие в систему отопления. В случае непредвиденного ремонта
можно будет слить воду через сливной кран. К боковым выходам коллектора будут подключены трубы (контура) нашего теплого пола, соединяющиеся компрессионными фитингами.

Также к колектору можно подсоединить водяную систему ТЕПЛОГО ПЛИНТУСА

Подготовка помещения

В помещении, в котором планируется укладка водяного теплого пола своими руками, производятся разметки площади с учётом  температурных расширений стяжки при нагревании. Если черновой пол не ровный,  следует  выровнять цементным раствором  углубления, предварительно прогрунтовав его грунтовкой для минеральных поверхностей, или сделать предварительную стяжку основания, так как высотные перепады площади на один змеевик не должны превышать 0,5-0,7 см. На полу, имеющему грунтовое основание, производят гидроизоляцию.

Теплоизоляция



Для того, чтобы теплопотери свести к нулю необходимо использовать в качестве подложки под трубы пенопласт, пенополистирол фольгированный или пеноплекс. При помощи этих материалов трубы водяного теплого пола не будут прогревать черновой пол и тепло будет стремительно идти вверх, прогревая нашу комнату. Перед теплоизоляцией предварительно прокладываем  пароизоляцию, то есть полиэтиленовую пленку, которая защитит утеплитель от влаги.

Пленку раскладывают внахлест на 10 -15см и приклеивают стыки скотчем. Укладываем вдоль стен демпферную ленту, которая должна выступать над проэктируемой высотой пола на 2-3 см. Демпферная лента-это полоса из вспененного полимера, толщина которого 0,5см и ширина 12-18 см, которая компенсирует термические расширения стяжки. Теперь прокладываем  теплоизоляцию. При холодном перекрытии или когда нижнее помещение не отапливается, (например подвал),рекомендуемый слой теплоизоляции не менее 5 см. На меж этажное перекрытие достаточно 2см. Рекомендуемая плотность материала — превышающая 25 кг на 1м3. Очень удобно для этих целей использовать фольгинированный (покрытый алюминиевой фольгой) плитный полистирол с толщиной 3 см, так как его поверхность имеет специальные пазы для крепления труб диаметром 16, 17, 18 см. Его нижняя поверхность имеет рельеф, который способствует сглаживанию неровностей и увеличивает звукоизоляцию.

Укладка труб



Лучше использовать трубы, сделанные из поперечно сшитого полиэтилена, с высокой плотностью  (PE-Х) или металлопласта.



Если вы используете профильные теплоизоляционные плиты, то вам достаточно зафиксировать трубы в специальных пазах одним только нажатием на них. Но если вы используете  другой тип теплоизоляции, тогда прекрасный вариант — это уложить армированную сетку с сечением проволоки 3 мм и размерами ячеек 10×10 см, которая помимо усиления стяжки, сделает еще одно полезное дело — к ней можно привязать трубы нашего теплого пола проволочками или  крепежными хомутами, но не сильно плотно, так как при нагреве трубы могут деформироваться из за различного теплового расширения материалов (самой трубы и проволоки). Также можно купить специальные клипсы или крепежные ленты, которыми крепятся трубы непосредственно на слое теплоизоляции. Крепление труб производится с шагом в 1 метр. Схемы, по которым укладываются трубы разнообразные и в народе имеют разные названия: змейки, двойные змейки, улитки, зигзаги, спираль со смещенным центром и т.

д., вы можете выбрать любой, который вам удобнее, я же  остановлюсь на двух самых распространенных способах укладки труб для водяного теплого пола своими руками.
1 укладка труб теплого водяного пола в виде змейки.
Этот способ демонстрирует укладку труб друг возле друга в виде змейки, его еще называют параллельным. Он хорошо подходит для помещений небольшой и средней площади и укладывать его лучше со стороны окон или стен, выходящих наружу дома, так как на входе трубы будет находиться самая большая температура.
2 Спиральная укладка труб водяного теплого пола своими руками

(в виде улитки)
Этот способ лучше применять в местах с повышенным теплопотреблением или в помещениях с большой площадью м2. Большое приемущество этого способа заключается в том, что когда одна труба охлаждается —  другая компенсирует ее нагрев, благодаря тому, что подающая и возвратная трубы (подача и обратка) идут параллельно друг другу. Шаг укладки труб спиральным способом от 10 до 30 см. То есть, по основной площади комнаты устанавливается расстояние  30 см, а в местах больших теплопотерь (входные двери, окна) сокращается шаг укладки до 15 см. Когда трубы проходят возле стен, то минимальное расстояние между ними не должно превышать 8 см.

Подключение

После того, как вы проложили трубы тем способом, который вам предпочтительней,  и зафиксировали их любым из вышеперечисленных способов — один конец  трубы присоединяют к подающему коллектору, а другой — к возвратному. Если комната большая, то делается несколько контуров (таких петель) и коллекторы соответственно подбираются с нужным количеством входов (выходов). Желательно, чтобы каждая петля состояла из цельного куска трубы, потому что дополнительные соединения увеличивают риск протечек. Так же необходимо произвести деформационный шов в том случае, если длина вашей комнаты больше 7-8 метров. Этот шов необходим для компенсации тепловых расширений и изготовить его можно из такой же демпферной ленты, которая раннее нами уже использовалась.

Температурные швы должны разделять каждый контур, если конечно он не один. В том случае, когда температурные компенсационные швы проходят через трубы теплого пола (подачу или обратку), на те трубы необходимо предварительно одеть защитную гофру длиной 40-50 см. Если вы забыли сделать это при укладке труб — это можно сделать и перед прокладыванием температурного шва, разрезав гофру поперек с одной стороны и надеть разрезом вниз на трубу в том месте, где будет проходить температурный шов.

Проверка системы водяного тёплого пола своими руками

Каждый контур нужно по очереди наполнить водой через его коллектор, чтобы из него полностью  вышел воздух. С этой целью   на каждом контуре открывают расходометры и регулирующие краны.

Во время проверки системы автоматические воздухоотводчики должны быть полностью закрыты. Воздух нужно спускать через сливные вентили.

Если вы монтируете водяной теплый пол своими руками, используя трубы из металлопластика, то систему нужно проверить холодной водой, с давлением в 6 бар за 1 сутки. Если подаваемое давление на входе равно давлению на выходе, значит всё хорошо и вы всё сделали правильно.

PE-X трубы (полиэтиленовые) проходят проверку немного другим способом. Систему нагружают давлением, в 2 раза большим его рабочего показателя. Давление в трубах при этом начинает снижаться. Через  30 минут его восстанавливают, а затем повторяют процедуру еще 2 раза.

Через 90 минут, после последней процедуры систему оставляют в покое на сутки. Если за этот период давление в системе не снизится больше, чем на 1.5 бар, и трубы не дадут протечек, значит проверка прошла успешно.

Затем систему проверяют на термоустойчивость. Теплые полы в течение 30 минут прогревают до +85°, при этом проверяют герметичность трубок и соединения, особенно это касается цангового.

При необходимости, их следует подтянуть. Чтобы снять напряжение, систему необходимо  прогреть. После остывания труб, заливается бетонная стяжка, но об этом чуть позже, давайте пока представим, что наш водяной теплый пол своими руками готов, и нам необходимо регулировать комнатную температуру.



Регулировка температуры водяного теплого пола

Для этого используются два распространенных варианта:

1) самый простой и распространенный вариант — это регулировка подачи горячей воды с помощью вентилей на выходах коллектора, чем меньше подача, тем меньше температура в комнате и наоборот. Для начала обычно комната прогревается, а потом подача горячей воды уменьшается и держится определенная температура.
2) с помощью автоматики, специально разработанной для водяного теплого пола.
Автоматика вмещает в себя два блока, первый — это электрический вентиль, установленный перед коллектором и его суть заключается в открытии и закрытии подачи горячей воды.
Он управляет сервомотором вентиля, также терморегулятор может иметь дополнительный датчик. Второй блок содержит электронный терморегулятор, крепящийся на внутренней части стены,
встроенный в стяжку. Вы даете терморегулятору установку температуры и он соблюдает ее, воздействуя на электрический вентиль на основе показаний своих датчиков. Все просто! Очень удобная штука!!!

Стяжка для водяного теплого  пола своими руками

После того, как система водяного теплого пола, установленная своими руками, прошла все испытания переходим к заливке стяжки. Ее минимальная высота должна быть не менее 3 см, а максимальная — не больше 7 см. При использовании теплоизоляционного слоя слой стяжки должен быть не менее 5 см. Рекомендуемая толщина слоя стяжки над уровнем труб — не больше 3 см. Стяжка для водяного теплого пола — это очень ответственный этап, не менее ответственный, чем сборка самого водяного теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного. Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то в течении небольшого времени после заливки стяжки она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например плитка, тоже будет выходить из строя раньше времени.
Для таких вещей как водяной теплый пол стяжка должна быть устойчива к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое трубами водяного теплого пола. Для того, чтобы вы могли сделать себе именно такую стяжку, для вас подготовлена статья, в которой описаны всевозможные вкусные рецепты цементно-песчаных растворов конкретно для стяжки теплого пола.

Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным  вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры. Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.





Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками
Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола

Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов





Как сделать водяной теплый пол

Особенности системы водяного пола

В современное высокотехнологическое время изобретено множество вариантов утепления жилища и одним из них является нагрев пола. Его производят при помощи электричества и водообогревающей системы. Конечно, в первую очередь, следует поговорить о наиболее выгодном, экономичном и безопасном способе. А именно о том, в котором главным теплоносителем является горячая вода.

Водяной теплый пол можно сделать своими руками

Перед тем как сделать водяной теплый пол, нужно ознакомиться с некоторыми ограничениями по его установке. Водяной пол ни в коем случае нельзя устанавливать в многоэтажных домах, если собираетесь подключать его к системе центрального отопления. Хотя на сегодняшний день существуют дома-новостройки, в которых есть специальные стояки.  Так как при укладке такого пола уменьшается высота потолка, то не рекомендуется устанавливать его в помещениях с низким потолком. Это визуально будет заметно.

Достоинства и недостатки

Плюсы:

• В отличие от радиаторов обогревает большую площадь.
• Обеспечивает комфортный температурный режим.
• Комнату обогревает достаточно равномерно.
• Не пересушивает воздух.
• Борется с сыростью.
• Даже при отключении системы продолжает отдавать тепло, то есть обладает способностью аккумулировать.
• Очень большой срок службы – до 50-ти лет.
• В период эксплуатации не требует техобслуживания.
• Не содержит электромагнитные поля.
• Есть выбор в использовании источника энергии.

Главное преимущество теплого водяного пола – обогревает большую площадь и создает дополнительный комфорт в доме

К сожалению, идеального в мире ничего нет, поэтому водяной пол имеет и минусы:

• Это самый дорогостоящий проект.
• В случае поломки одной секции приходится отключать всю систему.
• Длительный и трудоемкий монтаж.
• Нагрузка на единицу площади пола – ограниченная.

Конечно, недостатков гораздо меньше, но все же они есть.

Принцип работы и элементы этой отопительной системы

На самом деле в отличие от установки водяного теплого пола принцип работы очень прост. Просто под любое напольное покрытие устанавливают трубопроводную систему, по которой происходит циркуляция горячей воды. Тепло, исходящее от труб, передается полу и выше. Вода, в свою очередь, нагревается специальным оборудованием.

В отопительную систему входит несколько элементов. Главным агрегатом считается водонагревательный котел, который должен иметь максимальную рабочую и дополнительную запасную мощность. Ведь необходимо справиться с обогревом большой площади. В основном в комплектацию котлов уже входит циркуляционный насос, но если в выбранном агрегате его нет, то потребуется купить насос отдельно. Также на выходе и входе должны быть запорные клапаны, которые пригодятся во время профилактических работ или в случае поломки.

Далее, вам понадобится устройство, которое отвечает за распределение воды, регулировку и настройку теплого пола − это коллектор. При его покупке проследите, чтобы он был оснащен большим количеством выводов для подключения всех контуров, а также сливной системой и клапаном для отвода воздуха. Есть приборы, которые доведены до полного автоматизма, это коллекторы с сервоприводами, но это слишком дорогое удовольствие.

Самыми лучшими трубами для того чтобы постелить водяной теплый пол, считаются полипропиленовые с армированием стекловолокном и металлопластиковые. Обратите внимание на маркировку, в которой должны быть следующие показания: давление – 10 бар, температура – до 95-ти градусов, а диаметр – от 16-ти до 20-ти мм. Если увидите надпись «для отопления», значит, это то, что вам нужно.

Способы укладки и подготовительные работы

Три способа установки пола

В этом разделе мы подскажем, как положить водяной теплый пол, исходя из способов его установки, чтобы выбрать наиболее подходящий. Существует их всего три и самым популярным и часто используемым считается бетонный метод. Он более простой и дешевый: уложенные трубы заливаются раствором из бетона, пластификатора и гомогенизирующей добавки. Но есть в нем и недостатки: долгое время высыхания и толстый слой пола, который уменьшает высоту потолка.

Настильный способ не предусматривает стяжку, потому что при работе применяются полистироловые маты. На установку уходит минимум времени, а конструкция имеет тонкий слой. Во время ремонта такую укладку проще демонтировать.

Модульный способ подразумевает настил из дерева. При помощи реек устанавливается основа, а уже, непосредственно, на нее – трубы. Единственный недостаток – это длительное прогревание системы.

Готовим основу

Обязательным условием для того чтобы правильно установить водяной теплый пол, является подготовка черновой основы. Естественно, нужно демонтировать старое покрытие и тщательным образом очистить поверхность. Для хорошей циркуляции воды необходим идеально ровный пол, который достигается путем стяжки.

Стяжка над теплым полом

После ее высыхания проверьте уровень ровности: перепады не должны быть больше одного сантиметра.

Затем уложите гидроизоляционный слой, а по периметру – демпферную ленту. Дело в том, что во время нагревания, материал расширяется, а лента его как бы стягивает. Для того чтобы не было утечки тепла, нужно постелить утеплитель, слой которого зависит от некоторых факторов. Например, если отопление идет как вспомогательное, тогда слой утеплителя ложится самый тонкий, для второго и выше этажа нужен слой в три−пять миллиметров, а для холодных помещений применяется максимальной толщины утеплитель. Далее, нужно установить армированную сетку, укрепляющую стяжку.

В обязательном порядке сделайте необходимые расчеты: площадь помещения, диаметр труб, мощность насоса и котла. Потому что длина труб должна соответствовать определенным расстояниям, чтобы обогрев был эффективным, а циркуляция воды − нормальной.

Установка водяного пола

Коллектор

Прежде всего нужно определиться с местом для установки коллектора. Это очень важно, потому что именно к нему тянутся все контуры. Как правило, это устройство монтируют в стену и прикрывают дверцей, что выглядит, как шкафчик.

Расположение коллектора должно предполагать одинаковую протяженность труб из каждой комнаты, поэтому лучше приблизить его к самым длинным коллекторам. Устанавливают устройство выше уровня пола, но при этом не отводят трубы вверх. Это делается для того, чтобы не возникали проблемы в воздухоотводной системе.

Коллектор и схема работы водяного теплого пола

Раскладка трубопровода

Трубопровод можно раскладывать разными способами: параллельно, петлей, спиралью и так далее. На качество отопления это не влияет. Укладочный шаг должен быть от десяти до сорока сантиметров в зависимости от расчетов. Нужно учесть, что от стены до трубы минимальное расстояние должно составить 8 см.

Если положить водяной теплый пол параллельным способом, то желательно начинать укладку от оконных проемов или наружных стен, потому что при таком способе самая высокая температура – в начале трубы. Вообще, он рекомендуется для небольших помещений.

А вот спиральный вид укладки, наоборот, можно использовать в больших комнатах, потому что в этом случае возвратная и подающая части расположены параллельно друг другу. Поэтому ни одна из труб не успевает остывать, так как теплая компенсирует остывшую.

Раскладка трубопровода

Монтирование

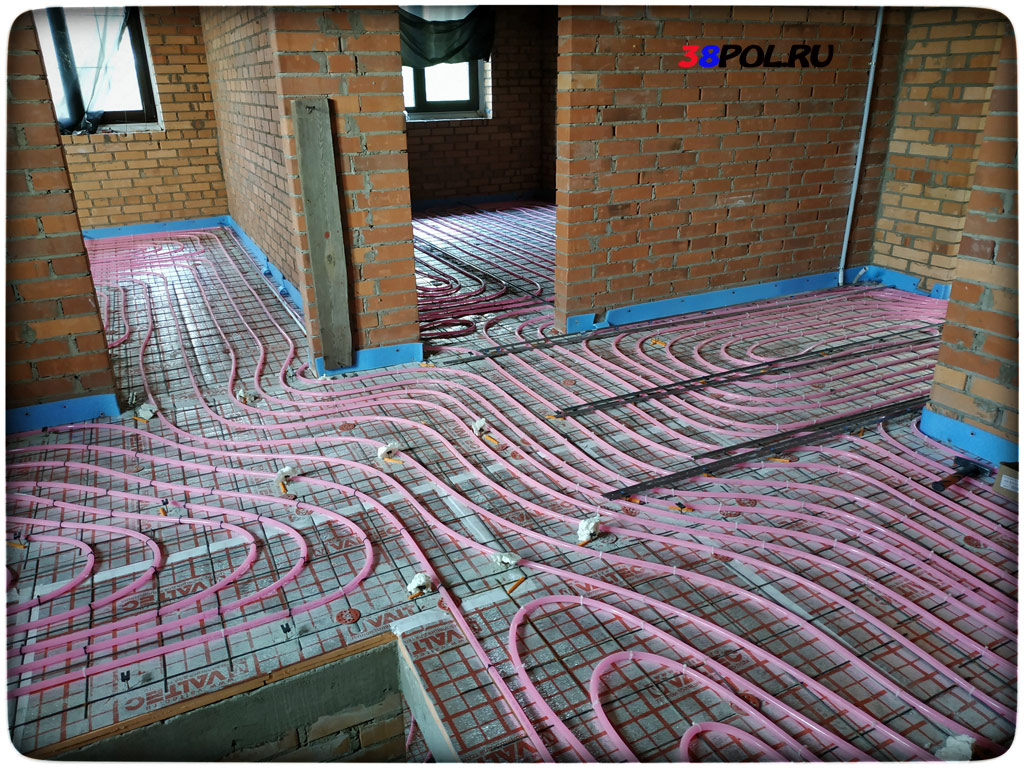

При установке водяного теплого пола необходимо уложенные трубы как следует закрепить. Если вы применяете бетонный способ, тогда они крепятся к арматурной сетке пластиковыми хомутами, если основа пенополистирольная, то на этих плитах есть специальные пазы, в которые вставляются теплораспределительные пластины, а сверху трубы, закрепляющиеся защелками. При деревянной основе – крепление такое же или при помощи шурупов.

Старайтесь соблюдать крайнюю осторожность, так как слишком тугое прижатие может деформировать трубу. Крепежные элементы устанавливаются на расстоянии одного метра. Не доставайте сразу всю трубу, лучше по мере ее монтирования, чтобы избежать сильных изгибов, которые, опять-таки, приводят к утрате прочности и, следовательно, возможен разрыв трубы.

После того как трубы уложены, подключите их к коллектору при помощи обжимных фитингов. Начало трубы соединяется с подающим выходом коллектора, поэтому количество их должно совпадать. Другой конец трубопровода соединяется с возвратным коллектором.

Окончательные работы

По завершении установки надо проверить систему на прочность. Для этого залейте в трубопровод воду под давлением пяти−шести бар на сутки и проведите тщательный осмотр. Ни одна труба не должна протечь и вздуться. Если это произошло, следует заменить поврежденные участки, если все благополучно, смело устанавливайте напольное покрытие.

Видео о том, как сделать водяной теплый пол

При деревянной основе укройте трубы вспененным полиэтиленом, при пенополистирольной – сразу покрытие, а при бетонной – сделайте стяжку. Слой цементного раствора должен подниматься над трубами на пять сантиметров. На каждые 4−6 метров необходимо делать деформационные швы. Они должны быть глубиной на две трети бетона и проходить вдоль и поперек. Нужно это для того, чтобы при нагреве системы стяжка не расширялась.

Чтобы цементный раствор прослужил вам долгое время, укройте его материалом, который не пропускает влагу и предотвращает испарение. В первые десять дней нужно пару раз в день смачивать пол водой. Полное высыхание происходит примерно через месяц.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

устройство и монтаж своими руками

Водные процедуры принесут максимум пользы и удовольствия лишь тогда, когда в помещении ванной комнаты созданы комфортные температурные условия. Одним из способов достичь желаемого результата – сделать теплые водяные полы в ванной . Чтобы избежать серьезных затрат, монтаж теплого пола можно произвести своими руками. Для этого необходимо иметь не только строительные, но и инженерные знания.

Для работы системы необходима постоянная подача горячей воды. Жители многоэтажных домов могут взять воду нужной температуры только от стояка с горячей водой, то есть из общего для всех источника. Сделав петлю по ванной, вода остынет и вернется в тот же стояк уже достаточно холодной, что обязательно заметят соседи с нижних этажей.

Таким образом, чтобы получить официальное разрешение на монтаж теплого водяного пола в ванной, следует проложить отдельные коммуникации непосредственно из бойлерной. Такие мероприятия не только дороги, но и не подлежат самостоятельному выполнению.

Не пытайтесь обойти закон, подключая систему к радиаторам центрального отопления. Во-первых, летом ваши полы останутся без обогрева, во-вторых, замерзающие зимой соседи непременно докопаются до истинной причины холода в своих квартирах.

Владельцам частных домов повезло намного больше. У них есть возможность подвести горячую воду для теплого водяного пола непосредственно из личной котельной.

Схема теплого водяного пола

Главным узлом всей системы обогрева является коллектор. Его предназначение – принять горячую воду, остудить ее до нужной температуры, распределить по трубам, проложенным под напольным покрытием. Чтобы самостоятельно собрать этот важный агрегат следует разобраться, как он работает.

Схема работы коллектора

Согласно схеме, на которой синим цветом обозначена холодная вода, а красным – горячая, последняя, имея температуру около 90 градусов, поступает на вход устройства из котельной. На ее пути оказывается термостатический клапан и термоголовка с погружным зондом – обычная ручка, позволяющая выставить желаемую температуру воды. Комфортной принято считать температуру около 50 градусов. Внутри системы уже есть остывшая вода, которая смешивается с поступающей в тех пропорциях, которые ей «продиктует» погружной зонд. Иначе говоря, ваша задача – крутить ручку, а все остальное система сделает автоматически.

Для того чтобы теплая вода смогла распространиться по всем трубам и вернуться обратно, в схеме коллектора предусмотрен насос. Трубы для обогрева пола подключаются к распределительной гребенке и, сделав круг под напольным покрытием, возвращаются к коллектору. Часть остывшей воды смешивается с горячей, а часть уходит в бойлерную, чтобы вновь нагреться.

Упрощенная схема работы коллектора

Коллектор оснащается расходомерами, показывающими температуру в каждой секции водяного пола в ванной, значение которой можно выставлять самостоятельно. Байпасная линия стабилизирует давление теплоносителя, горячей воды, и позволяет слить ее из системы при аварии.

Для установки коллектора необходимо специальное место: ниша в стене или шкаф, занимающий достаточно большой объем внутри стены или жилого пространства.

Зная принцип работы коллектора, самостоятельный монтаж водяного теплого пола сведется к приобретению комплекта коллекторных узлов и сборке схемы своими руками.

После сборки и монтажа коллекторного узла в заранее отведенном для него месте, наступает черед укладки труб, по которым подается горячая вода. Теплый пол в ванной монтируется из мягких труб, которые можно изгибать в любом направлении. Укладывают их не прямо на бетонную поверхность, а на специальный теплоизоляционный слой, препятствующий растрескиванию стяжки пола.

Общий вид системы теплого пола

Для самостоятельных работ наилучшей подложкой для труб станет специальный материал, созданный для монтажа водяного теплого пола в ванной. Он имеет «каналы», по которым проложить трубы собственными руками не составит труда.

Монтаж пола начинается с подготовки напольной поверхности. Для этого необходимо выполнить следующие работы.

1. Тщательно очистить основание пола. Оно должно стать идеально чистым.
2. По периметру ванной приклеить рантовую ленту.
3. Уложить теплоизоляцию или материал с «каналами».
4. Раскатать трубы, следя за шагом укладки, который не должен быть более 30-и см. Крепеж труб производится с помощью скоб или крепежной проволоки. Теплоизоляция с «каналами» не нуждается в дополнительном крепеже.

Трубы, уложенные на специальную теплоизоляцию, укреплять не надо

После окончания работ по монтажу требуется провести предварительные испытания рабочего состояния системы, чтобы потом не пришлось вскрывать пол в поисках неисправности. Для этого давление в трубах повышается до 5 атмосфер, что превышает норму почти в два раза. Если испытания прошли успешно, можно смело приступать к следующему этапу: заливке стяжки.

Финишное покрытие можно настилать лишь спустя месяц после заливки. Не торопитесь, дайте возможность стяжке полностью высохнуть.

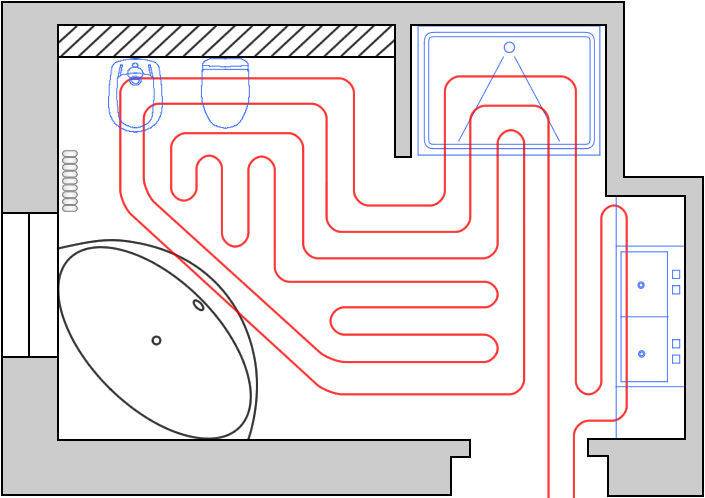

Для ванных комнат подходят не все покрытия, а водяной теплый пол диктует еще и свои условия. Материалы, которые без проблем «живут» в «тепличных» условиях повышенной температуры и влажности, должны иметь коэффициент сопротивления теплопередаче не выше 0,15 м2хК/Вт. Лучше всего тёплые водяные полы в ванной «уживаются» с керамической или каменной плиткой.

Напольное покрытие должно иметь на этикетке специальное обозначение, означающее совместимость материала с теплым водяным полом.

Теплый пол в ванной: мечты сбываются

Монтаж водяных полов в ванной собственными руками будет иметь успех, если вы обладаете инженерно-строительными знаниями. При неправильном выполнении хотя бы одного этапа работы, все старания не только пойдут насмарку, но и могут закончиться аварией. И тогда вместо экономии вы получите массу дополнительных расходов. Не проще ли обратиться к профессионалам, чтобы сберечь свои нервы и деньги.

Пригодилась статья? Расскажите друзьям:

Водяной теплый пол своими руками

Так как водяной теплый пол ,многими специалистами считается самым эффективным решением по обогреву пола.Возникает вопрос:

Можно ли сделать водяной теплый пол в вашем доме (квартире)?

Если ответ отрицательный:  вам не нужно будет тратить время на изучение этой статьи, а сразу искать более подходящий вариант отопительной системы.

Система теплого пола

Что нужно учесть:

— измерьте высоту дверных проёмов.  Высота дверных проёмов должна быть 205 + минимум 15 см.  Если меньше, и не возможно увеличить , думаем о другой системе отопления.

— хватит ли мощности теплого пола  :

—  выдержат ли плиты перекрытий дополнительный вес бетонной стяжки? Если дом старой постройки, то однозначно теплый пол в нём не стоит делать.

-нужно узнать, какие есть достоинства и недостатки у водяного теплого пола в сравнении с радиаторной системой отопления,или другими системами отопления

Чтобы сделать водяной теплый пол у себя дома нужно :

• продумать проэкт отопления теплым полом;
• подобрать соответствующие материалы и оборудование;
• смонтировать систему теплого пола;

После  прочтения у вас будет представление о том, какие виды работ придётся выполнять, какое оборудование и какие материалы — купить. Это даст возможность оценить собственные силы и возможности. Вы увидете что сделать водяной теплый пол самостоятельно,  не такое уж это невероятно сложное дело , это не означает, что можно отнестись к нему легкомысленно, тонкостей в этом деле хватает, есть где как следует напортачить… впрочем, как в любом другом деле.

Возможно, вы всё же решите доверить сделать теплый пол спецам. Даже если так , нужно самому знать нормы и правила, уметь задать правильные вопросы чтобы определить уровень компетентности нанимаемых работников. Иначе потом придётся либо переделывать теплый пол, либо всю жизнь маяться с некачественным отоплением и мёрзнуть зимой. Короче говоря, материалы данной статьи помогут вам «быть в теме» и не дать себя обмануть.

Какие трубы для теплого пола выбрать?

• трубы из сшитого полиэтилена PEX с антидиффузионным слоем;
•  медные трубы
• полипропиленовые трубы PPR
• гофрированные нержавеющие трубы
• полибутеновые трубы
• металлопластиковые трубы PEX-AL-PE;

Самые популярные решения для водяного теплого пола   — трубы из сшитого полиэтилена с антидиффузионным слоем, или с алюминиевой фольгой (металлопластиковые). Первые ниже по цене и имеют меньший радиус изгиба. Вторые — дороже, но хорошо держат форму и более надежны.Длина трубы одного контура не должна превышать 100-120 метров, лучше не более 70-80 метров.

Этапы монтажа жидкосного теплого пола :

Сначала на подготовленную (прочное,ровное основание) поверхность укладываем утеплитель,Самый лучший материал — экструдированый пенополистерол ( пеноплекс) толщиной не менее 3 см.

Чем толще утеплитель тем меньше теплопотери.

Закрепляем на дюбель — зонтики , либо клеим на спец. клей чтобы утеплитель не «ходил»

Система теплого пола

Заделываем швы ,или расстилаем пленку для гидроизоляции. Чтобы раствор со стяжки не прошел.

Монтируем армирующую сетку и крепления для труб . Чтобы раствор зашел пол арматуру, под сетку можно подложить подкладки толщиной 5-10 мм. Наиболее часто используется сетка с ячейкой 150х150  мм. Крепим трубы. Шаг укладки трубы теплого пола обычно колеблется от 10 до 20 см в зависимости от требуемой тепловой мощности. Для крепления трубы могут использоваться пластиковые стяжки, якорные скобы, крепежные планки.

Можно использовать специальные листы  для монтажа водяного теплого пола,тогда пленка не нужна.                       По периметру располагают демпферную ленту — полоса из вспененного полиэтилена с приклеенной полиэтиленовой пленкой. Дает возможность расширения стяжки при нагреве и предотвращает ее растрескивание, а также препятствует проливу раствора между утеплителем и стеной.

Армирование очень желательно, некоторые специалисты армируют по верх труб ,тогда следует быть осторожным при заливке стяжки чтобы не повредить труб,и учесть толщину стяжки чтобы расширение арматуры при нагреве не разорвало стяжку

Трубы присоединяются к коллектору, мультибоксу или другому распределительному устройству, система заполняется и опрессовывается.  После проверки. При отсутствии протечек, трубы заливаются стяжкой. Толщина стяжки 4-6 см.

Оборудование для теплого пола

Для распределения теплоносителя по трубам ,устанавливается коллектор водяного теплого пола со смесительным узлом. Для чего он предназначен:

• подача и возврат воды на отдельные контуры
• автоматическое или ручное регулирование подачи воды.
• перекрытие отдельного контура для ремонта

Для одного контура теплого водяного пола коллектор приобретать нет смысла. Лучше и дешевле установить так называемый:  мультибокс — это специальный кран с термоголовкой по температуре обратки. Он позволяет регулировать температуру . Занимает мало места и сравнительно недорого стоит.

Котлы для теплого пола

Какой котел выбрать для теплого пола?  Котлы есть котлы…Можно использовать:

Монтаж водяного теплого пола своими руками от производителя — фото | Своими руками

Водяной теплый пол (в другой водо-циркуляционной системе теплого пола) в России не так популярен, как кабельные (электрические) теплые полы.

Видимо, это связано с тем, что в нашей стране укладку и установку теплых полов принято делать своими руками, а электрические теплые полы укладывать намного проще, чем водяные.

Но нельзя забывать, что помимо неудобства самостоятельной сборки в воде теплых полов, есть много плюсов.

Один из них рентабельный — ведь при наличии подключения магистрального газа или теплового насоса использование такой системы теплых полов позволит существенно сэкономить на обогреве дома.

К тому же в теплый период по трубам водяного пола можно подавать холодную воду и в доме будет намного прохладнее.

Да, реальный труд по установке системы водяного теплого пола своими руками несколько преувеличен — в комплекте с водяным полом от ответственных производителей идут все необходимые комплектующие и комплектующие — остальное остается за проектировщиком.

В нашем примере будет произведен монтаж системы горячего водоснабжения финской компании Uponor. В нем, помимо самих труб, предусмотрены также фирменные панели для их укладки, тепло- и звукоизоляции, демпферные ленты, аксессуары, инструменты и т. Д.

ЗАКРЕПИТЕ ДЕМПФЕРНУЮ ЛЕНТУ

Монтаж системы теплого пола начинается с крепления на стены самоклеящейся демпферной ленты. Он выполняет две функции:

• компенсирует тепловое расширение бетонной стяжки при нагревании;
• служит теплоизоляцией, уменьшая потери тепла через стены.

Лента изготавливается из пенополиуретана толщиной не менее 8 мм, ее ширина составляет 150 мм. По всей длине примерно по средней линии ленты приваривается фартук из полиэтиленовой пленки.

Закрепите ленту по низу стен по всему периметру комнаты, вокруг дверных проемов, колонн и ступеней, не допуская разрывов.

ТЕПЛОВАЯ ИЗОЛЯЦИЯ

Следующим этапом является укладка утеплителя. Чаще всего для этого используются плиты пенополистирола плотностью не менее 35 кг / м3.Толщина слоя утеплителя выбирается в зависимости от теплового режима помещения, в том числе — и расположенного ниже. Как правило, для полов на земле или над неотапливаемыми подвалами достаточно уложить теплоизоляцию толщиной 90 мм, в остальных случаях — 30 мм.

Поверх теплоизоляционного слоя укладывается мультифолга, которая отражает лучистую энергию, направляя ее в помещение и, таким образом, снижает тепловые потери. Кроме того, мультифолга водонепроницаема и препятствует проникновению цементного молока и влаги в теплоизоляционный материал при заливке бетонной стяжки.Поверх теплоизоляции укладывается полиэтиленовый фартук демпферной ленты.

УСТАНОВКА ПАНЕЛЕЙ ДЛЯ МОНТАЖА ТРУБ ТЕПЛОВОГО ПОЛА

Для упрощения укладки труб теплого пола разработаны специальные панели из листового пенополистирола толщиной около 1 мм, на которых формируются замки. Панели накладываются друг на друга и соединяются между собой по принципу кнопочного крепления. Начните работу с одного из углов комнаты. Дойдя до противоположной стены, панели обрезают обычным ножом до нужного размера.Черенки можно использовать для начала укладки в соседнем помещении.

Используемые трубы из сшитого полиэтилена или металлопластика допускают максимальную температуру теплоносителя 95 ° C при рабочем давлении 6 или 10 бар. Срок службы — 50 лет (при соблюдении температурного режима).

Трубы размещаются на панели согласно конструкции и просто нагреваются вручную между рядами фиксаторов. Гибка труб легко и вручную. Минимально допустимый радиус изгиба — 5 диаметров трубы.

Выложенные из труб змеевики подключаются к распределительному коллектору.

ГИДРАВЛИЧЕСКОЕ ИСПЫТАНИЕ

После завершения монтажа труб необходимо провести гидравлическое испытание системы, во время которого в трубе создается давление, в 1,5 раза превышающее рабочее давление. Система должна быть полностью герметичной, утечки недопустимы.

НЕРЖАВЕЮЩАЯ ПОВЕРХНОСТЬ СИСТЕМЫ ТЕПЛОВОГО ПОЛА

В соответствии с требованиями СНиП 2.03.13-88 «Полы» и СНиП 3.04.01-87 «Изоляционные и отделочные покрытия», толщина стяжки над трубами системы теплого водяного пола должна быть от 30 до 70 мм. Обычно его делают толщиной 45 мм.

Перед заливкой стяжки поверхность очищается от грязи и пыли. Без пылесоса не обойтись. Во время заливки стяжки в трубах необходимо поддерживать давление не менее 3 бар. В течение 3 дней после заливки температура стяжки не должна опускаться ниже 5 ° С, а саму затвердевающую стяжку необходимо защищать от сквозняков, преждевременного высыхания и механических воздействий.Срок набора прочности стяжки обычно составляет 21 день.

Тепловой тест. Тепловые испытания системы проводят после окончательного застывания бетона, то есть через 20-28 дней. Испытание начинается с температуры охлаждающей жидкости 25 ° C, ежедневно повышая ее на 5 ° до достижения расчетного значения.

---

Читайте также: Монтаж системы теплого пола (фото)

---

ЧИСТАЯ КРЫШКА И АВТОМАТИЗАЦИЯ УПРАВЛЕНИЯ СИСТЕМОЙ ОТОПЛЕНИЯ

После успешных испытаний на бетонную стяжку укладывается финальное покрытие пола — керамическая плитка, ламинат, паркет, паркетная доска. Выбранный для покрытия материал должен иметь разрешение производителя на использование на теплых полах.

Поддерживать необходимую температуру в помещениях можно в автоматическом режиме, если установить соответствующую систему управления теплым полом, состоящую из контроллера и термостатов. Он будет контролировать температуру воздуха в каждой комнате — вам просто нужно выставить нужное значение.

Установка водяного теплого пола своими руками — фото

Автор А.Бажуков (ведущий специалист Упорор Рус).Фото автора (компании)

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Ultimate Guide to Radiant Heat in Our Off-Grid Cordwood Home

Раскрытие информации: Иногда я зарабатываю продукты или комиссионные от партнерских ссылок или партнерств в моем блоге.Я рекомендую только те продукты и услуги, которые я доверяю вам. Узнать больше.

Совместное использование — это забота!

Системы лучистого отопления могут быть удобным и эффективным способом обогрева дома. Мы расскажем вам об основах и покажем, как наша система лучистого отопления работает в нашем доме из бревен.

Когда мы были на стадии планирования нашего проекта строительства дома из бруса, мы рассмотрели широкий спектр способов обогрева и охлаждения нашего дома. Мы знали, что существует значительная вероятность того, что наша собственность будет отключена от сети, поэтому мы исключили системы, потребляющие большое количество энергии, такие как электрические печи с принудительной подачей воздуха.

Идея установки системы лучистого тепла внутри бетонной плиты становилась все более привлекательной по мере того, как мы совершенствовали нашу конструкцию. Теперь, когда мы установили его сами и прожили с ним две зимы, как он себя показал? Вот что вам следует знать, если вы планируете использовать лучистое тепло для своего дома.

БЫСТРАЯ НАВИГАЦИЯ

Что такое лучистое тепло?

Почему вы выбрали лучистое тепло?

Сколько стоит ваша система?

Как настроена ваша система?

Это кто-то установил или вы сделали своими руками?

Где вы взяли свою систему?

У вас теплые полы?

Насколько теплее в вашем доме лучистое тепло?

Почему вы не выбрали солнечный водонагреватель?

Почему вы не выбрали электрический водонагреватель?

Сколько пропана используется?

Как вы экономите пропан И солнечную энергию с помощью вашей системы?

Что вы посоветуете тем, кто хочет самостоятельно собрать свою систему лучистого отопления?

Должен ли я работать с компанией или самостоятельно поставлять запчасти для более дешевых?

Что такое лучистое тепло?

Лучистое тепло означает «использование источника тепла в полу (или стенах) для излучения тепла наружу через воздух», в отличие от принудительной воздушной системы, которая выдувает теплый воздух через ряд вентиляционных отверстий.Источником излучения могут быть электрические элементы, но количество энергии для работы такой системы было для нас непомерно высоким вне сети, поэтому мы выбрали «гидронную» или водную систему.

Вот это быстрый просмотр:

Да, это выглядит безумно. Да, это в нашей главной ванной. Нет, мы недостаточно тщательно спланировали, куда он пойдет. Вы можете прочитать все о том, как заранее подготовиться к подобным вещам, здесь.

Почему вы выбрали лучистое тепло?

Во-первых, имело смысл пойти дальше и установить трубку до того, как мы залили плиту, просто чтобы иметь ее в качестве опции. Очевидно, вы не можете вернуться и установить что-либо на плиту после того, как это будет сделано, поэтому мы воспользовались этой возможностью, пока она у нас была.

Во-вторых, Марк был непреклонен в том, что у него не было нагнетания воздуха. Системы с принудительной подачей воздуха продувают через вентиляционные отверстия аллергены и другие забавные вещи. К тому же они довольно громкие. Большинство людей привыкли слышать свист воздуха через воздуховоды и звуки печи. Я не осознавал, насколько мы привыкли к этому фоновому шуму, пока мы не переехали в наш дом и не обнаружили, насколько тихо излучаемое тепло!

Я заметил, что аллергия у Марка практически исчезла, когда он жил в доме без принудительной вентиляции.Это не то, с чем я лично боролся, но я заметил, насколько легче дышать. Воздух кажется «чище».

В-третьих, это помогает нам, когда мы не можем пользоваться дровяной печью. Первоначальная мысль заключалась в том, что однажды мы станем старыми и не захотим иметь дело с дровами. Реальность такова, что СЕЙЧАС гораздо больше ситуаций, когда мы не можем использовать дровяную печь. Когда мы выезжаем за город зимой, лучистое тепло поддерживает стабильную температуру в доме, чтобы избежать замерзания труб.Также помогает, когда мы дома совершенно измучены и не испытываем желания разводить огонь.

Мы обнаружили, что дровяная печь дает нам более агрессивный тип тепла, но лучистое излучение дает нам больше свободы. Нам нравится иметь оба варианта.

Сколько стоит ваша система?

В сумме это было около 7500 долларов. Это включает в себя все компоненты, в том числе безбаквальный водонагреватель. Вы можете узнать больше о различных затратах на нашу домашнюю сборку в этом посте.

Как настроена ваша система?

Наша излучающая система состоит из воды в трубке PEX, которая проходит через нашу бетонную плиту . Мы, , уложили трубы на место, используя продукт под названием Crete-Heat , который представляет собой изоляцию, пароизоляцию и систему запирания — все в одном, которая удерживает трубы на месте без необходимости привязывать их к арматуре. Использование этой системы позволило нам полностью отказаться от арматуры и использовать для изготовления плиты бетон, армированный фиброй.

Система лучистого отопления с использованием трубок из полиэтиленгликоля, помещенная в теплоизоляцию Крита

Это замкнутая система , что означает, что вода в нашем полу не взаимодействует с питьевой водой.В нашем районе открытая система не подходила.

Мы нагреваем систему с помощью нашего пропанового водонагревателя без бака 180 000 БТЕ и проталкиваем воду через электрические насосы AC .

Мы выбрали две зоны нагрева : одну для передней части дома (гостиная, кухня) и одну для задней части (спальни и ванные комнаты) . Наличие двух зон означает, что мы можем установить в спальнях температуру, отличную от температуры в передних комнатах.

Кто-то еще устанавливал вашу систему или делал это самостоятельно?

Мы установили систему сами и ни в коем случае не сдавали эту часть внаем. Скажу, что это НЕ проект для начинающего DIYer, но и это не невозможно. Самой сложной «технической» частью было создание схемы и сборка труб и других частей коллектора.

Тем не менее, на самом деле самой сложной задачей было развернуть безбожное количество трубок PEX в 3:00 утра, потому что мы упрямы. Не упустите эту забавную историю.

Где вы взяли свою систему?

Мы создали пакет DIY с Radiantec , компанией, которая специализируется на системах лучистого отопления для людей, которые хотят установить его самостоятельно. В целом мы были очень впечатлены их уровнем обслуживания, компетентностью и доступностью.

Мы отправили им план нашего дома, и они прислали нам обратно монтажный макет и ценовое предложение. Поскольку наша сборка была растянутой, мы смогли оплатить первую половину системы, когда установили ее в 2016 году:

Первая партия материалов для нашей самодельной излучающей системы выглядела так в нашем пикапе.

А потом заплатить за вторую половину, когда мы ее установили в 2017 году:

У вас теплые полы?

Это, вероятно, самое большое заблуждение людей о нашем лучистом тепле. Представьте это как бассейн: если температура воды составляет 76, и вы входите в него, вы ощущаете, что вода действительно холодная, потому что температура вашего тела больше, чем 98. Наши полы такие же. Если мы установим термостат пола на 76, он все равно будет холодным на ощупь, но окружающий воздух согреется и станет более комфортным.

Насколько тепло становится в комнате лучистым теплом?

Используя предыдущий пример, если мы установим температуру пола равной 76, для нас более вероятно, что воздух будет примерно на 10 градусов ниже этого значения, около 66 градусов. Поскольку наши стены сделаны из дров, они обладают огромной тепловой массой, и я держу пари, что наша излучающая система должна как бы «бороться» с влиянием стен. Я не могу сказать, как работала бы та же лучистая система, если бы наши стены были каркасными.

Термостат позволяет температуре воды подниматься до 82, но мы не склонны поднимать ее до такой степени, потому что не хотим использовать так много пропана.

Почему вы не выбрали использование солнечной энергии для горячего водоснабжения?

В то время это был вопрос стоимости системы и практичности. Мы не были полностью уверены, что сможем создать массив солнечных обогревателей, достаточно больших в нашем бюджете, чтобы обеспечивать горячую воду по запросу для нашего лучистого И регулярного использования (например, для купания, мытья посуды и т. Пропан был для нас довольно недорогим способом обеспечить удовлетворение наших потребностей.

Конечно, по мере того, как наша усадьба развивается и мы ищем более экологичные варианты, я, конечно, не мог исключить солнечное отопление!

Почему тогда вы не выбрали электрический водонагреватель?

Любой прибор с электронагревательным элементом потребляет ТОННУ энергии.Мы могли бы использовать электрический водонагреватель, электрическую печь и электрическую плиту вне сети, но нам пришлось бы установить огромную солнечную энергетическую систему. Проще говоря, у нас не было денег на то, чтобы начать.

У нас есть планы по расширению нашей системы в будущем, и со временем мы можем переключиться на большее количество электроприборов. А пока пропан работает отлично.

Сколько пропана он использует?

Трудно сказать, потому что у нас есть один большой резервуар для обслуживания дома и несколько пропановых приборов. Мы используем пропан для нагрева воды для стирки, излучаемой воды, питания кухонной плиты и холодильника.

Наш бак на 500 галлонов. «Полный» — это фактически только 80% емкости, или 400 галлонов. У нас он был заполнен в начале августа, и на момент написания этой статьи он сидел чуть ниже 40%. Это означает, что нам удалось израсходовать около 200 галлонов для ВСЕХ устройств всего за 8 месяцев. Это в среднем 25 галлонов в месяц.

В этом году мы включили нашу систему примерно в первую неделю ноября и отключили ее в середине марта. В прошлом году у нас всю часть апреля выпал снег, что сделало отопительный сезон более длинным. Каждый год будет отличаться, поэтому наше использование будет отличаться.

Как вы сэкономите пропан И солнечную энергию с помощью этой системы?

Это уже довольно эффективная система, но мы хотели посмотреть, сможем ли мы сделать нашу вторую зиму здесь даже более «эффективной», чем нашу первую.

В этом году мы настроили нашу радиантную систему на таймер , чтобы она работала только в часы пик, примерно с 9:30 до 15:30. Это означало, что мы могли избежать излишнего расхода заряда батареи для системы в ночное время. Огромная тепловая масса нашего деревянного дома имеет тенденцию удерживать лучистое тепло в течение ДОЛГОГО времени.

Мы установили термостаты примерно на 76 (реальная температура воздуха около 66) и позволили системе поработать до этого значения. Обычно, когда термостат достигает заданной температуры, система переходит в режим ожидания. Если это был очень холодный день с отрицательными температурами, система могла бы включаться и выключаться чаще, но в большинство дней стандартной зимы KY система может даже не включиться до того, как таймер выключит все это.

В этом году наш распорядок дня был сияющим днем ​​и пожаром ночью. Иногда мы разводили костер и по утрам, если бы было очень холодно. Похоже, этот распорядок сэкономил нам солнечную энергию, пропан И древесину.

Что вы посоветуете тем, кто хочет установить систему своими руками?

1. Создайте специальное пространство для коллектора, водонагревателя и других элементов.

Ваша система будет занимать довольно много места на стене в вашем доме.Если вы проектируете дом с нуля, вам следует обратить внимание на макеты, которые обеспечивают выделенное пространство для ваших домашних систем. . Это одна из проблем, на которые я обращаю внимание в этом посте при создании идеальной планировки усадьбы. Потратьте некоторое время на то, чтобы визуализировать красивую чистую установку Radiant, и освободите больше места, чем вы думаете.

2. Еще раз убедитесь, что у вас достаточно материалов, которые вам понадобятся.

Это верно независимо от того, занимаетесь ли вы поиском материалов самостоятельно или работаете в специализированной компании, как это сделали мы.Вот история, чтобы проиллюстрировать, почему:

Когда мы устанавливали изоляцию Crete-Heat, мы дошли до конца и поняли, что нам не хватает. И все же Radiantec заверил нас, что все было доставлено в точном количестве, в котором мы нуждались, и что же произошло? Короче говоря, они предположили, что мы выбрали стандартный путь — укладываем синюю изоляцию под деревянными стенами, поэтому отправленный нам Crete-Heat покрыл только область внутри стен.

Нам никогда не приходило в голову перепроверить это с Radiantec, и мы заплатили за эту оплошность. Нам не хватало примерно 150 квадратных футов, и мы усердно работали, чтобы закончить установку системы, чтобы инспектор мог посмотреть на нее рано утром следующего дня!

Рядом с нами был только ОДИН дилер, который продавал Crete-Heat, и они были в 2,5 часах езды.

С учетом проезда, погрузки и проезда к обеду мы опоздали почти на 6 часов. Но мы ДОЛЖНЫ его закончить. Так что мы хорошо поработали в темноте ночи, укладывая изоляцию. Сонливые и совершенно измотанные, мы начали разворачивать трубку PEX около 1:00. Обычно это довольно утомительная работа, но уровень разочарования, который у нас был на тот момент, был выше. В конце концов, мы сдались около 3:30 утра, завершив работу только в одной зоне нашей системы отопления.

Я прокрался в эту фотографию, потому что знал, что хочу ее запомнить, но мы все время были измотаны и злились.

На следующее утро Марк вышел очень рано (примерно через 2 часа сна) и начал установку следующей зоны. Этот небольшой сон был ключом к тому, чтобы найти способ заставить PEX уложиться на Крите-Жаре.После этого он установил большую часть остальной части PEX. Пришел наш инспектор и сказал: «О, у тебя все хорошо! Просто закончите вторую зону, как первую, и будет хорошо ». Раньше он устанавливал излучающие системы и тратил время на то, чтобы сочувствовать трудностям развертывания PEX.

Вот и все. Не прошел / не прошел. Просто поощрение.

Это была одна из многих причин, по которым работать со строительным инспектором было не так уж плохо. На самом деле, это было неплохо.

Вы бы порекомендовали купить комплект для самостоятельной сборки, а не пытаться покупать запчасти самостоятельно?

ДА. Если вы сами не обладаете огромным опытом в проектировании такой системы отопления, оставьте это профессионалам. Есть определенный комфорт, зная, что у вас есть все необходимое для того, чтобы автономная система просто РАБОТАЛА.

Если вы собираетесь пойти по пути «сделай сам», обратитесь в компанию, имеющую большой опыт и качественное обслуживание клиентов. .В нашем случае нам очень понравилось работать с Radiantec. И нет, мне не заплатили за это. На самом деле, я почти уверен, что они понятия не имеют, что этот пост существует… пока.

Radiantec проделал большую работу, сообщив нам, какой уровень квалификации вам действительно необходим. Когда Марк создавал нашу систему с ними, они сказали: «Если вы немного почините водопровод, вы можете установить наши системы», и они были правы. Он должен был научиться паять медные трубы, и у него было несколько вопросов о давлении и компонентах, но они с легкостью на них ответили.

Все, что они нам прислали, сказочно продержалось две зимы без каких-либо проблем! Если вы привыкли к системе с принудительной подачей воздуха, вам придется немного поучиться, но покупка того стоила.

Подбираете системы для вашего будущего дома? Подпишитесь, чтобы получить наше бесплатное руководство. Это поможет вам начать свой путь к собственнику-строителю с умом:

Мы купили 16 акров необработанной земли и построили автономный бревенчатый дом с нуля! Вы можете узнать об этом подробнее здесь.

Если вы еще этого не сделали, подпишитесь на нас в Facebook, Instagram и Pinterest, чтобы получить больше вдохновения, которое не обязательно попадет в блог. Спасибо за чтение!

Вода, нагреваемая солнечными батареями, с лучистым напольным отоплением

Оле Соренсен, 16.03.2006

Набор солнечных вакуумных трубчатых коллекторов, показывающий, как они подключаются к коллектору наверху.

Представьте, что ваша солнечная система горячего водоснабжения обогревает вашу кухню, воду для стирки и ванны, а также обогревает ваш дом.Холодным зимним утром вы могли бы с комфортом скатиться с постели на прикосновении к теплому полу и погреться в лучах вчерашнего солнца, принимая душ. У вас также будет душевное спокойствие, зная, что, хотя ваша система лучистого теплого пола обеспечивает вам здоровье и комфорт, она также является вкладом в более здоровую планету.

Гидравлическое лучистое отопление для пола — прекрасный способ обогреть ваш дом, потому что оно энергоэффективно, бесшумно, очень комфортно, невидимо в жилом пространстве и безопасно для людей, чувствительных к аллергии, поскольку защищает от сквозняков, которые приносят пыль.Системы теплого пола позволяют равномерно обогревать все помещения, а не только в определенных местах, как с принудительной подачей воздуха. Комната нагревается от пола, сначала согревая ноги и тело. Такие компоненты, как резервуары, насосы, котлы и системы управления, имеют долгий срок службы, а на трубную продукцию предоставляется гарантия 25 лет и более.

Системы лучистого теплого пола могут быть воздушными, электрическими или водяными. Основное внимание здесь уделяется системам водяных излучающих полов, которые являются наиболее эффективными и широко используются в Европе на протяжении десятилетий.Сегодня 50 процентов новых систем отопления — это теплые полы. Вот как это работает: нагретая вода из бойлера перекачивается по трубам из полиэтилена (тип прочного нетоксичного пластика), проложенным по схеме под полом. Трубы также могут быть встроены в бетонную фундаментную плиту, легкую бетонную плиту поверх чернового пола или поверх ранее залитой плиты. Можно использовать самые разные напольные покрытия, такие как плитка, дерево, бетон или ламинат.

Гидравлическая система лучистого теплого пола может работать на ископаемом топливе, но она очень эффективна, поскольку считается низкотемпературной системой отопления.Типичная система водоснабжения, нагреваемая солнечными батареями, начинается с солнечного коллектора, который поглощает солнечное излучение и преобразует его в энергию, которая используется для нагрева воды. Накопленная нагретая вода затем применяется для дополнения нагрева воды для дома и воды, используемой в системе теплого пола.

Последние разработки в солнечной технологии обеспечивают еще большую энергоэффективность. Базовый плоский коллектор — это наиболее часто используемый тип солнечного коллектора, но новая технология, называемая солнечными эвакуированными трубками с тепловыми трубками, обеспечивает улучшенную производительность на 200-400 процентов.Базовый плоский коллектор представляет собой плоскую коробку с пластинами-поглотителями — именно там поглощается солнечное излучение — с трубами, заполненными водой, проходящими через них. Этот тип коллектора имеет тенденцию терять тепло через стекло. С другой стороны, в солнечных вакуумных трубках также используется пластина-поглотитель, но вместо протекающей через нее воды используется специальная герметичная трубка. Вакуум исключает потери тепла. Солнечные вакуумные трубки расположены в ряд, который соединен с медным стержнем (коллектором) тепловой трубкой.Труба нагревает воду, проходящую через коллектор, и вода циркулирует в резервуар для хранения.

Солнечные вакуумные трубки доступны в массивах по 30 или более и хорошо работают как при прямом, так и при непрямом солнечном свете, что делает их полезными в районах с холодной, облачной зимой, обеспечивая при этом более высокие температуры и более высокую эффективность, чем плоские коллекторы.

Трубки можно отрегулировать для оптимальной ориентации для максимального поглощения солнечного излучения. Поскольку каждая солнечная трубка представляет собой независимый коллектор с собственным механизмом теплопередачи, каждую из них можно индивидуально ориентировать, чтобы оптимизировать приток тепла.А поскольку трубки легкие и никогда не горячие на ощупь, установка и обслуживание просты. Концепция прямого потока позволяет установку горизонтально, вертикально или под любым требуемым углом, обеспечивая архитектурную и эстетическую свободу. Так что, если вы не можете поставить его на крышу, вы можете повесить его на внешней стене.

При рассмотрении возобновляемых источников энергии, обогрев вашего дома водой с солнечным подогревом и водяным водяным теплом пола является одним из наиболее экономически осуществимых вариантов.При сроке службы системы значительно выше 30 лет и сроке окупаемости всего 7 лет для систем горячего водоснабжения и 12 лет для домашних систем отопления, солнечная энергия является здоровым решением, которое будет приносить плоды на многие годы вперед. Совокупные налоговые льготы Северной Каролины и федерального бюджета для установок возобновляемой энергии по состоянию на 2006 год составят до 55 процентов стоимости проекта. Мы настоятельно рекомендуем изучить конкретные правила, применимые к различным налоговым льготам (www.ncsc.ncsu.edu — хорошее место для начала).

Когда вы решите сократить использование ископаемого топлива за счет установки солнечной системы горячего водоснабжения (ГВС) для нагрева воды для бытового потребления, считайте свой вклад достойным. В Соединенных Штатах установлено более 300 000 системных блоков SHW (не включая бассейны), и их количество продолжает расти. Фактически, в июньском отчете 2004 года описывается установка системы Thermomax SHW, состоящей из 360 солнечных коллекторов с вакуумными трубками и тепловыми трубками, в верхней части контура циркуляции горячей воды в Срединно-Атлантическом центре Управления социального обеспечения в Филадельфии.А в период с 1996 по 2004 год потребительская база компании Hawaiian Electric Company установила более 25 000 систем ТБО. Таким образом, они эффективно снизили потребность в коммунальных услугах в общей сложности на 12,7 мегаватт: этого достаточно для питания примерно 18 000 типичных домов в США.

По данным Министерства энергетики США, на нагрев воды для бытовых нужд сегодня приходится до 14 процентов потребления энергии средним домохозяйством и почти 4 процента от общего потребления энергии в США (1,7 квадриллиона киловатт-часов с 2004 г.), что в среднем составляет 1 кв.18 триллионов тонн углекислого газа. Учитывая нашу потребность в независимости от ископаемого топлива и ошеломляющее количество загрязнения, которое они производят, инвестиции в солнечную энергию, безусловно, принесут с собой искренний комфорт, зная, что мы даем себе и нашим детям более здоровое будущее и возвращаем столь необходимый баланс наша экосистема.

[Оле Соренсен — владелец компании Solar Dynamics в Эшвилле, Северная Каролина. Вы можете связаться с ним по телефону (828) 665-8507 или по электронной почте ole @ solardynamics.орг.]

6 лучших способов обогреть готовый подвал

Готовый подвал может стать отличным местом в вашем доме, где у вас будет больше места для семьи. Планируете ли вы использовать его как комнату для отдыха или просто превратить в дополнительную спальню для члена семьи, вам нужно, чтобы температура в подвале была такой же теплой и уютной, как и в остальной части дома.

Если вам сложно согреться в подвале, бесчисленные варианты обогрева помогут сохранить тепло в дополнительном помещении в течение всего года.От камина до теплоизоляции воздуховодов — вы будете спокойны, зная, что вам будет комфортно во время просмотра фильма или работы.

Изучите некоторые из приведенных ниже вариантов, чтобы найти лучший метод обогрева для вашего подвала.

Что вам нужно?

Прежде чем выбрать вариант, который лучше всего подходит для вашего подвала, важно точно определить, что вам нужно. Как часто вы будете в подвале? В вашем подвале есть спальни или ванные комнаты? Вот несколько вещей, которые следует учитывать при выборе вариантов отопления.

Когда вы выясните свои потребности, вы лучше поймете, что лучше всего подойдет вам и вашей семье.

1. Добавить камин в подвале

Есть ли в вашем подвале существующий дымоход, который вы сохранили в рабочем состоянии после завершения строительства? В таком случае камин может быть одним из самых экономичных способов обогрева вашего нового помещения.

Камины в подвале относительно просты в установке и могут сделать ваше пространство очень теплым. Если вы довольствуетесь дровяным камином или камином, работающим на природном газе, вам необходимо регулярно проводить техническое обслуживание, чтобы предотвратить накопление угарного газа в дымоходе и поддерживать его в чистоте.

С другой стороны, если вы ищете вариант, который поможет вам сэкономить время, удобство установки и деньги, инфракрасные камины могут быть идеальным вариантом. Они просты в использовании и добавляют эстетической привлекательности вашей подземной комнате.

2. Лучистое отопление

Знаете ли вы, что установка панелей на пол или стены может согреть ваш подвал в холодное время года? Доступный и относительно простой в реализации, этот вариант отопления заслуживает рассмотрения. На ваш выбор доступны несколько вариантов излучающих панелей.

Гидравлический лучистый пол с подогревом — одна из самых популярных систем лучистого отопления. Система лучистого отопления основана на воде и использует горячую воду для обогрева пола в подвале снизу. Еще одна система, которую следует учитывать, — это электрическое лучистое отопление пола, которое представляет собой систему, основанную на энергии, которую вы можете разместить под ковром, плиткой, камнем или деревянным полом.

Как правило, лучистое отопление работает легко, если у вас есть соответствующее оборудование. С одной стороны, вы можете использовать трубку PEX и соединить ее с трубкой водонагревателя, идущей к полу.Поскольку пол будет герметизирован со всех сторон, горячая вода течет по трубам и эффективно нагревает поверхность. Трубки имеют неразрезанную длину, которую можно легко пропустить через подвал. Они могут долго удерживать тепло, сохраняя поверхность теплой.

С другой стороны, электрические лучистые полы с подогревом работают по аналогичной концепции. Единственная разница заключается в том, где вместо трубы PEX вы протягиваете электрическую нагревательную спираль на весь пол. Затем вы подключите другую сторону трубки к электрическому лучистому обогревателю.Здесь трубка использует процесс излучения для нагрева поверхности. Вот почему ваш пол останется более теплым, чем при использовании водяного отопления.

3. Установите бесканальный мини-разъем

Вариант отопления с мини-сплит-системой без воздуховодов, вероятно, является одним из самых дорогих с самого начала. Тем не менее, он предлагает вам лучший сервис при добавлении тепла в готовый подвал.

Если у вас большой подвал или вы часто его используете и хотите поддерживать желаемую температуру, как и во всех других комнатах вашего дома, стоит рассмотреть бесканальный мини-сплит.

Бесканальный мини-сплит поставляется с устройством обработки воздуха, которое вы подключаете к внешнему тепловому насосу. Наружная система собирает тепловую энергию извне, усиливает ее, а затем отправляет в дом.

Воздухоочиститель использует термостат для измерения температуры в помещении. Таким образом, эта система работает в соответствии с потребностями вашего подземного помещения. Помимо того, что они практически бесшумны и обеспечивают кондиционирование воздуха летом, бесканальные мини-секции потребляют мало энергии для поддержания желаемой температуры в вашем подвале.

4. Установите нагреватель основной платы

Обогреватели для плинтусов

доступны по цене и просты в установке. Хотя они предлагают постоянное точечное отопление, их диапазон ограничен. Вам понадобится как минимум по одному на каждую комнату для постоянного отопления.

Работающие от электричества обогреватели плинтусов не требуют специальных воздуховодов. Вы можете установить их по полу вашего подземного помещения. К тому же они практически молчат. Хотя за их установку вы не заплатите много денег, со временем вы заметите резкий скачок счетов за электроэнергию.

Также следует иметь в виду, что использование электрических обогревателей плинтуса может быть опасным, особенно если в этом районе есть маленькие дети или домашние животные. Они могут случайно коснуться горячих поверхностей.

5. Добавьте регистры в существующую систему отопления

Добавление регистров — отличный способ обогреть подвал, если у вас уже есть воздуховоды. Регистры позволяют легко рассеивать тепло по готовым подземным помещениям. Если у вас нет воздуховодов, вы можете легко добавить воздуховоды или нанять профессионала для их установки.

6. Изоляция пола

Утеплитель пола прост в установке. Это доступный вариант, который поможет вам поддерживать тепло в готовом подвале. Два наиболее распространенных типа утеплителя пола — это изоляция Dri-core и изоляция из жесткого пенопласта.

Dri-core — это черный пол, специально разработанный для подвальных помещений. Также известный как DRIcore, это один из лучших способов изолировать полы и сохранить их сухими. Вы можете приобрести Dri-core в квадратных панелях и установить их под готовый пол.Существуют разные варианты отделки, поэтому вы можете найти тот, который соответствует функциям и стилю вашего подвала. Благодаря тому, что DRIcore дает вашему бетонному пространству дышать, он может изолировать вашу подземную комнату, не становясь влажной или мокрой.

Если в вашем подвале нет проблем с водой, вы можете выбрать изоляцию из жесткого пенопласта. Чтобы использовать утеплитель из жесткого пенопласта, вам понадобится фальшпол. Для создания фальшпола можно использовать шпалы, которые служат фундаментом. Затем между шпалами устанавливается изоляция из жесткого пенопласта и покрывается фанерой перед укладкой последнего пола.

Надежное отопление

В Complete Comfort мы знаем об уникальном климате Гринвуда и можем помочь вам выбрать лучший способ сохранить ваш готовый подвал в тепле и комфорте. Мы гордимся тем, что предоставляем полный спектр услуг, круглосуточно и без выходных, в сфере отопления, охлаждения и сантехники, готовые удовлетворить ваши потребности.

Помимо ремонта, установки и технического обслуживания систем отопления и охлаждения, наши лицензированные и сертифицированные специалисты также предлагают первоклассные услуги по обеспечению качества воздуха в помещениях.Мы работаем с 2003 года и всегда стремимся предоставлять вам отличный сервис.

Свяжитесь с Complete Comfort сегодня, чтобы получить дополнительную информацию о лучших вариантах отопления для вашего готового подвала.

Лучший пол для систем лучистого отопления

Системы лучистого теплого пола обеспечивают плавную конвекцию, наполняющую комнату, бесшумную и относительно энергоэффективную. Ванные комнаты, спальни и даже кухни в прохладном климате с лучистым отоплением позволяют чувствовать себя комфортно и легко босиком — все время.

Теплый пол можно установить под удивительно большое количество напольных покрытий. Однако из-за количества тепла, выделяемого электрическими проводами или гидравлическими трубами этих систем, не все напольные покрытия можно укладывать поверх них.

Лучший пол для лучистого тепла

Керамическая плитка

Керамогранит

Натуральный камень

Ламинат

Винил

Лучшие свойства полов для лучистого отопления

Свойства, которые делают напольное покрытие хорошим или плохим для систем лучистого отопления, как правило, зависят от толщины пола, его теплопроводности, его тенденции к расширению и сжатию, а также от того, подвержено ли оно воздействию воды и тепла.

Более толстые напольные покрытия, такие как твердая древесина и конструкционная древесина, являются плохими мостами холода. Напольные покрытия на минеральной основе, в основном из плитки и камня, являются отличными проводниками тепла. Плитка и камень не расширяются и не сжимаются. Твердая древесина твердых пород легко повреждается под воздействием тепла и влаги.

Фарфор, керамика и натуральный камень — лучшие напольные покрытия для лучистого отопления, поскольку они объединяют все четыре фактора. Кроме того, плитка имеет тенденцию ощущаться холоднее, чем другие типы полов, поэтому потребность в лучистом обогреве под ней является наибольшей.

Худшее напольное покрытие — ковровое покрытие — не работает почти по всем четырем пунктам.

Фарфор или керамическая плитка

Керамогранит и керамическая плитка идеально подходят для использования с системами лучистого теплого пола. Плитка не только тонкая, но и благодаря своей минеральной природе хорошо проводит тепло. Кроме того, поскольку плитка не содержит органических продуктов, она не будет гнить или разрушаться, если в гидравлической системе будет течь вода.

Плитка быстро нагревается при включении системы. Плитка тоже ненадолго сохраняет тепло после отключения системы.

Полы из натурального камня

Подобно керамической и керамогранитной плитке, любой вид натурального камня или заполнителя идеально подходит для систем лучистого отопления. Камень не только безопасен для лучистого отопления, но и сохраняет тепло дольше, чем плитка, после отключения системы.

Напольное покрытие из натурального камня немного толще керамической и керамогранитной плитки, поэтому нагревается немного медленнее, чем плитка. Но он сохраняет тепло в течение длительного времени, никогда не расширяется и не сжимается, и он не может разлагаться.

Ламинат

Тонкость ламината является преимуществом при установке лучистого отопления, позволяя теплу проникать и рассеиваться. Однако необходимо принять меры для защиты пола.

В гидравлических системах, если влага уйдет, ламинат будет безвозвратно поврежден. Температура системы должна быть ниже максимальной точки, рекомендованной производителем ламината. Многие производители ламината рекомендуют, чтобы температура никогда не превышала 85 градусов по Фаренгейту.

Одно из преимуществ ламината — это то, что он теплый под ногами. Содержание древесины в ламинатной основе в сочетании с пенопластом создает в целом ощущение комфорта. Таким образом, лучше использовать лучистое отопление под ламинатом только в очень холодных помещениях.

Виниловые полы из листов или плитки

Лучистое отопление можно установить под упругими полами, такими как листовой винил, виниловая плитка и роскошные виниловые планки. Обратитесь к инструкциям производителя по установке для определения максимальных температур.Как правило, начинайте с 70 градусов по Фаренгейту в течение первых 24 часов использования, увеличиваясь не более чем до 85 градусов по Фаренгейту.

Паркет из паркетной доски

Последний рекомендуется в качестве лучшего кандидата для систем лучистого отопления, чем из массивной древесины твердых пород и напольных покрытий из инженерной древесины. В качестве основы для верхнего слоя шпона из твердых пород дерева используется высококачественная фанера. Этот тип фанеры имеет стабильные размеры и не быстро реагирует на скачки или понижения температуры.Однако древесина — плохой проводник тепла. Это означает, что тепло от системы не будет передаваться так быстро и тщательно, как в случае более тонких полов, которые обладают большей теплопроводностью.

Ковровое покрытие

Из-за отличных изоляционных свойств коврового покрытия эффективность систем лучистого отопления будет снижаться, и, следовательно, может потребоваться установка термостата выше, чем это было бы при использовании твердых напольных покрытий. Но добавление лучистого отопления под ковровое покрытие может быть излишним.Согласно исследованию, проведенному Школой текстильной инженерии Технологического института Джорджии, только ковровое покрытие может достигать показателя R до 2,19 для плюшевой шерсти. В сочетании со склеенной полиуретановой прокладкой (значение R 2,09) ковровое покрытие может быть достаточно теплым в одиночестве, что даже не требуется лучистое отопление.

Полы из твердых пород дерева

Паркет из паркетной доски лучше подходит для лучистого отопления, чем под твердой древесиной. Но если вы все же хотите поставить лучистое отопление под твердую древесину, используйте пол из пиломатериалов вместо гладких.Нагревательный элемент должен быть встроен в черновой пол системы шпал, под традиционный черновой пол или заделан в бетон. Более узкие половые доски, как правило, работают лучше, чем широкие, потому что множество швов обеспечивает большую гибкость, если пол должен расширяться и сжиматься. Чрезвычайно плотные лиственные породы, имеющие 1375 или более баллов по шкале твердости Янки, плохо подходят для систем лучистого отопления.

Полы, на которых не должно быть лучистого тепла

• Резиновые полы плохо реагируют на высокую температуру и могут источать неприятный запах.
• Лучистое отопление может высохнуть и ослабить клей на приклеенном ковровом покрытии. Фактически, любой тип напольного покрытия, в котором используется клей в качестве системы соединения, является более плохим выбором для систем лучистого отопления, чем пол, в котором используется шов с пазом или фальцовкой и фиксатором.
• Поскольку бетонные полы однородны, сам по себе бетон — плохой выбор для лучистого отопления. Для излучающих систем требуется многослойный пол, чтобы трубы можно было спрятать под верхним слоем. Однако системы лучистого тепла могут быть встроены в бетонные плиты перекрытия, если будет добавлено последующее покрытие верхнего этажа, такое как плитка.

Может ли теплый пол обогреть весь дом?

Апрель

17

Ач, теплый пол. Все мы любим приятный сюрприз — теплый пол под холодными пальцами ног. Если вы когда-либо испытывали лучистый пол с подогревом, вы, вероятно, в какой-то момент задавались вопросом, можно ли отапливать весь дом с помощью этой роскошной системы. Сегодня мы ответим на ваш вопрос, а также поговорим о некоторых преимуществах лучистого теплого пола в целом.Узнать больше.

Что такое теплый пол?

Лучистое напольное отопление — это система внутрипольного отопления, обычно устанавливаемая над или под черным полом, иногда внутри бетона. Две из самых популярных систем лучистого теплого пола используют либо водонагревательные трубы, либо электрические провода.

Каковы преимущества теплого пола?

Излучающий пол с подогревом имеет множество преимуществ для домовладельцев, выбравших эту систему.

• Очень эффективно. Домовладельцы, использующие лучистые полы с подогревом, экономят в среднем 15% на счетах за отопление!
• Постоянно нагревается. Мы все узнали в классе естественных наук, что жар повышается. Лучистые полы с подогревом работают за счет естественного повышения температуры в доме, начиная с пола и заканчивая заполнением комнаты. Поскольку теплый пол покрывает весь пол, в помещении нет холодных мест. Теплый пол также нагревает предметы по всей комнате, так что все становится теплым и уютным!
• Снижает аллергию. Традиционные системы воздушного отопления собирают пыль и разносят ее по всему дому. С другой стороны, теплый пол не обеспечивает циркуляцию воздуха.
• Практически невидимый. Благодаря лучистому напольному отоплению у вас не будет надоедливых радиаторов по всему дому, которые портят интерьер вашего дома!

Может ли теплый пол обогреть весь дом?

Совершенно верно. Лучистые полы с подогревом — очень привлекательный вариант для домовладельцев, которые ценят дизайн дома и эффективность отопления.Есть несколько факторов, которые следует учитывать, когда вы задаетесь вопросом, подходит ли вам лучистый пол с подогревом.

Во-первых, лучистый пол с подогревом лучше всего работает в доме, который хорошо изолирован и герметичен. В общем, теплопотери в вашем доме должны быть лишь немного выше, чем теплоемкость вашего дома. У WarmlyYours есть отличный онлайн-инструмент для расчета потерь тепла, который вы можете использовать в этой области.

Во-вторых, вы должны быть уверены, что ваш пол совместим с лучистым напольным отоплением.Ковролин обычно не сочетается с лучистым теплым полом, потому что он изолирует дом от источника тепла! Кроме того, разные полы имеют разные пределы максимальной температуры. Обязательно прочтите информацию о своем напольном покрытии и его характеристиках. Наконец, подумайте о том, чтобы изолировать ваш теплый пол от бетонного пола или подвесного пространства, поскольку эти две особенности дома, как правило, отвлекают от излучающего теплого пола.

Хотели бы вы воспользоваться преимуществами лучистого теплого пола в своем доме? Мы устанавливаем лучистые полы с подогревом в Moore и будем рады поговорить с вами.Вы можете узнать больше на нашей странице Котлы или позвонить нам!

Лучистое отопление | Scurfield Solar and Heating

Часто задаваемые вопросы о лучистом тепле

Как работает лучистая энергия?

Держите руку над чашкой горячего кофе и почувствуйте тепло. Логический вывод — жар нарастает. Возможно, логично, но неверно! «Горячий воздух» поднимается вверх, но «тепло» может распространяться в любом направлении. Вот почему вы можете почувствовать тепло чашки, если приложите руку к ней.Передача лучистой энергии вызвана тем, что теплая поверхность отдает тепло более холодной поверхности.

Всякий раз, когда между двумя поверхностями возникает разница температур, обе поверхности будут пытаться выровняться. Лучистая энергия распространяется через пространство, не нагревая само пространство. Он превращается в тепло только при контакте с более холодной поверхностью. Наш человеческий комфорт в такой же степени зависит от лучистой теплопередачи, как и от температуры воздуха, однако большинство профессионалов в области отопления и кондиционирования воздуха думают только о температуре воздуха.В результате американцы теряют по-настоящему комфортную среду обитания в собственном доме или на работе. Контролируя как температуру воздуха, так и передачу излучения, системы излучающих панелей обеспечивают непревзойденный комфорт.

Как обогреваются излучающие панели?

Если вы выберете напольные, стеновые или потолочные панели, они нагреваются одним из трех способов: водопроводные трубы, электрические элементы или воздушные каналы, встроенные в панель. Из этих трех воздух используется редко, в основном электрические цепи и водопроводные трубы (или каналы).Электрические панели имеют электричество в качестве единственного источника энергии, они довольно просты в конструкции и, как правило, имеют более низкую первоначальную стоимость. С другой стороны, воду можно нагреть практически с помощью любого источника энергии, будь то природный газ, пропан, масло, дрова, солнечная энергия или электричество, и она весьма универсальна. Ваш выбор, вероятно, будет зависеть от затрат на электроэнергию доступного коммунального предприятия и размера проекта.

Как регулируются системы лучистого отопления?

Обычно достаточно простого настенного термостата.Работа в фоновом режиме может представлять собой «погодозависимый элемент управления», который регулирует температуру панели в зависимости от температуры наружного воздуха для повышения комфорта и экономии. Большим преимуществом является возможность установки термостата в каждой комнате. Это обеспечивает дополнительный комфорт, а также экономию энергии, потому что вы можете отключить те комнаты, которые не используются или которые вы предпочитаете иметь более прохладные. Имейте в виду, что дополнительные функции, подобные этим, также увеличивают стоимость, так же как добавление стеклоподъемников и замков к цене автомобиля.Но в отличие от автомобильных опций эти функции комфорта окупятся за счет экономии энергии.

Что такое тепловая масса?

«Термическая масса» относится к способности материала сохранять тепло. Например, нагретый камень будет оставаться теплым намного дольше, чем деревянный брусок. Это потому, что камень более плотный, и поэтому он содержит больше массы. Земную массу можно использовать как маховик, когда она нагревается под сияющей бетонной плитой. Это накопление тепла может переносить здание в то время, когда энергия недоступна.Там, где предлагаются «внепиковые» тарифы на электроэнергию, использование излучающего пола в сочетании с теплоаккумулятором земли под плитой может привести к очень низким счетам за электричество.

Тепловая масса в отапливаемом полу цеха или ангара быстро реагирует на изменение температуры воздуха при открытии большой надземной двери. Все тепло, которое со временем «просочилось» в плиту, быстро высвобождается, чтобы бороться с холодным воздухом, скатывающимся по полу. Это происходит из-за внезапного резкого увеличения разницы температур между плитой и воздухом.Как только дверь закрывается, здание почти сразу возвращается к нормальному уровню комфорта.

Ключом к любой системе излучающих панелей является обеспечение равномерной температуры поверхности, поэтому требуется некоторая масса для распространения тепла по панели. Эта масса может быть в форме гипса или другого вяжущего материала или металлических пластин в конструкции панели.

Некоторые системы полов просто полагаются на потоки воздуха в пространстве балок и массу деревянного чернового пола для распространения тепла.При правильном проектировании эти системы являются хорошей альтернативой для модернизации существующего здания.

Что такое теплый пол?

Теплый пол — это удобный и эффективный способ обогрева, при котором теплая вода циркулирует по гибким трубам специальной конструкции (PEX), установленным в полу. Тепло равномерно излучается через пол, нагревая людей и предметы в комнате и обеспечивая больший комфорт за меньшие деньги.

Что делает теплый пол таким комфортным?

В отличие от традиционных систем отопления, которые просто нагревают воздух, лучистое отопление нагревает пол и предметы, соприкасающиеся с полом.Весь пол равномерно и бесшумно нагревается. Здесь нет сквозняков, а лучистые полы с подогревом охлаждают холодную плитку, мрамор и деревянные полы.

Почему лучистое тепло превосходит другие методы обогрева?

В отличие от других методов обогрева, лучистое тепло нагревает поверхность пола и окружающие предметы, а не движущийся воздух. Благодаря лучистому теплу каждый объект в комнате становится теплым и передается более холодным объектам, таким как люди, таким образом поддерживая равномерное, удовлетворительное тепло без воздушных потоков.

Лучистое тепло также позволяет вам чувствовать себя комфортно при более низких настройках термостата, поэтому ваши счета за топливо будут меньше. Эта система также тихая, требует минимального обслуживания и работает более эффективно, чем любая другая система отопления, обеспечивая при этом превосходный комфорт.

Может ли пол стать слишком горячим?

Нет. Правильно спроектированная система лучистого теплого пола обеспечит комфортное тепло, по которому приятно ходить — особенно босиком! Если для удовлетворения тепловой нагрузки требуется дополнительное тепло, его можно легко добавить, установив излучающие стены и / или потолки.

Может ли лучистое тепло повредить мой деревянный пол?

Системы Radiantmax предназначены для использования при низких температурах воды, в результате чего температура пола выше, чем температура в помещении. Лучистая температура от солнечного света, падающего на пол в летний день, намного превышает температуру наших систем лучистого пола.

Поскольку температура пола поддерживается более равномерной в любое время года, расширение и сжатие древесины твердых пород сводится к минимуму.

Можно ли просто обогреть керамический пол в нашей основной ванне?

Абсолютно. Системы пола Radiantmax позволяют обогревать только те помещения, которые вы хотите отапливать. Ванная комната — большой приоритет для людей, которые не любят наступать на холодную плитку.

No related posts.
