Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать – мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Содержание статьи:

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 “Здания жилые многоквартирные”, актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

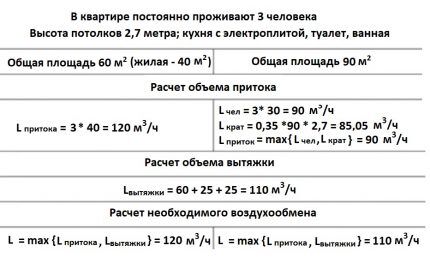

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

избыток влаги в воздухе (можно измерить с помощью гигрометра) – выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

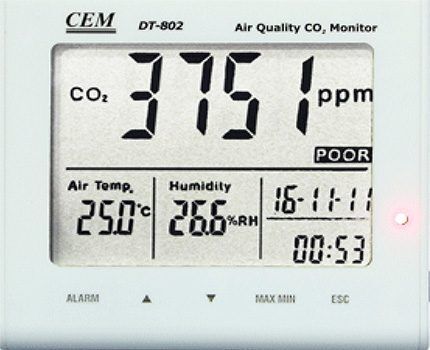

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

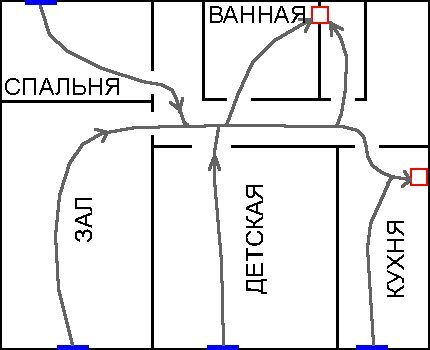

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Процесс изготовления вентиляционного отверстия в двери

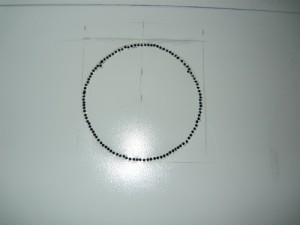

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

если бумага “прилипла” к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото из

Проверка работоспособности вентиляции при помощи огня

Проверка тяги листом бумаги

Инструментальная проверка тяги в шахте

Грязная вентиляционная решетка

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

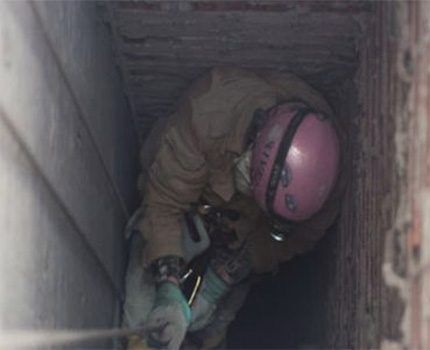

Прочиста вентиляционной шахты многоквартирного дома

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

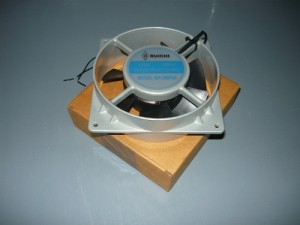

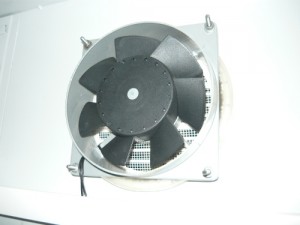

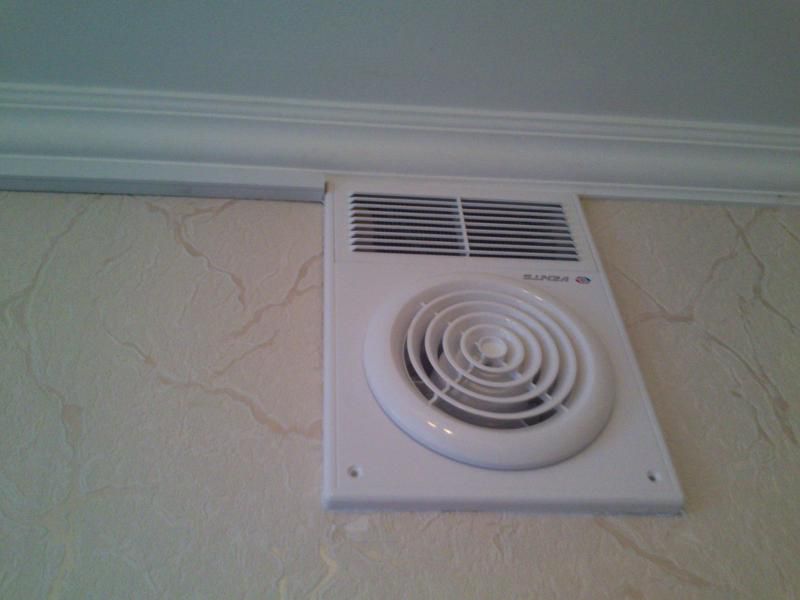

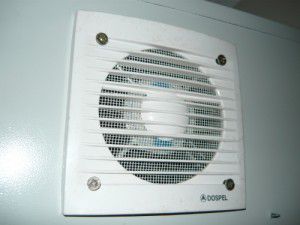

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

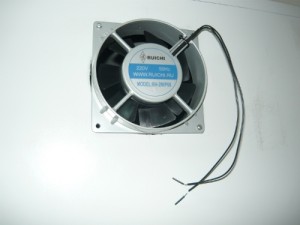

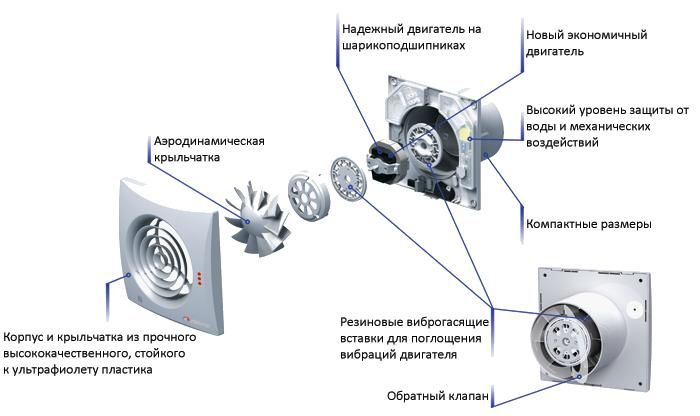

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией .

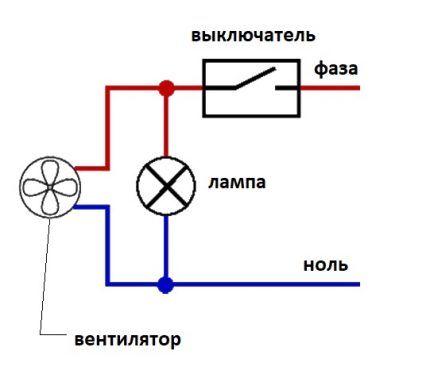

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

постепенное уменьшение живого сечения канала шахты в результате засорения;
резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Галерея изображений

Фото из

Решетки для вентиляционных отверстий

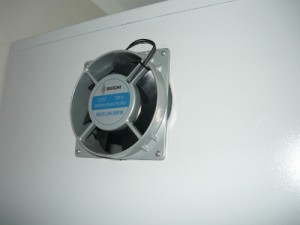

Установка канального вентилятора в ванной

Вытяжное отверстие на кухне

Обратный клапан для вентиляции

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка при монтаже оконного блока.

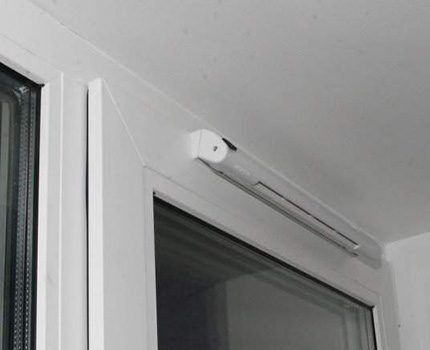

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Галерея изображений

Фото из

Клапан с ручной регулировкой

Автоматический клапан на окно

Ручка с приточным клапаном

Приточный клапан для деревянного окна

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

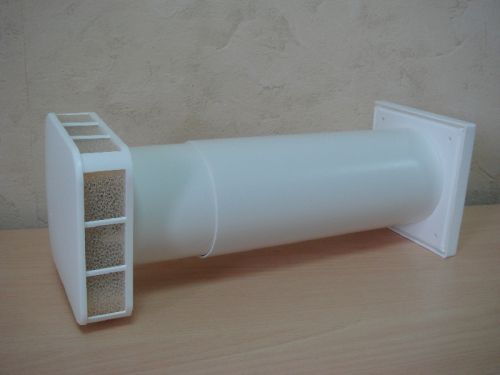

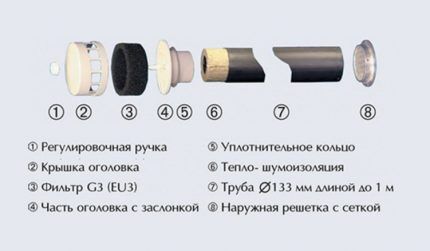

Схема устройства простейшего вентиляционного клапана

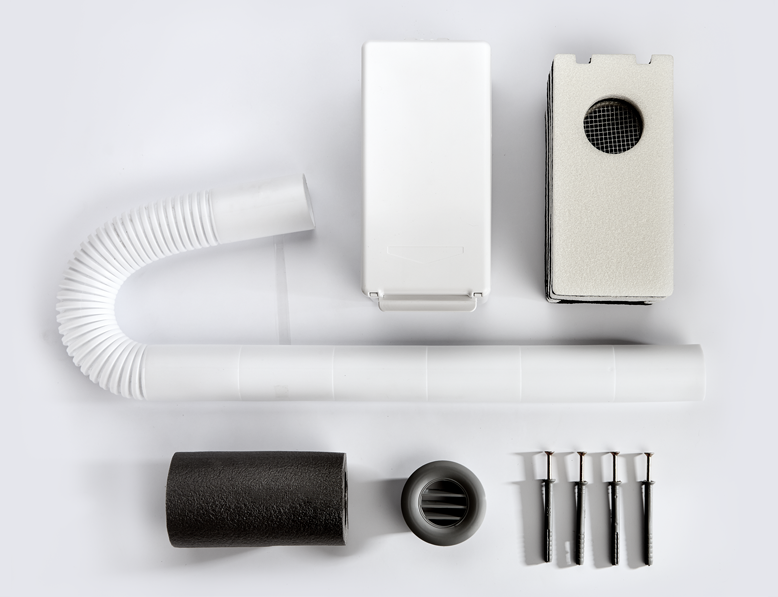

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

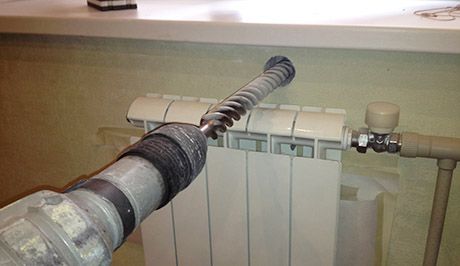

В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

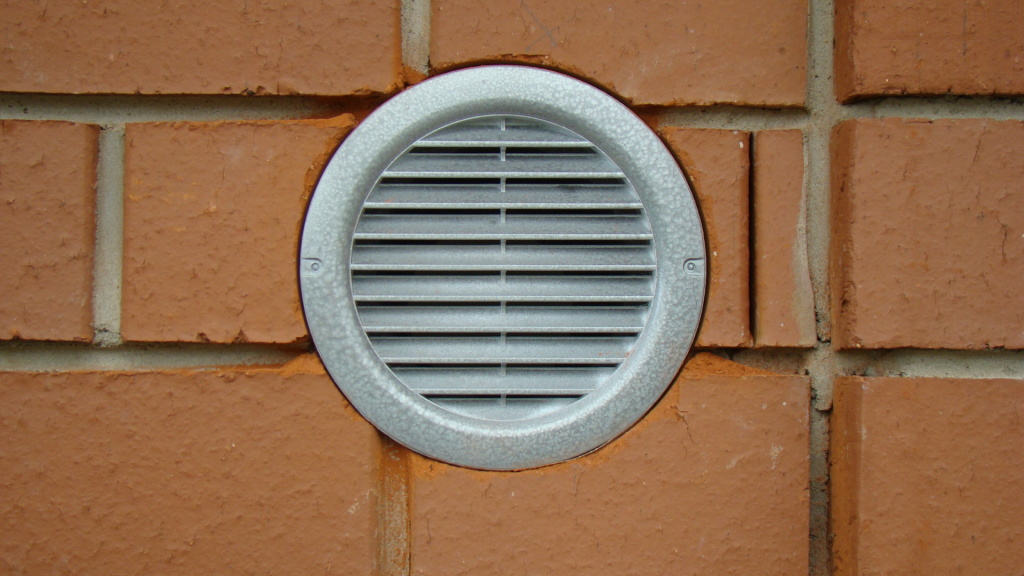

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Галерея изображений

Фото из

Этап 1 – разметка и бурение отверстия

Этап 2 – тепло и шумоизоляция отверстия

Этап 3 – монтаж декоративной решетки

Этап 4 – установка оголовка клапана

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .

При выборе места установки клапана необходимо учитывать следующие моменты:

легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
возможность нагрева поступающего воздуха от стационарных приборов отопления.

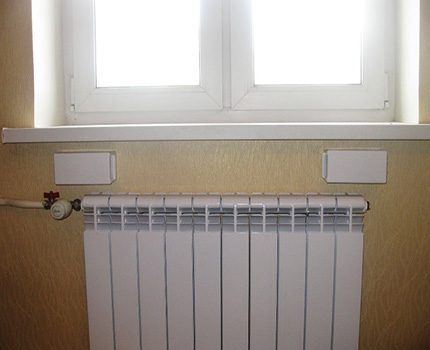

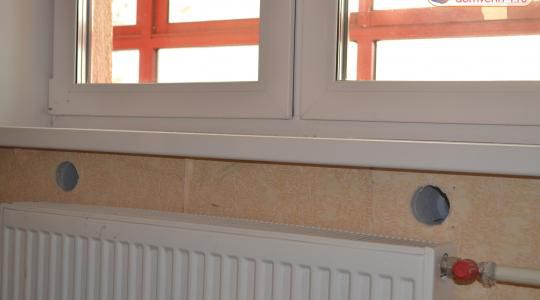

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

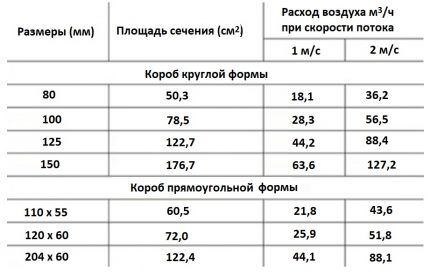

Пропускная способность каналов разного сечения

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
Над шкафами элементы крепят с помощью любых держателей и саморезов.
К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

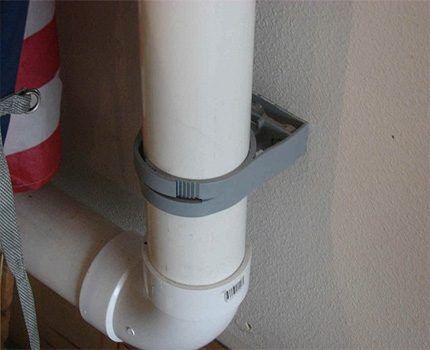

Крепление пластикового воздуховода при помощи хомута

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа “жидкие гвозди”, так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера – мы постараемся вам помочь.

Вентиляция в квартире своими руками

В квартире стало слишком душно, окна начали запотевать, а характерные кухонные и туалетные запахи подолгу остаются в помещениях? Причина всех бед одна – недостаточно эффективная вентиляция.

Вентиляция в квартире своими руками

Эта проблема требует скорейшего решения. В противном случае вы рискуете распрощаться с обоями, мебелью и прочими предметами обустройства квартиры, которые попросту начнут гнить в условиях чрезмерной влажности.

Обустроить эффективную и надежную вентиляционную систему в квартире можно собственными силами. Владеть какими-то специализированными навыками для выполнения такой работы абсолютно необязательно – нужно лишь иметь основные знания по проведению соответствующих мероприятий и уметь работать с элементарными строительными инструментами.

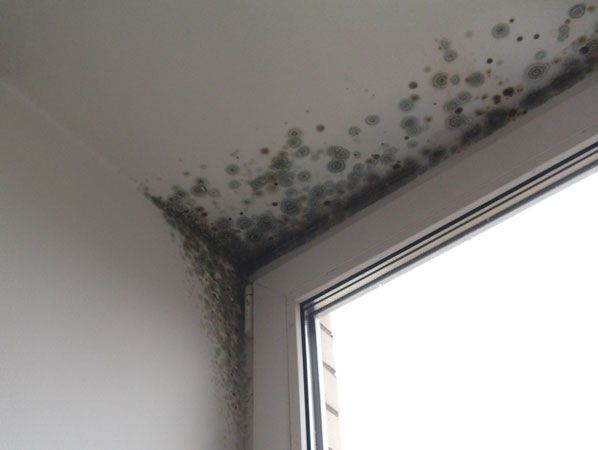

Плохая вентиляция в квартире

Плохая вентиляция

Ознакомьтесь с представленным руководством, сделайте все в соответствии с приведенными рекомендациями, и вы навсегда забудете о проблемах, возникающих в условиях недостаточно эффективного вентилирования квартиры.

Требования к вентиляции в квартире

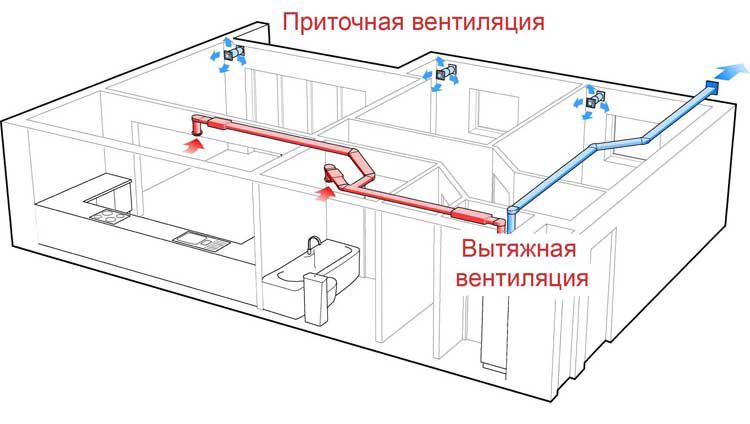

Схема работы приточной и вытяжной вентиляции в квартире

В соответствии с действующими санитарными нормами достаточной считается такая вентиляция, при которой в каждом помещении отработанный воздух полностью заменяется свежим не менее двух раз в час.

Изначально вентиляция подведена в каждую квартиру от общего вентиляционного канала. Однако в некоторых ситуациях мощности такой системы оказывается недостаточно для обеспечения требуемого уровня воздухообмена.

Узнайте, как сделать вентиляцию в частном доме, а также ознакомьтесь с пошаговой инструкцией по монтажу, из нашей новой статьи.

Для проверки эффективности работы вентиляционной системы вовсе необязательно вызывать специалистов. Вы можете воспользоваться элементарными приемами и сделать выводы о качестве воздухообмена самостоятельно.

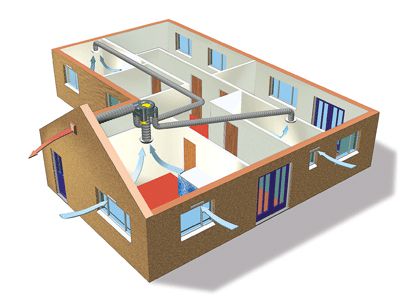

Типовая схема вентиляции квартир

Проверка вентиляции перед началом работы

Приступайте к проверке действующей вентиляционной системы. В результате вы определите, почему вентиляция работает не так, как должна.

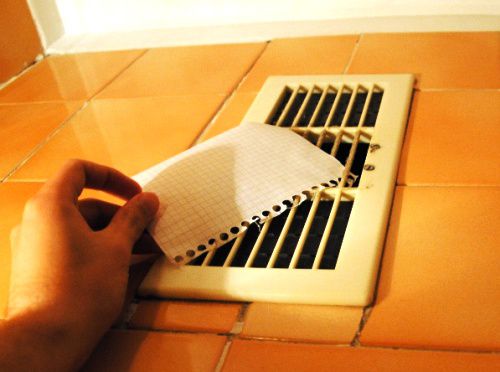

Начните с элементарной проверки вытяжки при помощи бумаги. Для этого возьмите полосу газетной бумаги шириной около 3 см и длиной порядка 15 см, поднесите ее на расстояние 5-6 см к вентиляционной отдушине и понаблюдайте за поведением бумаги.

Проверка вентиляции

В нормальных условиях бумага будет наклоняться в направлении вытяжного отверстия.

Настоятельно не рекомендуется использовать для проверки эффективности воздухообмена зажженные свечи или спички, т.к. в вентиляционных каналах могут скапливаться горючие газы. Это случается крайне редко, но игнорировать подобную вероятность нельзя – неосторожное обращение может привести к катастрофическим последствиям.

Если бумага не отклоняется либо же еле заметно шевелится, с вентиляцией что-то не в порядке.

Далее вам нужно установить, в чем конкретно заключается проблема. Откройте окна и двери, а затем повторите проверку с использованием бумажной полосы. Если бумага начала заметно отклоняться в вентиляционную отдушину – с ходами все в порядке. При отсутствии же каких-либо изменений можете сделать вывод, что засор находится именно в канале.

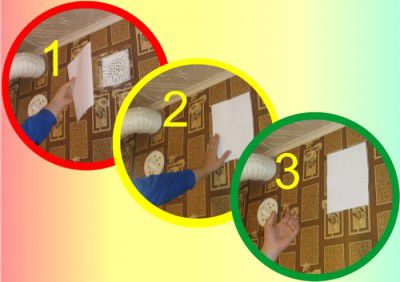

Проверка вентиляции с помощью листа бумаги

От засоров нужно избавиться. С чисткой каналов также можно справиться собственными силами. В этом вам поможет приведенное далее руководство.

Узнайте, как сделать вентиляцию в ванной комнате и туалете, а также рассмотрите требования к ней, из нашей новой статьи.

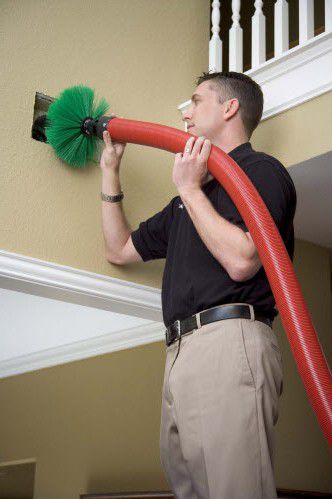

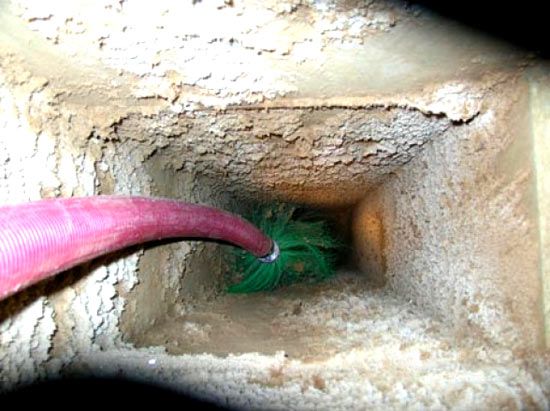

Чистка каналов

О необходимости очистки вентиляции

Приступайте к индивидуальной проверке каждой отдушины. Если бумага будет вести себя по-разному, загрязнения присутствуют во внутренних коробах.

Для устранения такой неприятности достаточно вооружиться обыкновенным посудным ершиком, присоединенным к гибкому и тонкому стальному тросу, и пройтись подобной конструкцией по вентиляционному ходу.

Чистка вентиляции в квартире

Избавиться от остатков мусора можно при помощи пылесоса с длинной трубкой. К примеру, можете подключить длинный кусок обыкновенного гибкого шланга для полива. Такое изделие имеет требуемую гибкость и является, при этом, достаточно жестким.

Если в результате проведения вышеописанных мероприятий вы не обнаружили никаких засорений, то проблема находится на уровне главного вентиляционного хода. Его чистка выполняется в уже знакомом вам порядке, нужно лишь взять более крупный ерш. Дополнительно вам могут понадобиться другие приспособления, к примеру, стеклопластиковый прут, металлическая либо деревянная штанга, крюк и пр.

Чистка вентиляции

Будьте предельно осторожны в процессе чистки главного вентиляционного хода. В них нередко строят свои гнезда осы и прочая опасная или крайне неприятная живность.

Очистка вентиляции от жировых отложений

Учитывайте и тот факт, что в большинстве случаев жильцам многоквартирных домов запрещается самостоятельно лезть в главный вентиляционный ход – уход за ним входит в обязанности организации, на балансе которой находится строение, либо же домовладельца. Поэтому лучше сразу подайте заявку в соответствующее место, чтобы избежать в дальнейшем неприятных разбирательств и не заниматься выполнением лишней работы, не входящей в ваши обязанности.

Руководство по обустройству вентиляционной системы

В приведенном руководстве будет рассмотрен порядок самостоятельного обустройства простейшей вентиляционной системы, состоящей из приточного клапана и вытяжного вентилятора. Набравшись опыта, вы сможете самостоятельно монтировать и более сложные воздухообменные комплексы, а пока ознакомьтесь с инструкцией и пошагово выполните все ее пункты.

Монтаж приточных вентиляционных клапанов

Клапан природной приточной вентиляции

Комплектация

Традиционно клапаны устанавливаются над отопительными батареями в пространстве до подоконника.

Работа клапана основывается на предельно простой схеме: посредством трубы в клапан поступает уличный воздух. Ввиду близкого расположения клапана к вентилятору, воздух будет подогреваться при прохождении мимо батареи до приемлемой температуры.

Конструкция клапана выполнена таким образом, что воздух в помещение попадает уже без частичек пыли.

Порядок обустройства приточного клапана

Первый шаг. Пробурите в стене отверстие диаметром порядка 60-70 мм. Сверлите так, чтобы отверстие имело небольшой уклон вниз, в противном случае в помещение будет попадать наружная влага.

Пробурите в стене отверстие диаметром порядка 60-70 мм

Отверстия

Перед началом работы откройте окно. В противном случае через только созданное отверстие в комнату начнет затягивать пыль.

Второй шаг. Вставьте в готовое отверстие подходящую по размерам трубу. Внешний конец трубки должен быть расположен заподлицо с поверхностью стены, а уже внутри комнаты выступать приблизительно на 10 мм.

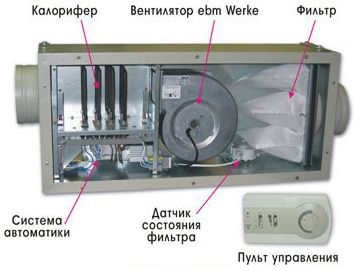

Установка моноблочной системы вентиляции не займёт много времени

Третий шаг. Заполните свободное место между стенками пробуренного отверстия и трубкой монтажной пеной.

Четвертый шаг. Прикрепите к стене короб из комплекта. Для фиксации используйте дюбеля.

Пятый шаг. Вставьте в коробку шумопоглощающий материал из комплекта.

Порядок обустройства приточного клапана

Шестой шаг. Закройте установленный клапан лицевой крышкой.

Для обеспечения достаточного и равномерного притока чистого кислорода подобные клапаны необходимо оборудовать в каждом помещении. Один клапан способен обеспечивать приток свежего воздуха в среднем на уровне 30-45 м3 за час. Одному человеку для нормальной жизнедеятельности нужно 30 м3 воздуха в час.

Владея приведенными выше данными, вы сможете установить требуемый приток воздуха и нужное количество клапанов конкретно для вашего жилья.

Вытяжной клапан, вид с улицы

Монтаж вытяжного вентилятора

Для обеспечения максимальной эффективности и производительности вентиляционной системы, смонтируйте в санузле и кухне современные вытяжные вентиляторы. На сегодняшний день в специализированных магазинах доступен большой выбор таких устройств с разнообразными характеристиками.

Вытяжные вентиляторы

Для определения подходящей мощности вытяжного вентилятора вам нужно умножить объем помещения на 7 для санузла, для кухни умножайте на 10.

Для установки в ванной комнате лучше всего приобрести агрегат, оснащенный датчиком влажности. Такое приспособление будет автоматически запускаться при повышении уровня влажности воздуха выше допустимого показателя.

Вытяжные вентиляторы

Для туалета хорошо подойдет вытяжной вентилятор с предустановленным таймером. Благодаря таймеру агрегат будет автоматически выключаться спустя некоторое время после запуска.

Разметка установки вытяжного вентилятора

Для установки в кухне постарайтесь найти модель вентилятора, оснащенную сеткой. Благодаря сетке будет исключена вероятность проникновения в комнату разного рода насекомых и мусора. Такие сетки легко снимаются и промываются обыкновенной водой.

Вытяжной вентилятор

В случае если вам не удалось найти в продаже описанные выше вытяжные вентиляторы либо же если вы не можете купить их по причине отсутствия достаточных денежных средств, приобретите обыкновенную модель. В санузле вентилятор рекомендуется подключать напрямую к выключателю – в результате вытяжка будет запускаться вместе с включением света.

Засверленные отверстия по окружности

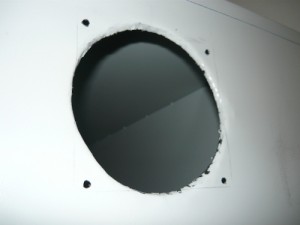

Обработанное отверстие для вентилятора

Установка агрегата выполняется в соответствии с инструкцией, ничего сложного в этом нет. Обычно достаточно попросту прикрепить корпус и сопутствующие детали к стене с помощью саморезов. В целом же следуйте рекомендациям производителя выбранной вами модели вентилятора.

Смонтированный вентилятор

Панель для вентилятора

Для дополнительного повышения эффективности воздухообмена рекомендуется создать 1-1,5-сантиметровые зазоры между полом и нижними гранями межкомнатных дверей. Такие зазоры нужны везде, за исключением санузлов. Для маскировки зазора можете установить специальную декоративную перфорированную панель или сетку.

Установка вентилятора с внутренней стороны

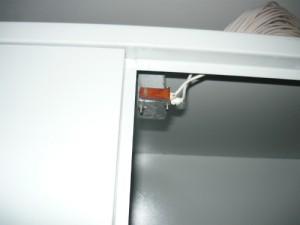

Концевой выключатель для отключения вентилятора

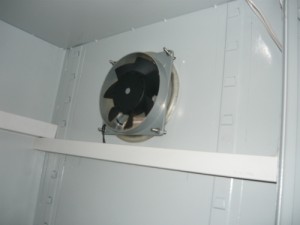

Монтаж проводов в кабель каналы

Теперь вы владеете информацией, необходимой для самостоятельного обустройства простой приточно-вытяжной вентиляции. Следуйте полученным рекомендациям, и вы навсегда забудете о проблемах, связанных с неэффективным воздухообменом.

Установка вытяжного вентилятора

Удачной работы!

Цены на вентиляционные установки

~~Вентиляционные установки~~

Видео – Вентиляция в квартире своими руками

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Содержание статьи

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
Уровень углекислого газа влияет на самочувствие
Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.
Один из вариантов организации притока свежего воздуха — клапан в стене
Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
Внести размеры на схему (можно перерисовать).
Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

Простая но эффективная вентиляция в квартире своими руками

Многие, живя в квартирах и жалуясь на повышенную влажность, неприятные запахи и головную боль от духоты в помещении, не задумываются, что причина — в неисправности вентиляционной системы. Согласно нормам жизнедеятельности человека, воздух в помещении, где он находится, должен постоянно обновляться.

Если этого не происходит, начинаются проблемы — от запотевших окон до ощущения недостатка кислорода и плохого самочувствия. Если вы регулярно сталкиваетесь с такими проблемами, пора начинать проверку системы вентиляции.

Проверка вентиляции

В каждой квартире предусмотрена вентиляционная системы. Вытяжные каналы находятся на кухне и в санузле. Если он раздельный, то вытяжкой должны оборудоваться и ванная, и туалет. Проникает воздух естественным образом — через окна. В старых домах с деревянными рамами циркуляция происходит естественным образом — через щели и микропоры в древесине. Если вы поставили пластиковые окна и столкнулись с духотой — значит, вы перекрыли доступ воздуха.

Проверить, если тяга в вентканалах, очень просто. Для этого нужно взять лист бумаги, вырезать из неё несколько полосок и приклеить над отверстием вытяжки. Если бумажные полоски отгибаются в сторону канала, тяга есть, и причина духоты в другом. Если же бумага еле колеблется, попробуйте открыть окна настежь. Если бумага остаётся неподвижной, вентканал засорён, и требуется его прочистка.

Когда же при открытых окнах появляется нормальная тяга, нужно устанавливать вентиляцию своими руками.

Обустройство вентиляции в квартире

Чистку вентиляционных каналов лучше не проводить самостоятельно. В крайнем случае, вы можете попытаться прочистить выходной канал вашей квартиры в общий вентиляционный колодце — для этого достаточно взять кухонный или туалетный ёршик, демонтировать решётку, прикрепить ёршик к рукоятке от швабры (можно примотать) и попытаться прочистить вентиляционный ход.

Если засор в главном колодце, обратитесь в управляющую компанию, скооперируйтесь с другими жильцами сверху и снизу от вас.

Если же канал не забит, нужно усилить приток и отток воздуха. Для приточной вентиляции есть два способа:

отдельный канал в наружной стене;
вентиляционный клапан на створке окна.

Второй способ наименее затратный. Эту работу делают большинство фирм, которые ставят пластиковые окна. На створке фрезеруется мелкая выемка, а сверху ставится заслонка с рычажком. В закрытом положении прорезь перекрыта. Сдвинув флажок, вы открываете узкую щель, и воздух у с улицы устремляется в квартиру.

Пошаговая инструкция обустройства приточного канала

Вам понадобится перфоратор с буром или коронкой, комплект приточного вентиляционного клапана и саморезы для его фиксации. Сделайте следующее:

Шаг 1. Перфоратором пробурите отверстие в наружно стене между батареей отопления и подоконником. Если коронки нет, можно сделать несколько отверстий по кругу, а остатки выдолбить насадкой-зубилом.

Шаг 2. Вставьте в полученный канал трубку клапана. С наружной стороны наденьте насадку с решёткой, высунувшись из окна.

Шаг 3. С внутренней стороны закрепите саморезами короб, в который укладывается фильтр. Сверху закройте короб декоративной крышкой.

Если воздух с улицы слишком холодный, то стоит задуматься о приобретении готового приточного устройства. В моноблоке смонтированы вентилятор, фильтр и спираль нагрева. Подключается такой механизм к обычной проводке через выключатель-автомат.

Вытяжной вентилятор устанавливается прямо в отверстие вентиляционного канала. Вы можете поставить по вентилятору в кухню, ванную комнату и туалет, чтобы создать хорошую тягу. Корпуса вентиляторов круглого сечения, они вставляются в канал либо в расклин, либо прикручиваются на саморезы. Сверху закрываются декоративной решёткой. Вентилятор в санузле подсоединяют к выключателю света. На кухне можно предусмотреть отдельный концевой тумблер, который вы сможете включать по желанию.

Более сложные варианты включают разного рода датчики — температуры, влажности и даже углекислоты. В состав таких устройств входит электронный блок управления с понижающим трансформатором в цепи.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
Вентиляция своими руками. Важные моменты.
Когда мы говорим о вентиляции в доме, то, в основном, подразумеваем вытяжку воздуха из помещения. Но само понятие «вентиляция помещения» не ограничено местом, где расположена решетка вытяжки, а затрагивает все помещение в целом. К тому же, есть много моментов, на которые следует обратить внимание, если стоит задача сделать качественную вентиляцию квартиры или частного дома.
Чтобы сделать качественную вентиляцию, необходимо понять принципы, на которых она работает.
Принципы, на которых работает вентиляция
Есть два типа вентиляции: естественная и принудительная. Всегда необходимо стремится к созданию естественной вентиляции, так как она не создает дополнительный шум и не зависит от наличия электроэнергии. Принудительную вентиляцию с помощью электромеханических вентиляторов используют в тех случаях, когда не удается организовать естественную вентиляцию. В основном, вентилятор устанавливается на выходе воздуха, например, в вытяжном вентиляционном канале. Таким образом можно усилить проветривание какай-то конкретной комнаты, например, туалета или ванной. В качестве второго варианта — можно установить приточный клапан с функцией нагнетания воздуха. В этом случае в помещении при закрытых окнах и дверях будет создаваться избыточное давление воздуха, и он будет равномерно уходить через все вытяжные вентиляционные каналы.
Есть три основных пункта, с помощью которых возможно организовать естественную вентиляцию внутри квартиры или дома.
Разность давления внутри помещения и на улице. Разность давления достигается тем, что точка всасывания воздуха и точка выхода воздуха находятся на разных высотах. Поэтому атмосферное давление в этих точках будет разное. В более высокой точке давление будет меньше. А воздух всегда стремиться перемещаться из области высоко давления в область низкого давления.
Если здание не является герметичным, то за счёт этой разницы давлений возникает поток холодного воздуха, направленный внутрь, а тёплый воздух вытесняется (всплывает) и выходит наружу (могут быть предусмотрены специальные вытяжные вентиляционные каналы). Движущая сила тяги определяется перепадом средних высот входа и удаления воздуха. Так обеспечивается работа вытяжной вентиляции с естественным побуждением.Википедия
Таким образом, чем больше разность высот между точками входа и удаления воздуха, тем сильнее будет тяга.

Разница температуры внутри помещения и на улице. Теплый воздух менее плотный, чем холодный воздух. Соответственно теплый воздух более лёгкий и поэтому он стремиться подняться вверх. Поэтому естественная вентиляция более эффективна в зимнее время, когда на улице отрицательная температура, а в помещении положительная. В летний период, наоборот, естественная вентиляция работает недостаточно эффективно или вообще не работает. Но проблем это не создает, так как летом часто открыты окна и проветривание помещения осуществляется через них.
Также необходимо понимать, что охлаждение воздуха внутри помещения с помощью кондиционеров сильно ухудшает естественную вентиляцию. Поэтому во время использования кондиционеров необходимо чаще проветривать помещение через окна или воспользоваться принудительной вентиляцией.
Отсутствие герметичности вентилируемого помещения. Если помещение практически герметично, то вентиляция не будет работать, даже принудительная. В таком случае при включении вытяжки в помещении будет создаваться разрежение воздуха и воздух начнет засасываться в помещение из других вытяжных вентиляционных каналов. Например, включили вытяжку в кухне, а приток воздуха пойдет из вентиляционного канала в туалете со всеми сопутствующими запахами.
Для правильной работы вентиляции требуется входное и выходное отверстие. Если из помещения выходит определённый объем воздуха, то и зайти в помещение должен точно такой же объем воздуха. В основном при строительстве домов делают вентиляционные шахты, но не делают специальных приточных отверстий. Подразумевается, что воздух будет поступать в помещение через различные неплотности в окнах и дверях.

В некоторых случаях плохая работа вытяжки в квартире или доме может быть связана не с тем, что забит вентиляционный канал или что не хватает мощности вентилятора, а с тем, что отсутствует приток свежего воздуха в помещение.
Поэтому для улучшения работы вытяжки организуют приточные отверстия в наружных стенах помещения и устанавливают в них специальные клапаны.
Организация притока свежего воздуха с помощью приточных клапанов.

Существуют разные модели клапанов, различаемые по своему функционалу и по цене. Есть простые, предназначенные только для подачи воздуха с улицы во внутрь помещения, а есть и посложнее, с функцией подогрева воздуха в холодное время года.
Приточный вентиляционный клапан без функции подогрева воздуха лучше всего смонтировать над батареей отопления. Таким образом холодный воздух, поступая в комнату, будет смешиваться с теплым воздухом, который подымается от батареи отопления, и, следовательно, нагреваться.

Также существуют приточные клапаны, устанавливаемые на пластиковые окна. Монтаж такого клапана нужно обговаривать еще на стадии заказа окна, так как такая процедура довольно трудоёмкая. Но при наличии желания и инструмента его можно установить самостоятельно. Информацию по его установке можно найти в сети интернет.

Проверка работоспособности вентиляционной шахты
Приток свежего воздуха в помещение может быть из различных мест, а удаление воздуха только через одну или две вентиляционных шахты.
Для проверки силы потока воздуха, который уходит из квартиры, нужно приложить лист бумаги на вытяжную решетку полностью закрыв её. При нормальном потоке воздуха бумага должна прилипнуть к решетке.
Если бумага прилипла, то вытяжка работает. Проверка вентиляции с помощью открытого огня считается небезопасным методом. В вытяжной шахте при её неисправности может скопиться горючий газ.
Если же этого не произошло, то можно говорить о слабом потоке воздуха. Слабый поток воздуха может быть вызван двумя причинами: отсутствие нормального притока воздуха и проблемы в вытяжной шахте. Выяснить, какая из причин влияет на вентиляцию, очень легко. Достаточно открыть окна в комнате. Если бумага после этого прилипла к вытяжному отверстию, то проблема в недостаточном притоке воздуха, значит нужно организовывать дополнительный приток. Это можно сделать с помощью установки приточного клапана.
Если же при открытых окнах бумага не прилипает, то необходимо проверять вытяжную шахту. Для собственников квартир в многоквартирных домах для проверки вытяжной шахты следует обращаться в управляющую компанию.
Организация вентиляции в помещении.
Неправильно сделанная вентиляция может принести кучу проблем собственнику дома, от плохого проветривания помещений до обмерзания вентиляционных каналов в зимнее время и их постепенное разрушение. Поэтому при её организации нужно соблюдать некоторые нюансы.
Существует несколько моментов, которые обязательно нужно учитывать при проектировании и монтаже вентиляции в доме или квартире.
Вытяжные и приточные каналы должны располагаться таким образом, чтобы проветривать максимально больший объём помещения. Для этого их следует располагать на максимальном удалении друг от друга, а этого можно достичь если их смонтировать по диагонали помещения.
Для свободного перемещения воздушного потока между комнатами одного помещения необходимо наличие зазора в 10-15мм между межкомнатной дверью в закрытом положении и полом или наличие вентиляционных решеток внизу межкомнатных дверей. При необходимости такую решетку можно установить самостоятельно.

Организация вытяжных вентиляционных каналов в частном доме
Согласно правилам пожарной безопасности шахта вентиляционного канала должна опираться на фундамент дома. Запрещено опирание вентиляционного канала на плиту перекрытия или другие конструкции с низкой огнестойкостью. Соблюдение данного правила позволит избежать опрокидывание шахты вентиляционного канала во время пожара.
Принцип от чистого к грязному. Если условно разделить комнаты жилого помещения на “грязные” и “чистые”, то спальню и зал можно отнести к “чистым” комнатам, а кухню, туалет и ванную — к “грязным”. Это связано с тем, что в кухне, туалете и ванне может быть повышенная влажность воздуха и различные запахи.
Поэтому поток воздуха должен заходить в помещение в “чистых” комнатах, а выходить в “грязных”. Именно поэтому в многоквартирных домах вытяжные вентиляционные каналы всегда находятся в “грязных” комнатах. Это позволяет избежать распространение запахов по всему помещению.
Если строиться частный двухэтажный дом, то еще на этапе проектирования такого дома нужно позаботиться о том, чтобы “грязные” помещения находились рядом или на двух этажах, но друг под другом. Это позволит снизить затраты на монтаж вытяжных вентиляционных каналов.
Вытяжные вентиляционные каналы кухни и туалета должны быть разделены. Это позволит избежать попадания запахов из туалета в кухню и наоборот.
Между входом и выходом вытяжного канала должно быть не менее 4м. Такое расстояние по высоте необходимо для создания разности атмосферного давления на входе и выходе, а, следовательно, для образования естественной тяги. Если это расстояние будет меньше, то можно не надеяться на хорошую работу естественной вентиляции.
При монтаже вытяжного вентиляционного канала в частном доме его верхняя точка должна быть на полметра выше конька крыши. Это связано с тем, что во время ветра воздушный поток обтекает препятствие и создает зоны с повышенным давлением или разряженные зоны. Эти зоны непостоянные и зависят от того, куда и с какой скоростью дует ветер. Если выход вентиляционного канала будет находиться в такой зоне, то возможно как усиление тяги, так и её опрокидывание, то есть воздух пойдет в обратную сторону по вентиляционному каналу.
Если в доме планируется сделать естественную вентиляцию, то лучше всего вытяжной канал смонтировать из полнотелого кирпича.
В таком решении есть свои плюсы и минусы. Основной минус такого решения – это размер. Минимальный размер вытяжного канала должен быть 140х140мм, тогда при ширине кирпича в 120мм размеры канала получаются 380х380мм. Из-за того, что поверхность внутри канала будет не гладкой, то его сопротивление движению воздуха будет больше, чем у канала, выполненного из круглой пластиковой вентиляционной трубы. Соответственного тяга у такого канала будет меньше, чем у канала из трубы.
Но несмотря на явные минусы есть и хорошие положительные моменты. Такой вытяжной канал из кирпича длительное время хорошо поддерживает тягу и позволяет решить проблему конденсата.
Рассмотрим, как происходит работа вытяжного кирпичного канала. Для примера, человек принимает душ и теплый воздух, насушенный водяным паром, подымается в вытяжном канале. В этот момент кирпич нагревается от теплого воздуха и частично впитывает влагу из воздуха. После того, как человек закончил принимать душ и выключил горячую воду, в вытяжной канал поступает уже более прохладный и сухой воздух, но теперь уже кирпичи будут отдавать свое тепло воздуху, дополнительно его нагревая. Нагрев воздуха поддерживает хорошую естественную тягу в вытяжном канале. Также в этот момент будет происходить сушка канала, так как сухой воздух будет забирать воду из кирпича.
Теперь рассмотрим, что произойдет, если установить в канал гильзу из вентиляционного пластика, оцинкованного металла или нержавейки. В этом случае изначально естественная тяга будет немного лучше, чем в вытяжном канале из кирпича. Но, в момент, когда в такой канал поступит теплый воздух насыщенный паром, а сам канал будет прохладным, возможно образование конденсата и его стекание в низ канала. Почему так происходит? Дело в том, что пластик и металл не впитывают влагу в отличие от кирпича и поэтому она будет конденсироваться на стенках прохладного канала. Также они не дадут кирпичам вокруг хорошо прогреться. Следовательно, в то время, когда человек закончит принимать душ, и в вытяжной канал пойдет сухой и более прохладный воздух, кирпич не сможет отдать это тепло воздуху и поддержать хорошую тягу. Это не означает, что тяга пропадет, она будет, но не такая, как могла бы быть если бы воздух дополнительно нагревался от кирпичей.
Видео: Организация вентканалов в стене. Их опирание, проход через чердак.

Если планируется вентиляция принудительная, то проще всего сделать вентиляцию с помощью пластиковой или металлической трубы. Но! Пластиковая труба должна быть обязательно вентиляционной, не канализационной. Это требование пожарной безопасности! Вентиляционная пластиковая труба не горит, а вот канализационная горит очень хорошо.
Чтобы избежать выпадения конденсата в вытяжных каналах, они должны строиться во внутренних стенах дома, а не в наружных. В таком случае тепло дома будет обогревать канал и соответственно снизится вероятность образования конденсата.
Если вытяжной канал изготовлен из пластиковой или металлической трубы, то на всем её протяжении она должна быть хорошо утеплена. Также, для решения проблемы образования конденсата, вентиляционная труба должна быть смонтирована с тройником или с переходом с меньшего диаметра на больший как показано на рисунке ниже. Данное решение позволит собирать влагу. Впоследствии она будет испарятся и удаляться вместе с воздухом.
Вентиляция в квартире своими руками, схема (фото, видео)
Эффективная вентиляция в помещениях обеспечивает постоянный приток свежего воздуха, что помогает не только избавиться от появления неприятных запахов, но и предотвращает возникновение сырости. Это самым положительным образом сказывается на условиях эксплуатации бытовых приборов, обоев, мебели, а также предотвращает развитие целого ряда болезней. Вентиляция в квартире своими руками может быть сделана правильно, быстро и профессионально. Однако для этого необходимо четко понимать принцип действия всех элементов системы и особенности их функционирования.
При качественной работе вентиляции весь воздух, который находится в квартире, должен быть полностью заменен за 1-2 часа. Для каждого помещения нужно производить расчет мощности вентиляции таким образом, чтобы обеспечить приток свежего воздуха в размере 3 м3 на 1 м2 помещения (в квартирах, где на одного человека приходится до 20 м2 площади). Кроме того, нужно учитывать, что для каждого взрослого человека необходимо около 30 м3 воздуха в час. Такие расчеты легко выполнить, зная производительность вентиляторов приточных или вытяжных устройств.
Все эти данные обязательно должны быть учтены при составлении схемы вентиляции в квартире. Кроме того, следует принимать во внимание, что циркуляция воздуха между помещениями может быть затруднена вследствие плотного закрытия дверей.
Типы вентиляционных систем
На сегодняшний день различают два основных типа вентиляционных систем:
Системы естественной вентиляции. Принцип их действия основан на движении воздуха, которое возникает из-за разности температур на улице и в вытяжном вентиляционном канале. Таким типом вентиляции оборудовано большинство квартир в многоэтажных домах. При этом предполагается, что воздух будет поступать в помещение через щели в балконных и оконных рамах или через открытые для проветривания окна. Удаляется воздух из помещений через специальные вытяжки, при этом его циркуляция обеспечивается естественным путем, то есть без применения вытяжных вентиляторов. Поскольку в современных квартирах устаревшие оконные и балконные блоки заменяются герметичными стеклопакетами, то эффективность естественной вентиляции резко снижается. Особенно это актуально зимой, когда большую часть времени окна в помещениях закрыты.
Типовая схема циркуляции воздуха в квартире представлена на рисунке.
Системы принудительной вентиляции. В настоящее время такой тип вентиляции наиболее востребован. Он предусматривает использование специальных устройств, обеспечивающих принудительное движение воздуха вне зависимости от температурных и погодных условий.
В свою очередь, принудительная вентиляция помещений может быть выполнена одним из следующих способов:
Вытяжная система. Предусматривает использование вентиляторов, устанавливаемых в воздуховодах для принудительного удаления воздуха из квартиры. При этом создается область разреженного давления, позволяющая обеспечить проникновение свежего воздуха в помещения через специальные вентиляционные отверстия.
Приточные системы. Нагнетание воздуха в квартиру выполняет вентилятор, устанавливаемый в приточных устройствах.
Приточно-вытяжные. Это комбинированные системы, в которых используются одновременно приточные и вытяжные вентиляторы. Также в таких системах возможен монтаж моноблочных вентиляционных установок.
Распространенной причиной низкой эффективности вентиляционных систем может стать засорение их воздуховодов. Также к снижению качества работы вентиляции приводит установка мощных кухонных вытяжек отдельными жильцами.
Чтобы правильно подключить кухонную вытяжку, не нарушая при этом естественной вентиляции помещений, необходимо организовать выведение воздуха наружу через специально сделанный воздуховод с обязательным использованием обратного клапана.
Для того чтобы повысить эффективность работы вентиляции в квартире, следует в первую очередь определить причину, из-за которой система не справляется со своими функциями. Для этого нужно проверить работу вентиляционных каналов путем поднесения к их отверстиям небольшого листа бумаги. Если вытяжная система работает нормально, то бумага притягивается к отверстию и даже удерживается на нем. В противном случае следует принимать меры по обеспечению нормальной работы вытяжной вентиляции.
Для этого, в первую очередь, необходимо прочистить воздуховод с помощью специального ерша, одетого на гибкий резиновый шланг. Что касается прочистки общих вентиляционных каналов многоэтажных домов, то за нее отвечают представители специальных служб, которых и нужно привлекать для выполнения подобных работ.
Чтобы обеспечить необходимое движение воздуха в квартире, можно установить вытяжные вентиляторы, а также приточные клапаны.
Использование приточного клапана
Приточный клапан может быть установлен в современный оконный блок или в наружную стену помещения. В первом случае возможна его самостоятельная установка или покупка оконных систем, уже имеющих такое устройство в своей конструкции.
Что касается установки приточного клапана во внешней стене помещения, то она также не представляет особой сложности и может быть выполнена своими силами. Такой клапан монтируется над батареей отопления или под потолком. В первом случае появляется возможность несколько повысить температуру поступающего в квартиру воздуха в зимний период.
Для повышения эффективности функционирования такого клапана может использоваться вентилятор. В тех местностях, где средняя температура зимой опускается до низких значений, используют электрический подогрев воздуха в приточных клапанах.
С внешней стороны стены отверстие для забора воздуха закрывается решеткой, что позволяет избежать попадания в него пыли, мелкого мусора, насекомых и т. д.
Монтаж вытяжного вентилятора
Для осуществления качественной циркуляции воздуха в помещениях целесообразно использовать вытяжные вентиляторы. Такие устройства устанавливаются на вентиляционные отверстия воздуховодов в кухнях, туалетах и ванных комнатах.
Поскольку для работы этого устройства необходима электроэнергия, то его можно подключить к ближайшей распределительной коробке. В этом случае вентилятор должен быть снабжен автоматикой, реагирующей на изменение температуры или давления. При использовании более дешевых моделей, не предусматривающих автоматическое включение и отключение устройства, его можно подсоединить к цепи выключателя света. Таким образом, вентилятор будет включаться при каждом включении освещения в туалете или ванной комнате.
Монтаж приточно-вытяжной вентиляционной системы
Принудительное нагнетание и удаление воздуха в помещения квартиры на сегодняшний день позволяет добиться наиболее эффективной вентиляции помещений. Монтаж такой системы позволяет не только обеспечить квартиру свежим воздухом, но и дает возможность сделать дополнительную его фильтрацию, увлажнение, а также рекуперацию тепла. Для этих целей можно применять компактные моноблочные вентиляционные установки.
При использовании подобных устройств эффективная вентиляция осуществляется только в том помещении, где они установлены. Поэтому для обеспечения требуемого движения воздуха во всей квартире может понадобиться прокладка воздуховодов, которые монтируются под прикрытием подвесного потолка. Такое решение требует значительных финансовых затрат, однако обеспечивает абсолютно автономную вентиляцию всех помещений квартиры, не зависящую от состояния общей системы.
Таким образом, монтаж вентиляции в квартире вполне можно сделать самостоятельно. В большинстве случаев для обеспечения необходимого движения воздуха достаточно установить несколько приточных клапанов и вытяжной вентилятор.
Вытяжка для кухни своими руками: чертеж, материалы, монтаж вытяжки
Каждая хозяйка согласится с тем, что наличие вытяжки на кухне – неоспоримое удобство и даже необходимость. Она помогает вовремя избавиться от запахов приготовленной пищи, нормализовать температуру в помещении. Однако, настолько ли сложно сделать кухонную вытяжку своими руками? В статье я расскажу, как сохранить семейный бюджет, построив самостоятельно этот важный кухонный атрибут.
Подготовительные работы

Принцип работы кухонной вытяжки заключается в двух действиях: отток отработанного воздуха и приток свежего. Установка вытяжки не имеет смысла, если в квартире нарушена работа вентиляции. Поэтому первым этапом в монтаже кухонной вытяжки станет проверка тяги вентиляционного хода. Популярным способом проверки является зажженная спичка. Поднесите спичку к вентиляционному отверстию и понаблюдайте за поведением пламени. Если язычок наклоняется в сторону трубы, значит вентиляция в порядке, прямое расположение пламени говорит о проблемах с вентиляцией, наклон от трубы – об обратной тяге. Однако, профессионалы не советуют использовать для проверки вентиляционной тяги открытое пламя. Дело в том, что внутри трубы возможно скопление легковоспламеняющихся газов. Неправильные действия могут привести к опасным ситуациям, поэтому для самостоятельной проверки воспользуйтесь небольшим листом бумаги или кальки.

При любых проблемах вентиляции сначала займитесь их устранением. Прочистка труб из квартиры возможна только поверхностная, надежней вызвать специалиста для этой работы. Когда работа вентиляции восстановлена, приступайте к монтажу кухонной вытяжки. Перед началом строительства определитесь с видом кухонной вытяжки, которую собираетесь установить:
Пассивная кухонная вытяжка. Работает при помощи восходящей тяги, целесообразна при отсутствии проблем с вентиляцией.

Активная кухонная вытяжка. Принудительное удаление отработанного воздуха при помощи электровентилятора.

Монтаж вытяжки

Начните работу с составления чертежа кухонной вытяжки и расчета необходимого количества материалов. Выбор материалов для кухонной вытяжки индивидуален в зависимости от предпочтений, но общий список неизменен. Вам понадобится металлический профиль и листы гипсокартона для каркаса вытяжки, отделочные материалы, гофрированная труба для воздуховода и расходники. Рассмотрим подробнее строительство вытяжки своими руками.
Пользуясь чертежом, отметьте расположение будущей вытяжки на стене. Воспользуйтесь следующими размерами: ширина и глубина вытяжки равна ширине и глубине варочной поверхности, высота над индукционной и электрической плитой 65-70 см, над газовой – 75-80 см. Не забудьте оставить место для трубы в вентиляцию.

Создание каркаса вытяжки начните с верхнего уровня из металлического профиля. С помощью анкеров прикрепите профиль вокруг вентиляционного отверстия. Опустите вертикальные элементы и поперечные дуги. Соедините с нижним уровнем.

Вам могут пригодиться

Воздуховод соедините с вентиляционным отверстием при помощи гофрированной трубы. Старайтесь избегать поворотов трубы, с каждым изгибом эффективность тяги снижается на 10%. Чтобы снизить шум при работе вытяжки, оберните трубу звукоизоляционным материалом.

Обшейте каркас гипсокартоном и завершите работу финальной отделкой, подходящей под стиль и цветовое решение кухни.

Преобразовать получившуюся пассивную вытяжку в активную легко: установите фильтры и электрический двигатель с вентилятором внутрь каркаса.
Советы по установке вытяжки

Перед началом работы ознакомьтесь с советами специалистов по ремонту, чтобы избежать ошибок во время монтажа.
Самый быстрый и простой способ внешней отделки – гипсокартон, шпаклевка по углам и финальная покраска или побелка. В зависимости от стилистики кухонного гарнитура замените гипсокартон на фанеру, добавьте украшений деревянным багетом или полиуретановым плинтусом.

Разметку вытяжки проводите с установленной на места кухней. Такой способ поможет избежать ошибок в расчетах.

Если поместить короб внутрь одного из ящиков кухни, вытяжка будет спрятана от посторонних глаз, не потребуется тщательная отделка.

Шнур от активной вытяжки не должен провисать или находиться в непосредственной близости от газовой плиты. Лучшее и безопасное решение – заранее подготовить штробы в стене для проведения кабеля.

Вытяжка для кухни своими руками готова. Не забывайте раз в полгода открывать и очищать короб изнутри от осевшего жира, пыли и ненужного мусора.
24.08.2017
Подписаться на рассылку
Устанавливаем вытяжку своими руками — мастер-класс (+ фото и видео) | Своими руками
Большую часть жизни мы проводим в комнатах, большинство из которых не имеют принудительной вентиляции.
И если комнату можно проветривать, то на кухне мы вынуждены бороться не только с запахами, но и с налетом жира, который при готовке оседает на всех поверхностях.
Вот почему на кухне нужна вытяжка.
Установлено, что в процессе приготовления пищи для семьи из 3-4 человек человек на кухне в течение года выделяется и оседает на стенах и мебели до 9 кг жировых соединений, паров различных жидкостей и паров, содержащих канцерогенные вещества. составляющие.Оседающий жир создает благоприятную среду для развития патогенной микрофлоры и со временем начинает источать неприятный затхлый запах.
Конструкция любой вытяжки проста: приемный раструб над тарелкой снабжен первой ступенью улавливания жира — мелкоячеистой сеткой. За ним внутри корпуса находится вытяжной вентилятор радиального типа — такой же, например, как в автомобильной печке.
Вентилятор пропускает воздух через угольный фильтр, который служит второй ступенью очистки и устраняет некоторые запахи.Для обеззараживания воздуха некоторые воздухоочистители оснащены кварцевой лампой. Качество вентиляции будет выше, если воздух будет принудительно проходить через вентиляционный стояк в квартире или вентиляционное отверстие в частном доме.
Вместимость установленной вытяжки определяется объемом вентилируемого помещения. Замену воздуха следует производить от 5 до 10 раз в час, то есть для кухни объемом 40 м3 производительность вентилятора должна составлять 200-400 м3 / час.
Основными источниками загрязнения воздуха на кухне являются плита и духовка, поэтому важно забирать воздух оттуда.Для этого над пластиной размещается воздухозаборник.
ДЛЯ СНИЖЕНИЯ УРОВНЯ ШУМА , вытяжной кухонный зонт с жироуловителем можно подключить непосредственно к вентиляционному каналу, а вентилятор можно разместить отдельно в канале на значительном расстоянии. Комплект обойдется дешевле.
Его размеры зависят от размера плиты-панно — шириной 60 или 90 см. Растянутый зонт шириной от 90 до 120 см — не много. Высота установки зонта над плитой определяется удобством и пожаробезопасностью.Если это расстояние сделать меньше 50-65 см, вытяжка может сильно нагреться до возгорания жира, скопившегося на решетке зонта.
Читайте также: Как установить вытяжку на кухню — пошаговый процесс работы и фото
Установка вытяжки

В этом примере требуется установить вытяжку над печью у передней стены дома, чтобы вентиляцию можно было проложить прямо через потолок и чердак к крыше. Вентиляционный канал можно пропустить и сразу наружу через внешнюю стену, но тогда короб может испортить внешний вид фасада.Независимо от того, как проходит канал, он должен заканчиваться за пределами дома. Никогда не оставляйте его конец на чердаке!
Ссылка по теме: Декор кухни
Установка вытяжки своими руками — ход работы

На поверхности тарелки выберите зонт и дефлектор. Сделайте замеры на стене и определите место для крепления зонта. Его следует устанавливать точно над пластиной, а нижний край — на высоте 600 или 750 мм над ее поверхностью.
Пилой вырежьте отверстие для круглого вентиляционного отверстия. Чтобы пластина оставалась чистой во время работы, накройте ее плотной бумагой и попросите помощника немедленно собрать пыль пылесосом.
По оси пропиленного проема в потолке просверлите отверстие длинным сверлом в крыше 0 10 мм. Он послужит разметкой для расположения центра канала на крыше.
Мелом нарисуйте контур выходного канала на крыше и распилите, выпилив крышу и облицовку под ней.
Установите вентилятор на проем в крыше. Вставляем насадку сверху в отверстие через крышу и облицовку. Присоедините фланец и заделайте стык по контуру.
Подсоедините нижнюю часть вентиляционного канала к разъему вентилятора и подключите его двигатель к электросети. Проведите провода в кухню через потолок.
Присоедините ниппель зонта к гибкому вытяжному каналу. Все стыки вентиляционной трубы следует сделать максимально прочными, а стыки обернуть фольгой.
Установите зонт на стену горизонтально и на высоте не более 750 мм над поверхностью плиты. Такая высота позволит зонту максимально качественно и эффективно собирать все испарения с тарелки.
Повесьте зонт на кронштейны, прикрепленные саморезами к стене, и подключите провод от вентилятора к электросети. Теперь кухня готова и готовить, и жарить любые продукты.
Читайте также: Добыча в стиле прованс своими руками — мастер-класс
Монтаж вытяжки на кухню своими руками — фото

Установка воздуховода вытяжки на кухню своими руками — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Декор кухни Как украсить вытяжку своими руками …
Вытяжка в стиле прованс своими руками — мастер-класс Красивая вытяжка под старину …
Кухонная вытяжка своими руками — пошаговый мастер-класс с фото КУХНИ ЭКСТРАКТ СВОИМИ РУКАМИ —…
Выдвижной кухонный стол своими руками — фото и чертежи Как сделать выдвижной стол на…
Фигурный потолок своими руками: мастер-класс и фото Как сделать фигурный потолок из …
Ремонт кухонной мебели — идеи и решения Декор старинной кухонной мебели …
Косметический ремонт кухни мебель своими руками Как отремонтировать мебель на кухню …
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
.
Как построить холодную комнату своими руками
В этой статье вы узнаете, как решить вопрос с выбором и установкой холодильной камеры для нужд вашего бизнеса. А также вы можете использовать эти советы, если вам понадобится большая холодильная камера (от 4 кубических метров или 141 кубический фут) для жилого дома.
Холодильная камера для хранения мяса, овощей и фруктов, молочных и других продуктов может быть изготовлена, не прибегая к помощи специалистов, а только в некоторых простых случаях.
Есть три основных способа:
Купить готовую сборную холодильную камеру;
Собрать его из теплоизоляционных сэндвич-панелей;
Для модернизации существующего склада.
После комплектации камеры необходимо установить холодильное оборудование для поддержания нужной температуры. Монтаж оборудования без привлечения квалифицированного персонала выполнить сложно; единственный доступный вариант для такой самостоятельной установки — холодильный моноблок (температура хранения около 0: +5 ⁰ С, +32: +41 ⁰ F) или морозильный моноблок (-15: -25 ⁰ С, +5: -15 ⁰ Ф).

1. Сборно-разборные холодильные камеры
Это самый простой и быстрый способ получить готовую камеру. Сборная камера представляет собой комплект готовых теплоизоляционных сэндвич-панелей с полиуретановым наполнителем со специальным креплением прямых и угловых стыков. Кроме того, такую камеру можно демонтировать и установить на новом месте. В комплект камеры уже входит распашная дверь. Осталось определиться с объемом, габаритами, которые вам нужны, и заказать его у одного из дилеров производителя.Такую камеру несложно собрать с помощью 2-3 человек без особой квалификации. Сборные камеры делятся на два типа, различающиеся типом соединения панелей между собой:
Профильные пластиковые камеры с шип-пазом (обычно называемые «крепление ласточкин хвост»),
замковые камеры (эксцентриковый замок, встраиваемый в сэндвич-панель).
Эти камеры со встроенными эксцентриковыми замками обеспечивают жесткое фиксированное соединение панелей между собой, выдерживая многократную сборку и разборку.Камеры с шип-пазом дешевле, но требуют применения герметиков на стыках. А пластиковое крепление к панелям менее жесткое. По этой причине такие камеры редко встречаются шириной / длиной более 2–3 м. Цена сборной камеры, вероятно, будет несколько выше, чем в двух последующих вариантах. Однако это простой и быстрый способ получить качественный размер без «мостиков» холода.
2. Монтаж сэндвич-панелей
Из панелей конструктивного типа можно сделать камеру своими руками.В этом случае вам необходимо рассчитать количество панелей и их длину, которые вы хотите купить. Их ширина варьируется от 1100 до 1200 мм у разных производителей. Основываясь на этой информации, а также на размерах планируемой камеры, рассчитайте количество и длину панелей для вашей покупки. Сам процесс сборки, способ крепления прямых и угловых стыков вы можете уточнить в документации выбранного вами производителя.

При монтаже панелей необходимо избегать образования «мостиков холода» на угловых стыках при соприкосновении внутренней и внешней металлических оболочек.Чтобы предотвратить появление теплового моста, необходимо произвести его «разрыв», сделав прорезь во внутренней металлической обшивке угловой панели, в той части, которая «выходит» за пределы камеры. Аналогичным образом необходимо проделать внутри угловые стыки стеновых панелей с панелями пола и потолка. В камерах с плюсовой температурой хранения пол иногда остается без теплоизоляции. Это упрощает привод б / у погрузочной техники (роликов, тележек), экономит деньги на закупку теплоизоляционных материалов, но при этом требует установки холодильного оборудования с большей мощностью (около 20%) и, соответственно, ведет с примерно таким же увеличением расхода электроэнергии.Также необходимо выполнить «операцию» по разрыву «теплового моста», если монтируется многосекционная камера с разными температурными режимами. В месте установки перегородки необходимо прорезать внутреннее металлическое покрытие стен, пола и потолка, порвав тепловой мост между секциями. Итак, вам потребуется приобрести отделочные аксессуары (рейка, угловой профиль) для фиксации угловых стыков панелей, герметик и дверь нужного размера. Дверь тоже нужна специальная, холодильная с теплоизоляцией из пенополиуритана.Некоторые производители сэндвич-панелей занимаются производством дверей, а есть компании, специализирующиеся только на производстве дверей.
3. Реконструкция помещения
И последний вариант, часто самый дешевый, но не всегда со временем выгодный — это реконструкция склада или помещения. Эти помещения можно сделать холодильными, выполнив теплоизоляцию стен. Его можно сделать из сэндвич-панелей из пенополиуретана, описанных в предыдущем пункте.В этом варианте панели крепятся к стенам и потолку помещения с помощью крепежа. Однако металлические застежки образуют множество «мостиков холода», которые могут привести к образованию конденсата и дальнейшей ржавчине в местах крепления. Поэтому желательно использовать крепеж из теплоизоляционных материалов, например полиамидные шпильки. Но этот вариант более дорогой и с ним сложнее работать. Утеплитель также может быть выполнен из пенополистирольных плит (ПБП, пенопласт), пенополиуретанов (без металлической обшивки), а также напылением пенополиуретановой изоляции на стены и потолки.В этих случаях необходимо изолировать слой теплоизоляции металлической оболочкой из соображений механической защиты и соблюдения гигиенических требований. Но работа эта кропотливая, а результат оставляет желать лучшего. Использовать сборные панели намного проще. Вариант теплоизоляции стен хоть и может быть самым дешевым, но не гарантирует качественной теплоизоляции, а также может вызывать претензии проверяющих органов из-за несоблюдения гигиенических требований.При выборе помещения необходимо учитывать особенности хранения различных пищевых и непродовольственных товаров, требующих охлаждения. Подробнее про холодильные камеры для цветов и холодильные камеры для мясных продуктов читайте в следующих наших статьях.

Подробнее
Холодильные компрессоры
Классификация холодильных систем
Холодильные агрегаты
Холодильные двери
Найдите компанию-поставщика или марку холодильного оборудования в нашем онлайн-каталоге.
.
Проем с аркой своими руками | Своими руками
Как правило, проемы закрываются межкомнатными дверьми, но некоторые хозяева предпочитают оставлять их открытыми и даже придавать им какую-то оригинальную форму. Посмотрим, насколько сложно сделать арку между комнатами.
В зависимости от материала, из которого изготовлены стены помещения, выбирается технология проема. Итак, если перегородка кирпичная или бетонная, то нужно убедиться, что она не несущая.
В этом случае вам понадобится мощный перфоратор, зубило на деревянной ручке и кувалда. И именно последнее играет здесь главную роль. Только с помощью кувалды можно максимально быстро пробить бетонную стену и сформировать проем точно по намеченному контуру.
Проем в каркасной перегородке проще сделать, накрыв листами гипсокартона или другого листового материала, например фанеры. Для снятия облицовки достаточно открутить саморезы по периметру каждого листа, если они небольшие.
Если перегородка обшита листами большого формата, воспользуйтесь электролобзиком, но для начала нужно узнать место расположения стеллажа в будущем проеме. Его необходимо освободить от облицовки и демонтировать.
Подготовленный проем заделывают штукатурной сеткой. Для этого удобно использовать сетку-перфорацию и угловые профили из тонкого листа или пластины. Затем проем оштукатуривается и поверхности готовятся под покраску или оклейку обоями. На фото 1-6 показана последовательность превращения прямоугольного проема в арочный.
В последнее время для формирования криволинейных поверхностей в помещении (пенопласт, арочные потолки) при установке подвесных потолков используются листы гипсокартона, закрепленные на каркасах из металлических профилей.
Простота крепления профилей с помощью саморезов или заклепок, возможность изгибания листа гипсокартона в определенных пределах очень привлекательна для мастеров.
При больших радиусах изгиба перед креплением к каркасу необходимо немного смочить гипсокартон.
Каркас арки собирается из металлических профилей П-образной формы.
Смотрите также: Арочные и арочные перекрытия своими руками-фото, чертежи и схемы конструкций.
Арочный проем: ход работ своими руками
По периметру имеющегося прямоугольного проема удалить излишки штукатурки.
Арочные элементы (могут быть из фанеры или ДВП) крепятся дюбелями в углах проема.
При толщине стены более 75 мм внутренние поверхности также необходимо оштукатурить штукатурной сеткой.
Гипсовая сетка-насечка вырезается обычными ножницами по металлу.
Мягкий заполнитель крепится саморезами к внутренней поверхности арки.
После высыхания основного слоя штукатурки наносятся финишные слои финишного покрытия.
Арочный проем своими руками — фото
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Как сделать проем в несущей стене своими руками — мастер-класс Делаем проем в несущей стене …
Ночник из светодиодов своими руками Как сделать ночник по своему …
Кирпичная арка над проемом своими руками КАК ИЗГОТОВИТЬ АРКУ ИЗ КИРПИЧА …
Лестница на дачу своими руками — замаскированная под кладовую Скрытая и компактная лестница на…
Бункерная кормушка для кроликов из канистры своими руками. Как сделать кормушку для кроликов для …
Конюшни сборно-разборные для мастерской своими руками — фото и чертеж Козочки складные для мастерской …
Каменный умывальник своими руками Как построить комнату для умывальника. ..
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
.
Как установить межгосударственную дверь своими руками | Своими руками
Внутренняя дверь — желанный элемент каждой комнаты. Правильно подобранная и правильно собранная дверь может быть украшением и долгие годы выполнять свои прямые функции, для которых она собственно и предназначена.
Установка дверей своими руками — работа не простая, но и не очень сложная. А если сделать это самостоятельно, то можно не только сэкономить, но и приобрести навыки, которые пригодятся в будущем при строительстве дома.Подготовительные работы производятся на прочном столе (верстаке) или на полу. Обязательно подкладывайте под собираемое изделие мягкий материал, например, картонную коробку.
Петли на дверной косяк и белье необходимо установить заранее. При этом обратите внимание на направление открывания дверей.
В зависимости от направления открывания дверей покупаются петли и замок. Однако для большинства современных замков для межкомнатных дверей направление открывания не имеет значения, так как язычок замка всегда можно переставить в нужное положение.Также следует учитывать, что некоторые замки «привязаны» к толщине дверного полотна. На это стоит обратить внимание.
СБОР ДВЕРНОЙ КОРОБКИ
В этом примере установка дверной коробки имеет немного меньшую толщину, чем толщина перегородки, в которую встроена дверь. Перед началом работ нужно подготовить необходимые инструменты и вспомогательные материалы.
Новую дверь желательно покупать в комплекте (желательно — одного производителя), состоящем из блока дверной коробки, дверного полотна, наличников и ворот с учетом размеров дверного проема и толщины перегородки.При покупке обязательно проверьте все элементы на отсутствие дефектов, в том числе относительно геометрии деталей.
Ставим новую межкомнатную дверь своими руками — пошаговая инструкция
Стойки дверной коробки соединяются с перемычкой саморезами, смазав стыковые поверхности клеем. Чтобы шурупы не потрескались при вкручивании шурупов, в последних просверливаются направляющие отверстия.
Установив порог, ящик помещается в проем и закрепляется сверху и снизу.
Дистанционные клинья для фиксации дверной коробки в проеме используются попарно. Это позволяет выставить дверную коробку в дверном проеме, не искажая ее отдельные элементы. Чем лучше клинья, тем легче с ними работать.
Стук-клинья, установленные в зазоры между дверной коробкой и перегородкой, легкими ударами молотка.
После заклинивания проверьте уровень положения всех деталей дверной коробки. При этом необходимо контролировать, не погнулись ли детали.При необходимости отрегулируйте положение дверной коробки клиньями.
Убедившись в правильности установки дверной коробки, просверлите возле клиньев в стойках отверстия под саморезы. Коробка крепится саморезами к перегородке.
Наконец проверьте прямоугольность дверной коробки. Равные диагонали указывают на то, что прямые углы выдержаны. Можно повесить дверное полотно.
Повесив дверное полотно на петли, прикрепите ответную часть дверного замка к стойке ящика.Разрежьте его так же, как дверные петли.
ЗАВЕРШЕНИЕ ОПЕРАЦИЙ
Отрежьте выступающие части клиньев. Здесь лучше использовать ручной инструмент, так как делать это нужно очень аккуратно, чтобы не повредить дверную коробку.
Применяя накладку и измерительную линейку, укажите необходимую ширину доборов. Замеры производятся в нескольких местах и обязательно — по углам дверной коробки.
Если нет готовых добор нужного размера, то их можно вырезать из широкой строганной доски, подобрать под дверную коробку по цвету и фактуре.Затем вручную вырежьте части нужной ширины по направляющей дисковой пилой. Ширину ворот необходимо тщательно отрегулировать.
Если вы хотите увеличить толщину лака, с обратной стороны к нему прибивают брус подходящего размера. Установите собранный пикап на место и прикрепите его к коробке саморезами.
Наличники желательно устанавливать не заподлицо с краями сверл, а немного от них.
Несколько советов по самостоятельной установке межкомнатных дверей
Если опыт столярных работ небольшой, установку дорогой двери лучше доверить профессионалу.
Самый простой способ закрепить дверную коробку, когда перегородка деревянная. В этом случае при установке дверной коробки можно обойтись только саморезами. Если перегородка кирпичная или бетонная, вам также понадобится подходящий дюбель. Всегда используйте правильное крепление.
Подробнее 7
A — Для крепления коробки в дверном проеме используйте деревянные или пластиковые клинья.
B — Между коробкой, установленной в проеме, и перегородкой должны быть зазоры 2-3.Этого достаточно для установки стопорных клиньев.
Q — Лучше, если порог, входящий в блок дверной коробки, будет из твердых пород дерева. Тогда это продлится дольше.
D — Верхняя петля устанавливается на расстоянии 15-20 см
от верхнего края дверной коробки, а нижнего — на расстоянии 20-25 см от нижнего края дверного полотна. Углубления для петель выбираются долотом по намеченному контуру на глубину, точно соответствующую толщине схемы петель.Сами петли необходимо закрепить так, чтобы головки саморезов не выступали за плату петли.
По материалам журнала для мастеров сам мастер
Примечание: Как правильно выбрать дверь
Посмотрите на дверь.
Как вы думаете, оно объединяет или разделяет пространство? На этот вопрос существует всего три стандартных ответа. Между тем двери сделаны такие разные …
Итак, одна дверь нужна для уединения, другие — для выхода в соседнюю комнату.Третий разумно указывают: важно, чтобы оба. Для лучшей приватности нужна надежная звукоизоляция, матовая, полноценная ткань, плотно облегающая коробку по всему периметру. Для создания ощущения открытого пространства предпочтение светопропускающим конструкциям — застекленным или полностью остекленным. Когда вы совмещаете кухню или прихожую с гостиной, дверь в целом может быть довольно условной, как и стена, в которой сделан проем … Какой именно должна быть дверь в вашем случае?
Жизнь без двери — расстегнута
Уровень популярности удерживает распашная дверь, то есть открывающаяся на себя или от себя.Его конструкция известна с давних времен. Ящик представляет собой основу, надежно закрепленную в проеме перегородки и с помощью двух петель на петлях удерживает полотно, позволяя ему открываться в одном направлении и закрываться в противоположном.
Двери, как и в метро, открывающиеся в обе стороны относительно плоскости стены, называются распашными. Они оснащены специальными петлями на пружинах, отличаются высокой проходимостью и в жилищном строительстве используются крайне редко.
Двери как стена
Наряду с распашными дверями популярны раздвижные двери и перегородки.Их неоспоримым преимуществом является возможность экономии места, что крайне важно в малогабаритных квартирах. Когда вы открываете дверь, раздвижная дверь перемещается по стене или заходит в стену заранее заданным карандашом. Штраф, конечно, отнимает часть площади, и возведение ее возможно только на этапе ремонта, но расстановка мебели возможна со всех сторон возле двери.
Сэкономьте место и разрешите складную дверь. Его ткань состоит из двух или более частей, соединенных петлями.При открытии детали складываются гармошкой.
Полотно дверное
Полностью стеклянная раздвижная или распашная дверь — это полотно, сделанное из безопасного закаленного стекла, которое трудно разбить и которое невозможно разрезать.
Пропуская свет, дверь улучшает естественное освещение помещения, обычно коридора или холла. Матовое покрытие делает стекло непрозрачным, что обеспечивает конфиденциальность. Звукоизоляция этой двери обеспечивает сплошное стекло толщиной более 8 мм и контур уплотнения.
Для обеспечения жесткости конструкции стеклянная ткань часто обрамляет алюминиевый корпус.
Вставить в рамку
Межкомнатные двери имеют рамную или панельную конструкцию. Каркас состоит из каркаса и вставок заполнения. Так, например, устраиваются панельные модели с повязкой из напильника. В дизайне возможны комбинации вставок: дерево, стекло, ДСП с ламинированным покрытием и другие материалы. Полотно панельной двери может быть как однородным, так и каркасным.Из листовых материалов или прутков склеивается однородное полотно с последующей отделкой. Но чаще всего между двумя листами фанеры, ДСП или МДФ стоит стоечная конструкция, а пустоты заполняются сотовым звукоизоляционным материалом. Такая конструкция хорошо защищает от проникновения шума, что особенно актуально для спален и детских комнат. Внешняя отделка может быть самой разной.
Нюансы отделки межкомнатных дверей
Производители широко используют синтетические материалы: глянцевые пленочные покрытия, ламинат и кортекс.
В отличие от натурального дерева, «синтетика» мало подвержена механическим воздействиям, проста в уходе и относительно дешевая. Ламинат и кора также отлично имитируют рисунок любого натурального материала.
В целом востребована текстура дерева, в том числе имитация брашинга (когда с поверхности дерева буквально вычесываются мягкие волокна).
Наряду с цельнодеревянными дверьми, как правило, рамного исполнения, применяется отделка натуральным шпоном.Внешне тонкий слой деревянного покрытия не отличается от массива, но вся конструкция более легкая и устойчивая к короблению.
Проем в дизайне
Наряду со стандартными решениями есть яркие неординарные варианты. Современная межкомнатная дверь может стать украшением интерьера или стать незаметной, как хамелеон. На заводе модели хамелеонов грунтуют под покраску, финишную отделку производят после установки. Возможности широкоформатной печати позволяют разместить на дверном полотне любую фотографию или рисунок.Стеклоткань также пропускает свет из комнаты в комнату и действует как необычный источник света. Больше всего в стиле хай-тек подходят стеклянные двери. Все особенности конструкции: петли или роликовые механизмы, аксессуары — на виду и волей-неволей поддерживают стиль высоких технологий.
Золотые ручки
Чаще всего в межкомнатные двери устанавливают ручки с нажимным или поворотным механизмом. Внешние части рукояток давления представляют собой Г-образные рычаги. Два плеча соединены граненым стержнем, проходящим через полотно.Нажимаешь — стержень поворачивается и открывает защелку. В роторных моделях усилие рычага осуществляется поворотом диска или шара. Такие модели компактны, но менее удобны.
Стационарные ручки (без фиксатора) предназначены только для открывания и закрывания полотна. Сейчас их выбирают реже. Раздвижные двери снабжены другими открывающимися устройствами: например, рамками или планками с углублениями для пальцев. Их, как правило, собирают при изготовлении полотна.
Какие дверные петли
Нашивка без застежки .Они состоят из двух частей и позволяют снимать дверь с петель. В случае съемных петель нужно определиться между левым и правым исполнением.
Накладные цельные (двусторонние) . Чтобы снять полотно с неразъемных петель, требуется открутить шурупы. Но неразъемная петля универсальна: она позволяет повесить полотно по обе стороны от проема.
Врезной . Аналогичен накладным, но устанавливается в заранее подготовленные пазы.
Винт . Они прикрепляются к шпилькам с резьбой, которые ввинчиваются в торец лезвия и ложу. Применяются в дверях с тамбуром.
Скрытый . Когда дверь закрыта, не видно. Их откидная часть в защитном футляре врезается в коробку и соединяется с тканью с помощью П-образного рычага. При закрывании створки рычаг входит в паз коробки.
Итальянский . Крепятся они не сбоку, а сверху и снизу полотна.Открывающуюся сторону можно выбрать в процессе установки.
Двери на роликах
За траекторию движения и плавность раздвижной двери отвечают роликовый механизм, фиксирующий элемент и направляющий флажок. Ролики механизма ездить сами по железной дороге, расположенной в верхней балке поддержки, а иногда и в потолке. Количество дверей у этой двери от одной до четырех. Однако конструкция, состоящая более чем из одной створки и шириной 3 м, считается раздвижной перегородкой.
Двери нижнего отката (когда направляющая и подвижные ролики установлены в полу) используются крайне редко. Во-первых, излишняя неровность пола скрывает потенциальную опасность получения травм. Во-вторых, в полости рельса скапливается грязь, и время от времени возникают препятствия для движения.
В заметке:
Если дверь должна быть нейтральной, остановите выбор на белом белье. Белый, как известно, сочетается с любыми цветовыми фантазиями.Дверь под цвет пола или мебели — тоже безошибочное и экономичное решение. Приверженцы классического интерьера рекомендуют остановить свой выбор на панельных моделях. Современный интерьер ближе к гладкому белью.
Правильный монтаж межкомнатной двери своими руками
Часто люди, покупая хорошие межкомнатные двери, доверяют их установку неспециалистам. И в результате у них возникают проблемы: полотно клинья в коробке, замки и ручки плохо работают, внешний вид плохой и т. Д.Но в целом процесс установки двери несложный, и, зная основные правила, вы сможете справиться с этой работой самостоятельно.
Открытие
Как показывает практика, этому моменту очень редко уделяют должное внимание, а зря. Правильная геометрическая форма проема и точные размеры даже в вертикальных плоскостях — уже пол дела (фото 1). В противном случае неизбежны разного рода проблемы.
Часто ошибки возникают еще на этапе проектирования проема и выбора нужного размера дверного полотна.На сегодняшний день стандартными размерами полотен считаются: ширина 600, 700, 800, 900 мм и высота 2000 мм. При этом ширина проема должна превышать ширину полотна на 60-100 мм, а высота проема от уровня чистого пола (чистовой пол) — 2060-2080 мм.
Комплектующие аксессуары
Раскрой замков, петель и другой фурнитуры требует особой осторожности и кропотливых расчетов, иначе внешний вид двери легко испортить.А преждевременный износ механизмов — это нередко явление.
Для вставки обычных петель и простых замков достаточно пары острых зубил, дрели, ножа и молотка. Но для более сложных работ, в частности установки и вставки петель сложной формы, вам понадобится фрезер. Однако они могут разрезать и обычные петли, что значительно ускоряет процесс и улучшает качество кадра.
При установке двери устанавливаю петли на расстоянии 200 мм от верхнего и нижнего торца дверного полотна.Верхний и нижний контур петли вырезаю острым резаком; Боковой край отмечаю карандашом. Боковой упор фрезера регулирую так, чтобы край фрезы находился на отметке карандаша. Затем фрезой подбираю посадочное место для петли, не доходя 1-1,5 мм до линии надреза, угол выравнивается стамеской. Затем вставляю петлю, проверяю прочность и сверляю отверстия под саморезы.
Сразу хочется отметить еще такой момент, как правильное соединение стойки коробки и перекладины.Практически все современные боксы имеют радиусное сечение, неправильная стыковка боковых стоек и верхней перекладины приводит к результату, как на фото (фото 4 и 5).
Профильные коробки лучше всего комбинировать с «хорошей сделкой». Проще всего это сделать с помощью торцовочной пилы, пропил будет чистым и точным.
Коробка соединяется шурупами, предварительно просверлив отверстия перпендикулярно линии реза. Ширина верхней перекладины должна быть на 5-6 мм шире дверного полотна.
В коробке петли я вырезал так же, как и в дверце, но с небольшим нюансом.Дверное полотно укладывается на нервюру петлями вверх, сверху кладу стойку так, чтобы верхняя часть стойки была смещена на 2-3 мм относительно верхнего торца полотна, тем самым образовав верхний зазор.
После этого отношу на подставку ярлыки верхней и нижней границы петли. Пока подставка лежит на полотне, нужно убедиться, что герметик плотно прилегает к полотну, нет ли кривизны. Расстояние от стороны петли до пломбы лучше всего делать на 0,5 мм больше, чем на полотне.После каркаса необходимо проверить точность посадки, поставив заднюю часть подставки на лист, предварительно закрепив петли на полотне (фото 2 и 3). На стенде я ношу этикетку нижнего края дверного полотна, тогда она будет использоваться как отправная точка для формирования зазора между полотном и полом.
Для удобства вставки петель в коробку можно сделать несложное приспособление (фото 6).
Для фиксации замка понадобится пара зубил, две перфораторы 16 и 20, дрель, острый нож и, если есть, фреза — им удобнее подобрать накладку для переднего фланца. замка.Затем, разметив, просверлите отверстие на 16 на глубину замка и выровняйте его стамеской. Если все делать аккуратно, этого можно избежать.
Крепление дверной коробки
Собранный ящик с помощью клиньев фиксируют в проеме. На этом этапе проверяю горизонтальность верхней перекладины и при необходимости поправляю. Вам нужно начать с обратной петли; с помощью клиньев выставляю по уровню в двух плоскостях и фиксирую саморезами. Вторая стойка выравнивается по уже наклеенному полотну.Добившись плотного прилегания без зазоров и трещин, полотно к пломбе также фиксируется саморезами. Для заполнения зазоров между дверной коробкой и стеной я использую профессиональную монтажную пену — она меньше расширяется по сравнению с обычной пеной и поэтому не вызывает деформации коробки.
Что касается наличников, то прямые соединены под прямым углом. Классическим способом соединения манжетов радиуса и изогнутости считается соединение «в лицо» (фото 7 и 8).
Для справки:
Очень важно измерять каждое дверное полотно в отдельности, так как даже кажущиеся на первый взгляд идентичные полотна на самом деле отличаются размером на 1-5 мм. Например, ширина одного полотна 801 мм. Следовательно, ширина верхней перекладины должна составлять 806-807 мм. А второе полотно может быть шириной 798 мм, соответственно перекладина должна быть шириной 803-804 мм.
Правильный монтаж межкомнатной двери: фото нюансов монтажа
© В.Кочмарук, мастер-установщик дверей
Установка межкомнатных дверей своими руками — советы и опыт читателей
Как я установил межкомнатную дверь
ИЗ ПРЕДЫДУЩИХ БЫТОВЫХ КВАРТИР, МЫ ПОЛУЧИЛИ НАС В ТЯЖЕЛОМ СОСТОЯНИИ, И Я В ПЕРВЫЙ РАЗ РЕШИЛ ПОЛНОСТЬЮ ЗАМЕНИТЬ ПРОМЕЖУТОЧНЫЕ ДВЕРИ. И чтобы немного сэкономить, все работы по их установке производились самостоятельно, без привлечения специалистов.
Ящик монтажный
Сделав необходимые замеры, заказал двери вместе с коробками в магазине.После доставки приступили к монтажу, который состоял из нескольких этапов: сборка коробки и ее установка, навешивание дверного полотна, установка дополнительного элемента и наличников.
Я собрал коробку, закрепив все детали саморезами. Затем с помощью клиньев закрепили его верхнюю часть в проеме. Перед тем, как закрепить дно коробки, выровняйте сторону петли в двух плоскостях с помощью строительного уровня. Подгоните ширину вверху и внизу коробки с учетом зазоров по 5 мм: ширина дверного полотна в моем случае составляет 800 мм, а значит, расстояние между боковинами должно быть 805 мм.Используя клинья, он закрепил обе стороны коробки и установил между ними проставку.
Вешаем полотно
Повесив дверное полотно, проверил уровень, закрывается ли дверь равномерно. Затем я установил в коробку дополнительные поперечные распорки чуть ниже ручки и на уровне верхней петли. В приоткрытом положении дверь не должна открываться или закрываться самопроизвольно. Место крепления коробки к стене закрепили монтажной пеной. Для надежного захвата обрызгиваем отверстие водой из пульверизатора.
Оставьте коробку в таком состоянии до полного высыхания пены (не менее 12 часов). Потом отрезал клинья, не дотянувшись до них, снял распорки и аккуратно срезал ножом выступающую пену.
Важно!
При установке коробки необходимо вставить верхние клинья на уровне стыка поперечной и краевой частей (в углах).
Добор и обрезки
Замерив зазор между коробом и стеной, лобзиком отрежьте дополнительную доску нужного размера.Вставил элемент в паз и воткнул в нескольких точках. В случае, когда ширины стандартного предборного элемента (230 мм) недостаточно, чтобы полностью закрыть ширину проема, используйте соединительную планку (продается в строительном магазине), которую можно «привязать» к нескольким элементам. .
Определив необходимую длину наличника, распилить заготовки ножовкой и стулом под углом 45 градусов. Закрепите накладку на последние гвозди, предварительно просверлив для них отверстия d 1,5 мм.
Кстати
Пена может повредить лак на коробке, поэтому перед заливкой поверхность коробки лучше проклеить малярным скотчем. При высыхании пена увеличивается в объеме в несколько раз, это нужно учитывать при установке.
© Автор: Владимир Якушев, Курган
Установка межкомнатных дверей своими руками — видео
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Отделка двери ламинатом вручную Как отделать дверь ламинатом …
Меняем дверные петли своими руками от А до Я Замена дверных петель своими руками …
Металлическая дверь с ажурным окном своими руками Как сделать своими руками из металла …
Сделать арочную дверь своими руками пошаговая инструкция и фото Как сделать самое простое но…
Как правильно установить двери в стены в квартире Мы сами устанавливаем межкомнатные двери. Профессиональный плотник …
Монтаж строительной пены — правильное использование при установке двери КРЕПЛЕНИЕ ДВЕРНОЙ КОРОБКИ С ПОМОЩЬЮ …
Пол перегородки и дверь в новом коттедже своими руками Внутреннее устройство дома …
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
.
No related posts.
