Лестницы своими руками на второй этаж фото: Лестница на второй этаж своими руками

Содержание

чертежи и схема строительства деревянной и лестницы на металлокаркасе

В последнее время строительство загородного дома очень часто не ограничивается одним этажом. С целью расширения пространства возводится второй или же утепляется и приводится в пригодное для комфортного проживания состояние мансардное помещение. А это значит, что без лестницы в интерьере первого этажа не обойтись.

Лестница на второй этаж своими руками

Лестница на второй этаж своими руками вполне может быть собрана из готового комплекта, который можно приобрести в компаниях, профильно занимающихся разработкой и изготовлением этого интерьерного функционального элемента. В предлагаемых каталогах можно подобрать лестницу, которая идеально впишется в обстановку обоих этажей, и будет удобной и безопасной для подъема и спуска для всех членов семьи.

Можно попробовать и самостоятельно построить лестницу, но в этом случае необходимо произвести точный расчет, так как при непродуманности конструкции привычный для всех элемент дома вполне может стать травмоопасным «тренажёром».

Кроме этого, нужно определиться в том, какую роль в интерьере будет играть лестница. Она может быть совсем незаметной, и не являться декоративным украшением комнаты, а может стать центром композиции, вокруг которого будет строить все оформление помещения.

Поэтому, чтобы выбрать подходящий экземпляр, лучше хотя бы схематично нарисовать лестницу, которую хотелось бы видеть в своем доме, а можно найти уже готовый вариант и адаптировать его для определенной комнаты.

Перед тем как выбирать модель лестницы, нужно обязательно узнать, как она устроена, и как рассчитать ее правильные параметры.

Основные составляющие элементы лестницы

Конструкция лестницы имеет немало составляющих, некоторые из них являются обязательным, другие же могут не входить в устройства некоторых видов этого сооружения.

Основные конструктивные элементы лестницы

Итак, лестница не может обойтись без ступеней и опор, которые их поддерживают – это главные элементы самых простых конструкций межэтажных лестниц.

  • Сама ступенька состоит из двух частей – вертикальной и горизонтальной. Первая из них называется подступенка, а вторая – поступь. Подступенка является опорой для поступи, но иногда обходятся и без нее.
  • Опоры могут быть двух типов:

— тетива – это балка, поддерживающая ступени с их торцов;

Поступи и тетивы

— косоур – балка, поддерживающая ступени снизу.

  • Перила – это тоже важный элемент лестницы, хотя присутствует не на всех ее видах. Но если в доме есть дети или пожилые люди, то без них никак не обойтись.
  • Балясины – вертикально устанавливаемые опоры для перил, которые чаще всего становятся не только функциональной деталью лестницы, но и ее декоративным украшением. Этот элемент может быть выполнен из разных материалов и иметь различные формы.

Так как существуют разные виды лестниц, каждая из них может иметь детали, которые необходимы именно для конкретной конструкции.

  • Стойка – этот элемент используют для устройства винтовой лестницы. На стойку с определенным шагом закрепляются ступени особой формы, которые образуют спираль, поднимающуюся от первого до второго этажа.

Лестница на больцах

  • Больцы – это специальные болты, которые тоже являются поддерживающими ступени элементами, они крепятся в стене и непосредственно на сами ступени. Они применяются не для всех, а только для отдельных видов лестниц.

Виды лестниц

Узнав, из каких элементов состоят лестницы, нужно подробнее разобраться, как выглядит каждый из видов  этих конструкций, устанавливаемых между этажами.

Маршевая лестница

Этот вид лестницы — популярный для частного дома любого типа. Она состоит из одного или нескольких прямых маршей, снабженных ровно расположенными ступенями. По ней удобно спускаться и подниматься, но недостаток этой модели заключается в том, что для нее необходимо иметь достаточно много места в помещении.

Самые распространенные — маршевые лестницы

Если лестница состоит из нескольких маршей, то каждый из них должен иметь не менее 3 ÷ 4 и не более 15 ступенек. Несоблюдение этого стандарта может привести к не комфортности подъема по лестнице. Обычно количество ступеней в каждом марше составляет 8 ÷ 11 штук, а между маршами устанавливаются специальные площадки. Их размеры кратны средней длине шага.

  1. Маршевые лестницы могут быть закрытыми и открытыми. Первые из них имеют в конструкции ступеней подступенники, а вторые — устраиваются без них. Открытый вариант удобен в тех случаях, когда ступени имеют недостаточную ширину.
  2. Маршевые лестницы могут иметь ступеньки, закрепленные на косоурах или на тетивах. Для этих деталей выбираются доски, имеющие толщину не менее 45 ÷50, а лучше – даже 60 ÷ 70 мм.
  3. Если прямая лестница без поворотов имеет больше 8—9 ступенек, то для прочности рекомендовано также разделить ее площадкой.
  4. В случае, когда лестница построена с небольшим поворотом, ее называют поворотной, и иногда на этом участке вместо площадки устраивают ступени, которые называют забежными.

    Забежные ступени четверть оборотной лестницы

  5. Кроме приведенных выше типов, маршевые лестницы могут быть:
  • четвертьоборотные – угол которых при повороте составляет 90 градусов, и устраиваются они, в основном, на стыке двух стен;
  • полуоборотные – поворот их имеет угол в 180 градусов;
  • круговые модели – марши последовательно образуют поворот на 360 градусов.
Винтовая межэтажная лестница

Эта конструкция более сложна в монтаже, но имеет преимущество в том, что она занимает самую минимальную площадь из всех существующих вариантов, поэтому идеально подходят для помещений с небольшой площадью. Кроме этого, такую лестницу можно установить в любом удобном месте комнаты и, при желании, сделать ее центром композиции интерьера, так как конструкция имеет достаточно эстетичный вид.

Винтовая лестница — экономит пространство, но не всегда удобна для переноски габаритных предметов

Винтовые варианты лестниц могут быть разных видов, но для двухэтажного дома лучше всего подойдет модель, состоящая их стойки и клинообразных ступеней. Для стойки выбирают металлическую трубу или деревянную опору.

Стойка и ступени винтовой лестницы

  • Сама стойка закрепляется к полу первого этажа и в межэтажном или чердачном перекрытии.
  • На нее узкой стороной закрепляются ступени и поворачиваются таким образом, чтобы общая конструкция напоминала спираль.
  • На широкую сторону ступенек устанавливаются балясины, верхняя часть которых закрепляются в поручне, повторяющим спиралеобразное направление всей конструкции.

Неудобным в такой модели является то обстоятельство, что по ней сложно будет поднять или спустить вниз какой-то массивный предмет мебели. Кроме этого, выбирая для установки такую модель, нужно знать, что чем меньше для нее проем в межэтажном перекрытии, тем лестница будет круче и неудобнее.

Рассчитать винтовую конструкцию несложно. Для этого определяется участок в комнате, где она будет установлена, вычисляется его центр – это будет место установки стойки. Далее, вымеряется расстояние от стойки до границы – это будет ширина пролета, т.е. длина ступеней.

Для комфортного хождения по такой лестнице, размер середины ступени должен быть не менее 200 мм, а самая широкая часть должна составлять не более 400 ÷ 420 мм.

Такую конструкцию вполне можно изготовить и собрать самостоятельно, при наличии навыков работы с деревом, и умении рассчитывать нагрузки на выбранный материал.   Однако, если нет уверенности в своих силах, то лучше доверить работу специалисту, так как неправильно устроенная конструкция весьма травмоопасна.

Видео — Монтаж винтовой лестницы

Криволинейные лестницы

Круговые и спиральные модели не имеют центральной вертикальной опоры, которая является центром окружности в сечении винтовых лестниц. Они поднимаются вверх по кривой плавной линии, которая может быть самой разной конфигурации.

Круговая межэтажная лестница

Как и винтовые, они занимают меньше места, чем конструкции с прямыми маршами и промежуточными площадками, но при этом несколько теряют в удобстве и безопасности. Кроме того, их сложнее проектировать, изготавливать, устанавливать ограждения и перила.

Лестницы на больцах

Название этих лестниц на больцах произошло от немецкого слова «вolzen», что означает болт.

Элемент крепления ступени

Такие лестницы нельзя отнести к отдельному виду, так как они могут быть не только маршевыми, но и винтовыми или криволинейными, и отличаться от них только способом монтажа ступеней и отсутствием стационарных опор, из-за чего они кажутся висящими в воздухе. Это впечатление усиливается и отсутствием подступенков.

Ступени конструкции одной стороной закрепляются в стене с помощью цилиндрических больцев, поэтому стена должна быть прочной, возведенной из жестких и надежных материалов без внутренних пустот. Внешними сторонами ступени соединяются друг с другом вертикальными элементами, которые могут располагаться только между ступенями или исполнять роль ограждений.

Маршевая лестница на больцах

Круговая конструкция

Больцевые лестницы, как и модульные сборные конструкции, изготавливаются в заводских условиях. Они достаточно легко и точно подгоняются под нужные габариты и могут устанавливаться в любых помещениях.

Видео — Монтаж деревянной лестницы на больцах

Проектирование межэтажных лестниц

При проектировании межэтажной лестницы в первую очередь имеют в виду безопасность конструкции и комфортность её эксплуатации. Это значит, что при ходьбе по ступеням должны затрачиваться минимальные физические усилия, а идущий человек должен использовать для этого удобные и привычные позы и движения: не менял длину шага, не поднимал ноги слишком высоко, не сгибал спину.

Основной аспект безопасности – удобство постановки ноги на ступени

Совет. Чтобы получить удобную и безопасную лестницу, проектировать её желательно одновременно с проектированием дома. Это позволит соотнести её размеры и положение со стенами, перегородками, балками перекрытия и другими конструктивными элементами здания.

Как определиться с размерами лестницы

Выбрать оптимальные размеры всех лестничных элементов помогут нормативы.

  1. Уклон конструкции должен находиться в пределах от 30 до 45 градусов – именно такие параметры гарантируют безопасность и удобную высоту подъема ноги. Идеальные значения 36-40 градусов, так как более пологие конструкции занимают много места, а те, что круче, создают затруднения при спуске.
  2. Ширина проступи (b) и высота подступенка (a) подбираются в соответствии со средней длиной человеческого шага по формуле: b + 2a = 60-64 см. При этом проступь не должна быть уже 20 см, а подступенок выше тех же 20 см. Оптимальные значения для а = 24-32 см, для б = 14-18 см.
  3. Длина ступени (общая ширина марша) может определяться произвольно, но следует учесть, что если она меньше 80 см, на лестнице будет сложно разойтись двум людям. Проблемы возникнут и с подъемом габаритной мебели на второй этаж.
  4. Количество ступеней в одном марше не должно превышать 11-12, в противном случае снижается надежность и безопасность конструкции, удобство её использования. Если ступеней получается больше, их желательно разделить промежуточной площадкой.
  5. Минимальная высота от плоскости ступеней до перекрытия 190-200 см.
  6. Высота, на которой устанавливаются перила, должна быть 80-100 см, а расстояние между элементами ограждения не больше 15 см, особенно если в доме есть маленькие дети.

Лестница должна отвечать определенным требованиям безопасности

Исходя из этих рекомендаций, и приступают к проектированию лестницы.

Измерения

Основные необходимые для расчетов параметры – это высота от чистового пола нижнего этажа до чистового пола верхнего. То есть, нужно измерять не просто расстояние от пола до потолка, а прибавлять к нему толщину перекрытия и напольного покрытия.

Необходимые для проектирования замеры

Кроме размеров, указанных на картинке, нужно знать длину горизонтальной проекции лестницы или длину каждого марша.

Построение чертежа маршевой лестницы

Определившись с местоположением лестницы и параметрами выделенной для неё площадки, нужно начертить на листе бумаги прямоугольный треугольник, один катет которого равен высоте между этажами, а второй длине марша. Угол между гипотенузой и горизонтальным катетом – это предполагаемый уклон. Изменяя длину марша в ту или иную сторону, его можно откорректировать до желаемого значения.

Чем больше уклон, тем меньше места занимает конструкция

Если лестница будет состоять из двух и более маршей, чертеж делается для каждого. При этом нельзя забывать про промежуточную площадку и учитывать её размеры.

Расчет параметров лестницы

Чтобы лучше понять принцип расчета, сделаем его на примере конструкции высотой 3 метра и длиной 4,3 метра (см. чертеж выше).

Выбираем глубину проступи, допустим, 28 см, и определяем количество ступеней, разделив на неё общую длину марша в горизонтальной проекции:

430 : 28 = 15,35

Округляем до 15, пересчитываем и получаем точную глубину проступи 28,7 см.

Чтобы узнать высоту ступеньки, делим общую высоту лестницы на количество ступеней:

300 : 15 = 20 см.

Подставляем полученные значения в «формулу безопасности»:

28,7 + 2х20 = 68,7 см

И видим, что результат получился больше рекомендуемых значений (60-64 см). Поэтому пробуем увеличить количество ступеней на одну и пересчитать все заново:

430 : 16 = 26,9 см

300 : 16 = 18,7 см

26,9 + 2х18,7 = 64,3

Этот результат можно считать приемлемым, но количество ступеней слишком велико – нужна промежуточная площадка. Её длина должна быть не менее 100-120 см. Прибавляем её к уже имеющейся длине лестницы: 430 + 120 = 550 см.

Если это слишком много, и прямая конструкция такого размера не вмещается в выделенную площадь, придется делать поворотную лестницу – четвертьоборотную или полуповоротную, с площадкой или забежными ступенями. Это не всегда возможно, так как увеличивается размер потолочного проема. Тогда нужно оставить один длинный марш без площадки, установив при монтаже дополнительную вертикальную опору.

Ширина потолочного проема для полуповоротной лестницы больше, чем для прямой

Но есть и другое решение, позволяющее не расширять лестничный проем: сделать первый марш коротким, чтобы при подъеме на площадку не упираться головой в потолок. Расстояние от неё до перекрытия должно быть около 2 метров или чуть меньше. Вычитаем его из высоты потолка. Например, 280 – 190 = 90 см.

Определяем, сколько ступенек поместится на таком расстоянии от пола:

90 : 18,7 = 4,8

Если в семье нет людей с ростом выше 180-185 см, смело округляем это количество до 5 и делаем площадку на высоте 18,7 х 5 = 93,5 см.

Во втором марше останется 11 ступеней.

Площадку для экономии места можно заменить забежными ступенями

Видео — Пример расчета маршевой межэтажной лестницы

Расчет винтовой лестничной конструкции

Основными расчетными параметрами в данном случае будут высота лестницы, её диаметр и угол поворота. Для примера возьмем следующие размеры:

  1. Высота (Н) – 280 см;
  2. Диаметр R – 120 см;
  3. Угол закручивания (w) – 3600.

Длину марша винтовой лестницы определяют по средней линии подъема, которая находится на расстоянии 2/3 радиуса от её центра. Подставляем известные нам данные в формулу для нахождения длины окружности:

L = 2 х 3,14 х 120 х 2/3 = 502,4 см

Чтобы узнать количество ступенек, делим это значение на глубину проступи по линии подъема. Как и в случае с маршевыми лестницами, её величина выбирается в пределах 20-30 см. Пусть она будет равна 30 см.

502,4 : 30 = 16,7

Округляем до 17 и корректируем глубину проступи:

502,4 : 17 = 29,6 см

Затем высчитываем высоту ступени:

280 : 17 = 16,5 см

Подставляем полученные результаты в уже известную формулу комфортности и получаем удовлетворительное значение:

29,6 + 2х16,5 = 62,6 см

Ступени винтовой лестницы имеют усеченную форму. В центральной части они крепятся к вертикальной стойке и имеют наименьшую ширину, минимальное значение которой 10-12 см. Нам осталось найти глубину проступи у внешнего края, для чего нужно просто разделить длину окружности на количество ступеней.

Длина окружности в нашем случае равна 753, 6 см (2 х 3,14 х 120)

753,6 : 17 = 44,33 см.

Основываясь на этом примере и подставляя в формулы свои данные, несложно рассчитать параметры любой винтовой лестницы.

Чертежи и формулы для расчета винтовой лестницы

Видео — Ошибки при проектировании и строительстве лестниц

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

  1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
  2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
  3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
  4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

  1. Хвойные породы самые недорогие и лучше поддаются обработке благодаря мягкой древесине. Из сосновых пиломатериалов можно делать подступенки, косоуры, опорные стойки; менее прочная и подверженная гниению еловая древесина годится только для подступенков. Самая твердая, прочная и износостойкая «хвоя» – это лиственница, она пригодна для всех элементов.
  2. Самые доступные по цене лиственные породы – дуб и ясень. Лестницы из них выдерживают большие нагрузки и при правильном уходе сохраняют прочность и внешний вид много десятилетий. Но из-за высокой твердости пород работать с ними сложнее.
  3. Экзотические породы дерева обладают массой достоинств, но они очень дороги, поэтому их лучше не использовать для самостоятельного строительства, а заказать изготовление мастеру.

Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

  • у них очень высокая несущая способность;
  • они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Бетонная лестница в кирпичном доме

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением

Инструкции как сделать лестницу из дерева на второй этаж своими руками

Деревянную лестницу можно изготовить на заказ или собрать из купленных в магазине готовых деталей. Но намного дешевле сделать её своими руками, если в вашем арсенале есть все необходимые для этого инструменты.

Изготовление деталей лестницы – общие принципы

Каждый элемент конструкции изготавливается по заранее сделанным чертежам с указанными на нем размерами. Материал следует выбирать тщательно, отдавая предпочтение хорошо высушенной древесине без трещин, следов плесени и синевы, прочих дефектов.

Схема лестницы с размерами

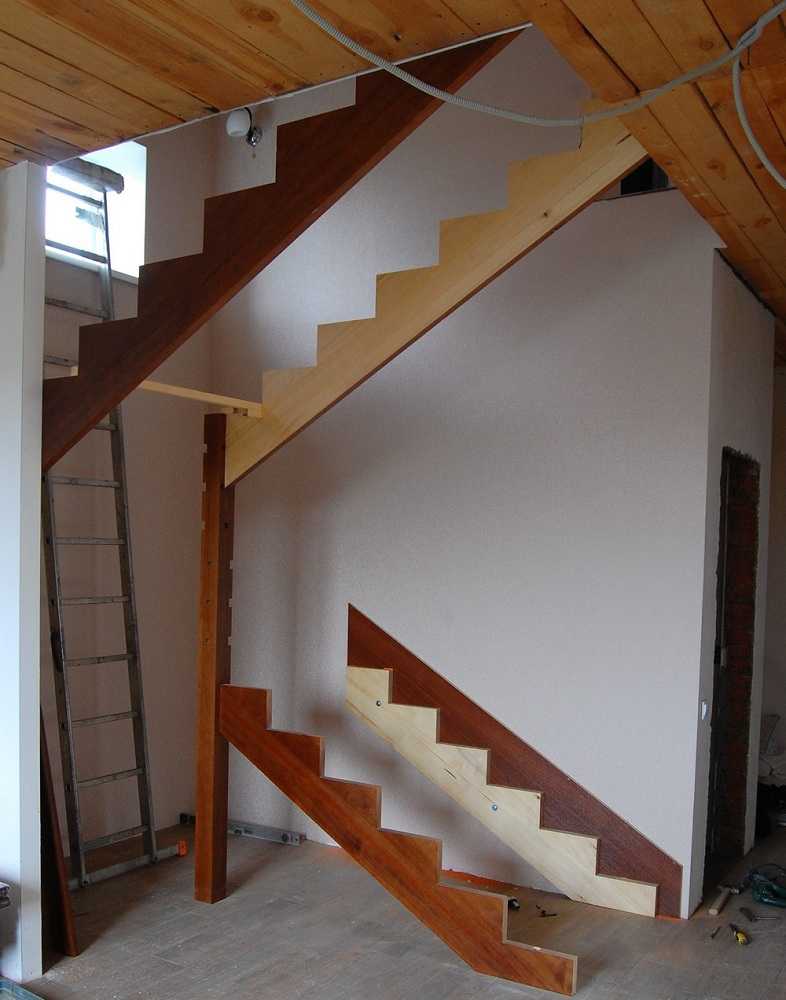

  1. Самое сложное — идеально ровно выпилить косоуры, так как от этого будет зависеть надежность и прочность, а также эстетичность конструкции. Для этих несущих элементов доску выбирают цельную без трещин и многочисленных крупных сучков, толщиной не менее 45 ÷ 50 мм.
  2. Полотна поступей могут иметь ширину на 1,5—2 см больше, чем место, предусмотренное для них на косоурах, плюс толщина подступенников. Поступи должны быть идеально ровными с закругленными аккуратными краями, и это тоже очень важно учесть. Для них выбирается доска толщиной в 30 ÷ 35 мм.
  3. Если планировалось сделать лестницу закрытой, с подступенниками, то они тоже должны быть сделаны аккуратно. Для этих элементов не нужно брать доску большой толщины, так как в основном вся нагрузка будет выпадать на косоуры, а подступенники сыграют поддерживающую конструкцию ступеньки роль. Достаточно толщины в 15 ÷ 20 мм.

Чтобы вырезать проступи, подступенки и прямые несущие балки (тетивы или косоуры), достаточно обычного лобзика с пилкой по дереву. Для изготовления же фигурных поручней и балясин требуется специальное оборудование. Если его нет, такие детали можно купить в строительном магазине.

Углы ступеней и других «контактных» деталей необходимо скруглить или хотя бы снять фаску.

Готовые вырезанные элементы лестницы перед монтажом обязательно ошкуривают и шлифуют, чтобы удалить заусенцы и шероховатости. При отсутствии шлифмашинки сделать это можно с помощью мелкозернистой наждачной бумаги.

Шлифовка косоура

Заключительный этап – пропитка защитным составом. Если оставить его на потом и обработать уже смонтированную конструкцию, все стыки останутся незащищенными.

Цены на различные виды элементов лестниц

Элементы лестниц

Чертеж и схема лестницы на второй этаж

Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.

Вернуться к оглавлению

Содержание материала

Виды конструкций, крепления — подбор материала

Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:

  1. Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
  2. Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

    Пример чертежа поворотной лестницы с площадкой

  3. Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
  4. Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.
  5. Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.

Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:

  1. Больцовое. От немецкого «болты».Так выглядит больцовая лестница

    Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.

  2. Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
  3. Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.
  4. Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).

Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.

Вернуться к оглавлению

Данные для составления чертежей

Для начала определяются с местоположением будущей конструкции и производят следующие замеры:

  1. Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
  2. Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
  3. Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

    Схема и чертеж лестницы с размерами по высоте и ширине

  4. Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.

До разработки чертежа следует внимательно изучить строительные нормы для лестниц:

Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

Чертеж лестницы на второй этажВернуться к оглавлению

Методы получения чертежа

Выделить можно несколько способов составления проектной документации:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
