Мангалы разборные своими руками: чертеж складного, как сделать раскладной, сборный самодельный переносной мангал на природу

Содержание

чертеж складного, как сделать раскладной, сборный самодельный переносной мангал на природу

Приготовление шашлыка для многих является любимым кулинарным занятием, причем, как в летнее, так и в зимнее время. Ведь кто откажется от ароматного и сочного мясного блюда, приготовленного из свежайшей свинины или баранины на неразборном или стационарном мангале. Как правило, он устанавливается на расчищенной от снега площадке неподалеку от дома.

Мангал пригодится каждому, но лучше всего, если он будет переносным. Вполне возможно самостоятельно осуществить изготовление подобного устройства, если заблаговременно ознакомиться со всеми нюансами данного процесса. Помимо деталей изготовления стоит также изучить особенности выбора материала и учитывать все правила эксплуатации подобного устройства.

Особенности

Если вы решили изготовить самодельный мангал, то сначала следует убедиться в том, какой размер будет оптимальным решением для вас, чтобы удовлетворить потребности вашей семьи. Также необходимо выбрать металл, который будет наиболее долговечным. На сегодняшний день на просторах интернета можно найти инструкции по изготовлению большого количества моделей мангалов, которые можно сделать из различного сырья. Однако логично, что наибольшей популярностью пользуются металлические модели.

Это объясняется несколькими признаками.

  • Удобство использования. Металлический мангал просто очищать и мыть, а при необходимости его легко разобрать, если он имеет съемные ножки, или сложить, если он является складным.
  • Быстрота приготовления пищи. Именно металл лучше всего удерживает жар, что дает возможность мясу и овощам готовиться на нем не только максимально равномерно, но и быстро.
  • Высокая пожаробезопасность. Если дрова или уголь сильно разгорятся, то габариты мангала и тот факт, что он выполнен из металла, смогут предотвратить возникновение огнеопасной ситуации. Металл может и сильно раскалится, но серьезного возгорания не возникнет.
  • Невысокая стоимость. Сейчас металл представляет собой один из наиболее доступных и недорогих материалов для изготовления любого вида мангала. Он гораздо дешевле натурального камня, огнеупорного кирпича или иных жаростойких материалов.
  • Скорость изготовления. При наличии сварки и необходимого количества металла изготовить подобный мангал можно буквально за два-три часа и сразу же начать его использовать. Для сравнения: мангал из кирпича придется делать около месяца, а пользоваться им нельзя будет еще несколько дней после достройки.
  • Мобильность. Даже если мангал не раскладывается, то он все равно мобильный – его можно легко перенести в любое помещение типа подсобки или гаража, где он будет стоять до того момента, пока не понадобится снова. В таком случае на него не будут отрицательно воздействовать различные природные явления.

Однако у такого мангала имеется и недостаток – не очень эстетичный внешний вид. Но если вы действительно понимаете, что собираетесь делать, то превратить мангал в произведение искусства будет не очень сложно. Металл еще и подвержен коррозии, но благодаря наличию специальных антикоррозийных средств и постоянному уходу за ним, он сможет прослужить вам немалое количество времени.

Чертежи и размеры

Если вы задались целью сделать мангал, то для того чтобы результат вас не разочаровал, следует четко сформулировать ваши требования и учесть все важные факторы, которые могут повлиять на удобство эксплуатации изделия. Например, если ваша семья состоит из трех-четырех человек, то вам будет достаточно мангала с размерами примерно 50 на 30 сантиметров. Последнее число обозначает ширину. Такое расстояние позволяет поместить над огнем шампур, на котором будет находиться где-то 7-9 кусков мяса в зависимости от их размера.

Кроме того, длина мангала может варьироваться. Тут все зависит от того, сколько шампуров вы хотите за раз укладывать на мангал. Стандартное расстояние между шампурами составляет где-то 10 сантиметров. То есть для восьми шампуров понадобится лист длиной 80 сантиметров, а для 9 – 90 сантиметров.

Однако сразу следует отказаться от намерения сделать мангал слишком длинным. Это решение будет не только неудобным, но и сделает саму конструкцию крайне громоздкой.

Если вести речь о высоте мангала, то она должна составлять где-то 15-20 сантиметров. Такого объема будет более чем достаточно, чтобы не только разместить в мангале дрова или угли, но и мясо таким образом, чтобы оно при жарке вообще не соприкасалось с горящими углями и не подгорало.

Если же брать всю конструкцию, то длина от дна до ножек должна быть такой, чтобы человек мог стоять ровно и держать в согнутой руке шампуры, и чтобы ему было удобно переворачивать шашлык во время приготовления. Кроме того, мангал должен быть таким, чтобы его можно было спокойно размещать в багажнике. Автомобильный вариант при этом не должен занимать много места. Чтобы изготовить ножки, можно воспользоваться уголками в виде полок в 25 или 30 миллиметров, а также четырьмя кусками обычной арматуры с диаметром 8-10 миллиметров.

Если вам нужен походный мангал, то в качестве примера приведем характеристики одной из моделей.

Такая разборная модель будет состоять из следующих элементов:

  • основание мангала, выполненное из цельного листа стали;
  • ножки, которые имеют диаметр в 2 сантиметра;
  • рама, выполненная из углов и 4-х труб для фиксации с диаметром 17 миллиметров;
  • два типа бортов – продольные с тремя выступами и боковые – с двумя;
  • различные закрепляющие элементы – шайбы и гайки;

Такой мангал удобен тем, что его легко сложить. В сложенном состоянии его длина не будет превышать 60 сантиметров, а ширина – 30 сантиметров.

Инструменты и комплектация

Для того чтобы сделать раскладной мангал, необходимо купить определенные инструменты и элементы. Их можно приобрести в ближайшем строительном магазине, так как они весьма доступны. Также можно применять и подручные материалы. Сделать простую конструкцию можно, даже не используя такую вещь, как сварочный аппарат либо крепления. В таком случае просто необходимо будет создать систему пазов.

Если конкретно говорить об инструментах, то для создания мангала будут нужны:

  • кусок наждачки;
  • дрель со сверлами по металлу;
  • болгарка и диски к ней;
  • ножницы по металлу.

Если говорить о материалах, то понадобится только лист стали с толщиной где-то 3-3,5 миллиметра. Перед началом резки металла необходимо сделать макет вашего будущего мангала из картона. Это даст возможность хотя бы примерно увидеть, как он будет выглядеть в реальности и при необходимости подкорректировать такие параметры, как ширина, длина и высота в зависимости от ваших предпочтений. Кроме того, картонные заготовки можно использовать, как шаблон.

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

  • два боковых элемента с размерами 60 на 15 сантиметров;
  • днище мангала размером 60 на 30 сантиметров;
  • две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

  • в форме металлических уголков;
  • форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Покраска готового мангала

Для того чтобы защитить переносной мангал от воздействия коррозии и природных факторов, его обычно красят. Ранее красящие вещества не использовали, да и вообще пытались не применять химию, так как в процессе горения дров или угля краска начинала облезать, издавала неприятный запах, мясо впитывало в себя опасные канцерогенные вещества.

На сегодняшний день производители могут предложить краски, использование которых будет безопасно. Единственной проблемой для них может стать высокая температура внутри мангала. Даже наиболее стойкое покрытие может попросту не выдержать высоких температур, сгореть и осыпаться.

Если говорить о жаростойких красках, которые существуют на сегодняшний день, то они включают в себя различные варианты.

  • Термостойкие порошковые краски, которые отлично подойдут для покрытия самодельных мангалов. Но технология их применения непроста, так как требуется обжиг при очень высоких температурах.
  • Эмали на основе керамогранита. Такие краски выдерживают температуру до + 600 градусов по Цельсию.

Кроме того, есть возможность осуществить оксидирование металла, которое также известно, как воронение. Этот процесс довольно сложен, но при большом желании его можно провести даже кустарным способом в домашних условиях. Для этого коробка мангала должна быть обработана при помощи 5-процентной серной кислоты. После этого конструкцию необходимо прокипятить в густом растворе щелочного мыла в течение полутора часов.

Альтернатива – оставить мангал в растворе натрия на два часа. После таких процедур металл просто покроется черным антипригарным покрытием, которое будет отличной защитой от появления коррозии. Однако такой способ довольно небезопасен, так как обращаться с серной кислотой следует осторожно.

Использование: советы

Разборный мангал после каждого использования необходимо обязательно остудить и тщательно прочистить от сажи и золы, которые обязательно осядут на его стенках и днище. Следует сказать, что ни в коем случае не нужно тушить мангал или охлаждать его при помощи воды. Металл должен остывать исключительно естественным путем.

Еще один важный совет состоит в том, что после окончания шашлычного сезона мангал необходимо разобрать и осмотреть на предмет деформаций. Если дефекты будут обнаружены, то их необходимо устранить, а сколы краски следует подкрасить. Кроме того, нужно смазать на зиму различные подвижные элементы или навесы, если вы ими пользовались.

Как можно убедиться, сделать мангал своими руками не так уж и сложно. Главное – точно рассчитать все параметры, а также обладать минимальными навыками работы с металлами. Благодаря этому вы сможете легко и довольно быстро сделать мангал своей мечты собственными руками и наслаждаться удивительными шашлыками в любое время года.

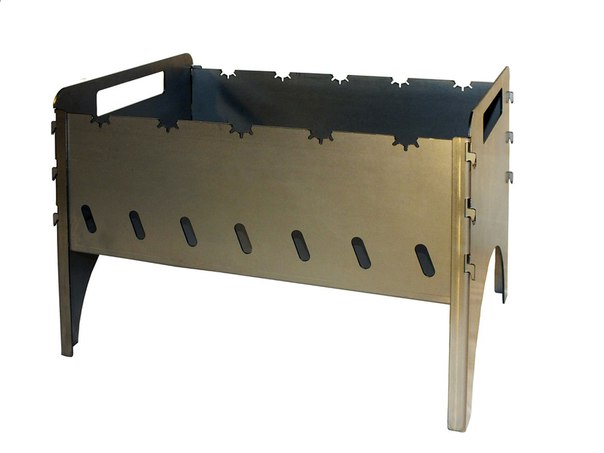

Конструкция мангала быстрой сборки (без сварки и иных креплений) наглядно демонстрируется в видео.

Мангал разборный

Во время автомобильного путешествия редко кто берет с собой неразборный мангал, так как он занимает много места и может перевозиться не в каждой машине. Но при желании можно собрать разборную конструкцию, благодаря которой легко готовить шашлык даже вдали от дома. Чтобы сделать разборный мангал своими руками достаточно иметь стандартные инструменты и листовой металл.

Требования к разборному мангалу

Мангал складной, создающийся своими руками, должен соответствовать определенным параметрам:

  1. Компактность. Сборная конструкция должна помещаться в багажник автомобиля. При этом важно учитывать размеры багажника определенного автомобиля с учетом того, что во время поездки он будет занят и другими вещами.
  2. Простота изготовления. Создавать чертеж конструкции нужно с расчетом на то, что ее можно будет изготовить без использования листогибочного оборудования и гильотины.
  3. Долговечность. Материалы, выбираемые для создания разборного мангала, должны быть устойчивыми к воздействию высокой температуры.
  4. Легкость сборки и разборки. Чтобы не тратить время на сборку и разборку конструкции, стоит заранее создать простой чертеж конструкции. Важно помнить, что мангал должен собираться и разбираться с использованием минимального количества инструментов.
  5. Создаваемая конструкция не должна стать причиной появления травм или возгорания.

Учитывая все описанные требования можно создать простой и надежный сборный мангал.

Необходимые инструменты

При изготовлении разборного мангала чемодана потребуются инструменты, которые имеются практически у каждого человека, имеющего гаражную мастерскую. К ним относятся:

  • электролобзик, а также полотна по металлу;
  • болгарка;
  • ножницы по металлу;
  • рулетка или другой измерительный инструмент;
  • сверлильный станок;
  • сварочный аппарат.

Также перед началом работ необходимо подготовить нужное количество материала для мангала. Для этого стоит рассчитать размеры конструкции и определить, сколько листов металла потребуется. Перед тем как сделать разборный мангал стоит определить необходимое количество материалов.

Размеры мангала

Габариты создаваемой конструкции необходимо высчитывать индивидуально. Во время определения размеров необходимо учитывать количество порций шашлыка, приготавливаемое за один раз, а также размеры багажника машины.

Стоит помнить, что борта, которые позволяют сохранить тепло и экономить уголь, должны иметь высоту около 130 мм. Так как длина шампура обычно составляет 40 см, конструкция должна быть в ширину примерно 30 см. Стандартные разборные мангалы имеют длину около 60 см. При таких размерах на конструкции можно разместить 6 шампуров на расстоянии около 10 см. Высота ножек обычно совпадает с длиной мангала.

Создание рамы и ножек для мангала

Рама нужна для придания устойчивости мангалу, а также для закрепления ножек. Она представляет собой прямоугольник, который сварен из металлических уголков. Важно учитывать, что размеры рамы должны быть немного меньше размеров основания.

Стандартная рама мангала имеет ширину около 230 мм и длину около 570 мм. К уголкам привариваются отрезки металлической трубы, которые служат опорой для ножек.

В качестве опор стоит использовать водопроводную трубу, внутренний диаметр которой равен 20 мм. Диаметр необходимо выбирать с учетом диаметра креплений, которые установлены на углах рамы. Ножки должны входить в них таким образом, чтобы не оставалось большого зазора, но при этом чтобы конструкцию было легко разобрать при необходимости. Чтобы опоры были устойчивыми, на них следует приварить заглушки.

Создание дна мангала

Дно описываемой конструкции представляет собой лист металла прямоугольной формы, имеющий  отверстия для фиксации бортов. Для создания мангала используется лист металла толщиной 3 мм. Чтобы изделие прослужило больший срок, стоит использовать материал, который устойчив к высокой температуре.

Если найти такой металл не получилось, можно сделать колосники из металлических прутьев под размер основания. Также можно использовать чугунные колосники, которые обычно применяются при создании печей. Но стоит помнить, что при выборе второго варианта конструкция будет иметь большой вес.

Создание основания происходит следующим образом:

  1. Сначала болгаркой вырезается прямоугольник. Чаще всего ширина основания составляет 30 см, а длина – 60.
  2. Для создания возможности циркуляции воздуха высверливаются отверстия диаметром 2 см. они нужны для доступа воздуха во время горения углей.
  3. После этого в созданном дне раскладного мангала создаются сквозные пазы. Они нужны для фиксации бортов конструкции. Для этого не всему периметру необходимо отметить расстояние, равное 7 мм от края. После этого высверливаются отверстия диаметром 2 мм. Затем необходимо соединить их электролобзиком. В результате получается несколько пазов на продольных и боковых сторонах. Длина таких пазов составляет 2 см, а ширина 2 мм.
  4. На следующем этапе создаются отверстия для закрепления листа дна мангала.  Для этого отмечаются места на дне мангала и раме, после чего создаются отверстия для болтов. Следует помнить, что гайка должна располагаться снизу. Это позволит защитить резьбу от спекания под воздействием высокой температуры.

Создание и закрепление бортиков

Толщина стенок мангала может составлять от 1,5 до 2 мм. Для создания конструкции необходимо вырезать 2 продольных и 2 боковых бортика. После вырезания бортов из листового металла создаются выступы, которые позволяют закрепить описываемые элементы на каркасе. Следует помнить, что для доступа воздуха в бортах необходимо высверливать отверстия на равном расстоянии друг от друга.

От прочности соединения описываемых элементов зависит надежность всей конструкции, поэтому важно внимательно проводить все работы. Одним из наиболее надежных способов является соединение элементов при помощи продольных спиц, которые стягиваются барашковыми гайками.

Спицы необходимо сделать из металла, который будет устойчив к воздействию высокой температуры. Данные элементы должны иметь длину около 30 см. На обоих концах спиц нарезается резьба. После создания спицы крепятся на боковых бортах.

При желании можно закрепить борта на петлях. Это позволит быстро складывать конструкцию и удобно переносить ее.

Сборка мангала

Во время сборки конструкции необходимо внимательно осуществлять каждое действие, чтобы все элементы были надежно закреплены. Это происходит в несколько этапов:

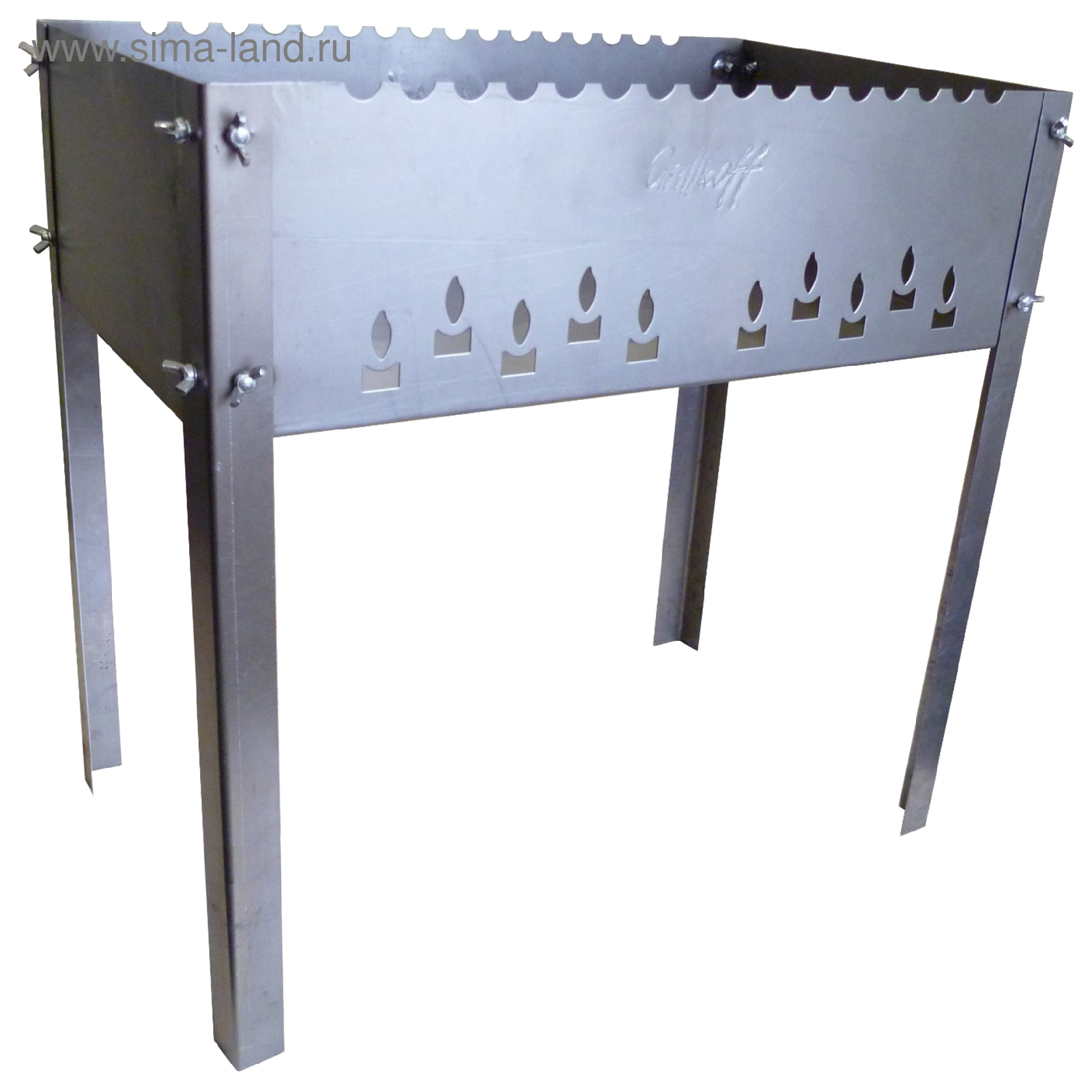

  1. Сначала каркас мангала необходимо соединить с основанием. Для этого болты продеваются сквозь отверстия и закрепляются при помощи шайб.
  2. Затем нужно присоединить ножки, надев их на обрезки труб, закрепленные на углах каркаса. Если после соединения появился небольшой люфт, следует устанавливать конструкцию таким образом. Чтобы опоры были углублены в грунт на небольшое расстояние. Также можно сделать резьбовое соединение для ножек.
  3. После этого происходит присоединение бортов. Для этого выступы нижней части бортов вставляются в пазы основания конструкции. Но при желании можно сделать шарнирное соединение бортов.
  4. На следующем этапе необходимо соединить борта спицами. На дно мангала после этого укладывается колосник.

Конструкции описанного типа можно быстро разобрать и собрать, поэтому они не станут причиной потери времени во время отдыха. Пред тем как сделать мангал следует создать чертеж, в котором будут отображены размеры каждого элемента конструкции.

как сделать походную жаровню из металла, чертежи, схемы сборки + фото складной модели

Нет ничего лучше, чем летом на природе или на берегу озера жарить шашлыки. Фанатам такого вида отдыха лучше всего сделать разборный мангал своими руками. Как именно воплотить собственную задумку в жизнь, описано в нашей сегодняшней статье.

Преимущества разборных моделей

Переносные металлические мангалы пользуются наибольшей популярностью, и на это есть ряд причин:

  1. Изделие легко эксплуатировать. Оно просто очищается и моется от пыли, а если нужно, легко складывается.
  2. Пища готовится быстро. Металл лучше многих материалов держит тепло, поэтому еда прожаривается равномерно и быстро.
  3. Походный мангал пожаробезопасный. Даже если очаг сильно разгорится, он не сможет распространиться – металл будет удерживать огонь.
  4. Бюджетное решение. Металл – один из самых доступных материалов, представленных на современном рынке. Его цена значительно ниже, чем у ближайших конкурентов – кирпича, камня и прочих материалов.
  5. Быстрота создания изделия. Если у хозяина есть сварка, то через пару часов он получит готовое изделие, пригодное для использования. Тогда как мангал из огнеупорного кирпича можно сделать примерно за месяц, а пользоваться им можно спустя несколько дней после окончания работ.
  6. Простота транспортировки. Изделие легко переставить в любое помещение, где его можно хранить или эксплуатировать. В любом случае на него не смогут негативно воздействовать атмосферные явления.

Если правильно ухаживать за мангалом, то он может долгие годы прослужить владельцу.

Видео «Самодельный разборной мангал»

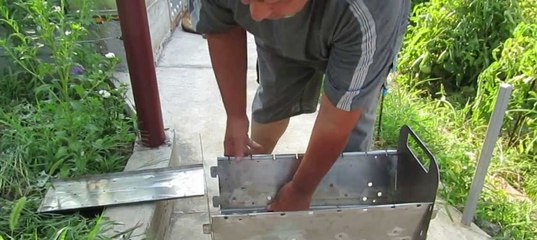

В этом видео представлен детальный мастер-класс по изготовлению разборной жаровни для дачи.

Процесс изготовления

На начальном этапе следует создать чертеж и определиться с размерами изделия. В среднем на мангале должно помещаться от 6 до 10 шампуров с мясом. Но не нужно делать мангал слишком длинным, ведь тогда конструкция получится громоздкой, и переносить ее будет сложно.

Ширина изделия должна быть такой, чтобы мясо не касалось друг друга и стенок. Допустимая высота конструкции – 15–20 см. Это оптимальные параметры, которые позволяют положить на дно чаши дрова, сверху – шампуры с мясом, при этом они не будут соприкасаться.

Складной мангал состоит из следующих частей:

  • 2 боковые стенки;
  • 2 стенки с ножками;
  • днище.

Для изготовления понадобятся такие материалы:

  • несколько листов стали толщиной 3 мм;
  • болгарка или ножовка;
  • рулетка, линейка;
  • уголки и гайки;
  • дрель.

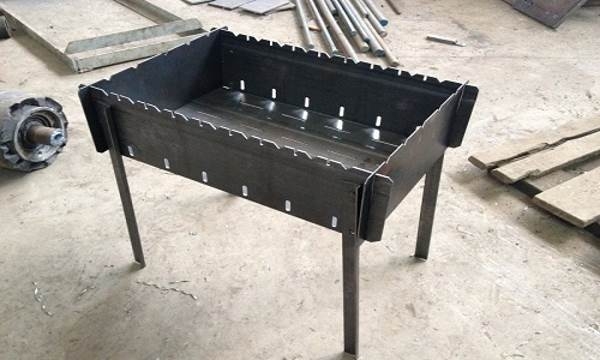

Для создания обычного разборного мангала следует выполнить такие шаги:

  1. Разметить на листе металла размеры стенок и дна изделия.
  2. Разрезать лист при помощи болгарки или ножовки.
  3. Создать пазы в стенках так, чтобы все части мангала плотно стыковались.
  4. На длинных стенках создаем несколько отверстий диаметром 1–1,5 см.
  5. В конце нужно соединить все части между собой.

Складная жаровня

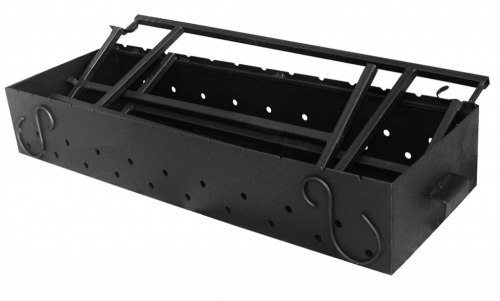

Мангал-чемодан делается так:

  1. Создается днище: из стали по чертежу делается вырезка, затем со всех сторон днища отгибаются полки длиной в несколько сантиметров.
  2. Таким же образом создаются боковые стороны раскладного мангала, только в них полки огибаются внизу и по бокам, а сверху делается ряд вертикальных прорезей.
  3. Стенки присоединяются к полкам днища при помощи шарниров. В сложенном виде они складываются друг на друга, а в обычном положении ставятся под прямым углом по отношению к днищу.
  4. Таким же образом создаются торцевые стенки, только полки в них предусмотрены по бокам, а при транспортировке стенки укладываются внутрь.
  5. На финальном этапе не нужно забывать о ножках, которые могут прикручиваться к днищу гайками, и рукоятке, без которой перенести мангал будет сложно.

Сборная конструкция

Перед тем как начать вырезать конструкцию болгаркой, нужно определиться с креплениями для мангала. Они делятся на два типа: уголки из металла или навесы, которые привариваются к днищу.

Второй вариант можно воплотить в жизнь, даже если рядом нет сварочного аппарата. В таком случае создается система пазов, которые помогут создать прочную конструкцию. Но для этого еще на чертежах следует предусмотреть несколько выступов размерами 1,5х3 см, напоминающих букву «Г». В дополнение к этому нужно указать места вертикальных распилов, в которые будут вставляться крепления. Только после этого можно будет выпиливать из металла детали.

Когда все детали созданы, все срезы нужно обязательно отшлифовать. В торцах конструкции лучше сразу проделать отверстия для ручек. Завершающим этапом должна стать покраска изделия.

Как видно, собрать мангал своими руками – посильная задача. Только нужно точно высчитать параметры изделия и обладать навыками работы с металлом. Соблюдая простые правила, можно создать нужную в хозяйстве вещь.

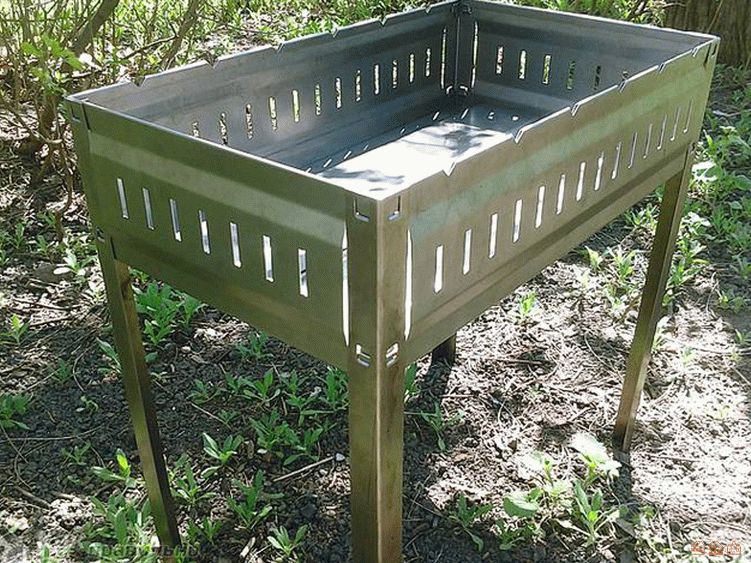

Мангал складной из металла своими руками (фото)

Самодельные разборные мангалы обладают внушительным списком преимуществ. Изготовить походную модель можно из доступных подручных материалов на основе чертежа. Статья поможет разобраться в тонкостях самостоятельного создания качественных решений для полевой кухни.

Практичные разборные мангалы станут оптимальным решением для приготовления вкусного шашлыка на природе. Они легко демонтируются, помещаются в багажник легкового автомобиля. Самодельные конструкции имеют оригинальный внешний вид. Их несложно изготовить своими руками из металла и подручных средств.

Основные характеристики походного изделия

Создание практичного решения для выездной кухни позволит с удовольствием отдыхать на природе с семьей и друзьями. Популярные чугунные разборные модели уступают самодельным по многим параметрам. Уникальный мангал складной обладает рядом достоинств, обусловленных особенностями его конструкции. В их число входят:

  • компактность размеров, удобство хранения и перевозки;
  • небольшой вес;
  • поддержание оптимального значения температуры за счет хорошего доступа воздуха;
  • устойчивость, возможность установки на любой поверхности;
  • предназначенная для комфортного использования высота;
  • простота эксплуатации и легкость очистки;
  • высокая температура плавления материала;
  • прочность изделия и долгий срок службы;
  • разнообразие вариантов изготовления раскладной конструкции;
  • оригинальный внешний вид;
  • дешевизна и доступность.

Продуманный самодельный мангал способен превратиться в настоящий гриль-комплекс. Дополнительная установка нержавеющей решетки расширит возможности изделия до отличного барбекю. Промышленный мангал чугунный имеет больший вес и меньшую функциональность.

Материалы и инструменты для работы

Для изготовления надежного мангала из металла достаточно взять листовую сталь или нержавейку. Толщина материала должна быть не менее 2-3 мм. Более тонкие изделия подвержены быстрой деформации, а если взять лист толще – увеличится их вес. Днище мангала переносного выполняют из нержавейки в 5 мм. Оно наиболее подвержено скорому износу.

Определение перечня необходимого для работы оборудования возможно только после выбора схемы конструкции. В сложенном виде размеры изделия соответствуют небольшому чемоданчику. Он компактно помещается в багажнике автомобиля.

Изготовить разборный мангал своими руками можно при помощи доступных инструментов и расходных материалов. В их число входят:

  • лист стали;
  • болгарка, отрезные круги;
  • уголки из металла;
  • дрель;
  • сварочный аппарат, электроды;
  • ножницы по металлу;
  • приспособления для точных измерений и разметки;
  • резьбовые плашки;
  • элементы крепления.

Обратите внимание: В домашнем арсенале уже есть большая часть требуемого оборудования. Недостающий инструмент можно попросить у друзей или взять напрокат в магазине электротехники.

Построение чертежа разборной модели

Изготовить переносной мангал самостоятельно не составит труда и не займет много времени. Начинают работу с подготовки чертежа на обычном бумажном листе. Это упростит рабочий процесс, повысит качество конечной сборки. Все размеры рассчитываются индивидуально. Учитывают максимальное количество одновременно размещенных шампуров на рабочей поверхности и габариты багажника, где будет перевозиться изделие.

При построении чертежа отмечают параметры стенок, высоту ножек и расстояние между отверстиями под вертела и прорезями в стенках. Оптимальный мангал для шашлыка может иметь следующие технические показатели:

  • 300 мм ширина изделия;
  • 600 мм длина;
  • 150 мм высота бортов;
  • 600 мм габариты ножек.

Данная конструкция рассчитана для 6-ти шампуров длиною в 400 мм. Расстояние между ними – 100 мм. Стандартная высота стенок складных решений составляет 130 мм. При уменьшении данного показателя мясо может подгореть при приготовлении.

В комплектацию походной модели входят металлическая рама из углов с фиксирующими трубками, дно, 4 ножки, 2 продольных и боковых борта с выступами, колосник. Изготовить практичный мангал своими руками из доступных подручных средств можно всего за несколько часов работы.

Этапы изготовления переносной конструкции

При наличии подробного чертежа сделать мангал хорошего качества не составит труда. Весь процесс делят на несколько основных этапов.

  • Изготовление базовой подставки в виде функциональной рамы. Для ее создания используются металлические уголки установленного заранее размера. Их сваривают между собой в конструкцию прямоугольной формы. На нее в дальнейшем крепятся ножки и каркас. Она необходима для того, чтобы сделать складной мангал своими руками устойчивым на любой поверхности.
  • Ножки изделия. Для опор можно взять уже использованные водопроводные трубы. Отрезки диаметром 17-20 мм приваривают к внутренней кромке рамы по краям. Конец, упирающийся в землю, комплектуется специальной заглушкой. Для прочной фиксации ножек к основанию используют штыри или болты.
  • Днище конструкции. К нижней части основания приваривают прямоугольный стальной лист. По всему его периметру на равном расстоянии просверливают отверстия. Они обеспечивают в зоне нагрева постоянную циркуляцию воздуха.
  • Бортики. Для их создания используют листовой металл около 2 мм толщиной. Заготовки размечают по размеру основания и разрезают болгаркой. Необходимо по два продольных и боковых бортика. В точках крепления стенок между собой и к раме делаются отверстия (посадочные места).
  • Колосники. Толстые прутья из арматуры нарезают в соответствии с размерами дна будущего изделия. Их сваривают в виде решетки.

Функциональные мангалы переносные отличаются удобством использования и практичностью. Надежные изделия прослужат длительный срок. По завершению всех этапов создания самодельной конструкции приступают к сборке ее основных элементов.

Сборка готового изделия

  • Каркас готового изделия соединяют при помощи болтов с основанием. Повысить прочность крепления позволит использование шайб граверов.
  • Монтаж ножек на основание. На заготовленные трубные опоры надевают отрезки большего диаметра. Применяется резьбовое крепление.
  • Закрепление бортов между собой и к основе болтовыми соединениями.
  • Дополнительное раскрепление стен продольными спицами для повышения прочности. Понадобятся гайки типа «барашек».
  • Комплектация днища колосником.

Разобравшись как сделать разборный мангал можно изготавливать дешевые конструкции с наличием декоративных элементов, ковки и прочих деталей. Самодельные походные складные модели можно усовершенствовать, менять их размеры или использовать свои уникальные технологии. Опытные мастера способны сделать походный мангал своими руками без сварки. При этом используется сборка всех элементов «в паз». На боковых деталях делают несколько выступов буквой «Г».

Особенности длительной эксплуатации самодельного мангала

Использование в работе качественных материалов повышает надежность конструкции. Правильные условия хранения и дальнейшей эксплуатации позволят продлить отменные эксплуатационные свойства модели. Поверхность готового изделия необходимо дополнительно обработать антикоррозийными средствами. Можно применять как покраску металла термостойкими смесями, так и его воронение.

Дополнительные меры защиты позволяют сделать складной мангал устойчивым к различным механическим воздействиям и высокой температуре. Изготовленное из нержавейки походное изделие не нуждается в обработке. Металл обладает необходимыми качествами для длительного использования.

После каждого использования нужно тщательно очищать стенки и дно конструкции от скоплений золы и сажи. Нельзя тушить угли водой, нужно дождаться их полного остывания естественным путем. Обнаруженные дефекты зачищают и обрабатывают краской.

Сделать разборный мангал своими руками сможет даже неопытный мастер. Все инструменты можно найти в любом доме, а подручные материалы доступны по низкой цене в ближайшем металлопрокате. На подготовку и обработку изделия уйдет небольшое количество времени.


Разборный мангал своими руками

Современной промышленностью выпускаются разборные мангалы самых разных габаритов и конструкций. Однако надежные модели стоят очень дорого. Дешевые же варианты служат недолго. Поэтому в этой статье я составил небольшую инструкцию по самостоятельному изготовлению разборного мангала.  Далее вы поймете, что собрать такую конструкцию своими руками будет очень несложно.

Какие материалы потребуются

Для сборки мангала вам нужно будет приобрести следующие материалы:

Материал Параметры Назначение
Листовая сталь 2мм. Бортики мангала
Листовая сталь 3мм. Дно мангала
Прутья стальные 20мм. Ножки
Гайки   Крепление ножек
Мебельные петли   Крепление бортиков ко дну



Работа будет выполняться с использованием таких инструментов:

— Усиленные ножницы по металлу.
— Болгарка.
— Дрель.
— Рулетка.
— Линейка и угольник.

Какими должны быть размеры

Разумеется, чем больше мангал, тем быстрее будет происходить процесс приготовления на нем шашлыков. Однако перевозить габаритный вариант на автомобиле удобно будет вряд ли. Поэтому советую все же собирать не слишком большой корпус.

Важно: Стандартная длина шампура – 70см. Поэтому слишком широким разборный мангал делать в любом случае не стоит. Оптимальным считается размер 50*30*15см. Именно такой вариант можно без труда разместить в багажнике автомобиля.

Самое главное – это подобрать подходящую сталь. Слишком тонкие стенки и дно мангала очень быстро прогорят. Толстые же утяжеляют конструкцию, делая ее неудобной в перевозке и переноске. Поэтому оптимальным вариантом материала для дна разборного мангала считается сталь толщиной в 3мм, а для стенок – в 2мм.

Изготавливаем корпус мангала

Ну что ж, размеры выбраны. Теперь давайте разбираться с тем, как собственно сделать сам разборный мангал. И начнем, конечно, с главного конструктивного элемента – корпуса. Сборку выполняйте следующим образом:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>
  • Из стального листа вырежьте прямоугольный кусок 34*54см.
  • Загните получившуюся заготовку на 4см по бокам со всех сторон. Это будет дно мангала.
  • Далее вырежьте два бортика размером 50*15см, и два бортика 30*15см.
  • Длинные бортики прикрепите к загнутой части дна с помощью мебельных петель. Навесы петель можно наварить или закрепить винтами.
  • В коротких стенках мангала сделайте прорези и загните металл. Таким образом получатся крепежи для этих бортиков.

Совет: Вырежьте из пластика или фанеры прямоугольник размерами чуть меньше дна. Положите его на дно мангала. Этой пластинкой при жарке шашлыка удобно будет нагнетать воздух. Перевозите этот импровизированный инструмент вместе с мангалом.

Как изготовить ножки

Далее можно приступить к изготовлению ножек:

  1. 1) От толстого прута отрежьте четыре отрезка. Длина их зависит от того, какая высота мангала будет для вас наиболее удобной. На одном из концов каждого прутка нарежьте резьбу. Другой конец нужно будет заточить. Это позволит без труда погружать ножки в землю.
  2. 2) Для того чтобы нагруженная конструкция не уходила в грунт слишком глубоко, в четырех сантиметрах от земли на каждой ножке наварите продольные короткие отрезки прута потоньше.
  3. 3) К внешним углам корпуса приварите по гайке. В них в последующем и будут вворачиваться ножки.
  4. 4) В каждой длинной стороне мангала просверлите по пять отверстий. Они нужны для более равномерного прогорания углей при жарке шашлыков. Иногда отверстия делают и в дне, ближе к краю.
  5. 5) Для удобства переноски разборного мангала к каждой длинной боковой стенке можно приварить по ручке.

Обработка стенок и дна

Для того чтобы мангал разборный прослужил дольше, его стенки и дно часто обрабатывают жароустойчивой краской. Выполнить эту процедуру своими руками несложно с помощью красителя, предназначенного для обработки глушителей автомобилей. Купить его можно в магазине автозапчастей. Такая краска без труда выдерживает температуру до 800 гр.

Иногда мангалы также воронят. Это еще более надежный способ продлить срок службы металла. Для выполнения данной процедуры вам нужно будет купить специальную черную жаропрочную пленку. Далее порядок действий таков:

— Разберите мангал.
— Оклейте каждый элемент жаропрочной пленкой.
— Растворите в воде жидкий натр (50г на один литр).
— Проварите в этом растворе все элементы мангала в течение полутора часов.

Надеюсь, мои нехитрые советы помогут в изготовлении разборного мангала. Сделать его своими руками по представленной выше схеме, скорее всего, ни для кого не составит труда.

Видео по теме «как сделать разборный мангал»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

на фото и видео в чемоданчике и складной

Складные и раскладные приспособления для приготовления шашлыков выручают в первую очередь при организации пикников на лоне дикой природы. Но и в дачных условиях можно сделать разборный мангал своими руками и использовать его по назначению в случае необходимости. Изготовленный по правилам разборный мангал из металла своими руками всегда отличается от покупной большей прочности и долговечностью. Так что стоит потратить совсем немного свободного времени для создания этой незаменимой в хозяйстве конструкции простейшего очага.

Далее можно посмотреть сделанные своими руками разборные мангалы на фото – это позволит понять, что они намного лучше покупных. Продемонстрирована аккуратная сборка и тщательный подбор всех деталей.

Складные мангалы своими руками (с фото)

Складные мангалы своими руками сделать можно из простых и доступных листов металла. Масса такого мангала составляет всего 2-2,5 кг. Для изготовления стенок и днища жаровни понадобится листовая сталь толщиной от 0,8 до 1,5 мм, для ножек — стальной пруток 5 мм. Кроме того, потребуются четыре гайки.



Для того чтобы изготовить складной мангал своими руками, потребуется стальной лист. Из него необходимо вырезать заготовки по размерам, указанным в чертежах. Затем полученные заготовки следует поочередно зажать в тисках и в указанных местах загнуть, просверлить отверстия для крепежа и вентиляции.

Перед тем как сделать складной мангал, нужно отпилить от прутка четыре заготовки для ножек, загнуть их с двух сторон и с одного конца нарезать резьбу.



После этого можно приступать к сборке мангала. Для этого боковой и торцевой листы необходимо совместить под углом 90° друг к другу таким образом, чтобы крепежные отверстия совпали. Затем ножку следует вставить в совпавшие отверстия и закрутить гайкой.

Аналогично нужно собрать боковой и торцевой листы, а затем уложить обе половинки днища таким образом, чтобы их ребра оказались посередине мангала и были обращены вниз.

На заметку! Полка представляет собой прямоугольник, вырезанный из металлического листа.

По углам его, так же как и у поддона мангала, необходимо просверлить отверстия, на которые полка будет надеваться на верхние концы ножек мангала.

При этом полка должна опуститься на необходимую высоту, ограничиваемую соответствующими изгибами концов ножек. Затем в ножки следует вставить ограничительные штифты и надеть на ножки поддон. После этого конструкция приобретет жесткость и устойчивость. Одновременно полка может служить своеобразным столиком, на котором удобно располагать все необходимое для жарки.

Посмотрите сделанные своими руками складные мангалы на фото, где можно почерпнуть массу интересных идей для творчества:





Раскладной-складной переносной мангал в чемодане своими руками

Благодаря особой конструкции переносной мангал в чемоданчике можно разбирать и собирать еще быстрее. Его корпус состоит из двух частей, верхней и нижней. Они являются основой всей конструкции.



Для того чтобы изготовить мангал чемодан своими руками потребуется лист железа (например, кровельного), из которого с помощью ножниц по металлу следует вырезать две выкройки. На них необходимо разметить линии сгиба и просверлить вентиляционные отверстия.



Затем обе заготовки поочередно нужно уложить на край верстака или стола, затем с помощью молотка согнуть их по намеченным линиям таким образом, чтобы получились корытца. Получившаяся заготовка, которая имеет перфорацию только по боковым стенкам, будет нижней частью мангала, т. е. поддоном.



На верхней кромке его передней стенки с помощью треугольного напильника или ножниц необходимо сформировать зубцы, в которые своей передней частью будут вставляться шампуры.

Полностью перфорированное корытце можно использовать в качестве вертикальной ветрозащитной задней стенки, нижний край которой отгибается таким образом, что становится опорой для других концов шампуров.

Для защиты от ветра из того же листа необходимо выкроить и вырезать две боковые заслонки. Внешне они представляют собой прямоугольные пластины, один из верхних углов у которых скруглен.

Монтаж заслонок для раскладного мангала чемодана своими руками следует проводить без дополнительной фиксации, но довольно плотно. Их нижняя часть должна упираться в поддон, а верхняя поджиматься козырьком ветрозащитной стенки.

Переносной мангал в чемоданчике

На заметку! Все заготовки для складного мангала в чемодане можно своими руками обеспечить дополнительными шарнирными соединениями (например, петлями). Существует и более простой способ крепления, при котором детали просто вставляются друг в друга.



В качестве опор для переносного мангала в чемоданчике можно использовать металлические трубки диаметром 10 мм, соединенные попарно посредине таким образом, чтобы в результате получились шарнирные Х-образные ножки. В качестве шарниров удобнее всего использовать болты с гайками-барашками, которые смогут обеспечить жесткое стягивание трубчатых пар и их дальнейшее легкое разъединение для транспортировки или хранения.



Для соединения ножек с мангалом не требуется особое крепление. Необходимо просто надеть поддон на верхние концы разведенных трубок. Для этого по углам поддона нужно просверлить соответствующие отверстия. Чтобы поддон не опускался, на концах трубок должны быть ограничительные штифты. Хотя внешне конструкция кажется хрупкой, мангал очень устойчив. Такая надежность достигается еще и благодаря вспомогательной полке.

Посмотрите, как сделать разборный мангал своими руками на видео, где показана технология и предложены советы опытных мастеров:



Складной мангал не прогорит после первого использования

Мангал — непременный атрибут пикника на природе. И если вы выезжаете на отдых не разово, а постоянно, то вам придется позаботиться о качественном и надежном мангале. В продаже сегодня есть много вариантов готовых изделий, в том числе и практически одноразовых. Но зачем загрязнять природу мусором, ведь такой дешевый мангал прогорит, считай, после первого использования? Лучше однажды взять в руки инструменты и сделать свой собственный вариант разборной конструкции. О том, как сделать складной мангал своими руками, мы расскажем в этой статье.

Выбираем размер и чертеж

Содержание статьи

Прежде чем приступать к изготовлению мангала, прикиньте, как вы его будут использовать. В первую очередь, сколько шампуров будет использоваться при приготовлении. От этого зависит размер, а, значит, и вес изделия.

Прежде чем приступать к изготовлению мангала, прикиньте, как вы его будут использовать

Вес особенно важен, ведь одно дело, когда жаровню вывозишь на природу на машине — тут нужно смотреть, чтобы конструкция поместилась в багажник, оставив место для шампуров и прочих приспособлений для пикника. Но иное дело, если на природу выбираешься пешим ходом — тут потребуется по возможности малая конструкция, которая будет складываться по максимуму.

Соответственно, выбирают и чертеж, и модель мангала.

Выбор материалов

Лучшим материалом для изготовления мангала будет нержавеющая сталь. Она более практична, дольше не прогорает и, что главное, не подвержена быстрой коррозии, как простое железо. Однако этот материал дороже, поэтому можно изготовить мангал из обычного, даже не очень нового металлического листа, обработать его и покрасить уже готовое изделие антикоррозийным покрытием — специальной термостойкой краской.

Для ножек хорошо идет круглая труба или же уголки. Если нет таковых, выходом будет нарезать болгаркой полосы металла и загнуть до прямого угла.

Лучшим материалом для изготовления мангала будет нержавеющая сталь

При выборе толщины металлического листа нужно понимать, что слишком тонкие стенки быстро прогорят, а чрезмерно толстые будут просто неподъемными. Считается оптимальной толщина в 2-3 мм. Однако мы бы советовали для устройства днища все же выбрать лист немного толще. Это и понятно — вся нагрузка ложится на дно, оно и прогорает быстрее.

Мангал со складными ножками

В принципе, это почти стационарный сварной мангал, который имеет ножки, которые можно снимать и складывать для перевозки в машине. С таким корытом, пусть и на съемных ножках, пешком далеко не уйдешь, так что такой мангал хорош для дачного применения. На зиму его удобно снять и занести в дом.

Изготовить такой мангал проще простого. Для этого нужно:

  • сделать чертеж конструкции и выкройки;
  • перенести на металл;
  • вырезать четыре детали боковин — две торцевые и по одной одинаковых передней и задней;
  • в деталях лицевой и задней стенки примерно в 3-5 см от нижней кромки просверлить отверстия для прохода воздуха;
  • по желанию на верхней кромке произвести насечки для фиксации шампуров;
  • вырезать дно;
  • сварить короб, приварив к нему днище;
  • к коробу по четырем углам приварить гайки, в которые впоследствии будут вкручиваться ножки;
  • ножки нарезать из трубы, сверху снабдив резьбой под гайки.

Мангал со складными ножками можно перевозить в машине

Простейший полуразборный мангал готов к эксплуатации.

Разборный мангал из металла

Эта конструкция потребует немного больше времени, чтобы изготовить чертеж и сделать такой мангал. Ножки такой конструкции изготавливаются так же, как и в предыдущем варианте, а жаровня делается целиком разборной.

Разборные или раскладные мангалы могут быть зафиксированными на болтах. В этом случае требуется только нарезать из металлического листа заготовки, как в первом случае, но в качестве соединения использовать нарезанные по размеру сторон уголки. В уголках и сторонах насверлить отверстий, в которые вставить болты и закрепить таким образом собранную конструкцию. Это простой способ, но у него есть единственный минус — придется повозиться со сборкой, и так проделывать каждый раз. Если нет желания постоянно заниматься болтами, можно изготовить мангал из заготовок вообще без дополнительных креплений.

Чертеж этого мангала похож на предыдущие. Для придания жаровне формы трапеции рекомендуем вместо прямоугольных заготовок использовать заготовки, несколько зауженные книзу. Чтобы не думать в дальнейшем о монтаже ножек, советуем вырубить вместе со стенками  из металлического листа небольшие цельнокроеные подпорки.

Разборные или раскладные мангалы могут быть зафиксированными на болтах

В итоге у вас должно получиться:

  • две торцевые детали;
  • две основные детали — передняя и задняя стенки;
  • дно.

Теперь самое интересное — как их монтировать. Детали собираются довольно просто методом борозд. Иными словами, в двух основных деталях делаются аккуратные пропилы снизу до середины высоты заготовки. Пропил идет от ножки.

В двух торцевых деталях, напротив, пропиливаются борозды сверху и до середины детали. Таким образом, на торцевые, или боковые, заготовки надеваются по обеим сторонам основные. Конструкция короба будет готова, если еще зафиксировать дно. Для фиксации дна в основных деталях — передней и задней стенках пропиливаются по низу продольные борозды, куда вставляются пазы дна. Заготовка дна включает в себя прямоугольник нужной площади с выступами по длинным сторонам.

В разборном мангале должны быть отверстия для поддува воздуха

Чтобы при жарке мяса шампура не крутились и надежно фиксировались, предусмотрите по верху основных (передней и задней) стенок отверстия с шагом в 10 см, которые продолжите пропилами. Таким образом у вас получится ряд для укладки шампуров. Если есть желание, пониже можно предусмотреть еще один ряд для нижнего ряда — при прогорании углей шашлык удобно переносить на нижний ряд.

Важно: В этом мангале, как и в предыдущих, должны быть отверстия для поддува воздуха, просверленные по нижней стороне передней и задней стенок.

Складной мангал из нержавейки

Тот мангал потребует некоторых усилий. Но раз вы решили сделать мангал складного типа, то не пожалейте денег на качественный материал — приобретите лист нержавейки, и мангал прослужит не одно десятилетие.

В основе данной конструкции лежит прямоугольный короб, как и тот, что рассматривался в первом случае, только с разницей в креплении стен. Мангал имеет очень компактный вид и представляет собой в сборном виде небольшой чемодан с ручкой.

Складной мангал из нержавейки имеет очень компактный вид

Делается он так:

  1. на лист наносится чертеж дна, боковин и двух основных частей — передней и задней стенок;
  2. дно (на рисунке ниже) делается с небольшими, в переделах 4 см выступами по периметру — эти выступы будут в сложенном состоянии придавать вид тонкого чемодана, а в развернутом — служить местом крепления боковинок;
  3. вдоль пунктиров провести загиб листа, чтобы появились бортики;
  4. когда заготовки вырублены, ошкурены от задиров, можно приступать к креплению передней и задней стен ко дну. Для этого на передней и задней стенке устанавливаются по паре мебельных навесов, они будут стационарно соединять дно и боковинки и складывать мангал в нерабочем состоянии;
  5.  торцевые стороны можно закреплять методом прорезей, как описано в предыдущем варианте, но проще сделать на торцевых сторонах такие же загибы, как на дне, и использовать их в качестве зажимов при монтаже. На рисунке снизу видно, как рисовать выкройку боковинок, а далее показано, как делается монтаж с зажимами.

Отверстия, обозначенные по краю дна, обозначают места для прохождения воздуха. Сверху общим порядком просверливаются отверстия под шампура с продольными пропилами.

Ножки для мангала делаем из круглой трубы, навинчивая их на гайки, приваренные ко дну мангала по четырем углам.

Складной мангал готов.

Портативный складной верстак DIY или большой складной стол

  • Pinterest
  • Facebook
  • Твиттер

Создайте свой собственный большой складной стол для вечеринок или проектов с помощью этих портативных складных верстаков DIY.

Сделайте пространство вашей мастерской еще более впечатляющим с этим верстаком для настольной пилы с Т-образным профилем и портативным пылеуловителем с зажимом для хранения.

Получите распечатанные планы складного верстака

Создайте свой портативный складной верстак

Привет, это Эми из Hertoolbelt вернулась с другим планом сборки для вас.(На случай, если вы пропустили последний проект, это был экран DIY Fretwork, чтобы украсить ваше пространство.)

В это время года я начинаю думать о работе во дворе, о том, какие цветы сажать, о подготовке сада и уборке двора.

Донна из Funky Junk Interiors нашла идеальный портативный верстак для проектов на открытом воздухе во время экономных покупок.

Это была бы отличная рабочая поверхность для горшков с цветами, использования электроинструментов или даже в качестве дополнительного стола для развлечений. А затем он складывается до приятного компактного размера для хранения!

Верстак Funky Junk Donna’s

Может быть, это вид с заднего двора Донны или с ее крутого верстака, но теперь я с нетерпением жду весны!

Донна любезно предоставила нам некоторые подробности о своем столе, чтобы мы могли составить для вас планы по созданию собственного переносного складного верстака, вдохновленные столиком Донны.

Получите полные планы для печати, включая список вырезов и инструкции по сборке, здесь, в магазине.

Как собрать портативный верстак или складной стол своими руками

Этот пост содержит партнерские ссылки. Узнайте больше и ознакомьтесь с нашей полной политикой раскрытия информации здесь.

Этот переносной верстак — отличный размер для работы над проектами в вашем дворе или гараже.

Для барбекю на заднем дворе или свадеб на открытом воздухе этот большой складной деревянный стол также станет отличным дополнительным столом для сервировки или обеда.

Поскольку этот складной стол / верстак изготовлен из простой фанеры, вам просто нужно добавить скатерть или бегунок для стола, чтобы немного его украсить.

Для развлечений на свежем воздухе сочетайте этот стол с набором простых деревянных скамеек, сделанных своими руками. Вы также можете обновить базовые складные стулья краской или перетянуть мягкое сиденье / спинку.

Размеры

Этот портативный складной верстак в полностью разложенном виде имеет размеры 96 дюймов Ш x 30 дюймов x 32 дюйма В (Вы можете добавить до 5 дюймов к ножкам для более высокого рабочего стола.)

Откидные ножки и откидная столешница обеспечивают удобство хранения и переноски! Размеры сложенного рабочего стола 48 дюймов Ш x 30 дюймов x 8 дюймов (плюс глубина защелок / ручек и т. Д.)

Материалы

Для сборки этого верстака необходимы только 1 лист фанеры 4 × 8, пара досок 1 × 4 и пара досок 2 × 2. (Получите полный список материалов в распечатываемых планах верстака.)

Включите JavaScript для просмотра содержимого

Вам также понадобится некоторое оборудование:

Необходимые инструменты

Этот складной верстак отлично подходит для новичков, которым нужно дополнительное пространство, не тратя целую гаражную мастерскую на обработку дерева.

Имея это в виду, вы можете собрать весь этот стол с помощью только торцовочного ножа / пилы и дрели / шуруповерта. Пусть в магазине пиломатериалов вырежете фанеру для вас, и вам даже не понадобится настольная пила (пока 😉)

Включите JavaScript для просмотра содержимого

Конечно, торцовочная пила позволит вам делать более быстрые и точные пропилы, а также делать гораздо больше!

Вместо настольной пилы вы также можете использовать циркулярную пилу с направляющей кромкой, которая является хорошим началом для более низких вложений в инструменты.

Нужен складной стол с местом для хранения вещей для внутренних проектов? Постройте этот компактный складной стол для рукоделия.

Инструкции по сборке

Полные, удобные для новичков простые инструкции по сборке включены в распечатываемые планы работы с деревом.

Вам понадобится всего пара часов, чтобы собрать этот складной верстак и по-настоящему усовершенствовать вашу игру «сделай сам» (а также избавить вашу спину от напряжения!).

Источник: Funky Junk Interiors

Складывание портативного верстака

Чтобы сложить верстак:

  1. Переверните рабочий стол вверх дном.
  2. Сложите внешние ножки.
  3. Сложите центральную ножку.
  4. Сложите стол пополам.
  5. Зафиксируйте застежку и используйте ручку для переноски стола… куда хотите!

Щелкните здесь, чтобы приобрести планы складного верстака.

Складной верстак Reader Built

В компании Джонатана Мэнги он следовал нашему руководству и построил свой собственный складной верстак, чтобы сохранить парковочное место в гараже. Такой умный! (Обновление 26.01.18)

Узнайте больше о потрясающих планах сборки на Her Toolbelt:

Аптечка // Аккумуляторная дрель // Причудливый скворечник

Теперь, когда вы построили себе прочный верстак….

создайте эти любимые читателями планы деревообработки:

Не забудьте закрепить это на потом!

Впервые опубликовано 28 февраля 2015 г. // Последнее обновление 1 марта 2021 г.

  • Pinterest
  • Facebook
  • Твиттер
Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств зарабатывать рекламные сборы за счет рекламы и ссылок на Amazon.com. Пожалуйста, ознакомьтесь с нашим полным раскрытием здесь.

Подано по: от 20 до 250 долларов, новичок, сборка, по стоимости, по уровню, по материалам, по инструменту, циркулярная пила, участник, планы проектов DIY, сверла, проекты и планы строительства мебели, митра Пила, Эскизы / Визуализация, Таблицы, Учебники, Дерево и Фанера и т. Д. Метки: новичок, стол своими руками, планы уличной мебели, проекты на открытом воздухе, планы проектов, верстак, мастерская

Об Эми Бэслер
