Электропроводка в доме своими руками. Пошаговое руководство

Любой хозяин частного дома рано или поздно, но, точно, – хотя бы раз в своей жизни столкнется с необходимостью ремонта, замены или создания «с нуля» электрической проводки. Конечно, при всяком ремонте или строительстве хочется сэкономить и определенную часть работ взять на себя, но то, что касается электропроводки без базовых знаний и навыков в этом вопросе все равно не обойтись. Электрики – это особая каста мастеров, от которых зависит наша комфортная, долгая и безопасная жизнь. Как говорится в анекдоте: «Кода Бог сказал «Да будет Свет— проводка была уже смонтирована». И в споре о том, какая профессия самая древняя – все аргументы находятся на стороне электриков, а не представителей или представительниц других древнейших профессий.

Электропроводка в доме своими руками вполне возможна, но только при том условии, что хозяин понимает все принципы создания электропроводки, доверяет нормативным документам и готов сам окунуться в сложный, но в то же самое время увлекательный процесс. Поэтому коллектив авторов предлагает хотя бы дочитать эту статью до конца и в случае, если вы ничего не поняли, то есть смысл обратиться к специалистам (про их идентификацию на категории хороший – плохой будет сказано позже). А если все понятно, то почему бы и нет?

Электропроводка в доме своими руками

Небольшое философское отступление об электрической энергии

Электрическая энергия начала входить в человеческий быт только во второй половине XIX века и за сравнительно короткое время (меньше 200 лет) она «задвинула» на второй, третий и другие планы всех своих конкурентов. Без электроэнергии существование человеческой цивилизации в современном виде просто немыслимо. Все то, что раньше делали руками — сейчас возложено на очень умные устройства, питающиеся электричеством. Пока мы спим, они стирают, моют посуду, нагревают воду, следят за нашей безопасностью и выполняют еще другие важные функции. Энерговооруженность жилья человека с каждым годом растет. По сравнению с 1950 годом производство электроэнергии в мире выросло более, чем в 25 раз и эта тенденция будет сохраняться и дальше.

В чем же замечательность электрической энергии? Какие она имеет преимущества?

Первое преимущество – электрическую энергию легко передавать, не нужно строить трубопроводы, перекачивающие углеводороды, а достаточно построить более дешевые ЛЭП.
Второе преимущество – электроэнергией очень легко управлять.
Третье преимущество – электроэнергия может легко преобразовываться в любой вид энергии: световую, механическую, тепловую.

Главный недостаток электроэнергии это то, что она дорогая, так как 67% ее получают за счет сжигания углеводородов на ТЭС, только 19% на ГЭС и ничтожных 14% на АЭС. Именно поэтому электроэнергия очень мало используется в целях отопления, гораздо дешевле сжигать углеводороды в газовых и твердотопливных котлах.

Что такое кабель и что такое провод?

Для среднестатистического обывателя, которыми мы в большинстве и являемся, не существует никакой разницы между кабелем и проводом. Но в вопросе организации электропроводки следует разобраться с этим вопросом подробнее.

Провод – это многожильный или одножильный проводник, который может иметь изоляцию или быть без нее (например, в ЛЭП). Провода в основном предназначены для прокладки внутри помещений. Одним из разновидностей проводов являются шнуры, которые всегда состоят из многопроволочных жил и поэтому обладающие повышенной гибкостью. Шнуры используют для подключения различной бытовой техники, а также для изготовления удлинителей.
Кабель представляет собой систему изолированных проводов, имеющих общую защитную оболочку, для защиты от неблагоприятных факторов окружающей среды. Кабели могут прокладываться, в зависимости от назначения, в земле, под водой, внутри строительных конструкций. Они имеют гораздо лучшую защиту и изоляцию, нежели провод, и именно поэтому рекомендованы для прокладки электропроводки.

Авторы статьи не будут отвлекать внимание читателя на многообразие проводов и кабелей, их маркировку и другое, что будет неинтересно неспециалисту. Будет сказано только про то, какие провода и кабели необходимо применять в обустройстве электропроводки, и какой площади поперечного сечения они должны быть.

В таком ассортименте кабелей и проводов новичку сложно разобраться

Для подключения вводного электрощита частного дома в настоящее время используют самонесущие изолированные провода – СИП, которые заменили неизолированные воздушные провода. Помимо того, что эти провода имеют фазные алюминиевые изолированные жилы, они еще снабжены стальным или в комбинации с алюминием нулевым проводом, который еще выполняет несущую функцию. Для их прокладки, в том числе и по воздуху не требуются дополнительно предусматривать специальные тросы или подвесы, провода надежно защищены полиэтиленовой изоляцией, не боящейся ни перепадов температур, ни ультрафиолетового излучения. Помимо этого, применение этих проводов или исключает, или сильно затрудняет несанкционированное подключение для хищения электрической энергии. Для этого энергоснабжающие организации монтируют щитки с электрическими счётчиками на улице и подключают их цельным куском провода СИП, причем место подключения провода к автоматическому выключателю пломбируется, что исключает свободный доступ. Все эти действия – прерогатива электроснабжающих компаний и нас, как потребителей электроэнергии это должно мало касаться. Вот то, что идет дальше вводного щитка со счетчиком, то, что заходит в дом и там распределяется – это должно волновать больше всего, так как это уже зона нашей ответственности.

Трехфазный самонесущий изолированный провод

Алюминий vs медь

В электрических проводах и кабелях в качестве токопроводящей жилы используются два основных металла: алюминий и медь. Эти металлы имеют хорошую проводимость: 1 километр медного провода сечением 1 мм² имеет сопротивление 17,5 Ом, а алюминиевого – 28,5 Ом. Но физико-химические свойства этих двух металлов отличаются очень сильно, причем далеко не в пользу алюминия.

И медь, а алюминий являются химическими активными металлами, которые легко окисляются на воздухе. Но пленка из оксида алюминия, которая неизбежно образуется на его поверхности, обладает гораздо худшей проводимостью, чем сам металл и пленка из оксида меди. То есть в месте контакта алюминия всегда есть область повышенного электрического сопротивления.

такое нередко случается в проводках из алюминия

Механические свойства алюминиевого провода гораздо хуже, чем медного. Достаточно несколько раз согнуть — разогнуть провод, чтобы он сломался, в то же самое время медная жила сможет выдержать очень большое количество сгибаний. Именно поэтому в гибких проводах и шнурах применяются только медные многопроволочные жилы.
В электротехнике существует такое понятие, как плотность тока, которая отражает какой ток можно пропустить в 1 мм² площади поперечного сечения провода или кабеля, при этом такой ток не должен привести к излишнему нагреву, которое может спровоцировать возгорание как самого провода, так и близлежащих предметов. У меди плотность тока может быть от 6 Ампер (А) для скрытой проводки и до 10 А для открытой проводки. Естественно, при проектировании электропроводки сечение выбирают с запасом, чтобы не «загонять» кабель в такие режимы, которые будут на пределе его возможностей. У алюминия плотность тока на 1 мм² в 1,5 раза меньше чем у меди и составляет от 4 А для скрытой проводки и до 6 А для открытой. Опять алюминий проигрывает меди!
Алюминий обладает еще одним неприятным для электропроводки физическим свойством. Под воздействием механической нагрузки он легко сжимается, или как говорят электрики, – «течет». Через некоторое время контакт ослабевает, соединение начинает искрить, а при образовании зазора может загореться электрическая дуга, температура которой составляет несколько тысяч градусов. Именно поэтому все места коммутации, где используется алюминиевый провод должны время от времени подтягиваться либо стоит использовать пружинные клеммы, которые обеспечивают постоянный контакт с нужным усилием.

Единственное преимущество алюминиевой проводки – это ее более низкая стоимость. Недаром во время массового жилищного строительства в СССР широко применялись именно алюминиевые провода. Во-первых, промышленность не могла обеспечить все потребности именно в медной проводке

Электропроводка в деревянном доме своими руками: правила и пошаговая инструкция

Частные постройки из бруса и бревен отличаются внешней привлекательностью, комфортом проживания и экологичностью. Но их относят к категории зданий с повышенной пожароопасностью, что обусловлено горючестью древесины. Поэтому проводка в деревянном доме выполняется с учетом особых требований. Они изложены в рубрике Электротехническое оборудование Строительных норм (СНиП) и Правилах устройства электрических установок (ПУЭ).

1
Требования к монтажу и общий план выполнения работ

Если строго придерживаться положений ПУЭ и СНиП, обустроить надежную и безопасную в эксплуатации систему электроснабжения деревянного дома реально своими руками. Для начала необходимо ознакомиться с ключевыми требованиями указанных правил и норм:

Обязателен грамотный скрупулезный расчет сечения кабелей. Для их изоляции применяют негорючий материал.
Желательно укладывать открытую электропроводку.
Скрытая разводка не рекомендована для сооружений из дерева. Если приходится использовать именно ее, следует работать с кабелями в металлической трубе либо в иной оболочке.
В распределительном щитке монтируют и подключают устройство защиты (УЗО) и автоматический выключатель.

Электропроводку делят на внешнюю и внутреннюю. Первая прокладывается на улице и подводится к домашней сети по подземным колодцам и каналам или по воздуху (навесом).

Внешние кабели обычно изготавливаются из проводов с алюминиевыми жилами, а внутри жилища разрешается применять только изделия с медными. Их соединение выполняется в особом переходнике под названием гильза. Она идет от электросчетчика на наружной стене постройки к распредщиту.

Проводка в деревянном доме прокладывается поэтапно. Опытные электрики советуют придерживаться следующей последовательности работ:

Рассчитывается общая мощность оборудования, которое планируется установить в жилище.
Подготавливается проект электроснабжения.
Производится подбор и закупка выключателей, розеток, проводов, технических устройств.
Выполняется ввод питания в здание, подключение защитного автомата, электросчетчика и распределительного щитка (РЩ).
Кабель разводится по дому.
Монтируются осветительные приборы, розетки, выключатели.

В последнюю очередь подключают УЗО и обустраивают систему заземления. После этого сделанная своими руками проводка испытывается на работоспособность и безопасность эксплуатации.

2
Нюансы составления проекта энергоснабжения деревянного дома

Работы следует начать с получения технических условий в местном отделении поставщика электроэнергии. Затем приступают к расчету сводной мощности бытовой техники, осветительных и других приборов. Эту операцию несложно выполнить своими руками, используя таблицу ниже.

Устройство	Потребляемая мощность (средняя), кВт
Электронагреватель	1,4
Духовой шкаф	1,2
Тостер	1,2
СВЧ-печь	1,8
Чайник	1,2
Фен	1
Утюг	1
Варочная плита	2,5
Лампочка	0,12
ПК	0,55
Стиральная машинка	0,7
Холодильник	0,4
Пылесос	1
Телевизор	0,2

После расчетов создается схема прокладки электрики. Порядок действий простой:

Составляется техплан дома. На нем отмечаются точки установки электроприборов, ламп, выключателей, розеток, прочего оборудования.
Для подключения техники подбирается подходящий тип кабеля.
На схеме разводки отмечаются места, где будут поставлены распределительные коробки. Одно такое приспособление обычно применяется для двух соседних (смежных) помещений в доме.
На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединяют в одну группу. Для их подключения применяется отдельный автомат.
Менее мощные приборы (люстры, торшеры и так далее) собирают в другую группу.

На схеме отмечают дистанции от линии, по которой проложен кабель, до всех оконных и дверных проемов и удаление электрических точек от потолочной и напольной поверхностей. Это делается для того, чтобы впоследствии при необходимости проведения ремонта в доме вероятность повреждения проводки была минимальной.

В процессе проектирования следует придерживаться нескольких важных рекомендаций. Специалисты-электрики советуют работать по таким нормативам:

Прокладка кабеля осуществляется вверху либо внизу стены с отступом 0,2 м от потолка или пола.
Установка распределительного щита производится в прихожей дома на высоте 150–170 см, чтобы дети не могли добраться до него.
Повороты внутренней проводки делаются под углом в 90°.
Из соображений эстетики и удобства использования все выключатели монтируются на одной высоте (0,8–1,5 м). Их обычно закрепляют со стороны, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (ПУЭ и СНиП не оговаривают этот момент). Но места их монтажа следует продумать максимально грамотно, учитывая схему расстановки крупной бытовой техники и мебели. Тогда после ремонта для подключения электрооборудования не придется использовать удлинители.

3
Подбор проводов, розеток, выключателей – поможет таблица

Электросеть в деревянном доме работает без аварий и сбоев при грамотном определении сечения кабелей, с помощью которых подключается освещение, специальное оборудование и бытовая техника. У многих домашних умельцев эта часть работ вызывает затруднения. Справиться с ними позволяет таблица подбора диаметра медных жил для устройств, функционирующих под определенными нагрузками.

Сечение, мм	Напряжение, В
	380		220
	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А
120	171,6	260	66,0	300
95	145,2	220	57,2	260
70	118,8	180	47,3	215
50	95,7	145	38,5	175
35	75,9	115	29,7	135
25	59,4	90	25,3	115
16	49,5	75	18,7	85
10	33,0	50	15,4	70
6	26,4	40	10,1	46
4	19,8	30	8,3	38
2,5	16,5	25	5,9	27
1,5	10,5	16	4,1	19

Все электроприборы имеют техпаспорт либо инструкцию по применению. В них указываются нагрузки, которые они потребляют. Исходя из этой информации, несложно выбрать требуемые кабели.

Самая безопасная проводка в деревянном доме получается при использовании медных изделий NYM. Они удобны в монтаже и обработке, отличаются хорошей прочностью, оснащаются дополнительной изоляцией. Их единственный недостаток – высокая стоимость.

Более доступным по цене является кабель с маркировкой ВВГнг. Его изоляция выполняется с помощью ПВХ (поливинилхлоридного) пластиката, который не поддерживает горения.

Выключатели и розетки подбирают по типу электропроводки (открытая либо скрытая), величине (расчетной) тока, возможности их подключения на однорамочном блоке. К этим элементам сети подводят кабели с тремя жилами и обязательным заземлением. Последнее обеспечивает практически стопроцентную безопасность эксплуатации бытовой техники.

4
Вводный провод и автомат – как выбрать правильно?

Для определения сечения кабеля, ведущего в дом, нужно рассчитать общую мощность (суммарную номинальную нагрузку) всех имеющихся электрических устройств и оборудования. Это особенно важно, если проводка в деревянном доме обновляется. То есть производится полная замена автовыключателей и внутренней разводки.

При необходимости установки нового вводного кабеля на брусовый дом либо жилое строение из бревен следует обратиться в энергоснабжающую организацию. Его замена осуществляется до монтажа и опломбирования счетчика учета потребленного электричества.

Если сеть здания рассчитана на 380 В, на вводе устанавливается однополюсный автомат. При однофазном питании (220 В) используются устройства с 1 либо двумя полюсами.

Специалисты советуют подбирать автомат с номиналом, который при максимальных нагрузках не отключает подачу тока в жилище, а разрывает электроцепь. Тем самым он исключает опасность возникновения короткого замыкания.

С типом, характеристикой и номиналом вводного автомата (ВА) несложно определиться самостоятельно. Сначала берется мощность всего электрического оборудования в доме. По формуле P / U * 0,8 высчитывается показатель максимального тока. Его величину умножают на специальный коэффициент 1,1 и получают значение, при котором срабатывает выключатель на вводе (в большинстве случаев применяют предохранитель на 25 А).

Подходящий тип ВА подбирается по току короткого замыкания (ТКЗ). Используется формула: I = 3260 * S (сечение провода в миллиметрах) / L (длина кабеля в метрах).

Характеристику автовыключателя определяют посредством деления ТКЗ на величину номинального тока. Для индивидуальных домостроений рекомендуется применять устройства категории С. Они прекрасно показали себя при работе в электросетях со смешанной нагрузкой.

ВА монтируется после счетчика. Эти два прибора крепят в электрическом щите на DIN-рейку вместе с УЗО и автоматами для отдельных групп оборудования, после чего приступают к прокладке кабелей по жилищу.

5
Скрытая и открытая разводки – особенности

Снаружи кабель, как было отмечено ранее, монтируется в металлические трубы, которые зарывают в землю, либо по воздуху. Первый способ более дорогой, но зато по-настоящему надежный.

Перед внутренней разводкой в доме намечают точки установки распределительного щита и коробок, выключателей, розеток, осветительных приборов. РЩ фиксируется на выбранном месте. Затем производятся такие действия:

В корпус распредщитка монтируется счетчик электроэнергии.
На DIN-рейку ставится ВА, к которому подключают нейтраль и фазу.
Вход вводного автомата соединяется с клеммами прибора учета.
На рейке устанавливаются выключатели и реле напряжения для УЗО и отдельных групп питания.
Все зажимы электрооборудования соединяются проводом с одной жилой.

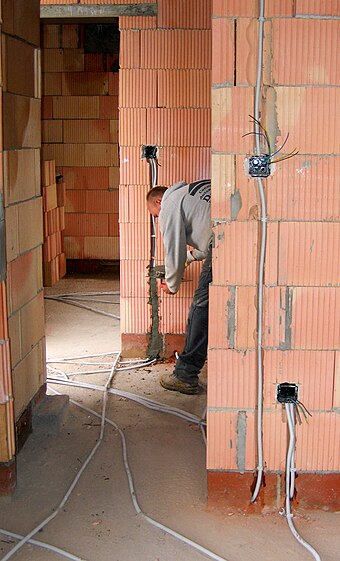

Приступают непосредственно к разводке – скрытой либо открытой. Первую обустраивают в случаях, когда отделку стен в жилище планируется сделать максимально привлекательной и эстетичной. Она идеальна для только что построенных или капитально отремонтированных домов из бруса, оцилиндрованных бревен.

Скрытая проводка предполагает размещение кабелей в специальных пластиковых негорючих либо металлических (алюминиевых, стальных, медных) коробах. Последние укладываются между облицовкой вертикальной поверхности и ее основанием.

Электропроводка открытого типа монтируется в давно эксплуатируемых домах и при создании ретроинтерьеров в новых зданиях. Она делается при помощи:

Роликов из керамики, выполняющих функцию изоляторов. Этот способ оптимален для жилищ со стенами из деревянных бревен.
Пластиковых каналов для кабеля, фиксируемых на вертикальных основаниях. Такие монтажные приспособления выпускаются в разных цветах, что дает возможность подобрать их под любой вариант обшивки.
Скоб из ПВХ. Эта методика применяется в домах редко из-за своей непривлекательности. Она больше подходит для проводки в технических, хозяйственных и подсобных помещениях.
Гофротруб, заполняемых кабелями максимум на 40%.
Особых плинтусов, оснащенных желобом. В последнем имеются спецфиксаторы для провода.

Важно! Проходы сквозь стены из одного помещения в другое желательно обустраивать огнестойкими металлическими гильзами. И уже через них протягивать кабели. В этом случае вероятность возникновения пожара из-за неисправной проводки существенно снижается.

6
Популярные способы внутренней прокладки кабелей

Открытая разводка обычно осуществляется при помощи кабель-каналов. Пошаговая инструкция выполнения такой операции приведена далее:

Производится разметка (по имеющемуся проекту) линии прокладки сети.
С канала для кабеля снимают крышку.
Прикрепляют короб к потолочной поверхности либо стене. Для этого применяются саморезы. Их установка производится с шагом 50 см. На поворотах трассы вкручивают добавочные метизы.
В намеченных местах монтируются распределительные коробки.
Электропроводку помещают в кабель-каналы, накрывают последние крышкой, защелкивают крепеж.

Важно! В точках монтажа выключателей и розеток следует оставить небольшой запас кабеля. Он необходим для подключения указанных элементов.

Провода в распредкоробках соединяются между собой и с клеммами розеток, автоматов, выключателей. Эта часть монтажных работ подробно описана в следующем разделе.

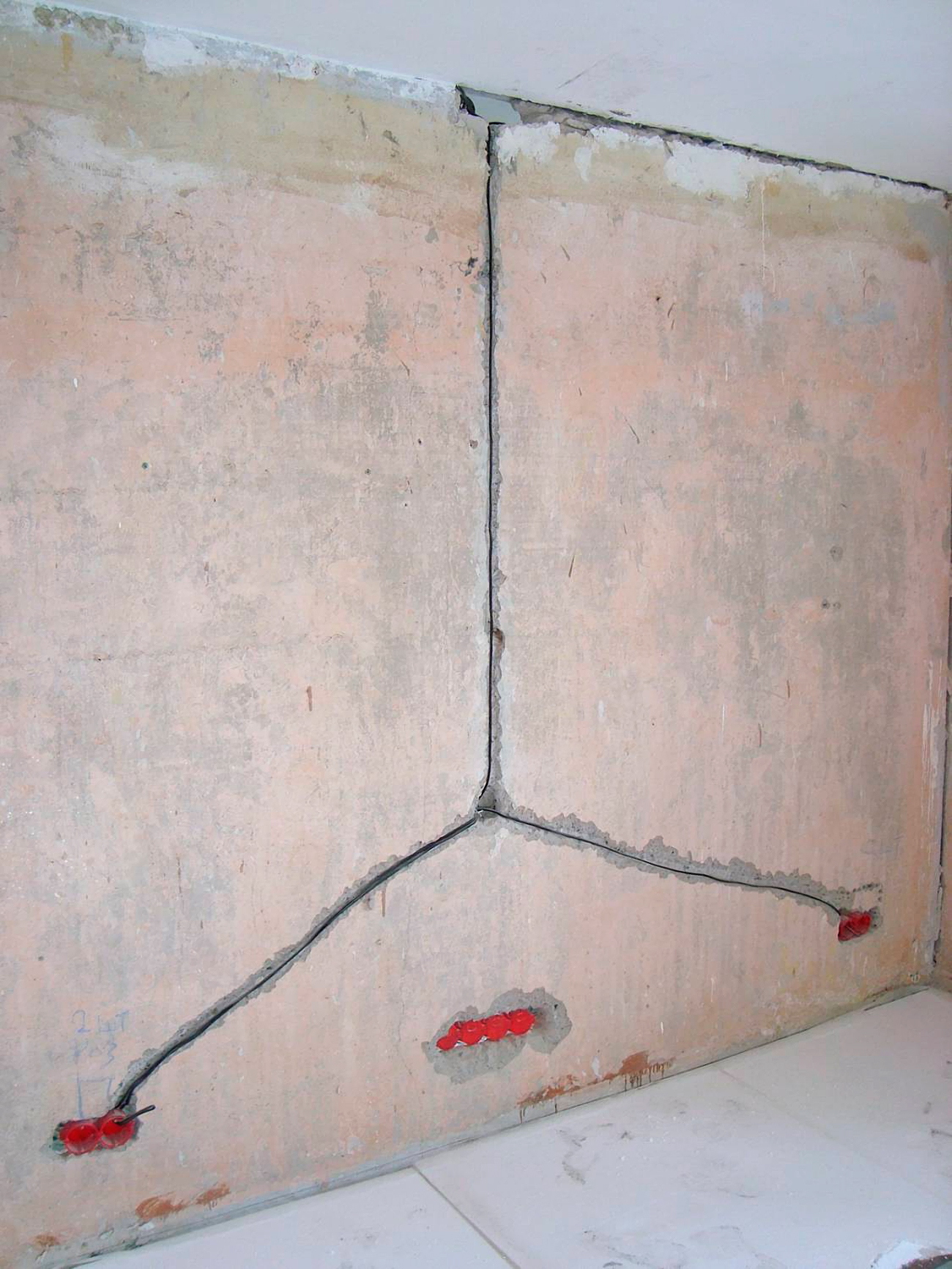

При скрытой разводке кабель часто «прячут» в металлические трубы. Алгоритм работ простой:

Проделывают в стенах штробы.

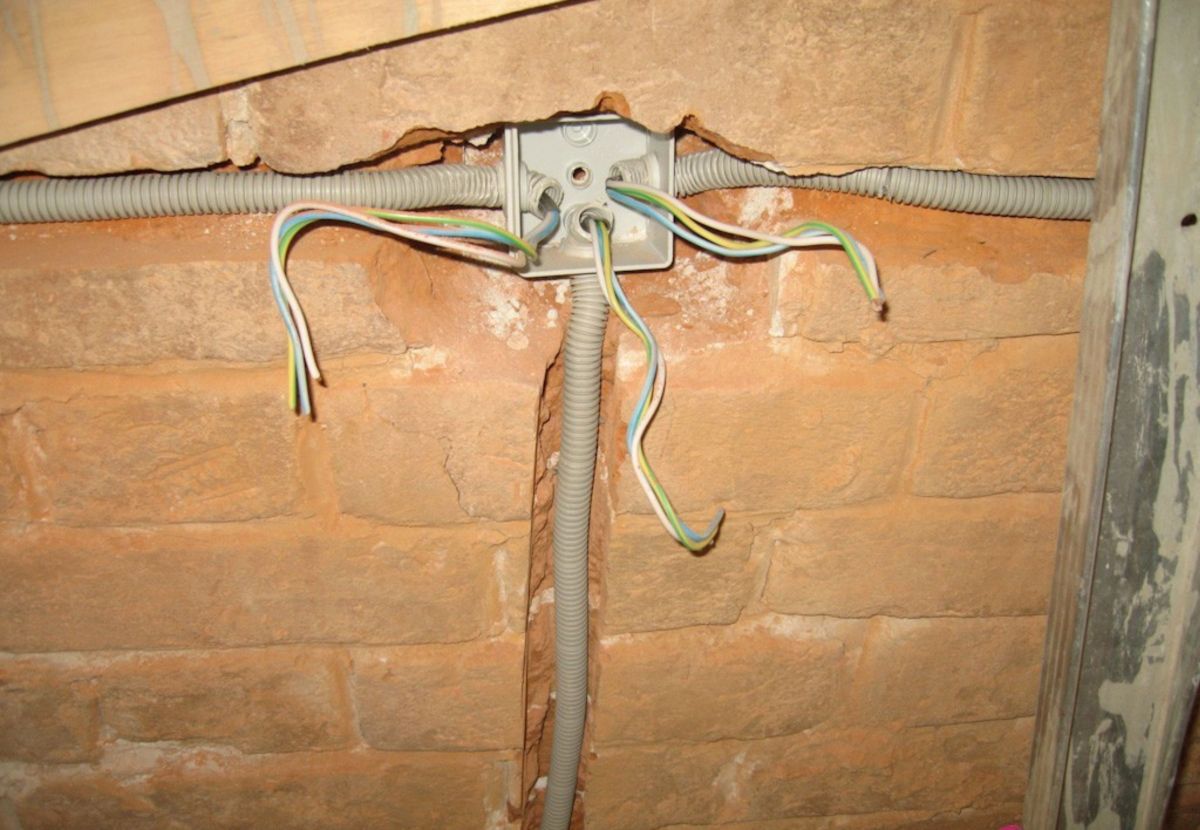

Устанавливают распредкоробки (так, чтобы доступ к ним после облицовки вертикальных оснований был свободным).
Монтируют трубы. При необходимости они предварительно обрезаются. Концы изделий зачищаются, с них удаляются все заусеницы.
Крепление труб производится хомутами.

Проводка протягивается через зафиксированные металлические каналы. В распредкоробках электрожилы скручиваются и изолируются.

7
Кратко о методах соединения проводов и тонкостях процедуры

Операция производится своими руками одним из трех способов. Единая внутренняя проводка создается:

Скруткой.
Самозажимными Wago-клеммами.
Специальными колпачками.

Первая методика – недорогая и доступная в реализации. С концов кабелей убирается изолятор (4–5 см). Провода скручивают между собой, пропаивают и обматывают защитной липкой лентой.

Технология Wago предполагает снятие с торцов проводов 1 см изоляции и их соединение посредством самозажимных клемм. Последние выбирают по сечениям используемых кабелей.

Третий способ требует приобретения спецколпачков, внутри которых установлена пружина конической формы. Порядок их использования:

провода зачищают и скручивают;
накрывают место соединения описываемым изделием.

Пружина при накручивании колпачка прочно зажимает электрокабель. А оболочка из пластика играет роль изолятора.

Нюанс. Нагрузочная способность прокладываемой внутренней трассы зависит от числа соединений проводов. Чем их больше, тем менее надежной в эксплуатации получается разводка.

8
Финальные стадии работ – остались мелочи

ПУЭ требуют, чтобы все бытовое электрооборудование с корпусом из металла (холодильники и морозильные шкафы, стиралки-автоматы, бойлеры, печи) заземлялось. Эту операцию легко выполнить самостоятельно:

Нарезаются три арматурных прутка сечением 3 и длиной 300 см.
Во дворе дома копается треугольный ров глубиной 0,3 м со сторонами 1 м.
Стержни монтируются в грунт по углам траншеи, соединяются друг с другом сваркой и стальными заготовками.
К одному из прутков прикрепляется проушина (петля). Ее делают из стали толщиной 10 мм.

Проушину соединяют в электрическом щите с заземляющей жилой. Она имеет желто-зеленый изоляционный слой.

Устройство защитного отключения ставится в щитке после счетчика. Оно исключает риск поражения человека электричеством при пробое последнего на корпусе бытовой техники. УЗО подбирается по двум показателям:

Номинальный ток. Его величину берут на порядок выше характеристики установленного в цепи автовыключателя.
Ток утечки. Для жилых помещений с нормальной влажностью приобретают устройства с порогом срабатывания 30 mA, для ванных, санузлов и кухонь – 10 mA.

После монтажа всех элементов проводка проверяется на безопасность использования и работоспособность специалистами электротехнических сертифицированных центров и лабораторий. Они проводят комплексные испытания:

осматривают разводку на правильность установки;
замеряют сопротивление «ноль – фаза», заземляющего контура и изоляции;
проверяют срабатывание УЗО и автоматов.

Результаты испытаний заносятся в протокол. Его необходимо предъявить представителям энергосбыта, которые приедут пломбировать электросчетчик.

пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку Вернуться к оглавлению

Содержание материала

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

Распределительный щиток, который может быть внутриквартирным или общим.
Электрический счетчик для контроля над расходом электроэнергии.
Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
Кабели и провода, с помощью которых осуществляется разводка до электроточек.
Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

Отдельная группа на освещение.
Подключение мощной бытовой техники.
Отдельная кухонная линия.
Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

Составление проекта и расчет общей мощности оборудования;
Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
Ввод в дом и подключение вводного автоматического выключателя, счетчика электроэнергии, монтаж распределительного щита;
Прокладка кабелей, разводка их по точкам;
Монтаж розеток, выключателей, осветительной аппаратуры;
Монтаж заземления и УЗО;
Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью. Для таких электроприборов необходимо прокладывать отдельный кабель.

По каждой группе необходимо рассчитать максимальную потребляемую мощность, просуммировав все электроприборы, которые могут быть включены в сеть одновременно. Также необходимо посчитать общую мощность всей нагрузки для выбора вводного автоматического выключателя.

Схема кухонной электропроводки

Выбор кабелей и аппаратуры

При проектировании электроснабжения для выбора кабеля проводят сложные расчеты, но для выполнения электропроводки в деревянном доме своими руками достаточно воспользоваться таблицей. По каждой группе электропитания выбирают сечение кабеля, соответствующее потребляемой мощности.

Таблица которая поможет выбрать провода для электропроводки

Для проводки чаще всего выбирают медный кабель марки ВВГнг-LS или NYM. Первый отличается более низкой ценой, а второй – дополнительным слоем изоляции и большей надежностью, а также удобством при разделке. Алюминиевый кабель также можно использовать, но при этом увеличивается его сечение, кроме того, жилы алюминиевого кабеля более ломкие при перегибах, следовательно, он менее надежен.

Для подключения розеток необходим трехжильный кабель с заземляющим проводом – часть бытовых приборов требует обязательного защитного заземления. Для освещения по ПУЭ также необходимо использовать заземление, но на практике часто пренебрегают этим правилом. Однако если вы планируете установить мощные светильники, например, прожектор для освещения двора, настоятельно рекомендуется выполнить всю проводку по правилам.

Проводка в деревянном доме может выполняться как внешней – в кабель-канале, так и скрытой в том случае, если внутренняя отделка подразумевает обшивку стен. Внутреннюю проводку обязательно выполняют в трубах или металолорукаве, в противопожарных целях и для защиты от случайного повреждения при сверлении отверстий, например.

Выбор розеток и выключателей производят по нескольким параметрам:

По току, на который они рассчитаны;
По типу установки: для скрытой или для внешней проводки;
Блоки розеток выбирают по количеству мест, а выключатели – по количеству клавиш. Иногда бывает удобно соединить несколько выключателей в один блок, например, выключатели расположенных рядом ванной комнаты и туалета.

Ввод электропитания и вводного автомата

Выбор вводного кабеля производят по максимальной мощности всего электрооборудования дома. Следует обратить на это особое внимание при реконструкции электропроводки. Поменяв все кабели и увеличив номинал автоматических выключателей, нельзя забывать про вводной кабель. Его сечение может оказаться недостаточным, и при большой нагрузке произойдет возгорание. Вводной кабель меняют, как правило, с привлечением энергоснабжающей организации одновременно с установкой и опломбированием счетчика.

Вводный автоматический выключатель должен резервировать групповые автоматы и отключать дом от электропитания в случае короткого замыкания, но не срабатывать при максимальной возможной нагрузке. В случае если дом запитан от трехфазной сети, устанавливают трехполюсный автоматический выключатель. Для однофазной сети – однополюсный или двухполюсный, куда заводят фазу и ноль.

Автоматический выключатель

Выбор номинала и типа автоматического выключателя для однофазной сети:

Необходимо вычислить суммарную мощность всех электроприборов и вычислить максимальный ток по формуле I_НОМ = P / U·cosϕ. Полученное значение I_НОМ – расчетный номинальный ток сети, его умножают на коэффициент 1,1 и получают номинальный ток расцепителя автоматического выключателя. Как правило, на вводе в дом устанавливают автоматические выключатели с номиналом не более 25 А.
Для выбора типа автомата необходимо знать минимальный ток короткого замыкания. Для однофазной сети ~220В расчет тока короткого замыкания можно производить по упрощенной формуле I_КЗ = 3260·S/L, где S – сечение провода в мм², L – длина кабеля, м. При этом расчет ведется для самой протяженной группы с минимальным сечением кабеля.
Далее нужно определить кратность тока короткого замыкания номинальному, то есть вычислить I_КЗ / I_НОМ. Полученное значение определяет характеристику выключателя. В частных домах чаще всего применяют автоматические выключатели с характеристикой С.

Автоматический вводной выключатель устанавливают обычно после счетчика. Возможна установка до счетчика, но в этом случае обязательным условием является его опломбирование.

Автоматические выключатели групп электроснабжения, счетчик электроэнергии, а также и вводной автомат и УЗО устанавливают в распределительный щиток. Корпус металлического щитка обязательно заземляют. Аппаратуру устанавливают на DIN-рейку, после чего производят монтаж проводом в соответствии со схемой.

Прокладка кабеля, установка розеток и выключателей

Перед прокладкой кабеля необходимо определиться с трассой, установить распределительные коробки и разметить места установки розеток, выключателей и осветительных приборов. Кабель выбранного сечения прокладывают в соответствии с планом укладки одним из указанных ниже способов.

Прокладку кабеля в металлорукаве или трубе выполняют в том случае, если планируется полная обшивка внутренних стен, иначе проводка будет выглядеть неэстетично. Применять для скрытой проводки пластиковую гофротрубу нельзя, так как есть возможность случайного ее повреждения, что может привести к возгоранию внутри перекрытий, быстро ликвидировать которое очень сложно.

Технология прокладки кабеля в трубе:

Готовят кабельную трассу, выполняя штробы. В местах соединения кабелей устанавливают открытые распределительные коробки с таким расчетом, чтобы обеспечить к ним свободный доступ даже после обшивки стен.
Проходки через стены выполняют с помощью металлических гильз с заглушками. Под розетки и выключатели устанавливают специальные металлические гильзы.
Использование металлических гильз с заглушками позволит предотвратить возгорание по причине замыкания
Трубы для кабельной трассы выбирают с таким условием, чтобы их внутренний диаметр был заполнен не более чем на 40%. Для прокладки кабеля лучше использовать медные трубы: они недешевы, но легко поддаются гибке, резке и обработке срезов. Срезы необходимо зачистить и отшлифовать их края, чтобы не повредить оболочку кабеля заусенцами и острыми кромками. Трубы крепят к стенам с помощью хомутов, к металлическим гильзам их крепят с помощью развальцовки медной трубы внутри гильзы.
Образец крепления проводки к потолку
Кабель протягивают через трубы и сразу проверяют изоляцию его жил к корпусу трубы – это позволит выявить возможные повреждения изоляции о края труб еще во время прокладки кабеля.
Разделывают кабель, при этом в распределительных коробках оставляют запас длины не менее 20 см – это позволит впоследствии сделать перемонтаж при необходимости. Жилы кабеля в распределительных коробках соединяют на скрутку и изолируют колпачками СИЗ.
Изолирование проводки колпочками СИЗ
Разделывают кабели и подключают их к выключателям, розеткам и групповым атоматическим выключателям. При этом соблюдают цветовую маркировку проводов.

Внешнюю прокладку кабеля выполняют в кабель-канале, выполненном из самозатухающего пластика. Кабель-канал бывает различных размеров, и представляет собой короб, закрывающийся крышкой с защелкой. Цвет кабель-канала может быть как белый, так и имитирующий деревянную фактуру, поэтому он вполне эстетично выглядит на бревенчатых стенах.

Кабель канал для прокладки внешней электропроводки

Технология прокладки кабеля в кабель-канале:

Размечают трассу прокладки кабеля и выбирают размер кабель-канала, соответствующий количеству кабелей и их сечению. Снимают крышку с кабель-канала и крепят короб к деревянной поверхности на саморезы с шагом в 50 см.
Устанавливают распределительные коробки в местах соединения кабелей.
Розетки и выключатели при таком способе прокладки кабеля используют только для внешней проводки. Снимают крышки, основание розетки или выключателя крепят к стене саморезами.
Укладывают кабели в кабель-канал, закрывают короб крышкой. Запас кабеля при этом можно уложить в кабель-канал, если позволяет место.
Соединяют концы кабеля в распределительных коробках согласно схеме. Разделывают кабель и подключают его к розеткам, выключателям, автоматам.
Кабель канал – отличный способ который позволяет спрятать электропроводку

Заземление и УЗО

Заземление необходимо по условиям эксплуатации большинства бытовых приборов, если их корпус выполнен из металла. В частном доме заземление можно выполнить самостоятельно.

Для заземления понадобится три металлических штыря или уголка длиной 3 метра, а также обрезки уголка длиной около метра, которыми необходимо соединить штыри. Технология выполнения заземления такова: выкапывают траншею в форме равностороннего треугольника со стороной 1 метр и глубиной не менее 30 см, по углам траншеи в землю вбивают трехметровые штыри или уголки, соединяют их между собой короткими отрезками с помощью сварки. В одном из углов выполняют отверстие, и с помощью болта и гайки крепят заземляющий проводник, который выводят в распределительный щиток и присоединяют к заземляющей шине. К этой же шине присоединяют все заземляющие жилы кабелей – они имеют желто-зеленую изоляцию.

Заземление в частном доме

УЗО – устройство защитного отключения – необходимо для защиты человека от поражения электрическим током в случае утечки тока на металлический корпус бытовой техники или при повреждении изоляции. УЗО реагирует на несоответствие токов, выявляя даже самую малую утечку. УЗО имеет два параметра, по которым его выбирают: номинальный ток и ток утечки.

Номинальный ток УЗО выбирается на порядок выше, чем ток автоматического выключателя в данной цепи. Ток утечки – в зависимости от типа помещения и подключаемого оборудования. Так, для ванной комнаты необходимо УЗО с током утечки 10 mA, а для остальных помещений достаточно значения этого параметра 30 mA. Схема подключения УЗО приведена на рисунке.

Схема подключения устройства защитного отключения

Испытания электропроводки

После монтажа необходимо вызвать специалистов электролаборатории, чтобы они произвели весь необходимый комплекс замеров: сопротивление изоляции, сопротивление заземляющего проводника и петли «фаза-ноль», выполнили прогрузку автоматов и проверку УЗО. После испытаний вам будет выдан протокол, который позволит подтвердить правильность выполнения электромонтажных работ перед энергоснабжающей организацией – протокол может понадобиться при опломбировании счетчика электроэнергии.

Испытание электропроводки

Схему электропроводки со всеми поправками и замечаниями рекомендуется наклеить на внутреннюю поверхность стенки распределительного щитка – это обеспечит наглядность в случае возникновения неисправностей электропроводки. На схеме необходимо указать, какой автоматический выключатель питает каждую группу и что к ней подключено.

Электропроводка в деревянном доме, выполненная с учетом всех рекомендаций, вполне безопасна и прослужит длительное время.

электропроводка в квартире своими руками

Рассчитайте стоимость работ по монтажу электропроводки с квартире!
Составьте перечень работ и получите расчет стоимости за 10 минут от бригад и мастеров! Рассчитать>>

В большинстве случаев ремонт квартиры не обходится без изменения электропроводки, обусловленной перепланировкой жилья, физическим и моральным износом кабелей, повышением нагрузки на сеть и другими факторами.

Объём работ по реконструкции электропроводки зависит как от размеров жилья, так и от планируемой степени оснащения бытовым оборудованием и техникой каждого помещения. К электричеству сегодня все привыкли, но от этого последствия от поражения человека электротоком не стали легче – ток в 5-10 А бытовой сети напряжением 220 В смертельно опасен. Следовательно, при устройстве электропроводки мелочей не бывает.

Монтаж электросети квартиры состоит из следующих этапов:

Разработка проекта/схемы.

Расчёт потребности в материалах и фурнитуре.
Разметка под штробление и устройство штроб.
Укладка кабелей и монтаж распределительных коробок, розеток, выключателей.
Сборка распределительного щитка и «прозвонка» электропроводки.

Проект электропроводки

Произвести грамотный монтаж электропроводки современной квартиры без заранее разработанной схемы электроснабжения, руководствуясь только сиюминутными решениями возникающих вопросов, невозможно. Реконструкция или установка новой электропроводки должна выполняться лишь после детальной проработки всех требований к новой электросети. Пренебрежение этими рекомендациями не только чревато выходом из строя оборудования, но и опасно для жильцов дома в целом. Поэтому до начала электромонтажных работ необходимо разработать проект электроснабжения квартиры, и решать этот вопрос лучше силами профессионалов.

Обязательность разработки проекта электроснабжения квартиры не закреплена законодательно, но процедура подключения смонтированной электропроводки к силовой линии здания регламентирована жёсткими правилами, включающими и необходимость согласования.

Профессионально выполненный проект электроснабжения по окончании ремонта станет важным приложением к техпаспорту квартиры и облегчит прохождение согласования. Согласно ПУЭ, система электропроводки квартиры является электрической установкой, а потому её подключение к домовой линии и эксплуатация должны производиться в соответствии с общими для такого оборудования требованиями:

внутренняя проводка жилья должна быть совместима с внешней электросетью по мощности;

электропроводка квартиры не должна представлять опасность (пожарную электротехническую) для проживающих в доме людей.

Читайте также: Электрика в домах серии П-44Т: особенности, проект, схема, установка в новых домах

Согласование проекта внутреннего электроснабжения квартиры выполняется в Ростехнадзоре и обязательно в следующих случаях:

при монтаже электропроводки в новостройке «с нуля»;
при реконструкции во вторичном жилье имеющейся сети с повышением выделяемой на квартиру мощности.

Контролирующие инстанции при визитах на объект по заявке на подключение его к домовой сети требуют выполненный по всем стандартам проект электропроводки квартиры, и грамотность этого документа — аргумент в пользу соответствия системы электроснабжения всем необходимым требованиям.

Общие правила монтажа электропроводки

Документом, определяющим требования к монтажу электропроводки и любого другого электрооборудования, является ПУЭ — «Правила Устройства Электроустановок».

Основные правила устройства внутренней электросети в квартире:

Разводка и соединение кабелей производятся внутри распределительных коробок с тщательным изолированием мест соединения.
Прямое соединение разнородных проводов (медь, алюминий, сталь) запрещено.
Счётчики, распределительные коробки, розетки и выключатели должны быть легкодоступны.
Выключатели монтируются на участке стены, не закрываемом дверным полотном в открытом положении (со стороны ручки двери).
Существует 2 стандарта высоты расположения выключателя от пола – «советский» (160 см) и «европейский» (90 см), к применению допустимы оба.
Розетки при подводе провода снизу устанавливаются на высоте не более 1 м, ориентируясь на удобство использования, при подключении к сети сверху – от 1 до 1,5 м. В детских комнатах квартир в целях обеспечения безопасности допускается располагать розетки выше — на высоте 1,8 м, исходя из стандарта для помещений учреждений с пребыванием детей.

Розетки и выключатели размещают не ближе 50 см от газопровода.
Расположение участков проводки на стенах должно быть ортогональным (вертикальным или горизонтальным) – это облегчит отслеживание кабелей при выполнении мелкого ремонта (сверление отверстий, штробление).
Электропроводка не должна контактировать с металлическими элементами строительных конструкций (арматура, закладные детали).
При монтаже в одну штробу нескольких кабелей с однослойным изолированием каждый из проводов должен быть помещён в гофрочехол.
Вертикальные участки проводки должны располагаться от дверных и оконных проёмов на расстоянии не менее 10 см.

Горизонтальные участки проводки располагают не ближе 15 см от плит перекрытия.
Расстояние от кабеля до труб газопровода должно быть не менее 0,4 м.

Расчёт потребности в материалах и фурнитуре

Необходимое количество материала определяется двумя способами:

по схеме электропроводки – наиболее точный;
по общей площади квартиры — приблизительный.

При расчёте кабеля по схеме замеряется суммарная длина разметки электропроводки, к которой добавляется 10%, плюс по 20 см на каждую розетку или выключатель, плюс 50 см на каждый светильник и 50 см на распределительный щиток.

Чтобы рассчитать потребность в кабеле по площади квартиры, числовую величину площади жилья умножают на 4, и получают общий метраж провода всех сечений. 40% от полученного значения – это длина кабеля для освещение, оставшиеся 60% — метраж силового кабеля.

Сечения кабелей участков проводки рассчитывают с привязкой к материалу провода, способу укладки и максимальной нагрузке на линию. Для удобства подбора необходимого провода величины сечения сведены в таблицу зависимости от указанных факторов:

Сечение кабеля (мм2)	Монтаж открытым способом						Монтаж в трубе
	Медная			Алюминиевая			Медная			Алюминиевая
	Ток (A)	Мощность (кВт)		Ток (A)	Мощность (кВт)		Ток (A)	Мощность (кВт)		Ток (A)	Мощность
	Ток (A)	220 В	380 В	Ток (A)	220 В	380 В	Ток (A)	220 В	380 В	Ток (A)	220 В	380 В
0,5	11	2,4	—	—	—	—	—	—	—	—	—	—
0,75	15	3,3	—	—	—	—	—	—	—	—	—	—
1,0	17	3,7	6,4	—	—	—	14	3	5,3	—	—	—
1,5	23	5	8,7	—	—	—	15	3,3	5,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14	3	5,3
2,5	30	6,6	11	24	5,2	9,1	21	4,6	7,9	16	3,5	6
4,0	41	9	15	32	7	12	27	5,9	10	21	4,6	7,9
6,0	50	11	19	39	8,5	14	34	7,4	12	26	5,7	9,8
10,0	80	17	30	60	13	22	50	11	19	38	8,3	14
16,0	100	22	38	75	16	28	80	17	30	55	12	20
25,0	140	30	53	105	23	39	100	22	38	65	14	24
35,0	170	37	64	130	28	49	135	29	51	75	16	28

Называя в обиходе проводник кабелем или проводом, следует знать, что это не синонимы:

провод – это многожильный или одно- или многожильный проводник с лёгкой трубчатой изоляцией или без неё;
кабель – это система изолированных проводников, объединённых в единую конструкцию, которая дополнительно изолируется и, в зависимости от модели, защищается броневым кожухом.

При выборе материала для электропроводки квартиры следует отдавать предпочтение кабелю – более надёжному и долговечному материалу.

Что касается материала изготовления жил, то нормативные документы чётко определяют следующее:

ПЭУ 1.7.34
«… В зданиях следует применять кабели и провода с медными жилами … »

СП 31-110-2003, п. 14.3
«Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.»

К оборудованию мощностью более 2,0 кВт рекомендуется подводить отдельную линию питания с автоматом, номинал которого можно определить по следующей таблице:

Сечение кабеля (кв. мм)	Сила тока (A)	Мощность (Вт)	Номинал автомата (A)
1,5	15	3300	16
2,5	21	4600	20
4	27	5900	25
6	34	7400	32

Устройство штроб

В современном жилье проводка открытым способом используется очень редко, а внутренний монтаж имеет особенности, зависящие от материала строительных конструкций.

На кирпичные стены кабели монтируют до оштукатуривания, фиксируя проводку хомутами. Если такая стена уже оштукатурена, то по штукатурке выполняют штробы нужного сечения с предварительным надрезом поверхности болгаркой.

Штробление стен в панельных домах следует выполнять с осторожностью – не глубже штатного штукатурного слоя панели и не повреждая арматуру конструкций.

В монолитных домах проводку либо крепят на «чёрные» стены до оштукатуривания, либо укладывают в штробы, выполненные в старой штукатурке.

Помните: штробить монолитные ограждающие конструкции запрещено!

Проводка кабелей сквозь стену между смежными помещениями выполняется в жёсткий стальной канал-гильзу, предварительно вмонтированный в конструкцию с обязательным отражением в проекте).

Гнёзда под монтажные и распределительные коробки выполняются дрелью с корончатым сверлом.

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

Кабели в штробах до оштукатуривания временно фиксируют гипсовым раствором. Гнёзда под монтажные и распределительные коробки очищаются от пыли и смачиваются. На конец кабеля надевается коробка, после чего она также временно фиксируется в гнезде – небольшим количеством гипсового раствора, заподлицо поверхности стены. При заделывании кабелей в штробах зазоры вокруг коробок окончательно заполняются и затираются цементным раствором. Подключение каждой розетки следует производить непосредственно от распределительной коробки, не формируя один шлейф для нескольких розеток. При очищении одножильных концов кабеля от изоляции для подключения к контакторам следует избегать надреза медных жил – в месте такой насечки проводник становится ломким.

Установку лицевых накладок розеток и выключателей выполняют по окончании финишной отделки стен.

Сборку узлов в распределительных коробках выполняют с помощью специальных клеммных шин — применение скруток кабелей нежелательно из-за необходимости тщательного изолирования и неудобства разборки.

Читайте также: Всё о разводке электрики на кухне

Сборка распределительного щитка и «прозвонка» электропроводки

Прежде всего приобретается сам щиток:

наружного исполнения – простой в монтаже, но требующий места;
внутреннего типа – более эстетичный и компактный, но устанавливаемый в нишу.

Затем щиток устанавливается в квартире, чаще всего в прихожей, после чего в нём компонуются и монтируются все защитные автоматы линий проводки в квартире. Располагать на одном автомате более одной линии не рекомендуется.

Все линии электропроводки «прозваниваются» от узла к узлу, после чего подводятся к щитку и соединяются с автоматами.

По окончании соединения с автоматами всех линий от распределительного щитка к подъездному щиту отводится один общий кабель сечением не менее 6 мм2.

Заключение

Смонтировать электропроводку в квартире самостоятельно – реально. Особенно, если есть выполненная профессионалом схема и навыки электромонтажных работ. Однако следует помнить, что учиться электромонтажу на своих ошибках опасно для жизни. Если выполнять эту работу ранее не приходилось, лучше обратиться к профессионалам, как минимум – для поэтапной консультации, в том числе, по подсчёту мощности потребителей и выбору сечения кабеля.

Как отследить электропроводку в стене

Универсальные трассировщики проводов поставляются с инструкциями, которые позволяют отслеживать проводку в стенах. Вы также можете использовать поисковые устройства с режимами обнаружения проводов для отслеживания определенных проводов. Но вы также можете получить хорошее представление о том, где находятся ваши провода, без таких сложных устройств. Нет единственного правильного способа сделать это. Выбор метода зависит от того, для чего вы хотите отследить провода и какой лучше всего подходит для вас.

Узнать, какие провода к какому автомату подключены, можно вообще без каких-либо инструментов.Если у вас есть какой-либо план электропроводки для тестируемого здания, это достойный метод. Если вы уже знаете, где проходят провода за стенами, проверка автоматических выключателей просто подтверждает, что провода и переключатели подключены. Работайте с партнером — один из вас должен оставаться у коробки выключателя, чтобы включить выключатель, а другой должен наблюдать, какие розетки получают питание. Вы можете сделать это и без партнера, хотя беготня между розетками и выключателями требует времени и труда.

Объявление

Начните с выключенными выключателями и вставьте включенную лампу в розетку. Включите и выключите выключатели по одному, пока не загорится лампа. Затем подключите лампу к другим ближайшим розеткам, чтобы определить, какие из них находятся в той же цепи. Поверните выключатели света, чтобы увидеть, в какой цепи включены огни. Цепи, подключенные к большим приборам, таким как сушилки для одежды, часто не имеют других розеток или приборов.

Еще одна практика поиска электрических проводов за стенами — использование металлоискателя.Это может быть эффективным методом, если вы знаете, что проводов очень мало, а в стенах мало других металлических предметов, например гвоздей.

Если вы отслеживаете электрическую проводку, чтобы добавить новые розетки или освещение, или если вы готовитесь к ремонту электрооборудования, вам понадобится детектор напряжения и другие инструменты из соображений безопасности. Прочтите следующую страницу, чтобы узнать больше о безопасности при отслеживании электропроводки.

Объяснение различных типов домашней электропроводки

Стажировка электрика начинается всего со 100 часов в лаборатории профессионального училища, вплоть до университетов, предлагающих 4 года обучения.Вот сколько обучения и знаний нужно для того, чтобы стать лицензированным электриком. Но понимание основ домашней электропроводки не должно быть таким интенсивным.

Если вы выполняете простой проект дома своими руками, вам следует знать, какие типы электрических проводов используются в доме. Вам также необходимо понимать общие правила кодирования, размера и маркировки.

В этом базовом руководстве мы собрали все, что вам нужно знать о домашних электрических проводах.

Зачем нужно знать об электропроводке дома

Если вы выполняете какой-либо проект по дому, понимание домашней электропроводки может облегчить эту работу.Вам нужно знать о типах электрических проводов, когда вы:

Установка новой проводки и необходимость знать, какой тип провода использовать
ищет электрические проблемы в вашем доме (т. Е. Знание цепи, к которой принадлежит проводка, может помочь вам определить причину проблемы)
выполнение любого электрического ремонта или модернизации

Помните, что любые изменения в домашней электропроводке должны соответствовать нормам. Это означает соблюдение Национального электротехнического кодекса, а также любых местных постановлений в вашем географическом регионе.

Последние имеют тенденцию быть более строгими, и их следует тщательно соблюдать, чтобы избежать ошибок.

Несоблюдение кода увеличивает риск возникновения опасностей, например возгорания. Это также может стоить вам, если вы когда-нибудь решите продать свой дом и его поймает домашний инспектор.

Основы домашних электрических проводов

Прежде чем мы углубимся в типы электрических проводов, вам следует знать несколько основных терминов, маркировки и кодирования. Понимание этого может значительно упростить вашу поездку в строительный магазин.

Кабель и провод

Термины «кабель» и «провод» настолько часто используются как синонимы, что можно подумать, что это одно и то же. Но это не так.

Электрический провод — это любой материал, проводящий электричество. Это отдельные проводники внутри куртки. Они либо изолированные, либо голые.

С другой стороны, кабель — это комбинация двух или более проводов. Эти провода собраны вместе в одной оболочке.

Цветовое обозначение оболочки кабеля

Наружная оболочка кабелей имеет цветовую маркировку.Кабели имеют цветовую маркировку, чтобы обозначить размер проводов внутри кабеля. Цветовой код также указывает на силу тока кабеля.

Ниже указаны цвет, размер и сила тока:

Черный . Провод калибра 8 или 6, цепи 45 или 60 А
Оранжевый . Провод 10-го калибра, цепь 30 А
Желтый . Провод 12 калибра, цепь 20 А
Белый . Провод калибра 14, цепь 15 А

Серые кабели — это кабели подземных фидеров (UF).Все кабели УФ серого цвета. Чтобы узнать калибр провода и информацию о цепи, вам необходимо проверить маркировку оболочки кабеля.

Кроме того, цветовое кодирование оболочки кабеля является относительно новым нововведением в электротехнической промышленности. Он не был введен до 2001 года, и компании не обязаны его использовать. По этой причине вы всегда должны уточнять у производителя, соответствует ли цветовая кодировка действующим стандартам.

Цветовое обозначение провода

В отличие от цветовой кодировки оболочки кабеля, цветовая кодировка проводов является стандартной для всех жил.Домашний электрический провод обычно бывает следующих цветов:

Белый . Это нейтральный провод. Он отвечает за замыкание цепи, возвращая ток к панели.
Черный / Красный . Это горячие провода. Это означает, что они передают электрический ток от панели к устройству. Устройство может быть розеткой, осветительной арматурой, выключателем или бытовым прибором.
Чистый / зеленый . Этот цветовой код обозначает провода заземления.Провод заземления вступает в игру при замыкании на землю. Эти провода создают путь, по которому ток возвращается к выключателю вашего дома, перегорает предохранитель и отключает электричество.

Существуют провода других цветов, но самые распространенные из них можно встретить у себя дома.

Знание того, что представляет собой каждый провод, может помочь вам понять, как различные провода в вашем доме влияют на вашу электрическую систему.

Маркировка

Как для проводов, так и для кабелей используется маркировка, указывающая на размер провода, материал, количество проводов внутри кабеля, тип изоляции и другие специальные характеристики.Этикетки напечатаны на изоляции провода или на внешней оболочке кабеля.

Размер провода

Размер провода относится к диаметру самого проводника. Это регулируется американской системой калибровки проводов. В двух словах, чем меньше размер провода, тем больше калибр.

Крайне важно, чтобы размер выбранных вами проводов соответствовал силе тока цепи. Если они не совпадают, значительно возрастает риск короткого замыкания и возгорания.

Но как измерители и сила тока работают вместе?

Калибр провода определяет его допустимую нагрузку по току.Максимальный ток — это величина силы тока, с которой провод может безопасно работать.

Что касается домашнего электрического провода, вы обычно будете работать с проводом 12 или 14 калибра. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. Такие вещи, как печи, водонагреватели, сушилки и кондиционеры, используют эти более крупные датчики, потому что они требуют большой силы тока.

Многожильный провод по сравнению с одножильным

Если вам нужно протолкнуть провод через кабелепровод, вам понадобится сплошной провод.Но когда вам нужно протянуть провод через кабелепровод, вы можете подумать об использовании многожильного провода. Поскольку он более гибкий, легче обходить углы или труднодоступные места.

Типы электропроводки в доме

Существует множество различных типов проводки и кабелей, которые можно найти как в доме, так и вокруг него. Ниже мы рассмотрим наиболее распространенные типы более подробно.

Неметаллический кабель

В домах, построенных после середины 1960-х годов, проводка относительно стандартная.

Обычный тип домашней электропроводки — неметаллический кабель или кабель NM. Вы также можете знать его как кабель Romex, который является самой популярной торговой маркой этого типа электропроводки.

Кабель

НМ обычно состоит из трех или более отдельных жил. Эти проводники завернуты в гибкую пластиковую оболочку, также известную как оболочка. В одном кабеле NM обычно есть провод под напряжением, провод заземления и нейтральный провод.

NM используется для сухой внутренней домашней электропроводки.Это включает в себя бытовые приборы, выключатели, осветительные приборы и розетки. Наиболее распространенные размеры NM в современных домах:

14 калибр, цепи 15 А
калибр 12, цепи 20 ампер
Калибр 10, цепи 30 А
8 калибр, цепи 40 А
6 калибр, цепи 55 А

В качестве альтернативы, электрические провода в вашем доме можно проложить в кабелепроводе. Это гибкая металлическая или пластиковая трубка. Обычно он используется в ситуациях, когда оголена проводка.

Правила, касающиеся кабеля NM

Есть несколько правил, касающихся кабеля NM, о которых вам следует знать.

Во-первых, их нельзя использовать в жилом строительстве выше трех этажей. Строго предназначенные для дома, их нельзя использовать и в коммерческих постройках.

Кабель

НМ разработан как постоянная домашняя электропроводка. Их нельзя использовать вместо удлинителей. Их также нельзя использовать для замены электропроводки ваших приборов.

При необходимости вы должны использовать подходящую опору для кабелей. Вы не можете поддерживать их гвоздями или стойлами. Все, что может повредить кабель, не допускается в качестве опоры, и они должны быть закреплены с интервалом менее 4,5 футов.

Армированный кабель

Как уже упоминалось, местные постановления относительно электропроводки дома, как правило, более строгие, чем национальные нормы. А в некоторых сообществах использование кабелей Romex или NM запрещено. Вместо этого эти общины используют бронированный кабель или переменный ток.

Также известный как BX, этот тип электрического провода появился в начале 1900-х годов, но используется до сих пор. Электропроводка переменного тока имеет гибкую металлическую оболочку. Это обеспечивает дополнительную защиту проводников внутри.

Как и кабели NM, переменный ток не разрешается использовать в коммерческих зданиях или жилых зданиях более трех этажей. Правила, касающиеся поддержки, также аналогичны.

Подземный питающий кабель

В то время как кабели AC и NM предназначены для сухих внутренних условий, вам нужен кабель, который подходит для использования на открытом воздухе или во влажных условиях.Этот тип кабеля не требует защиты стен, пола и потолка.

Вот почему, когда вам нужно проложить провод под землей или на открытом воздухе, вы используете подземный подводящий кабель UF. Этот тип электрического провода также является неметаллическим кабелем, и его можно прокладывать под землей без кабелепровода.

Также без проблем может промокнуть.

Подобно кабелю NM, кабель UF состоит из трех жил.

Один провод под напряжением, один нейтральный провод и неизолированный провод заземления.Они также похожи на кабель NM, но оболочка вокруг УФ-кабеля выполнена из твердого пластика, который нельзя катить между пальцами.

Кабель в металлической оболочке

Если у вас есть домашний электрический провод, проходящий через незавершенные участки, такие как подвалы, им нужна более прочная внешняя поверхность. Вот тут и пригодится кабель в металлической оболочке.

Используется на незавершенных участках, где проводка подвержена риску физического повреждения.

Низковольтная проводка

Если у вас есть цепь, которая использует менее 50 вольт, вы можете использовать низковольтную проводку.

Этот тип домашнего электропровода используется для предметов, не требующих большого количества электроэнергии. Сюда входят дверные звонки, большинство термостатов и ландшафтное освещение.

Вы найдете диапазоны низковольтных проводов от 12 до 22 калибра. Обычно он изолирован или покрыт оболочкой кабеля.

Телефон и провод передачи данных

Если у вас еще есть стационарный телефон, у вас есть специальная проводка для него. То же самое можно сказать и о вашем интернет-соединении.

И в вашем телефоне, и в Интернете используются провода низкого напряжения.Ваш телефонный кабель и кабель для передачи данных могут содержать от четырех до восьми проводов. Но наиболее распространенным типом кабеля, используемого для этой цели, является кабель категории 5 или категории 5.

Кабели

категории 5 представляют собой восемь проводов, скрученных вместе в четыре пары. На самом деле это самый эффективный тип кабеля для телефона и передачи данных.

Каналы электропроводки

Ну не совсем домашний электрический провод, проводные каналы определенно пригодятся с домашними системами электропроводки.

Эти экструдированные профили, также известные как электрические каналы или пластиковые каналы, помогают защитить и упорядочить все типы электрических проводов в вашем доме.Но их также можно использовать в коммерческих, медицинских и промышленных приложениях.

Каналы для электропроводки, имеющие квадратную, круглую, плоскую, прямоугольную, куполообразную или полностью индивидуализированную форму, имеют широкий спектр применения. В вашем доме вы используете их, чтобы предотвратить спутывание, повреждение проводов и дезорганизацию.

Они также могут помочь предотвратить опасность споткнуться, когда у вас проложены кабели по полу и стенам.

Дополнительная помощь в понимании вашего дома и его электропроводки

Домашние электрические системы проводов сложны.Но понимание его компонентов может помочь вам диагностировать проблемы, завершить ремонт, спланировать ремонт и поддерживать проводку в соответствии с кодом.

Первое, что вам нужно знать о домашнем электрическом проводе, — это основы. Вы должны знать, как размер соотносится с силой тока, как работает цветовая кодировка оболочки кабеля и провода и как читать этикетку кабеля или провода. Но вы также должны знать разницу между проводами и кабелями и когда вы используете многожильный или одножильный провод.

После этого вы должны знать все типы электрических проводов в вашем доме.

К ним относятся все, от кабелей NM, питающих ваши розетки, до кабелей УФ, питающих ваши наружные фонарные столбы. Но ваш дом может также использовать кабель переменного тока вместо NM, а также кабель в металлической оболочке в незавершенных местах и кабель низкого напряжения для маломощных розеток.

Но знание и понимание вашей домашней электросистемы не обязательно означает возможность ее отремонтировать или изменить.

Для этого вам может потребоваться помощь профессионала. Если это так, ознакомьтесь с нашим широким спектром электрических услуг и узнайте, чем мы можем вам помочь.

Стоимость ремонта дома в 2020 г.

Последнее обновление: 19 ноября 2020 г.

Какова справедливая цена за услуги электрика? Как часто следует проверять электрическую установку в моем доме и как узнать, насколько квалифицирован электрик, выполняющий работу? Осмотр электрооборудования имеет решающее значение, потому что он подобен ремонту вашего дома.

Проверки гарантируют, что электрика в вашем доме работает правильно и, прежде всего, безопасна.В этой статье мы обсуждаем важность электрических проверок, как часто их следует проводить и сколько они обычно стоят. Мы также рассмотрим средние затраты на частичную и полную замену проводов для разных типов домов. Хотите обновить электропроводку в своем доме? Эта статья как раз для вас.

Сравнение цен может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Сколько стоит ремонт дома?

Ремонт дома с 3 спальнями стоит от 2500 до 4500 фунтов и обычно занимает от 6 до 10 дней.Более низкая цена — это то, что вы должны ожидать заплатить на севере Англии, а более высокая цена будет более вероятной для Лондона.

Ниже представлена таблица, в которой показаны диапазоны цен для объектов различной площади:


1 спальня	1 900–3 000 фунтов стерлингов	4-7 дней
2 спальни	2300–3500 фунтов стерлингов	5-8 дней
3 спальни	3000–4 500 фунтов стерлингов	6-10 дней
4 спальни	3700–5 500 фунтов стерлингов	1-2 недели
5 спальни	4400–6 500 фунтов стерлингов	10-15 дней

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить расценки

Стоимость отчета о состоянии электроустановок

Как домовладелец, вы хотите быть уверены, что электрика в вашем доме безопасна.Строительные нормы требуют, чтобы ваша электрическая установка проверялась каждые десять лет, если вы владеете домом, и каждые пять лет, если вы арендодатель или живете в арендованном жилье.

Отчет о состоянии электрического монтажа (EICR), ранее известный как отчет о периодической проверке, выполняется квалифицированным электриком и включает в себя следующее:

Осмотр блока потребителей или платы предохранителей.
Осмотр образца выключателей, розеток и другой арматуры, включая осветительную арматуру.
Проверка полярности установки.
Тестирование защитных устройств, чтобы убедиться, что они работают и защищают вас и вашу семью от поражения электрическим током.

Ниже приведены средние затраты электрика на выполнение отчета о состоянии электроустановок для разных типов домов:

Двухкомнатная квартира — от 120 фунтов.
Квартира с двумя спальнями — ожидайте заплатить от 120 до 150 фунтов стерлингов.
Трехкомнатная квартира — от 180 до 210 фунтов стерлингов.
Дом с одной или двумя спальнями — осмотр стоит от 150 до 180 фунтов стерлингов.
Дом с тремя или четырьмя спальнями — рассчитывайте заплатить от 200 до 250 фунтов стерлингов.
Дом с пятью спальнями и более — стоимость начинается от 300 фунтов стерлингов и будет зависеть от размера дома.

EICR укажет на любые дефекты в электрической установке вашего дома, включая недостаточную защиту от короткого замыкания, устаревшую проводку и неисправные соединения.

Дома цены на электромонтаж

Во многих британских домах есть старая электрическая проводка, и ремонт дома — отличный способ повысить ценность и обеспечить безопасную и надежную работу.Затраты на замену электропроводки будут зависеть от некоторых факторов, включая:

Размер вашего дома (естественно, дом с тремя спальнями будет стоить больше, чем квартира с одной спальней).
Занят ли дом при перетяжке проводов (на пустом участке электрики будут работать быстрее).
Спецификация выбранной вами фурнитуры и приспособлений (розетки из нержавеющей стали и белые ПВХ и т. Д.).
Количество розеток и т. Д. И других дополнительных устройств, таких как охранное освещение или внешние розетки.
Место вашего проживания в Великобритании из-за региональных различий в расходах подрядчиков по стране.

Ниже приведены ориентировочные цены на переоборудование домов различных типов и размеров, включая средний двухкомнатный дом с террасами, трехкомнатный двухквартирный дом и средний четырехместный особняк.

Двухкомнатный таунхаус

Полная реконструкция двухкомнатного дома с террасами, включая кухню и ванную комнату, должна стоить от 2300 до 3500 фунтов стерлингов в зависимости от того, где вы живете в Великобритании, и размера нанимаемого вами бизнеса.Средняя цена составляет 2750 фунтов стерлингов, при этом на выполнение работы уходит от 5 до восьми дней. Цена обычно включает:

Замена всей проводки от электросчетчика до потребителя.
Установка нового потребителя.
Стандартные электрические аксессуары с белой отделкой, такие как розетки и выключатели.
Проверка цепи и окончательная сертификация установки.

Цена не включает штукатурные и отделочные работы, которые потребуются для завершения работы.Ваш электрик может предоставить расценки на этот вид работ. Электрик обеспечит соответствие установки действующим стандартам.

Сравнение цен может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Трехкомнатный двухквартирный дом

Проект полного переоборудования электропроводки для трехместного полувагона будет включать удаление старой проводки и арматуры, а затем прокладку новых кабелей и установку новой арматуры. Цена включает поставку нового потребительского блока и предполагает, что работа будет проводиться в пустом доме.В цену включены мелкие штукатурные работы, необходимые для заполнения отверстий в стене для водопровода. Домовладелец несет ответственность за отделочные работы.

Цена на замену проводки будет составлять от 3000 до 4500 фунтов стерлингов в зависимости от региональных различий в Великобритании. Ожидайте, что работа будет завершена в течение 6-10 дней.

4-х комнатный особняк

Чем больше дом, тем дольше электрик будет ремонтировать проводку. В среднем особняк с четырьмя спальнями будет иметь всего около десяти комнат, включая две ванные комнаты.Электрику потребуется от 10 до 15 дней, чтобы выполнить замену проводки.

Ожидается, что вы заплатите от 3700 до 5500 фунтов стерлингов за полную реконструкцию до 10 комнат, включая замену всех приспособлений и проводки на новые, и выдачу сертификата испытаний по завершении.

Расходы на другие мелкие работы, которые могут сделать за вас электрики

Если у вас есть небольшие электрические работы, требующие завершения, но что-то не такое большое, как полная переустановка проводки, вы можете легко попросить электрика предоставить смету для небольших работ.Может быть, у вас есть план сначала обновить потребительский блок, или вы хотите установить вокруг своего дома пару световых фонарей. Ниже вы найдете ориентировочные цены на другие небольшие работы, которые электрики могут сделать для вас.

Замена осветительной арматуры — расценки должны составлять от 30 до 50 фунтов стерлингов, а выполнение работы должно занять менее часа.
Замена потребительского блока — модернизация потребительского блока позволит вам установить дополнительные цепи и внести другие изменения. За эту работу электрики будут брать от 300 до 450 фунтов стерлингов, а на ее выполнение уйдет до дня.
Установите внешний фонарь безопасности с датчиком движения PIR — электрик поставит и установит фонарь безопасности, активируемый движением. Такая работа занимает около 3 часов и стоит от 80 до 120 фунтов стерлингов.
Модернизация кухонного освещения с люминесцентных до светодиодных даунлайтов. Работа занимает в среднем от 5 до 8 часов, в зависимости от размера кухни. Средняя стоимость работы колеблется в пределах 250–400 фунтов стерлингов.

Почему важно получать профессиональные расценки на ремонт дома

Найти профессиональных и надежных электриков для ремонта вашего дома теперь проще, чем когда-либо.Если вы пользуетесь таким веб-сайтом, как Rated People, вы получите конкурентоспособные предложения от профессиональных, опытных электриков.

Преимущества на этом не заканчиваются; Вы также сможете просмотреть историю работы каждого электрика и прочитать отзывы их прошлых клиентов. Использование рейтинговых людей также поможет вам получить конкурентоспособные расценки на другие небольшие электрические работы, упомянутые в этой статье.

Сравнение цен может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Электромонтаж крошечных домов

Хороший процент крошечных домов построен с колесами для обеспечения мобильности.Наличие нескольких вариантов питания соответствует этой портативности, давая владельцам Tiny House возможность подключаться, где бы они ни находились. Tiny House на колесах можно подключить к сети, а также к автономным источникам энергии, таким как газовые генераторы, или к альтернативным энергетическим системам, таким как солнечная.

Вопрос в том, как эффективно подключить крошечные дома к электричеству, чтобы учесть несколько вводов? Вот краткий обзор, с которого можно начать работу с Tiny Home.

Во-первых, важно отметить, что настройка Tiny Home с учетом мобильности отличается от настройки, которая будет привязана к одному месту с постоянным доступом к сети.Последнее требует большего внимания к местному зонированию, нормативным положениям и рекомендациям NEC.

В этой статье основное внимание будет уделено мобильному варианту, в котором Tiny Home больше похож на фургон или трейлер. Как и в случае любой критически важной электропроводки, вы должны убедиться, что она выполняется безопасным образом с помощью лицензированного электрика, знакомого с национальными электротехническими правилами и местными правилами.

Ключевым действием, которое поможет вам добиться гибкости в выборе местоположения и вариантов электропитания, является использование пропана для приготовления пищи, отопления и горячего водоснабжения.Это значительно снижает ваши потребности в электричестве, одновременно открывая дверь, чтобы иметь меньшие удлинители для плагинов, использовать меньший газовый генератор и использовать небольшие системы солнечной энергии.

Как Tiny House living требует от вас управления своим пространством, так и мобильная Tiny House living требует от вас управления использованием энергии. Кроме того, если вы хотите, чтобы ваш Tiny Home работал с большинством источников питания, убедитесь, что вы держитесь подальше от 220 вольт и огромного входного плагина на 50 ампер.

Наиболее распространенная электрическая установка Tiny Home — это вилка RV на 30 ампер или вход 120 вольт с поворотным замком.Затем он подключается к небольшой субпанельной коробке с разделенными цепями и выключателями для нескольких различных входов, таких как освещение, электроника, холодильник и другие нужды.

Входная система на 30 ампер позволит вам использовать более высокие электрические мощности, такие как блендер, тостер, нагреватель или небольшой кондиционер, при условии, что вы управляете всем, что все подключено. требуется доступ к сети с помощью специальной розетки на 30 А / 120 В или более мощного газового генератора (в диапазоне 4000-5000 Вт).

Другой вариант — приобрести дуплексный адаптер от 30 до 20 ампер, который снизит ваши потребности в энергии. Это позволяет любой дуплексной розетке на 15-20 А от сети, меньшему газогенератору или небольшой солнечной энергетической системе работать на вас.

Независимо от того, какой вариант вы выберете, имейте от 50 до 100 футов сверхмощный наружный удлинитель 10 или 12 калибра для подключения от источника питания к Tiny House. Это предотвратит потерю мощности и сохранит работоспособность вашей электрической сети.

Итак, что произойдет, если вы потянете больше, чем выделено вам? Срабатывает главная панель вашей электросети, газовый генератор или выключатель солнечной системы. Затем электричество отключается, пока вы не снимете электрическую нагрузку, вызвавшую перегрузку, и снова не включите прерыватель на источнике.

Сколько нужно ремонтировать дом?

Полный ремонт электропроводки — это обычная работа на старых объектах, чтобы гарантировать, что все электрические установки работают должным образом и безопасны для домовладельца.

Перед тем, как приступить к замене проводки, квалифицированный электрик обычно составляет Отчет о состоянии электроустановки (EICR), который обычно стоит от £ 100 до £ 300 . Обычно это проводится каждые 5 лет и включает в себя проверку всех блоков потребителей, блоков предохранителей, розеток, выключателей, осветительной арматуры. Затем они составят отчет и подтвердят свои выводы вместе с сертификатом электробезопасности. Во время этого они внесут все необходимые изменения, включая полное изменение проводки.

Средняя стоимость ремонта дома может варьироваться от £ 1500 для небольшой квартиры до £ 6000 или более для особняка с 5 спальнями. То, насколько перестраивать дом, конечно, будет зависеть от количества требуемых розеток и выключателей, а также от типа и материала.

Стоимость ремонта дома

Ниже приведены приблизительные затраты на наем электрика для ремонта всего дома. Имейте в виду, что цены и продолжительность могут значительно варьироваться в зависимости от количества розеток, выключателей, арматуры и т. Д., А также от количества электриков, которые работают на работе:

Описание дома	Ср.Стоимость	Продолжительность
2-комнатная	1500–2000 фунтов стерлингов	4-7 дней
Таунхаус с 2 спальнями	2000–3000 фунтов	5-8 дней
3-х комнатный двухквартирный дом	3000–4000 фунтов	6-10 дней
4-х комнатный особняк	4000–5000 фунтов стерлингов	7-14 дней
5-комнатный особняк	5000–6000 фунтов	10-15 дней

Затраты на поставку

Если у вас есть право на ремонт всего дома, вам нужно будет учесть следующие затраты на поставку:

Розетки

Описание	Ср.Стоимость гнезда
Разъем USB	от 8 до 120 фунтов
Умная розетка	от 20 фунтов стерлингов до 190 фунтов стерлингов
Розетка коммутируемая	от 1 до 120 фунтов

Выключатели света

фунтов От

Описание	Ср. Стоимость коммутатора
Кулисный переключатель	от 2 фунтов до 4
Переключатель 20 А	до 8 фунтов стерлингов
Тумблер	от 3 до 20 фунтов
Диммерный переключатель	от 5 до 180 фунтов
Умный диммер	от 160 до 200 фунтов

Материалы

Материал	Ср.Стоимость
Пластиковый переключатель	от 0,60 фунтов стерлингов до 120 фунтов стерлингов
Пластиковая розетка	от 1 до 120 фунтов
Медный выключатель	от 6 до 75 фунтов
Розетка медная	от 7 до 30 фунтов
Никелевый переключатель	от 4 до 50 фунтов
Головка никелированная	от 5 фунтов стерлингов до 40 фунтов стерлингов
Переключатель из бронзы	от 4 до 70 фунтов
Торцевая головка из бронзы	от 5 фунтов стерлингов до 40 фунтов стерлингов
Стальной выключатель	от 2 фунтов стерлингов до 200 фунтов стерлингов
Розетка стальная	от 5 до 100 фунтов

Дополнительные расходы

При ремонте всего дома необходимо учитывать и другие расходы, в том числе:

Перемещение выключателя света или розетки

Во время процесса перемонтажа вы можете переместить выключатель света или розетку в более удобное место.Это должно быть выполнено квалифицированным электриком, который будет взимать от фунтов стерлингов от 100 до 150 фунтов стерлингов за коммутатор .

Штукатурка и снятие шва

После того, как ваши розетки и выключатели будут установлены, вам следует подумать о найме штукатура, чтобы подготовить ваши стены к штукатурке или, если ваши стены уже оштукатурены, их можно снять тонким слоем штукатурки, чтобы создать лучшую отделку. Стоимость оштукатуривания стены составляет от до 150 фунтов стерлингов фунтов стерлингов.

Покраска внутренних стен

После того, как ваши стены будут оштукатурены или отштукатурены, вы можете рассмотреть вопрос о найме профессионального декоратора, который покрасит ваши стены и сделает вашу собственность более привлекательной.Типичная цена на покраску внутренних стен составляет от 250 фунтов стерлингов до фунтов стерлингов 500 фунтов стерлингов, хотя это будет зависеть от размера комнаты и объема необходимой подготовки.

Заменить потребительский блок

Если вы ремонтируете свой дом, то, помимо ремонта, вы можете проверить свой потребительский блок, чтобы решить, нуждается ли он в замене. Если он устарел, вам нужно будет нанять квалифицированного электрика для замены вашего потребительского блока, который будет стоить от 250 фунтов стерлингов до 510 фунтов стерлингов.

Калькулятор разбивки затрат

Индивидуальные расходы на наем электрика для ремонта двухквартирного дома с 3 спальнями — Общая стоимость: 4000 фунтов стерлингов

Затраты на рабочую силу и сроки

Для выполнения работы потребуется квалифицированный электрик, который часто будет взимать около фунтов стерлингов, 150 фунтов стерлингов в день, чтобы перемонтировать дом.Однако при выполнении более крупных работ большинство электриков работают парами из соображений безопасности, а также для того, чтобы работа выполнялась быстрее. Таким образом, вы можете рассчитывать на оплату труда около фунтов стерлингов, 250 фунтов стерлингов, фунтов стерлингов в день.

Среднее время, затрачиваемое электриком на ремонт дома, будет зависеть от того, в скольких комнатах необходимо выполнить ремонт. Например, небольшая квартира может занять от 4 до 7 дней, в то время как большой отдельно стоящий дом с 5 спальнями может занять до 15 дней на ремонт.

Работа будет быстрее, если проводка будет легко доступна.Если вы собираетесь жить в доме, то это займет еще больше времени, так как электрик должен будет каждый день после их ухода делать все в безопасности и работать.

Факторы, влияющие на стоимость ремонта дома

Хотя стоимость ремонта дома будет варьироваться в зависимости от ряда факторов, есть один фактор, с которым вы ничего не можете поделать — ваше местоположение! Если вы живете в Лондоне и его окрестностях, то, согласно отраслевым исследованиям, вы можете заплатить до 45% больше за полную замену проводов, чем кто-либо, живущий на севере Великобритании.

Тип дома, в котором требуется ремонт, также будет определять стоимость, например, стоимость ремонта квартиры составляет от фунтов стерлингов до 2500 фунтов стерлингов , в то время как ремонт дома с 5 спальнями может стоить до фунтов стерлингов, 6000 фунтов стерлингов .

Цена на замену проводки также будет варьироваться в зависимости от временных рамок, поскольку намного быстрее и проще перемонтировать дом, в котором нет людей, что также снизит затраты на рабочую силу. Кроме того, это довольно неприятно для жильцов, живущих в доме, который ремонтируется — электричество будет отключено примерно на неделю, половицы будут подняты, а штукатурка разрезана — лучше выйти из дома, пока идут ремонтные работы. прогресс, если это вообще возможно.

Если вам нужно остаться в собственности, большинство электриков установят для вас безопасное питание, по крайней мере, по вечерам, но вам придется мириться с удалением большого количества половиц и большим количеством пыли! Помните, что вы платите почасовую надбавку электрику за ремонт вашего дома, вы действительно не хотите платить им за перемещение вашей мебели.

Тип розеток или выключателей, которые вы выберете, также определит стоимость ремонта дома. Если вы укажете типичный белый пластик для розеток / выключателей, это снизит цену, поскольку они обычно стоят от фунтов стерлингов.60 для выключателей и £ 1 для розеток, тогда как выбор стали, очевидно, будет стоить намного дороже, с ценами до £ 200 за выключатель.

Вы также должны учитывать, что есть и другие работы, которые нужно будет выполнять одновременно, например, большинство электриков не будут повторно оштукатурить стены после этого, а также они не будут исправлять какой-либо ремонт штукатурки или повреждение пола. Таким образом, штукатуры и декораторы, а также специалисты по напольным покрытиям могут потребоваться после ремонта, который будет стоить от фунтов стерлингов до фунтов стерлингов за стену.

Хотя некоторые электрики свяжутся с другими специалистами и предоставят полное комплексное предложение по ремонту штукатурки и напольного покрытия, хотя даже это вряд ли будет включать в себя покраску / отделку, это почти всегда придется согласовывать отдельно хозяин дома.

Что означает ремонт дома?

Ремонт всего дома — сложная работа, которая включает в себя следующие шаги:

Проверка электрики

При переезде в новый дом рекомендуется, чтобы дипломированный электрик выполнил EICR (Отчет о состоянии электроустановки).Если вы домовладелец, вы должны делать это каждые 5 лет.

Квалифицированный электрик осмотрит потребительский блок / блок предохранителей, осмотрит розетки, выключатели и осветительную арматуру на наличие проблем. На этом этапе электрик решит, нужно ли вносить какие-либо изменения, например, мелкий ремонт или полную замену проводки в доме.

Вывоз мебели

Прежде чем электрик сможет начать ремонт электропроводки в вашем доме, необходимо вынести всю мебель из дома, так как половицы нужно будет приподнять для доступа к проводам.Вы также должны убедиться, что все снято со стен, так как они могут нуждаться в просверливании.

Если ваш дом новый, то перед началом любых работ, включая оштукатуривание и покраску, следует убедиться в том, что произведен ремонт.

Замена проводки

Чтобы обеспечить соответствие всей проводки строительным нормам, необходимо удалить неисправную и устаревшую проводку и заменить ее современными альтернативами. Это будет включать удаление и замену новой кабельной разводки, установку задних коробок на розетки и выключатели, перемонтаж всех телефонных и антенных розеток, а также цепей питания и освещения.

Подключение проводов

После того, как все основные электрические компоненты установлены, осветительная арматура и розетки на лицевых панелях будут установлены на выключатели и розетки. Затем вся проводка будет подключена к потребительскому блоку, чтобы проверить, что все работает правильно.

Отчетность

После того, как вся старая проводка будет заменена и установлены более современные, будут проведены дальнейшие испытания всех систем проводки, чтобы убедиться, что все в безопасности.Как только это будет подтверждено, ваш наемный продавец выпустит отчет, подтверждающий безопасность и качество электроустановки на территории.

DIY Rewire

Ремонт дома всегда должен выполняться квалифицированным специалистом, чтобы убедиться, что ваш дом полностью безопасен, а все электрические установки работают должным образом, соответствуют требованиям и соответствуют строительным нормам. Хотя это может показаться дешевым вариантом, ремонт дома самостоятельно, если вы не квалифицированы, может быть чрезвычайно опасным, поскольку это может привести к поражению электрическим током и пожарам.Это также может быть намного дороже, если что-то пойдет не так.

Помимо собственно перемонтажа, вы можете выполнить другие работы, такие как вывоз мебели перед перемонтажом, что поможет снизить ваш бюджет. Вы также можете подумать о повторной штукатурке стен после завершения электромонтажа. Для этого вам понадобятся следующие инструменты:

Мастерок ( от 8 до 90 фунтов стерлингов )
Поплавок ( от 4 до 30 фунтов стерлингов )
Клей ПВА ( от 10 до 20 фунтов за бутылку )
Гвозди с креплением ( от 6 до 30 фунтов за гвоздь )
Гипсокартон ( от 2 до 16 фунтов стерлингов за м² )
Лента Scrim ( от 3 до 25 фунтов за рулон )

Готовы узнать предложение от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки от местных и надежных сделок.Это БЕСПЛАТНО . Никаких обязательств.

Запросить цену Преимущества Rewire
Ремонт дома дает множество преимуществ, в том числе:
Безопасность дома
Одним из наиболее очевидных преимуществ изменения электропроводки является то, что он обеспечивает безопасность вашего дома от риска поражения электрическим током и пожаров. Это защитит вашу собственность и семью, а также поможет снизить ваши страховые взносы, поскольку ваша электрическая система станет намного надежнее.
Более эффективный
Ремонт вашего дома улучшит ваши электрические установки. Это поможет предотвратить сбои в работе любых приборов, а также ускорит зарядку розеток и обеспечит более эффективное освещение.
Уменьшите счета за электроэнергию
Обновив проводку и электричество, вы сделаете свои приборы и освещение намного более эффективными, что приведет к сокращению ваших счетов за электроэнергию. Вы также можете еще больше снизить свои счета за электроэнергию, установив интеллектуальные выключатели и розетки, которые не только сэкономят ваши деньги, но и помогут снизить выбросы углекислого газа.
Сокращение отключений электроэнергии
Если вы живете в старом доме с устаревшей электропроводкой, которая вызывает регулярные отключения электроэнергии, вам следует подумать о том, чтобы отремонтировать свой дом. Новая проводка и кабели помогут повысить эффективность и, следовательно, предотвратят неисправность ваших электрических устройств.
Нужен ли ремонт в моем доме?
Есть несколько причин, по которым вы рассматриваете возможность ремонта всего дома, в том числе:
Оригинальная проводка в старой собственности
Старые дома построены с электропроводкой, которая не всегда соответствует действующим строительным нормам.Кроме того, проводка, которая использовалась долгое время, могла стать изношенной и небезопасной, и ее необходимо будет заменить, чтобы убедиться, что вся проводка соответствует требованиям, безопасна и эффективна.
Еще один момент, о котором следует упомянуть, заключается в том, что в старых домах обычно не бывает много розеток в каждой комнате, что означает, что домовладельцы, как правило, используют больше удлинителей, что может привести к перегрузке розеток. Все это сводится к тому, что все дома в какой-то момент, вероятно, потребуют повторного подключения электричества в какой-то момент в будущем.
Устаревшие кабели
Если в вашей собственности есть кабели с тканевой или свинцовой изоляцией, которые, скорее всего, были проложены до 1960-х годов, их обязательно нужно обновить. Это не только устарело, но также может быть небезопасным, поэтому, чтобы предотвратить риск возгорания, вы должны заменить их во время переноса проводки в доме.
Частые отключения электричества
Если вы испытываете частые отключения электричества, это может быть признаком того, что вам необходимо заменить проводку. Может случиться так, что проводка или кабели не соответствуют действующим нормам, или может быть проблема с одной или несколькими розетками, которые также необходимо будет заменить.
Перегорели предохранители
Если вы заменили несколько предохранителей в блоке предохранителей или в потребительских блоках, это может быть связано с неисправностью вашей цепи из-за электрической перегрузки. Заменив проводку вместе с вашим потребительским блоком, вы избавитесь от необходимости платить за новые предохранители или цепи.
СНиП на перепланировку дома
Несмотря на высокую стоимость полного ремонта электромонтажа, никогда не поддавайтесь соблазну срезать углы, наняв неквалифицированного мастера или выполняя работу самостоятельно.Все работы по замене проводки требуют наличия сертификата электробезопасности в соответствии с правилами электромонтажа BS7671 и регистрации в Управлении зданиями части P.
Требуется одобрение строительных норм для установки новой цепи или изменений в цепи тока, а также для замены блока потребителей или блока предохранителей. Электрик, указанный в схеме компетентных лиц, не должен подавать заявку на разрешение, так как он будет автоматически сертифицирован.
Для соблюдения этих правил вам необходимо будет предоставить доказательства того, что вы являетесь компетентным лицом и правильно выполнили работу.Вам нужно будет предоставить сертификат, чтобы показать, что вы «компетентный человек» в соответствии с критериями этой схемы. Быть порядочным энтузиастом DIY не делает вас компетентным, когда дело доходит до электрики!
Гранты на ремонт дома
Существуют несколько схем государственных субсидий, которые позволят вам получить бесплатную перемонтажу дома или взносы на это. Сюда входит субсидия на ремонт дома, которую вы можете получить, если вы владеете недвижимостью или являетесь частным арендатором, и к вам применимы следующие правила:
Вы старше 18 лет и претендуете на универсальный кредит, пенсионный кредит или поддержку на основе дохода.
Вам 18 лет, и вы имеете инвалидность или получаете пособие по уходу, выплату за личную независимость и любые другие льготы, связанные с инвалидностью.
Вам больше 60 лет.
Если вы имеете право, вы можете получить максимум до £ 5000 в течение 3-летнего периода, хотя его размер будет зависеть от объема работы.
Часто задаваемые вопросы
Если мы предположим типичный двухквартирный дом с 3 спальнями, который пуст, лишен имущества и все работы выполняются в соответствии с действующими правилами.Тогда типичная стоимость будет около 3000 фунтов стерлингов.
В эту цену будут входить 3 двойные розетки в каждой спальне, 8 двойных розеток в гостиной, 14 розеток на кухне, 2 двойные розетки в коридоре, 2 проводные дымовые извещатели, несколько нисходящих зажигалок, а также обычные потолочные светильники, стена в ванной комнате. розетка и розетка, выключатель погружения / водонагревателя, если применимо, внешняя розетка с 2 внешними фонарями безопасности, электричество в гараж с розетками и светом, и, конечно же, новый потребительский блок с раздельной загрузкой.
По этой цене все приспособления и фурнитура будут базовыми, например, все переключатели будут отделаны белым пластиком. В эту цену также входят штукатурные работы, а также вывоз и утилизация всех отходов. Но не будет включать затраты на покраску, отделку или покрытие полов.
Если исходить из аналогичных предположений, среднее время фактического переналадки составляет от 3 до 5 дней.Кроме того, тестирование займет еще один день, как и штукатурка. Предполагая, что дом пуст, потребуется около 4 дней на установку электропроводки, еще один день на испытания и еще один день на штукатурку.
Таким образом, вы действительно планируете в общей сложности около 6 дней (не считая отделки и, возможно, нового покрытия пола, необходимых для правильного завершения работы). Однако, если дом занят и полон вещей, ожидайте, что работы займут намного больше времени, до 10 дней или больше, плюс тестирование и штукатурка — так что, если это вообще возможно, съезжайте!
Всегда убедитесь, что вы пользуетесь услугами квалифицированного электрика, проверяя, есть ли у него сертификат Part P, и запрашивайте его регистрационный номер в схеме и зарегистрированный орган, к которому он принадлежит.Затем вы можете проверить онлайн или по телефону, что они имеют необходимые учетные данные и считаются «компетентными» для выполнения любых работ по замене проводки в вашем доме.
Когда работа выполняется профессиональным электриком, он оформляет необходимые документы для соблюдения всех нормативных требований от вашего имени. Они также предоставят вам вместе подписанный документ о самосертификации строительных норм и заполненный сертификат электроустановки для ваших записей (важно, если вы когда-нибудь продадите свой дом, чтобы доказать, что работа была выполнена правильно и безопасно).
Дом следует ремонтировать каждые 20 лет или около того, хотя некоторые объекты с качественной заменой электропроводки могут прослужить до 40 лет без замены проводки.
Средняя стоимость составления отчета о состоянии электроустановки квалифицированным электриком составляет около 200 фунтов стерлингов, что займет от 2 до 4 часов их времени.
Ремонт всего дома — сложная работа, состоящая из нескольких этапов.Первым из них является полная электрическая проверка, которую проводит квалифицированный электрик, который проведет несколько тестов на ваших электротехнических установках, чтобы решить, требуется ли повторное подключение. Это включает в себя проверку всего, от вашего потребительского блока до выключателей света, розеток и любой другой электрической установки.
Перед тем, как приступить к ремонту электропроводки, вам может потребоваться снять всю мебель, чтобы обеспечить лучший доступ к розеткам и проводам. Это может включать подъем половиц и сверление в стенах, чтобы найти провода и кабели.
Если ваша система электропроводки старше 20 лет или в вашем доме есть существенные неисправности, то квалифицированный электрик проведет полную замену электропроводки. Это включает замену всего, включая кабели, провода, розетки, выключатели, цепи освещения и многое другое. Затем будет подключено все, включая светильники и лицевые панели для розеток.
Как только все будет завершено, электрик проведет тесты, чтобы убедиться, что установки работают правильно и безопасно, прежде чем заполнить отчет и подписать работу.
Только квалифицированный электрик может перемонтировать вашу собственность, при этом убедившись, что они соответствуют нормативам по электромонтажу BS7671, и выдать сертификат электробезопасности, который должен быть зарегистрирован в Управлении зданием Part P.Чтобы убедиться, что ваша перемонтажная проводка соответствует требованиям, может быть лучше нанять продавца, который указан в схеме компетентного лица, поскольку они могут самостоятельно сертифицировать.
Вы можете установить новую проводку, не снимая гипсокартон, однако это может быть чрезвычайно грязная работа, так как она включает в себя отрезание частей стены, которые необходимо будет заменить после.Также будет намного сложнее определить схему схемы, что может быть опасно, поэтому лучший вариант — удалить стену до того, как можно будет начать перемонтаж.
Если у вас нет доступа к сертификату электробезопасности, в котором будет указана дата проведения электрического осмотра, вы можете не знать, безопасна ли ваша проводка или устарела.
Лучший способ проверить — осмотреть ваши провода и кабели, чтобы указать, когда проводка была установлена. Например, если вы найдете какие-либо кабели, покрытые черной резиной или тканью, они должны были быть проложены до 1960-х годов, когда этот тип кабеля был выведен из употребления.
При проверке блоков предохранителей вы должны увидеть, есть ли у них деревянная задняя часть или чугунные переключатели, и если да, то они также должны были быть установлены до 1960-х годов и обязательно должны быть заменены.
Устаревшие установки, такие как штыревые розетки, круглые выключатели света и настенные выключатели света в ванной, — это характерная черта 1950-х годов или ранее, что одновременно опасно и непрактично.
Поскольку перенаправление проводки может быть сложной задачей, вы можете удалить все личные или хрупкие и хранить их в надежном месте.Также будет полезно отключить электрические установки и убрать их, поскольку это облегчит доступ электрику. Вы также можете подумать о том, чтобы снять мебель, чтобы избежать повреждений, поскольку при повторной проводке нужно разорвать половицы и просверлить отверстия в стене.
Если новый дом нуждается в ремонте, вам не придется много делать, однако в уже обставленном доме может возникнуть беспорядок. Хотя вы можете оставить гипсокартон установленным во время процесса перенастройки проводки, эксперты рекомендуют удалить его, так как для доступа к проводке и кабелям могут потребоваться отверстия.
Как найти и нанять специалиста по ремонту дома
Для полной замены электропроводки в доме требуется квалифицированный электрик, который выполнит и подписал все электрические установки.Средняя стоимость найма электрика составляет около 150 фунтов стерлингов в день. Чтобы убедиться, что работа выполняется должным образом, вам следует подумать о найме профессионала, который указан в схеме компетентного лица, поскольку он может пройти самосертификат и, следовательно, будет следить за тем, чтобы работа соответствовала правилам подключения BS7671.
Вы также можете проверить, зарегистрированы ли они по Части P, проверив онлайн-список компетентных лиц. Сюда входят члены NICEIC, NAPIT и других организаций.
Чтобы стать зарегистрированным электриком в соответствии с правилами Части P, торговцы должны иметь страхование гражданской ответственности, гарантию на свою работу и формальную квалификацию, включая диплом NVQ в области электротехнических систем и оборудования.
Источники
https://www.wonkeedonkeetools.co.uk/sockets-and-socket-sets/what-are-the-different-types-of-socket
https://www.warehouse-lighting.com/blogs/lighting- ресурсы-образование / различные-типы-выключатели света
https://www.buildingmaterials.co.uk/knowledge/how-to-plaster-a-wall/
https://www.heathelectricalservices.com/2019 / 01 / the-Benefit-of-rewiring-a-house
https://www.quantum-electrical.co.uk/news/does-my-home-need-rewiring
https: // www.thespruce.com/why-circuit-breakers-trip-1824676
https://www.planningportal.co.uk/info/200130/common_projects/16/electrics
http://www.grantsexpert.co.uk/grants- for-property-repairs-maintenance.html
https://www.nihe.gov.uk/Housing-Help/Grants/Types-of-grants-available/Home-Repair-Assistance-Grant
Руководство по проектам DIY с участием электриков
Чтобы разместить на своем веб-сайте нашу инфографику «Электрика своими руками: советы и инструменты», просто скопируйте и вставьте код ниже:

В попытке сэкономить время нанимать торговца, и на фоне опасений, что мошенники воспользуются преимуществом, все больше и больше домовладельцев предпочитают брать дело в свои руки. Liverpool Victoria Insurance утверждает, что 29% британцев каждый год экспериментируют со своей электрикой.Это 18 850 000 миллионов человек, которые ежегодно рискуют своей жизнью и жизнью своей семьи в Великобритании.
Электрооборудование, сделанное своими руками, может включать в себя все, что угодно, от замены крышек розеток до установки нового светильника, расширения цепи и даже ремонта дома. Однако только 5% населения заявляют, что попытаются полностью перенастроить сеть.
В отсутствие реальных правил, запрещающих домовладельцам выполнять небольшие электромонтажные работы в собственном доме, они продолжают это делать. Почти шесть из десяти проектов «сделай сам» относительно безопасны и успешны, даже несмотря на то, что домовладельцы не имеют необходимых навыков, которые требуются для некоторых рабочих мест.Почти четверть домашних работ пошли не так, что пришлось вызывать специалиста, чтобы исправить это.
По иронии судьбы, выполнение электромонтажных работ своими руками в вашем доме мотивирует сэкономить деньги, но в итоге на устранение этих неисправностей, связанных с самодельной работой, ежегодно обходится ошеломляющая сумма в 67 миллионов фунтов стерлингов. НАПИТ сообщил, что треть зарегистрированных электриков тратят около четверти своего рабочего времени на исправление неудачных домашних работ.
Люди признались, что перерезали силовые провода, пытались отремонтировать электрические устройства, которые все еще были включены, и даже сверлили проводку, проложенную в стенах.Важно помнить, что некоторые виды работ вам не следует выполнять из-за того, что работы требуют проверки на безопасность, предварительного утверждения строительной заявки и сертификата электрического соответствия.
Что вы действительно знаете о DIY? У вас есть навыки, чтобы выполнять работу, которая соответствует правилам и является безопасной? Или вы не в своем уме и вам нужна профессиональная помощь?
Мы знаем, что как бы правительство и компании ни подчеркивали необходимость наличия дипломированного электрика, все равно будут те, кто сделает это сами.
No related posts.

Электропроводка в доме своими руками. Пошаговое руководство

Небольшое философское отступление об электрической энергии

Что такое кабель и что такое провод?

Алюминий vs медь

Электропроводка в деревянном доме своими руками: правила и пошаговая инструкция

1 Требования к монтажу и общий план выполнения работ

2 Нюансы составления проекта энергоснабжения деревянного дома

3 Подбор проводов, розеток, выключателей – поможет таблица

4 Вводный провод и автомат – как выбрать правильно?

5 Скрытая и открытая разводки – особенности

6 Популярные способы внутренней прокладки кабелей

7 Кратко о методах соединения проводов и тонкостях процедуры

8 Финальные стадии работ – остались мелочи

пошаговые примеры разводки, монтажа и подключения

Особенности проводки в новых домах

Зачем делать проект электропроводки в квартире

Принцип разделения внутриквартирной сети – зачем это нужно

Линия для освещения

Мощная бытовая техника

Кухонные приборы

Помещения с повышенной влажностью

Электропроводка в деревянном доме своими руками

Проект электроснабжения дома

Выбор кабелей и аппаратуры

Ввод электропитания и вводного автомата

Прокладка кабеля, установка розеток и выключателей

Заземление и УЗО

Испытания электропроводки

электропроводка в квартире своими руками

Проект электропроводки

Общие правила монтажа электропроводки

Расчёт потребности в материалах и фурнитуре

Устройство штроб

Укладка кабелей и монтаж распределительных коробок, розеток, выключателей

Сборка распределительного щитка и «прозвонка» электропроводки

Заключение

Как отследить электропроводку в стене

Объяснение различных типов домашней электропроводки

Зачем нужно знать об электропроводке дома

Основы домашних электрических проводов

Кабель и провод

Цветовое обозначение оболочки кабеля

Цветовое обозначение провода

Маркировка

Размер провода

Многожильный провод по сравнению с одножильным

Типы электропроводки в доме

Неметаллический кабель

Правила, касающиеся кабеля NM

Армированный кабель

Подземный питающий кабель

Кабель в металлической оболочке

Низковольтная проводка

Телефон и провод передачи данных

Каналы электропроводки

Дополнительная помощь в понимании вашего дома и его электропроводки

Стоимость ремонта дома в 2020 г.

Сколько стоит ремонт дома?

Стоимость отчета о состоянии электроустановок

Дома цены на электромонтаж

Расходы на другие мелкие работы, которые могут сделать за вас электрики

Почему важно получать профессиональные расценки на ремонт дома

Электромонтаж крошечных домов

Сколько нужно ремонтировать дом?

Сколько нужно ремонтировать дом?

Стоимость ремонта дома

Затраты на поставку

Розетки

Выключатели света

Материалы

Дополнительные расходы

Перемещение выключателя света или розетки

Штукатурка и снятие шва

Покраска внутренних стен

Заменить потребительский блок

Калькулятор разбивки затрат

Затраты на рабочую силу и сроки

Факторы, влияющие на стоимость ремонта дома

Что означает ремонт дома?

Проверка электрики

1
Требования к монтажу и общий план выполнения работ

2
Нюансы составления проекта энергоснабжения деревянного дома

3
Подбор проводов, розеток, выключателей – поможет таблица

4
Вводный провод и автомат – как выбрать правильно?

5
Скрытая и открытая разводки – особенности

6
Популярные способы внутренней прокладки кабелей

7
Кратко о методах соединения проводов и тонкостях процедуры

8
Финальные стадии работ – остались мелочи
