Монтаж теплого водяного пола своими руками от ТД«АНДРАУС»

Никто не будет спорить с тем, что со временем стоимость энергоносителей становится все более и более дорогой. Аналитики предвещают нам, что в ближайшие годы тарифы повысятся до европейских цен. Поэтому большинство людей задумываются о том, чтобы подобрать наиболее экономичный вариант энергоносителей. Если же учесть, что система отопления должна быть не только доступной в финансовом отношении, но и полностью отвечать всем требованиям о комфорте и технологичности, то вариантов в действительности остается немного. И, как известно, монтаж теплого водяного пола признают наилучшим решением.

Преимущества и недостатки теплых водяных полов

Прежде всего, плюс такого варианта в том, что он экономичен в применении и экологически безопасен. Однако, требует дополнительного оборудования и подготовительных строительных работ, что делает весьма недешевой саму установку системы. Что касается других преимуществ данного вида отопительных систем, то это его возможность замаскировать в интерьере отопительные приборы и придать помещению гармоничный внешний вид. Также такой способ позволяет сделать прогрев пола равномерным по всей необходимой площади. Радует и перспектива обогревать большие помещения при весьма небольших затратах электроэнергии.

Еще одна причина считать такой способ выгодным. Это единовременные затраты при установке оборудования и практически полное отсутствие дальнейших расходов на обслуживание.

Что же касается недостатков, то они также имеются. Например, при монтаже системы могут возникнуть сложности определенного характера и необходимость в применении водяного насоса. Может быть весьма проблематично управлять температурой пола. К примеру, могут наблюдаться случаи снижения давления в стояке. А также есть вероятность потери температуры для соседних помещений. Имеется и риск протечки, определить которую может быть довольно сложным заданием.

Однако, все-таки можно сделать вывод, что плюсов данная конструкция имеет больше, нежели минусов. И если вы решили, что именно этот способ станет для вас идеальным вариантом подогрева помещения, то вам стоит узнать о том, как проводится монтаж теплого водяного пола.

Конструкция теплого водяного пола

Основным нагревательным элементом системы отопления является термически изолированная бетонная пластина. Она нагревается с помощью вмонтированных в нее труб, по которым циркулирует используемая горячая вода. Вначале подготавливается ровная цементно-песчаная стяжка. На нее, а также вдоль стенок улаживается термоизоляционный настил, оснащенный алюминиевой пленкой. Этот настил служит для того, чтобы препятствовать уходу тепла в основание стен и пола. После на теплоизолятор вместе с пленкой укладываются трубы.

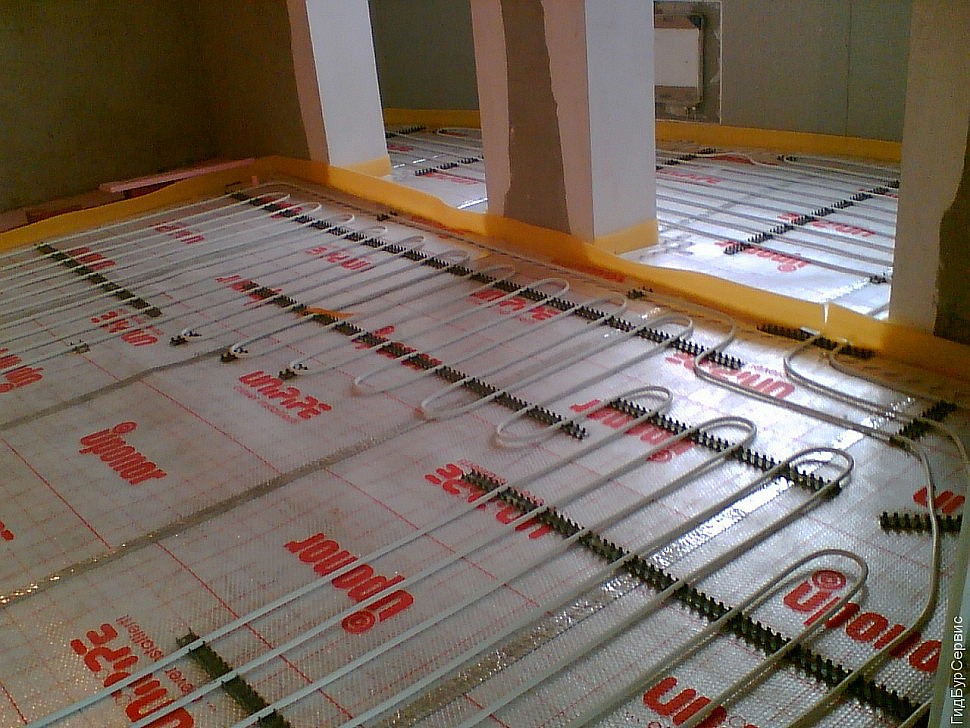

Укладка трубы для теплого пола происходит с помощью крепежных деталей. После их использования все заливается раствором цемента. Наверх укладывается напольное покрытие в виде плитки, паркета, ковролина. Чтобы система начала работать, используется специальное оборудование для передачи теплоносителя по трубам. В частности, системы управления, наносы, распределители контуров нагревания и так дальше.

В народе ходит распространенное заблуждение о том, что теплый водяной пол может стать причиной уменьшения напора воды этажом ниже. Но на деле произойти такая ситуация может только лишь в старых домах, где используют гравитационную систему водоснабжения. Или тогда, когда при установке труб диаметры и прочие параметры были рассчитаны неправильно.

Если вы используете котлы, то температура их в идеале должна быть 90°C. Но так как в современных системах централизованного отопления температура воды заходит за необходимую границу 50-90°C, то необходимым элементом является установка трехходовых термосмесительных кранов подмешивания, или же специальной аппаратуры, которая применяется с целью регулирования.

Какими должны быть трубы для теплого пола?

В современных системах отопления полов применяются полимерные трубы из полипропилена, полиэтилена, полибутена, металлопластика и металлов, которые не поддаются коррозии. По нормам ГОСТа запрещается использование труб из черного металла. Материалы такого рода не могут быть вставлены в бетон, и укладка трубы для теплого пола станет процессом весьма проблематичным.

Идеальный внешний диаметр – 16-18 мм. При таких размерах пол увеличится в толщине вовсе не значительно. Дополнительных устройств для оптимальной гидравлики не потребует.

Так как трубы требуют заливки бетоном, то в случае их повреждения придется взламывать пол, потому требования к ним применяются особенно высокие. Для теплых полов применяют отопительные трубы, а не те, которые предназначены для горячего или холодного водоснабжения. Они должны иметь герметичность 100%, защитный слой, который будет препятствовать диффузии, и изгибаться вручную.

Есть немаловажное условие, которое обязательно должно выполняться. Для того, чтобы осуществить прокладку в одном помещении, необходимо использовать цельный кусок трубы. Срок службы ее должен быть соизмерен со сроком жизни всего здания. Рекомендуется использовать трубы от известного производителя, гарантия на которые дается минимум 50 лет, чтобы даже в случае их повреждения вы получили компенсационные гарантии.

Материалы для термоизоляции

С целью термоизоляции может применяться любой пористый материал, начиная от обычного пенопласта и заканчивая его гораздо более усовершенствованными разновидностями. Есть особый материал, который называется терамплен. Он оснащен уже наклеенной фольгой, на которой сделана особая разметка, помогающая произвести укладку труб максимально ровно. Толщина слоя, который изолируется, должна быть не меньше 22 см. А на грунтовом полу и в помещении, которое не отапливается – не меньше, чем 30 мм. Для того, чтобы предотвратить образование теплового моста между стенами и нагревательной пластиной, рекомендуют прокладывать демпферную ленту или тонколистовой пенопласт.

Материалы для пола

Обычный метод для нагревательных пластин не подойдет. Для того, чтобы бетон стал более эластичным и легче входил в контакт с трубой, в состав смеси принято добавлять пластификатор. Обязательно нужно придерживаться всех норм расхода пластификатора для бетона. Если такой пластификатор не будет находиться в смеси или будет использоваться в неправильном количестве, то нагревательный настил может быстро начать трескаться.

Что касается напольных материалов, то не все они, за исключением керамической плитки и камня, могут подойти для покрытия теплого пола. Потому рекомендуется стелить лишь те материалы, которые хорошо выдерживают температурные нагрузки. Например, ламинат, линолеум, паркет и ковролин. Такие материалы должны иметь особые обозначения. Они говорят о том, что предназначены для укладки на теплые волы.

По принятым стандартам тепловое сопротивление материала не должно быть выше максимально допустимого значения R1 = 0,15 м²*К/Вт.

Что касается текстильных видов покрытия, дерева, а также линолеума, то они должны быть проклеены специальным термоустойчивым клеем. Паркет должен стелиться при влажности не менее 4 процентов.

Особенности проектирования

Проектирование системы теплого водяного пола – это задача весьма непростая. Именно от того, насколько качественно она будет исполнена, зависит технология монтажа водяного теплого пола и дальнейшей результат. Чтобы рассчитать правильное количество материалов и элементов, и обеспечить верное и надежное функционирование системы, нужно учесть множество различных нюансов. Среди них: желаемая температура, размеры помещения, его форма и высота, особенности труб и прочих материалов, площадь, которая подлежит обустройству и многое другое.

В наше время нужное количество змеевиков для отопления помещения определяется несколькими параметрами. Среди них площадь помещения, длина трубы, которая не должна быть больше 120 м, теплопотери комнат. Также с учетом диаметра трубы производят расчеты гидравлического сопротивления. На стадии проектирования очень важно учесть расположение швов между нагревательными пластинами, которые могут быть компенсационными или разделительными. В противном случае по причине усадки и удлинения температуры могут быть образованы трещины и выпячивания на поверхности.

Разделительные швы используются в отдельных случаях, среди которых:

• применение по краям стяжки с целью компенсации расширения;
• применение в помещениях, площадь которых превышает 40 м^2;
• при длине плиты более 8 м;
• над швами несущих конструкций;
• в проемах дверей или при довольно сложной конфигурации пола.

При разработке схемы стоит учитывать следующие моменты:

• контур вы должны уложить так, чтобы трубы и деформационные швы не пересекались,. Исключение составляют лишь подводящие трубы;
• в тех местах, где трубы пересекаются со швом, их укладывают в защитной гофрированной трубе. Отступы должны составлять 20 мм от  шва с каждой стороны материала;
• в том случае, если используются твердые напольные покрытия, шов поднимается над поверхностью пола.

Монтаж теплого водяного пола: основные условия

Если вы производите монтаж теплого водяного пола, то знайте, что вначале вам нужно провести все необходимые подготовительные работы. Поскольку толщина теплого пола составляет около 10-13 см, то нужно, чтобы ниже чистого уровня в запасе оставалось не менее 7 см, иначе высота значительно увеличится. Особенно это касается ванных комнат, поскольку значительное увеличение высоты пола может привести к потопу.

Полы в помещениях, которые примыкают непосредственно к грунту, обязаны иметь хорошую надежную гидроизоляцию. А также нуждаются в проведении дополнительных штукатурных работ.

Поверхность цементно-песчаной стяжки должна быть идеально ровной. Неровности, если и допускаются, то не должны превышать 10 мм. На месте бугорков трубка может оказаться выпуклой. Это спровоцирует воздушную пробку, которая будет препятствовать циркуляции воды. Если имеются неровности, то нужно произвести дополнительную выравнивающую стяжку. При этом лучше не применять сыпучие материалы вроде песка или строительных отходов. Если производимый вами теплый пол предусматривает наличие уклона, то следует делать его в несущем настиле. Стяжка перед установкой системы должна быть идеально сухой.

Водяной теплый пол монтаж своими руками| Курган

  Водяной теплый пол по ежемесячным расходам дешевле, чем электрические (затраты на воду плюс на источники энергии для котла, например, древесину, уголь, газ и т. д.). Для их функционирования необходимы отопительный котел, циркуляционный насос и смесительные клапаны , которые необходимы в частном доме вне зависимости от наличия теплого пола. Сами же теплые полы – это медные или же металлопластиковые трубы и распределительный коллектор. Водяные полы чаще используют как основное отопление. Их рекомендуется укладывать в помещениях от 50 м2 (правда, меньшие территории не исключены). Специалисты утверждают, что система не нуждается в обслуживании и будет обогревать дом минимум 50 лет.

     Спектр услуг нашей компании очень широк, и мы удовлетворим даже самых требовательных клиентов. Мы осуществляем как монтаж теплого пола, так и его балансировку.

Установленное оборудование специалистами нашей компании отвечает всем требованиям и имеет соответствующие сертификаты соответствия, а также дается гарантия на работу и оборудование.

Установка	от 400 р.
Настройка	от 1 800 р.

Компания Кредо-М предлагает монтаж теплых полов в Кургане и области для Вашего дома.
Пошаговый монтаж водяного теплого пола

Водяной теплый пол монтаж своими руками — начинается с разбиения помещения на участки определенной геометрии. Площадь одного участка должна быть не более 40 м2 и соотношение сторон должно быть 1 к 2. Эти требования должны компенсировать температурное расширение стяжки, предотвратив ее растрескивание.

Затем основание участка зачищается и на него производится укладка теплоизоляционного слоя, который будет препятствовать оттоку тепла вниз и препятствовать холоду, идущему снизу. Поэтому вверх будет направлено больше тепловой энергии. Чаще всего для такой теплоизоляции используют полистирол и его производные. Теплоизоляционный материал должен быть плотнее 35кг/м³ и толщиной от 30 мм. Затем стелется мультифольга или другой отражающий материал по всей поверхности. По краям бетонной стяжки (по периметру помещения) укладывается демпферная лента, компенсирующая изменение размеров стяжки для пола при нагревании и остывании.

На следующем этапе монтажа теплых полов укладывают арматуру. Ее можно укладывать непосредственно под контур трубы, а не на всю поверхность. Далее с помощью хомутов начинается непосредственно монтаж тепловых труб в зависимости от выбранной по проекту схеме. Рабочая петля разной конфигурации служит для разных целей. Можно выложить трубы змейкой, двойной змейкой, спиралью, двойной спиралью. Двойная змейка и двойная спираль более эффективны в теплообмене. Для всех контуров монтажа теплого пола справедливо, что с внутренней стороны теплоотдача всегда больше, чем теплоотдача ближе к центру, поэтому шаг укладки нужно уменьшать по краям; шаг не должен превышать 300 мм, иначе могут получиться на выходе теплые и холодные зоны; перепад температур на чистовом покрытии не должен превышать 4 градуса Цельсия. Эти показатели рассчитываются еще на проектной стадии монтажа теплого пола.

Из-за гидравлических потерь не рекомендуется создавать схемы длиннее 100 метров. Большие поверхности следует обогревать несколькими петлями, каждая из которых должна подключаться к коллектору.

Далее производится опрессовка и испытание водяной системы трубопроводов для теплого пола, проверка котлов, приборов и датчиков. Опрессовка производится перед заливкой бетонной стяжки. Во время заливки нужно держать систему под давлением до полного застывания бетона.

Бетонная стяжка равномерно распределяет тепло по своей поверхности пола. Для нее используются марки бетона М-300 и выше. Толщина стяжки должна быть больше 30 мм над поверхностью трубопровода. Меньшая толщина может привести к более скорым повреждениям чистовой поверхности.

Включать в эксплуатацию систему водяного теплого пола следует только после полного застывания бетонного раствора, а это почти месяц! Затем следует постепенно повышать температуру в трубопроводной системе на 1 градус каждые несколько часов с выходом на рабочую температуру минимум через 3 дня.

На заключительном этапе происходит укладка чистовой поверхности. С плиткой и камнем никаких ограничений нет, но если вы собираетесь укладывать другие материалы, ( паркет, ковровой покрытие и тд.) нужно искать специальное обозначение, что они предназначены для систем напольного отопления.

Профессионально выполненный монтаж водяного теплого пола сэкономит вам много денег на электроэнергии, а общая технология и устройство позволяют соблюдать в помещении комфортную температуру по всей высоте – теплее снизу и немного прохладе и свежее к голове и потолку.

Монтаж пленочных теплых полов своими руками + фото и видео

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН — пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Технология работы пленочных теплых полов

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции.

Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов. Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова. Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов. Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер. Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос. Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем. Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины. Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами.

Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола. Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем. Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу. Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

схема подключения, как установить самому

Монтаж теплого пола начинается с подготовительных операций, целью которых является расчет необходимых материалов и оборудования, а также определение мощности нагревательного кабеля. Правильная укладка теплых полов позволит долгое время надежно и безопасно эксплуатировать оборудование. Системы кабельного обогрева могут использоваться как в квартирах, так и в производственных и офисных помещениях.

Теплые полы можно использовать в квартире в качестве дополнительного отопления. Простота установки и большой выбор оборудования позволяют выполнить монтаж системы своими руками.

Виды теплых электрополов

В настоящее время существует 2 способа подогрева пола – электрический и водяной. При электрическом подогреве используют специальный кабель с большим сопротивлением проводника. Ток, проходя через проводник, нагревает его, а он, соответственно, передает тепло покрытию. При водяном способе подогрева теплоноситель отопительной системы, проходя по трубам, уложенным в стяжку, передает тепло дальше.

Для функционирования такой системы необходимо соединить теплый пол с квартирной системой отопления. Такие работы обычно связаны с проведением сварки, осушением системы отопления и с прочими техническими и организационными вопросами.

Если же произойдет разгерметизация труб теплого пола, то пострадаете не только вы, но и соседи снизу, а это намного хуже, чем понести убытки самому. Поэтому большинство людей обустраивают электрические теплые полы, монтаж которых можно выполнить самому. При использовании такой системы отопления вы не будете связаны с проведением большого объема работ, а монтаж системы можно выполнить в любое время, не вмешиваясь в работу централизованной системы отопления.

Теплый пол

В электрических теплых системах в качестве нагревательных элементов могут использоваться:

• пленочные инфракрасные покрытия;
• нагревательные маты;
• нагревательные кабели.

Укладка теплых полов проводится только по-свободному от мебели или других стационарно установленных предметов. Для комфортного обогрева на 70% площади помещения необходимо установить теплый пол.

Пленочные полы

Нагревательные элементы пленочных полов выполнены из карбоновых инфракрасных стержней и с графитовым напылением. Принцип действия такого покрытия сопоставим с работой инфракрасного обогревателя. При прохождении электрического тока нагревательный элемент излучает тепловые волны инфракрасного диапазона, которые поглощаясь напольным покрытием, нагревают его. Последнее передает тепло в помещение.

Установленный пленочный пол позволяет использовать до 95% инфракрасного излучения в виде тепловой энергии. Монтаж его чрезвычайно прост и может быть выполнен своими руками. При случайном повреждении неработоспособной остается только поврежденный элемент, остальные остаются в работе, так как подключение токоведущих шин выполнено параллельно. Монтировать теплый пол можно под любое половое покрытие.без проведения строительных подготовительных работ.

Перед началом монтажа основание покрывается отражающим материалом для недопущения нагрева перекрытий этажа и отражения тепла вверх. На отражатель необходимо уложить и закрепить инфракрасную пленку. После этого проводится подключение пленок к электросети через терморегулятор, поставляемый в комплекте теплого пола. Его использование позволяет обеспечить экономичную работу системы.

Потребление электроэнергии составляет 40-55 Вт на 1 м² поверхности пленки. Термодатчик крепится непосредственно к пленке между нагревательными пластинами. Использование датчика не даст перегреться пленочным матам, что позволяет безопасно эксплуатировать систему. Инструкция, прилагаемая к терморегулятору, позволит правильно подключить датчик и всю систему к сети.

Инфракрасные пленочные маты можно использовать не только в комнатах, но и в прихожей, и в ванных комнатах. В некоторых странах используют пленочные маты в саунах. Правильно выполненный монтаж теплых полов позволит безопасно и эффективно эксплуатировать их весь установленный срок службы.

Недостатком этих систем является их значительная стоимость и возможность механического повреждения излучающих поверхностей. Однако высокая экономичность системы позволит быстро окупить вложенные средства.

Пленочный теплый пол

Обогрев помещения нагревательными матами

Нагревательный мат представляет собой одно- или двухжильный электрический кабель в двойной изоляции, уложенный с постоянным шагом по стекловолоконной сетке. Ширина сетки составляет 0,5 м, диаметр кабеля – 2,5-4,5 мм. Установка нагревательных матов проводится в тонких слоях плиточного клея толщиной 4-6 мм, если нет возможности поднять уровень пола. Укладывать маты можно по старой плитке без ее демонтажа. Подключаются маты к электросети посредством холодного провода, который соединен с нагревательным элементом через муфту.

Расчет мощности теплого пола проводится, исходя из величины обогреваемой площади. Нагревательные маты выпускаются для определенных фиксированных размеров помещений от 1 до 15 м² с интервалом 0,5-1 м². Монтируя нагревательные маты, сетку можно разрезать для того, чтобы сделать поворот или изгиб. Укладку теплого пола можно сделать своими руками.

Перед укладкой нагревательных матов поверхность пола тщательно убирают от строительного мусора. Если на поверхности имеются трещины и углубления, их заделывают раствором. Как правило, на подготовленную к монтажу поверхность укладывают слой теплоотражающего материала для уменьшения теплопередачи строительным конструкциям.

Затем производится установка матов теплого пола. Их можно укладывать как вниз, так и вверх сеткой. При выборе первого варианта установки теплого пола укладка проводится на отражающий материал. После этого наносится слой плиточного клея. Особое внимание обращается на заполнение всего пространства, наличие пустот вокруг кабеля недопустимо. Это может привести к местному перегреву, и отопительный проводник потеряет работоспособность.

Слой клея разравнивается зубчатым шпателем и должен покрывать кабель полностью. Толщина его должна быть достаточной для качественного монтажа плитки. Для удаления лишнего клея из швов нельзя применять острые металлические инструменты, которые могут повредить изоляцию проводника.

Перед тем как установить теплые полы сеткой вверх, на поверхность отражающего материала наносится слой клея толщиной около 3 мм. Маты осторожно вдавливаются в клей. Следующий слой толщиной 5-6 мм наносится на сетку, и проводится монтаж плитки. Устанавливая маты таким способом, раскройку их необходимо проводить предварительно, до нанесения клея.

Нагревательные маты

Использование нагревательных кабелей

Установка нагревательных кабелей в качестве источников тепла несколько отличается от кабельных матов. Толщина кабеля достигает 10 мм и изменяется в зависимости от мощности. Кабели большой удельной емкости делают плоскими для удобства монтажа. Укладка его проводится обязательно в бетонную стяжку.

Эти работы сопряжены с большим количеством строительных операций и выполнить их своими руками будет затруднительно. Такие полы хорошо зарекомендовали себя при использовании двухзонной тарификации электроэнергии.

Монтаж теплого пола в квартире обычно проводят в помещениях, где в качестве напольного покрытия используется плитка. Применение в комнатах нерационально, так как приходится значительно поднимать поверхность пола. Технология подготовки поверхности предусматривает применение пенополистирольных плит в качестве утеплителя. Толстый слой стяжки совместно с утеплителем обеспечивает подъем уровня пола на 10-12 см. Проведение монтажа такого пола целесообразно совмещать с ремонтом квартиры. Однако монтаж нагревательных кабелей в санузле и ванной комнате с успехом можно выполнить своими руками.

Нагревательные кабели изготавливаются различной длины и удельной мощности. Длина и мощность будут зависеть от отапливаемой площади помещения. Схема отопления с теплым полом может комбинироваться с другими видами обогрева. Обычно она применяется в качестве комфортного обогрева. В этом случае отдельной сети питания не требуется, а схема подключения теплого пола проводится от обычной бытовой розетки.

Если нагревательные кабели используются в основной системе отопления, то используются проводники с повышенной удельной мощностью. Чтобы безопасно эксплуатировать такие теплые полы, схема подключения их меняется и требует прокладки отдельной линии питания. Она обычно запитывается от отдельного автоматического выключателя.

Перед тем как подключить теплый пол к электрической сети, необходимо замерить сопротивление изоляции между жилами и экраном. Пониженное сопротивление изоляции может привести к тому, что устройство преждевременно выйдет из строя, а во влажном помещении большая вероятность получения электротравмы. Чтобы избежать таких ситуаций, работы необходимо проводить в соответствии с инструкцией по монтажу изделия.

Нагревательные кабели

Регулирование температуры

Для того чтобы в помещении было тепло, нужно не только хорошо утеплить свой дом, но и выбрать оптимальные режимы работы приборов и систем отопления. Для плавного регулирования и поддержания заданной температуры, а также экономного расходования электроэнергии устанавливают термостат.

Существует большой выбор терморегуляторов как зарубежного, так и отечественного производства. В комплект входит и температурный датчик, который будет измерять температуру пола в районе прохождения греющих проводников. Подсоединение его проводится к клеммам регулятора температуры. Устанавливается датчик в гофрированной трубке не ближе 5 см от греющего проводника. В случае выхода из строя датчик извлекается и заменяется на новый.

Если вы хотите смонтировать регулятор на стене, то устанавливать его надо на высоте не менее 30 см от пола. Перед тем как установить теплый пол в квартире, необходимо подсчитать суммарную потребляемую мощность для решения вопроса о монтаже дополнительной электропроводки. Регулятор температуры позволяет подключаться сразу нескольким потребителям, а программировать работу систем можно на неделю. Это позволит вам обеспечить экономичную эксплуатацию системы.

Схема укладки датчика теплого пола

Если при монтаже точно исполнять рекомендации производителя оборудования, то оно прослужит вам не 1 год без отказов и поломок. А на самом деле теплый пол схема подключения довольно проста.

Водяной теплый пол своими руками

Смонтировать систему теплого пола в своем доме — не такая уж и сложная задача. В любом случае — это легче, чем смонтировать систему радиаторного отопления, например, с полипропиленовыми трубами.

В данной статье мы не будем рассматривать варианты подключения небольших объемов теплого пола, например, к обратке системы радиаторного отопления, или параллельно одному из контуров радиаторного отопления — такая «самодеятельность» может привести к пустой трате сил и материалов.

Наша компания оказывает профессиональные услуги по монтажу теплого пола под ключ. Для получения более точной информации обращайтесь к специалистам по тел. 777-52-35, 8-851-80-70-566, e-mail: [email protected]

В начале остановимся на основных моментах, которые нужно помнить при монтаже теплого пола своими руками (то есть без опыта).



Основые моменты при монтаже теплого пола

• Если система теплого пола монтируется совместно с радиаторами, то для теплого пола необходимо применять насосно-смесительную группу и распределительные коллектора.
• Длину одного контура необходимо ограничивать 80 метрами, максимум 100.
• Распределительный коллектор желательно распологать ближе к площадям отопления, чтобы уменьшить длину подводящих труб (о коллектора до отапливаемого помещеиния
• Также коллектор лучше распологать выше поверхности отопления. Для более простого отвода воздуха из системы (если площадь ТП находится на 2 этаже, то коллектор также желательно расположить на 2ом этаже)
• При заливке пола стяжкой, минимальная толщина стяжки — 4 см, и в стяжку необходимо добавлять специльные добавки, для улучшения у нее физических свойств.
• Если хотите отапливать дом ТОЛЬКО теплым полом,то на полу должна лежать кафельная плитка или другой теплопроводящий материал

Определяем необходимое количество материалов

Для первого этапа материалы для теплого пола выбирают исходя из общей площади заливки черновых полов и площади обогреваемых полов. К таким материалам относятся:

1. Тепло-шумо изоляция (на базе пеноплекса, пенопласта или фирменных изоляционных плит)
2. Сетка кладочная 2000х1000, 4х мелимитровая.
3. Проволока вязальная 0.8 — 1,2 мм
4. Пленка полиэтиленовая
5. Демпферная лента (по периметру)

Хотим также заметить, что применение теплоизоляции на базе фольги (фольгоизол и др.) — не эффективно, во-первых фольгу разъедает щелоч содержащаяся в растворе цемента, во-вторых фольга отражает инфракрасное излучение при наличии воздушного зазора, которого в стяжке не будет.

Если же толщина чернового пола должна быть минимальной, то применение того же пенополиэтилена будет не лишним и достаточно эффективным.

На следующем этапе определяется длина труб для теплого пола. Лучше сделать табличку, представленную ниже. В среднем при шаге теплого пола 20 см., на 1 кв.м. уходит около 6 погонных метров трубы.

Помещение	Площадь, м.кв.	Длина трубы, м.
Корридор	12	L1=12*6+4=76
Кухня	22	L1=11*6+6=72 L2=11*6+6=72
Гостиная	35	L1=12*6+5=77 L2=12*6+5=77 L3=11*6+5+71
Ванная	6	L1=6*6+10=46



При расчете длины трубы необходимо не забыть про длину подачи и обратки от коллектора до основной площади пола!

Чтобы подсчитать необходимое количество бухт трубы, нужно определить конкретного производителя и материал трубы, и уточнить какие бухты есть у данного поставщика (производителя) 100; 160; 200 м. Отрезать от бухты куски, Вам также ни кто не будет, поэтому оставшиеся обрезки, а они могут быть длиной и 30 м, придется забрать себе.

Для экономии, можно ставить муфты в контурах теплого пола, тогда трубу можно будет приобрести без запасов точно необходимой длины. Однако муфта в стяжке должна быть не разборной и высокого качества, пресс соединения или неразборные по технологии PEX.

Для подключения всех контруров теплого пола необходим коллектор (коллекторная группа) на 8 выходов (один подающий и один обратный), например IVR с расходомерами. При монтаже своими руками советуем использовать готовые сборки распределительных коллекторов — они имеют неплохое качество, встроенные расходомеры позволяют равномерно распределить теплоноситель по контурам (все контура будет греть одинаково), в комплекте уже есть сбросники, краны Моевского и крепление к стене.

Монтаж теплого пола своими руками

На первом этапе монтажа системы теплый пол, на заблаговременное очищенное основание укладывается теплоизоляционный слой. Толщина слоя должна быть 30 — 150мм в зависимости от теплопотерь пола и теплового режима помещения. По периметру помещения укладывается демпферная (рантовая) лента, служащая для компенсации теплового расширения бетонной стяжки. За тем расстилается полиэтиленовая пленка по всей площади всех участков системы водяной теплый пол.

Далее укладывают арматурную сетку, ячейки которой скрепляют вязальной проволокой.



На втором этапе нужно смонтировать распределительный коллектор теплого пола, и начать монтаж трубной разводки от него. Монтаж петли начинают с одного из крайних подающих выводов, в нашем случае это верхние вывода. Для подключения трубы к коллектору испльзуем евроконус на 3/4.



Схемы укладки труб теплого пола

Наиболее оптимальная схема укладки теплого пола — спиральная.

От коллектора труба ведется в 10 см. от стен, включая промежуточные — транзитные помещения. Второй контур спирали ведется в 40 см. от первого (потом в этом промежутке будет уложена еще одна труба — обратка). 20 см — наиболее оптимальный шаг укладки трубы, и по колличеству испльзуемой трубы, и по равномерности прогрева пола.

В некоторых случаях не получается или не эффективно укладывать трубу в виде спирали, поэтому можно испльзовать и комбинированные схемы укладки труб теплого пола.

Крепление трубы производится на прямых участках через один метр (примерно), в изгибах почаще. Труба сама подсказывает монтажнику где ее нужно закрепить — там где она больше всего пытается сдвинуться с запланированной траектории.

На заклюичтельно этапе, после монтажа труб (контуров) теплого пола, производят опрессовку системы теплого пола. Это можно сделать несколькими способами, но желательно сразу использовать тот теплоноситель, который будет использоваться в рабочем режиме (подготовленная вода, антифриз). Заполнение системы можно произвести с помощью, например, вибрационного насоса, шланга и одного из сливных кранов в системе отопления. Заливать стяжку необходимо также при наличии давления теплоносителя в трубах.

Включать систему теплый пол водяной можно только после полного «созревания» раствора (для составов на основе цемента этот процесс занимает не менее 28 дней). И лишь после того как раствор полностью наберет прочность, следует постепенно и плавно повышать температуру воды в системе — с постепенным выходом на рабочий режим в течение трех суток.

Монтаж насосно смесительного узла

Основное назначение насосно-смесительного узла — создание низкотемпературного контура с температурой теплоносителя до 40 гр.С. и принудительная циркуляция теплоносителя в этом контуре.

Если в вашей системе отопления применяется только теплый пол, и если котел отопления может регулировать максимальную температуру теплоносителя, то в простом случае, смесительный контур можно и не использовать. В качестве насоса будет использоваться насос котла, а выходные котельные патрубки непосредственно подключаются к коллекторам теплого пола.

Во всех остальных случаях необходимо применять смесительный узел. Для самостоятельного монтажа предлагаем следующий вариант.

На рисуке вход смесительного узла подключен к распределительному коллектору котельной, через отсечные шаровые краны. В качестве смесителя применяется «Клапан термостатический смесительный ESBE VTA322 20-43C нар 1, KVS 1,6″. Он автоматически поддерживает температуру на выходе в пределах 20 -43 гр.С., уставка температуры производится колесиком спрятанным под верхней крышкой. Максимальна площадь теплого пола с таким смесителем не должна превышать 70-100 метров. Для визуального контроля температуры, в подающем и обратном трубопроводе желательно установить термометры.

Устройство теплых водяных полов cвоими руками

27 сентябряПубликации

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

• первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
• гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
• теплоизолирующие материалы;
• непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
• бетонный раствор;
• напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора. Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

• первым слоем должна быть выполнена присыпка из песка;
• далее укладывается слой щебня;
• заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

• отступать при монтаже от стен необходимо не менее чем на 15 см;
• на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
• разбег между уложенными трубами должен быть в пределе 10-30 см;
• общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

1. Сверху труб должна быть помещена специальная сетка из металла. Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
2. Сетка не должна пересекать швы из декомпрессионной ленты.
3. Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
4. Рабочее давление в трубопроводе обязательно должно быть включено.

После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Можно ли выполнить устройство водяного теплого пола своими руками?

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.

Понравился материал? Поделитесь ссылкой с друзьями:

Монтаж теплых полов в бетонной стяжке инструкция по монтажу

Каждый раз, когда я попадаю на строящийся объект, я осматриваю систему отопления. Геотермика специализируется на монтажах систем отопления и котельных, и поэтому я часто езжу на замеры.

65% наших заказчиков уже имеют смонтированную систему отопления, а нас нанимают для монтажа котельной. Меня удивляют такие ситуации, когда систему отопления делают одни монтажники, а котельную – другие. На месте заказчика логичнее выбрать одного подрядчика и спрашивать и него, чем искать крайних и разбираться в том, кто виноват, если что-то не работает или работает, но не так.

Тем не менее, такие ситуации сплошь и рядом. Монтаж системы отопления делают одни, водопровод – другие, котельную – третьи. Заказчики объясняют это тем, что так удается сэкономить на монтажных работах. Монтаж водопровода делают рукожопые малограмотные сантехники (ну а что там сложного: паять трубу любой дурак сможет). Монтаж теплых полов делают сантехники, у которых квалификация повыше. Но она недостаточна, чтобы сделать котельную.

Хочу рассказать, что монтаж водяных теплых полов дело не такое легкое и простое, как кажется. Я постараюсь рассказать, как правильно сделать монтаж теплых полов в бетонной стяжке. У меня получилась такая инструкция по монтажу теплых полов:

Расчет тепловых потерь

Любой монтаж системы отопления следует начинать с расчета тепловых потерь. Именно эта цифра определяет, сколько нужно возместить тепла, чтобы температура в вашем здании была комфортной. Лучше заказать расчет тепловых потерь у специалистов, но можно и посчитать самостоятельно, воспользовавшись одной из специальных программ.

Простую программу по теплотехническим и гидравлическим расчетам скачайте на сайте Valtec.

Инженерные расчеты или на глазок

Перед тем, как покупать материалы для теплого пола, нужно подумать какая конструкция будет у теплого пола. Эту услугу можно заказать или спроектировать в программе самостоятельно. Но можно сделать теплый пол «на глаз», опираясь на опыт сантехника, форумы, статьи.

Ниже я укажу, к каким ошибкам это приводит, как исправить, покажу свой опыт.

Выбор утеплителя для водяного теплого пола

Теплый пол нужно изолировать. Тепло от теплого пола идет вверх, поэтому изоляция не нужна, так утверждают горе-монтажники. Теплопроводность бетонной стяжки выше, чем у воздуха. Поэтому тепло будет передаваться в стороны и вниз быстрее, чем в вверх.

Возьмите разогнутую скрепку и держите ее вертикально, за нижний конец. Верхний конец скрепки нагрейте зажигалкой. Через пару секунд вы почувствуете, что нижний край скрепки нагрелся.

Неправильно подобранный утеплитель для теплого пола приведет к тому, что либо вы будете отапливать улицу, либо потратите лишние деньги на покупку утеплителя с запасом по толщине.

Я рекомендую на первый этаж укладывать утеплитель толщиной 100 мм., для второго и выше этажей подойдет утеплитель толщиной 50 мм.

Добавить толщину утеплителя стоит дорого, нужно сломать весь теплый пол и сделать его заново.

Расчет трубы для водяного теплого пола

Длина трубы одного контура для водяного теплого пола должна быть не больше 100 метров. Все контуры нужно делать одной длины. Гидравлическое сопротивление будет одинаковым, и теплый пол будет греть равномерно.

Неправильно сделанные контуры теплого пола приведут к неравномерному нагреву теплого пола. Часть теплого пола может не работать.

Исправить это можно установив коллектор с расходомерами, либо балансировать систему теплого пола кранами на коллекторе. Балансировка занимает много времени, неделю и более.

Шаг трубы теплого пола

Шаг трубы теплого пола рассчитывается в программе. Можно воспользоваться опытом монтажников.

Неправильно рассчитанный шаг трубы приведет либо к перегреву (маленький шаг трубы), либо к мостикам холода (большой шаг трубы).

В Краснодарском крае рекомендую делать шаг трубы 150 мм, чистовое покрытие — кафель. Если чистовое покрытие теплого пола – ламинат, делайте шаг трубы 100 мм. При этом у вас должен быть правильно подобранный утеплитель, см. выше.

Производитель и материал трубы теплого пола

При монтаже теплого пола применяются трубы из сшитого полиэтилена (PEX) и металлопластиковые трубы. Трубы PEX более надежные. Используйте трубы вид сшивки полиэтилена PEX-a, это сшивка гидропероксидами и органическими пероксидами. Используйте трубы известных производителей: UPONOR, REHAU, VALTEC и др.

Чем отличаются виды сшивки полиэтилена, как выбрать трубу из сшитого полиэтилена я расскажу в другой раз, и даже сниму видео.

Схема укладки водяного теплого пола

Схем укладки водяного теплого пола несколько. Лучше всего пользоваться схемой укладки «улитка». Такая схема заключается в том, чтобы трубы теплого пола в бетонной стяжке чередовались: подача, обратка, подача, обратка. Это позволит снизить температурный дисбаланс на поверхности пола.

Ощущаться неправильная укладка будет тактильно: в одном месте пол будет теплый, через 15 см. холодный, потом опять теплый. Не критично, но не комфортно.

Опрессовка теплого пола

Перед заливкой бетонной стяжки, не забудьте сделать опрессовку теплого пола.

Вот такая инструкция по монтажу теплого пола у меня получилась. Эта статья сэкономит вам немало денег и времени: Две ошибки при монтаже теплого пола.

Поделись статьей с другом, может быть это сэкономит его время и деньги.

Автор

Александр Кузнецов

Facebook Twitter

Придумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте [email protected], Whats App или Telegram +7 988 354-52-62. Наши работы смотрите на YouTube

Читайте также



Установка теплого пола: руководство для мастера

Когда дело доходит до установки теплого пола, компетентные домашние мастера могут сэкономить немного денег, взяв на себя эту задачу (хотя коллектор для влажной системы должен быть установлен квалифицированным специалистом).

Полы с подогревом входят в список желаний многих строителей (и реставраторов), поскольку они стремятся к оптимальному домашнему комфорту, энергоэффективности и, в некоторых случаях, к современному минималистскому дизайну.

Если вы устанавливаете полы с подогревом в существующем доме, вам необходимо выбрать низкопрофильную систему.

Как всегда, беритесь за те проекты DIY, которые находятся в пределах ваших возможностей.

( БОЛЬШЕ : Задачи «Сделай сам», которые вы должны доверить профессионалам)

Девять шагов, которым нужно следовать для идеальной установки теплого пола

Вам нужно предложение для вашей системы теплого пола?

(Изображение предоставлено: c / o Wunda Group)

1.Первым делом необходимо подключить трубу теплого пола к коллектору.

( БОЛЬШЕ : Коллекторы теплого пола)

(Изображение предоставлено: c / o Wunda Group)

2. После укладки изоляции вам нужно будет начать укладку трубы.

(Изображение предоставлено: c / o Wunda Group)

3. Прикрепите трубу к изоляции по ходу движения с помощью скоб для труб.

(Изображение предоставлено: c / o Wunda Group)

4. Убедитесь, что вы закрепили трубу с правильным расстоянием, чтобы обеспечить оптимальное распределение тепла.

(Изображение предоставлено: c / o Wunda Group)

5. Оберните трубу петлей по всей площади пола. Используйте несколько петель для больших пространств.

(Изображение предоставлено: c / o Wunda Group)

6. Подготовьте стяжку (или выберите готовую смесь).

Перед заливкой стяжки…

Перед укладкой стяжки трубы всегда должны испытываться давлением. Не менее важно следить за тем, чтобы трубы были заполнены водой во время укладки стяжки, чтобы любые повреждения были сразу заметны и их можно было исправить до завершения укладки стяжки.

( БОЛЬШЕ : Мастер-класс по стяжке)

(Изображение предоставлено: c / o Wunda Group)

7. Осторожно вылейте самовыравнивающуюся стяжку поверх закрепленных трубопроводов.

(Изображение предоставлено: c / o Wunda Group)

8. Стабилизируйте стяжку химическим спреем.

(Изображение предоставлено: c / o Wunda Group)

9. Наконец утрамбуйте стяжку для получения гладкой поверхности.

Получите ценовое предложение на вашу систему теплого пола

Найдите партнера, который поможет вам сделать правильный выбор теплого пола для вашего проекта.

Как это работает

1. Введите свои данные ниже. Расскажите немного о своем проекте и о том, что вы ищете, и оставьте некоторые контактные данные.

2. Мы ищем в нашей базе данных. Мы подберем для вас продукты и услуги, которые предлагают наши партнеры.

3. С вами свяжутся партнеры. Не беспокойтесь о том, что вас засыпают — с вами свяжутся только те поставщики, которые соответствуют вашим требованиям.

Как установить теплый пол — DIY

Читая следующий проект «Сделай сам», вы соглашаетесь с условиями заявления об отказе от ответственности «Сделай сам».

Установка электрического теплого пола (или лучистого теплого пола) входит в компетенцию домовладельцев, уверенных в своих навыках самостоятельного строительства. Даже если вы хотите нанять профессионального электрика, например команду Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке теплого пола требуют только основных инструментов и внимания к деталям.

Необходимые инструменты и материалы

Полы из плитки и камня обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплые полы под дерево, ламинат, виниловые и бамбуковые полы.

• Аккумуляторная дрель
• Клеевой пистолет
• Мастерок
• Универсальный нож
• Вольт-омметр
• Долото
• Лента из стекловолоконной сетки
• Подложка из цементного картона
• Затирка
• Теплостойкое покрытие пола с защитой GFCI
• Термостат
• Раствор тонкий
• Лента двусторонняя
• Трубопровод

Как установить ступеньки с подогревом пола

1. Определите, можно ли подключить нагревательный мат к существующей розетке или ему нужен отдельный контур.
2. Проверьте нагревательные кабели внутри матов с помощью вольт-омметра. Этот шаг позволяет убедиться, что изделие не повреждено и все нагревательные кабели работают эффективно.
3. Подготовьте черный пол, установив цементную плиту.
   1. С помощью кельмы распределите жидкий раствор и положите сверху цементную плиту. Прикрепите доски саморезами для цементной плиты.
4. Проведите пробную установку нагревательных матов. НИКОГДА нельзя разрезать, надрезать или пересекать нагревательные кабели.
   1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и других приспособлений. Вы можете разрезать сетку по размеру деталей.
5. Подготовьте канавку в цементной плите с помощью долота для удержания кабеля питания, кабелепровода и проводов термостата.
6. Вырежьте в стене пазы для кабеля питания.
7. Прикрепите коврики к полу с помощью двустороннего скотча и клеевого пистолета.
8. Еще раз проверьте нагревательные кабели с помощью вольт-омметра.
9. Провода линии электропередачи и термостата через две кабелепроводы. Нижние концы трубопроводов входят в вырезанные вами выемки.
10. Подсоедините кабелепровод к распределительной коробке 4 x 4 дюйма, прикрепленной к стойке стены.
11. Плетите провода термостата в сетку толщиной 12 дюймов, не касаясь кабелей.
12. Нанесите раствор на мат, убедившись, что он соединяется с подложкой из цементной плиты.
13. Разместите плитку. Дать раствору высохнуть.
14. Залить плитку раствором.
15. Полная проводка термостата и электрические соединения.

Нужна помощь? Нанять Oliver Experts

Специализированная команда Oliver Heating & Cooling предоставляет услуги электроснабжения, отопления, охлаждения и водоснабжения по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать полы с подогревом, или у вас просто нет времени на то, чтобы вписать проект в свой плотный график, запросите у нас смету. Проверьте, находитесь ли вы в нашей зоне обслуживания!

Как установить теплый пол | Совет эксперта

Широко используемый в Скандинавии, где температура на улице регулярно ниже нуля, полы с подогревом все чаще рассматриваются в Великобритании как экономичный метод обогрева различных комнат в доме, где может быть трудно поддерживать комфортную температуру, например, на кухне или в ванной комнате.Тот факт, что он невидим и не влияет на чистый внешний вид комнаты так же, как радиатор, помимо отсутствия технического обслуживания и ухода, необходимого для эффективной работы, также делает его привлекательным вариантом для домовладельцев. .

Полы с подогревом не сложно установить самостоятельно, если у вас есть некоторый базовый опыт работы в домашних условиях и время, чтобы выполнить работу за один раз, вместо того, чтобы поднимать пол и затем оставлять его на неделю. Вы можете выполнить основную часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от выбранной вами системы, для подключения системы к электросети.

Виды теплых полов

Домовладельцы могут выбирать между двумя основными типами полов с подогревом: мокрым или электрическим. В системах водяного теплого пола для создания тепла используется теплая вода, поступающая от системы центрального отопления, а в электрической системе используются катушки, питаемые от сети.

ВЛАЖНЫЙ

В системах влажного отопления вода подается по трубам, проложенным на черновом полу под верхней поверхностью пола.Система снижает стоимость нагрева воды по сравнению с системами, в которых используются радиаторы, поскольку для эффективной работы требуется, чтобы вода нагревалась до более низкой температуры.

Системы влажного отопления проще всего установить там, где пол можно поднять, а затем вернуть на место — по этой причине они могут лучше всего подходить для пристройки или новостроек. По той же причине может быть лучше ограничить этот тип системы помещениями первого этажа, но верхние уровни, конечно, не являются запрещенными.

ЭЛЕКТРИЧЕСКИЙ

Системы теплого пола, работающие от электричества, представляют собой змеевики, прикрепленные к сетчатым матам или встроенные в них, которые раскатываются и соединяются вместе под полом.Затем они подключаются к термостату и электросети, чтобы их можно было использовать. Они дешевы в установке, но будут стоить больше в эксплуатации, чем влажные системы, поэтому они могут быть дороже. подходит для небольших помещений или территорий.

Как установить

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

Независимо от типа системы теплого пола, который вы выберете, или типа пола, под которым вы ее устанавливаете, вы должны убедиться, что комнаты, в которых вы собираетесь ее установить, должным образом изолированы, чтобы воздействие тепла не было немедленно сведено на нет. .Перед началом работы убедитесь, что на черновом полу нет мусора и что стыки между изоляционным материалом заклеены, чтобы предотвратить потерю тепла или стяжку (если вы ее используете) через них.

Изоляционные материалы должны быть размещены под системой, чтобы предотвратить утечку тепла через черновой пол и фундамент, и если вы устанавливаете электрическую систему, вам нужно будет записаться на прием к квалифицированному электрику, чтобы он смог подключить систему к сеть.

В остальном способы устройства теплых полов обоих типов под паркетные и ламинатные полы очень похожи.

Установка мокрой системы

Как уже отмечалось, установка влажной системы, как правило, более проблематична, чем электрическая, из-за общей сложности системы и из-за того, что это часто означает, что пол комнаты должен быть приподнят, чтобы вместить ее. . Электрические системы более компактны, а подъем пола (если он вообще требуется) будет минимальным.

1. ПОДТЯГИВАНИЕ ПОЛА

• Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию шпунтов или щелчков с точки зрения того, как доски соединяются друг с другом.
• Пол, покрытый язычком и пазом, прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выколотить ломом или аналогичным инструментом, чтобы освободить доски. Начните (сняв обшивку по периметру) с ряда досок, ближайших к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.

• Напольное покрытие Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко обратить вспять и удалить.Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее. Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. УКЛАДКА ТРУБ

Система теплого пола должна иметь направляющую, по крайней мере, которая позволит вам убедиться, что вы не проложите трубы неправильно и не выльетесь из них до того, как будет покрыта желаемая площадь.Если вам нужно сделать изгибы в трубах самостоятельно, вы сможете сделать это вручную, а укладываете ли вы их по спирали или слева направо через комнату, это должно зависеть от инструкций производителя. Убедитесь, что они расположены равномерно, чтобы тепло распределялось равномерно во время работы системы.

При размещении коллектора (где будет подключаться система) прикрепите его к стене как можно ближе к контурам, чтобы его можно было подключить по водопроводу так же, как и к радиатору.Однако окончательное подключение системы к основной сети водоснабжения и центрального отопления всегда должно выполняться квалифицированным и опытным сантехником, если вы полностью не уверены в своих способностях сделать это самостоятельно.

Одной из распространенных проблем, которые могут возникнуть при установке, является наличие воздуха в контурах — это происходит, когда они не промываются должным образом перед использованием в первый раз. Каждую петлю необходимо промыть индивидуально, открыв клапан, который соединяет ее с коллектором, чтобы убедиться, что в ней нет воздуха.

3. ВИНТА

Влажные системы теплого пола обычно покрываются слоем стяжки, которая способствует теплоизоляции и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу. Поскольку он становится бесполезным, если в нем образуется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

Установка электросистемы

Электрическая система звучит так, как будто ее относительно легко установить, учитывая, что она представлена ​​в виде матов, которые необходимо размещать под обогреваемыми участками.Однако все, что связано с электричеством, никогда не бывает простым, и вы должны проявить особую осторожность, чтобы установка прошла гладко.

1. ПОДТЯГИВАНИЕ ПОЛА

• Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию шпунтов или щелчков с точки зрения того, как доски соединяются друг с другом.
• Пол, покрытый язычком и пазом, прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выколотить ломом или аналогичным инструментом, чтобы освободить доски.Начните (сняв обшивку по периметру) с ряда досок, ближайших к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к ​​черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.
Напольное покрытие
• Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко повернуть вспять и удалить. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее.Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. Укладка коврика

После того, как пол убран и уложена изоляция, раскатать маты в тех областях, которые вы хотите обогреть, является относительно простой задачей. Просто закрепите их так, как предлагает производитель — например, некоторые используют двустороннюю липкую ленту.

Вам также необходимо установить датчик температуры пола, который подключается к термостату, чтобы вы могли определить, при какой температуре работает пол. Датчик температуры пола должен располагаться на полу рядом со стеной под термостатом, быть закрепленным или закрепленным на месте, чтобы обеспечивать правильные показания при каждом обращении к термостату.

Окончательное подключение системы к электросети всегда должно выполняться квалифицированным и опытным электриком. Это гарантирует, что любая немедленная проблема, с которой вы столкнетесь, скорее всего, будет связана с чем-то вроде неисправного провода или соединения, а не с ошибкой, сделанной в процессе установки.

3. ВИНТА

Системы электрического теплого пола иногда покрывают слоем стяжки, который помогает с изоляцией и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки вам следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу.Поскольку он становится бесполезным, если в нем образуется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы, чтобы облегчить это движение. После укладки стяжке необходимо дать высохнуть естественным путем (это не должно занять более семи дней) перед включением системы отопления.

После установки

Две наиболее распространенные проблемы, связанные с двумя системами, уже рассмотрены: воздух в трубах влажной системы и неисправная проводка в электрической системе.После завершения установки дайте стяжке высохнуть в соответствии с инструкциями перед включением системы, так как это может привести к ее повреждению и появлению трещин.

В остальном, после любого типа отопительной системы не требуется особого ухода — это один из факторов, которые делают их таким привлекательным вариантом отопления. Если система внезапно перестает работать, обратитесь к производителю, который может порекомендовать обратиться к электрику или сантехнику, если проблема не связана с самим изделием.

И наконец …

Какую бы систему теплого пола вы ни выбрали, ее первоначальная установка должна быть простой задачей, если вы поймете все, что участвует в процессе. Инструкции, предоставленные производителем системы, позволят вам правильно уложить трубы после того, как пол будет удален, и тогда вы сможете избежать большинства проблем, возникающих при новых установках, если соответствующий технический специалист выполнит окончательную подключение и тестирование.Это позволит ускорить работу системы.

Следуйте инструкциям и советам, приведенным в этом руководстве, и ваши ноги (и все остальное) будут оставаться поджаренными в течение всего года!

Как установить теплый пол своими руками

Описание проекта

Навык

1 из 5 Легкий Вы можете нанять профессионала для заливки и выравнивания песчано-цементной смеси, а также для подключения к котлу.

Стоимость

Около 580 долларов, не включая плитку

Расчетное время

2 дня для комнаты 12 на 12 футов

Теплый пол, вероятно, лучший способ обогреть любое пространство.Он удобный, тихий и энергоэффективный. Хотя электрическое лучистое тепло является популярным выбором для небольших проектов, например, для переоборудования ванной комнаты на водяной или водяной основе, лучистое тепло обеспечивает максимальную эффективность для более крупных проектов или масштабных реконструкций.

Hyrdonic Radiant — это, как правило, работа для профессионалов, но есть способ сделать ее частью своими руками. Ключевым моментом является использование специально разработанной пенопластовой панели от Schluter Systems под названием Bekotec. Вы кладете панели прямо на пол, запрессовываете в них трубы PEX и добавляете тонкий слой специально перемешанного бетона — пять частей песка на одну часть портландцемента.

Панели имеют небольшой тепловой разрыв (R3), поэтому нет необходимости устанавливать дополнительный слой изоляции. Использование этой системы добавляет менее 1¾ дюйма, включая бетон, по сравнению с примерно 4 дюймами для старого метода привязки труб к проволочной сетке. Это оставляет больше места в подвальных помещениях. Тонкая плита будет нагреваться и остывать быстрее, что позволит вам использовать более низкую температуру воды и сэкономить на счетах за отопление. В целом, это делает лучистую плиту более отзывчивой.

Установка Beta American Services

Шагов:

1. При необходимости обработайте пол выравнивающим составом.
2. Очистите пол и установите кромку из пеноматериала.
3. Уложите первый ряд панелей, соединенных защелкиванием.
4. Отмерьте и обрежьте последнюю панель ряда по размеру.
5. Закройте оставшуюся область панелями.
6. Определите интервал PEX: 6-, 9- или 12-дюймовые ряды.
7. PEX с запрессовкой между «шпильками» в панелях.
8. Покройте область одной непрерывной петлей PEX.
9. Оставьте дополнительные трубки в конце котельной, чтобы сантехник мог их подсоединить.
10. Смешайте партию сухого бетона с песком и портландцементом в соотношении 5: 1.
11. Распределите по PEX и выровняйте, оставив минимум 5/16 дюйма материала над «шпильками» из пеноматериала.
12. Дайте бетону застыть в течение нескольких дней, затем уложите пол по своему выбору.

---

инструментов:

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в помещениях, не производит шума и является энергоэффективным. Вы можете обогреть весь дом или дополнить только одну или две комнаты.

С теплым полом тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз, и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах с принудительной подачей воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже обычных систем с принудительной подачей воздуха, но со временем позволяет сэкономить деньги за счет повышения эффективности — отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрический излучающий теплый пол использует электрические кабели сопротивления для производства тепла. Самый популярный стиль — это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом.Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и гостеприимными по утрам. Некоторые типы также сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам — их нужно заказывать у производителя и складывать, как головоломку.Решением является установка полноразмерных матов только на открытых участках с высокой проходимостью.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавлять лучистое тепло для пола снизу, не снимая существующий пол. Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов.Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу. Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

Водяные лучистые системы , также называемые водяным отоплением, используют нагретую воду, циркулирующую по трубкам из PEX (сшитого полиэтилена). Трубка заделана в строительный раствор или в фанерные панели повышенной толщины под полом, в которых есть предварительно вырезанные каналы для удержания трубки на месте. Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединяются к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении.Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления также могут использоваться между балками перекрытий под существующими перекрытиями. Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

Сколько стоит теплый пол?

Системы полов с подогревом, часто известные как лучистое отопление, станут роскошным дополнением любого дома.Они не только устраняют необходимость загромождать стены неприглядными радиаторами, но также приносят совершенно новый уровень комфорта в каждую комнату, равномерно распределяя тепло по поверхности пола, так что каждый шаг ощущается как мечта, а весь ваш дом остается достаточно уютным в течение всего дня.

Это все хорошо, но не дорого ли все это добавление роскоши? Сколько стоит теплый пол? Что еще более важно, зачем вам вообще платить за новую систему отопления, если та, которая у вас сейчас, кажется, работает нормально?

В сегодняшнем руководстве мы ответим на все эти и многие другие вопросы, разбив основные связанные с этим затраты, чтобы вы могли начать рассчитывать свой бюджет.Мы также взвесим плюсы и минусы перехода на совершенно новый способ сохранения тепла в доме и, конечно же, объясним, как лучше всего сэкономить на теплых полах.

Установка системы теплого пола может стоить несколько тысяч долларов, но часто оказывается наиболее энергоэффективным способом обогрева больших помещений, подобных этой.

Содержание

• Что такое «теплые полы»?
• Сколько стоит теплый пол?
  • Расходы на систему водяного теплого пола: 20 000–45 000 долларов США
  • Затраты на электрическое отопление полов: 9 000–22 500 долларов США
  • Затраты на геотермальное отопление пола: 25 000–50 000 долларов : 5000–10 000 долл. США
• Ретро-арматура «Полы с подогревом» vs.Установка в доме новой постройки: чем отличаются цены?
• Подогрев полов по сравнению с традиционным отоплением: сколько они стоят в эксплуатации
• Сколько стоят лучистые стены и потолки?
• Часто задаваемые вопросы о теплых полах
• Последняя мысль: как лучше всего сэкономить деньги при установке теплых полов?

Что такое «теплые полы»?

В системе подогрева пола используется серия соединенных между собой трубок для обогрева нижней стороны пола

Хотя это может показаться несерьезным дополнением, полы с подогревом делают гораздо больше, чем просто заставляют ваши ноги чувствовать себя уютно и тепло посреди зимы. На самом деле это один из самых эффективных способов обогрева дома, использующий гораздо меньше электроэнергии или ископаемого топлива, чем стандартная система отопления дома.

В традиционных системах отопления дома горячий воздух движется от периметра комнаты внутрь, что приводит к неравномерному распределению тепла.

В крайних случаях это может означать, что в больших комнатах очень холодно в центре, но слишком жарко у стен, что создает общий дискомфорт. Это также означает, что ваша система отопления должна работать в два раза больше, чтобы обогреть всю комнату.

Полы с подогревом просто предлагают лучшее решение.

Трубки или кабели проложены под черным полом. Затем тепло передается через них даже в виде горячей воды или электрического отопления, которое затем поднимается вверх, через ваш пол в вашу комнату, а это означает, что все полы и мебель получают одинаковое количество тепла, создавая гораздо более комфортный опыт.

И это не единственное преимущество.

Традиционные системы отопления имеют привычку выдувать по комнате всевозможную пыль и аллергены, создавая нездоровую среду для вас и ваших близких и требуя использования дорогих очистителей воздуха.

С полом с подогревом такой проблемы нет; воздух в вашем доме остается чистым, температура остается подходящей, а ваши счета за электроэнергию остаются на рекордно низком уровне.

Сколько стоит теплый пол?

Полы с подогревом делают любой пол достаточно теплым, чтобы ходить босиком.

Установка пола во всем доме площадью 2 000 квадратных футов стоит от 9 000 до 50 000 долларов в зависимости от используемых материалов и типа установленной вами системы.

Эти цифры включают все детали и трудозатраты и должны дать вам хорошее представление о том, сколько вам нужно будет отложить, чтобы встроить пол с подогревом в новое строение.

Если вы планируете использовать систему пола только для одной комнаты, вам рекомендуется отложить где-то от 1900 до 5000 долларов, при этом самыми важными определяющими факторами здесь являются размер вашей комнаты и тип система используется.

Однако, если вы модернизируете новую систему отопления (устанавливаете ее в существующий дом), то потребуется дополнительная оплата, связанная с заменой старого пола и последующей установкой нового пола.Это может добавить от 2000 до 10 000 долларов к общей стоимости вашего проекта.

Вы также захотите рассмотреть стоимость дополнительного оборудования, которое поможет вам максимально эффективно использовать ваше новое лучистое отопление.

Умный термостат хорошего качества, такой как, например, самый продаваемый Google Nest, поможет вам управлять вашей системой, контролировать температуру и в целом использовать теплый пол наиболее эффективным образом.

Пока все хорошо, но давайте будем честными:

Между 9000 и 50 000 долларов огромная разница.Итак, как мы пришли к этим цифрам?

Ниже мы рассмотрим различные типы систем лучистого отопления для жилых домов и связанные с ними расходы, чтобы вы могли получить более точное представление о том, сколько вы, вероятно, потратите.

Расходы на систему водяного теплого пола

: 20 000–45 000 долларов США

Хотя они обычно стоят больше, чем электрическая система, системы водяного отопления неизменно пользуются популярностью в современных новостройках благодаря низким эксплуатационным расходам.

Часто используемые в качестве решения для всего дома, а не для отдельной комнаты, гидронные системы полагаются на бойлер, который нагревает воду до 120 ° F и перекачивает ее через ряд соединенных между собой труб под вашими полами. Поскольку горячая вода может удерживать тепло намного эффективнее, чем электропроводка, вашему дому потребуется гораздо меньше энергии для полного обогрева, и, таким образом, вы обнаружите, что меньше тратите на свои счета за электроэнергию.

Хотя это, несомненно, положительный момент, это означает, что вам придется потратить больше на первоначальную установку.Если ваша текущая система центрального отопления работает от бойлера, вы можете использовать его для своей новой системы водяного отопления. В противном случае вам потребуется установить новый вместе с подходящим насосом.

Установка котла

сама по себе может стоить вам от 6 до 9 000 долларов, после чего вы будете искать от 5 до 15 долларов за квадратный фут, чтобы проложить специальные трубы, предназначенные для водяного теплого пола.

Вы сможете удерживать свои расходы на нижнем пределе шкалы, выполняя большую часть работы самостоятельно, но, если вы не профессионал в области сантехники, возможно, стоит обратиться за помощью к специалисту.

После завершения работы на вашу гидронную систему можно положить паркет, ковровое покрытие или винил.

Стоимость электрического водяного теплого пола: 9000 — 22 500 долларов США

Системы электрического отопления часто лучше подходят для одноместных комнат, таких как ванные комнаты

Так как электричество может быть довольно дорогим, вы редко найдете дом, в котором используется электрический пол с подогревом в каждой отдельной комнате. Скорее, их чаще устанавливают в недавно разработанных ванных комнатах, чтобы создать приятное ощущение тепла и уюта при выходе из душа или добавить немного роскоши в главные спальни и аналогичные жилые помещения.

Хорошая новость заключается в том, что они, как правило, намного более доступны не только потому, что применяются на меньшем пространстве, но и потому, что для них требуется гораздо меньше дорогих деталей.

В системе этого типа электрические кабели прикрепляются к специально разработанным тепловым матам, которые можно легко установить поверх вашего чернового пола с помощью тонкого раствора, чтобы удерживать их на месте. Сами маты могут стоить всего от 5 до 10 долларов за квадратный фут, что делает их гораздо более доступным вариантом с точки зрения начальных затрат на установку.

В наши дни вы даже можете купить комплекты с полным электрическим лучистым подогревом пола, такие как этот комплект площадью 100 квадратных футов от Heatwave.

Если вы знаете, что делаете, вы даже можете установить один из этих комплектов самостоятельно, сэкономив еще больше денег на оплате труда. В противном случае вам может потребоваться помощь со стороны, особенно если вам нужно перемонтировать электрическую проводку, чтобы убедиться, что ваша система установлена ​​безопасно и соответствует программному обеспечению.

После установки на электрические полы с подогревом обычно кладут керамическую или каменную плитку, хотя можно купить нагревательные маты, подходящие для ламината и виниловых полов.

В качестве альтернативы, если вы не хотели взламывать существующий пол, вы всегда можете присмотреться к коврикам для подогрева пола, которые можно встроить в отсеки для балок под черным полом, если у вас будет доступ к ним из подполья или подвала.

Затраты на геотермальное отопление под полом: 25 000–50 000 долларов

Геотермальные системы отопления часто рекламируются как эффективный способ сохранить тепло в вашем доме, не тратя целое состояние на счета за электроэнергию, но, как и в случае с гидравлическими системами, их установка может стоить целое состояние.

Геотермальное отопление основано на принципе использования собственной тепловой энергии земли и передачи ее в ваш дом. Где-то между четырьмя и шестью футами ниже поверхности температура земли остается на постоянном уровне между 40 ° F — 45 ° F. Геотермальная система полагается на эту стабильную температуру, чтобы уравновесить постоянно меняющиеся температуры в вашем доме и обеспечить то, что можно считать «бесплатным» отоплением.

В системе используется ряд соединенных труб (известных как «контур заземления»), который закопан под землей, и насос для извлечения тепловой энергии из-под земли и распределения ее в ваш дом через внутренний блок обработки.

Вместо этого тепло, уходящее обратно из вашего дома через двери, окна и другие щели, большая часть его втягивается обратно в систему и возвращается в землю для использования в будущем.

С другой стороны, в такой системе есть что нравится.

Во-первых, это определенно один из самых экологически чистых способов обогрева вашего дома. Это также может снизить количество, которое вы тратите на домашнюю электроэнергию, на целых 50%, потребляя электричества ровно столько, сколько нужно для питания внутреннего блока и насоса.

Некоторые системы могут быть спроектированы даже для охлаждения, помогая снизить температуру в помещении без традиционных систем кондиционирования воздуха.

Однако они очень дорогие: один насос стоит несколько тысяч долларов. Их тоже не так просто установить, поэтому вы, вероятно, обнаружите, что потратите тысячи долларов на то, чтобы нанять профессиональную услугу, чтобы установить ее для вас.

Хотя эти затраты обычно исключают их как вариант для большинства владельцев жилой недвижимости, геотермальное отопление становится все более популярным выбором для экологически ориентированных предприятий, стремящихся уменьшить свой углеродный след и снизить общие затраты на электроэнергию.

Стоимость солнечной системы лучистого отопления: 10 000–25 000 долл. США

Солнечная энергия может использоваться для питания электрической или гидравлической системы теплого пола. Хотя у них одни из самых высоких затрат на установку, они являются одной из самых дешевых систем для работы

Если вы ищете экологически чистый способ использования теплых полов, но обнаруживаете, что избыточная стоимость геотермального отопления выходит за рамки вашего ценового диапазона, возможно, стоит подумать об использовании солнечной системы лучистого отопления.

Конечно, это все еще относительно дорого, но это также на тысячи долларов дешевле, чем геотермальная система, и вы даже можете получить грант на солнечную батарею, чтобы помочь с расходами. Это особенно актуально, если вы планируете использовать солнечную энергию для питания системы электрического теплого пола.

В этом случае у вас могут быть установлены стандартные солнечные фотоэлектрические панели, которые преобразуют солнечную энергию в электричество. Это электричество можно использовать не только для питания вашей системы отопления, но и для питания ваших бытовых приборов и освещения, что делает систему доступной и экологически эффективной.

Если, с другой стороны, вы решите использовать гидронную систему, работающую на солнечной энергии, вам также необходимо будет приобрести солнечный тепловой цилиндр, который работает вместе с вашими солнечными панелями для нагрева воды, которая затем будет отводиться в ваш система полов. Как вы понимаете, установка этого стоит значительно дороже, но в целом оправдывает себя с точки зрения долгосрочной экономии энергии.

Расходы на отопление полов на пропане: 5000–10 000 долларов

Хотя системы лучистого отопления на основе пропана не совсем распространены, они существуют и часто могут оказаться эффективным способом получения теплых полов при небольшом бюджете.

По большей части, эти типы систем являются лишь вариацией вашей стандартной гидравлической системы. Вам по-прежнему понадобится гидравлическая трубка, проложенная под полом, и насос для распределения горячей воды. Единственное существенное отличие состоит в том, что вы будете использовать пропановый водонагреватель, чтобы получить достаточно горячую воду, чтобы согреться в доме.

Хорошая новость в том, что это очень недорогая альтернатива более популярным системам лучистого отопления. Плохая новость заключается в том, что пропановому водонагревателю обычно требуется больше времени, чтобы довести воду до подходящей температуры, не говоря уже о том, что, хотя пропан довольно безопасен, он все еще горючий и, следовательно, может стать причиной пожара высокого уровня. риск, на который не захочет пойти большинство семей.

Монтаж полов с подогревом в стиле ретро и установка в новом доме: в чем разница в стоимости?

Установка лучистого отопления во время строительства нового дома всегда обходится дешевле, чем его переоборудование в существующее здание

Как бы вы ни посмотрели на это, установка лучистого теплого пола всегда будет более доступной в новостройках. Это связано с тем, что его можно легко интегрировать в проектные планы и встроить как часть напольного покрытия.

Нельзя сказать, что у вас не может быть полов с подогревом, если вы уже живете в существующей собственности, просто установить его немного сложнее и, следовательно, дороже.

Чтобы установить систему на первом этаже, нагревательные трубы могут быть размещены на нижней стороне чернового пола, при условии, что вы можете добраться до них из подвала или из подвала. Если это невозможно, вам, как правило, придется занимать весь пол в любом помещении, где вы хотите установить отопление. Как правило, это не должно стоить намного дороже, если вы выполняете работу самостоятельно, хотя, поскольку это занимает больше времени, вы можете обнаружить, что ваши затраты на рабочую силу увеличиваются, если вы нанимаете подрядчика.

На втором этаже вы можете либо снять пол, либо снять потолок в помещениях ниже, чтобы вы могли прикрепить трубы под черным полом. Оба варианта увеличивают общую стоимость вашего проекта, хотя, учитывая сложность проекта, удаление потолка обычно будет стоить больше, чем удаление и замена пола.

Если вы хотите составить бюджет, мы рекомендуем выделить 500 долларов на то, чтобы профессионал снимал ваш пол, и от 500 до 700 долларов на снятие потолка.

Тогда вы можете заплатить от 900 до 2000 долларов за установку нового потолка. За установку нового пола большинство домовладельцев платят в среднем 5000 долларов, хотя цены могут варьироваться от 1000 до 10000 долларов в зависимости от размера и используемых материалов.

Половое отопление и традиционное отопление: сколько они стоят в эксплуатации

С помощью излучающих полов легче управлять энергопотреблением в доме, поскольку они стоят в четыре раза меньше в эксплуатации, чем традиционное отопление

Вот где появляются действительно хорошие новости:

Системы теплого пола стоят в четыре раза меньше в эксплуатации, чем стандартная домашняя система отопления.

Американские домовладельцы обычно тратят в среднем 25 долларов на отопление дома площадью 200 000 квадратных метров в течение 24 часов. Между тем, электрическая система подогрева пола стоит всего 10 долларов, а гидронная система может стоить всего 3-5 долларов.

Если вы выберете солнечное или геотермальное отопление, вы можете обнаружить, что платите еще меньше.

Сколько стоят светлые стены и потолки?

Хотя излучающие полы, как правило, являются наиболее популярным методом обогрева дома, некоторые домовладельцы предпочитают встраивать аналогичные системы в свои стены и потолки вместо или в дополнение к напольным системам.

Вместо использования скрытых труб в излучающих стенах и потолках, как правило, используются отдельные панели. Как правило, ожидайте, что вы заплатите от 150 до 300 долларов за одну панель излучающего отопления, плюс дополнительные 200-500 долларов за профессиональную установку. Для большинства домов достаточно одной или двух панелей на комнату.

Как видите, это делает их гораздо более доступным вариантом с точки зрения установки, хотя вы не получите такого же уровня равномерного распределения тепла, как при использовании полов с подогревом.

Часто задаваемые вопросы о теплых полах

Полы с подогревом могут работать несколько часов, поэтому всегда лучше использовать программируемый термостат для контроля включения

Сколько времени нужно на установку теплого пола?

Установка полов с подогревом во всем доме площадью 2000 квадратных футов должна занять у профессионального подрядчика от двух до четырех дней, хотя это зависит от того, сколько подготовительных работ они должны выполнить в первую очередь.

Если ваш подрядчик должен сначала отремонтировать существующий пол, прежде чем он сможет установить новый, то это может занять дополнительный день или два. Чтобы ускорить процесс (и снизить затраты в процессе), вам лучше взять слово до прибытия подрядчиков.

Если вы устанавливаете теплый пол только в одном помещении, это может занять до полного рабочего дня, в то время как более сложные проекты могут потребовать от опытного подрядчика до полной недели.

Могу ли я самостоятельно установить теплый пол?

Если вы полностью уверены в своих способностях самостоятельного изготовления, то нет причин, по которым вы не смогли бы самостоятельно успешно установить стандартную систему лучистого отопления.

Это может снизить общую стоимость установки вашей системы на 5–10 долларов за квадратный фут, так что это, безусловно, полезный способ сэкономить деньги. Однако стоит иметь в виду, что вы можете в конечном итоге доплатить за покупку необходимых инструментов и оборудования, если у вас их еще нет, и даже тогда вся работа может занять у вас больше времени, чем у опытного подрядчика.

Тем не менее, вам все равно придется заплатить квалифицированному электрику, чтобы подключить вашу новую систему отопления к электросети, так как это не только опасно делать в одиночку, но также может противоречить строительным нормам вашего штата.

Сколько времени нужно для прогрева полов с подогревом?

Хотя до сих пор существуют устаревшие системы, которым может потребоваться до 24 часов для адекватного обогрева дома (особенно в середине зимы), большинство современных вариантов работают намного быстрее.

Как правило, для прогрева полов с подогревом требуется от двух до трех часов, поэтому использование хорошего программируемого термостата необходимо.

Тем не менее, вы можете почувствовать преимущества намного раньше, в зависимости от типа вашего пола. Например, деревянные полы являются хорошими проводниками тепла, поэтому вы должны начать замечать разницу уже через час после включения системы отопления.

Должен ли я действительно оставлять пол с подогревом на весь день?

Хотя это может показаться нелогичным, оставление теплого пола на весь день может оказаться полезным в зимние месяцы.

Как мы уже обсуждали, большинству систем отопления на прогрев требуется до трех часов. Это просто бесполезно, если вы возвращаетесь в холодный дом после тяжелого рабочего дня и должны ждать несколько часов, прежде чем почувствуете тепло.

Именно по этой причине многие эксперты рекомендуют оставлять отопление включенным, хотя бы на низком уровне. Таким образом, когда вы вернетесь домой, вы намного быстрее почувствуете преимущества теплого пола.

Но подождите, разве оставлять отопление включенным, когда никого нет дома, — пустая трата денег?

Не обязательно.

Дело в том, что для перехода вашего дома от ледяного холода к полностью нагретому требуется гораздо больше энергии, чем для перехода от низкой температуры к высокой. Другими словами, хотя поддержание обогрева в течение всего дня будет стоить вам немного денег, это все равно может обойтись дешевле, чем включение и выключение всей вашей системы каждый божий день.

Какой тип полов для теплого пола лучше всего?

Лучший вид готового напольного покрытия для теплого пола — это любой вид, который хорошо передает тепло от скрытых трубок в комнату.

Керамическая и каменная плитка часто оказываются самыми популярными вариантами, так как они обеспечивают лучшую теплопроводность. По этой причине многие люди предпочитают использовать пол с подогревом на кухнях и в ванных комнатах.

Паркетные полы тоже подойдут, но некоторые из них могут покоробиться, если станут слишком горячими. Итак, если вы все же хотите отделку под дерево, часто лучше выбрать искусственную древесину, способную выдерживать тепло.

Ковролин

также может подойти, хотя, поскольку он менее эффективен в передаче тепла, рекомендуется, чтобы общая сумма ковра и подложки не превышала 2.5

Последняя мысль: как лучше всего сэкономить при установке теплого пола?

Изучив затраты, связанные с установкой различных типов полов с подогревом, сразу становится очевидным одно:

Даже самые дешевые системы обойдутся вам в несколько тысяч долларов.

Тем не менее, прежде чем вы позволите такой высокой цене отказаться от всей идеи в целом, стоит рассмотреть несколько способов сэкономить деньги на этом типе отопления, наслаждаясь всем комфортом, роскошью и энергоэффективностью с меньшими затратами.

Перво-наперво, самый быстрый и простой способ сэкономить на теплых полах — это делать большую часть работы самостоятельно. В зависимости от размера проекта затраты на рабочую силу обычно составляют от 10% до 20% от общего бюджета такого проекта. Таким образом, отказавшись от обычных гонораров подрядчика, вы можете сэкономить сотни, а возможно, даже тысячи долларов.

Единственное исключение из этого правила — если вы не совсем уверены в своих навыках DIY. Небольшая авария или плохо смонтированная система отопления могут вызвать всевозможные проблемы, требующие дорогостоящего ремонта или даже полной замены пола.В этом сценарии то, что начиналось как способ сокращения затрат, может в конечном итоге обойтись вам дороже, поэтому вы можете обнаружить, что в ваших интересах нанять профессионала.

Кроме того, экономия денег — это вопрос приоритетов.

Если вы больше заинтересованы в том, чтобы тратить как можно меньше на фактическую установку, то система электрического отопления — это то, что вам нужно. Хотя изначально это будет стоить меньше, в конечном итоге вы потратите больше на энергопотребление.

С другой стороны, установка системы водяного теплого пола требует гораздо больших начальных вложений, но сопряжена со значительно более низкими эксплуатационными расходами.Другими словами, хотя в краткосрочной перспективе вы не сэкономите денег, в конечном итоге дополнительная роскошь водяных полов с подогревом в конечном итоге окупится.

Как правильно сделать теплый пол своими руками

Для тех, у кого есть опыт работы в домашних условиях и которые привыкли выполнять сложные и сложные проекты по благоустройству дома, комплект электрического подогрева пола своими руками, который поставляется в комплекте с нагревательными кабелями или матами, термостатом, датчиками пола и подробными инструкциями, может быть идеальным, а проект, который вы можете ‘ Жду, чтобы начать. Однако для тех, у кого нет опыта, будет ли комплект электрического подогрева пола своими руками правильным выбором или это лучше оставить профессионалам?

Профессиональная установка полов с подогревом всегда предпочтительнее, но с качественными наборами DIY на рынке (Comfort Heat предлагает отличный ассортимент наборов DIY) многие люди теперь предпочитают устанавливать свои собственные полы с подогревом и экономить деньги на монтажных расходах. Если вы подумываете об установке собственного теплого пола в доме, вот несколько вещей, о которых вам нужно подумать.Более того, если вы не на 100% уверены, что справляетесь с поставленной задачей, оставьте это на усмотрение местных специалистов и попросите специалистов Comfort Heat установить для вас теплый пол.

Следуйте инструкциям

Убедитесь, что ваш комплект для электрического обогрева пола, сделанный своими руками, снабжен подробными пошаговыми инструкциями, которые помогут любому, у кого есть базовый опыт работы с домом или домашним мастером, самостоятельно управлять им. Прежде чем приступить к работе, ознакомьтесь с инструкциями и убедитесь, что у вас есть все необходимое.Не забывайте, что вам нужно отключить сеть и сделать зону максимально безопасной во время установки, поэтому вам нужно подготовить свои инструменты и содержимое комплекта, а также пространство, в котором вы работаете. .

Проведите исследование

Инструкции, которые вы получите, подробны и просты для выполнения, но всегда лучше провести исследование заранее и убедиться, что вы на 100% уверены в том, что происходит. Если вы ищете видео на YouTube, всегда убедитесь, что вы смотрите видео, в которых описывается установка той же системы теплого пола.Если вы не можете найти видеоролик о модели, которую планируете установить, просмотрите обучающие видеоролики, но все же следуйте инструкциям шаг за шагом.

Обратитесь за помощью (если она вам нужна)

Даже те, у кого есть большой опыт работы в домашних условиях, иногда теряются, поэтому, если вы не уверены в чем-то в инструкциях или что-то не имеет смысла, спросите специалиста.

No related posts.
