Варочная плита из кирпича своими руками

Варочная печь из кирпича своими руками. Основа работы печи. Кладка фундамента и устройство дымохода

Печь с двойной функцией

Именно так можно отозваться о варочной печи, ведь она действительно выполняет несколько функций. С одной стороны такая печь отапливает помещение, с другой способна быть варочной панелью.

Фото — варочная печь

Причем приготовление пищи на открытом огне, это ни с чем несравнимое удовольствие, совсем необычный вкус, а главное, у нас получится просто здоровая и полезная еда!

Сегодня варочные печи из кирпича начинают завоевывать все больше популярности. К тому же и в загородном доме такую конструкцию модно построить самостоятельно, о чем мы и поговорим подробно в данной статье.

Основа работы печи

Продумывается конструкция кирпичной печи-камина всегда из расчета отопления помещения. И ее небольшие габариты позволяют комфортно отапливать помещение минимум в 50 квадратных метров. Правда эти расчеты не мешают нам увеличить размер печи, и таким образом, усилить ее теплоотдачу.

Давайте исходить из того, что именно для обогрева помещения в 50 кв м, мы и будем сооружать печь.

Исходя из такой теплоотдачи, мы можем сразу сказать, что:

Наружная стенка будет выкладываться в полкирпича.
У конструкции будет водогрейный короб.
Кирпичная печь-камин будет оборудована духовым шкафом.
Для варочной панели будем использовать чугунную плиту с двумя конфорками, можно разного диаметра.
Варочная камера в нашей печи расположится в нише со стальными створками.
Топливник перекроем мощной чугунной плитой, которая поспособствует усилению теплоотдачи.

Важно! Любые расчеты по кладке, и вообще по работе печи должны исходить из того, что варочная конструкция будет использоваться и в зимний период, и в летний.

Летом варочная кирпичная печь спокойно работает в режиме приготовления еды, сушки фруктов, нагреваний воды.

Принцип работы здесь следующий – горячий газ, который образуется в результате сгорания топлива, проходит под варочную плиту. Чугунная поверхность нагревается, как и нагревается духовой шкаф. Теперь они готовы к работе, а газ и другие продукты горения, отводятся через дымоход.

В зимний период, когда требуется, чтобы варочная печь отапливала помещение, нагретый газ совершает тот же маршрут, только после нагревания плиты и духового шкафа он направляется в верхнюю камеру, и только потом выходит в дымоход. Это позволяет ему нагревать печь.

Преимущества печи

Естественно возникает вопрос, зачем нужна именно варочная печь с духовкой из кирпича, если можно построить просто камин, или приобрести готовую духовку, образно говоря.

В конце концов, зачем строить это собственными силами?

Печь по собственным габаритам

Как ни странно, на первое место можно поставить вопрос стоимости. Всегда печь, выполненная собственными руками, выходит дешевле, чем готовый вариант.
Собственная конструкция, это всегда индивидуальный выбор габаритов, расположение печи и все это мы определяем, исходя из того, в каком месте будет располагаться печь. То есть мы не привязаны к определенному чертежу и габаритам.
Печь сможет выполнять две функции, как мы уже говорили, и отопительную и кухонную. Таким образом, мы еще и экономим место в доме, высвобождая функциональное пространство.
При варианте варочного оборудования, мы используем более экономично и топливо, заставляя его работать на две функции.
Кроме того, нам не потребуется устраивать дополнительную вытяжку, в такой печи она предусмотрена, ведь вместе с продуктами горения топлива будут удаляться и неприятные запахи.

Подготовка материалов

Как мы уже говорили, рассчитываем печь на обогрев помещения в 50 кв метров. Именно под это и подбираем материал.

Красный полнотелый кирпич. Это обязательно должен быть печной строительный кирпич с запасом, на случай боя.
Глина для раствора. Подбирается именно для сооружения печи.
Речной песок, именно он обладает необходимыми свойствами.
Стальной уголок.
Стальная полоса.
Фурнитура, топочная дверца, поддувальная дверца, варочная плита, задвижка.
Водогрейный и сушильный короб.

Кирпич закупаем из расчета, что нам может потребоваться примерно 14-15 рядов кладки. Такая высота кладки обеспечит идеальный обогрев помещения.

Важно! Мы делаем топочную камеру, в которой ее стенки одновременно будут и внешними стенами печи, таким образом, отопление будет не просто качественным, но и гигиеничным.

Инструмент

Для того чтобы наша кирпичная варочная печь получилась по всем правилам и в соответствии с технологическими требованиями, нам потребуется определенный инструмент:

Перечень некоторых инструментов

Мастерок, или кельма, которым будет удобно и укладывать раствор, и удалять его излишки.
Киянка. С ее помощью мы будем поправлять кирпичи в кладке.
Уровень, без него нельзя начинать кладку вообще!
Отвес, бечевка и грузик. Вертикальный отвес будет контролировать смещение кладки.
Правило, потребуется для проверки стены под углом.
Молоток.
Болгарка, ею будем пилить кирпич, что бы отрез был идеально ровным.
Рулетка.

Перед началом кладки, нам необходимо основание, на котором будет стоять печь. Сооружается достаточно просто. Для этого выкапываем углубление, примерно 25-40 см глубиной, засыпает 10 см песка и гравия, трамбуем и заливаем сверху бетон.

Бетон делаем достаточно жидким, и в пропорции один к двум, используя марку цемента 300.

Основание для нашей конструкции

Перед началом кладки мы всегда рекомендуем еще раз проверить кирпич на наличие трещин. Если обнаружена трещина, такой материал ни в коем случае нельзя будет использовать!

Важно! Необходимо сверять каждый выложенный ряд, от этого будет напрямую зависеть ее КПД, длительность эксплуатации и показатели функциональности.

Кладку начинаем с углов и ведем цельными кирпичами. Кроме того у нас есть инструкция по которой мы каждый кирпич, прежде чем уложить, смачиваем в воде, сцепление раствора и кирпича от этого только усиливается.

Кладка цельными кирпичами

Ведем кладку цельными кирпичами вплоть до третьего ряда. Дело в том, что здесь нам придется формировать зольную камеру, где будет установлена дверца, и под нее мы выделяем еще один ряд, а уже на пятом сделаем перекрытие.

В перекрытии используем стальной уголок, который утапливаем затем в швах между кирпичами. С пятого ряда кладки мы задаем место под сушильный короб.

Начиная с шестого ряда, нам придется постепенно наращивать печь внутрь, это необходимо, чтобы установить решетку.

Со следующего ряда можно готовить установку топливной дверцы. С восьмого по десятый ряд у нас обкладывается сушильный короб, и после этого, поверх короба, выкладываем, заранее приготовленные полосы стали.

Здесь останавливаемся и полосы накрываем равномерным слоем раствора, кроме того оставляем место для дымохода.

После 12 ряда (теперь понимаете, почему порядовке стоит уделять такое повышенное внимание), начинаем готовиться к установке плиты. Пусть это будет чугунная плита, ее цена не высока, но функциональные показатели просто замечательные!

Плиту мы укладывает поверх 13 ряда кладки, и в 14 ряду будет начинаться дымоход.

Одного дымохода для нашей печи будет недостаточно, учитывая, что он отлично справится со своими прямыми обязанностями по отводу продуктов горения, но в летнее время года с одним дымоходом у нас печь будет еще и отапливать помещение, а это уже неудобно.

Естественно, чтобы этого не происходило, нам потребуется дополнительный дымоход, который работает летом, а основной просто закрывается. Таким образом, продукты горения и раскаленный газ напрямую проходит под варочной плитой, нагревает ее и выводится через дымоход.

Кроме того нам нужно будет в дымоходе предусмотреть канал не только для отвода газа, но и для вентилирования именно варочной камеры. При этом. На обоих каналах необходимо поставить заглушки.

Вывод двух дымоходов

Вполне вероятно, что для выполнения этих работ нам все-таки потребуется специалист, или действительно много информации.

Самостоятельно можно без затруднений выложить основание, используя двойной силикатный кирпич М 150, который отвечает за прочность, можно аккуратно провести всю кладку и установить фурнитуру. Но нюанс с устройством дымохода требует самого повышенного внимания.

Заключительный этап работы

Окончание работ

После того, как мы положили последний кирпич, и укрепили последнюю дверцу, можно проверить тягу, просто немного сжечь бумаги и посмотреть, как функционирует дымоходы.

А вот полного огня разводить не рекомендовано несколько дней, до тех пор, пока не высохнет вся кладка. Это достаточно важное условие, ведь в стыках между кладкой легко может образоваться щель, и печь будет чадить.

Отделка может проводиться декоративным кирпичом, керамический плиткой, или изначально кладка вестись аккуратно и красиво, что и будет декорацией своеобразной!

Результат будет впечатляющий

Сколь сложным не казался бы процесс возведения варочной печи, если строго соблюдать все инструкции, то работа пройдет удачно, и печь будет выполнять все свои функции, а в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Как, используя чертежи, сложить кирпичные печи для дома с варочной плитой своими руками

Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны. от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.

Какой должна быть

Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи.

На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.

К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.

Требования

Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.

Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.

Наиболее практичны конфорки. показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.

Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью?
В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки. топливник и свод печи, часть дымового канала непосредственно после топочной камеры.

Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.

Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.

Если печь используется в основном для приготовления пищи, рекомендуется использовать минимальное количество шамотного кирпича!

Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.

Шведская печь

«Шведка» изначально предназначалась для выполнения нескольких функций. отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху. благодаря чему в комнате держится стабильная температура.

Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.

В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается. так как воздух постоянно циркулирует над ней.

Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно .

Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.

Для кладки классической «шведки» своими руками необходимы:

кирпич красный полнотелый марки М 150 — 580 штук;
смесь сухая кладочная на глиняной основе — 200 кг;
колосниковая решетка чугунная;
дверца топки;
дверца поддувала;
чугунная плита с двумя разборными конфорками;
духовка сварная из листового металла;
задвижка дымохода — 2 шт;
чистка — 3 штуки;
стальной уголок равнополочный 40 мм — 170 см;
полоса стальная 5х50 мм — 65 см;
плоский шифер толщиной 10 мм — 1 лист;
кровельное железо.

Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.

Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.

на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
следом — еще один аналогичный слой асбеста с теми же размерами;
лист кровельного железа с теми же отступами, что и асбест;
поверх железа — технический войлок, пропитанный глиняным молоком по размеру печи.

Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке :
Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах. продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.

Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.

Правила укладки варочной плиты: видео

С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда. в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.

Малая варочная печка

На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.

Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.

На эскизе фасада указаны ее элементы:

1 — топка;
2 — зольник и поддувало;
3 — духовой шкаф;
4 — водяной бак;
5 — прочистная дверка.

Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.

На такую печку требуется не более 250 штук кирпича. что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.

Первые два ряда. как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.

Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.

Печи Кузнецова

Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.

В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.

В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.

Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.

Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.

Печь Кузнецова для бани

Видео: кладка отопительно-варочной печки Кузнецова

Видео: печь Кузнецова для бани

Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.

Печи отопительно варочные своими руками

На современном рынке отопительного оборудования представлен огромнейший выбор самых разнообразных агрегатов, способных удовлетворить запросы любого владельца. Несмотря на это, традиционные отопительно-варочные печи продолжают пользоваться большой популярностью, в особенности в регионах без возможности организации водяного либо газового отопления.

Печи отопительно варочные своими руками

Существует несколько наиболее популярных вариантов конструкций отопительно-варочных агрегатов. Вашему вниманию предлагаются подробные руководства по самостоятельной кладке печей. Выберите самый подходящий вариант и приступайте к работе.

Печи отопительно варочные своими руками

Содержание пошаговой инструкции:

Набор для самостоятельной кладки печки

Начните с подготовки всех необходимых кладочных приспособлений.

кирпич. Купите простой и огнестойкий кладочный материал. Для точного определения нужного количества кирпича предварительно подготовьте порядовку будущей печи;
глина. На ее основе вы приготовите раствор для кладки печи;
металлические дверцы и прочая фурнитура;
листовой металл;
уголки;
сетка либо прутки арматуры для укрепления конструкции;
шины;
известь;
емкость для приготовления раствора;
металлическое сито с ячейками 1-2 мм;
отвес;
строительный уровень;
молоток;
мастерок;
лопата;
чугунная плита с конфорками.

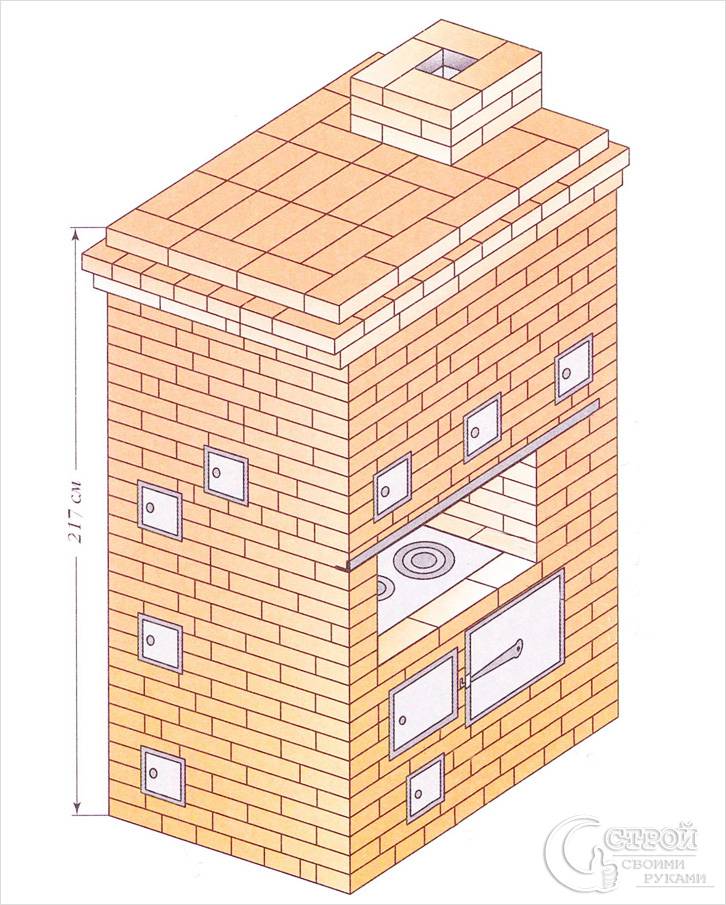

Типичная отопительно-варочная печь

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

Схема отопительно-варочной печи

Первый шаг. Выложите первый ряд печи. На этом этапе вы должны строго следить за перпендикулярностью углов и ровностью укладки кирпичей. От правильности устройства стартового ряда напрямую зависит долговечность и в целом качество готовой отопительно-варочной конструкции.

Второй шаг. После выкладки начального ряда смонтируйте дверцу поддувала.

Третий шаг. Выложите 2-й ряд обычной кладкой.

Четвертый шаг. Приступайте к выкладке третьего ряда. На данном этапе вам нужно стесать ваши кирпичи с двух боков так, чтобы создать оптимальную конфигурацию поддувала. Контролируйте, чтобы ряд имел высоту, соответствующую высоте поддувальной дверцы.

Пятый шаг. Приступайте к выкладке четвертого ряда. Его необходимо класть слева направо. Смонтируйте дверцу зольника. В процессе кладки ориентируйтесь на предварительно выбранную схему печки. На этом же ряде вам нужно перекрыть поддувальную дверцу. Обустройте отверстие над камерой для золы.

Шестой шаг. Выложите пятый ряд с сужением отверстия зольника. В остальном кладка данного ряда подобна кладке четвертого.

Седьмой шаг. Выложите шестой ряд из огнестойкого кирпича. Можете использовать и простой кирпич, но он выйдет из строя гораздо быстрее своего шамотного аналога.

Вам надо сколоть кирпич перед колосниковой решеткой. Это даст возможность в дальнейшем качественнее укладывать топливо. Сама же решетка будет надежно опираться на 5-й ряд печной кладки.

Оставьте примерно 1-1,5-сантиметрвоый зазор между шестым рядом и решеткой. Промежуток заполните песком.

Кладка кухонной плиты

Восьмой шаг. Выложите седьмой ряд. На этой стадии вам необходимо создать канал П-образной формы и перекрыть его так, чтобы один канал превратился сразу в три.

Девятый шаг. Установите дверцу топочного отделения. Для опоры под дверцу используйте 6-й ряд кладки.

Десятый шаг. Выложите восьмой и девятый ряды по аналогии с седьмым рядом. По высоте девятый ряд должен соответствовать топочной дверце.

Вам нужно закрыть левый канал и топочную перегородку. Кирпичи для этого следует специальным образом подготовить. Подготовка сводится к стесыванию кирпичей с обоих боков для обеспечения плавной и качественной транспортировки газов из топки в печной канал.

Одиннадцатый шаг. Выложите десятый ряд из шамотного кирпича. При этом сами изделия нужно размещать строго вертикально. В обязательном порядке проверьте вертикальность при помощи уровня. Поверх этого ряда вы уложите варочный настил.

Двенадцатый шаг. Перекройте дверь топочного отделения. В конструкции останется только два канала квадратной формы.

Дальнейшая кладка отопительно-варочного агрегата ведется точно так, как и выкладка обыкновенных отопительных печей. Следуйте выбранной схеме порядовки.

Пример отопительно-варочной печи

В завершение установите варочную поверхность с заслонкой, дверцу топки и перекрытие для этой дверцы. Также нужно обустроить вентиляционную камеру и дымоход. Конструкцию и материал изготовления дымохода подбирайте индивидуально в соответствии с размерами и прочими важными характеристиками печи.

Порядовки отопительно-варочных печей

Кладка печи «шведка»

Шведка – один из самых популярных и наиболее удобных в эксплуатации вариантов печей. Кладка такой печки выполняется в несколько несложных этапов.

Схема фундамента для самодельной печи шведки

Первый шаг. Подготовьте кирпич к кладке. Для этого достаточно окунуть его в чистую воду и оставить там примерно на сутки. Материал насытится влагой, и не будет впитывать ее из кладочного раствора.

Второй шаг. Приготовьте раствор для кладки из глины, воды и просеянного песка. Должна получиться пластичная однородная смесь. На укладку 100 кирпичей уходит порядка 20 л раствора.

Третий шаг. Выложите стартовый ряд кирпича с обязательной проверкой перпендикулярности углов, вертикалей и горизонталей. Ряд должен быть сплошным. Для выкладки внутреннего пространства можете использовать половинчатый кирпич.

Четвертый шаг. Выложите второй ряд. Этот ряд должен быть таким же, как и первый.

Порядовка печи Шведка

Пятый шаг. Выложите третий и четвертый ряды. Начинайте формировать отделение зольника. Установите дверцу для этой камеры и прочистные дверцы в количестве трех штук и одну поддувальную дверку. С обратной стороны печки выложите дымообороты. Они должны быть вертикальными и сообщаться с топочной камерой при помощи отверстия.

Шестой шаг. Установите решетку колосника и смонтируйте духовую камеру. Обустройте перекрытие дверцы поддувала и прочистных отверстий.

Седьмой шаг. Выкладывайте ряды с 6 по 10. На этом этапе вы должны сформировать топочное отделение. Между топкой и духовой камерой кирпичи укладывайте на ребро. Установите стенки топочной камеры и духового шкафа. Между ними должна быть перегородка высотой на один ряд меньше камеры.

После укладки 10 ряда, с передней стороны выложите стальной уголок и чугунную плитку. Уголок крепите с помощью проволоки и раствора.

Восьмой шаг. Выложите 11 ряд. На этом этапе вы должны полностью перекрыть канал между плиткой и правой стенкой.

Девятый шаг. Выкладывайте ряды с 12 по 16. Сформируйте варочное отделение и три вертикальных газохода. Дымоходные отверстия выкладывайте с применением шамотного кирпича.

Десятый шаг. Выложите 17 и 18 ряды. Обустройте перекрытие варочной камеры.

Одиннадцатый шаг. Выложите 19 и 20 ряды. На этом этапе вам необходимо разместить на лицевой части печки дверцы двух чисток газоотводящих каналов.

Двенадцатый шаг. Выложите ряды с 21 по 28. Сформируйте дымовые каналы в соответствии с выбранной схемой порядовки. Соблюдайте правильную перевязку швов. При выкладке 27 ряда установите дымоходную задвижку. Над ней оставьте отверстие, посредством которого газоходы будут соединяться с вентиляционными каналами.

Тринадцатый шаг. Выложите 29-30 ряды. Перекройте верхние дымоводы. На этом этапе кладку необходимо расширить на 50 мм по периметру. За счет этого будет сформирован карниз.

Четырнадцатый шаг. Выложите 31-й ряд. На этом этапе размеры перекрытия надо довести до габаритов 27 ряда.

Пятнадцатый шаг. Выложите 32-й ряд. На этом этапе начинайте выкладывать дымоотводящую трубу размером 130х250 мм.

Выложите дымоход необходимой высоты, и ваша печка типа шведка будет полностью готова. В завершение ее останется облицевать керамикой либо выкрасить.

Печь-голландка

Такой печной агрегат прекрасно подходит для небольших частных домов, дачных домиков и даже квартир. Печь будет очень полезна при отсутствии централизованной отопительной системы. Помимо этого, подобную печку можно оснастить варочной панелью и использовать для приготовления пищи.

Место для размещения печи рекомендуется выбирать еще на этапе планирования дома. Но даже если ваш дом уже построен с возведением «голландки» не возникнет никаких проблем.

Голландка — украшение дома

Печь можно строить как на фундаменте, так и без него, но в первом случае печка прослужит несколько дольше.

Печь-голландка имеет очень вместительную топку. При этом конструкция не оснащается поддувалом, что дополнительно выделяет рассматриваемую печь на фоне аналогов.

К числу важных преимуществ «голландки» необходимо отнести эффективность и рациональность использования топлива – в такой печи дрова прогорают гораздо медленнее, чем в большинстве других существующих агрегатов.

Видео — Печь со стеклянной дверцей

Первый шаг. Приготовьте раствор из глины, воды и песка. Глину предварительно вымочите в воде, а песок просейте. Компоненты смешивайте в таком соотношении, чтобы получить однородную массу с консистенцией сметаны. Обычно песок и глина смешиваются в разных количествах, а воды добавляется порядка 25% от общего объема сухих компонентов. В остальном же ориентируйтесь на особенности вашей глины.

Кирпич также требует предварительной подготовки – его нужно окунуть в воду примерно на сутки.

Перед началом работы попробуйте выложить печь без использования раствора. Это позволит вам более детально вникнуть в особенности выбранной порядовки и сделать работу на максимально высоком уровне.

Приступайте к кладке печи. Каждые 2-3 ряда проверяйте ровность кладки строительным уровнем.

Второй шаг. Уложите на пол рубероид либо полиэтилен. Для рассматриваемой печи понадобится изоляция размерами 530х780 мм. На гидроизоляцию насыпьте 1-сантиметровый слой просеянного песка и тщательно выровняйте засыпку.

Третий шаг. Выложите первый ряд поверх песчаной подушки. Проверьте ровность укладки кирпича и аккуратно залейте всю полученную поверхность раствором.

Установите дверцу поддувала. Для крепления используйте стальную проволоку.

Четвертый шаг. Выложите второй ряд «голландки» в соответствии с порядовкой. В целом этот ряд не будет иметь отличий от начального ряда.

Пятый шаг. Выложите третий ряд. Начиная с него, для кладки надо использовать огнестойкий кирпич. На третий ряд уложите колосниковую решетку.

Шестой шаг. Выложите четвертый ряд. На данном этапе кирпичи следует укладывать на ребро.

На этом же этапе вам надо смонтировать дверцу для топочной камеры. Для фиксации дверей используйте стальную проволоку.

Седьмой шаг. Выложите пятый ряд по аналогии с четвертым, только кирпич укладывайте обычным методом, т. е. плашмя.

Восьмой шаг. Выложите шестой ряд. Кирпич опять кладите на ребро. Проверяйте углы и в целом ровность кладки.

Девятый шаг. Выложите седьмой ряд. Кирпичи размещайте плашмя. На ребро выложите только заднюю стенку. Все последующие ряды кирпича укладывайте плашмя.

Десятый шаг. Приступайте к кладке восьмого ряда. На этом этапе топочная дверь полностью перекрывается. Внутренний кирпич (он должен быть огнеупорным) над топочной камерой следует скосить.

Одиннадцатый шаг. Выложите девятый ряд со смещением назад. Поверх этого ряда уложите увлажненный асбестовый шнур, а после – варочную плиту. Тщательно загерметизируйте стыки между кирпичом и плитой. Варочную поверхность можете делать квадратной либо круглой – как вам больше нравится.

Двенадцатый шаг. Приступайте к кладке десятого ряда. На этом этапе вам нужно выложить основу дымохода. «Голландка» имеет компактные размеры, поэтому от обустройства капитального кирпичного дымохода следует отказаться, отдав выбор в пользу металлической конструкции.

Тринадцатый шаг. Выложите одиннадцатый ряд и установите дымовую задвижку. Предварительно обмотайте задвижку асбестовым шнуром.

Четырнадцатый шаг. Выложите двенадцатый ряд. На этом этапе сформируйте стык между дымоходом и металлической трубой.

Кладка печи окончена.

Подробная схема устройства печи

В завершение вам останется сделать следующее:

вывести дымоотводящую трубу на требуемую высоту;
заделать стыки между полом и печным агрегатом при помощи плинтуса;
заштукатурить «голландку». Также для отделки можно использовать побелку, краску и даже керамическую плитку.

Таким образом, самостоятельная кладка отопительно-варочной печи является не таким уж и сложным мероприятием. От вас требуется лишь во всем следовать инструкции.

Отопительно-варочная с камином

Читайте на нашем сайте статью — печь голландка своими руками.

Видео – Печи отопительно варочные своими руками

Источники: http://klademkirpich.ru/kaminy-pechi/152-varochnaya-pech-iz-kirpicha-svoimi-rukami, http://gidpopechkam.ru/pechki/kirpichnye-s-varochnoj-plitoj.html, http://svoimi-rykami.ru/stroitelstvo-doma/pechi_i_mangaly/pechi-otopitelno-varochnye-svoimi-rukami.html

инструкция по кладке своими руками, фото и видео-уроки

На Руси люди издавна пользовались печами из кирпича. Раньше они представляли собой весьма объемные стационарные конструкции для дома или бани. Их использовали для многих целей. В этой статье мы разберем, где применяются такое устройство, как уличная русская печь из кирпича в наши дни, как пользоваться ими, дадим советы, которые пригодятся вам, если вы решите построить русскую печь своими руками, наглядно разберем всевозможные схемы и чертежи, расскажем особенности кладки печи.

Конструкция подовой печи и принцип ее действия

Для обогрева загородных домов все чаще стали прибегать к печам из кирпича, отказываясь от разнообразных электроприборов и газа. Печка всегда позволяла быстро и надолго обогреть жилое помещение живым теплом.

Главное в печном отоплении – способность изначально накапливать тепло, а затем постепенно его отдавать. Самым экономичным вариантом кирпичных топок считается подовая печка. Она более распространена во всем мире.

Печь называют подовой, если в ней присутствует поверхность, куда и кладется топливо для растопки.

Подовую печь любят за ее экономичность при использовании. Верхнее прогорание в такой печи происходит равномерно и не израсходует много топлива. В процессе горения топливо окисляется за счет воздушных масс, попадающих через дверцу печи, что обеспечивает выделение теплоты.

Если разобрать само строение подовой печки, то получиться три основные части топки:

Самый нижний ярус представляет собой камеру для загрузки отопительного материала.
Уровень выше отвечает за горение. На данном участке фиксируется самая высокая температура.
Верхний этаж выводит газы после горения дров и формирует тепло.

Печи для беседки: схема и чертеж

Поскольку любая печь и ее составляющие — это объекты повышенной пожароопасности, необходимо во время их строительства соблюдать такие правила:

Беседка должна соответствовать размерам печи и защищать ее от осадков.
Фундамент будущей печи должен возвышаться над уровнем воды во время осадков или весеннего паводка.
Вокруг печи предусматривается, свободное от мебели и легко воспламеняющихся материалов, пространство.
Вокруг топки необходимо наличие 3 метров свободного пространства, вокруг боковых поверхностей — не менее 1 метра.

Размер печи зависит от ее функциональных возможностей.
Источник огня располагают подальше от электрической проводки, газовых труб и деревянных построек.

Внимание! Для строительства обязательно выбирать негорючие материалы.

Материалы, использующиеся в строительстве

огнеупорный кирпич;
глина для раствора;
листы железа для дымохода;
напольная плитка или керамогранит для создания жаропрочного покрытия вокруг печи;
жаропрочный герметик для обработки соединения вытяжки с трубой;
печные элементы из чугуна или жаропрочной стали.

Дровяные кирпичные печи для дачи своими руками | Kladka kirpicha

1. Какую печь выбрать для дачи 2. Кирпичная печь для дачи, какая лучше 3. Как выбрать печь для дачи, важные моменты 4. Классификация печных конструкций для дачи

5. Выбор печи для дачной бани

Относительно недавно для этой цели строились достаточно массивные печи с использованием камня и кирпича. Подобные агрегаты по причине того, что имели внушительные габариты, занимали немало полезной площади в помещении, и это обстоятельство доставляло большие неудобства.

Они способны удерживать тепло на протяжении длительного времени. При этом не помешает информация относительно того, как подобрать печь и что следует учесть.

Какую печь выбрать для дачи

Современный рынок предлагает потребителям достаточно большой выбор отопительных агрегатов для загородной недвижимости. Каждый вид печи имеет отличия, позволяющие без проблем подобрать отопительную конструкцию в соответствии с запросами.

Они могут иметь разную форму:

прямоугольную;
круглую;
т-образную;
квадратную;
треугольную.

Кроме этого, существуют комбинированные печи, которые в процессе эксплуатации задействуют как для обогрева помещений, так и для приготовления пищи и поэтому они имеют несколько режимов функционирования. Например, в холодное время года ими можно пользоваться в отопительно-варочном режиме, а когда необходимость в обогреве исчезает, только для варки. Потребитель в любое время может собственноручно пользоваться только нужным режимом. Важно грамотно подойти к выбору и определиться, какую печку выбрать для отопления дома.

При выборе какая печь лучше для дачи в первую очередь следует учитывать площадь, которую планируется обогревать. Дело в том, что в тепле могут нуждаться не все комнаты, а только некоторые из них и поэтому нет смысла отапливать весь дом полностью. Поэтому важно составить планировку дома с печью.

При проведении расчетов исходят из того, что один кубический метр объема помещения на протяжении часа теряет около 60 ккал теплоты, а за это же время «квадрат» печной поверхности в среднем лишается 500 ккал. В итоге можно сделать вывод, что отопительная конструкция площадью 1 м² способна обеспечить теплом 35 м² помещения.

Дачные дома используются обычно в теплое время года, поэтому в морозы они остывают до температуры ниже нуля градусов. Если владелец загородной недвижимости приезжает на дачу зимой, строение необходимо обеспечить теплом в кратчайшее время и длительно поддерживать обогрев на определенном комфортном уровне.

Как правило, для теплоснабжения дачного дома бывает достаточно одного отопительного агрегата.

Если финансовое состояние позволяет, специалисты рекомендуют отдать предпочтение многофункциональному оборудованию, поскольку оно способно прогреть жилые помещения гораздо быстрее, чем недорогие аналоги.

Такие агрегаты ограничивают попадание кислорода в топку, и они переключаются на работу в режим продолжительного горения, который более экономичен. Печи, способные работать на одной закладке топлива непрерывно на протяжении 8 часов, называются пиролизными.

Кирпичная печь для дачи, какая лучше

Маленькая печь для дачи из кирпича своими руками

Бесконечно большое разнообразие отопительных приборов и печей для обогрева помещения ставит современных хозяев загородных домов в трудное положение: что выбрать. Всё зависит от того, насколько используете свою дачу. Если вы там бываете 2 – 3 часа, то, конечно, не стоит возводить большое отопительное сооружение.

Вполне достаточно небольшой металлической конструкции, чугунки. Согреет помещение быстро и даст возможность вскипятить чайник. А если вы любитель тихой загородной жизни, то лучший выбор – это печка. Она только на первый взгляд кажется тяжеловесным крупногабаритным сооружением. И окупит кажущиеся неприятности с лихвой.

А если потрудиться и сделать её своими руками, то радость будет бесконечной.

О печах и их видах

Как правильно выбрать печь для дачи? Для этого нужно кое-что знать о них. Существует несколько разновидностей:

смешанные (отопительно-варочные),
отопительные,
варочные,
банные.

Наиболее функциональными будут смешанные печи, они и обогревают, на них можно готовить, нагреть воду. Встроенный камин или кованая дверка с жаропрочным стеклом позволят организовать качественный отдых и повысить эстетические составляющие помещения. Также немаловажна экономия пространства.

Смешанные печи ставит мастер, поскольку они имеют сложную конструкцию. А для дачи небольшой отопительный агрегат можно поставить своими руками.

Отопительные печи предназначены только для обогрева помещения, они могут иметь встроенный котел. Топить каменку можно дровами, углем, паллетами, можно подключиться к электроэнергии или к газовому снабжению. Как правило, котел имеет сеть труб для обогрева печи непременно имеют поверхность для установки емкостей с пищей, это может быть плита с конфорками разных диаметров, а может быть чугунный лист без конфорок.

Вышеописанный вариант – это современная классификация, при этом имеется множество проектов для создания теплотехнического сооружения своими руками. Более старая систематизация имеет такой вид:

русская печь,
голландка,
шведка.

Русская печь – большое и сложное сооружение, её ставят исключительно любители старины и всего истинно русского, да и обходится она достаточно дорого.

Голландка к нам пришла в 18 веке, с тех пор исправно служит, шведка появилась позже и сразу полюбилась своей компактностью и практичностью, как бы сегодня сказали, это «два в одном»: и обогреватель и варочная панель.

Для дачи хозяева предпочитают именно малогабаритные кирпичные печи, поэтому многие из них уже сделали своими руками голландки и шведки.

ПТО-2300: малогабаритная отопительная печь 2х3

Основным предметом во всех домах наших предков была печь. Наиболее часто ее возводили в самом центре помещения, чтобы максимально равномерно прогревать дом. Кроме того, на ней готовили еду и лечили простуды, если присутствовала лежанка. Но в настоящее время кирпичная печь является лишь отопительной конструкцией.

При этом сделать ее своими руками не так уж и сложно. Процедура не требует дорогостоящего специализированного оборудования, большого опыта и привлечения профессионального печника. А если использовать качественный и внешне красивый кирпич, то отделочными работами заниматься не придется.

Но несмотря на всю легкость, базовые знания должны присутствовать.

Дополнительные требования к выбору печи

Так как мы предлагаем сделать все самостоятельно, а не купить готовую печь в магазине, при выборе необходимой конструкции рекомендуем обращать внимание на следующие параметры:

Простота эксплуатации. Процесс топки должен быть приятным и несложным занятием, с которым сможет справиться каждый член семьи.
Экономичность. Данный пункт особенно важен, если планируется использование только этой печи для обогрева дома на постоянной основе (в зимнее время). При этом одна единица топлива будет обеспечивать максимальную теплоотдачу.
Простота конструкции. Если человек, не имеющий опыта в кладке, возьмется за возведение сложной модели устройства, то могут возникнуть трудности, которые впоследствии приведут к некорректной работе печи.
Внешний вид. Дизайн конструкции должен радовать глаз и создавать уют в комнате, поэтому стоит уделить особое внимание качеству кирпича.
Присутствие водяного контура. Известно, что даже небольшая отопительная печь с вмонтированным теплообменником для нагрева теплоносителя является намного производительнее, нежели другие модели без этого устройства.

При выборе отопительной печи необходимо проконсультироваться с квалифицированным печником. Он подскажет, какую конфигурацию выбрать и на что следует обратить особое внимание.

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать.

Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу.

Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

Что будем строить

Печь, которую предлагаем сложить своими руками, в народе имеет несколько названий: «Малютка» или одноколпаковая печь ПТО-2300. Ее размеры составляют 770х510х2380 мм.

Такая конструкция хорошо подходит для дачного строительства. Топливник складывается из огнеупорного кирпича.

Устройство может работать практически на любом твердом топливе, а именно на дровах, каменном угле, торфе, антраците.

ПТО-2300 является самой компактной из всех толстостенных моделей. Ниже можно увидеть печь 2х3 кирпича с довольно простой конструкцией. Само название говорит о ее мощности, т. е. устройство может выдавать до 2300 ватт в час. Одной топки хватит, чтобы обогреть помещение размером 25 м² или две смежные комнаты площадью 35 м².

В основном подобную конструкцию устанавливают в центральной части дома. Благодаря форме вытянутого прямоугольника она выступает в качестве перегородки между комнатами.

Устройство

В представленной печи горячие газы поднимаются по надтопочному каналу в колпак (их путь указан стрелками на схеме). Далее газы опускаются, огибают «подвертку», попадают в вертикальный канал и устремляются в дымовую трубу, где устанавливаются две задвижки.

При отсутствии конвективной системы твердотопливная печь не успевала бы нагреться. Колпак служит для замедления газов и увеличивает их время контакта с кирпичными стенами.

Скачать чертеж в высоком качестве можно по этой Ссылке.

Преимущества печи-малютки

Среди основных достоинств отмечают следующее:

Простейшая конструкция позволяет самостоятельно возвести печь даже непрофессионалу.
Устройство занимает площадь всего 0,4 м². Благодаря таким габаритам этот отопительный прибор пользуется популярностью в дачных домах.
Мощный фундамент не требуется, поскольку вес конструкции невелик.
Экономичность печи позволяет не делать больших запасов дров. К тому же ее можно топить и другими видами топлива: углем, торфом, антрацитом.
Устройство не содержит обогревательных каналов. Их функции выполняет топливный колпак.
Может отопить комнату площадью до 35 м². В весенний и осенний периоды для обогрева помещения будет достаточно одной топки, а в зимний – две.
Конструкцию можно установить в простенок, тем самым обеспечивая экономию места и равномерный прогрев двух комнат.

Этап Кладка уличной печи

Итак, вы имеете на руках детально проработанную схему конструкции, а также все необходимое оборудование и стройматериалы. Следовательно, можно подготовиться к основным работам – убрать весь мусор и полностью выровнять место будущего монтажа.

Строительство фундамента

Традиционно вначале следует подготовить основание под будущую конструкцию. Оно, безусловно, должно быть достаточно прочным, чтобы выдерживать вес всей печи. Последовательность действий следующая.

Шаг 1. Вначале, используя капроновую веревку, разметьте место для будущего фундамента. Характерно, что основание должно быть шире основной кладки примерно на 10 сантиметров.

Шаг 2. Выройте небольшой котлован глубиной в 0,5 метра.

Шаг 3. Приготовьте раствор. Для этого смешайте «трехсотый» цемент с песком в соотношении 1 до 3-х, перемешайте и залейте необходимым количеством воды. Доведите образованную смесь до жидкого состояния.

Шаг 4. Укройте дно котлована «подушкой» из щебня, утрамбуйте ее, после чего произведите заливку жидкого раствора.

Процедура кладки

После высыхания раствора накройте основание рубероидом – он будет служить гидроизоляционным слоем. Далее можете класть кирпич.

Шаг 1. Вначале используйте только целый кирпич, затем – 3/4 и 1/2 изделия. Благодаря этому порядовка будет надежно связана. После того, как первый ряд закончен, приступайте к кладке второго. По завершению каждого ряда проверяйте конструкцию посредством монтажного уровня, чтобы она была параллельной поверхности земли.

Шаг 2. Закончив первый ряд, установите дверку поддувала, заранее обмотав ее по контуру шнуром из асбеста в целях дополнительного уплотнения.

Шаг 3. Чтобы закрепить дверку, уложите в порядовку стальную проволоку ?3 миллиметра – она поможет закрепить дверку.

Обратите внимание! Некоторые рекомендуют устанавливать стальные пластины и уже к ним крепить дверки – в действительности это в корне неправильно! Для фиксации таких пластин понадобится специальная сварка, работать с которой сможет лишь опытный специалист (ведь чугун достаточно сложно приварить к металлу). Да и качественность шва в таком случае никак не гарантирована.

По этой причине советуем использовать только проволоку.

Шаг 4. Используя «болгарку», проделайте в кирпиче небольшую борозду под проволоку.

Шаг 5. Зазор, который должен образоваться между кирпичом и дверкой, должен равняться приблизительно 1 сантиметру.

Шаг 6. Перекрыв поддувало, установите колосниковые решетки. С этой целью проделайте в кирпиче зарезы, дабы решетка расположилась не выше кирпичного ряда строго по зазору. Под воздействием высоких температур металл нагревается, но касаться кладки он не должен ни в коем случае.

Шаг 7. Продолжайте кладку до того момента, когда потребуется монтаж второй дверки. Если кирпич не подойдет, то аккуратно надрежьте его все той же «болгаркой». Также помните о сантиметровом зазоре между кладкой и металлическими элементами!

Шаг 8. Верхнюю часть закройте каменной плитой (хотя можете применить и металл), дабы на печи можно было подогревать пищу.

Дымоход для уличной печи

Когда уличная печь своими руками будет установлена, начинайте работу с дымоходной трубой. Оптимальным вариантом (особенно в нашей конструкции) может быть использование лишь модульного дымохода – он достаточно долговечен, чтобы прослужить вам долгое время. Более того, его очень просто устанавливать, а для изоляции стыков можно будет использовать термоустойчивый герметик или хомуты.

Также отметим, что есть ряд правил, которых обязательно нужно придерживаться при монтаже.

Начинать процедуру монтажа следует от печки.
Если вас интересует возможность наблюдения за огнем, то можно приобрести дверку, выполненную из жаростойкого стекла, и поставить ее. Но помните, что соединения в данном случае также следует уплотнять при помощи шнура из асбеста.
Стыки между модулями должны быть максимально плотными. При соединении комплектующие меньшего диаметра должны вводиться в соседние минимум на 50 сантиметров.
Чтобы стыки были максимально герметичными, желательно заделывать их термоустойчивым герметиком.
Ко всем соединениям должен быть достаточно свободный доступ (это необходимо для чистки).
Кронштейны следует устанавливать минимум каждые два метра.
Зазоры в перекрытиях или стенах не должны оставаться.

После всего этого остается лишь поставить беседку, а также обустроить близлежащую местность. Уличную печь своими руками можно отделать как плиткой, так и декоративной штукатуркой. Для более детального ознакомления с процедурой строительства советуем посмотреть тематический видеоролик.

Видео – Строительство уличной печи

Или еще один вариант конструкции – на этот раз более сложный.

Видео – Уличная печь своими руками с мангалом

Причины популярности современной русских печей с лежанкой

Русские печки с лежанкой имеют немало достоинств, среди которых:

Высокий КПД. Кирпичи, из которых выстраивают конструкции, способны аккумулировать тепло и постепенно отдавать его. Благодаря этому их свойству, помещение продолжительное время остается теплым даже, когда печь лежанка не топится.
Если отопительная конструкция выложена правильно, она полностью пожаробезопасна и ее можно эксплуатировать на протяжении 30 и более лет.
Когда расположение агрегата рассчитано безошибочно, можно обеспечить качественный обогрев дома, состоящего из нескольких жилых комнат, при минимальном потреблении топлива.
При обустройстве многофункциональной печки она будет не только источником тепла, но и станет местом приготовления горячей пищи, сушки мокрого белья, нагрева воды. Считается, что данный тип отопительных конструкций обладает терапевтическим эффектом.

Сложности при строительстве

Лучше использовать готовую глиняно-песчаную смесь Главной сложностью для начинающего печника является точное соблюдение последовательности и выдерживание сроков проведения работ. Нужно учитывать припуски на швы, которые составляют 3-5 мм на каждый камень. Не менее ответственным мероприятием является выбор глины для раствора и его правильное замешивание. Поэтому, целесообразно покупать уже готовые к применению смеси с точно выверенными пропорциями.

Для усовершенствования печи можно сделать нижний лежак с подогревом, установить термометр, выполнить дополнительную футеровку, установить на дымоход отстойник для конденсата.

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

укладывают 1-й ряд кирпичей на сухую, без применения раствора;
со 2-го по 5-й – кладут поддувала обоих топливников и устанавливают их дверцы;
6-й — монтируют решётки колосника для двух топливников;
7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
12-й — укладывают чугунную плиту;
13-й и 14-й — продолжают кладку согласно порядовке;
15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
16-й и 17-й — продолжают формировать варочный отдел;
18-й – перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
19-й — формируют сборный канал, суживают отверстие перетрубья;
21-й — закладывают основу вентиляционного канала;
с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
30-й — соответствует чертежу;
в 31-ом и 32-ом – выкладывают перекрышу;
в 33-ем – кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

Технология строительства

Для строительства важно найти хорошие чертежи печи «Экономки» и схему порядовки, а лучше ознакомится с рекомендациями опытных печников, посмотреть весь процесс работ

Размеры

Принимаем за основу габариты нашей печки:

ширина – 890 мм;
глубина – 1400 мм;
высота – 2250 мм.

Разделительная перегородка между топками сделана с 3 полостями для прохождения газов, размером 100/200 мм. Варочная панель нагревается именно газами, поэтому на ней можно высушить ягоды, фрукты или грибы и готовить пищу.

Материалы и инструменты

Для работы приготовим:

кирочка и молоток;
мастерок;
корыто для замачивания глины и приготовления раствора;
стальной угольник для выведения углов печи;
отвес, уровень;
мерительный инструмент;
крупный напильник для зачистки кромок;
до 1300 керамических кирпичей;
2000 кг песка;
2500 кг глины;
воздушную задвижку, 4 дверки

Подготовив инструмент и материалы, переходим к производству основных работ.

Описание кладки

Печь экономка на дровах своими руками выполняется с учетом схемы порядовки и этапов строительства.

№ ряда Описание работ 1,2

1 рядок выкладываем на раствор глины и песка. Кирпич кладем плашмя, выдерживая правильное положения и толщину всего ряда.

От этого зависит вся конструкция печи. Второй ряд кладем по схеме, начинаем закладывать каналы зольников и поддувал.

3 Обматываем рамку поддувальной дверцы основного топливного отделения асбестовым шнуром и устанавливаем их на места крепления. Кирпичами и раствором фиксируем их. Устанавливаем рамку и дверку зольника малой топки.

4 Устанавливаем и закрепляем на другой стороне печи дверку поддувала для малого топочного отсека. 5 Подрезаем края внутреннего ряда кирпичей для установки колосниковой решетки. Кладку ведем согласно схеме. 6 Устанавливаем колосник

Важно обеспечить зазор от 4 мм до кирпича и заполнить его асбестовым шнуром. Такое устройство служит как тепловой зазор. 7-10 Кладку ведем согласно схеме

На кирпичах 10 рядка выбираем пазы для установки варочной панели. 11-14 На 11 рядке заполняем зазоры асбестом и укладываем варочную панель с 2 конфорками. Все работы ведем по порядовке. 15 Кирпичи срезаются под острым углом. Начинается формирование свода варочного отсека. На боках устанавливаем специальные стяжки для крепления конструкции. 16 Продолжаем устанавливать стяжки, формируем устье печи. 17 Делаем переходной канал между топочными отсеками для прохода разогретых газов.

Все дальнейшие ряды выполняются строго по схеме порядовки и по чертежу печи. Определяемся и устанавливаем воздушную заслонку на дымоходе, обязательно уплотняя соединение шнуром из огнестойкого материала.

Важно! Для вывода дымохода на крышу лучше использовать сэндвич трубы, подсоединив их к кирпичной трубе на уровне плиты перекрытия. Они снабжены слоем теплоизоляции и не разогревают поверхности стен

Внутренние трубы, выполненные из нержавейки, гладкие. Слой сажи не сможет оседать на них.

Все дальнейшие работы проводятся аналогично с процессом сушки и первой топки печей из кирпича. Эта работа займет 3-4 дня, но позволит проверить печь на дефекты и задымление, устранить неисправности и постепенно высушить кирпичные поверхности от влаги.

Но перед этим открываем все каналы в нижней части печи и топочные отсеки и удаляем строительный мусор. Проверяем уровень тяги в дымоходе. Если пламя факела не затягивает в топку при открытых дверках поддувал и воздушной заслонки – это значит, что дымоход забит и нуждается в прочистке. Только добившись нормального уровня тяги можно приступать к сушке «Экономки».

Мини печи из кирпича на дачу или в небольшой дом

Небольшой размер и возможность быстрого и эффективного нагрева — основные причины возведения малогабаритных печей из кирпича. Эти характеристики достигаются множеством способов, различающихся вариантами кладки и конструкции.

Маленькая печь 2 на 3 кирпича

Печь-голландка, предназначенная для отопления высоких помещений. Простой узкий контур формируется последовательным размещением функциональных отверстий по вертикали.

Печь 2,5 на 3 кирпича на 2 этажа

Толстостенная печь с комбинированной двухоборотной системой. Массив устанавливается на крепкий фундамент. Двойным штрихом отмечена порядовка для второго этажа.

Печь 2 на 3.5

Простая компактная конструкция. Два оборота конвективной системы и отсутствие колпака обеспечивают равномерный и хороший прогрев разными видами топлива.

Печь 2 на 4,5 кирпичей с варочной поверхностью

Подходящая для дачи или летней кухни печь загружается топливом через варочную плиту. Поддувало также не оборудуется дверкой. Газ, пройдя через перевалочную стенку, направляется вниз и только оттуда уходит в трубу.

Варочная печь-шведка

Небольшая комбинированная конструкция, оборудованная колпаком, предназначена не только для обогрева, но и для приготовления пищи.

Четкое соблюдение порядовки, использование отвеса и строительного уровня обеспечит построение геометрически правильной, функционирующей конструкции. Не допускаются излишне толстые растворные швы или наличие в них пустот. Рекомендуется отслеживание показателей сечения дымовых каналов, во избежание их сужения.

Готовая печь по окончании работ очищается от пыли и лишнего раствора и оставляется для просушки на несколько дней. Качественные материалы, соблюдение технологии работ и противопожарных мер обеспечат долгий срок ее безупречной службы.

Мини печи из кирпича на дачу или в небольшой дом Ссылка на основную публикацию

Какая печь подойдет для садового домика?

Сначала нам надо определиться, какую функцию будет выполнять домашний очаг для садового домика:

Если вы бываете на даче только в летнее время, и она нужна только для приготовления пищи, вам подойдет варочный тип печки. В ее конструкции не предусмотрен обогрев. Топочная камера, снабжена дымоходом и зольником, обложена или сделана из кирпича, а сверху лежит металлическая плита.
Отопительные печи используются дачниками, когда они нуждаются просто в обогреве, а для приготовления пищи есть электроплита. Конструкция такой печи простая, она состоит из топочной камеры, зольника, где собирается пепел и дымохода. К ним относятся и печи-камины, с помощью которых владельцы дач пытаются не только обогреть свои жилые помещения, но и создать загородный комфорт. Эффективность отдачи тепла таких конструкций зависит от толщины и происхождения материала, способа кладки. Кладка в один кирпич позволяет нагреть стенки печи до 600 градусов, выложенные по такой схеме называют печи-голландки. Печи могут иметь разную форму, всё зависит от площади помещения, интерьера и желаний владельцев.
В нашей стране самой популярной является отопительно-варочная печь, ее конструкция более сложная, и состоит из топочной камеры, дымохода, зольника, варочной поверхности и духового шкафа. Чтобы построить такую печь нужно немало места, но благодаря ей и дом будет теплее, и вкусный обед, томленный на плите умелой хозяйкой, гарантирован. У такой печи много приспособлений, ее можно снабдить сушильной камерой, лежанкой, поместить в конструкцию бак для нагрева воды. Этот вариант печи является наиболее многофункциональным.

Скамья. Мебель своими руками для мини музея «Русская изба»

Для изготовления скамьи нам понадобиться прямая ветка дерева диаметром 3-3. 5 см.

Отпилим от ветки заготовку длиной 15-16 см. С помощью ножа и молотка расщепим ее пополам, а затем еще раз расщепим, чтоб получилась досочка.

Ножом и наждачной бумагой выровняем доску.

Отпилим от той же ветки кругляшек 4 см. Расщепим его пополам. Получились две ножки для нашей лавочки.

Печи русские своими руками – Русская печь своими руками — как сделать с лежанкой, плитой, подтопком из кирпича, как посторить небольшую порядовку, устройство, чертежи, кладка, инструкция + фото и видео — Архитектурно Строительный портал Кладка русской печи: как сложить своими руками, порядовка мини печки с плитой на улице, схема кладки, как устроена, принцип работы, как построить устье – Ремонт своими руками на m-stone.ru Мини русская печь своими руками: технология строительства и порядовка мини- печки Мини русская печь Экономка своими руками. Порядовка, фото Как своими руками построить русскую печь своими руками – Как построить русскую печь своими руками — termopaneli59.ru — Отопление маркет Виды и размеры русских печей: простые порядовки и вариант с готовой топкой, основные строительные рекомендации

Прибьем маленькими гвоздиками сидение к ножкам.

Скамейка для мини музея «Русская изба» готова

Таким образом вы можете сделать скамьи любых размеров для вашего мини музея. Если есть желание и возможность, можно покрыть лавки морилкой или покрасить.

Печь для дачи с духовкой и варочной панелью, как построить своими руками, мастер класс с фото

Смотрите мой мастер класс с пошаговыми фото, как я строил печку для дачи с духовкой и варочной панелью своими руками.

	Готовим материал для строительства печи из кирпича с духовкой Скоро зима, а это значит, что в многочисленных загородных домиках останется одна надежда на надежную и добротную печь. Кстати именно она станет не только источником тепла в доме, но и прекрасным приспособлением, чтобы холодными зимними вечерами сделать, что-то вкусненькое для застолья на которое вы соберете всю семью или многочисленных друзей. (смотрите также, как построить печь барбекю на даче своими руками). Сегодня мы с вами посмотрим, как можно сделать пристенную печь на даче (или дома) с духовым шкафом и варочной панелью своими руками. Нам пришлось делать все работы в холодное время года, потому, что к весне мы должны въехать в дом и отметить новоселье. Для кладки печи из кирпича с духовкой и варочной панелью мы используем кирпич марки М-250. Он выдерживает значительные перепады температур и служит до тридцати сезонов. В качестве связующего раствора применяем готовую печную смесь. Общее количество кирпича – 2500 штук. Масс печи с трубой будет около десяти тонн, поэтому обязательно устанавливаем ее на заранее приготовленный фундамент, который выстоялся не менее месяца. Если вы начнете выкладывать печь раньше, то есть гарантия того, что ее «поведет» и она начнет растрескиваться
	Выкладываем основание печи Наша печь с духовым шкафом будет не строго прямоугольной формы, поэтому прежде чем начать кладку вам необходимо сделать сухую порядовку. Для чего это нужно. Бывает так, что выложенная печь криво смотрится по отношению к стенам, входной двери и другим предметам интерьера, чтобы этого не было нужно сделать предварительную укладку «насухо», а затем уже приступить к кладке на раствор.
	Особенностью данной печи будет наличие «летника», это специальное поддувало, которое усиливает тягу в теплое время года. Часто можно увидеть печи, с подкопченной передней стенкой, это и есть отсутствие тяги на этапе розжига печи. Слева на фотографии основание дровника, посередине воздушный канал «летника», справа зольник и поддувало топки печи.
	Закладываем противопожарный разъем Несмотря на то, что конструкция печи такова, что и топочная камера и камера духового шкафа отделена от стены кирпичной кладкой, обязательно делаем две вещи. Первое расстояние от печи до стены делаем минимум в 15 см. Второе – обязательно делаем пристеночную кладку стенки. Чтобы она не завалилась, обязательно делаем распорку посредине с основной кладкой печи. Пристеночную кладку ведем, ставя кирпич на ребро и сильно промазывая стык.
	Формируем дровник и камеру печи Для перекрытия дровника используем металлические уголки уложенные таким образом, что в них можно расположить кирпичи. Общее количество уголков для дровника – шесть штук. Этого достаточно, чтобы сделать перекрытие дровника. Слева на фотографии система топочной камеры, поддувало и зольника. Все элементы фурнитуры будут крепиться после завершения строительства работ в пазы, которые выпилены с помощью отрезного круга. Обратите внимание на основание дверцы для топки, здесь отлично виден паз для дверцы печи. Также в паз уложен колосник. Над поддувалом установлен клиновидный замок, чтобы не использовать уголок. Дело в том, что железо и кирпич имеют разный коэффициент растяжения от нагревания и поэтому можно часто видеть, как его выкручивает из кладки или даже ломает ее. Верхний ряд кладки – это основание дымохода из топочной камеры и тяга «летника»
	Основание духового шкафа и перекрытие топочной камеры Приступаем к укладке основания топки духового шкафа. Для этого делаем «под» используя кирпичи, положенные вдоль основания. Это облегчает работы по укладке и выемке посуды в духовой шкаф при готовке, нежели если вы будете класть кирпичи поперек. Топочная камера занимает шесть рядов кладки. Этого вполне достаточно для того, чтобы высота топки прогревала от углей плиту до нужной температуры
	Чтобы температура концентрировалась на варочной панели верхние ряды спиливаем под углом к кладке, так получается гораздо быстрее нагреть ее до нужной температуры.
	Как показал опыт кладки печей и их эксплуатации, гораздо надежнее и безопаснее печи у которых есть глухая стенка над топочной камерой. Это создает определенный порог жесткости и обеспечивает более безопасную эксплуатацию печи (справа на фото). Слева духовой шкаф. Его выкладываем точно также как и топочную камеру. На перекрытии будем укладывать клиновидный замок более декоративной формы, чтобы перекрытие не просело, делаем каркас из досок, которое обеспечит надежность кладки на этапе высыхания.
	Объединяем дымоходы Нам нужно объединить три воздуховода «летник», духового шкафа и топочной камеры. Высота кладки необходимая для безопасного объединения дымоходов четыре ряда. Вьюшку устанавливаем в вертикальном положении. Так она меньше чадит , после нескольких сезонов эксплуатации и при этом проще в установке.
	Поднимаем ряды кожуха дымохода. Порядовка этого пространства обеспечивает хорошее прогревание кладки вследствие теплообмена горячей струи дыма.
	Устанавливаем фурнитуру печи. Все дверцы укладываем в паз и крепим с помощью дюбелей по керамике. Вся фурнитура финская компании SVT.

	Кладку трубы можно разделить на два этапа. Кладка на втором этаже и кладку на крыше. Кладка трубы ведется по кругу по схеме два на полтора. Основная задача вывести идеальную вертикальность кладки. Основание фундамента и перекрытие этажей не позволило нам сделать камин на втором этаже, поэтому просто поднимаем дымоход.
	На крыше готовим «гнездо» для работы и складирования кирпича. В качестве раствора применяем цементно-песчанную смесь в пропорции 1:3.
	Первую топку проводим не ранее чем через две недели после окончания работ.

Печь из кирпича для дачи: классификация печей

Технологии постоянно совершенствуются. Проходят года, столетия, одна тенденция сменяется другой, меняются политические режимы. Неизменным можно назвать только то, что приносит в дома людей тепло и уют – печь из кирпича для дачи. Помимо всего прочего, эта конструкция также является элементом интерьера. Каждый знает о том, что такое печь с раннего детства, достаточно вспомнить русские народные сказки. Однако в чем заключается популярность таких систем? Почему, к примеру, большой популярностью пользуются печки из кирпича? Как нужно правильно выбирать конструкцию? Со всеми этими вопросами необходимо разобраться.

В наше время далеко не у каждого дачника есть знания и навыки, чтобы своими руками построить дом или отопительный очаг в своем жилье. Кроме того, не всегда есть возможность вкладывать свои финансы и время в строительные работы над стационарной кирпичной дачной печкой. Достойный печник в наше время – большая редкость, чтобы освоить искусство кладки, необходимо невероятное усердие, нужно потратить уйму времени. Кроме того, как уже упоминалось выше, прогресс все время развивается, так что постоянно на рынок выходят свежие предложения – те же самые современные буржуйки. То есть, с выбором вроде бы и напрягаться не нужно – маркетологи и инженеры уже все за нас сделали. Но все не так просто. (См. также: Кирпичная печь для дома)

Возможности и потребности

ОБРАТИТЕ ВНИМАНИЕ: если нужна качественная кирпичная варочная печь для дачи, прежде всего, нужно определиться с функциями, которые она сумеет выполнять. Иными словами, в каких целях будет использоваться этот источник отопления, в чем должно заключаться конструктивное предназначение. Если хозяин понимает эти вопросы, выбор будет более простым.

Если нужно время от времени прогревать небольшие дачные помещения, где на постоянной основе никто не живет – печь-буржуйка верный вариант. В такой ситуации ничего не нужно выкладывать. Буржуйке не требуется большое количество топлива, такая конструкция поможет согреваться, с ее помощью можно выполнять разогрев пищи. Она предельно проста – как в конструктивном плане, так и в смысле установки. Чтобы осуществить монтаж, нужно просто соблюдать некоторые рекомендации.

Таким образом, буржуйку можно смело назвать наиболее проверенным и простым вариантом для любого дачного домика, конструкцию можно обложить кирпичом, тогда она будет смотреться эстетично, некоторые характеристики ощутимо улучшатся. Но если сравнивать с кирпичным аналогом, буржуйка, конечно, уступает. (См. также: Печь для дачи своими руками)

ВАЖНО ЗНАТЬ: в соответствии со своим предназначением, печь в больших количествах должна отдавать тепло, при этом, чем меньше топлива она потребляет, тем лучше. Соответственно, чем выше КПД, тем лучше для хозяина дома. КПД в данном случае – отношение количества тепла, которое отдано помещению, к содержащемуся теплу в топливных материалах. То есть, если КПД не менее 75 процентов, значит источник отопления действительно хороший.

Печи и их классификация

Для дачи существует множество разных печных конструкций. Какой кирпич для печи выбрать – тоже важный вопрос, но это уже отдельная тема для разговора. Классификация дачных источников тепла предельно проста:

отопительные;
варочные;
смешанные.

Суть каждой отопительной конструкции уже заложена в данных названиях. Если потребитель делает выбор в пользу варочной печи, не следует надеяться, что вся дача будет прекрасно отапливаться. Варочный источник отопления способен прогревать маленькое помещение, ведь главная задача такой системы – не передавать тепло в максимально возможном объеме, а готовить блюда. Как показывает практика, установка этого варианта рациональна на кухне или в летних дачах. Отопительный признак в этом случае – наличие специальной варочной поверхности (в некоторых случаях можно обнаружить также духовку). Следовательно, потребитель получает полноценную плитку, с помощью которой можно наслаждаться своими кулинарными талантами. (См. также: Какие камины для дачи бывают)

Если рассматриваются отопительные печи, следует понимать – они применяются только для отопления. Чтобы готовить еду такая печка уже не подойдет, что будет обусловлено конструктивными особенностями. Конечно, никто не запретит поставить чугун с крупой в растопленную печку, получится прекрасная каша, но это скорее исключение, чем правило.

Голландки

Отопительные печи в народе все называют голландками. Размеры голландки, ее конструкция – все это определяется площадью, которую необходимо отапливать. Как правило, голландка – небольшая прямоугольная конструкция. Такие печи размещаются в спальных комнатах, а также в помещениях, где пищу никто никогда не готовит, следовательно, в варочных поверхностях тут просто нет необходимости.

Если хочется видеть на даче кирпичную печь, можно отдать предпочтение шведке. Так в народе называют отопительно-варочные источники отопления. Это универсальный вариант для любого дома. Благодаря такой конструкции можно обогревать помещения большого объема, без всяких затруднений готовить пищу. Обычно подобные конструкции располагают где-то на границах комнат, к примеру, между спальной и залом, а также кухней. При этом на кухне будет варочная часть, а отопительная – в другом помещении. Под данную классификацию идеально подходят русские печи. Как известно, с их помощью готовят, отапливают, более того, в конструкции даже предусмотрен лежак. Последний элемент – характерная особенность, отличающая «русскую» от «шведки». (См. также: Кирпичная печь своими руками)

Неудивительно, что русский вариант имеет такую популярность. Можно дома сохранять уют, создавать тепло, конструкция эффектно украшает интерьер, даже еду можно приготовить. Варочные кирпичные панели разогреваются до семидесяти градусов, как правило, в основе таких панелей — глина. Это гигиеническая общепринятая норма. В доме, где топится такая печка, аромат существенно отличается от запаха в жилье с водяной системой отопления. Чувствуется естественность аромата, его «природное» происхождение.

Печь – эффективно и просто

Секретом успеха кирпичных печей можно назвать простоту конструкции. Если источник тепла сложен качественно, никаких проблем не возникнет, весь процесс обслуживания будет сводиться к побелке или к устранению пыли, ну и запасать дрова придется.

РЕКОМЕНДУЕТСЯ: желательно избегать каких-либо дефектов на стадии создания, в противном случае в будущем могут быть серьезные проблемы. Часто появляются трещины, задымления, другие сложности. Именно поэтому обычно обращаются к специалистам, чтобы они занимались строительными работами, порядовка печей из кирпича для таких людей не является чем-то сложным, в этом случае можно не опасаться неприятных последствий. (См. также: Как установить печь-камин)

Печку можно назвать монументальным сооружением, она занимает много пространства в дачном доме. Это сооружение обладает способностью аккумулировать тепло длительное время, то есть, даже после окончания топки. Все знают, что даже если на улице страшный мороз, достаточно только протопить печь пару раз в день, и все – тепло на даче сохранится несколько суток. Да, есть и поправки – тепло лучше сохраняется, если теплоизоляция дома выполнена грамотно. В противном случае весь смысл топки теряется, теплый воздух в помещении не будет задерживаться надолго.

Двадцать лет назад не существовало малогабаритных котлов водяного отопления. Хозяева печей могли тратить много часов, чтобы подбрасывать дрова, только так дома становилось теплее. Если был котел – хозяева проводили в котельных сутки напролет для достижения аналогичных результатов. Когда пришли новые технологии, все кардинально поменялась, но люди по-прежнему уважают печи. В этом нет ничего странного – они практичны, экономичны, дарят уют и удобство.

Печи и инерционность

Инерционность печных конструкций – спорный вопрос. Разумеется, она не способна работать по типу электрического нагревателя, воздух на даче не греет. Все происходит следующим образом:

Сначала нагревается сама конструкция печки.
Только потом она начинает передавать тепло всему помещению.
Чтобы получить ощутимый результат, нужно подождать примерно два часа (если не топили несколько дней).

В любом случае полдня для этого не требуется, хотя скептики часто на этом настаивают. Самое время обратить внимание на недостатки батарей, только так можно в полной мере оценить все печные достоинства. Что будет с отопительной водяной системой, если в лютый мороз она не будет функционировать? Просто все замерзнет, батареи выйдут из строя. Сколько нужно будет средств и времени, чтобы выполнить восстановление системы – уже другой вопрос. Конечно, незамерзающую жидкость также можно залить, но подобные вещества являются токсичными, что явно не относится к положительным качествам. Таким образом, владелец печи из кирпичей на даче не волнуется о том, что в мороз его любимый дом не отапливается.

Эффективность

Некоторые люди утверждают, что печки имеют низкую эффективность. Это более характерно для тех конструкций, которые выполнены неправильно. Благодаря современным технологиям, можно возводить прекрасные кирпичные печи, КПД которых будет составлять не менее 80 процентов. Такой показатель достигается за счет увеличения числа витков дымохода, есть и другие конструктивные особенности.

НЕДОПУСТИМО: если печь садовая кирпичная своими руками возводится, а строитель не имеет соответствующего опыта. Конечно, можно рискнуть, но только в том случае, если хозяин готов принять все последствия своего ответственного решения.

пошаговая инструкция по кладке. Выбор проекта и размера

Достоинства совмещенных конструкций печки и камина были рассмотрены в первой части статьи (читайте ). Для отопления в загородном доме или на даче это очень привлекательный вариант. Но можно ли такое сооружение сделать самостоятельно? Какой камин-печь из кирпича легче выложить своими руками, а также технологию работ, рассмотрим более подробно в данной статье.

Варианты самостоятельного изготовления камина-печки

Не всегда есть возможность сделать камин-печь под заказ. Цена на печные работы часто бывают весьма высокой. И тогда встает вопрос, как сделать самому печь-камин из кирпича?

Можно приобрести готовые изделия и обложить их кирпичом. Второй вариант – полностью самостоятельное возведение конструкции.

Рассмотрим эти варианты более подробно.

Облицовка готовых каминопечей

Самым простым способом решить вопрос по устройству в доме камина-печки является покупка готового изделия. Установка таких моделей не представляет особых сложностей: инструкция завода-изготовителя подробно объяснит все этапы и нюансы проведения работ. Останется только обложить печь-камин кирпичом или другими облицовочными материалами.

Чаще всего в готовом виде предлагаются изделия из чугуна или стали. Как обложить каминную топку кирпичом – технология работ практически не отличается от возведения простой конструкции, что рассмотрим далее. Но есть здесь и некоторые нюансы.

Каминная топка, обложенная кирпичом, должна обязательно иметь зазор между металлом и облицовкой. С боков это расстояние составляет от 5 см до 10 см. Сзади топки необходимо оставить свободными 10-15 см. Такая мера позволит значительно уменьшить теплопотери.

Проекты печей-каминов

В настоящее время можно найти много готовых проектов печей-каминов, по которым при большом желании несложно возвести конструкцию самостоятельно. Вот модель, предназначенная для отопления одного или двух помещений общей площадью около 30 м2. В ней предусмотрено наличие плиты для приготовления пищи.

Основные параметры:

Размеры сооружения – 102 х 147 см.
Ширина топливной камеры составляет 26 см.
Глубина топливника – 51 см.
Ширина каминного портала – 51 см.

Мини-камины из кирпича — модель с варочной панелью

Для возведения такой конструкции понадобится 670 штук кирпичей.

Сооружение с дополнительным щитком из кирпича потребует применения углошлифовальной машинки. Это уже более сложная конструкция. Она рассчитана на полноценное отопление дома площадью около 40 м2. В то же время здесь предусмотрена возможность приготовления еды.

Основные размеры:

Габариты печки – 126 х 202 см.
Ширина топочной камеры – 26 см.
Глубина топливника – 56 см.
Ширина портала камина – 51 см.

Для футеровки топливных камер потребуется 30 штук шамотного кирпича. На всю остальную конструкцию уйдет 1470 штук огнеупорного кирпича. В этой печке-камине можно не только приготовить шашлыки на выносном мангале, который легко устанавливается на варочную панель, но и зажарить мясо на вертеле в камине-барбекю.

Основные габариты:

Размеры в плане – 115 х 166 см.
Размеры топочной камеры – 32 х 38 см.
Ширина каминного портала – 64 см.

Установка каминов и печей из кирпича по такому проекту потребует наличие 1070 штук кирпича.

Технология устройства камина-печи своими руками

Рассмотрим пример углового сооружения, которое можно выложить самостоятельно.

Технология возведения такого сооружения состоит из нескольких этапов.

В первую очередь необходимо определиться с параметрами будущего сооружения. Наиболее подходящие размеры каминопечи подбираются в зависимости от типа отопления и размеров помещения. Расчеты можно сделать самостоятельно или воспользоваться специальными таблицами.
Далее требуется сделать чертеж печки, желательно с порядовкой. Если такой возможности нет, то можно воспользоваться готовыми схемами.
По схемам можно рассчитать точное количество материалов. При этом половинки кирпича следует принимать, как цельный элемент. Общее число деталей увеличивается на 20%.

Инструменты и материалы

Для такого камина необходимо 360 штук печного кирпича марки М150 и 60 штук шамотного марки ША8. На укладку 50 штук необходимо 1 ведро раствора, если брать в расчет толщину шва 3 мм.

На устройство фундамента потребуется 0,073 м3 при его высоте в 10 см. По ширине основание делается на 20 см шире, чем печка.

Требуемые инструменты:

Лопаты — совковая и штыковая;
Ножовка;
Пила ручная;
Уровень строительный;
Рулетка;
Отвес;
Правило;
Ведра для раствора и воды;
Кельма;
Плоскогубцы;
Молоток.

Эти инструменты обычно есть в любом доме.

Из материалов, кроме кирпича, также потребуются:

Гидроизоляционный материал – рубероид, полиэтилен или что-то другое.
Арматура диаметром 0,8 см.
Песок речной.
Щебень 20-30 мм.
Материалы для устройства опалубки – доски, фанера, подручные средства.
Гвозди или саморезы для сборки опалубочной формы.
Цементно-песчаный раствор.
Глина.
Уголки металлические размером 50 х 50 или 60 х 60 мм.
Жаростойкий материал для изоляции.
Задвижка и дверки для печки.

Если каминопечь будет облицовываться, то также необходимо приобрести плитку или изразцы.

Возведение камина-печки

После подбора места установки можно приступать к непосредственному возведению камина:

Фундамент – его лучше всего устраивать одновременно с основанием дома. Если же камин возводится в готовом здании, то прежде необходимо демонтировать пол до основания дома.

Важно! Фундамент камина и дома не должны быть соединены между собой. Между основаниями требуется зазор от 5 до 10 см.

Далее при необходимости выкапывается котлован, дно которого ровняется и трамбуется.
Насыпается слой песка толщиной 10 см.
Сверху укладывается гравий такой же толщины.
Затем собирается опалубка.
Гидроизоляция фундамента выполняется при помощи рубероида или полиэтилена.
Арматурный каркас выполняется из металлических стержней. Они свариваются между собой, либо фиксируются хомутами. Ячейки должны иметь размер примерно 10 х 10 см.
Далее производится заливка фундамента в опалубку цементно-песчаной смесью.
Сверху все накрывается полиэтиленовой пленкой до полного схватывания смеси.

Раствор для кладки можно приобрести в сухом виде и развести водой. Инструкция изготовителя даст информацию о пропорциях его разведения.
Но издавна смеси для печей делались на основе глины. Ее необходимо замочить в воде на 2-3 суток. Затем смесь процеживают, доводя до однородной структуры. В нее необходимо добавить речной песок.
На подготовленный фундамент укладывается гидроизоляция.
Первый ряд кирпича выкладывается сплошным. Ровность кладки контролируется уровнем и отвесом.
Остальные ряды выполняются согласно схеме.

Внутренняя конструкция дымохода представляет собой прямой канал.

Но кирпичная труба состоит из нескольких основных частей:

1 — металлический колпак защищает дымоход от задувания внутрь воздуха и попадания осадков. Он также не дает возможности выброса искр из трубы.
2 – оголовок трубы.
3 – шейка трубы.
4 – цементно-песчаный раствор.
5 – выдра.
6 – кровля.
7 – обрешетка.
8 – стропила.
9 – стояк трубы.
10 – распушка.
11 – балка перекрытия.
12 – изоляция.
13 – дымовая задвижка.
14 – шейка печки.

Установка задвижки дымохода — фото

Расширение дымоходной трубы в месте пересечения с балками перекрытия необходимо для понижения температуры выходящих газов. Увеличение площади дымохода на уровне кровли выполняется с целью защиты кирпичной кладки от внешних атмосферных воздействий. Устройство дымохода является финишным этапом возведения каминопечки.

Но не всегда обычный вид кирпичного сооружения устраивает с эстетической точки зрения. Как облагородить камин из кирпича, чтобы он стал настоящим украшением дома?

Для этого можно использовать следующие материалы:

Натуральный камень;
Термоустойчивую керамическую плитку;
Керамогранит;
Клинкерную плитку;
Печные изразцы.

Подбирая подходящий материал, стоит в первую очередь придерживаться общего стиля интерьера дома.

Однако нельзя забывать и о технических характеристиках таких изделий:

Они должны обладать высокой прочностью и стойкостью к механическим повреждениям.
Обязательно иметь хорошие показатели по устойчивости к высоким температурам.
Степень влагопоглощения облицовки должна быть низкой.
Необходимо выбирать изделия с высокой теплоотдачей.

Сделать самому печь-камин из кирпича вполне реально. Такое сооружение не только создаст уютную атмосферу в доме, но и может стать его украшением. Правильно сложенная конструкция прослужит вам долго и надежно отопит весь дом.

Больше информации по теме «Грамотная установка каминов и печей из кирпича своими руками» можно получить, посмотрев видео в этой статье.

Готовь телегу зимой, а печь строй летом. Это пословица на устах каждого дачника, многие из которых хотят построить печь камин для дачи своими руками. Вот о строительстве такой печи совмещенной с камином мы пошагово и расскажем сегодня.

Шаг 1 — готовим материал

Строить печь камин для дачи будем в Ленинградской области, в одной из многочисленных деревушек, которые сегодня почти все заселены дачниками. Печь должна отопить дом площадью 56 квадратных метров. Топить ее предполагается только на выходные, тогда, когда семья будет приезжать за город.

Общая масса печи 3,5 тонны, поэтому необходимо обустройство свайного фундамента. Дымоход будет кирпичный, труба на крыше будет сделана из силикатного кирпича и выкрашена акриловой фасадной краской. В качестве противопожарных развязок будем применять базальтовую вату толщиной 5 см.

Шаг 2 — заливаем фундамент

Периметр фундамента печи равен 1,5 на 1 метр. Заливаем его с помощью бетона выполненного для фундаментных работ по пропорции 1:3:1 (одна часть цемента, три части гравия, одна песка). Армируем кладочной сеткой и обязательно вкапываем сваи, выполненные из асбестовой трубы длинной 1 м.

Общее количество свай для такой печи должно быть не менее пяти. В каждую сваю укладываем арматурный пруток и затем все заливаем бетоном. Фундамент должен быть ниже уровня пола минимум на три ряда кладки.

В качестве смеси для кладки камина используем печную смесь, фасованную по 25 кг и которую можно приобрести в любом магазине стройматериалов.

Шаг 2 — выводим в ноль

Три ряда кладки нужны для того, что бы вывести «в ноль», так говорят печники, когда с помощью стартовых рядов выводят идеальную ровность по «горизонту». Именно несколько рядов кладки необходимо, чтобы сделать основание печи идеально ровным.

Шаг 3 — закладываем основание камина и дровника

Готовим основание каминной камеры и будущего дровника. Перед тем как начать кладку рекомендую насухо, без раствора разложить примерную порядовку печи, что бы сориентироваться в будущем устройстве кладки, а уже затем приступить к работе с раствором. Выкладываем три ряда основания.

Спереди у нас камера под камин, а сзади основание под дровник. Очень хорошо, когда тепло печи просушивает поленья, перед тем как их заложить в топку.

Для того, что бы металлические уголки, которые применяют в кладке для фиксации «висящих» элементов не бросались в глаза, их прячем во внутреннюю часть кладки.

Рядом с дровником будет обыкновенная отопительная печь, сложенная по стандартной схеме. Вначале зольник и поддувало, затем топочная камера и дымоход вытяжка.

Шаг 4 Устанавливаем кассету камина.

Перед тем как установить кассету камина нам необходимо все выровнять по показаниям строительного уровня. Вес данной кассеты примерно 90 килограмм, поэтому ее установка очень тяжелый и ответственный процесс.

После укладки кассеты корректируем ее положение по показаниям уровня.

Поднимаем ряды для закрытия каминной топки.

Проклейте строительным скотчем края камина, это избавит вас от строительных огрехов, царапин и других форс-мажорных обстоятельств.

Поднимаем ряды кладки вровень с верхним краем камина.

Внутреннюю стенку выводим из керамического красного кирпича, а все остальные стенки из бельгийского.

С помощью отрезного круга по керамике формируем кирпич определенной формы, что бы декоративность кладки скрыла все выступающие железные элементы каминной кассеты.

Раствор не подрезаем сразу после кладки рядов, он должен «подвянуть» и немножко схватиться.

Шаг 5 подходим к объединению дымохода

После того, как топочная камера закрыта, и ряды кладки стали выше каминной кассеты,

начинаем объединять дымоходы.

Всю фурнитуру печи камина для дачи будем устанавливать перед чистовой отделкой печи.

Обратите внимание, как сделана перемычка над дровником. Здесь нет металлических уголков, а все сделано с помощью клинового замка. Это и надежно и в тоже время очень декоративно.

Делаем надпечье и затираем слоем раствора всю поверхность кладки, чтобы дым шел только в трубу печи.

И затем объединяем дымоход камина и топочной печи в единый дымоход с вытяжкой по центру.

Надпечье выкладываем только с применением керамического кирпича М-250.

Шаг 6 прорезаем потолок

Для прохождения деревянных конструкций нужно учесть все требования пожарных к печным работам. Проем через потолок должен быть не менее 75 см по каждой стороне пропила. Мы сделали 82 см. Это обусловлено кладкой и толщиной негорючего материала.

Перед пропилом укройте печь полиэтиленовой пленкой. Нельзя вставать на печь, чтобы пилить снизу.

Работу делаем так – один человек снизу подхватывает обрезки, а другой с потолка делает пропил. Затем устанавливаются леса, и поднимается кирпич для кладки трубы.

Именно через эту прорезь поднимаем на чердак весь необходимый кирпич для работы. При этом необходимо учитывать общий вес поднятого кирпича, и постараться распределить нагрузку по потолочным балкам укладывая штабели кирпича на специальные помосты.

Шаг 7 — делаем трубу

Проходим потолок . Ширина дымохода в этой части 500 кв.см. (кирпич с четвертью). По наружным стенкам кладки фиксируем базальтовую вату.

Обратите внимание, что края утеплителя и одновременно защитного кожуха уложены в замок виде паза. В одном листе выбрана четверть, в которую погружается часть второго листа.

Все кирпичи по наружной грани проклеиваем строительным скотчем, что бы потом не возится с чистовой отделкой поверхности печи. И приступаем к кладке.

После того как вывели пять рядов кладки – остановитесь. Сейчас будем делать одну маленькую хитрость.

Вертикально вверх устанавливаем по отвесу четыре нитки. Это будут наши направляющие, как по вертикальности, так и по ширине кладки трубы печи.

Выкладываем трубу до ската крыши на расстояние 50 см. В верхней части необходимо установить лючок для доступа к внутренней части дымохода, чтобы можно было чистить его. Делаем прорез в настиле и обрешетке крыши, при этом фиксируем элементы кровли, чтобы она не потеряла изначальную жесткость, и затем выкладываем трубу до ската крыши. Точно так же обкладываем трубу базальтовой ватой на стыке деревянных конструкций и только затем приступаем к чистовой отделке поверхности трубы.

Чистовую отделку проводим в два этапа. Первый удаление строительного скотча и очистка жесткой щеткой поверхности кирпича и швов от излишек раствора, налипших капель и других дефектов. А затем с помощью губки и пенного раствора протираем всю поверхность печи. Это нужно, чтобы удалить клей от скотча и вернуть блеск кирпичу.

Шаг 8 – делаем трубу на крыше

Перед тем как начать работы по возведению трубы на крыше, нужно подготовить безопасное и надежное рабочее место для печника.

Обычно мы делаем устройство, которое называется «гнездо». Оно включает в себя место, где можно работать, и место, куда складируется кирпич для работ.

Подъем кирпича осуществляется на этапе, когда сделана прорезь в настиле крыши и подача осуществляется с чердака. Кладка уличной части крыши осуществляется с помощью силикатного кирпича посаженного на цементный раствор. Раствор делается несколько крепче, чем обычный для кладки из пропорции 1:3 (одна часть цемента на три части песка).

Трубу делаем с элементами декора, при этом, не меняя ширину дымохода. Он должен быть таким же, как в чердачной части трубы. Силикатный кирпич очень прочный, частичный его нагрев в зимние время не влияет на его срок эксплуатации. Сверху трубу покрываем акриловой фасадной краской с добавлением колера, что бы был естественный цвет «под кирпич».

Трубу поверху укрываем козырьком, что бы ни дождь, ни снег не падали внутрь дымохода.

Шаг 9 — чистовая отделка печи камина для дачи своими руками

Пока строили трубу, кладка на камине схватилась и настала пора чистовой отделки камина. Дело в том, что кирпич на фасаде печи выглядит как будто он ручной формовки, несколько грубовато. Поэтому ровная расшивка швов будет смотреться несколько неестественно. Мы подождали пока раствор не схватиться практически окончательно и только потом приступили к чистовой отделке.

Для этого очень жесткой щеточкой с тонкими металлическими ворсинками прошлись по всей поверхности печи. Затем установили керамогранитные полочки, сделанные из обрезанных ступеней и посаженных на цементный раствор.

Вставляем всю фурнитуру и крепим ее на дюбеля по камню.

И затем, когда все готово и осмотрено на наличие дефектов приступаем к пробному розжигу камина и печи.

На весь цикл работ от заливки фундамента до пробного розжига у нас ушло около месяца. Конечно, можно было это сделать все быстрее, но в отпуск хочется не только работать, но еще и отдохнуть, а печь испытаем на полную мощность уже этой осенью.

В статье использованы фотоматериалы мастера-печника Попова А.Г.

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки.

На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.
Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.
В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.
Пошаговая кладка печи-камина — фото
Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Печь камин — чертеж

Необходимые материалы и покупные элементы приведены в таблице.

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

28. 08.2017
6910
Печник (Москва)

Сегодня большой популярностью пользуются газовые и электрические установки, так как они относятся к категории универсальных и могут устанавливаться практически в любом помещении. Несмотря на это, самыми эффективными и лучшими в своём роде остаются кирпичные печи. Печь камин из кирпича для дачи – это прекрасная возможность выполнить быстрое, равномерное и качественное отапливание как небольшого одноэтажного, так и достаточно просторного дома. К преимуществам такой установки относится удобство использования., так как агрегат не зависит от наличия подачи электричества и других ресурсов. Всё что необходимо для топки – это угли, поленья или покупные брикеты.

Просмотрев фото в данной статье и ознакомившись с представленными материалами, вы сможете узнать об основных конструктивных отличиях печей, воспользоваться уже готовыми рекомендациями по выбору и установке, а также применить на практике ряд полезных советов!

Основные разновидности отопительных агрегатов

Разновидность конструкции

Описание

С варочной поверхностью

Печи камины из кирпича для дачи с варочной поверхностью, предназначается исключительно для приготовления пищи.

Данный вариант хорошо подходит для установки в небольших про площади одноэтажных дачных постройках, в которых не проживают в холодное время года.

В домах с установленными печами данного типа, как правило есть электричество или газ, посредством которых при необходимости и осуществляется отапливание .В большинстве случаев модели дополняются специальной ёмкостью-котлом, предназначающейся для нагрева воды.

С отопительно-варочным функционалом

Для дачи кирпичная печь камин с отопительно-варочным функционалом одновременно сочетает в себя несколько функций и позволяет готовить пищу, подогревать воду и одновременно производить отапливание дома.

Данную конструкцию часто используют в качестве основного источника отопления. Камин может иметь любые габариты, в зависимости от чего дополняется полезными полками, столешницами, приспособлениями для сушки одежды, духовым шкафом и другими элементами.

Со стандартным функционалом

Кирпичная печь камин для дачи имеющая упрощённый функционал как правило используется исключительно как отопительный прибор и не имеет дополнительных возможностей.

Такие печи отличаются простым монтажом и небольшими габаритами, массой, при высокой мощности и хорошей производительности.

Важно: помимо основных трёх разновидностей конструкций, можно встретить и другие модели, имеющие более сложный функционал, например водяную рубашку . Однако такие установки размещаются в больших коттеджах с несколькими этажами, подвалом и множеством различных по площади и форме помещений.

Разделение согласно конструктивным особенностям

Печь камин для дачи кирпичная, может отличаться не только своим функционалом и наличием определенных вспомогательных элементов, но и другими внешними деталями, в зависимости от чего мы можем выделить дополнительные три категории:

Русские печи. Начали возводиться и использоваться ещё нашими предками. К особенностям данной конструкции относится наличие таких конструктивных элементов как: лежанка и полочка, на которой удобно сушить одежду. Данная вариация преимущественно подходит для размещения в доме, который нуждается в топке целый год. Для простой дачи он не подходит, так как при периодическом применении и редкой эксплуатации конструкция теряет свою прочность, герметичность, на поверхности начинают появляться трещины и другие дефекты. Также при длительном простое, кирпич начинает быстро накапливать влагу и для полного протапливания и прогрева всех помещений в доме, топить камин нужно будет около 2-3 суток. Русская печь имеет большие габариты и не подходит для установки в небольших по площади помещениях;

Можно сложить печь камин в двухэтажном доме, причем второй этаж тоже будет отапливаться от этой же печи.

Кладка печи даже самой простой, требует внимания, усердия и трудолюбия, потому как это сложное и кропотливое дело. Но изучив фотоотчёт, вам многое станет понятно и вы сможете сложить для себя подобную печь.

Профессиональные печники настоятельно рекомендуют новичкам!!! Сначала попробовать сложить печь без раствора (на сухую) дабы обучится на своих ошибках и при настоящей кладке их не допускать! Все под силу человеку, главное было б желание и у вас все получится!

И так, давайте рассмотрим все этапы строительства более внимательно и разберемся, что понадобилось автору для создания данной печи-камина?

Материалы
1. красный керамический кирпич
2. шамотный огнеупорный кирпич
3. красная глина
4. речной песок
5. рубероид
6. уголок металлический
7. колосники
8. задвижки
9. печные дверцы
10. зольник
11. сажечистки
12. проволока
13. листовой металл

Инструменты
1. мастерок
2. кельма
3. шпатель
4. болгарка
5. алмазные диски по камню
6. уголок
7. отвес
8. линейка
9. уровень
10. киянка
11. молоток
12. емкость для раствора
13. дрель

Процесс строительства печи-камина своими руками.
И так, первым делом следует определиться с месторасположением будущей печи, так как данная печь будет отапливать 2 этажа, то целесообразно и проще поставить ее по середине комнаты.

В основном печи в домах располагаются по центру избы, так строили наши деды и прадеды. Но все же зависит расположение и от конструкции самого дома, а так же компоновки комнат.

К примеру камины строятся в основном вдоль стены, либо в углу, а в данном случае печь комбинированная и был выбран вариант «середина» Так же автор предлагает схемы расположения печей.

Для кладки следует сразу определиться с кирпичем и его качеством. Как правило печи кладутся из красного керамического полнотелого кирпича, а вот внутреннюю топочную камеру желательно класть из шамотного огнеупорного кирпича, он имеет такой желтоватый цвет и хорошо переносит высокие температуры.

Основой основ является непосредственно обустройство фундамента, лучшим будет бетонный залитый в опалубку, размерами больше печи. К примеру когда в деревнях строили печи, то в качестве фундамента там являлись дубовые бревна либо пеньки. Сейчас с материалами дела обстоят отлично, можно позволить себе основательный и добротный фундамент. Как и полагается на основание фундамента укладывается изоляция в виде рубероида.

Нижняя часть кирпичной кладки будет уложена на цементный раствор. Но только до начала топки!!!

Как мы можем видеть на фото, мастер использует пустотелый красный кирпич и щедро заполняет его цементным раствором.

Затем автор приступает к кладке стен печи.

Так как печь будет совмещена с камином, то и основание соответствующее, разделено под камин и топку.

Немаловажную роль в кладке играет точность и каждый ряд кладется по уроню, строго от угла.

Устанавливается дверца зольной камеры, она же играет роль поддува свежего воздуха в топку.

Поверх зольной камеры, укладывается колосник. Прежде из огнеупорного кирпича делается ячейка.

При кладке печи предстоит очень много переколоть кирпича, так вот чтоб минимизировать расход кирпича мастер использует болгарку с диском по камню.

Затем устанавливается печная дверца топочной камеры, крепится при помощи проволоки.

Далее поднимаются стенки печи.

Со стороны где будет расположен камин, мастер располагает уголок, дабы уложить кирпич, для лучшей подгонки в кирпиче был пропилен паз.

Кладка камина.

Нижняя часть камина, предназначенная для сушки и хранения небольшого количества дров.

Благодаря болгарке кирпич можно вырезать по определенному размеру и очень плотно подогнать.

Вот так выглядит дверца топочной камеры.

Верхняя часть топки выкладывается огнеупорным кирпичом, на глиняный раствор.

Вот топочная камера готова. Далее автор переходит к созданию дымохода.

Мастер изготавливает металлическую проставку.

И уже на нее укладывает кирпич.

Для того чтобы можно было беспрепятственно чистить сажу, устанавливаются заглушки. В процессе эксплуатации печи имеется такая проблема как скопившаяся сажа, она затрудняет проход газов и печь начинает дымить, так вот чтоб в краткие сроки решить эту проблему, стоит открыть заглушки и прочистить проход от скопившейся сажи. Все можно пользоваться дальше)

Кладка колодцев дымохода.

Дымоходы потом кладутся вверх у печи «змейкой» у камина «трубой»

И вот печка уже выросла под потолок.

На дымоход печи укладывается металлический лист, а сверху 2 слоя кирпича-это делается для компенсации давления внутри печи.

На каждый дымоход своя задвижка.

После задвижек дымоход сливается в один и уходит на второй этаж здания. Обратите внимание!!! Здесь автор использует эдакую хитрость, а именно кирпич кладется непосредственно на ребро, внутри дымоход имеет змеевидную форму, что позволяет за короткий промежуток времени разогреть комнату на втором этаже до оптимальной температуры.

Как сделать печь самому. Как сложить печь своими руками

Несмотря на современное обилие отопительного и кухонного оборудования, многие хозяева не представляют себе частный дом без печи – и это абсолютно правильно. Даже если планируется создание автономной системы отопления, то печь тоже будет кстати. Например, в целях экономии на весну или осень, когда полноценное отопление уже не нужно, но не хочется разводить излишнюю сырость в доме.Топя печь раз в день или раз в два дня, можно поддерживать в помещении оптимальный баланс влажности и тепла.

Сложить печь своими руками, пошаговая инструкция которой имеет замысловатые конфигурации — новичку будет достаточно сложно. Поэтому, если опыта в печном деле нет, то лучше выбрать доступный вариант заказа, в котором будет несложно разобраться.

При выборе модели нужно учитывать не только простоту схемы, но и теплоотдачу и функциональность духовки, так как есть духовки, в которых предусмотрены не все функции.Теплопередача выбирается в зависимости от площади, которую обогревающая конструкция должна обогревать.

Моделей печи очень много, так как опытные печники, работая над одной из них, вносят свои коррективы в ее конструкцию, и благодаря этому появляются все новые и новые варианты каменки. И для того, чтобы остановиться на одном из видов печей, нужно знать, какие они бывают по функционалу.

Цены на шамотный кирпич для кладки печей

шамотный кирпич

Типы кирпичных печей

Есть Т Основные виды — нагревательно-варочные, варочно-просто нагревательные без дополнительных встроенных элементов.

Отопительно-варочная печь может иметь не только варочную панель, но и духовку и бак для подогрева воды, а также сушильную нишу. Кроме того, такая конструкция способна отапливать одну или две комнаты определенной площади.

Такие печи часто встраивают в стену, поворачивая варочную панель и топку в сторону кухни, а заднюю стенку в сторону гостиной. Таким образом, печь выполняет тройную функцию – она выполняет роль перегородки, на ней готовят пищу, она обеспечивает сухим теплом спальню или гостиную.

работают только на обогрев и чаще всего имеют компактные размеры. Такая печь устанавливается именно для того, чтобы поддерживать баланс влаги и тепла в доме осенью или весной, когда еще рано включать автономное отопление или еще не включили центральное.

Такую печь хорошо устанавливать, например, на даче, если есть устройство, на котором можно готовить пищу. Если в дачном поселке часто отключают электроэнергию, то для установки лучше выбрать корпус с варочной панелью.

Варочный вариант печи также можно использовать для обогрева, если нужно обогреть небольшую площадь. Устройство отлично подойдет для загородного дома или для небольшого строения для постоянного проживания.

Имея такую печь и запас дров, можно не беспокоиться о том, что в доме будет холодно и сыро, а семья останется без обеда и горячего чая в случае отключения электричества или газа.

Следует отметить, что любой тип печи может быть компактным или массивным.Выбор размера печной конструкции зависит от площади дома или помещения, а также места, которое отведено под постройку.

Выбор места для установки печи

При выборе места для строительства печи необходимо предусмотреть нюансы, важные не только для создания комфортных условий эксплуатации, но и из соображений пожарной безопасности. Особенно важно продумать расположение печи в уже построенном доме, так как дымоход не должен при его возведении спотыкаться о балки чердачного перекрытия или о стропильные ноги крыши.

Печь устанавливается у внутренней несущей стены, посреди помещения или встраивается в стену, расположенную внутри дома.

Печь не рекомендуется устанавливать у наружной стены, так как она быстро остынет, и эффективность от ее использования значительно снизится.
Посередине большой комнаты устанавливается печь, если необходимо разделить комнату на две зоны. Более того, при красивой декоративной отделке он станет украшением дома и может стать одним из элементов интерьера, который подчеркнет определенный стиль.
При встраивании печи в перегородку между помещениями обязательно предусмотреть ее изоляцию от горючих стеновых материалов с помощью термостойких листов асбеста или специального гипсокартона.
Площадь, отведенная под печь, должна быть на 120 ÷ 150 мм больше ее основания в каждую сторону, так как периметр фундамента всегда немного превышает размеры печи.
Для того, чтобы было проще определиться с размером, нужно выбрать модель, к которой прилагается схема заказа.

Когда модель выбрана и место установки определено, можно переходить к закупке материалов и подготовке всех необходимых инструментов. Количество и ассортимент материалов для каждой из моделей подбирается индивидуально, но инструменты, используемые для кладки, всегда одни и те же.

Инструменты для выполнения работы

Для процесса возведения печи потребуются следующие приспособления и инструменты:

A) Кирка используется для резки и раскалывания кирпичей.

Б) Печной молоток выполняет те же функции, что и кирка, но, кроме того, им удобно снимать засохший раствор, выступающий из кладки.

В) Правило используется для выравнивания бетона по поверхности фундамента. Часто его изготавливают самостоятельно из идеально ровной строганной доски.

D) Для измельчения и перемешивания глиняного раствора используется деревянная лопатка.

E) Уровень – необходимый инструмент, так как он поможет сохранить ровность рядов, как по горизонтали, так и по вертикали.

E) Щетка из щетины используется для удаления песка и затвердевшего раствора с внутренних поверхностей печи.

G) Плоскогубцы используются для перекусывания и сгибания стальной проволоки при монтаже и креплении элементов конструкции из чугуна.

H) Свинцовая палочка используется для разметки при отделке печи изразцами.

I) Стукалезе — кусок трубы, используемый для укладки плитки.

K) Разметочный стержень для маркировки.

К) Рашпиль применяется для притирки комков и удаления наплывов с готовой кладки.

М) Строительный угол необходим для доведения внутренних и внешних углов до 90 градусов.

H) Для проверки вертикальности стен используется отвес.

O) Резиновым молотком стучат по ряду кирпичей.

П) Стамеска нужна для разбора старой кладки и колки кирпичей.

П) Кельмы или мастерки служат для удаления излишков раствора и нанесения его на ряды кирпича при кладке.

В) Расшивка понадобится, если печь не будет облицована отделочным материалом, а швы между рядами будут аккуратно оформлены.

Дополнительно понадобятся две емкости для раствора и воды, а также сито для песка, если раствор предстоит делать самостоятельно.

Кладка верхних рядов будет проще при наличии «козлов»

Для удобства работы необходимо иметь подмости, которые еще называют «козлами». На них удобно стоять, укладывая кладку на высоте, тем более что размеры рабочей площадки предусматривают место для установки емкости с раствором.

Устройство фундамента под печь

Фундамент под печь обычно закладывают вместе с общим фундаментом для всей конструкции, но они не должны быть соединены между собой, так как при деформации или усадке один из них может повредить другой.
Если печь предполагается возводить в доме, уже построенном на ленточном или столбчатом фундаменте с деревянным полом, то крышку придется вскрывать и основание для печи возводить из земли.
Если выбрана компактная модель печи, а под домом устраивается плитный фундамент, то отопительную конструкцию можно возводить прямо на нем, сделав гидроизоляционную прокладку.

Если фундамент ВС все-таки придется обустраивать «с нуля», нужно помнить, что он должен иметь такую же форму, как и основание печи, но выступать за его пределы на 120÷150 мм в каждую сторону.

На деревянном полу размечается контур фундамента, по разметке вырезается часть дощатого настила.
Далее в подземном грунте выкапывается котлован необходимого размера, глубиной 450 ÷ 500 мм.
Грунт на дне котлована хорошо уплотняют, а на нем устраивают песчаную подушку, которую увлажняют водой и также уплотняют до толщины 80÷100 мм.

Котлован для фундамента печи с песчано-гравийной «подушкой»

После этого по периметру котлована можно уложить рубероид, который будет выполнять функцию гидроизоляции и опалубки, если его временно укрепить досками или кирпичом.После застывания бетонного раствора с фундамента снимается опалубка.

Вместо рубероида можно использовать опалубку из досок, обтянутую изнутри полиэтиленовым листом.

Сразу следует отметить, что лучше, если бетонное основание для топки будет возвышаться над полом на 70÷100 мм. Таким образом можно сэкономить кирпичи и упростить стыковку поверхности пола и боковых стенок фундамента.

Поверх песка насыпается слой щебня такой же толщины и также хорошо утрамбовывается.
Следующим этапом является установка армирующей сетки из металлической проволоки или готовой сетки на дно котлована. Элементы решетки соединяются между собой с помощью проволочной скрутки.

Усиление фундамента — опция

В подготовленный котлован заливается первый слой раствора. Он может состоять из щебня, песка и цемента- 1:2:1 или из гравия и цемента 3:1. Этот слой должен занимать около ⅓ засыпаемого пространства.
После заливки первого слоя сразу же замесить и засыпать второй, состоящий из песка и цемента в пропорциях 3:1.

Второй слой заливается на такую высоту, чтобы до верха оставалось 50 мм, что требуется для верхнего выравнивающего слоя фундамента.

При необходимости для верхнего слоя бетона опалубку можно расширить, а затем поверх залитого раствора уложить армирующую сетку с ячейками 70÷80 мм.

Затем заливается последний верхний слой раствора и выравнивается правилом.

Фундамент оставляют для застывания бетона на 27-30 дней.Желательно ежедневно смачивать его водой, а затем накрывать полиэтиленовой пленкой – это поможет сделать бетон более твердым и прочным.

После снятия опалубки на готовый фундамент укладывают два-три слоя рубероида, которые защитят кирпичную кладку печи от капиллярной влаги, поступающей из земли или из-под земли.

После этого можно приступать к основной работе – кладке печи.

Несколько рекомендаций по выполнению кладочных работ

Перед началом кладки кирпича на раствор вся конструкция поднимается из кирпича всухую, но каждый из рядов должен быть выложен строго в соответствии со порядовочной схемой.

Опытные печники советуют проводить предварительную сухую кладку всем мастерам, которые берутся за строительство печи впервые. Это мероприятие необходимо для того, чтобы понять расположение всех внутренних каналов и не допустить грубых ошибок при подгонке кирпичей в каждом из рядов.

Для выполнения кладки насухо необходимо запастись деревянными рейками, которые будут определять толщину шва между кирпичами. Обычно их толщина составляет 5-7 мм.Эту же рейку нужно будет использовать для основной кладки, уже выполненной на растворе. Такая «калибровка» толщины шва особенно необходима, если кладка производится «под расшивку», и должна быть безупречной.

Этот процесс осуществляется не спеша, вдумчиво, так как очень важно понимать, как дым будет выводиться из топки и как попадет в дымоход.

Подняв конструкцию насухо перед укладкой трубы, ее аккуратно разбирают.Если кирпичи одновременно подгонялись по размеру, то каждый ряд можно сложить в отдельную стопку, нанеся на кирпичи маркером номер ряда и место в нем.
Выполняя основную кладку, каждый из рядов также сначала выкладывается насухо, а затем, после тщательной подгонки всех деталей, монтируется на раствор.
Когда будет выполнена основная кладка, по краям предыдущего ряда кладут две мерные планки для соблюдения точной толщины шва.Затем раствор наносится слоем 10÷12 мм. Поверх раствора укладывается кирпич, прижимается и, при необходимости, простукивается резиновым молотком до тех пор, пока кирпич не упрется в мерную рейку. Излишки выступившего раствора подбирают кельмой.

Планки вытягиваются из кладки после установки над ними третьего-четвертого ряда, а затем используются повторно. Поэтому нужно подготовить несколько пар этих вспомогательных элементов.
Вытащив планки, швы тщательно заполняют раствором и сразу «расшивают».
Выполняя кладку на раствор, каждый из рядов проверяется с помощью строительного уровня на соответствие горизонтальной и вертикальной плоскостям.

Соблюдение этих нюансов поможет упростить процесс возведения любой печи, избежать «фатальных» ошибок, которые могут привести к необходимости переделывать всю работу.

Печь отопительно-варочная с сушильной камерой конструкции Ю.А. Проскурин

Как упоминалось выше, существует множество различных моделей печей.В данной публикации будет рассмотрен один из компактных и функциональных вариантов, который можно установить в небольшом доме, так как он не занимает много места, но способен обогреть помещение площадью 16 ÷ 17 м². .

Дизайн Ю. Печь «Проскурина» двухоборотная отопительно-варочная версия, оснащена одноконфорочной плитой и сушильной камерой, предназначенной для сушки овощей и фруктов, лекарственных трав, грибов и др.

При желании в нишу сушильной камеры можно установить духовой шкаф подходящего размера.

Топка имеет размеры (без учета высоты дымовой трубы) 750×630×2070 мм. Его теплоотдача составляет 1700 ккал/ч. Конструкцией предусмотрено два режима работы — летний и зимний, что очень важно как для экономии топлива, так и для возможности топить печь и готовить пищу, не нагревая летом всю конструкцию.

Список необходимых материалов

Для того чтобы построить такую отопительную конструкцию вам потребуются следующие материалы:

Наименование материалов и элементов	Количество (шт.)	Размеры элемента (мм)
Кирпич красный М-200 (без укладки труб)	281 ÷ 285	—
Кирпич шамотный огнеупорный марки Ш-8	82 ÷ 85	—
Дверца печи	1	210 × 250
Дверцы для каналов для чистки	2	140 × 140
Дверца вентилятора	1	140 × 250
Задвижка летняя для дымохода	1	130 × 130
Заслонка топки	1	130 × 130
Защелка	1	130 × 130
Решетка	1	200 × 300
Варочная панель с одной конфоркой	1	410 × 340
Стальная полоса	1	40 × 260 × 5
	1	40 × 350 × 5
	1	40 × 360 × 5
Стальной уголок	1	40 × 40 × 635
	3	40 × 40 × 510
	4	40 × 40 × 350
Кровельное железо	1	380 × 310
Предпечный металлический лист	1	500 × 700

Кроме того, для работы потребуются глина, песок, цемент, щебень, гравий, мергель и печной ящик, если решено вместо сушильной ниши установить печь.

Схема-заказ на строительство печи по проекту Ю.А. Проскурин

Иллюстрация	Краткое описание выполняемой операции
	Первый ряд выкладывают сплошной плоскостью, соблюдая расположение кирпичей. Очень важно уложить этот ряд идеально ровно по всем параметрам, так как от этого будет зависеть качество кладки всей конструкции.
	Во втором ряду формируются дутьевая (зольная) камера и основание из двух вертикальных каналов. В этом же ряду установлены дверцы поддувальной и очистительной камер.
	На металлических дверцах есть специальные ушки, в которые продеваются и скручиваются кусочки стальной проволоки — они потом будут заделываться в швы между кирпичами. Временно, до полного закрепления, двери подпирают кирпичами с одной или обеих сторон.
	На третьем ряду продолжается формирование продувочной камеры и нижней части камеры вертикальных каналов. При этом устанавливаемые двери фиксируются с обеих сторон.
	На четвертом ряду дверцы поддувальной и очистительной камер полностью облицованы кирпичом. Общая камера вертикальных каналов разделена надвое, поэтому вместо одного большого отверстия образуется два, имеющих длину ⅔ кирпича и ширину полкирпича.
	Пятый ряд полностью выложен шамотным кирпичом. Над зольной камерой выполнен проем с посадочным местом под колосник.Для этого вырезается часть кирпича, с той стороны, которой он должен быть обращен к отверстию над поддувальной камерой.
	Решетка также монтируется в том же ряду. Его высаживают на глиняный раствор или укладывают рыхло, без раствора. Между ним и кирпичом должно оставаться расстояние 4-5 мм.
	На шестом ряду продолжается формирование камеры сгорания и вертикальных каналов.
	Кроме того, в этом же ряду устанавливается топочная дверца, рама которой перед монтажом должна быть обернута или покрыта асбестом, что при нагреве металла позволит ему расширяться без напряжения и повреждений.
	Седьмой и восьмой ряды выкладываются по порядку, на них продолжается формирование топки и вертикальных каналов.
	На девятом ряду топочная дверца обложена кирпичом. При этом для снятия нагрузки от перекрытия с двери боковой и третий от края кирпичи стачиваются с одной стороны и между ними устанавливается кирпич, обтесанный с двух сторон.
	На десятом ряду совмещена топливная камера и первый вертикальный канал – это сделано для того, чтобы горячий дым из топки направлялся именно в это созданное отверстие. Для беспрепятственного прохождения дыма выступающий угол полнотелого кирпича, ограждающего второй вертикальный канал, срезан.
	На одиннадцатом ряду кладка идет по схеме, за исключением того, что по краям кирпичей, обрамляющих топку, делаются вырезы, которые будут образовывать углубление для монтажа одноконфорочной варочной панели.
	Затем в этом же ряду на прорези, сделанные в кирпичах, укладываются асбестовые полосы, и на них монтируется панель плиты. Со стороны формирования варочной ниши устанавливается стальной уголок.
	12-й ряд выложен из красного кирпича, из него в дальнейшем вся кладка. Вновь формируются два вертикальных канала, вокруг варочной панели формируется ниша.
	13-й ряд укладывается по схеме, но перед первым вертикальным швеллером образуется место для установки летне-зимнего клапана. После этого на глиняно-песчаный раствор монтируется задвижка.
	С 14-го по 17-й ряд кладка осуществляется по тому же принципу – формируются варочная ниша и каналы.
	На 18 ряду стальные уголки перекрывают варочную нишу. Один из них крепится на краю ниши, второй на расстоянии кирпича от первого, а третий тыльной стороной прижимается ко второму. Это делается для того, чтобы было удобно укладывать следующий ряд.
	На 19 ряду варочная ниша закрыта полностью, кроме формирования отверстия пароотводящего канала и места для установки вентиля. Для этого на кирпичах делаются вырезы, в которые монтируется задвижка.
	Ряд 20 выкладывается по схеме. На ней продолжается формирование двух вертикальных каналов и пароотвода. Более того, если присмотреться, то видно, что один из кирпичиков, образующих первый вертикальный канал, сжимается.
	В ряду 21 первый вертикальный канал и канал отвода пара объединены с помощью оставленного полого пространства. В этом ряду практически все кирпичи кладутся только по стенам периметра строения. Отгорожен только второй вертикальный канал.
	В этом же ряду образовавшуюся полость перекрывают металлическими планками, которые укладывают по схеме, представленной на рисунке.
	Далее на стальные полосы укладывается лист кровельного железа, с помощью которого устраивают дымоходное отверстие, расположенное на противоположной стороне от отверстия для выпуска пара.
	На 22 ряду укладка производится поверх кровельного листа. Осталось отверстие дымохода и два вертикальных отверстия воздуховода. В месте, где будет формироваться сушильная ниша, укладывается уголок, который защитит кирпич на краю камеры от повреждений и сделает край ниши более аккуратным.
	23 ряд — формируется сушильная камера, а ее задняя стенка выполнена из кирпичей, установленных на бок. Он изолирует камеру от отверстия дымохода.
	На 24 ряду формируются стенки сушильной камеры, дымоход и два вертикальных канала.
	25 ряд — работа продолжается по схеме. Второй кирпич задней стенки камеры устанавливается так же, как и первый.
	На 26 ряду идет подготовка к совмещению двух вертикальных швеллеров, поэтому внутренние кирпичи в обоих отверстиях стачиваются под небольшим углом.
	27 ряд — первый и второй швеллеры объединены кладкой. Для них установлена общая прочистная дверца. В остальном работа по схеме.
	На 28 ряду сушильная камера перекрывается тремя кусками уголков по тому же принципу, что и перекрытие варочной ниши. Вертикальные каналы объединены в один широкий, а прочистная дверца закреплена боковыми кирпичами.
	На 29 ряду сушильная камера и вертикальные каналы полностью перекрыты. Отверстие дымоходного канала слева, которое облицовано кирпичом с вырезанными монтажными пазами для дымовой задвижки. После укладки ряда на глиняно-песчаный раствор устанавливается каркас с защелкой.
	На 30-м ряду вся поверхность духовки закрыта полностью. Остается только отверстие дымохода, которое должно быть размером в полкирпича.
	Ряд 31-32 — начинается формирование дымохода.

На этом рисунке показан вид печи в разрезе. На схеме хорошо видны все внутренние каналы, по которым будет циркулировать нагретый воздух.

Простая кирпичная печь требуется, если в помещении должны поддерживаться постоянная температура и влажность .

Камень, из которого он сложен, при нагревании выделяет в воздух водяные пары, а при остывании уносит их.Таким образом, влажность остается примерно на одном уровне.

Кроме того, он позволяет поддерживать температуру в помещении на уровне 18-20°С, что оптимально по медицинским показаниям.

Схема простейшей кирпичной печи для дачи и дома

Печь отопительная каменная в общем виде выглядит так:

Ниже уровня пола размещается фундамент , на который уложен утеплитель.
Желоба устанавливаются на пол — ножки , обеспечивающие утепление нижней части.
Непосредственно над ними находится воздуходувка , а также душитель. Нужен для равномерного прогрева по высоте.
Отделено от основного помещения вентиляционной дверью.
Непосредственно над ней расположена топка … На ее днище надевается решетка, которая также является сводом поддувала.
Непосредственно над топочной дверкой расположен топочный свод, за которым находится хайло или устье.
Надпуск Очистка, проход и конвекторы .
Над очисткой расположены два вентиля.
Почти на самом верху душитель выход в помещение, дымовой канал и перекрытие.
Дымоход отделяется от потолка внутренний вырез.
В самом верху находится устье дымохода.

Как сложить самую простую печь из кирпича своими руками, заказ устройства

В первую очередь необходимо определиться с формой печи. Есть несколько критериев, по которым можно это сделать:

Соответствие размера топки площади помещения — боковые стены больше отдают тепла у передней стенки, этот показатель 3-4 раз меньше.
Одним из самых эффективных решений является Т-образная печь — она может обогреть до четырех небольших комнат.

Фото 1. Вариант заказа простой кирпичной печи для отопления дома.Содержит 21 ряд.

Правильное расположение — часть этого следует из первого абзаца. Так, если печь будет служить не только для отопления, но и для приготовления пищи, то устье варочной поверхности лучше расположить сбоку от кухни, а боковые стены направить в жилые комнаты.
Не стоит делать большие печи для маленьких помещений — эффективность конструкции зависит не от ее размеров, а от внутреннего устройства. Колпачковые духовки работают хорошо.
Во избежание лишнего расхода топлива и поддержания температуры в помещении желательно утеплить стены.

Существует несколько правил кладки печи:

Швы во всей конструкции, за исключением топки, должны иметь ширину 3 мм с отклонениями до 2 и до 5 мм вниз и вверх соответственно. Ширина швов для топки — 13 мм .
Ширина шва между материалами с разной степенью расширения 5 мм. Это относится к соединениям керамика-шамот или сталь-бетон.
Каждый шов кладки перекрывается соседним кирпичом не менее чем на четверть длины последнего.
Кирпичи нужно класть начиная с углов. Вертикальность проверяют уровнем или отвесом. Для этого (в первом случае) в потолок вбивается гвоздь и на веревке привязывается груз. Другой конец фиксируется по швам. Позже они ориентируются по струне.
Двери и створки крепятся проволокой, а в сильно отапливаемых помещениях (например, печь) — стальной полосой 25х2 мм.

Для кладки применяют следующие виды кирпича:

Красный керамический — для нижней части топки и участков дымохода с температурой не более 80°С.

Фото 2. Кирпич керамический для кладки наружных сторон отопительной печи.

Топка керамическая — для топки.
Чамотный — им выкладывают внутреннюю поверхность топки.Такой кирпич способен выдерживать до 1600°С , а также является хорошим проводником и аккумулятором тепла.

Инструменты:

Молоток-кирка — может потребоваться, если вам нужно резать кирпичи.
Кельмы — для склеивания кирпичей.
Резиновый молоток — для выравнивания кладки.
Малярный шнур — для маркировки.
Отвес — для вертикального выравнивания.
Лазерный уровень — опционально.
Строительная линейка для выравнивания ровности стен.
Уровень — контроль при выравнивании по горизонтали.

Вам также может понадобиться:

Контейнер для раствора.
Соединения для оформления швов.
Дрель с миксером (вместо дрели).
Рулетка, карандаш.
Болгарка и долото.
Защитные очки и перчатки.

Процесс кладки

Фундамент — кирпич используется любой, подойдет даже щебень.Базовый слой заливается цементом и выравнивается.
Корпус печи — горизонтально, разметка отталкивается от стены помещения. Для кладки используется печной раствор. Каждый ряд выравнивается уровнем. На месте, где планируется разместить камин, ставится решетка.
В целях пожарной безопасности стена, примыкающая к стене дома , усилена дополнительным кирпичом. Там, где будет дымоход, оставляют пустое место, остальное закладывают полностью.На этом же этапе устанавливается дверца золоудаления.
Дверь крепится на раствор и выравнивается … Для дополнительной устойчивости фиксируется проволокой, проложенной между кирпичами.
Укладывается еще 3 ряда , затем делается упор для решетки — еще два ряда в четверть кирпича.
На шамотный кирпич подходит решетка.
Устанавливается рядом с решеткой большой двери.
Установка двери осуществляется так же, как и малой.
Первый ряд топки размещается над камином. Армируется металлическими уголками или жестью, а в кирпичах делаются прорези необходимых размеров.
Уложен следующий ряд. Вместе с ней на шамотном кирпиче — еще одна решетка.
Дверь зафиксирована и кирпич подходит точно под нее.
Над топкой укладывается еще один слой шамота.
Дымоход — оставленное для него место разбито на колодцы и усилено металлическими пластинами.

Наборные колодцев для дымоходов.
Над топкой размещены дверцы для удаления копоти.
Колодцы снова делятся. Не помешает укрепить их металлическими полосами.
На корпус печи, кроме каминного пространства, надевается плафон.
Строящийся Корпус карниза и дымоходов.
Последнее деление колодцев закрывается листом жести; для компенсации внутреннего давления на него укладывают еще два ряда кирпичей.
Устанавливается на клапан для каждого дымохода.
Установлена гидроизоляция , еще раз усилен дымоход.
В крыше вырезано отверстие для дымохода.
Дымоход снова армируется и снимается минимум на полметра выше уровня крыши но не ниже высоты конька.

Внимание! Участки, подвергающиеся наибольшей термической нагрузке, выкладываются исключительно шамотным кирпичом (другие породы могут треснуть от нагрева).

Что такое уют в доме? Это когда тепло зимой и прохладно летом, чтобы ступить на приятное на ощупь, не ледяное напольное покрытие, удобную мебель и уютную кроватку для вас и ваших детей. Дети быстрее засыпают и лучше высыпаются, когда на мягких, детских матрасах тепло и комфортно спать https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о строительстве собственного дома, возникает желание сделать его теплым и уютным. Современные газовые и электрические котлы, преобразователи и т.д.справляются с обогревом дома, но не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печь – дизайнерская изюминка и экономичный отопительный прибор. Гораздо проще найти опытного печника для кладки печи. Но это давно забытое ремесло только начало набирать популярность, а опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?»

Правильная кладка печи требует больших усилий, а также нужно изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первый шаг – выбрать печь, которая подходит именно вам. Самые популярные:

Голландка

Этот дизайн создан русскими мастерами. Конструкция не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Большая и многофункциональная духовка. Но его размер оправдывает наличие — свободного места, где можно отдохнуть.Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой находится печь, а чуть ниже поддувала, которая поддерживает огонь. Также есть ниша для свежеприготовленной еды.

Русская печь легко прогреет помещение, площадь которого превышает 40 квадратных метров. Но для полноценного робота требуется много сырья.

швед

Относится к компактным вариантам. В длину и ширину — 1 метр.Основная функция – обогревать помещение, но также на ней можно приготовить еду. Особенность такой печи в том, что печь строится на кухне, а остальная ее часть будет находиться в другой части дома.

Данная конструкция является пожароопасной. Но риск возгорания снижается за счет использования демпферов.

Правила строительства

Самодельная печь должна соответствовать требованиям пожарной безопасности. Поэтому нужно уделить особое внимание подготовке к строительству.

Определите место для духовки.
Подготовьте правильный чертеж.
Купить качественные материалы для строительства.
Покупка инструментов.
Составьте смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной печи из кирпича помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки нужно учитывать площадь помещения и тип духовки.Самому все рассчитать сложно, поэтому проще воспользоваться уменьшенной моделью кирпичной печи, фото которой есть в интернете.

Выбор рабочих инструментов

Измерительные, строительные и многие другие вспомогательные инструменты используются при хранении печи:

Затирка швов – раствор заливает швы и придает швам эстетичный вид. Он пригодится, если печь останется без облицовки или штукатурки.
Мастерок.
Молоток-кирка.
Лопата для раствора.
Отвес.
Печная линейка.

Материалы (редактирование)

Теплопередача и долговечность печи будут зависеть от материала, использованного в конструкции. Поэтому этот этап очень важен.

Для облицовки применяют кирпич керамический — марки М-500. Он нечувствителен к перепадам температуры. А топочную камеру необходимо выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

Песок просеянный.
Глина нормальной жирности.

Фундамент печи

Основа для самодельной печи изготавливается при строительстве, так как кирпичная печь требует прочного фундамента

Сначала выкопайте яму. Следует учесть, что ширина и длина котлована должны превышать размеры фундамента на 20 см.

После того, как котлован выровнен и наполовину засыпан просеянным песком, хорошо утрамбован и выровнен.Поверх песка укладывается гидроизоляция, ставится опалубка. Далее все свободное пространство заливают бетонным раствором, доводя его до уровня земли. Обязательно проверьте поверхность на горизонтальность с помощью строительного уровня.

Через 5-6 дней бетон должен затвердеть. После этого опалубку разбирают, кладут гидроизоляцию и доводят до пола фундамент. Есть два способа довести фундамент до пола:

кладка из кирпича;
восстановить опалубку, залив ее бетоном до начала этажа.Все пустоты засыпают песком, утрамбовывая его.

Рецепт бетонного раствора — в одной части цемента содержится 2,5 части песка и четыре части щебня.

Процесс кладки

Кладочную смесь готовят из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего просеивают через сито.

Сначала собирается внешний слой, который состоит из кирпичей, а затем средний.В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды построены из полнотелого кирпича. Швы первого ряда требуют перевязки. После того, как будут готовы первые ряды, кирпич придется разрезать.

Рубленная сторона кирпича должна быть внутри кладки. Это правило используется и при устройстве дымоходов. Дымоход построен из красного обожженного кирпича. А проем топки создается с помощью металлического уголка, компоновка «замок».

Фото кирпичных печей

Печь своими руками, чертежи, видео, которые вы посмотрите, помогут вам получить представление о том, как делается трехканальная отопительная кухонная печь из кирпича.

Рассмотрим заказ печи, которую будем делать своими руками:
Первая

Второй

Устанавливаем дверцу поддувала размером 130х140(мм)

Третий

Четвертый

Вместо чугунных дверок для прочистки каналов установим на ребро две половинки кирпича.

Пятый

Шестой

Укладываем решетку 370х240(мм).Для ее установки прорезаем в кирпичах нишу так, чтобы по периметру решетки оставался зазор в один сантиметр.

Седьмой

Разрезаем два кирпича под углом сорок пять градусов в сторону колосника, чтобы закатать угли в топку.
Устанавливаем первую дымовую заслонку, которая при открытии обеспечивает летний режим топки.
Установим топочную дверку размером 250х180 (мм).

Восьмой

Девятый

Десятый

Края кирпича обточим в виде овала, для лучшего прохождения газов с наименьшим сопротивлением.

Чтобы очистить каналы, положите на край полкирпича.

Одиннадцатый

В кирпичах вырезаем пазы для установки кухонной плиты 300х720(мм).

Двенадцатый

Тринадцатый

Четырнадцатый

Аналогично, двенадцатый.

Пятнадцатый

Стачим края кирпича в форме овала.

Шестнадцатый

Семнадцатый

Восемнадцатый

Девятнадцатый

Устанавливаем вторую дымовую заслонку.
Двадцатый , заказ как в восемнадцатом.

Двадцать первый

Дополнительно можно посмотреть видео для полного восприятия процесса кладки

Итак, можно собрать недорогую печь своими руками.

Устройство и схемы печей для дома

1.Схема кладки отопительной печи из двух ярусов
2.Кладка квадратной печи с подовым отоплением
3.Схемы печей для дома с преимущественным подовым отоплением
4.Кирпичная кладка печи, разработанная В.

Грум-Гржимайло
5. Кладка печи, изготовленная Теплотехническим институтом

Условно отопительные печи можно разделить на две категории: современные устройства и устаревшие конструкции.Вместо давно используемых несовершенных отопительных агрегатов компании-производители выпускают усовершенствованные модели отопительных приборов на основе новейших технологий.

Но в частных домовладениях и загородных дачных постройках до сих пор широко применяются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, с каждым годом становится все меньше опытных печников, способных их отремонтировать или переделать.

В настоящее время классические дровяные печи для дома, имеющие характерные преимущества, используются не для обогрева помещений, а для придания интерьеру неповторимости и оригинальности.

Схема кладки отопительной печи из двух ярусов

Устройство двухъярусной отопительной печи, представленное на фото, представляет собой конструкцию из двух частей, расположенных одна над другой.

Параметры каждого из них 165х51х238 сантиметров. Теплоотдача снизу печи 3200 ккал/час, а верха 2600 ккал/час.

В печах для частного домовладения предусмотрена кирпичная кладка с пустотами с целью облегчения веса конструкции и экономии расхода материалов.Обе части двухъярусных печей имеют абсолютно одинаковую конструкцию.

В таких отопительных агрегатах используется бесканальная система циркуляции дыма. По схеме печи газы из топки поступают в верхний колпак с патрубком. После остывания газы опускаются вниз и в месте расположения дна топки через накатник уходят в дымоходную трубу.
У нижней топки дымоход проходит через верхнюю половину конструкции. По этой причине последний имеет меньшую поверхность нагрева.

Верхняя часть конструкции имеет отдельный дымоход.

Устройство двухъярусной отопительной печи отличается простотой кладки кирпича, несложна и схема движения газов. Нижняя половина агрегата очищается через дверцу, расположенную в задней стенке, а для верхней части такая дверца находится в боковой стенке (подробнее: «Печи отопительные для дома – кладка своими руками «).

Для функционирования отопительной конструкции используется уголь или антрацит.Трубы обеих частей оборудованы двумя дымовыми заслонками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструктивного массива.

Кладка таких печей должна быть выполнена на высоком профессиональном уровне, так как их переделка или ремонт — дело непростое (читайте: «Как отремонтировать кирпичную печь своими руками»).

Аккуратно выкладываем дымоход для нижней части отопительной двухъярусной конструкции.
Если в кладке допускаются протечки, то перегородка, разделяющая обе трубы в верхней части, будет пропускать тепло даже при закрытых двух дымовых заслонках.

В единый массив при желании можно объединить разные типы печей, имеющих прямоугольную или квадратную форму и работающих на разных видах топлива.

Схемы кладки печи своими руками

Кладка квадратной печи с нижним обогревом

Печь на фото отличается комбинированной или смешанной системой дымоудаления.Параметры данной конструкции составляют 102х102х238 сантиметров. Его теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним нагревом предполагает, что топка в ней имеет сравнительно большую высоту.

Боковые отверстия (по 2), расположенные симметрично с обеих сторон, служат для отвода газа в камеры. Они располагаются в наружных боковых стенках конструкции.

Далее газ спускается через камеры, соединенные каналом под топку за зольником.

Из боковых камер газы через нижние валки поступают в стояки и поднимаются по ним вверх.

Там боковые камеры все вместе образуют так называемый верхний купол, который состоит из трех П-образных полостей. Эти полости расположены параллельно. Нагретые газы задерживаются в верхней части средней и задней их части, а уже остывшие продукты жизнедеятельности проходят через отверстия в переднюю плоскость, которая вверху соединяется с дымовой трубой и испаряется в атмосферу.Читайте также: «Отопительные печи для добычи полезных ископаемых».

Следовательно, схемы печей для дома квадратной формы с нижним отоплением имеют 3 колпака — верхний колпак и 2 большие камеры.

В такой отопительной конструкции можно использовать любой вид твердого топлива.
Если планируется, что печь будет работать на угле или антраците, то стены топки следует выкладывать исключительно из огнеупорного кирпича.

Схемы печи для дома с преимущественным нижним отоплением

Если отопительная конструкция имеет преимущественный нижний нагрев, ее размер, как правило, составляет 115х56х231 сантиметр при теплоотдаче 2640 ккал/час.

По системе циркуляции дыма данная печь относится к комбинированным канальным отопительным агрегатам с нижним нагревом.

При создании схемы печного отопления частного дома с использованием такой конструкции подразумевается, что дымовые газы сначала будут спускаться из топки, а затем подниматься вверх по стояку к потолку (см. также: «Отопительные печи Кузнецова: чертежи и заказ своими руками»).

Оттуда по двум параллельным переходам спустятся на 16-й ряд кирпичной кладки, а затем перейдут на последний из стояков, переходящий в дымоход.

Вышеуказанная конструкция отличается рациональным решением и простотой, так как позволяет обеспечить хороший прогрев печи в нижней ее части и имеет саморегулирование движения газа в обоих каналах, расположенных в верхней части, выполняющей роль колпака с сопло.
Принцип работы конструкции позволяет воздуху проходить через низ вытяжки и при этом не охлаждаться.

Кладка этой печи проста в исполнении и может быть встроена в перегородку помещения таким образом, что топливная дверца и передняя стена выходят в коридор.

Установка может работать на угле и дровах.

Кладка печи по проекту В. Грум-Гржимайло

Представленная на фото бесканальная схема кладки отопительной печи разработана профессором В.

Грум-Гржимайло. В этой отопительной конструкции отсутствует циркуляция дыма. Он имеет округлую форму и размещен в корпусе из листовой стали. Газы в топке движутся не за счет тяги, создаваемой дымоходом, а за счет силы тяжести. В результате на дно опускаются охлажденные и более тяжелые газы, а наверх поднимаются горячие легкие.

Это устройство печи для дома состоит из двух частей — топка расположена внизу.

В его потолке имеется небольшой горловина (устье), обеспечивающая проход дымовых газов в верхнюю часть, представляющую собой камеру без циркуляции дыма.
Выглядит как перевернутый колпачок, по форме напоминающий стакан.

Благодаря этой особенности такие отопительные конструкции называются бесканальными или колпаковыми.

Нагретые в них газы не попадают устьями в дымоход, так как сначала поднимаются под потолок, а остывая, спускаются по стенкам к основанию.

Отсюда они попадают в дымоход и под действием тяги уносятся в атмосферу. Один вертикальный вырез располагается поперек топки, а второй горизонтальный – вдоль него.

Вдоль стен сооружения, от потолка в сторону свода, расположены контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего поглощения тепла кирпичной массой от выхлопных газов.

Нагреваемые газами ребра позволяют печке дольше сохранять тепло.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный корпус позволяет выполнять кладку толщиной всего в четверть кирпича, к тому же агрегат достаточно быстро нагревается. Читайте также: «Какая кирпичная печь лучше для дома — виды, преимущества и недостатки».

Создание этой печи не сложно.

Его преимущества:

— в том случае, если дымовая заслонка на дымоходе закрыта неплотно, верхняя часть устройства не будет охлаждаться от холодного воздуха, поступающего в топку.

Воздух, поступающий в топливный отсек через щели в зольнике и топливной дверце, поднимается через горловину. Но так как он тяжелее горячих газов в колпаке, то сразу перетекает в боковые каналы и уходит в дымоход. В результате вся часть под ВЧ не охлаждается.

Что касается недостатков схемы печей для дома такой конструкции, то основным является преимущественный нагрев верхней части. Чтобы немного нивелировать этот минус, необходимо в стенках топки в 5-м ряду кирпичной кладки устроить отверстия.

№

Печь отлично работает на тощих углях и антраците. Если агрегат отапливается дровами, особенно влажными, зазоры между контрфорсами забиваются сажей. Чистить их будет довольно сложно, так как прочистные дверцы расположены в 8-м ряду, что не позволяет полностью попасть во все щели контрфорсов, и тогда дым будет попадать в основную трубу.

Бесканальные конструкции, созданные по принципу свободного движения газов, делают прямоугольными или квадратными.

Выполняются как в металлическом корпусе, так и без него. Во втором случае стенки вытяжки следует делать толще до полкирпича. Читайте также: «Кирпичный щит для металлической печи».

Кладка печи, созданная Теплотехническим институтом

Схемы печи для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров.

Используют топку шахтного типа, рассчитанную на использование угля.

По каналу дымовые газы попадают под потолок, откуда попадают в два боковых канала. Затем они следуют в самый низ и движутся по собирательному каналу к дымовой трубе. Если дымовая заслонка открыта, то газы выбрасываются в атмосферу.
Особенность схемы расположения топки заключается в разной толщине стенок дымоходных каналов.

Первый из них, идущий от топки, называется пожарным каналом.Наружная стена 3/4 кирпича. Остальные его стены выложены в полкирпича.

Эта нагревательная конструкция не помещается в железный кожух. Его кладка проста.

КПД печи инженера Ковалевского 75-80%. Недостатком отопительного агрегата является возможность перегрева его верхней части, так как в нее направляются самые горячие газы. В печь они упадут полностью охлажденными, в результате чего степень нагрева нижней части недостаточна.

Некоторое количество газов из топки поступает в боковые каналы через шнеки, что увеличивает прогрев нижней части наружных стен (читайте также: «Газовая плита для дома – комфортное отопление»).

Дымовые системы освобождаются от сажевых отложений путем их очистки. Колосник можно вытащить и тем самым облегчить уход за топочной камерой, сливая шлак в зольник или стальной ящик, расположенный под колосником. Дым в конструкции выводится в обсадную трубу.

На сегодняшний день такие печи из кирпича предпочитают строить владельцы загородных домов и дач.

В борьбе за экономию топлива, а значит и денег стали появляться усовершенствованные конструкции.

Сейчас существует немалое количество разных видов новых отопительных приборов, на которые тоже можно обратить внимание.

Интересная схема печи для дома показана на видео:

Кладка печи

Сначала выкладываем кирпичи первого ряда без раствора с учетом шва по порядку.Определив положение угловых кирпичей, укладываем их на раствор, используя уровень, проверяя горизонтальность. Легкими ударами киянки опрокидываем выступающие кирпичи. Добившись горизонтальности, заполняем периметр первого ряда кирпичом на растворе, контролируя кладку уровнем.

С помощью рулетки проверяем размеры духовки в плане и по диагонали. Диагонали прямоугольника должны быть равны. Если диагонали не равны, то выбиваем угловые кирпичи до тех пор, пока не добьемся их равенства, тем самым получая параллельность сторон периметра.После этого середину первого ряда выкладываем кирпичом на растворе.

Уложив первый ряд, кладем угловые кирпичи второго ряда, контролируя вертикальность углов при помощи уровня или отвеса. Аналогично первому ряду выкладываем сначала периметр, а затем середину второго ряда по порядку.

Выложив второй ряд, забиваем гвозди длиной 80-100мм по углам в шов между первым и вторым рядом.

Затем опускаем отвес поочередно на все углы второго ряда и отмечаем на потолке точки, из которых опускается отвес.

Затем в эти точки забиваем такие же гвозди, привязываем капроновый шнур к соответствующим гвоздям и натягиваем его.

Вертикальность шнуров проверяем отвесом. Если есть отклонения, то устраняем их, подгибая верхние гвозди. Таким образом, получается контур печи в пространстве. Следующие ряды укладываем, контролируя вертикальность углов по шнурам, что значительно сокращает время, необходимое для контроля.

Последующие ряды ставим так же, как и первые два, сверяя каждый ряд с порядком.

По ходу кладки зачищаем внутреннюю и наружную поверхности от излишков выдавленного раствора кельмой. После кладки через каждые 4-5 рядов протирайте стенки дымоходов мокрой тряпкой.

Толщина шва кладки печи должна быть как можно тоньше.

Как сложить кирпичную печь своими руками

В толстых швах раствор крошится и кладка становится хрупкой. Раствор должен плотно заполнить шов, выдавливая из него.При кладке соблюдаем правило перевязки кирпичей. Каждый вертикальный шов следует закрывать кирпичом следующего верхнего ряда.

Обычно такой шов проходит посередине лежащего выше кирпича. Однако этого не всегда удается добиться. В некоторых местах необходимо укладывать кирпичи так, чтобы нахлест был меньше половины длины кирпича. В любом случае она должна составлять не менее четверти длины кирпича.

Топку печи лучше выкладывать из шамотного кирпича, т.к.

выдерживает более высокие температуры.Перевязывать швы шамотного и печного кирпича нежелательно из-за разного коэффициента линейного расширения.

Поэтому из шамотного кирпича выкладывают целый ряд, либо топку кладут по краю. Между футеровкой и шамотным кирпичом оставляйте зазор не менее 5 мм.

Установка очистных и обдувочных дверей

Перед установкой двери проверяем плотность прилегания полотна к раме, свободное вращение полотна в петлях, отсутствие перекосов, возможность фиксации их закрытия и наличие отверстий для крепления в кладке.

Устраняем обнаруженные дефекты перед установкой или заменяем дверь.

Вставляем в проемы дверей вязальную проволоку длиной 50-60 см, складываем ее пополам и скручиваем.

Нанесите раствор на кирпичную кладку в месте установки двери. Устанавливаем дверь, проверяем вертикальность и горизонтальность и закрепляем кирпичами.

Затем вставляем концы проволоки в швы кладки.

Установка решетки

При установке печных приборов необходимо помнить, что чугун и кирпич неодинаково расширяются при нагревании.

Особенно это касается поведения устройств, установленных в зонах с высокой температурой. Если их наглухо замуровать в печную кладку, то при нагревании чугун разорвет кладку. Поэтому колосник, топочную дверку и печь следует устанавливать с зазорами. Колосник укладываем без раствора с зазором не менее 5 мм со всех сторон. Он должен свободно извлекаться для замены в случае перегорания или поломки.

Установка противопожарной двери

Дверка горения устанавливается так же, как и дверца поддувала, только обматывается асбестом для заполнения температурного зазора.

Проверяем вертикальность и горизонтальность двери и закрепляем ее кирпичами и досками.

При интенсивном использовании духовки провод может перегореть. Чтобы этого не произошло, верхнюю часть двери можно закрепить хомутом. Хомут изготовлен из полосовой стали сечением 25х2,0 мм. Уши должны выступать из дверной коробки на 100-120 мм.

Хомут крепится к двери с помощью заклепок или болтов с гайками.

Дверь закрывается подвеской по полкирпича с каждой стороны

или кирпич в замке.

Для проема больше 250 мм перекрытие выполняется клиновой перемычкой.

Установка печи

Ряд, на котором он будет установлен, выкладываем сначала плитой без раствора.

Сверху кладем пластину и намечаем ее расположение. Затем выбираем паз в кирпиче с учетом температурного зазора в 5 мм во все стороны от плиты. Выкладываем кирпич на раствор. Заполняем канавку раствором, укладываем в нее асбестовый шнур по периметру плиты, опускаем плиту на место и высаживаем киянкой, делая ее горизонтальной по уровню.

Установка печи

Печь также обмотана асбестом по периметру и шириной в полкирпича.

Сторона печи, обращенная к топке, выложена кирпичом на ребро, а сверху покрыта слоем раствора 25-30 мм для предотвращения прогорания стенок печи.

Кладка арок и сводов

При кладке печей часто приходится закрывать различные печные проемы, топки и всевозможные камеры, используя перемычки простой и сложной формы.Перекрытие в стене называется аркой, а перекрытие между стенами — сводом.

Количество кирпичей в арке и рядов в арке должно быть нечетным. Средний нечетный кирпич — замковый кирпич.

Любой джемпер начинается с укладки пяток, которые выполняются по шаблону. Так как высота арки или свода разная, то и угол пятки меняется.

Нельзя использовать одну форму каблука для всех арок и сводов.

На этих фото показан монтаж круга и кладка арочного потолка топки-барбекю.

А на следующих фото показана кладка свода для закрытия ниши для дров.

Говорят, что лучше один раз увидеть, чем 100 раз прочитать, поэтому специально для вас я подготовил видеогид «Печи своими руками», в котором показаны все нюансы кладки кирпичной печи в видео формате.

Определяю основные правила кладки печи, о которых может не знать даже печной журналист или человек, решивший топить печь:

Вес печи с установленной трубой без основания не должен превышать 750 кг.

Это около 0,5 м стен или 200 кирпичей.
При укладке основания плиты следует проверить возможность переключения дымохода между опорными балками на чердаке и черепицей.
Основание печи не должно быть привязано к основанию дома, а конструкция печи не должна перекрываться несущими конструкциями здания.

Вы можете оставить их на местах порезов и припухлостей. Это делается для того, чтобы избежать повреждения плиты в случае неравномерной осадки дома.
Деревянные элементы дома и дымоход должны быть не менее четверти метра.
Если печь не закрывать, вода для раствора для стен должна быть питьевой или дождевой водой без соли, иначе вся соль на поверхности кирпича будет выглядеть как белый налет.
Песок для раствора следует использовать в карьере (не в реке), потому что частицы речного песка имеют округлую поверхность, что делает раствор хрупким.
Печь и камин — кирпичный столб на глиняном растворе.

И даже при малейших кренках или боковых ударах от несущих конструкций дома образуются трещины, которые могут стать причиной пожара.

На что обратить внимание при изготовлении клинкерных кирпичей

Защитите себя и позаботьтесь о том, чтобы печь прослужила как можно дольше – это основная задача построения прочного основания, горизонтальной стены и вертикальности самого массажа.

Поэтому после закладки фундамента необходимо тщательно спланировать верхнюю площадку. На него укладывают слой рубероида, сверху насыпают 1-2 см песка и разравнивают, кладут первый бесцветный кирпич. Отремонтируйте прокладку и нажмите молотком на выступающие кирпичи.Горизонтальность каждой линии проверяется с помощью уровня, указанного в правиле. Прямоугольность первой линии проверяется сравнением длины диагонали.

При размещении каждой линии проверяйте ровность с помощью линейки на стене. После установки двух видов, чтобы обеспечить вертикальность топочного короба, нужно по углам стены натянуть струны толщиной 1-3 мм.

Точки крепления к потолку определяются буксирным тросом. Выше линия подачи воды опускается так, что вес падает на верхнюю часть внешнего угла печи.На полу на потолке, из которого спускается желоб, наклоняется гвоздь, к нему привязана веревка. На нижнем конце привязывают второй гвоздь и натягивают веревку, гвоздь вводят под угловой кирпич первого ряда так, чтобы трос был строго натянут по углу.

Затем вертикальная линия каната подвергается действию лотка, который изгибает верхний гвоздь в нужном направлении. Так повторить все четыре угла.
Толщина швов должна быть 5 мм. Для этого по краям шва разместите полосы для кладки, распределите раствор, положите кирпич и ударом рукоятки поставьте его на место.После высыхания раствора снимите распорки.
Наружные стены не должны иметь более двух видов без шва, иначе могут появиться трещины.
Долю кирпича можно получить с помощью болгарки, причем стенка должна быть минимальной, так как кирпич больше подвержен обрушению.
Части сигарет расположены рядом в швах.
В зоне, изменяющей направление потока дымного дна, дверь всегда определяется как прочистной проем, а лучше «отталкивание кирпича», выступающего на 5-10 мм от стены, легче понять, чем необходимая прочистка дымохода.
Уплотнение следует планировать так, чтобы кирпич опирался не только на дверной косяк или печь, а запирался поверх них или выполнялся с клиновидным замком или сводчатой крышей.

Это сделано для облегчения замены вышедшего из строя печного оборудования.
Хомуты (узкие металлические профили), а также другие стальные детали следует использовать реже, так как металл дольше нагревается, чем глина, и больше не может разрушиться от этого соединения. Чтобы избежать этого, стальные полосы размещайте неплотно, без раствора или оберните слоем асбеста.

Дверца духовки, включая духовку, расположена так, чтобы ее можно было нагреть, не касаясь стены. Если вы хотите сделать это, вы можете использовать асбест толщиной 5 мм, с которым вы соприкасаетесь на винограднике.
Решетка и чугунная пластина расположены с минимальным шагом 5 мм со всех сторон, чтобы их можно было легко снять для замены.

Поместите их без раствора (можно разместить пластину на асбесте или асбестовом слое) и заполните щели песком.
Колосники должны располагаться в топке под дымом до 70-150 мм дыма, чтобы не выпадали при открытии угольной дверки и укладывались по канавкам топки, а зола будет трудно убираться при подготовке печи к последующему розжигу.
Двери и углы должны быть закреплены в стене, которая ввинчивается в отверстия и стальную проволоку с двойной проволокой.

На других концах скрутите, мимо гвоздя и протяните проволоку, зажав ее в ближайшем вертикальном шве.
Пространство между печью и стенкой печи должно быть покрыто кирпичами.
Длина дымохода, независимо от конструкции дымохода, не должна превышать 7 м, иначе осадок будет недостаточным и в дымоходе возникнет дым.
Стенки дымоходов должны быть ровными и ровными.

Вертикальные каналы не попадают внутрь печи к раствору в курице, а пенопластовая заглушка обернута влажной тканью и подвешена внутри дымохода на проволоке.

Периодически снимать и чистить, из канала делать навес влажной тряпкой.
В целях пожарной безопасности расстояние от потолка печи до потолка должно быть не менее 35 см.
С этой же целью перекрытие должно состоять не менее чем из трех видов сплошных блоков.
Поместите металлический нагревательный лист для защиты пола под топкой печи.
Примерное соотношение размера входа камина к площади отапливаемой площади 1:70.
Отношение площади поперечного сечения прямоугольной трубы на высоте 5 м к площади входа в топку должно быть около 13 %, дымохода высотой 10 м — около 10 %.
На случай господствующего ветра следует установить костер (или, как вы его называете, коптильню, зонт на трубу, колпак на трубу).

Защищает духовку от задымления в ветреную погоду и во время дождя.Теги:

Знание, Домострой

Отопительные печи из кирпича

Издревле для строительства печи использовали кирпич. Благодаря современным технологиям стало возможным использовать для этих целей и другие строительные материалы.

Несмотря на это, кирпич оставался на лидирующем месте среди всех кладочных материалов; кирпичные отопительные печи пользуются большим спросом.

Многие люди строят печи для дома самостоятельно, так как этот процесс достаточно прост.

Чтобы построить печь из кирпича своими руками, нужно немного разбираться в строительстве. Установить такую печь не составит труда, так как она не требует дальнейшей облицовки. (Смотрите также: Банная кирпичная печь)

Для такой работы необходимо небольшое количество инструментов, а именно:

Емкость для приготовления раствора.
Наждачный инструмент.
Строительный карандаш.
Плоскогубцы.

Типы кирпичных печей

В настоящее время существуют определенные виды кирпичных отопительных печей, одни из которых предназначены для обогрева жилища, другие для приготовления вкусной и здоровой домашней пищи, а третьи выполняют только декоративные функции.

Известны также модели, выполняющие сразу несколько функций, к ним относится кирпичная отопительно-варочная печь. Этот тип печей еще называют «шведскими», а в некоторых районах их называют «голландскими».

Не менее известны печи-камины

В данном случае мнения разных людей разделились. Одни считают, что камин должен быть отдельным, других вполне устраивает встроенная печь.

Второй вариант наиболее экономичен по площади и расходным материалам.Такая печь достаточно быстро прогревает помещение. Кроме того, мини-печь из кирпича своими руками не требует больших знаний и навыков в строительстве.

Это значит, что он может стать украшением абсолютно любого дома.

Печь-мангал из кирпича — устройство простое, хотя и выглядит довольно сложно. Эту печь можно использовать как альтернативу обычному мангалу.

Поэтому его сооружение во дворе собственного дома не составит труда. (Читайте также: Печи кирпичные для дачи)

Важно помнить: порядки кирпичных печей, принадлежащих к тому или иному типу, разительно отличаются друг от друга.

Требования к печам

Большинство сайтов, которые посвящены этой теме, ставят перед собой задачу продать готовый проект печи. А что делать людям, которые решили построить печь самостоятельно, но не имеют достаточного опыта и знаний для создания проектов кирпичных отопительных печей.

Чтобы значительно облегчить себе работу, нужно понимать, какие требования предъявляются к современным кирпичным печам.

Стоит отметить, что эти параметры используются профессиональными архитекторами при составлении проектов абсолютно всех видов кирпичных печей.В перечень требований входят: (См. также: Строительство печи своими руками)

Рентабельность.
Способность долго сохранять тепло.
Соблюдение норм пожарной безопасности.
Хороший прогрев всего объема печи.
Простота в эксплуатации.
Удобство обслуживания.
Прочность.
Красивый дизайн.

Подготовка к строительству печи: определение места

Кладка кирпичных отопительных печей начинается с определения ее места, исходя из их назначения.

Отопительную печь лучше всего размещать в центре дома, так как если хотя бы одна ее сторона будет примыкать к стене, выходящей на улицу, ее эффективность будет потеряна. Кроме того, могут возникать нежелательные перепады температуры, которые негативно сказываются на сроке службы очага. А также на КПД дымохода.

Комбинированная печь должна располагаться так же, как и нагревательная.

Единственное условие — кирпичные топки выходят на кухню.Каминная печь должна располагаться в гостиной в качестве очага.

Приготовление раствора

Далее нужно приготовить цементный раствор. Для его приготовления глину заливают водой. При этом его нужно предварительно просеять, без косточек. Это сделает кладку более прочной. (Читайте также: Кирпичная печь для дачи)

Важно: правильно приготовленный глиняный раствор – залог долговечности печи.

Замоченную глину смешивают с таким же количеством песка.

После этого в емкость наливается вода, объем которой равен ¼ объема глины. Раствор необходимо тщательно перемешать, чтобы не было ни одного комочка. Раствор должен иметь жидкую консистенцию, чтобы при надавливании на кирпич он выдавливался из шва.

Сухая кладка

Перед началом кладки кирпича на раствор рекомендуется произвести сухую кладку.

ВНИМАНИЕ: ни в коем случае нельзя проводить измерения на глаз, так как это может привести к плачевному результату.

Для сохранения укладки в правильном направлении необходимо проверять вертикальность, перевязку швов, внутреннюю структуру, правильность швов и горизонтальность укладки. (Читайте также: Как класть печь)

Монтаж печи

Перед использованием кирпич погружается в воду на несколько секунд. В результате он не будет впитывать влагу, которую выделяет глина.

При кладке кирпича необходимо как можно сильнее вдавить его, чтобы раствор сильно выдавливался.

Таким образом, можно добиться более прочной конструкции. Малогабаритные кирпичные отопительные печи требуют соблюдения толщины раствора из-за особенностей их конструкции. Она должна быть не менее 3 и не более 5 миллиметров.

Излишки раствора удаляются кельмой, это его сэкономит.

Дверца духовки защищена проволокой.

При пренебрежении этим может образоваться люфт, который приведет к выпадению двери. Для более надежного крепления проволока вставляется в коробку и скручивается пополам.После этого в верхнем крае кирпичного бруска нужно сделать надрез, в который будет вставляться провод.

Важно: разъемы должны совпадать с дверной рамой.

Нельзя допускать образования зазора даже в один миллиметр.

По окончании кладки нужно просушить печь. Для этого нужно открыть все окна и двери. Духовка полностью просохнет только через 15 дней. О том, что печь готова к эксплуатации, свидетельствует исчезновение всех следов сырости.

Подробная инструкция по кладке кирпичной печи

После определения места укладывается первый ряд, на который впоследствии укладывается лист плотной полиэтиленовой пленки, рубероид или гидроизоляционный материал.

Это необходимо для устройства гидроизоляции. Размер площадки должен быть 780 на 350 миллиметров. После этого просеивается песок, который затем насыпается слоем в один сантиметр. Чтобы избежать образования выступов, участок тщательно выравнивают.Проверка осуществляется строительным уровнем.

Чтобы не ошибиться с построенной конструкцией, сухую кладку также проверяют строительным уровнем. На этом самый важный ряд можно считать готовым.

После этого вся поверхность заливается тонким слоем раствора и ставится дверца поддувала, которую нужно обмотать асбокартоном и шнурами из того же материала.

Дверь закрепляется отожженной проволокой, после чего можно готовиться к формированию следующего ряда.

Третий ряд необходимо выложить из шамотного кирпича, окрашенного в желтый цвет.

Решетка уложена в один ряд. Четвертый ряд укладывается на ребро. Также на этом этапе необходимо сделать внутри дымохода специальные опоры. Стоит отметить, что кирпичи задней стены кладутся без использования раствора.

В связи с тем, что это пространство выполнено под колодцы, которые называются площадками для очистки топки от сажи, их называют выбивными.

Чуть позже установлена топочная дверца.

Чтобы он открывался снизу вверх, его обматывают асбестовым шнуром, а затем закрепляют проволокой. Некоторое время его подпирают кирпичами. Так, чтобы он был установлен строго вертикально.

Задняя стенка сделана из двух кирпичей, уложенных на ребро.

И уже со следующего ряда выкладывается слой, начиная с трех четверок.

Схема и кладка кирпичных печей

Это позволит более прочно соединить швы.

На восьмом ряду установлен скошенный кирпич, выполняющий роль дымового зуба.Девятый ряд нужно немного отодвинуть назад, чтобы обеспечить поддержку при открытии двери. Перед установкой варочной панели монтируется асбестовый шнур, который предварительно замачивается в воде. Из этого же ряда формируется дымоход, который должен расширяться в топливную камеру.

Это сделано для того, чтобы исключить попадание дыма в помещение. В самом конце монтируется дымоход, который необходимо состыковать с металлической трубой. Если она смещается в сторону, требуется перекрытие из трех рядов кирпича.

По окончании работ внутреннюю часть печи очищают от глины и воды через выбивной кирпич.

На варочную панель кладется кусок, вырезанный из полиэтиленового материала. Это делается для того, чтобы избежать появления желтизны в будущем. На этом кирпичная печь с плитой завершается. Нельзя забывать, что использовать его можно будет только после полного высыхания.

ГлавнаяКарта сайта

Чертежи печи для кирпичной бани

Чертежи кирпичной печи для бани простой и компактной конструкции, которая используется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум секциям.

Как порядовочные чертежи помогают выкладывать кирпичные печи для дома

Кладка из красного печного кирпича.
Кладка огнеупорного (шамотного) кирпича.
Дверца печи.
Дверца поддувала.
Решетка.
Металлический бак для горячей воды.
Металлический бункер для камней.
Дымовая заслонка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи выполнена из огнеупорного жаропрочного кирпича.Зазор между красным и огнеупорным кирпичом 15…20 (мм). Металлический бак для воды устанавливается сзади топки, на уровне колосника.

Сверху на топку устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой печью быстро прогревает парилку, а если камни остыли, можно жечь топливо во время принятия банных процедур.

Спецификация материала:

кирпич красный, 65 х120 х 250 (мм) — 181 (шт.)
Кирпич огнеупорный огнеупорный, 65 х 114 х 230 (мм) — 72 (шт.)
глина — 60 (кг)
глина огнеупорная — 35 (кг)
песок — 32 (кг)
Дымовой клапан — 140 х 270 (мм)
дверца печи — 250 х 205 (мм)
дверца поддува — 250 x 135 (мм)
Решетка чугунная — 250 х 252 (мм)
бак для воды — 250 х 555 х 760 (мм), лист нержавеющей стали 3 (мм)
Бункер для камней — 260 х 320 х 350 (мм), лист нержавейки 3 (мм)
, диаметр проволоки 2 (мм), размер ячейки 15 … 20 (мм)

Кладка печи для каменки конструкции Э.Я.

Коломакин.

1-й ряд. Полнотелая кирпичная кладка отображается на уровне пола или выше.
2-й ряд. Устанавливают дверку поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдая правила перевязки кирпича.
3-й ряд. Согласно заказу.
4-й ряд. Дверца поддувала кладется тремя кирпичами, края которых срезаны под углом, как показано на рисунке.

5 ряд. В огнеупорном кирпиче вырезают канавки и устанавливают в них решетку.
6 ряд. Ставят дверцу топки и устанавливают металлический бак для горячей воды.

Артикул:
Нечетные ряды кладки из красного кирпича, перевязанные полосой сварной квадратной металлической сетки.
По углам полоса сетки загнута под углом 90°.

Ширина паза под колосник должна быть на 5…8 (мм) больше наружных размеров колосника.

7-й и 8-й ряд. Согласно заказу.
9 ряд. Дверца топки выложена тремя кирпичами, края которых срезаны под углом.
10, 11, 12 ряд. Согласно заказу.

13 ряд. Согласно заказу.
14 ряд. Проложен металлический бак для горячей воды и установлен металлический бункер для камней.

Чертеж металлического бункера для камней.

15, 16 ряд. Согласно заказу.
17 ряд. В кирпичах вырезаются канавки и устанавливается в них вентиль.
Ряд 18. Закрывает дымовую заслонку.

Чертежи печи для кирпичной бани по проекту Е.Я.

Коломакин и схема заказа рассмотрены в представленном материале.

Артикул:
Время нагрева воды и камней 150…180 (мин.)

В следующей статье вы можете ознакомиться с устройством банной печи с теплообменником.

Экология потребления. Усадьба: Небольшую печь для дачи из кирпича можно сделать в короткие сроки и своими руками, без помощи профессионала. Мы расскажем вам о подготовке фундамента, какие материалы лучше выбрать для кладки печи и как правильно подготовить кирпич и глину, чтобы печь служила долго и хорошо обогревала ваш дом.

К кирпичной печи для дачи своими руками выдвигаются очень скромные требования.Длительные перерывы между посещениями, сравнительно небольшой объем отапливаемого помещения, максимальная экономичность и использование местного топлива – все эти критерии говорят о выборе в пользу дровяной печи. Вопреки расхожему мнению, вполне можно обойтись без услуг мастера-печника. Рассмотрим подробнее, как проектируется и строится маленькая печь из кирпича для дачи.

Подготовка к работе

Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится.Слишком много нюансов и секретов скрыто в работе профессионального мастера-печника. А вот небольшая по размерам и простая по конструкции вертикальная каменная печь для дачи – ее вполне может построить даже неподготовленный человек. Главное в этом процессе делать все очень аккуратно, аккуратно и в соответствии с нашими рекомендациями.

Выбор строительных материалов

Так как описываемая небольшая кирпичная печь для дачи топится дровами, то она не предназначена для интенсивного и длительного отопления — ее можно сложить из обычного, не огнеупорного кирпича.Хотя, для камеры сгорания лучше использовать термостойкий материал.

Список и необходимое количество материалов:

— 700 шт.;
колосниковая решетка – 1 шт.;
топочная дверца – 1 шт.;
дверца поддувала — 1 шт.;
дверцы канала очистки от сажи — 2 шт.;
Задвижка — 1 шт.

Для дровяной печи своими руками нужно выбирать полнотелые ядреные кирпичи, которые не крошятся от среднего удара молотка, и в то же время издают не звонкий звук (это нагретый кирпич), но гулкий звук.Желательно, чтобы боковые грани кирпичей были гладкими.

Для раствора понадобится глина

. Печи предпочитают выбирать «жирные», раствор от которых мягкий, как масло, и пластичные, как мягкий пластилин. Такую глину для строительства печи для дачи своими руками можно найти в хозяйственных магазинах или, посоветовавшись с местными жителями, просто накопать на участке.

Инструмент

При наличии хорошего инструмента печь для дачи можно построить быстро и легко.Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Вам понадобится шлифовальная машина, чтобы резать кирпичи.

Подготовка фундамента под кирпичную печь для дачи

Какой бы ни была небольшая кирпичная печь для дачи своими руками, ее вес составляет несколько сотен килограммов. Поэтому ставить его на деревянный пол комнаты нельзя, а вот фундамент понадобится.

Чтобы правильно выбрать место для фундамента, нужно спроектировать план печи на землю таким образом, чтобы ее труба попала между балками перекрытия и бревнами крыши.Если в стене дома предусмотрен дымоход, то печь для дачи должна располагаться возле него. При строительстве нового дома печь для дачи можно встроить в стену между комнатами. Такой вариант очень удобен: оба помещения прогреваются одинаково быстро, но в одном из помещений даже при самых неблагоприятных условиях никогда не будет дыма.

Глубина фундамента должна превышать глубину промерзания грунта. Однако если на даче есть собственный глубокий фундамент, то у печи для дачи можно сделать комбинированное основание.Для этого в землю вертикально вкапываются четыре легких бетонных столба, например, те, что используются для заборов. Стойки должны выступать из земли чуть ниже уровня пола.

Между ними прямо на поверхность грунта в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху укладывается армирующая металлическая сетка, а поверх нее заливается бетонный фундамент с арматурой. Верх фундамента должен быть на уровне пола и строго горизонтален!

Начнем строить печь

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него – металлический лист.Размеры листа должны превышать проекцию печки на 10-15 см. Тем более, что со стороны загрузки дров лучше сделать выпуск большего размера. Тогда случайные искры от поддувала будут падать не на деревянный пол, а на металл.

В процессе эксплуатации печь для дачи достаточно сильно нагревается. Если соседняя стена выполнена из дерева или других горючих материалов, ее необходимо защитить теплоизоляцией. Самая простая защита – лист асбеста, окрашенный термостойкой краской или покрытый тонким налетом.Асбест нельзя держать открытым, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно утеплить из дерева плитой из жесткой минеральной ваты. Материал должен быть термостойким. Фасадная строительная вата для этого не подходит, так как имеет слишком низкий температурный предел.

Приготовление глиняного раствора

Дачная печь построена на глине, а не на цементе. Глиняный раствор готовят из хорошей глины и чистого речного или морского песка.Если глина не покупная, а выкопанная где-то по соседству, то предварительно следует проверить ее качество. Для этого делаем несколько пробных замесов с разным соотношением глины и песка. Готовое глиняное тесто скатайте в небольшие шарики, рулетики, лепешки и оставьте сохнуть на две недели при комнатной температуре.

Высушенные изделия необходимо испытать: бросать с высоты человеческого роста, пытаться раздавить их доской под тяжестью гири и т. д. За эталон берется состав наиболее прочного образца глины.На представленном рисунке лучшая партия соответствует образцам «б».

Подготовка кирпича и глины

Печь для дачи своими руками строится из предварительно замоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, а глина будет хороша для кирпича в кладке. Глину нужно совсем немного разварить, чтобы для укладки хватило примерно 20-25 штук. кирпичи. Без необходимого опыта больше за один раз не поставишь.Толщина глиняного раствора в кладке не должна превышать 5 мм.

Особенности кладки печей

Чтобы печь на даче, выложенная своими руками, служила долго, следует проверять каждый ряд на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже заказа.

Чугунные дверки поддувала и камеры сгорания скреплены стальной проволокой, замурованной в кладку. Срезы выполняются болгаркой.В крайнем случае можно по старинке — каменщиком-отмычкой, но при этом возможен большой отход. Площадь решетки должна быть немного больше самой решетки. Тогда при нагреве металл не сдвинет кирпич.

Раствор наносится на сырой кирпич. Опытные печники делают это не мастерком, а рукой. Хороший раствор наносится так же легко, как мягкое масло намазывается на хлеб.

Важное примечание
Если при кладке кирпич просел ниже необходимого, его следует снять, очистить от раствора и уложить на свежий.В противном случае новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного раствора, на глиняном растворе совершенно невозможно сдвинуть кирпич!

Строя печь на даче, постарайтесь сделать внутренние стены максимально ровными. Тогда на них не будет задерживаться копоть, и чистить их будет легче и реже. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует тщательно расшить расшивкой или пальцем.В местах образования арок и горизонтальных перегородок также не должно быть зазоров. Укладывать такие ряды лучше медленно, по одному в день, чтобы нижние ряды успели схватиться, а верхние не сползли.

Результат

Несмотря на небольшой размер и простую конструкцию, кирпичные дачные печи очень популярны для небольших домов, так как показывают очень хорошие результаты. Они быстро нагреваются, и тепла хватает на целый день. Небольшая кирпичная печь для дачи отличается дешевизной и доступностью для самостоятельного изготовления, но при постоянном проживании зимой топить ее придется два раза в день – утром и вечером.опубликовано

Построить ракетную печь — Садовник

Что такое ракетная печь, спросите вы? Эта печь предназначена для использования на 80 % меньше топлива для обогрева, приготовления пищи и консервирования. Как построить ракетную печь менее чем за час? Мы прикрыли вас прямо здесь.

Ракетные печи обычно имеют J-образную форму, что позволяет туристам, поселенцам и пермакультуристам кормить ветками и палками в конце крючка J, чтобы на вершине J разгорелся ревущий огонь. У нас есть друзья, которые профессионально строят ракеты. печи, но когда мы увидели недавнюю статью в журнале «Новости Матери-Земли» о 5 самодельных ракетных плитах, мы ухватились за возможность построить одну для летней готовки на открытом воздухе.

Смотрите… у нас есть эта куча кирпичей:

Оставшиеся кирпичи от проекта, наконец, нашли хорошее применение. Вам понадобится 33 кирпича.

Сначала расчистили место на задней цементной подушке, чтобы печь стояла ровно и не мешала. Его площадь небольшая, но лучше не располагать его посреди двора.

Таким образом уложите 4 кирпича для основания вашей ракетной печи.

Далее мы пошли против предложения в статье о воздушной решетке для сжигания топлива. В статье автор использует оцинкованную сетку.Небольшое исследование показывает, что при сжигании чего-либо оцинкованного выделяются токсичные вещества. Не хорошо для вас или вашей еды. Поэтому мы побежали в Home Depot, чтобы купить просечно-вытяжную рейку. Сталь — это билет.

Сделано специально для шашлыков и для обогрева, не подвергая себя больничным.

Так как ракетная печь маленькая, мы разрезаем просечно-вытяжной лист пополам ножницами по металлу. Это было легко и заняло всего пару минут.

Мы думали, что его будет трудно разрезать, но эти ножницы по металлу справились с ним, как с маслом.Следующий слой похож на первый, фиксируя просечно-вытяжной лист на месте.

Следуя еще одному слою, как и первому, мы переключаемся на конфигурацию из 5 блоков, чтобы создать J (или L в этом случае — тоже работает).

Два над входом, по одному с каждой стороны и один сзади.

Мы выровняли кирпичи по внутреннему краю, чтобы обеспечить надлежащий поток воздуха. Так что внешние края не совсем совпадают, но это нормально. Еще работает.

Соберите еще 4 слоя, чередуя их, как показано на рисунке, и поместите сверху старую решетку для духовки.Вам нужен поток воздуха под стойкой, поэтому приподнимите ее с помощью керамической плитки, если у стойки нет ножек.

Нам не терпелось испытать новую печь, и погода поддалась нам, подарив нам 30-градусный мороз. Идеально подходит для приготовления пищи на открытом воздухе. Мы выбираем рецепт в стиле «пакет» из Vegetarian Times и разогреваем плиту.

Начнем с натуральных древесных брикетов от Trader Joe’s (необработанных), немного бумаги и связки веток из собственности. Как только угли загорелись, мы начали кормить более крупными кусками дерева.

Впервые мы приготовили пакетики с артишоками и молодым картофелем с соусом песто. Правда, нам не хватило топлива, чтобы сварить картошку до конца (огонь был недостаточно горячим), но в следующий раз мы возьмем в два раза больше углей и веток. Несколько минут в тостере завершили процесс. Как человеку, у которого никогда не было барбекю, это первое погружение в бассейн для гриля открыло мне глаза на искусство правильного приготовления углей. Как и в садоводстве, это процесс обучения.

Сердцевины артишоков, тонко нарезанный картофель и домашний горошек готовятся на углях примерно 40 минут.

Думайте о ракетной печи как о горелке. Это не полноценный шашлык, но его достаточно, чтобы приготовить кастрюлю тушенки или несколько пакетов овощей, не нагревая кухню в жаркий день. Весь этот проект стоил 10 долларов, используя бесплатные кирпичи и старую подставку для тостера.

Наш первый ужин из ракетной печи.

Для получения полного набора инструкций посетите Instructables.

примеров с пошаговыми схемами. Какой кирпич использовать при строительстве печи

В этой статье понятная, очень подробная фотоинструкция по кладке кирпичной печи своими руками, советы, как не ошибиться при выборе необходимых материалов и как правильно разместить печь в частном доме для оптимального обогрева большая площадь.

Варианты установки печи в доме

Размещение печи полностью зависит от того, что ожидают от нее хозяева. Если он установлен в небольшом доме и будет использоваться как камин для дружеских посиделок, можно использовать первую схему. Такая печь – хороший вариант для жарки шашлыка или шашлыка.

Варианты размещения кирпичной печи

Вторая схема для добротного квадратного дома. При этом лицевая сторона печи-камина выходит в гостиную, стены печи обогревают обе спальни, а тепло в остальных комнатах поддерживается за счет теплообмена.

Третья схема с печкой для отопления и приготовления пищи – бюджетный вариант жилья для холостяка или небольшой семьи. Плюсы — теплая постель и возможность разместить сушилку в коридоре.

Важно: о внешнем утеплении дома стоит позаботиться заранее, ведь оно значительно повышает эффективность печного отопления.

Выбор кирпича, песка, раствора

Чтобы печь прослужила долго, нужно правильно подобрать все материалы.Есть три типа кирпича:

Керамика — можно использовать для постройки печи.
Силикатный — вообще не подходит в данном случае даже двойной М150.
Огнеупорные — идеальны, но их часто применяют только для топки и каминов, разновидности: шамотный, огнеупорный кирпич и т.п.

Совет: при выборе кирпича для печи нужно полностью отказаться от его пустотелых типов.

Ступка изготовлена из глины. Красная глина подойдет, если печь из красного кирпича; при использовании шамота требуется специальная шамотная глина.Некоторые печники до сих пор по старинке самостоятельно делают раствор из речного песка крупностью 1-1,5 мм, глины (в соотношении 2,5:1) и воды. При этом целесообразно использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надежнее купить готовую печную смесь в магазине, приготовив ее по инструкции.

Из комплектующих необходимо приобрести решетки, дверцы поддувала и топки, сажеочистители, задвижки или заслонки.

Подготовка, список инструментов

Перед началом работы нужно определить и отметить место, которое займет новая печка.

Труба дымохода должна быть не ближе 15 см от стропил крыши.

Если кладка производится вами впервые, профессиональные печники советуют заранее потренироваться, изготовив модель будущей печи из подготовленного кирпича. Естественно, никакого решения. Это минимизирует возможные риски при реальной кладке, позволяя учиться на своих ошибках, которые еще можно исправить в макете.

Фундамент печи требует предварительной гидроизоляции, по площади он должен превышать площадь печи.

При кладке нового ряда необходимо контролировать абсолютную вертикальность стен.

Чтобы построить печь из кирпича, вам понадобятся следующие инструменты:

отвес;
;
рулетка;
шпатель;
болгарский;
;
;
полосы металлические, уголки;
Емкости для цемента и глиняного раствора.

Пошаговая инструкция с фото по кладке печи

У разных печников свои технологии кладки и свои секреты, выработанные многолетним опытом. Здесь вы можете найти информацию о достаточно простом способе создания печи-камина для отопления двухэтажного дома, процесс не покажется крайне сложным даже начинающим печникам.

Закладка фундамента

Базовый ряд кирпичной кладки послужит фундаментом.Его делают из любого кирпича, некоторые печники даже засыпают этот уровень щебнем.

При кладке базового ряда используется цементный раствор.

Фундамент полностью залит раствором, слой выровнен.

Монтаж корпуса печи

Отмечен первый ряд духовки. Горизонталью, от которой отталкиваются при разметке, является стена помещения.

Там, где планируется разместить камин, ставится решетка.С этого ряда кирпичи уже укладываются на печной раствор.

Важным этапом работы является скрупулезное выравнивание каждого нового ряда.

Укладка второго ряда. Ближайшую к стене помещения печную стенку укрепляют дополнительным кирпичом для повышения пожаробезопасности.

Место, где она будет располагаться во 2-м ряду, остается пустым, остальная часть топки заложена полностью. Монтируется дверь, через которую хозяева будут вычищать пепел.

Дверь установлена на раствор, выровнена. Для более надежной фиксации его фиксируют проволокой, которую необходимо проложить между кирпичами.

Решетка кладется не на простой кирпич, а на огнеупорный кирпич. В шамотном кирпиче вырезают отверстия так, чтобы он лежал на одном уровне с кирпичами.

Размер кирпича легко регулируется — лишнее отмеряется и аккуратно отрезается.

Большая дверца монтируется рядом с установленной решеткой.

Большая дверца духовки также крепится проволочными застежками.

Первый ряд топок ставится точно над камином; его укрепляют металлическими уголками и полосой или толстым листовым металлом. Чтобы на них могла лечь кладка, ее прорезают болгаркой, затем вручную доводят прорези до нужного размера.

Уложен очередной ряд кирпичей.

Каминная решетка укладывается на огнеупорный кирпич вместе с кирпичным рядом.

Дверь зафиксирована, кирпич строго подогнан под нее.

Топка новой печи с камином готова.

Огнеупорный шамотный кирпич кладется над топкой печи.

Корпус печи собран.

Создание дымохода

Место, оставшееся для дымохода, разбивается на колодцы. Конструкция требует усиления металлическими пластинами.

Кладка дымохода кирпичная.

Сажеочистители устанавливаются над сводом топки.

Колодцы снова разделены, первые ряды стен укрепить металлическими полосами.

После укрепления возводится перекрытие корпуса печи. Дымоходное пространство остается пустым.

Выкладывается карниз корпуса, затем прокладываются дымоходы.

Завершающий этап работ на первом этаже.Печь расположена внизу слева, дым внутри труб движется по спирали и выходит вверху слева. Окончательное деление лунок закрывается жестяным листом. Чтобы компенсировать давление внутри камина, на листовой металл укладывается 2 ряда кирпичей.

На второй этаж дома тянутся две дымовые трубы — от камина и самой печи, они отделены друг от друга. Для каждого дымохода требуется отдельная заслонка.

Уровень пола второго этажа.Здесь установлена гидроизоляция, дымоход снова усилен металлическими уголками. Чтобы сэкономить и не строить отопительную печь на втором этаже, дымоход строящейся печи снова делят. Дым пойдет по ней змейкой, успев прогреть помещение. Чтобы дымоход прогревался гораздо быстрее, его располагают в районе второго этажа толщиной в 1/4 или 1/2 кирпича.

В крыше аккуратно вырезается отверстие для дымохода.

Перед выводом дымохода на крышу его укрепляют металлическими уголками.

Если дымоход расположен в непосредственной близости от конька крыши, его необходимо выложить над коньком не менее чем на 0,5 метра. Если дальше, то допускается высота дымохода, равная высоте конька, но не ниже. В этом случае ветер увеличивает тягу печи, поднимая дым вверх.

Даже маленькая печка в доме — это уют и комфорт.Большие печи требуют повышенной сноровки и дополнительных материалов, но принцип их строительства аналогичен вышеописанному способу.

Печка — исконно русский отопительный агрегат, который и сегодня не сравнится ни с какими котлами и прочими обогревателями. Настоящее «живое» тепло, удивительная практичность и неприхотливость в топливе делают печь идеальным выбором для загородного дома. Кроме того, только хорошо сложенная печь способна создать неповторимую атмосферу настоящего домашнего комфорта и уюта в каждом помещении постройки.

Возведение печи своими руками: возможно ли

В те времена, когда основным средством обогрева домов была печь, строительством таких отопительных агрегатов занимались профессиональные печники. Сегодня, если владелец загородного коттеджа обладает определенными навыками, то отопительный агрегат можно установить даже самостоятельно. Но, все же, если нет опыта, то лучше доверить всю работу мастеру, ведь печь, по сути, является объектом повышенной опасности.

Прежде чем самостоятельно складывать отопительную печь, обязательно необходимо ознакомиться с основными видами таких конструкций:

Отопительные печи. Как видно из названия, они предназначены только для обогрева дома. Монтаж отопительных печей – достаточно быстрый процесс, ведь конструкция агрегатов проста;
На данный момент такие агрегаты являются самыми популярными и востребованными. Все дело в том, что помимо обогрева помещений, они позволяют еще и готовить пищу, экономя на газе и других теплоносителях.
Имеется специальная встроенная духовка для приготовления пищи. кухонная плита , а в некоторых случаях даже духовка ;

Каминные печи. Такие отопительные печи Бавария помогут значительно сэкономить место в доме, обеспечив эффективное отопление и создав лучшие условия проживания. Кроме того, розжиг таких теплогенераторов занимает очень мало времени.

Характерной особенностью печей-каминов является их стильный внешний вид.В результате установка таких агрегатов может украсить любое здание, от небольшого загородного дома до загородной дачи.

Схемы печей отопительных также различают по форме. Так, например, в загородных домах сегодня активно используются круглые, квадратные и прямоугольные отопительные приборы, что позволяет подобрать оптимальный вариант для конкретного помещения.

Консультация. Независимо от вида, формы и вида используемого топлива печь обязательно должна соответствовать существующим требованиям пожарной безопасности.Естественно, основание для него следует выбирать обязательно бетонное.

Проектирование отопительной печи — кладка печи в частном доме

Расположение и типы основания для отопительных печей

При обустройстве печного отопления своими руками необходимо позаботиться о качественном выборе места для установки такого агрегата. Так, например, если поставить печь посреди комнаты, то ее теплоотдача будет выше, она будет прогреваться сразу со всех сторон, равномерно отдавая тепло воздуху в помещении.

В то же время, если печь установить у стены (а именно такой вариант чаще всего выбирают владельцы загородных домов), то конвекционные потоки холодного воздуха, поступающие из окон и дверей, будут активно перемещаться по дому . В итоге при таком расположении печного агрегата холод будет постоянно «тянуть ноги».

Инструкция исходит из того, что перед началом кладочных работ необходимо также предусмотреть расположение топочной дверки.Важно учитывать, чтобы не пришлось носить дрова по комнате, разносить грязь и копоть. Как вариант, можно смонтировать печное отопление в малообслуживаемом помещении или на кухне.

Что касается фундамента, то чертежи отопительных печей предусматривают наличие бетонного пола или самостоятельного фундамента. В последнем случае фундамент должен быть рассчитан на установку не только корпуса печи, но и прислоняющихся к нему стенок дымохода.

Вариантов отопления дачи сегодня много: централизованный газ, котлы, электрические обогреватели. Но если все это реализовать нет возможности из-за удаленности местности от цивилизации, кирпичная печь для дачи своими руками станет отличным решением.

Надежный и долговечный — соберет вокруг себя не одно поколение домочадцев, обеспечив дом теплом и наполнив его уютом.

Услуги хорошего печника – удовольствие не из дешевых.Поэтому, если вы решили реализовать проект печи из кирпича на своей даче, вам будет полезно прочитать эту статью, в которой мы расскажем вам о принципе работы, особенностях и устройстве печной конструкции.

Кирпичная печь может стать не только функциональным устройством, но и главной изюминкой интерьера, если ее правильно обыграть. Сегодня существует множество способов красиво облицевать и украсить каменную печь.

Сколько бы времени ни прошло с момента появления первых печных конструкций и как далеко не ушли технологии обогрева жилища, каменная печь до сих пор не теряет своей актуальности.По сравнению с другими видами отопления (электричество, газ) более экономично. При этом толстые каменные стены позволяют сохранять тепло еще сутки после того, как дрова прогорят.

По назначению печи делятся на следующие виды:

отопительные;
приготовление пищи;
многофункциональный;
комбинированный.

топочная камера, приобретаемая в готовом виде, либо выложенная шамотным кирпичом;
зольник для сбора золы;
дымоход.

К одному типу конструкции можно отнести камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенки, схемы кладки отопительные печи могут иметь разную тепловую мощность.

Самый популярный тип печи – однокирпичная. Это позволяет прогревать стены до 60 0 С.По этой схеме раскладываются знаменитые голландские печи.

По габаритам отопительная печь может быть широкой и широкой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений хозяев.

Для облицовки такой печи обычно используют кафельную плитку, декоративную штукатурку, декоративный камень.

Кирпичные отопительные печи в виде трехгранной призмы смотрятся очень стильно и оригинально, но реализовать такой вариант новичку не под силу, так как здесь требуется большой опыт.Большую трудность представляет резка кирпича и требования выдерживания угла строго под 60 0 .

Круглые печи, которые кладутся по схеме известного русского инженера печного дела В.Е. Грум-Григимайло тоже выглядят красиво и необычно. Печь работает по принципу свободного движения газов. Для обеспечения герметичности снаружи конструкция обшивается листовым металлом. Такая печь способна обогреть большой загородный особняк и станет настоящим украшением любого дома.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится камера сгорания, зольник, дымовая труба. Сверху лежит металлическая плита (можно встроить духовку).

Отопительно-варочная печь – это уже многофункциональная конструкция.

Проект более сложный в реализации, так как состоит из:

камеры сгорания;
дымоход;
Зольник;
варочная панель;
печь.

Печь выглядит массивно и обычно выбирается для дач, где не предусмотрен другой вариант обогрева.

В нашей стране наибольшей популярностью пользуются отопительно-варочные печи, позволяющие обогреть дом и приготовить вкусную еду для всей семьи.

Дополнительно можно оборудовать сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду в этой камере можно быстро и безопасно высушить одежду и обувь.

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыбакам нужно было сушить за ночь одежду и обувь.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духовки, бака для горячей воды.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

10 основных правил кладки дачи

Какую кирпичную печь выбрать для дачи?

Выбор конструкции печи зависит от размера и типа помещения.Для больших дач потребуется массивная печная конструкция с толстыми стенками, которая будет долго нагреваться, но при этом сможет долго удерживать температуру. Сложить такую печь – задача не из легких. Для этого потребуется определенный опыт и знания.

Но с небольшой печкой для отопления небольшого коттеджа справится даже новичок, если следовать четкой схеме и не изменять правила кладки.

На первом месте по популярности отопительно-варочных печей по праву стоит швед, пользующийся заслуженной любовью и уважением у российских печников.

Данная конструкция представляет собой компактную эргономичную форму с небольшой варочной панелью, трехканальной камерой. Он идеально подходит для небольшого дачного участка, длина колеблется от 880 до 1250 мм.

Для расположения такой печи чаще всего выбирают место между кухней и гостиной. Таким образом, печь выполняет двойную функцию: служит для приготовления пищи и украшает гостиную с камином.

В Интернете сегодня можно найти сотни различных схем кладки шведской печи с варочной поверхностью, поэтому реализовать ее для дачи не составит труда.Многие печники добавили к стандартной схеме кладки дополнительные варианты, поэтому каждая конструкция носит имя своего создателя: печь Буслаева, печь Кузнецова и т. д. Но принцип работы у них одинаков.

Традиционно русской печью можно назвать громоздкую массивную конструкцию, которую украшает не только варочная поверхность с духовкой, но и вместительная лежанка.

Эта печь уже является не только функциональным устройством для приготовления пищи, но и местом для отдыха.Он позволяет хорошо прогревать помещение, долго сохраняя тепло, благотворно влияет на организм человека, делая владельцев таких печей менее восприимчивыми к простудным заболеваниям.

В здании обычно две топки (основная и дополнительная). Благодаря особой конструкции печи нагрев осуществляется равномерно, снизу вверх. Для растопки подходит любое твердое топливо, а к материалам для кладки русской печи не предъявляются особо строгие требования.

Особое место среди малых отопительно-варочных печей занимает маленькая В.А. Потапова, созданная известным инженером в начале 20 века. Для ее кладки нужно всего 211 кирпичей, а размеры топки всего 630*510 мм.

При этом такая малышка содержит однокомфорочную плиту, небольшую духовку для выпечки и вытяжку. Такой вариант печи станет отличным решением для небольшого садового домика или дачи в одной комнате.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Кладка печи своими руками

Шаг 1. Выбор кирпича и подготовка инструментов

Какой кирпич для кладки маленькой дачной печи выбрать? Нам понадобится 2 вида кирпича: шамотный (жаропрочный) для строительства топки и красный керамический (не ниже М-150). Не стоит экономить на материалах; от этого зависят дальнейшие эксплуатационные свойства, безопасность и эффективность печи.

Шамотный кирпич легко узнать по желтоватому цвету и пористой поверхности.Этот материал содержит огнеупорную глину и крошку. Этот материал, помимо термостойких свойств, ценится еще и за способность долго аккумулировать тепло. Даже после того, как дрова полностью потухнут, такая печь способна долго отдавать тепло.

Огнеупорный шамотный кирпич способен выдерживать температуру до 1500 0 С, поэтому топочную камеру следует выкладывать исключительно из этого материала.

Чем меньше масса шамотного кирпича, тем больше в нем пор, которые созданы оксидом алюминия.Такой кирпич будет очень хорошо проводить тепло. Стоимость этого материала почти в 5 раз превышает цену красного кирпича, но экономить не стоит.

Но выкладывать всю печь из шамотного кирпича тоже не стоит, внешняя часть конструкции сильно не нагревается, а красный керамический кирпич выглядит привлекательнее.

При выборе кирпичей для печи обратите внимание на цвет и форму.

Вы можете протестировать материал. Если бросить кирпич с высоты 1.5 метров, и он не трескается, берите эту партию. С другой стороны, плохие, передержанные кирпичи могут расколоться на несколько частей. Такой кирпич при падении издает глухой звук.

Марка кирпича для облицовки печи должна быть М150 или М200. Цифра в данном случае означает, какой вес может выдержать кирпич на 1 см 3 .

Не использовать силикатный и пустотелый кирпич. Дело даже не в способности выдерживать жару — они справятся. Силикатный кирпич плохо проводит тепло и в помещении с такой печью будет не очень комфортно.

Для раствора вам понадобится песок, красная печная глина и вода. От ее качества и консистенции напрямую зависит внешний вид и долговечность печи. Для его приготовления следует использовать среднежидкую красную печную глину. При заморозке он не должен отваливаться, крошиться.

Кладка будет производиться толщиной 0,5 мм, в этом случае драгоценное тепло не будет быстро уходить.

Также для строительства можно использовать готовый кладочный раствор, который продается в магазинах.Обычно в его состав входят различные примеси, придающие конструкции прочность и жаростойкость. В этом случае достаточно будет разбавить сухую смесь водой и довести до однородного состояния с помощью строительного миксера.

По консистенции такой раствор должен напоминать густую сметану. Если раствор скатывается с кельмы, добавьте больше сухой смеси. Если он окажется слишком толстым, то с ним будет сложно работать и делать тонкие швы. Добавьте немного холодной воды и снова перемешайте.

Итак, для строительства печи нам потребуются следующие материалы:

Кладочный раствор (песок, красная печная глина).
Красный керамический кирпич М150 — 120 шт.
Кирпич шамотный — 40 шт.
Фундаментный материал (цемент, графий, песок).
Кровельный материал.
Асбестовый шнур, оцинкованная проволока.
Фанера или доски для изготовления опалубки.
Армирующая сетка для обустройства фундамента.
Решетка.
Металлическая пластина на один безель (чугун).
Зольник и дверца зольника (поддувало).
Чугунная дверца топки.
Дымоходный клапан.
Вид на дымоход.
Колпак металлический для дымохода.

Инструменты, которые понадобятся для сборки печи.

Строительный уровень.
Совковая лопата.
Строительный маркер.
Транспортир.
Шпатель, правило.
Мастер ОК.
Рулетка измерительная (рулетка).
Строительный отвес.

Важно! При кладке печи многое зависит от качества глины.В идеале используйте красную речную глину средней жирности, которая находилась на открытом воздухе не менее 2 лет. Сделайте ровно столько раствора, сколько сможете обработать за «1 заход». Раствор быстро становится густым и с ним трудно работать.

Этап 2. Подготовка кирпича к кладке печи

Перед тем, как приступить к кладке печи, необходимо заранее выложить весь кирпич и подготовить его согласно порядовочной схеме.

Этот этап включает в себя деление кирпича на ½ или ¼ части, резку по углам.

Внимательно изучите схему и посмотрите, какие части кирпичей вам нужны для каждого ряда.

При необходимости кирпич можно пронумеровать, чтобы потом было легко ориентироваться, в каком ряду его вставлять.

Как правильно расколоть кирпич? Перед тем, как «отбить» необходимую часть кирпича по схеме, сначала нужно сделать паз. Это можно сделать ножовкой или напильником.

Чтобы сделать ½ кирпича, сделайте 1 паз.

Для кирпичей размером 1/6 или 1/8 сделайте канавки со всех сторон кирпича.

Этап 3. Выбор места для печи

Это очень важный этап кладки печи, который желательно осуществить еще на этапе строительства дома.

Но бывают случаи, когда решение о закладке печи возникает у владельцев домов уже в процессе эксплуатации дачного участка. В этом случае определите место, откуда проще всего будет вывести дымоход.

Также важно оценить расстояние между печью и окнами и дверями.Ведь холодный воздух, дующий из дверей, может мешать естественной циркуляции тепла в доме, снижая КПД печи.

Кроме того, печь не должна мешать свободному передвижению по комнате. Она должна стать единым целым с пространством, не создавая неудобств. Во многом размещение печи зависит от назначения.

Отопительно-варочную модель лучше всего разместить на кухне, а печь-камин красиво будет смотреться в гостиной.

Расстояние до ближайшей стены должно быть не менее 25 см.
Дымоход не должен проходить через балки.
Пол и стены должны быть облицованы огнеупорным материалом.
Камин лучше располагать у внутренней стены дома. Для повышения эффективности имеет смысл установить плиту в пространстве между кухней и гостиной. Таким образом, одна печь будет обогревать сразу две комнаты.

Отличным местом для размещения печи является угол комнаты, только если напротив угла нет входной двери, из которой холодный воздух будет выдувать пламя.

Этап 4. Строительство фундамента

Для строительства кирпичной печи необходимо сделать отдельный фундамент. Если он заложен в один цикл со строительством дома, выполнить его не составит труда.

Если вы приняли решение класть печь после завершения общестроительных работ, то необходимо будет убрать часть чистового пола и заглубить в землю.

Почему так важно иметь отдельный фонд? Кирпичная печь, какими бы ни были ее размеры, имеет большой вес, что будет сильно давить на фундамент.При усадке дом будет уменьшаться. Это никоим образом не должно влиять на форму и конструкцию печи.

То есть общий фундамент дома не должен тянуть за собой печь, так как это может привести к нарушению ее герметизации и ухудшению ее технических свойств.

Внимание! Перед укладкой кирпича на раствор весь кирпич кладут «насухо». Во-первых, это позволит вам увидеть, достаточно ли у вас материала. А во-вторых, еще на стадии драфта можно увидеть сложные моменты, на которые придется обратить особое внимание.

Шаг 5. Кладка печи

Внимание! Перед кладкой печи опустите кирпичи в миску с холодной водой, чтобы они впитали влагу. Это предотвратит вытягивание воды из раствора.

Заполните этот зазор песком. Практически все пространство под печью будет занято решетками, что обеспечит хороший и простой уход за печью, а также полное прогорание дров.

Блокируем дверцу поддувала кирпичом.

Установка топочной дверки

Устанавливаем топочную дверку, предварительно обмотав ее асбестовым шнуром.Чтобы было легче монтировать, наденьте дверь на толстую проволоку и поддержите ее с двух сторон кирпичами. Затем эти кирпичи нужно будет удалить.

6 ряд. Закрывает дверцу печи.

Здесь мы начинаем формировать трубу дымохода, создавая перекрытия для двух вертикальных каналов.

Закладываем основу топки, которую делаем из шамотного кирпича.

С 7-9 рядов выкладываем топку шамотным кирпичом по схеме.

В этом ряду два кирпича, перекрывающих решетку, необходимо обрезать под углом 45 градусов.

10 ряд — закрываем духовку. Создаем перегородку из кирпича, приподняв ее на 2 см. На печь до уровня перегородки наносим глиняно-песчаный раствор. Подготовка места для установки варочной поверхности.

В кирпичах необходимо сделать углубления для надежной фиксации с плитой и создать тепловые ниши для расширения металла. Сразу приложите плиту к сухой и пронумеруйте кирпичи – так вам будет легко потом укладывать кирпич на раствор и не ошибиться с правильными канавками под плиту.

Укладываем на кирпич асбестовую полосу (для расширения металла).

Этап 6. Выход дымохода через крышу

Это ответственный этап, который должен обеспечить полную безопасность эксплуатации печи.

При выводе кирпичной трубы через крышу соблюдать нормы СНиП. По этим нормам зазор между крышей и дымоходом должен быть не менее 13-25 см.

Утеплить теплоизоляционными материалами место прохода трубы через крышу.Это обеспечит надежную защиту от продувания холодным воздухом и обеспечит надежную пожарную безопасность.

Если печь устанавливается в жилом доме с готовой кровлей, то необходимо будет снять часть кровли. После того, как труба будет проволочной, необходимо будет полностью обеспечить целостность кровли в этом месте, чтобы во время дождя или снега внутрь не попала влага.

Для гидроизоляции каменной трубы используется специальная пластина, напоминающая своеобразный постамент вокруг дымохода.Стыковка шифера и металлической пластины осуществляется с помощью герметика.

Если вы хотите упростить задачу, то дымоход не составит труда укомплектовать стальными трубами типа «сэндвич». Они стильные и легко собираются. Кроме того, они имеют гораздо меньший вес, чем кирпичи, и не будут создавать такого давления на фундамент.

При определении необходимой высоты дымохода ориентируйтесь не только на высоту крыши, но и на высоту конька.

От правильно рассчитанных параметров напрямую зависит эффективность обогрева помещения и наличие тяги.

Край дымохода должен выступать не менее чем на 0,5 метра над коньком крыши, иначе завихрения, образующиеся вокруг крыши, могут препятствовать хорошей тяге и будут постоянно задувать в дымоход холодный воздух.

Завершаем конструкцию дымохода металлической решеткой. Это предотвратит попадание мусора в дымоход.

Сверху надеваем металлический колпак, надежно защищающий трубу от атмосферных осадков.

Шаг 7. Облицовка печи

Есть много способов красиво украсить печь для дачи.

В качестве декоративного материала может использоваться клинкерная плитка, кафельная плитка, декоративная штукатурка, искусственный камень и т.п.

А можно просто оставить печь в первозданном виде, особенно если вы купили качественный красивый кирпич.

Имейте в виду, что любой облицовочный материал снижает теплопередачу.Поэтому, если вы не хотите терять тепловые свойства, можно покрыть печь тонким слоем декоративной штукатурки.

Шаг 8. Разогрев печи

После полной футеровки печи необходимо сделать технологический перерыв на 10-14 дней до полного высыхания конструкции. Оставьте дверь широко открытой.

Убедившись, что раствор полностью высох, можно провести первую пробную растопку печи. Не нужно спешить и сразу после укладки разжигать дрова.

Преждевременный розжиг сырой печи может привести к ее растрескиванию. Используйте ¼ часть древесины в первый раз, используйте небольшие бревна. Это позволит конструкции хорошо высохнуть изнутри. Не превышайте максимальную температуру 60-65 градусов в течение первой недели эксплуатации.

Не использовать мусор для растопки.
Дверца топки должна быть закрыта при топке.
Разогревайте духовку постепенно, не применяйте сразу сильный нагрев.
Используйте качественные, хорошо просушенные дрова.

Для удобства пользования дачной печью можно сделать своими руками стильную, которая станет декоративным и функциональным элементом в быту.

Как видите, если следовать четкой схеме заказа, сложить красивую и добротную дачную печь не так уж и сложно.

Видео: Кладка кирпичной печи «на сухую»

Ниже мы приводим подробный мастер-класс по кладке кирпичной печи для дачи.

Видео. Мастер-класс по кладке печи для дачи

Кирпичные печи для дома зачастую являются единственным способом обустроить отопление дома, на даче или в коттедже.В кирпичных отопительных печах максимальное значение КПД достигает 85%: это связано с тем, что в их конструкции не предусмотрены «потребители тепла», отнимающие много тепловой энергии.

Кирпичные отопительные печи достаточно просты в изготовлении и эксплуатации. Причиной этих качеств является узкая область применения — для обогрева помещений, (не предназначены для приготовления пищи и т.п.).

Кирпичные печи для дома еще иногда называют «голландскими».

Кирпичные печи для дома

В домах и на дачах чаще всего используют голландки, у которых толщина стен равна половине кирпича.Если топить такие печи один-два раза в день, можно легко обеспечить комфортный температурный режим в помещении средних размеров.

С учетом габаритов отопительных печей применяют два основных способа циркуляции дыма:

у малых голландок, где топка и сама печь имеют общие стены, расположение дымоходов колпакового типа осуществляется вверху;
для больших печей применяется комбинированная система дымохода, при которой расположение дымовых каналов осуществляется с боков топки и над ней.

Жаровня для дома угловая тип

Еще один тип отопительных печей – угловые «голландские». Поскольку они имеют угловую форму, эти печи отличаются тем, что занимают меньше места, что позволяет значительно увеличить полезную площадь помещения, установив печь в углу.

Угловые печи из кирпича часто устанавливают, потому что нет возможности сделать прямоугольный фундамент.
Для обогрева 2-х этажного дома или коттеджа используют двухъярусные кирпичные отопительные печи.На каждом этаже установлена автономная печь со своей топкой.

Современные отопительные печи имеют колосник. С помощью этого решения появилась возможность доставки кислорода к месту сжигания дров, в объемах, которые необходимы для обеспечения горения. Это является причиной того, что сгорание топлива происходит более интенсивно и более равномерно. Новые системы дымоудаления позволяют сократить длину дымовых каналов. Дым попадает в систему циркуляции дымовых газов печи, прежде чем охлаждается избыточным воздухом.

Вышеизложенное позволило сделать современные отопительные печи более компактными, сократить время нахождения в топке, а также повысить КПД.

Схема кладки печи для дома — это первое, что понадобится человеку, решившему обустроить в своем доме отопление с печкой. В этом материале рассмотрим, какие схемы кладки домов из кирпича существуют, в чем их особенности и отличия.

Кладка каменной печи может производиться следующими способами:

1.в обрезке;
2.с пустыми швами;

При устройстве печи по первому способу штукатурка печи не требуется, так как все швы заполняются раствором. Толщина стен печи определяет способ укладки кирпичей. Стены выложены толщиной в один кирпич и полкирпича. Иногда можно встретить кладку 3-4 кирпича.
Для работ по обустройству печи обязательно использовать печной кирпич. Его еще называют «красный кирпич», полнотелый.Ни в коем случае нельзя использовать кирпичи, взятые из какой-либо разобранной постройки, керамзитоблоки или щелевые кирпичи.

Первый ряд кладут просто из кирпича, без использования раствора. Кирпич ровняется, определяется фасадная стена, места, в которых будут располагаться все двери. Эти операции можно назвать последней «догадкой». Когда эти действия выполнены, кирпичи укладываются раствором.

После этого начинают закладывать углы.Следующим этапом, по совету специалистов, является обустройство контура всей печки. С помощью отвесов от потолка к углам печки натягивается бечевка. С помощью этих вертикальных линий можно легко ориентироваться во время работы.

Учитывая выбранную вами модель печи, следует определить зоны, в которых они будут располагаться: поддувал, топочная камера, зольник. Дверца под поддувал устанавливается при выкладке третьего ряда кирпичей, через один ряд выкладывается зольник.

После этого обустраивается топка. Каждая дверь защищена огнеупорной проволокой. Когда вы приступите к кладке хранилища, вам нужно будет разрезать кирпичи. Потребуется расчет для обеспечения хорошей стыковки кирпичей между собой. Кладка свода начинается после укладки второго ряда кирпичей после топочной дверки.

Для футеровки камеры сгорания используется специальный огнеупорный кирпич. Так как облицовочный кирпич и кладочный кирпич имеют разные температурные характеристики, монтаж облицовки на саму печь не следует выполнять жестко.При монтаже дымохода следует позаботиться об оснащении специальной задвижкой, регулировка которой должна производиться плавно и без затруднений.

Кирпичные печи для дома — видеоинструкция

Потребность в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если в доме предусмотрено центральное отопление. Тем, кому предстоит самостоятельно отапливать свой дом, придется основательно подготовиться к осенне-зимнему сезону. Современные котлы или электрокамины сегодня могут решить проблему, но они не создадут той особой неповторимой атмосферы живого огня в печи, сопровождаемого потрескиванием дров.Поэтому вполне правильно, если перед вами встанет вопрос: «Как сложить печь из кирпича своими руками?» В этой статье мы поэтапно рассмотрим процесс создания кирпичной печи с учетом схем и всех необходимых в процессе кладки материалов и инструментов. Вам останется только правильно повторить все описанные процессы, и вы станете обладателем добротной домашней печки, которая будет согревать вас холодными зимними вечерами.

Изготовить печь из кирпича очень просто, если иметь четкое представление о том, какой тип печи идеально впишется в условия вашей постройки.Для этого необходимо ознакомиться с краткими характеристиками частных домов, и уже исходя из полученной информации сделать правильный выбор. Итак, виды печей по отношению к типу построек.

Печь в деревянном доме. Печь этого типа требует очень прочного основания. Наличие печи лучше предусмотреть еще на этапе строительства дома, тогда можно значительно сократить расходы на создание фундамента под печное оборудование.Если в проект строительства дома печь не входила, то придется потратиться на частичный демонтаж перекрытий и последующие отделочные работы. Другого выхода нет. Лучшим вариантом для деревянного дома будет компактная печь из кирпича отопительно-варочного типа средней теплоемкости, а также печь-камин или вариант с хлебопечней.
Классическая русская печь для дачи. Этот вариант теряет популярность из-за массивности и сложности кладки.Такая крупногабаритная печь с функциями приготовления пищи, нагрева воды, отопления и спального места, то есть лежак, очень удобна, но не впишется в небольшой дом, а также требует создания индивидуального монолитного армированного база.
Печка в загородном доме. Идеальным вариантом для загородного дома будет печь с варочной панелью и баком отопительной воды.
Печь на даче или на даче. Коттедж и дача подразумевают посещение только в определенный сезон или в выходные дни, а значит, в таком строении будет достаточно установить небольшую кирпичную печь с варочной поверхностью.В этом случае стоит присмотреться к конструкции печи, сложенной по летнему варианту, когда нагретый воздух будет направляться непосредственно в дымоход, а не в теплообменные каналы.
Печь домашняя с баней. Если к вашему дому пристроена баня, вполне допустимо построить кирпичную каменку со встроенным котлом для обогрева жилых помещений.
Печь для барбекю. Такие агрегаты обычно устанавливаются на чердаках, беседках или летних кухнях.Они могут быть скромных размеров или быть очень внушительными, но в равной степени используются только для приготовления пищи, поэтому их оборудуют, например, варочными панелями, духовками, грилями-барбекю, мангалами-барбекю, чугунными казанами и т. д.
Варочная панель с духовкой

Это все, что необходимо учитывать, чтобы правильно определить тип подходящего печного оборудования. Вы можете двигаться дальше.

Совет печника. Определяясь с выбором размера печной конструкции, в первую очередь обращайте внимание на такие моменты, как удобство эксплуатации и пожаробезопасность!

Этап 2.Строительный материал: выбор

При выборе кирпича нужно учитывать, насколько он будет устойчив к воздействию высоких температур, при этом основной упор должен делаться на целостность материала после повторения процедуры нагрева и остывания. Характеристики кирпича как строительного материала определяют срок службы печи. Это важно!

Выбор кирпича

Маркируется любой кирпич. Один из них обозначает плотность. Для печей оптимально приобретать кирпичи с маркировкой от 75 до 250, при этом стоит помнить, что чем плотнее изделие, тем медленнее придется плавить печь, и тем медленнее она будет нагреваться.С другой стороны, хорошо нагретая плотная кирпичная печь будет медленно остывать, отдавая в атмосферу свое мягкое тепло.

Если вы планируете строить печь в бане, лучше выбрать наименее плотный кирпич (но выше М100), чтобы на растопку не уходило много времени. А для приборов, предназначенных для обогрева жилых помещений и приготовления пищи, стоит приобретать более плотный кирпич.

Стоит знать, что показатель плотности не является признаком качества кирпича.Однако лучше уточнить состав, чтобы не приобрести продукт с опасными для здоровья химическими примесями.

Следующая маркировка – морозостойкость продукта. Этот показатель особенно важен (и должен быть самым высоким) для той части дымохода, которая находится над крышей. Сама морозостойкость – это свойство продукта впитывать влагу, которая деформирует материал при кристаллизации. Наилучшие показатели морозостойкости у пустотелого облицовочного кирпича, тогда как внутреннюю часть дымохода можно выложить из полнотелого красного кирпича.Качественная продукция с высоким уровнем морозостойкости производится в Новгородской области, город Боровичи.

Красный кирпич, изготовленный методом литья под давлением, целесообразно приобретать. В этих изделиях мало пор, они хорошо выдерживают перепады температур, кладка не трескается даже после длительного простоя печи. Силикатные изделия, прессованные, отлитые шликерным литьем, сырье для строительства печей непригодны.

Шамотный кирпич

, изготовленный по ГОСТу, выдерживает до 1350 градусов.Из такого кирпича можно построить всю печь или использовать его только для футеровки внутренних рабочих поверхностей печи. Для кладки топки можно использовать соломенно-желтые изделия марки Ш8 с темными включениями, для огневого купола подойдет шамотный кирпич Ш32 — Ш55. Однако эта рекомендация не распространяется на банные печи, поскольку шамотный кирпич эксплуатируется только при влажности менее 60 %. В бане лучше использовать клинкерный кирпич или керамический огнеупор.

Шамотный кирпич цены

шамотный кирпич

Как проверить качество кирпича:

Если изделие уронить на пол, оно расколется на большие куски. Если кирпич раскрошился, выбросьте партию;
если дотронуться до кирпича, то он не запылится;
при ударе молотком по качественному изделию раздастся четкий звонкий непрерывный звук;
края хорошего кирпича ровные, цвет насыщенный и ровный.

ГОСТ 530-2012. КЕРАМИЧЕСКИЙ КИРПИЧ И КАМЕНЬ. Скачать файл
ГОСТ 8691-73. ОГНЕУПОРНЫЕ ИЗДЕЛИЯ ОБЩЕГО НАЗНАЧЕНИЯ. ФОРМА И РАЗМЕРЫ. Скачать файл

Выбор раствора

Важным моментом является выбор раствора. При неправильном решении печь будет дымить, а на поверхности конструкции очень скоро могут появиться трещины.

Чаще всего кладочный раствор готовят из мелкозернистого просеянного речного песка (песчинки с максимальным размером 1.5 мм) и глину, которую перед смешиванием необходимо замочить на несколько часов. Замоченную глину протирают через сито, чтобы избавиться от комочков, ведь кладочный шов не должен превышать по толщине пяти миллиметров.

Глиняный раствор — приготовление

Пропорции для глиняного раствора зависят от качества глины — чем она жирнее, тем больше песка, но важно не делать раствор слишком жидким, который будет высыхать и трескаться. Рекомендуется сделать несколько пробных замесов растворов, чтобы определить необходимые пропорции песка и глины, при этом важно тщательно размешивать песок, добавляя его в несколько приемов.

Испытание на жирность проводят, беря половину кулака материала, смачивая его и хорошо разминая, скатывая шарик, а затем помещая и сжимая его между двумя гладкими досками. Если шар сжался на треть диаметра и трещин не появилось, то раствор подходит для кладки печи. Дополнительный контроль качества — сушка шарика диаметром 5 см на воздухе в течение 20 дней. Качественный высушенный мяч не будет морщиться при нажатии.

Сколько воды наливать ? Снова делаем пробные смеси и проверяем степень текучести раствора.Проводим кельмой по замешанному раствору и смотрим на след:

если порвался, то воды не хватает;
если поплыло почти мгновенно, значит избыток влаги;
, если клеймо четкое и края ровные, то раствор подходит для кладки печи.

На рисунках 5 и 6 показан шпатель, смоченный в растворе. В первом случае она слишком жирная, на кельме остаются полосчатые потеки, нужно добавить немного песка, а во втором случае (рис.6) раствор хороший, металл немного просвечивается, потеки узорчатые.

Внимание! Для замешивания кладочной смеси желательно использовать мягкую воду. Слишком жесткая, то есть 8 градусов и более, снизит прочность раствора.

Последнее испытание на пригодность проводится путем нанесения слоя 3 мм на подушку из кирпичей. Второй кирпич приклеивают к первому, простукивают киянкой и выжидают до 5-10 минут. За указанное время оба кирпича должны склеиться.Если кирпичи не рассыплются даже при встряхивании, печь гарантированно прослужит сто лет.

Внимание! Для кладки топки в раствор добавляют либо шамотный песок, либо смесь равных пропорций шамотного и кварцевого песка.

Видео — Приготовление глиняного раствора для кладки печи

Глиняный раствор не применяется для кладки фундамента и распушивания дымохода. Для этих элементов используют классический цементный раствор или с добавлением известкового теста (цемент М500 или М600 — 1 часть, известковое тесто — от 9 до 16 частей).

Важно! Если вы считаете, что не справитесь с приготовлением, проверкой и замешиванием глиняного раствора, приобретите готовые печные смеси, например, Терракота (20 кг 306 руб.). Для красного кирпича подойдет смесь с красной глиной, а серые огнеупорные смеси идеальны как для красного, так и для шамотного кирпича. Не приобретайте готовые смеси, содержащие цемент.

Цены на цемент М600

цемент М600

Этап 3.Выбор и расчет количества кирпича для кладки

На втором этапе необходимо провести оптимальный расчет размеров кирпичной печи. Установив окончательный размер конструкции печи, можно установить необходимое количество кирпича. Одиночный красный полнотелый кирпич имеет фиксированный размер 250 (длина) х 120 (ширина) х 65 (толщина) мм с отклонением +/- 2 мм.

Кирпич шамотный огнеупорный, из которого выкладывается топка практически во всех печах, изготавливается и маркируется по ГОСТ 8691-73.Информацию о размерах см. в таблице.

На один квадратный метр кладки в полкирпича потребуется:

без учета растворного шва — 61 кирпич;
с учетом растворных швов – 57 штук и 0,011 м3 кладочного раствора.

Соответственно на два метра квадратной кирпичной кладки потребуется 122 или 113 полнотелых красных кирпичей, а расчетное количество используемого раствора составит 0,022 м3.

Обратите внимание, что при кладке в один кирпич, то есть если толщина стенки печи не 120, а уже 250 мм, то на каждый квадратный метр будет уходить соответственно 128 или 115 кирпичей без учета и учета растворных швов, а количество кладочной смеси увеличится до 0.027 м3.

Как производится упрощенный расчет примерного количества кирпичей на всю печь:

подсчитывается количество кирпичей в первом ряду;
полученное значение умножается на количество рядов печи;
найденное число умножается на 0,8 (для нагревательных приборов) или 0,65 (для устройств с нагревательной панелью).

Для примера рассчитаем количество кирпичей на печь размерами 90х90см.На 900 мм приходится 3,5 кирпича. То есть в первом ряду будет 24,5 штуки. Умножаем на количество рядов 24,5х30, получаем 735 штук. Принимаем коэффициент 0,65х735 шт. = 477,75 шт., округлить до 480 и прибавить 10% за отбраковку.

Количество кирпичей на трубу рассчитывается отдельно. Его высота и конструкция принимаются в соответствии с СП 60.13330.2012 («Отопление, вентиляция и кондиционирование воздуха») и СНиП 2.09.03-85 («Дымоходы»), о чем будет подробно сказано ниже. Для прямой четырехметровой трубы вам понадобится:

Считаем: 4х56 = 224 шт.Добавьте к выдре, мяснику и пуху еще 56 кирпичей и умножьте результат на 10%. Остается только сложить количество кирпичей для печи с таким же количеством для дымохода.

Более точно рассчитать количество материала можно, составив или взяв в работу уже имеющуюся схему-порядовку, на которой указаны продольные и поперечные сечения топки, даны рекомендации по кладке дымохода и размеры всех элементов, включая двери данный.

Данную информацию можно использовать на практике, формируя индивидуальный план затрат кирпичного материала.

Стоит отметить: если вы хотите в итоге получить идеальную кирпичную печь, идеально вписывающуюся в ваш дом, будьте максимально внимательны, начиная с подбора печного оборудования и заканчивая его вводом в эксплуатацию. Такой подход позволит вам еще долгое время наслаждаться своим личным творением.

Этап 4. Выбор места для печи

Итак, после того, как вы определились с типом печи, определили площадь конструкции печи, а также выбрали строительный материал и раствор, приступайте к выбору места для установки печи.

Обычно печь устанавливают в одном из углов комнаты или у стены, что экономит драгоценные метры жилой площади.

Отопительная печь может располагаться в центре дома, одновременно находясь в нескольких смежных комнатах одновременно с разными лицами, например топка будет выходить на кухню, а три другие стены будут обогревать комнаты .

Печь для сауны лучше строить возле двери в парилку. Это обеспечит надлежащий температурно-влажностный режим и позволит воздушным массам эффективно циркулировать (при условии правильного расположения вытяжных и приточных дефлекторов).

Однако нужно помнить о расстояниях между поверхностями печи, дымохода и стенами, потолком. Согласно СНиП 2.04.05-91 стоит придерживаться следующих расстояний:

Печи отопительные, дымоходы и вентиляционные каналы жилых и общественных зданий. Правила производства и приемки работ
Каменные и печные работы. Скачать pdf

Этап 5. Фундамент

Печь из кирпича имеет большой удельный вес, поэтому конструкция не может быть установлена без надежного фундамента.

Фундамент под печь может быть монолитным железобетонным, свайным, столбчатым, футерованным блоками, свайно-винтовым.

Независимо от типа фундамент печи не должен быть привязан к фундаменту дома. Тип фундамента выбирают, как и для дома, исходя из типа грунта.

Гравийно-песчаный грунт позволяет обустроить мелкозаглубленный фундамент.
Если грунт глинистый или осадочный, то лучше засыпать фундамент на щебеночную подушку, заглубив при этом до уровня промерзания.
В зонах вечной мерзлоты устраивают свайно-винтовой фундамент, при этом особое внимание уделяют теплоизоляции свай.
На сухих скальных грунтах фундамент может иметь минимальную толщину или вообще отсутствовать.
Засыпанный грунт не подходит для установки кирпичной печи.

Рассмотрим способ устройства сплошных оснований для кирпичной печи.

Шаг 1. В зависимости от типа грунта и степени его промерзания копаем котлован.Ширину и форму берем исходя из габаритов печи и к ее длине и ширине прибавляем соответственно 10-15 см. Сразу обратите внимание на расположение потолочных балок – между ними должна будет пройти дымоходная труба, причем с учетом отклонений, регламентированных СНиП. Также рекомендуется сделать отвод (дренаж) от фундамента печи, чтобы уменьшить влажность и пучение грунта.

Шаг 2. Утрамбовываем дно котлована и максимально выравниваем его по горизонтали.Засыпаем десятисантиметровый слой мелкого битого кирпича, бутового камня или щебня. Повторяем процедуру трамбовки.

Шаг 3. Готовим раствор (соотношение цемента и песка 1 к 3) и заливаем им насыпь.

для соединения десятисантиметровых слоев щебеночной засыпки с цементной засыпкой. Такой вариант приемлем для оснований небольшой глубины, а именно до 50 см;
установить арматурный каркас и залить его бетоном.Каркас вяжется проволокой из арматуры диаметром 10 мм. Размер ячеек 10х10 см. В котлован устанавливается опалубка, каркас должен отстоять от его стенок и дна на 5 см, для чего используются пластиковые хомуты или куски кирпича. Внутрь заливается бетон, в процессе заливки смесь уплотняется глубинным вибратором или металлической планкой. Верхняя точка заливки должна быть на 15 см ниже уровня чистового пола;
залить железобетонную плиту, поверх которой уложить стены фундамента из силикатного или красного кирпича, и залить изнутри бетоном с обратной засыпкой (сыпучий заполнитель должен быть меньше или равен объему бетона).

Первый и третий варианты оснований завершаются слоем цементного раствора. Залитый слой проверяют уровнем и при необходимости выравнивают правилом или другим подходящим инструментом.

Дальнейшие работы ведутся после полного высыхания растворов, используемых в процессе заливки фундамента.

Шаг 5. Гидроизоляцию укладываем в три слоя, закрепляем мастикой (для кровли используем дегтярную, для рубероида — битумную).

Шаг 6 … Выкладываем сплошной ряд кирпичей. Целые кирпичи кладем по краям, половинки внутрь. Кирпичный цоколь должен быть на 5-7 см от существующего фундамента, но на 5-7 см шире самой печи.

Мы не используем цемент для соединения кирпичей. Поверх кладки, которую также проверяем на горизонтальность, укладываем еще один слой гидроизоляции, затем выкладываем второй слой кирпича, соблюдая перевязку между двумя рядами.Кирпичная основа в идеале должна быть ровно на уровне чистового пола или возвышаться над ним на 3-4 см.

Важное примечание! Не используйте для строительства кирпичи, которые всю зиму пролежали на улице и неоднократно намокали и промерзали. Такие изделия способны быстро портиться, что сильно сократит срок службы печи.

Пространство между фундаментом печи и домом засыпаем речным песком.

Этап 6.Строительство печи-каменки своими руками. Пошаговая инструкция

Данный проект может быть реализован как в отдельной бане, так и в парилке, пристроенной к жилому дому. Печь не имеет бака для нагрева воды и теплообменника, но имеет варочную панель, на которой легко нагреть воду для 4-6 человек. При этом печь очень медленно остывает, поэтому теплая вода будет доступна даже наутро после процедур, а в помещении даже зимой температура не будет опускаться ниже +15 градусов больше суток.Печь обеспечит нагрев парилки размером 3,3х5 метров и высотой потолков 2 метра до восьмидесяти градусов примерно за 5-6 часов.

Сама каменка будет располагаться в парилке, а загрузка топлива будет из комнаты отдыха. Камни для бани, вмещающие около 40 кг (стеатит), загружаются в специальную печь, где равномерно прогреваются, благодаря чему пар в бане получается сухим и достаточно густым и горячим.

Высота духовки будет примерно 1.33 метра. Печь квадратная, сторона 0,89 метра. Используя эти данные, рассчитайте размеры фундамента и заложите/залейте его заранее.

При строительстве печи (дымоход не учитывается) будут использованы:

269 красный кирпич;
63 Кирпич огнеупорный ША-8;
размерами 0,21х0,25 м;
Дверца печи – пример
дверца вентилятора 0.14х0,25 м;
две прочистные дверки 0,14х0,14 м;
решетка 0,38х0,25 м;
двухконфорочная варочная панель из чугуна 0,51х0,34 м;
печь для кладки камней размерами 0,25х0,25х0,44 м;
один клапан для режима «лето» размерами 0,13х0,13 м;
один клапан дымохода, размер 0,13х0,25 м;
размером не менее 50х70 см.

Ключевым моментом в кладке является строительный шов.Она должна быть равномерной в каждом ряду, тщательно промазана. Только так вы получите монолитность конструкции топки, и исключите утечку дыма из топливной камеры. Следите за процессом очень внимательно;
перед укладкой кирпича его необходимо хорошо увлажнить. Для этого подготовьте емкость с водой и погрузите кирпичи в воду на 5 – 10 минут. Этого времени достаточно, чтобы сцепление глины и кирпича в дальнейшем было на высшем уровне. Влажный кирпич после высыхания исключает появление трещин в готовой конструкции печи.Держим кирпичи в воде до тех пор, пока не перестанут выходить пузырьки воздуха. Огнеупорные кирпичи не замачивают, а только смачивают водой;
перед укладкой каждого последующего ряда используйте строительный уровень и отвес – использование этих инструментов в рабочем процессе является гарантией того, что конструкция будет лишена геометрических перекосов и перекосов.

Выкладываем первый ряд из красного кирпича. Всего вам понадобится 24 целых и один распиленный надвое кирпич. Уложите ряд очень ровно, метровым уровнем проверьте горизонтальность по бокам и осям кладки.Используйте рулетку, чтобы проверить прямоугольность и выравнивание. Подгоняем кирпичи резиновым молотком. Делаем швы не больше пяти миллиметров.

Второй ряд не отличается от первого ни количеством кирпича, ни его качеством. Стоит только внимательно соблюдать перевязку между двумя рядами. Укладку лучше начинать с углов, постепенно заполняя середину.

Для третьего ряда возьмите двадцать красных кирпичей и дверь зольника.Укладываем шестнадцать кирпичей целыми, еще четыре вырезаем болгаркой или ножовкой по металлу с твердосплавным диском (точность вырезания элементов смотрите на чертеже).

Перед резкой кирпич смачиваем и надежно фиксируем. Соблюдаем технику безопасности!!!

Резка кирпича болгаркой — фото

Видео — Как резать кирпич

Видео — Распиловка печного кирпича болгаркой

Раствор наносить не спешим, сначала выкладываем весь ряд насухо! Кирпичи нельзя класть колотой (обрезанной) стороной внутрь топки или дымохода.Также категорически запрещается смазывать глиной внутренние поверхности каналов и печей.

Если кирпич был уложен неудачно, снимаем его, очищаем от раствора, снова замачиваем, наносим кельмой новый раствор, после чего снова подгоняем.

В этом же ряду закрепляем дверь, для этого обматываем дверную коробку по периметру асбестовым шнуром, покрываем раствором, вставляем и скручиваем стальную вязальную проволоку (диаметр 3-4 мм, длина 1-1,2 м , количество стержней для скручивания от 3 до 4 ) в отверстия по углам каркаса, а полученные проволочные пряди пропускают между рядами кирпичей.

Крепление двери проволокой — верхние концы проволоки проложены между кирпичами

Установка дверцы духовки — фото

Видео — Как прикрепить провод к двери

Видео — Как починить топочную дверку поддувала

Грязь и вес кирпичей надежно удержат дверную раму.

Другой способ установки двери – использование металлических планок или пластин, вытянутых на концах. Элементы крепятся к дверной коробке заклепками, после чего закрепляются в кладочных швах.Если плиты слишком толстые, на кирпичах лучше высечь пазы.

Точность установки двери проверяется отвесом и уровнем.

Совет. Чтобы прочистная дверца подходила точнее и аккуратнее, снимите прямоугольную фаску с кирпичей, которые будут располагаться по периметру дверной коробки. То есть проем для установки двери должен быть на 5 мм длиннее и шире коробки.

Не беспокойтесь, если вам удастся выложить только три ряда за день.Замачивание, обрезка, подгонка и укладка требуют времени, терпения и аккуратности.

В четвертом ряду продолжаем формировать зольник, дополнительно выкладывая нижний горизонтальный канал. На весь ряд потребуется 16 кирпичей. Для канала сразу ставим дверь 0,14х0,14 м. Дверь можно крепить без асбеста, просто на раствор, так как в этом месте будет низкая температура, а тепловое расширение металла минимально.

Для пятого ряда возьмите 16 с половиной красных кирпичей.Четыре из них обрезаем наискось, чтобы дверь получилась внахлест методом «замка». Укладывайте кирпичи сколотой стороной вверх. Еще два кирпича подрезаем наискось, образуя нахлест.

Ряд 6

В шестом ряду будет использовано шесть с половиной шамотных кирпичей и 12 красных кирпичей. На схеме он показан желтым цветом. Выложить основу топливной камеры из шамота. Делаем прорези для укладки решетки. Отверстие под решетку должно быть больше ее на 5-7 мм, чтобы расширяющийся металл не разрушил кладку.Пространство между решеткой и кирпичами (фасками) засыпается песком.

Опытные печники советуют укладывать колосник с небольшим, до трех сантиметров, наклоном в сторону печной дверцы.

Блокируем дверь уборки одним кирпичом.

В этом ряду из 9 красных и 5 шамотных кирпичей формируем топливную камеру. Кирпич, который ставится в задней части топки, подрезаем наискосок под углом 45 градусов.

Устанавливаем дверь с помощью асбестового шнура. Размер двери 21х25 см.

Ставим также сварную печь из стали толщиной 8 мм. Задняя часть шкафа будет располагаться в топливной камере. Дверца шкафа чуть меньше его высоты, то есть приподнята, благодаря чему камни для бани не будут падать на пол.

Выполняем кладку по схемам-нарядам. Для работы берем семь красных и шамотных кирпичей.

Для девятого ряда понадобится 6,5 красного и 7 шамотных кирпичей. Строим стенки топки.

В этом ряду уже рассмотренным выше методом «замка» блокируем противопожарную дверь. На весь ряд уйдет 7 красных, 8 шамотных кирпичей и еще 1 шамотный, тесаный клином.

Берем 10 с половиной шамотных и 6 с половиной красных кирпичей. Закрываем дверцу и заднюю часть духовки. Укладываем кирпичи, соединяя топку с ближайшим вертикально расположенным каналом.Над шкафом формируется еще один канал – туда устанавливаем дверь.

Возьмите 12 красных и 9 шамотных кирпичей. Делаем усадку, как показано на схеме, а также делаем углубление под варочную поверхность с учетом необходимых пятимиллиметровых зазоров. Ставим варочную поверхность 51х34 см, раствор не используем.

Клапан устанавливаем в ближний вертикальный канал. Для установки металлического элемента делаем в кирпиче прорези, как показано на схемах.Дальний вертикальный канал, начиная с этого ряда, раздваивается.

Клапан в топку — фото

Для работы берем 9 шамотных и 6 с половиной красных кирпичей.

Начинаем формировать декоративную нишу, для чего используем 15,5 красного кирпича. Мы больше не используем шамот.

Совмещаем ближний канал и центральный. Используем 13,5 кирпича.

Продолжаем укладку по порядку.Берем 14 с половиной кирпичей.

Блокируем дальний канал и центральный. Два кирпича над нишей срезаем наискосок, чтобы получился пол замка. Кирпич также наискосок притачиваем над варочной поверхностью. Ставим клиновой кирпич в замок. Расход на ряд — 18 шт.

Отключаем печь полностью, кроме ближнего канала. В этом канале делаем пропилы для установки задвижки 13х25 см. Над плитой надрезаем еще один кирпич наискось.Расход — 16 шт.

Из 17 с половиной кирпичей делаем второй нахлест, оставляя только дымовой канал 13х13 см.

Из четырех кирпичей формируем основу трубы дымохода.

С перевязкой укладываем второй ряд трубы.

Видео — Описание конструкции печи

Внутренние поверхности печки должны быть максимально гладкими, чтобы на них не скапливалась сажа, поэтому в процессе кладки выступающую глину необходимо счищать или соскребать.

Как просушить духовку? Оставляем агрегат с открытыми вентилями и дверцами примерно на неделю. Не закрывая дверцы, кладем в топку совсем немного топлива, чтобы немного прогреть стенки. На следующий день повторяем операцию, увеличивая количество топлива. В этом случае мы не закрываем двери. Когда на стенках не остается мокрых следов, а на вентиле нет конденсата, печка готова к первой настоящей топке.

Видео — Печь в баню своими руками

Видео — Сушка духовки

После просушки печь можно протопить и проверить в ней тягу, открыв задвижки, затем поднеся горящую спичку к открытой дверце топки.Если пламя отклоняется внутрь топки, значит, есть сквозняк.

Тяга зависит от дымохода, длина которого в свою очередь должна быть не менее пяти метров, если считать от колосника. Более точно высоту дымохода над крышей можно определить по картинке. Но помните, что сырые трубы будут иметь чуть более слабую тягу.

Кирпичную трубу рекомендуется побелить в два слоя мелом или известью, чтобы сразу стали заметны утечки топочных газов.Дефектная труба немедленно ремонтируется. Над крышей трубу дымохода необходимо оштукатурить, а для кладки используют цементный, цементно-известковый или просто известковый раствор, при этом кирпич выбирают самого высокого качества, без сколов, трещин и других дефектов.

Не забывайте чистить печь — весной, если планируете топить баню летом и два раза в год, если пользуетесь регулярно. При появлении трещин немедленно заделайте их глиняным раствором, нанеся и разровняв его кельмой.

Видео — Как сложить печь своими руками

Видео — Кладка первого ряда кирпичей

Как делать глиняные кирпичи и зачем вам это

Мечеть Дженне в Мали — одно из крупнейших зданий, полностью построенных из глины. Фото любезно предоставлено бароном Резником/Место у прохода, пожалуйста,

Грязь является одним из самых популярных строительных материалов во многих странах, где работает Heifer. Это имеет смысл. Грязи много и она буквально дешева, как и солнечный свет, используемый для сушки глиняных кирпичей, пока они не станут достаточно твердыми для строительства.Затраты только на труд и время. Это относительно простой процесс, который использовался во многих вариациях примерно с 7000 г. до н.э.

Но не будем относить глинобитные стены к деревенским однокомнатным домам с соломенными крышами. Фактически, конструкции из сырцового кирпича варьируются от примитивных до достойных Pinterest. Среди крупнейших зданий, полностью построенных из глины, — Великая мечеть Дженне в центре Мали, включенная в список Всемирного наследия ЮНЕСКО. Стены сделаны из обожженных на солнце глиняных кирпичей, скрепленных раствором из песка и глины, а затем оштукатуренных еще большим количеством глины.

Хиппи и поселенцы строят глинобитные дома своими руками из смеси почвы, глины и соломы, которые перемешивают вместе, часто босыми ногами, а затем соединяют в комки и сглаживают стены. Несмотря на название, в процессе строительства не участвуют кукурузные початки. Также известный как глыба или клом, название происходит от древнеанглийского термина, который относится к тому, как комки грязи наслаиваются друг на друга, образуя толстые стены. Глыбовые постройки обладают реальной выносливостью. Глиняные дома, которым более 500 лет, до сих пор стоят и в них живут в Соединенном Королевстве.И новые появляются благодаря книгам, семинарам и интерактивным практическим курсам от экспертов This Cob House и Cob Cottage Company.

Если вы ищете дополнительные доказательства того, что грязь не обязательно означает бедность, посмотрите на штат Вашингтон. Знаете ли вы, что дом Билла Гейтса площадью 66 000 квадратных футов в Медине частично защищен от земли, а это означает, что многие жилые помещения зарыты в землю и окружены земляными стенами, чтобы использовать преимущества естественного регулирования температуры? Счета за коммунальные услуги, как правило, ниже в защищенных от земли сооружениях, а уникальная конструкция обеспечивает дополнительную конфиденциальность.

Самые шикарные глинобитные дома можно найти в Австралии. Сторонники говорят, что земляные дома более прохладны в летние месяцы и защищены от термитов. Они также недороги, если вы делаете кирпичи самостоятельно. Правительство Австралии находится на борту и предлагает множество практических советов на веб-сайте, посвященном устойчивому развитию.

Современный дом из сырцового кирпича недавно был выставлен на продажу в Элтеме, Австралия.

Хотите попробовать? Вот рецепт глиняных кирпичей. Но помните, изготовление кирпича — это больше искусство, чем наука, и вам, скорее всего, потребуется несколько попыток, чтобы усовершенствовать свой фирменный рецепт.

Ингредиенты

Грязь (самые прочные кирпичи получаются из грязи с содержанием глины от 25 до 50 процентов)
Песок
Солома, трава или сосновые иголки
Вода
Солнечный свет
Форма для придания формы кирпичам

Смешайте почву и воду в густую грязь. Добавьте немного песка, затем смешайте солому, траву или сосновые иголки. Разлейте смесь по формочкам. Выпекайте кирпичи на солнце в течение пяти дней или около того. Если появились трещины, накройте кирпичи, чтобы они не находились под прямыми солнечными лучами. Выньте кирпичи из форм и дайте им высохнуть еще несколько дней.

Достаточно ли прочны ваши кирпичи? Проверьте их, сбросив один примерно с высоты бедра. Если он сломается, вероятно, в нем слишком много песка. Трещины, образовавшиеся после высыхания, могут означать, что в использованной вами грязи слишком много глины.

Кладка угольной печи для дома своими руками. Кирпичная печь своими руками. Краткое описание способов и порядка кладки печи

Кирпичная печь в частном доме или на даче всегда может выполнять несколько функций, например, отопление и приготовление пищи.Но чаще всего строительство кирпичной печи ведется с одной целью – постоянно поддерживать тепло в доме. Чтобы обогрев помещения осуществлялся эффективно (независимо от его размеров), а расход топлива оставался умеренным, следует знать не только конструктивные особенности кирпичной печи, но и правильный порядок ее возведения. Также особое внимание следует уделить выбору строительного материала. Подробнее о том, как сложить простую печь из кирпича своими руками, вы можете узнать .

Необходимо точно различать печи по принципу использования, которые делятся на:

Печи отопительные из красного кирпича. Их используют чаще всего, так как с их помощью можно обогреть до 100 м 2 помещения. Размеры печи могут быть довольно большими.

Печь отопительная

Печи для приготовления пищи. Их используют исключительно для приготовления пищи, разумеется, распространяя при этом некий жар вокруг.
Комбинированный кирпичный вариант.Эту кирпичную печь можно использовать как для приготовления пищи, так и для обогрева. Это очень удобно, например, на даче или в загородном доме.

Пример комбинированной печи

Варианты камина. Кирпичная печь-камин не получила широкого распространения, но некоторые владельцы стараются придать старым печам именно вид камина, экономя место. Используется для обогрева помещений или как декоративный вариант источника огня.

Каминный вариант кирпичной печи

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, например, следует взять наиболее популярный вариант – комбинированный (варочная поверхность и печь из кирпича для отопления дома или дачи).

Строение комбинированной кирпичной печи:

Топка. Это место русской печи, в которой сжигается топливо. Так как температура в этом месте постоянно высокая, то и материалы следует подбирать соответствующие.
Он взорвался. Свободная полость, которая выложена из кирпичей прямо под топкой. Основная функция – накопление золы и мелких несгоревших остатков. Также воздух поступает в топку через поддувал, что улучшает качество сгорания топлива.
Каналы для отвода дыма из печи. Одна из самых сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии нагревает помещение.
Дымоход. Выпускает выхлопные газы в атмосферу. Он же обеспечивает тягу, необходимую для горения в русской печке.
Плитка. Находится в месте над топкой и только в варочных или комбинированных духовках.
Очистка отверстий.Для большего удобства их монтируют в верхней части дымохода, это место позволяет быстро и качественно его прочистить.

Фундамент – основа любого строения

Как и всякая добротная постройка, кирпичная печь для дома должна иметь свой фундамент. Вес кирпичной печи в среднем 1,5 тонны, не более. Поэтому в земле достаточно будет вырыть траншею глубиной до 15-20 см, что примерно равно одному штыку лопаты, и можно приступать к строительству печи своими руками из кирпича.

После того, как траншея под фундамент будет готова, в нее можно установить опалубку. Опалубка делается из досок любой категории своими руками, единственное условие – отсутствие следов гниения. Конструкция должна возвышаться над землей на 10-15 см. По правилам основание фундамента должно быть вровень с полом, но многие владельцы домов делают его немного выше. Стенки опалубки можно скрепить между собой с помощью спиц.

На дно траншеи насыпается песчаная подушка.Не нужно использовать много песка. Насыпь можно залить цементным раствором, для чего потребуются следующие материалы:

1/3 ведра цемента.
8 штыковых лопат для песка.
Вода (добавлять до образования густого цементного раствора). На случай случайного перелива воды следует добавить немного цемента и песка.

Первый слой цемента будет 7-8 см. На него следует укладывать такие материалы, как куски арматуры или предварительно сваренную сетку.Далее заливается второй слой и также укладывается арматура. Арматура надежно свяжет всю конструкцию и добавит ей прочности. После окончания заливки раствору нужно дать высохнуть, на это может уйти до нескольких недель.

На готовый фундамент уложить 2 слоя гидроизоляции. Фиксировать его не нужно, кирпичная кладка качественно прижмет гидроизоляцию к фундаменту.

Кладка кирпичной печи своими руками, шаг за шагом

Если знать последовательность кладки простой кирпичной печи и иметь под рукой необходимые инструменты и стройматериалы, работа может занять несколько дней.На возведение кирпичной печи у мастеров уходит не более одного дня.

Самым важным в печи является первый ряд кирпичей, который укладывается с твердой поверхностью, без каких-либо полостей и технических отверстий. Для выставления его уровня и правильных углов используйте: угольник, строительный уровень и (при необходимости) рулетку. Закончив кладку первого уровня печи, его можно проверить с помощью отвеса, закрепленного на потолке в помещении.

Строительство первого ряда кирпичной кладки

Если не следовать данным рекомендациям и не использовать измерительный инструмент, то результат может не соответствовать желаемому: ряд с кривыми стенками, непропорциональные углы, неровная поверхность.Тогда духовку придется перекладывать, что приведет к дополнительной трате средств.

Здесь не всегда нужен целый печной кирпич, иногда достаточно половинки. Для того, чтобы подготовить такие детали, следует использовать болгарку с алмазным кругом. Кирпич нельзя отбить молотком, он слишком хрупкий и куски получатся неровными.

Более подробно весь описанный выше процесс можно посмотреть на видео:

Приведенная выше последовательность наглядно показывает, что сложить простую печь (которая выдержит повышение градусов) или кирпичную плиту можно своими руками, причем для этого не требуются сложные инструменты или дорогие строительные материалы.

Заказ кирпичной печи

Подготовка раствора для кладки печи

Чаще всего для кладки печи (или топки) из кирпича используется земляной раствор, который можно приготовить своими руками (например, для варочной печи), для этого не требуется много времени. Для печи необходимы следующие материалы: глина, вода, песок. Глину перед приготовлением раствора для кладки печи необходимо вымачивать не менее суток. После этого в него следует добавить чистую воду, без минеральных примесей.Полученный кладочный раствор должен быть достаточно густым и напоминать по консистенции сметану. Последний ингредиент – песок, его добавляют небольшими порциями, постоянно помешивая раствор.

Если кладка кирпича произведена по всем правилам, то глиняный раствор не подходит для первого ряда (место стыка кирпича и фундамента), а также для дымохода. Это происходит из-за накопления влаги при непрерывной работе духовки. Глина склонна к водопоглощению и растрескиванию при резких перепадах температуры.Поэтому для этих мест лучше использовать известковый раствор.

Порядок приготовления известкового раствора для кирпичной печи:

Материалы: известь негашеная, вода, песок. Приготовьте смесь воды и извести в пропорции 3:1. В этом случае к извести необходимо добавить воду и постоянно помешивать раствор до образования теста. Очень важно использовать защитную маску и перчатки при работе с негашеной известью.
После приготовления теста для кладки в духовку его следует раскрошить и качественно просеять, избавившись от слишком крупных частиц.
, количество которого должно быть в 3 раза больше, чем извести.
Добавление воды позволит получить густую массу для кладки печи или отдельной топки. Теперь можно приступать к строительству настоящей русской печи. Некоторые мастера для большей прочности добавляют в раствор небольшую часть цемента.

Качественным, но более дорогим заменителем печного глиняно-известкового раствора является цементный раствор. Цемент отличается повышенной прочностью, а также устойчивостью к перепадам температур; он больше всего подходит для кладки печи, используемой для обогрева помещения, а также дымохода или духовки.

Для приготовления такого раствора потребуются просеянный песок и цемент. Соотношение должно быть 1 часть цемента на 3 части песка. Приготовив сухой раствор (достаточно смешать цемент и песок), можно постепенно добавлять в него воду, но только небольшими порциями. Добившись необходимой консистенции (раствор должен стать кремообразным), можно приступать к кладке кирпичной печи для дома или дачи. Главный недостаток цементного раствора для создания кирпичной печи своими руками в том, что его нужно использовать в течение одного часа после приготовления.

И еще полезное видео для начинающих печников

Услуги хорошего печника недешевы. Поэтому, если вы решили реализовать проект кирпичной печи на даче, вам будет полезно прочитать эту статью, в которой мы расскажем вам о принципе работы, особенностях и схеме кладки печной конструкции.

Сколько бы времени ни прошло с момента появления первых печных конструкций и как далеко не ушли технологии обогрева жилища, каменная печь до сих пор не теряет своей актуальности. По сравнению с другими видами отопления (электричество, газ) более экономично. При этом толстые каменные стены позволяют сохранять тепло еще сутки после того, как дрова прогорят.

По назначению печи делятся на следующие виды:

отопительные;
приготовление пищи;
многофункциональный;
комбинированный.

топочная камера, приобретаемая в готовом виде, либо выложенная шамотным кирпичом;
зольник для сбора золы;
дымоход.

Самый популярный тип печи – однокирпичная. Это позволяет прогревать стены до 60 0 С. По такой схеме раскладывают знаменитые голландские печи.

Для облицовки такой печи обычно используют кафельную плитку, декоративную штукатурку, декоративный камень.

Кирпичные отопительные печи в виде трехгранной призмы смотрятся очень стильно и оригинально, но реализовать такой вариант новичку не под силу, так как здесь требуется большой опыт. Большую трудность представляет резка кирпича и требования выдерживания угла строго под 60 0 .

Круглые печи, которые кладутся по схеме известного русского инженера печного дела В.Е. Грум-Григимайло тоже выглядят красиво и необычно. Печь работает по принципу свободного движения газов.Для обеспечения герметичности снаружи конструкция обшивается листовым металлом. Такая печь способна обогреть большой загородный особняк и станет настоящим украшением любого дома.

Отопительно-варочная печь – это уже многофункциональная конструкция.

Проект более сложный в реализации, так как состоит из:

камеры сгорания;
дымоход;
Зольник;
варочная панель;
печь.

Печь выглядит массивно и обычно выбирается для дач, где не предусмотрен другой вариант обогрева.

Кстати, печи с сушильными камерами впервые были изобретены в странах Северной Скандинавии, где охотникам и рыбакам нужно было сушить одежду и обувь за ночь.

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

10 основных правил кладки дачной печи

Какую кирпичную печь выбрать для дачи?

На первом месте по популярности отопительно-варочных печей по праву стоит шведка, пользующаяся заслуженной любовью и уважением у российских печников.

В этой статье мы предлагаем вам изучить правила и основные моменты кладки малой отопительно-варочной печи.

Кладка печи своими руками

Шаг 1. Выбор кирпича и подготовка инструментов

Кирпич шамотный жаропрочный способен выдерживать температуру до 1500 0 С, поэтому топочную камеру следует выкладывать исключительно из этого материала.

При выборе кирпичей для печи обратите внимание на цвет и форму.

Вы можете протестировать материал. Если бросить кирпич с высоты 1.5 метров, и он не трескается, берите эту партию. А вот плохой, передержанный кирпич может расколоться на несколько частей. Такой кирпич при падении издает глухой звук.

Для раствора вам понадобится песок, красная печная глина и вода. От ее качества и консистенции напрямую зависит внешний вид и долговечность печи. Для его приготовления используйте среднежидкую красную печную глину. При заморозке он не должен отваливаться, крошиться.

Кладка будет производиться толщиной 0,5 мм, в этом случае драгоценное тепло не будет быстро уходить.

Также для строительства можно использовать готовый кладочный раствор, который продается в магазинах. Обычно в его состав входят различные примеси, придающие конструкции прочность и жаростойкость.В этом случае достаточно будет разбавить сухую смесь водой и довести до однородного состояния с помощью строительного миксера.

Итак, для строительства печи нам потребуются следующие материалы:

Кладочный раствор (песок, красная печная глина).
Красный керамический кирпич М150 — 120 шт.
Кирпич шамотный — 40 шт.
Фундаментный материал (цемент, графий, песок).
Кровельный материал.
Асбестовый шнур, оцинкованная проволока.
Фанера или доски для изготовления опалубки.
Армирующая сетка для обустройства фундамента.
Решетка.
Металлическая пластина на один безель (чугун).
Зольник и дверца зольника (поддувало).
Чугунная дверца топки.
Дымоходный клапан.
Вид на дымоход.
Колпак металлический для дымохода.

Инструменты, которые понадобятся для сборки печи.

Строительный уровень.
Совковая лопата.
Строительный маркер.
Транспортир.
Шпатель, правило.
Мастер ОК.
Рулетка измерительная (рулетка).
Строительный отвес.

Важно! При кладке печи многое зависит от качества глины.В идеале используйте красную речную глину средней жирности, которая находилась на открытом воздухе не менее 2 лет. Сделайте ровно столько раствора, сколько сможете обработать за «1 прогон». Раствор быстро становится густым и с ним трудно работать.

Этап 2. Подготовка кирпича к кладке печи

Этот этап включает в себя деление кирпича на ½ или ¼ части, резку по углам.

Внимательно изучите схему и посмотрите, какие части кирпичей вам нужны для каждого ряда.

Чтобы сделать ½ кирпича, сделайте 1 паз.

Для кирпичей размером 1/6 или 1/8 сделайте канавки со всех сторон кирпича.

Шаг 3. Выбор места для печи

Это очень важный этап кладки печи, который целесообразно проводить еще на этапе строительства дома.

Также важно оценить расстояние между печью и окнами и дверями.Ведь холодный воздух, дующий из дверей, может препятствовать естественной циркуляции тепла в доме, снижая КПД печи.

Расстояние до ближайшей стены должно быть не менее 25 см.
Дымоход не должен проходить через балки.
Пол и стены должны быть облицованы огнеупорным материалом.
Камин лучше располагать у внутренней стены дома. Для повышения эффективности имеет смысл установить плиту в пространстве между кухней и гостиной. Таким образом, одна печь будет обогревать сразу две комнаты.

Этап 4. Строительство фундамента

То есть общий фундамент дома не должен тянуть за собой печь, так как это может привести к нарушению ее герметизации и ухудшению технических свойств.

Внимание! Перед укладкой кирпича на раствор весь кирпич кладут «насухо». Во-первых, это позволит вам увидеть, достаточно ли у вас материала. А во-вторых, еще на стадии драфта можно увидеть сложные моменты, на которые придется обратить особое внимание.

Шаг 5. Кладка печи

Заполните этот зазор песком. Практически все пространство под печью будет занято решетками, что обеспечит хороший и легкий уход за печью, а также полное прогорание дров.

Блокируем дверцу поддувала кирпичом.

Установка топочной дверки

6 ряд. Закрывает дверцу печи.

Здесь мы начинаем формировать трубу дымохода, создавая перекрытия для двух вертикальных каналов.

Закладываем основу топки, которую делаем из шамотного кирпича.

С 7-9 рядов выкладываем топку шамотным кирпичом по схеме.

В этом ряду два кирпича, перекрывающие решетку, необходимо обрезать под углом 45 градусов.

10 ряд — закрываем духовку. Создаем перегородку из кирпича, приподняв ее на 2 см. На печь до уровня перегородки наносим глиняно-песчаный раствор. Подготовка места для установки варочной поверхности.

Укладываем на кирпич асбестовую полосу (для расширения металла).

Этап 6. Выход дымохода через крышу

Это ответственный этап, который должен обеспечить полную безопасность топки.

Если вы хотите упростить задачу, то дымоход не составит труда укомплектовать стальными трубами типа «сэндвич». Они стильные и легко собираются. Кроме того, они имеют гораздо меньший вес, чем кирпич, и не будут создавать такого давления на фундамент.

При определении необходимой высоты дымохода ориентируйтесь не только на высоту крыши, но и на высоту конька.

От правильно рассчитанных параметров напрямую зависит эффективность обогрева помещения и наличие тяги.

Завершаем конструкцию дымохода металлической решеткой. Это предотвратит попадание мусора в дымоход.

Сверху надеваем металлический колпак, надежно защищающий трубу от атмосферных осадков.

Шаг 7. Облицовка печи

Есть много способов красиво украсить печь для дачи.

А можно просто оставить печь в первозданном виде, особенно если вы купили качественный красивый кирпич.

Обратите внимание, что любой облицовочный материал снижает теплопередачу.Поэтому, если вы не хотите терять тепловые свойства, можно покрыть печь тонким слоем декоративной штукатурки.

Шаг 8. Разогрев печи

Преждевременный розжиг сырой печи может привести к ее растрескиванию. В первый раз используйте ¼ часть дров, используйте небольшие поленья. Это позволит конструкции хорошо высохнуть изнутри. Не превышайте максимальную температуру 60-65 градусов в течение первой недели эксплуатации.

Не использовать мусор для растопки.
Дверца топки должна быть закрыта при топке.
Разогревайте духовку постепенно, не применяйте сразу сильный нагрев.
Используйте качественные, хорошо просушенные дрова.

Как видите, если следовать четкой схеме заказа, сложить красивую и добротную дачную печь не так уж и сложно.

Видео: Кладка кирпичной печи «на сухую»

Ниже мы приводим подробный мастер-класс по кладке кирпичной печи для дачи.

Видео. Мастер-класс по кладке печи для дачи

Даже планируя построить собственный дом, мы задумываемся о том, какое отопление в нем сделать.Ведь от этого решения будет зависеть построение проекта. Если рядом с вашим домом проходит теплотрасса, вы получили необходимое разрешение на подключение, то можете просто сделать это самостоятельно в доме. Например, когда сезон централизованного отопления еще не начался. А при отсутствии центрального отопления многие владельцы домов, дач и коттеджей склонны строить кирпичную печь для дома своими руками.

Кирпичные печи строились на Руси с древних времен.Печники всегда считались уважаемыми людьми. Так как не все могут соответствовать всем предъявляемым к ней требованиям.

Ставили на Руси издревле. Печники всегда считались уважаемыми людьми. Так как не каждый может сделать печь своими руками, отвечающую всем предъявляемым к ней требованиям. Наличие в доме кирпичной печи создает особую уютную атмосферу и согревает живым теплом.

Какие печи есть для дома?

Кирпичные печи условно можно разделить на следующие виды:

Нагревательная печь.В его функции входит обогрев всего дома или конкретной комнаты.
Варочная печь. Ее задача — готовить еду, от сушки фруктов до варки щей.
Отопительно-варочная печь. Объединяет два предыдущих типа.

Современный вид печи для дома должен обладать следующими обязательными качествами — греть, не дымить, быть пожаробезопасным, создавать уют и комфорт в доме.

Выполнить кладку печи своими руками под силу не каждому, так как дело это достаточно ответственное, трудоемкое и требует определенных знаний.Конечно, с кладкой печи своими руками справится и новичок, но все зависит от его желания и умения.

Много полезной информации можно почерпнуть из книг, интернета и консультаций со специалистами. Подробно ознакомившись с технологией кладки печи, вы легко сможете осуществить задуманное своими руками.

Подготовительные работы

Перед кладкой печи необходимо определить место для ее установки.Профессионалы советуют тем, кто кладет печь впервые, сначала потренироваться, сделать макет печи.

В процессе этой работы будет понятно, что такое кладка, а если и допущены ошибки, то они будут очевидны, и их можно будет исправить. Важно, чтобы расстояние между трубой дымохода и перекрытием крыши (стропилами) было не менее 15 см. При соблюдении этого правила можно отметить место, отведенное под печной фундамент.

Выполняется размером больше основной конструкции печи.Для фундамента требуется гидроизоляция. Еще одно правило: при выполнении кладки не забывайте постоянно следить за ее правильностью.

Стенки печи должны быть выполнены строго вертикально. Особое внимание уделяется углам. Остальные кладки будут зависеть от того, насколько правильно вы их возведете.

Для работы вам понадобится:

мастерок;
шпатель;
уровень;
отвес;
шнуровка;
емкость для раствора;
лопата или перфоратор;
;
рулетка.

Краткое описание способов и порядка кладки печи

Печная кладка может быть разных видов. Например, подрезная кладка или кладка с пустыми швами. Отличия их существенны.

При первом способе кладки готовую кирпичную печь оштукатуриванию не подвергают, так как все швы заполняются раствором. Стены выкладывают либо в целый кирпич, либо пополам.

Существует также вариант кладки 3/4.

Для кладки печи используются кирпичи, предназначенные именно для этих целей.

Другое его название красный, полнотелый. Не рекомендуется использовать кирпич б/у или керамзитоблоки, а также щелевой кирпич.

Первый ряд выкладывается просто кирпичом, без использования раствора. После этого выравниваются кирпичи, определяется фасадная стена, места расположения всех дверей. После этой сметы кирпичи укладываются на раствор.После этого переходят к кладке углов.
Далее, придерживаясь рекомендаций опытных мастеров, нужно выполнить всю схему печи. С помощью отвесов от углов печи к потолку протягивается бечевка. Эти вертикальные линии послужат хорошим ориентиром в вашей работе.
Расположение мест поддувала, камеры сгорания, зольника зависит от того, какая модель печи выкладывается. Дверца поддувала оборудуется через 3 ряда кладки, ряд после нее – зольник.
Следующая — топка. Двери крепятся к кладке с помощью обожженной проволоки. Когда придет очередь кладки печного свода, кирпичи надо будет подрезать. Здесь нужна качественная стыковка. Крыша печи укладывается после 2-го ряда над топочной дверкой.

Для футеровки камеры сгорания используется специальный огнеупорный кирпич. Из-за того, что такой кирпич и кирпич, используемый для кладки, имеют разную температуру, между ними не должно быть жесткой связи.

При установке дымохода предусмотрен специальный клапан, оснащенный хорошей системой регулировки.

Технологический порядок кладки печи

После укладки первого ряда осуществляем кладку углового кирпича 2-го ряда, с контролем вертикальности углов уровнем или отвесом. Так же как и 1 ряд, сначала выкладываем периметр, только потом середину 2 ряда.

Как было сказано выше, сначала выкладываем первый ряд кирпичей без использования раствора с учетом швов в соответствии с заказом.
Далее определяем положение кирпичей по углам, кладем их на раствор, проверяя горизонтальность при помощи уровня. С помощью киянки осаживаем выступающие кирпичи. После того, как необходимая горизонтальность достигнута, выполняем первый кирпичный ряд с помощью раствора, не забываем об уровне.
С помощью рулетки проверяем размеры духовки в плане и по диагонали. Обязательным условием является равное значение диагоналей в прямоугольнике. При необходимости нужно выбивать угловые кирпичи до тех пор, пока не будет достигнуто нужное равенство.Теперь можно класть кирпич, используя раствор, первый ряд, точнее, его середину.
После укладки первого ряда осуществляем кладку углового кирпича 2-го ряда, с контролем вертикальности углов уровнем или отвесом. Так же как и 1 ряд, сначала выкладываем периметр, только потом середину 2 ряда. Далее, выполнив 2 ряд, необходимо забить гвозди (80-100 мм) в шов углов между 1 и 2 ряды.
Теперь опускаем отвес по очереди на все углы второго ряда и делаем отметки на потолке точек, от которых производилось опускание.После этого в отмеченных точках забиваем гвозди одинаковой длины, закрепляем шнур (капрон) и натягиваем его.

Вертикальное положение шнуров проверяется отвесом. Устранение отклонений осуществляется загибанием верхних гвоздей. Таким образом, вы выполнили контур будущей печи в пространстве. Все последующие ряды, а точнее их вертикальность, необходимо контролировать натянутыми шнурами. Это значительно сократит время, затрачиваемое на осмотр.

Укладка последующих рядов производится аналогично, каждый новый ряд сверяется с порядком.В процессе укладки очищаем внутреннюю и внешнюю поверхности от излишков раствора с помощью кельмы. Через каждые 4-5 рядов протираем стенки дымохода мокрой тряпкой.

Швы кладки печи, а точнее их толщина, должны быть как можно тоньше. Толстые швы способствуют выкрашиванию раствора и ослаблению кладки. Затирка швов должна быть плотной, до выдавливания излишков.

Еще одно правило, которое необходимо соблюдать, это правило привязки кирпичей.Он подразумевает, что каждый вертикальный шов обязательно должен быть перекрыт кирпичом следующего ряда.

Чаще всего расположение вертикального шва приходится на центр кирпича, лежащего в следующем ряду. Однако не всегда получается так хорошо. Иногда приходится выполнять кладку, делая нахлест не по центру, а меньше половины кирпича. Лучше, если это расстояние будет не меньше четверти длины кирпича.

Если кирпич надрезан с одной стороны, то его необходимо укладывать этой стороной за пределы дымоходного канала.Поскольку такая поверхность ослаблена, она может быстро разрушиться под воздействием высоких температурных режимов.

Топка печи традиционно выложена с. Это связано с тем, что такой кирпич более устойчив к высоким температурам.

Швы кладки из шамотного и печного кирпича перевязывать не нужно, так как они имеют разные коэффициенты линейного расширения. Либо ряд выкладывается из шамотного кирпича, либо печь футеровка своими руками.Расстояние между футеровкой и кирпичом должно быть не менее 5 мм.

Перед установкой дверей на место необходимо проверить их на качество прилегания к коробке дверного полотна. Также проверяются свобода вращения полотна на петлях, наличие перекосов (или их отсутствие), качество закрывания двери, отверстия для крепления.

Перед установкой дверей на свои места необходимо проверить их на качество прилегания к коробке дверного полотна.Также проверяются свобода вращения полотна на петлях, наличие перекосов (или их отсутствие), качество закрывания двери, отверстия для крепления. При обнаружении каких-либо дефектов их необходимо устранить до установки, либо же дверь подлежит полной замене.

Для завершения монтажа используем вязальную проволоку. Необходимая длина около 50 см. Его нужно вставить в отверстия, расположенные на двери, а затем свернуть пополам и скрутить. В месте, где будет установлена дверь, кирпичную кладку обрабатываем раствором.Осуществляем установку двери с проверкой вертикального и горизонтального положения, затем закрепляем ее кирпичами. Концы проволоки укладываются в швы кладки.

Установка дверцы топки аналогична предыдущему варианту. Отличие в том, что он обернут асбестом.

Чтобы провод не перегорел, фиксируем верхнюю часть двери хомутом. Может быть изготовлен из стали (полоса 25х2,0). Зажим крепится к двери с помощью заклепок или болтов.

Печное отопление для домов во многих регионах нашей страны является основным. Часто устанавливают толстостенные печи, обладающие повышенной теплоотдачей в северных районах; зимой топят раз в сутки. Они способны обеспечить теплом несколько помещений. Они также используются для приготовления пищи.

Ставить в доме несколько отопительных котлов невыгодно, т. к. увеличится расход топлива и интенсивность загрязнения дома. Для южных регионов оптимальным вариантом будет небольшая печь; при необходимости его подогревают пару раз в день.Вы можете заказать эту конструкцию, а можете построить ее сами.

Выбор дизайна

Прежде чем выбрать конструкцию котла (а их много), необходимо сначала определиться с его расположением в доме. Оптимальный вариант размещения, когда топка обращена в сторону коридора, а поверхности ориентированы в сторону комнат. При этом зеркало духовки не должно закрываться мебелью, перегородками и т. п. Его теплоотдача при закрытых стенках снижается примерно на 1/3.

Теплопередача примерно пропорциональна площади поверхности всей конструкции печи.При выборе места пользователь должен найти подходящий для дома тип печи и установить ее так, чтобы ее большая сторона была обращена в самое просторное помещение.

Например, если вам нужно обогреть две большие смежные комнаты, то печь лучше построить с узким задним бортом, выведенным в сторону коридора, и широкими боковыми зеркалами.

При строительстве своими руками фундамент под строение должен иметь такую же площадь, как и кладка. При устройстве ее на слабых грунтах под печь укладывают специальные железобетонные пояса толщиной 100-150 мм или армированные швы толщиной 30-50 мм.

Выбор фундамента производится при кладке: нужно составить план, в котором определяется, каким будет основание печи. После обустройства фундамента под дом можно приступать к изготовлению основания для размещения отопительной печи.

При этом надо придерживаться таких простых правил. Его возводят под печь отдельно от основного фундамента дома. В яму укладывают битый щебень и кирпичи толщиной 15-20 см.Каждый слой трамбуется и заливается цементным раствором. Последний слой также выкладывается. После этого укладывается два слоя кирпича, как при возведении стен на цементном растворе.

Гидроизоляция обустраивается пергамином, толем или рубероидом, а также несколькими слоями кирпичей, установленных на глиняный раствор. Верх этого печного основания должен быть выше уровня пола на 1-2 см. На такое основание ставится котел.

Выбор конструкции печи

Практически каждый хозяин может построить любую из печей.Но при этом необходимо соблюдать основные рекомендации по обустройству. Предлагаем вам ознакомиться с ними, изучив следующую информацию.

Выбор кирпича

При строительстве своими руками одной из первостепенных задач является выбор кирпича. Кирпич должен быть красным и хорошо пропеченным. Хорошо обожженный означает, что он был обработан при определенной температуре. Это можно определить по следующим критериям.

Обожженные кирпичи покрыты темным налетом и стекловидной пленкой.Необожженный кирпич бледно-розового цвета, при постукивании и падении издается глухой звук. При падении на твердую поверхность он разлетается на мелкие осколки. Кирпич, называемый нормально обожженным, при падении тоже раскалывается, но на крупные куски. При постукивании издает металлический звук. Этот кирпич должен легко колоться при обработке.

Для печных топок красный кирпич «слабоватый». Первый дымоход и топка являются составляющими отопительной печи, где температура самая высокая, поэтому требуют кладки огнеупорного огнеупорного кирпича.При этом кирпич выбирают в зависимости от топлива, которое в основном будет обогревать жилище. Если в нем горит торф, нужны боровичи, дрова — белая гжель, уголь — шамотный кирпич.

Приготовление раствора

Следующим этапом является процесс приготовления раствора для кирпичной отопительной печи. Высокое качество раствора гарантирует долговечность кладки. Изготавливается из глины и просеянного песка. Глину помещают в корыто и заливают водой. Через 3 дня необходимо процедить раствор.

Когда раствор готов, необходимо заранее подготовить инструмент. Для выполнения строительных работ нам необходимо:

Мастер в норме;
;
выбор;
уровень;
уголок;
для затирки поверхностей.

Работу можно упростить, установив вертикальные стойки по периметру печи. Обустроив такую простую конструкцию, вам не нужно будет проверять кладку по горизонтали и вертикали.

Необходимо знать, что кладка отопительной печи производится только в теплую погоду, оптимальным вариантом будет, если температура не будет опускаться ниже 15°С.

При кладке, независимо от выбранного дизайна порядковой кладки, старайтесь, чтобы толщина шва была около 3-4 мм, можно меньше, но не больше. Для фундамента и труб подходят швы и потолще – до 1 см. Важно, чтобы между швами не было полостей.

Обмазывать топку и топливные каналы глиной не нужно. Углы и повороты в каналах должны быть закруглены; все каналы в духовке должны быть закругленными и гладкими. Это необходимо для того, чтобы добиться минимального трения о стенки каналов, избежать ударов при движении о различные препятствия в результате резкого расширения и сужения отверстий каналов. Поэтому нельзя закладывать отколотую или отколотую часть кирпича внутрь швеллеров.

№

Расположите решетки с зазором около 0,7–1 см от каменной стены. Они должны иметь уклон в сторону печной дверцы, чтобы остатки несгоревшего топлива не скапливались у задней стенки конструкции. Сушка обычно занимает около 14 дней, если все виды, клапаны и вентиляционные отверстия полностью закрыты. Для ускорения сушки печь можно топить небольшим количеством полностью сухих дров.

Размер поперечного сечения дымохода зависит от количества газов, которые будут проходить через него.Если его теплоотдача на отопление не превышает 3000 Ккал в 1 час, его сечение должно быть 14*14 см или 0,5*0,5 кирпича. Если его уровень выше 3000 Ккал, то он должен иметь размеры 14*27 см или 0,5*1 кирпич.

Оголовки дымоходов укладываются на цементный раствор. Поверхность части наружной трубы, расположенной на чердаке дома, необходимо оштукатурить, а затем побелить. Это делается для обеспечения пожарной безопасности. Высота трубы измеряется от решетки. В одноэтажных постройках она не должна быть меньше 5 метров.В местах его прохождения обустраивают распушку – делают постепенный перехлест кирпичей.

В том случае, если толщина стен строения не менее 1,5 кирпича, то ее можно оборудовать навесным дымоходом. В этом случае дымоход необходимо установить непосредственно на печь. В отличие от корневого дымохода дома, для него не нужен фундамент. Корневая труба устанавливается в доме с несколькими печами. В этом случае недопустимо соединение конструкций, находящихся на разных уровнях, так как нижняя примет на себя всю тягу от верхней, если они будут работать одновременно.

Независимо от выбранной конструкции трубы, над крышей дома оборудуется выдра, которая должна нависать над крышей. Не пропускает воду на чердачные перекрытия. Раствор под него намазывают толстым слоем для прочного сцепления с трубой. Часто его делают в виде квадрата, размер которого должен превышать диаметр трубы на 20-30 см. Часто выдру возводят путем заливки железобетонной конструкции.

После выдры устанавливается горловина трубы, а за ней расширяющаяся головка.Все эти элементы котла — выдра, голова, горловина — оштукатурены. Для этого нужно предварительно смочить трубу водой. После этого наносится жидкий слой раствора, также в несколько слоев укладывается густой раствор. Все слои тщательно крошатся и появившиеся щели затираются затиркой, после чего белятся известью.

1 часть глины;
1 часть цемента;
1 часть липового теста;
2 части песка или 1 часть глины;
2 куска песка.

В этой статье понятная, очень подробная фотоинструкция по кладке печи из кирпича своими руками, советы, как не ошибиться при выборе необходимых материалов и как правильно разместить печь в частном доме для оптимального обогрева дома. большую площадь.

Варианты установки печи в доме

Размещение печи полностью зависит от того, что ожидают от нее хозяева. Если он установлен в небольшом доме и будет использоваться как камин для дружеских посиделок, можно использовать первую схему.Такая печь – хороший вариант для жарки шашлыка или шашлыка.

Варианты размещения кирпичной печи

Вторая схема для добротного квадратного дома. В этом случае передняя сторона печи-камина открывается в гостиную, стены печи обогревают обе спальни, а тепло в остальных комнатах поддерживается за счет теплообмена.

Выбор кирпича, песка, раствора

Чтобы печь прослужила долго, нужно правильно подобрать все материалы. Есть три типа кирпича:

Керамика — можно использовать для постройки печи.
Силикатный — вообще не подходит в данном случае даже двойной М150.
Огнеупорные – идеальны, но их часто используют только для топки и каминов, разновидности: шамотный, огнеупорный кирпич и т.д.

Совет: при выборе кирпича для печи нужно полностью отказаться от его пустотелых типов.

Ступка изготовлена из глины. Красная глина подойдет, если печь из красного кирпича; при использовании шамота требуется специальная шамотная глина. Некоторые печники до сих пор делают свой раствор по старинке из речного песка крупностью 1-1,5 мм, глины (в соотношении 2,5:1) и воды. При этом целесообразно использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину.Однако проще и надежнее купить готовую печную смесь в магазине, приготовив ее по инструкции.

Подготовка, список инструментов

Перед началом работы нужно определить и отметить место, которое займет новая печка.

Труба дымохода должна быть не ближе 15 см от стропил крыши.

Если кладка производится вами впервые, профессиональные печники советуют заранее потренироваться, изготовив модель будущей печи из подготовленного кирпича.Естественно, никакого решения. Это минимизирует возможные риски при реальной кладке, позволяя учиться на своих ошибках, которые еще можно исправить в макете.

Фундамент печи требует предварительной гидроизоляции; по площади она должна превышать площадь плиты.

При кладке нового ряда необходимо контролировать абсолютную вертикальность стен.

Чтобы построить печь из кирпича, вам понадобятся следующие инструменты:

отвес;
;
рулетка;
шпатель;
болгарский;
;
;
полосы металлические, уголки;
Емкости для цемента и глиняного раствора.

Пошаговая инструкция с фото по кладке печи

У разных печников свои технологии кладки и свои секреты, выработанные годами опыта. Здесь вы можете найти информацию о достаточно простом способе создания печи-камина для отопления двухэтажного дома, процесс не покажется крайне сложным даже начинающим печникам.

Фундаментная кладка

При кладке базового ряда используется цементный раствор.

Фундамент полностью залит раствором, слой выровнен.

Монтаж корпуса печи

Отмечен первый ряд духовки. Горизонталью, от которой отталкиваются при разметке, является стена комнаты.

Важным этапом работы является скрупулезное выравнивание каждого нового ряда.

Размер кирпича легко регулируется — лишнее отмеряется и аккуратно отрезается.

Большая дверца монтируется рядом с установленной решеткой.

Большая дверца духовки крепится аналогичным образом с помощью проволочных креплений.

Уложен очередной ряд кирпичей.

Каминная решетка уложена на огнеупорный кирпич вместе с кирпичным рядом.

Дверь зафиксирована, кирпич строго подогнан под нее.

Топка новой печи с камином готова.

Огнеупорный шамотный кирпич кладется над топкой печи.

Корпус печи собран.

Создание дымохода

Кладка дымохода кирпичная.

Сажеочистители устанавливаются над сводом топки.

Колодцы снова разделены, первые ряды стен укрепить металлическими полосами.

После укрепления возводится перекрытие корпуса печи. Дымоходное пространство остается пустым.

Выкладывается карниз корпуса, затем прокладываются дымоходы.

В крыше аккуратно вырезается отверстие для дымохода.

Перед выводом дымохода на крышу его укрепляют металлическими уголками.

Газовая печь тандыр своими руками

Газовая печь тандыр своими руками . 16 марта 2015 tandoormorni тандыр и глиняные печи газовый тандыр. Две основные вещи, которые являются наиболее важными в создании хорошей печи тандыр, — это. Преимущество приготовления пищи в тандыре заключается в том, что на приготовление пищи уходит меньше времени, чем на газовой плите, в обычной духовке или в микроволновой печи.Поставьте горшок с растением на огнеупорные кирпичи и поставьте его рядом с мусорным ведром.

Обновление: сделай свою собственную печь тандури своими руками — халяльная печь для еды вне дома

К сожалению, такое тепло и вкус трудно воспроизвести на обычной домашней кухне. Это позволит утеплителю правильно обернуть основание и позволит воздуху поступать в тандыр для конвекции. Еще у меня под ней стоит решетка от старого газового гриля и теперь она действительно готовит.Оба они играют очень важную роль в конечном результате хлеба. Оставьте примерно 1 дюйм (2,5 см) на конце шпажки пустым. Как построить тандыр дома.

41 идея для тандырной печи | тандырная печь, ресторанный дизайн, ресторан.

В результате должны получиться очень высокие температуры. Разрежьте 4 кирпича пополам, как показано на рисунке; В идеале верхняя часть цветочного горшка должна быть на одном уровне с верхней частью мусорного бака. Это позволит утеплителю правильно обернуть основание и позволит воздуху поступать в тандыр для конвекции.Просверлите отверстия, необходимые для вентиляции и удаления мусора. Самым большим преимуществом использования печи тандыр является то, что она производит огромное количество тепла при небольшом количестве топлива.

Источник: id.pinterest.com

У нас уже есть барбекю на заднем дворе, поэтому в этом году мы хотели попробовать что-то другое. Мясо и овощи готовятся внутри на шпажках во время хлеба. Это понадобится позже, чтобы накрыть духовку. Вместо различных вкусов курицы-гриль, к которым мы все привыкли, мы попробуем курицу тандури.Оставьте примерно 1 дюйм (2,5 см) на конце шпажки пустым.

Источник: pinterest.com

Просверлите отверстия, необходимые для вентиляции и удаления мусора. Оставьте примерно 1 дюйм (2,5 см) на конце шпажки пустым. Как построить тандыр. Одна из вещей, которая делает его таким замечательным и экзотическим, — это используемые методы приготовления. В результате должны получиться очень высокие температуры.

Источник: pinterest.com

Разрежьте 4 кирпича пополам, как показано; Глиняный сосуд утепляют, затем внутри на дне сжигают дрова или угли.Еще у меня под ней стоит решетка от старого газового гриля и теперь она действительно готовит. Одним из лучших из этих методов является использование печи тандури, цилиндрической печи, используемой в основном для приготовления мяса на вертеле и различных лепешек с температурой выше 900 градусов по Фаренгейту. Когда наступает лето, все в восторге от сезона барбекю и всех приготовлений на гриле, которые будут происходить.

Источник: pinterest.com

У нас уже есть барбекю на заднем дворе, поэтому в этом году мы хотели попробовать что-то другое.Его легко сделать, он практичен и универсален, и поверьте мне, вы будете использовать его все время. Поставьте горшок с растением на огнеупорные кирпичи и поставьте его рядом с мусорным ведром. Создайте свою собственную тандырную печь своими руками из цветочных горшков +++++ редактирование +++++ теперь, если вы хотите построить себе тандыр, то это то, что нужно построить, и я всегда рекомендую его для новичков. В результате должны получиться очень высокие температуры.

Источник: pinterest.com

Что ж, передайте привет самодельной печи тандыра на заднем дворе.Я закончил тем, что согнул ручку корзины немного назад, чтобы сидеть напротив стены. Две основные вещи, которые являются наиболее важными в создании хорошей печи тандыр, — это. Кроме того, приготовление пищи в тандыре является более здоровым вариантом, так как в нем сохраняются все питательные вещества и не нужны дополнительные жиры, что делает его подходящим для тех, кто придерживается диеты. Оба они играют очень важную роль в конечном результате хлеба.

Источник: pinterest.com

41 идея для тандырной печи | тандырная печь, ресторанный дизайн, ресторан. Создайте свою собственную тандырную печь своими руками из цветочных горшков +++++ редактирование +++++ теперь, если вы хотите построить себе тандыр, то это то, что нужно построить, и я всегда рекомендую его для новичков.В результате должны получиться очень высокие температуры. В идеале верхняя часть цветочного горшка должна быть на одном уровне с верхней частью мусорного бака. 11 апреля 2020 г. # 1 edp мясорубка.

Источник: pinterest.com

Что ж, передайте привет самодельной печи тандыра на заднем дворе. 41 идея для тандырной печи | тандырная печь, ресторанный дизайн, ресторан. Что ж, передайте привет самодельной печи тандыр на заднем дворе. Когда наступает лето, все в восторге от сезона барбекю и всех приготовлений на гриле, которые будут происходить.В идеале верхняя часть цветочного горшка должна быть на одном уровне с верхней частью мусорного бака.

Источник: pinterest.com

Самым большим преимуществом использования печи тандыр является то, что она производит огромное количество тепла при небольшом количестве топлива. Как только тандыр нагревается до температуры, пища, которую вы готовите, получает прямое тепло от углей на дне печи, а также огромное количество тепла, которое излучается из изолированных стенок тандыра. Одна из вещей, которая делает его таким замечательным и экзотическим, — это используемые методы приготовления.К сожалению, такое тепло и вкус трудно воспроизвести на обычной домашней кухне. 11 апреля 2020 г. # 1 edp мясорубка.

Источник: pinterest.com

Оба они играют очень важную роль в конечном результате хлеба. Компенсируйте любую разницу в высоте, используя песок, как только он окажется в мусорном баке. Создайте свою собственную тандырную печь своими руками из цветочных горшков +++++ редактирование +++++ теперь, если вы хотите построить себе тандыр, то это то, что нужно построить, и я всегда рекомендую его для новичков.Поставьте горшок с растением на огнеупорные кирпичи и поставьте его рядом с мусорным ведром. В идеале верхняя часть цветочного горшка должна быть на одном уровне с верхней частью мусорного бака.

Источник: pinterest.com

Поставьте горшок с растением на огнеупорные кирпичи и поставьте его рядом с мусорным ведром. 41 идея для тандырной печи | тандырная печь, ресторанный дизайн, ресторан. 16 марта 2015 tandoormorni тандыр и глиняные печи газовый тандыр. У нас уже есть барбекю на заднем дворе, поэтому в этом году мы хотели попробовать что-то другое. Как построить тандыр.

Источник: pinterest.com

Преимущество приготовления пищи в тандыре заключается в том, что на приготовление пищи уходит меньше времени, чем на газовой плите, в обычной духовке или в микроволновой печи. Как построить тандыр. Я закончил тем, что согнул ручку корзины немного назад, чтобы сидеть напротив стены. Оставьте примерно 1 дюйм (2,5 см) на конце шпажки пустым. Оба они играют очень важную роль в конечном результате хлеба.

Источник: pinterest.com

Одним из лучших из этих методов является использование печи тандури, цилиндрической печи, используемой в основном для приготовления мяса на вертеле и различных лепешек с температурой выше 900 градусов по Фаренгейту.Температура может зашкаливать. Вместо различных вкусов курицы-гриль, к которым мы все привыкли, мы попробуем курицу тандури. 11 апреля 2020 г. # 1 edp мясорубка. Тандырные печи очень хорошо работают с небольшими кусочками мяса, которые разламываются и насаживаются на деревянные или металлические шампуры.

Источник: pinterest.com

Компенсируйте любую разницу в высоте с помощью песка, как только он окажется в мусорном баке. Преимущество приготовления пищи в тандыре заключается в том, что на приготовление пищи уходит меньше времени, чем на газовой плите, в обычной духовке или в микроволновой печи.Это понадобится позже, чтобы накрыть духовку. В результате должны получиться очень высокие температуры. Создайте свою собственную тандырную печь своими руками из цветочных горшков +++++ редактирование +++++ теперь, если вы хотите построить себе тандыр, то это то, что нужно построить, и я всегда рекомендую его для новичков.

Источник: pinterest.com

К сожалению, такое тепло и вкус трудно воспроизвести на обычной домашней кухне. Одним из лучших из этих методов является использование печи тандури, цилиндрической печи, используемой в основном для приготовления мяса на вертеле и различных лепешек с температурой выше 900 градусов по Фаренгейту.41 идея для тандырной печи | тандырная печь, ресторанный дизайн, ресторан. У нас уже есть барбекю на заднем дворе, поэтому в этом году мы хотели попробовать что-то другое. Тема в теме «курильщики древесного угля», начатая edp, дата начала 11 апреля 2020 г .;

Источник: pinterest.com

Оставьте примерно 2,5 см на конце шампура пустым. Это позволит утеплителю правильно обернуть основание и позволит воздуху поступать в тандыр для конвекции. Одна из вещей, которая делает его таким замечательным и экзотическим, — это используемые методы приготовления.Вы можете построить свой тандыр менее чем за 1 час, не торопясь. Его легко сделать, он практичен и универсален, и поверьте мне, вы будете использовать его все время.

Источник: pinterest.com

У нас уже есть барбекю на заднем дворе, поэтому в этом году мы хотели попробовать что-то другое. Самым большим преимуществом использования печи тандыр является то, что она производит огромное количество тепла при небольшом количестве топлива. Одна из вещей, которая делает его таким замечательным и экзотическим, — это используемые методы приготовления.Как только тандыр нагревается до температуры, пища, которую вы готовите, получает прямое тепло от углей на дне печи, а также огромное количество тепла, которое излучается из изолированных стенок тандыра. Еще у меня под ней стоит решетка от старого газового гриля и теперь она действительно готовит.

Источник: pinterest.com

11 апреля 2020 г. # 1 edp машина для протирки мяса. Как построить тандыр. Одним из лучших из этих методов является использование печи тандури, цилиндрической печи, используемой в основном для приготовления мяса на вертеле и различных лепешек с температурой выше 900 градусов по Фаренгейту.В результате должны получиться очень высокие температуры. Преимущество приготовления пищи в тандыре заключается в том, что на приготовление пищи уходит меньше времени, чем на газовой плите, в обычной духовке или в микроволновой печи.

Источник: pinterest.com

Преимущество приготовления пищи в тандыре заключается в том, что на приготовление пищи уходит меньше времени, чем на газовой плите, в обычной духовке или в микроволновой печи. В основном используемый для приготовления различных мясных рецептов и лепешек из дрожжевого теста, тандыр теперь используется для приготовления нескольких различных блюд.Это позволит утеплителю правильно обернуть основание и позволит воздуху поступать в тандыр для конвекции. У нас уже есть барбекю на заднем дворе, поэтому в этом году мы хотели попробовать что-то другое. Одним из лучших из этих методов является использование печи тандури, цилиндрической печи, используемой в основном для приготовления мяса на вертеле и различных лепешек с температурой выше 900 градусов по Фаренгейту.

Как использовать камень для пиццы в духовке | Кулинарная школа

Карлос С.Olaechea для кухни Food Network

Камень для пиццы может полностью изменить вашу домашнюю пиццу. На самом деле, настолько, что вам, возможно, не придется снова отдавать пиццу на аутсорсинг (хотя мы не будем винить вас, если вы это сделаете!). Это простое дополнение к вашей кухне превращает вашу духовку в кирпичную, но что это значит для вашей домашней пиццы? Ответ: Лучше корочки и меньше времени приготовления.

Однако, прежде чем вы начнете использовать камень для пиццы, есть несколько вещей, которые вы должны знать, чтобы получить максимальную отдачу от основного кухонного инструмента этого любителя пиццы.С небольшой заботой ваш камень может годами доставлять удивительно вкусную пиццу. Узнайте больше о том, как использовать камень для пиццы ниже.

Хотя камень для пиццы прочный, тяжелый и нагревается как камень, на самом деле это не настоящий камень. Камни для пиццы представляют собой плоские кусочки неглазурованной глины, которые обычно имеют толщину около одного дюйма и круглые. Они предназначены для размещения в домашней духовке, поэтому обычно достаточно малы для стандартной стойки для духовки.

Камни для пиццы существуют потому, что большинство обычных домашних печей не нагреваются достаточно, чтобы должным образом приготовить пиццу определенных стилей.Более тонкие виды корочки, такие как неаполитанская и нью-йоркская пицца, как правило, страдают от более низкой температуры домашней духовки, поэтому корочка никогда не будет идеальной без камня, независимо от того, сколько вы трудились над приготовлением идеального теста.

Камни для пиццы легко поглощают тепло и сохраняют его в течение длительного периода времени. Это имитирует эффект кирпичной печи пиццерии, повышая температуру и обеспечивая очень горячую поверхность для выпечки пиццы. Более высокая температура создает идеальную корочку для пиццы, но также может сократить время выпечки до менее чем 10 минут, а это означает, что вы можете выкачивать пиццу, как настоящий пиццайоло.

Готовить на камне для пиццы очень просто, если использовать правильную технику. Начните с размещения камня для пиццы на самой нижней полке холодной духовки. Это очень важно — ни в коем случае не помещайте холодный (или комнатной температуры) камень для пиццы в горячую духовку, так как это приводит к тепловому удару, из-за которого камень для пиццы может треснуть или даже взорваться.

Вы можете дать камню для пиццы дополнительные 30 минут для предварительного нагрева после того, как ваша духовка нагреется до нужной температуры.Тем временем вам нужно дать тесту для пиццы нагреться до комнатной температуры. Если положить холодное тесто для пиццы на горячий камень, оно также может сломаться. При правильном использовании большинство пицц готовятся примерно за 8–10 минут на камне для пиццы.

Имейте в виду, что глина, из которой сделан камень для пиццы, пористая и может впитывать ароматы и запахи. Тем не менее, помните, какие ароматизаторы вы решите добавить в тесто для пиццы, если решите поэкспериментировать. Анчоусы в корочке для пиццы могут быть вкусными, но вы можете очень долго получать пиццу со вкусом анчоусов.

Если вы когда-нибудь думали о приобретении камня для пиццы, вы, вероятно, заметили, что они часто продаются с чем-то, что называется кожурой для пиццы. Помните, что камень для пиццы остается в духовке, а это означает, что вы не вынимаете его после выпекания, как противень или форму для пиццы. Таким образом, вам нужен способ легко перенести пиццу на камень, не обжегшись. Здесь пригодятся кожуры для пиццы, которые похожи на шпатели для пиццы с широкими лопастями с ручками, которые помогают переносить пиццу на камень и обратно.

Чтобы использовать кожуру для пиццы с камнем для пиццы, сначала посыпьте кожуру кукурузной мукой. Это предотвратит прилипание теста к кожуре и поможет ему легко соскользнуть с кожуры на косточку. Затем раскатайте 10-12-дюймовый круг теста и положите его на кожуру. Немного встряхните кожуру, чтобы убедиться, что тесто легко скользит. Если нет, поднимите углы теста и посыпьте кожуру кукурузной мукой.

Теперь вы можете добавить соус и начинку в тесто для пиццы.Когда вы будете готовы испечь, возьмитесь за ручку кожуры, откройте дверцу духовки и направьте кончик кожуры на задний край предварительно нагретого камня для пиццы. Потяните кожуру на себя, позволяя пицце мягко скользить по камню.

Вы можете использовать кожуру, чтобы вынуть приготовленную пиццу из духовки, но сделать это сложнее, чем положить пиццу на камень. Рекомендуется использовать кожуру (или металлическую лопатку), чтобы сдвинуть пиццу с косточки на кожуру.Затем вы можете переложить пиццу на тарелку или разделочную доску.

Вам не нужна кожура для пиццы, чтобы использовать камень для пиццы. Для переноса пиццы на камень можно использовать большую тарелку без бортика или большую разделочную доску. Однако вам нужно будет вытащить решетку духовки с камнем на ней, чтобы переместить пиццу с разделочной доски или тарелки на камень. Как и в случае с кожурой для пиццы, вам нужно посыпать кукурузной мукой все, что вы используете для переноса пиццы.

Уход за камнем для пиццы требует некоторого обучения, но вы обнаружите, что камень для пиццы требует особого внимания, когда дело доходит до поддержания его в рабочем состоянии. Первое, что вы должны знать, это то, что вы никогда не должны пытаться приправить камень для пиццы, как если бы это была чугунная сковорода или сковорода из углеродистой стали. Другими словами, никогда не смазывайте камень для пиццы маслом. Второе, о чем следует помнить, это то, что камень для пиццы со временем будет выглядеть пятнистым, на нем появятся пятна и следы ожогов.Это совершенно нормально и не означает, что ваш камень грязный.

Как уже говорилось ранее, никогда не подвергайте камень для пиццы воздействию экстремальных температур. Это означает, что нельзя класть холодный камень в горячую печь, класть холодное тесто на горячий камень или ставить горячий камень под проточную воду любой температуры. Любое из этих действий приведет к тому, что ваш камень сломается.

Когда вам нужно почистить камень, подождите, пока он полностью остынет. Затем ненадолго промойте его водой и прочной щеткой соскребите остатки пищи.Никогда не используйте мыло или металлические подставки для кислых продуктов на камне для пиццы. Вы также можете использовать соль или пищевую соду, чтобы удалить остатки пищи, прилипшие к камню.

Камень для пиццы лучше всего хранить в духовке. Вы можете не таскать его с собой, а также предотвратить риск его поломки. Кроме того, это может помочь со всей другой выпечкой, поскольку делает вашу духовку более эффективной, более горячей, а иногда и более точной в температуре. Но, что самое приятное, постоянное нагревание и охлаждение камня для пиццы в духовке может помочь создать антипригарную поверхность с течением времени, облегчая и упрощая приготовление великолепной пиццы из камня.

Варочная плита из кирпича своими руками

Варочная печь из кирпича своими руками. Основа работы печи. Кладка фундамента и устройство дымохода

Печь с двойной функцией

Основа работы печи

Преимущества печи

Подготовка материалов

Инструмент

Окончание работ

Как, используя чертежи, сложить кирпичные печи для дома с варочной плитой своими руками

Какой должна быть

Требования

Шведская печь

Малая варочная печка

Печи Кузнецова

Печи отопительно варочные своими руками

Набор для самостоятельной кладки печки

Типичная отопительно-варочная печь

Кладка печи «шведка»

Печь-голландка

Видео — Печь со стеклянной дверцей

Видео – Печи отопительно варочные своими руками

инструкция по кладке своими руками, фото и видео-уроки

Конструкция подовой печи и принцип ее действия

Печи для беседки: схема и чертеж

Материалы, использующиеся в строительстве

Рекомендации опытных печников

Дровяные кирпичные печи для дачи своими руками | Kladka kirpicha

Какую печь выбрать для дачи

Кирпичная печь для дачи, какая лучше

Маленькая печь для дачи из кирпича своими руками

О печах и их видах

ПТО-2300: малогабаритная отопительная печь 2х3

Дополнительные требования к выбору печи

Выбор места

Что будем строить

Устройство

Преимущества печи-малютки

Этап Кладка уличной печи

Строительство фундамента

Процедура кладки

Дымоход для уличной печи

Видео – Строительство уличной печи

Причины популярности современной русских печей с лежанкой

Сложности при строительстве

Порядок кладки рядов

Сушка

Технология строительства

Размеры

Материалы и инструменты

Описание кладки

Мини печи из кирпича на дачу или в небольшой дом

Маленькая печь 2 на 3 кирпича

Печь 2,5 на 3 кирпича на 2 этажа

Печь 2 на 3.5

Печь 2 на 4,5 кирпичей с варочной поверхностью

Варочная печь-шведка

Какая печь подойдет для садового домика?

Скамья. Мебель своими руками для мини музея «Русская изба»

Печь для дачи с духовкой и варочной панелью, как построить своими руками, мастер класс с фото

Готовим материал для строительства печи из кирпича с духовкой

Выкладываем основание печи

Закладываем противопожарный разъем

Формируем дровник и камеру печи

Основание духового шкафа и перекрытие топочной камеры

Объединяем дымоходы

Печь из кирпича для дачи: классификация печей

Возможности и потребности

Печи и их классификация

Голландки

Печь – эффективно и просто

Печи и инерционность

Эффективность

пошаговая инструкция по кладке. Выбор проекта и размера

Варианты самостоятельного изготовления камина-печки

Облицовка готовых каминопечей

Проекты печей-каминов

Технология устройства камина-печи своими руками

Инструменты и материалы

Возведение камина-печки

Шаг 1 — готовим материал
